PVK 1

Návod sestavení pracovního vozíku PVK

Kat.č. TT-PVK

Cena stavebnice ve velikosti TT - 250 Kč

Vozík za MUV s imitací dřevěné podlahy, nebo pokud se podlaha otočí, může znázorňovat také dno plechové. Bočnice lze také simulovat ve stavu otevřeného vozu. Stavebnice je vhodná pro první seznámení se s lepty.

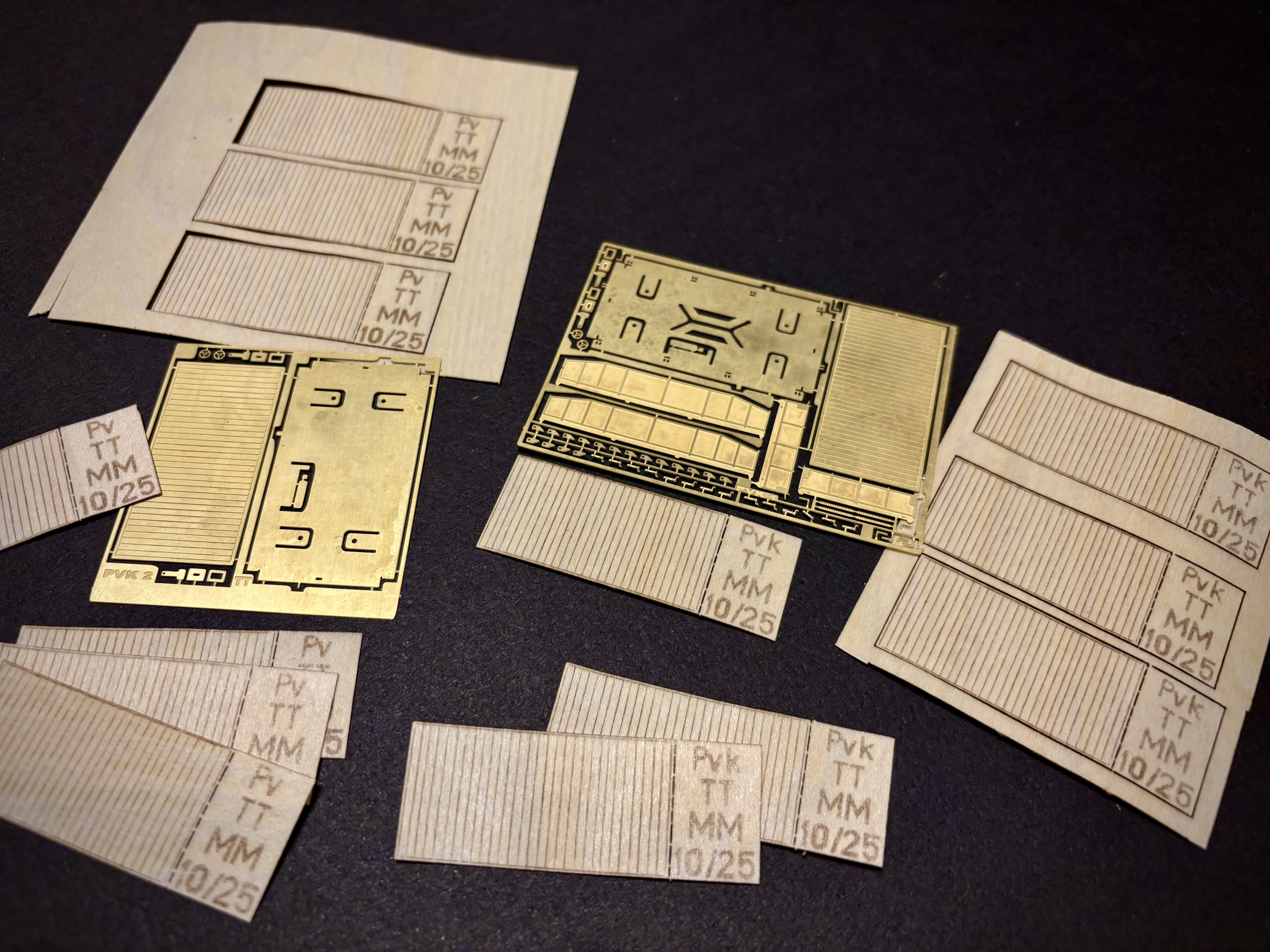

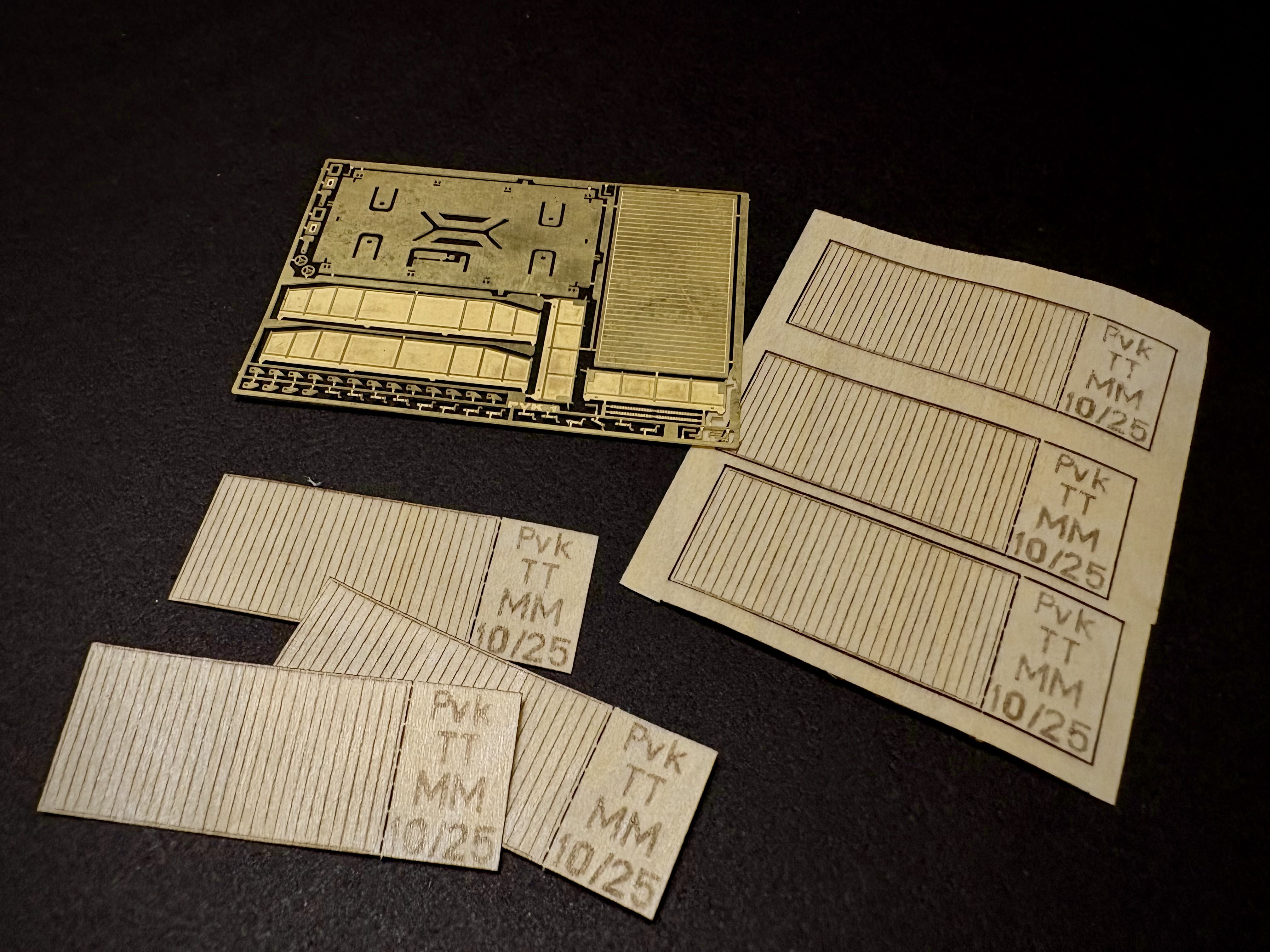

Od 10/2025 dodáváno navíc s podlahou z dýhy

Doplňující zboží

Kat.č. TT-Kolo MUV

Kovová kola pro MUV a vozíky PV a PVK 1:120 TT

od r. 2025 - Nedostupné

Obtisk na dva vozíky PV / PVK od JACEK-MODELY

Návod

Připravíme si hlavní dílky - rám, podlahu a bočnice. Rám ohneme v místech, dle připravených rysek, nejlépe přes ohýbačku, šlo by to ale i kleštěmi. Delší strana má drobný přesah, přesně dle svého vzoru.

Ohneme držáky pro kola, vzduchojem a spodní výztuhy. Připravíme si další dílky - spojovací zařízení. To je složeno na každé straně ze tří kusů. Nejprve připevníme táhlo. Letujeme ( lepíme ) z vnitřní strany. Následně dva zbylé dílky spojovacího zařízení.

Bočnice mají své zámky ( panty ), ty pasují přesně do rámu. V této fázi stavby si určíme stav vozíku zavřený, nebo částečně ( případně i plně ) otevřený a dle toho bočnice zafixujeme. Tato stavba dále popisuje stav zavřený.

Na boky připevníme dílky "A", každá strana má 8 kusů.

Skrz dva dílky "A" prostrčíme dílek "B" - každá strana 4 x.

Připevníme dílky "C". Na boky přijdou čtyři kusy, na čela pak po třech kusech.

Připevníme na čela vozíku pružiny. Na boky kola ruční brzdy.

Vložíme podlahu dle potřeby. Možnosti jsou dvě dle otočení o 180° a to s imitací podlahy dřevěné, nebo plechové. Pokud by jsme chtěli mít leptanou podlahu navíc i vyndávací s upevněným nákladem, vytvoříme nejprve nové dno, např. z papíru, nebo kartonu. To by znázorňovalo dno prázdné, bez nákladu.
