Jak se může upravit osvětlení u pojezdu MTB

 U továrního pojezdu MTB ( pro řadu 749 ), kde byl dosazen ZIMO dekodér MX645P16 se může využít plošek na dekodéru, které mohou ovládat další funkce. Např. osvětlení stanoviště, nebo dálkový reflektor, spřáhlo - vše dle směru...ideálně na volné pozici F2.

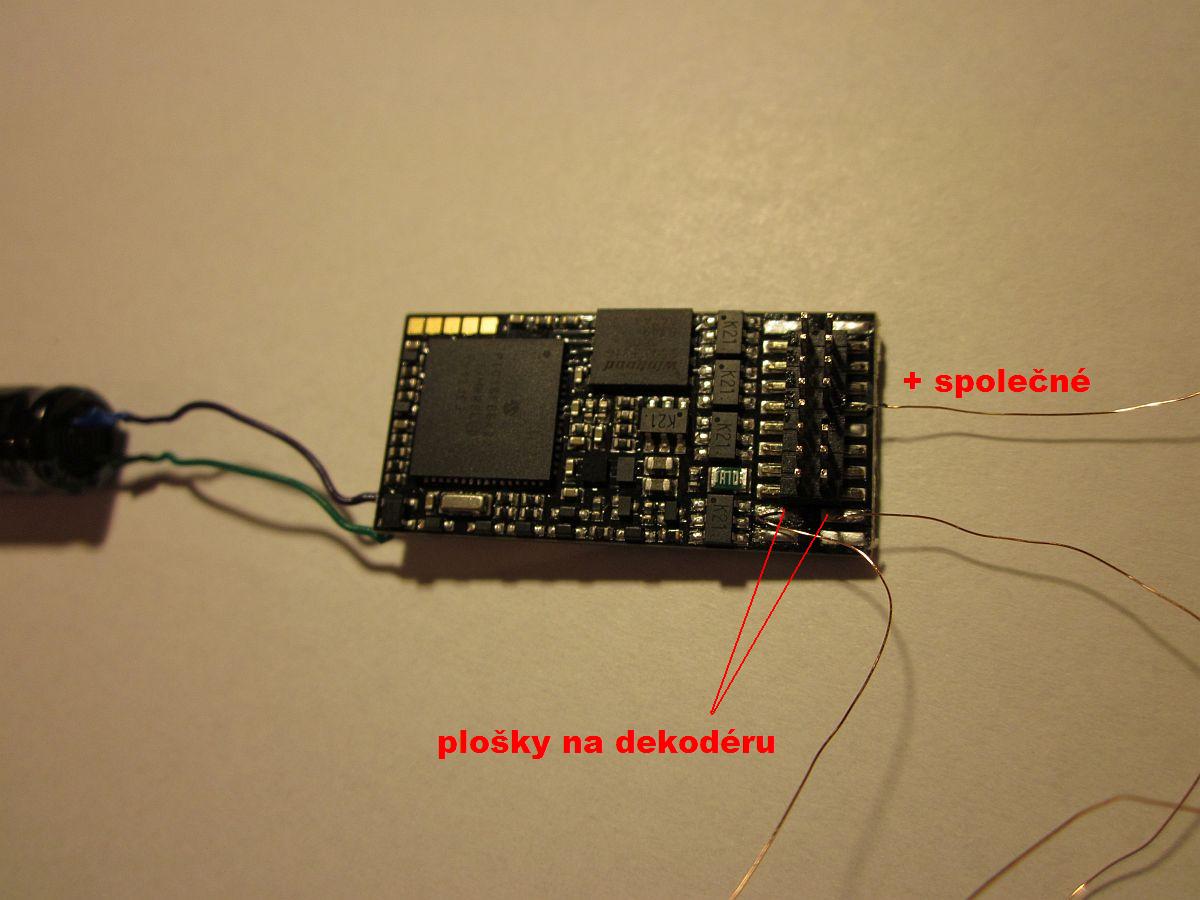

 Původní sm diody se jednoduše odstřihly nůžkami. Dále se k nim připájel slabý lakovaný vodič. Společné plus je vedené od patice dekodéru a mínus jsou 2 plošky na dekodéru - každá pro jeden směr. Pozor - toto neberte přímo jako návod, je to jen ukázka, jak se to může udělat. Pokud dekodér při pájení moc prohřejete - hrozí jeho zničení !!!

 Dále byl k dekodéru připájen kondenzátor 680uF a původní reprák byl nahrazen Zimo kostkou 10 x 15 mm.

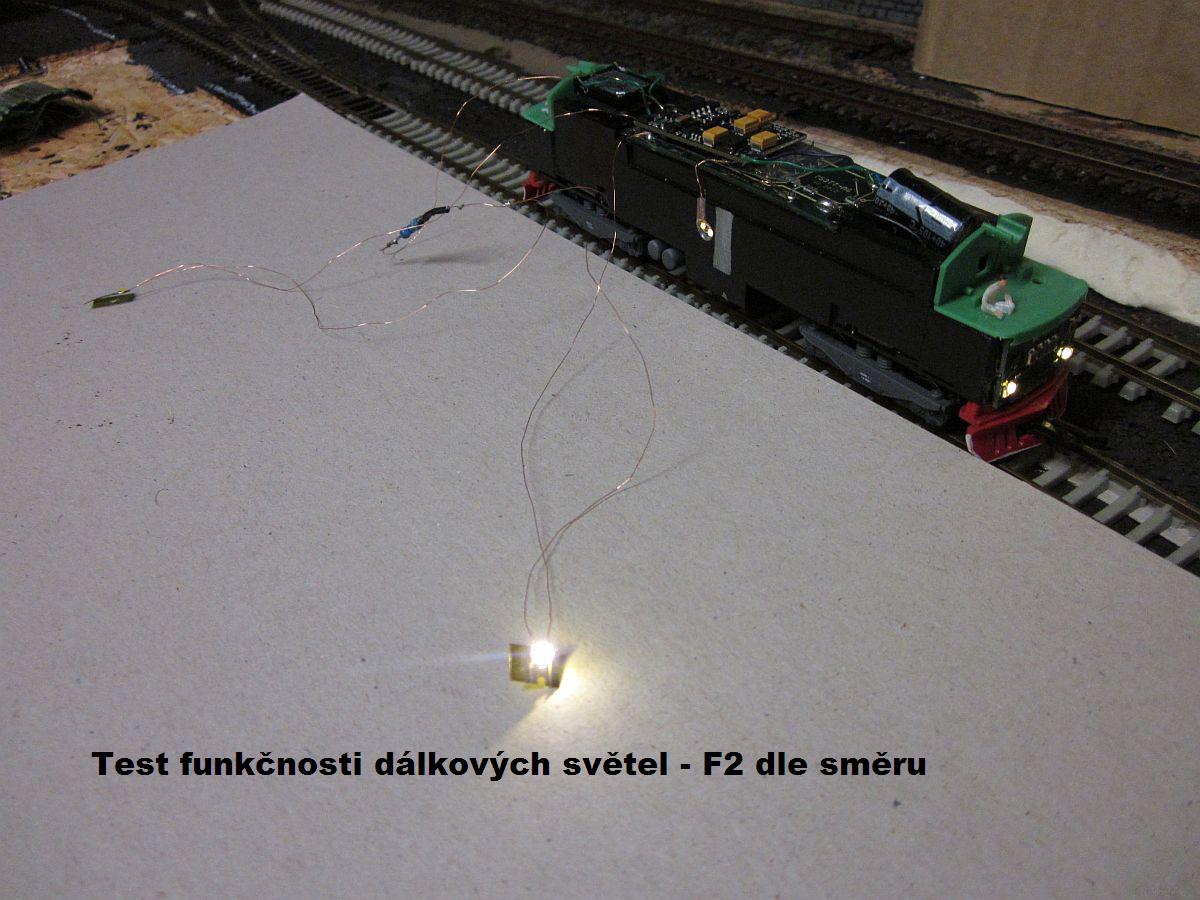

 Před fixací původních sm diod ( nově natažených přes lakované vodiče ) proběhl test funkčnosti. Kde je nutné donastavit některé CV hodnoty ! Pak můžou být funkce následující :

F0 - Pozičky dle směru

F1 - Konce dle směru

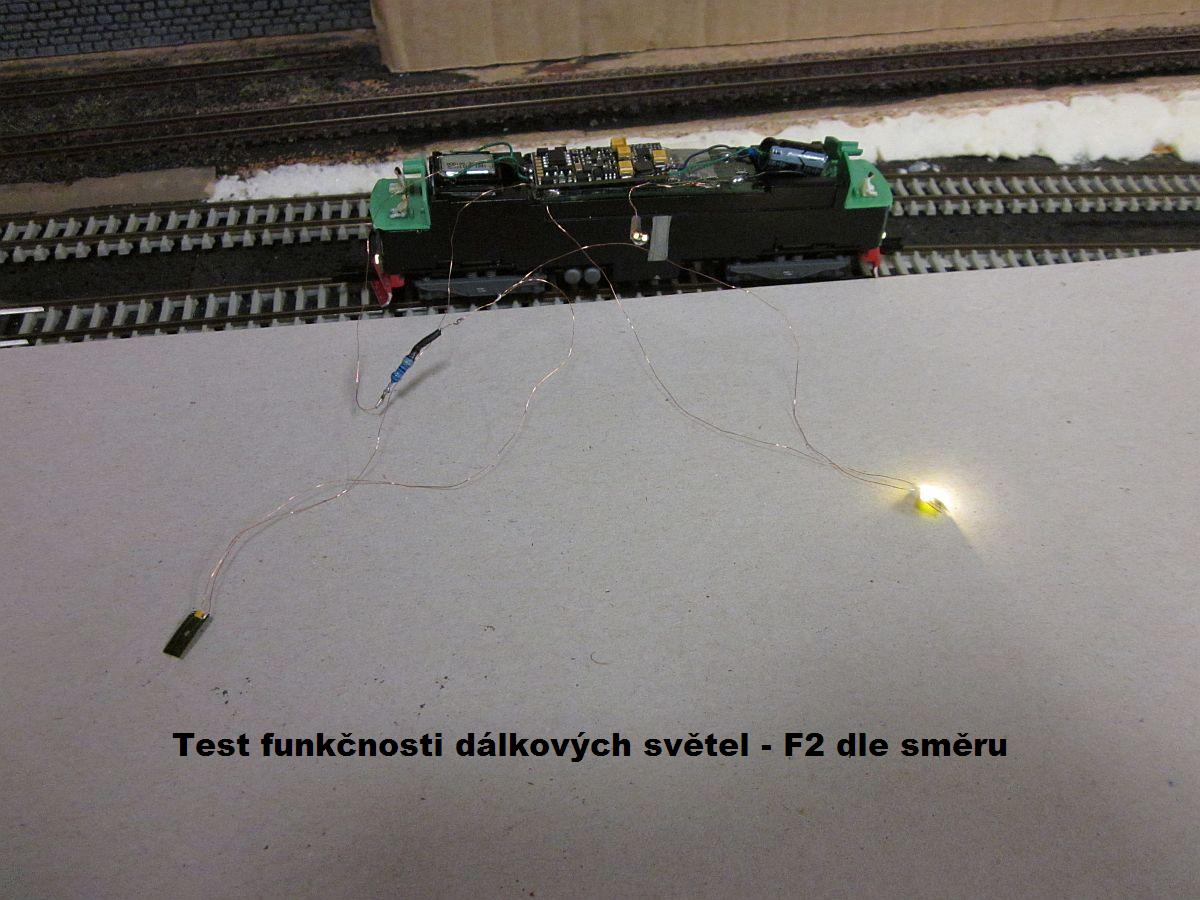

F2 - Dálkový reflektor dle směru

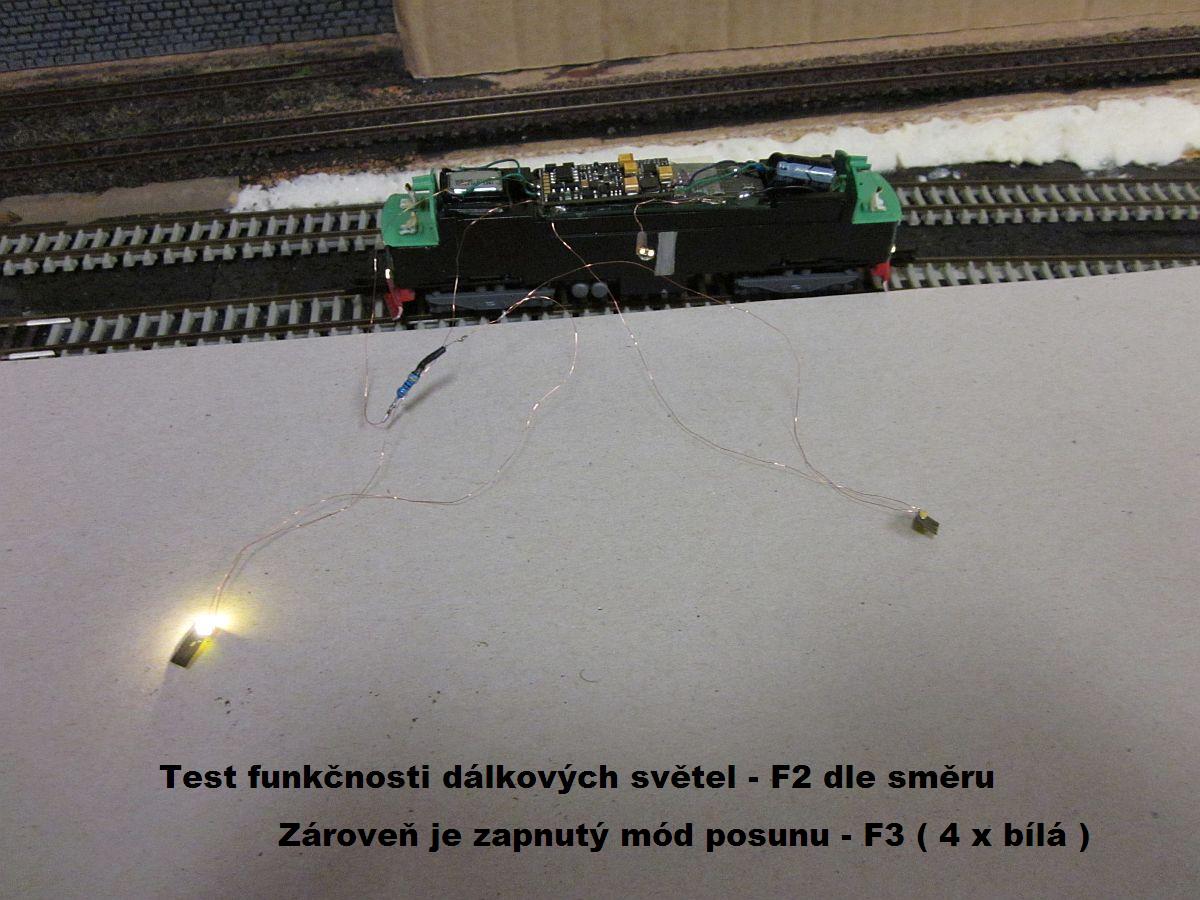

F3 - Mód posunu a 4 * bílá světla

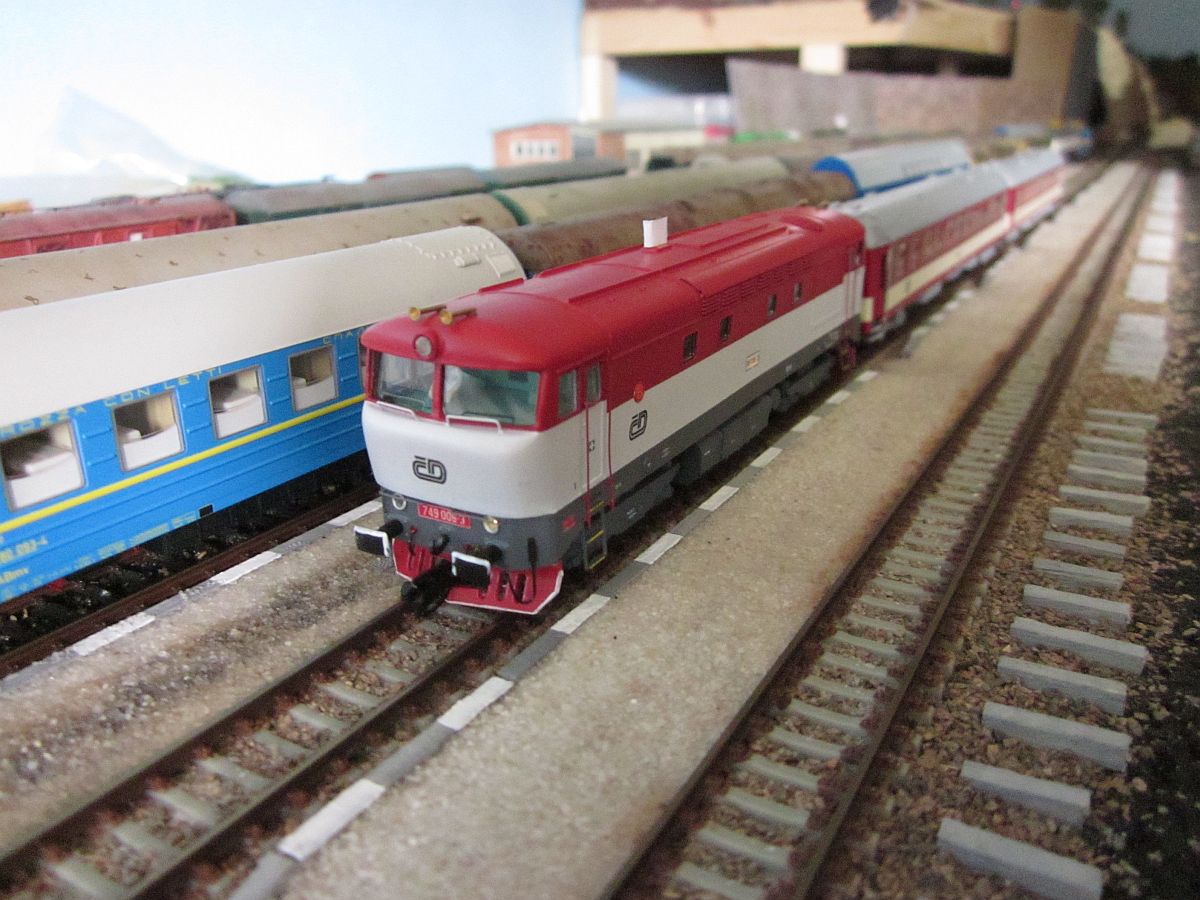

Fixace dálkových sm diod a po nacvaknutí kastle....už hurá opět do provozu :)

Článek publikován 8.5.2016
