Návod stavby lokomotivy ř. 242 - Odlitek doplněn lepty

Kat.č. TT-242

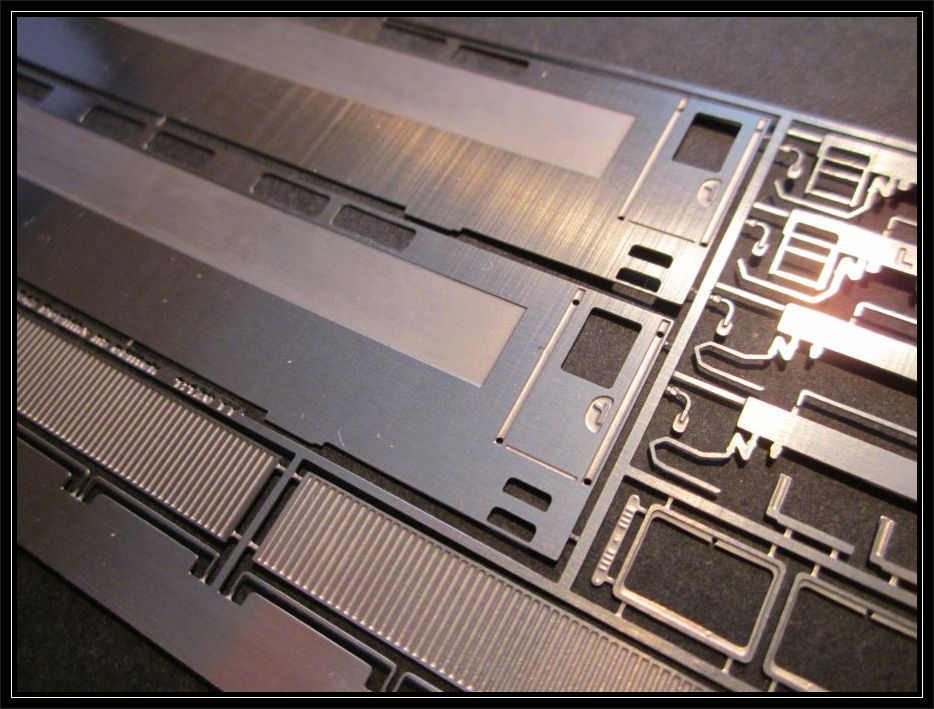

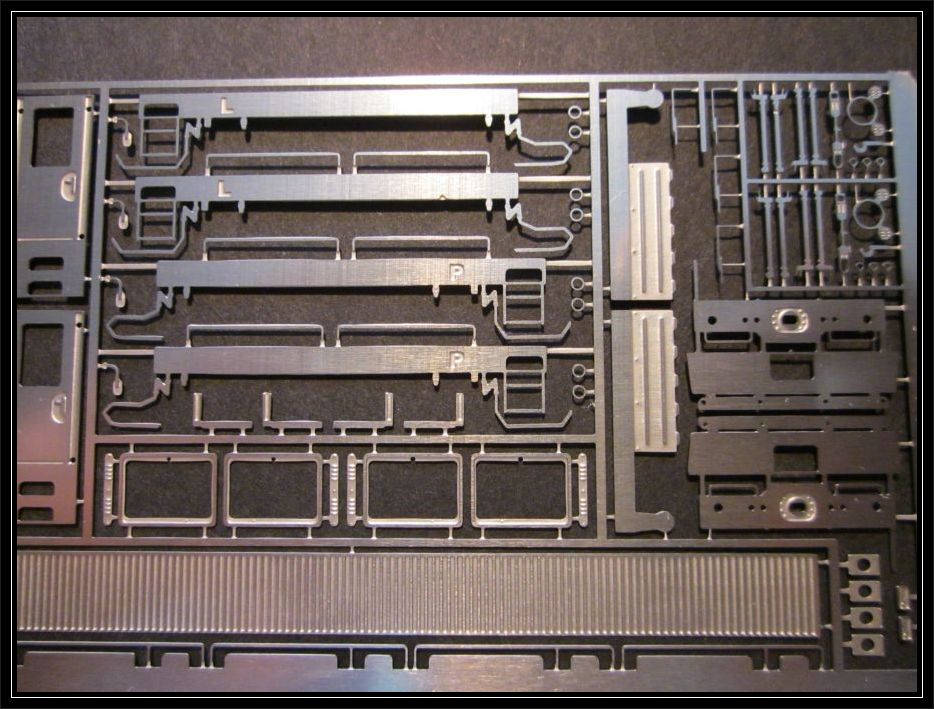

 Bočnice a mnoho dalších leptaných dílků vhodných k obohacení odlitku. Odlitek není součástí a není naším výrobkem. Velikost 1:120 TT. Cena 350 Kč

242_doplnky2242_doplnky3

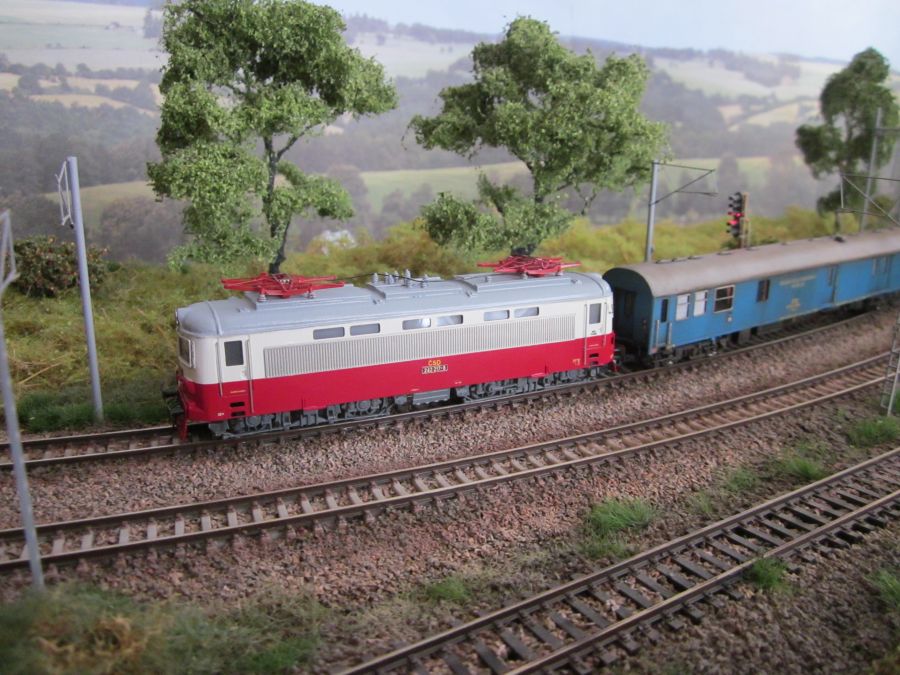

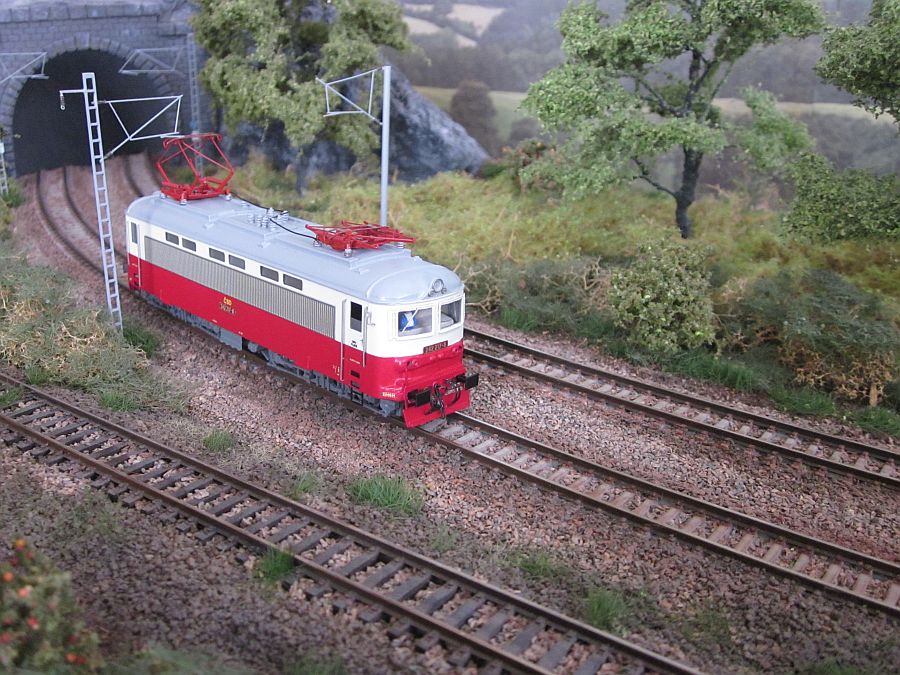

242_csd_finale7242_csd_finale17242_csd_finale16


Návod

Z odlitku odřežte spodní část - schody a pluhy. Zahlaďte dle potřeby rámy oken, kroužky světel a nárazníky.

242_lept_navod242_lept_navod1242_lept_navod2

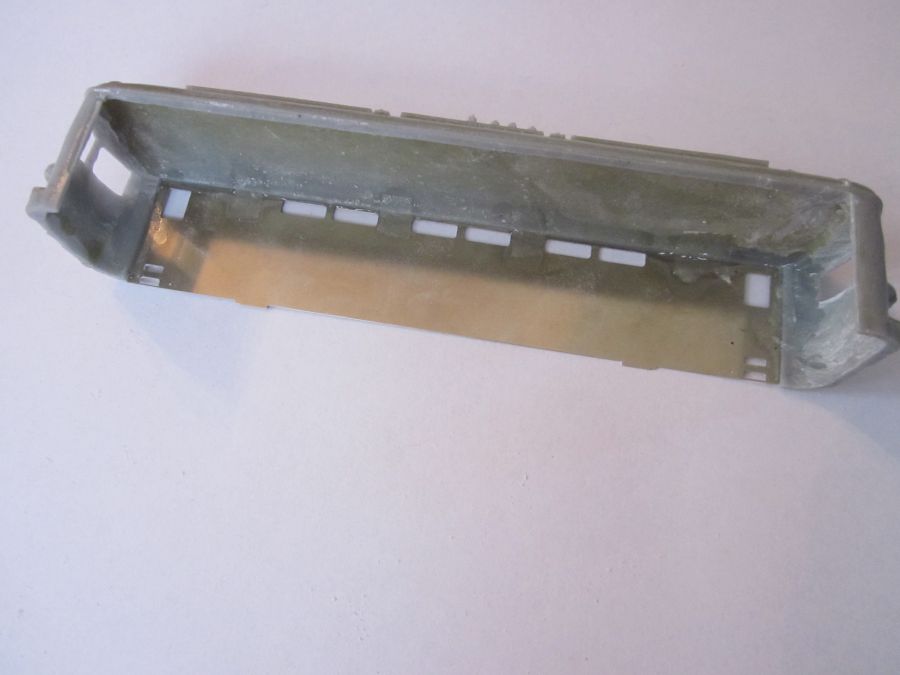

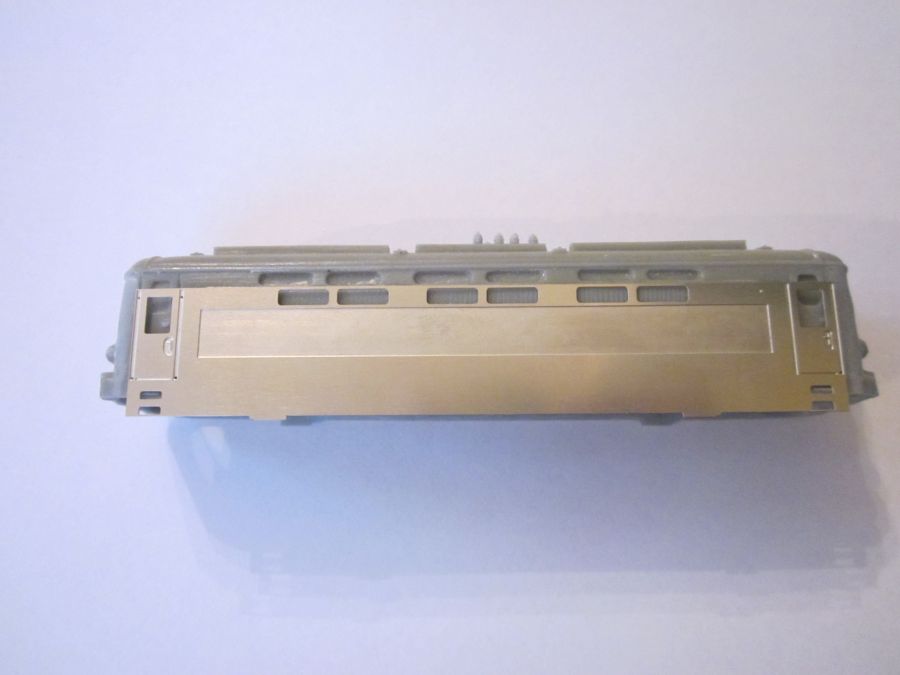

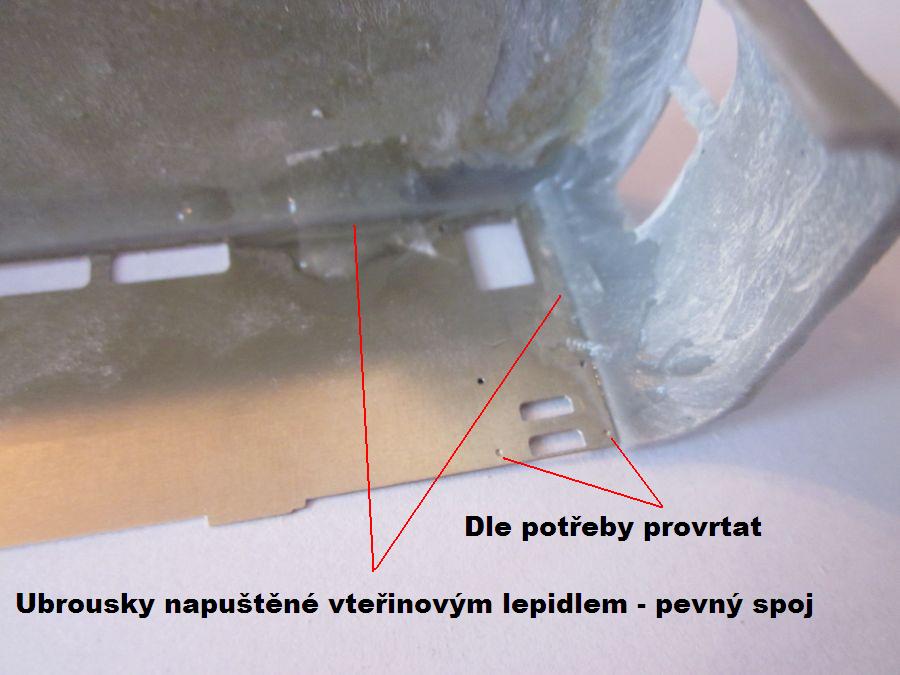

 Zhruba od poloviny dveří odřežte bočnici odlitku a vytvořte novou rovinu pod okapničkou. Dle leptané bočnice kontrolujte délku a postupně odlitek dobrušujte jehl. pilníčkem tak, aby leptaný nový bok co nejpřesněji zapadnul, tím si ušetříte práci s tmelením. Pod okapničku naneste vteřinové lepidlo a novou bočnici fixujte k odlitku. Pevné spoje vytvořte tam, kde nejsou okna a to ubrouskem napuštěným vteřinovým lepidlem. Pokud se lepidlo dostane i do otvorů pro madla nevadí, otvory se dají provrtat vrtáčkem 0,3 - 0,4 mm.

242_lept_navod3242_lept_navod5242_lept_navod6

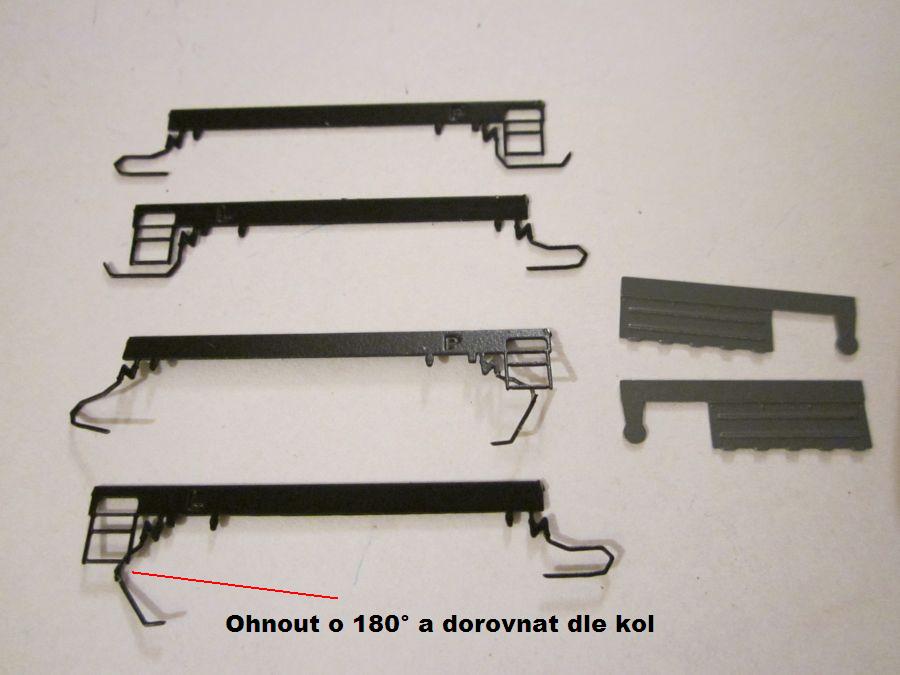

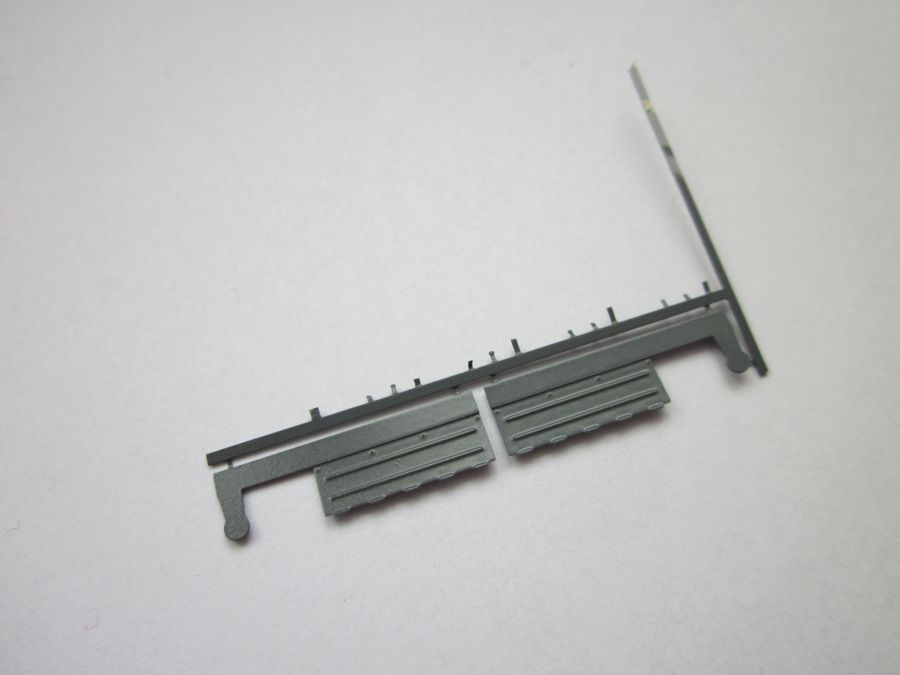

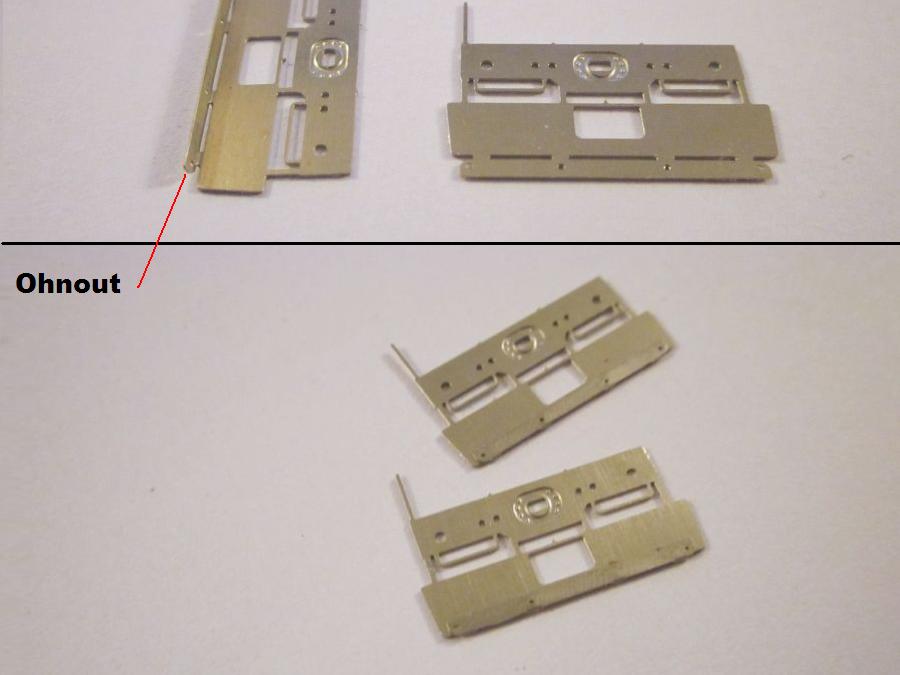

 Připravte pluhy, jejich spodní části ohněte o 180° a trochu je v půlce zlomte. Pluhy přilepte na čelník - odlitek a lept ještě doplňte o desky nárazníků. Dle budoucího laku můžete také osadit boční žaluzie, zde v návodu se ale osadí až později. Dále přilepte dle potřeby kryty světel, spodní a dálkový horní. Opět zde v návodu ten horní bude osazen až později. Přilepte nad podvozky 4 dílky tvaru "L".

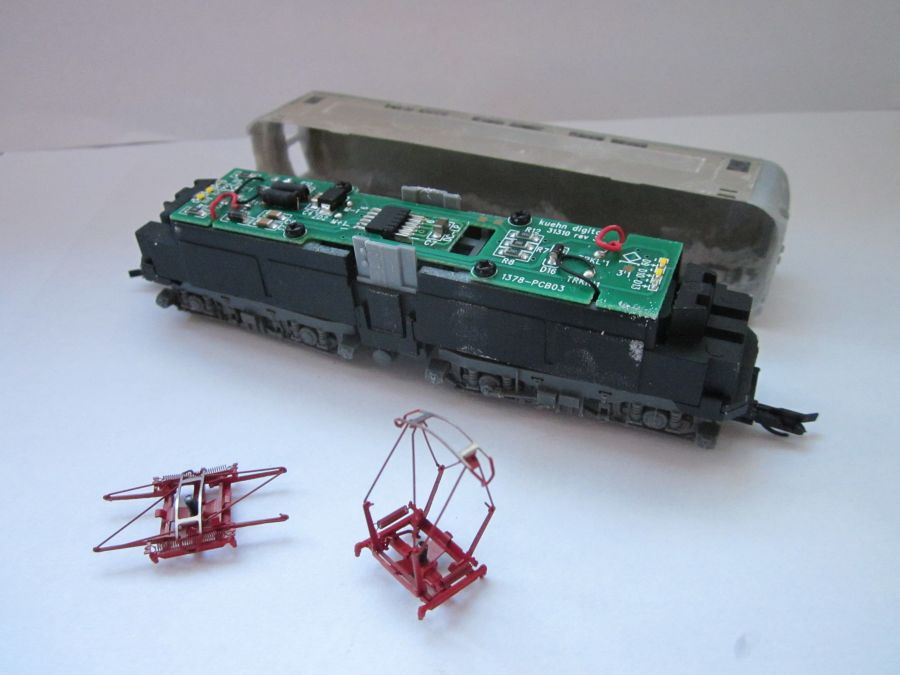

Poznámka : Tovární pojezd f. Kuehn lok. E11 se do odlitku vejde délkou sice těsně, ale bez jeho porušení, což je dobré pro případnou záruku pojezdu.

242_lept_navod7242_lept_navod10242_lept_navod11

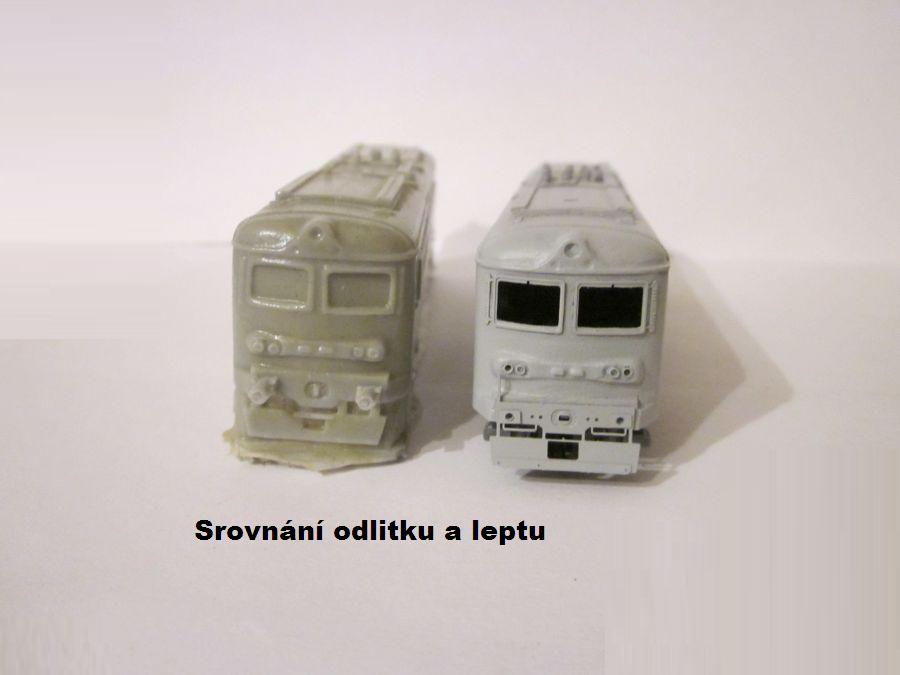

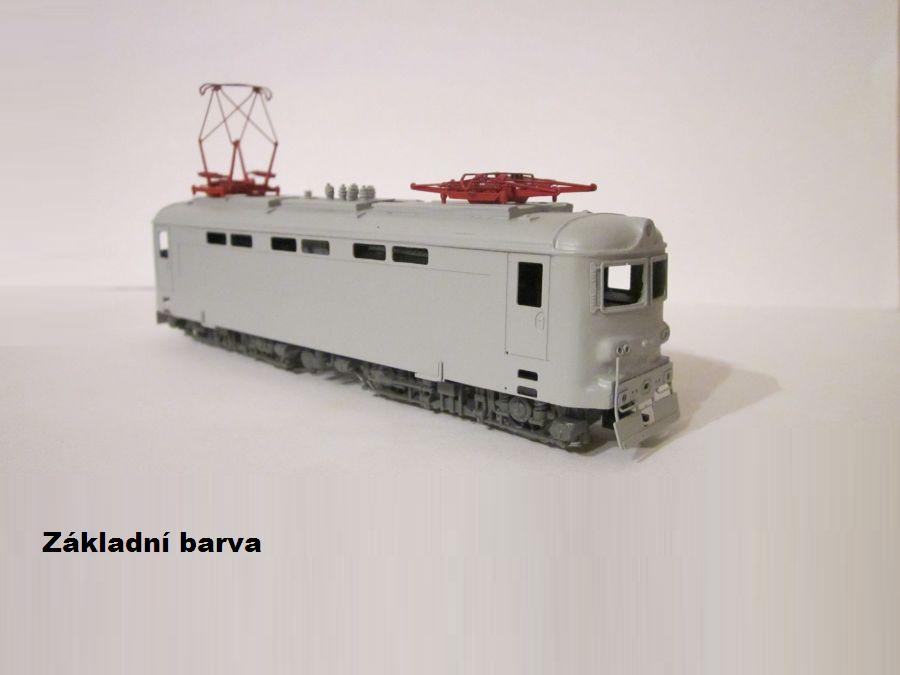

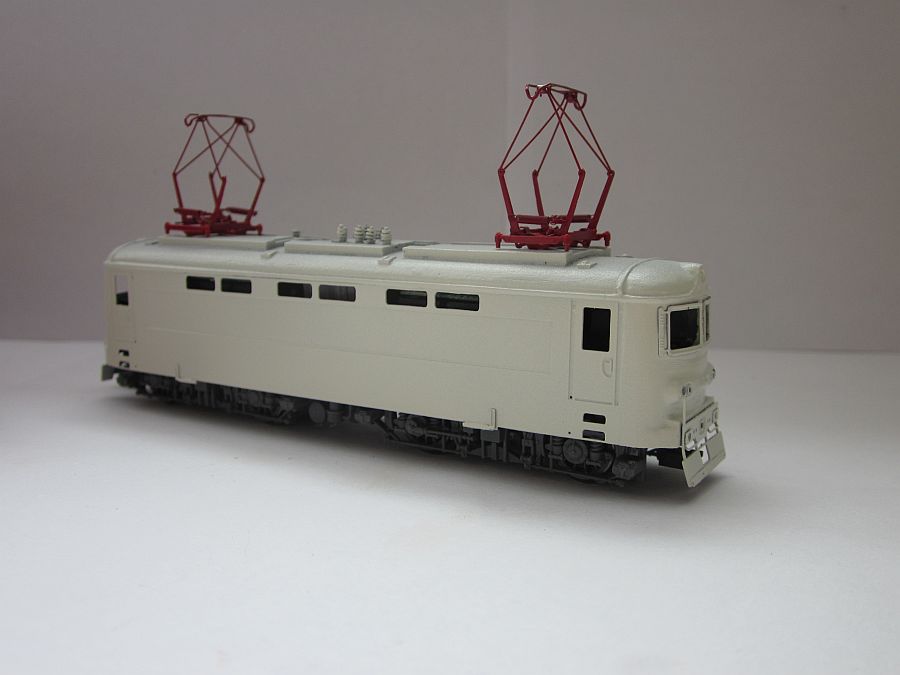

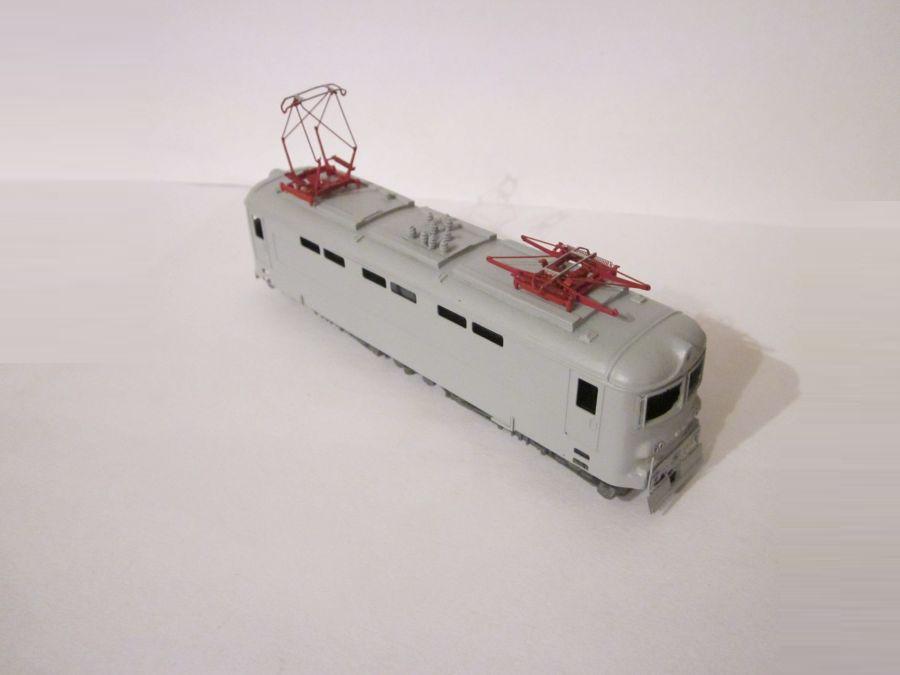

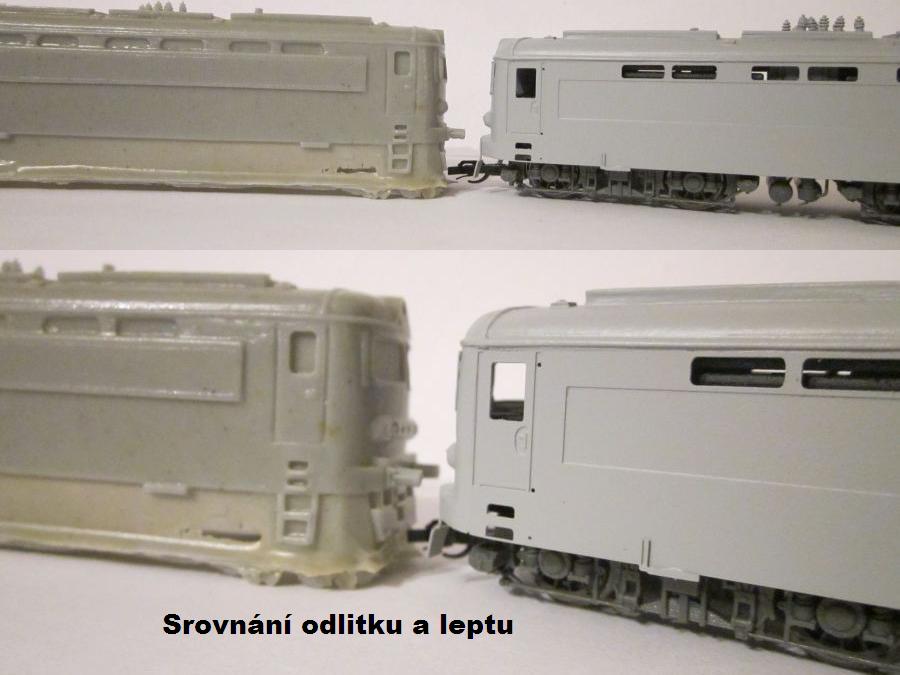

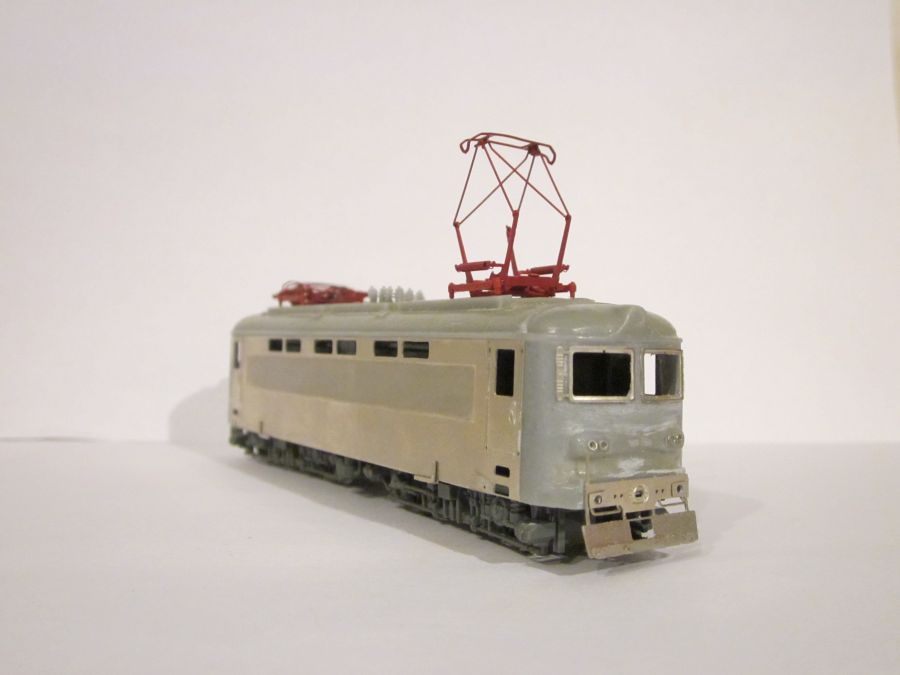

Model v základní barvě bez použití tmelu. Srovnání před a po osazení leptaných dílů

242_lept_navod13242_lept_navod16242_lept_navod17

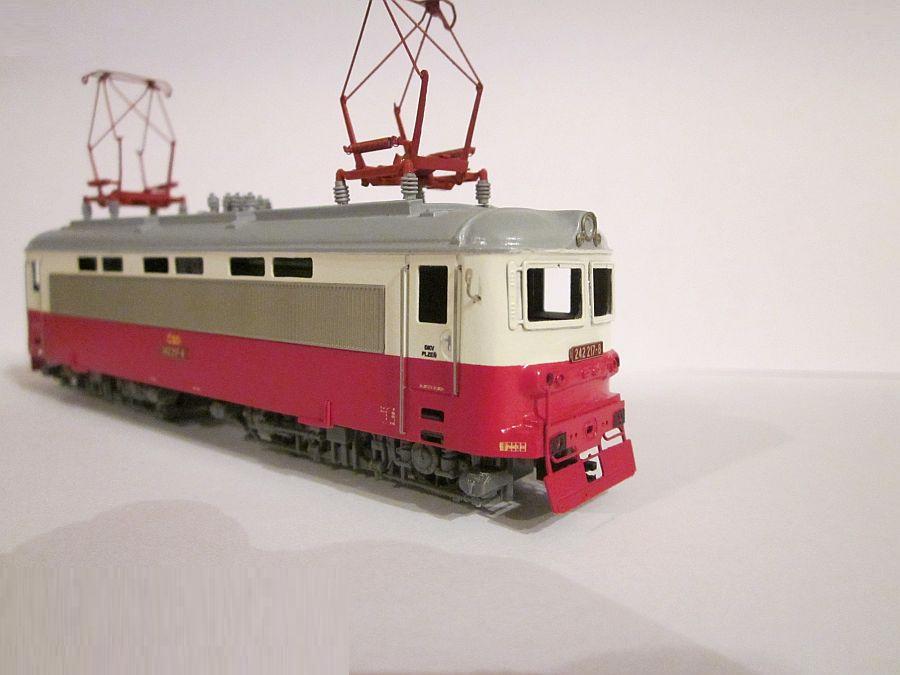

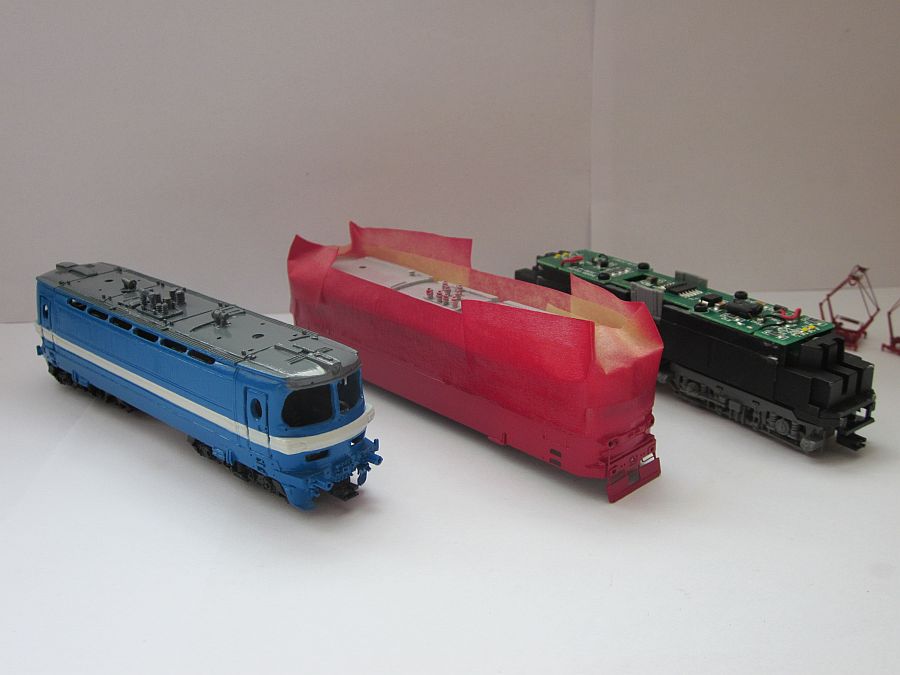

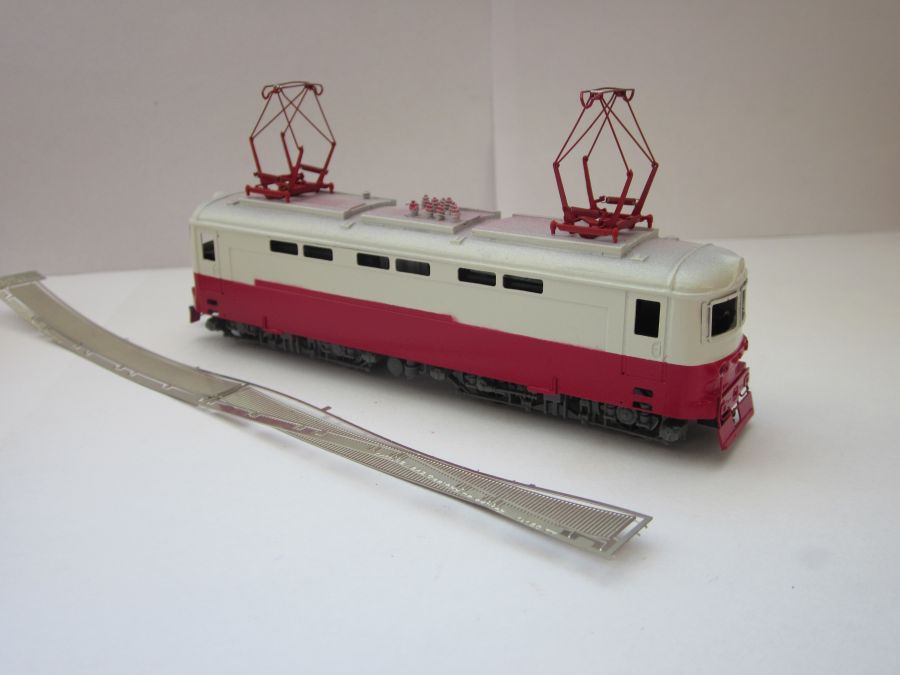

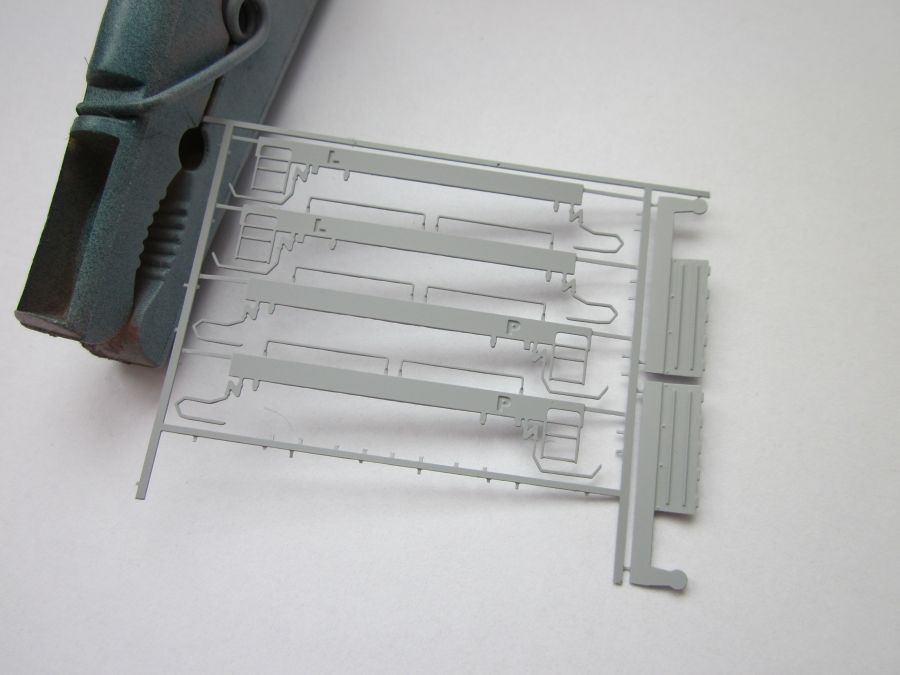

Laky

242_lept_navod18242_lept_navod20242_lept_navod26

242_lept_navod14242_lept_navod15242_lept_navod21

242_lept_navod24242_lept_navod25242_lept_navod27_2

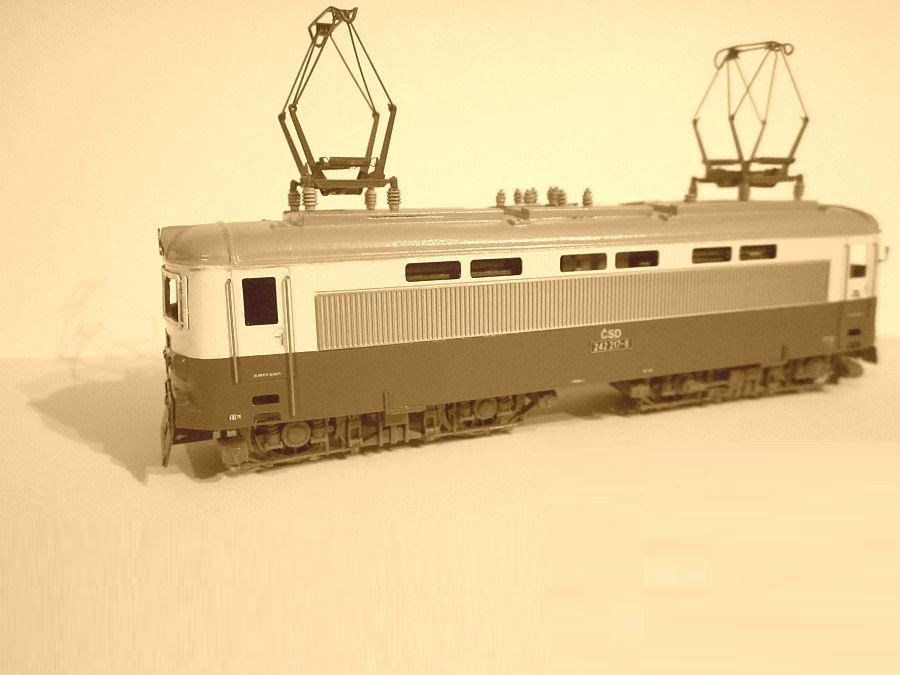

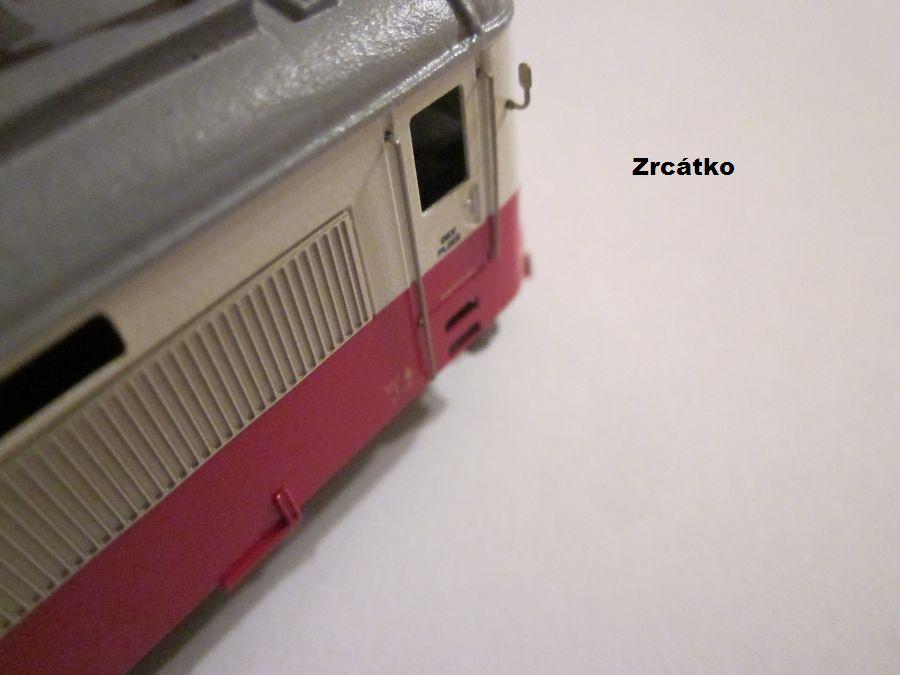

242_lept_navod30242_lept_navod31242_lept_navod29

 Jak je vidět již teď v průběhu stavby, leptané bočnice modelu hodně pomohou a pozvednou ho o třídu výš. Podobných bočnic máme více druhů - pro elektrické lokomotivy, motorové a osobní vozy. Přesvědčte se sami a navštivte případně náš E-Shop.

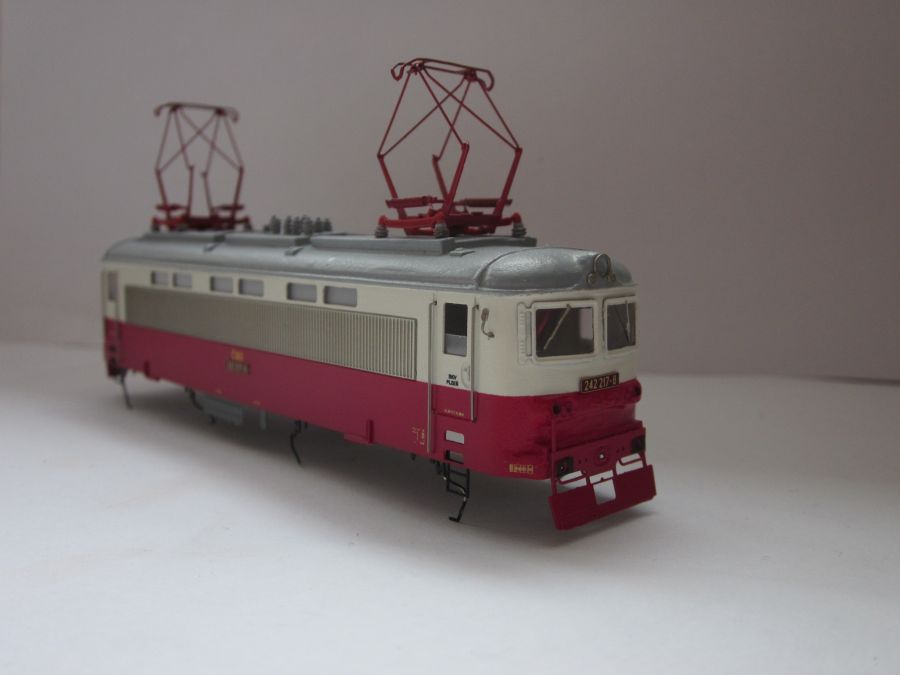

Spodní výbavu osaďte, nebo případně upravte dle druhu pojezdu.

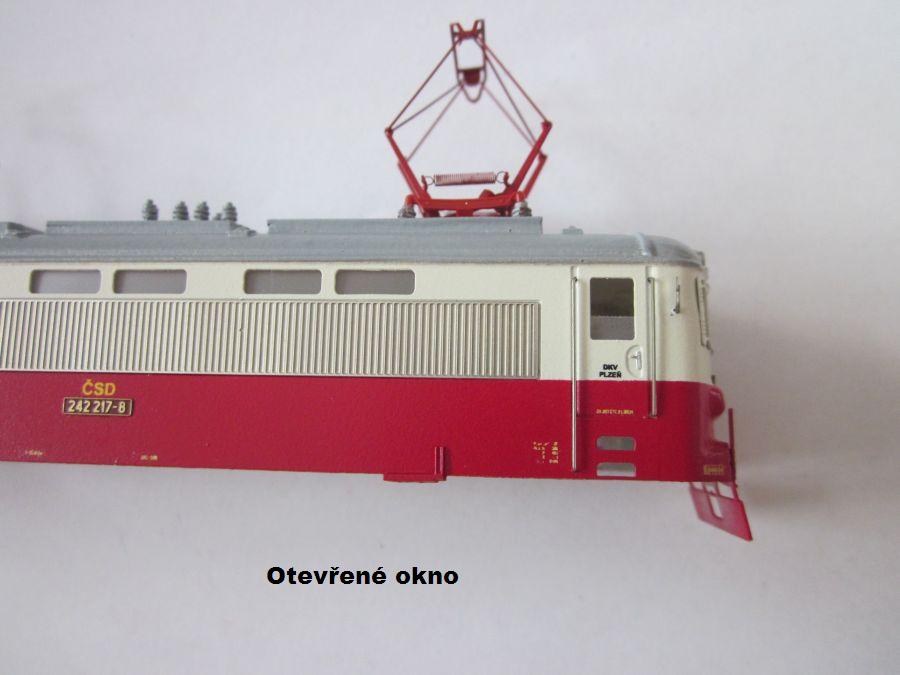

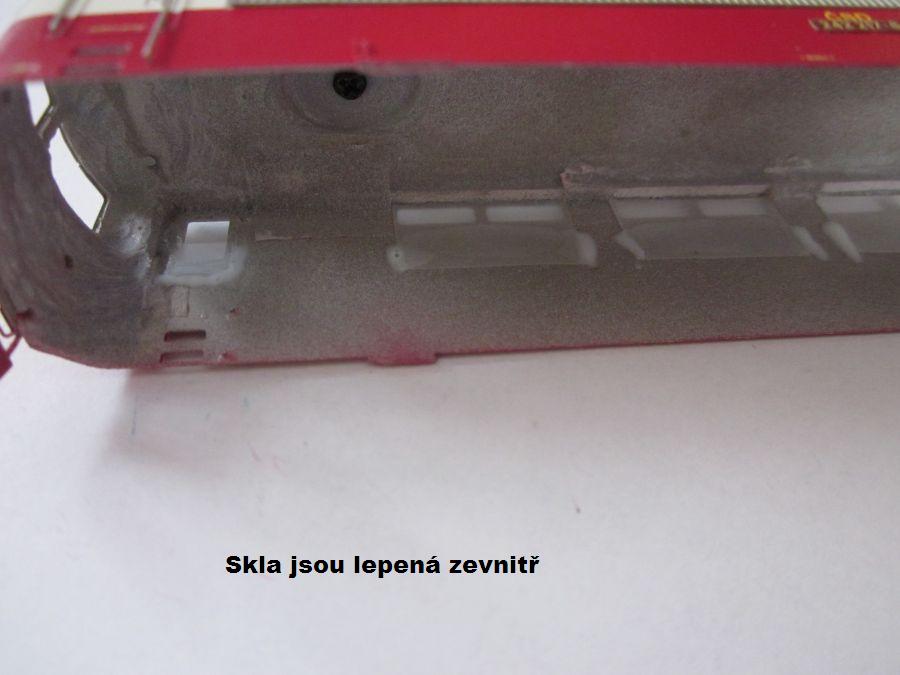

242_lept_navod32242_lept_navod33242_lept_navod35

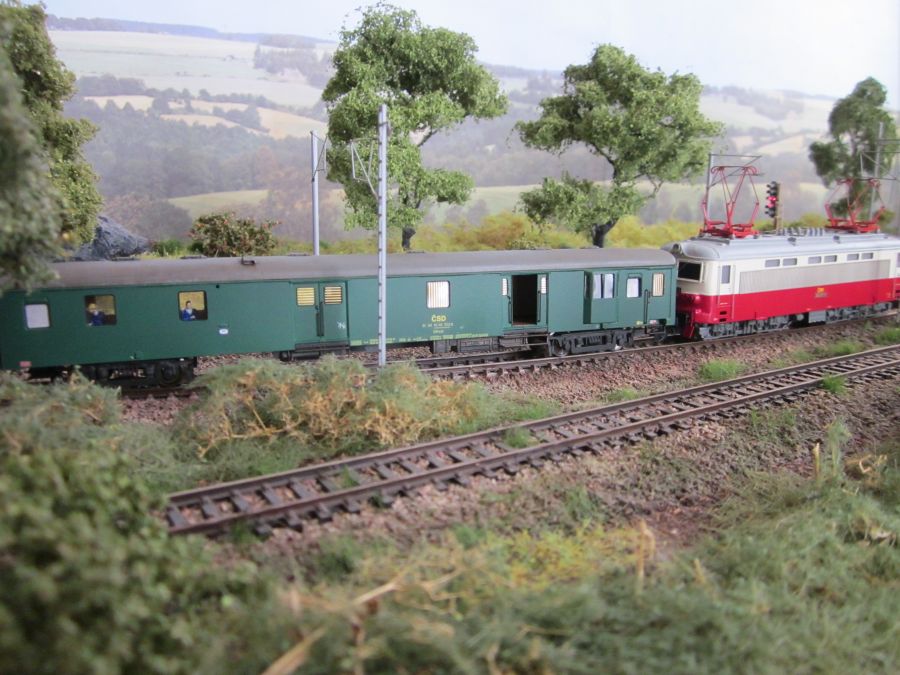

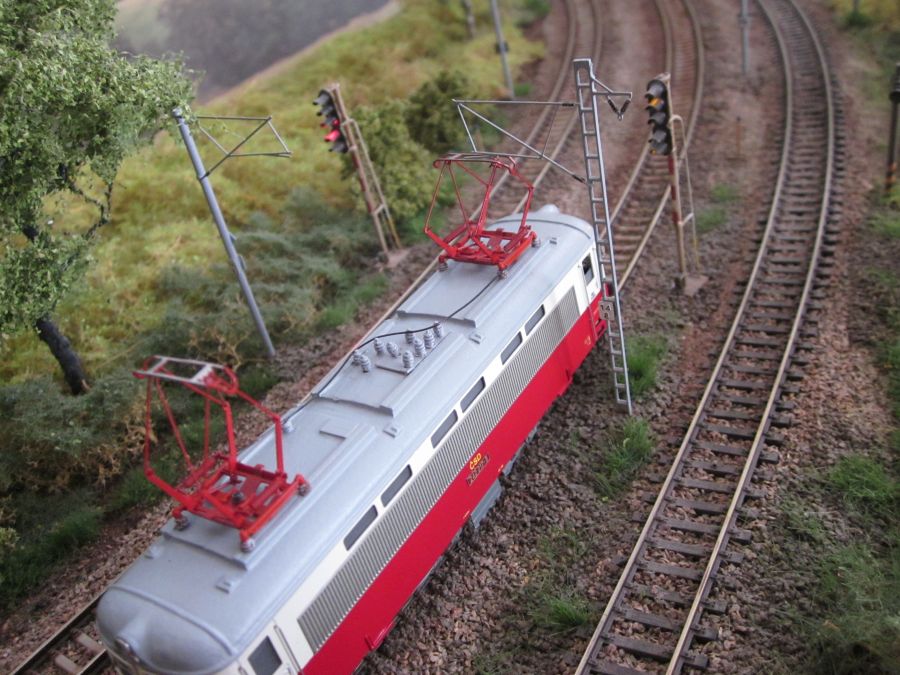

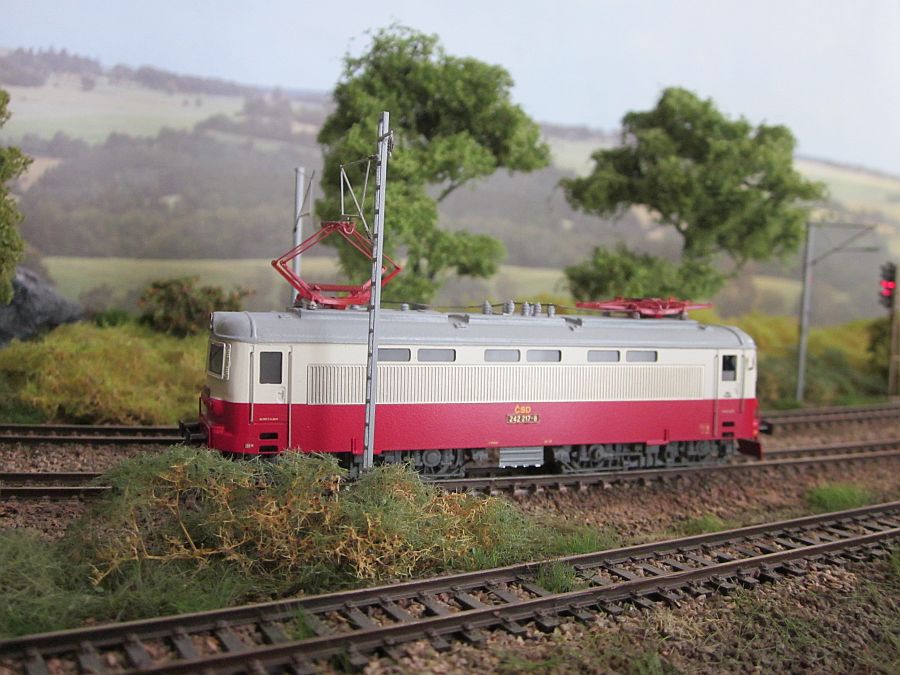

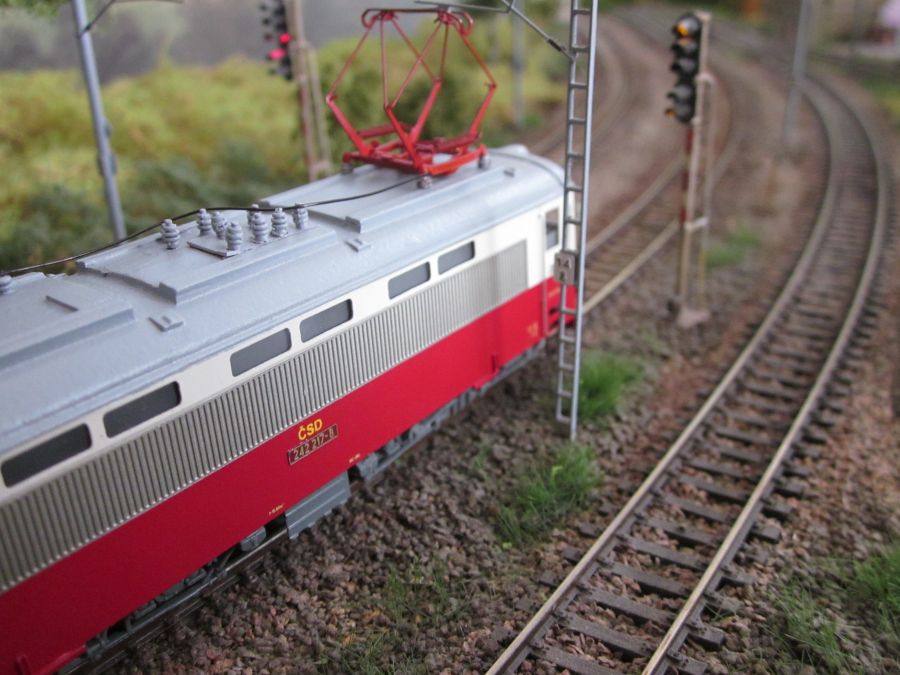

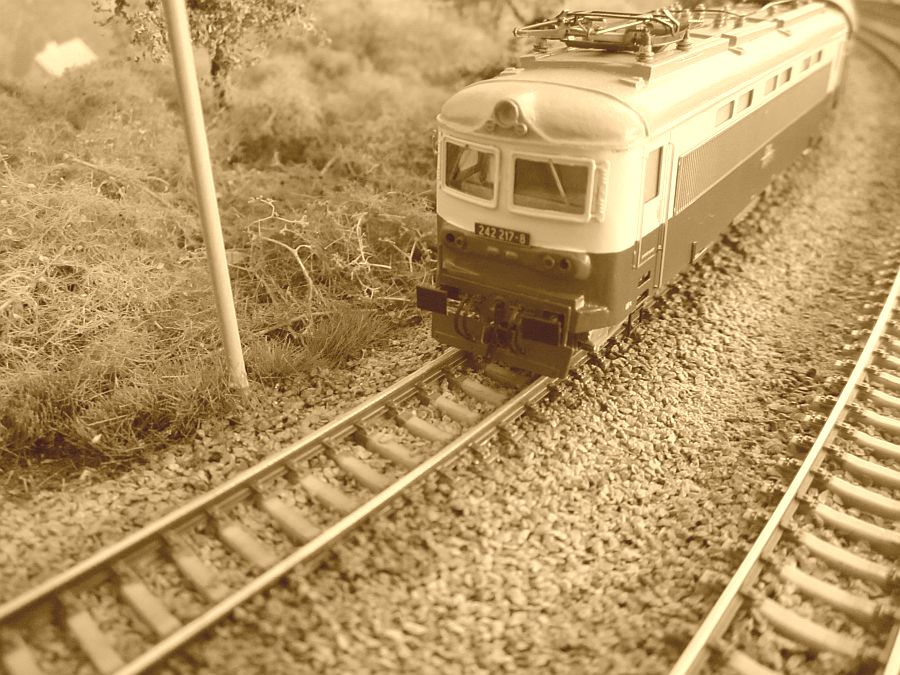

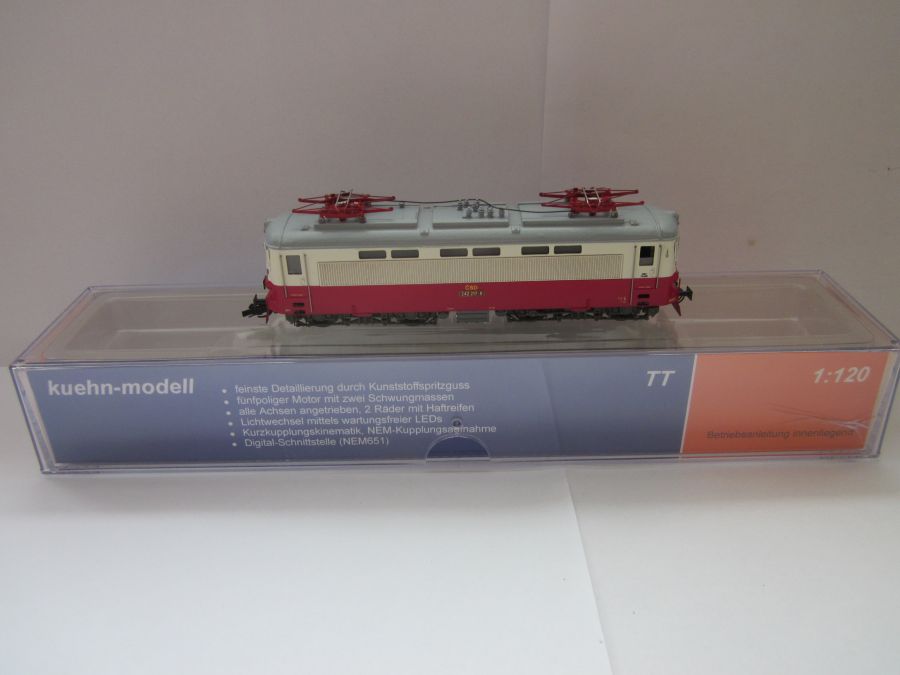

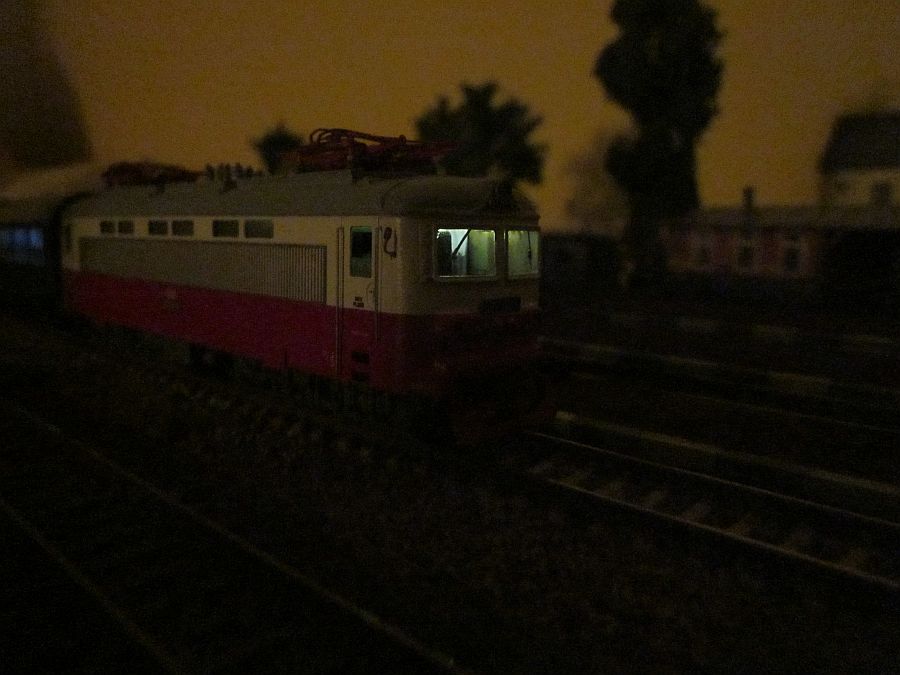

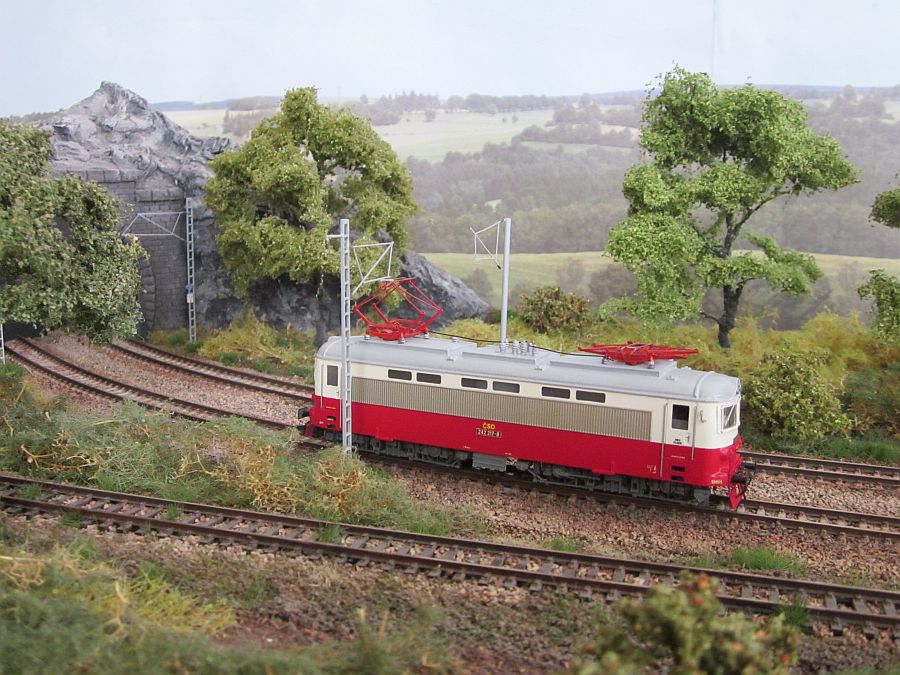

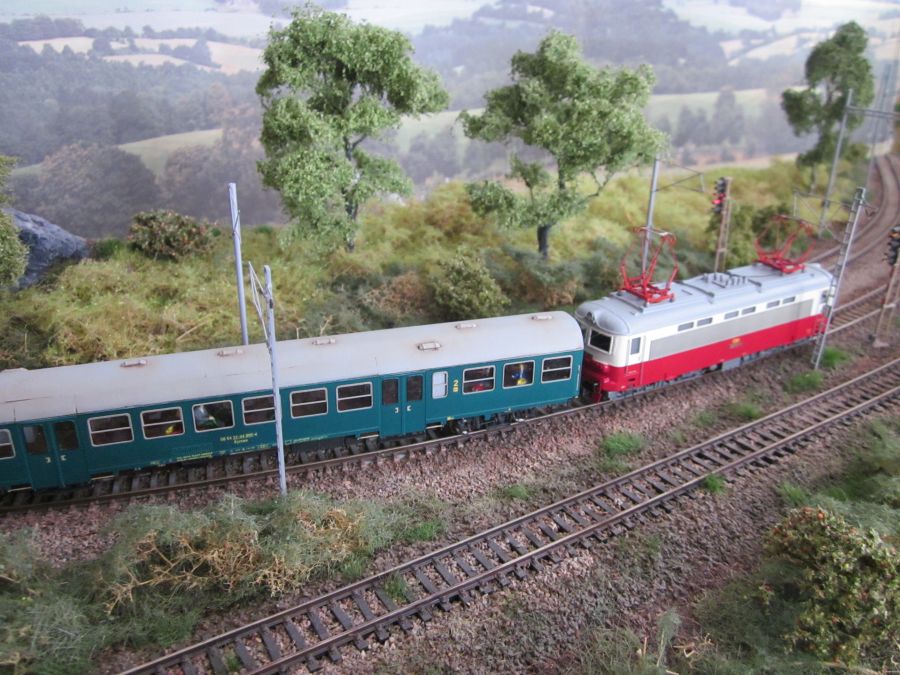

Hotový model

242_csd_finale6242_csd_noc1242_csd_noc4

242_csd_finale5_2242_csd_finale7_2242_csd_finale8242_csd_finale10242_csd_finale13242_csd_finale16_2

242_csd_finale17_2242_csd_finale19242_csd_finale9

Video

Článek publikován 2013 / Poslední aktualizace 2.4.2015
