Návod stavby limitovaného vozu Bai / Btm / Bt

Limitovaná Vánoční série vozů. Leptaná stavebnice v měřítku TT.

Uzávěrka objednávek byla k 1.12.2015

Bylo vyrobeno pouze jednorázové množství vozů, dle přijatých objednávek. :) MM

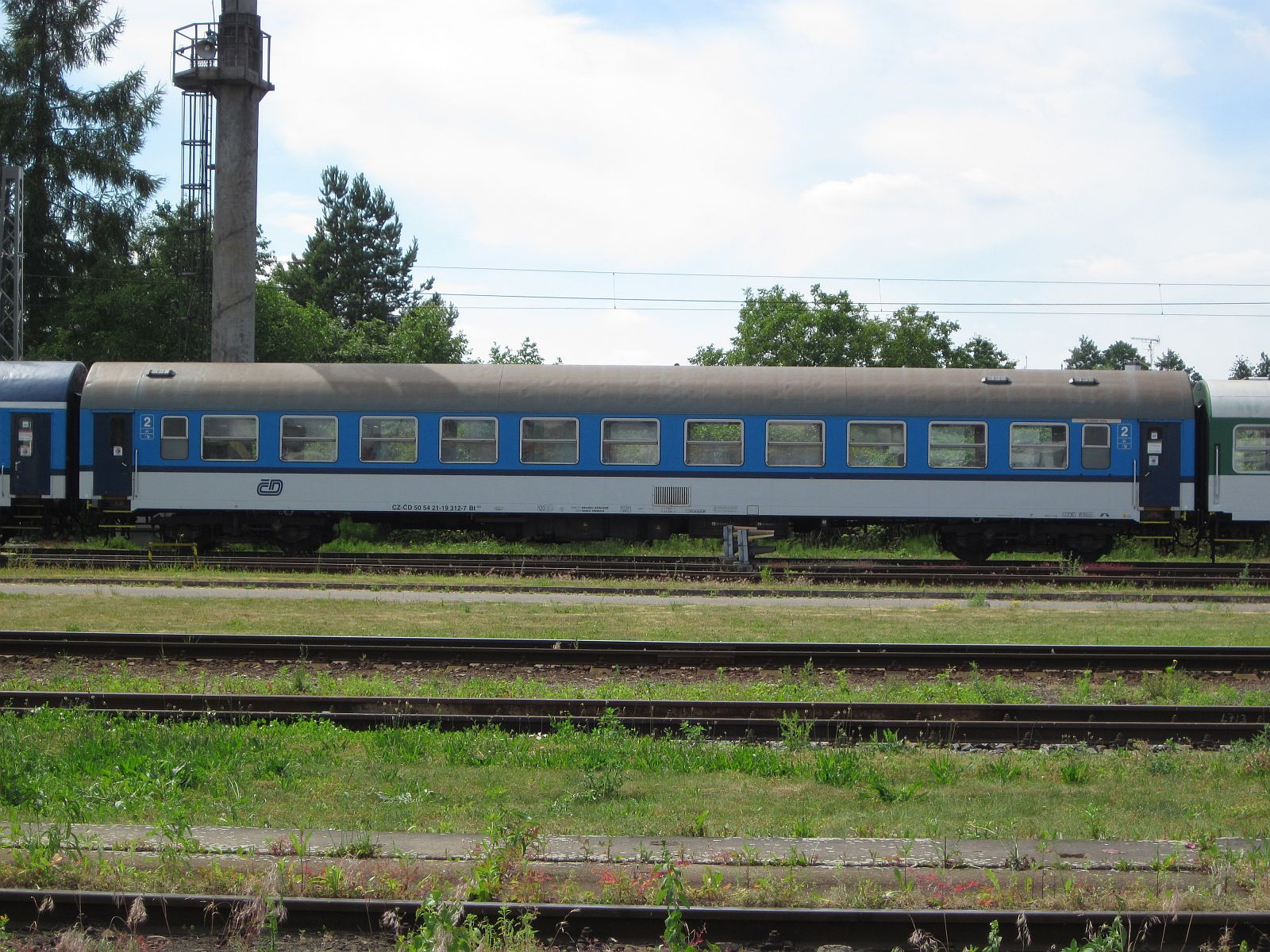

     Bt_tt_limit     Bt312_najbrtBt_limitka_set4

Z historie :

Vozy vyráběné v letech 1969 až 1975 výrobcem Vagónka Studénka. Vyrobeno bylo 527 vozů.

Průměr styčné kružnice kola je 920 mm. V TT tedy 7,7 mm. Max. rychlost vozu je 120 km/h. Míst k sezení je 88.

Do roku 1982 označení vozu Bai, 1983 - 1989 označení vozu Btm a od roku 1990 do současnosti označen jako Bt

Dodávky:

1969: 21-19 000 a 001 prototypy, skříň shodná s řadou Baim
1972: 21-19 002 až 101
1973: 21-19 102 až 271
1974: 21-19 272 až 436
1975: 21-19 437 až 526

Veškeré rekonstrukce těchto vozů najdete přehledně ZDE


VIDEO

Kat.č. TT-Bt Limit

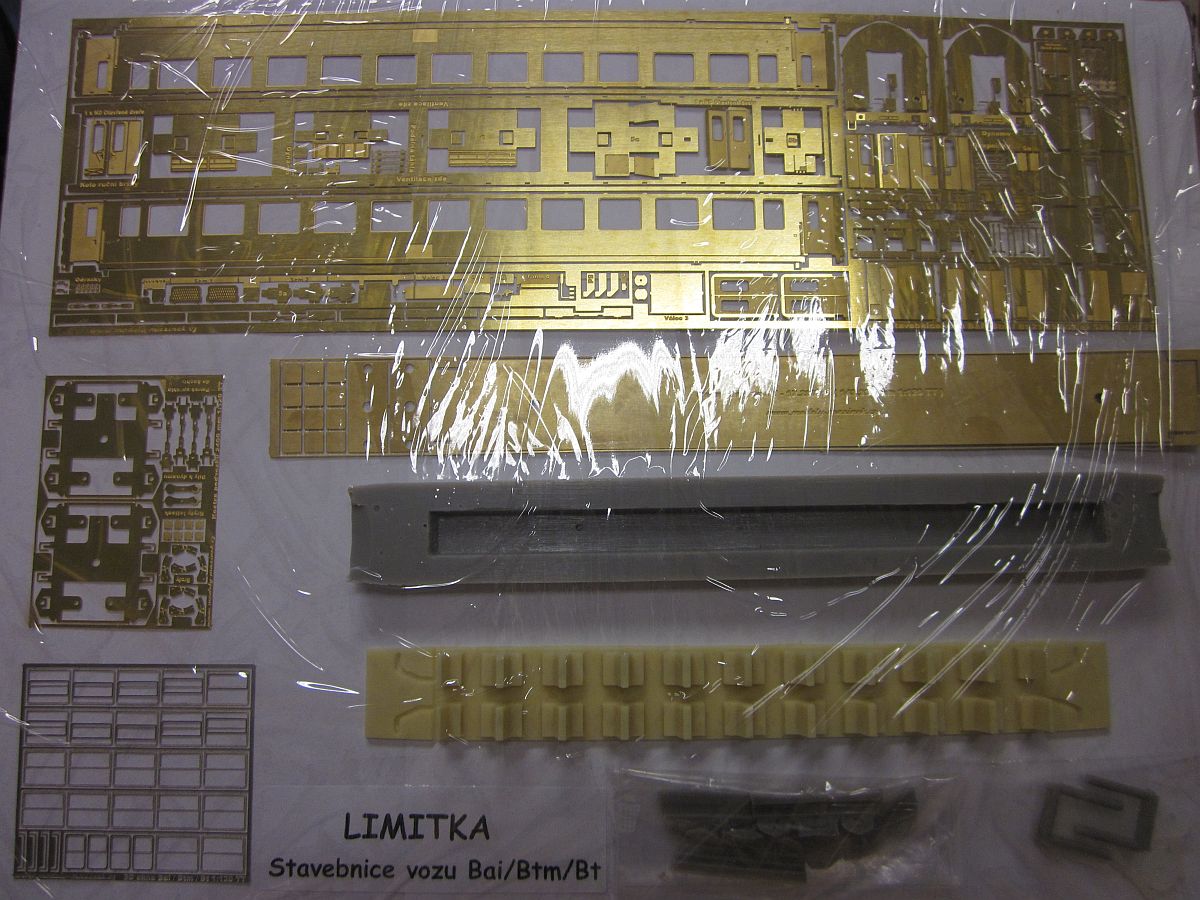

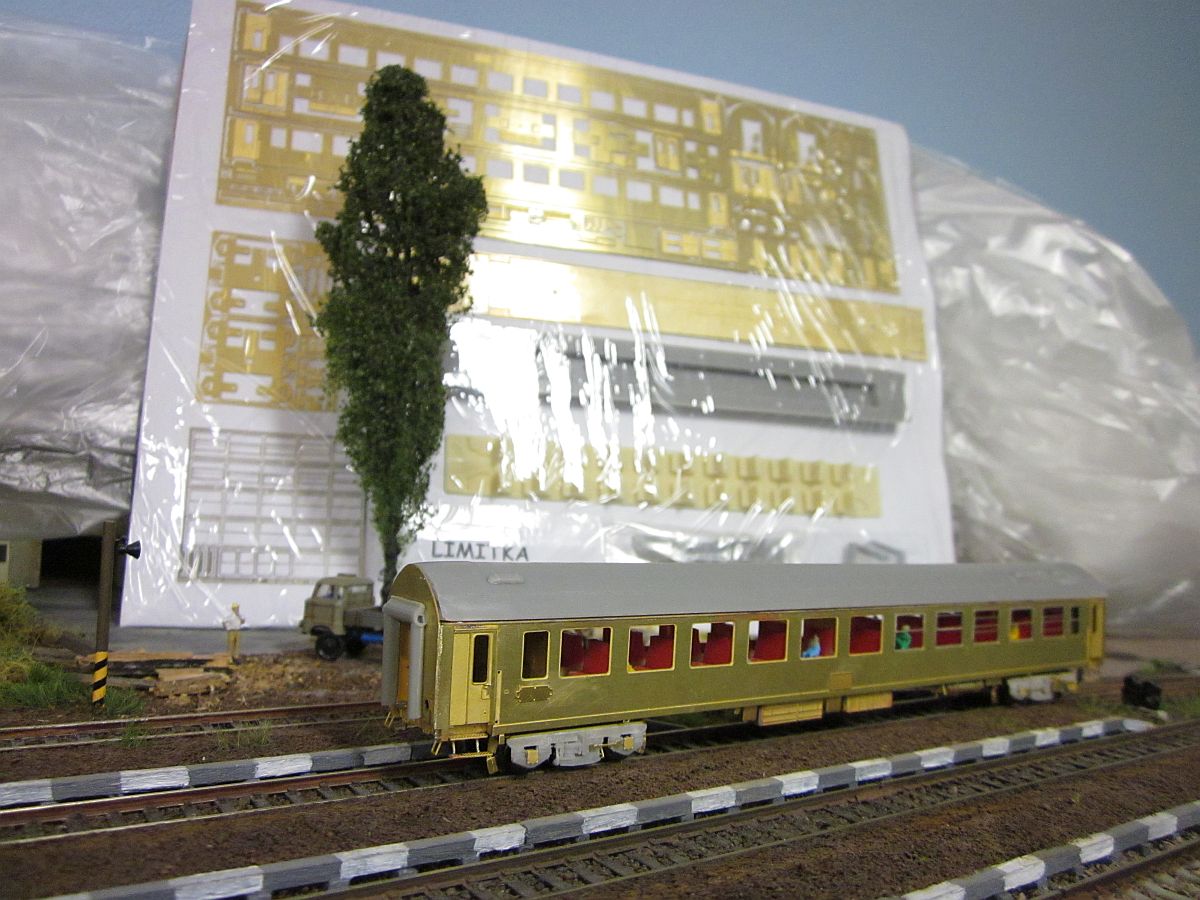

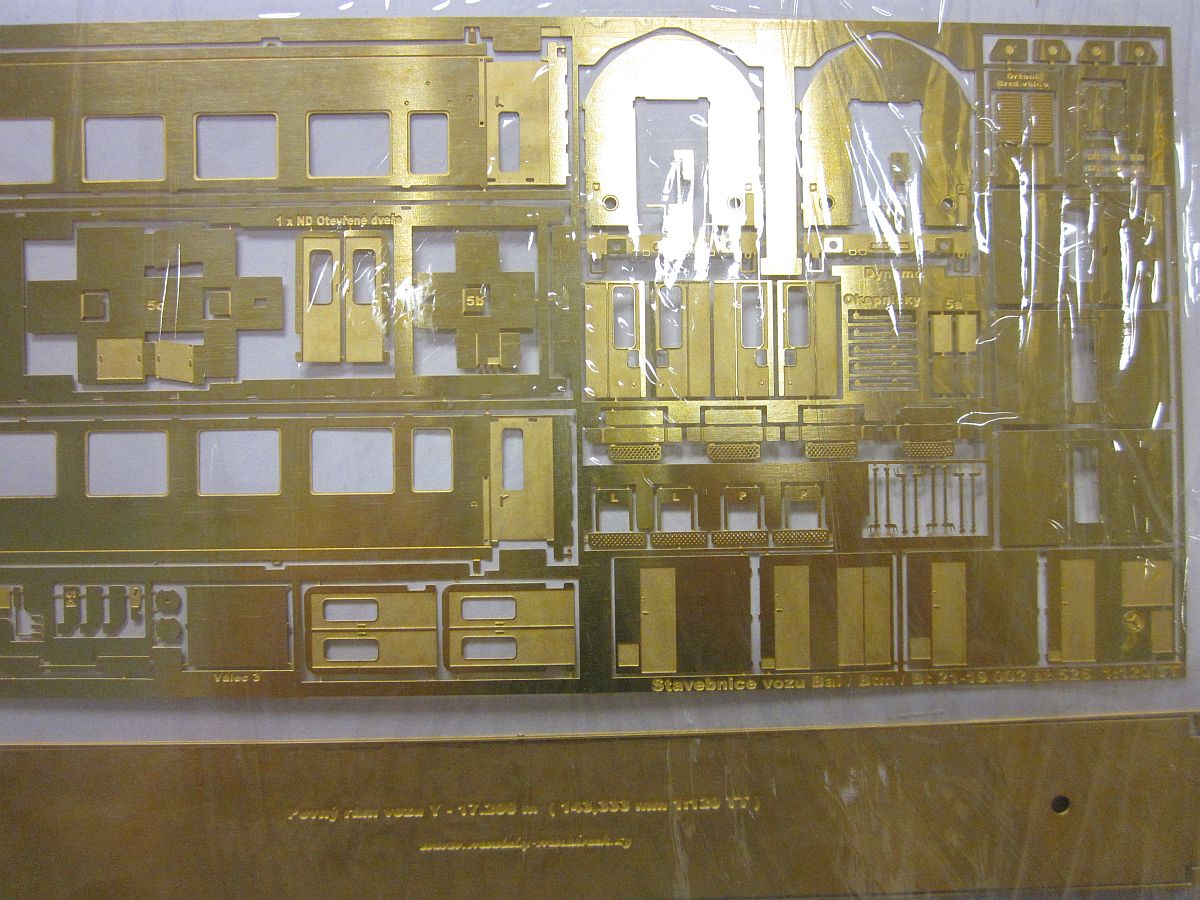

 Sada obsahuje : Leptanou nezkrácenou skříň vozu, veškeré vnitřní přepážky - vnitřní i vnější dveře jdou trvale otevřít, plná spodní výbava, bedny jsou včetně zadních stěn, brzdový válec, schody, desky nárazníků. Plná střešní výbava - střecha z odlitku, 3D okna ( některá jsou i různě otevřená ), pevný rám vozu síly 0,5 mm. Kostry podvozků, masky z odlitku, měchy a interiér z odlitku a plastový program pro uchycení podvozků.

Stavebnice je připravená také na základě vlastního oměření skutečného vozu

Velikost 1:120 TT. Cena je 980 Kč za vůz, minimální odběr jsou dva vozy

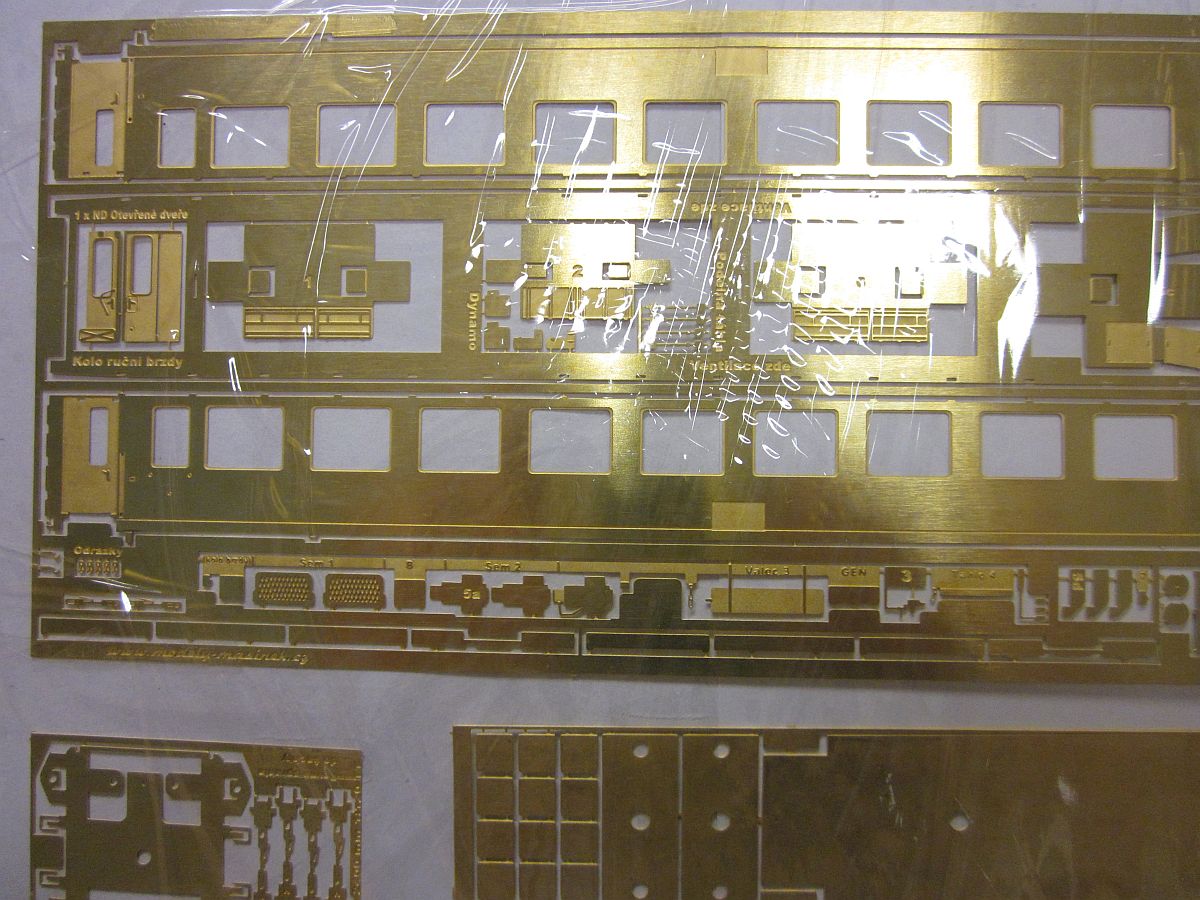

Bt_limitka_setBt_limitka_set1Bt_limitka_set2

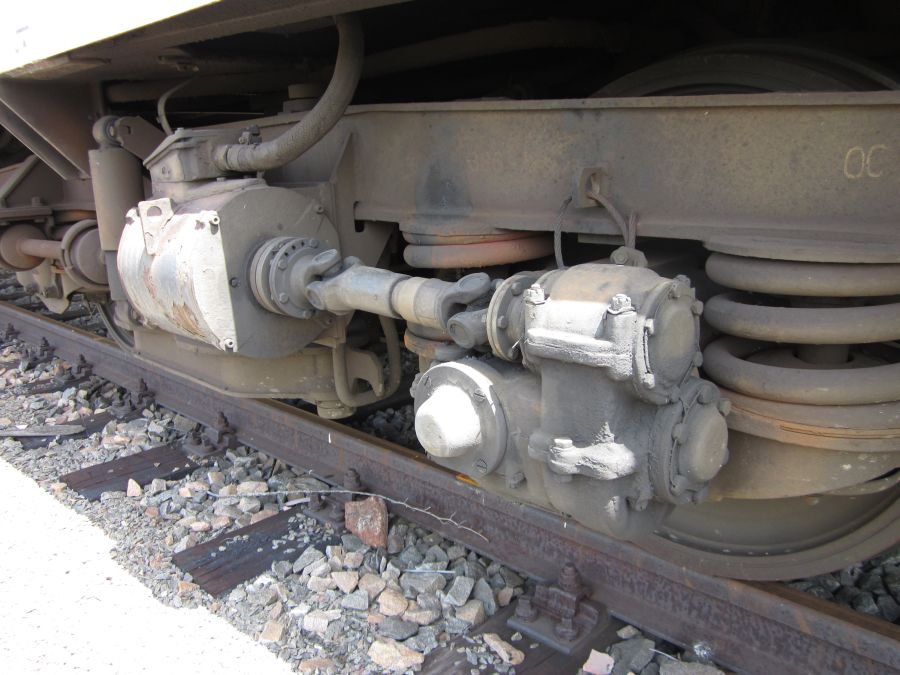

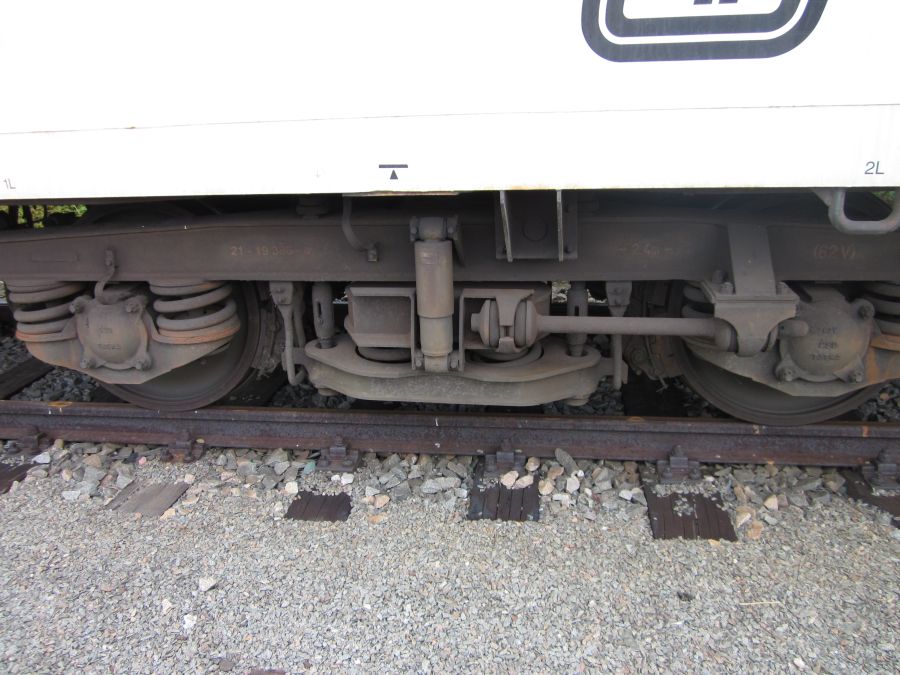

 Podvozky jsou leptané kostry o rozvoru 2400 mm doplněné o masky z odlitku a leptané dílky

Podvozky2400_odlitek_gpBt386f_podvozekBt386oo

Interiér a střecha jsou z odlitku

Bt386in7

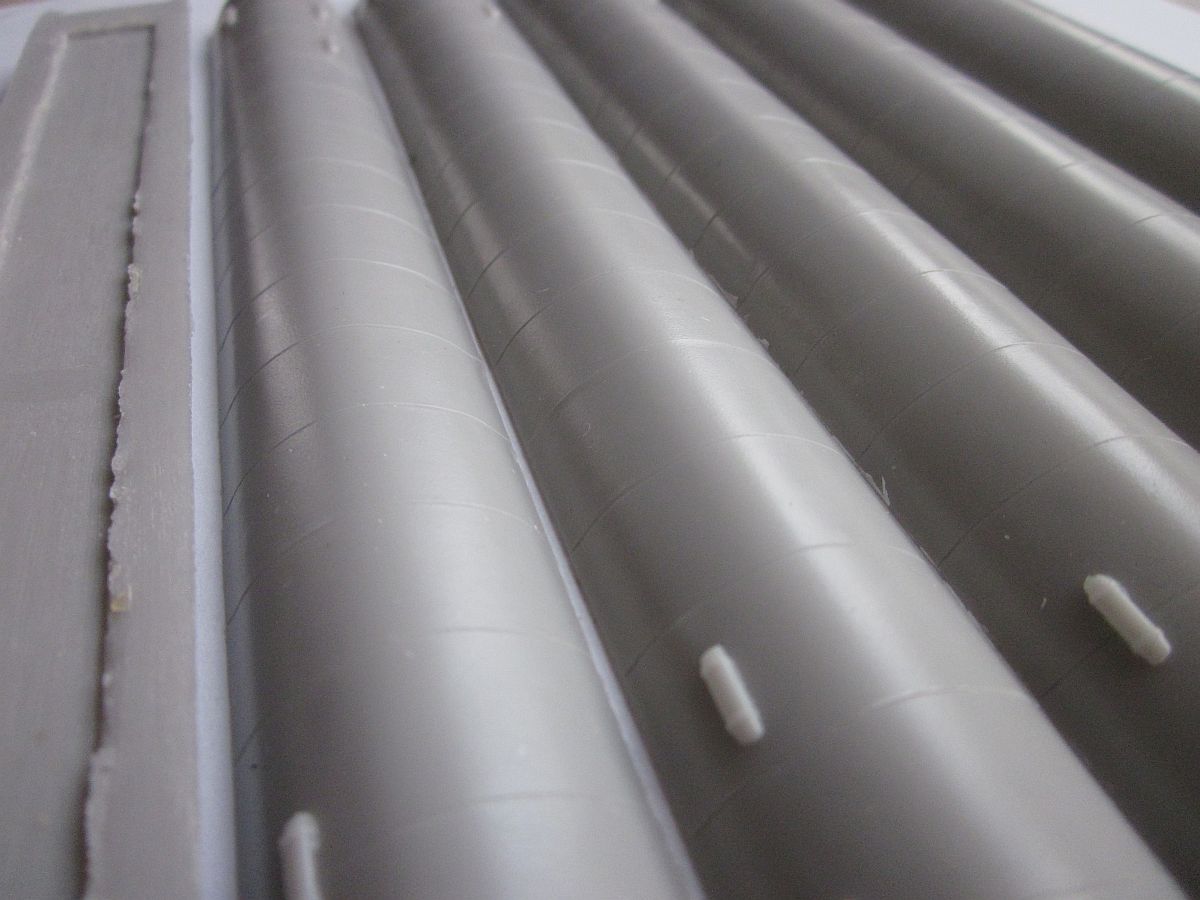

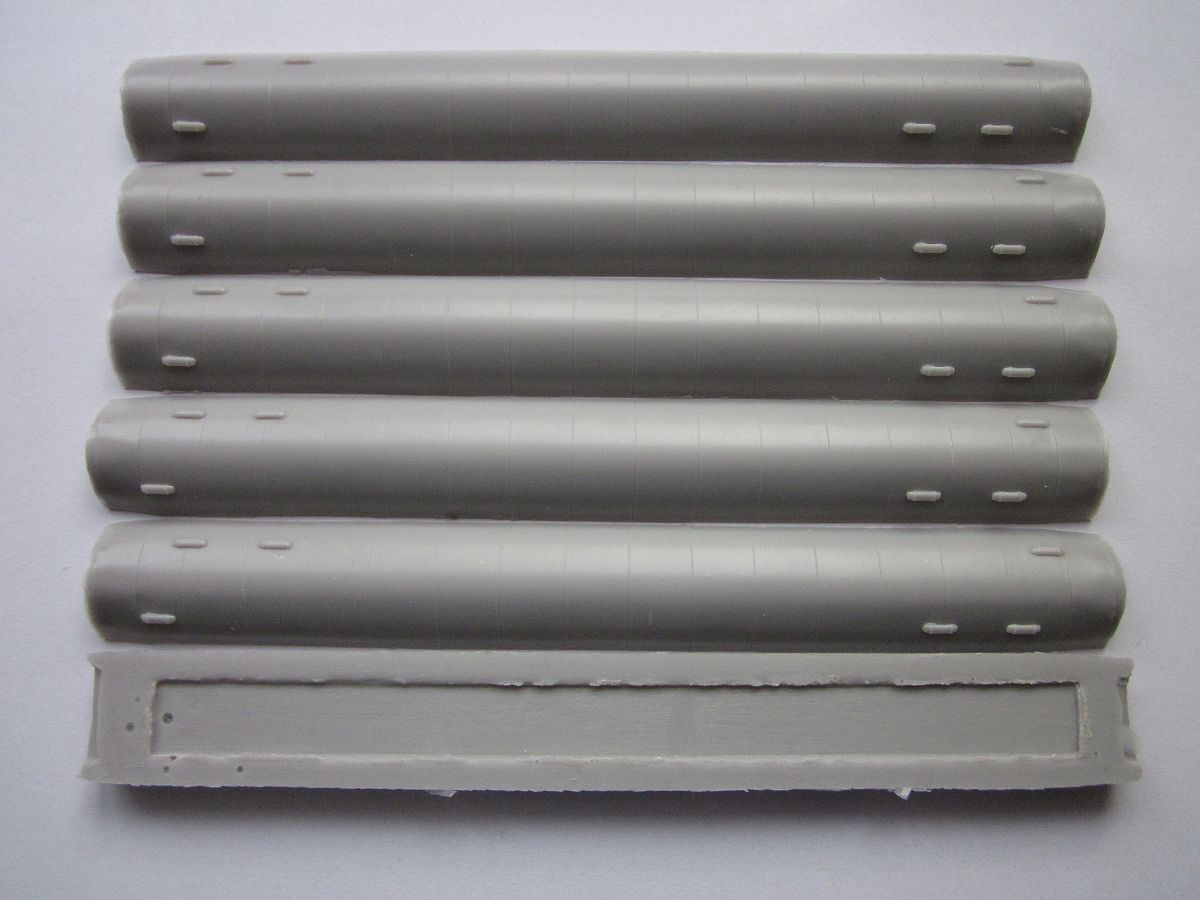

Střecha pro vůz Bt ( originál a série )

Strecha_bt_kopie_2Strecha_bt_kopie1

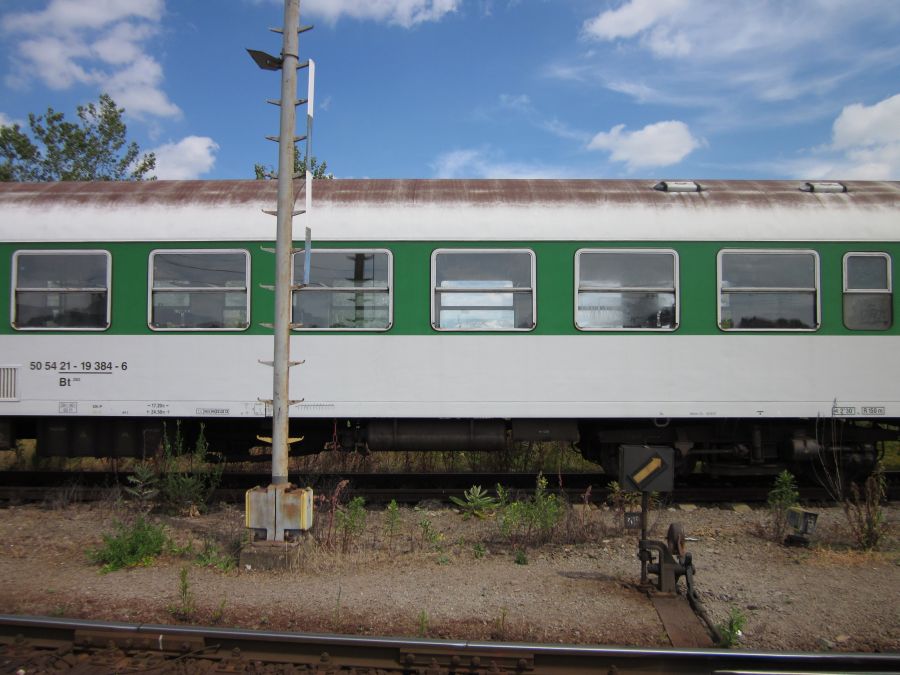

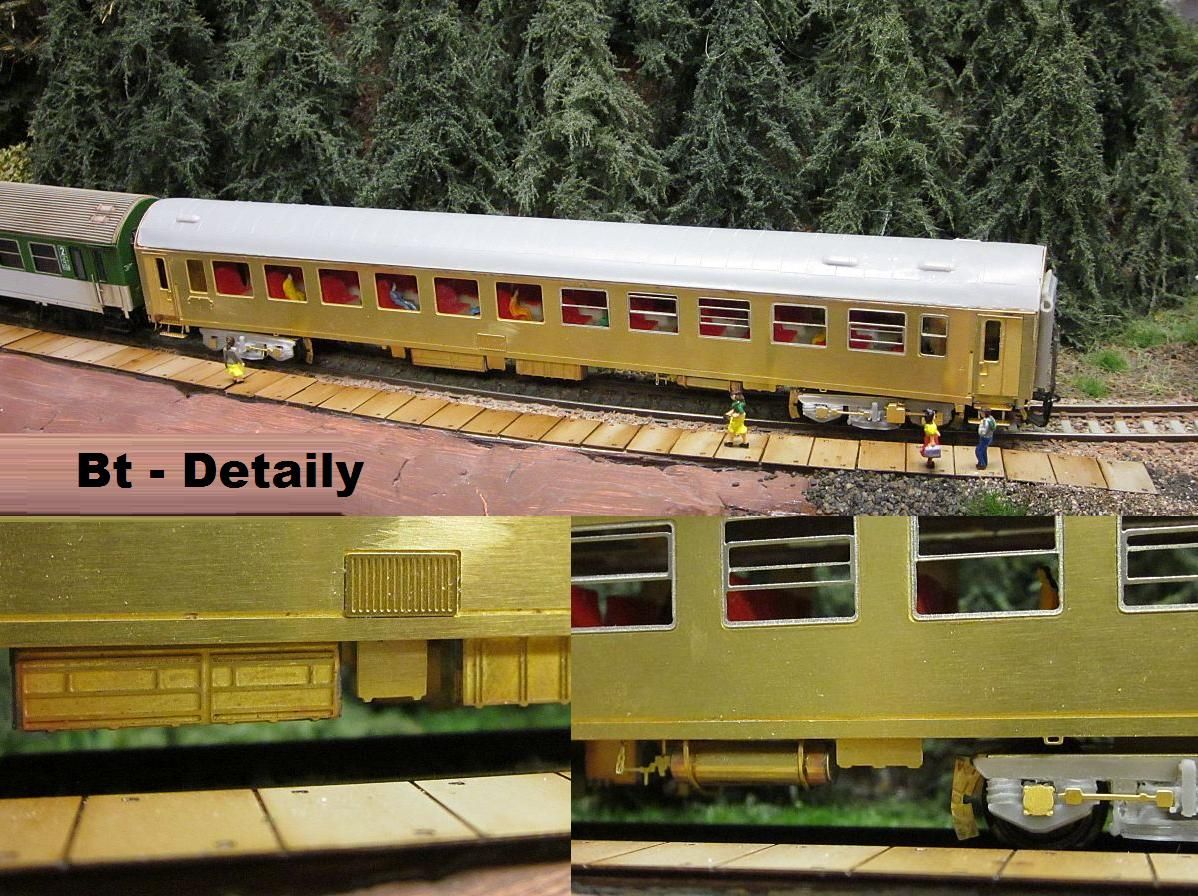

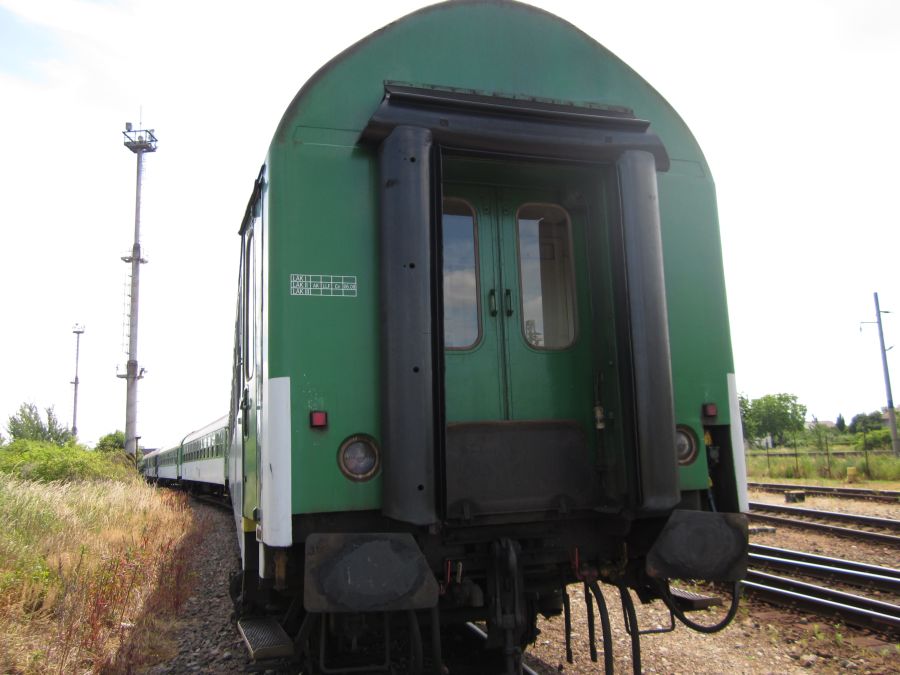

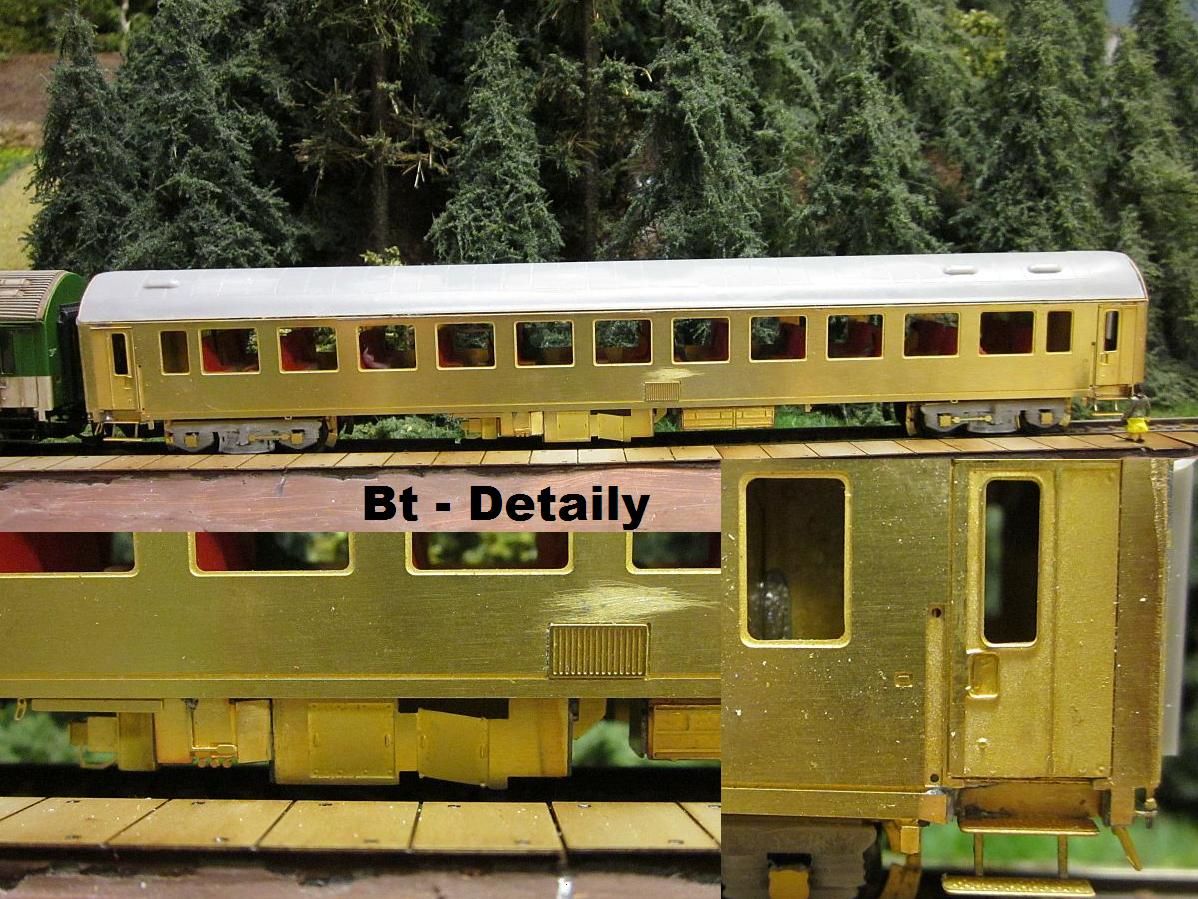

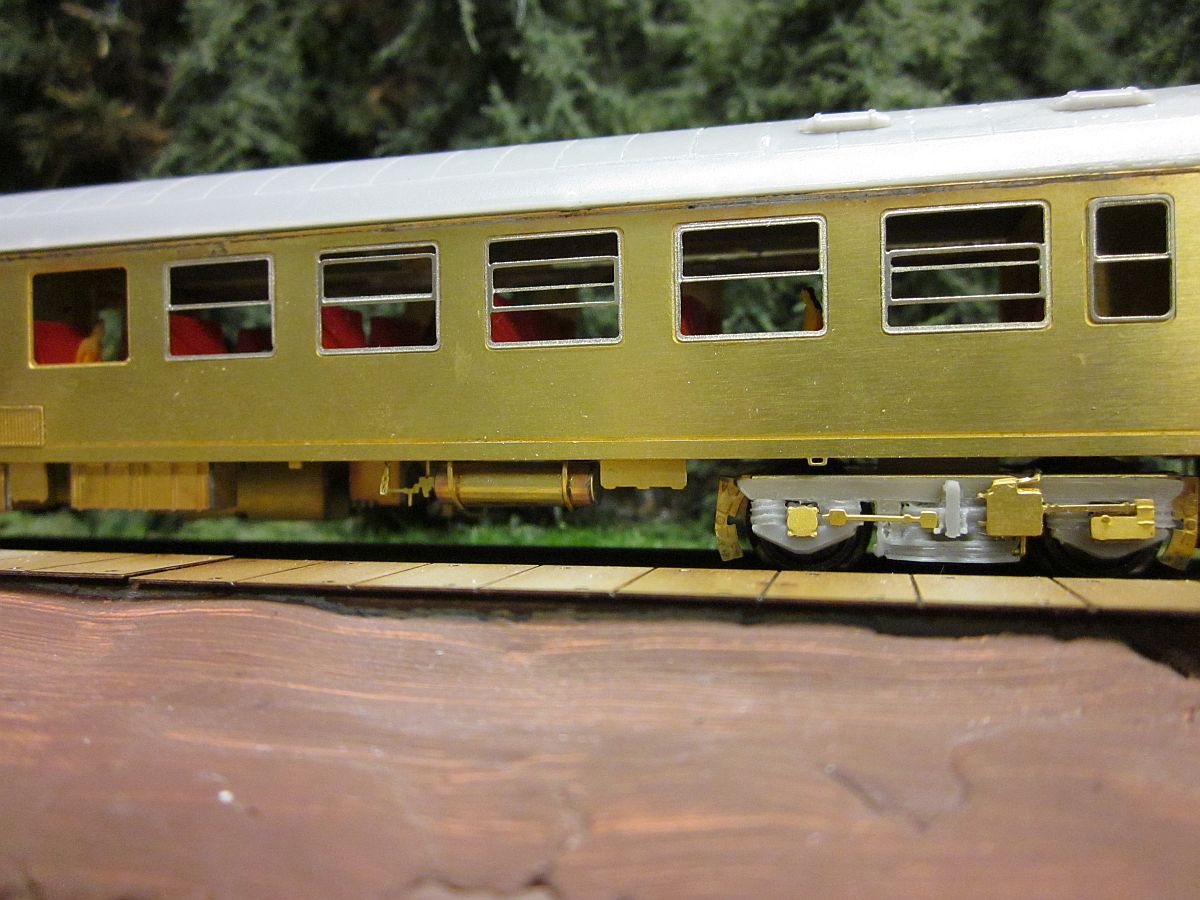

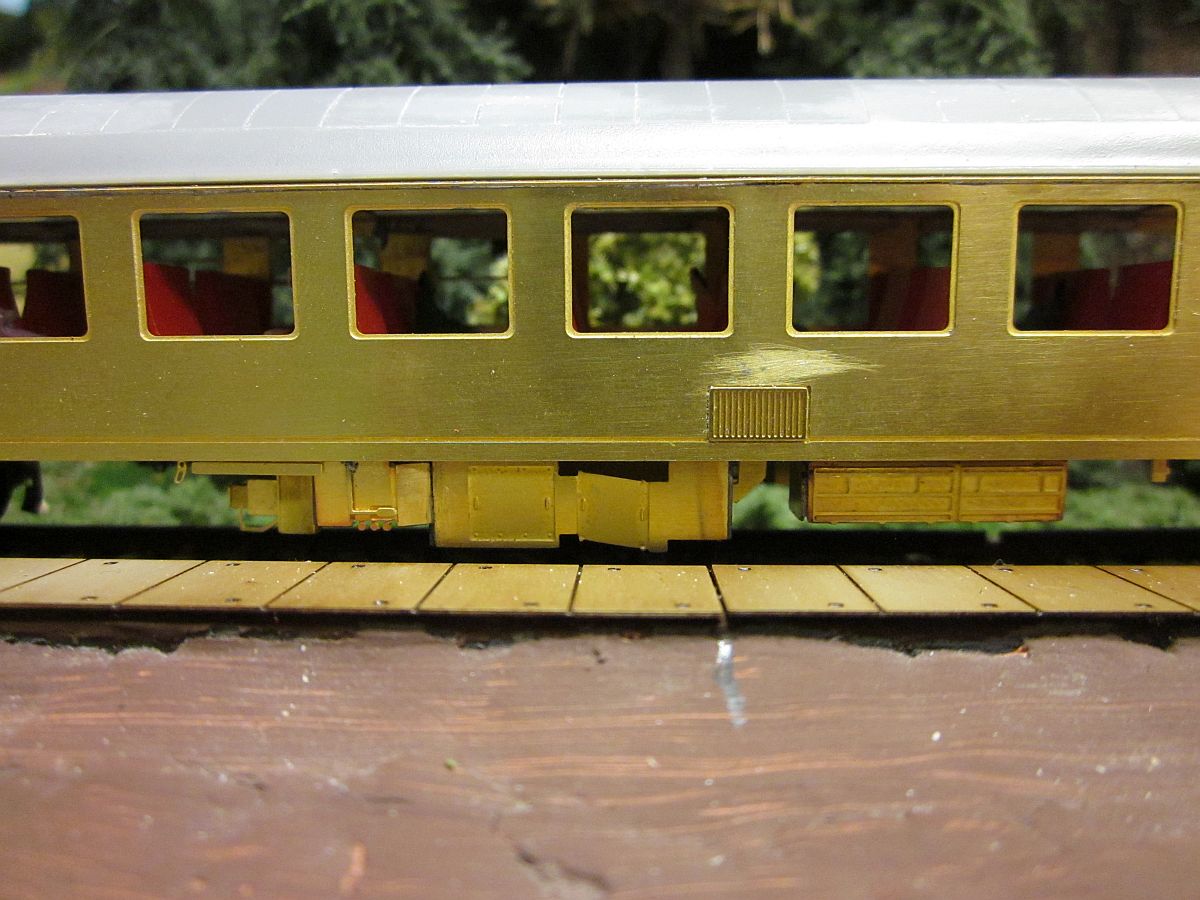

Model a skutečnost

Bt_limitka1Bt_limitka4Bt386zbok7

Bt_limitka2Bt386vBt386xcelo5

Bt_limitka6Bt_limitka7Bt386wspodek1


Návod

Skříň a čela

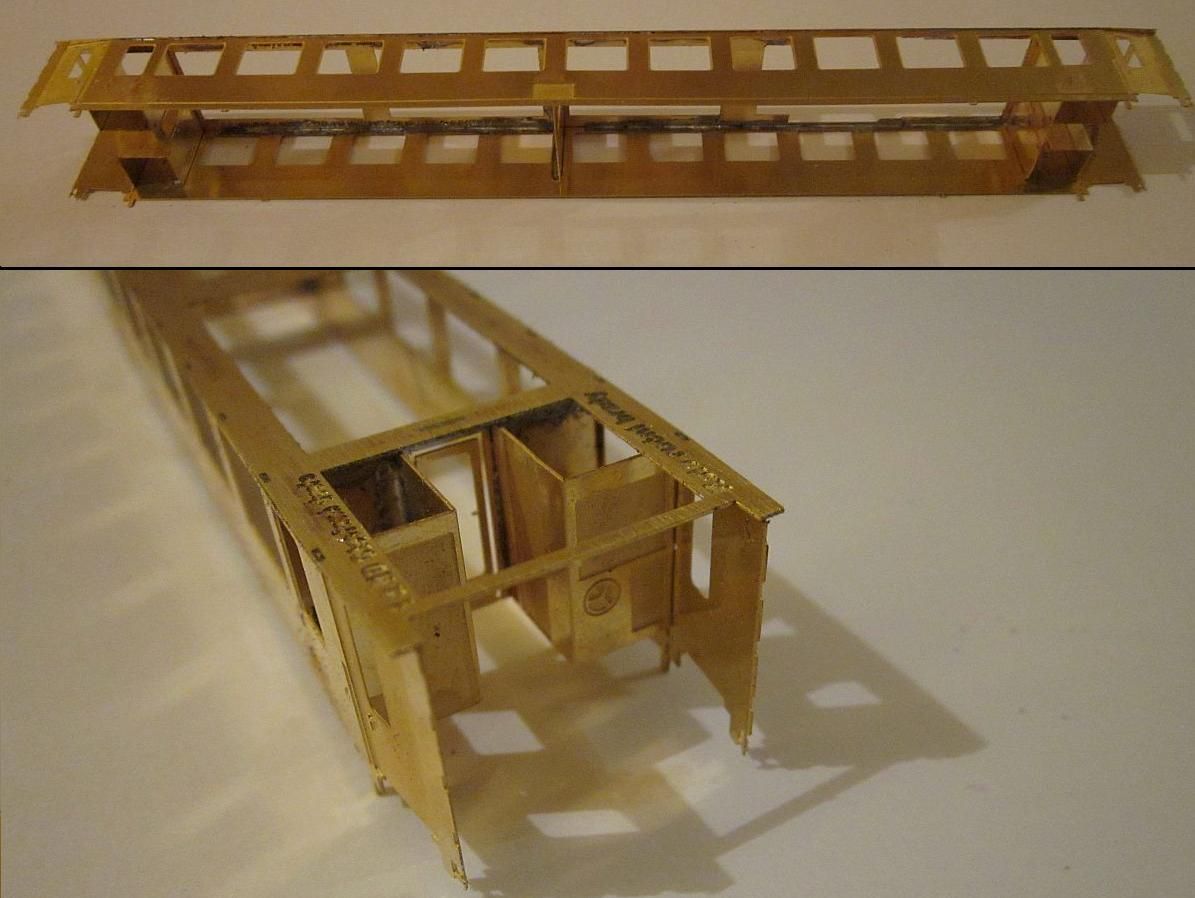

 Konce bočnic dle rysek trochu ohněte o ( 5° ) a přiletujte je z vnitřních stran k základu střechy. Vše sedí ve svých zámcích. Osaďte 3 přepážky. Na krajní přepážky připevněte do zámků stěny WC a umývárny. Stěna s kolem ruční brzdy přijde na stranu kde je nápis "Kolo ruční brzdy".

 Čelo oproti vnitřním přepážkám je ve své konečné výšce a to hned z několika důvodů. Přechod čela a střechy není při pohledu na čelo - na skutečném voze, ale je těsně za čelem při pohledu z boku. Takto navržená čela pro stavbu odpovídají své předloze. A co je hlavní výhoda, máte kontrolu správné výšky odlitkové střechy před jejím přilepením k leptu.

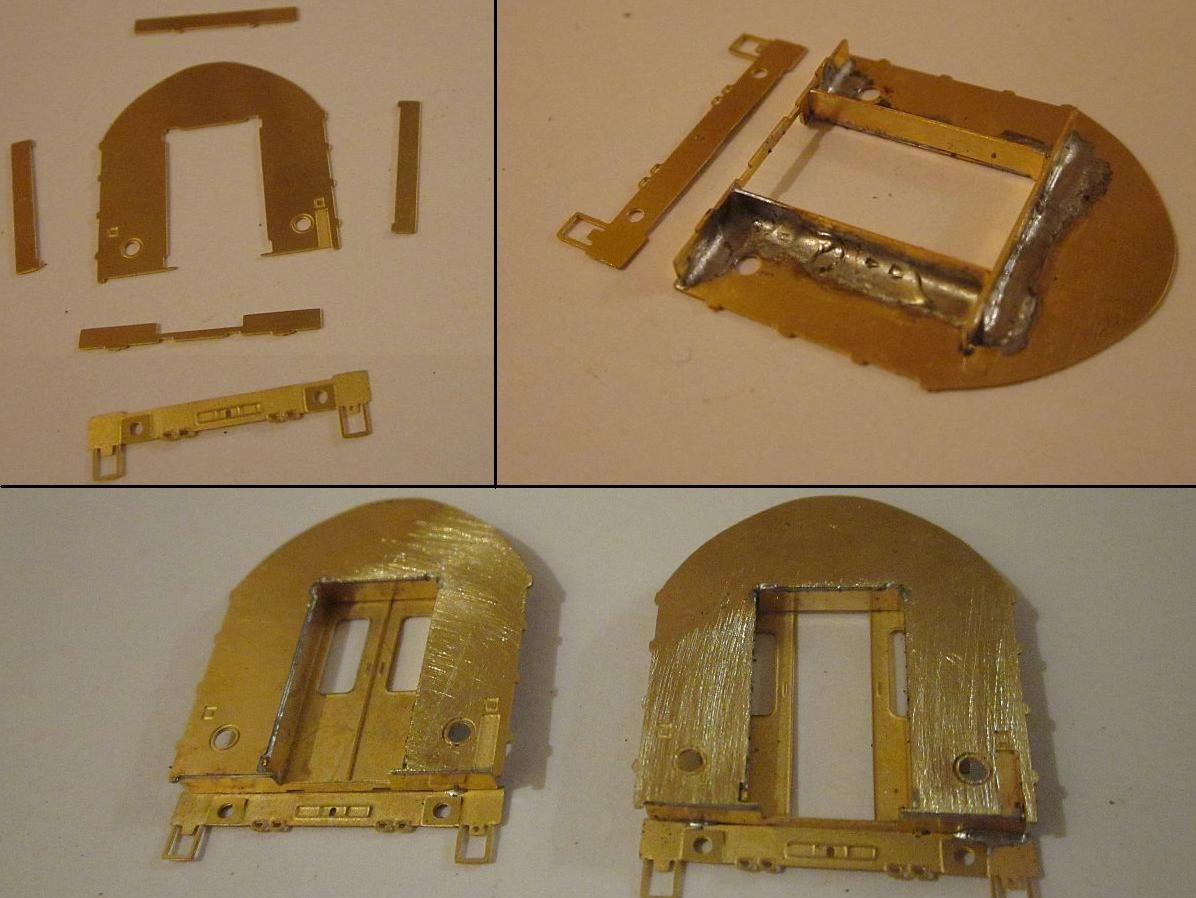

 Dílky 4 ks pro zapuštění přechodových dveří letujte z vnitřní strany čela. Spodní dílek má připravené otvory pro přechodový plech. Čelo, které má již připevněné tyto 4 dílky, čelník a přechodové dveře připevněte do zámků v bočnicích.

Bt_stavbaBt_stavba1Bt_stavba2

 Rohy čel zabruste jehlovým pilníčkem. V leptaném základu pro střechu jsou vidět obdélníkové otvory, ty jsou přípravou pro osvícení interiéru vozu. Osvětlovací segment se může připevnit do střechy - v odlévané střeše je připraven žlábek, ten případně dobruste dle potřeby tak, aby šlo osvítit i představek.

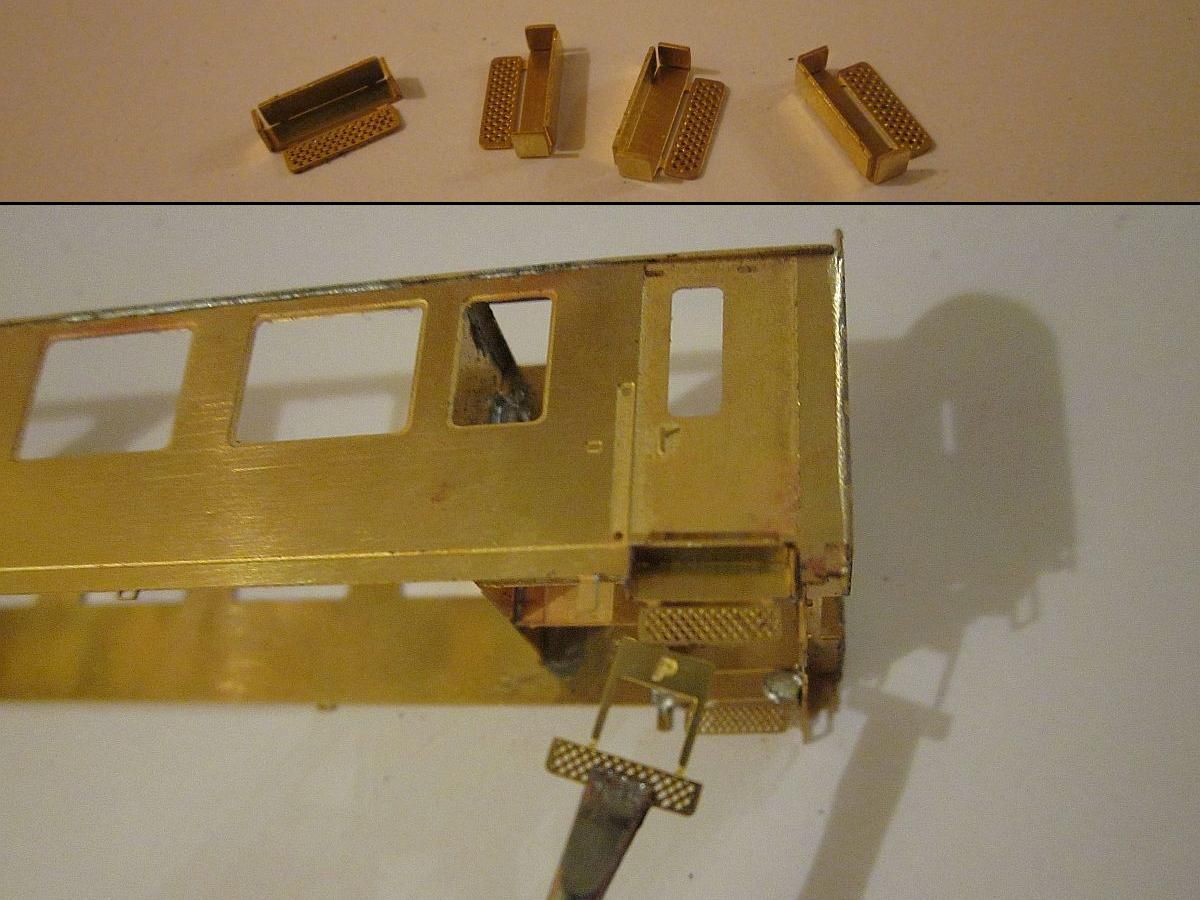

Sestavte schody - dílky ohněte dle rysek a připevněte je k bočnicím.

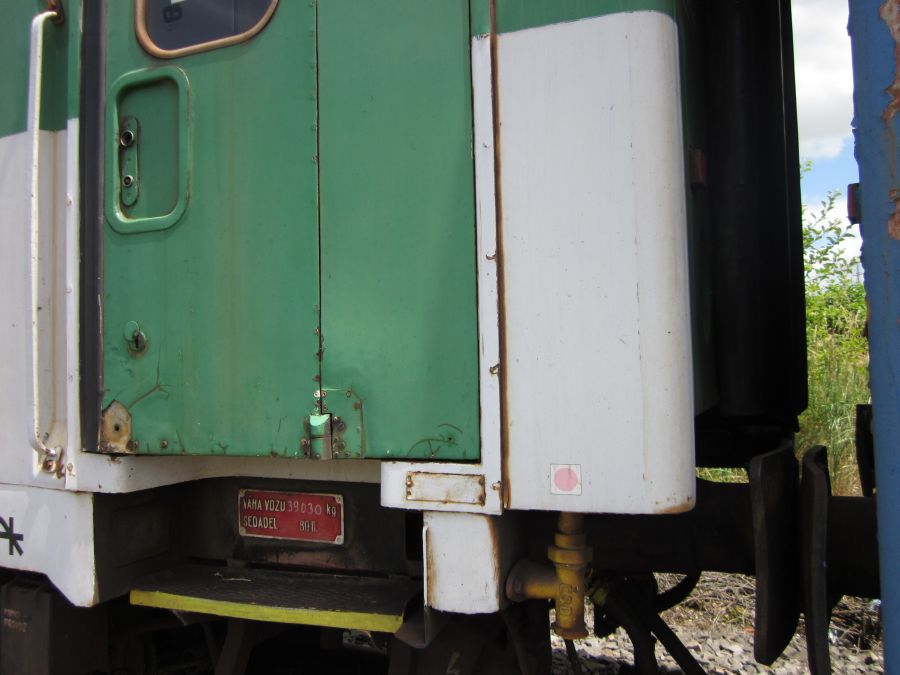

Detaily : Osaďte 4 x okapničky, stačí je v zámcích zalepit, nebo pájet uvnitř vozu. Přilepte 2 x boční ventilaci, přesné místo je v zeslabení. Přilepte dle uvážení 4 x boční dveře - dají se ale lakovat zvlášť a tedy osadit až po laku.

Bt_stavba3Bt_stavba4Bt_stavba5

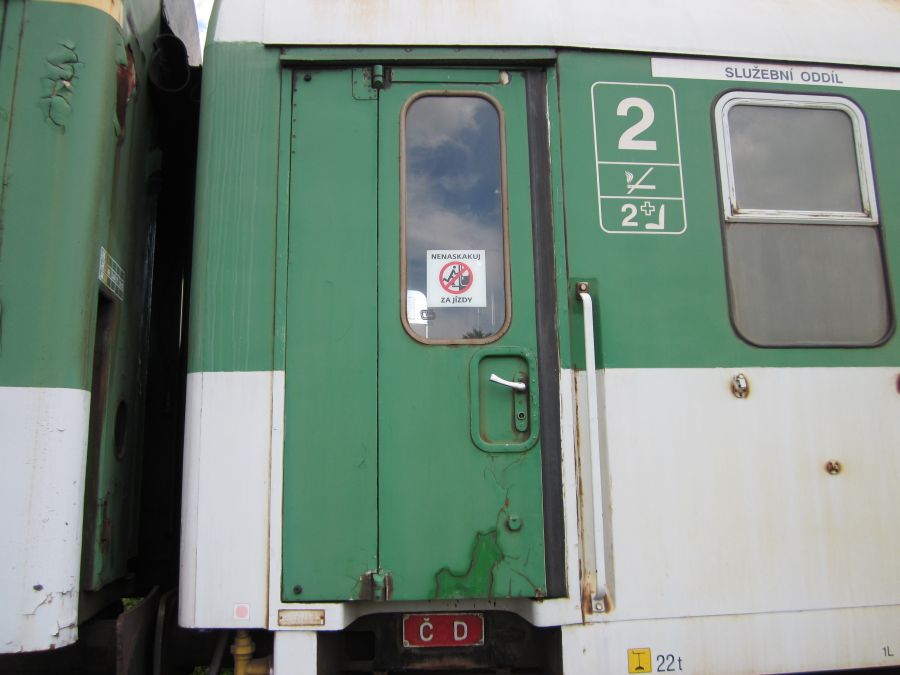

Bt386dBt386eBt386pp

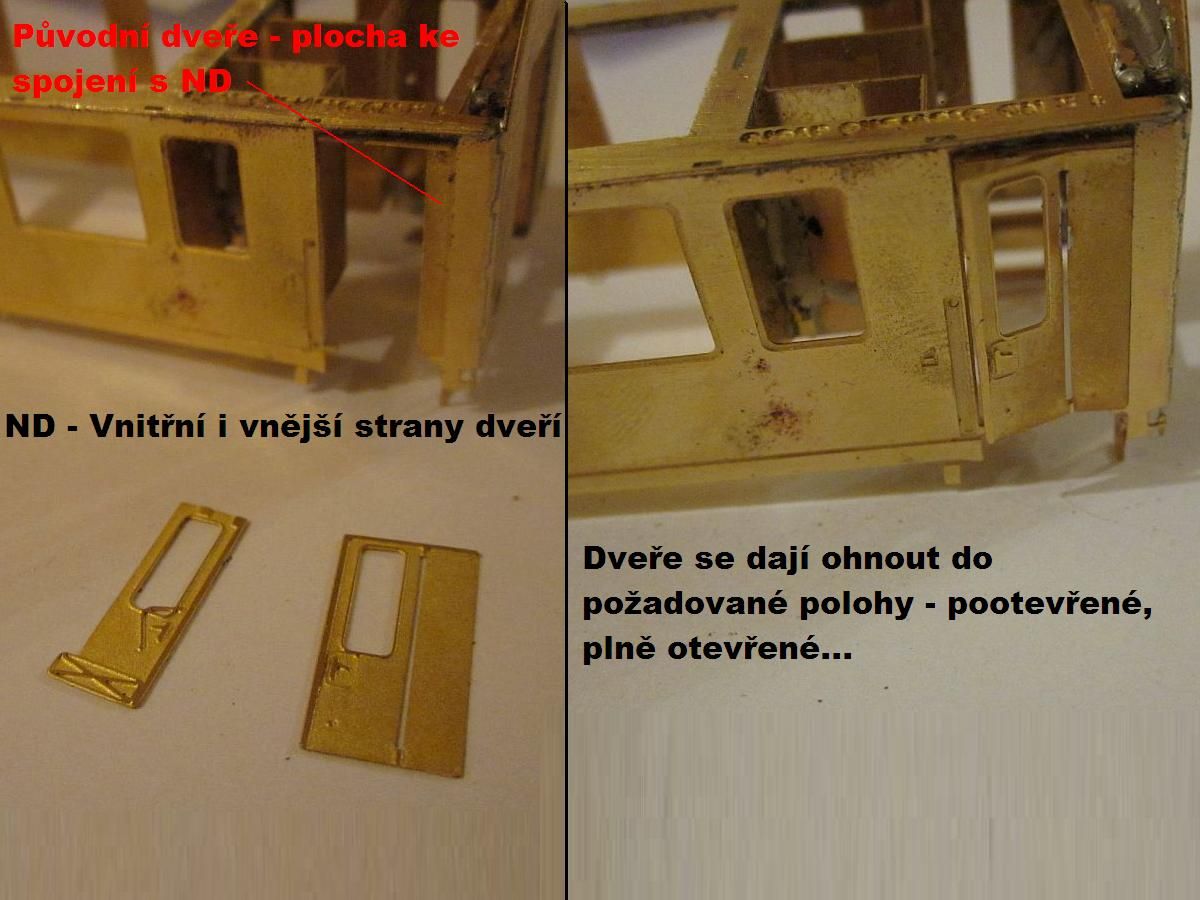

Bonus : Formou ND jsou v leptu navíc "otevřené" pravé dveře. Kde nechce, dílek použít nemusí.

Bt_stavba6Bt_stavba7Bt386zbok3_2

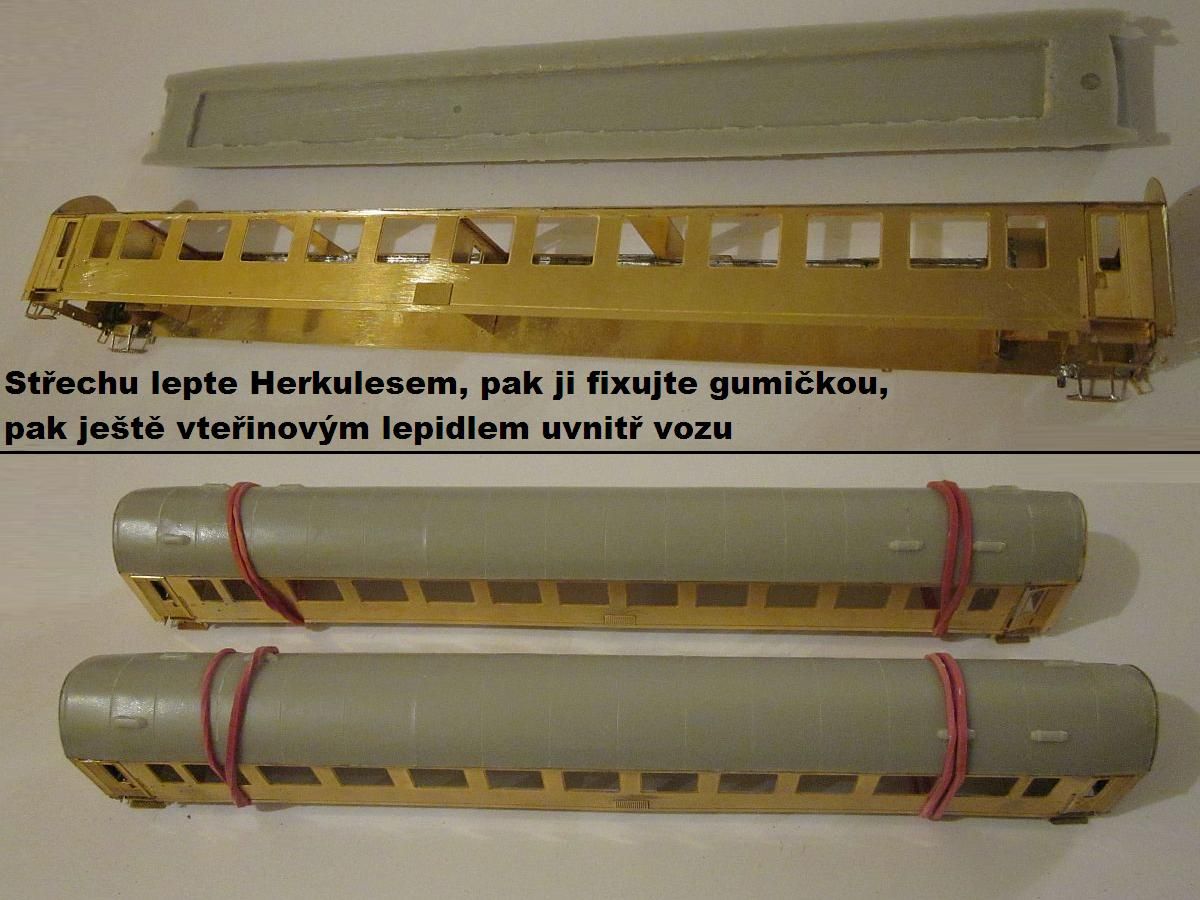

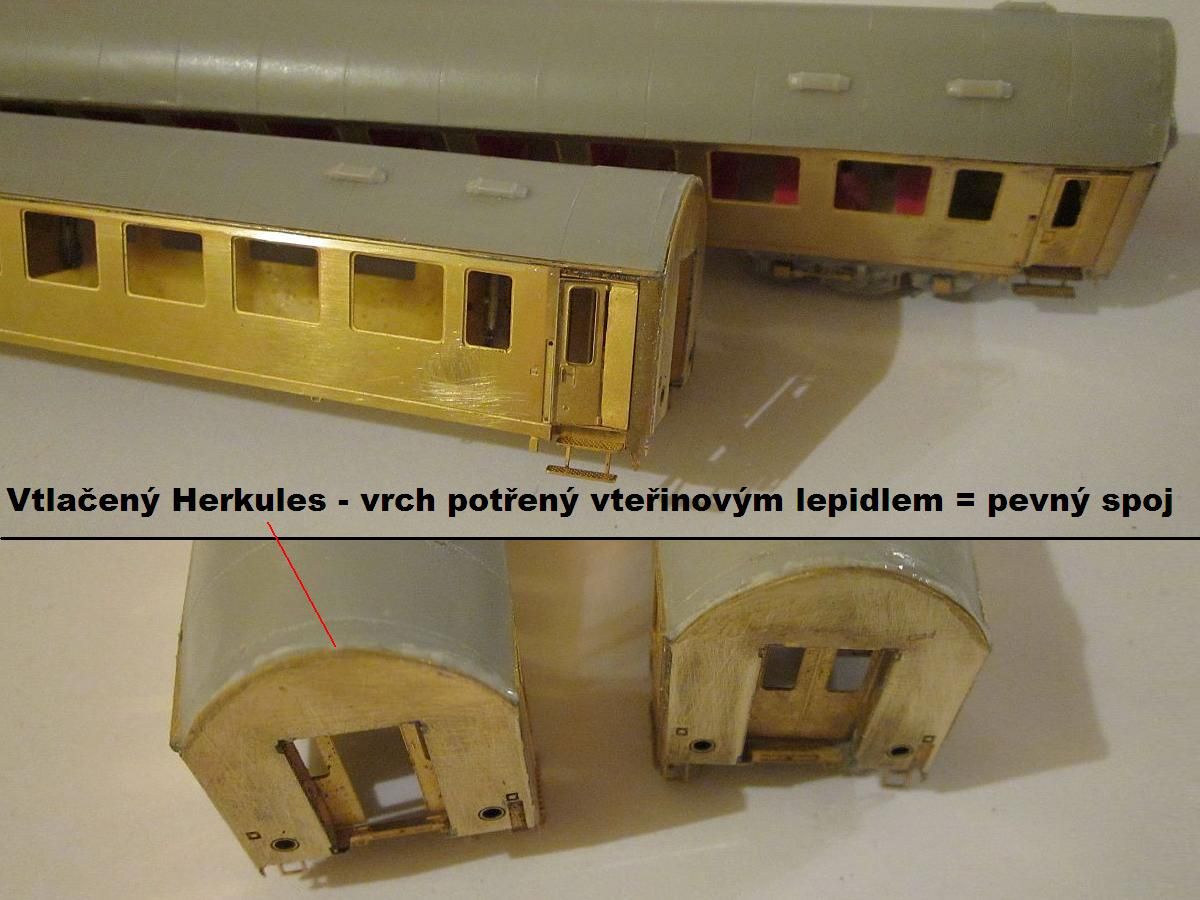

Střecha Střechu po kontrole její výšky vzhledem k čelu fixujte k leptu gumičkou, pak ji uvnitř prolejte vteřinovým lepidlem - po spáře. Přechody střechy k leptu tmelte. Případnou nerovnost zabruste, ( je to jen odlitek )...

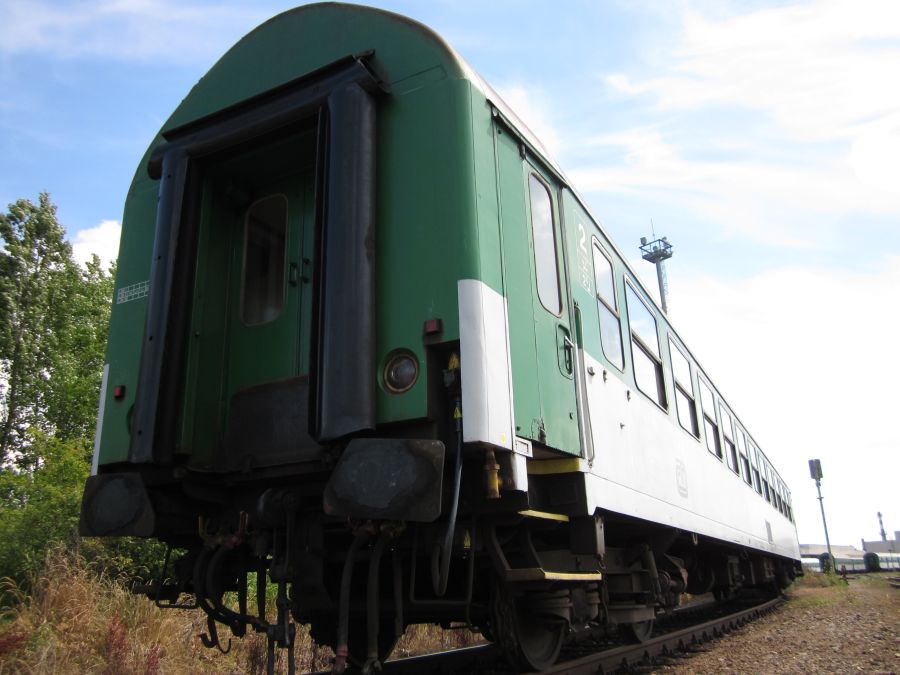

Bt_stavba8Bt_stavba9Bt386xcelo7

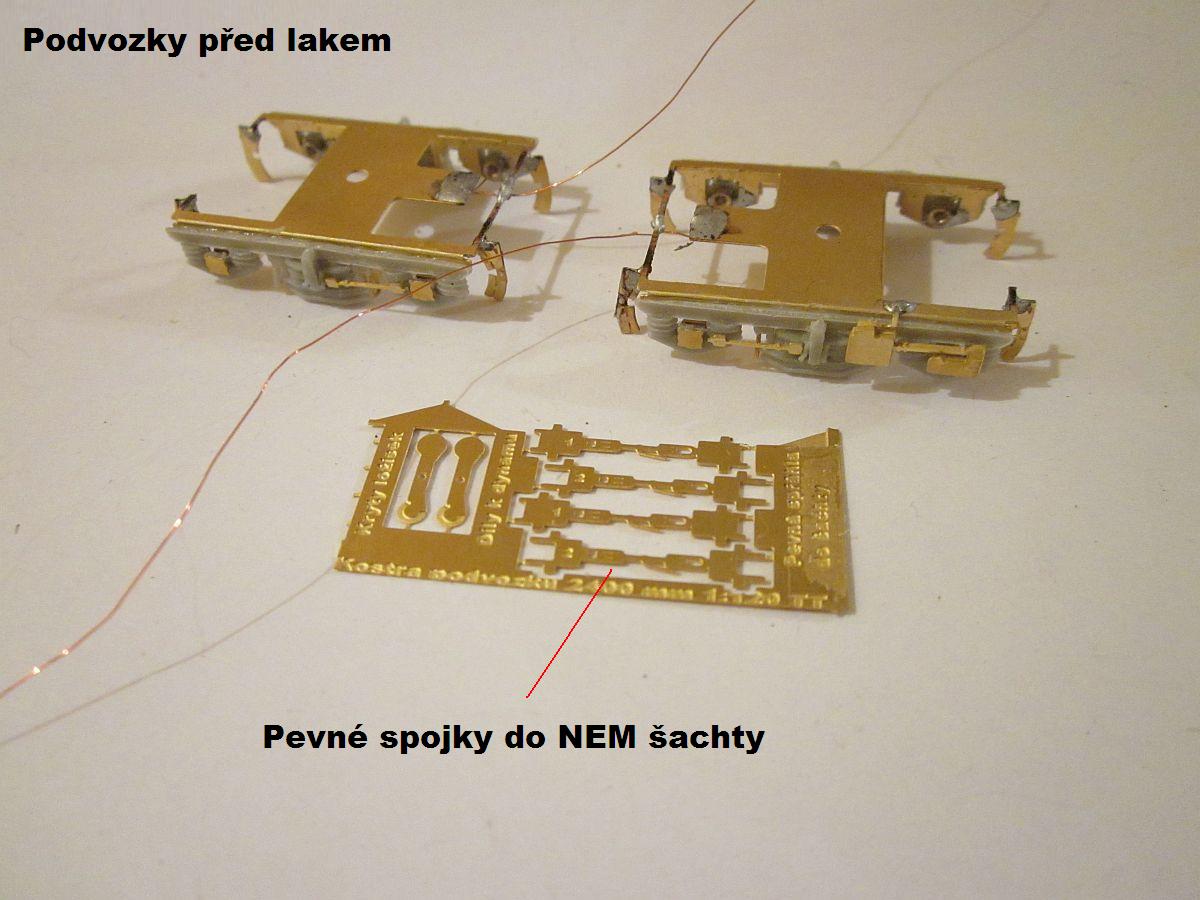

Podvozky - Návod krok za krokem najdete ZDE, níže už je jen dolepení dílů přesně pro tento typ vozu. Podélná táhla jsou vždy směrem na střed vozu, dynamo složte lepením dílků na sebe, ten první se dá ke kostře částečně zapájet.

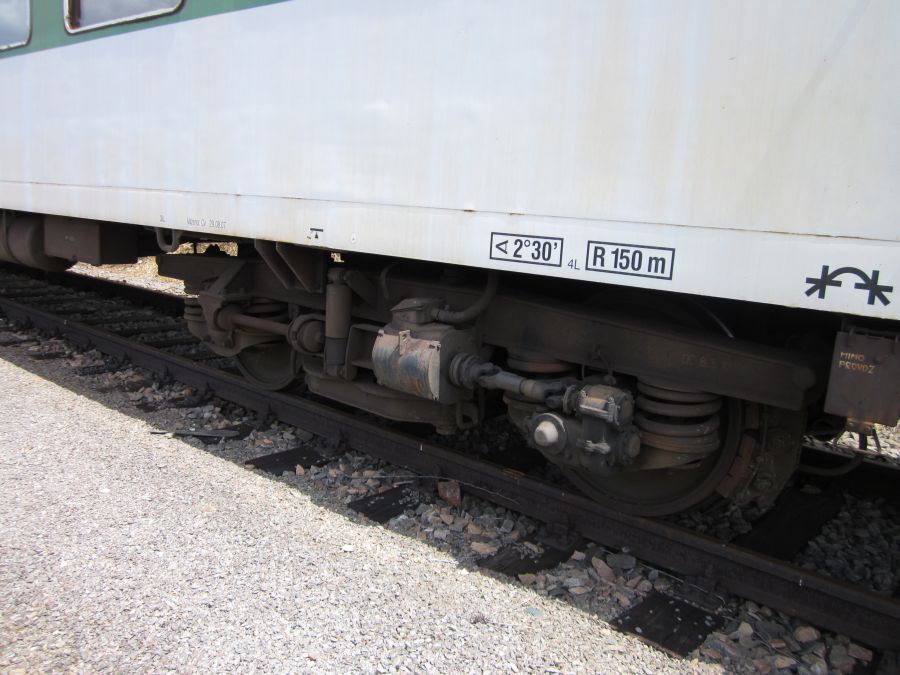

Bt_stavba10Bt_stavba12Bt386n

Spodní výbava

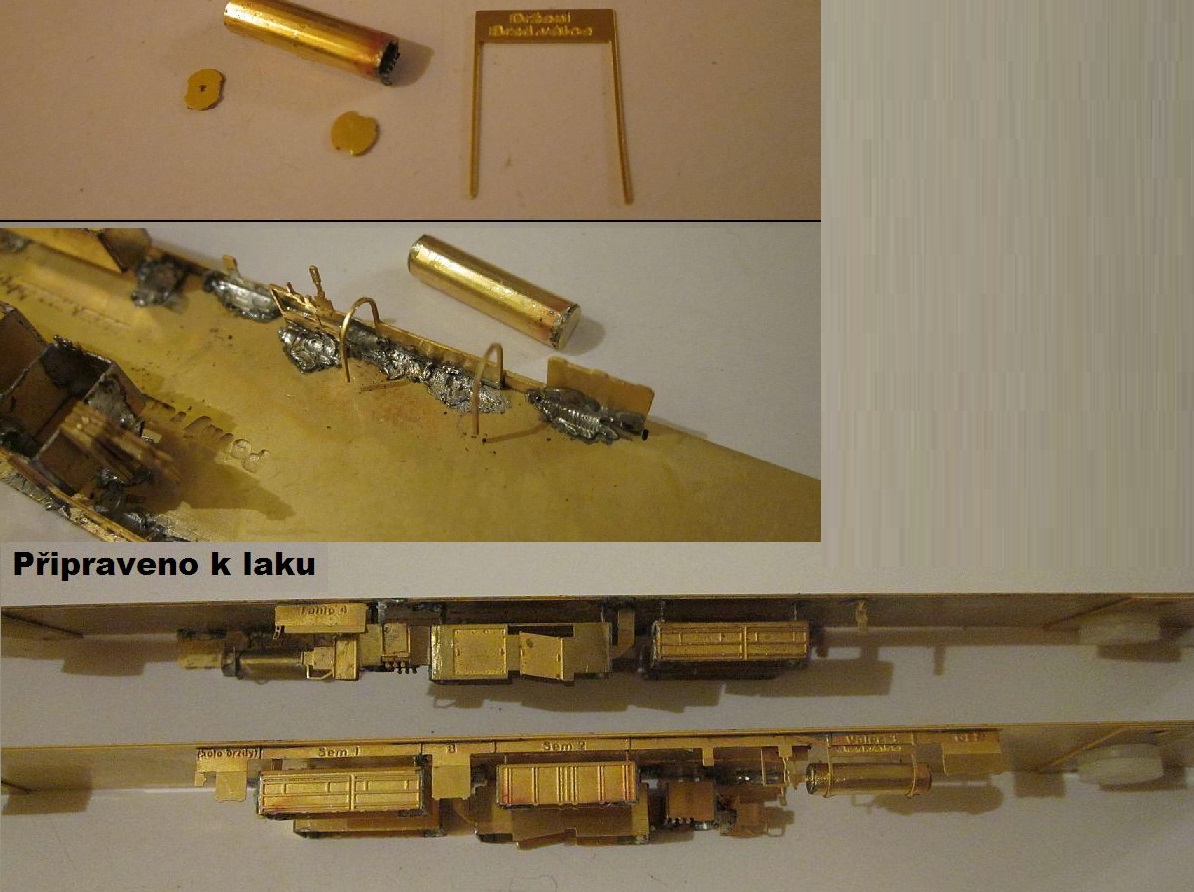

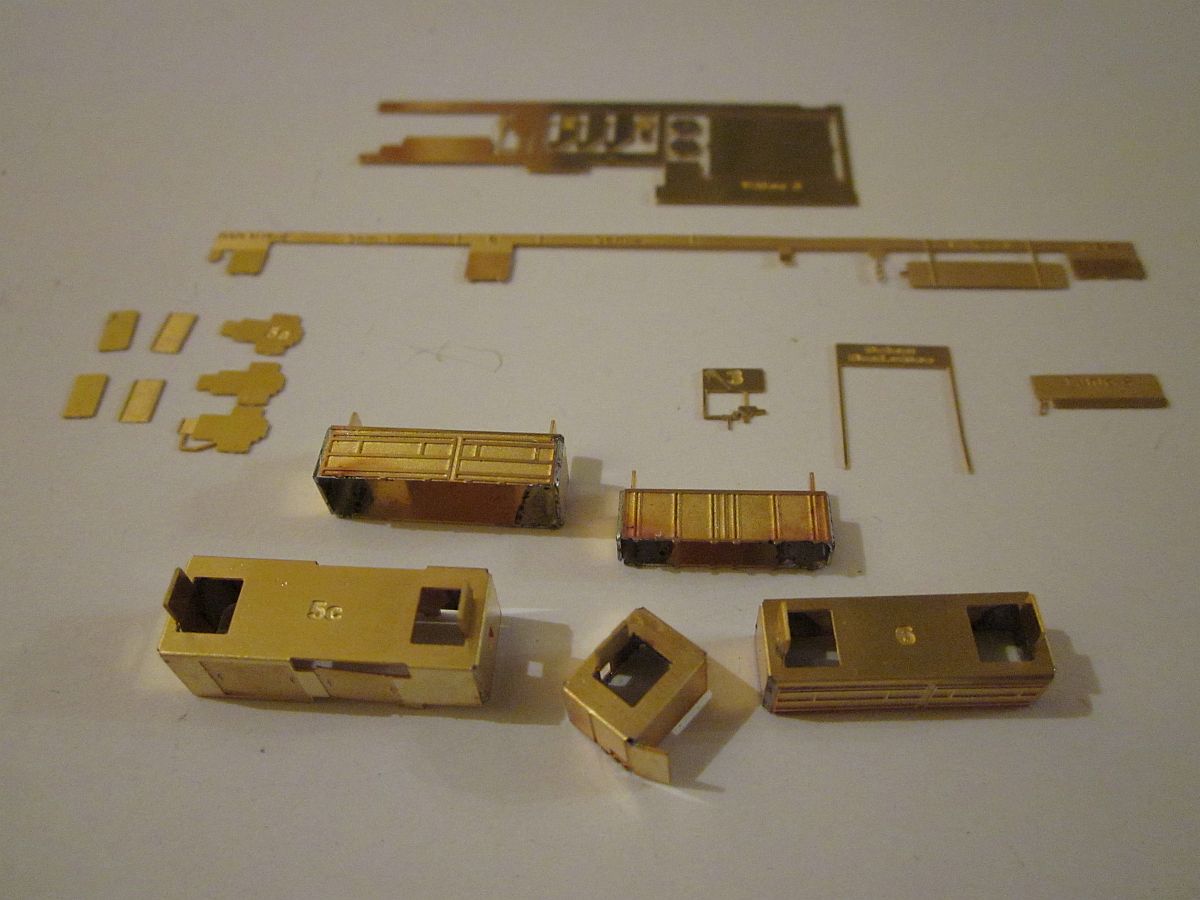

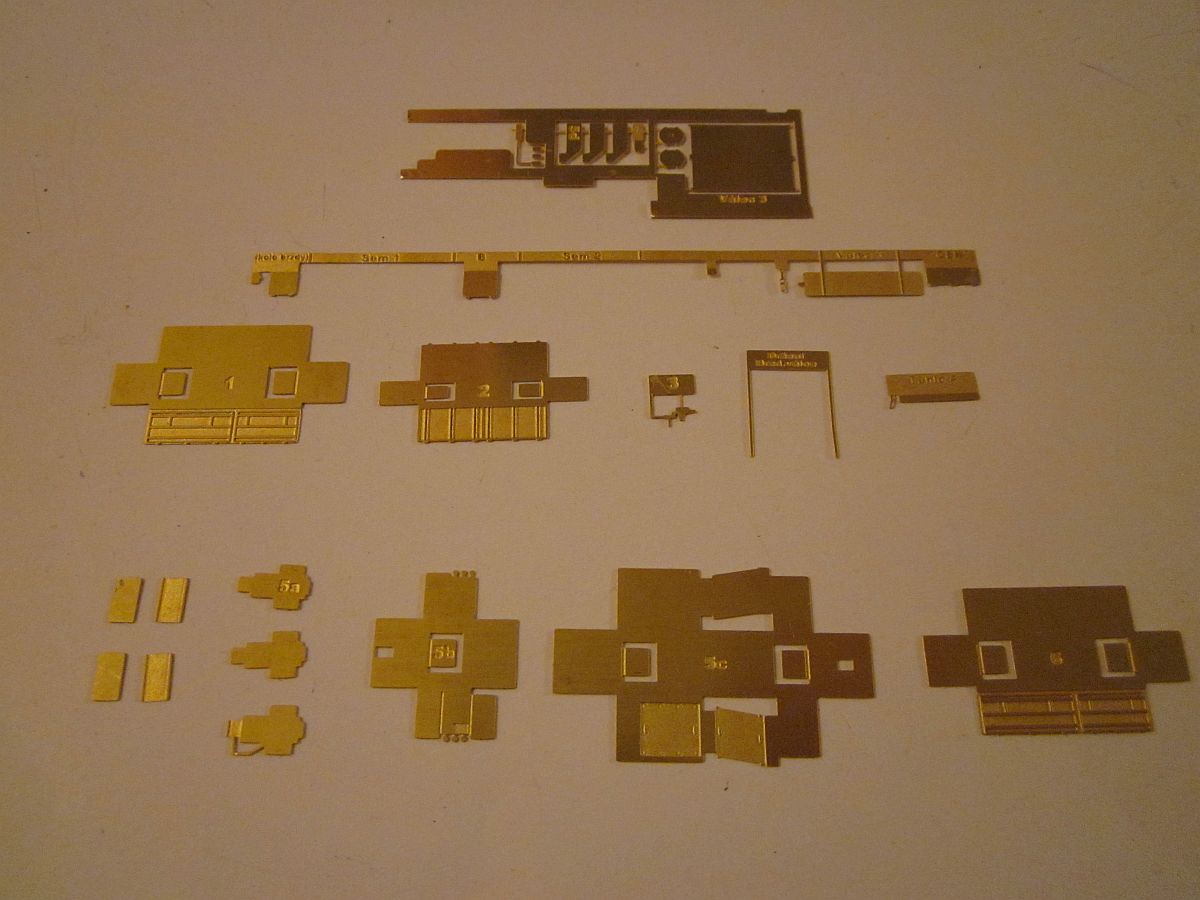

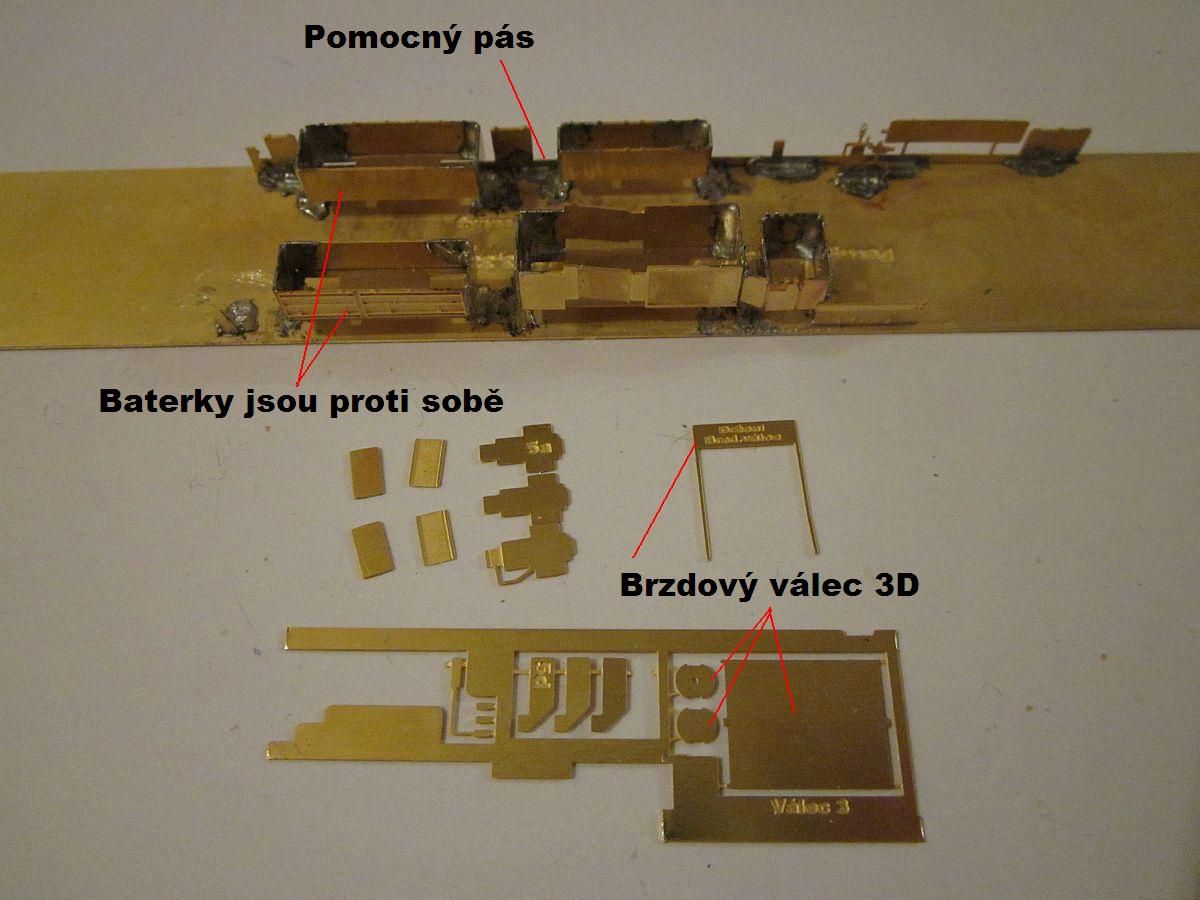

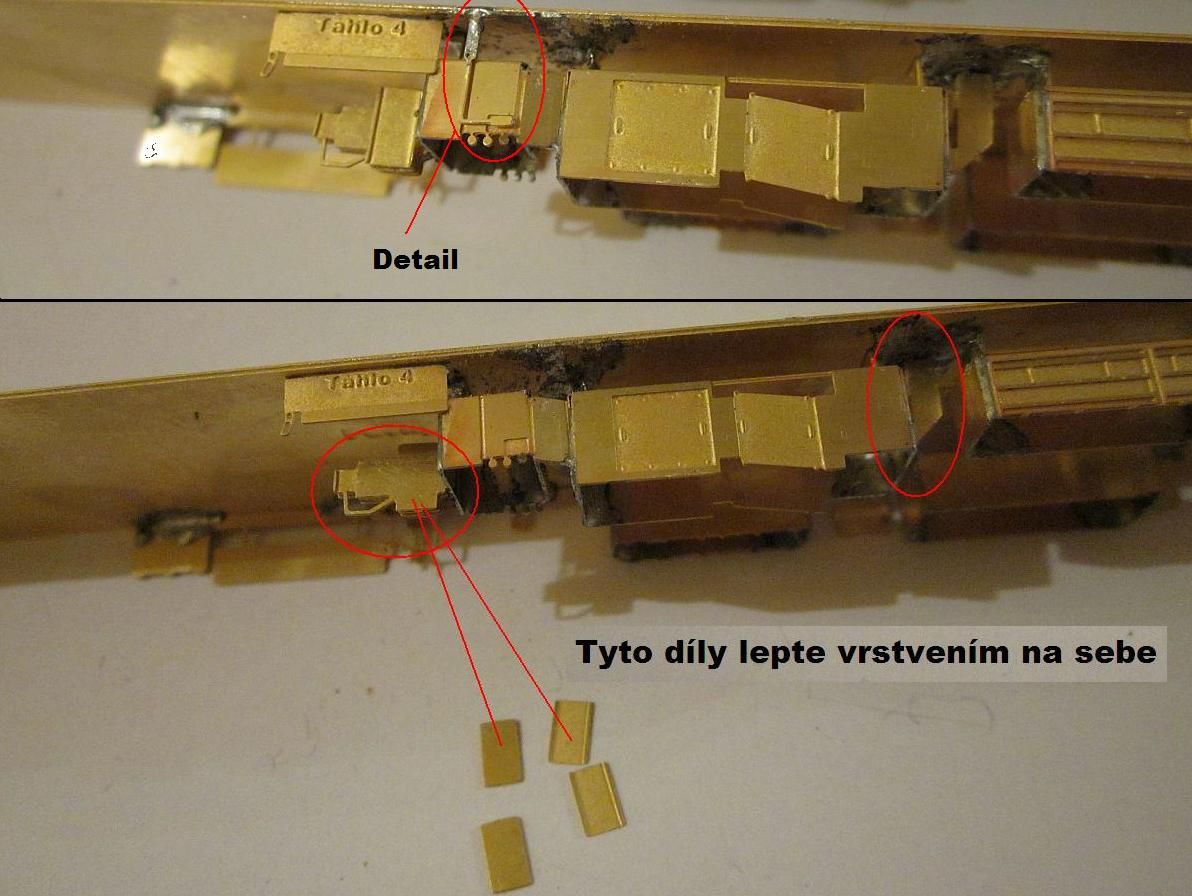

 Sestavte spodní výbavu vozu, dle uvážení zjednodušenou 2D, nebo plnou 3D - brzdový válec. Dílky jsou označené a umístění na voze v číselné řadě. Bedny složte dle rysek a proletujte je. Jako první přiletujte pomocný pás, ten Vám hodně pomůže v tom, kam co přesně přijde, navíc v sobě nese další drobné prvky výbavy vozu. Následně dané dílky - bedny připevňujte k rámu vozu. Brzdový válec 3D se dobře ohýbá přes jehl. pilníček.

Bt_stavba13Bt_stavba14Bt_stavba15

Bt_stavba16Bt_stavba17Bt_stavba19

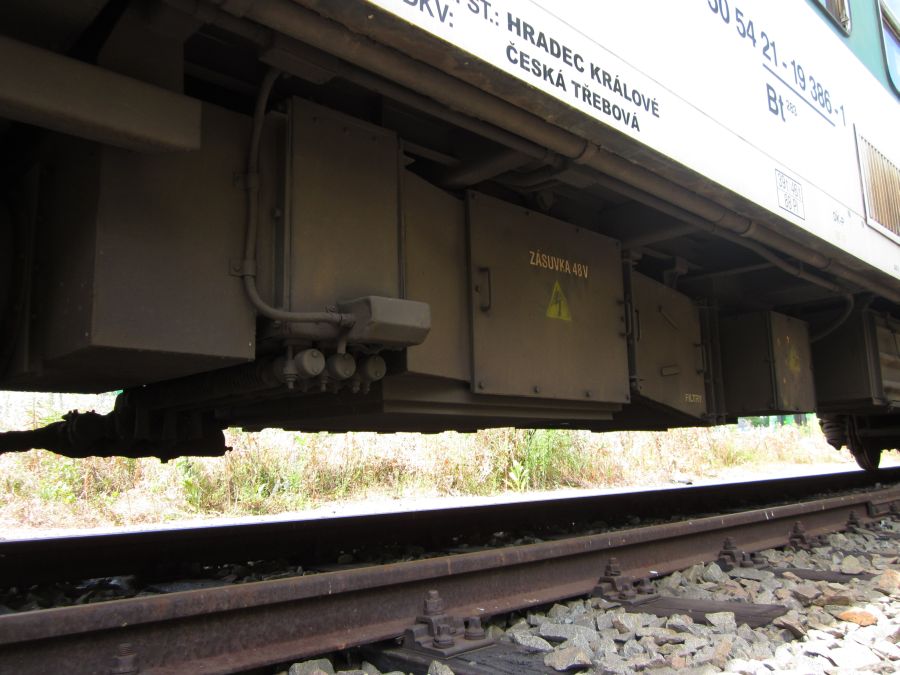

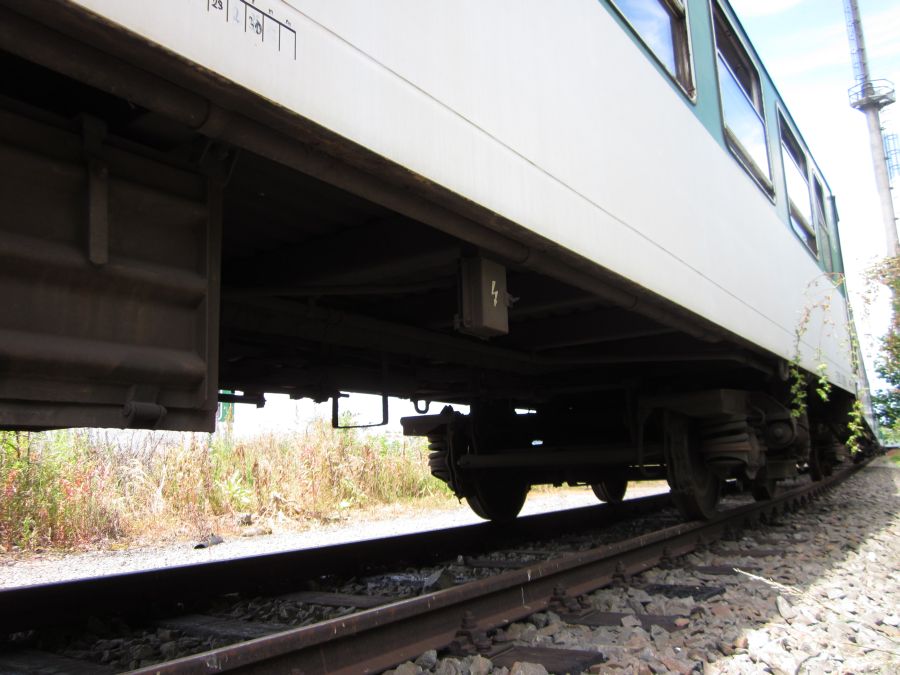

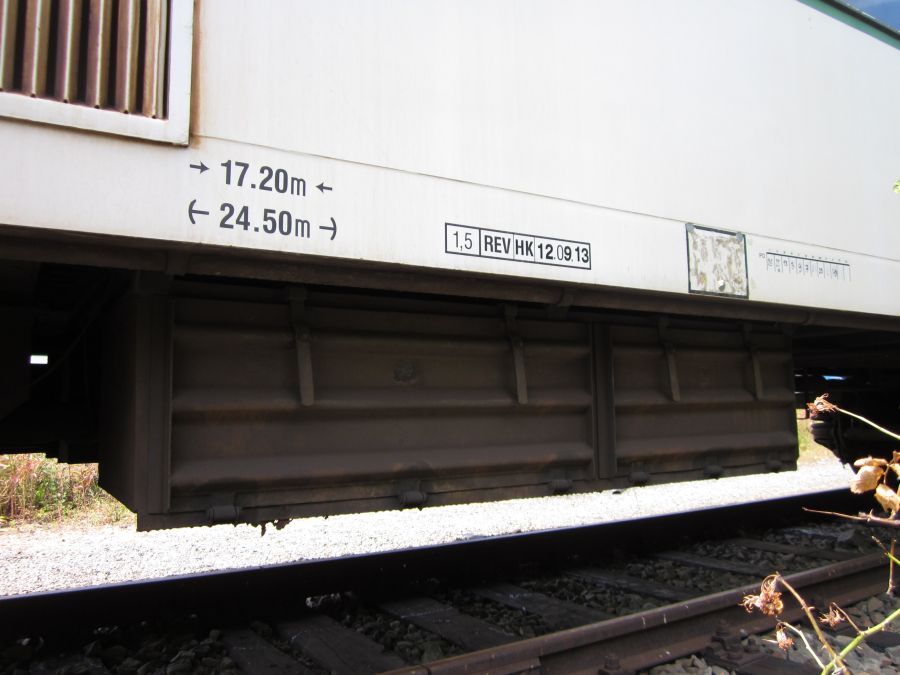

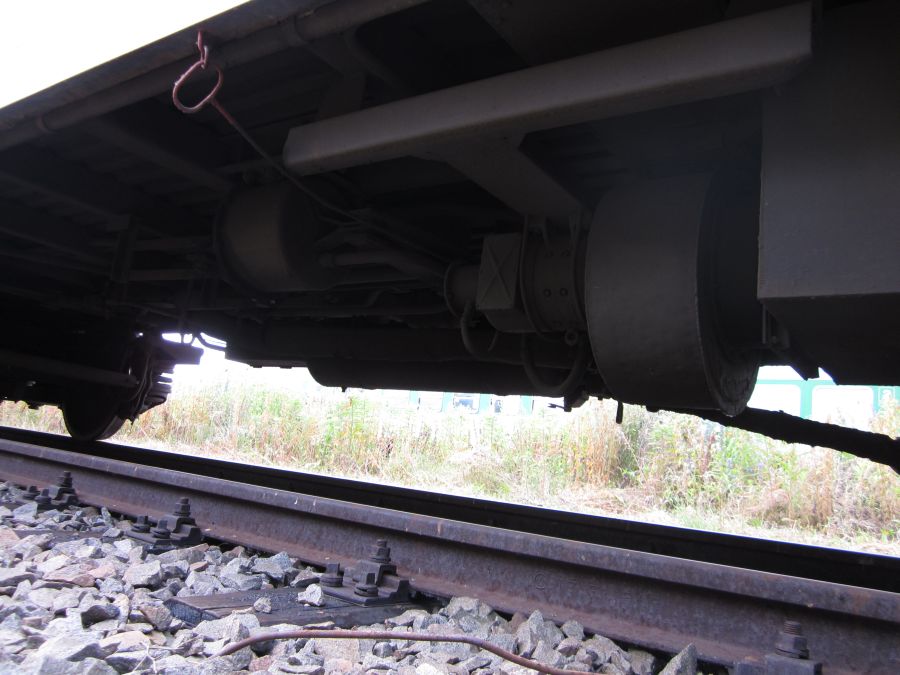

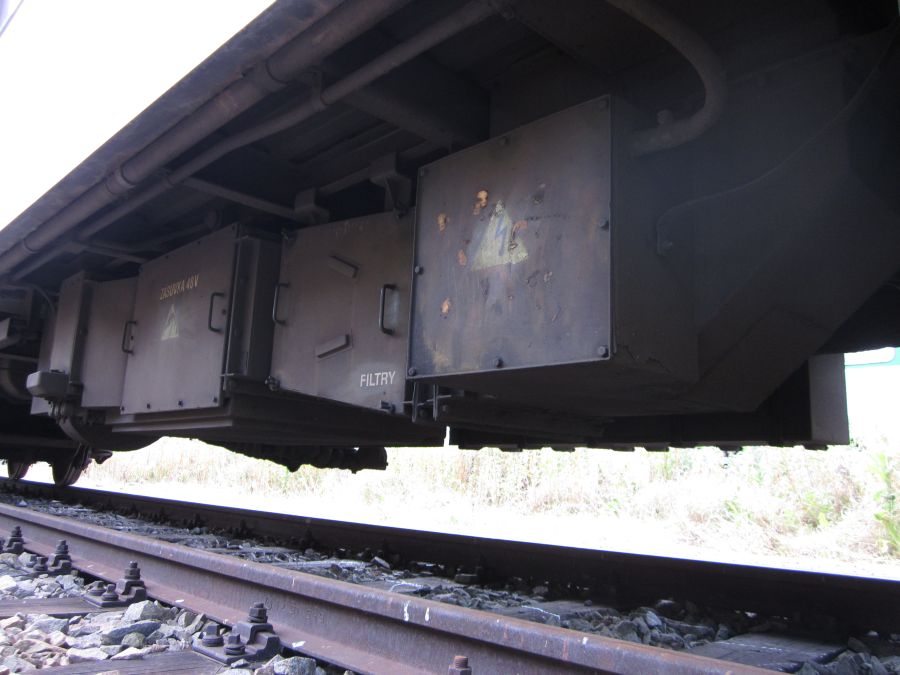

Jedna strana vozu

Bt386wspodek3Bt386wspodek2Bt386wspodek1_2

Bt386ssBt386tBt386u

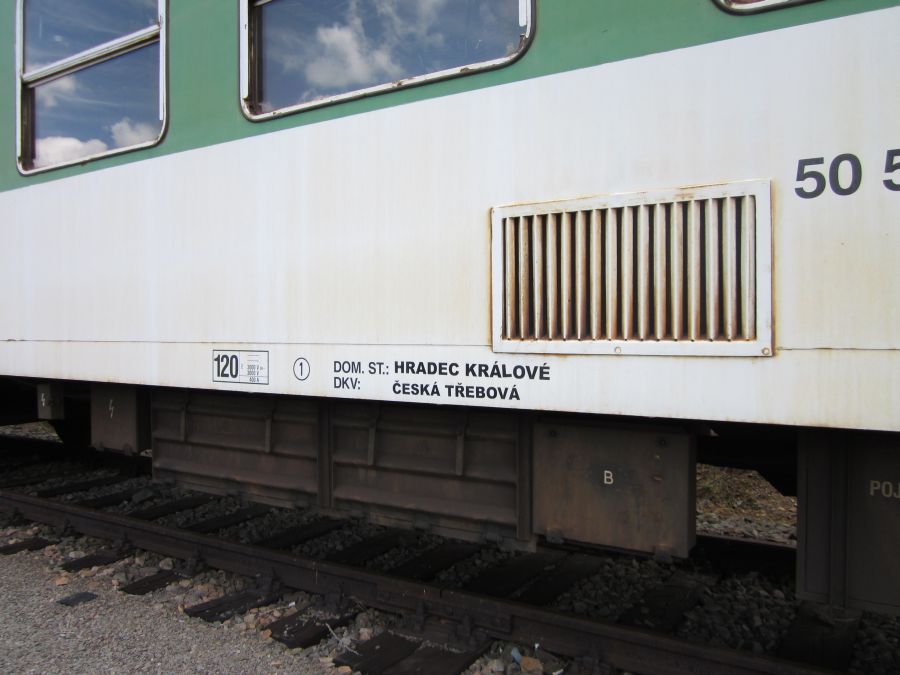

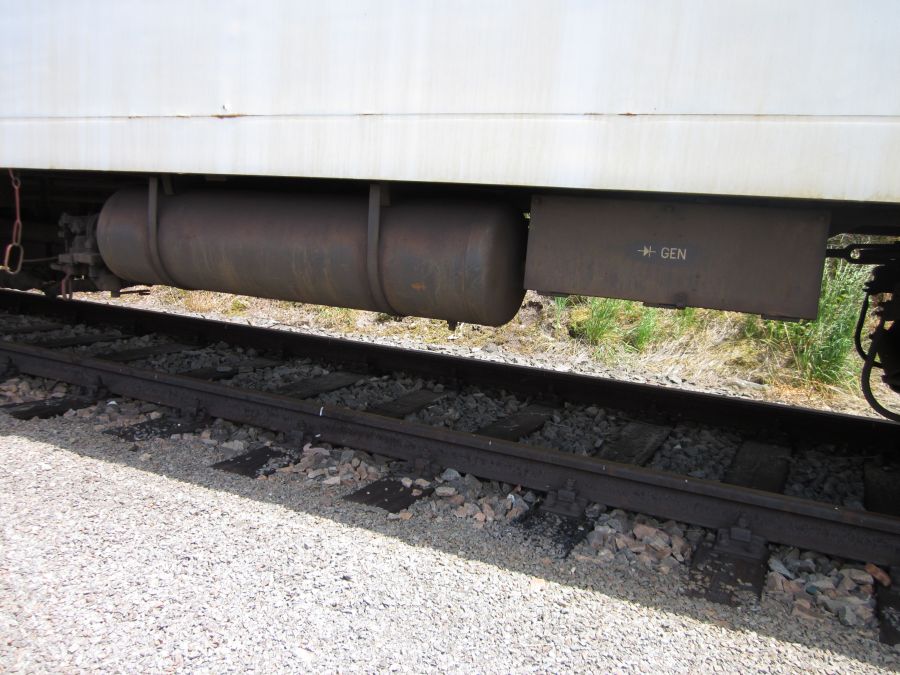

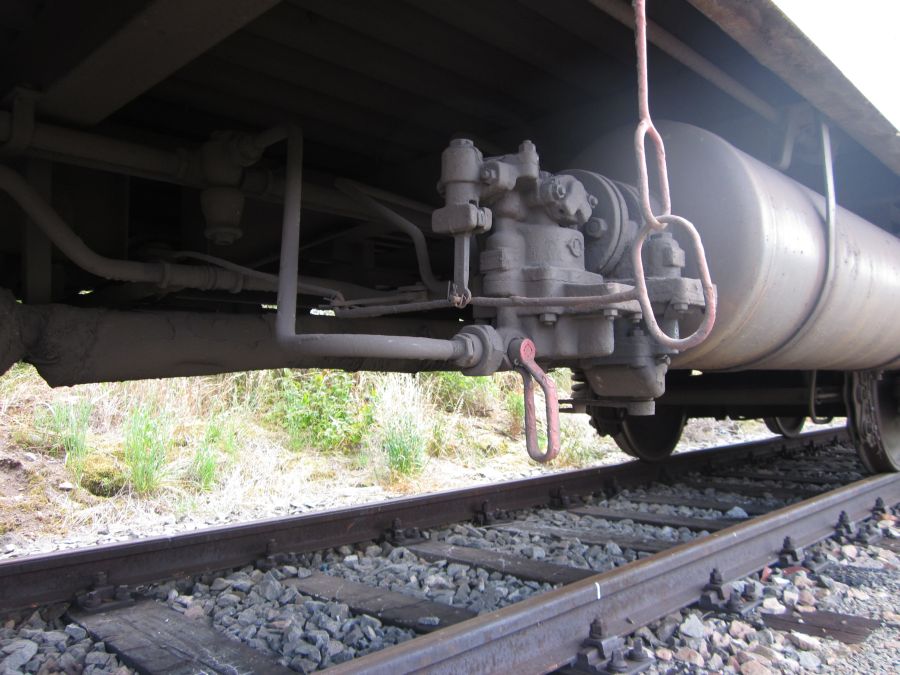

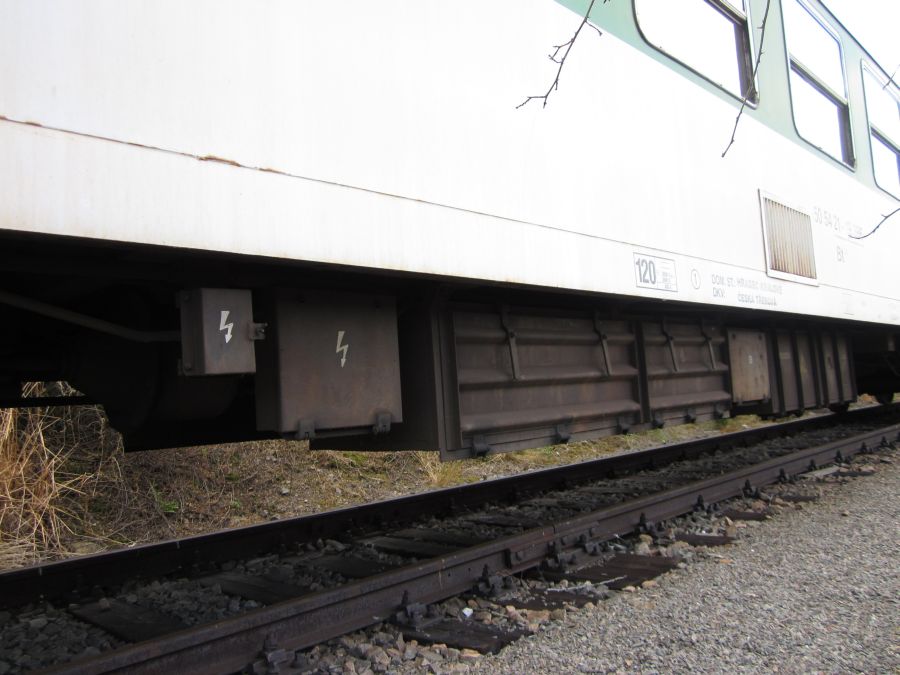

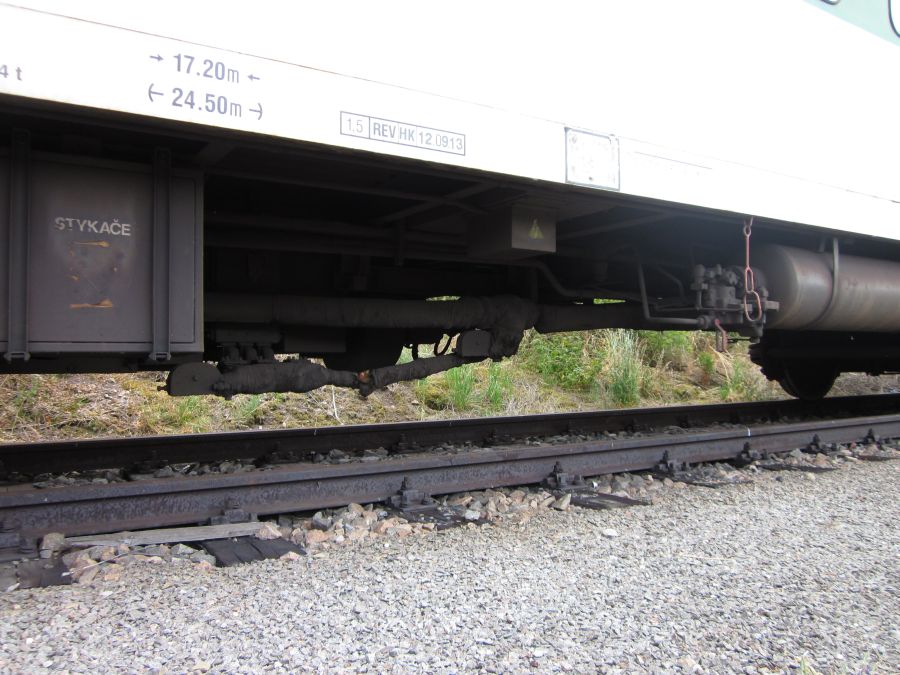

Druhá strana vozu

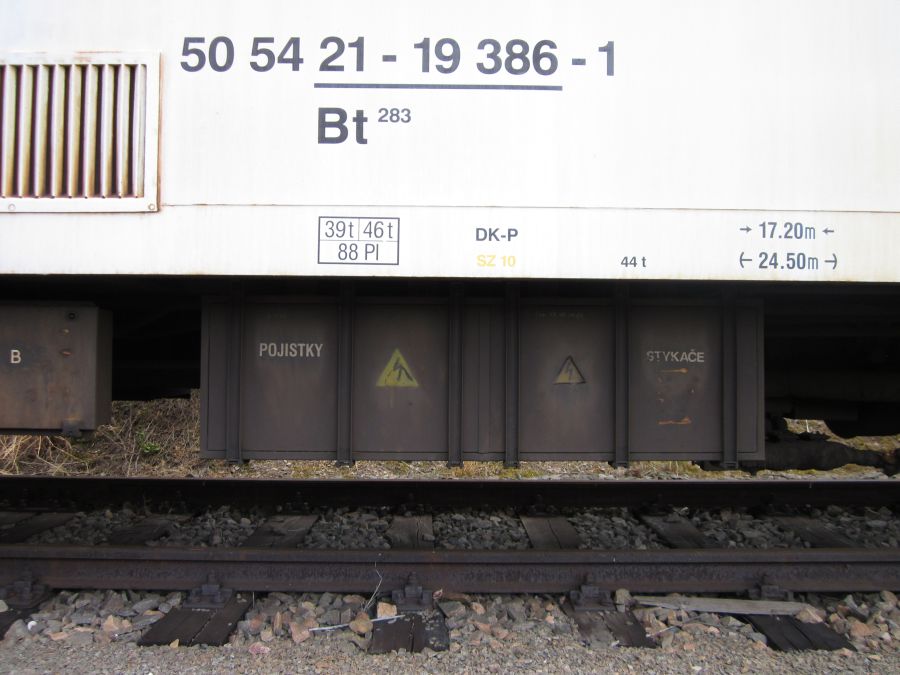

Bt386gBt386hBt386i_2

Bt386jBt386lBt386ll


Lak / Obtisky / Patina

Modely dle barevného vzoru ČSD - tmavá zeleň + žluté obtisky

Jak předejít sloupnutí barvy ?

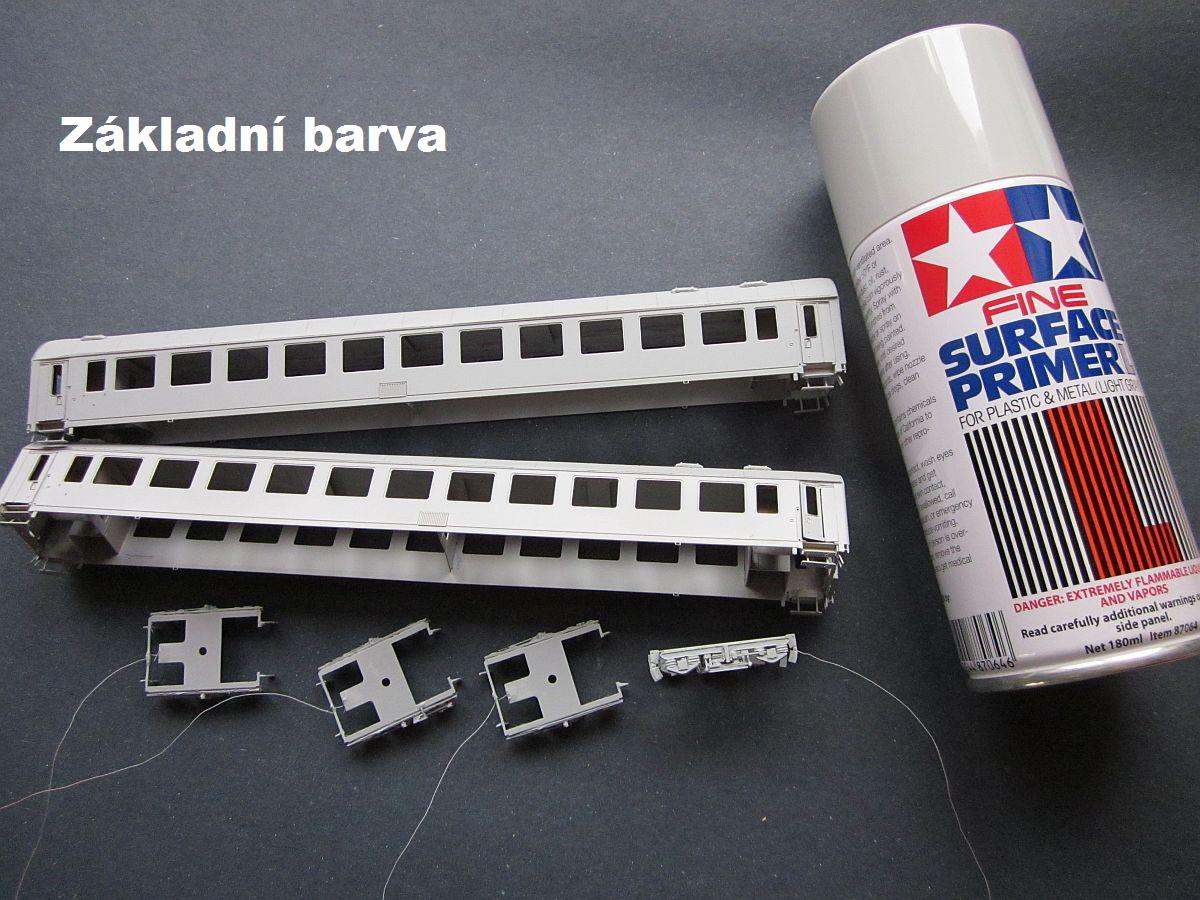

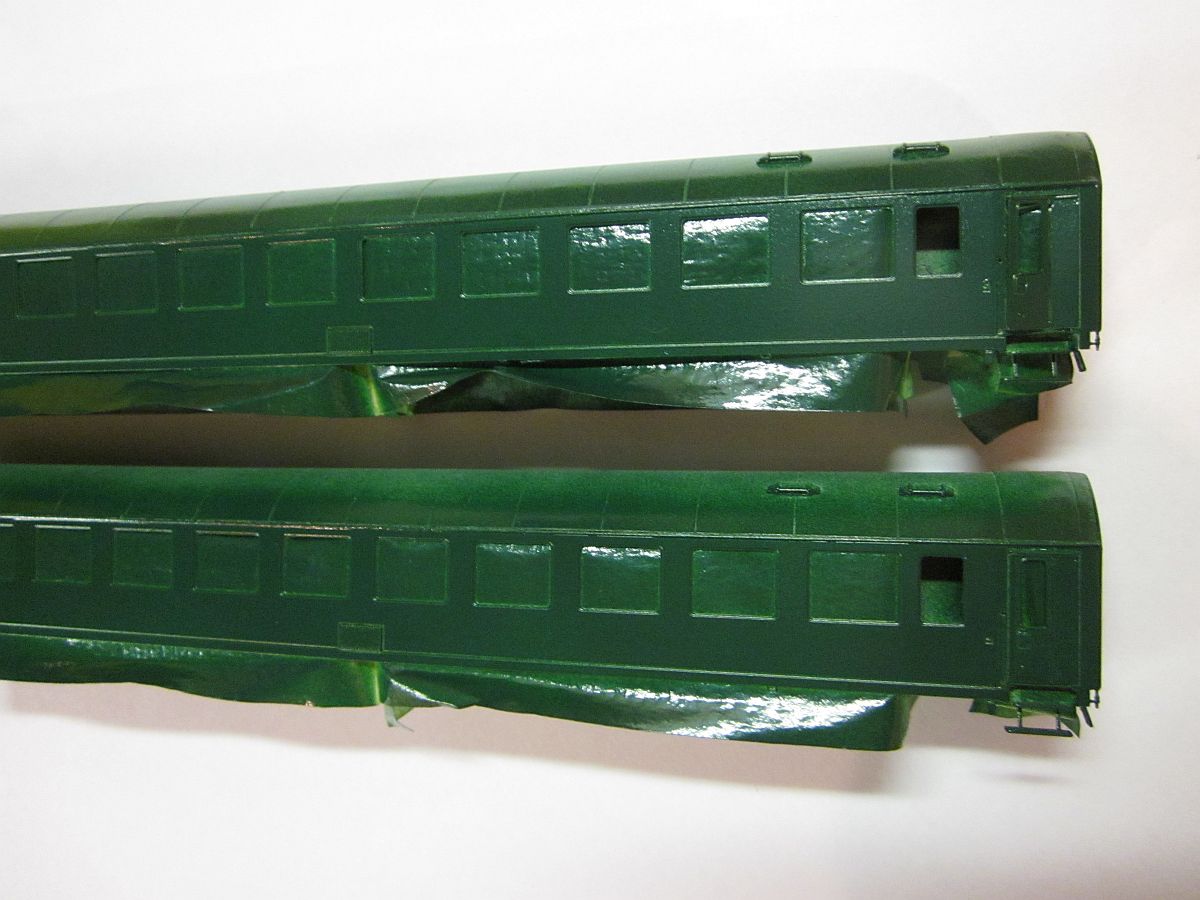

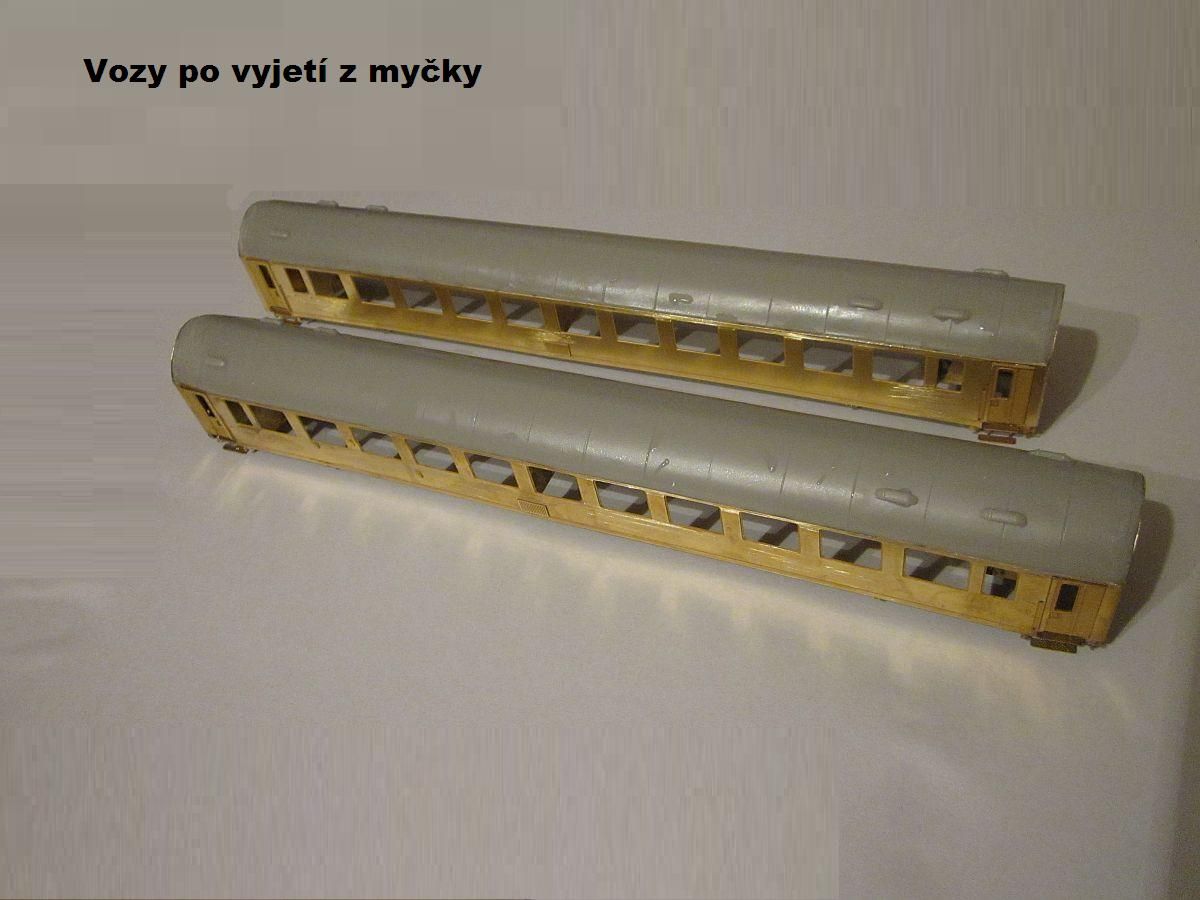

 Na lepty použijte vždy kvalitní základní barvu a nechte ji proschnout více než 24 hodin, můžeme doporučit 30-48 hodin ! Před prvním lakováním vemte model do "myčky" tzv. polijte ho nad umyvadlem jarem na nádobí a kartáčkem ( na ruce ) model "očistěte" i uvnitř. Je totiž potřeba odstranit veškerou mastnotu ze stavby. Pak stačí jen opláchnout a vyčkat samovolnému odpaření veškeré vody. Nahřívání na radiátoru a podobné věci - to nefunguje. To je náš postup, který je osvědčený a spolehlivě funguje již několik let. ( Pozor na ztrátu drobných dílů, které jsou pouze lepeny ).

Bt_stavba_xBt_stavba_xx_2

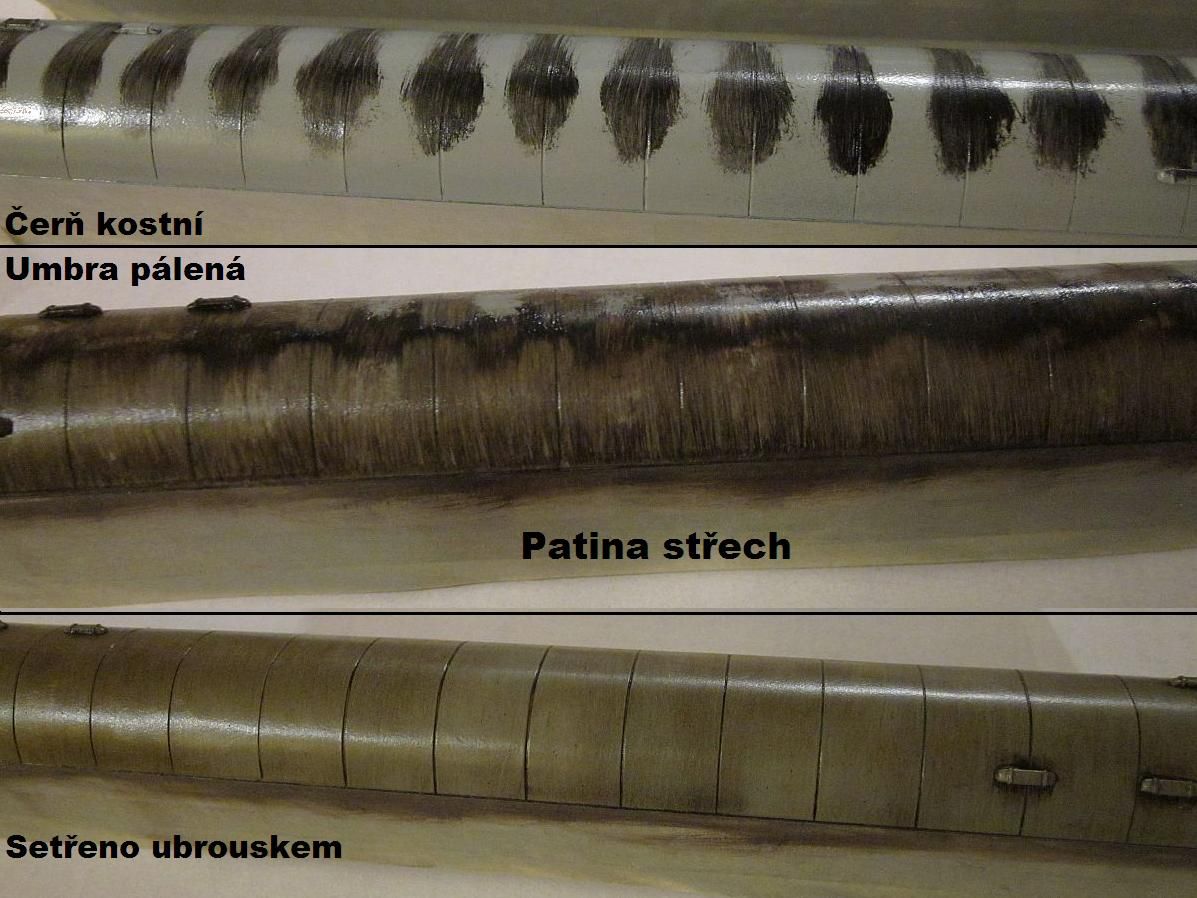

Jak na patinu ? Postup krok za krokem je ZDE

Bt_stavba20Bt_stavba21Bt_stavba22

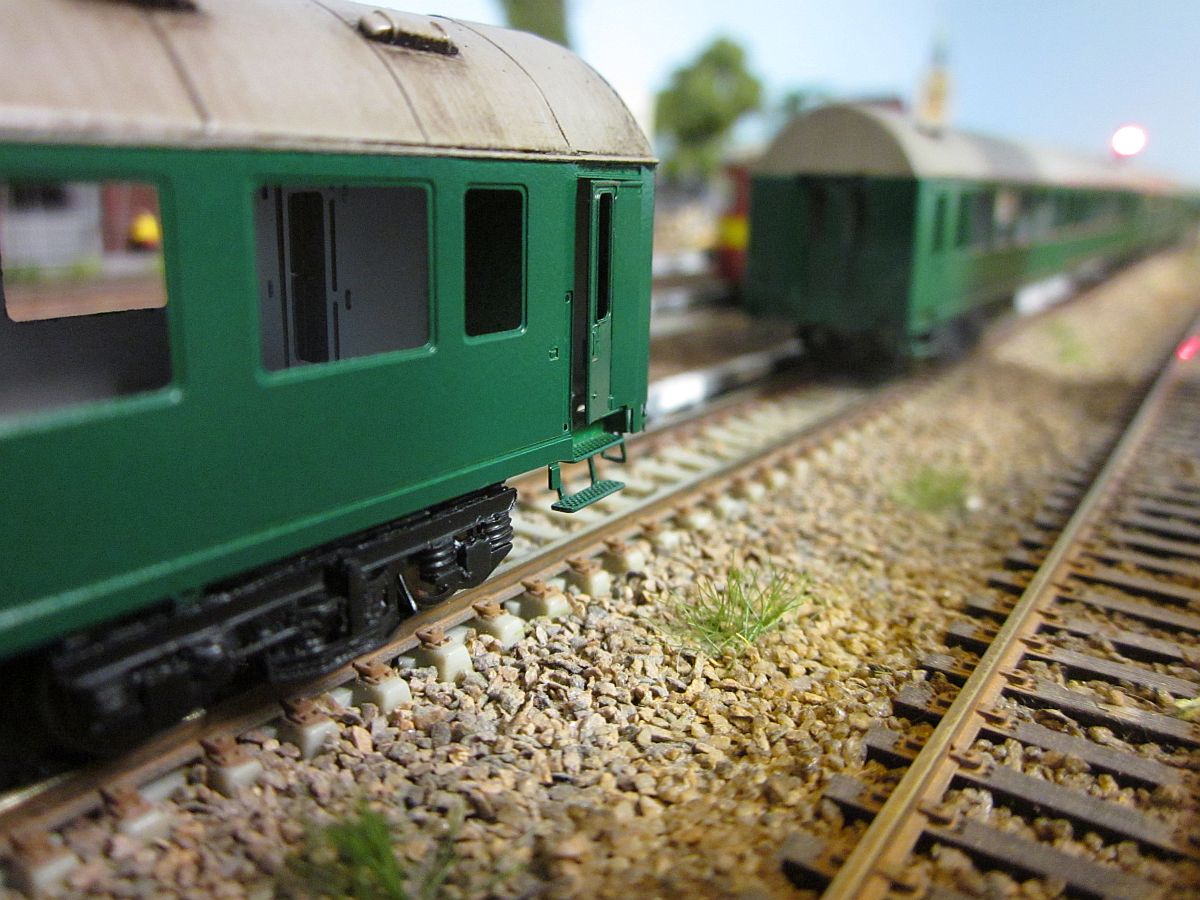

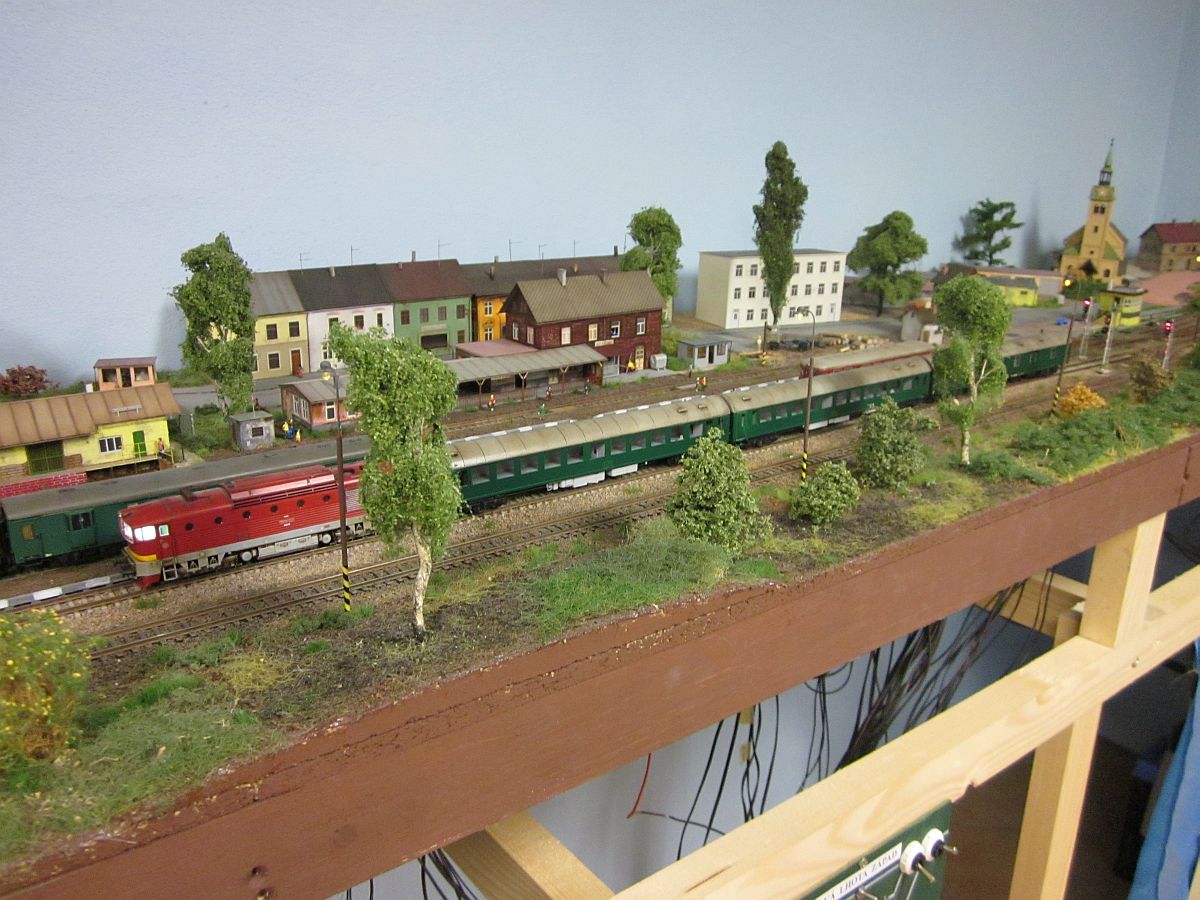

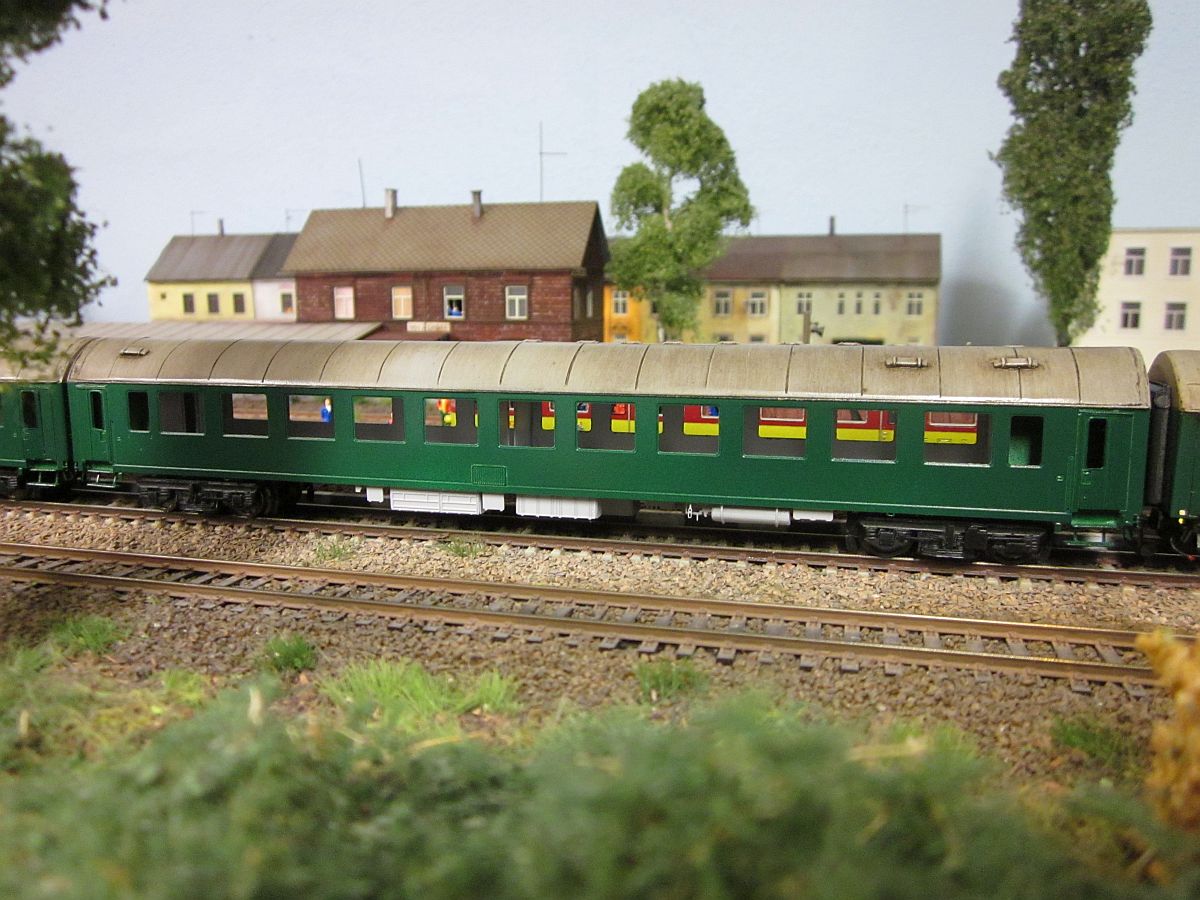

Pár pohledů na vozy v kolejišti. Spodní výbava je ještě v základní barvě...

Bt_zeleneBt_zelene5Bt_zelene6

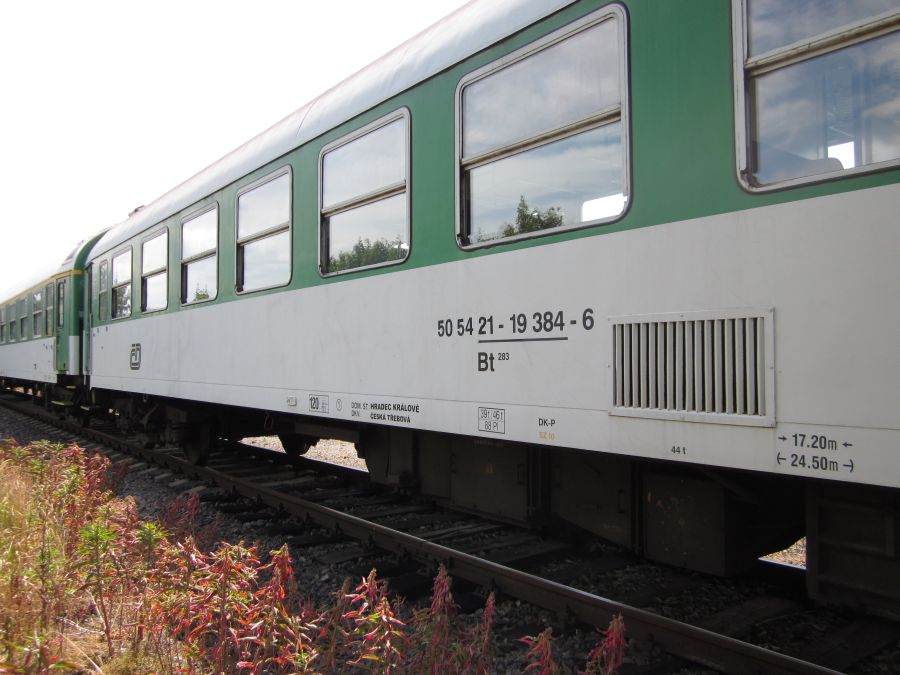

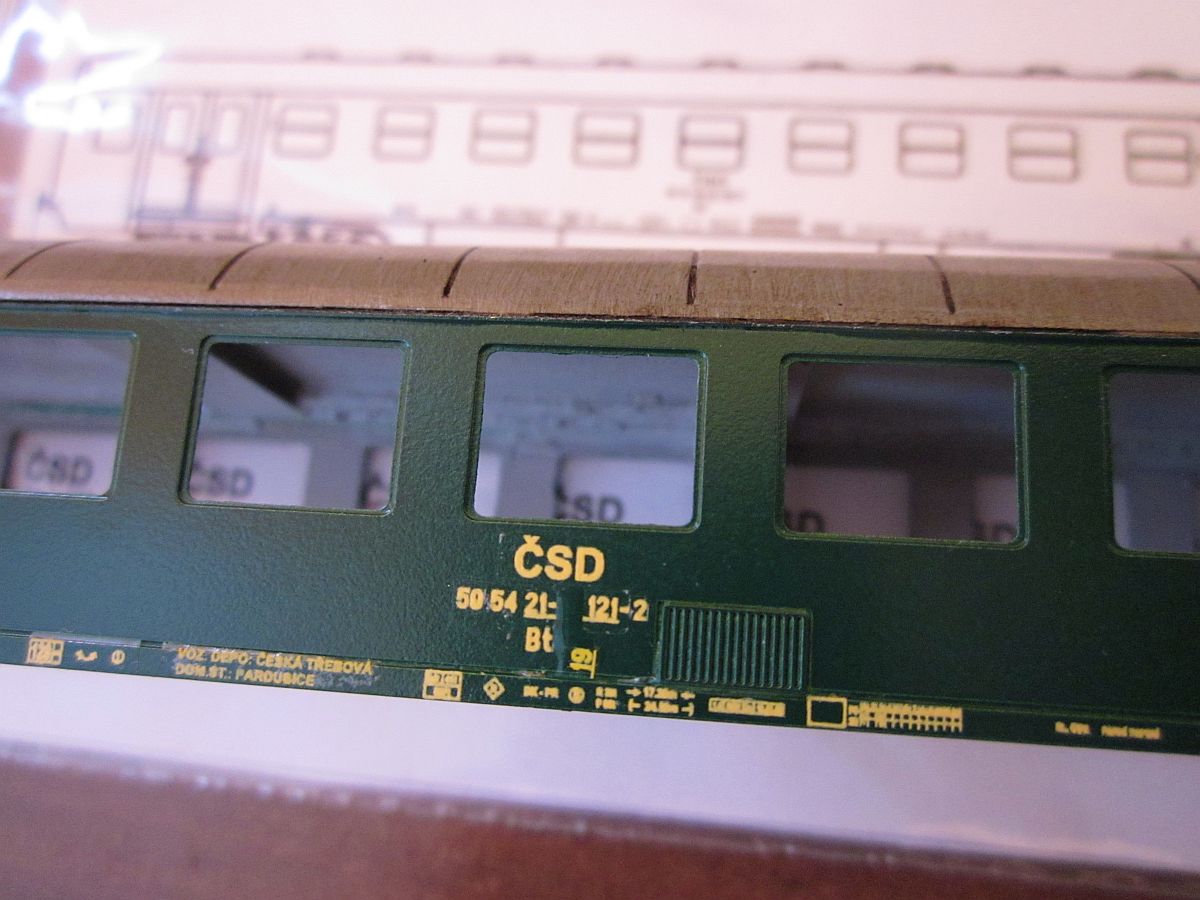

Dále jsou na řadě obtisky od Jacka. Použijí se ze sesterského vozu Bte. Stačí jen trochu upravit číslo.

Cena aršíku je 50 Kč. Tyto obtisky máme také v nabídce zboží a jsou k dokoupení. Nemá smysl dávat ke stavebnicím obtisky, protože každý vyžaduje něco jiného, jinou epochu, popř. jiného výrobce. Tedy obtisky by zbytečně jen navýšily konečnou cenu !

Bt_obtiskBt386ybok

Barvení detailů a patinování

Detaily a poslední dílky před závěrečným matným lakem

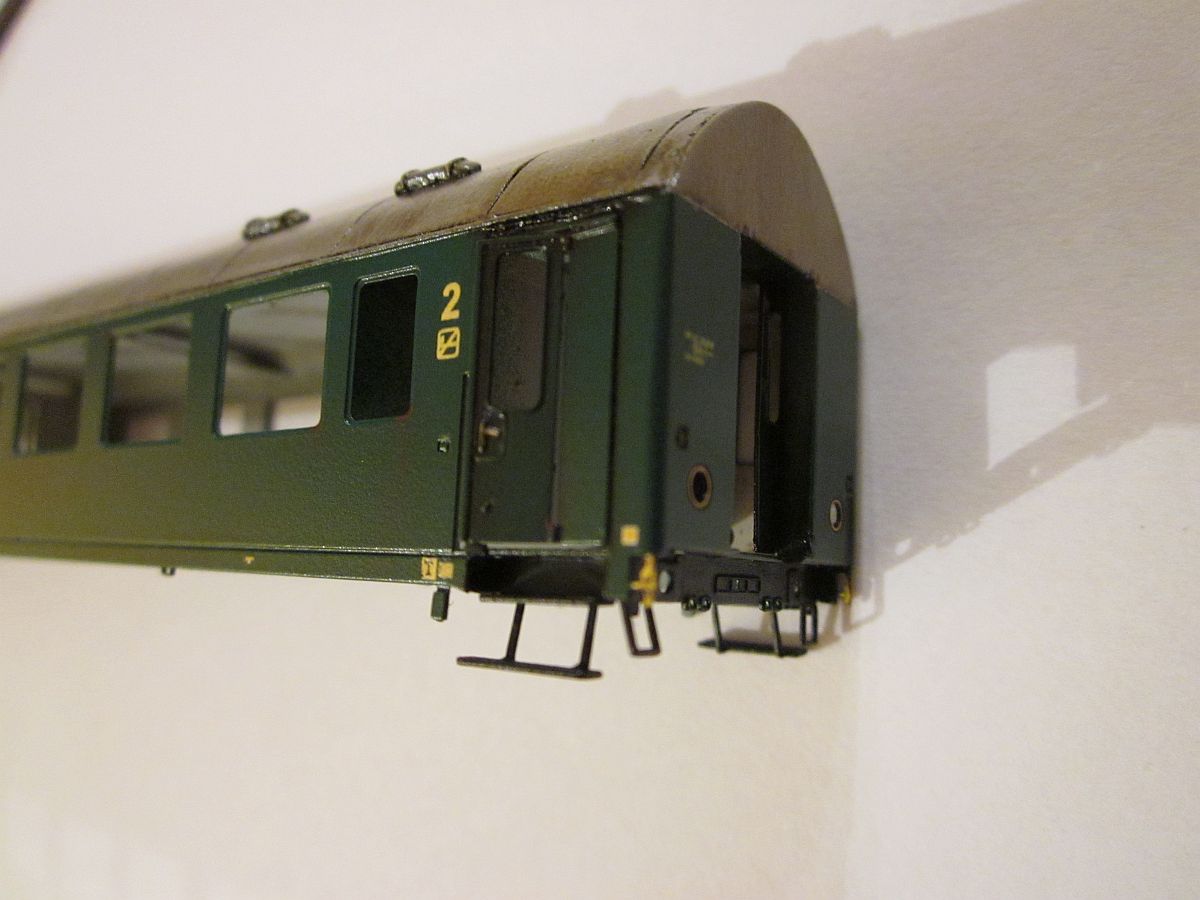

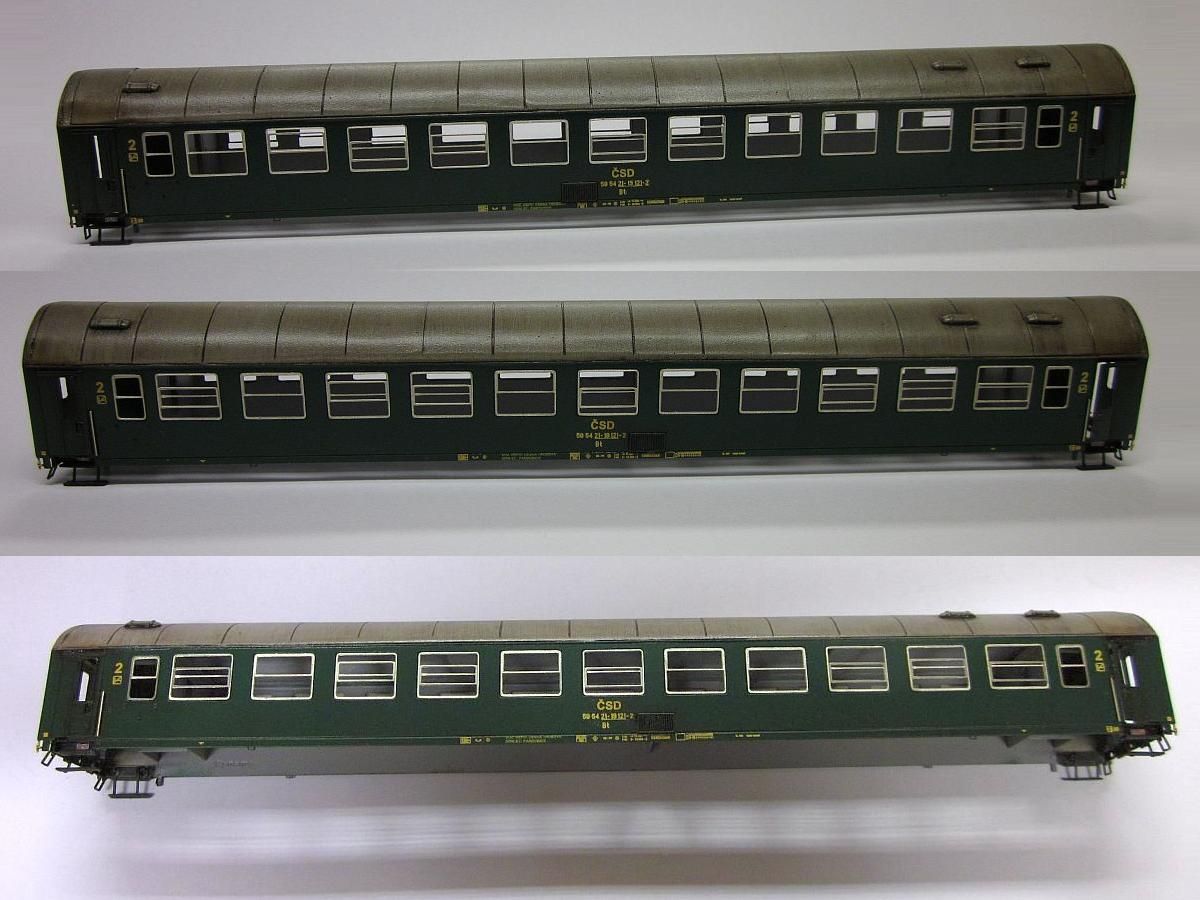

 Madla lepte vteřinovým lepidlem uvnitř vozu. Okna 3D, obarvené měchy, přechod. plechy a směrové cedule stačí lepit Herkulesem. Dobarvěte černou barvou čelníky a schody. Červenou vyznačte na čelech úchyty pro odrazky a můžete také žlutě zvýraznit kohouty pro napouštění vody. Strhněte skalpelem barvu z klik bočních dveří a z rámečků světel na čelech vozu. Pokud nebude vůz svítit ( červené konce ), tak otvory v leptu zevnitř vozu zaslepte obarveným papírkem na červenou barvu.

Bt_obtisk1Bt_obtisk2Bt_obtisk3

 Protože 99% modelářů dělá své kolejiště s motivem léta, je vhodné mít na modelu dostatek otevřených oken. Ta jsou součástí leptané sady a najdete jich hned deset kusů pro každý vůz. Do otevřeného okna pak už není žádný problém umístit figurku, která model ještě více oživí.

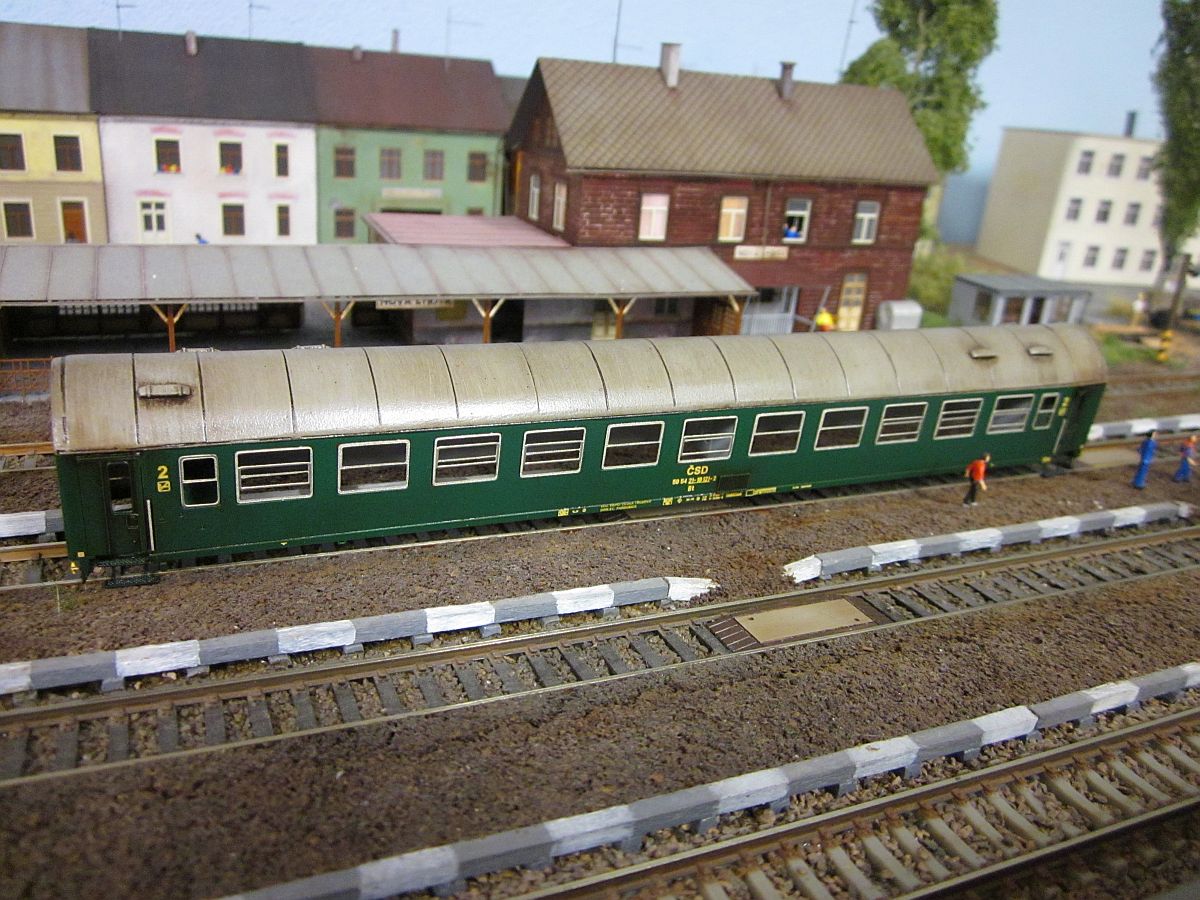

Bt_obtisk4Bt_obtisk5...už se to rýsuje :)

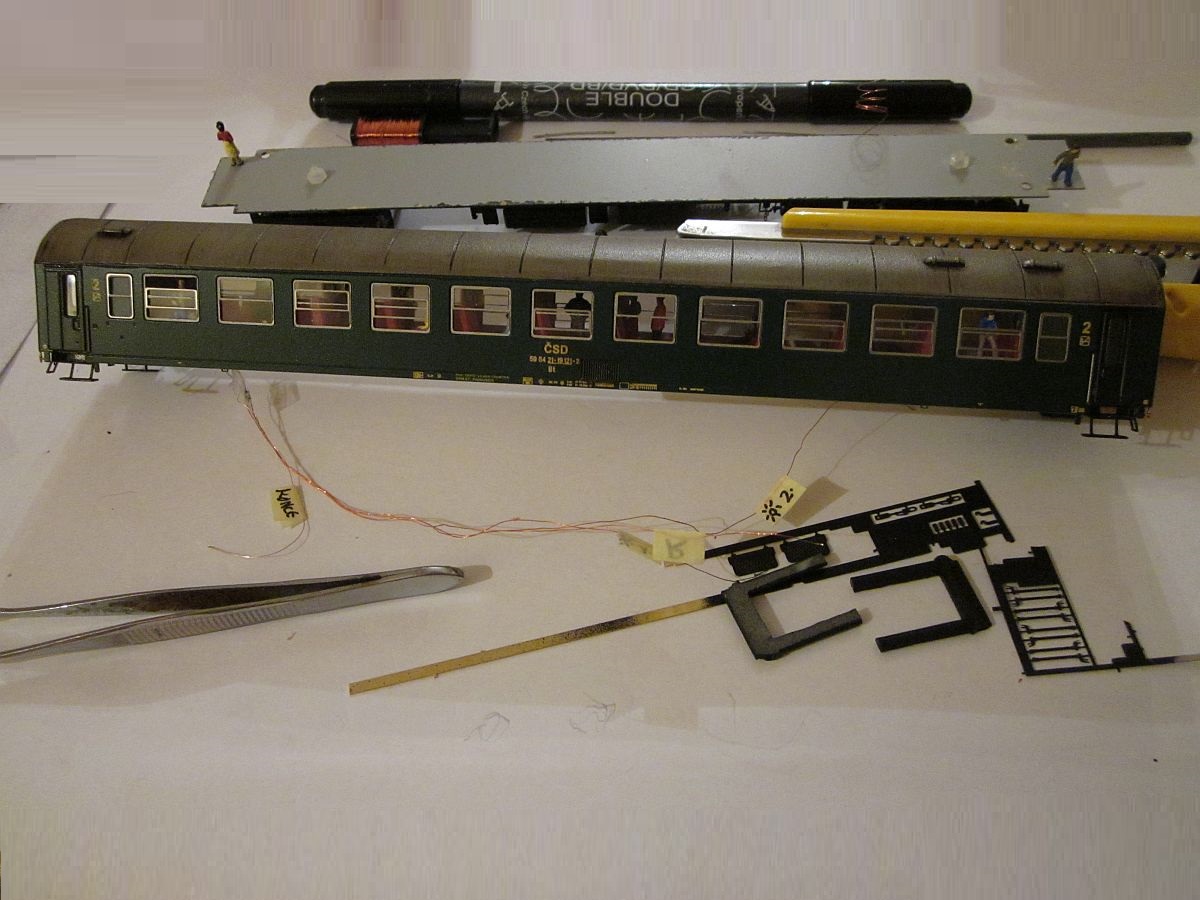

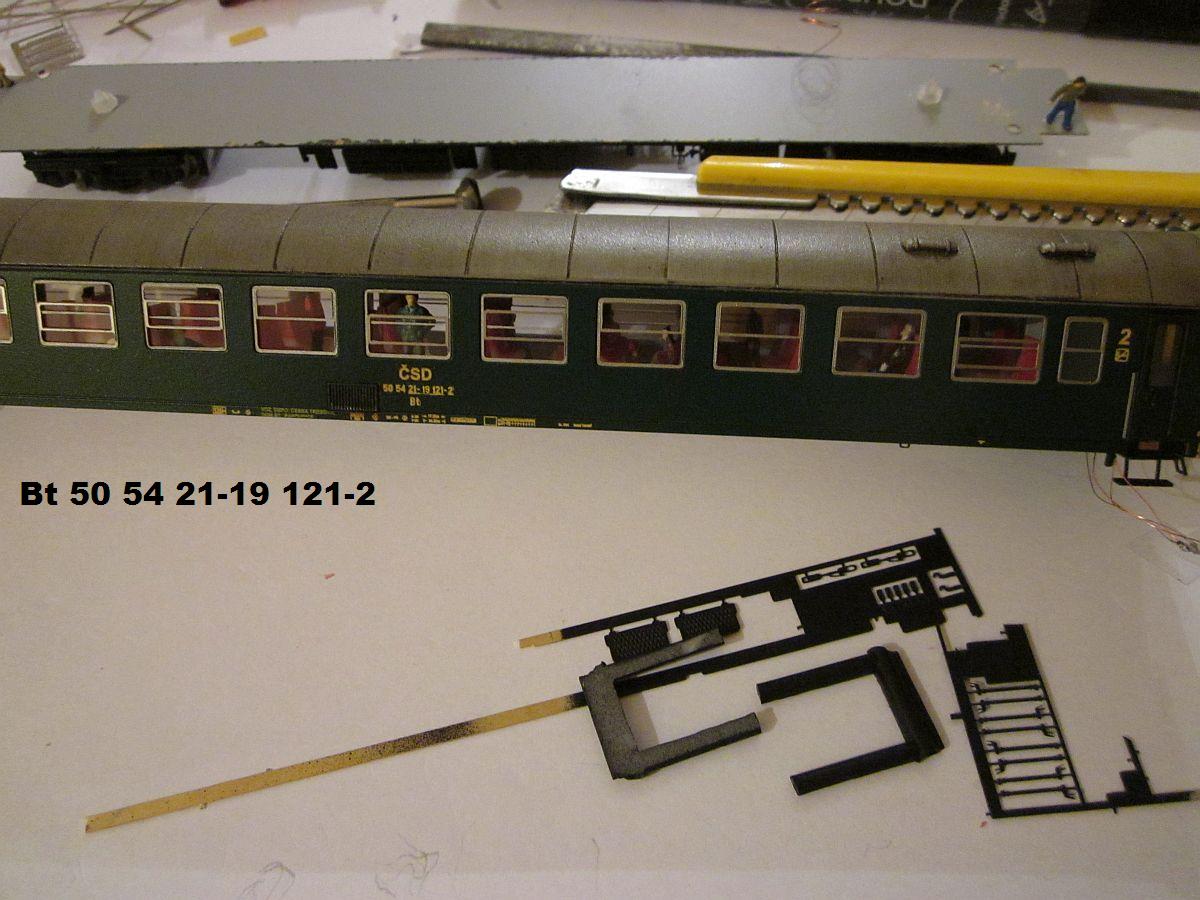

Dokončení vozu - finále

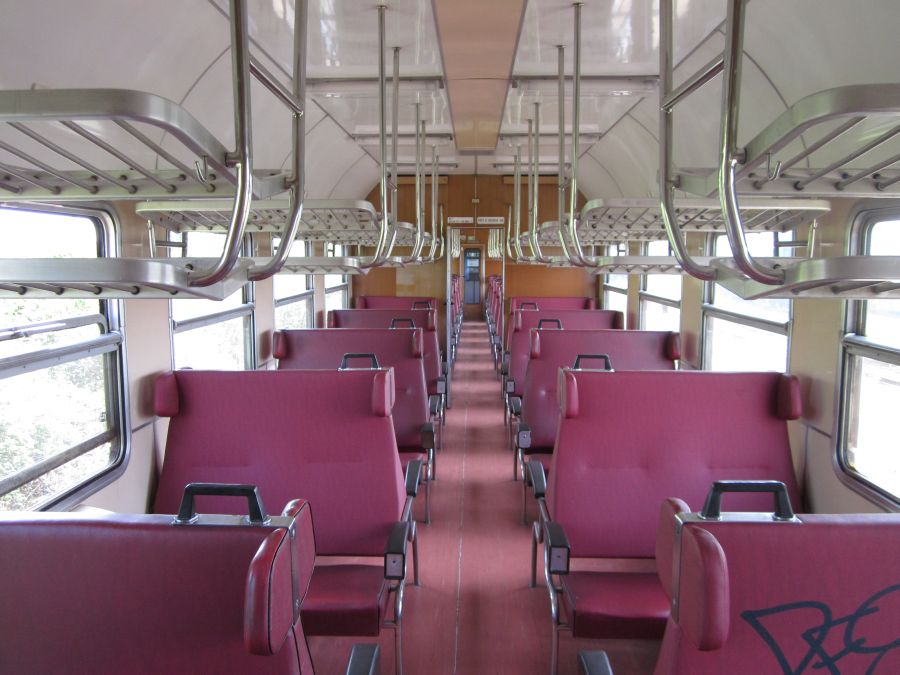

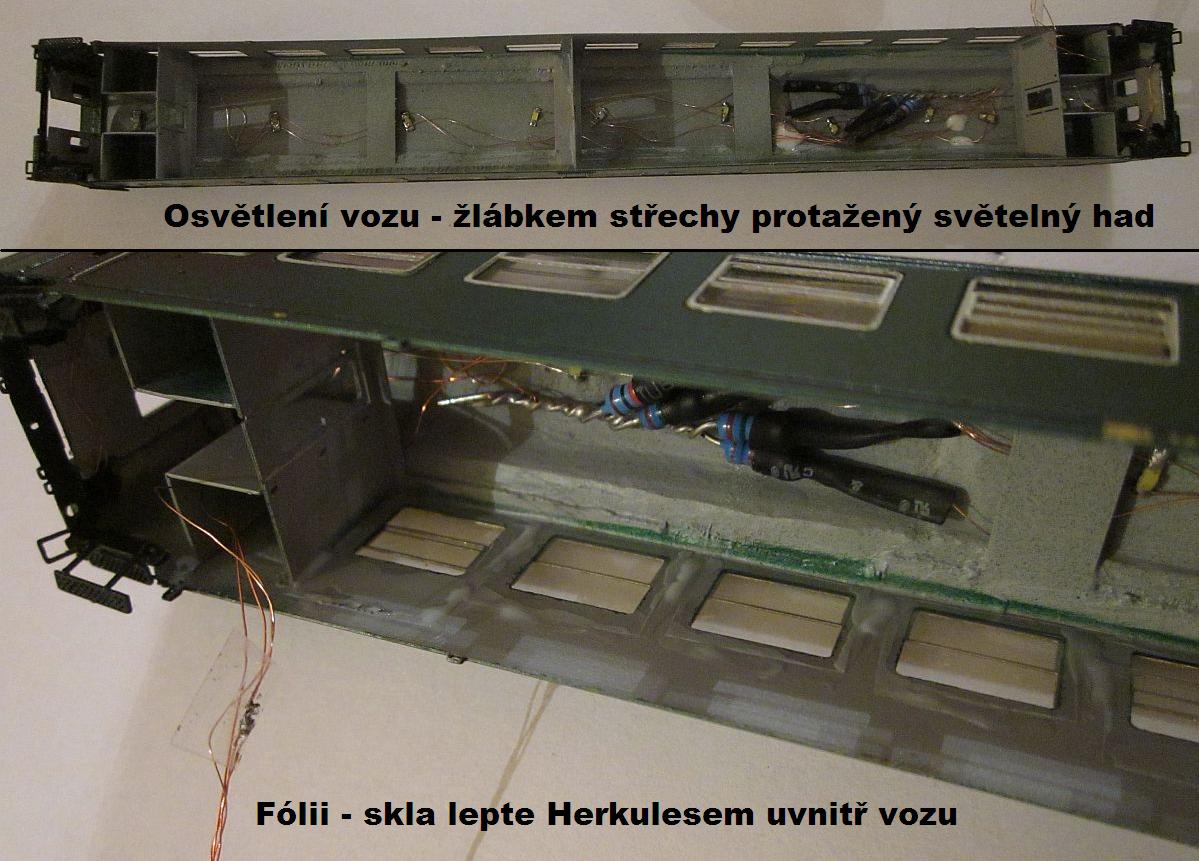

 Pokud má vůz obtisky a prošel posledním matným lakem může se zasklít, ideální je A4 EURO fólie za 1 Kč ( kancelářské košilky ). Ideálně ještě před zasklíváním si připravte interiér vozu a otestujte ho uvnitř. Případný prach z úprav plastového interiéru vyfoukejte. Interiér v jednom místě nastavte ( 10 + 1 ).

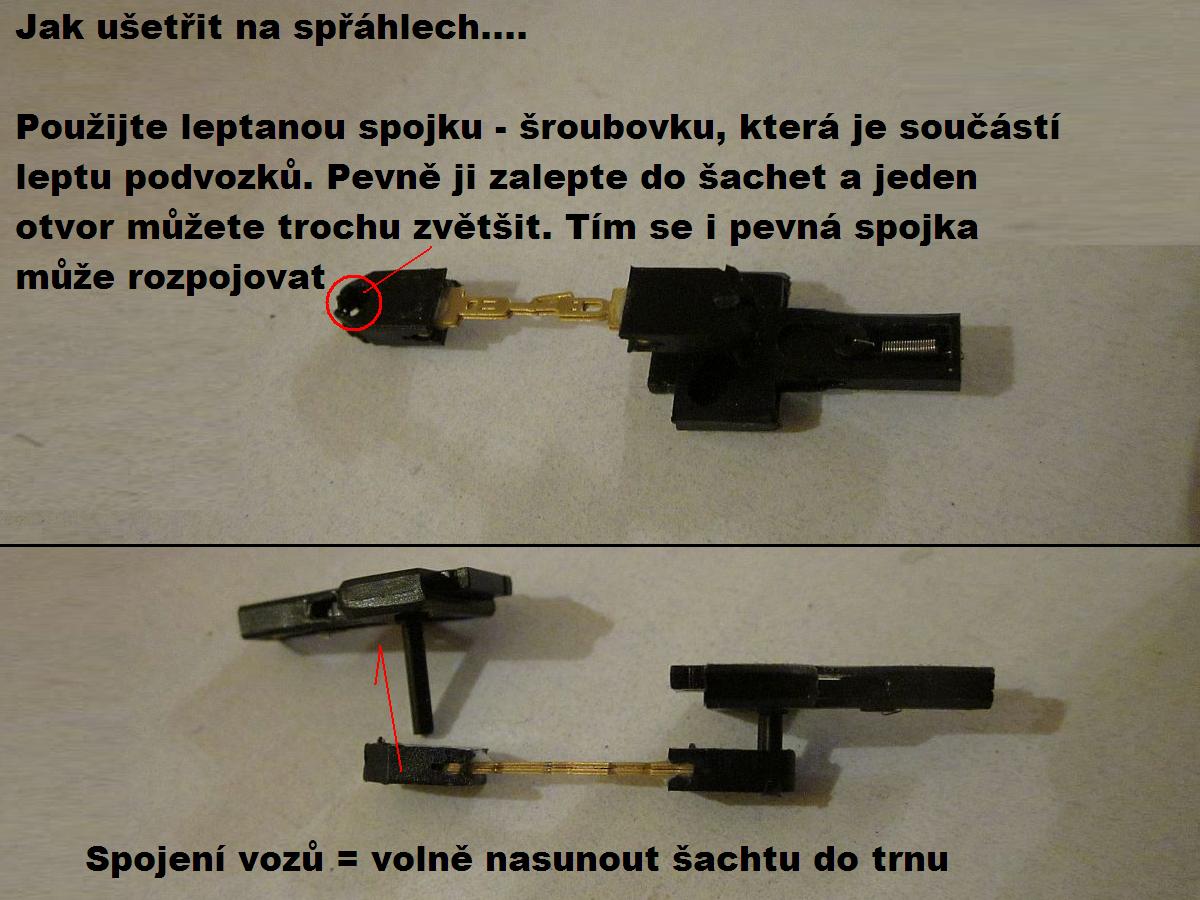

 Nasuňte do skříně vozu pevný rám, ten je fixován také trochu tlakem schodů. Dorazy jsou veškeré přepážky vozu. Osaďte sestavené a nabarvené nárazníky. Brzdové hadice a šroubovky lze použít na poslední vůz v pevné soupravě, nebo můžete osadit jen krajní brzd. hadice, které se musí trochu vyhnout ze své osy tak, aby nevadilo spřáhlo.

Leptané podložky síly 0,5 mm si nechte pro kontrolu - nárazník na nárazník...

Bt386in3Bt386in6Bt386in9

Bt_dokonceniBt_dokonceni2Bt_dokonceni4

Bt_dokonceni6_2Bt_dokonceni5Bt_sprahlo

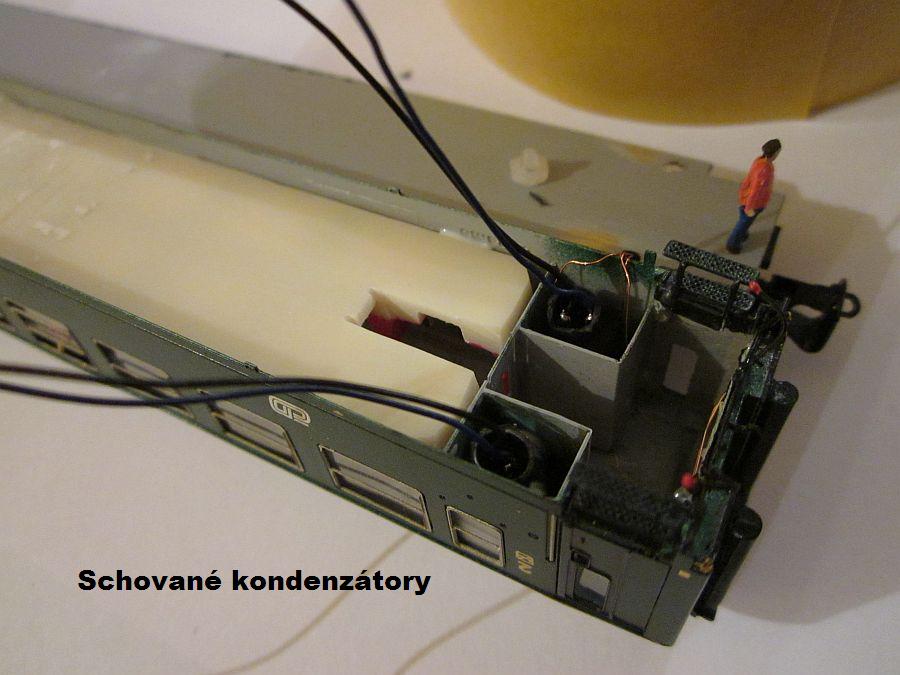

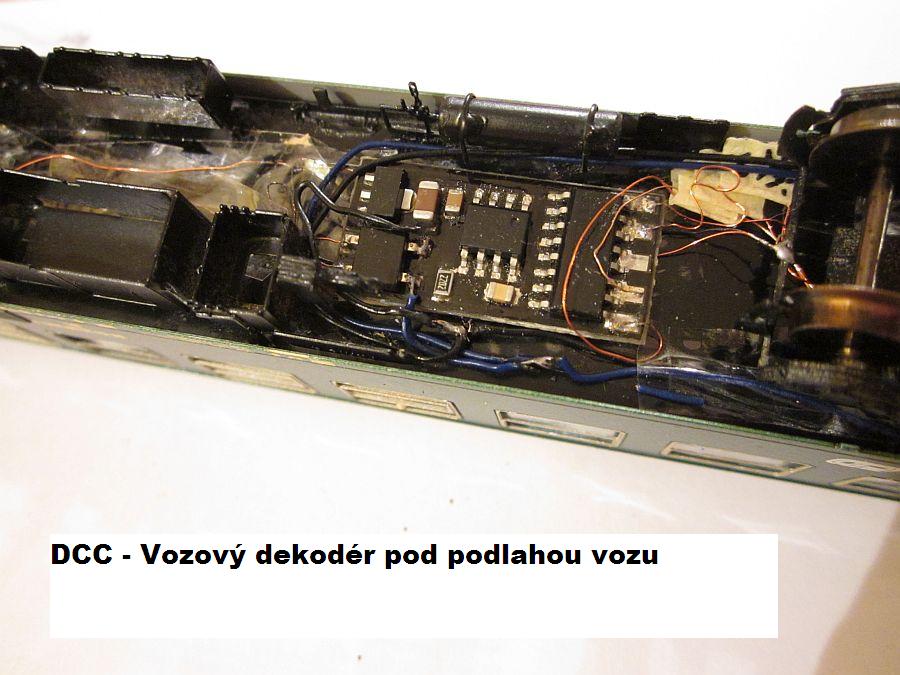

Dcc_navod_kondiky2Dcc_navod_kondiky1Bt_magnet

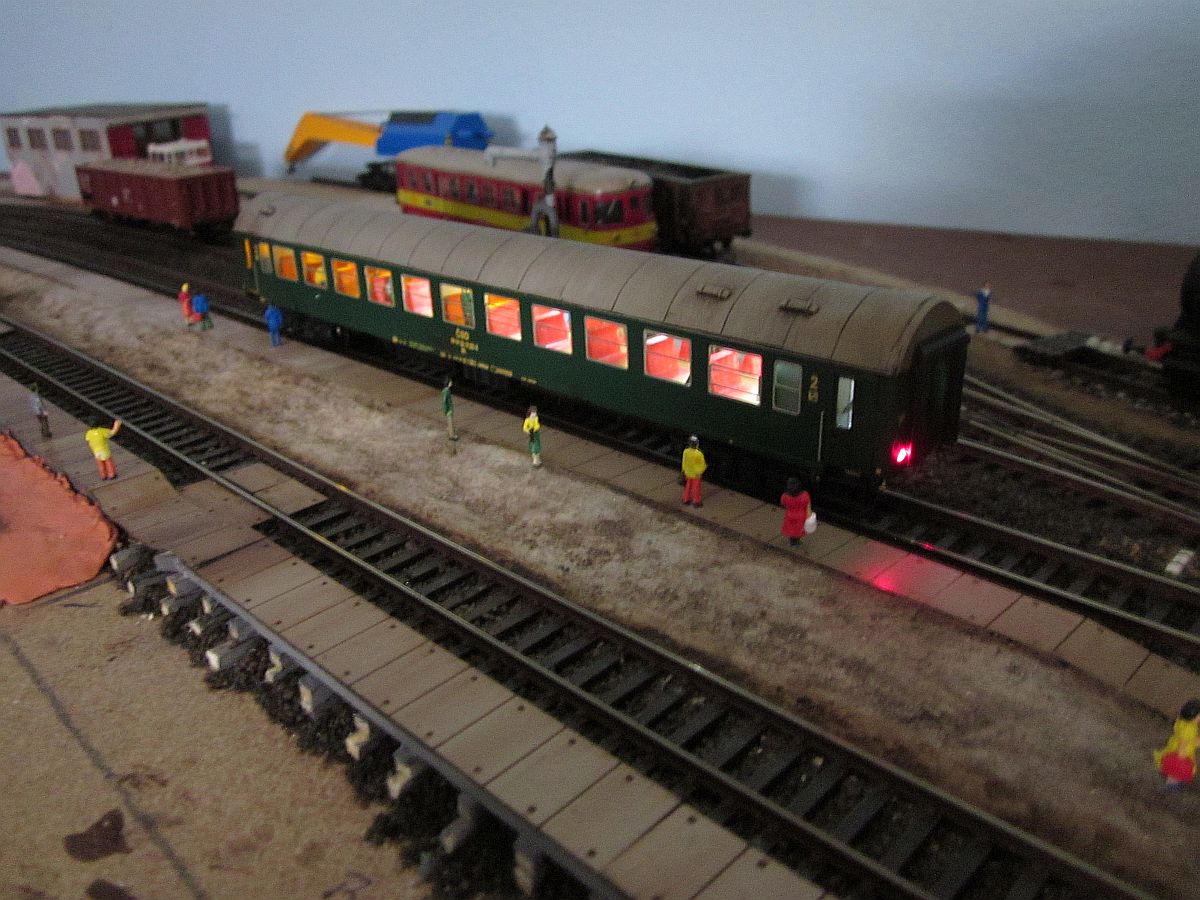

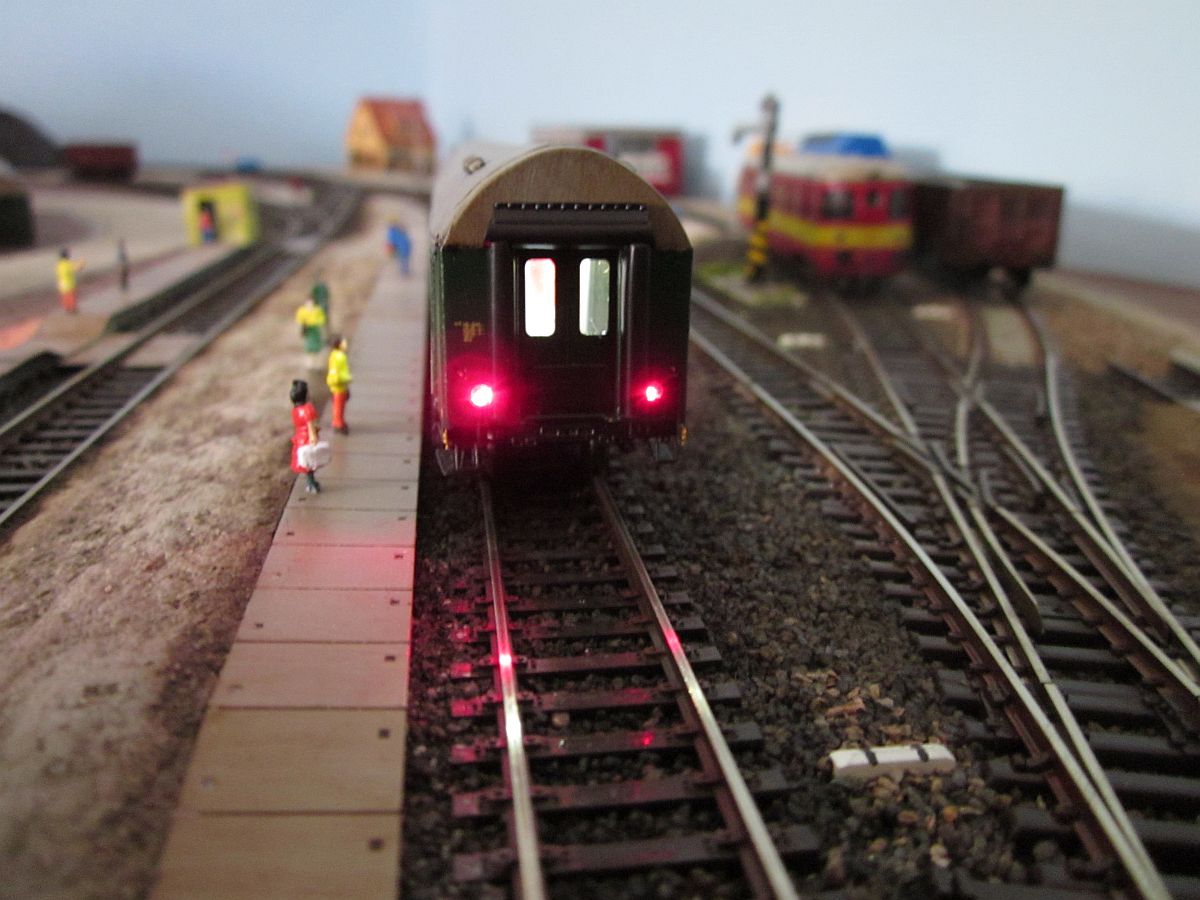

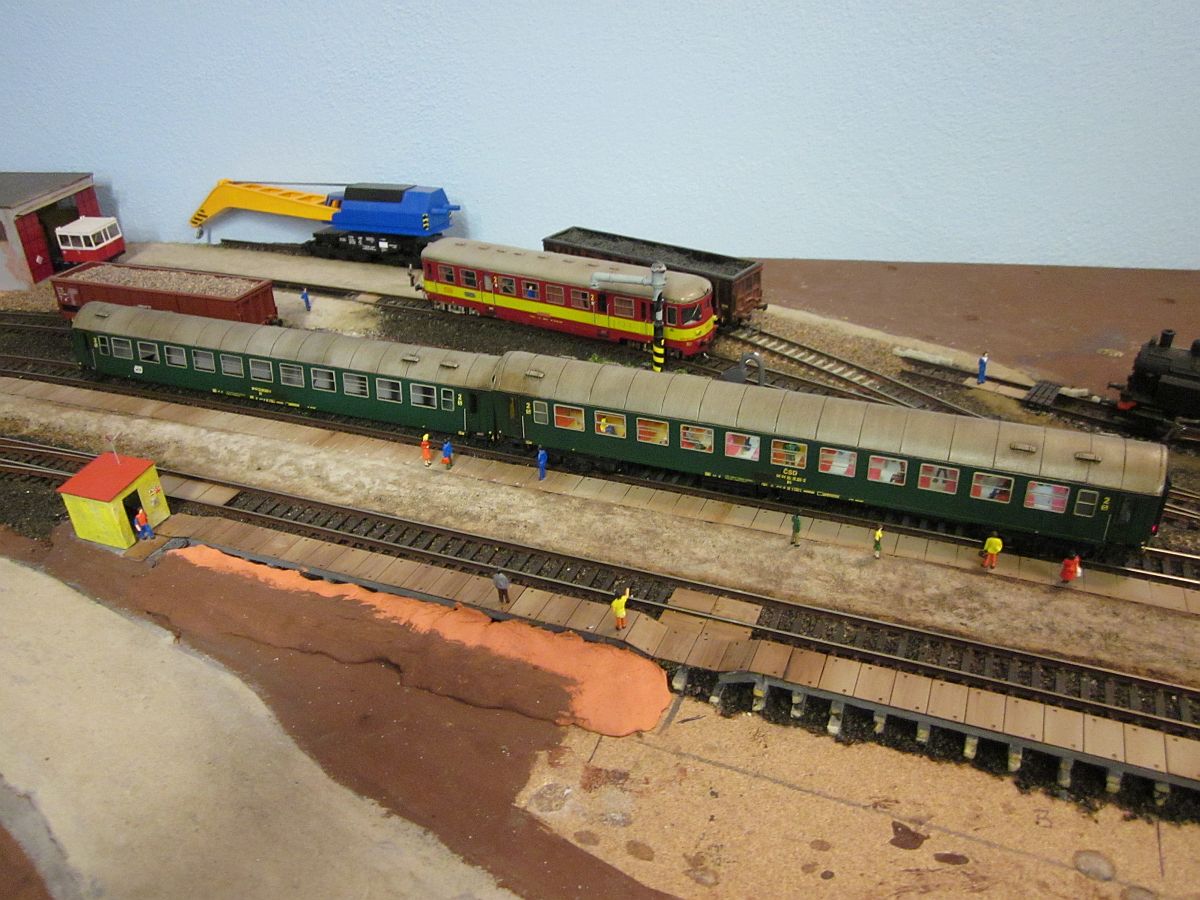

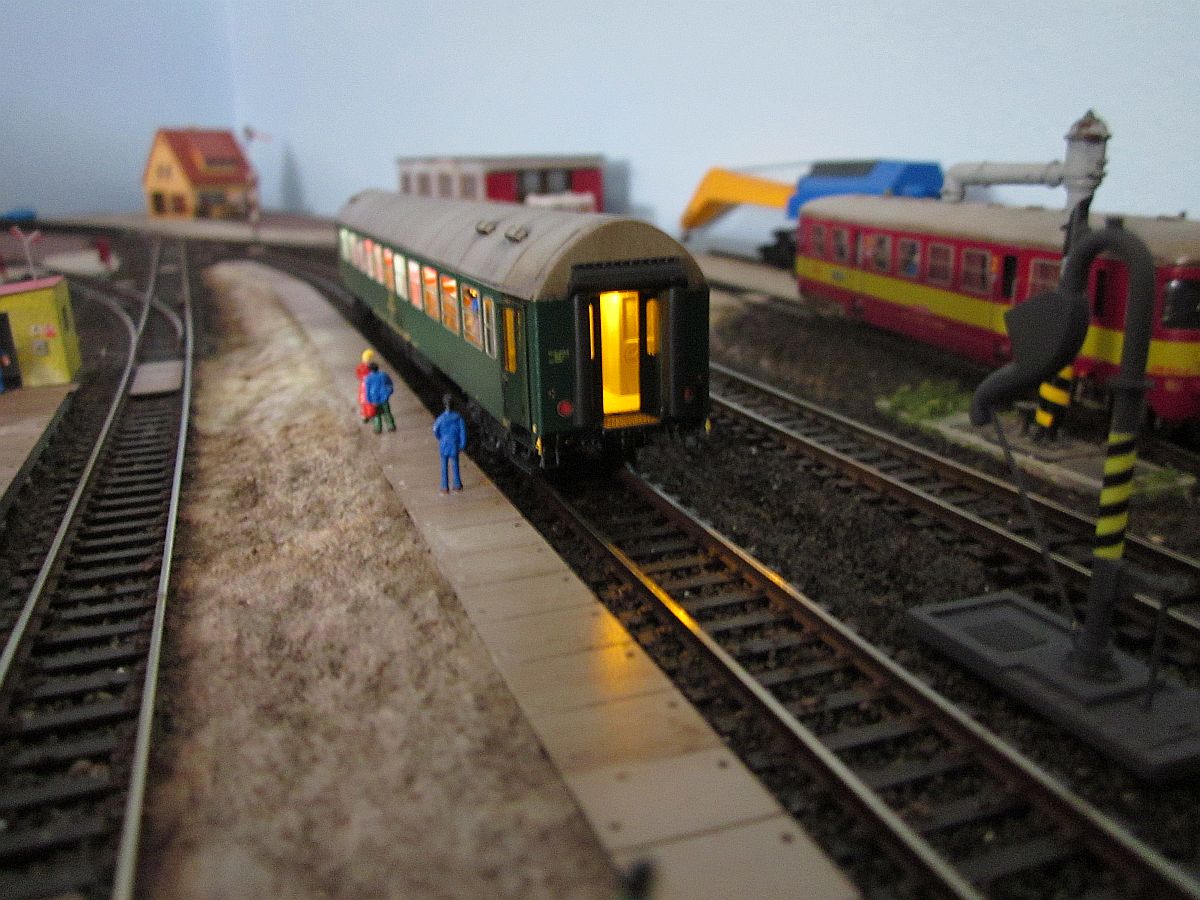

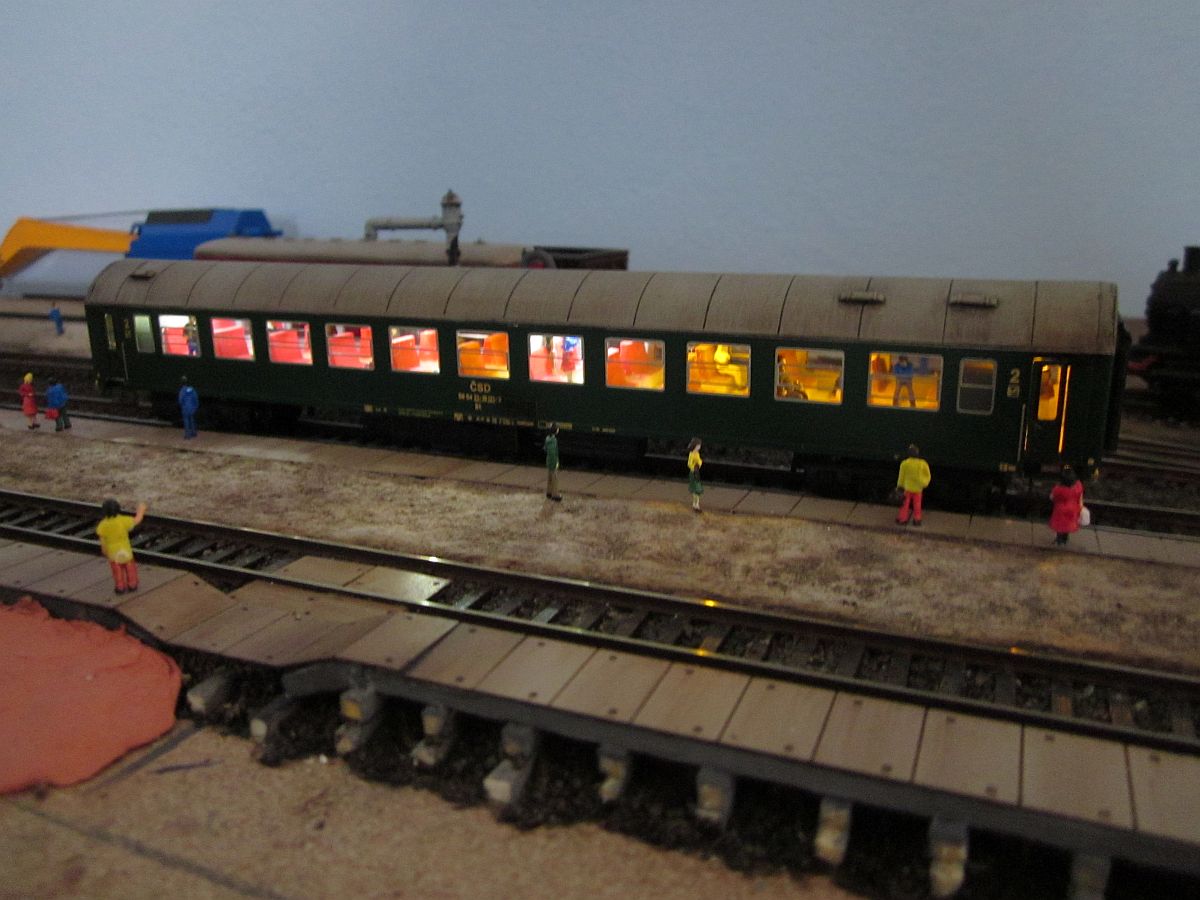

 Pár momentů z testů funkčnosti osvětlení. Vozy mají odlišný obtisk. Jeden Bt je plně ČSD, tomu odpovídá doba 1990-1993 ( klidně ale až 1996 ) a druhý má žlutý popis s logem ČD, tedy od roku 1993 až do doby, než se vůz dostal do dílen. Žlutý popis a bílé logo ČD není nic neobvyklého, stejně byly označovány např. vozy Bymee a mnoho dalších....

Bt_osvetleniBt_osvetleni2_2Bt_osvetleni4

Bt_osvetleni5Bt_osvetleni8Bt_osvetleni7

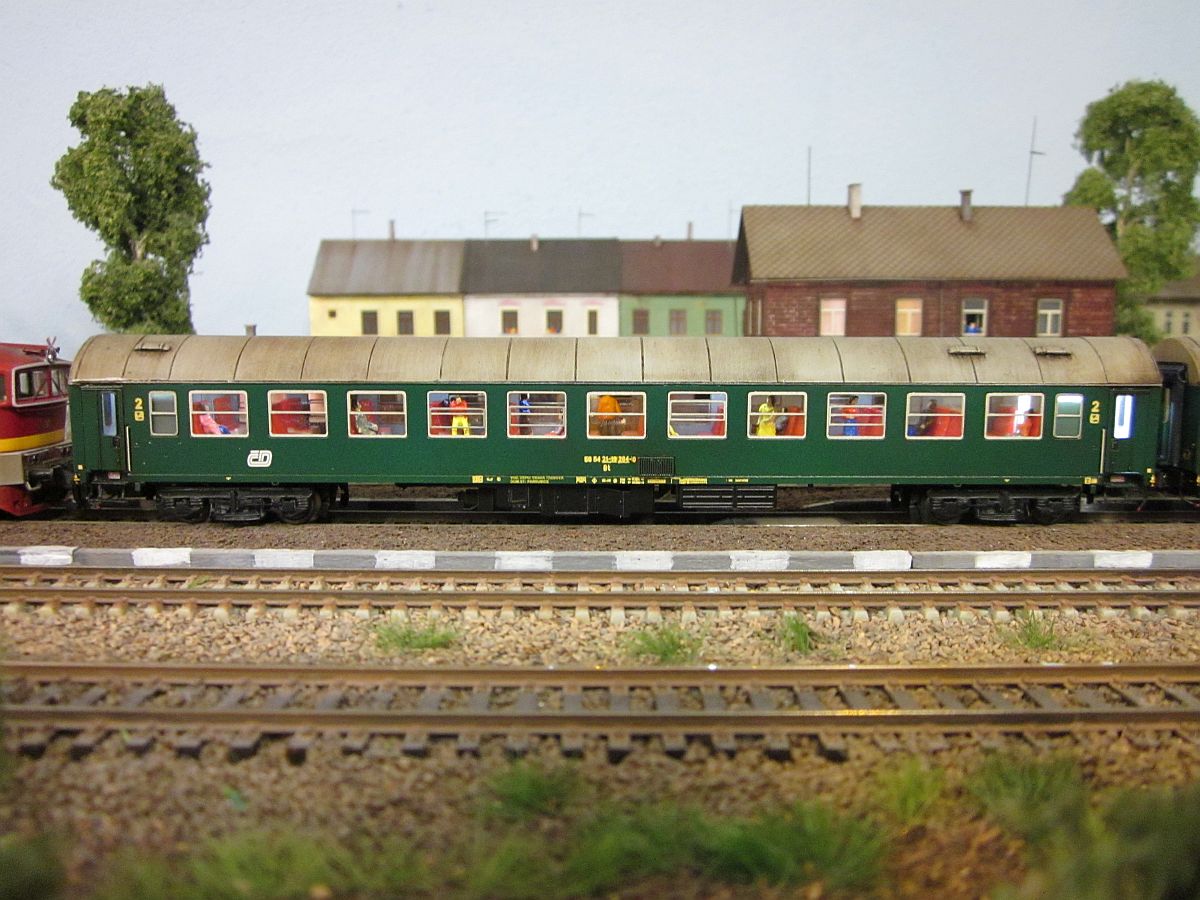

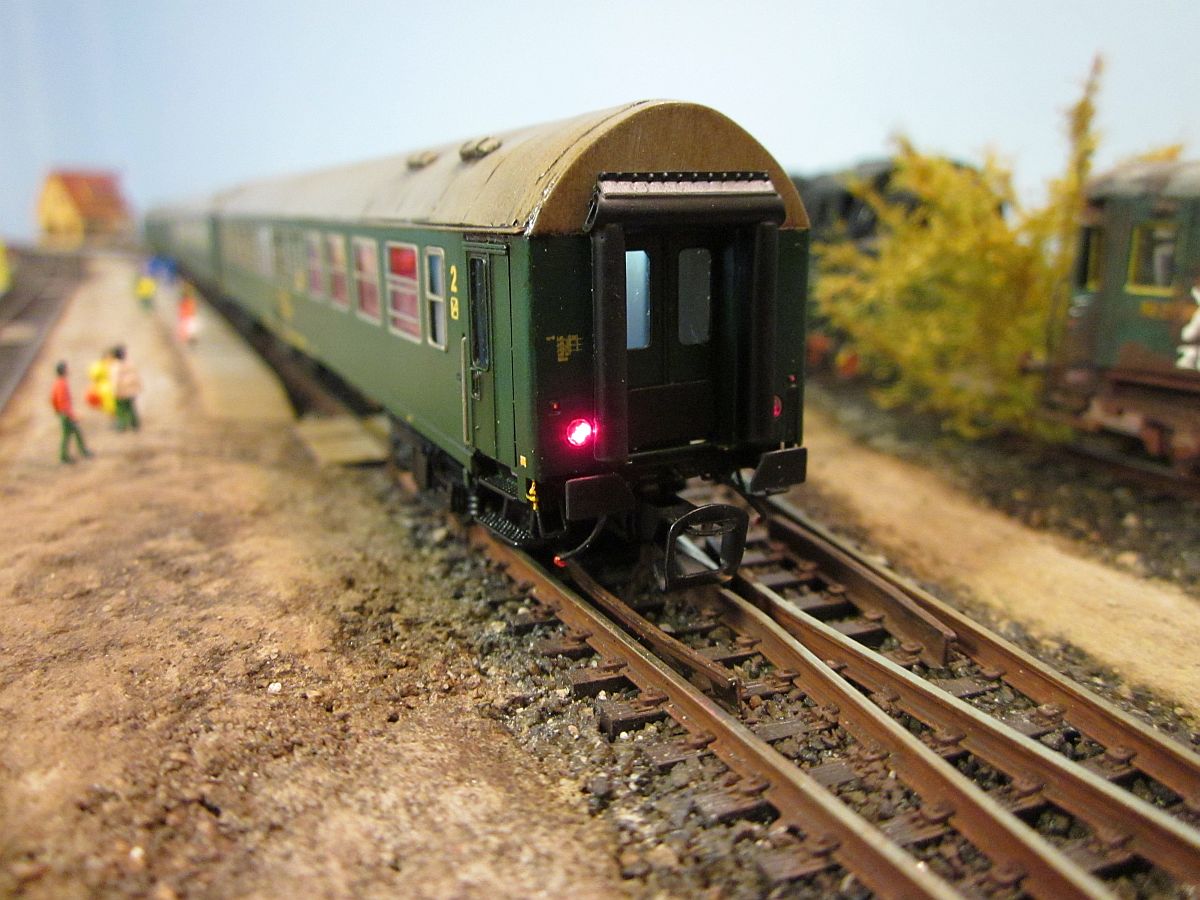

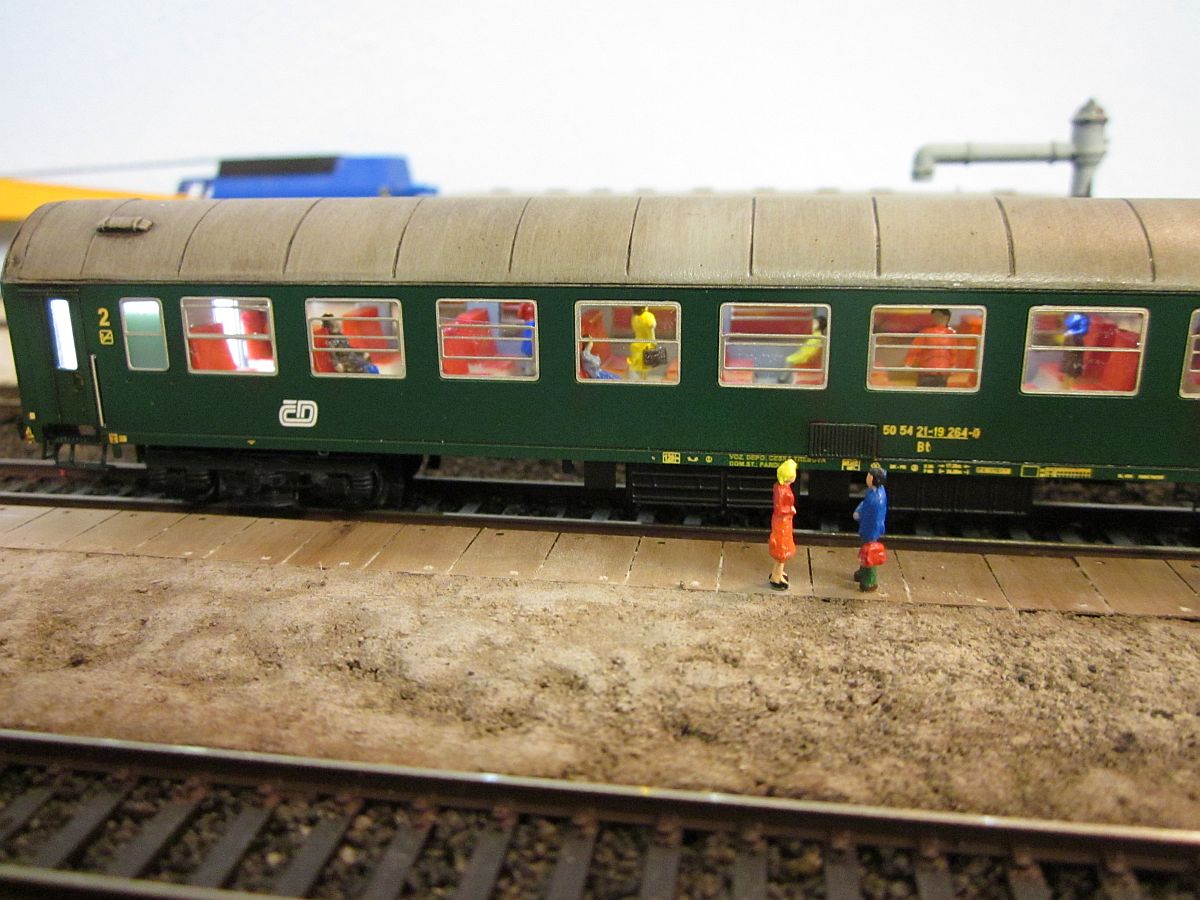

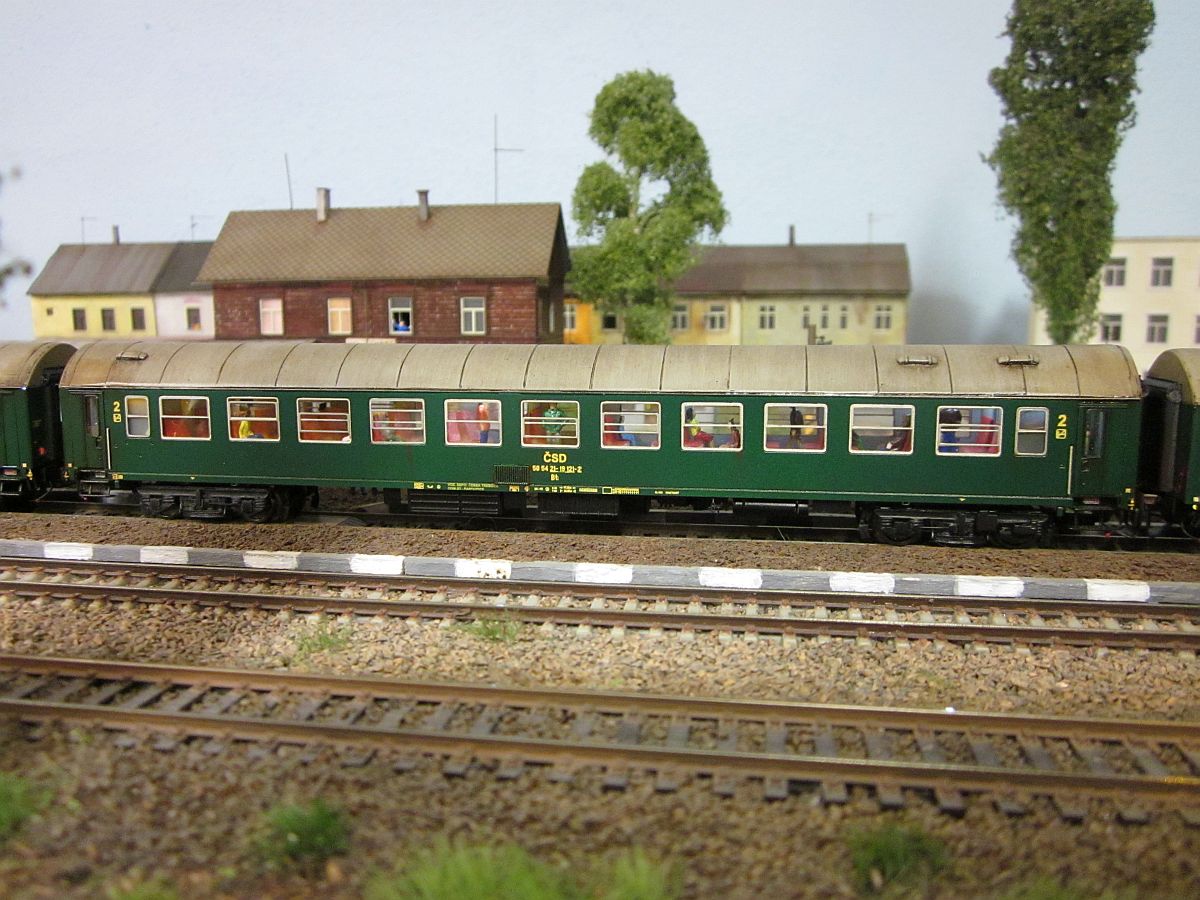

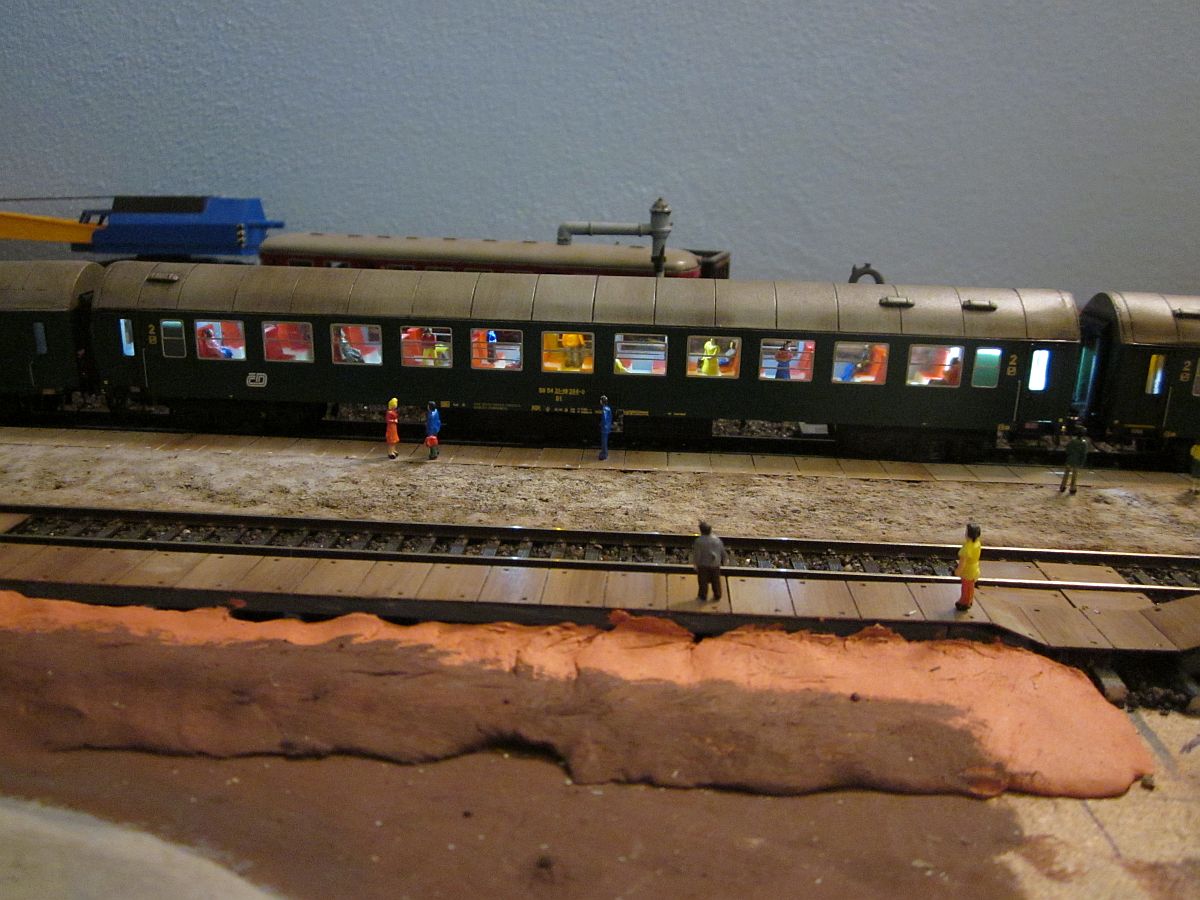

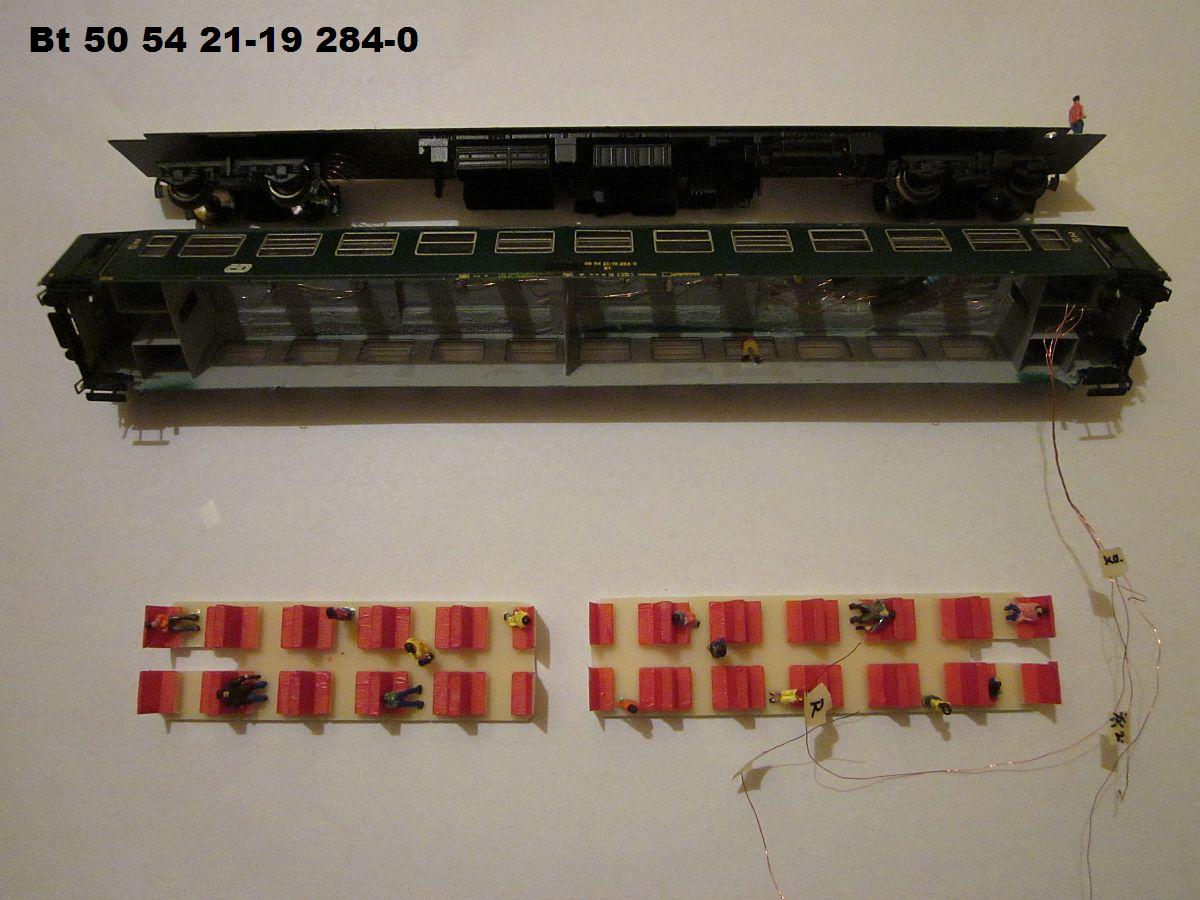

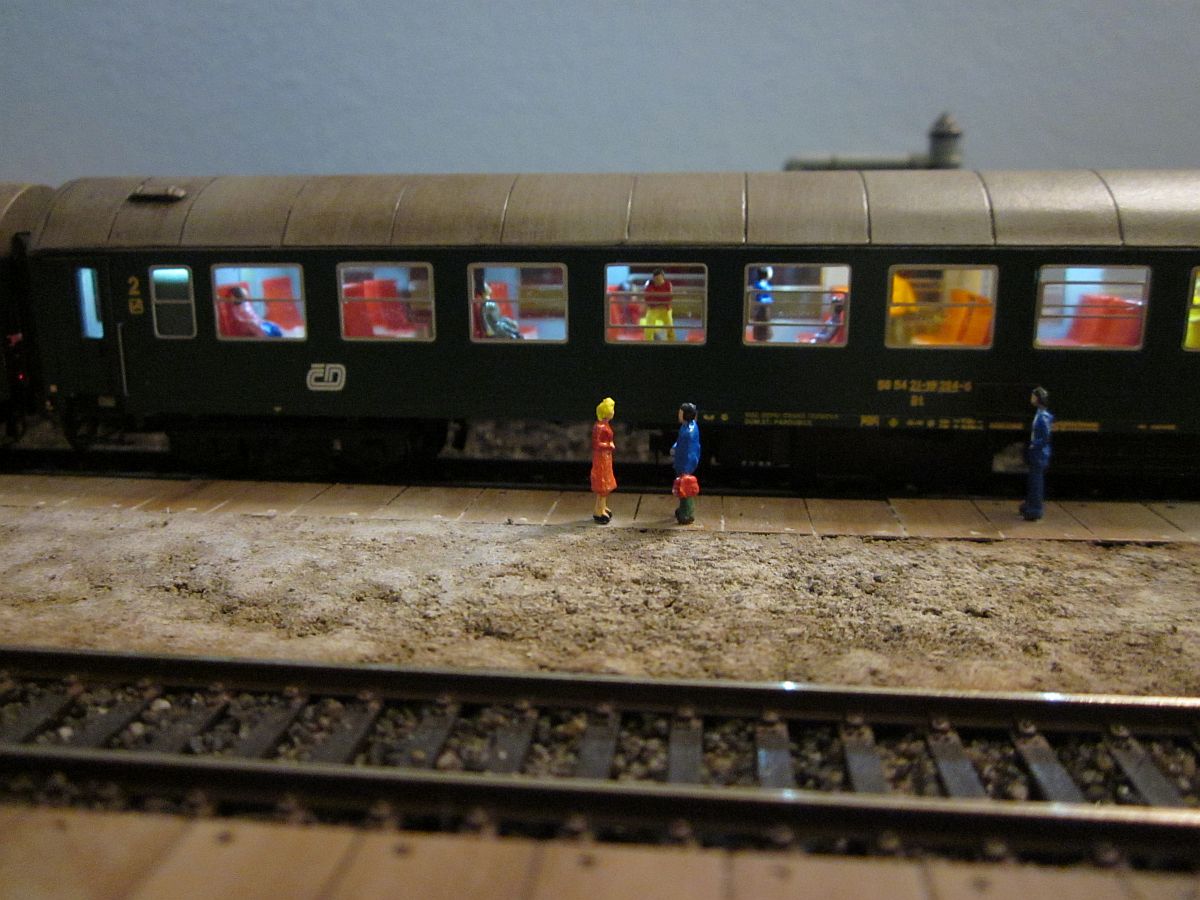

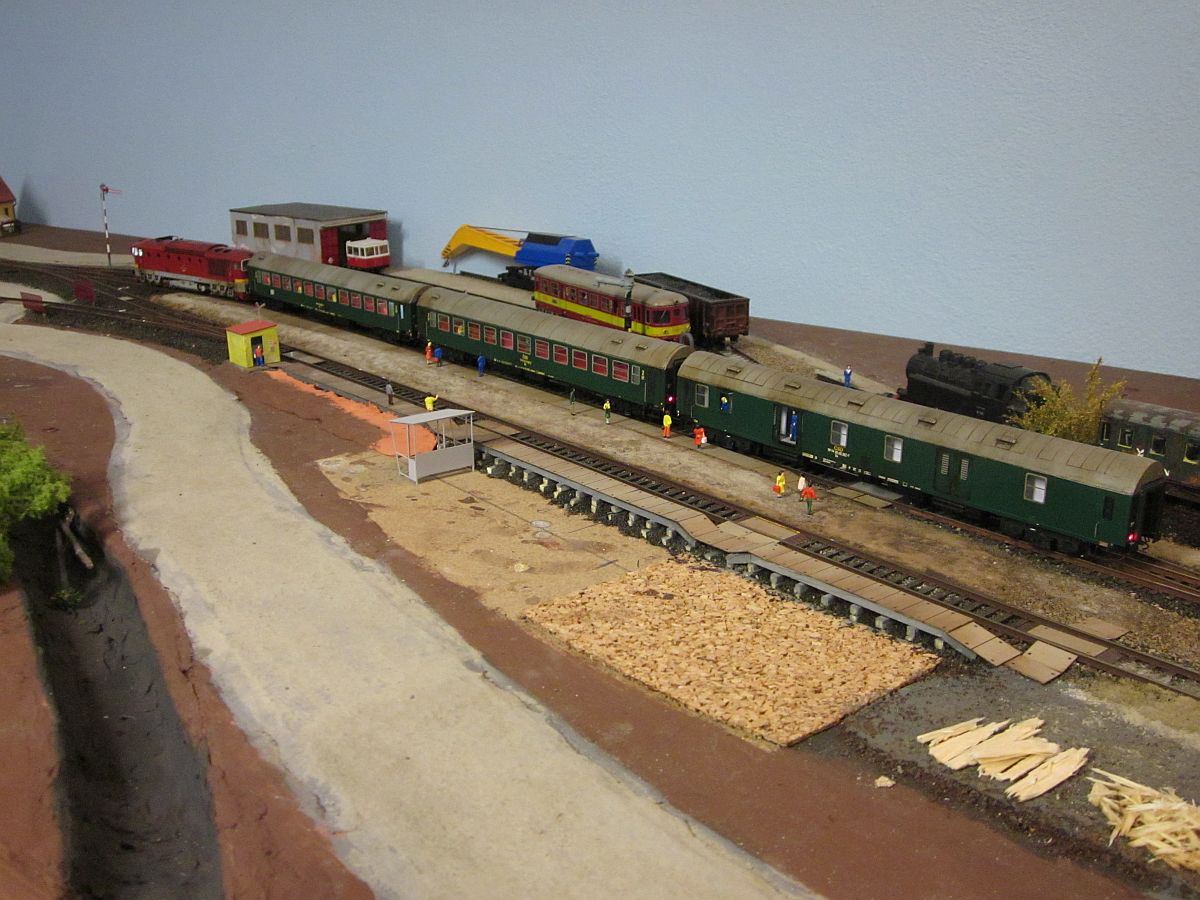

Dokončené modely vozů Bt

Bt_finale12Bt_finale18Bt_finale19

Bt_cdBt_finale5Bt_finale6

Bt_finaleBt_finale1Bt_finale2

Bt_finale3Bt_finale8Bt_finale9

Bt_finale10Bt_finale22Bt_finale17

Tyto vozy se hodí provozně jak pro Osobní vlak, tak do nějakého Rychlíku :)

Článek publikován 16.10.2015 / Poslední aktualizace 13.12.2015
