Návod sestavení nezkráceného celo leptu vozu D 60 54 9929 080-3 1:120 TT

K1024_9929iK1024_9929b

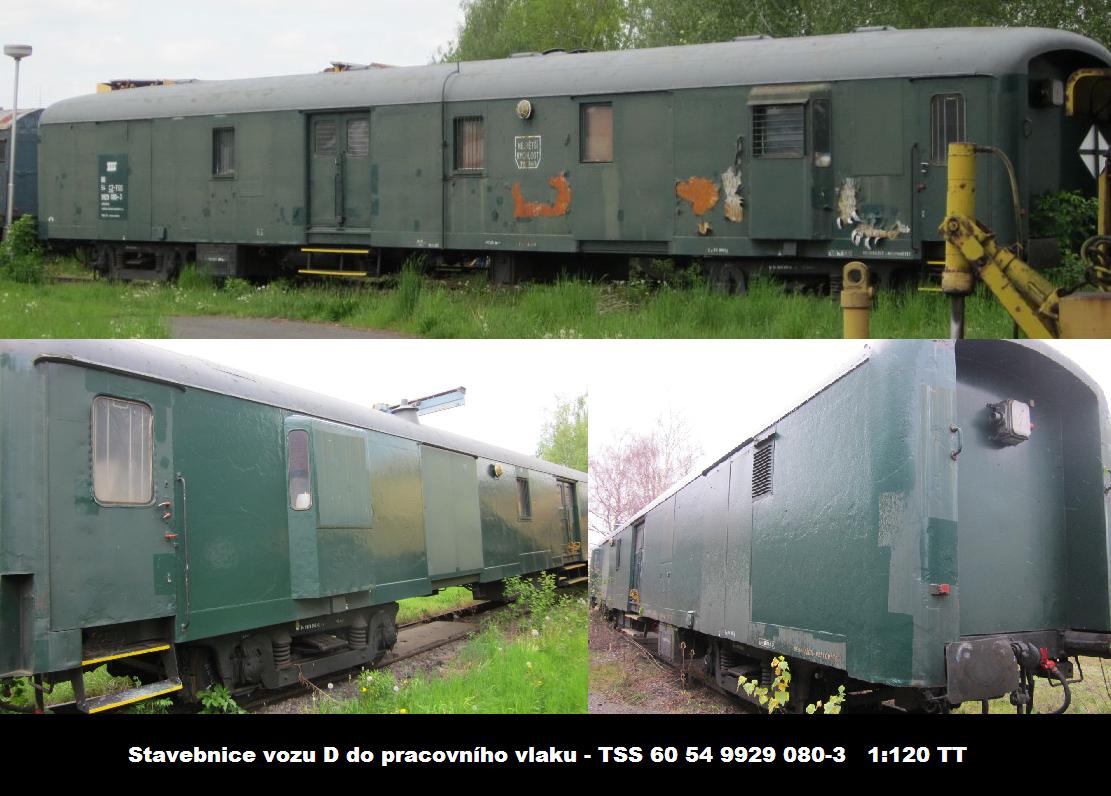

Historie vozu : Upraven z původní série vozů VEB Wagonbau Bautzen

- Rok 1958-62 : Da 7161 až 7610 / 51 54 99-18 000 - 443. Poslední revize vozu 080 je dle fotografie z 25.11.2011, tedy vůz je v této epoše stále provozní.

Úpravy : Zaslepení některých dveří a oken, zrušení průchodnosti čel, zrušení návalků. Dále byl vůz doplněn o další mříže, elektro výbavu, boční ventilaci, světla a bednu - spodní výbavu. Oprava u spodní části bočnic - doplněn plechy. Vůz slouží jako doprovodné vozidlo pracovního vlaku.

Veškeré tyto vypsané díly a detaily leptaná stavebnice obsahuje.

Video sesterského vozu Da ( D ) v měřítku TT. Jak se chová pojezd a vůz celkem, najdete ZDE


Video

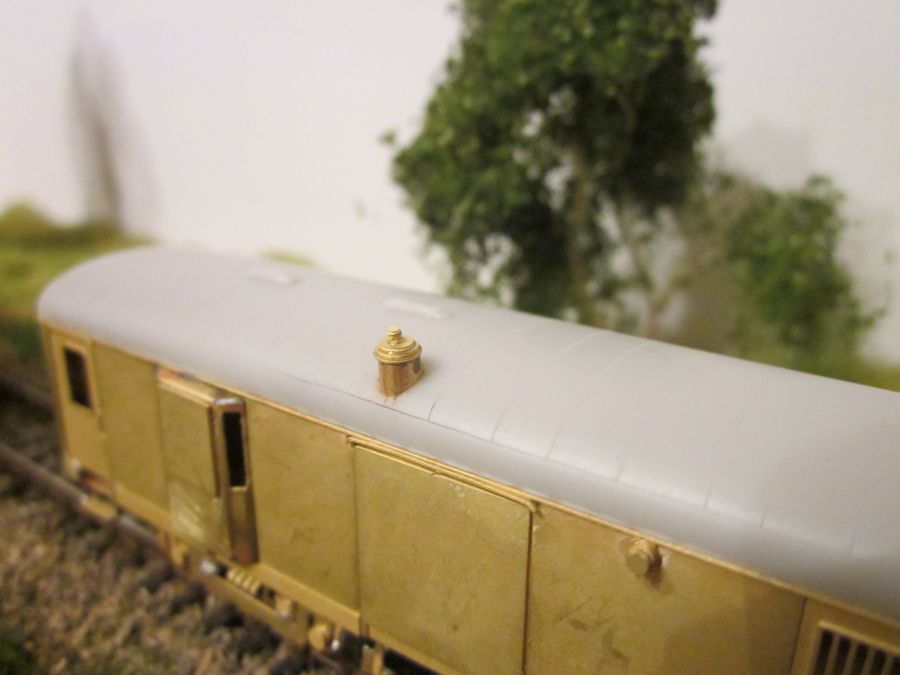

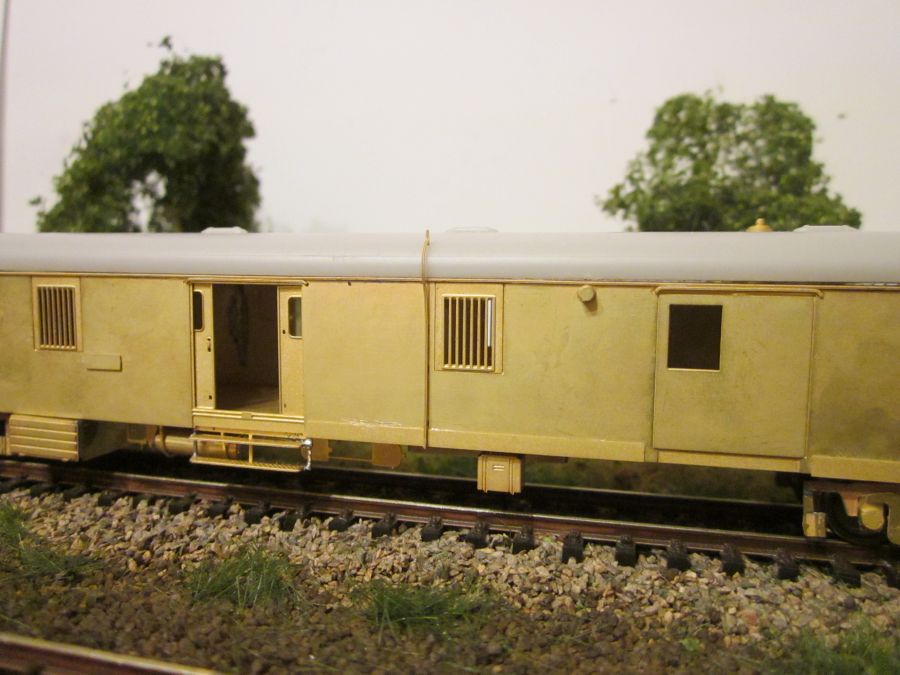

D_080_sestaveny1D_080_sestaveny9D_080_sestaveny5

CENA SETU VOZU JE ZA 1100 KČ

Kat.č. TT-D 080 Set

 Leptaná,detailně zpracovaná stavebnice vozu D 60 54 9929 080-3, připravená na základě měření skutečného vozu.

Set obsahuje:

- Skříň vozu - Kat.č. TT-D 080, vnitřní přepážky, spodní výbavu vozu, okna a mříže a střechu z odlitku

- Pevný rám - Kat.č. TT-Rám15800

- Podvozky Pensylvánské 2400 mm - Kat.č. TT-Pen2400

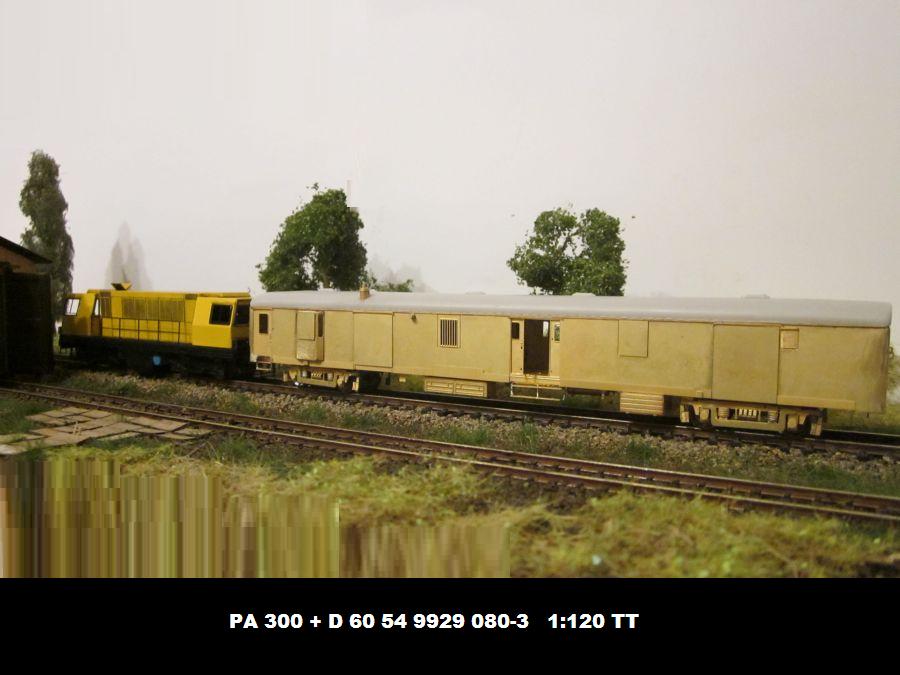

D_080_sestavenyD_080_sestaveny7_2D080_finale15


Zboží vypsané jednotlivě :

NOVÉ obtisky. Cena 50 Kč

Obtisk_d080B-da080_2D080_obtisky1


Kat.č. TT-D 080

 Leptaná, detailně zpracovaná stavebnice vozu D 60 54 9929 080-3, připravená na základě měření skutečného vozu. Podlaha je navržena do ideální výšky při otevřeném stavu posuvných dveří.

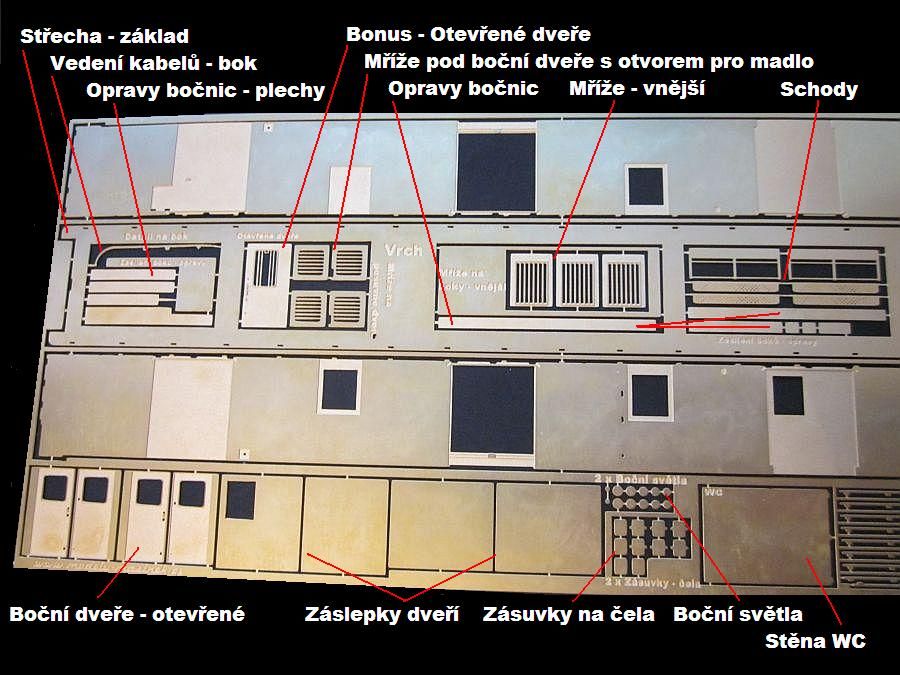

Stavebnice obsahuje : Skříň vozu s dílky pro "opravu bočních plechů", zavřené, nebo otevřené posuvné dveře, vnitřní přepážky, plnou spodní výbavu vozu, brzdový válec, schody, tabulky ČSD / ČD, šroubovky, brzdové hadice, okna ( rámečky oken ), mříže, madla, kliky, veškeré drobné doplňky, komínek na střeše a střechu z odlitku. Jako BONUS je v sadě navíc i nářadí a jedny ( otevřené ) dveře - malé, u výhledového okna. Cena 850 Kč

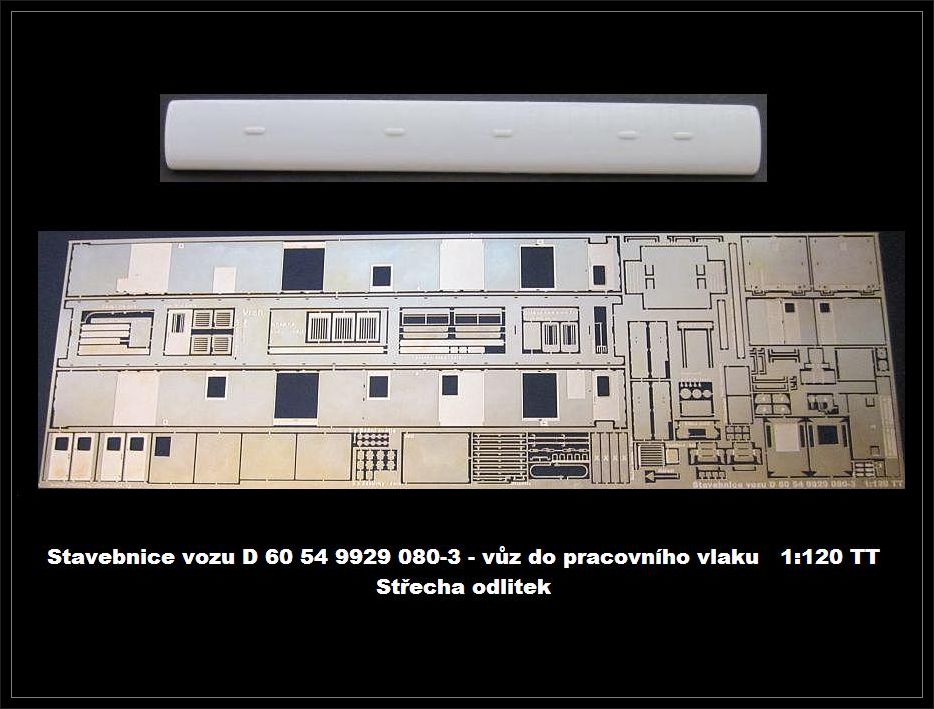

Stavebniced080_odlitek

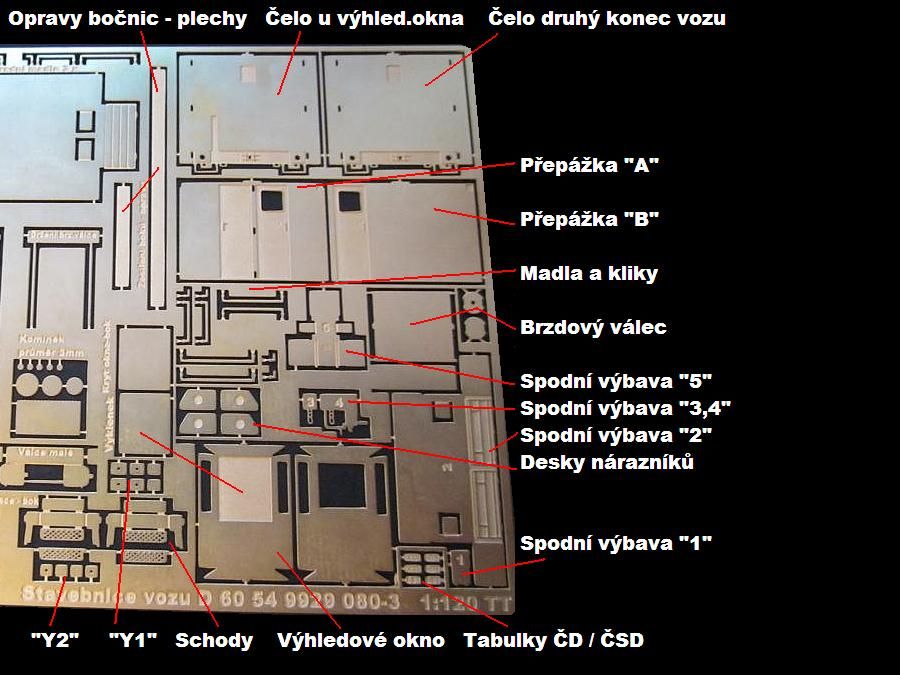

D080_popis1D080_popis2D080_popis3


Návod sestavení podvozků 2400 mm najdete ZDE

Kat.č. TT-Pen2400

Dva Pensylvánské podvozky ( Labutí krky ), rozvor 2400 mm. Cena 125 Kč

Kat.č. TT-Rám15800

Pevný rám síly 0,5 mm. Vzdálenost podvozků 15.8 m - 131,666 mm 1:120 TT. Cena 150 Kč

Upevnění podvozků k rámu

Kat.č. TT-M2 StartSet - Cena 40 Kč

 Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Dále je zajištěna přesná výška vozu nad temenem kolejnice. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře.


Obtisky - značky. Cena 25 Kč


ZDE BUDE NÁVOD.... ( jinak se dá čerpat základní postup dle vozu Da / D )

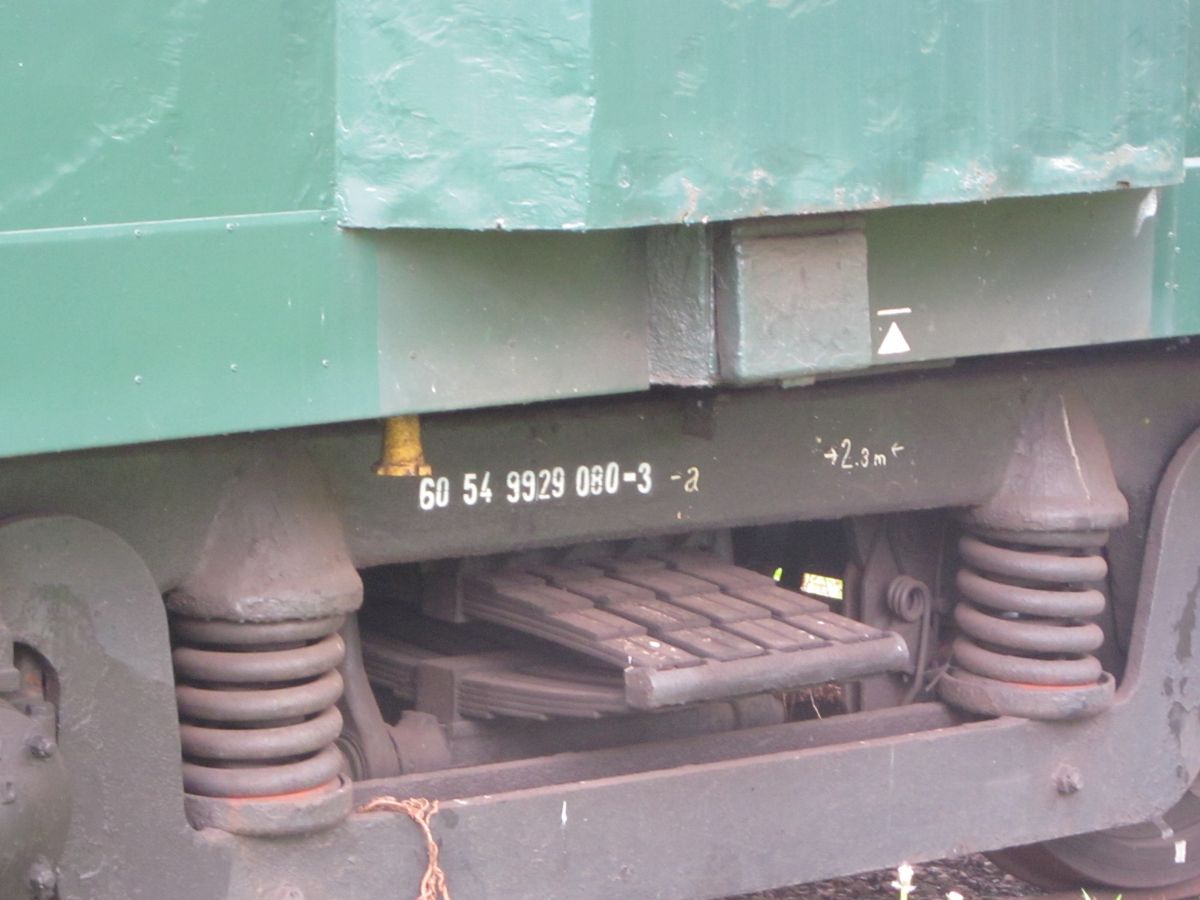

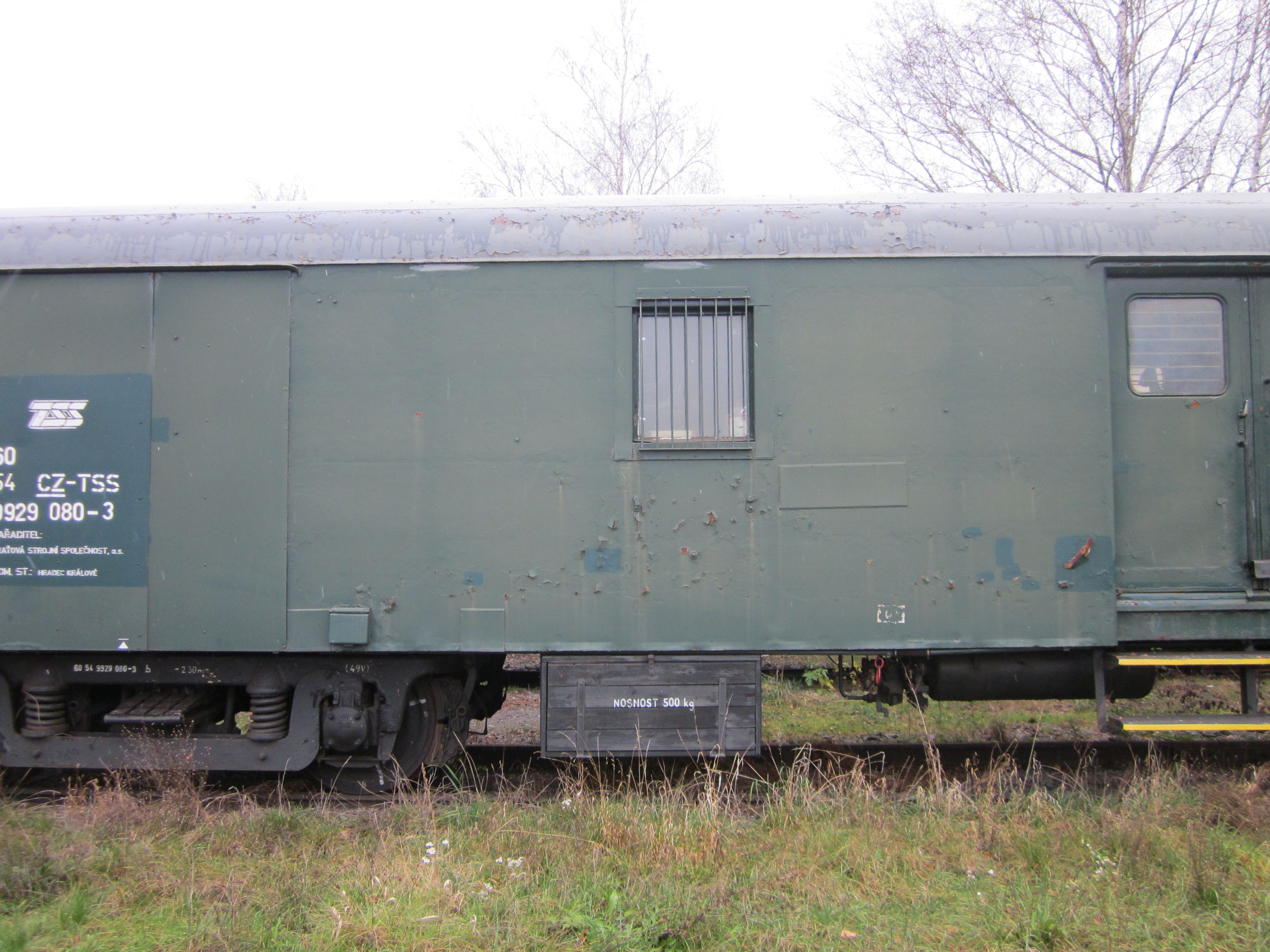

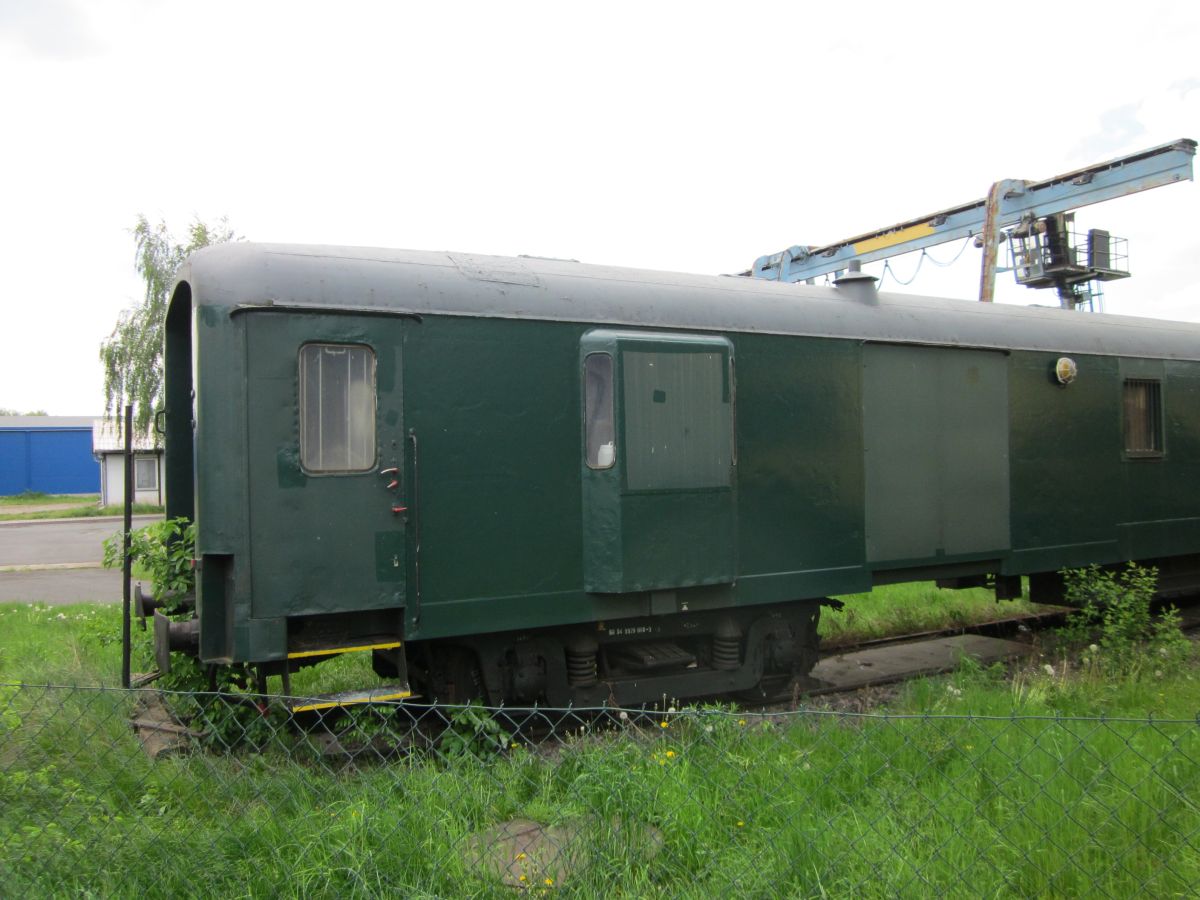

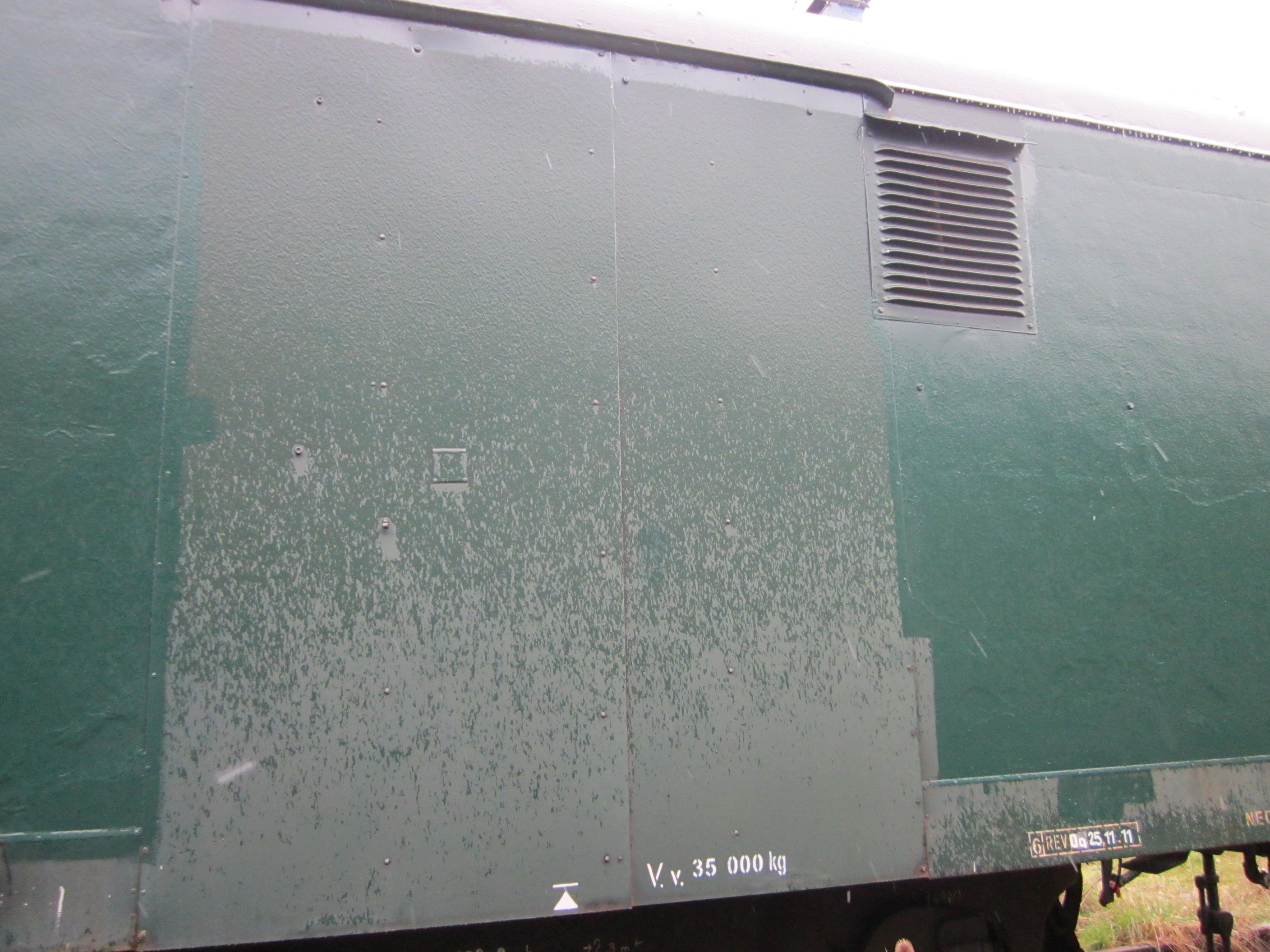

Předloha kolem dokola

9929_leto20149929_leto2014a9929_leto2014b_2

9929_leto2014d9929_leto2014e9929c

9929h9929i9929j

9929k_29929m_29929p

9929q_29929r9929t

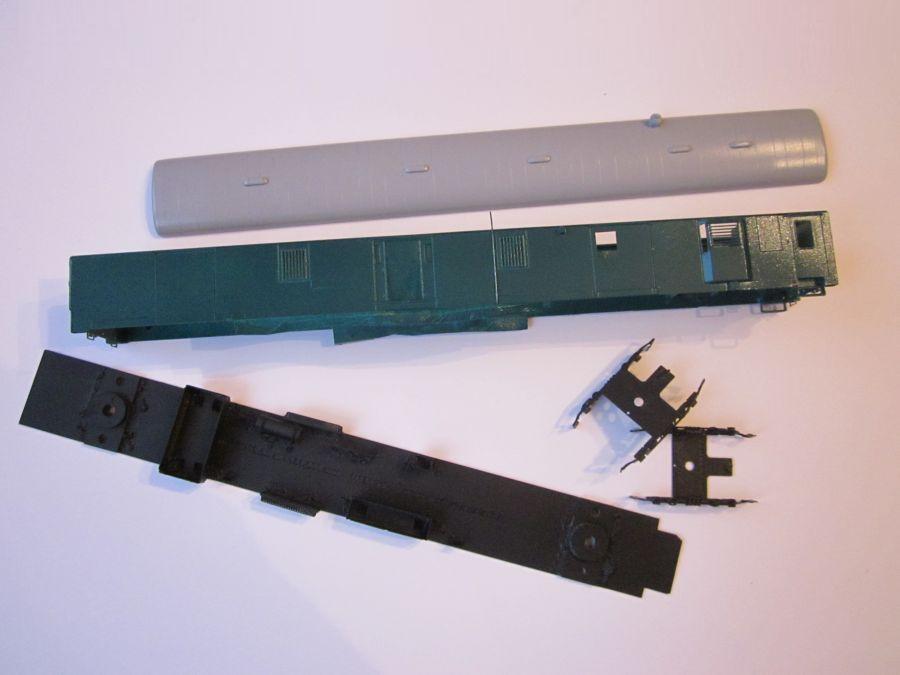

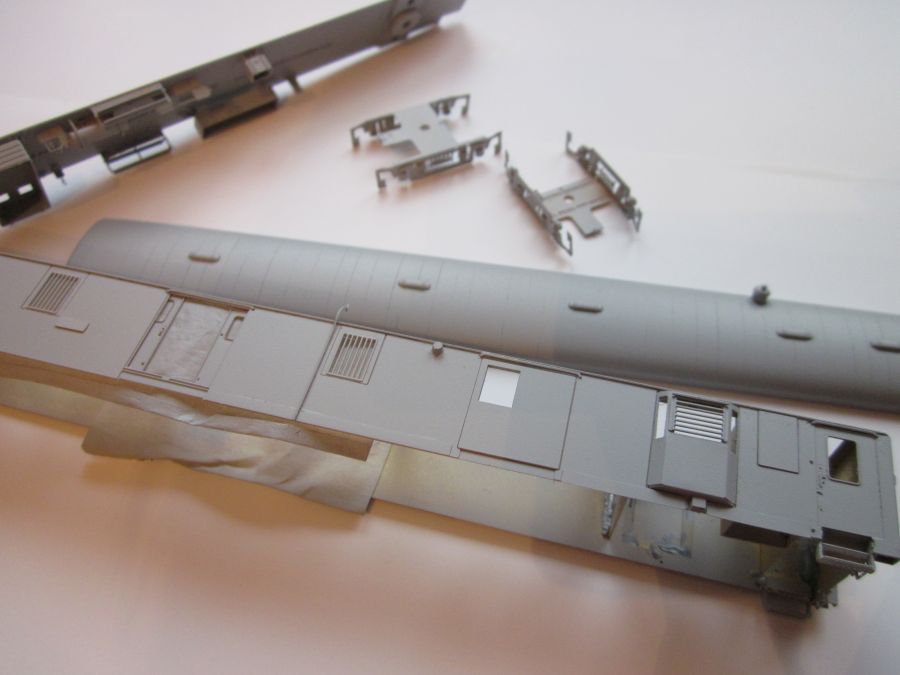

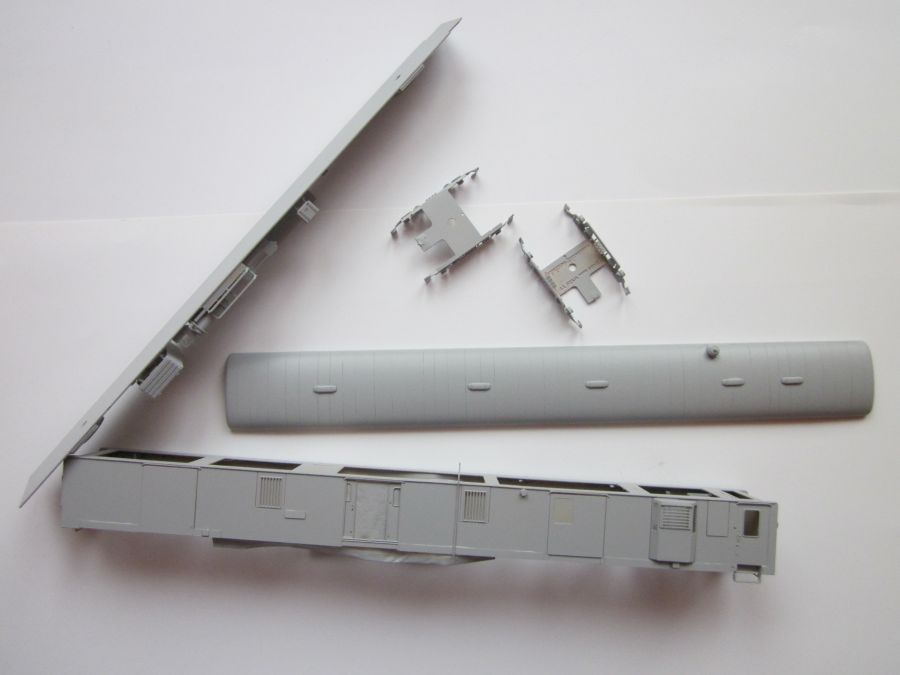

Laky - Vůz lze vylakovat bez použití maskovací pásky, nehrozí tedy nechtěné sloupnutí barvy.

D_080_lakD_080_lak1D_080_lak2

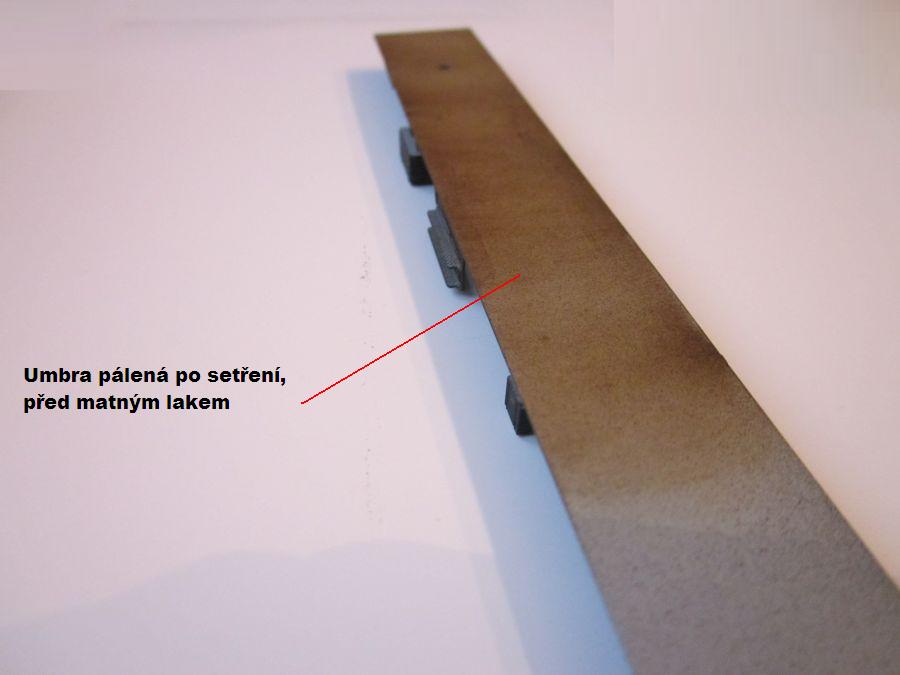

Patina

O patině si můžete něco málo přečíst ZDE

D_080_patinaD_080_patina1D_080_patina2

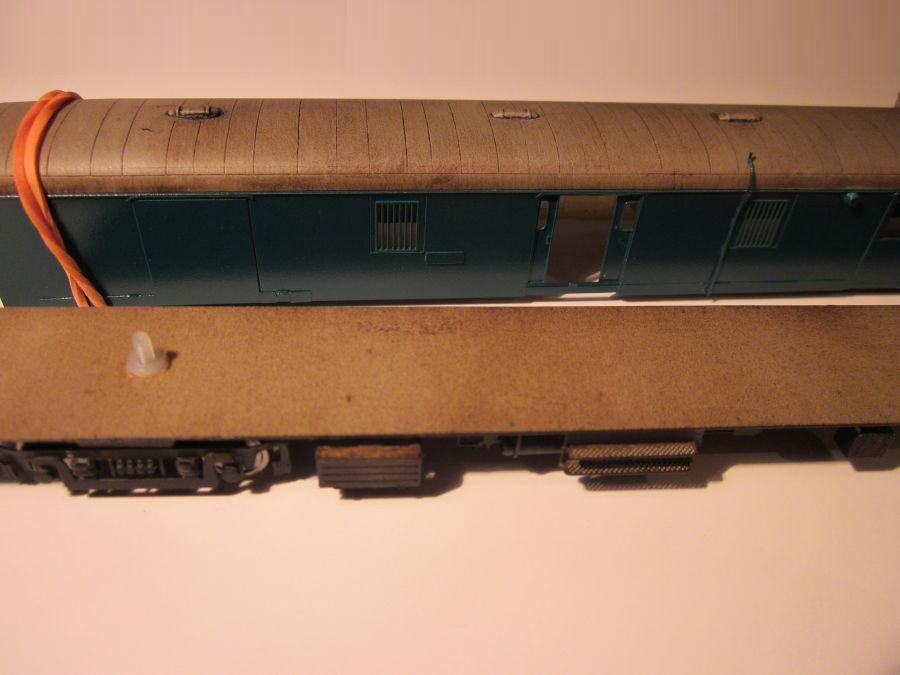

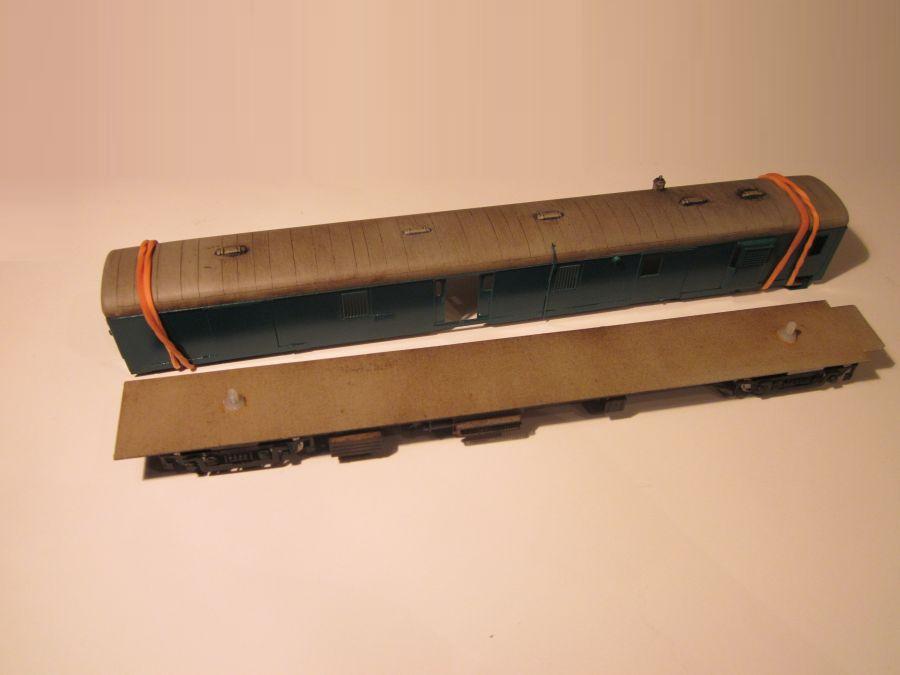

Gumičky fixují střechu před zatvrdnutím lepidla.

D_080_patina5D_080_patina6D_080_patina4

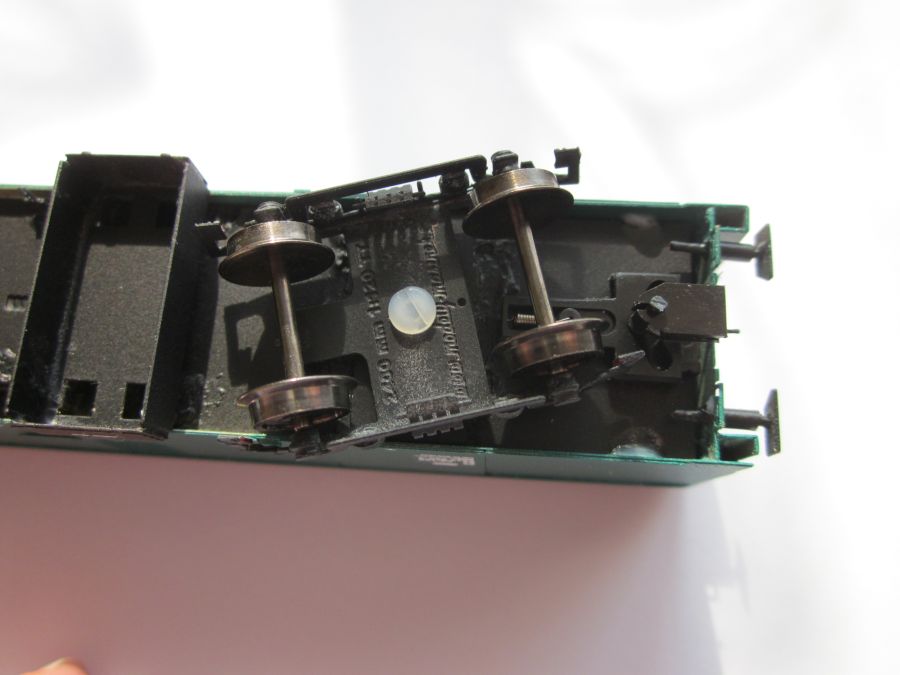

Pár pohledů na rozpracovaný pracovní vůz.

 Když má model obtisky, může se zalakovat matným lakem. Pak už stačí jen zasklít okna a osadit a dobarvit poslední detaily. Madla se můžou lakovat černou barvou. Schody, el. zásuvka na čelech a světla na bočnicích stačí natřít štětečkem. V leptané sadě najdete i nářadí, které model ještě více obohatí.

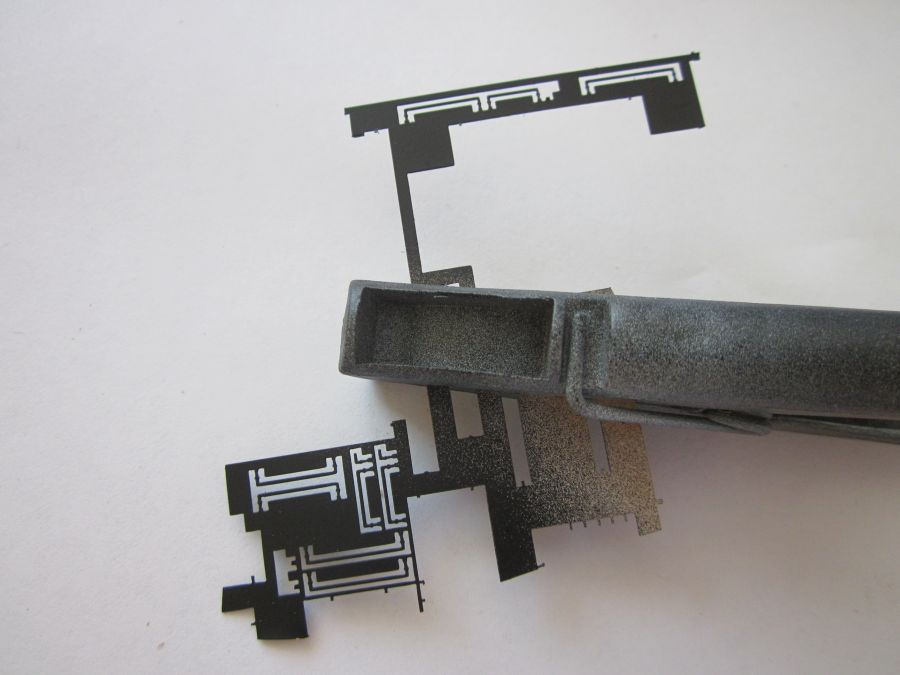

D080_finis1D080_finis2

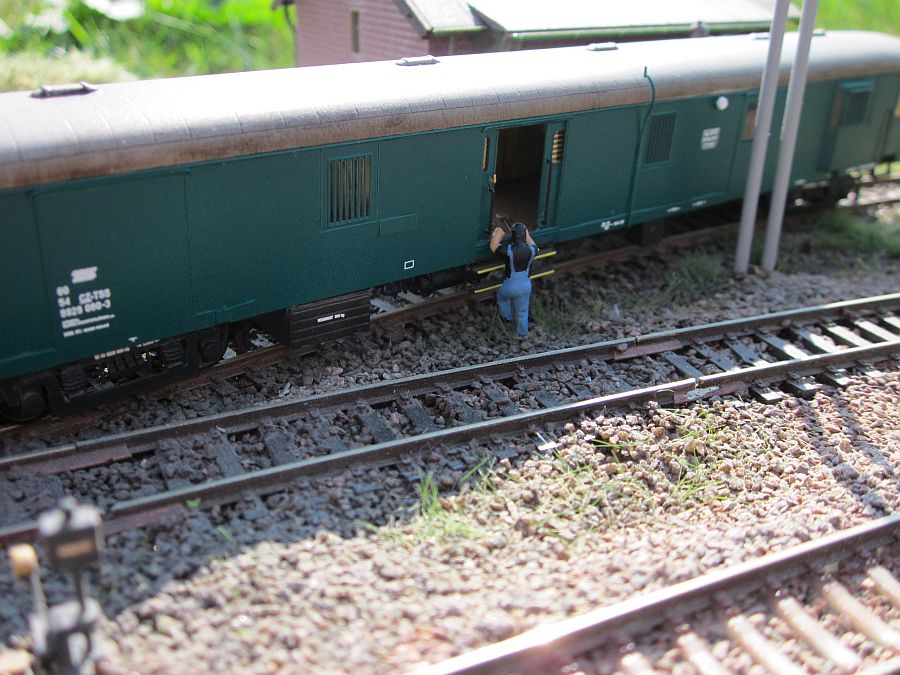

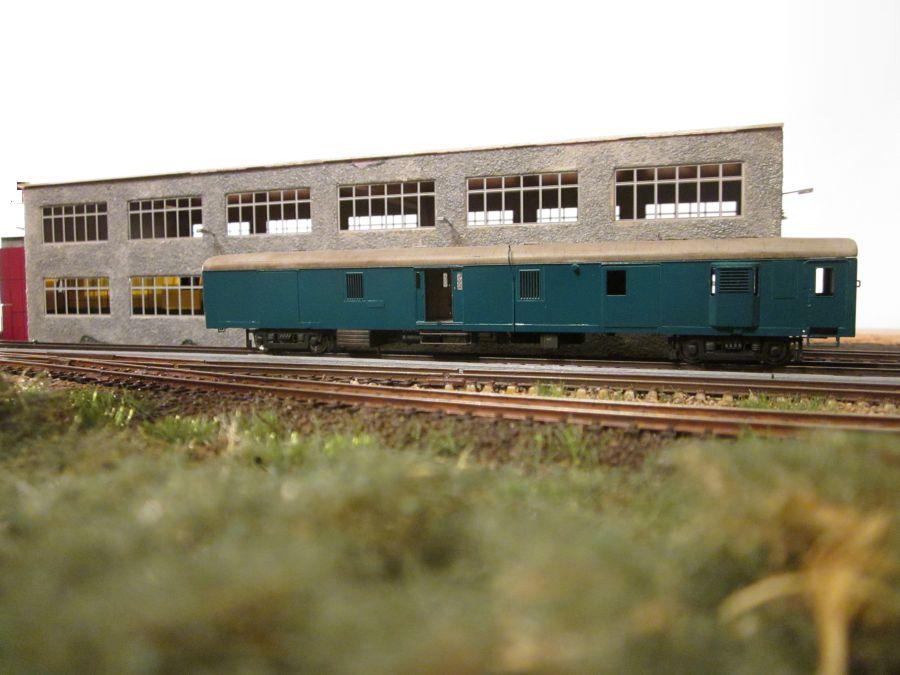

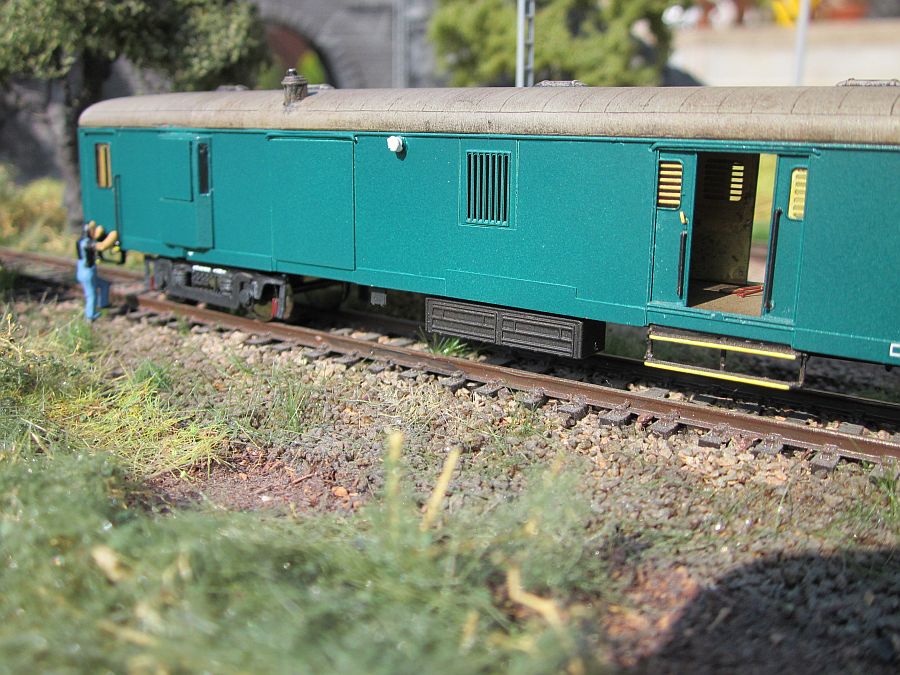

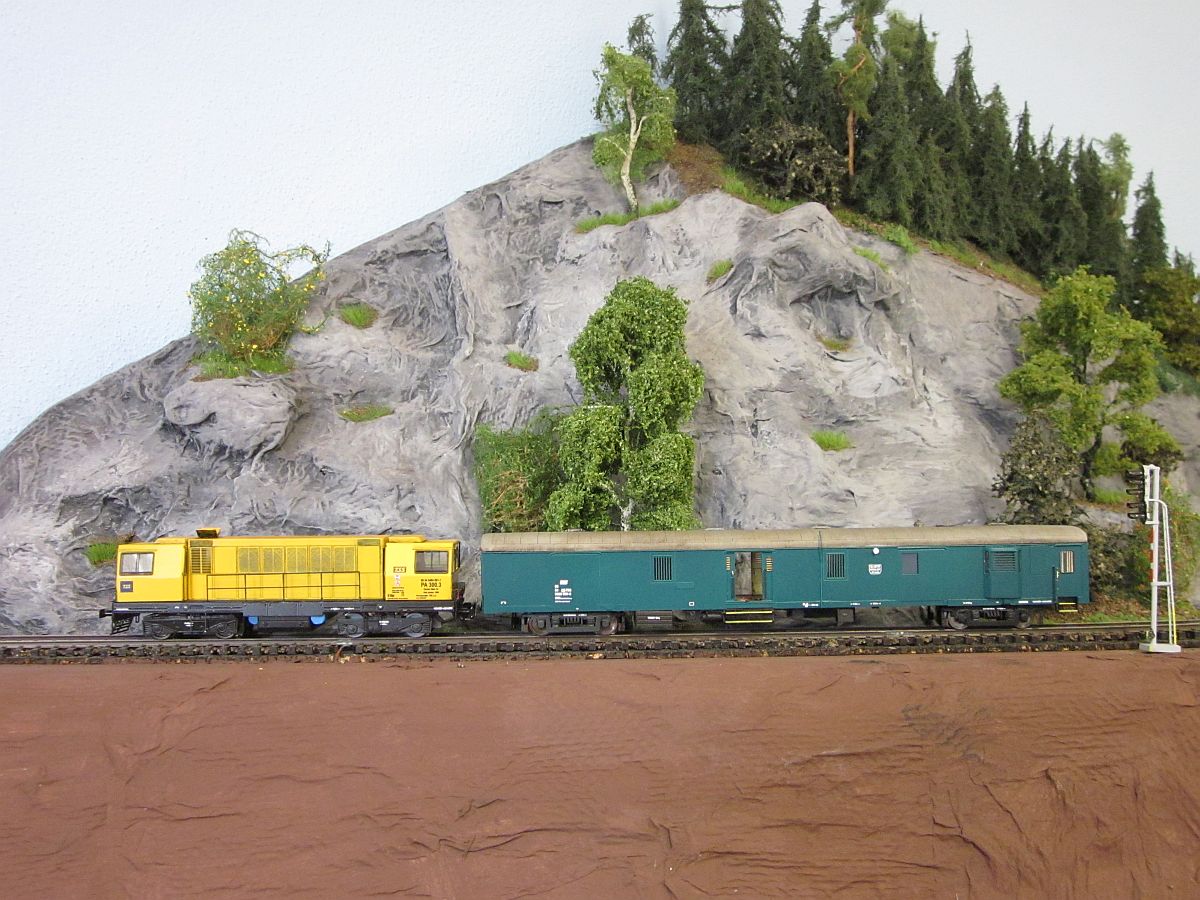

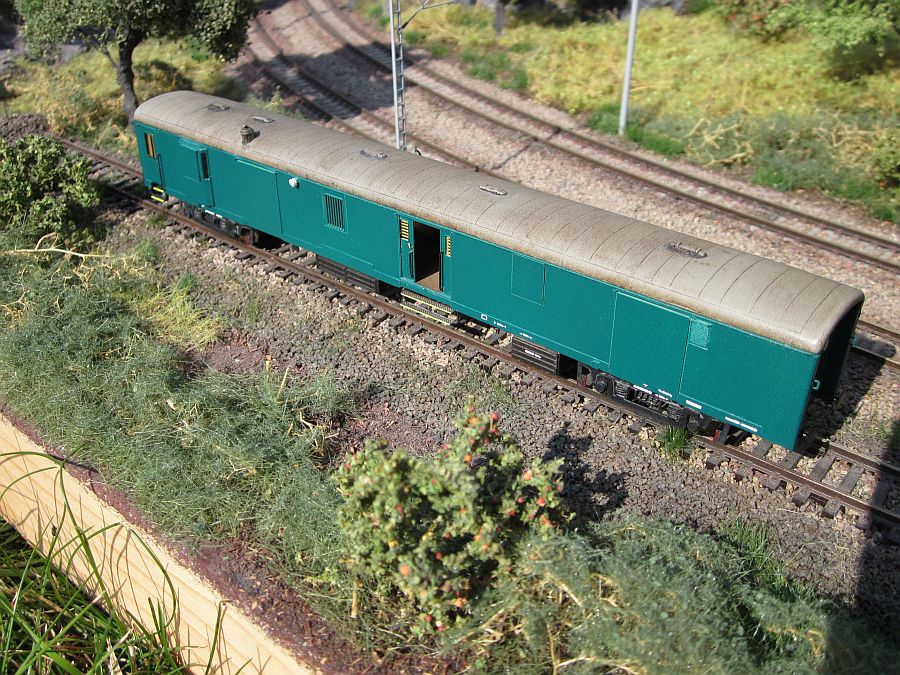

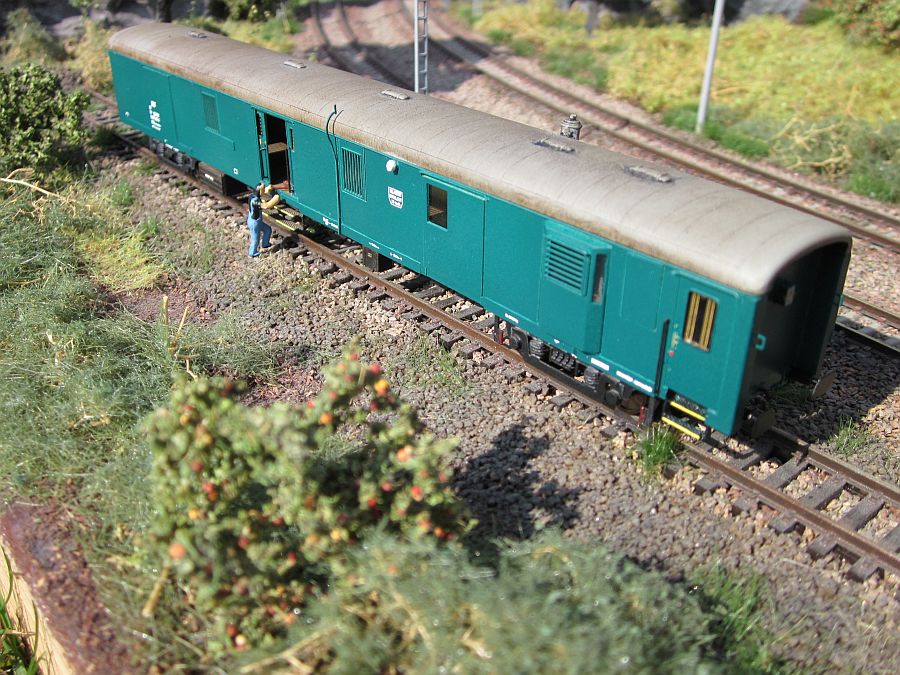

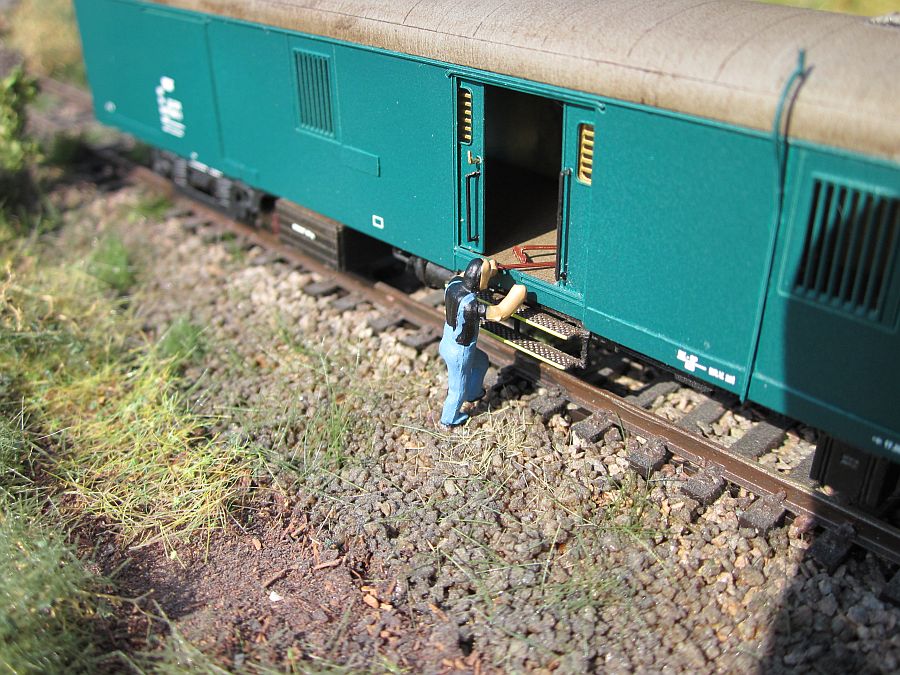

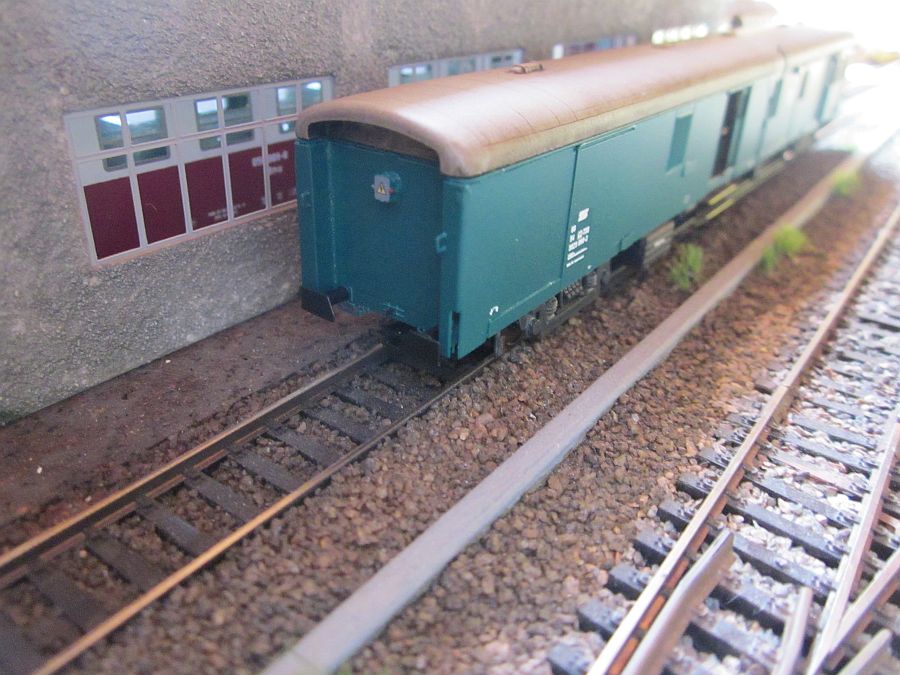

Hotový model vozu D 080

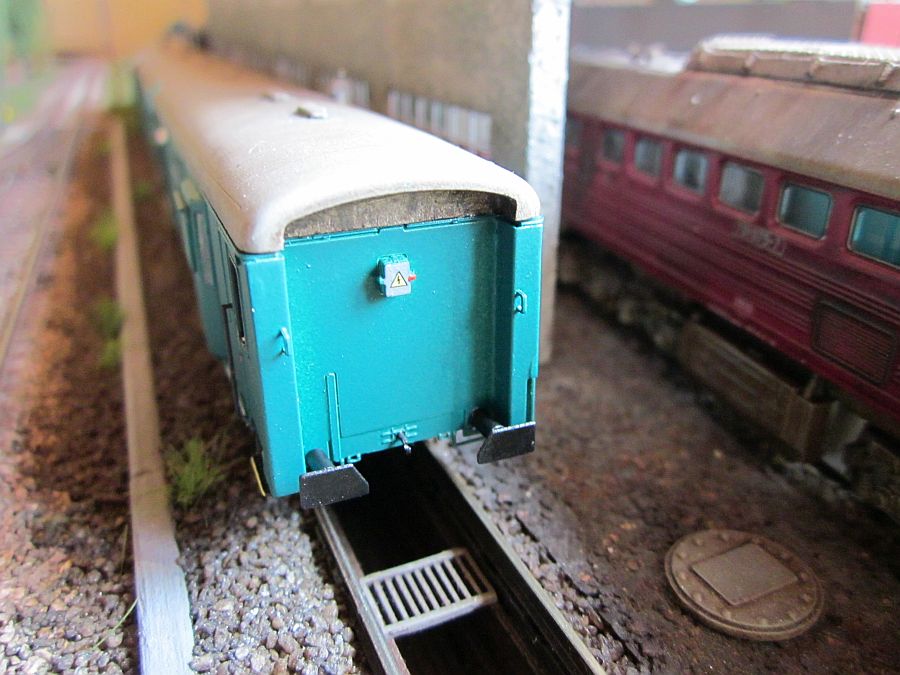

D080_finale2D080_finale1D080_finale3

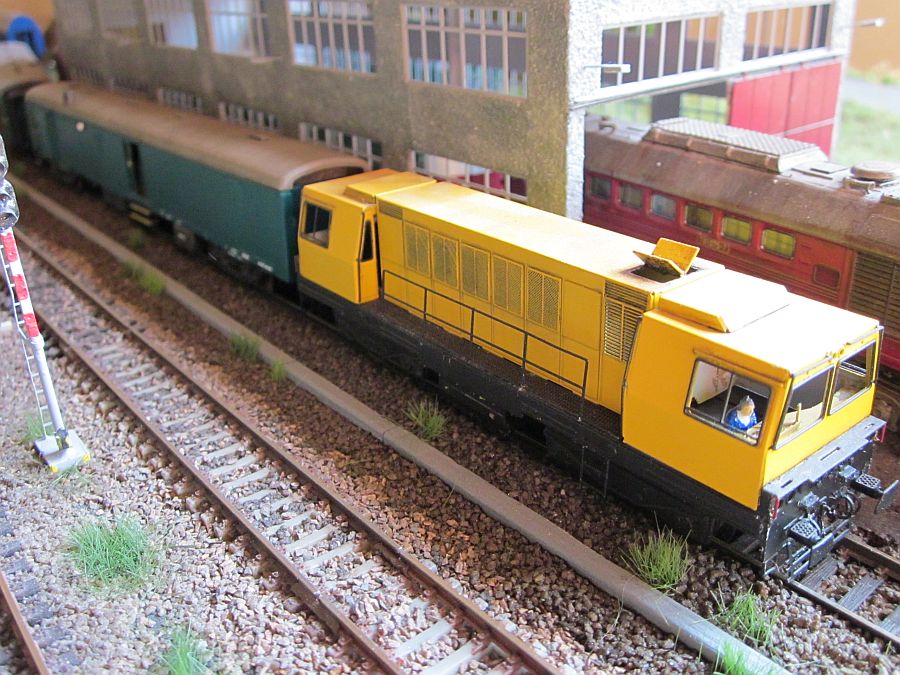

D080_finale7D080_finale8D080_finale4

D080_finale9D080_finale11D080_finale13

D080_finale14D080_finale15_2D080_finale16

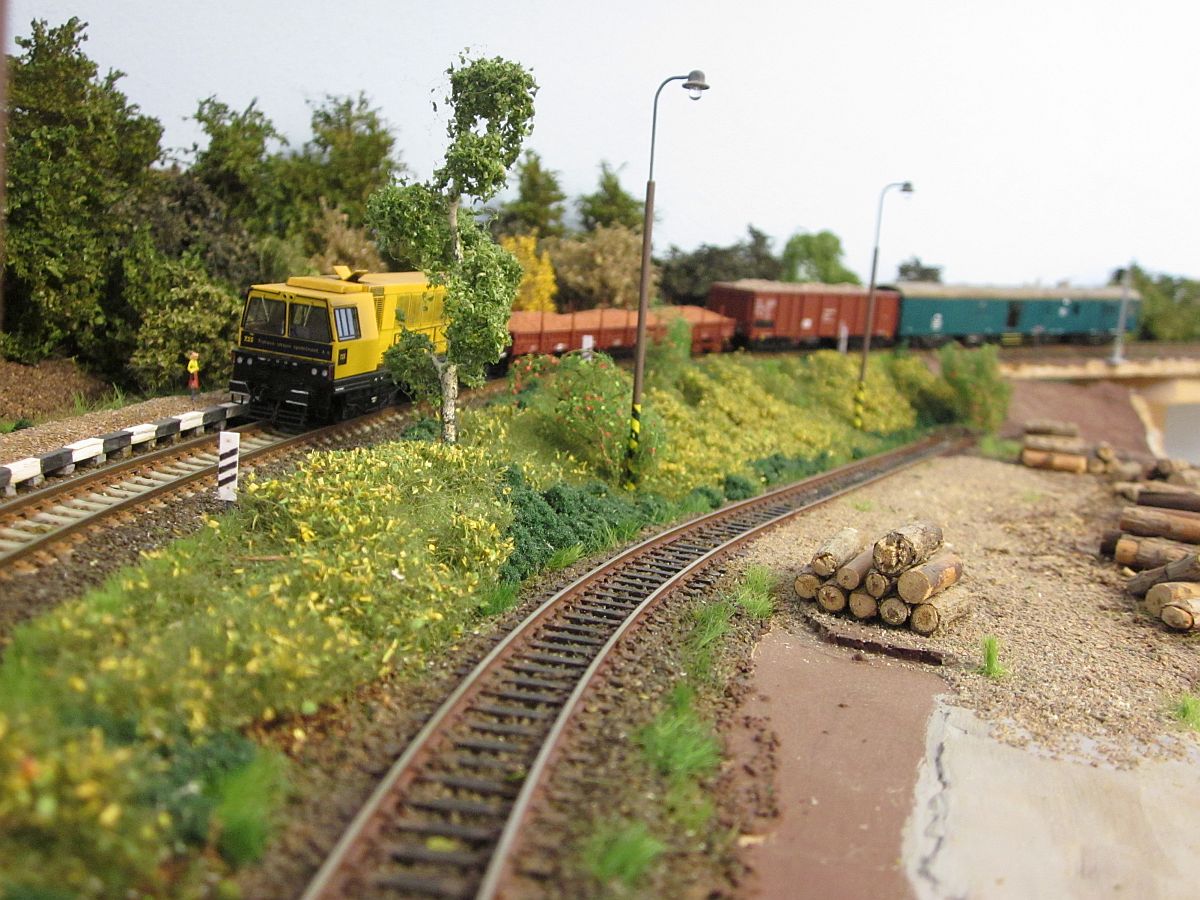

Pa300_finale5_3Pa300_finale16_2Pa300_finale17_3

Článek publikován 9.12.2014 / Poslední aktualizace 3.10.2015
