Návod stavby limitovaného vozu Dsa / Ds

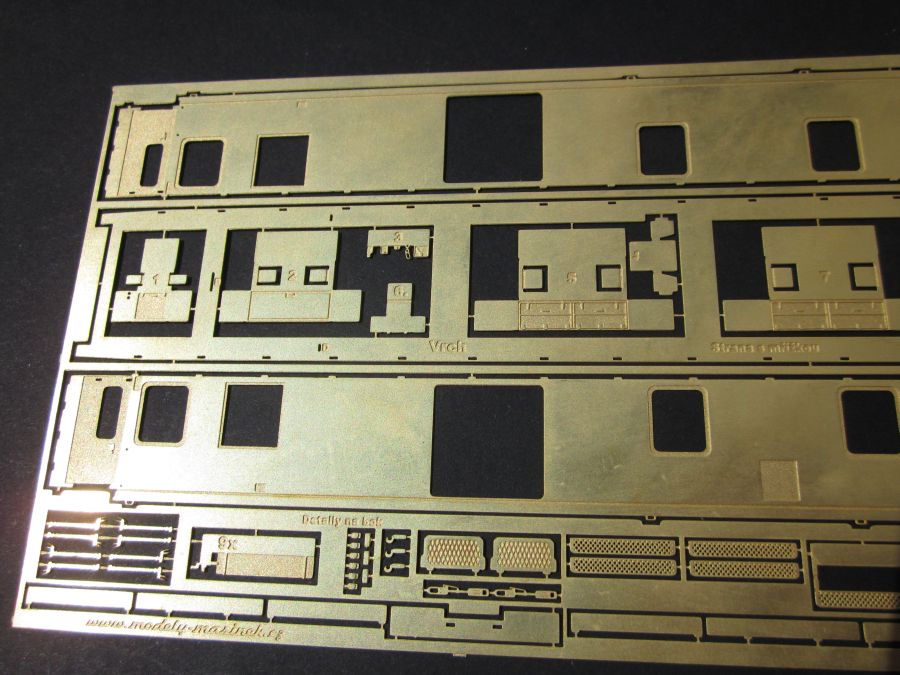

Limitovaná série vozů Ds. Leptaná stavebnice v měřítku TT. Uzávěrka objednávek byla k 17.5.2015.

Bylo vyrobeno pouze jednorázové množství vozů, dle přijatých objednávek. :) MM

Ds012d         Ds_finale8

Ds_limit_tt_2Ds_limit_tt1Ds_limit_tt3

Podvozky rozvoru 2500 mm. Návod složení podvozků je prakticky totožný s podvozky 2400 mm. Více ZDE

Ds_podvozky2500Podvozky_2500a

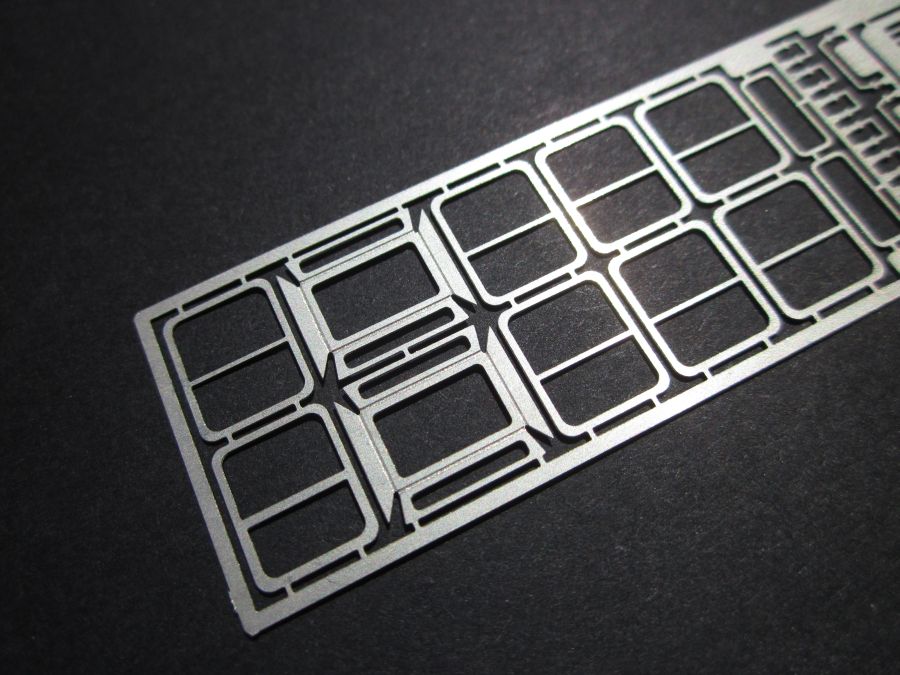

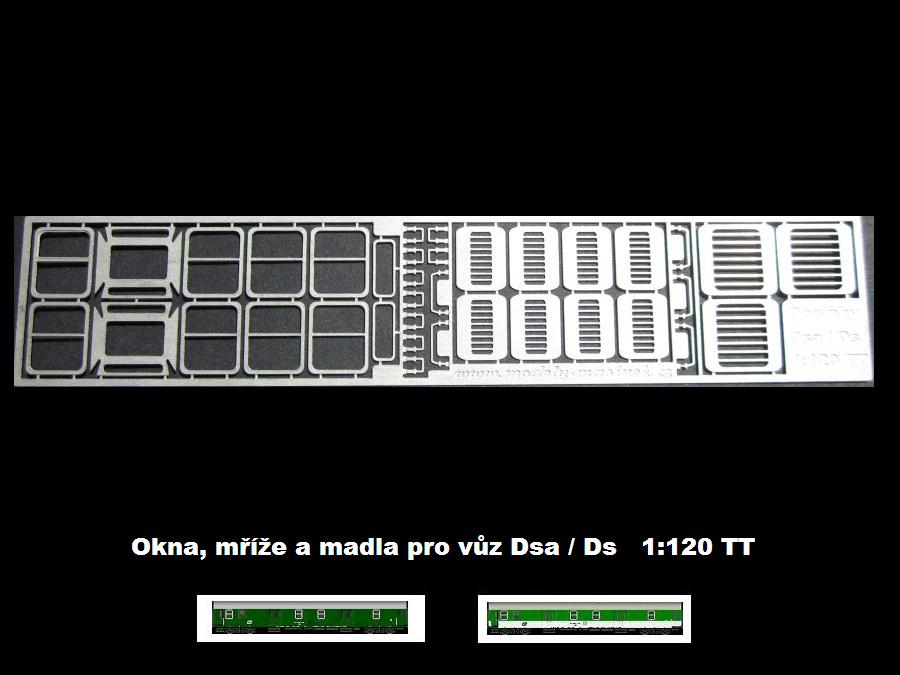

Okna a doplňky pro vůz Dsa / Ds

Ds_okna1Ds_okna2


Návod

Sestavení skříně vozu

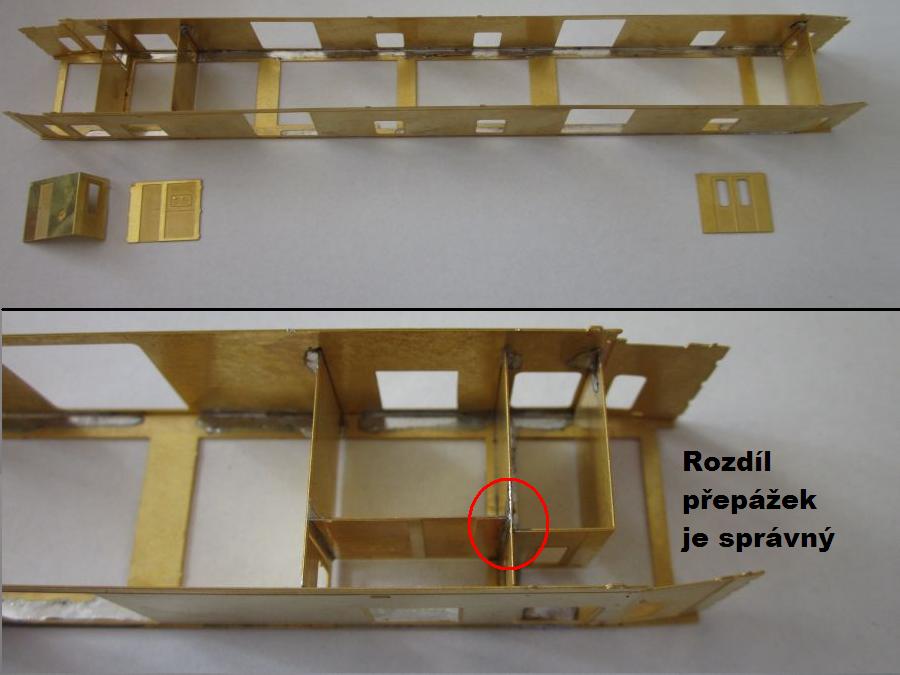

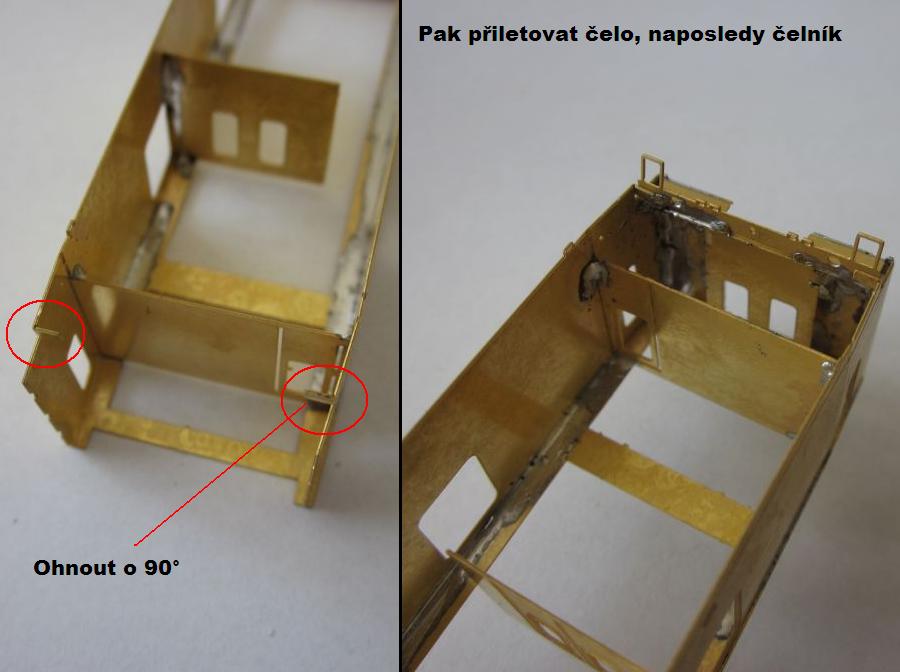

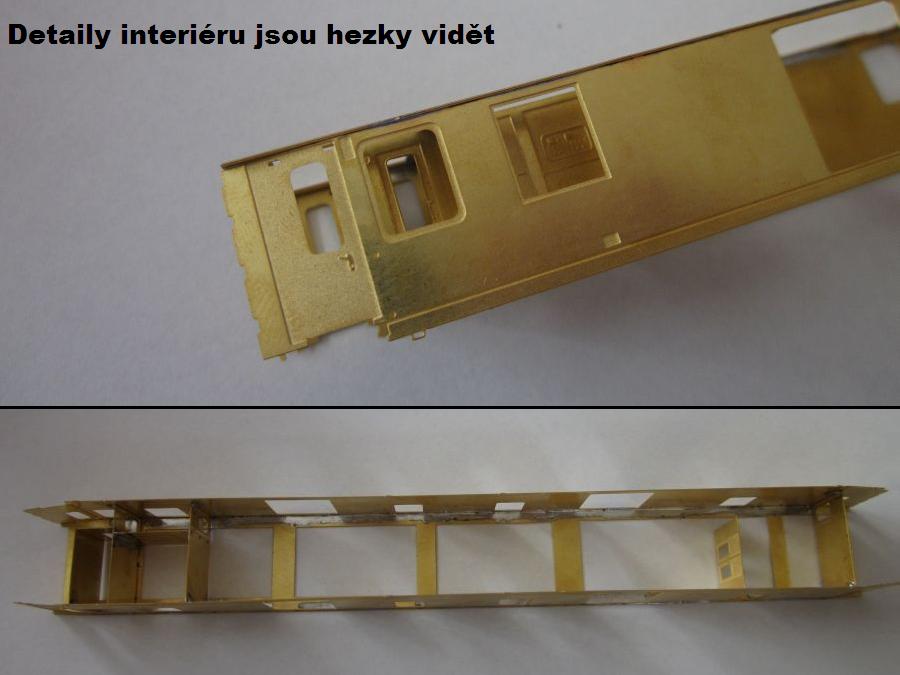

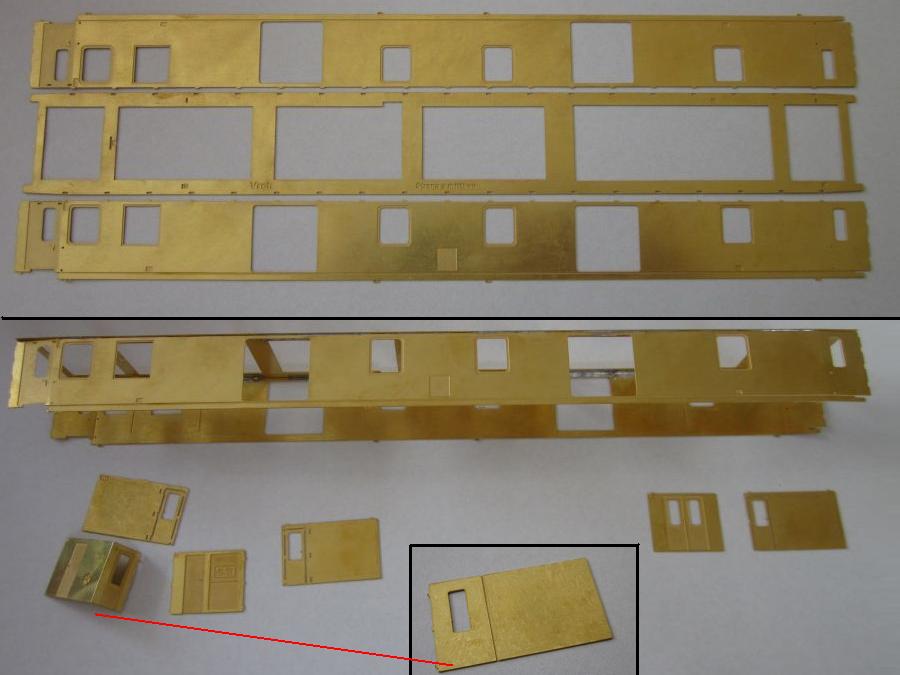

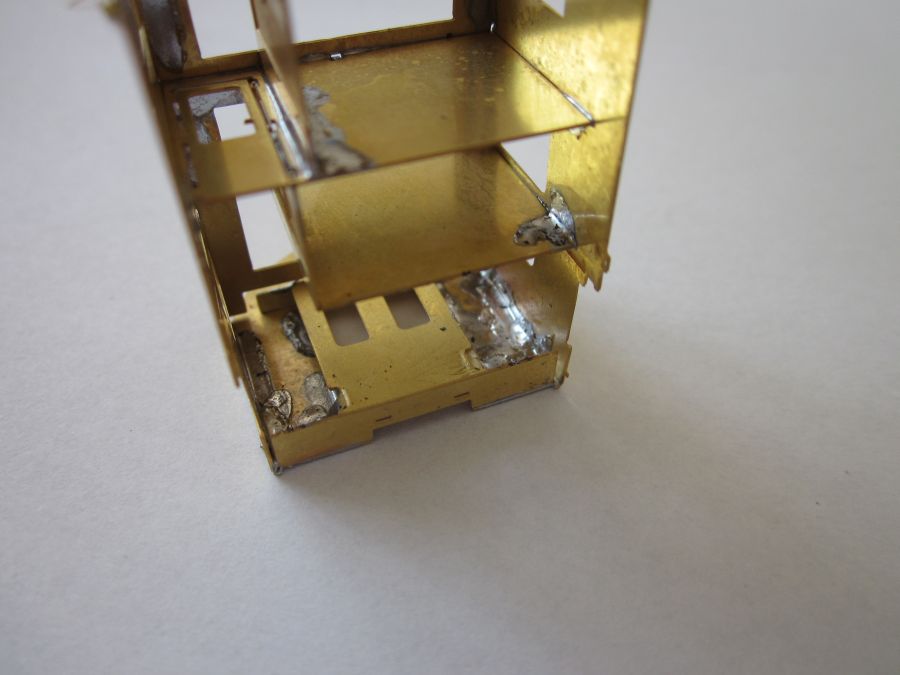

 Konce bočnic dle rysek trochu ohneme a přiletujeme je z vnitřních stran k základu střechy. Vše sedí ve svých zámcích. Osadíme popsané přepážky :

"A" - nejprve ještě ohnout o 90° a osadit.

"B,D,F" - osadit, přepážka "C" je spojovací přepážkou mezi "A a B", přepážka "E" vede pouze k chodbičce.

Ds_stavbaDs_stavba1Ds_stavba2

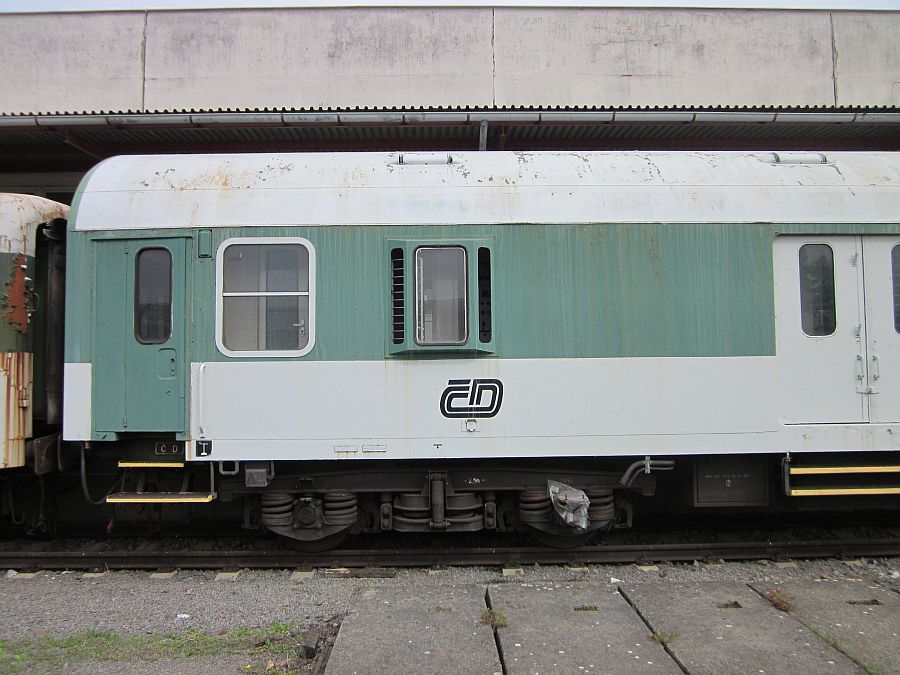

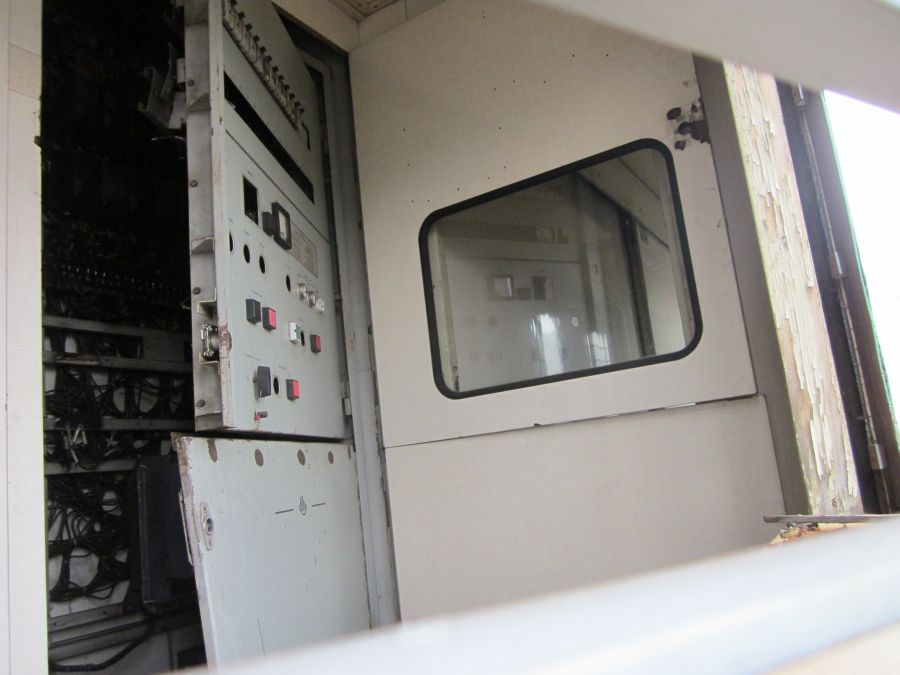

Ds013_in4 Ds013_in3 Ds013a

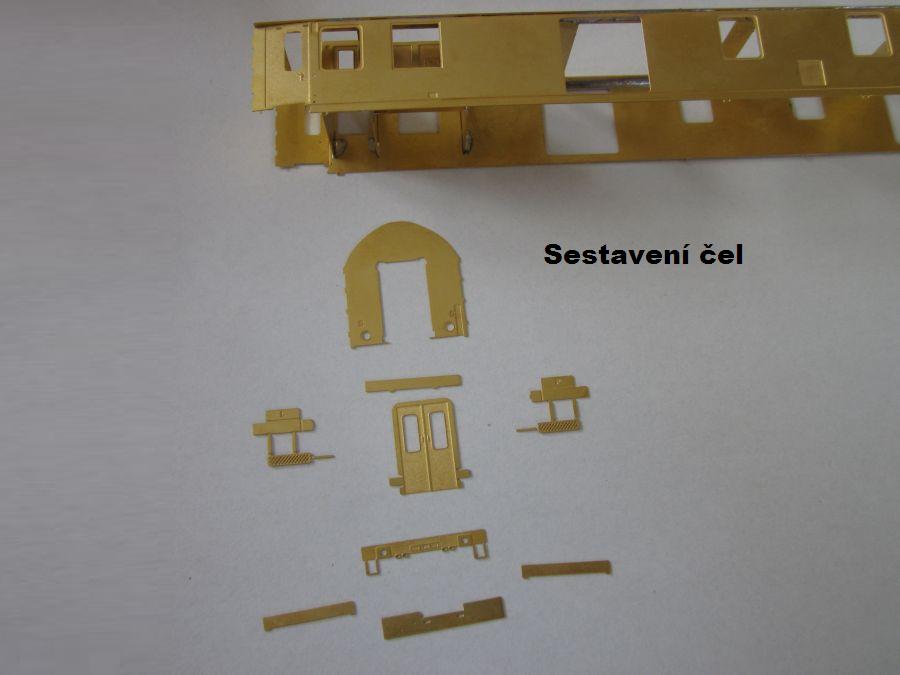

Sestavení čela

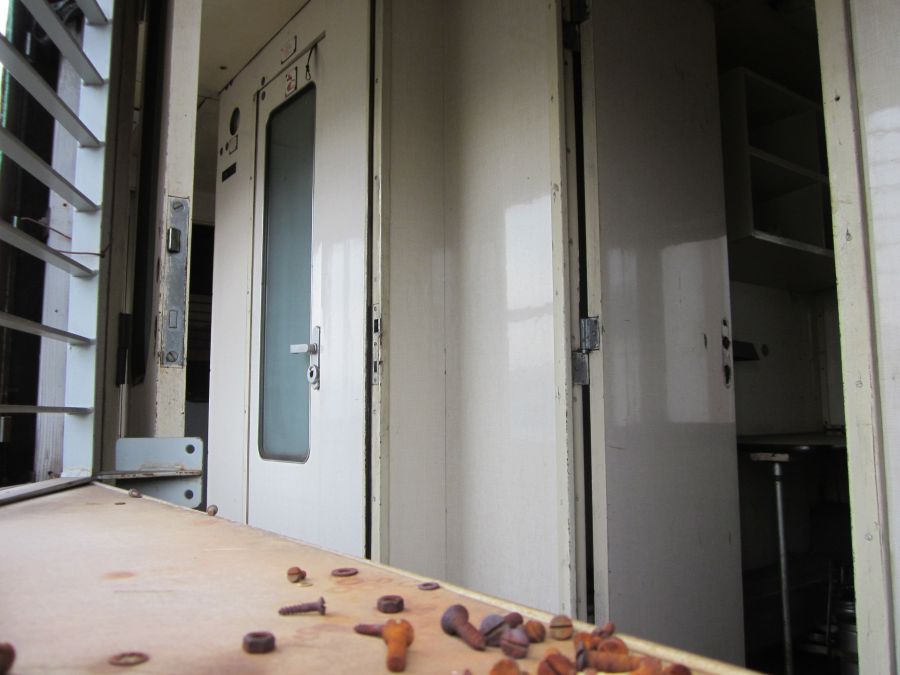

 Čelo oproti vnitřním přepážkám je ve své konečné výšce a to hned z několika důvodů. Přechod čela a střechy není při pohledu na čelo - na skutečném voze, ale je těsně za čelem při pohledu z boku. Takto navržená čela pro stavbu odpovídají své předloze. A co je hlavní výhoda, máte kontrolu správné výšky odlitkové střechy před jejím přilepením k leptu. Dále případné následné tmelení přechodu odlitku a leptu nebude muset být tolik přesné, protože vznikne drobná spára, která může být viditelná.

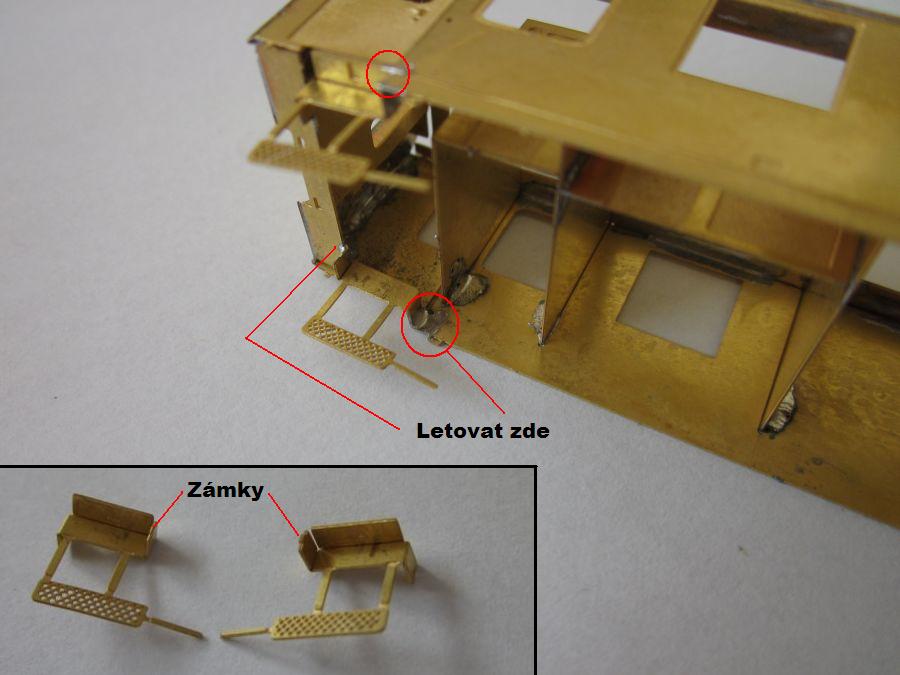

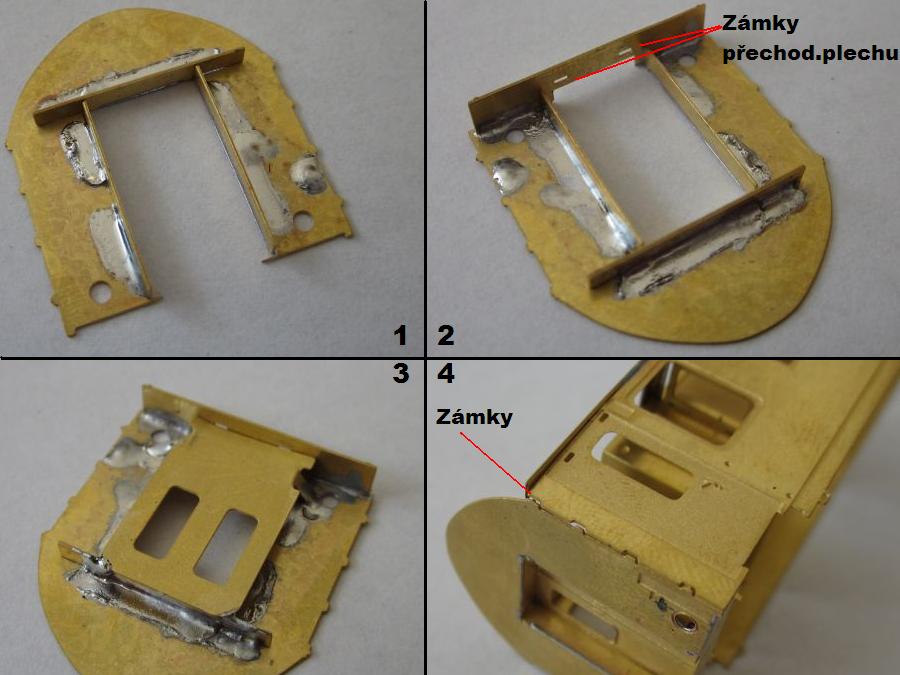

 Dílky 4 ks pro zapuštění přechodových dveří letujeme z vnitřní strany čela. Spodní dílek má připravené otvory pro přechodový plech. Přechodové dveře mají drobné "packy" připravené k ohnutí, dveře s čelem spojte v tomto místě. Na již drobně ohnuté konce bočnic přiletujeme sestavené čelo. Rohy čel zabrousíme jehlovým pilníčkem. V leptaném základu pro střechu jsou vidět obdélníkové otvory, ty jsou přípravou pro osvícení interiéru vozu. Osvětlovací segment se může připevnit do střechy - v odlévané střeše je připraven žlábek. Sestavte schody - dílek ohněte dle rysek a připevněte je do zámku v bočnici - platí pro stranu vozu s výhledovým oknem. Druhá strana vozu má při konci bočnici ve spodní části připravené malé plošky k ohnutí o 90°. Čelník připevněte na boční hranu ( vybrání nad schody ), nebo na tyto plošky. Pozor : Schůdky mají jistící držení, které směřuje vždy na střed vozu.

Ds_stavba3Ds_stavba4Ds_stavba5

Ds013rDs013sDs013g

 Osaďte dvě okapničky ( nad skládací dveře ). Dále přilepte vteřinovým lepidlem drobné detaily : 4 x zásuvky na bočnicích. 2 x dílek u skládacích dveří ( možná jde o zadělaný otvor pro modré světlo ? ). Boční ventilaci - jeden kus. dle barevného schématu můžete ještě připevnit dveře, posuvné ( jeden pár ) se dají připevnit i v otevřeném stavu. Ohněte dle rysek výhledové okno, uvnitř ho procínujte a přilepte ho vteřinovým lepidlem do vybrání v bočnici.

Ds_stavba6Ds_stavba7Ds_stavba8

Ds_stavba9_2Ds013hDs013j


Spodní výbava

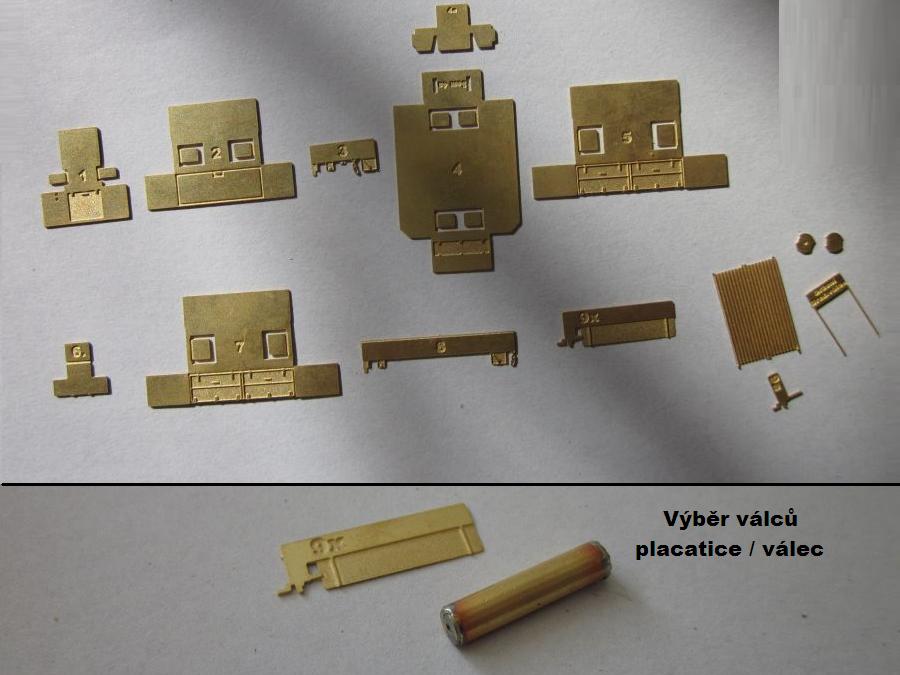

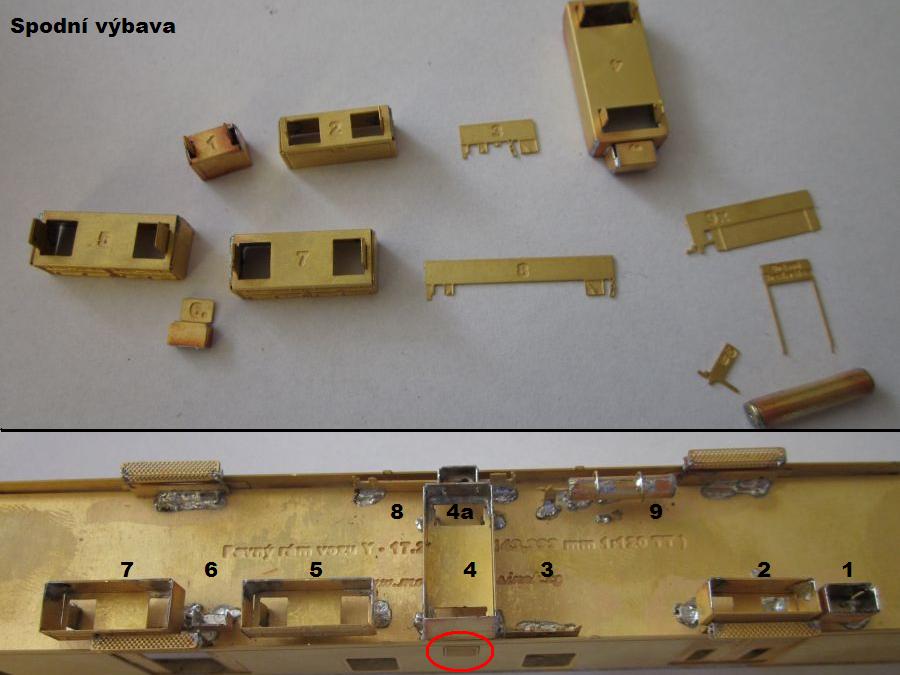

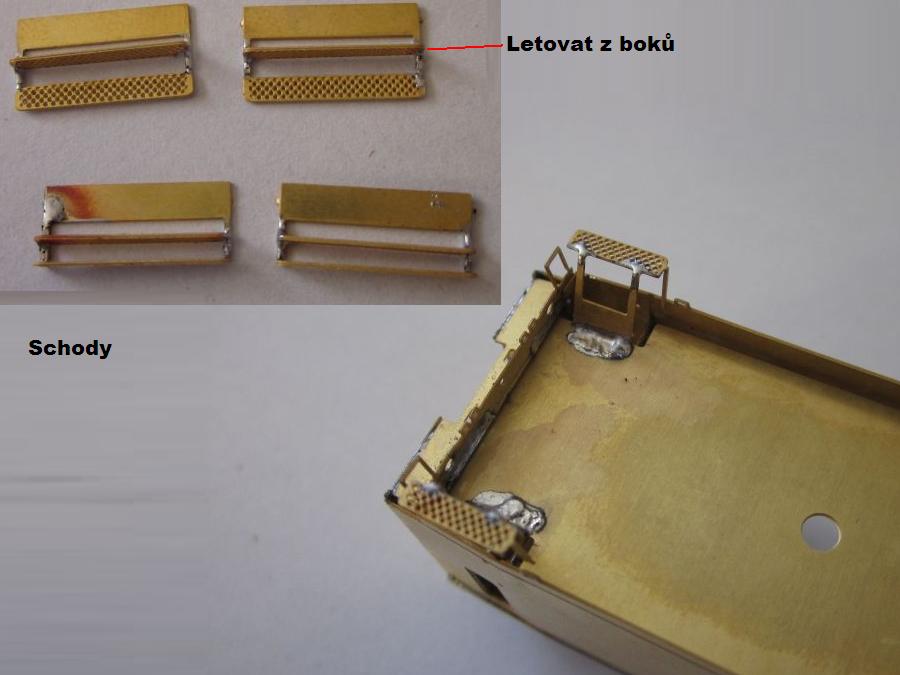

 Dílky jsou označené a umístění na voze v číselné řadě "1-9". Dílek "4" je složen ze dvou dílků, boční k němu je "4a". Bedny složíme dle rysek a proletujeme je. Následně je připevníme k rámu vozu. Brzdový válec : základ se dobře ohýbá přes jehl. pilníček. Nebo je na výběr z dílku "9x", který je zjednodušený 2D válec. Schody - dlouhé, jsou složeny vždy ze dvou kusů. spodní schod se ohýbá o 90°, ideálně až po fixaci k pevnému rámu.

Ds_stavba10Ds_stavba11Ds_stavba12

Ds013bDs013cDs013e

Ds013_spodek4Ds013_spodek3Ds013_spodek


Test výšky

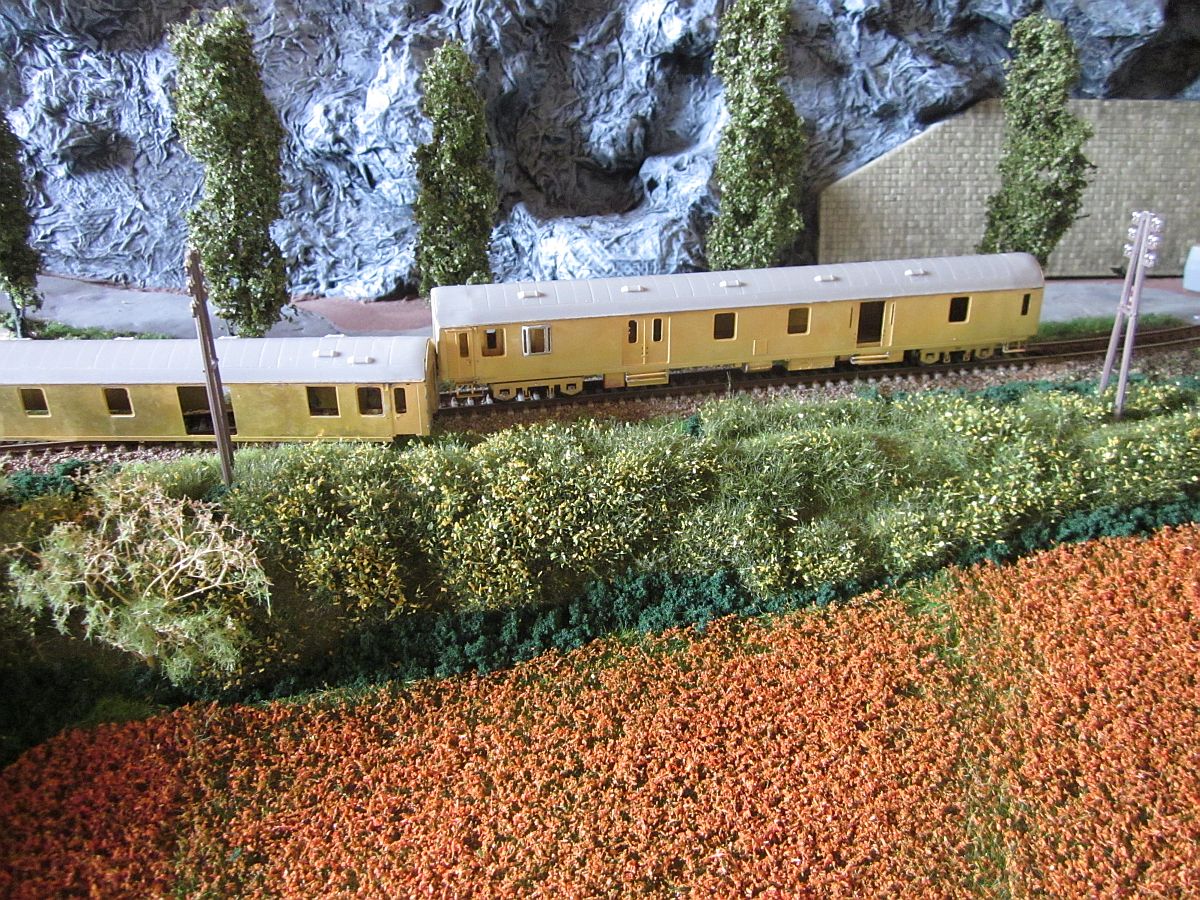

- Střecha je pouze položená a na těchto fotografiích není 3D propracovaná - prototyp....

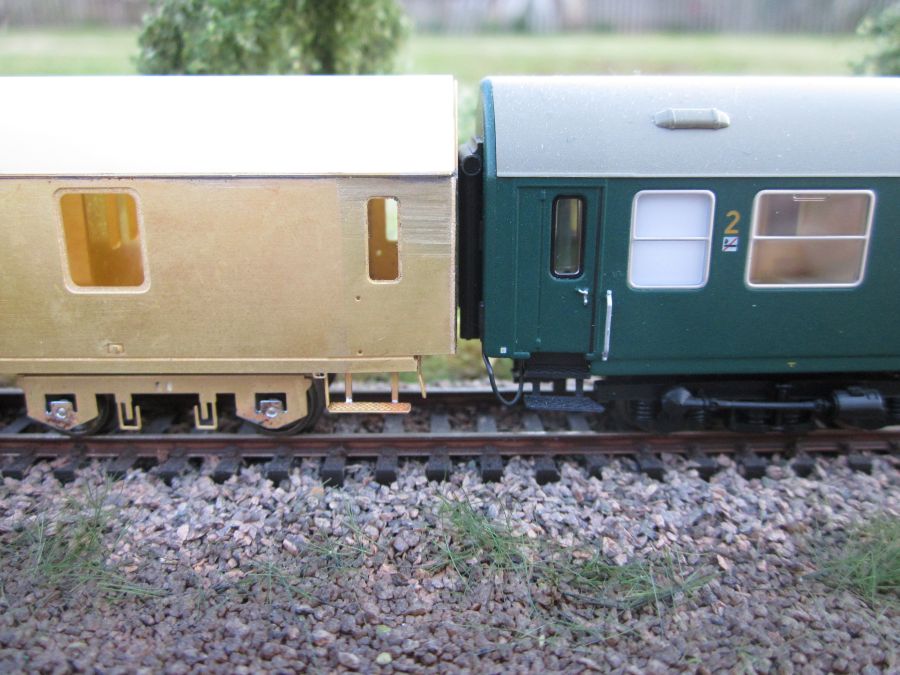

Ds_pred-lakemDs_pred-lakem4Ds_pred-lakem5

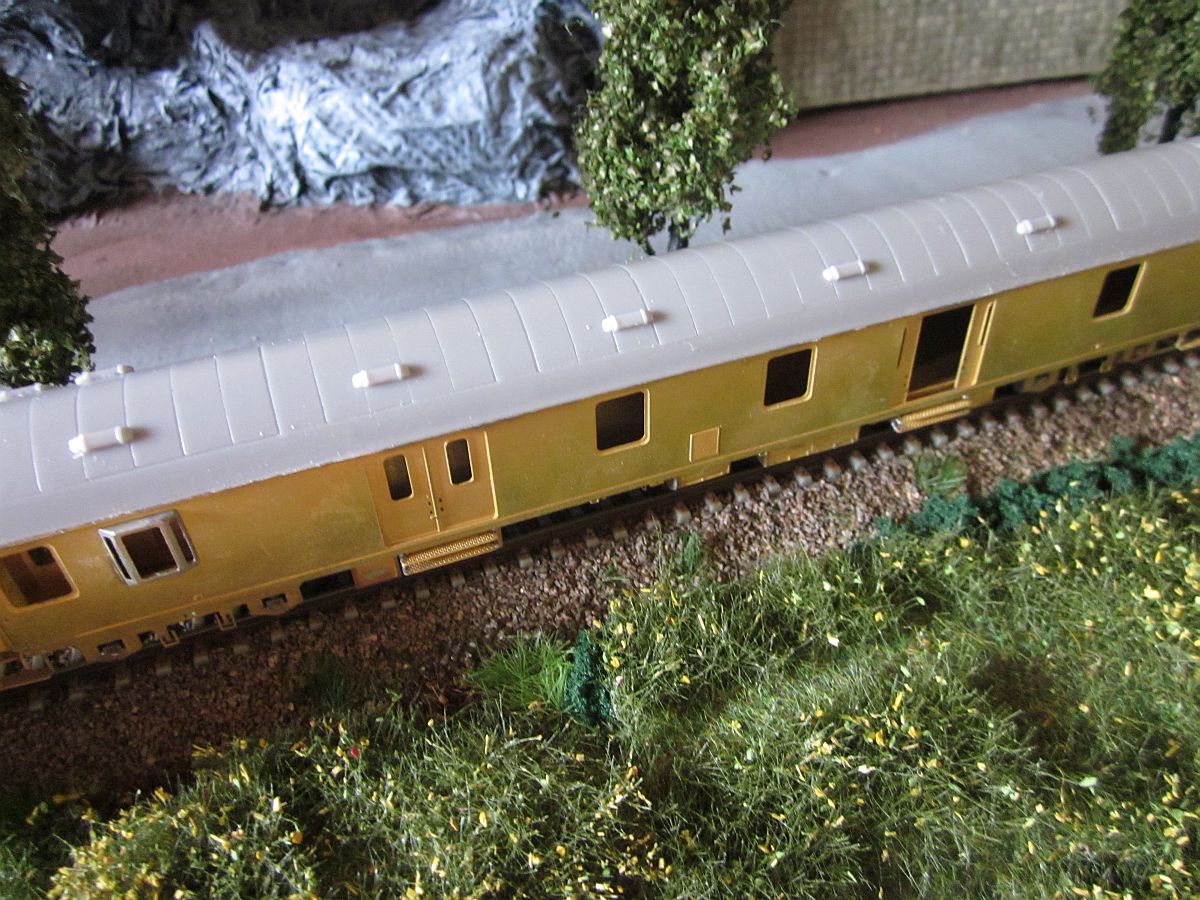

Sériová střecha vozu....

Ds_strecha_3Ds_strecha1Ds_strecha2

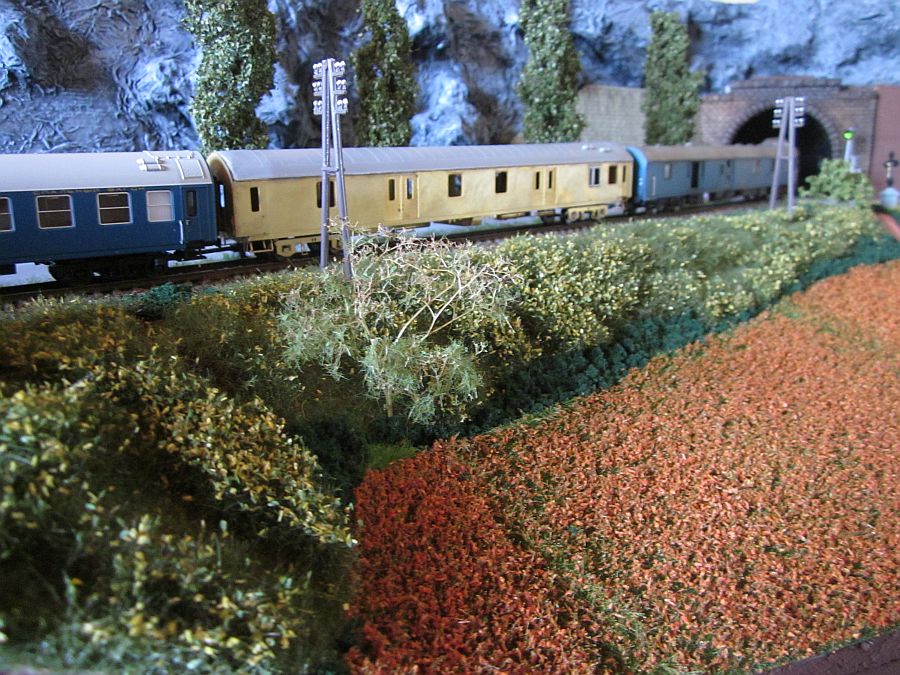

VIDEO s vozem Ds

L_segmenty_3_6_2015_vidDs_soupravar


Střecha

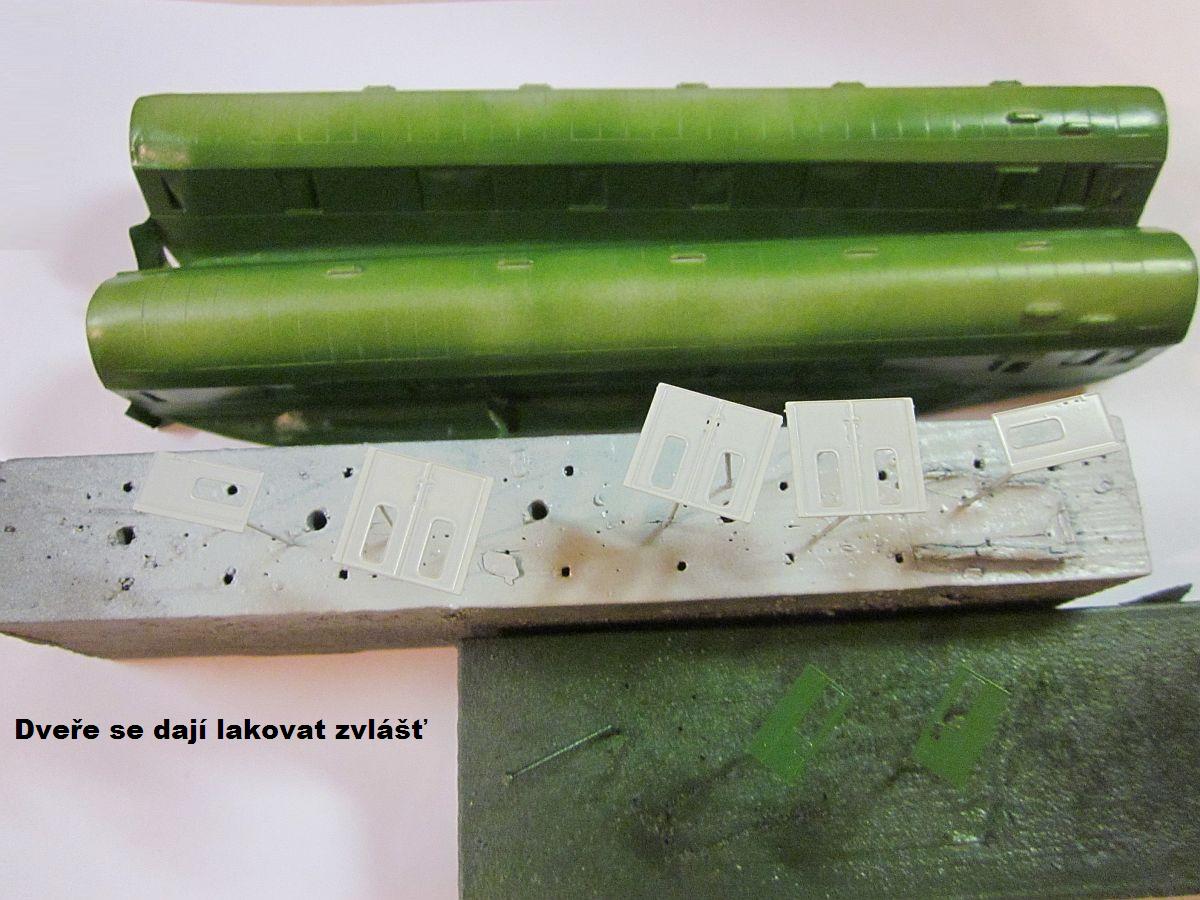

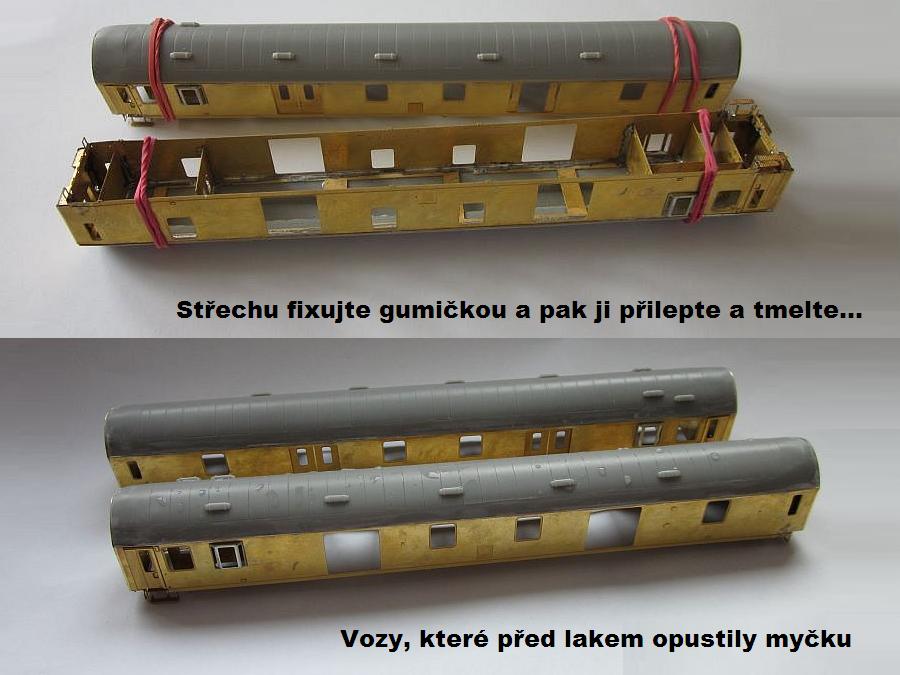

 Střechu fixujte k leptu gumičkou, pak ji uvnitř prolejte vteřinovým lepidlem - po spáře. Přechody střechy k leptu tmelte. Dle vybraného barevného vzoru se mohou dveře lakovat zvlášť.

Ds_stavba_strechaDs_stavba_strecha1Ds_stavba_strecha2

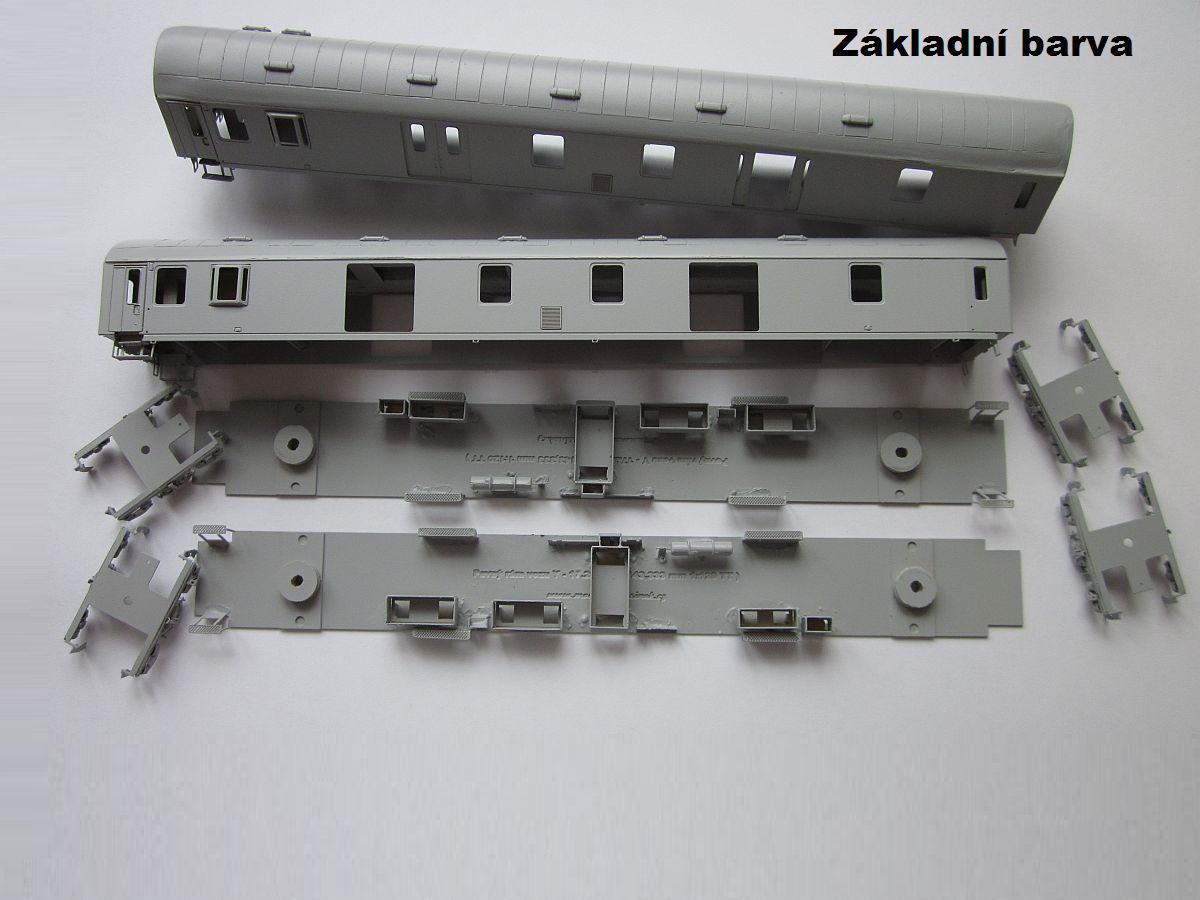

Lak / Patina

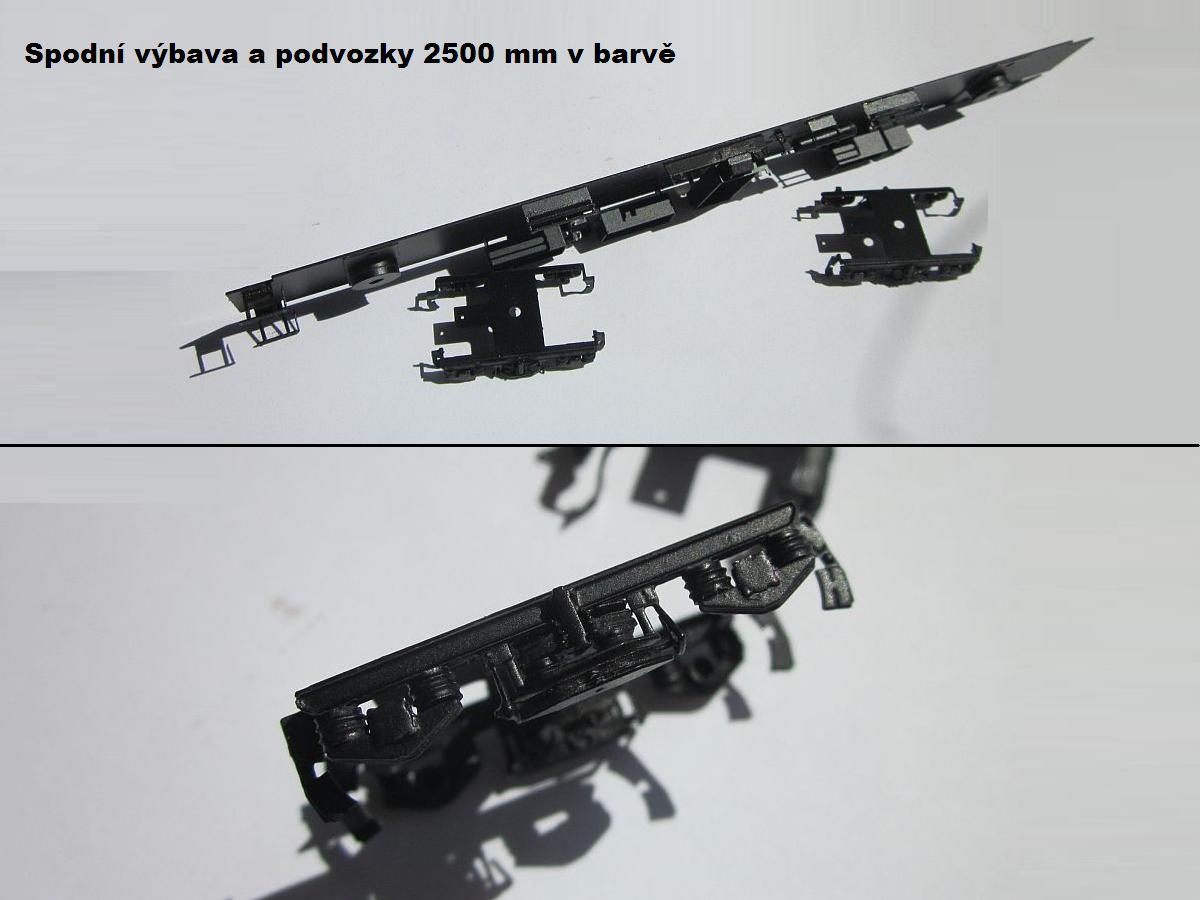

Ds_podvozky2500aDs_lakDs_lak2

Ds_lak_2Ds_lak1Ds013r

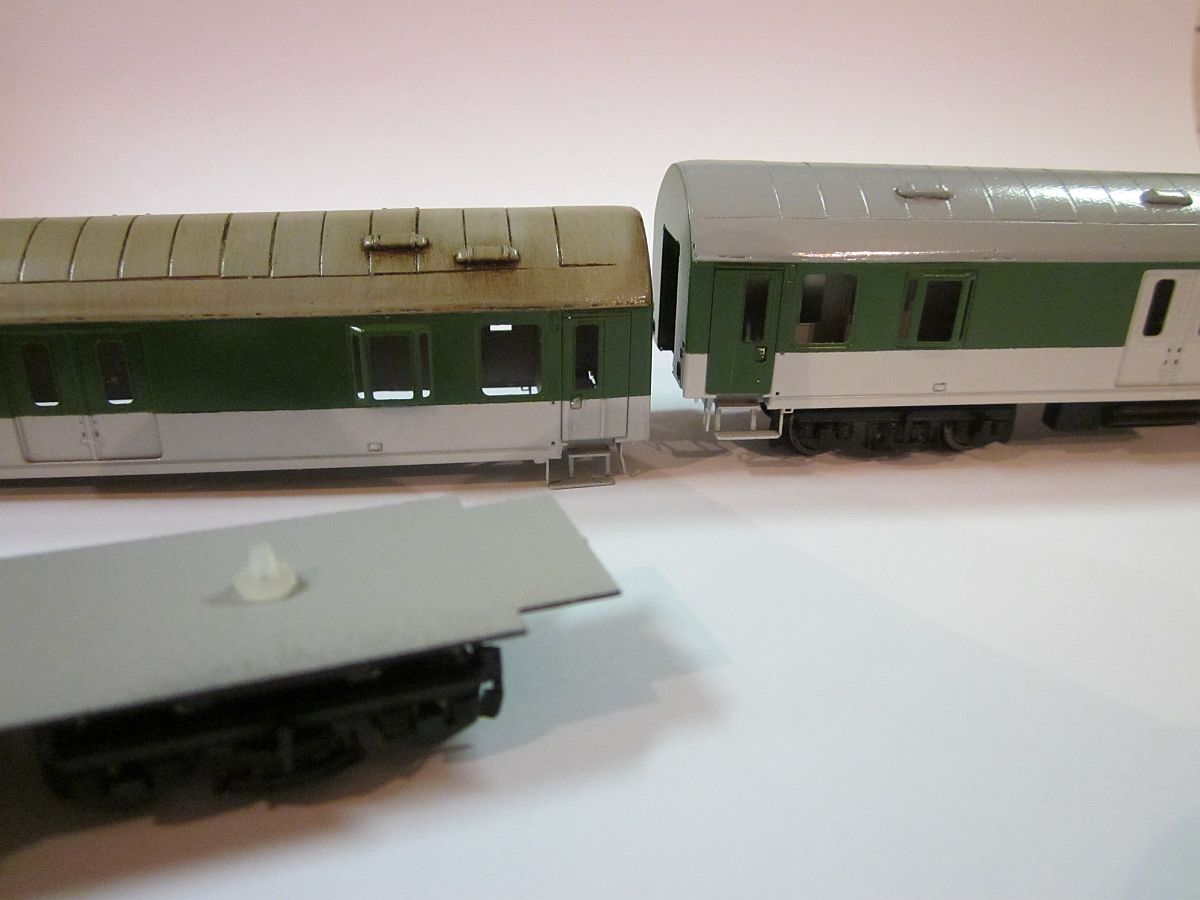

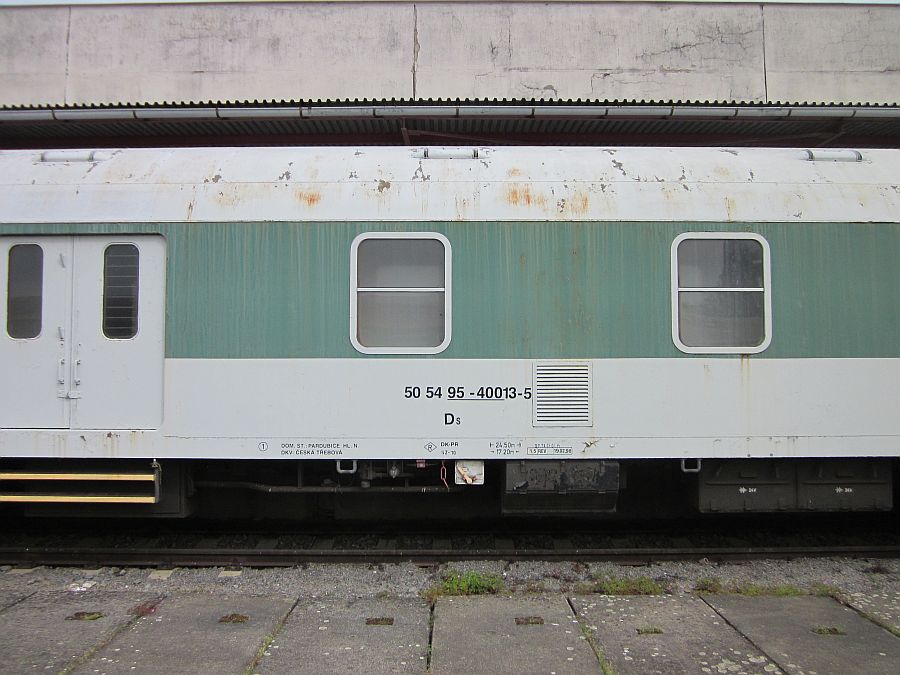

 Zde si můžete také všimnout, jak je stavebnice přesná, šedivo-bílý pruh začíná kousek pod otvorem pro kabel. Pruh se nemusí ani měřit, výška je totiž dána horním otvorem pro madlo...

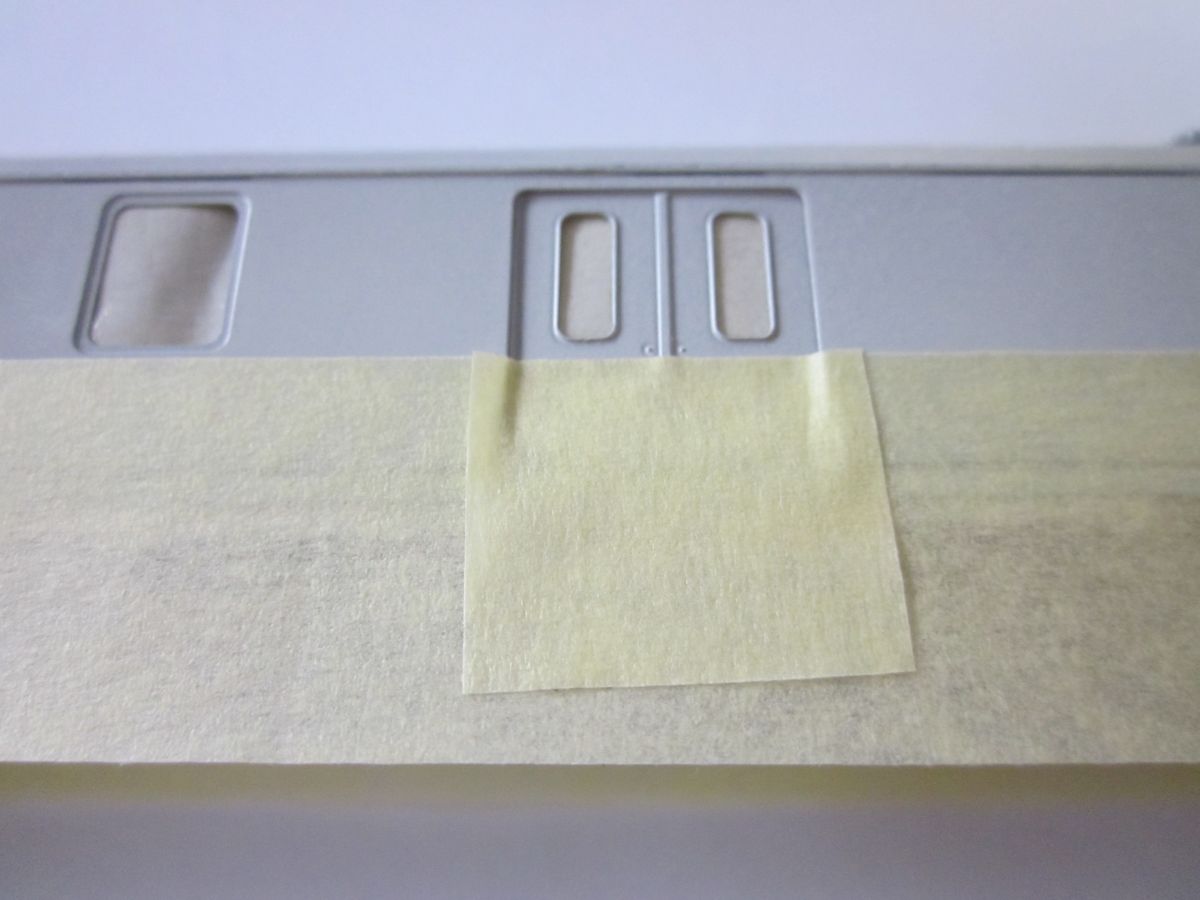

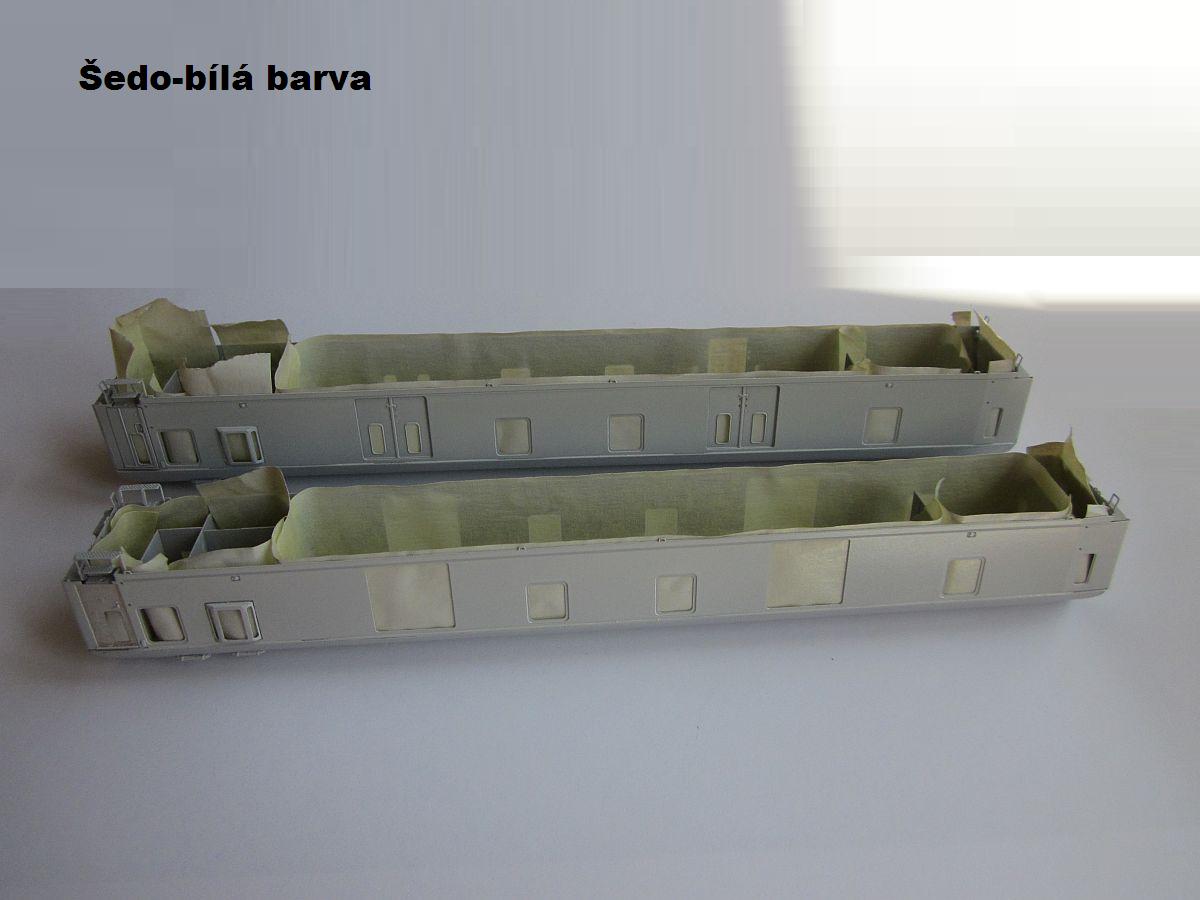

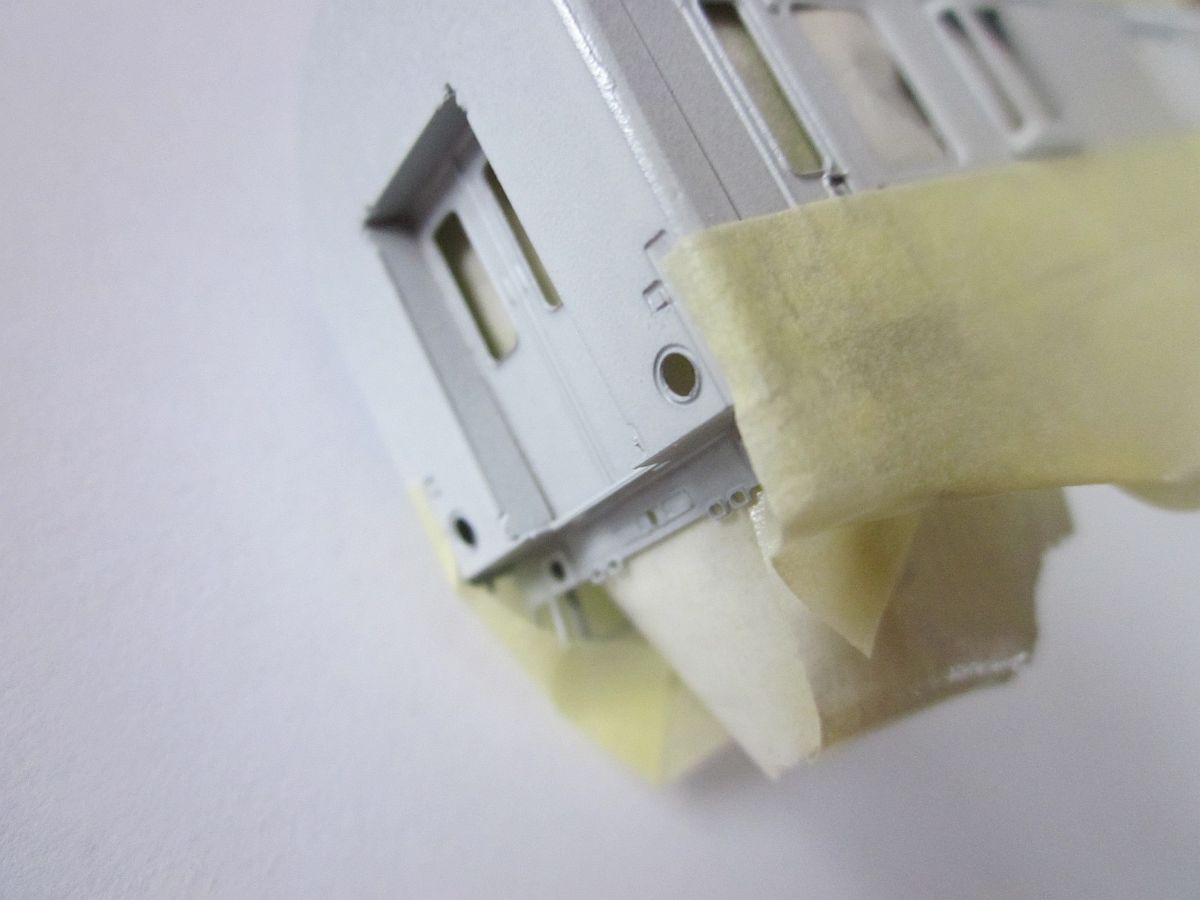

Info : Pokud budete lakovat vůz, jako "máčenku ČD", u posuvných dveří si maskovací pásku nastřihněte a domáčkněte k rohu dveří. Viz první dvě fotografie níže...

Ds_lak3Ds_lak4Ds_lak5

Ds_lak6Ds_lak7

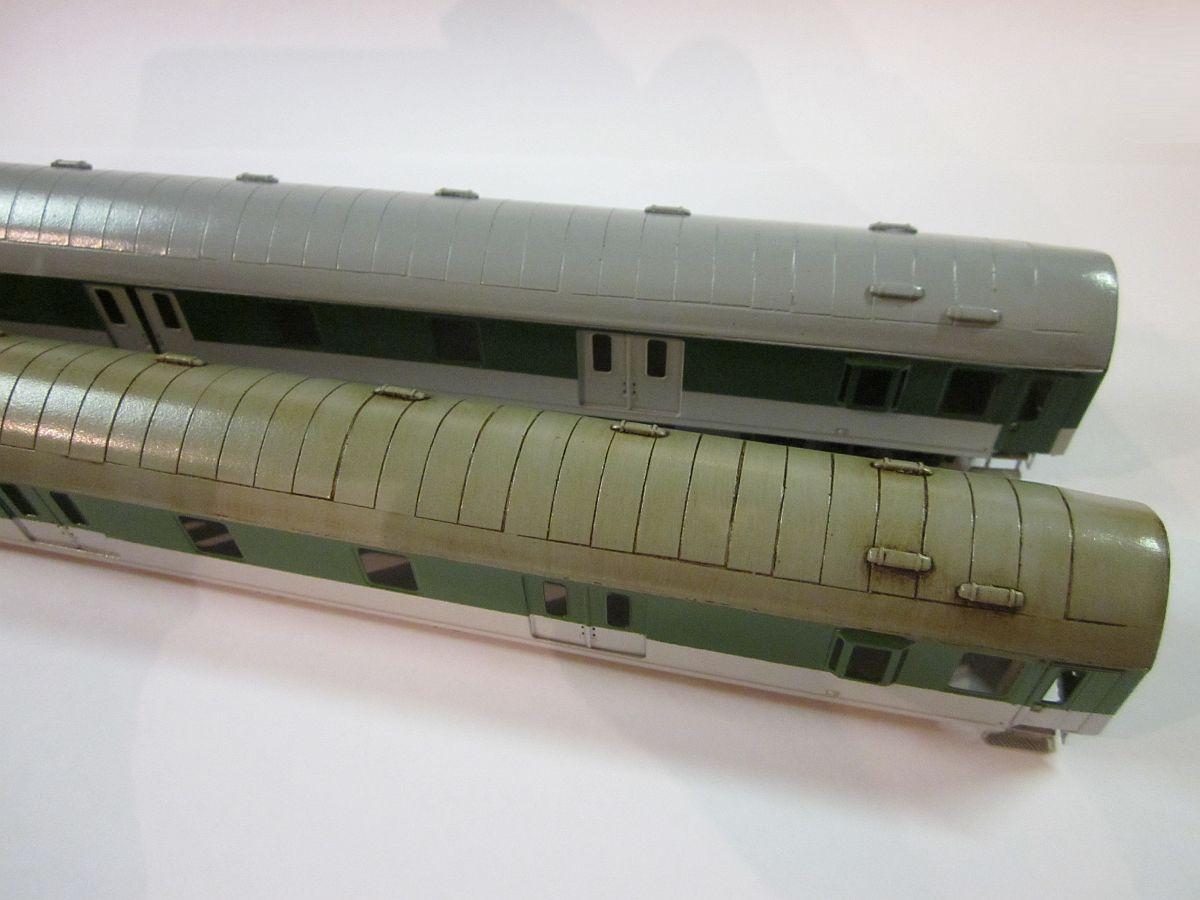

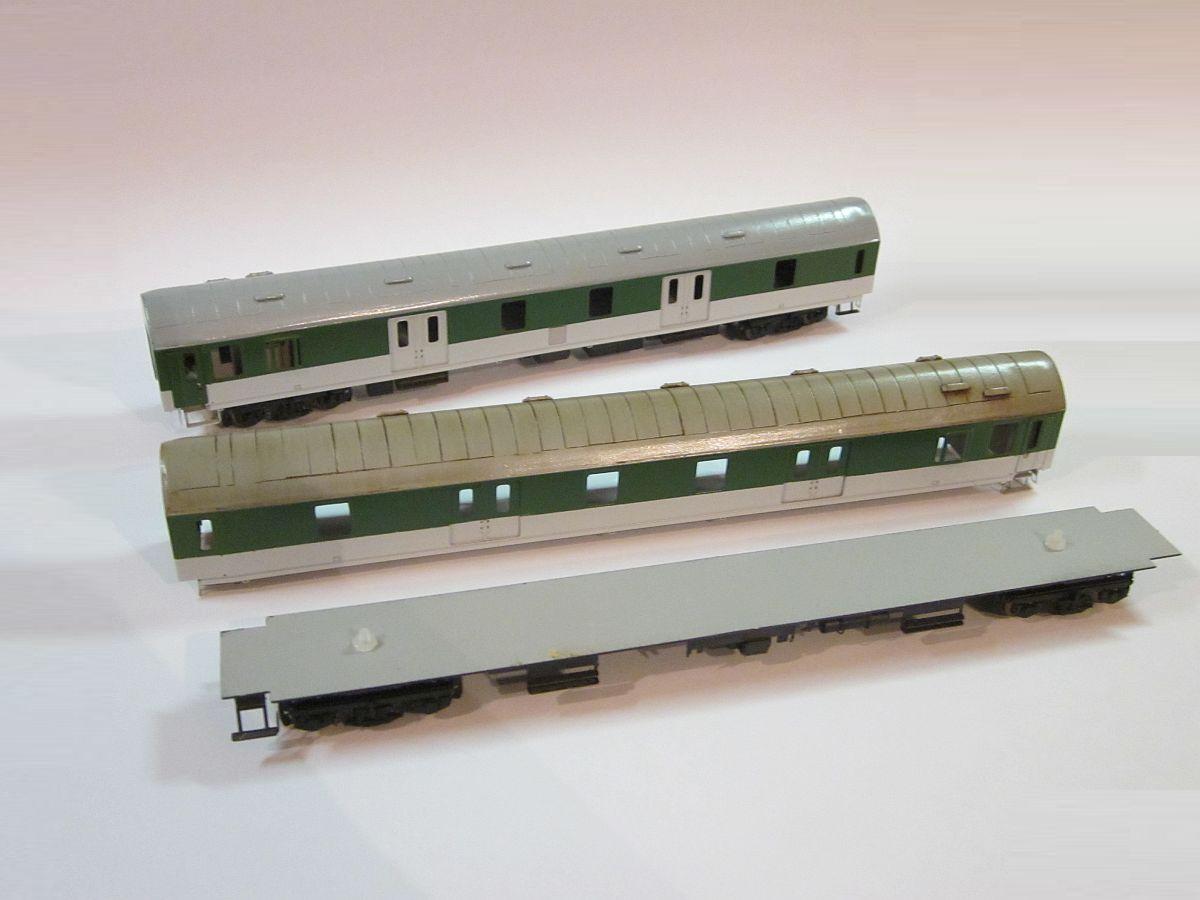

 Oba vozy "máčené", však každý je jiný...

Info : Vozy jsou ve stavu po strhnuté pásce, focené pod lampičkou - proto ty lesky střech..Pokud je vidět někde nějaký drobný otřepek, ztratí se v konečném matném laku.

Ds_lak8Ds_lak12Ds_lak14

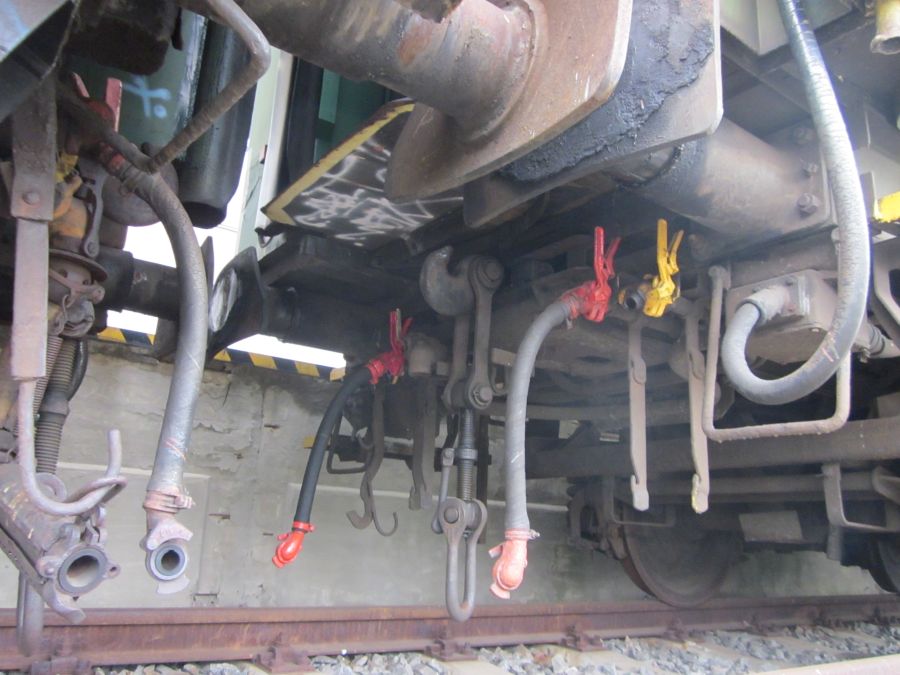

Brzdové hadice a šroubovku lze použít na poslední vůz v pevné soupravě.

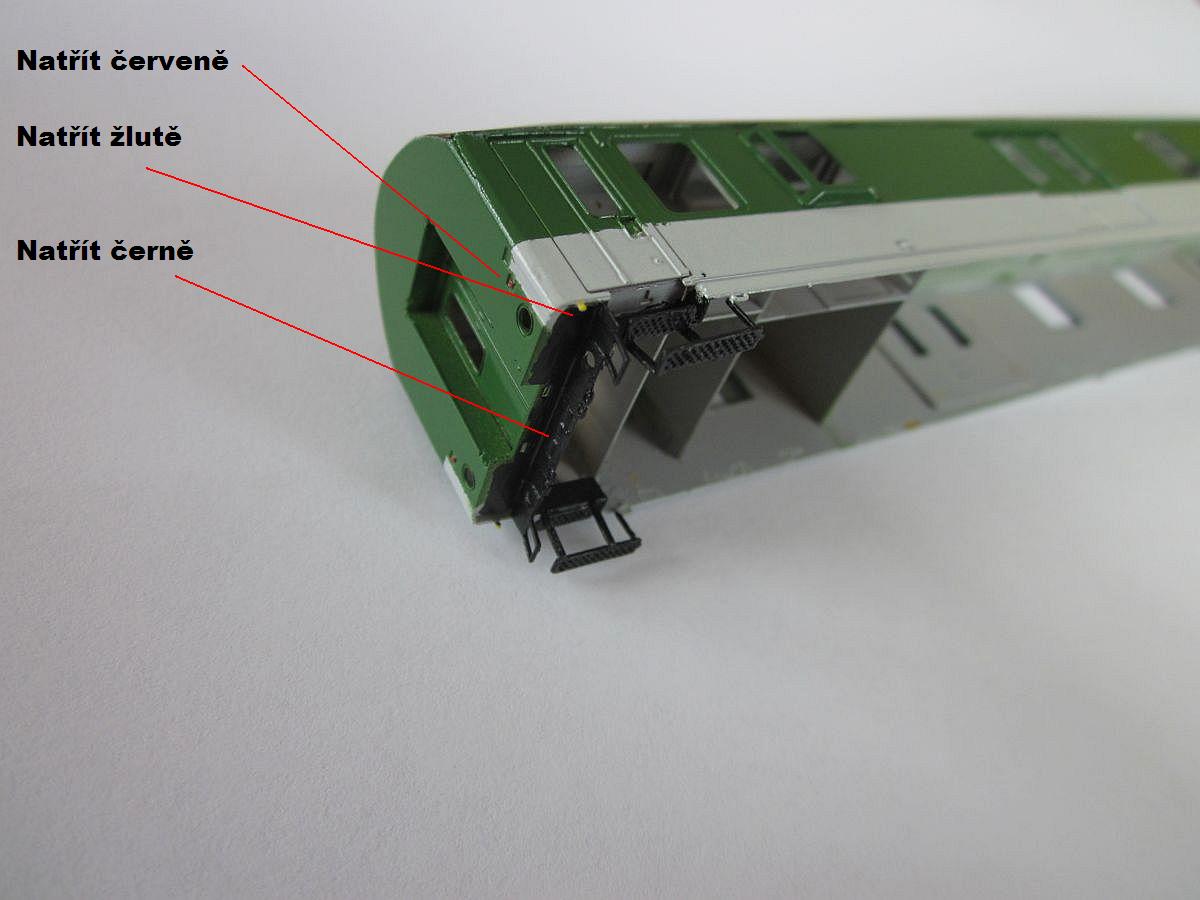

 Dobarvěte černou barvou čelník a schody. Červenou vyznačte na čelech úchyt pro odrazky a žlutou barvou označte napouštěcí vodní kohout. Okna, popř. i madla se dají také lakovat do šedivo-bílé barvy, malé rámy oken - v části zaslepených dveří obarvěte na černo - náznak gumy. Naopak černou barvu strhněte skalpelem z přestavovače brzdy ( osobní - rychlík ).

Ds_lak15Ds_lak20Ds_lak16


Detaily a poslední dílky před závěrečným matným lakem

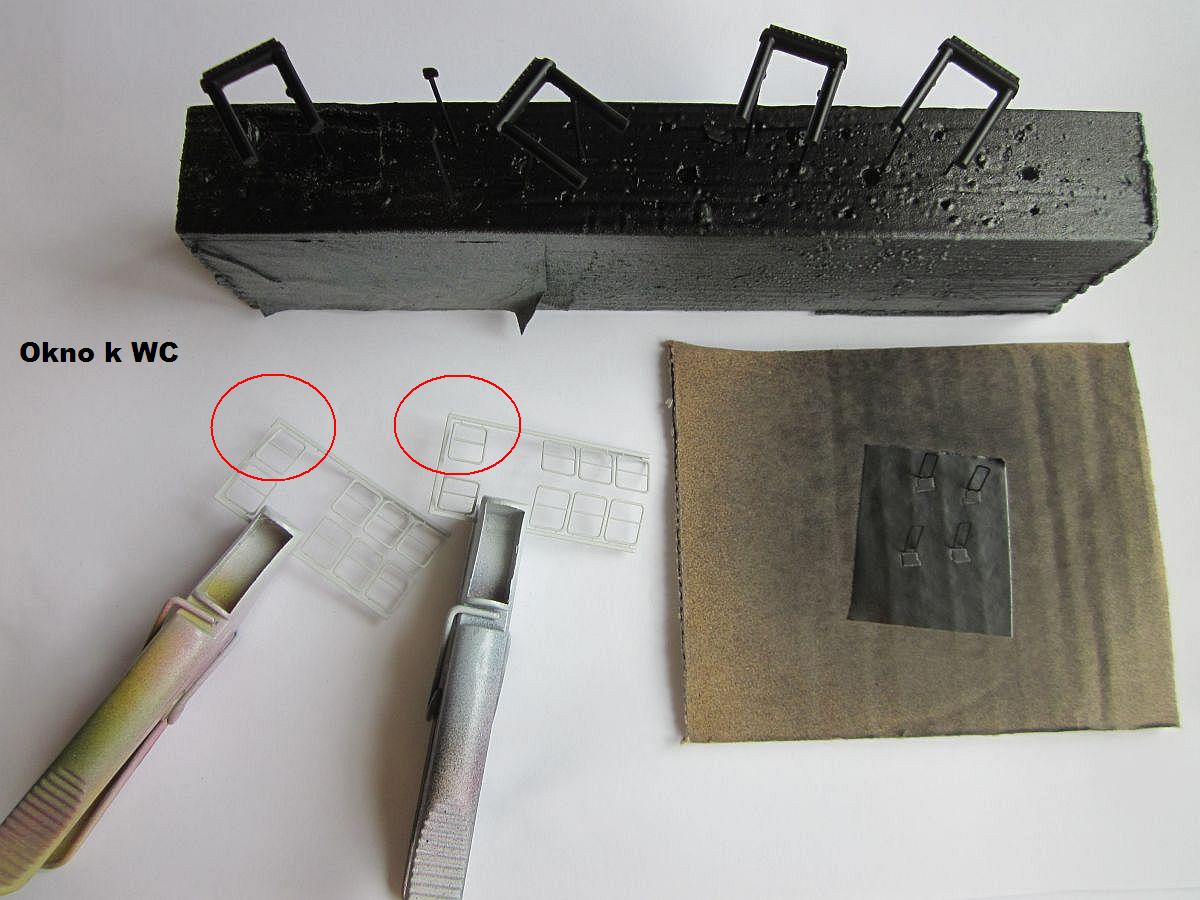

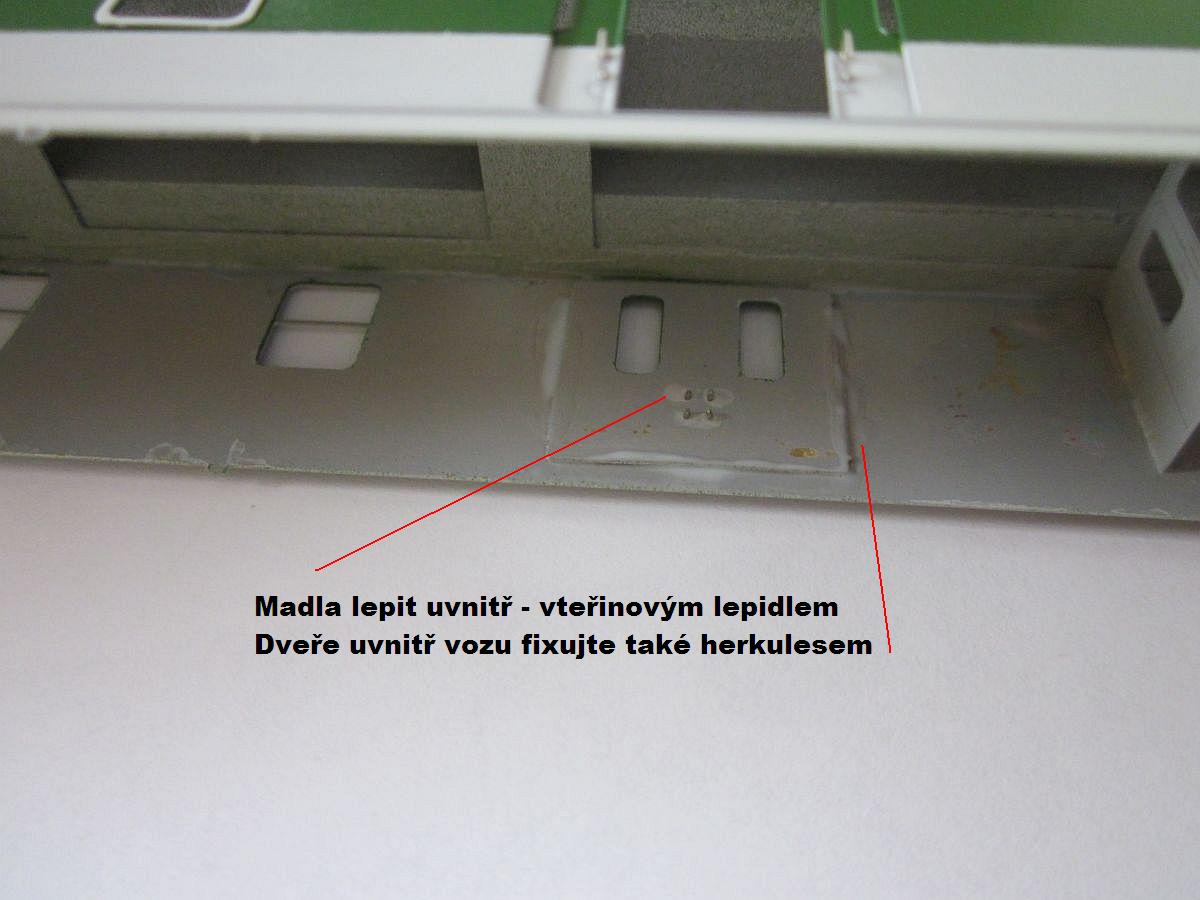

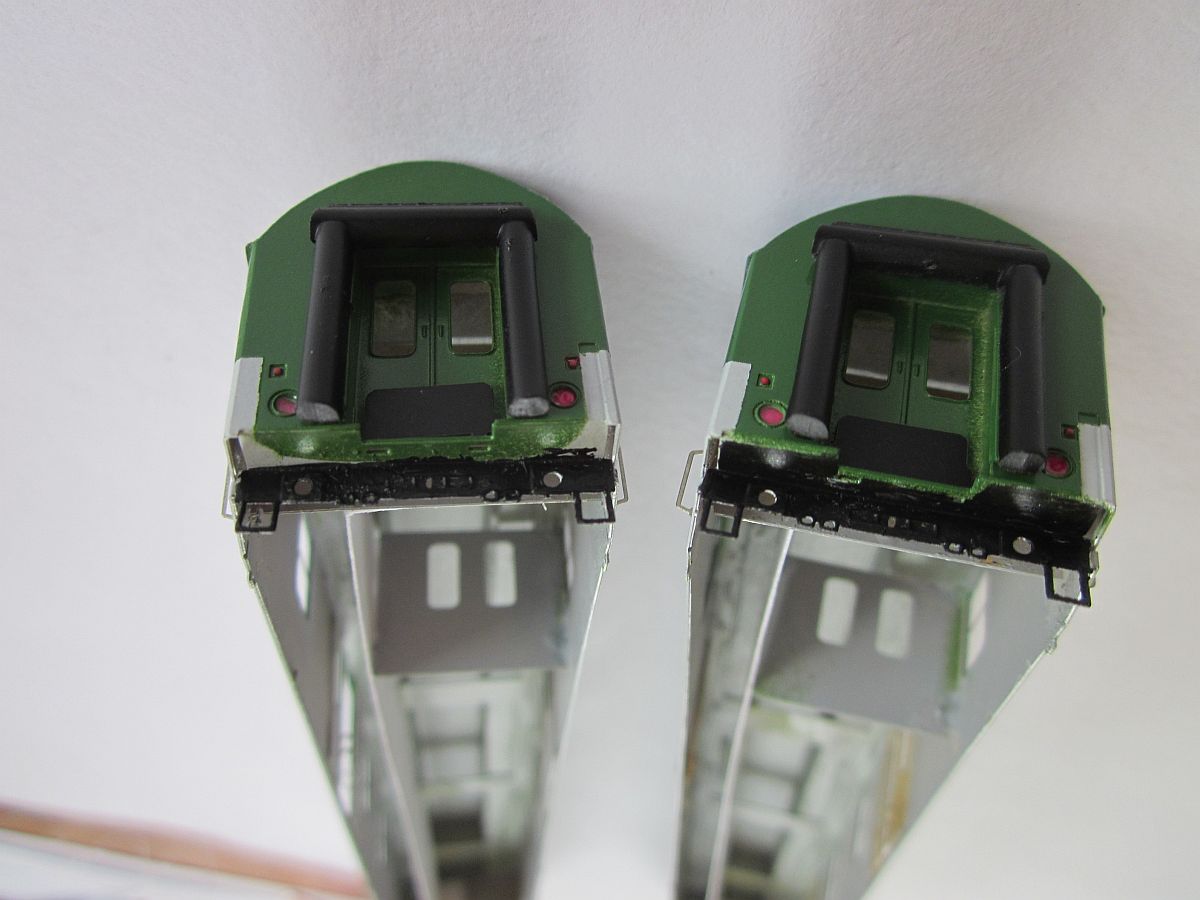

 Madla mají dorazy, lepte je vteřinovým lepidlem uvnitř vozu. Okna stačí lepit herkulesem. Okno ze sady - horní levé patří k WC, je jiné, než ostatní okna. Herkulesem dále přilepte obarvené měchy a přechodový plech. Pokud nebude vůz svítit ( červené konce ), tak otvor v leptu zevnitř vozu zaslepte obarveným papírkem na červenou. Podélná stěna se dá vytvořit z bílé čtvrtky. Rozměry jsou cca 1,4 x 15.2 cm + ohyb k nalepení.

Ds_lak18Ds_lak19Ds_interier

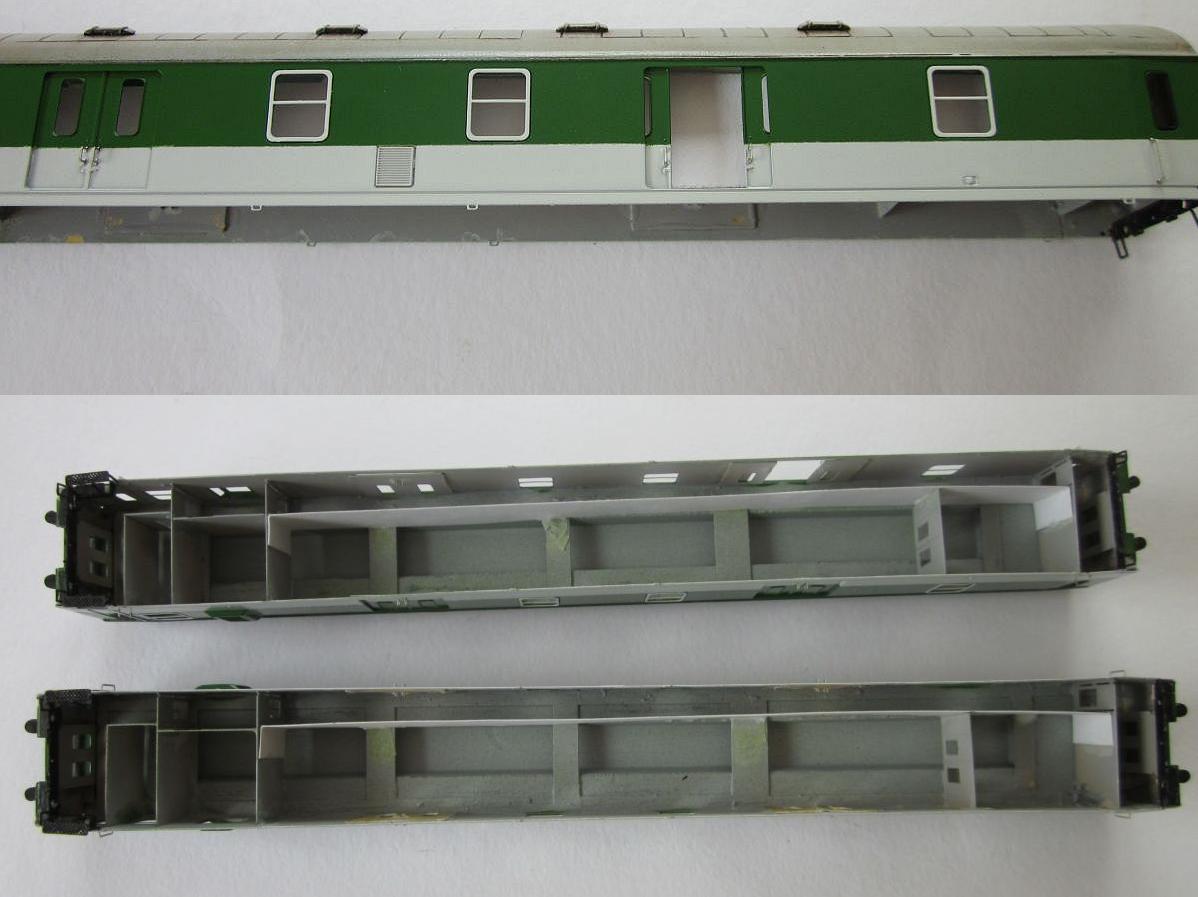

Ds_interier1Ds_interier2Ds_interier3

Dokončení vozu :

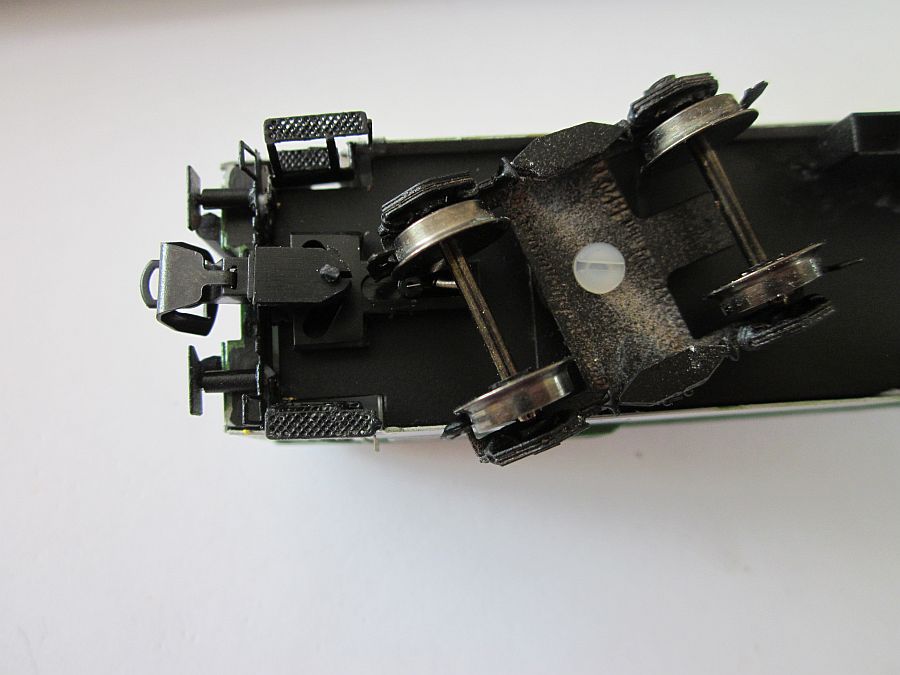

 Pokud má vůz obtisky a prošel posledním matným lakem může se zasklít, ideální je A4 EURO fólie za 1 Kč ( kancelářské košilky ). Dále osaďte pod okna mříže - tam, kde je chodbička nejsou. Nasuňte do skříně vozu pevný rám, ten je fixován také trochu čelníkem. Dorazy jsou veškeré přepážky vozu. Osaďte sestavené a nabarvené nárazníky.

Průměr kol je 920 mm. Váha vozu TT je 91 gramů.

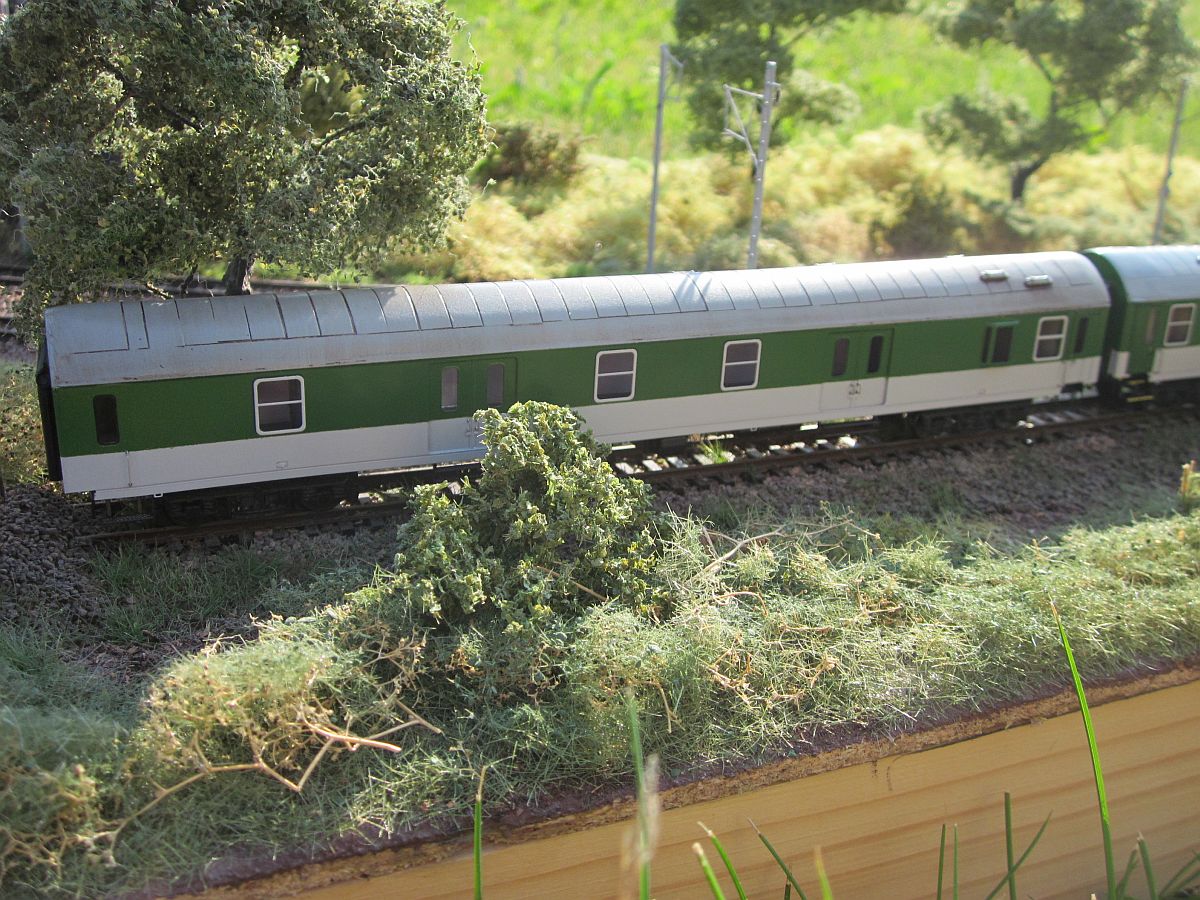

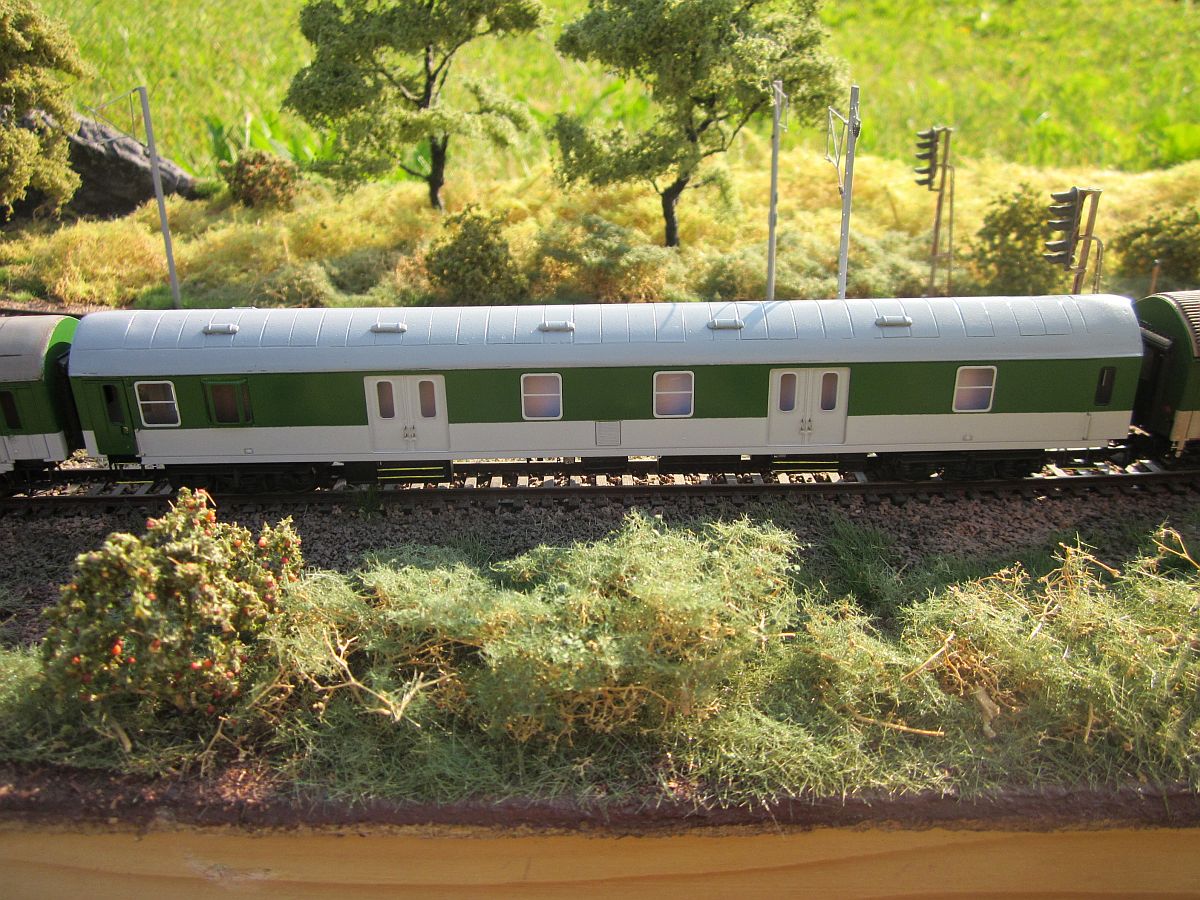

Ds_venkuDs_venku1Ds_venku2

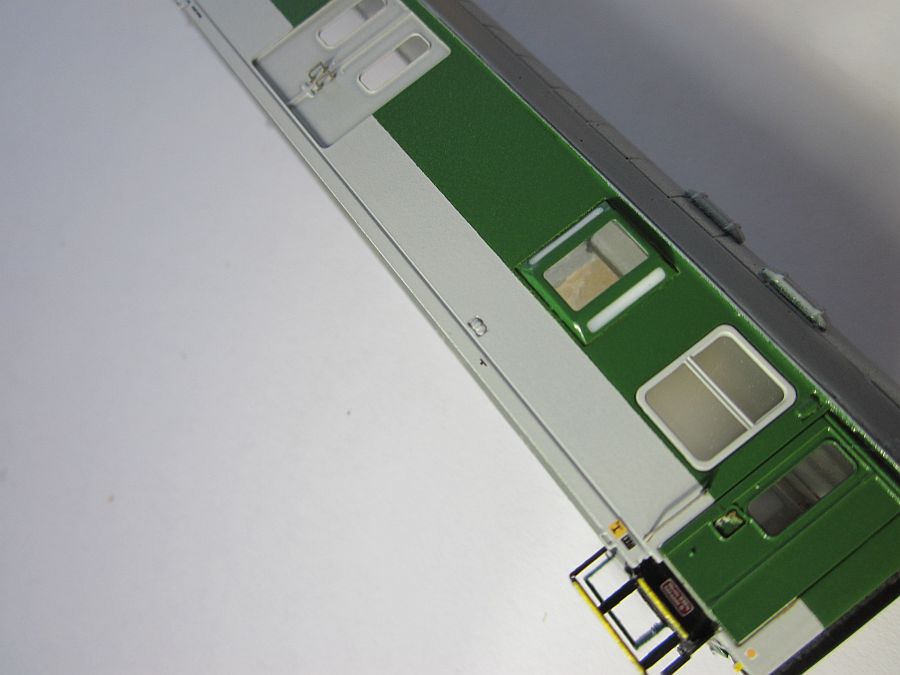

Ds_venku4Ds_finiseDs_finise1

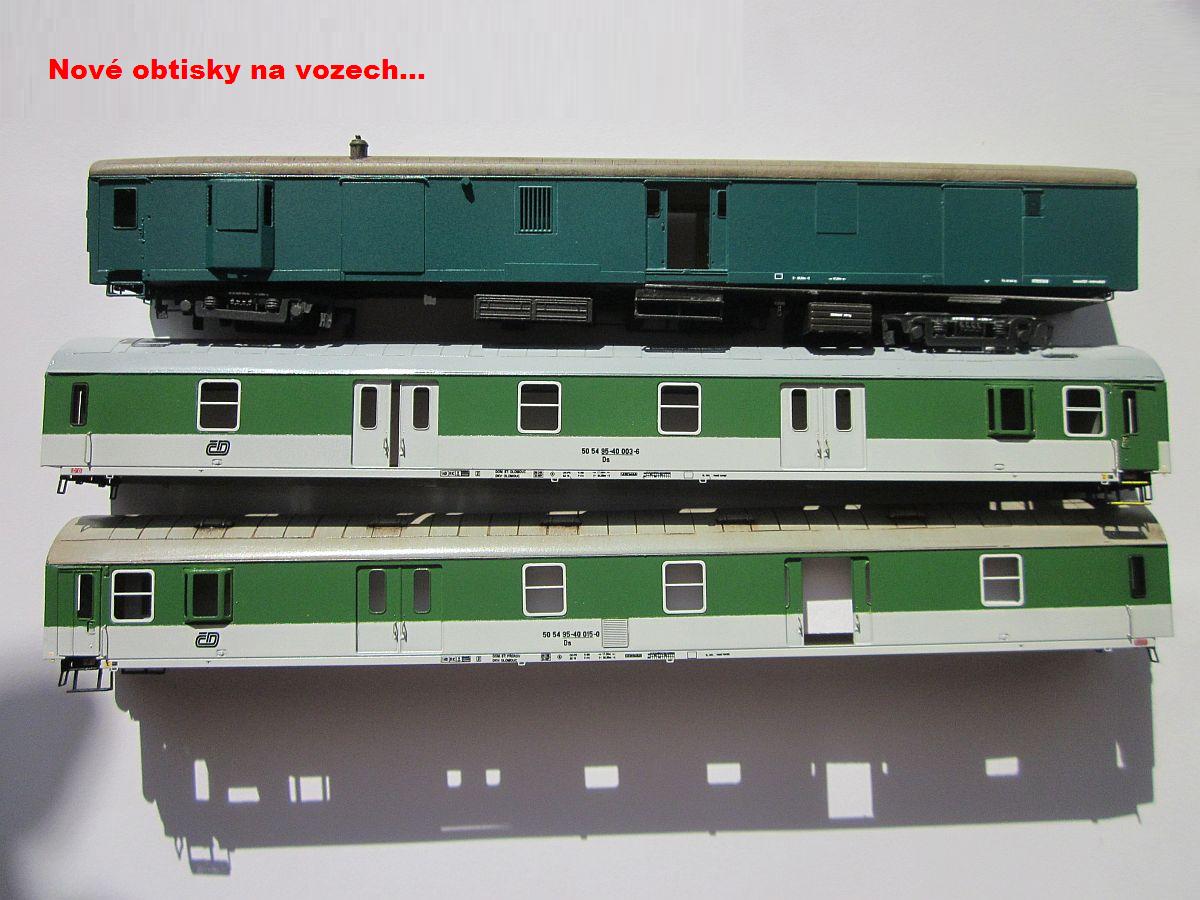

Nové obtisky od Jacek-Modely. Cena kus 50 Kč

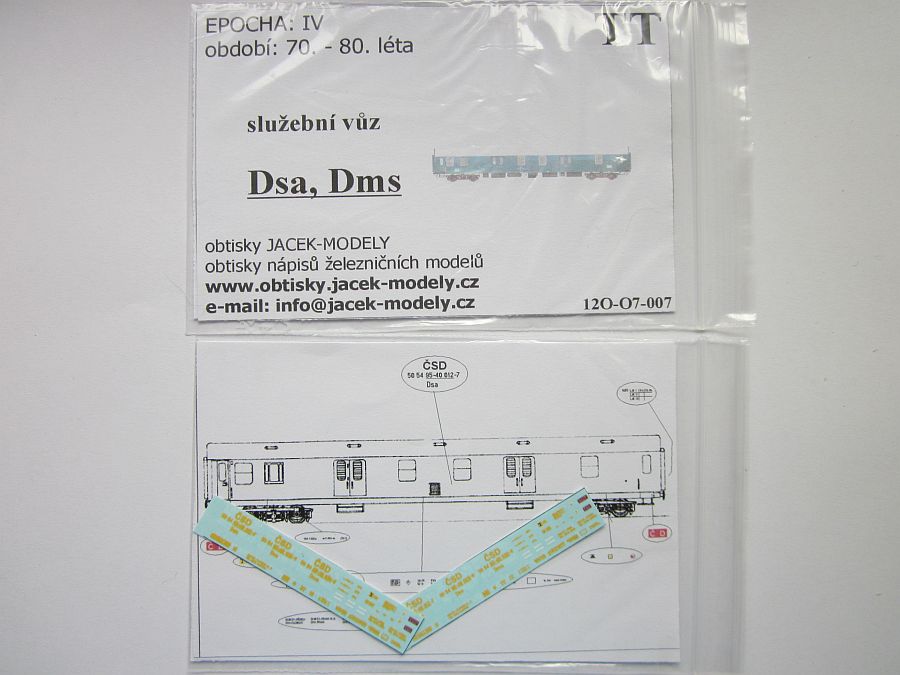

Obtisk_ds_csdObtisk_ds_zeleny

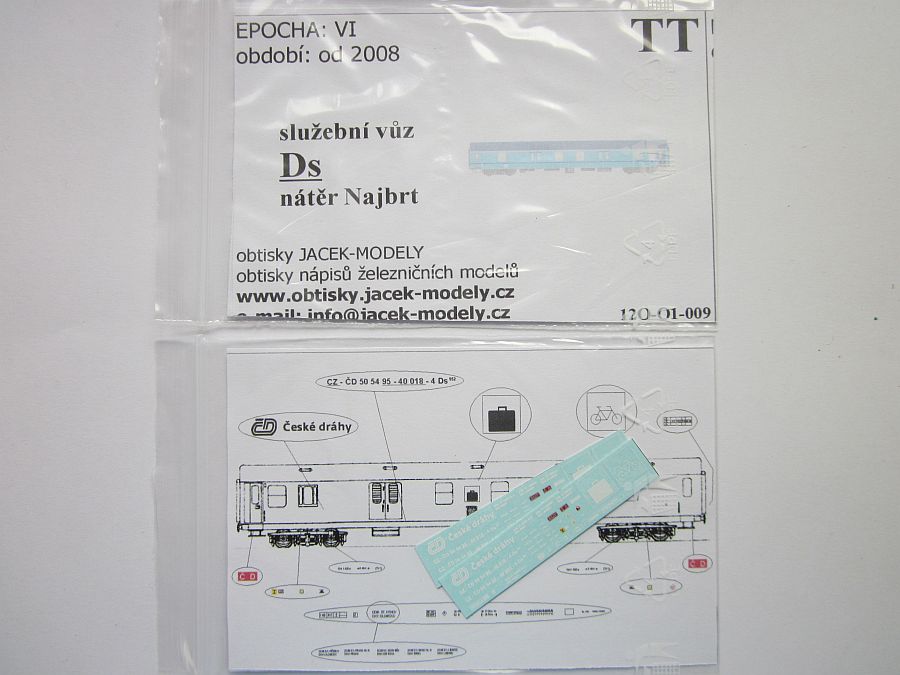

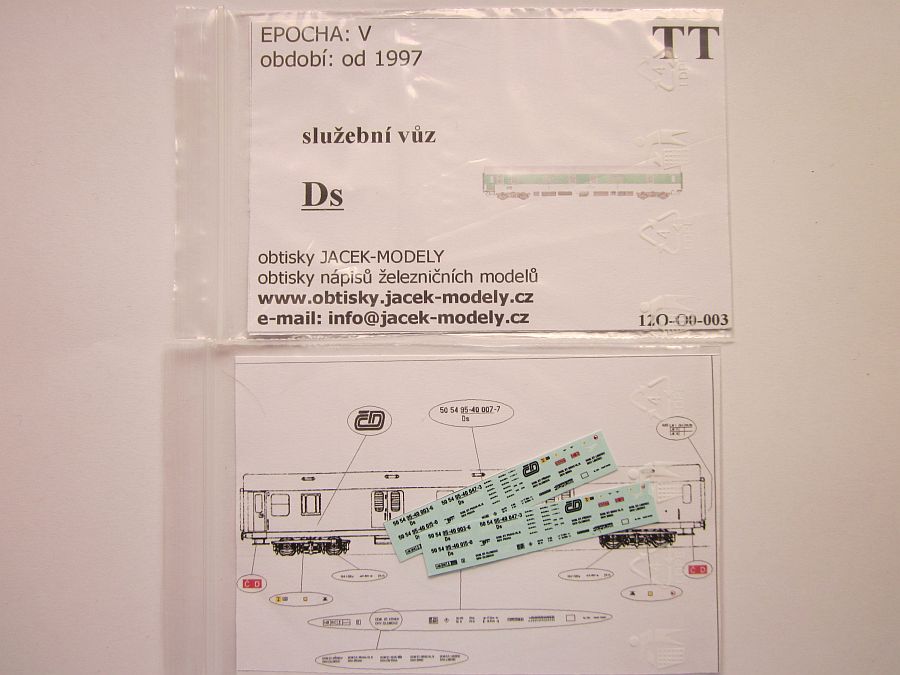

Obtisk_ds_macenyObtisk_ds_najbrt

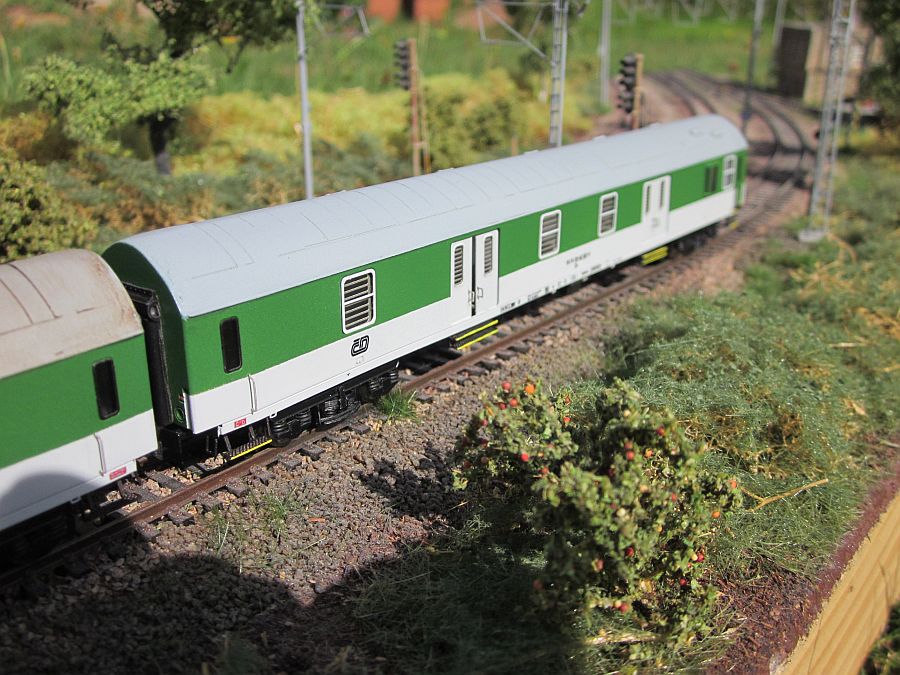

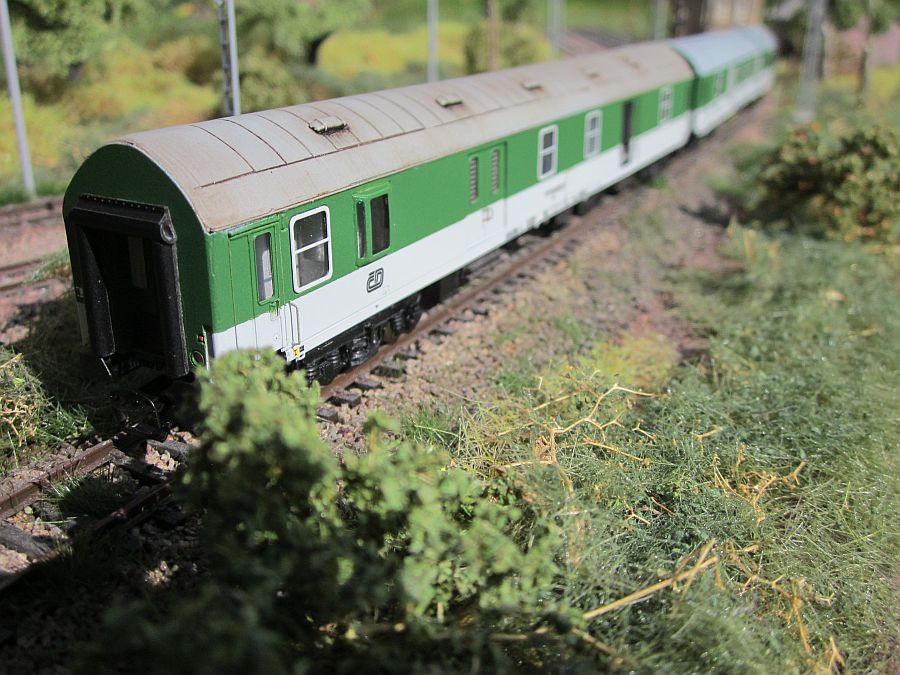

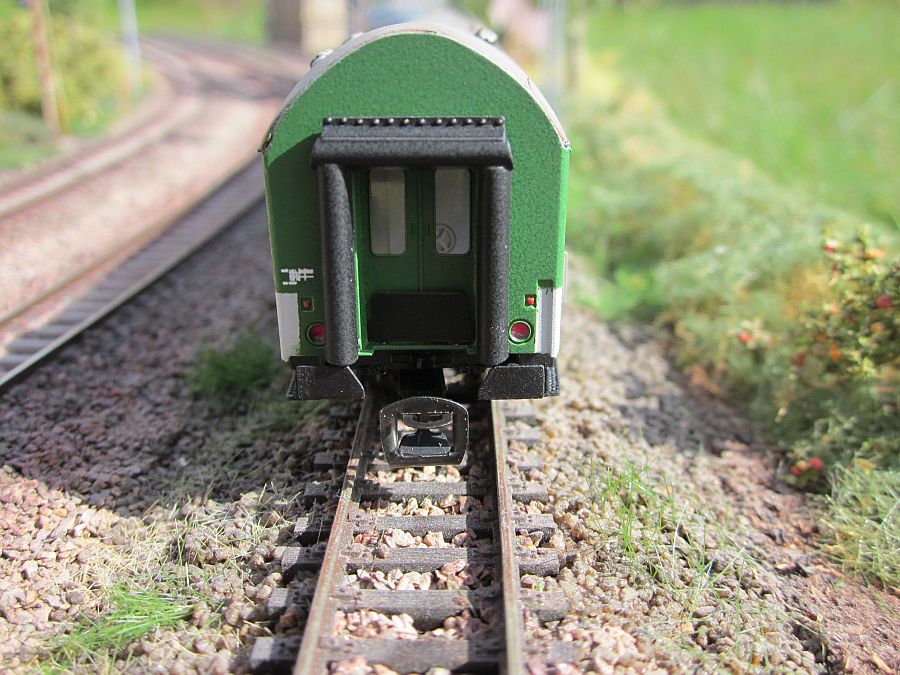

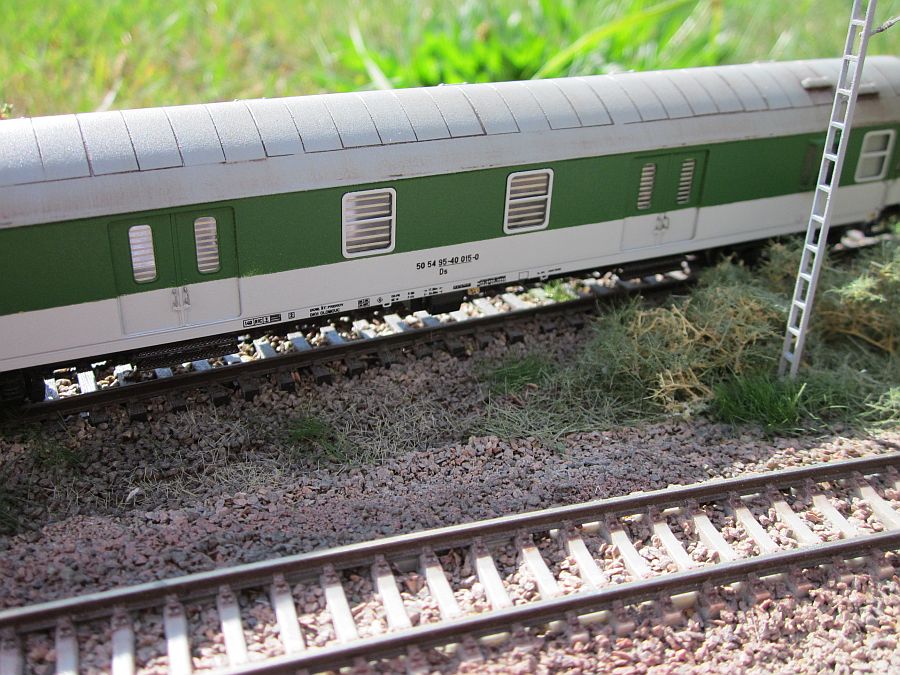

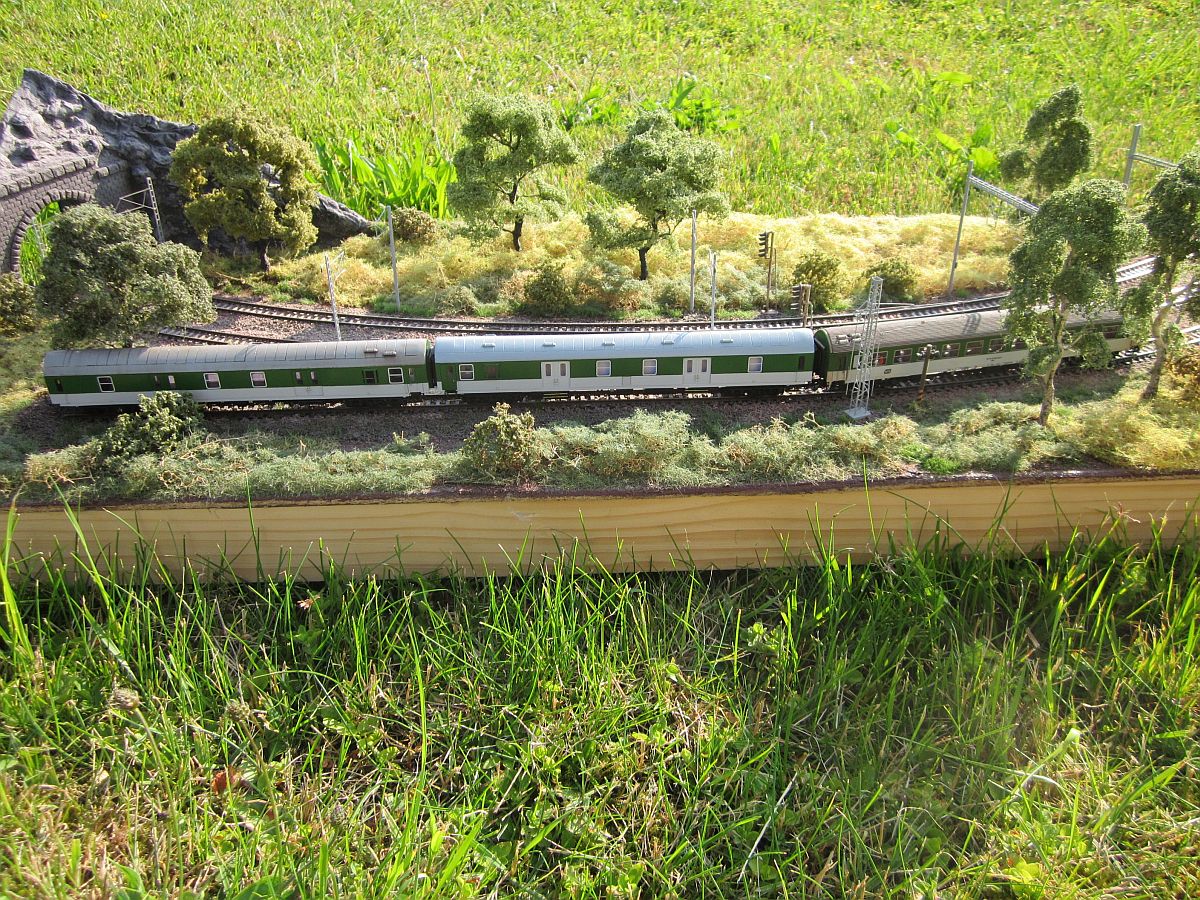

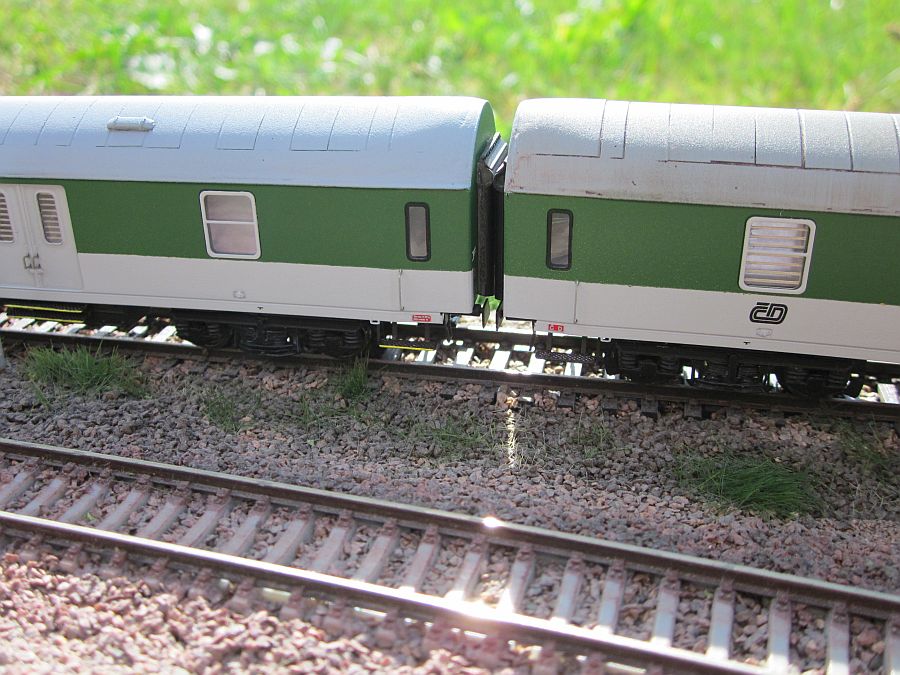

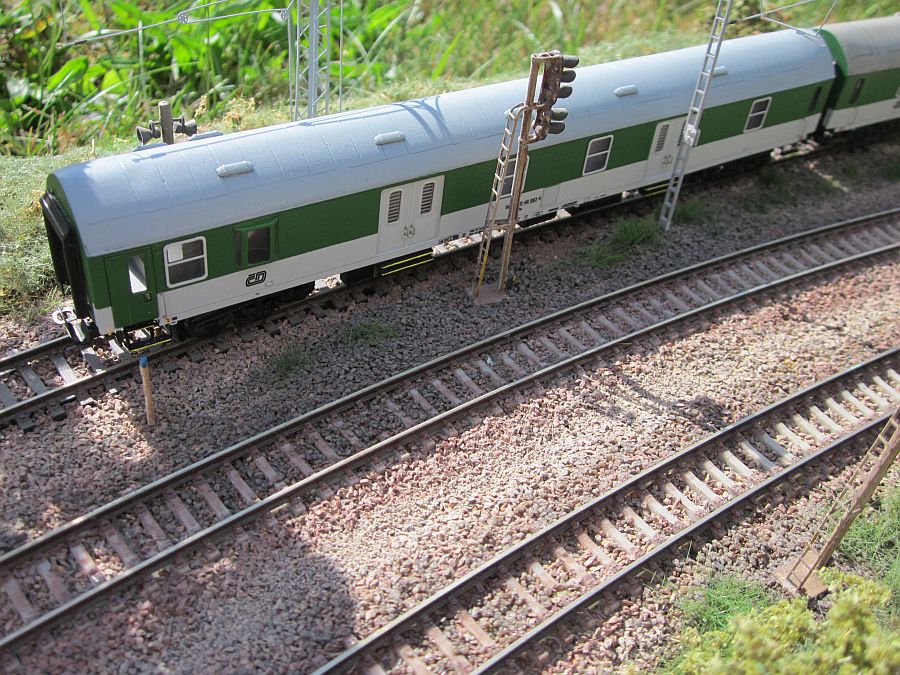

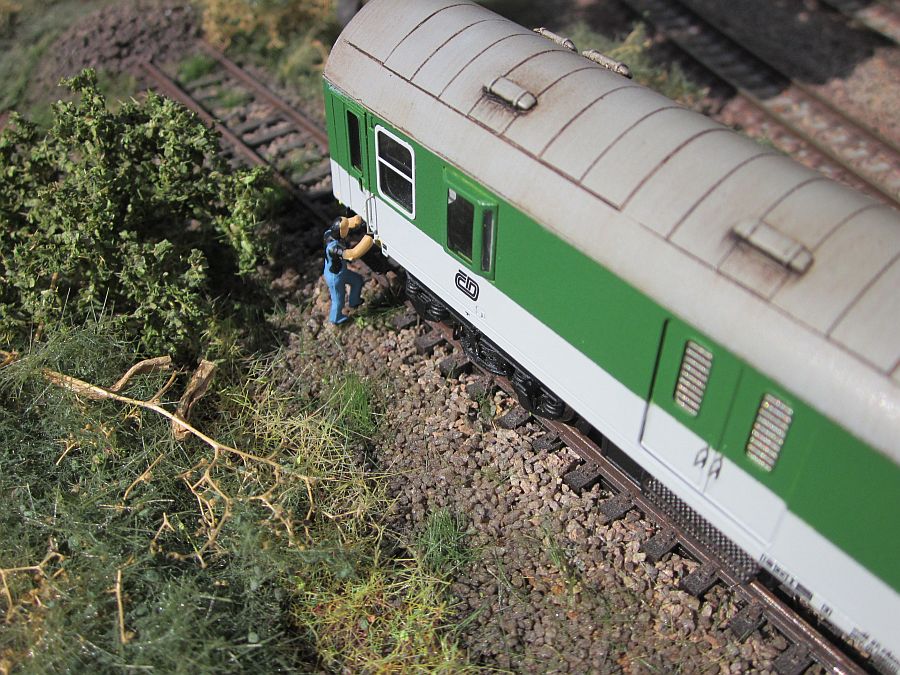

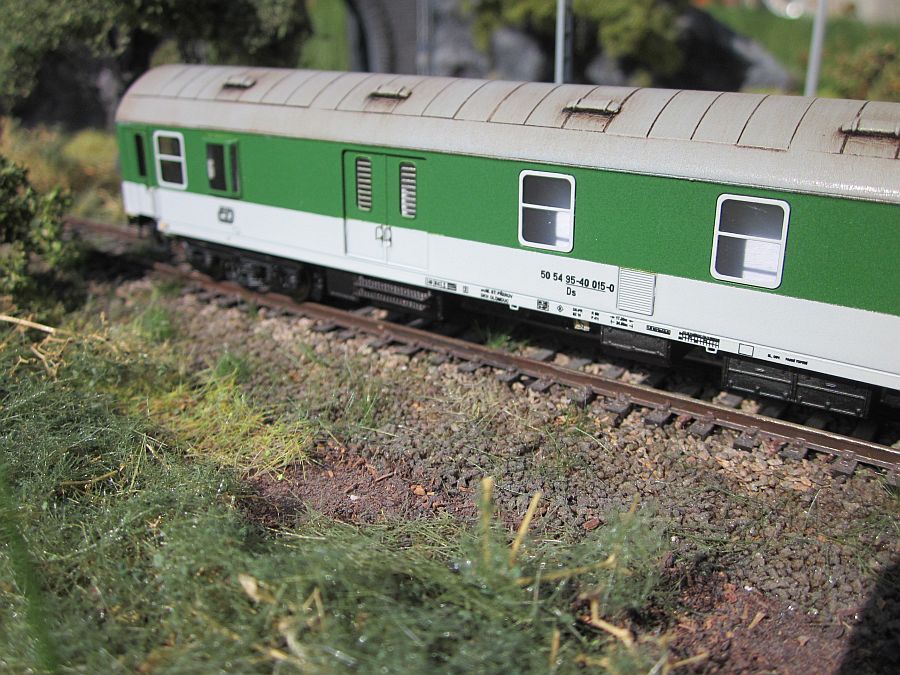

Hotové modely vozů Ds - ČD

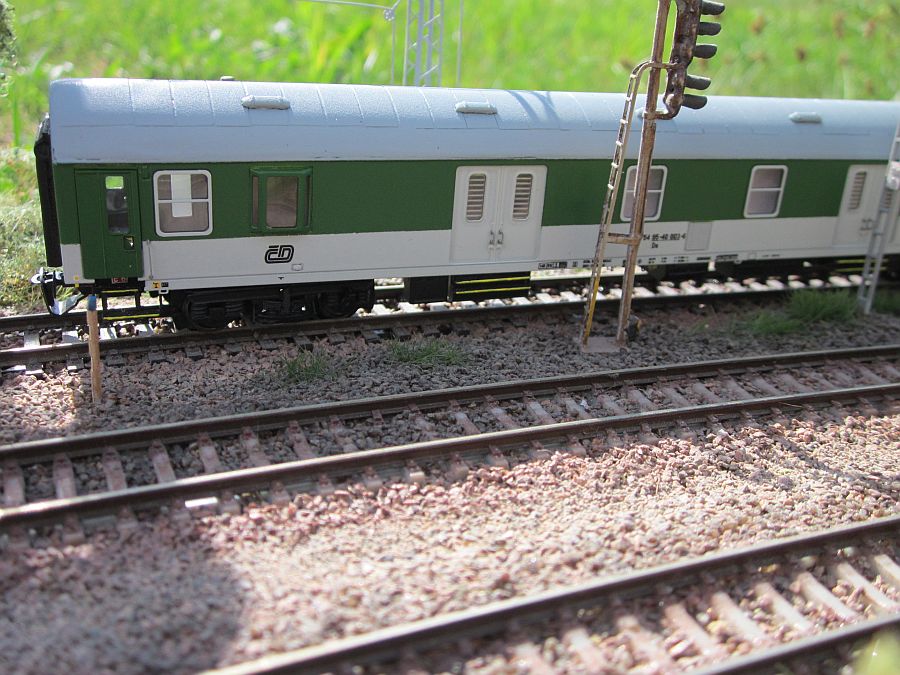

Ds_finaleDs_finale1Ds_finale2

Ds_finale3Ds_finale4Ds_finale5

Ds_finale6Ds_finale7Ds_finale8_2

Ds_finale10Ds_finale11Ds_finale12

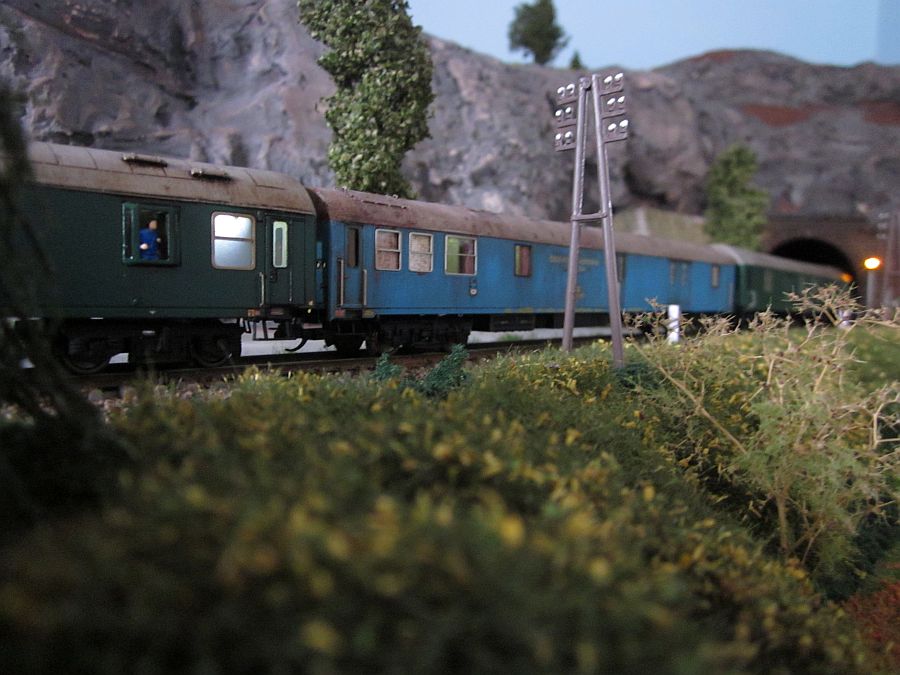

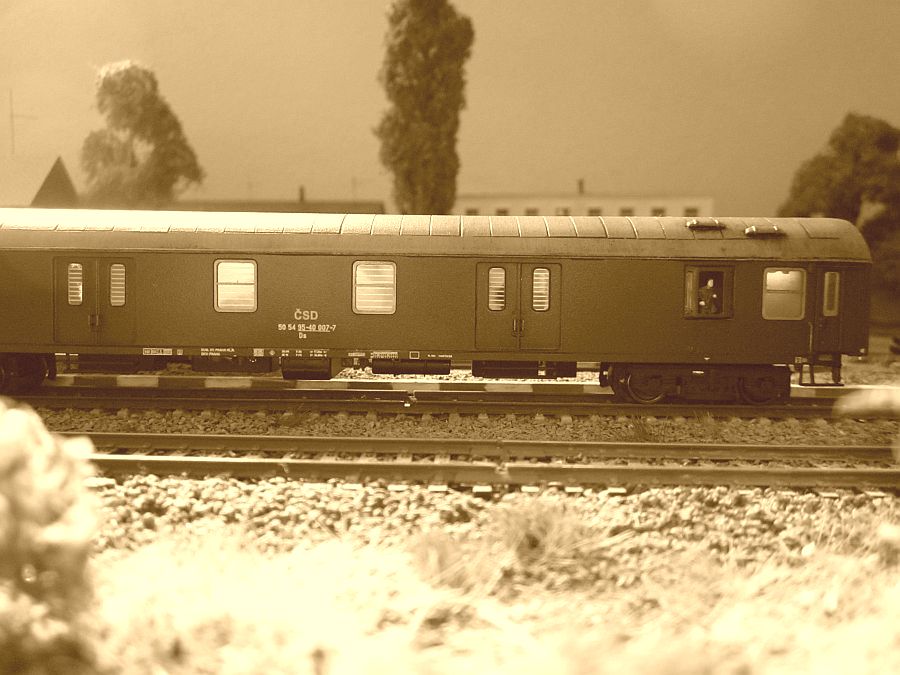

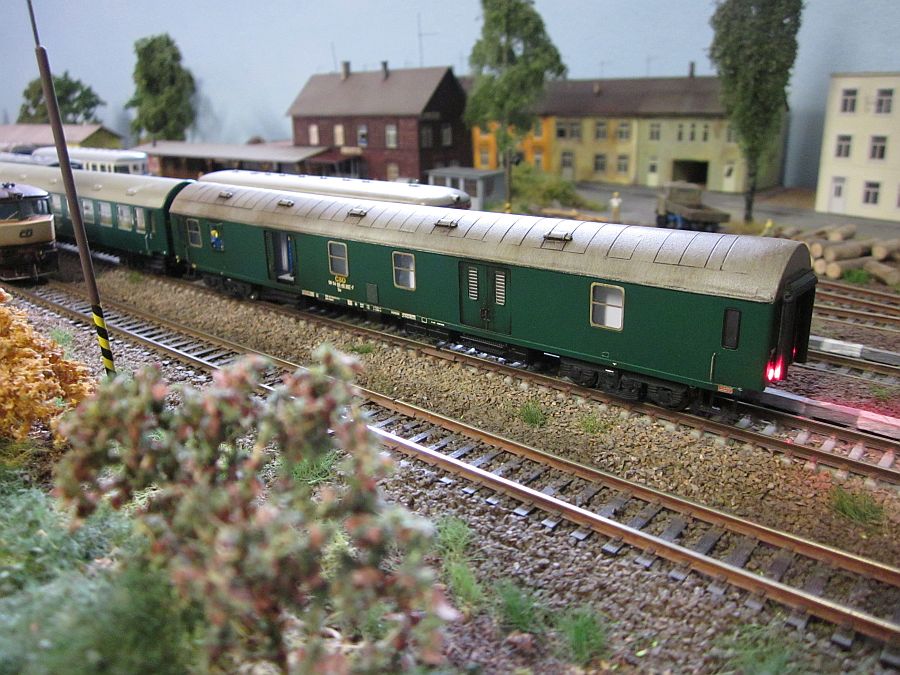

Digitální model Ds 007 ČSD ( těsně před dokončením )

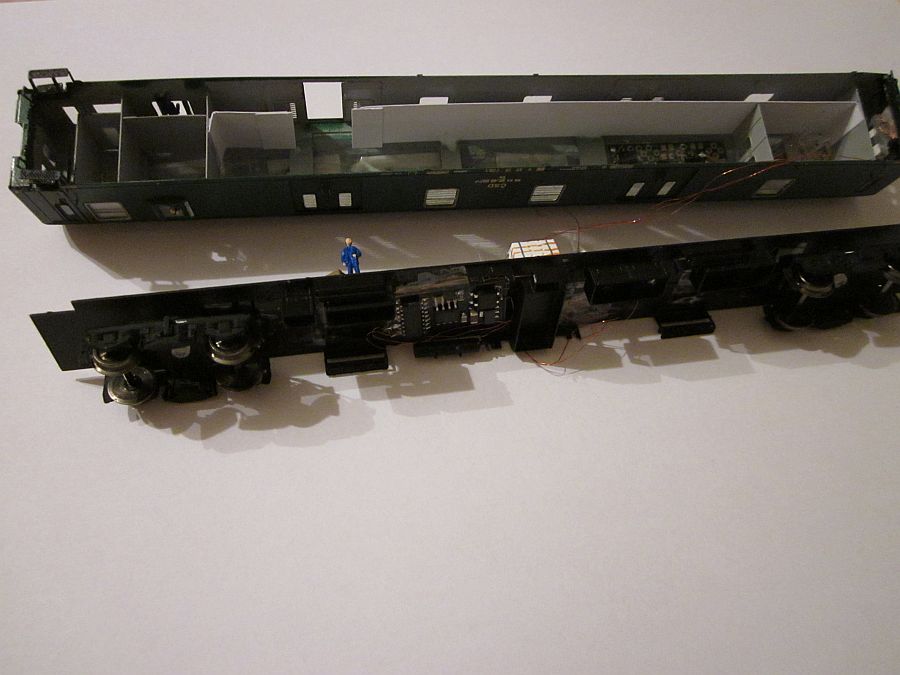

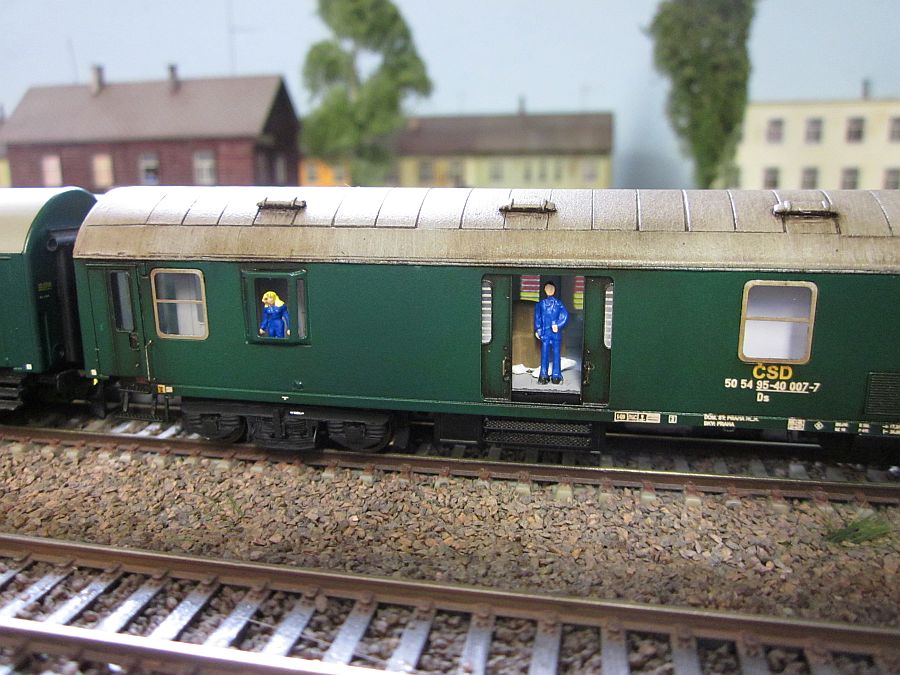

 S logem ČSD a zároveň s označením Ds bylo možné vůz spatřit v období 1990 - 1993 ( ale klidně až 1996 ). Vůz je vybaven drobným paletovým nákladem, posádkou tří železničních pracovníků, osvětlením a dekodérem pro digitální rozhraní. Dekodér je umístěn na rámu - pod vozem. Později bude vůz vybaven také digitálním spřáhlem.

Ds007Ds007_cbDs007b

Ds007cDs007eDs007f

Ds007gDs007iDs007k

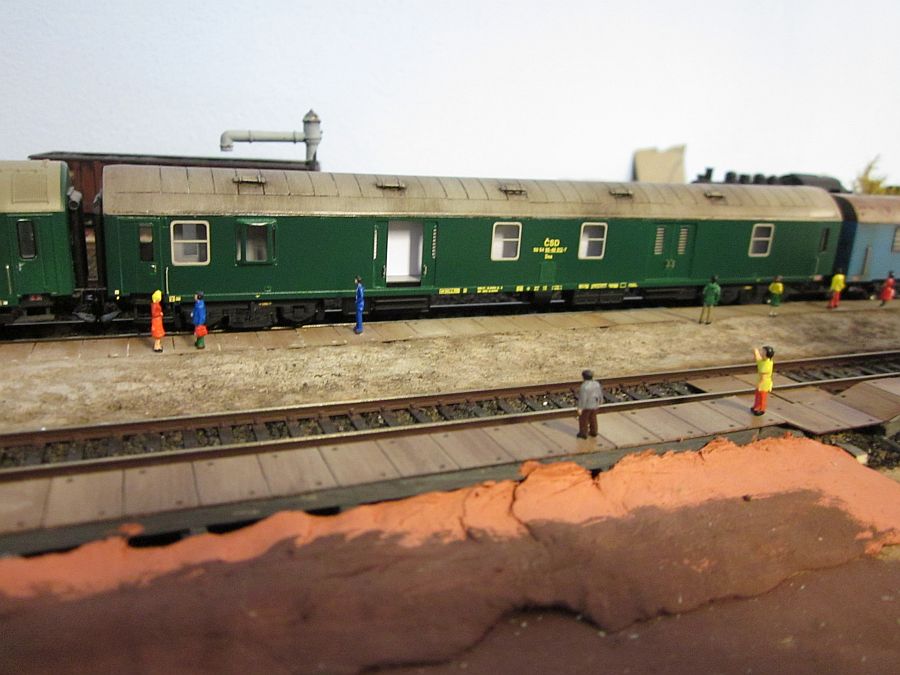

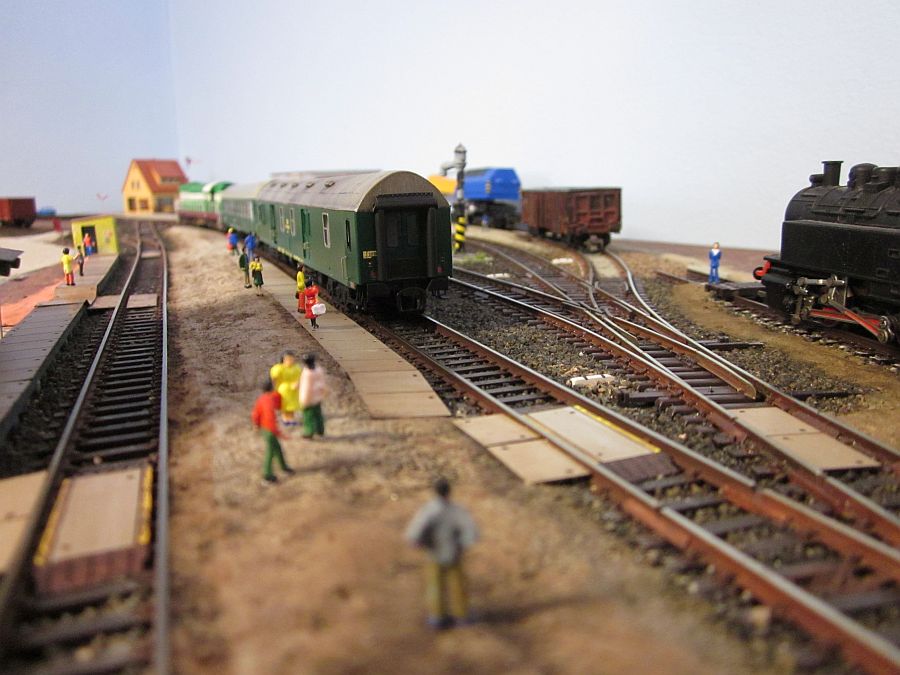

Hotový model Dsa 012 ČSD

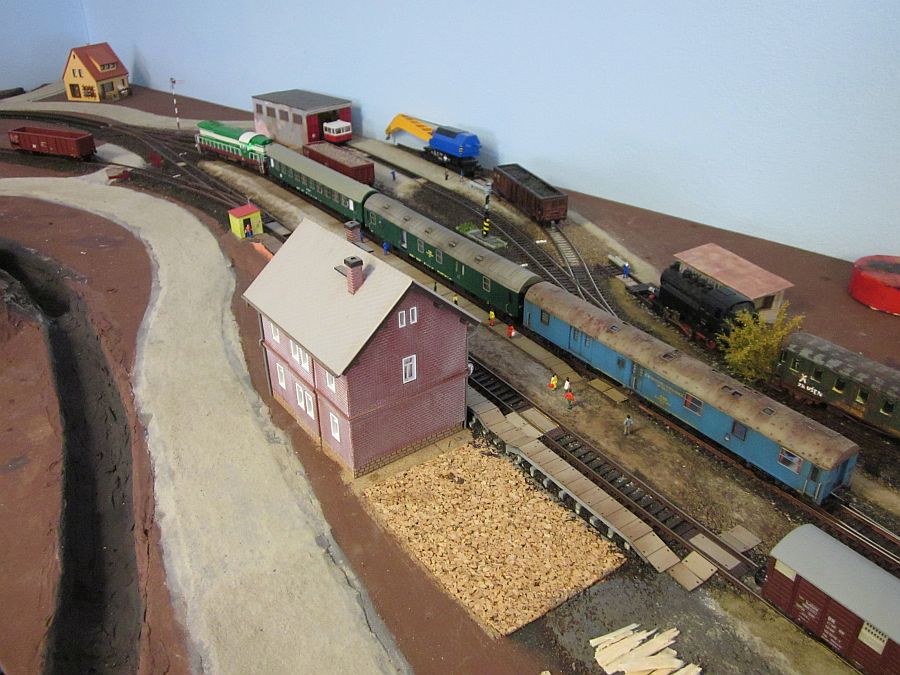

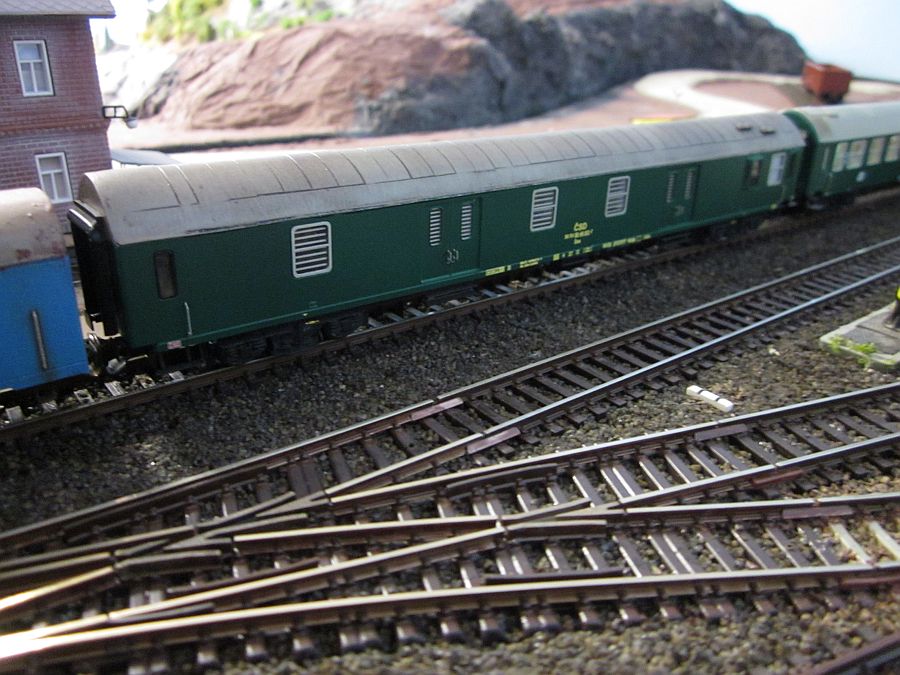

Vůz Dsa 012 v provozu s "páteční" posilou leptaného poštovního vozu Fa

Ds012Ds012_cbDs012a

Ds012cDs012d_2

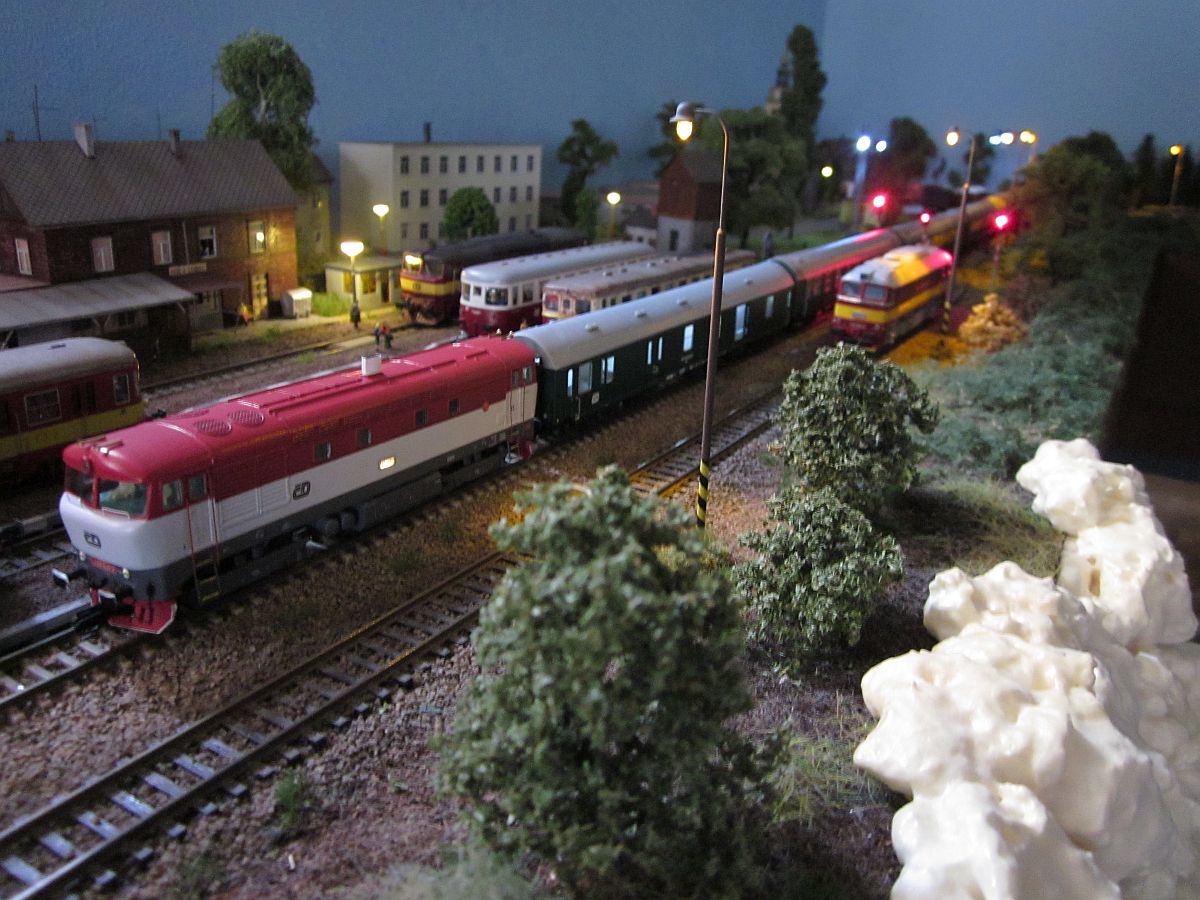

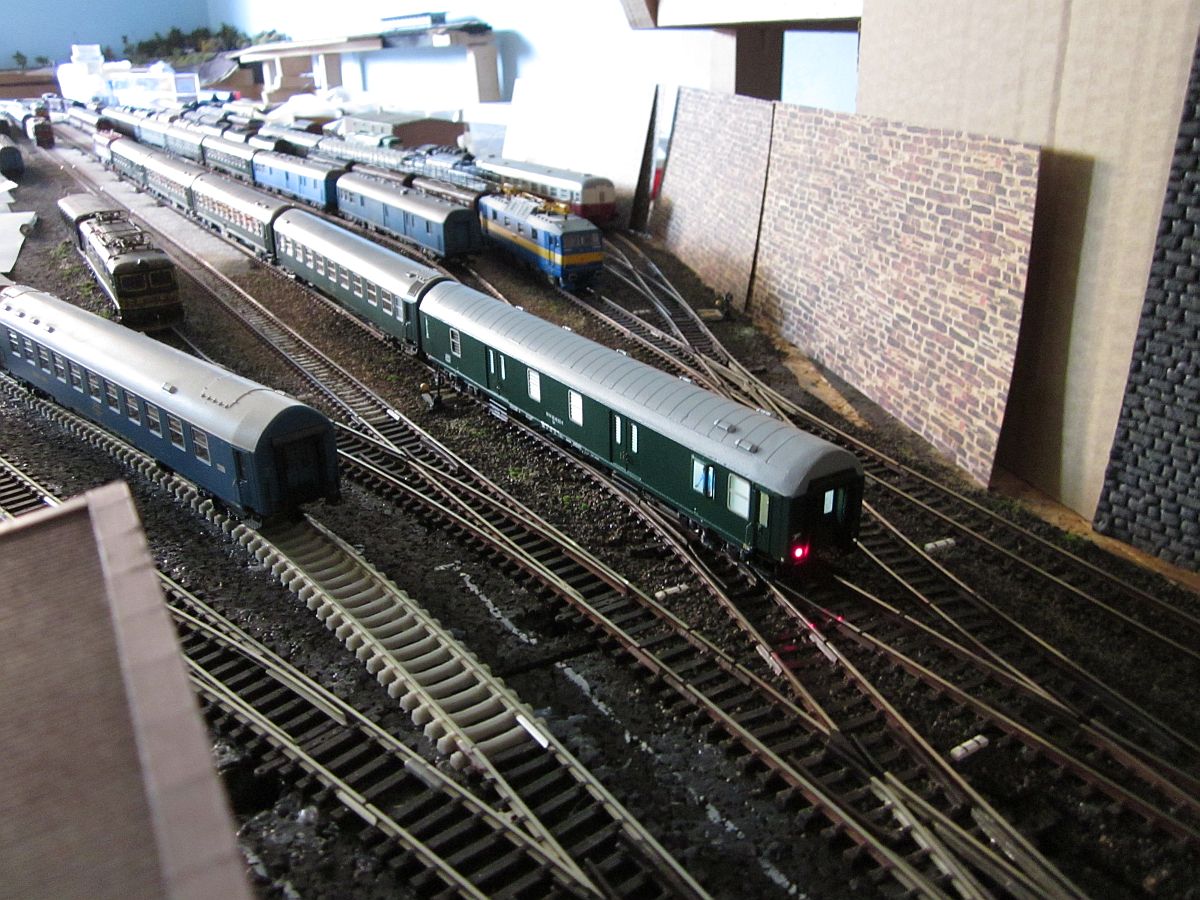

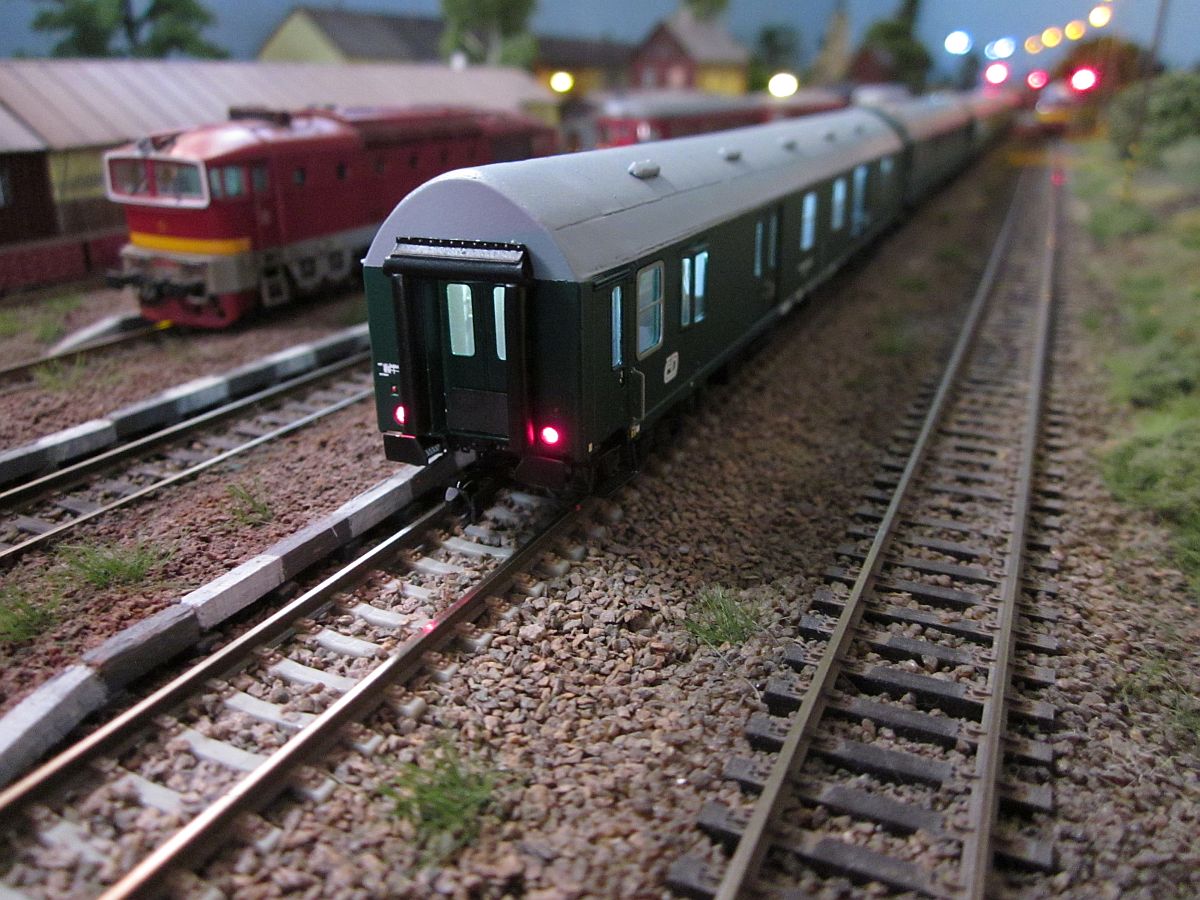

Hotový DCC model Ds 021 ČD

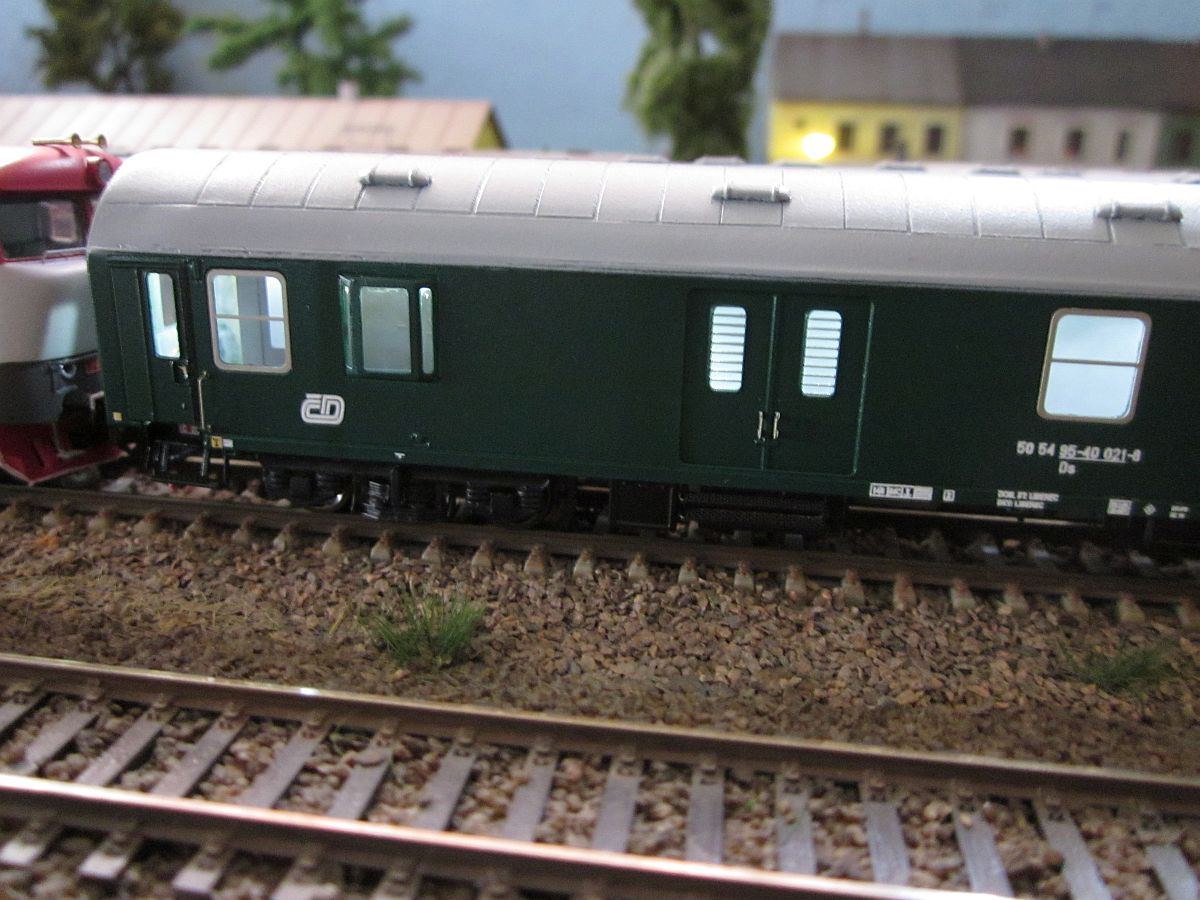

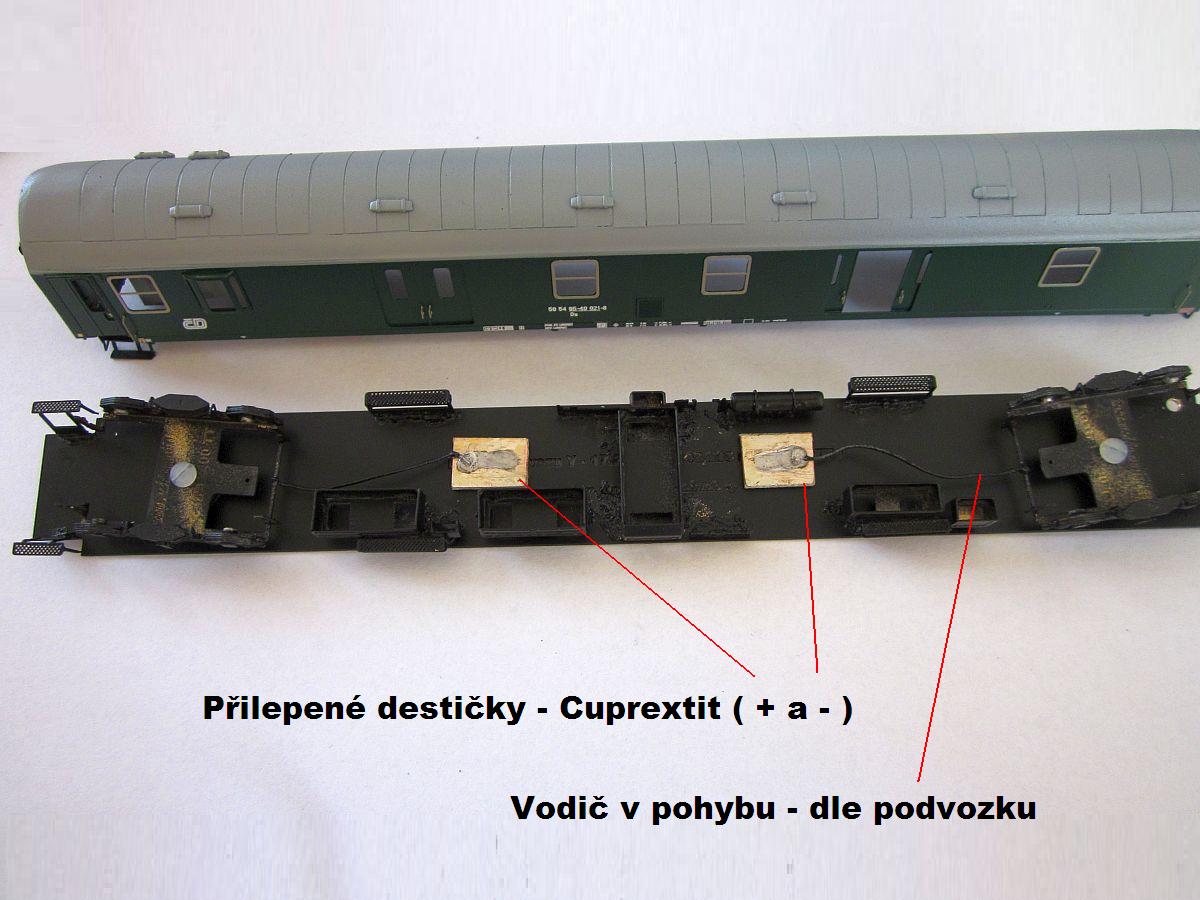

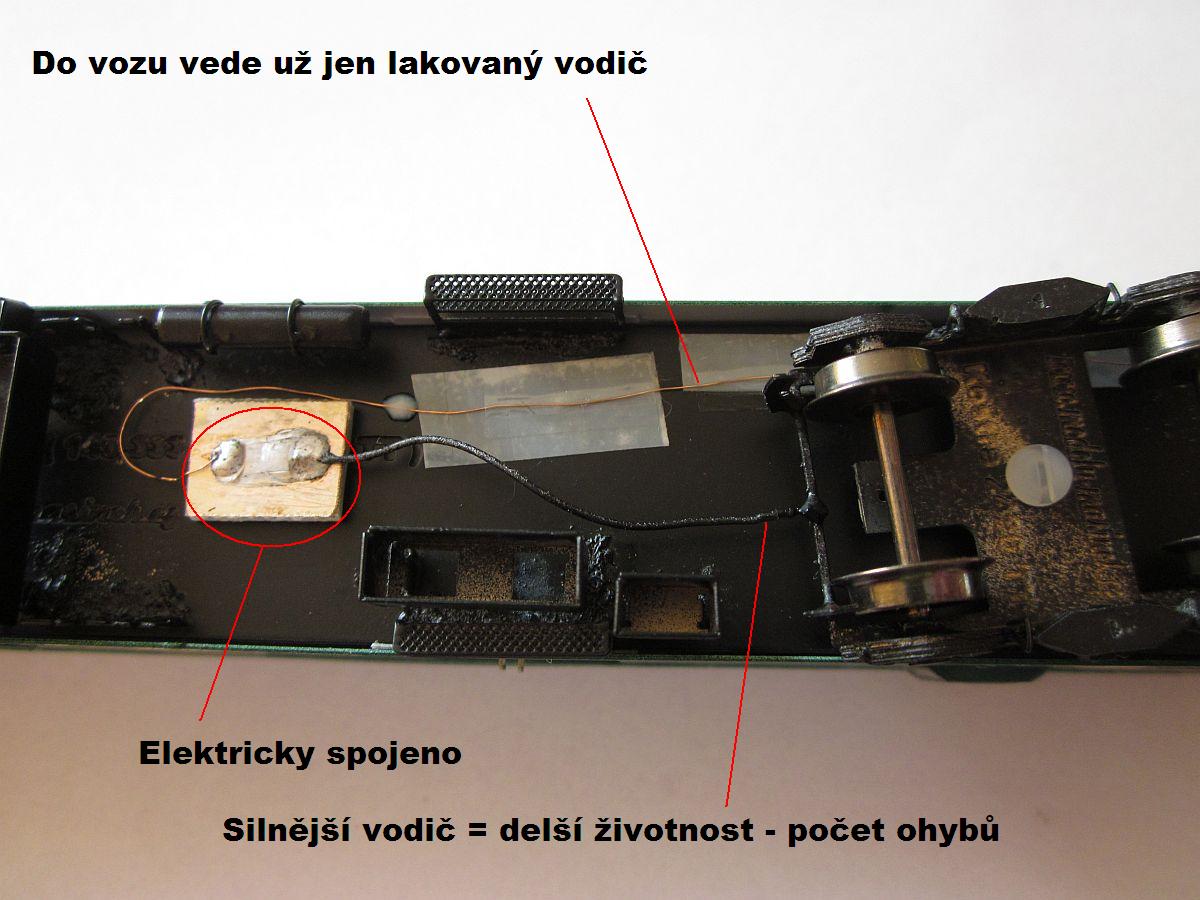

 První vůz, který se podrobil testům při novém druhu přenosu proudu pro osvětlení...Vozový dekodér je zabudován ve střeše...Pro nedostatek času se na tento vůz dostala řada až po roce, od ukončení limitní akce...

Ds021Ds021bbDs021c

Ds021h_2Ds021jDs021k

Ds021mDs021oDs021p

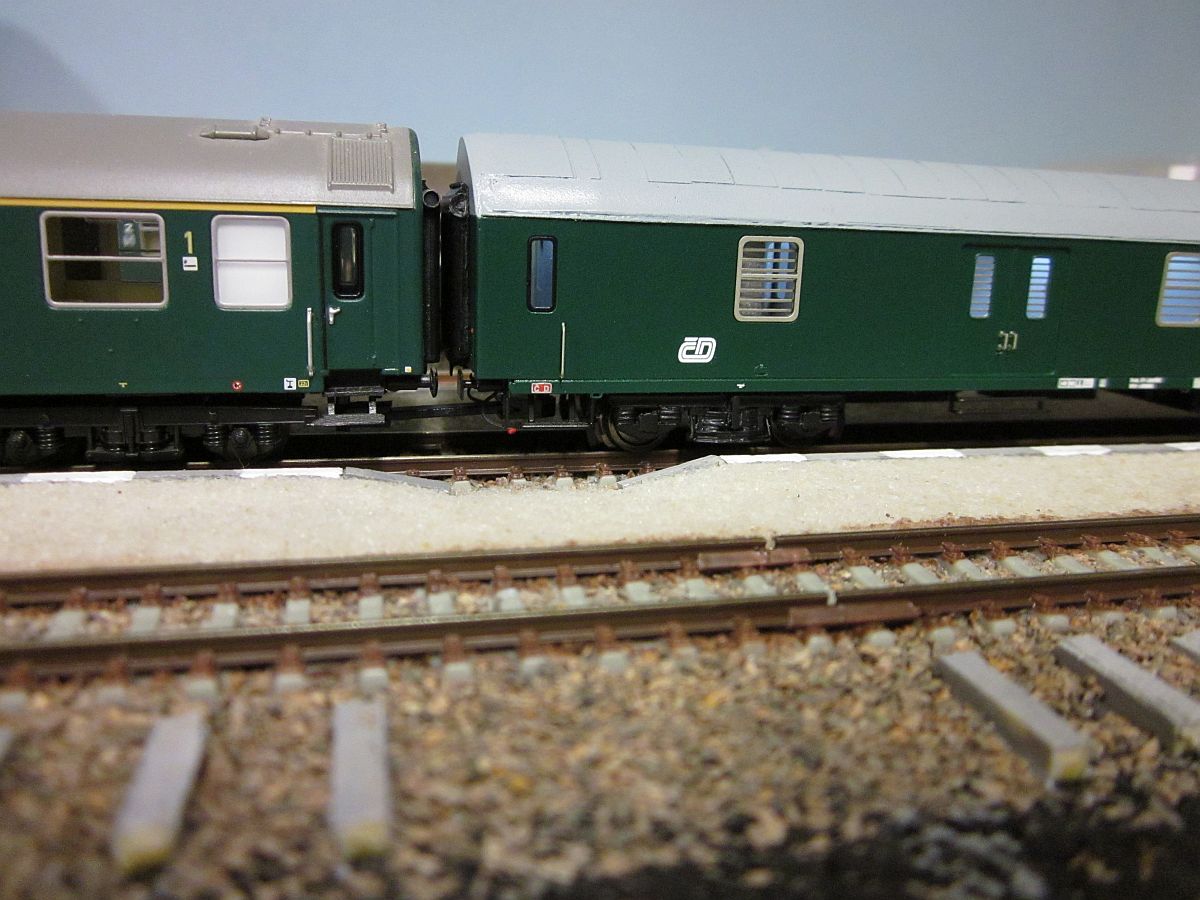

 Řada 781 byla v provozu ještě koncem 90.let :) Takže i tato barevná a vozová kombinace je možná. Vůz Ds, a také vozy Btn 042, které představují čerstvý lak z roku 1994. ( Ds s logem ČD může být už od roku 1993 ).

Ds_781Ds_781aDs_781b

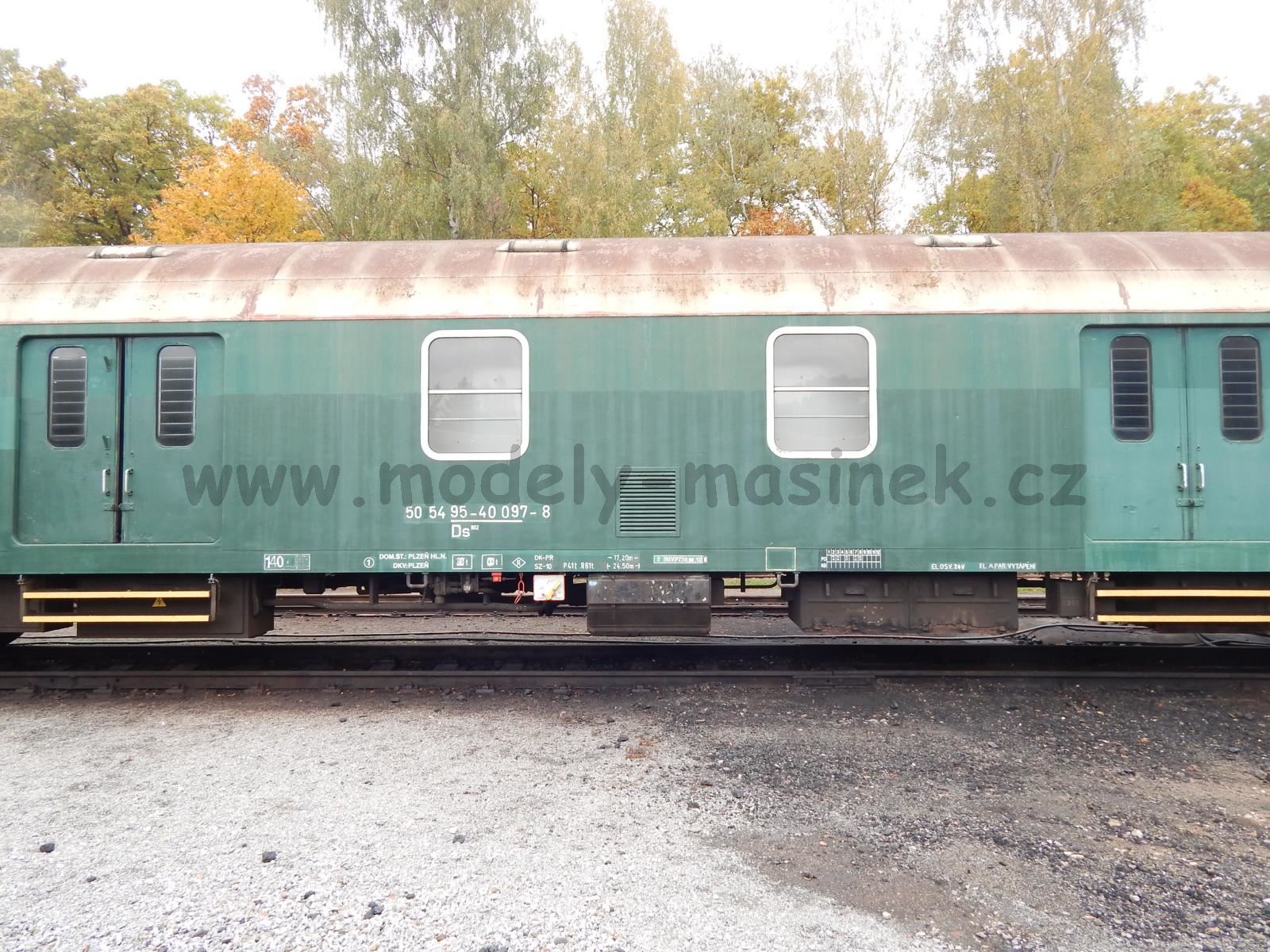

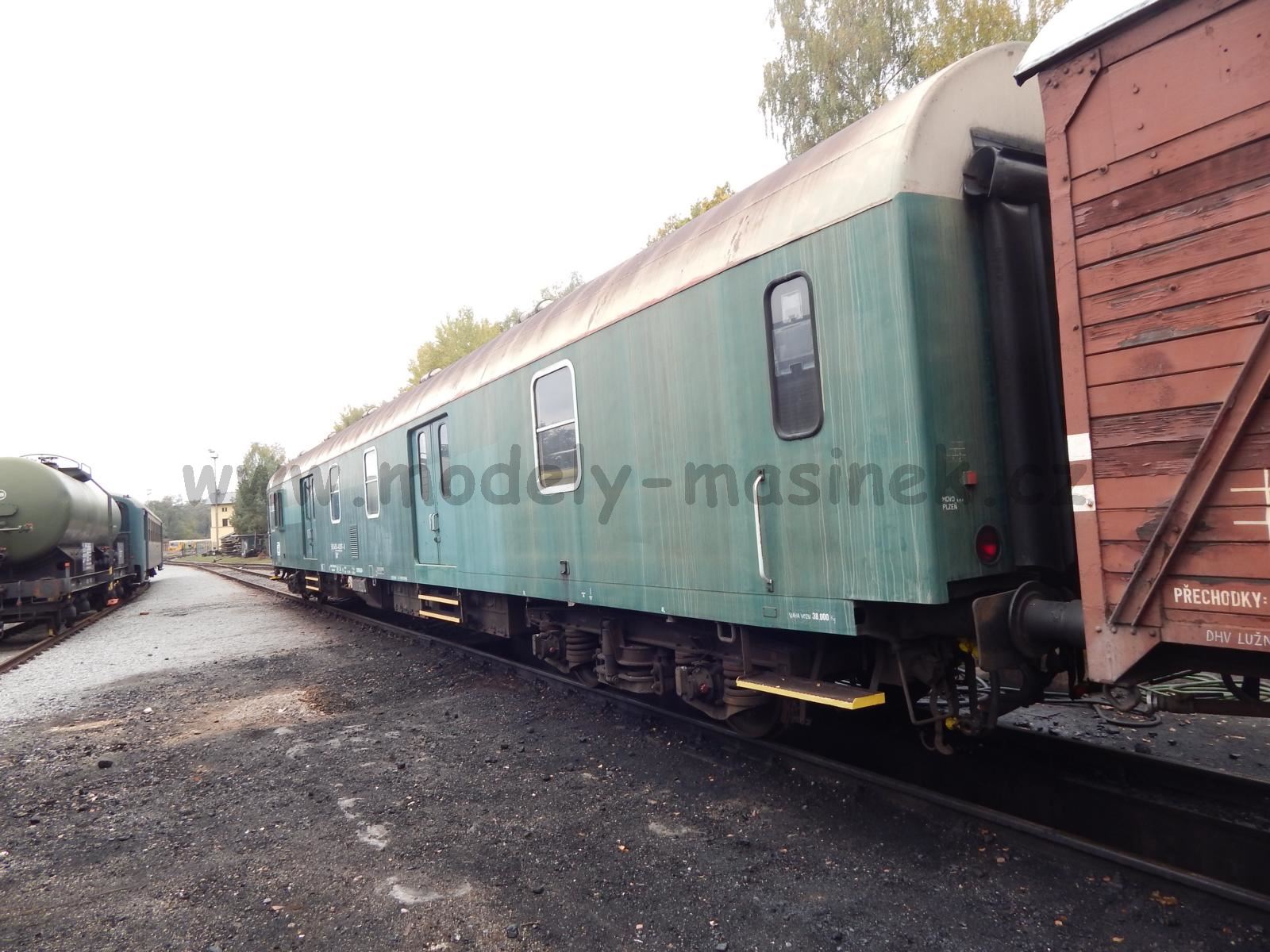

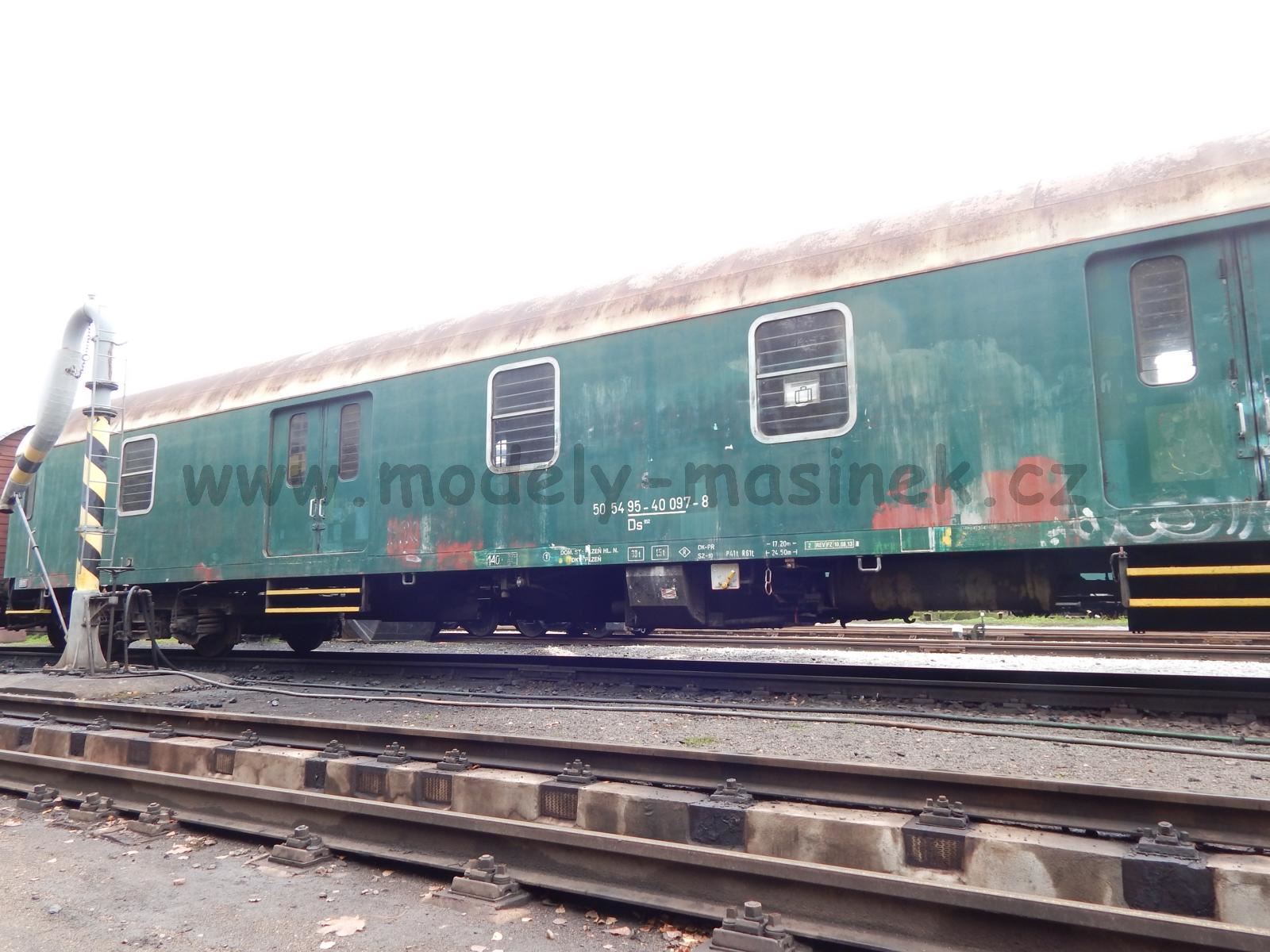

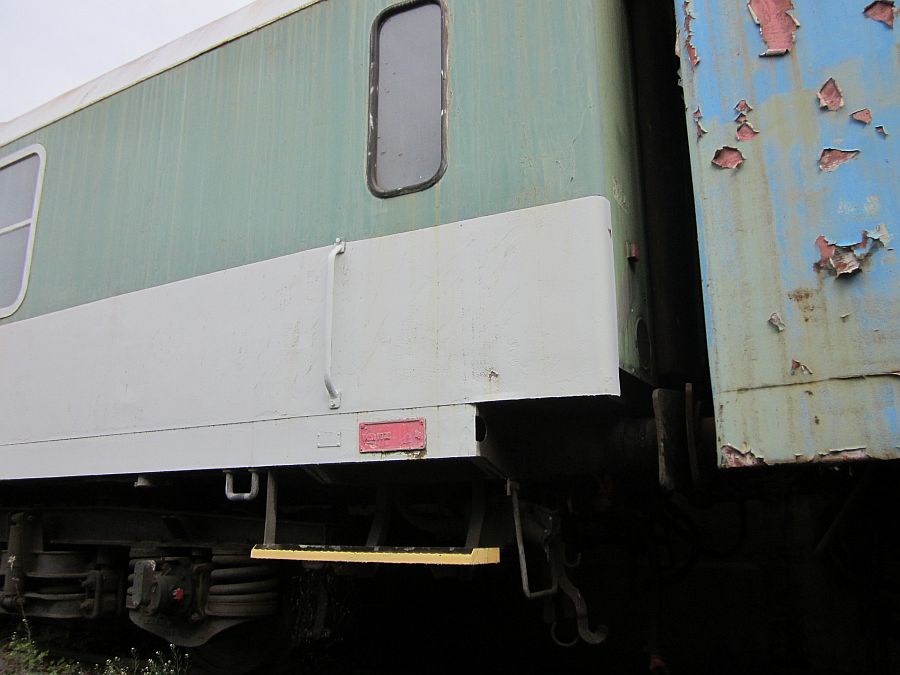

Doplňující fotografie "zeleného" vozu Ds 097

Ds097Ds097aDs097b

Ds097cDs097dDs097e

Ds097fDs097g

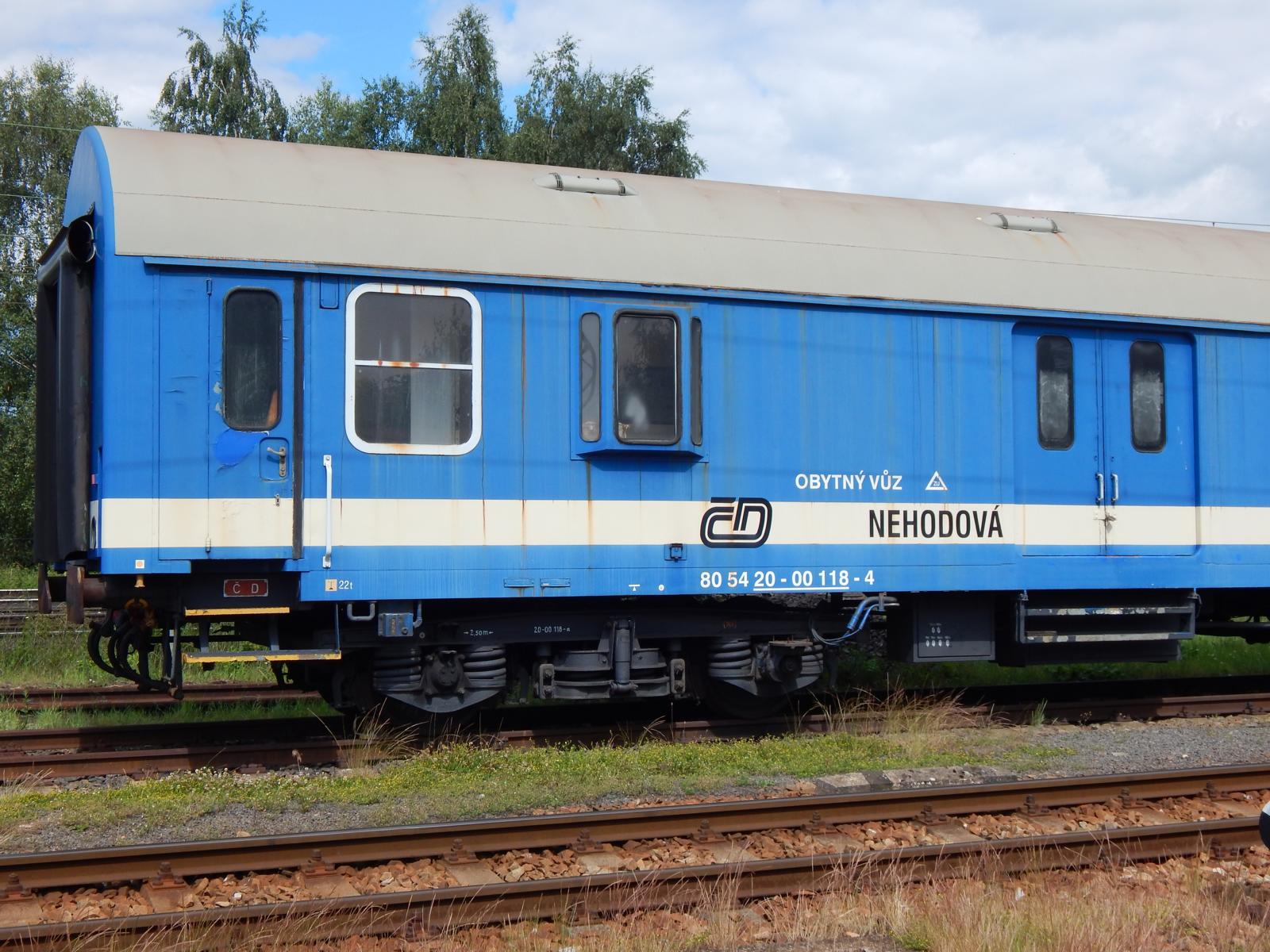

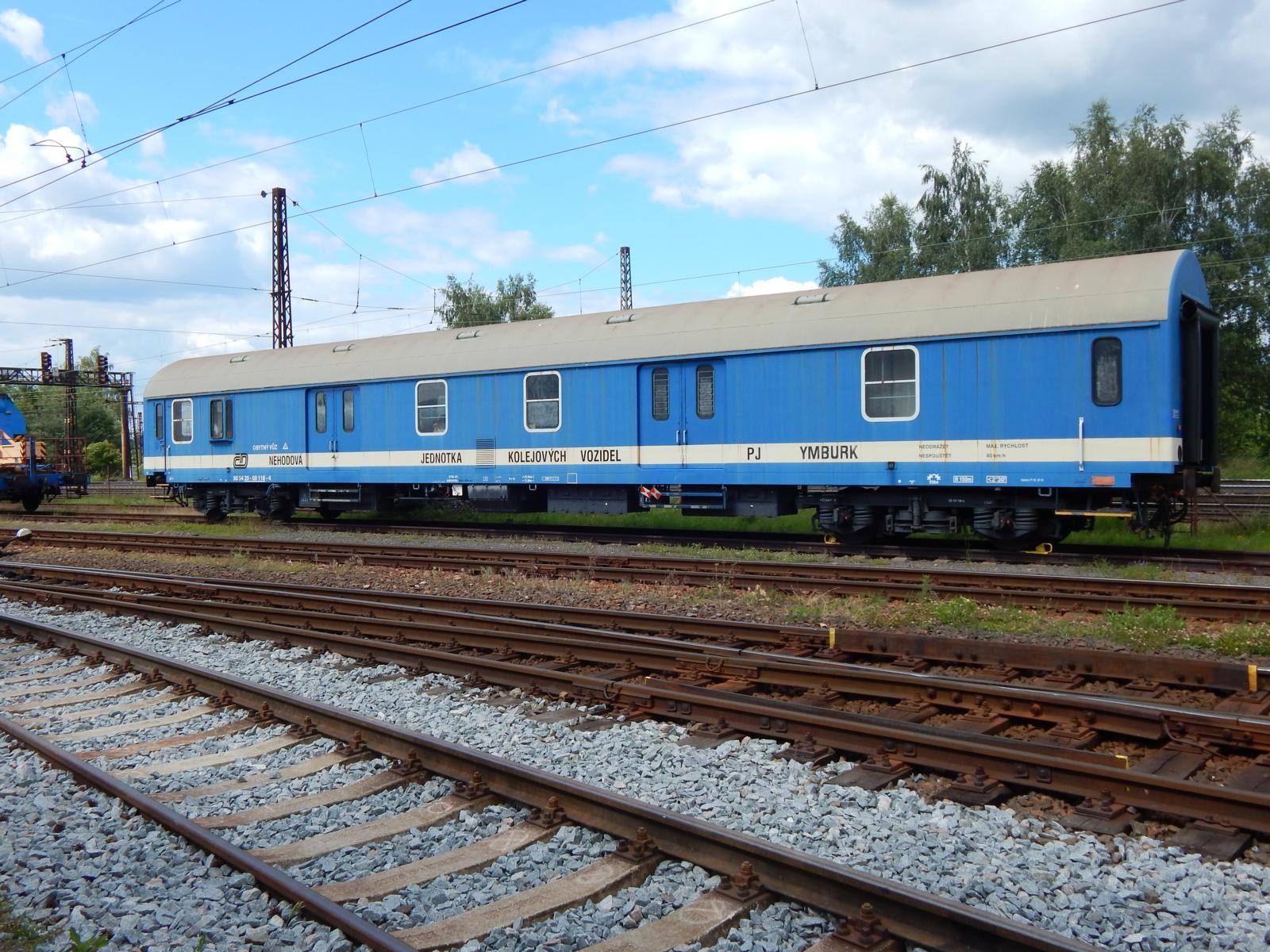

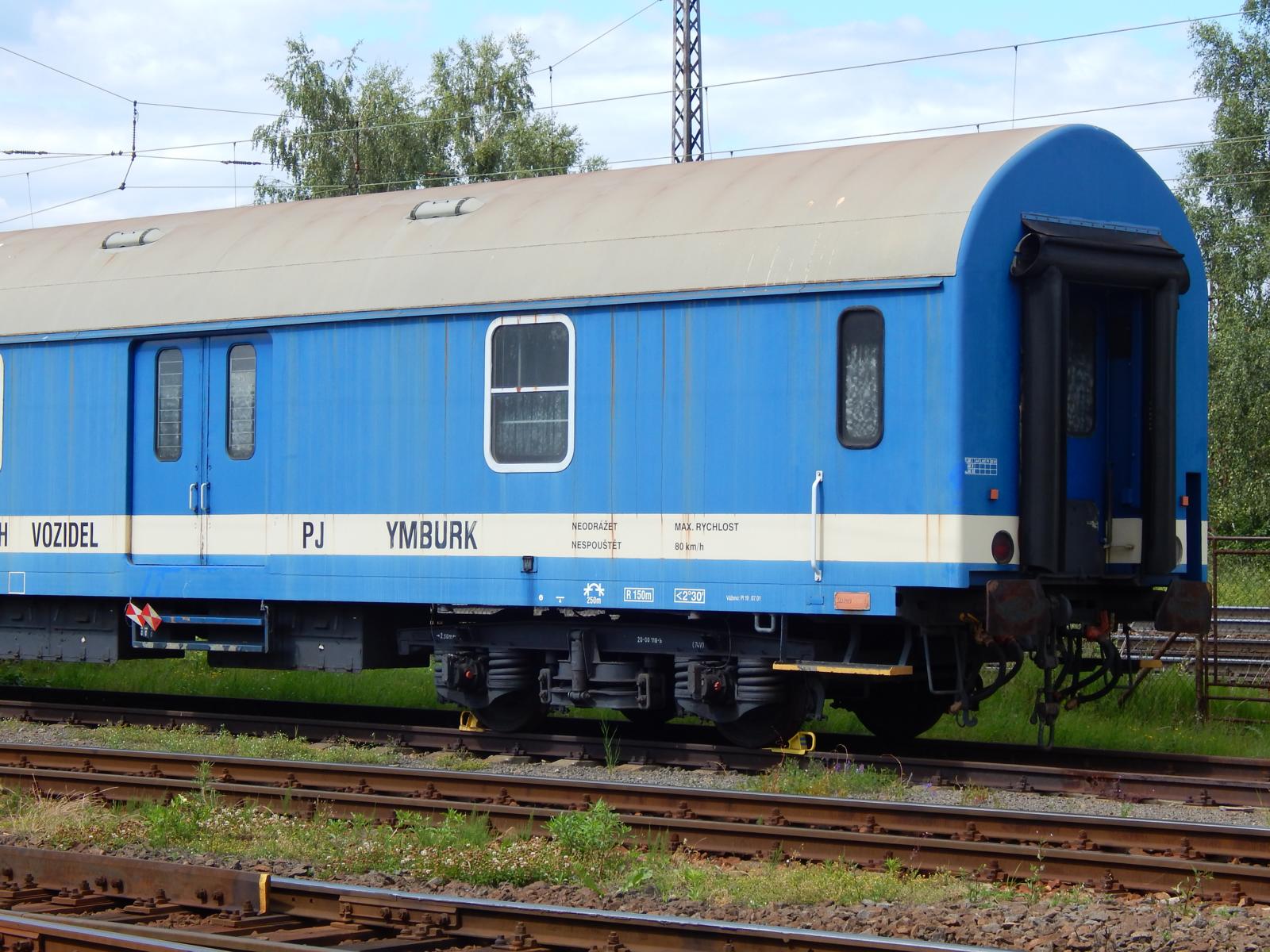

Doplňující fotografie pracovního vozu Ds 118

Ds-118Ds-118aDs-118c

Ds-118fDs-118gDs-118h
