Dva návody stavby vozu Eanos 5379 / 5375  1:120 TT

Eanos457zEanos457kEanos_4-ksa


Již tradičně je vůz připraven na základě vlastního oměření skutečného vozu

- Leptané podvozky Y25 - 5 vrstev + 8 ložisek. Velikost 1:120 TT. Cena 135 Kč

- 10 x Leptané podvozky Y25 - 5 vrstev + 80 ložisek. Velikost 1:120 TT. Cena 1090 Kč

- Vůz Eanos s podvozky Y25 + ložiska, podložky, šroubky a matky 375 Kč

- Set 4 vozů Eanos s podvozky Y25 + ložiska, podložky, šroubky a matky za 1200 Kč

 Podvozky jsou připraveny také pro spojení naším spřáhlem. Také u leptu vozu je další spřáhlo pro možné spojení z čelníků ( jako vozy Es ). Boční dveře jdou otevřít v pantu....Co víc si přát :)

Obtisky - na výběr je tradičně z více čísel. U podvozků je vidět chyba, některé vrstvené díly se odleptaly. V prodeji pouze kompletní lepty !

 Zesílení bočnic je řešeno leptem ( tvary "L" a "T" ), na desetinu mm přesné zesílení.

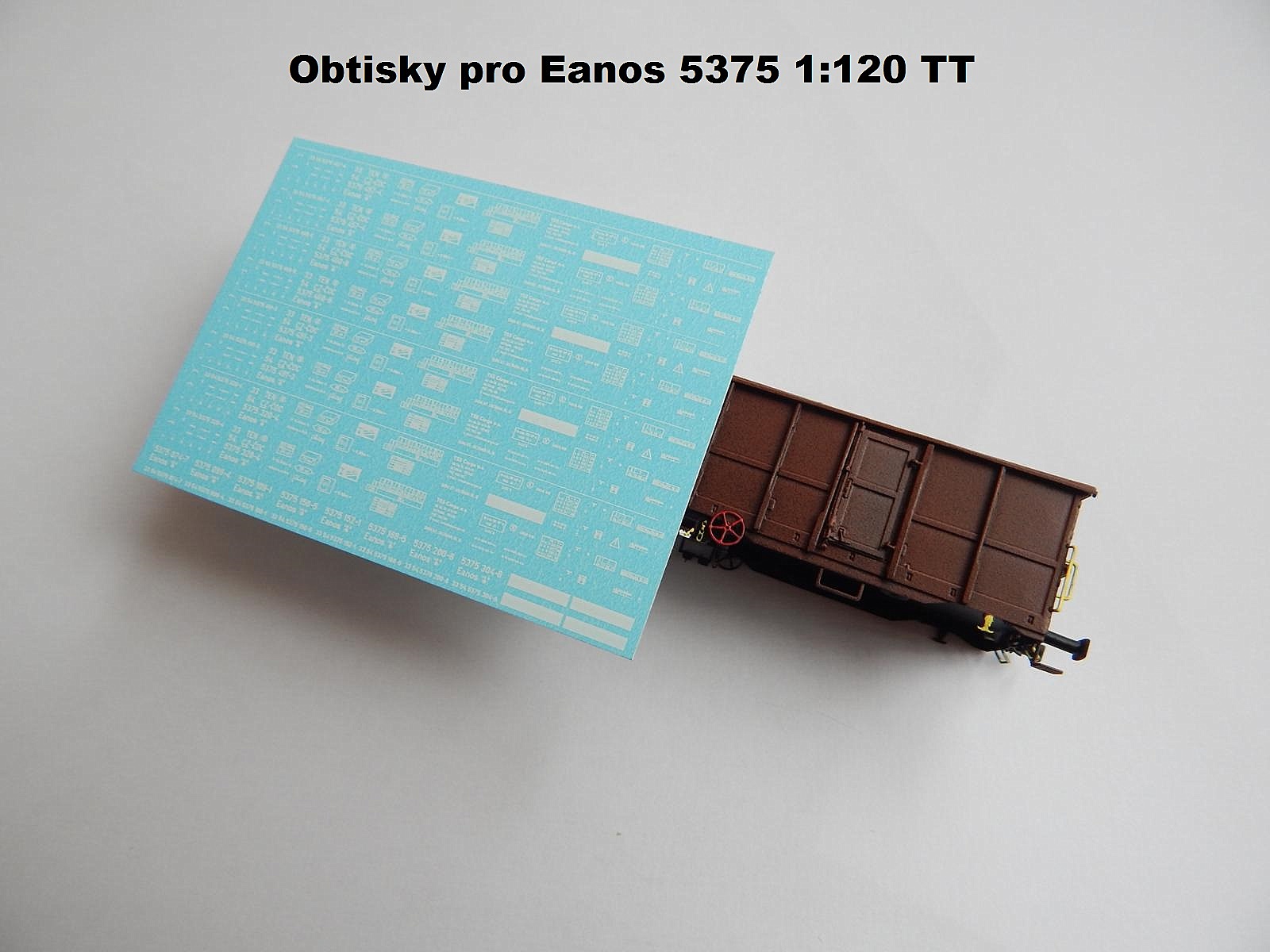

Obtisky

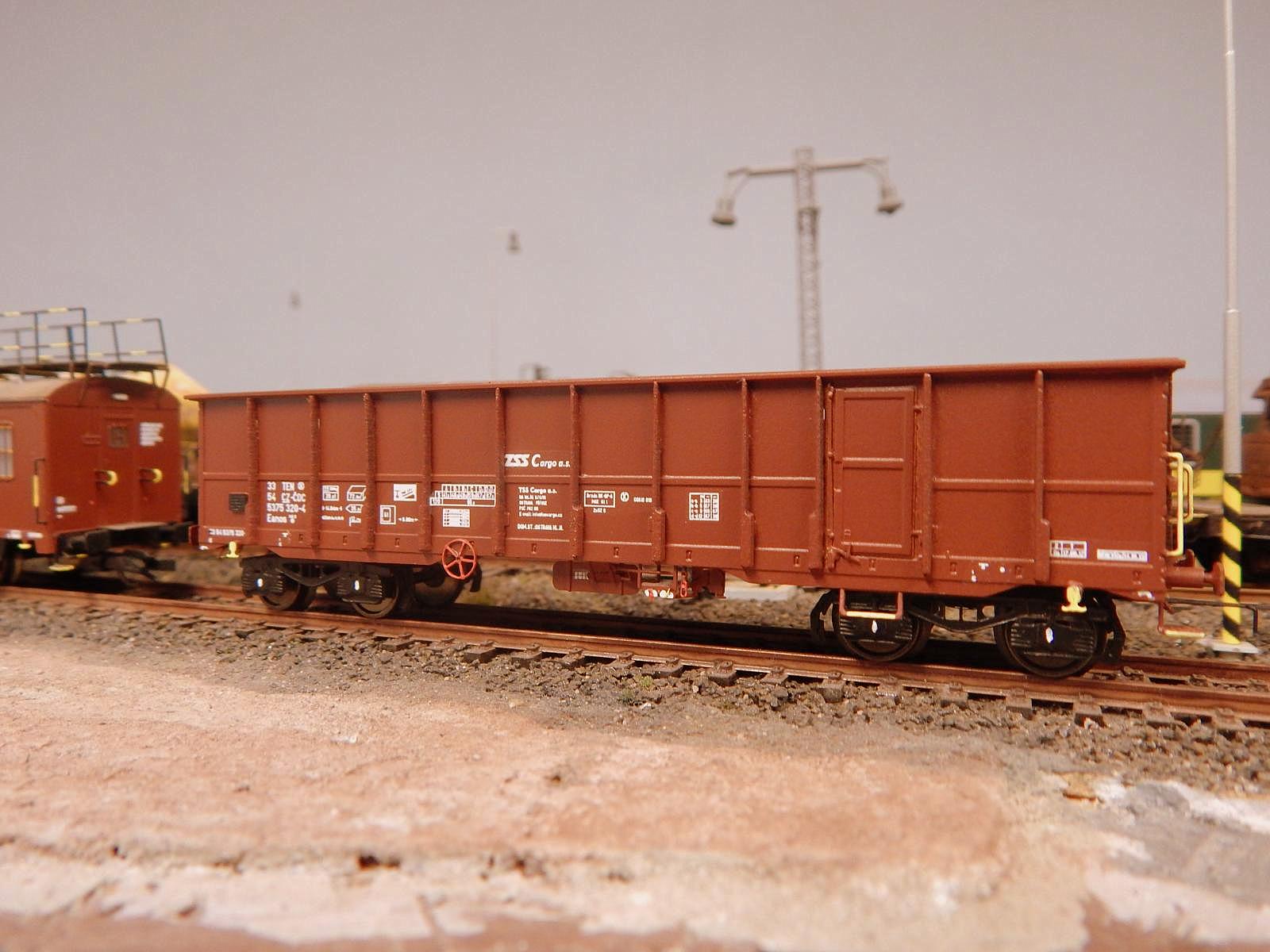

 Obtisky jsou z naší dílny, na výběr je tradičně z více čísel. Aršík je pro 4 vozy, 12 různých čísel. V první várce se logo TSS Cargo a.s. nepovedlo, místo loga byl bílý proužek. Opraveno..... Cena 60 Kč

O_eanos-logoEanos-obtisky_3Tss-cargo_2

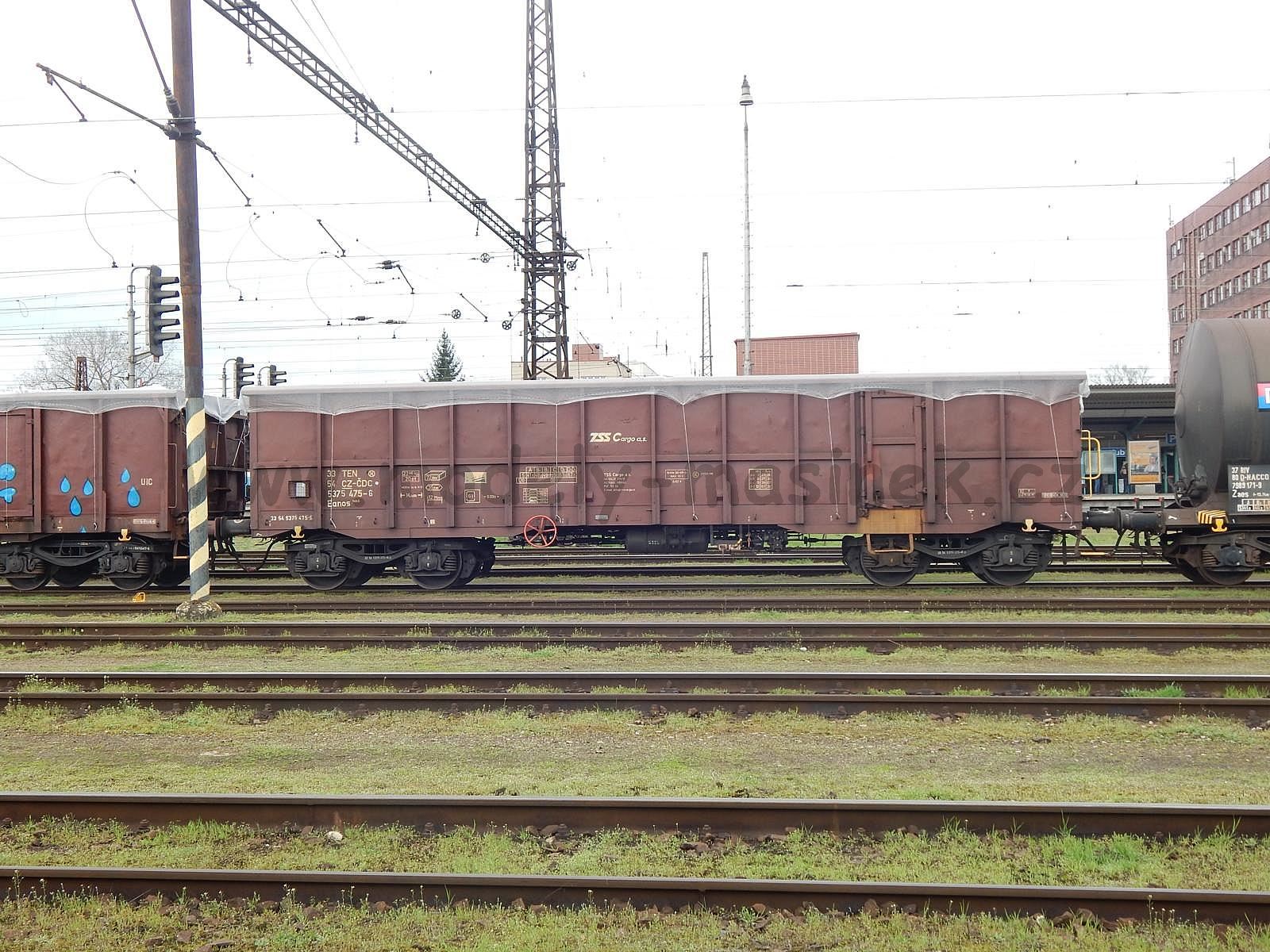

Eanos-091-hk-2017Eanos-131-hk-2017Eanos-pardubice-475

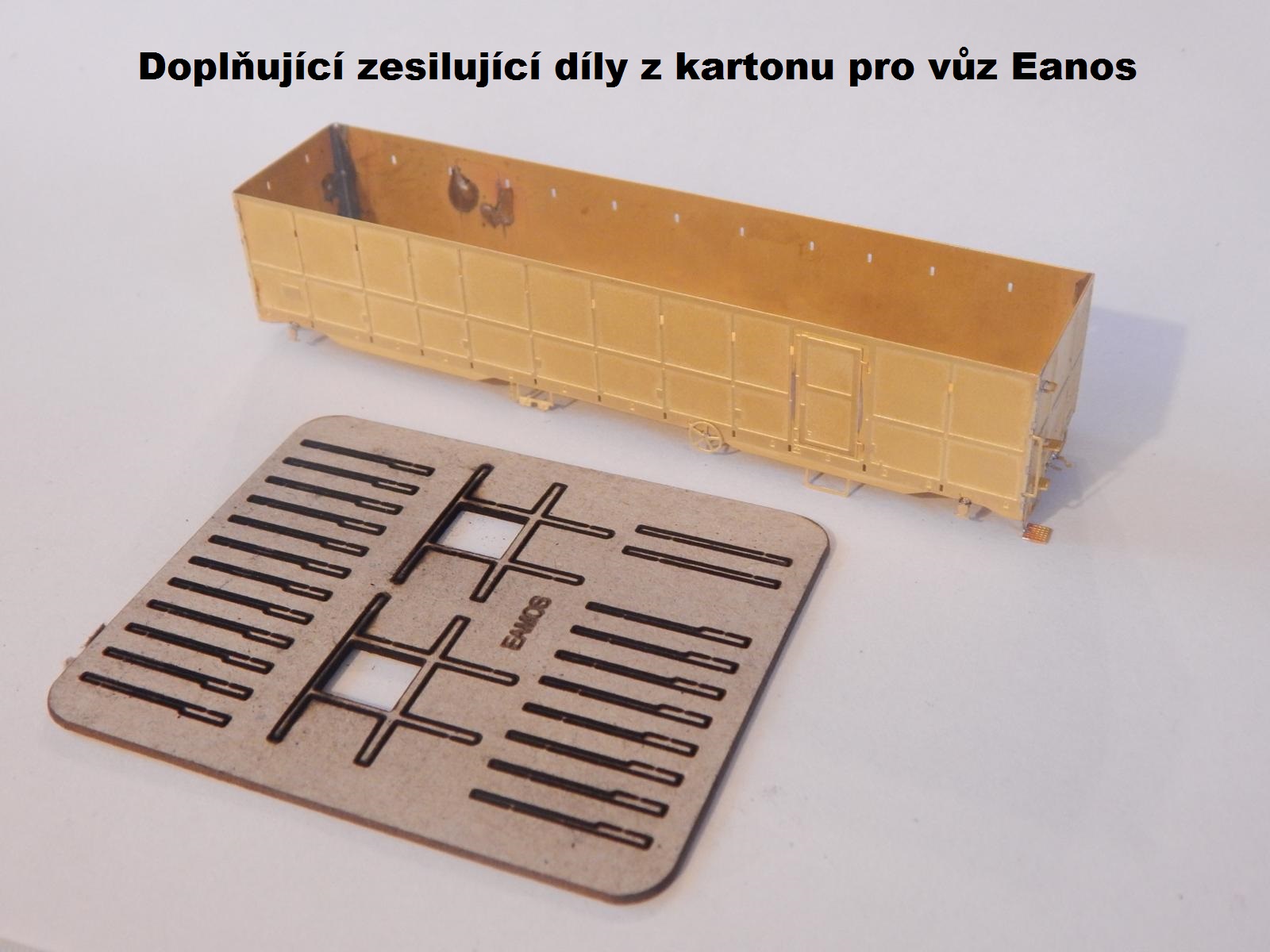

Eanos rychleji ? Díly z kartonu místo leptu...

Kat.č. TT-K-Eanos

Díly z kartonu nahrazující leptané. Cena za sadu na jeden vůz 45 Kč

Eanos-a-karton4Tt_eanos-kartonn

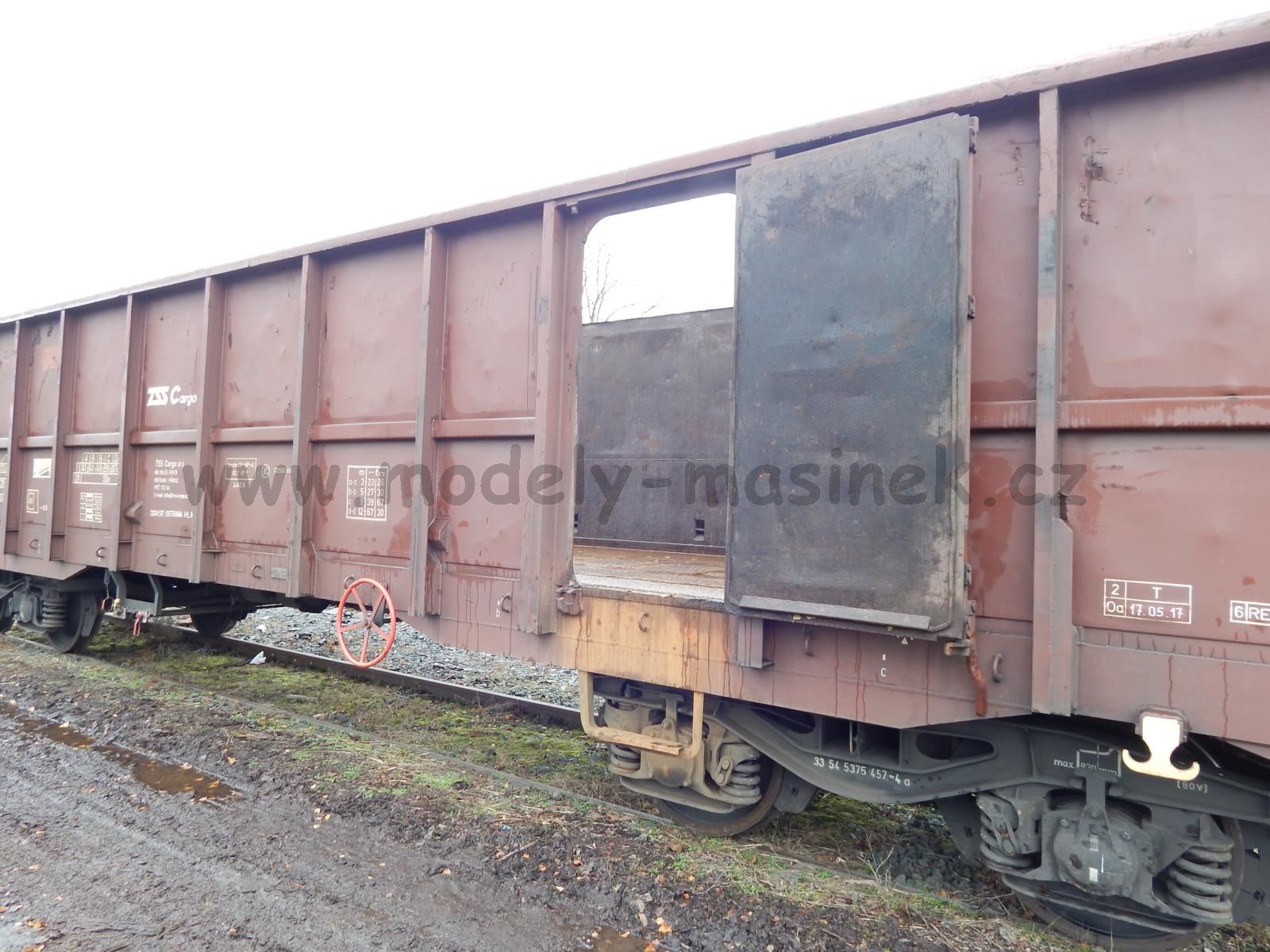

Z historie

 Čtyřnápravový otevřený vysokostěnný vůz pro přepravu uhlí, koksu, rudy, hromadného substrátu, koksového zboží a šrotu, které k přepravě nevyžadují krytý prostor. Vůz je schválený do mezinárodního provozu podle TSI.

 Jde o novostavbu českých vozů z Ostravských opraven a strojíren v počtu 500 ks vozů pro společnost TSS Cargo. Stavba byla provedena v roce 2013. Z výroby byl interval vozů jiný 5379, ten byl opraven na 5375 ihned v prvním roce provozu.

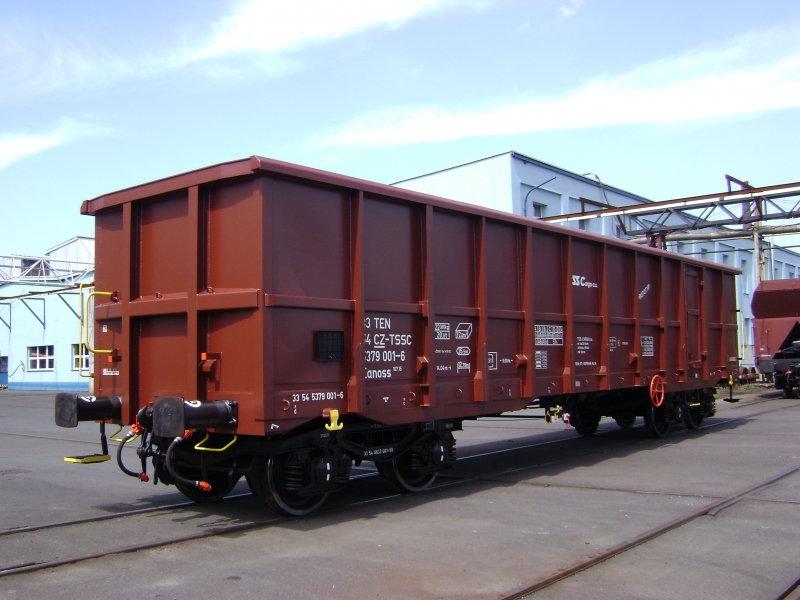

Eanos_cargo První foto - TSS Cargo  Eanos457ww

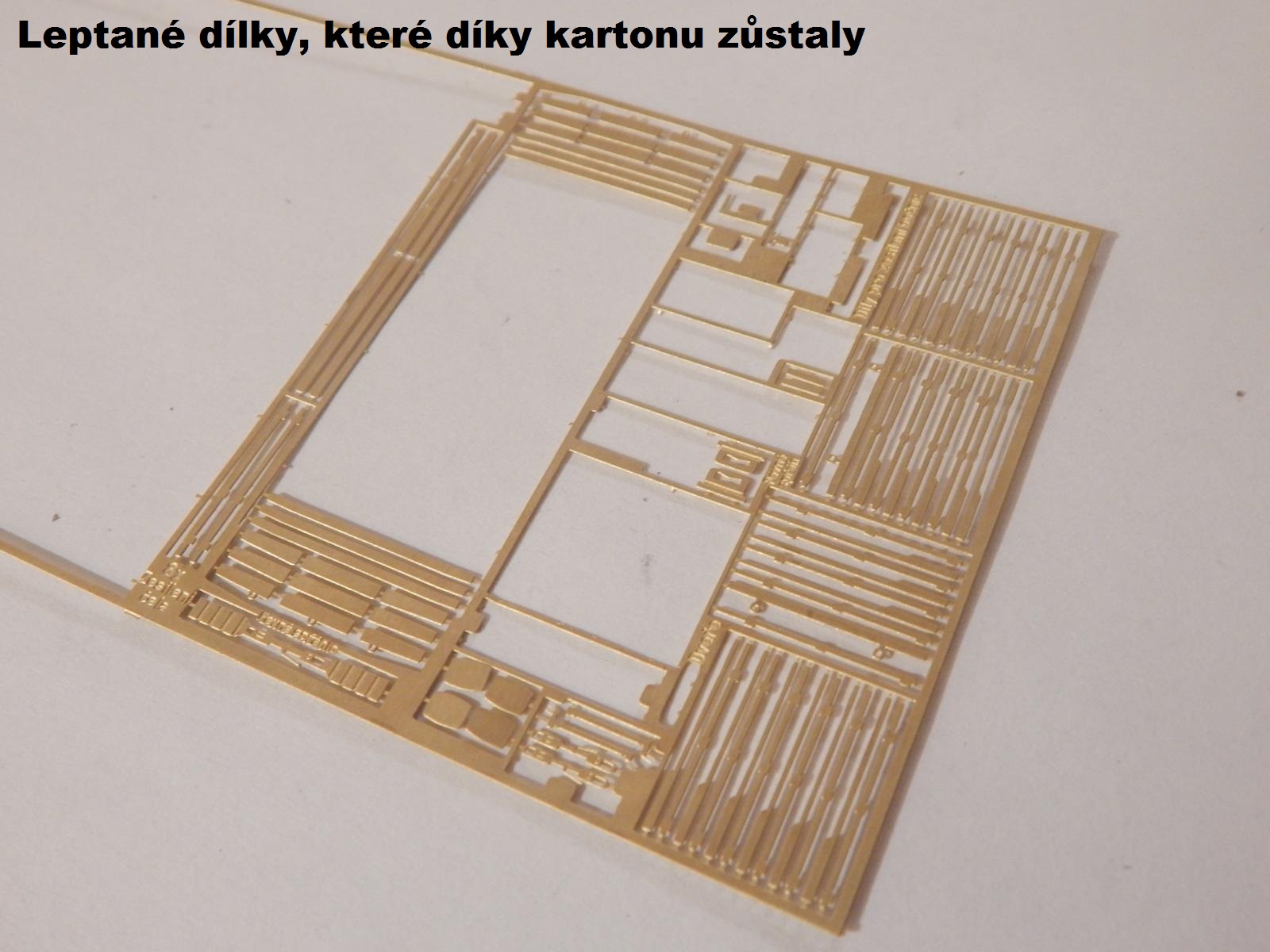

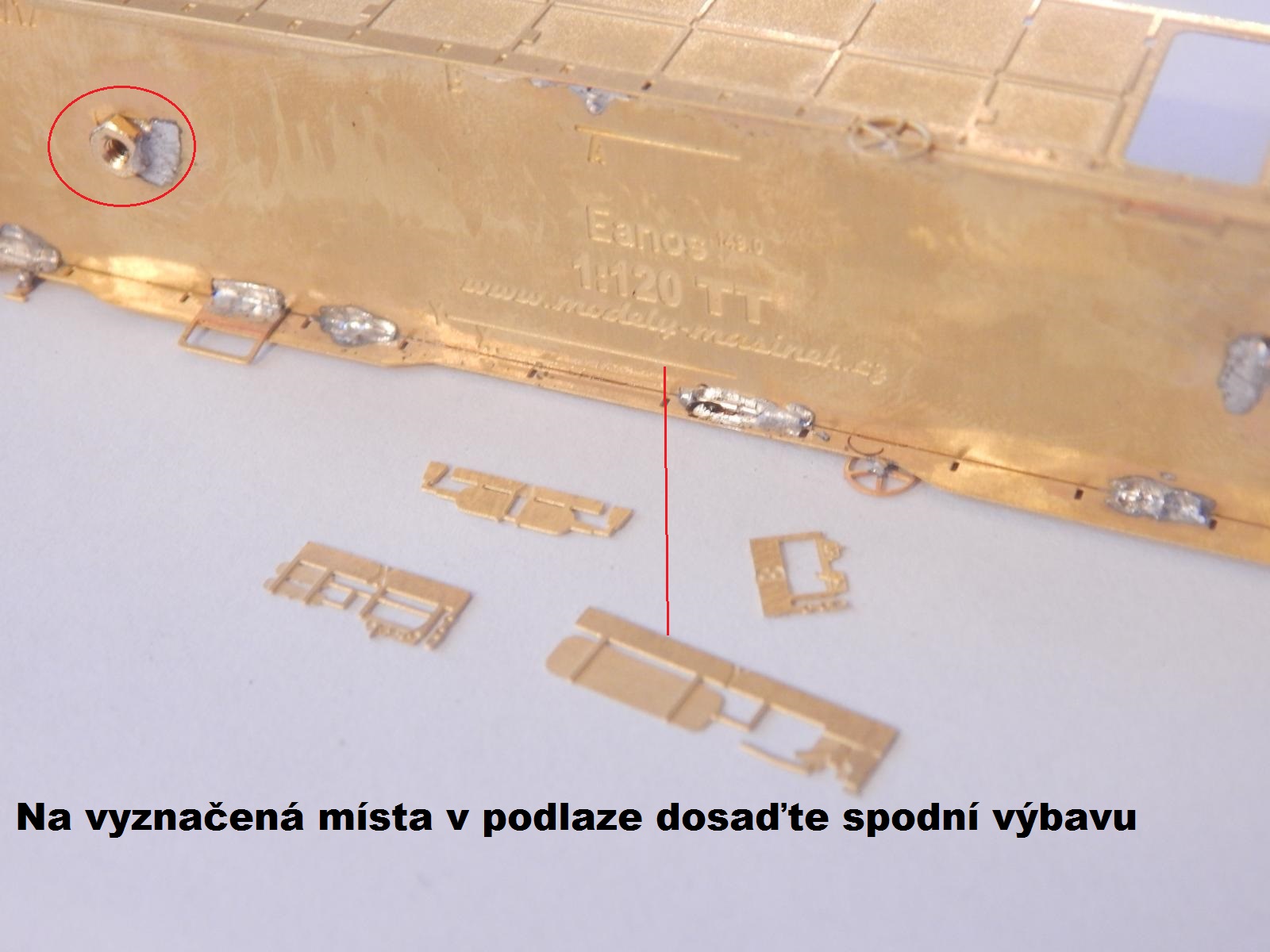

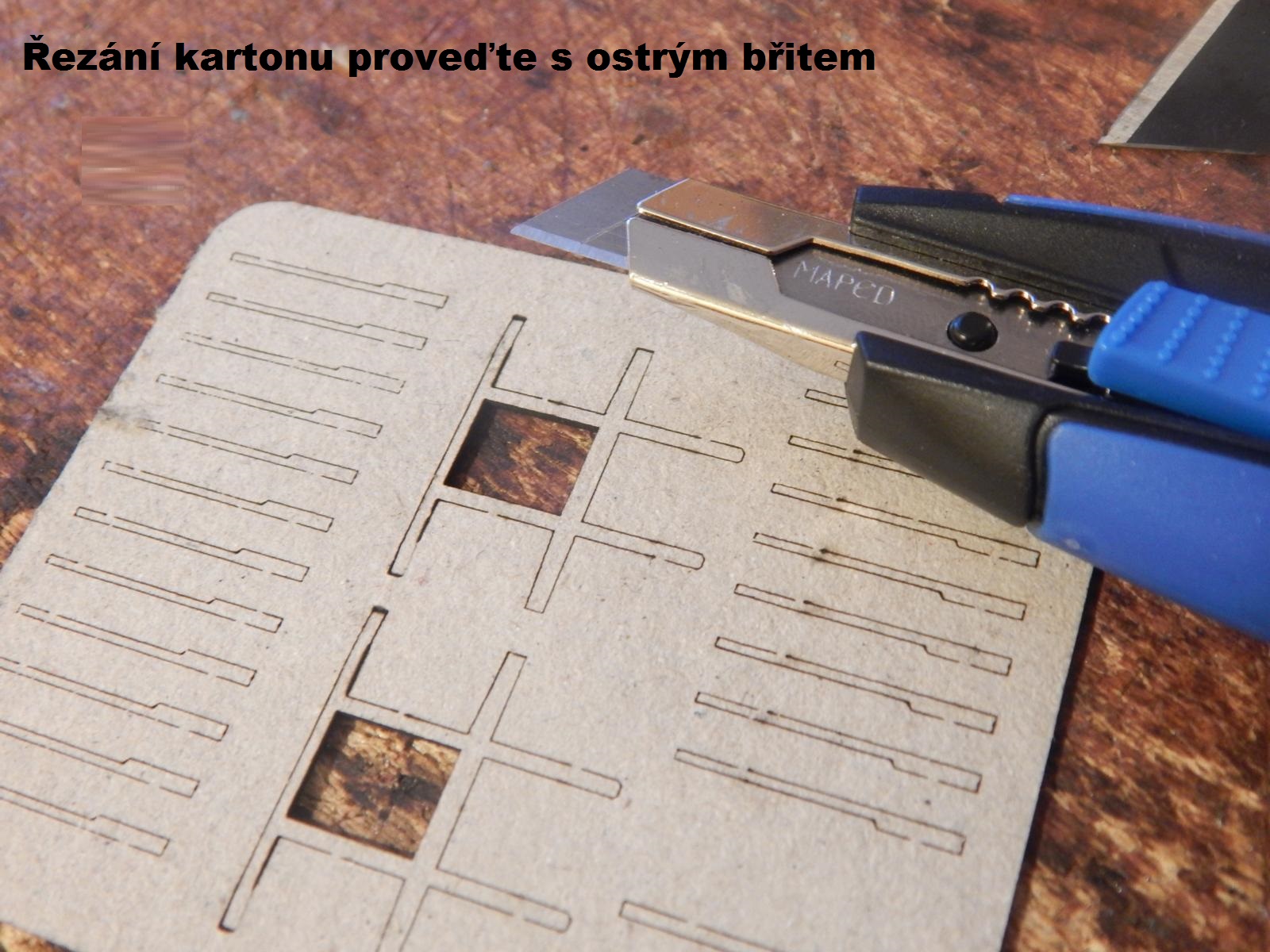

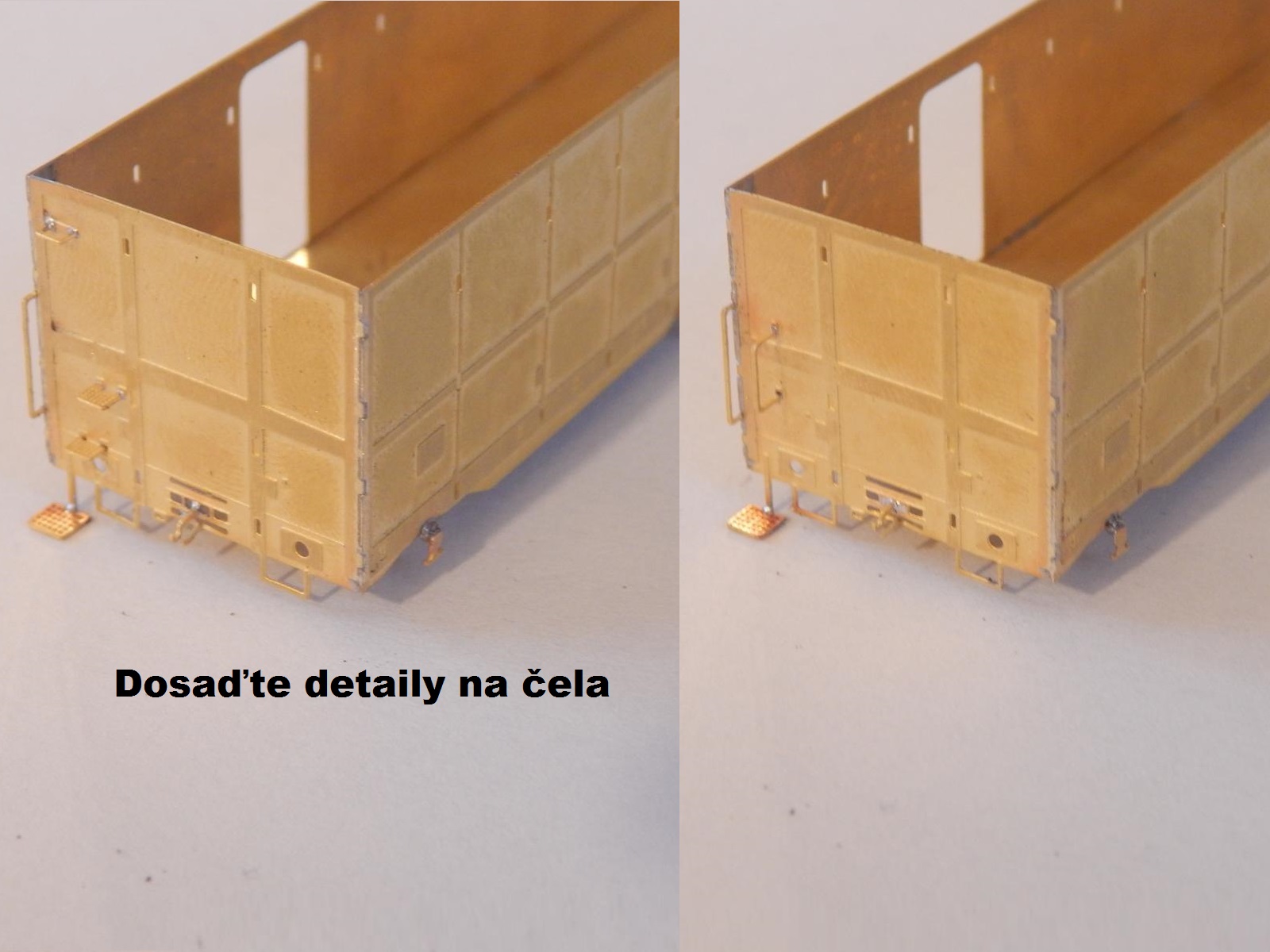

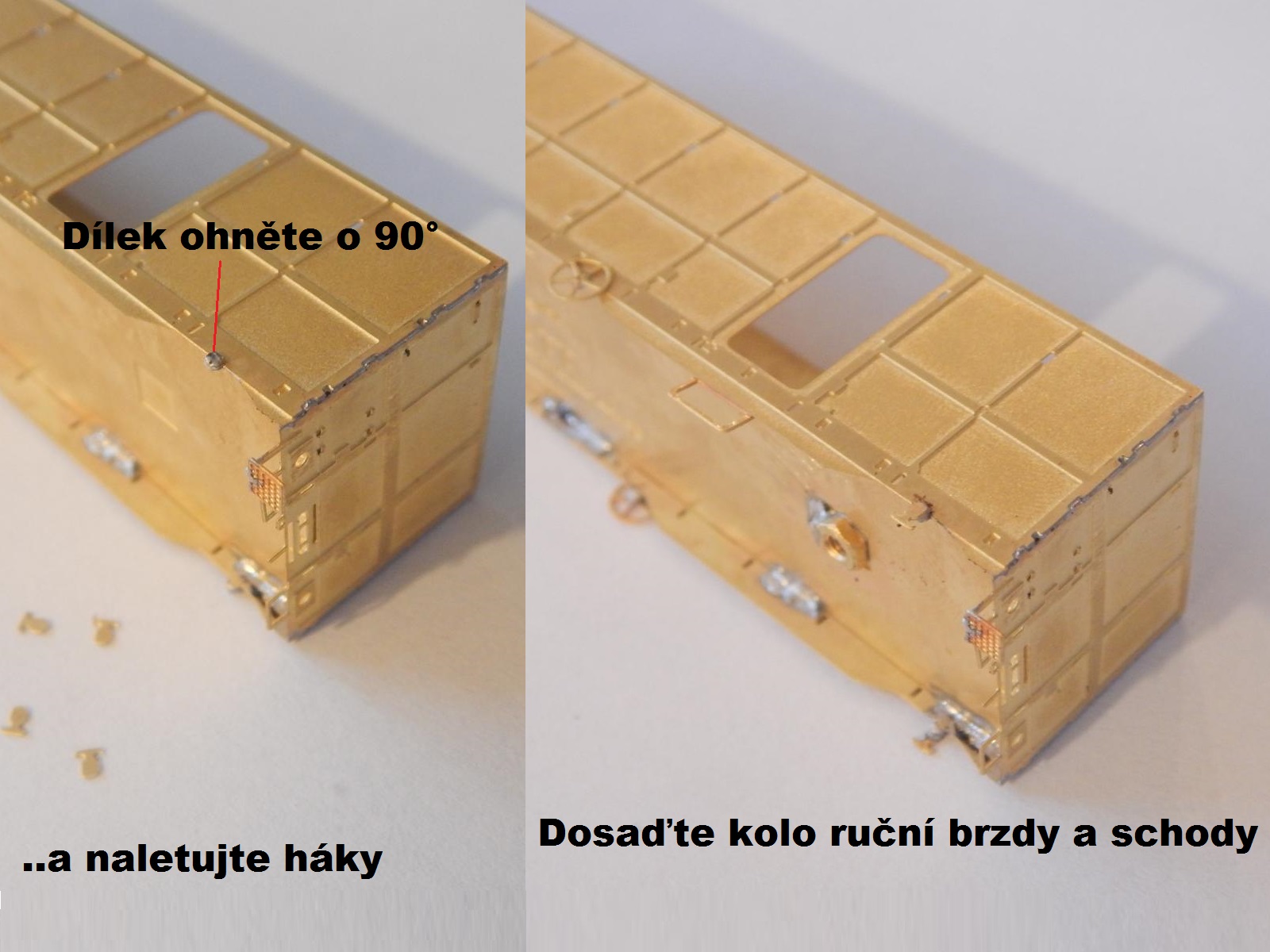

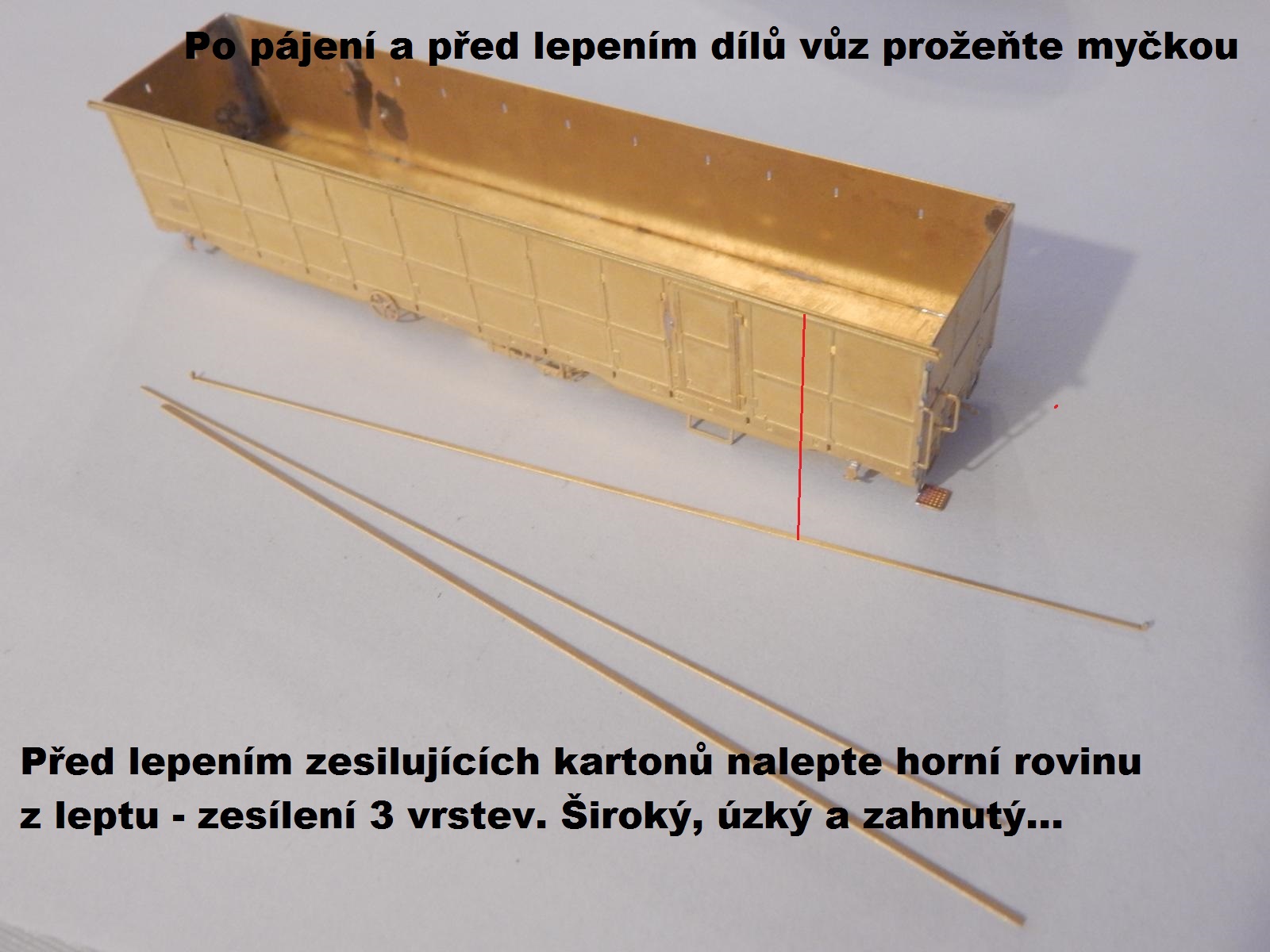

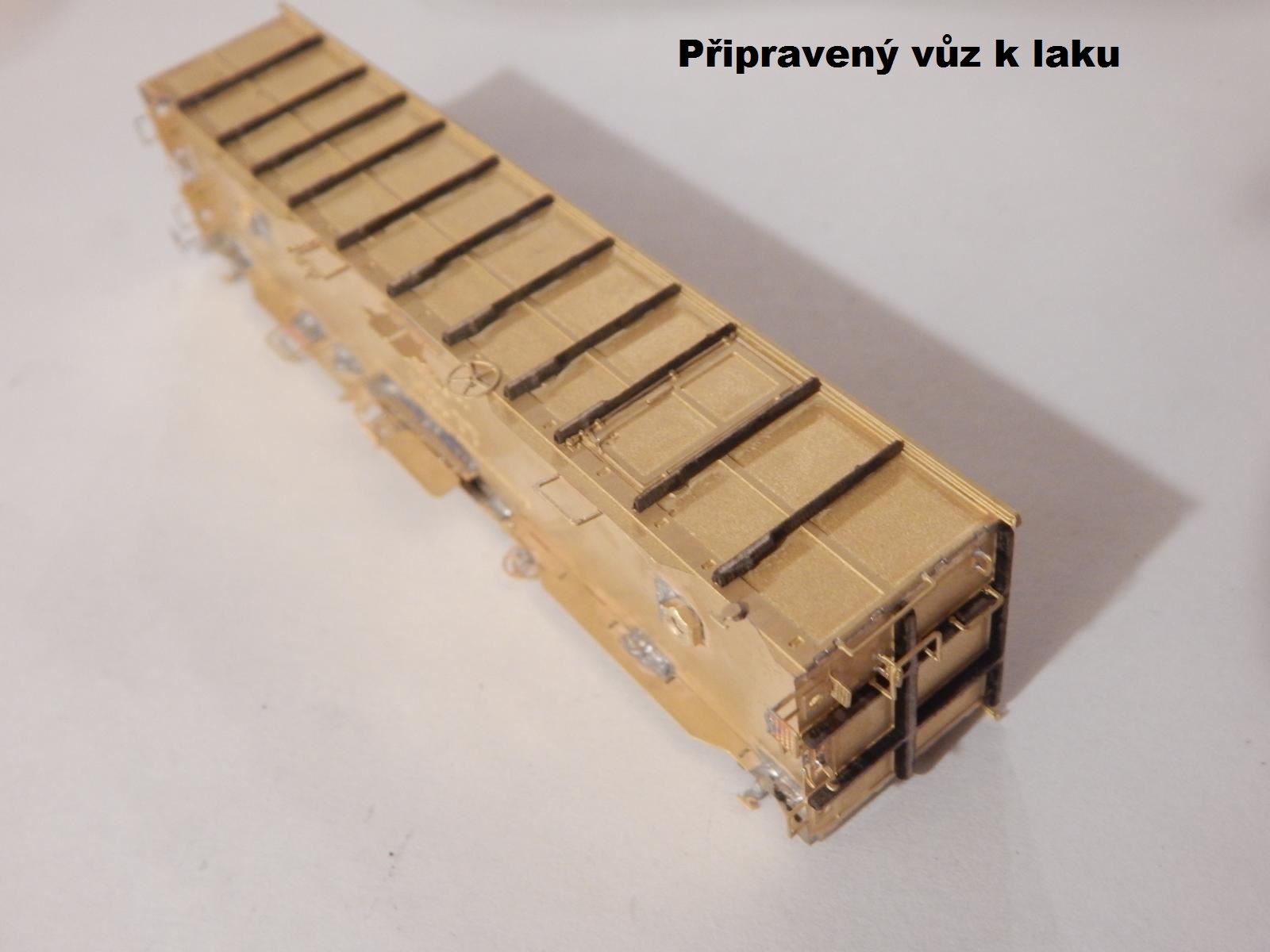

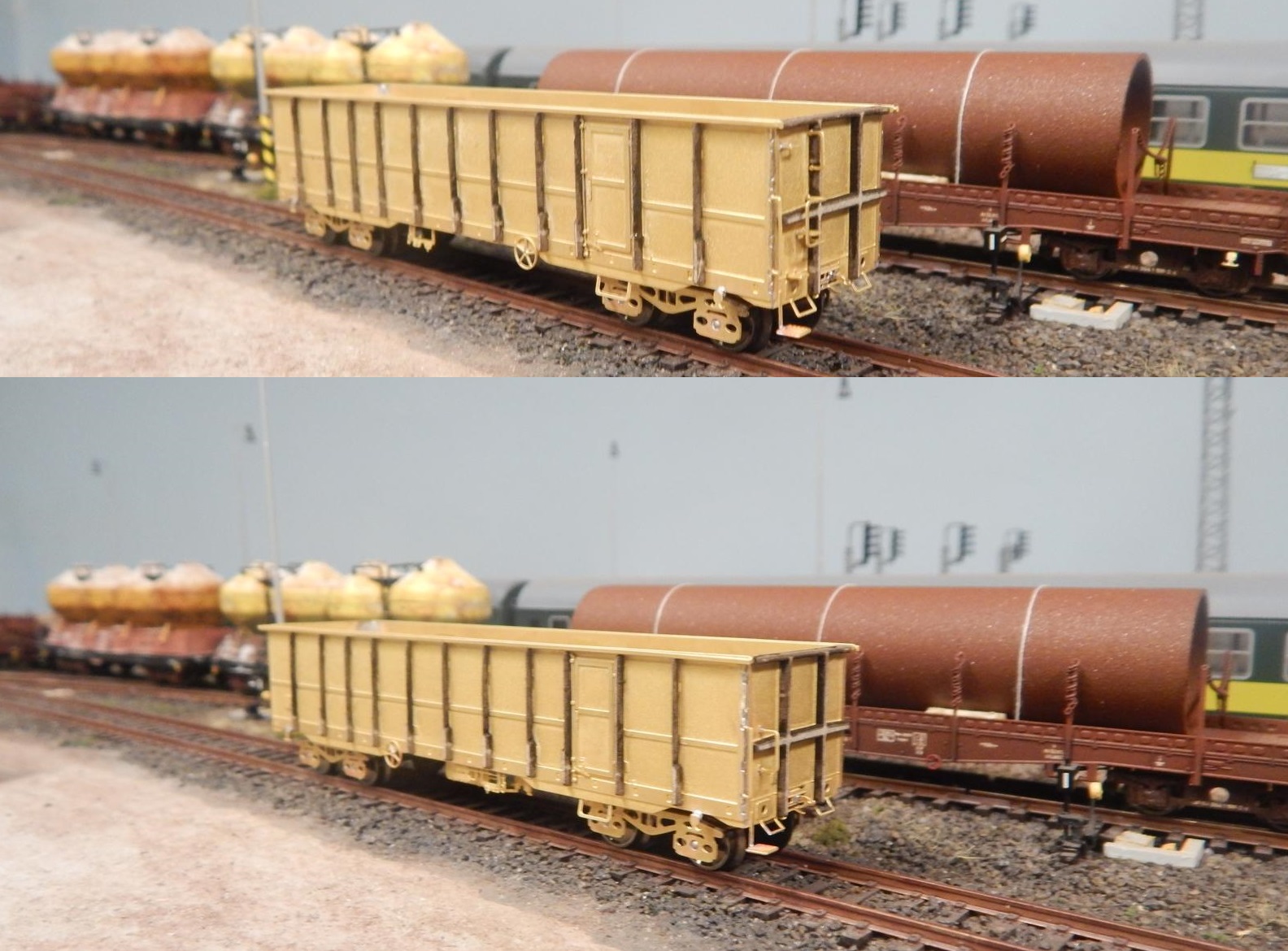

1. Návod - rychleji s kartonem

Text najdete přímo ve fotkách :)

Stavba s pájkou cirka 60 minut + stavba s kartonem cirka 20 minut....

Eanos_navodEanos_navod1Eanos-a-karton

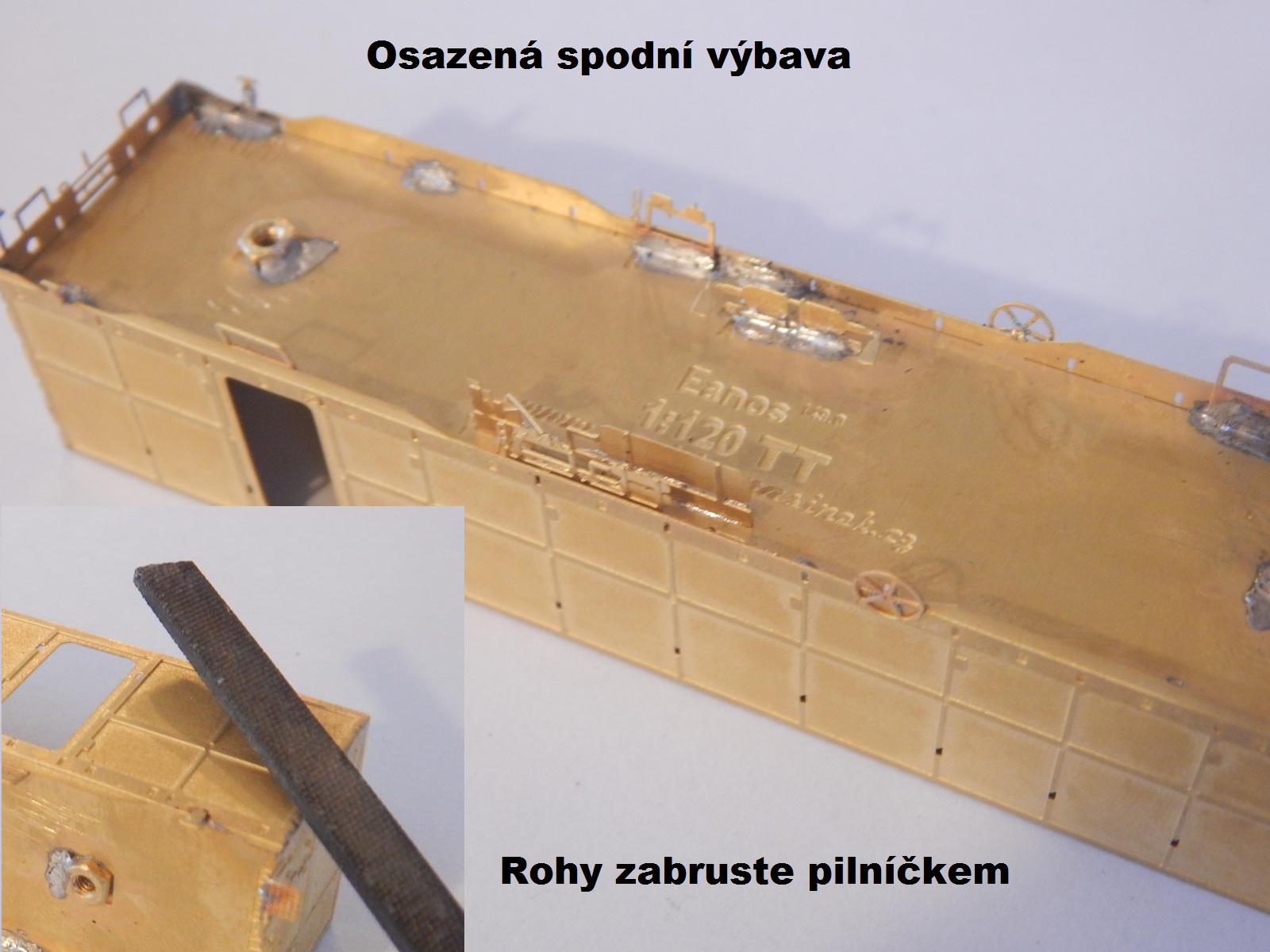

Eanos-a-karton1Eanos-a-karton2Eanos-a-karton3

Eanos-a-karton5Eanos-a-karton6Eanos-a-karton7

Eanos-a-karton8Eanos-a-karton10Eanos-a-karton11

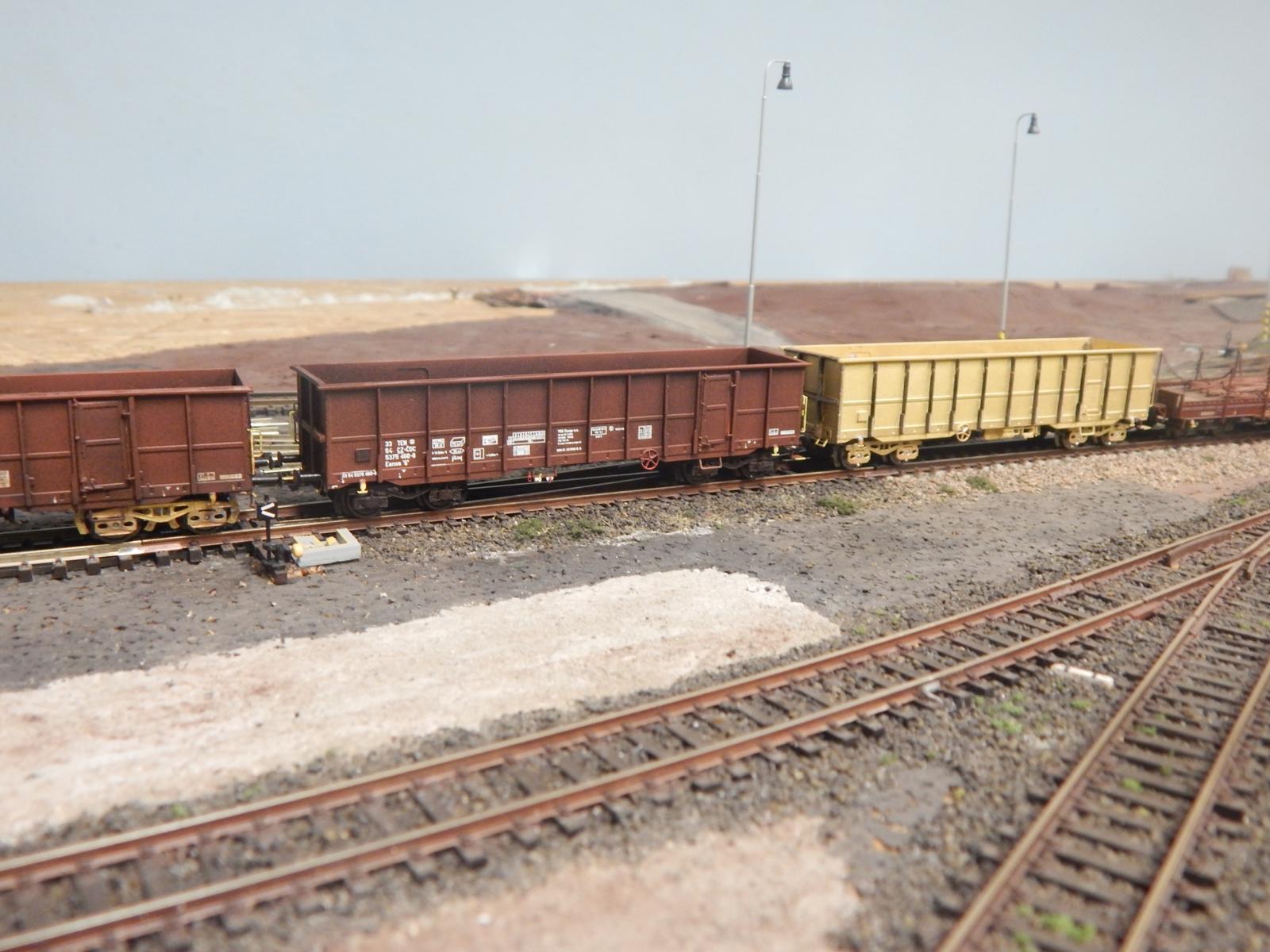

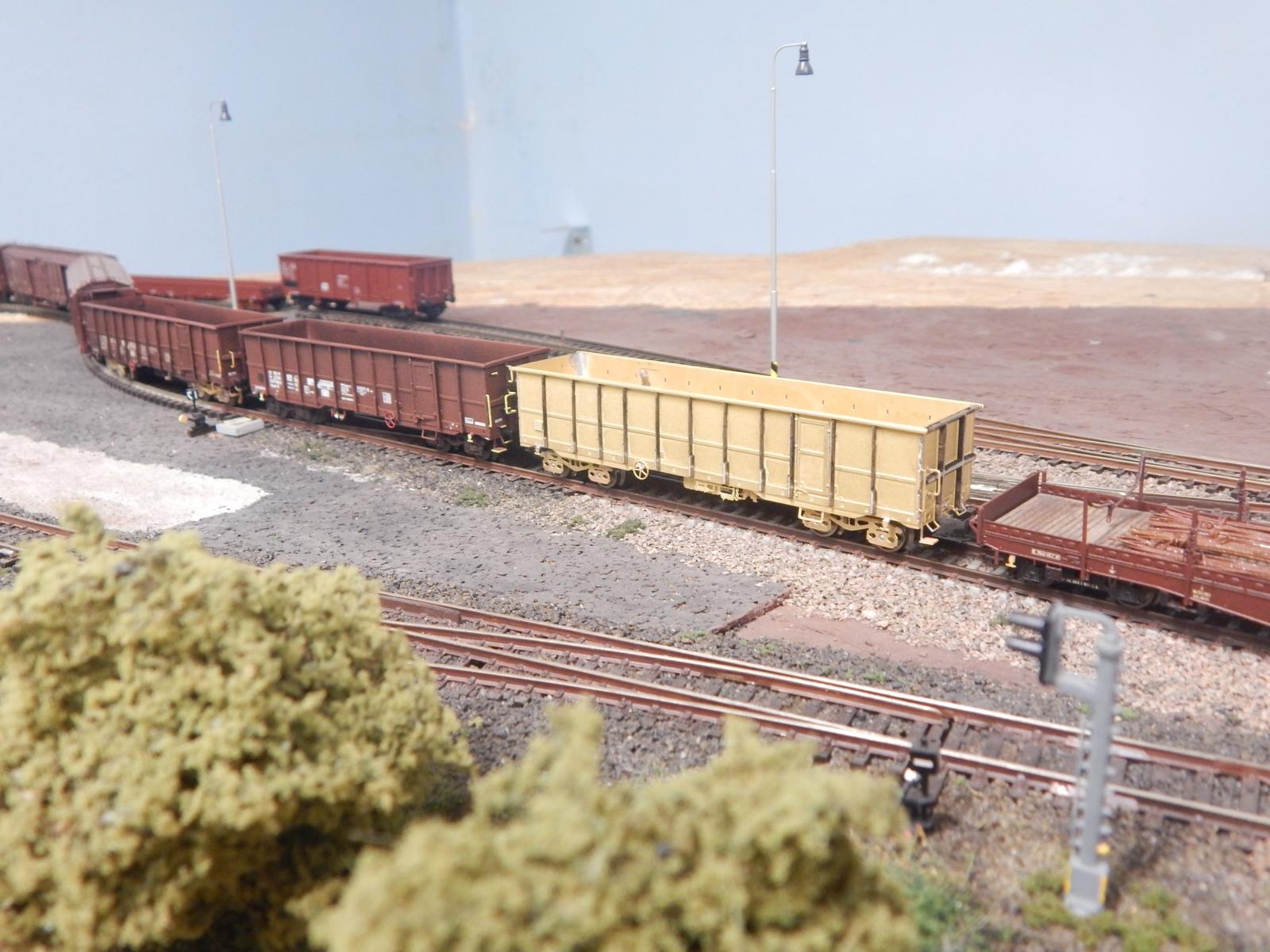

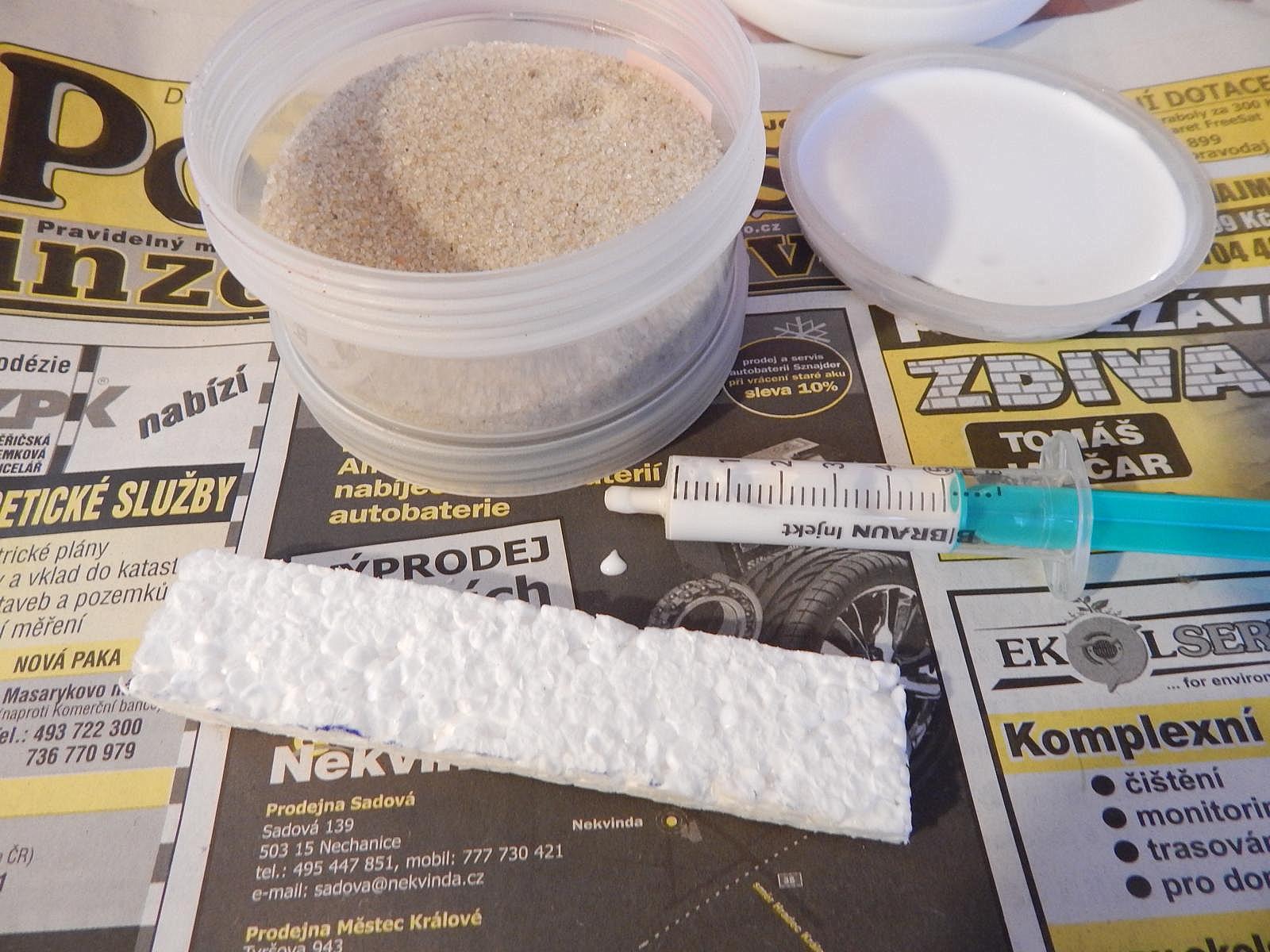

 Při lepení kartonových dílů mohou zůstat v bočnicích otvory určené pro původní zesílení z leptu, v tom případě se můžou krásně schovat za pozdější náklad, níže je vidět jednoduchá příprava nákladu písku...

Eanos-a-karton12Eanos-a-karton13Eanos-naklad_2

...pokračování stavby - viz Lak / Patina

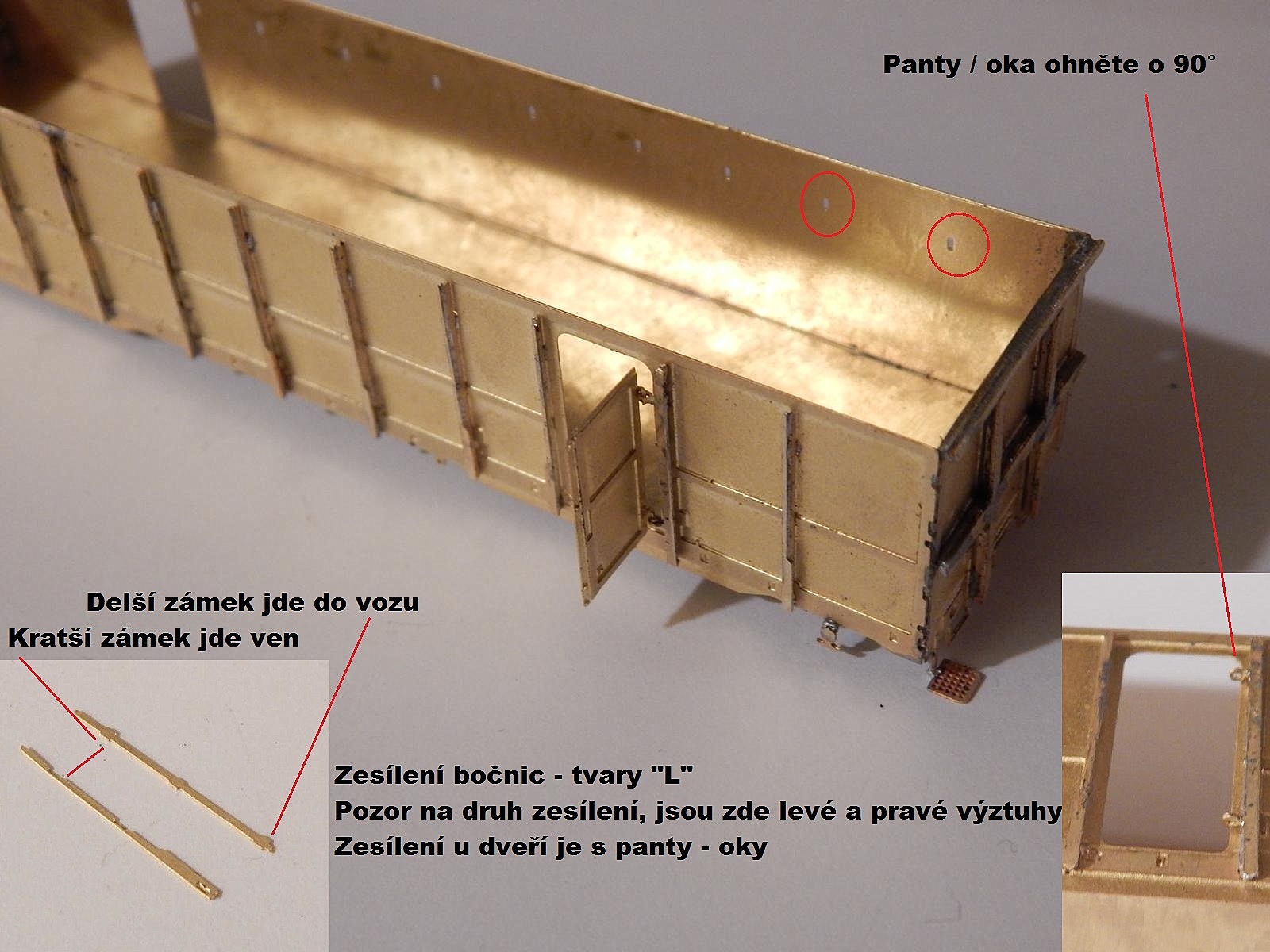

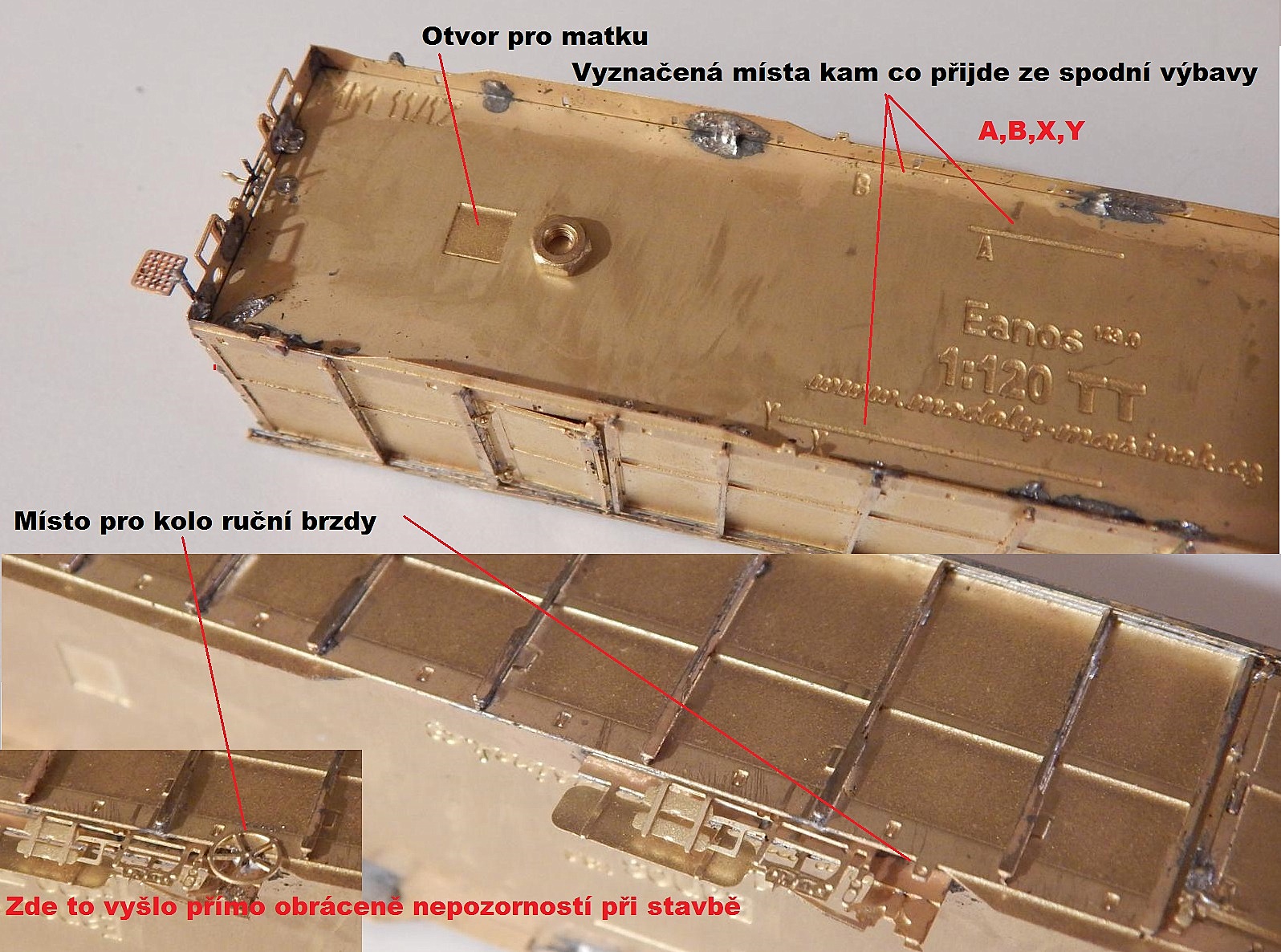

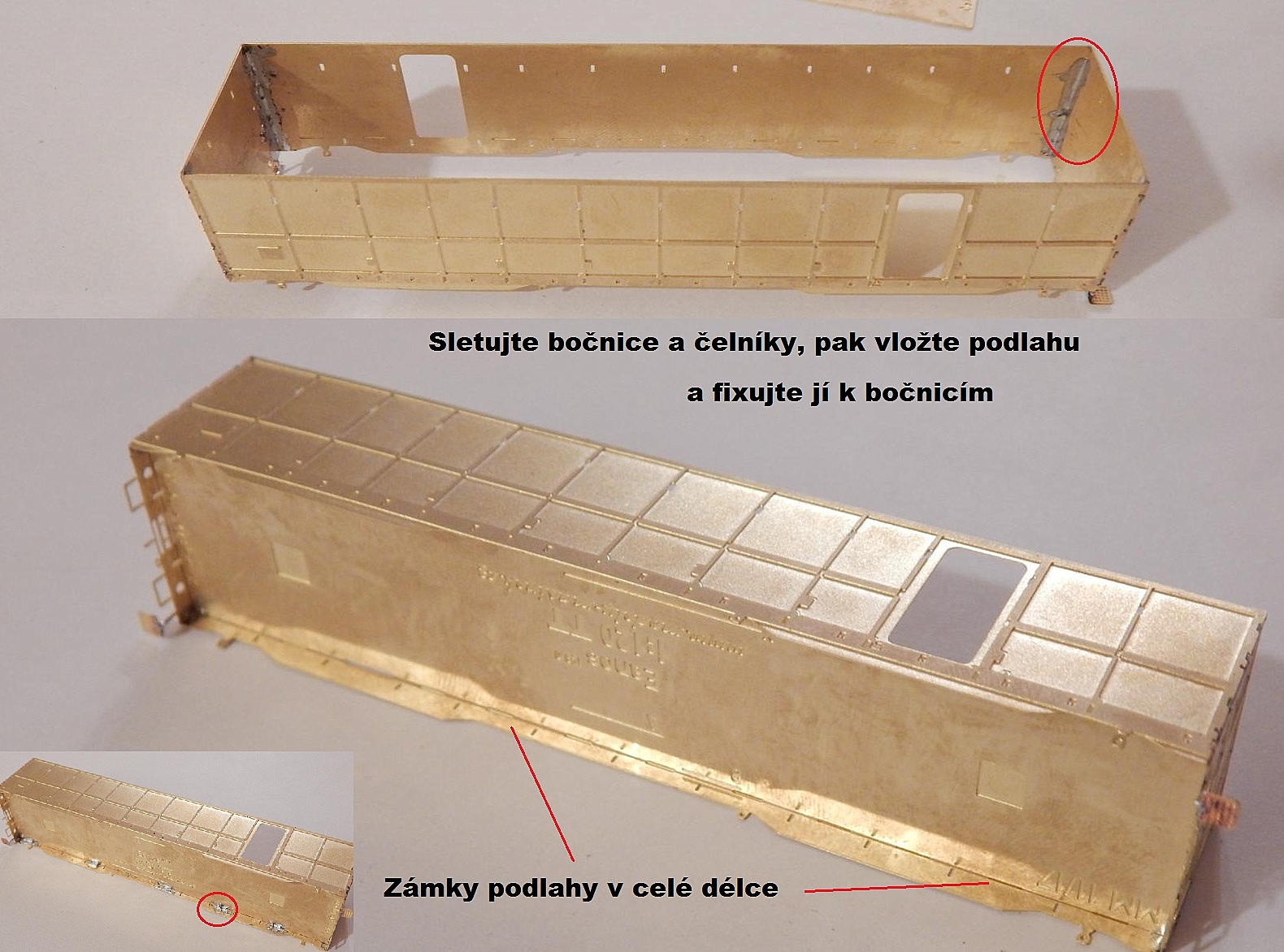

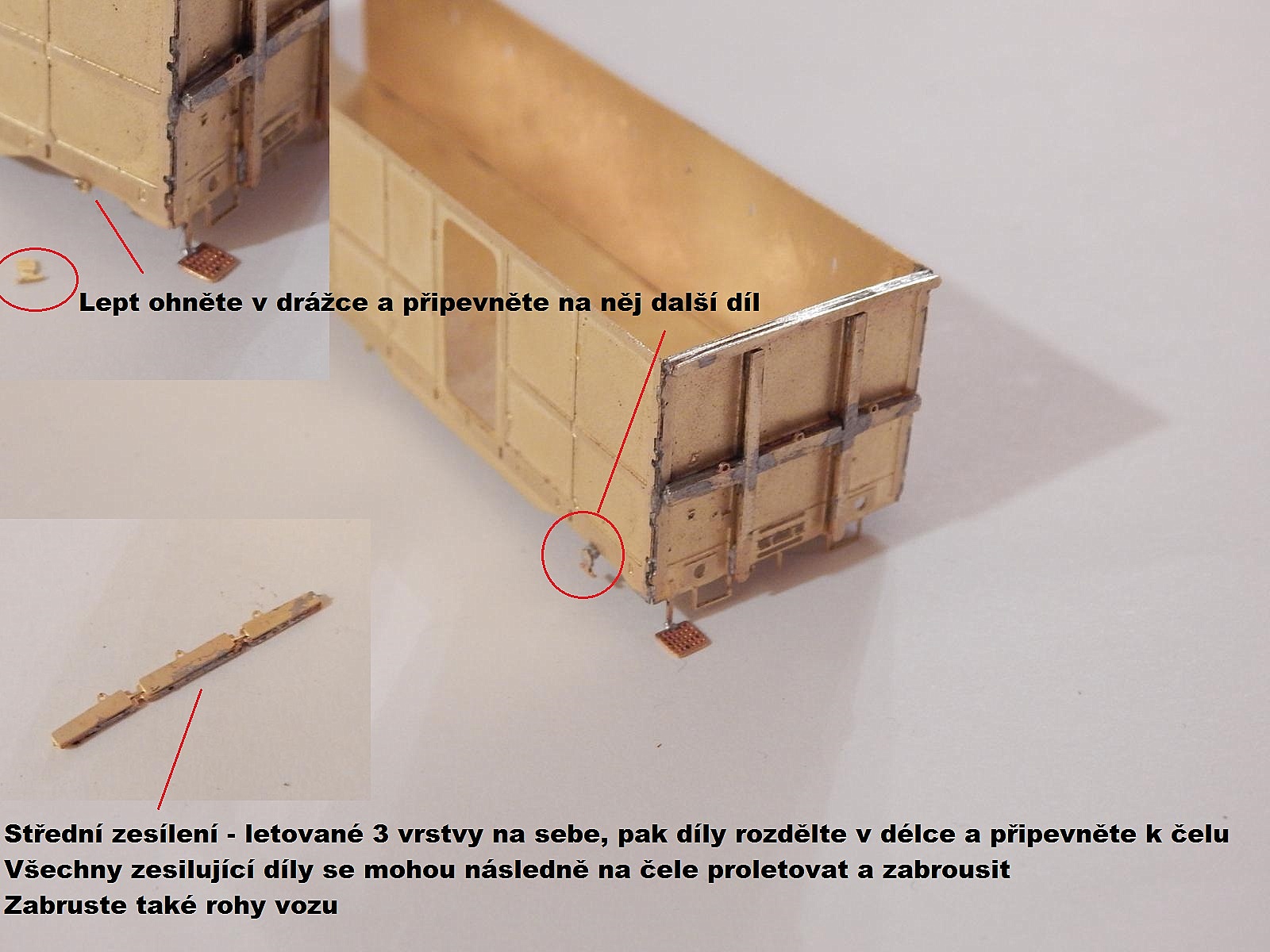

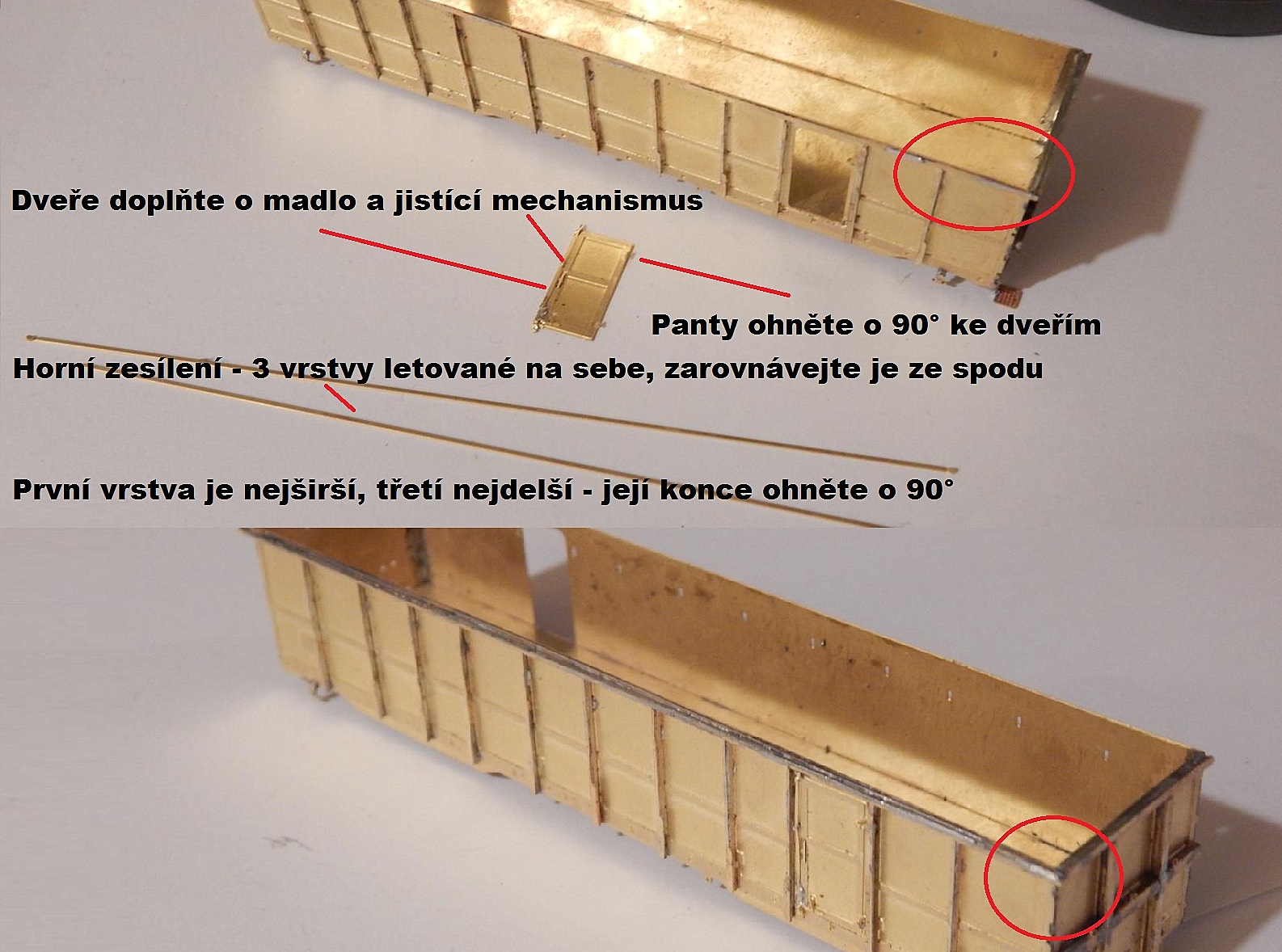

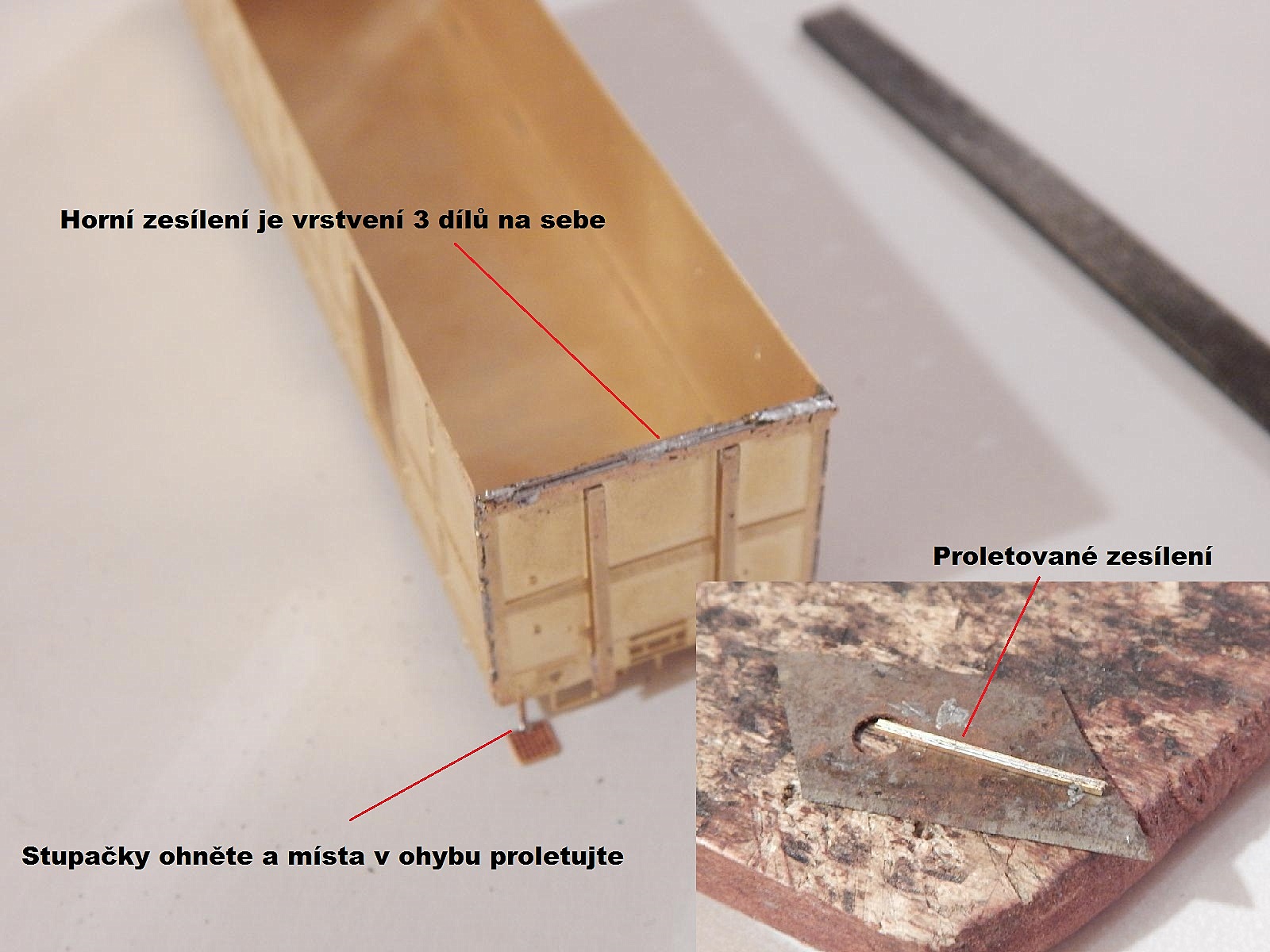

2. Návod - plně z leptu

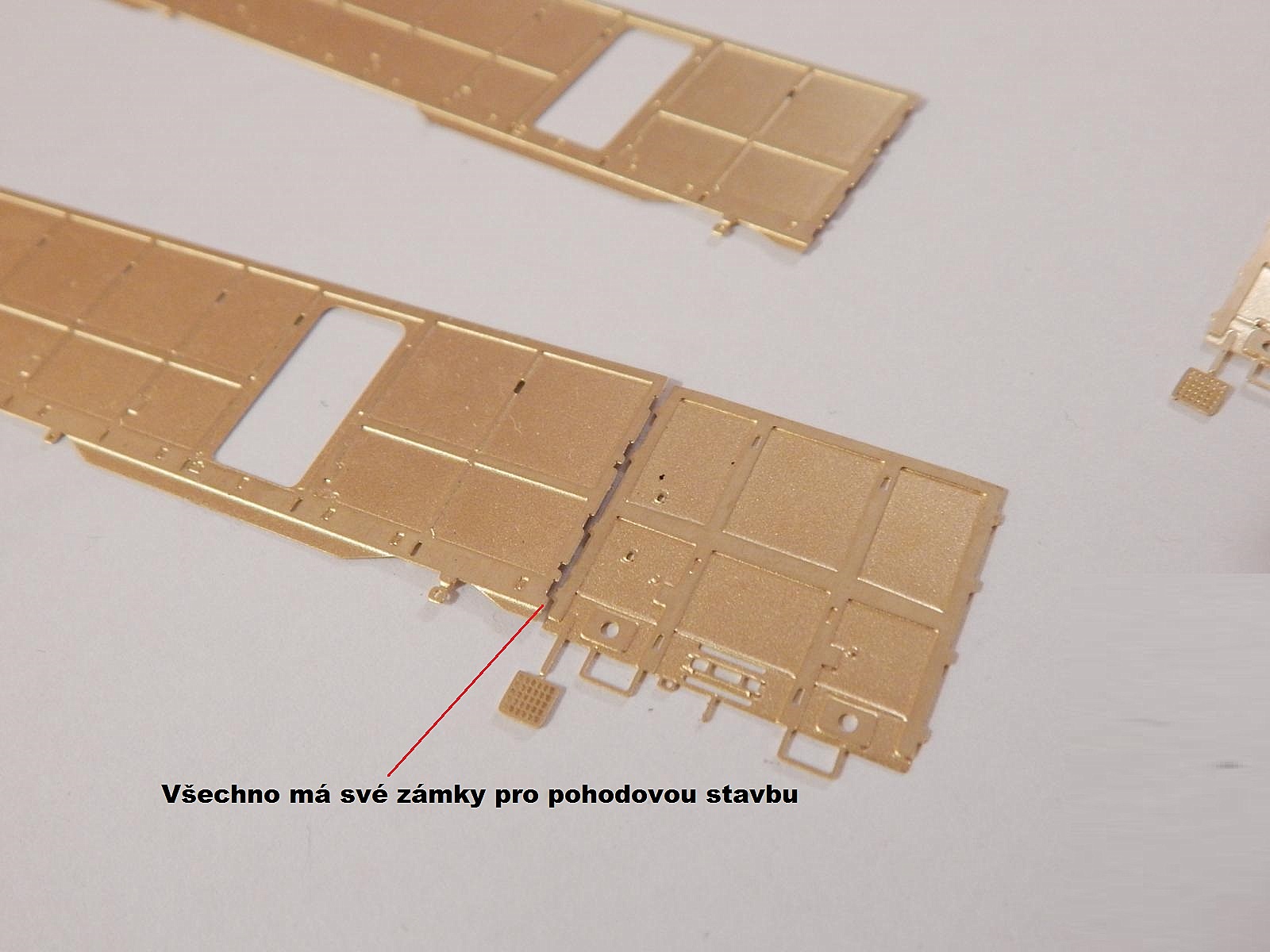

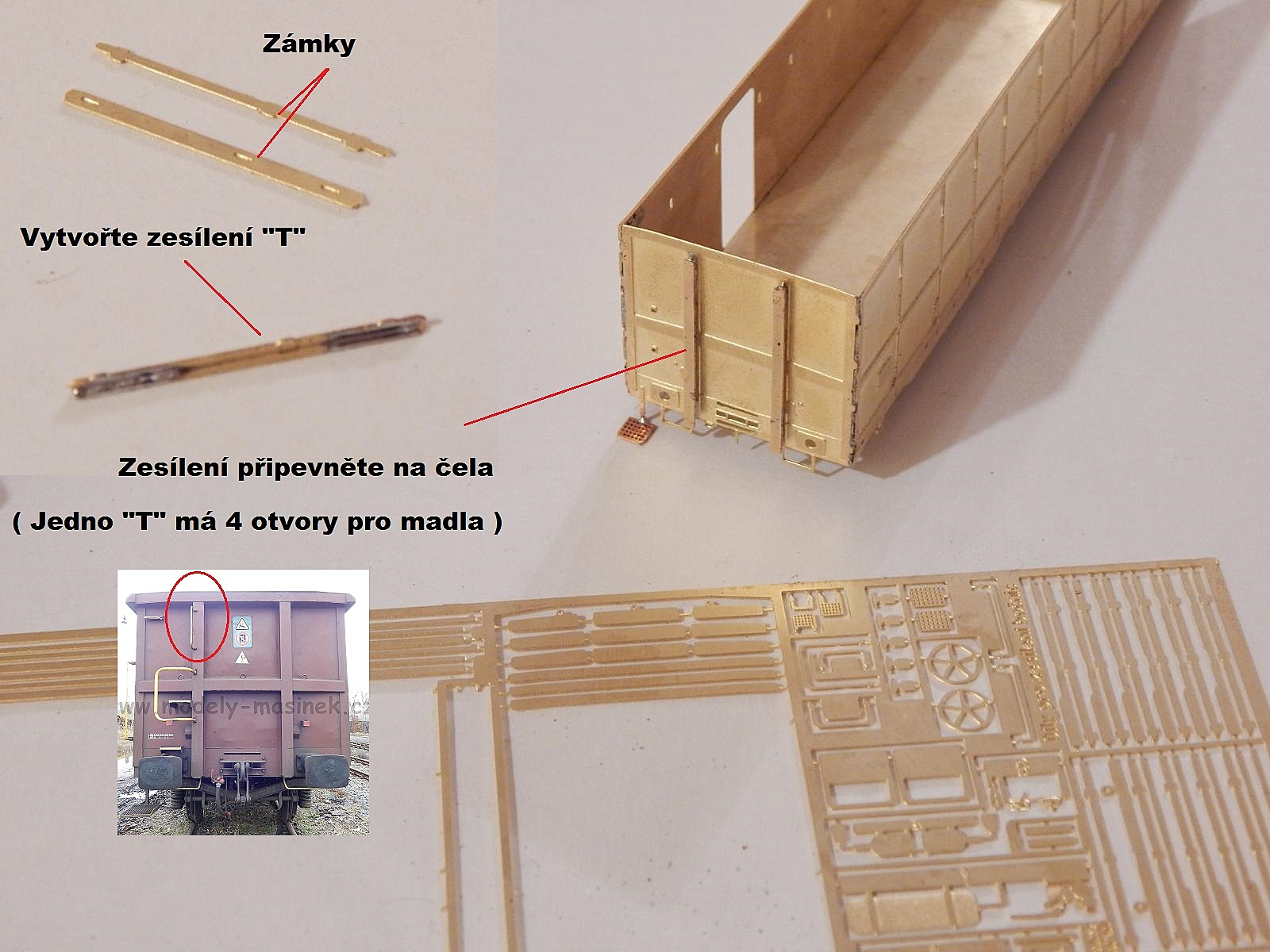

Eanos_navodEanos_navod1Eanos_navod2

Eanos_navod3Eanos_navod4Eanos_navod5

Eanos_navod6Eanos_navod7Eanos457z_2

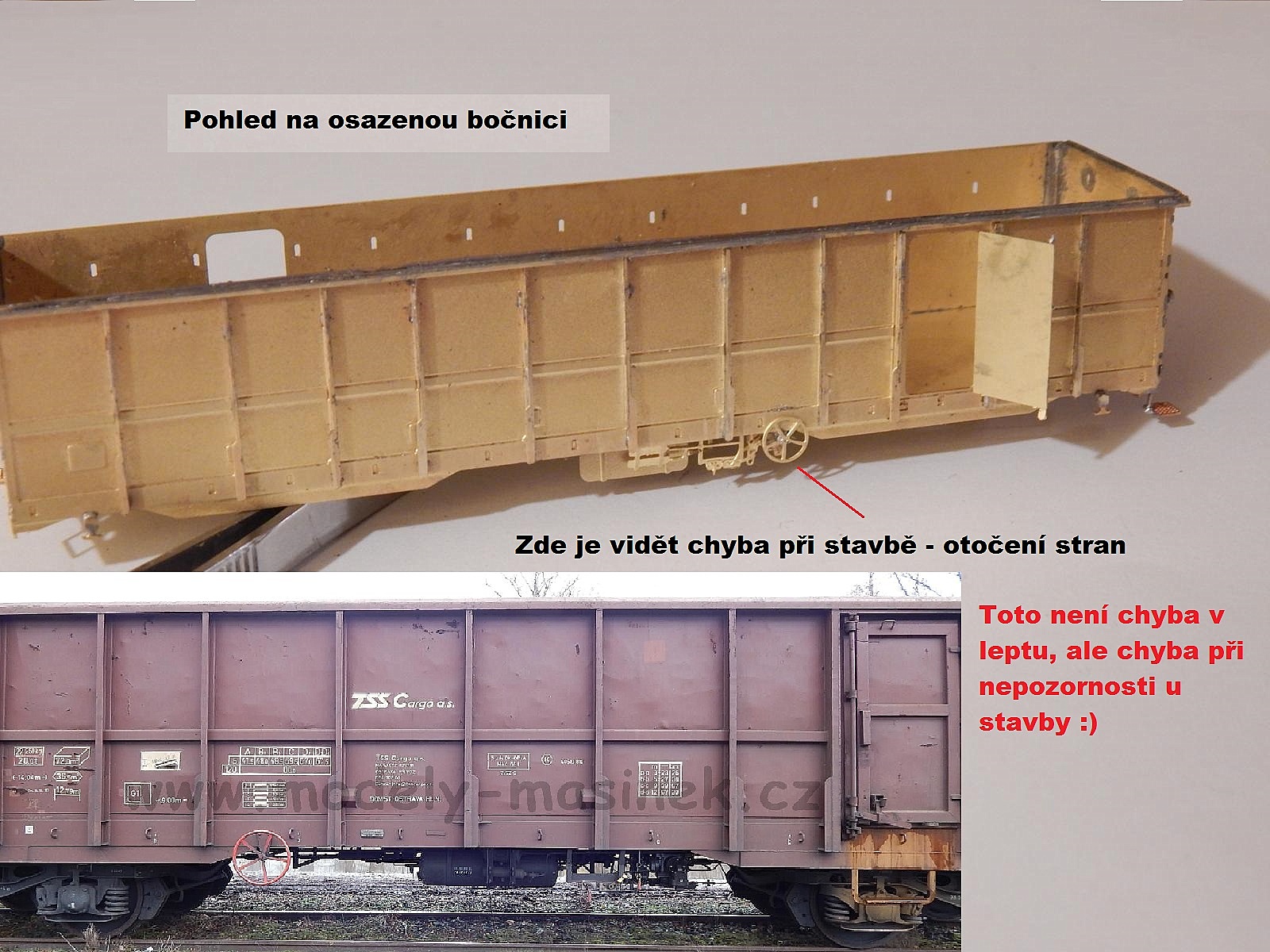

Eanos_navod8_2Eanos_navod9_2Eanos457r

V závěru stavby osaďte madla a stupačky, nárazníky lakujte zvlášť

Eanos_navod10Eanos_navod_pehoEanos_mycka

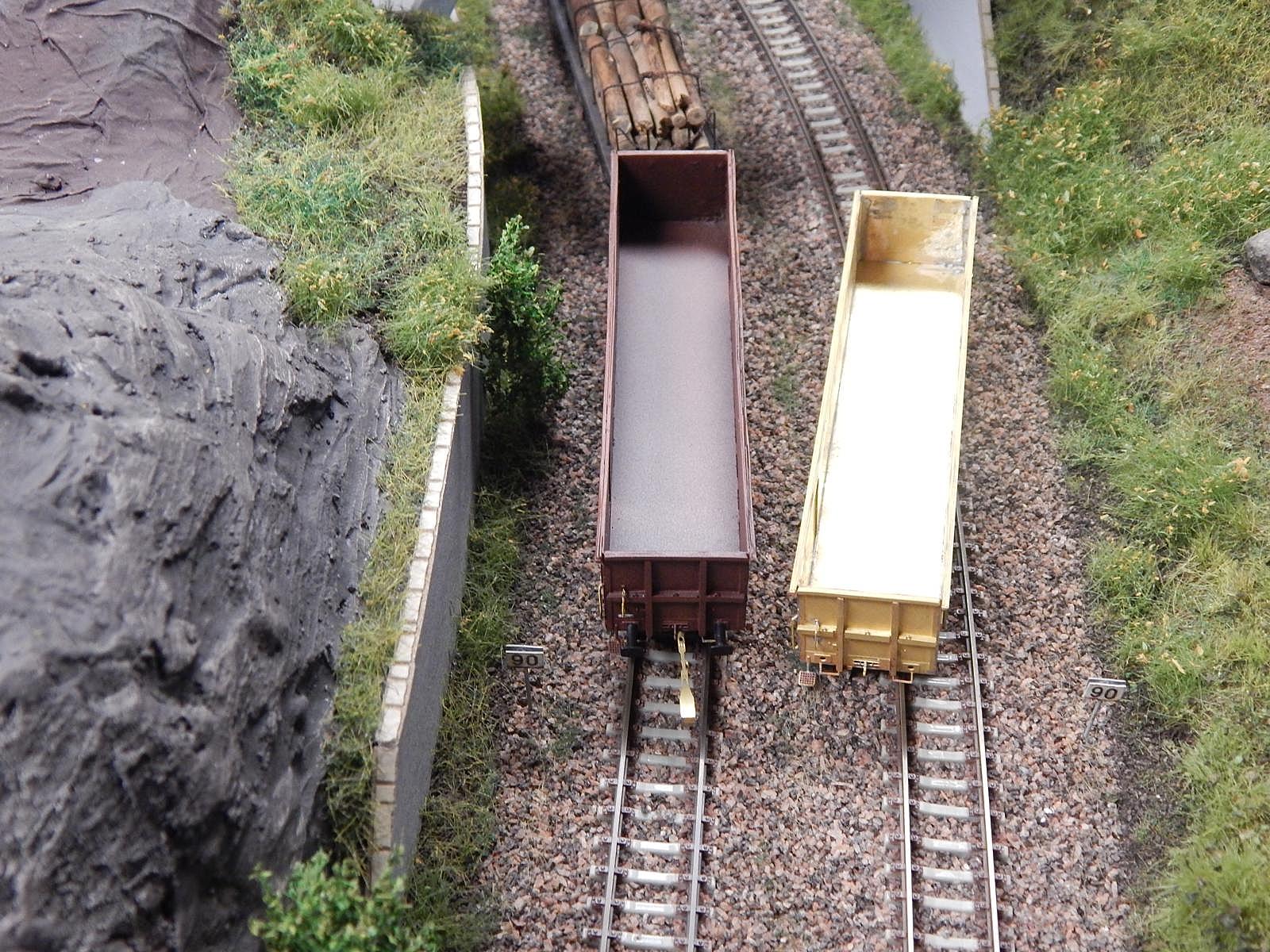

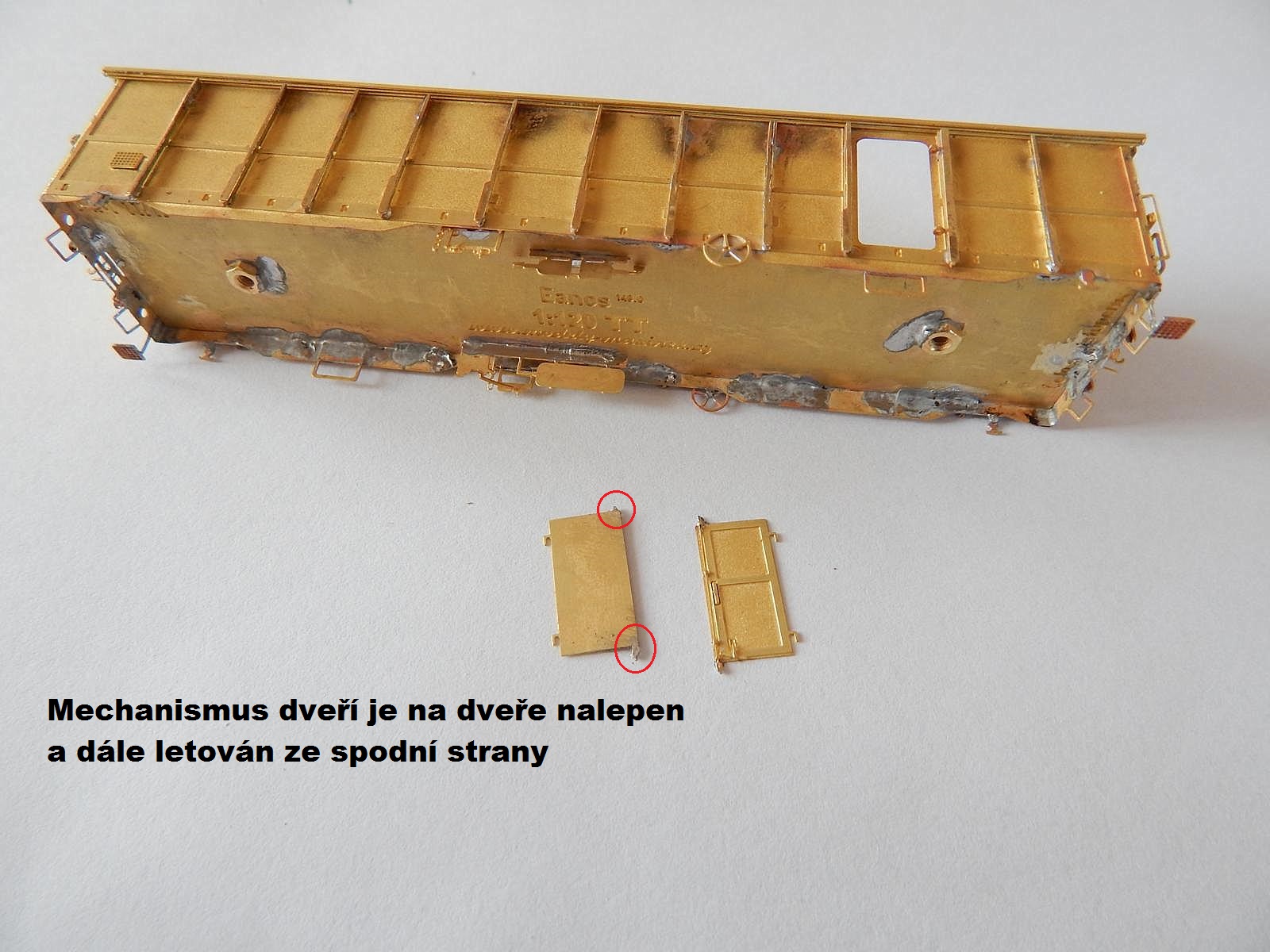

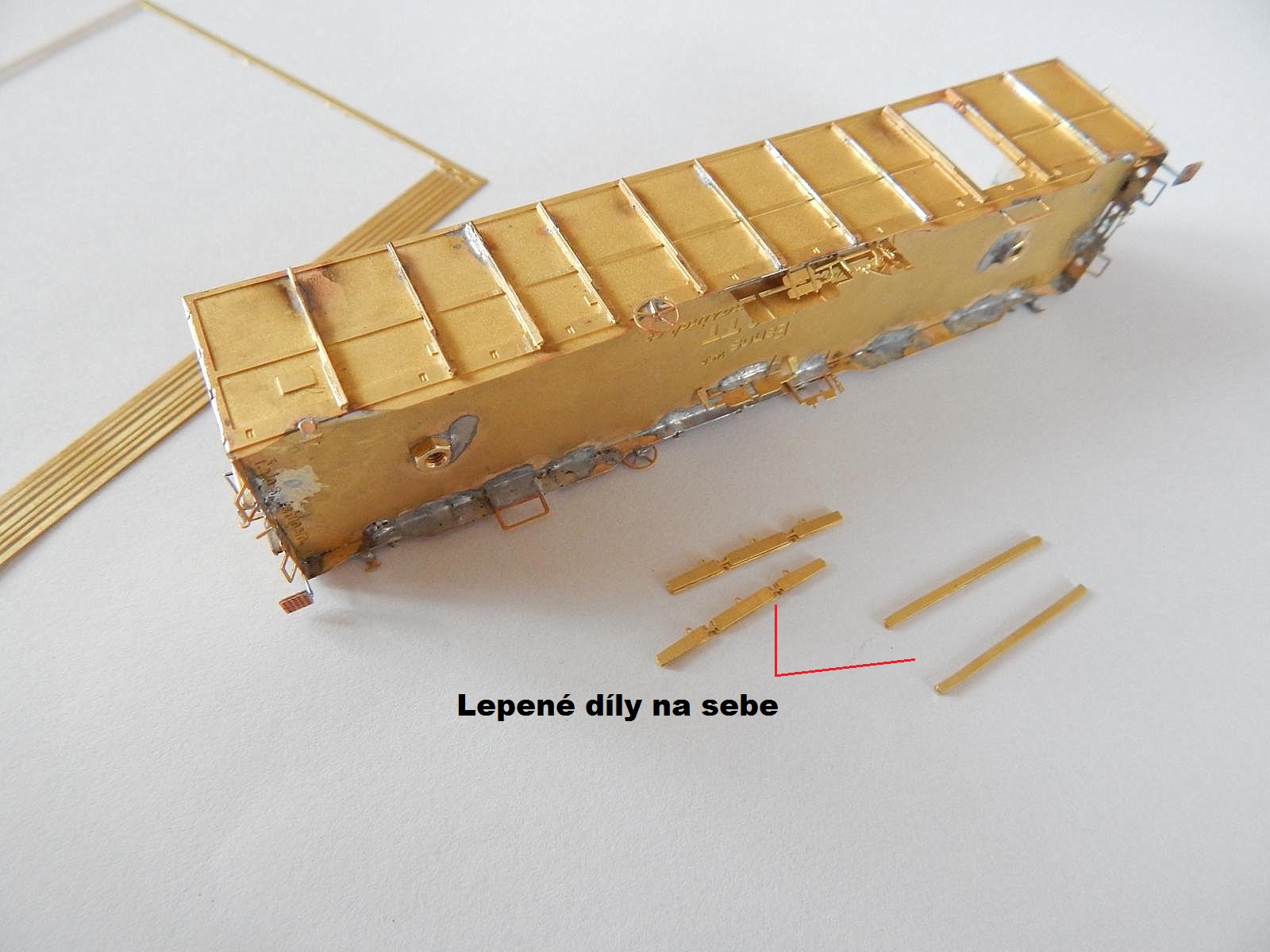

Malé rozdíly stavby u druhého vozu - jednodušší postup

Eanos-2Eanos-2aEanos-2b

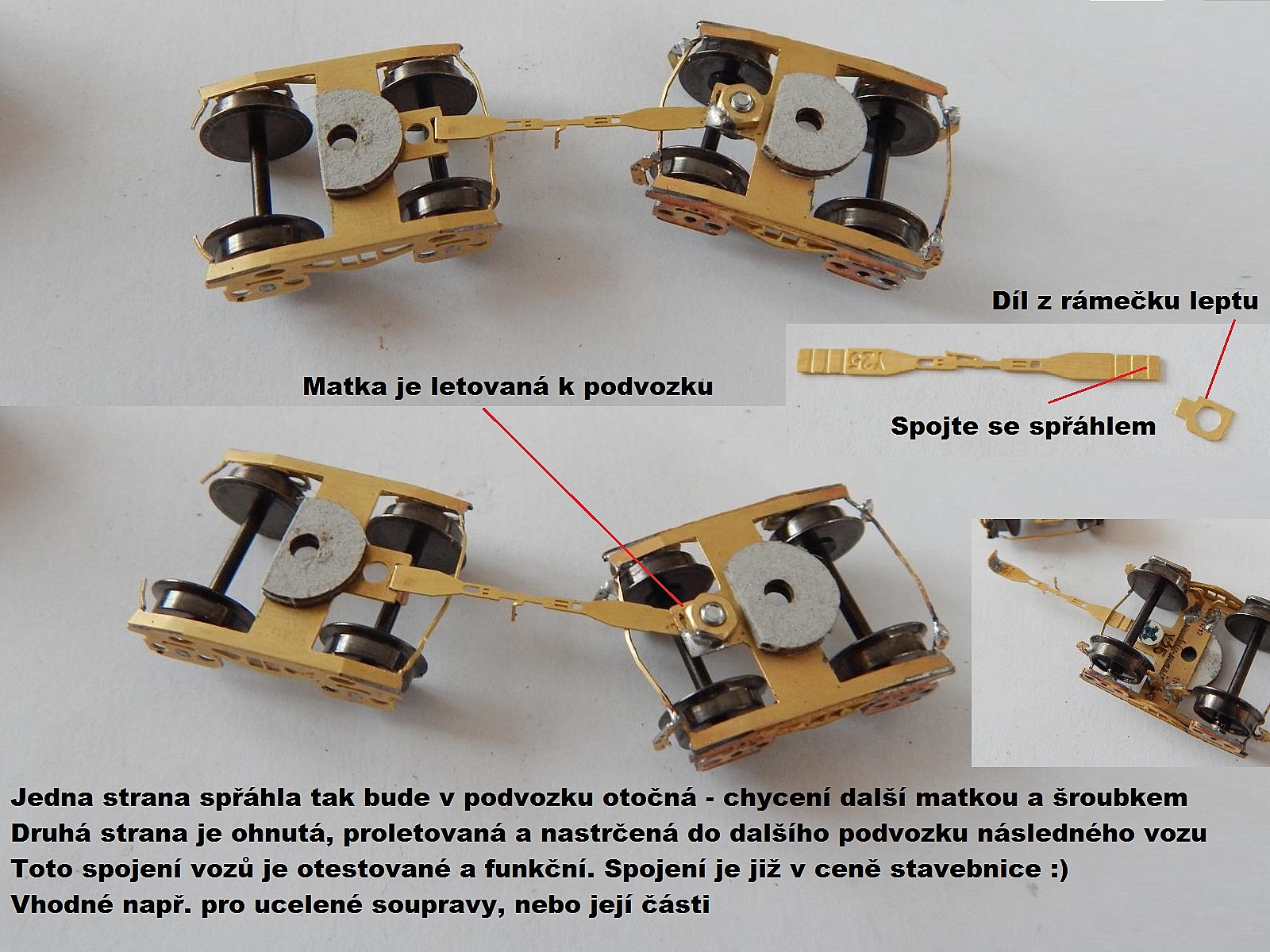

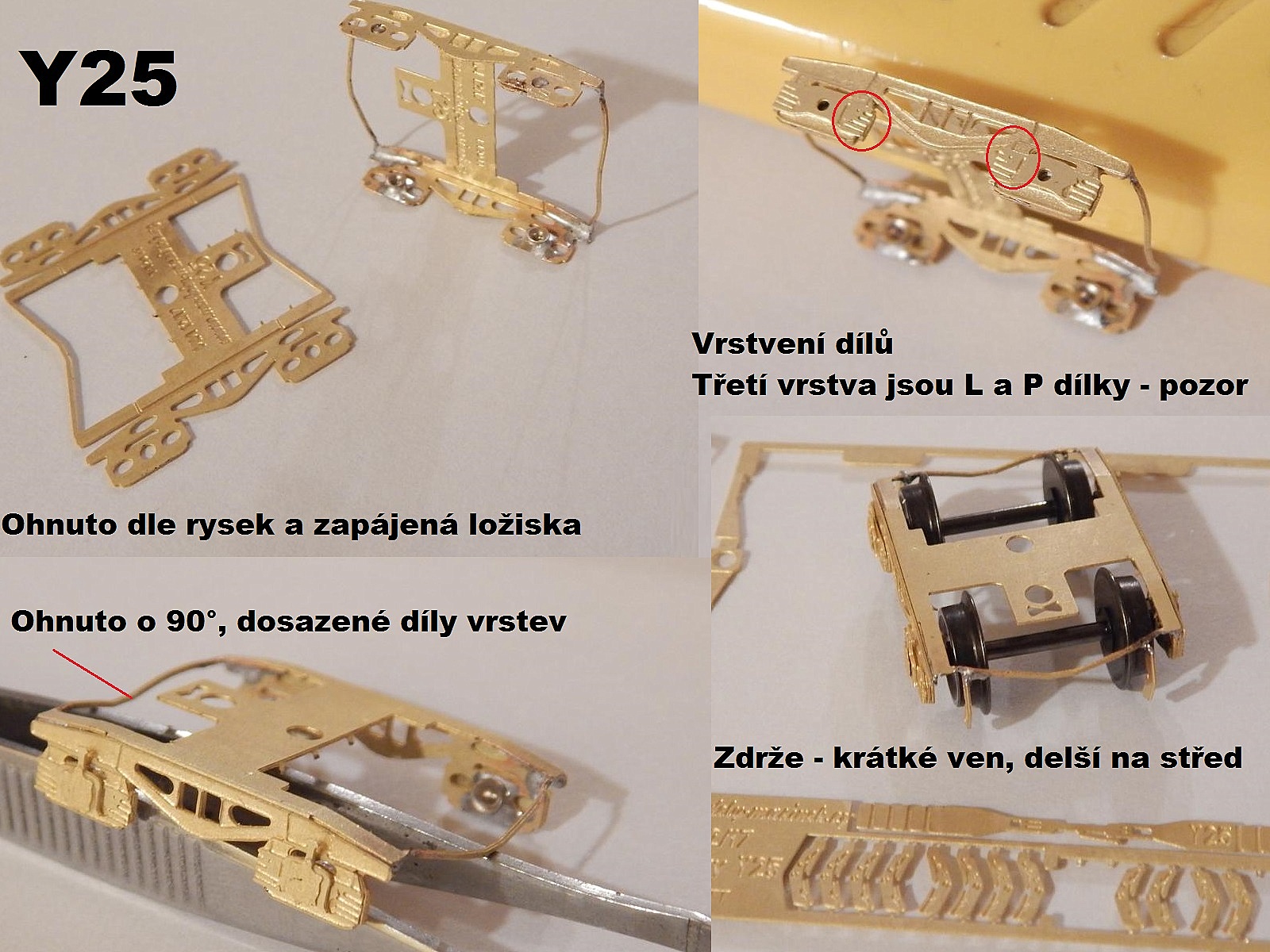

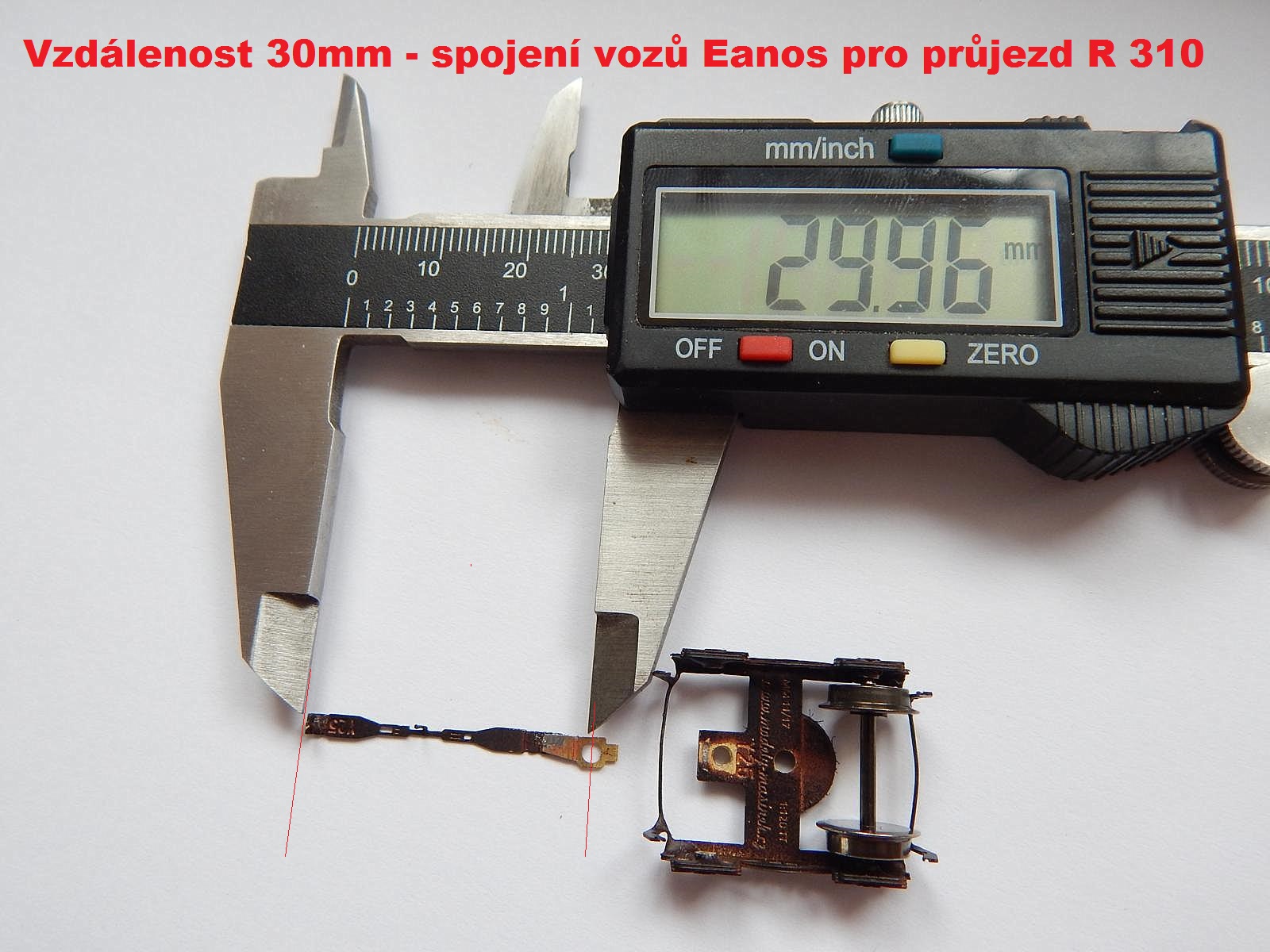

Sestavení podvozků Y25 a jejich možnosti

Podvozky mají 5 vrstev + zdrže

Y25_navodxY25_navodx1

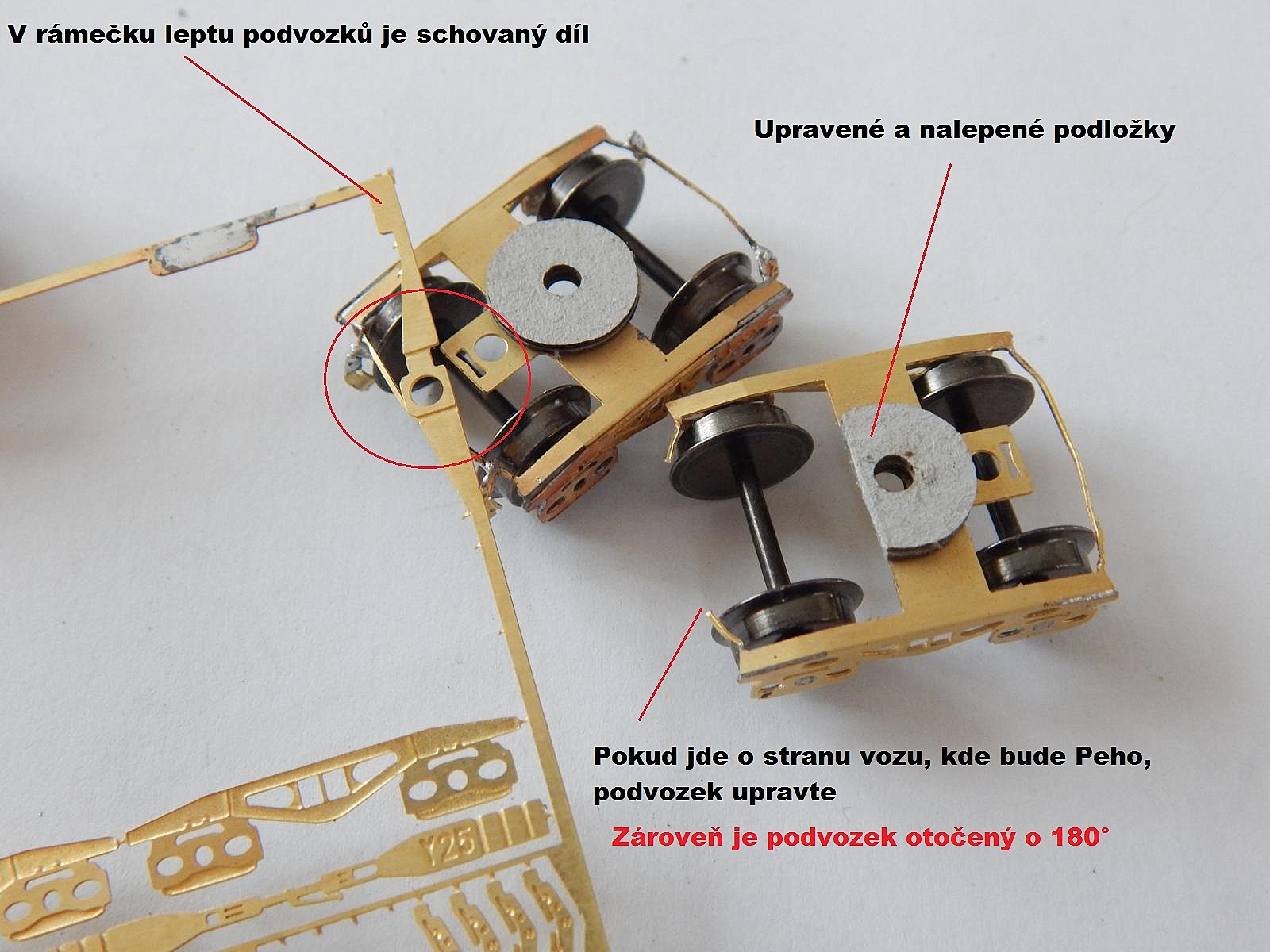

Y25_navod1Y25_navod2Eanos_sprahlo30

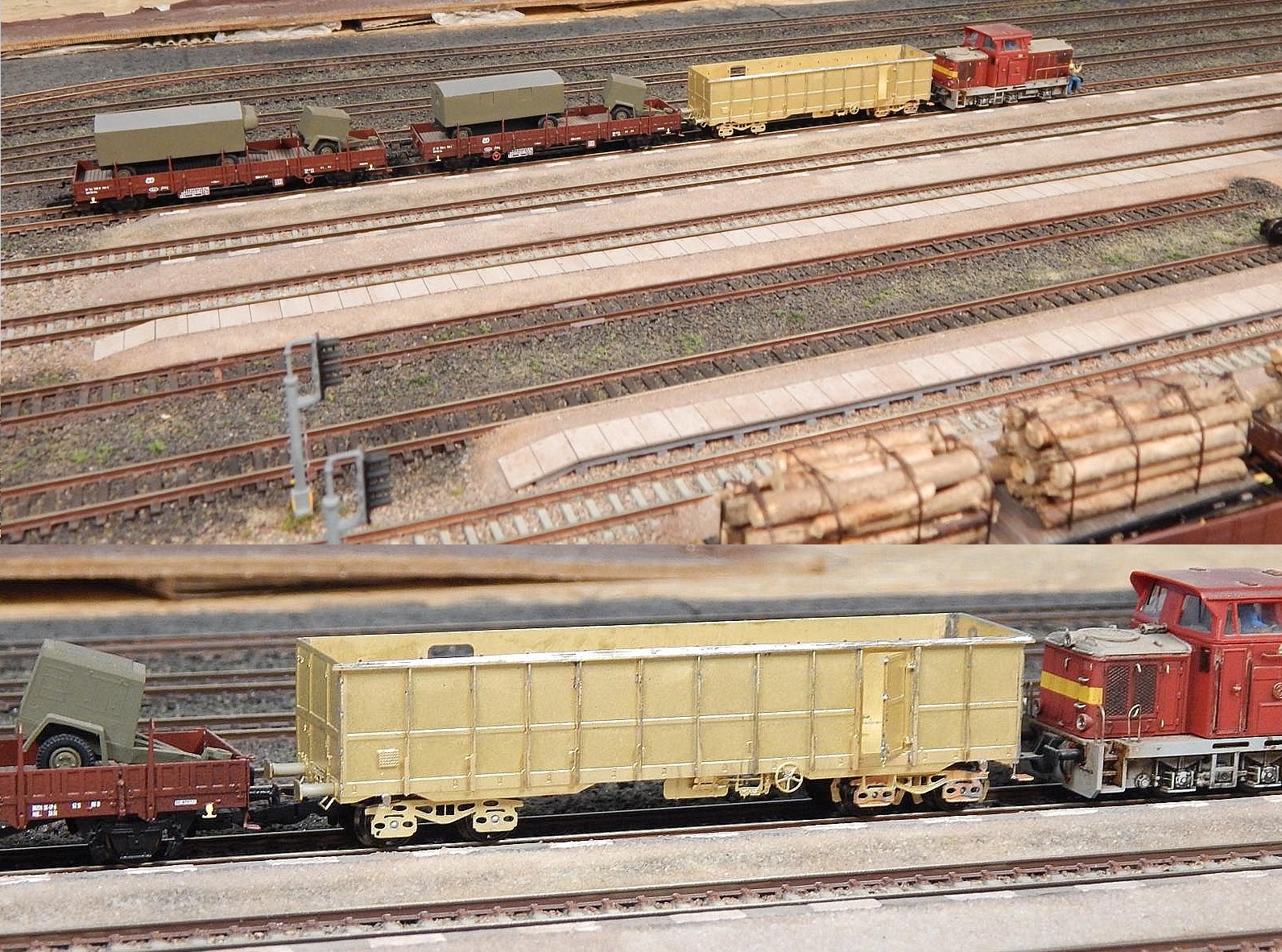

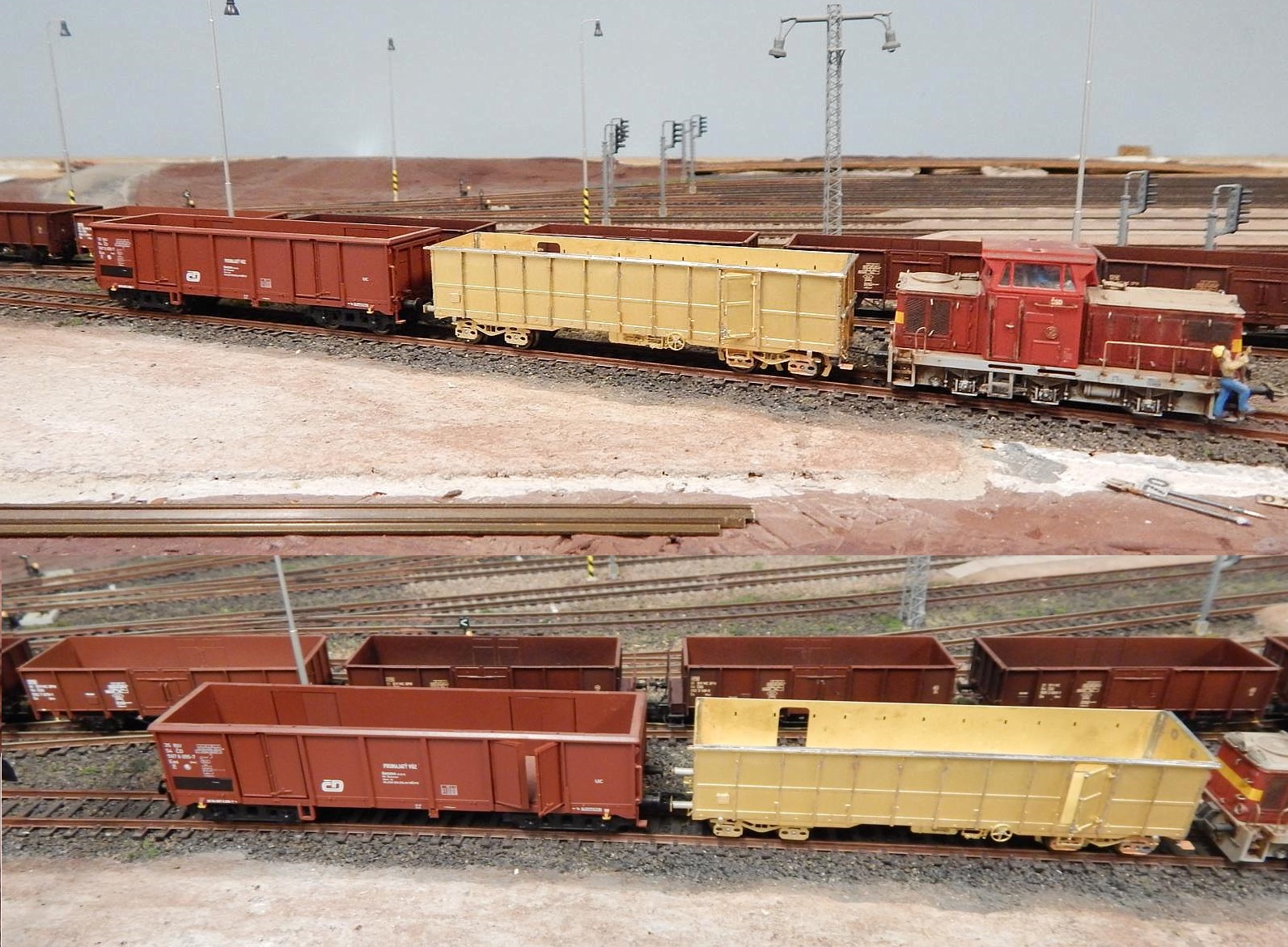

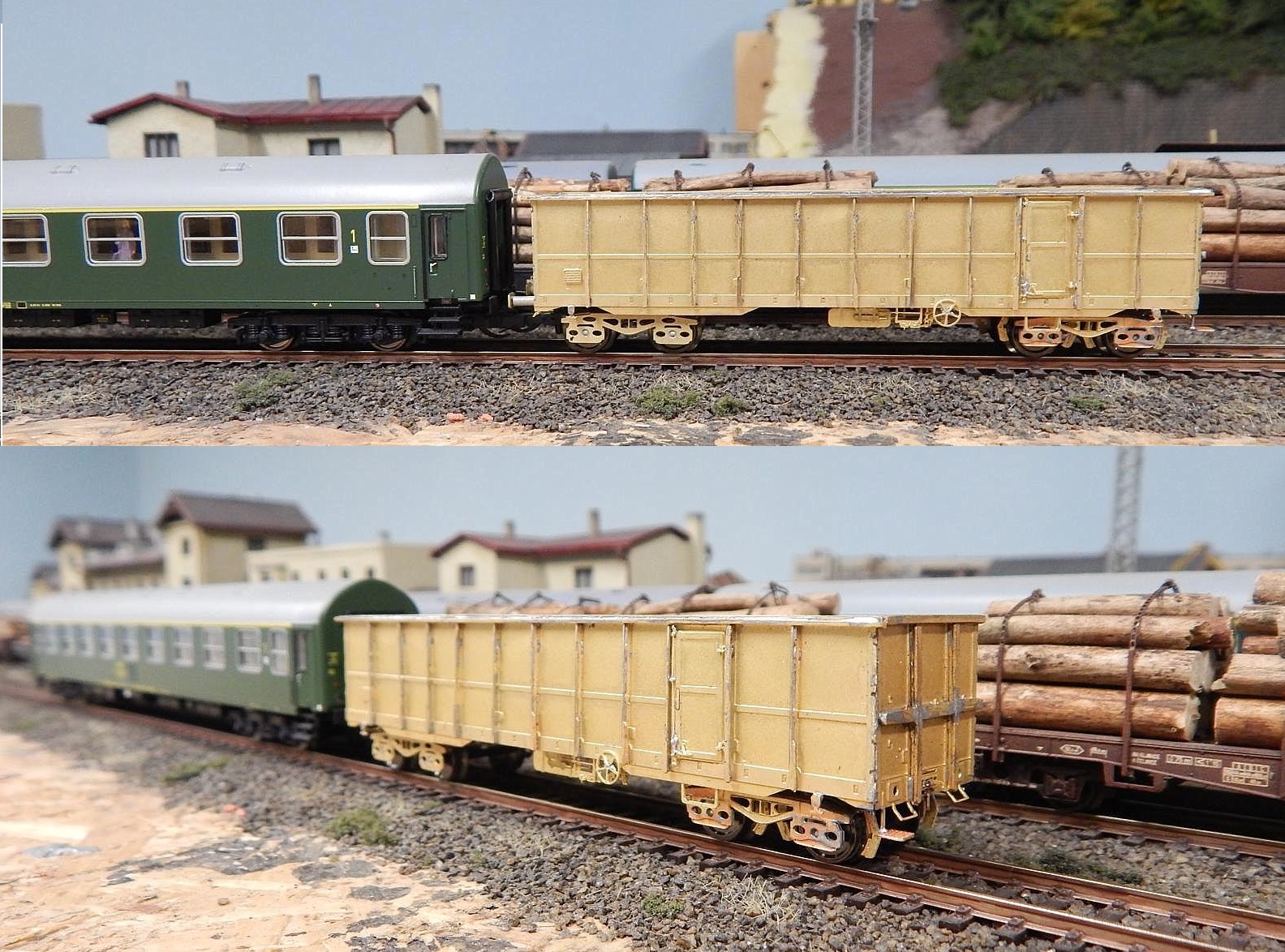

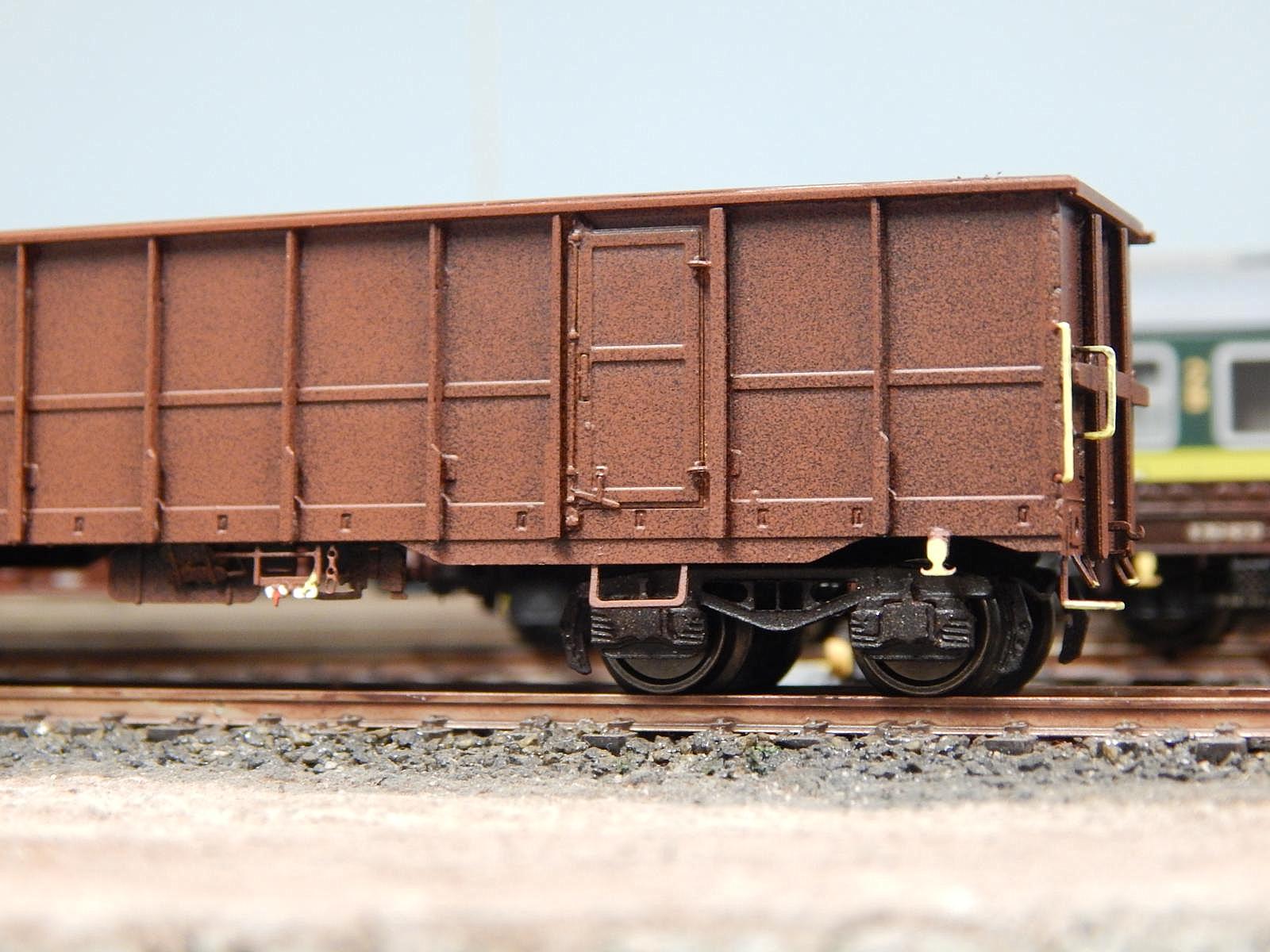

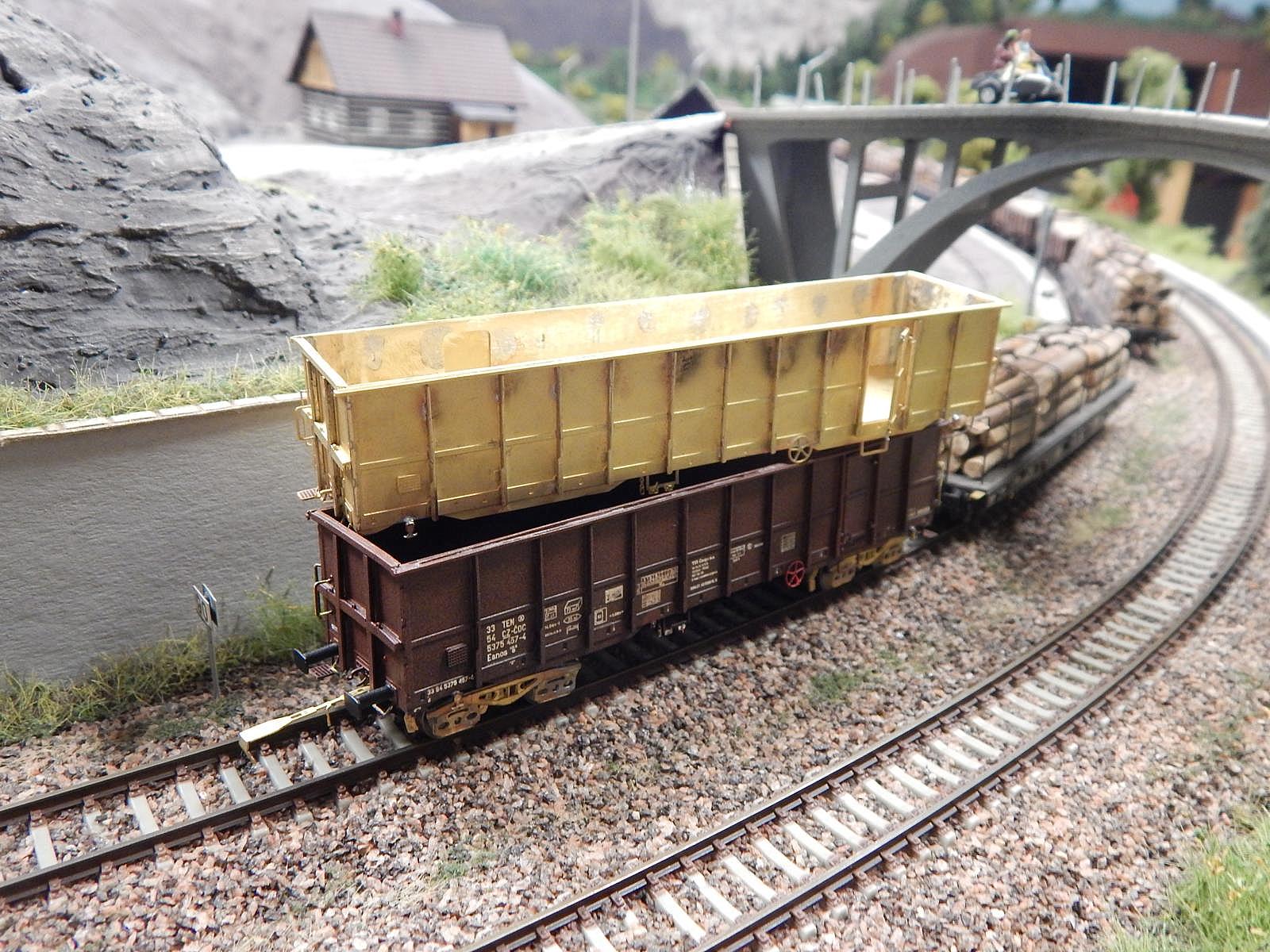

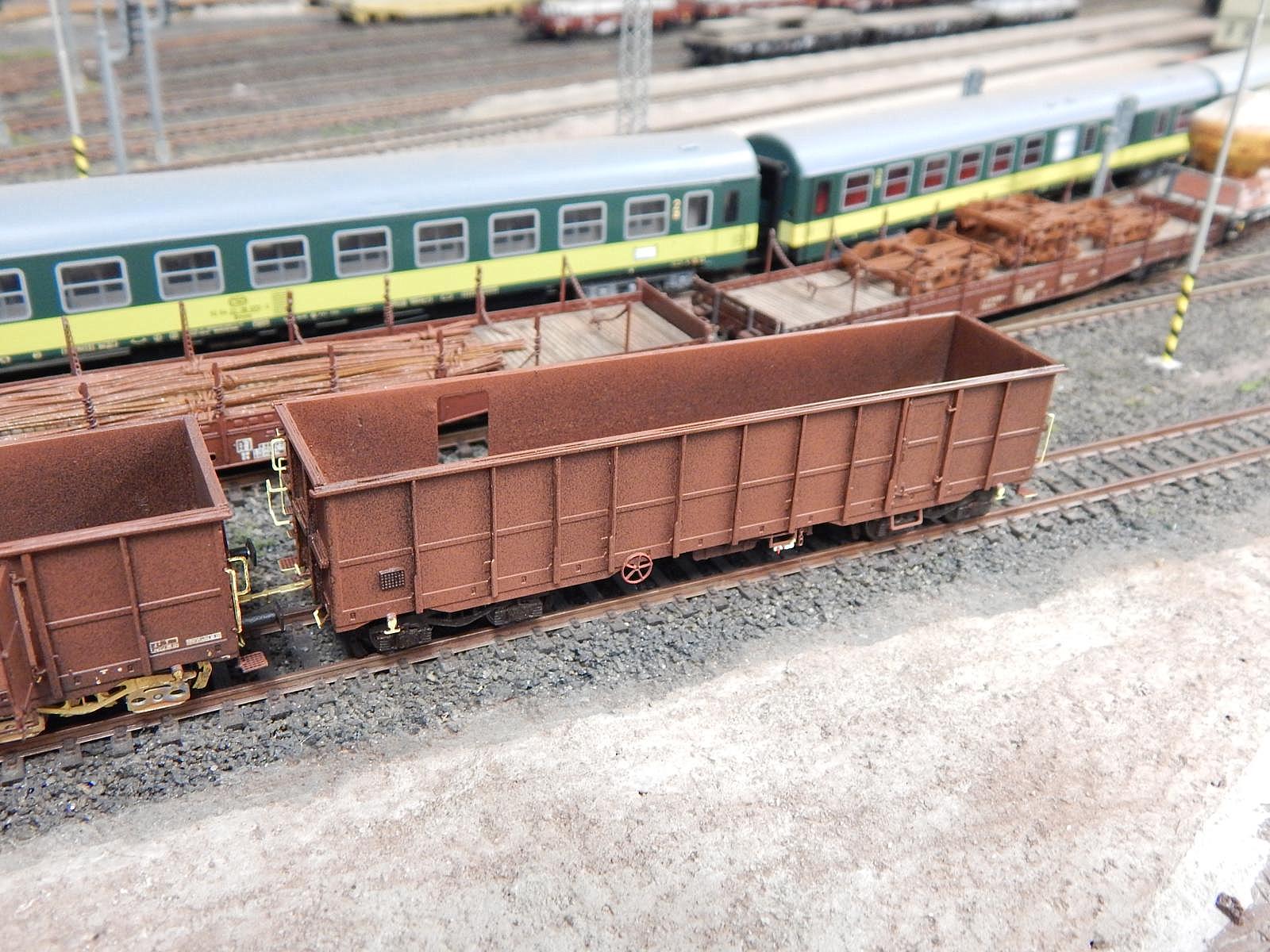

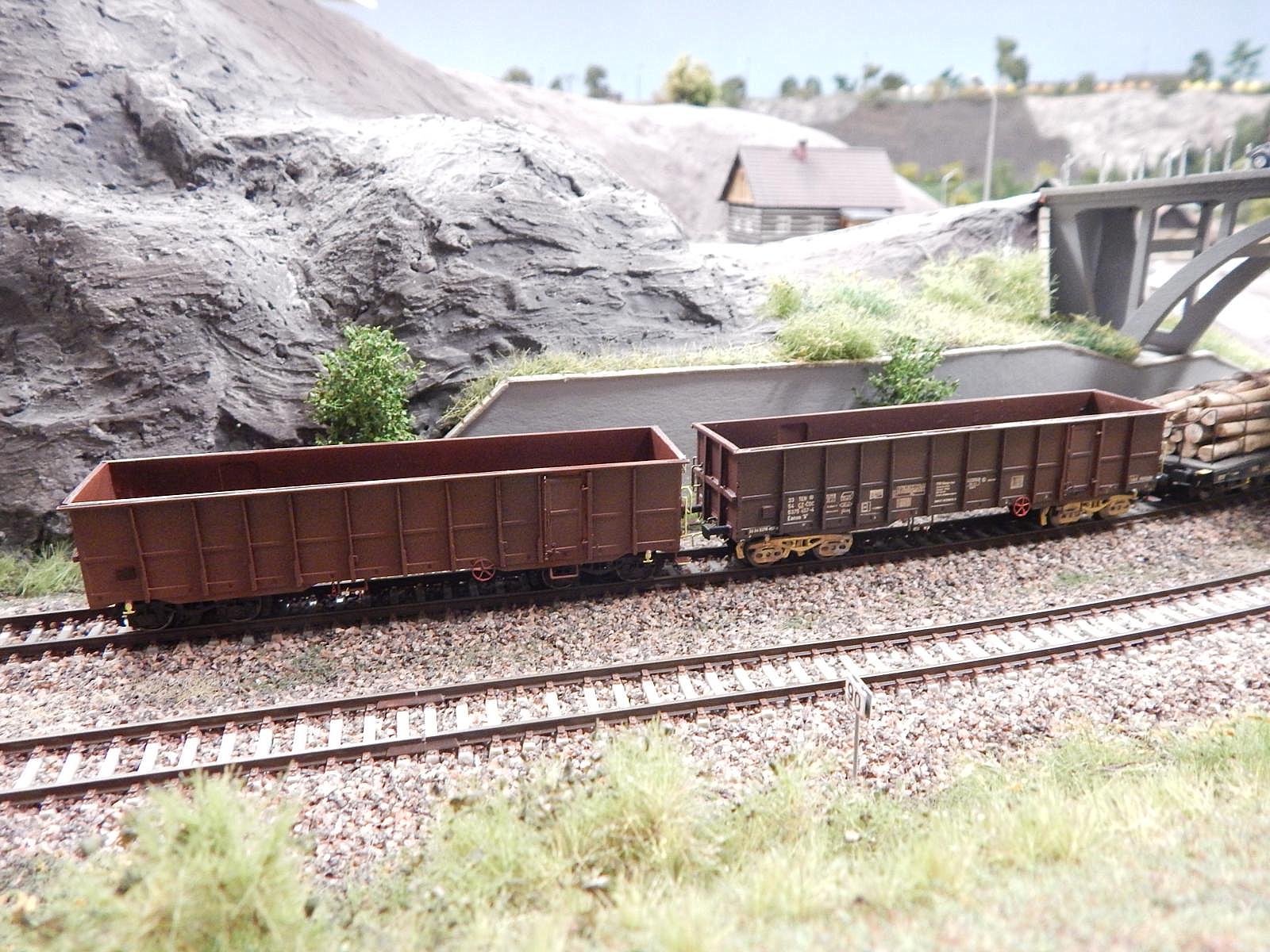

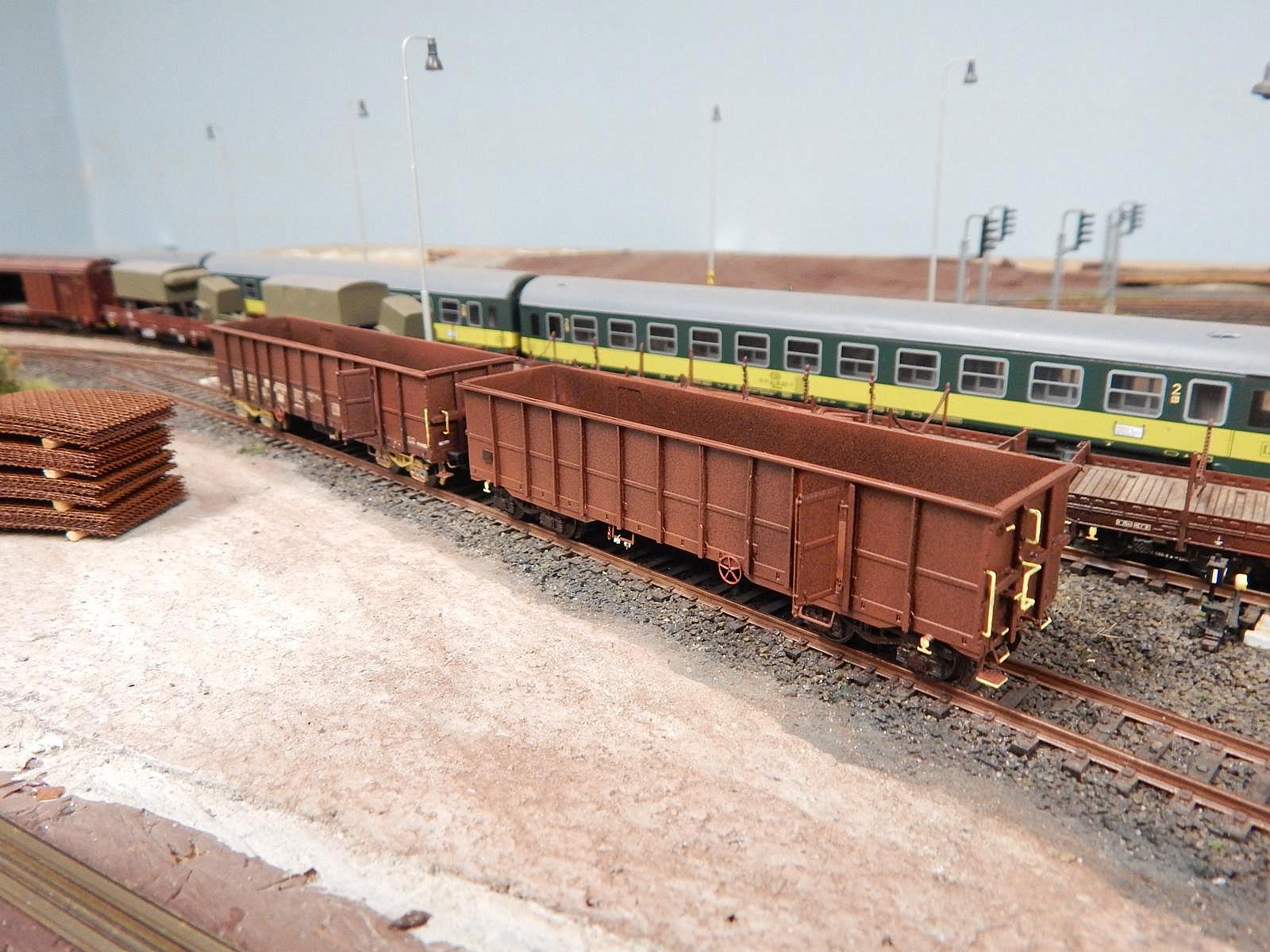

Vůz v soupravě

Eanos_sestaveny_2Eanos_sestaveny1_2Eanos_sestaveny2

Eanos-2c_2Eanos-2dEanos-2e

Eanos-x5Eanos-x7Eanos-x10

Eanos-x11Eanos-x12

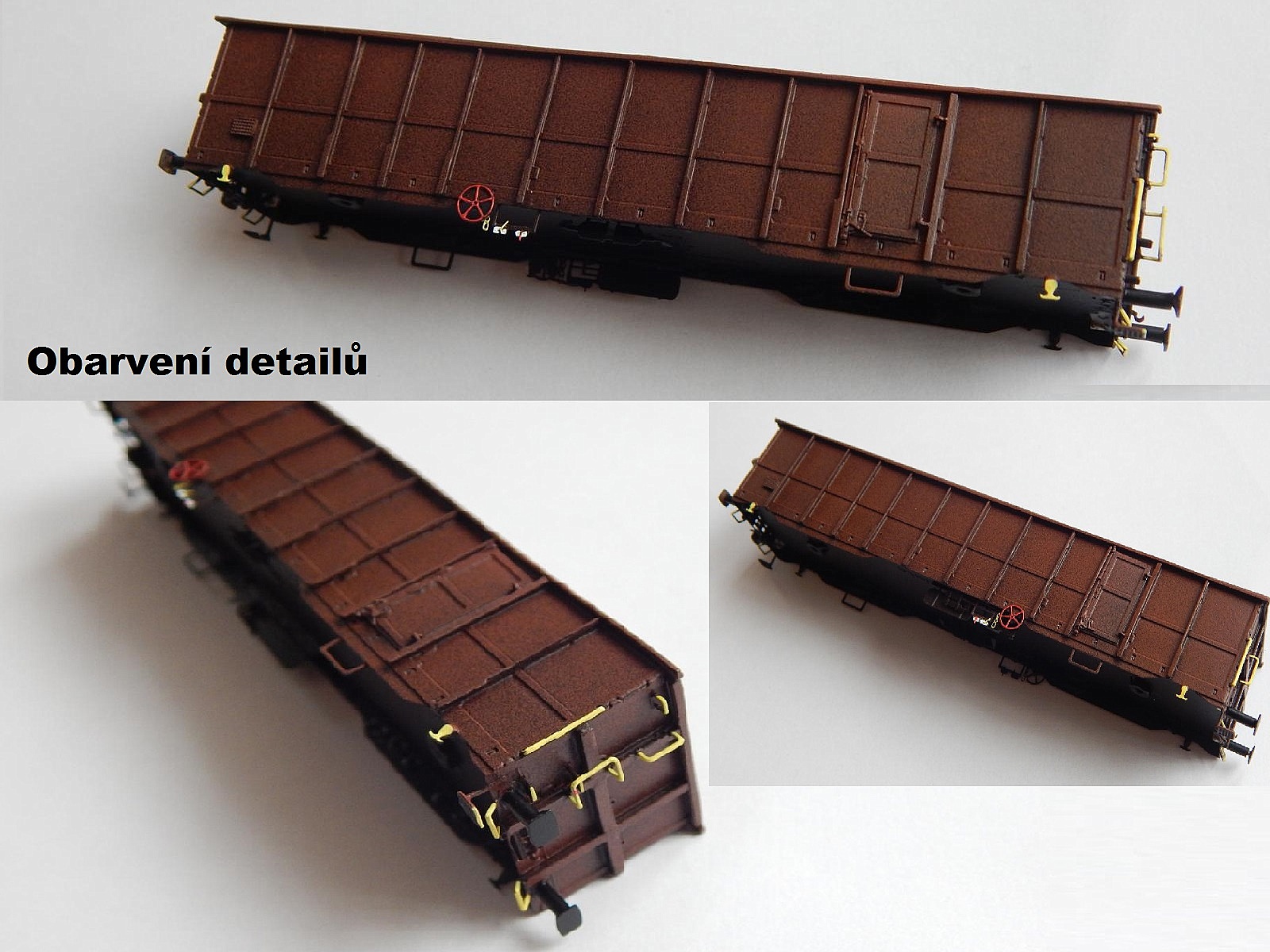

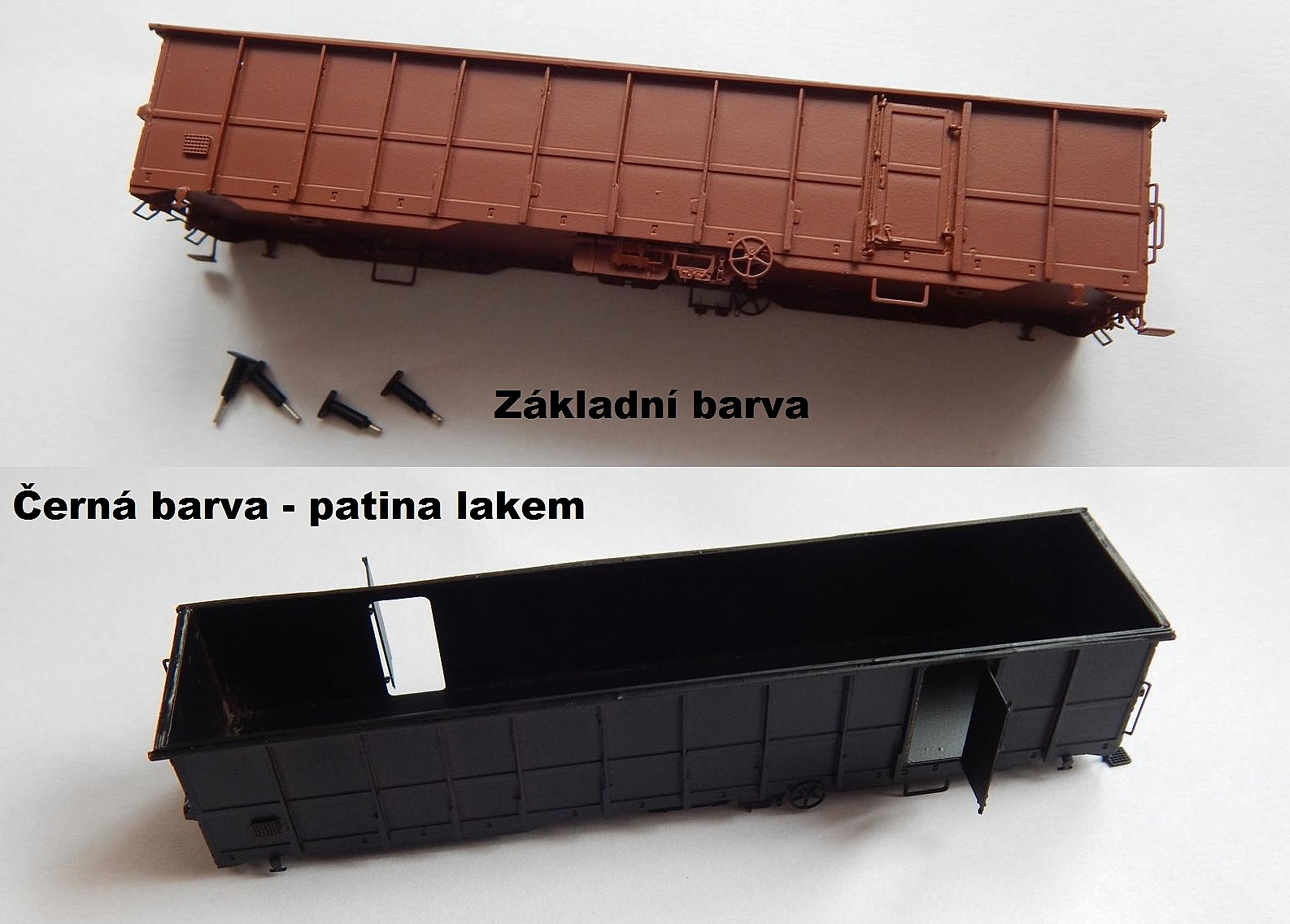

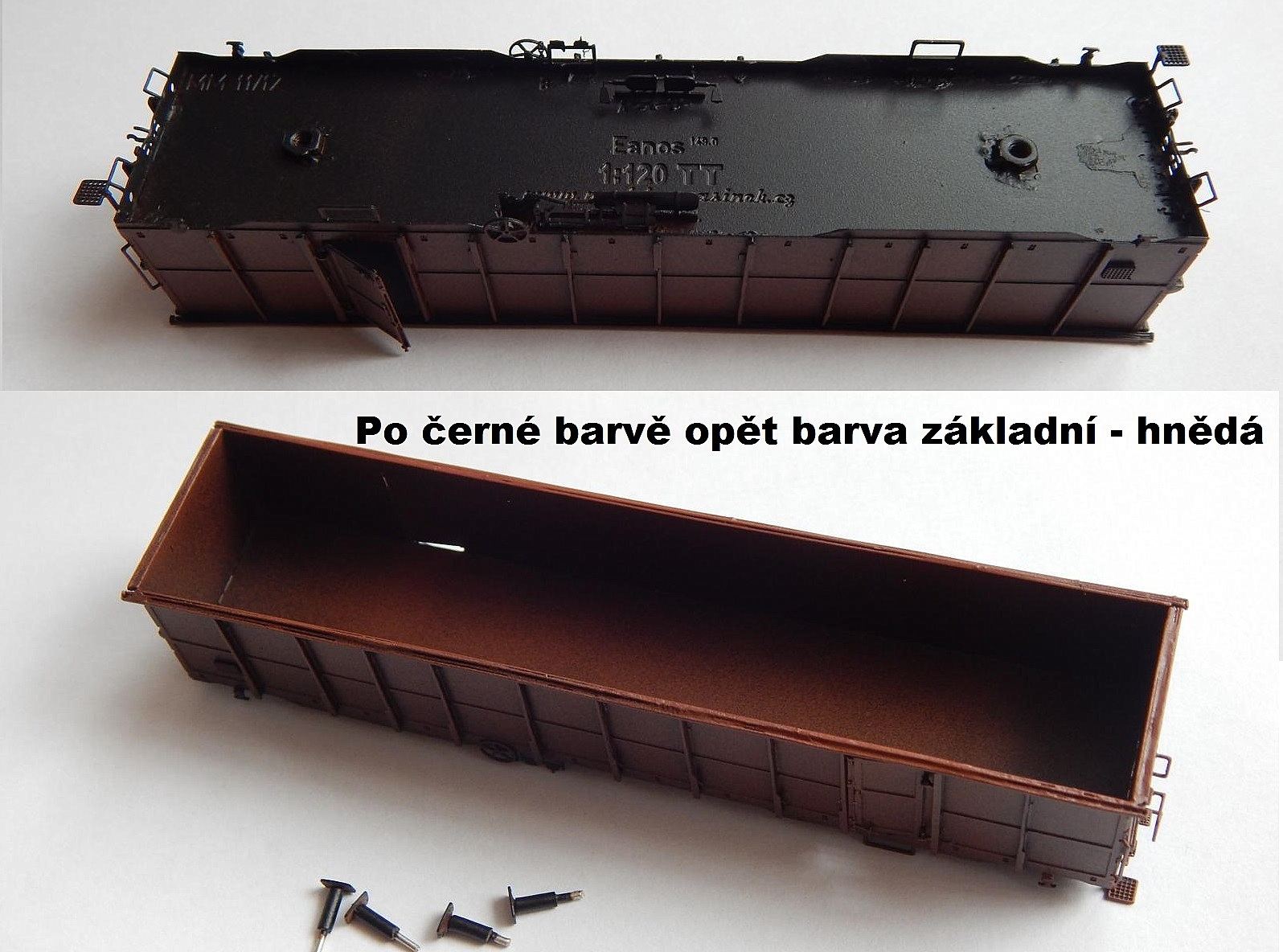

Lak / Patina

Eanos-lak_3Eanos-lak1Eanos-lak2_3

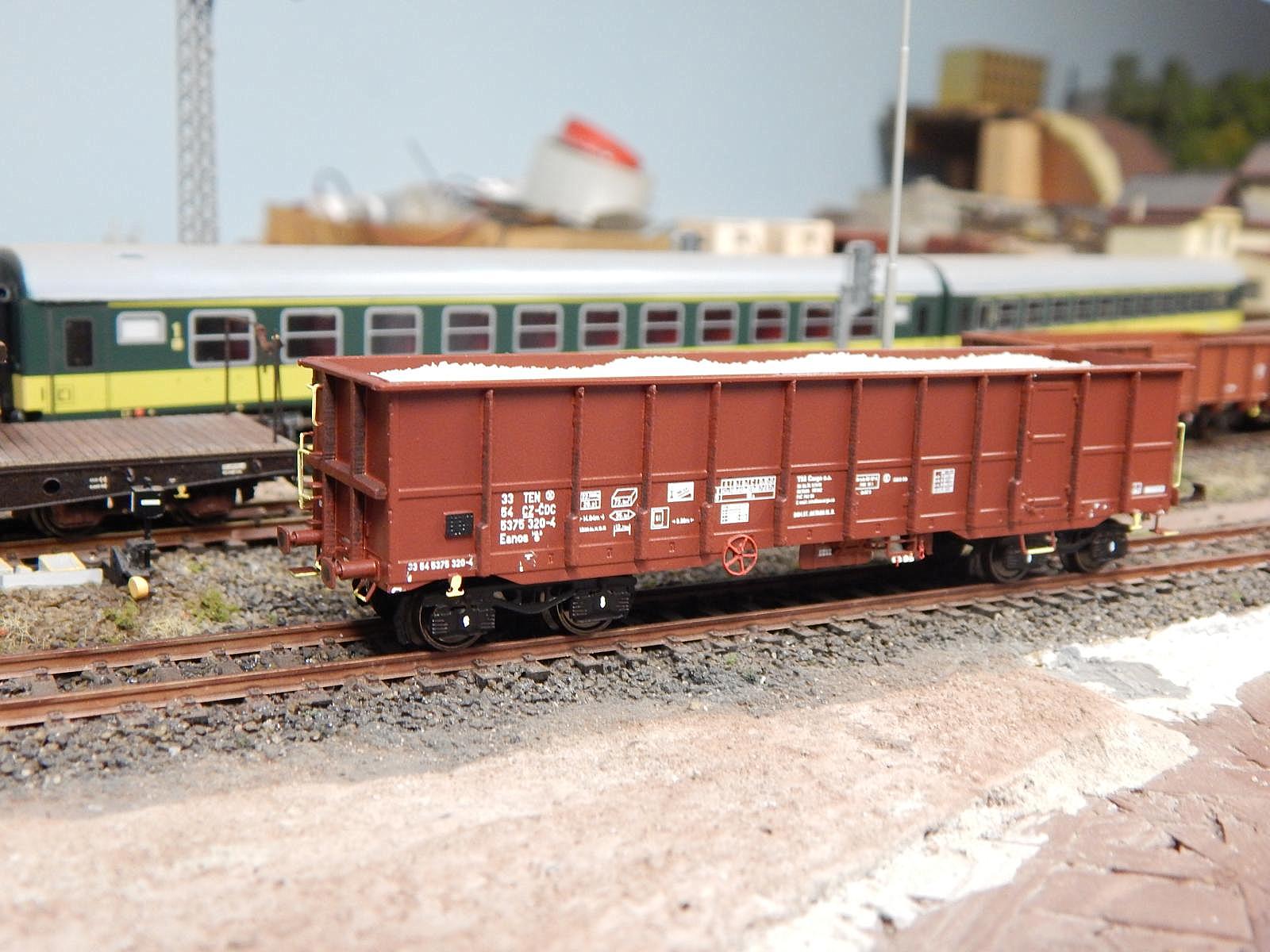

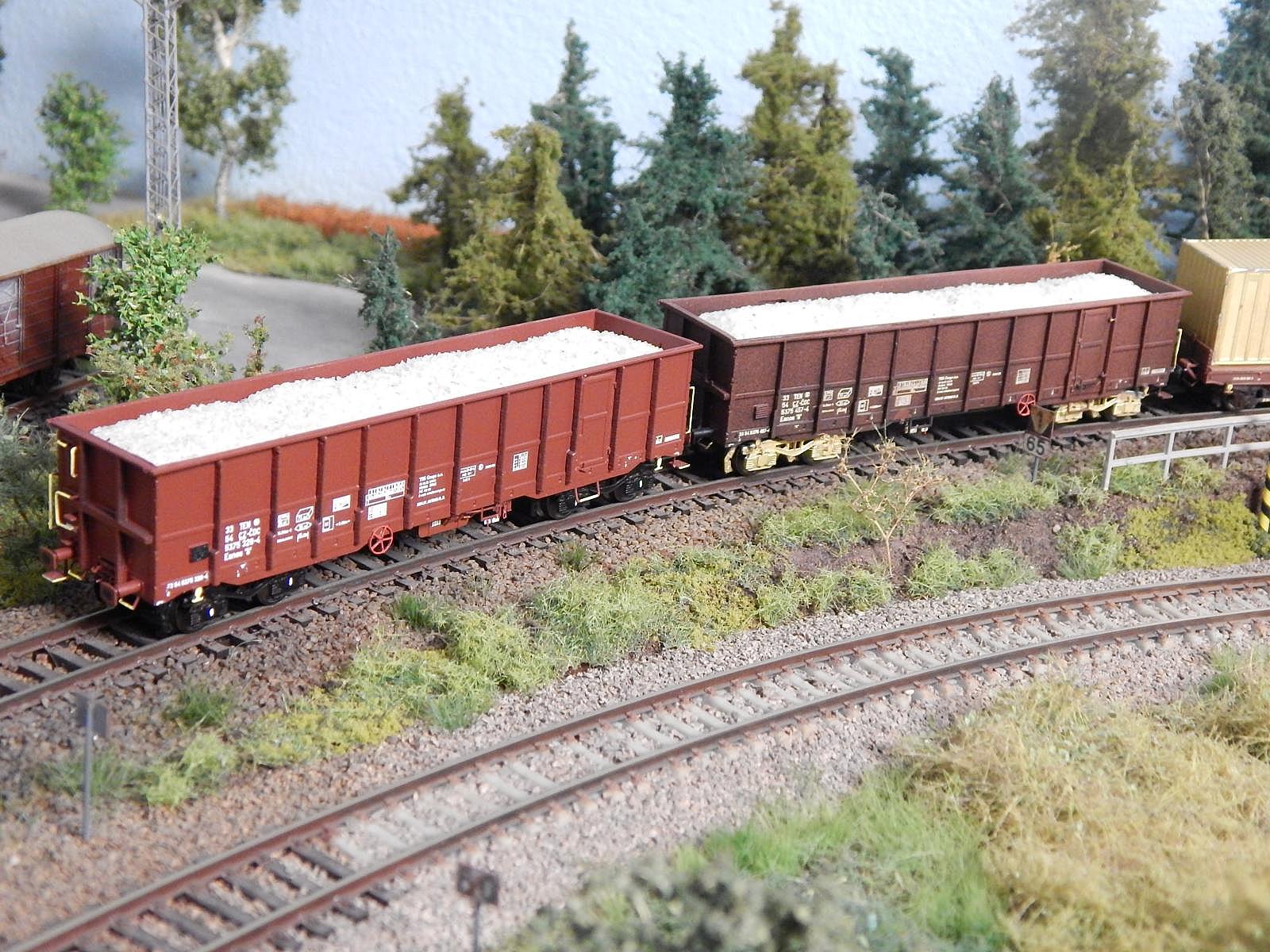

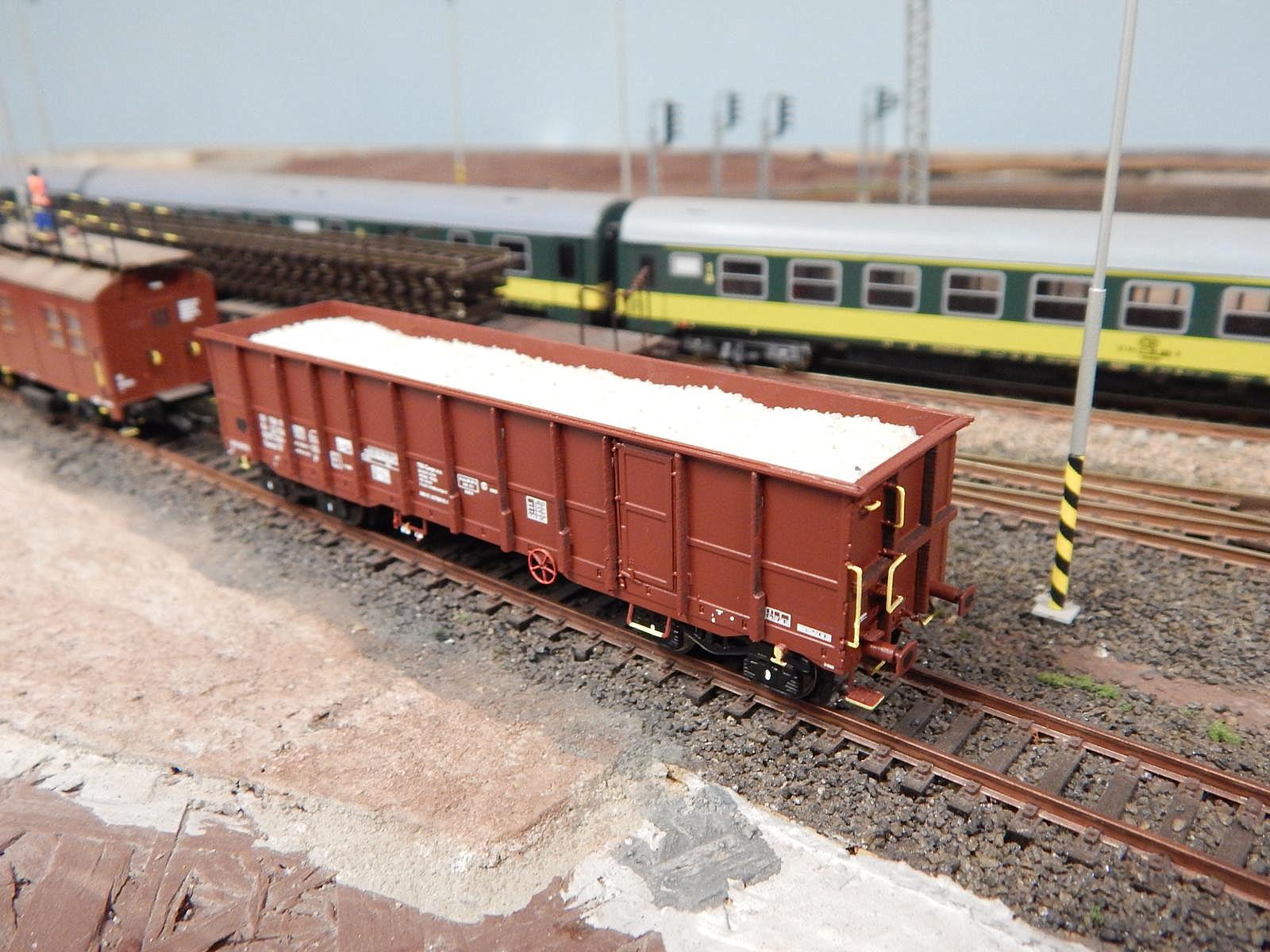

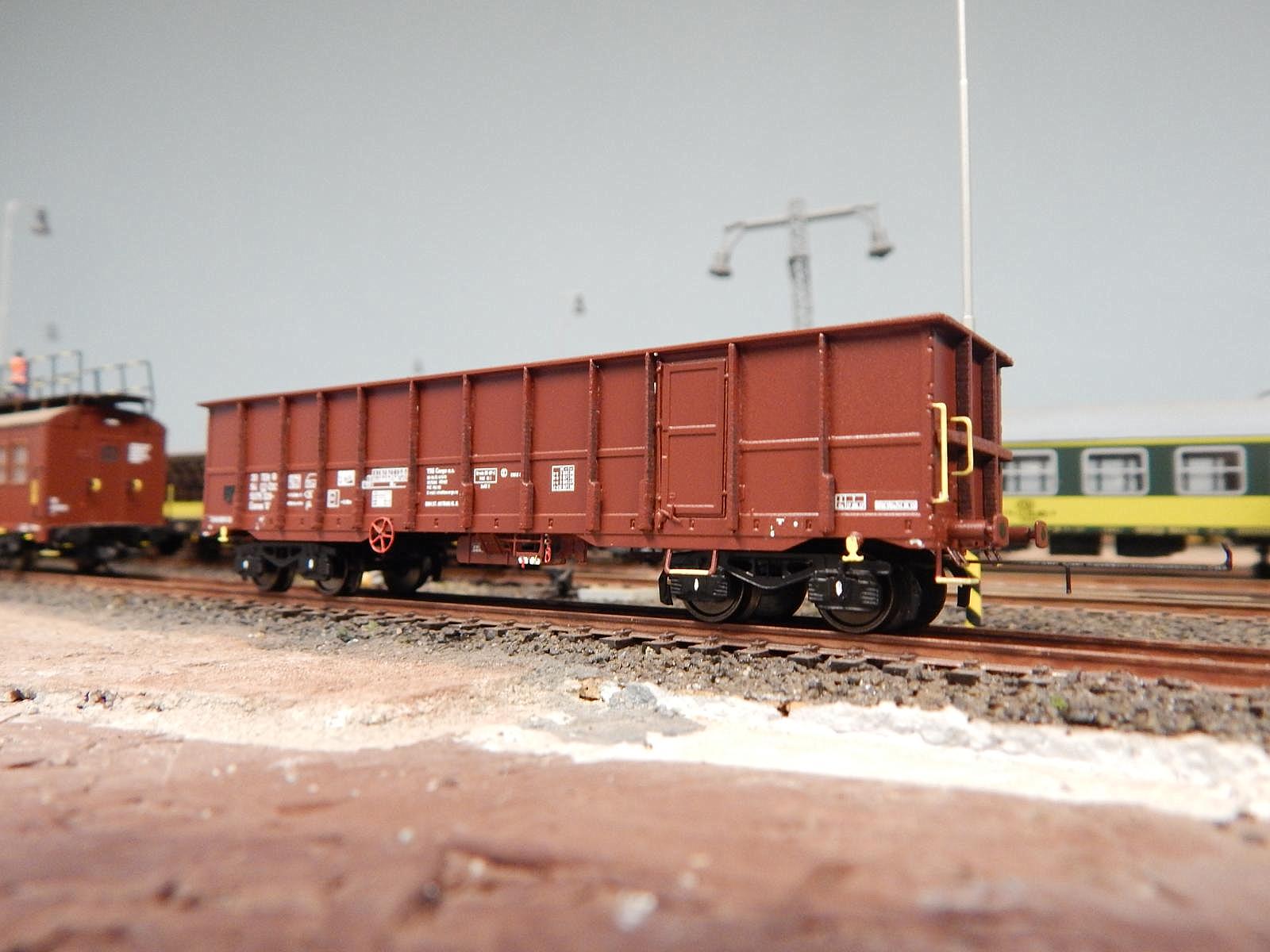

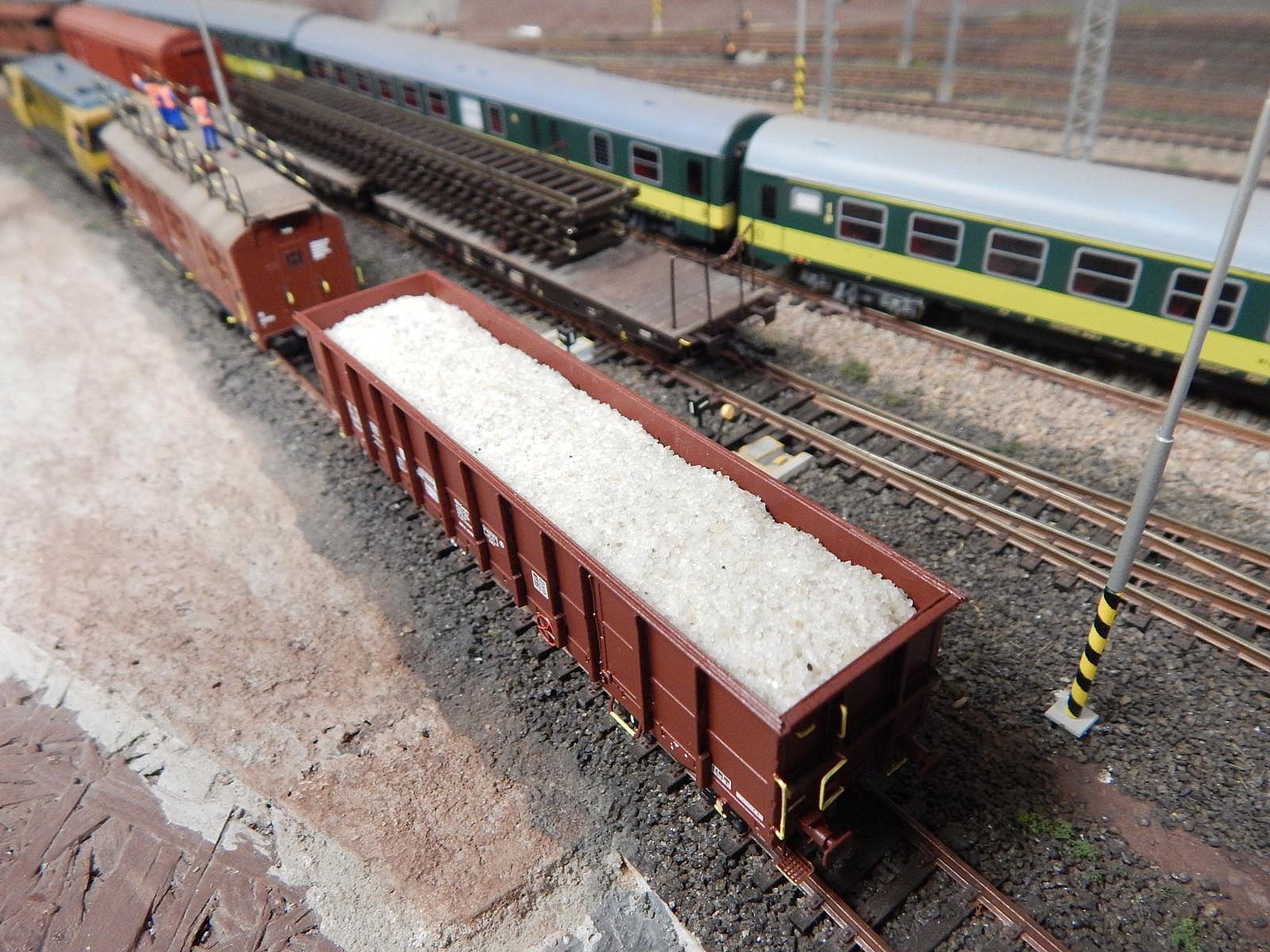

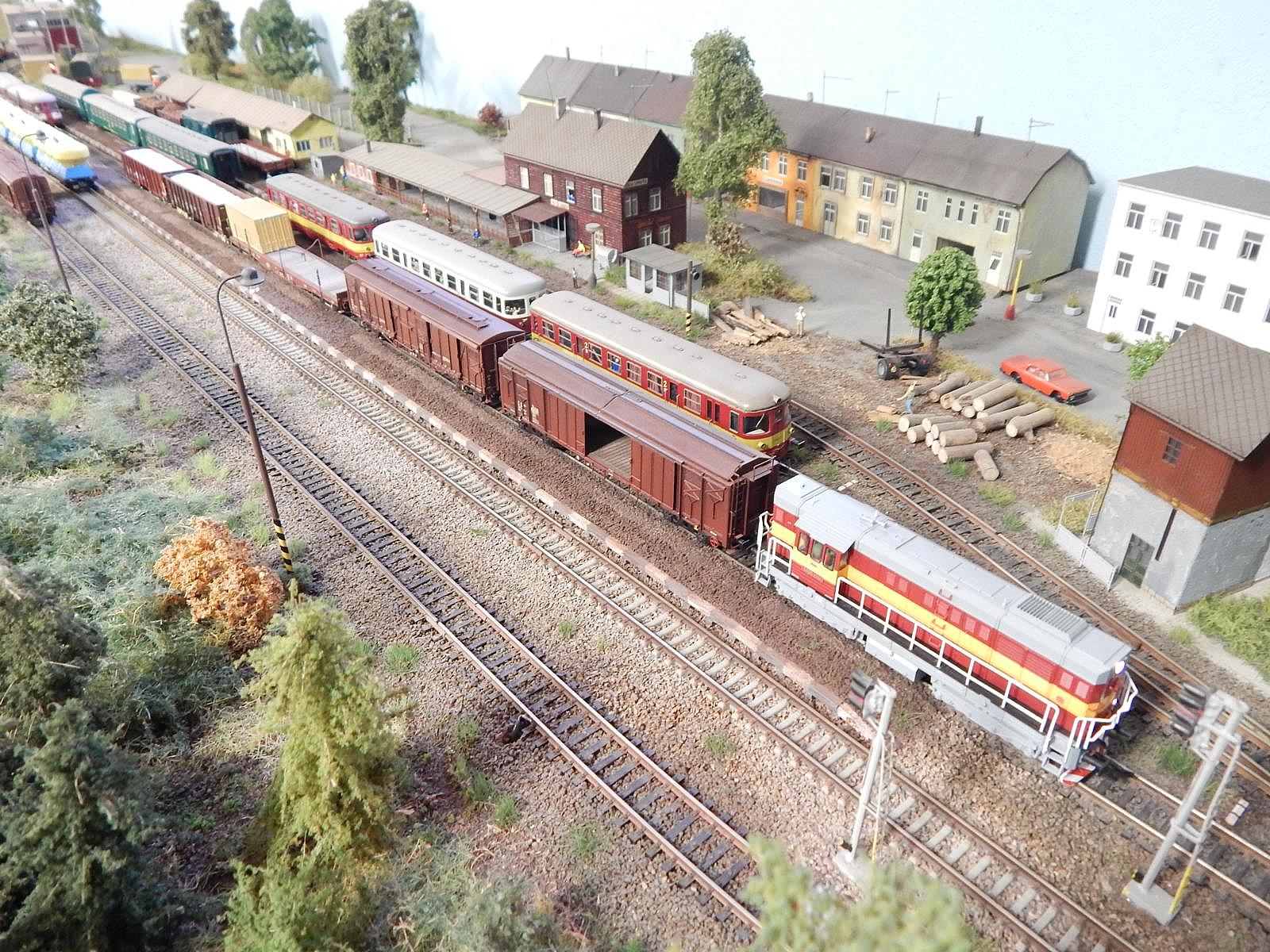

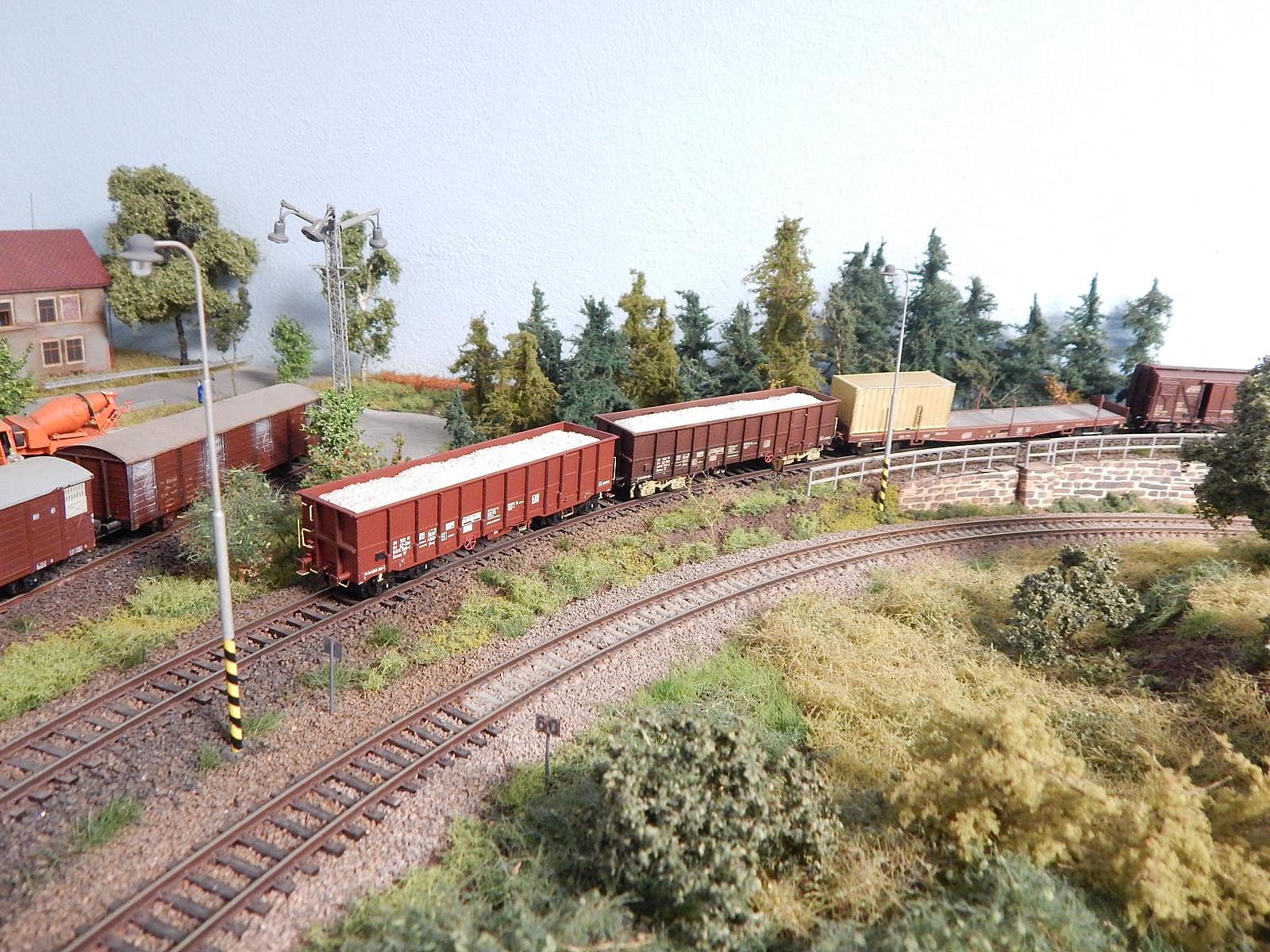

Eanos 33 54 5375 320-4 - s kartonem, bez patiny

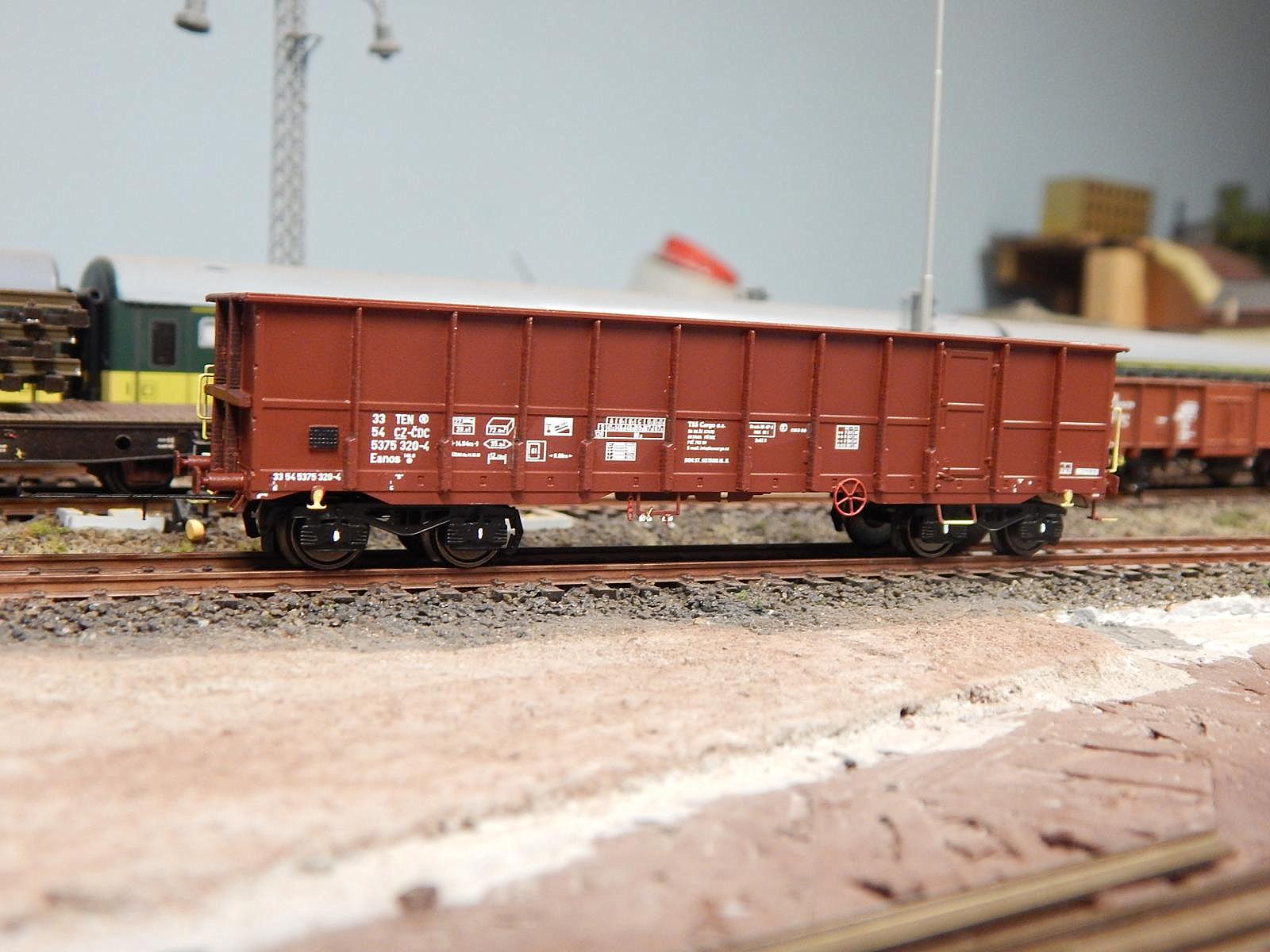

Eanos-320Eanos-320aEanos-320b

Eanos-320cEanos-320dEanos-320e

Eanos-320g_2Eanos-320hEanos-320i

Eanos-320jEanos-320kEanos-320l

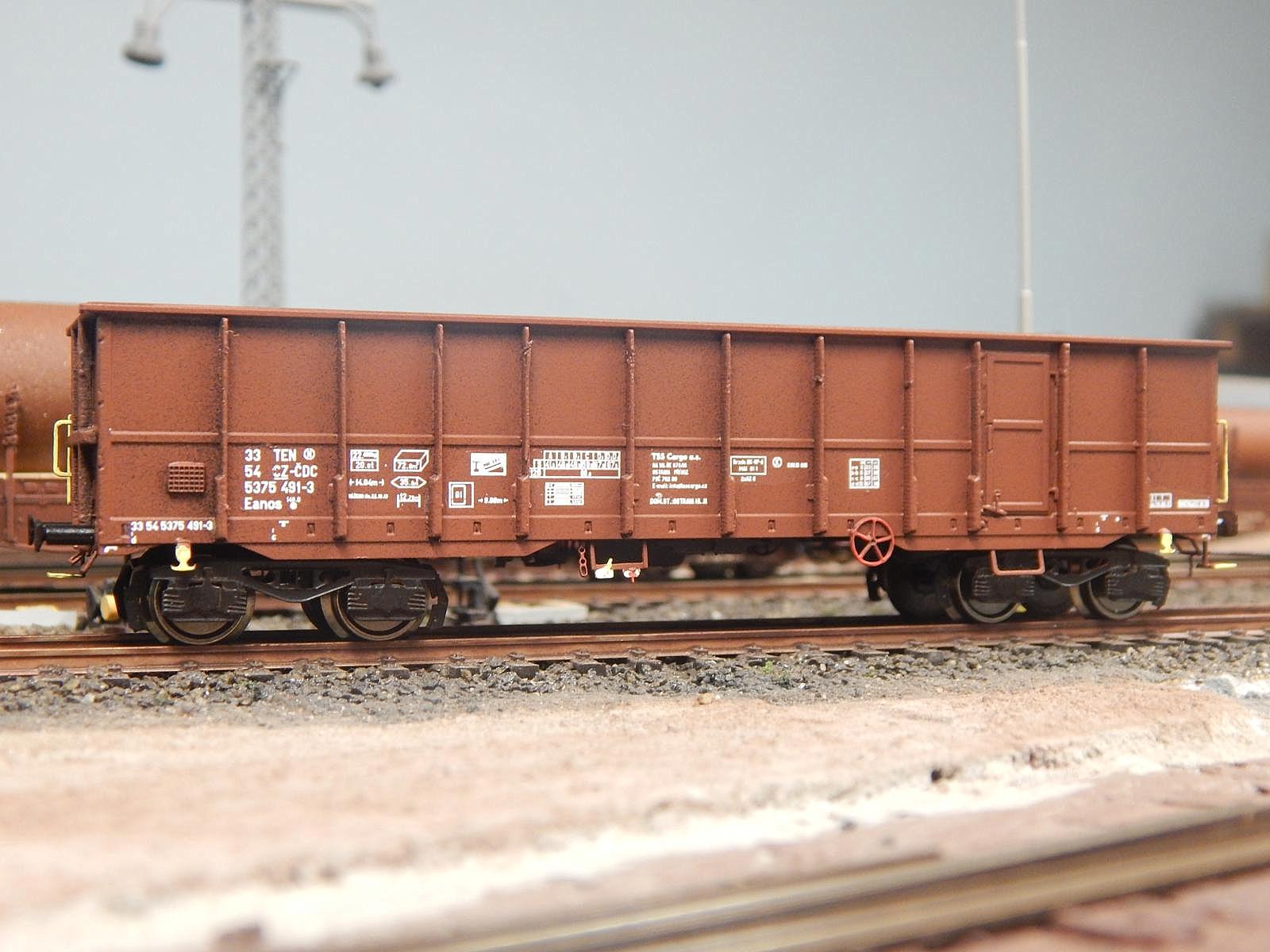

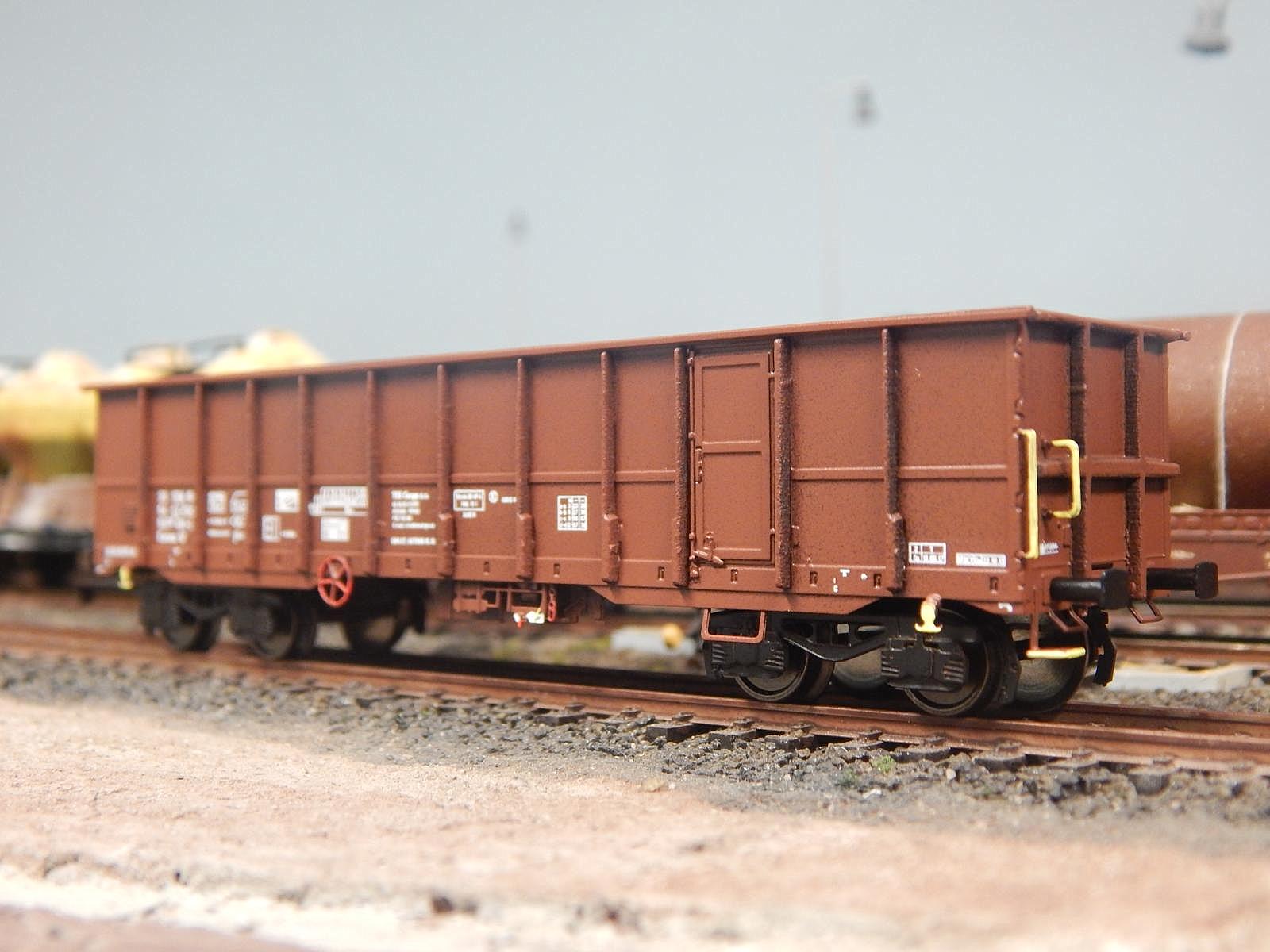

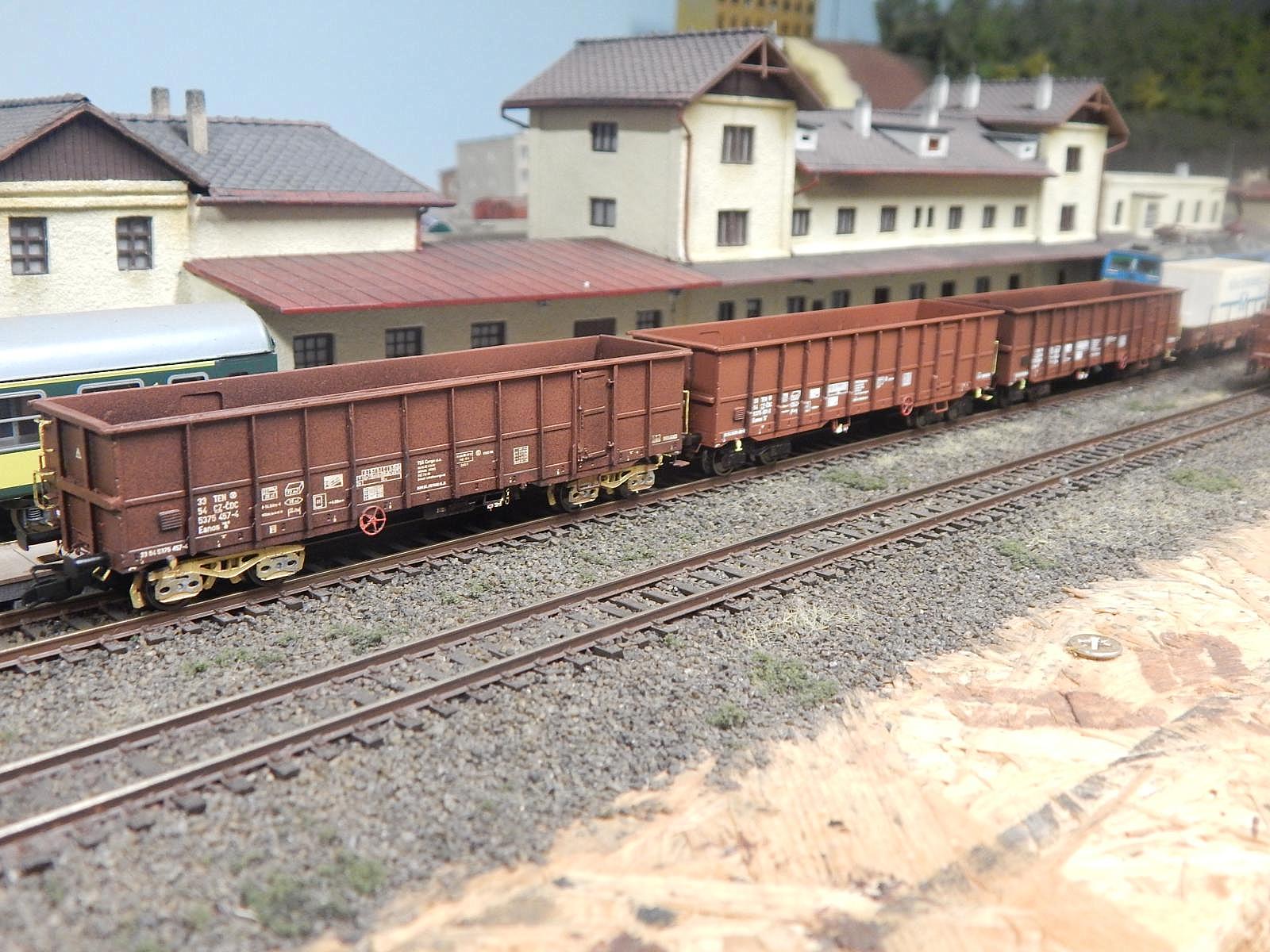

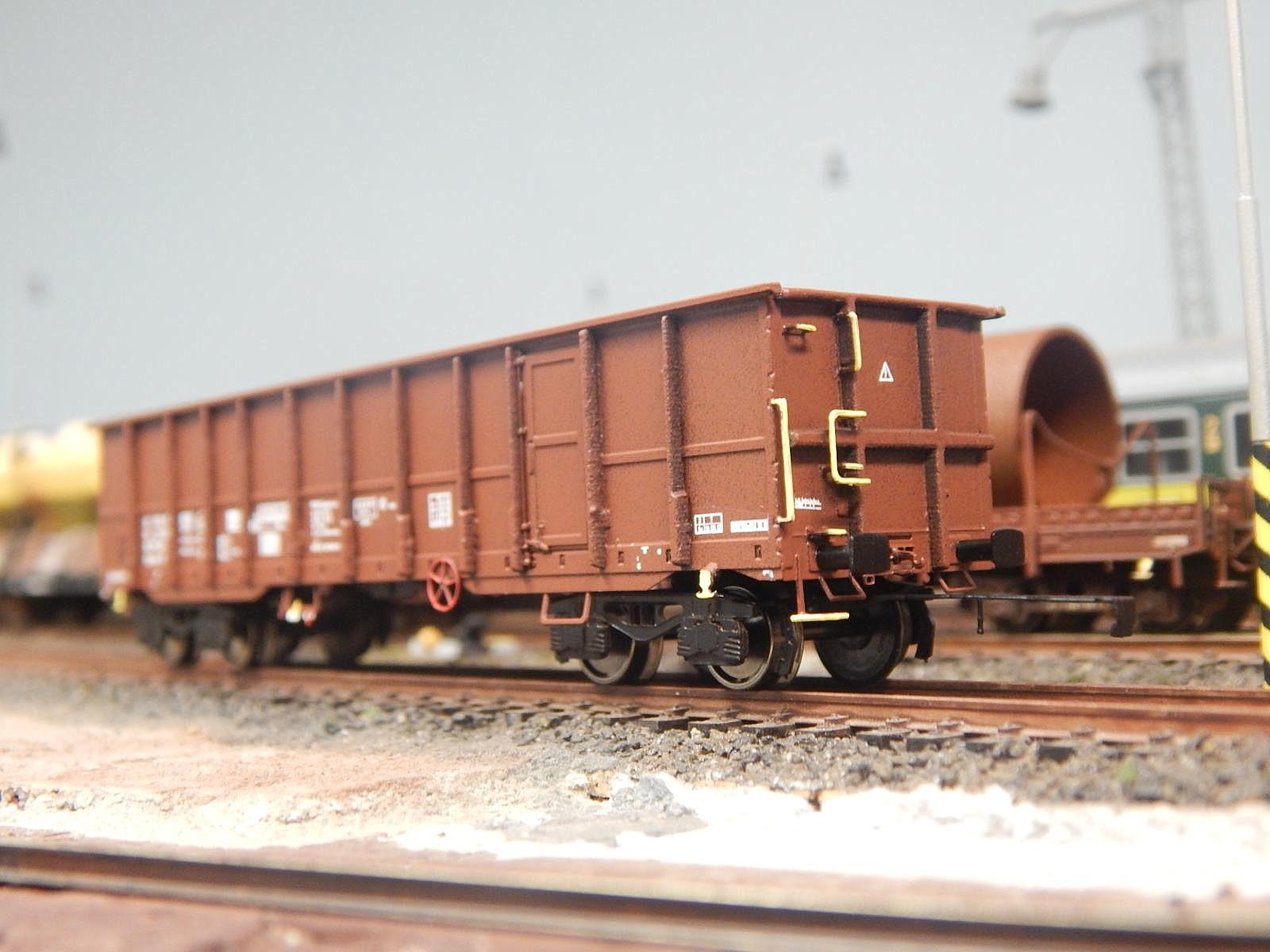

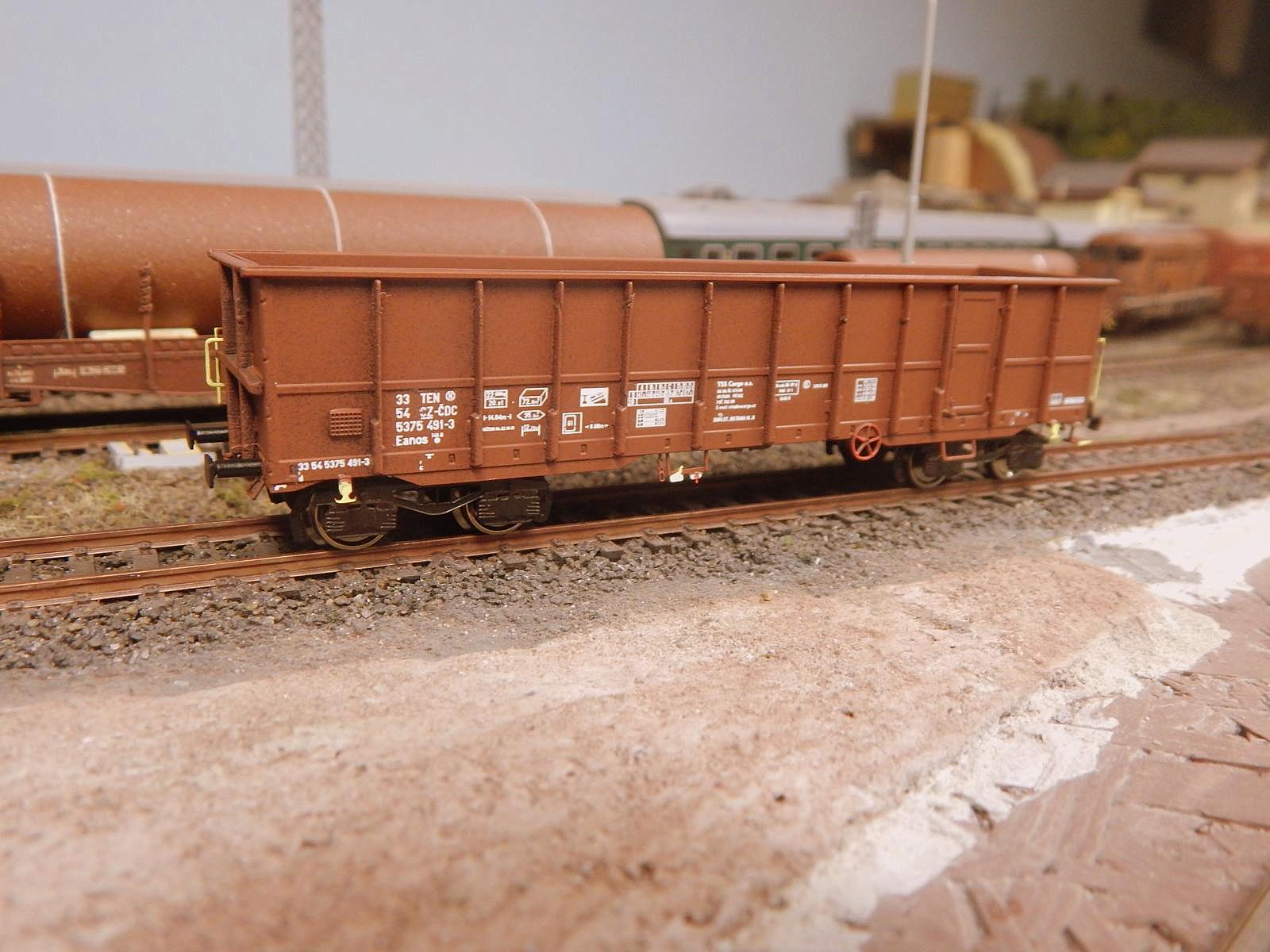

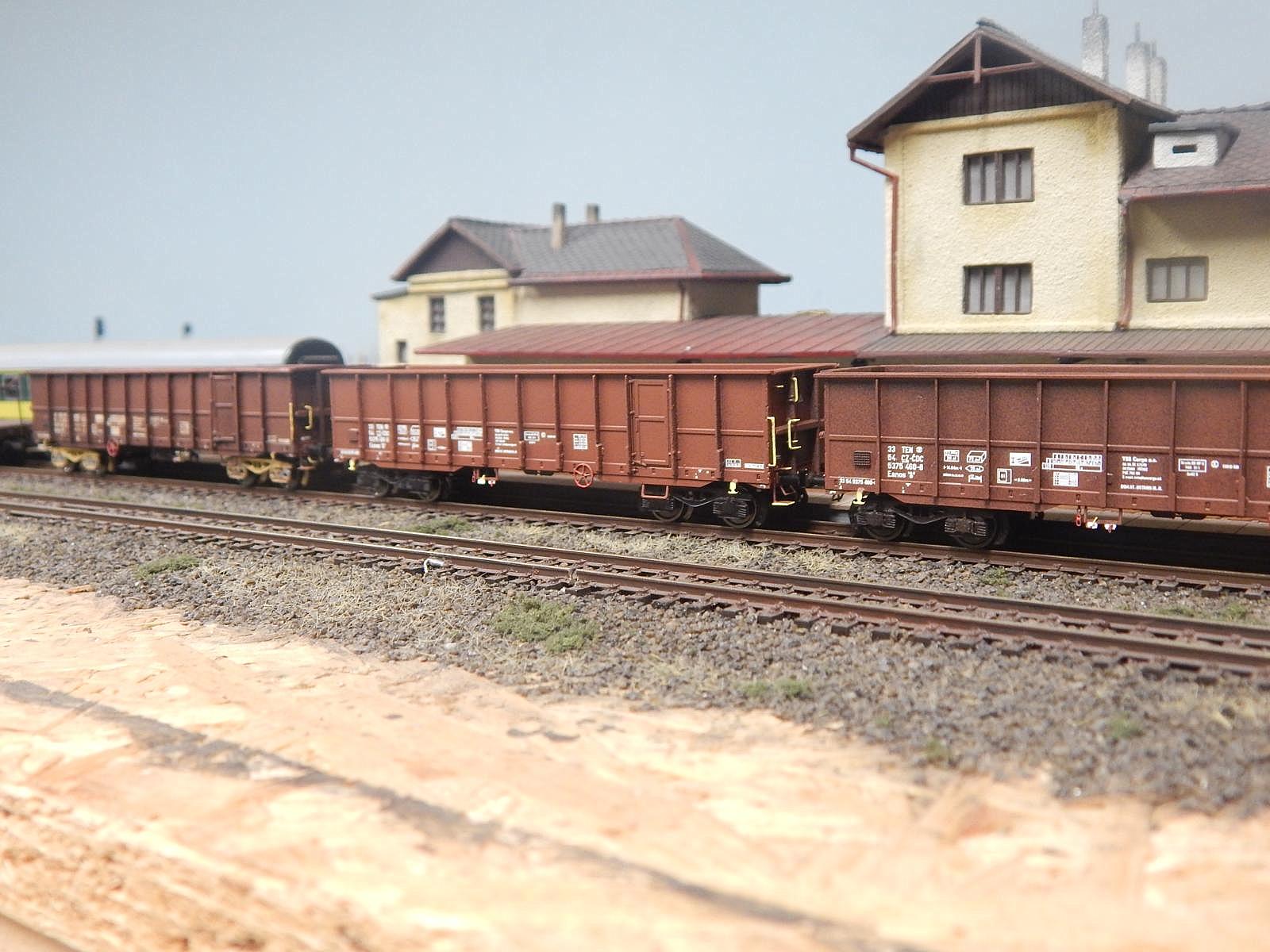

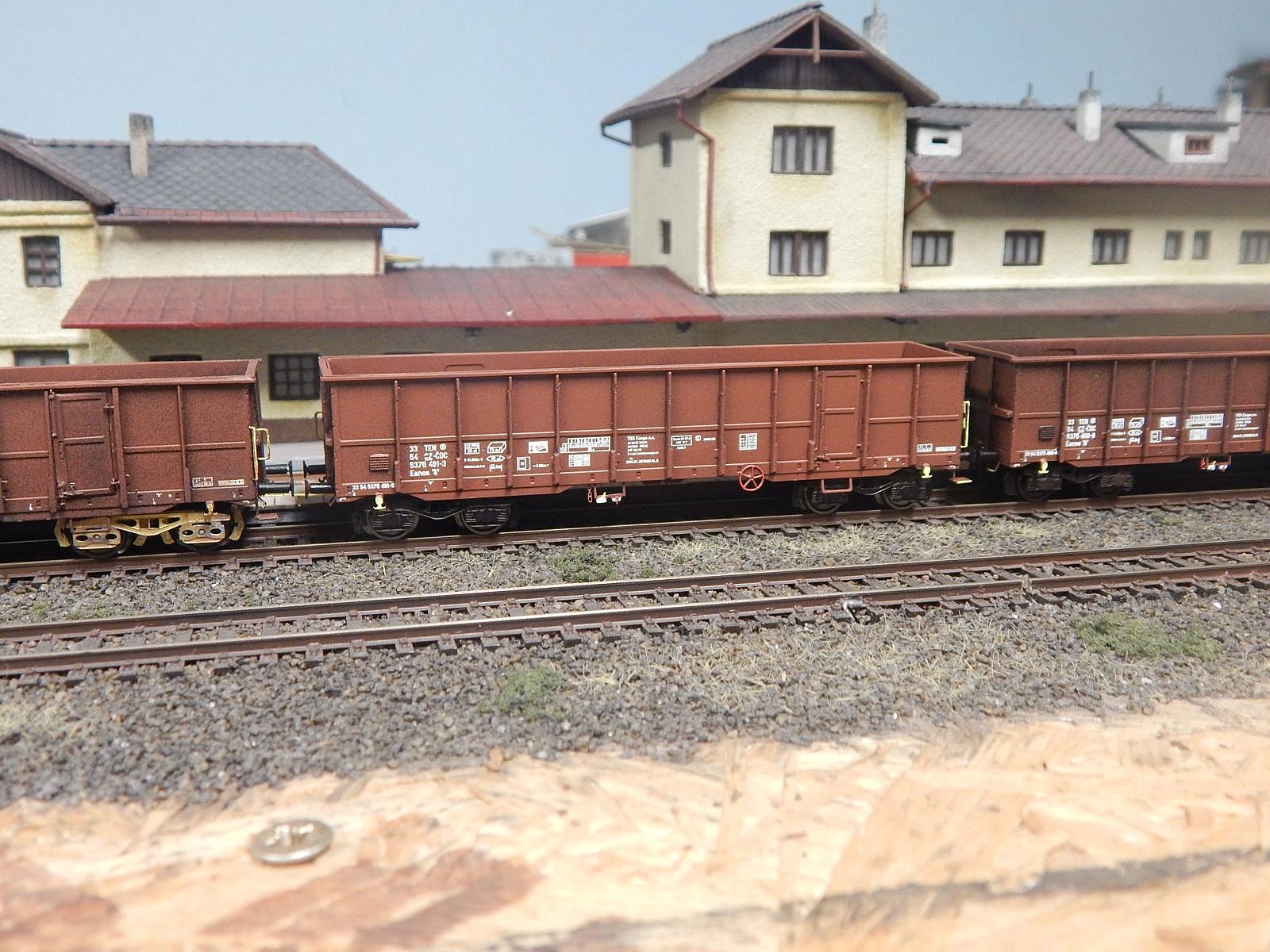

Eanos 33 54 5375 491-3 - s kartonem

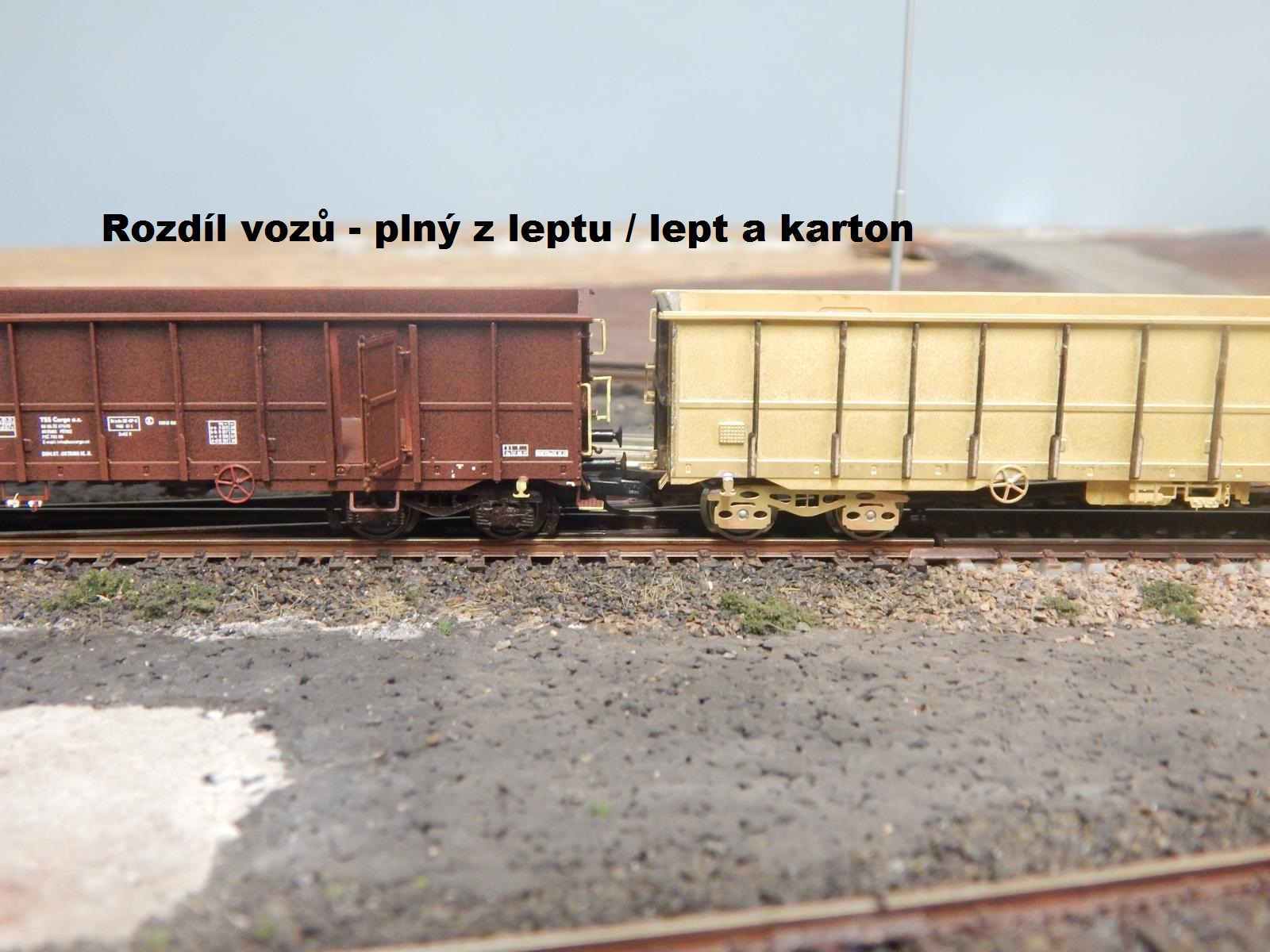

Eanos-a-karton11_3Eanos-a-karton13_2Eanos-kar-f

Eanos-kar-f1Eanos-kar-f2Eanos-kar-f3

Eanos-kar-f4_2Eanos-kar-f5Eanos-kar-f6

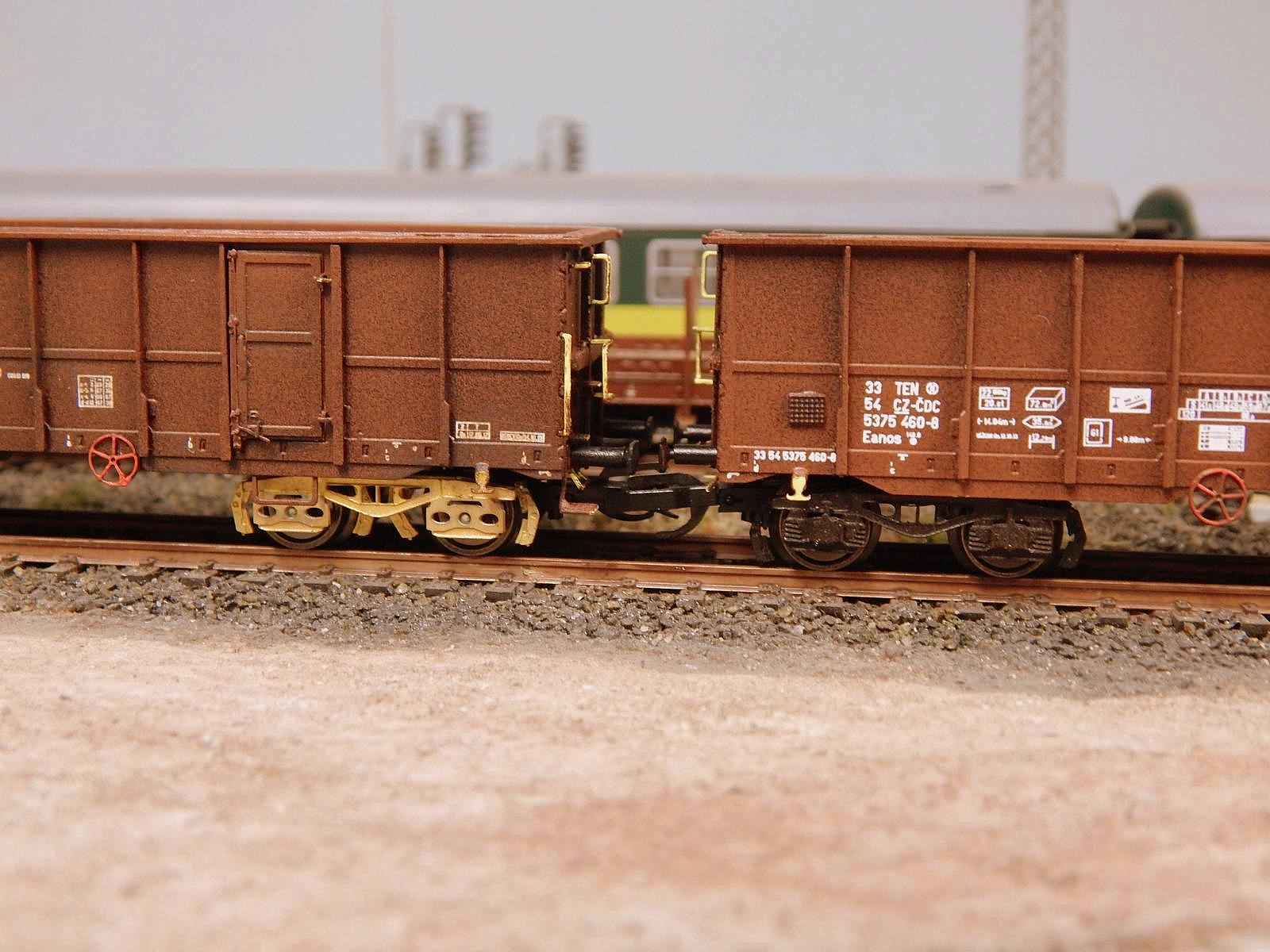

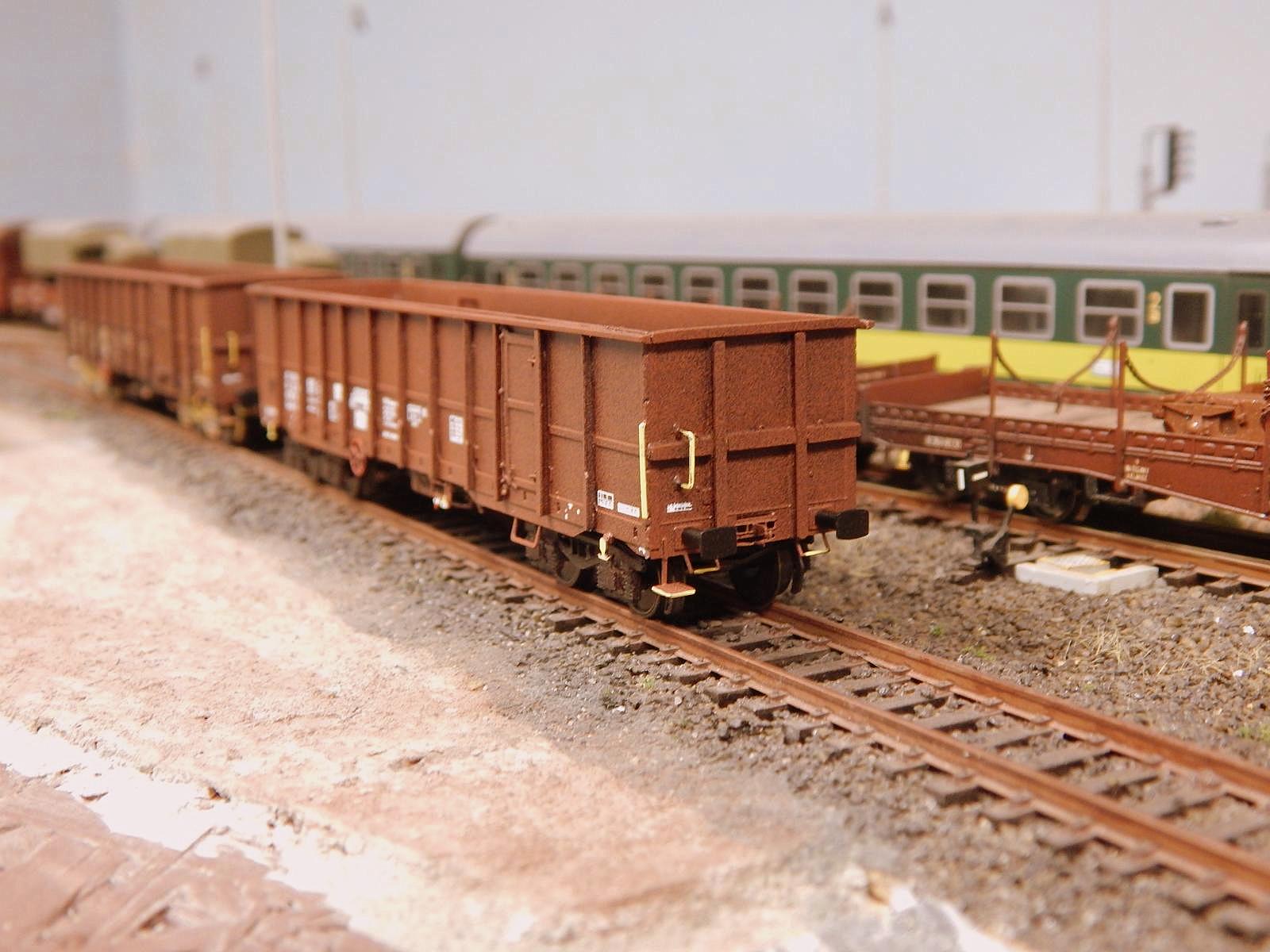

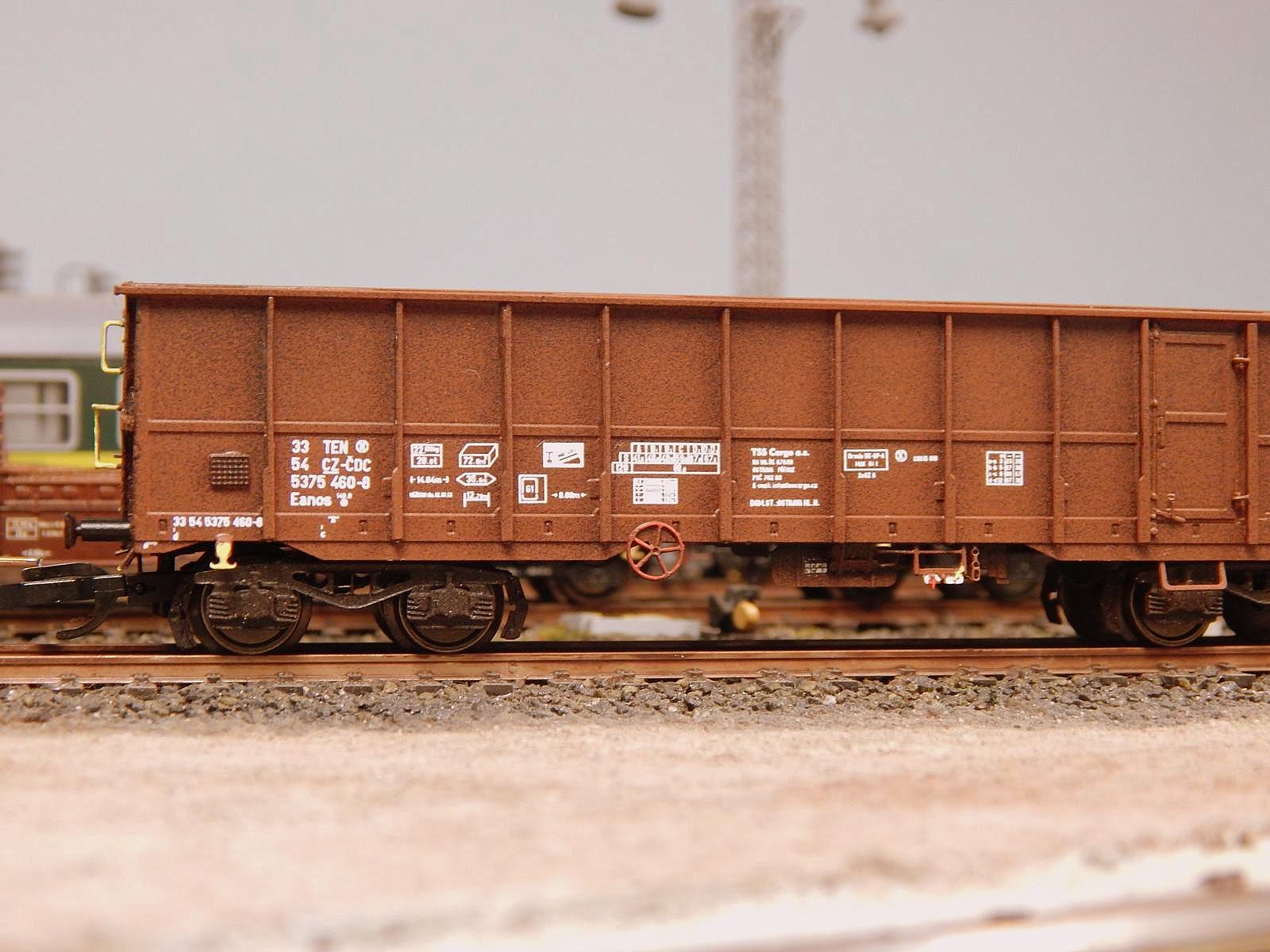

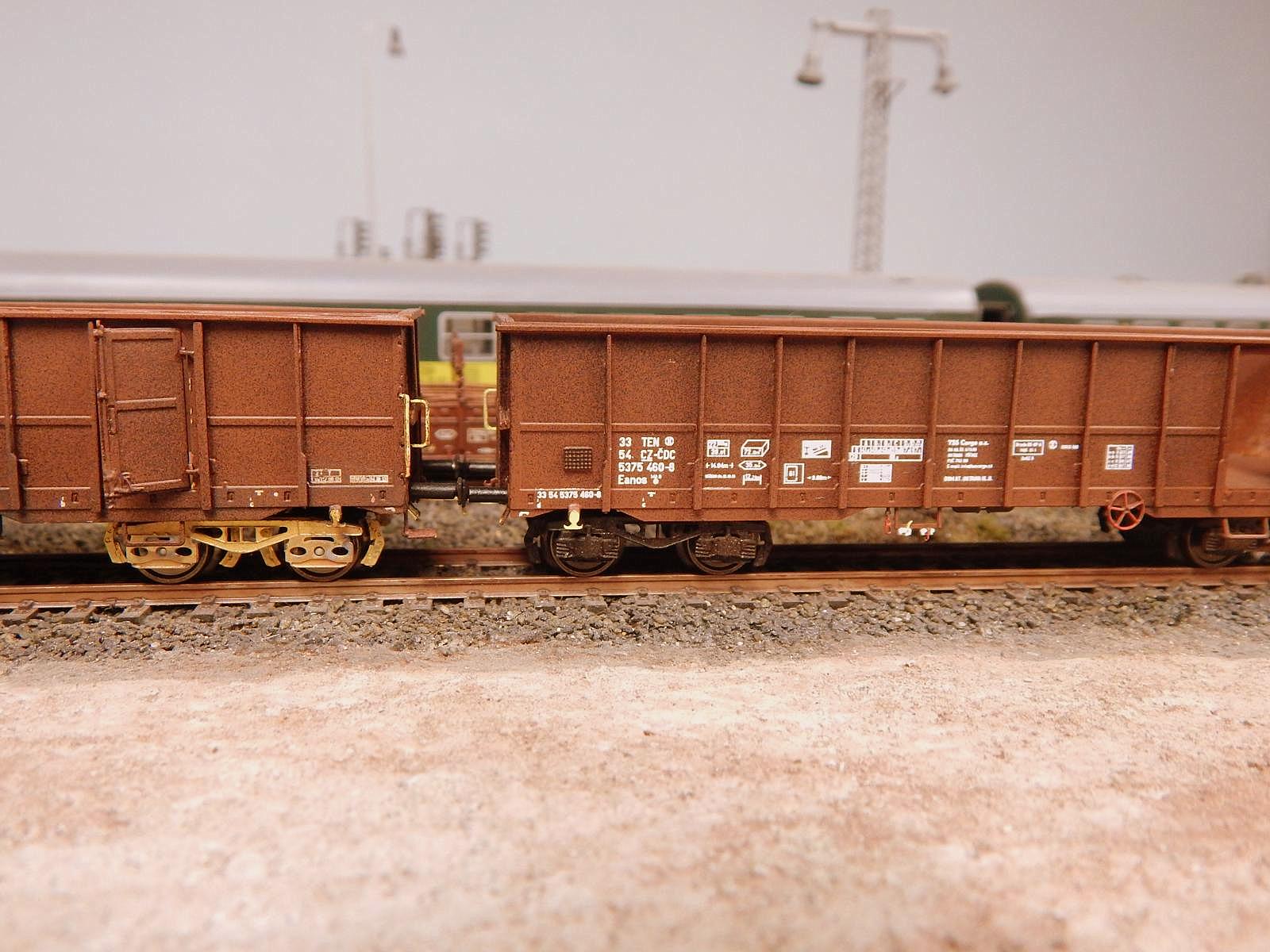

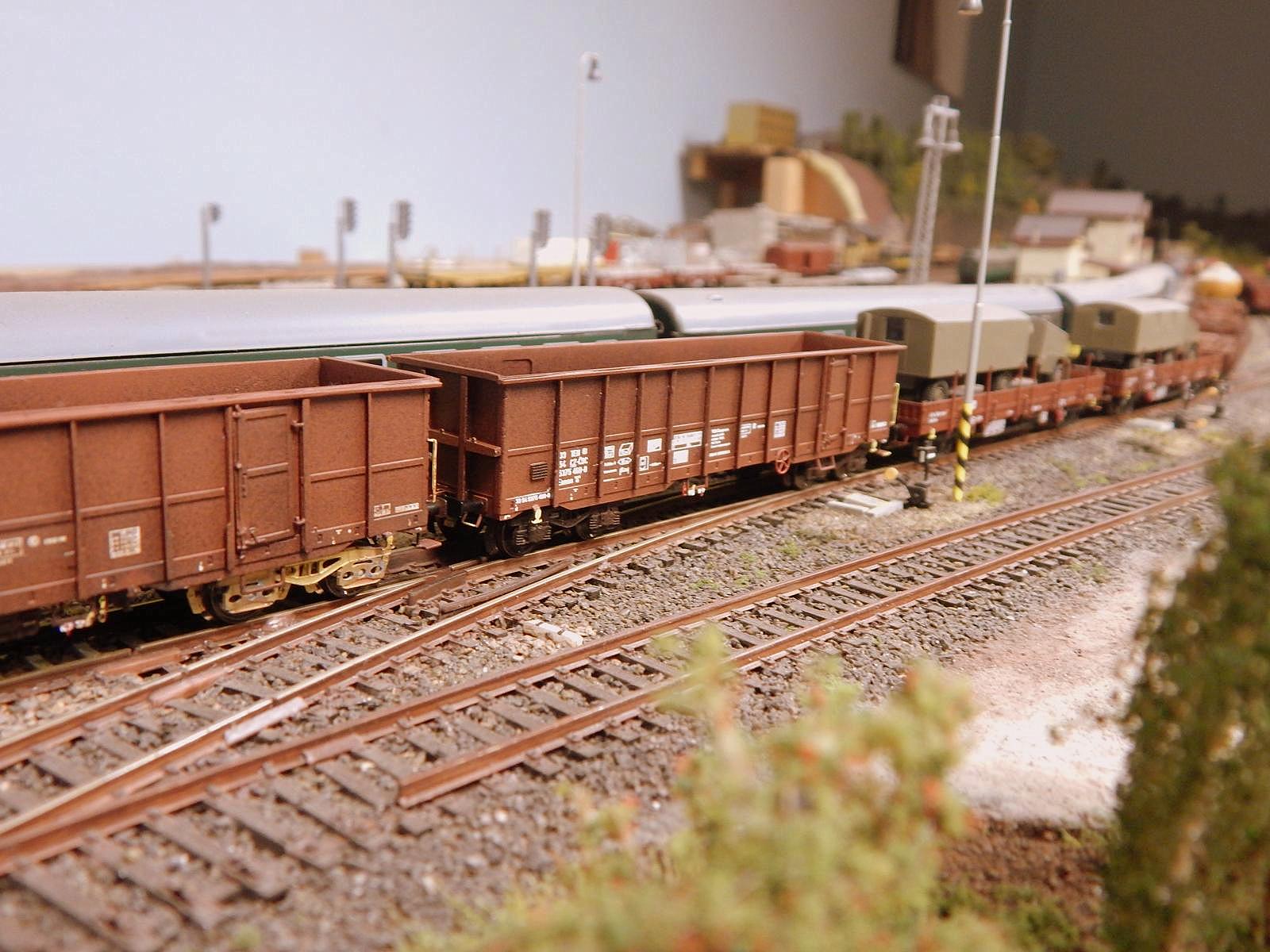

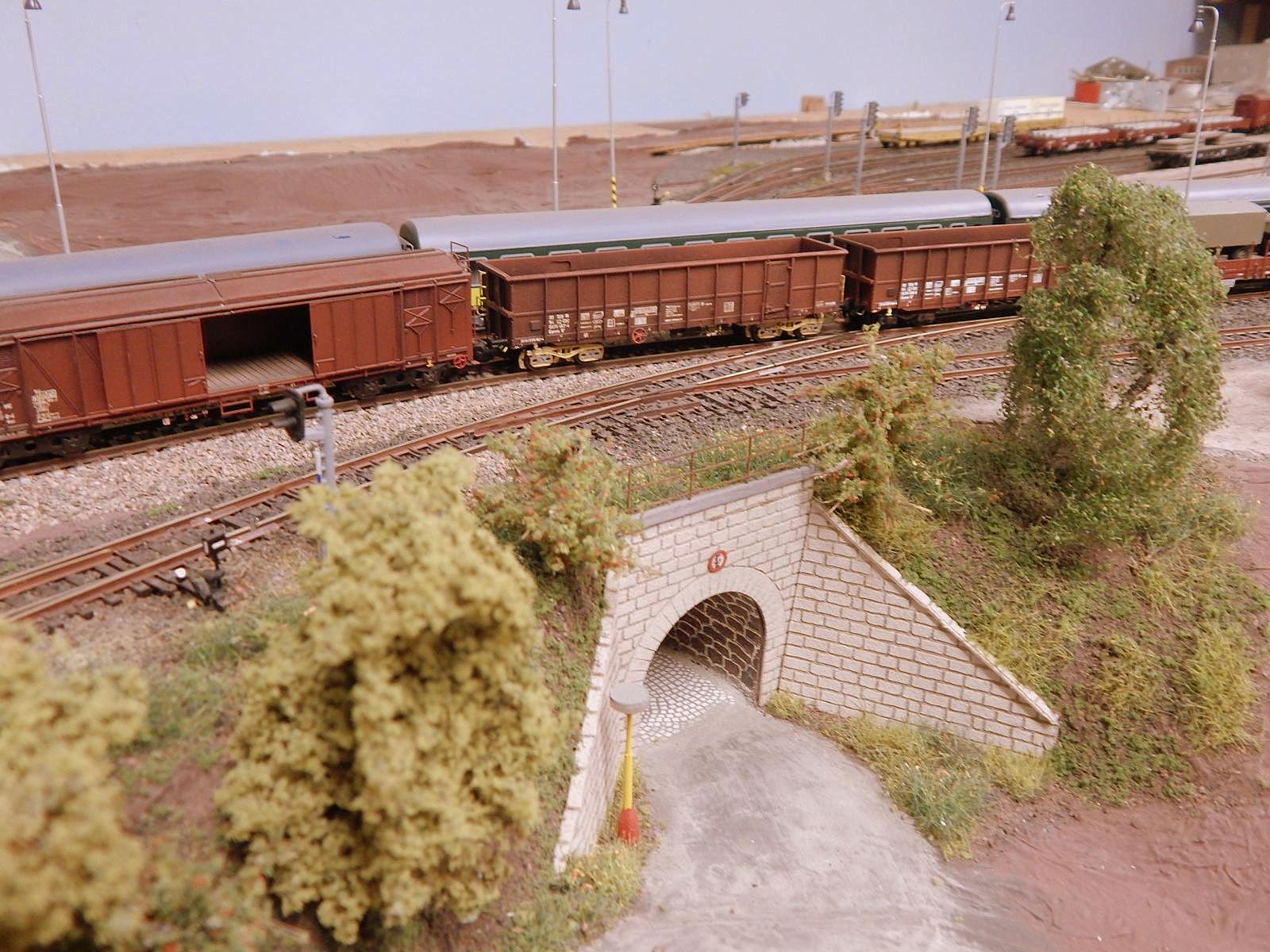

Eanos 33 54 5375 460-8 - plně lept

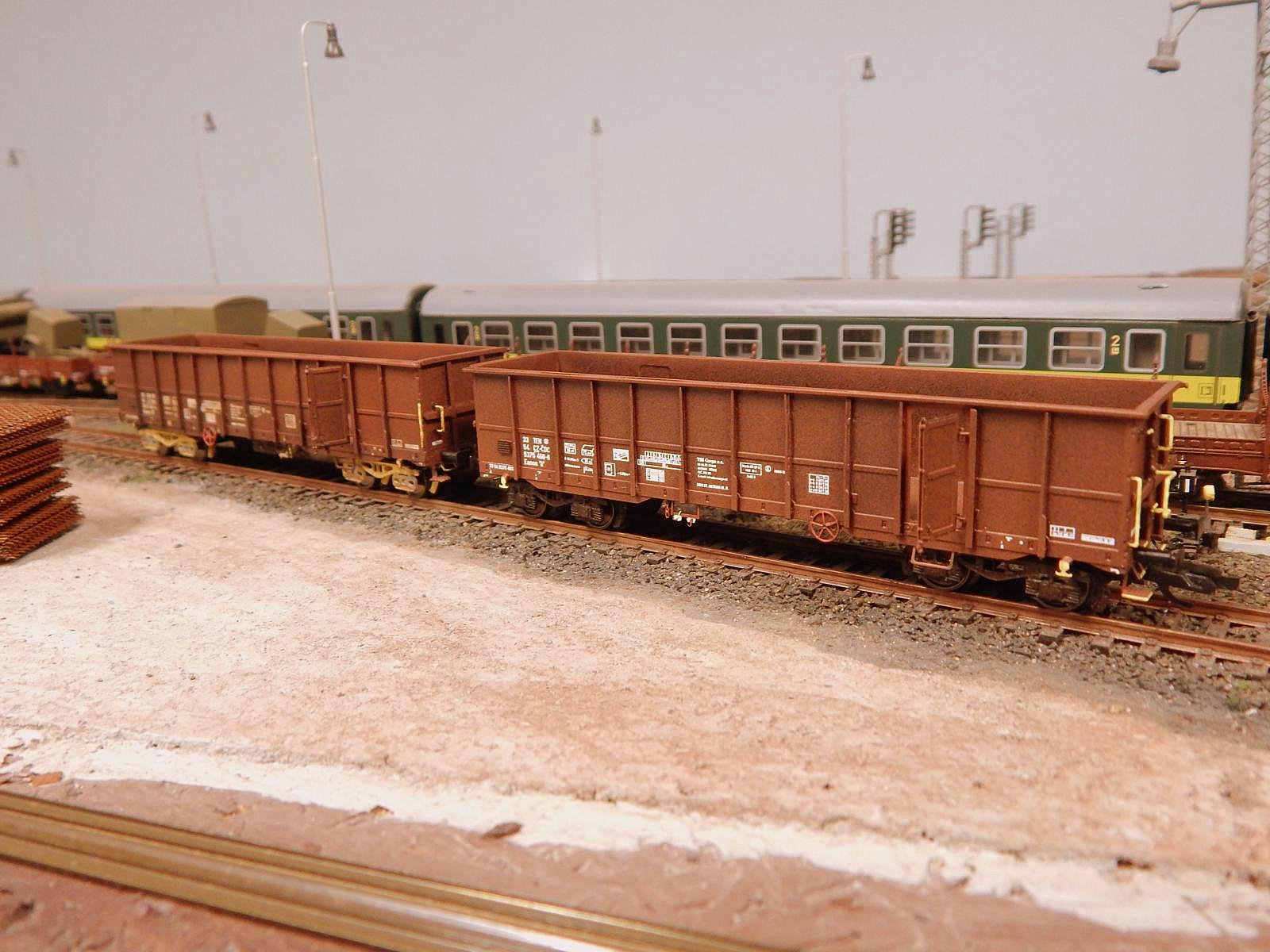

Eanos-460_2Eanos-460aEanos-460b

Eanos-460cEanos-460dEanos-460e

Eanos-460fEanos-460g_2Eanos-460h

Eanos-460iEanos-460jEanos-460k

Eanos-460lEanos-460mEanos-460n

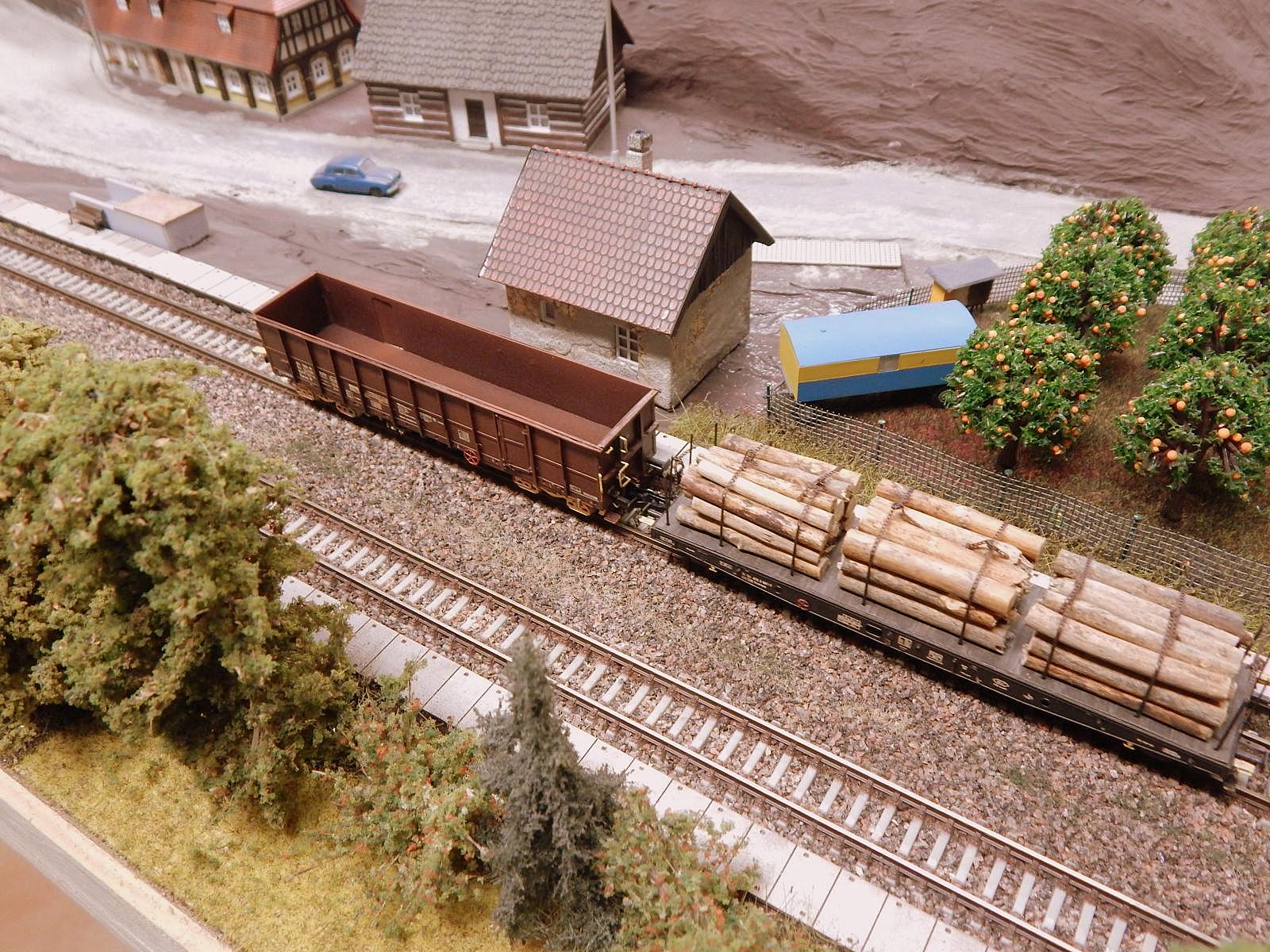

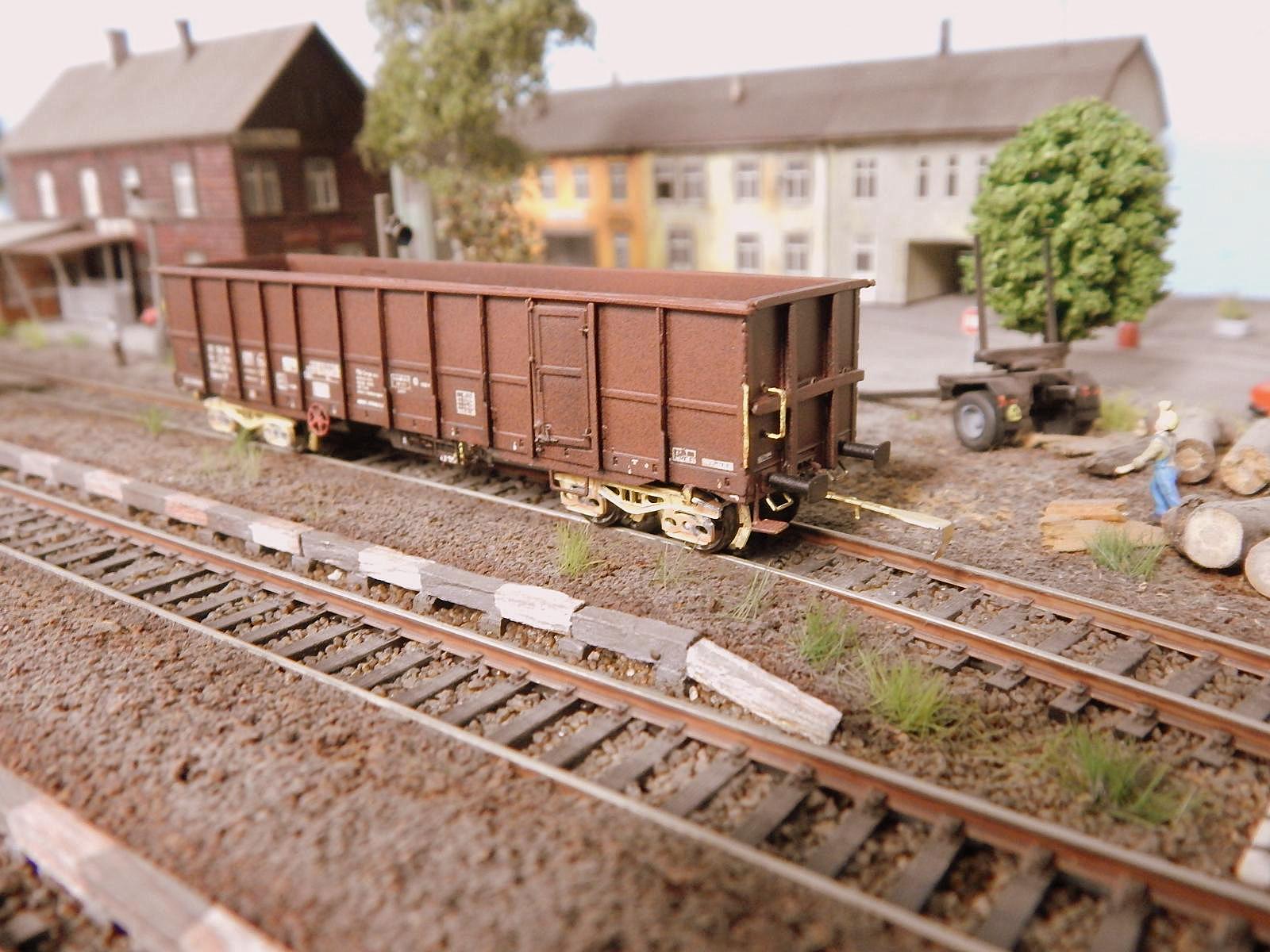

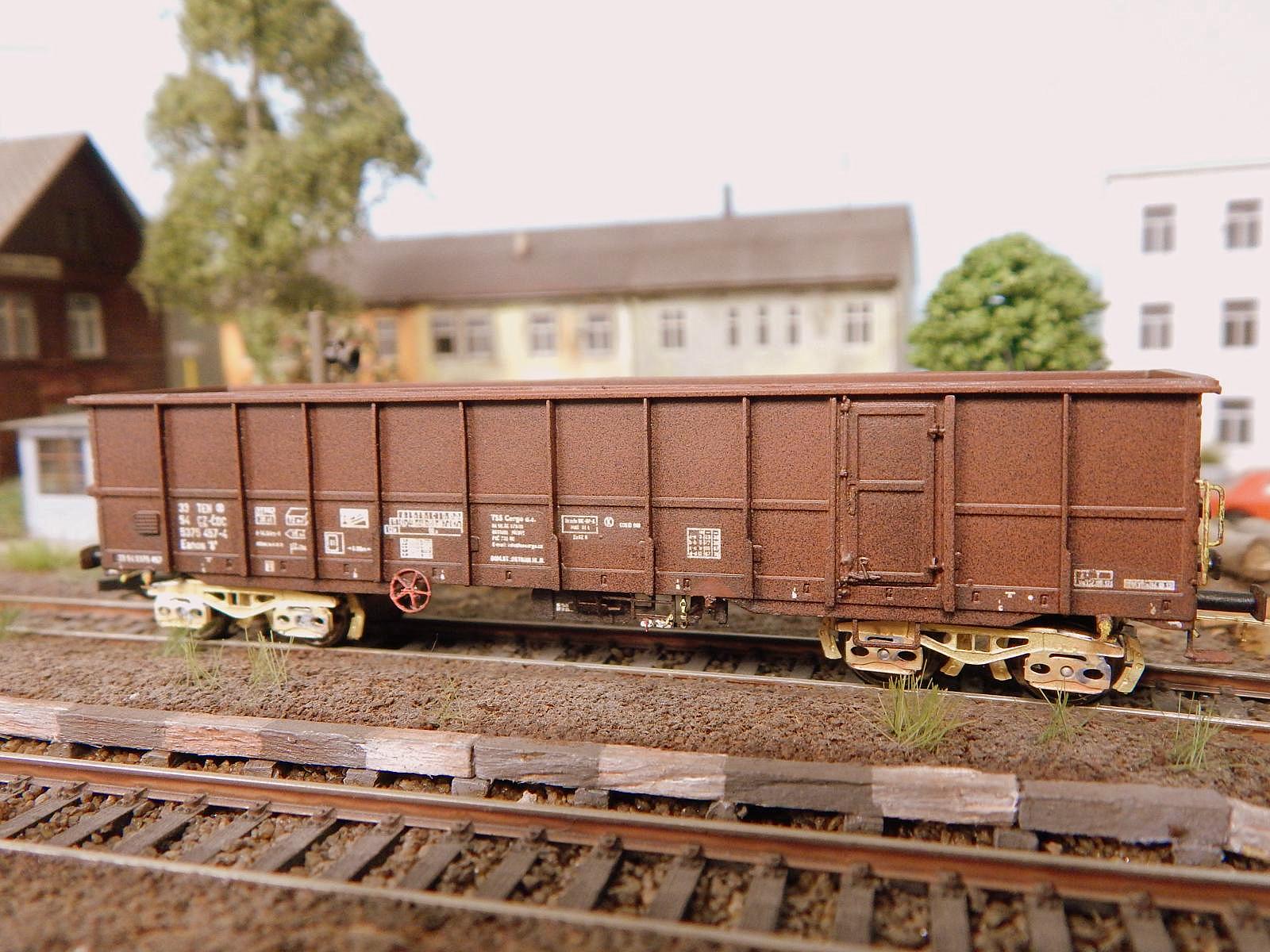

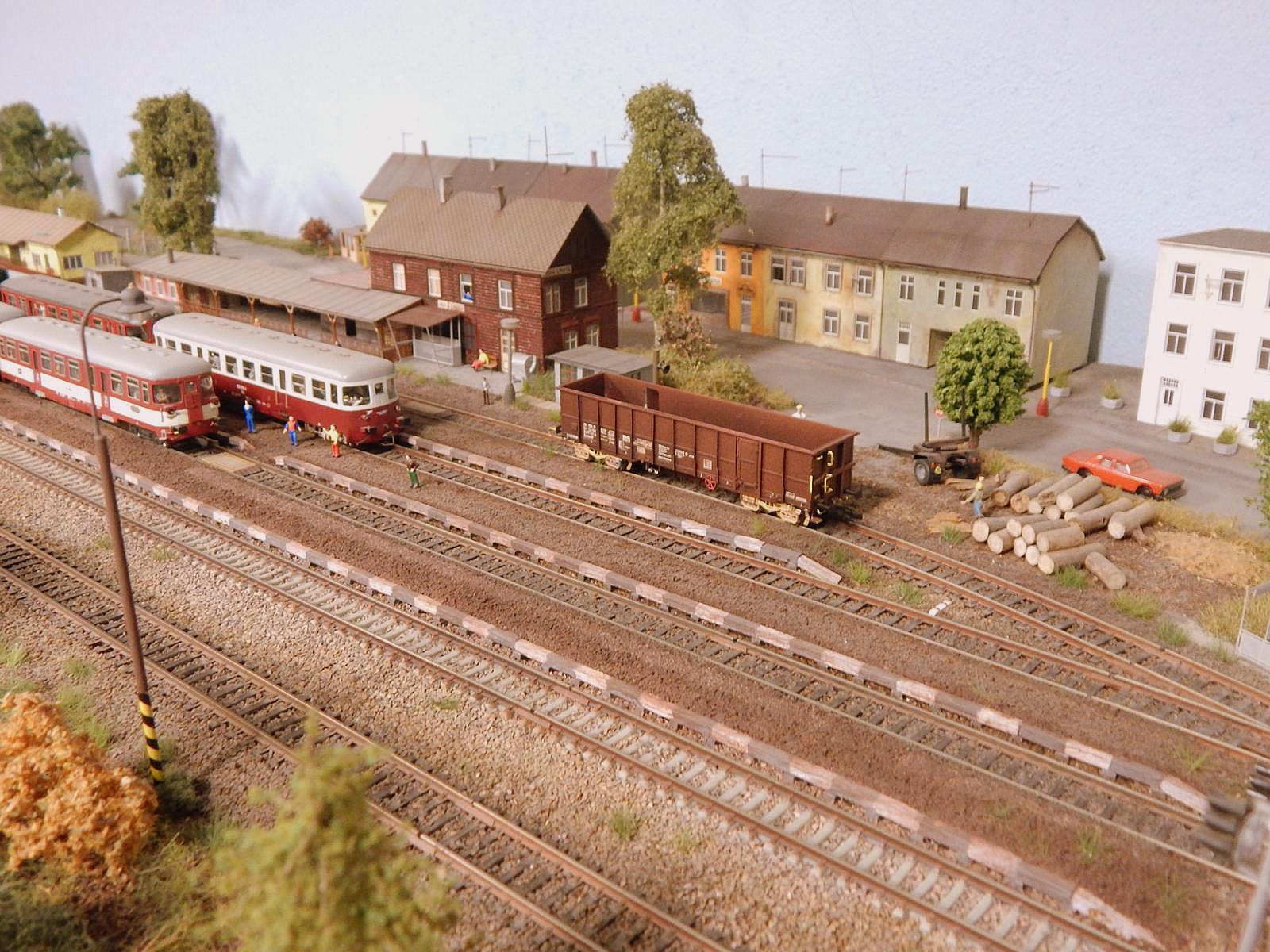

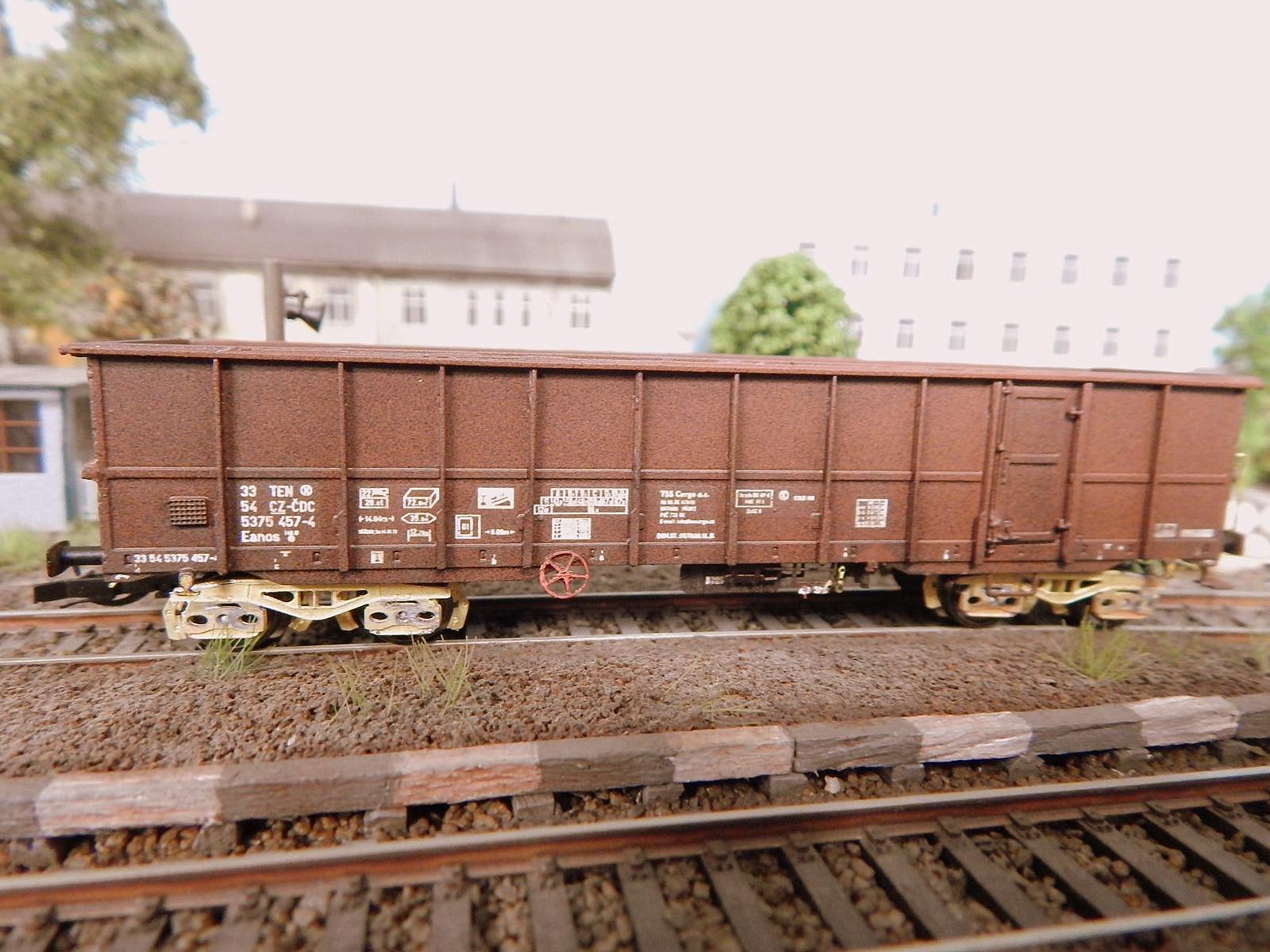

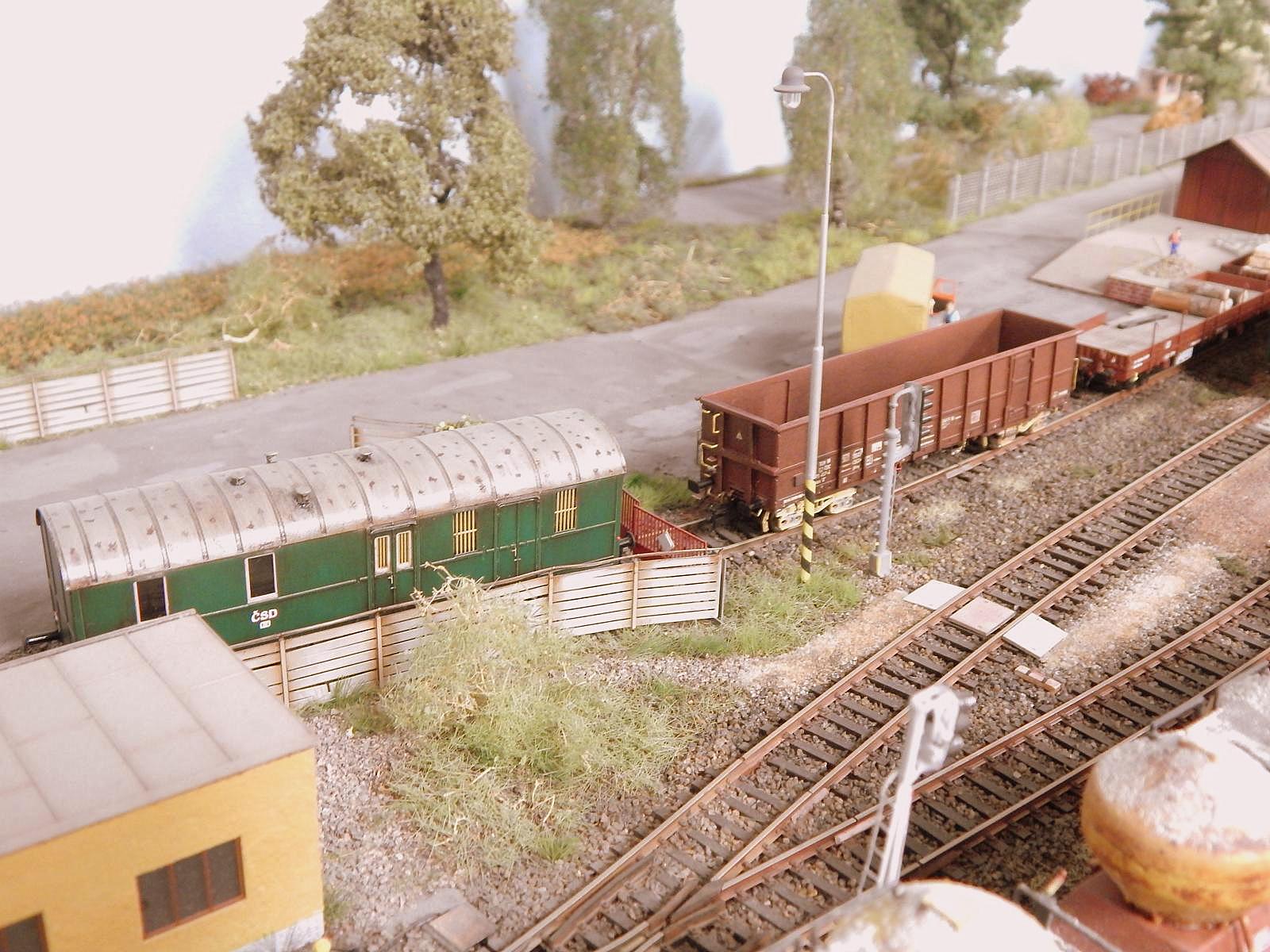

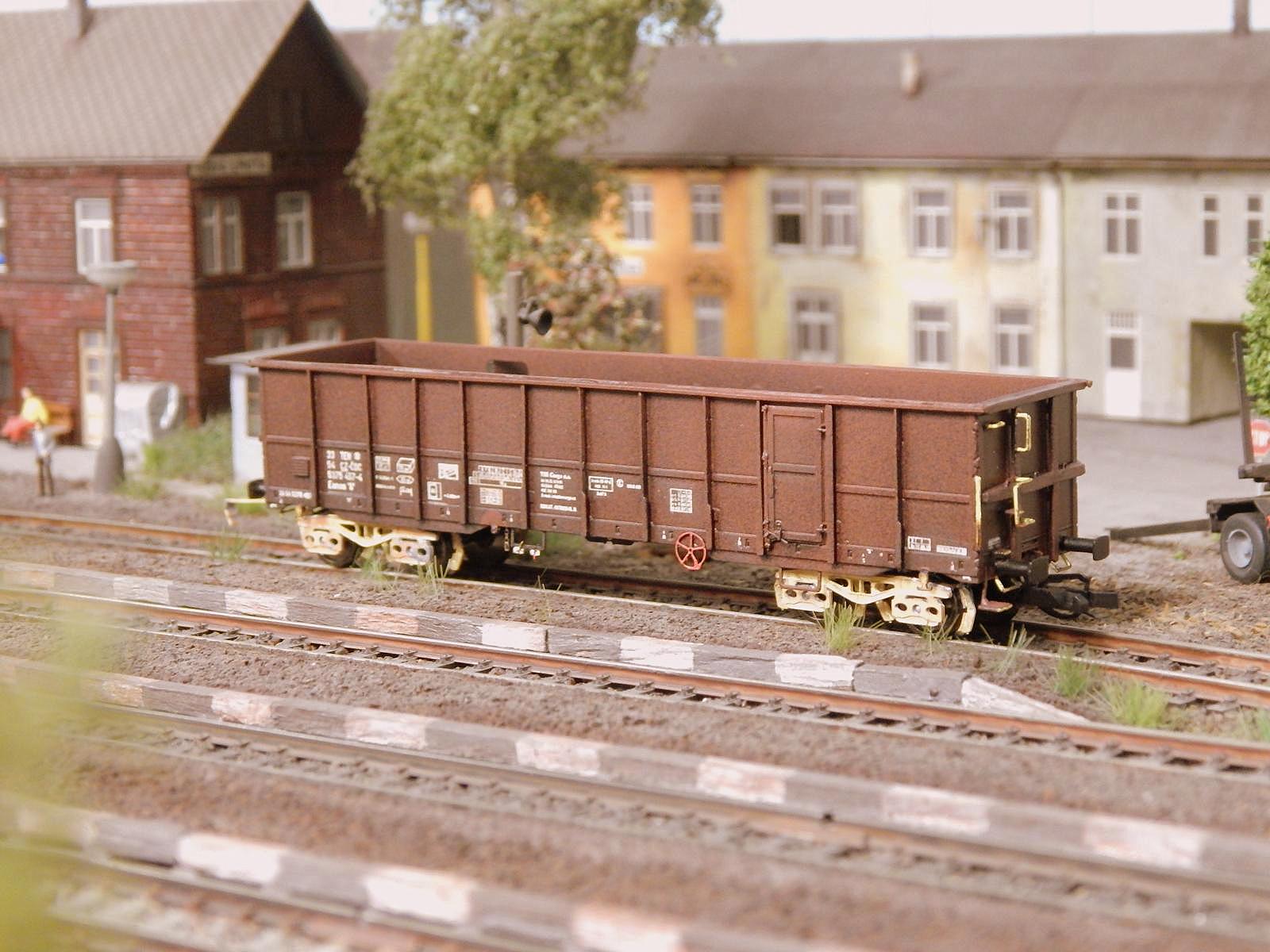

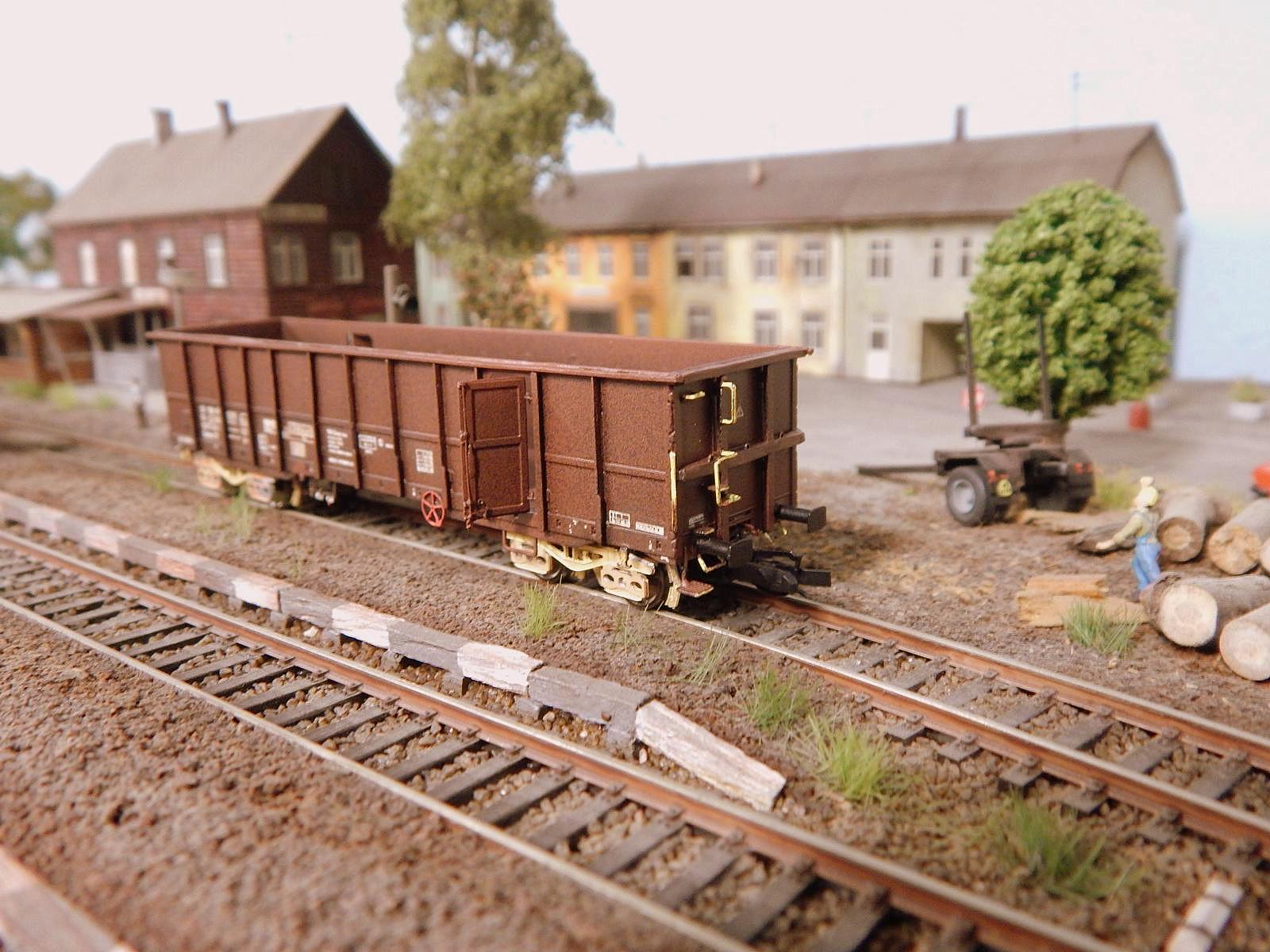

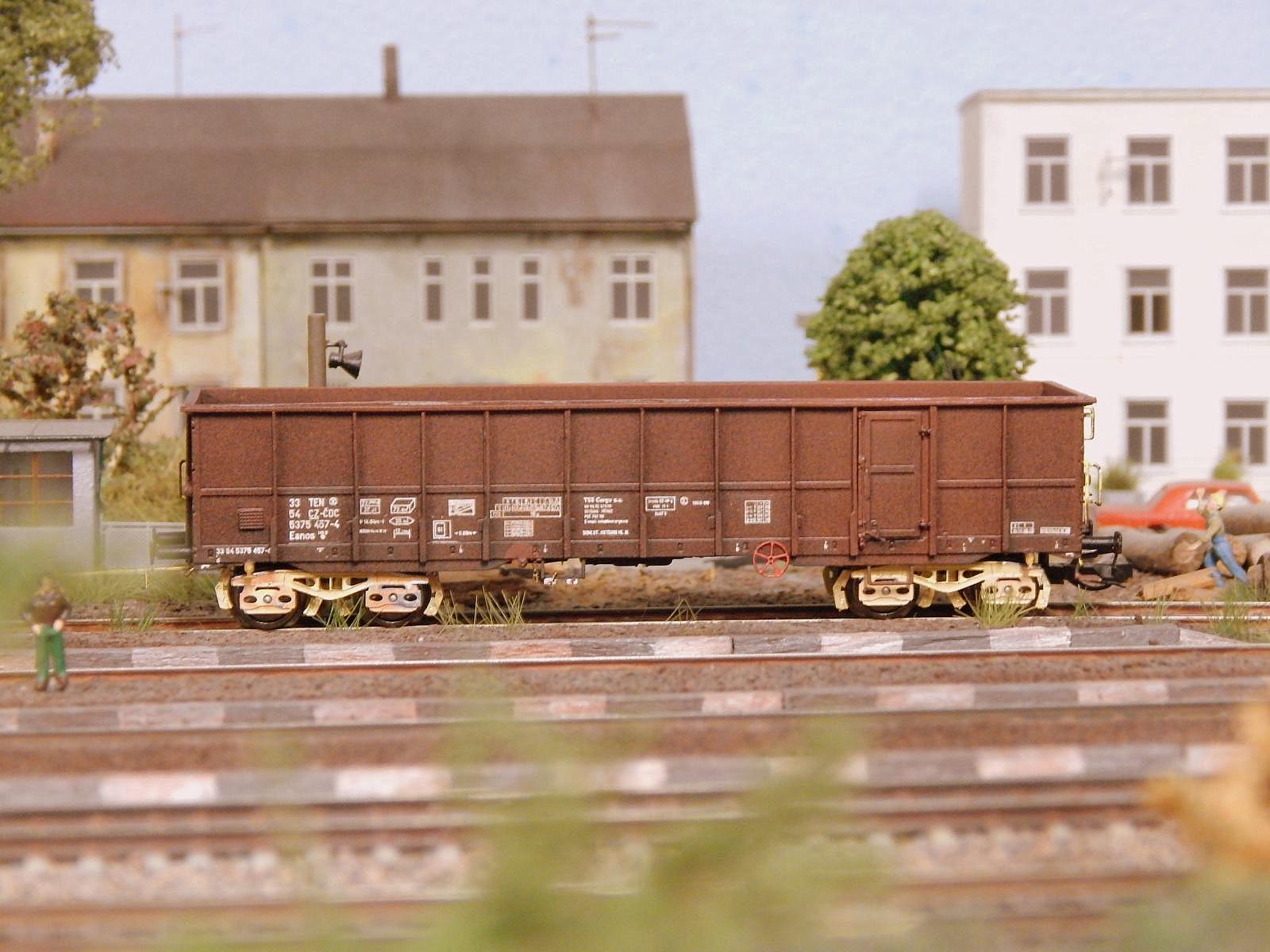

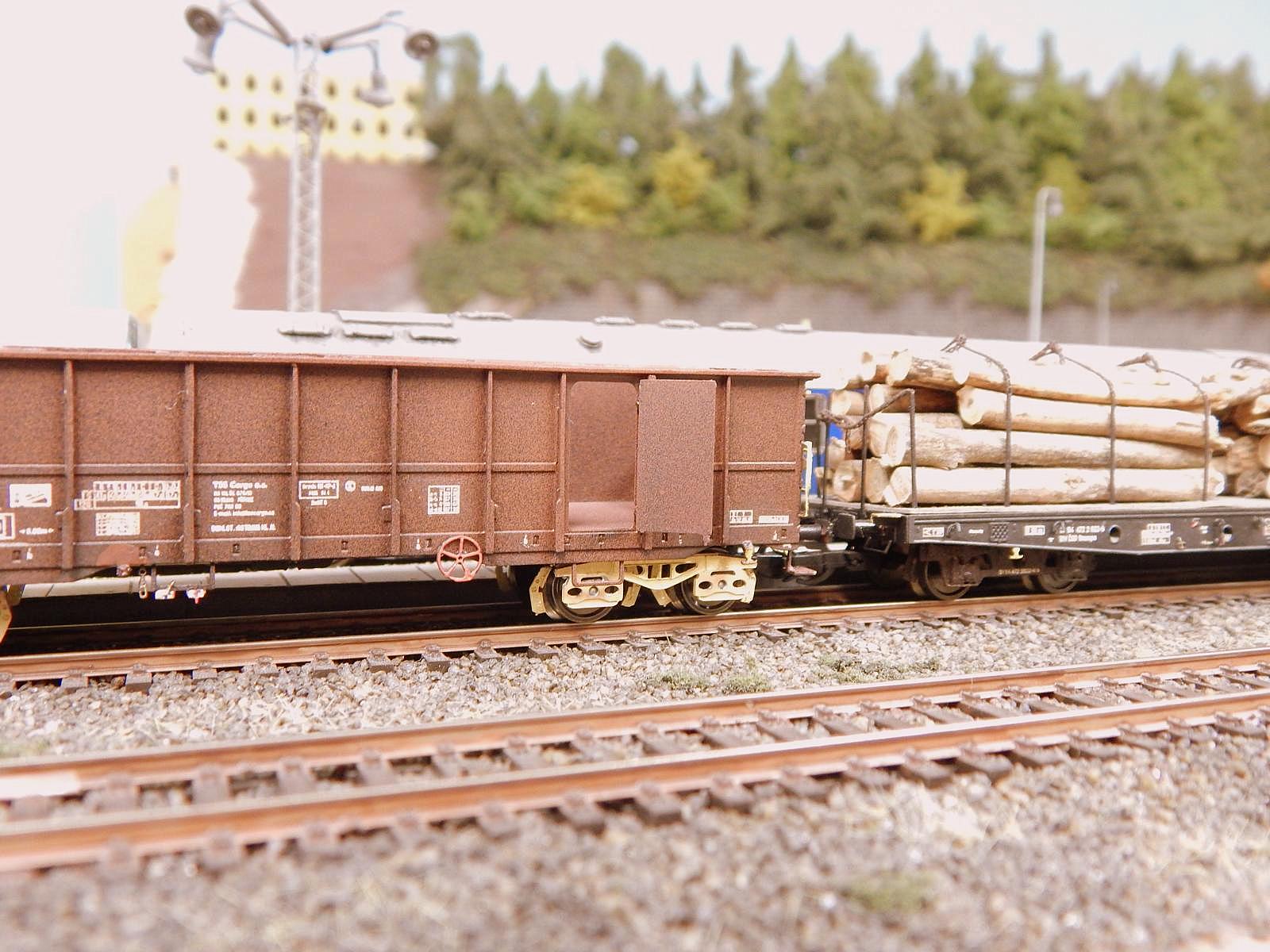

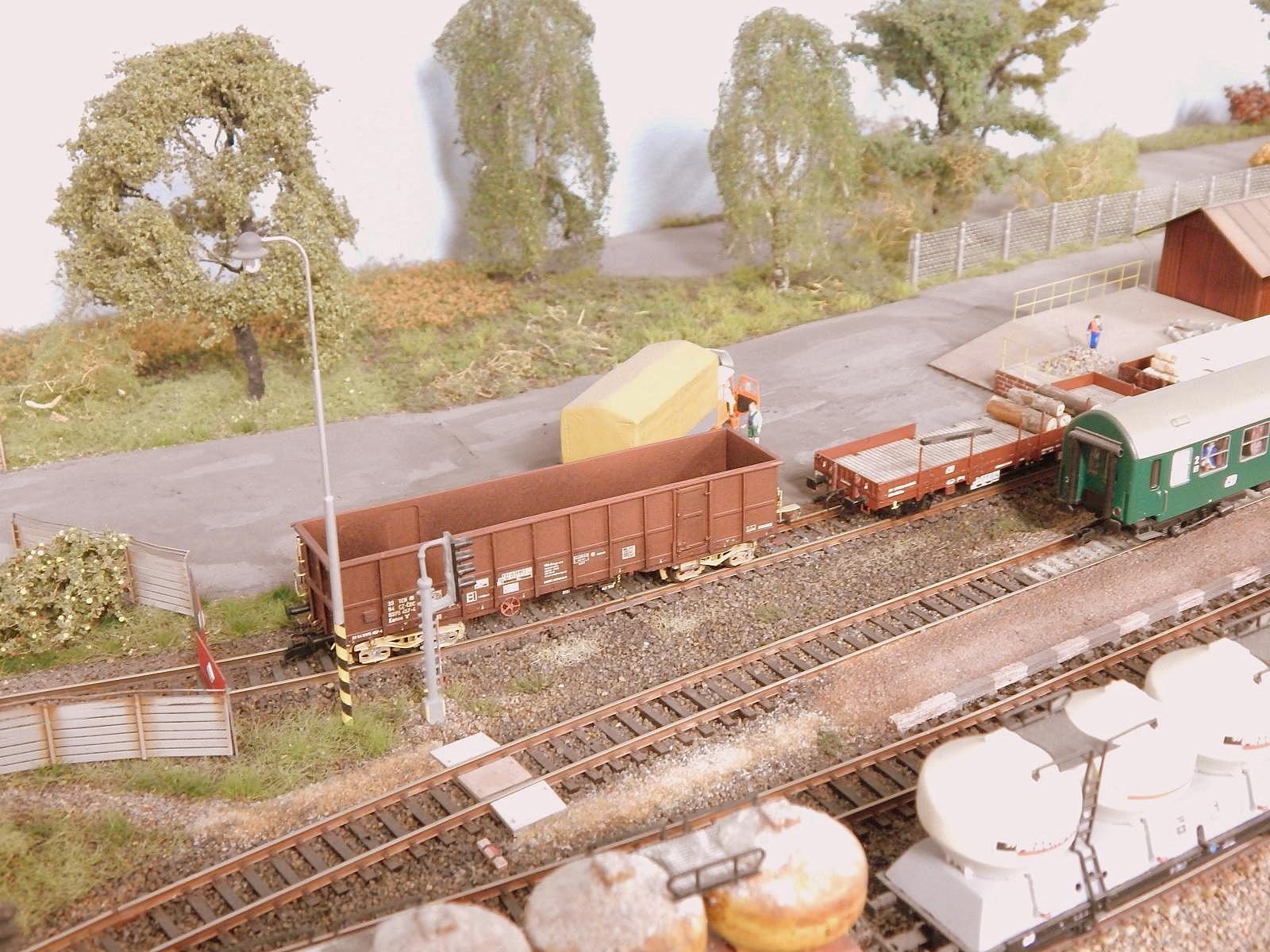

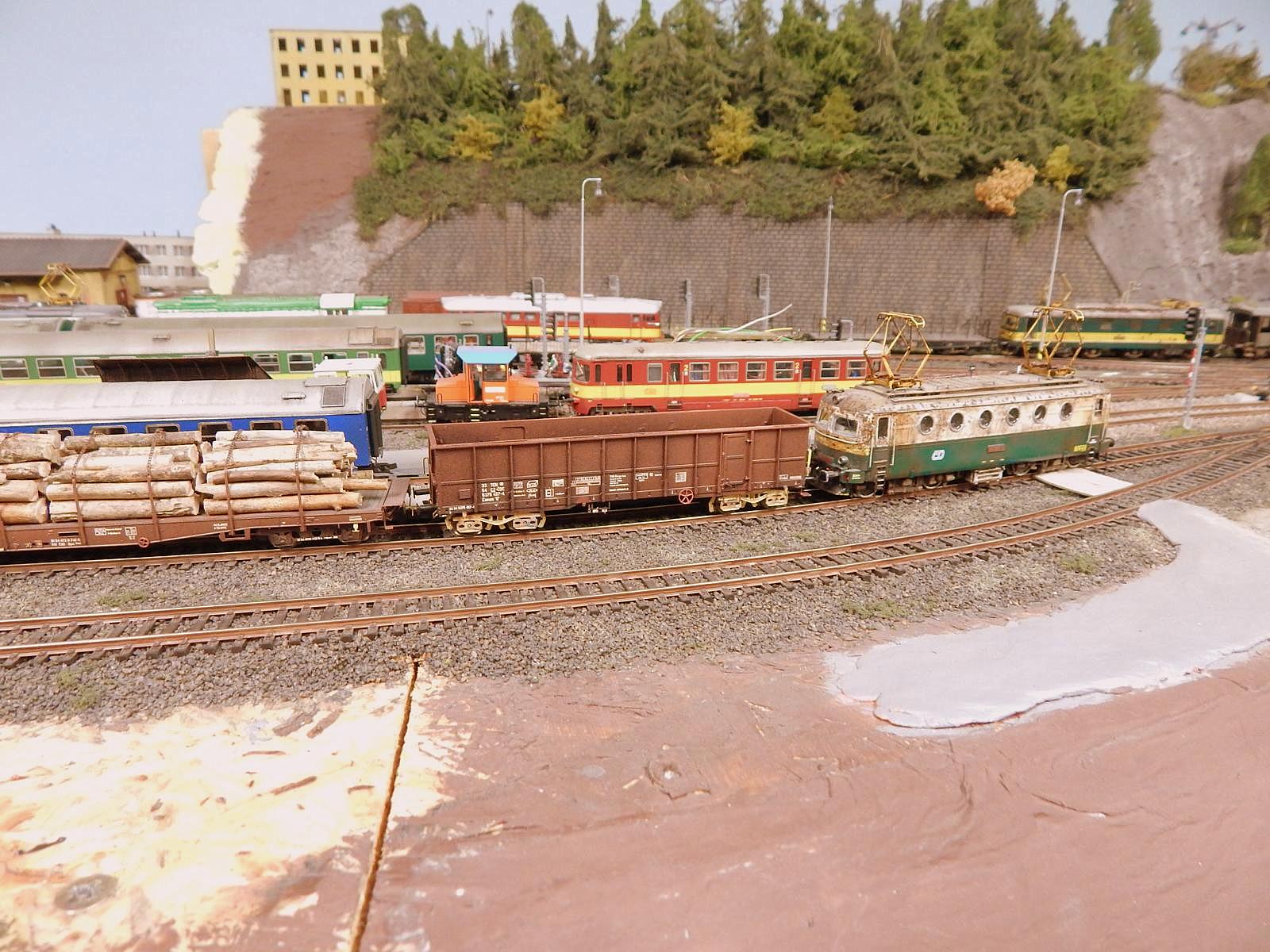

Eanos 33 54 5375 457-4 - plně lept

Podvozky - tento model má zatím dvě vrstvy z pěti.

Eanos_finaleEanos_finale3Eanos_finale4

Eanos_finale5Eanos_finale6_2Eanos_finale7

Eanos_finale8Eanos_finale9Eanos_finale10

Eanos_finale11Eanos_finale12_2Eanos_finale13

Eanos_finale14Eanos_finale15Eanos_finale16

Eanos_finale17Eanos_finale18Eanos_finale20

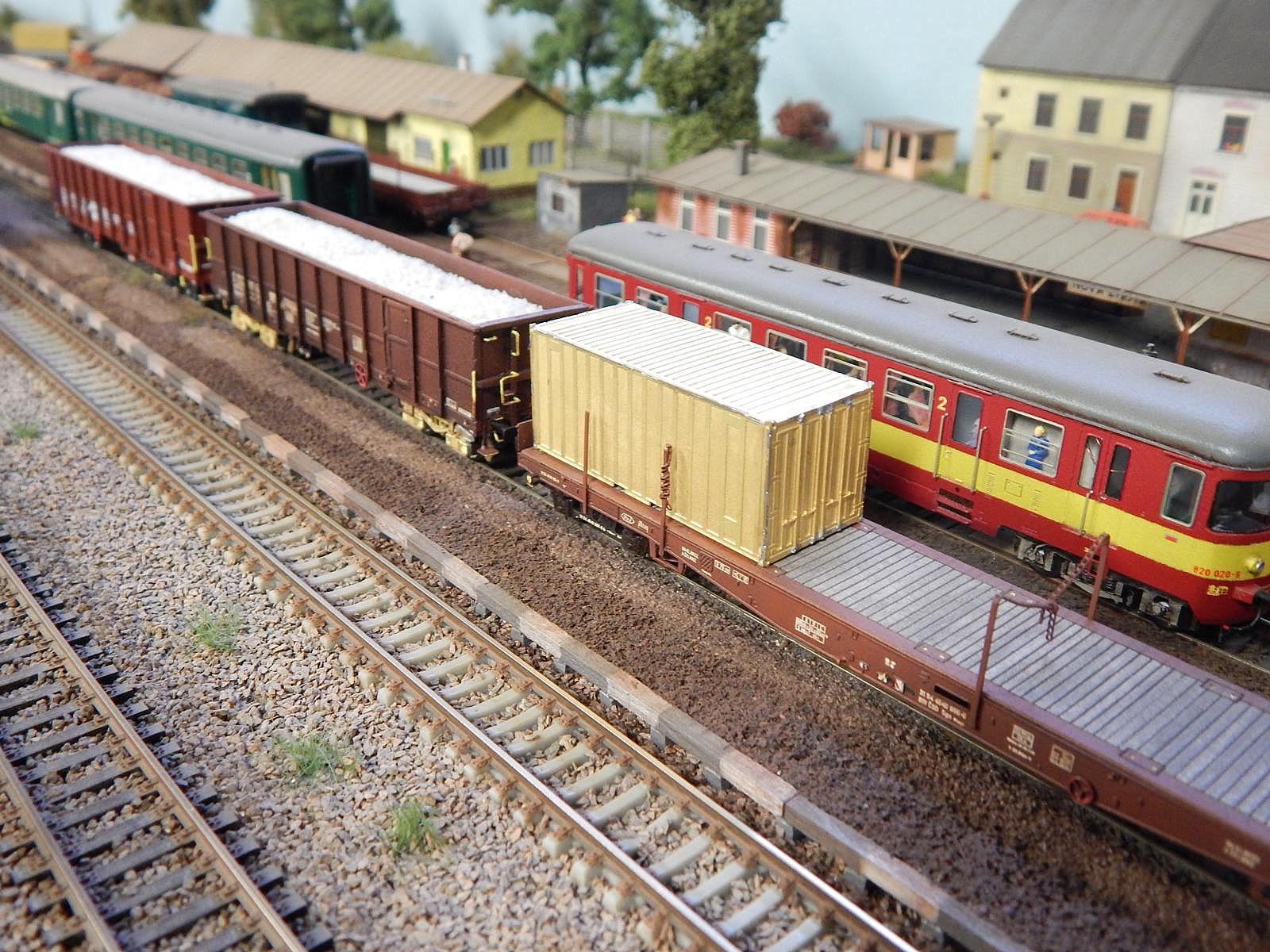

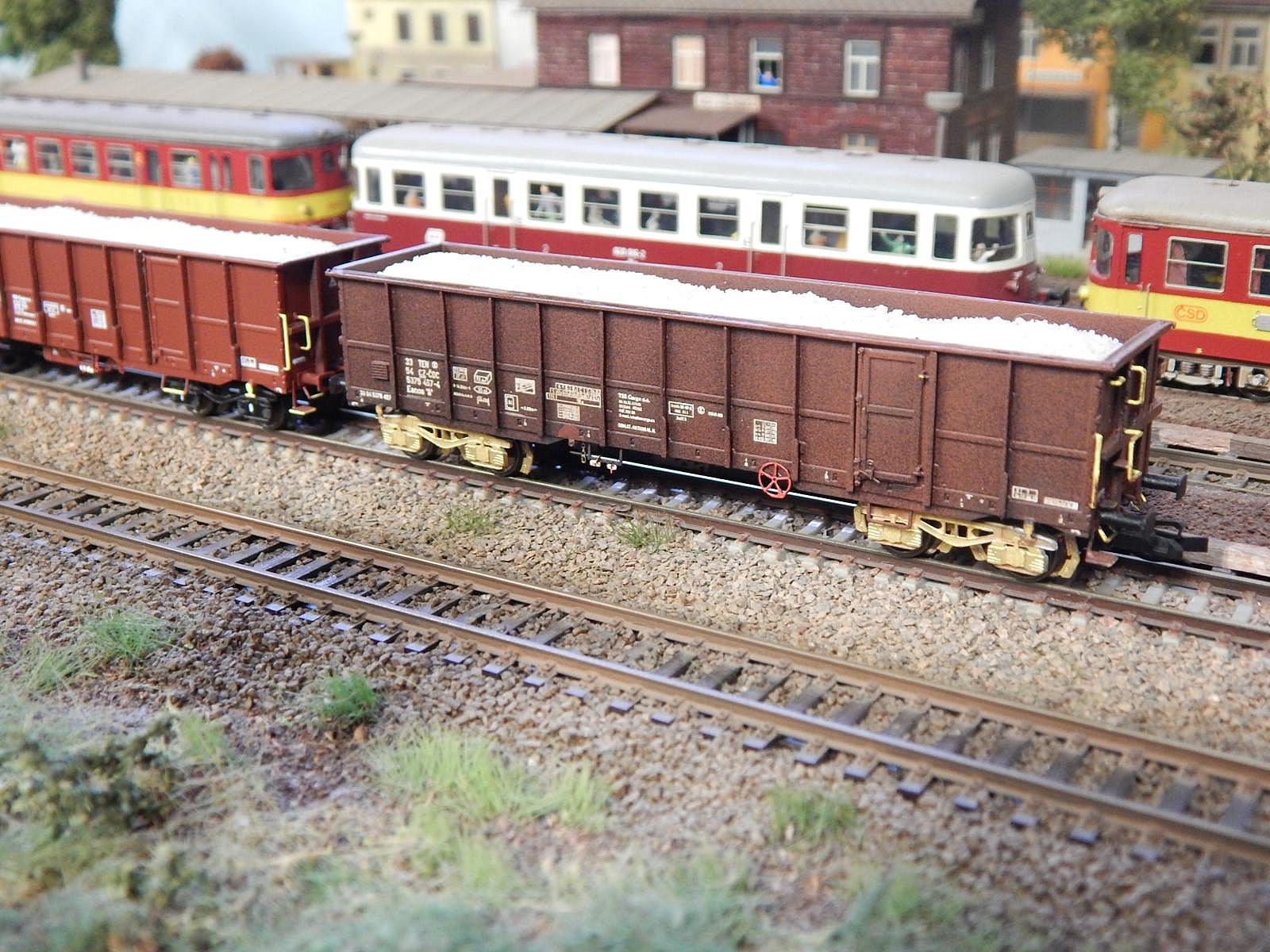

Dolepené podvozky a doplněný náklad písku

Eanos-320e_2Eanos-320f_2Eanos-320i_2

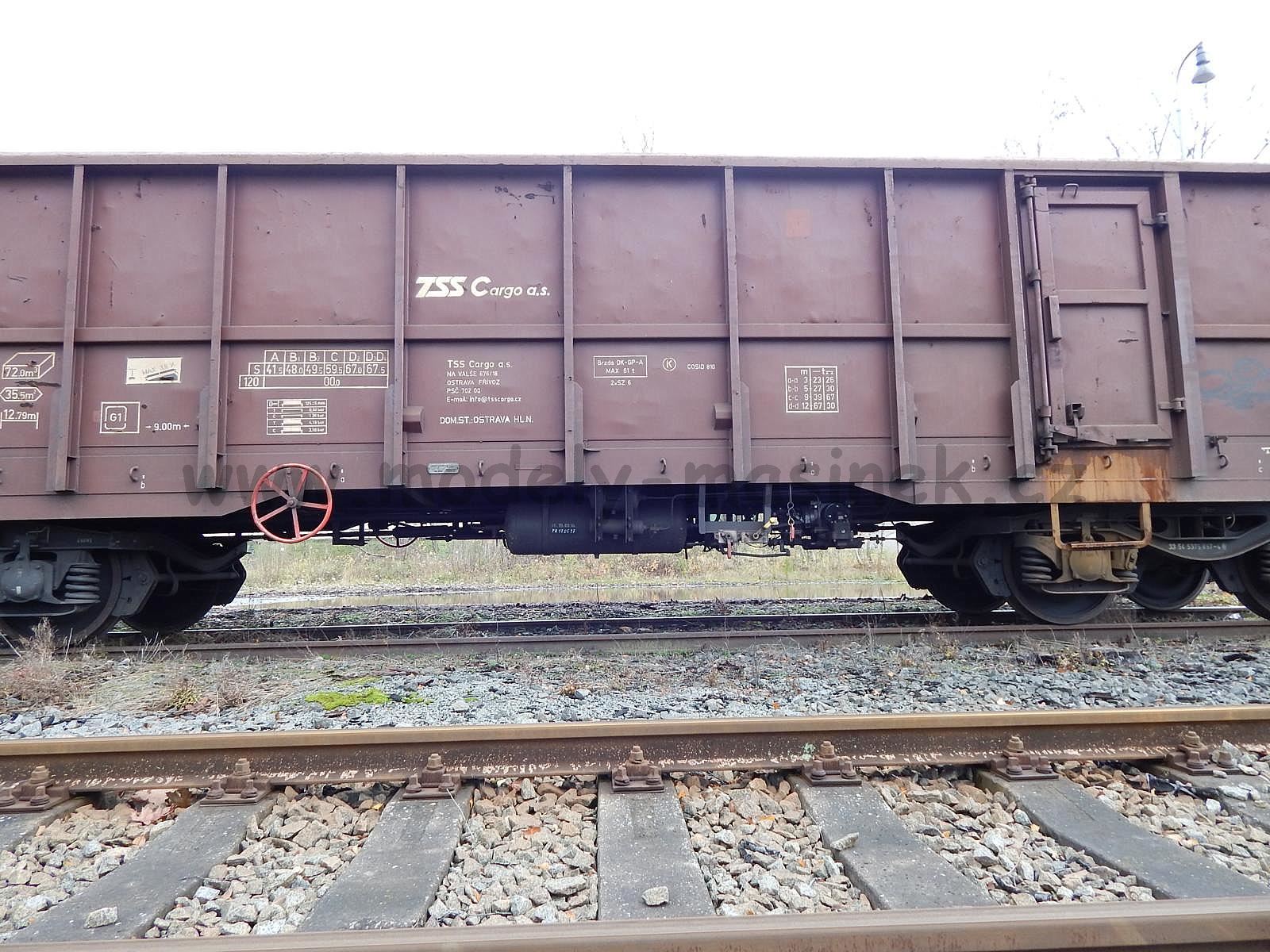

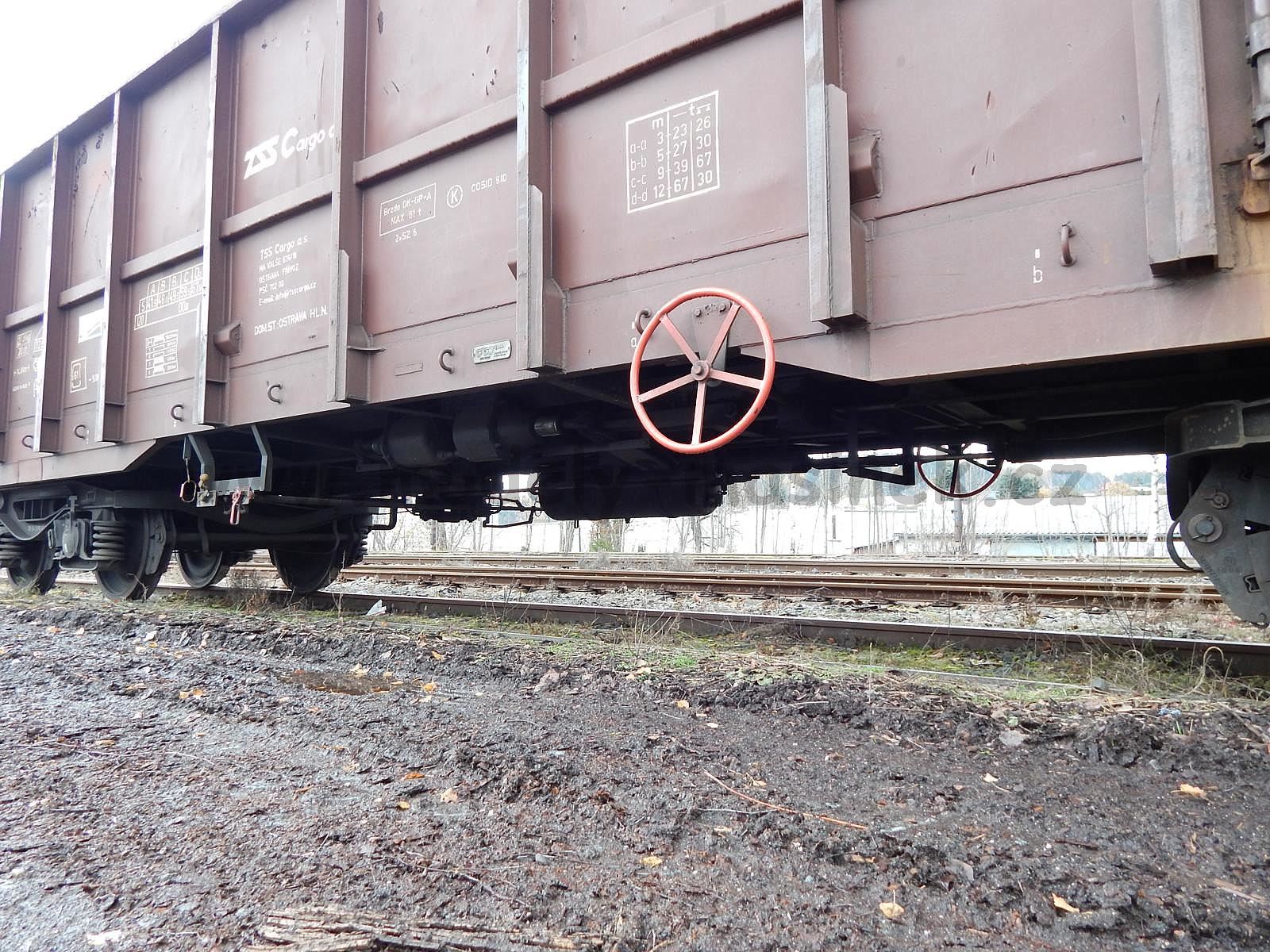

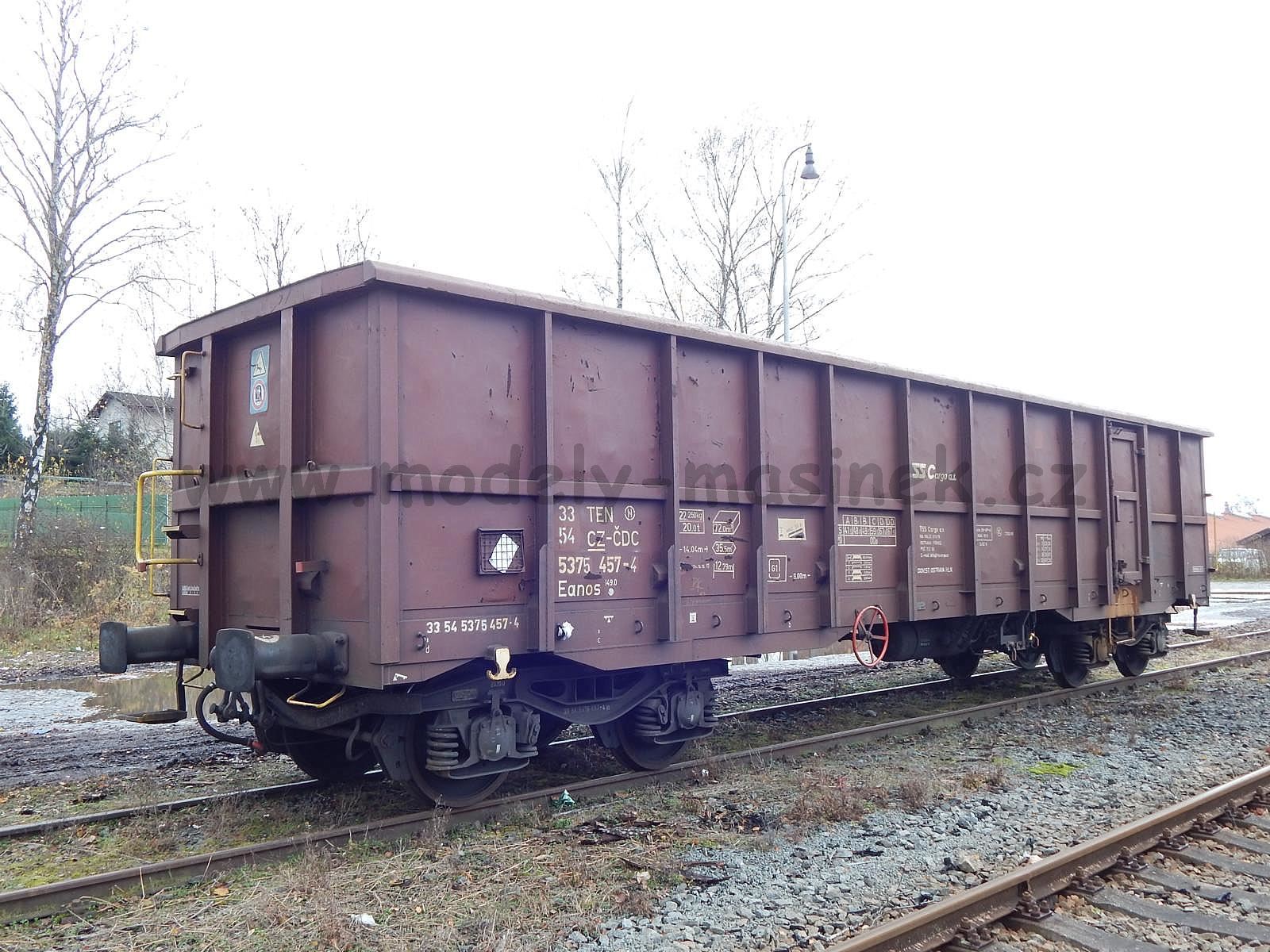

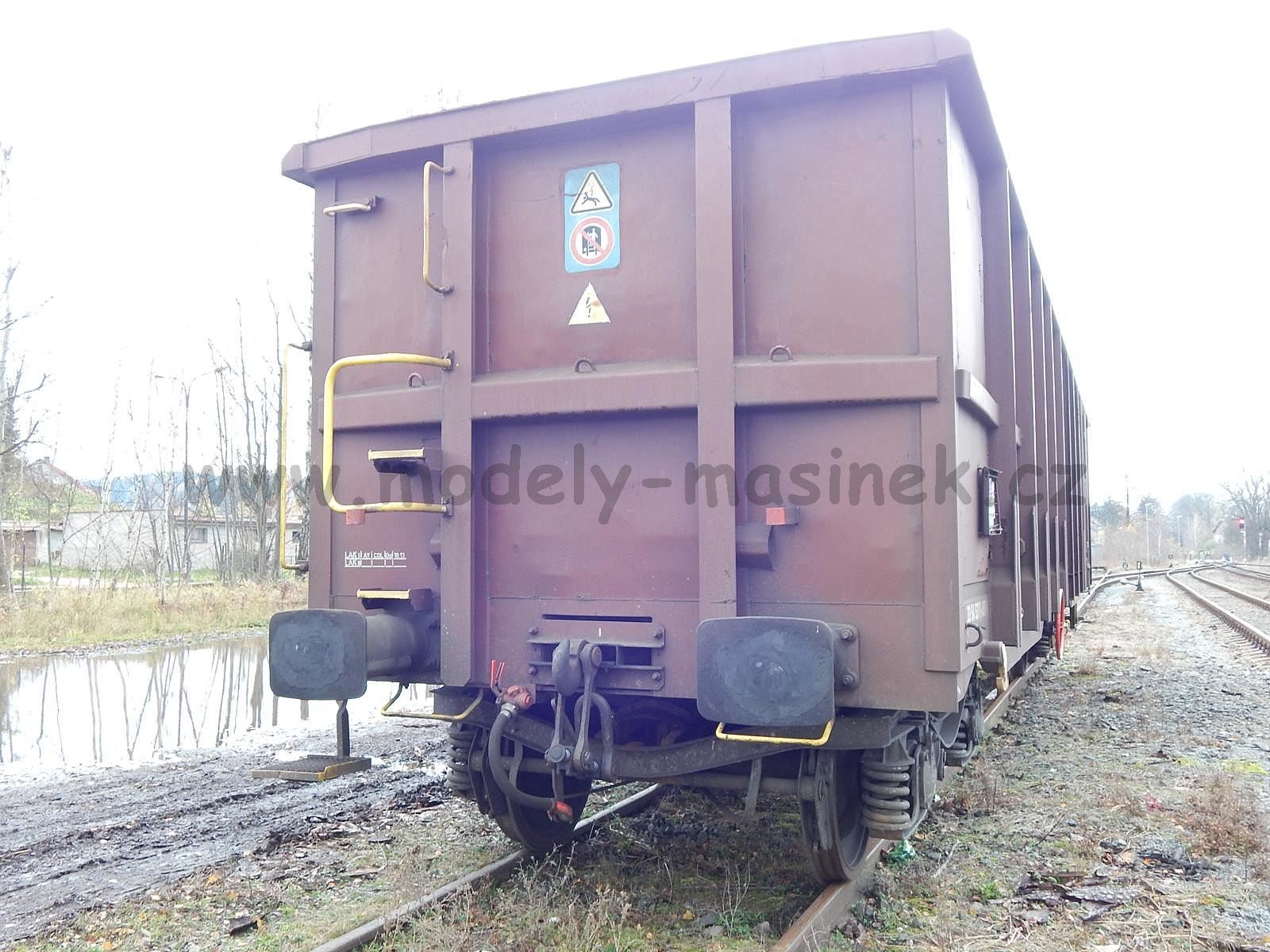

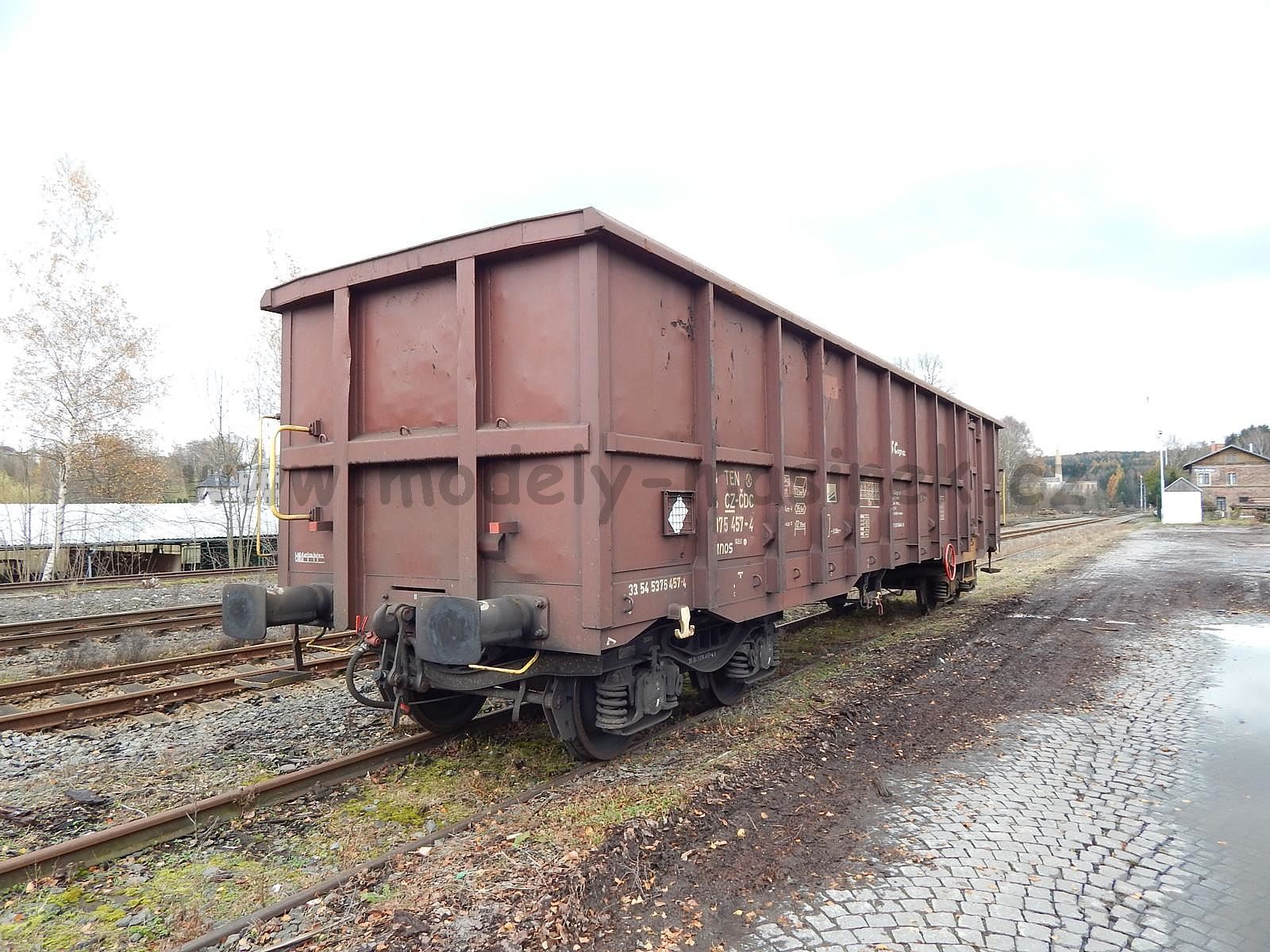

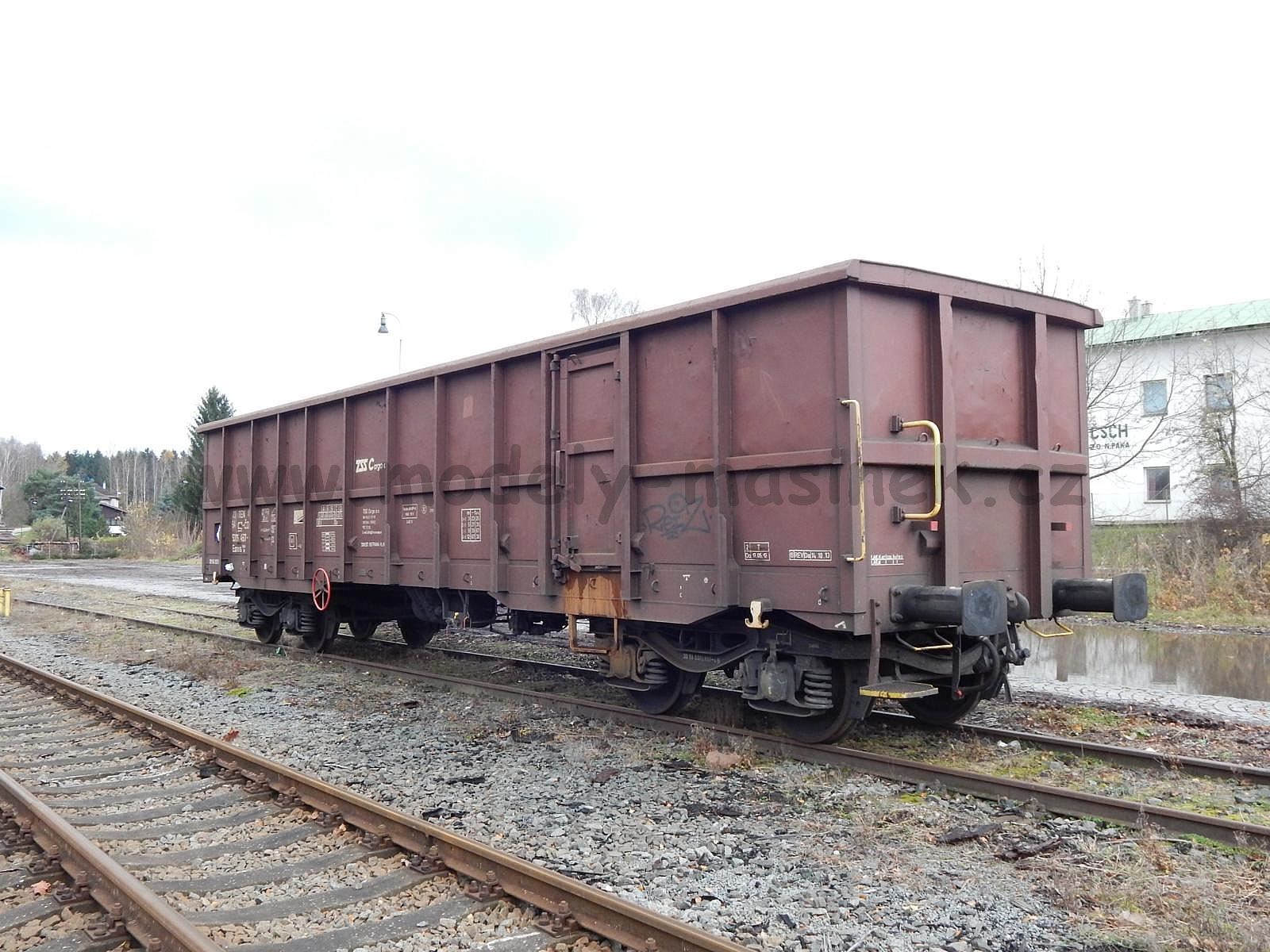

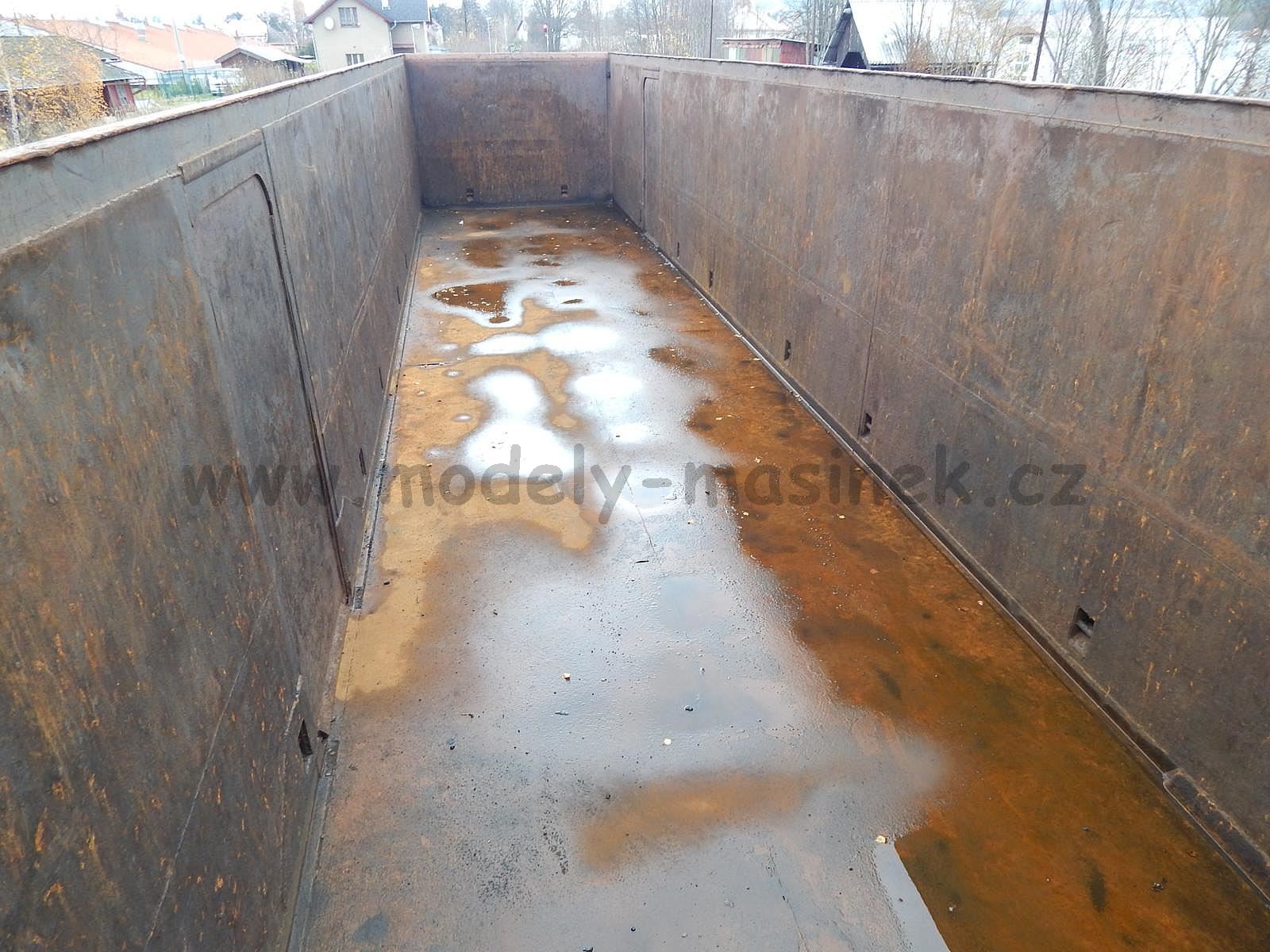

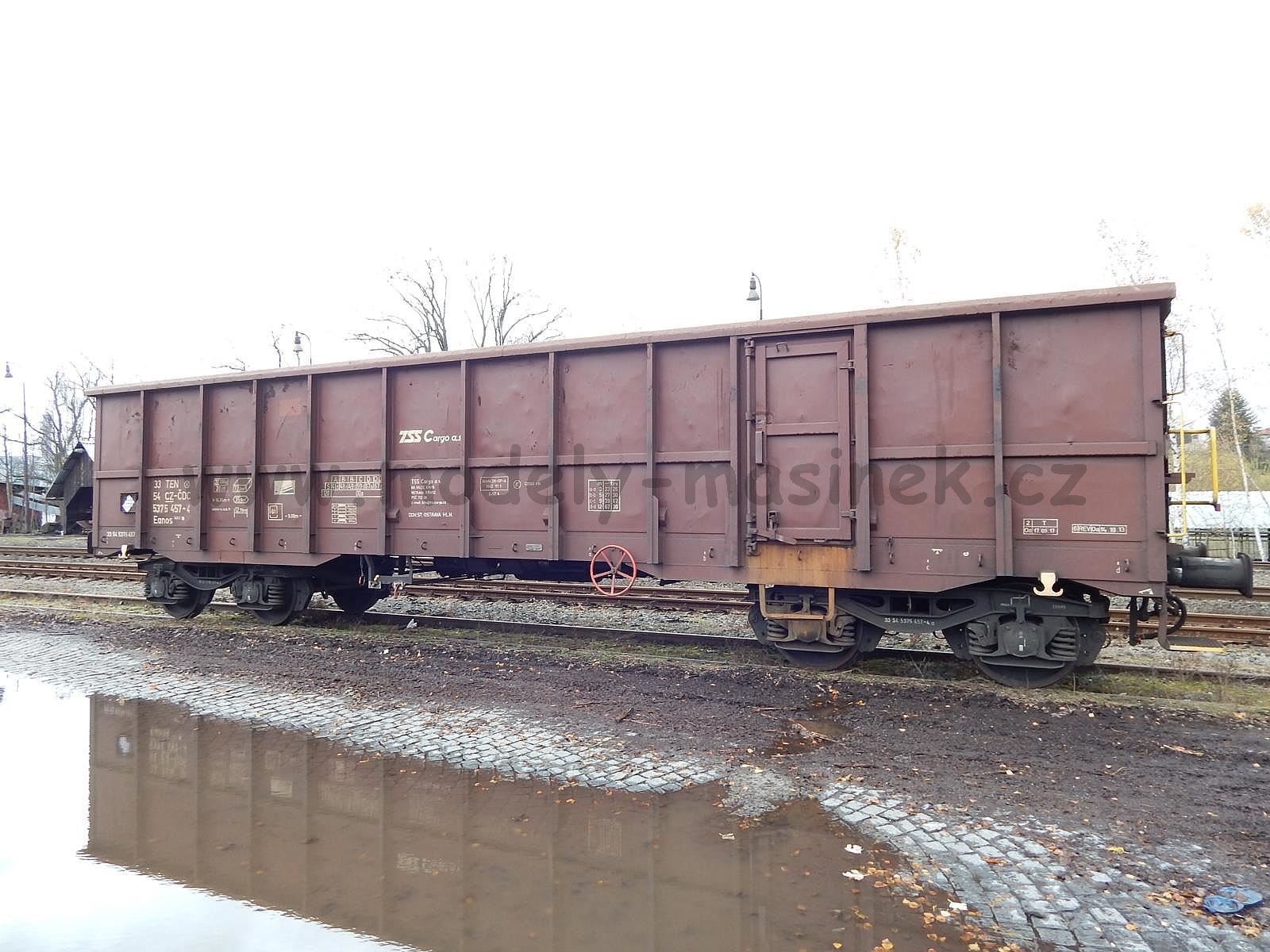

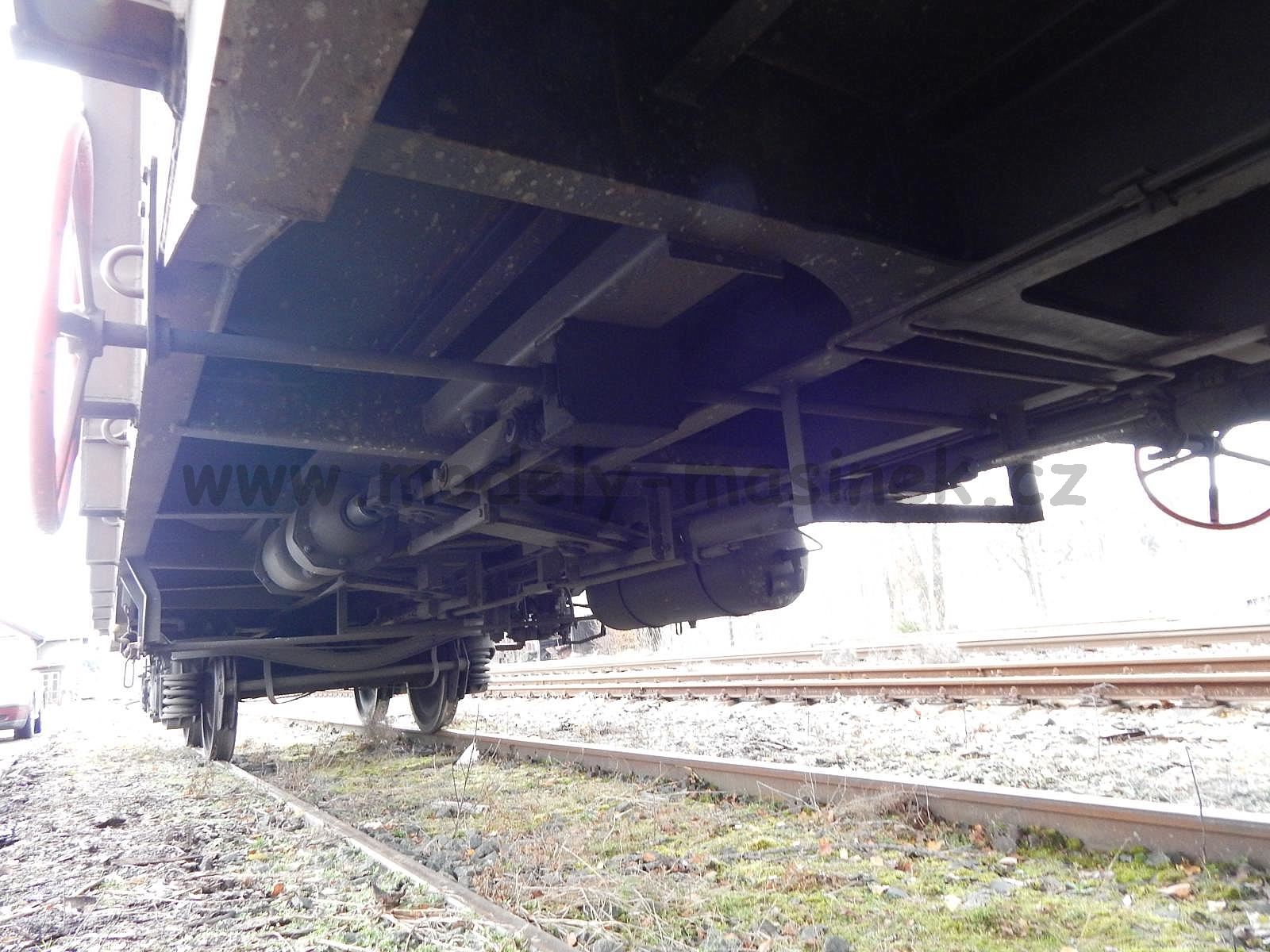

Doplňující fotografie předlohy

Eanos457Eanos457d_2Eanos457f

Eanos457iEanos457k_2Eanos457l

Eanos457pp_2Eanos457qEanos457rr

Eanos457uuEanos457xxEanos457z_3

Článek publikován 30.11.2017 / Poslední aktualizace 12.2.2018
