Návod stavby vozu Gags ( Za ) / Gas 1:120 TT

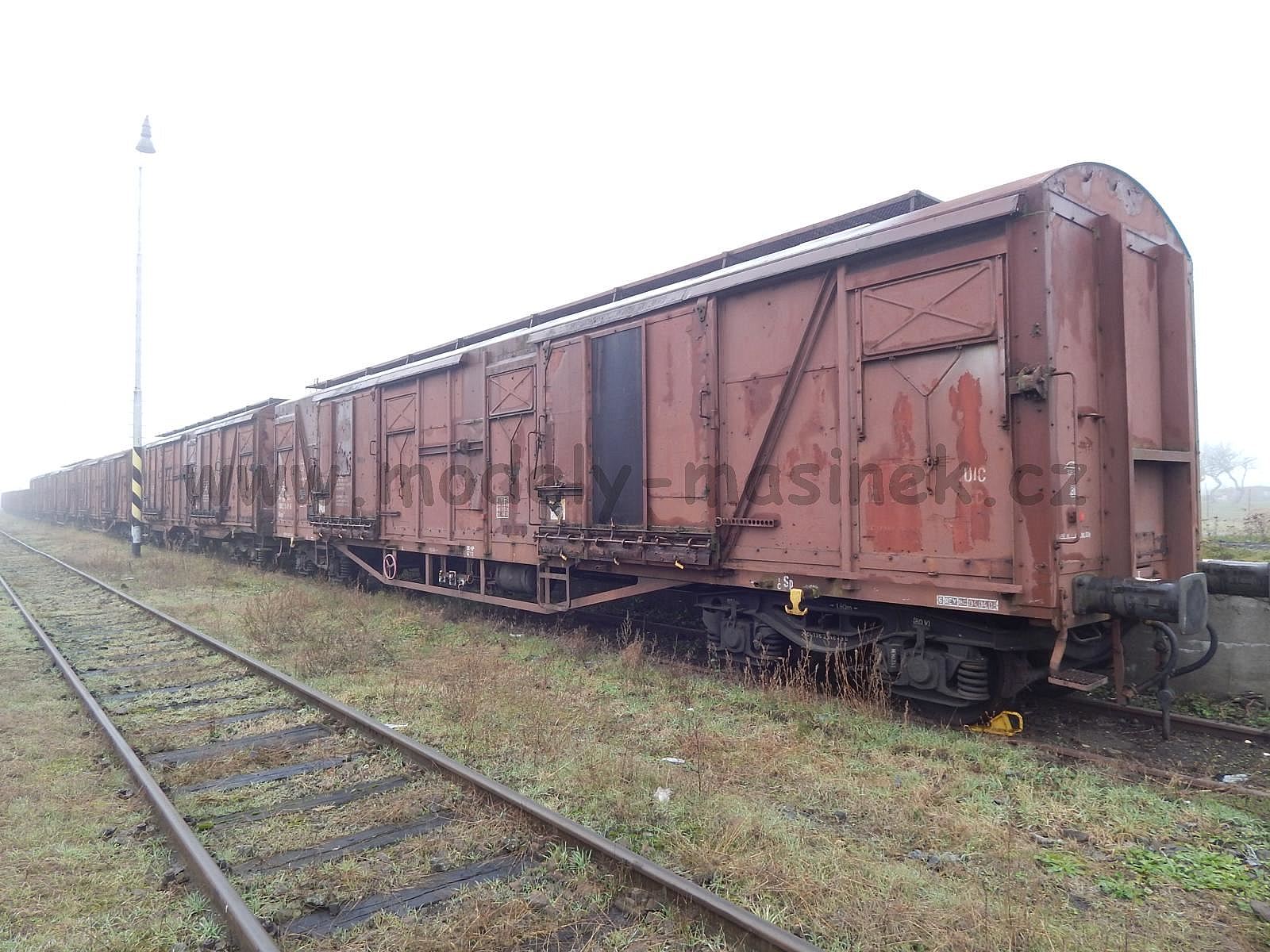

Gags_18-11-2017_3Gags_18-11-2017x_2Gags_sestaveny1_3

 Objednávky na veškeré zboží, které není skladem uzavíráme 10.12.2017. Do Vánoc by se tím mělo vše stihnout vyleptat, zabalit a předat poště.

 Již tradičně je vůz připraven na základě vlastního oměření skutečného vozu :) Novinky jsou již zadané do E-Shopu.

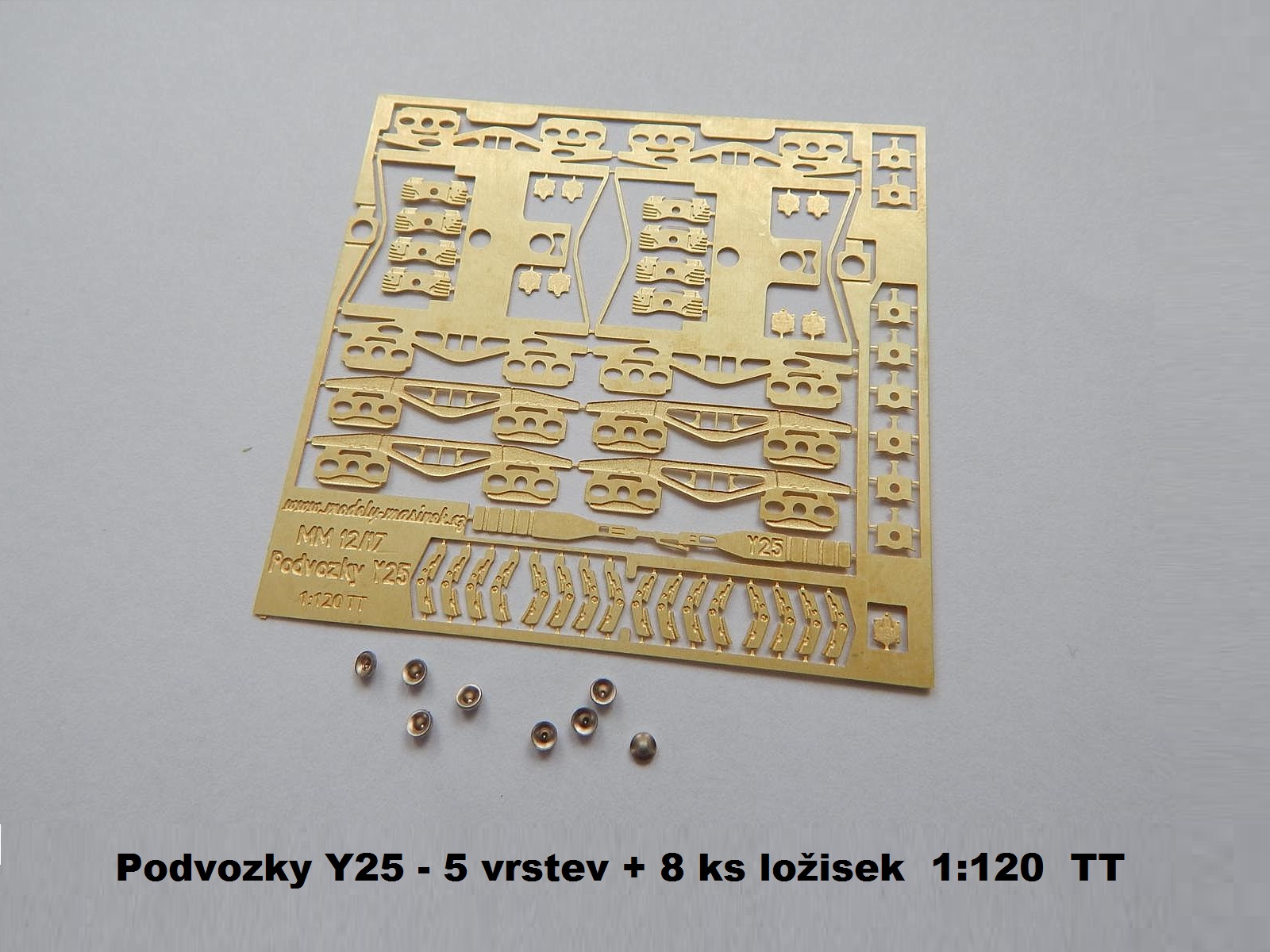

- Leptané podvozky Y25 vč. ložisek 125 Kč

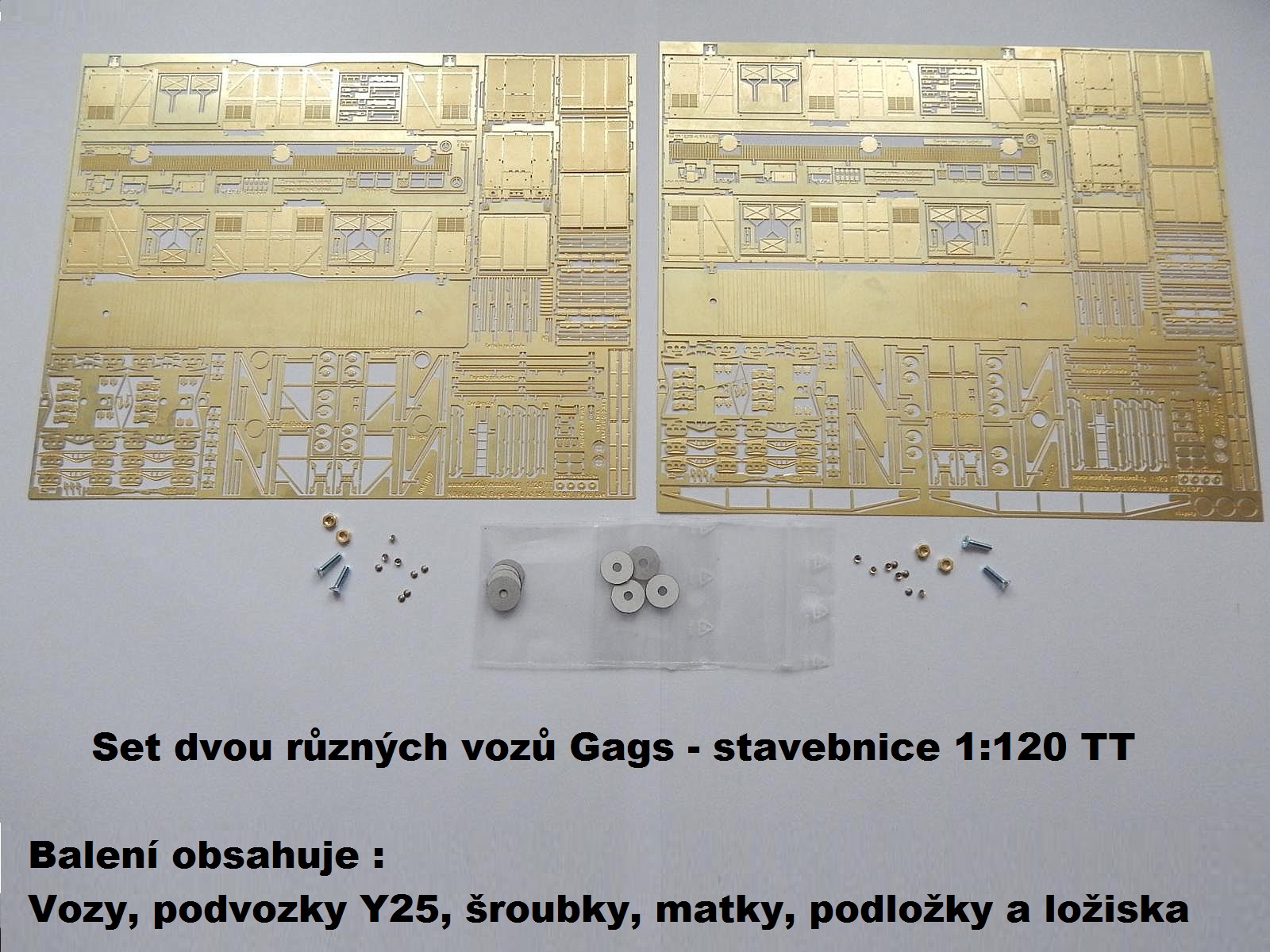

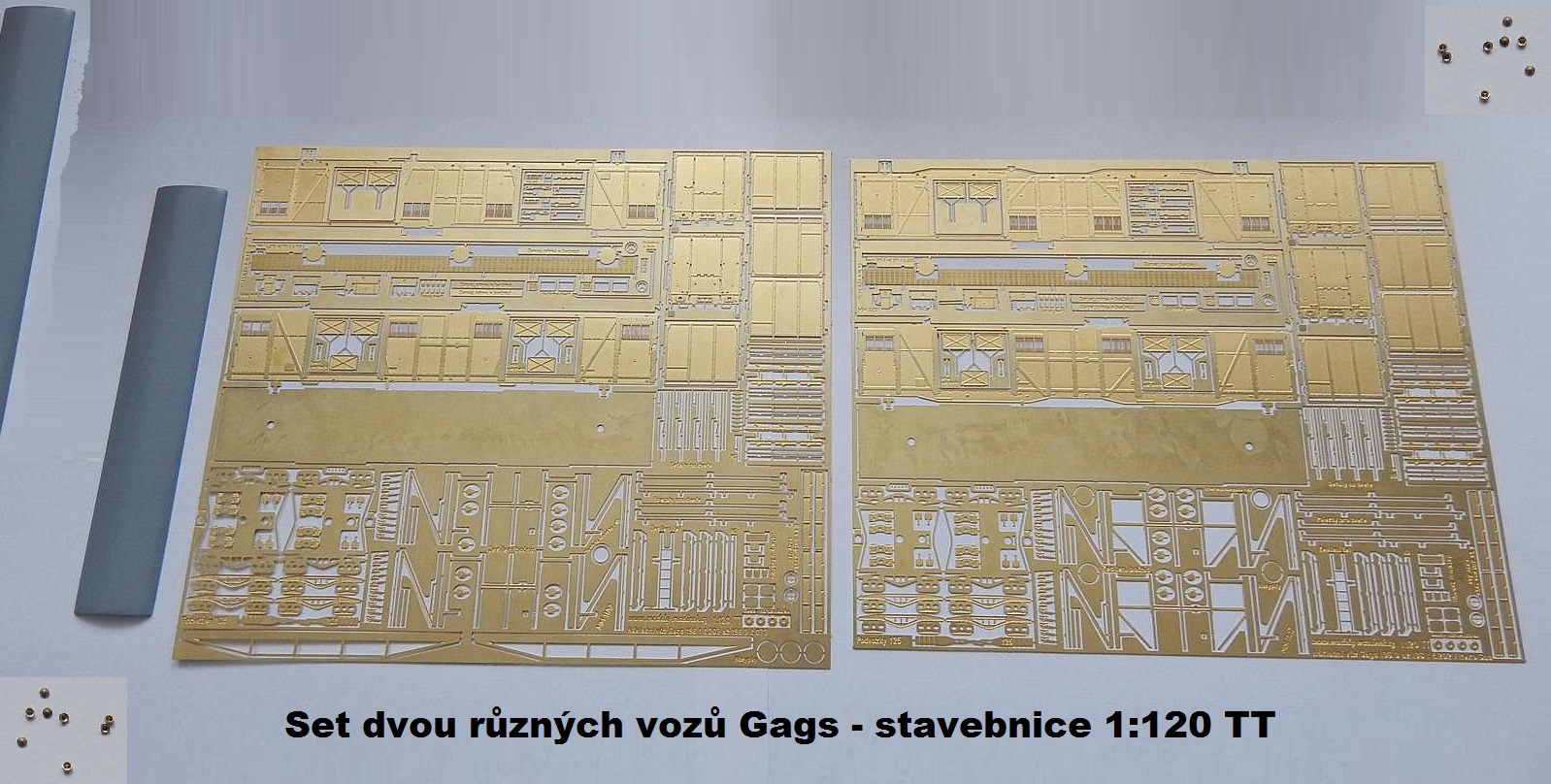

- Set 2 různých vozů Gags - II. a III. série vozů, střecha z odlitku, podvozky Y25 + ložiska, podložky a šroubky.

Cena za set 990 Kč je platná jen do konce roku

 Podvozky jsou připraveny také pro spojení naším spřáhlem, vhodné pro ucelené soupravy, nebo jejich části. Boční dveře mohou být trvale posuvné....Co víc si přát :)

 Obtisky - na výběr je tradičně z více různých čísel, epocha ČSD / ČD a Cargo

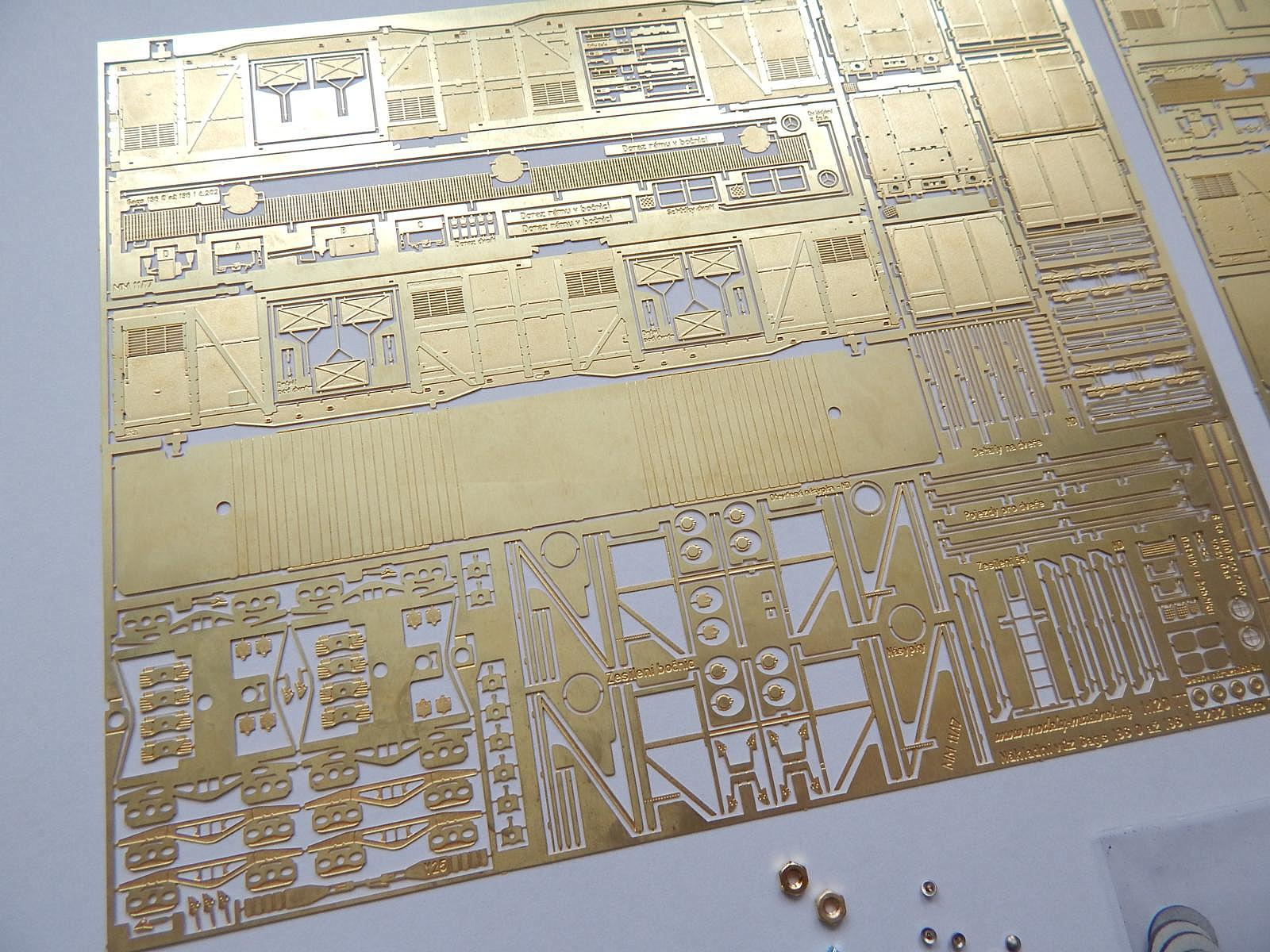

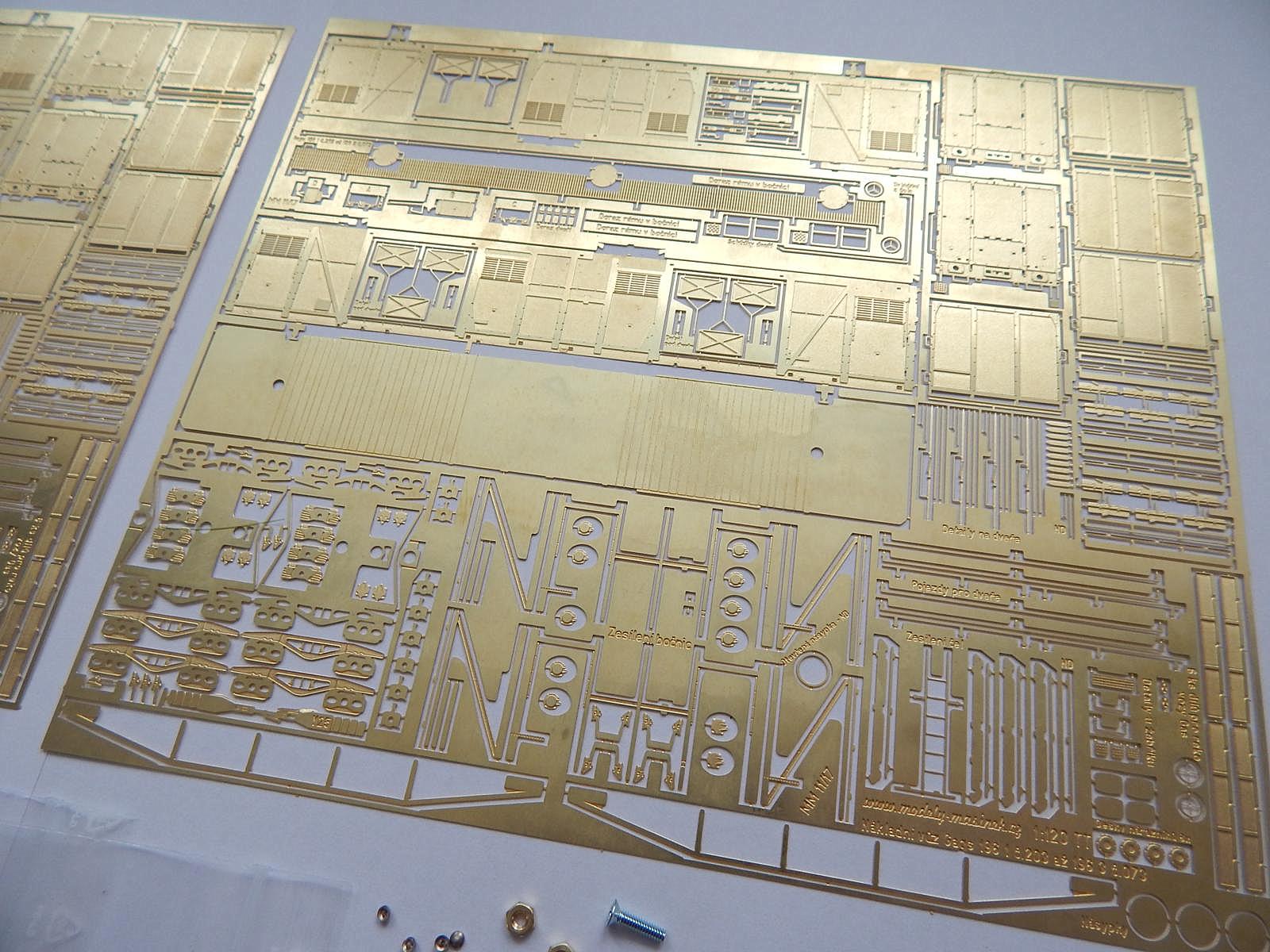

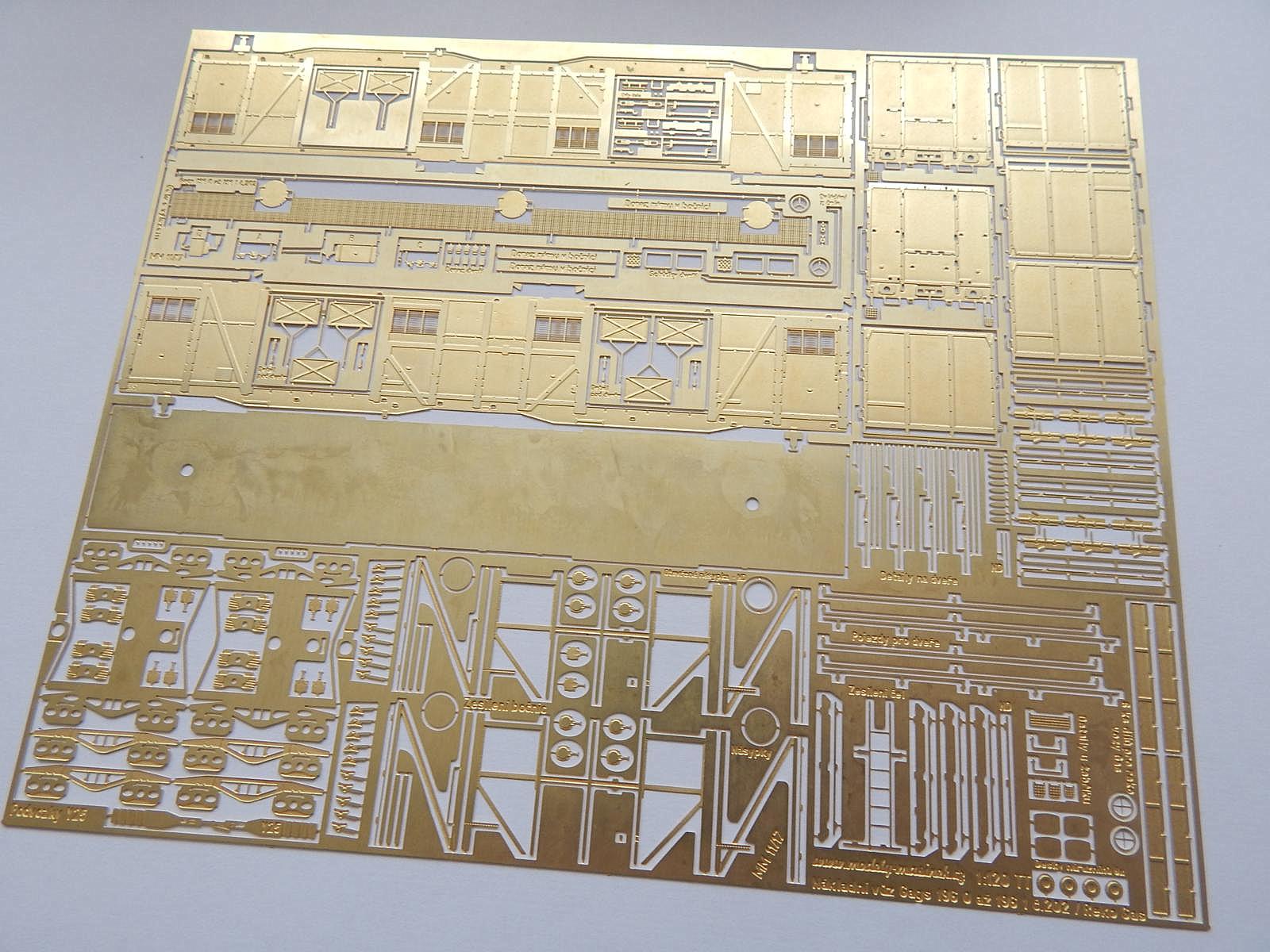

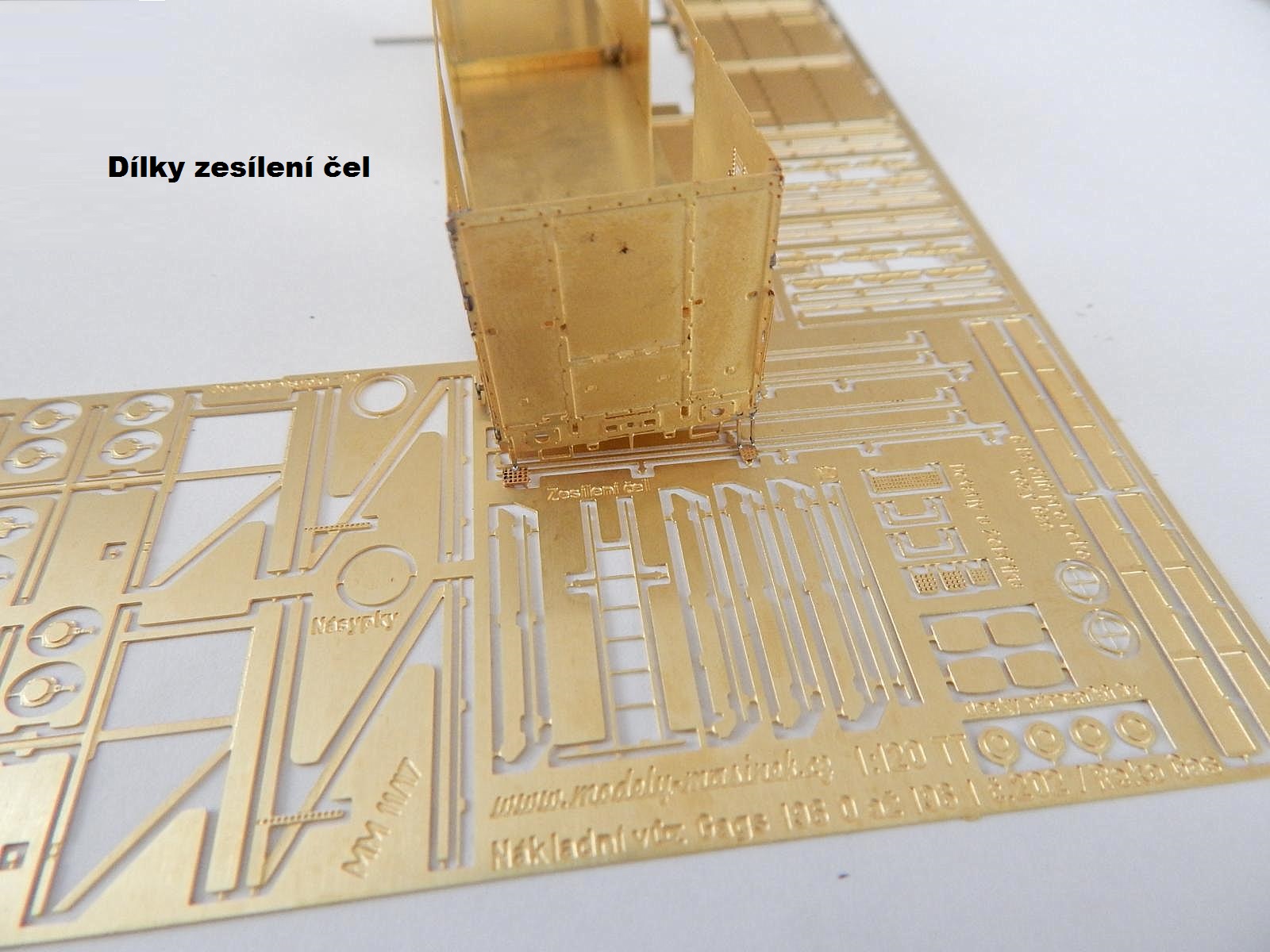

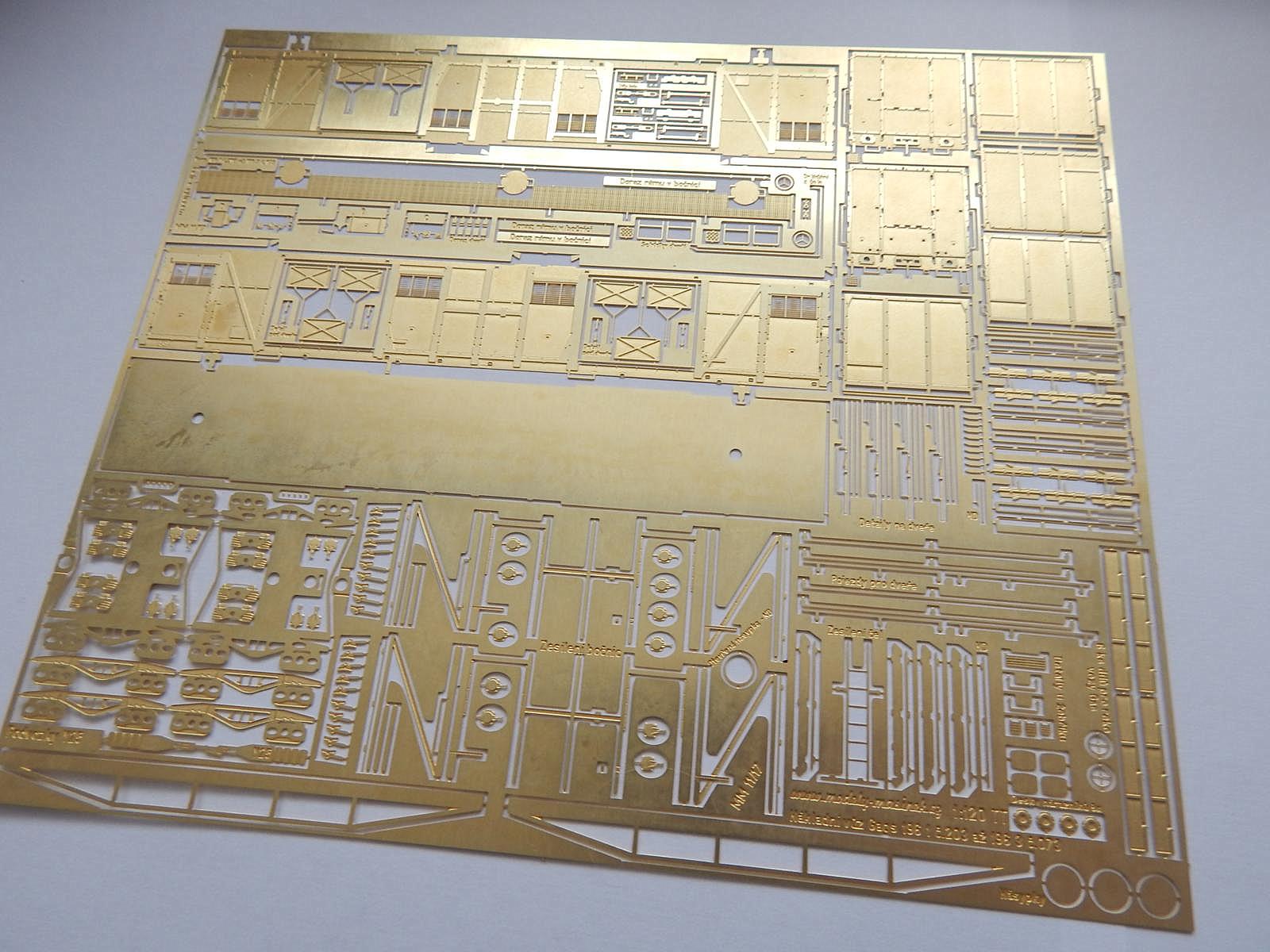

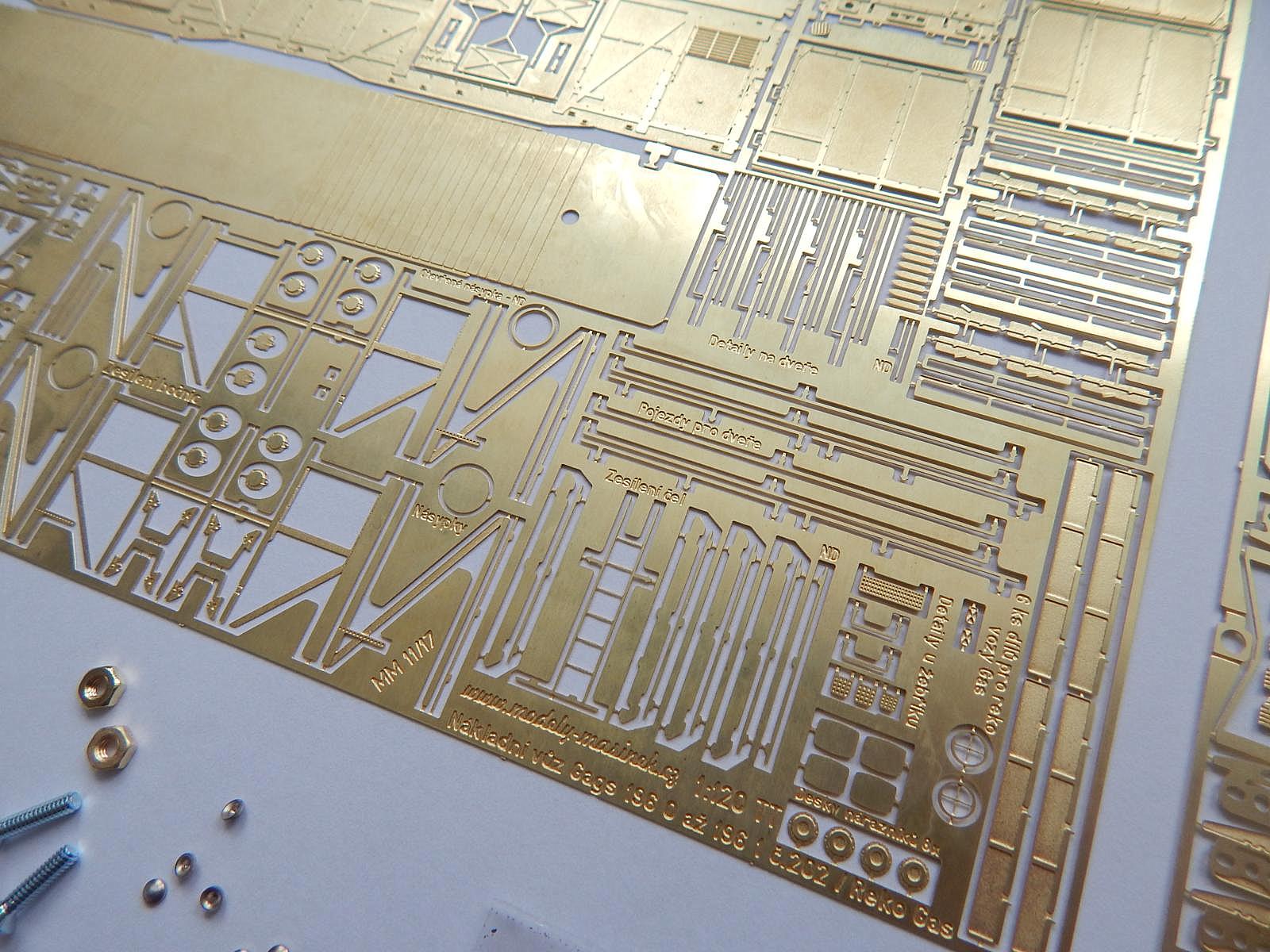

 Zesílení čelnic je řešeno leptem ( tvary "L"  ), na desetinu mm přesné zesílení.

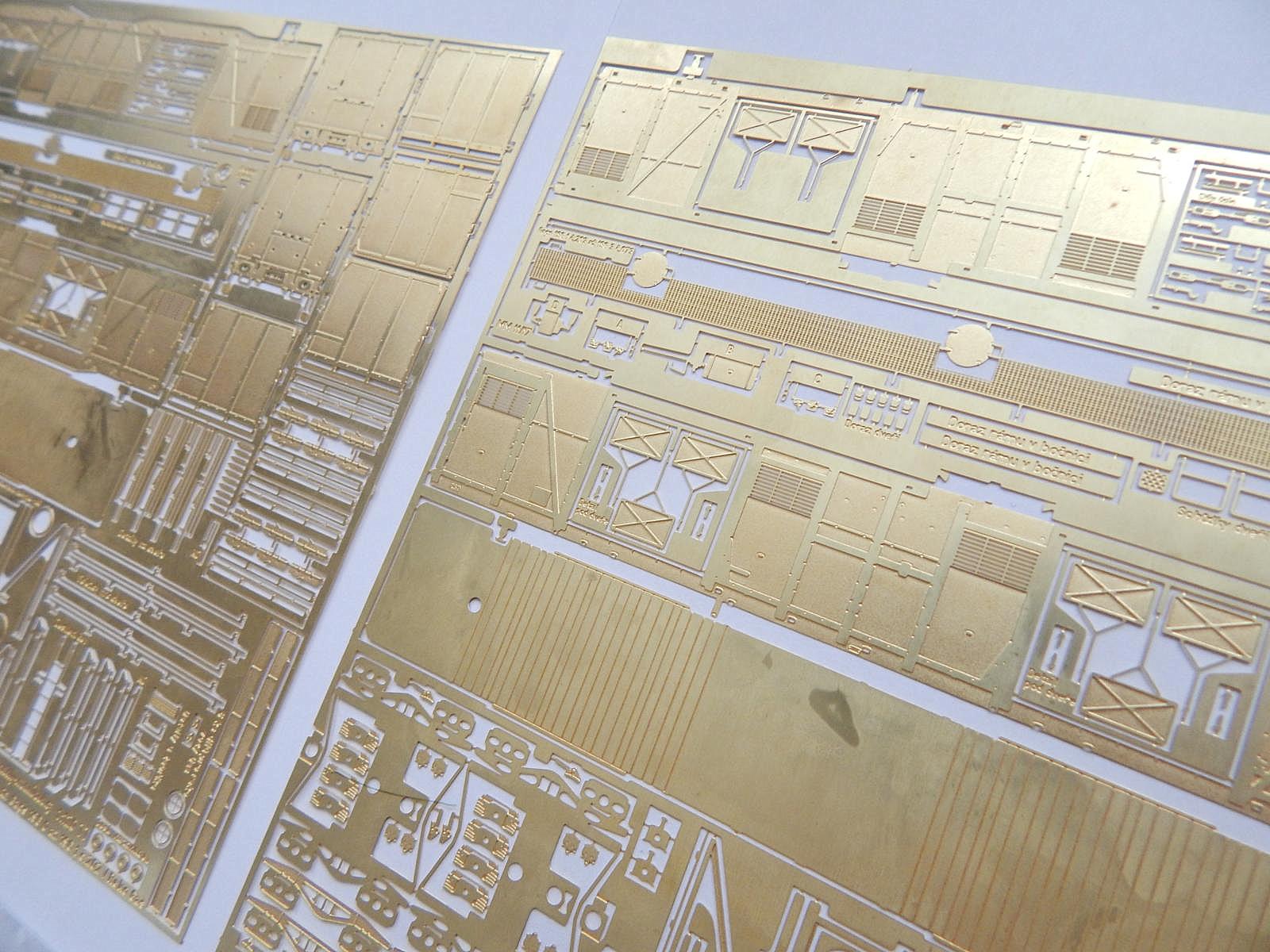

Gags_lept_tt_2Gags_lept_tt1Gags_lept_tt3

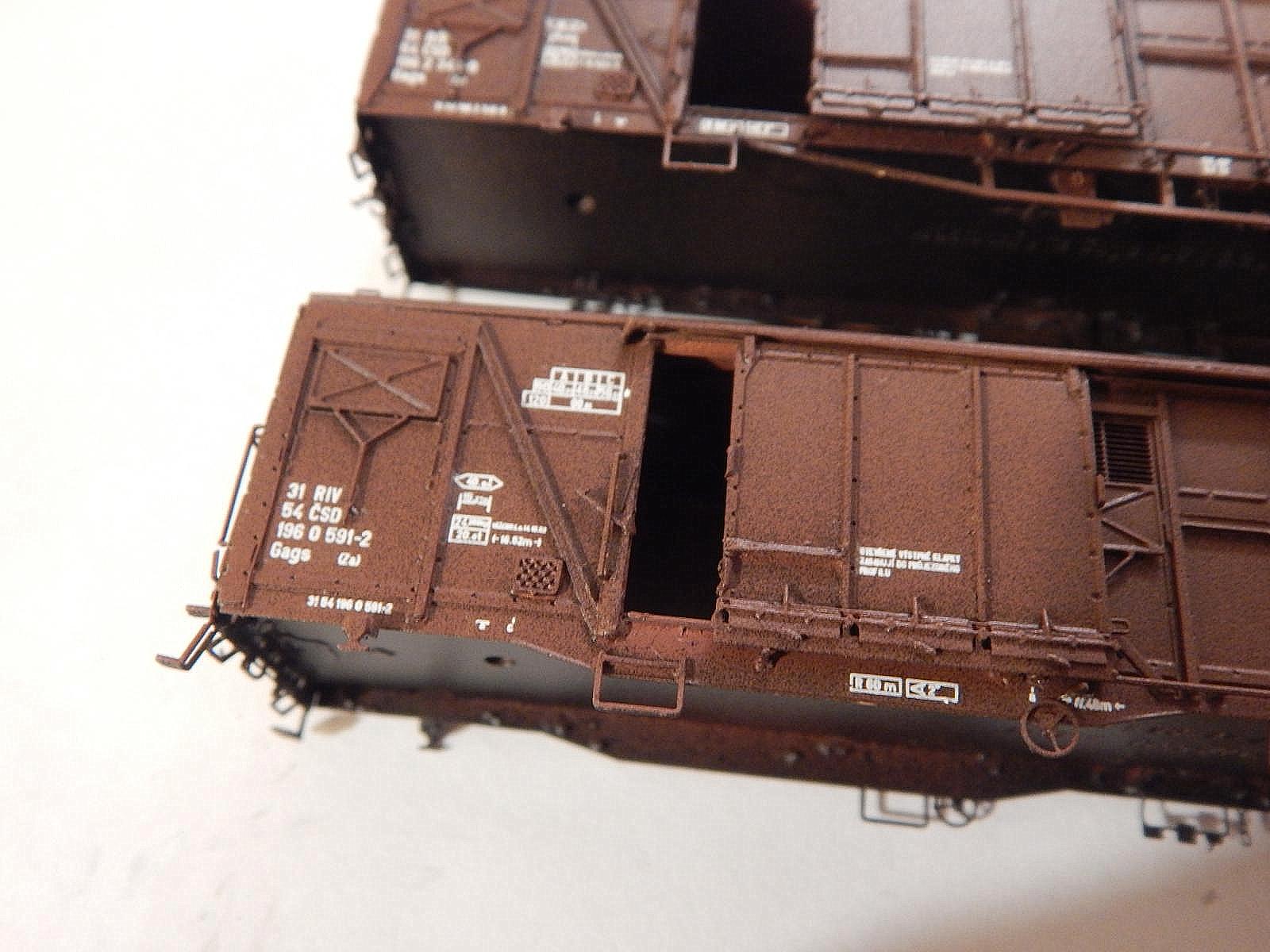

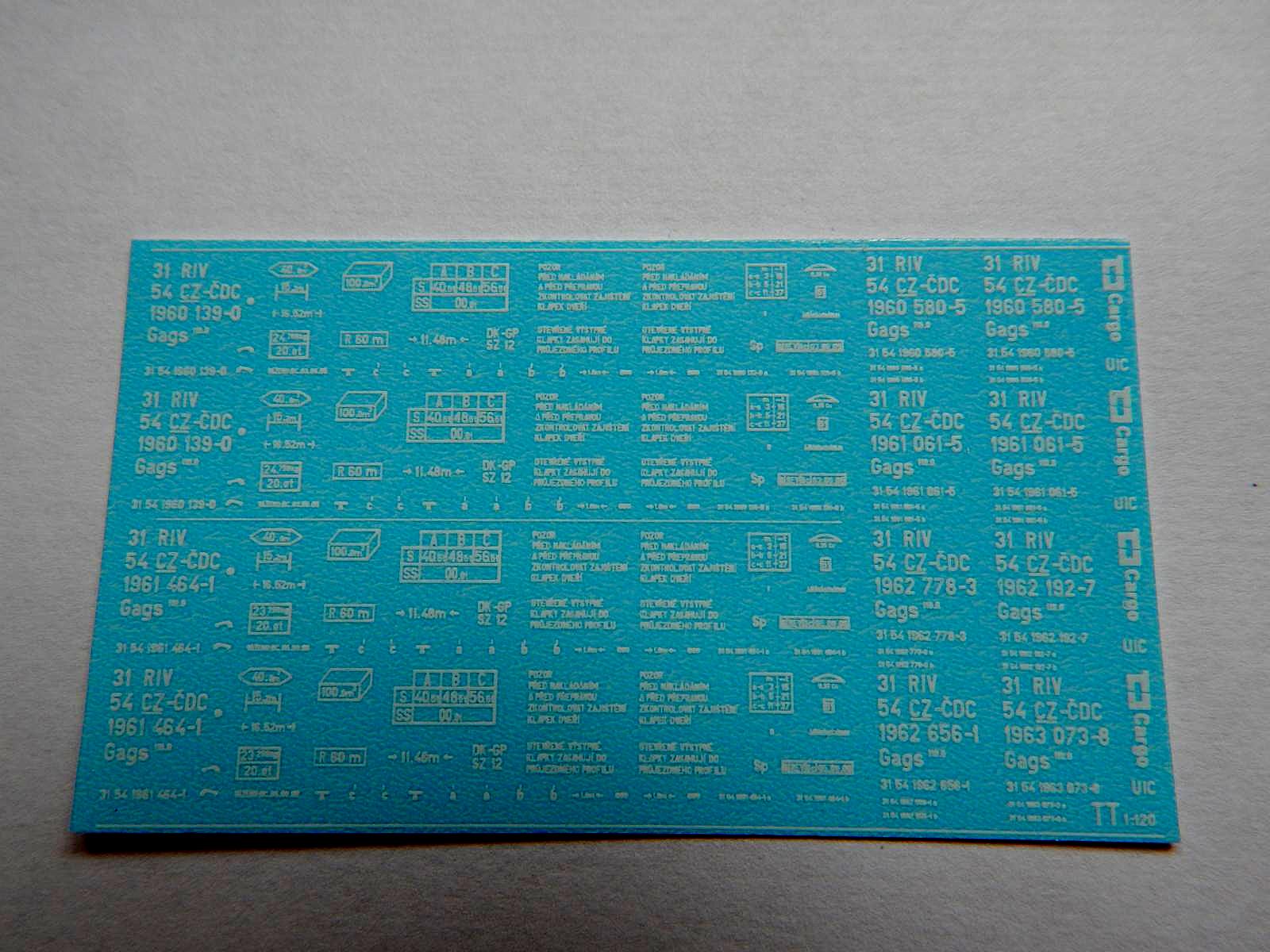

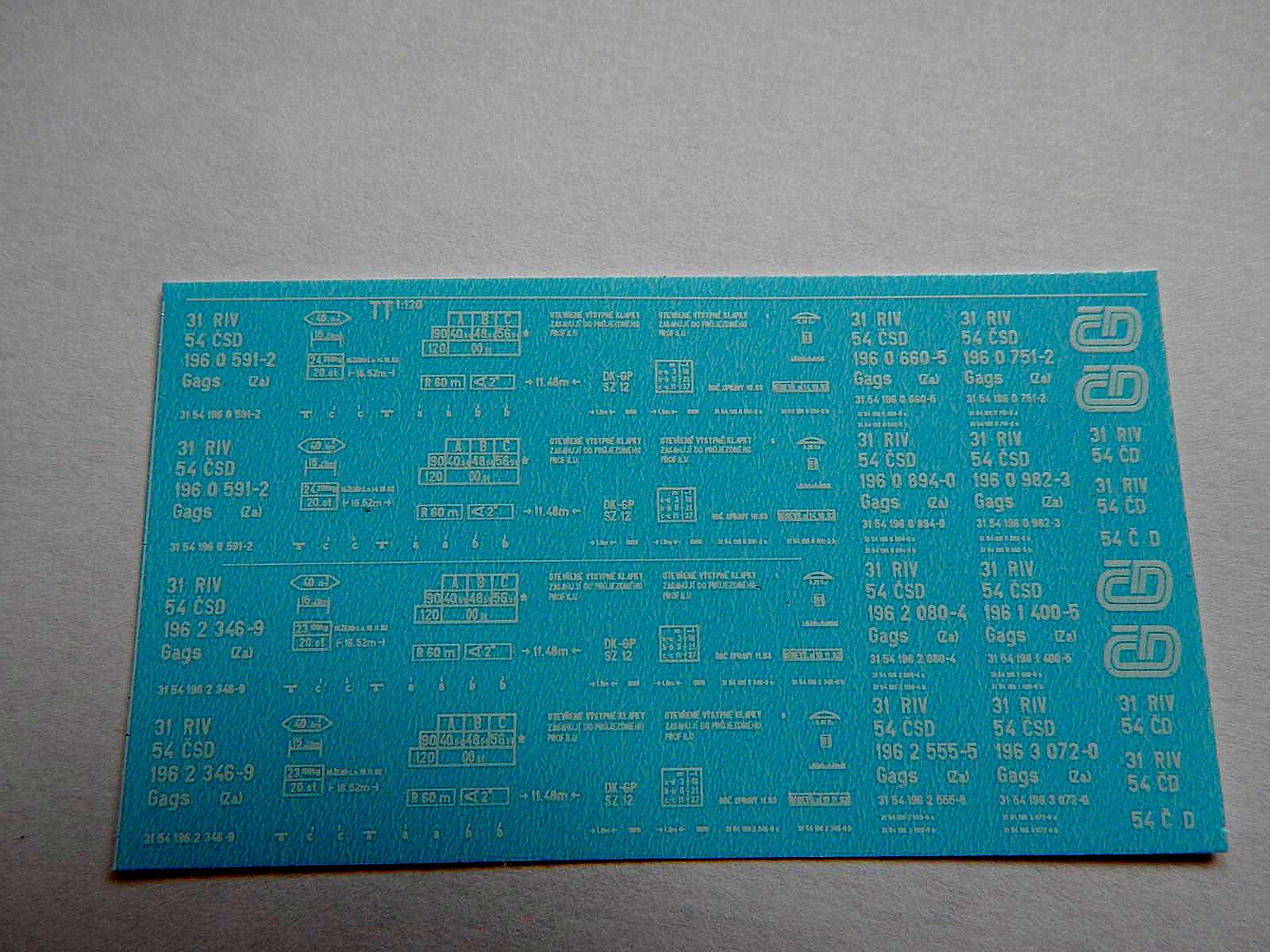

Obtisky

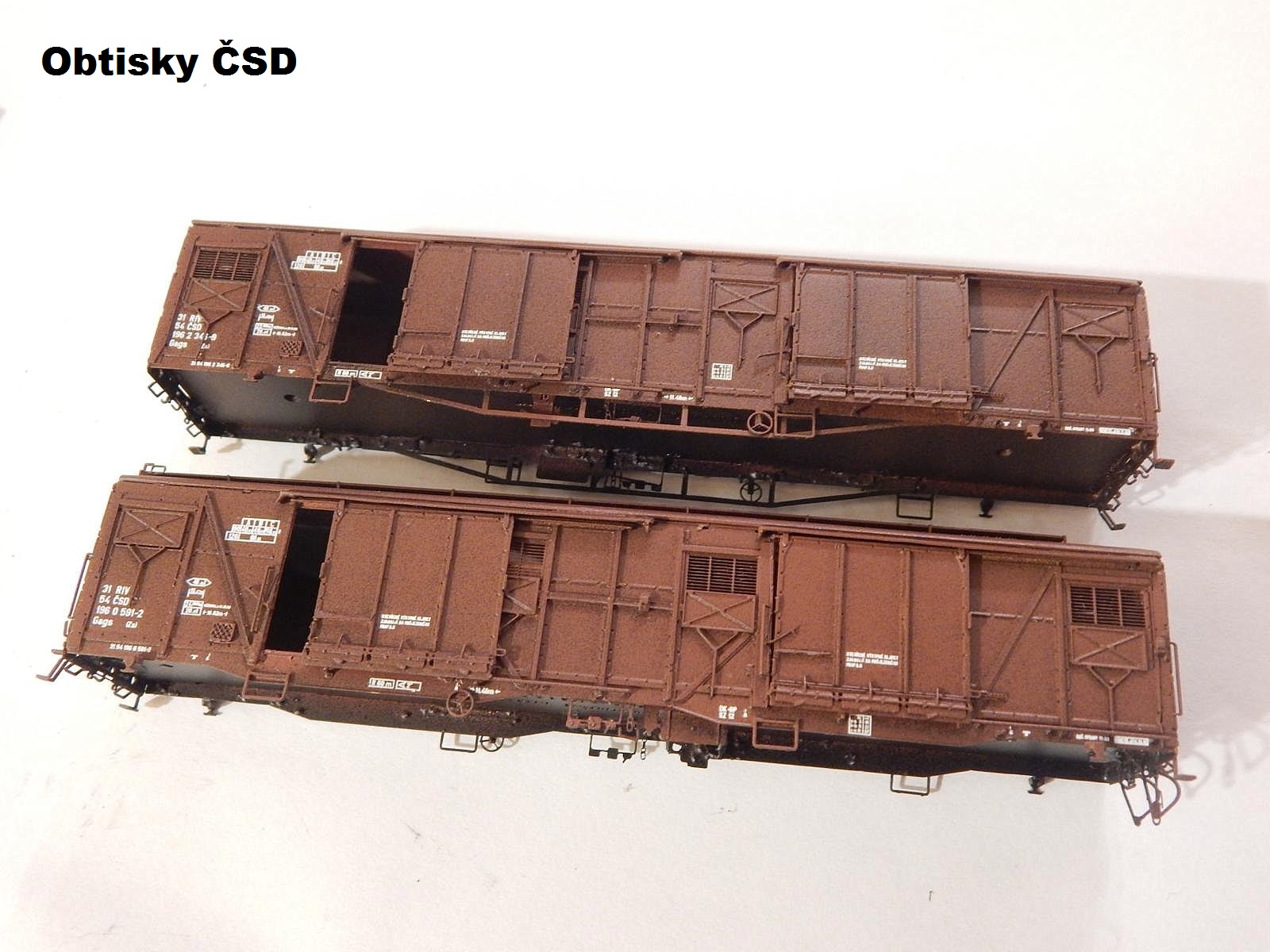

 Obtisky jsou z naší dílny, na výběr je tradičně z více čísel. Aršík je pro 2 vozy, 10 různých čísel. Aršík je za 40 Kč

 Obtisky pro modré reko vozy Gas VADS nabízí Petr Smutek ( Jacek )

Obtisk_gags_csd_2Obtisk_gags_cargo_2

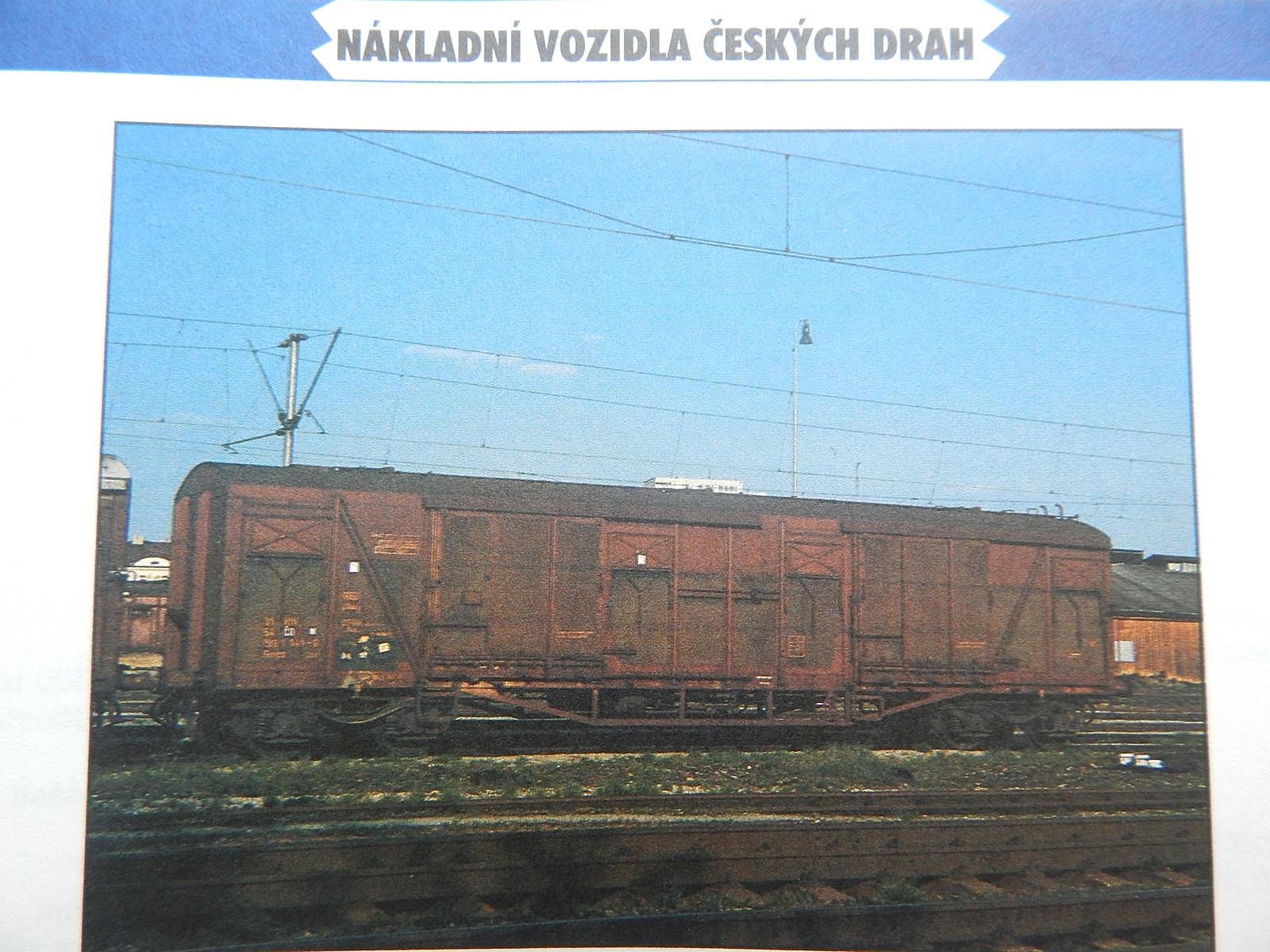

Z historie

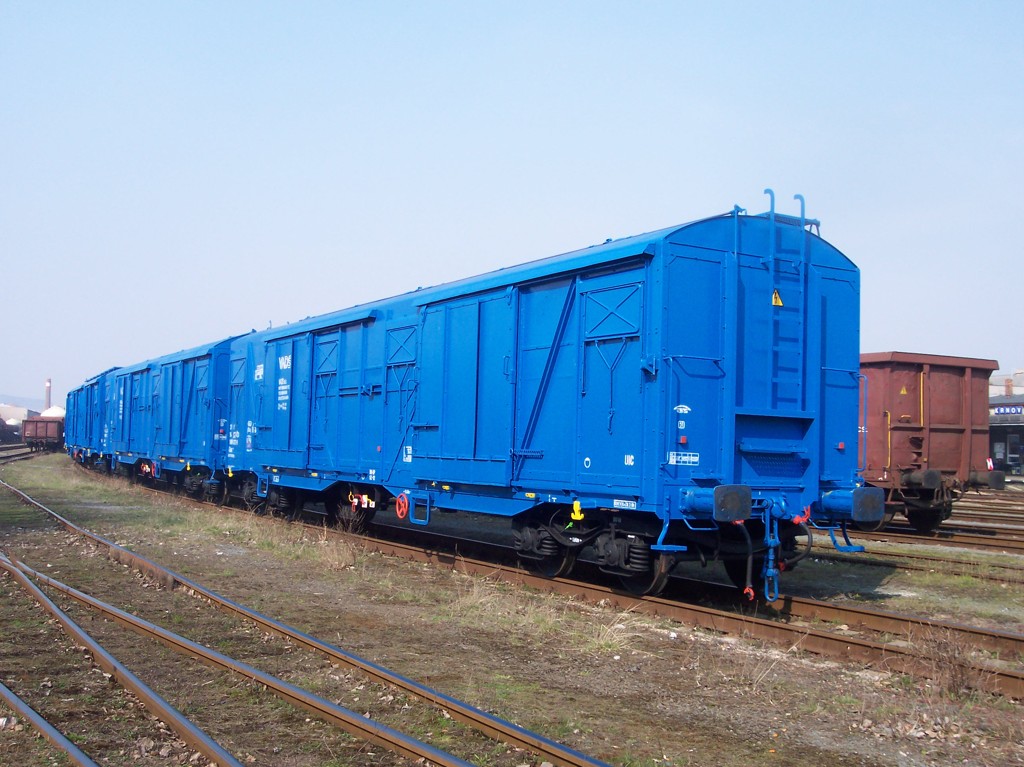

Gags_obrGas-072-8-krnov-1-4-08_1_2

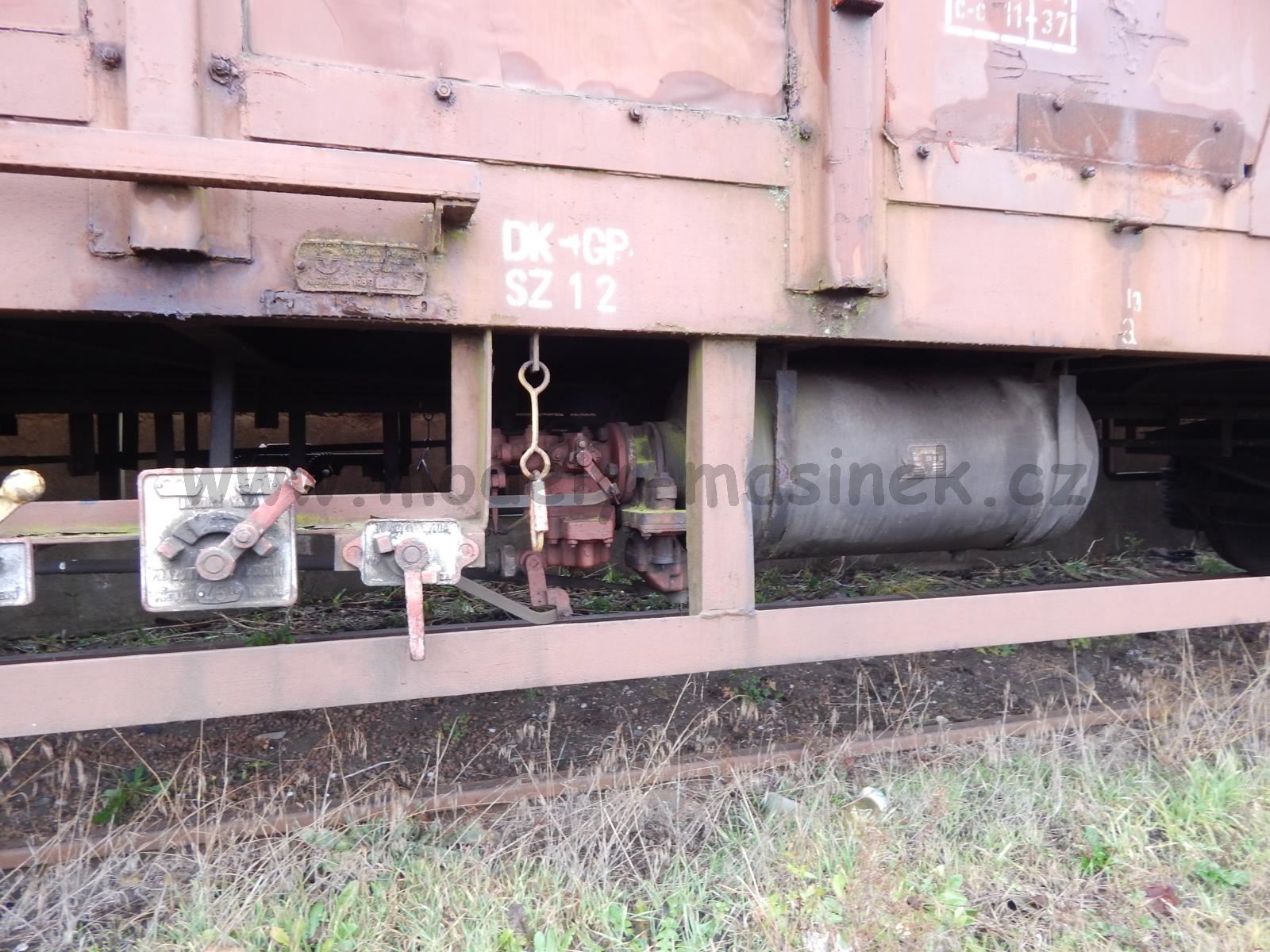

 Vozy z Vagónky Poprad byly pro ČSD dodávány v létech 1987 až 1990 v konstrukční skupině 51 a to ve třech sériích. Vozy v provedení podle TP 4-267/86 mají jiné provedení spodku vozu - zesílený rám a jiné drobnosti na bočnicích. Toto provedení je od čísla 31 54 1961 203-3. Poslední série vozů má od čísla 31 54 1963 074-6 brzdu v provedení DK-GP-A, proti předešlé DK-GP.

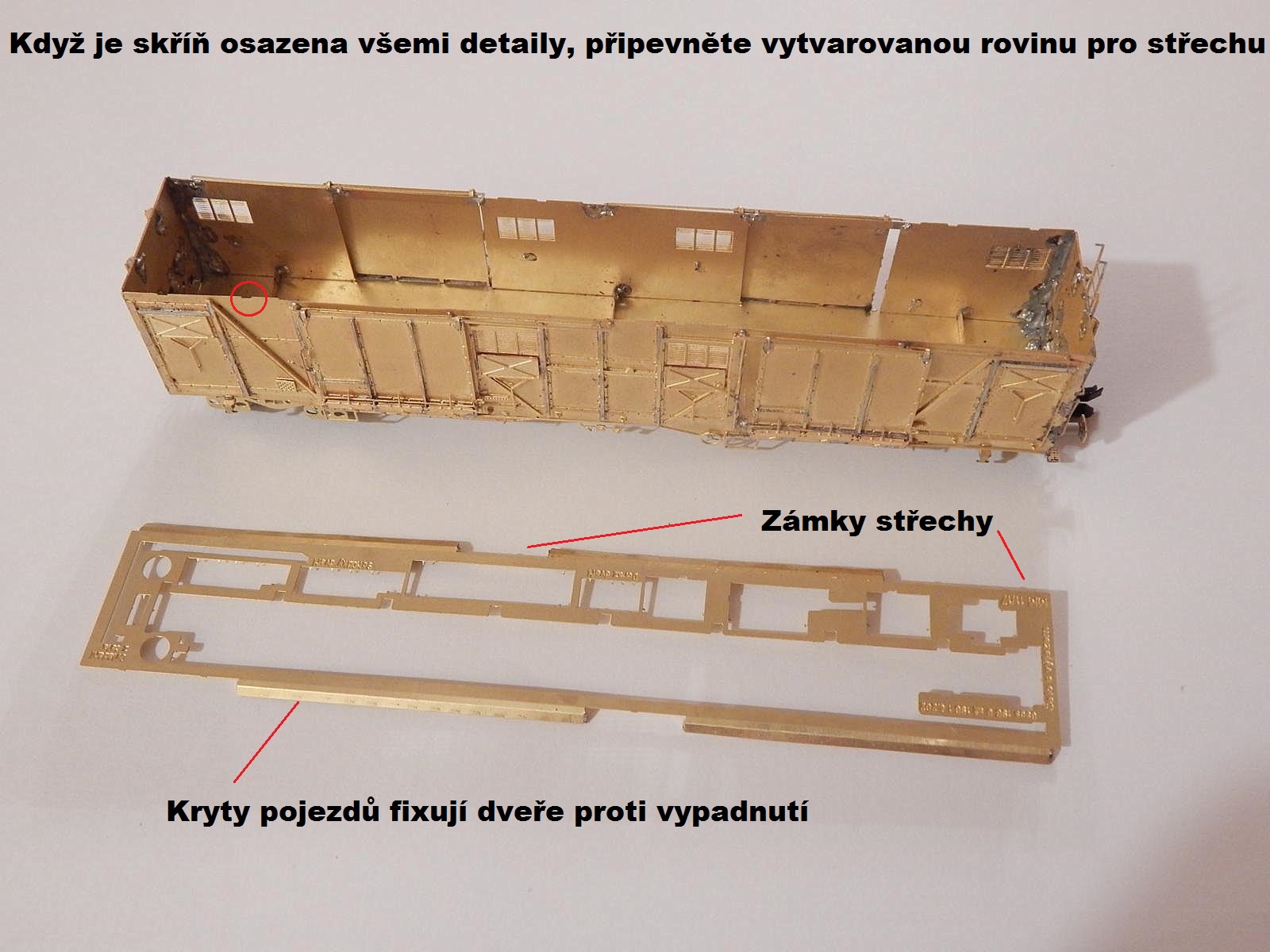

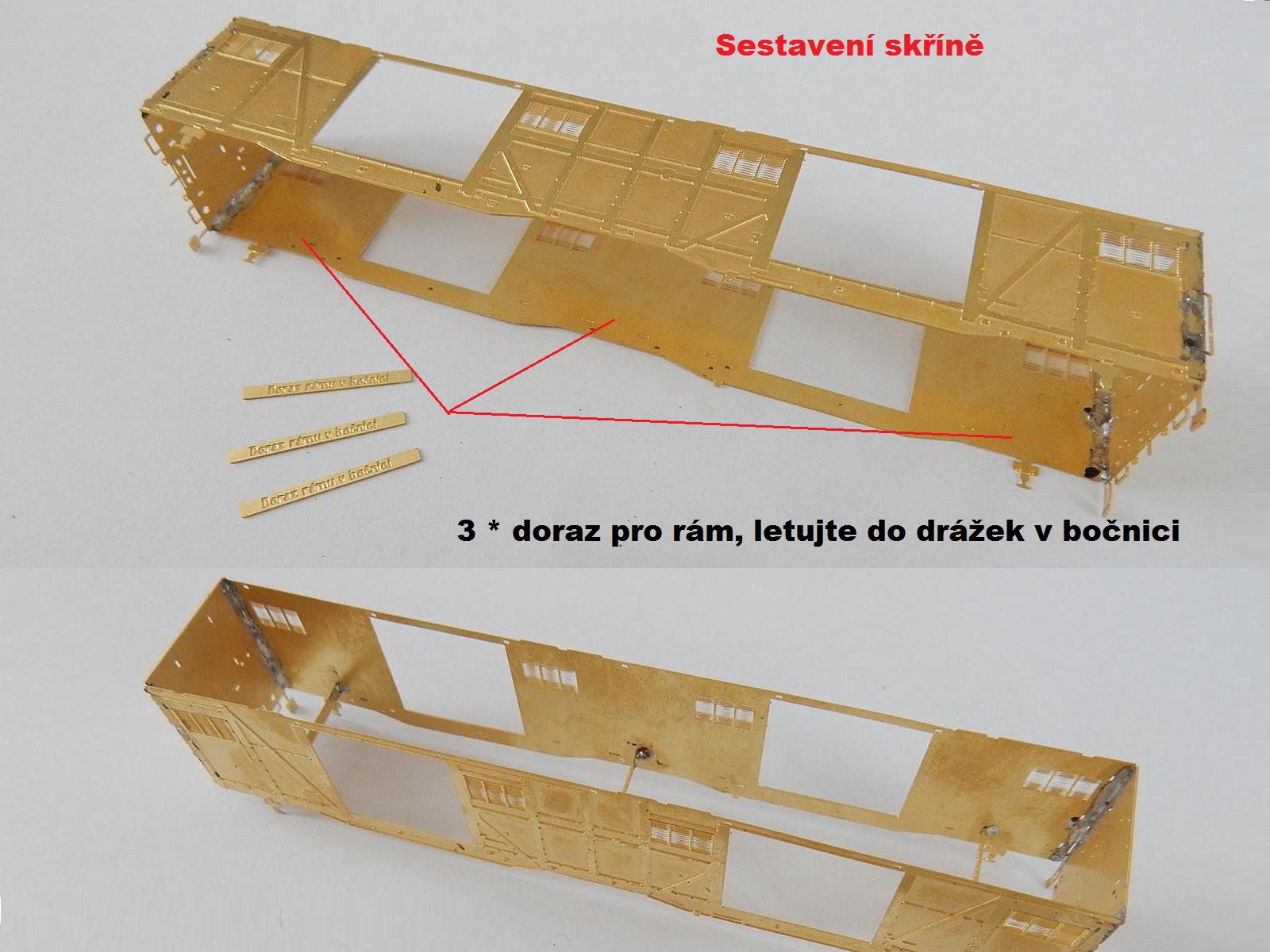

Návod

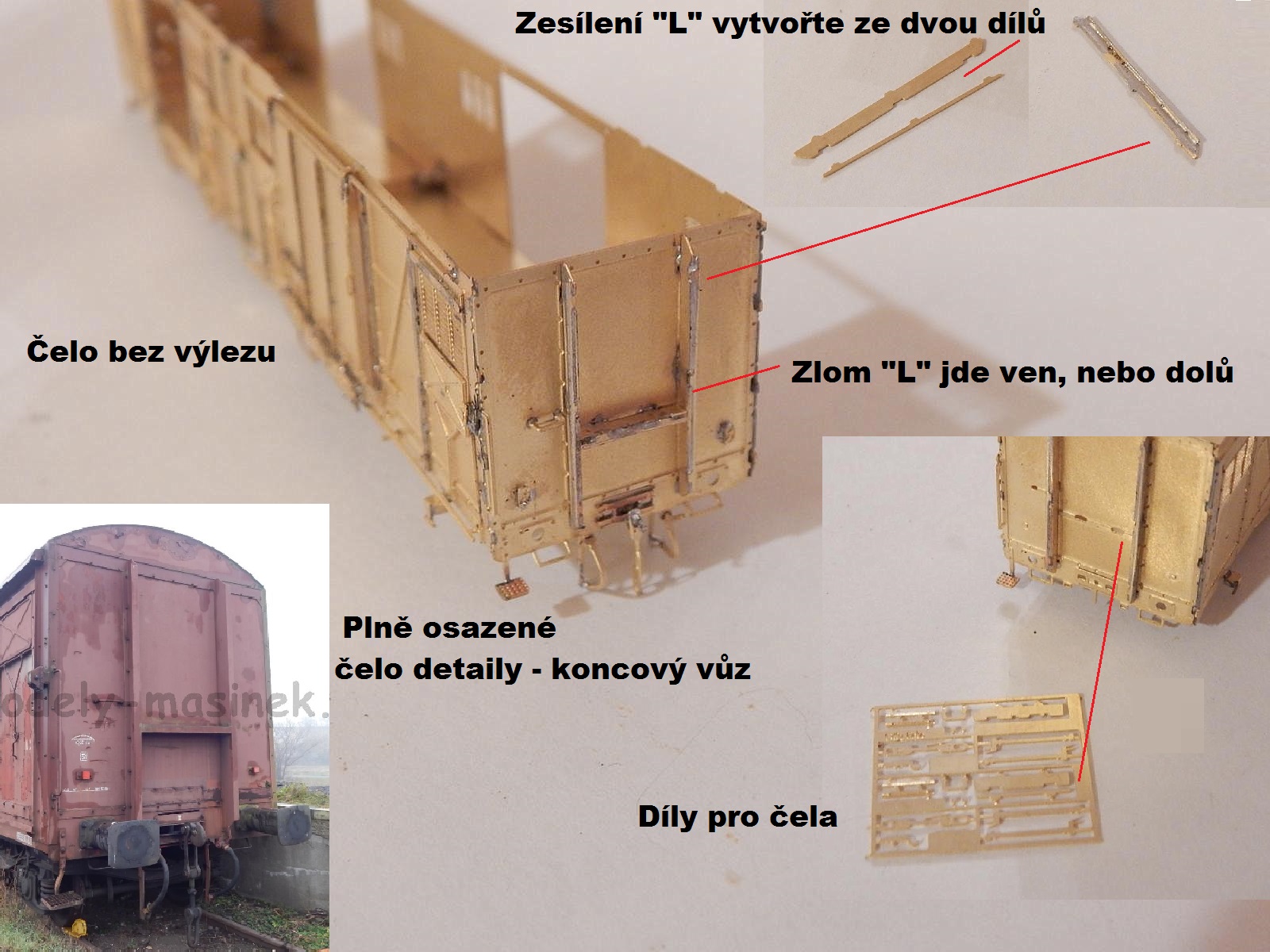

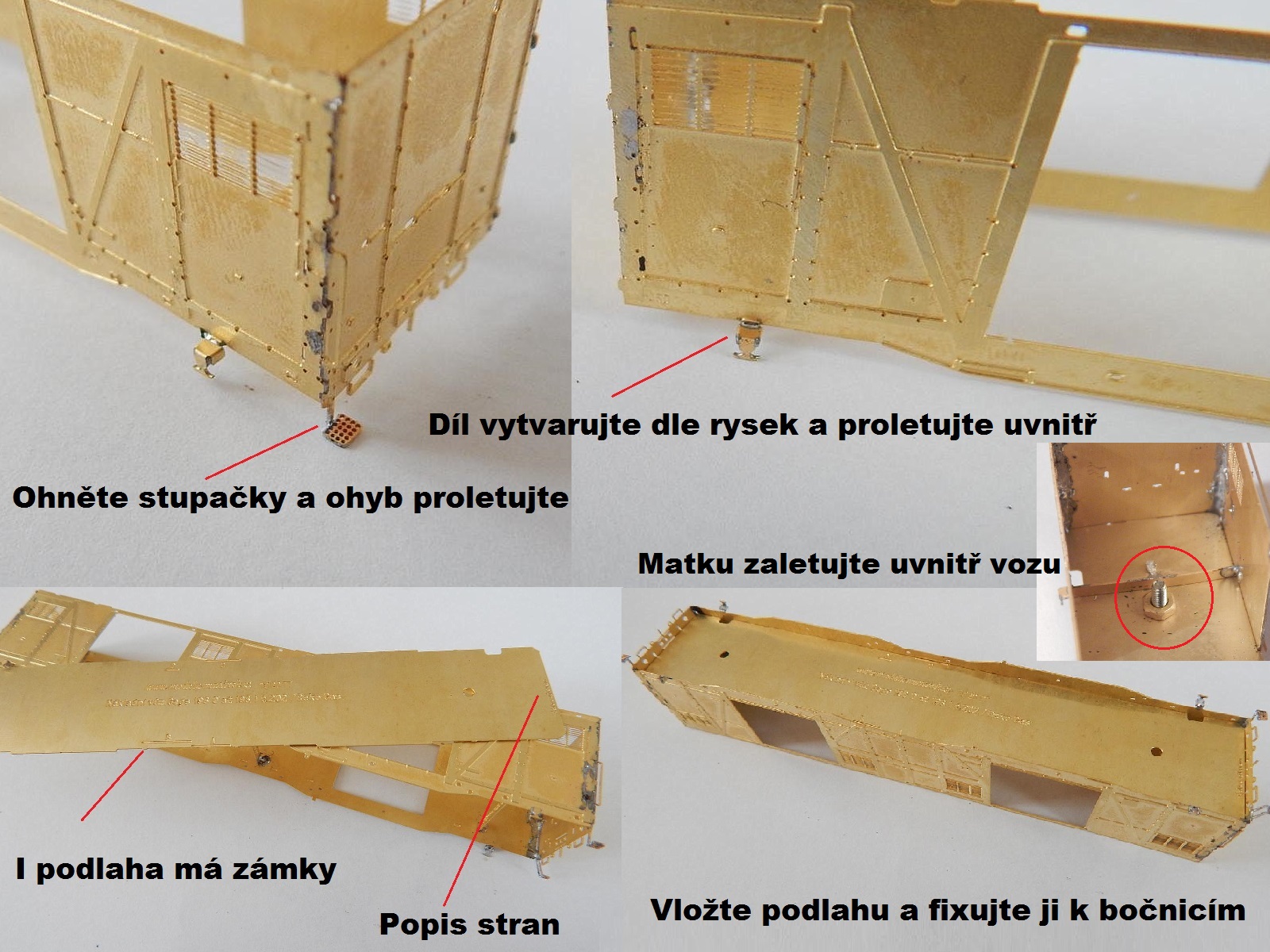

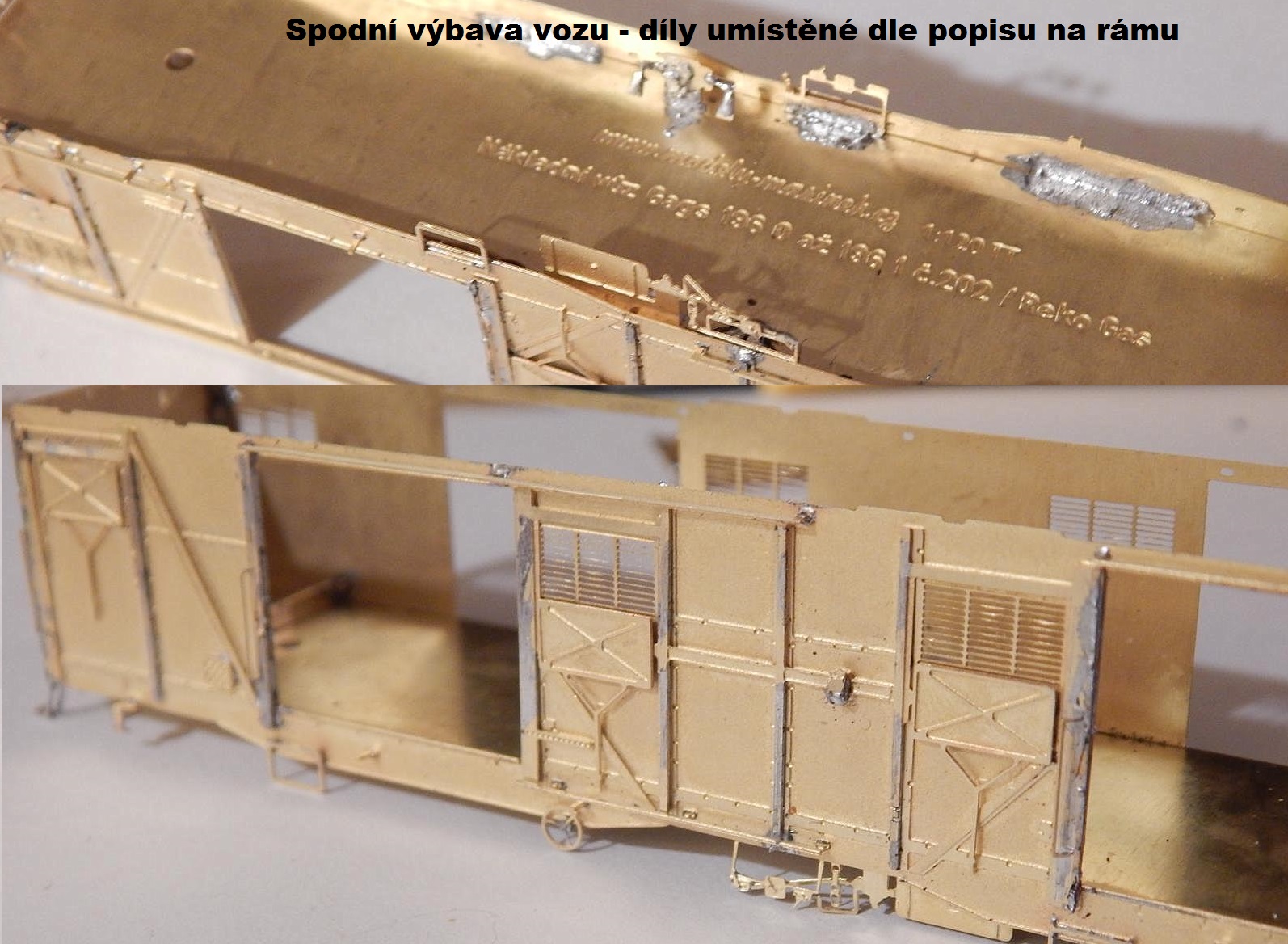

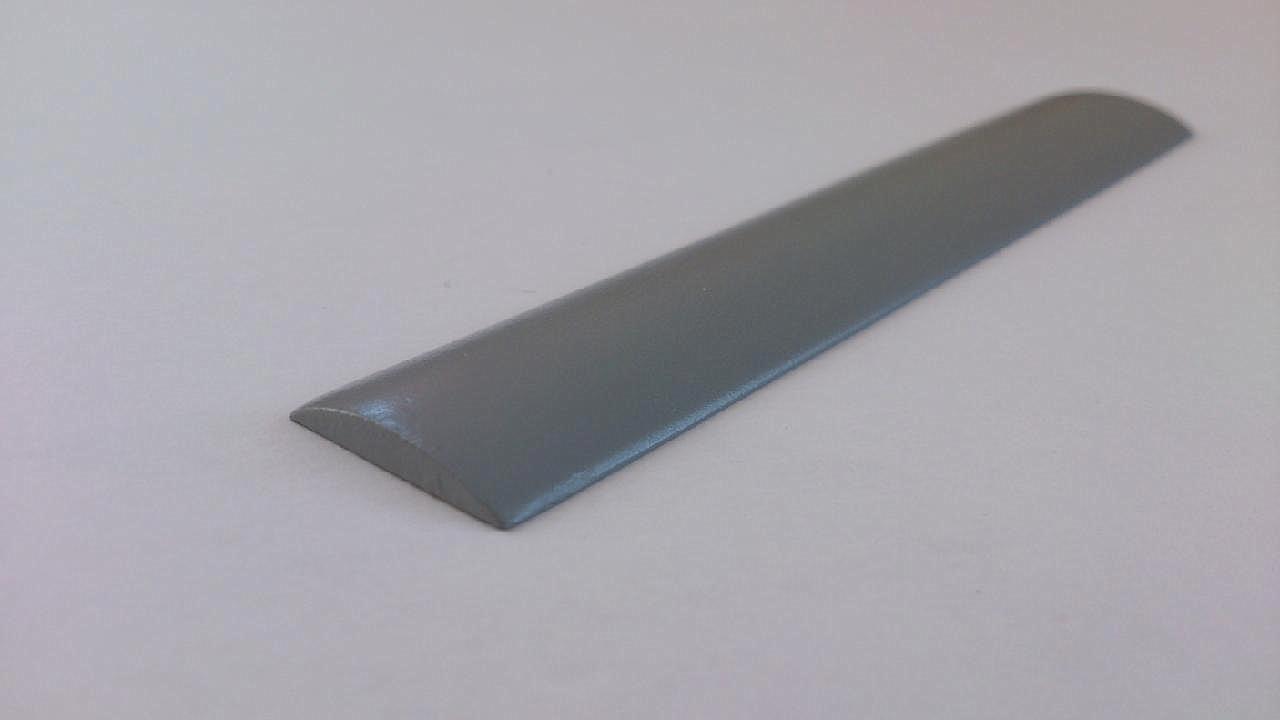

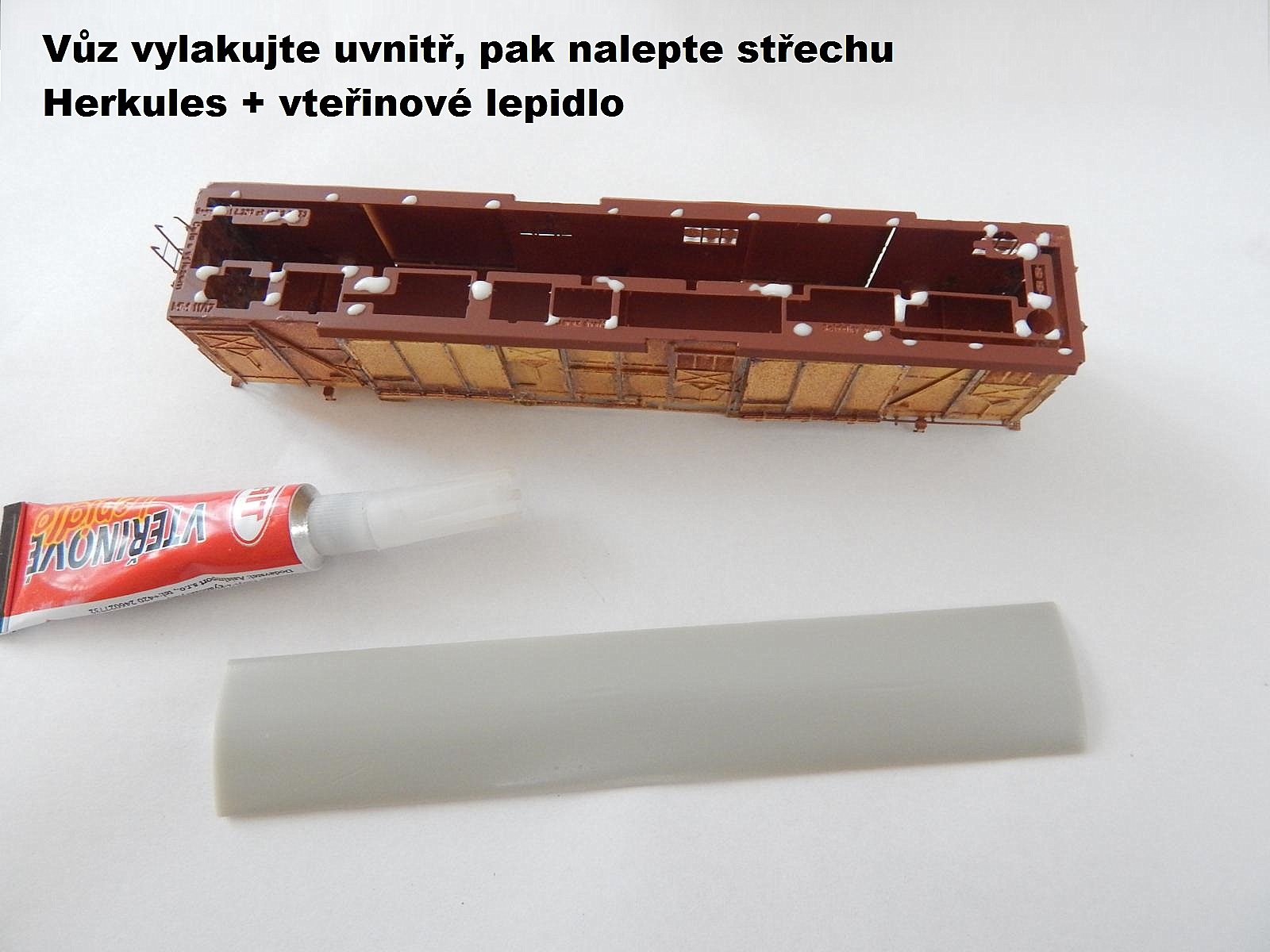

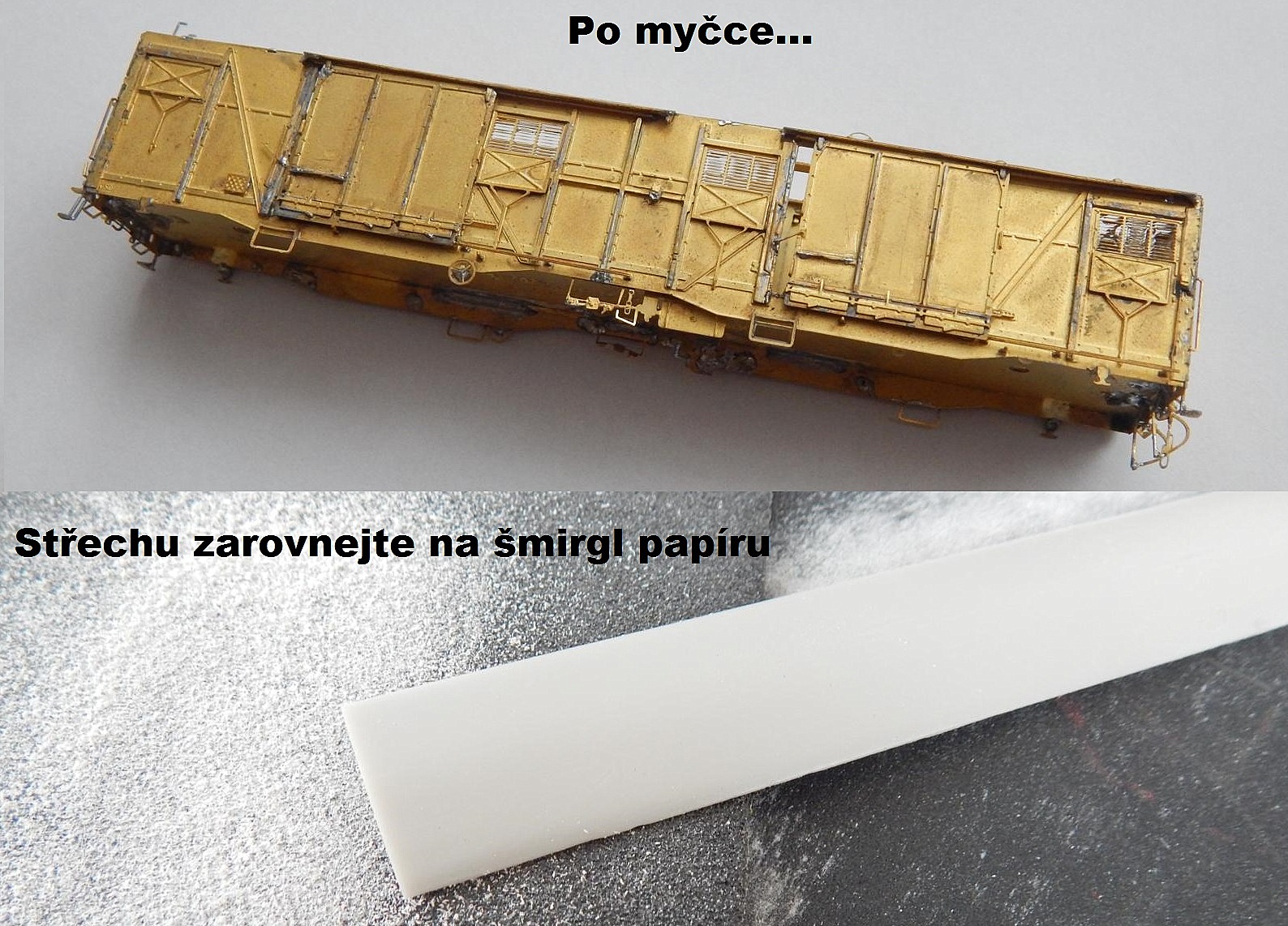

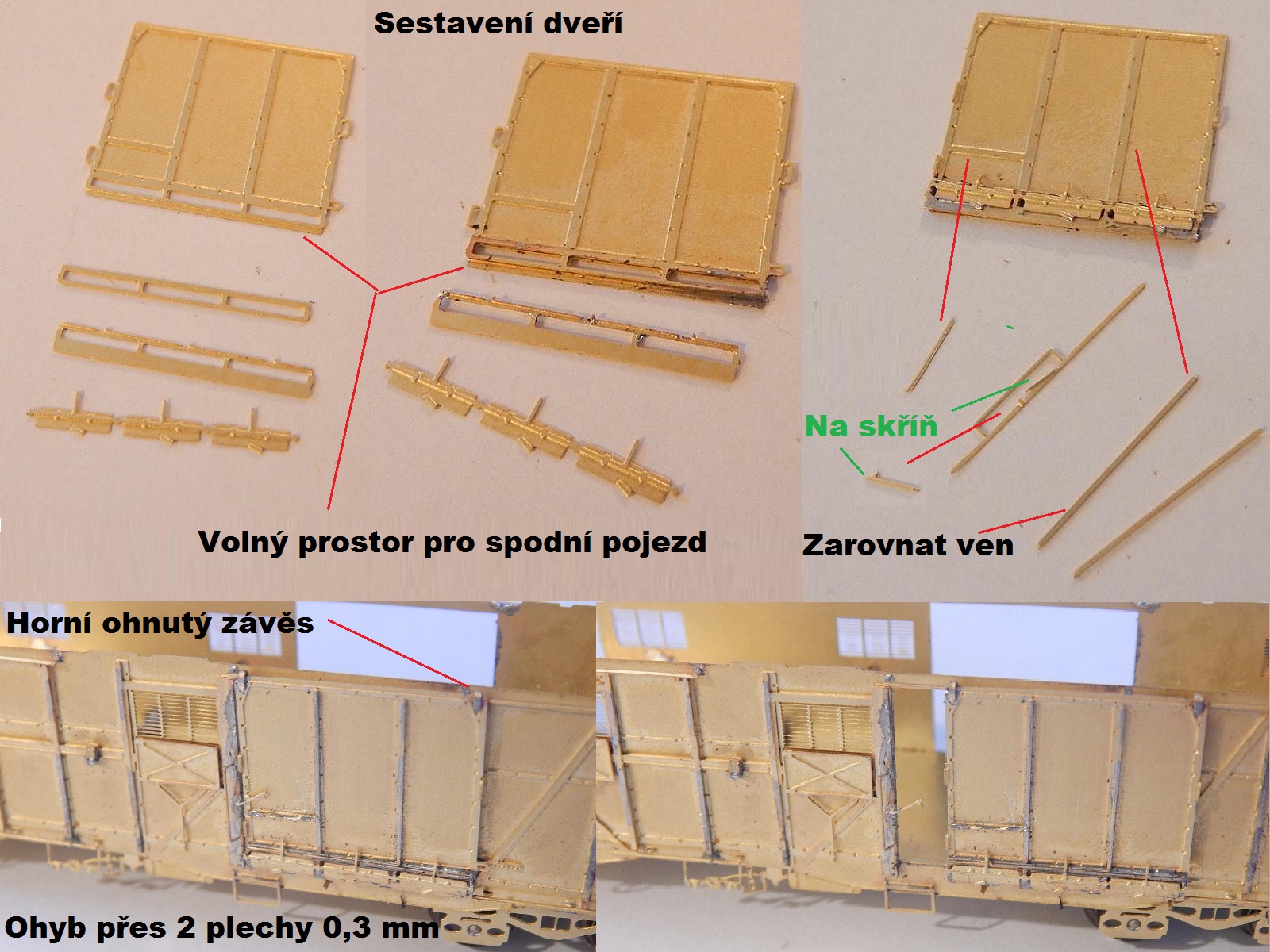

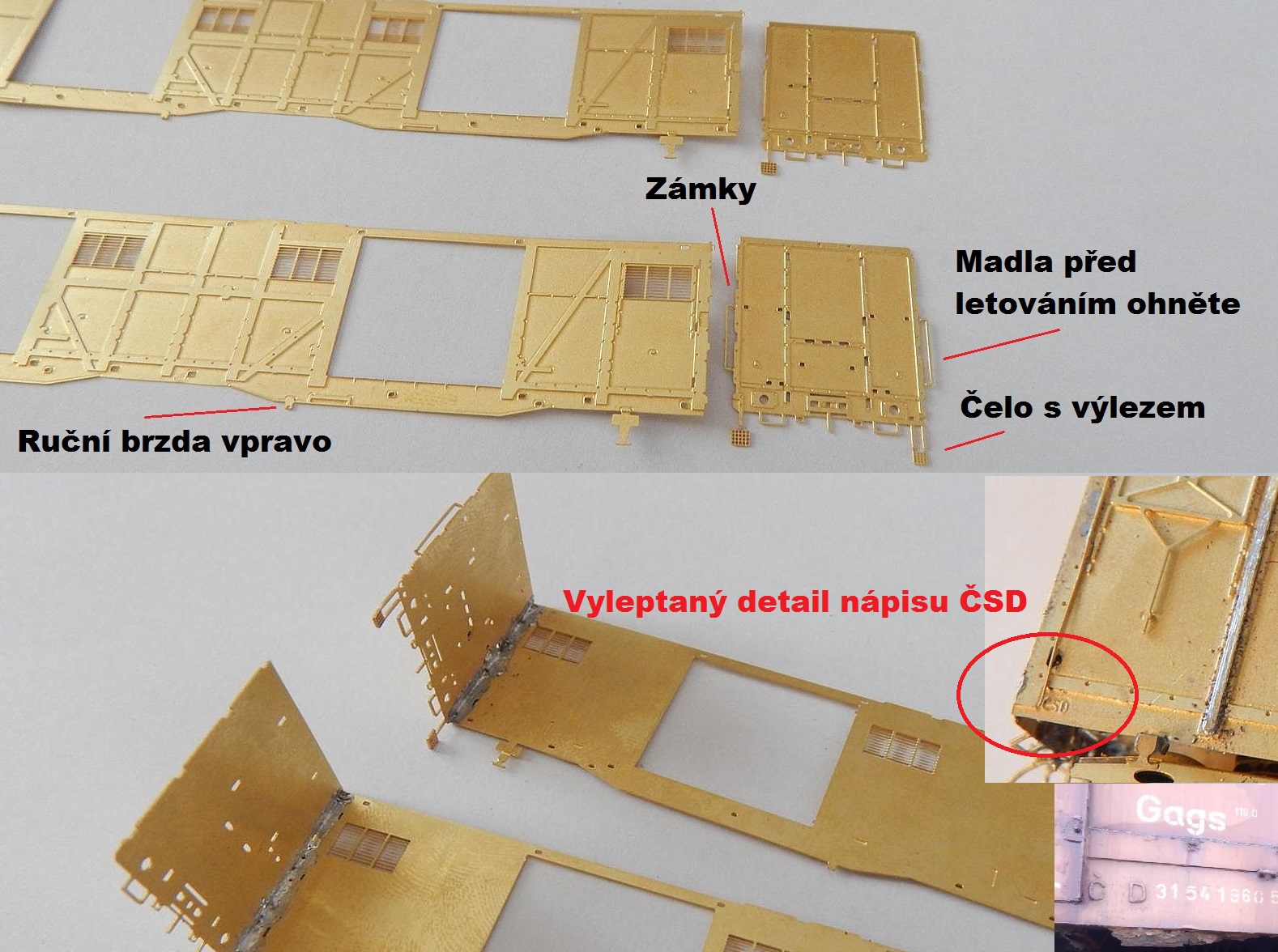

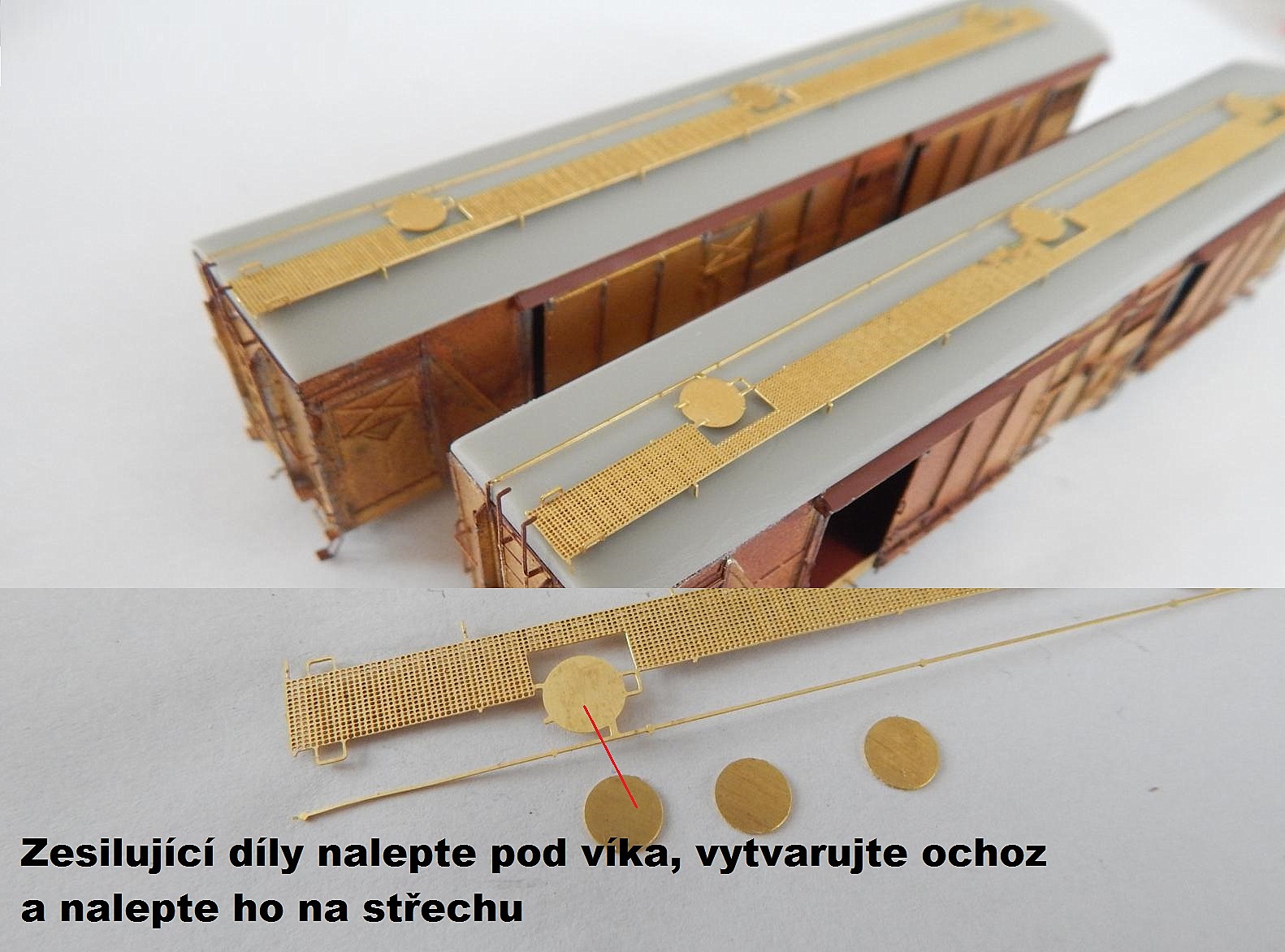

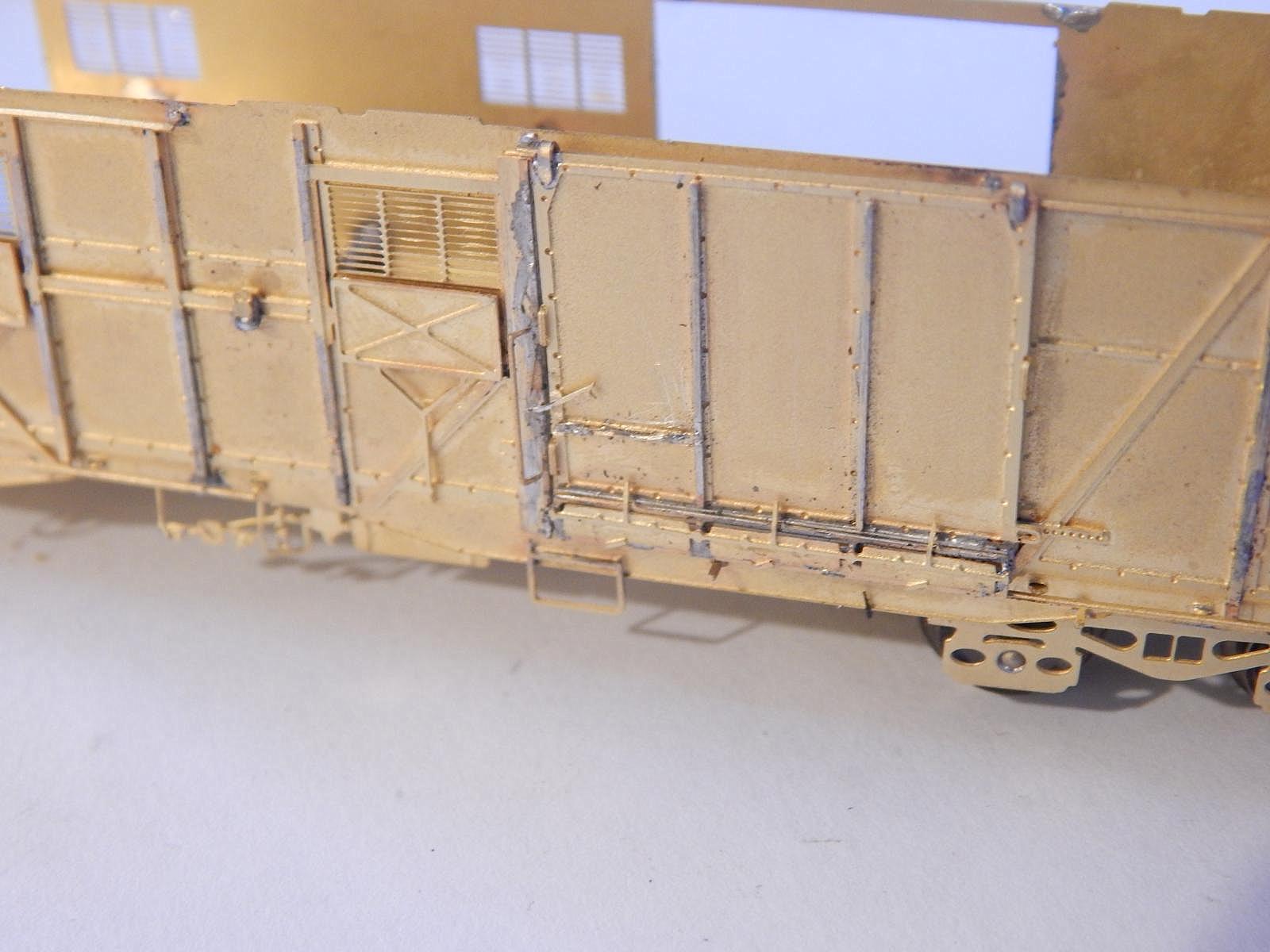

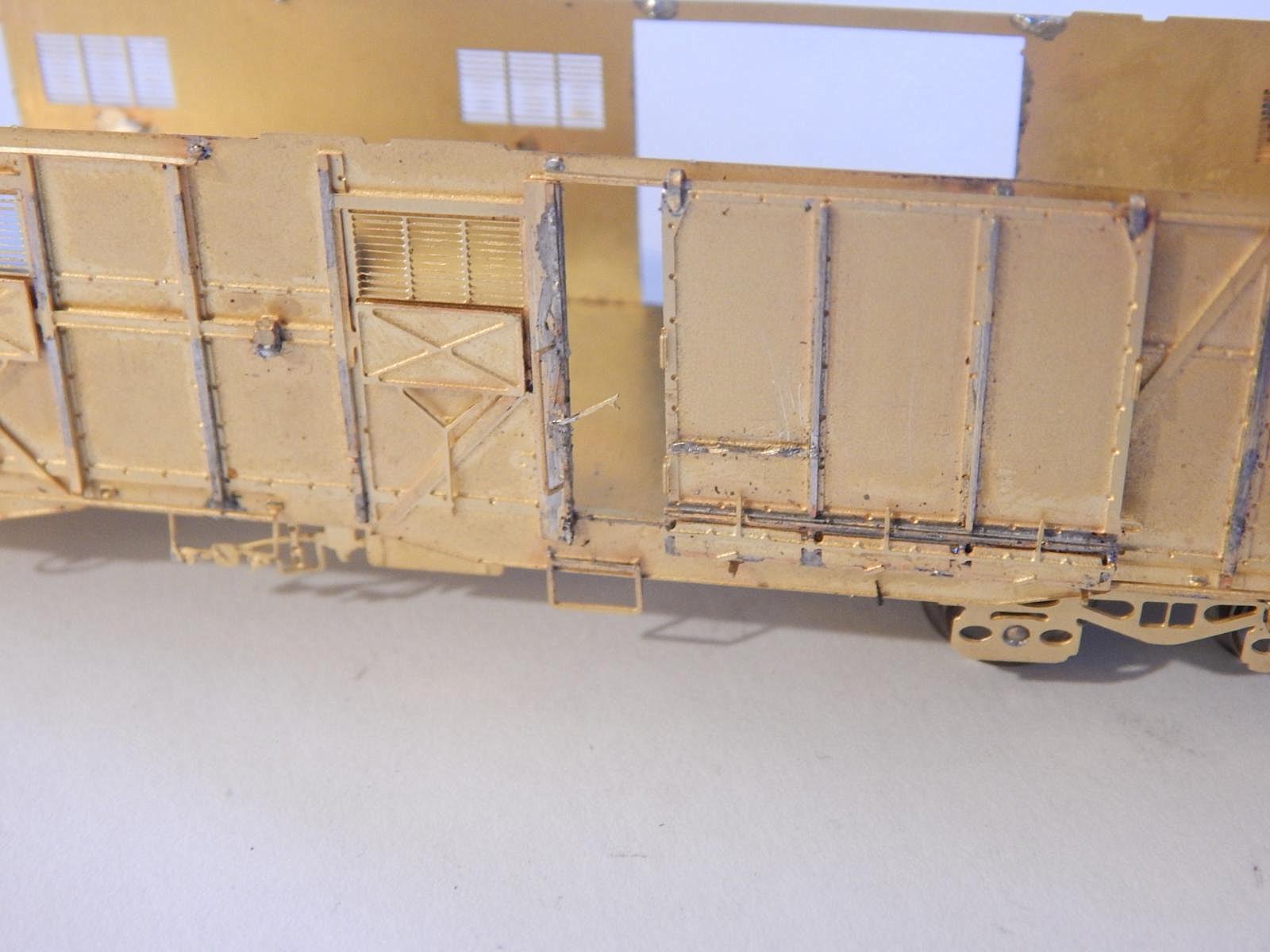

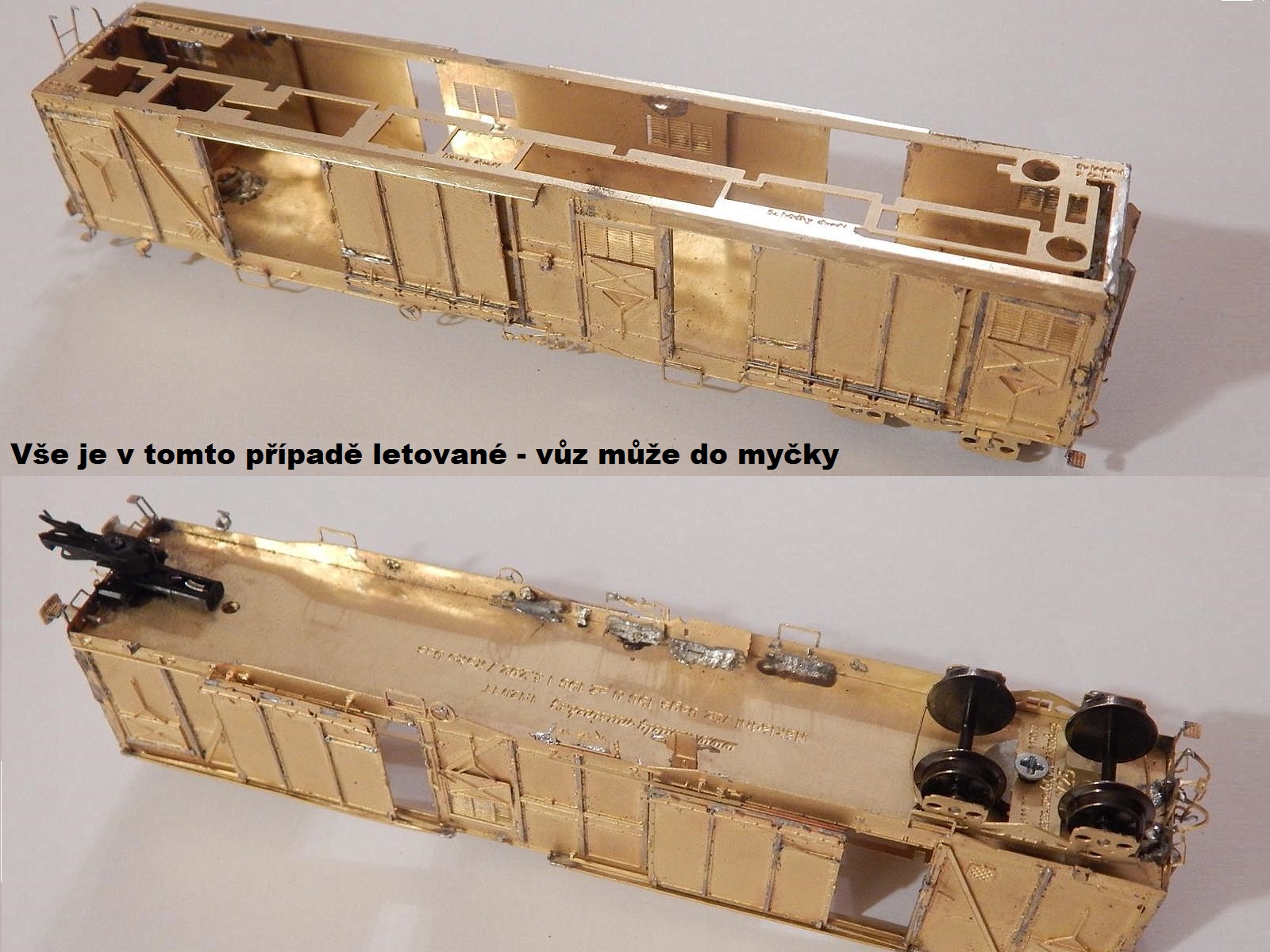

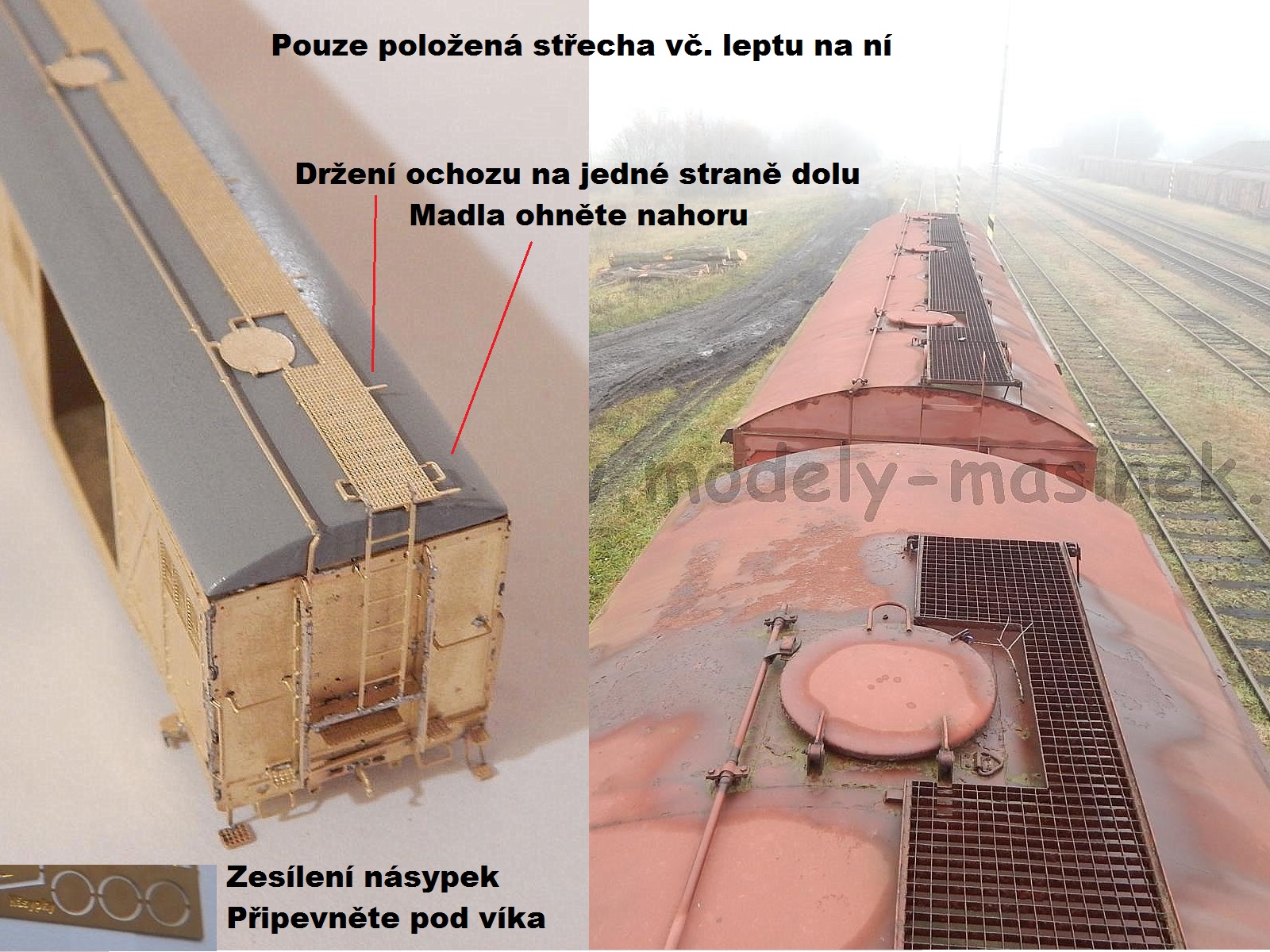

 Text najdete přímo ve fotkách. Na tomto modelu jsou veškeré dílky pájené, nutné to ale není, menší dílky postačí lepit vteřinovým lepidlem. Stejně tak není nutné plně dodržet návod, kdo nechce mít dveře posuvné, mohou se trvale připevnit k bočnicím. Nutno upozornit, že jde o časově náročnější stavbu. Protože u odlitků dochází ke smršťování - vlivem formy, je střecha - mástr pro Gags zhotovena delší. Jedno čelo na odlitku bude nutné trochu zabrousit, což pro modeláře není žádný problém.

Gags_navodGags_navod1Gags_navod2

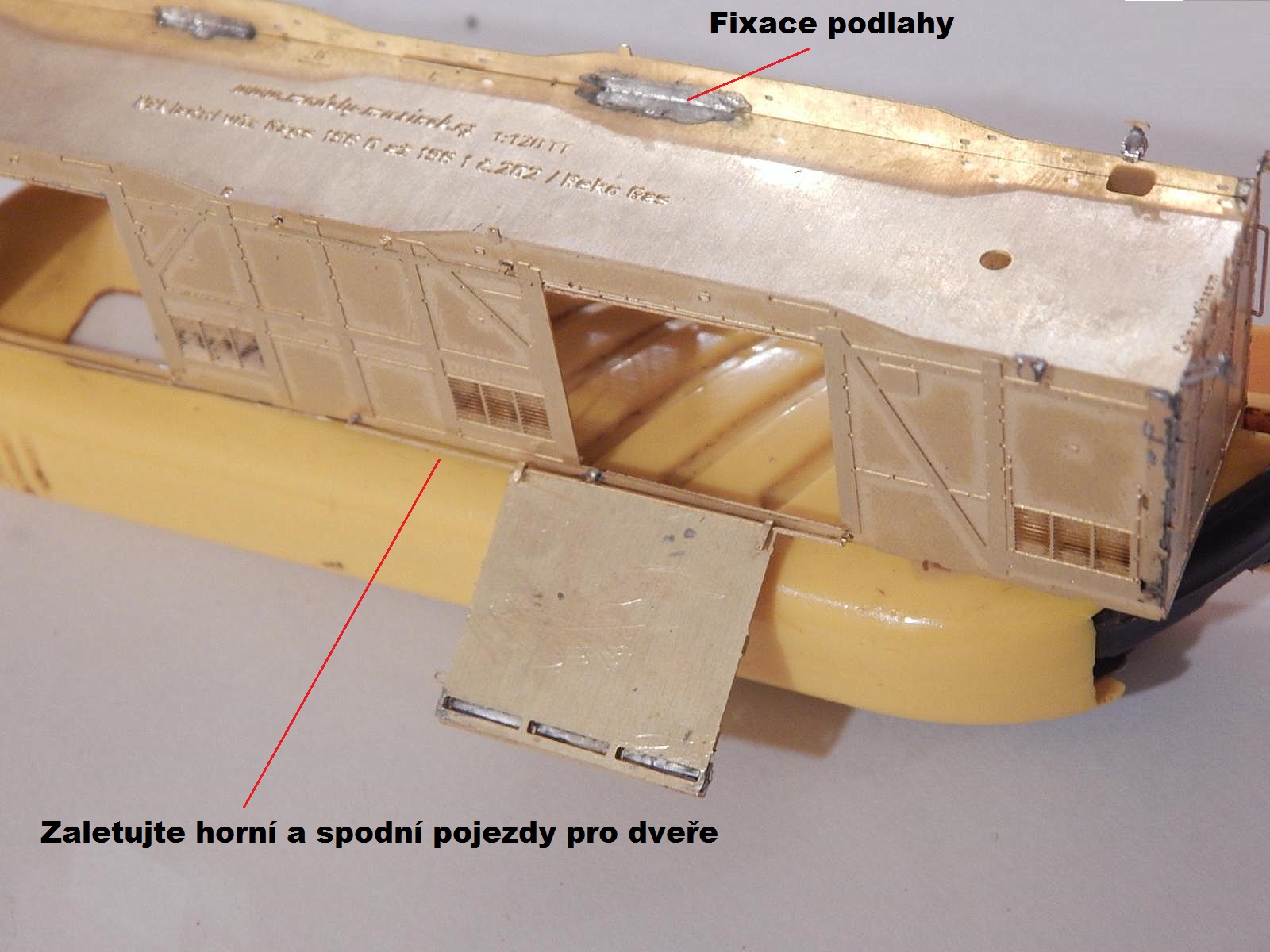

Gags_navod3Gags_navod4Gags_navod5

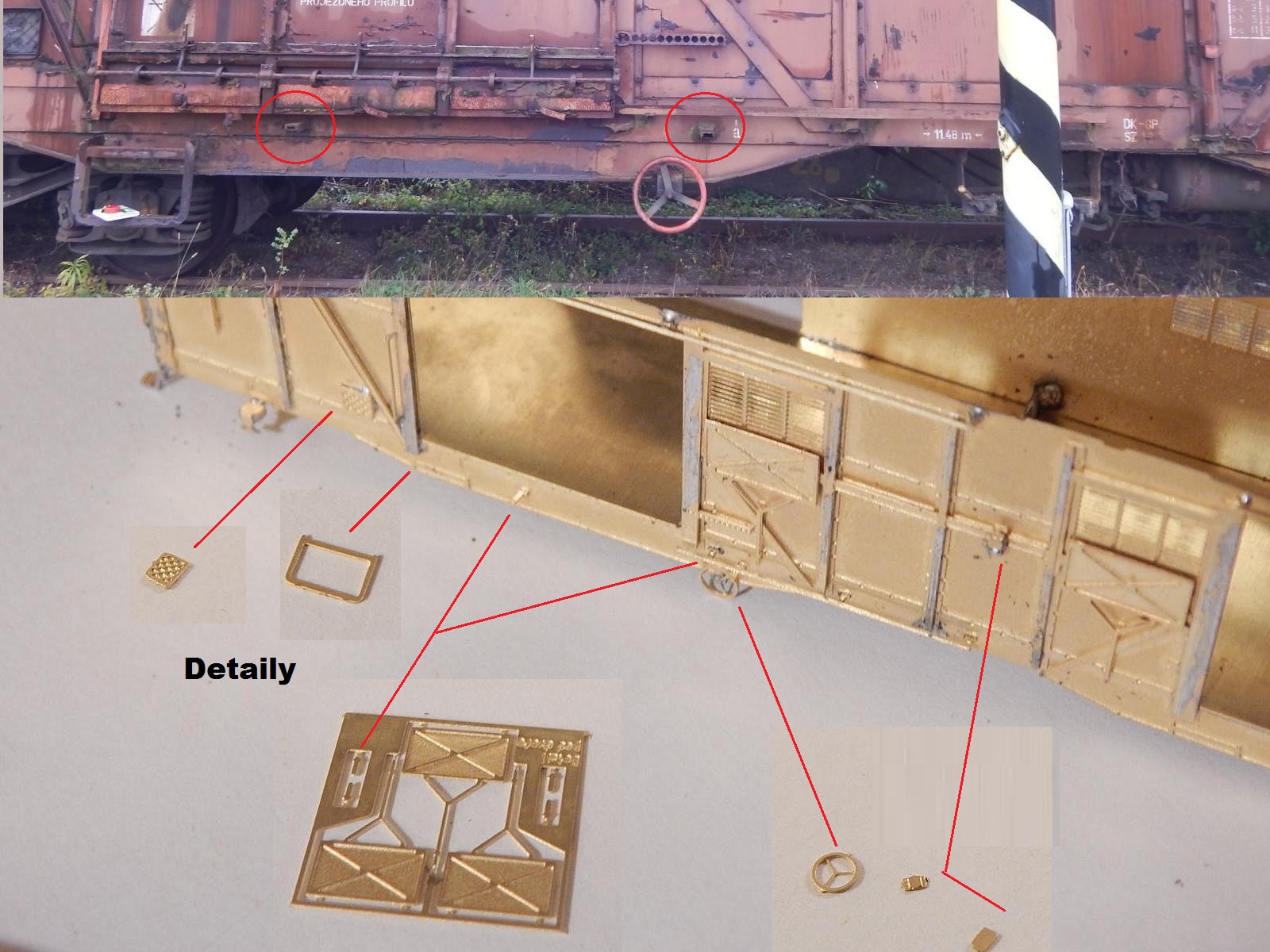

Gags_navod7Gags_navod8Gags_navod9

Gags_navod10Gags_navod11Gags_navod12

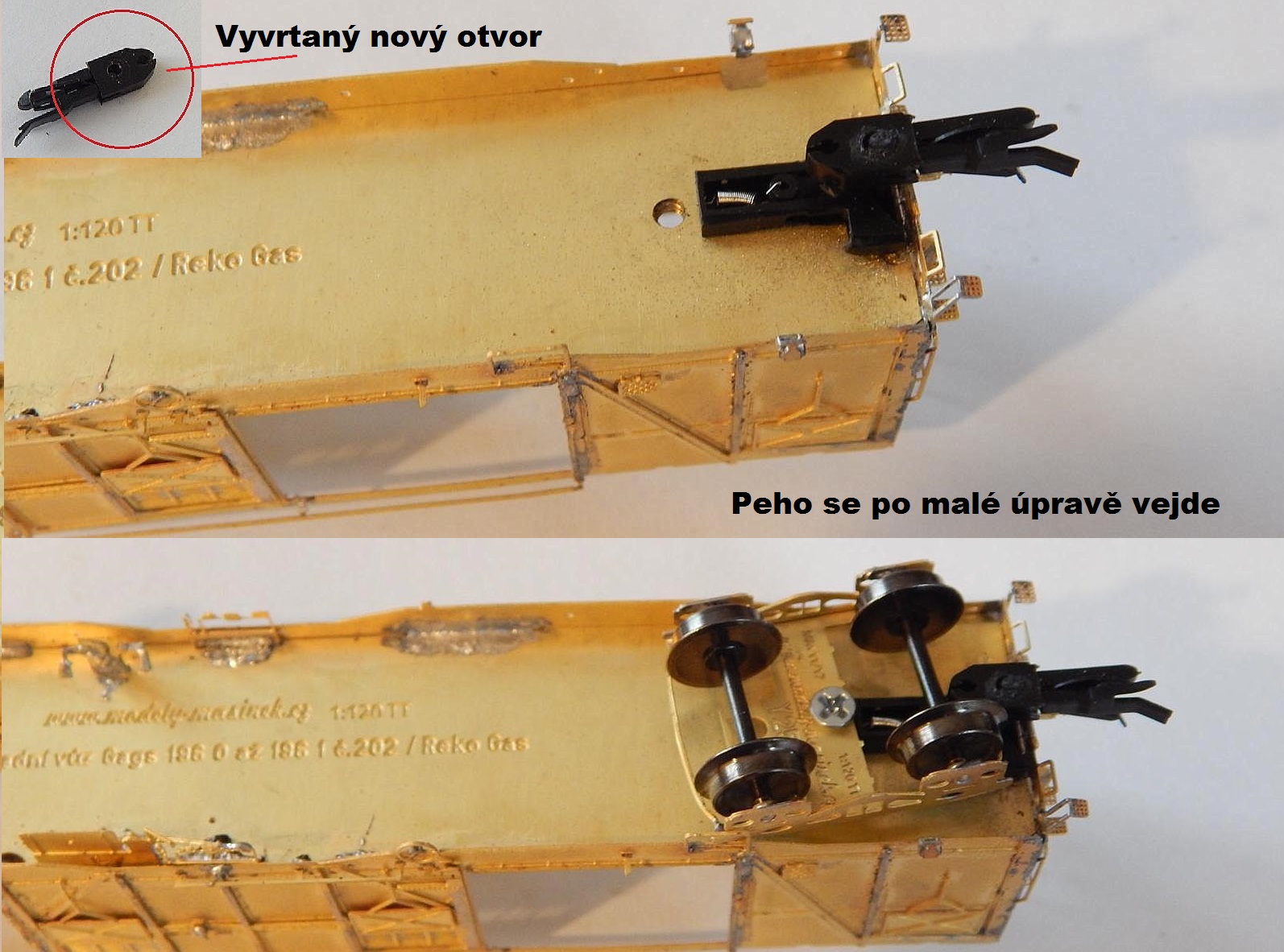

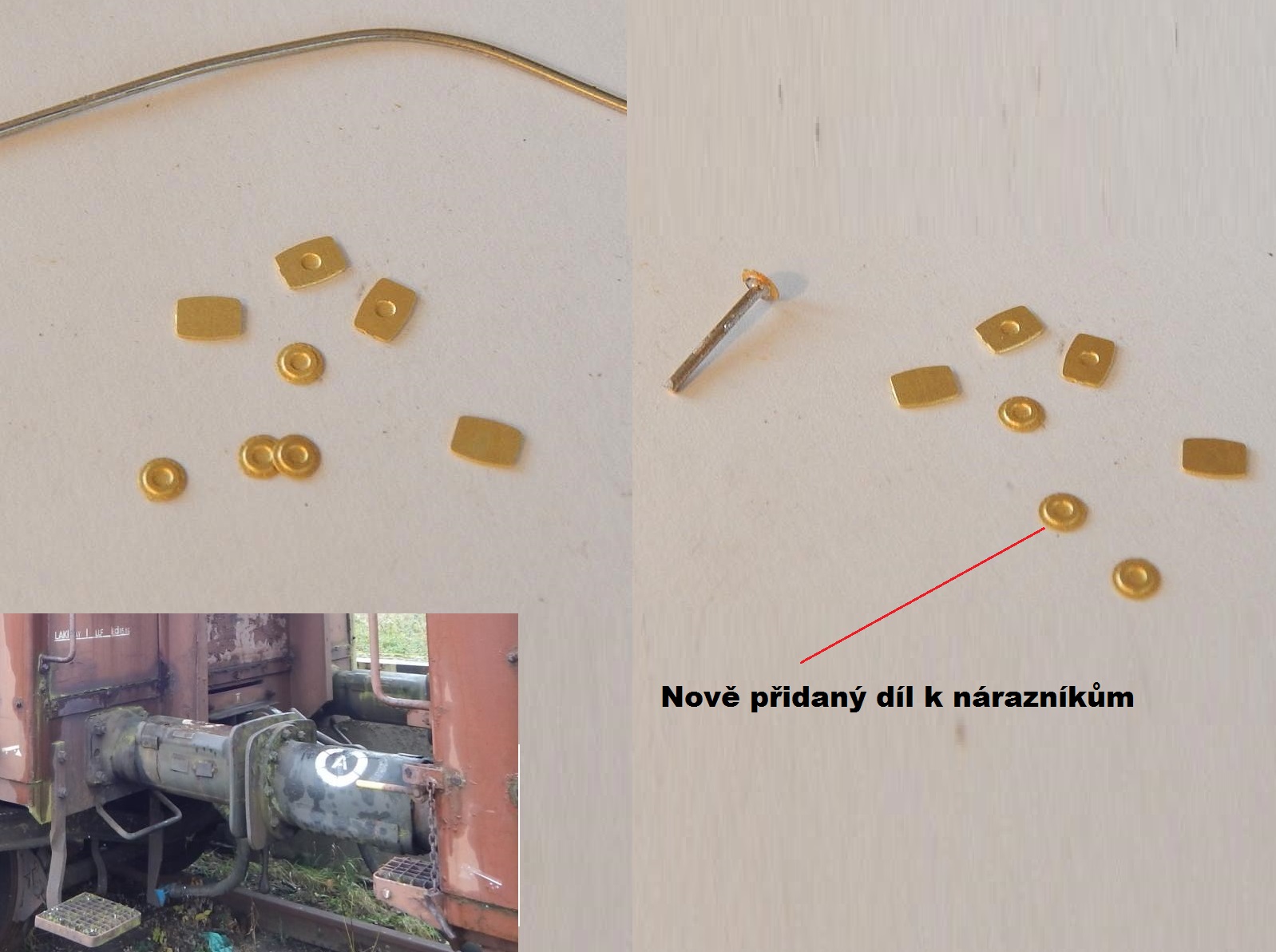

Gags_navod13Gags_navod14Gags_navod15

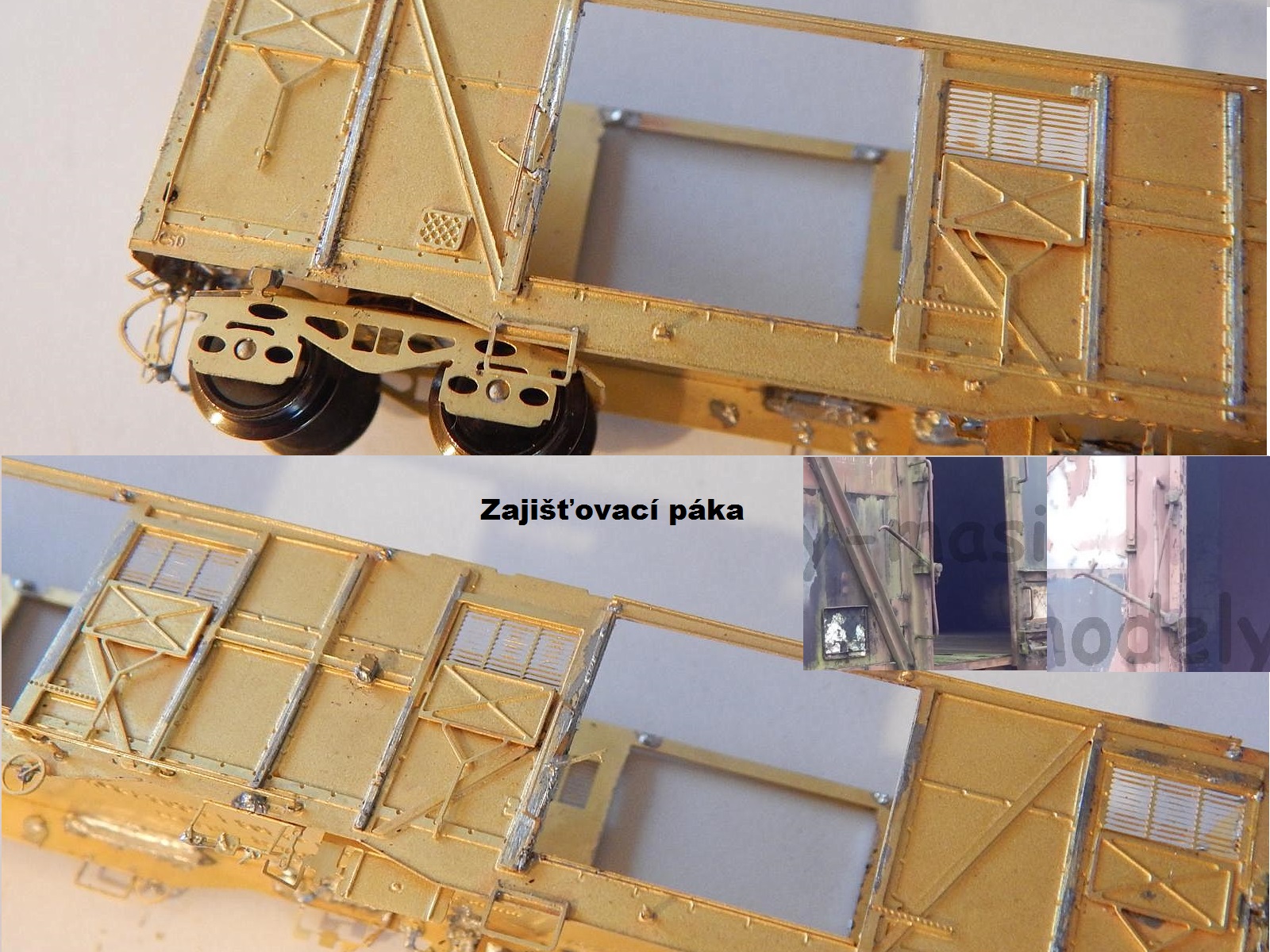

Gags_navod16Gags_navod17Gags_navod18

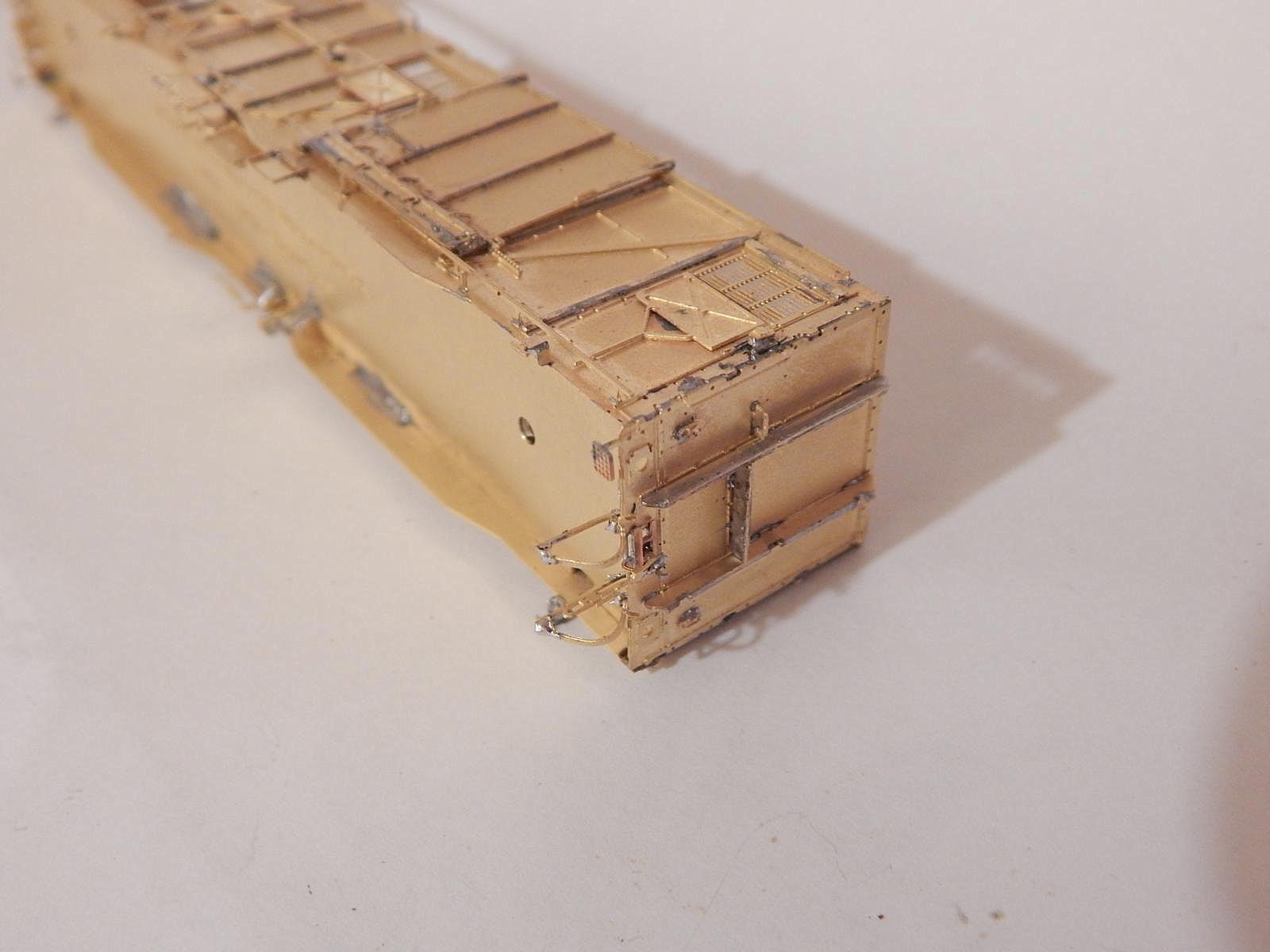

Gags_navod18aGags_navod19Gags_navod20

 Při ověřovací stavbě se našlo cirka 10 věcí, které půjdou ještě více vylepšit, do prodeje jdou pouze nové verze leptů...

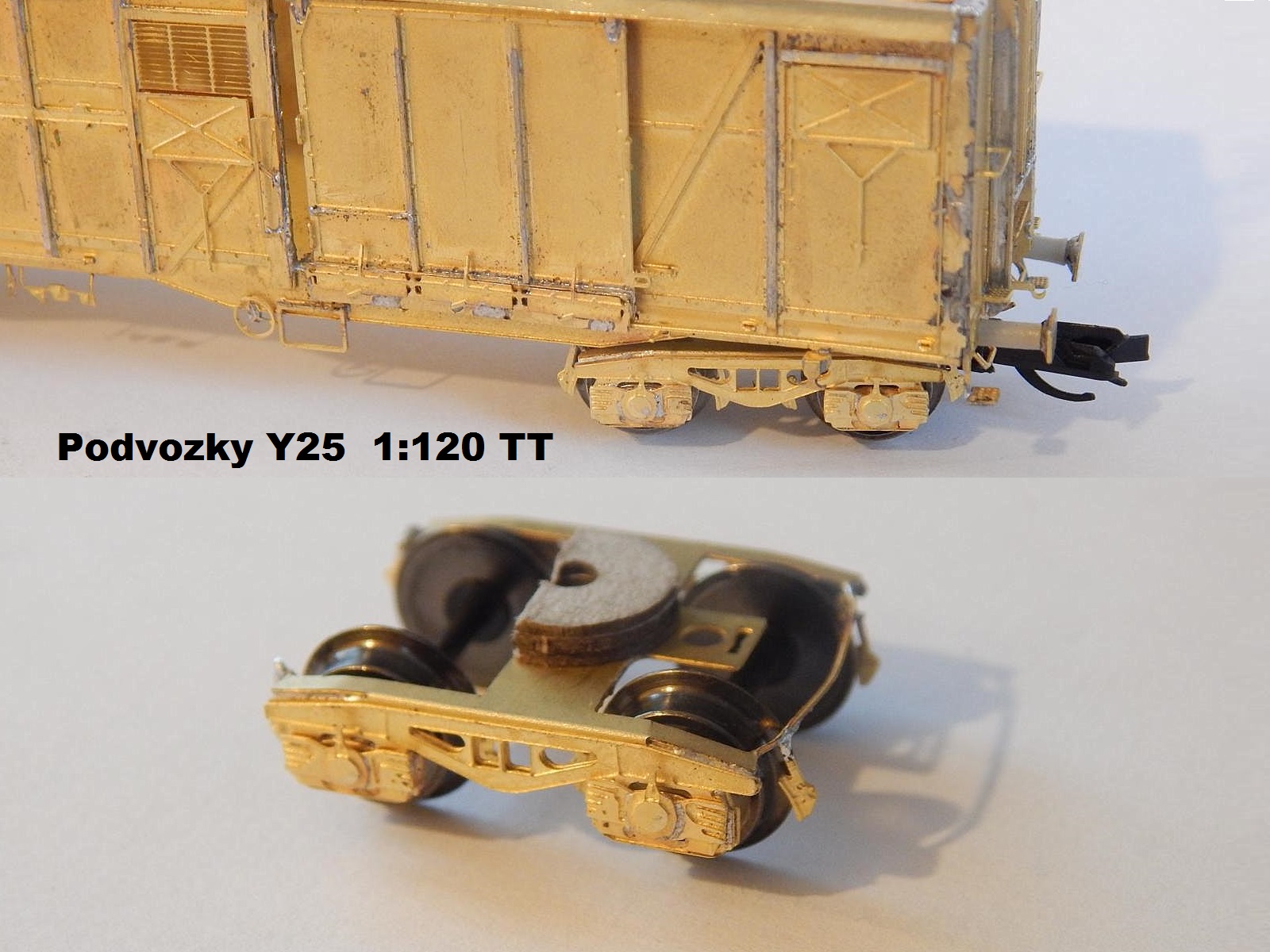

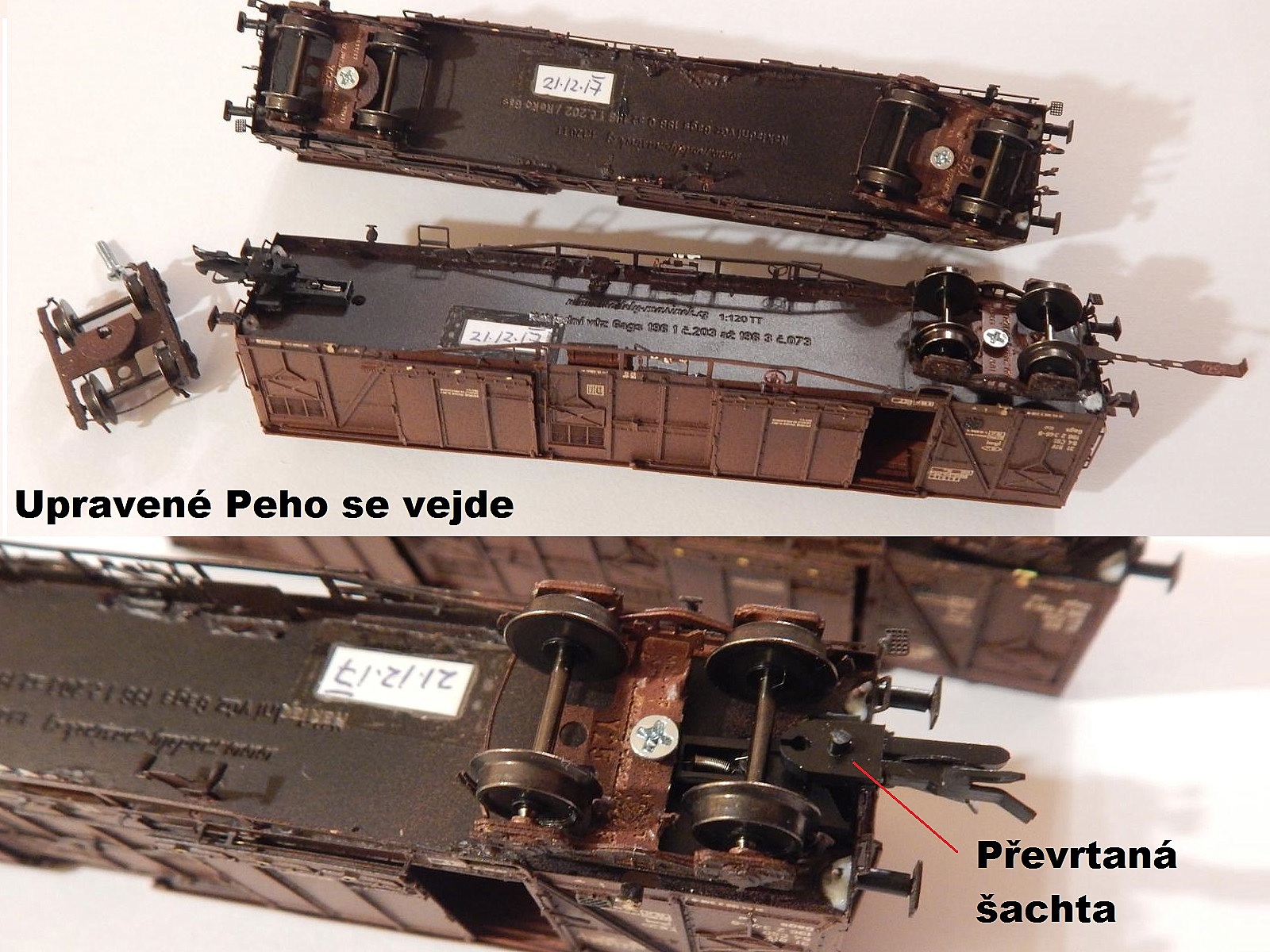

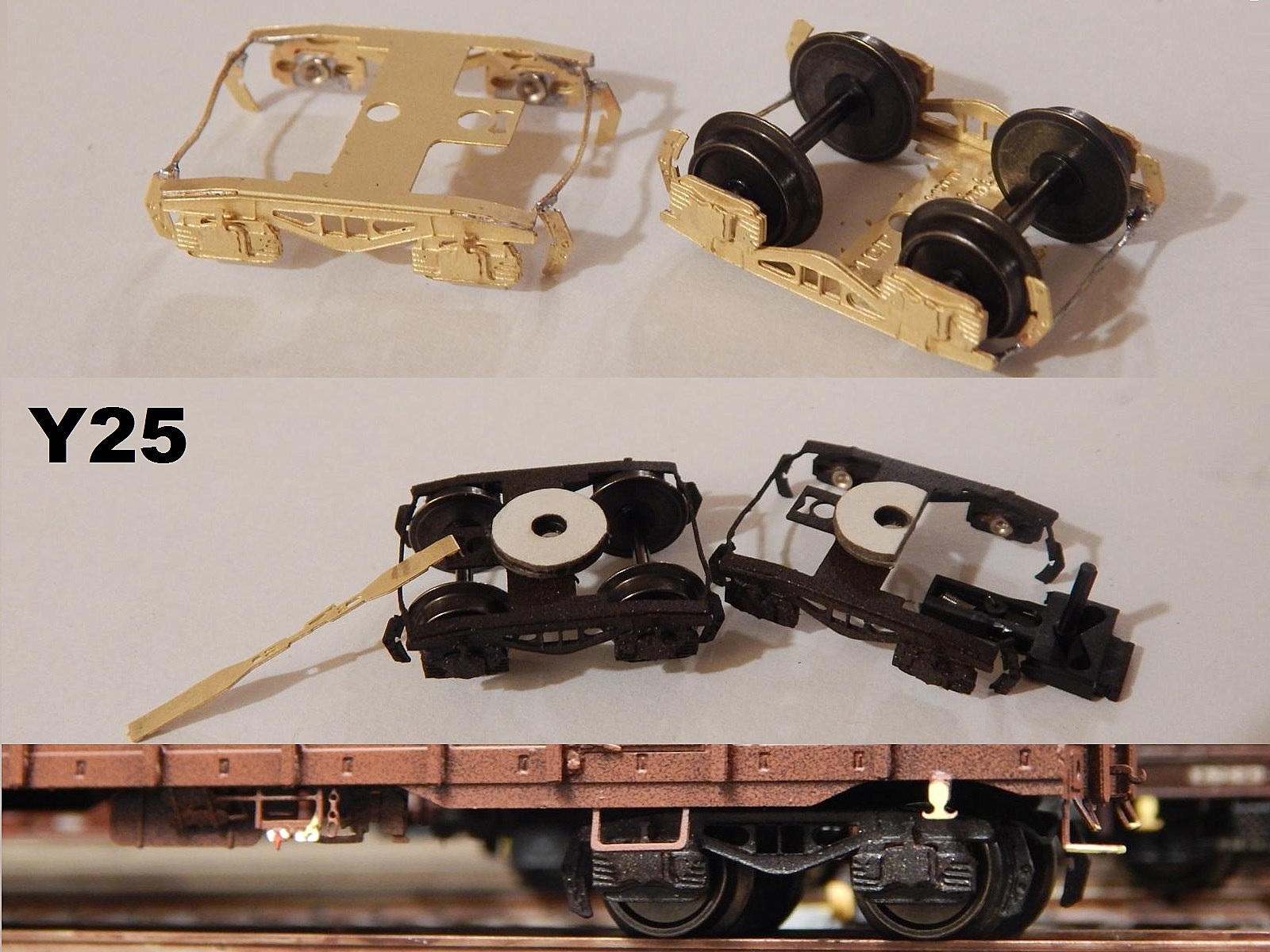

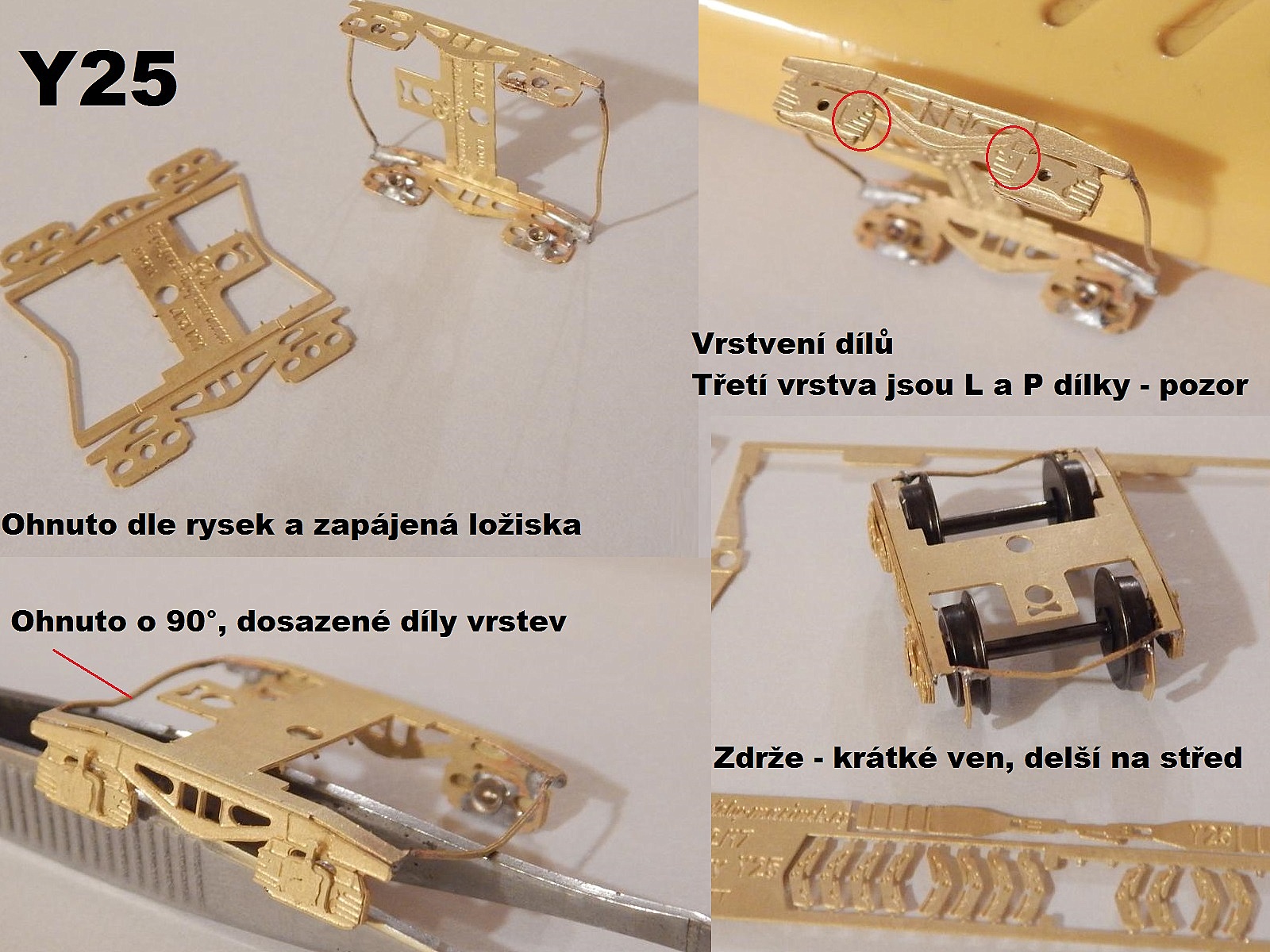

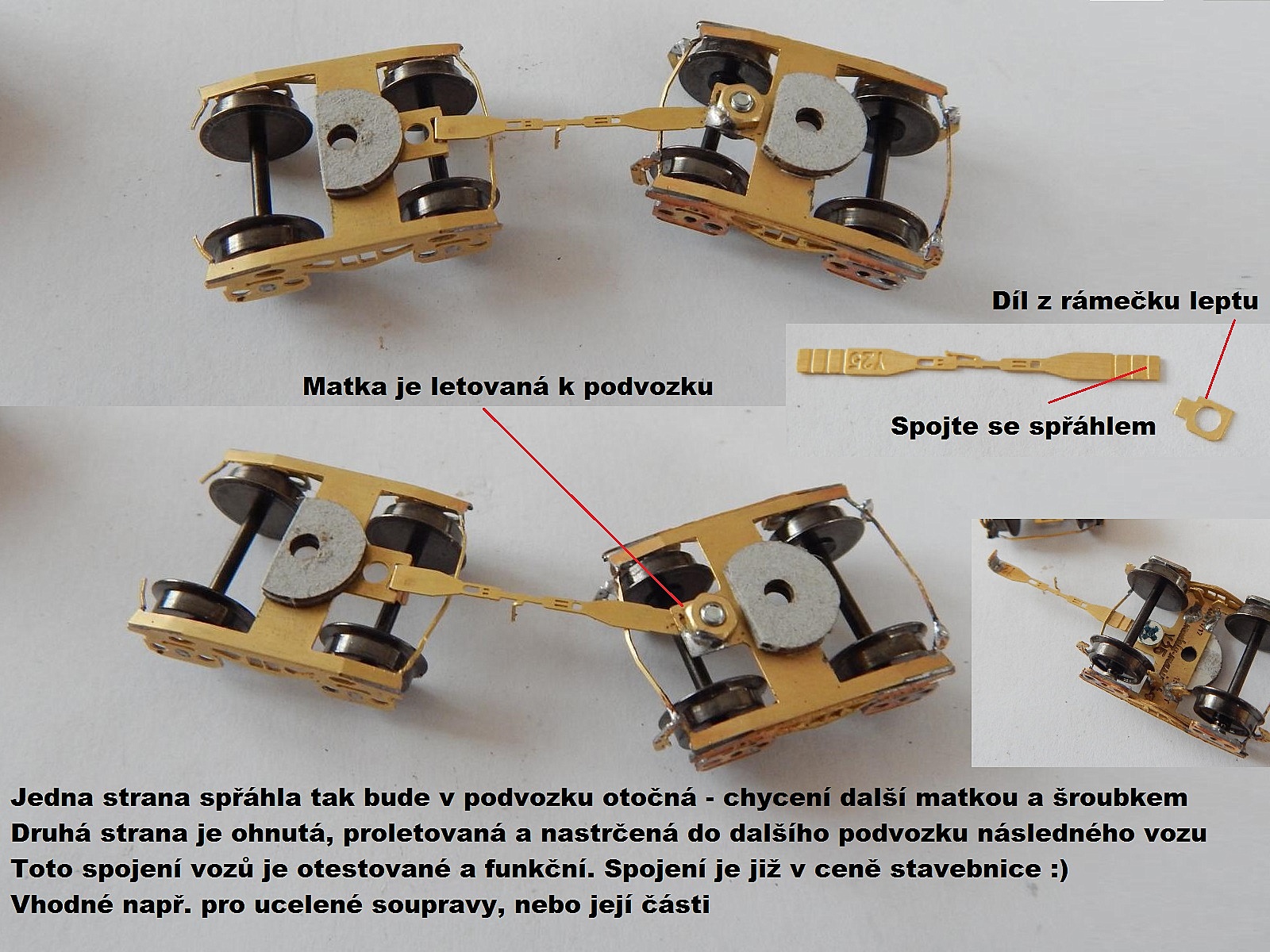

Sestavení podvozků a jejich možnosti

Kryty ložisek mají vozy Gags různé, na to bylo myšleno a tyto ND jsou přidány u leptu vozu :)

Y25_navod_2Y25_navod1_2Y25_navod2_2

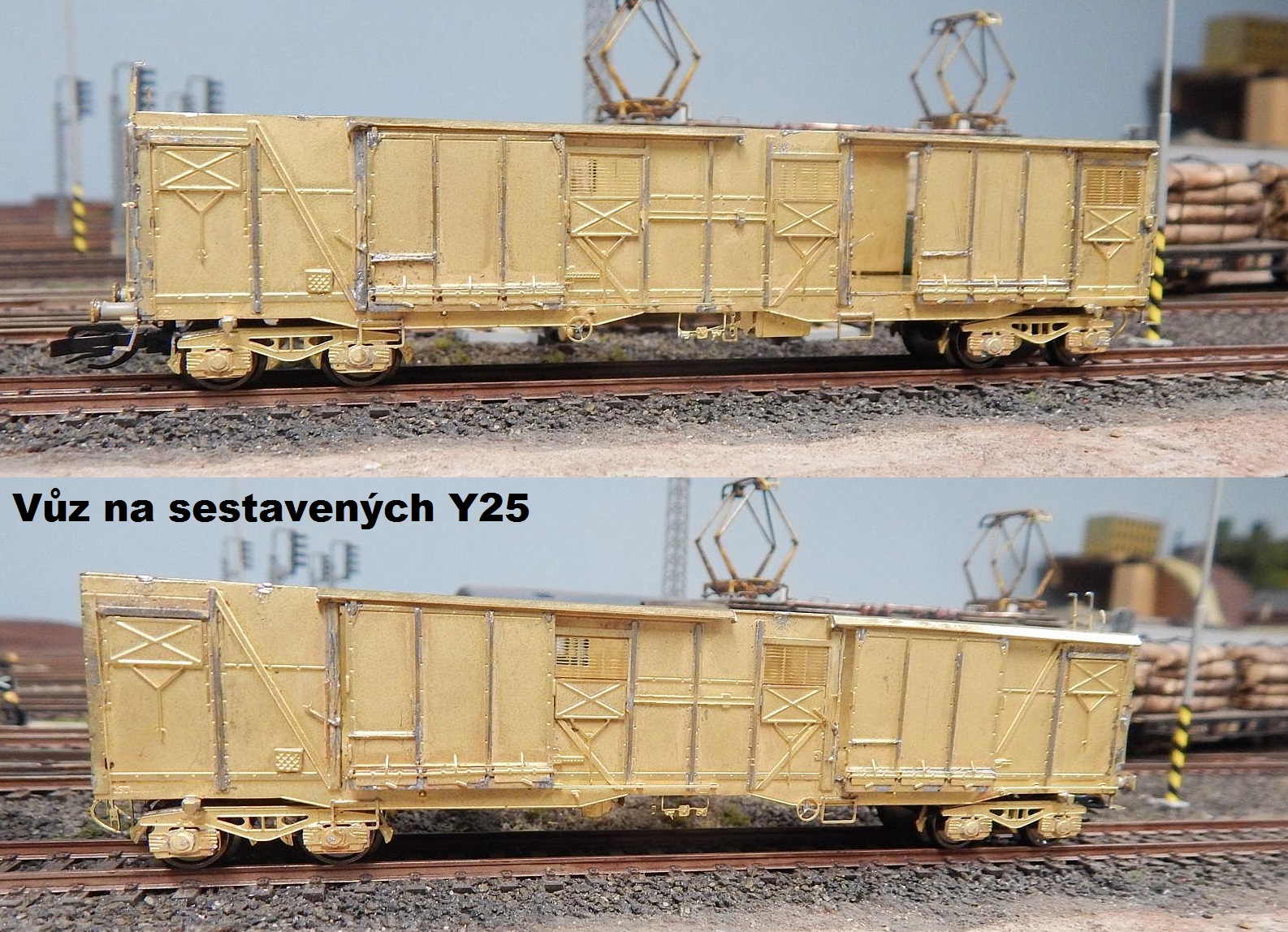

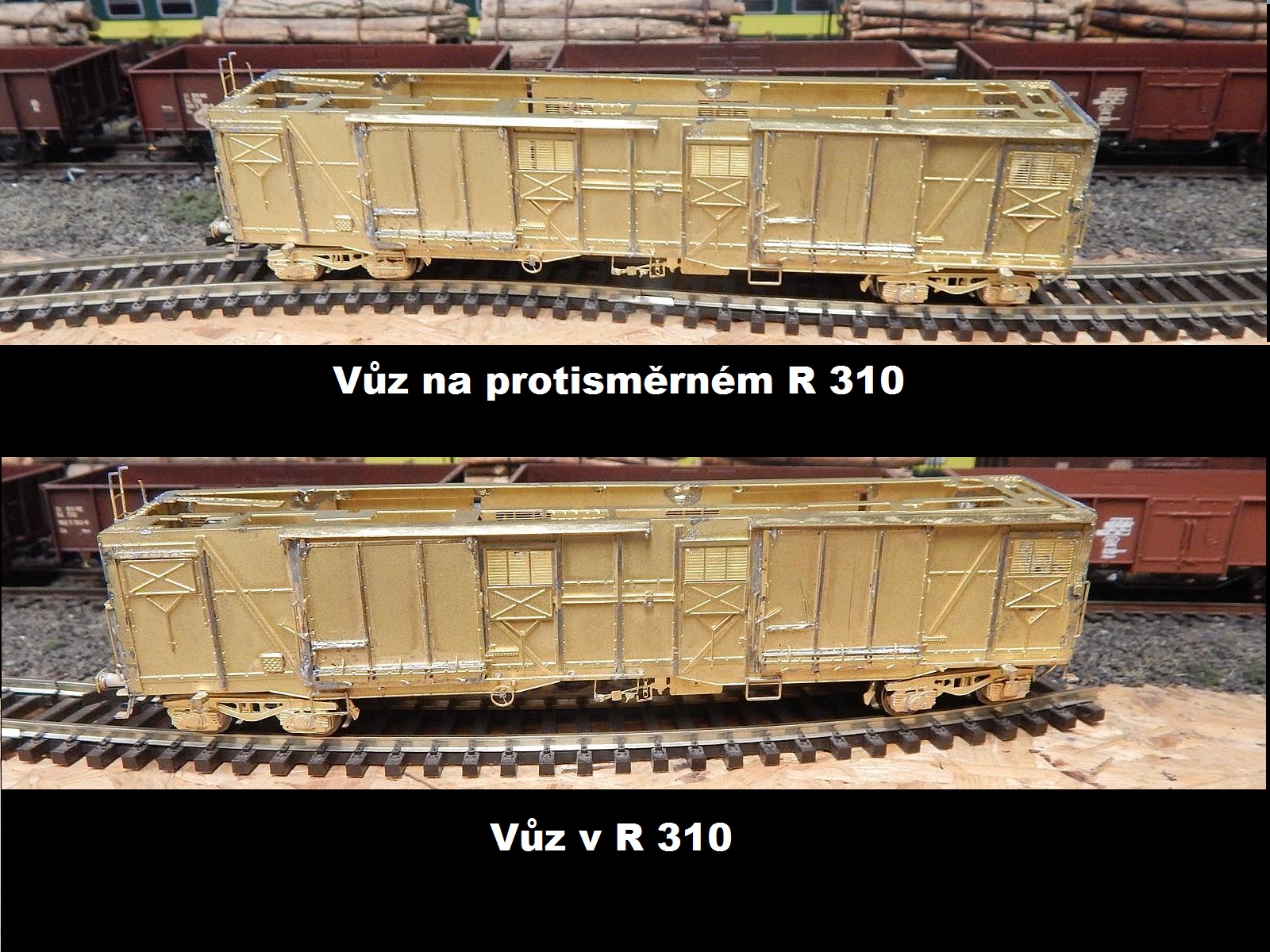

Podvozky-y25_sestavenePodvozky-y25_vuzPodvozky-y25_r

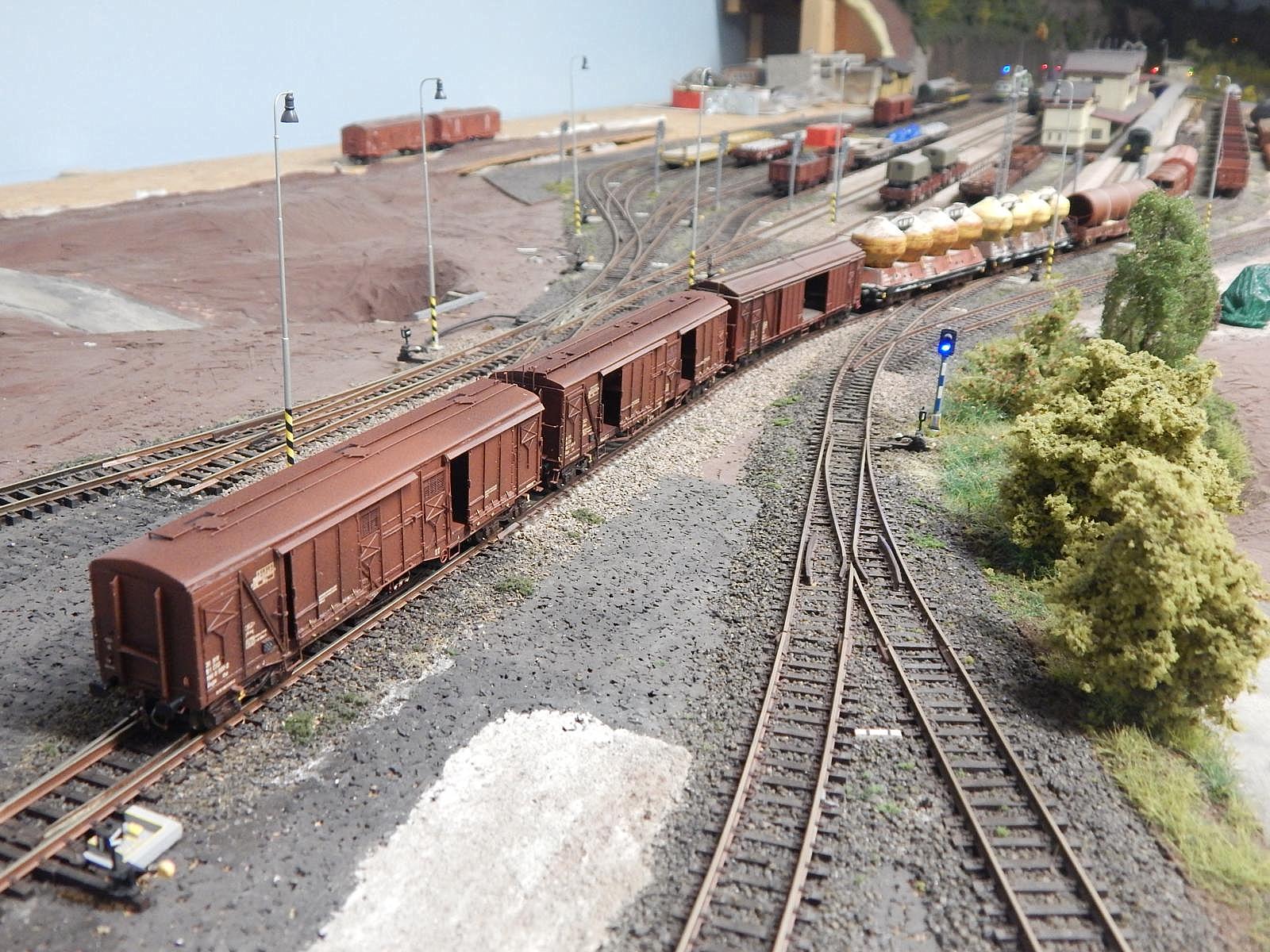

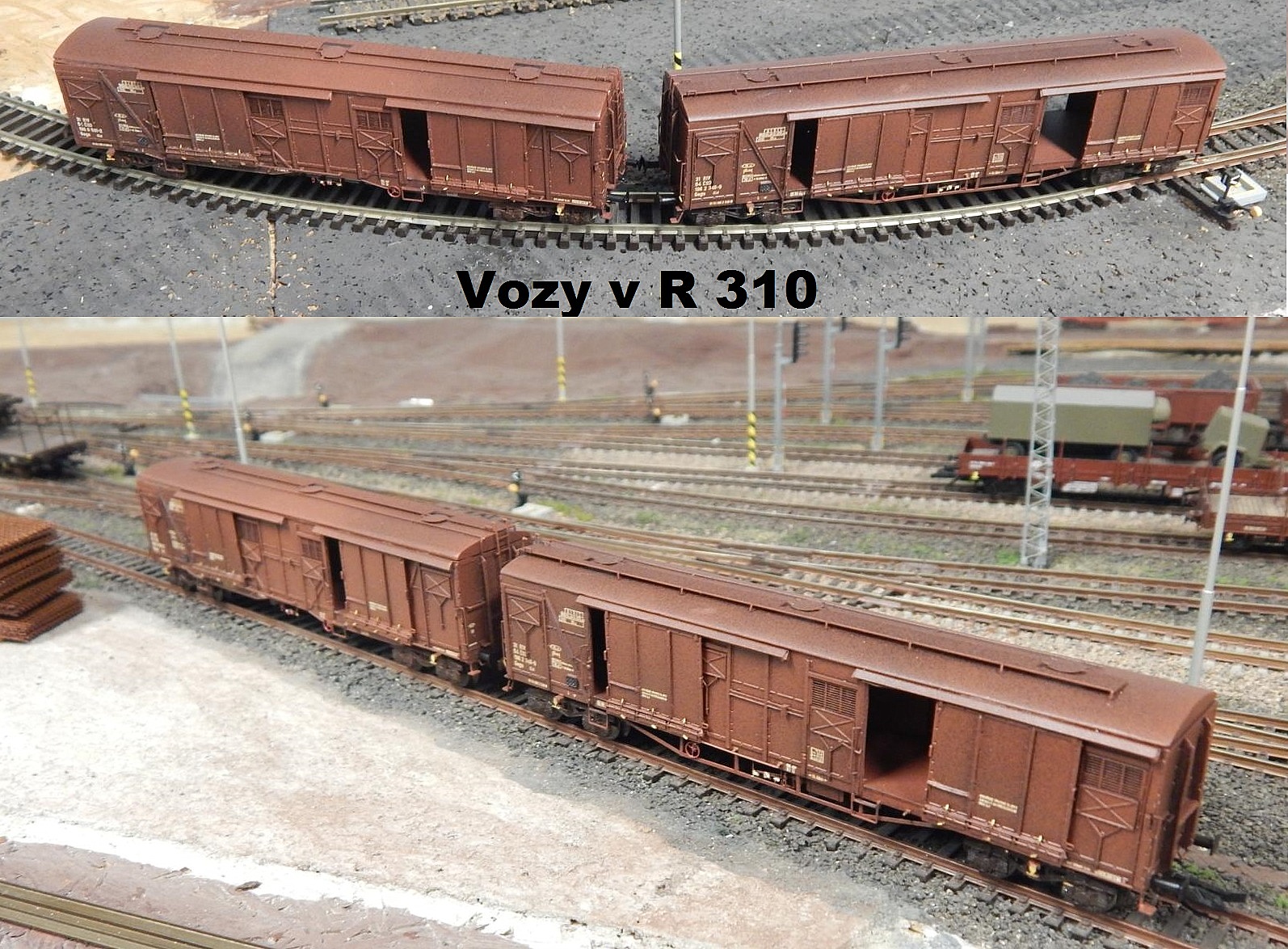

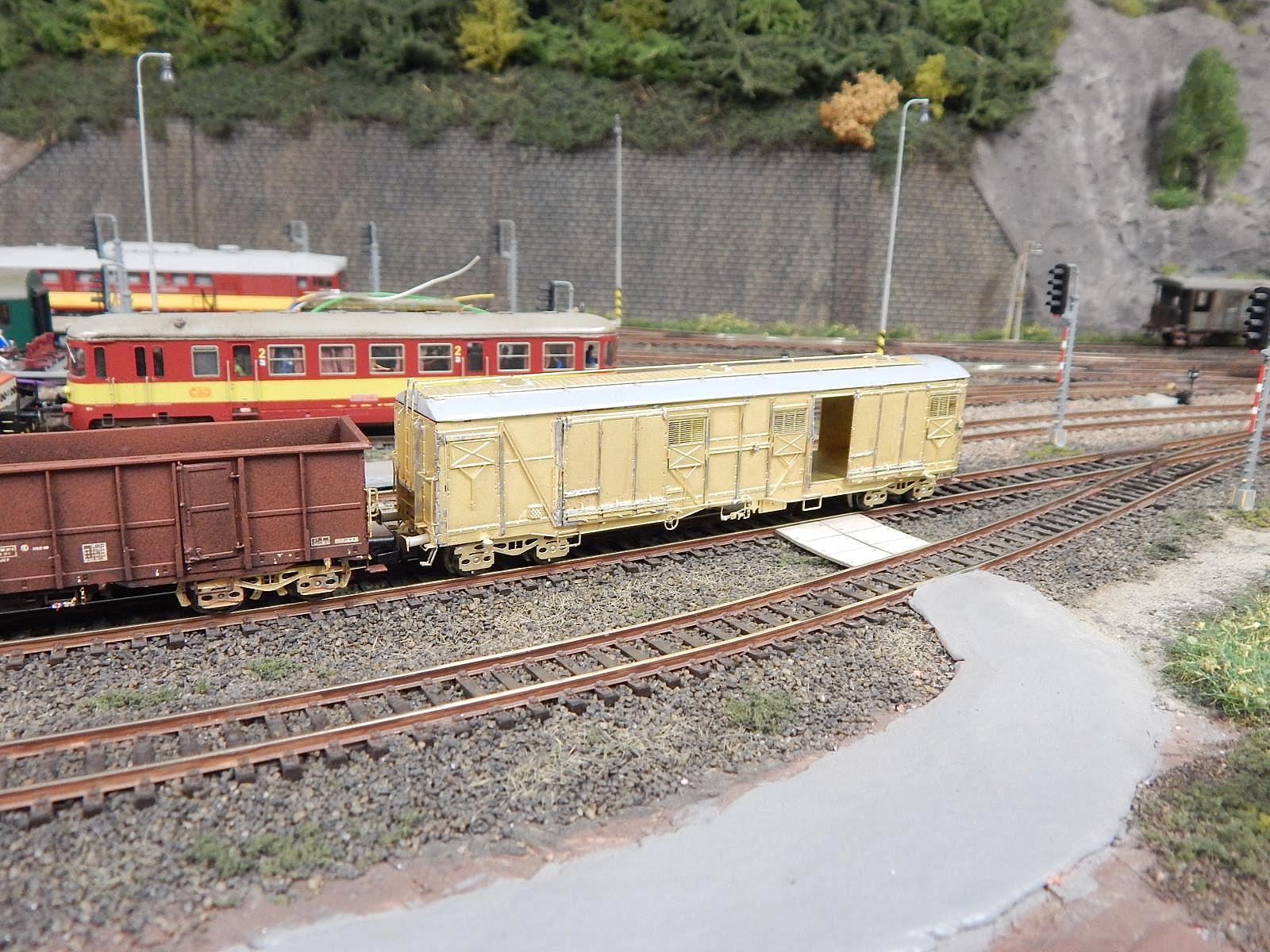

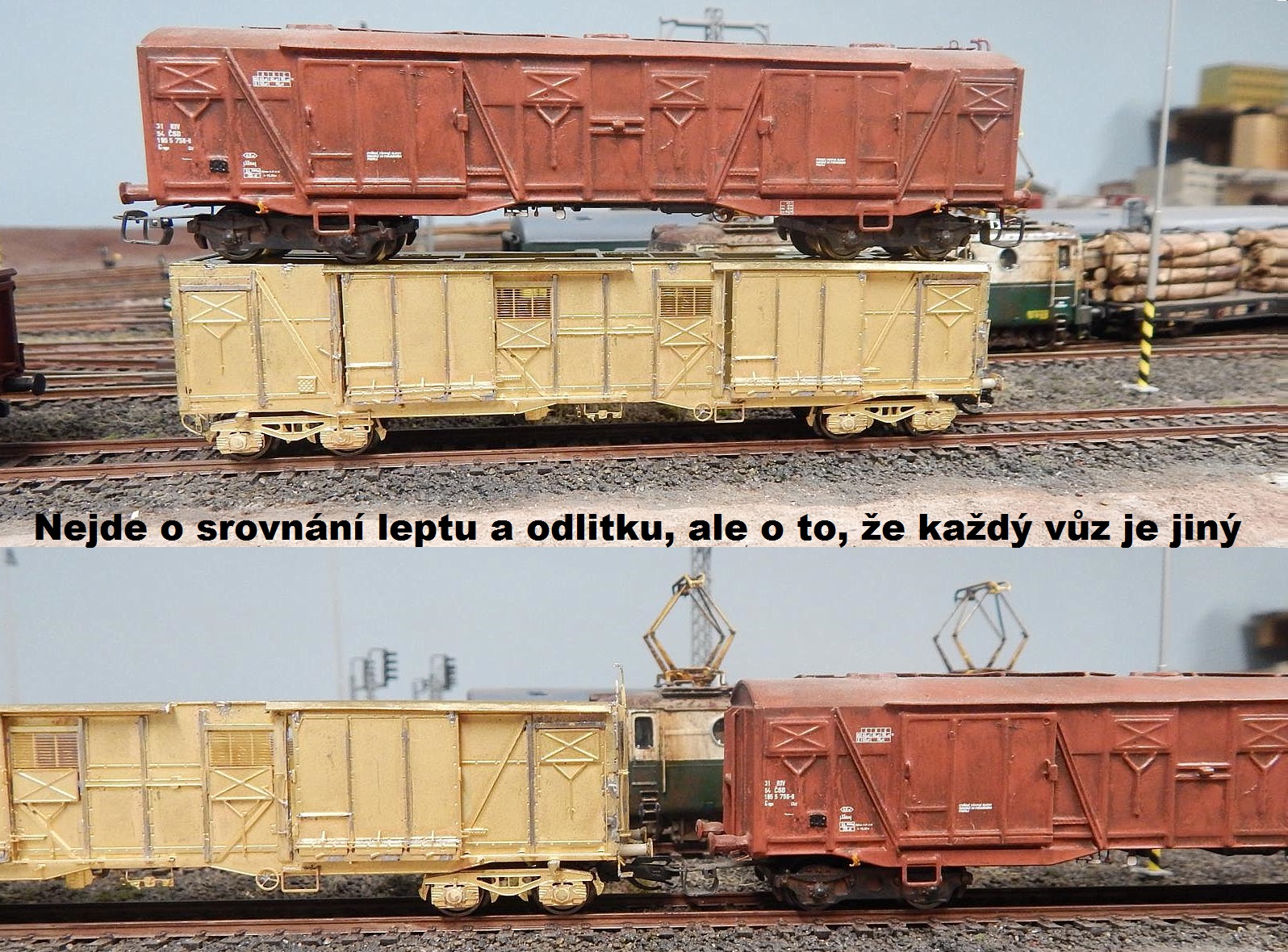

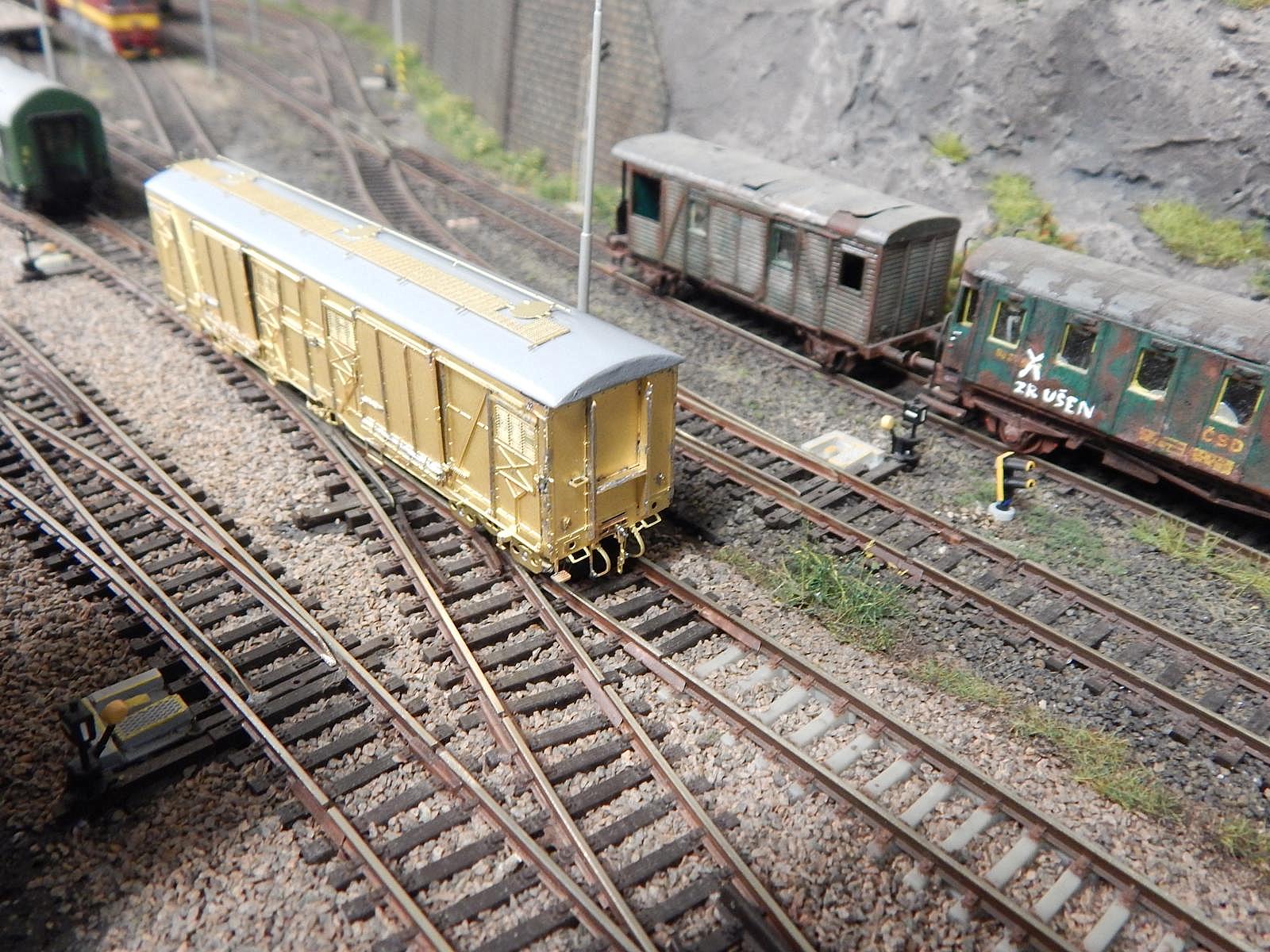

Ještě rozpracovaný vůz II. série v soupravě

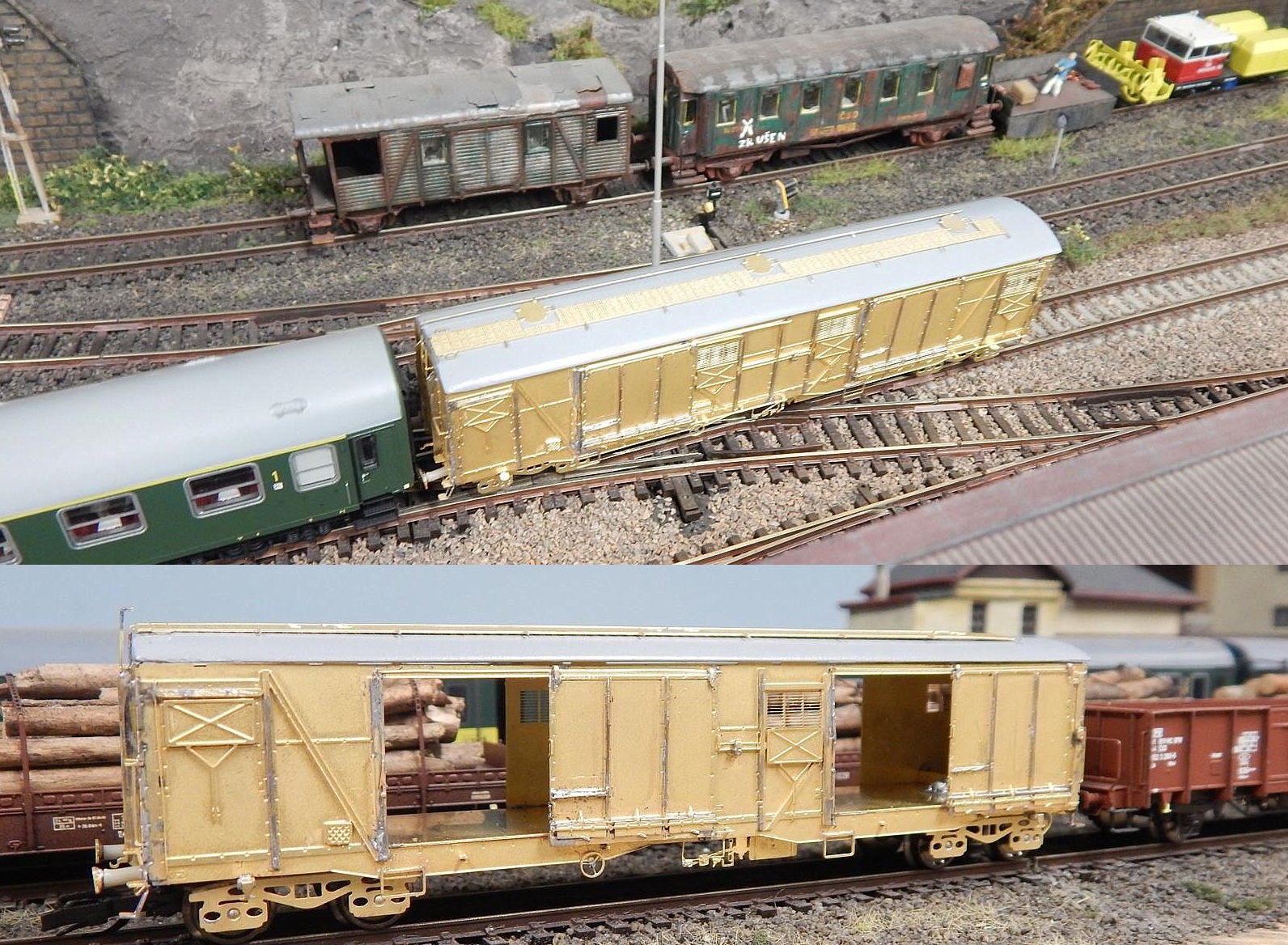

Gags_sestaveny_2Gags_sestaveny1_4Gags_sestaveny2

Gags_sestaveny3Gags_sestaveny4Gags_sestaveny5_2

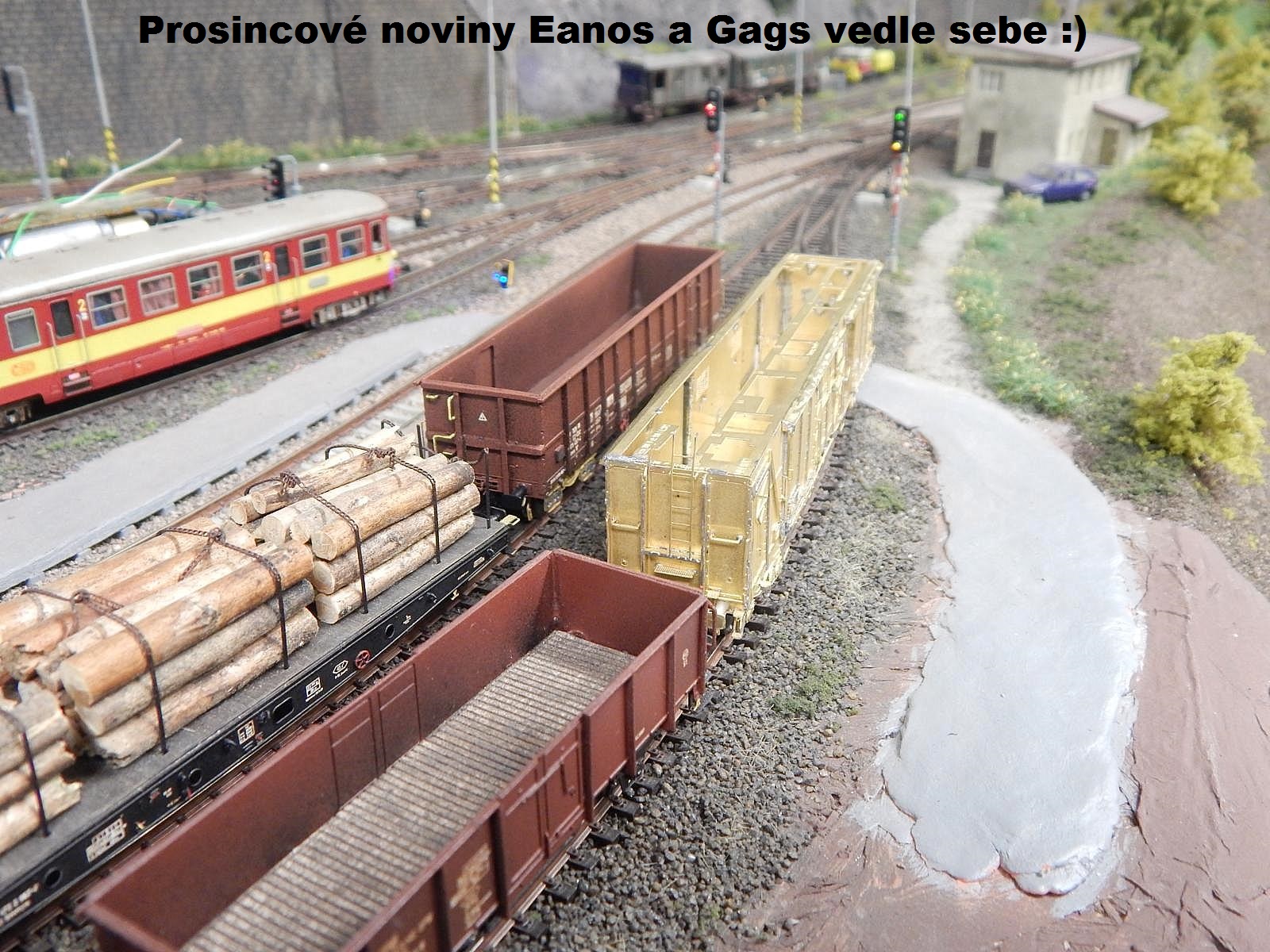

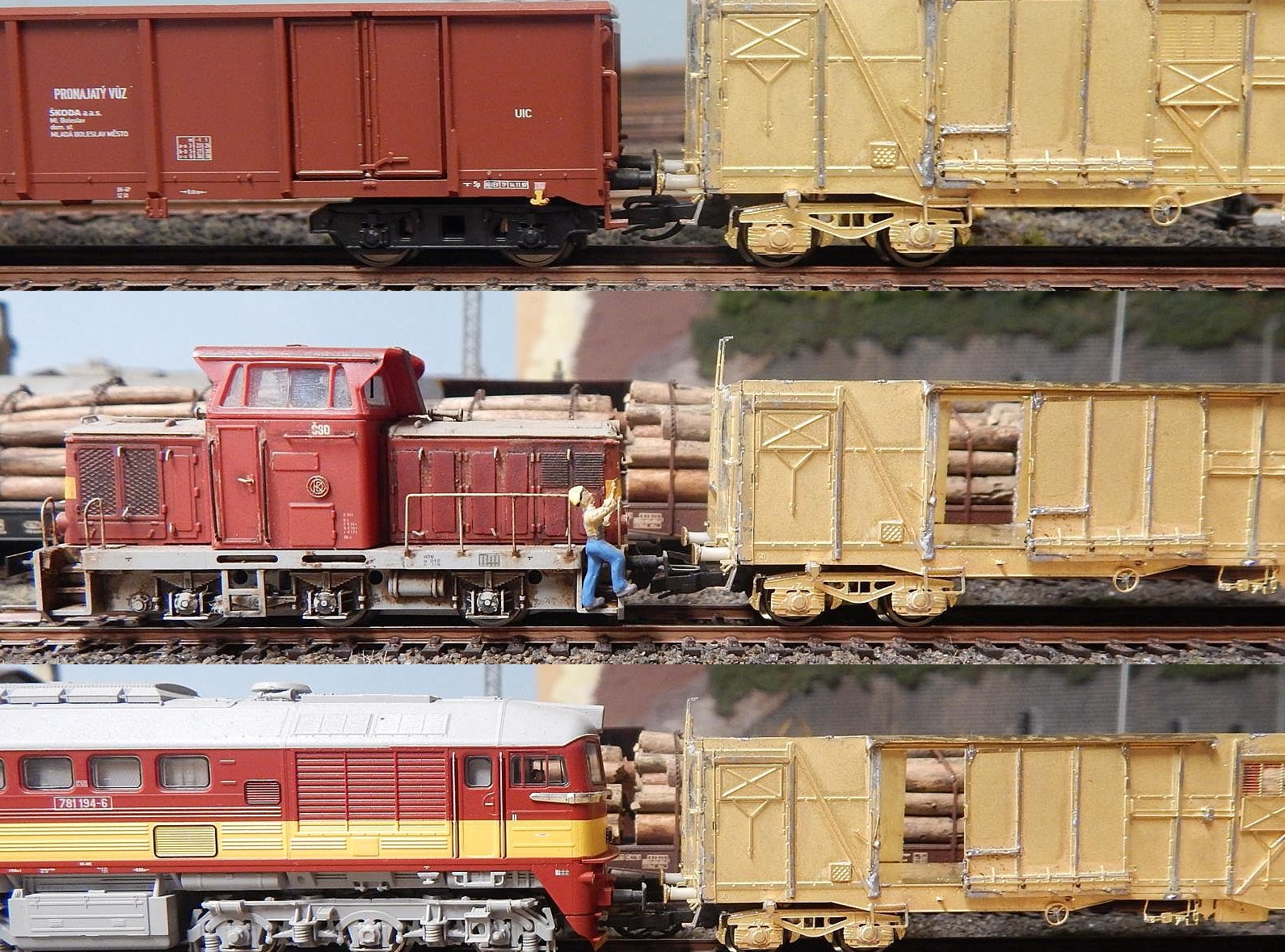

Gags-a-gagsGags_naraznikyGags-a-eanos

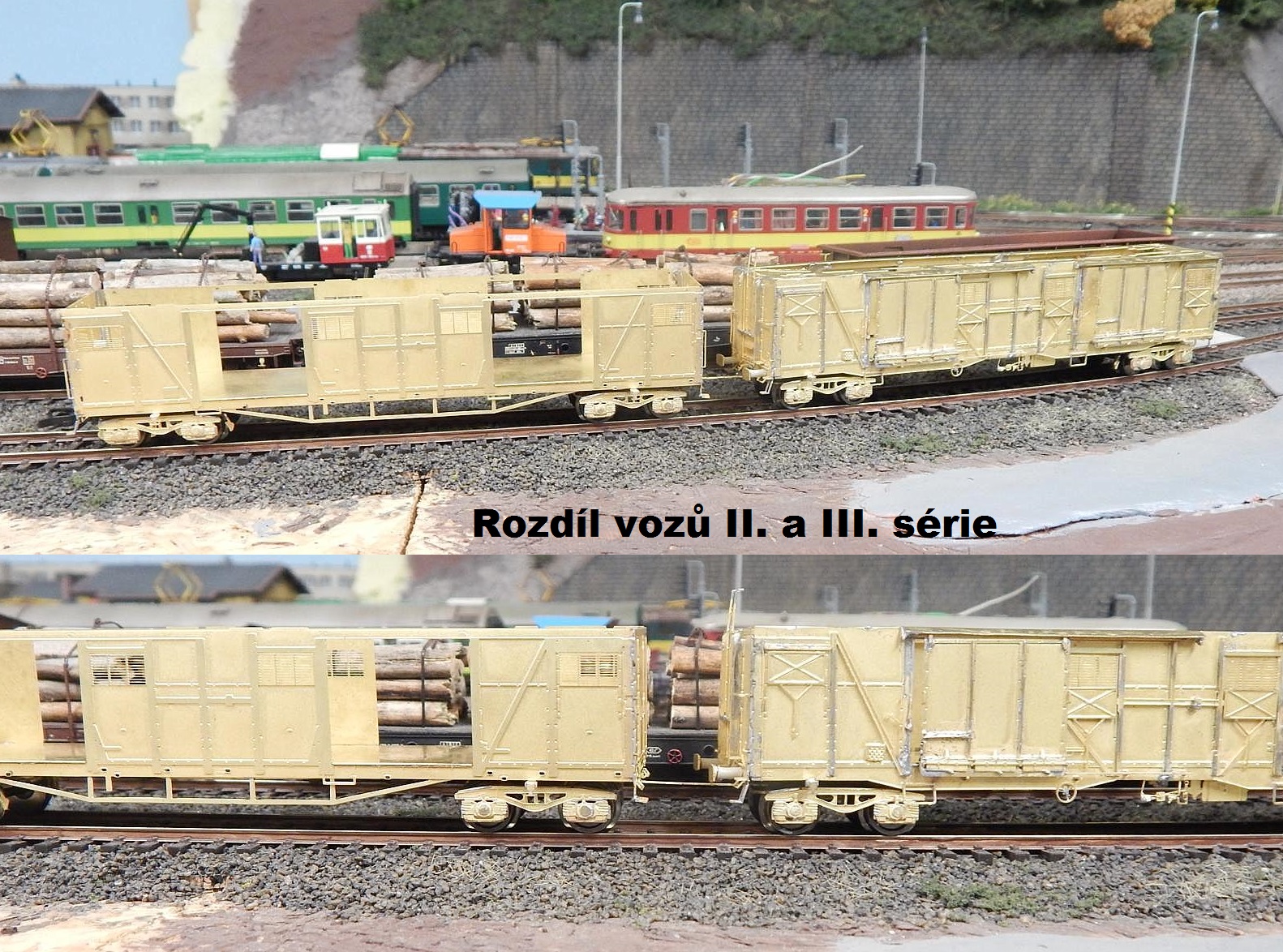

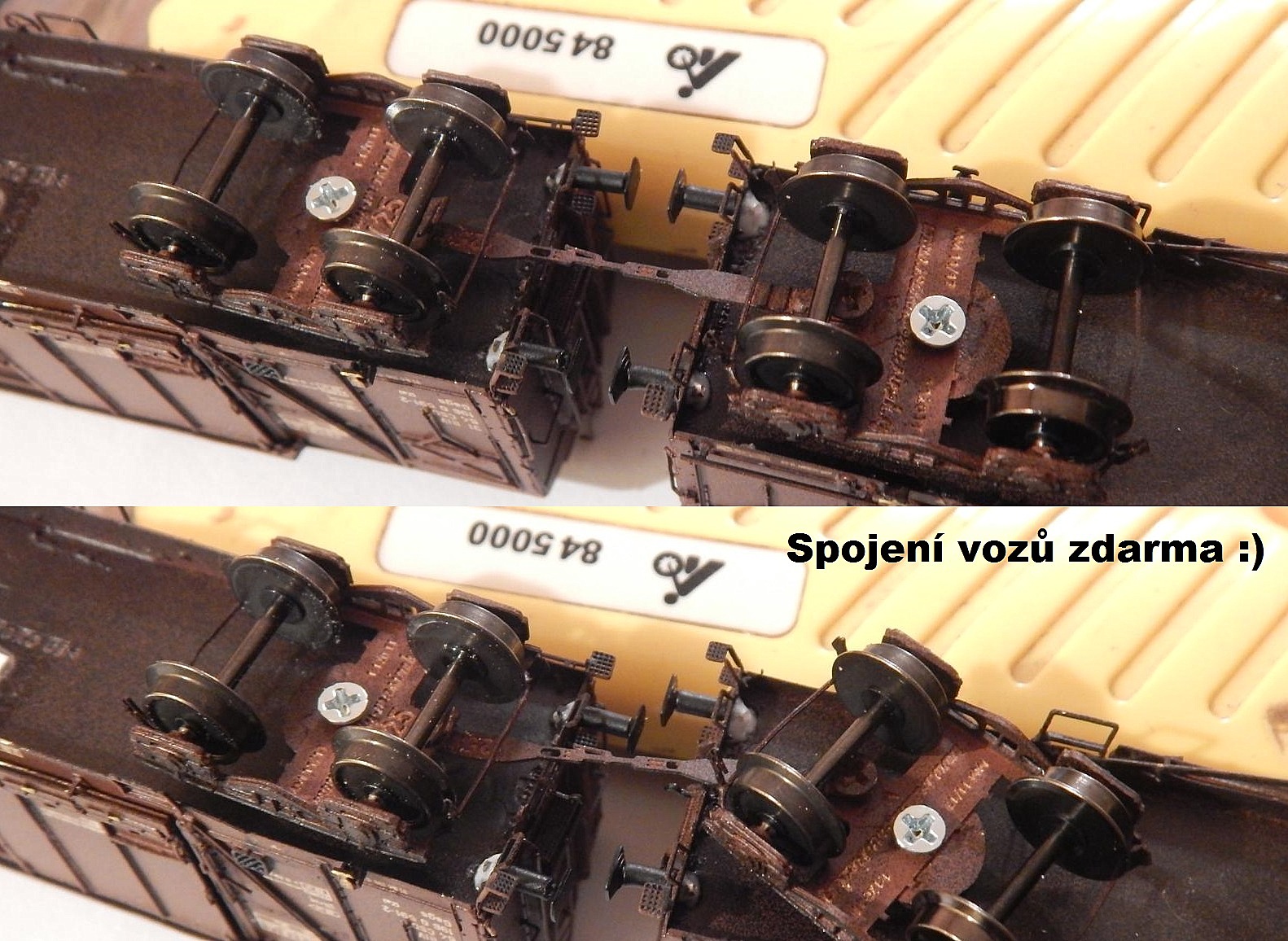

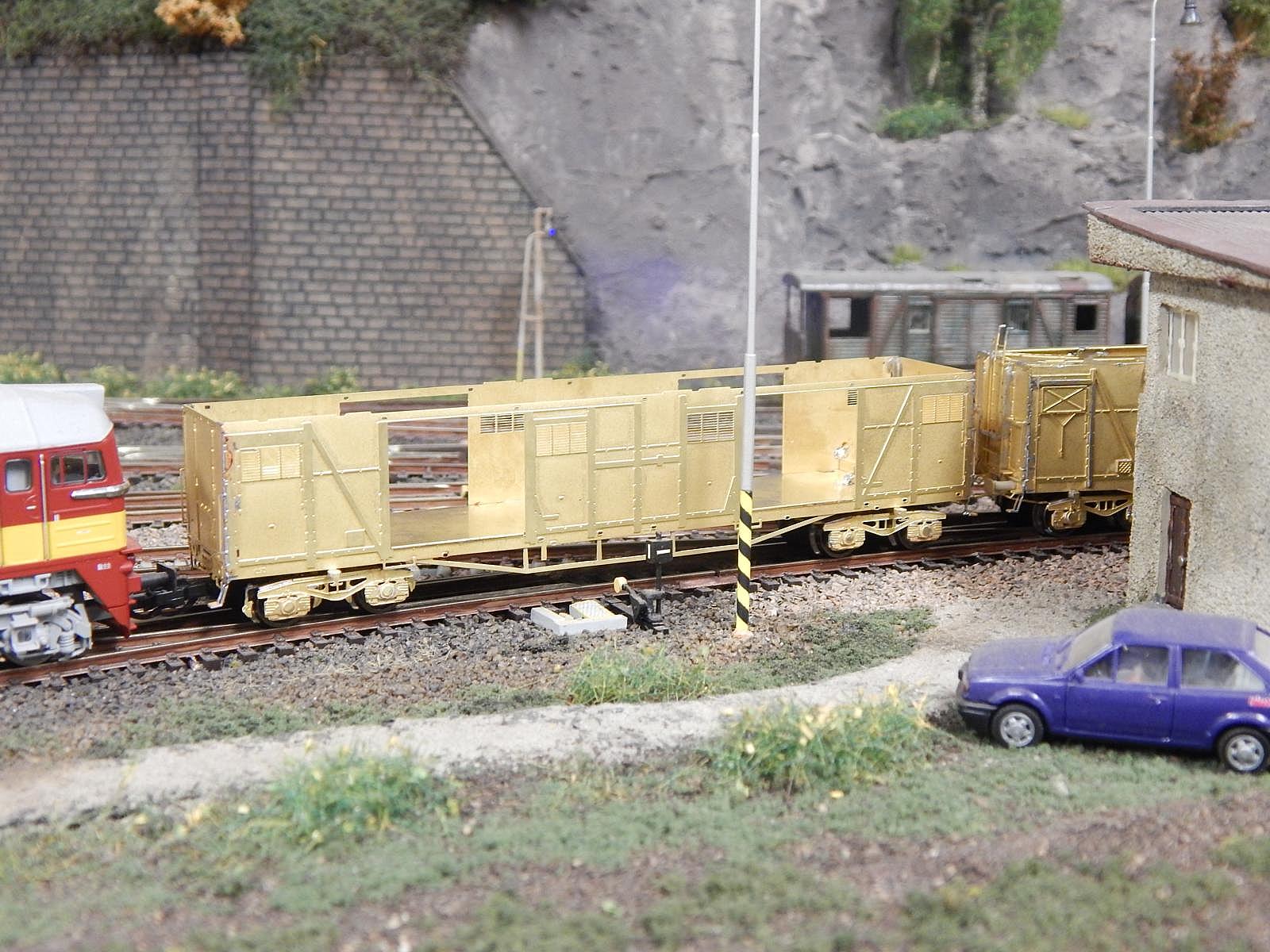

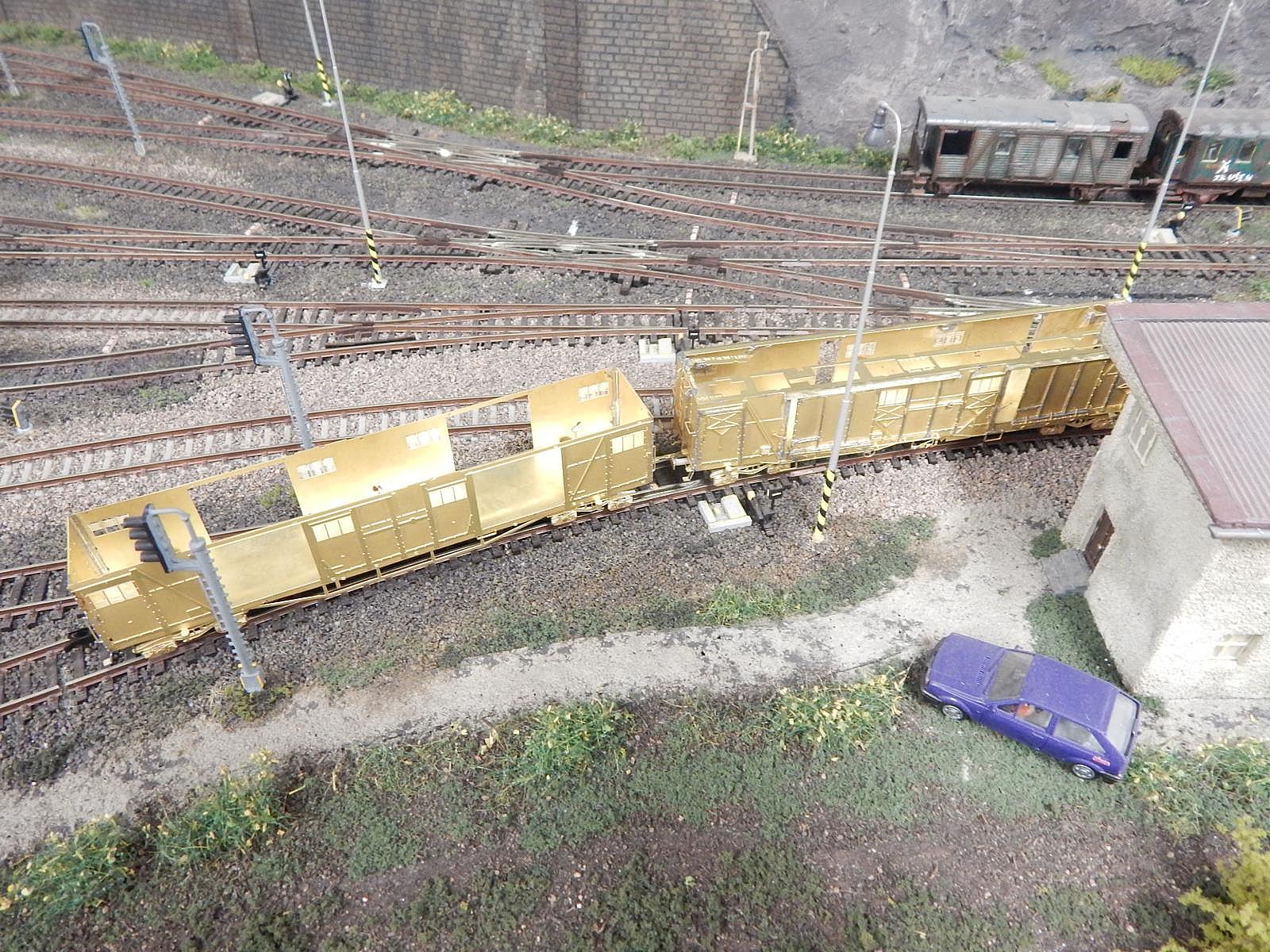

Ještě rozpracovaný vůz III. série v soupravě - spojen leptaným spřáhlem s dalším vozem

Video jízdy najdete u nás na FB

Gags2a3Gags2a3aGags2a3d

Stavba bude pokračovat, až dojde k naskladnění střech....ty se aktuálně již kopírují :)

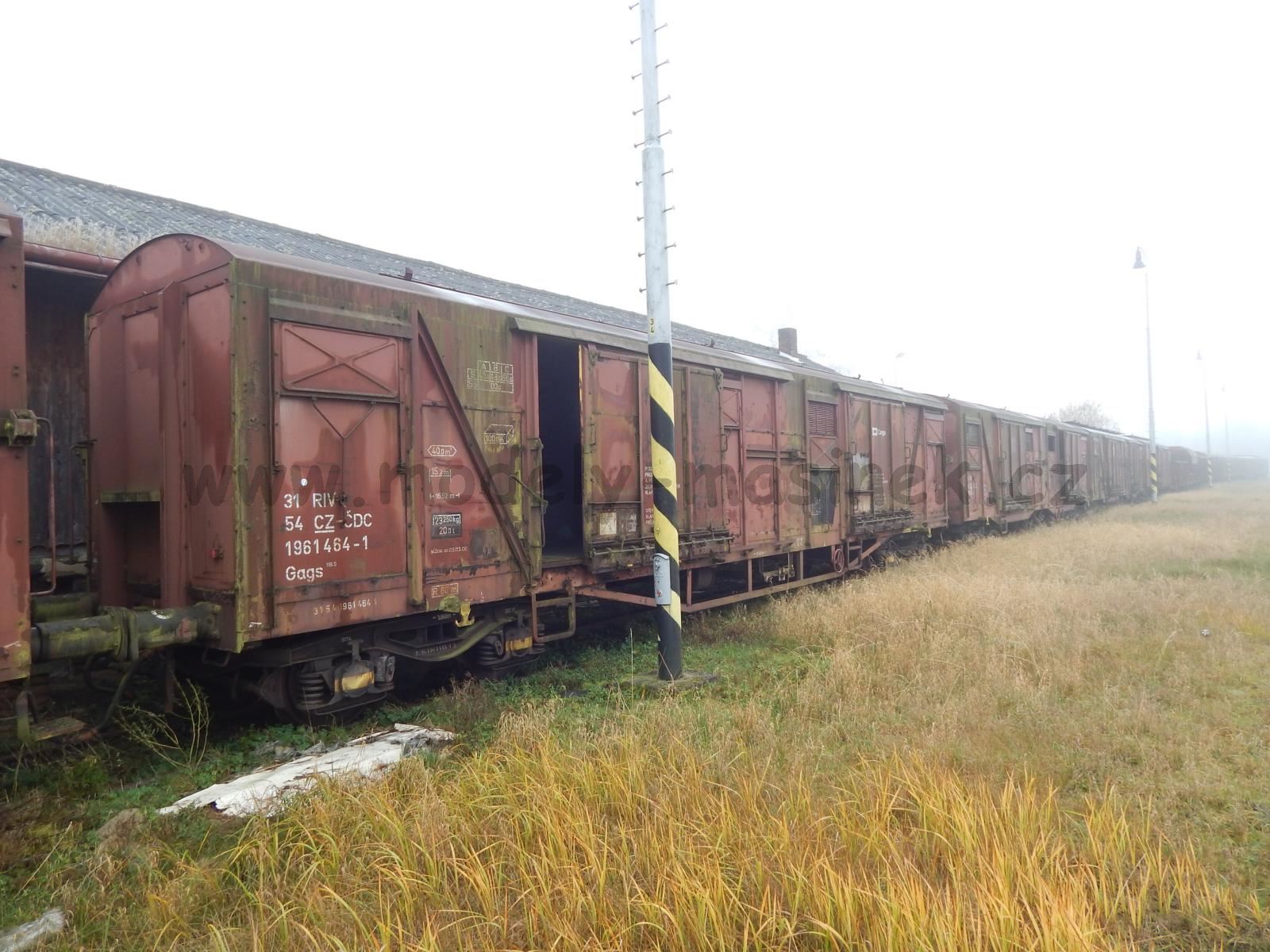

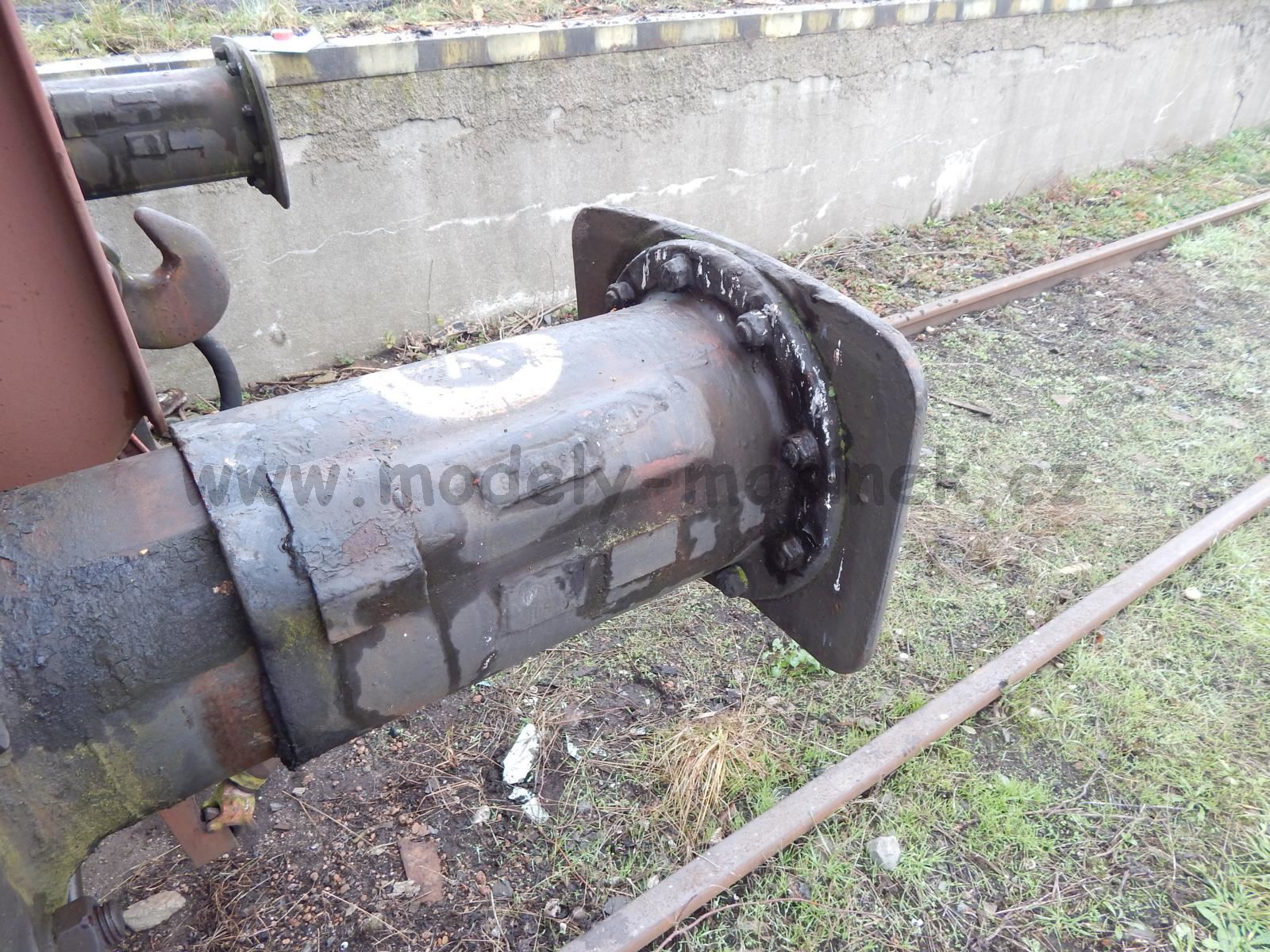

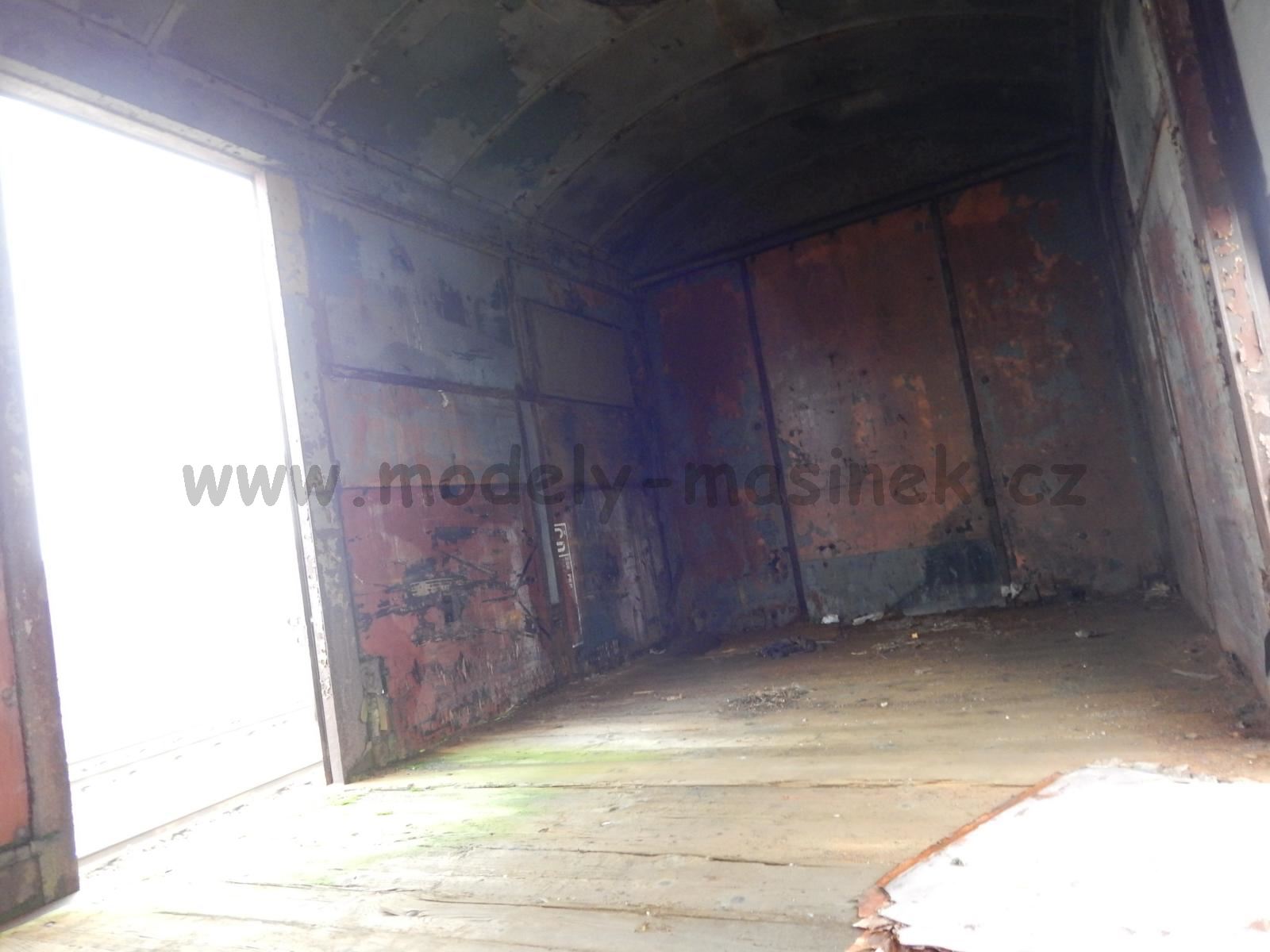

Doplňující fotografie předlohy

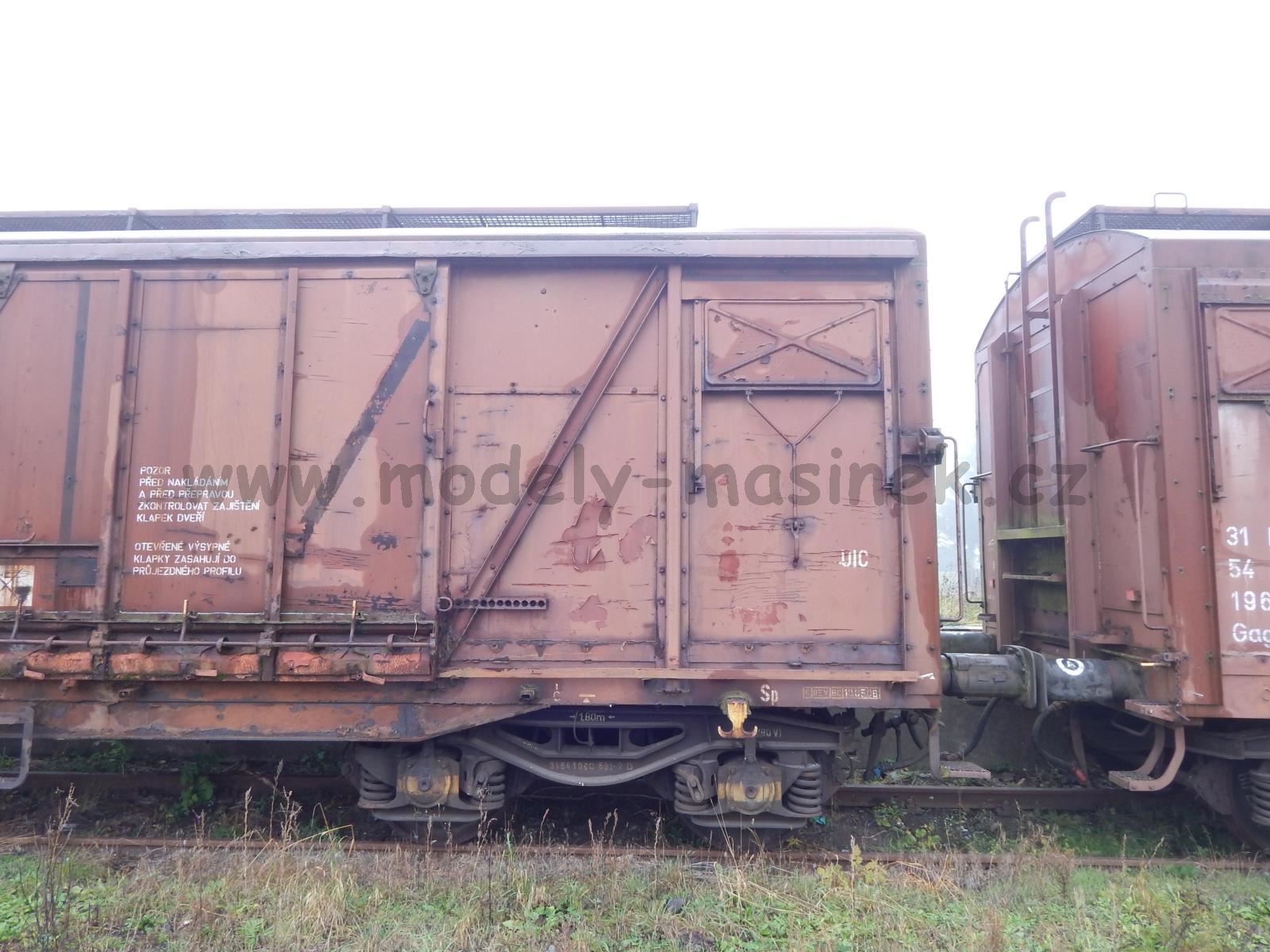

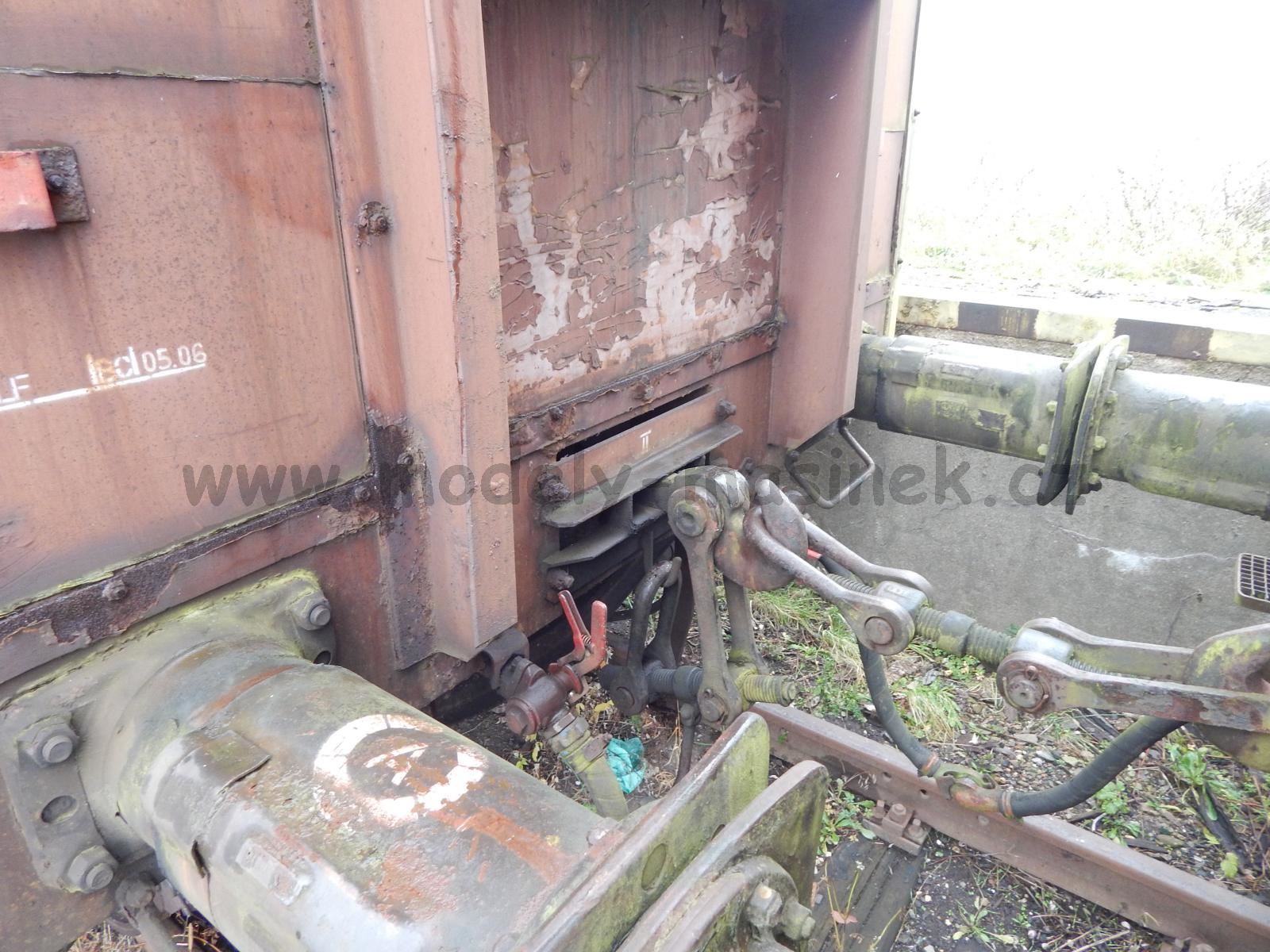

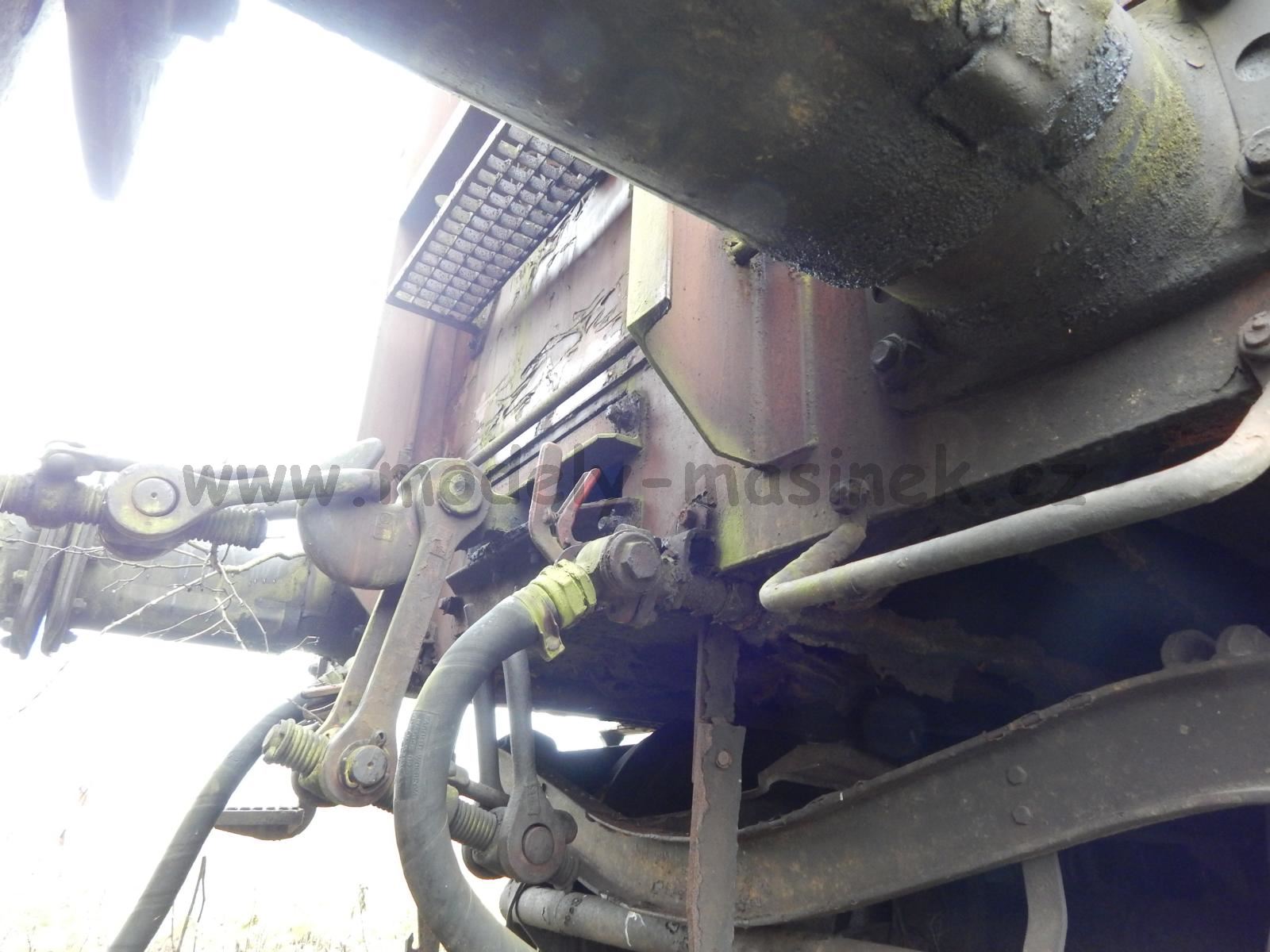

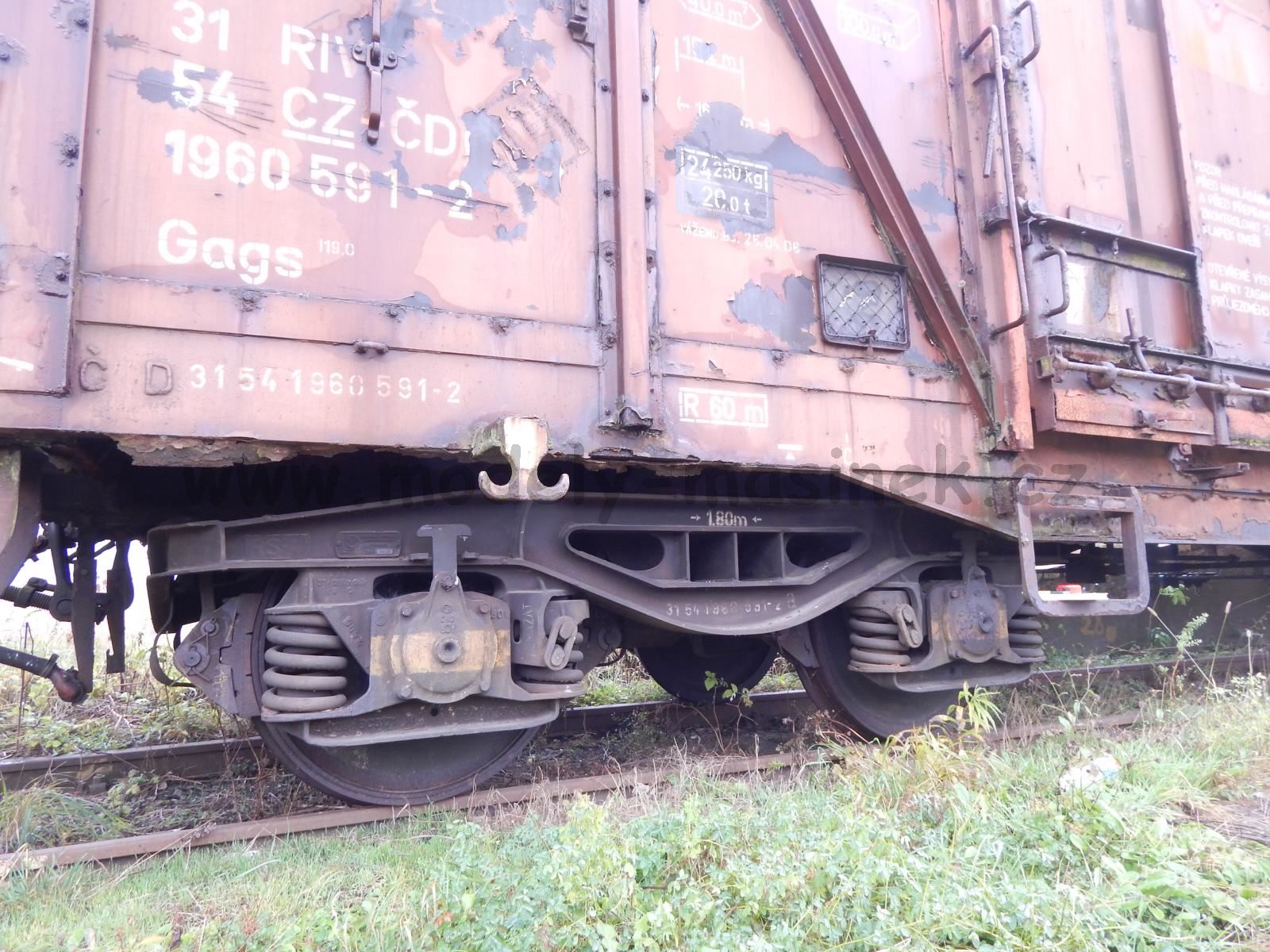

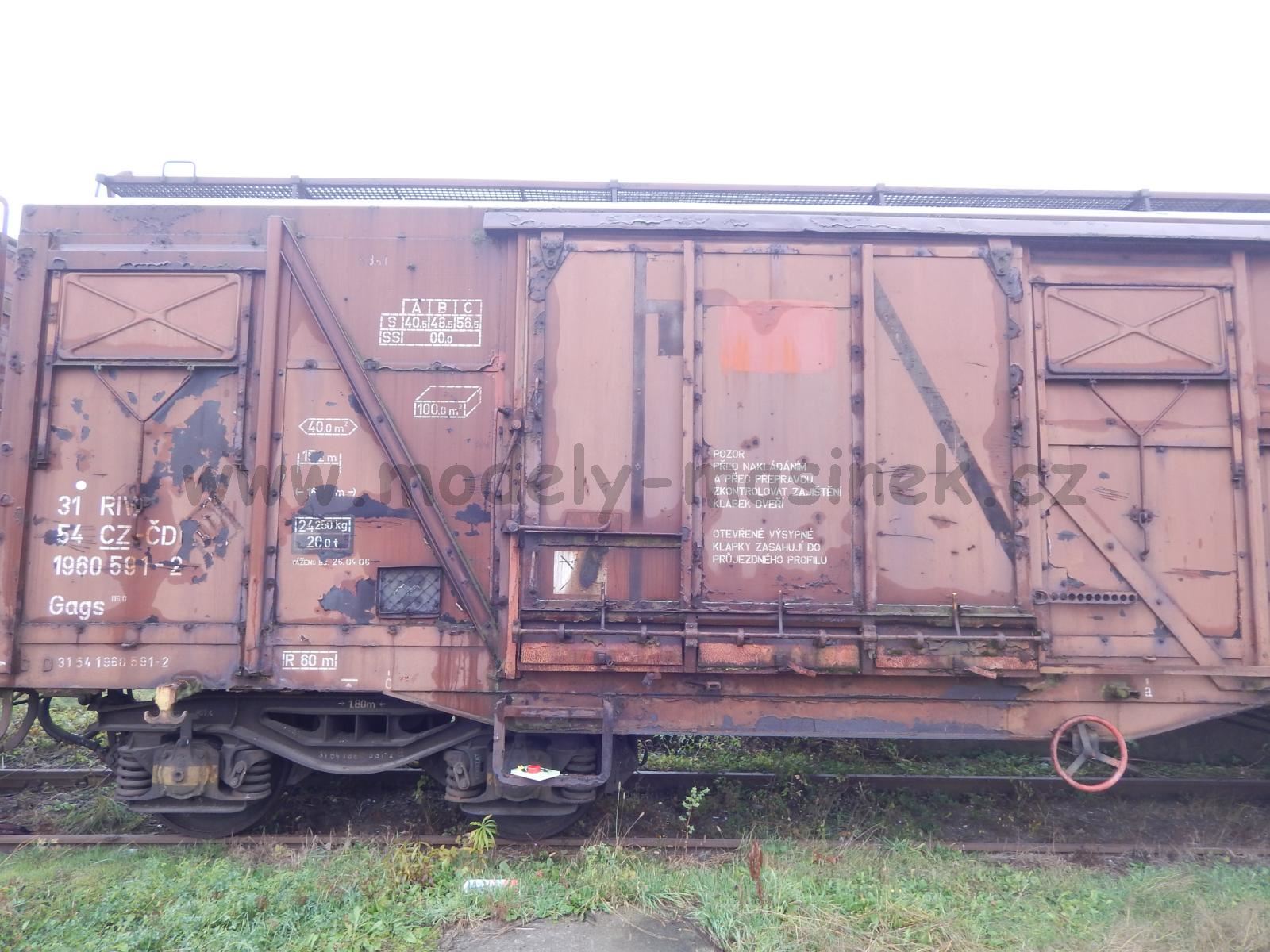

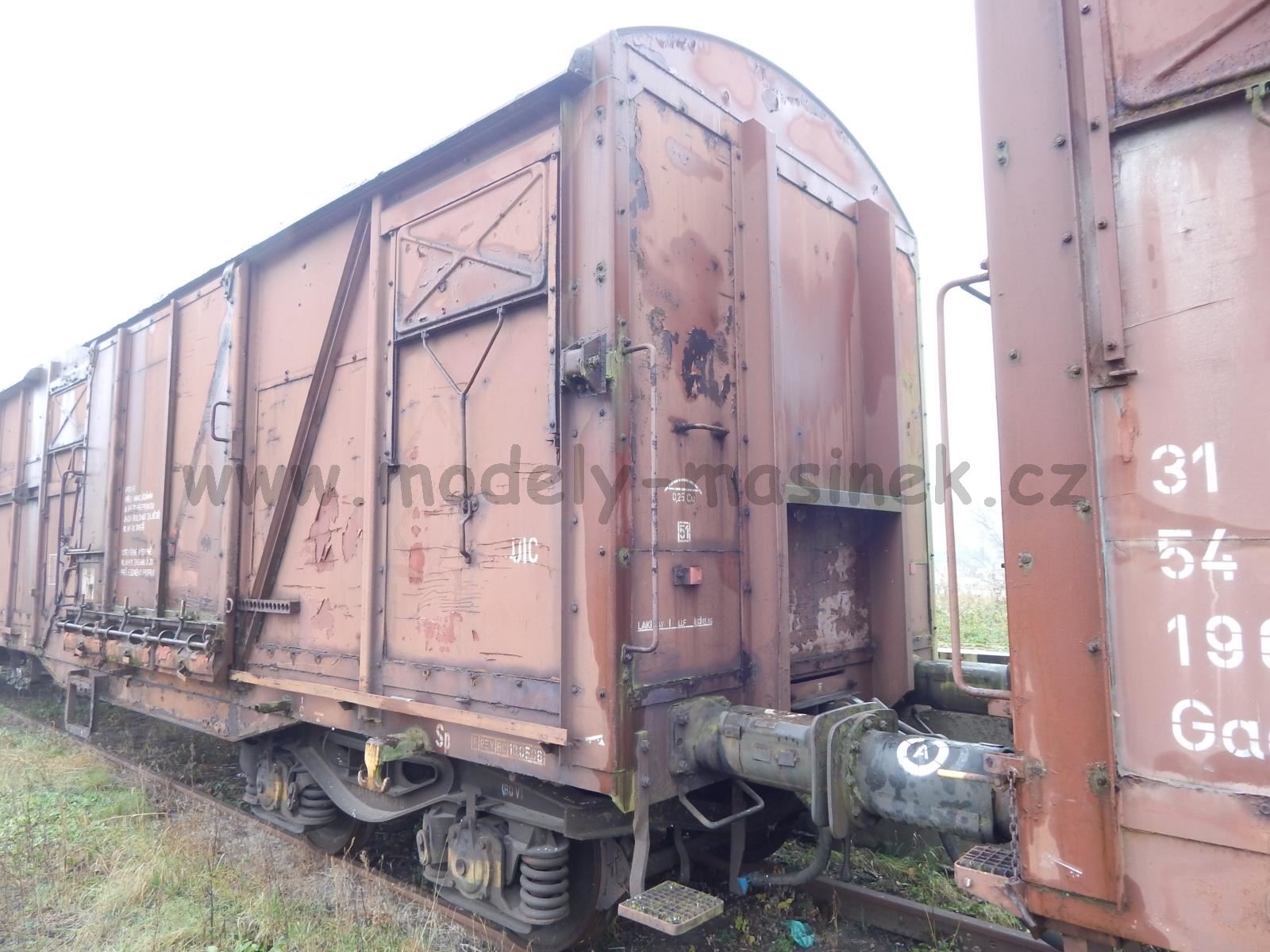

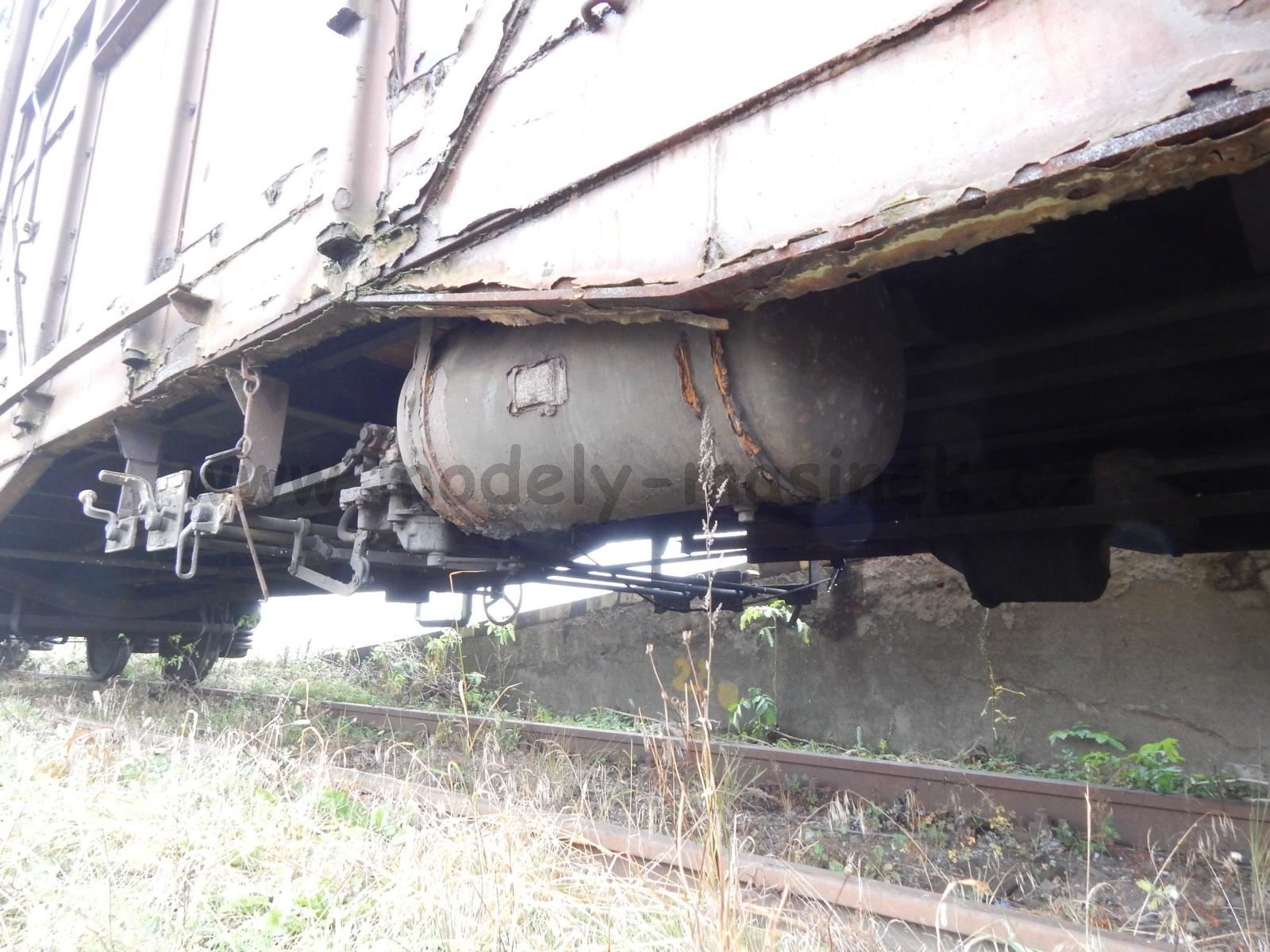

II. série

Gags_mimon30Gags_mimon31Gags_mimon33

Gags_mimon35Gags_mimon37Gags_mimon38

Gags_mimon39Gags_mimon41Gags_mimon42

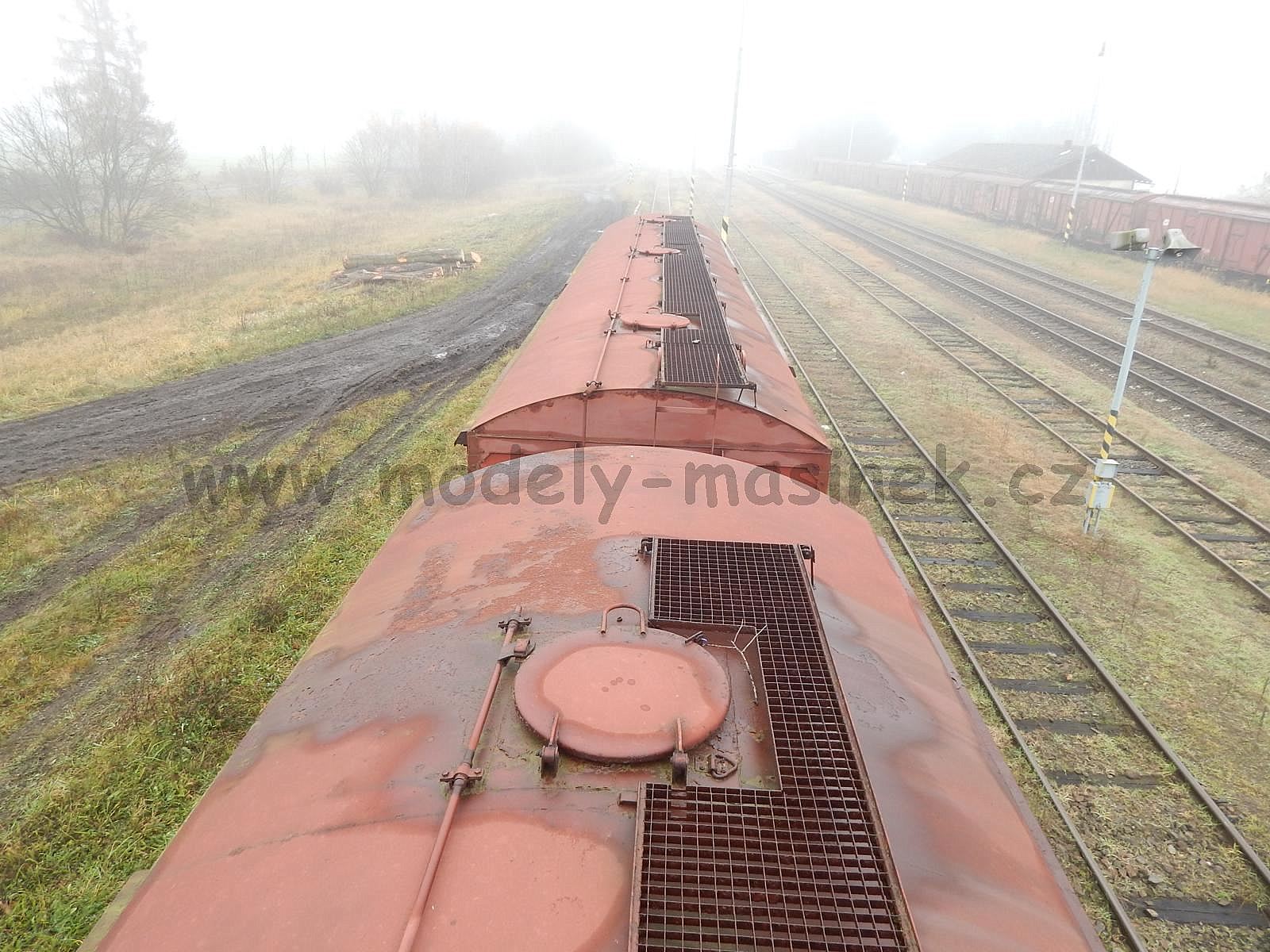

Gags_mimon68Gags_mimon68aGags_mimon69

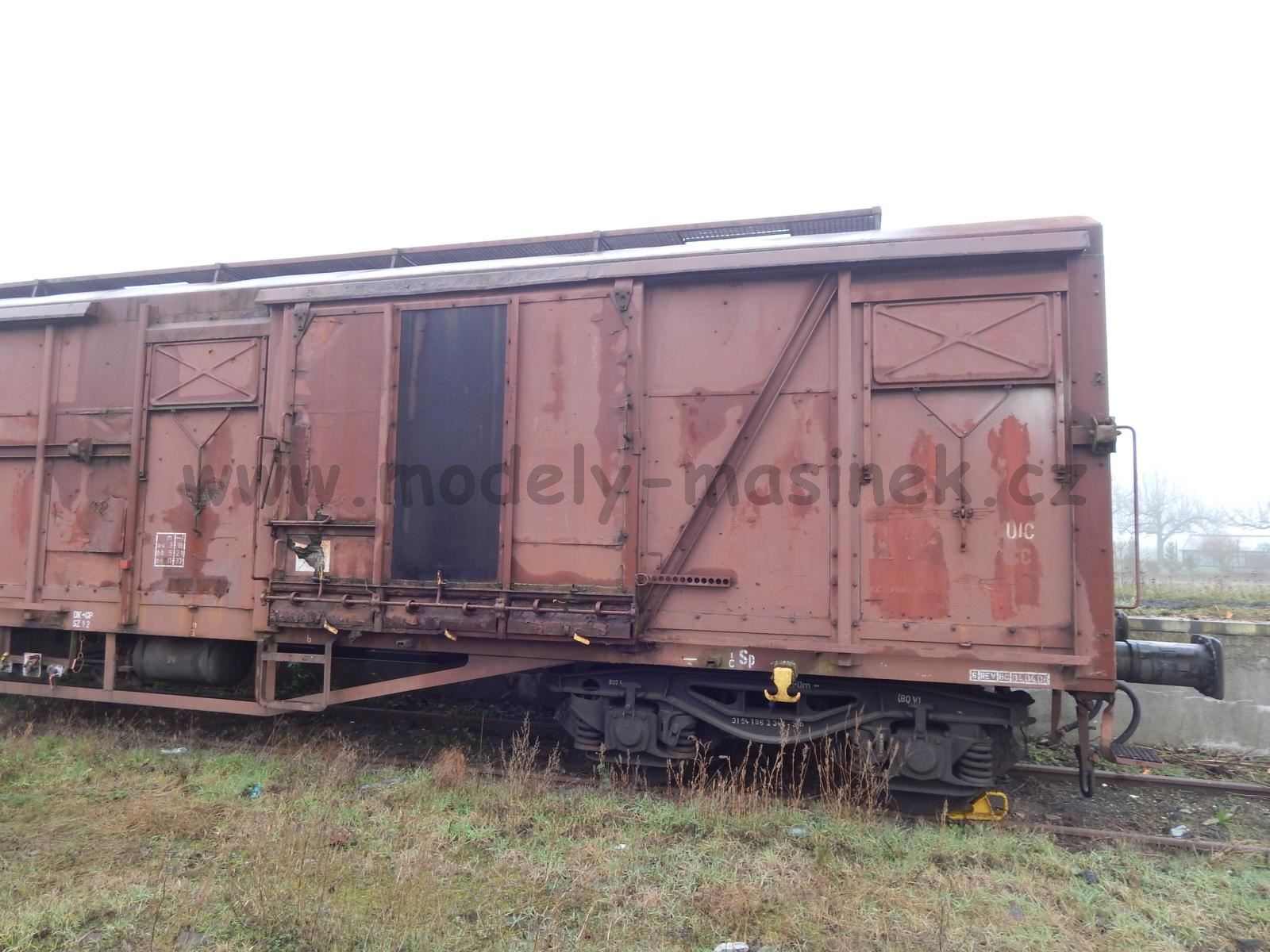

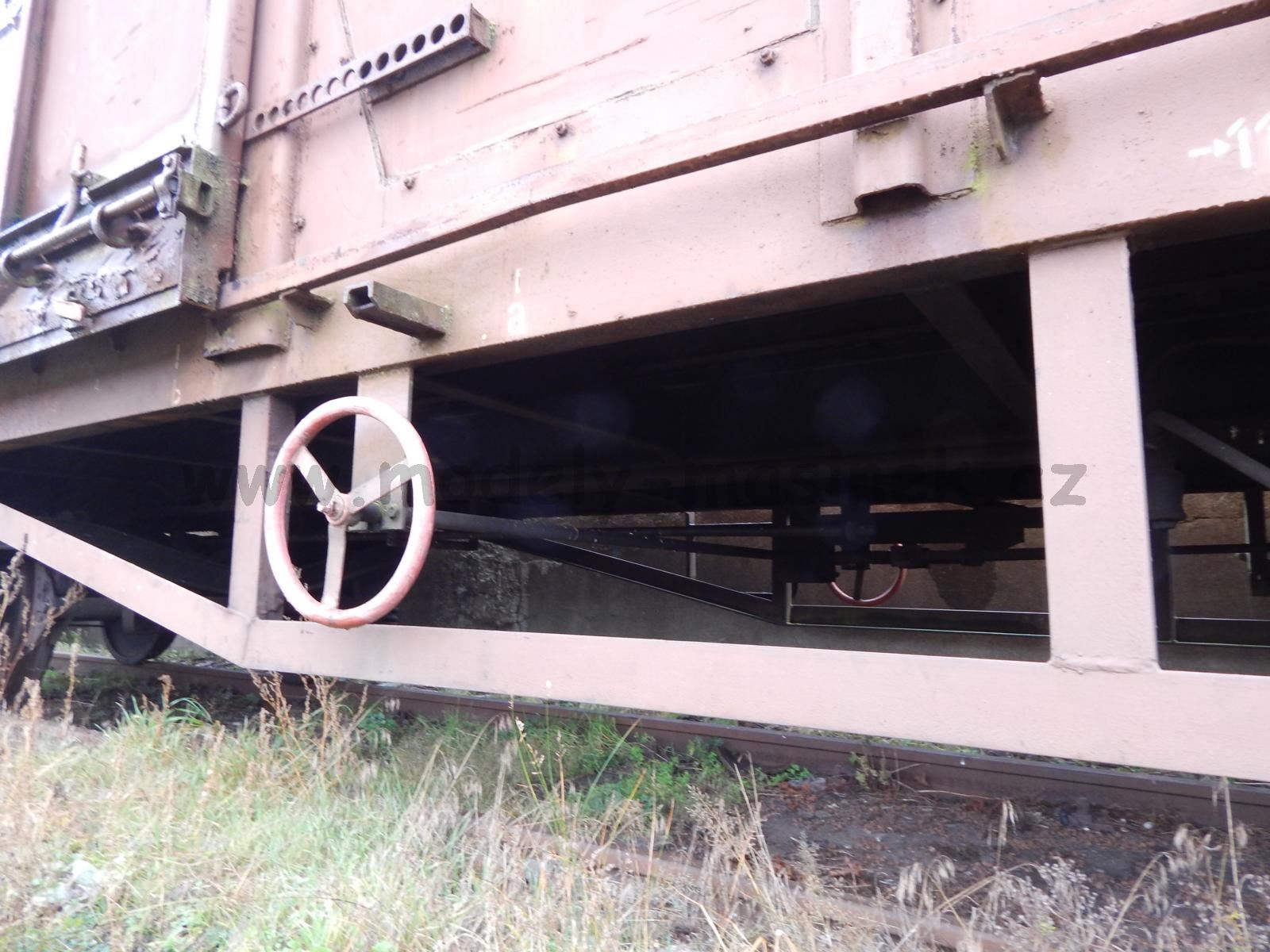

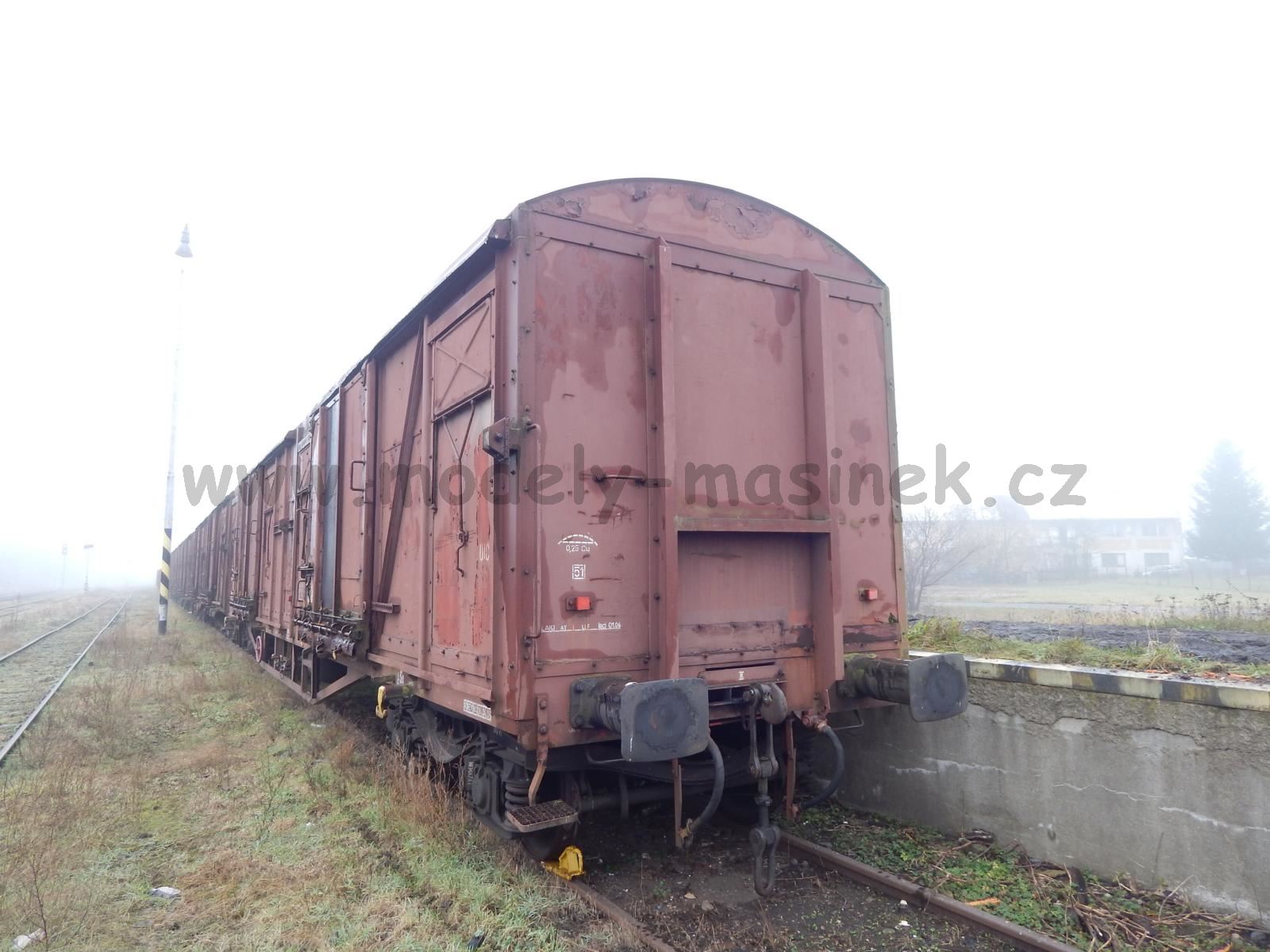

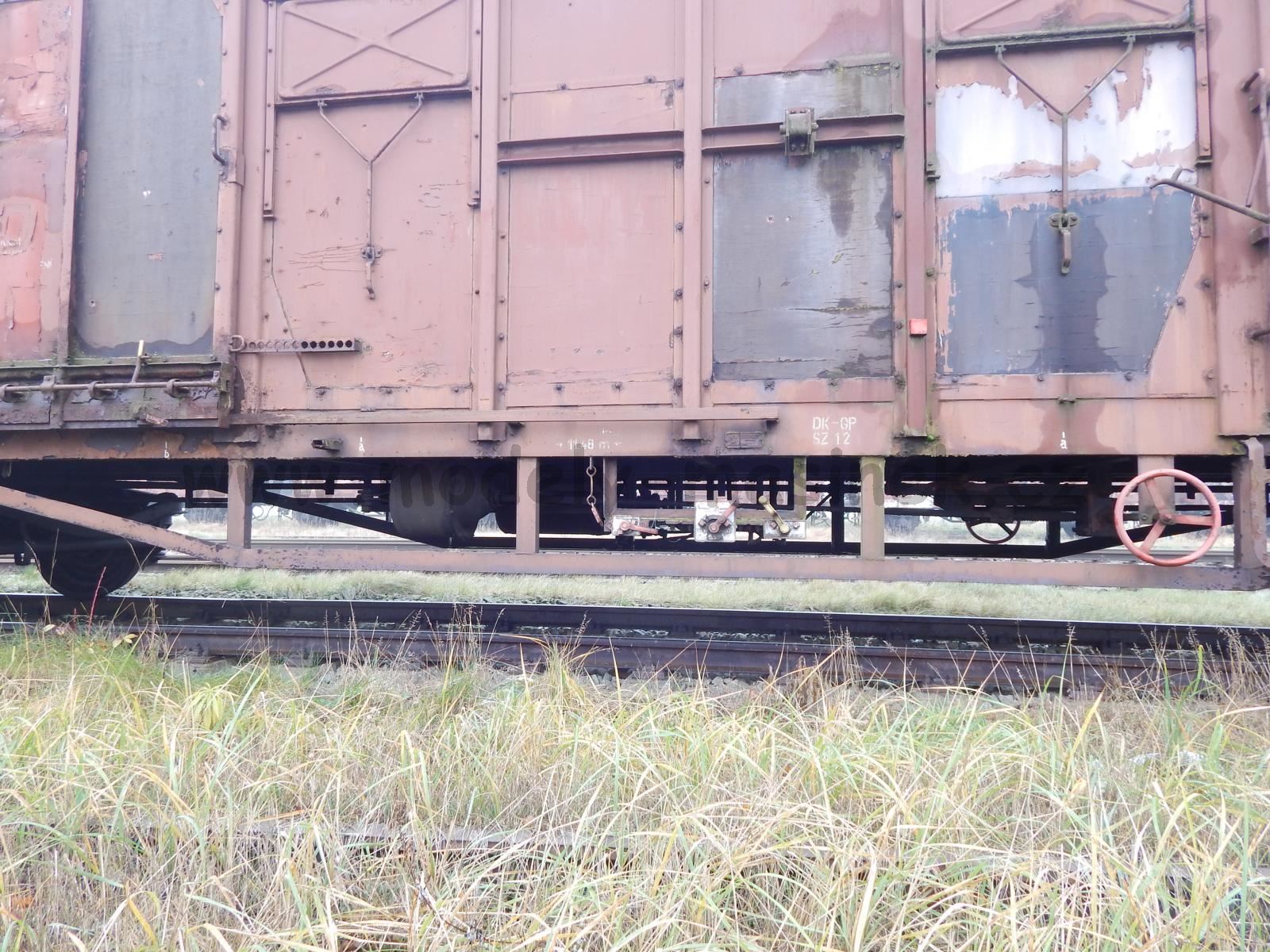

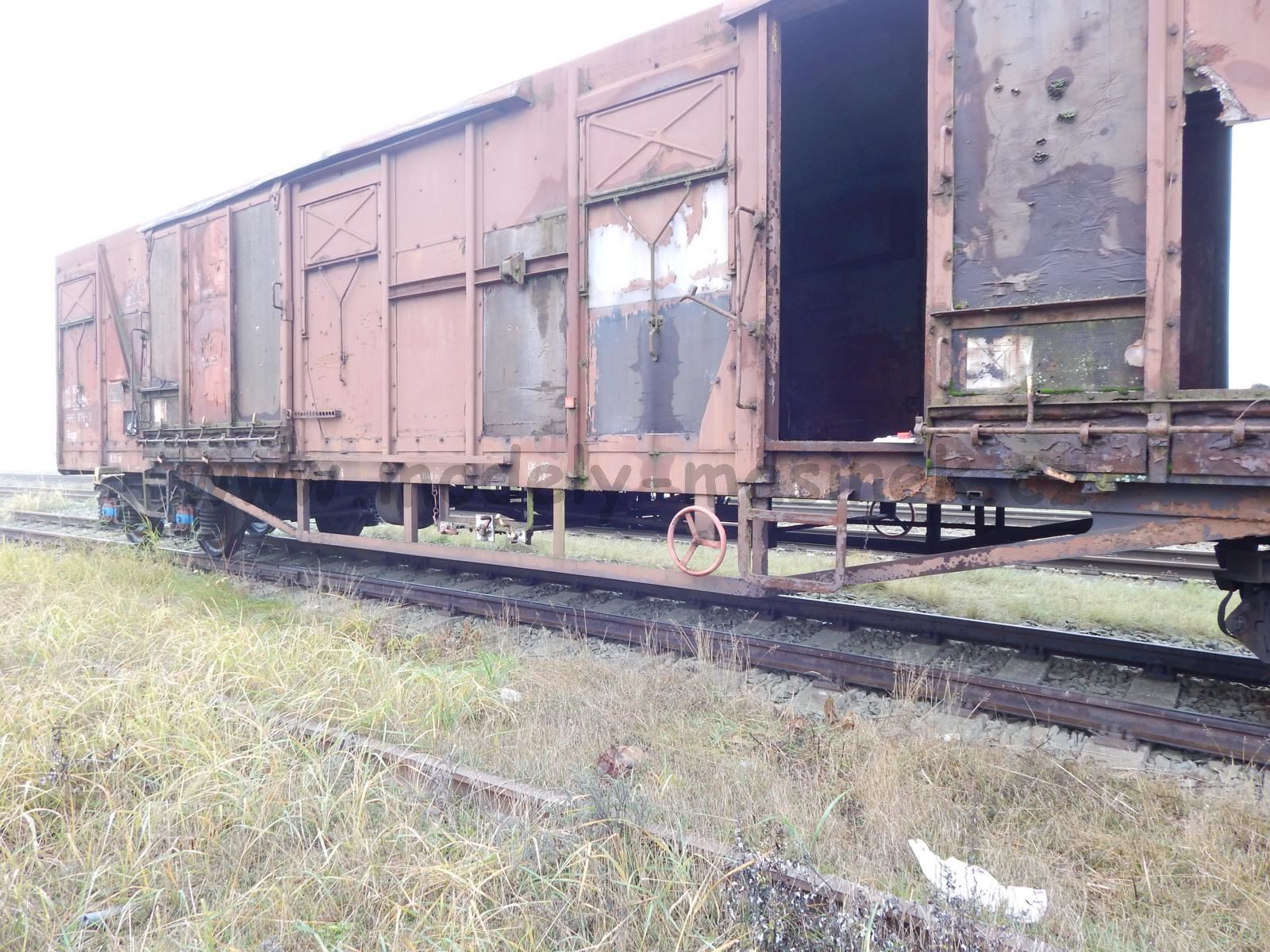

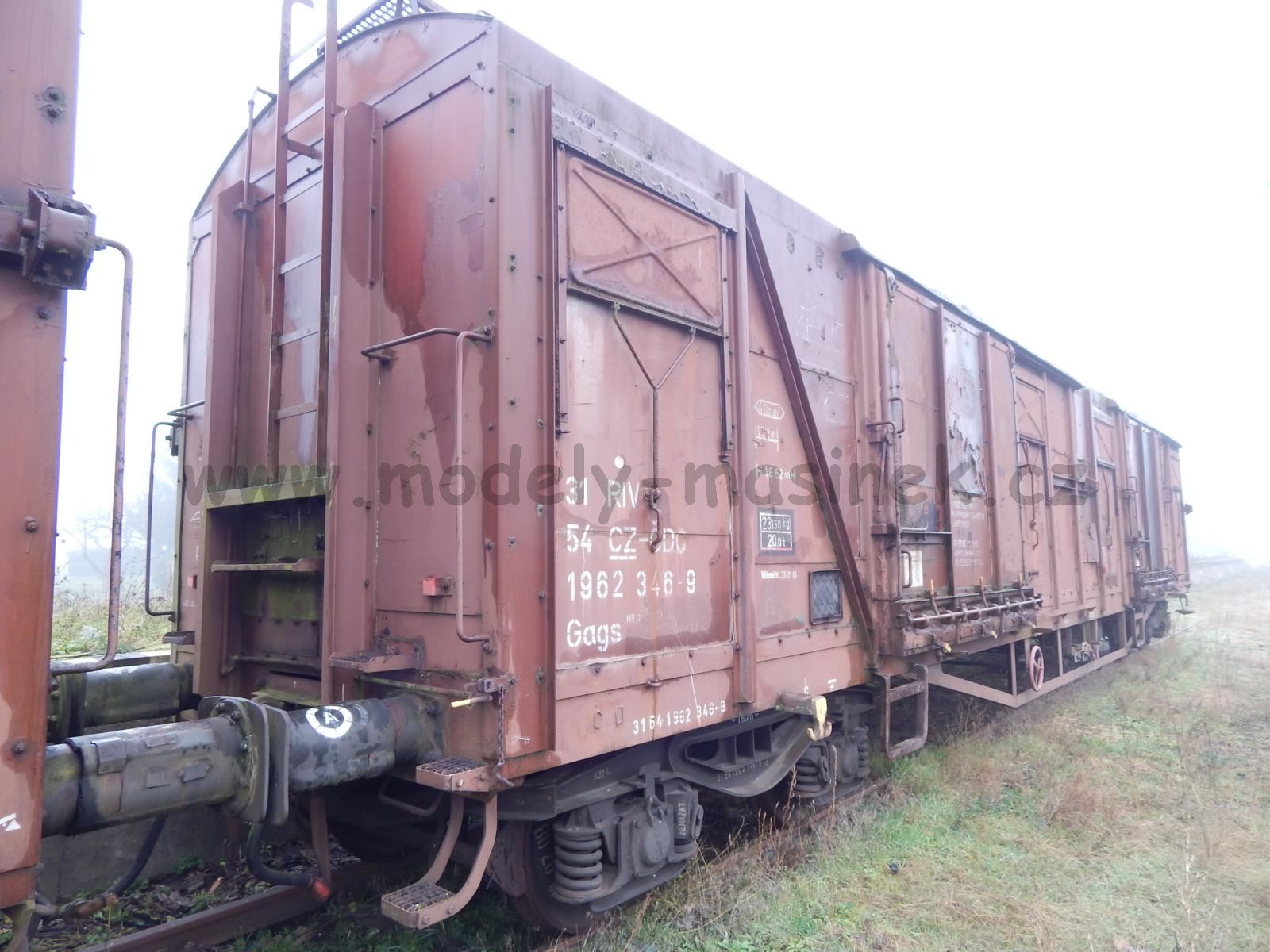

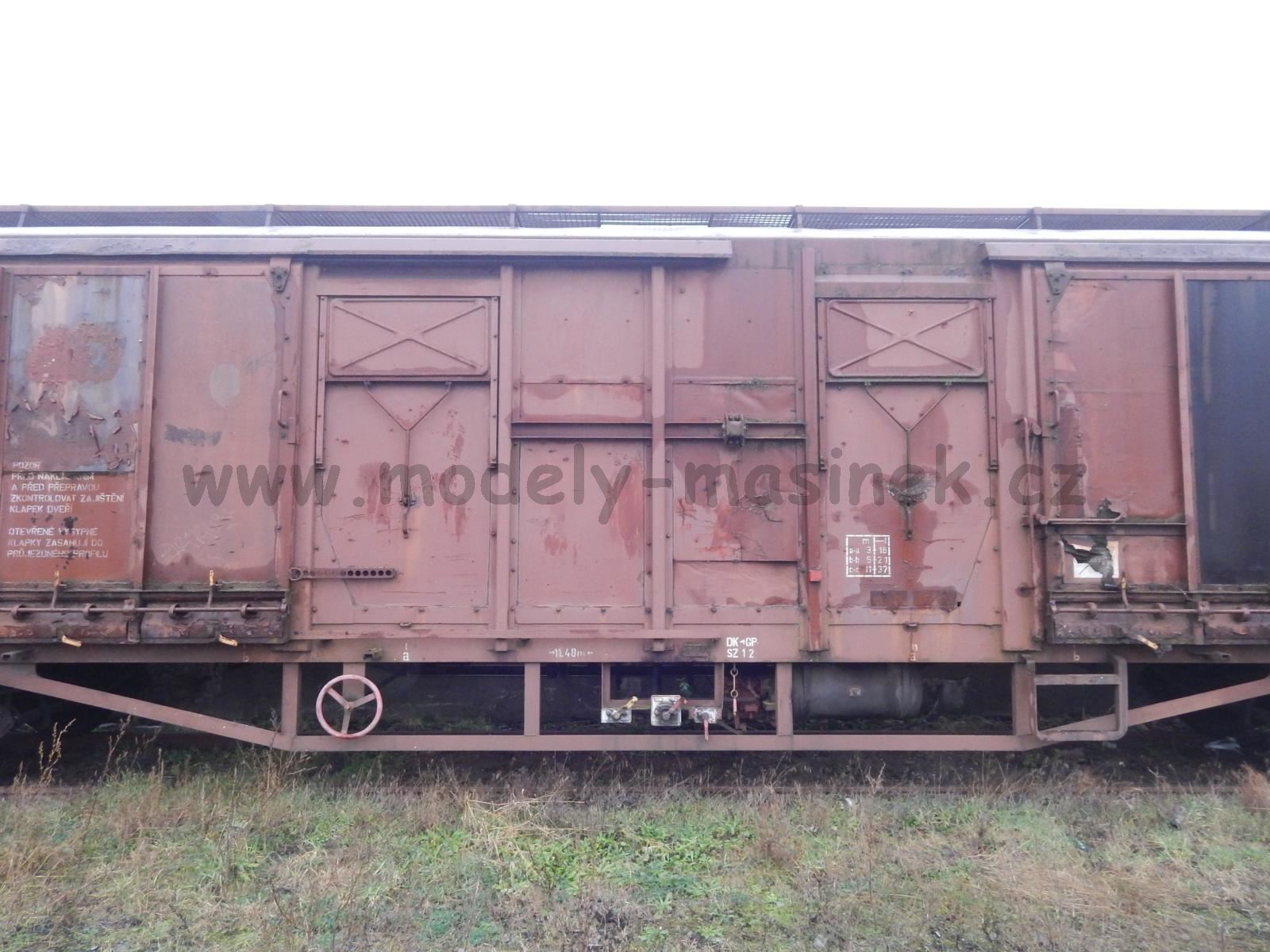

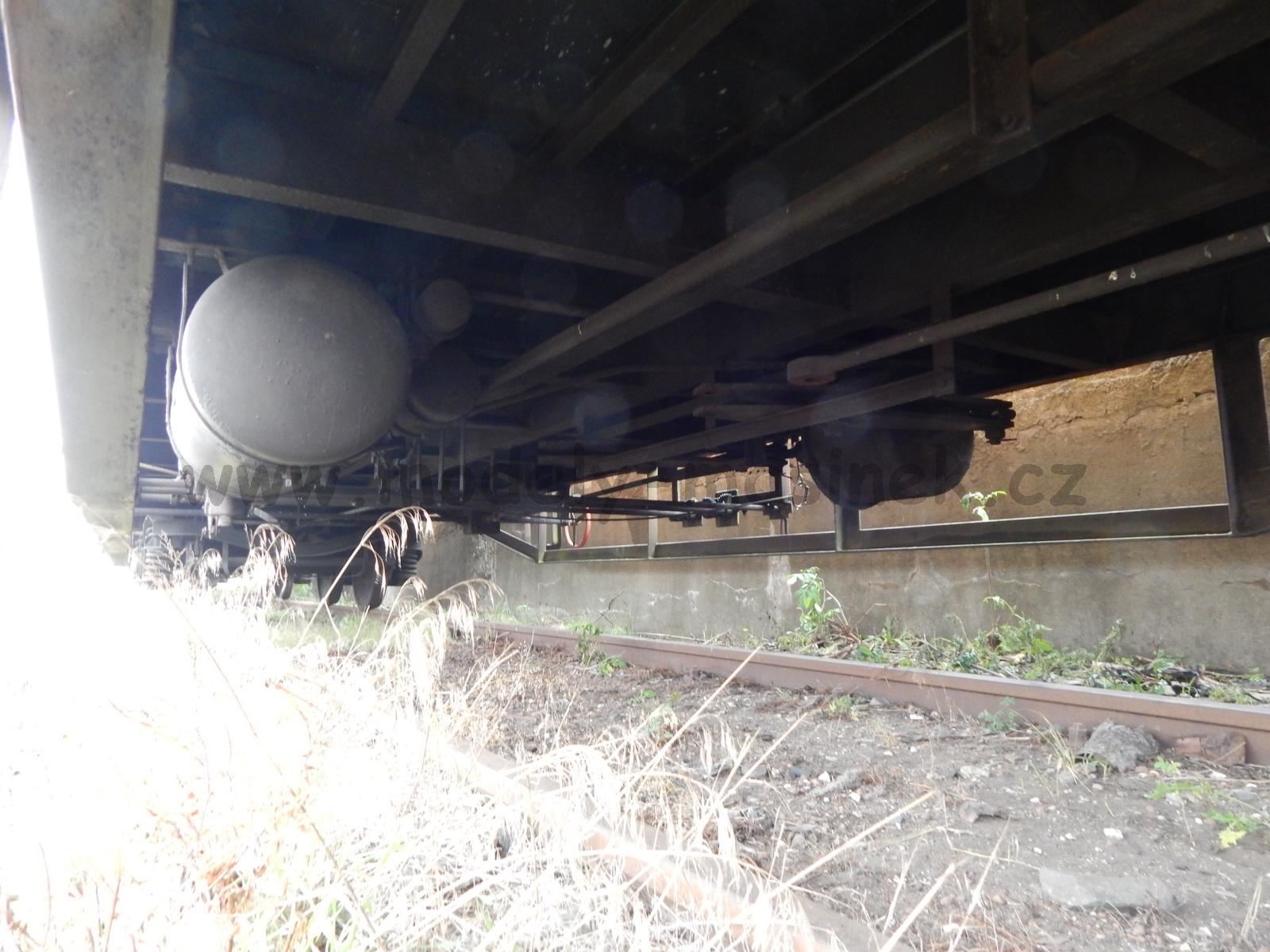

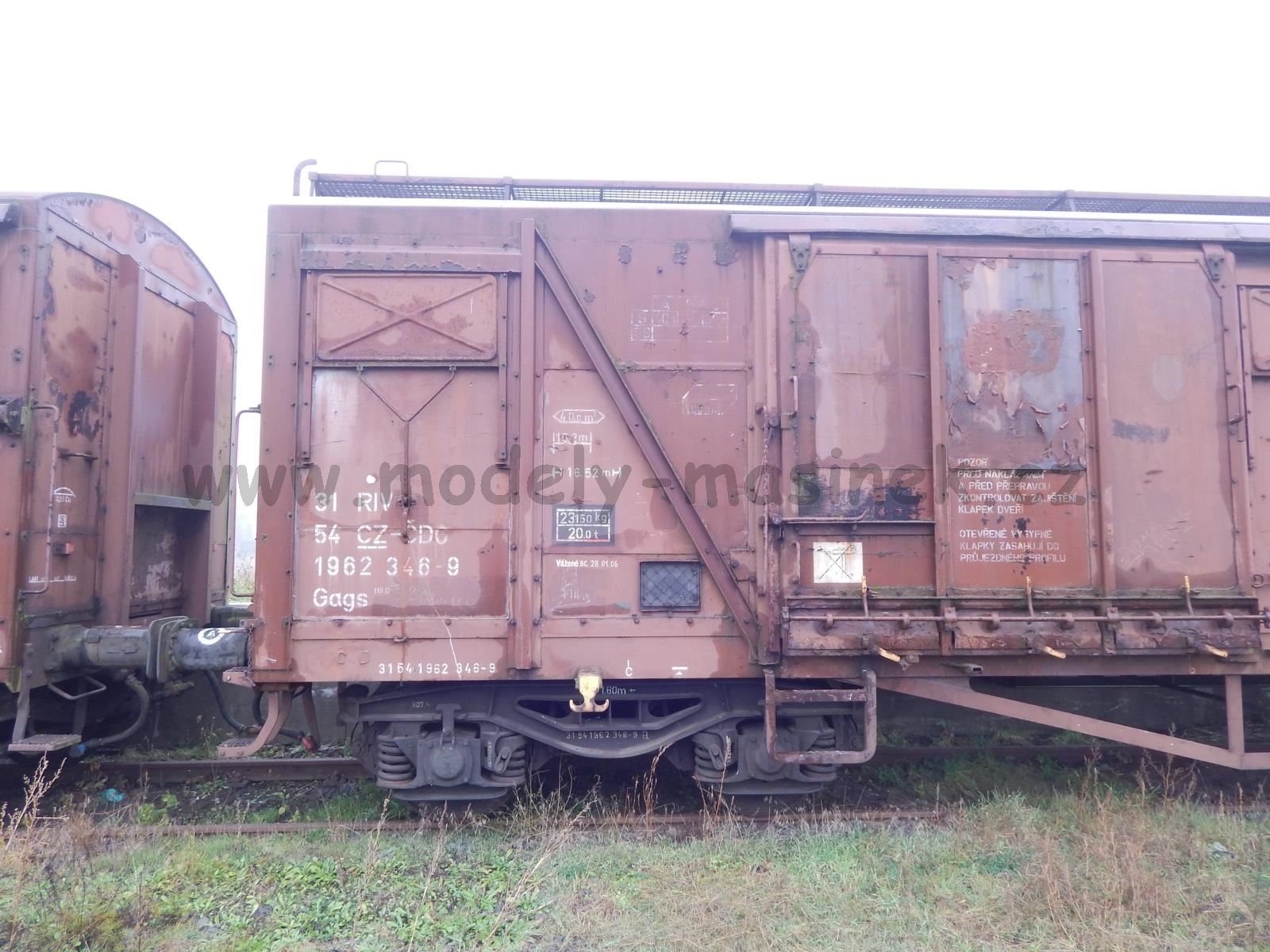

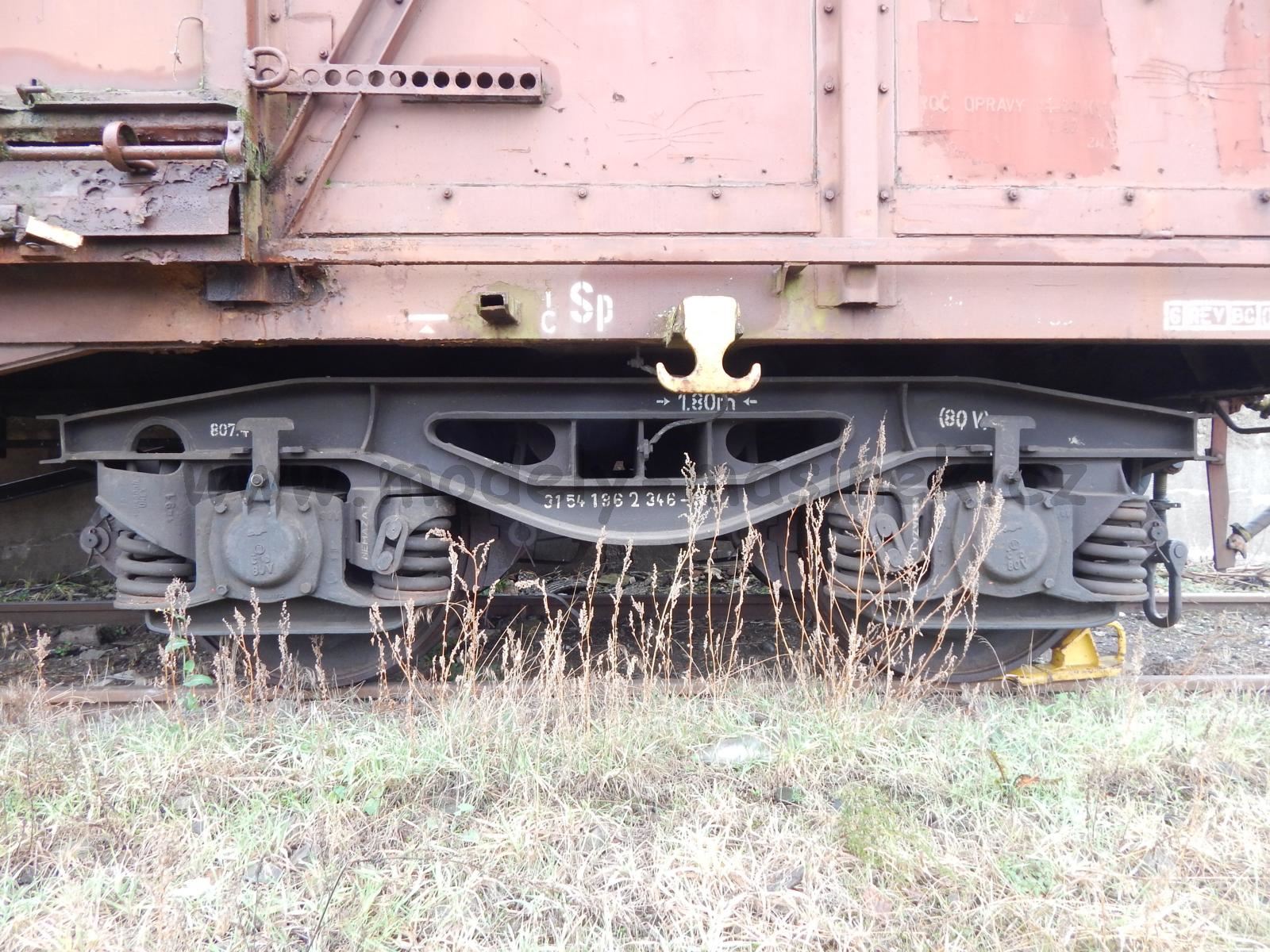

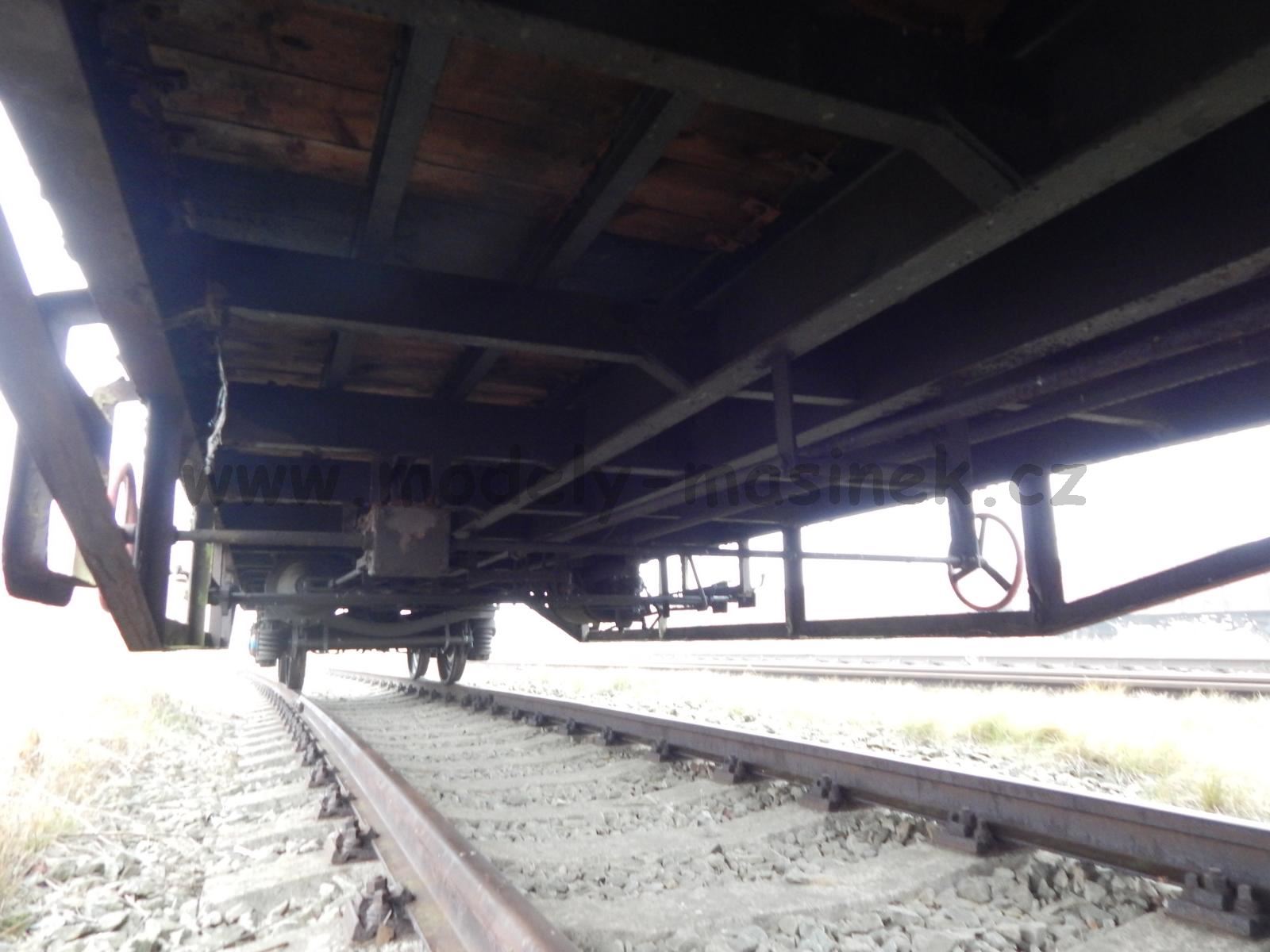

III. série

Gags_mimon43Gags_mimon44Gags_mimon46

Gags_mimon48Gags_mimon49Gags_mimon54

Gags_mimon55Gags_mimon56Gags_mimon58

Gags_mimon71Gags_mimon74Gags_mimon75

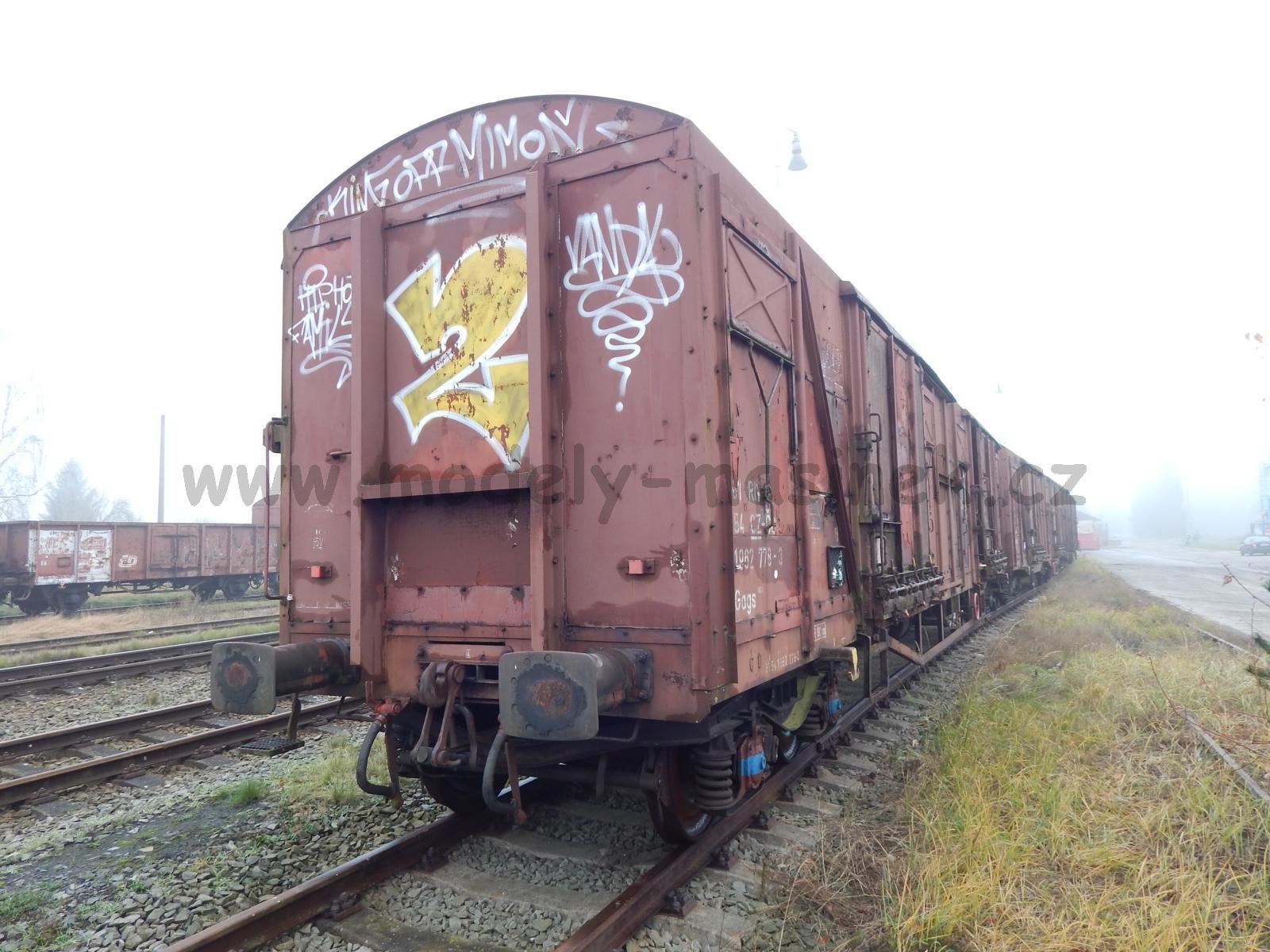

Gags_mimon80Gags_mimon81Gags_mimon82

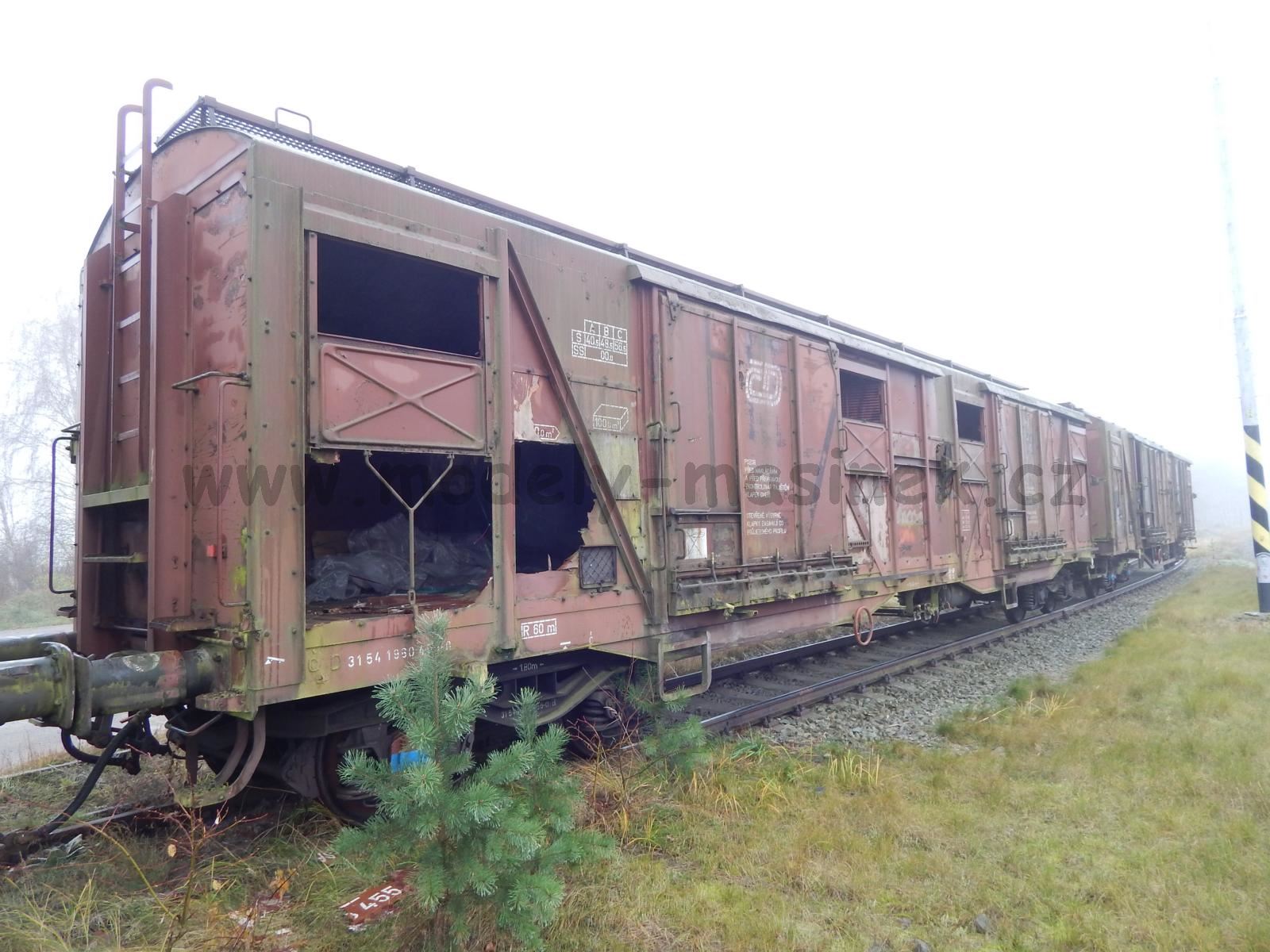

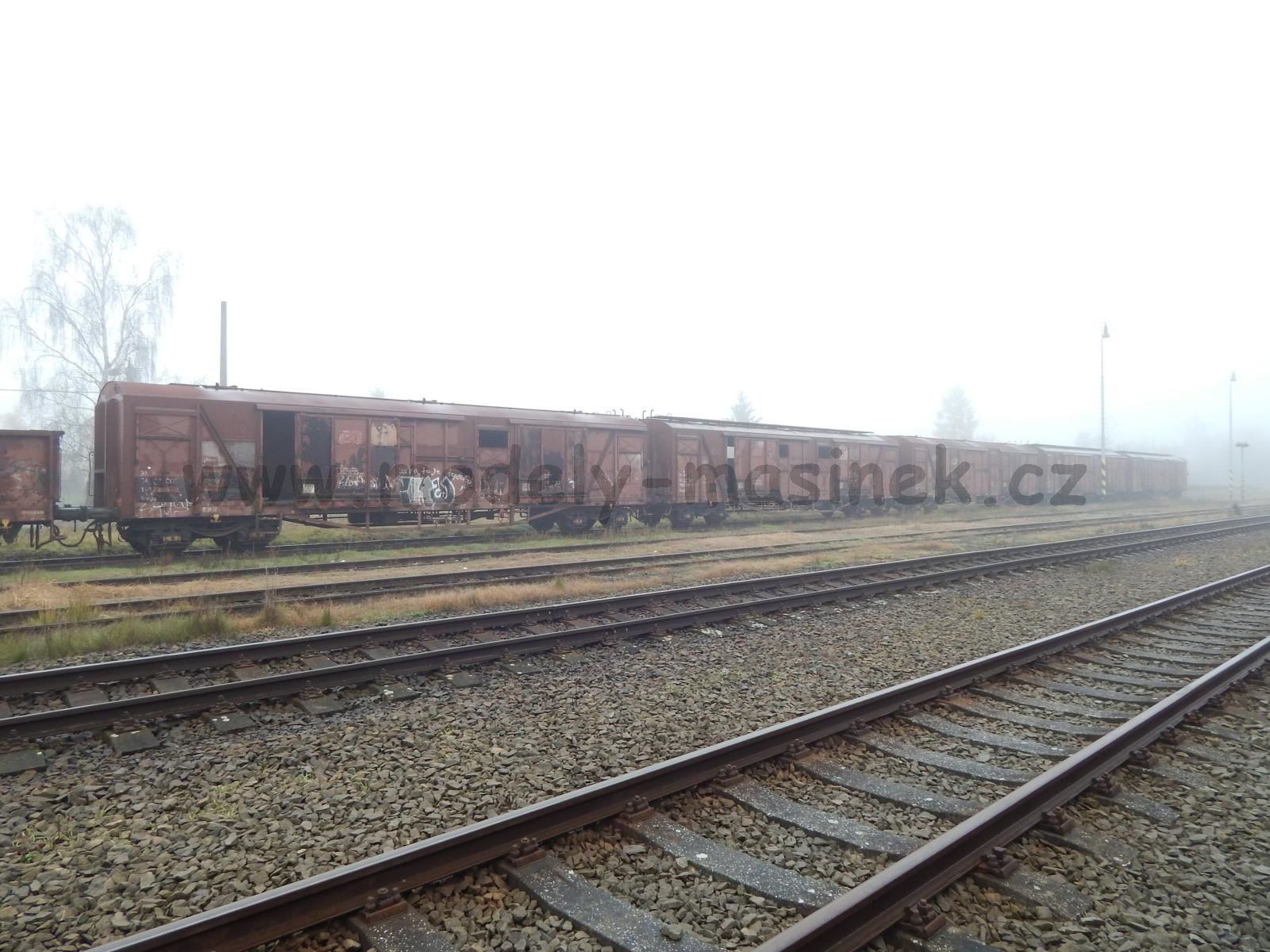

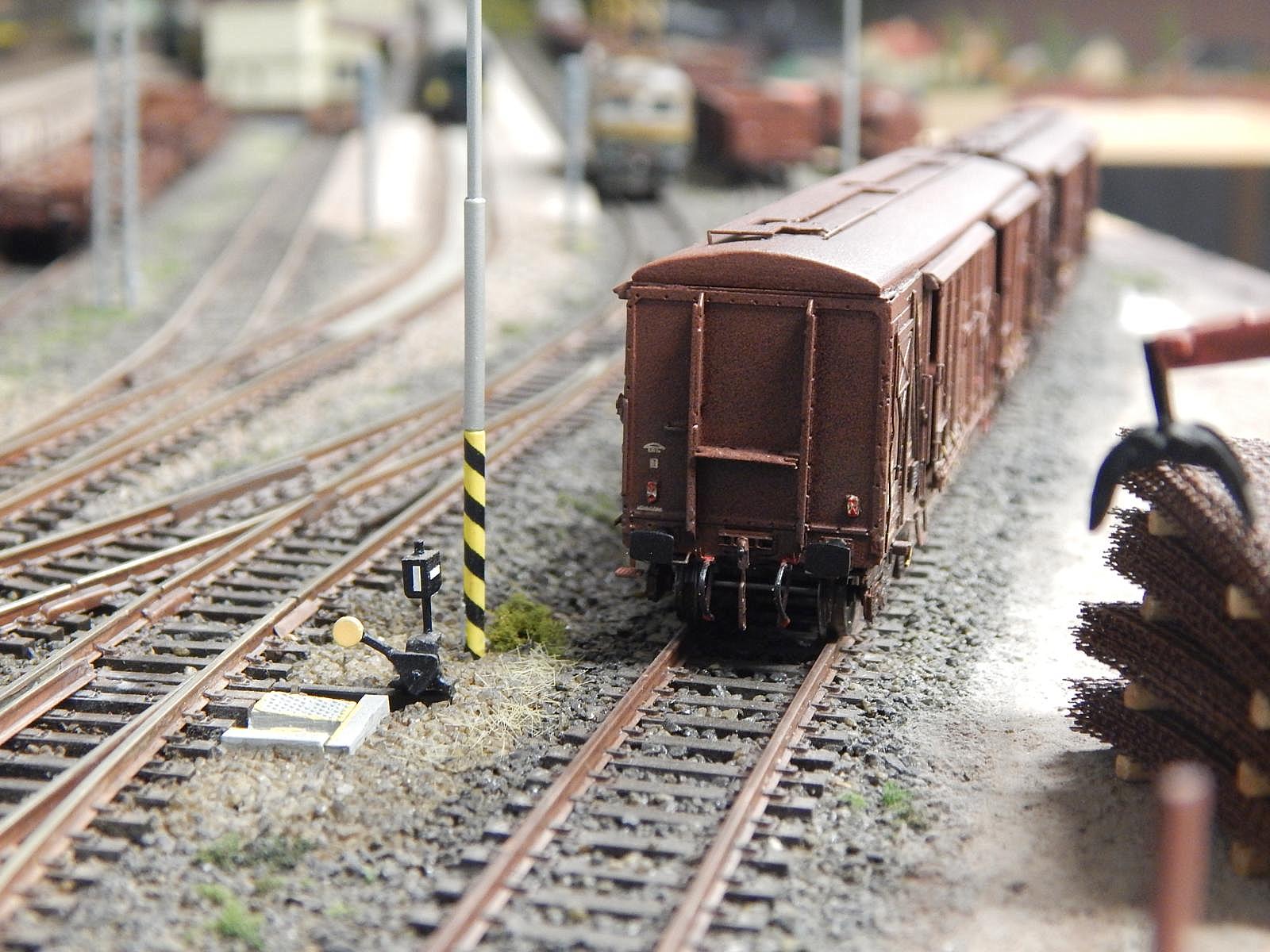

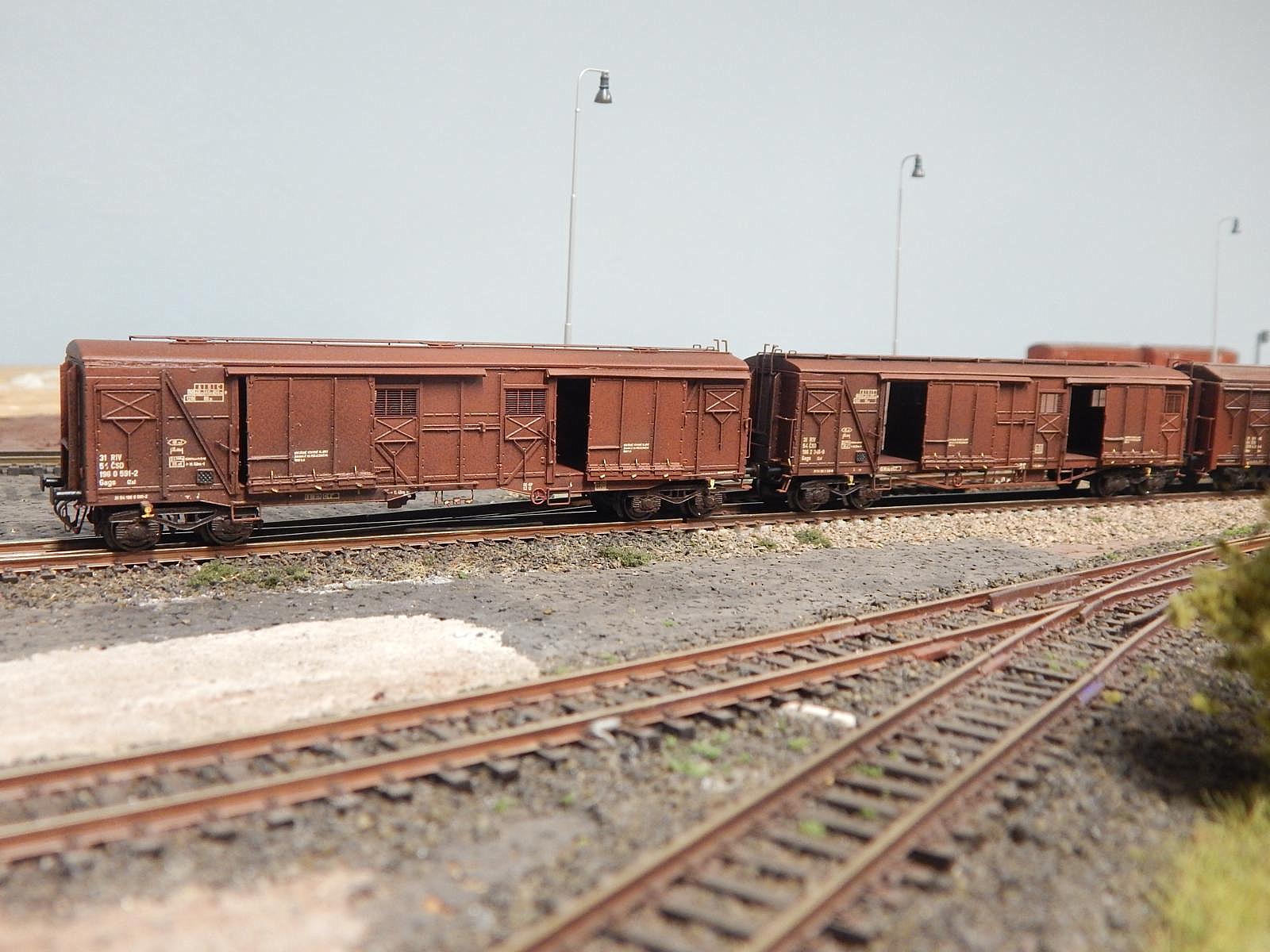

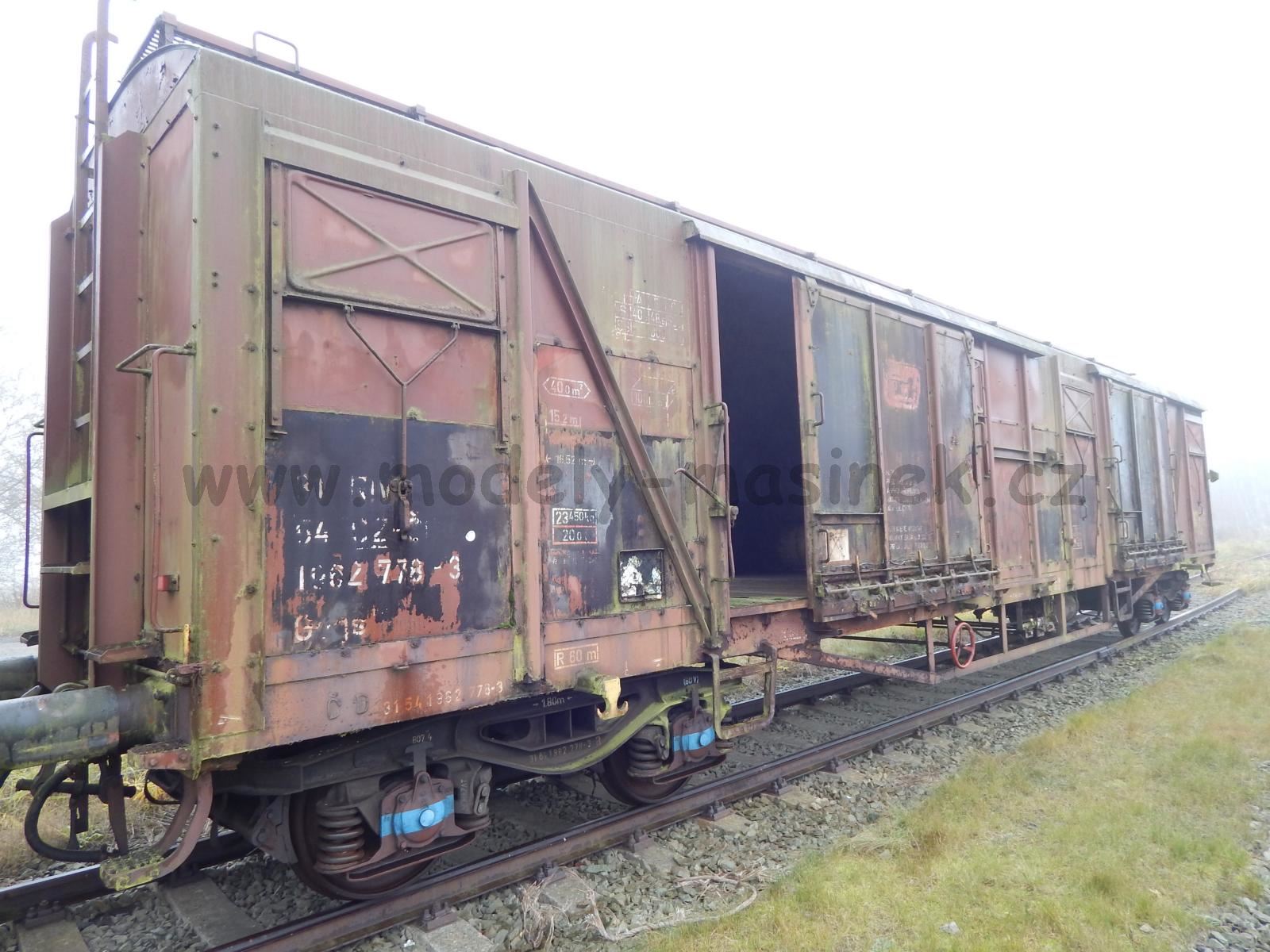

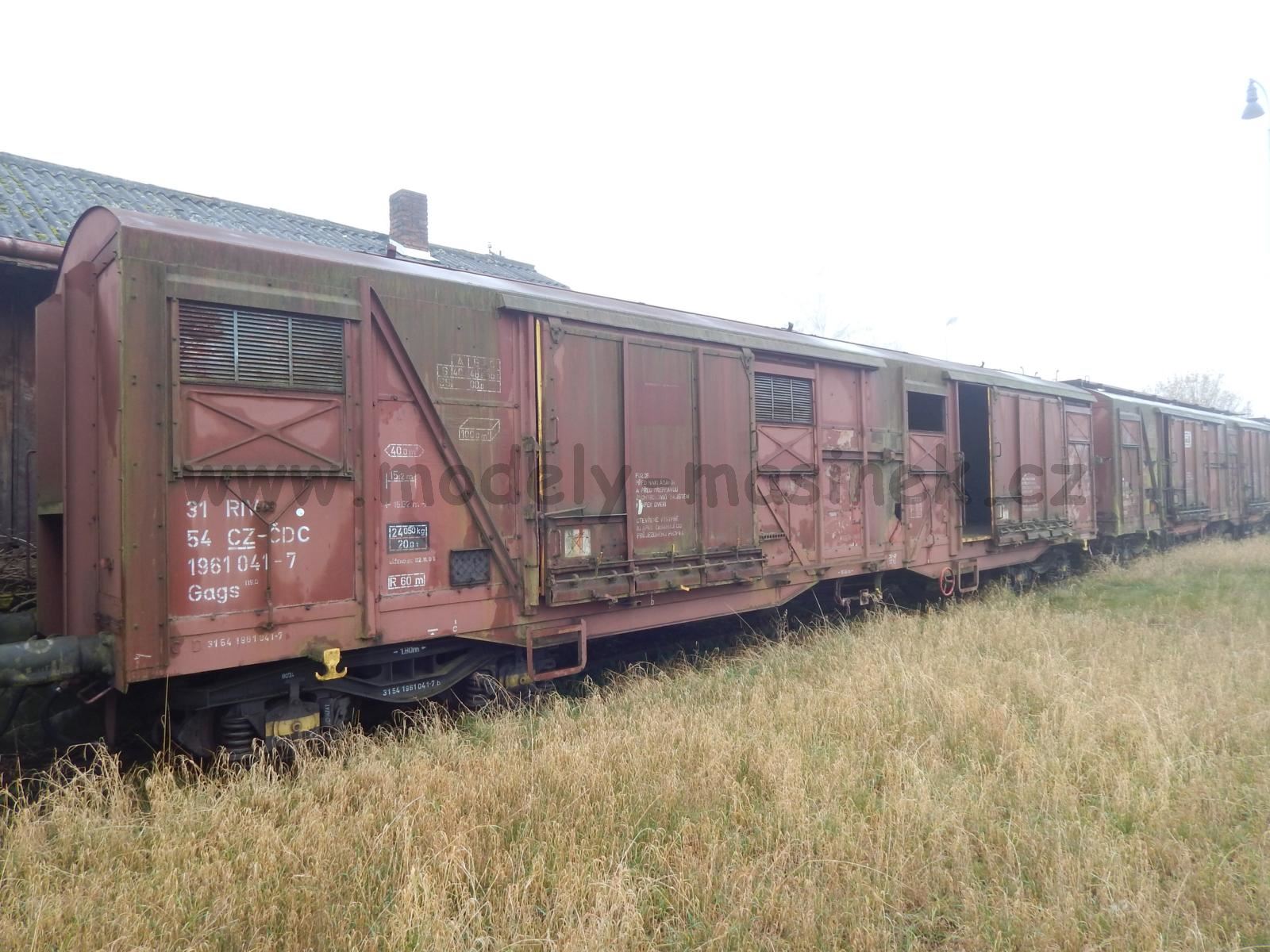

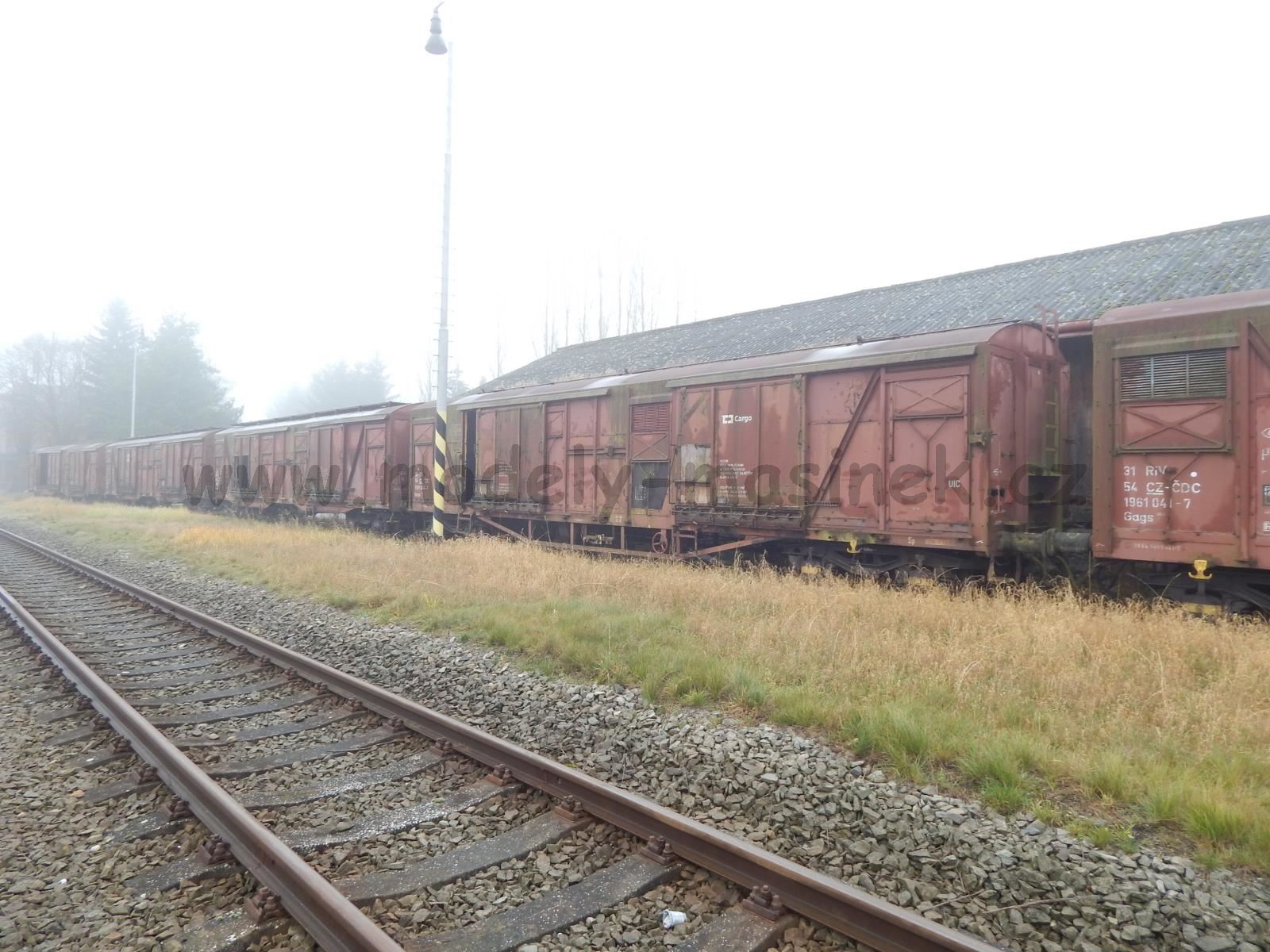

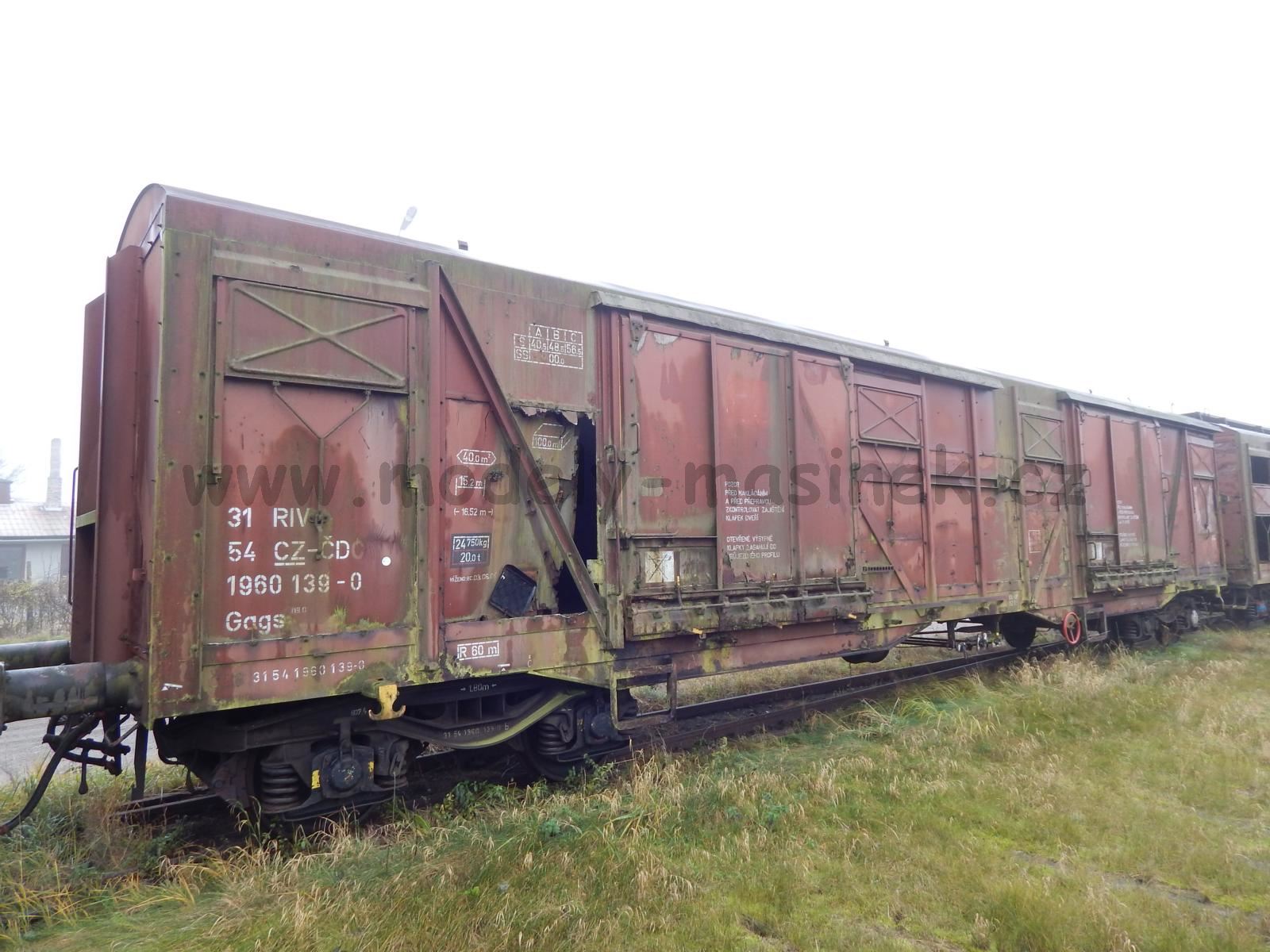

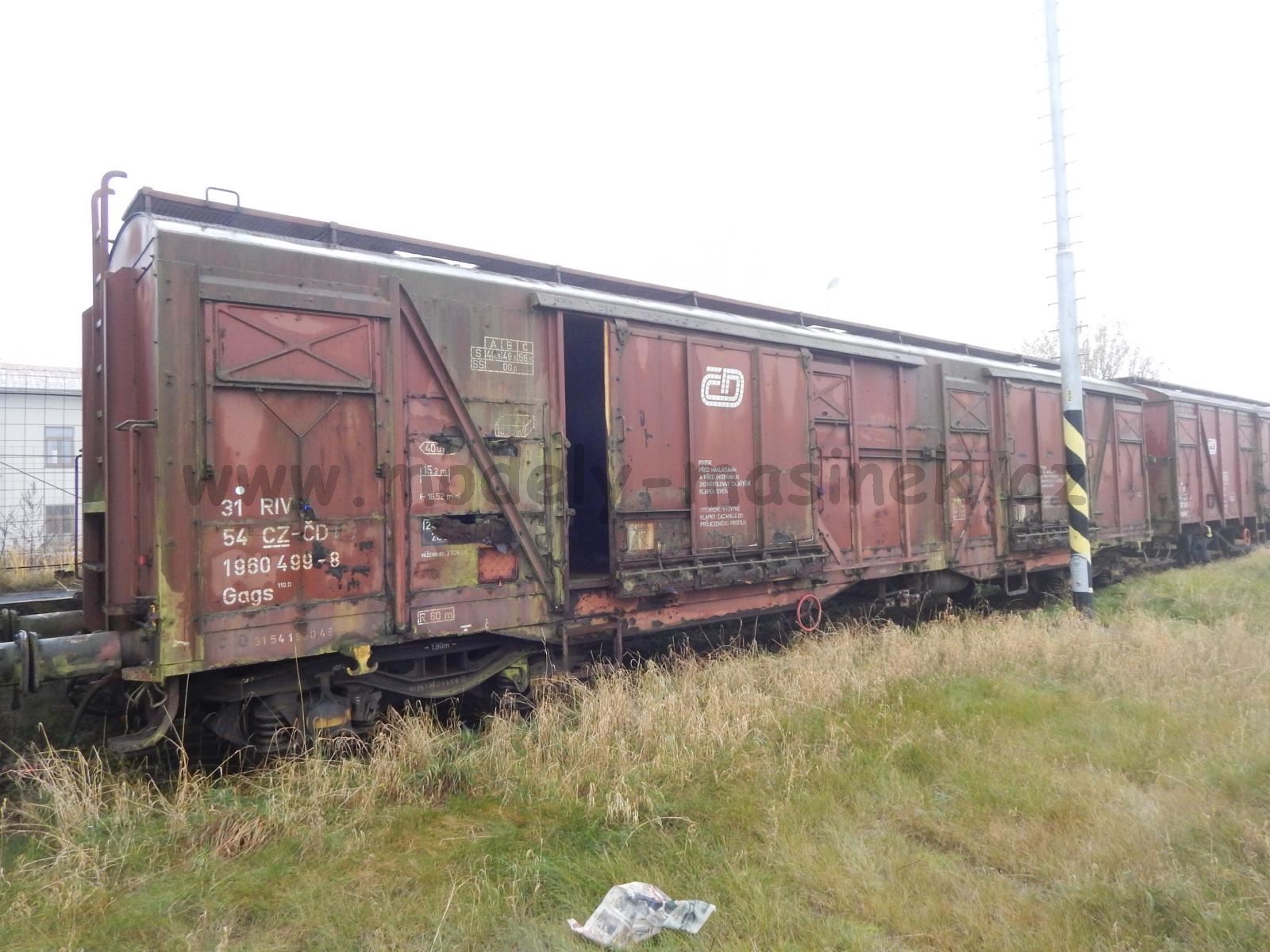

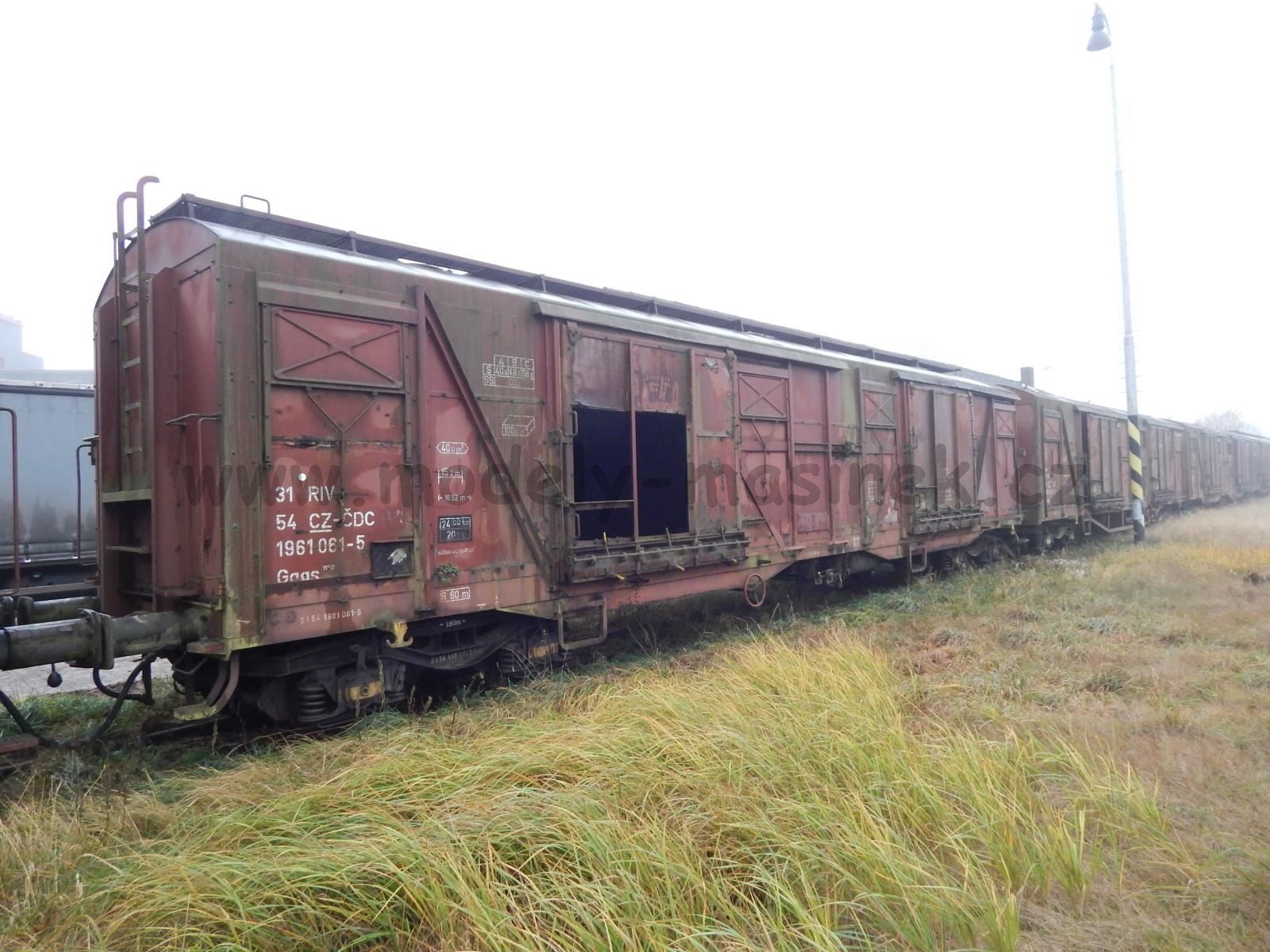

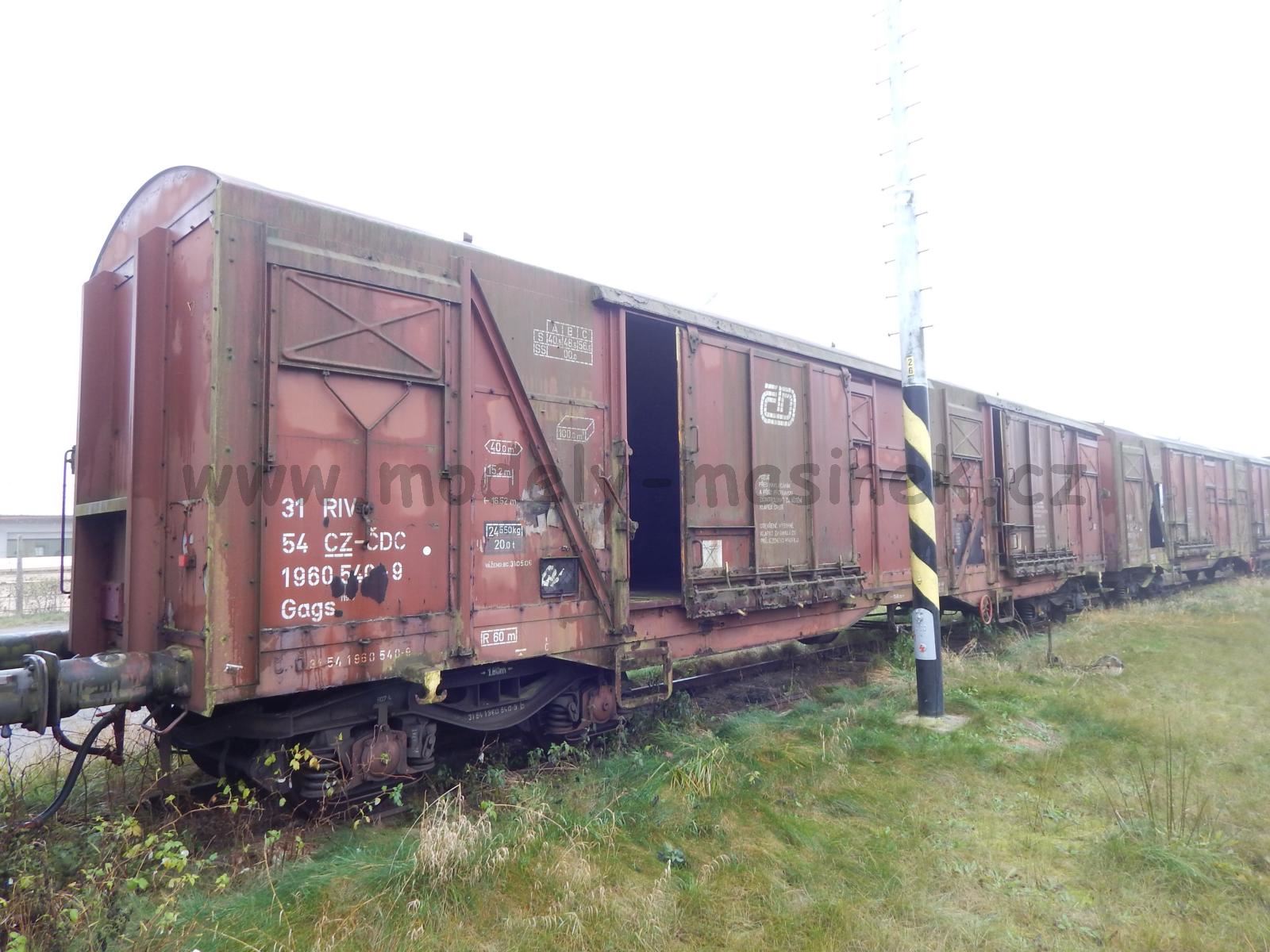

Vozy v soupravě

Gags_mimon1Gags_mimon4Gags_mimon5

Gags_mimon6Gags_mimon8Gags_mimon8_2

Gags_mimon9Gags_mimon10Gags_mimon11

Gags_mimon12Gags_mimon13Gags_mimon14

Gags_mimon15Gags_mimon23Gags_mimon29

Článek publikován 7.12.2017 / Poslední aktualizace 8.12.2017
