Článek popisující stavbu pracovního stroje MUV 69.2 s nástavbou

Cena stavebnice ve velikosti N a TT - 300 Kč, H0 - 400 Kč

Návod ve formátu .doc si můžete stáhnout ZDE Muv-692_-navod2

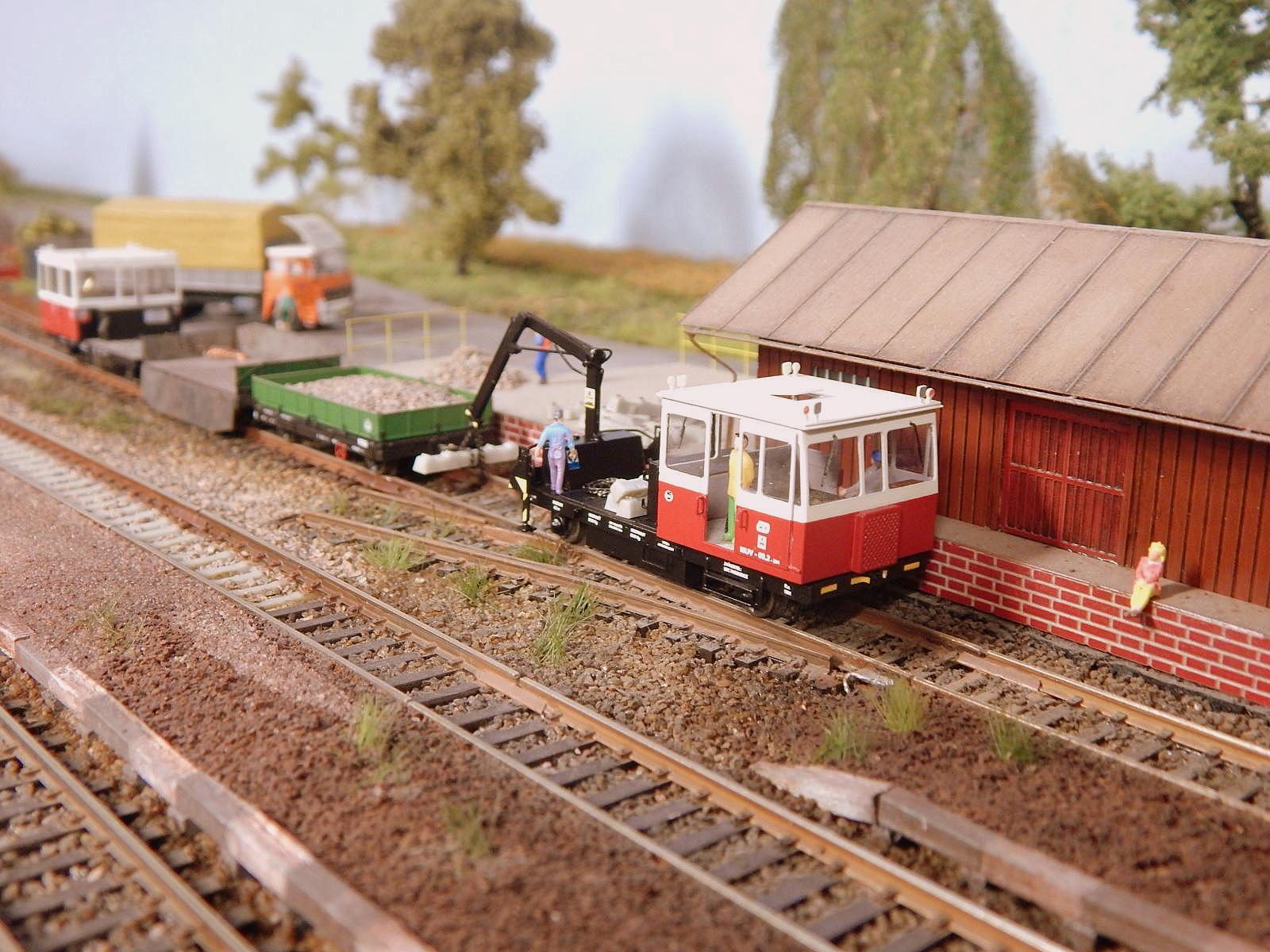

Muv69_2_verze2_popis_2Muv-69_loz_finale10_2

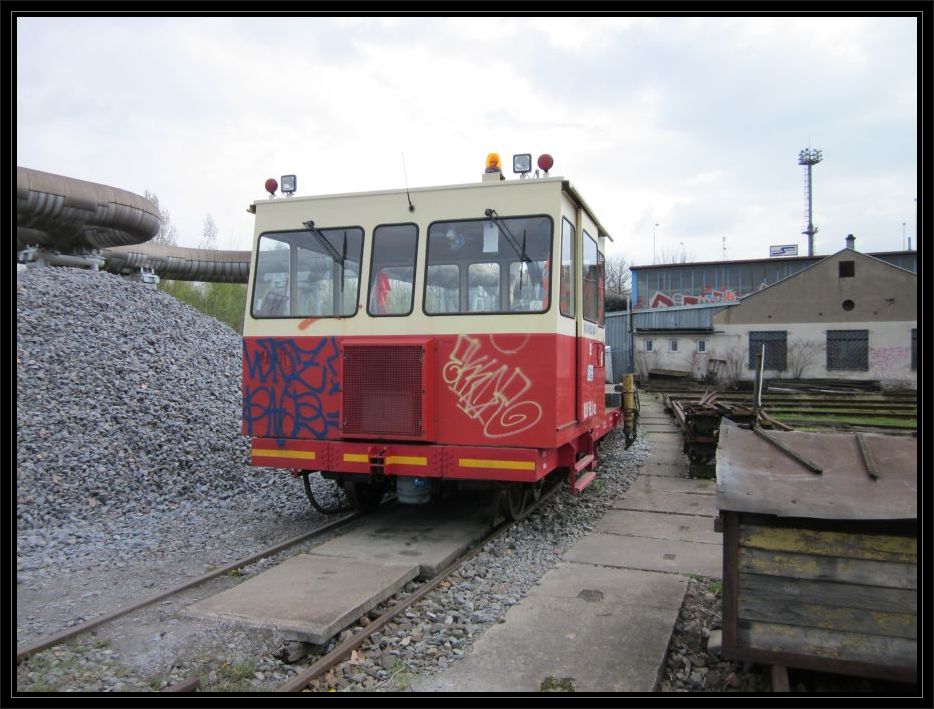

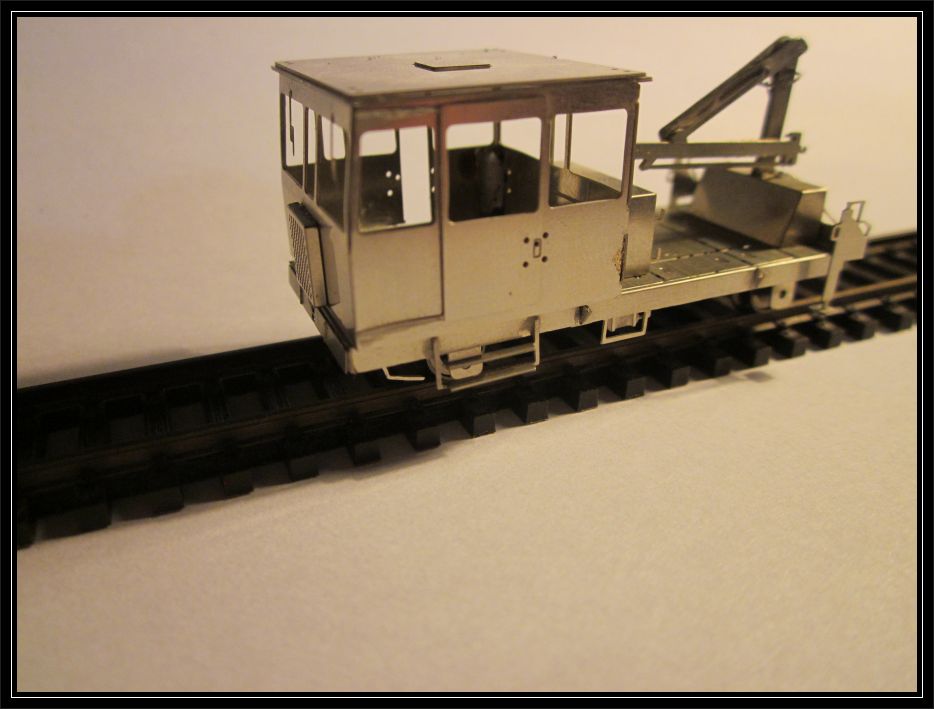

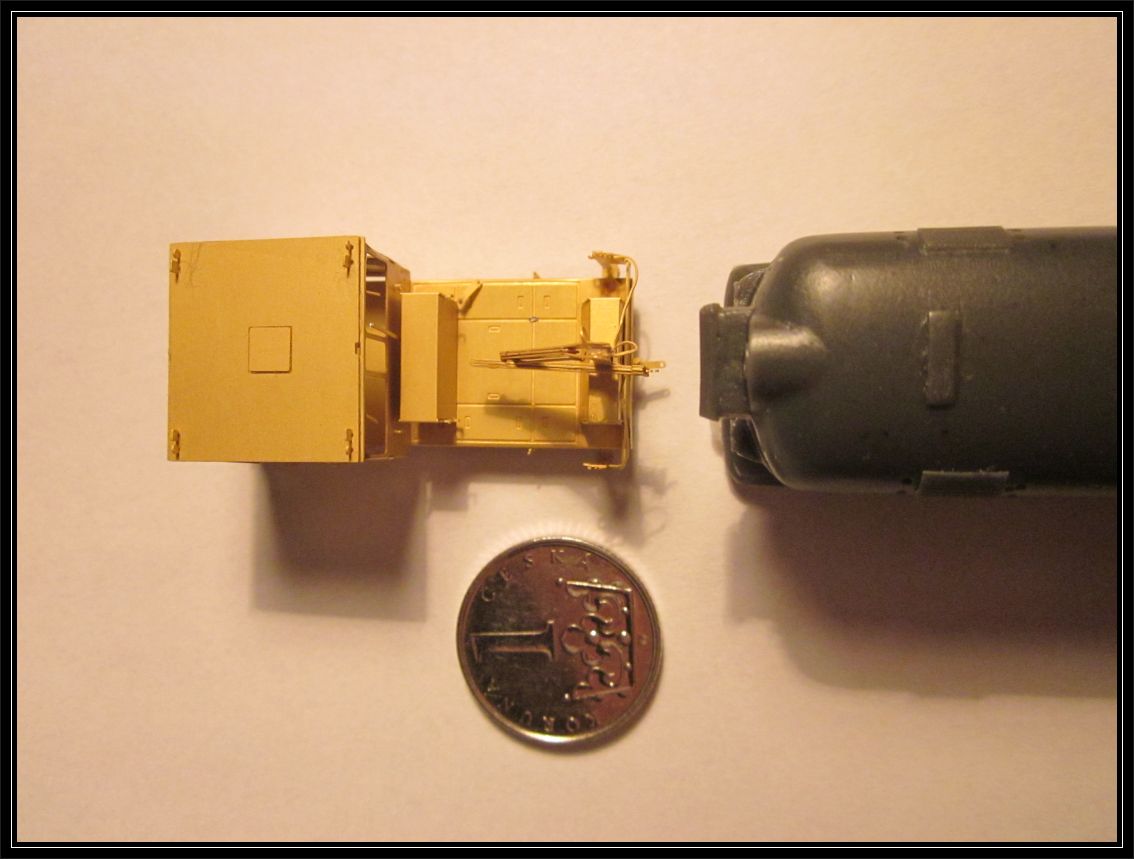

 Prototyp leptu TT verze I. - první fotografie níže, stavba z 8.11.2013.

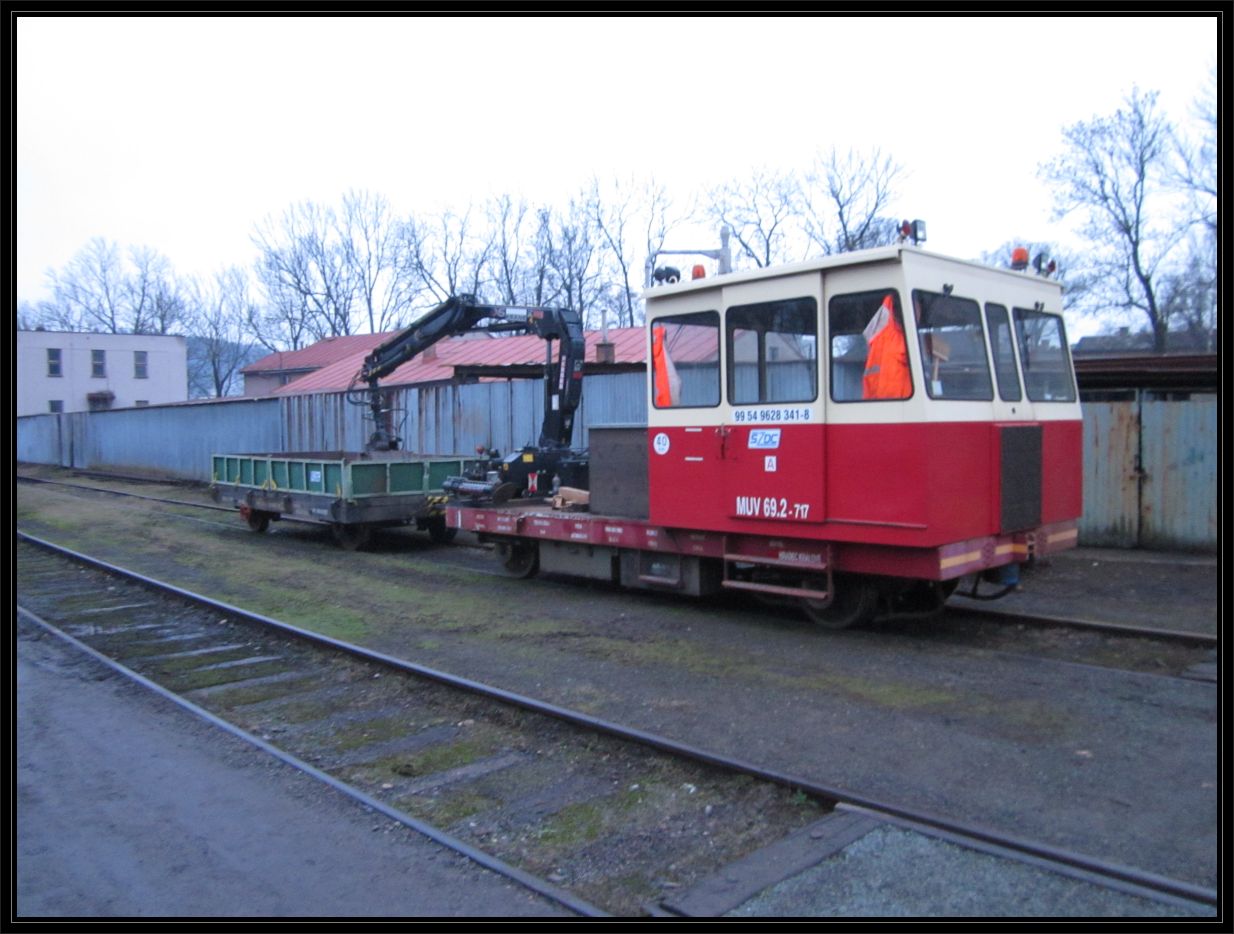

Img_5202_2Muv69-2_922a_2Muv_2

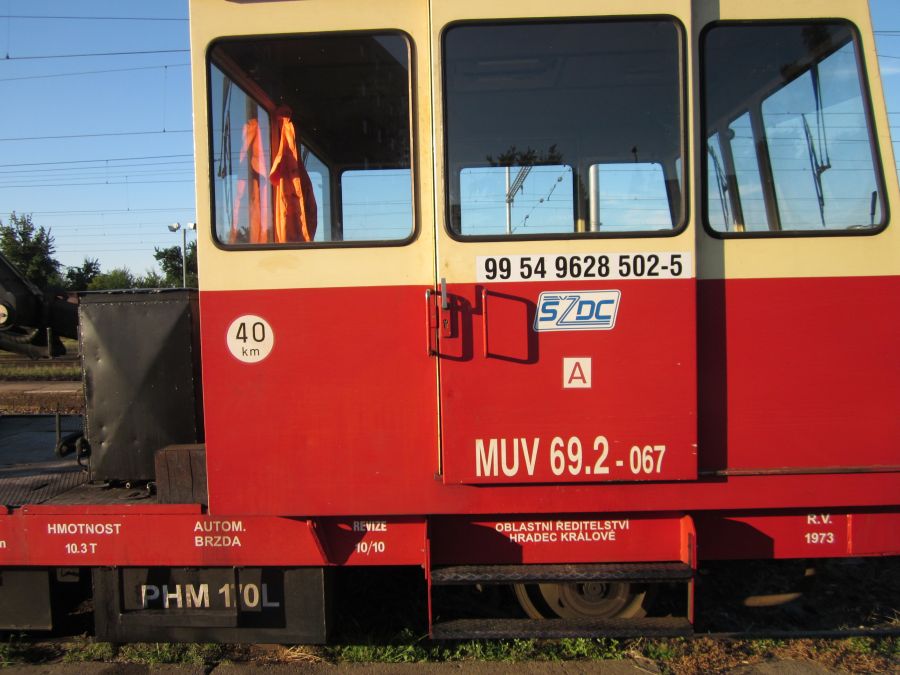

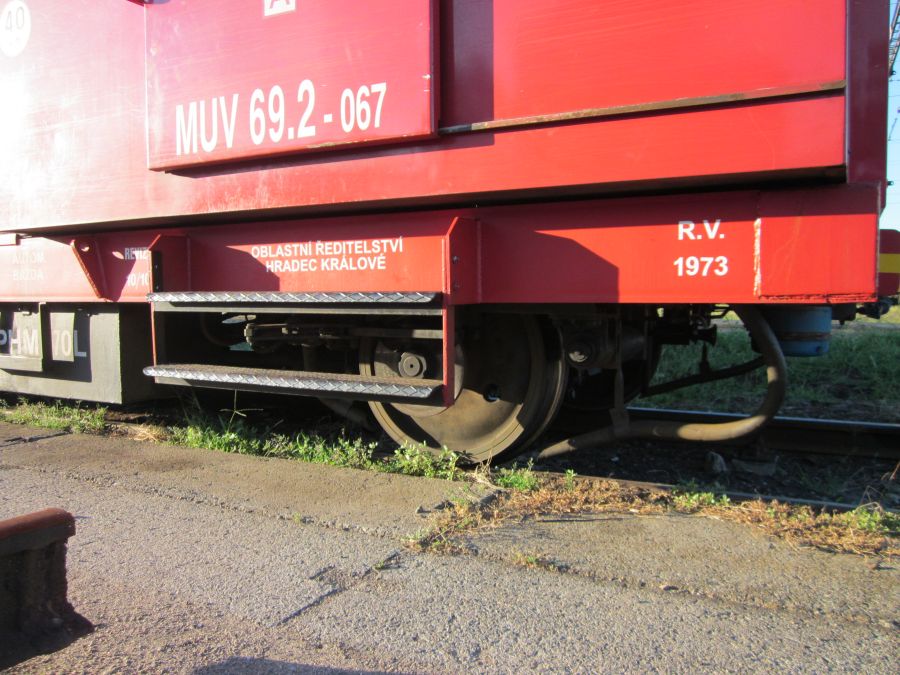

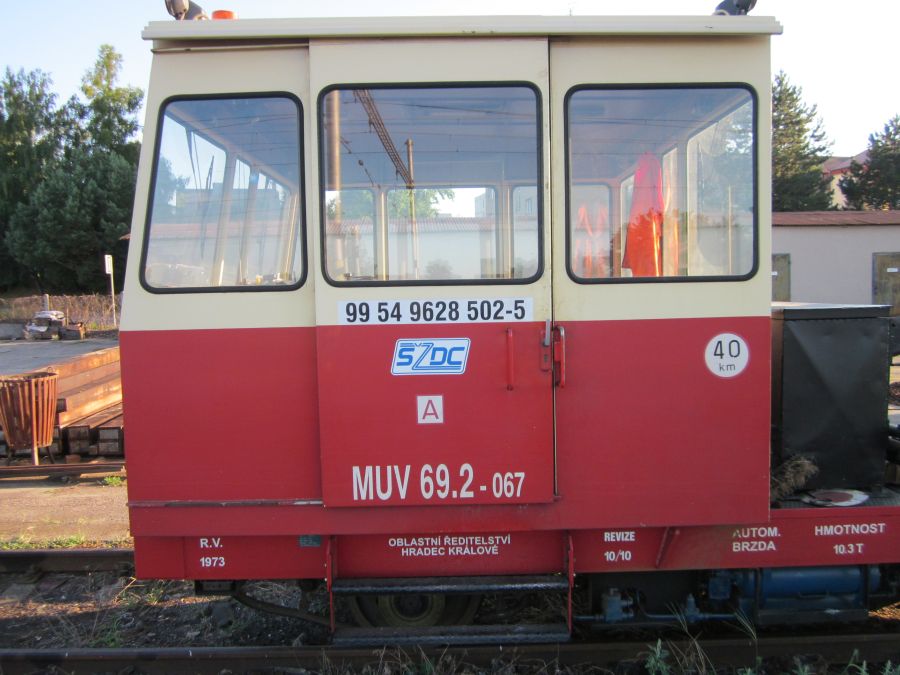

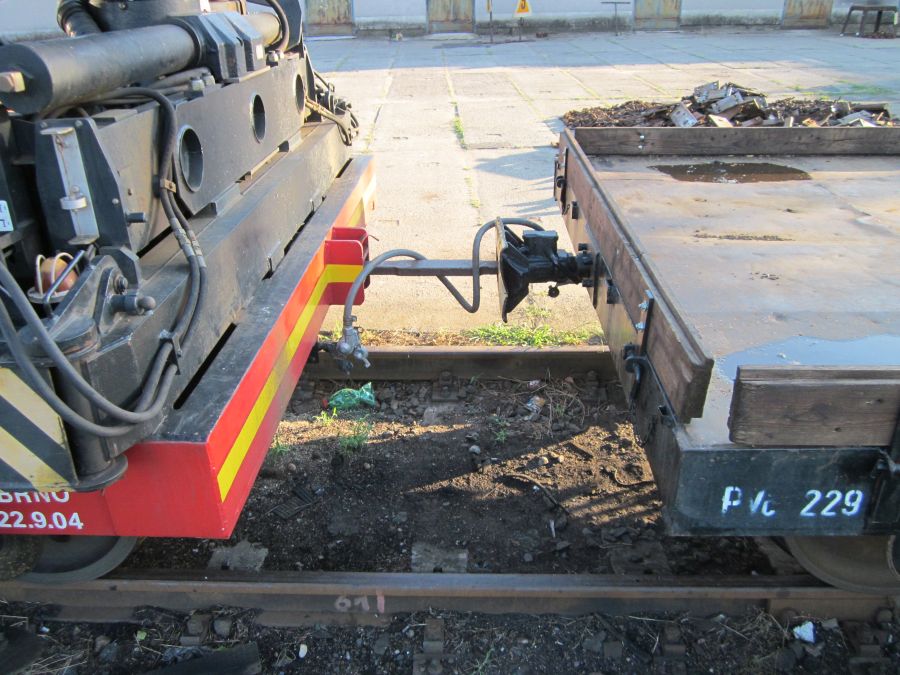

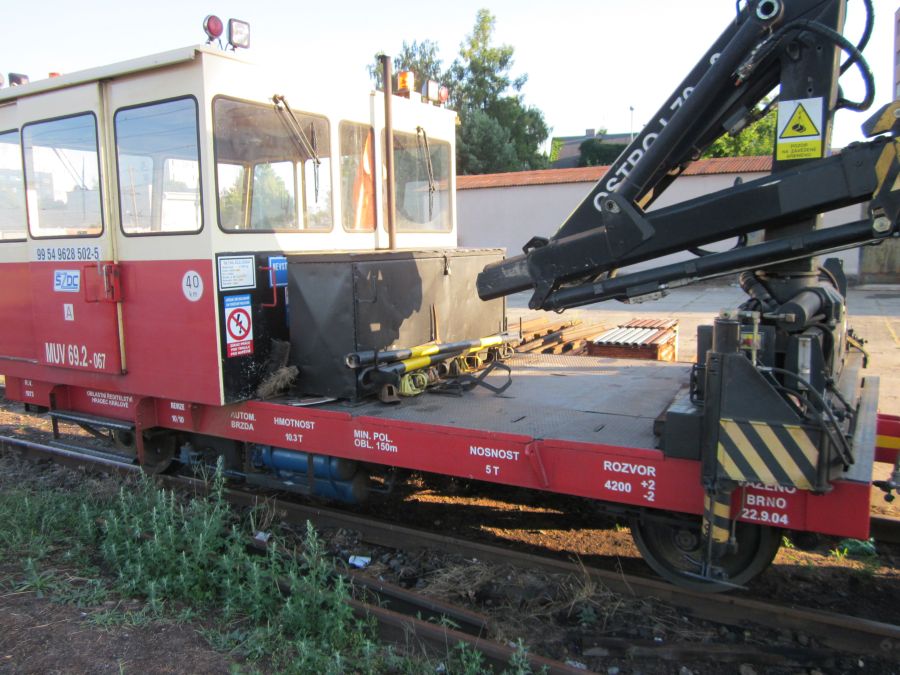

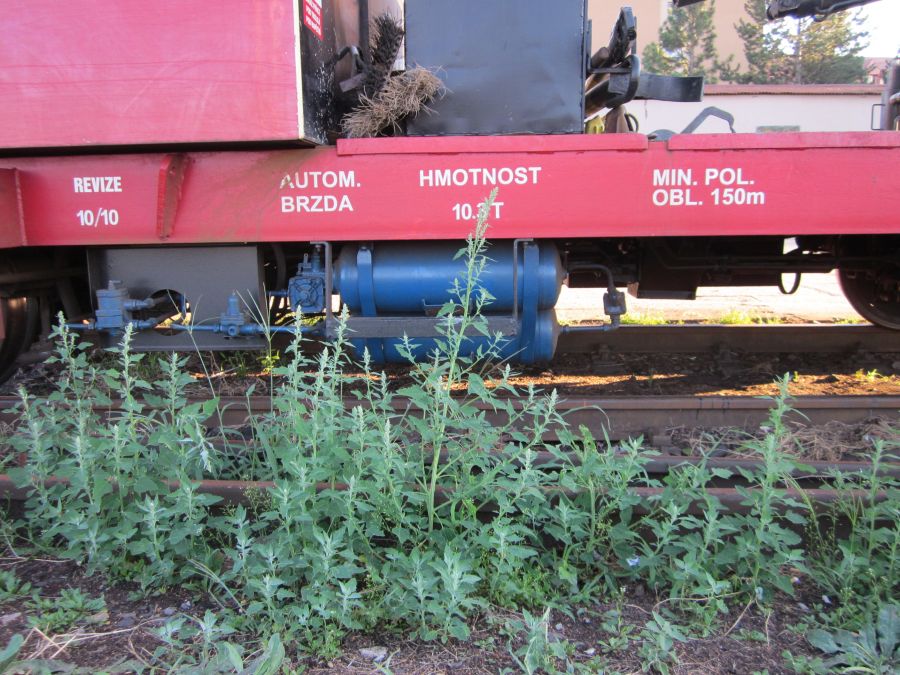

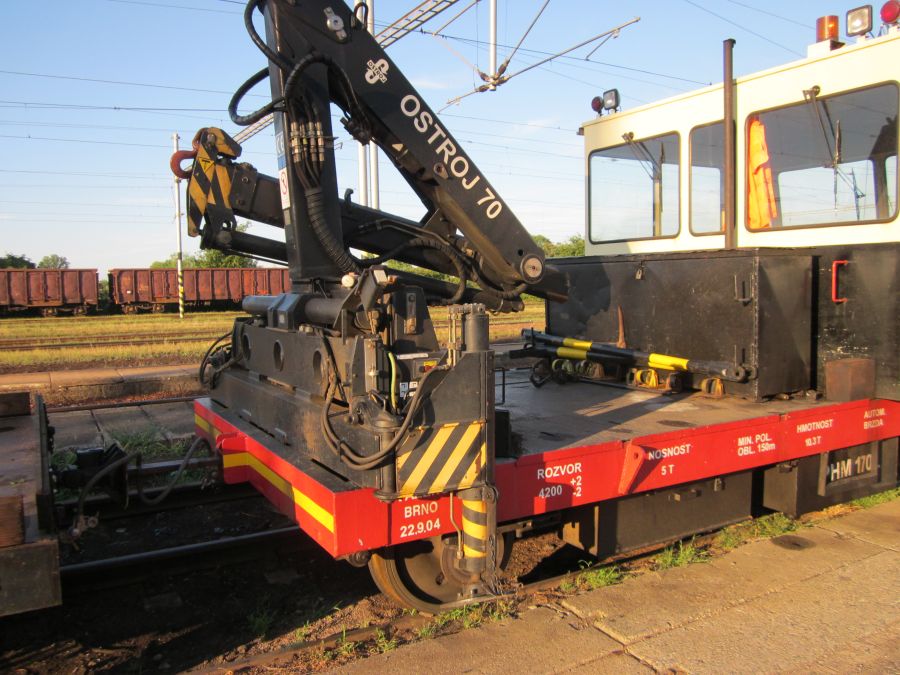

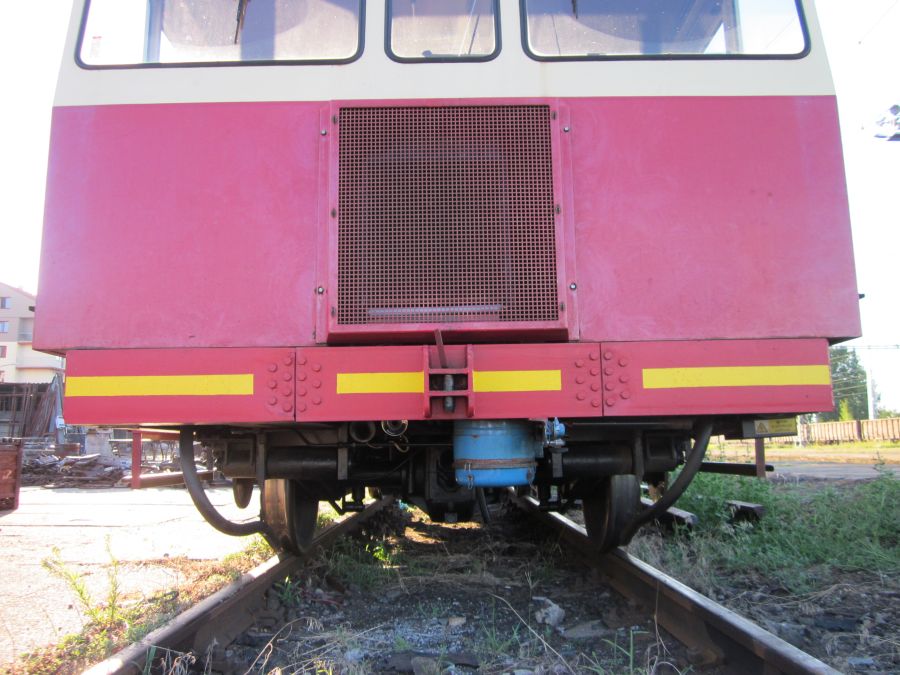

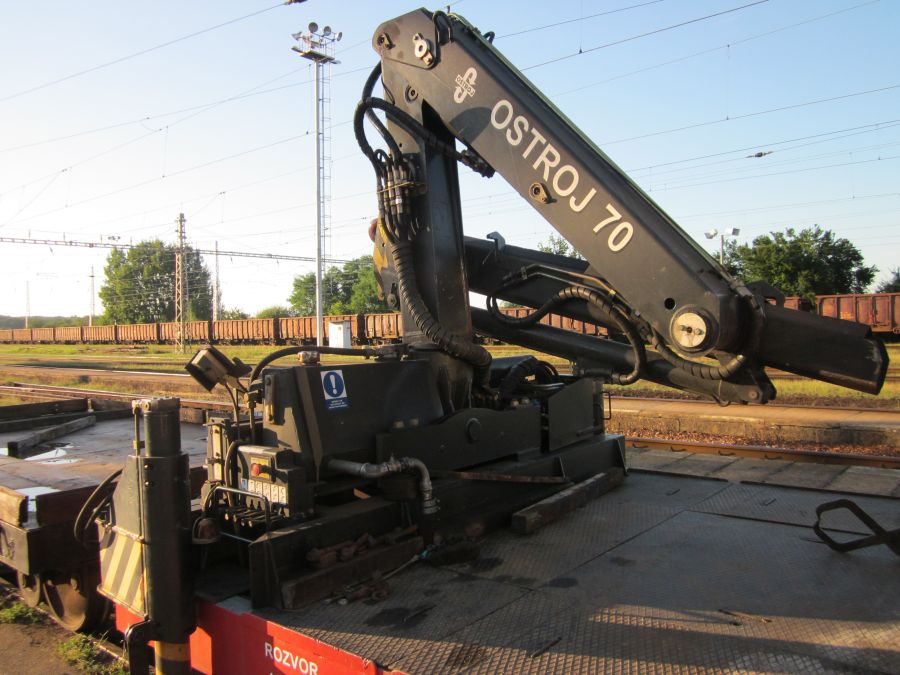

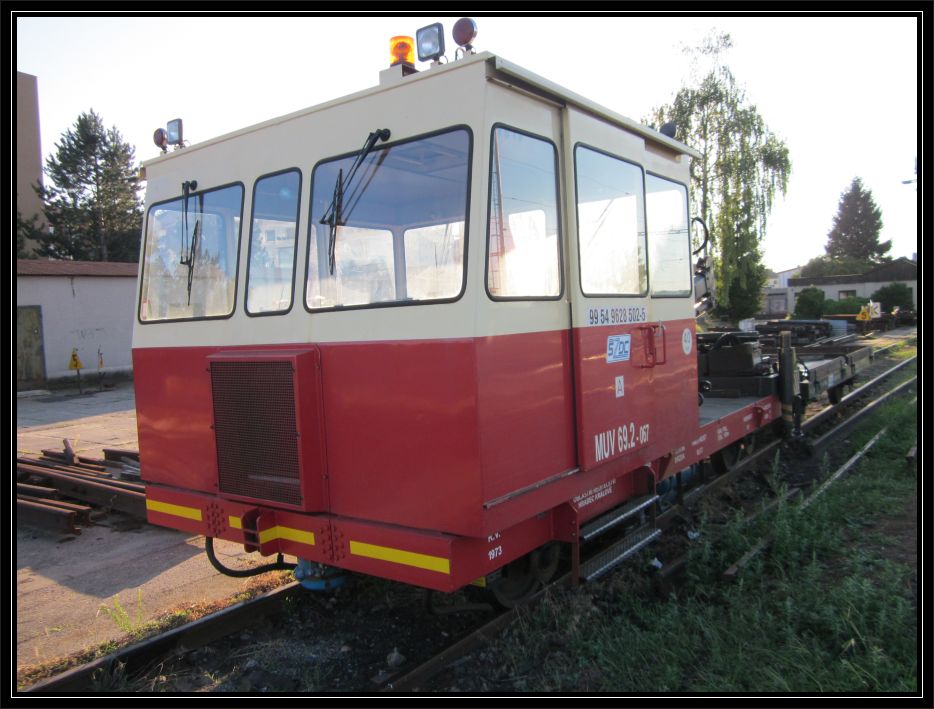

Fotografie MUV 69.2 CHlumec nad Cidlinou 2013 - Tento stroj je předlohou leptané stavebnice.

Muv69_2_chlumec2Muv69_2_chlumec3Muv69_2_chlumec4

Muv69_2_chlumec5Muv69_2_chlumec7Muv69_2_chlumec10

Muv69_2_chlumec13Muv69_2_chlumec14Muv69_2_chlumec11


Doplňující zboží

Kat.č. N-MUV69.2 Sta / Kat.č. TT-MUV69.2 Sta / Kat.č. H0-MUV69.2 Sta

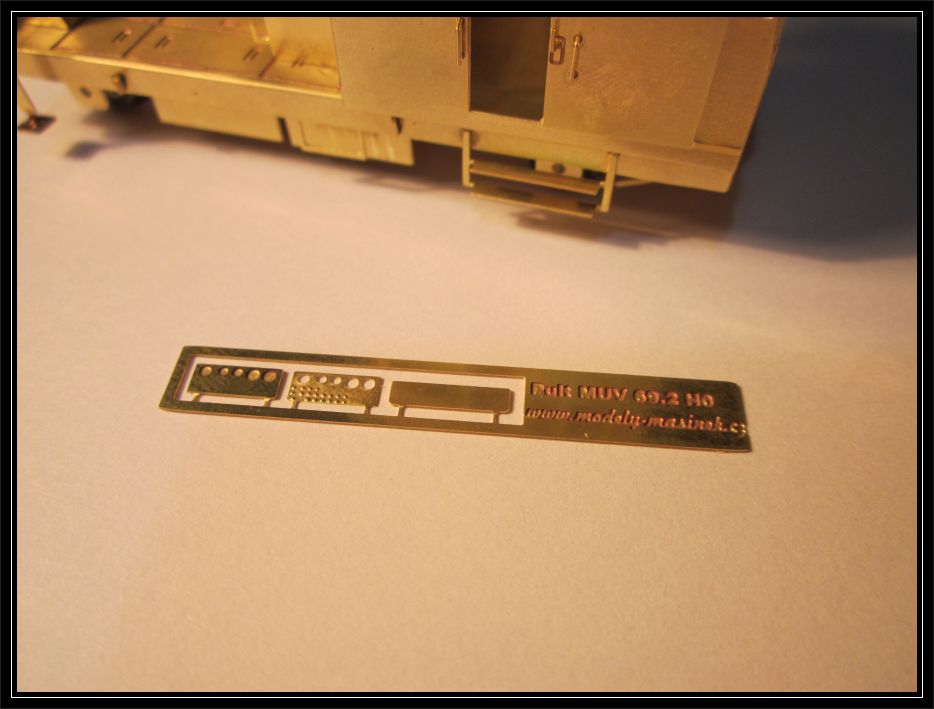

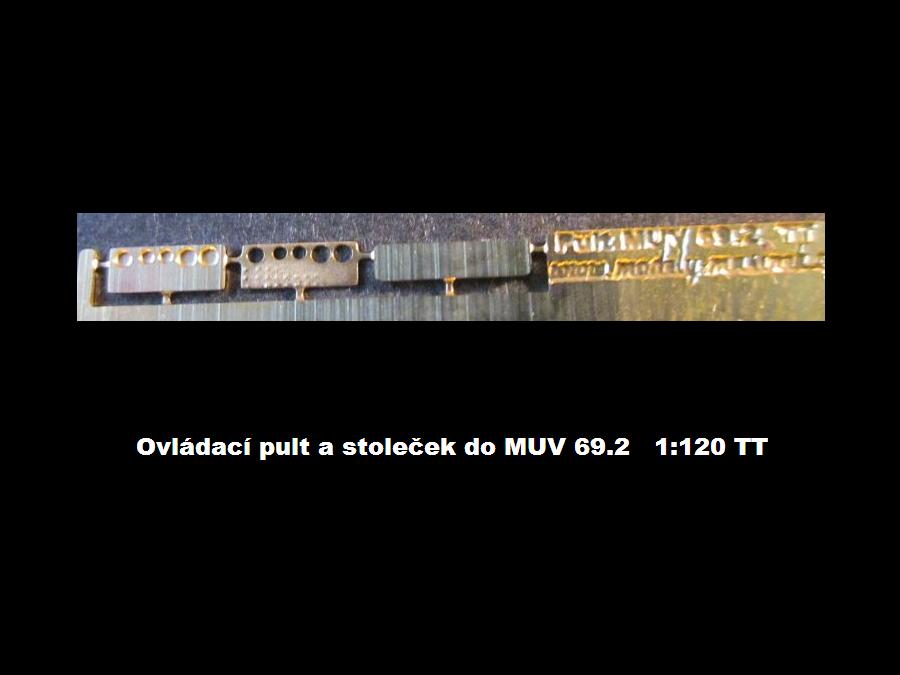

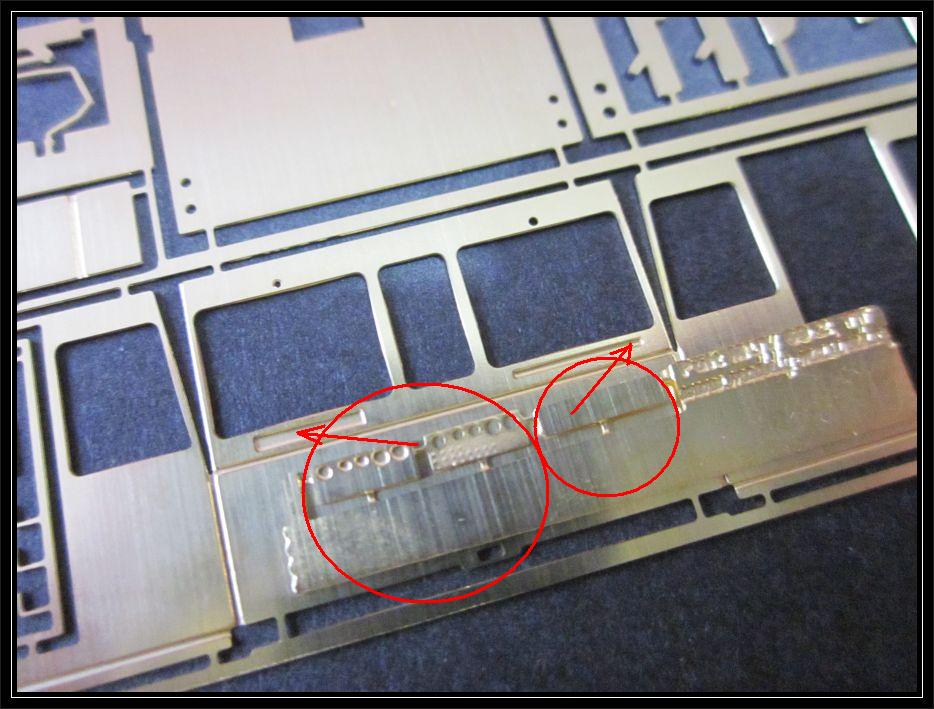

 Ovládací pult a stoleček, pro dané dílky jsou na vnitřní straně leptu MUV připraveny drážky pro přesné umístění. Cena 25 Kč. Velikosti N/TT/H0

Muv69_2_pult3_2Muv69_2_pult2_2Muv69_sta

Pult1Pult2Muv69_2_lak11


Kat.č. TT-Kolo MUV

Kovová dvojkolí pro MUV a vozíky PV a PVK  1:120 TT. Cena kus 30 Kč

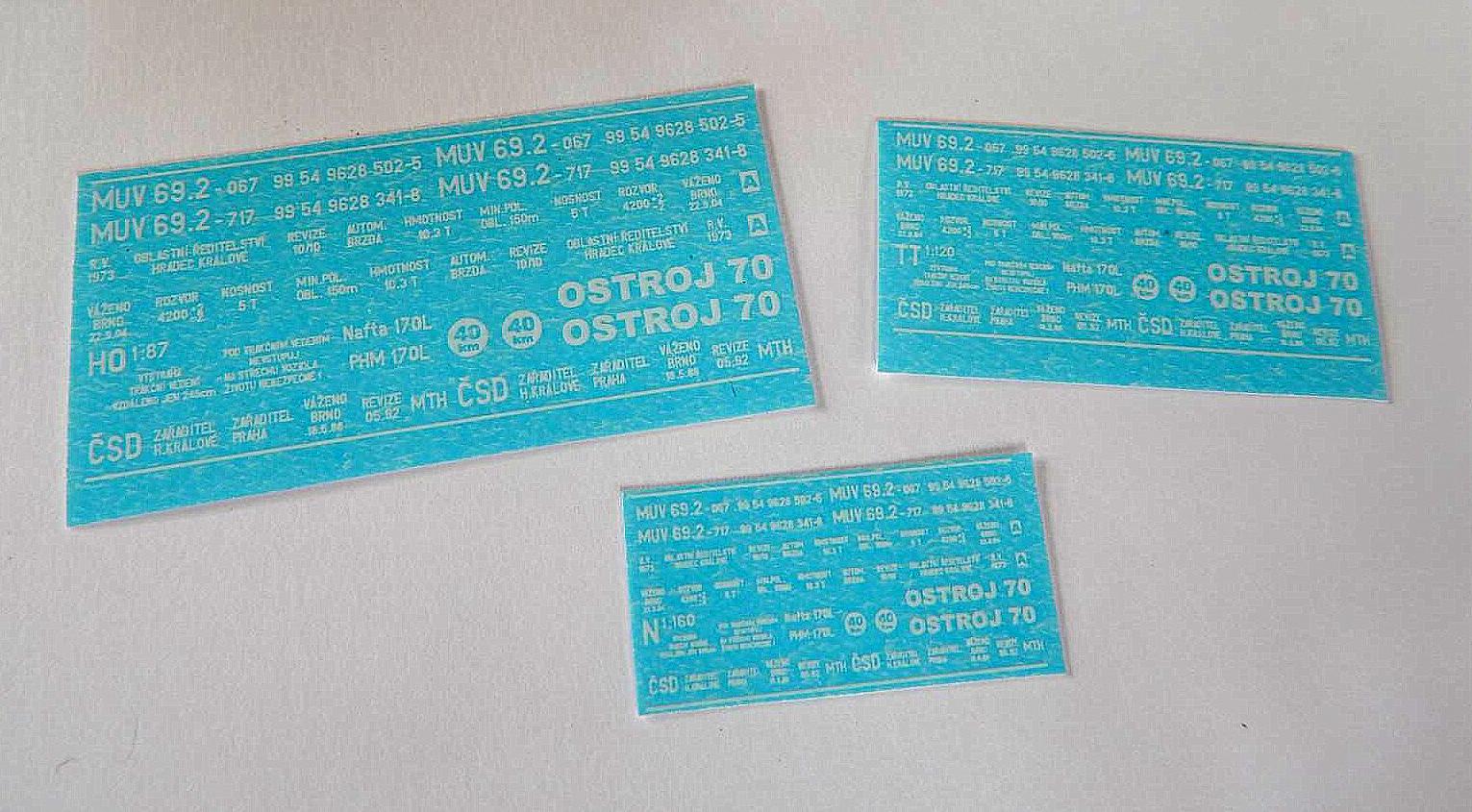

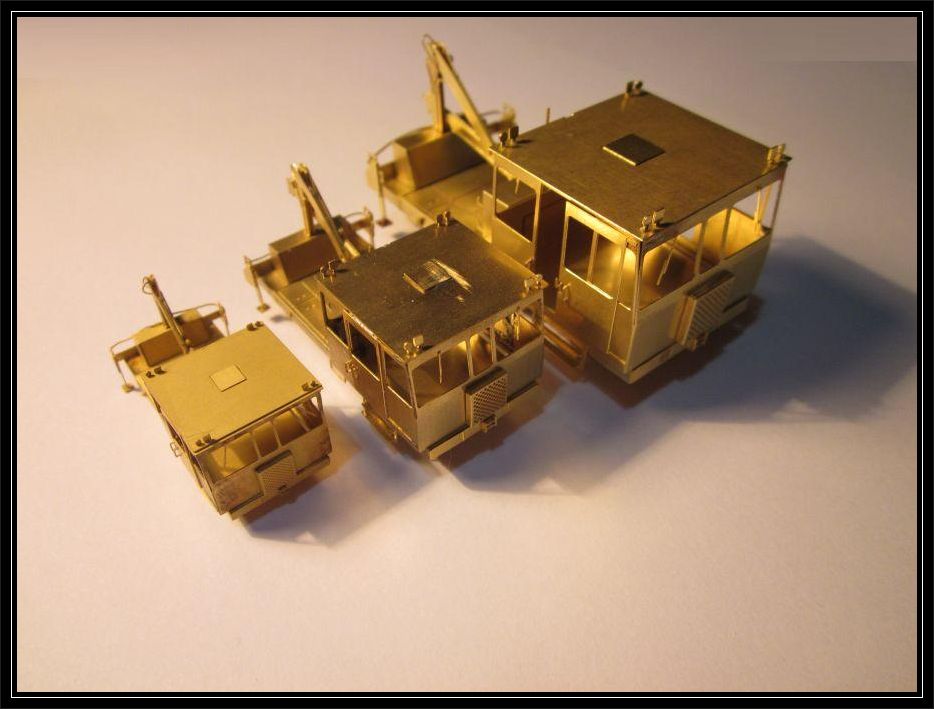

Obtisky ČSD / ČD z naší dílny N / TT / H0

- MUV 69.2 - aršík N 30 Kč / TT 40 Kč / H0 50 Kč

O_muv69_2_n_tt_h0_2

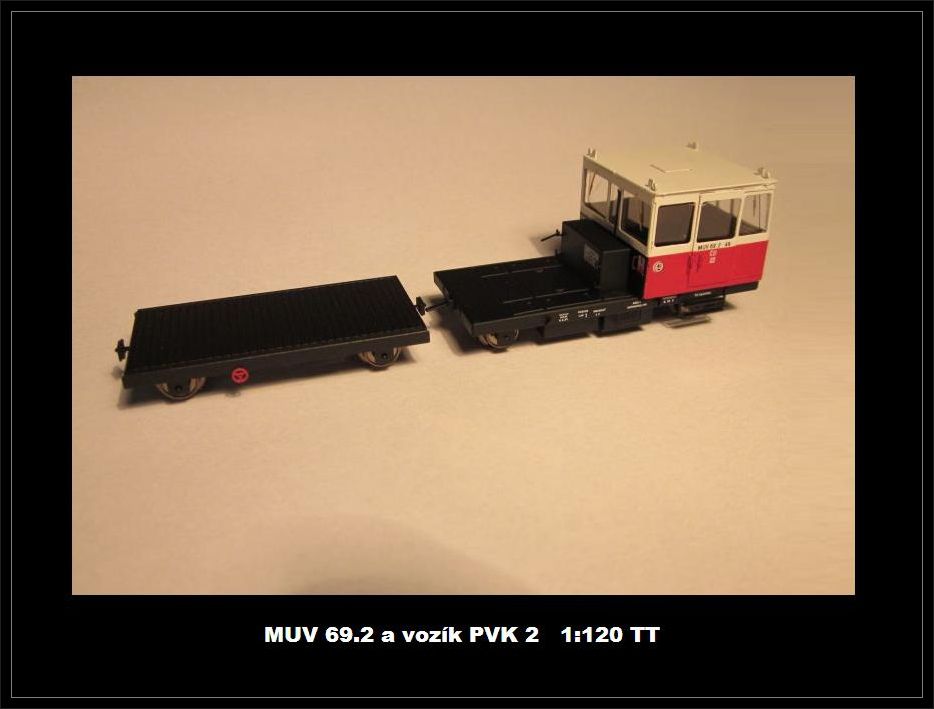

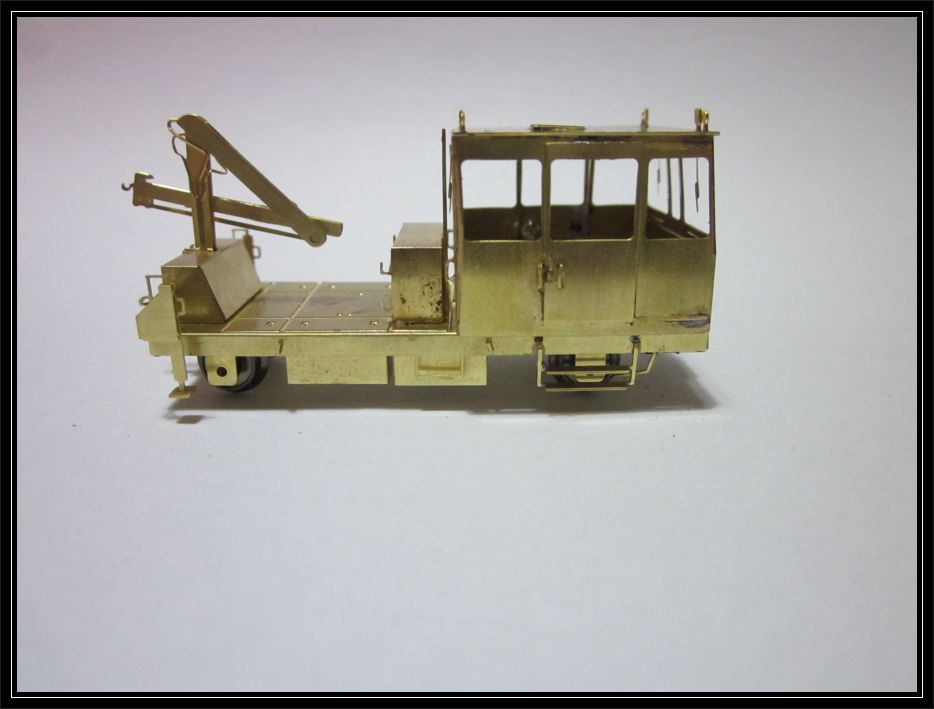

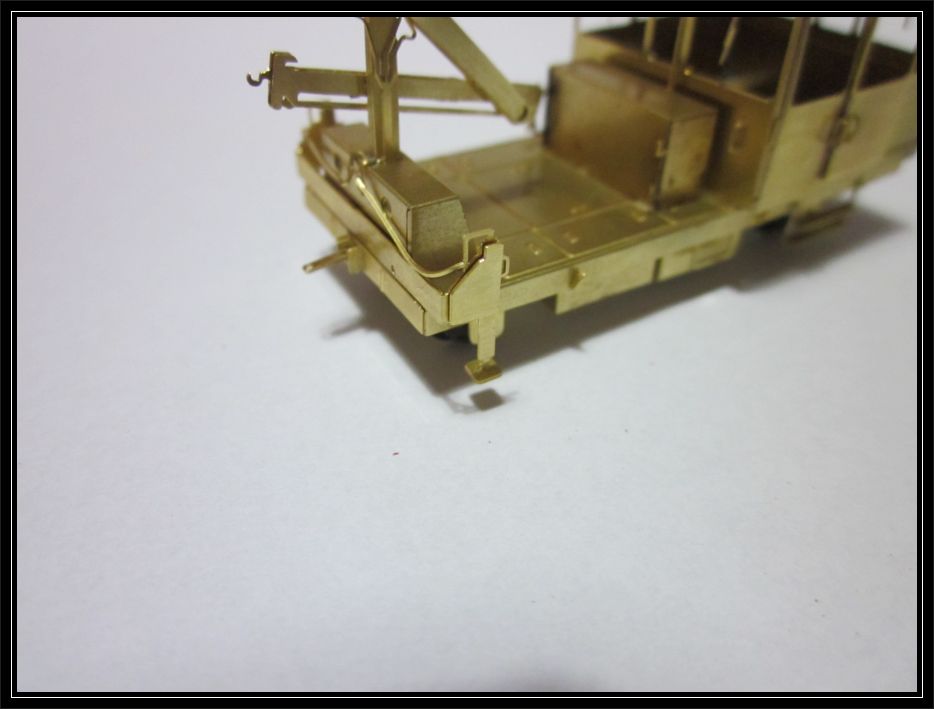

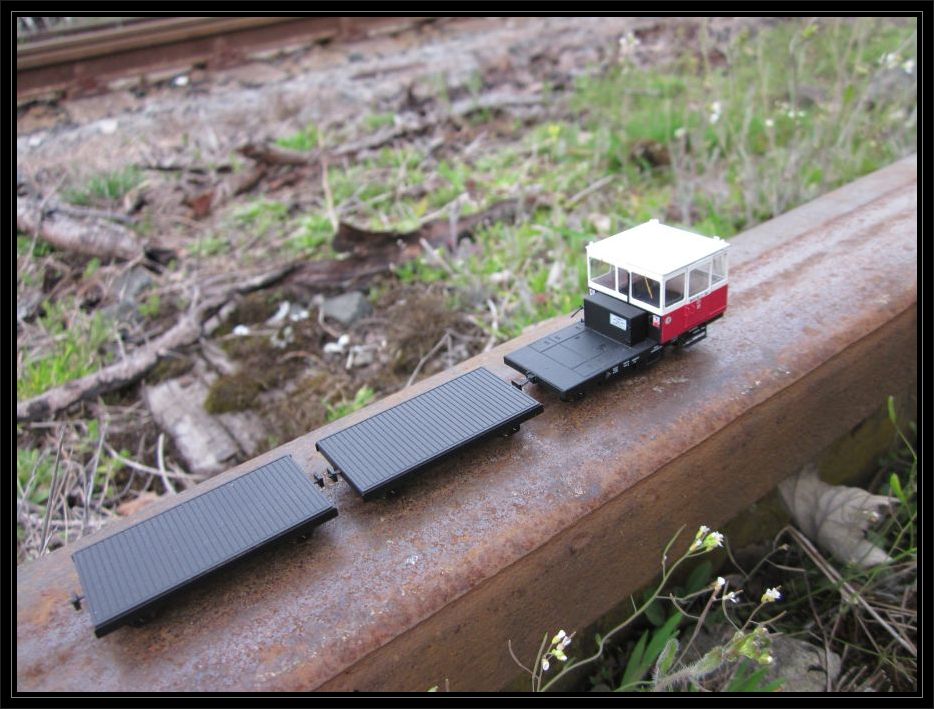

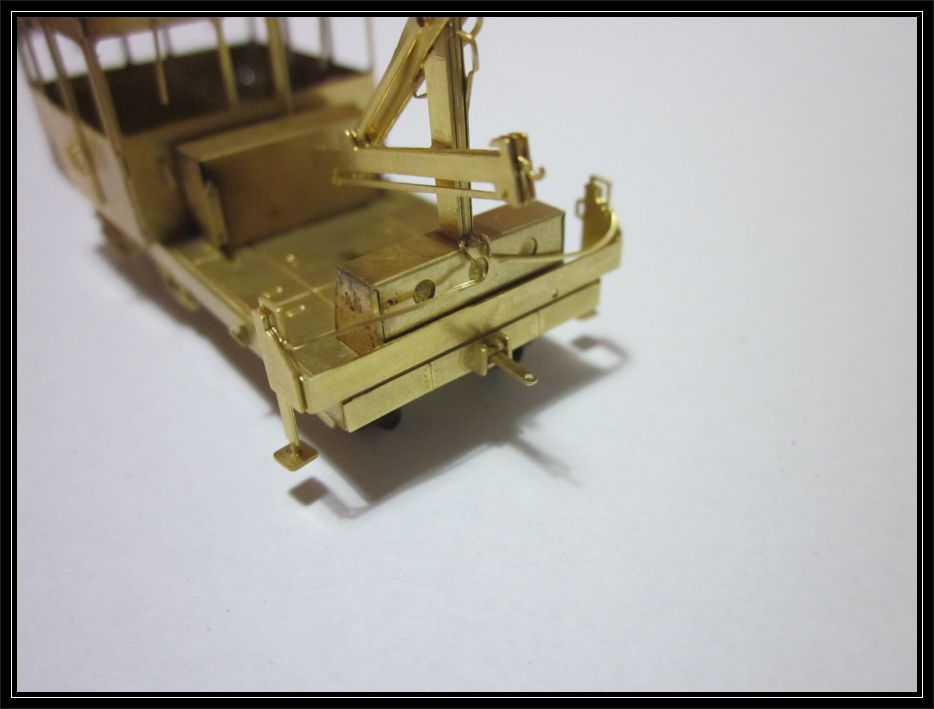

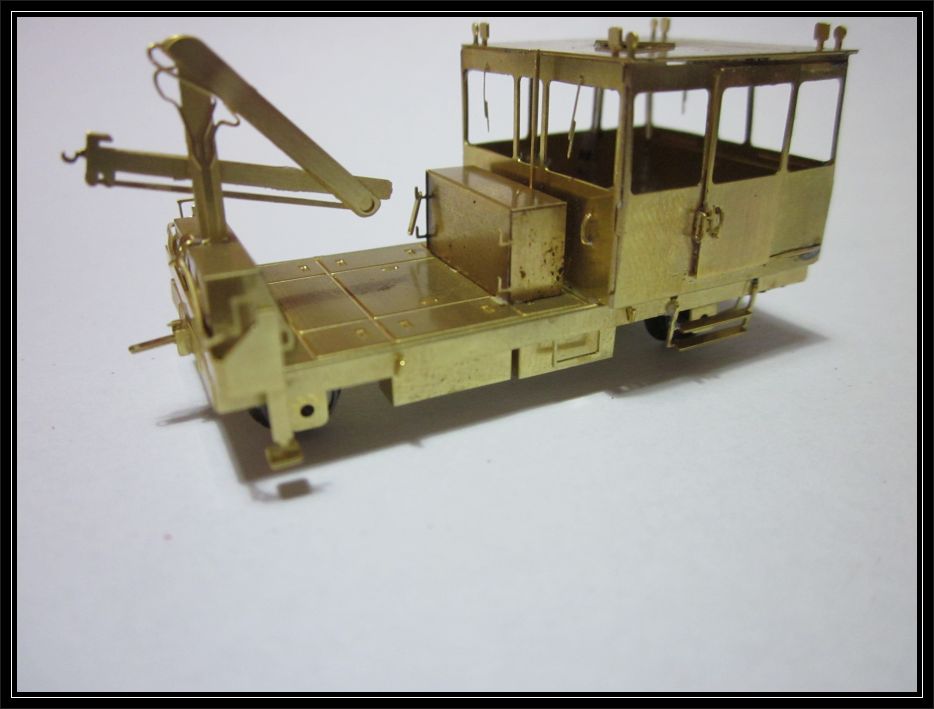

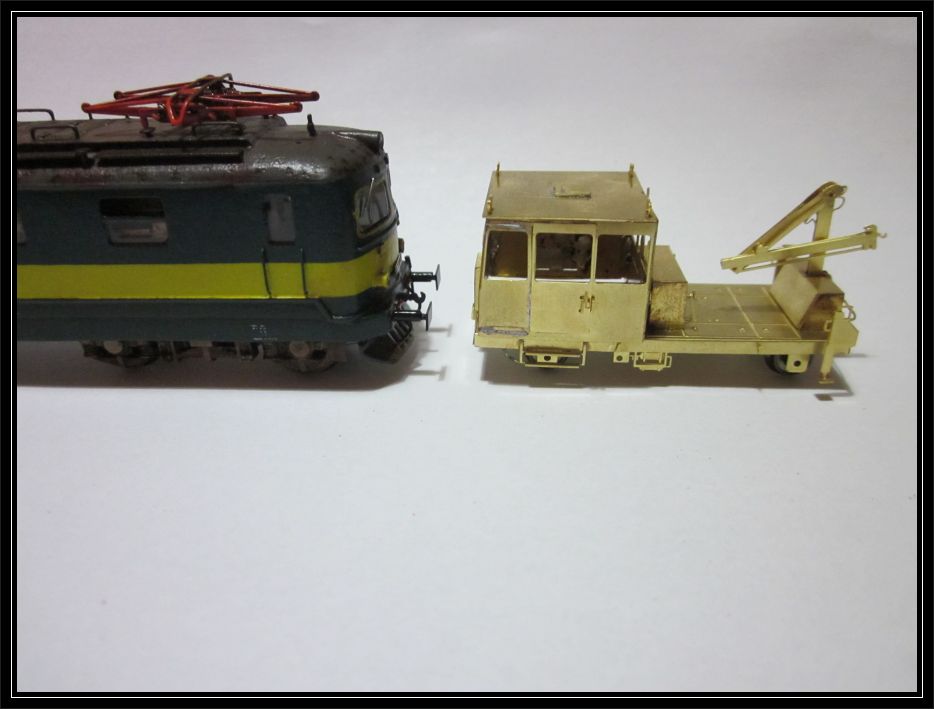

MUV 69.2 - II.verze - 1:120 TT

Kat.č. TT-MUV69.2

Muv_sestavena9_2Muv_sestavena7_2Muv_dve2

Muv_sestavena3Muv_sestavena4Muv_sestavena5

Muv_sestavena6Muv_sestavena8Img_5328

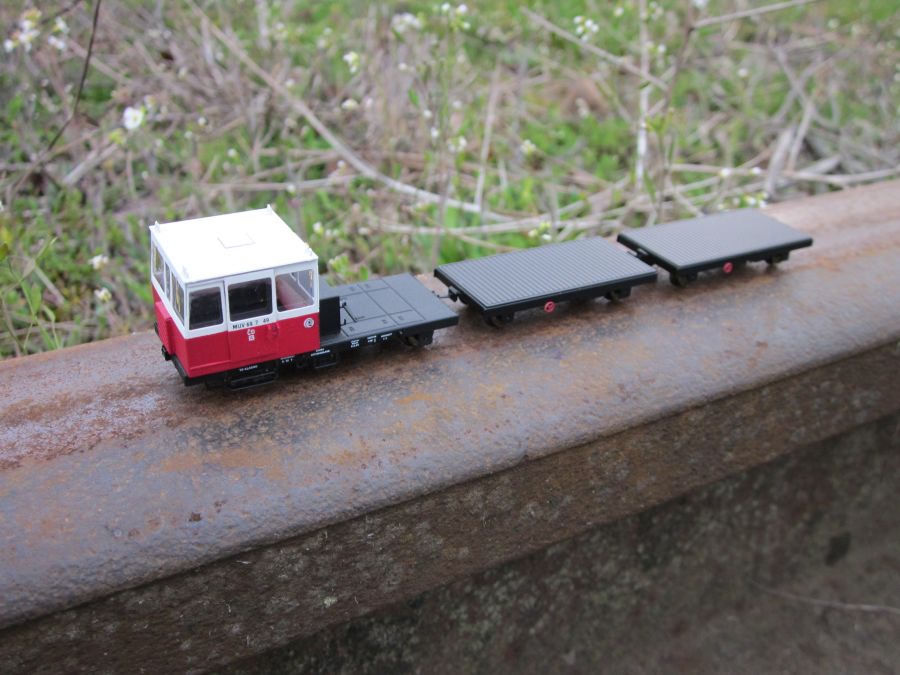

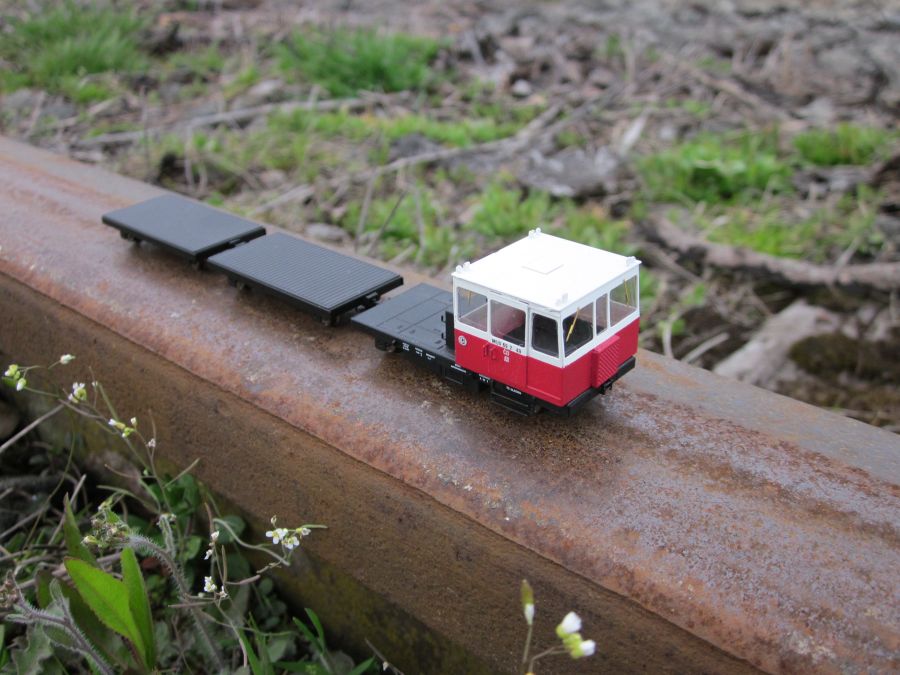

Muv-a-pv-aMuv-a-pvMuv-a-pv-4

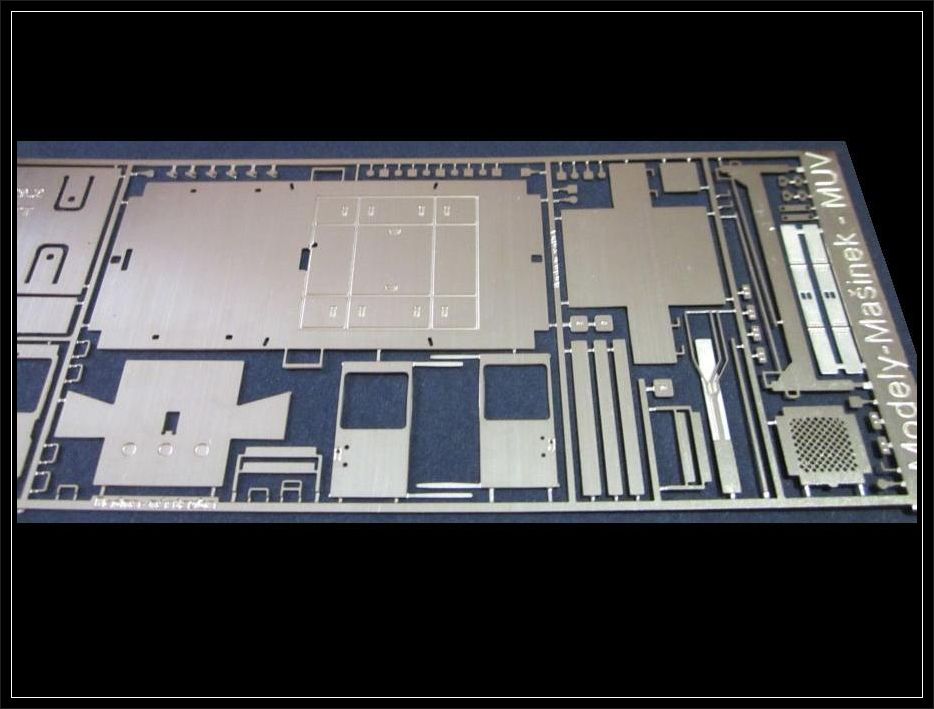

Návod stavby

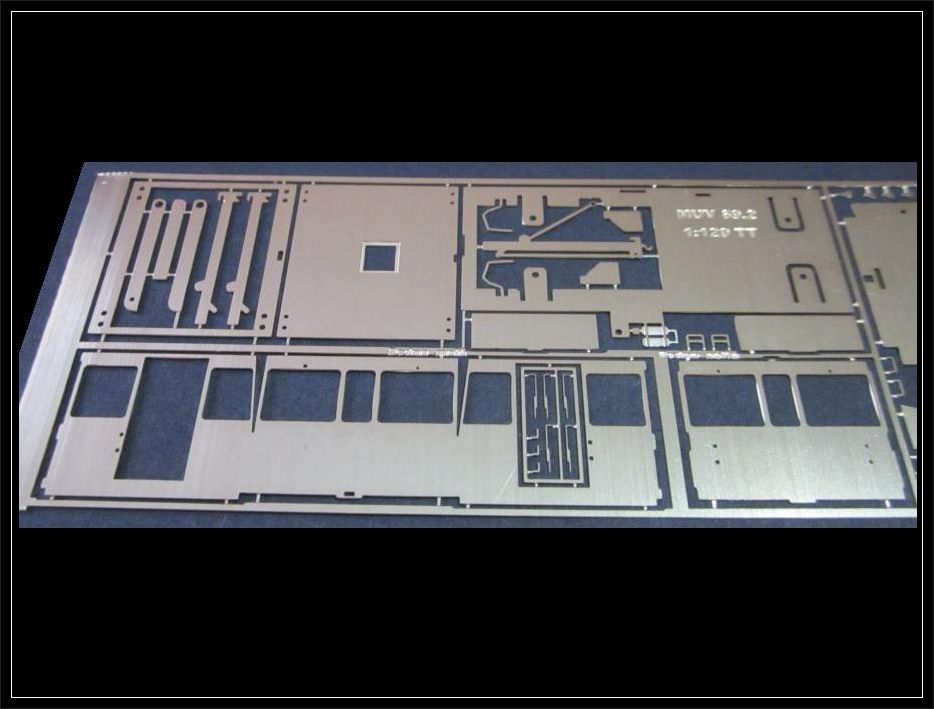

Muv69_2_verze2_popis_2Muv69_2_verze2bMuv69_2_verze2c

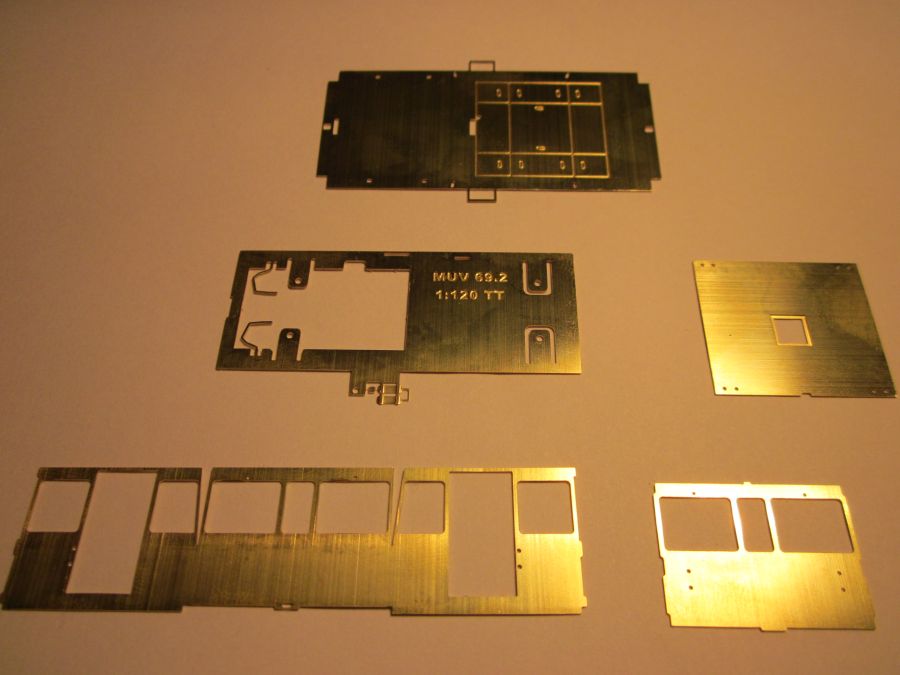

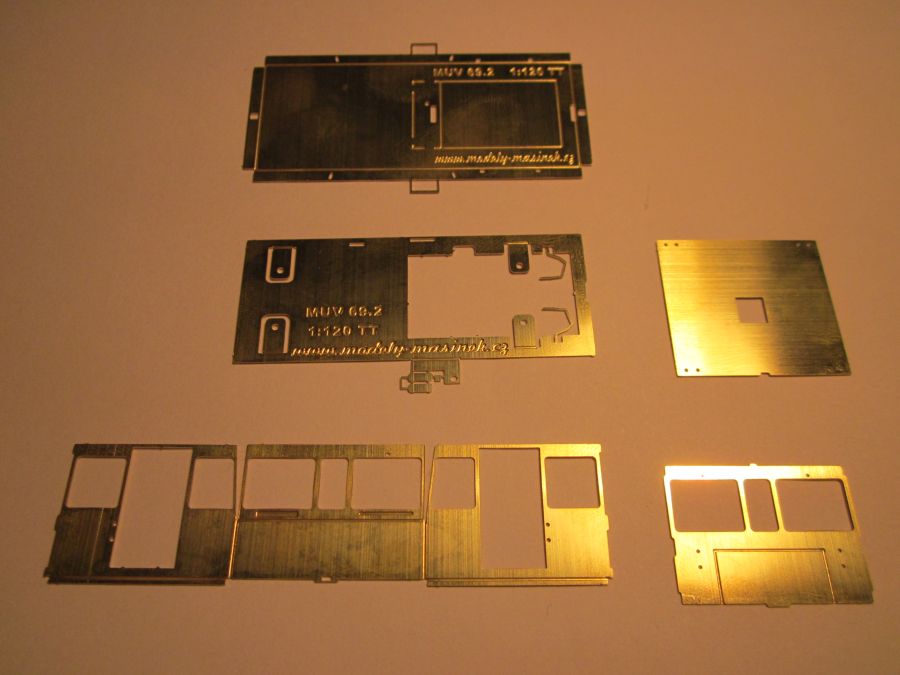

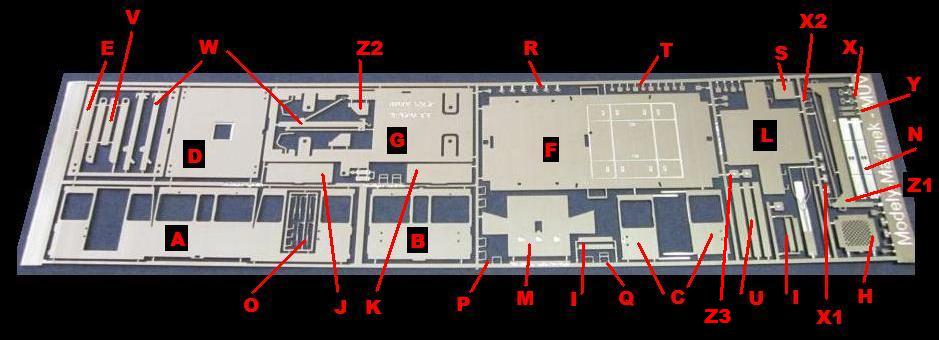

Základní prvky

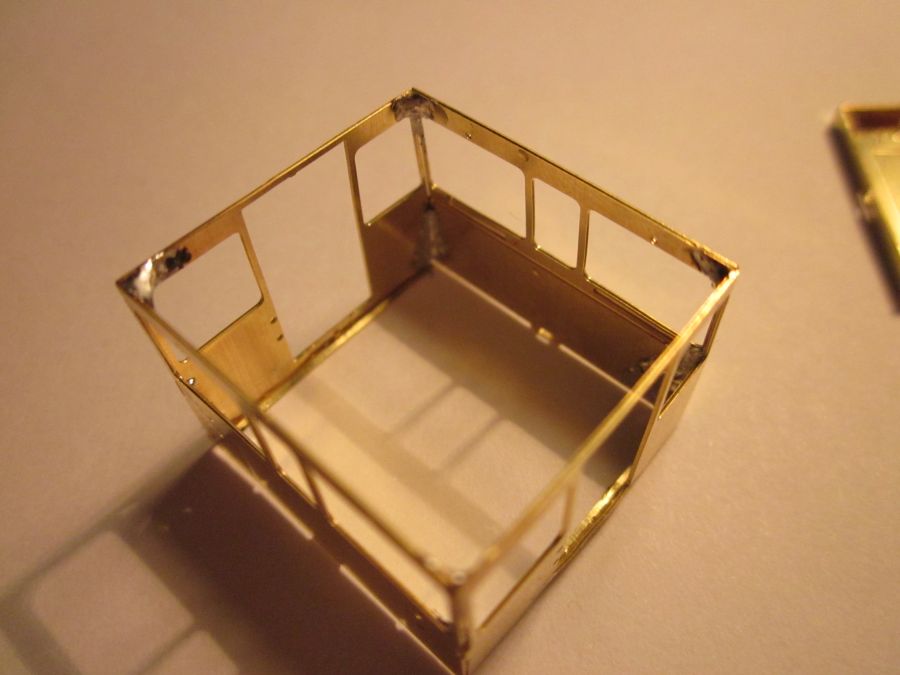

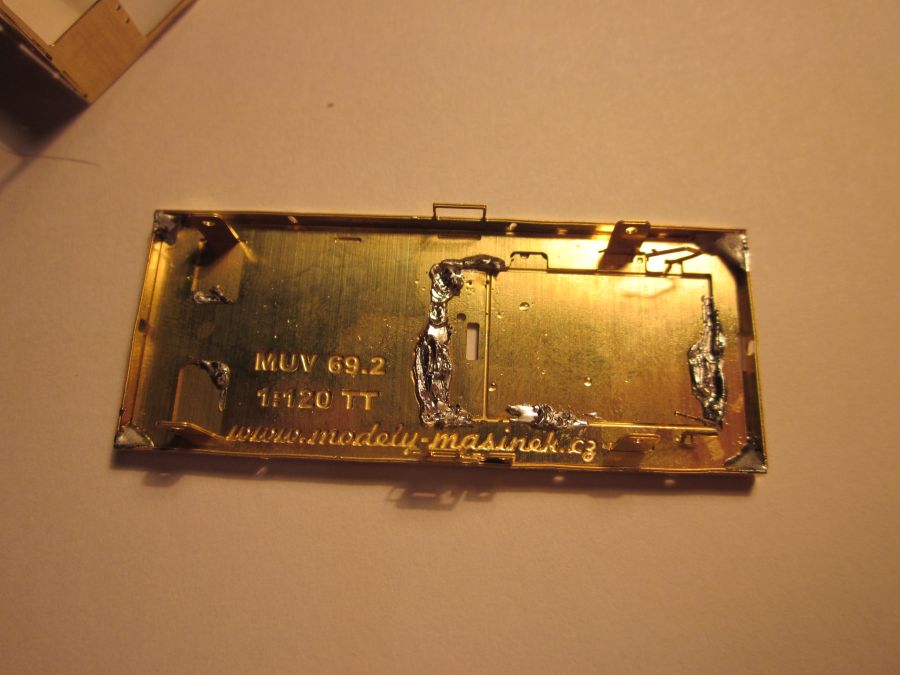

 Skalpelem, nebo nůžkami oddělíme hlavní dílky "A" a "B" - kabinu, dílky "D" a "E" - střechu, dílky "F" a "G" - rám a plošinu. Na spodní straně leptu jsou připravené rysky pro ohyby. Při použití motorového pojezdu dílek "G" není třeba. Pokud tedy bude stroj s motorem, tak dle druhu pojezdu ( velikosti motoru ) prořízneme dílek "F" případně i dílek "B". Rysky umožní mít motor pouze v kabině, nebo až do části plošiny. Následně můžeme kabinu lepit, nebo letovat, tak i rám. Článek dále popisuje stavbu bez motoru, tedy stavbu jako maketu.

Muv69_2_2verze_aMuv69_2_2verze_2Muv69_2_2verze_b

Muv69_2_2verze_cMuv69_2_2verze_dMuv69_2_2verze_e

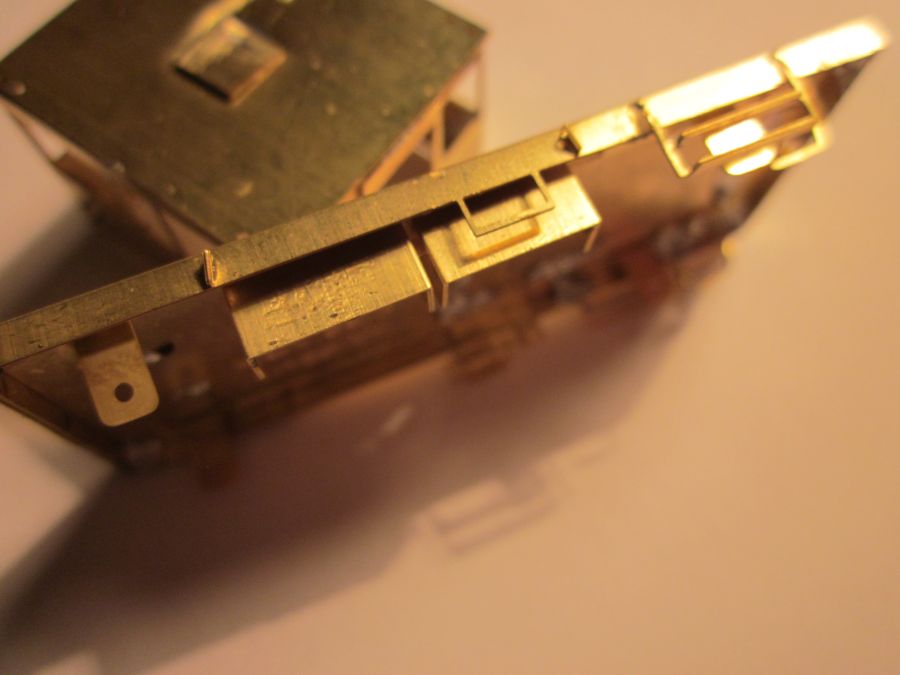

 Do připravených otvorů v dílku "G" připevníme ohnuté dílky "J" a "K". Nádrž a bednu vedle nádrže.

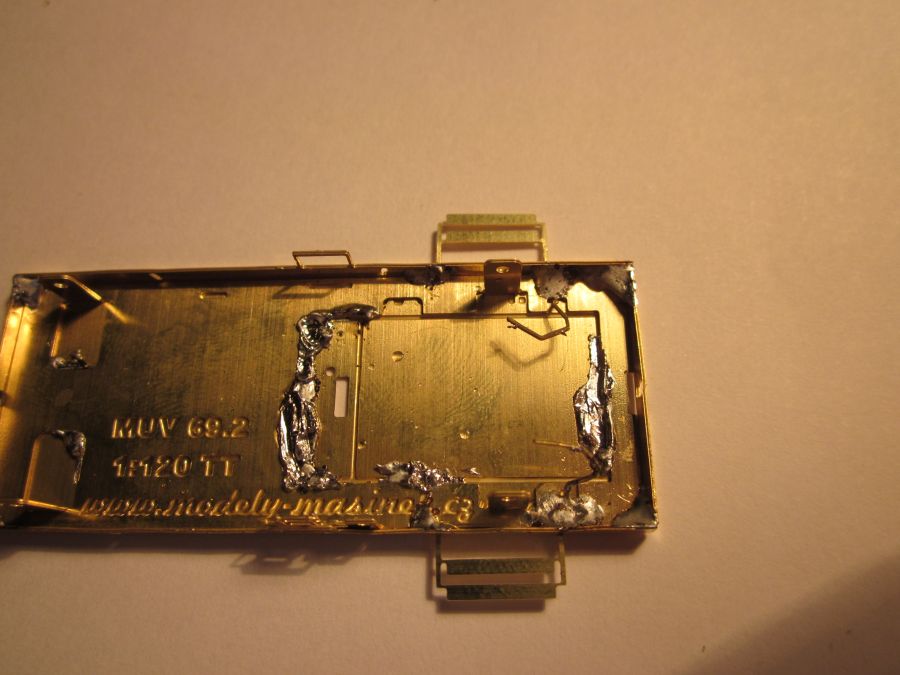

 Schůdky do kabiny, dílky "I" a dílky "R" připevníme do otvoru v dílku "F"

Muv69_2_2verze_fMuv69_2_2verze_hMuv69_2_2verze_u

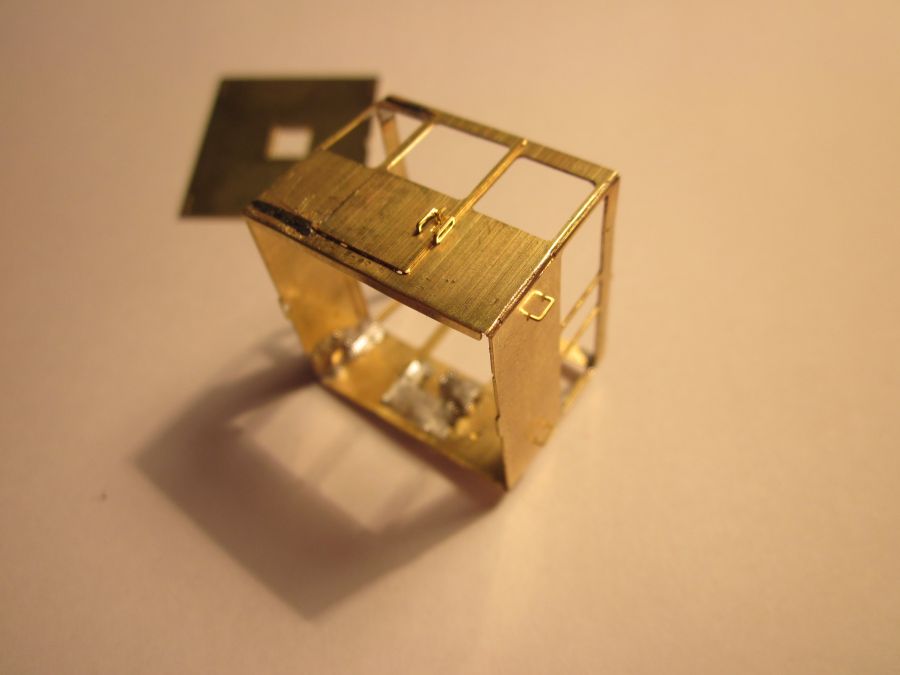

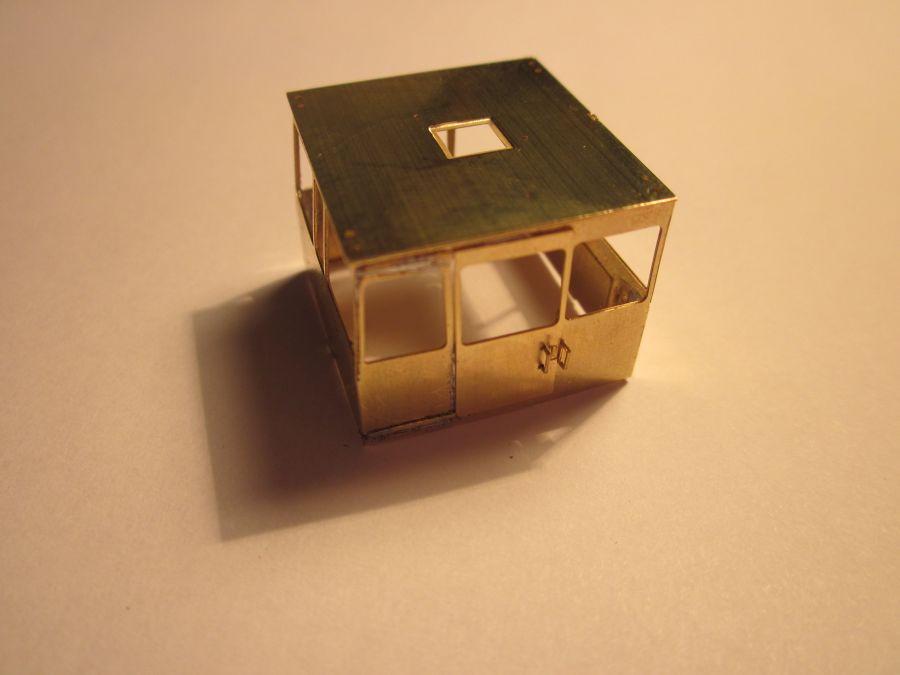

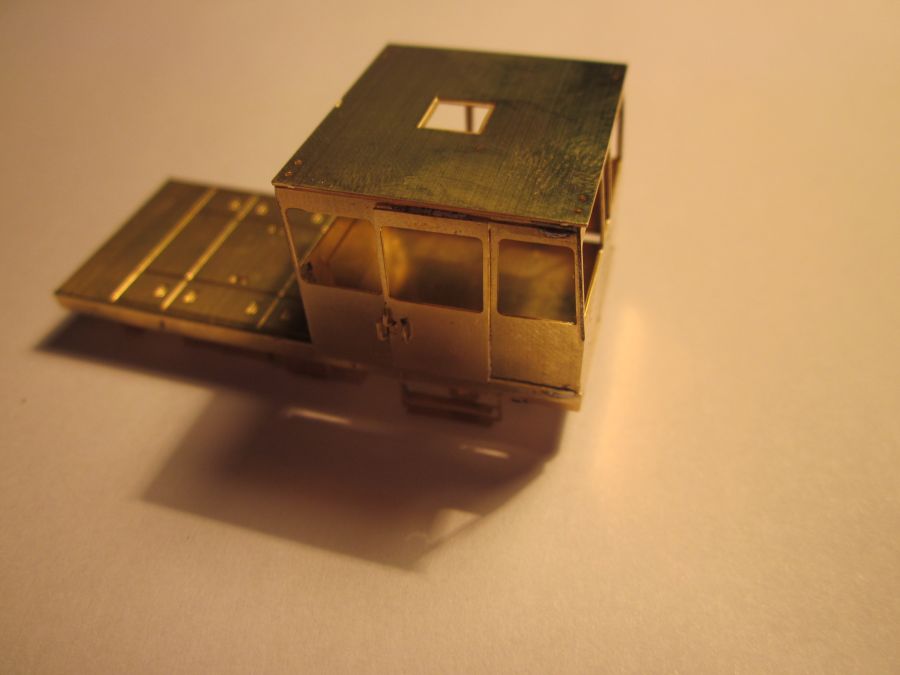

 Připevníme ke kabině střechu, do otvoru uprostřed střechy připevníme ventilaci "S", ta může být zavřená, nebo otevřená.

 Dílky "C" - posuvné dveře, můžeme připevnit jako zavřené, pootevřené, nebo otevřené. Jen je pak třeba upravit ( zkrátit ) vodící drážky u dveří.

 Madla a kliky kolem kabiny jsou dílky "P", "Q" a dílky v orámování "O" - tam najdeme i stěrače.

Muv69_2_2verze_oMuv69_2_2verze_rMuv69_2_2verze_t

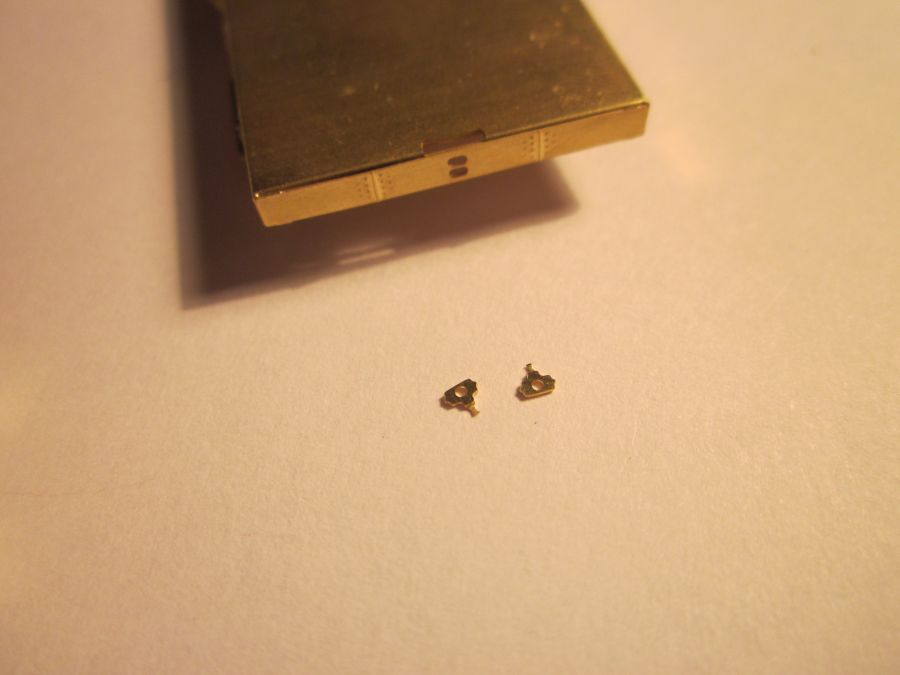

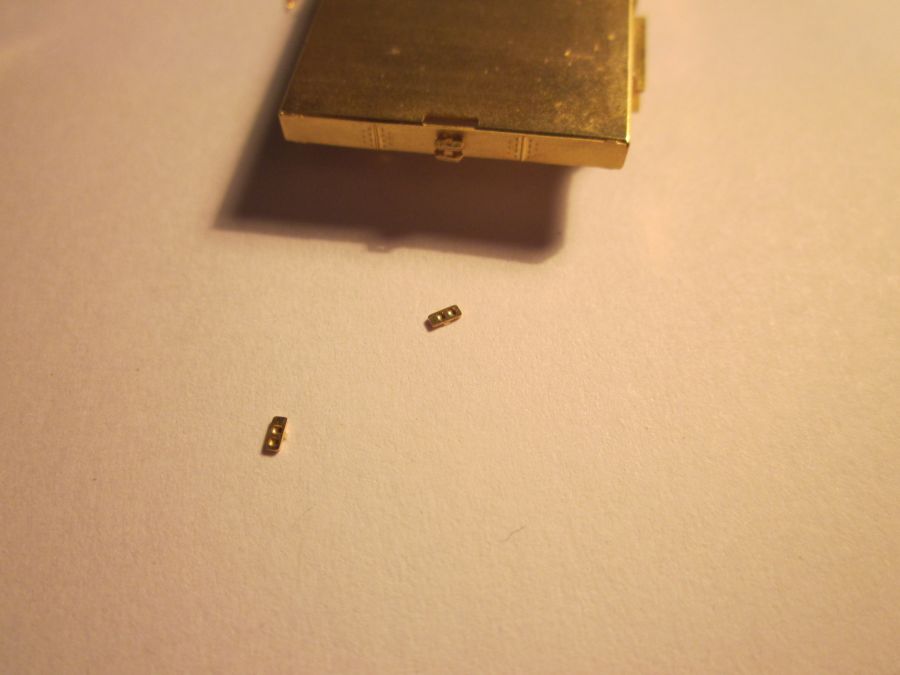

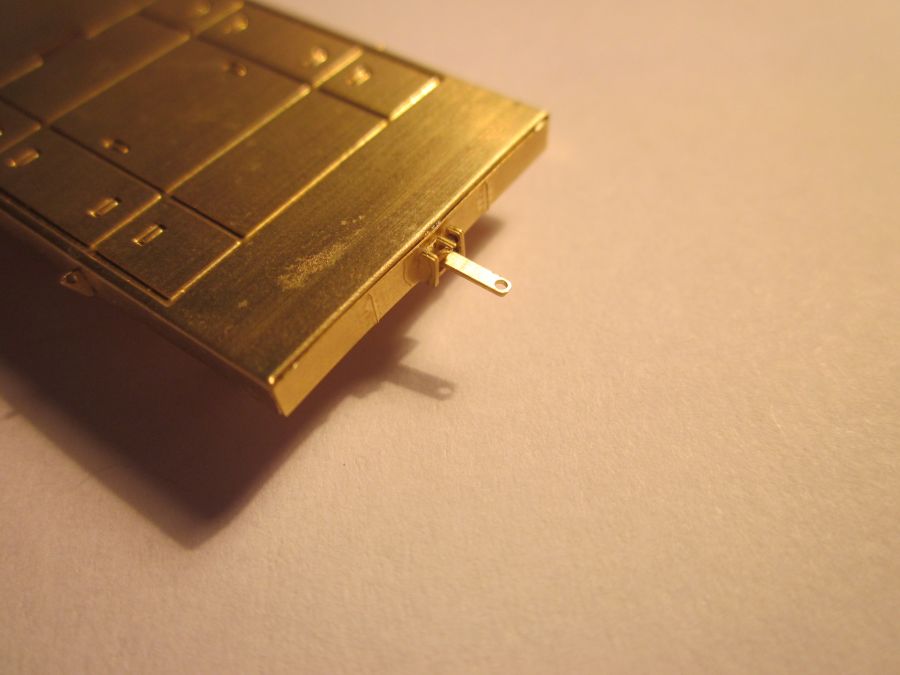

 Připevníme čelní desky, dílky "N". Do jejich otvorů pak spojovací zařízení, dílky "X" a boční dílky "X1". Propojovací tyč je dílek "Y" a dílek "X2" je zarážka propojovací tyče.

Muv69_2_2verze_wMuv69_2_2verze_w2Muv69_2_2verze_w5

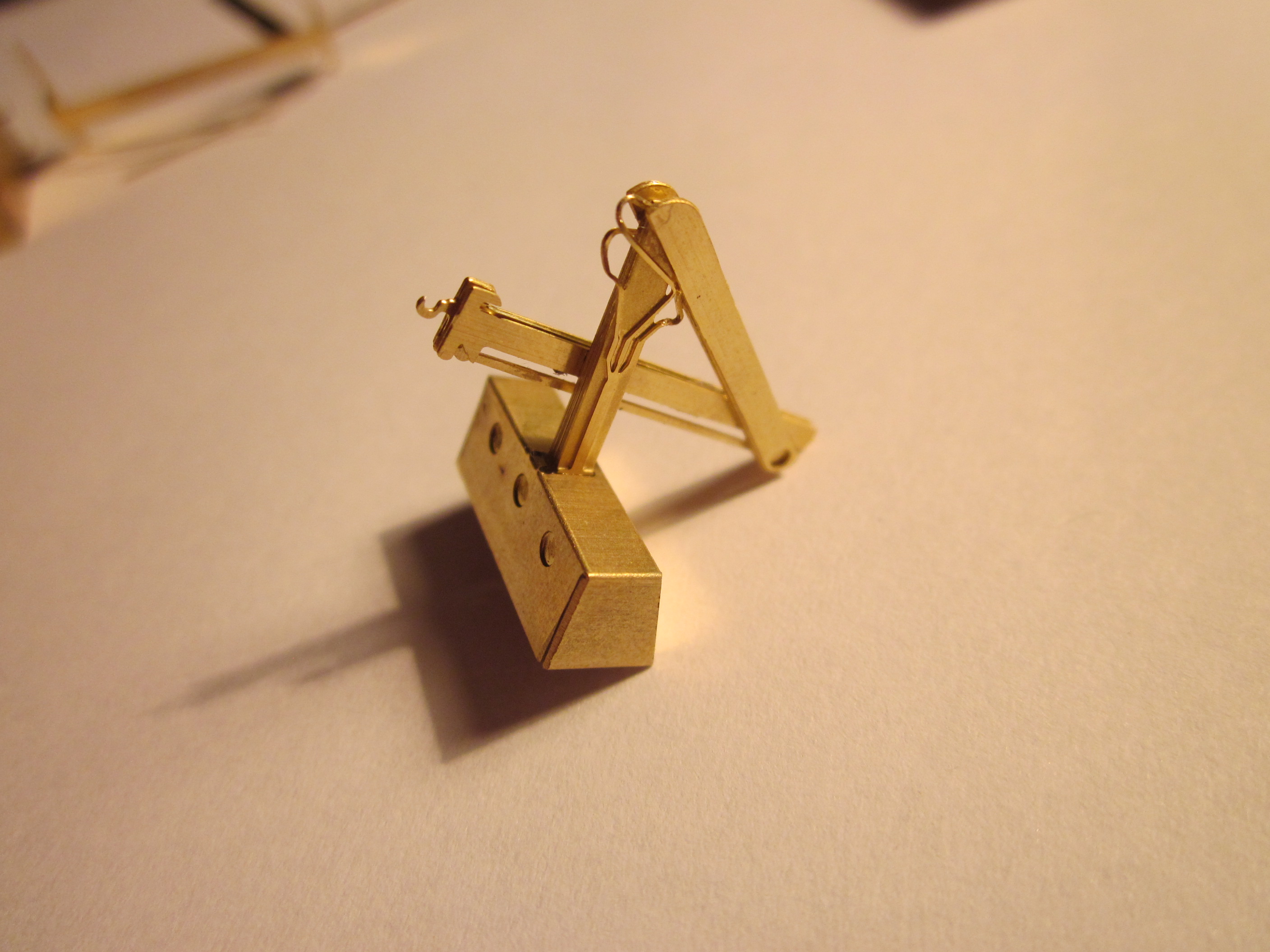

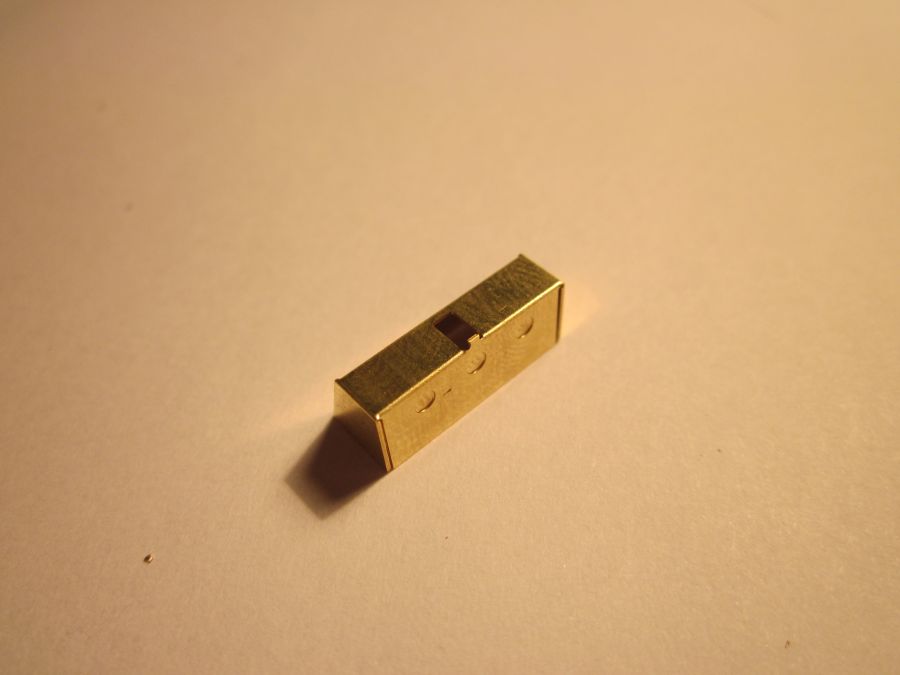

 Složíme dílek "L" - bedna za kabinou a dílek "M" - část zadní nástavby ( ruky ).

Muv69_2_2verze_jMuv69_2_2verze_lMuv69_2_2verze_n

Sestavení zadní nástavby

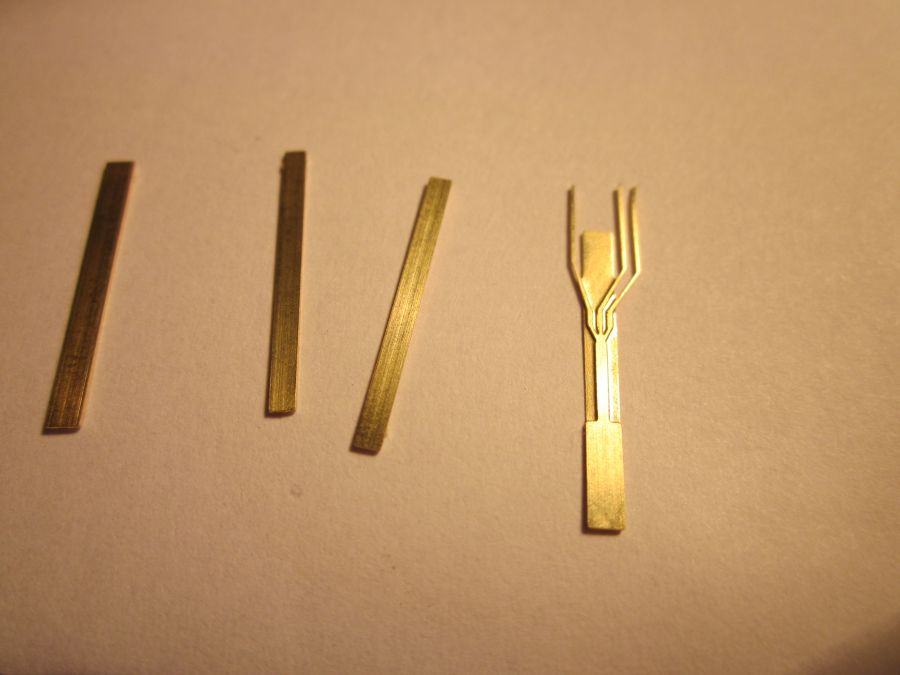

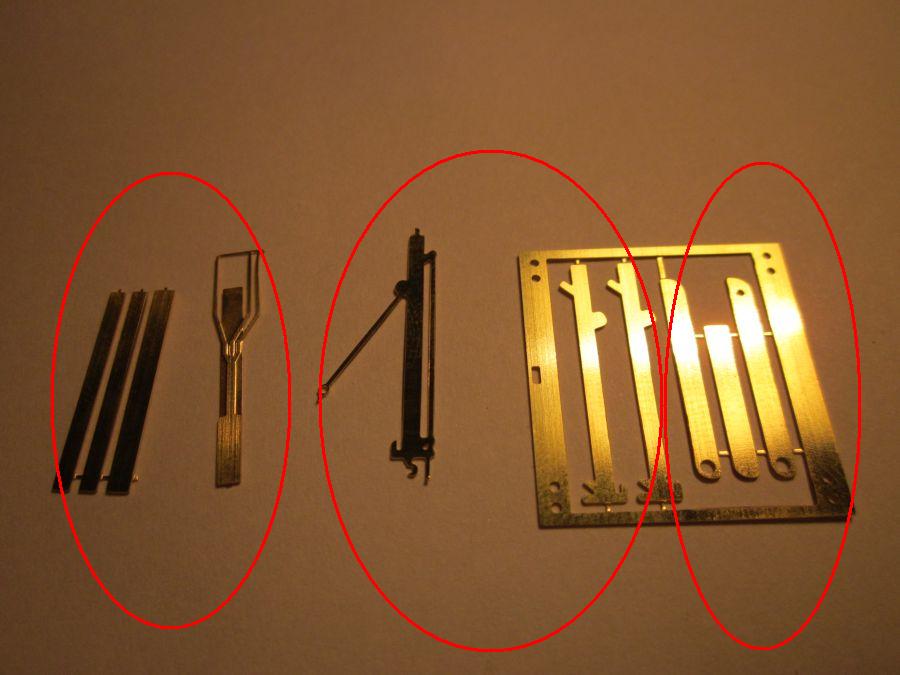

 4 dílky "U"/ 3 dílky "V"/ 3 dílky "W"

 Dva z dílků "U" jsou širší, ty přijdou při slepování na sebe do krajů.

 Pak tento základ slepených 4 dílků "U" připevníme do dílku "M"

Muv69_2_2verze_v2Muv69_2_2verze_v3Muv69_2_2verze_v5

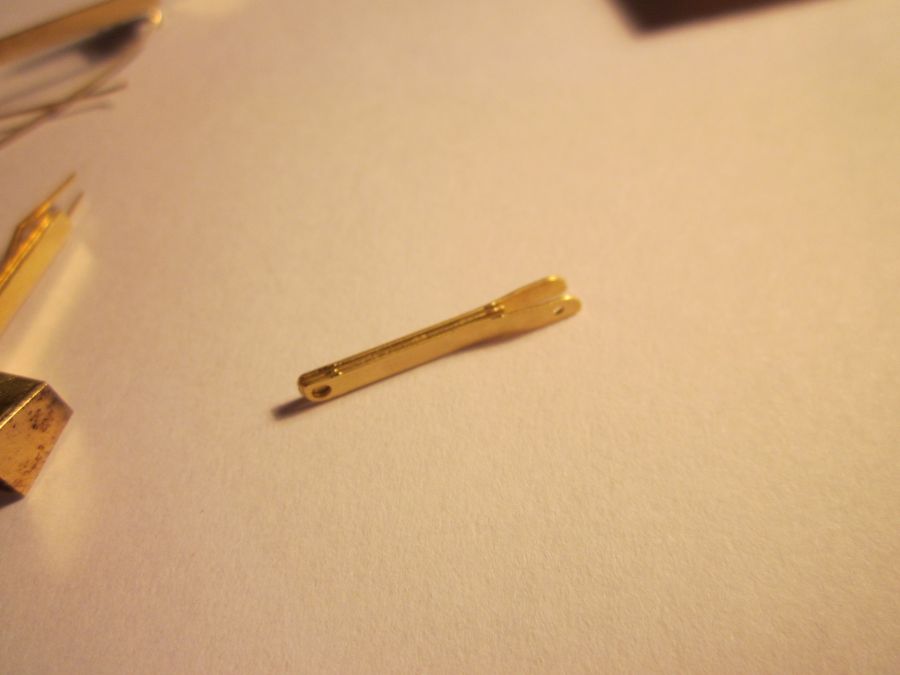

 Tři dílky "V" lepíme také na sebe, prostřední je ten nejmenší. Kraje pak lehce poohneme od sebe tak, aby těsně pasovaly přes dílek "U"

Muv69_2_2verze_v7Muv69_2_2verze_v8Muv69_2_2verze_v9

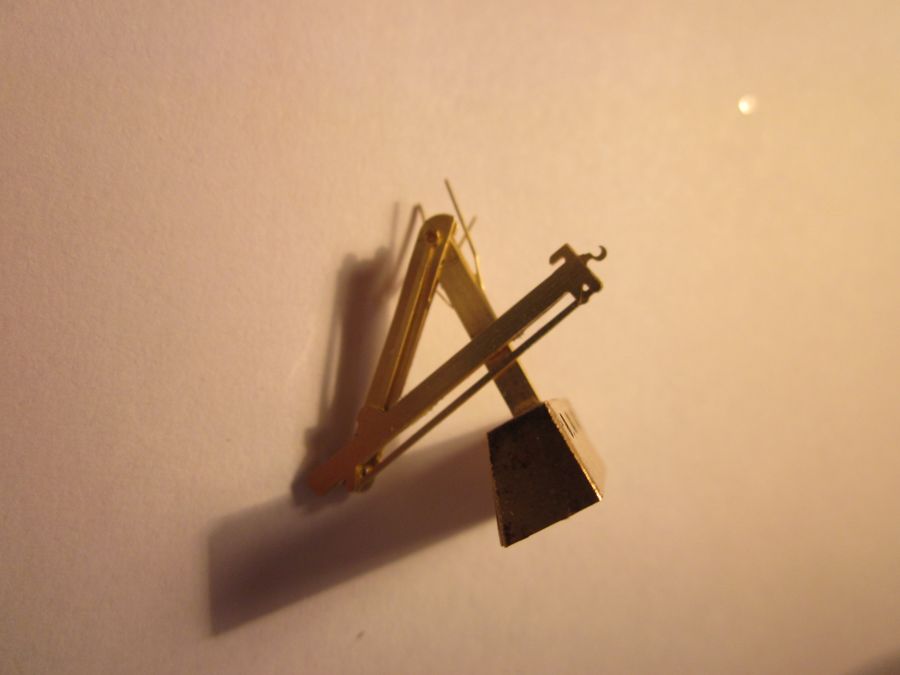

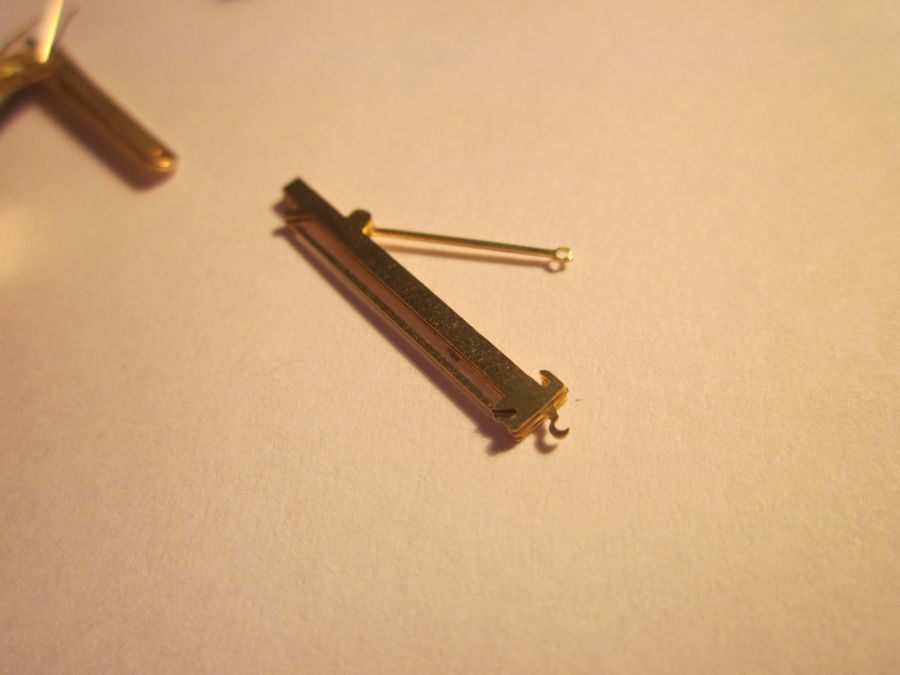

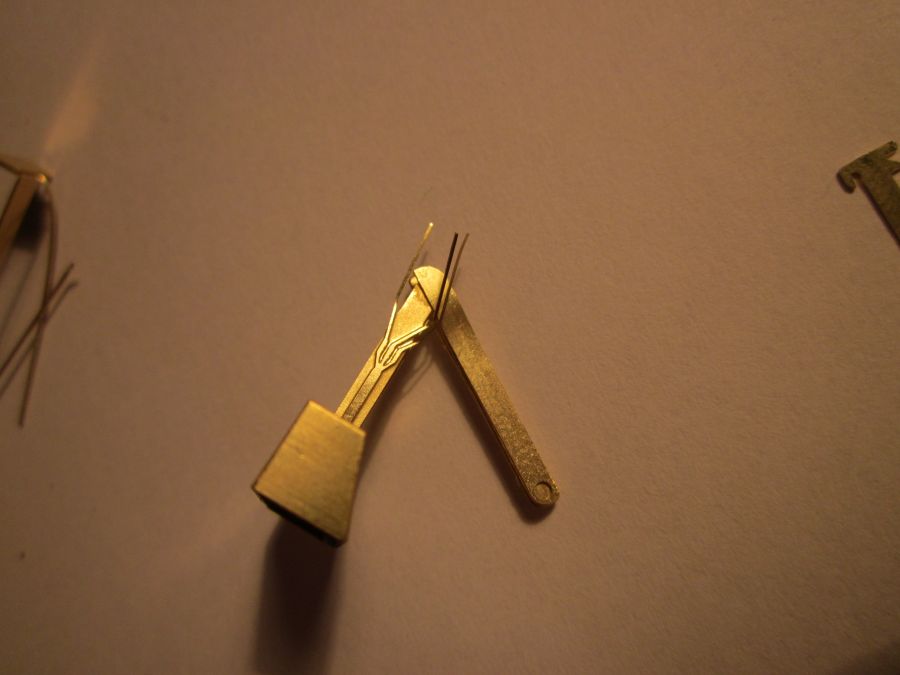

 Tři dílky "W" lepíme opět na sebe, prostřední je ten se závěsným okem. Pak tyto dílky "W" připevníme k dílkům "U" a "V". Hadice na dílku "U" doohneme, případně zkrátíme.

Muv69_2_2verze_v10Muv69_2_2verze_v11Muv69_2_2verze_v12

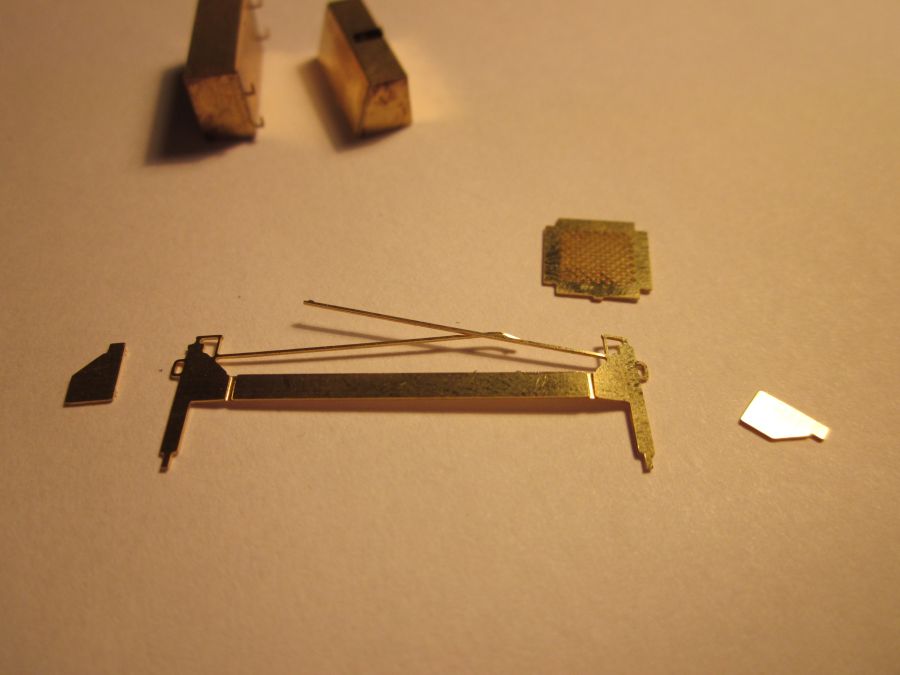

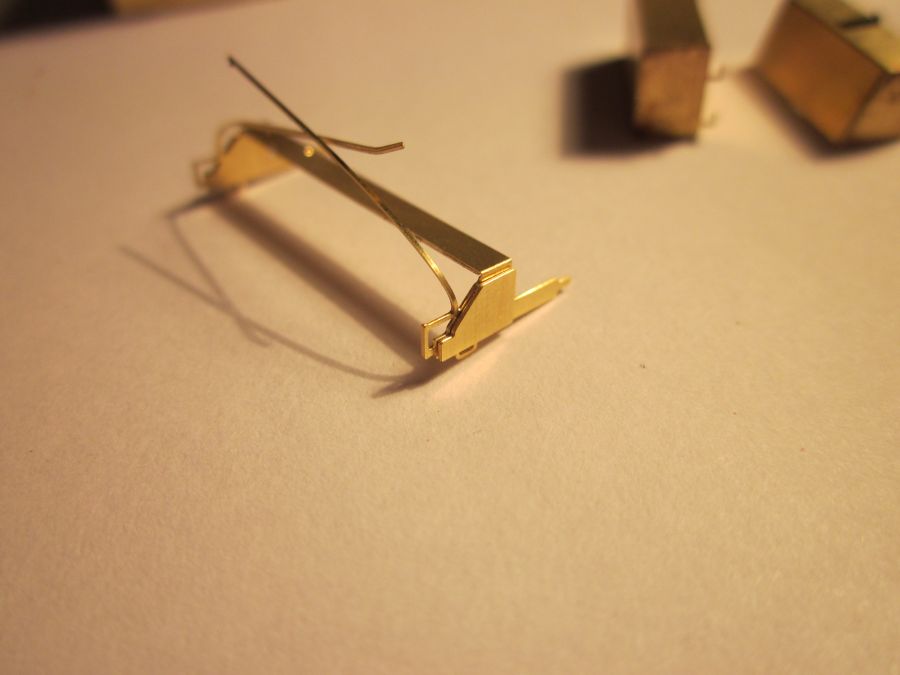

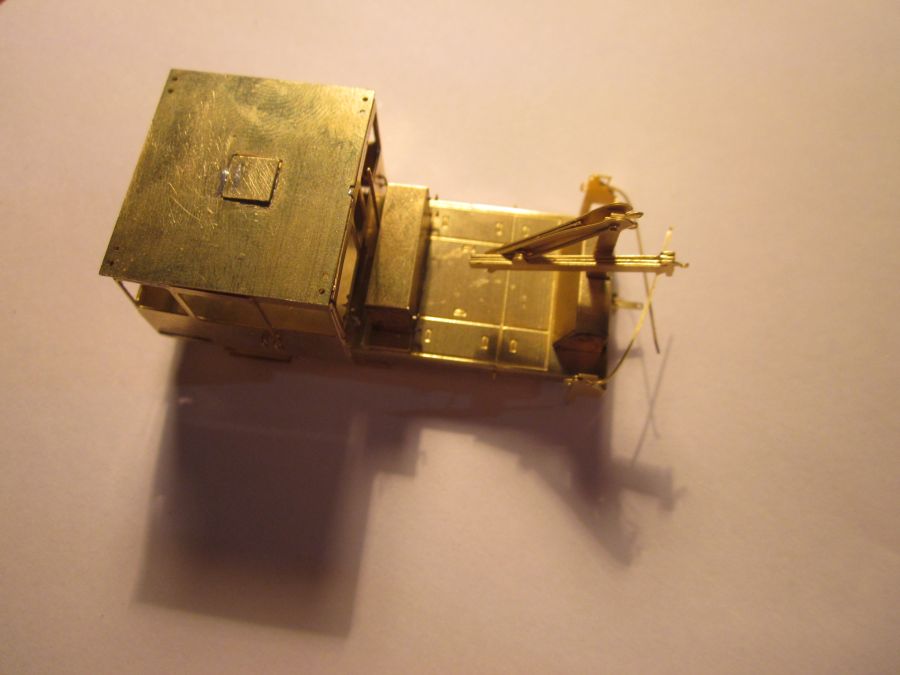

 Připravíme dílek "Z1". Ten ohneme a do jeho krajů přilepíme dva zesilující dílky "Z2". Dále připevníme dva dílky "Z3" a celou konstrukci připevníme k dílku "M". Hadice doohneme a jejich konce prostčíme do otvorů v dílku "M".

Muv69_2_2verze_vMuv69_2_2verze_v1Muv69_2_2verze_y

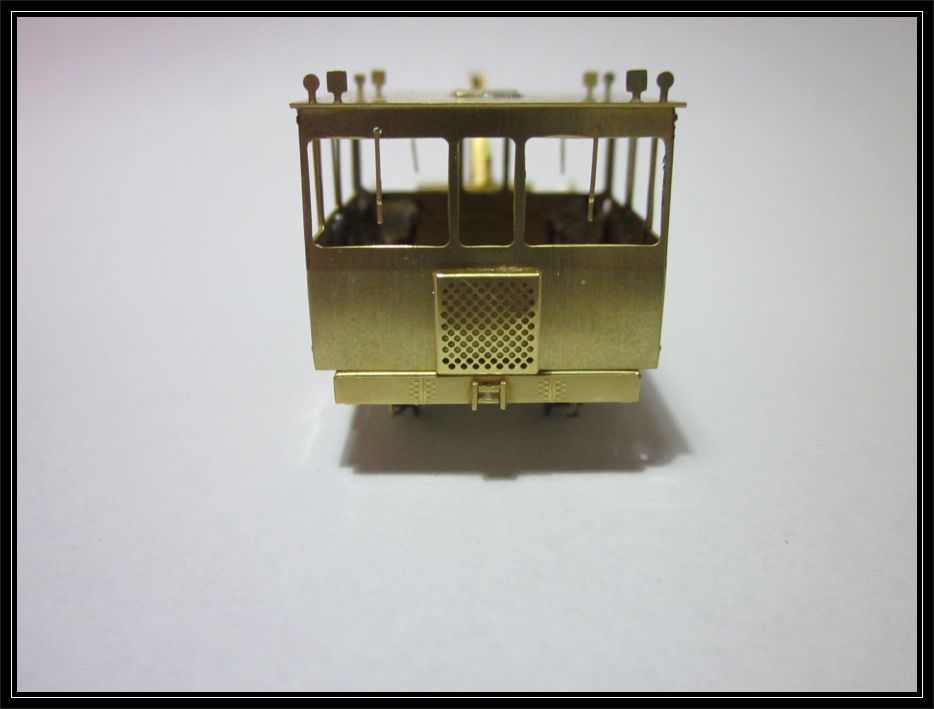

 Poslední doplňky jsou pak světla na střeše - dílky "T" a mřížka na čele - dílek "H". Vše umístíme do již připravených otvorů.

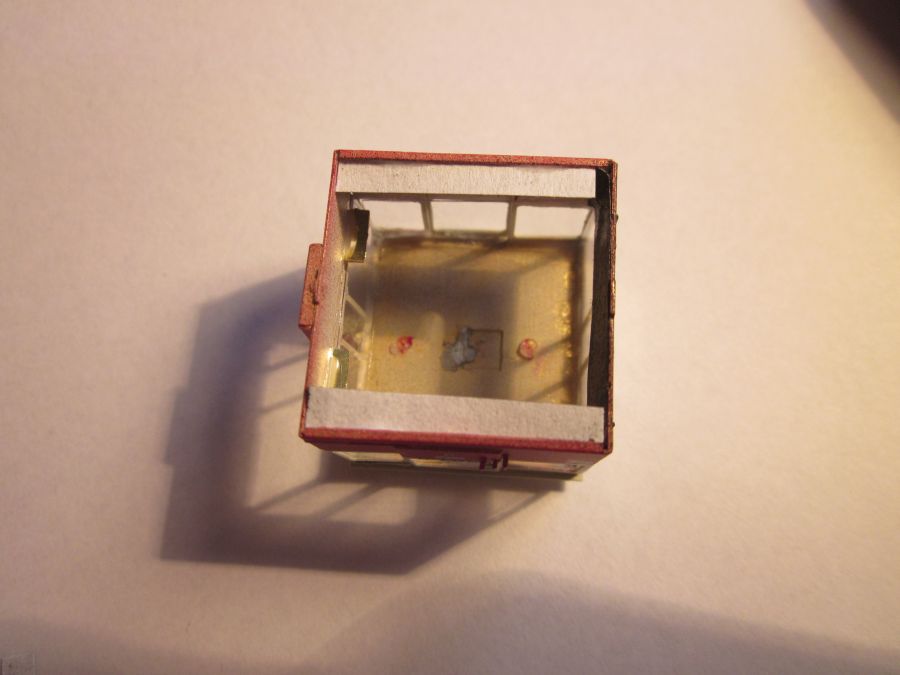

 Malou mezírku mezi kabinou a rámem zakryjeme lehce obarveným papírem

Muv69_2_lak9

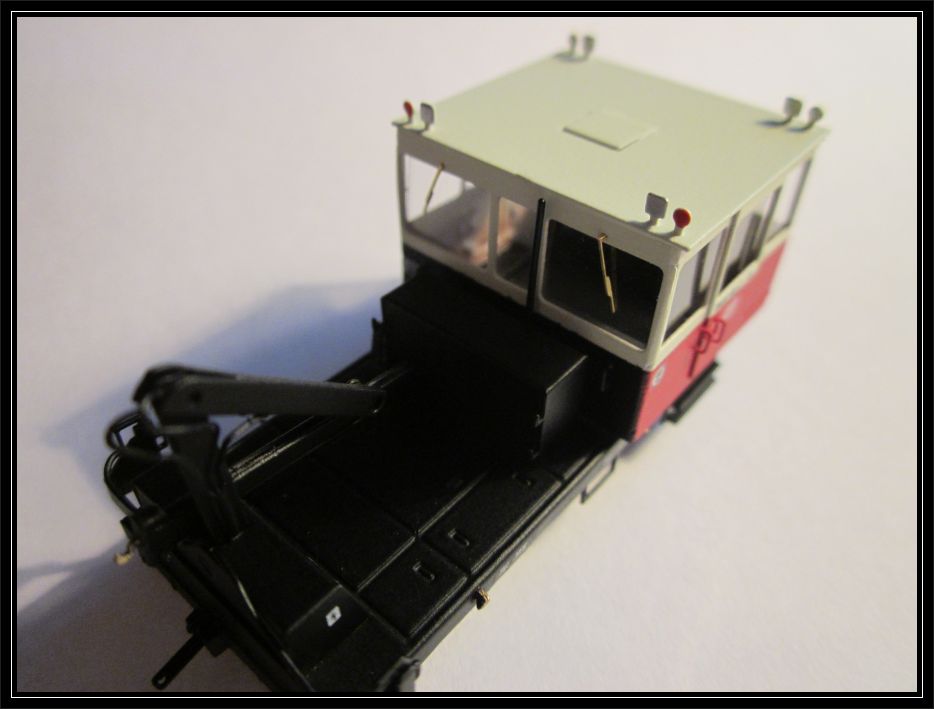

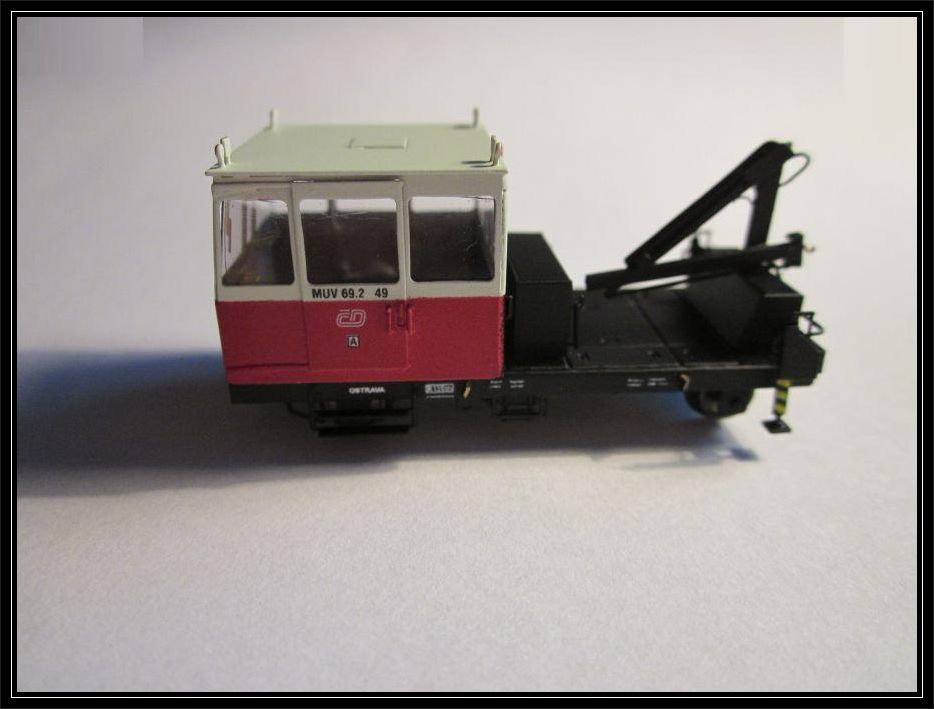

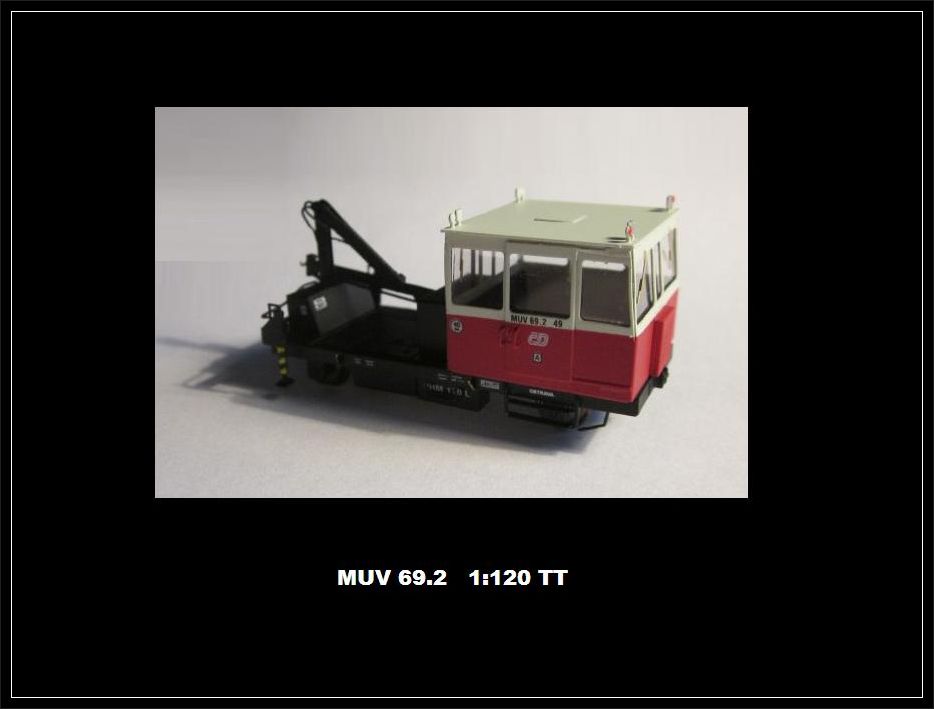

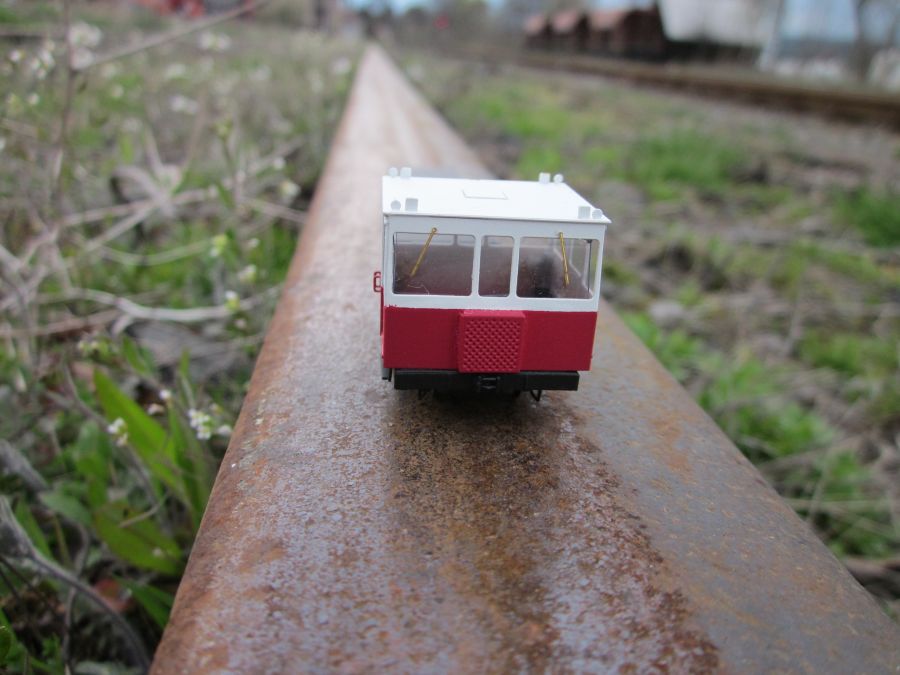

 Po vylakování modelu a zasklení kabiny mužeme již kabinu s rámem pevně spojit.

Muv69_2_lak18Muv69_2_lak24Muv-celo


Závěrem

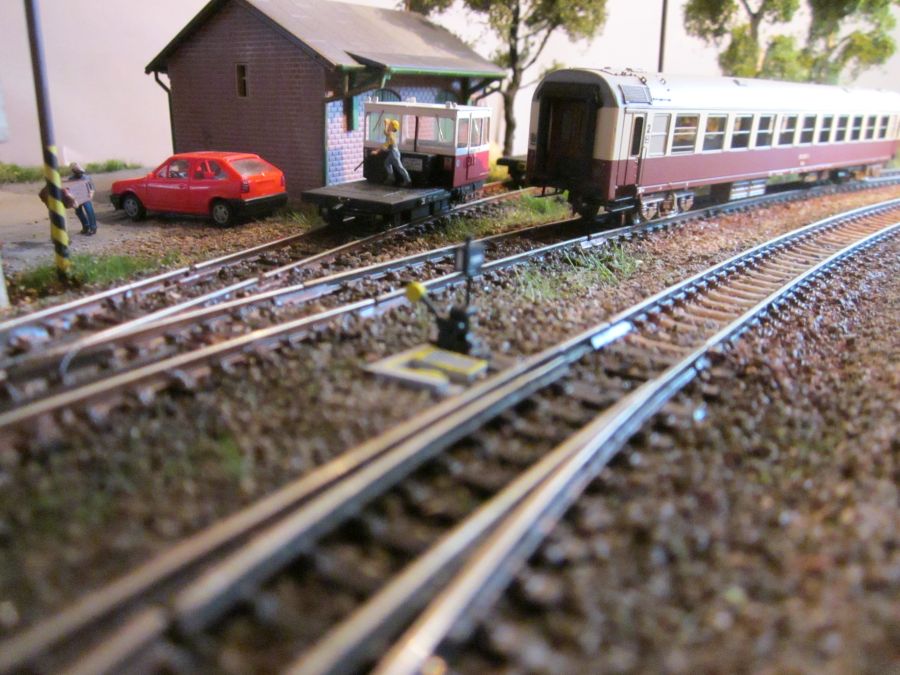

 Leptaná stavebnice není nijak složitá a je vhodná i pro začátečníky. Dále nabízí hned několik podobných variant konečné podoby. Stroj jako maketa odstavená v depu, pojízdný stroj s využitím malého motoru. Otevřené dveře u kabiny, nebo zavřené. Zadní nástavba by jistě šla připevnit i do pozice nějak otočené, nebo natočené - právě pracující ruky.

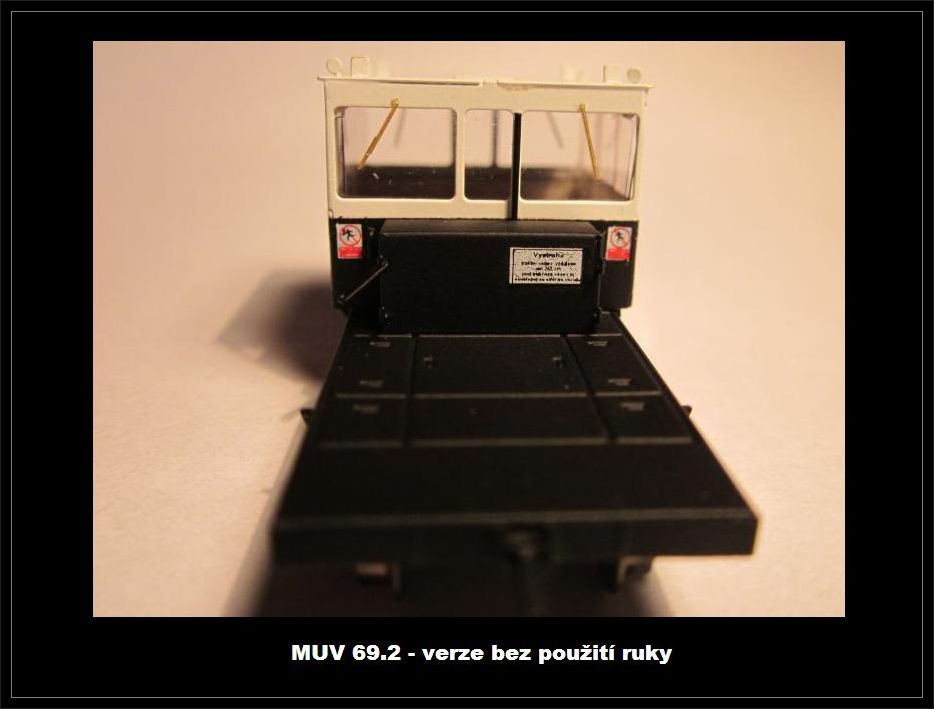

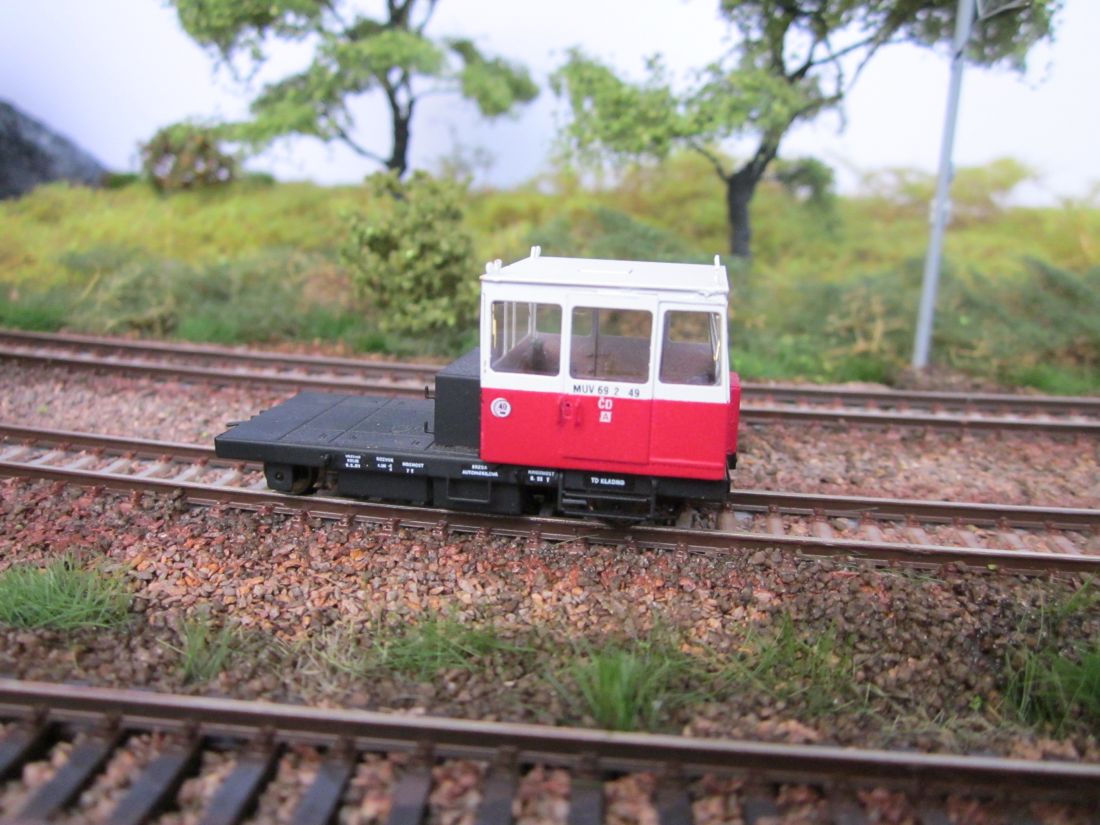

 Navíc tyto MUV 69.2 existují i bez zadní nástavby, takže pak lze plošinu osadit např. pražci.

Muv69_bez-ruky2

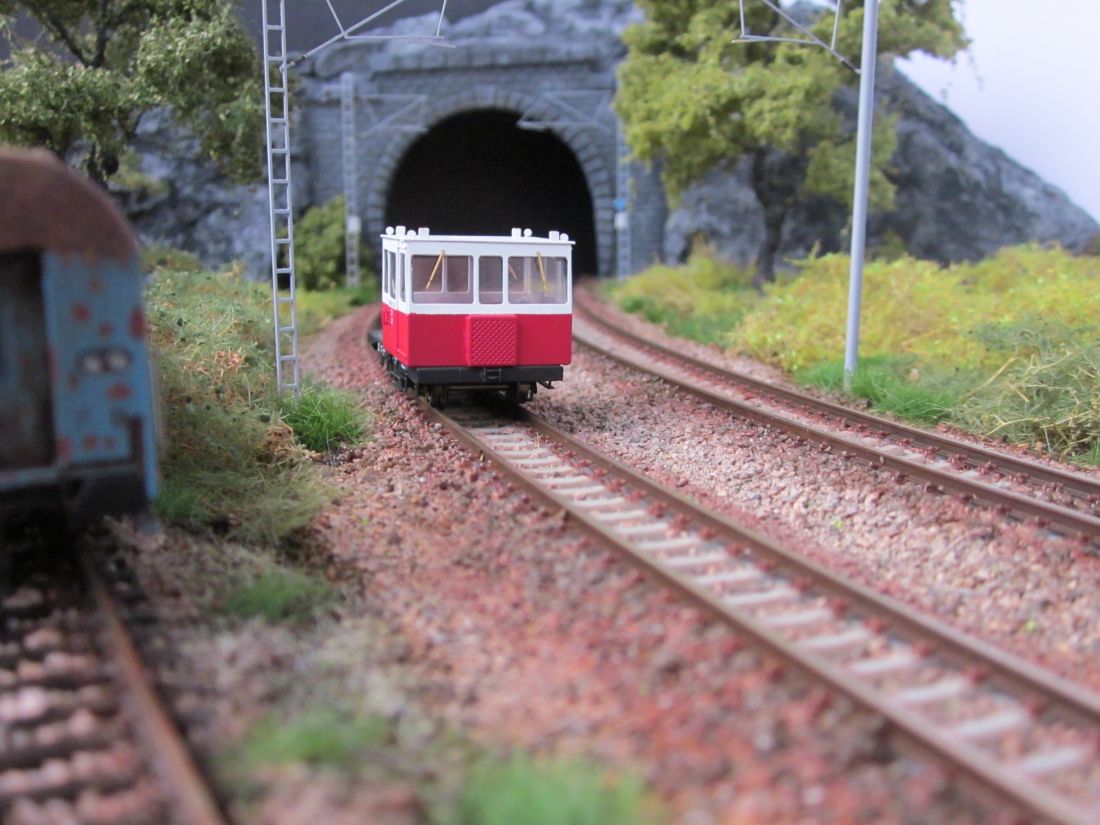

Modul_den4muv2_2Modul_den4muv_2Modul_den3p_3

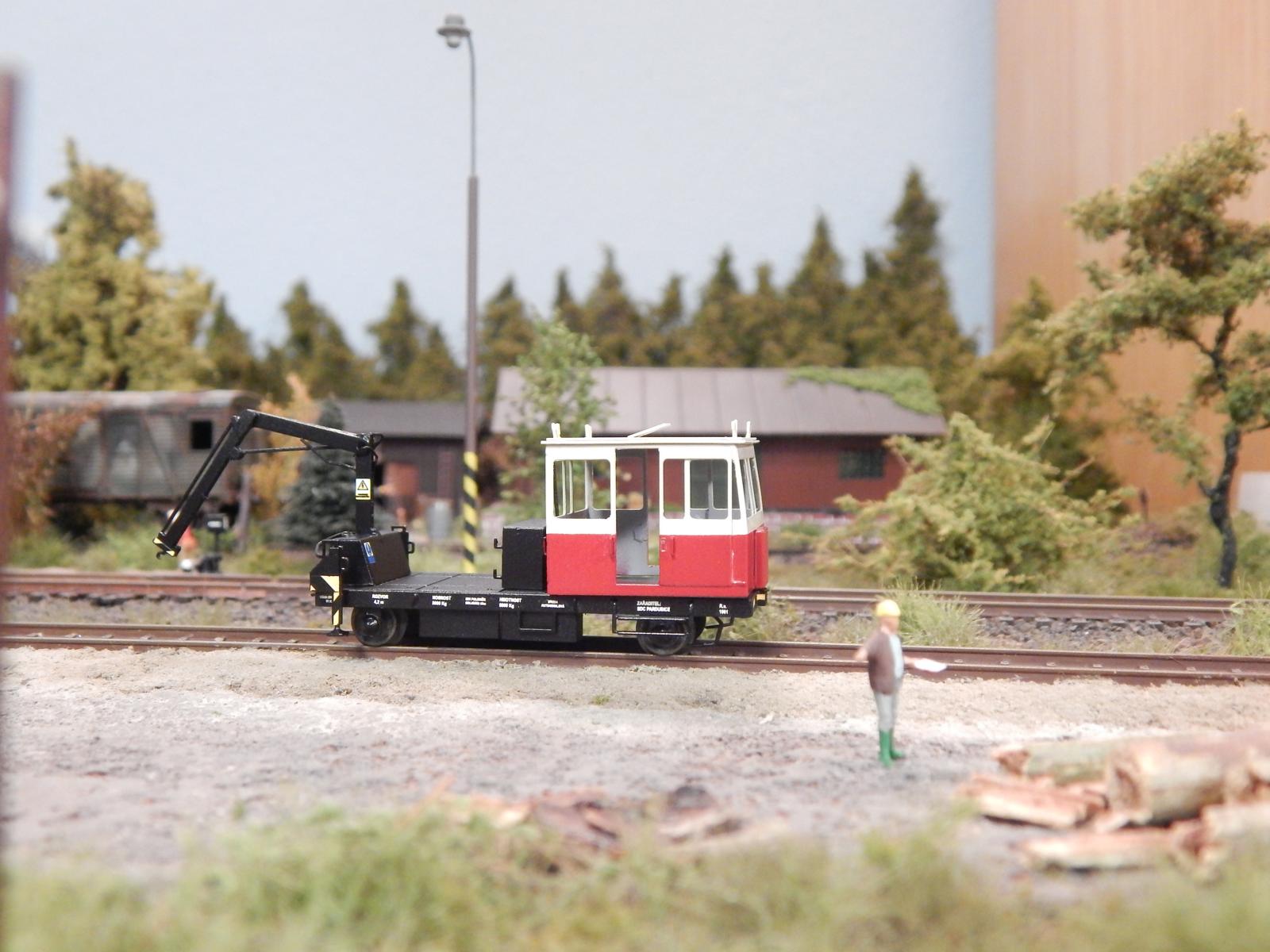

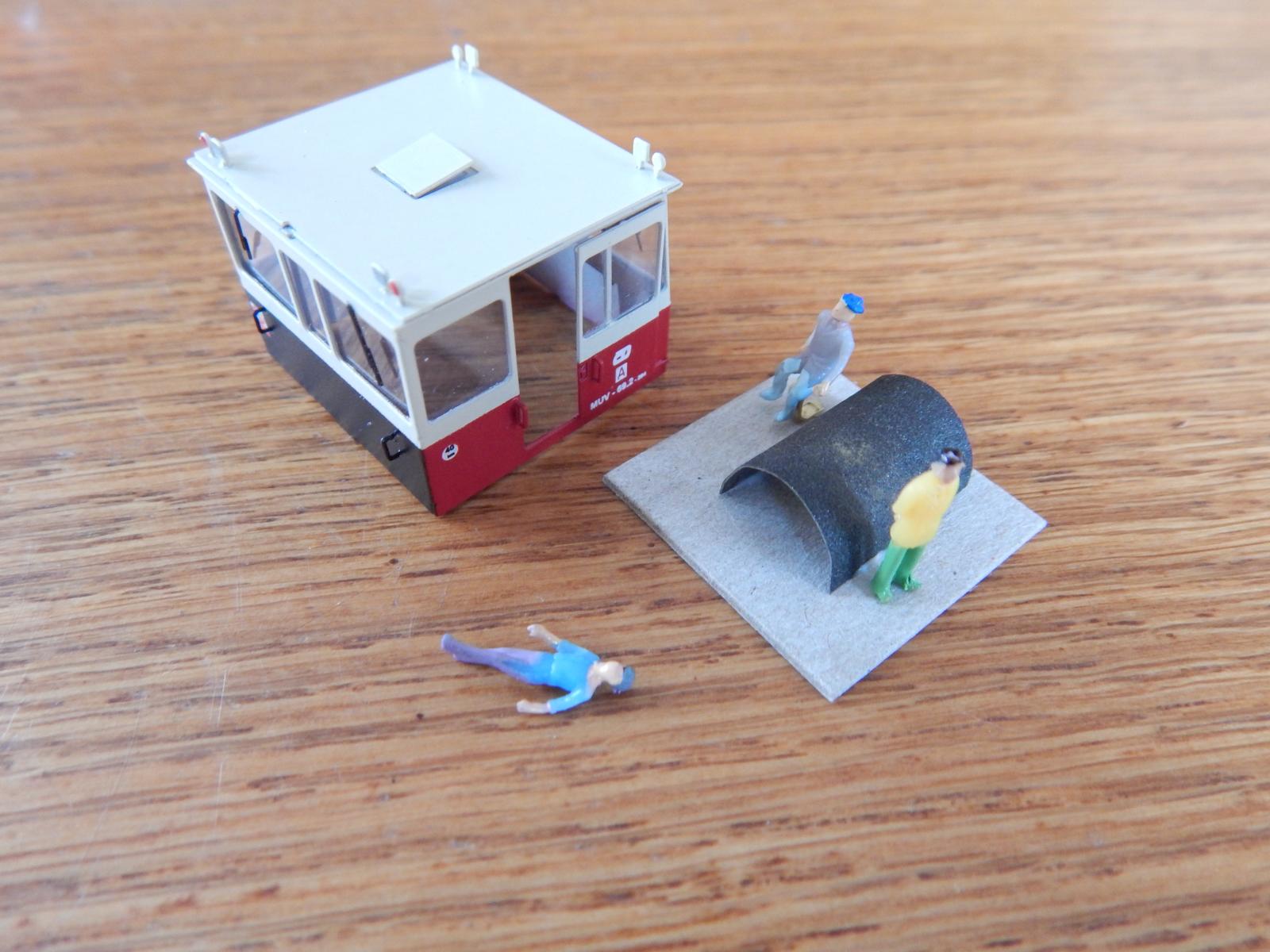

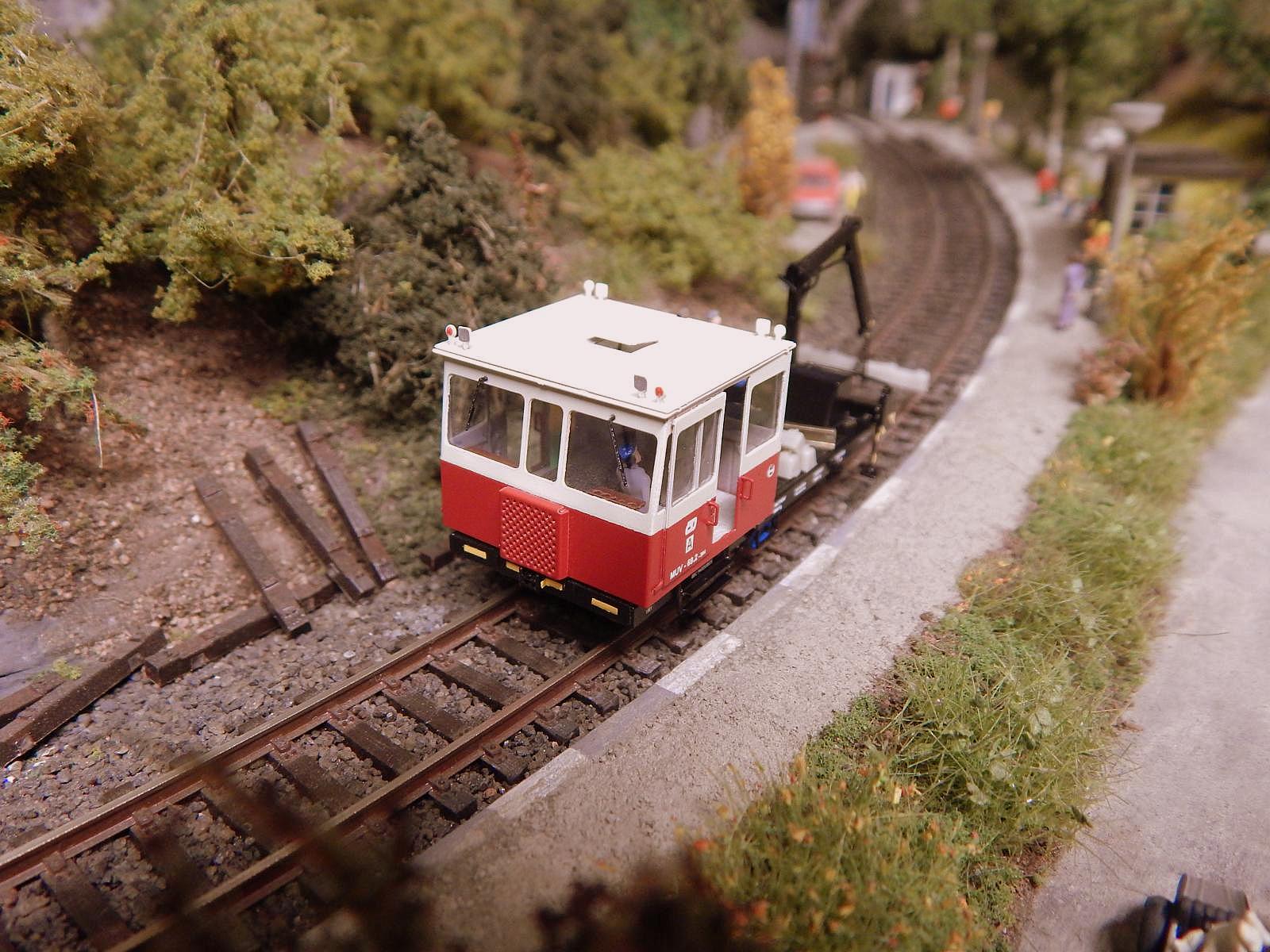

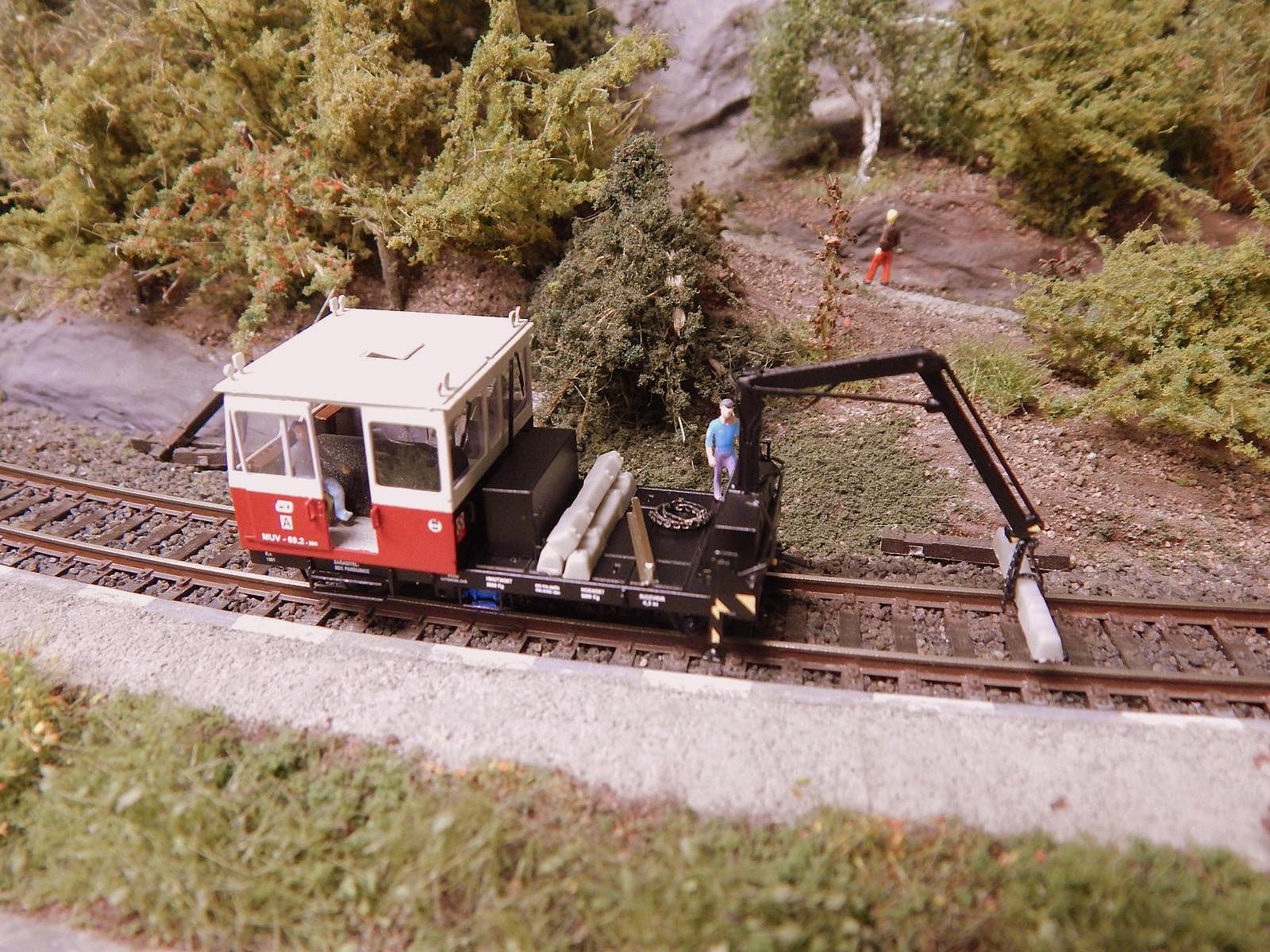

MUV 69.2 s pracující rukou

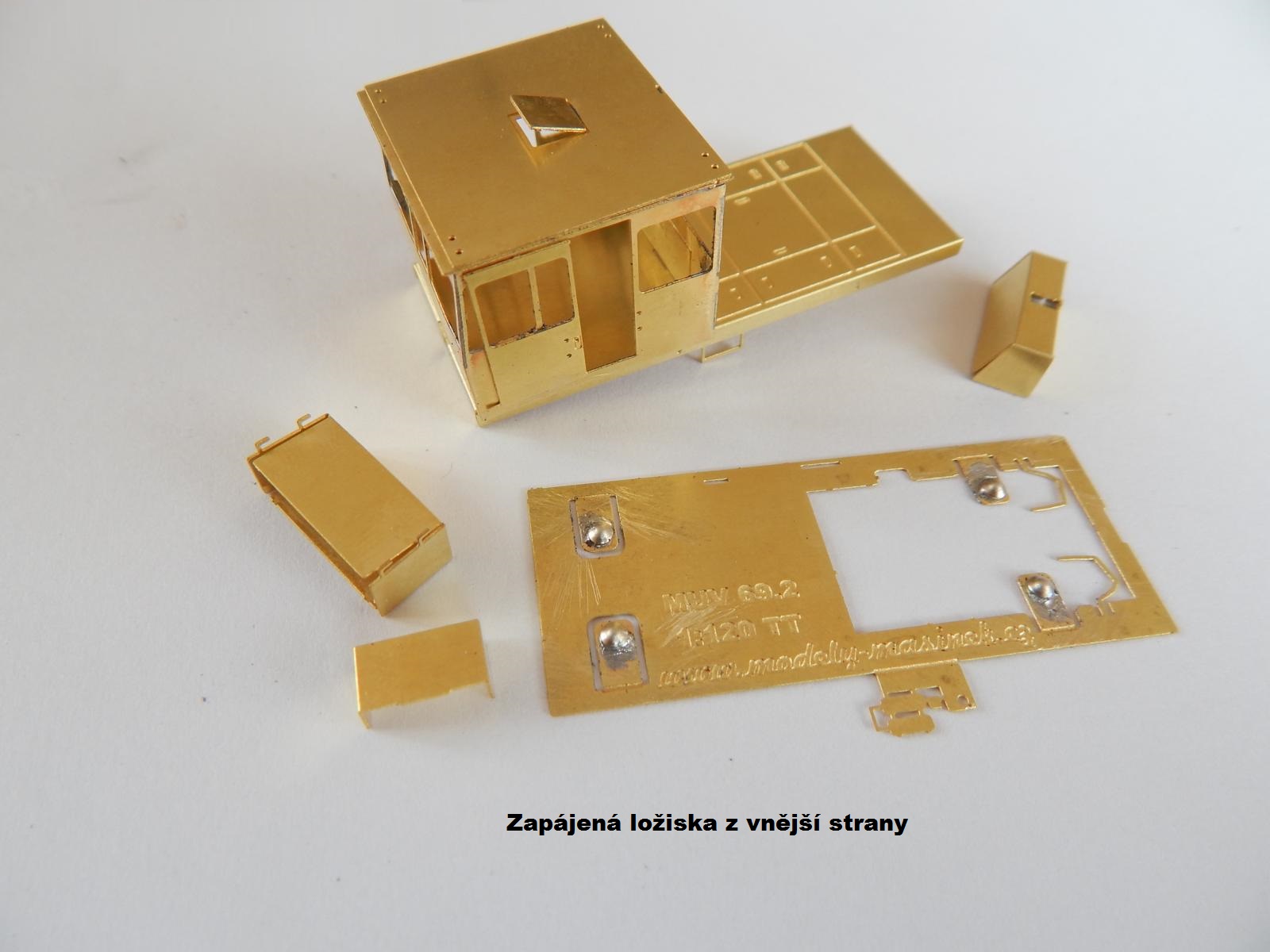

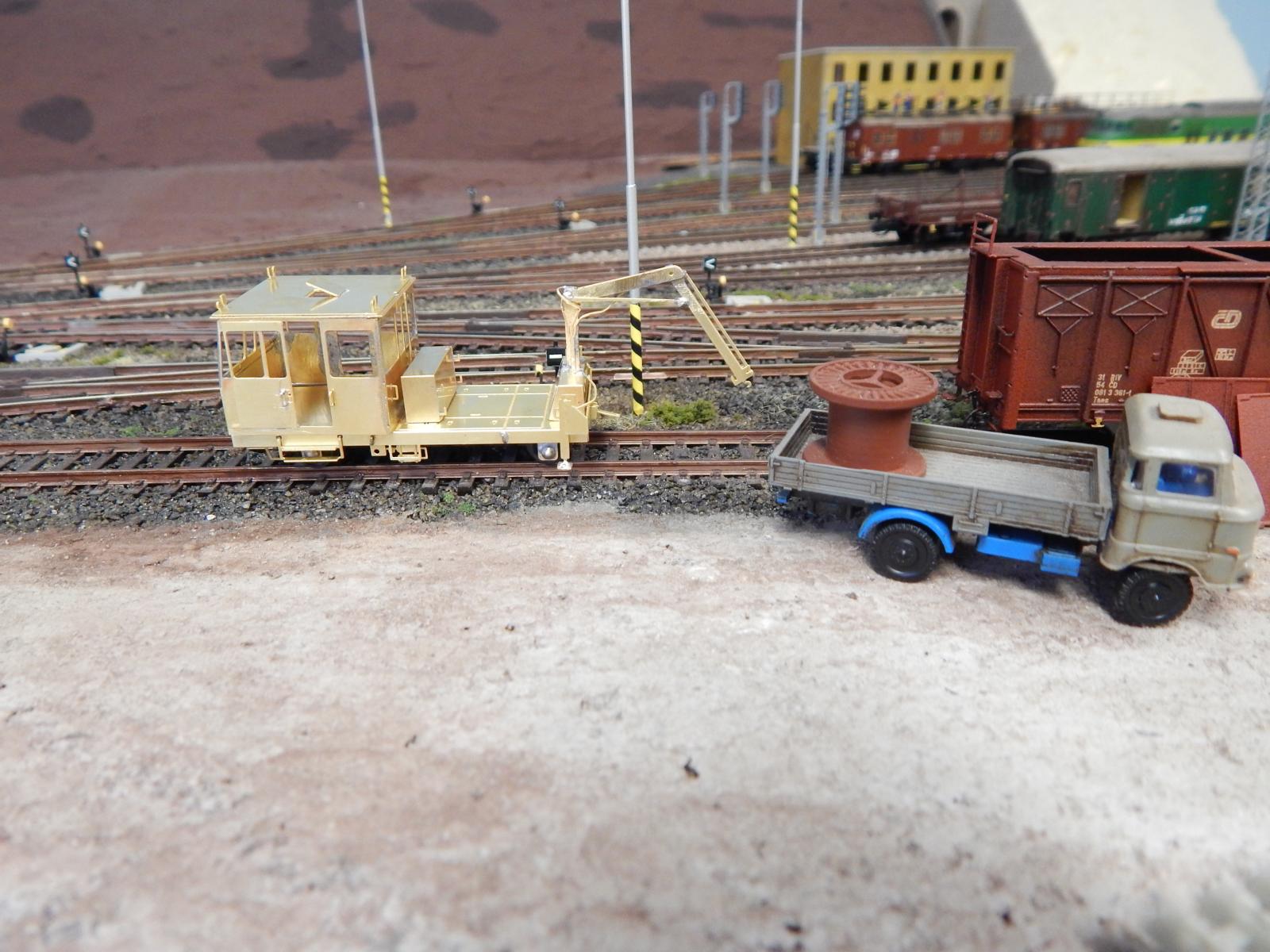

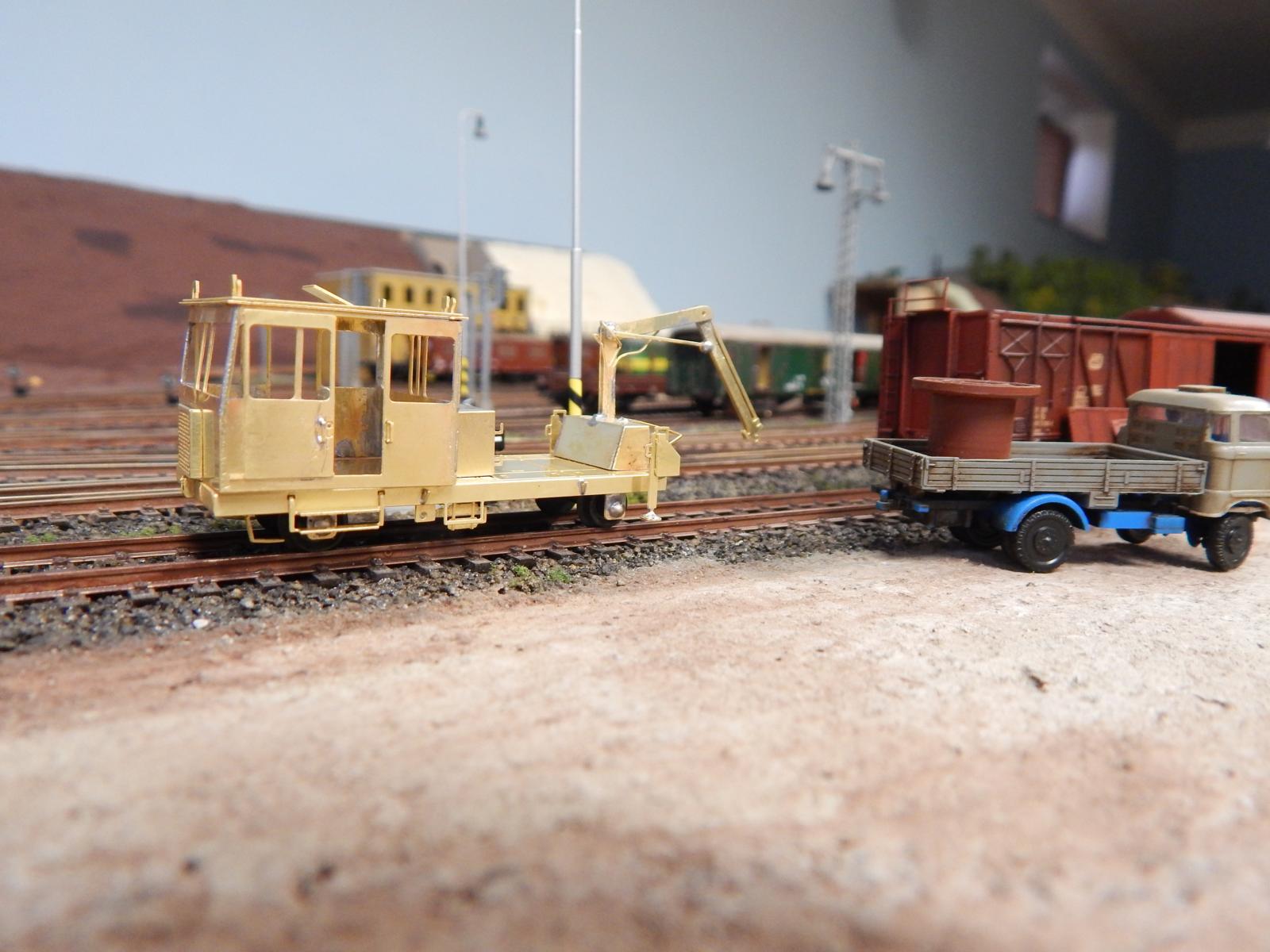

 Pro malé oživeníčko tohoto stroje se tento leptík opět dostává na pracovní stůl MM. Tentokrát bude MUV 69.2 s rukou v pracovní pozici, kde na závěr stavby bude k ruce připevněn ( právě zvedající se ) pražec :)

Muv_loziskaMuv_loziska2Muv_loziska3

Muv_loziska4Muv_loziska5_2Muv_loziska6

Muv_loziska_lak1_2Muv_loziska_lak4Muv-69_loz_finale

Muv-69_loz_finale1Muv-69_loz_finale2Muv-69_loz_finale3

Muv-69_loz_finale4_2Muv-69_loz_finale5Muv-69_loz_finale6

Muv-69_loz_finale7Muv-69_loz_finale8Muv-69_loz_finale9

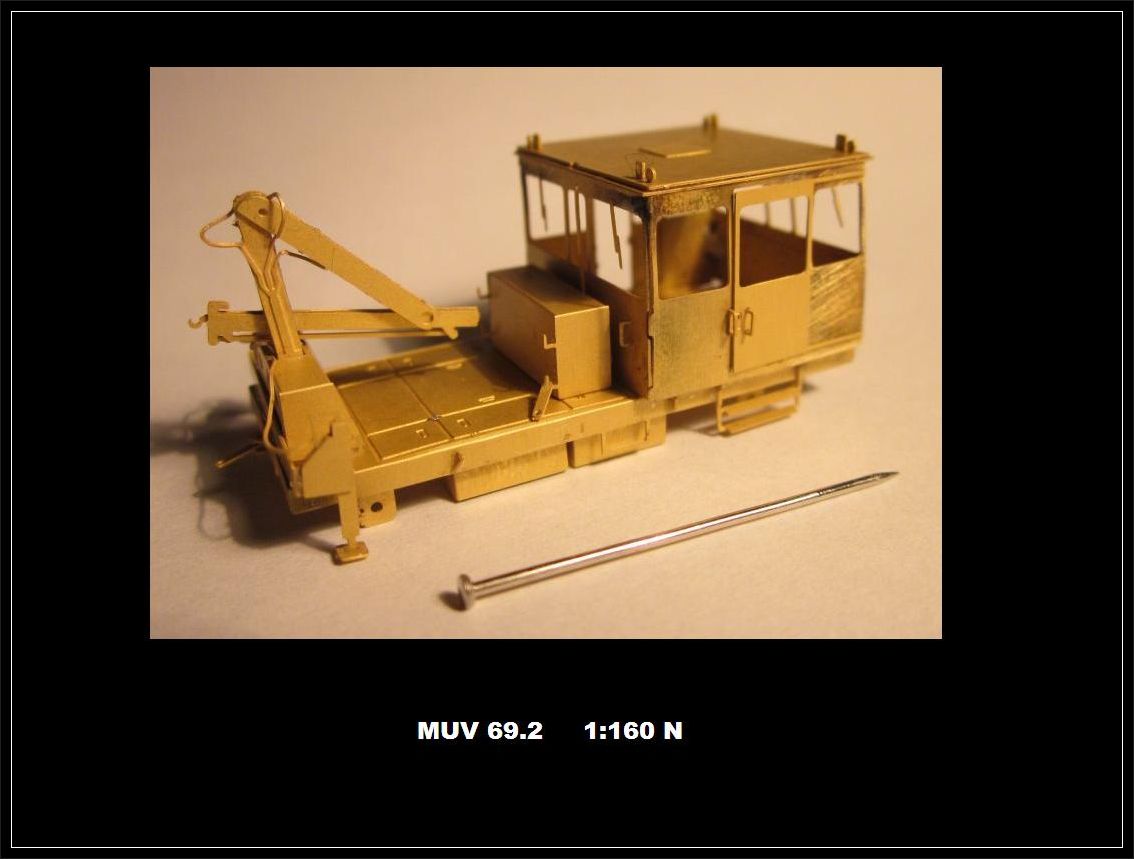

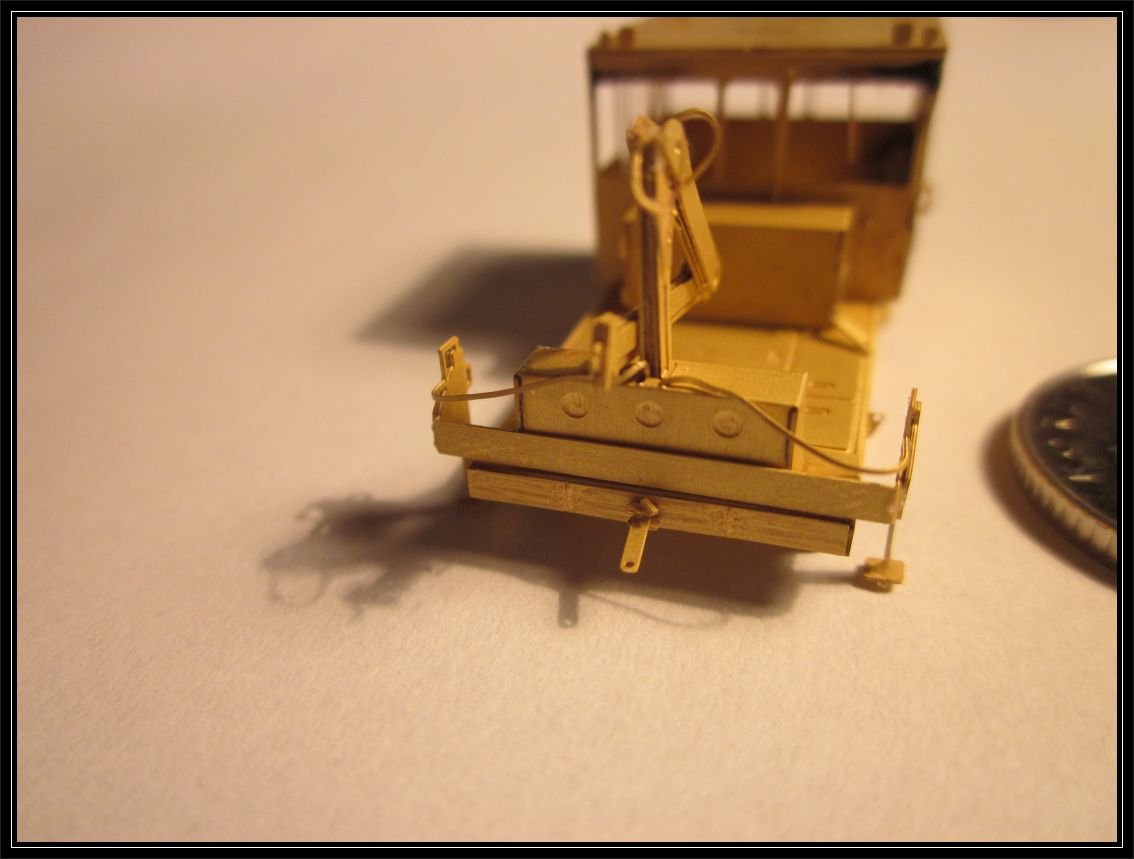

MUV 69.2 - 1:160 N

Kat.č. N-MUV69.2

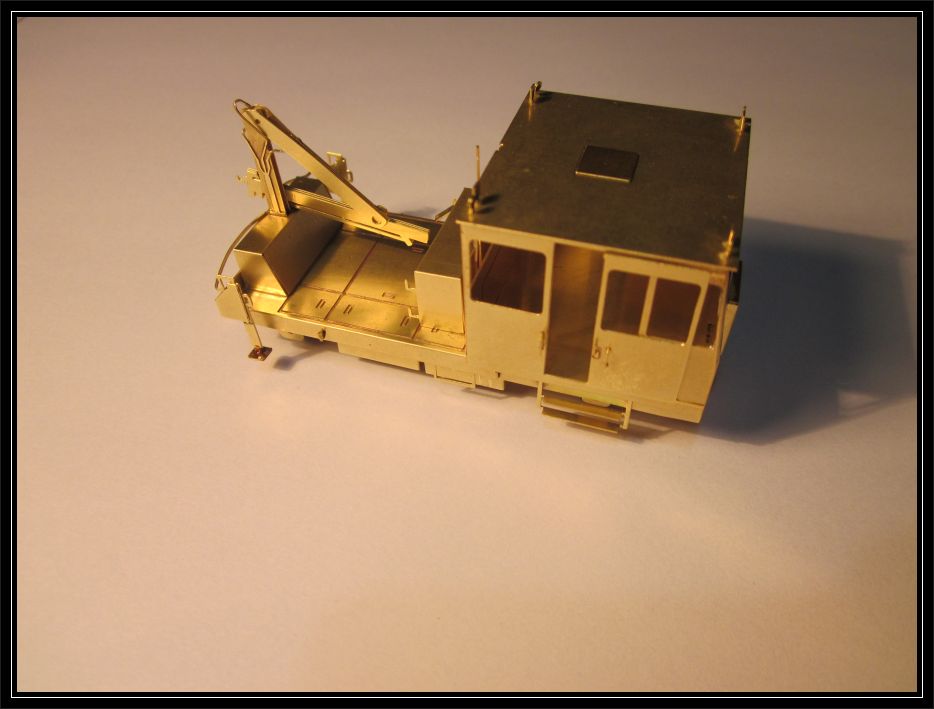

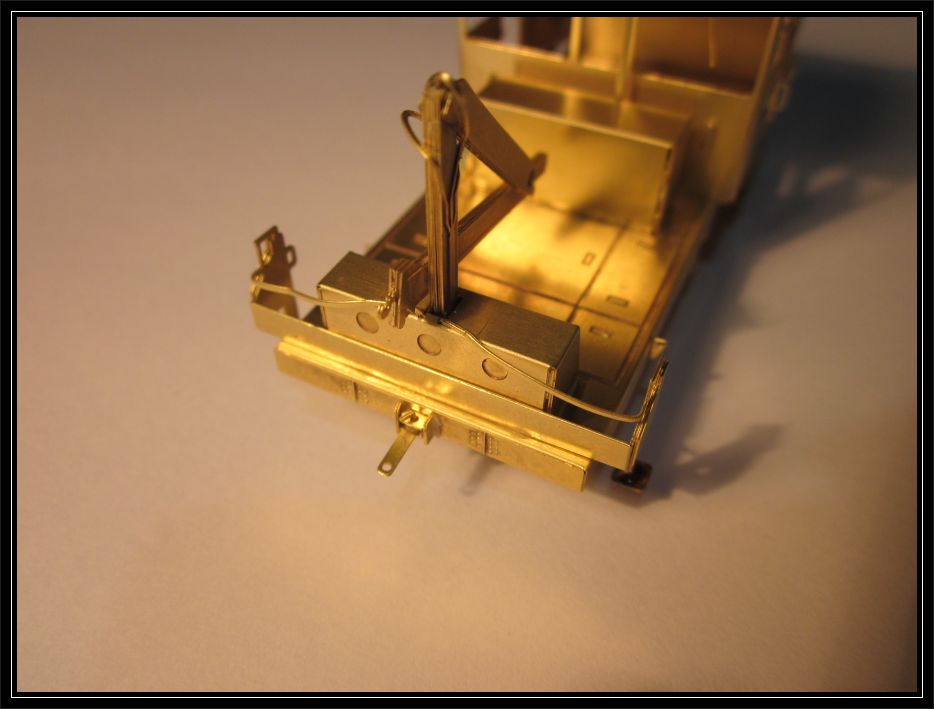

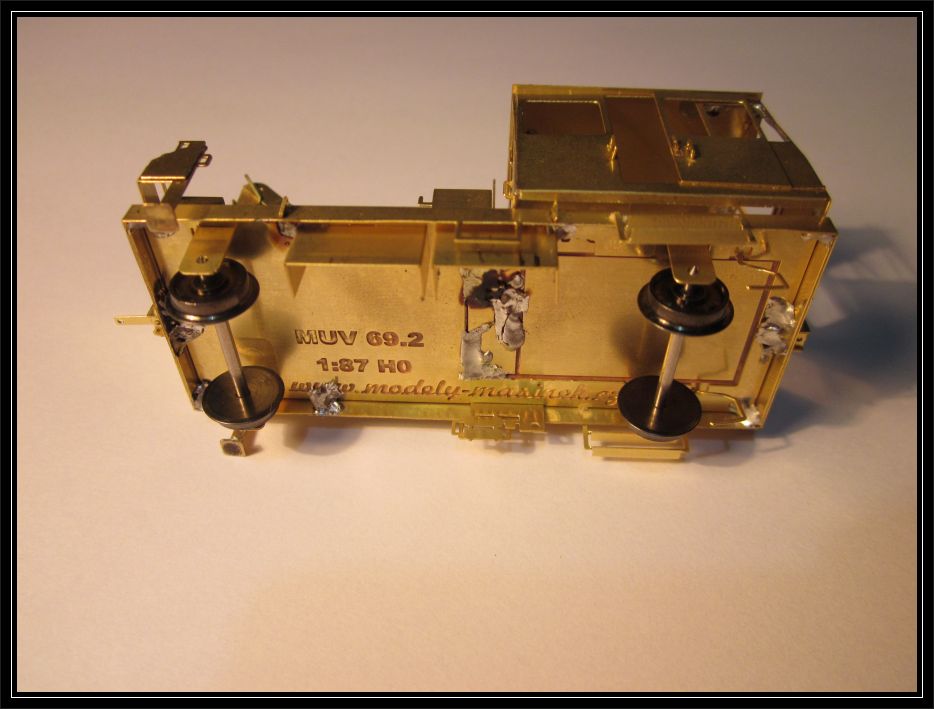

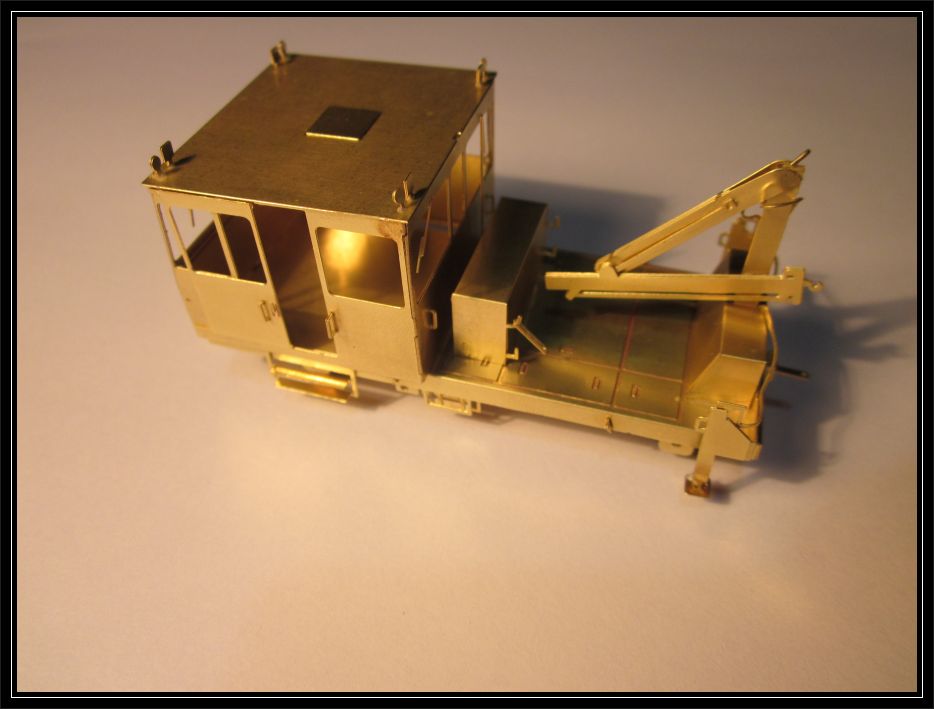

MUV 69.2 - 1:87 H0

Kat.č. H0-MUV69.2

Muv692_h0Muv692_h01_2

Muv692_h03Muv692_h04Muv692_h0_pult

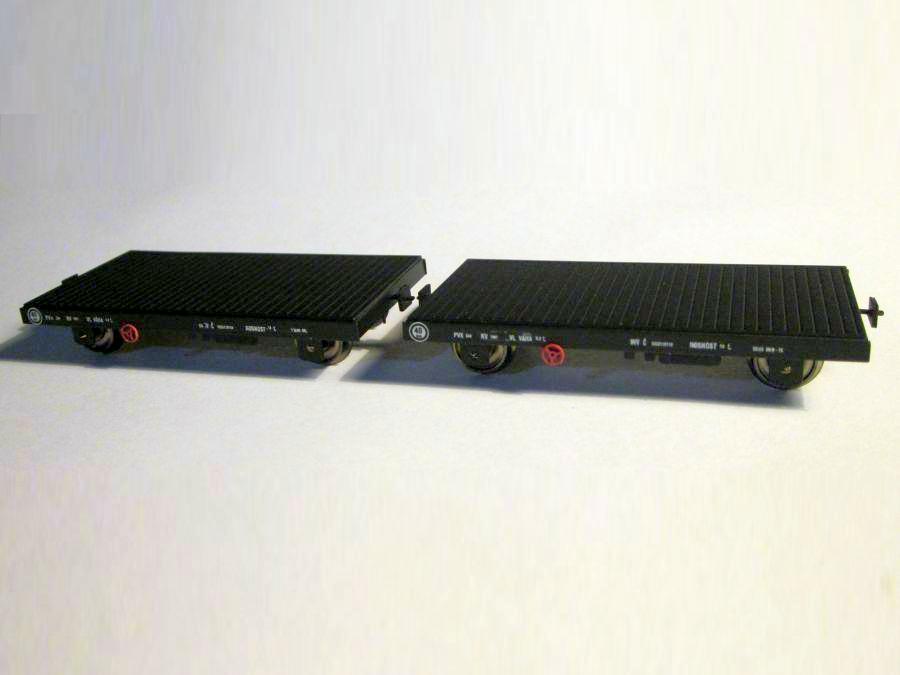

Muv69_h0Muv69_h02Pvkpvk_2


Doplňující fotografie

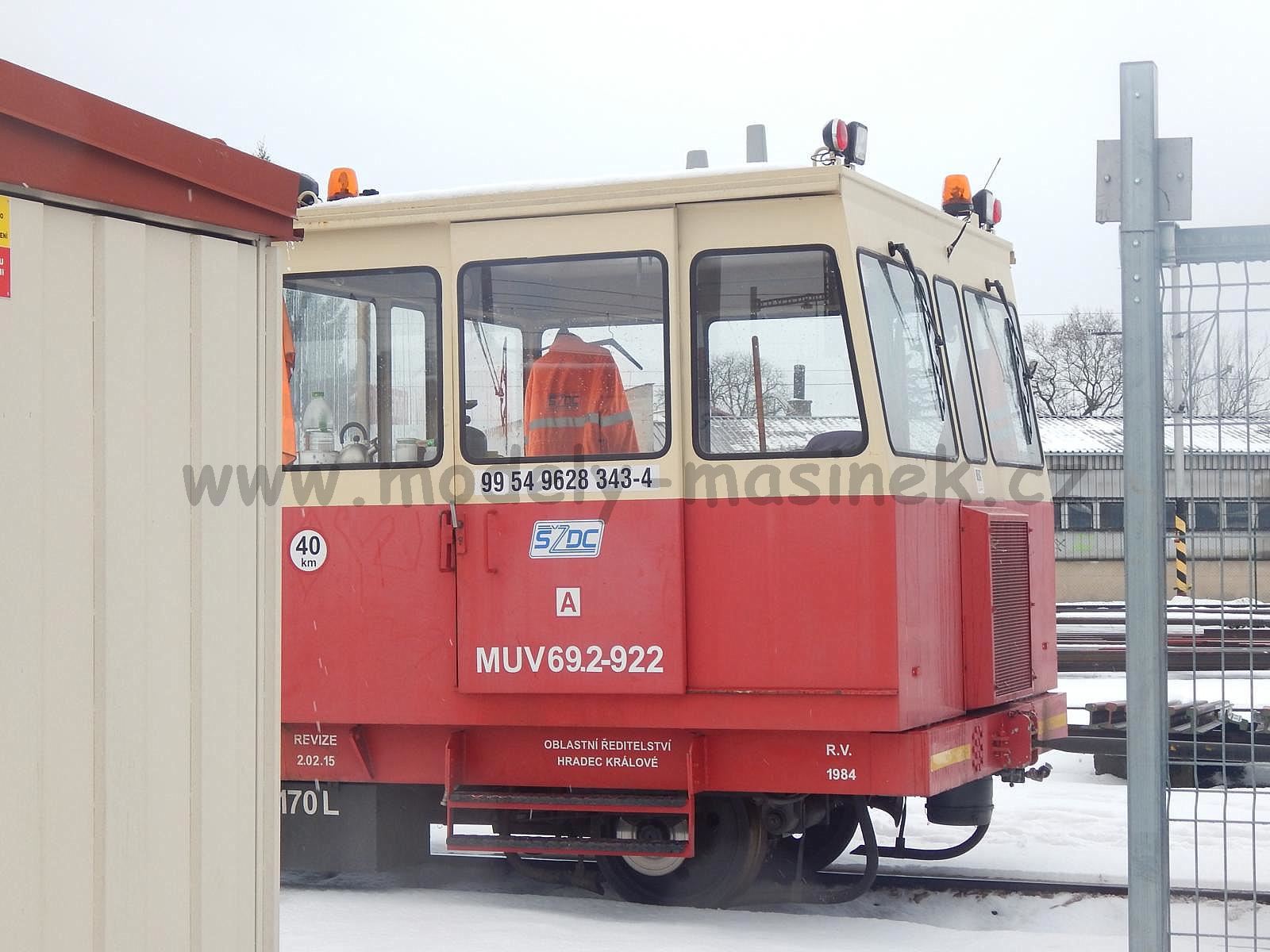

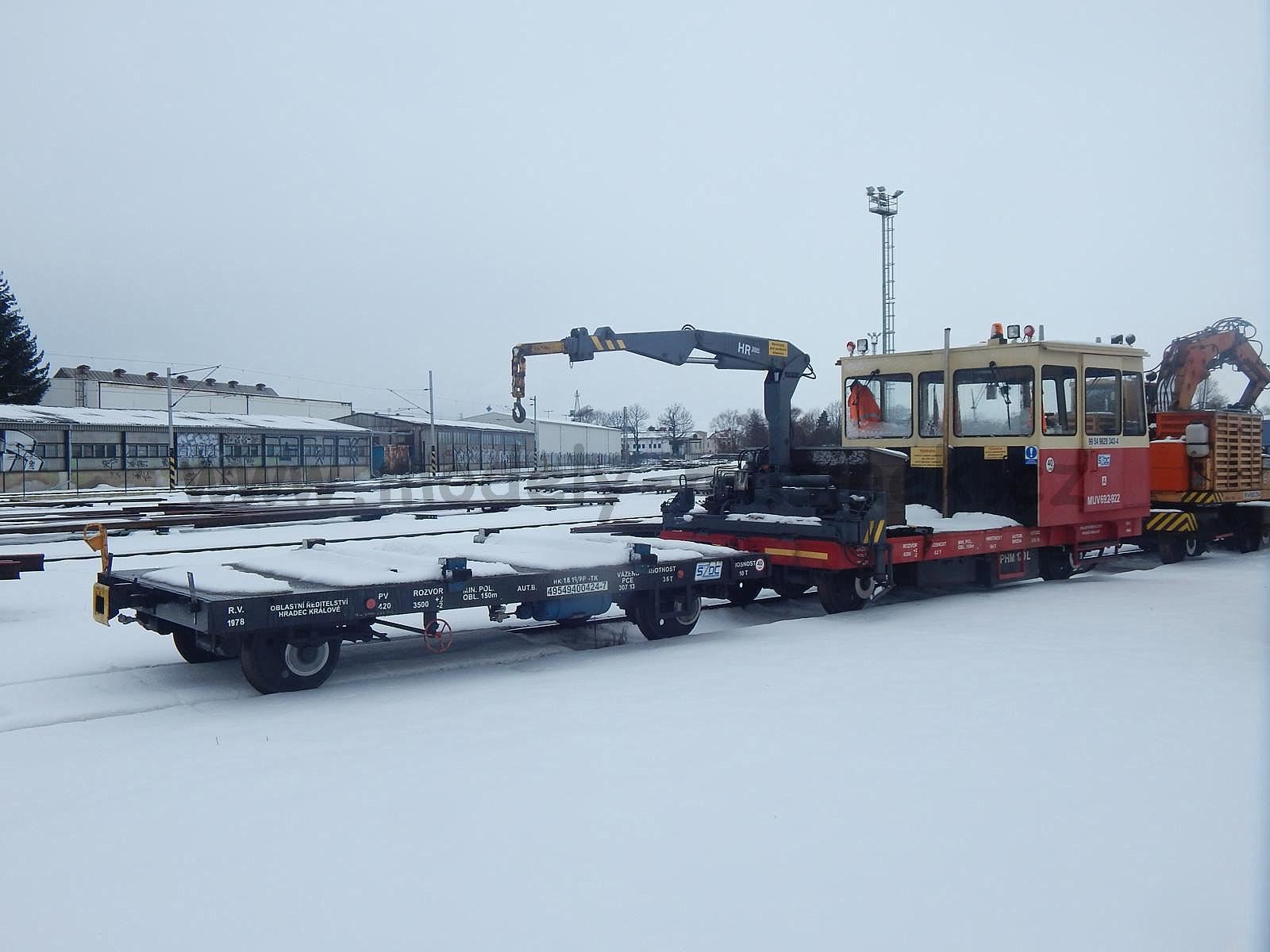

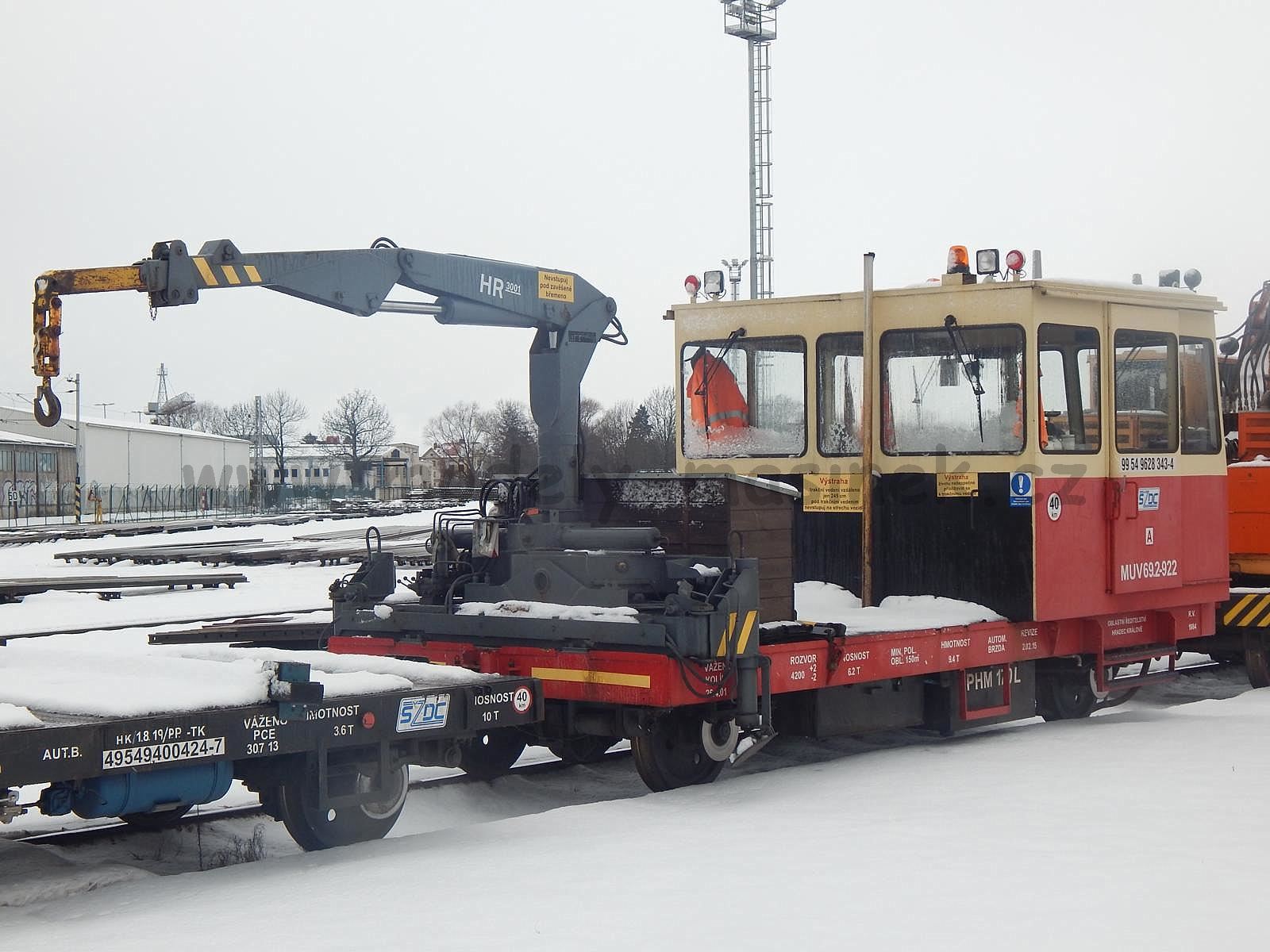

MUV 69.2-922 Hradec Králové 18.1.2018

Hk_18-1-18pHk_18-1-18qHk_18-1-18r

Článek publikován 11/2013 / Poslední aktualizace 18.1.2018
