Návod stavby pracovního stroje MUV 69 - KSF  1:120 TT

KSF - Kolejová sněžná fréza

Muv-69_ksf_finale8_2Ksf_navod18Muv-69_ksf_stara-paka-26-3-2017

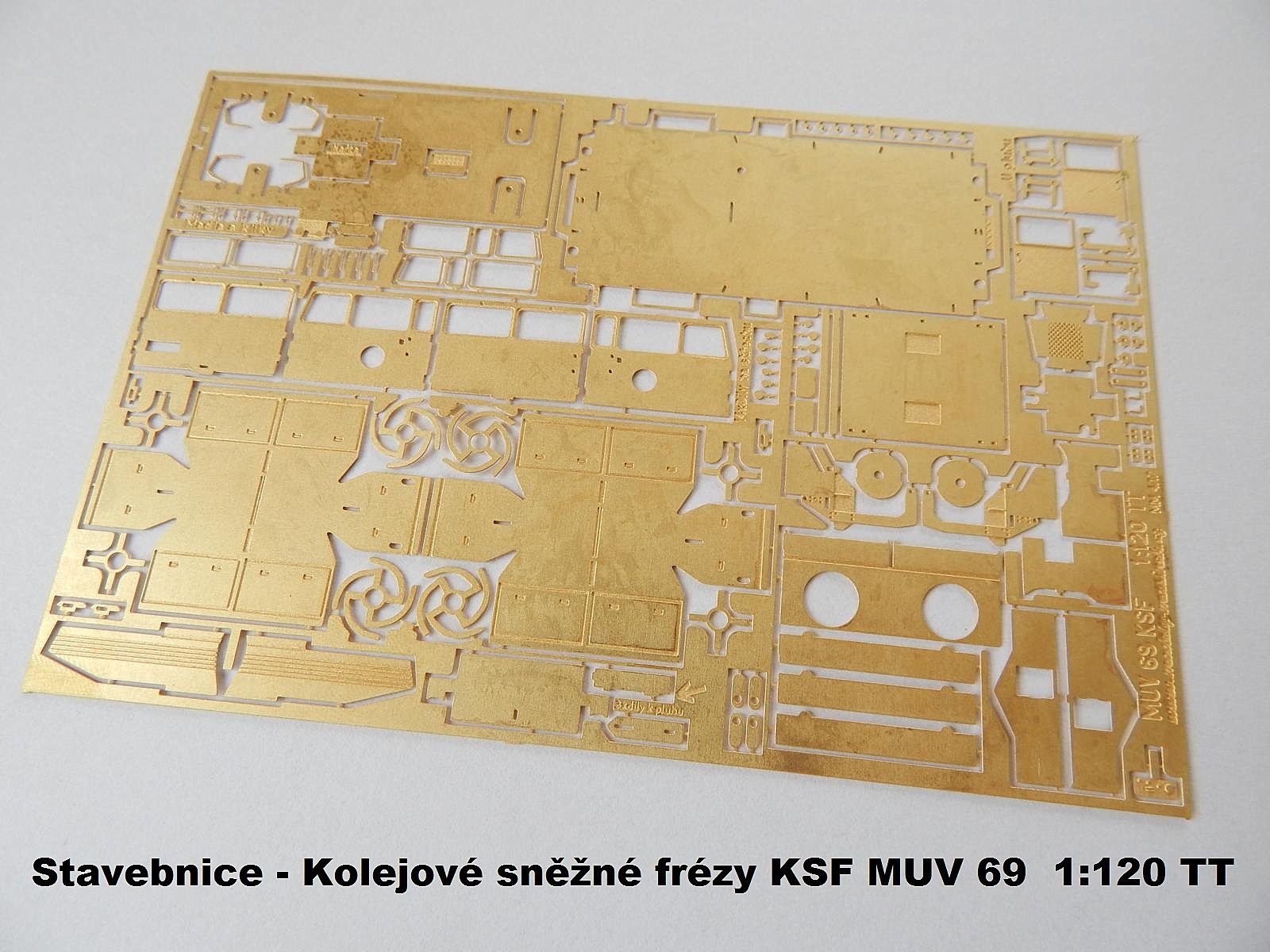

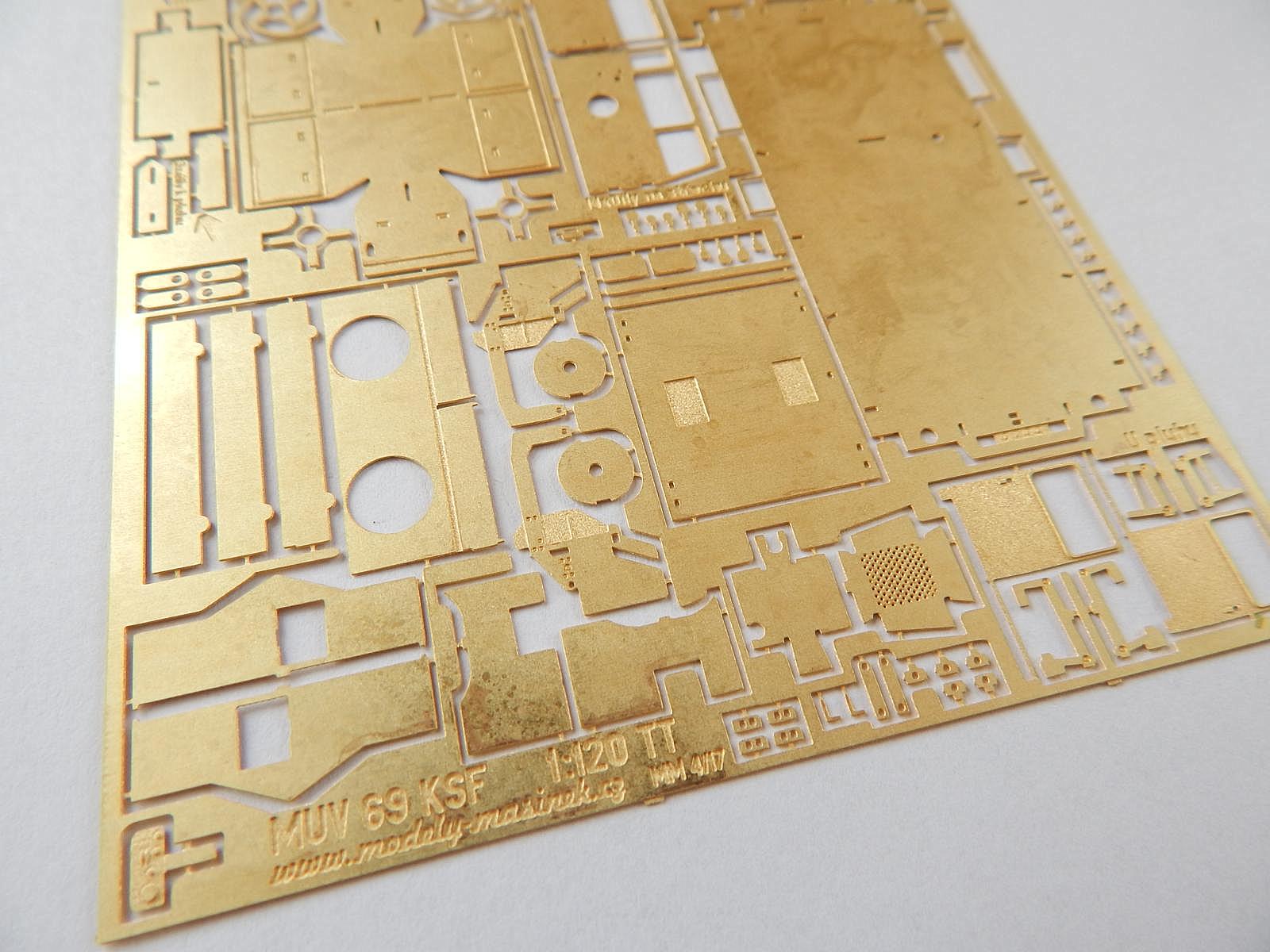

Leptaná TT NOVINKA Kat.č. TT-KSF

Připraveno dle vlastního oměření skutečného stroje

 Zaváděcí cena byla pro prvních 20 kusů 420 Kč, navíc s obtiskem ČSD / ČD jako dárek. Tento limit byl do dvou dnů vyčerpán. Platná cena je tedy 460 Kč. Obtisky si můžete za 30 Kč přikoupit.

Při platbě předem získáte procento slevy.

Vozidlo, které obohatí každé kolejiště, neváhejte a objednávejte :)

Lepty budou skladem cirka v půlce května. Obtisky jsou z naší dílny a jsou skladem.

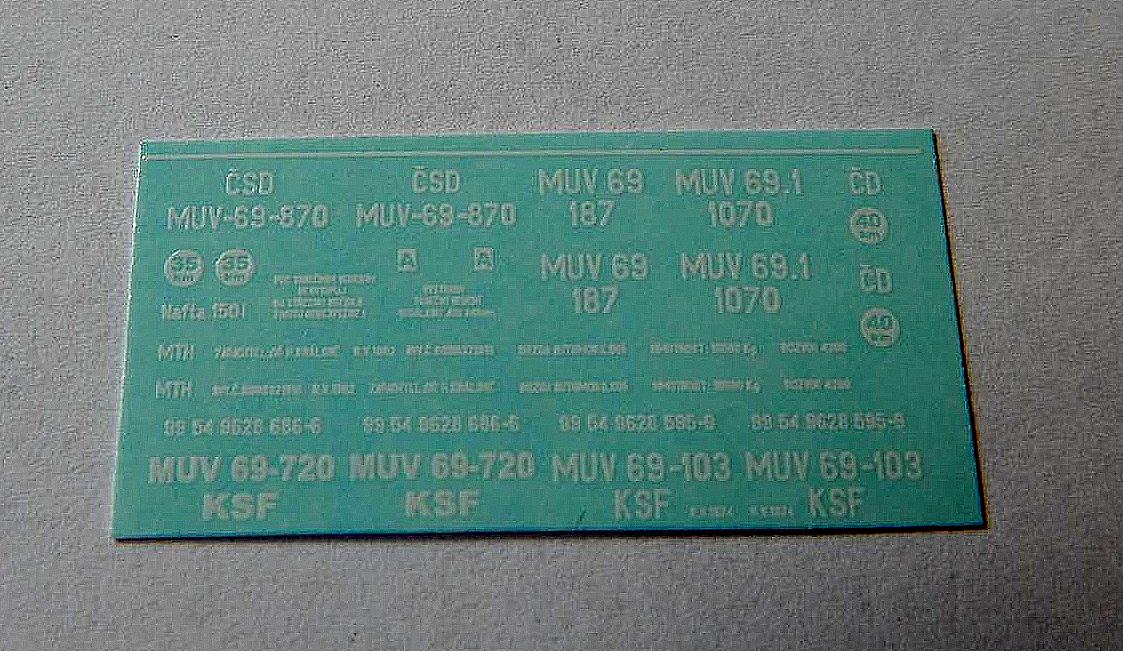

Obtisk_tt_muv_ksf

Objednat můžete ZDE

Ksf_tt_letak_2Ksf_ttKsf_tt2


Návod

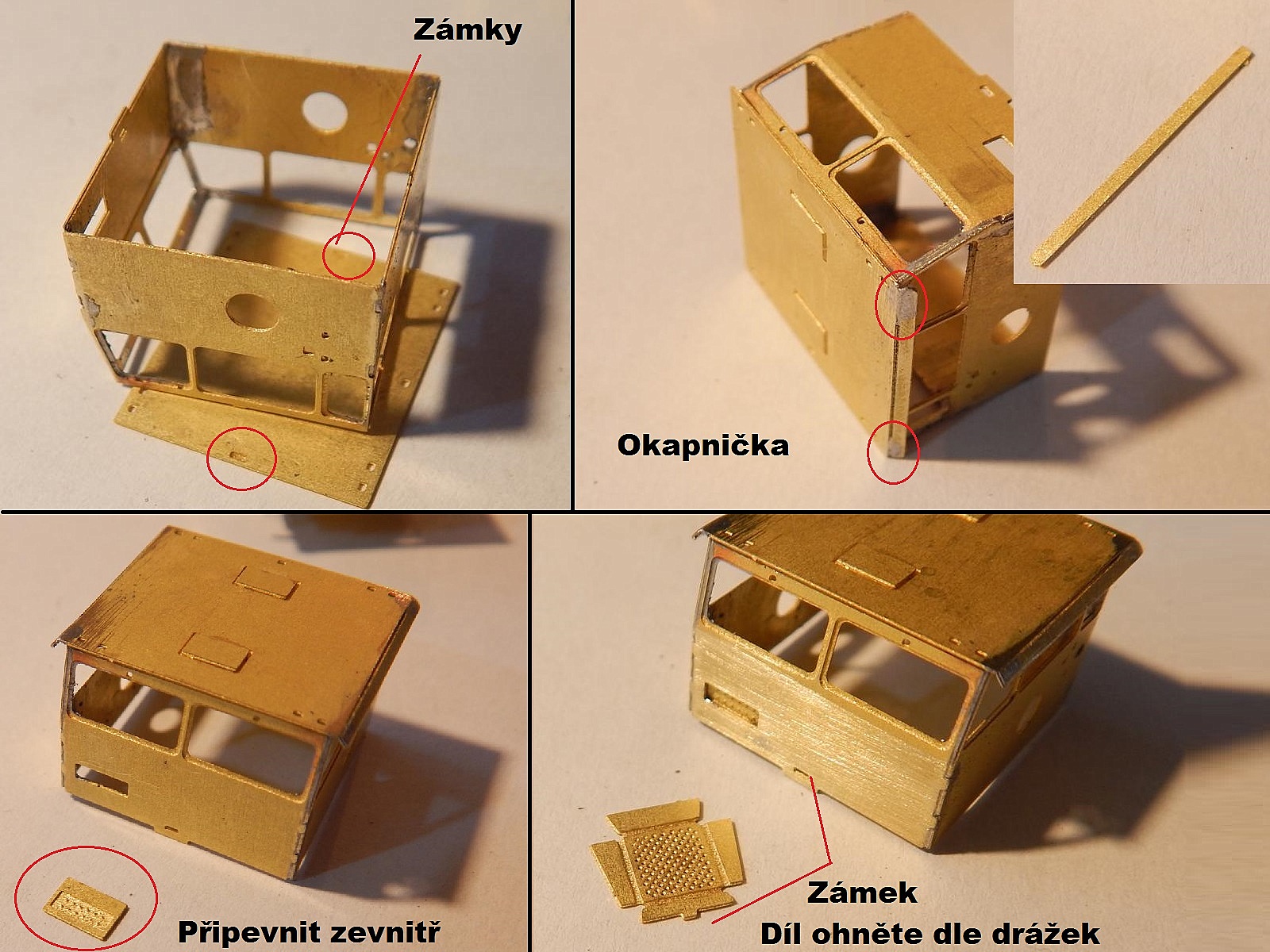

Sestavení boudičky

Aby se čelo boudičky dalo ohnout bez omezení, jsou tyto dílky schválně ve 4 kusech.

Ksf_navodKsf_navod1Ksf_navod2

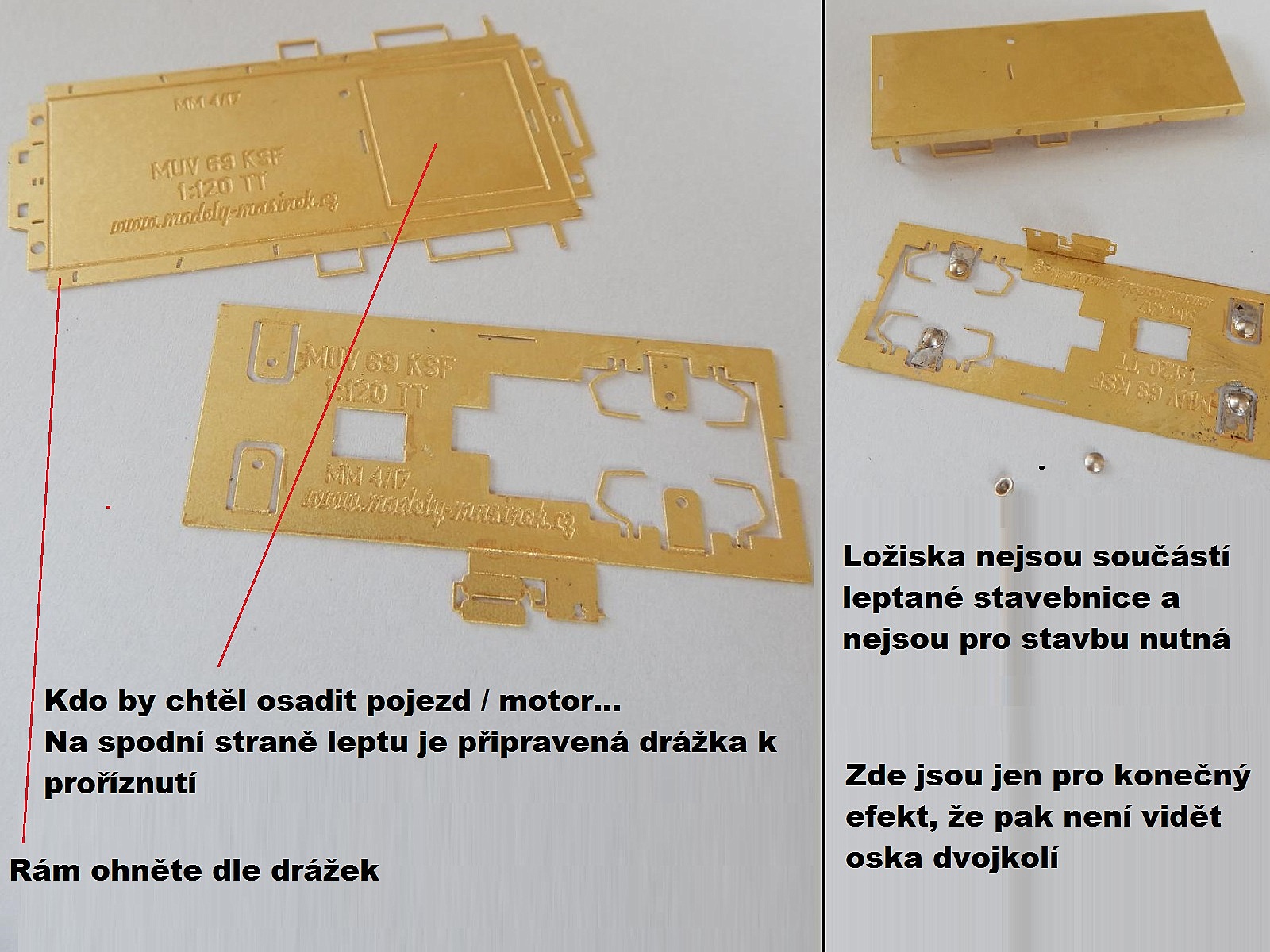

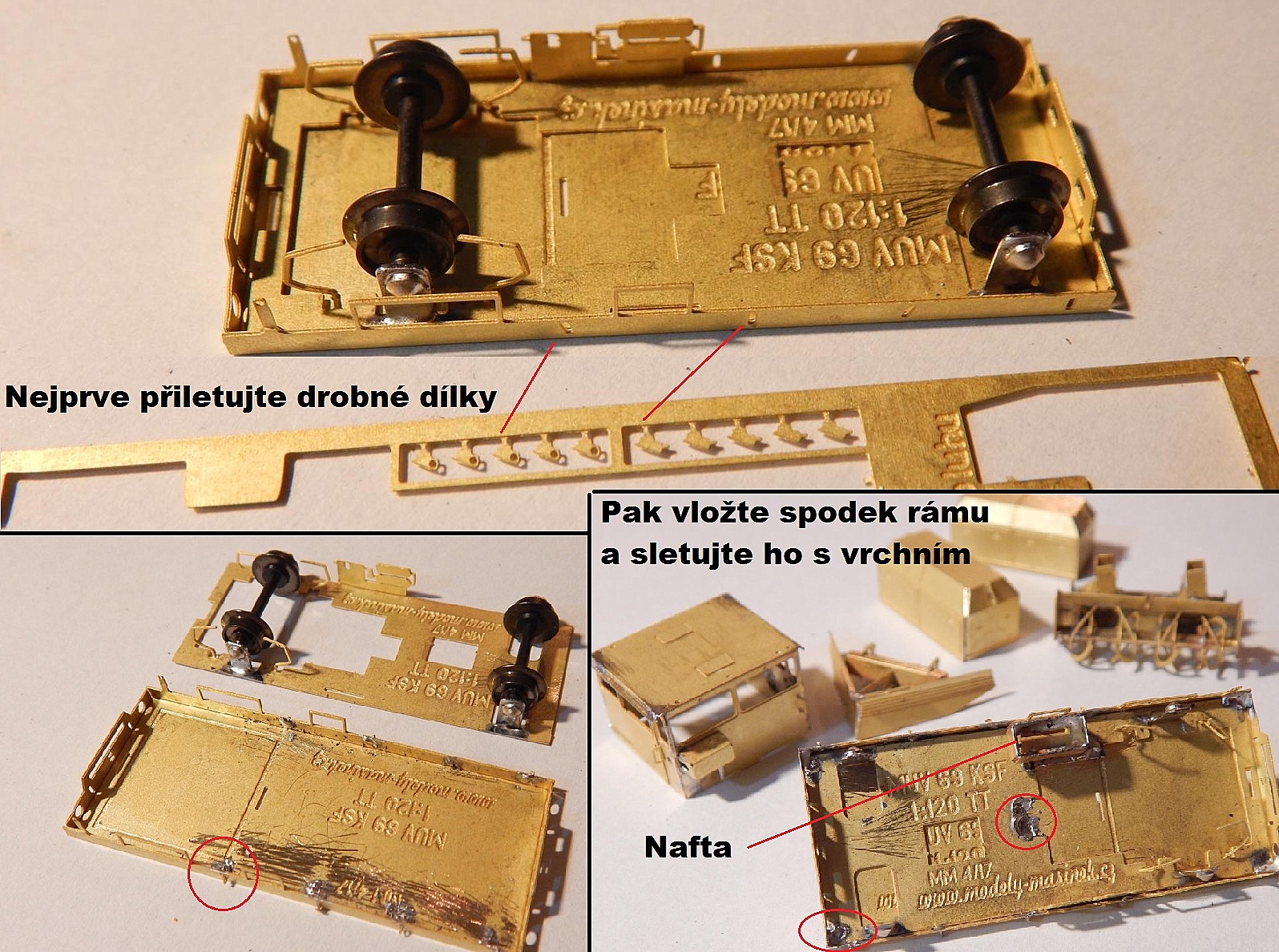

 Sestavení rámu

 Lept umožňuje stavbu jak makety, tak pojízdného stroje. Pojezd s motorem není součástí leptu. Kdo bude chtít dosadit vlastní pojezd s motorem, může model celkem slušně dotížit v bednách na plošině.

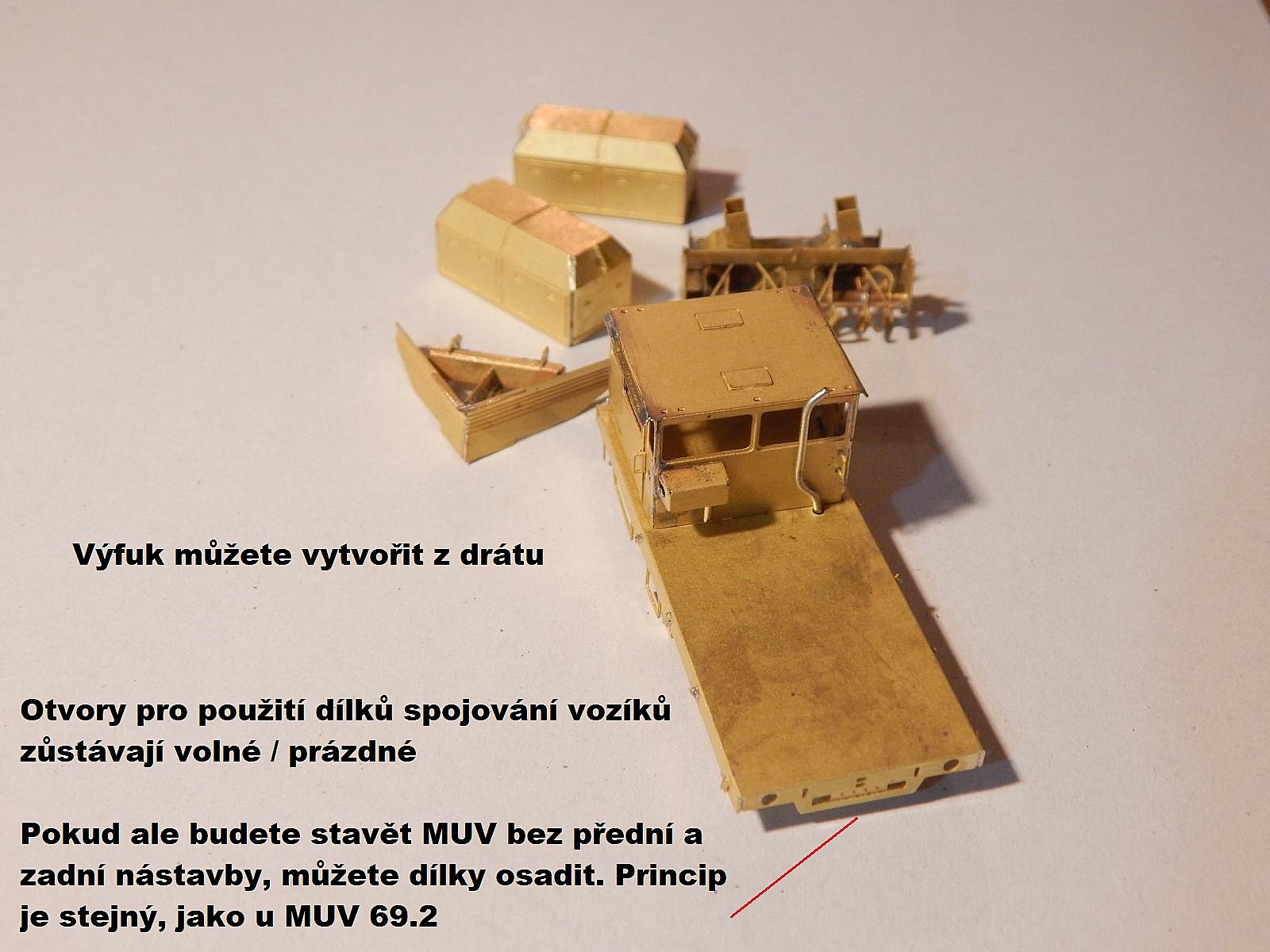

Ksf_navod6Ksf_navod4Ksf_navod5

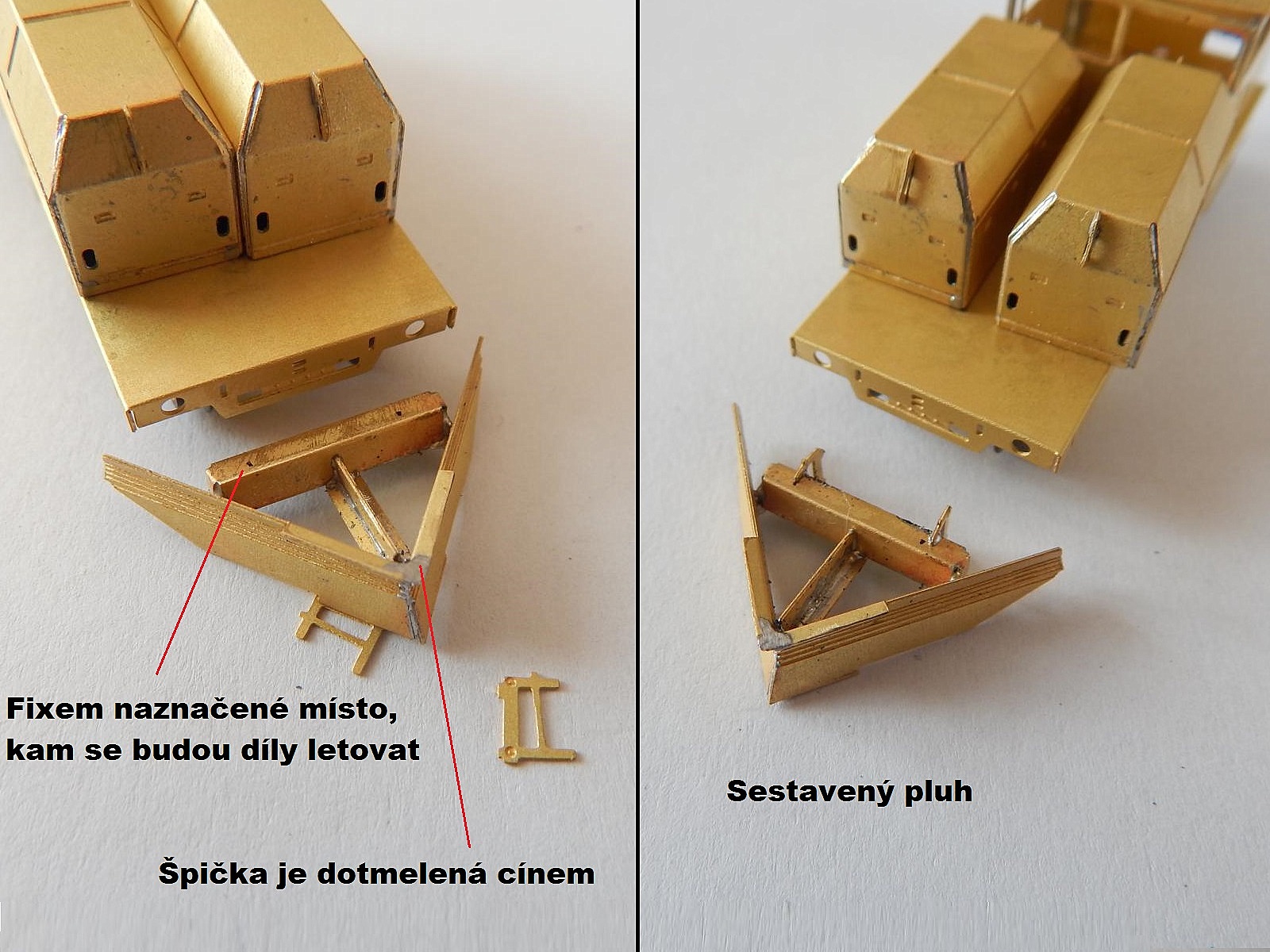

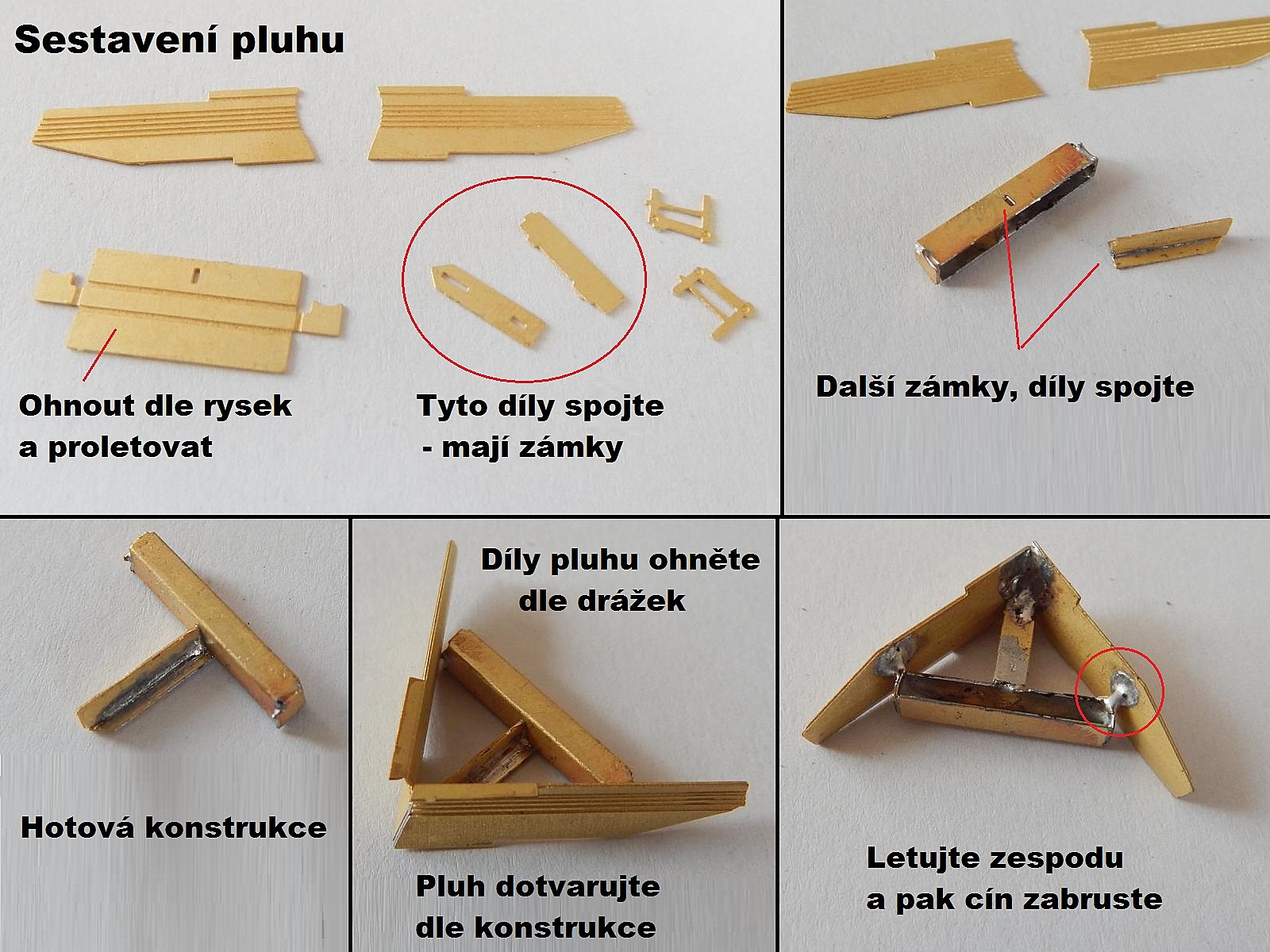

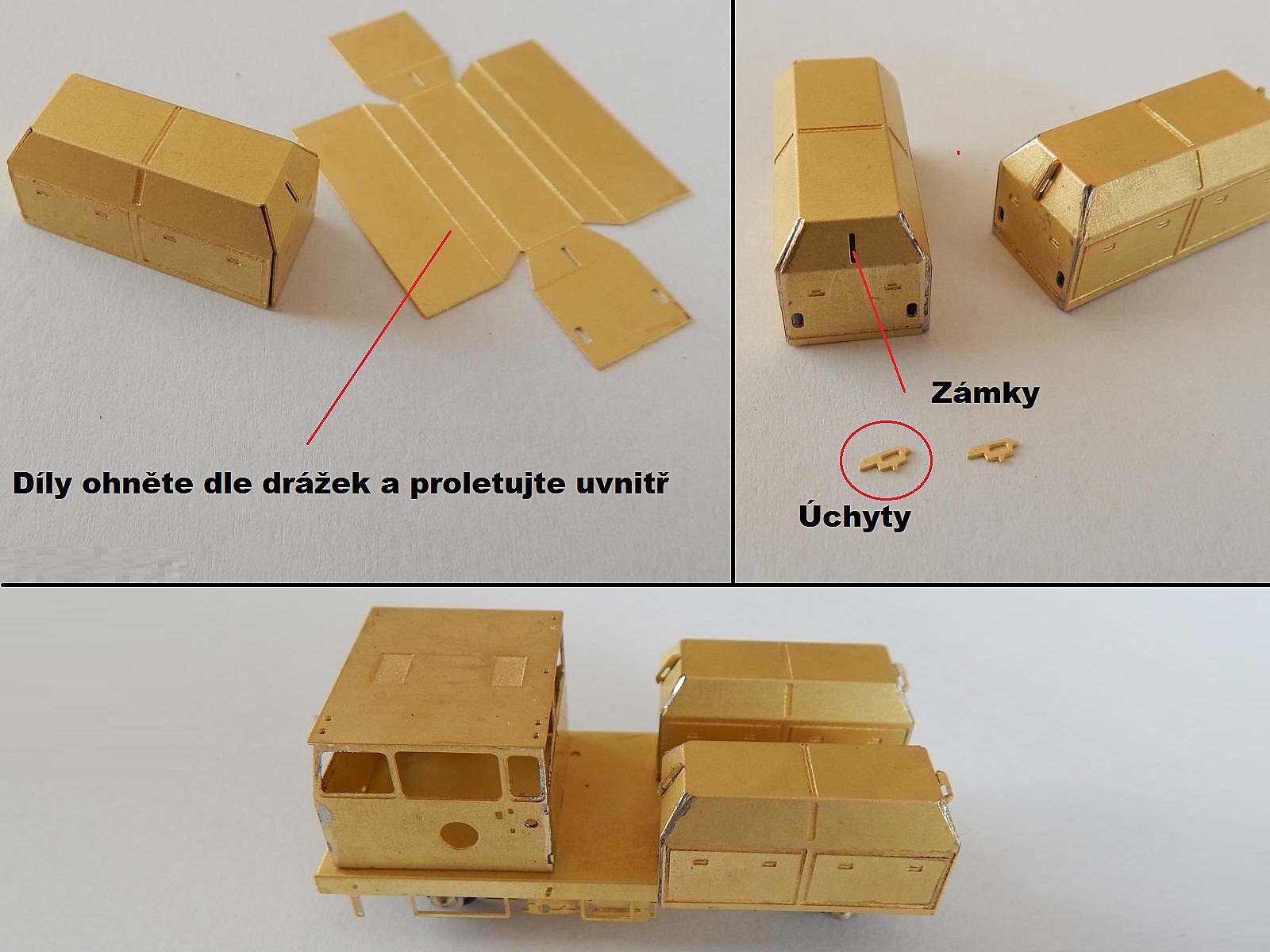

Nástavba na plošině a pluh

Zde se může model dotížit, viz minulý krok...

Ksf_navod7Ksf_navod8Ksf_navod9

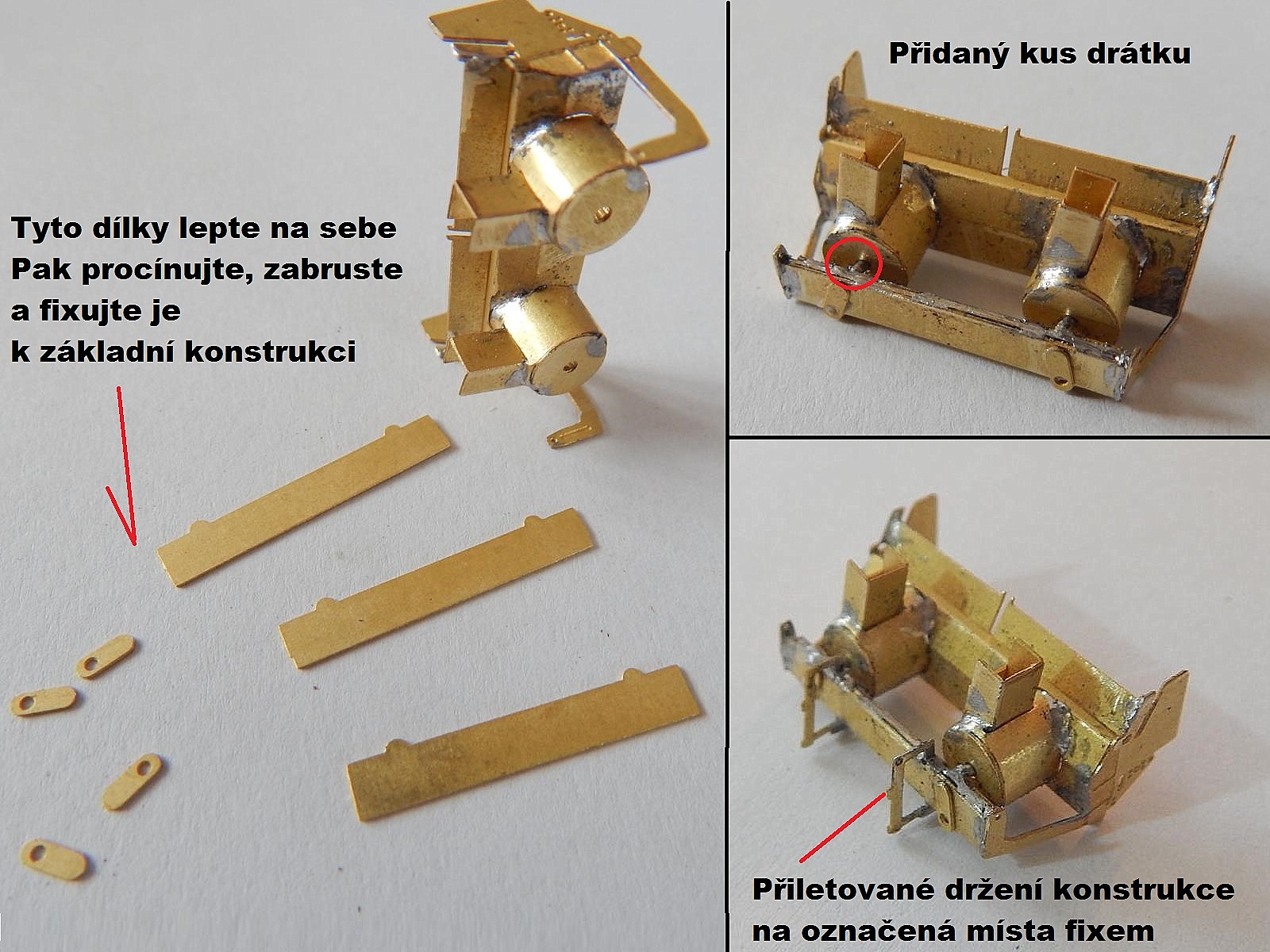

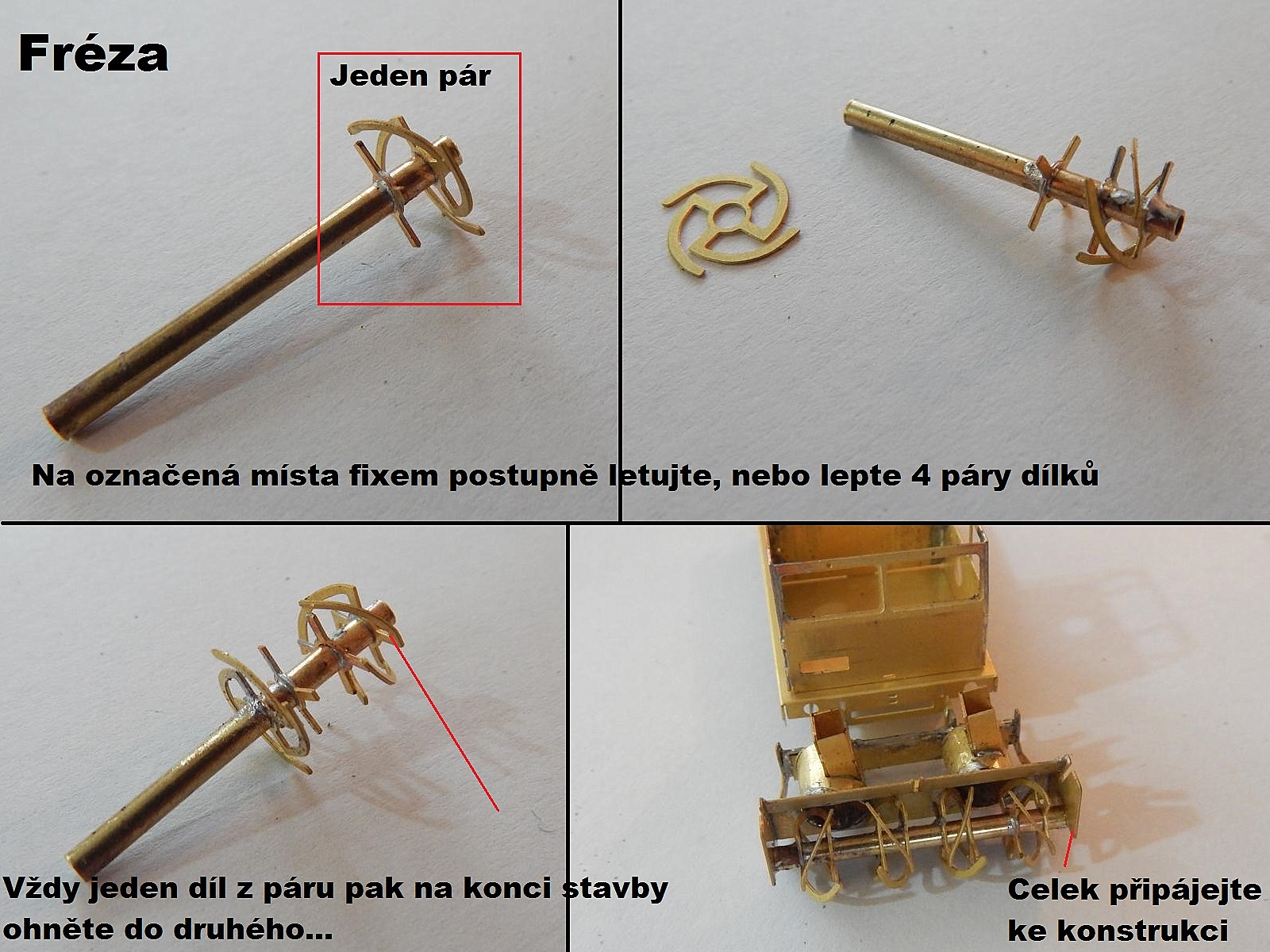

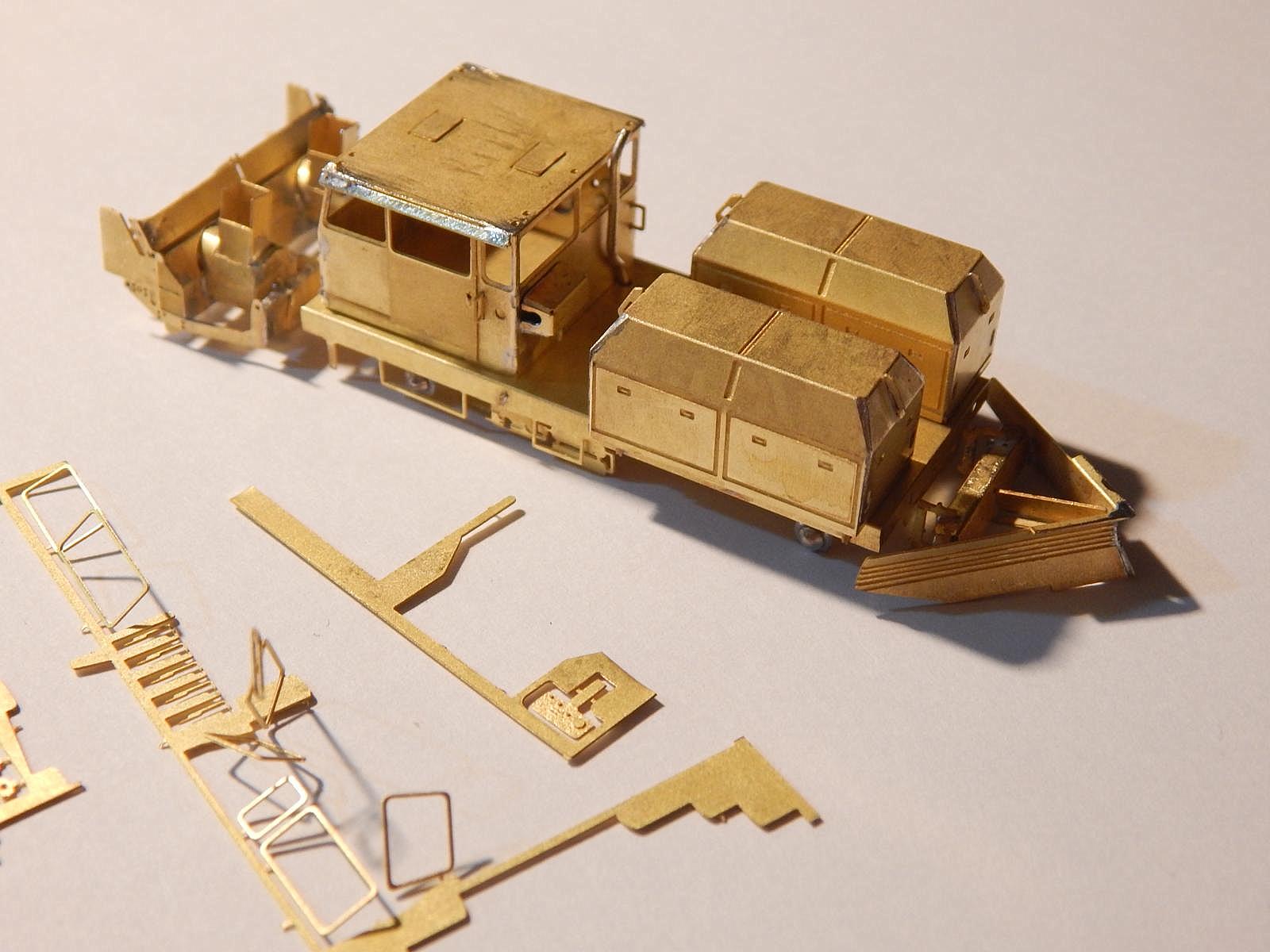

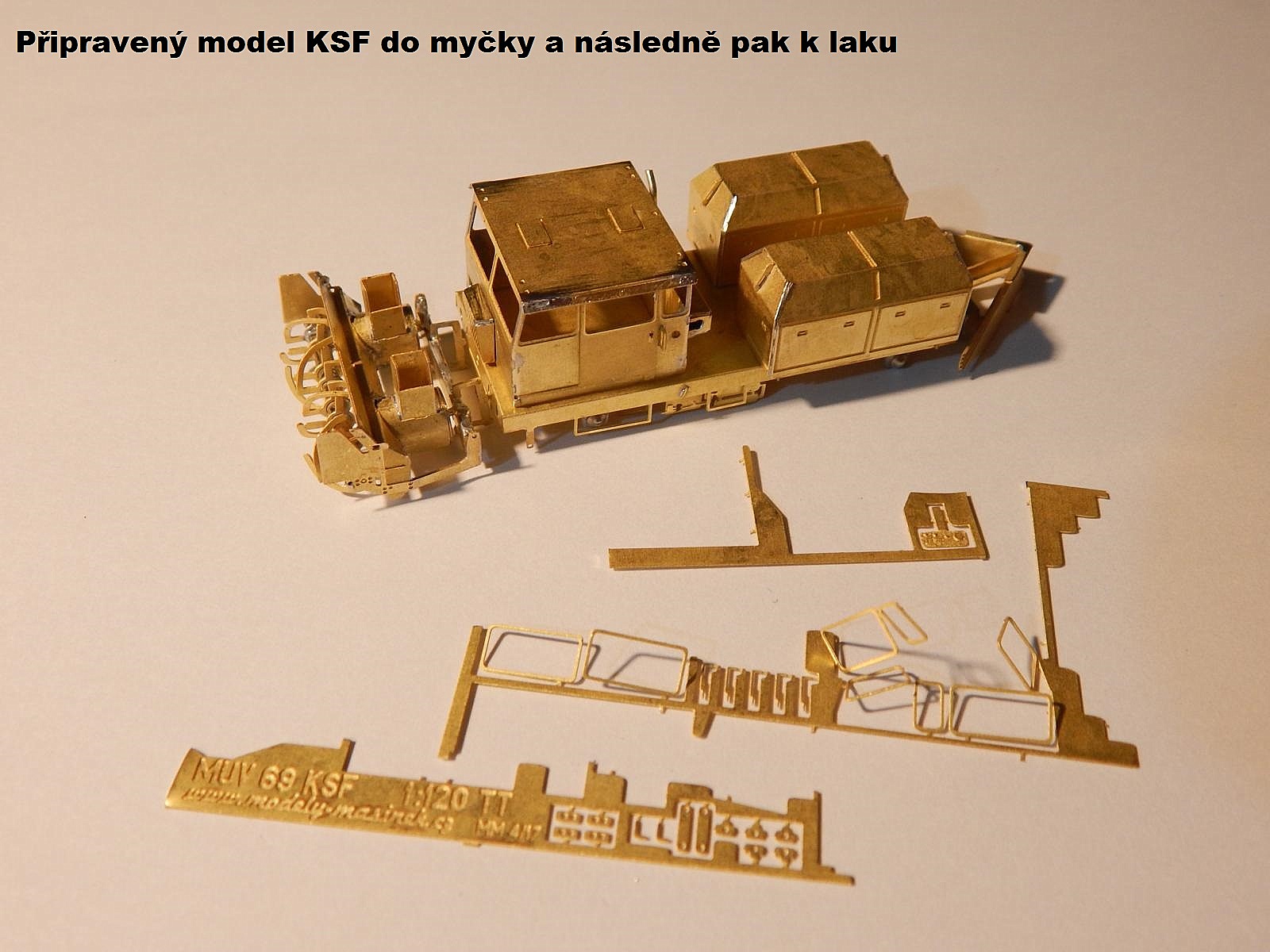

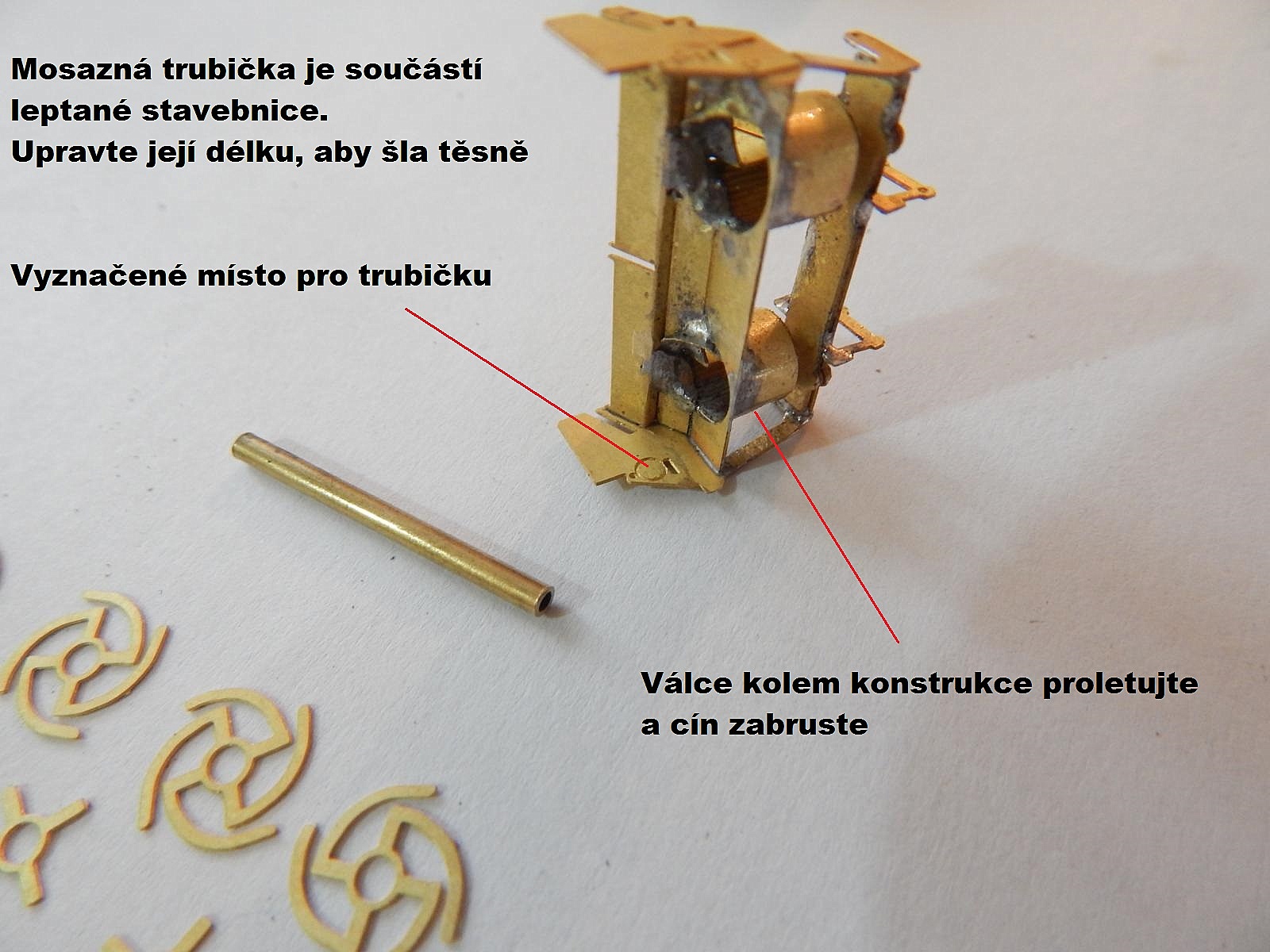

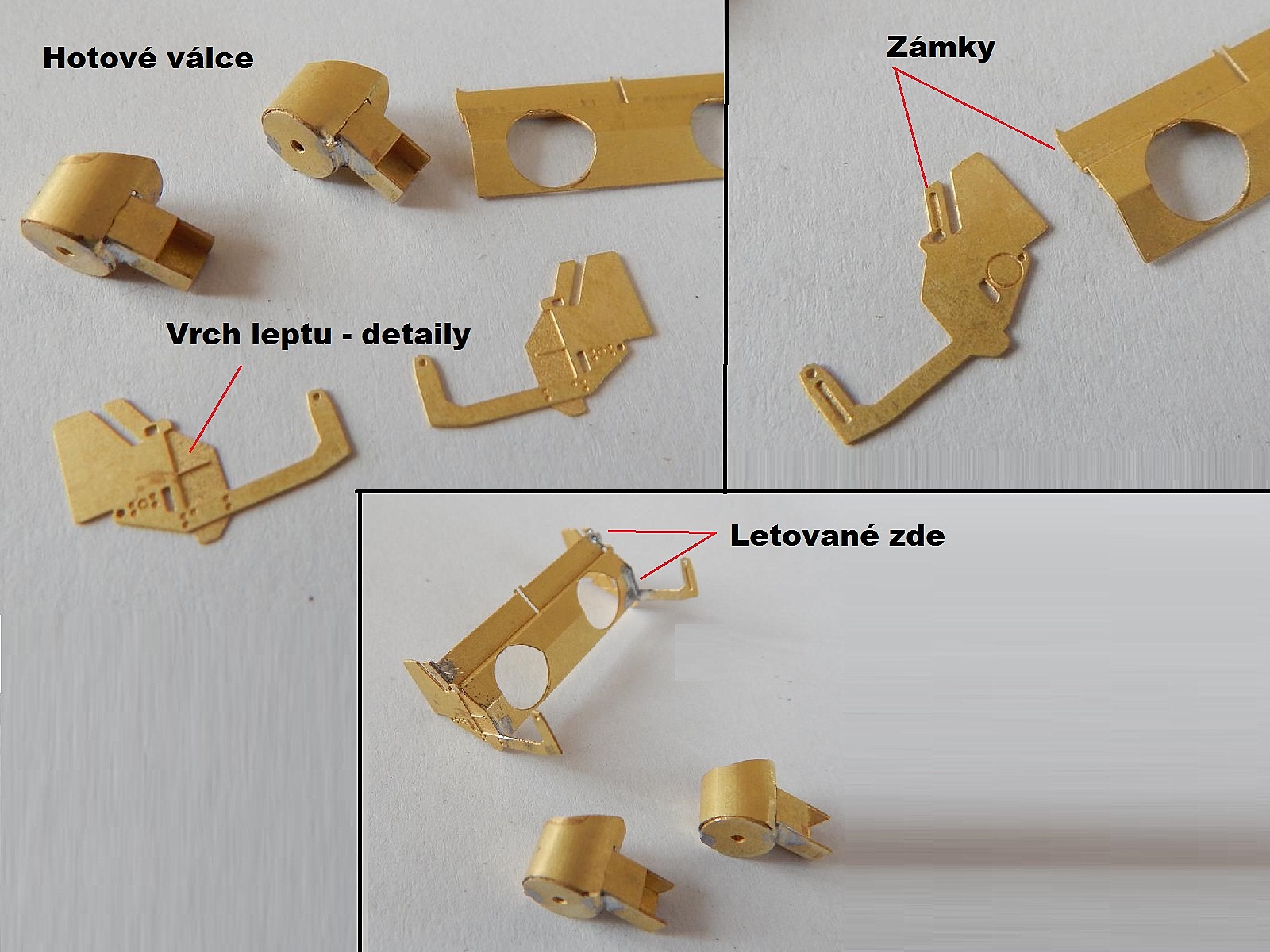

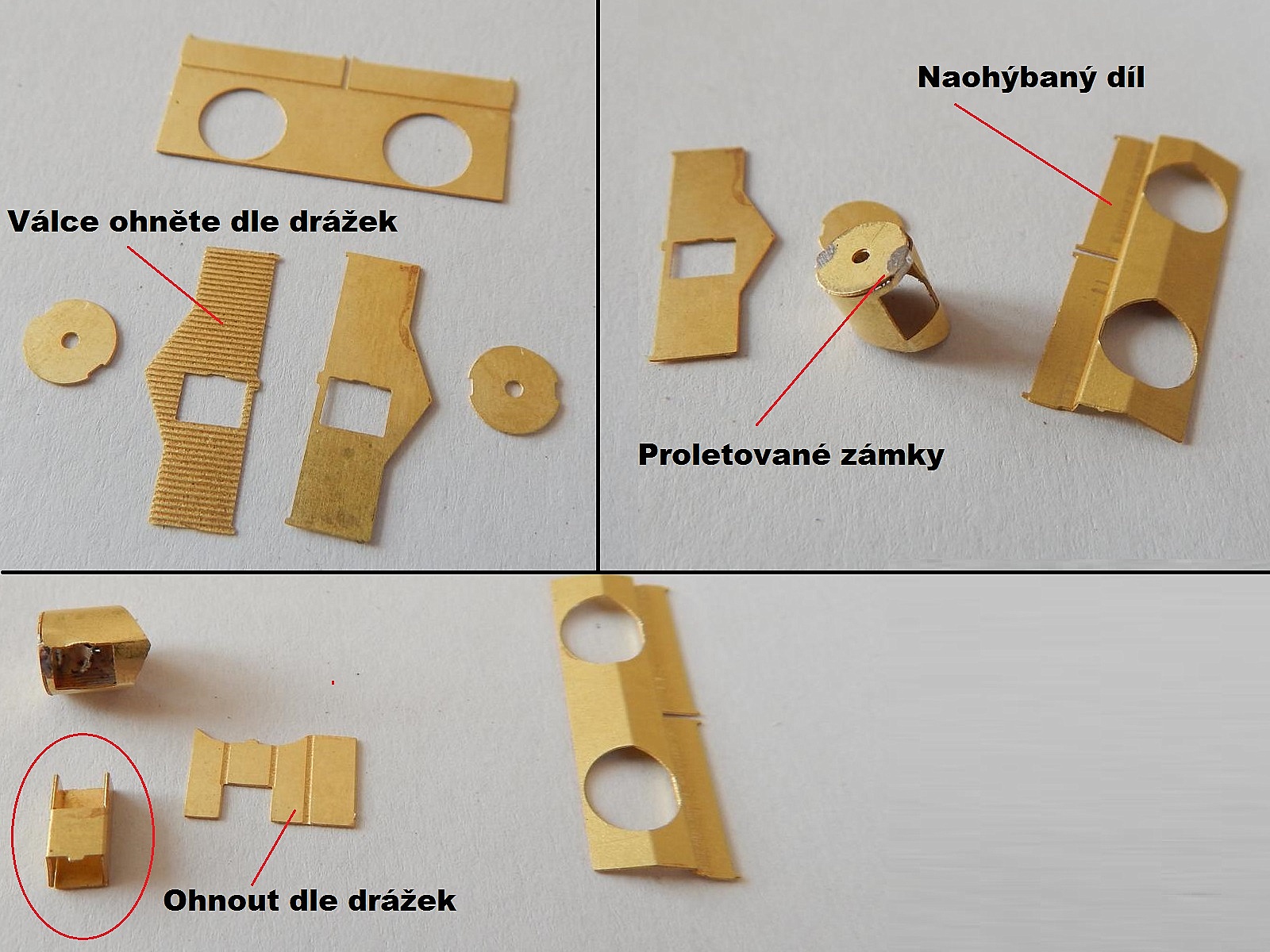

Nástavba frézy

Ksf_navod10Ksf_navod11Ksf_navod12

Ksf_navod13Ksf_navod14Ksf_navod15

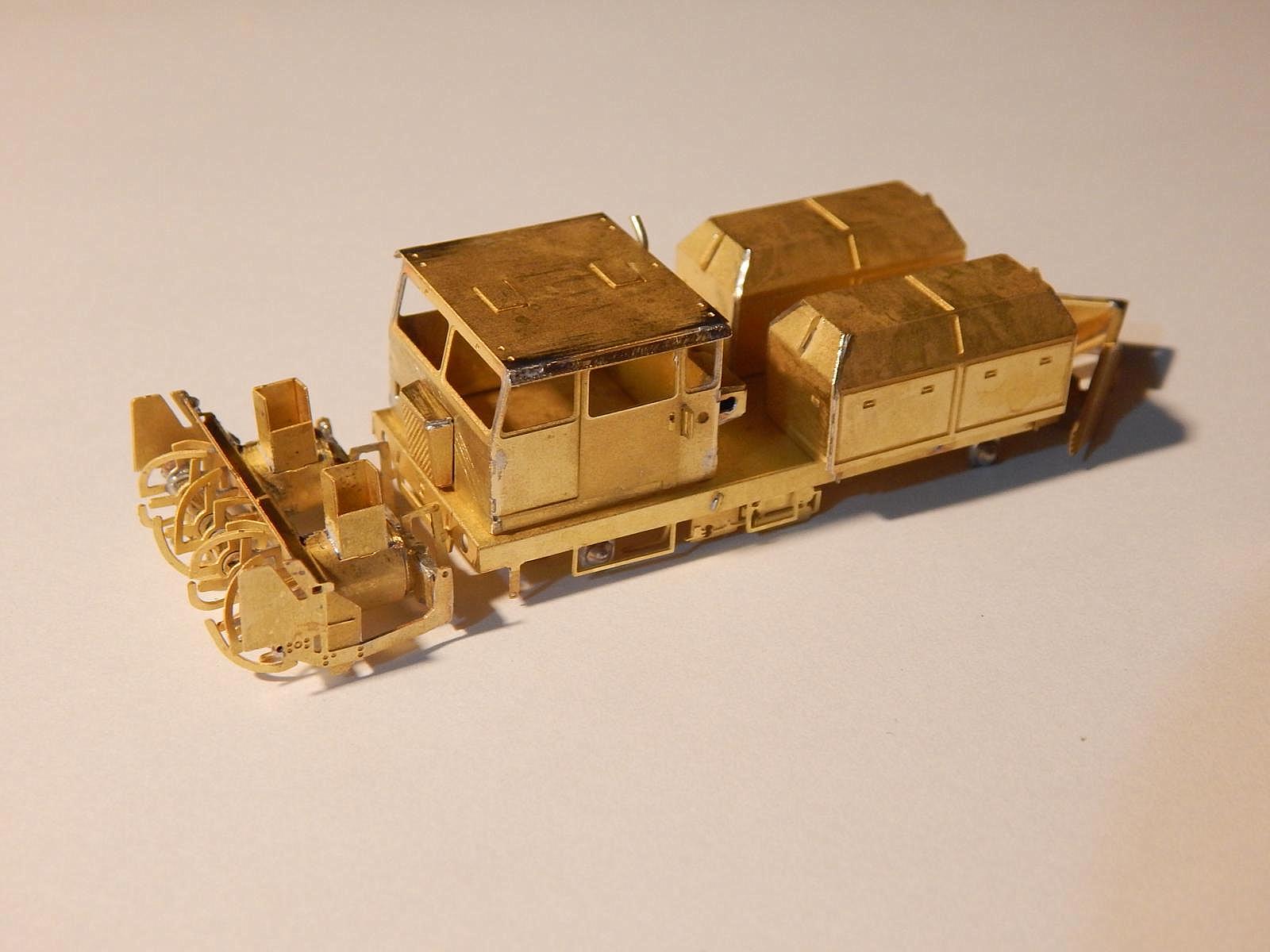

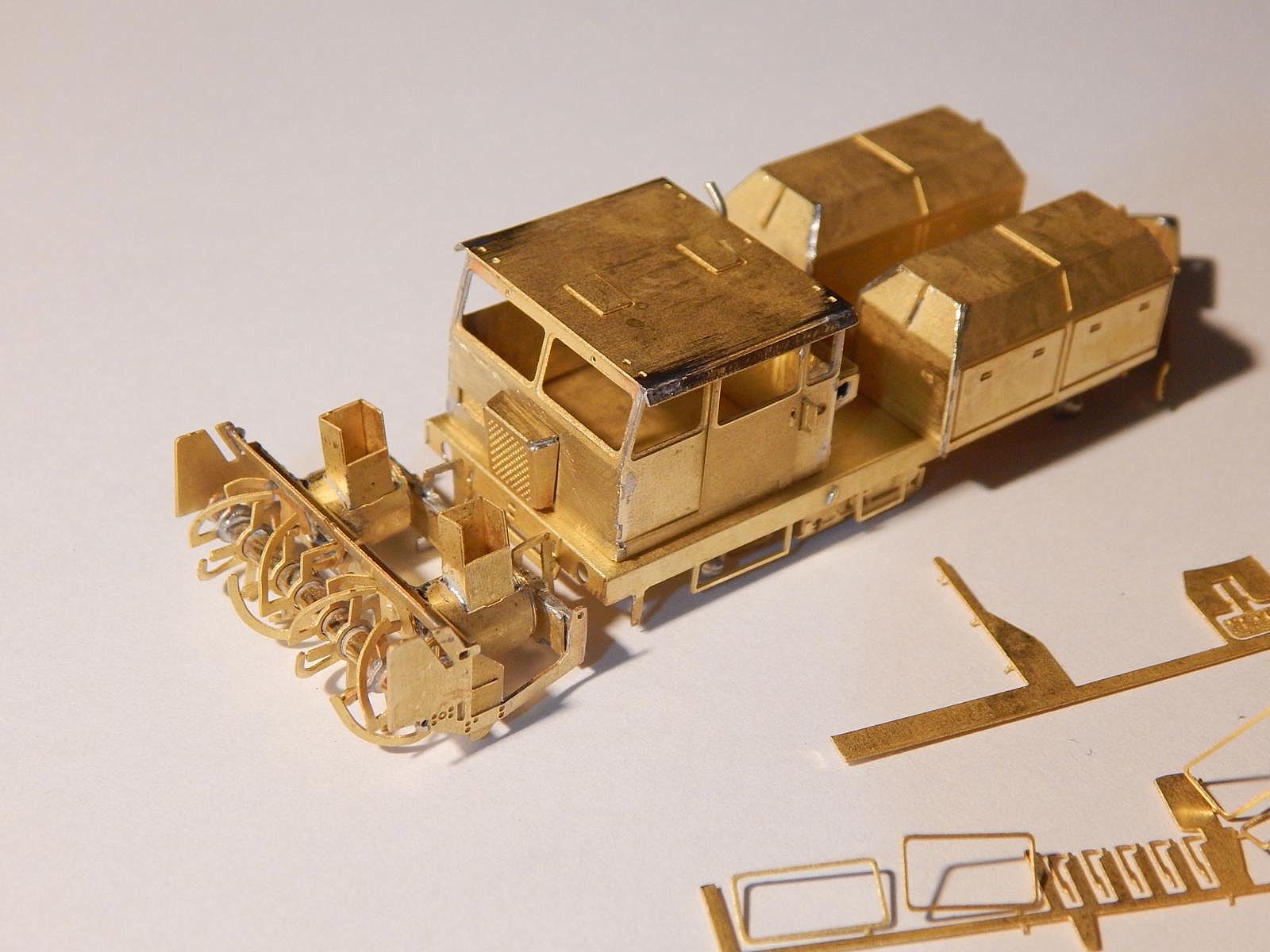

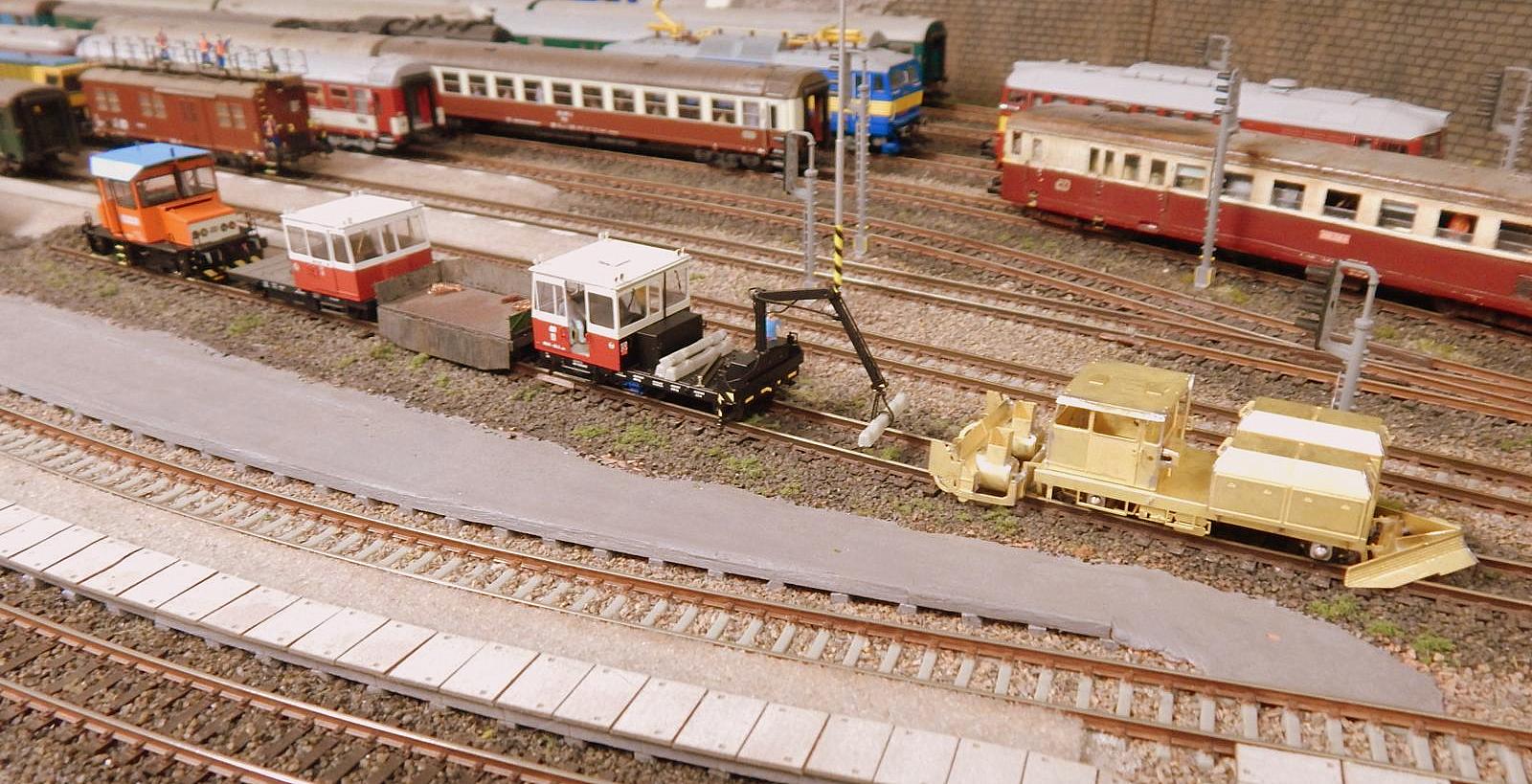

Pár pohledů celku, také spolu s dalšími vozidly z naší dílny

Ksf_navod16Ksf_navod17Ksf_navod19

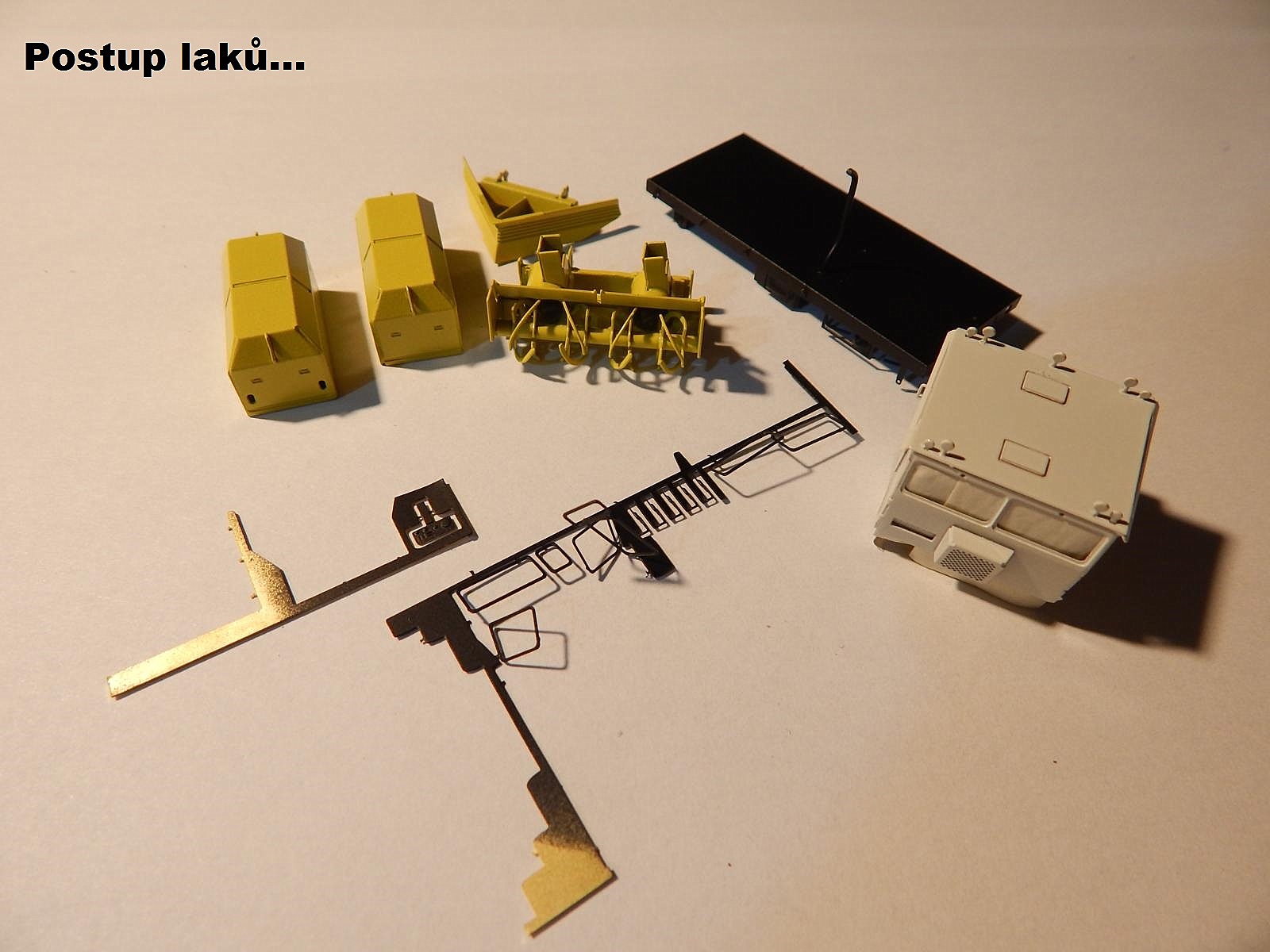

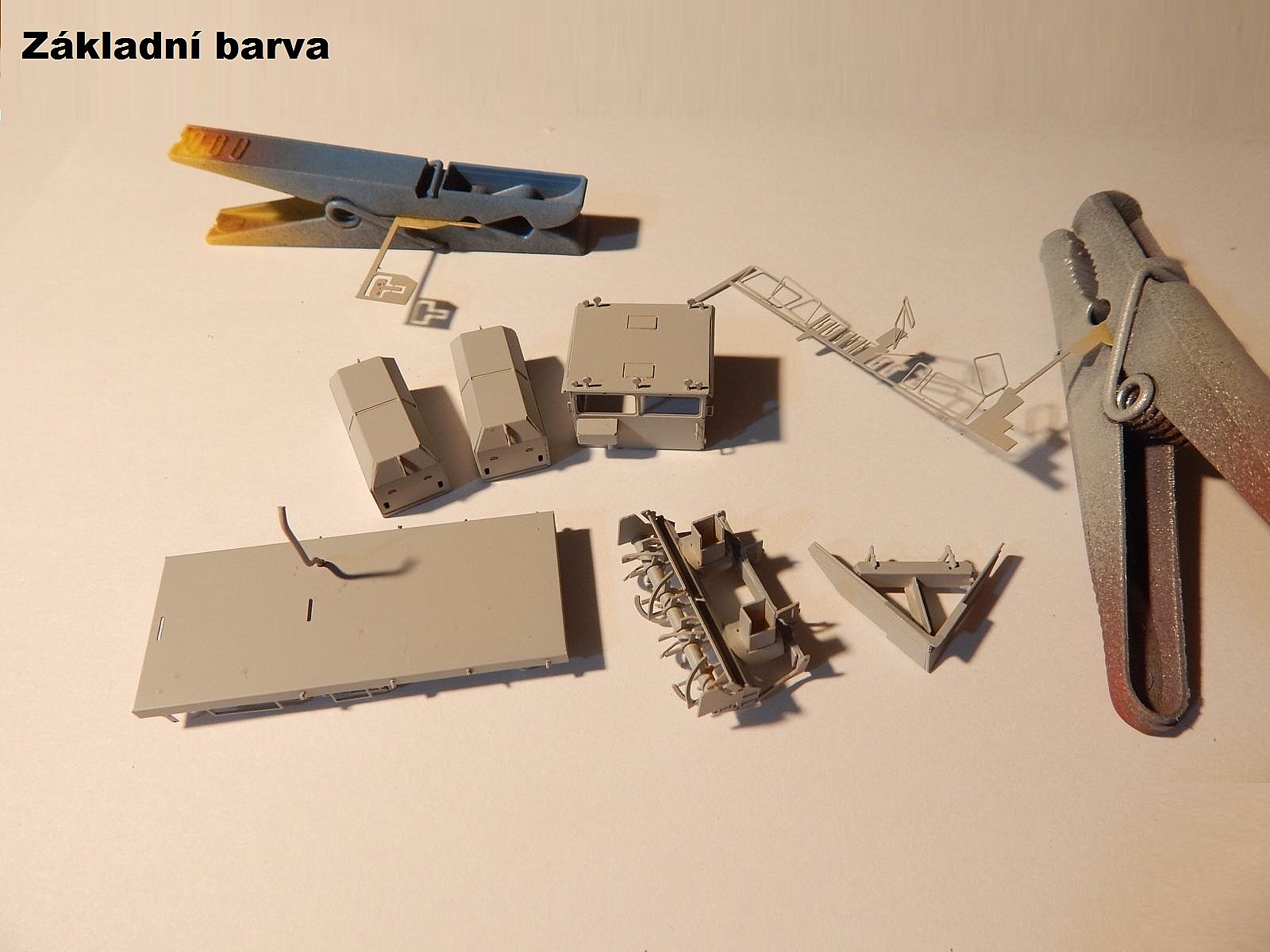

Lak a dokončení

Díly lakujte zvlášť, ušetříte tak zbytečné maskování páskou. Obtisky jsou z naší dílny - bílé písmo. Šrafování není součástí.

 Nástavba frézy a pluhu se může opatrně přiletovat k rámu i po laku, je nutné jen skalpelem strhnout barvu ze zámků. Pozor pak na prohřátí a možné vady laku ! Zde jsou tyto díly letovány...Nástavba na plošině je v závěru stavby lepená pouze Herkulesem.

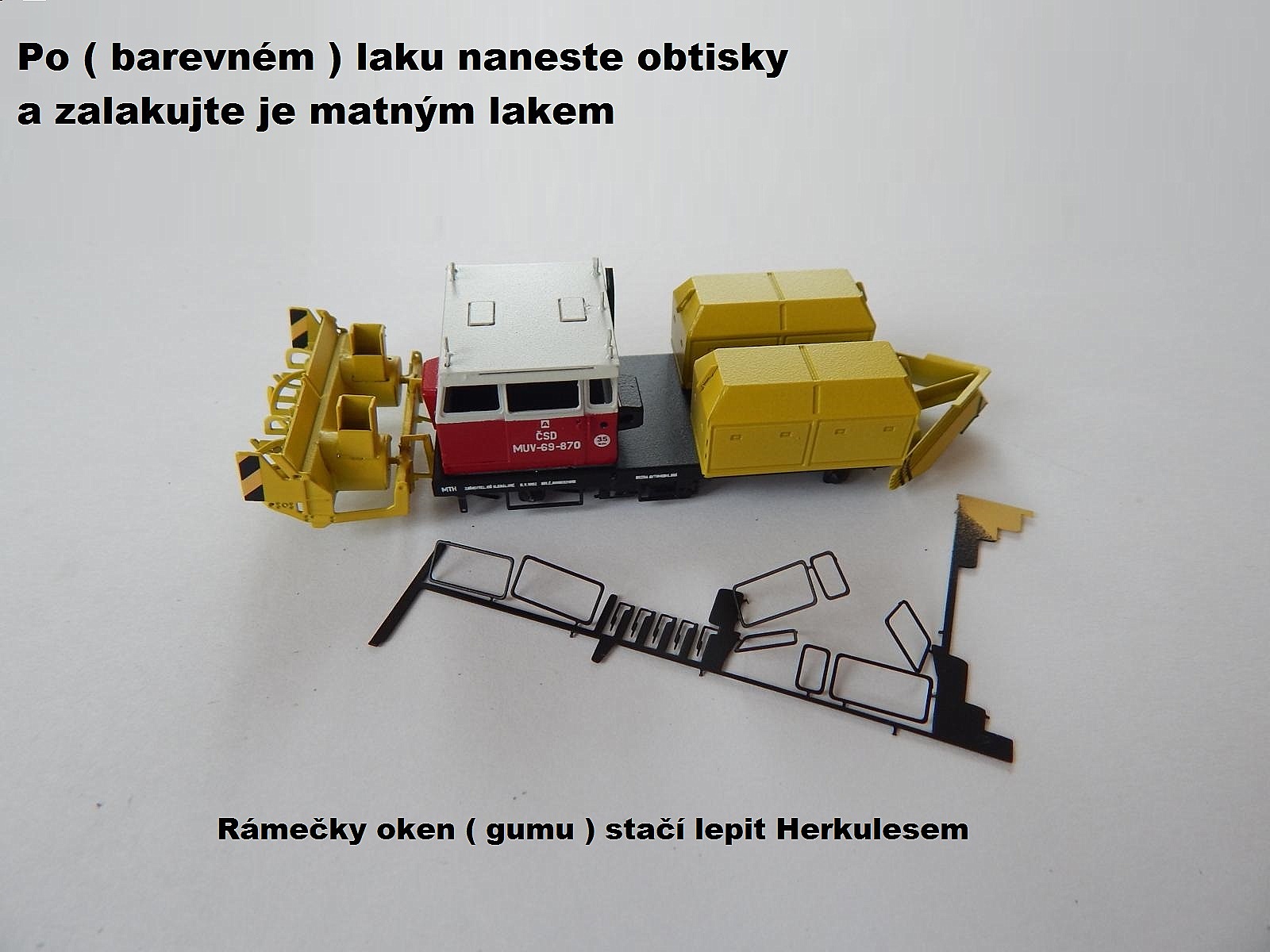

Ksf_navod24Ksf_navod25Ksf_navod26

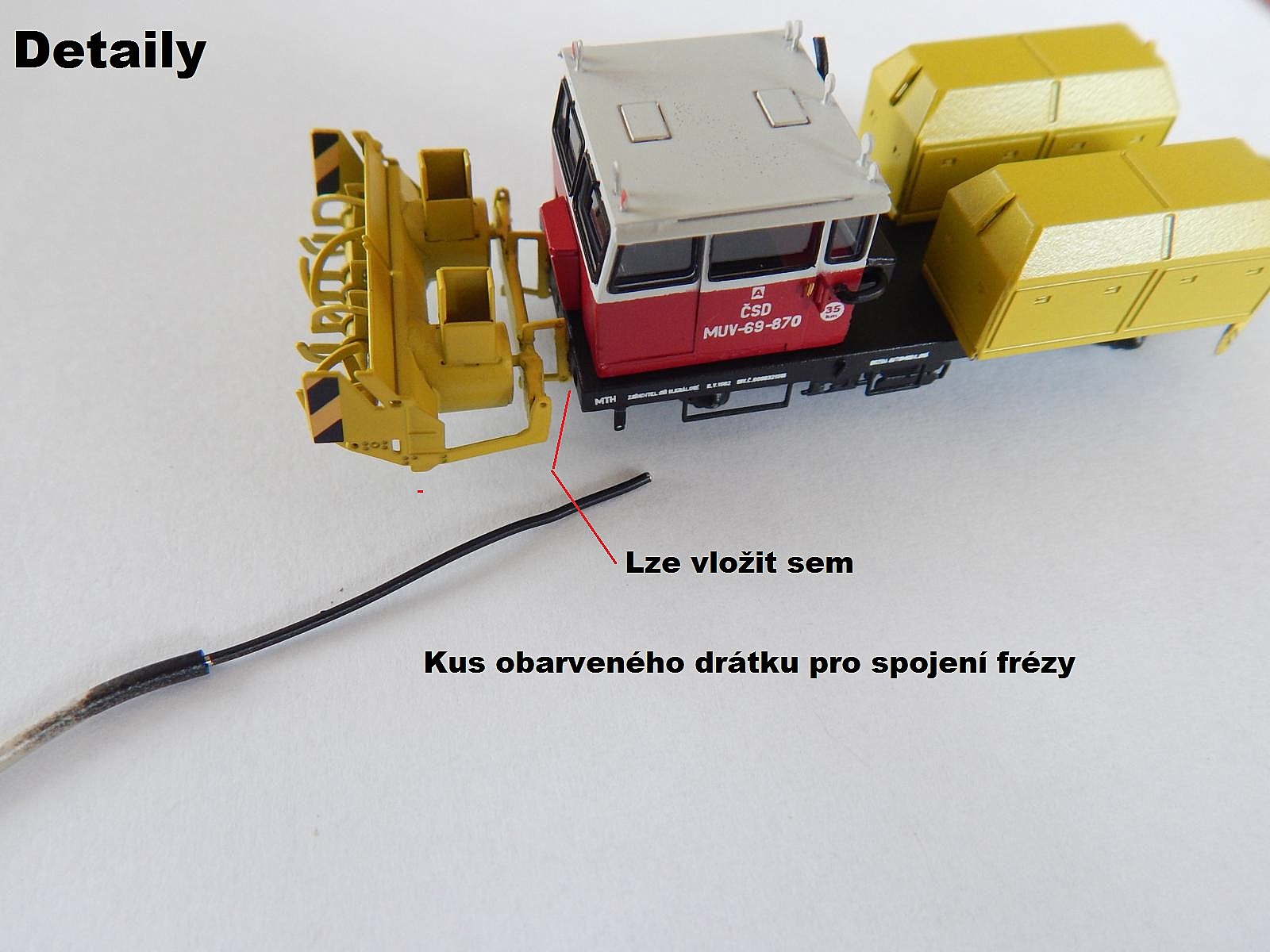

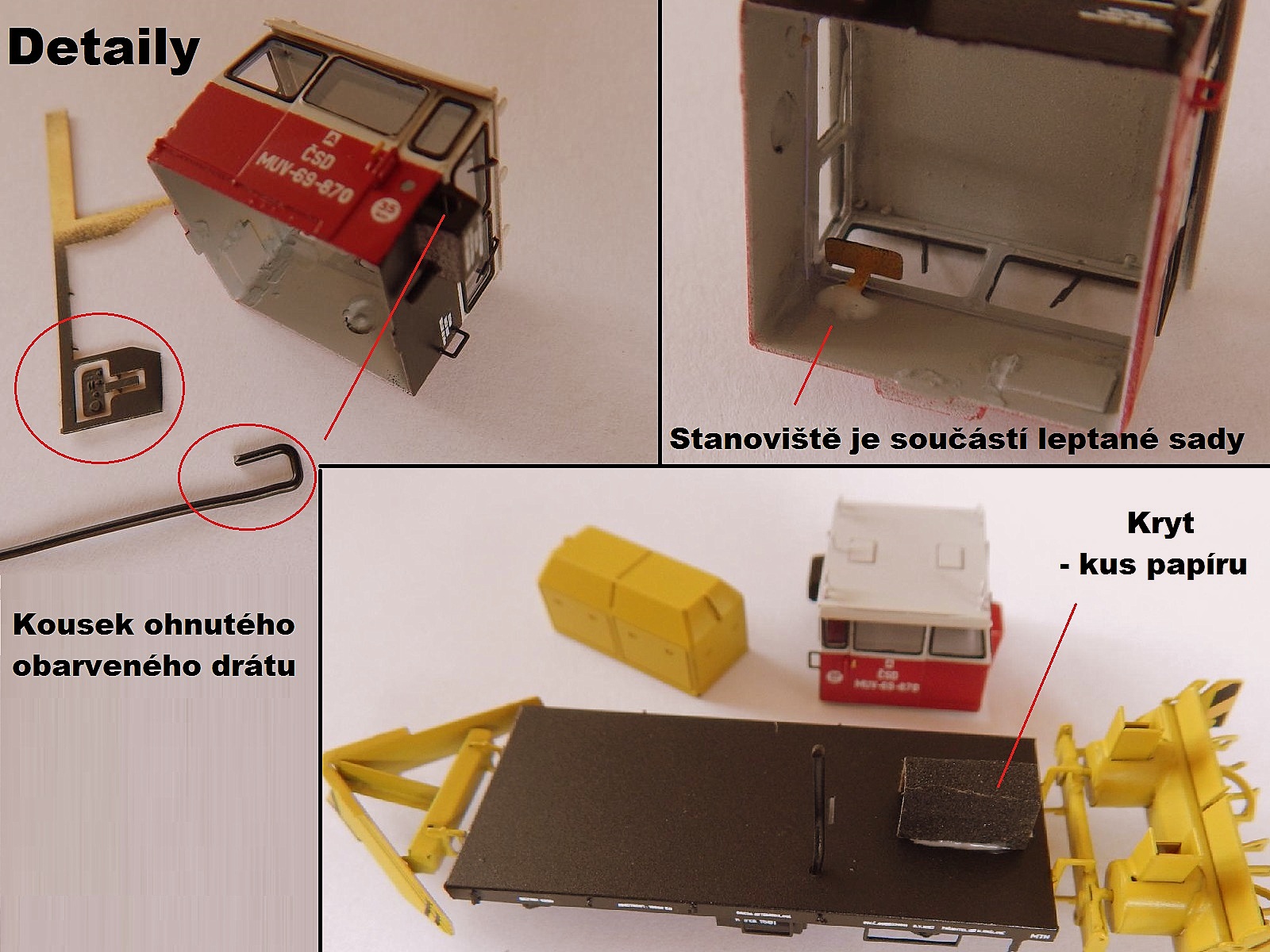

Závěrečné detaily osazované po laku

 Okna - fólii, gumu rámů a stěrače stačí lepit Herkulesem. Po zasklení přilepte obarvený pult na stanovišti. Klika ve dveřích je jediný díl, který nebyl lakován. Kdo rád detaily, vystačí si zde s pouhým drátem obarveným na černo...

Ksf_navod27Ksf_navod28

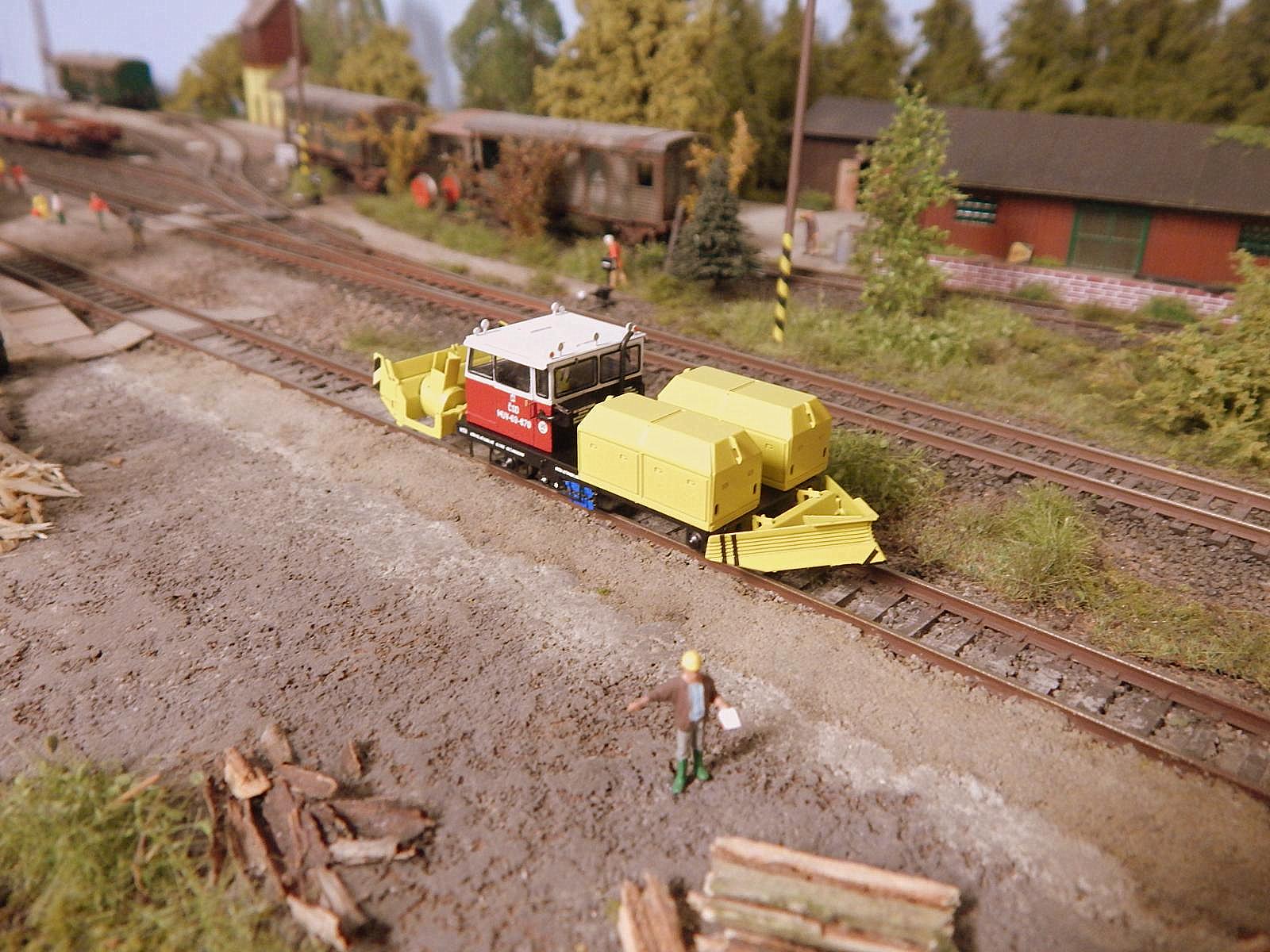

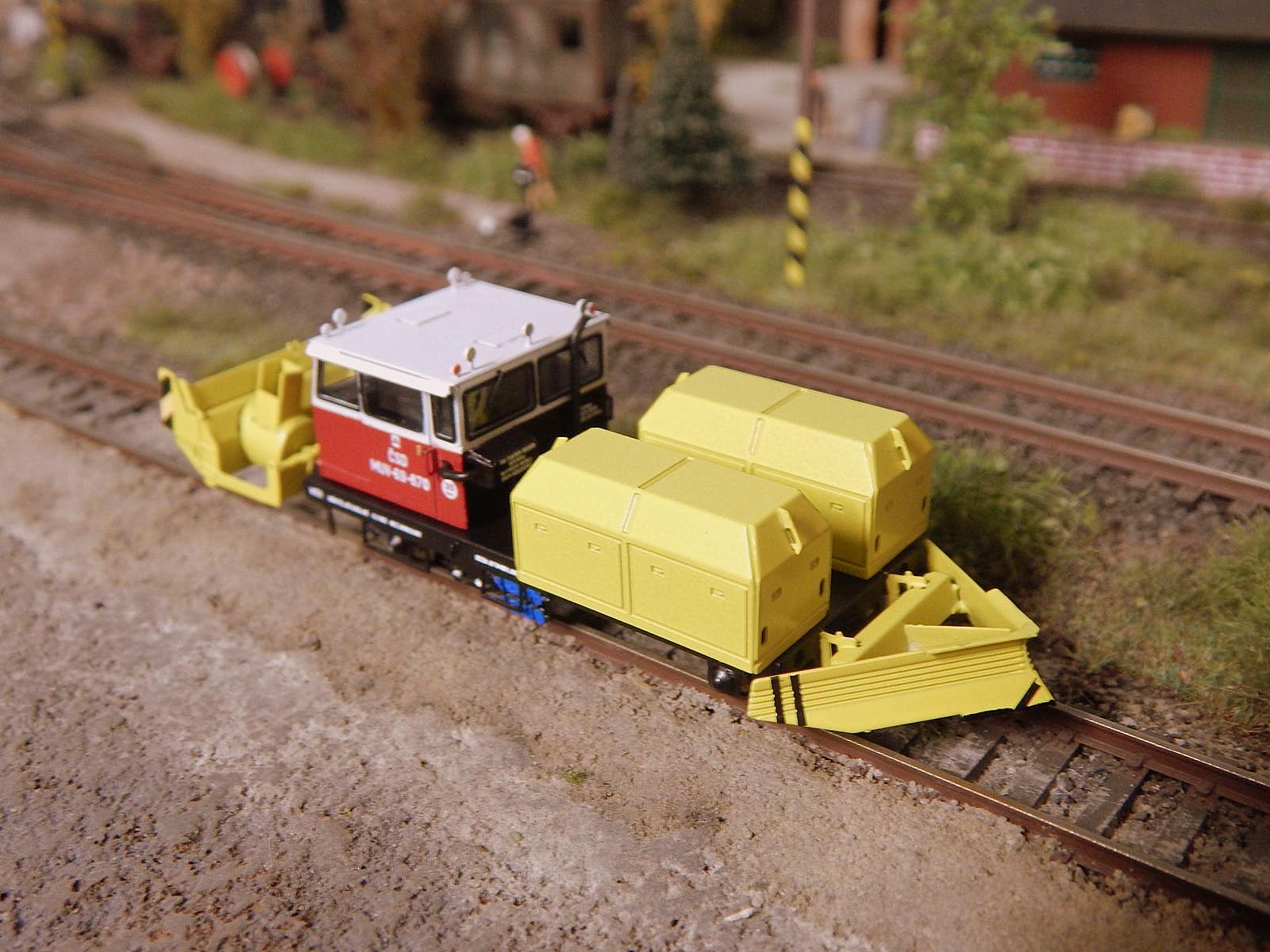

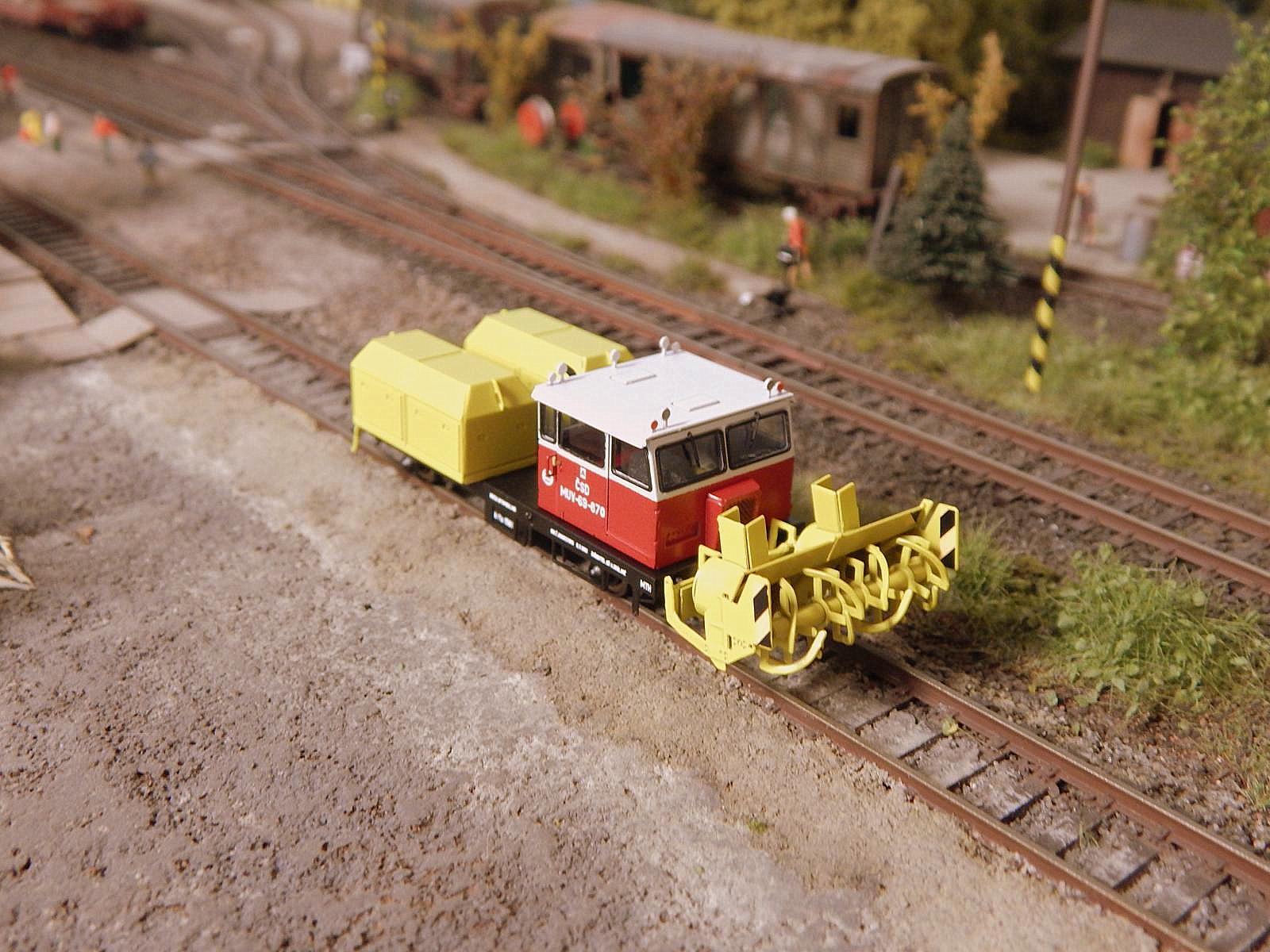

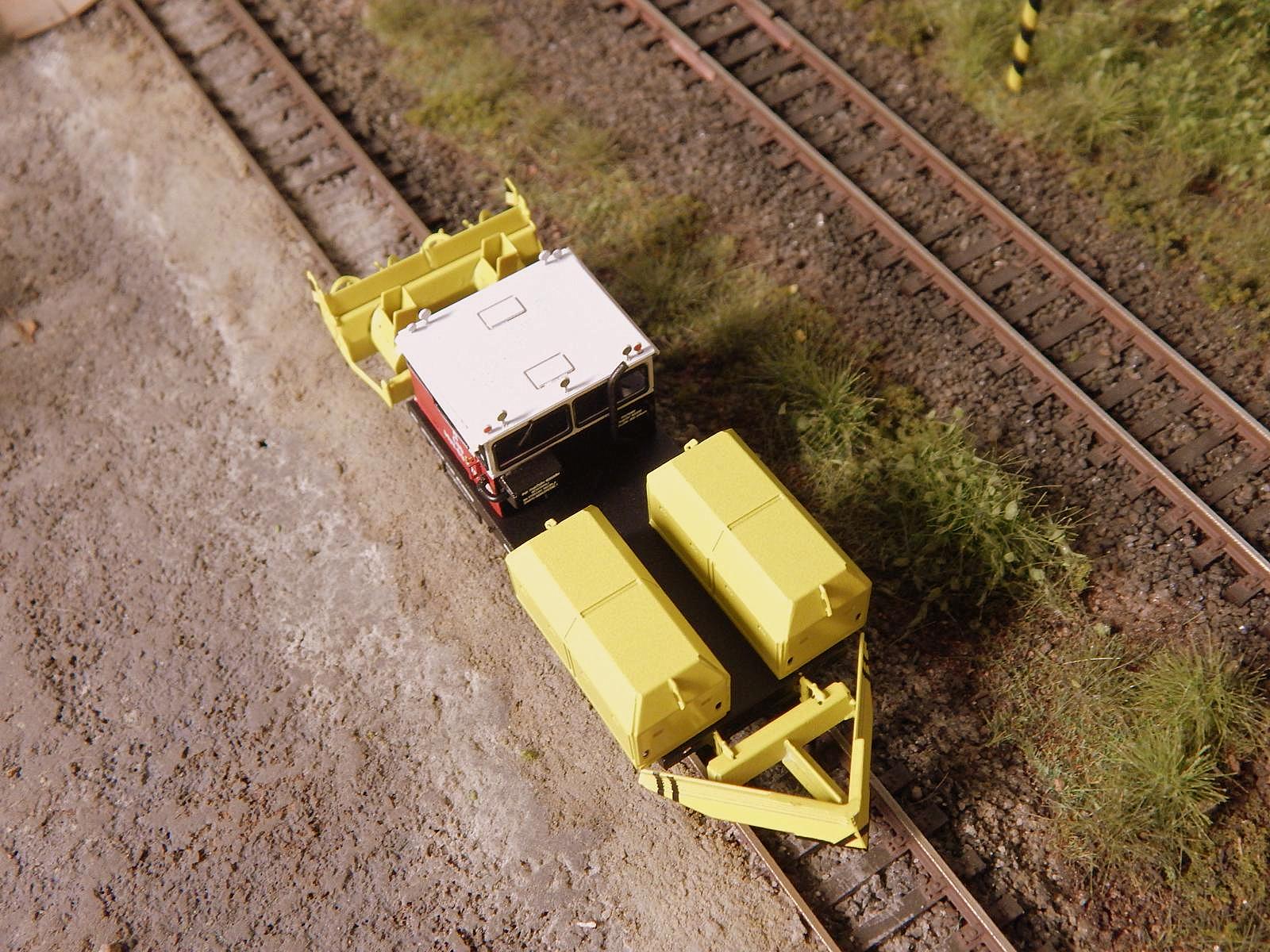

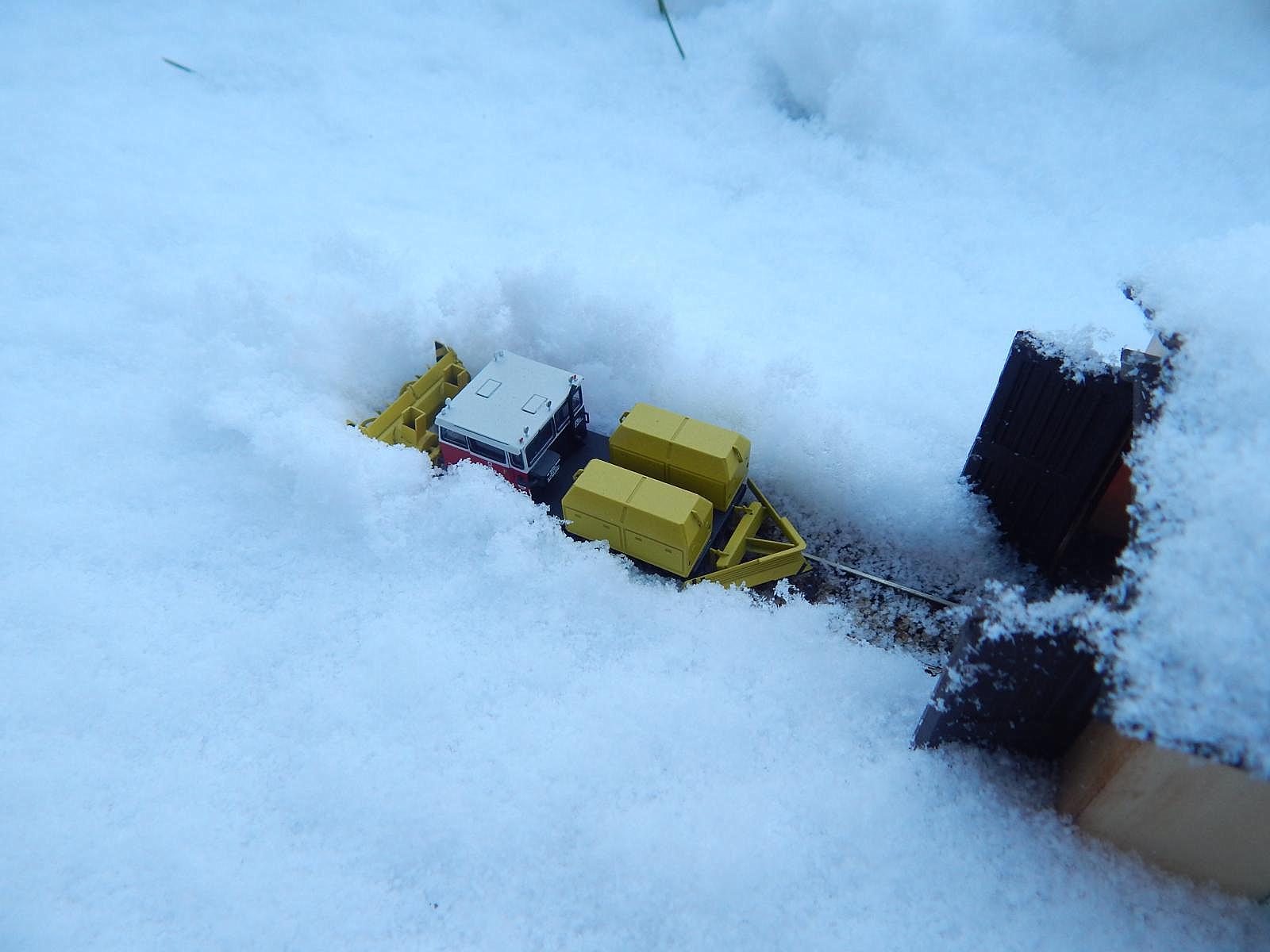

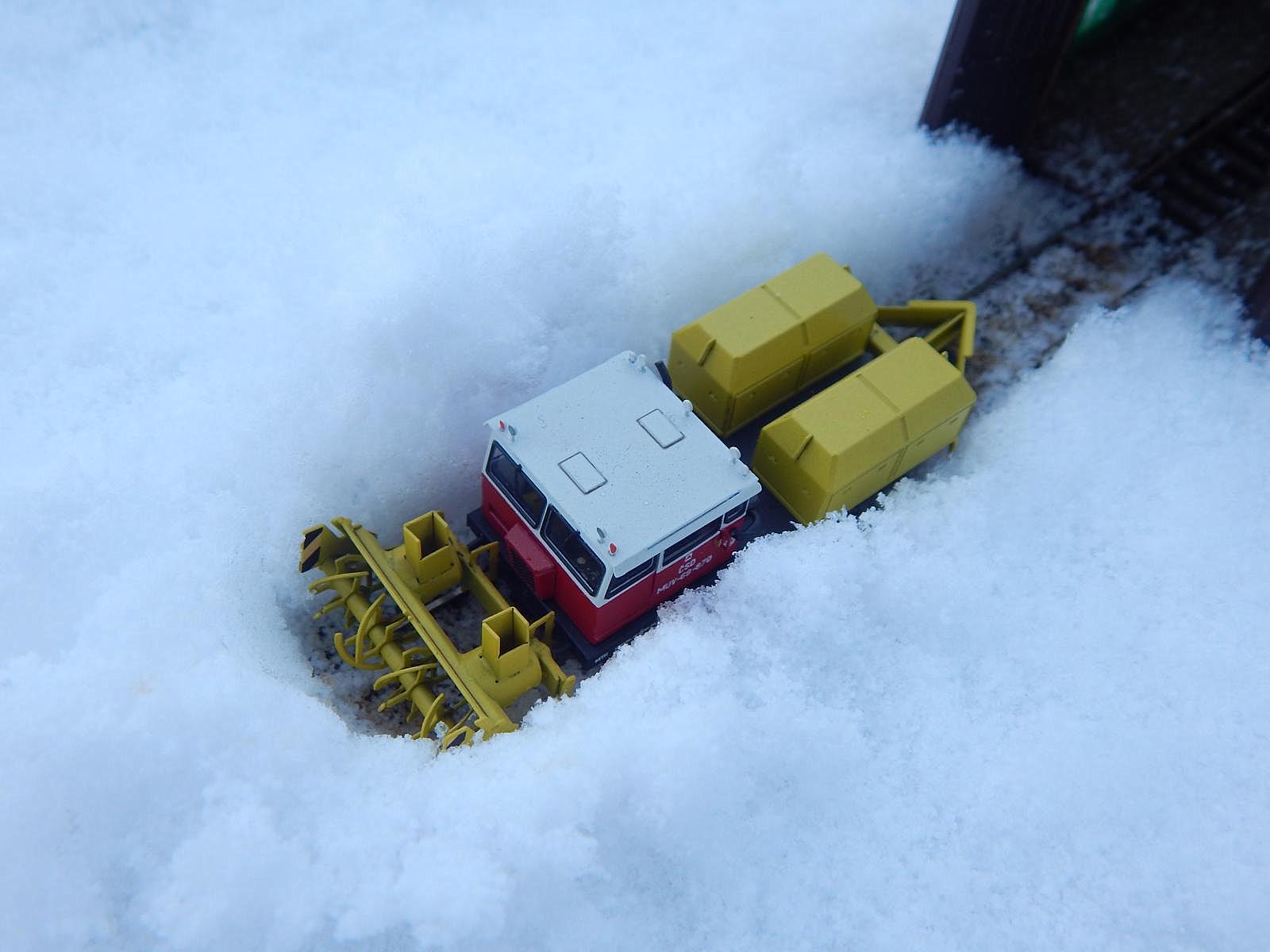

Hotový ČSD model MUV 69-870

Muv-69_ksf_finale1Muv-69_ksf_finale2Muv-69_ksf_finale3

Muv-69_ksf_finale4Muv-69_ksf_finale5Muv-69_ksf_finale8_3

Muv-69_ksf_finale12Muv-69_ksf_finale10Muv-69_ksf_finale11

Muv-69_ksf_finale13Muv-69_ksf_finale14Muv-69_ksf_finale15

Muv-69_ksf_finale17Muv-69_ksf_finale18Muv-69_ksf_finale19

Foto z nočního provozu :)

Muv-69_ksf_finale_nocMuv-69_ksf_finale_noc2Muv-69_ksf_finale_noc5

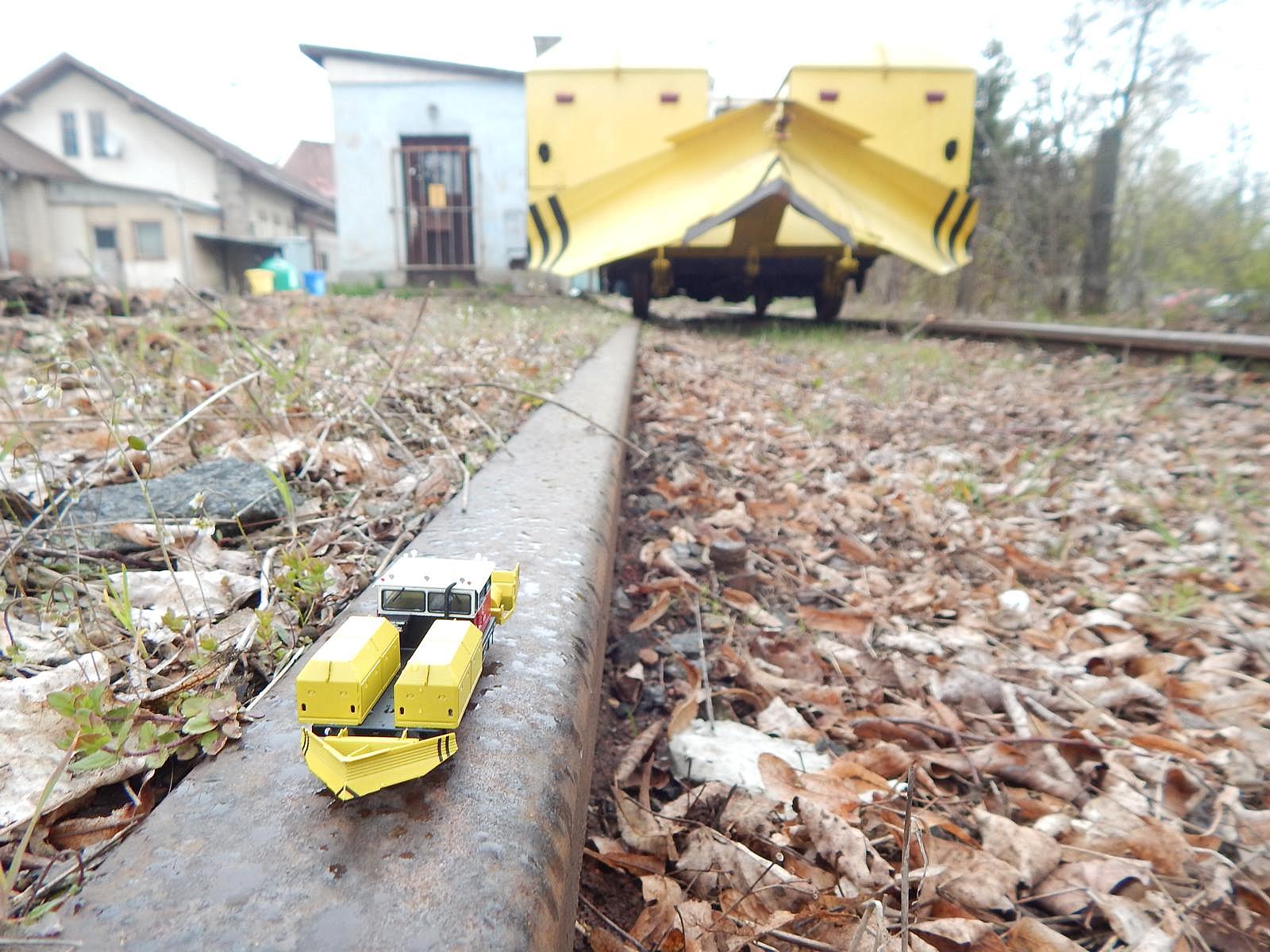

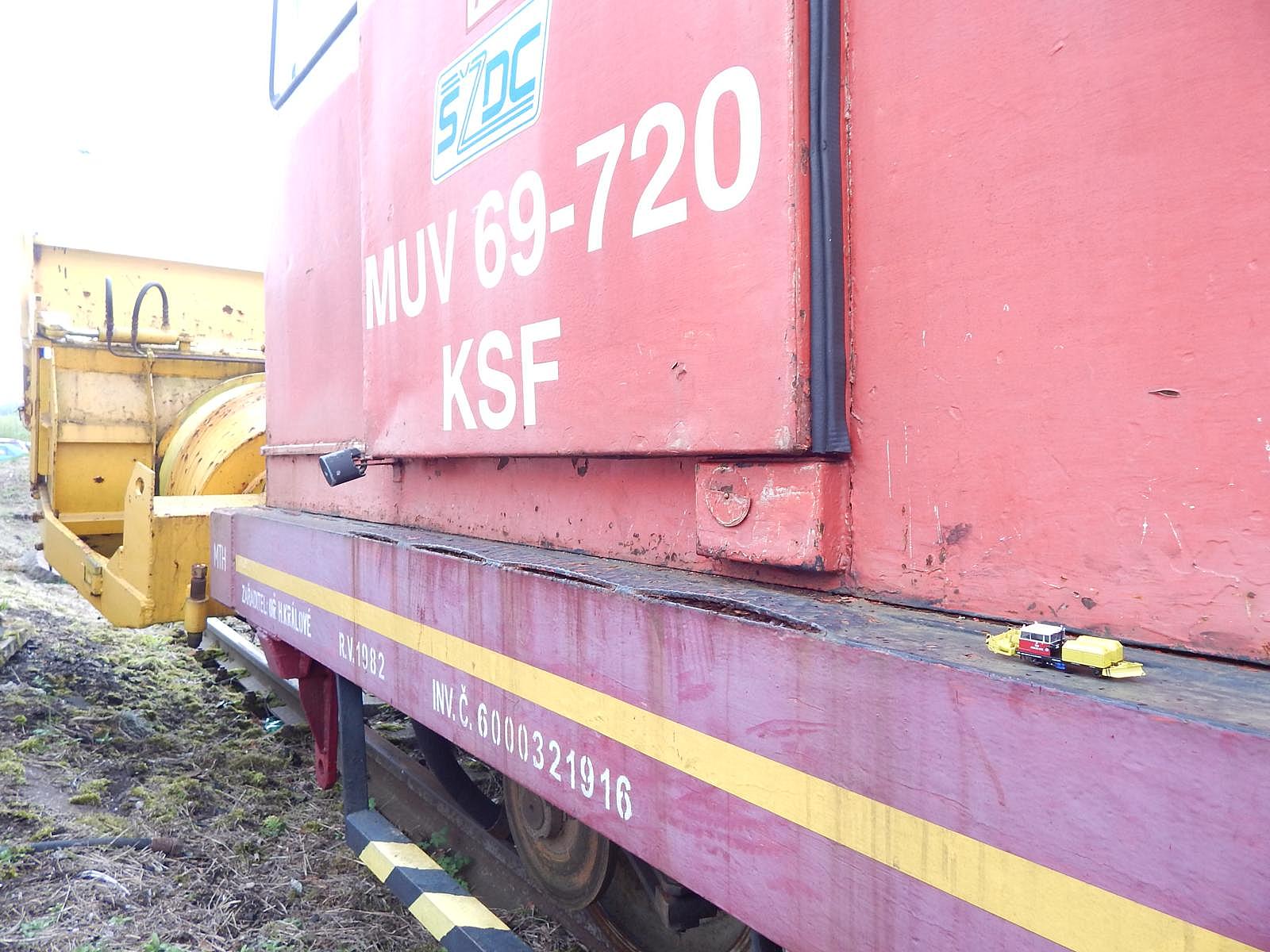

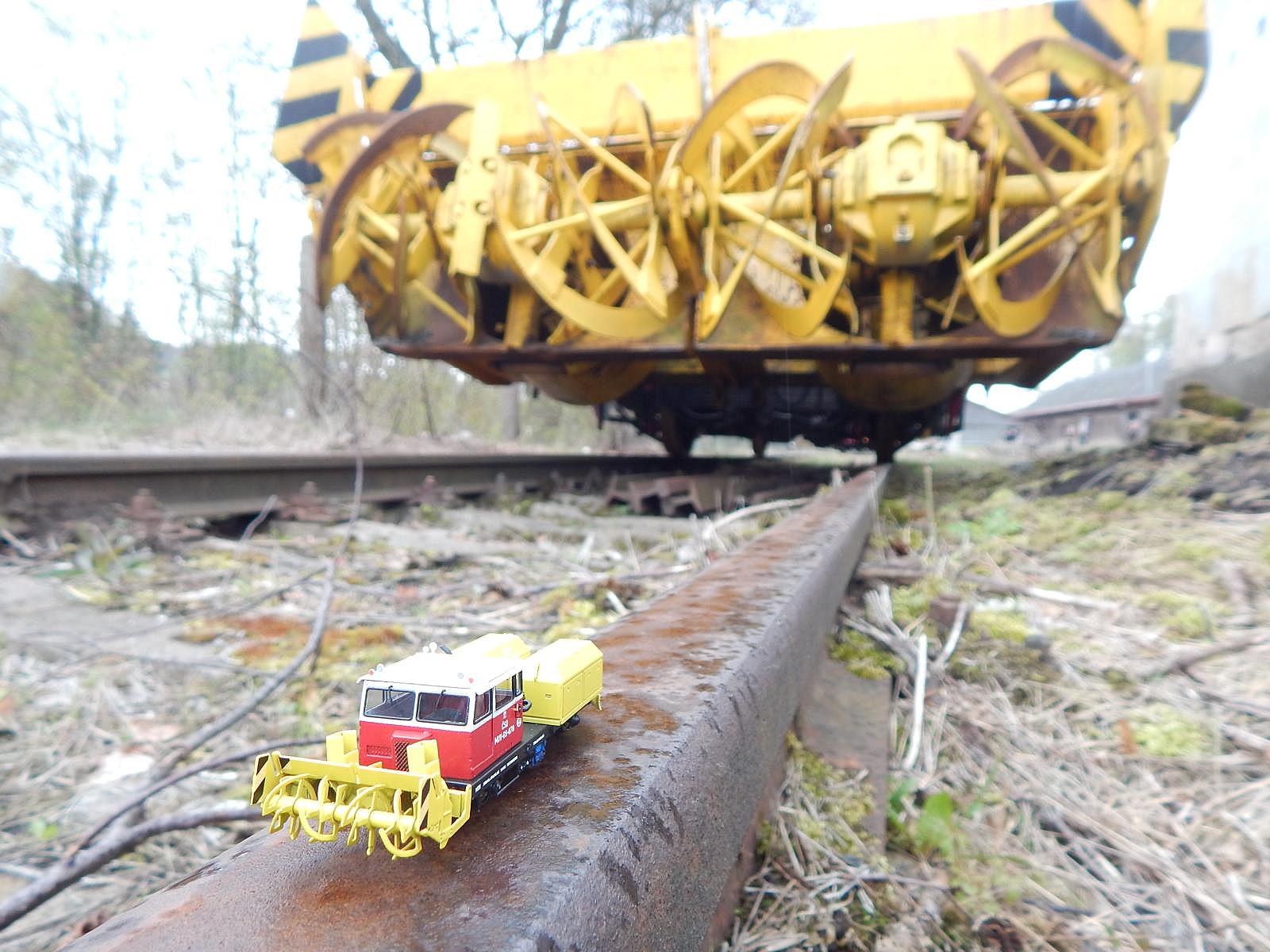

Na závěr ještě model s předlohou :)

Ksf-a-predlohaKsf-a-predloha1Ksf-a-predloha2

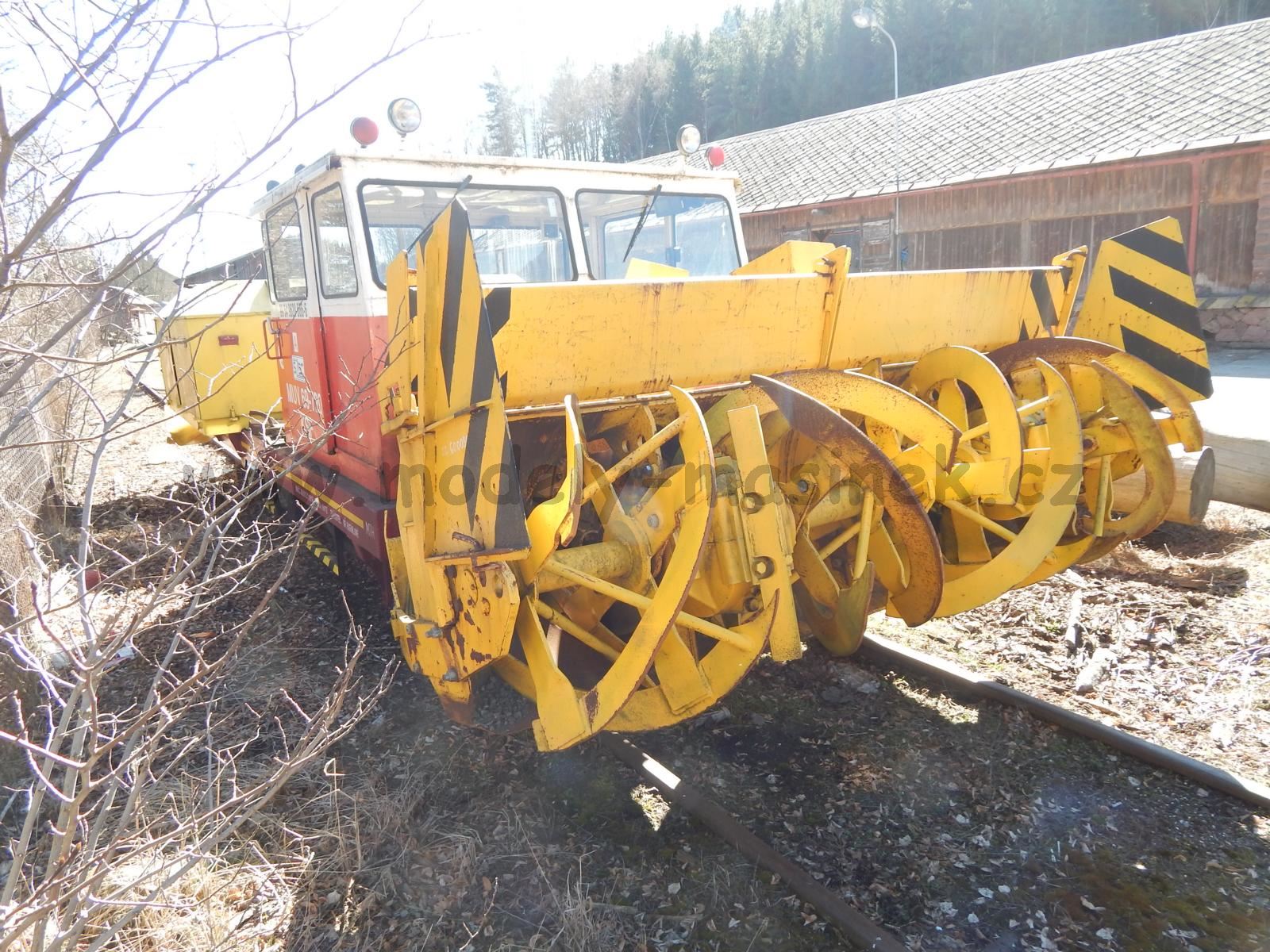

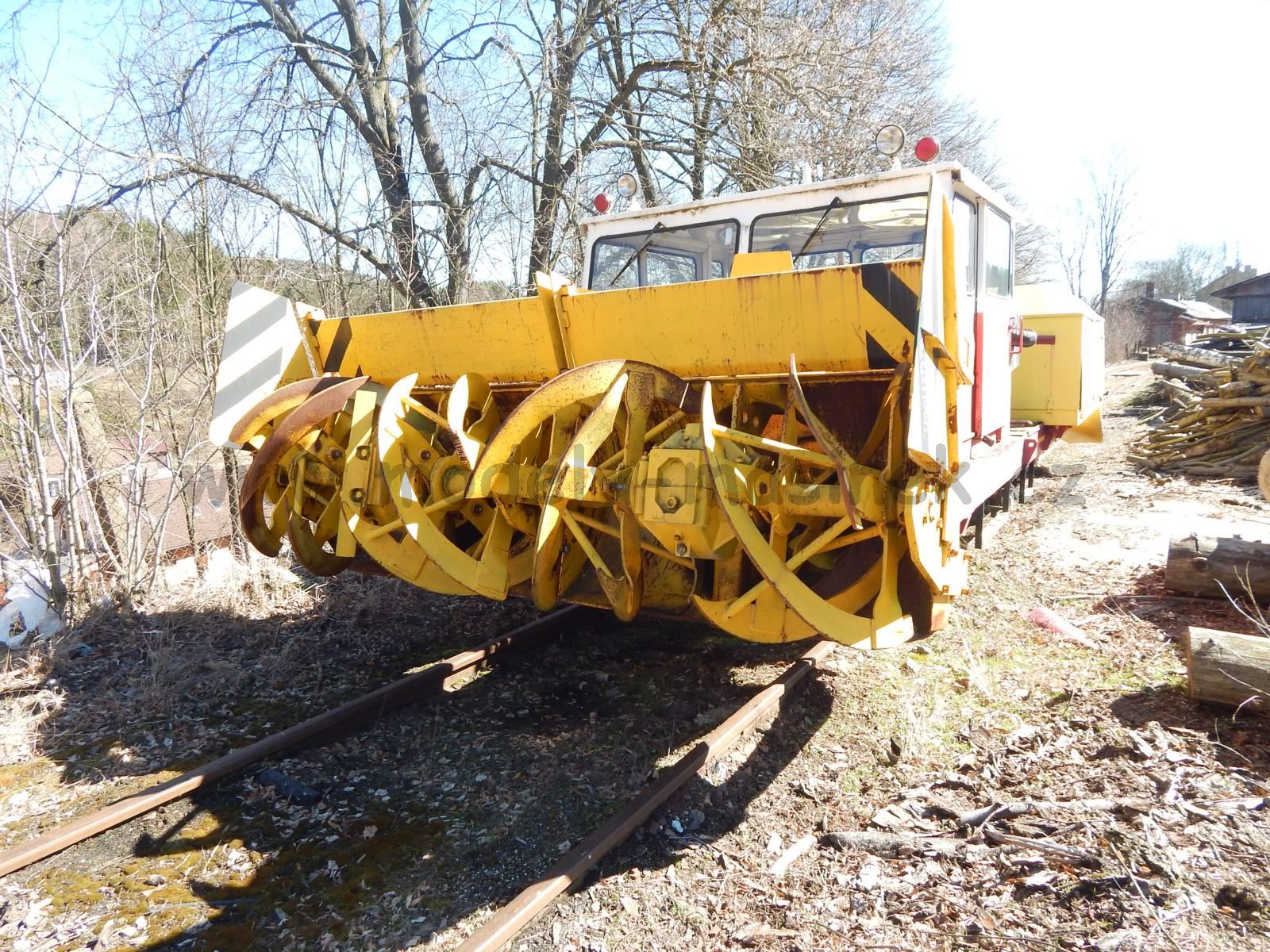

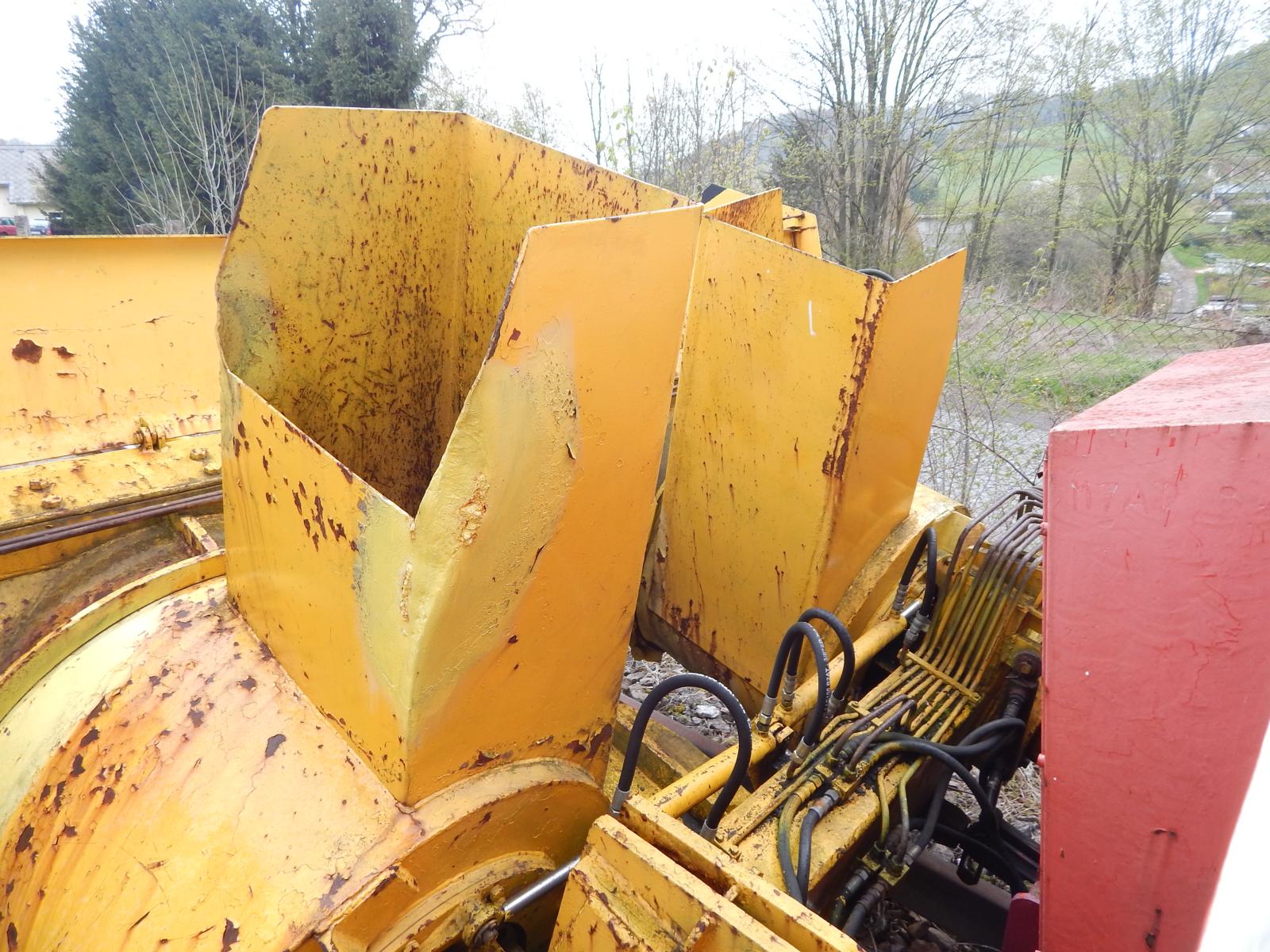

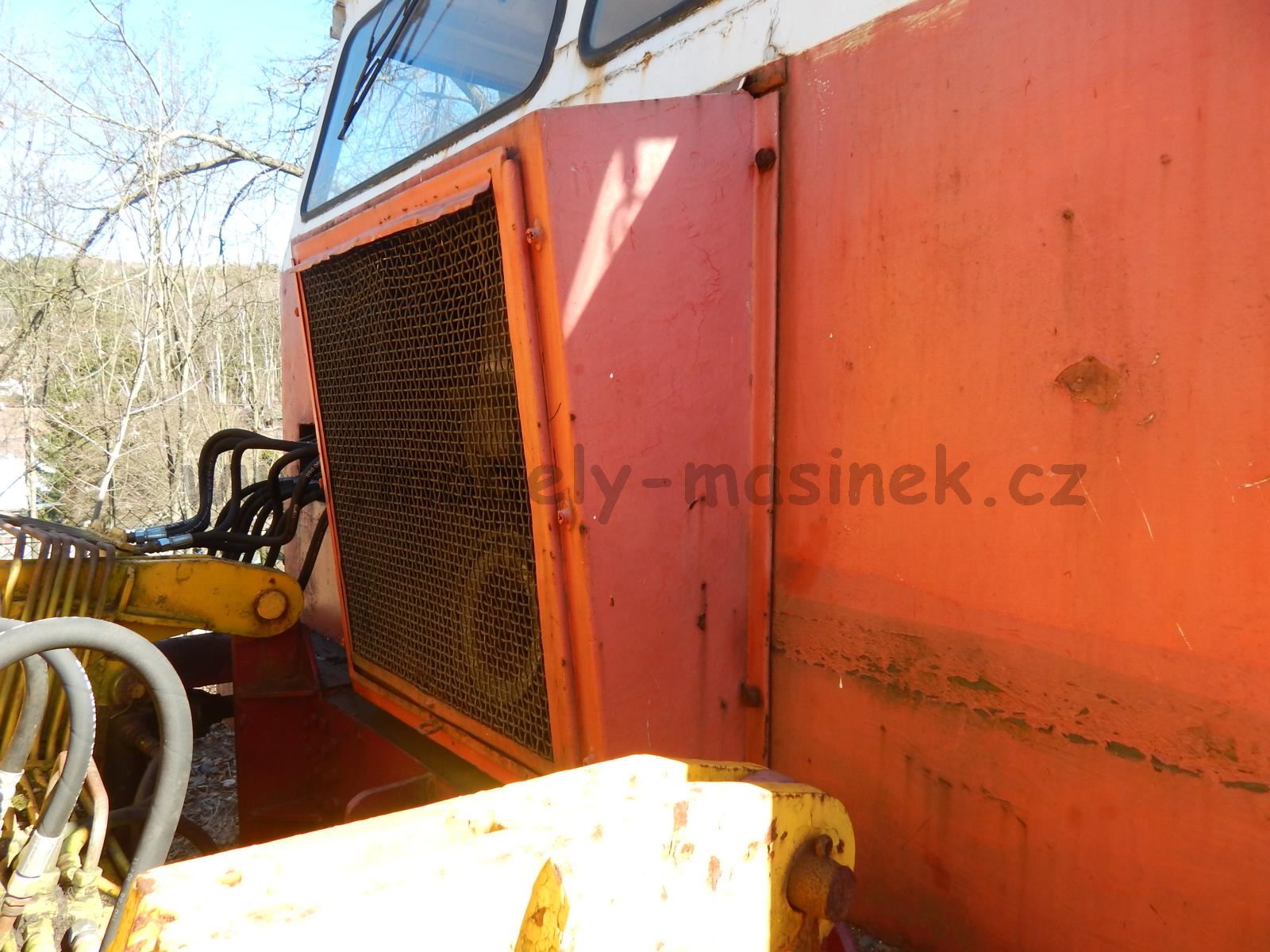

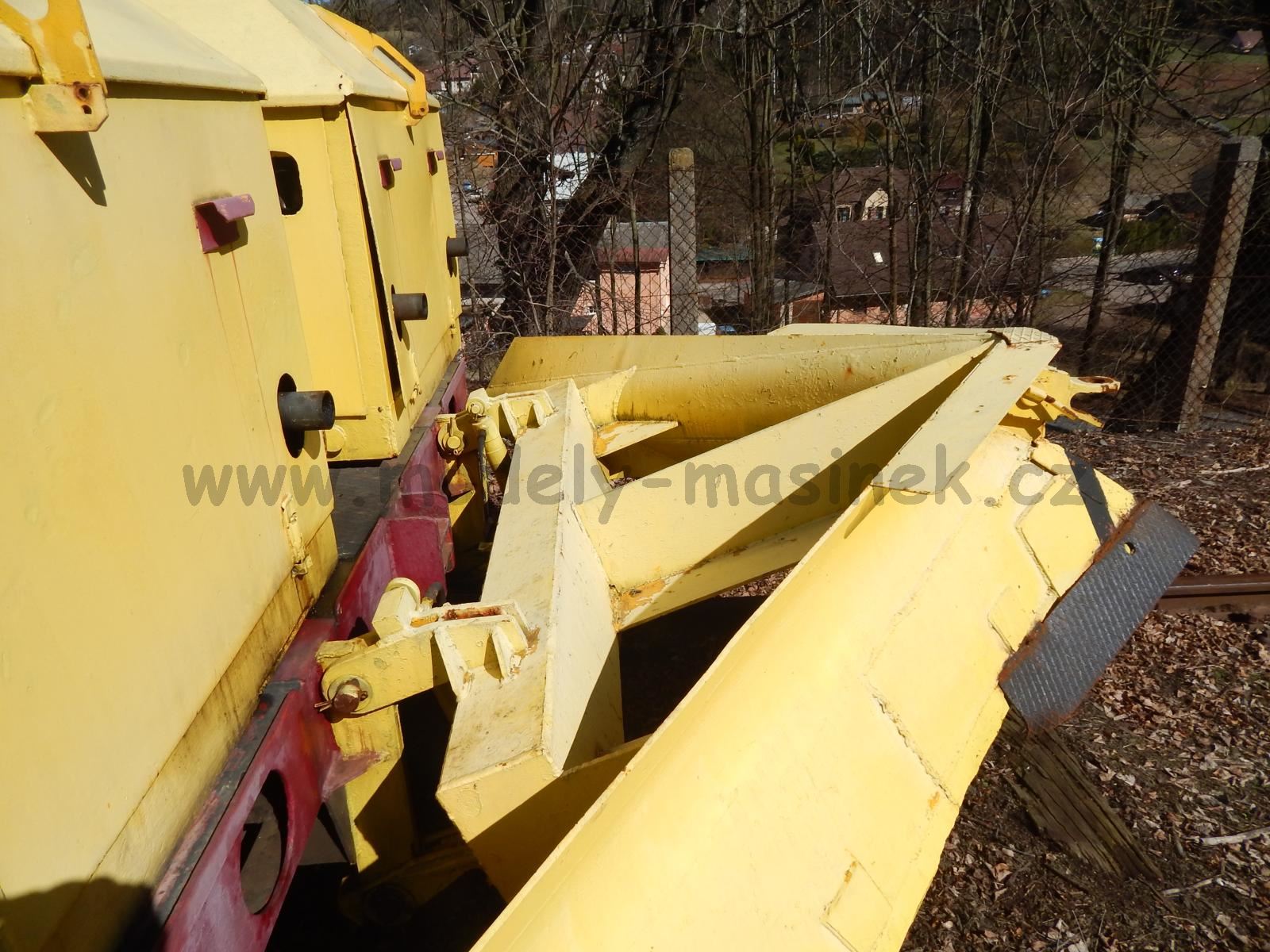

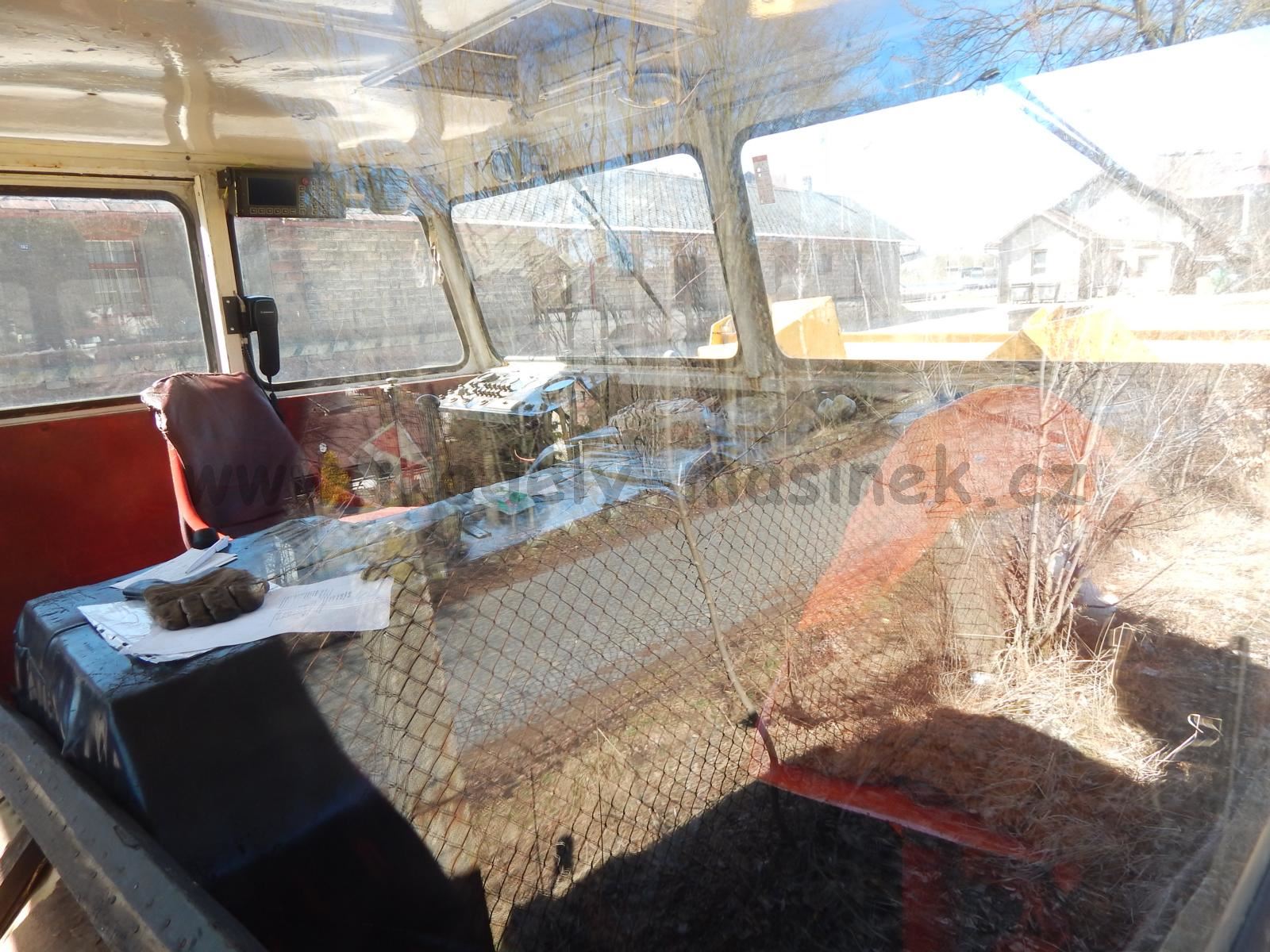

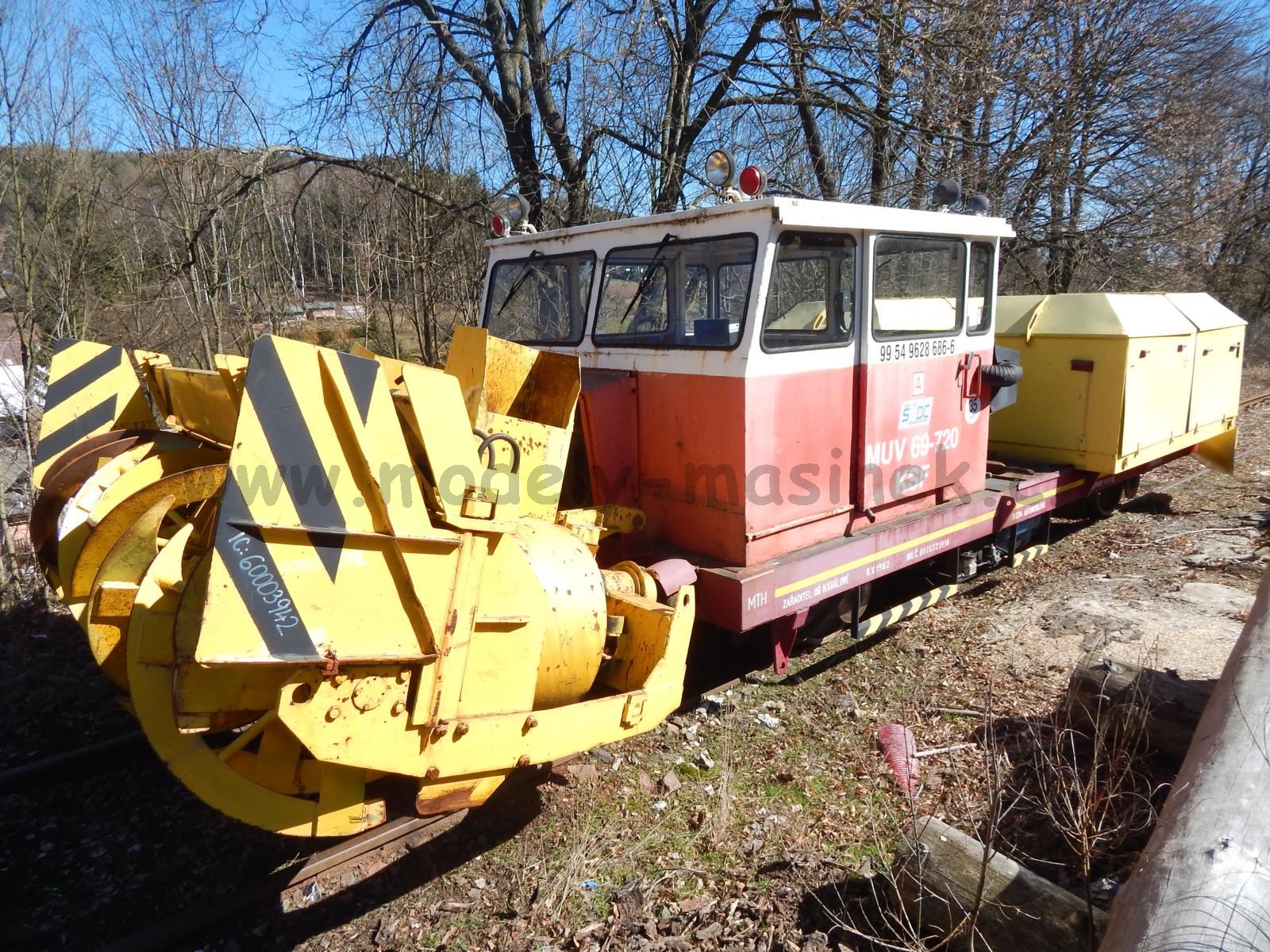

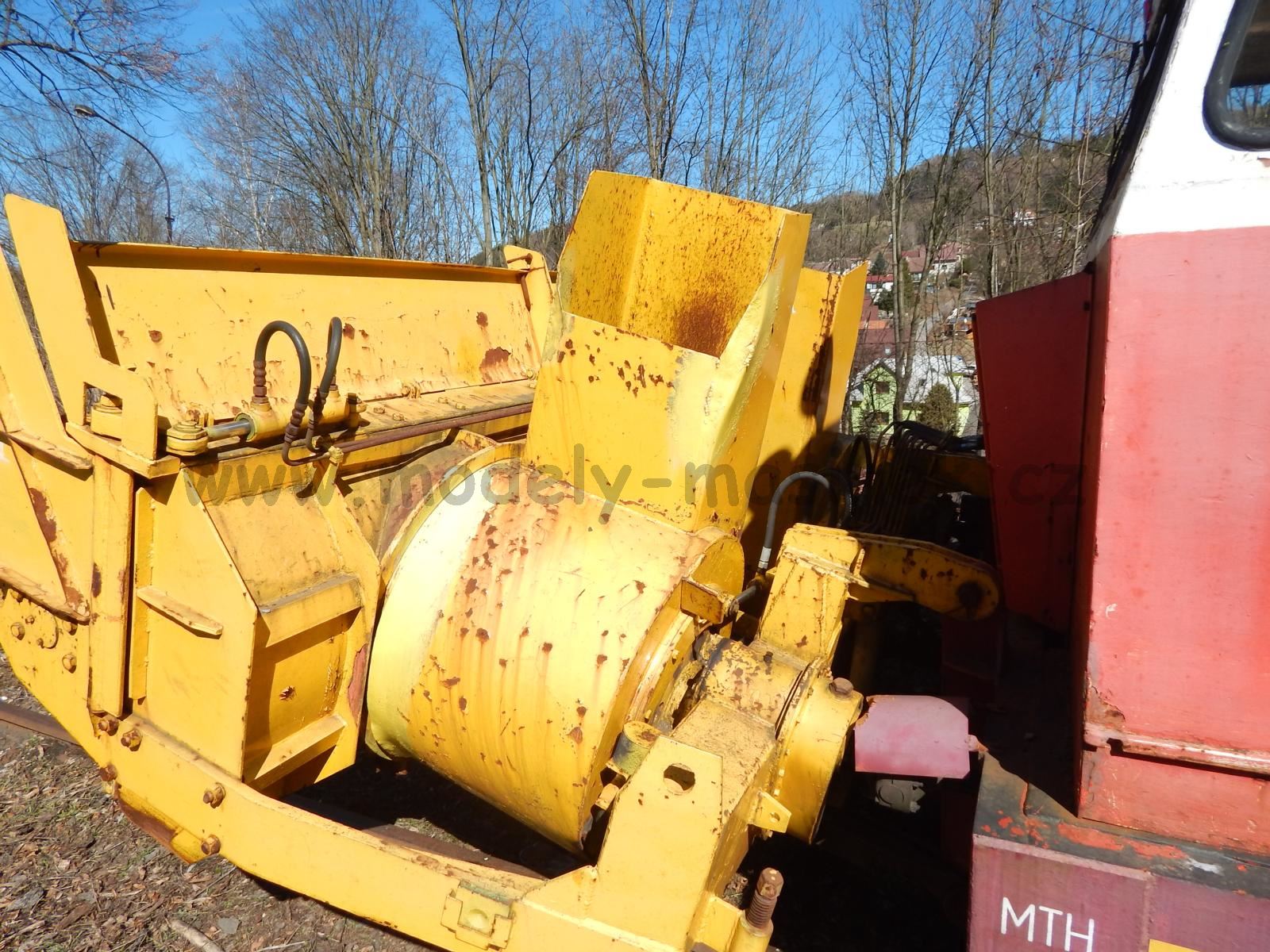

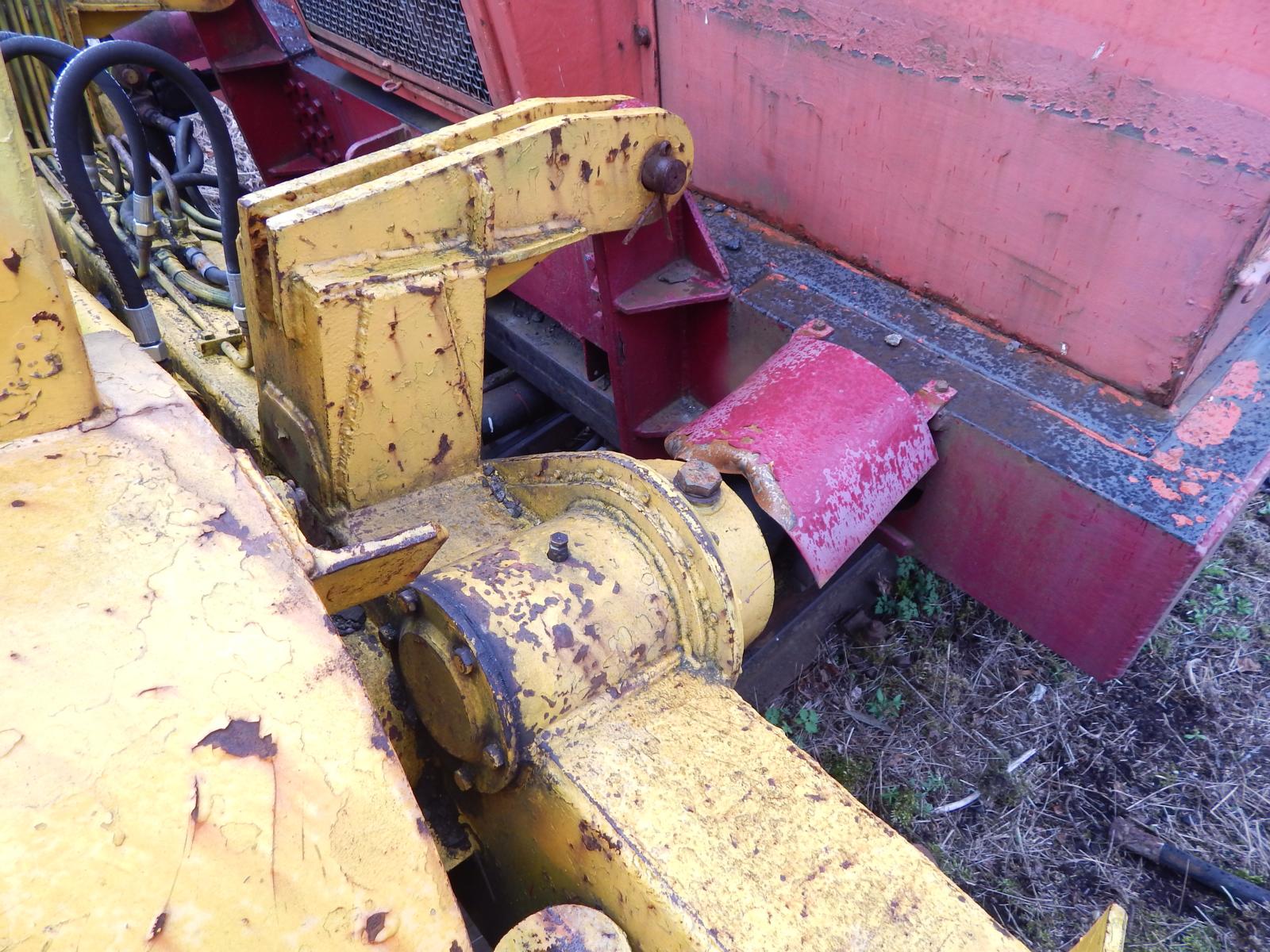

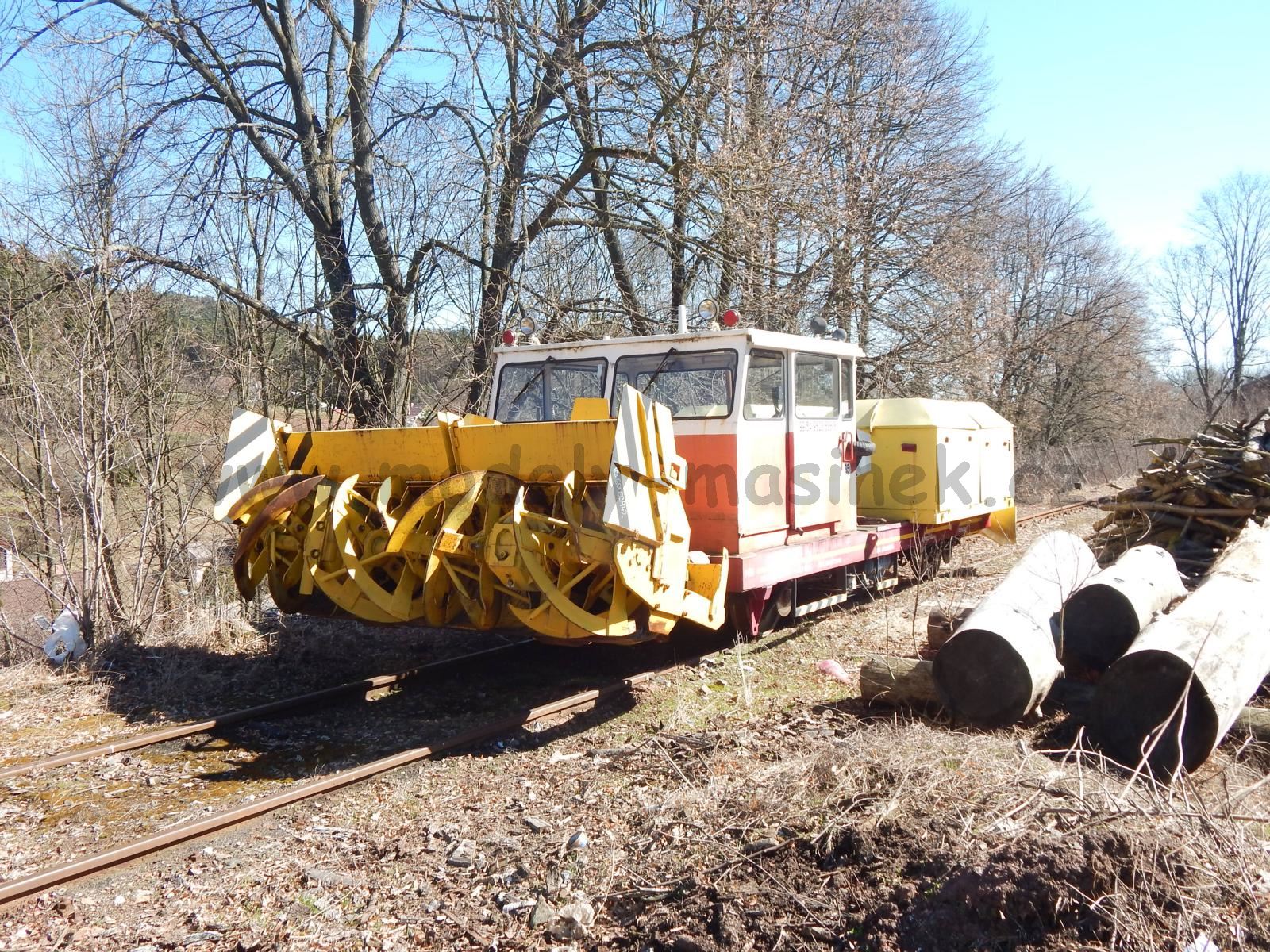

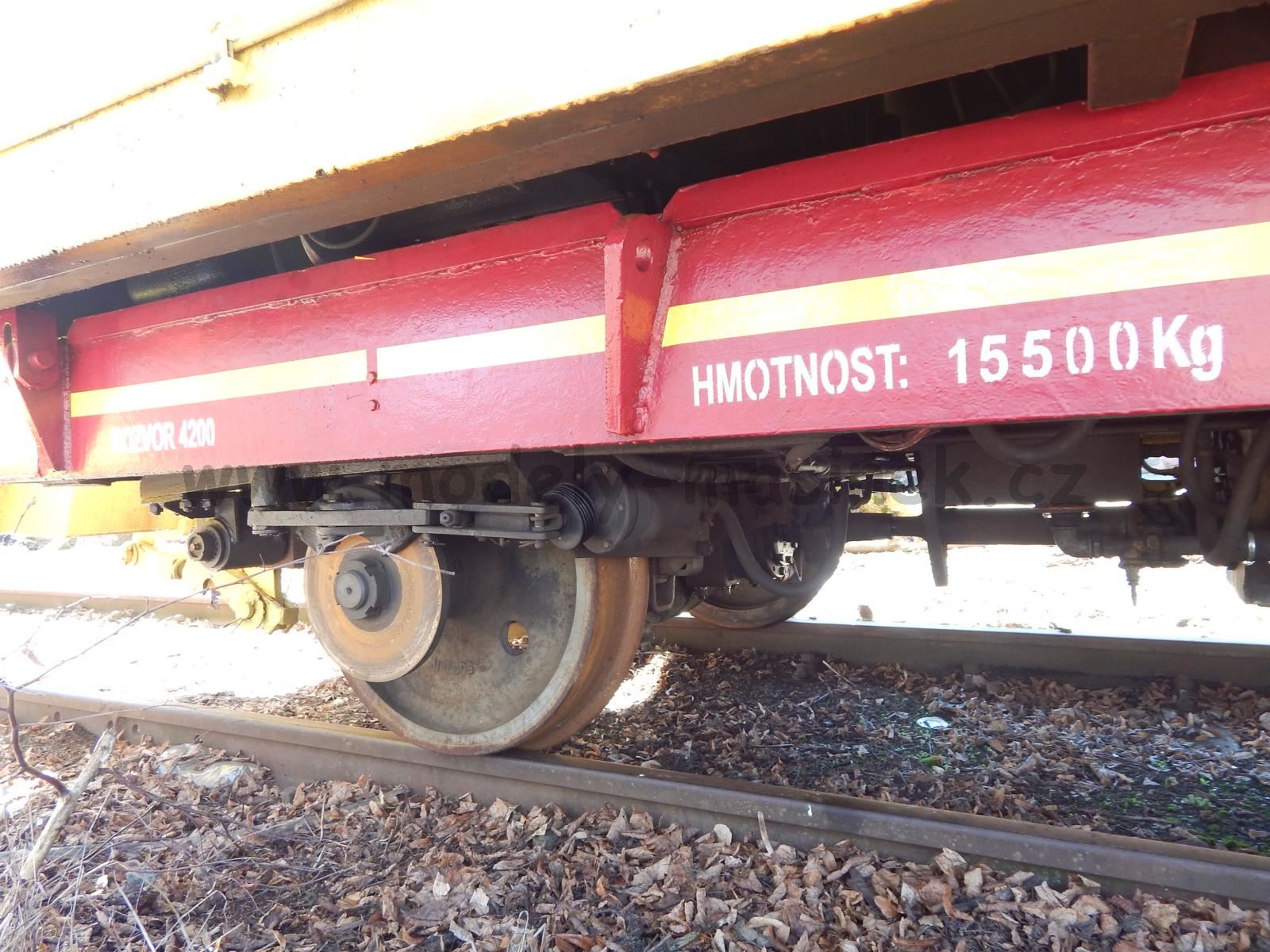

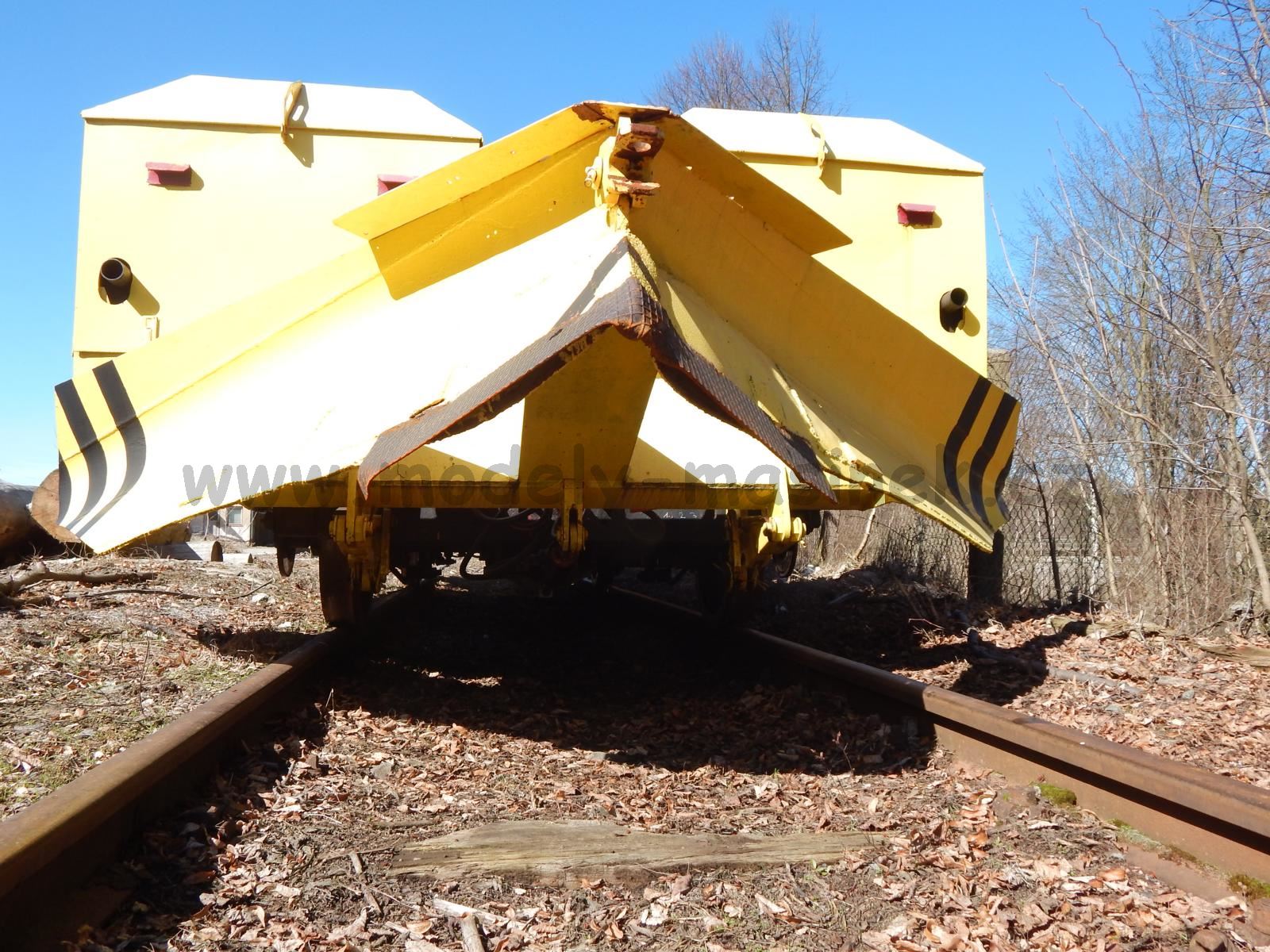

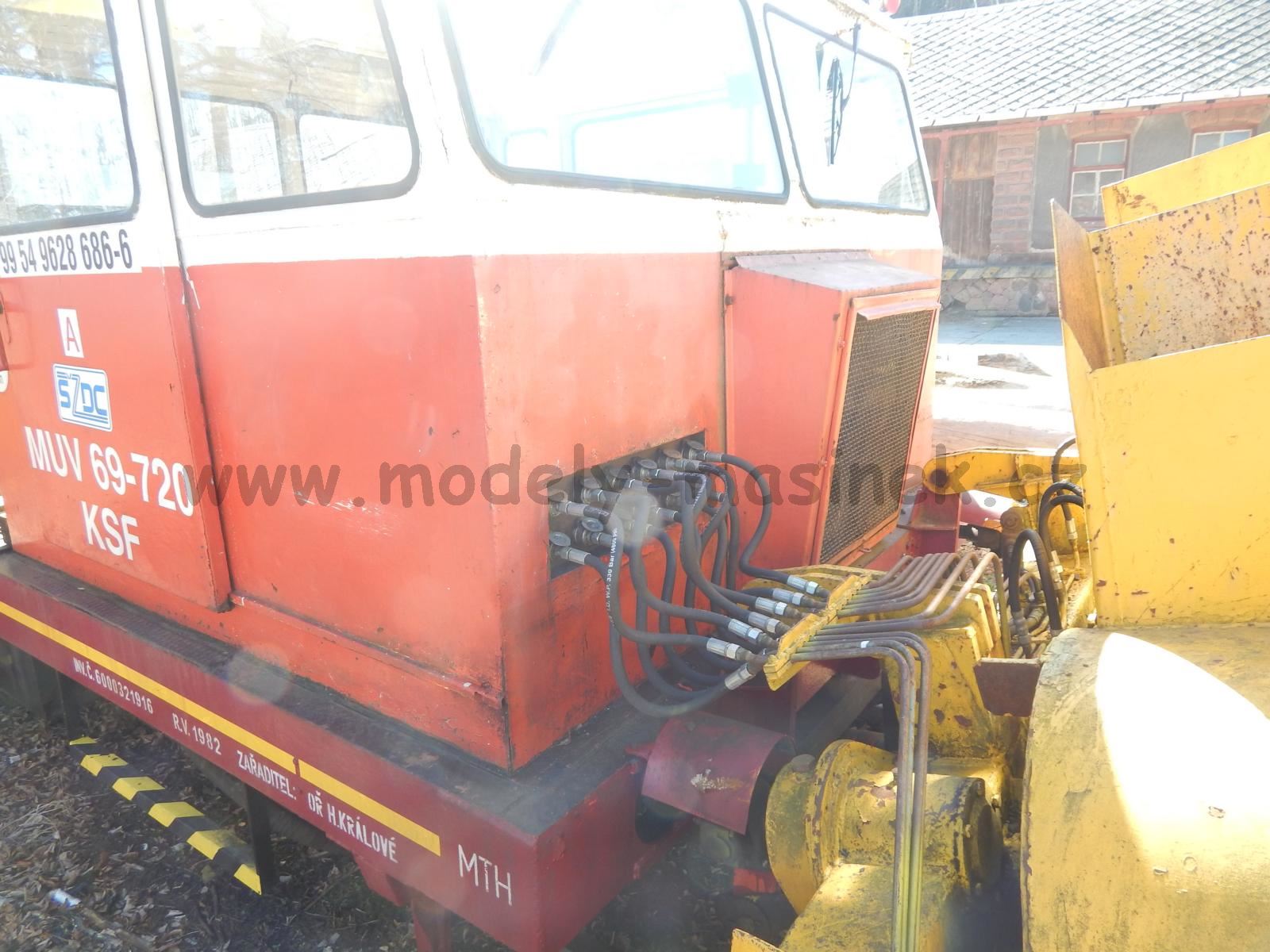

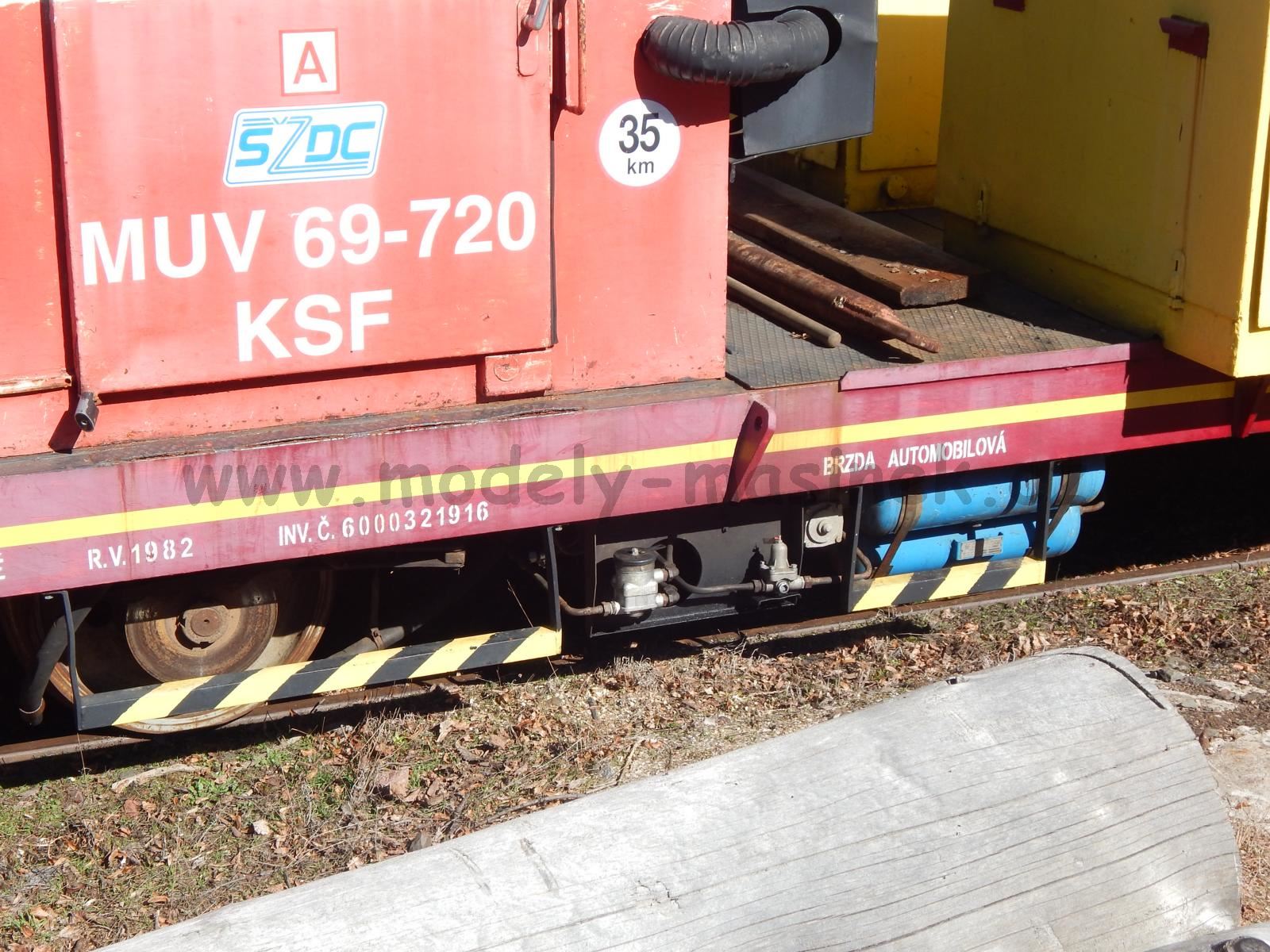

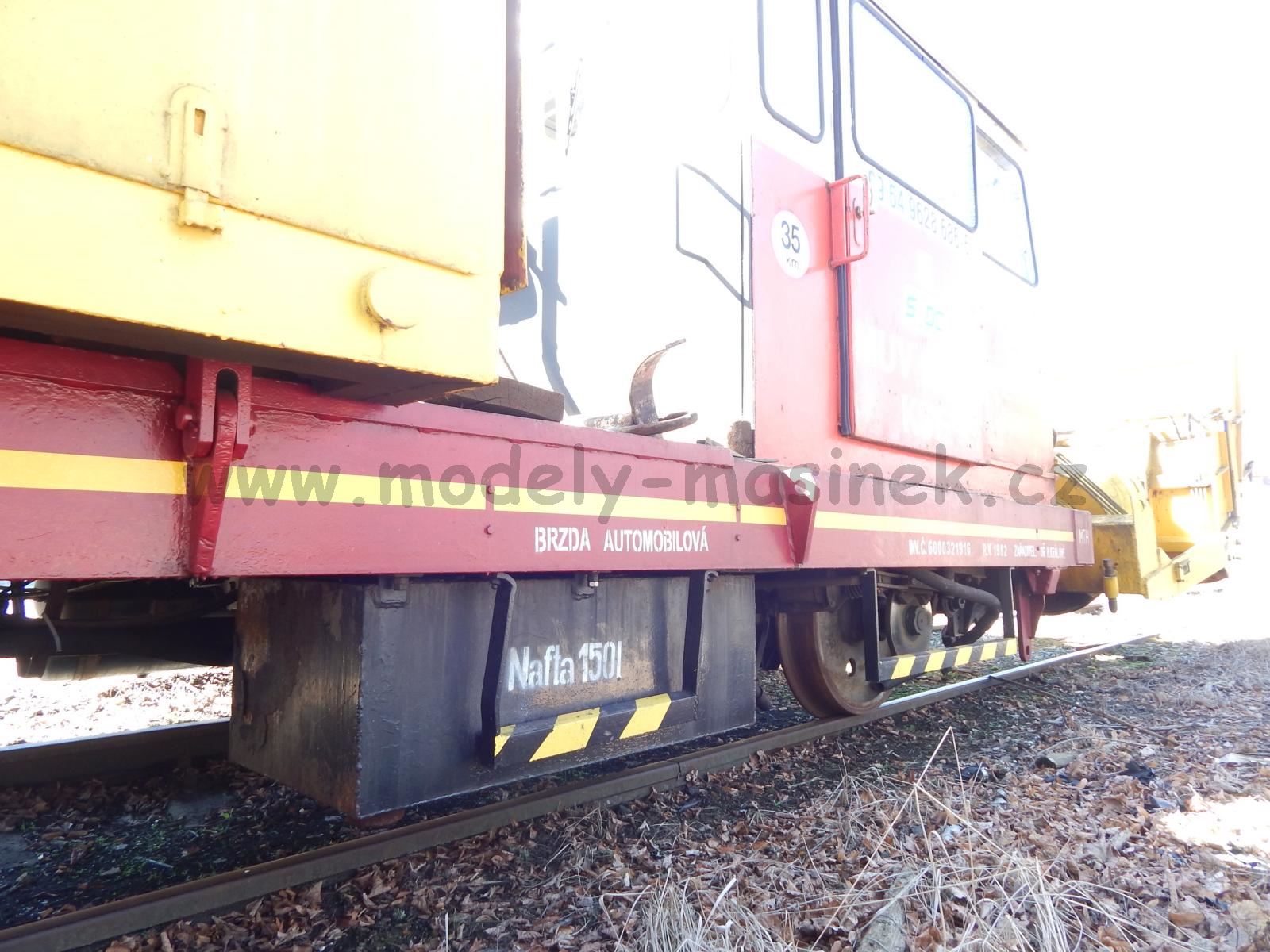

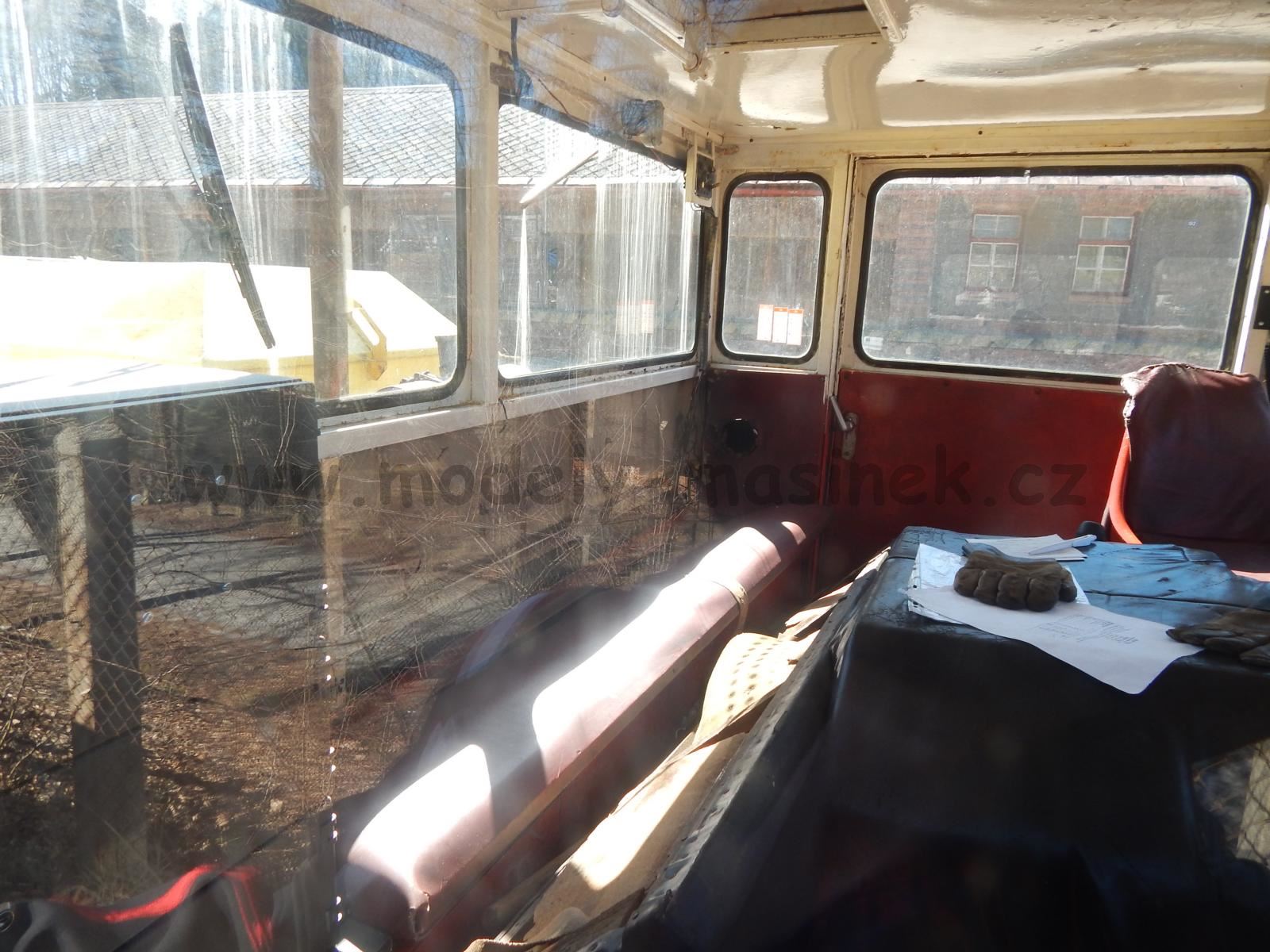

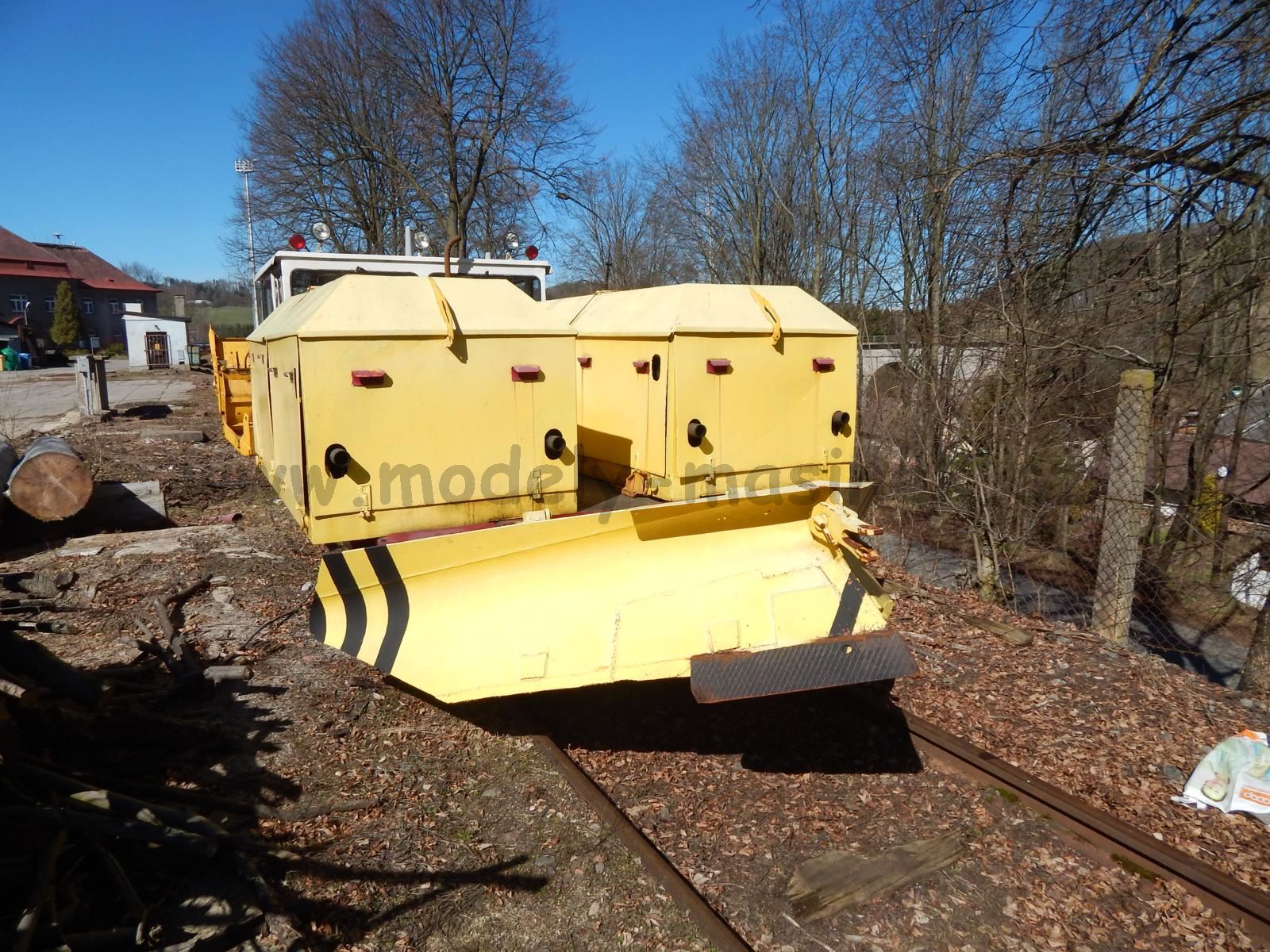

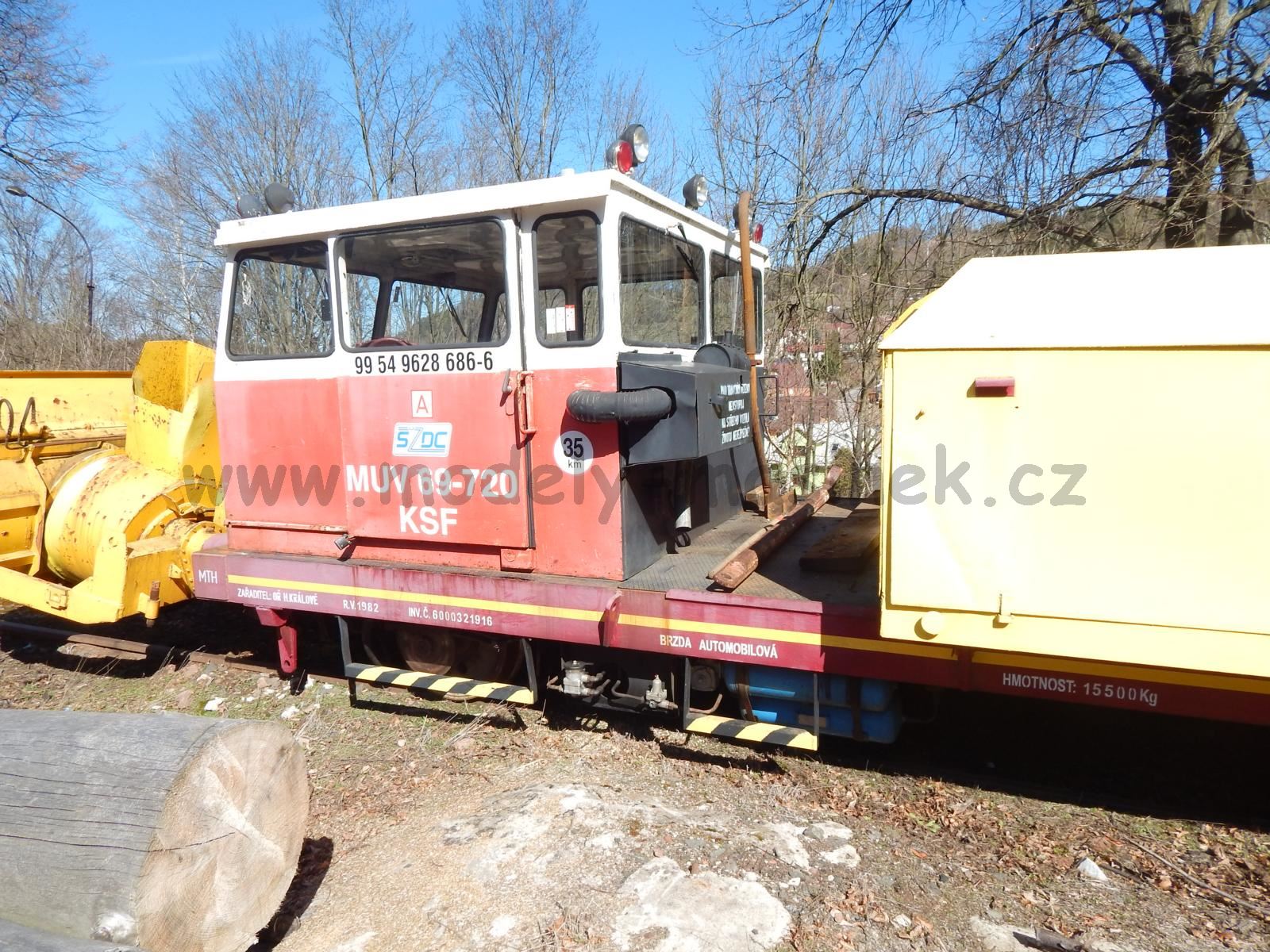

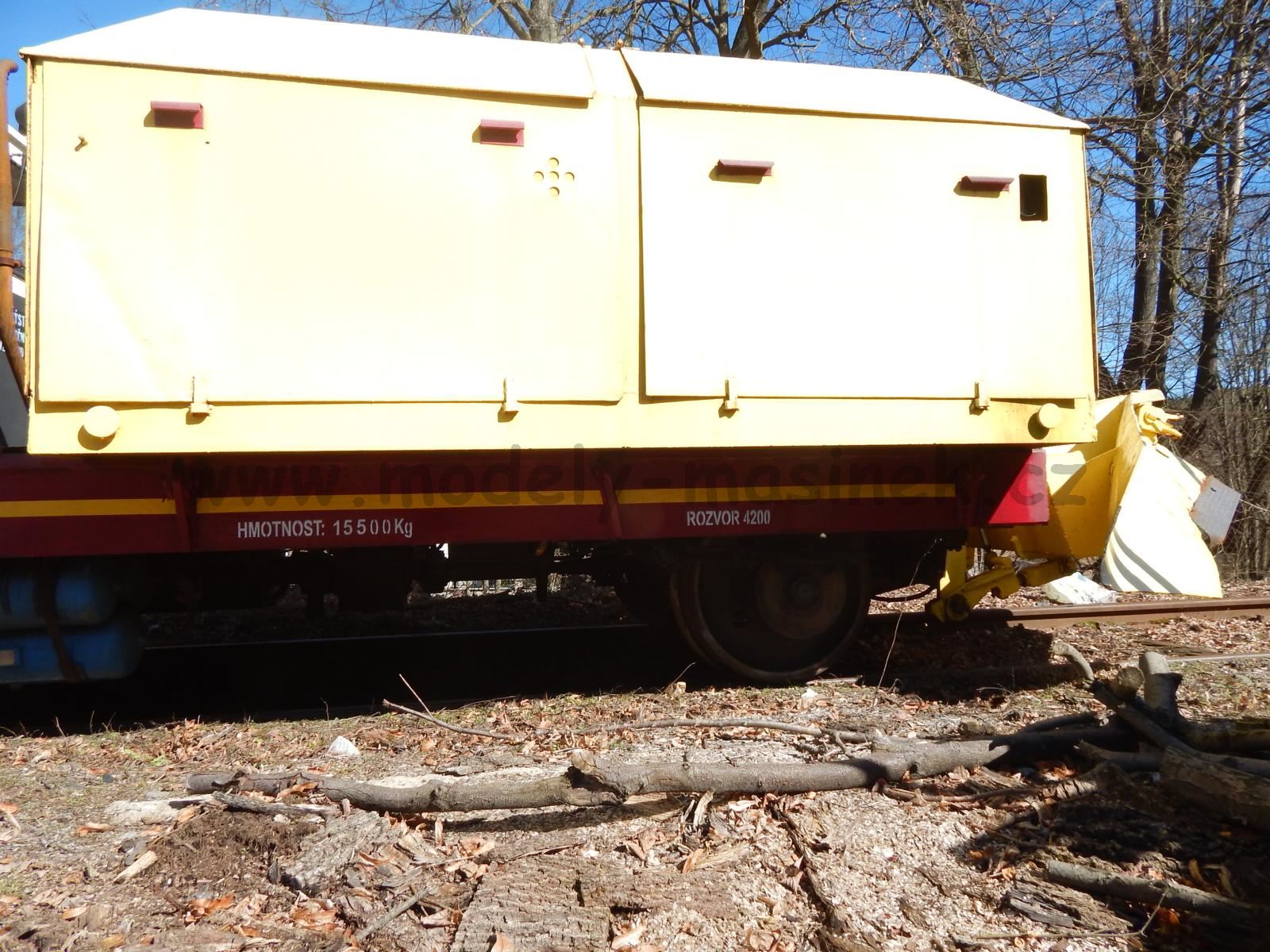

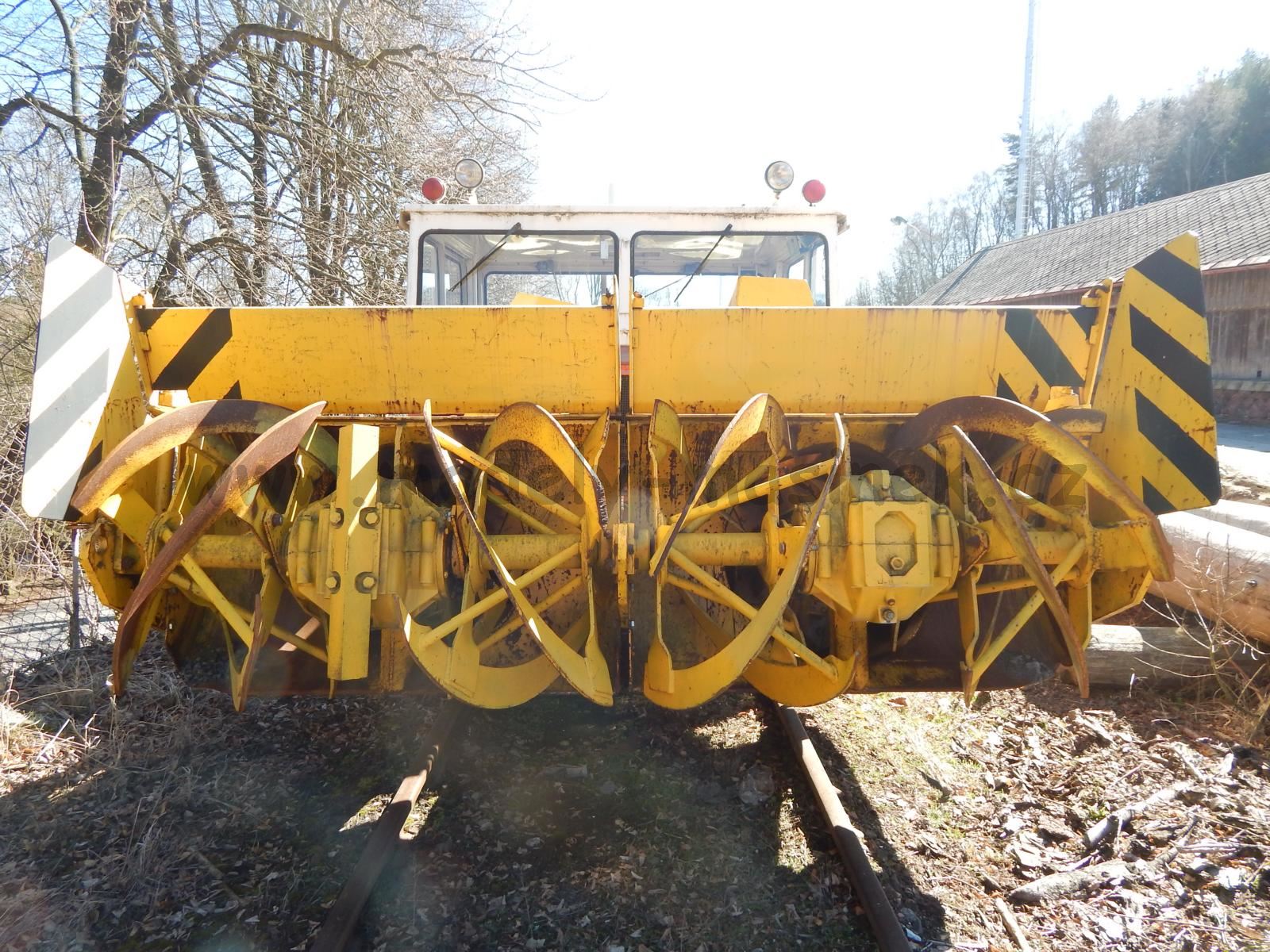

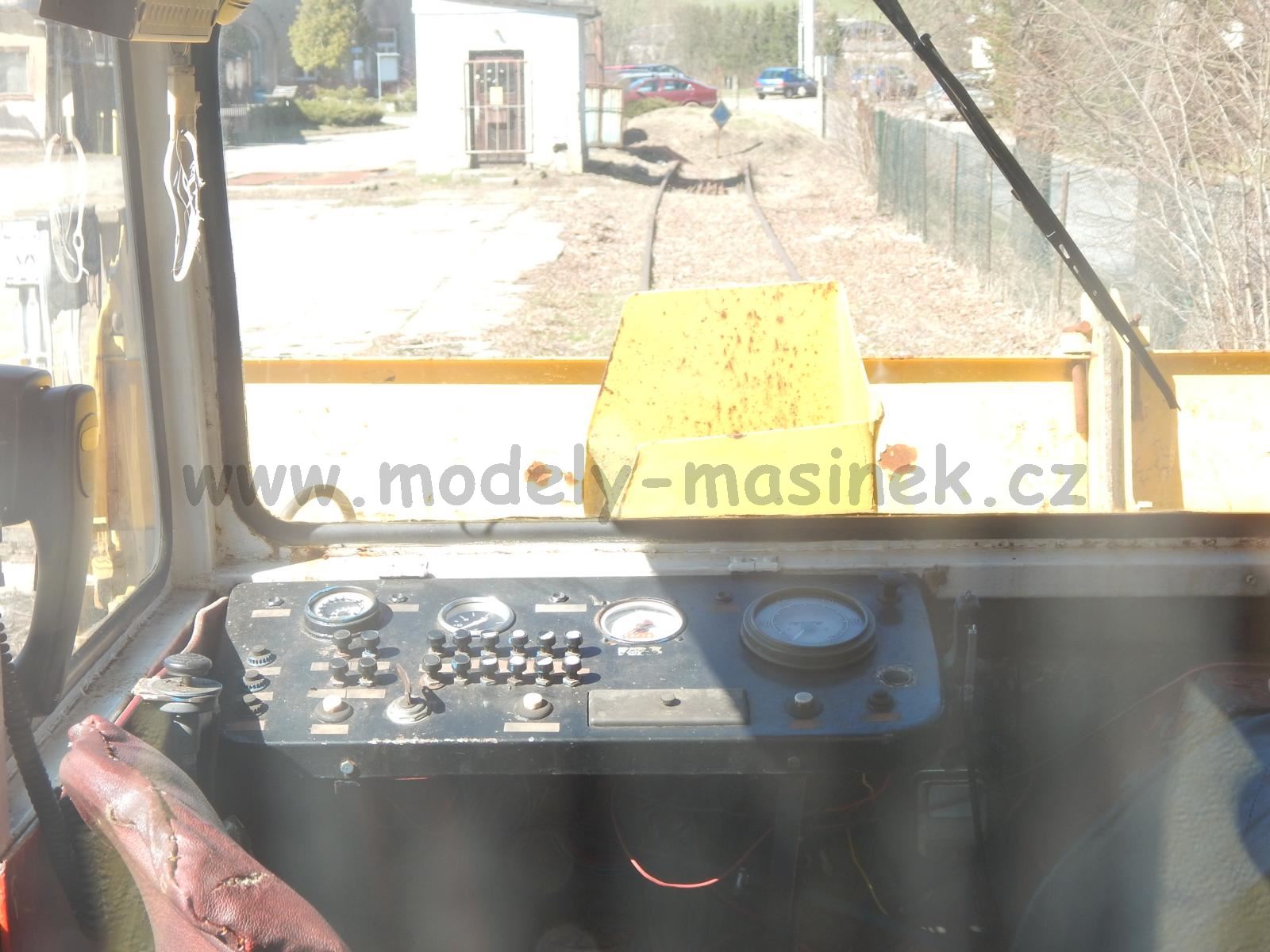

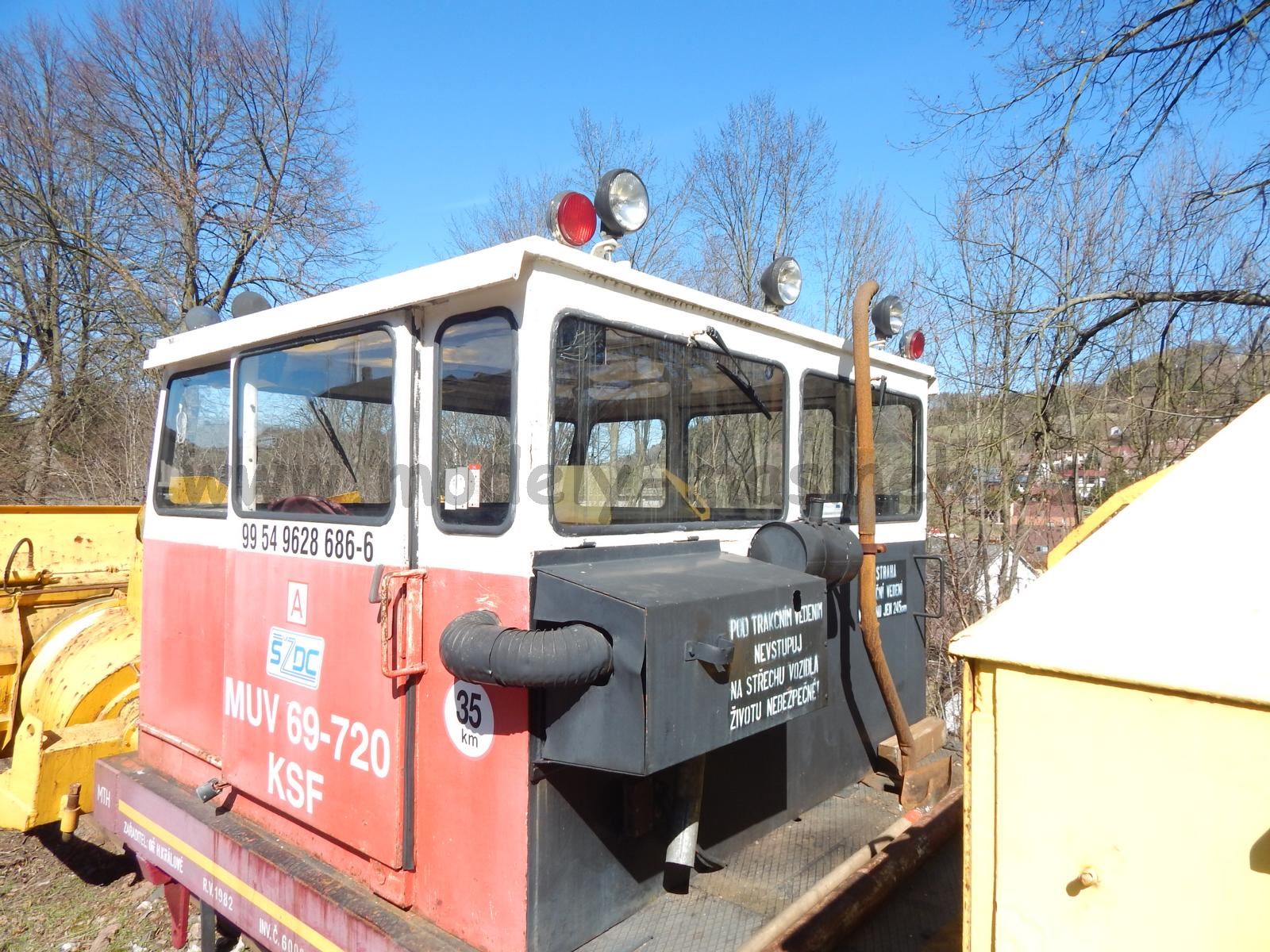

Fotografie předlohy

Muv-69_ksf_stara-paka-26-3-2017-hMuv-69_ksf_stara-paka-26-3-2017-iMuv-69_ksf_stara-paka-26-3-2017-j

Muv-69_ksf_stara-paka-26-3-2017_2Muv-69_ksf_stara-paka-26-3-2017aMuv-69_ksf_stara-paka-26-3-2017b

Muv-69_ksf_stara-paka-26-3-2017dMuv-69_ksf_stara-paka-26-3-2017eMuv-69_ksf_stara-paka-26-3-2017f

Muv_ksf_detaily1Muv_ksf_detaily2Muv_ksf_detaily3

Muv-69_ksf_stara-paka-26-3-2017jMuv-69_ksf_stara-paka-26-3-2017kkMuv-69_ksf_stara-paka-26-3-2017l

Muv-69_ksf_stara-paka-26-3-2017mMuv-69_ksf_stara-paka-26-3-2017mmMuv-69_ksf_stara-paka-26-3-2017nn

Muv-69_ksf_stara-paka-26-3-2017ooMuv-69_ksf_stara-paka-26-3-2017pMuv-69_ksf_stara-paka-26-3-2017pp

Muv-69_ksf_stara-paka-26-3-2017qqMuv-69_ksf_stara-paka-26-3-2017rMuv-69_ksf_stara-paka-26-3-2017u

Muv-69_ksf_stara-paka-26-3-2017ssMuv-69_ksf_stara-paka-26-3-2017wwMuv-69_ksf_stara-paka-26-3-2017zz

Článek publikován 26.4.2017 / Poslední aktualizace 28.4.2017
