Návod stavby vozů Pao / Smmp 10 / Scmms / Smmps TT

Opleny4_finale2_2Smmps-999_finale4Smmps-999z_2

Připraveno dle vlastního oměření skutečného vozu !

Pouze oplen je připraven dle výkresu a fotodokumentace...

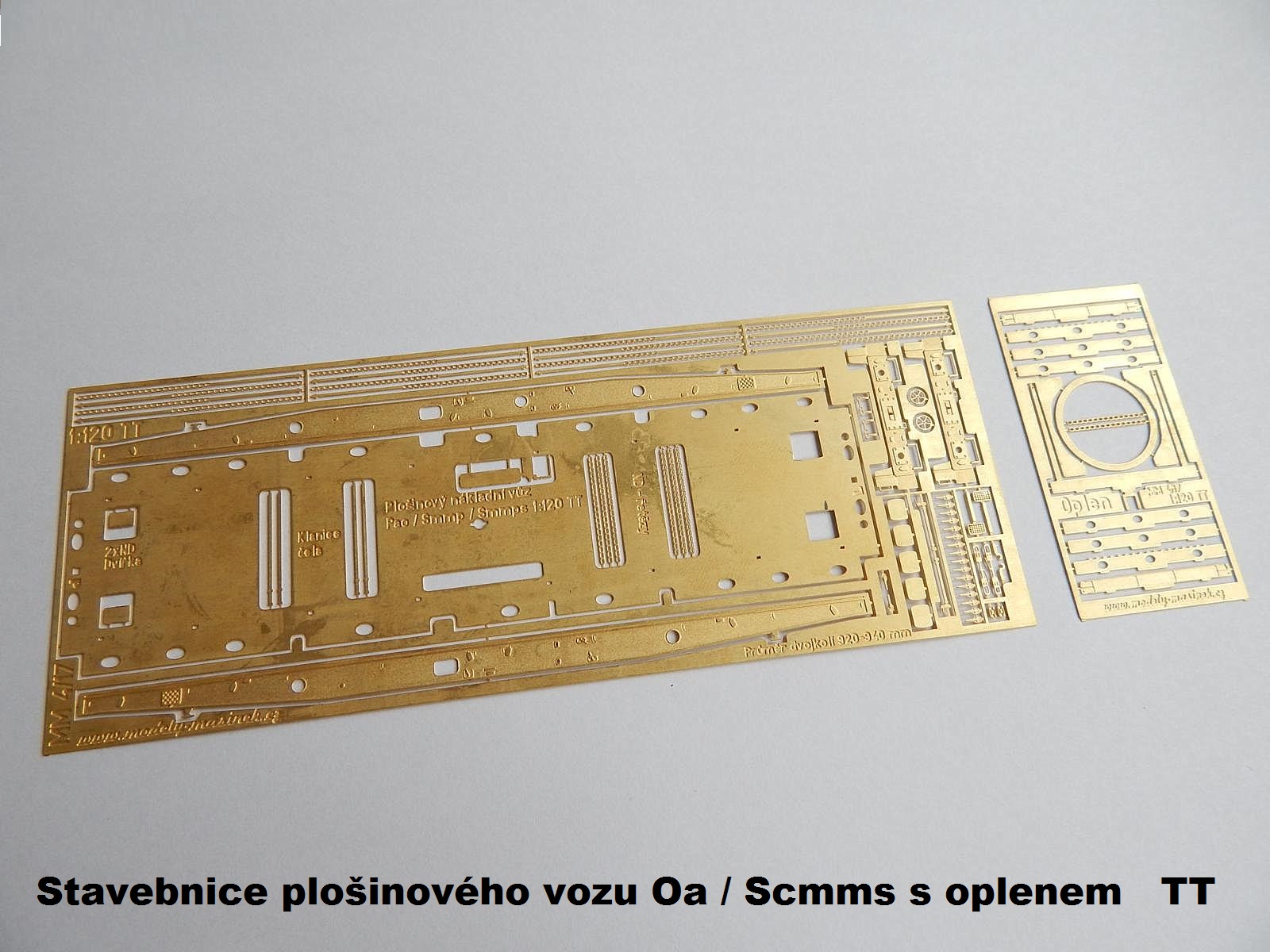

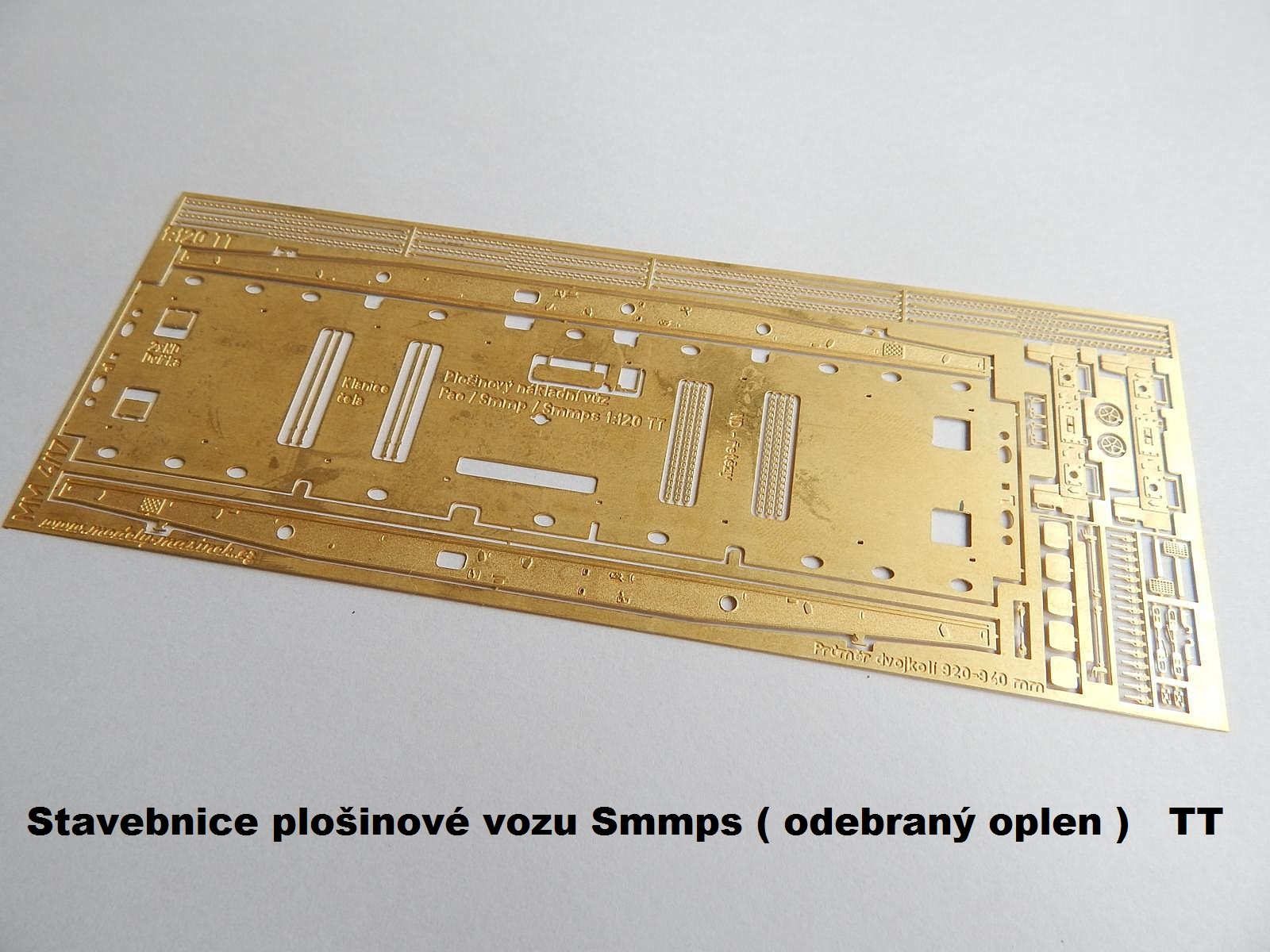

Každá stavebnice obsahuje : Lept vozu, lept podvozků, kartonovou podlahu pálenou laserem, podložky, šroubky a matky

Kat.č. TT-Scmms  Velikost 1:120 TT. Cena za vůz 325 Kč

Kat.č. TT-Scmms-Set  Velikost 1:120 TT. Sada 4 ks vozů. Cena za vůz 300 Kč

Kat.č. TT-Smmps  Velikost 1:120 TT. Cena za vůz 320 Kč

Kat.č. TT-Smmps-Set  Velikost 1:120 TT. Sada 4 ks vozů. Cena za vůz 290 Kč

!!! Stavebnice vozu Smmps se dá bez problémů použít pro stavbu vozů Pao / Smmp 10 protože veškeré části jsou totožné.

Scmms_oplenttSmmps_ttPodvozky2m_nk_navod5_3_2

Info : Váha vozu - prázdný 25 g / ložený dřevem 36 g

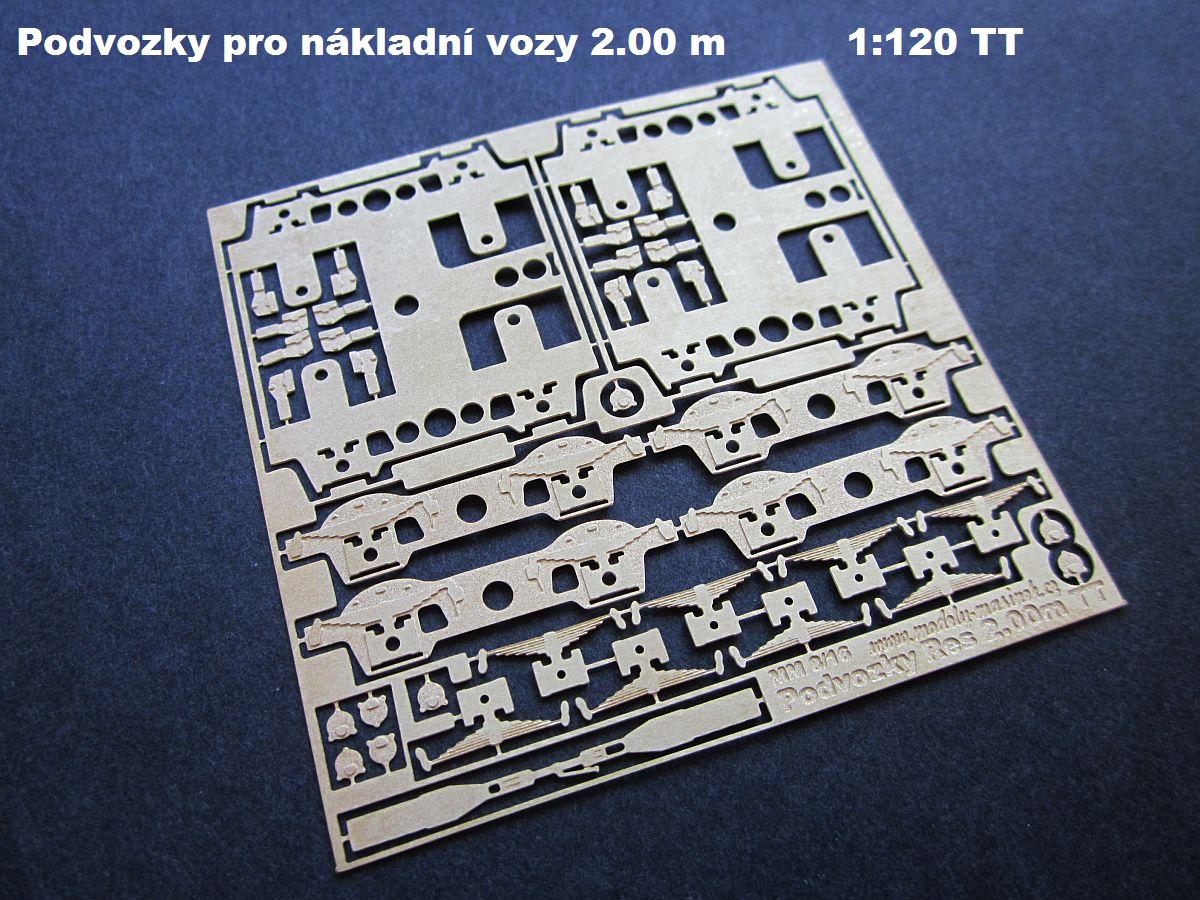

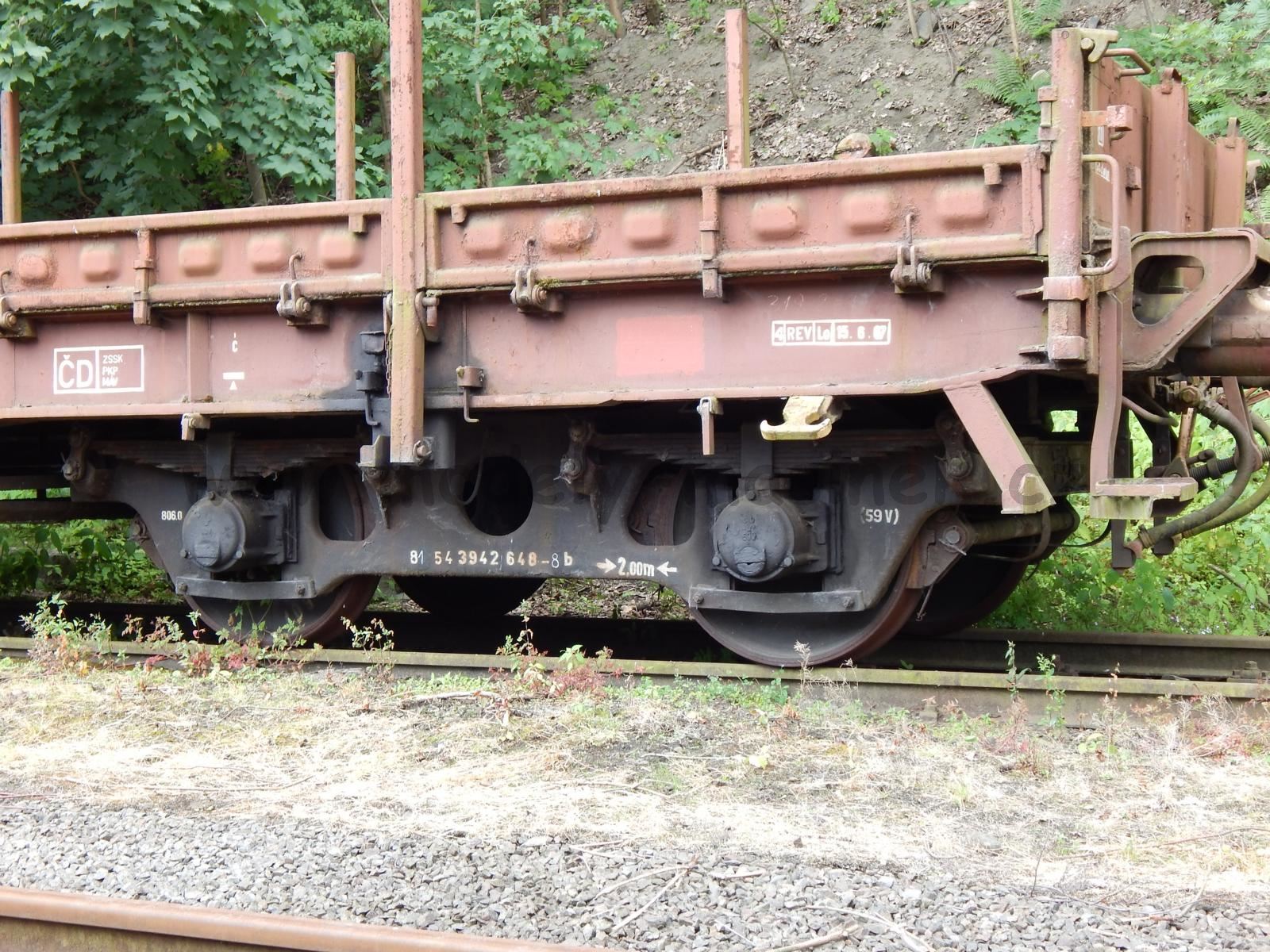

Kat.č. TT-Podvozek2000

 Leptané podvozky ( pár ) o rozvoru 2000 mm s leptaným spřáhlem pro spojení více vozů. Možnost uložení dvojkolí do držení, nebo do ložisek. Ložiska a NEM šachty nejsou součástí. Cena 125 Kč. Velikost 1:120 TT

Res_lomeny47Res_podvozky_opr_2

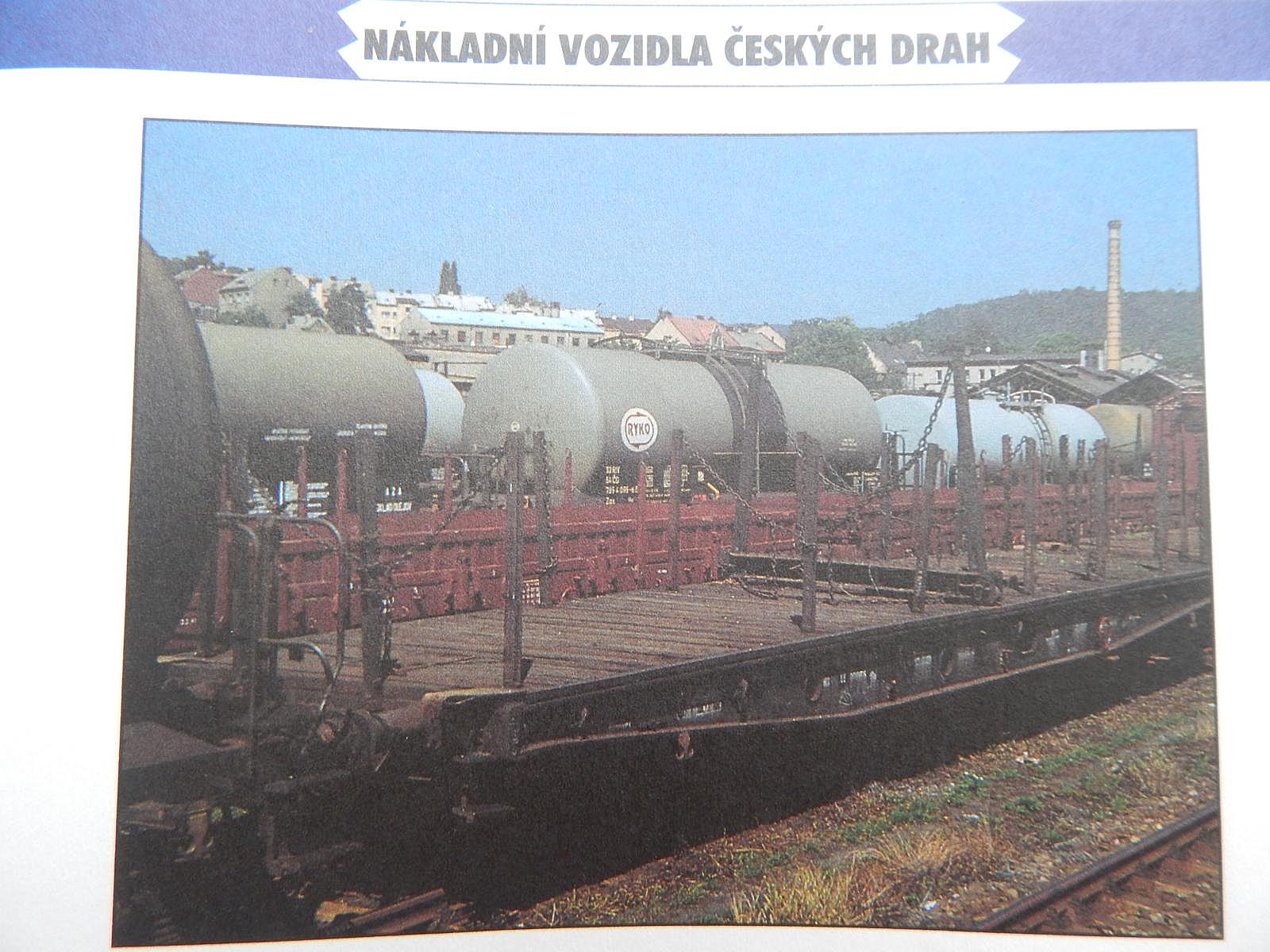

Z historie vozů :

Smmps_obrazek_2Scmms_cdPao-435o

 Vagónka Poprad vyráběla vozy s oplenem Oa / Scmms v letech 1961 až 1965. Číselný interval 470 8. Vozy Smmps vznikly odebráním oplenu z vozu Scmms a jejich interval je 472 2. Vozy Pao dodávány pro ČSD v létech 1950 - 1965.

 Oplenový vůz je určený k přepravě dlouhých samonosných zásilek, jejichž délka přesahuje délku vozu ( stavebních prefabrikátů, ocelových konstrukcí, trakční vedení, apod ). Břemeno se ukládá do oplenů dvou sousedních vozů. Nestačí-li délka dvou vozů, doplní se mezi ně, případně pod převislé konce břemene další plošinový vůz / vozy. V jednom oplenu je břemeno uloženo pevně a v druhém musí být uloženo s umožněním podélného posuvu.

Vozy bez oplenu určeny pro přepravu dlouhých nákladů, plechů, objemných kusových zásilek, kolové a pásové techniky.

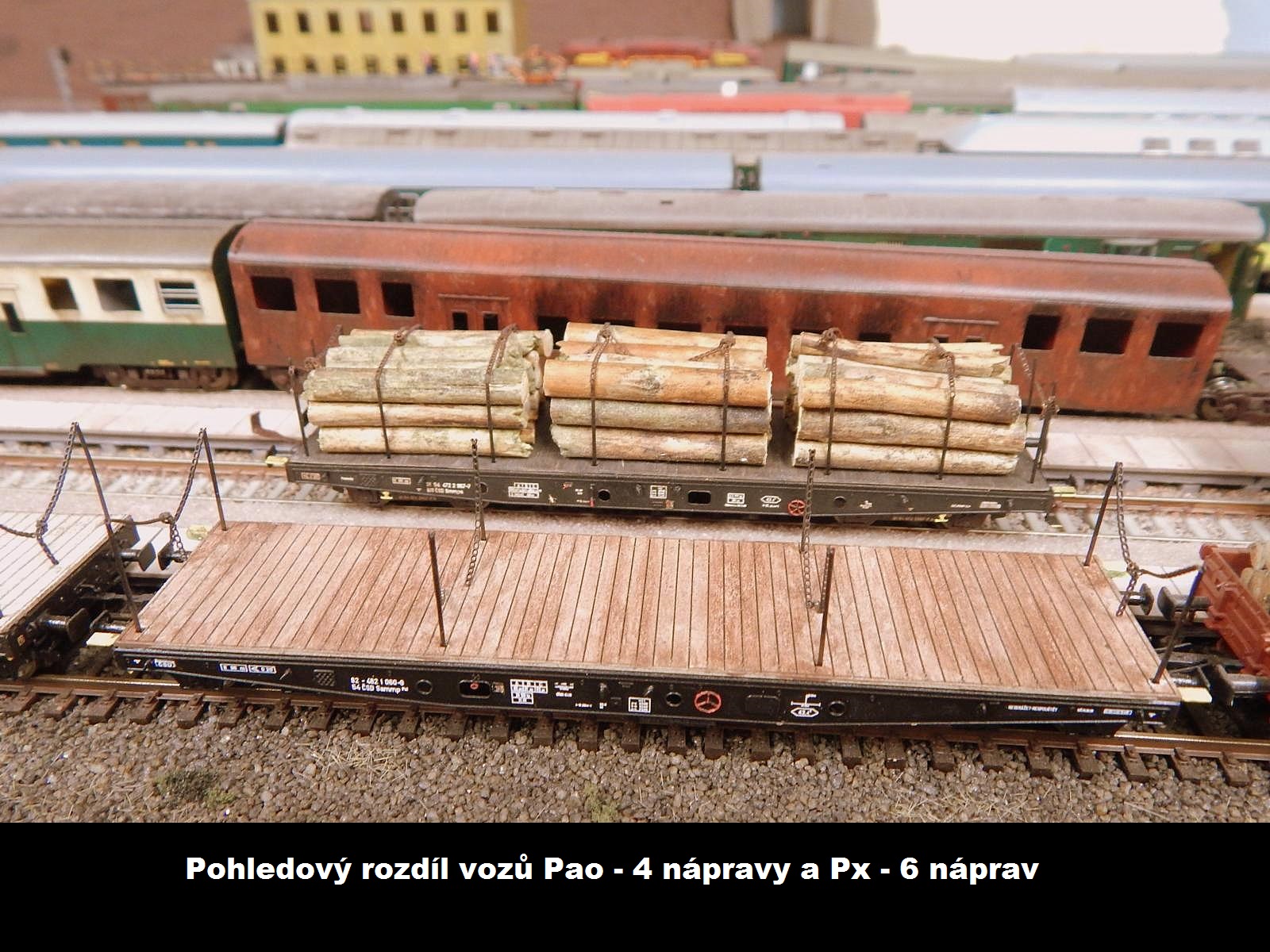

Smmps-967_finale6_2

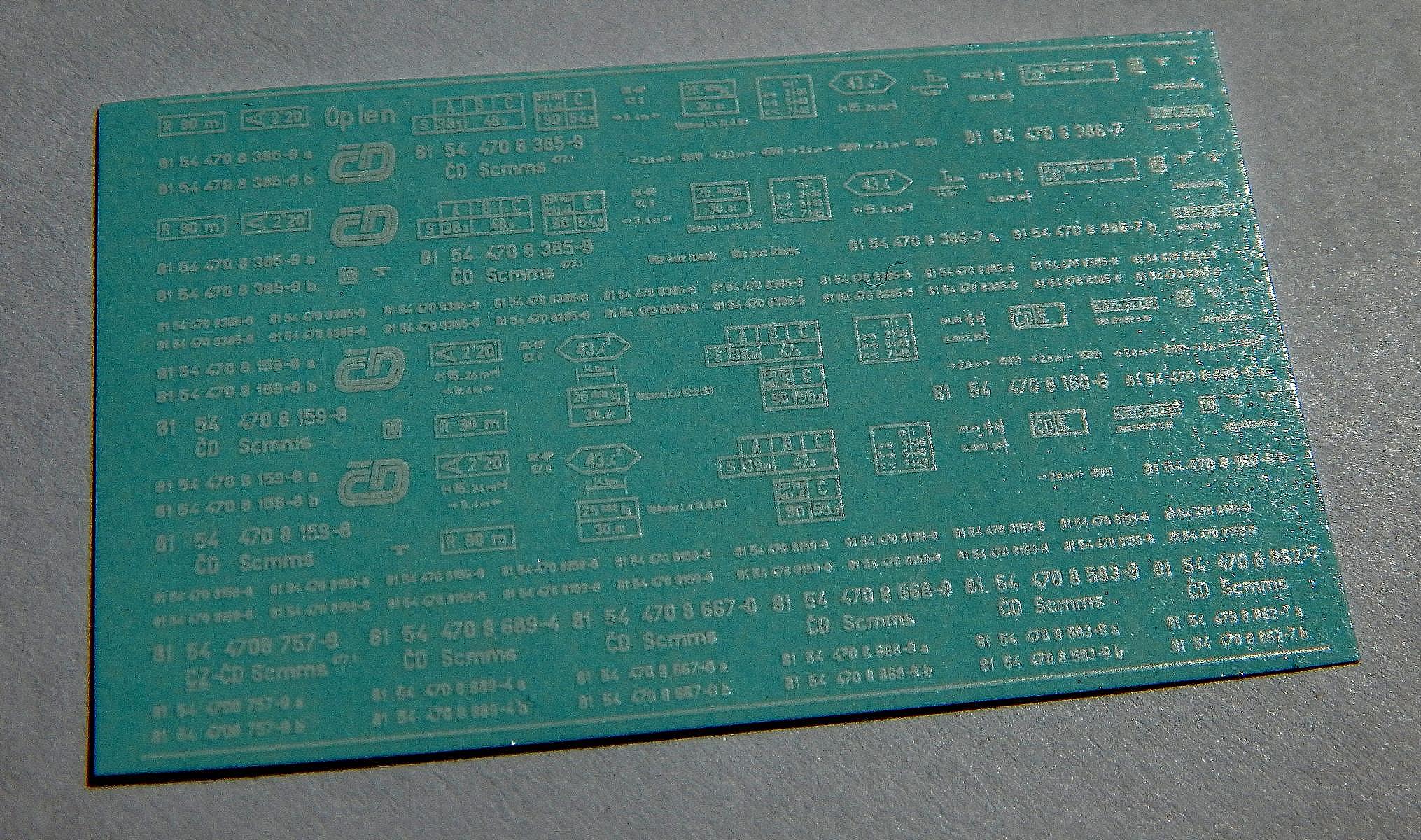

- Obtisky z naší dílny - pro vozy Scmms a Smmps / Pao. ČSD / ČD

- Bílé písmo, sada aršíku je na dva vozy, výběr z více čísel.

- Cena 40 Kč za aršík TT

O_oplen_csd_2O_oplen_cd_2 S oplenem ČSD / ČD

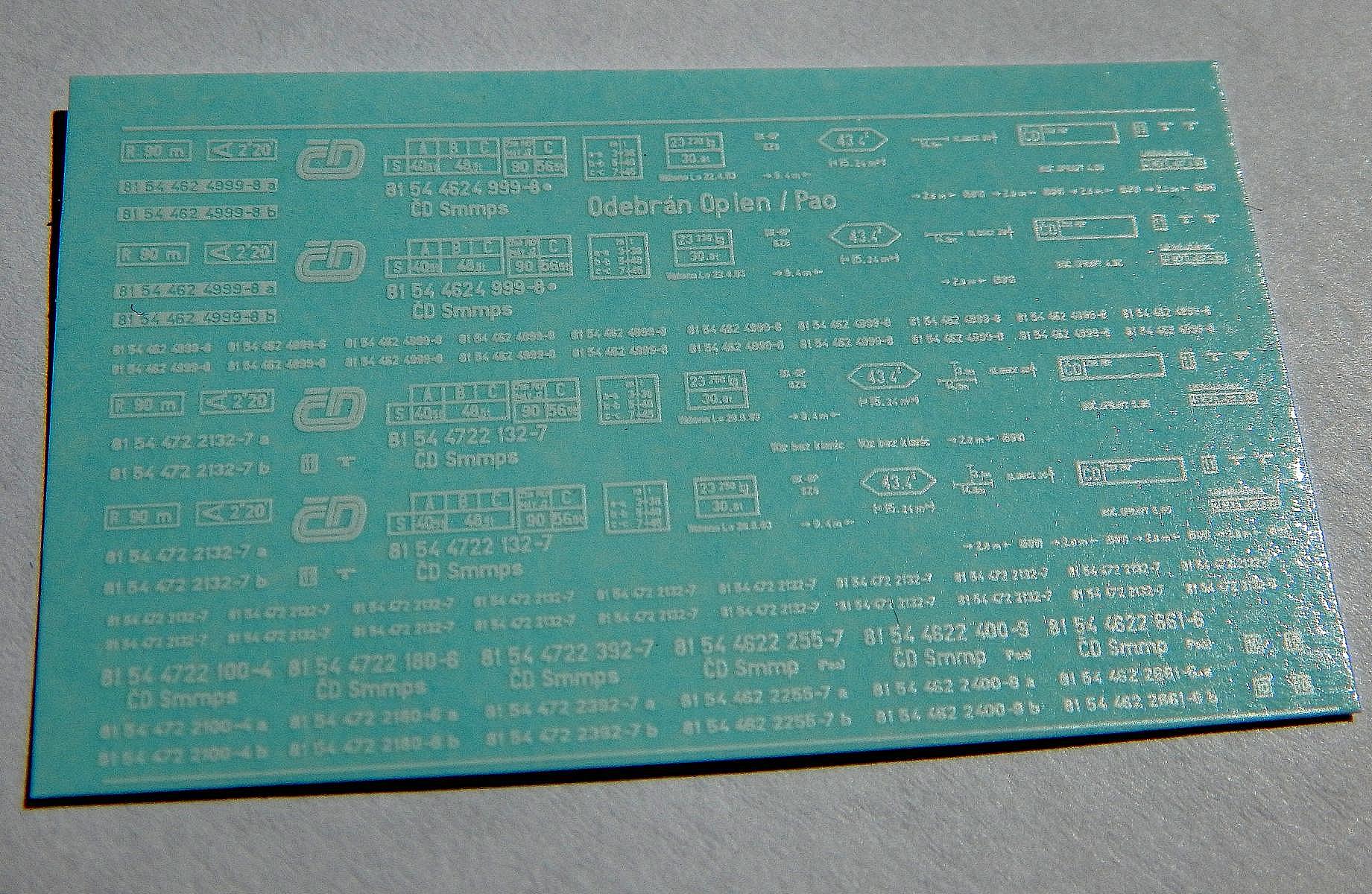

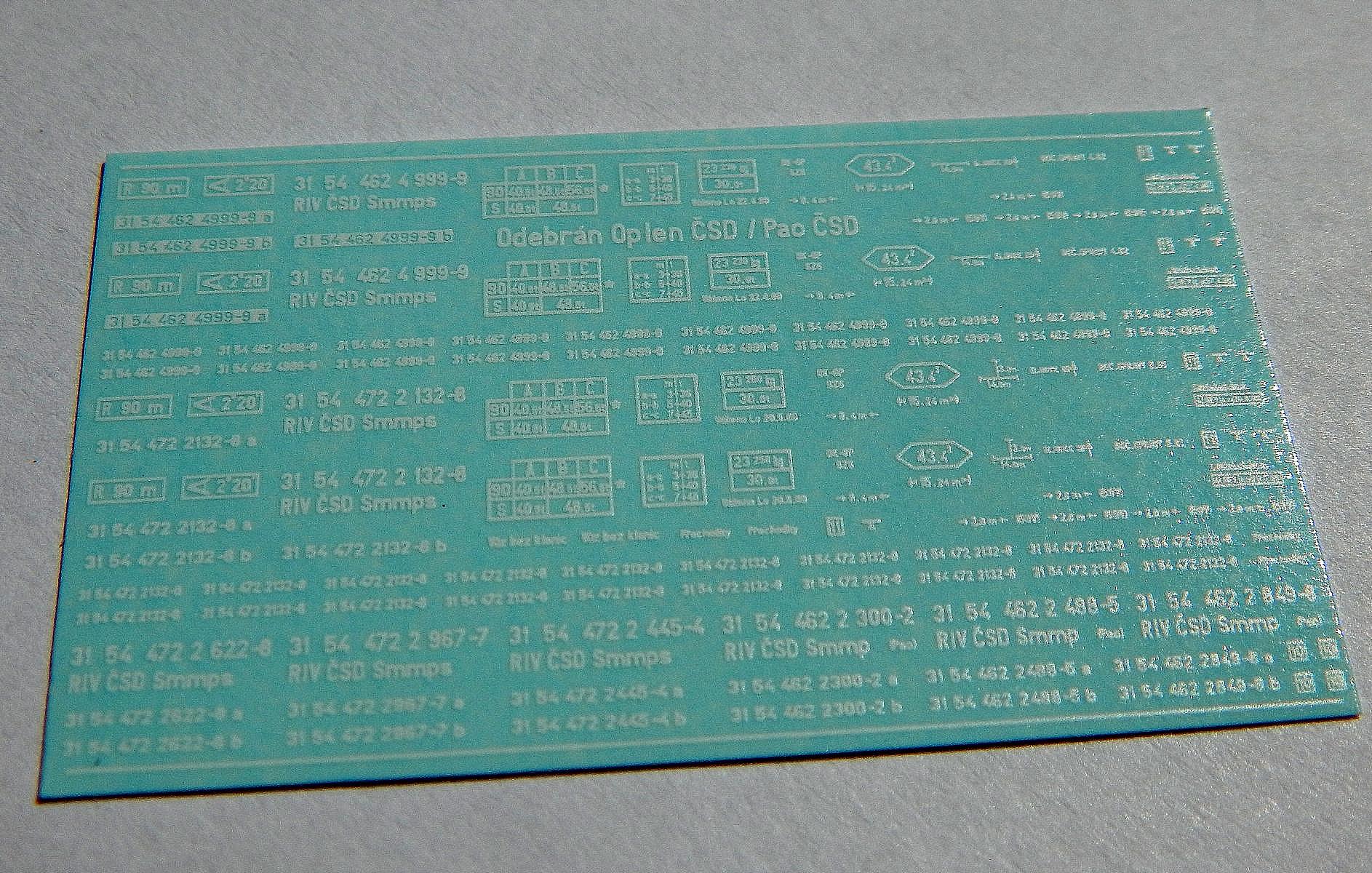

O_pao_csd_2O_pao_cd S odebraným oplenem, nebo Pao ČSD / ČD


Video plné testů


Návod

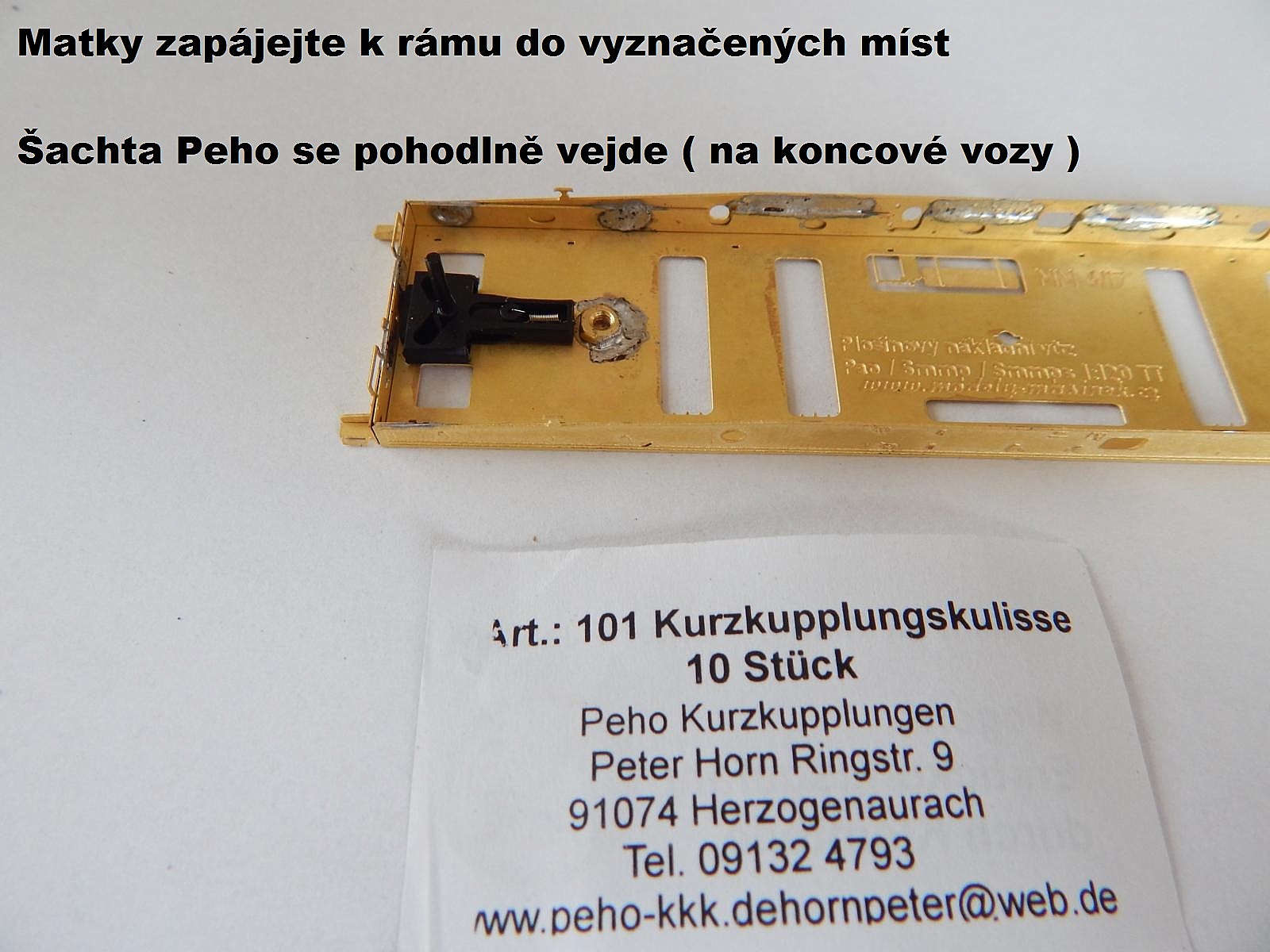

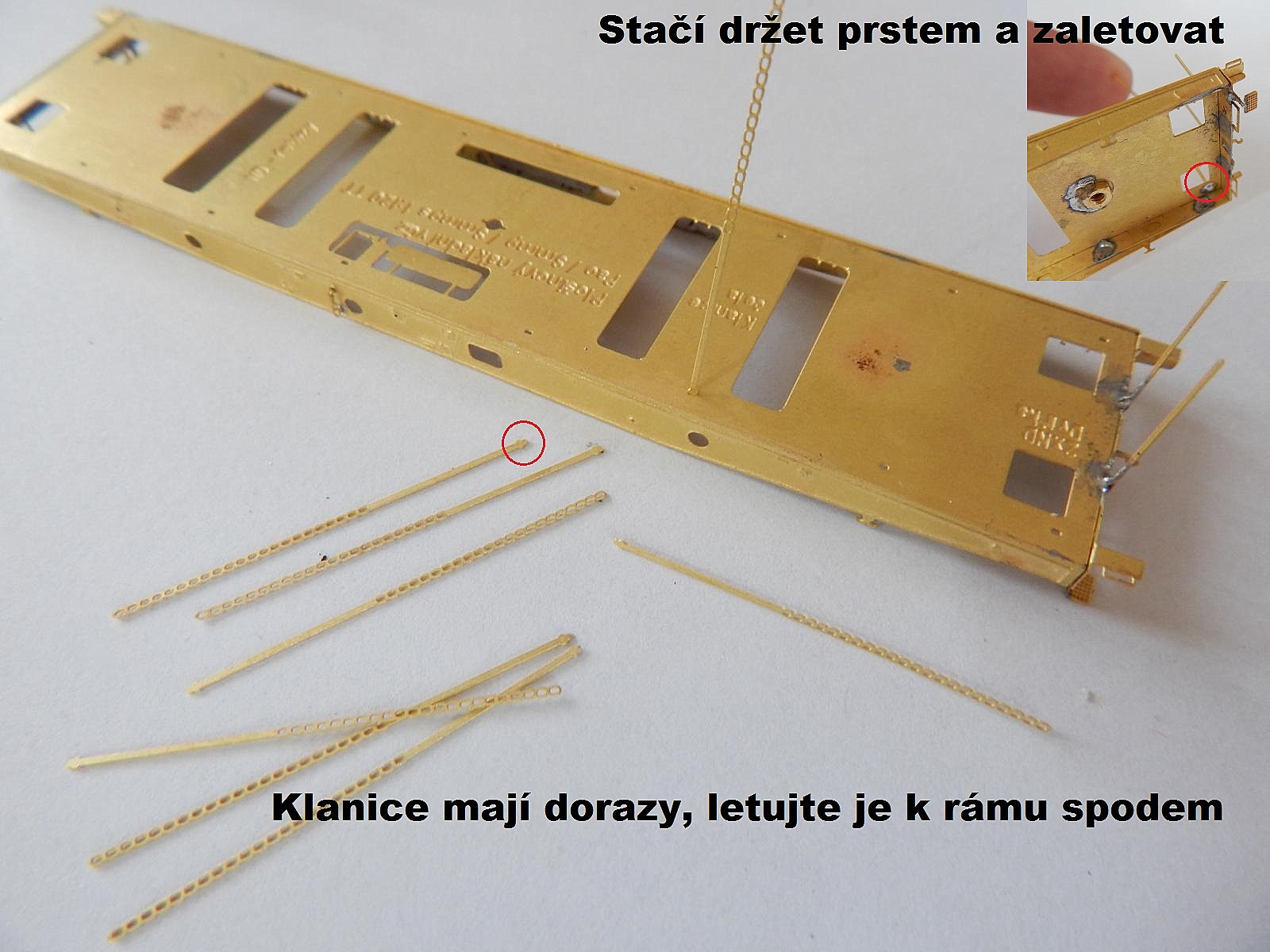

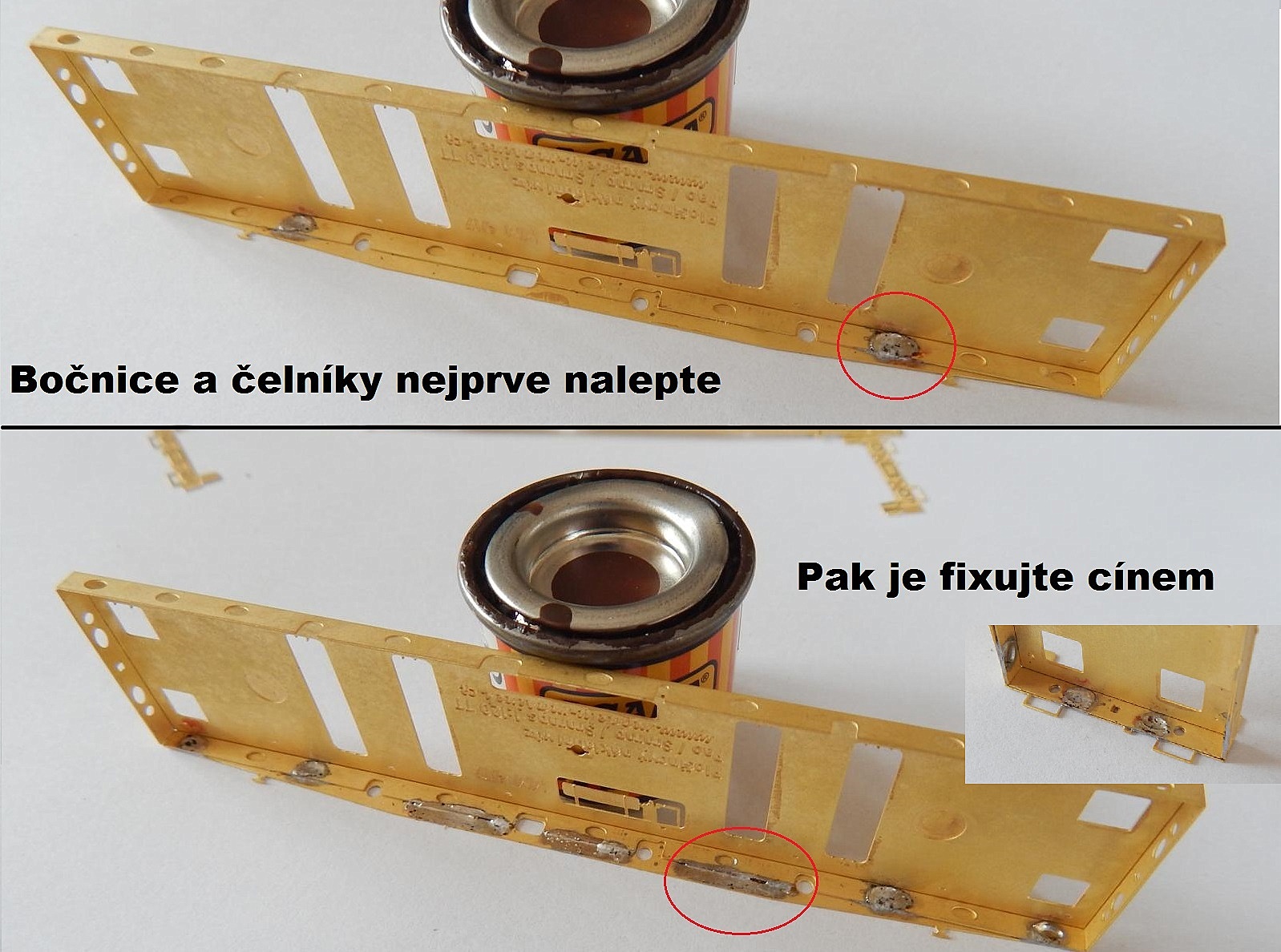

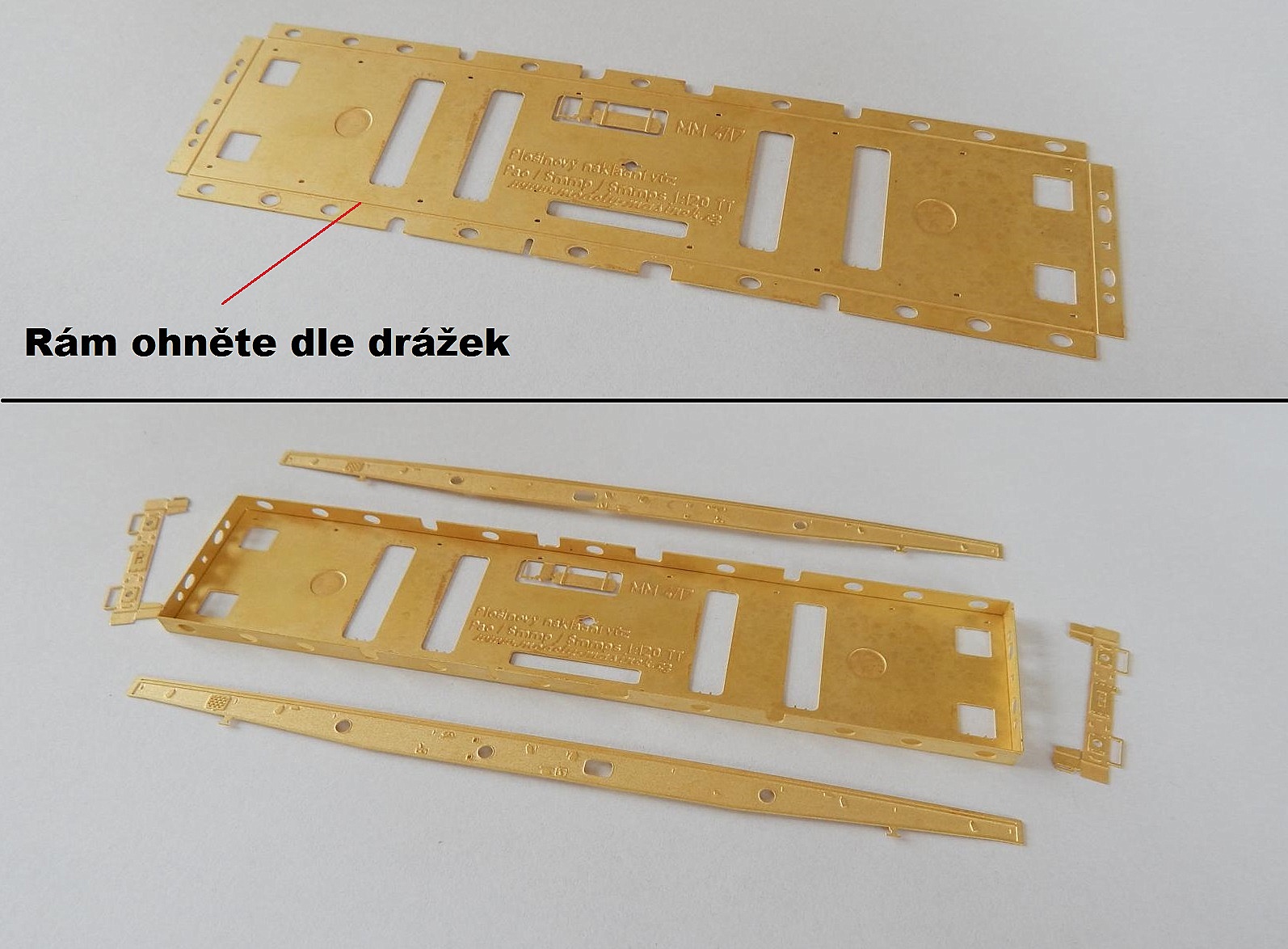

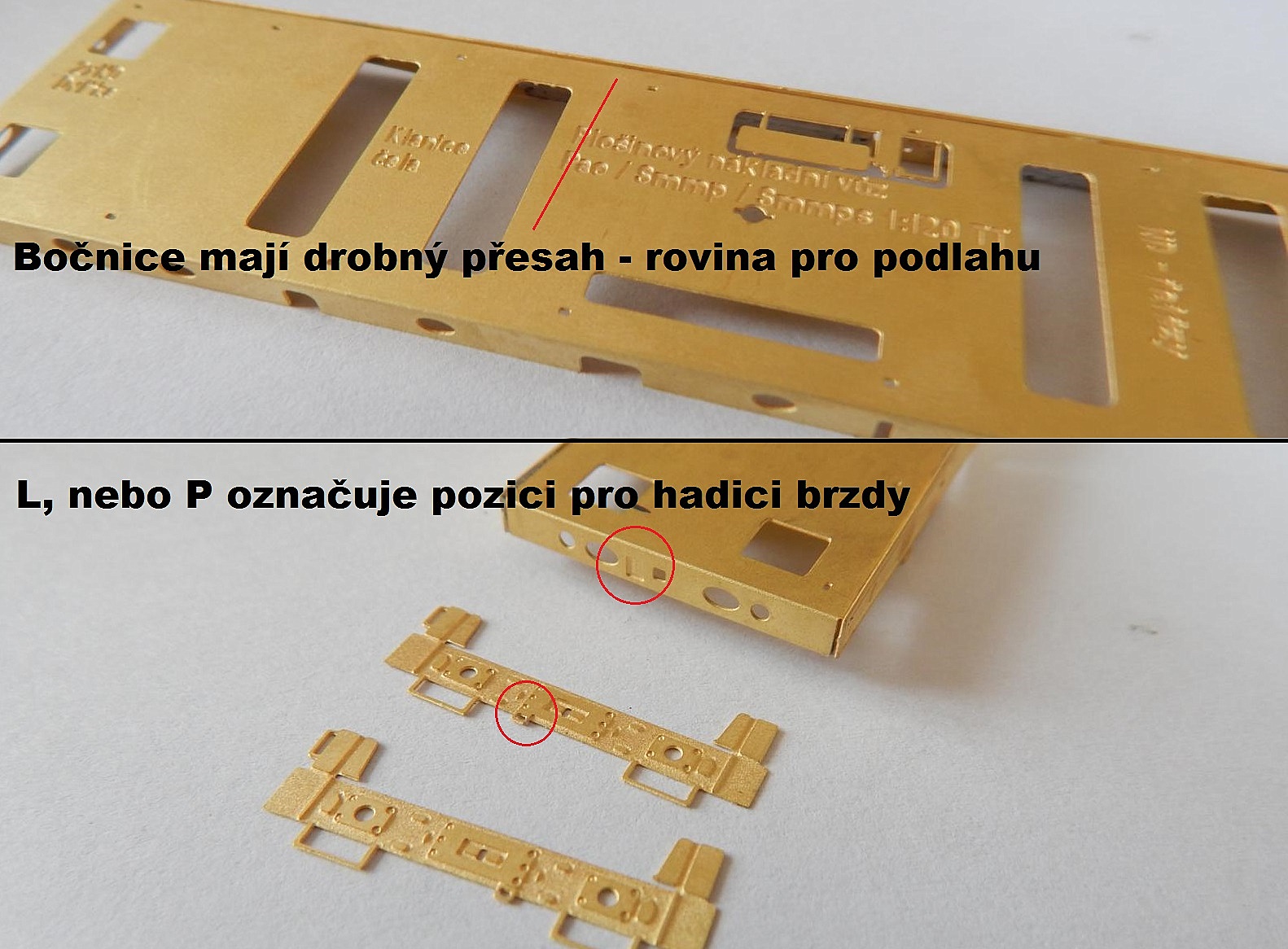

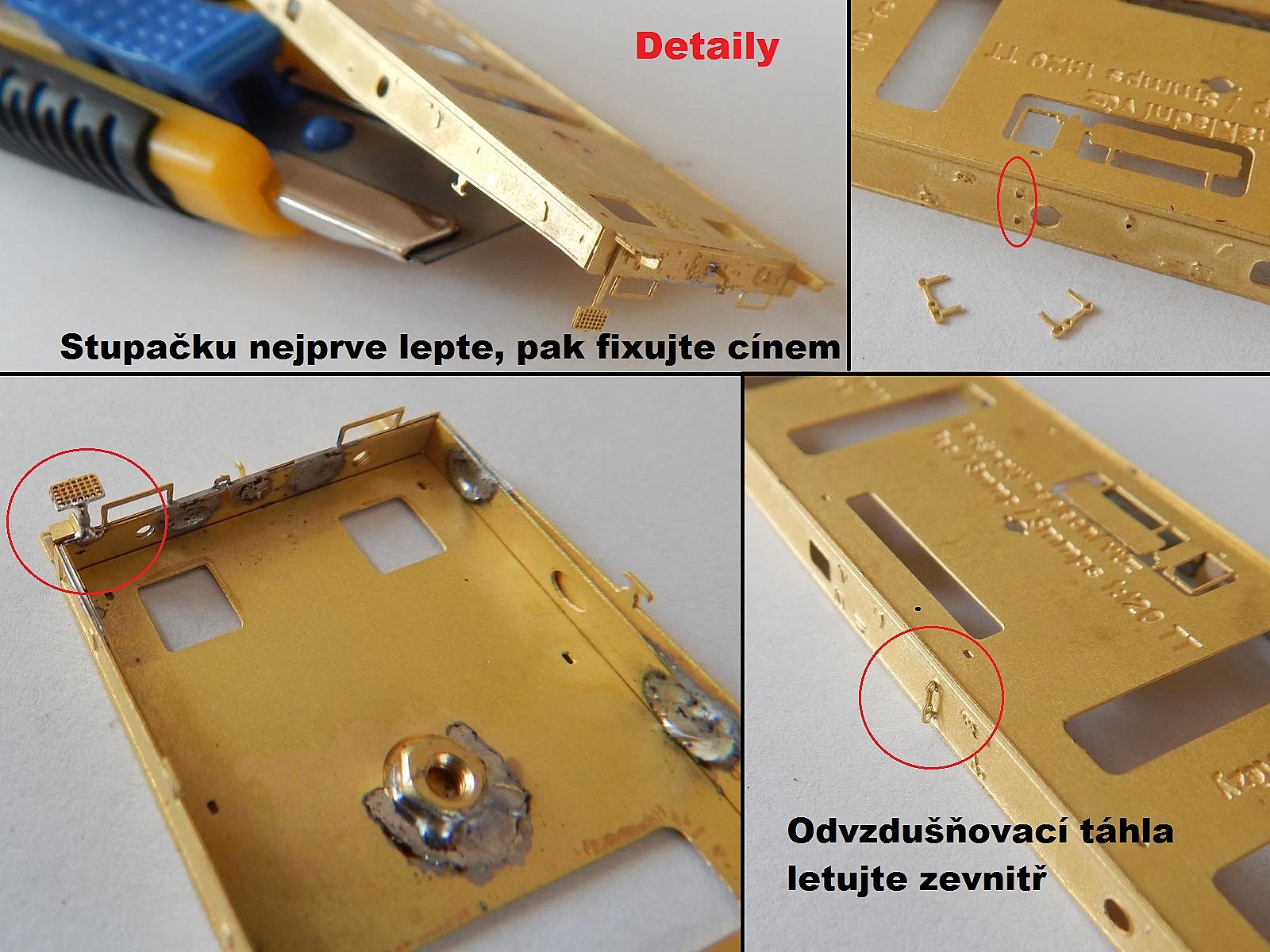

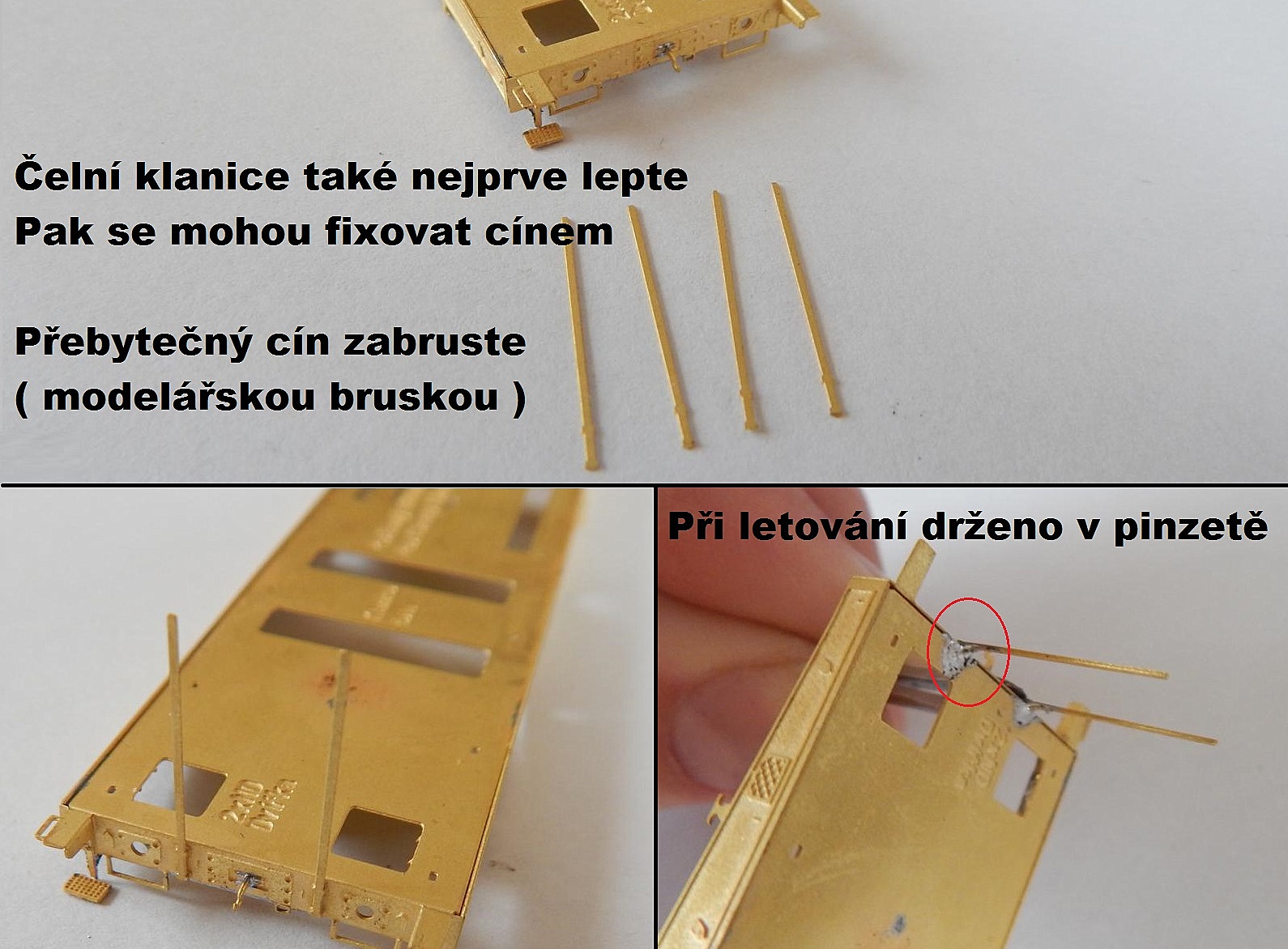

Sestavení rámu

Oplen_navodOplen_navod2Oplen_navod1

Oplen_navod3Oplen_navod4Oplen_navod5

Oplen_navod6Oplen_navod7Oplen_navod8

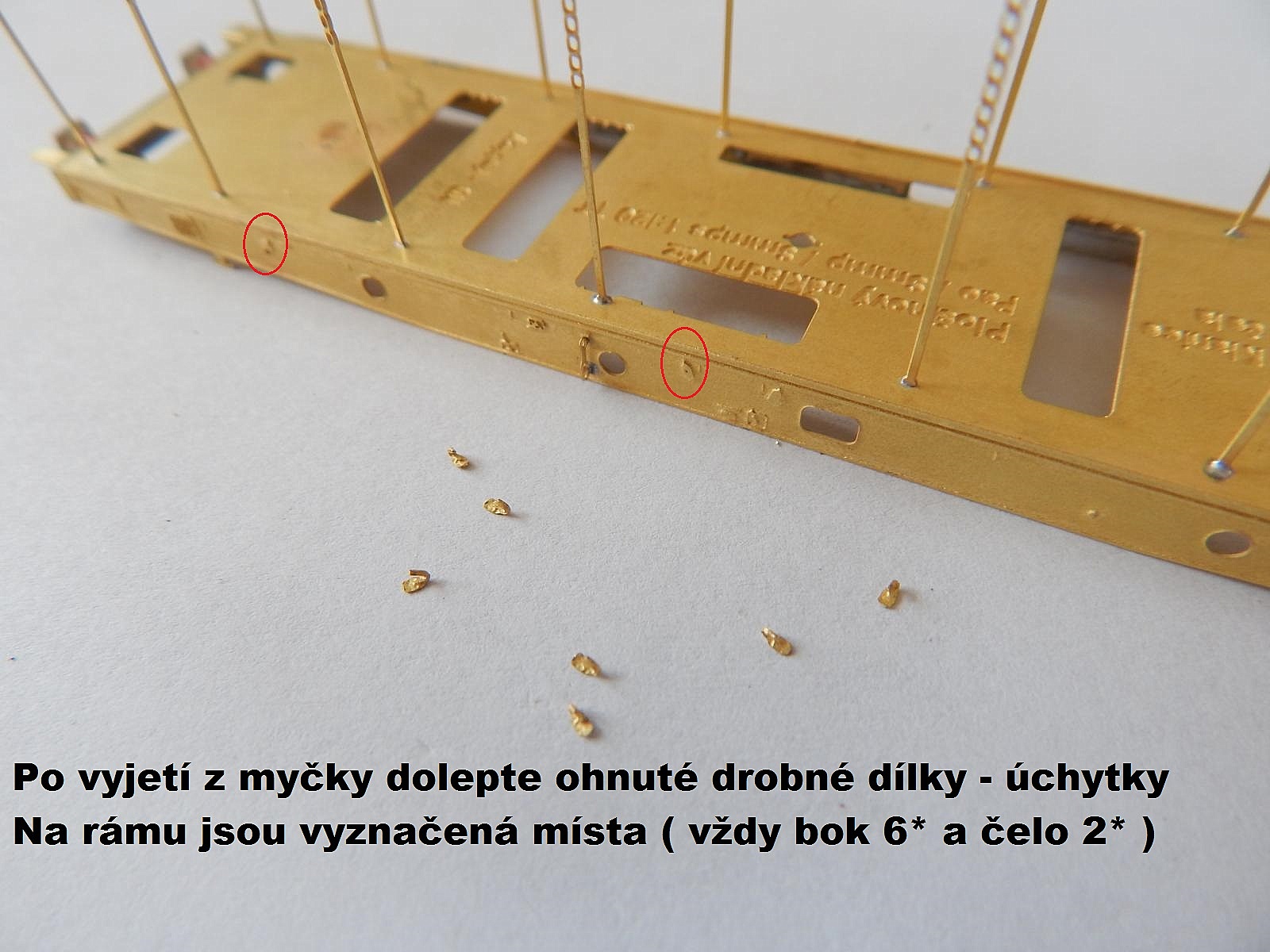

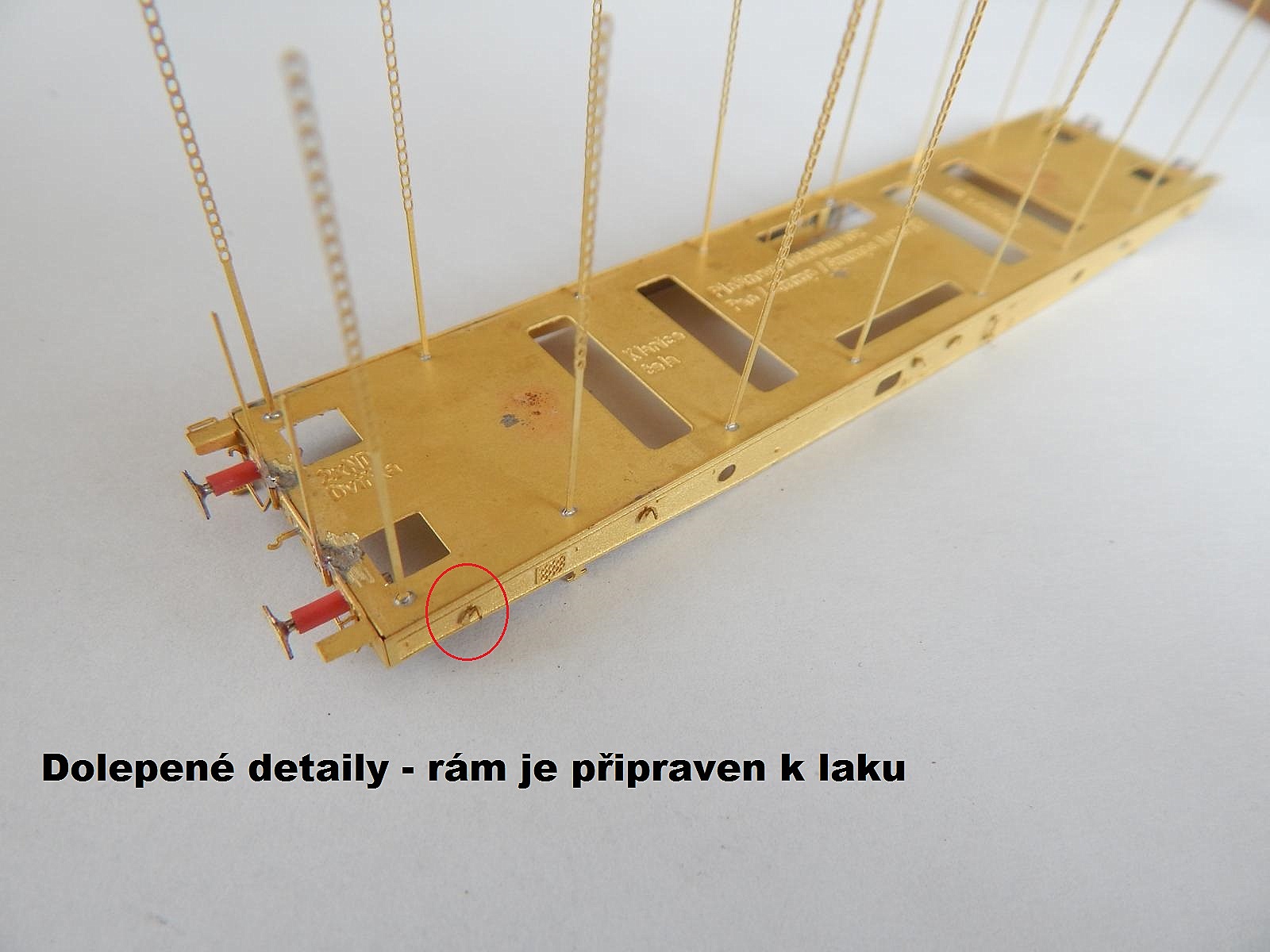

Po vyjetí z myčky osaďte drobné detaily a teprve teď ohněte brdový válec

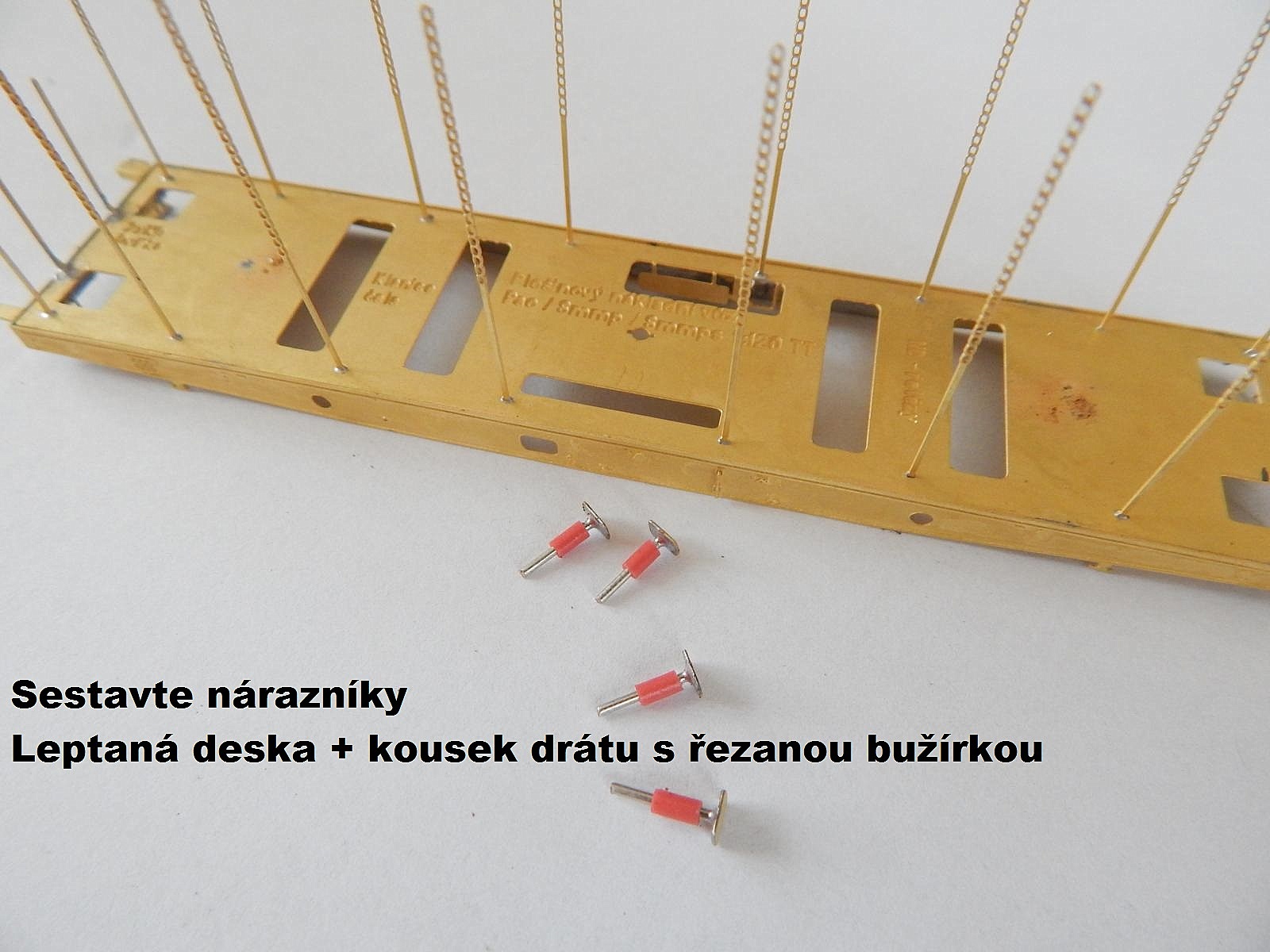

Oplen_navod9Oplen_navod10Oplen_navod11

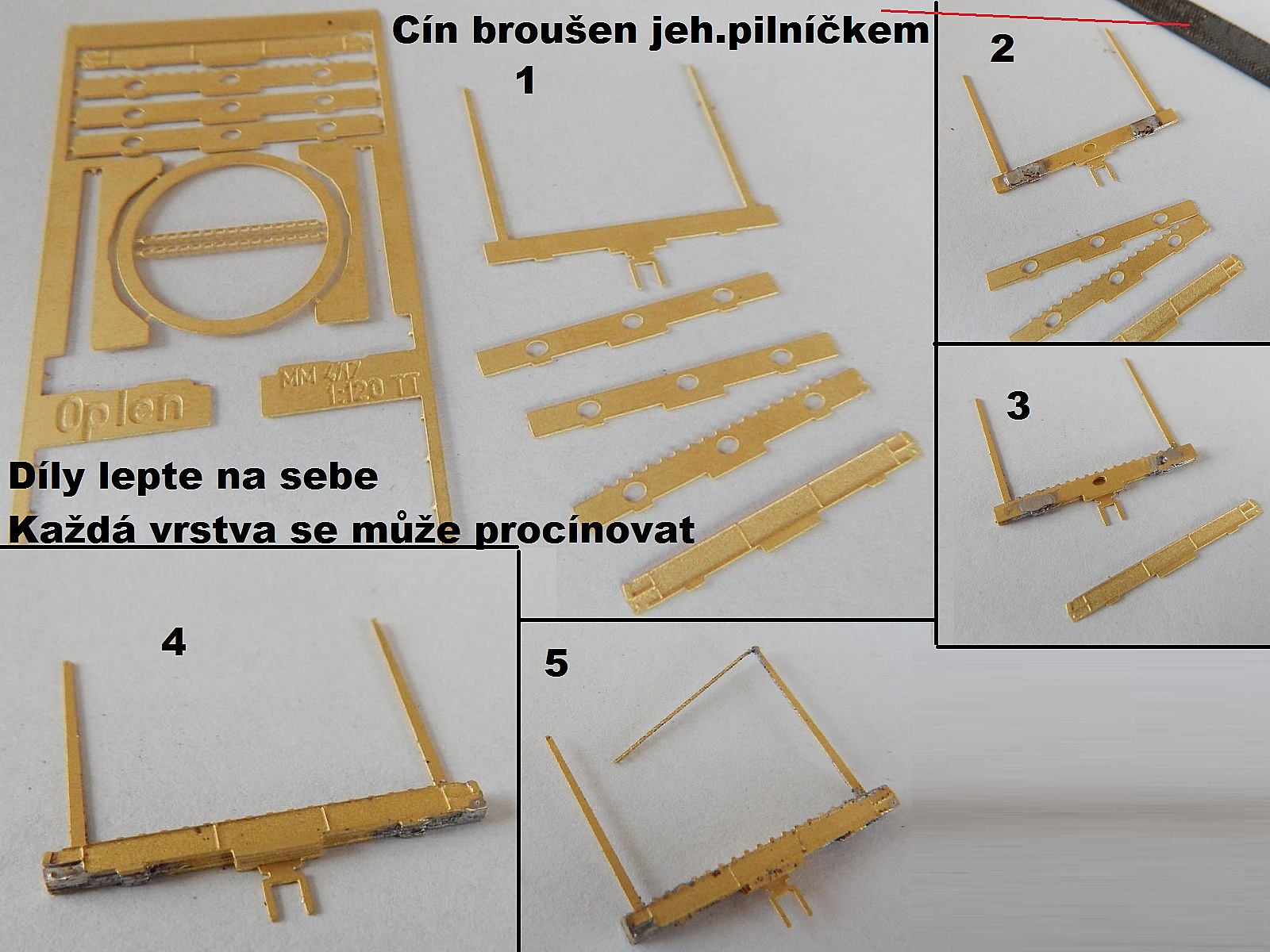

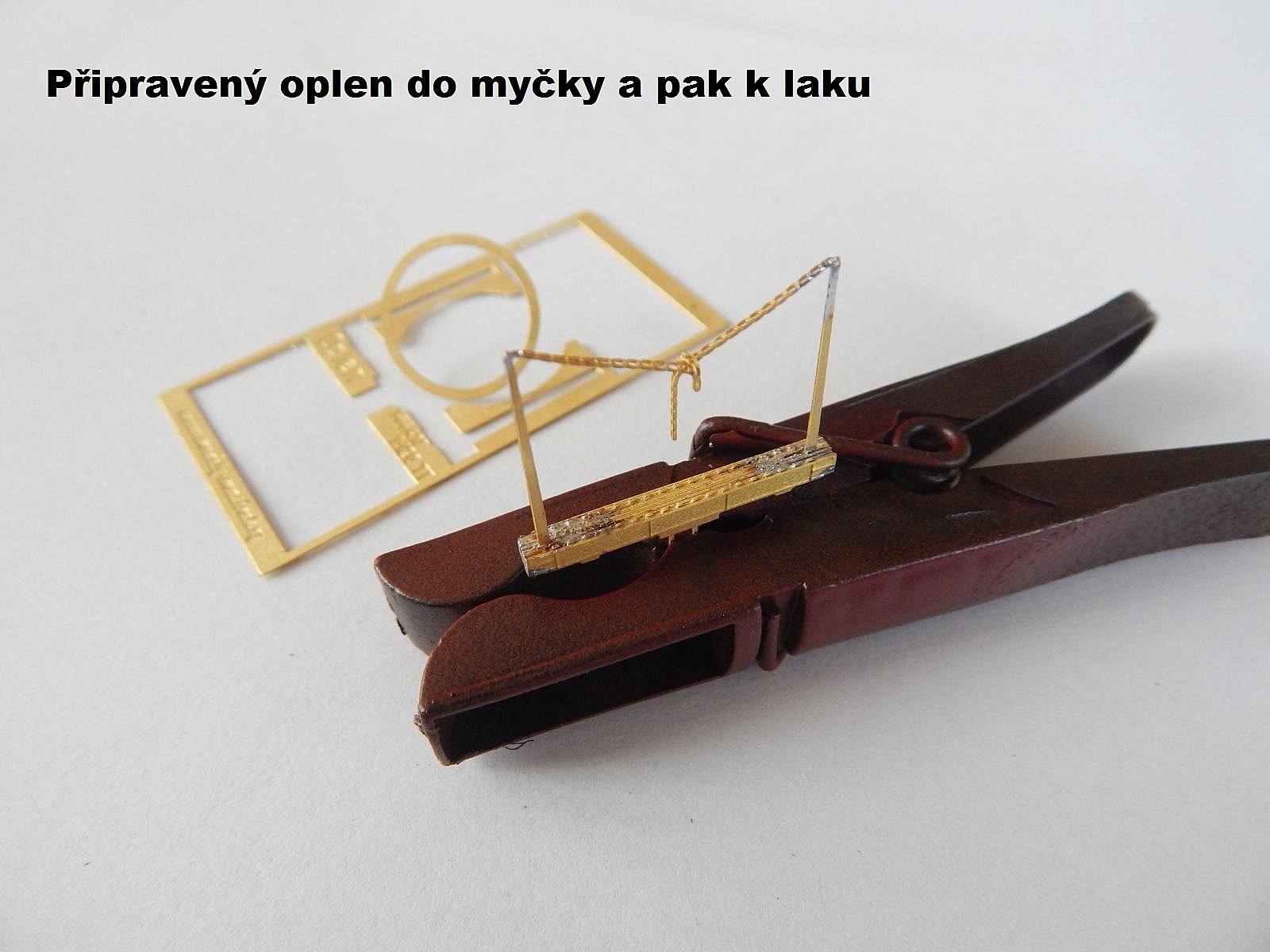

Složení oplenu - pouze u vozů Scmms

Oplen_navod12Oplen_navod13


Drobné dílky se můžou dle návodu buď lepit, můžou se ale také pájet :)

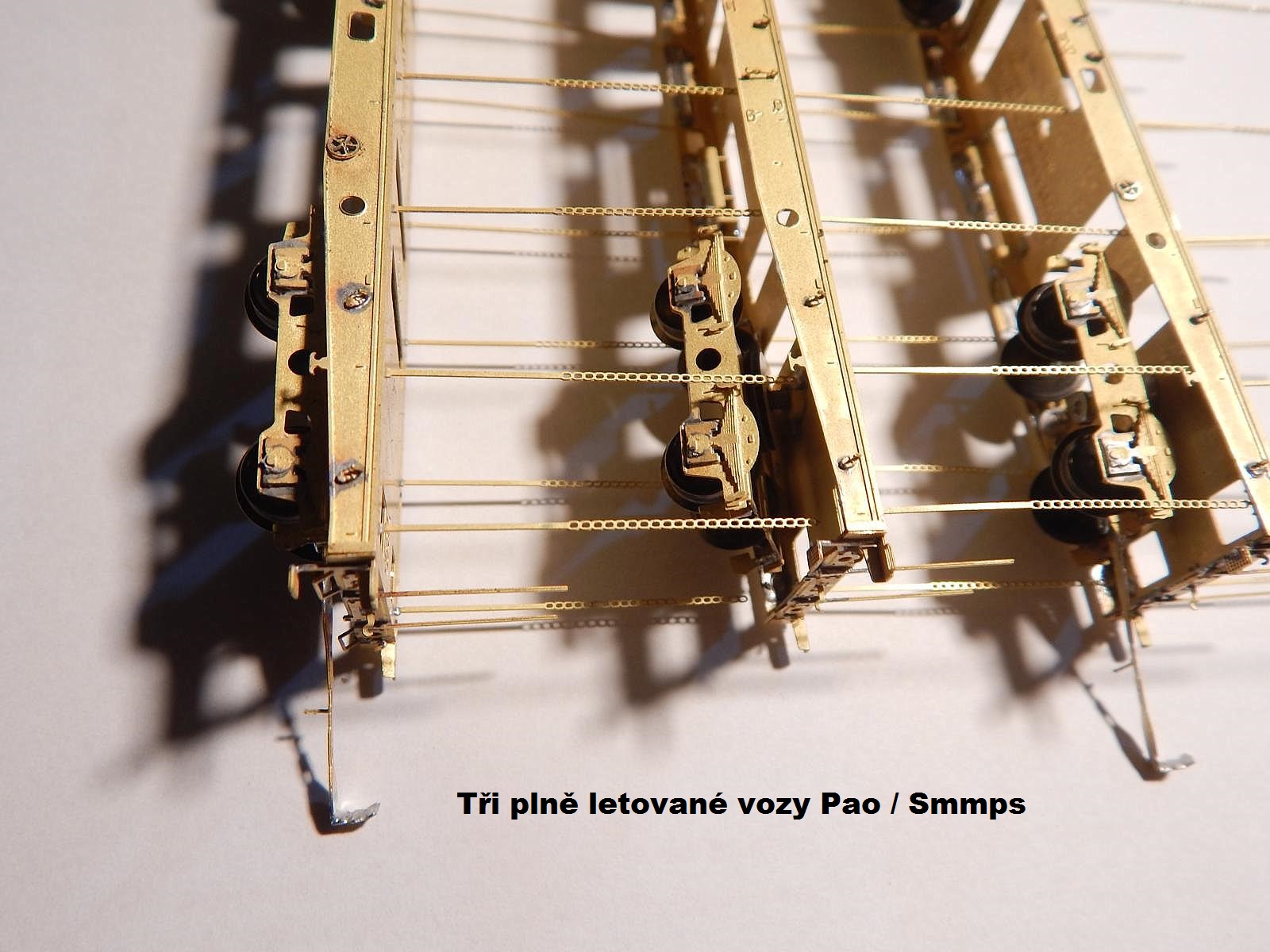

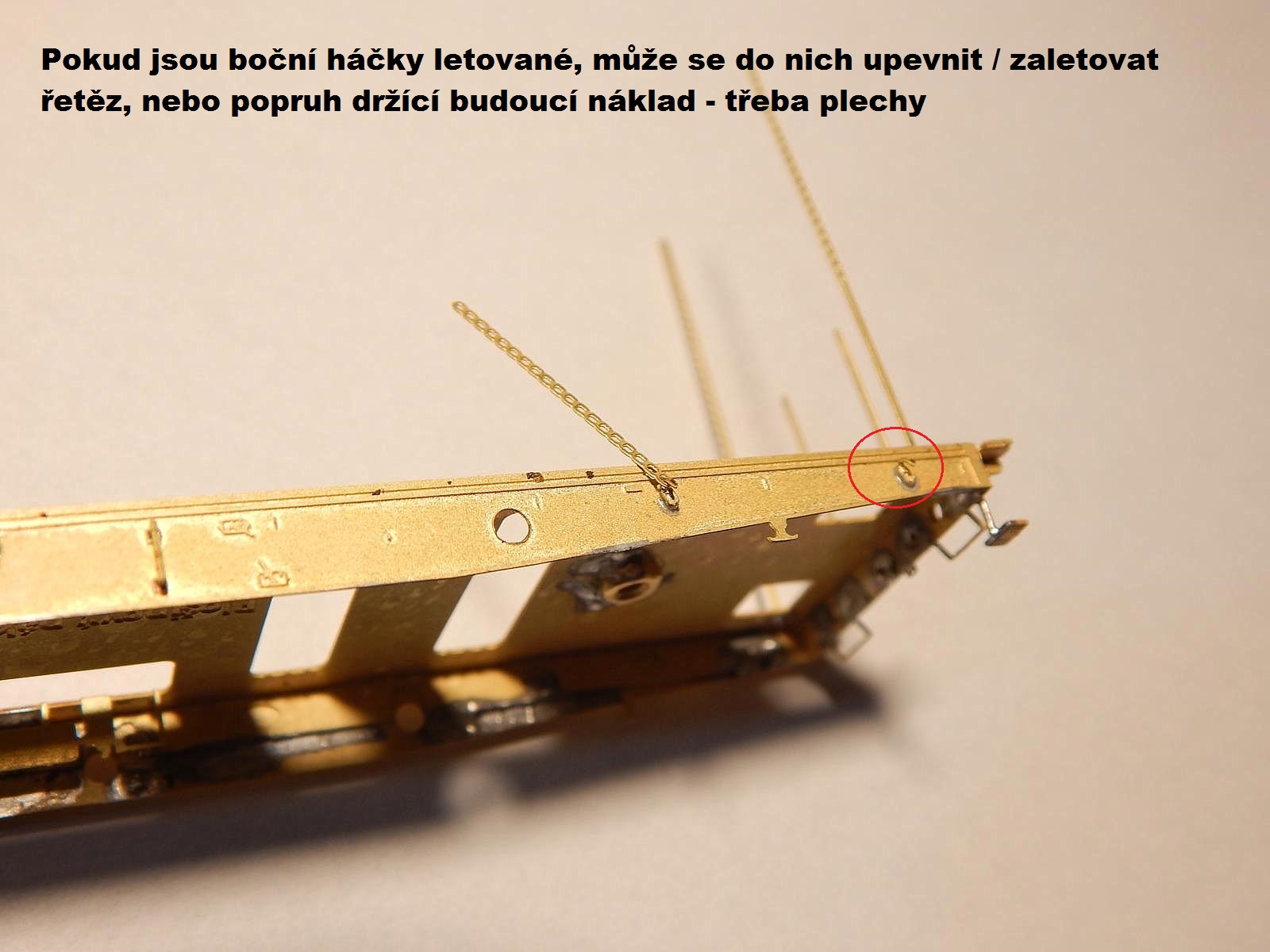

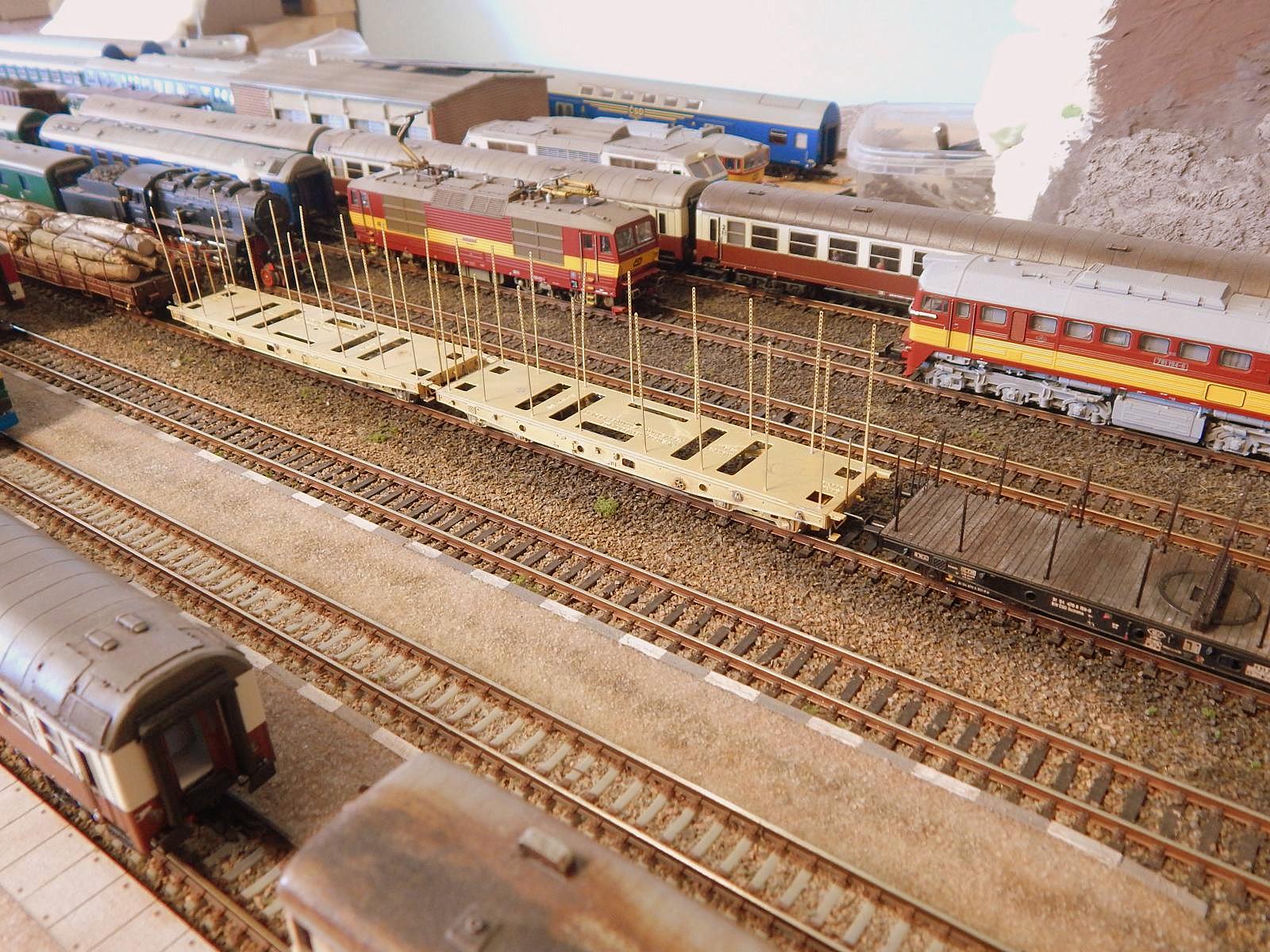

3 plně letované vozy Pao / Smmps

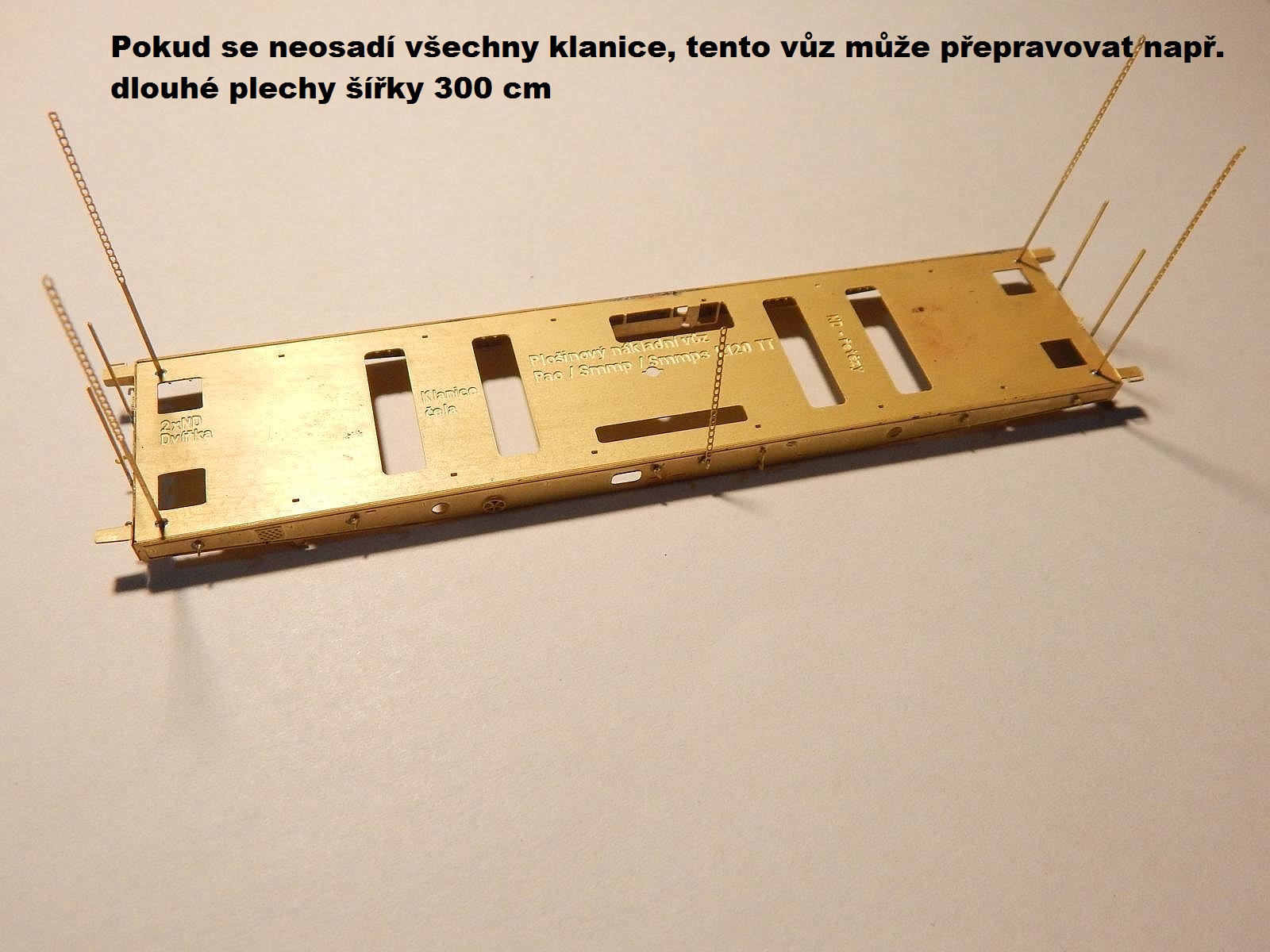

3-pao-plne-letovane5_23-pao-plne-letovane23-pao-plne-letovane3

3-pao-plne-letovane3-pao-plne-letovane1Pao_letovany2

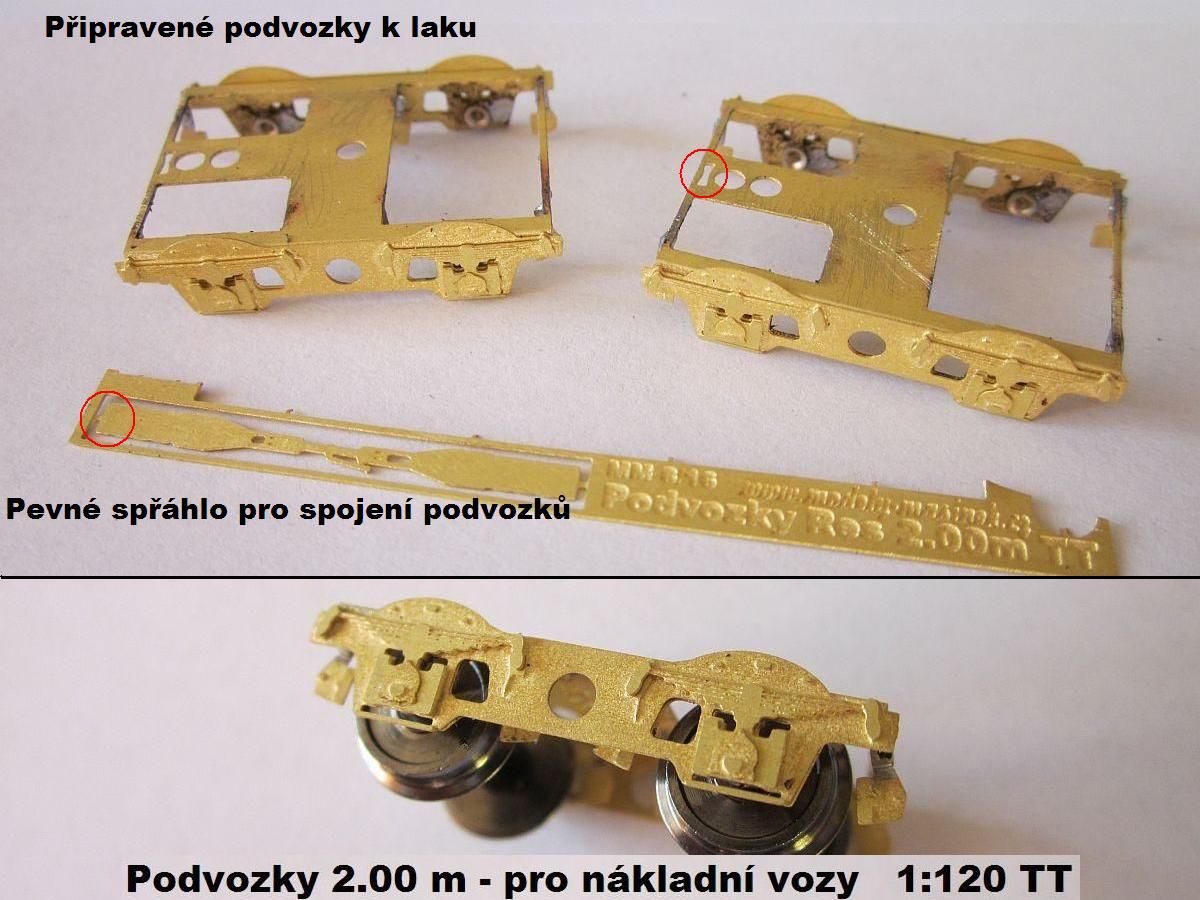

Sestavení podvozků 26-2 a možnosti spřáhel

Stačí ohnout kostru a případně dopájet ložiska. Pak přilepit zesilující dílky a případně přiletovat zdrže. Tím je podvozek připraven k laku. Kartonové podložky jsou součástí stavebnice vozů. Pokud použijete dvojkolí jednostranně izolovaná, osaďte všechy 4 stejným směrem. To samé platí při spojení vozů leptaným spřáhlem, jinak dojde ke zkratu.

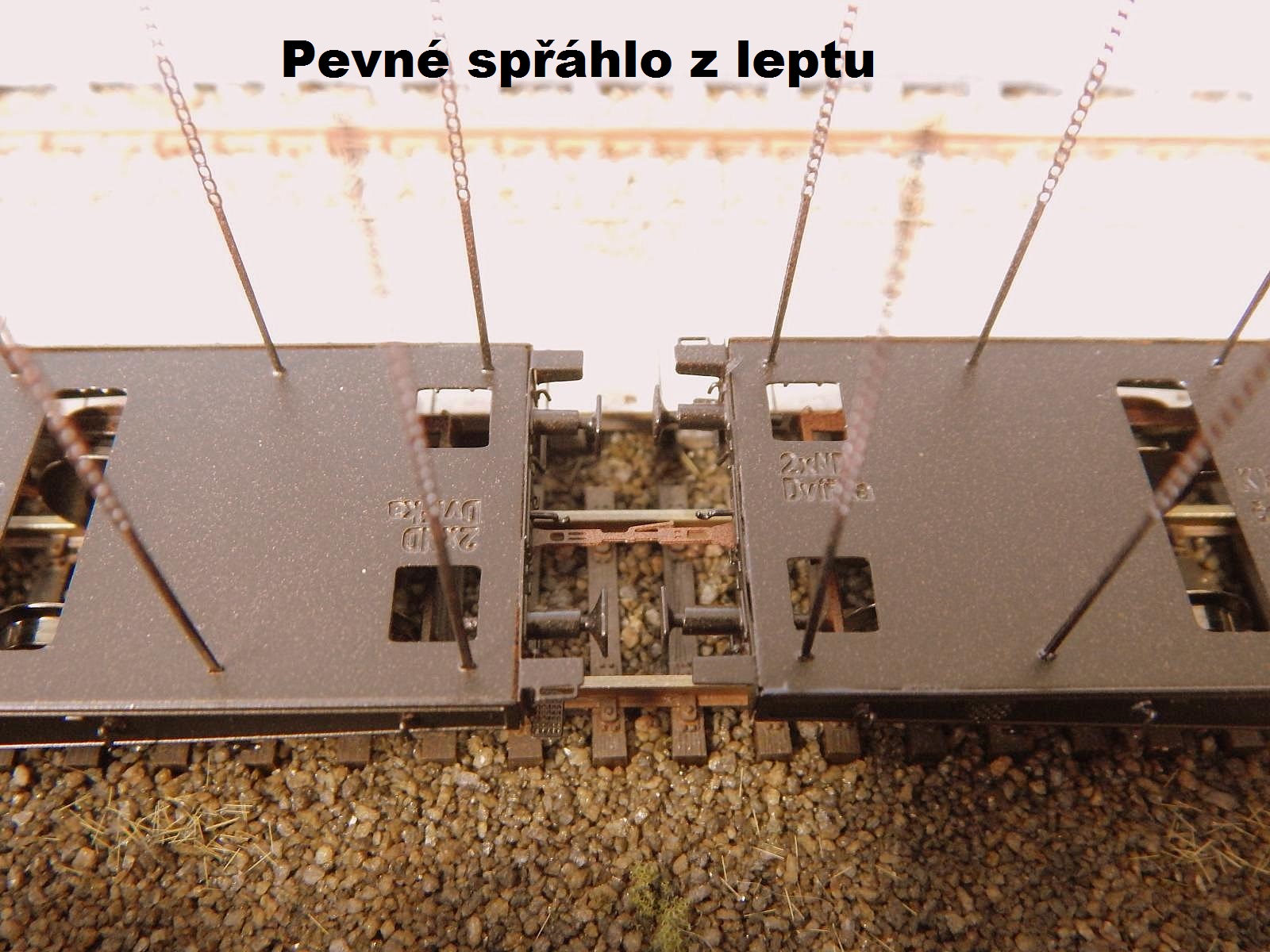

 Na výběr máte hned z několika možností spřáhel, vyberte si co Vám nejvíce vyhovuje, pevné leptané spřáhlo je v sadě u podvozků - tedy je již v ceně :) Jeden konec ( první a druhou drážku ) ohněte do "Z" provlékněte do podvozku a ze spodní strany spřáhla "Z" fixujte trochou cínu. Tím spřáhlo nevypadne, ale bude otočné. Druhou stranu ohněte do "L" ( na druhé drážce ). Ohyb můžete lehce procínovat, aby byl pevnější. Tak se vozy mohou zapojit mezi sebou. Pozor u čelníku na otvory pro brzd. hadice, aby Vám provozně nevadily. Doporučujeme : sestavte jedno pevné spřáhlo a otestujte ho na vlastním kolejišti, zda Vám tato vzdálenost vyhovuje.

Podvozky2m_nk_navodPodvozky2m_nk_navod1Podvozky2m_nk_navod2

Podvozky2m_nk_navod3Podvozky2m_nk_navod4Podvozky2m_nk_navod5_2

Další možnost jak funkčně a zadarmo spojit vozy z naší dílny. Toto spojení vozů je vidět ve videu

Podvozek_scmmsPodvozek_scmms1Podvozek_scmms2

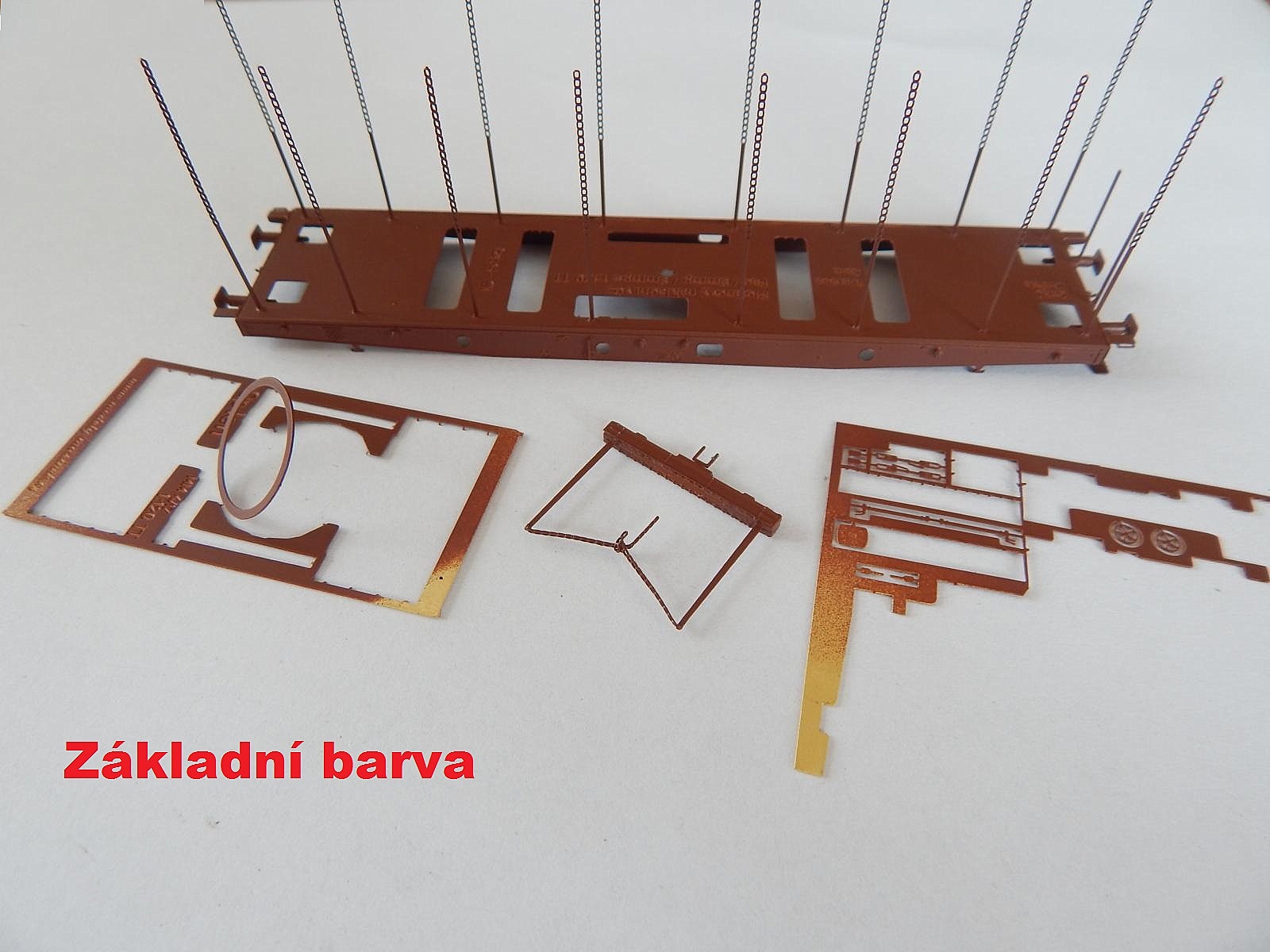

Lak / Patina

U nákladních vozů to není nic složitého, stačí základní barva a pak černá :)

Oplen_navod14Scmms_oplentt6Scmms_oplentt7

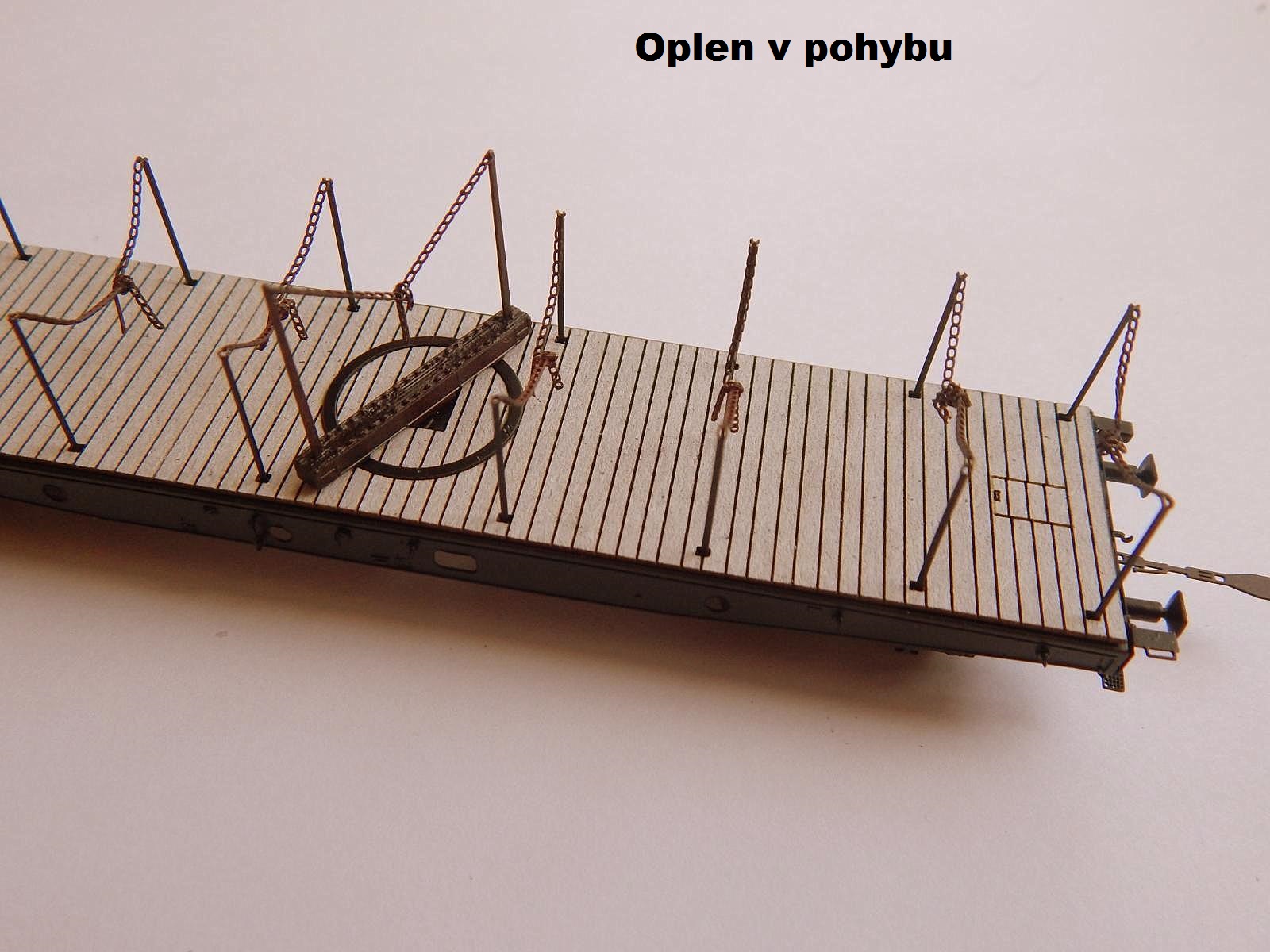

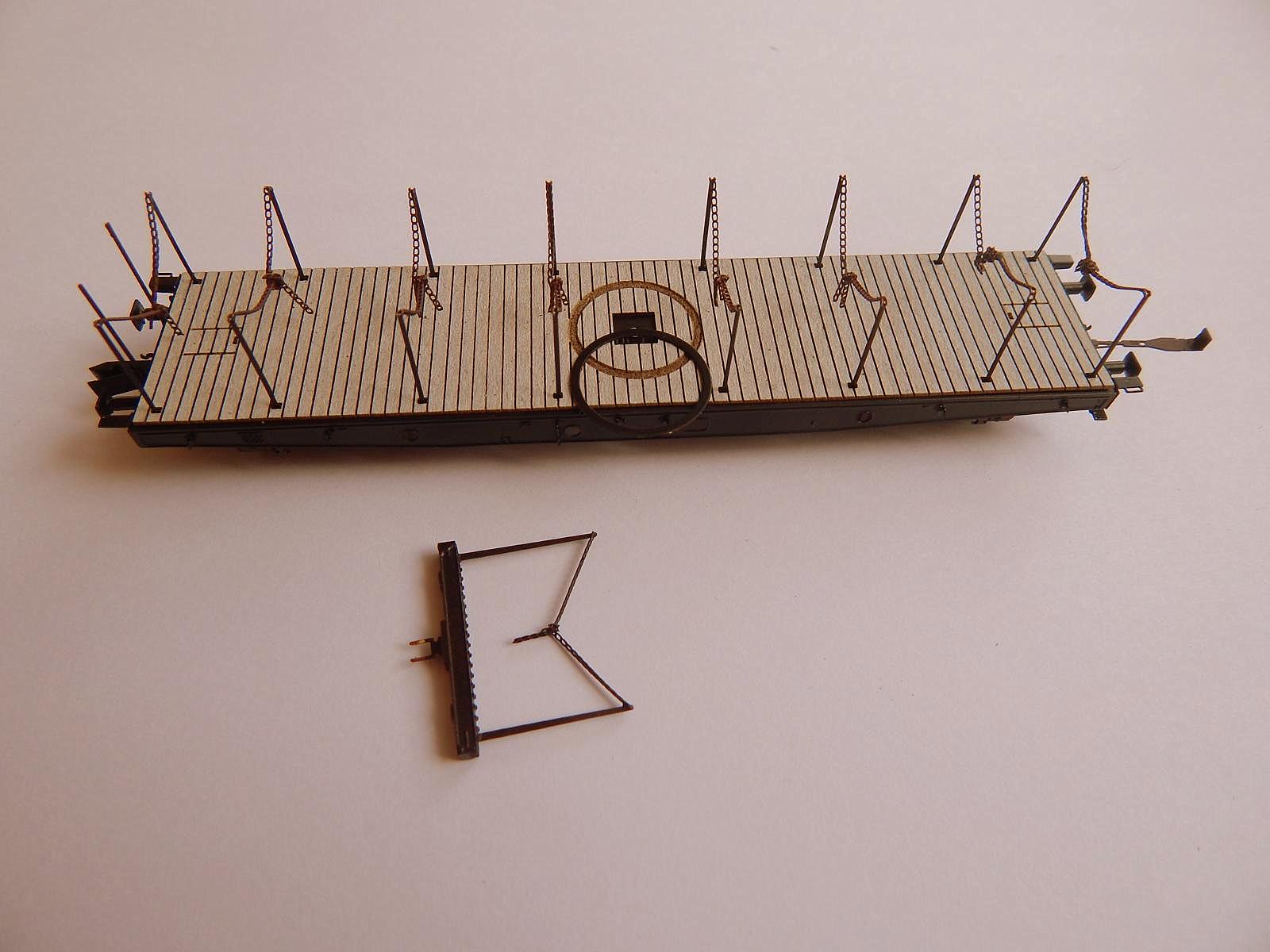

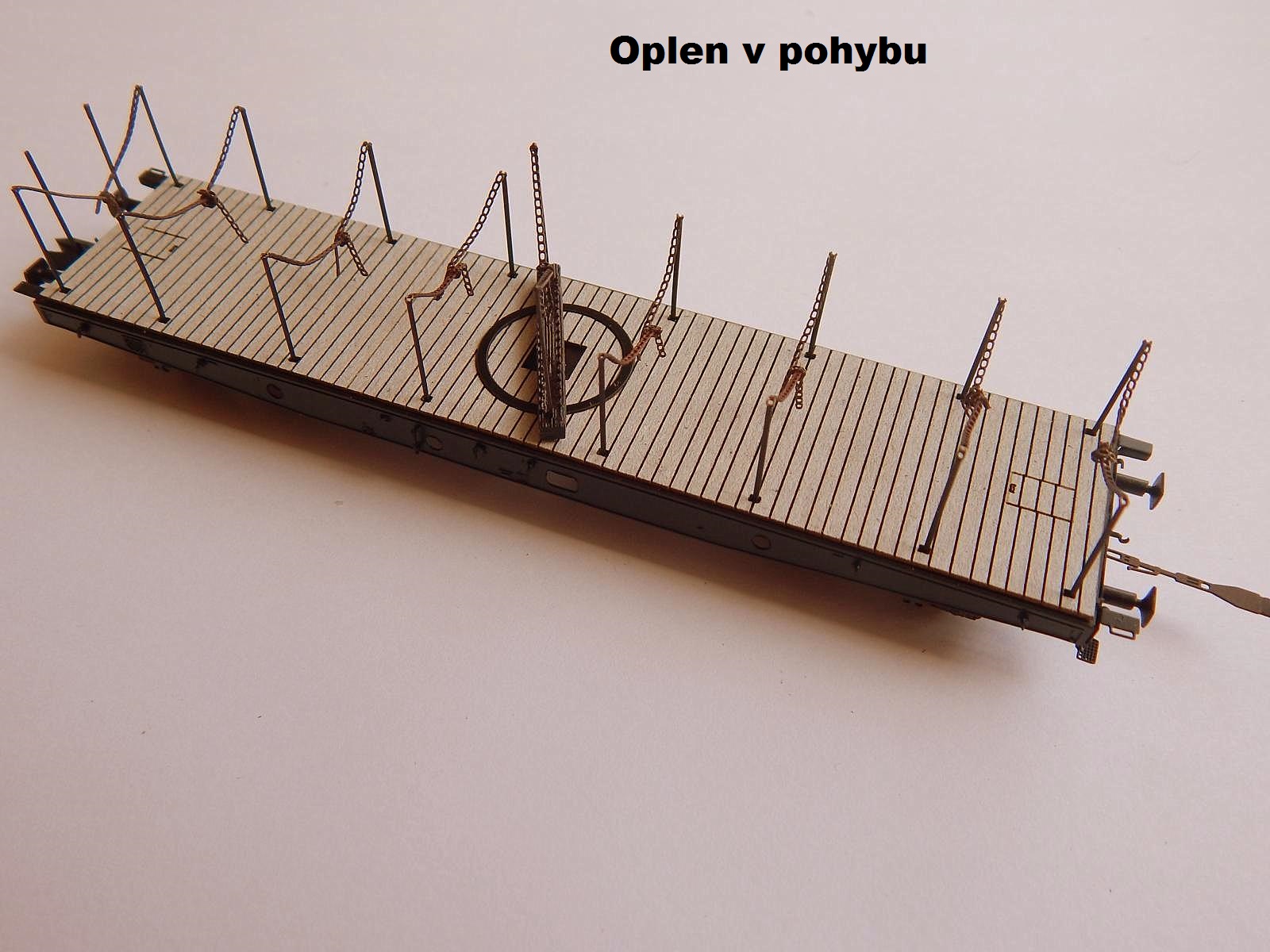

Funkčnost oplenu

Oplen-s-podlahou1Oplen-s-podlahou3Oplen-s-podlahou4

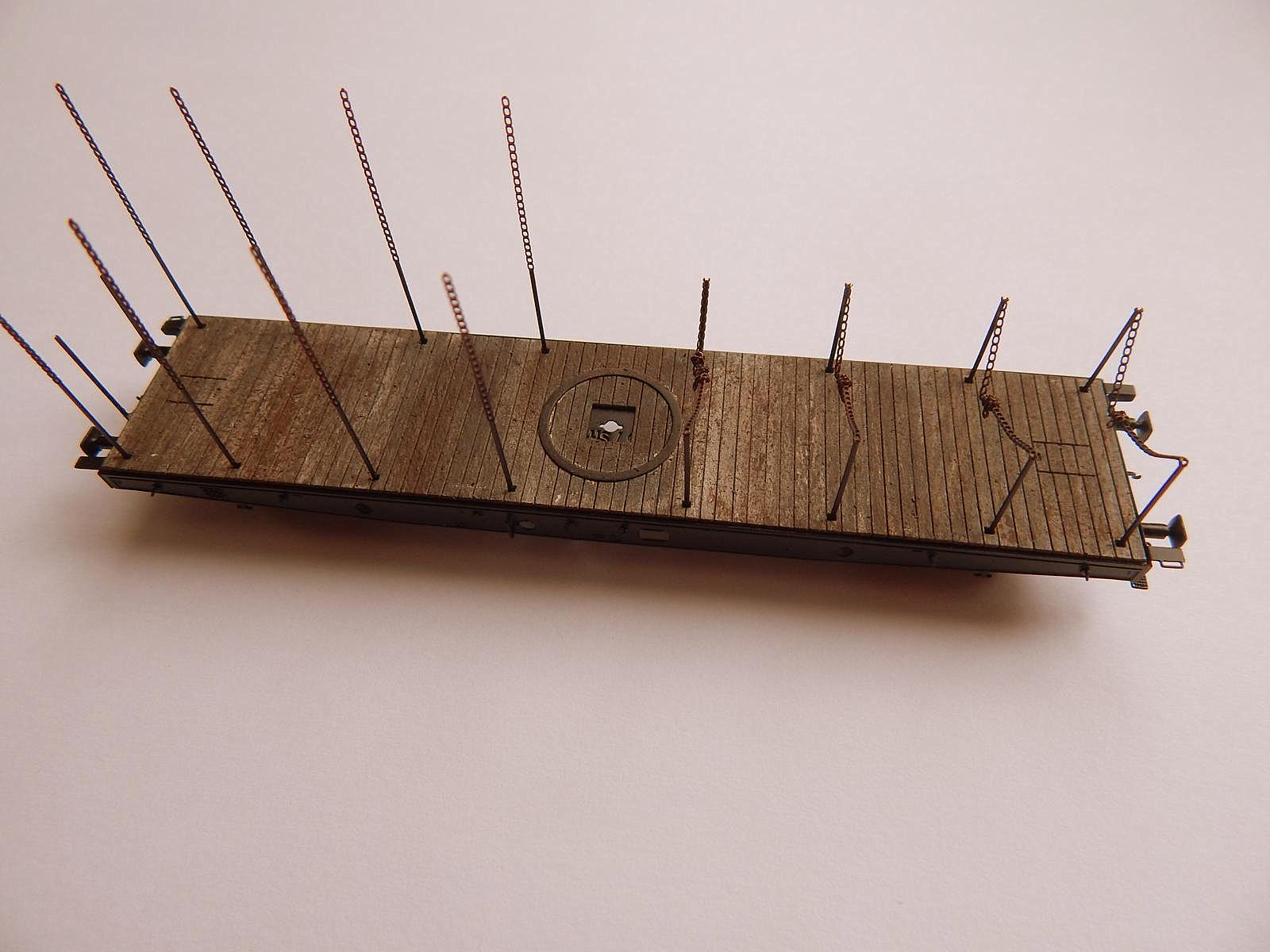

Patinování podlahy a řetězů po jejich zamotání

Oplen_patina1Oplen_patina2Oplen_patina

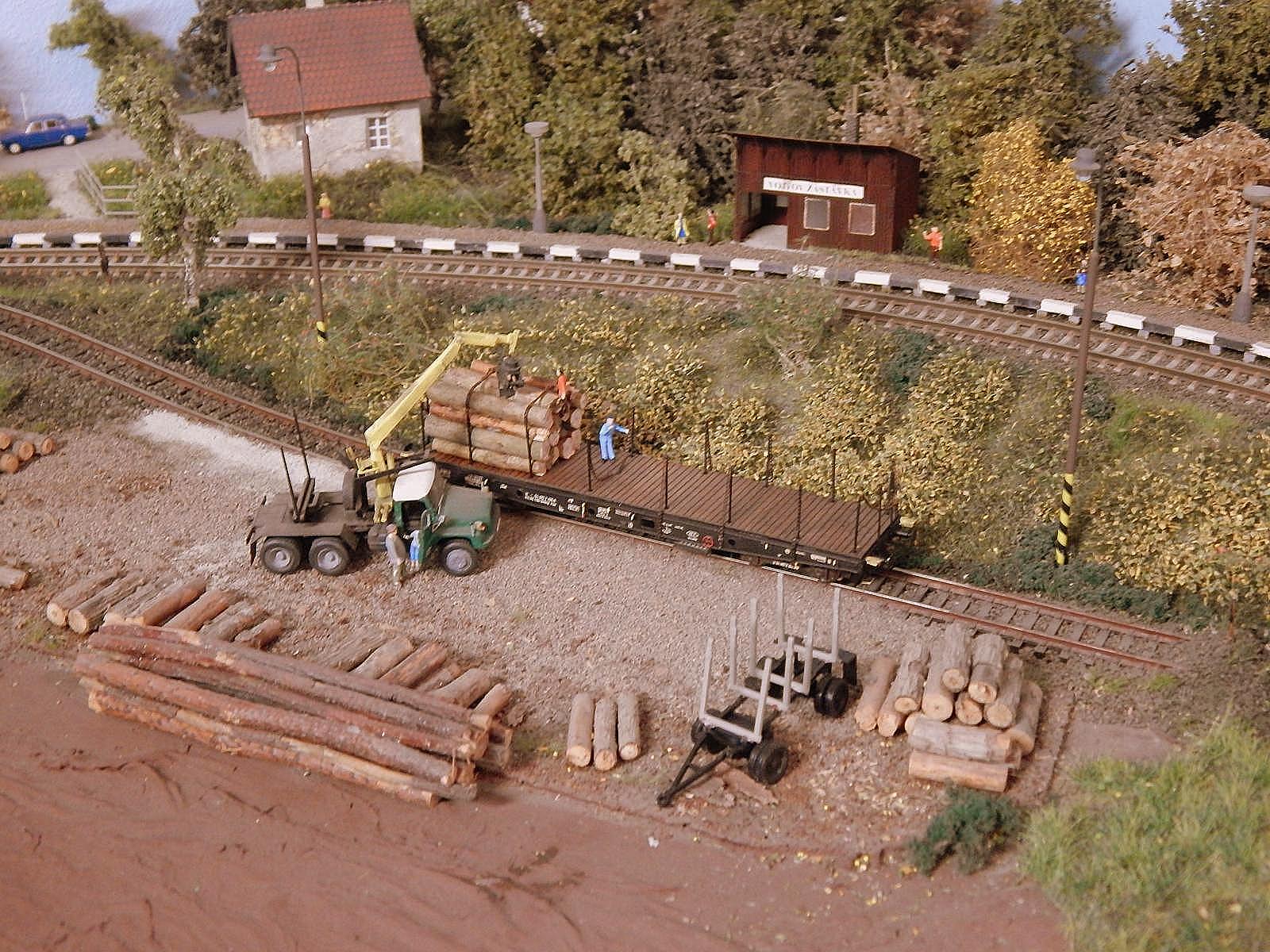

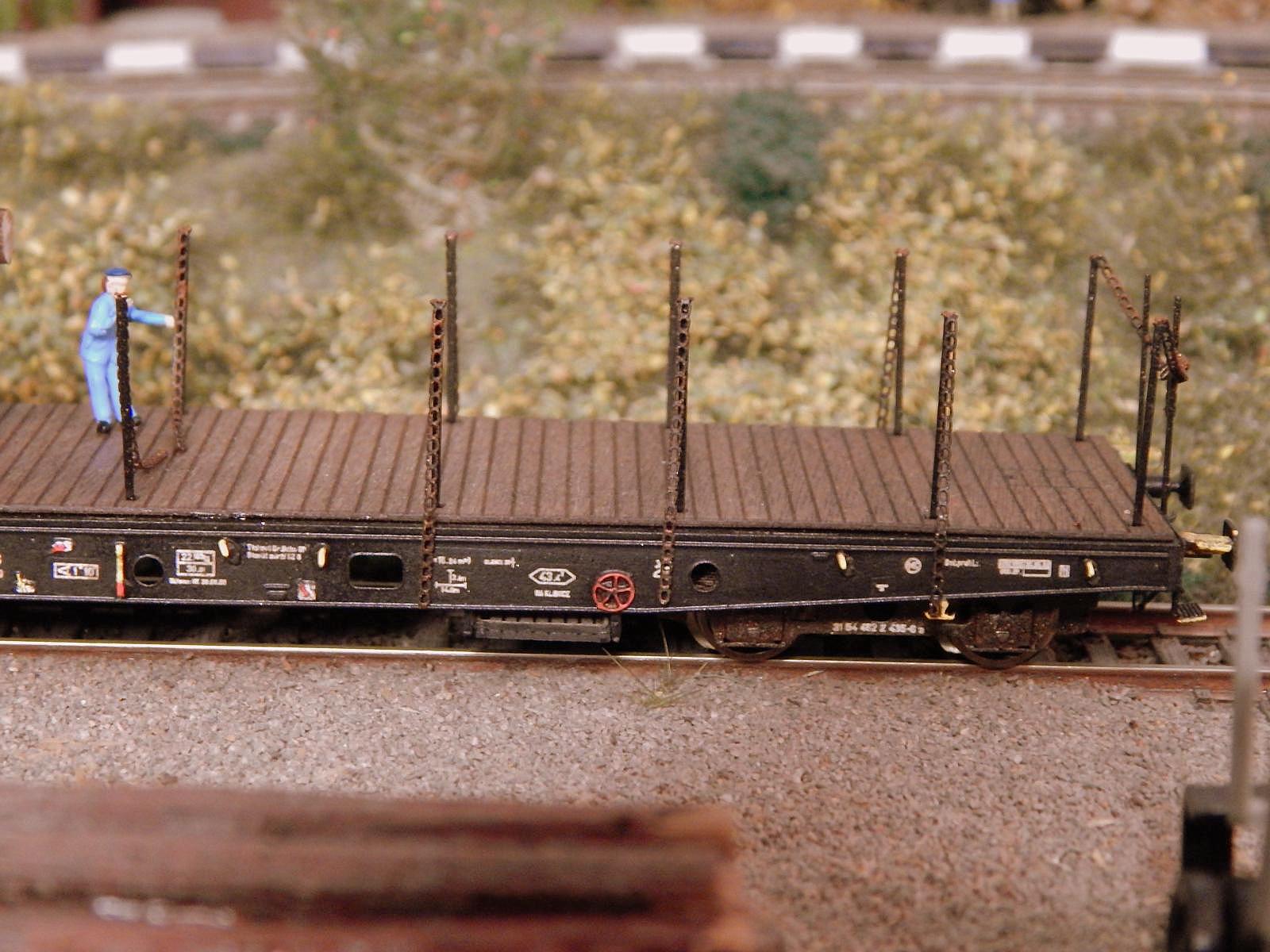

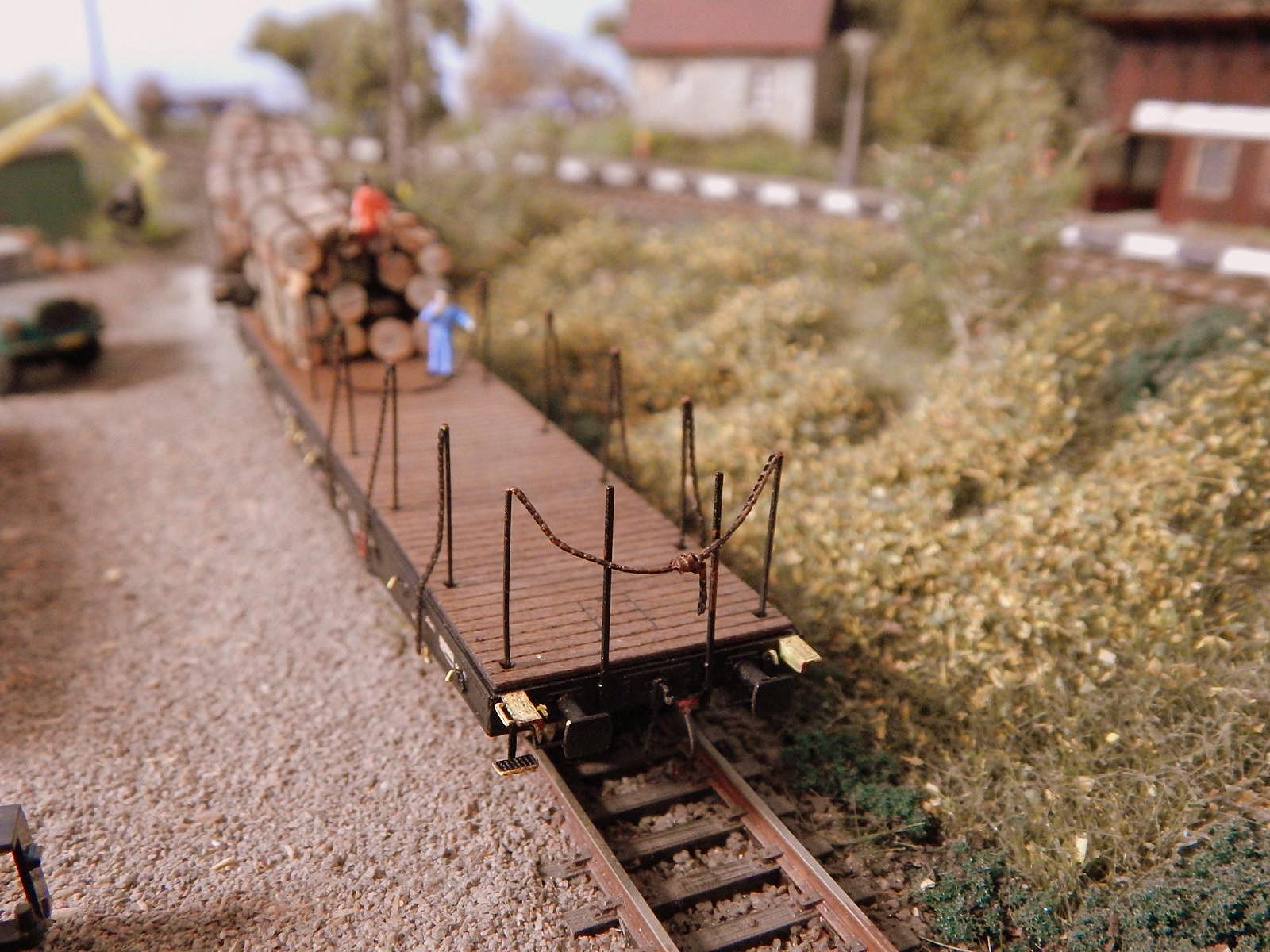

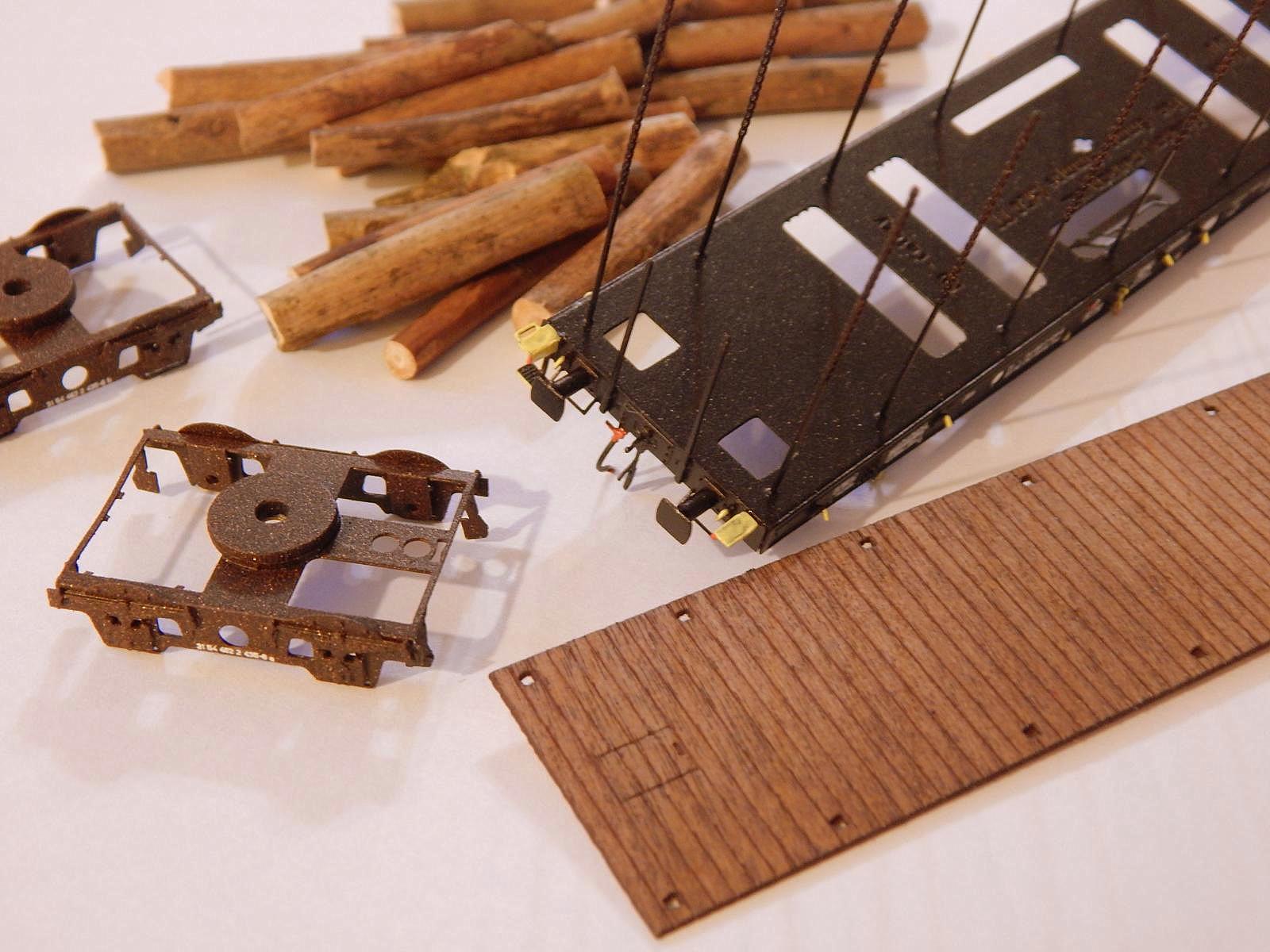

Pao z Workshopu v Jaroměři

RIV MC ČSD   31 - 54-462 2 435-6

 24.2.2018 byl v Jaroměři první Workshop od MM na pájení leptů ( druhý bude 14.4.2018 ). Jako předváděcí lepty tu byly Ks a Pao. Všichni dostali místo kartonové podlahy již podlahu s vyznačením let + novou verzi obtisku ČSD ( nová MC čísla ) a navíc i bednu pro uložení klanic.

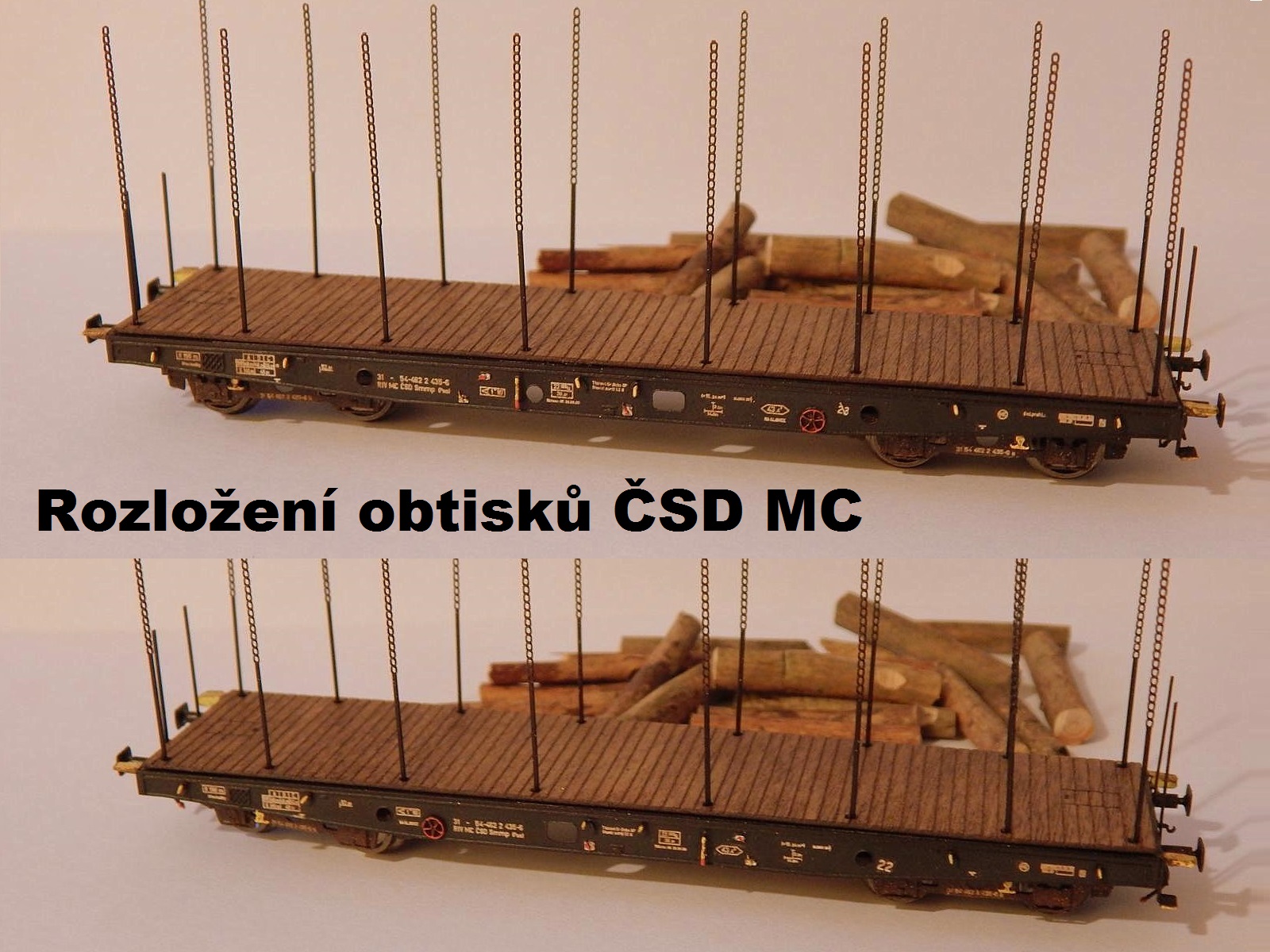

 Rozložení obtisků s MC číslem odpovídá dle předlohy. Vůz bude jako statika v dřevoskladu Vojtov. Proto je model vybaven jak šroubovkami, tak brzd. hadicemi s ušetřením spřáhel a ložisek :)

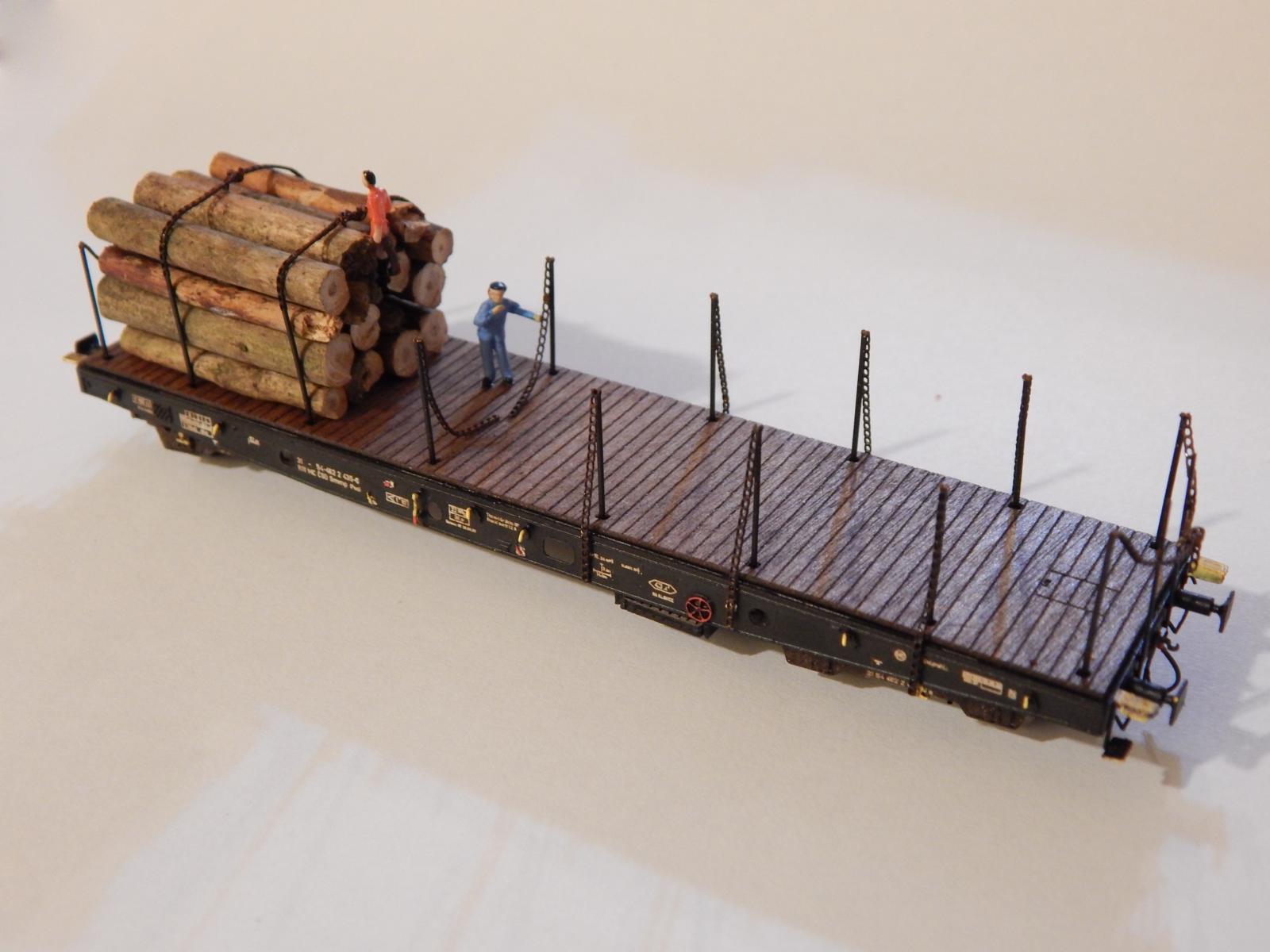

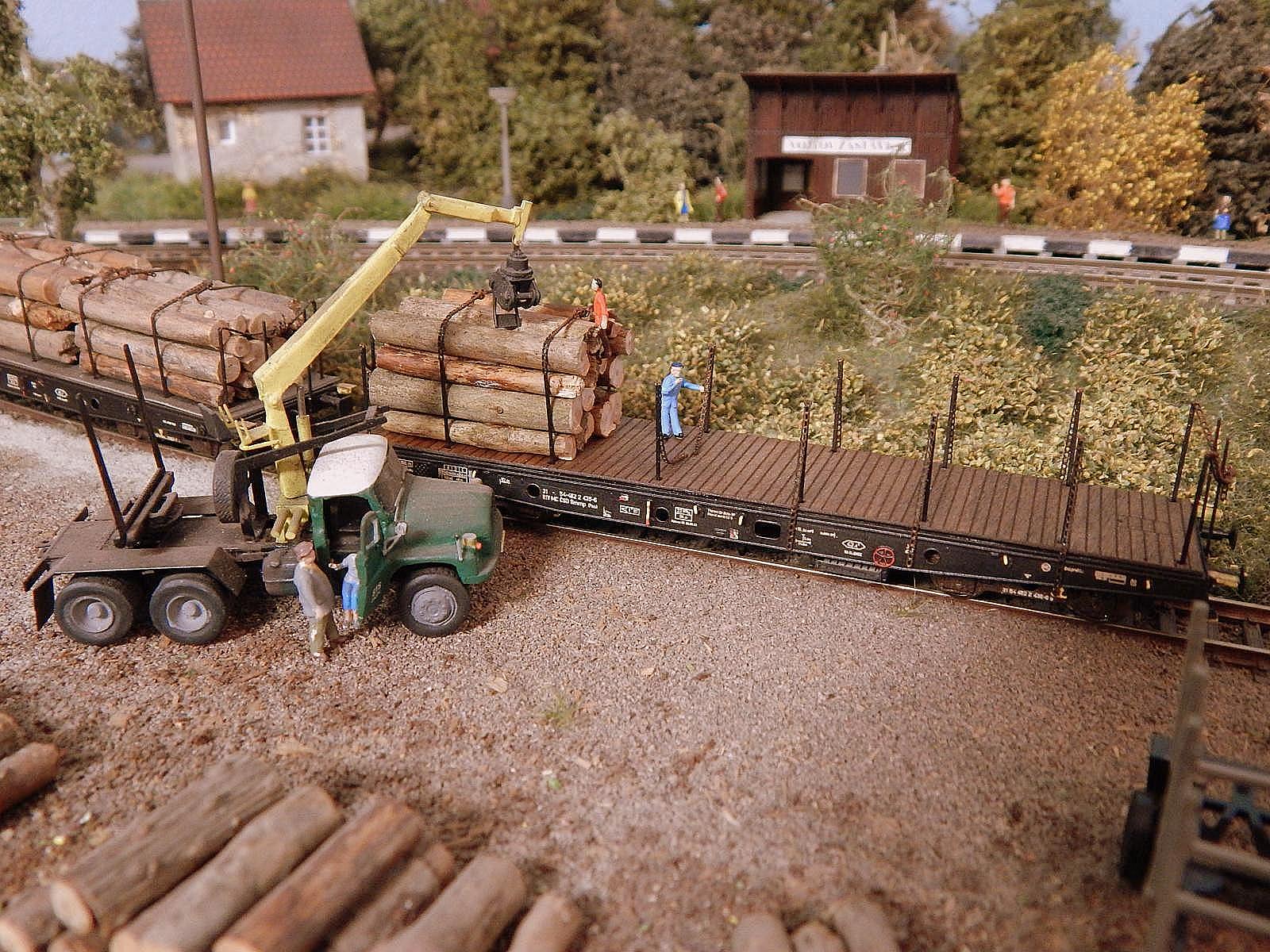

Pao-435_3Pao-435a_2Pao-435b

Pao-435c_2Pao-435d_2Pao-435e

Pao-435fPao-435gPao-435h

Pao-435j_2Pao-435k_2Pao-435l

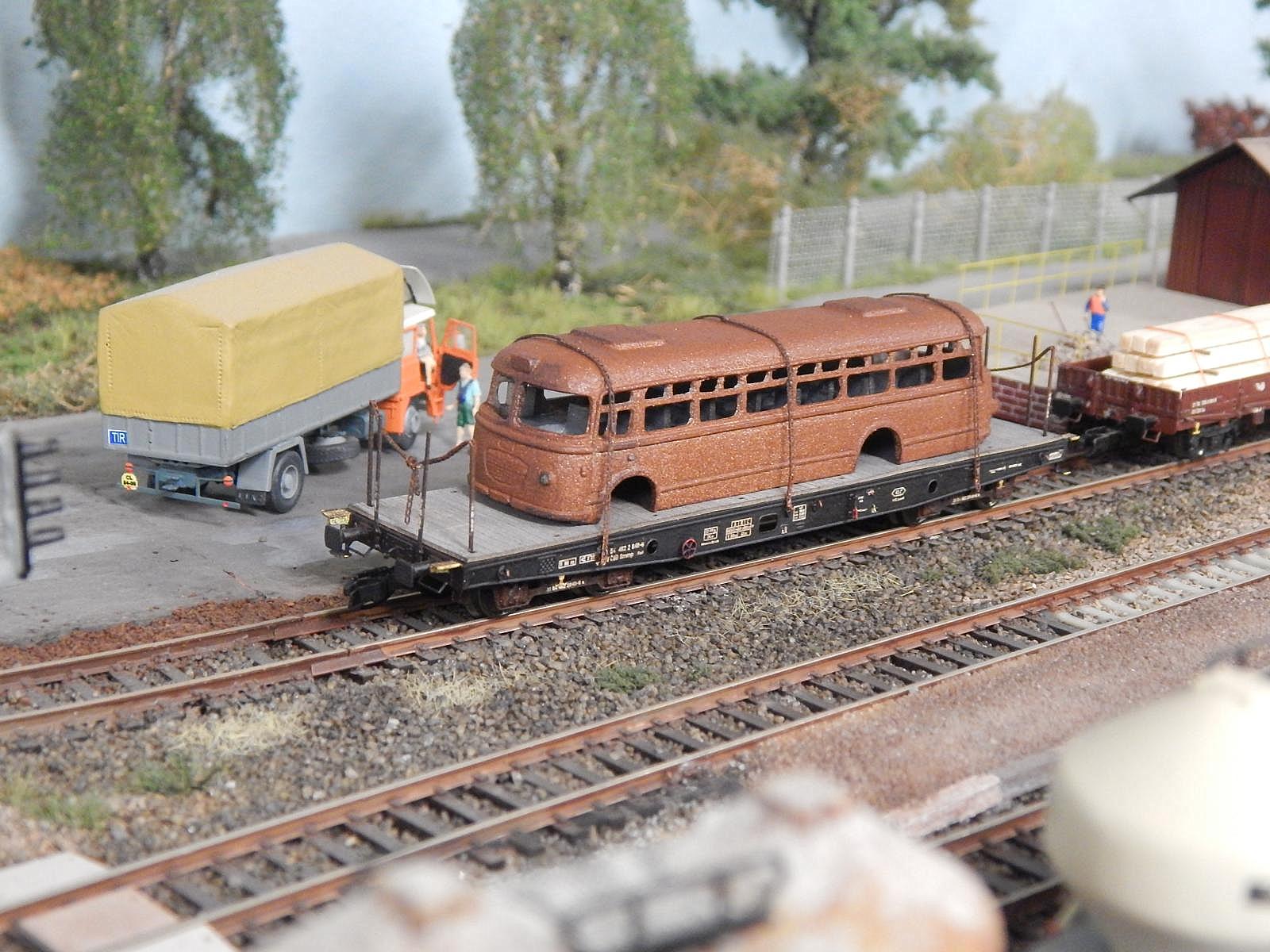

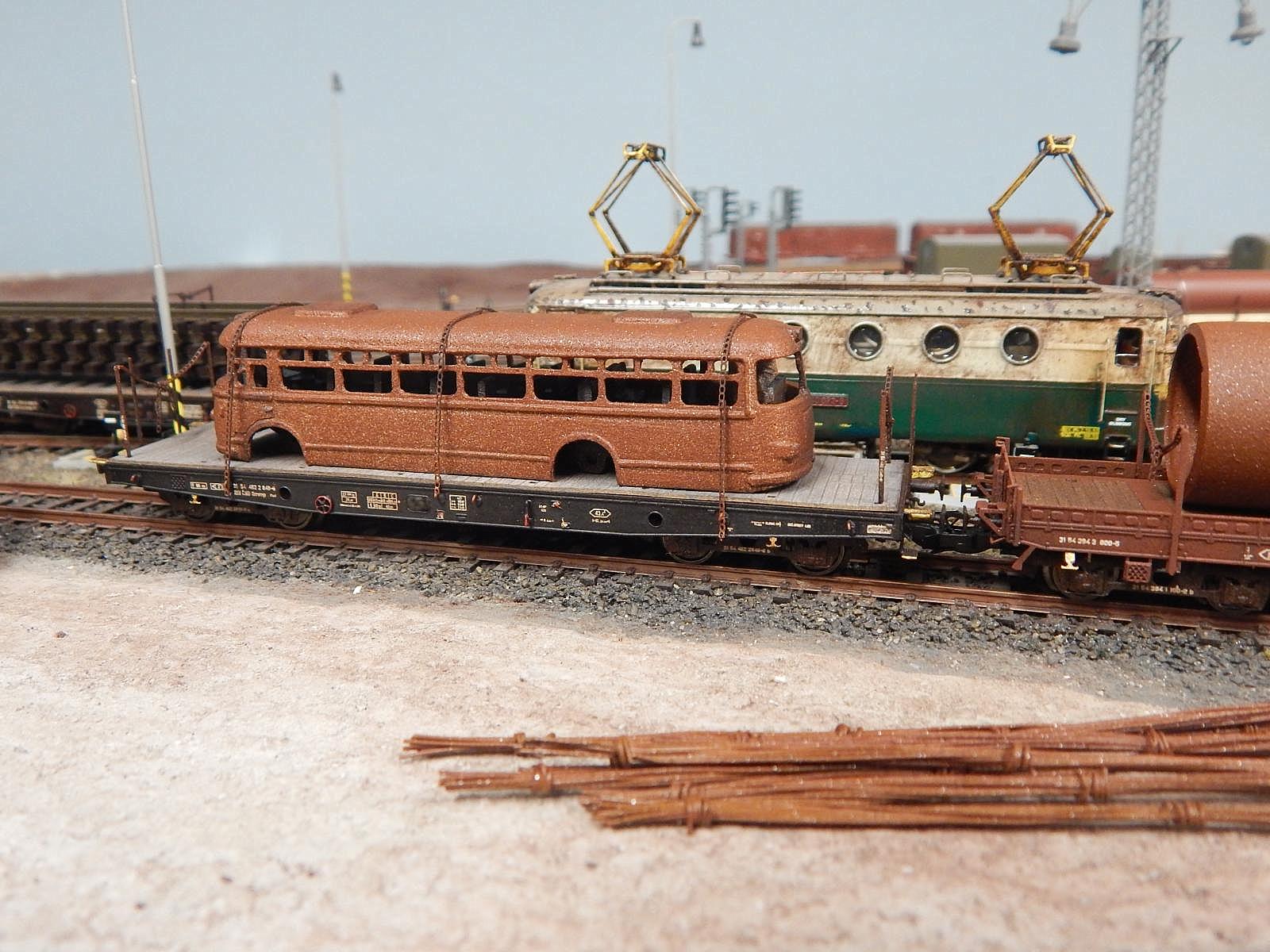

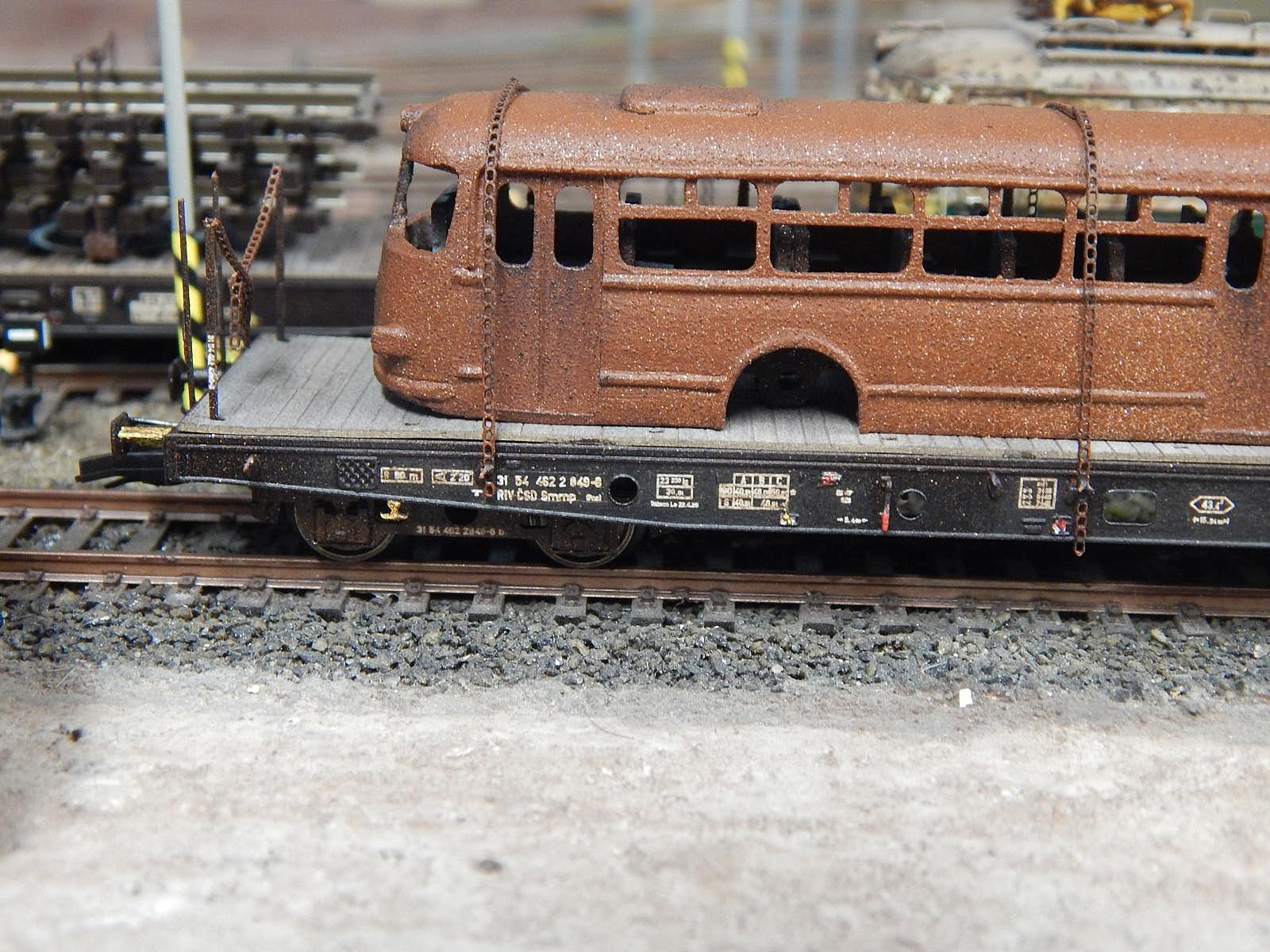

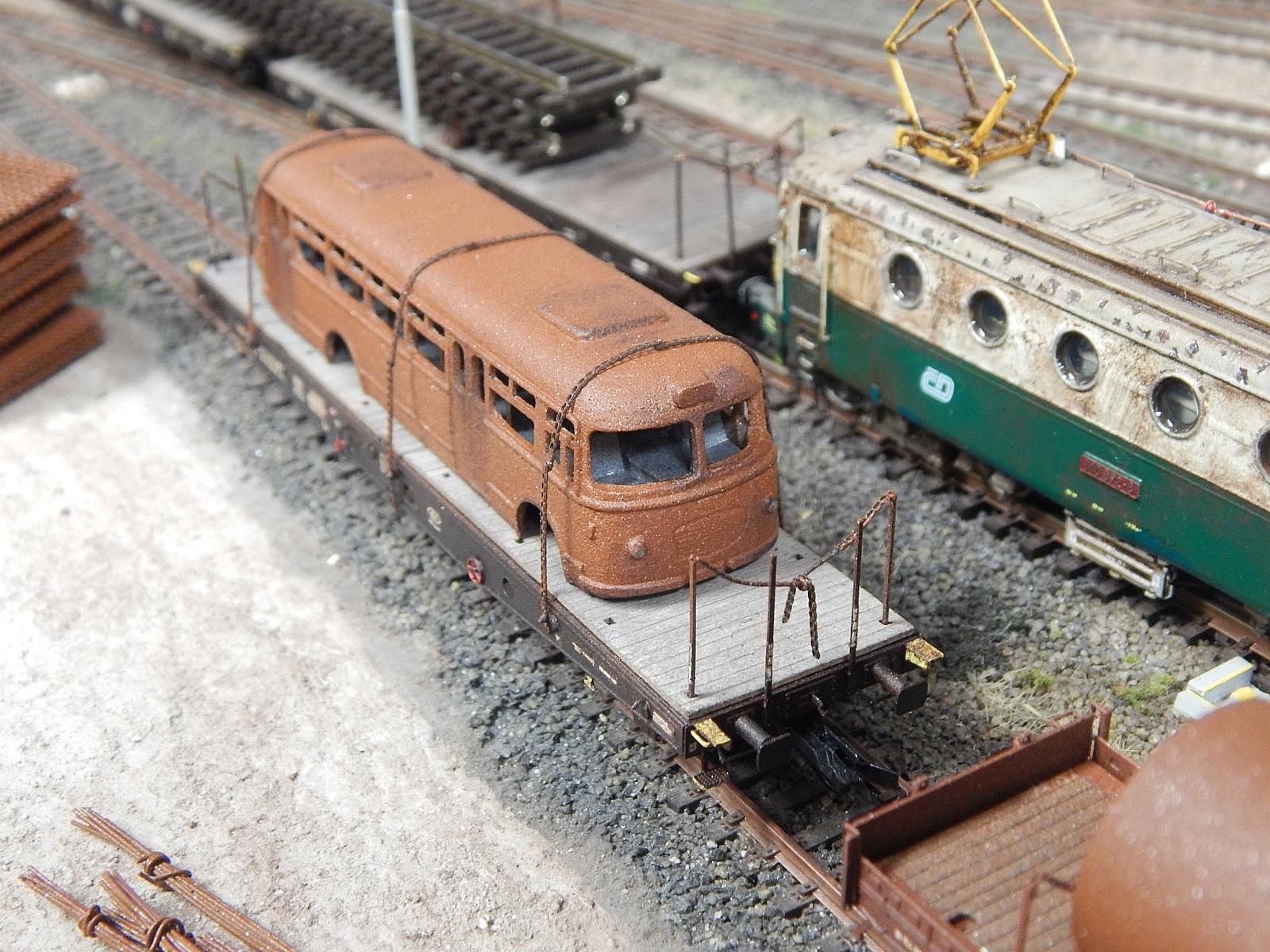

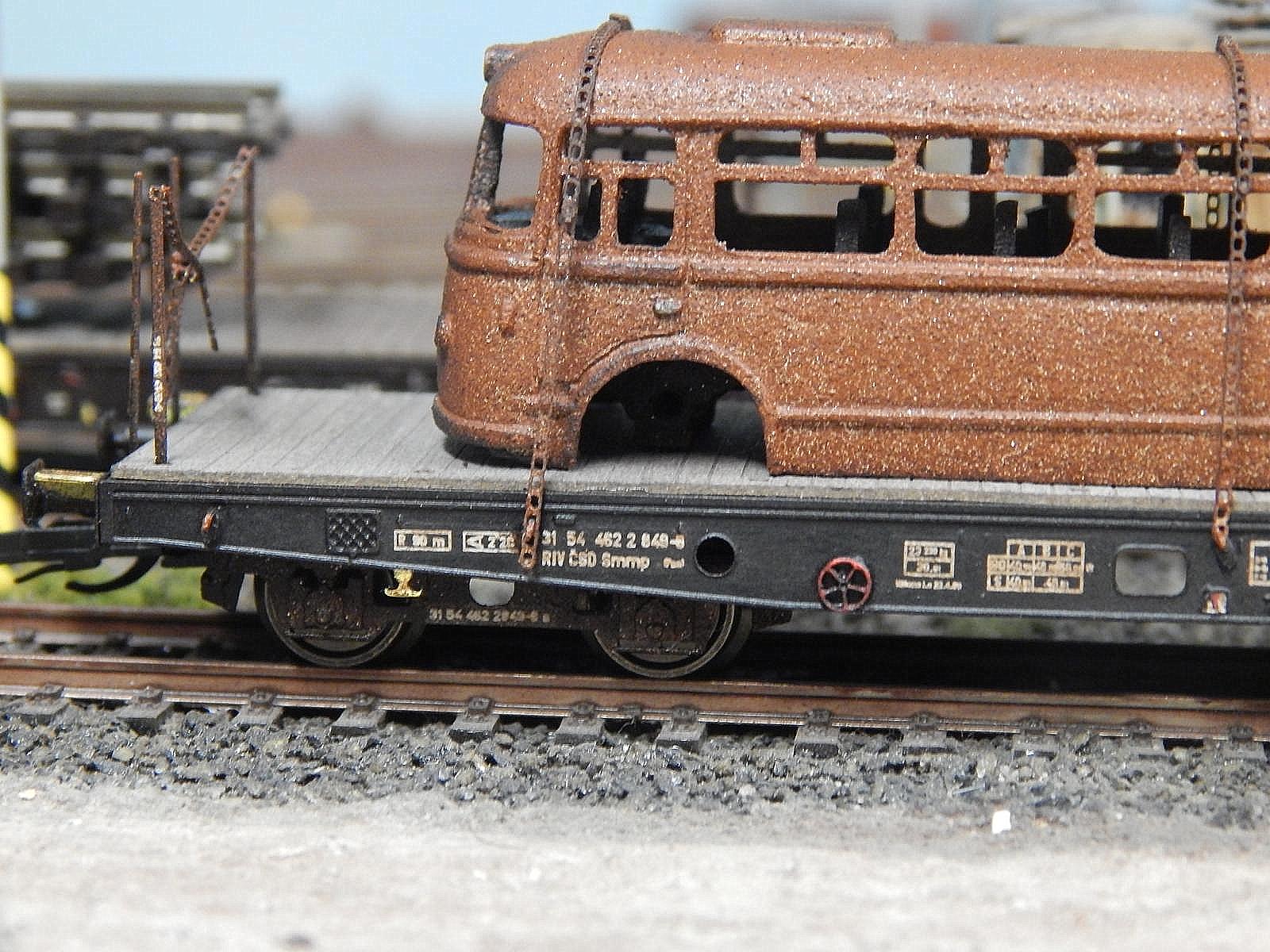

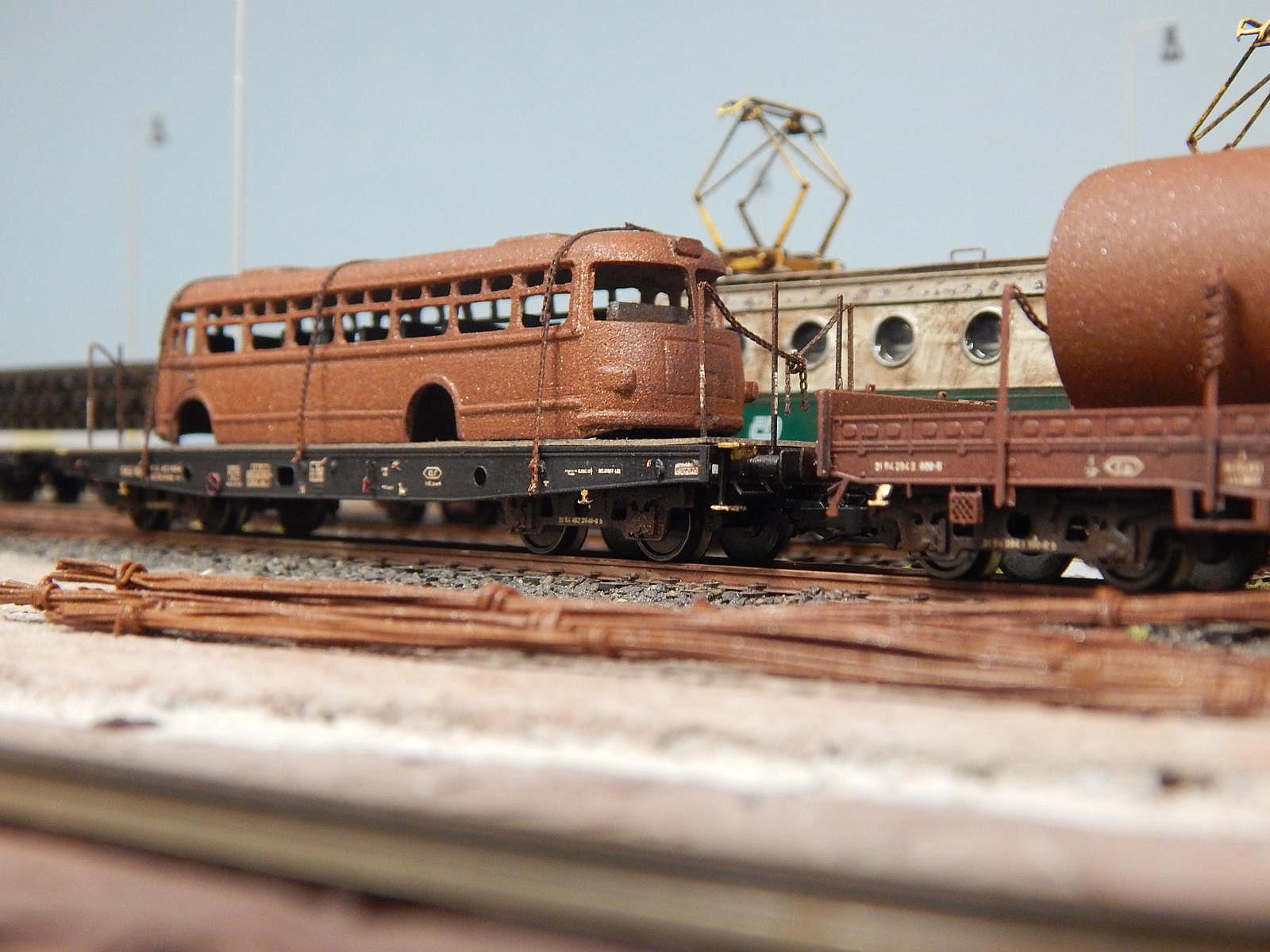

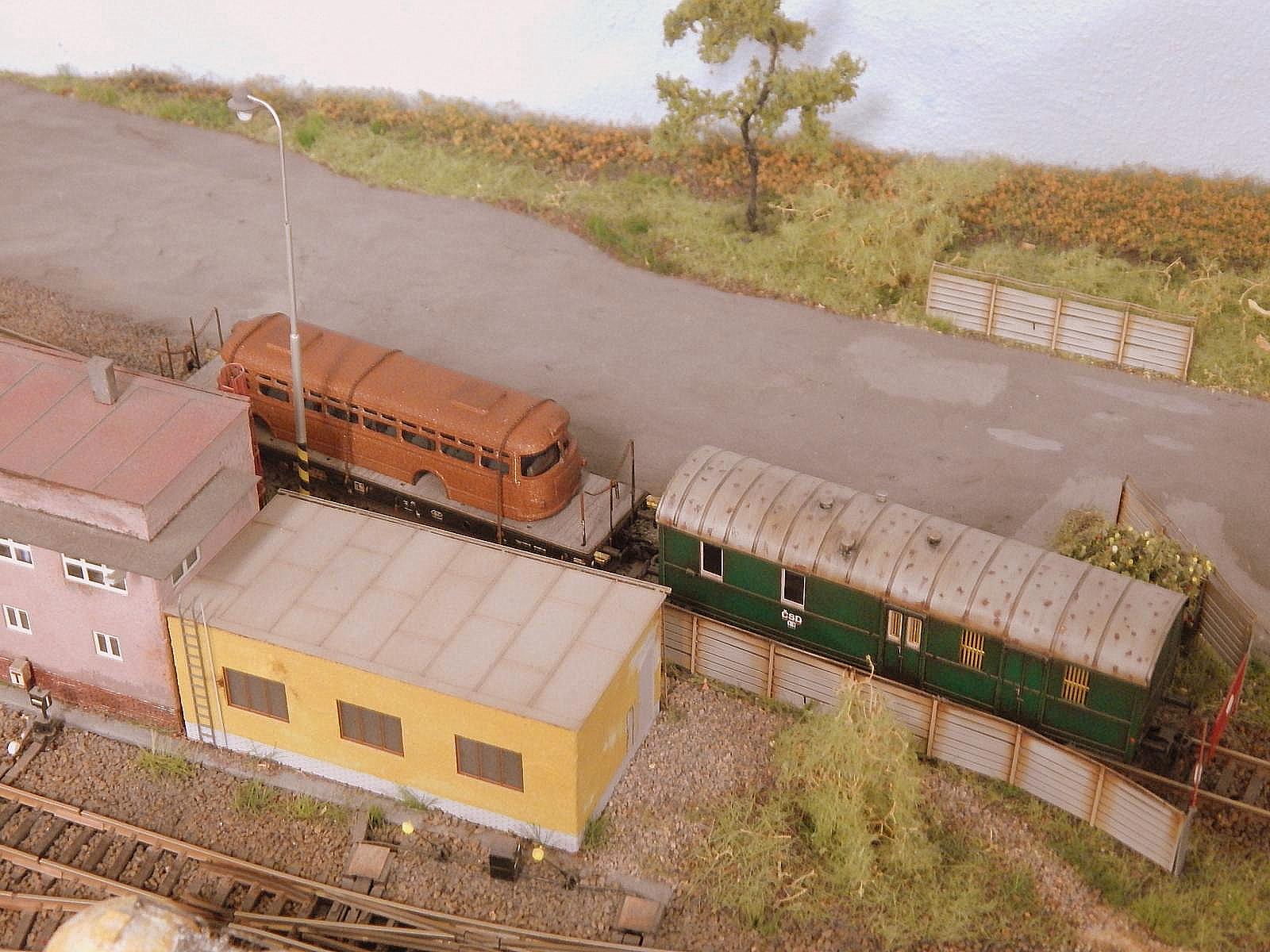

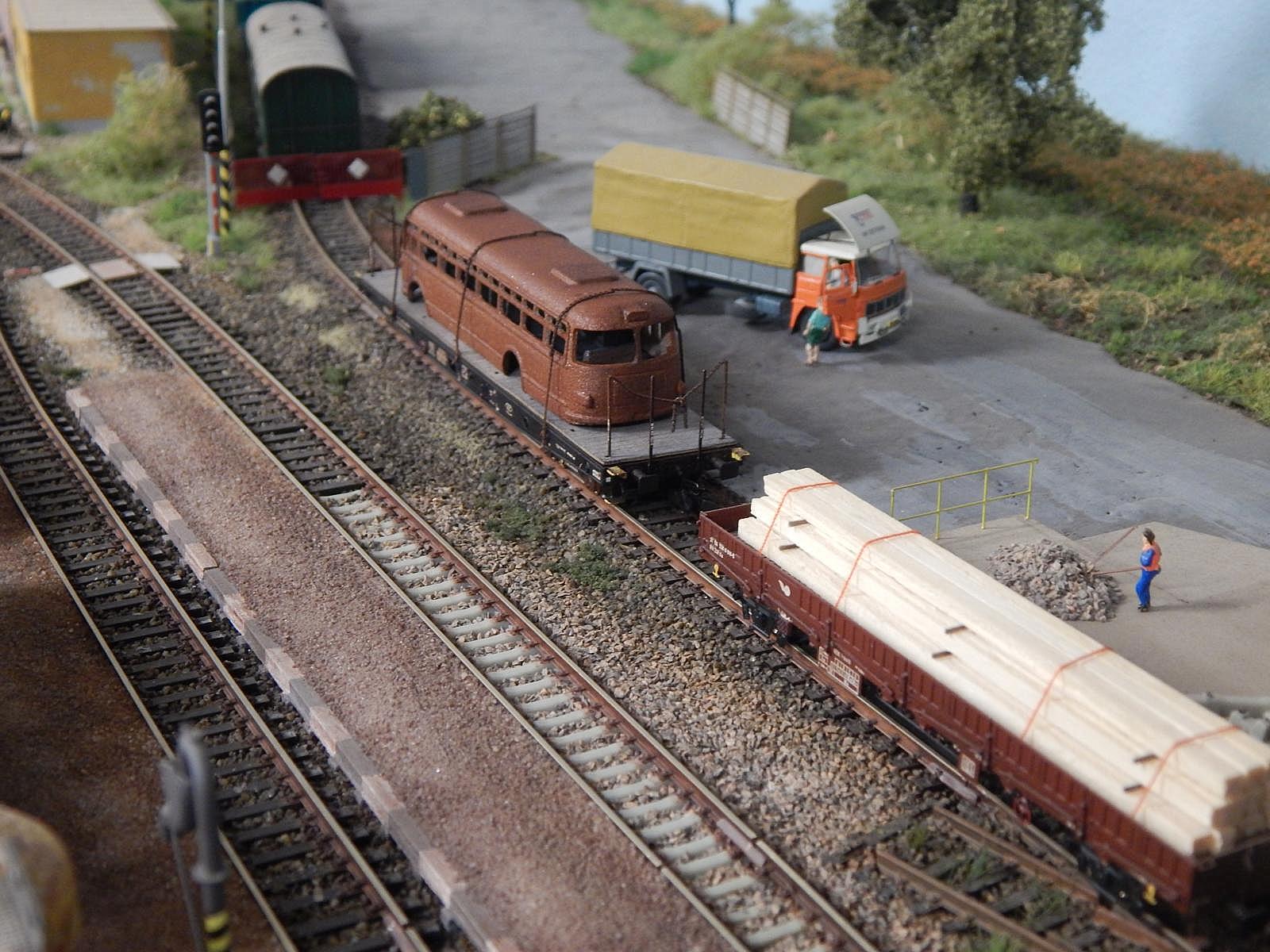

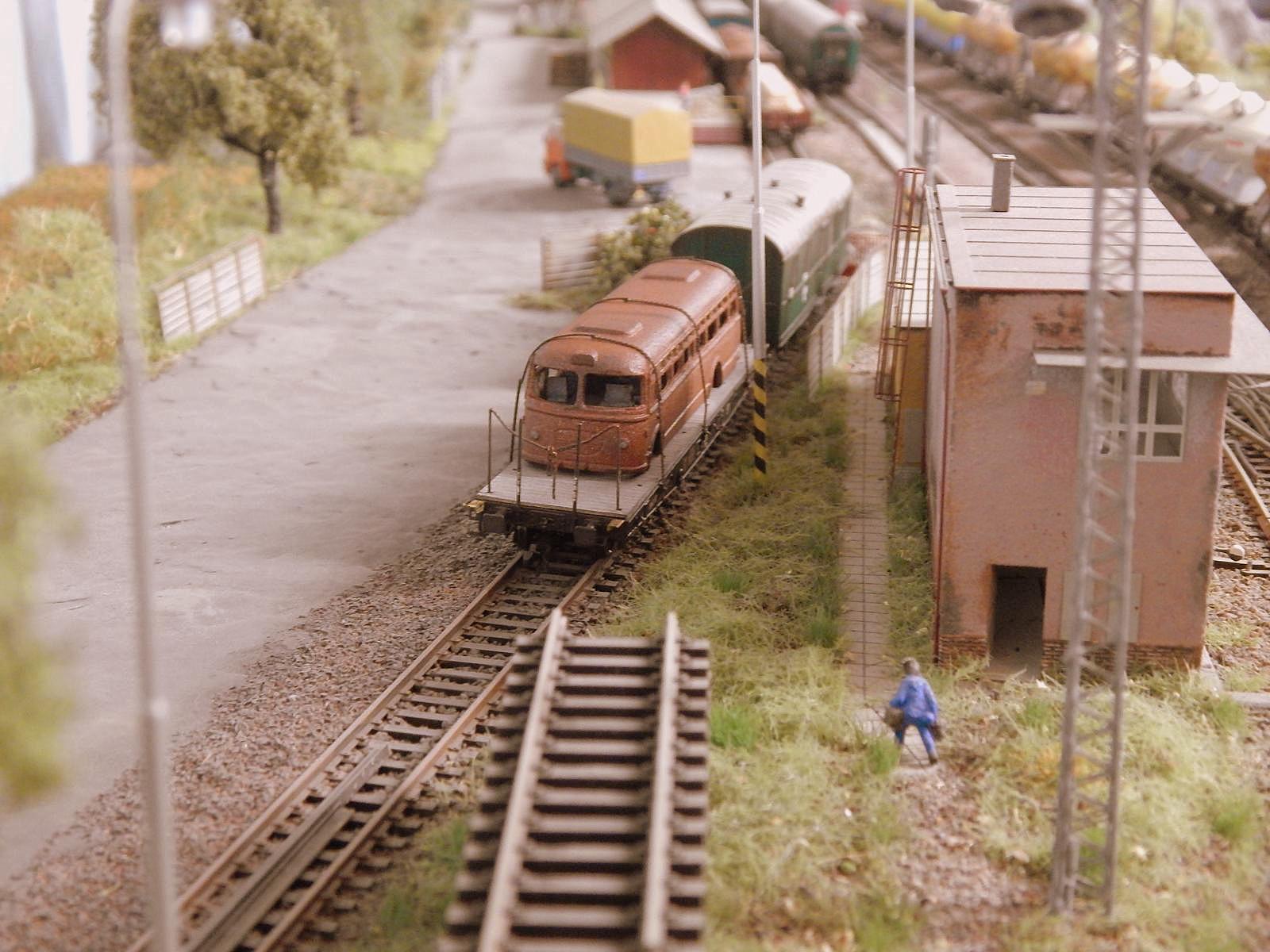

Model vozu Pao 31 54 462 2 849-8 s odlitkovým RTO

 Plošinové vozy mohou jezdit prázdné, pokud se ale jejich plošina zaplní něčím netradičním, vznikne jistě zajímavější model :)

 V tomto případě jde o autobus RTO z odlitku, který je již v totálně chátrajícím zrezlém stavu. Každý si už může domyslet, zda ČSAD poslalo jeden z mnoha strojů do kopřiv a ke šrotaci, nebo je naopak autobus předáván do rukou k nápravě za historické vozidlo :) Autobus je stažen nastaveným řetězem - leptem, který je v sadě jako náhradní díl. Každý řetěz je pak vložen do závěsného oka na bočnici vozu.

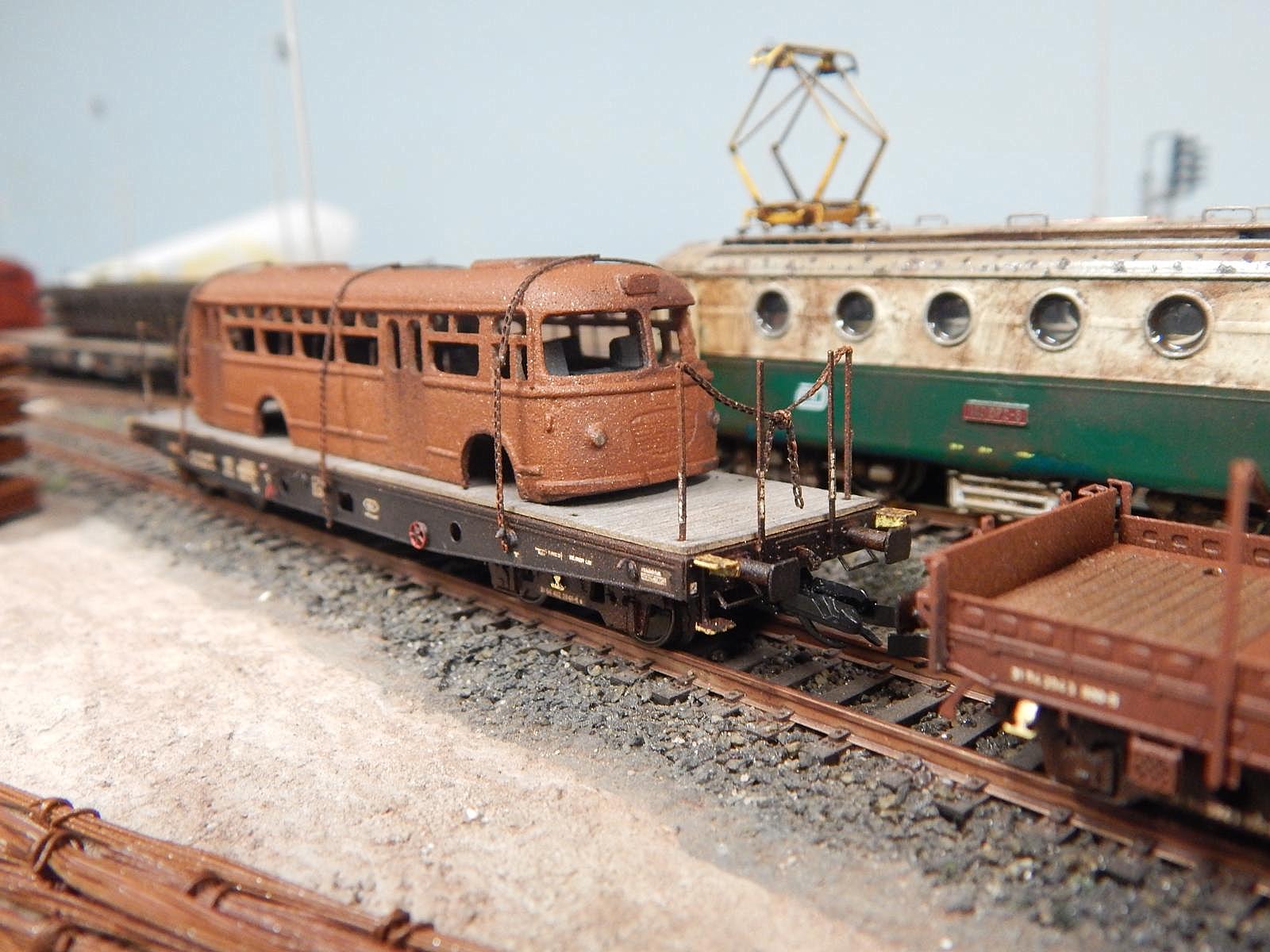

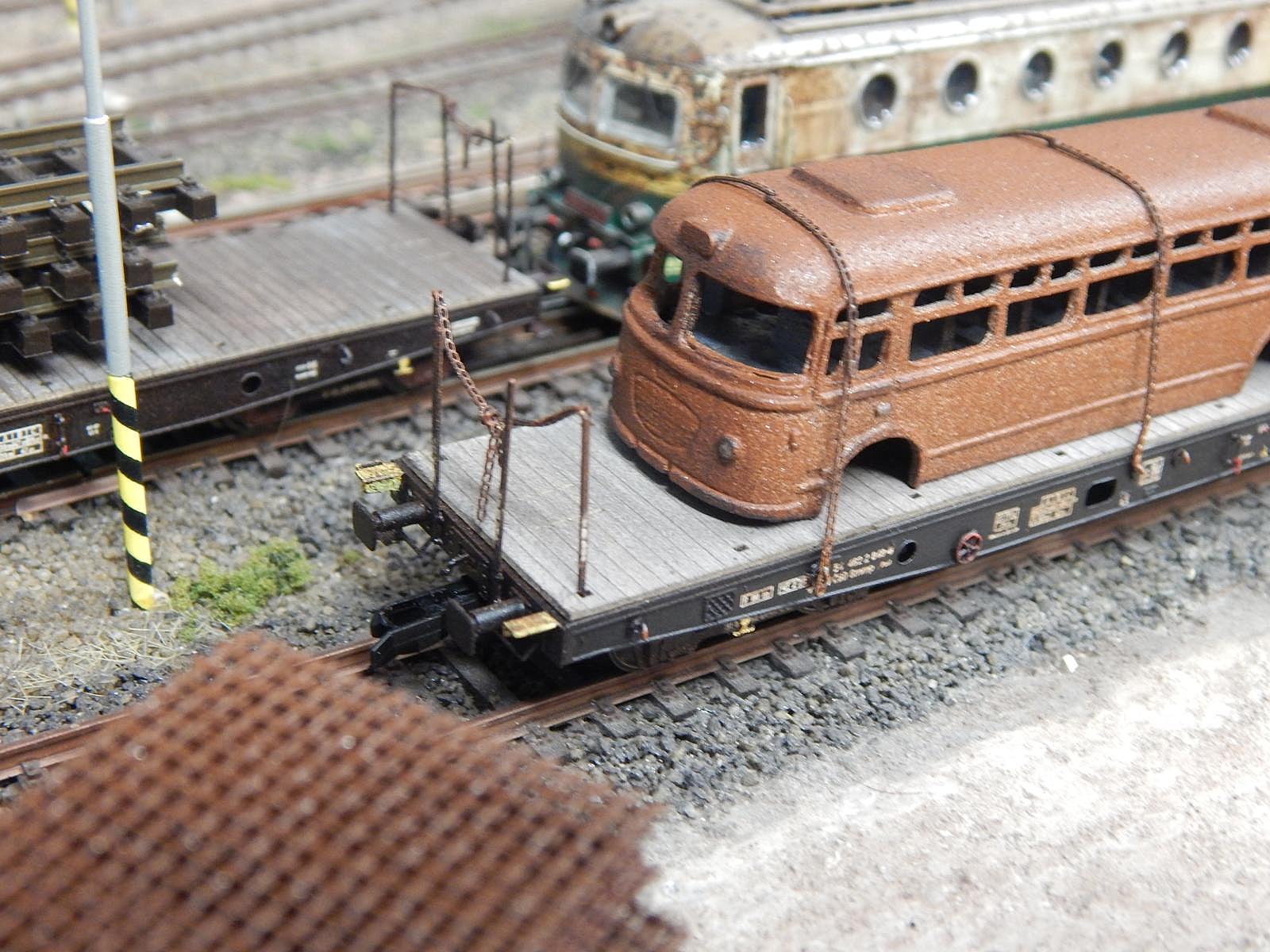

Pao-a-rtoPao-a-rto1_2Pao-a-rto2

Pao-a-rto3Pao-a-rto4Pao-a-rto5

Pao-a-rto6Pao-a-rto7Pao-a-rto8

Pao-a-rto9Pao-a-rto10Pao-a-rto11

Pao-a-rto12Pao-a-rto13Pao-a-rto14

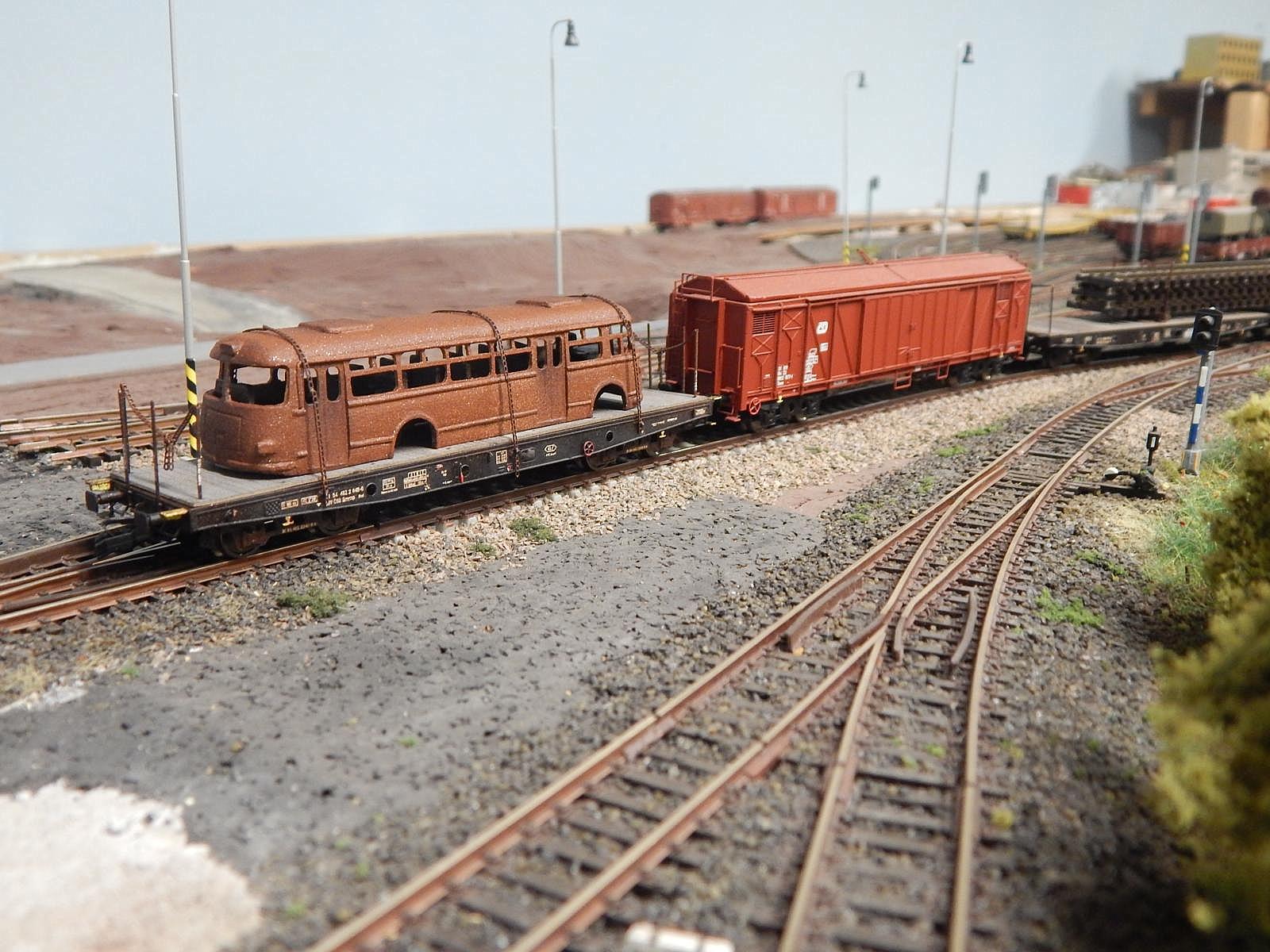

Model vozu v soupravě dalších leptů z naší dílny :)

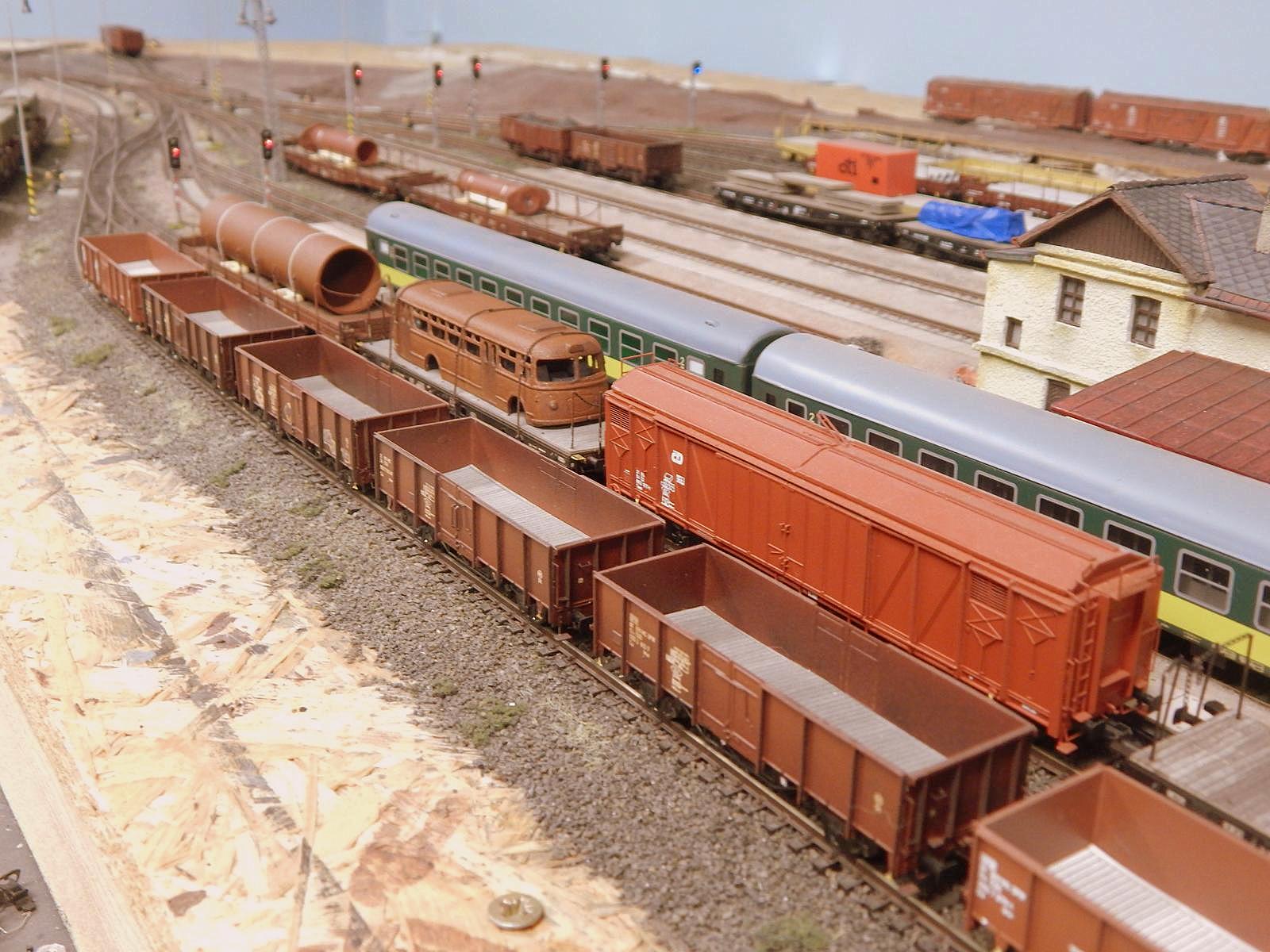

Pao-a-rto15Pao-a-rto16Pao-a-rto17

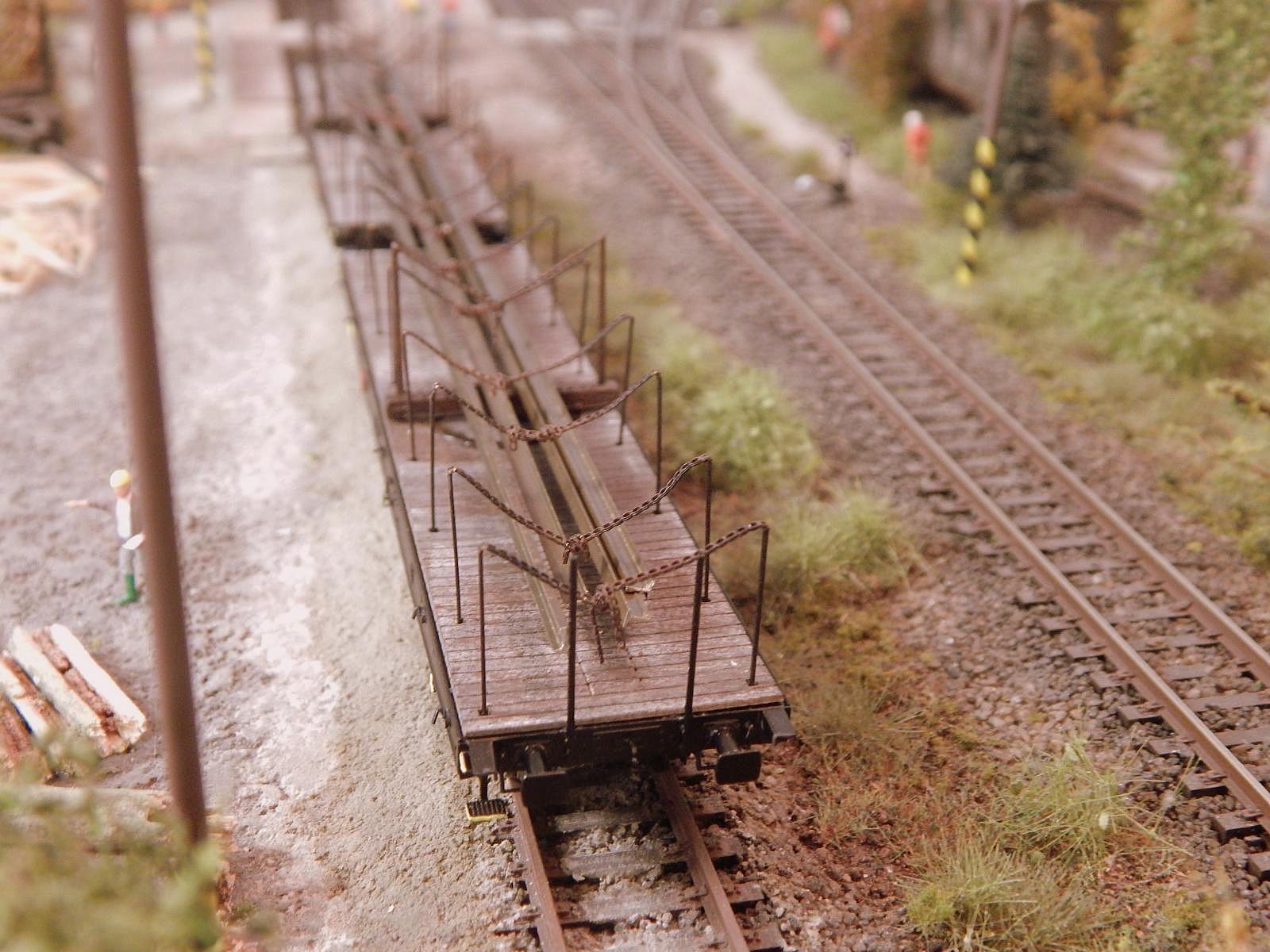

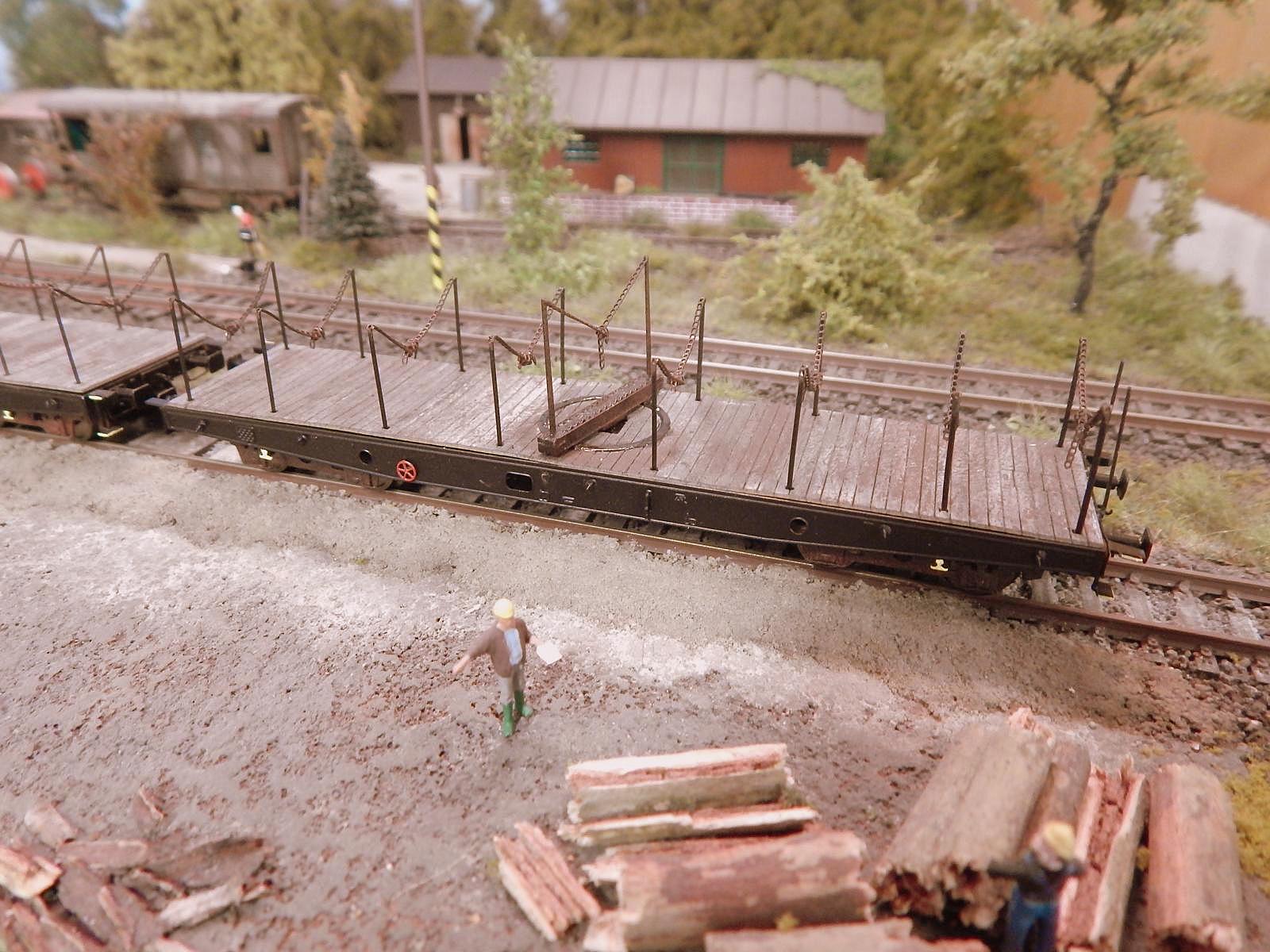

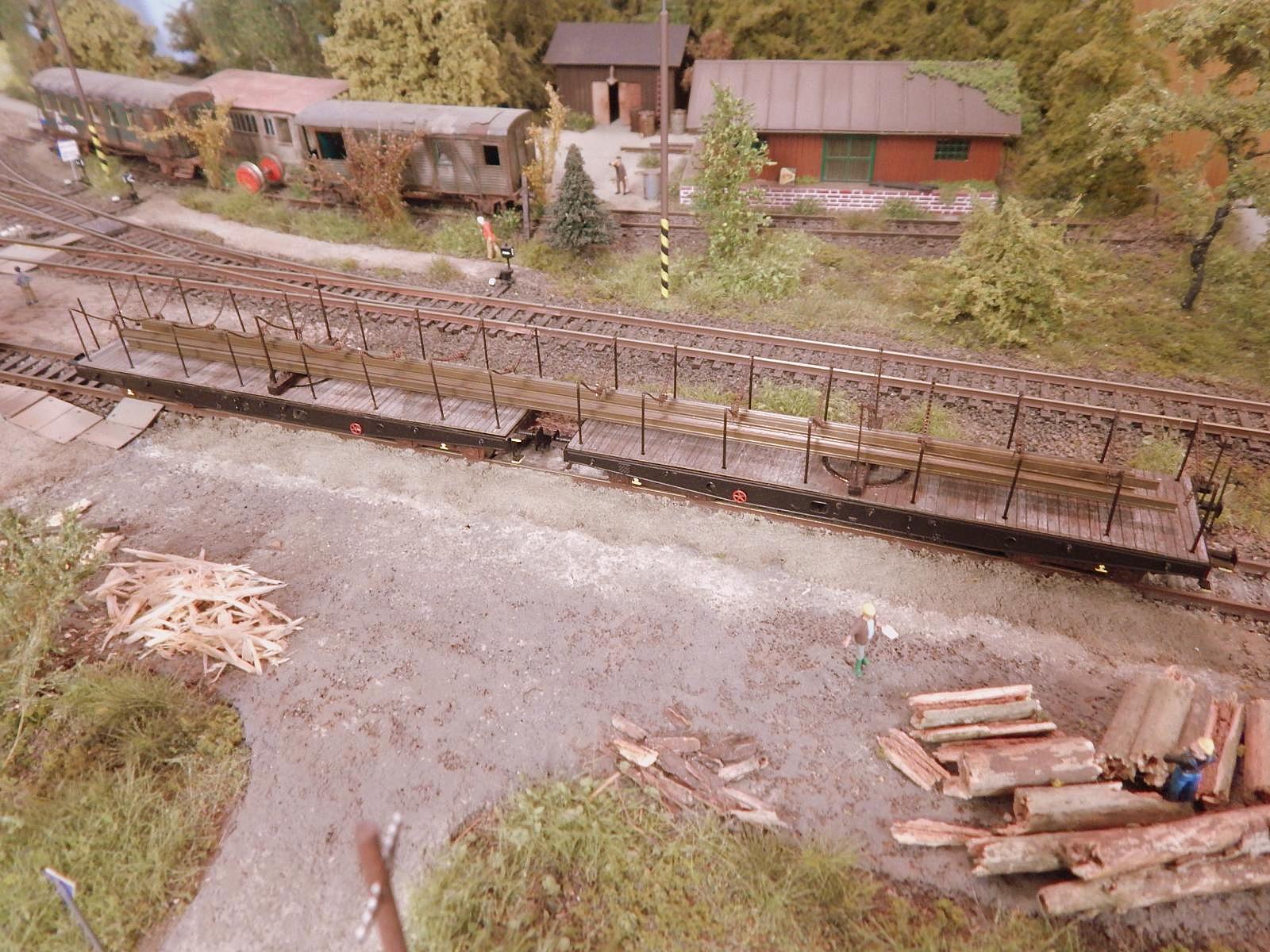

Modely vozů Scmms ČSD 31 54 470 8 159-9 a 385-0

Oplen_patina4_2Oplen_patina10Oplen_patina11

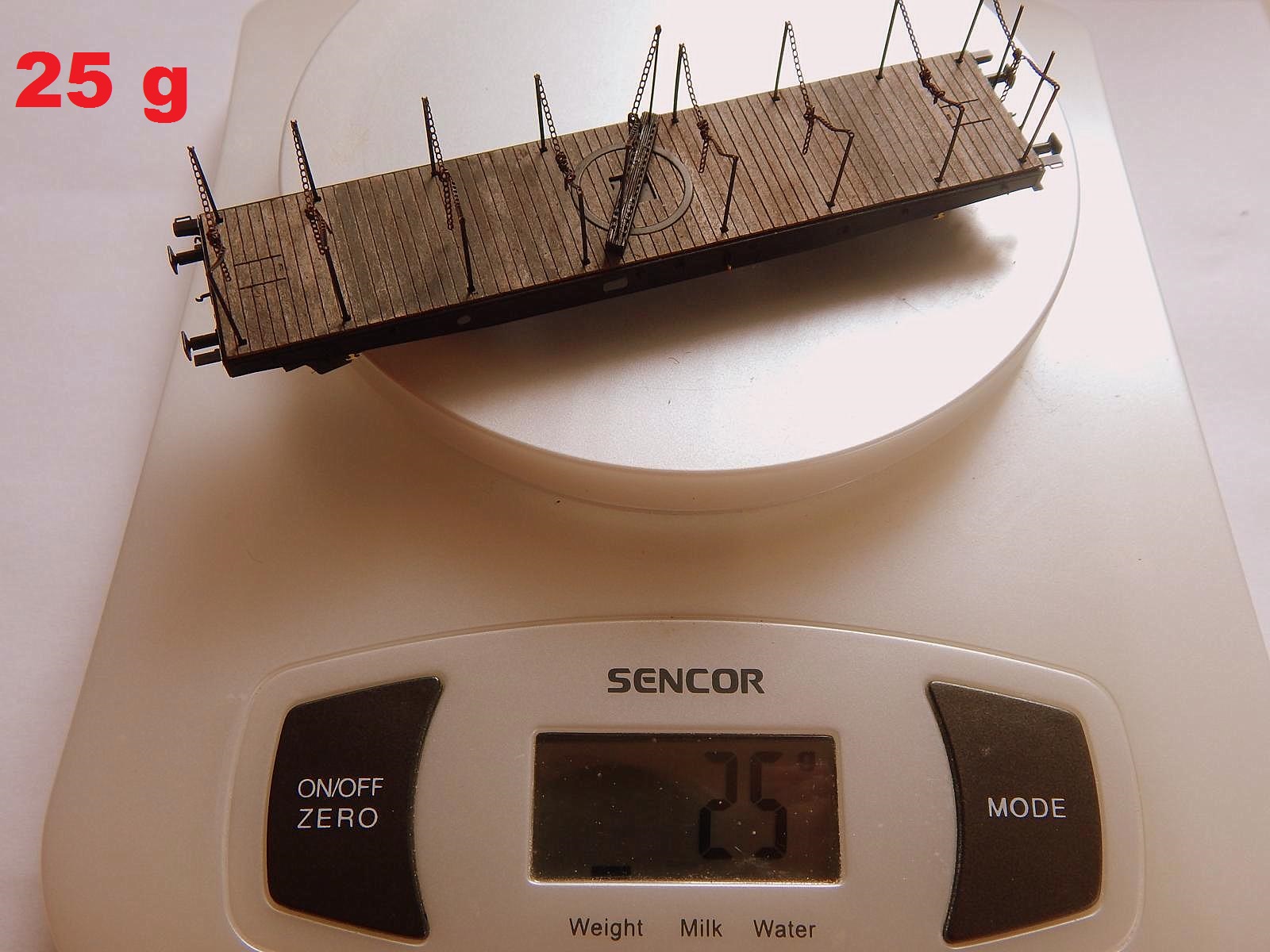

Oplen_patina14_3Oplen_patina16Vaha-scmms

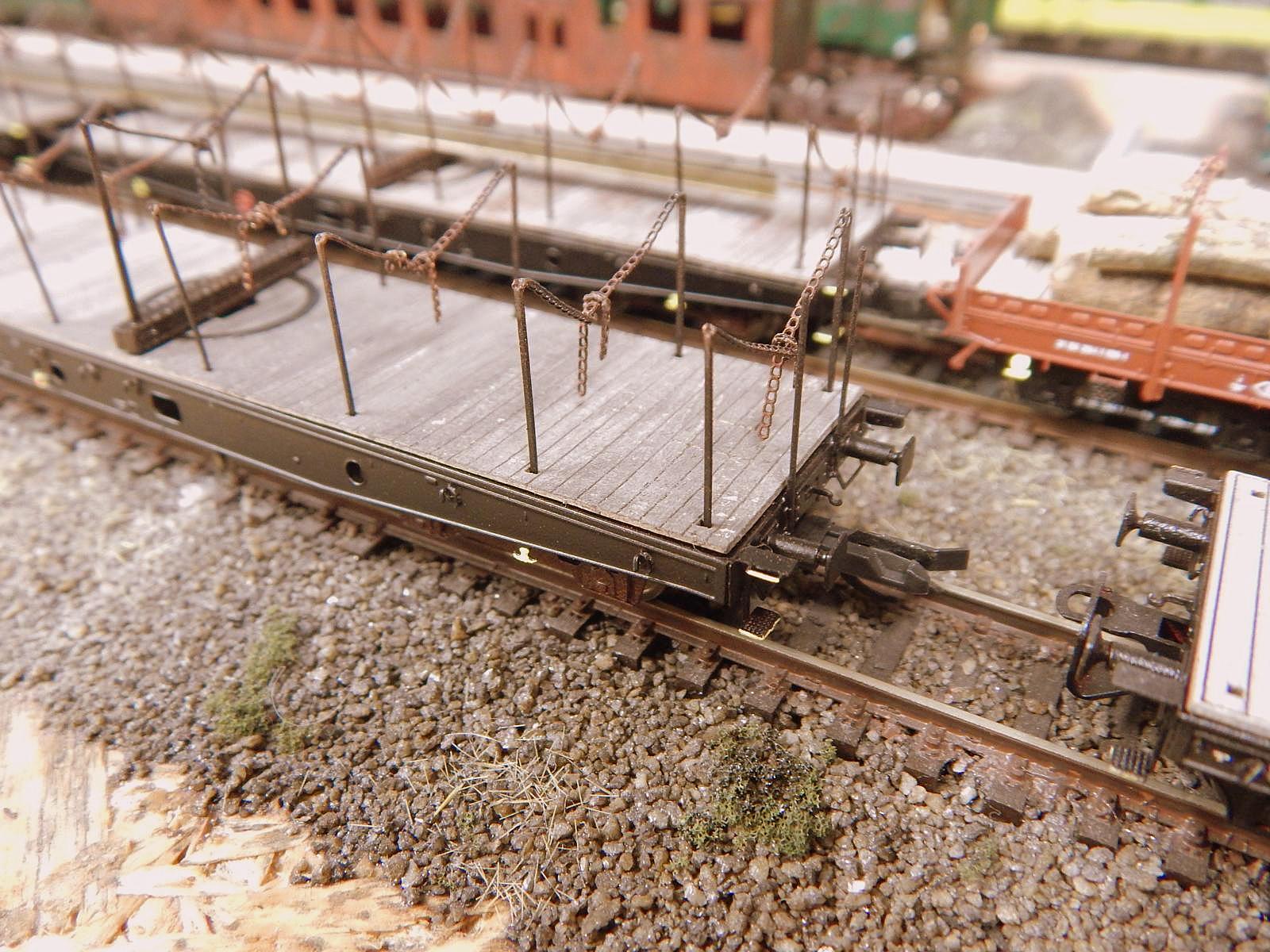

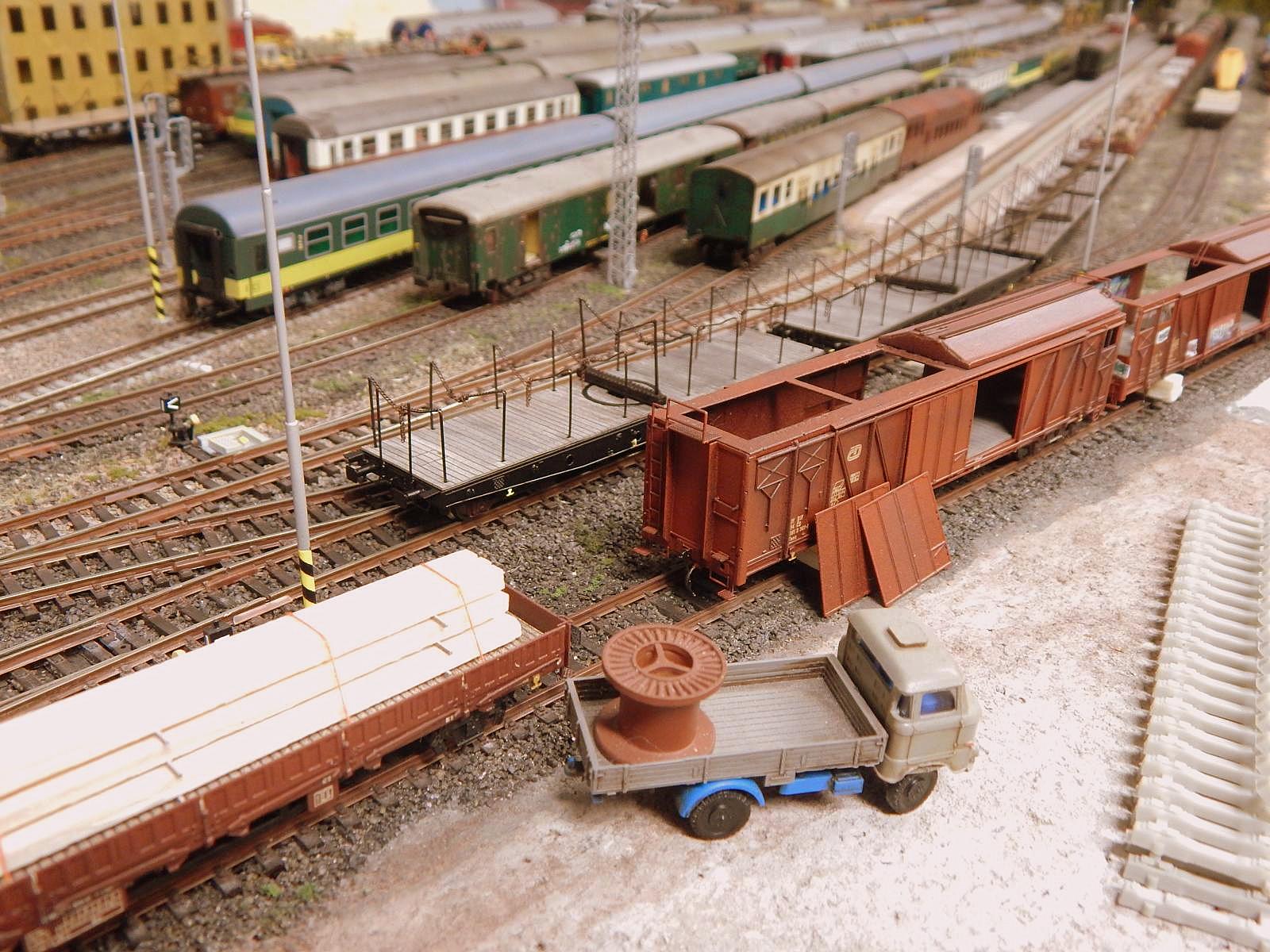

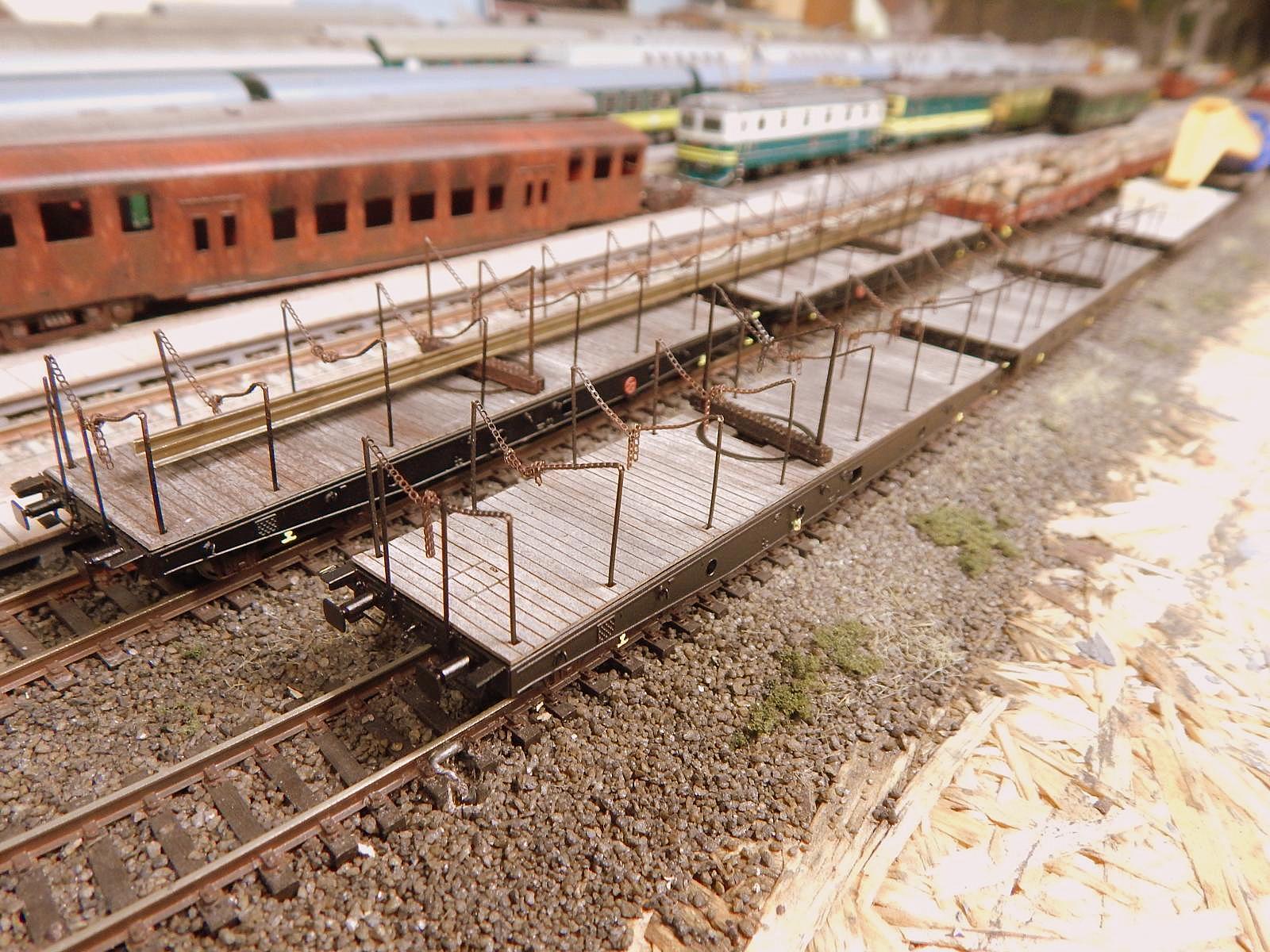

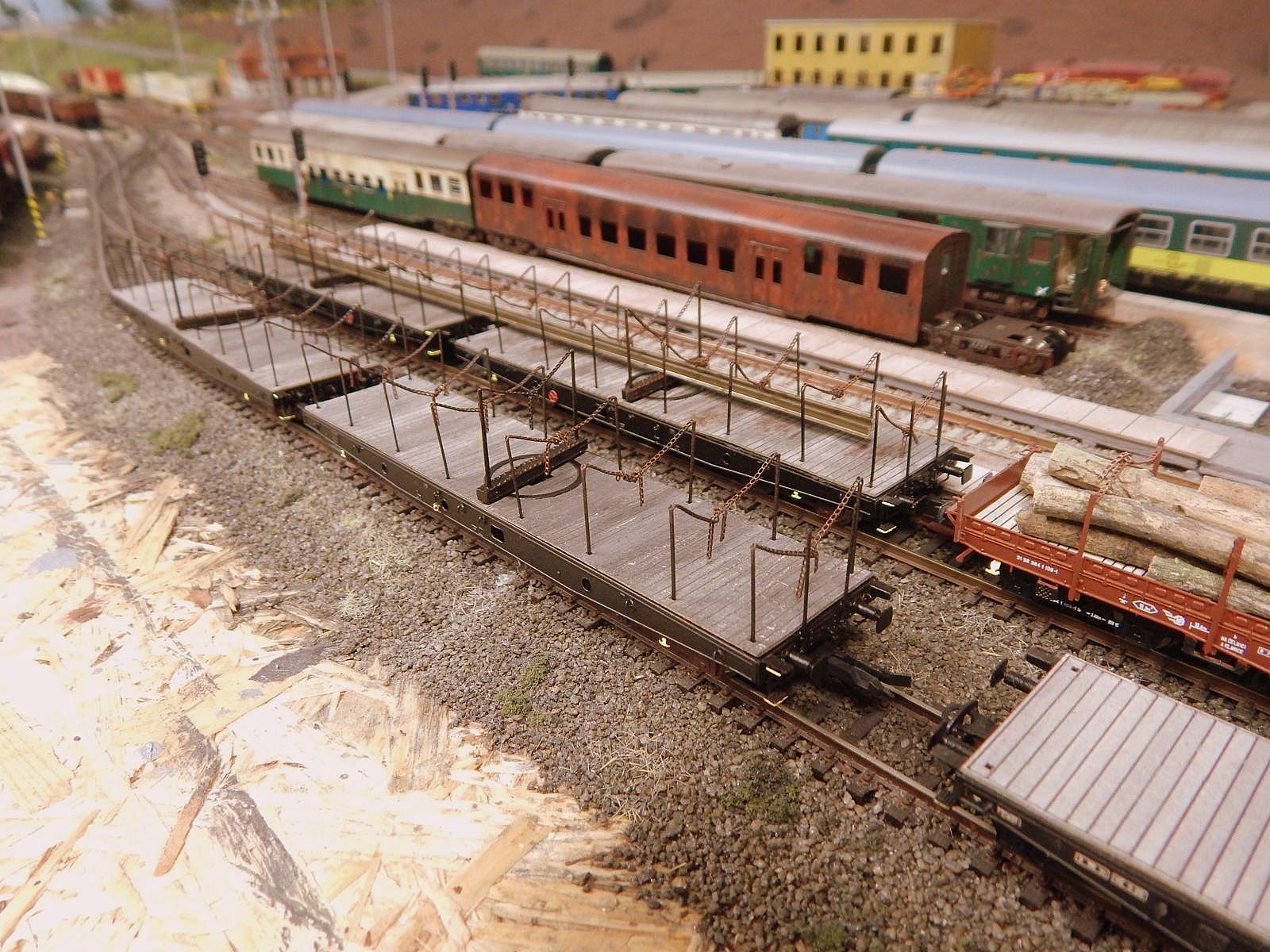

Set 4 vozů Scmms v provozu

Opleny_v-setuOpleny_v-setu3Opleny_v-setu5

Opleny_v-setu7Opleny_v-setu10Opleny_v-setu11_2

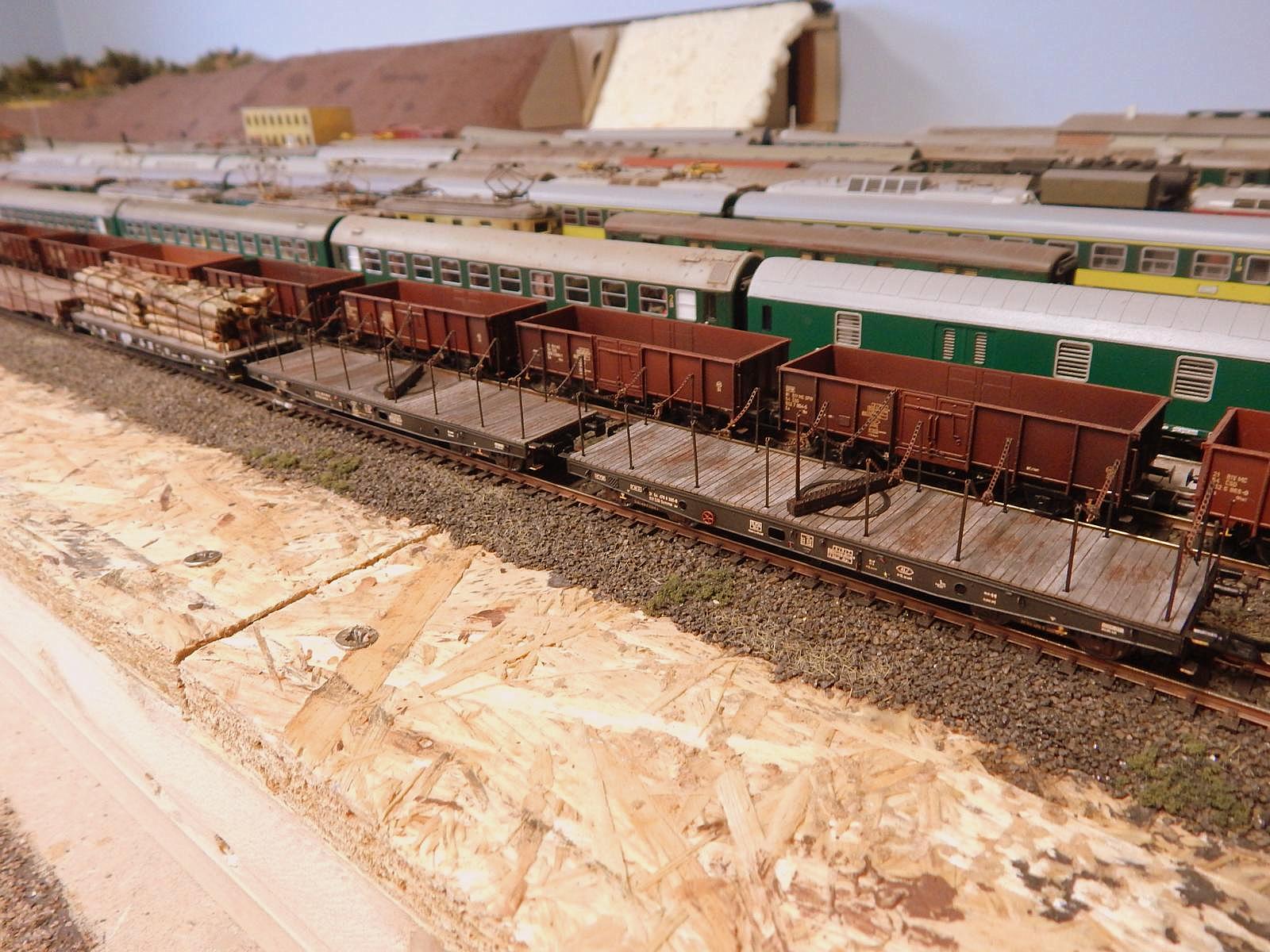

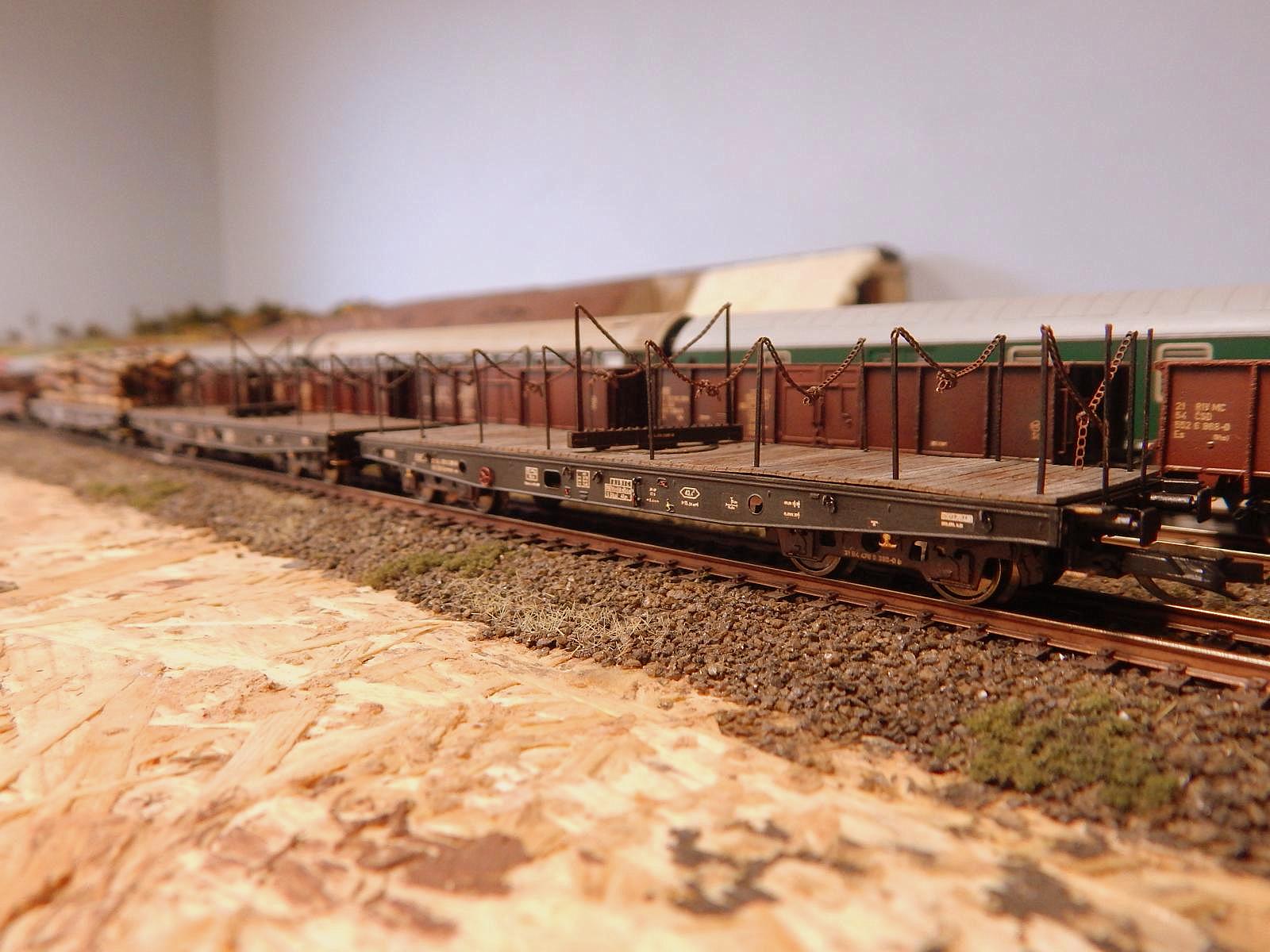

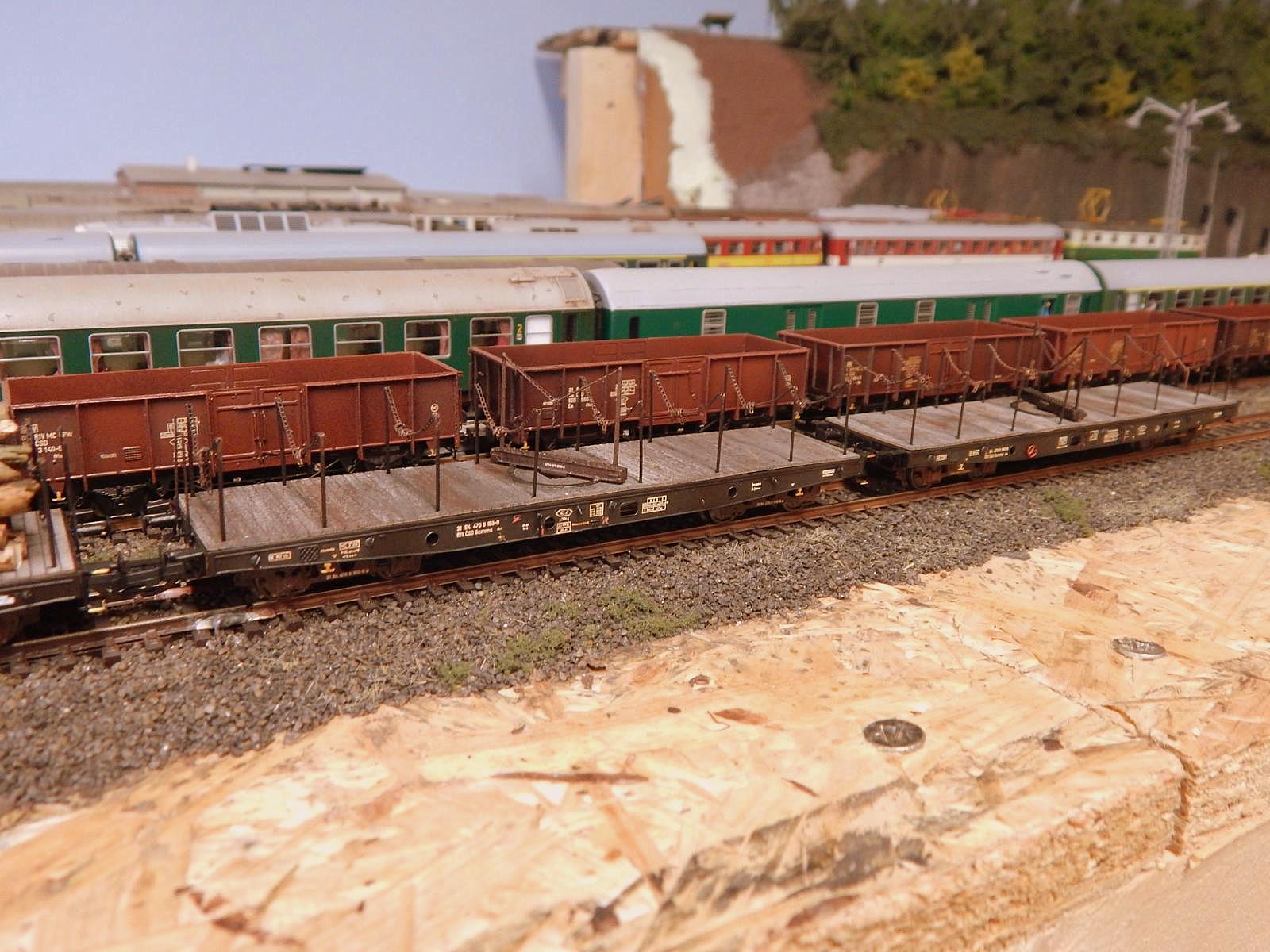

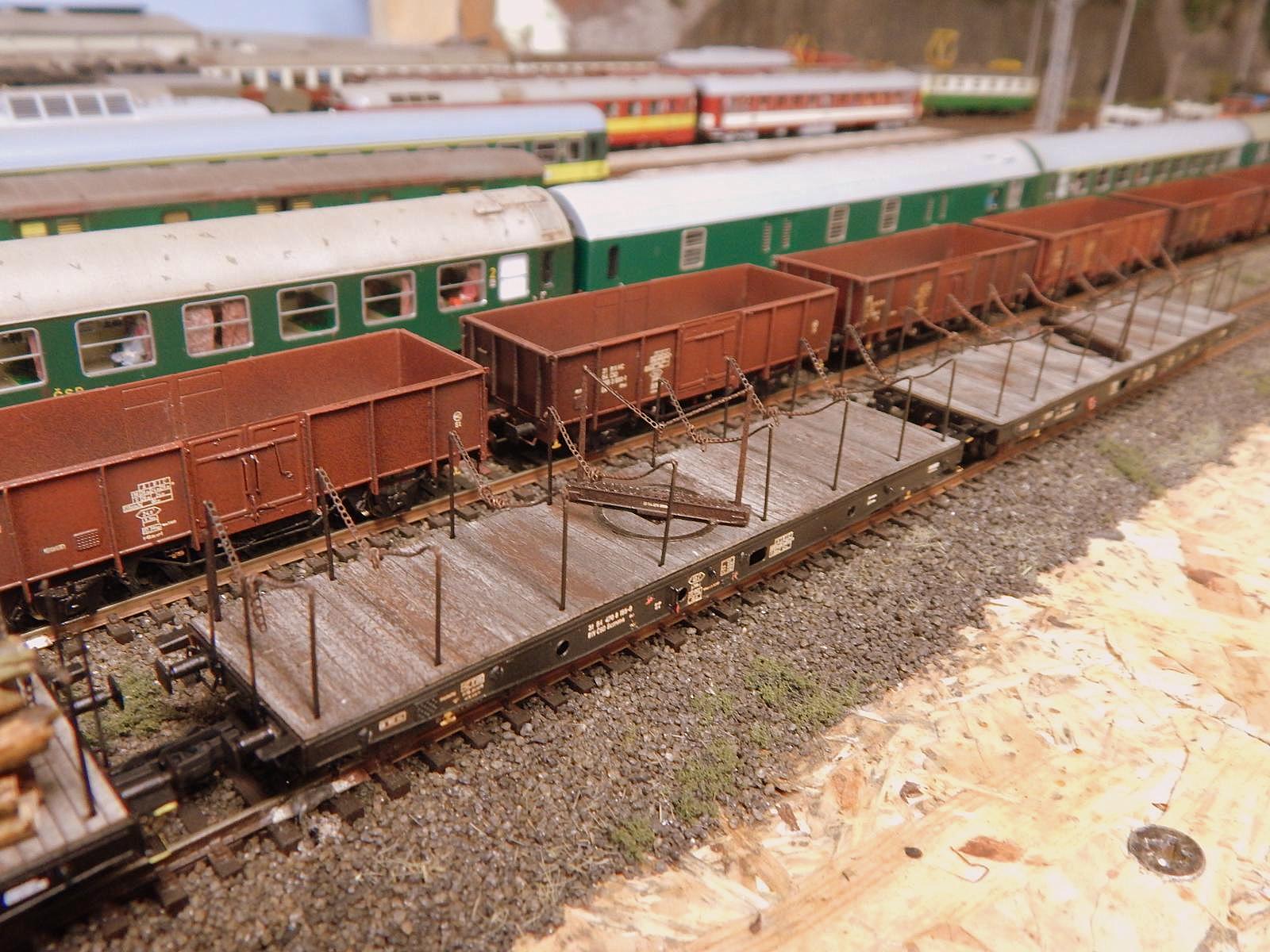

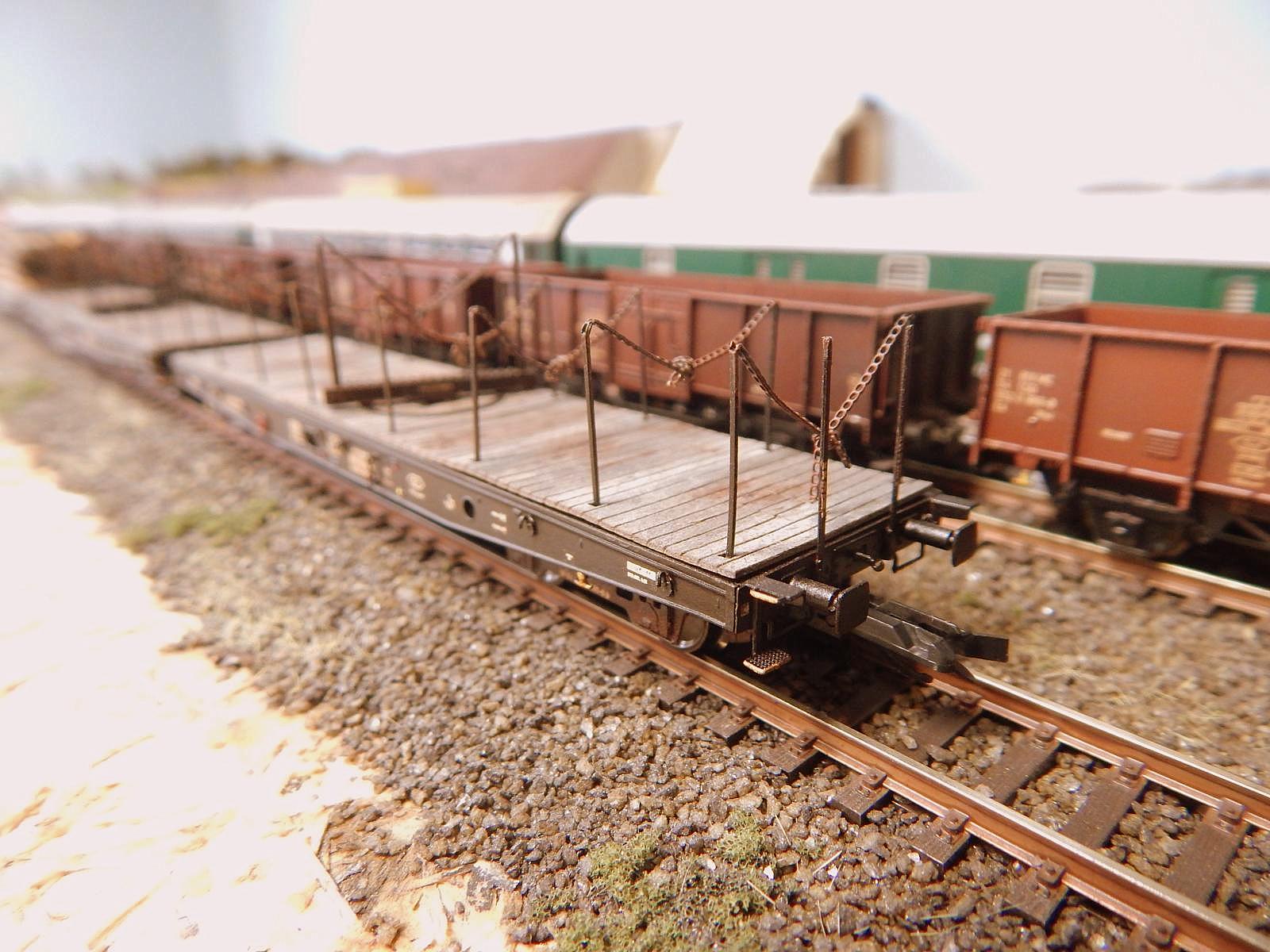

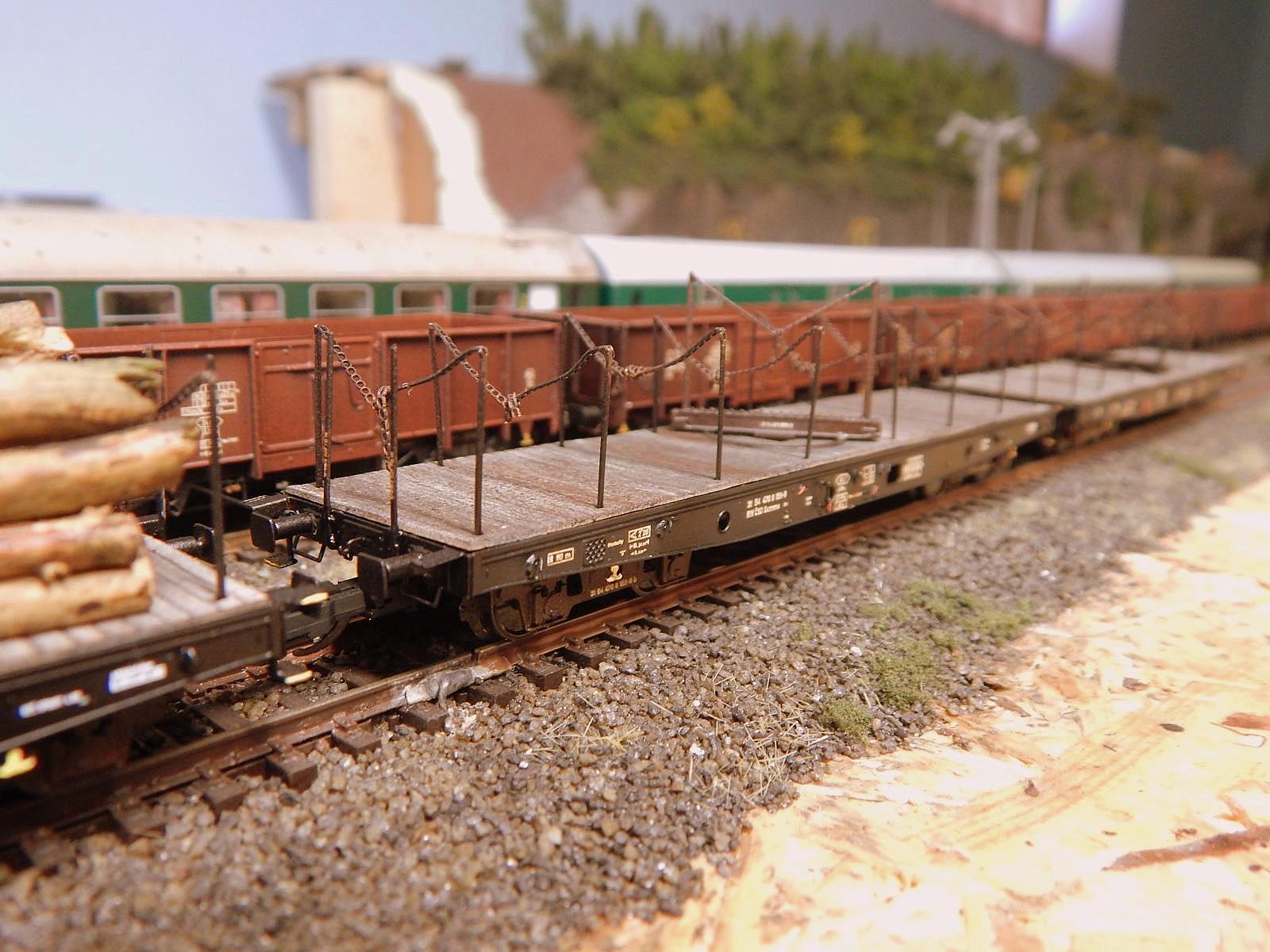

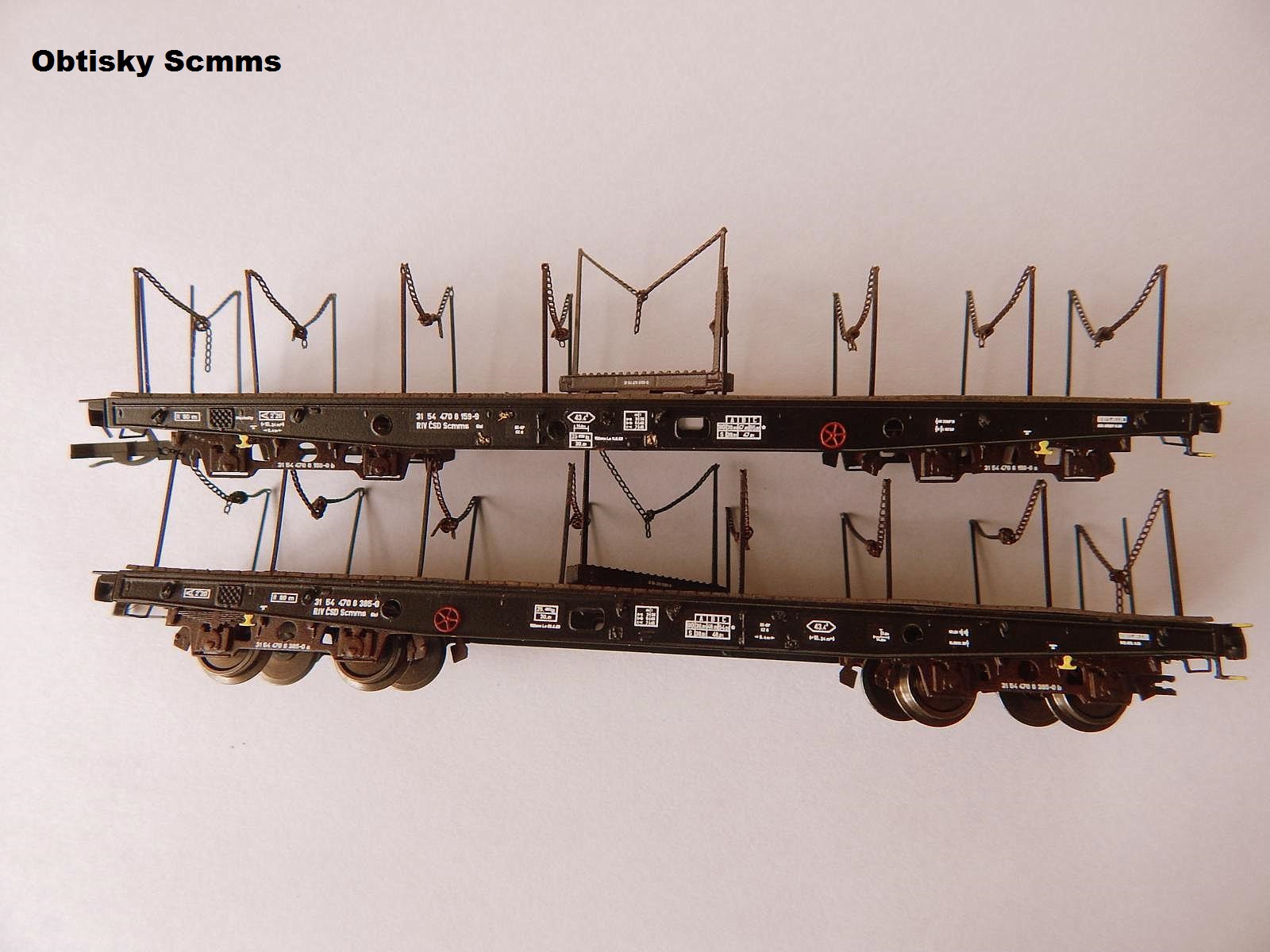

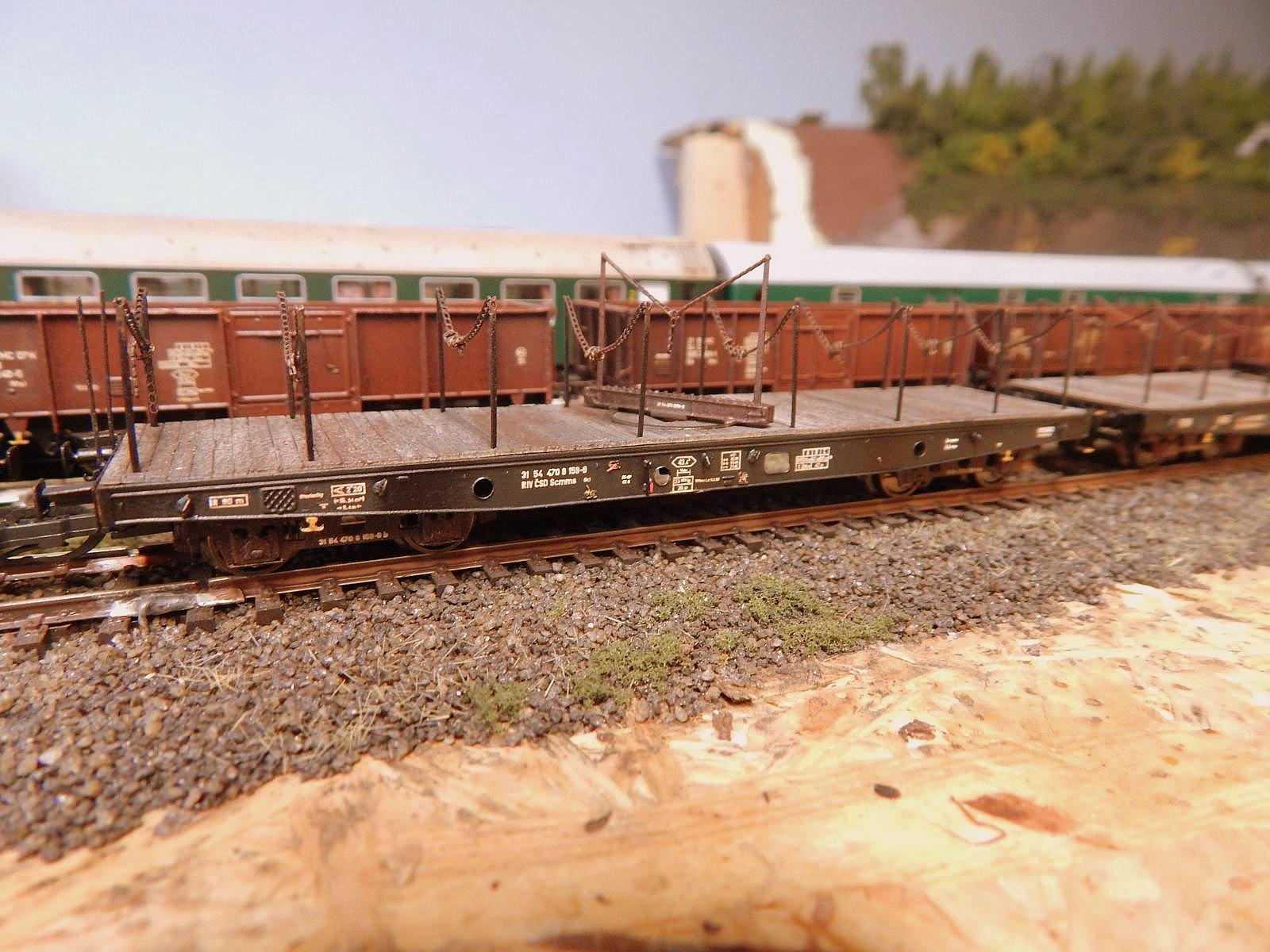

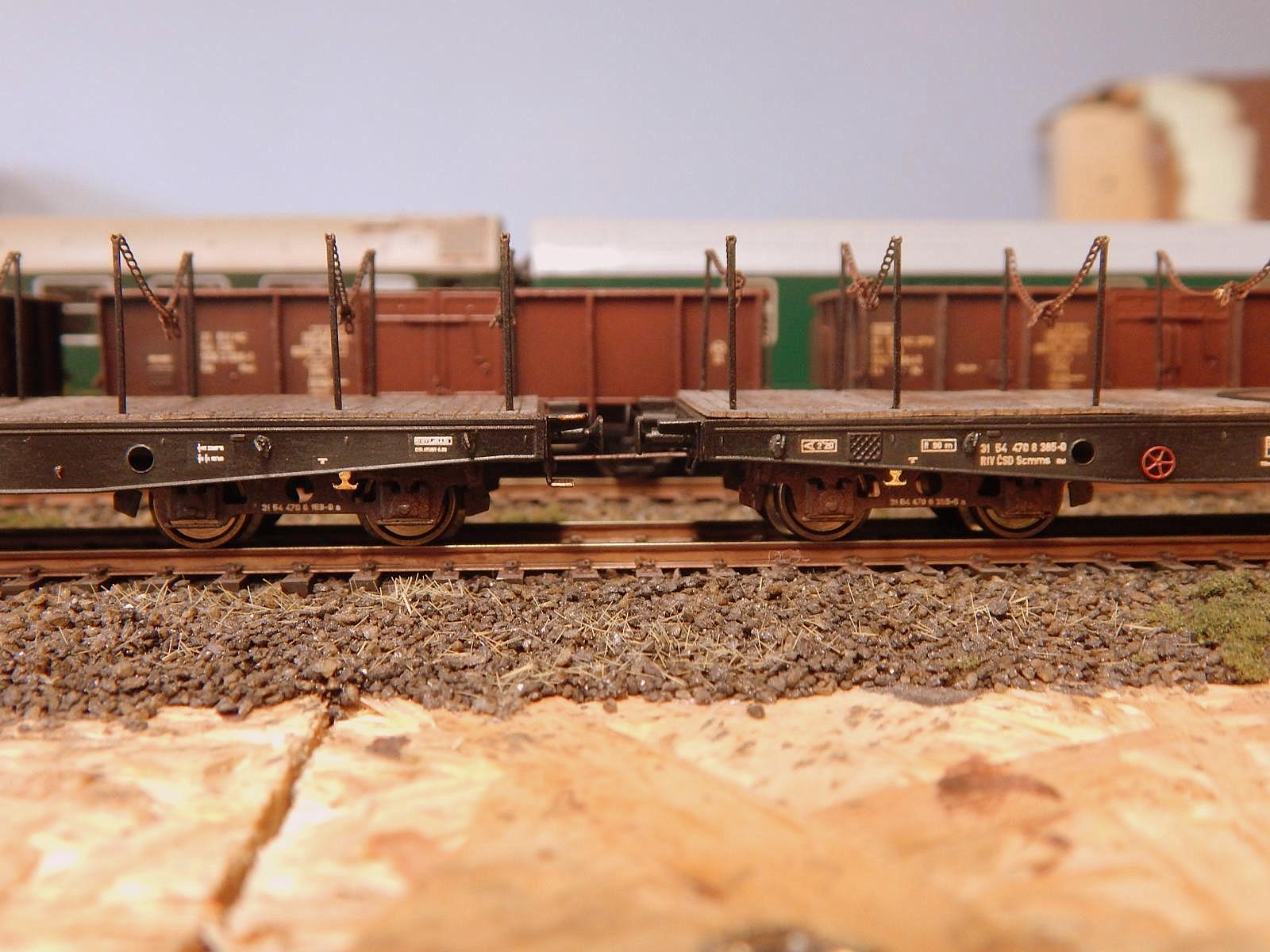

Po aplikaci obtisků

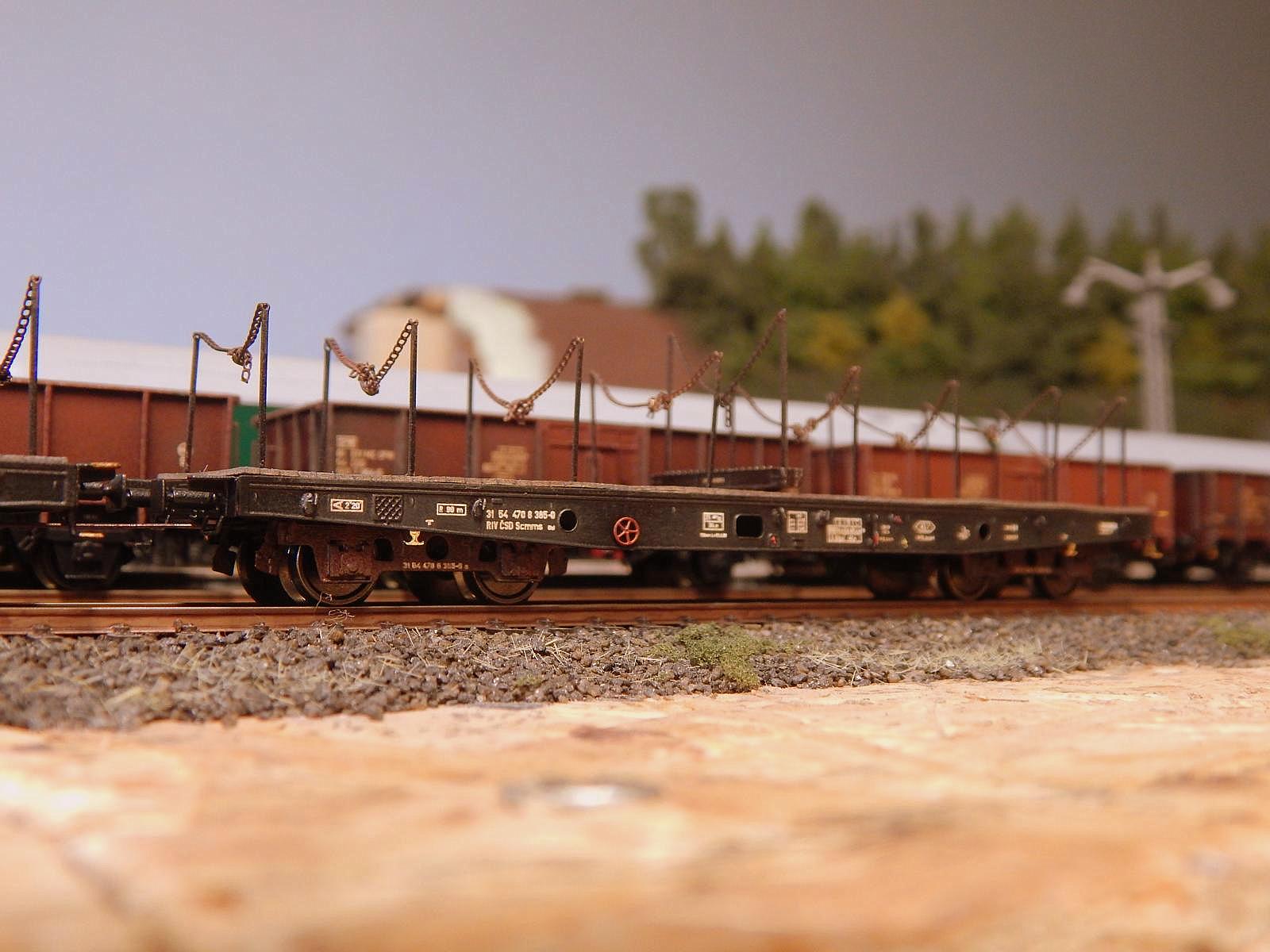

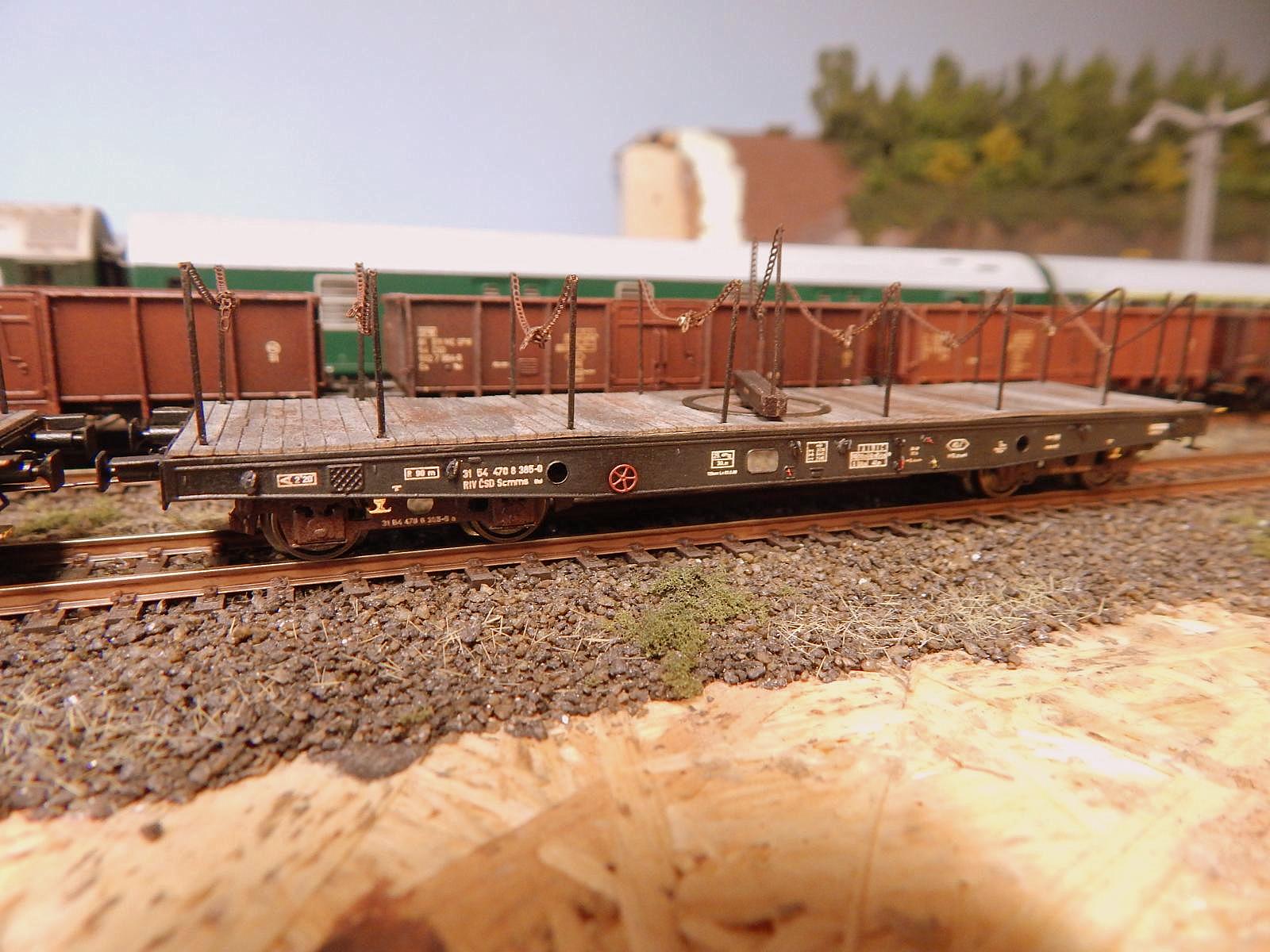

Scmms_finaleScmms_finale2Scmms_finale3

Scmms_finale4Scmms_finale5Scmms_finale6_3

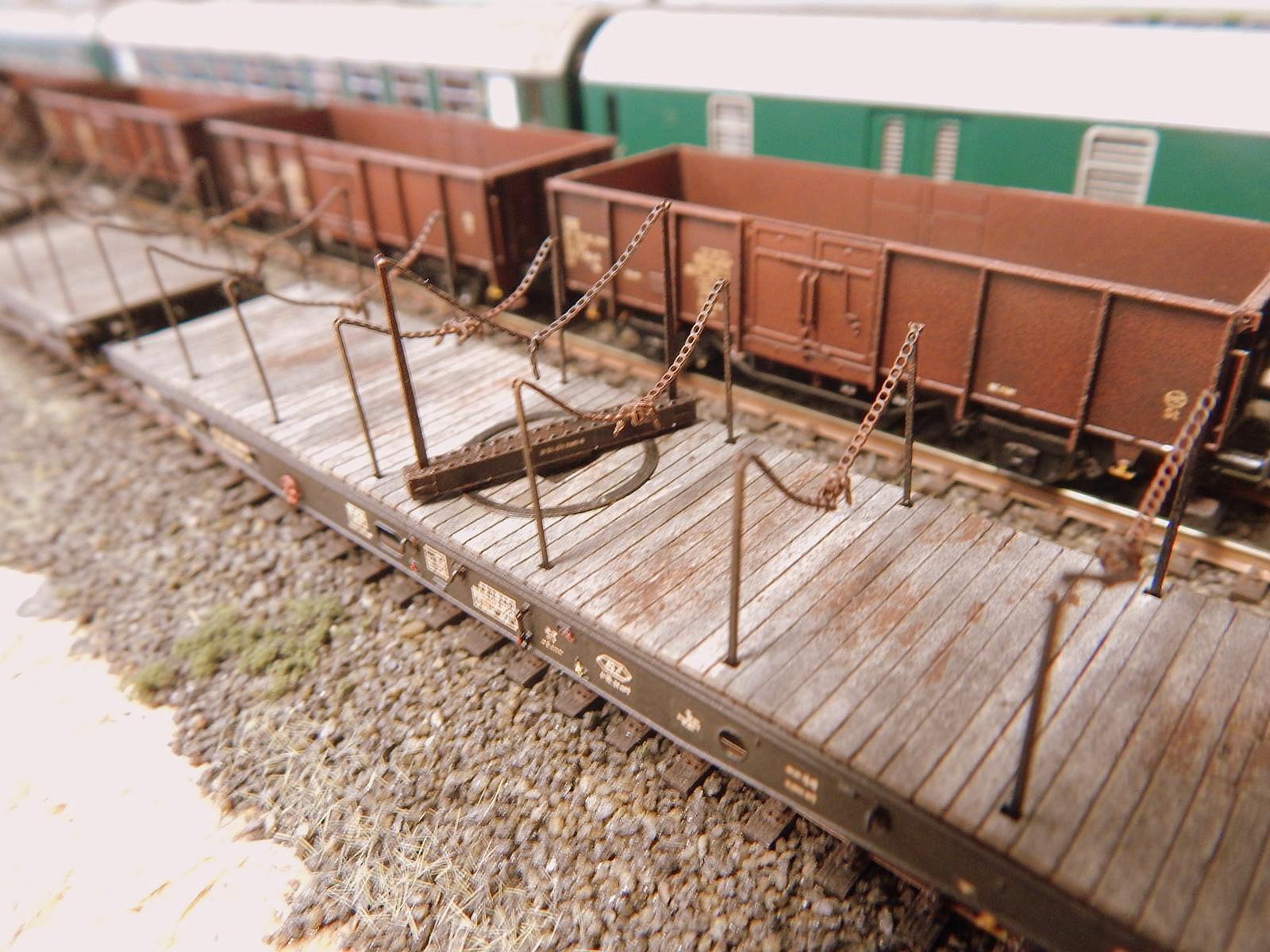

Scmms_finale7Scmms_finale8Scmms_finale9

Scmms_finale10Scmms_finale11Scmms_finale1

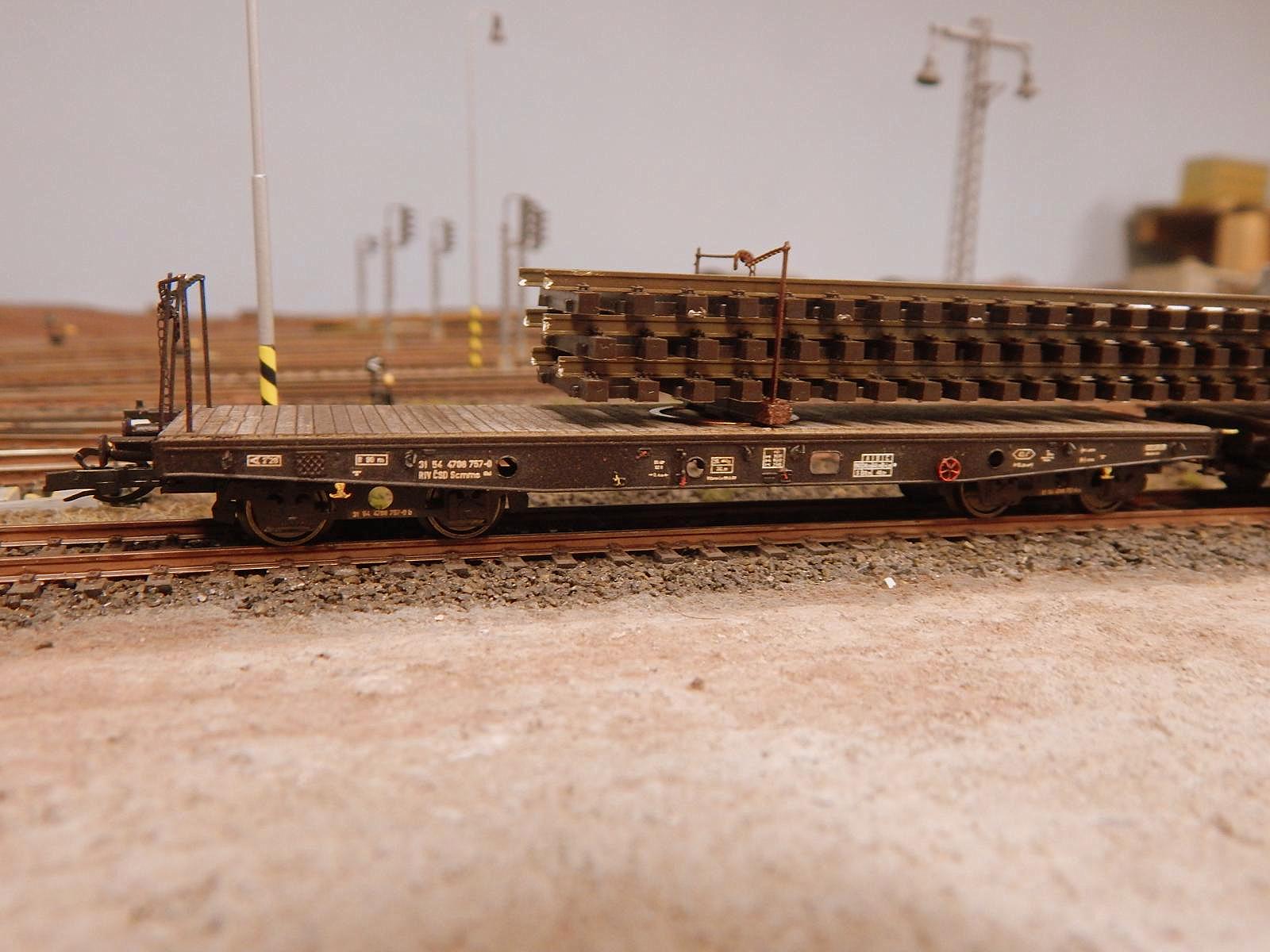

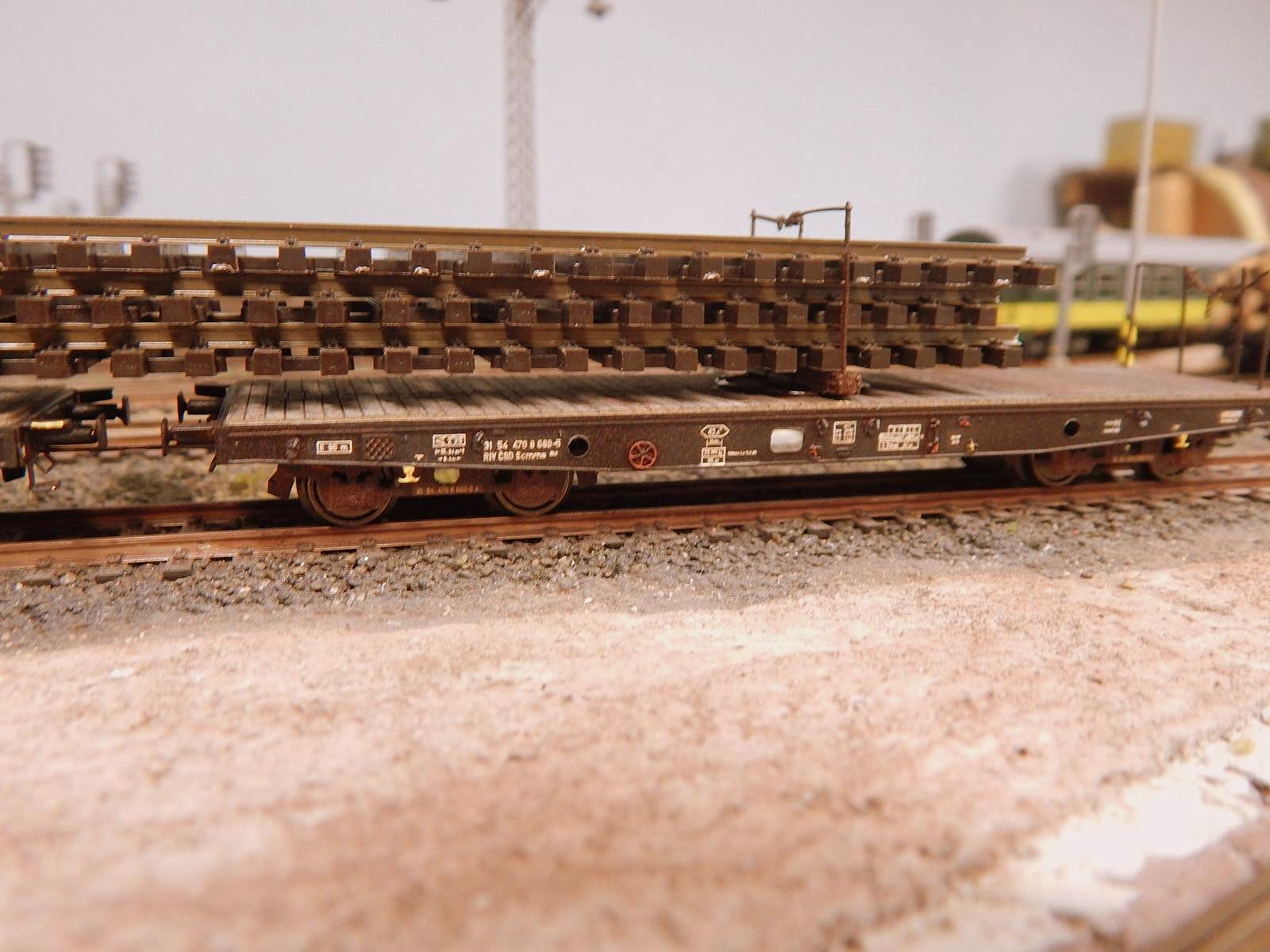

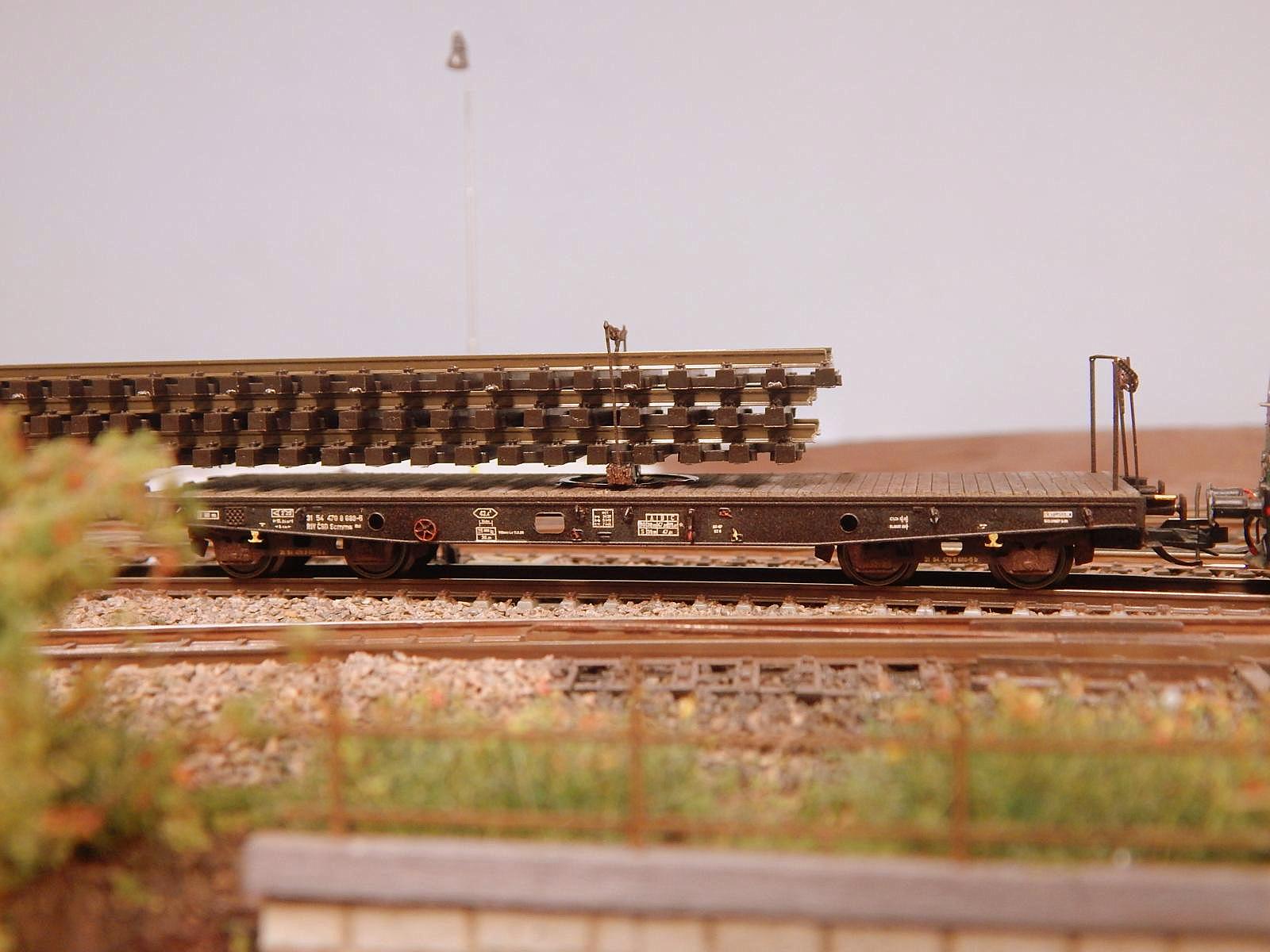

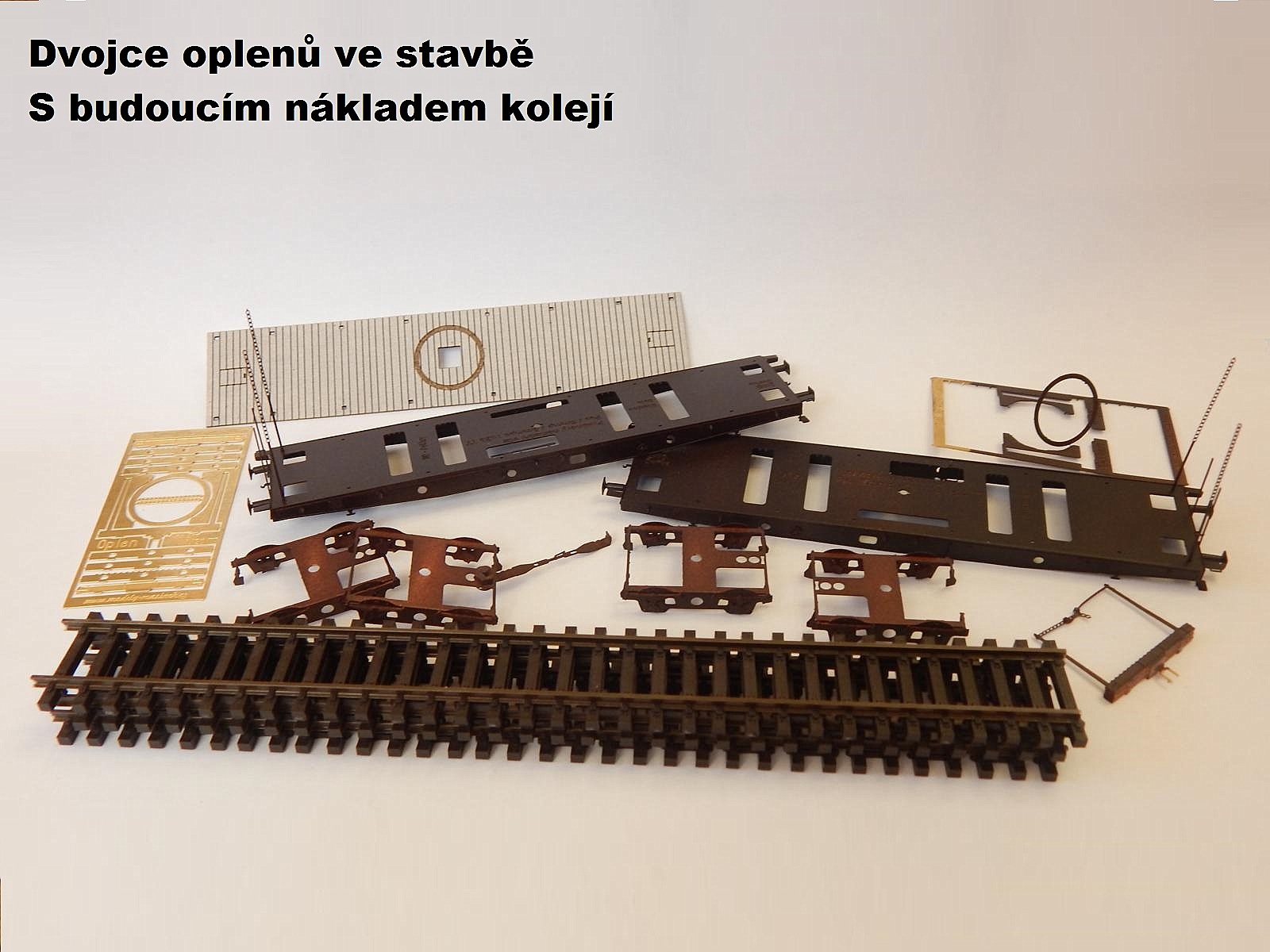

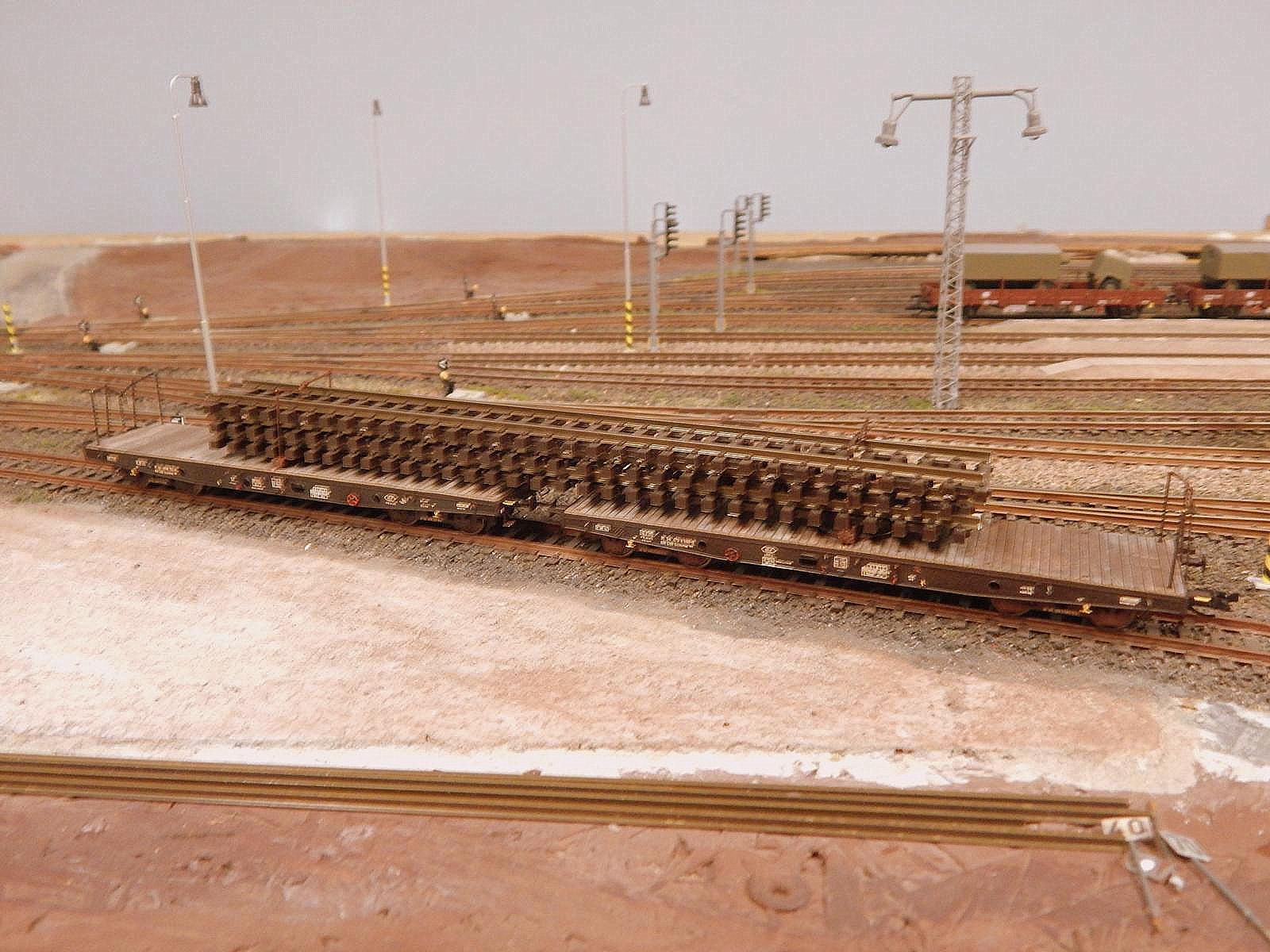

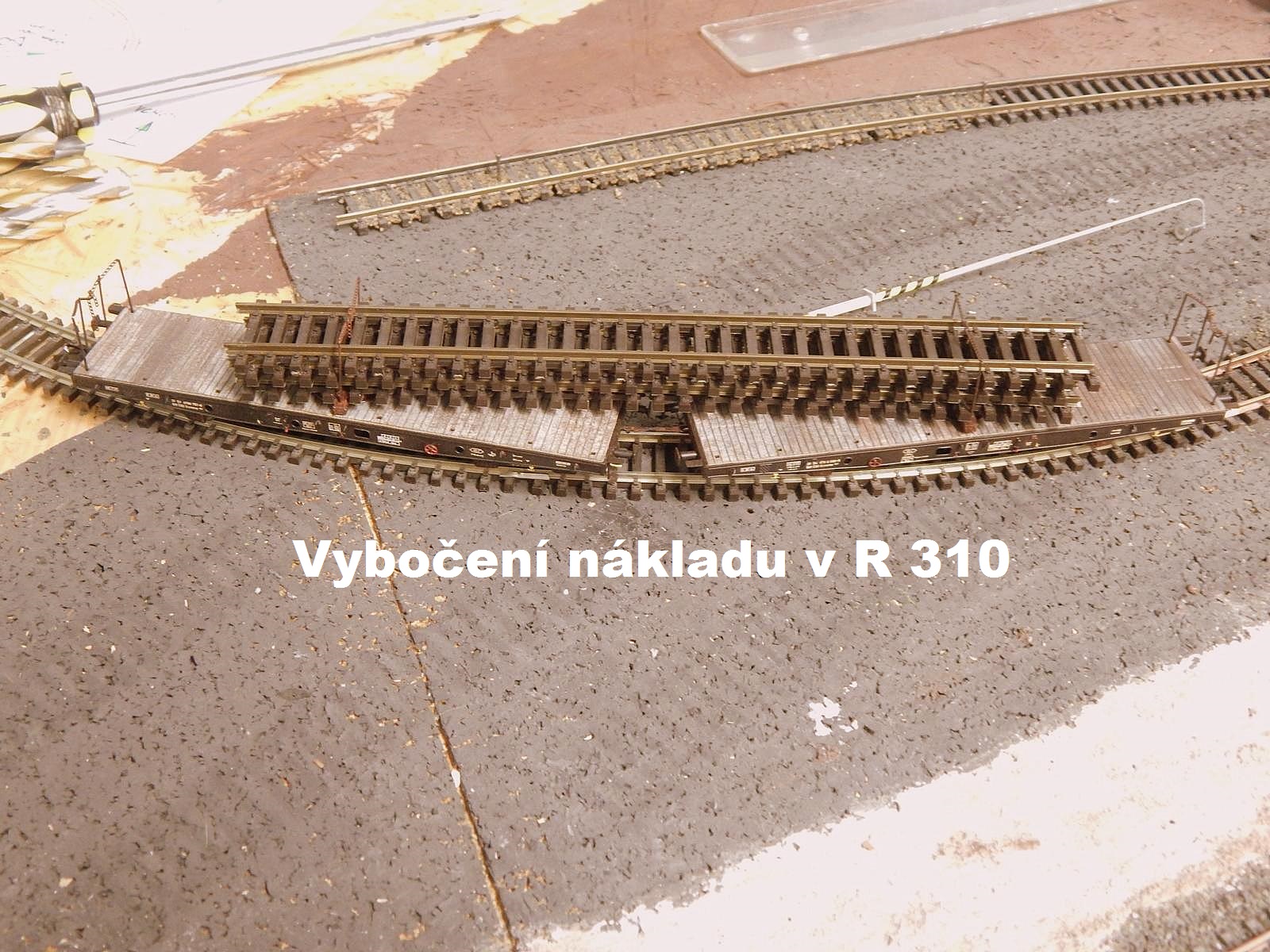

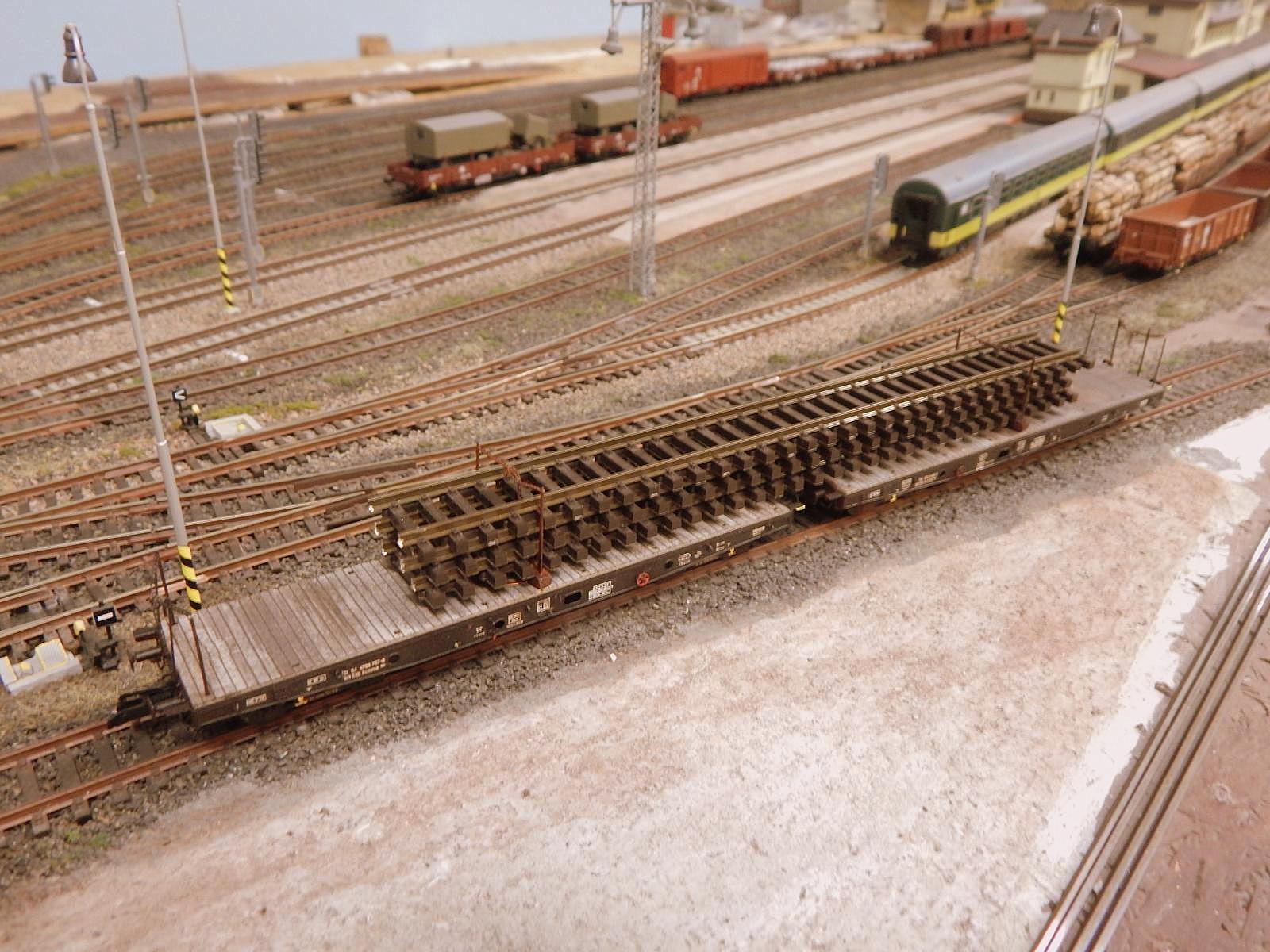

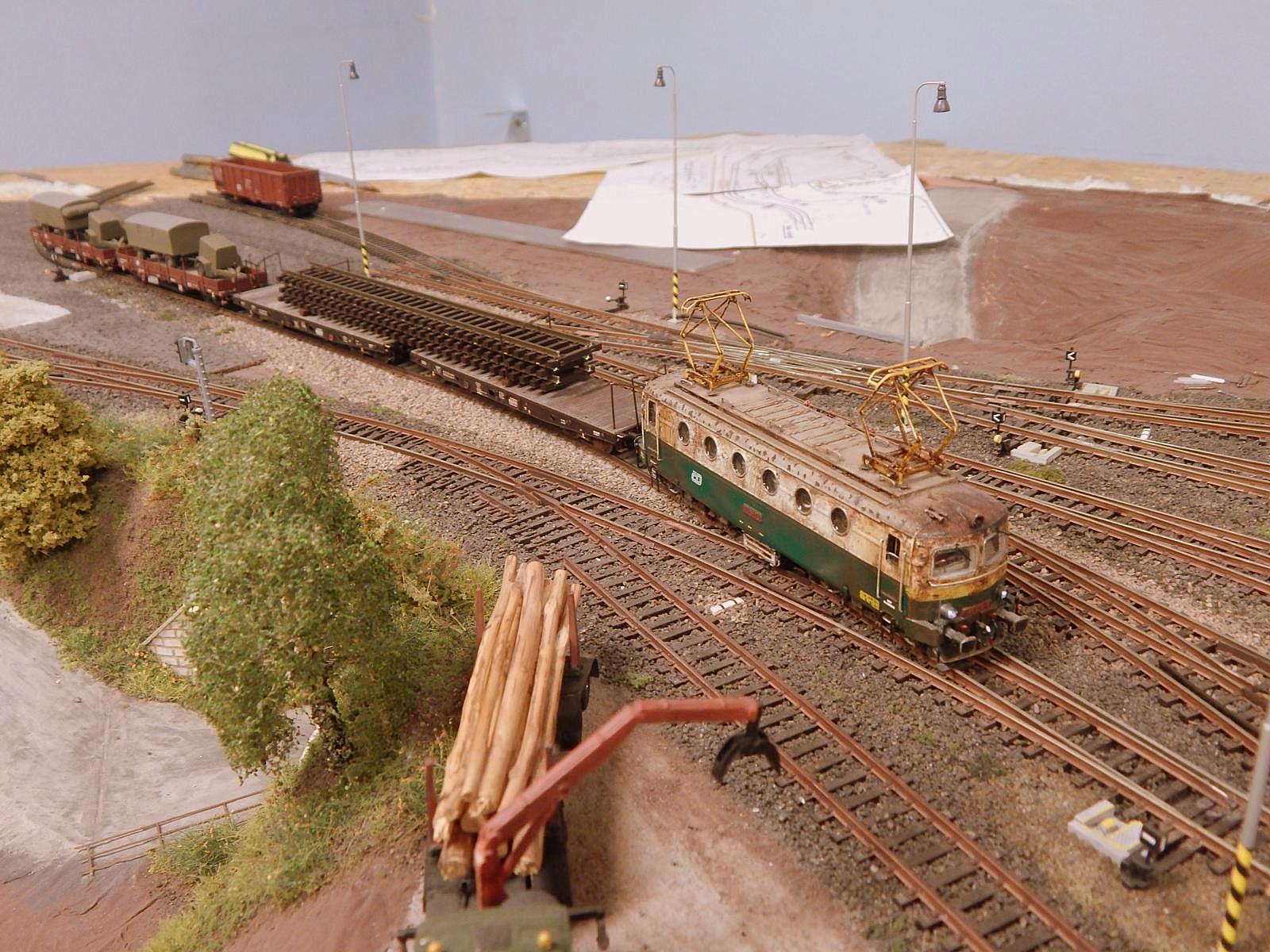

Scmms - dvojice vozů s nákladem kolejí

Celopájené vozy ČSD Scmms :)

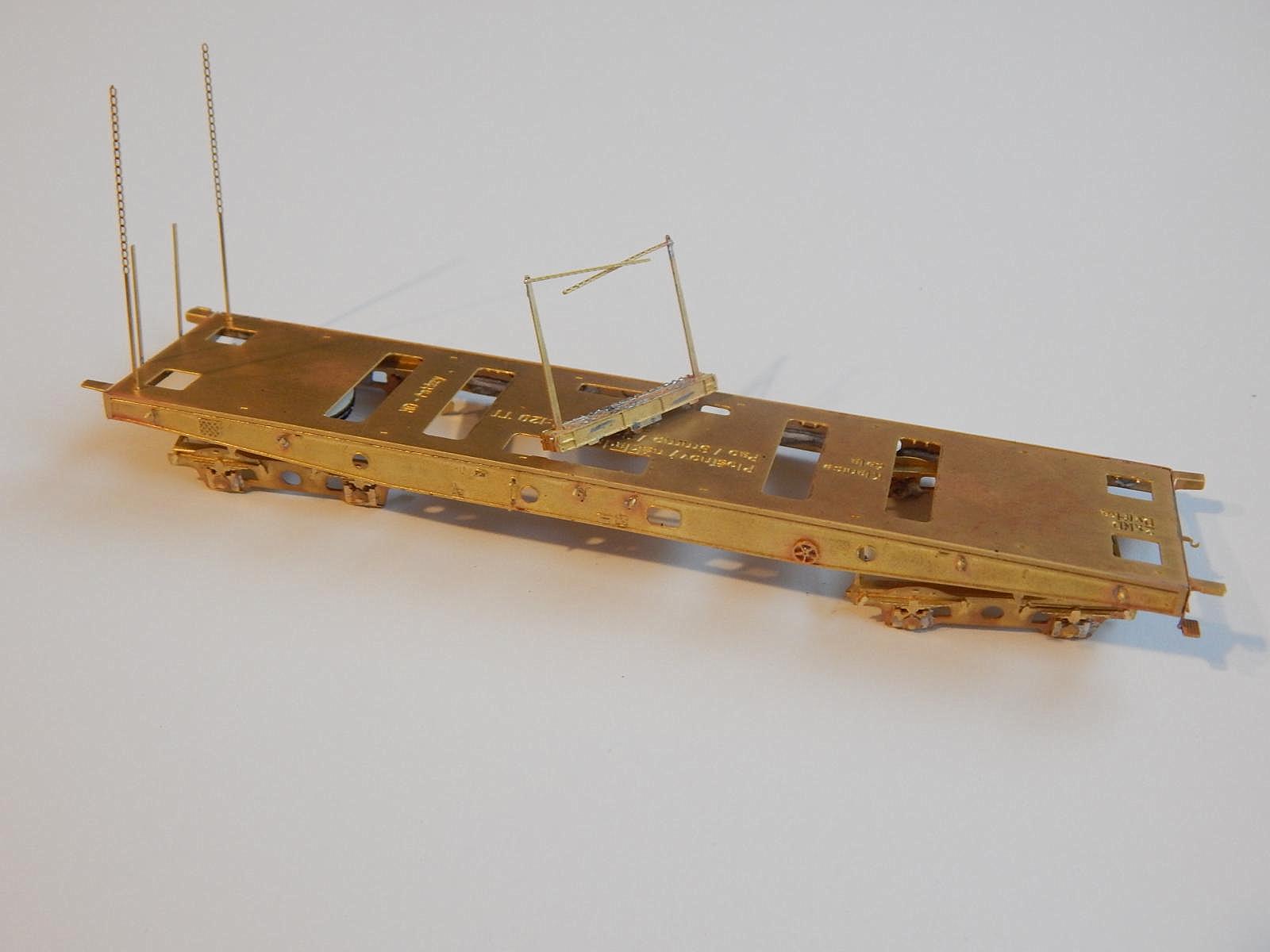

Oplen_2Scmms_koleje_2Oplen2koleje1

Oplen2koleje2Oplen2koleje3_2Oplen2koleje4

Oplen2koleje5Oplen2koleje6Oplen2koleje7

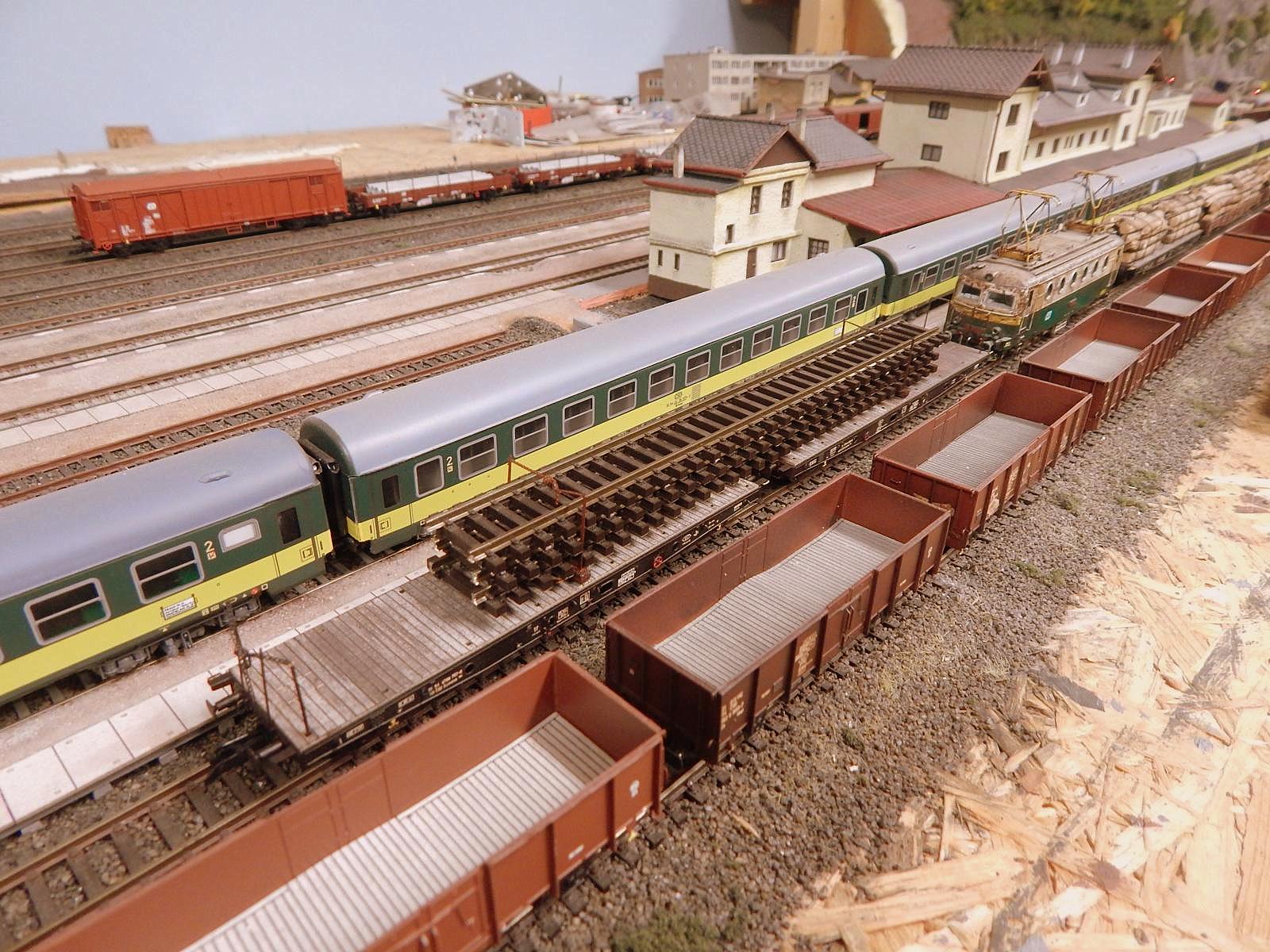

Oplen2koleje8Oplen2koleje9Oplen2koleje10

Oplen2koleje11Oplen2koleje12Oplen2koleje13

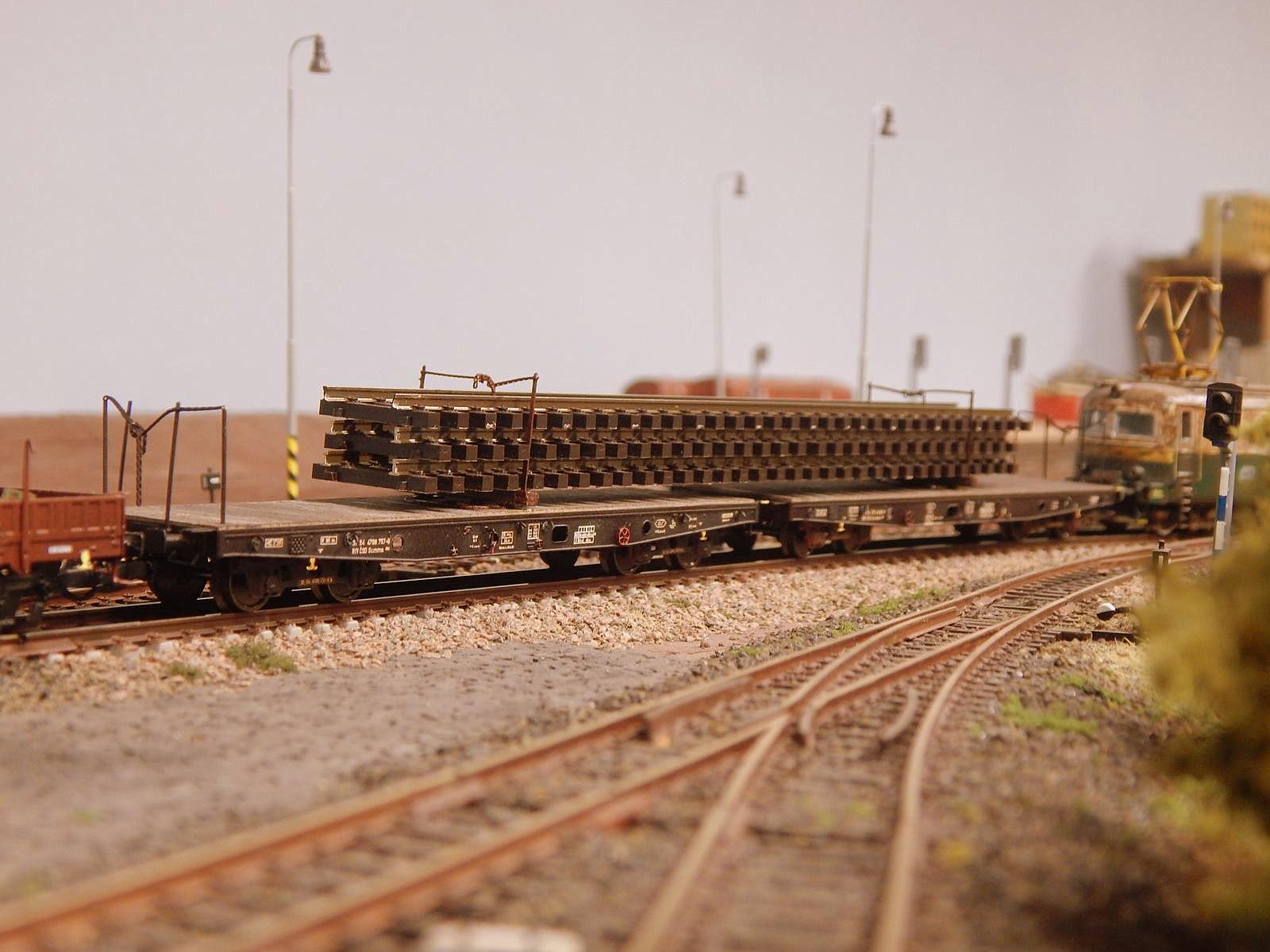

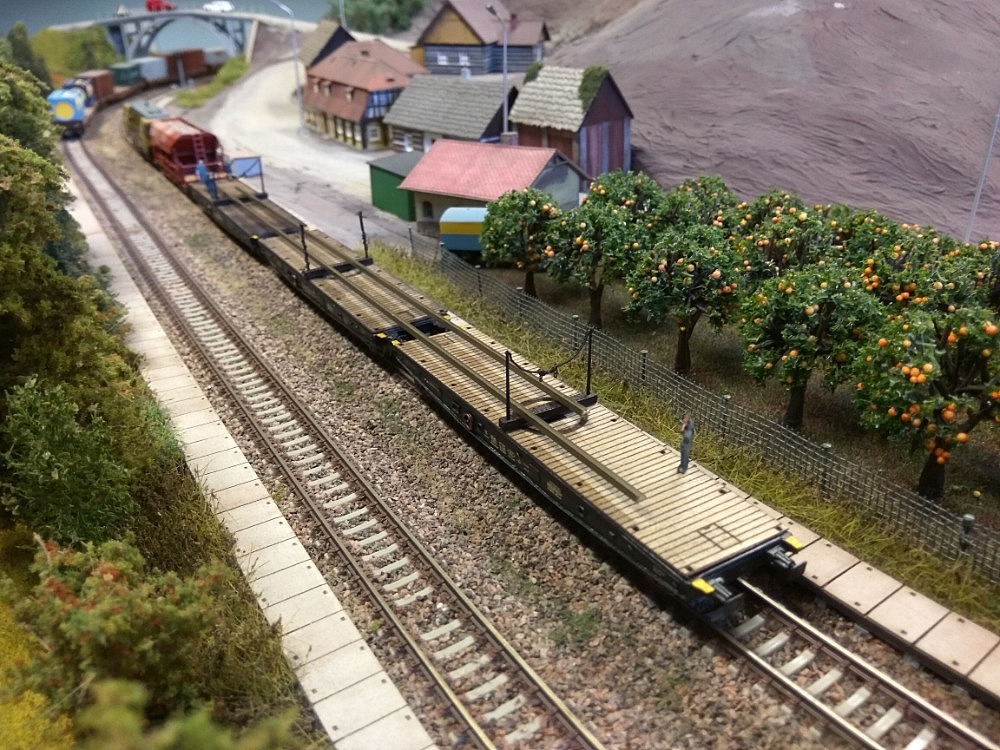

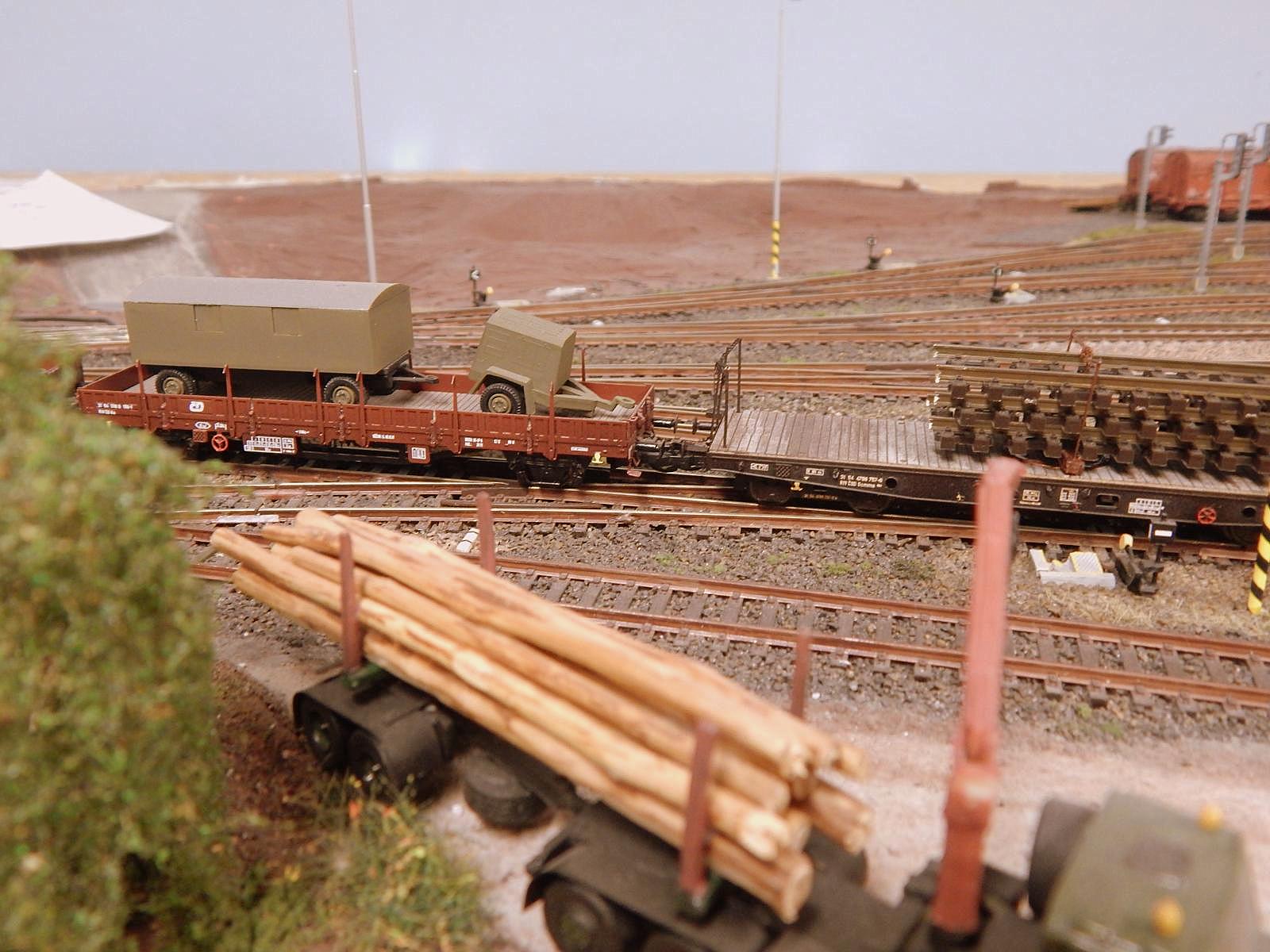

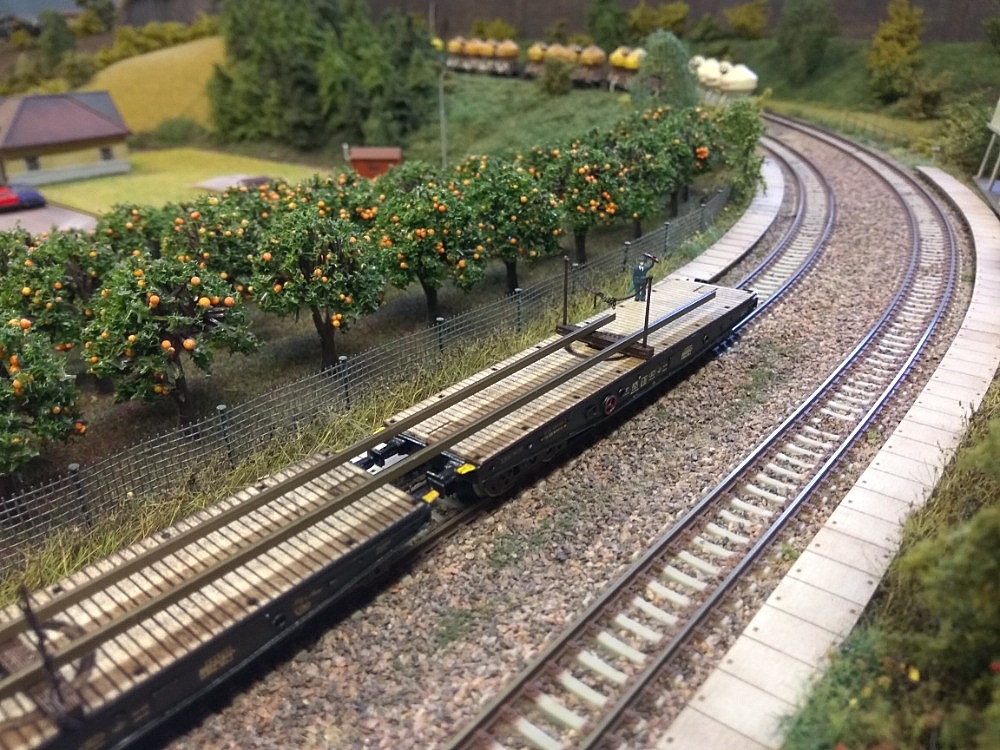

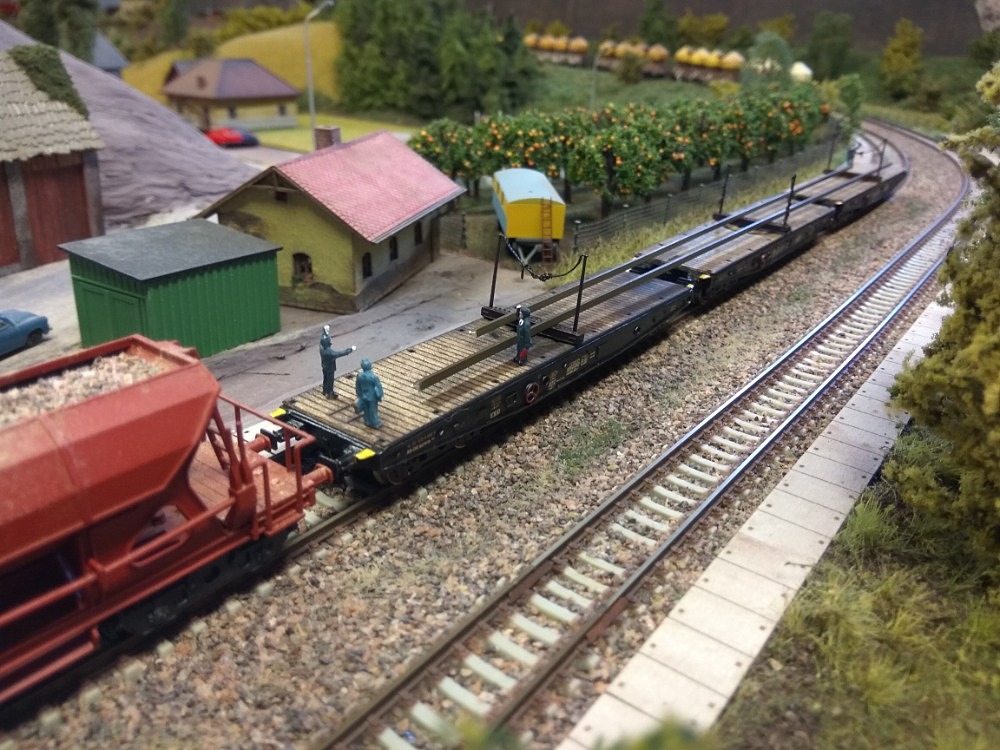

Scmms - trojice vozů ČSD s nákladem kolejí

K1600_img_20200804_200304_2Img_20200805_131411Img_20200805_131429

Img_20200805_131448_2Img_20200805_131500Img_20200805_131539

 Pruty kolejí jsou přes celou délku všech tří vozů, na kolejišti by tato souprava už vypadla v prvním oblouku, modely budou jen jako statické, někde na trati, v pracovním úseku. Bez spřáhel, bez ložisek, bez kovových dvojkolí :)

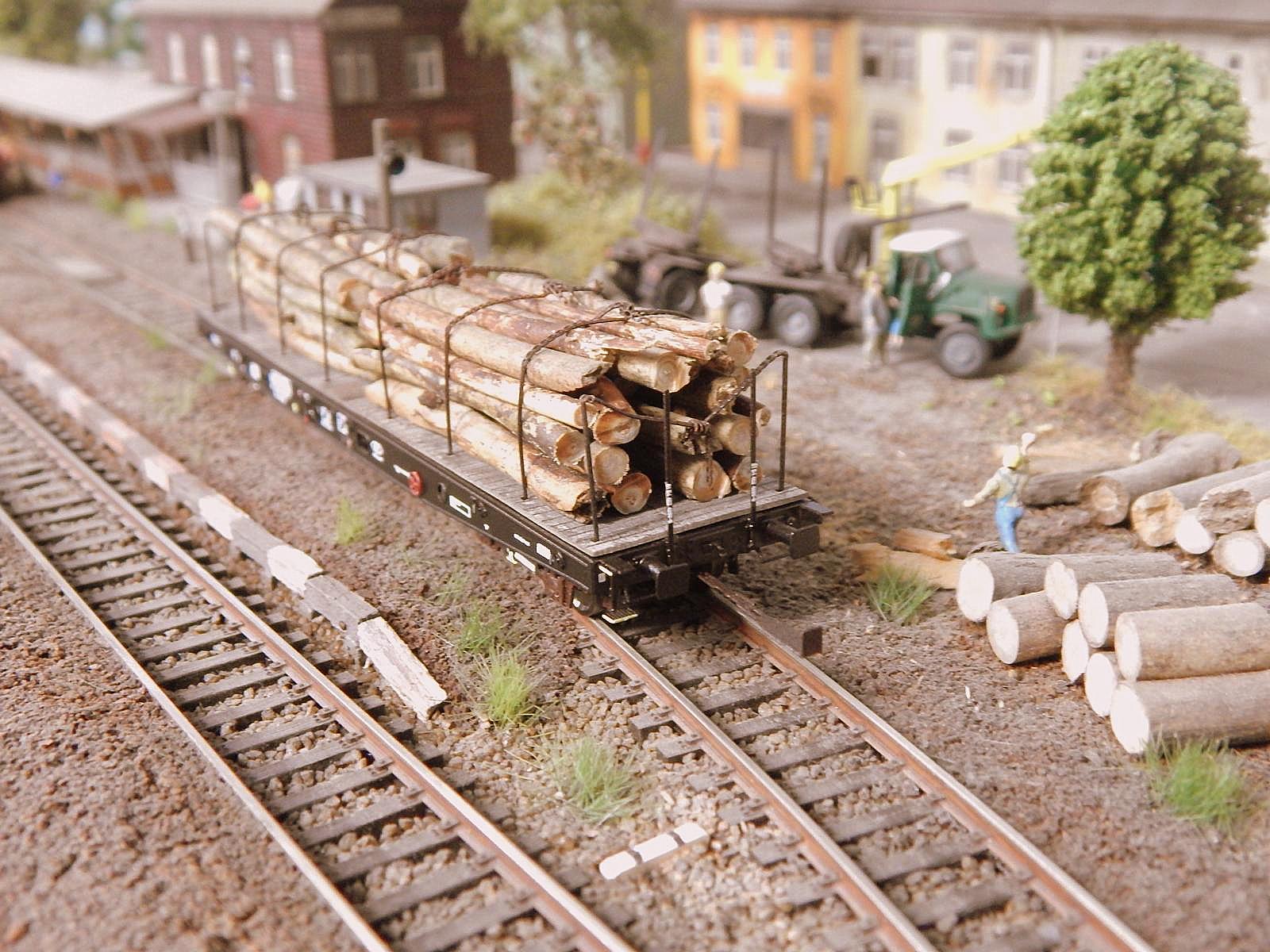

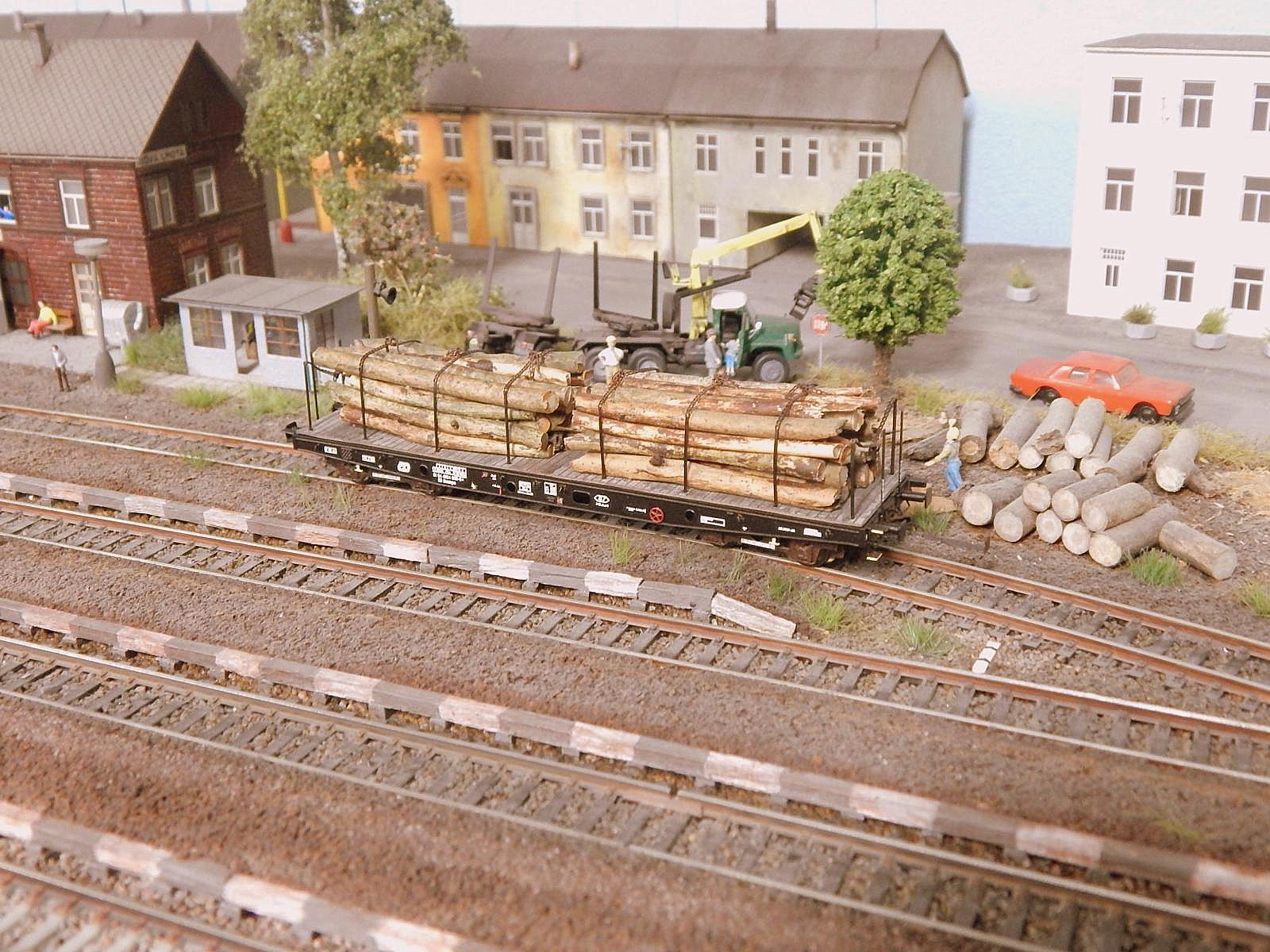

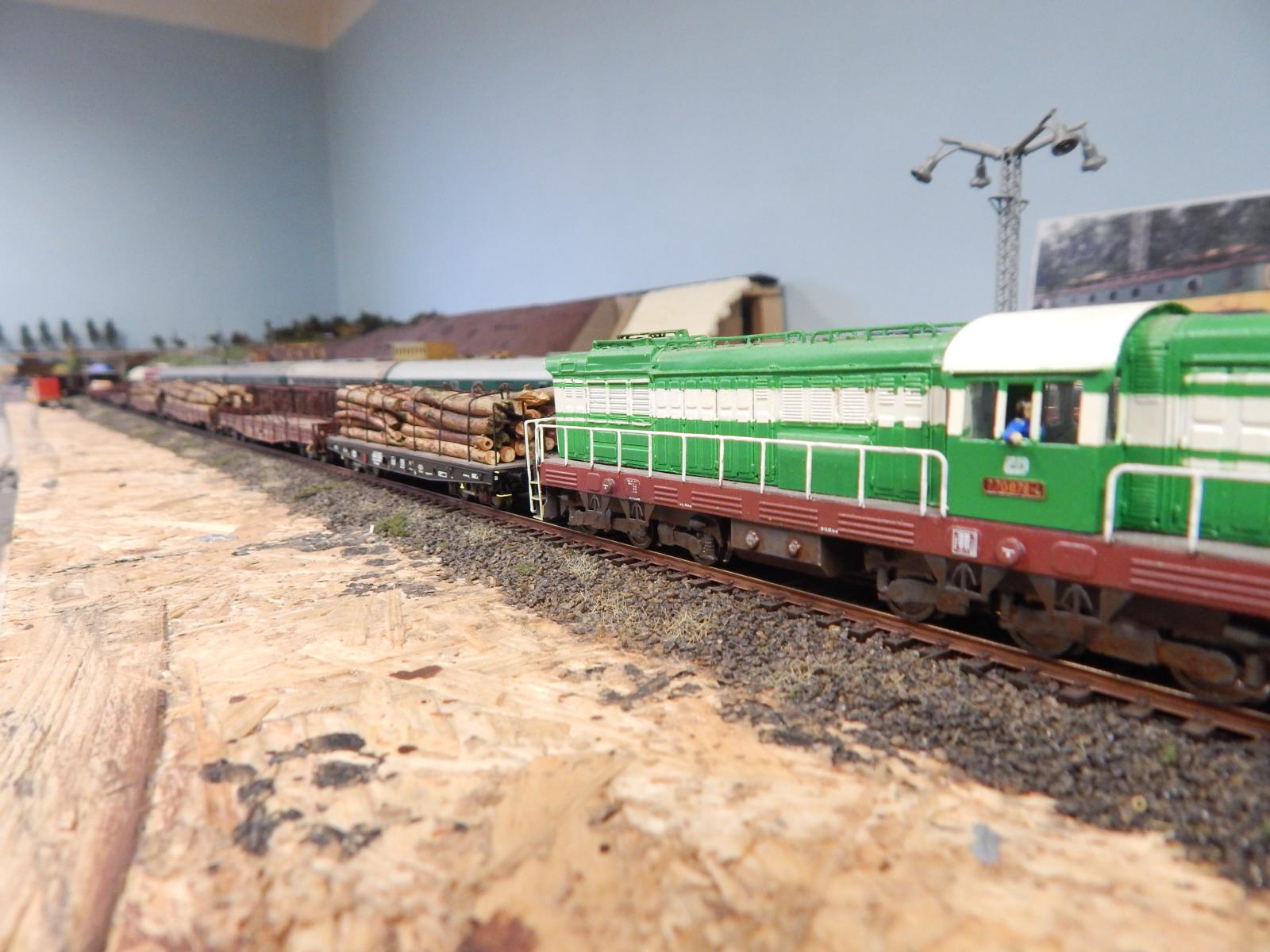

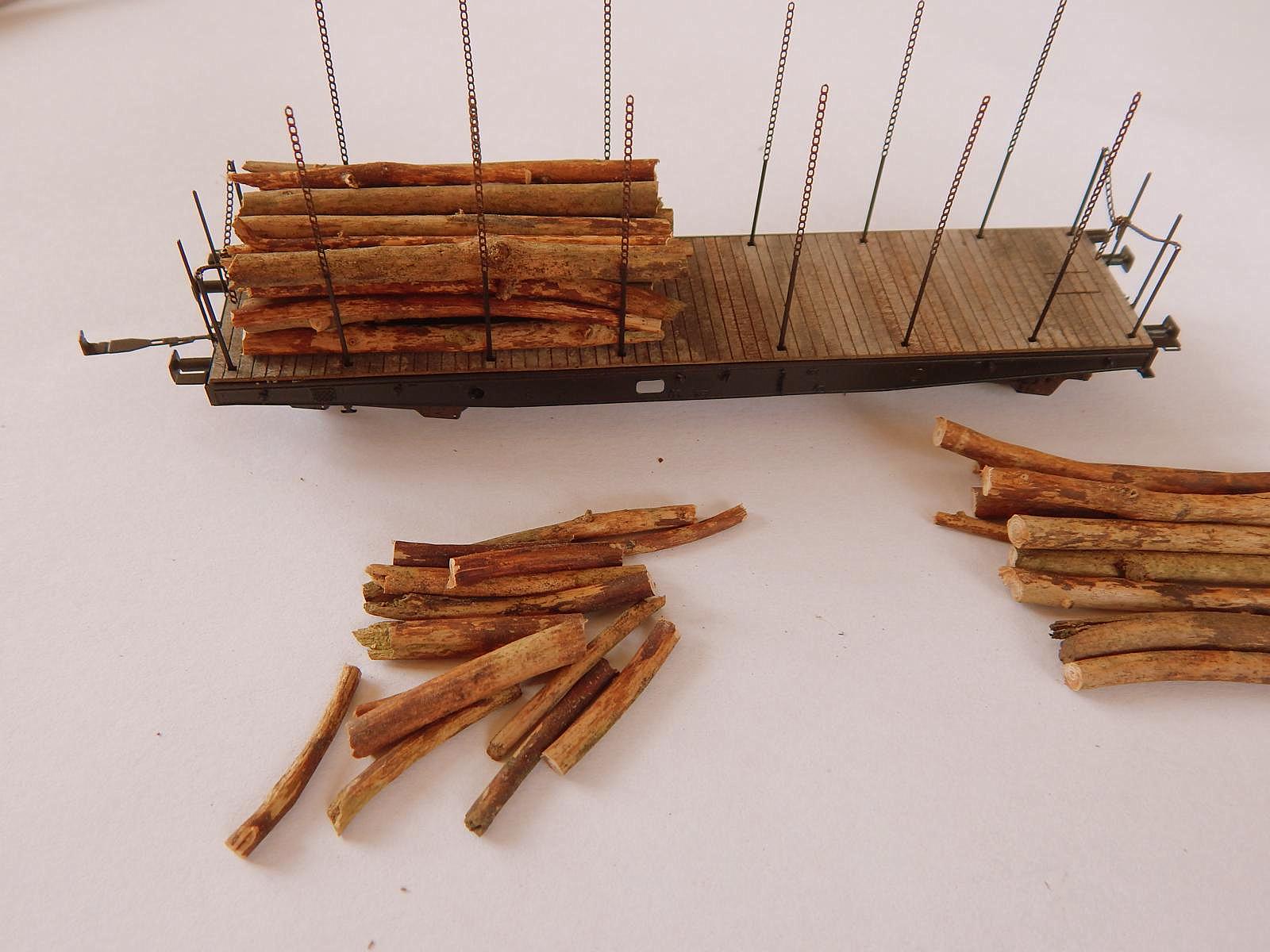

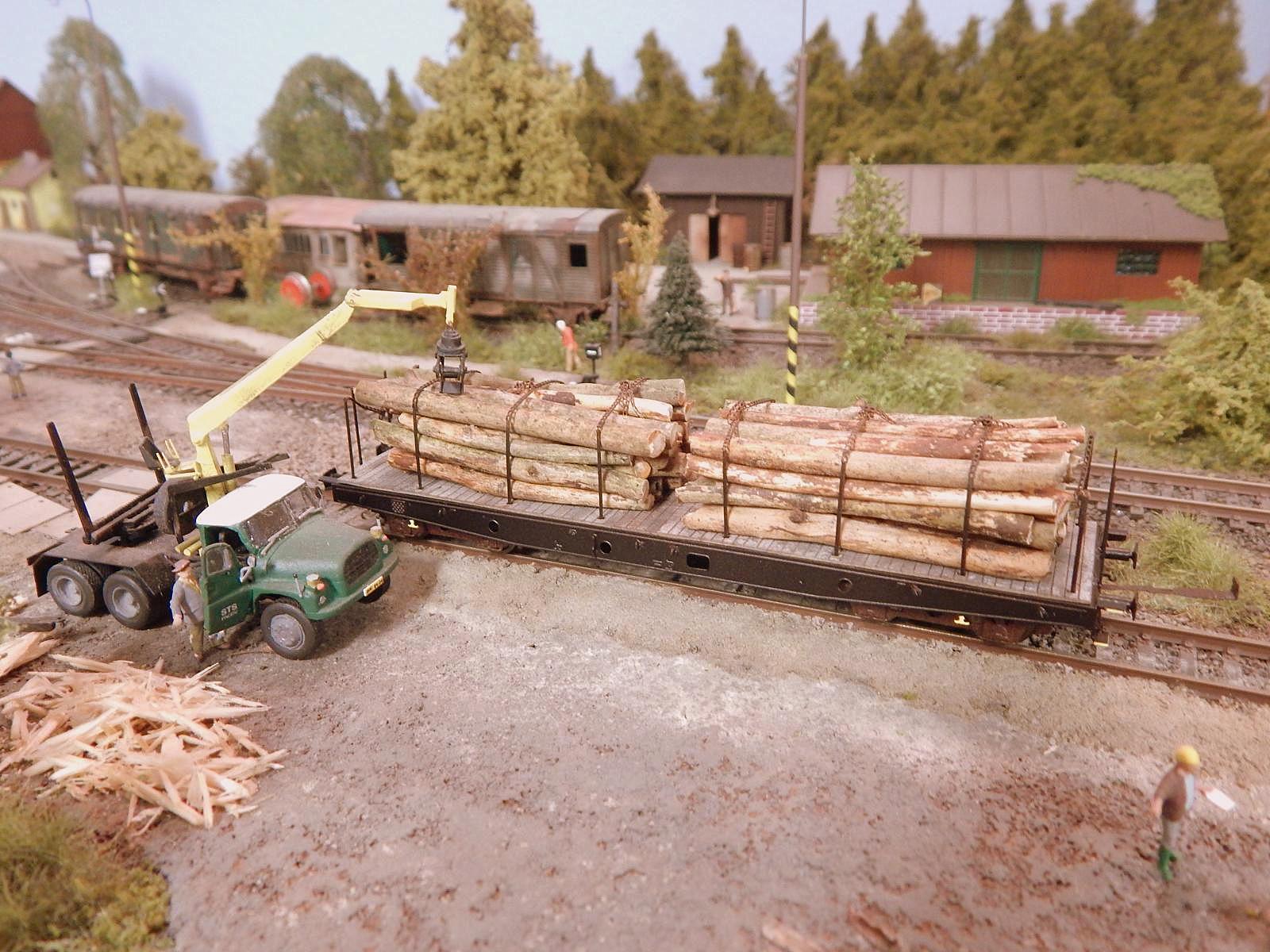

Model vozu ČD Smmps 81 54 462 4 999-9

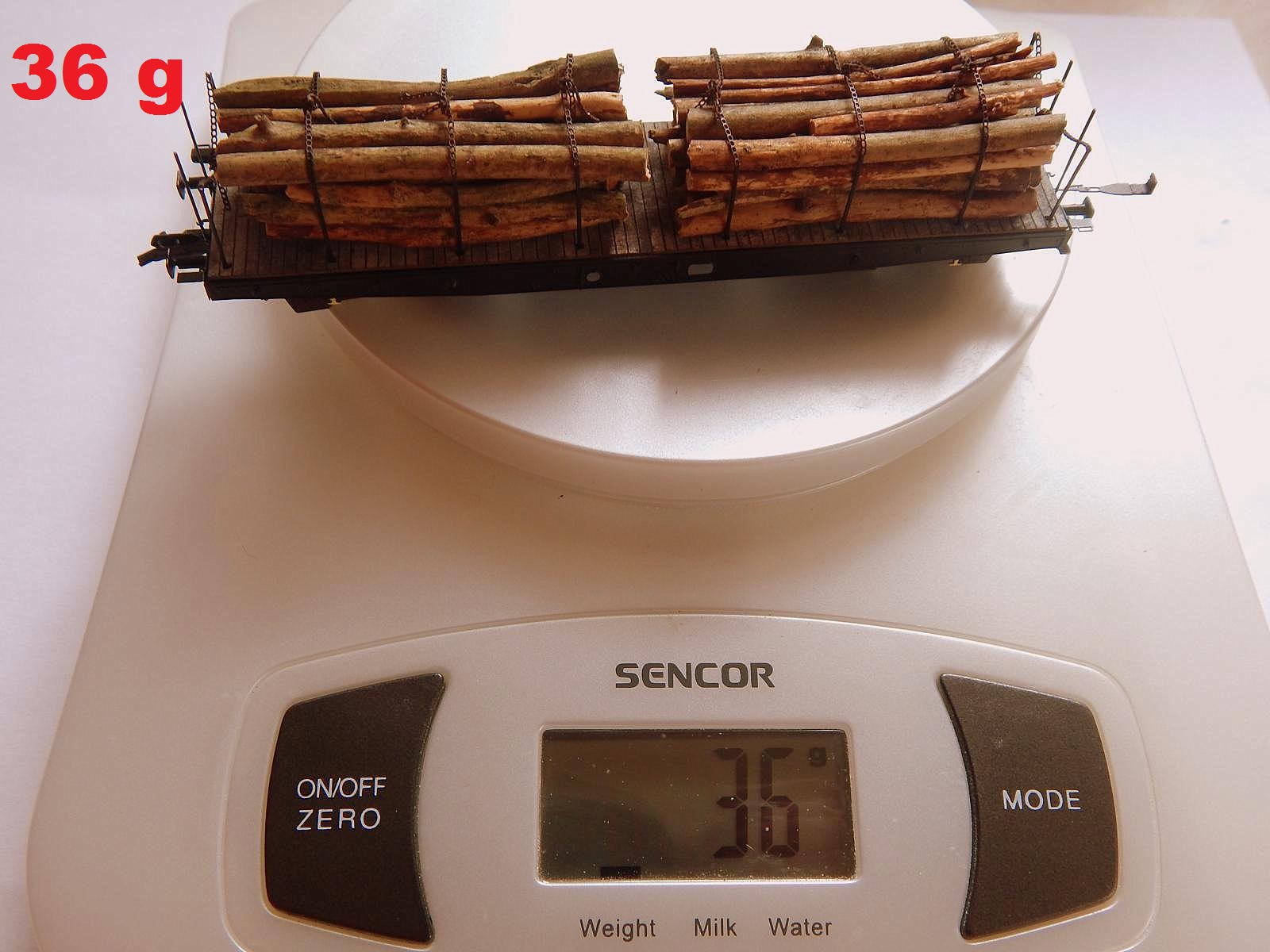

Dřevo je řezané na metry, tzv. zde představuje délku 2*6 m ( 2*5 cm ). Celková váha je 36 g.

Smmps_naklad1Smmps_naklad2_2Vaha-smmps_naklad

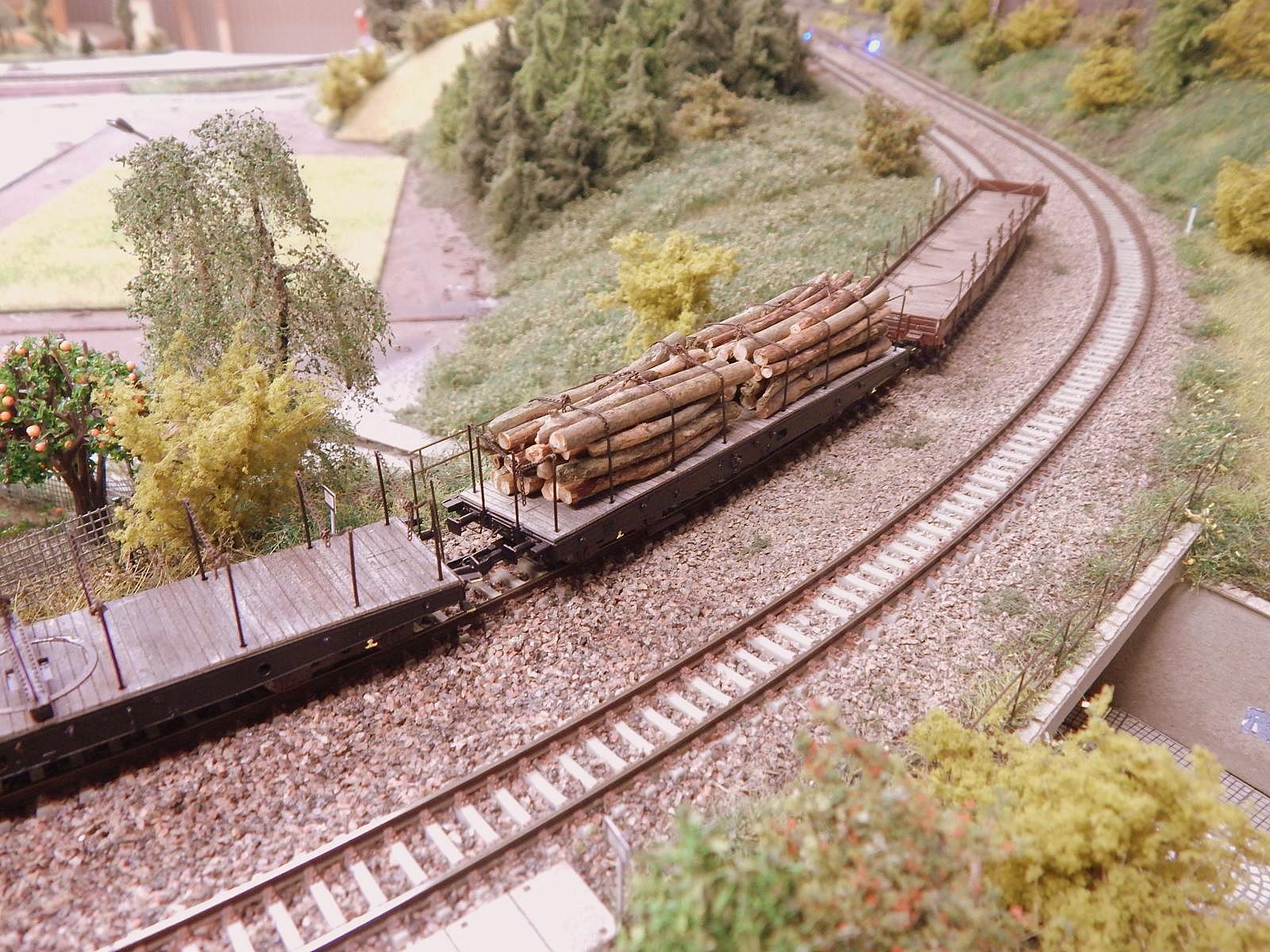

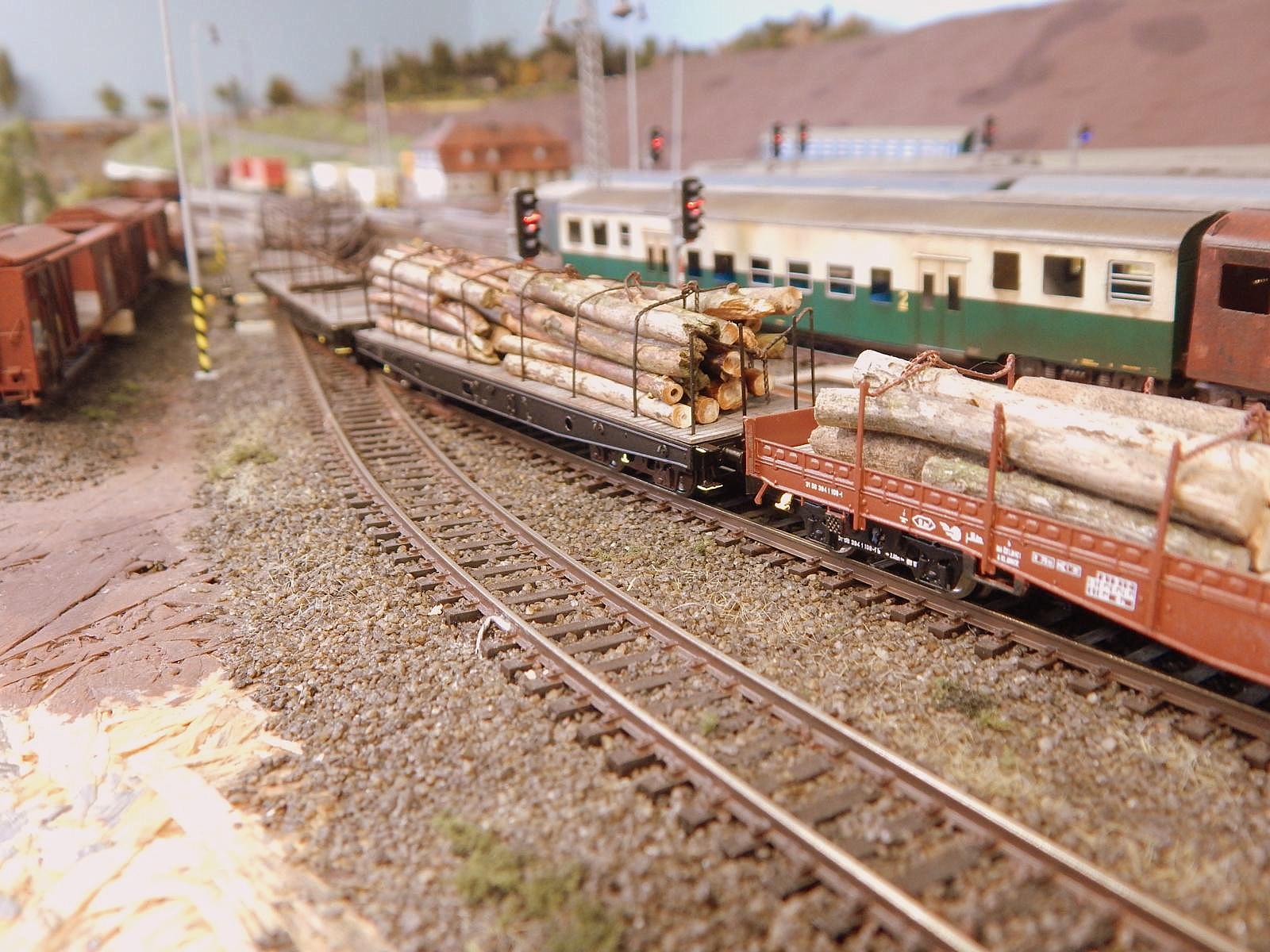

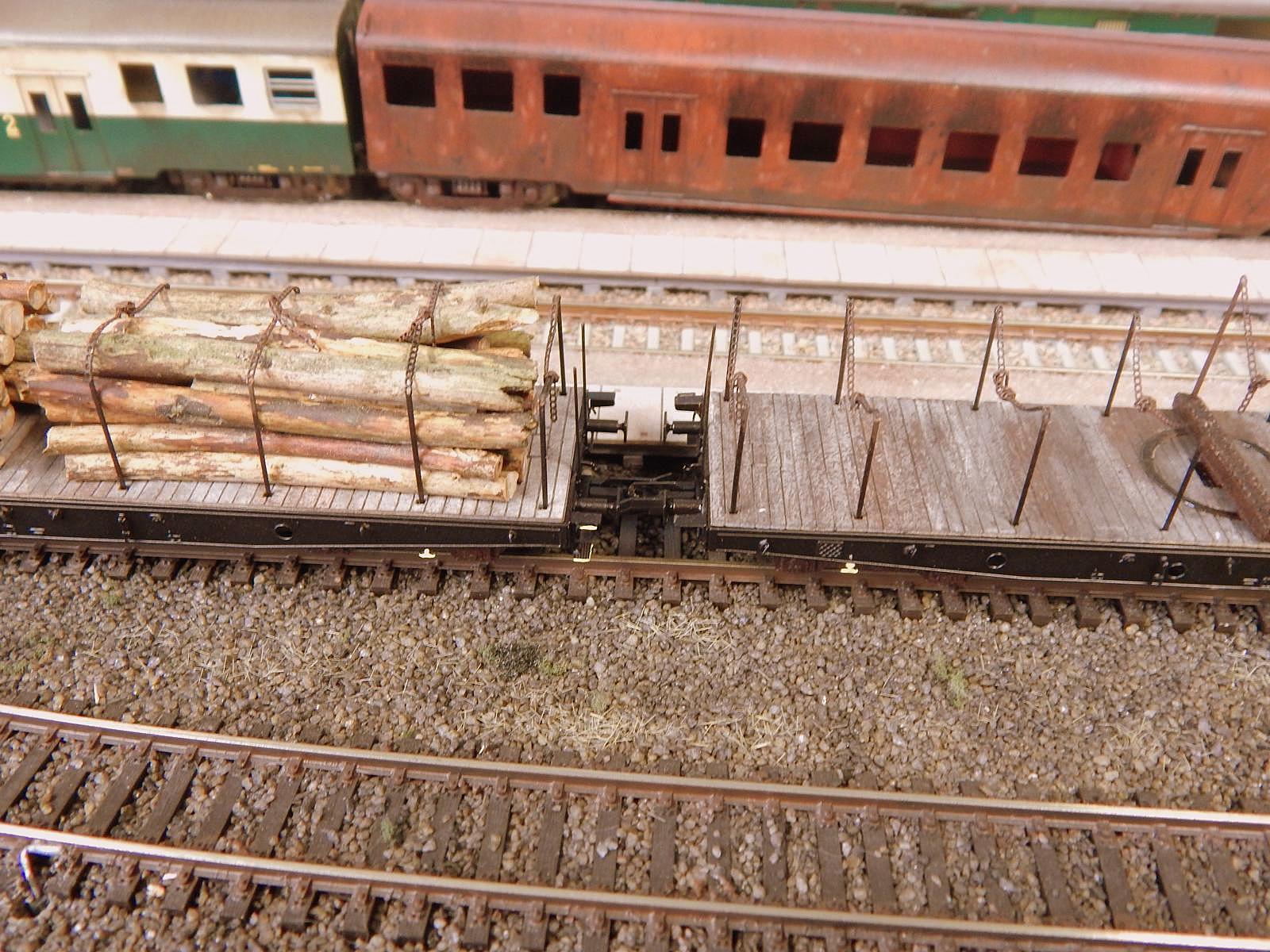

Model v soupravě

Smmps_naklad7Smmps_naklad10Smmps_naklad13

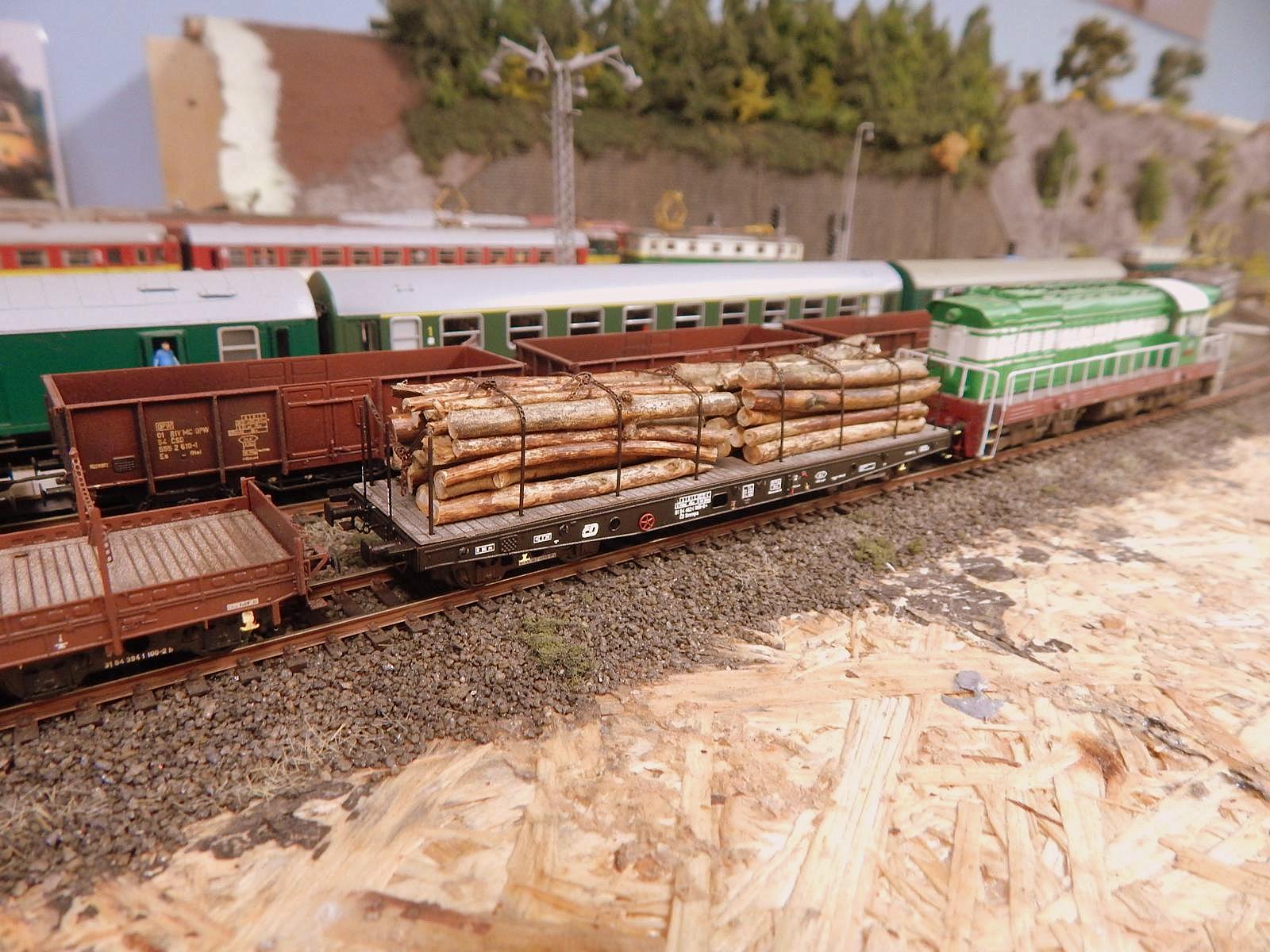

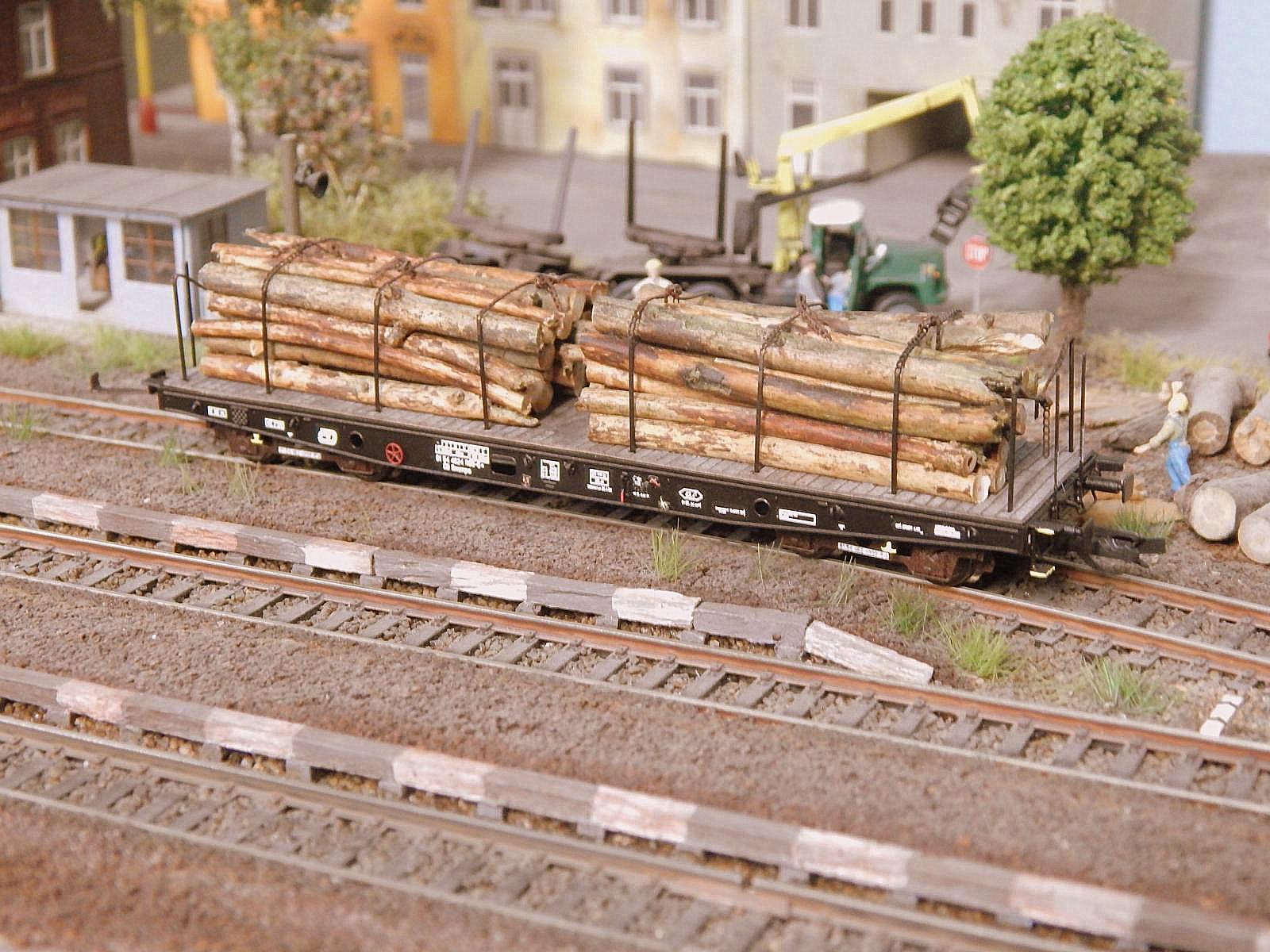

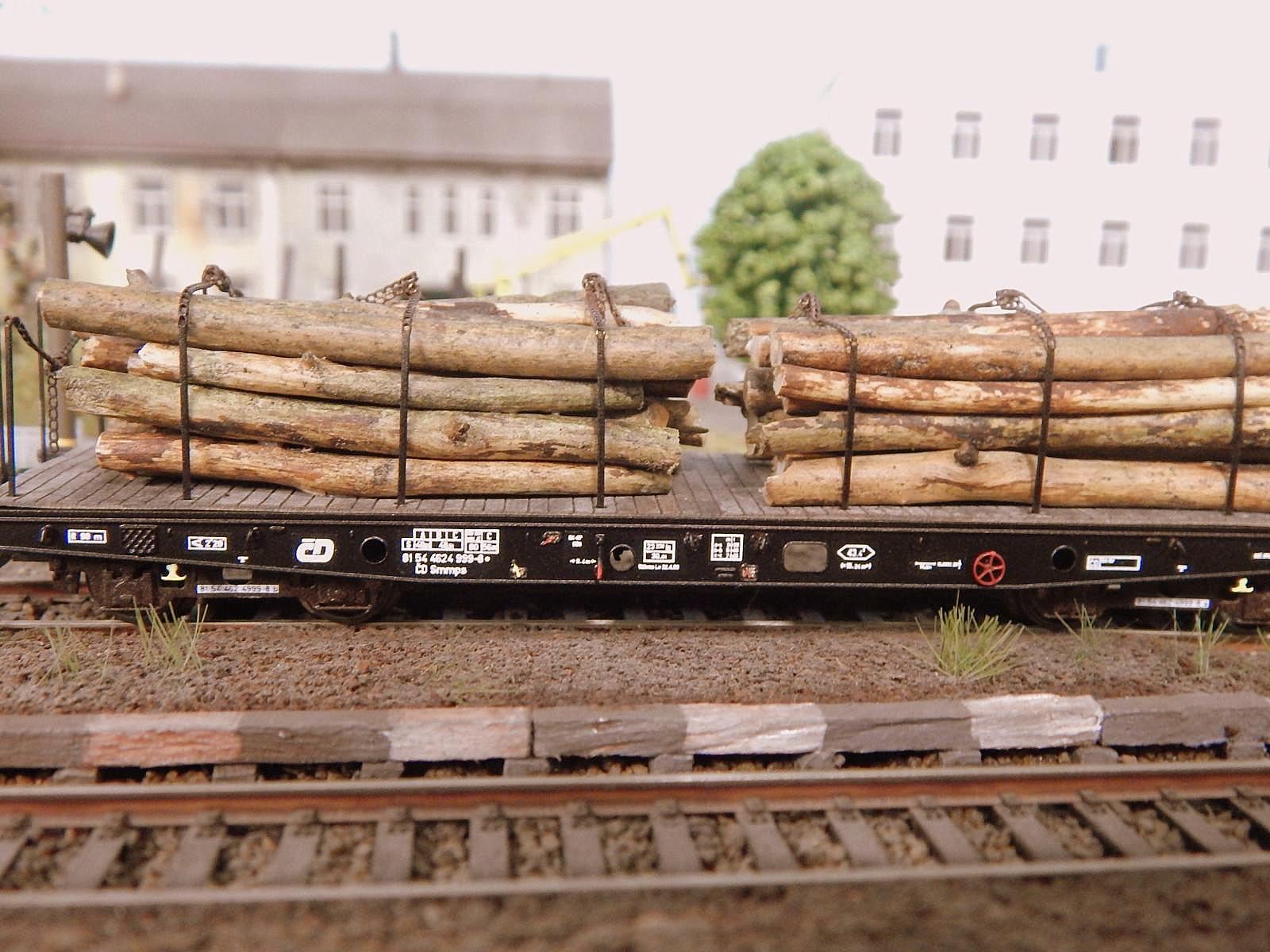

Po aplikaci obtisků

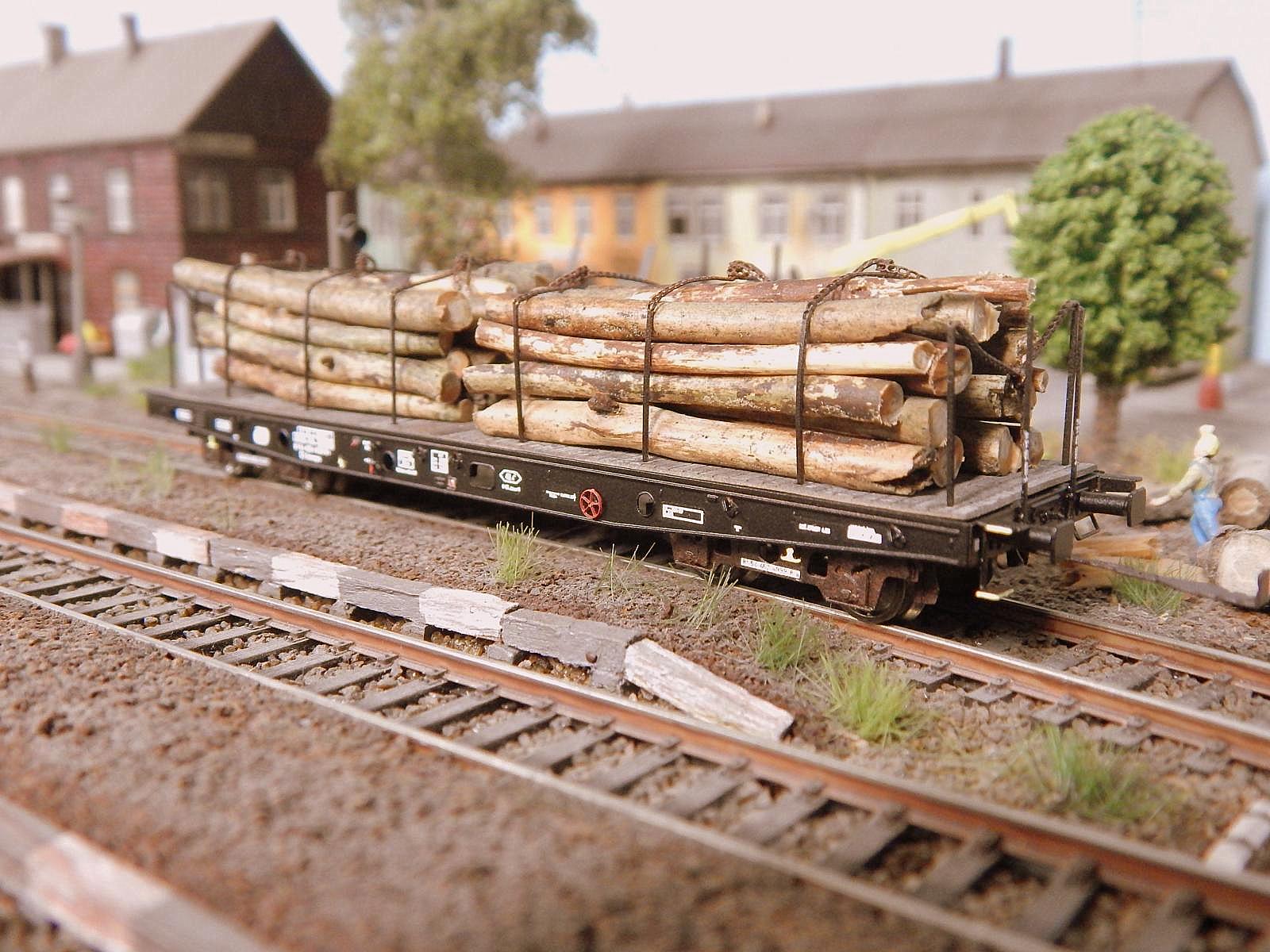

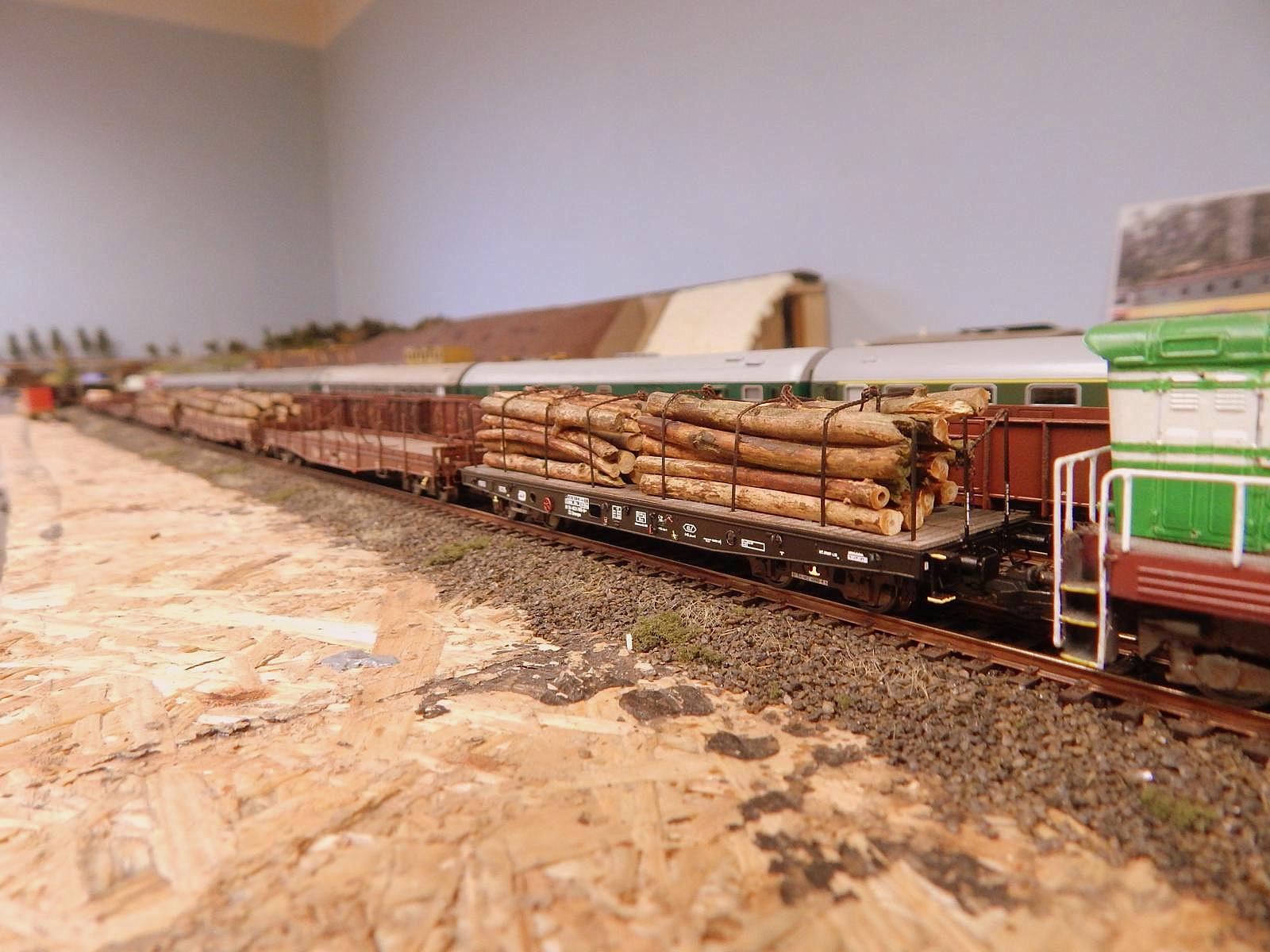

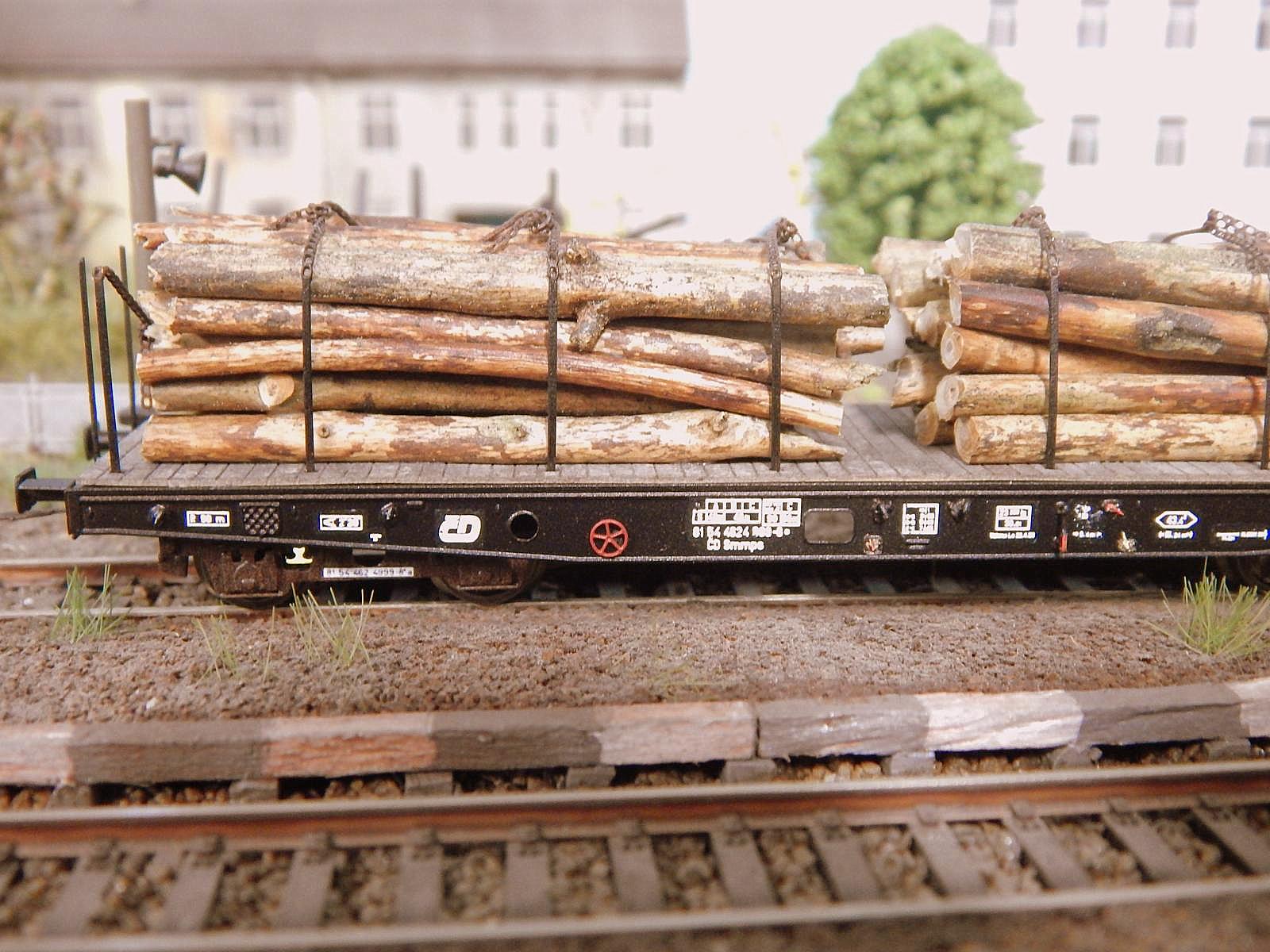

Smmps-999_finaleSmmps-999_finale1Smmps-999_finale2

Smmps-999_finale3Smmps-999_finale4_2Smmps-999_finale5

Smmps-999_finale6Smmps-999_finale7Smmps-999_finale8

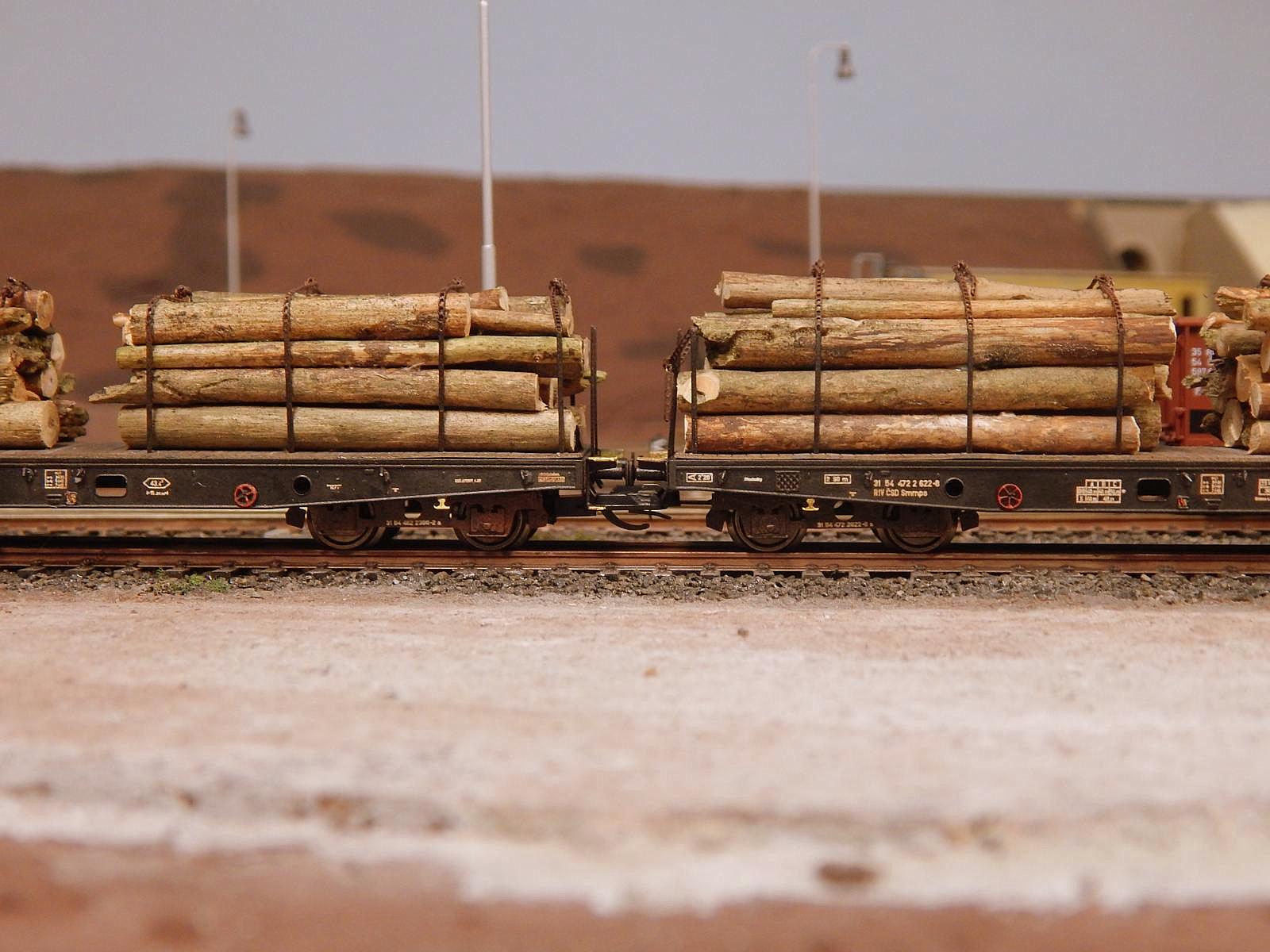

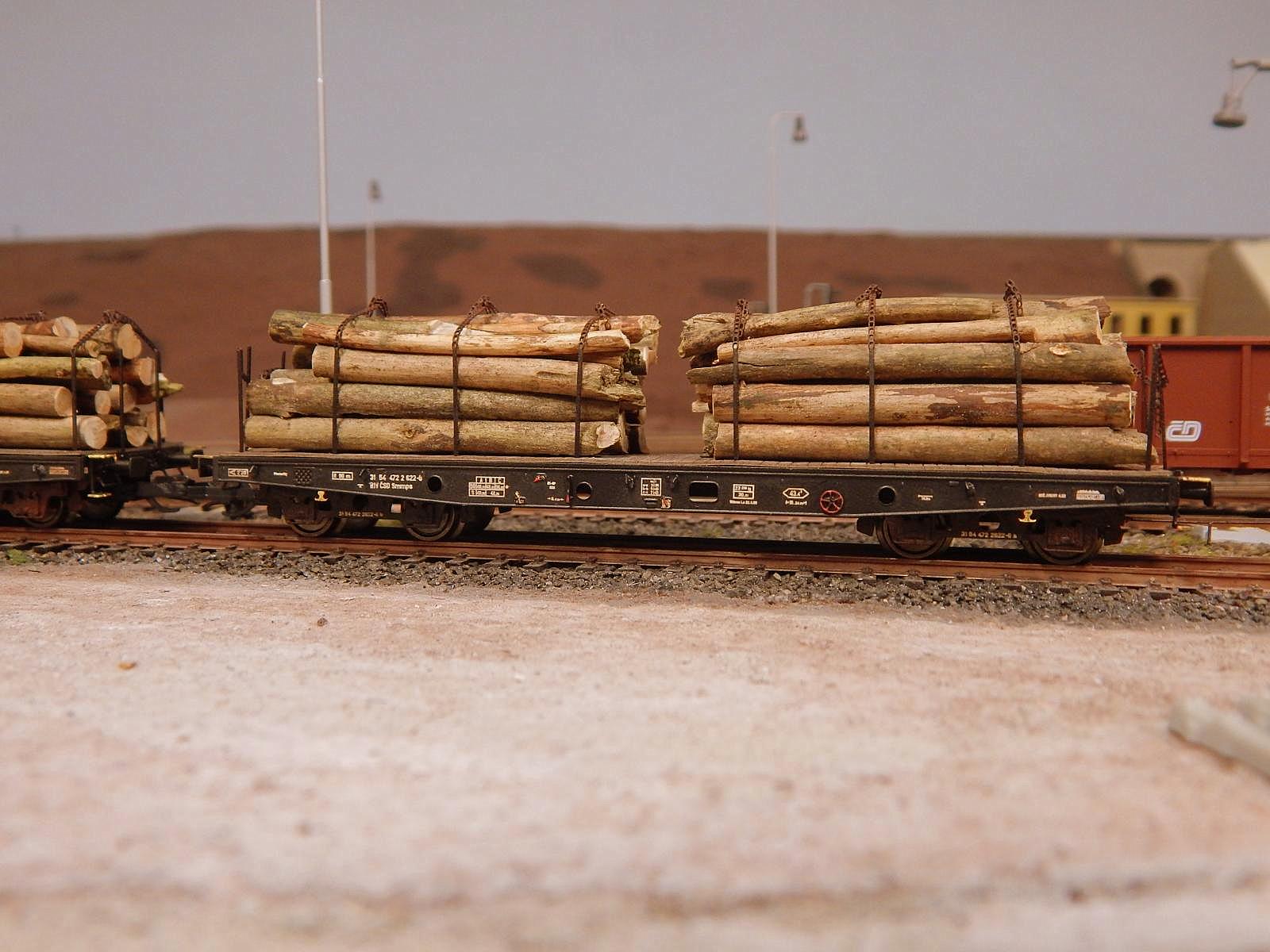

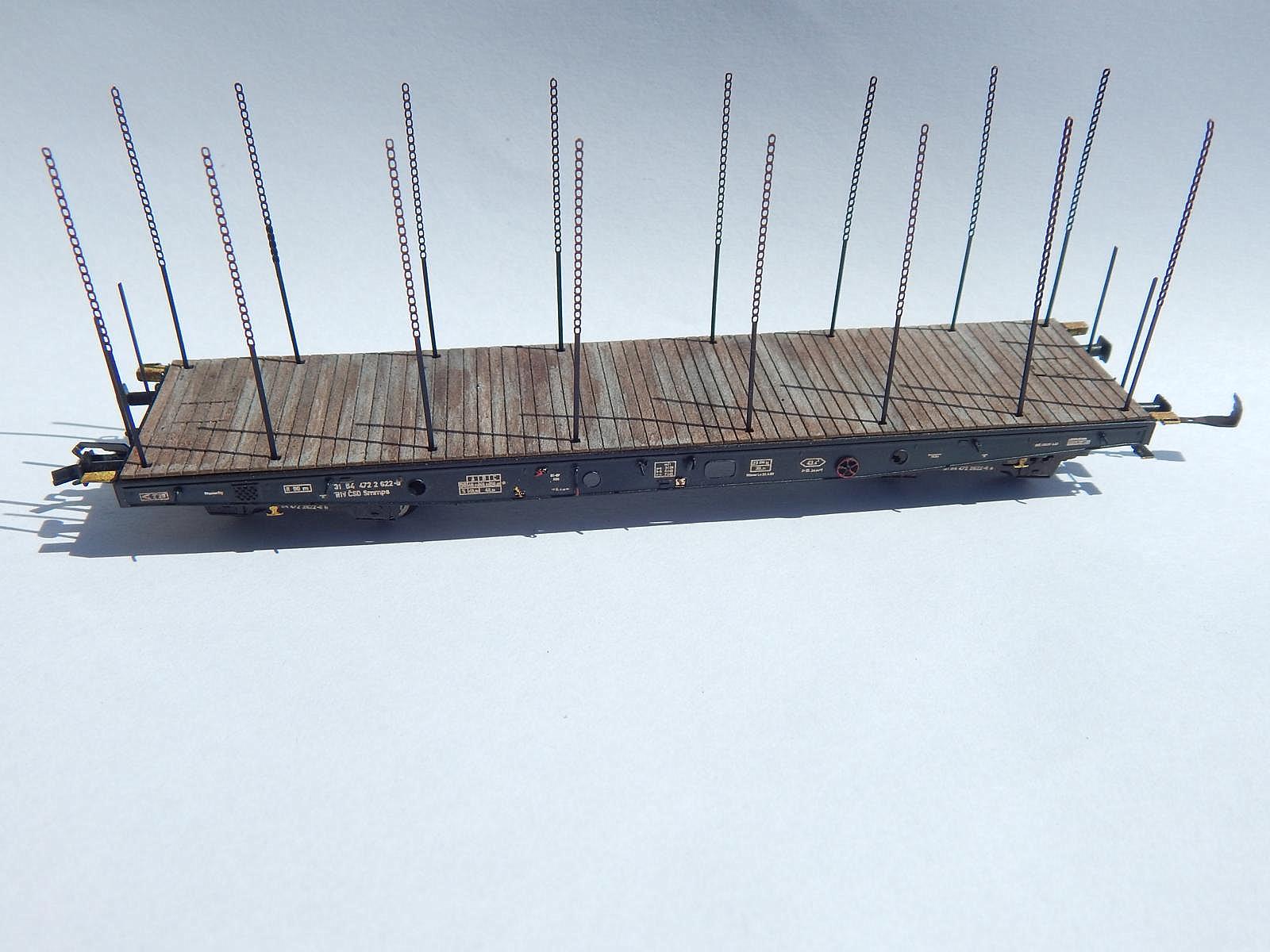

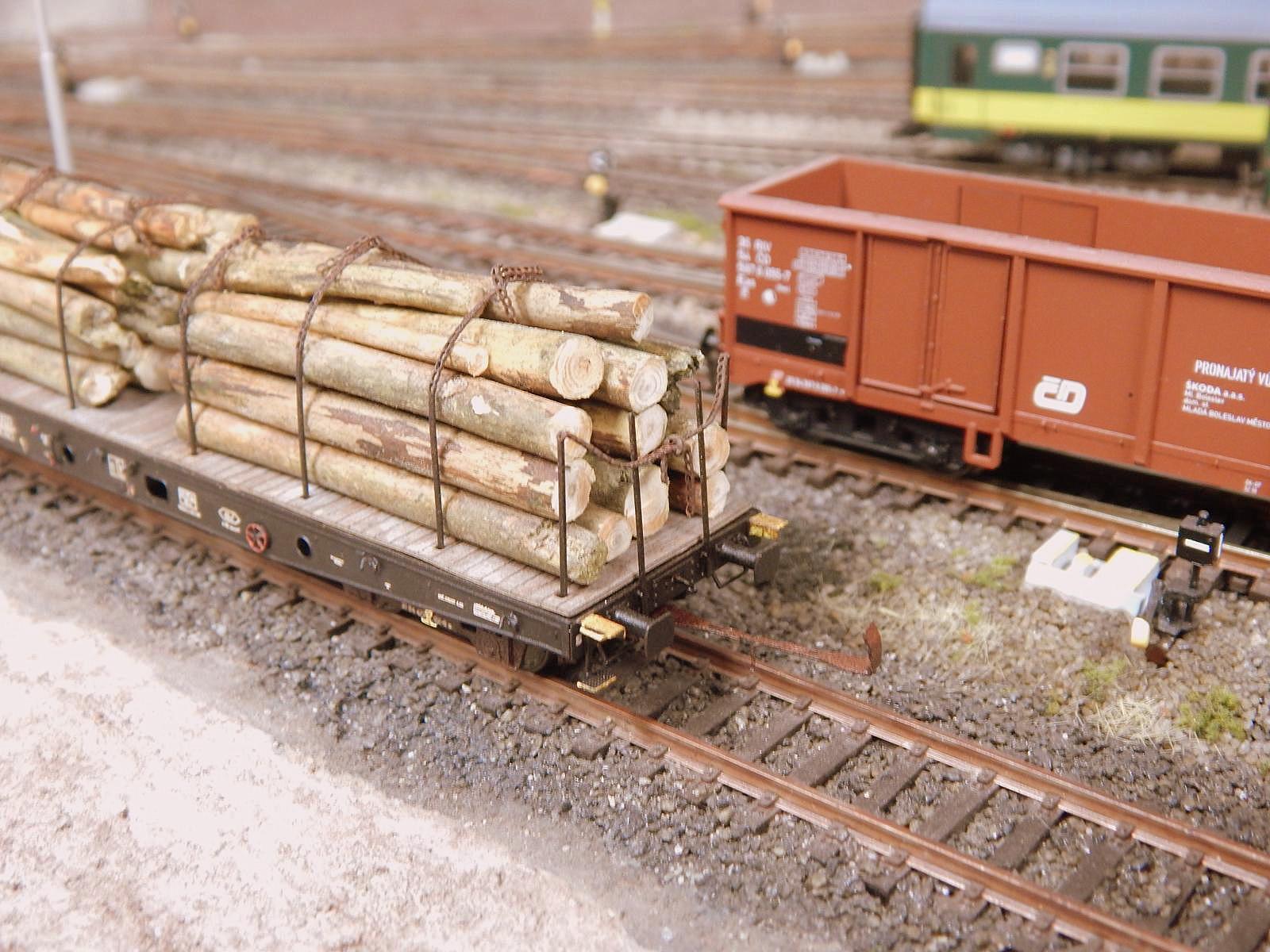

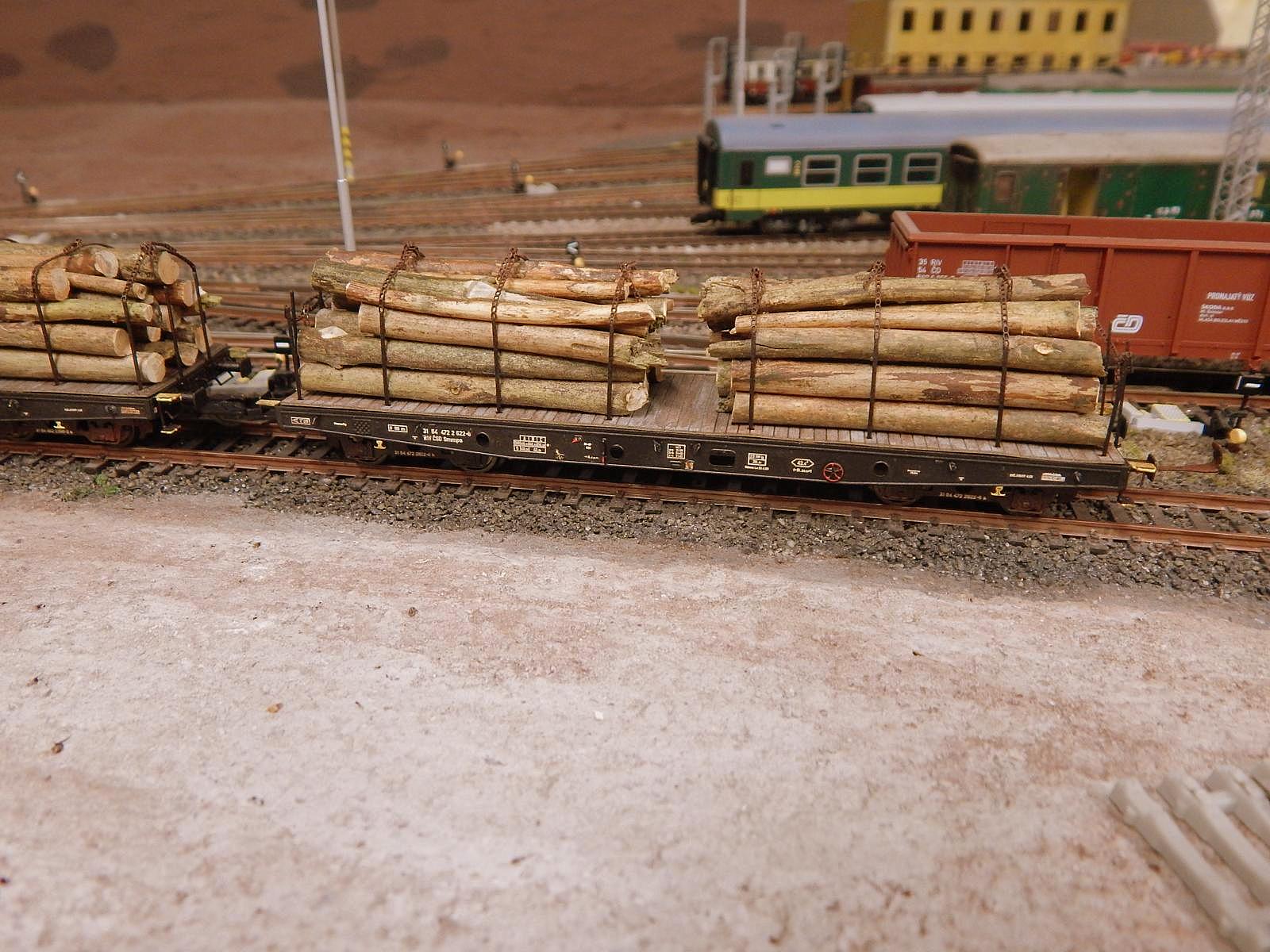

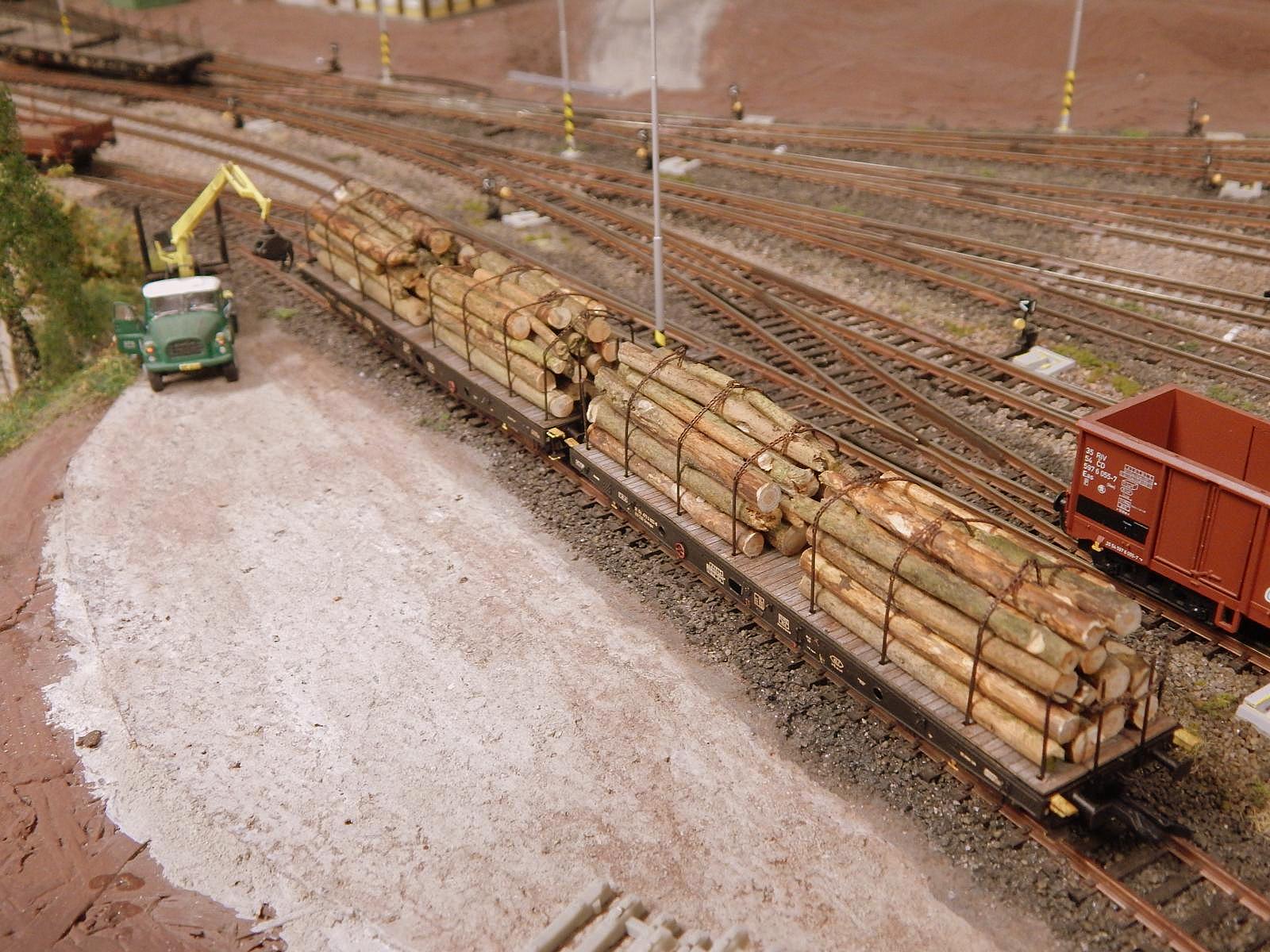

Model vozu ČSD Smmps 31 54 472 2 622-6

Smmps622Smmps622d_2Smmps622e

 Naložený a tím i dokončený model vozu. Tento modýlek má krajní řetězy motané až za čelní klanicí :) Dřevo je řezané na metry, tzv. zde představuje délku 2*6 m ( 2*5 cm ). Celková váha je 37 g.

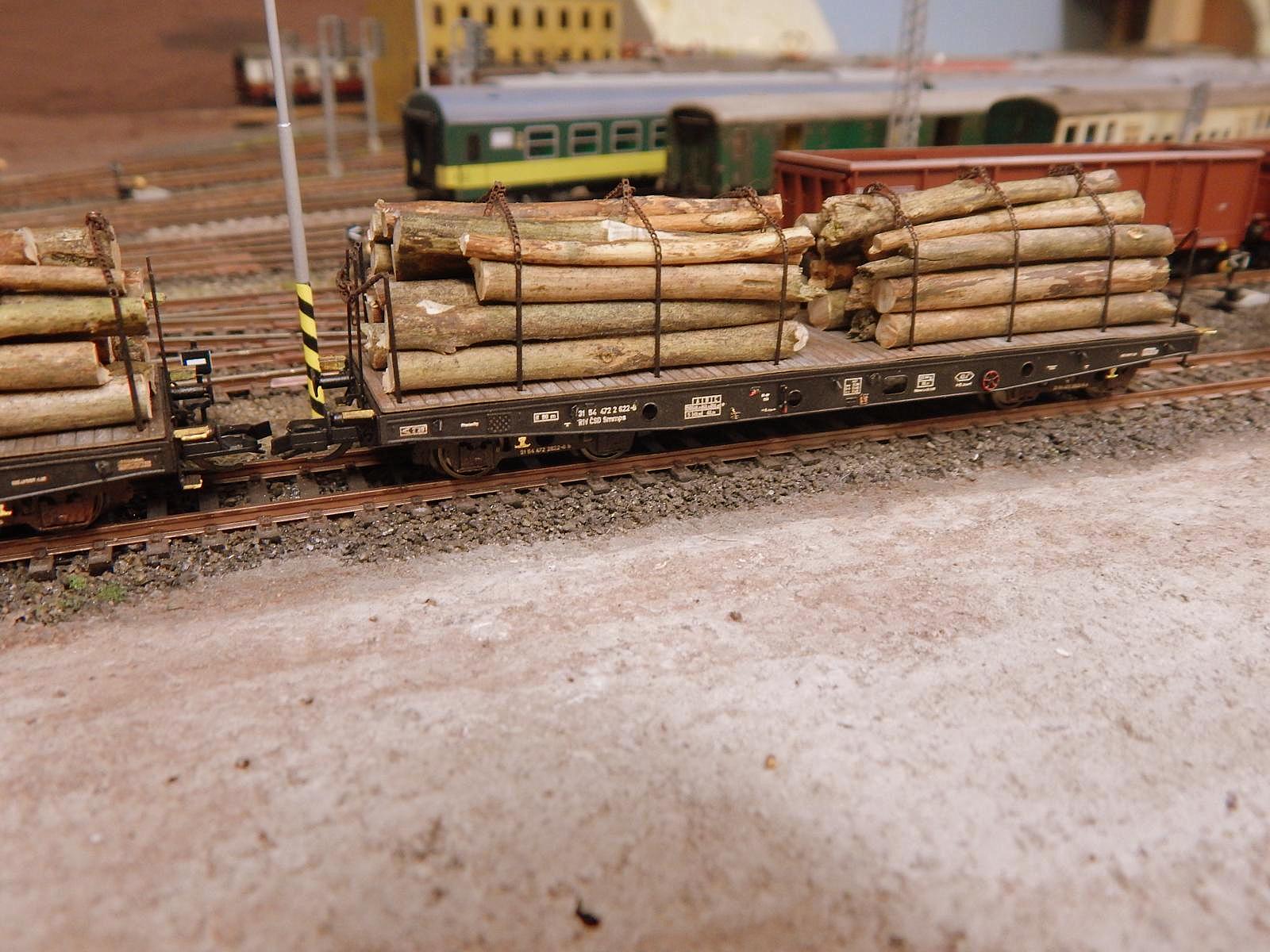

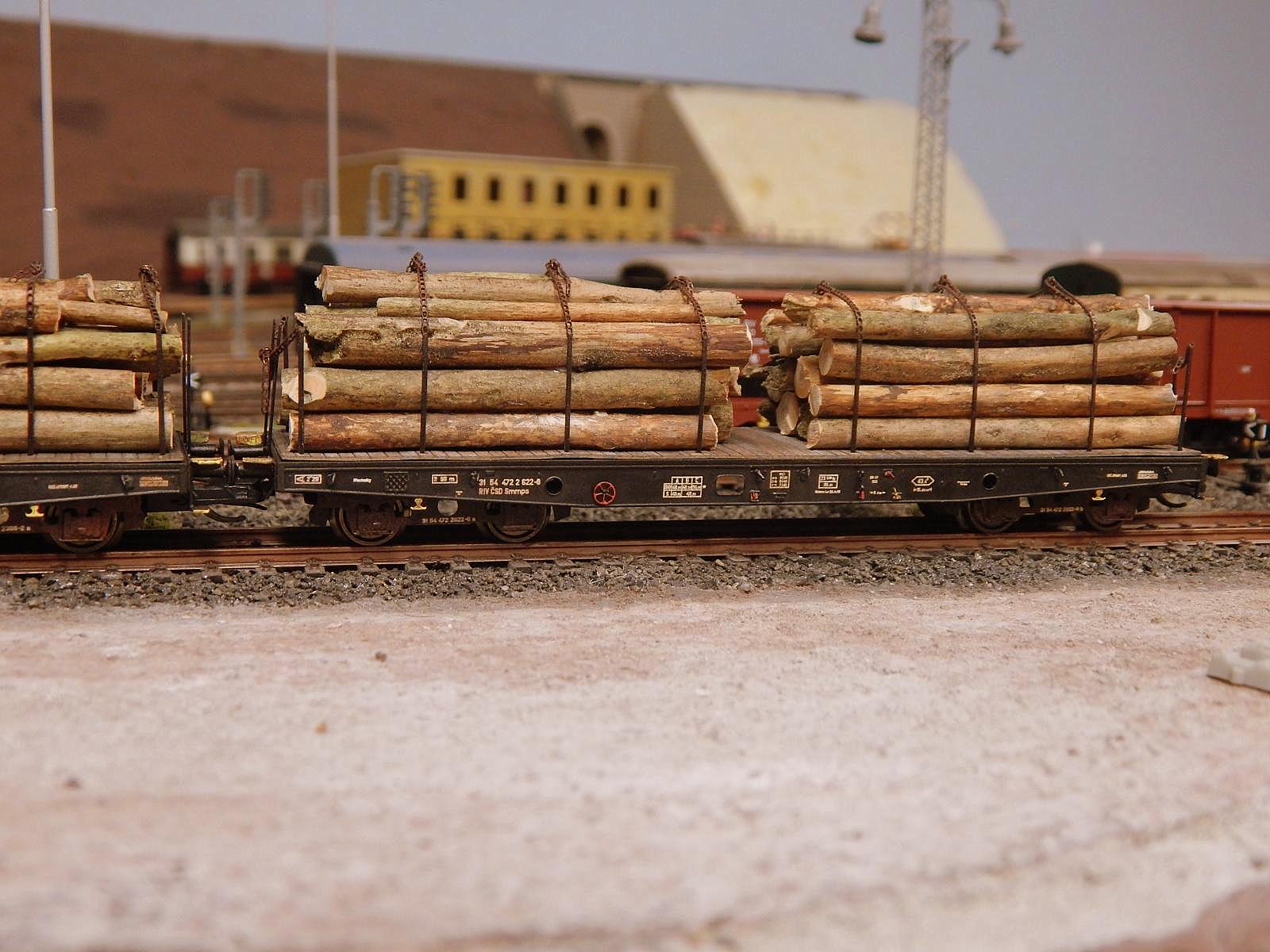

Smmps-622_finaleSmmps-622_finale1Smmps-622_finale2

Smmps-622_finale3Smmps-622_finale4Smmps-622_finale5

Smmps-622_finale6Smmps-622_finale7

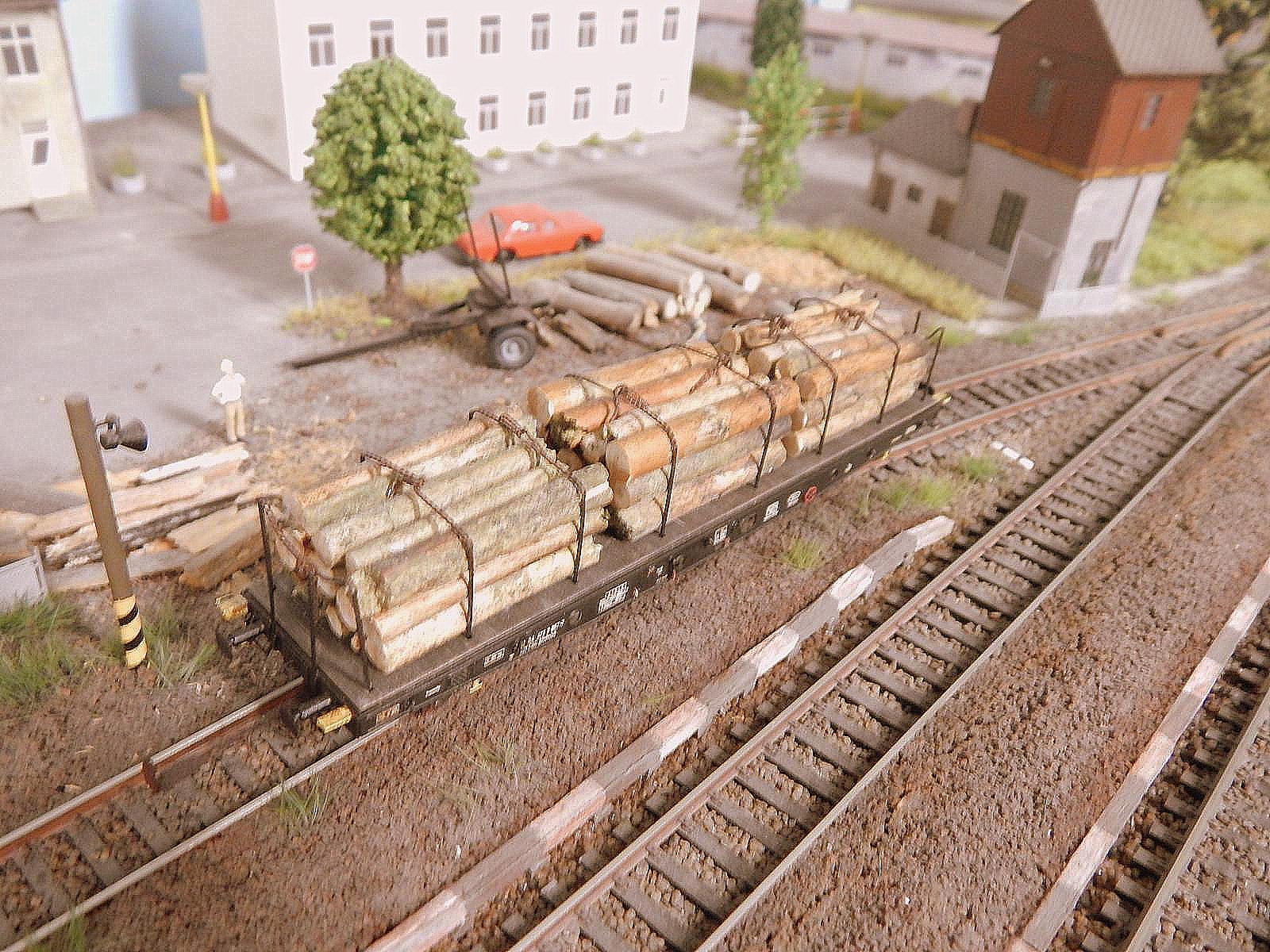

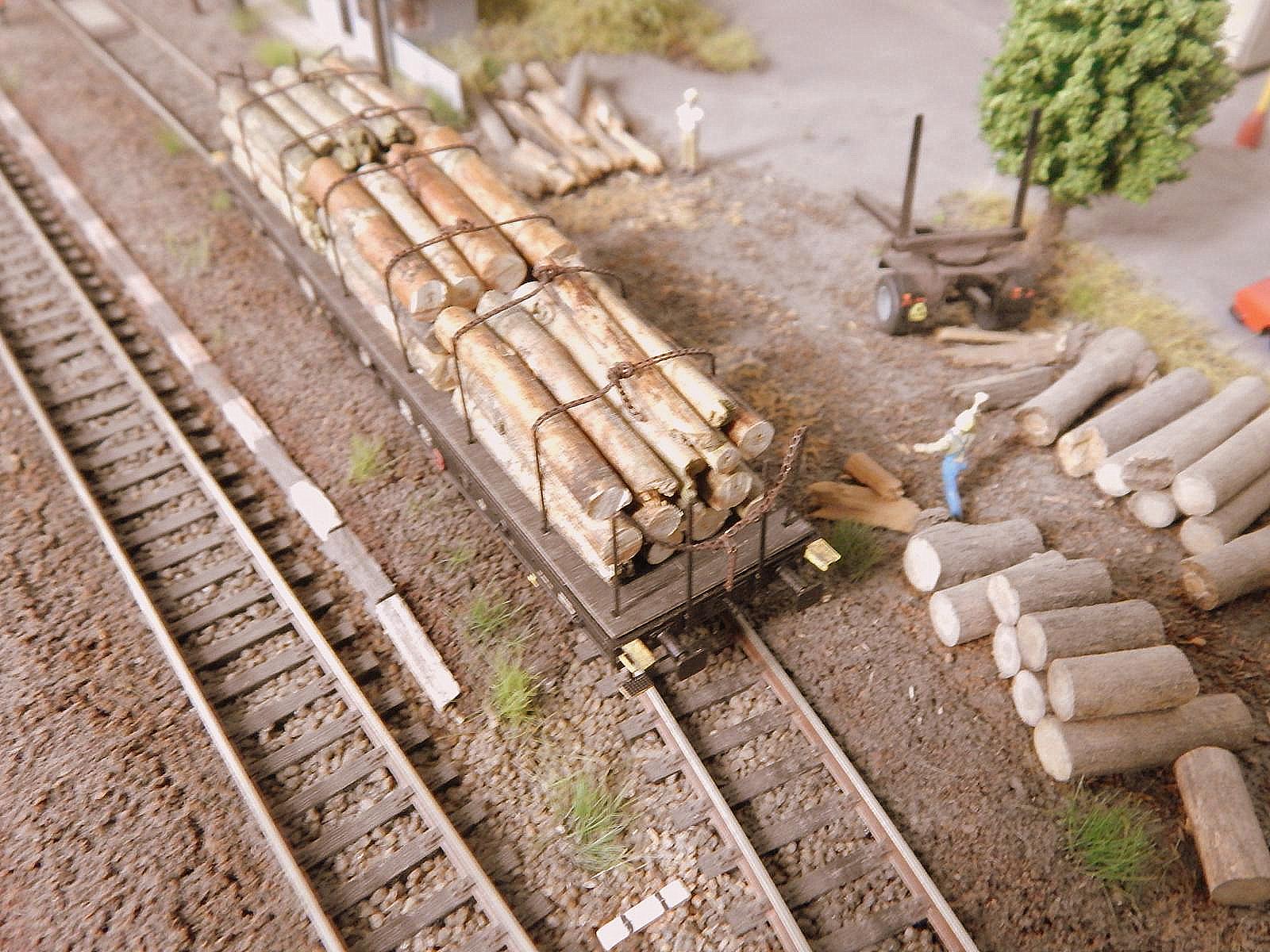

Model vozu ČSD Smmps 31 54 472 2 967-7

Dřevo je řezané na metry, tzv. zde představuje délku 3*4 m ( 3*3,3 cm ). Celková váha je 35 g.

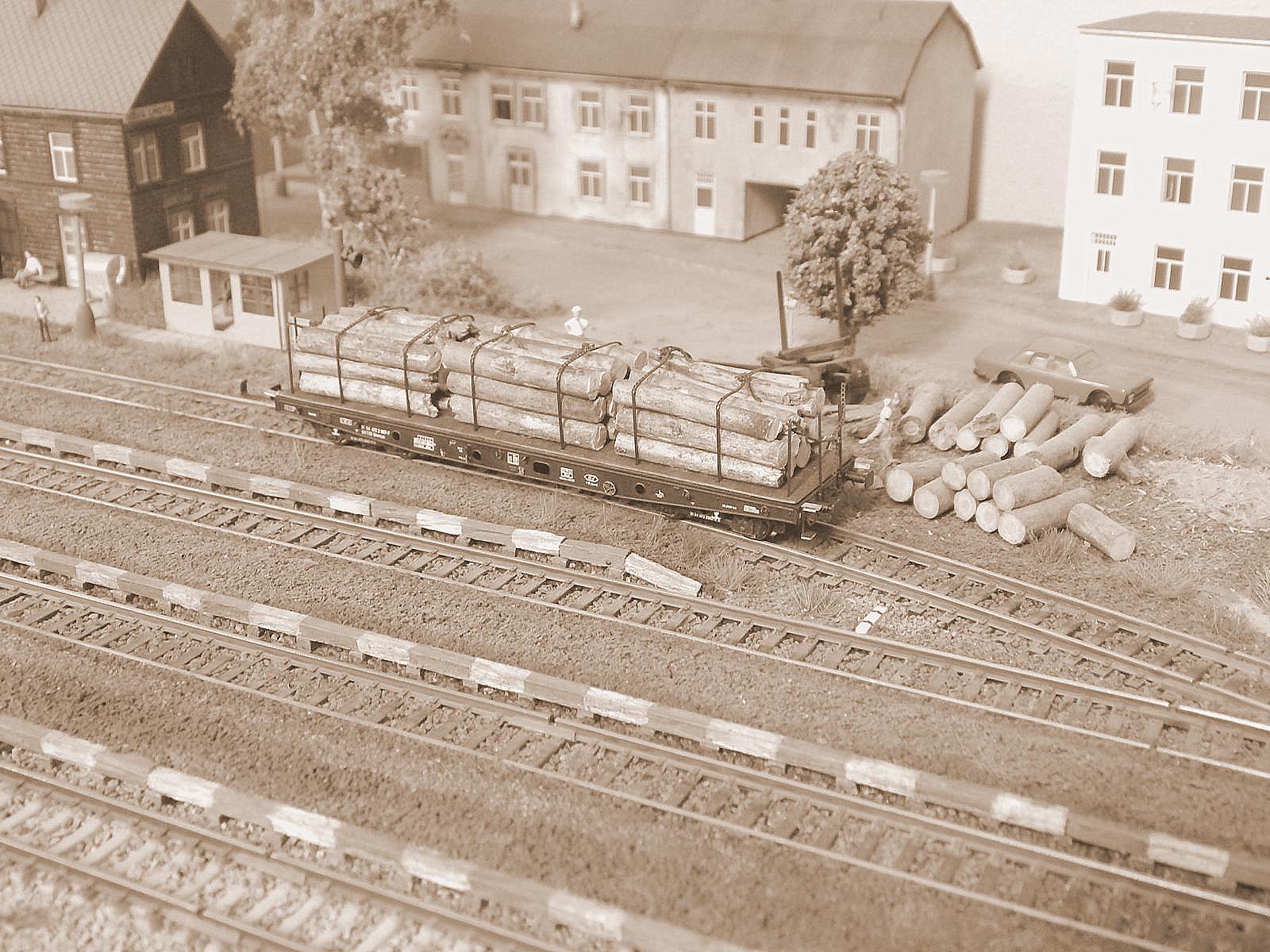

Smmps-967_finaleSmmps-967_finale2Smmps-967_finale3

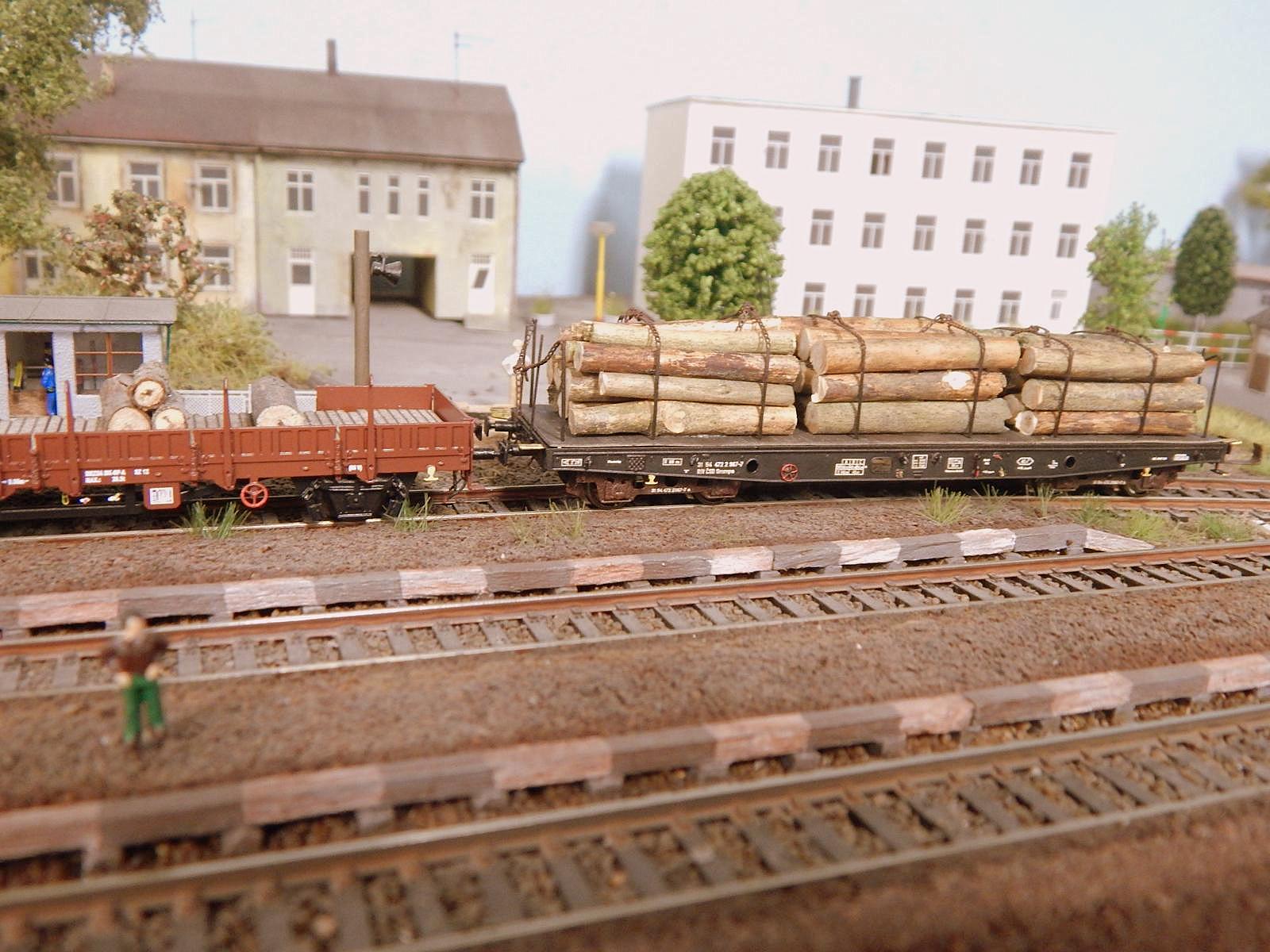

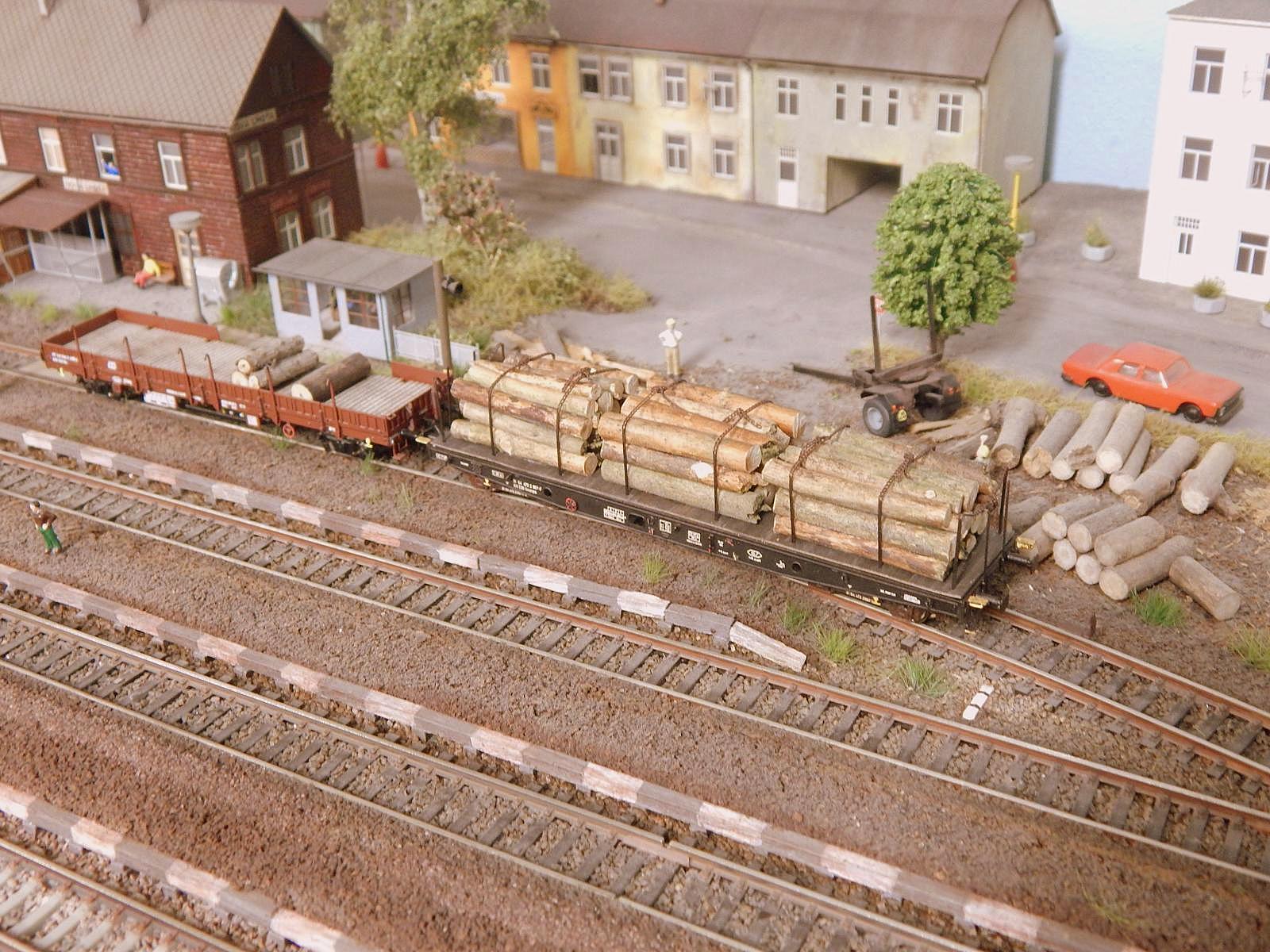

Smmps byl zastižen spolu s vozem Ks ( Kns )

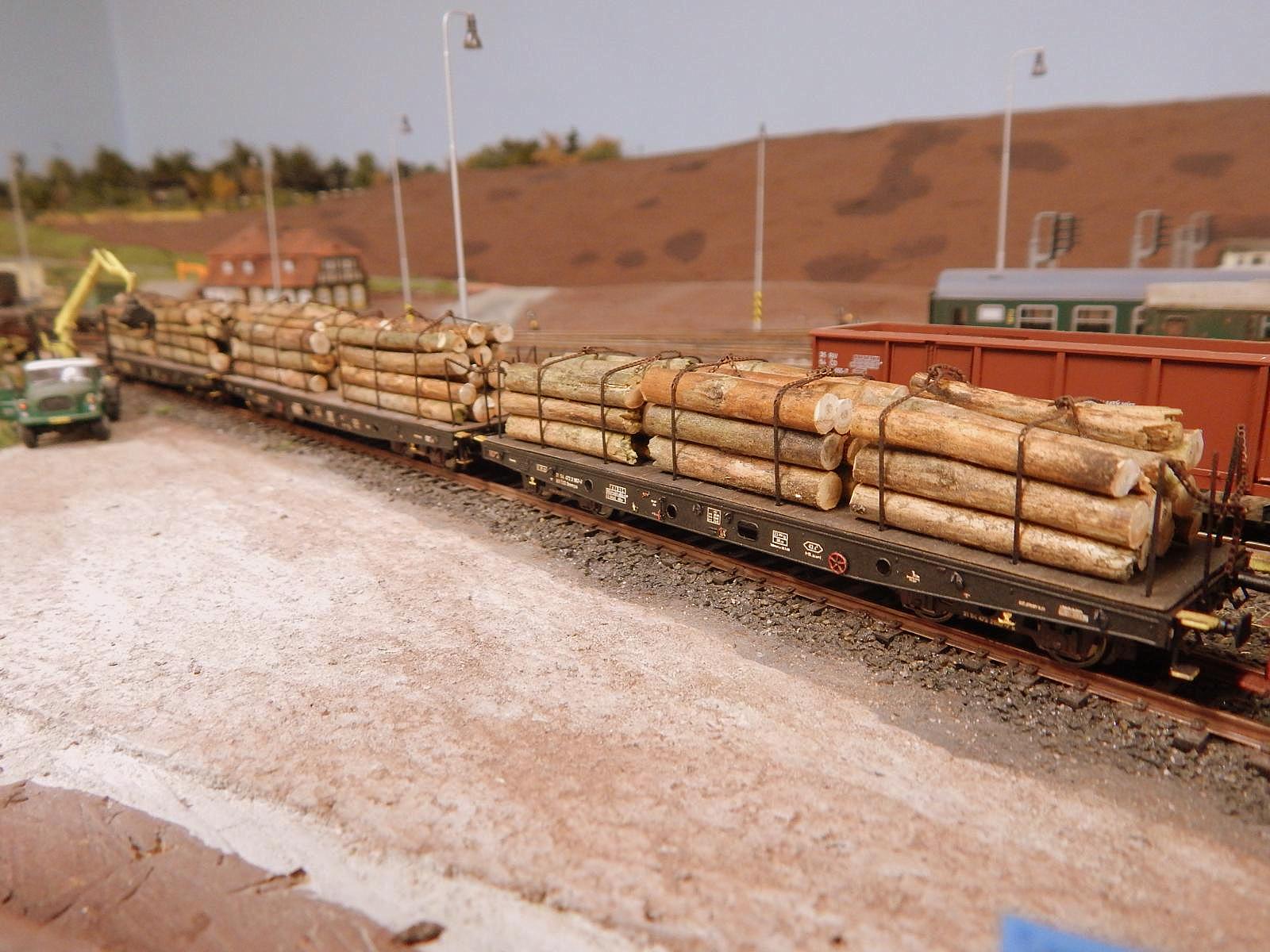

Smmps-967_finale4Smmps-967_finale5_2Smmps-967_finale7

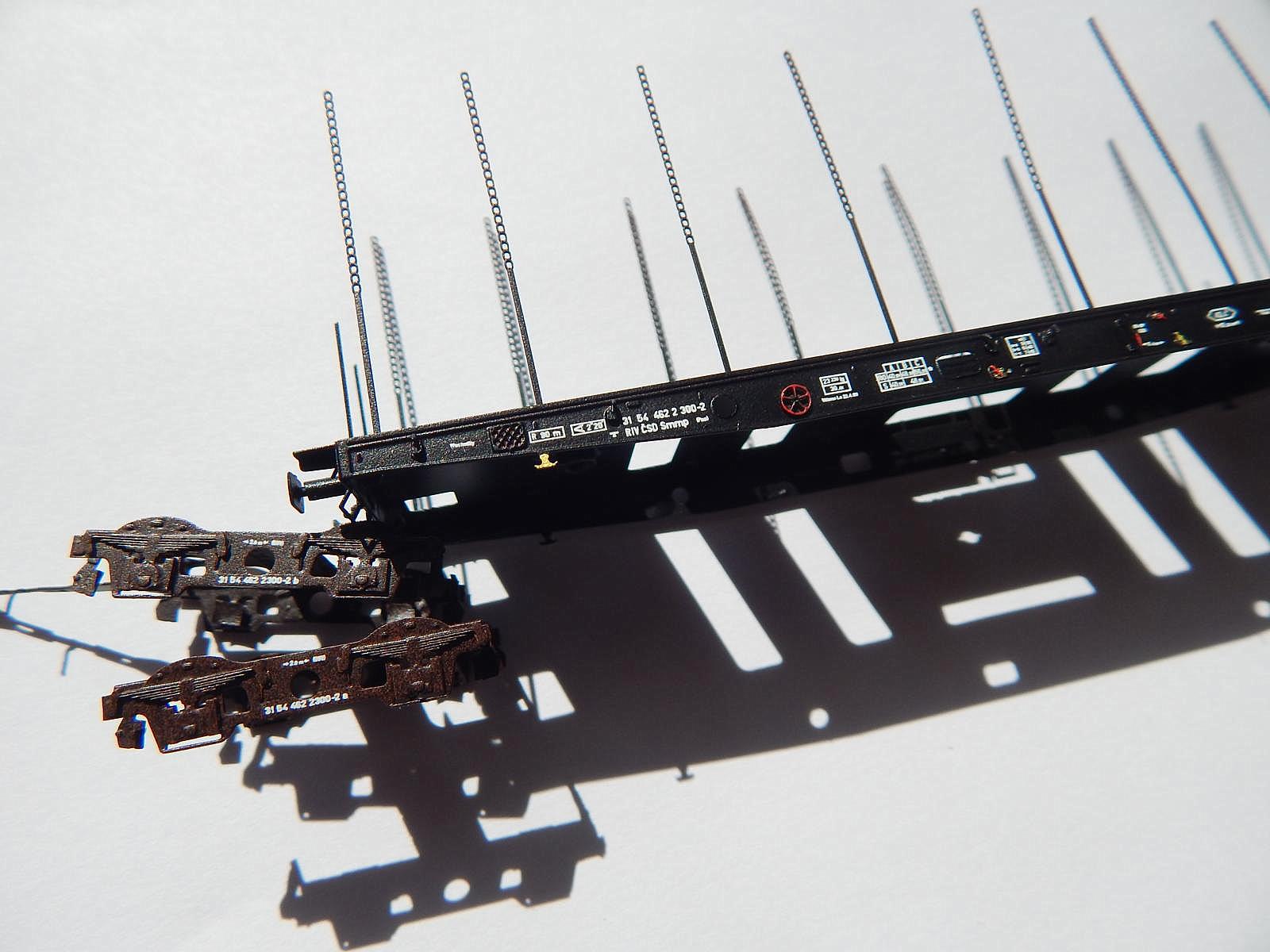

Model vozu ČSD Smmp 31 54 462 2 300-2 ( Pao )

Postaveno z leptu vozu Smmps, obtisk z naší dílny nabízí také čísla vozů Pao

Pao-300a_4Pao-300b_2Pao-300c_2

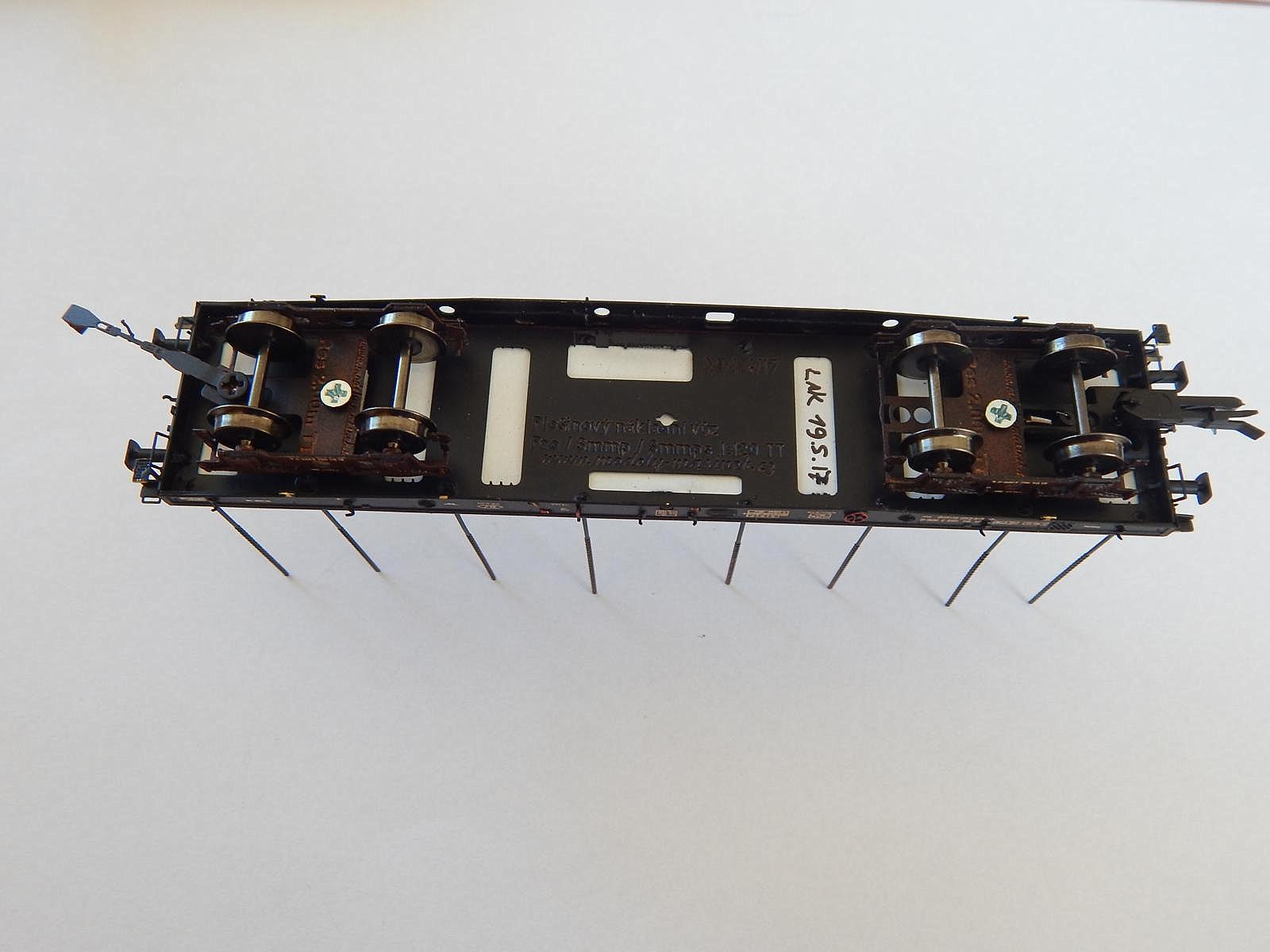

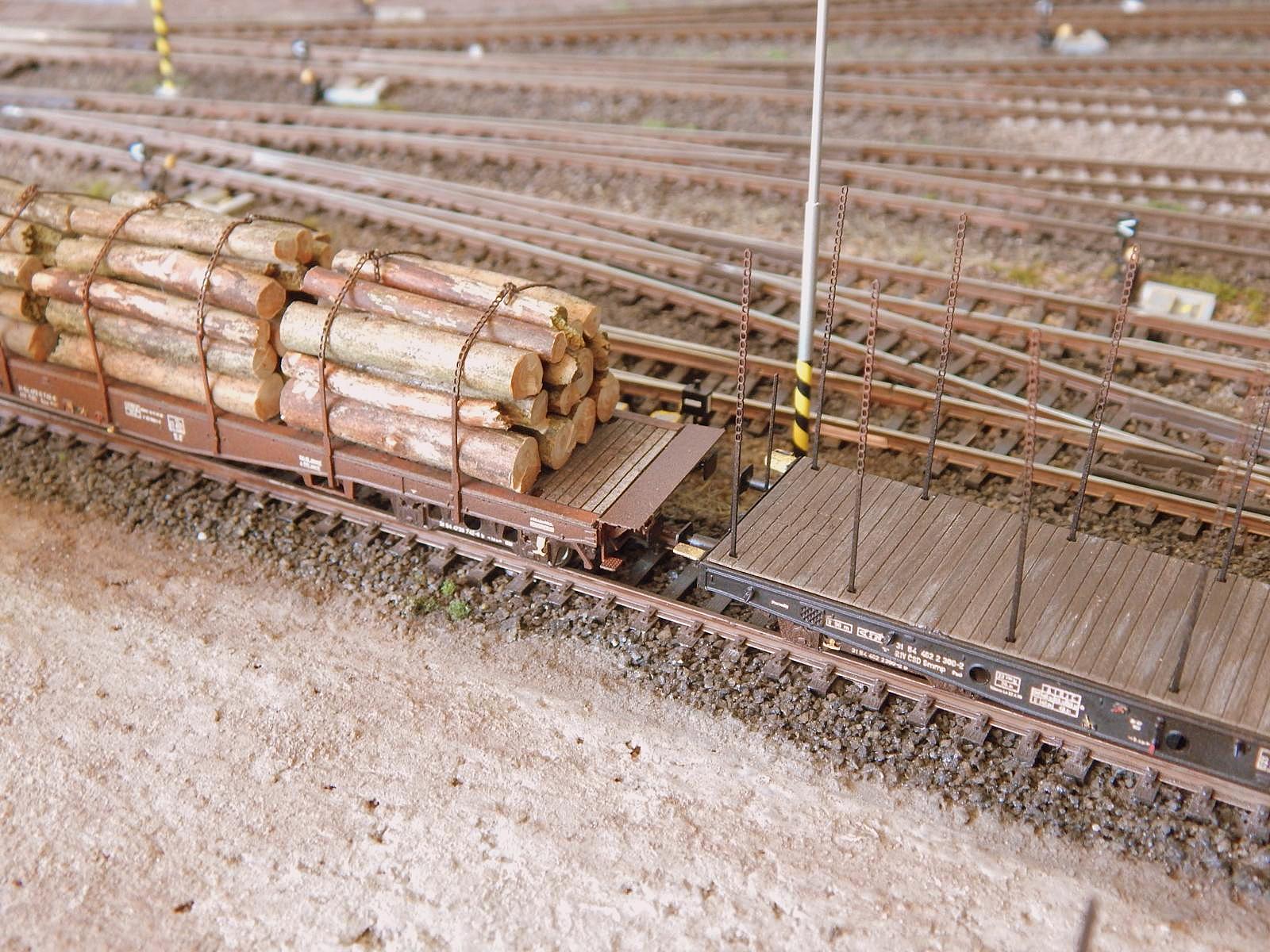

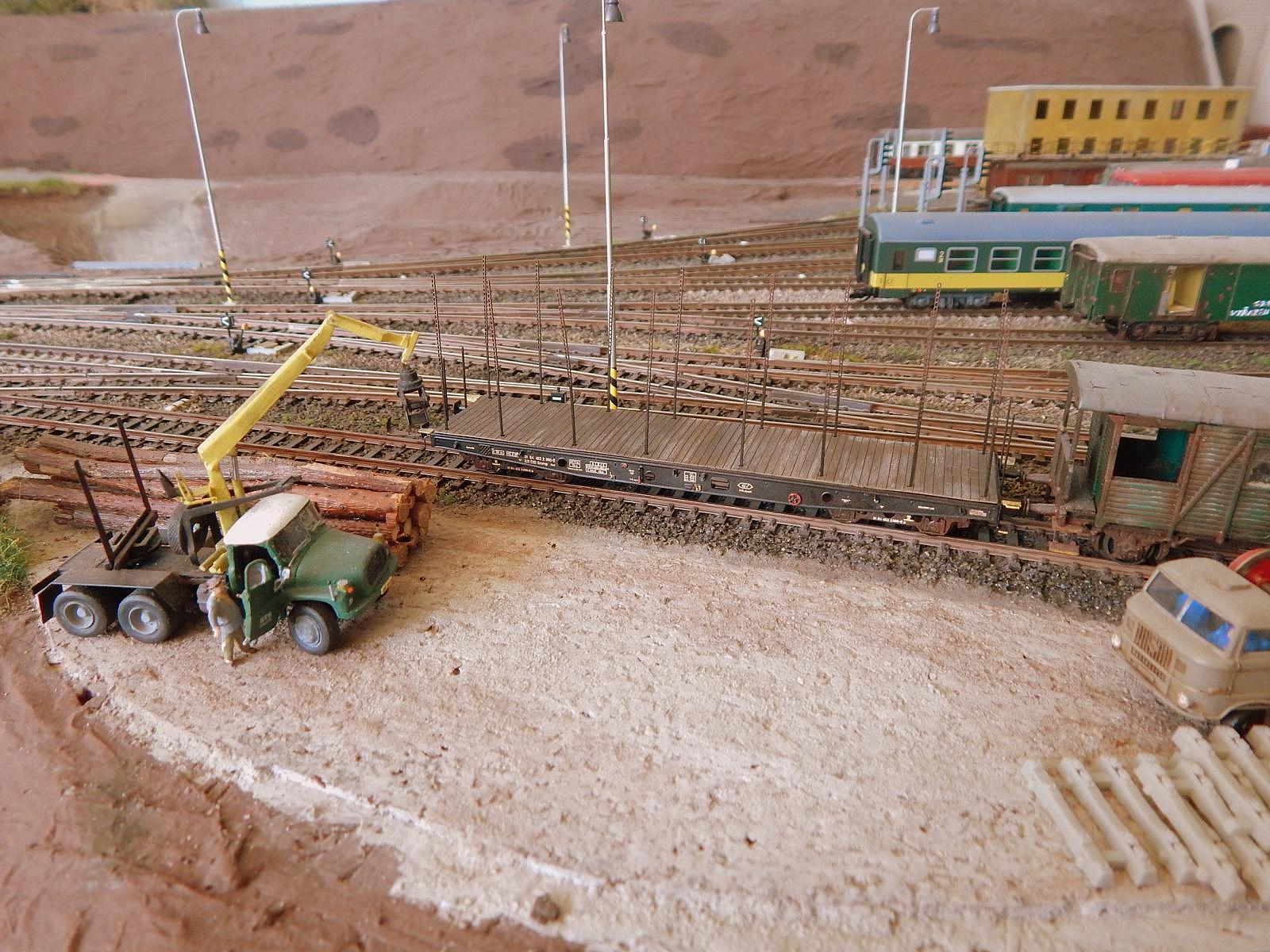

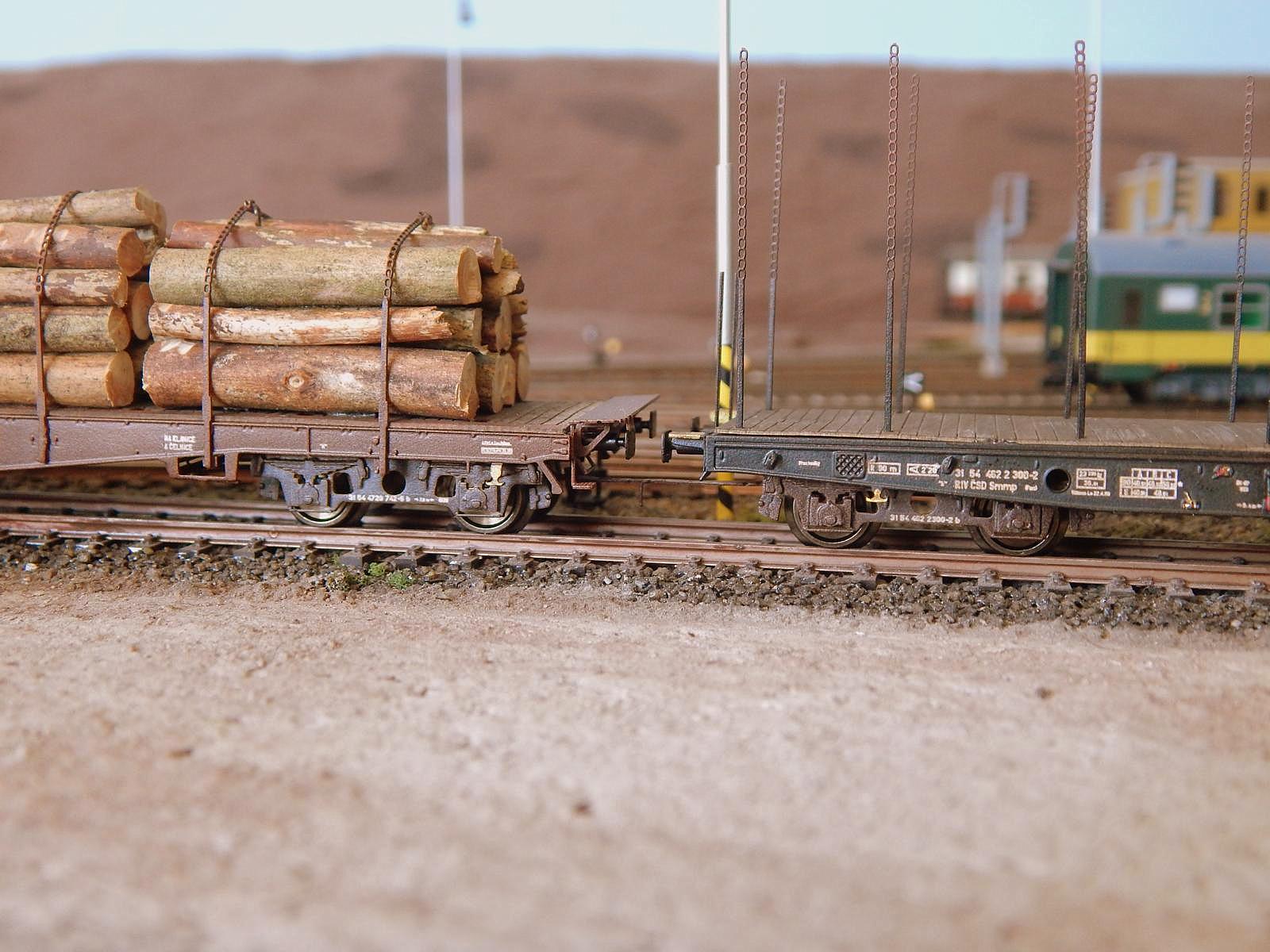

Zde je vůz přistaven k nakládce dřeva...spojen je leptaným spřáhlem s vozem Sps

Pao-300d_4Pao-300h_2Pao-300i_2

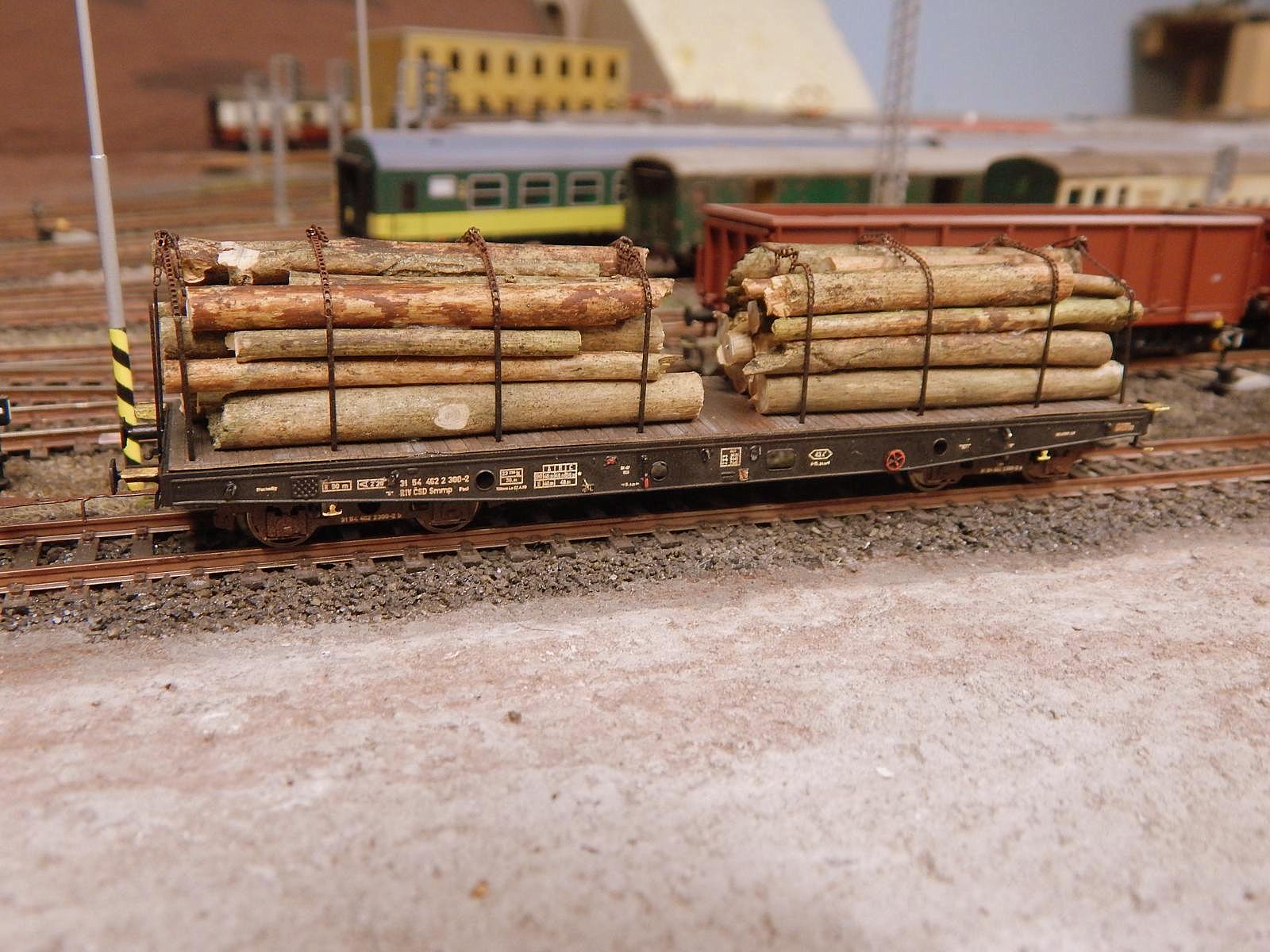

 Naložený a tím i dokončený model vozu. Dřevo je řezané na metry, tzv. zde představuje délku 2*6 m ( 2*5 cm ). Celková váha je 37 g.

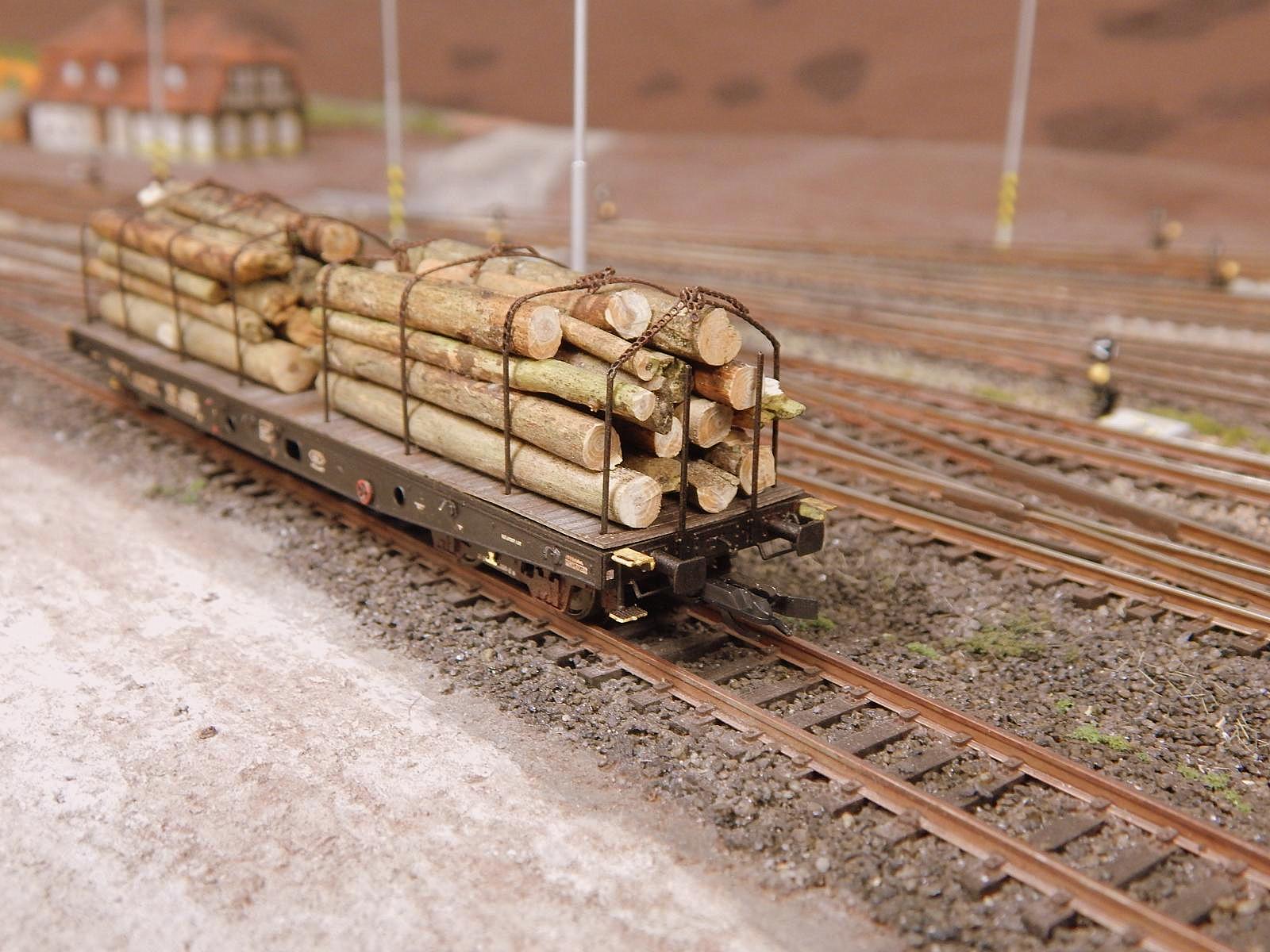

Pao-300_finalePao-300_finale1Pao-300_finale2

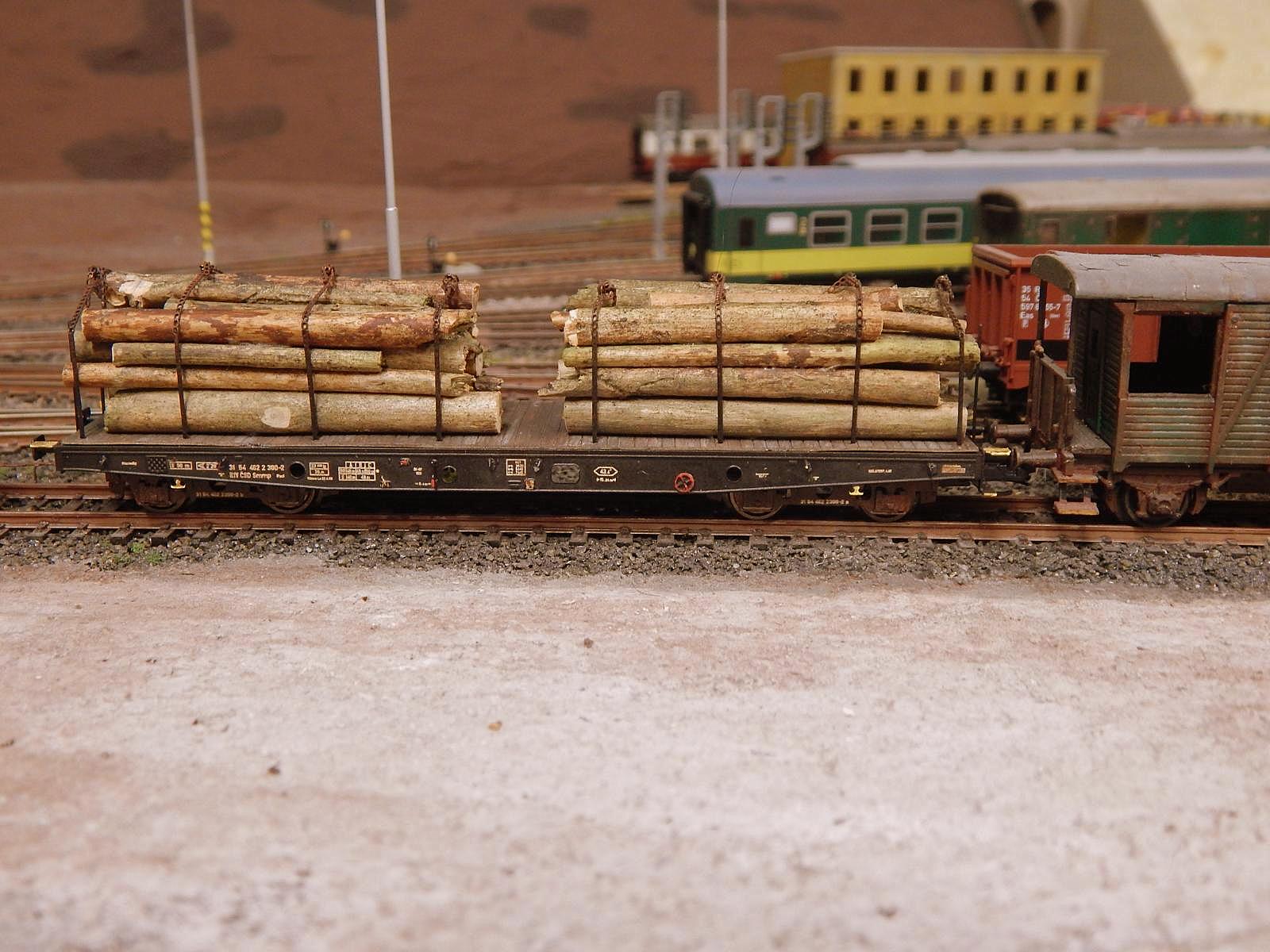

Pao-300_finale3Pao-300_finale4Pao-300_finale5

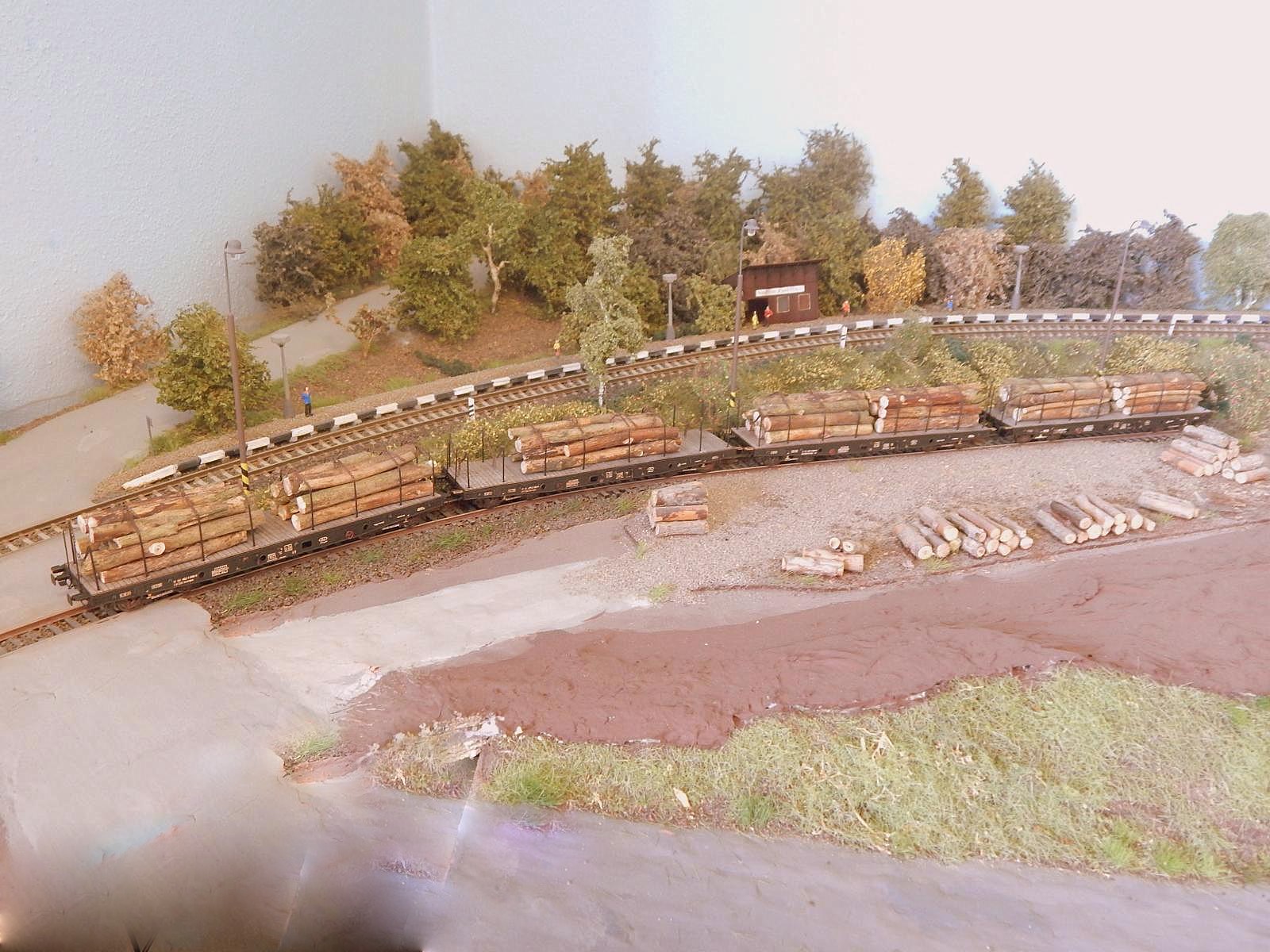

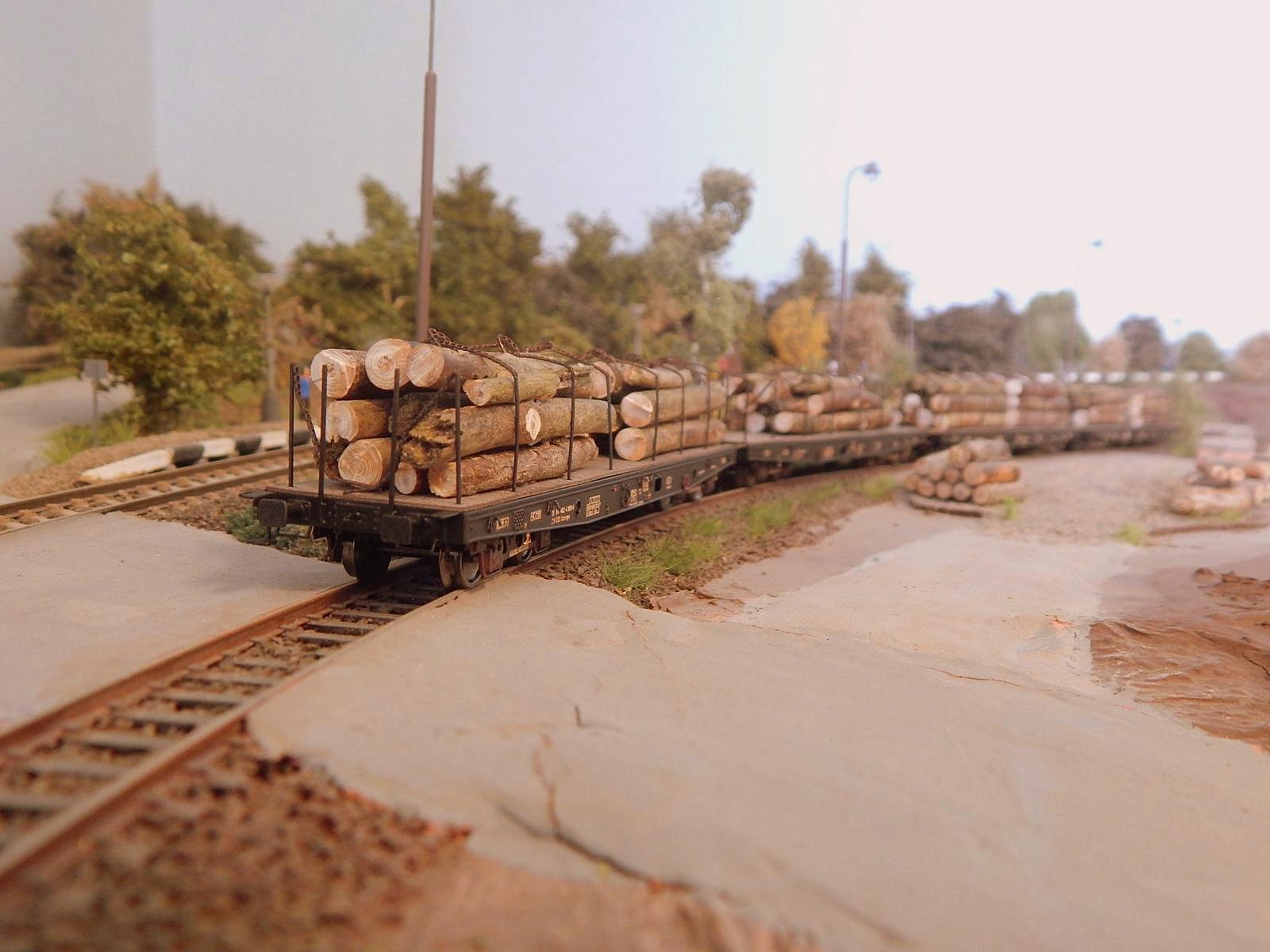

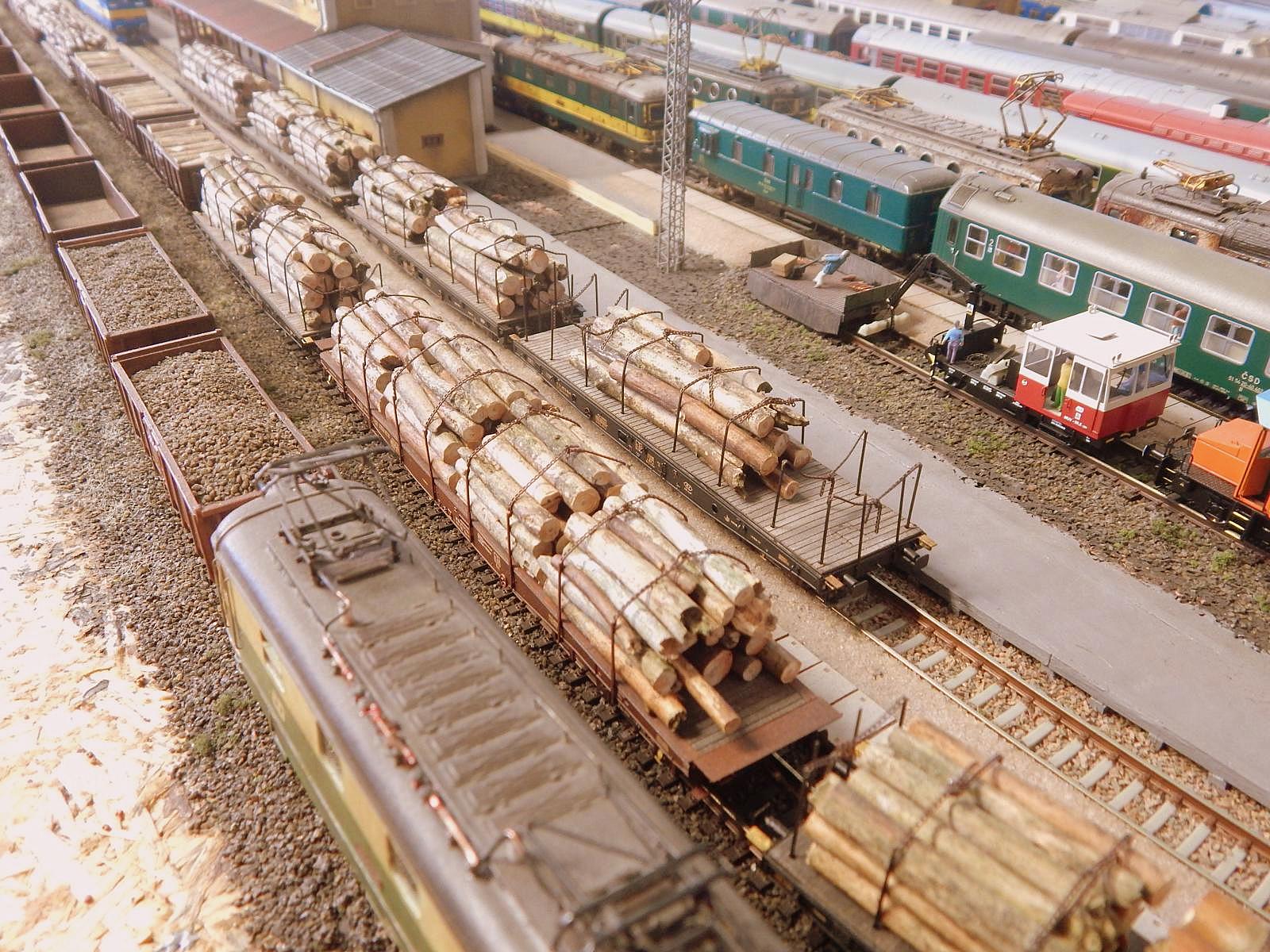

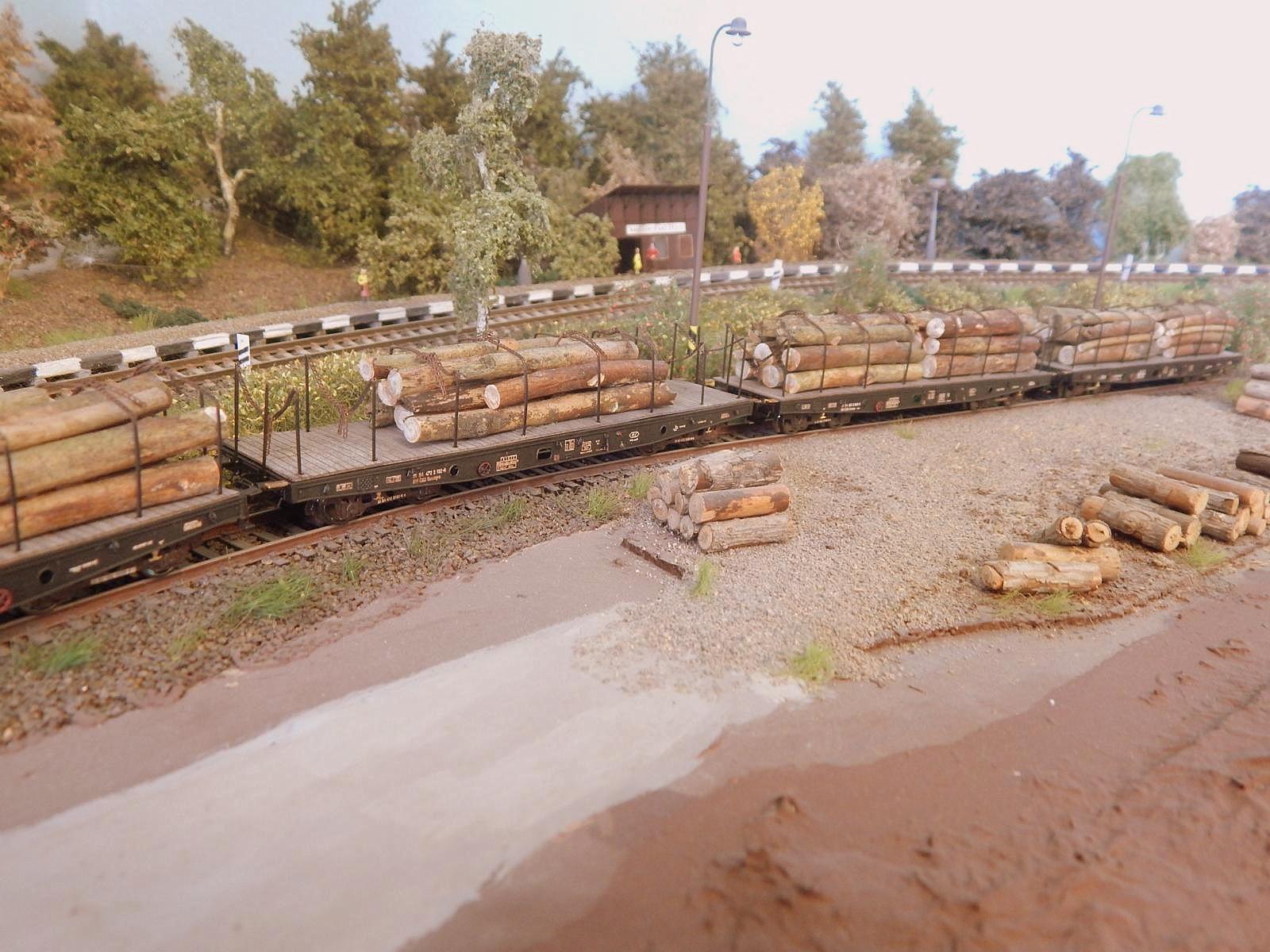

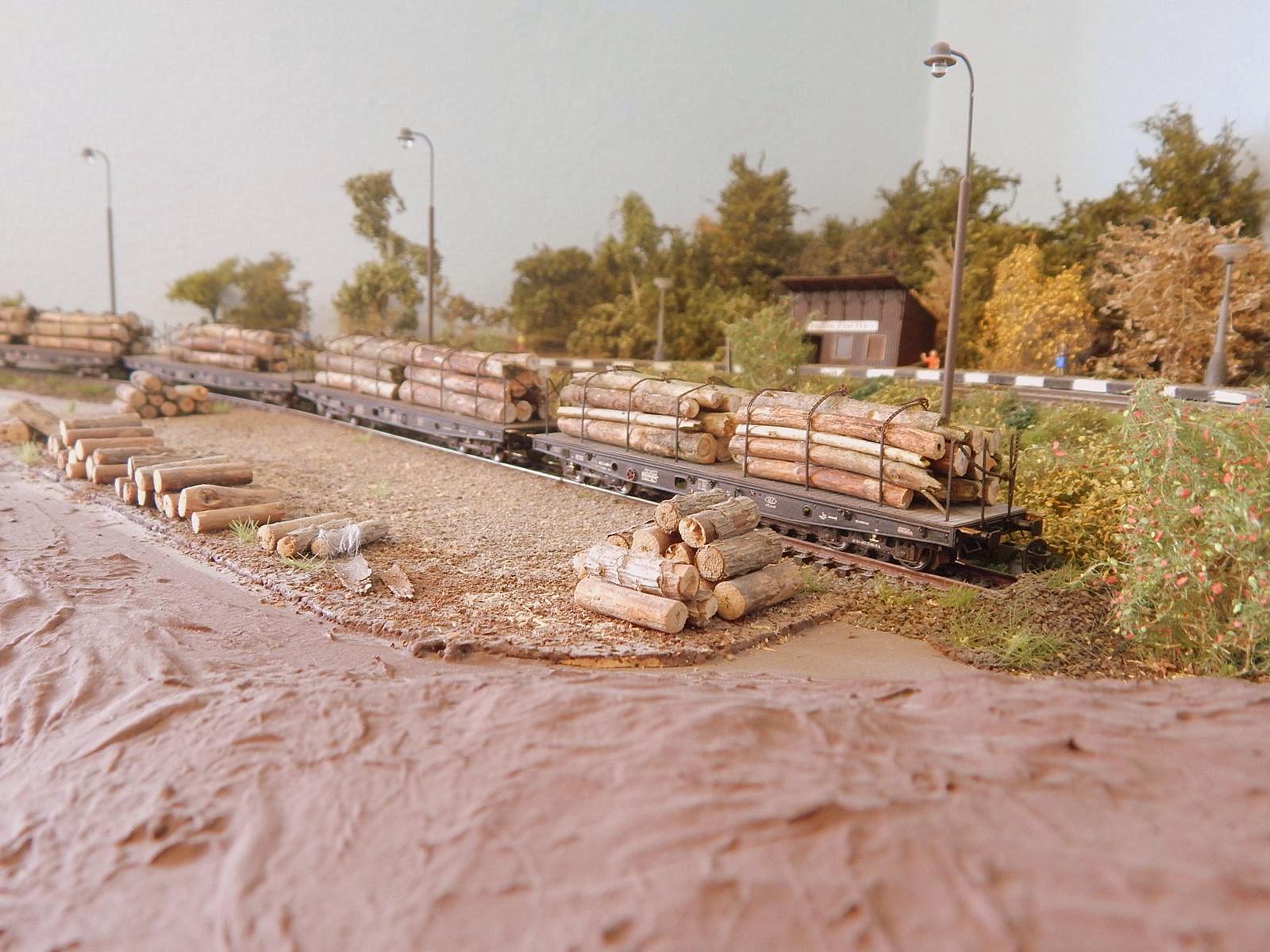

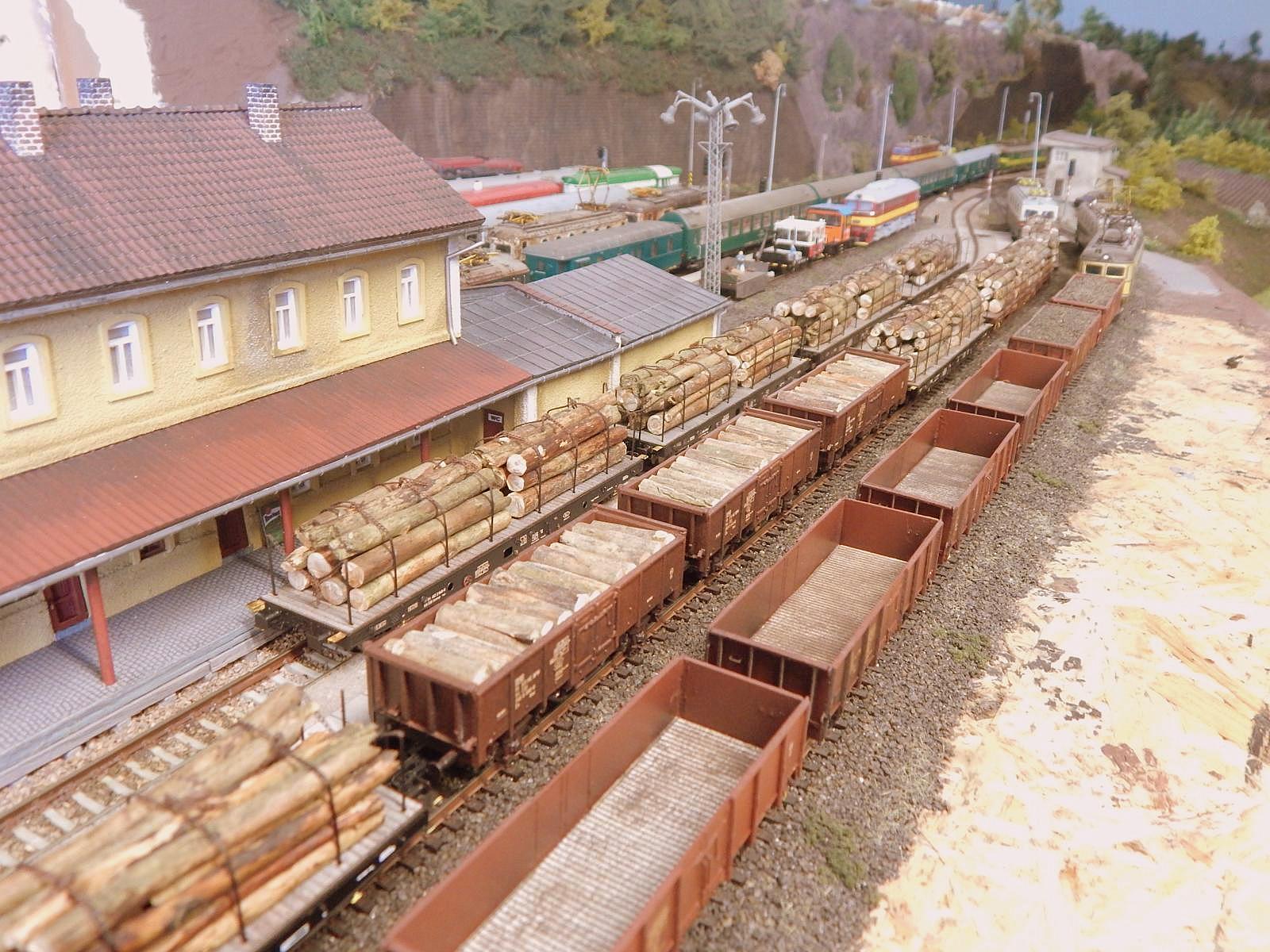

Dokončené ložené dvojce ČSD vozů Smmps a Pao

4ks_smmps_drevo4ks_smmps_drevo14ks_smmps_drevo2_2

4ks_smmps_drevo34ks_smmps_drevo44ks_smmps_drevo5

Objednávat můžete ZDE

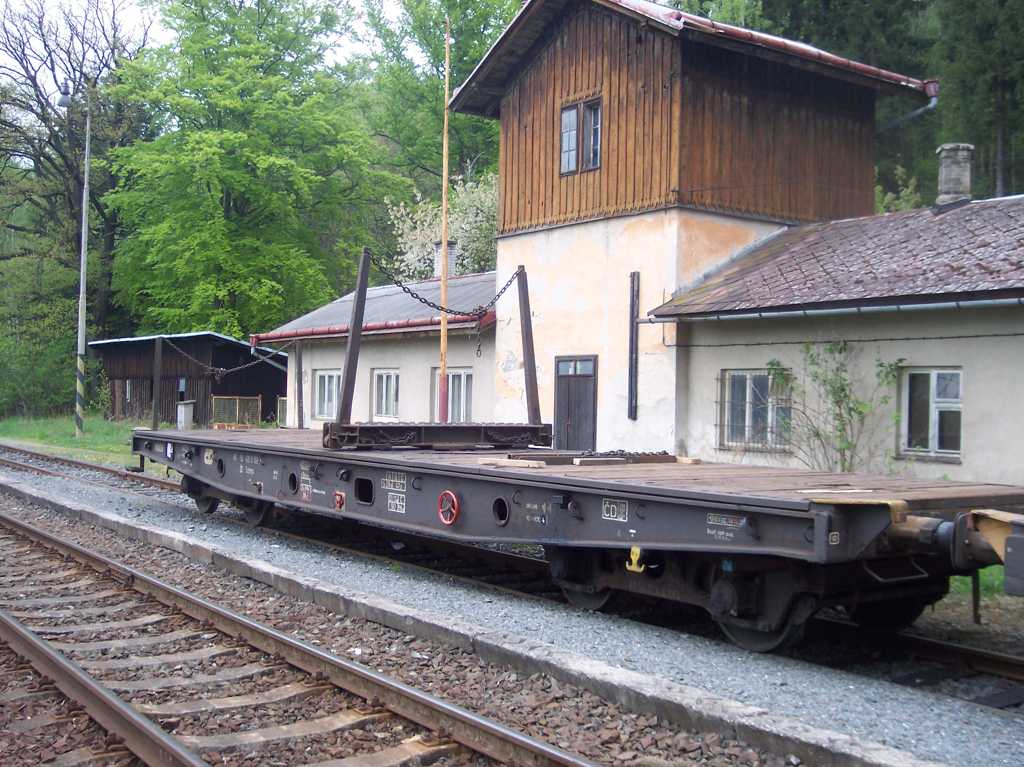

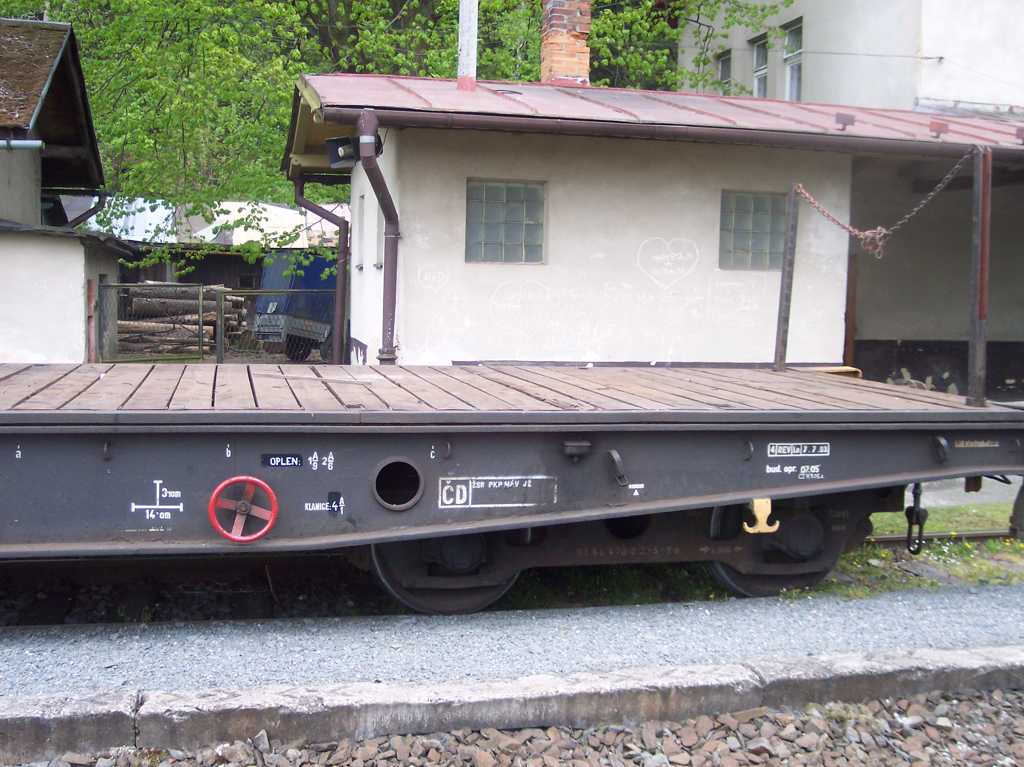

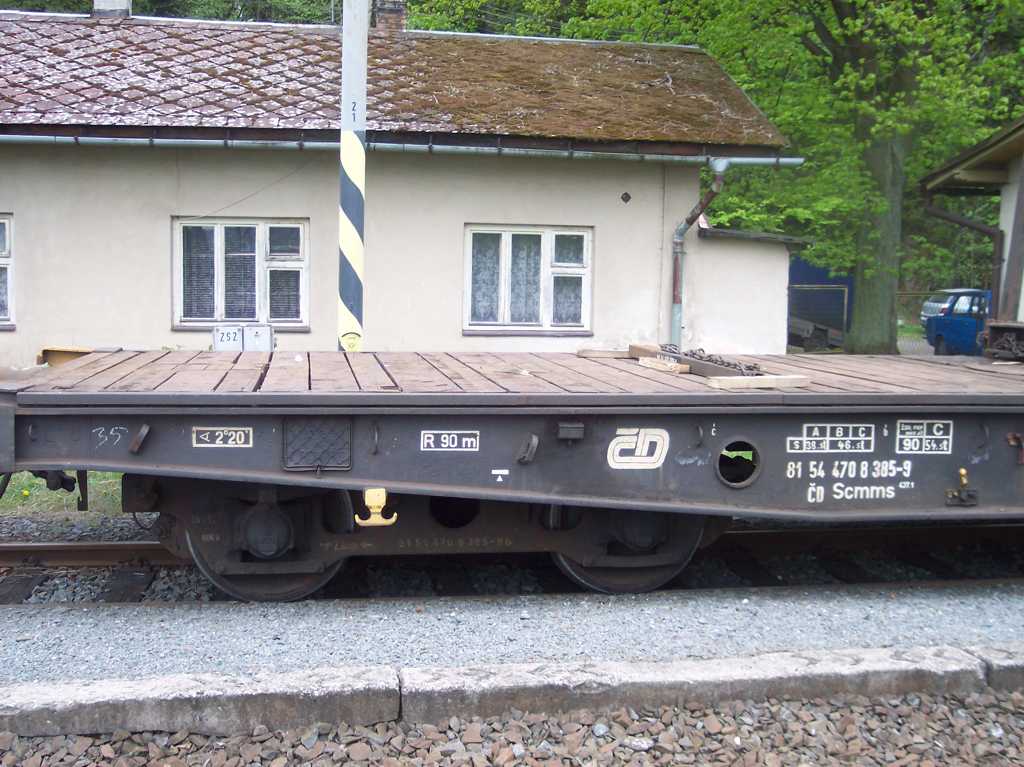

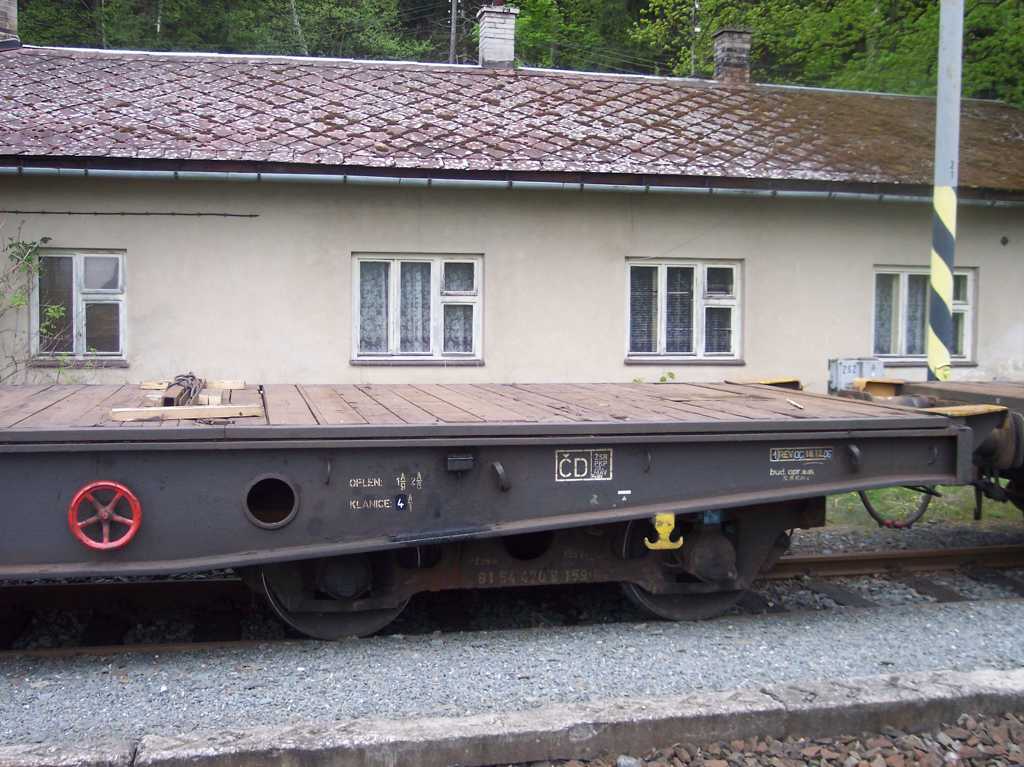

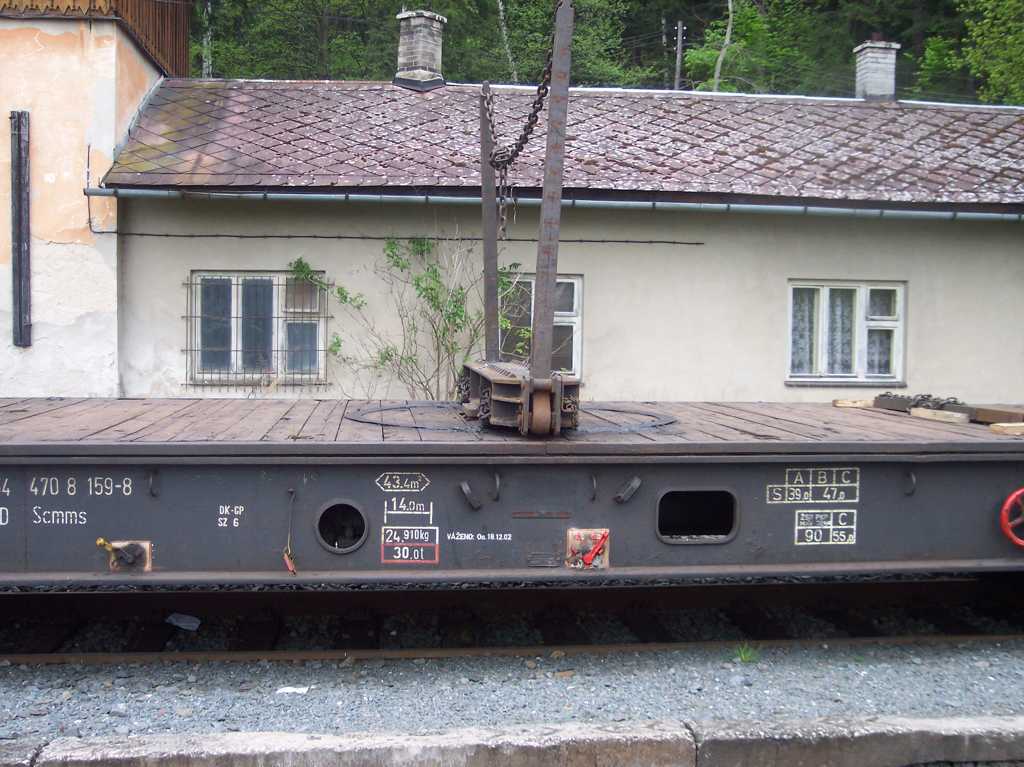

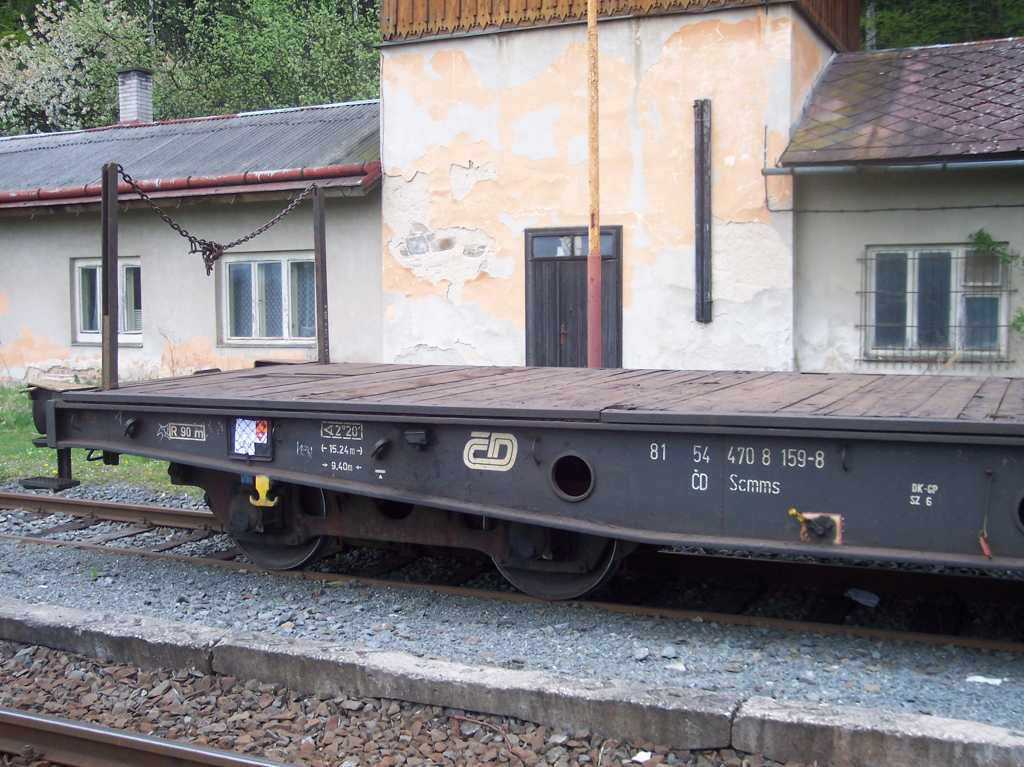

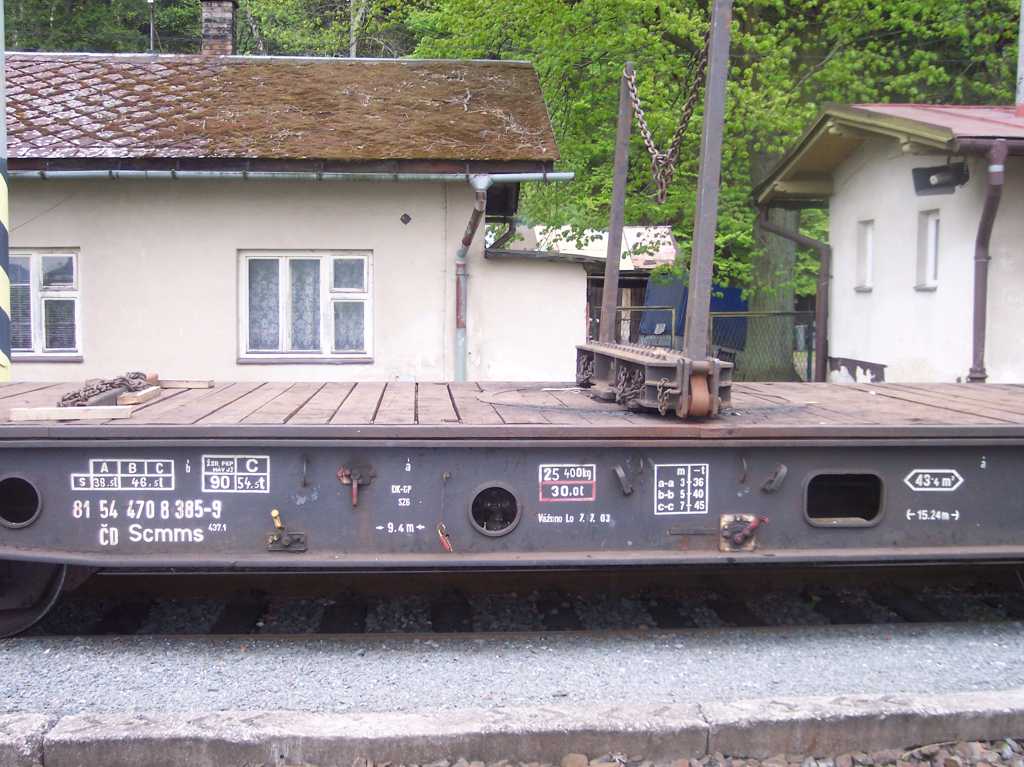

Fotografie předlohy Scmms č. 159 a 385 - s oplenem

Autor 8 ks fotografií níže je Petr Smutek

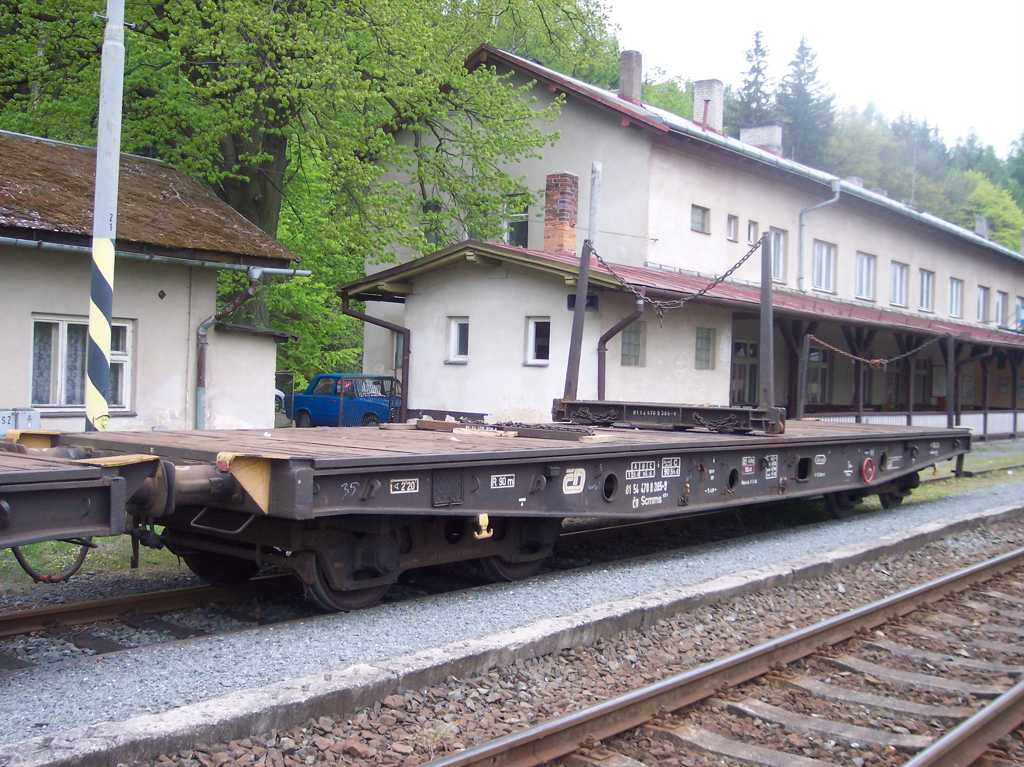

Scmms-159-8-milotice-nad-opavou-5-5-07aScmms-159-8-milotice-nad-opavou-5-5-07bScmms-159-8-milotice-nad-opavou-5-5-07c

Scmms-159-8-milotice-nad-opavou-5-5-07dScmms-385-9-milotice-nad-opavou-5-5-07aScmms-385-9-milotice-nad-opavou-5-5-07b

Scmms-385-9-milotice-nad-opavou-5-5-07cScmms-385-9-milotice-nad-opavou-5-5-07d

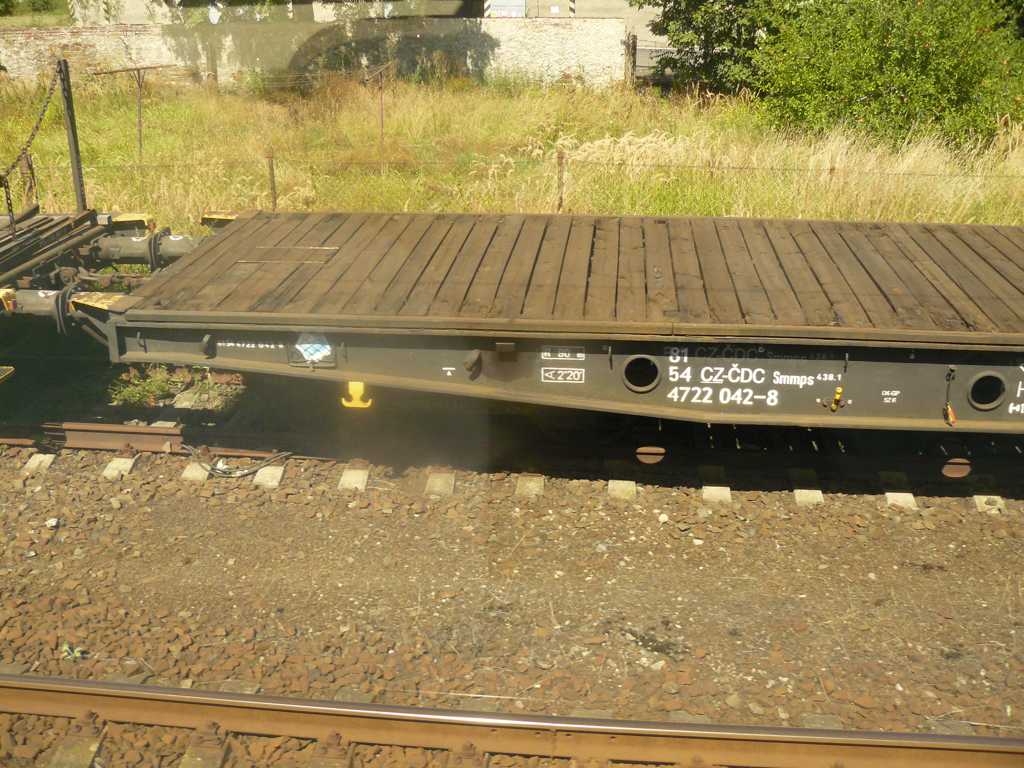

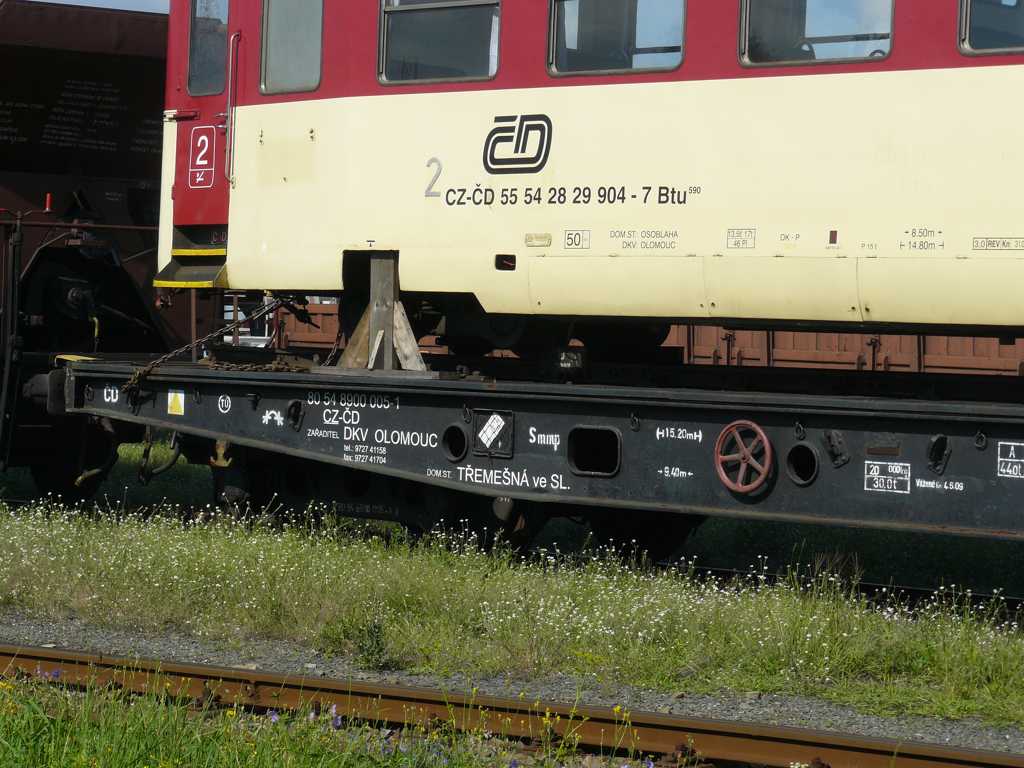

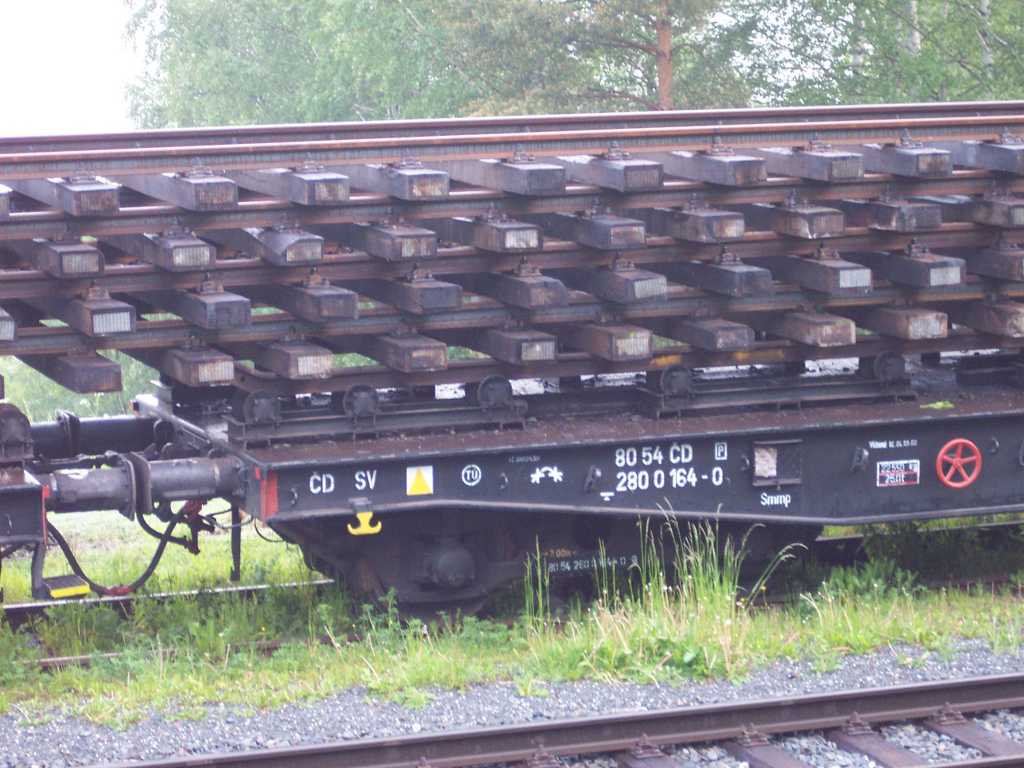

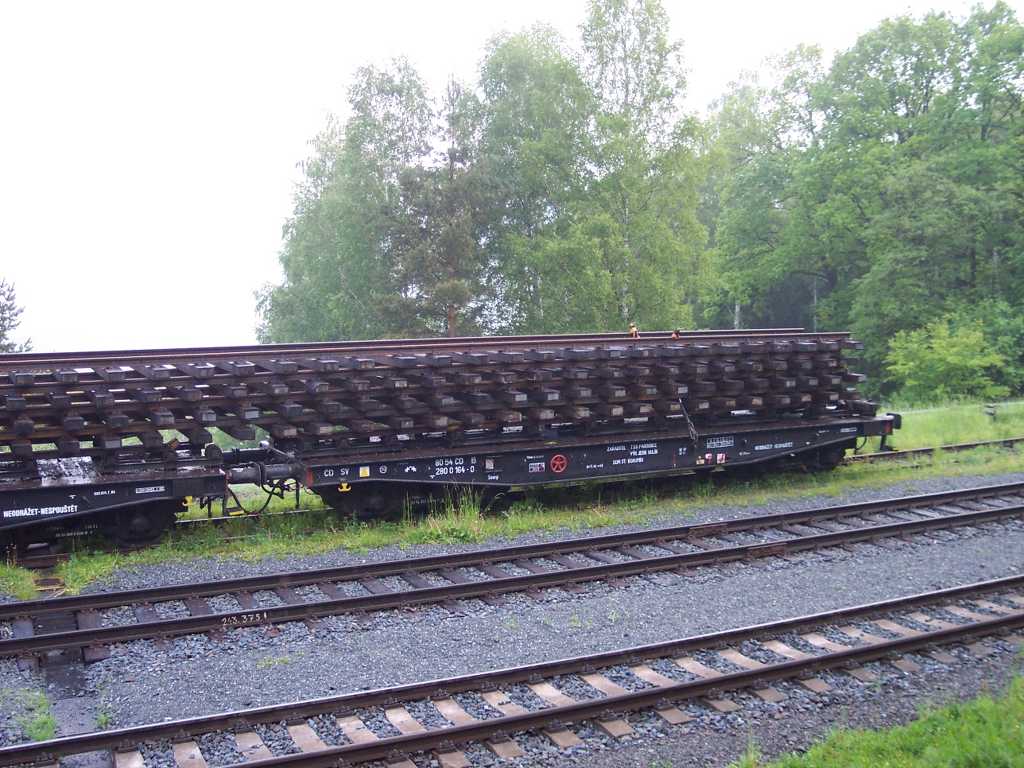

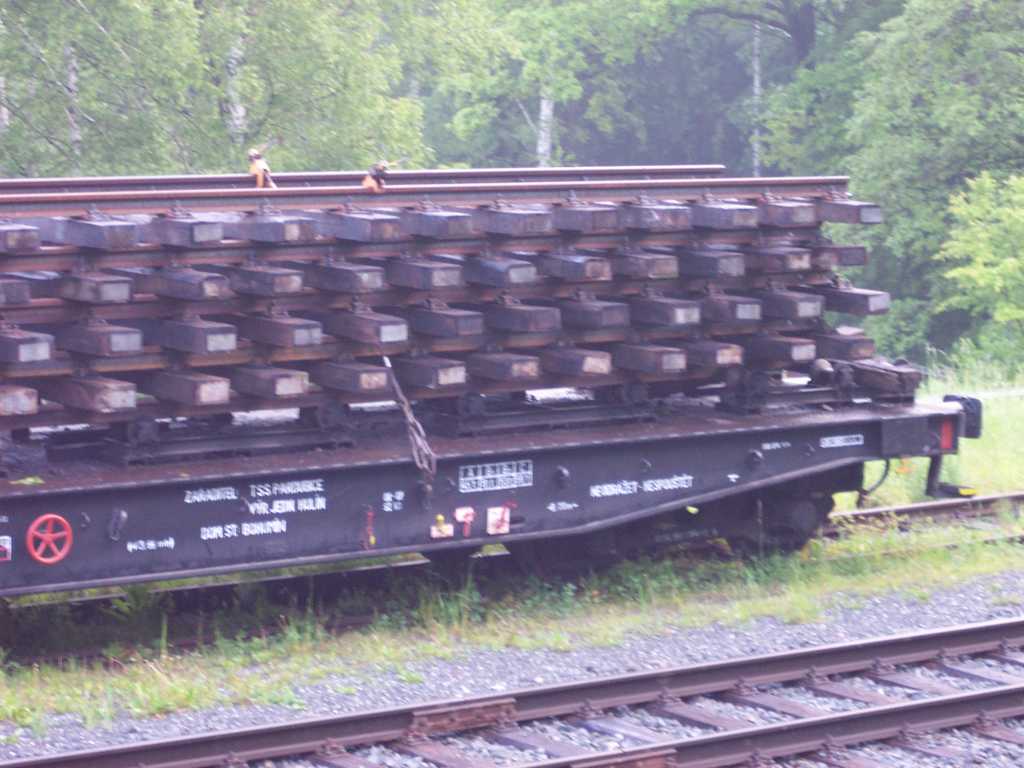

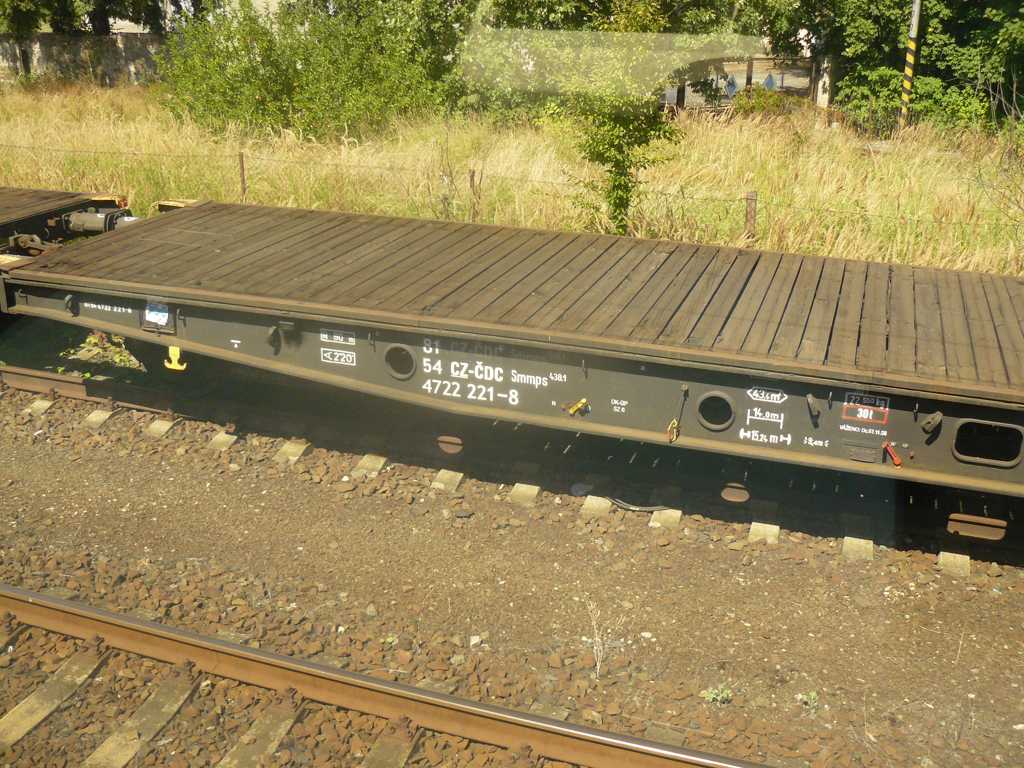

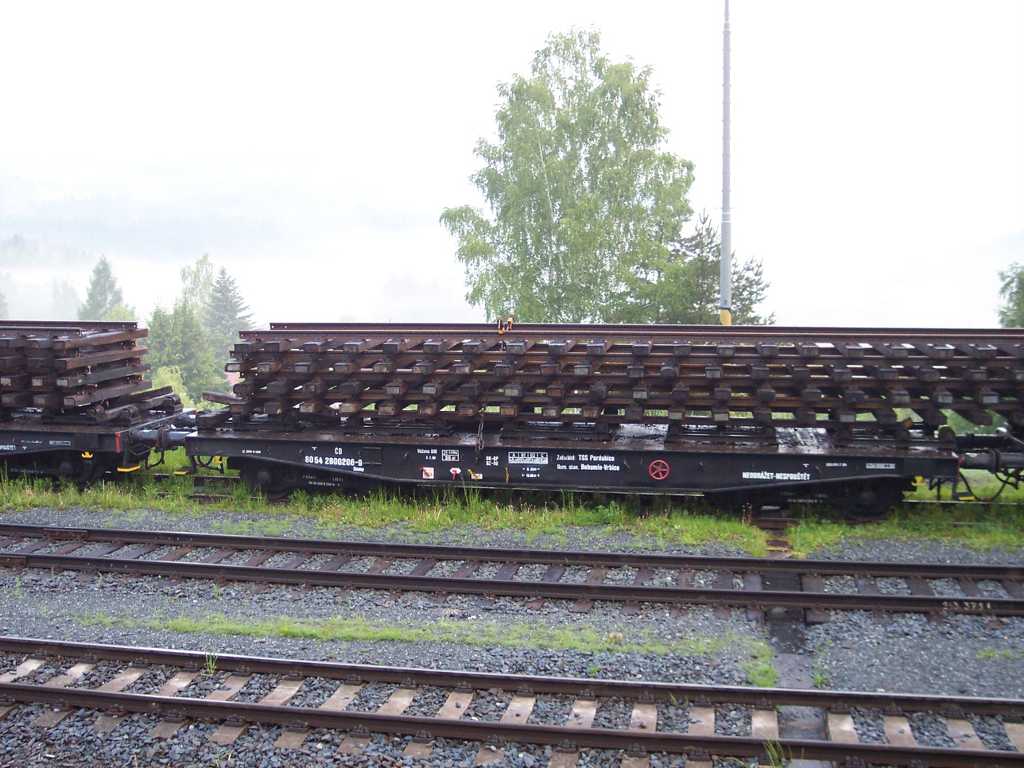

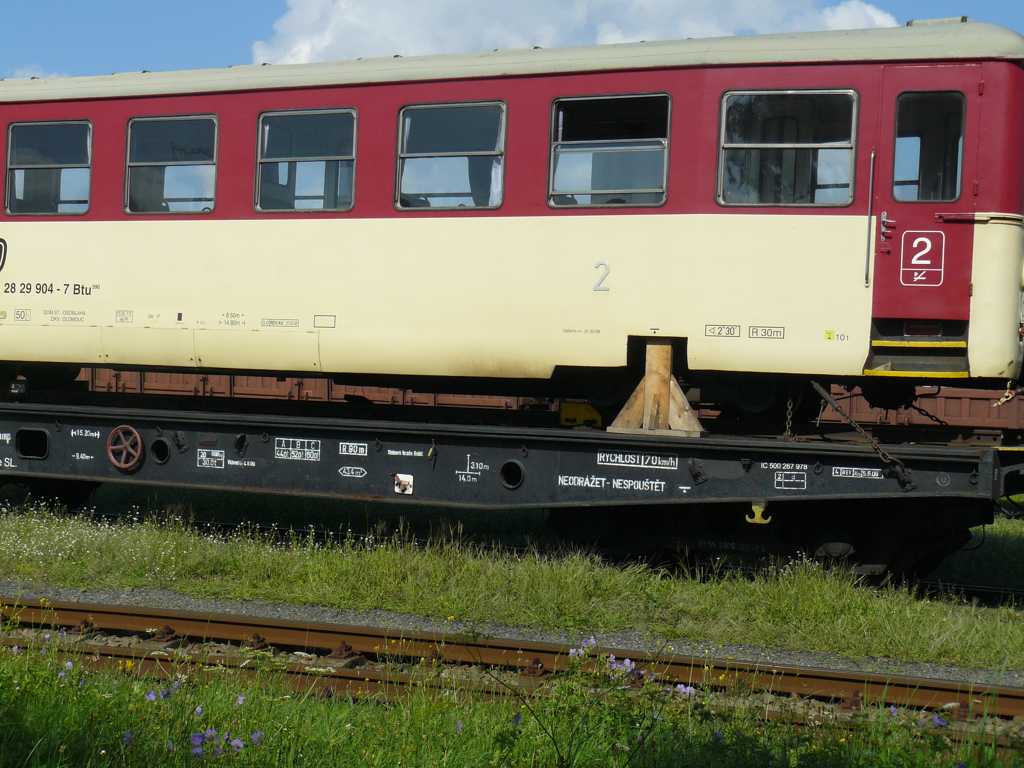

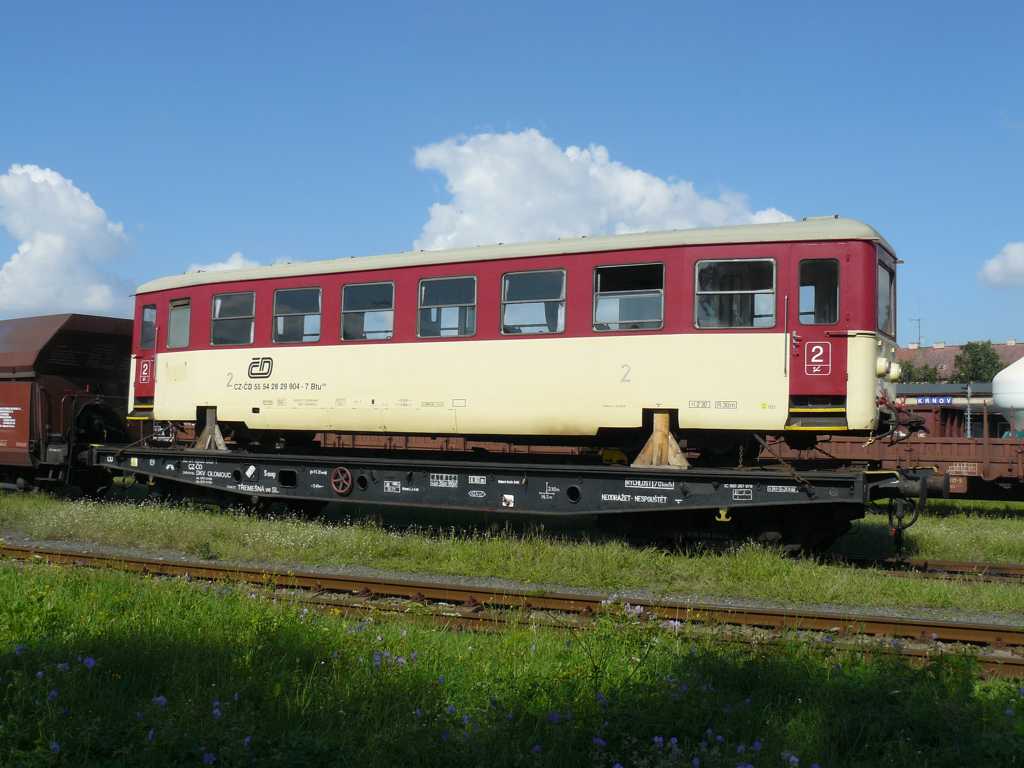

Fotografie předlohy Smmps - bez oplenu

Autor 9 ks fotografií níže je Petr Smutek

Smmp-005-1-krnov-2-8-11aSmmp-005-1-krnov-2-8-11bSmmp-005-1-krnov-2-8-11c

Smmp-164-0-milotice-nad-opavou-2-6-04aSmmp-164-0-milotice-nad-opavou-2-6-04bSmmp-164-0-milotice-nad-opavou-2-6-04d

Smmp-206-9-milotice-nad-opavou-2-6-04aSmmps-042-8-haj-ve-slezsku-16-8-13a-1Smmps-221-8-haj-ve-slezsku-16-8-13a

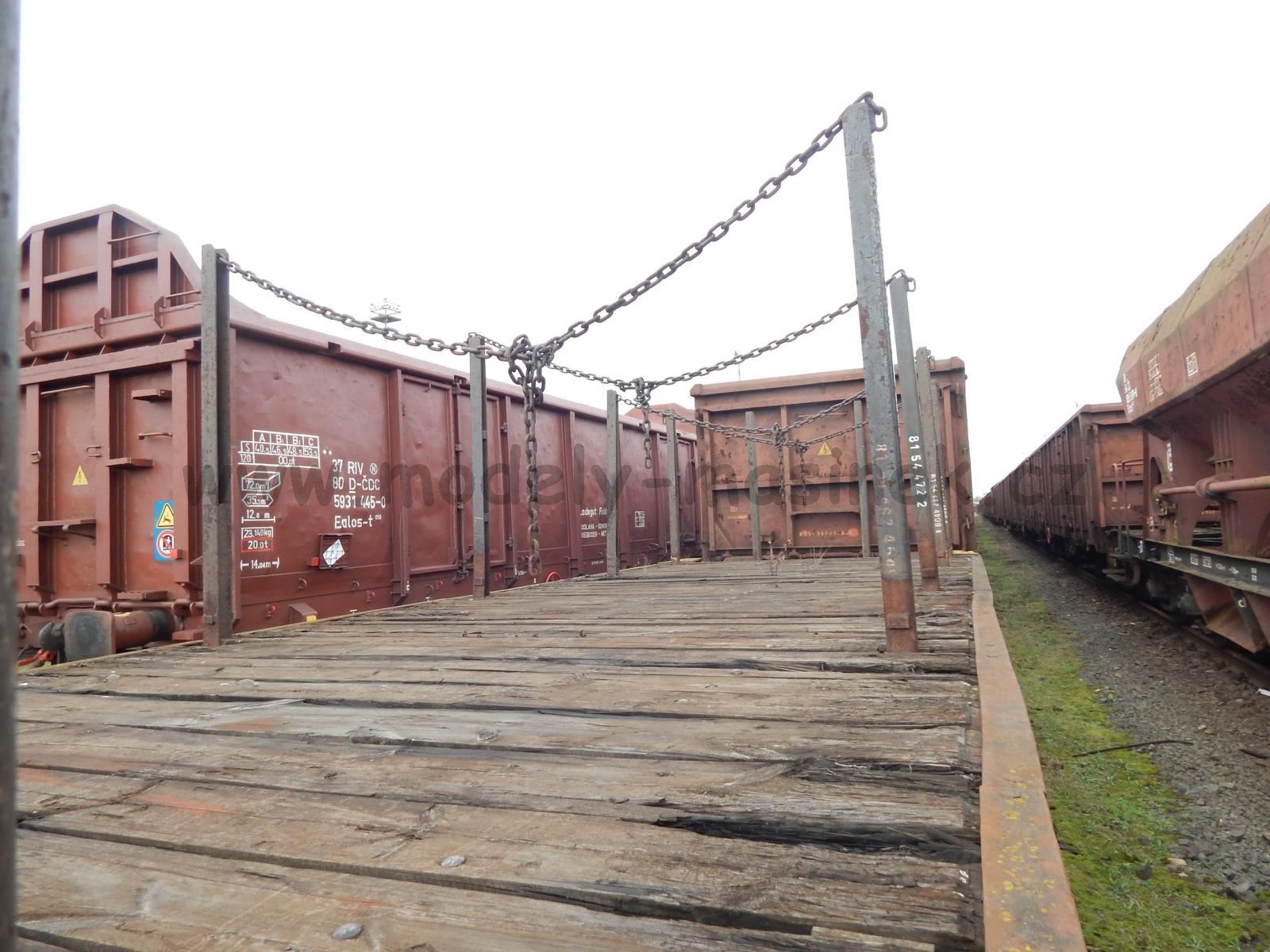

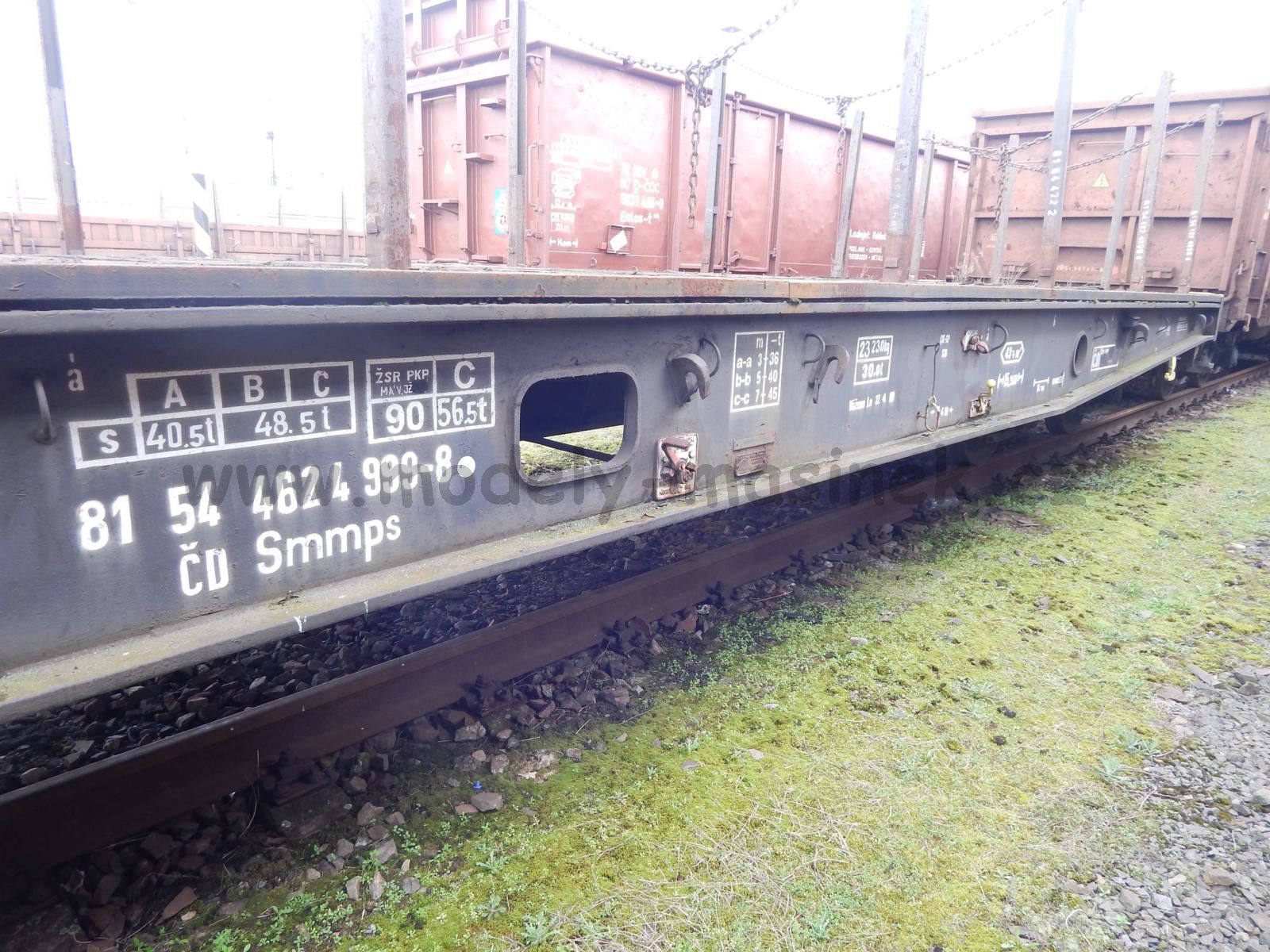

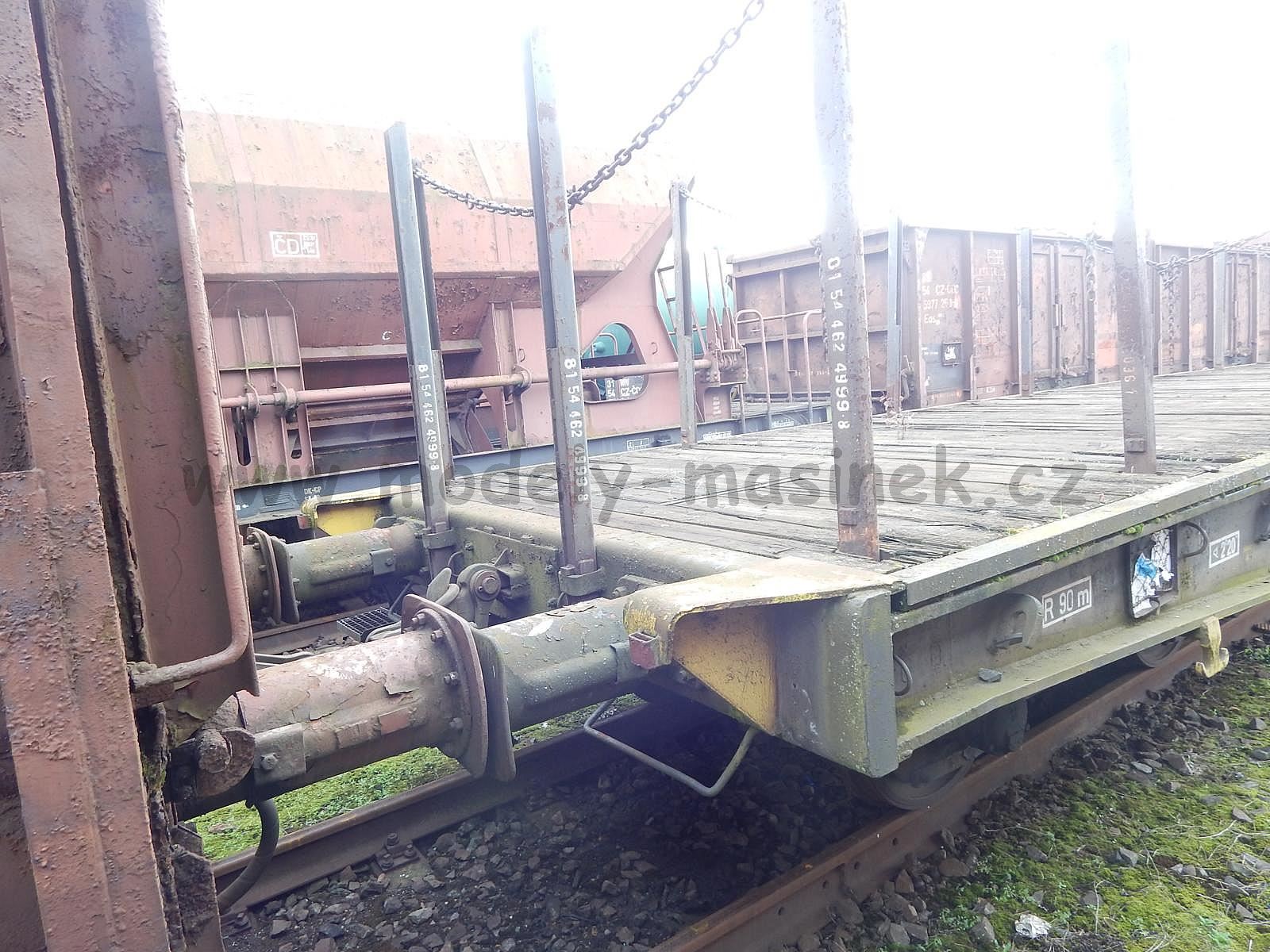

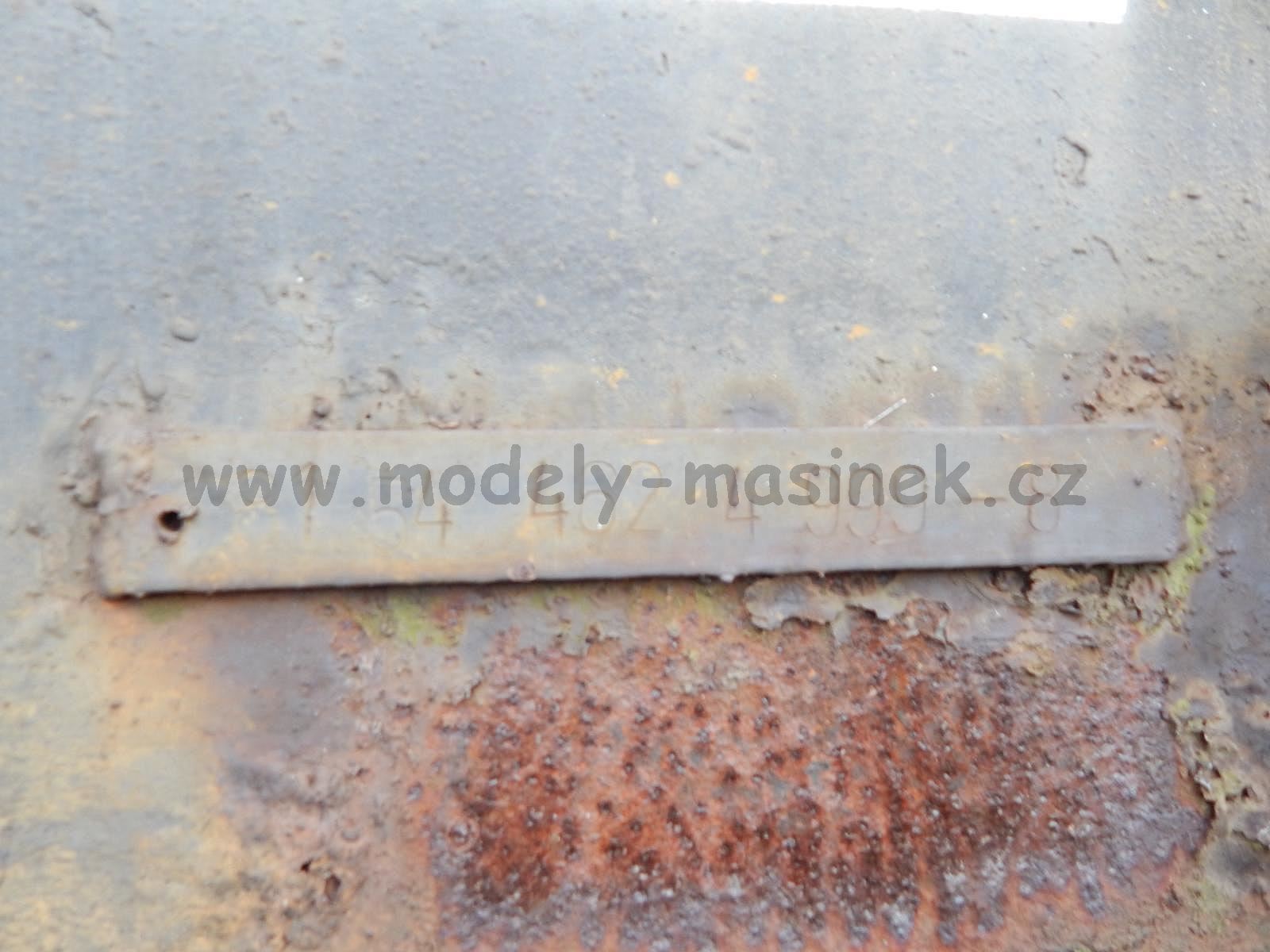

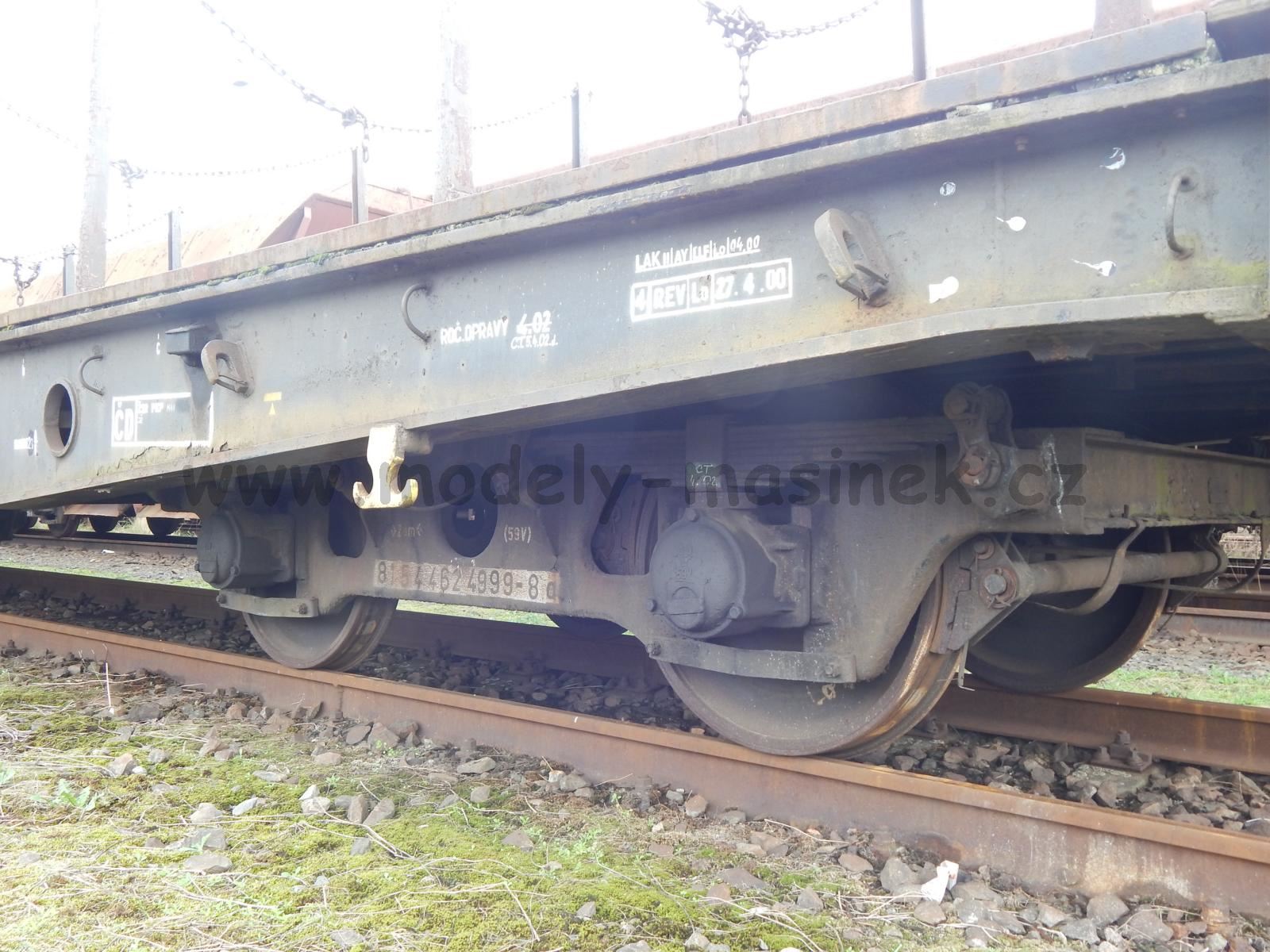

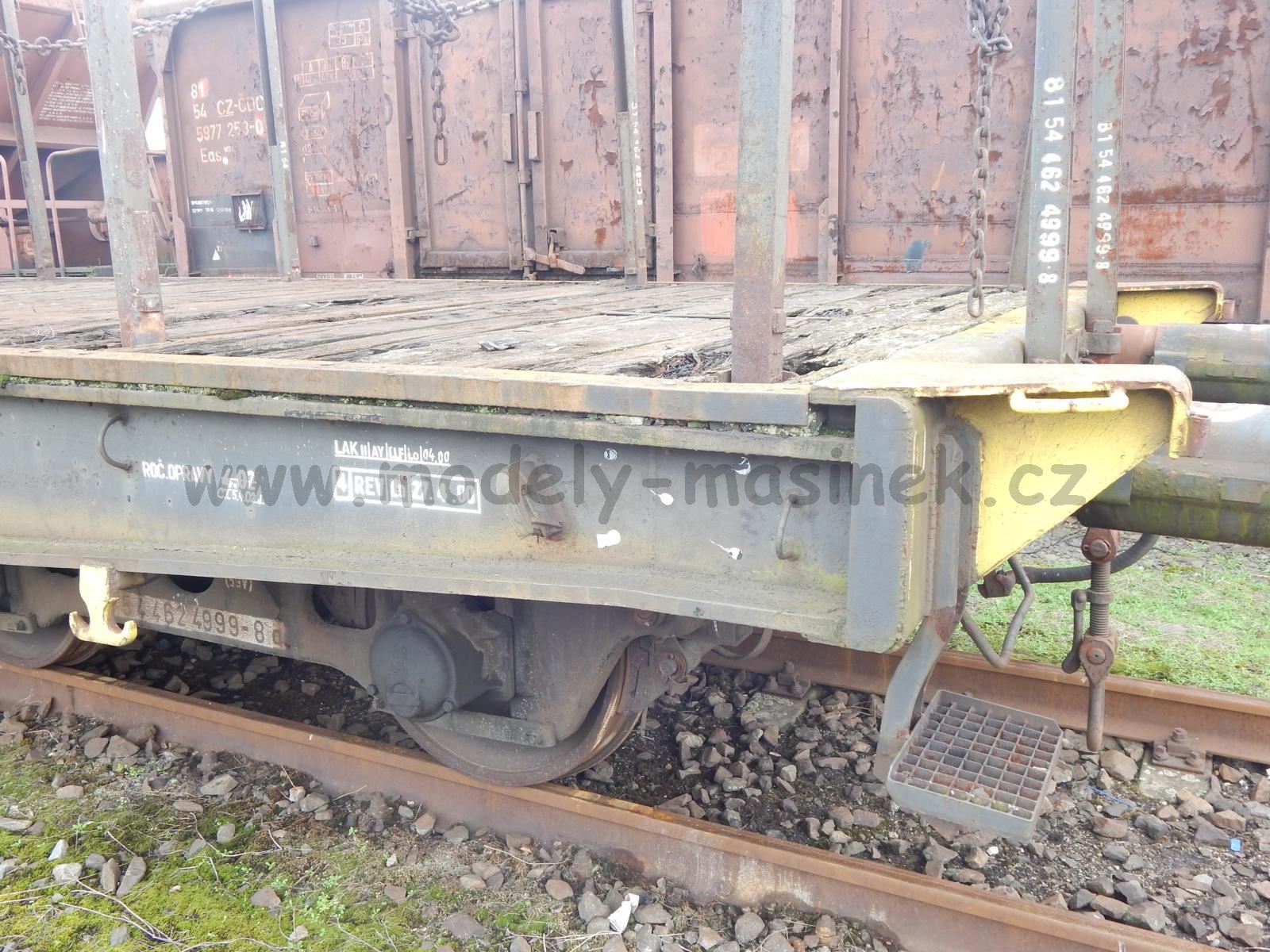

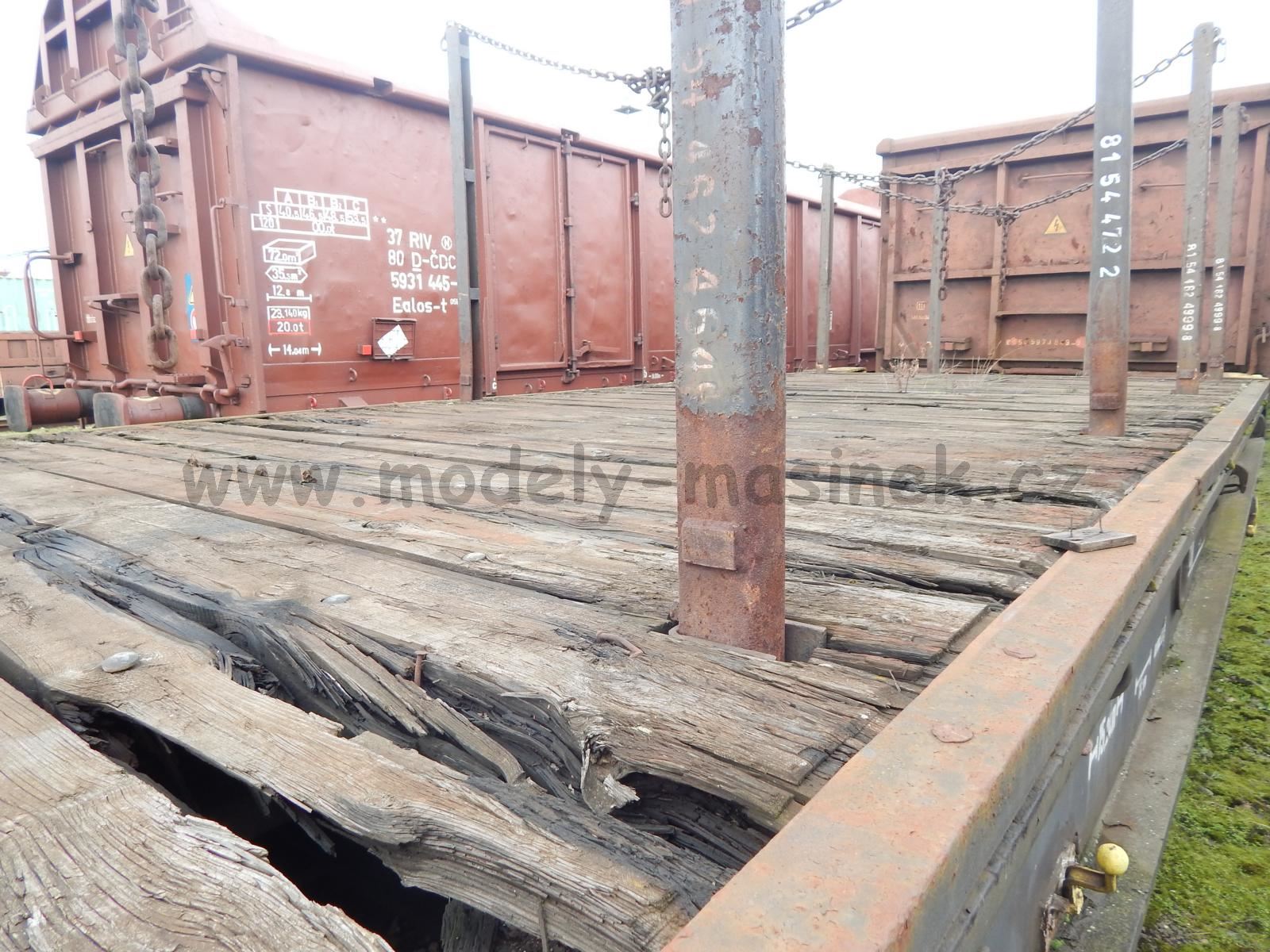

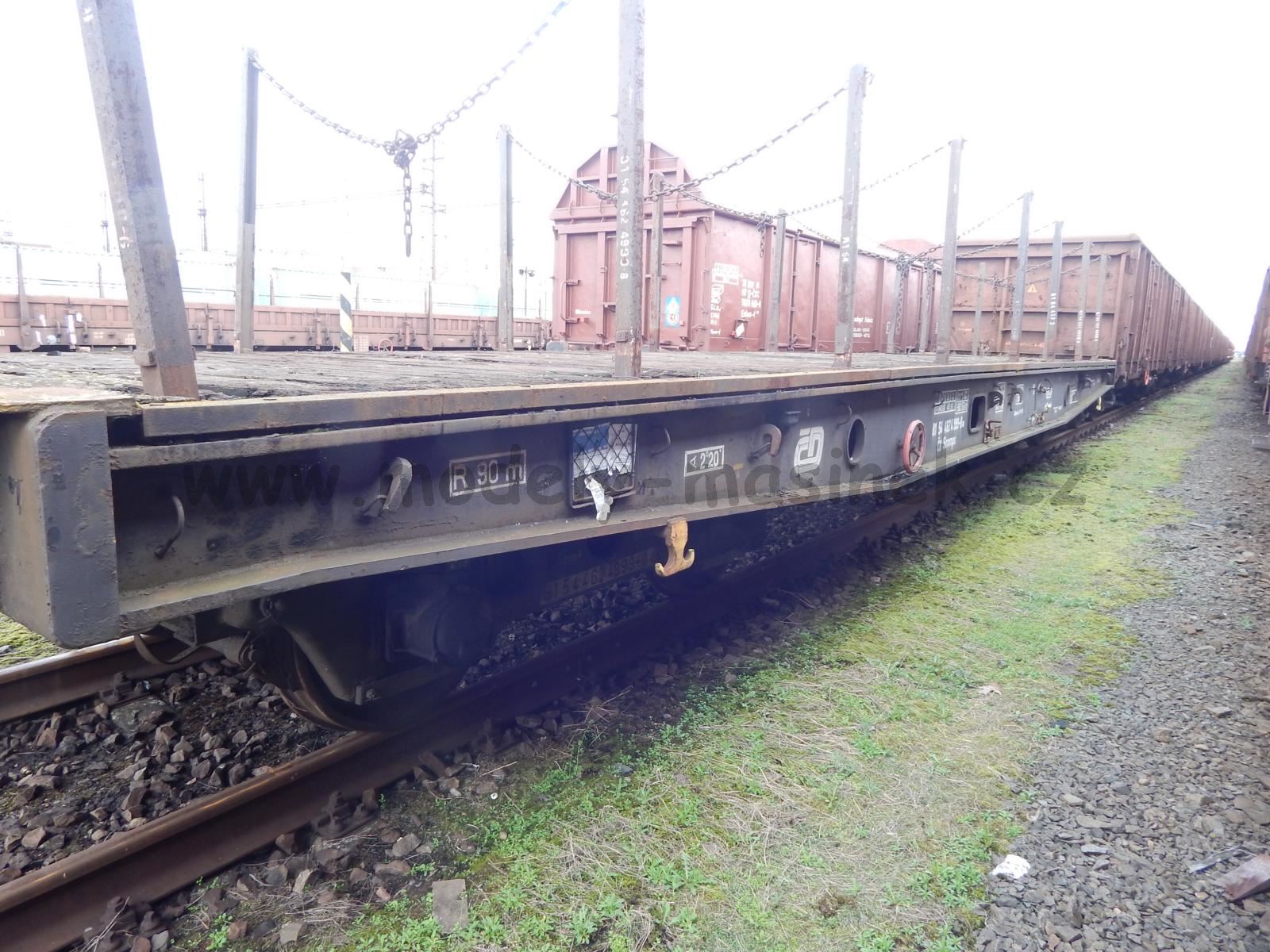

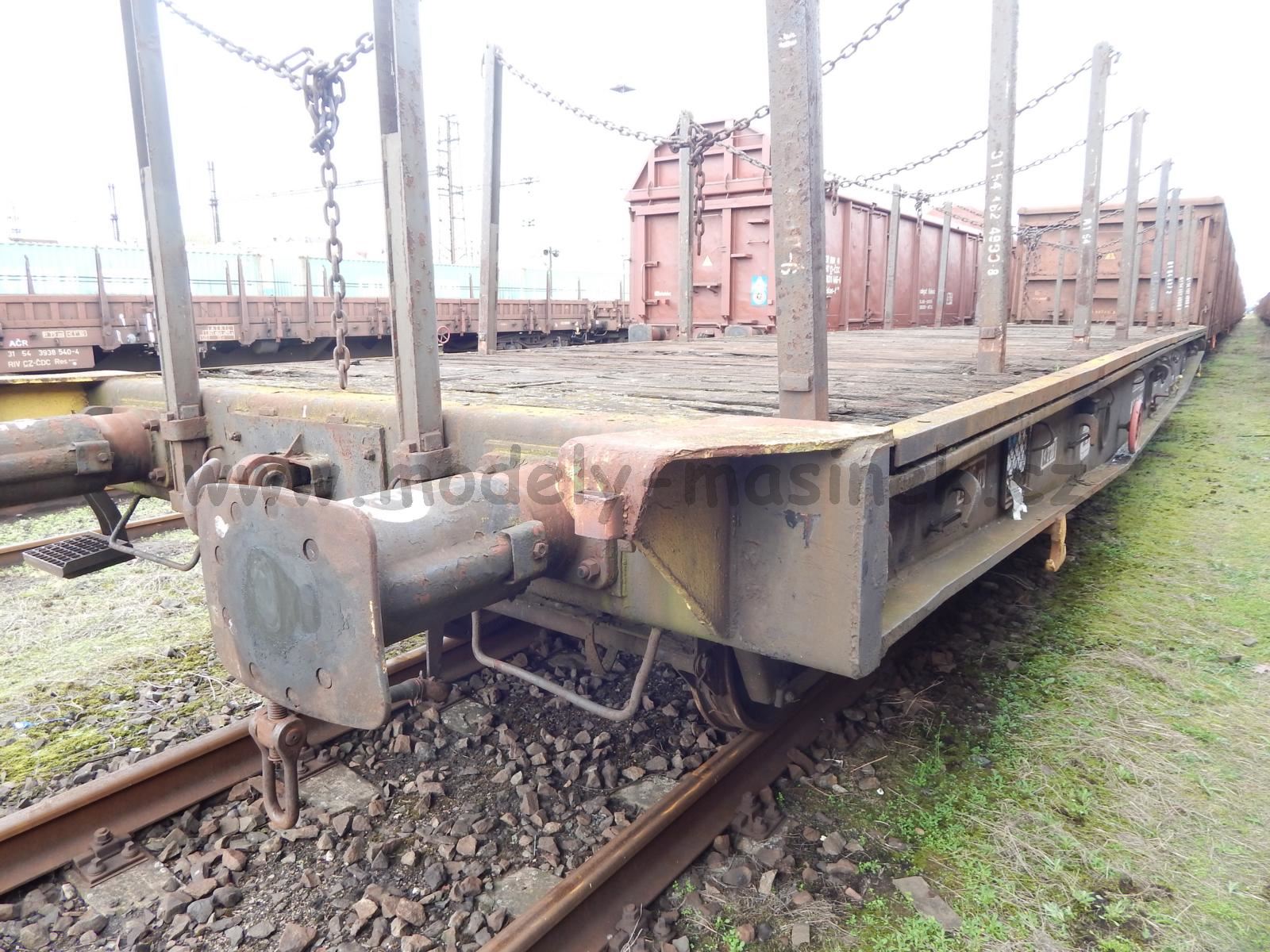

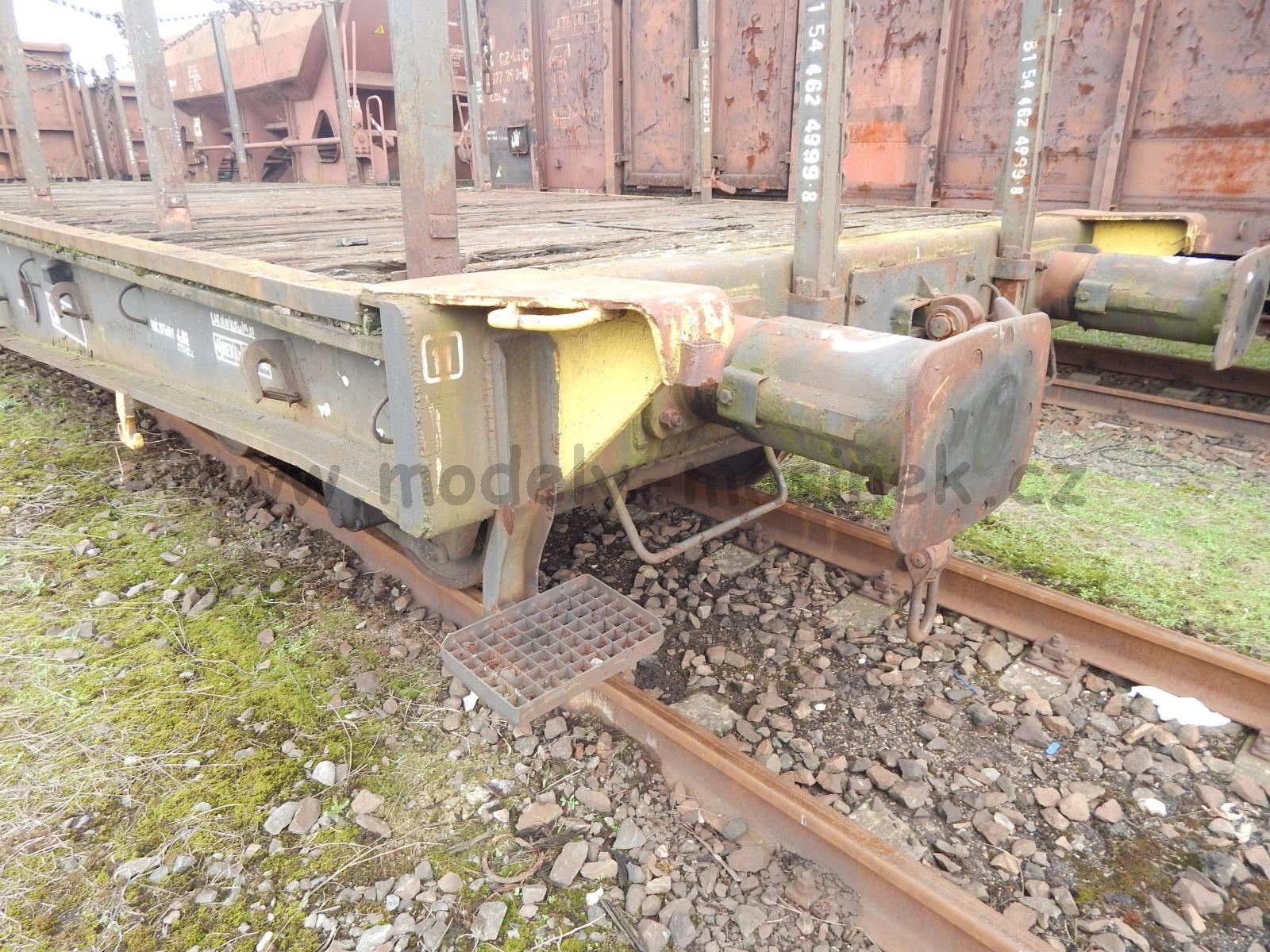

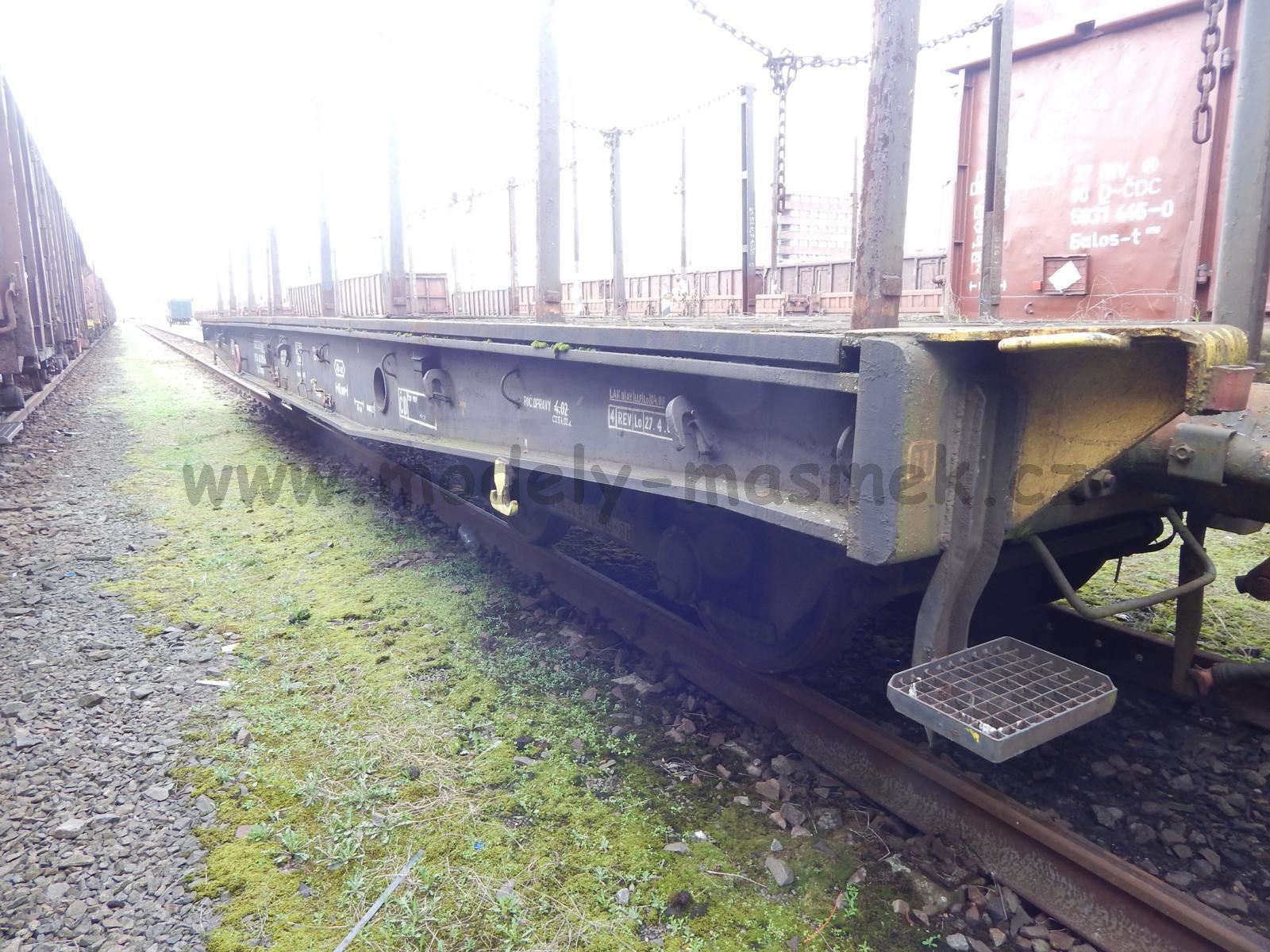

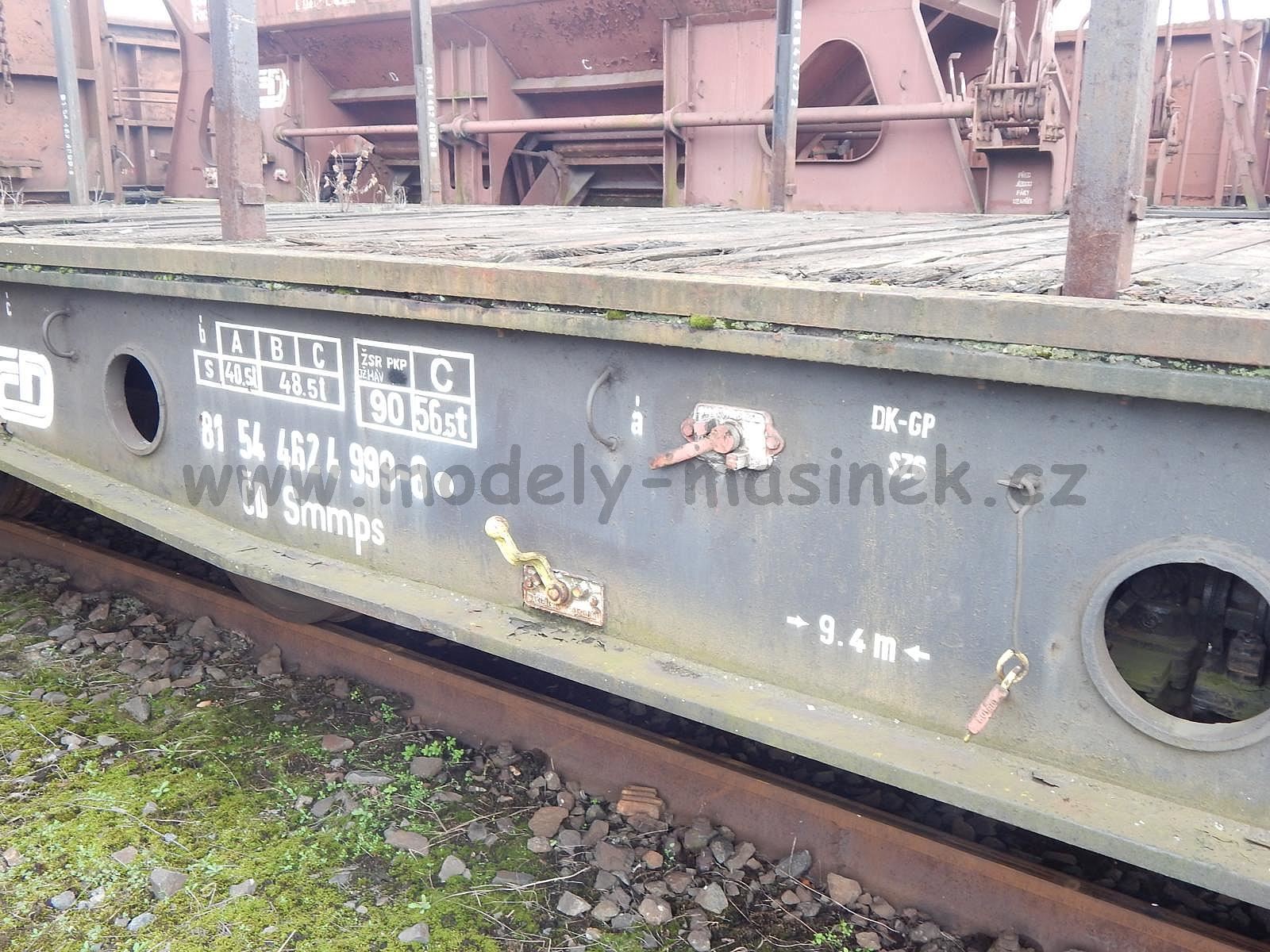

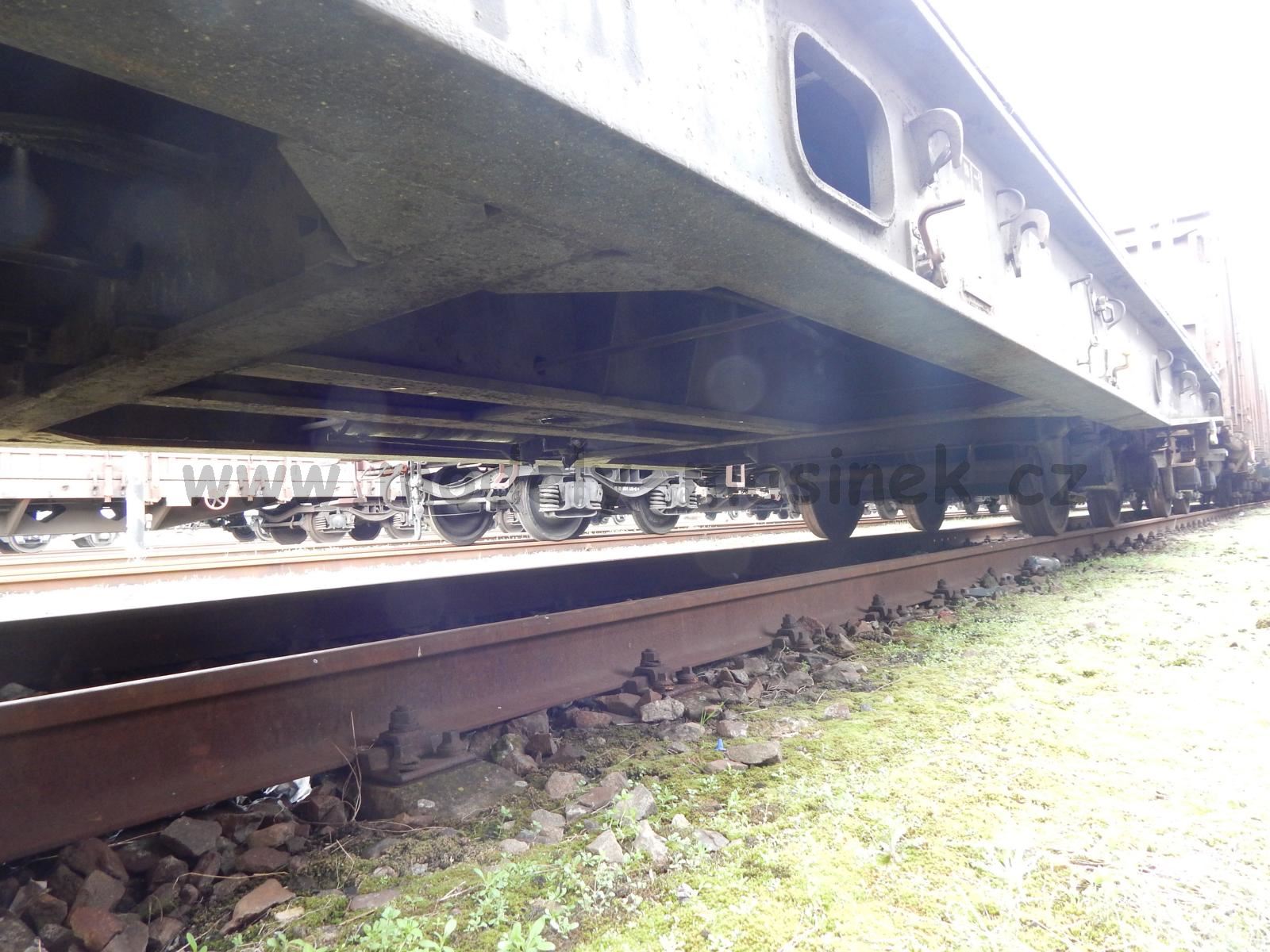

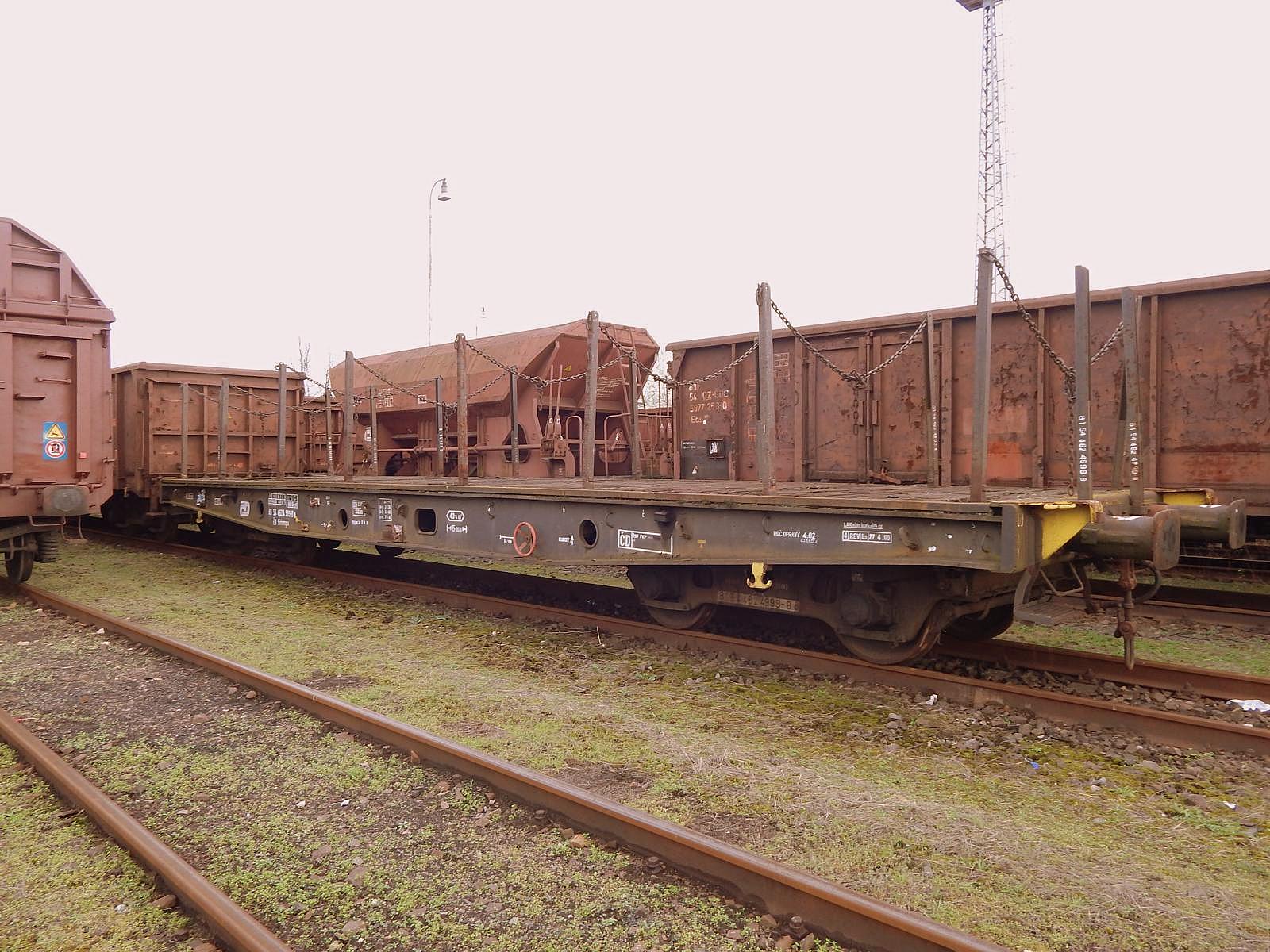

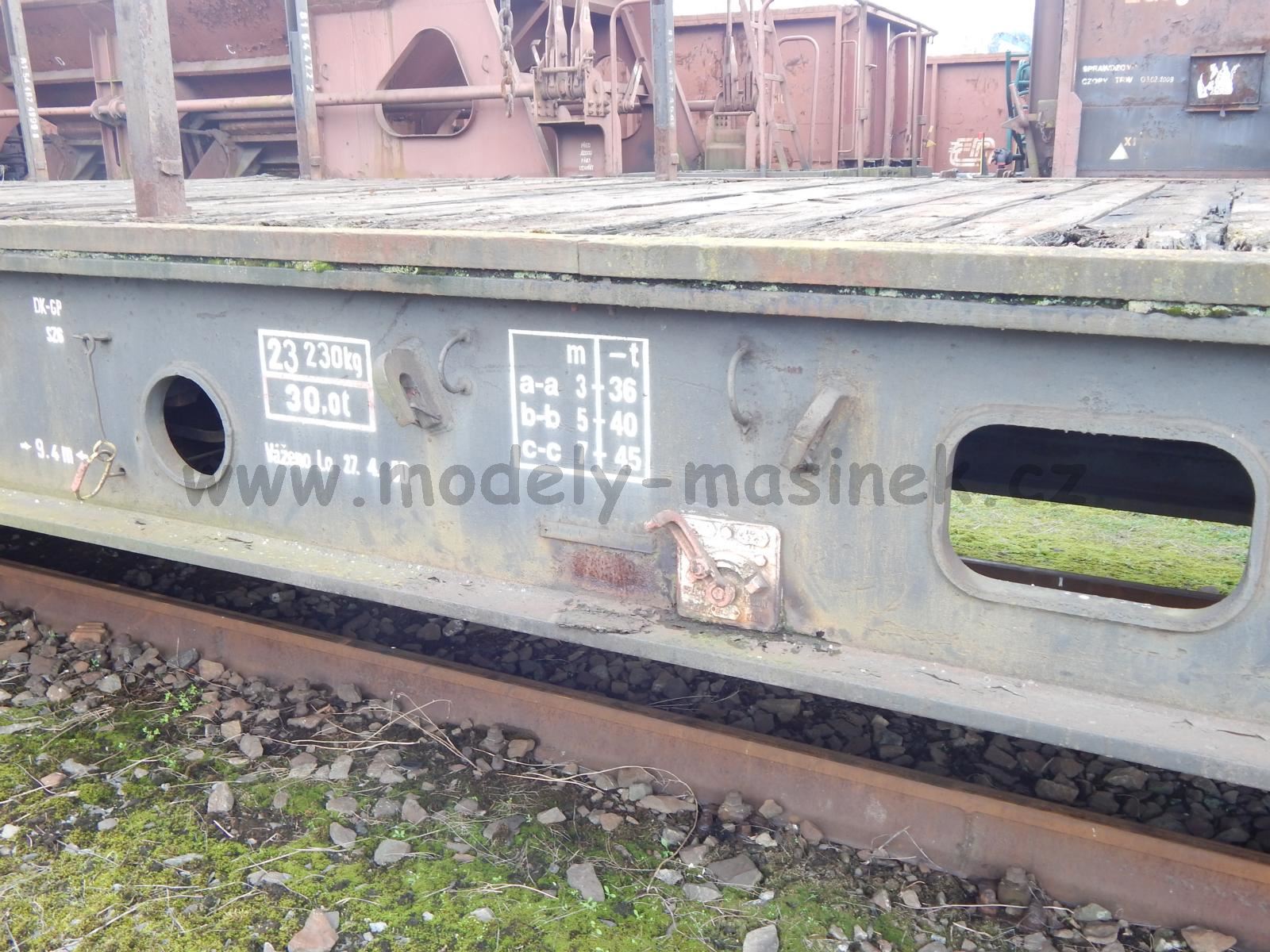

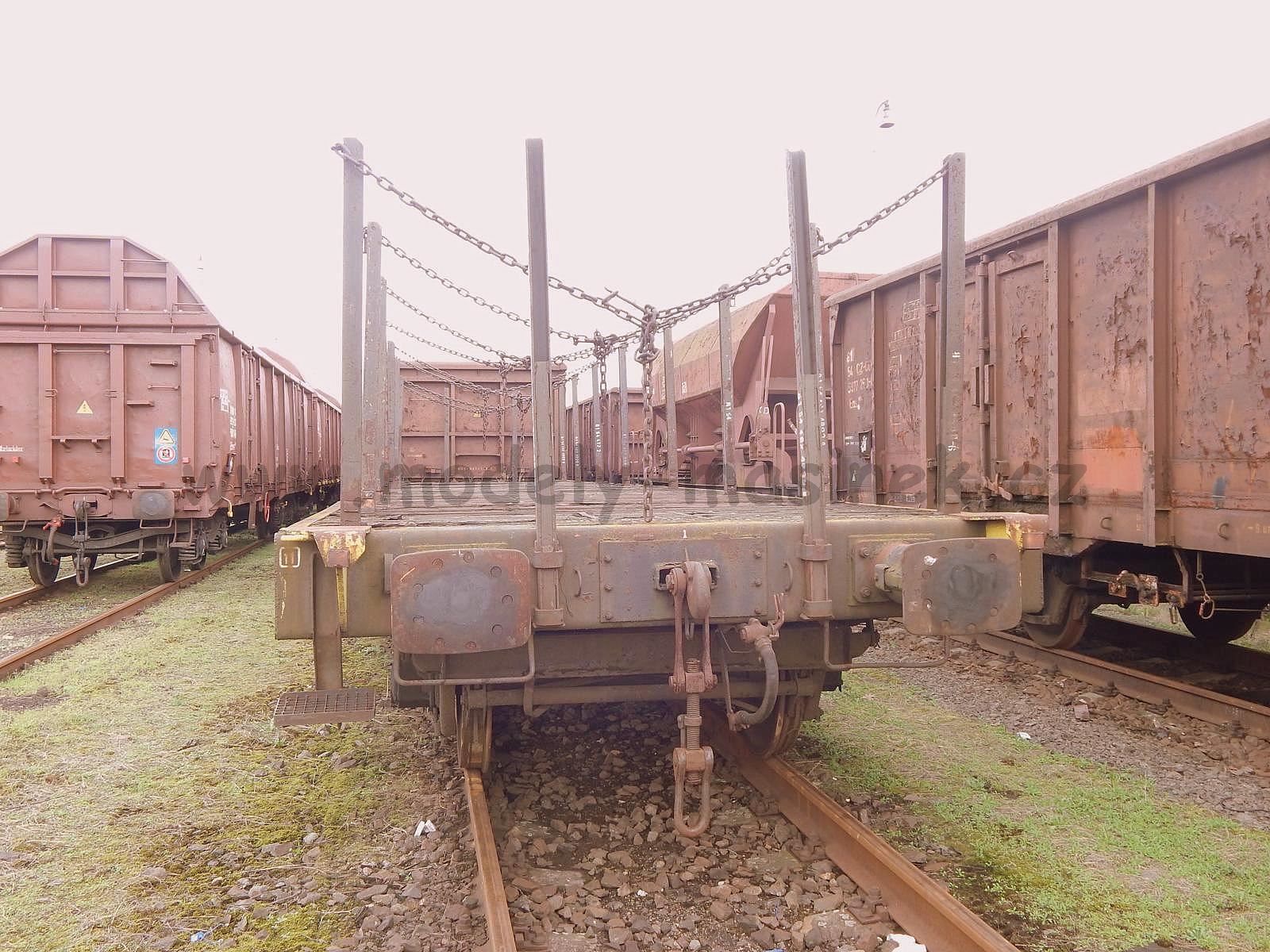

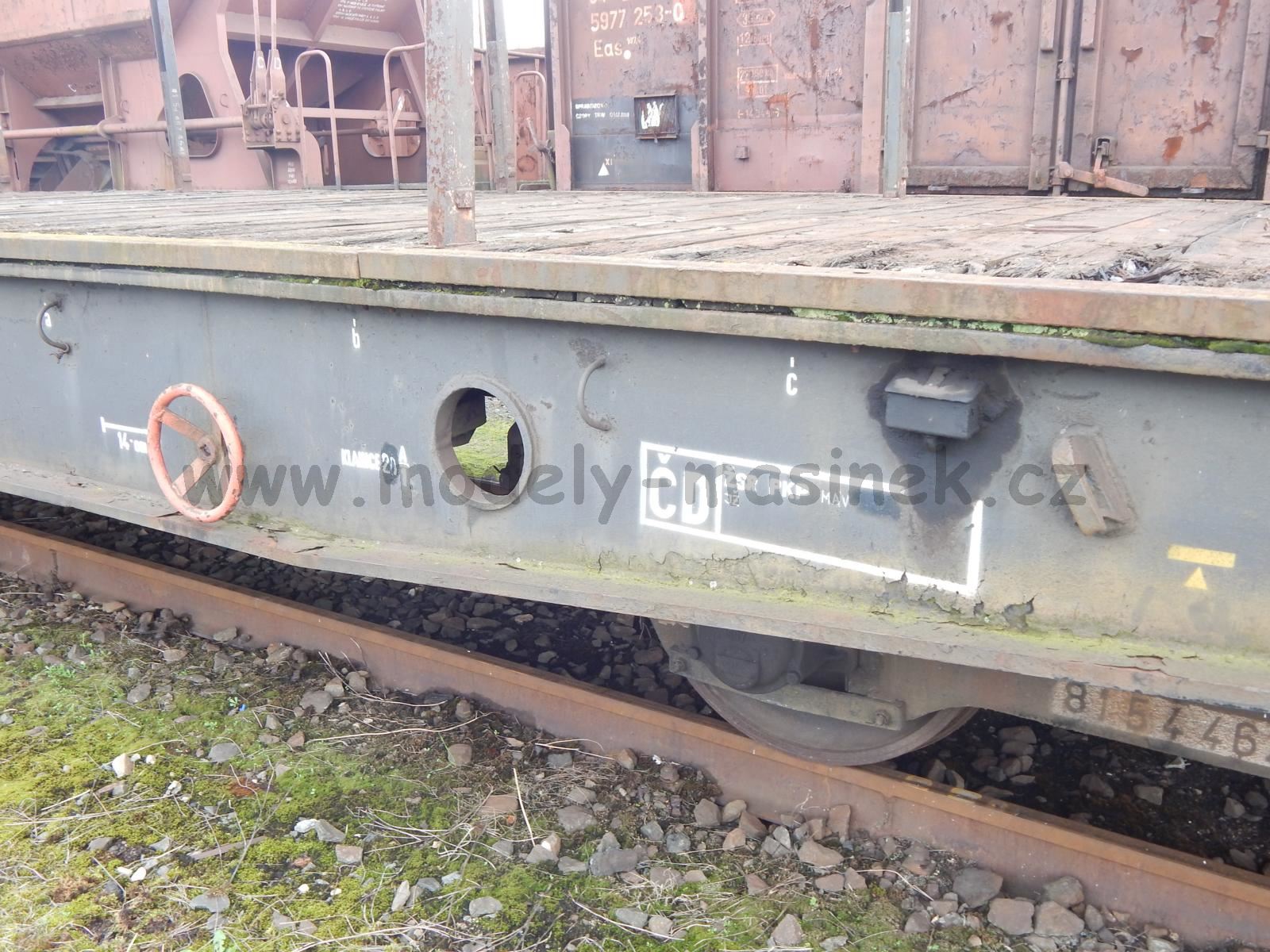

Fotografie předlohy Smmps č. 999 - bez oplenu

Smmps-999a_2Smmps-999bSmmps-999g

Smmps-999pSmmps-999uu_2Smmps-999zz

Smmps-999c_3Smmps-999d_3Smmps-999e_3

Smmps-999f_2Smmps-999g_3Smmps-999h_2

Smmps-999i_2Smmps-999j_2Smmps-999k_2

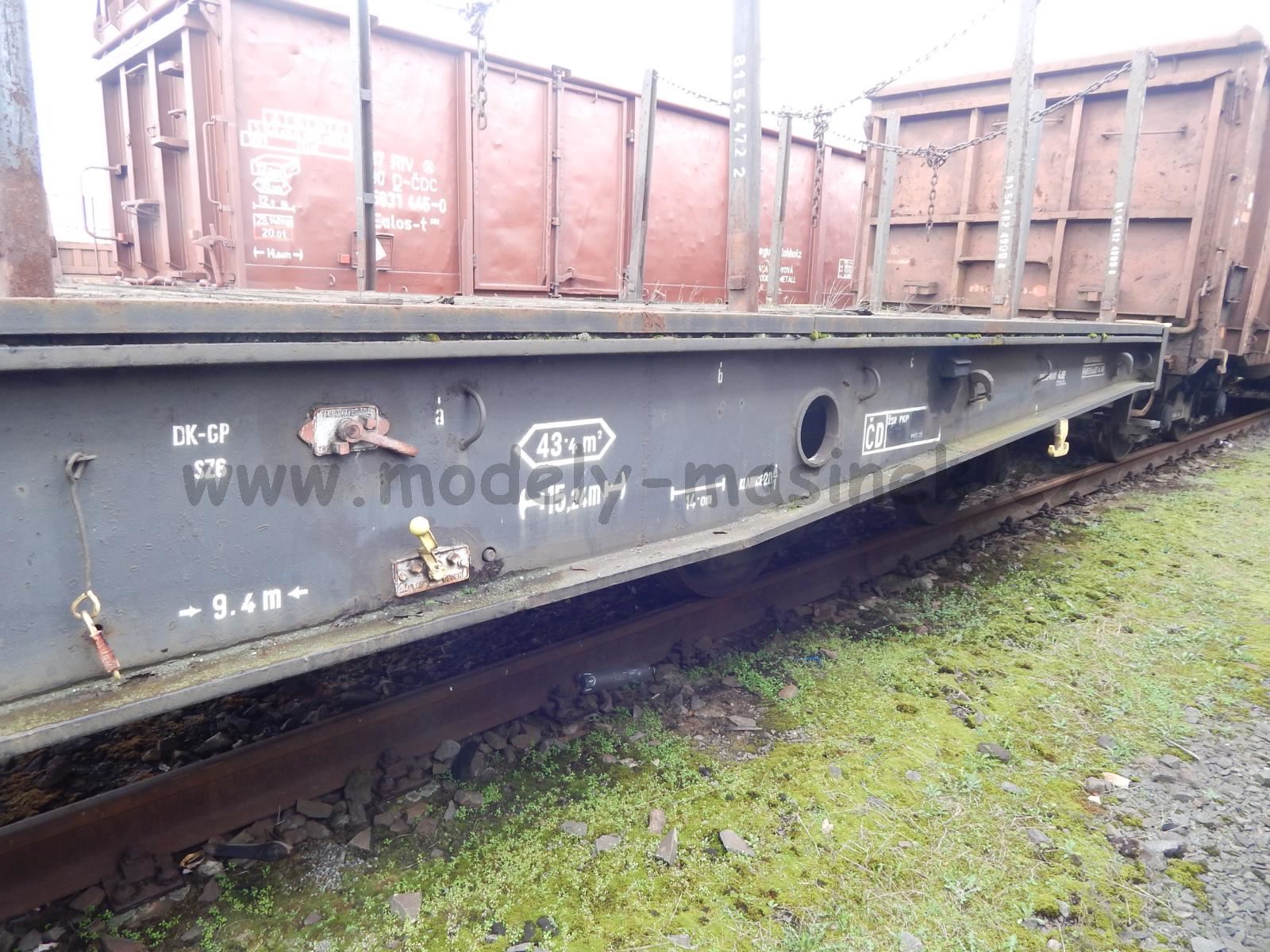

Smmps-999l_2Smmps-999m_3Smmps-999n_2

Smmps-999o_2Smmps-999s_2Smmps-999stitek_2

Smmps-999uu_3Smmps-999vSmmps-999vv

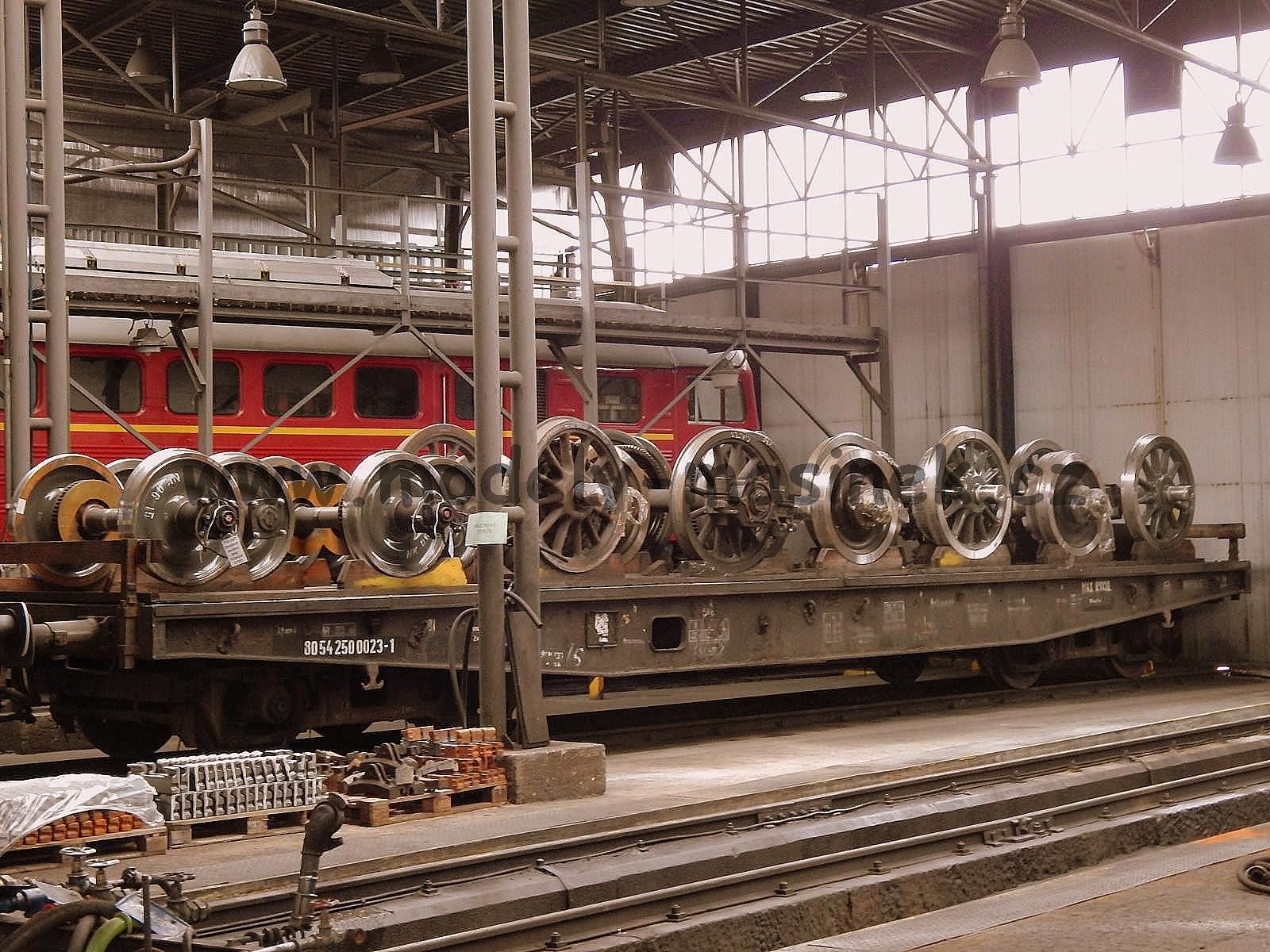

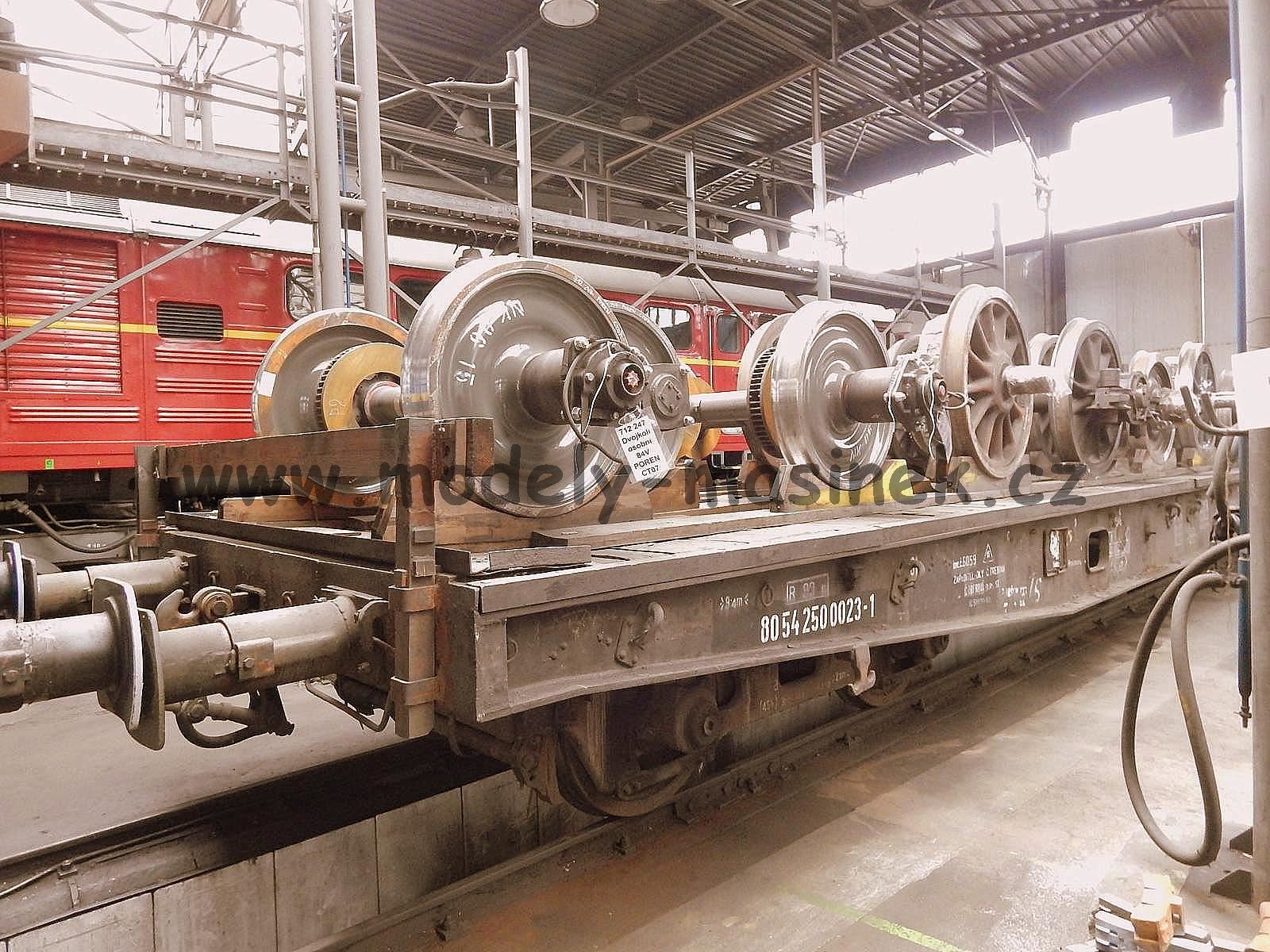

Plošinový vůz 023 pro potřeby depa s revizí 1984

Asi půjde o vůz Pao z prvních dodávek pro ČSD

Plosinovy-023aPlosinovy-023bPlosinovy-023c

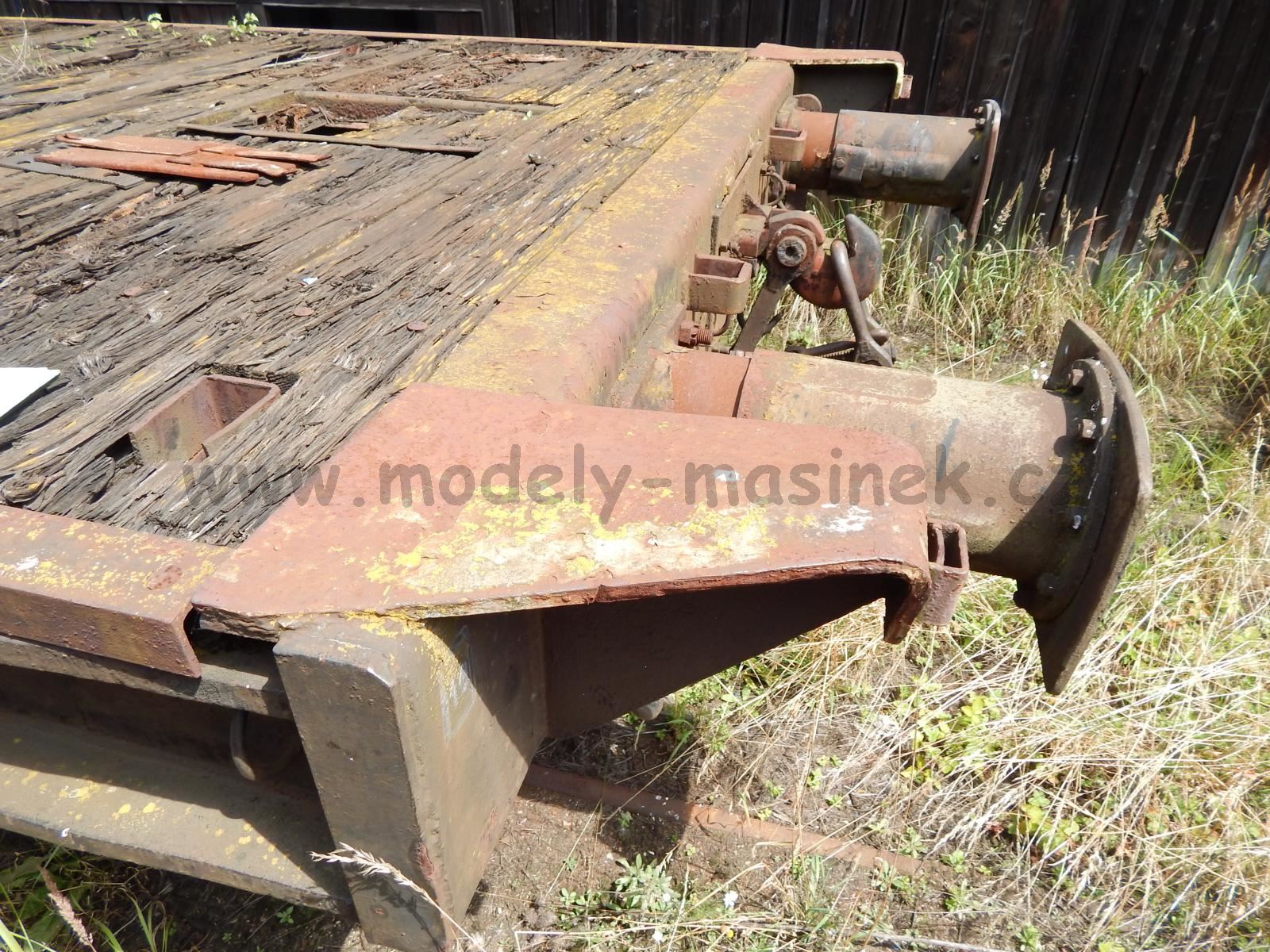

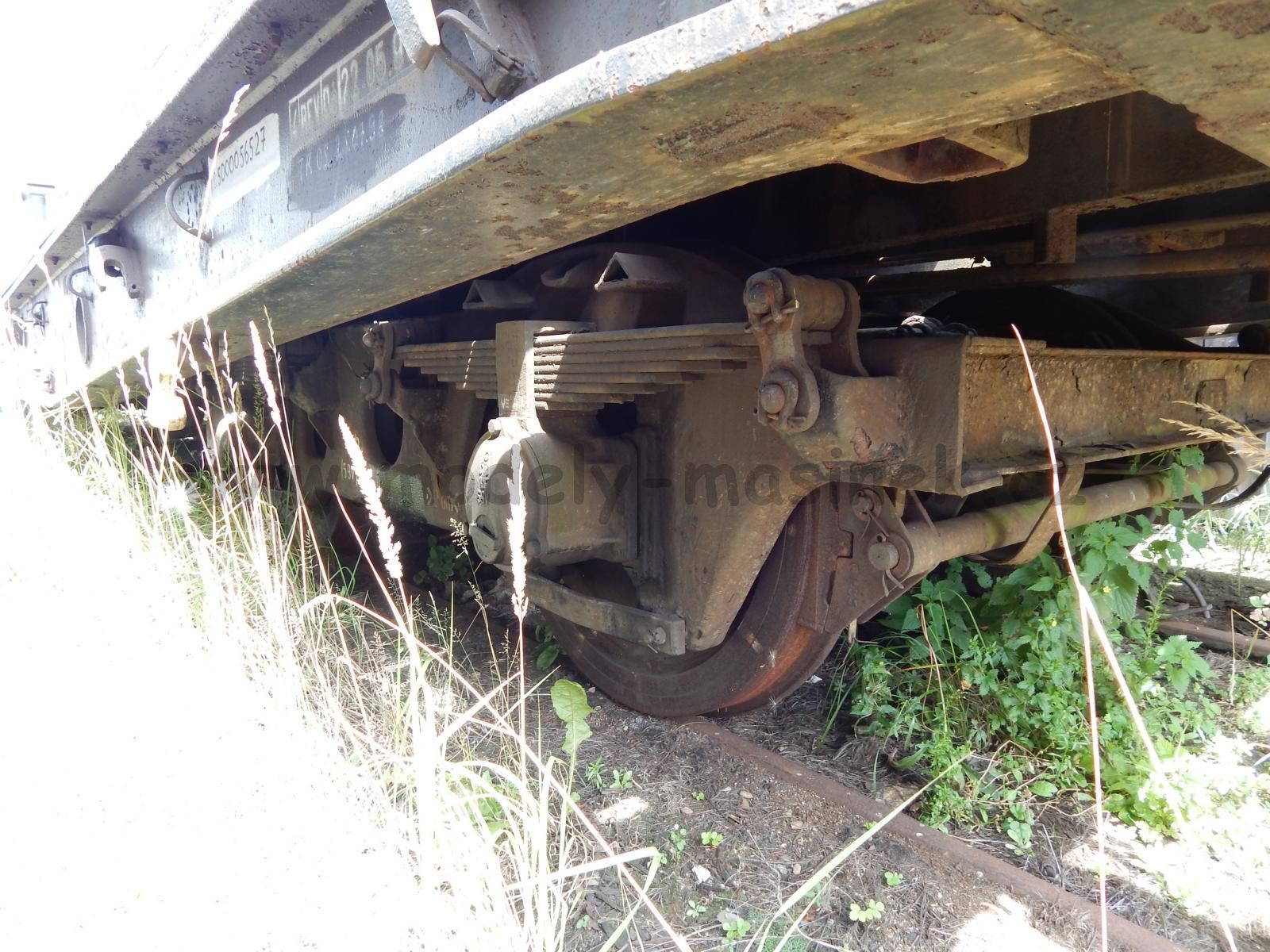

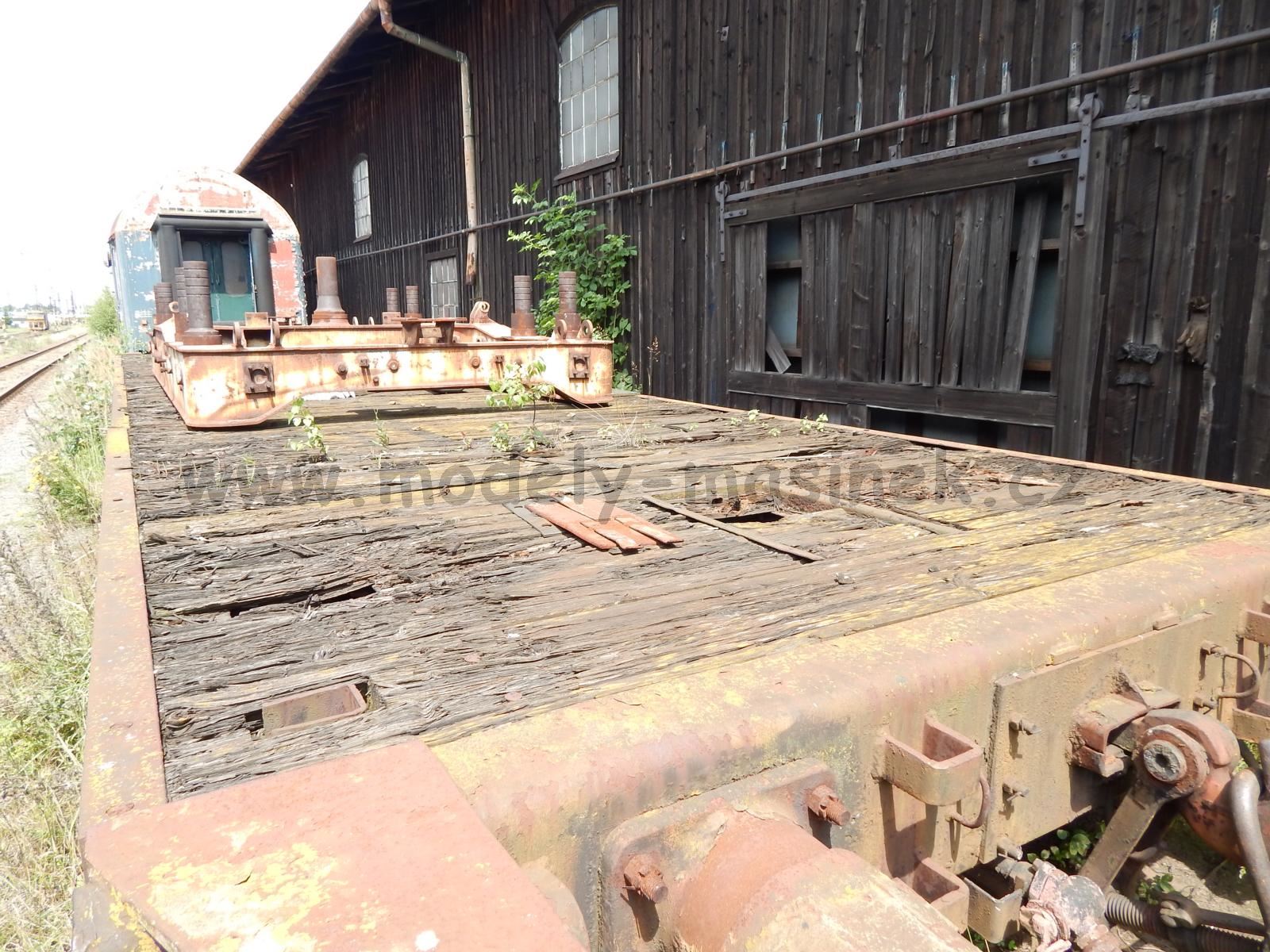

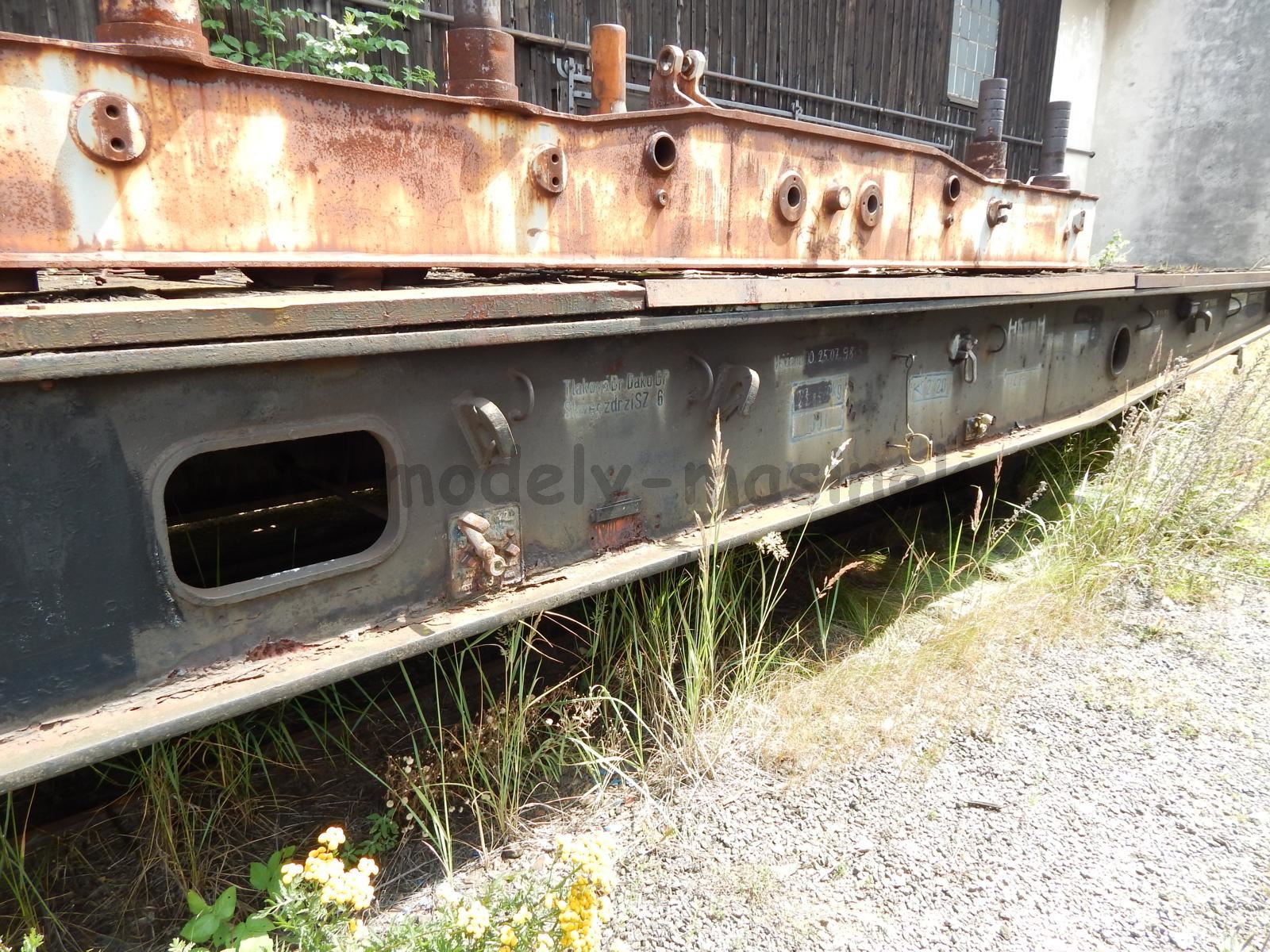

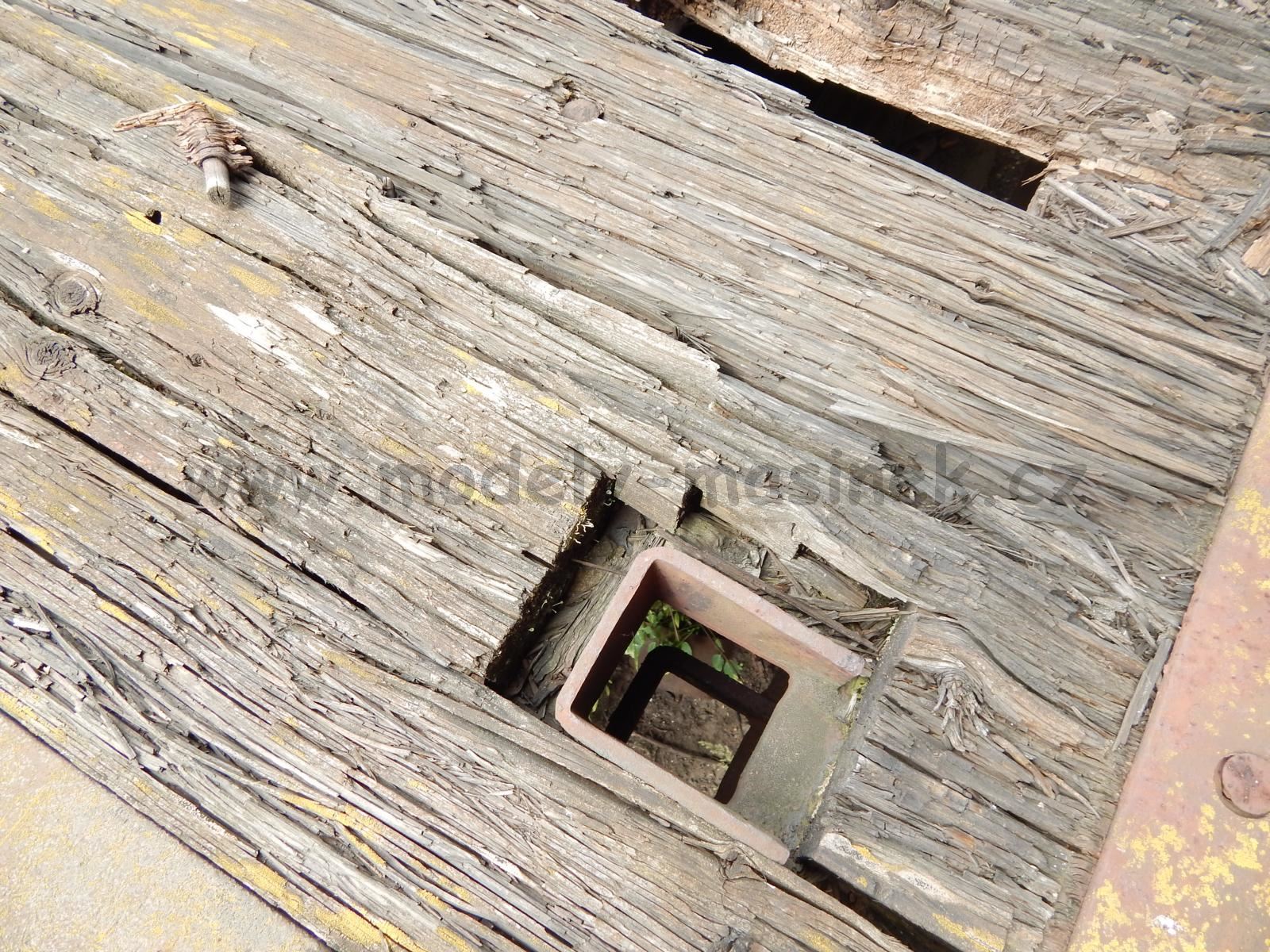

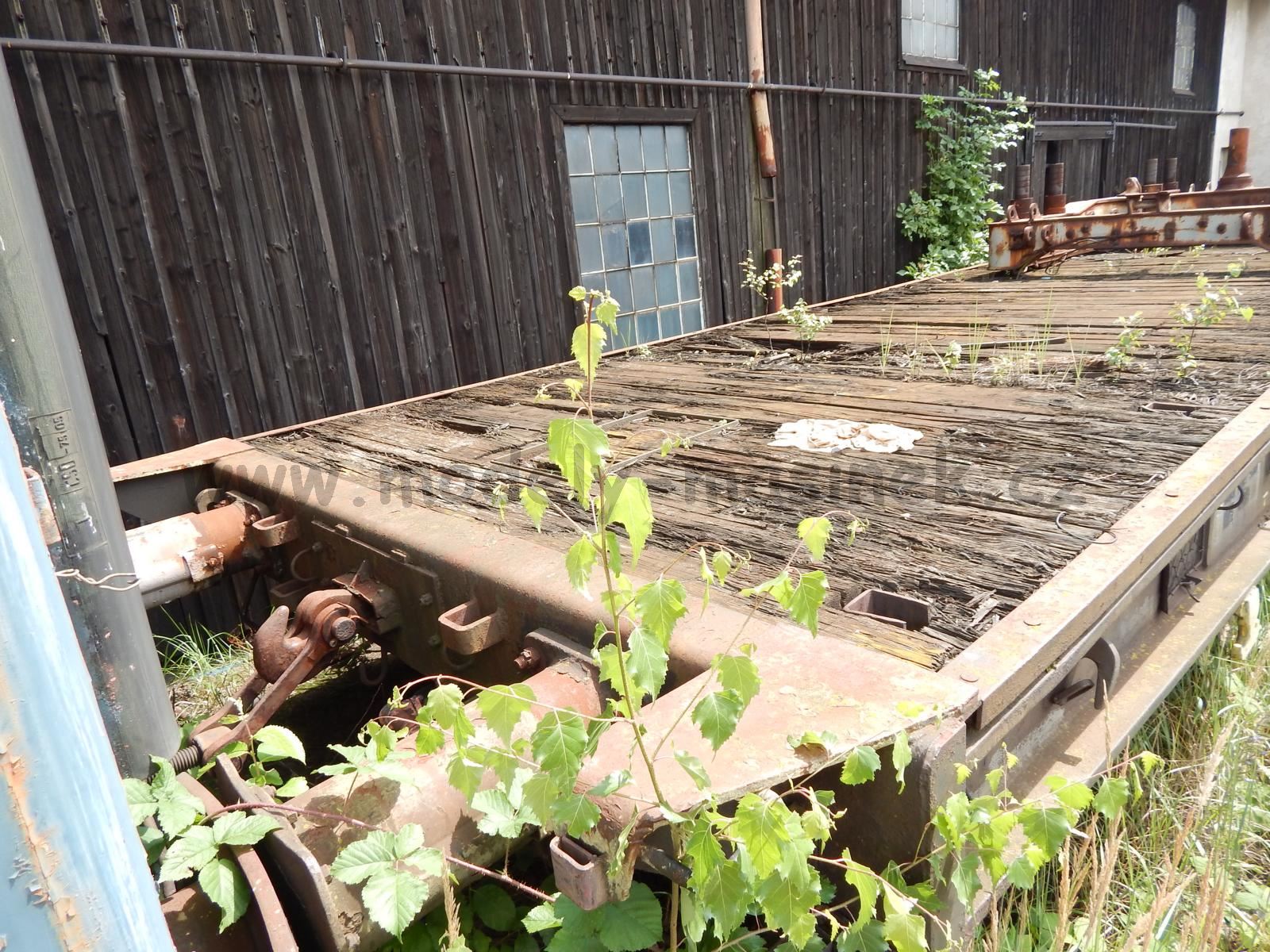

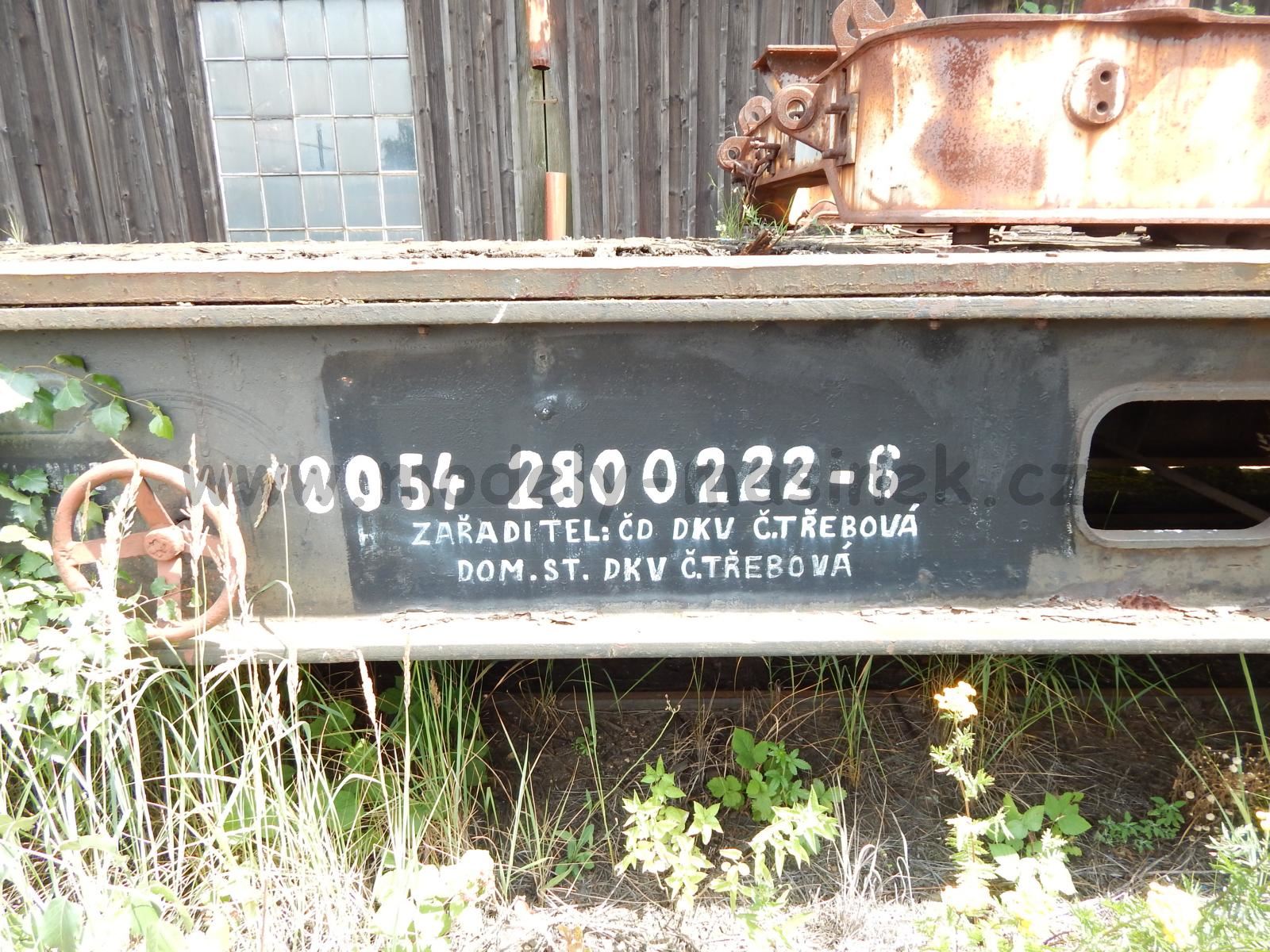

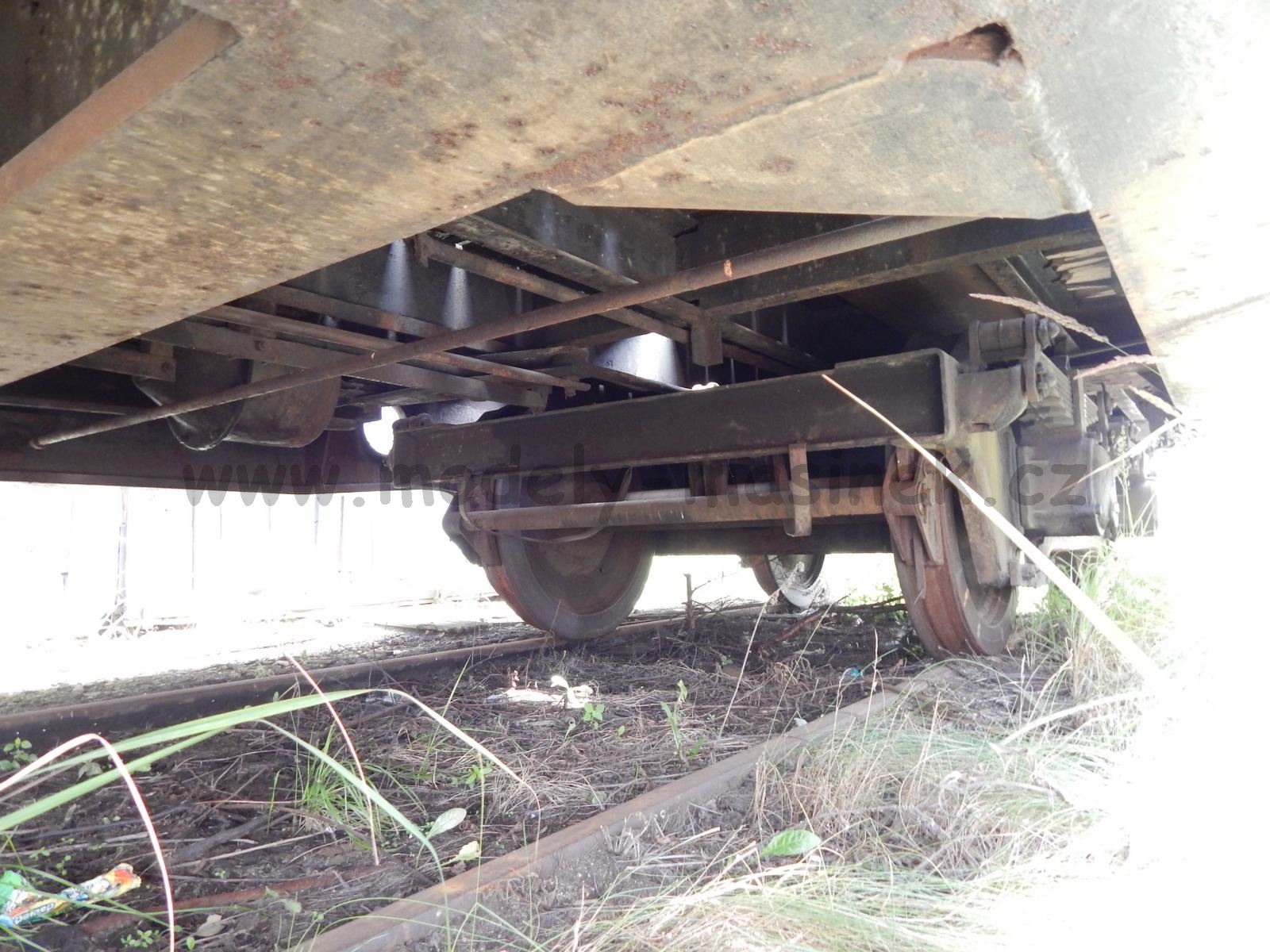

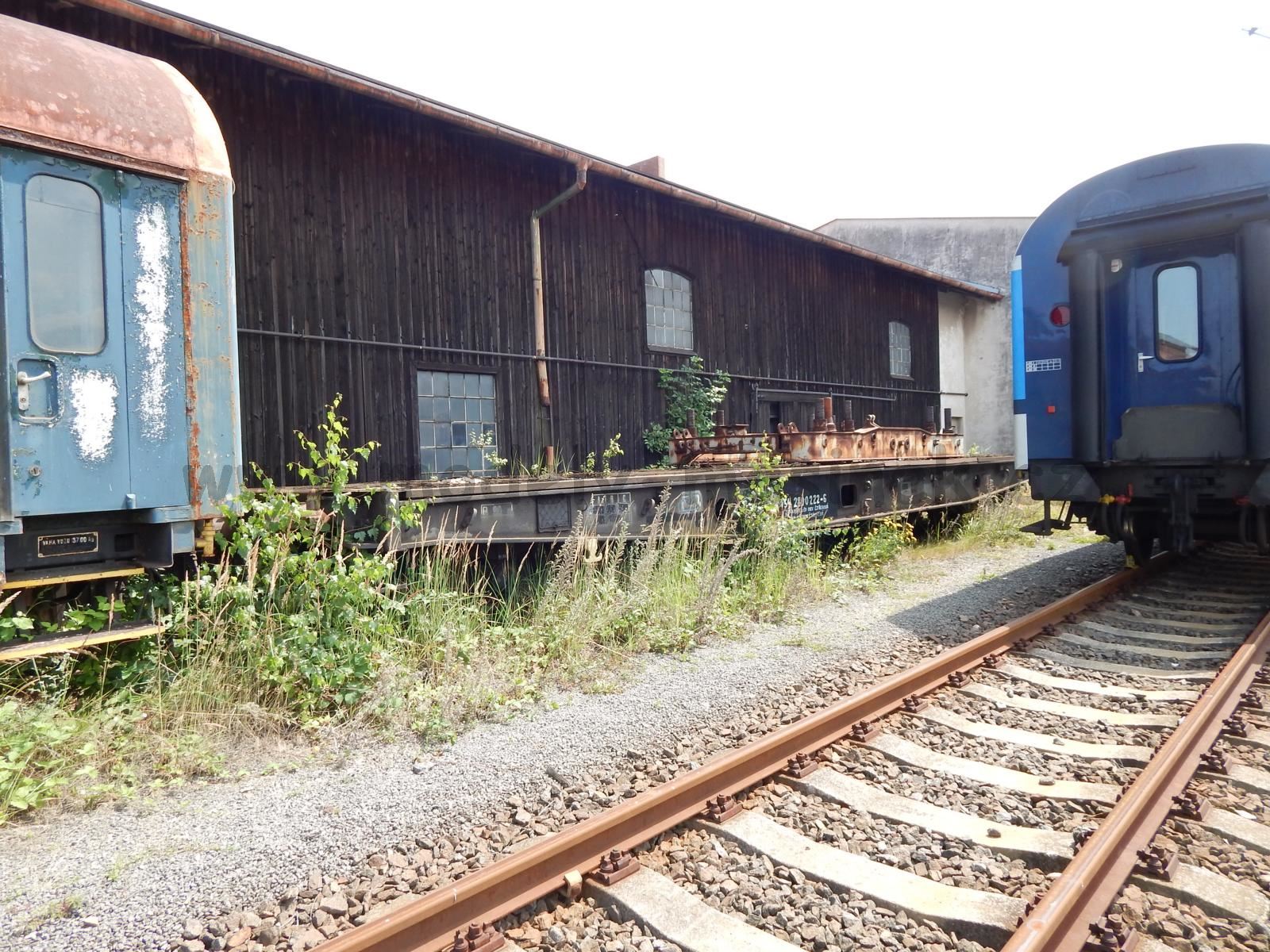

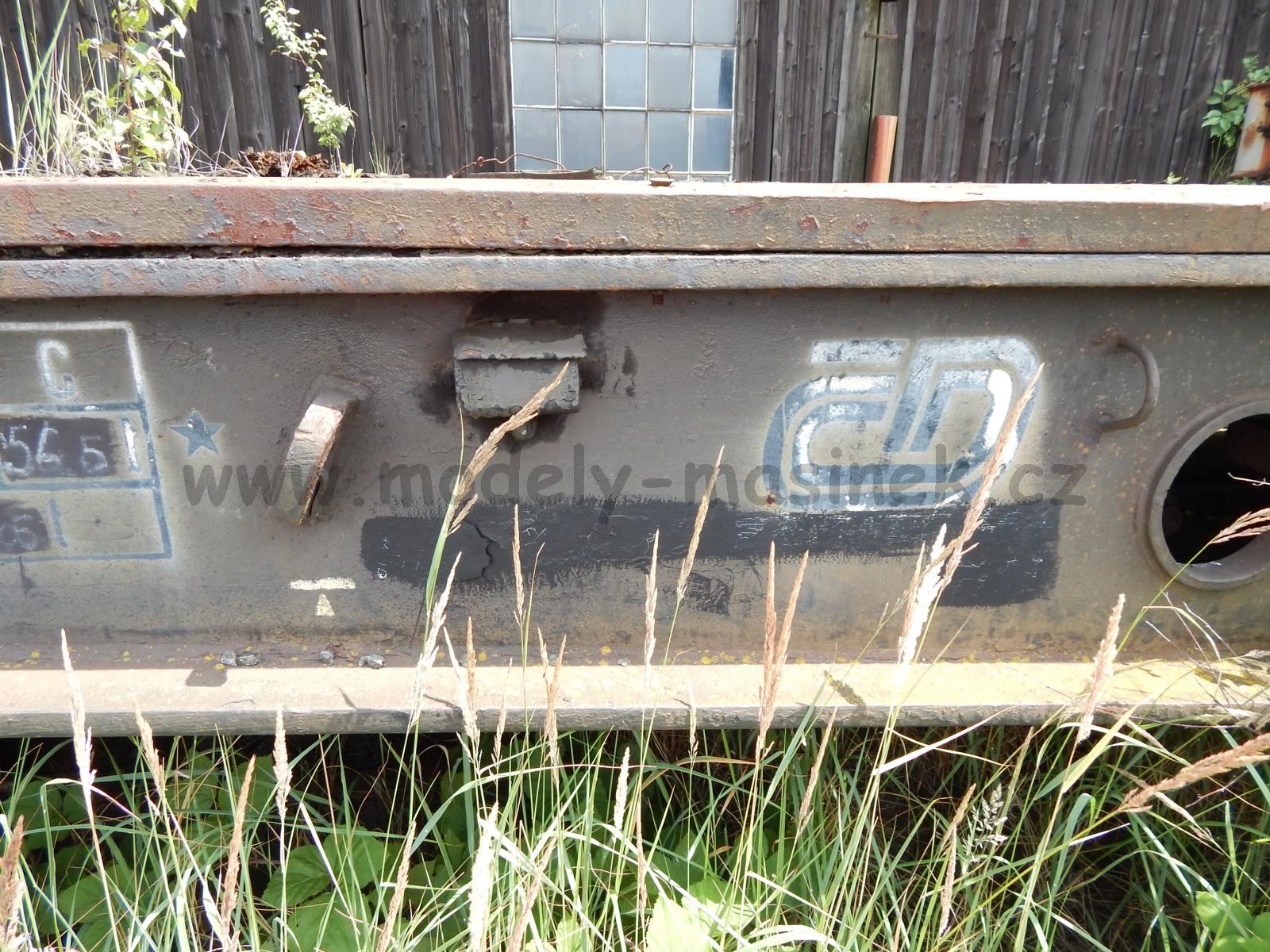

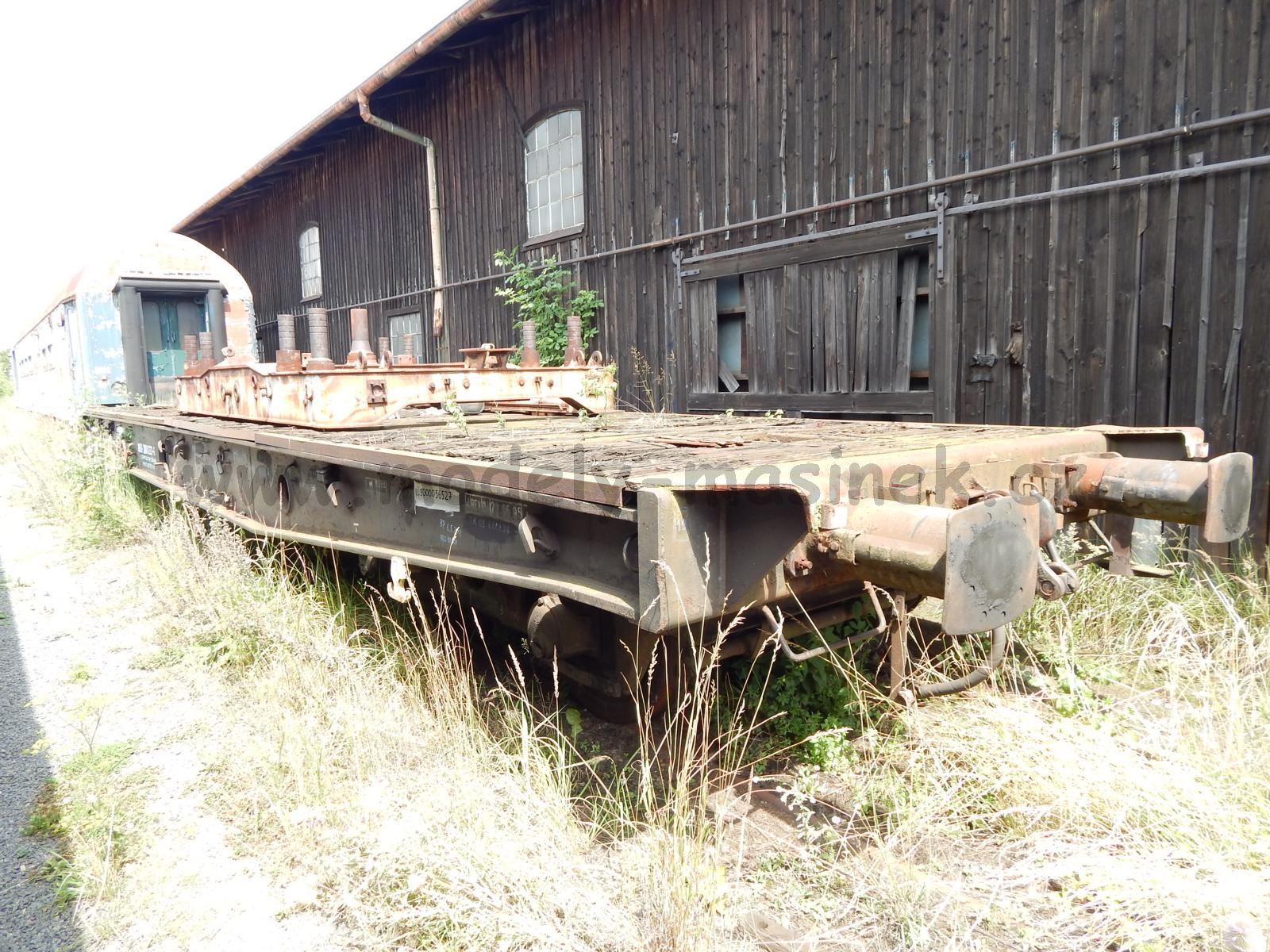

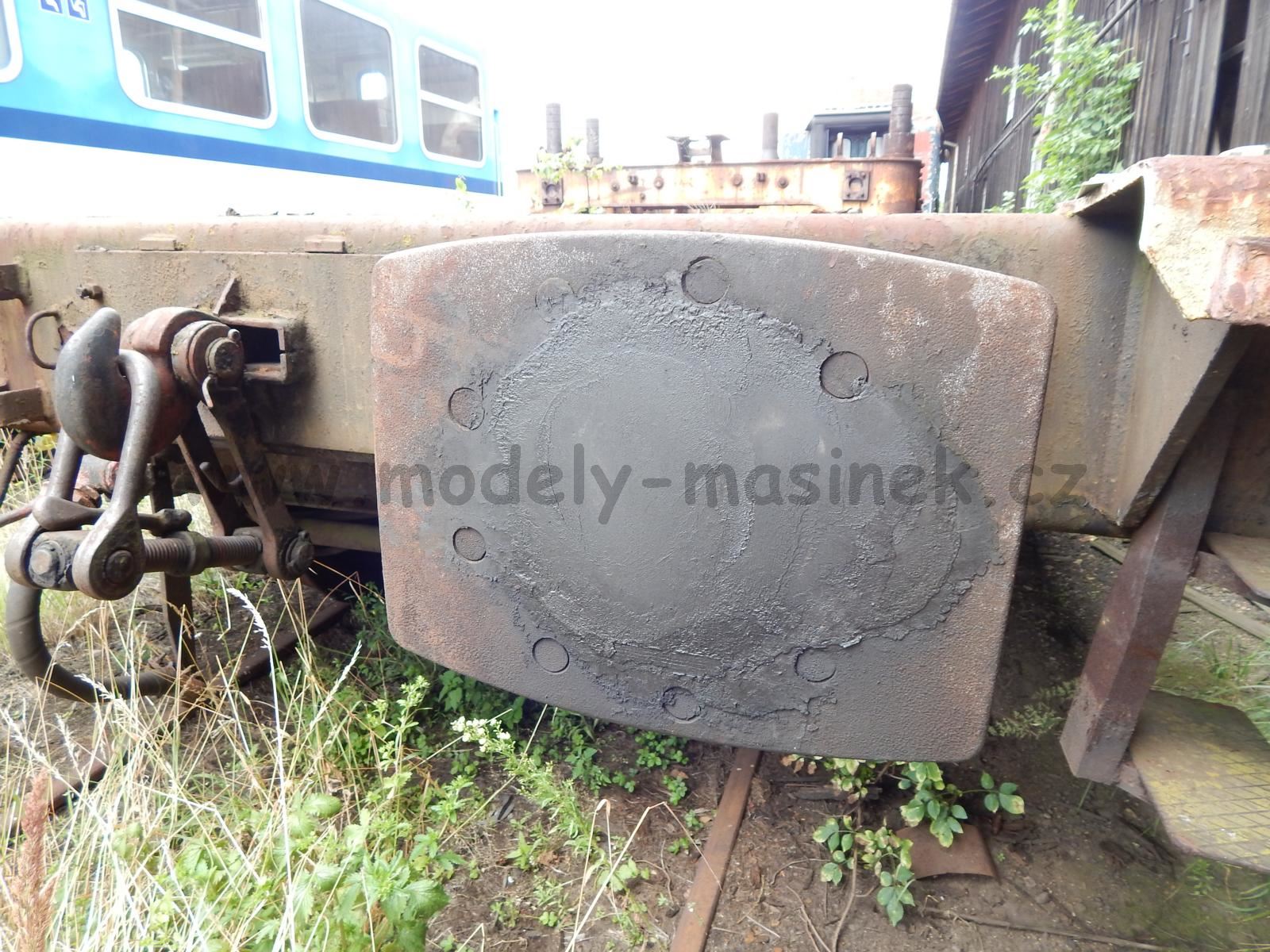

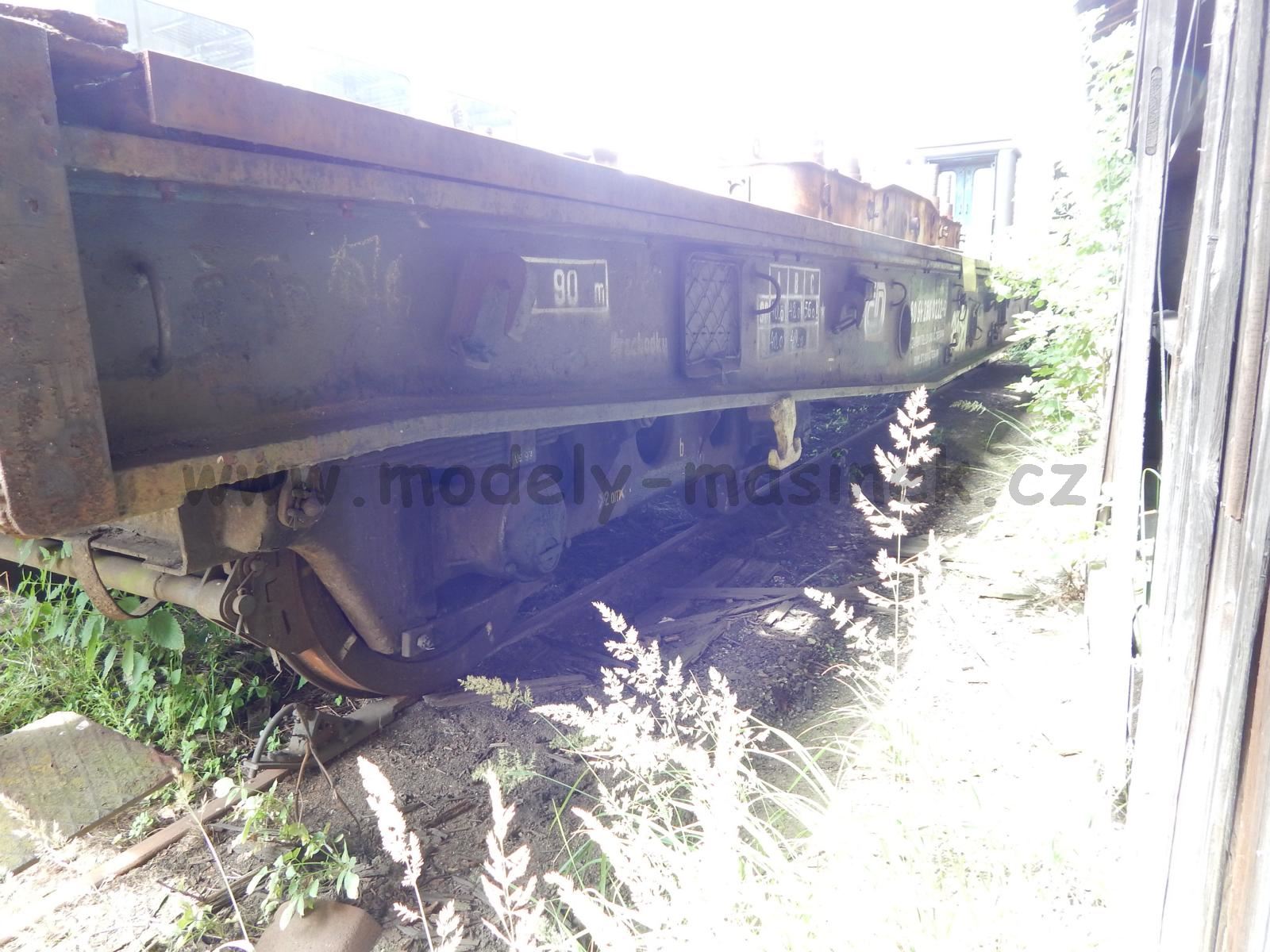

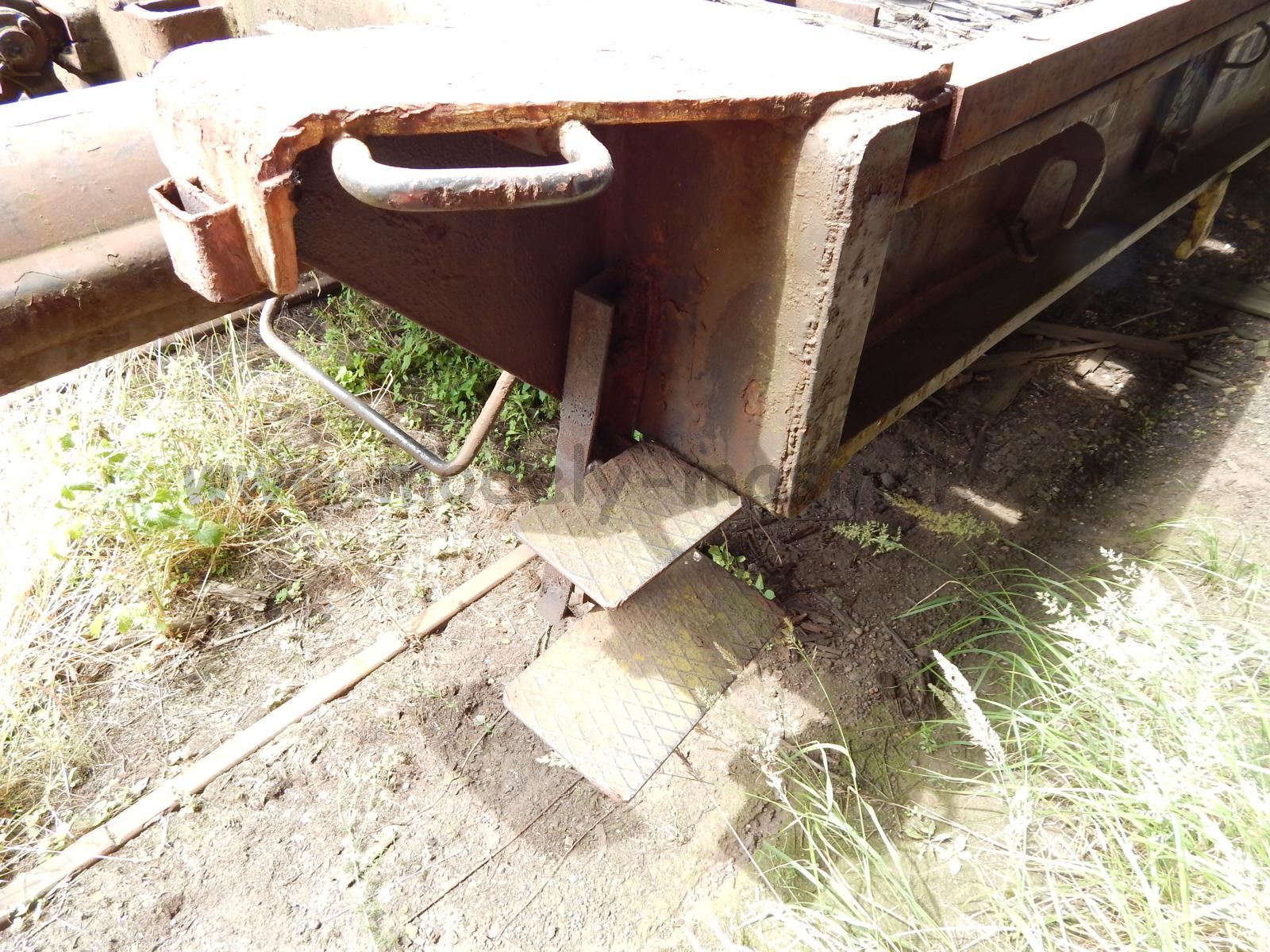

Fotografie předlohy - Smmps 222 - bez oplenu

Smmps-222Smmps-222cSmmps-222e

Smmps-222fSmmps-222nSmmps-222o

Smmps-222ppSmmps-222qqSmmps-222r

Smmps-222ssSmmps-222ttSmmps-222u

Smmps-222vvSmmps-222zzSmmps-222zzz

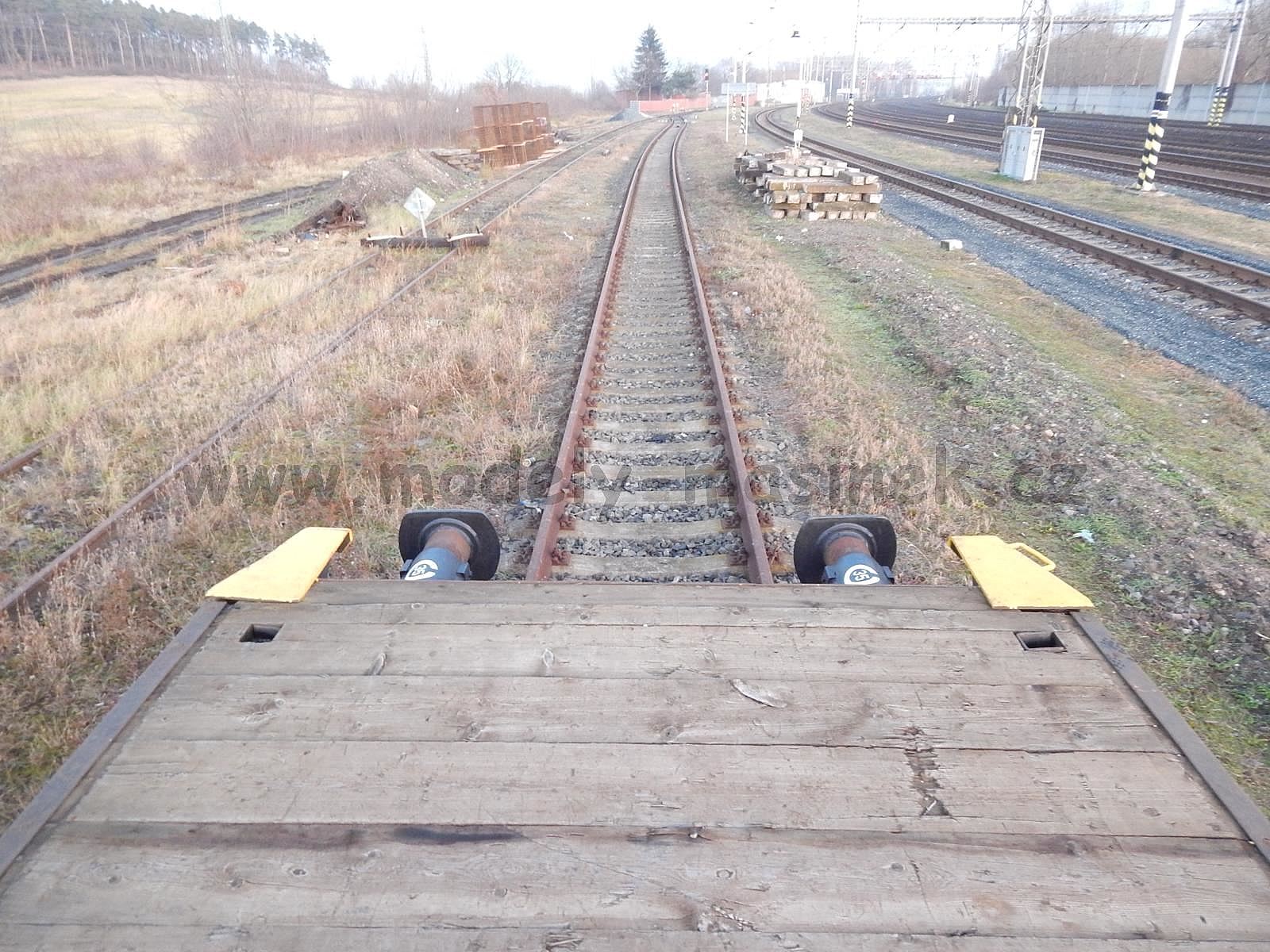

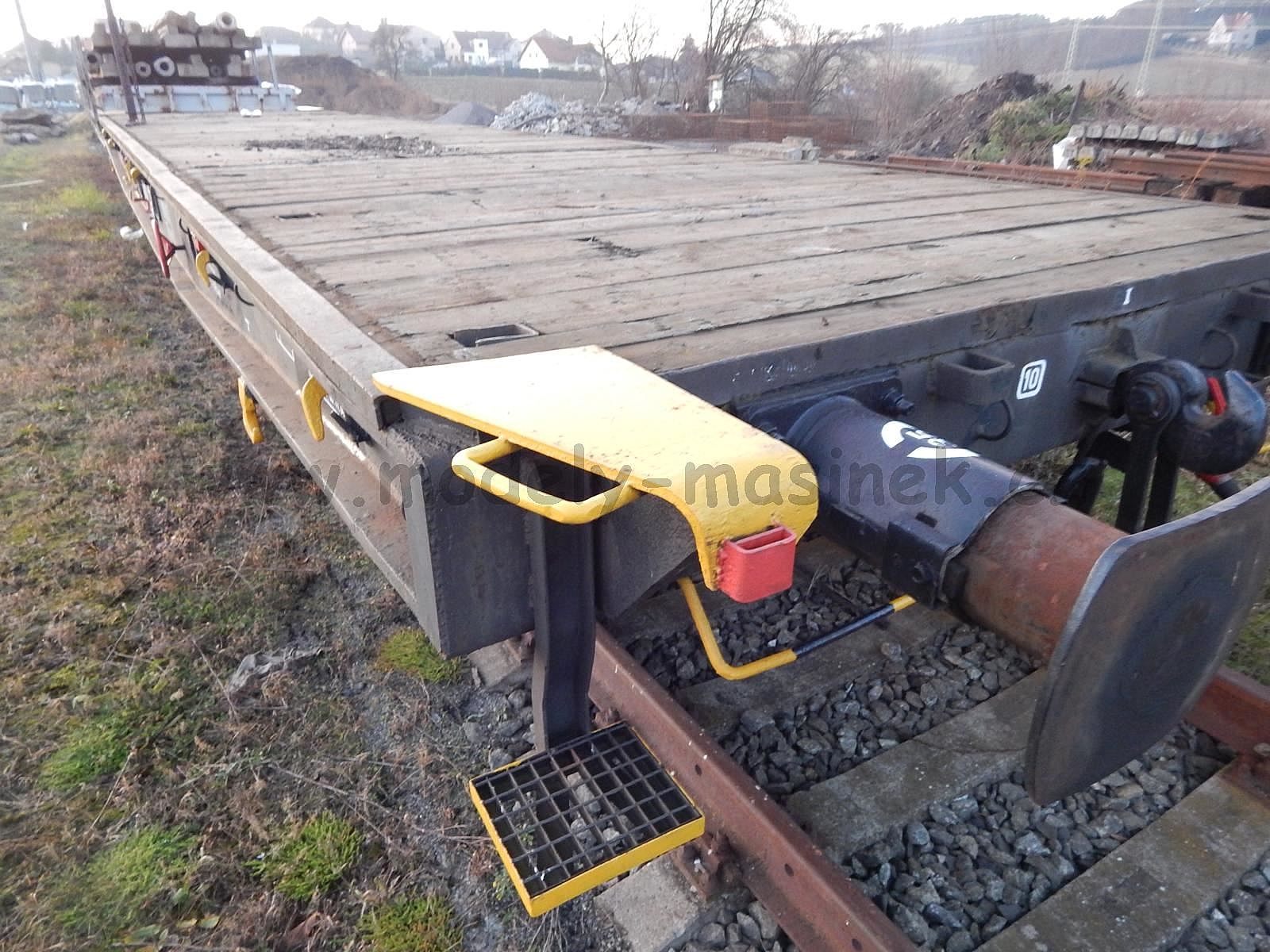

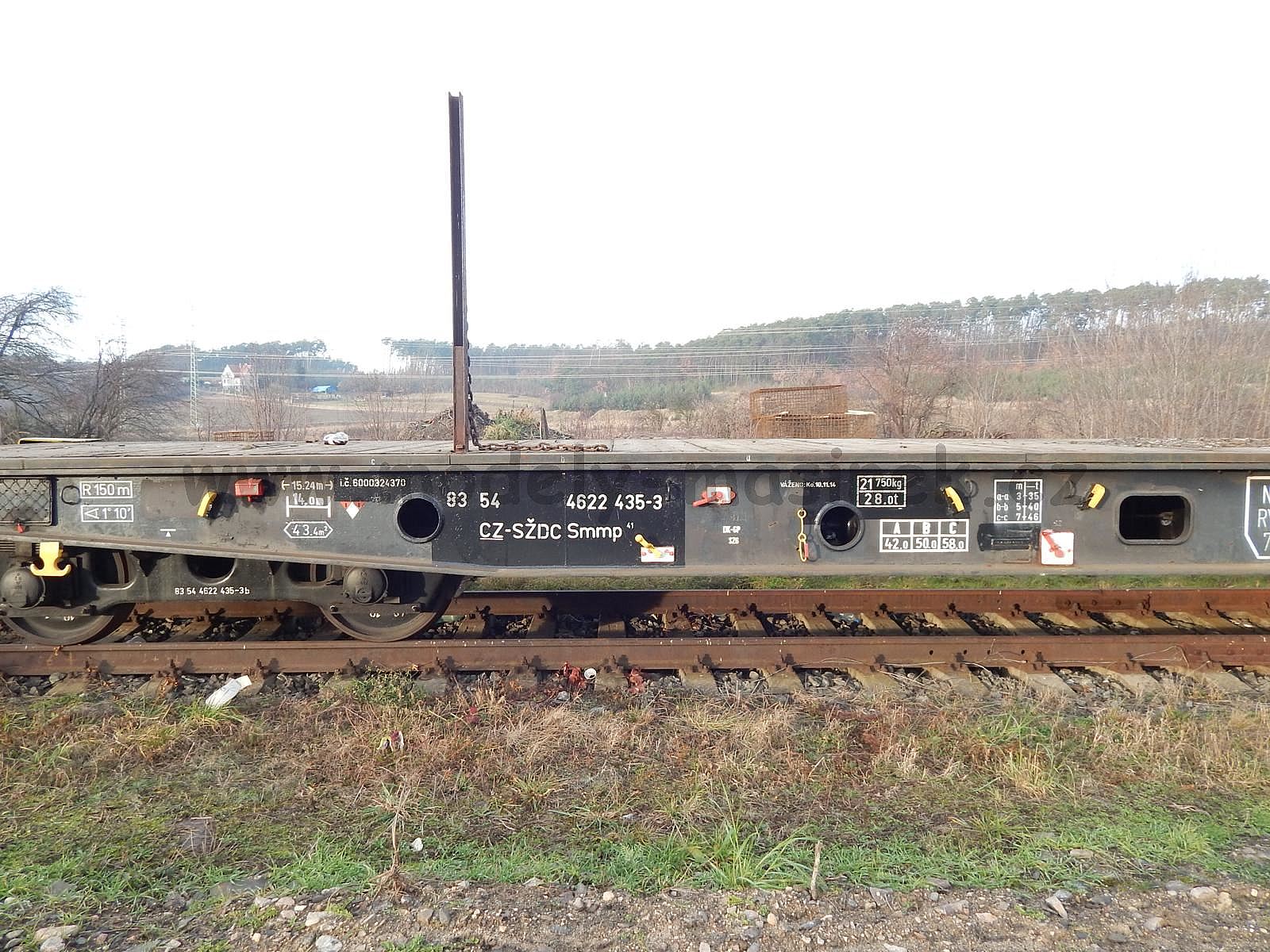

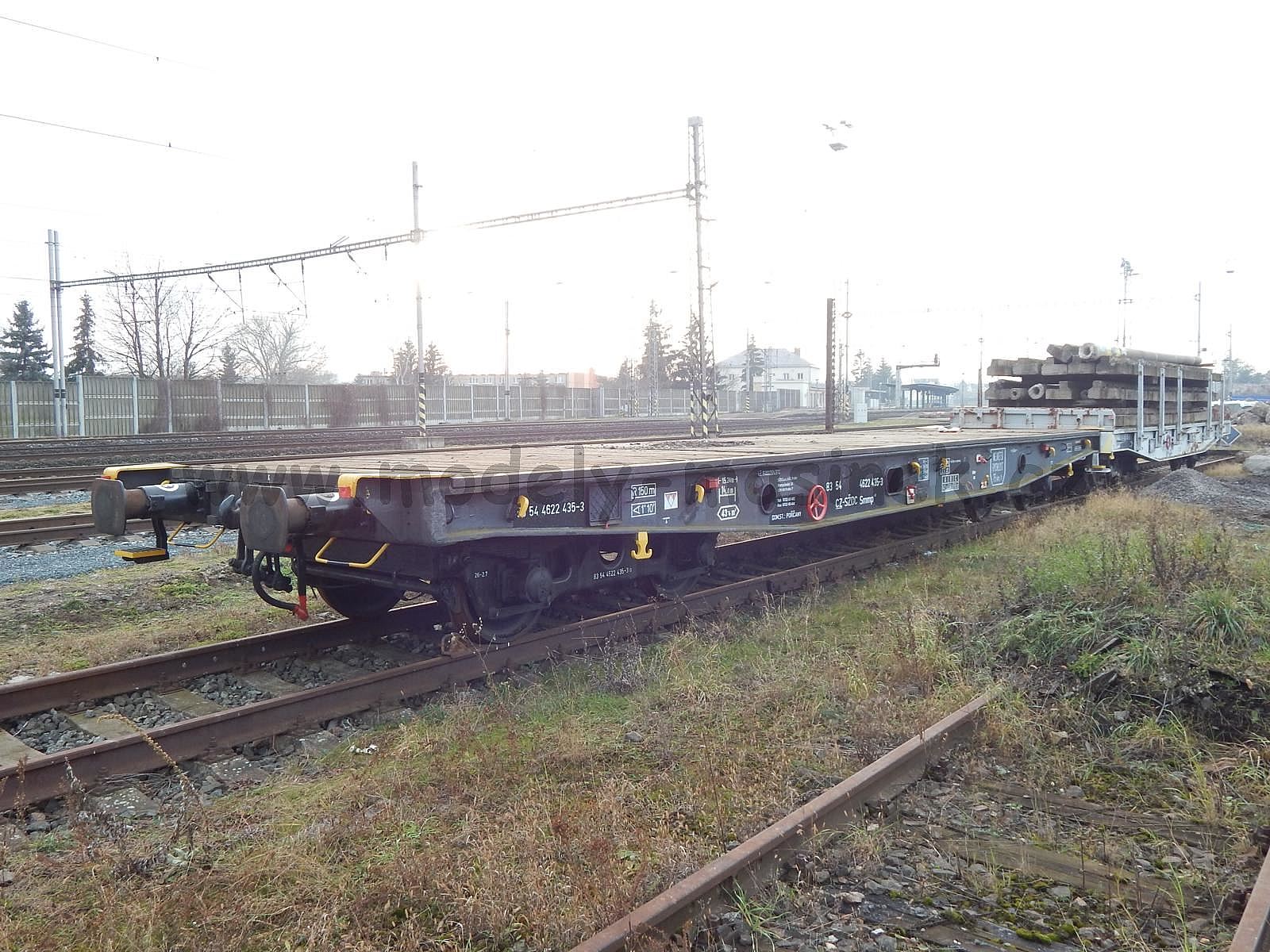

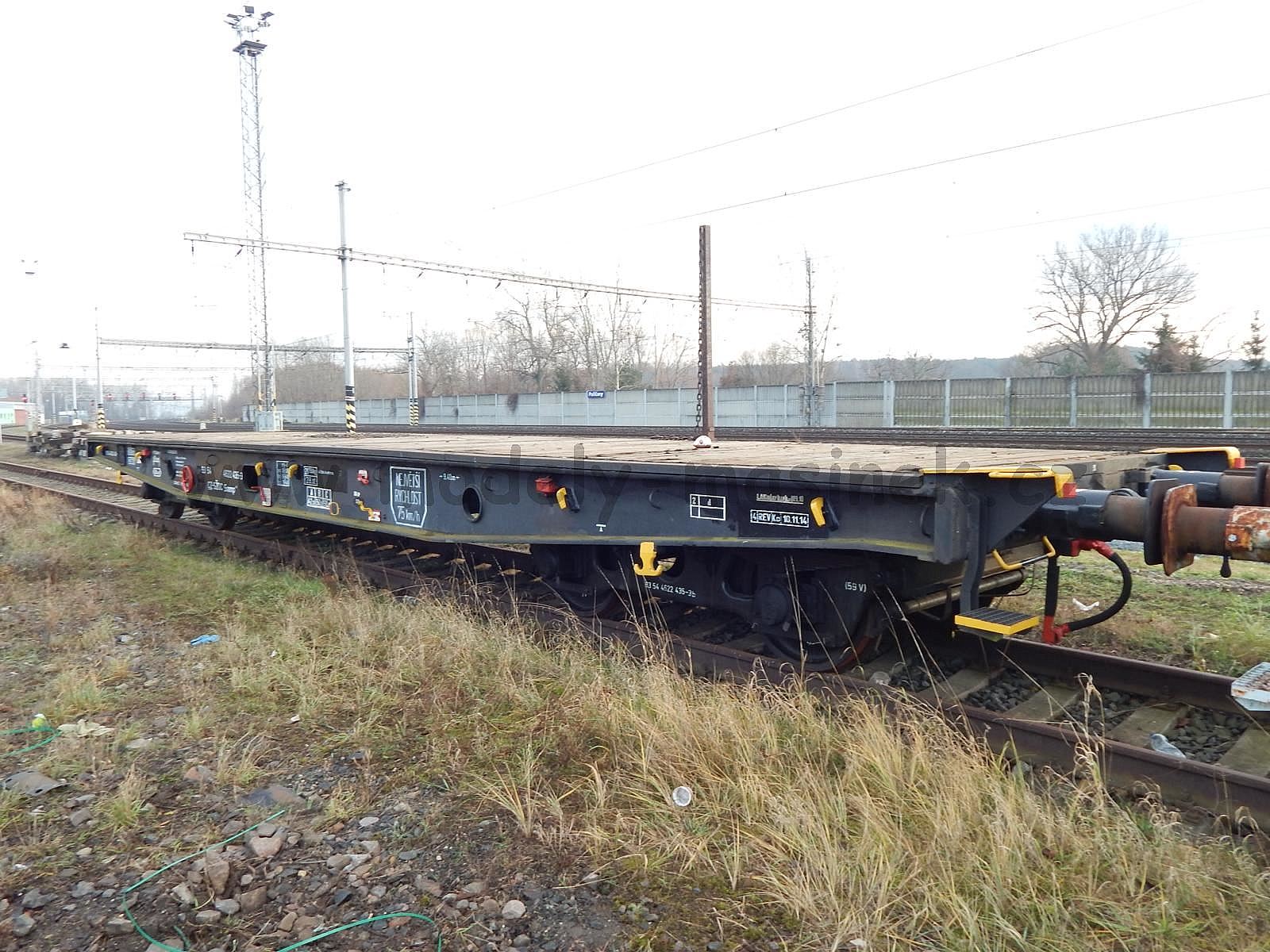

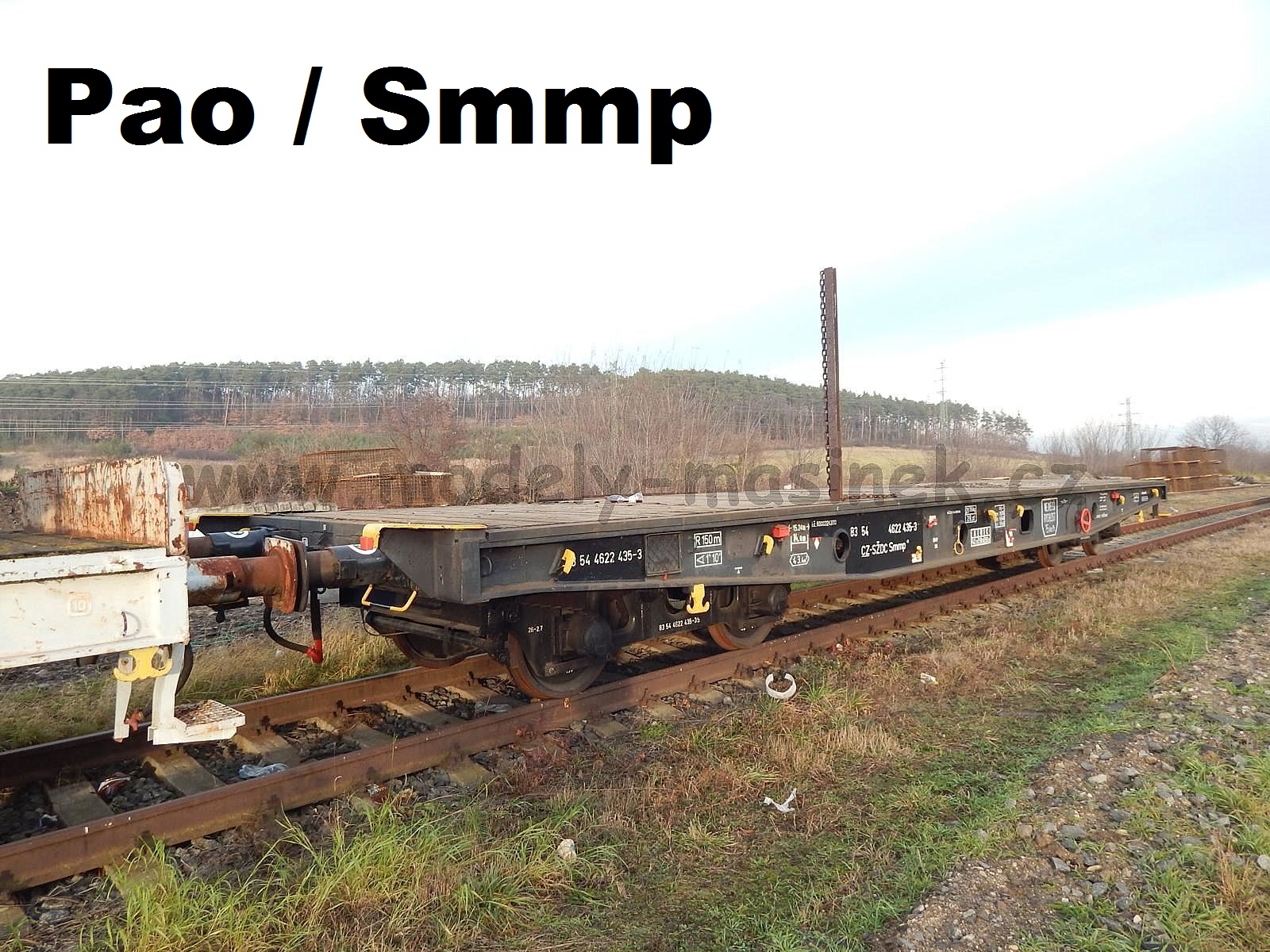

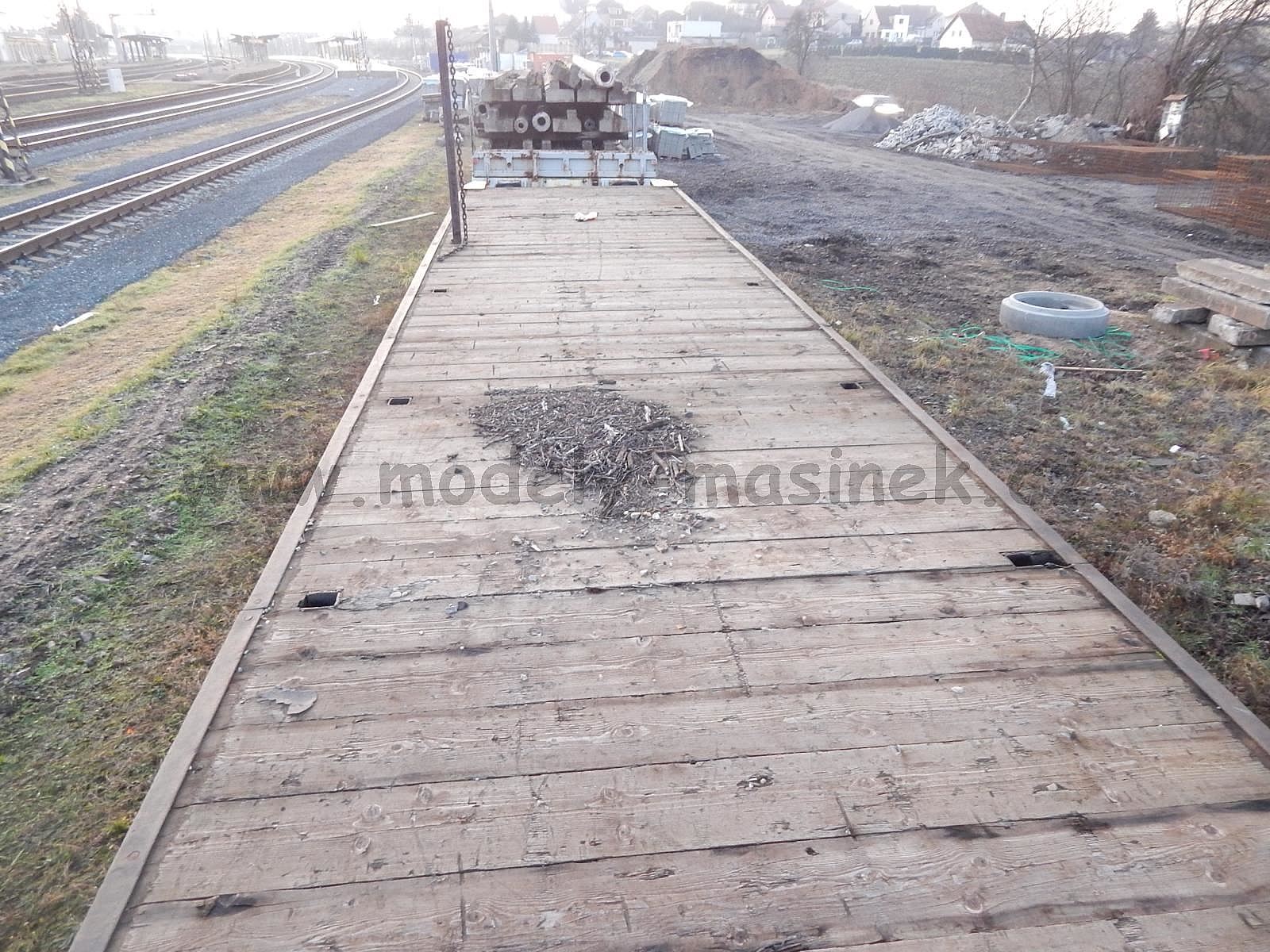

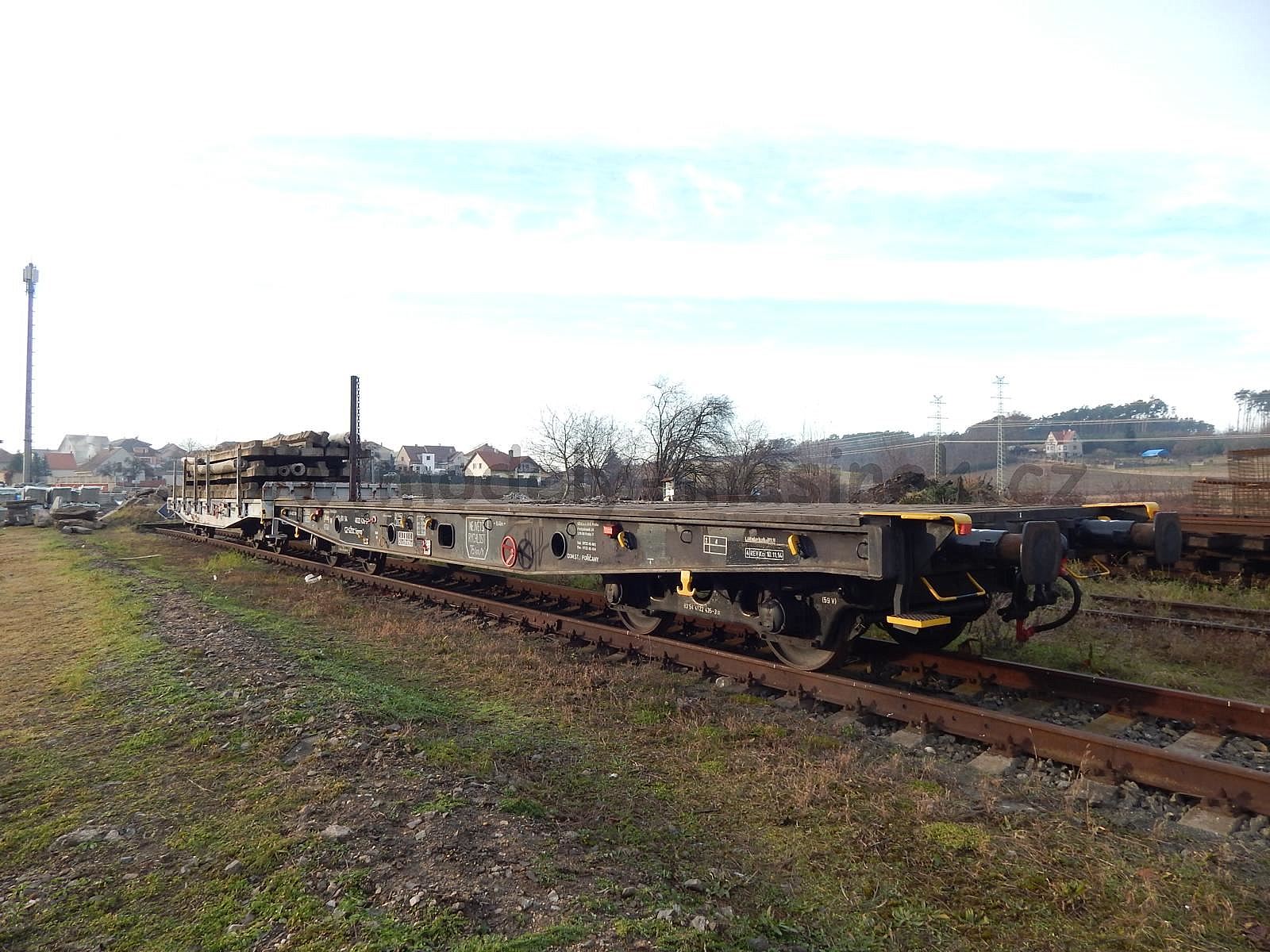

Fotografie předlohy - vůz Pao / Smmp č. 435

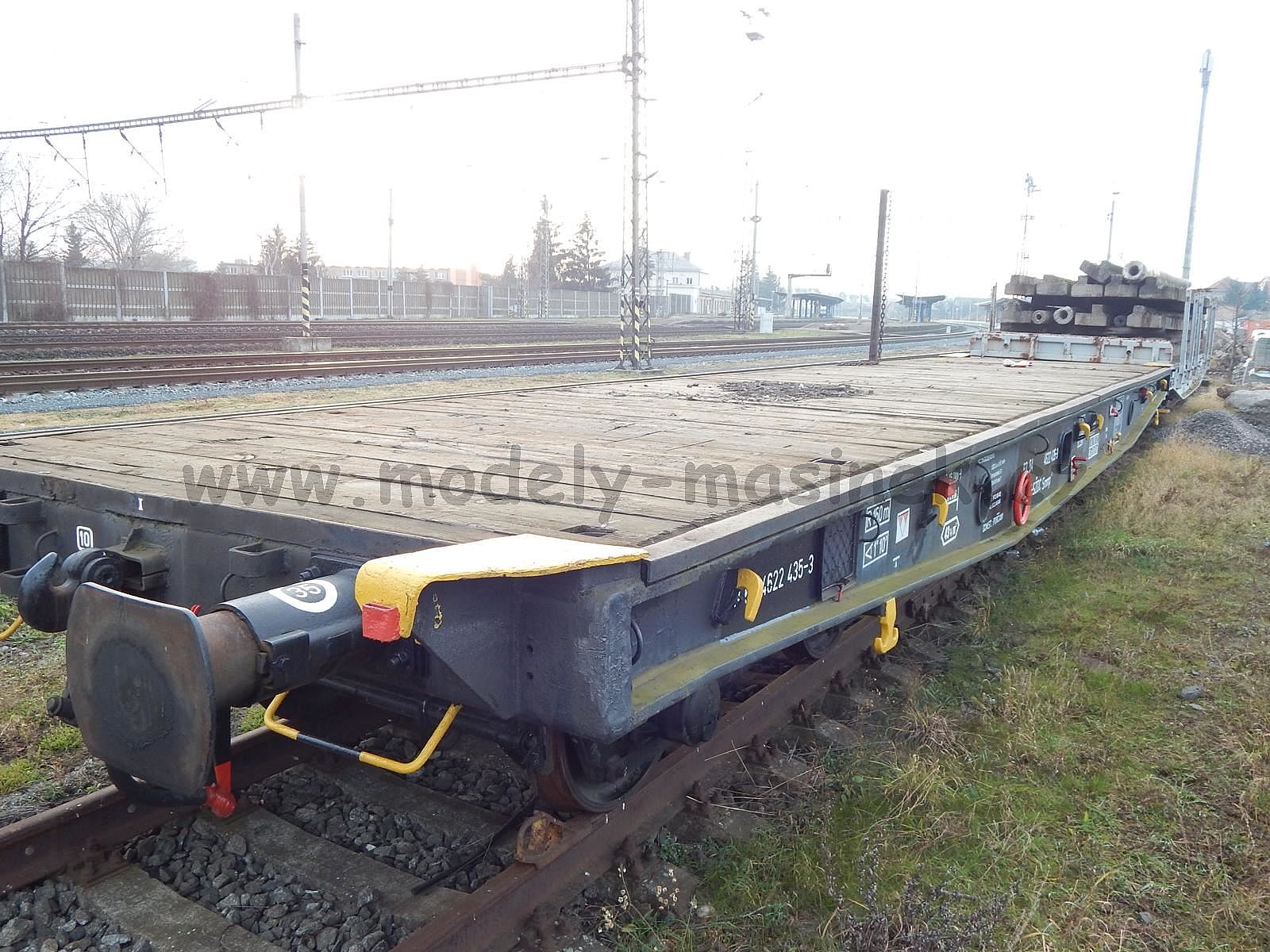

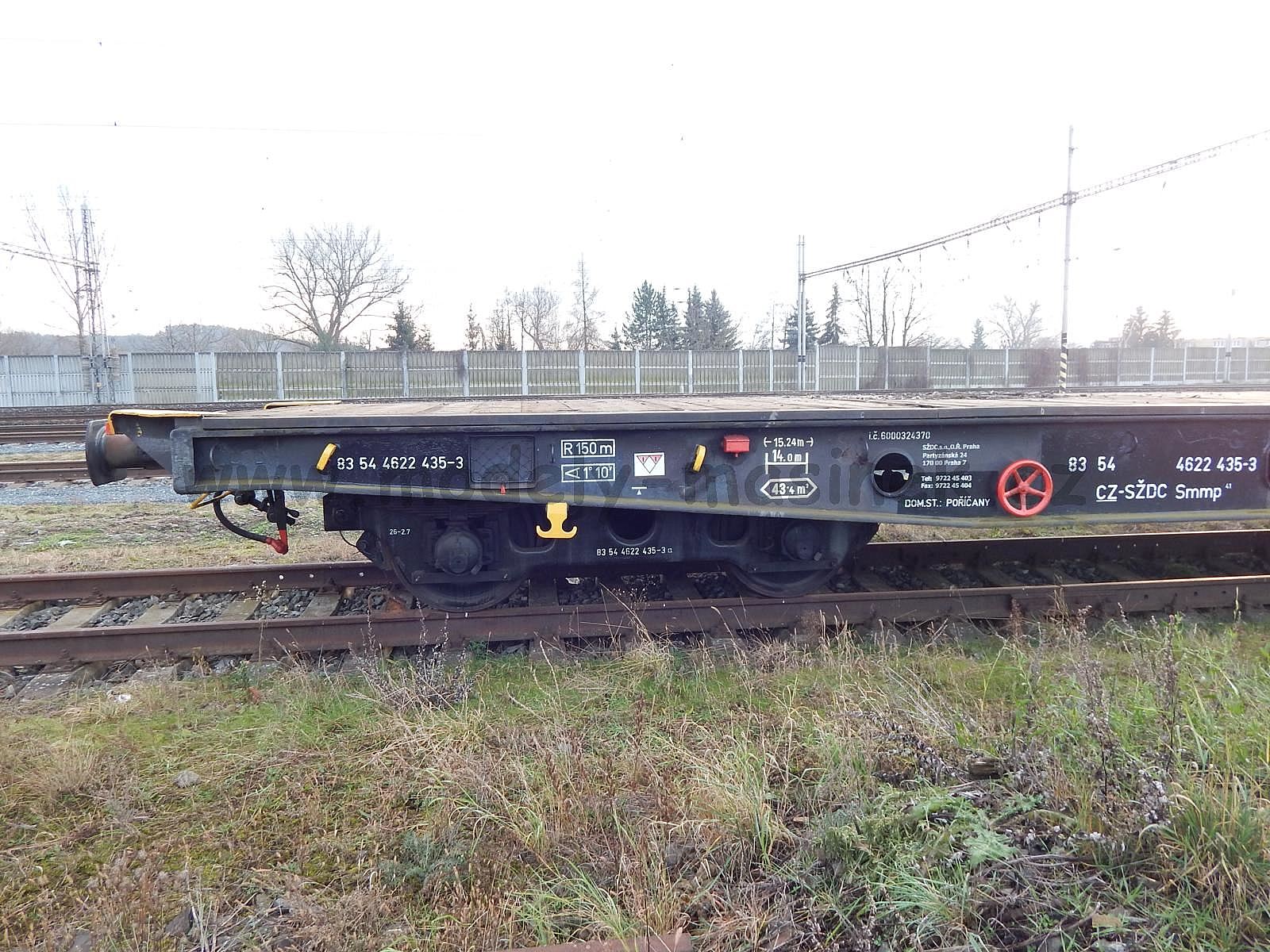

Pao-435Pao-435aPao-435c

Pao-435dPao-435jPao-435k

Pao-435o_2Pao-435qPao-435n

Pao-435tPao-435uPao-435v
