Návod stavby leptaných podvozků ČKD 2400 mm TT/H0

Ckd2400_podvozky_3Pa300_patina8_2

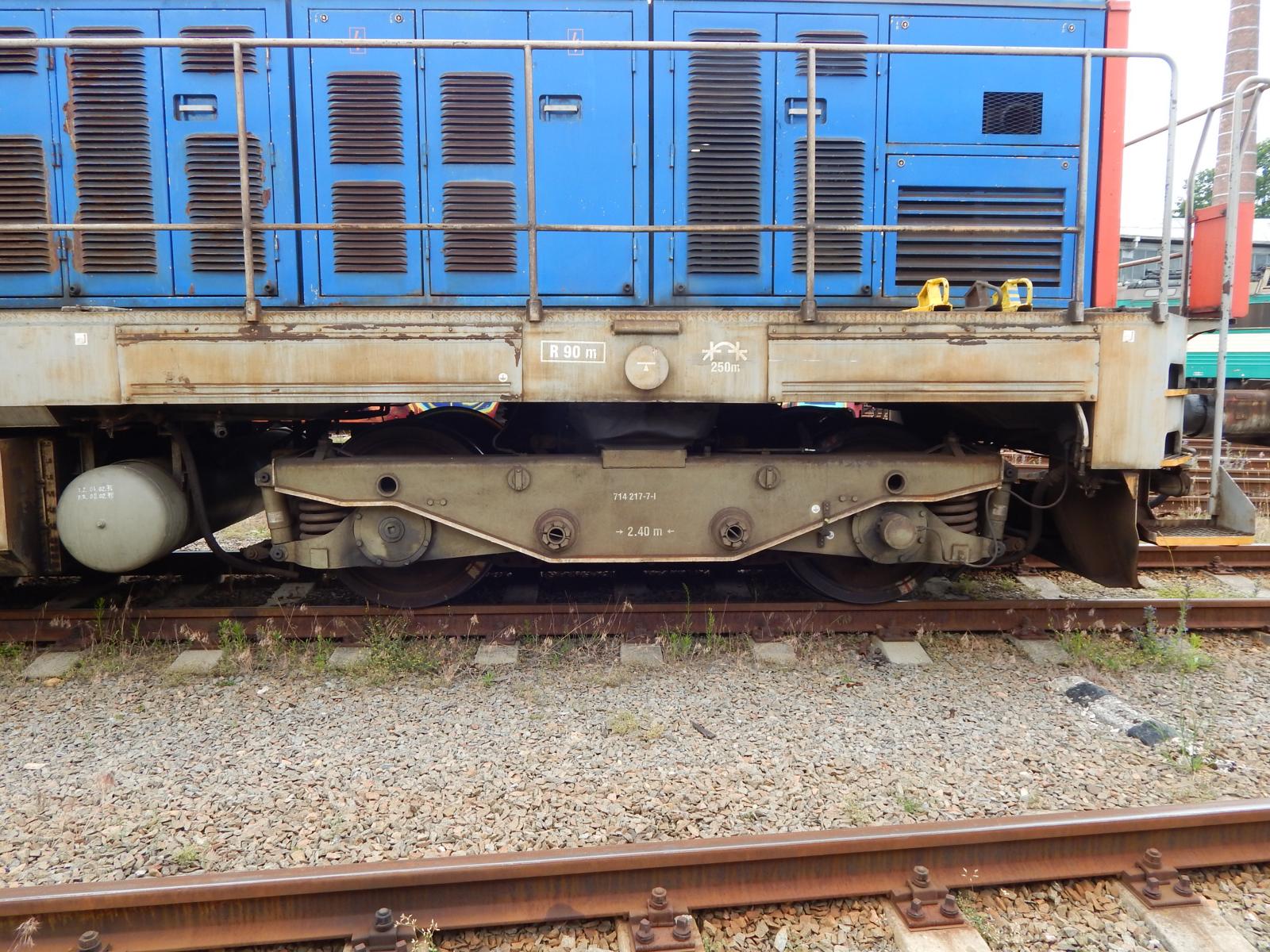

714-217c749-051b749-241a

Kat.č. TT-CKD 2400

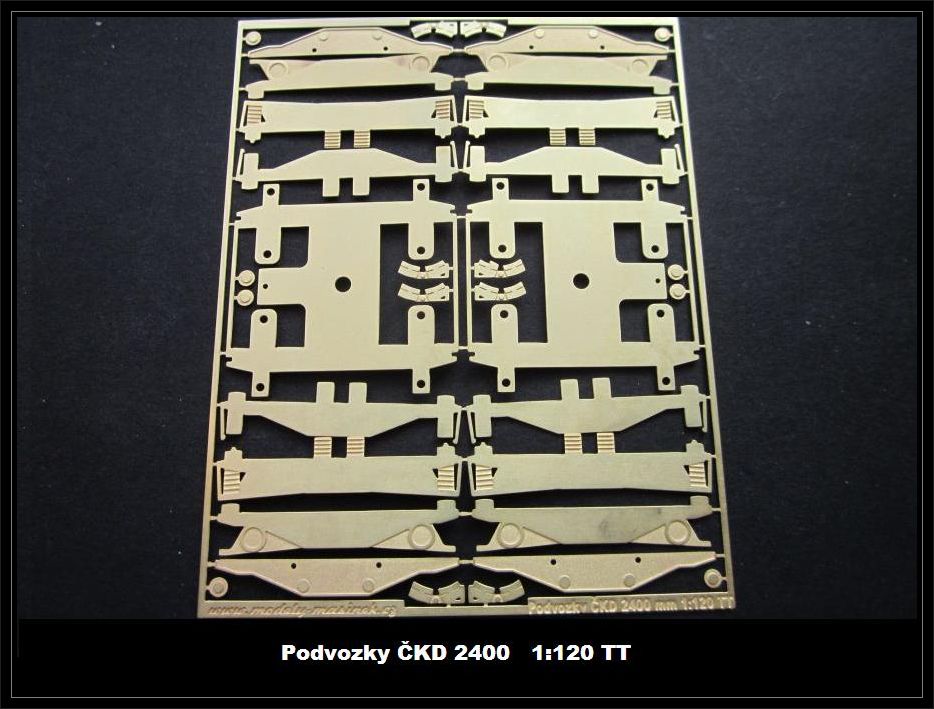

Dva podvozky ČKD, nebo lze využít jen jako masky. Rozvor 2400 mm. Cena 150 Kč

Detailně navržený podvozek ČKD s minimálním počtem jednotlivých leptaných dílů.


Kat.č. H0-CKD 2400

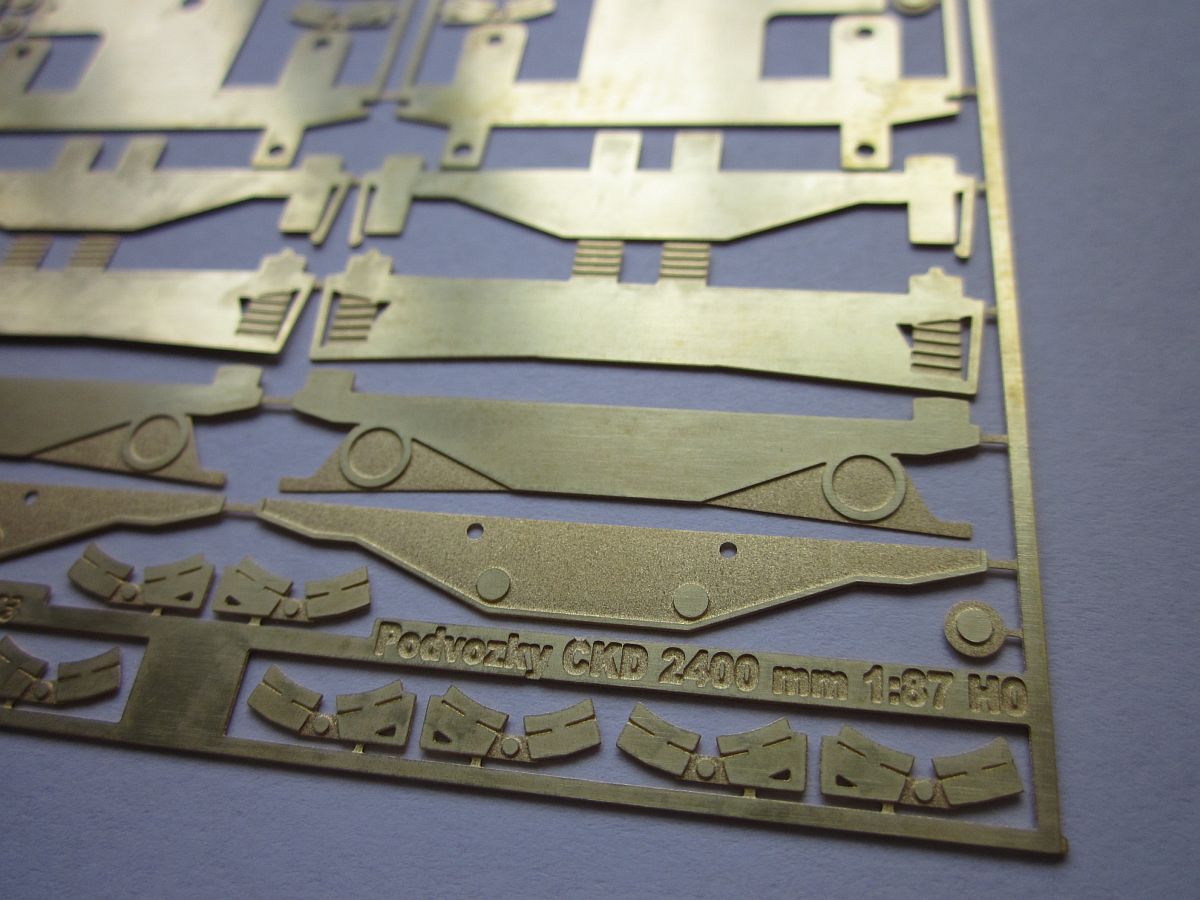

Dva podvozky ČKD, nebo lze využít jen jako masky. Rozvor 2400 mm. Velikost 1:87 H0. Cena 200 Kč

Detailně navržený podvozek ČKD s minimálním počtem jednotlivých leptaných dílů.

Ckd2400_h0_2Ckd2400_h01Ckd2400_h02


Doplňující zboží :

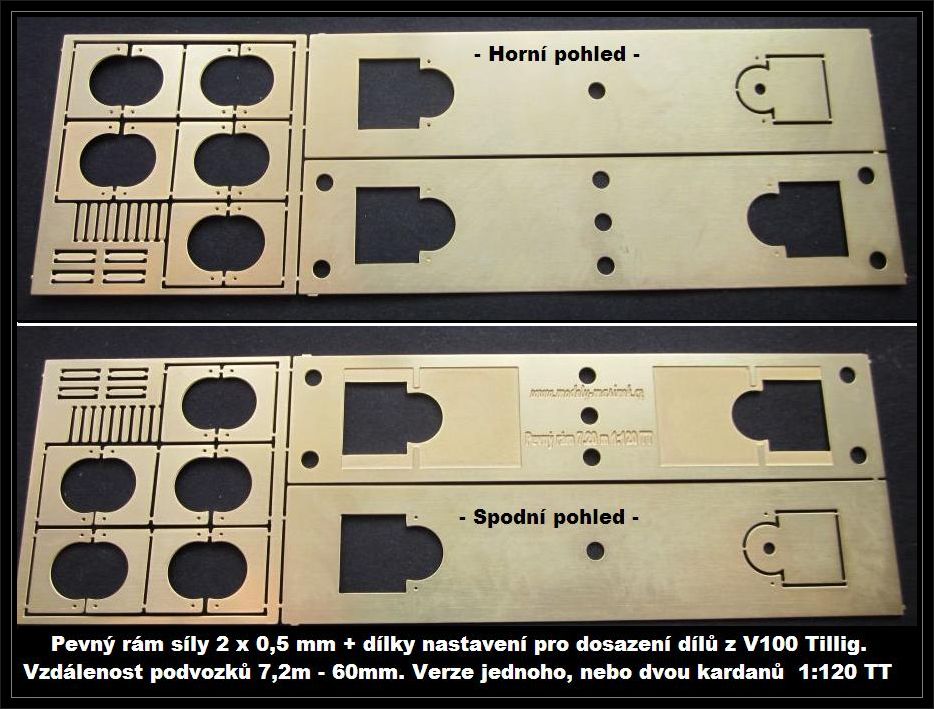

Kat.č. TT-Rám7200

 Pevný rám síly 2 x 0,5 mm + dílky. Vzdálenost podvozků 7,2 m - 60 mm 1:120 TT. Rám připraven pro osazení dílů z tovární lokomotivy V100 f. Tillig. Použít lze jeden, nebo dva kardany. Velikost 1:120 TT. Cena 250 Kč

Upevnění podvozků k rámu - verze makety

Kat.č. TT-M2 StartSet - Cena 40 Kč

 Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Dále je zajištěna přesná výška vozu nad temenem kolejnice. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře.


Návod

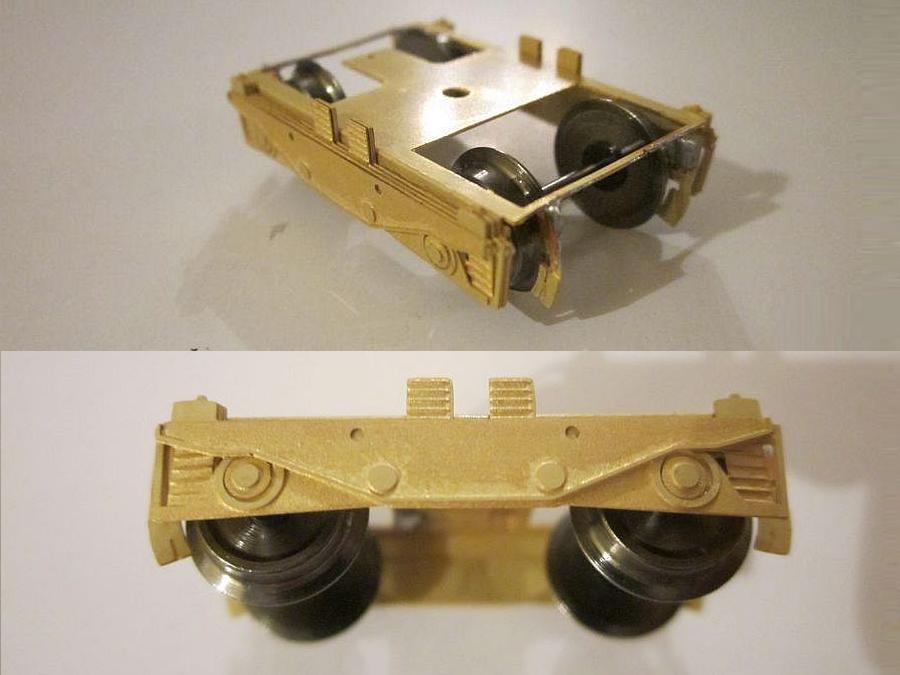

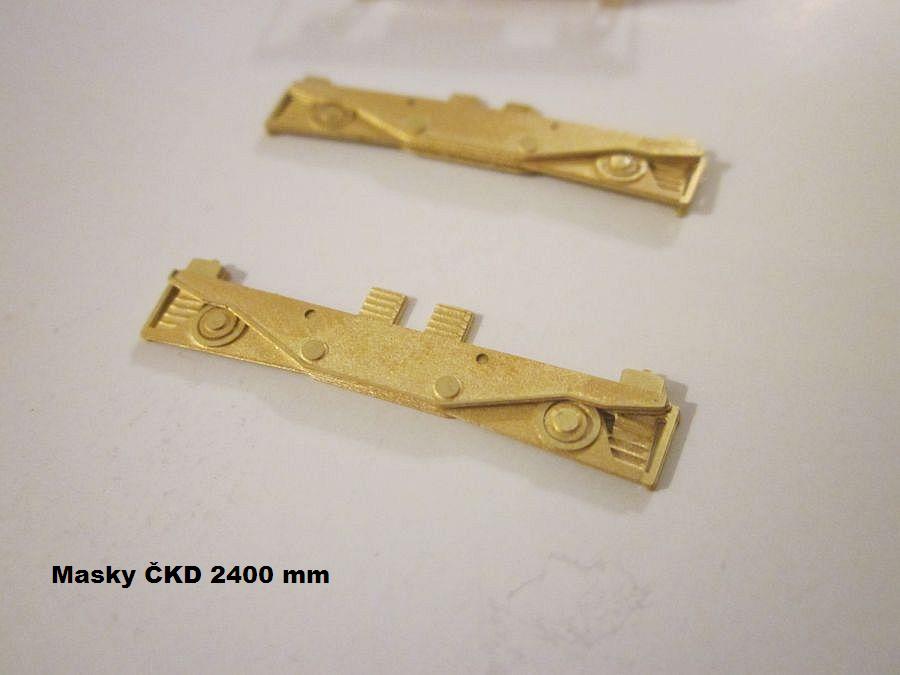

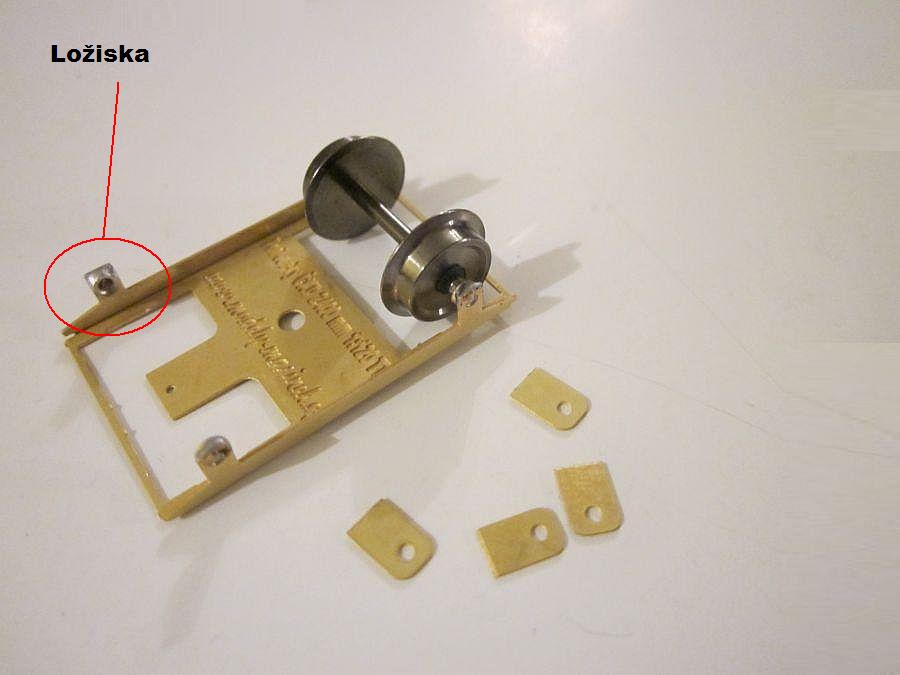

 Připravíme si hlavní dílky. Kostru podvozku, kterou dle připravených rysek na spodní straně leptu ohneme. Pokud chcete podvozky osadit ložisky, původní držení kol odlomte. Sestavte masky - vrstvením dílů na sebe a přilepte je na základ - kostru. Osaďte kola a dle kol připevněte zdrže.

Ckd2400a_3Ckd2400b_4Ckd2400c_3

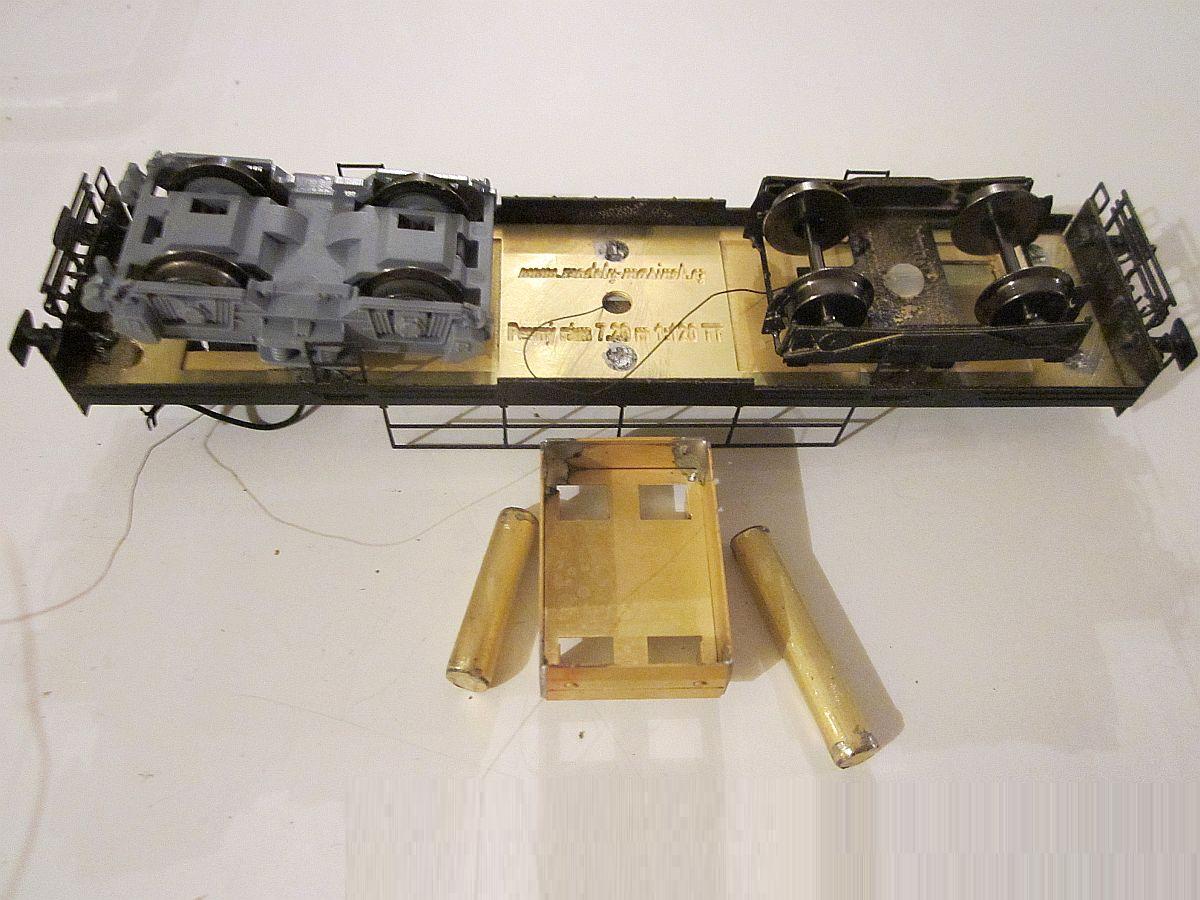

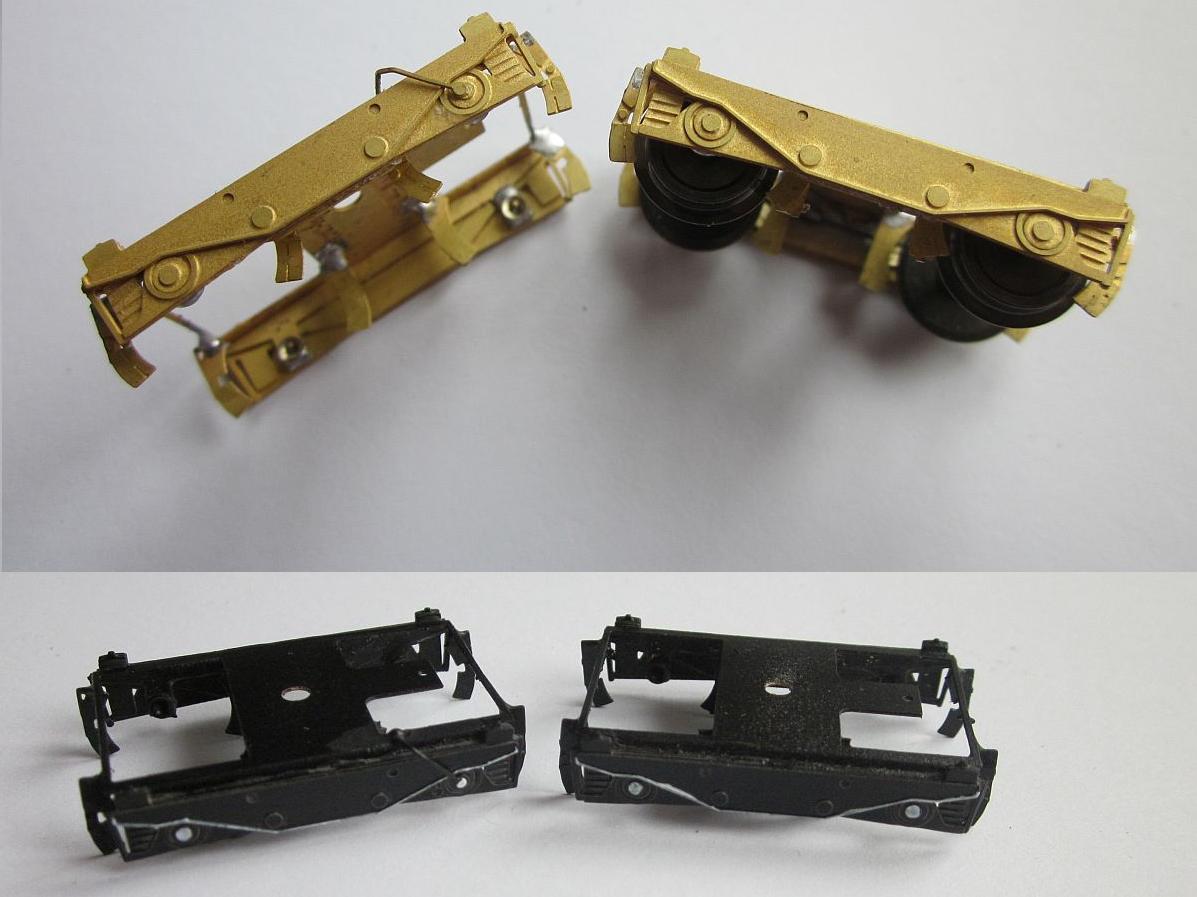

 Leptanou sadu lze dále využít jen pro potřebu sestavení masek, které se dají připevnit k danému pojezdu. A tím jsme u konce stavby, podvozky můžou navštívit lakovnu....Podvozky se dají využít také např. pro pojízdné ( osvětlené ) makety lokomotiv z odlitků...

Ckd2400d_3Ckd2400e_3Ckd2400g_3


Podvozky v laku
