Návod sestavení pracovního vozíku PVK 1

Cena stavebnice ve velikosti TT - 200 Kč

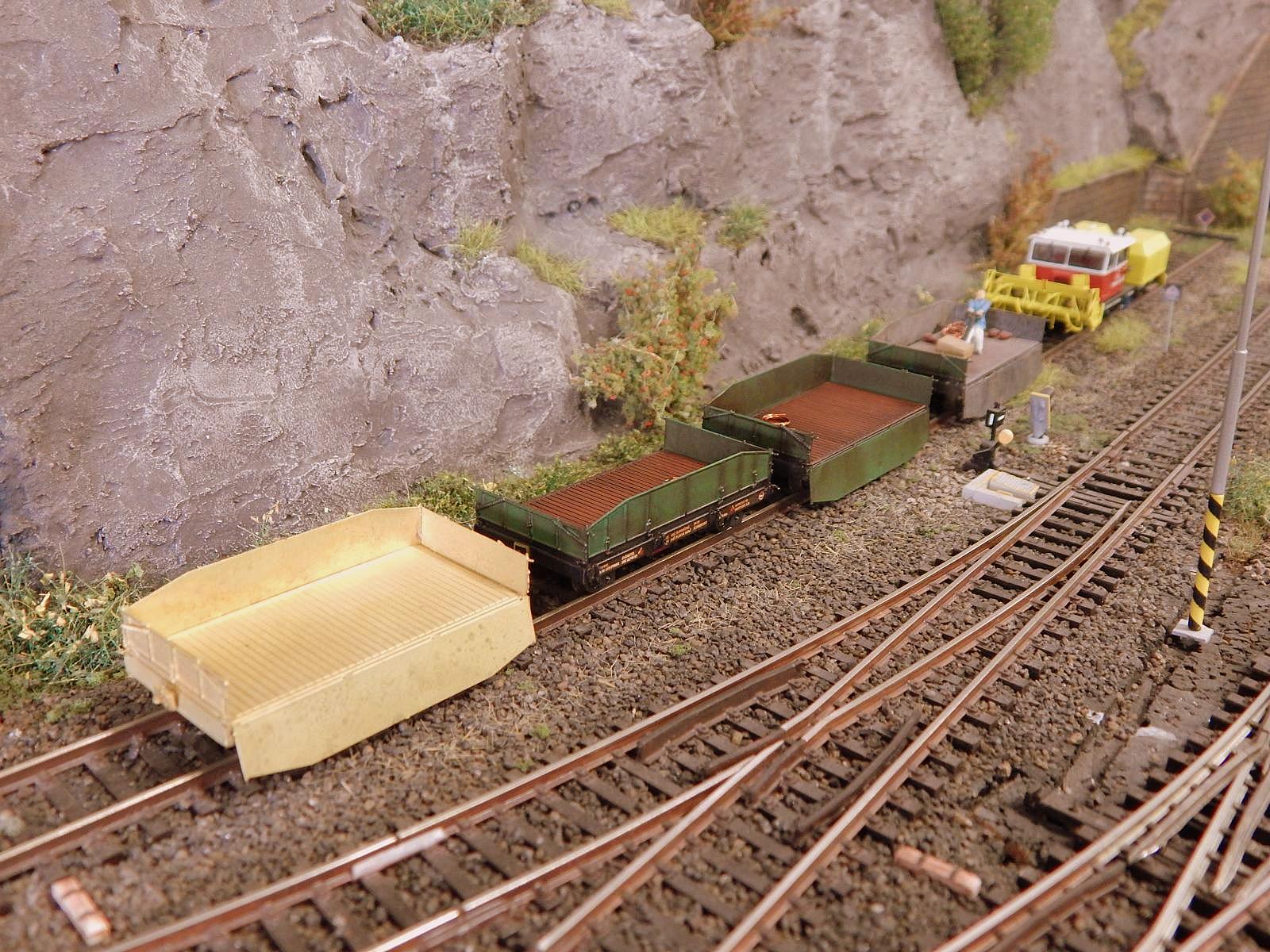

 Vozík za MUV s imitací dřevěné podlahy, nebo pokud se podlaha otočí, může znázorňovat také dno plechové. Bočnice lze také simulovat ve stavu otevřeného vozu. Stavebnice je vhodná pro první seznámení se s lepty.

K1600_dscn0218_3


Doplňující zboží

Kat.č. TT-Kolo MUV

Kovová kola pro MUV a vozíky PV a PVK  1:120 TT. Cena kus 30 Kč


Obtisk na dva vozíky PV / PVK od JACEK-MODELY. Cena 50 Kč / Značky 25 Kč

Pvk_potisky1


Návod

Pvk1_popisPvk1b_3Pvk1c_2

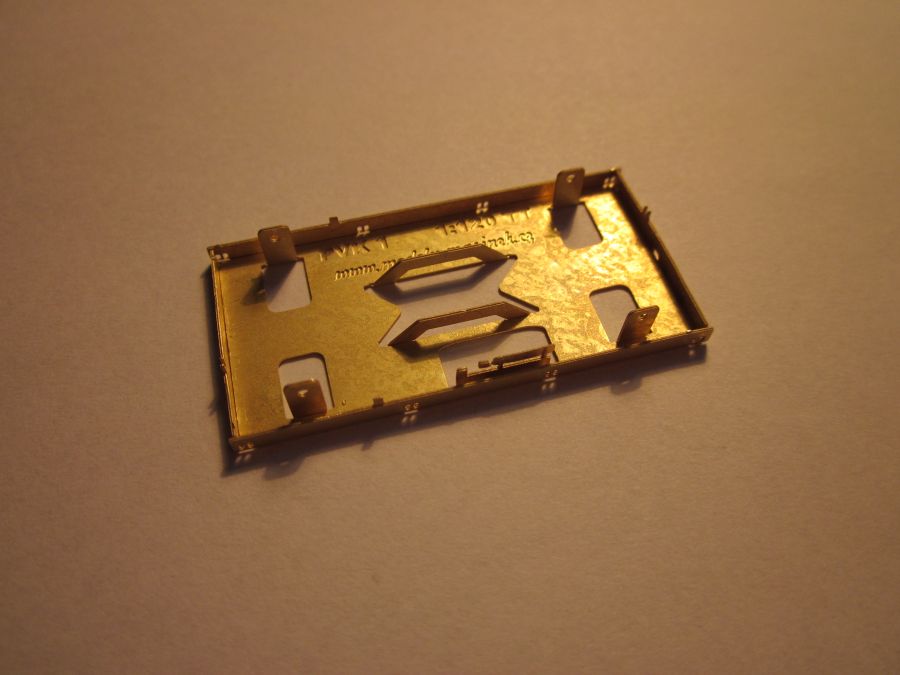

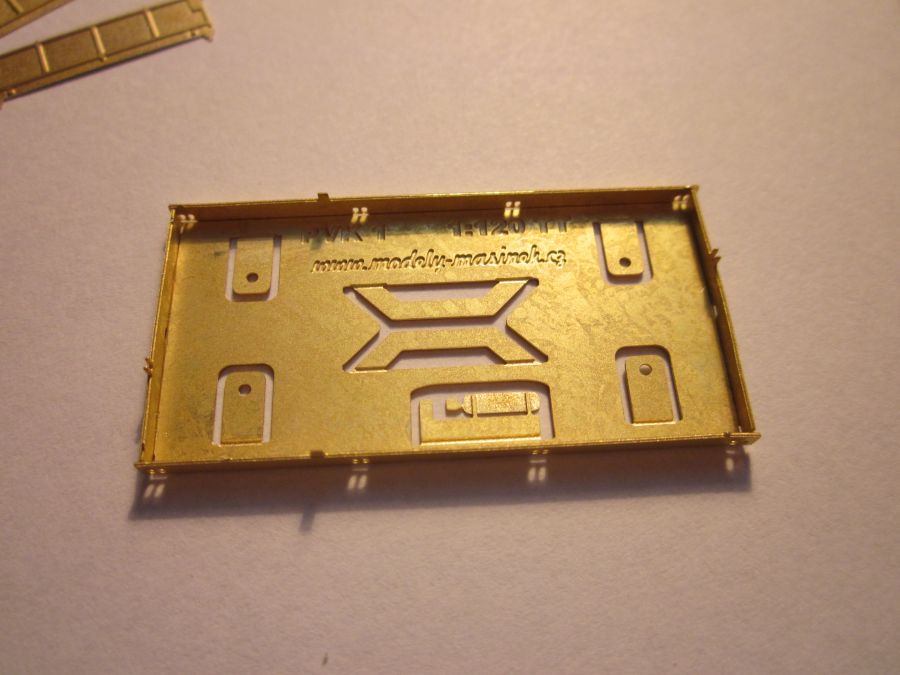

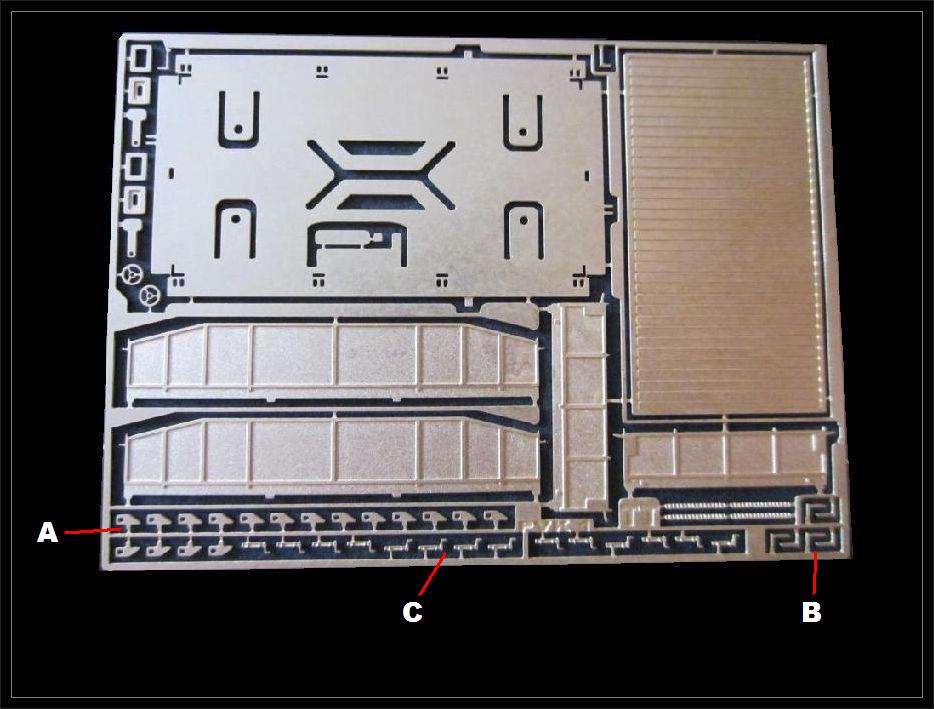

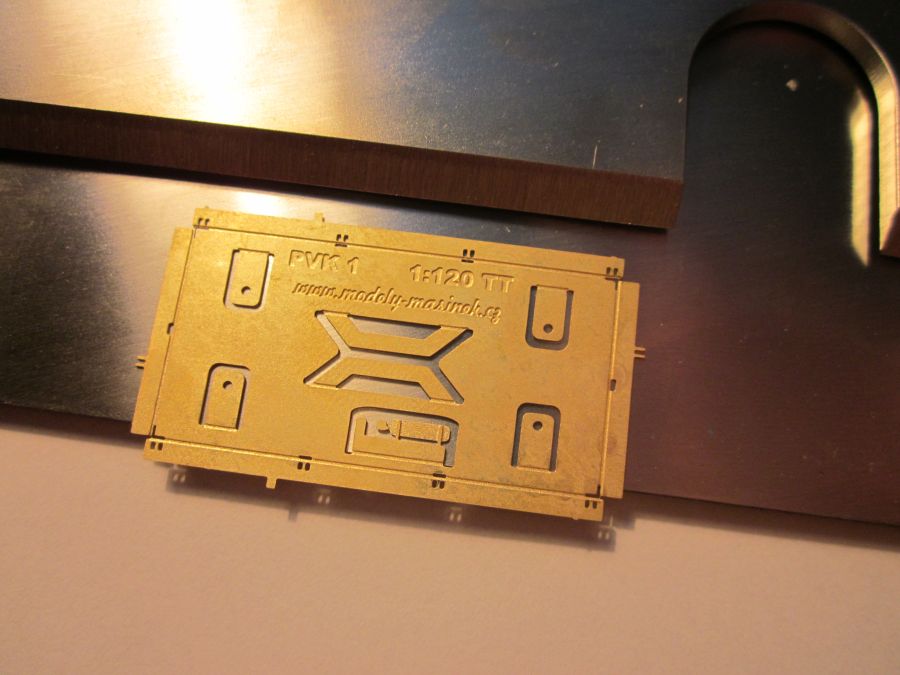

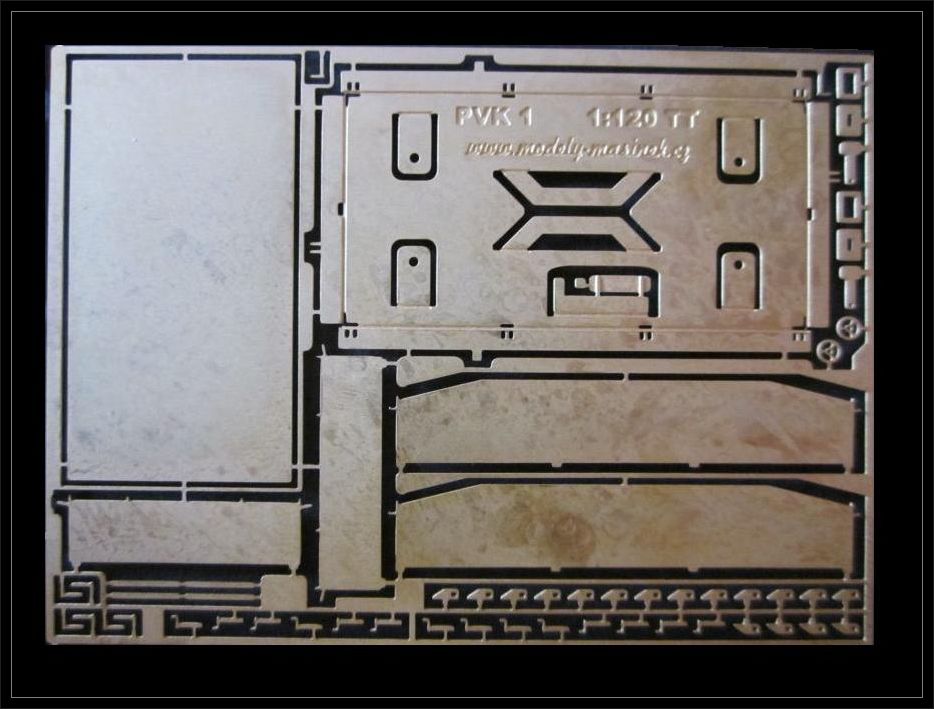

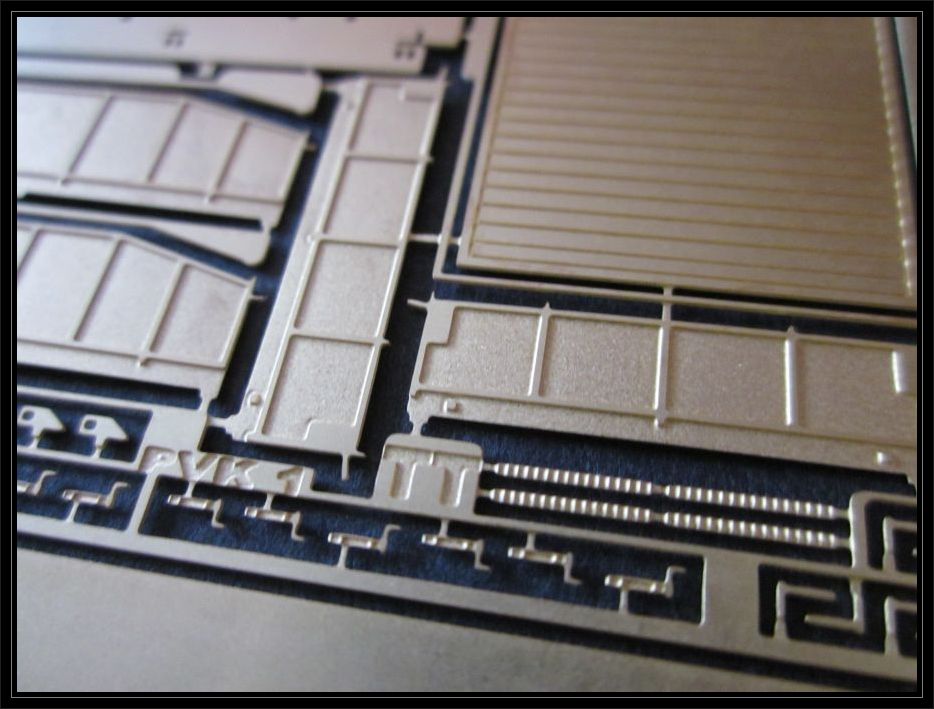

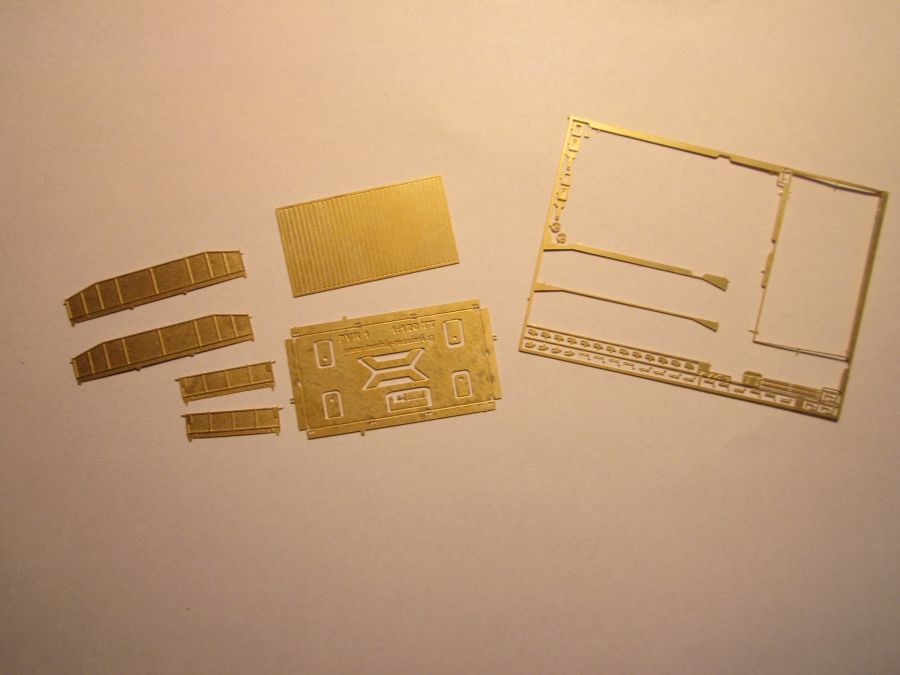

 Připravíme si hlavní dílky - rám, podlahu a bočnice. Rám ohneme v místech, dle připravených rysek, nejlépe přes ohýbačku, šlo by to ale i kleštěmi. Delší strana má drobný přesah, přesně dle svého vzoru.

Pvk1_stavbaPvk1_stavba_2Pvk1_stavba_3

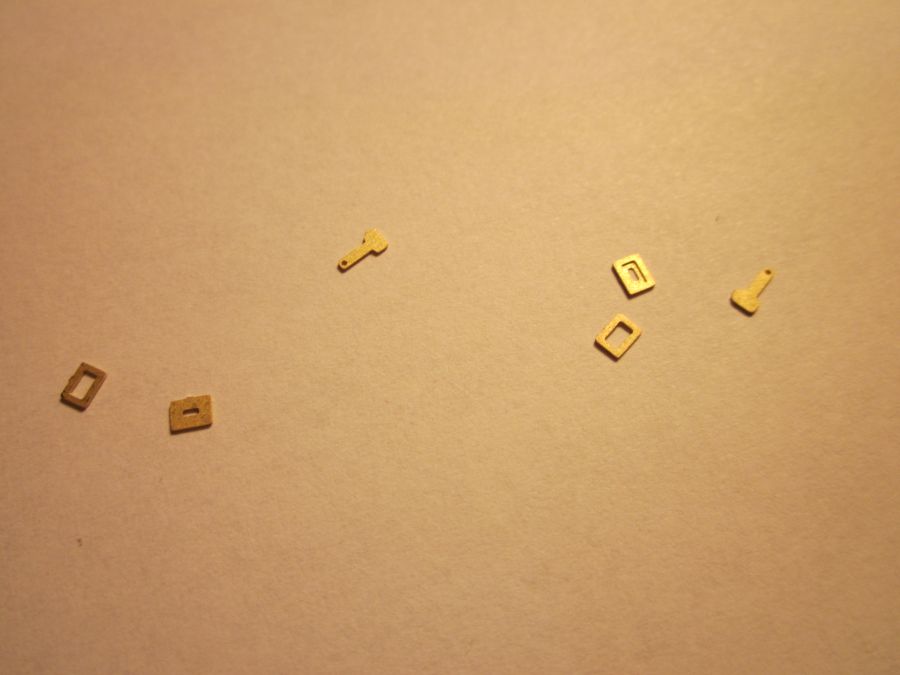

 Ohneme držáky pro kola, vzduchojem a spodní výztuhy. Připravíme si další dílky - spojovací zařízení. To je složeno na každé straně ze tří kusů. Nejprve připevníme táhlo. Letujeme ( lepíme ) z vnitřní strany. Následně dva zbylé dílky spojovacího zařízení.

Pvk1_stavba_4Pvk1_stavba_8Pvk1_stavba_9

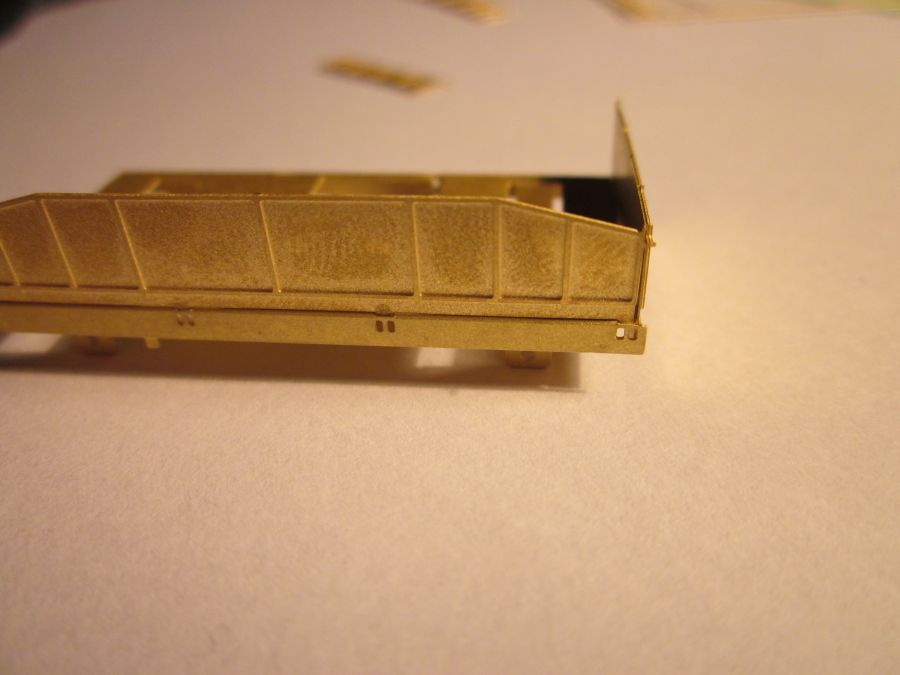

 Bočnice mají své zámky ( panty ), ty pasují přesně do rámu. V této fázi stavby si určíme stav vozíku zavřený, nebo částečně ( případně i plně ) otevřený a dle toho bočnice zafixujeme. Tato stavba dále popisuje stav zavřený.

Pvk1_stavba_5Pvk1_stavba_6Pvk1_stavba_12

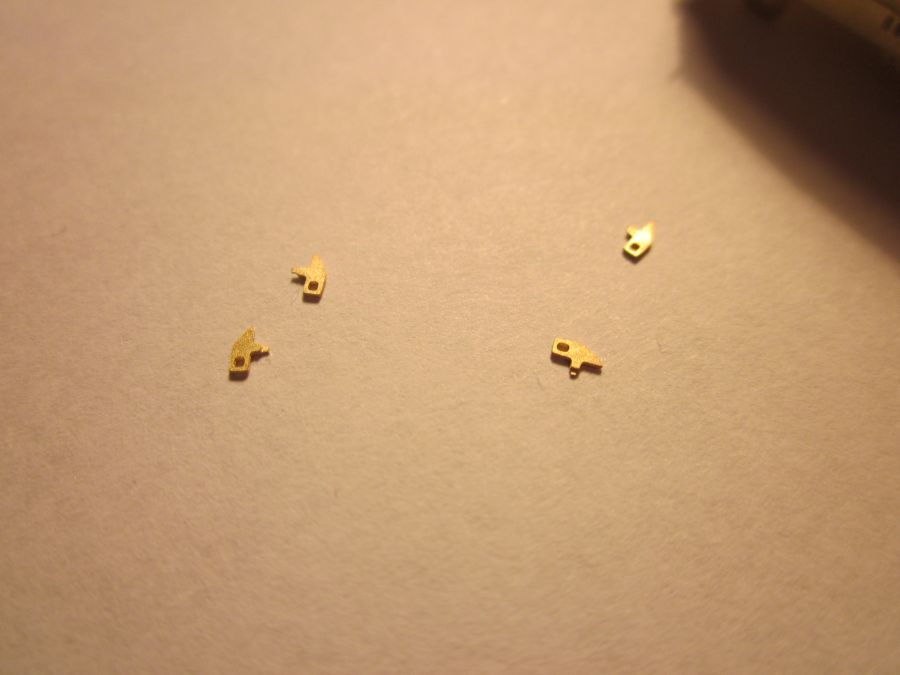

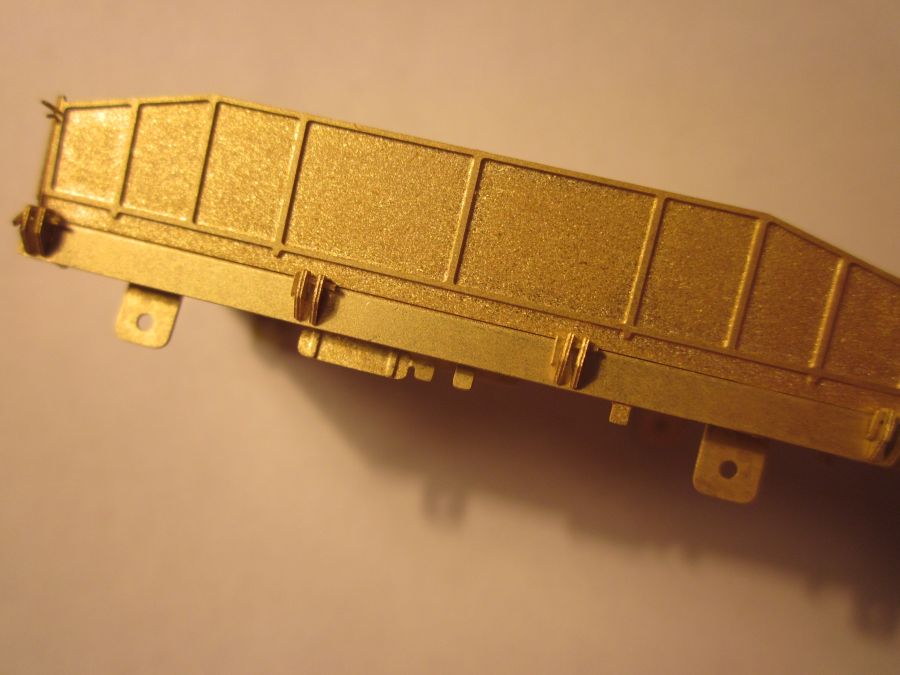

 Na boky připevníme dílky "A", každá strana má 8 kusů.

Pvk1_stavba_13Pvk1_stavba_14Pvk1_stavba_15

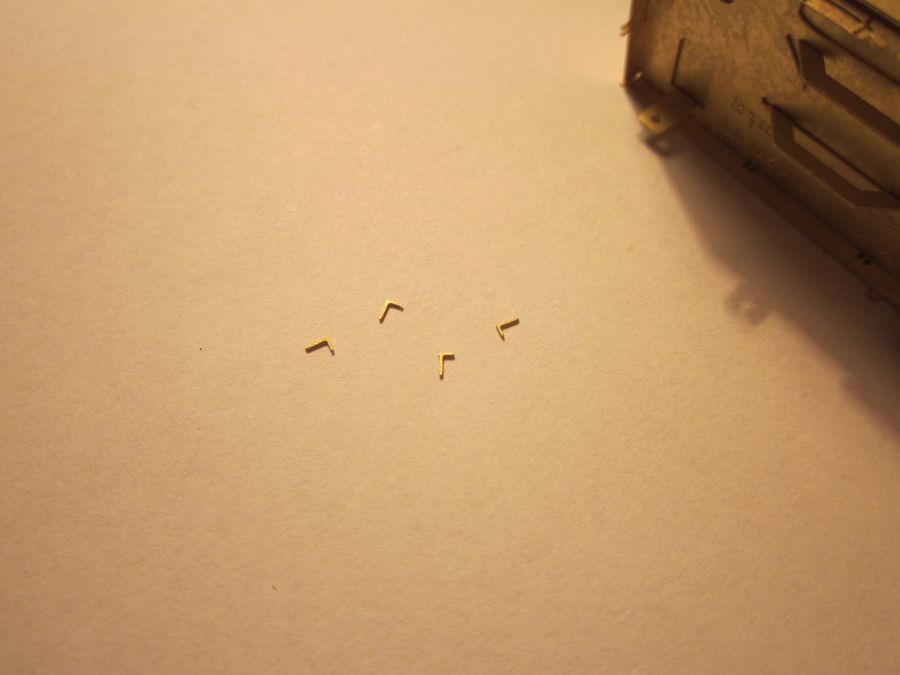

 Skrz dva dílky "A" prostrčíme dílek "B" - každá strana 4 x.

Pvk1_stavba_16Pvk1_stavba_18Pvk_bocnice7

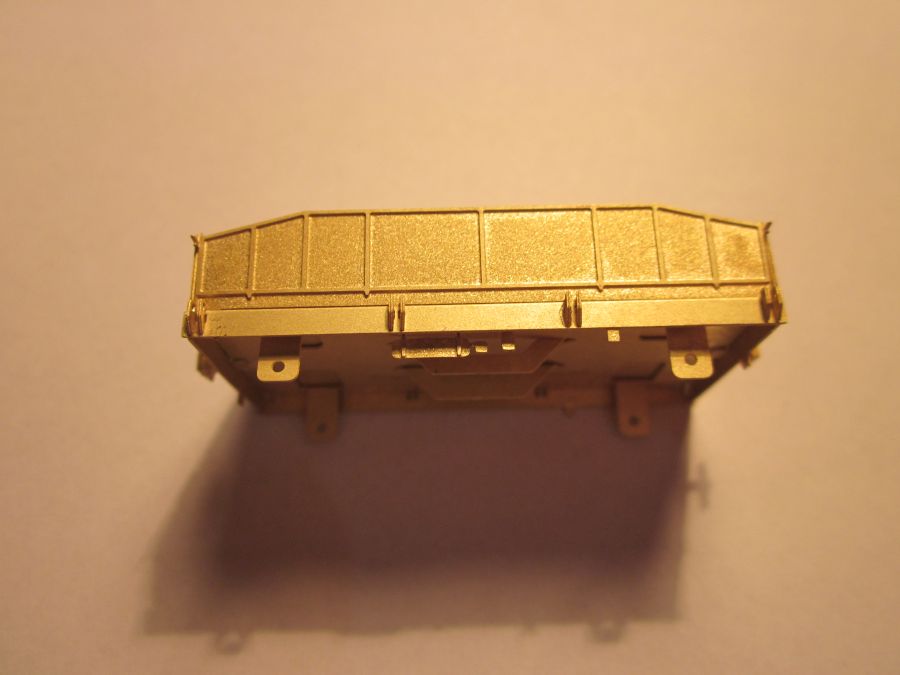

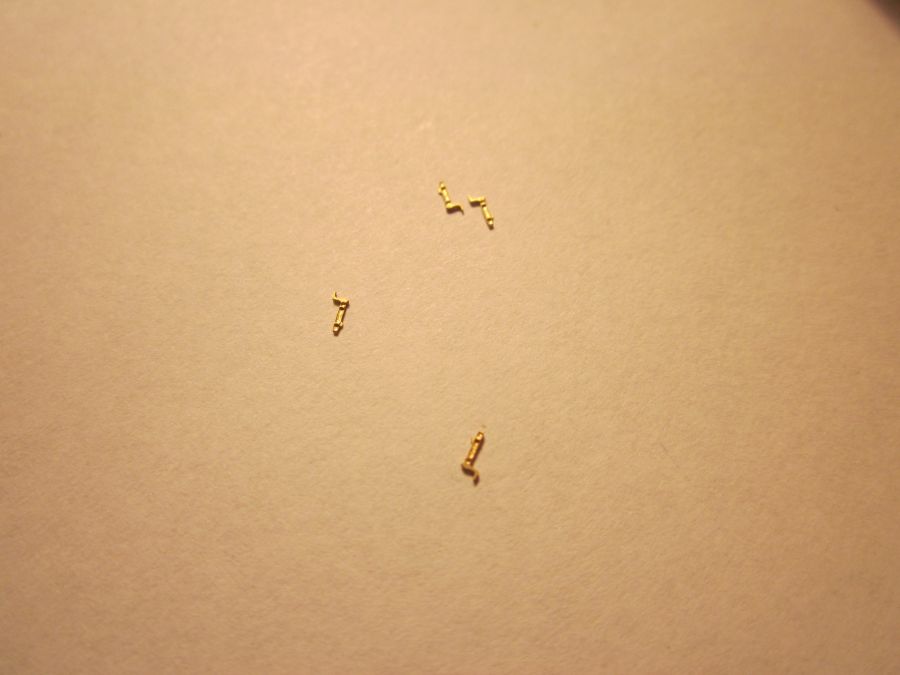

 Připevníme dílky "C". Na boky přijdou čtyři kusy, na čela pak po třech kusech.

Pvk1_stavba_19_2Pvk1_stavba_20_2Pvk_bocnice6_2

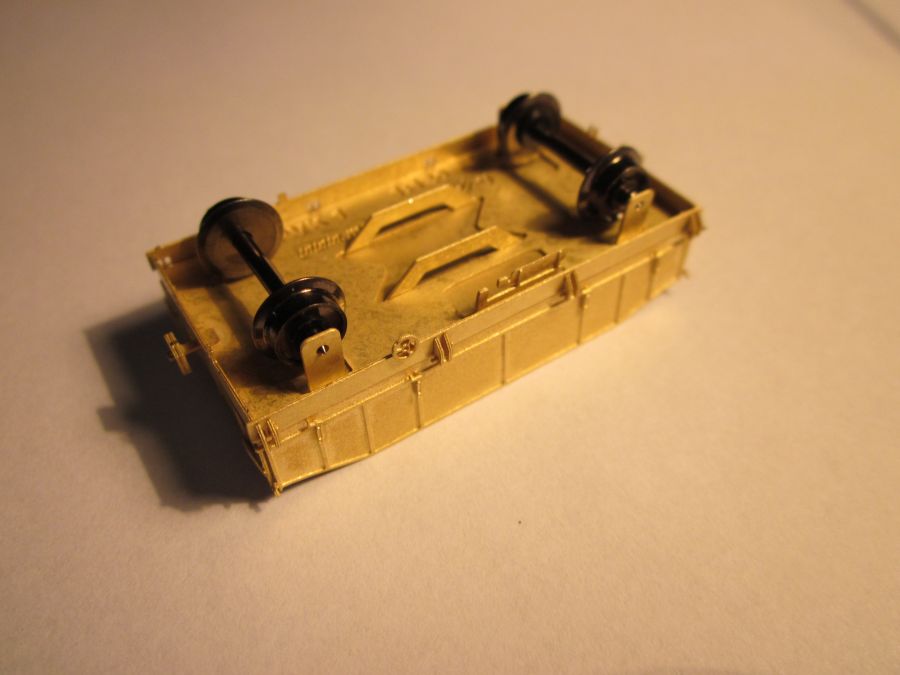

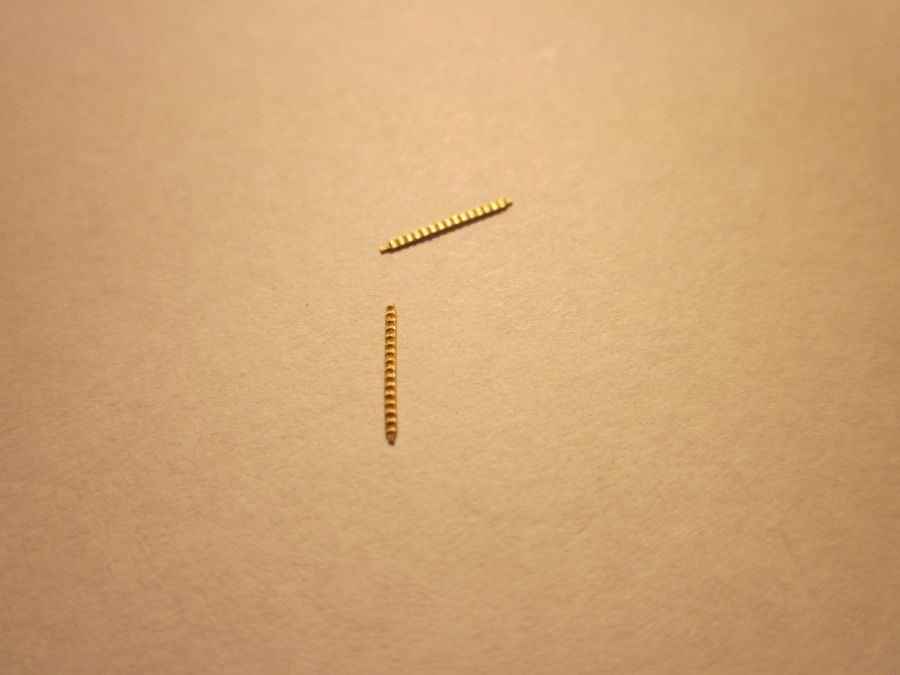

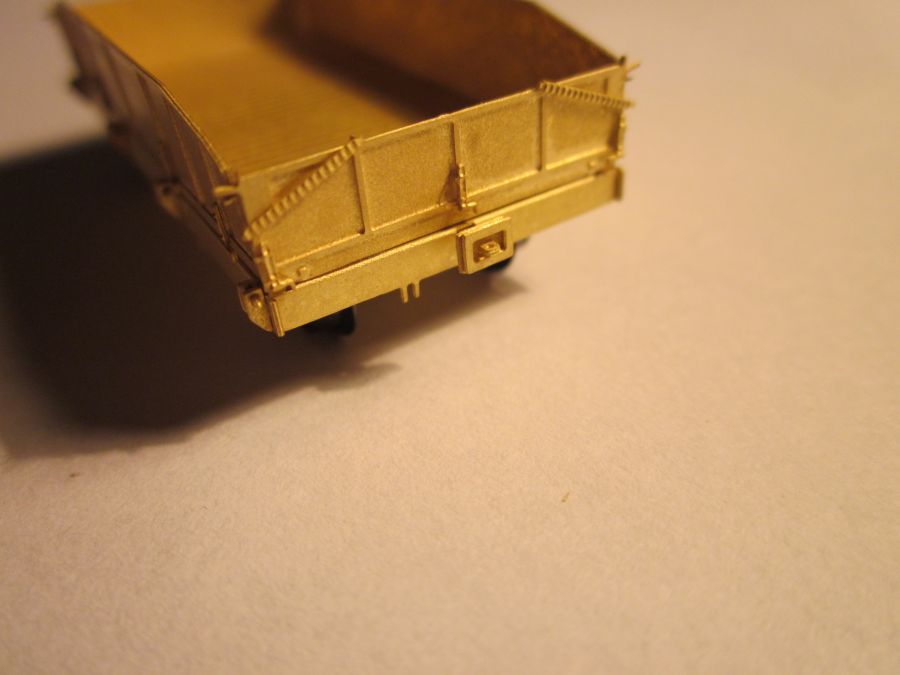

 Připevníme na čela vozíku pružiny. Na boky kola ruční brzdy.

Pvk1_stavba_21Pvk1_stavba_23Pvk1_stavba_24

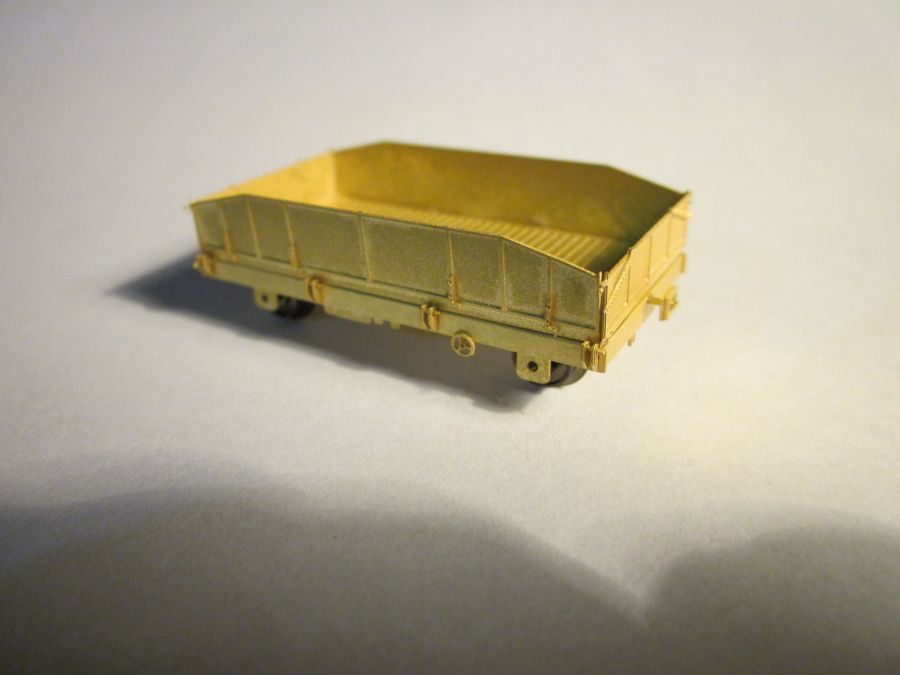

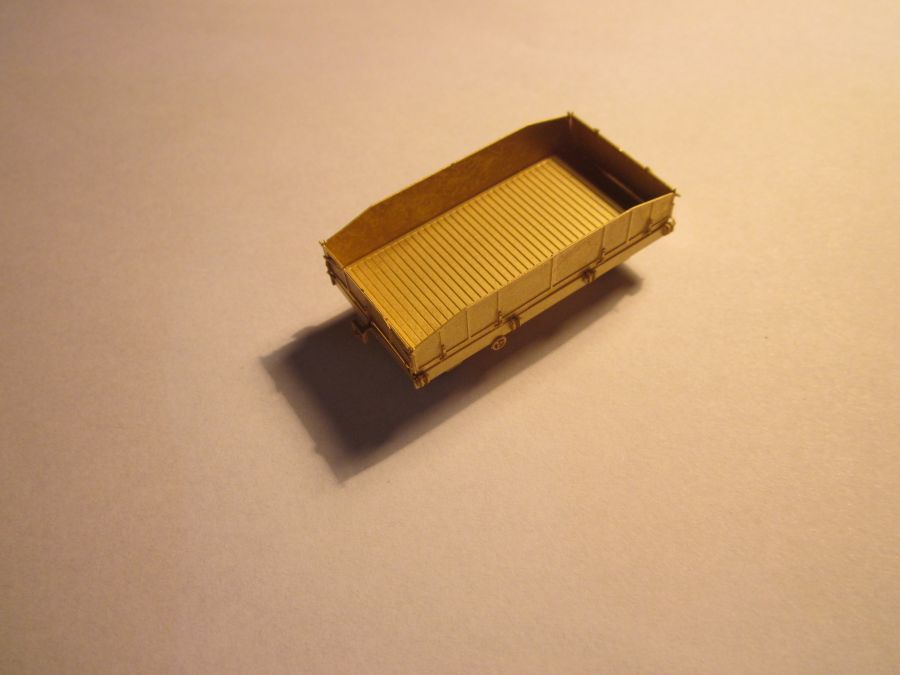

 Vložíme podlahu dle potřeby. Možnosti jsou dvě dle otočení o 180° a to s imitací podlahy dřevěné, nebo plechové. Pokud by jsme chtěli mít leptanou podlahu navíc i vyndávací s upevněným nákladem, vytvoříme nejprve nové dno, např. z papíru, nebo kartonu. To by znázorňovalo dno prázdné, bez nákladu.

Pvk1_stavba_28Pvk1_stavba_29Pvk1a_2


Modely PVK

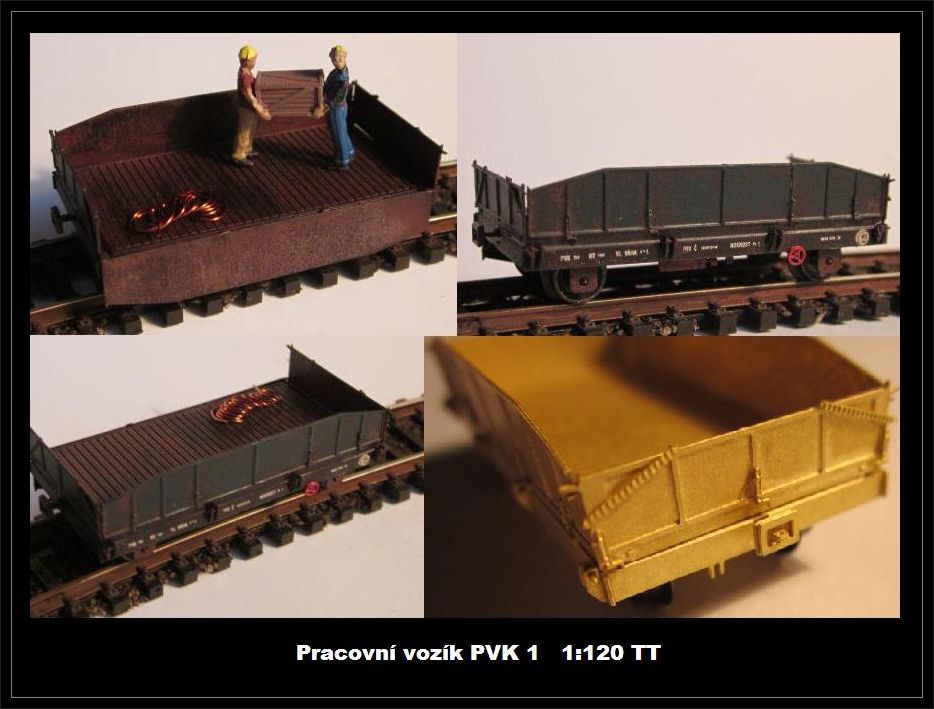

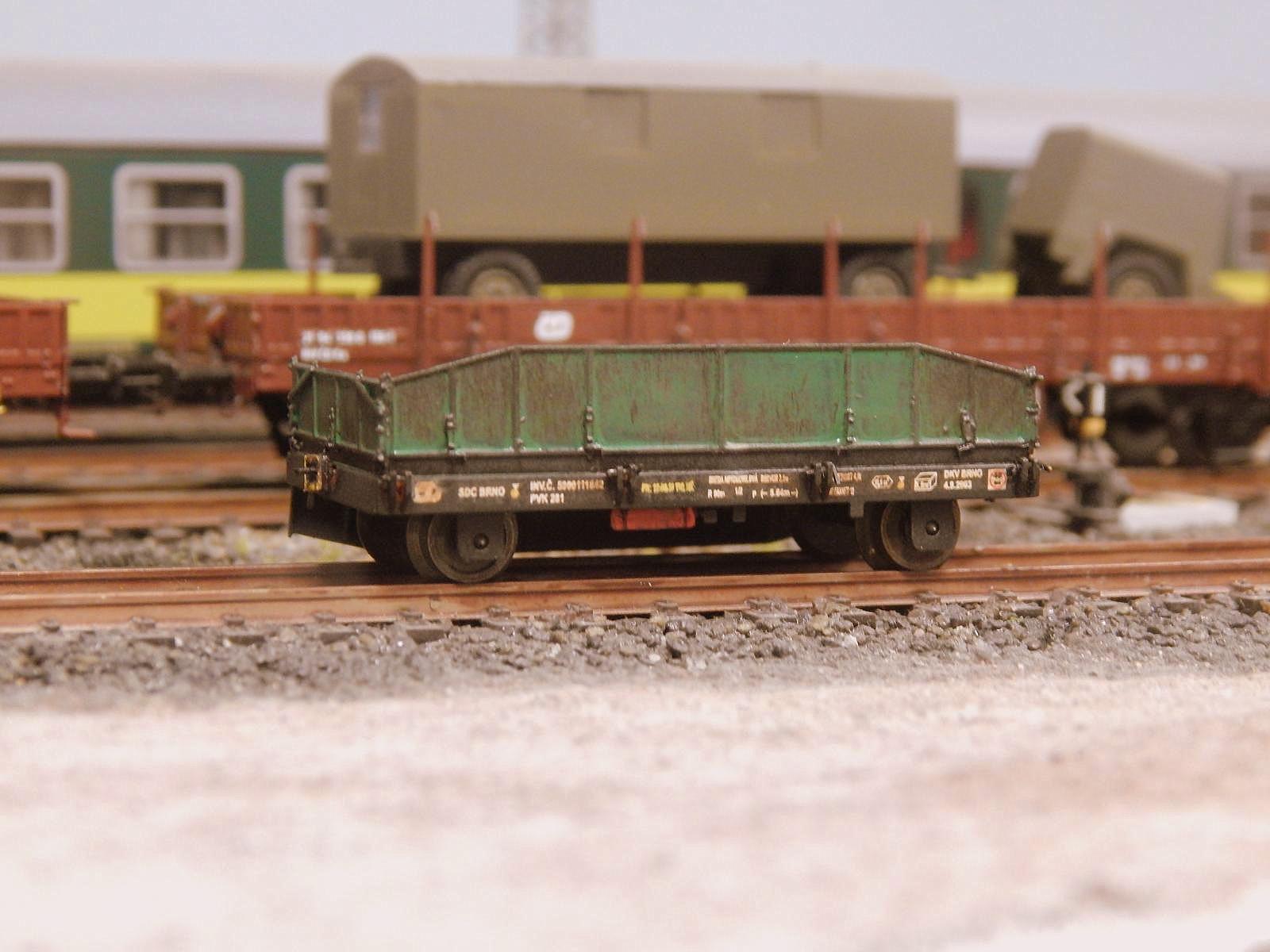

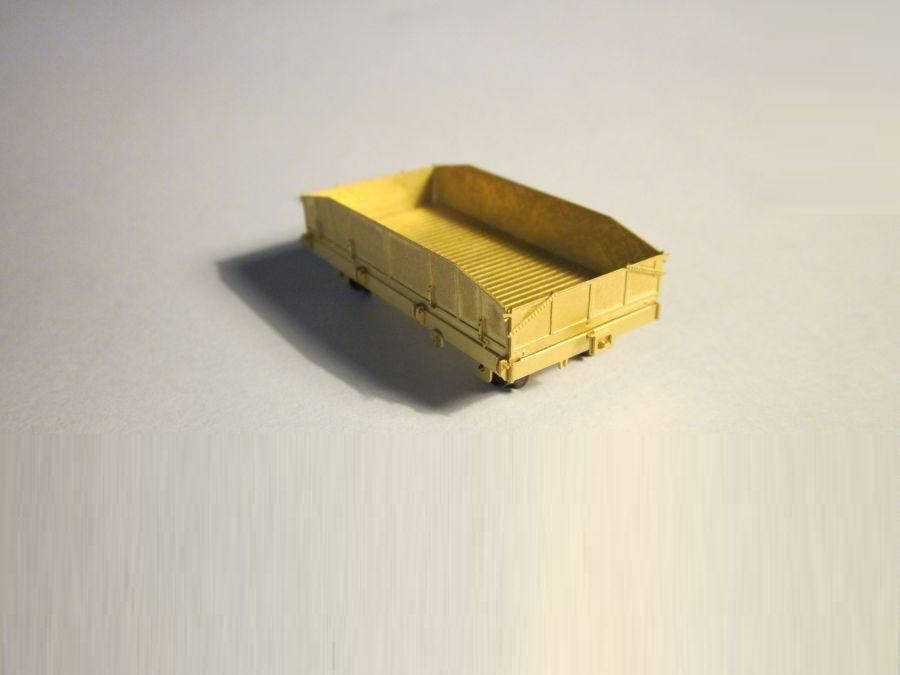

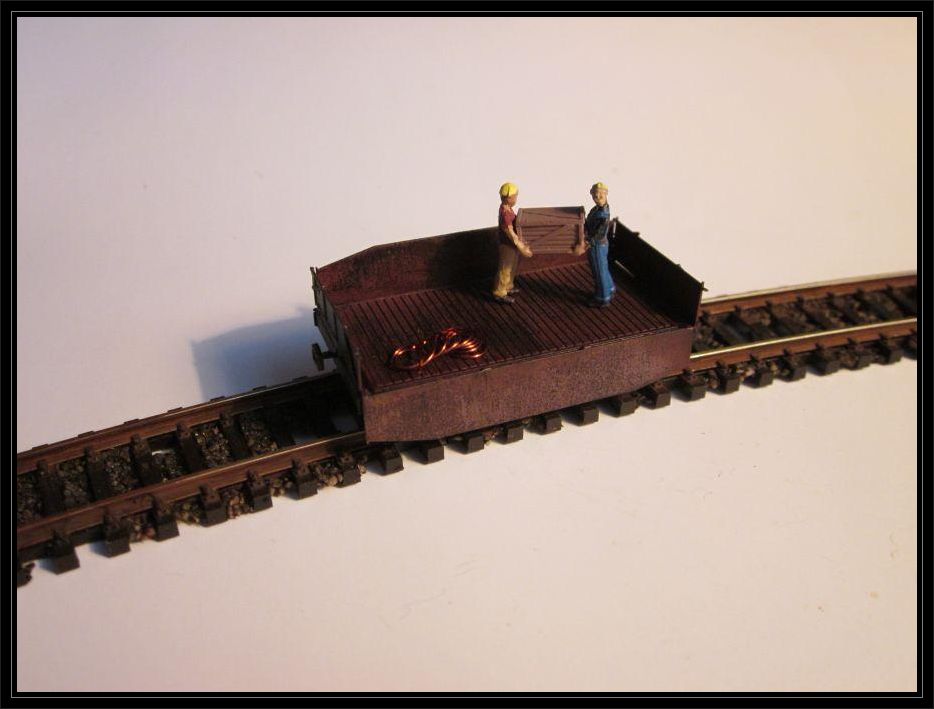

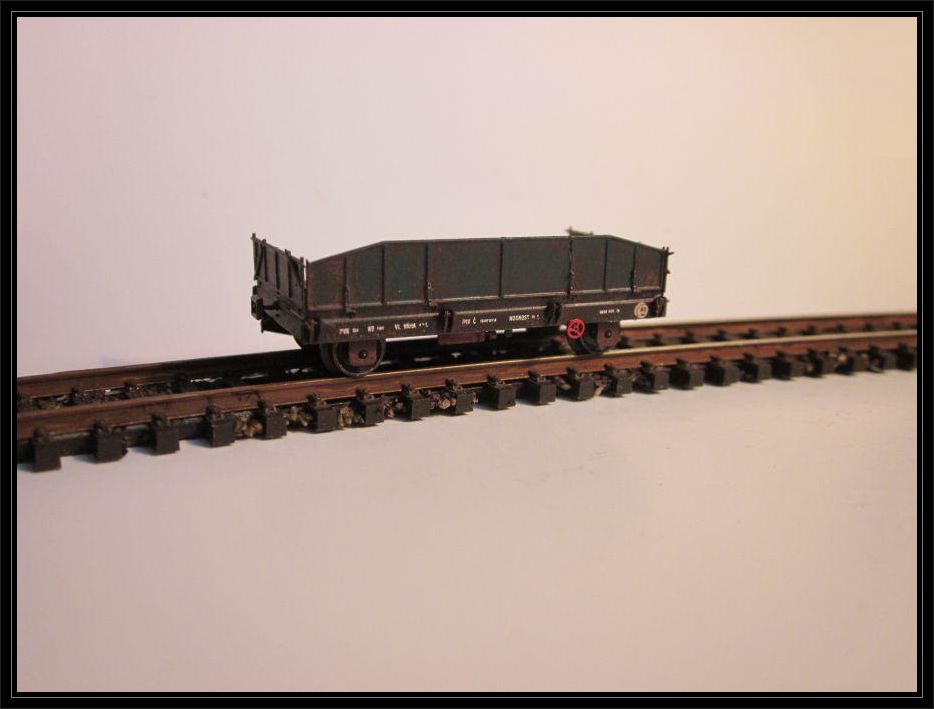

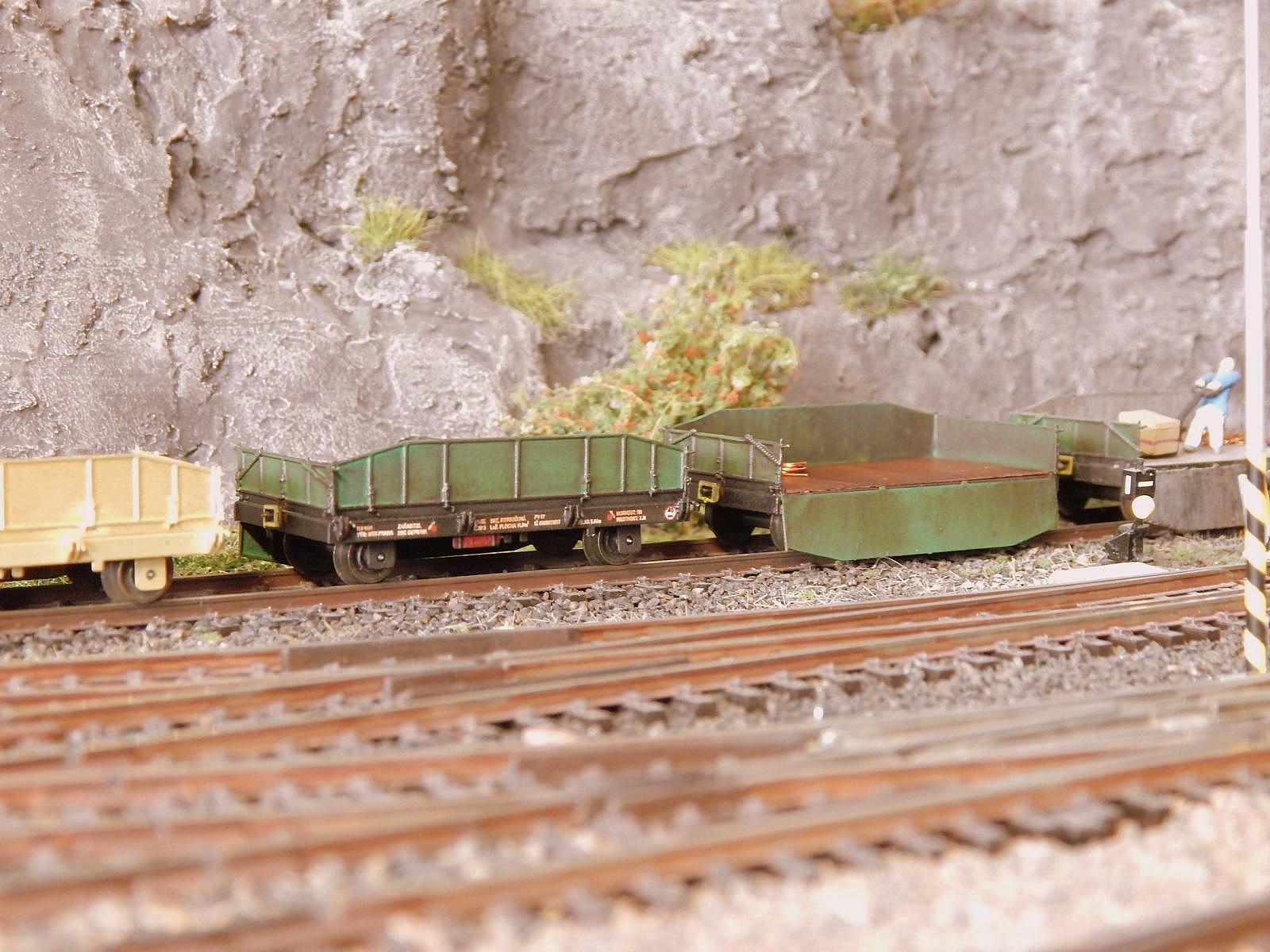

Po laku vozíku a osazení dvojkolí je model hotov. Zde na fotografiích má vozík otevřenou jednu bočnici.

Pvk1_barva1Pvk1_barva2

Pvk_cdx2Pvk_cdx3Pvk_cdx1

K1600_dscn0218_2K1600_dscn0226_2

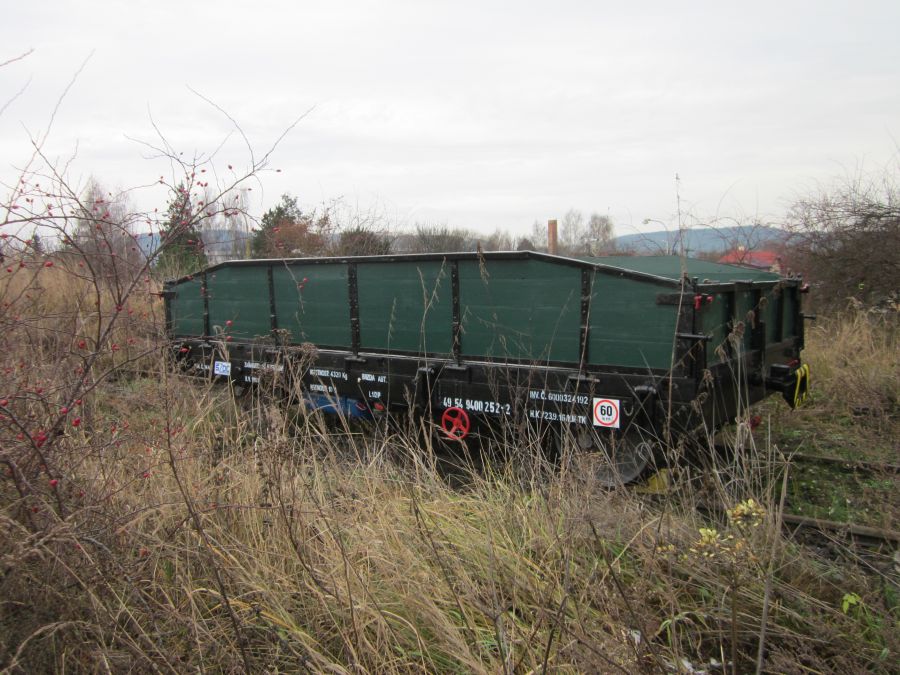

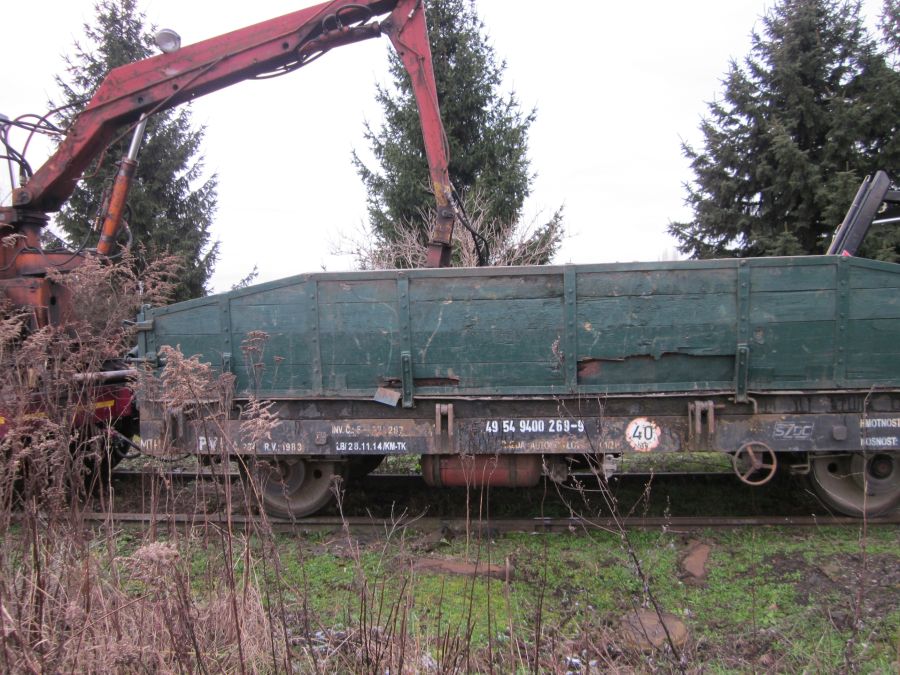

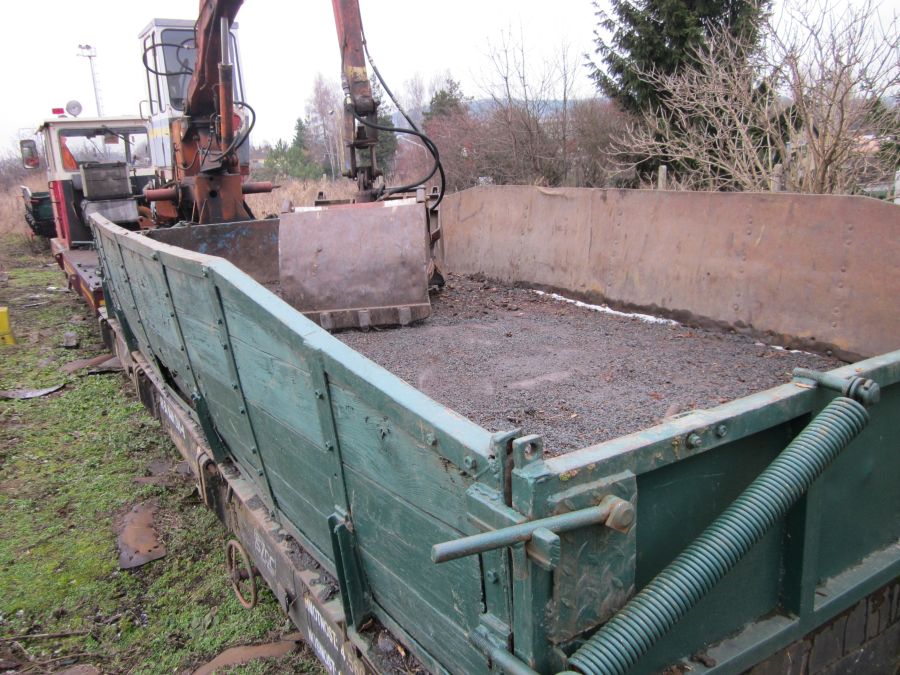

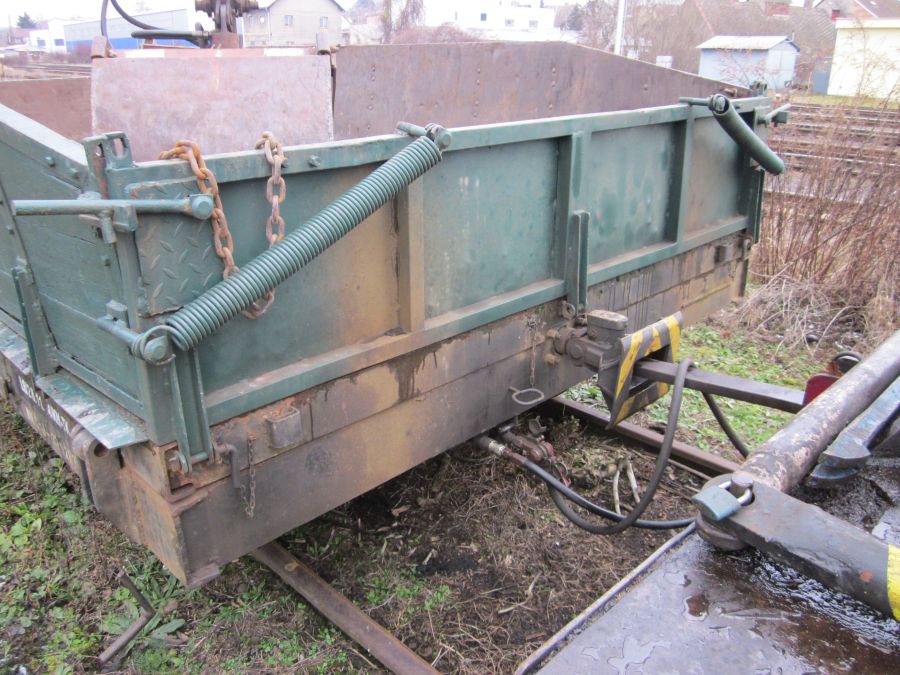

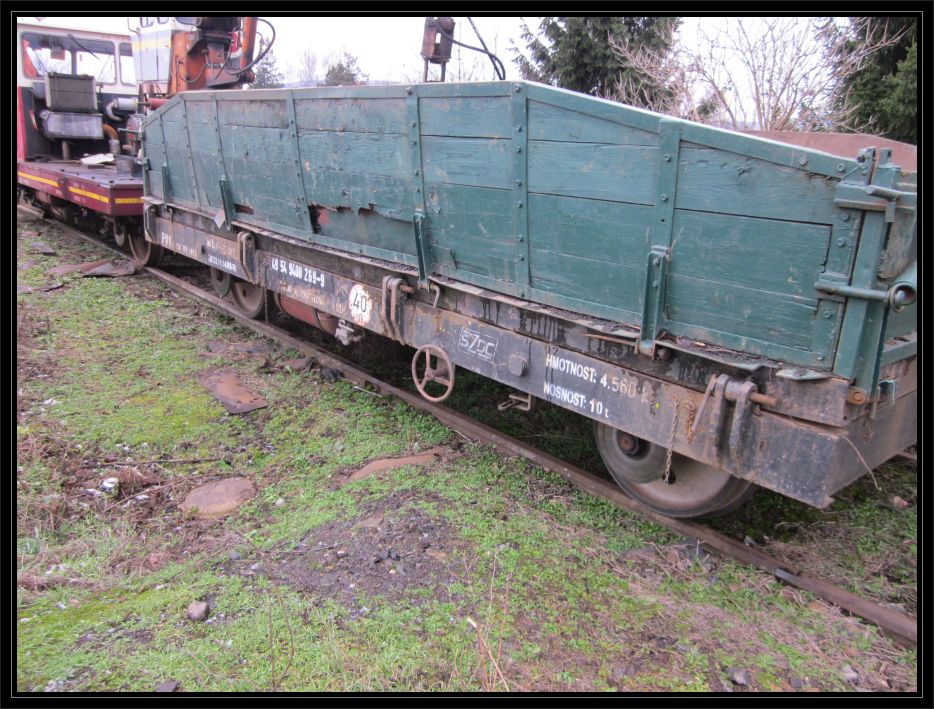

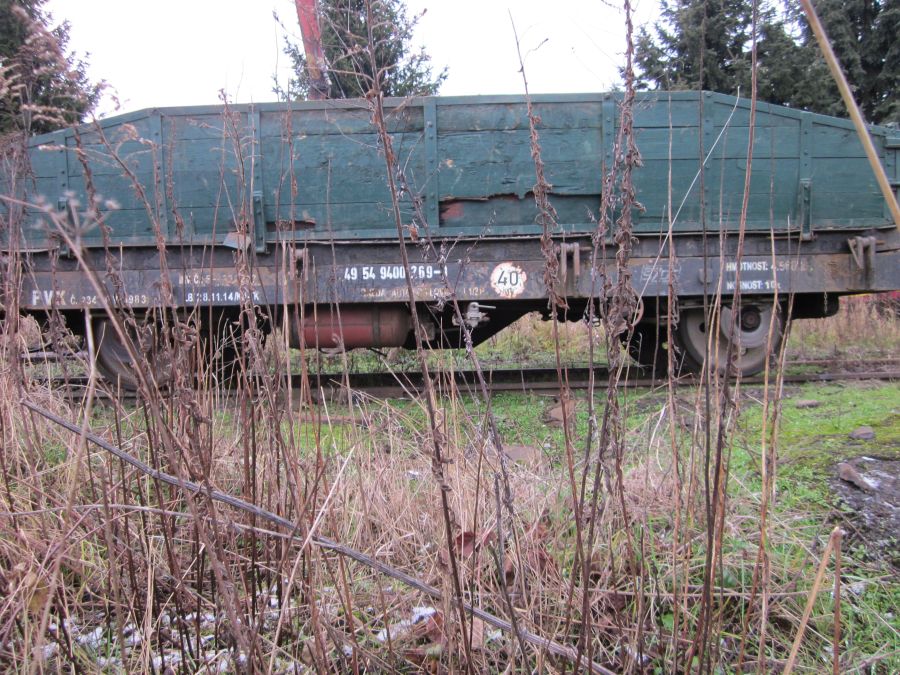

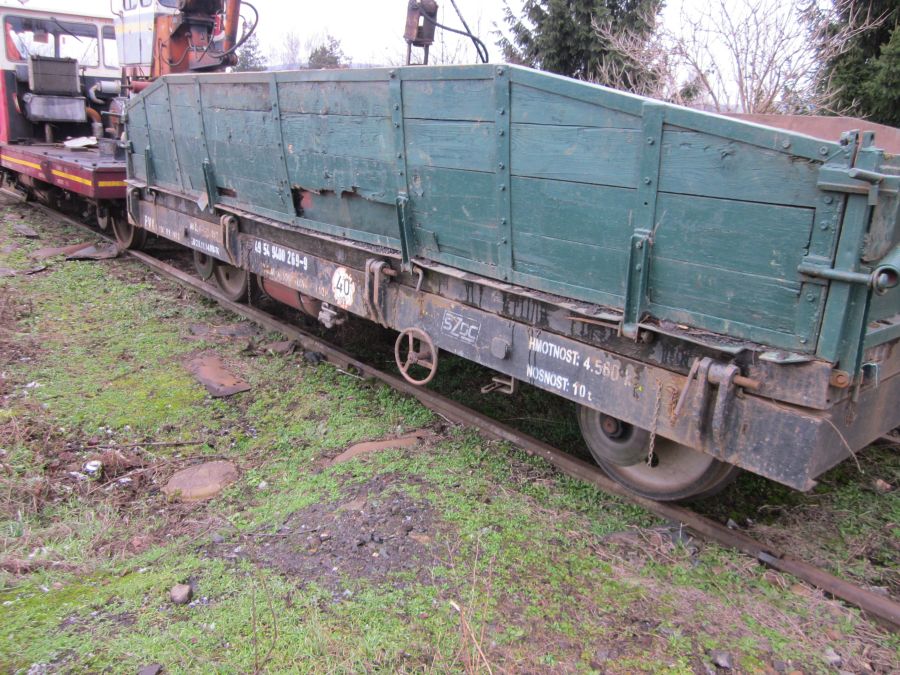

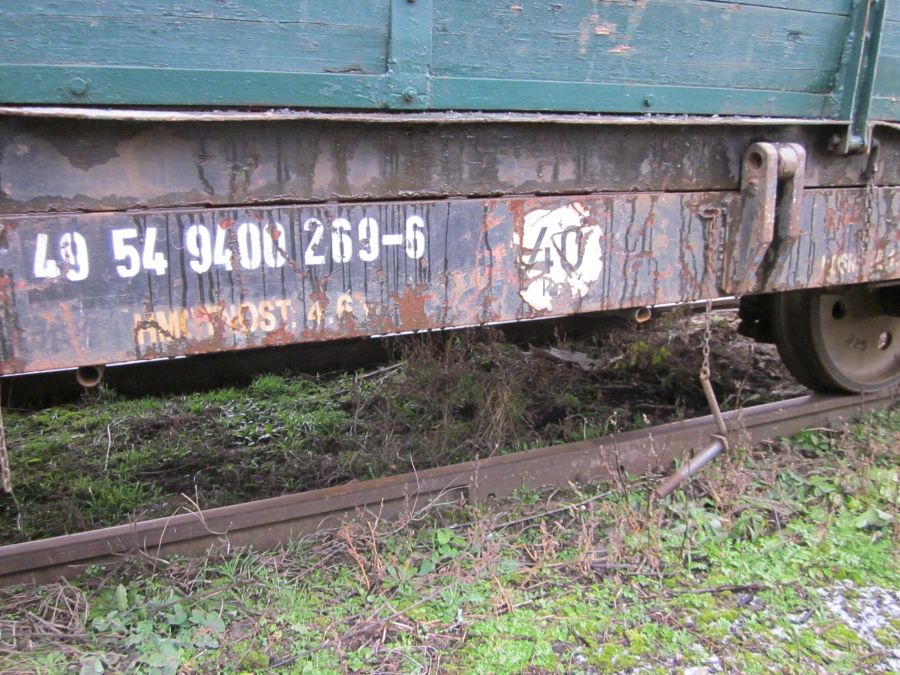

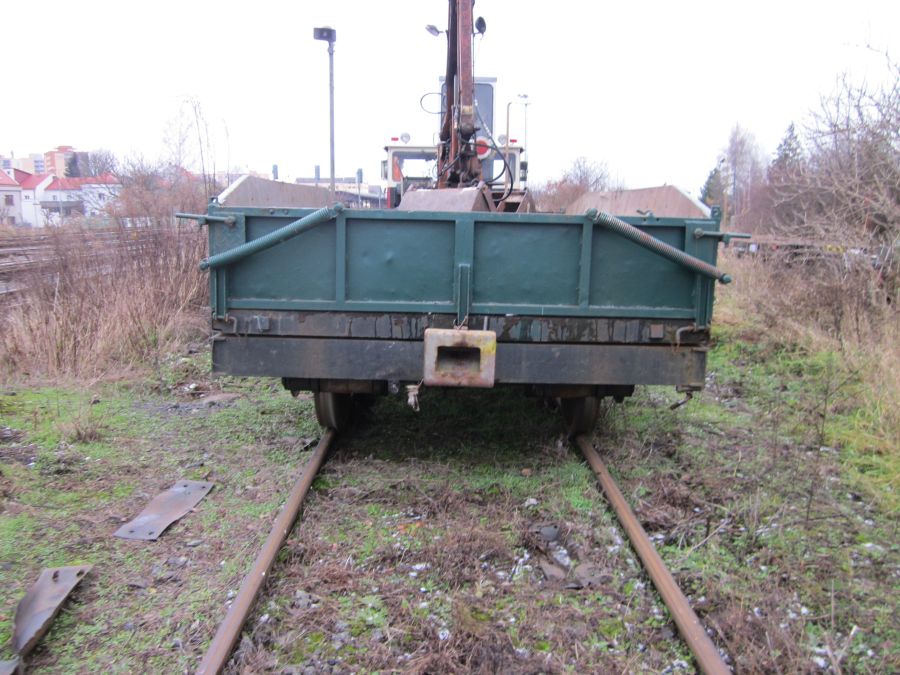

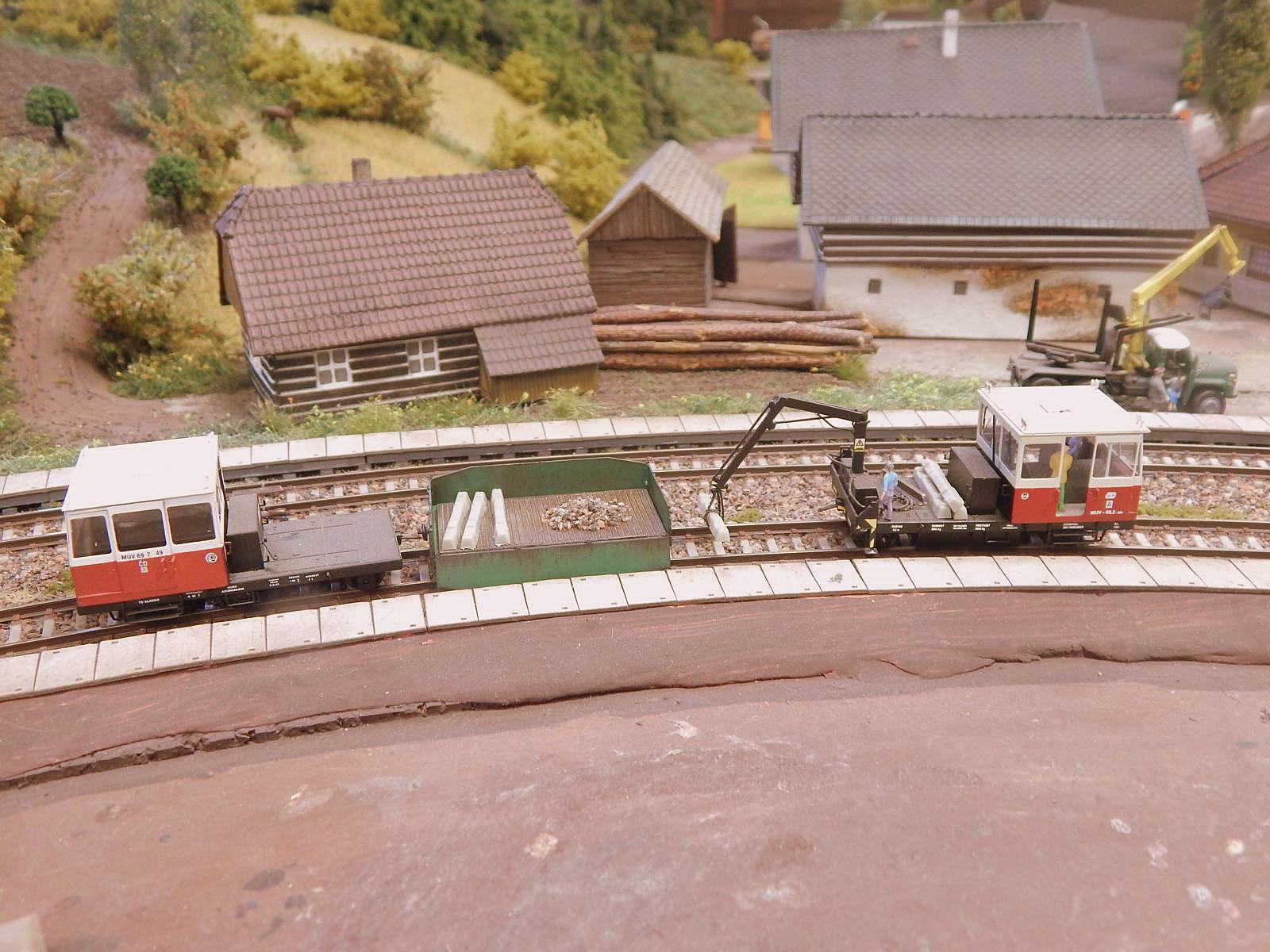

Doplňující fotografie vozíku PVK

Pvk_bocnicePvk_bocnice1Pvk_bocnice2

Pvk_bocnice4Pvk_bocnice5Pvk_bocnice10

Pvk_bocnice11Pvk_bocnice12

Článek publikován 13.1.2014 / Poslední aktualizace 8.1.2018
