Návod lehké přestavby pantografu Kuehn na českou verzi za pomoci sady S3, která je od nás k prodeji za 35 Kč.

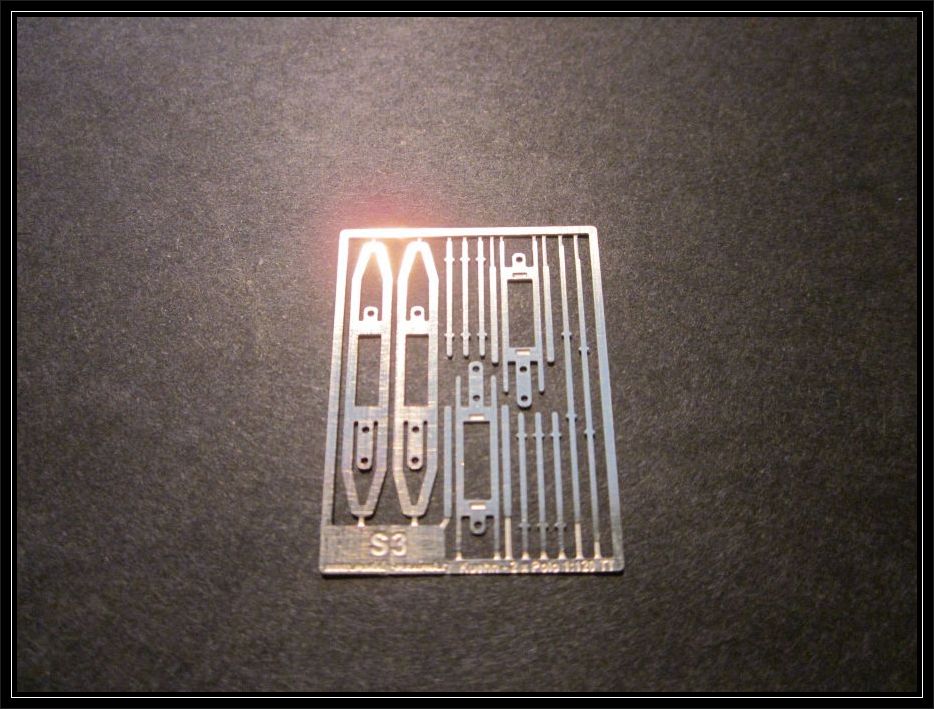

Leptaná sada S3 obsahuje 16 dílů. Z této sady můžeme sestavit až 4 vršky pantografů.

Tento lept je II. verzí

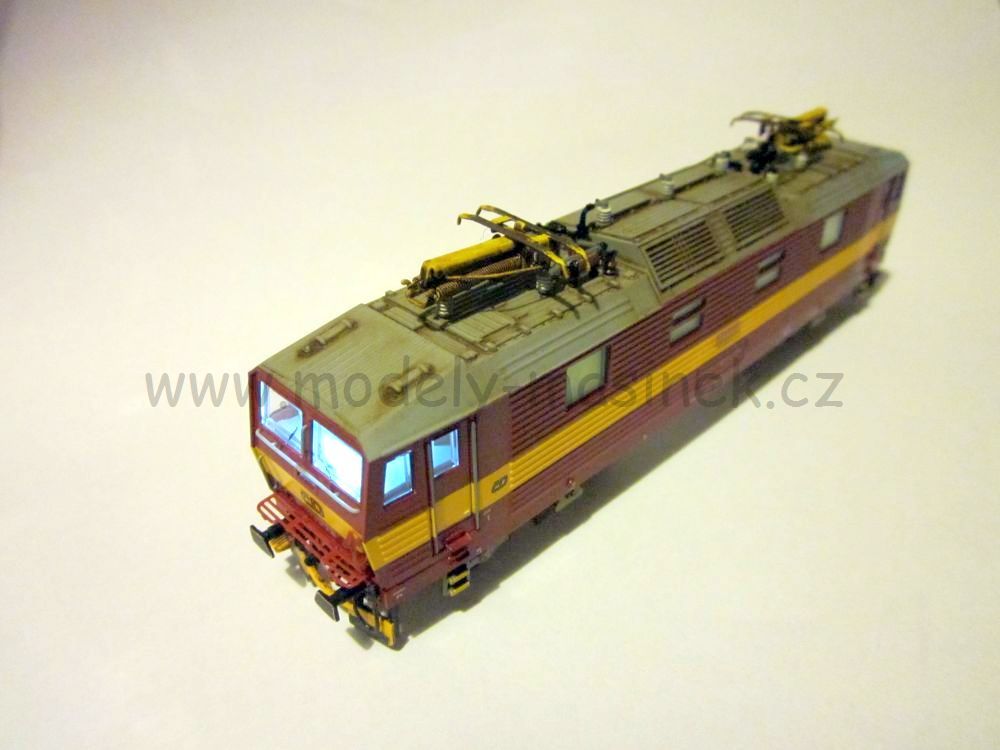

S3372 009-1


 Jak tedy začít s lehkou a velmi rychlou přestavbou, která se dá provést i na hotovém modelu, bez nutnosti sundavání celého pantografu ?

 Z leptané sady odřízneme skalpelem, nebo odstřihneme nůžkami dílky, které budou potřeba.

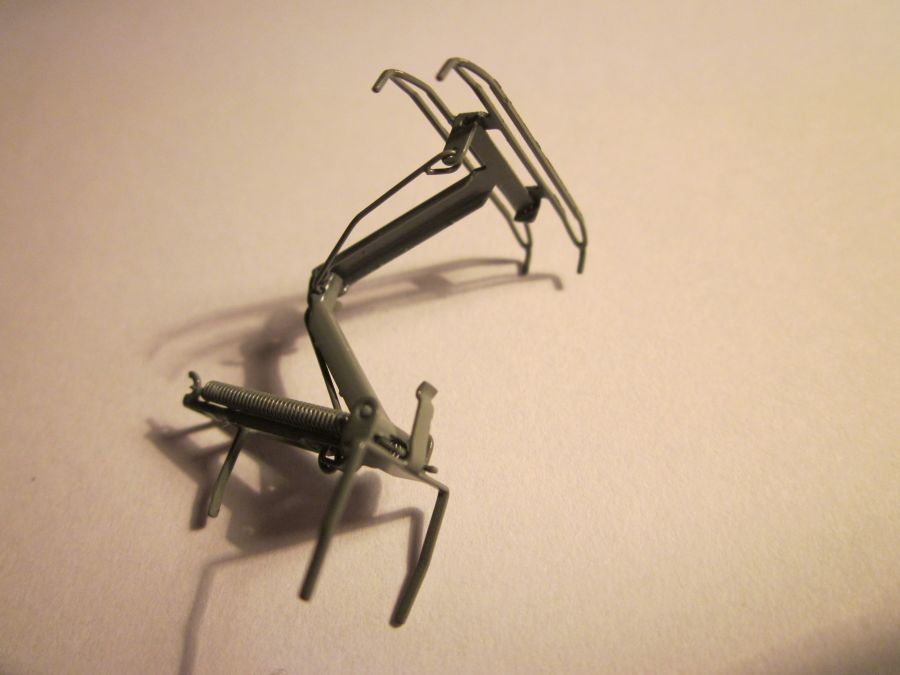

( Na první fotografii níže - vlevo je dlouhá ližina, vpravo kratší jiná verze ližiny ).

S3_2S3b_2S3c

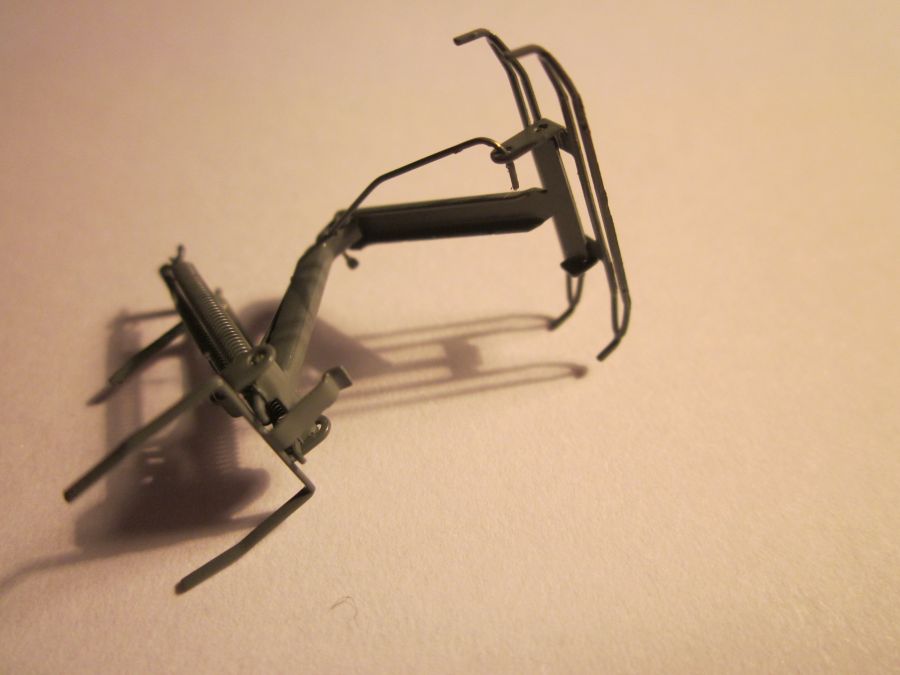

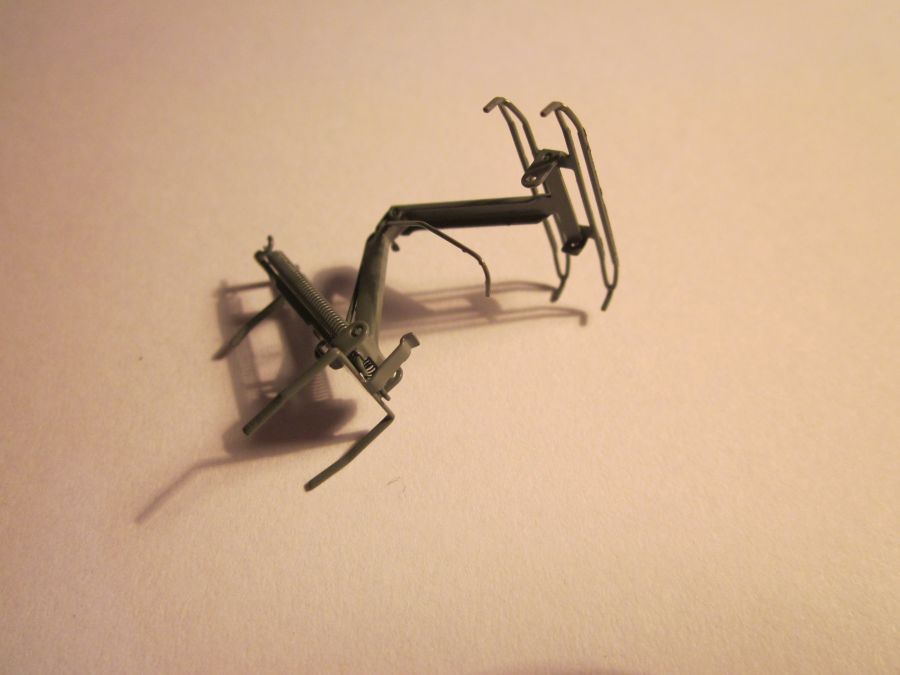

 Původní smykadlo Kuehn odstrojíme následovně. Nejprve přiohneme kleštěmi táhlo ( drátek ) v horní části tak, aby šlo následně vyndat z otvoru ( viz první fotografie níže ). Packy na spodní straně ližiny také lehce ohneme ( viz druhá fotografie níže ).

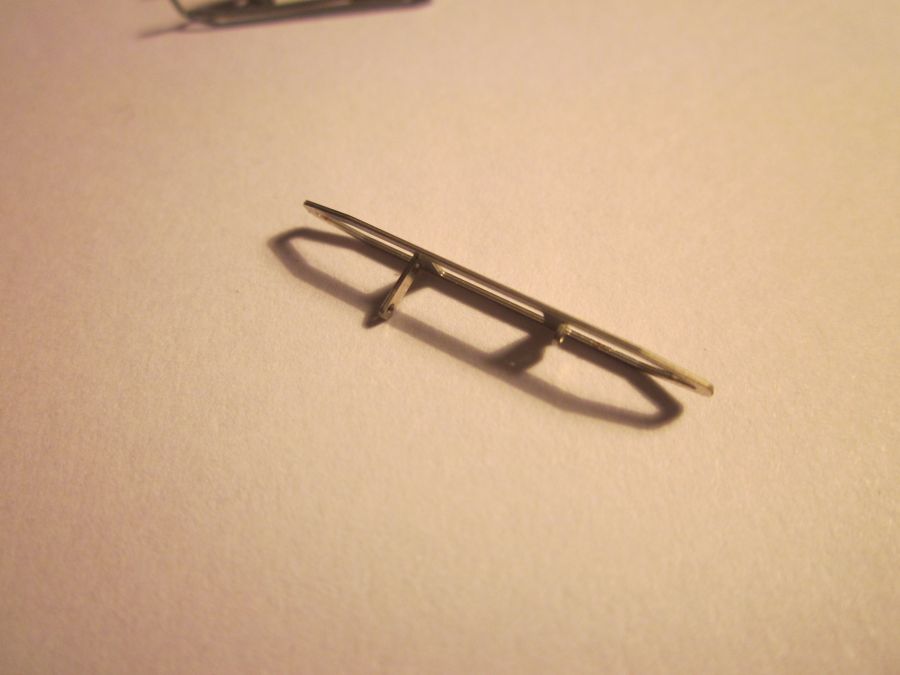

 Příprava nové ližiny - Pomocí např. malého šroubováčku naohneme konce přibližně o 75° ( viz třetí fotografie níže ).

S3dS3eS3f

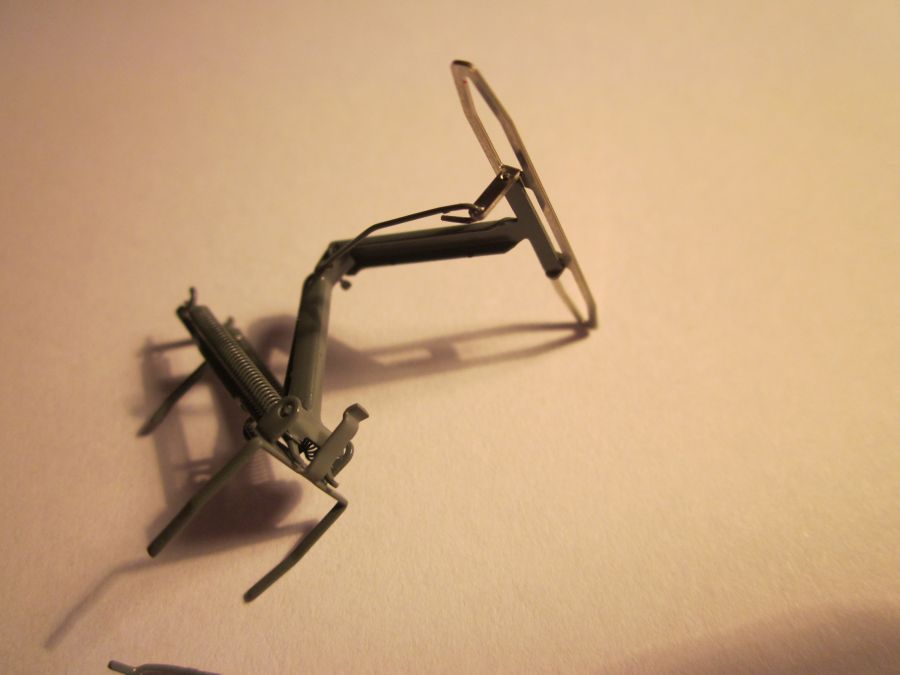

 Plný ohyb o 90° provedeme až při usazení na původní pantograf. Nasadíme zpět táhlo - drátek a zaohneme jeho konec.

S3gS3h

 Ohyb konců ližin provedeme až jako poslední krok. No a to je vše. Přestavba zabere asi 3 minuty a je jistě efektní.

S3i_3

Článek publikován 10.11.2013
