Jak se může nahradit 6-ti pin, dekodérem na vodičích

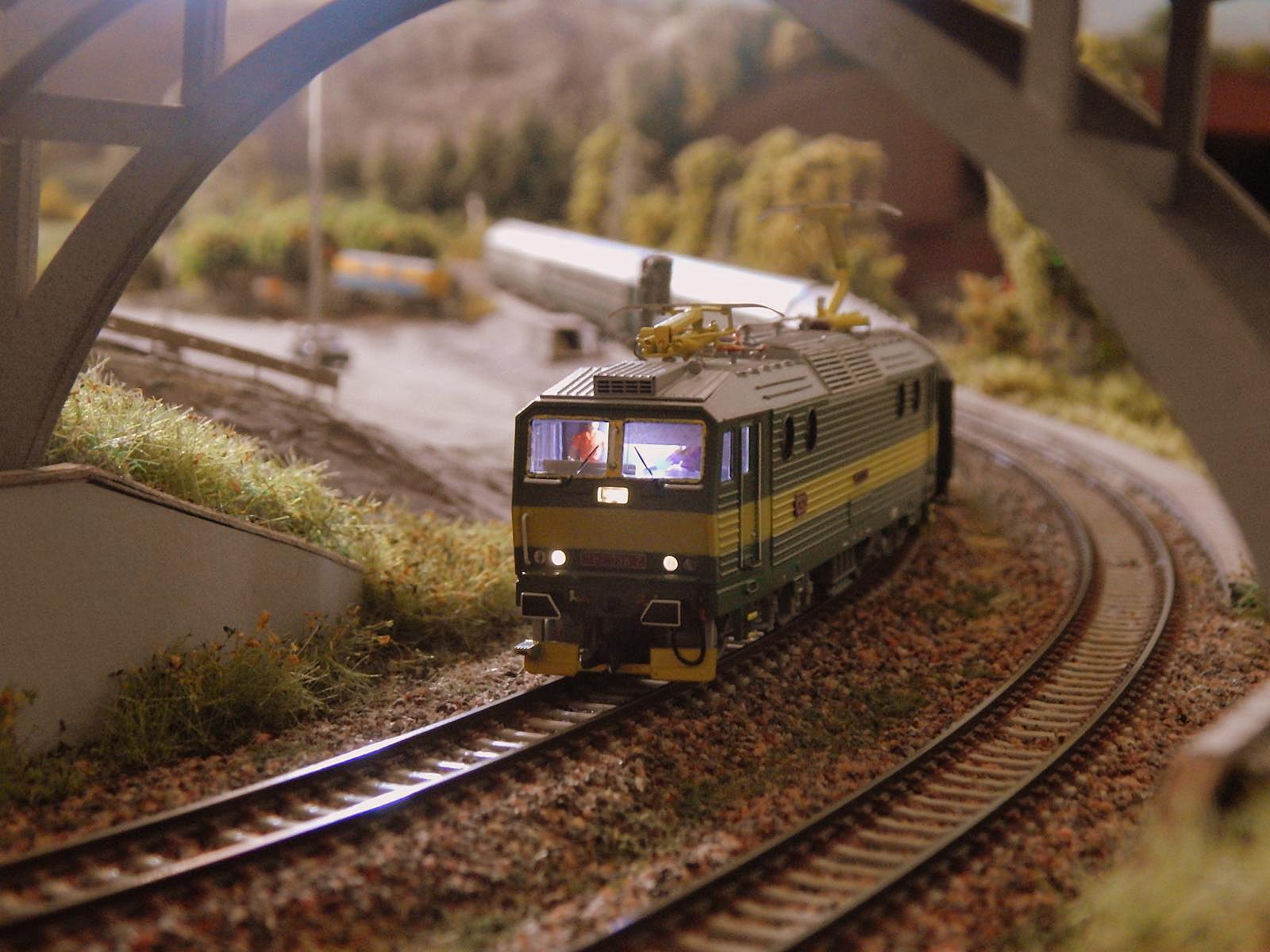

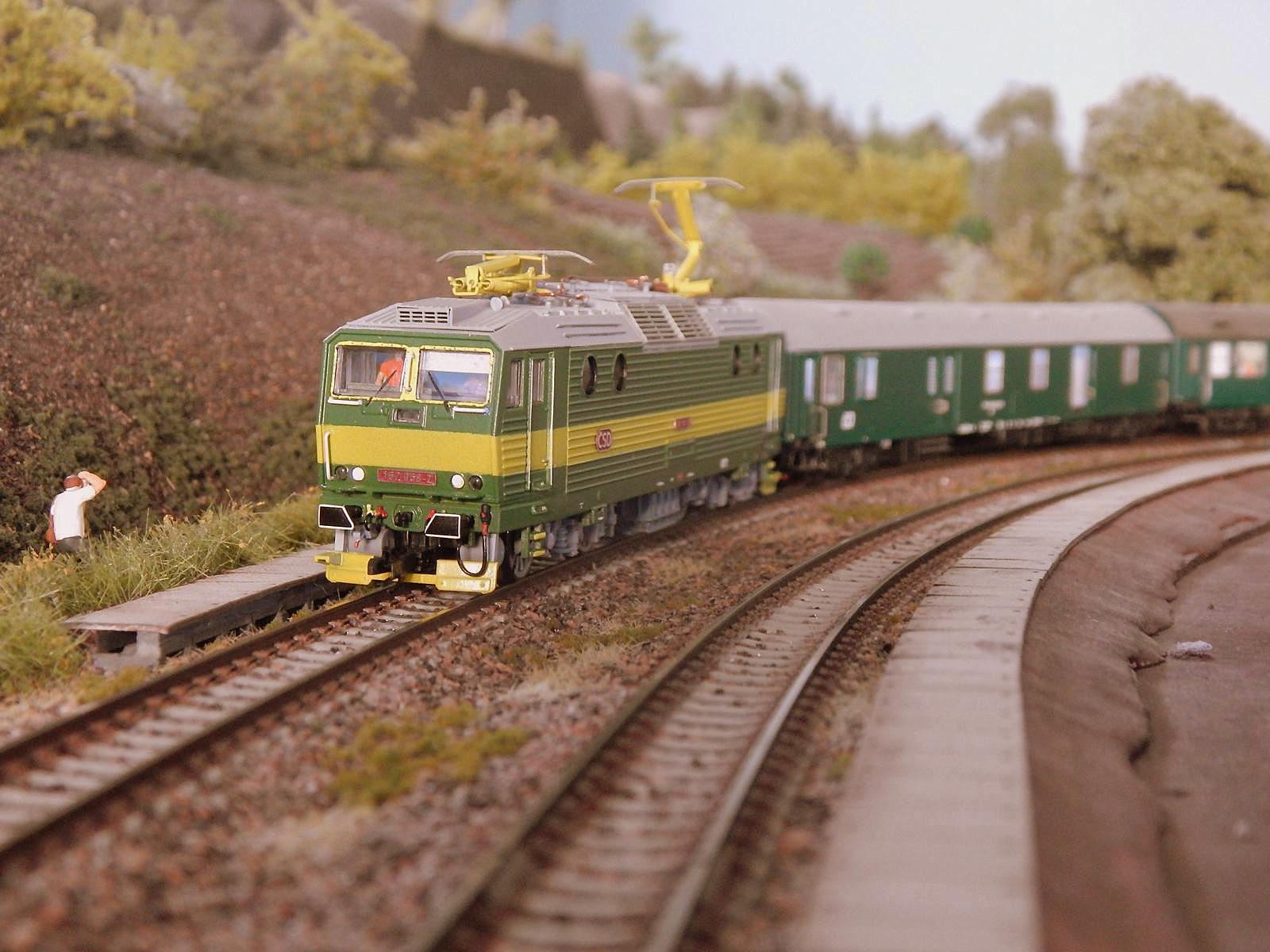

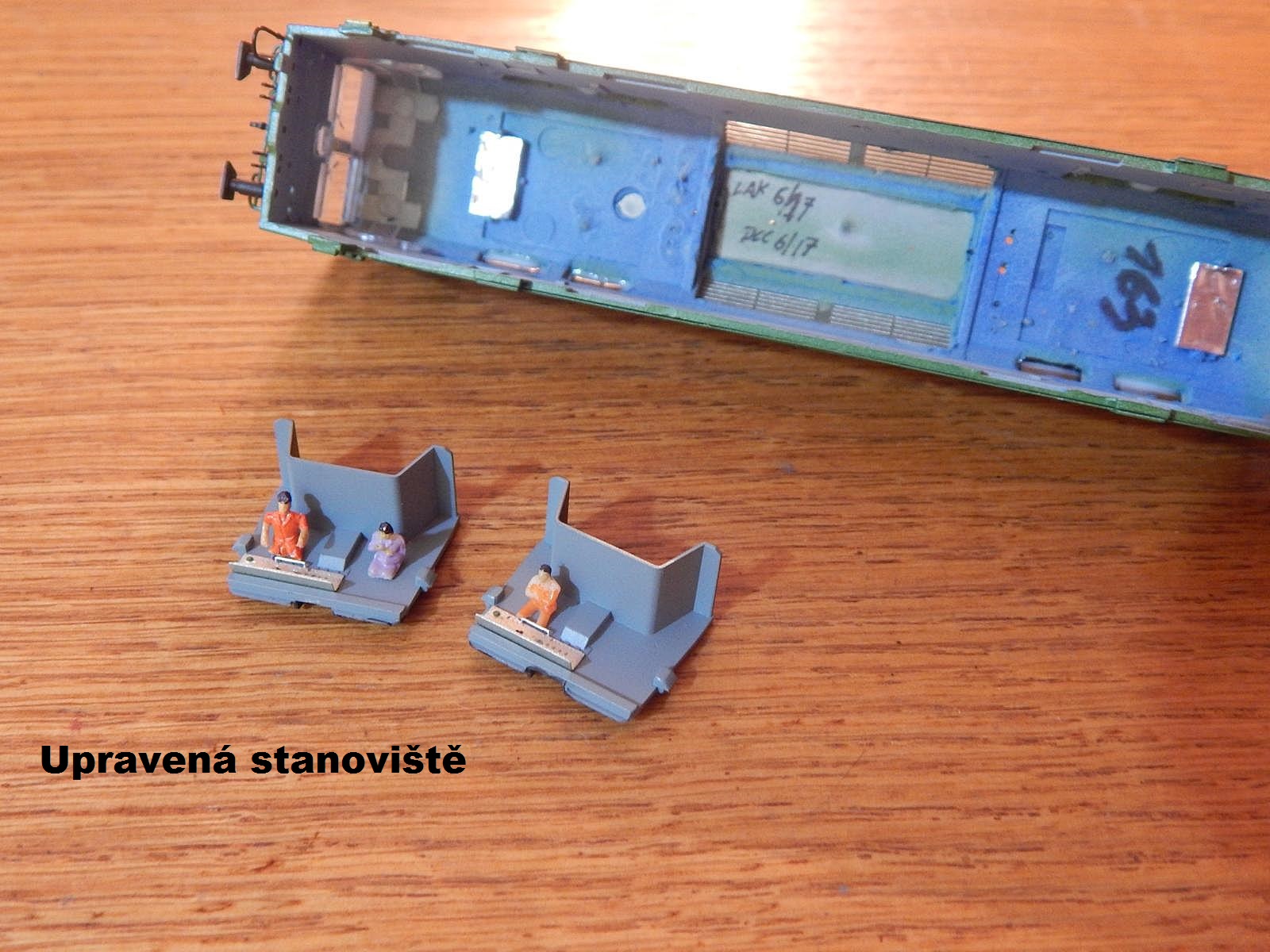

Fotogalerie ze stavby stroje 162.058

163-dccDcc-163_stavba1163-dcc_finale

163-dcc_finale1163-dcc_finale2163-dcc_finale3

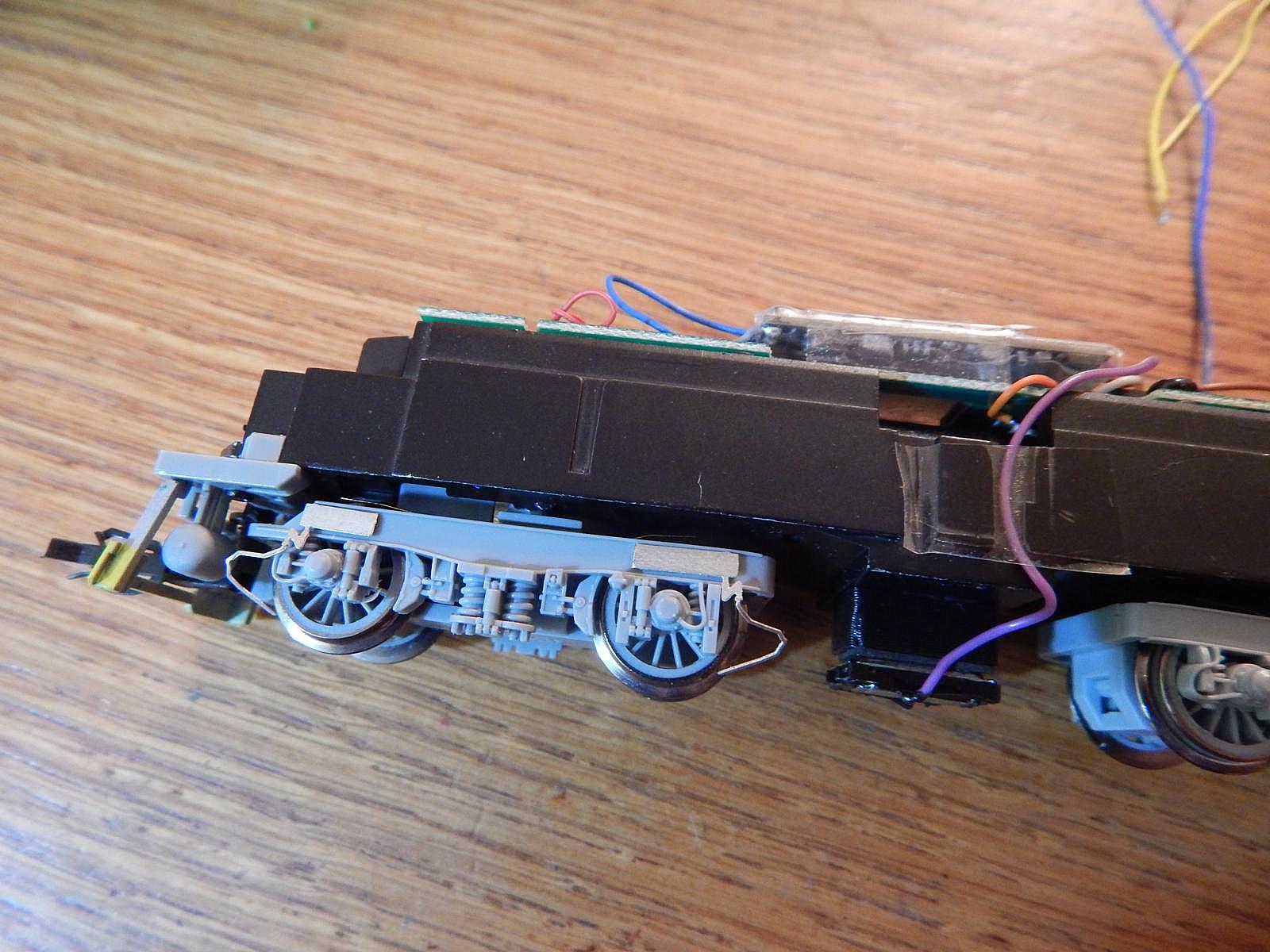

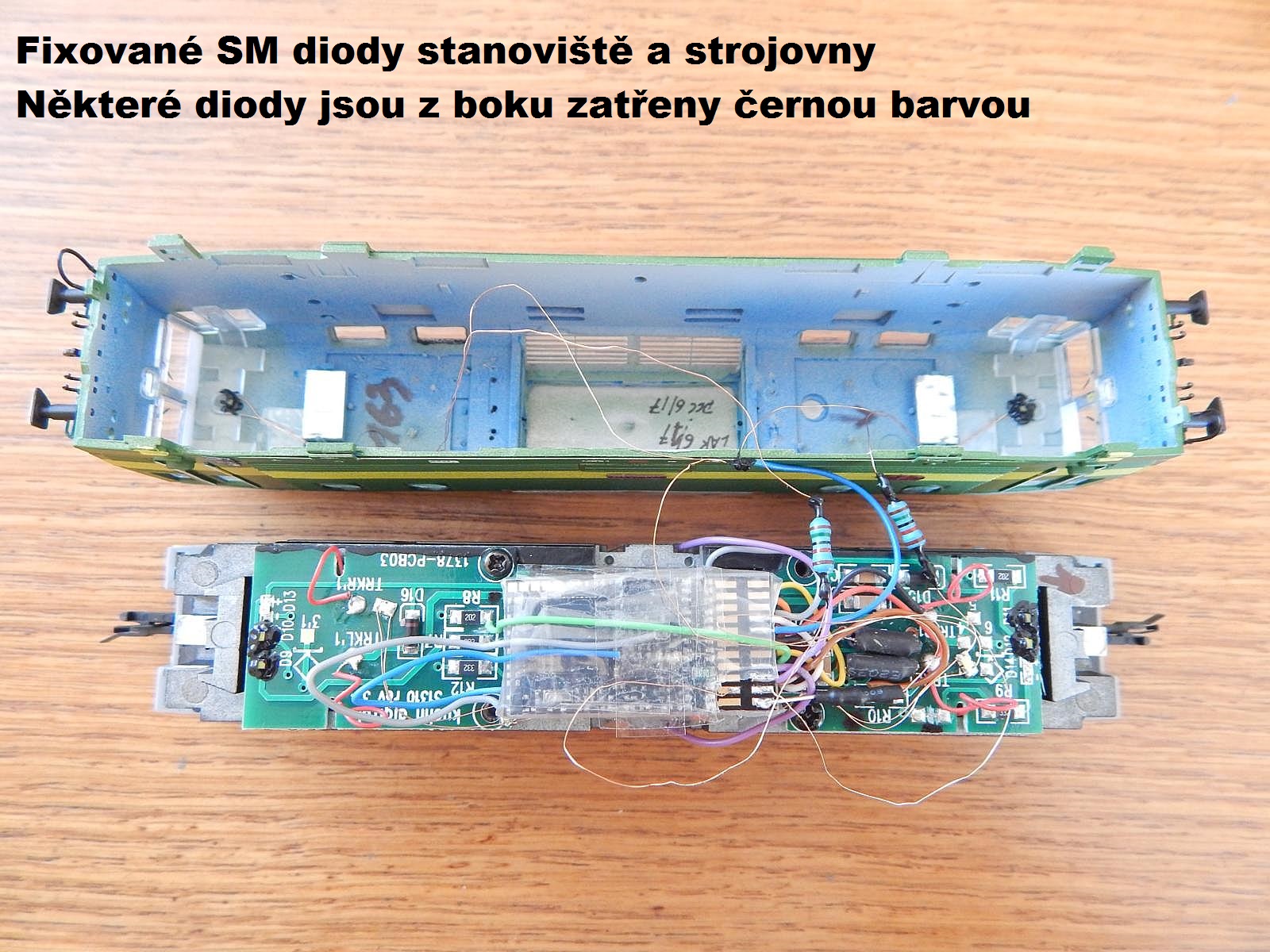

 Protože u lok. 372 Kuehn, která je použita jako základ pro přestavbu na 163 / 363  je pin pro 6-ti pólový dekodér a ten má jen omezené "světelné" funkce, dá se jít i cestou jiných dekodérů. Zde byl použit dekodér Zimo MX645 s reproduktorem Zimo 8x12 mm. Který po správném a jednoduchém zapojení dokáže uživatelských funkcí více. Dále je NUTNÉ donastavit některé CV hodnoty !!! Dekodér MX645 se vejde opravdu těsně, bylo nutné vyřezat do kastle - střechy původní 372 daný otvor :) Dle přiloženého letáku výrobcem ( návod údržby ) se vyřadila koncová ( červená ) světla. Mašina na kolejišti nebude dělat výkon, jako pouhý Lv, nebo postrk :)

F0 - Poziční světla - dle směru

F1 - Stanoviště - dle směru + automatické zhasnutí při pohybu stroje

F2 - Dálkový reflektor - dle směru

F3 - Mód posunu 4 * poziční světla + 4 * světla ve strojovně

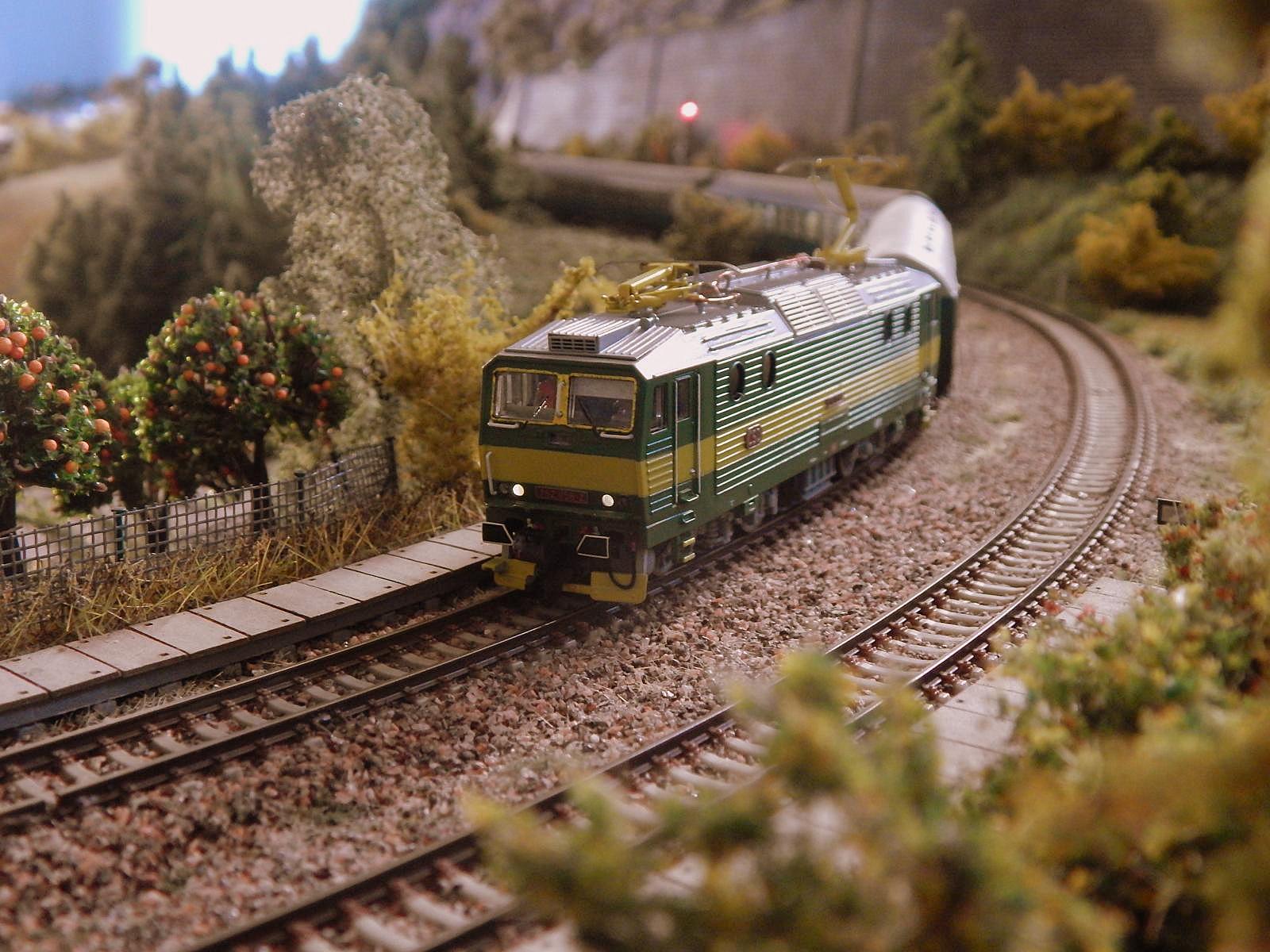

163-dcc_finale13163-dcc_finale17_2163-dcc_finale18

163-dcc_finale23_2163-dcc_finale26163-dcc_finale27

Základní přestavba z 372 / návod je ZDE


Podobný postup při stavbě stroje 363.058

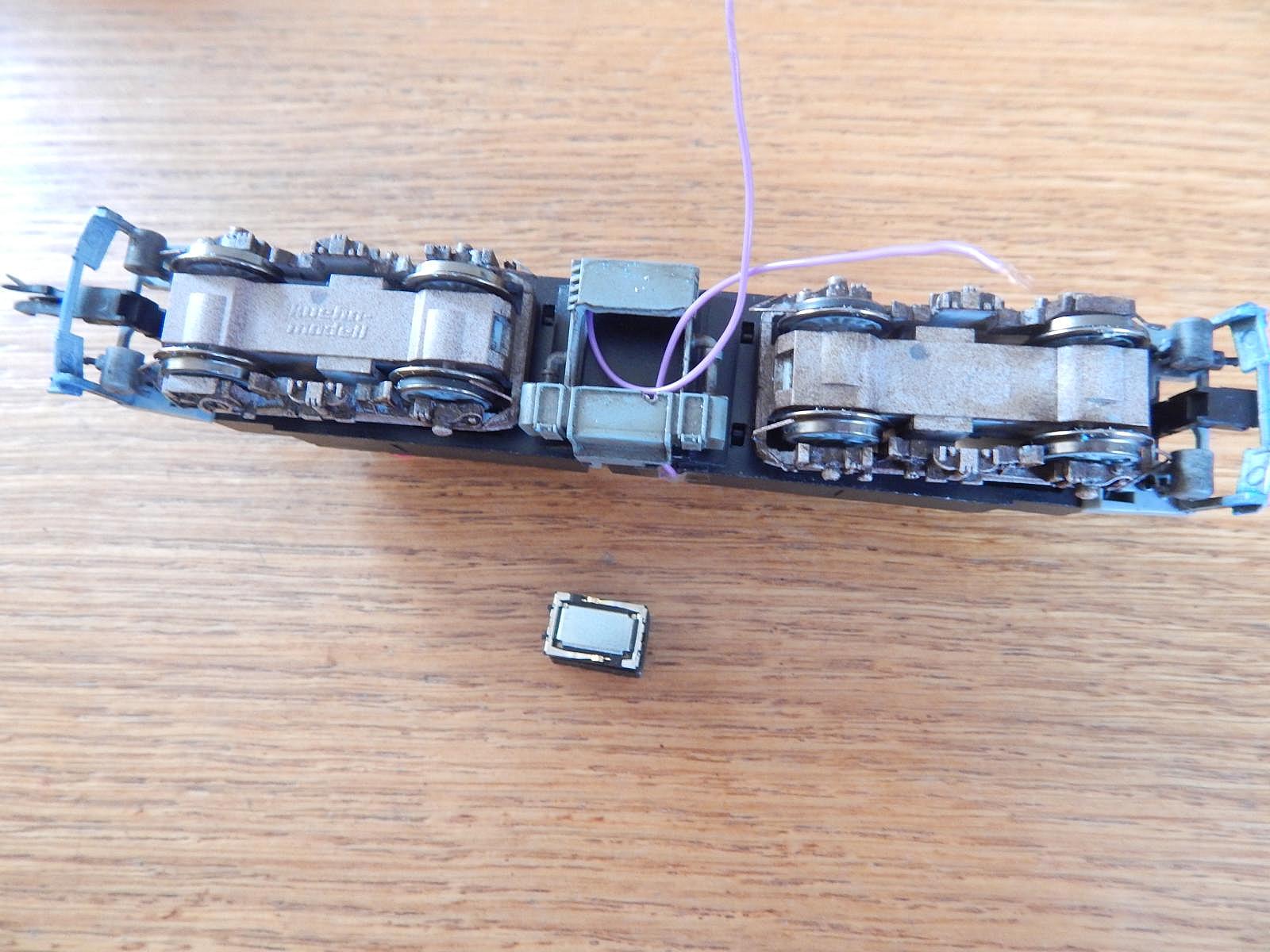

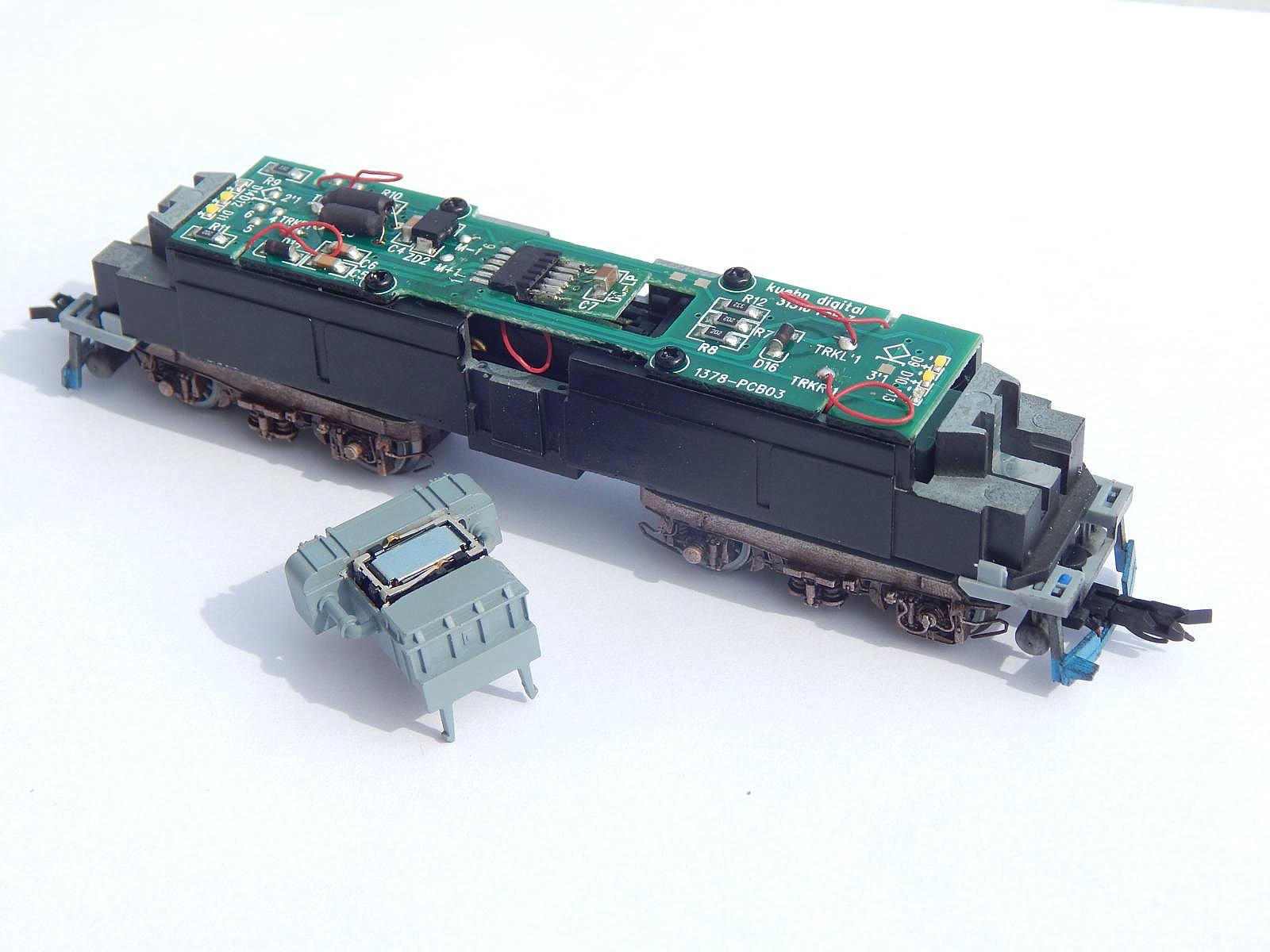

Repro 8x12 mm je schované v trafu. Vejde se těsně.

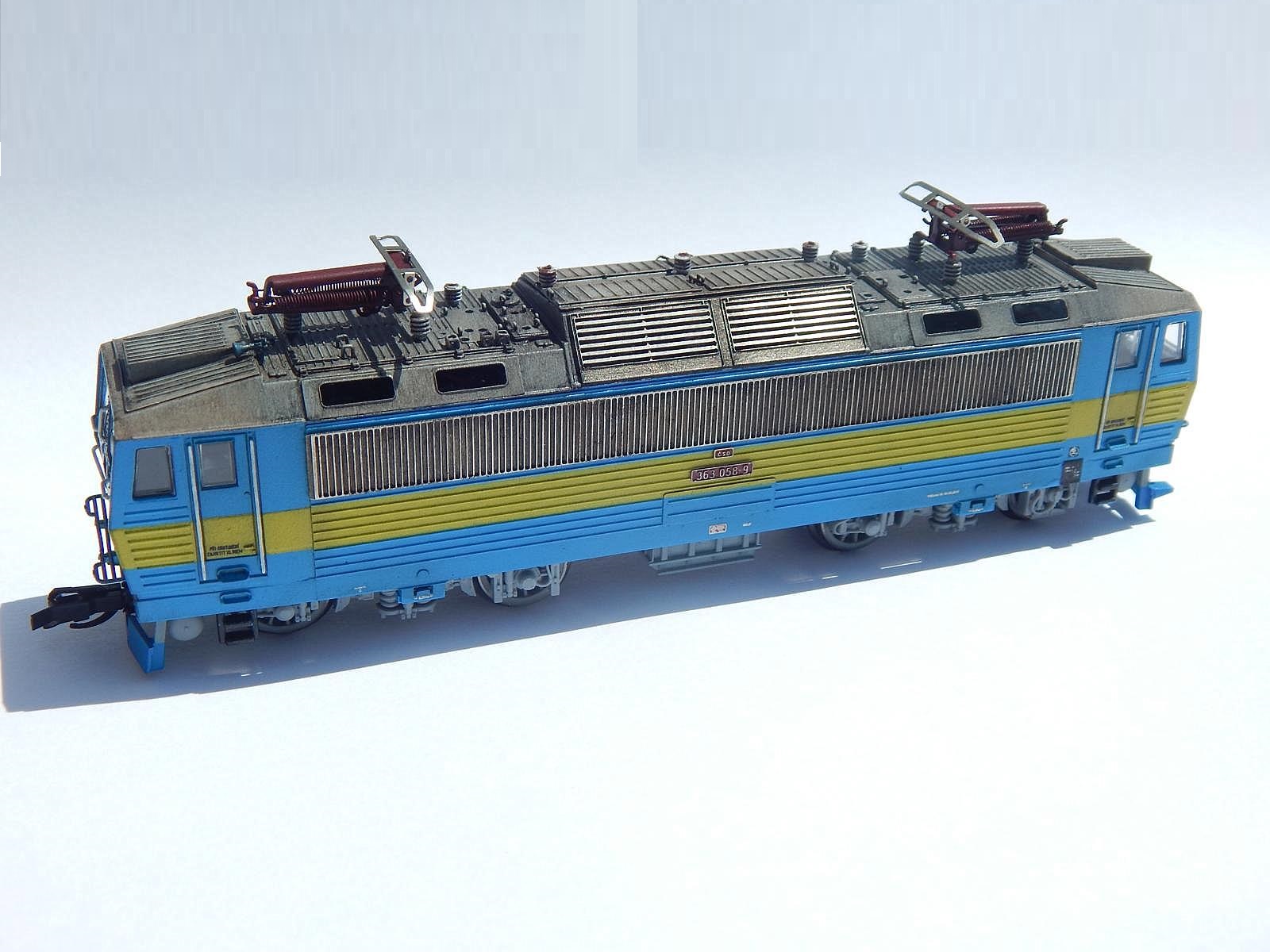

363-058-dcc-patina1_2363-058-dcc-patina5363-058-dcc-patina6

První DCC oživení stroje, ještě se musí doladit světla :)

363-058-dcc-patina7363-058-dcc-patina10_2363-058-dcc-patina11_2

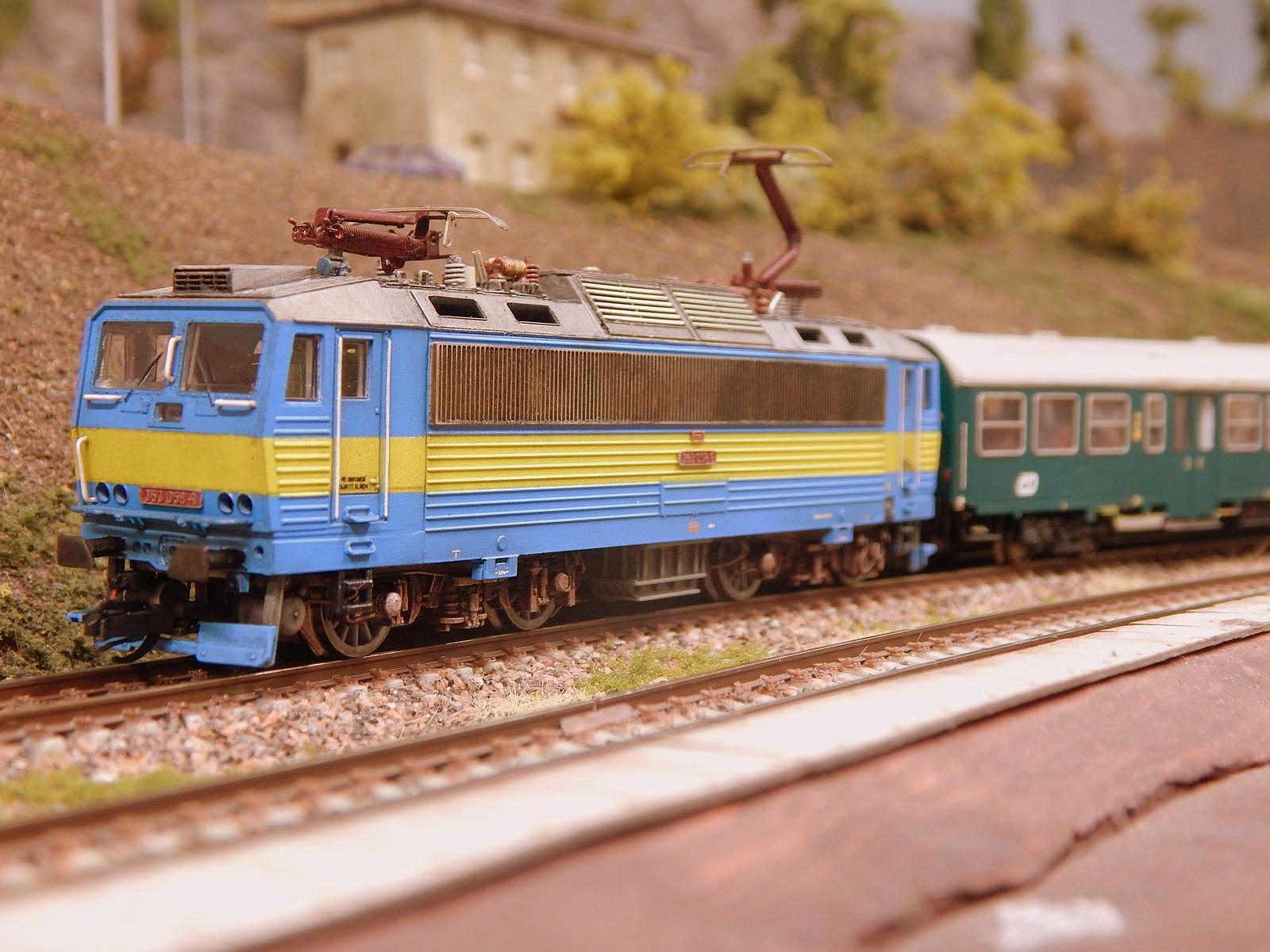

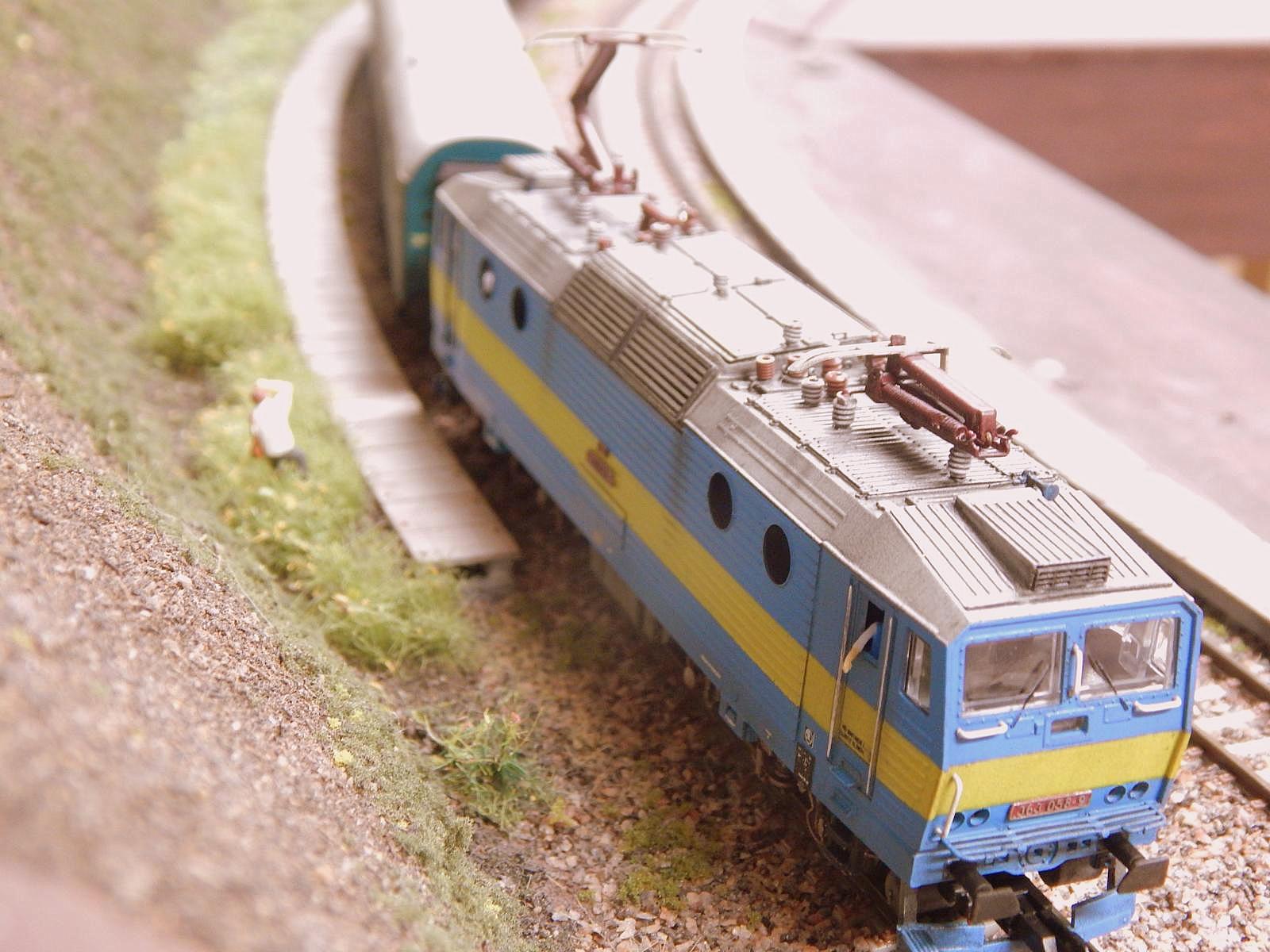

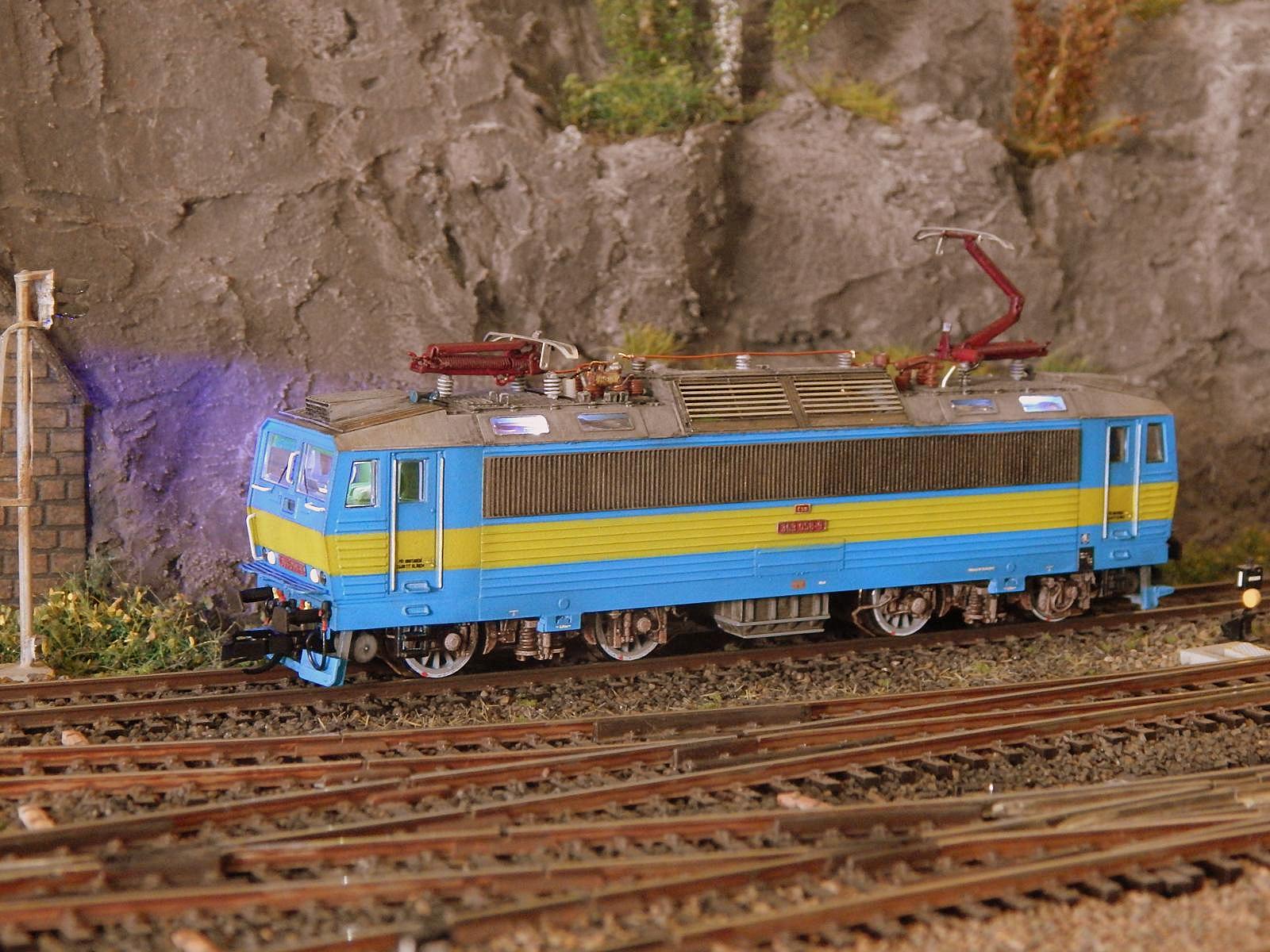

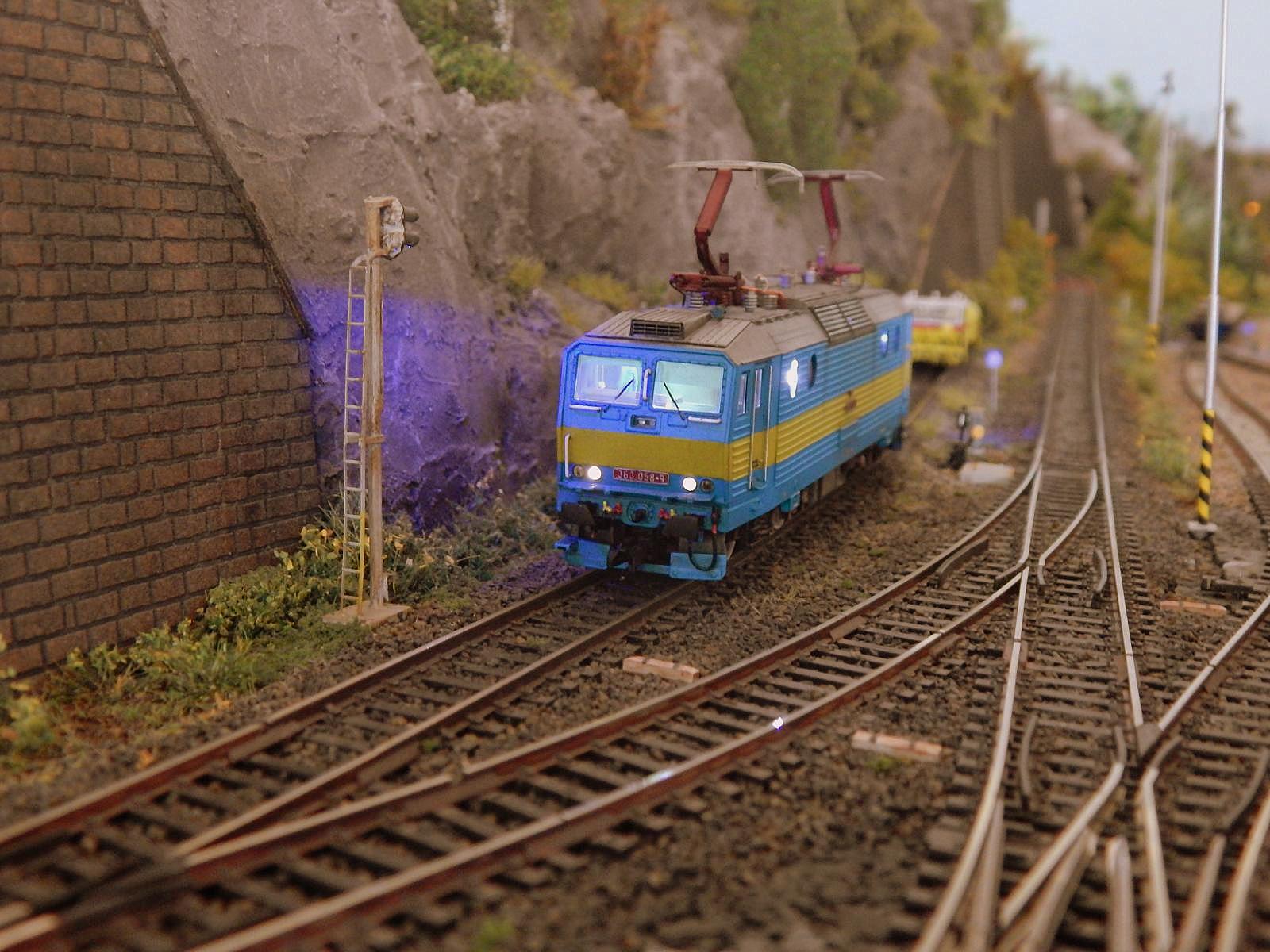

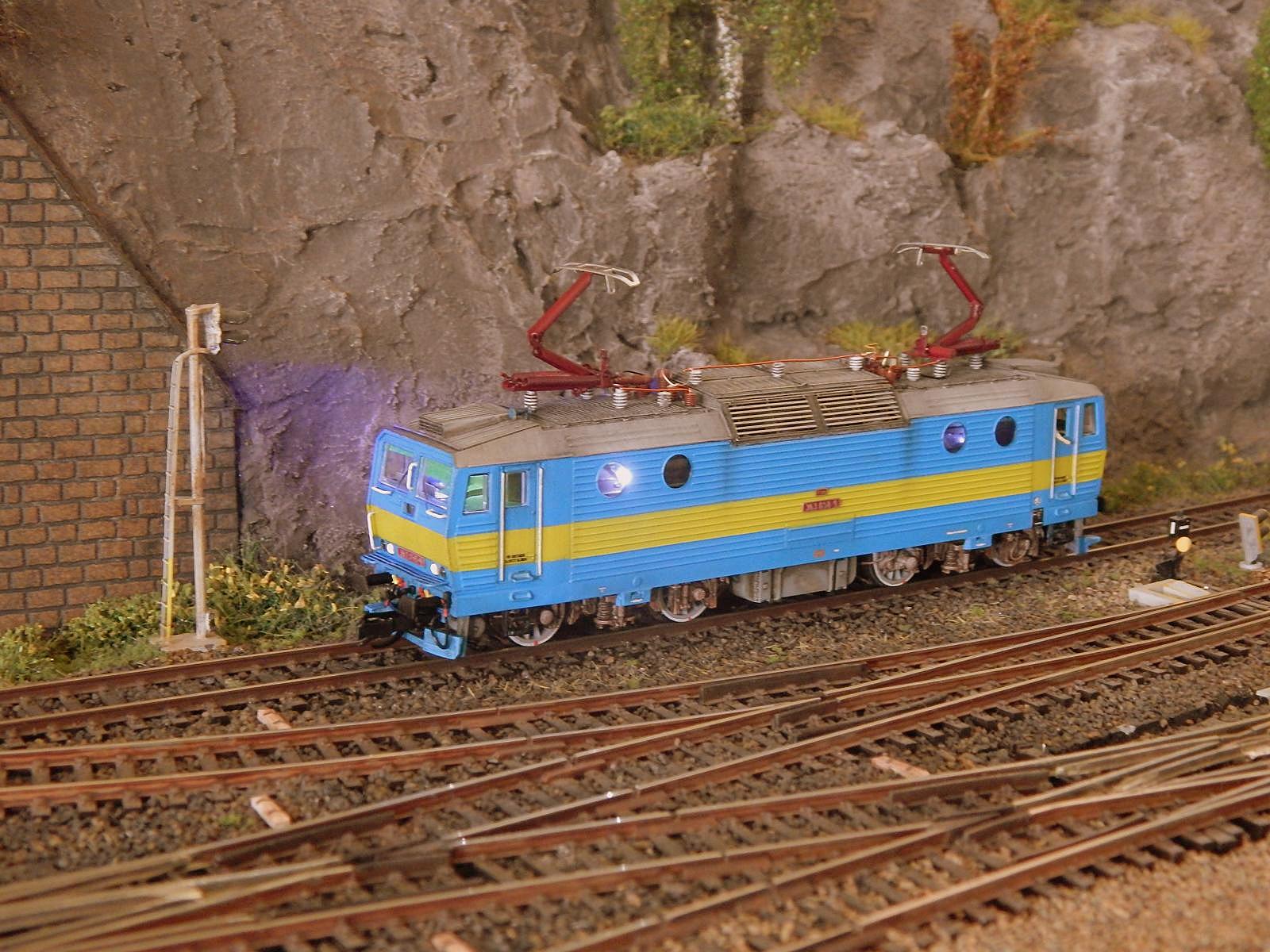

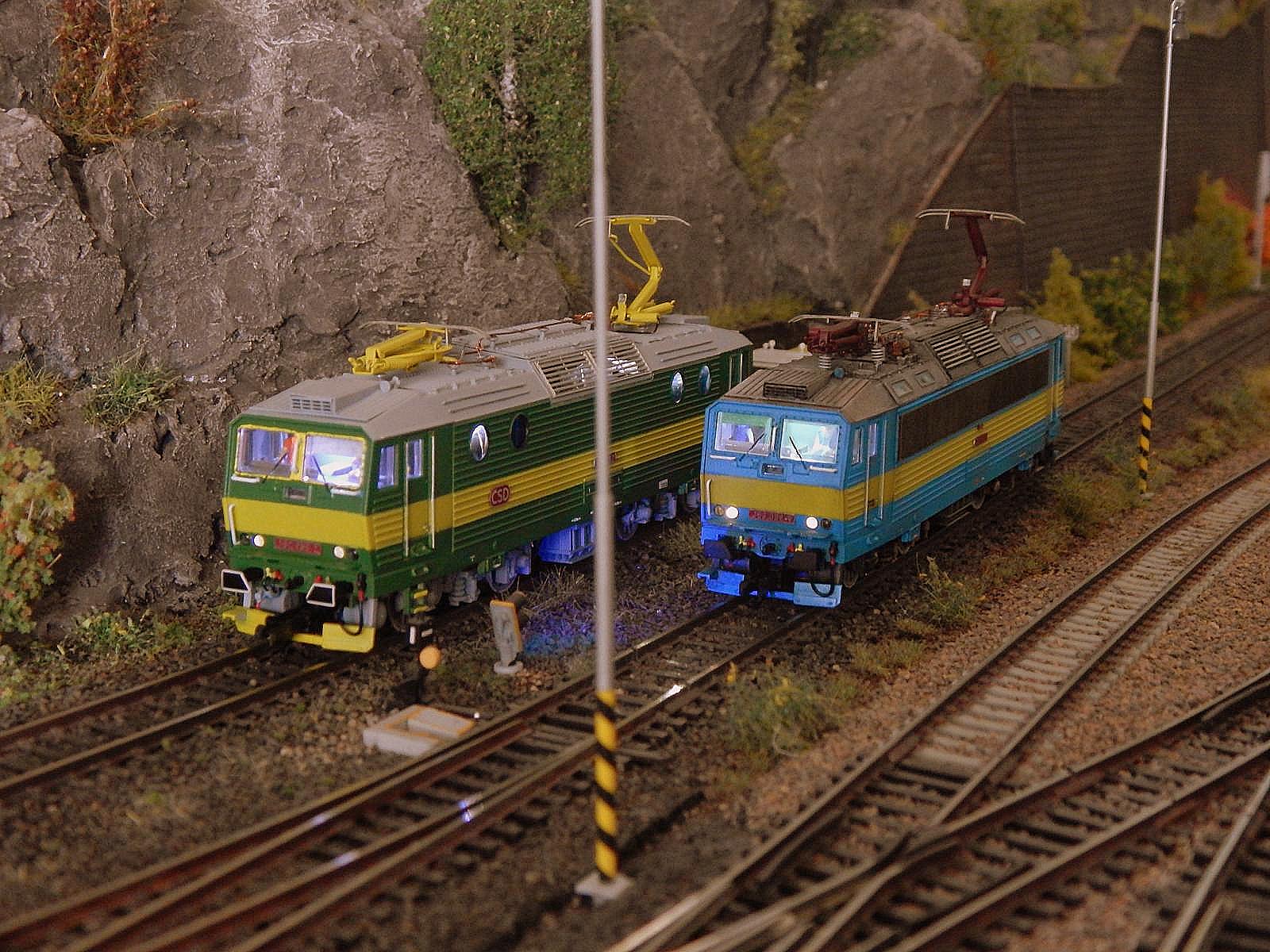

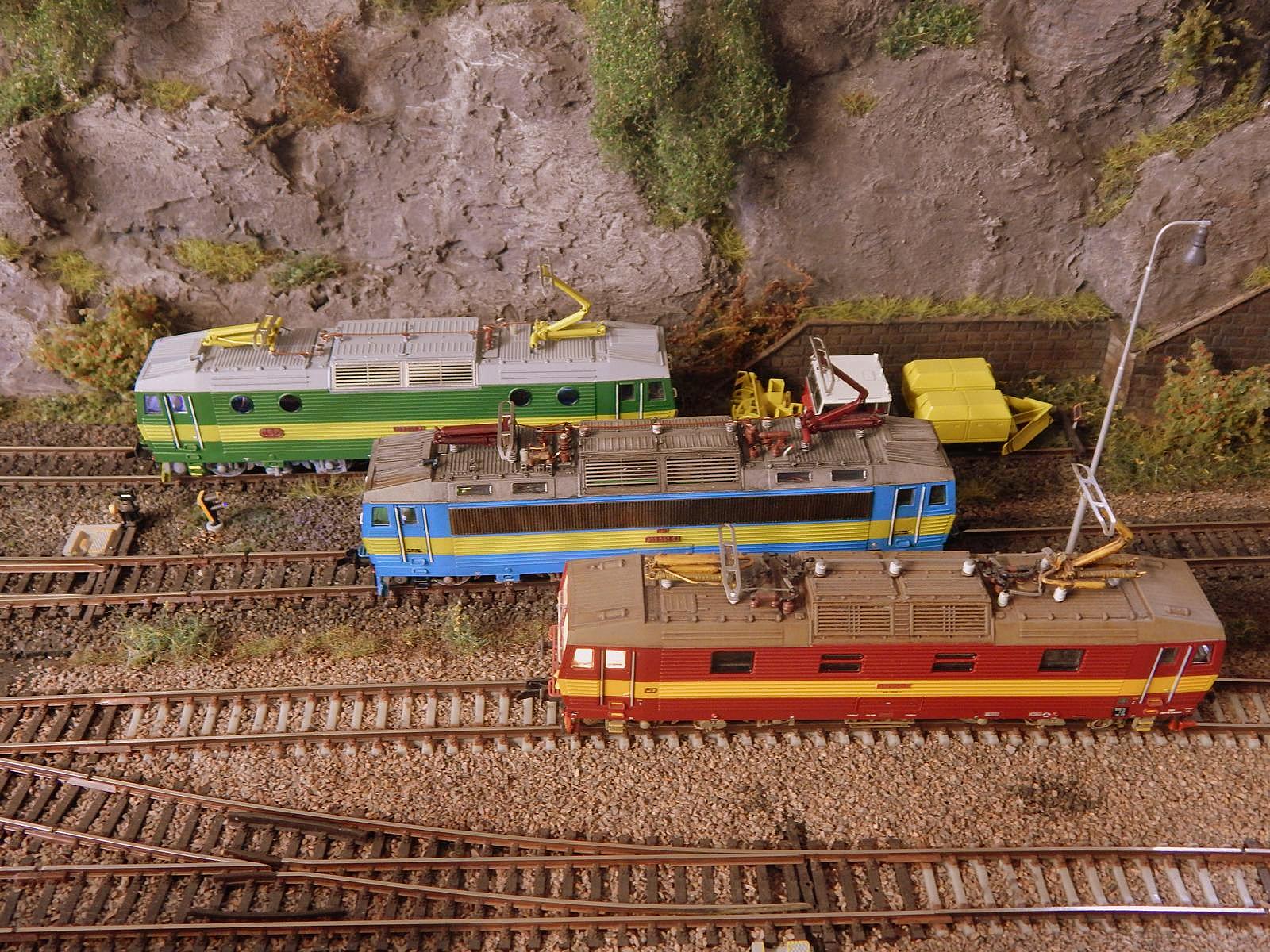

Hotový model, stejné DCC funkce a světelná výbava, jako u 162.058

Dcc-363-058_finale_2Dcc-363-058_finale2_2Dcc-363-058_finale4_2

Dcc-363-058_finale6_2Dcc-363-058_finale9_4Dcc-363-058_finale12_2

Článek publikován 19.6.2017 / Poslední aktualizace 23.6.2017
