Návod stavby - odlitek Sysla 961 doplněný leptanou bočnicí TT

Sysel-017in22

Odlitek - Dveře na odlitku nápadně připomínají naše leptané z řady 954...

Sysel_odlitekSysel_odlitek1


Kat.č. TT-961

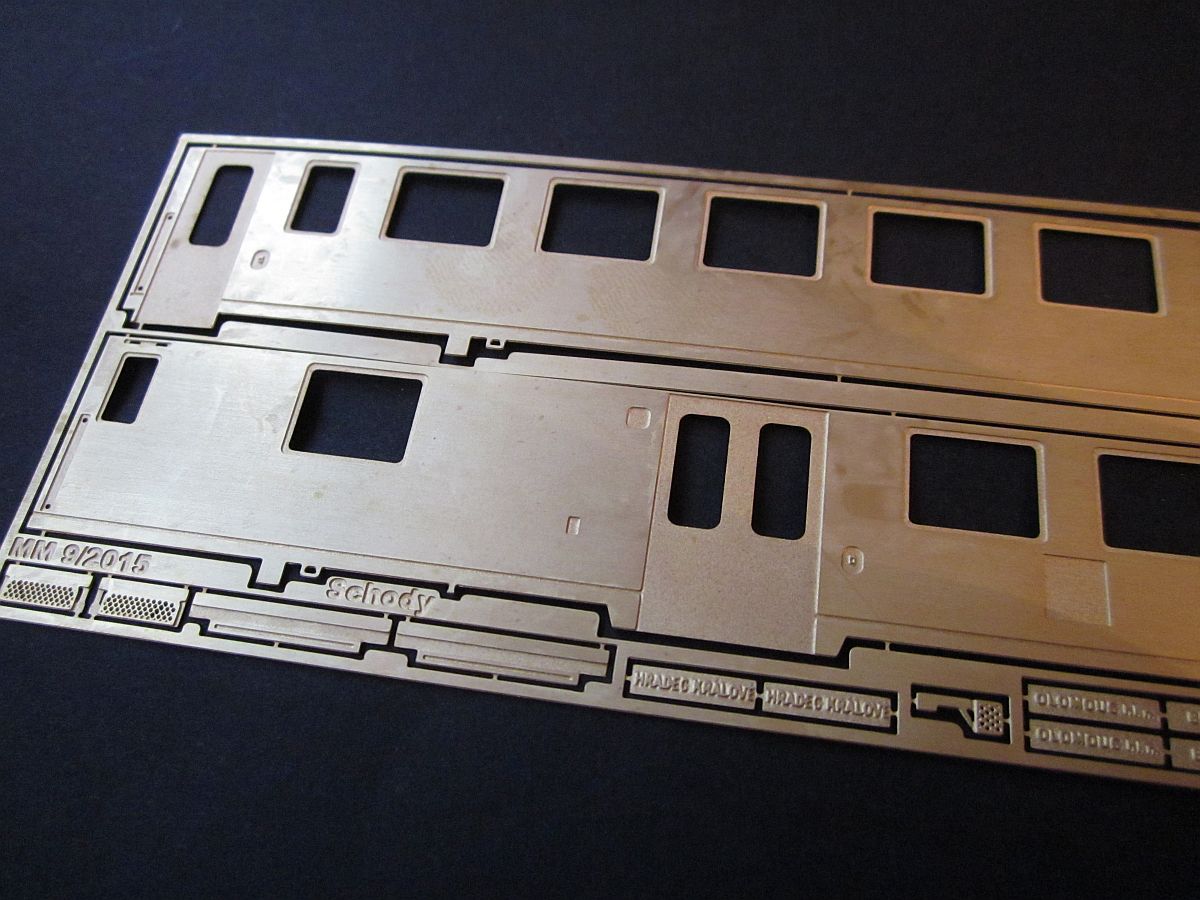

 Leptané bočnice řídícího vozu, 3D okna - 17 x velké a 4 x malé, dveře, plná spodní výbava - bedny, zrcátka, madla, stupačky a schody a další doplňky z oměřeného řídícího vozu 961. Odlitek není naším výrobkem a není součástí leptané sady. Velikost 1:120 TT. Cena 500 Kč

Sysel-017mmSysel_tt_2Sysel_tt1

Sysel_tt2Sysel_tt3Sysel_tt4


Doplňující zboží :

- Obtisky od Jacka. Velikost 1:120 TT. Cena 65 Kč

Obtisk_sysel

Kat.č. TT-GP200

 Dva detailně zpracované podvozky GP200. Rozvor 2600 mm. Vhodné např. pro vozy 954, 961, Postw, Bdt, Bp, BRm, Bmee, BDbmrsee. Více dílků zajístí kulatější tvar podvozku. Cena 150 Kč

NÁVOD SESTAVENÍ TOHOTO PODVOZKU NAJDETE ZDE

Sysel-017sGp200_stavebnice


Kat.č. TT-054 IN

Leptaný interiér - sedadla 88 míst. Cena 250 Kč

Sedadlo054


Kat.č. TT-Rám Y2

 Odlehčený pevný rám pro vozy Y 17.200 m. Síla leptu 0,5 mm. V místě uchycení podvozku je rám zesílen na 2 x 0,5 mm - pro zachování celkové ověřené výšky vozu. Pro případné nastavení výšky na 1 mm ve střední části rámu ( při náhradě u vozů s rámem 2 x 0,5 mm ) je v sadě 12 kusů malých plošek. Dále je rám lehce prodloužen. Velikost TT. Cena 150 Kč


Upevnění podvozků k rámu

Kat.č. TT-M2 SET - Cena 85 Kč

 Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice, 2 x měch na čela vozu a 4 kusy leptaných desek nárazníků. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Dále je zajištěna přesná výška vozu nad temenem kolejnice. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře.

Video podvozků v provozu je zde

Gp200_f


Návod

 Dle nové bočnice - leptané, odřežte původní - odlitkovou. Z odlitku zůstane jen střecha a čela. Oproti jiným bočnicím se na tomto odlitku musí postupovat trochu jinak ( složitěji ) a to tak, že konec odlitku ( bočnice ) lehce zabruste, lept přijde osadit částečně na odlitek, protože odlitek v těchto partiích nejde více odřezat.

Sysel_stavba1Sysel_stavba2Sysel_stavba3

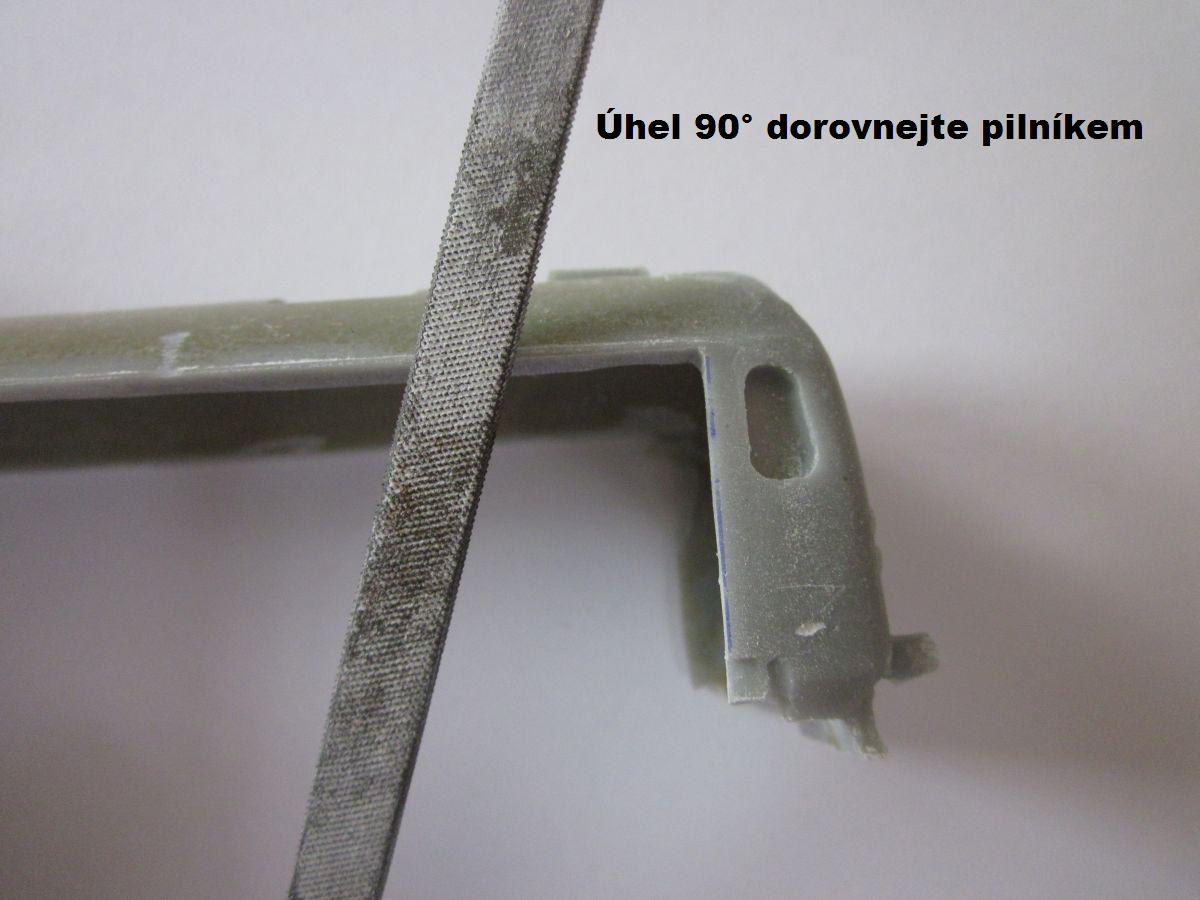

Konec leptané bočnice můžete ohnout cca o 10°. Bočnici k odlitku lepte vteřinovým lepidlem a fixujte napuštěným papírkem.

Sysel_stavba4Sysel_stavba5Sysel_stavba6_2

 Z detailů před lakem osaďte pouze jeden čelník a dvě malé krytky u středních dveří. Další detaily je výhodnější lakovat zvlášť. Vyvrtejte otvory pro trn nárazníků, světla, stěrač, zrcátka a madla.

Sysel_stavba7Sysel_stavba8Sysel_stavba16

Úprava větráků střechy a detaily

Posunutím větráků do správného místa nemůžete nic zkazit, zde došlo k posunutí asi o 7 mm na střed vozu.

Sysel_stavba9Sysel_stavba10Sysel_stavba11

Spodní výbava

Bedny složte dle rysek a proletujte ( lepte ) je uvnitř. Celá spodní výbava je chronologicky očíslovaná. "1 až 11"

Sysel_stavba13Sysel_stavba14Sysel_stavba15

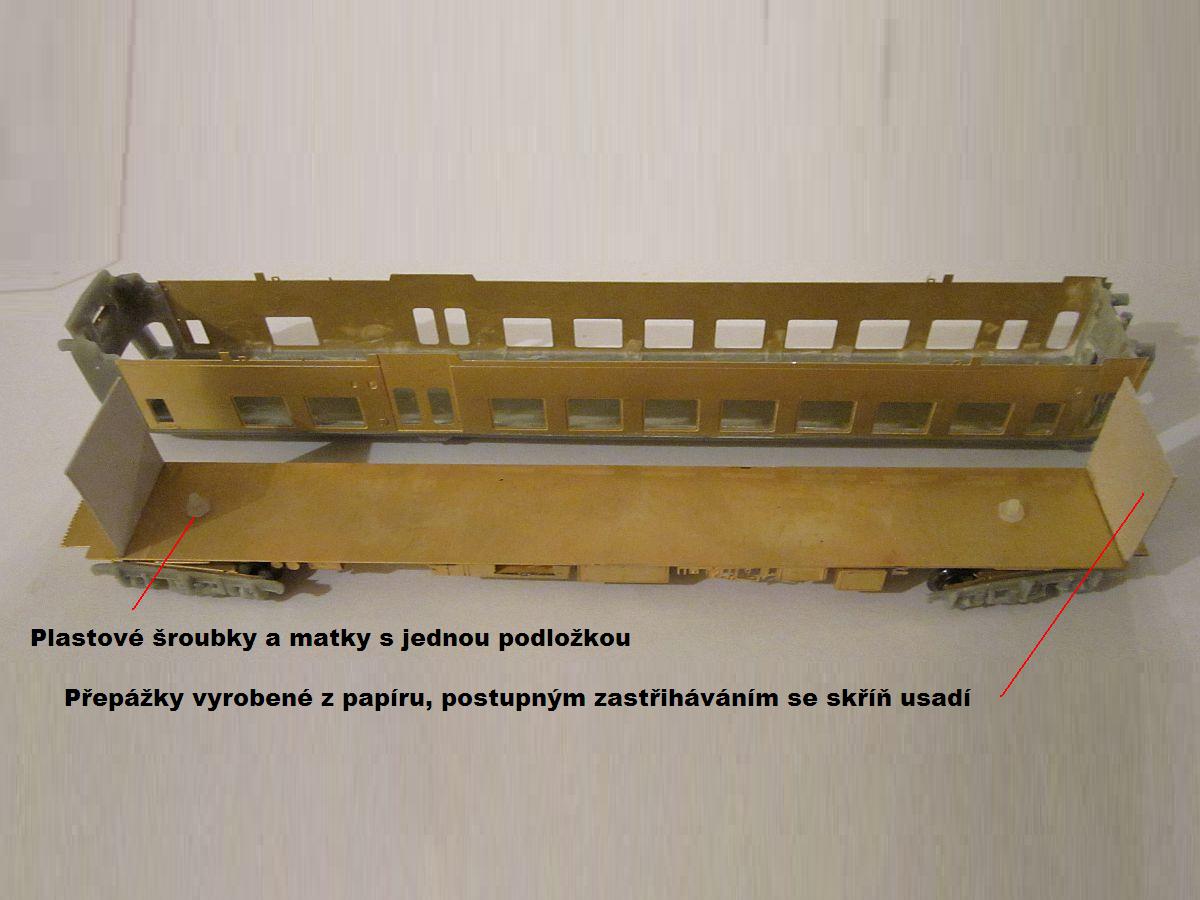

Níže je nad rámec leptu použit pevný rám síly 0,5 mm a podvozky GP 2600 mm z naší nabídky.

Sysel_stavba17Sysel_stavba18

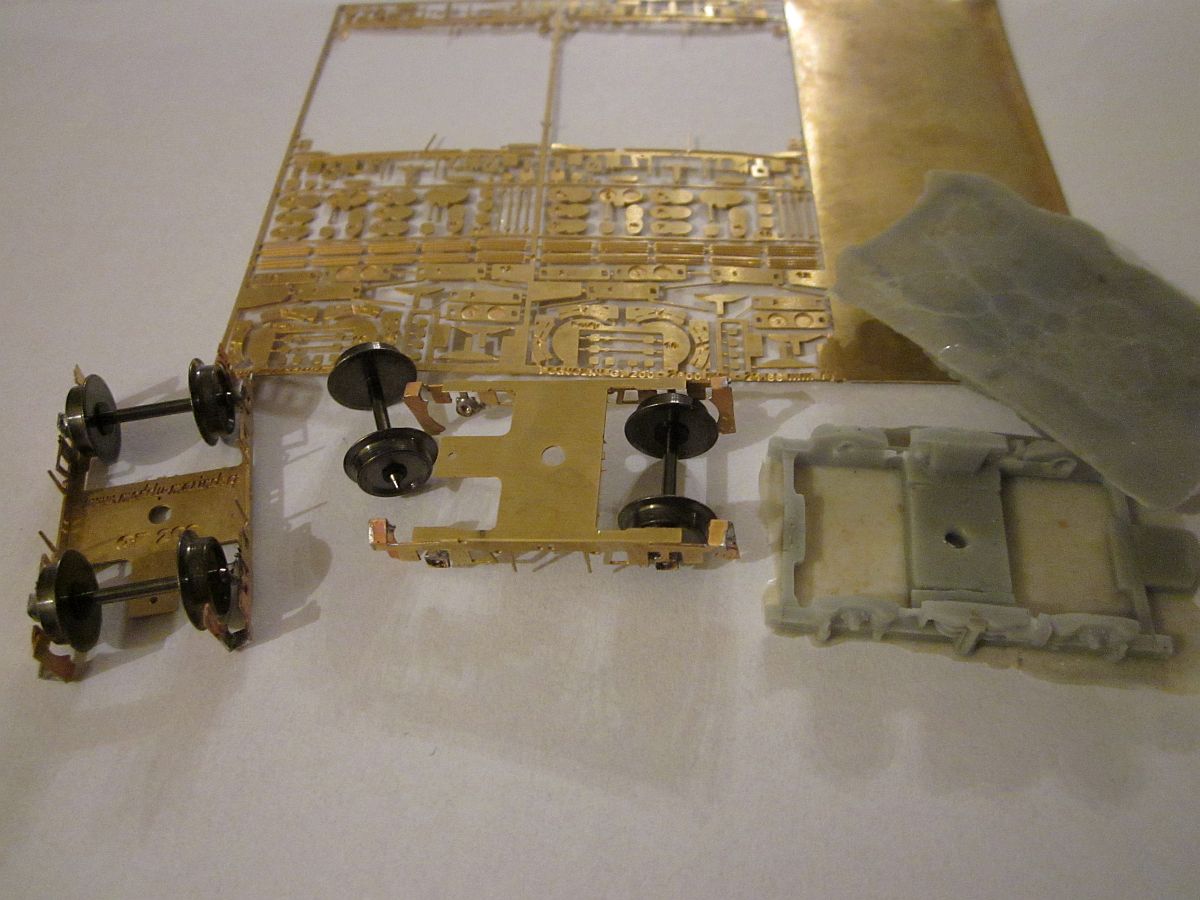

 K odlitku Sysla byly dodané plastové podvozky. Ty zde poslouží jen z části, po odřezání z nich budou masky. Kostra podvozků z leptu o rozvoru 2600 mm byla doplněna o ložiska, takže kola mají perfektní chod a podvozek má zajištěn také sběr proudu pro možné osvětlení. Leptané podvozky se dají složit také celé, to už jak kdo chce....Špalkové brzdy u leptu odstraňte, Sysel má brzdy kotoučové. Masky z odlitku byly trochu zkráceny, aby byl zajištěn plynulý chod podvozků v oblouku.

Sysel_stavba_podvozkySysel_stavba_podvozky1

...teď už je na řadě lak

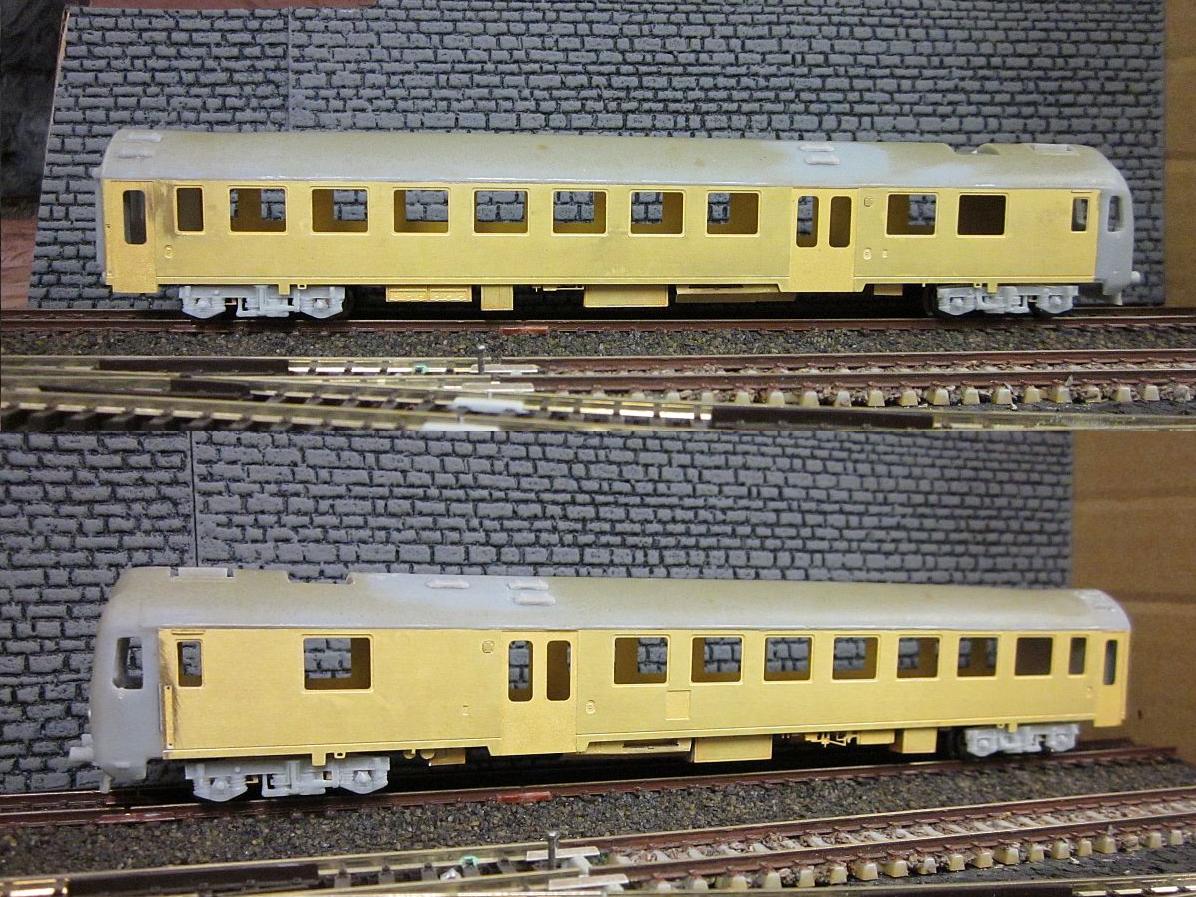

...ještě pár momentů z kolejiště, kde byl řídící vůz testován

961_pojezd961_na-kolejisti5961_na-kolejisti1

VIDEO z testů první jízdy

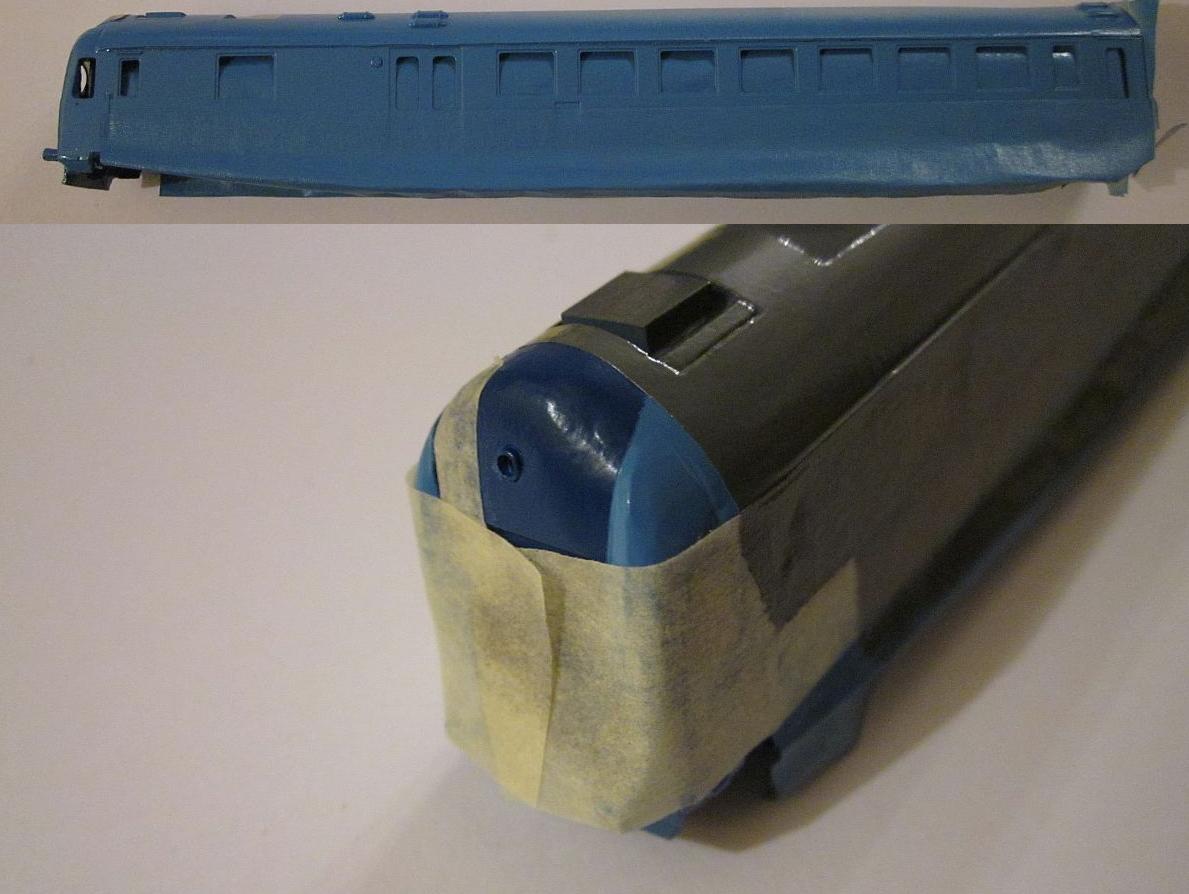

Lak / Obtisky

Sysel_lakSysel_lak1Sysel_lak2

Sysel_lak3Sysel_obtisky

 Pár pohledů z kolejiště po osazení 3D oken, madel, nárazníků a stupaček. Soupravu tvoří také vůz Bp z naší nabídky leptaných vozů.

Sysel_oknaSysel_okna1Sysel_okna3

...model stačí už jen zasklít, třešínkou na závěr bude leptaný stěrač a zrcátka, leptaný interiér - sedadla jsou z řady vozu 054...

Sysel_sedadlaSysel_sedadla2Sysel_sedadla3


Hotový model Sysla 80-30 011-8

Strojvedoucí, nebo cestující modelu vždy dodají život.

Elektronická tabule ukazuje konečnou stanici Olomouc hl.n.

Sysel_finaleSysel_finale1Sysel_finale3

Sysel_finale4Sysel_finale5Sysel_finale6

Jedenáctka na testovací jízdě s vozy z jiné epochy....

....v digitálu to svítí vše najednou - s tím si už poradí dekodér.

Sysel_finale7Sysel_finale8Sysel_finale9

Sysel_finale10Sysel_finale12Sysel_finale14

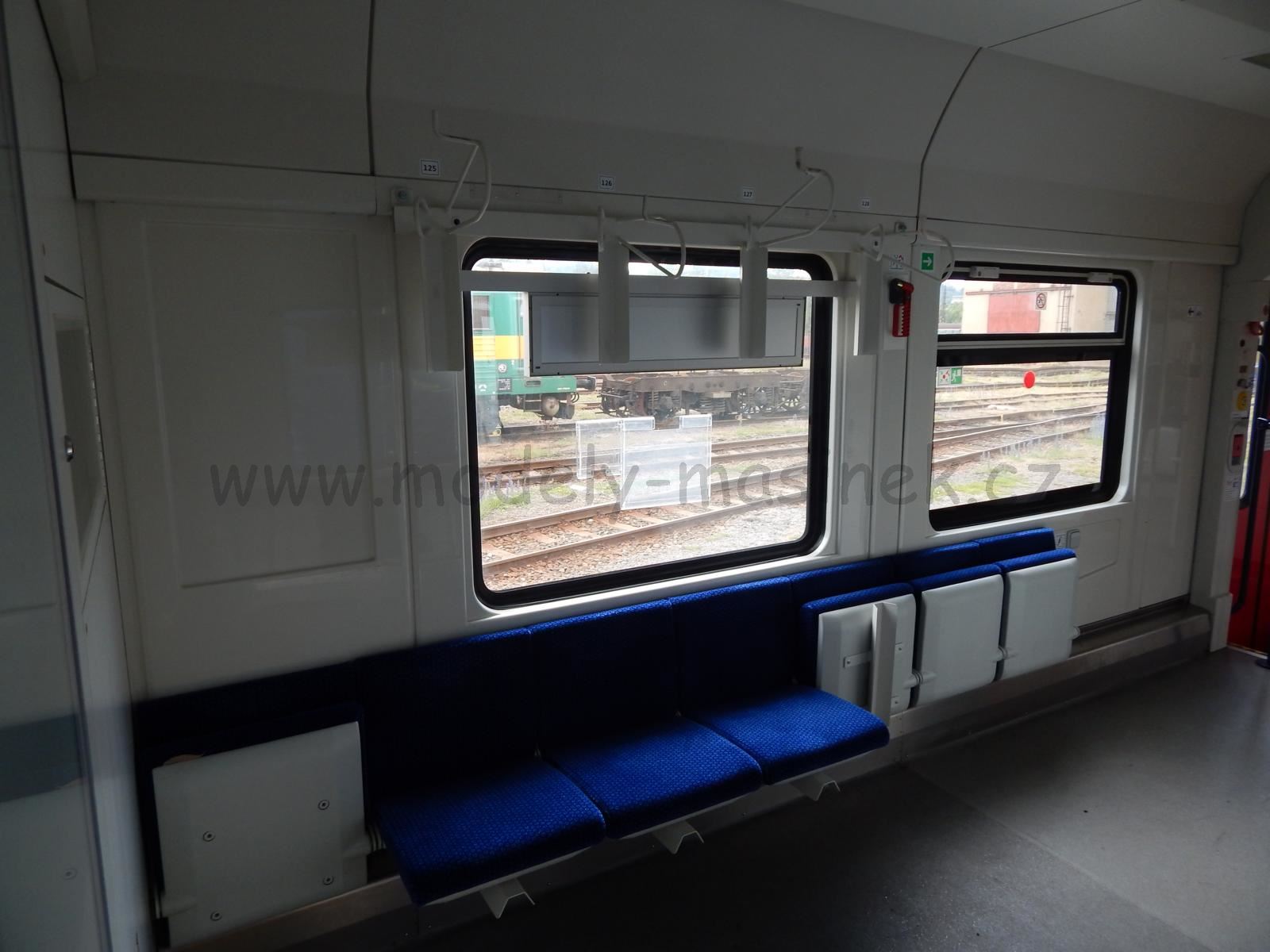

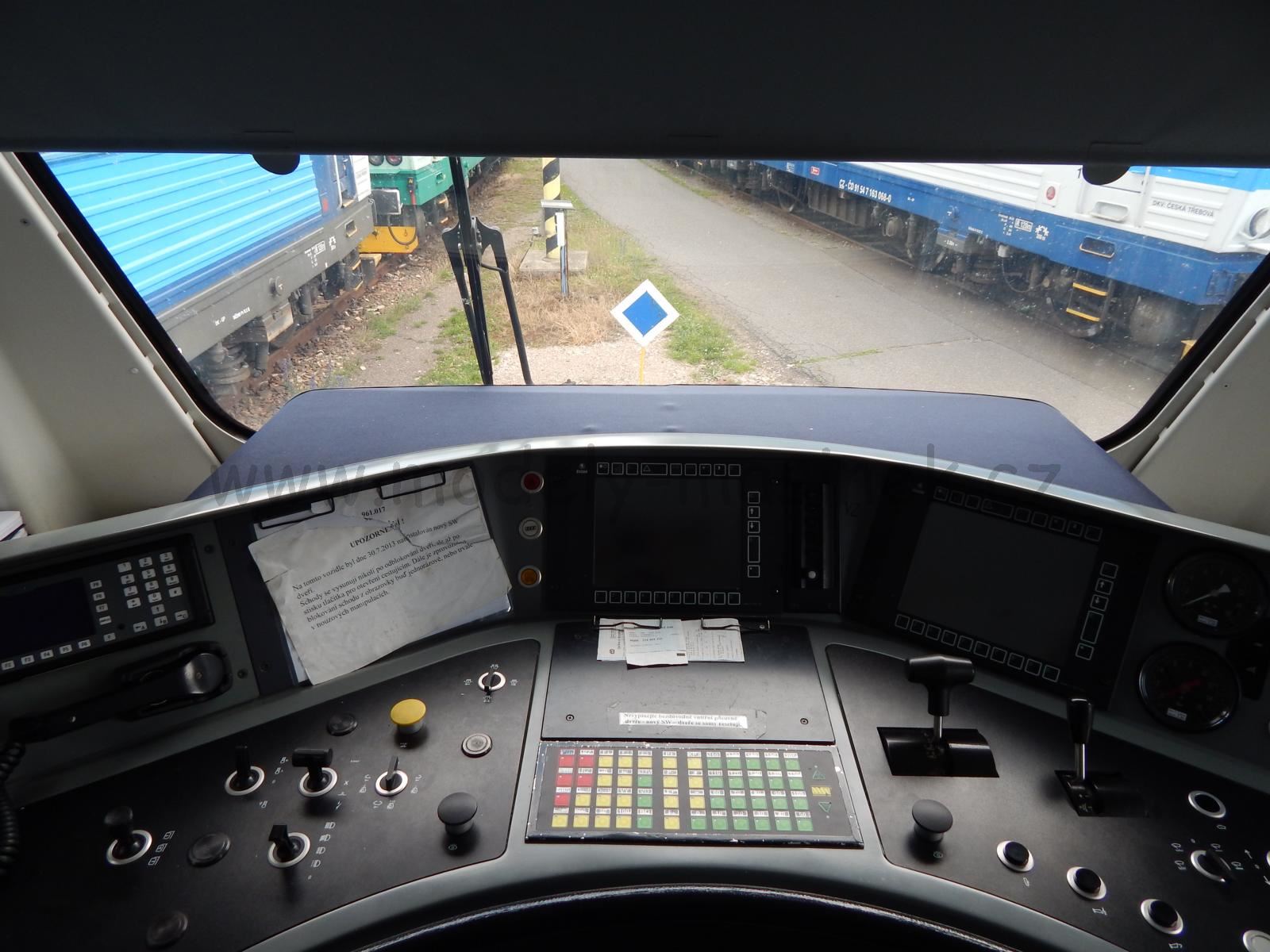

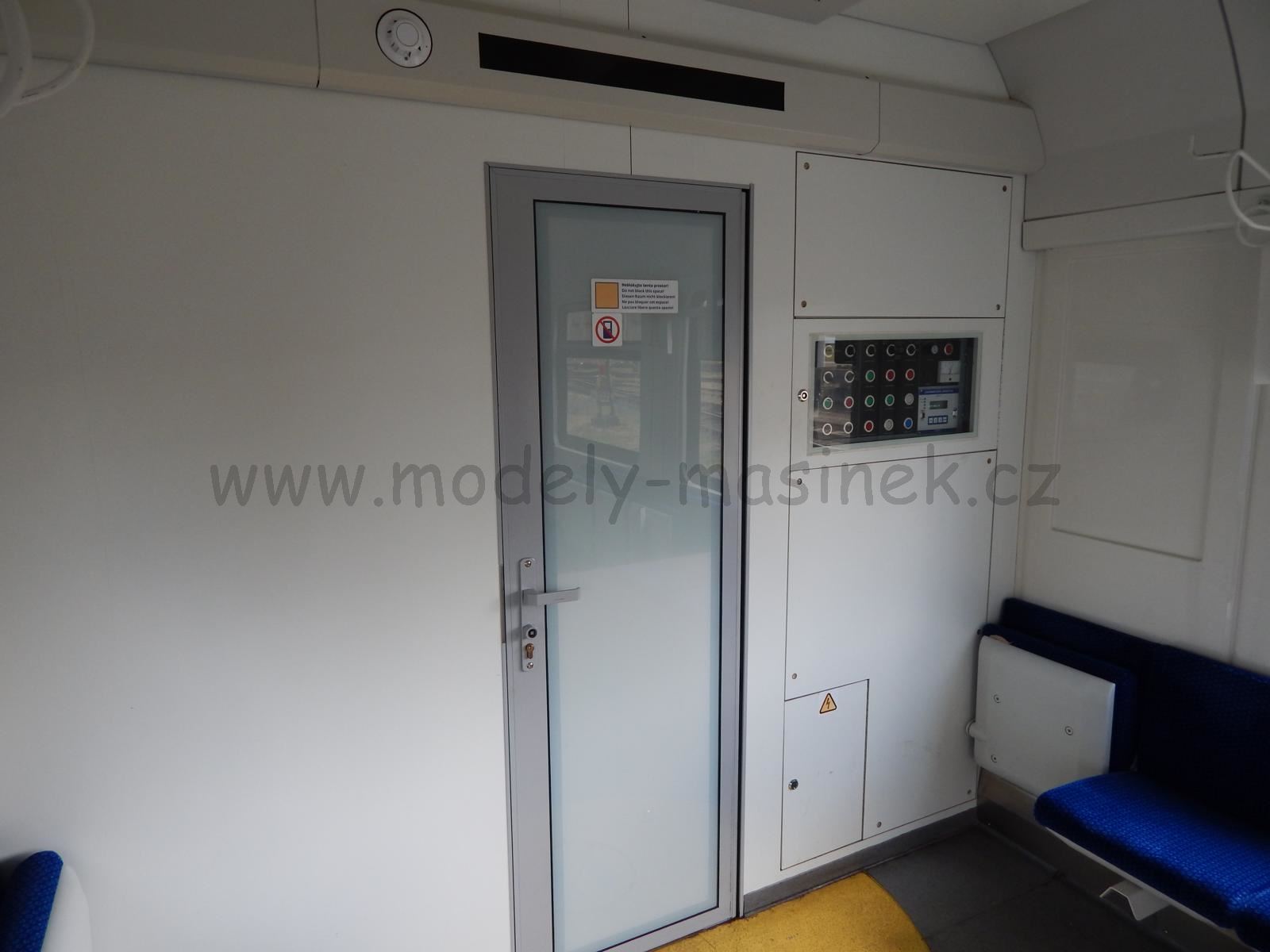

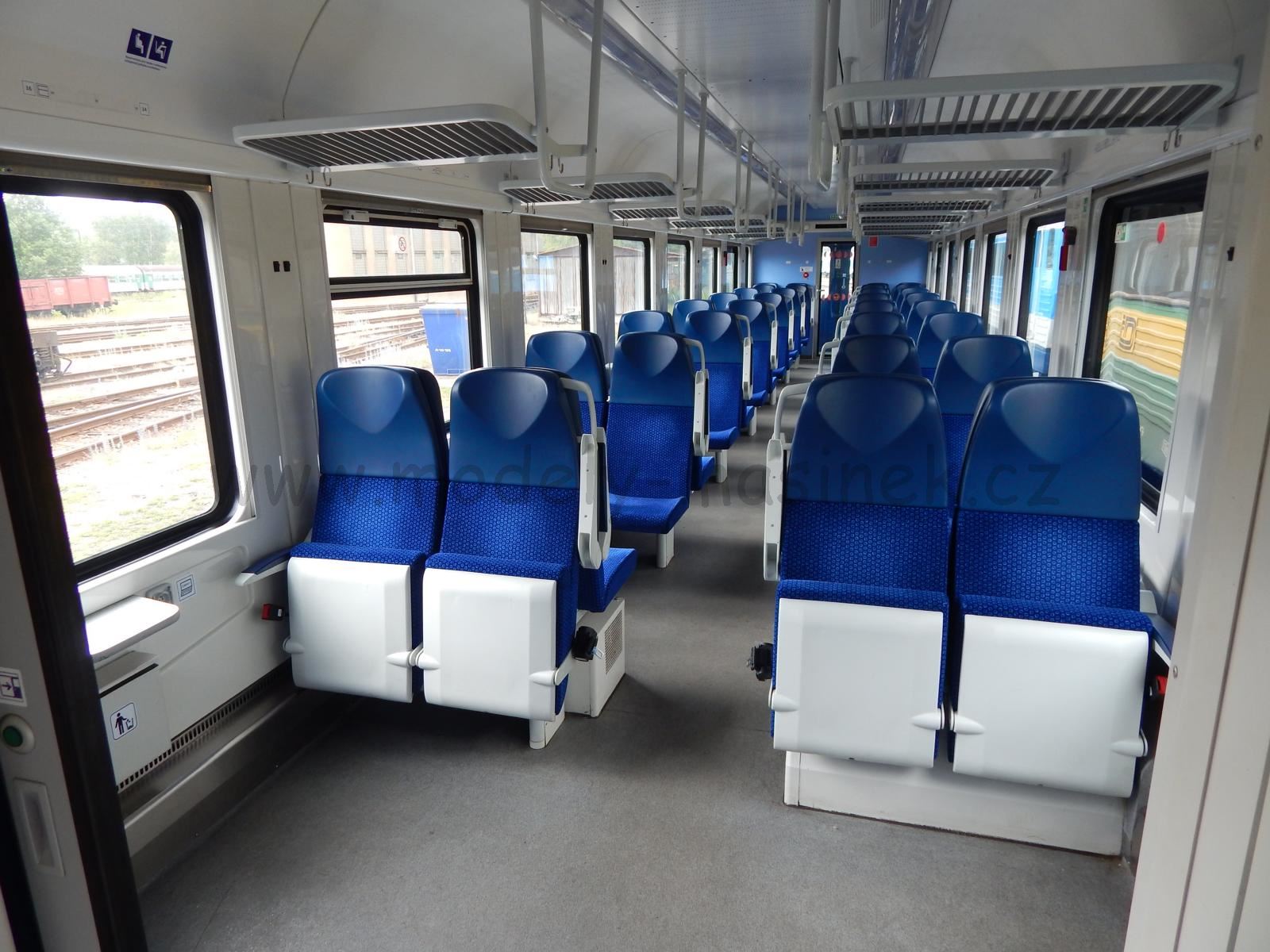

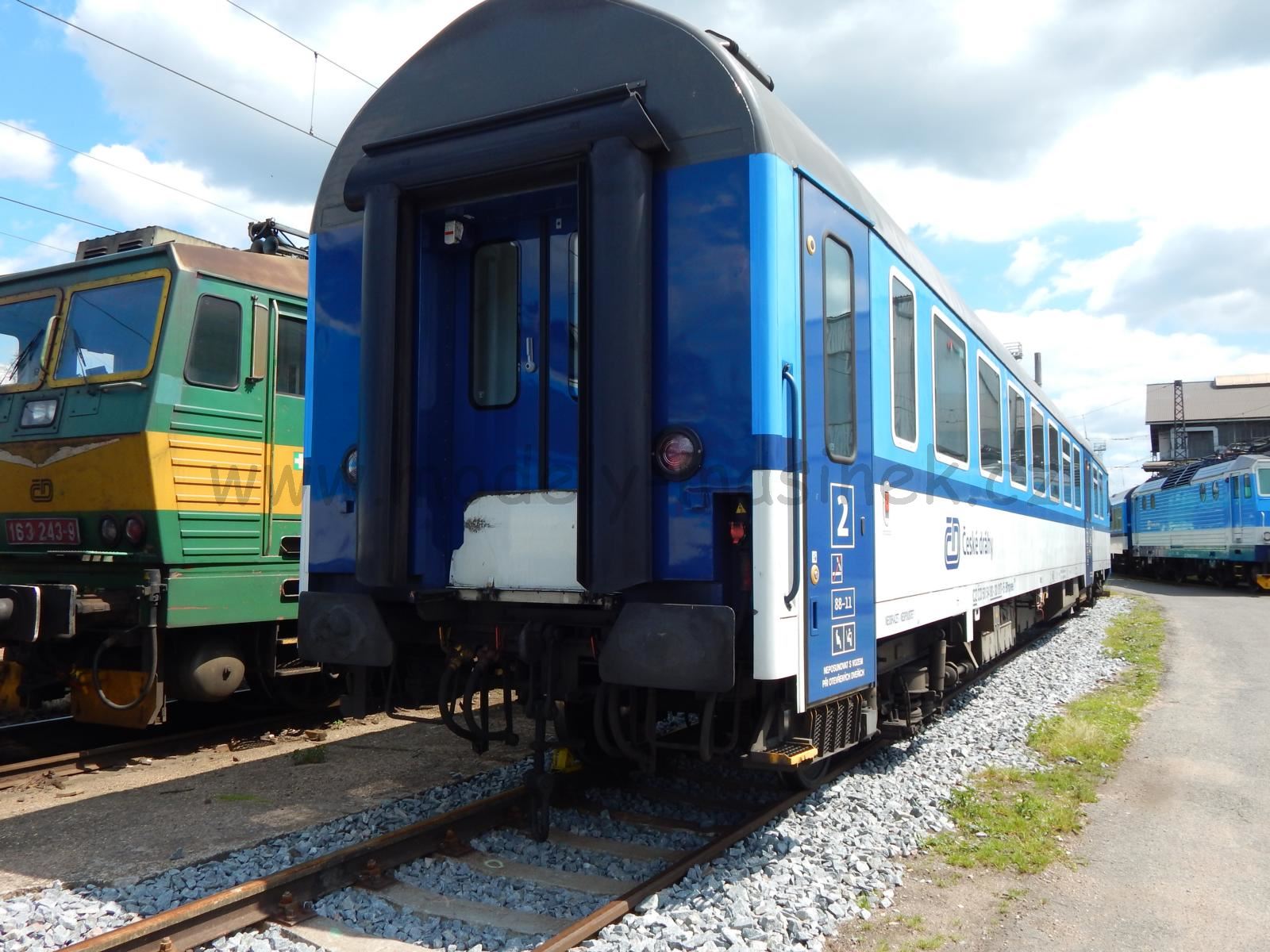

Předloha kolem dokola

Sysel-013Sysel-013aSysel-013f

Sysel-013gSysel-013iSysel-013j

Sysel-013kSysel-013lSysel-013n

Sysel-017iSysel-017jSysel-017k

Sysel-017oSysel-017Sysel-017a

Sysel-017fSysel-017gSysel-017h

Sysel-017lSysel-017rSysel-017s_2

Sysel-017in9Sysel-017in12Sysel-017in13

Sysel-017in14Sysel-017in15Sysel-017in20

Článek publikován 24.9.2015 / Poslední aktualizace 25.11.2015
