Návod stavby LIMITOVANÉHO vozu DFa / D Post

Dpost_2Dpost_inDpost_nehodovka

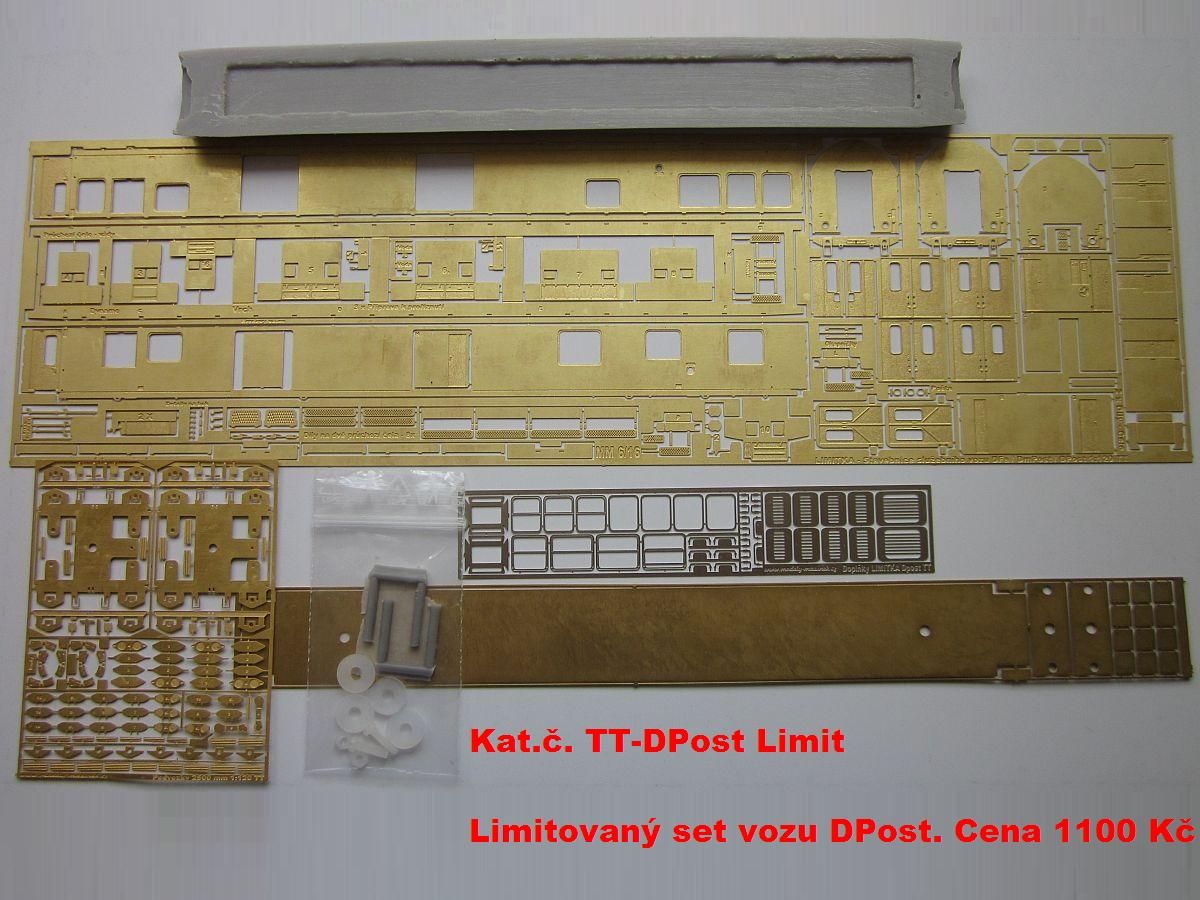

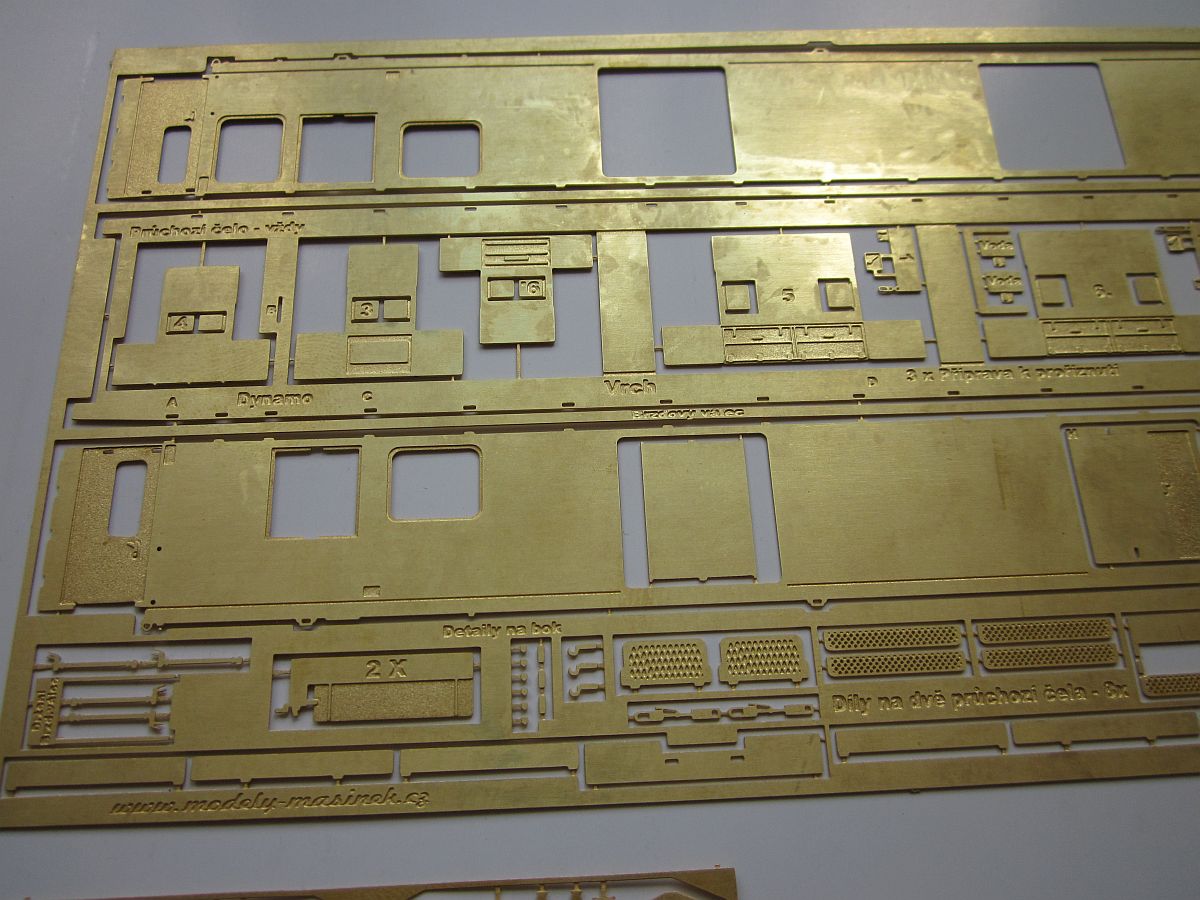

 Limitovaná série vozů DFa / D Post. Leptaná stavebnice v měřítku TT.

- Uzávěrka objednávek byla k 15.6.2016 - vozy byly dodány 7/2016

- Uzávěrka objednávek byla k 31.7.2016 - vozy byly dodány 8/2016

Dpost023_9Dpost023_5

 Připraveno díky vlastnímu oměření skutečného vozu. Tak, jak je u nás zvykem, byl brán ohled také na veškeré detaily. Provedení 3D oken je ještě více propracované, než stávající dostupné verze.

Dpost_set_tt_2Dpost_set_tt1Dpost_set_tt3

Dpost_set_tt4Dpost_stavba_x8

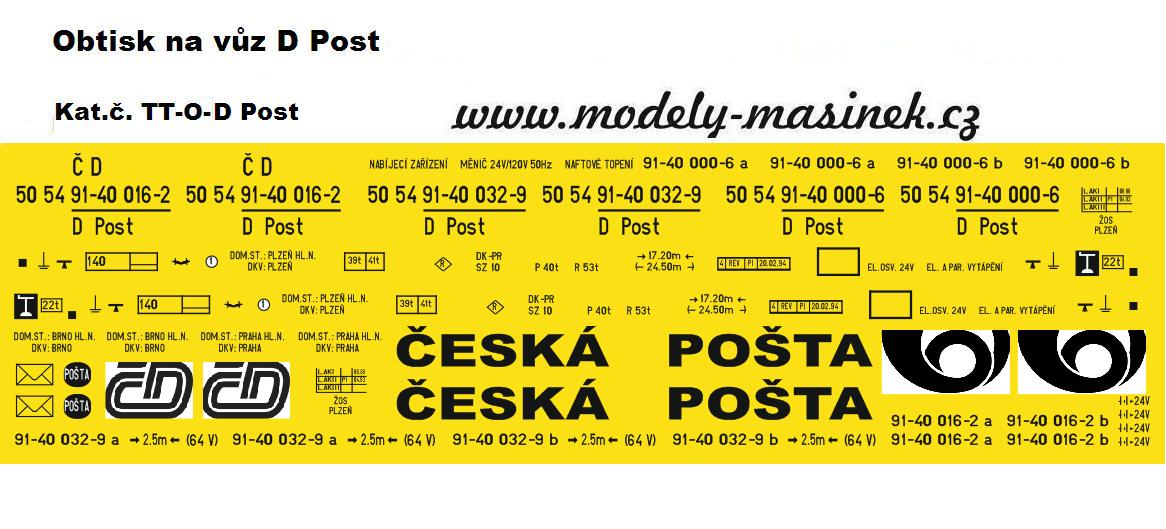

Obtisky - Kompletní obtisk pro vozy řady D Post č. 092 a 094 a ČD - velikost TT

 Rozdílný font písma je záměrný, na podvozcích ještě ČSD, na skříni u vozů 092 a 094 již novější...také číslo na podvozku je trochu jiné. Dále tím, že výroba je z jednoho místa, máte záruku, že písmo bude správně "roztahané", popř. "velké", atd..  :)

Aršík po 40 Kč, část v tiskárně, část skladem.

Tt-o-dkv092_nahledTt-o-dkv094_nahledTt-o-dpost_nahled

O-dpost-cd_2


Návod

Skříň

Dpost_stavbaDpost_stavba1Dpost_stavba2

Dpost_stavba3Dpost_stavba4Dpost_stavba5

Dpost_stavba6Dpost_stavba9Dpost_stavba8

Dpost_in3Dpost_in5Dpost_in7

Dpost_in9Dpost_in10Dpost_in11

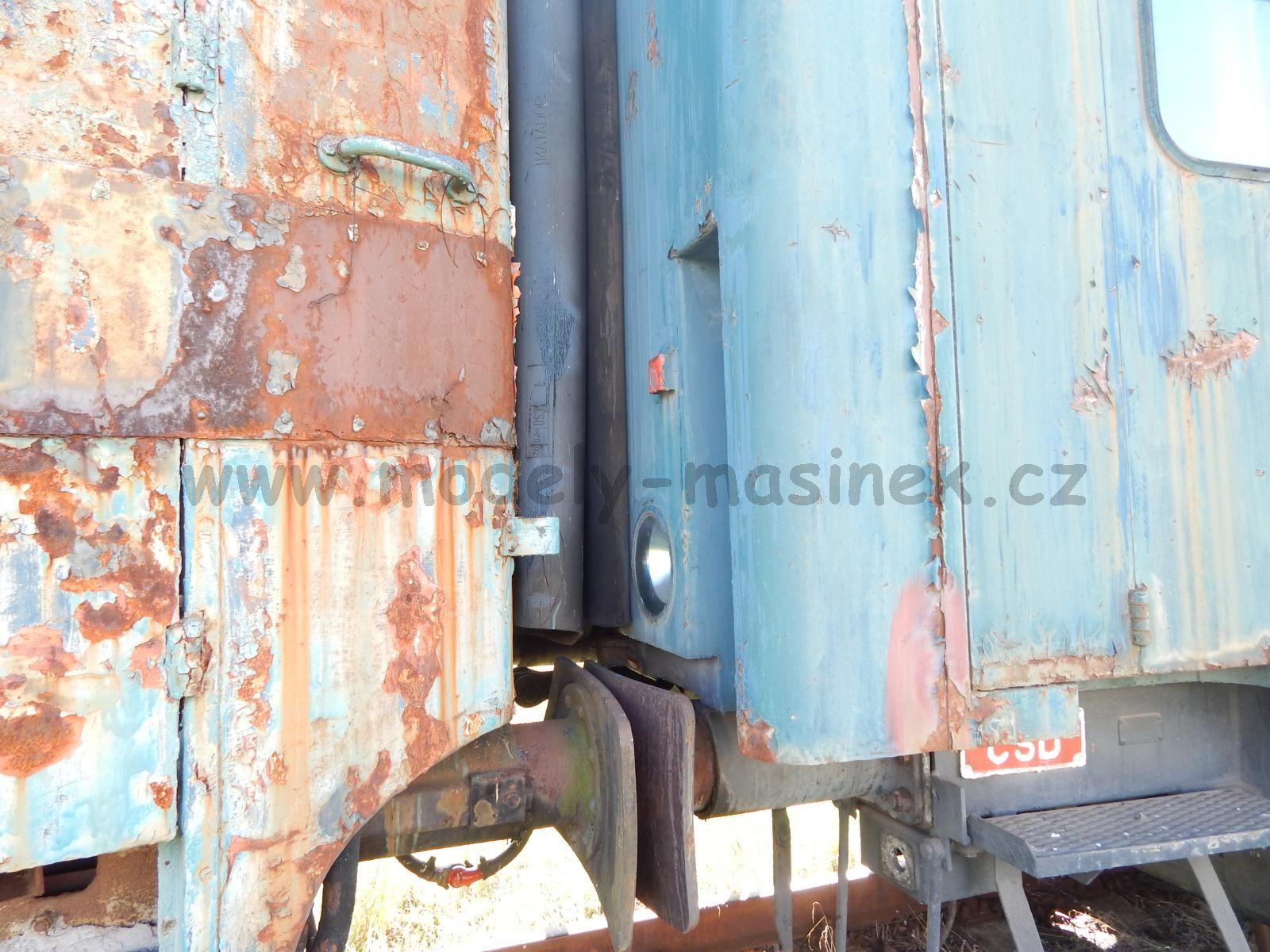

Čela

Dpost_stavba15Dpost_stavba16Dpost_stavba18

Dpost_stavba17Dpost_24Dpost37

Schody

Dpost_stavba20Dpost_stavba21Dpost_stavba22

Dveře

Dpost_stavba23Dpost_stavba24Dpost023_2

Dpost_stavba25Dpost_stavba26

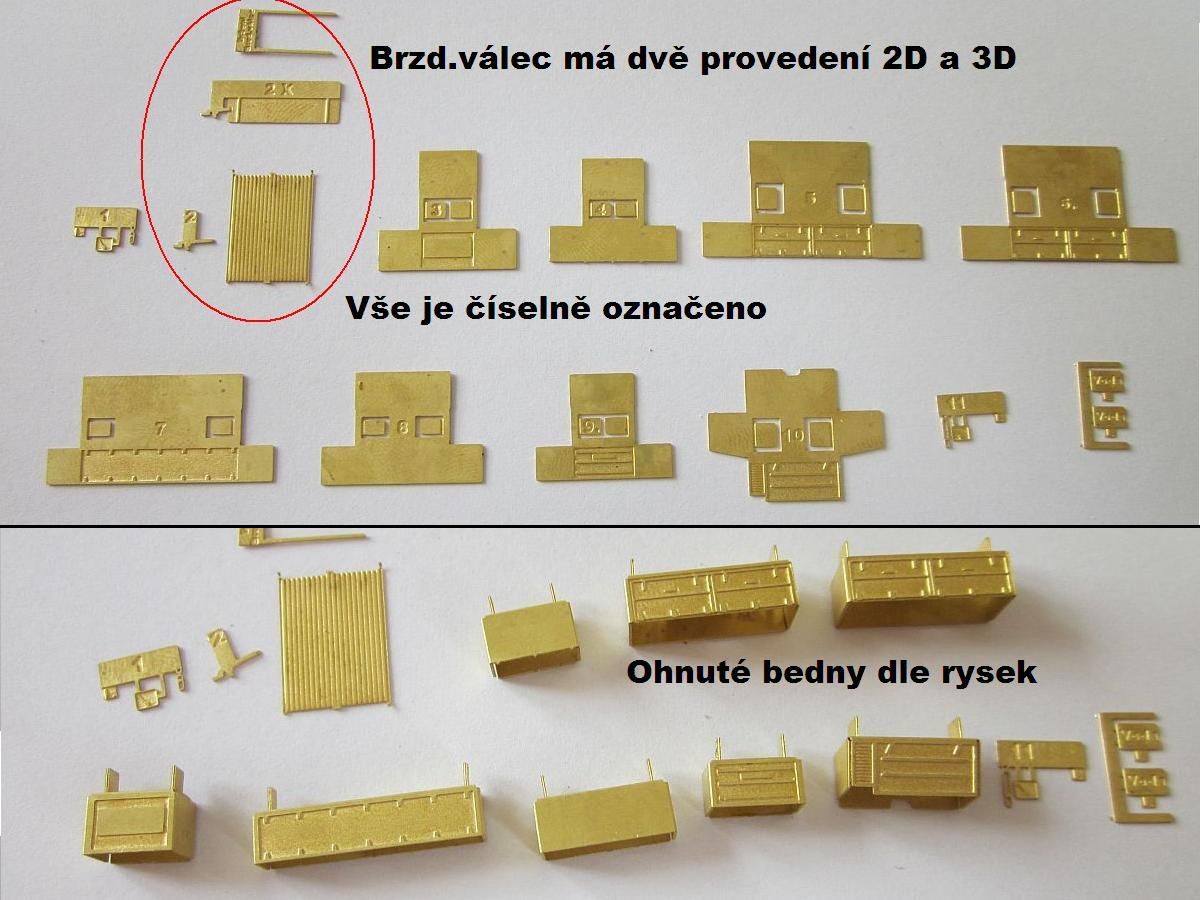

Spodní výbava

Dpost_stavba27Dpost_stavba28Dpost_stavba29

Návod složení podvozků je pak ZDE

Rozložení spodní výbavy vozu - jedna strana

Dpost023_8Dpost_20Dpost_22

Dpost_23Dpost023_6_2Dpost023_4

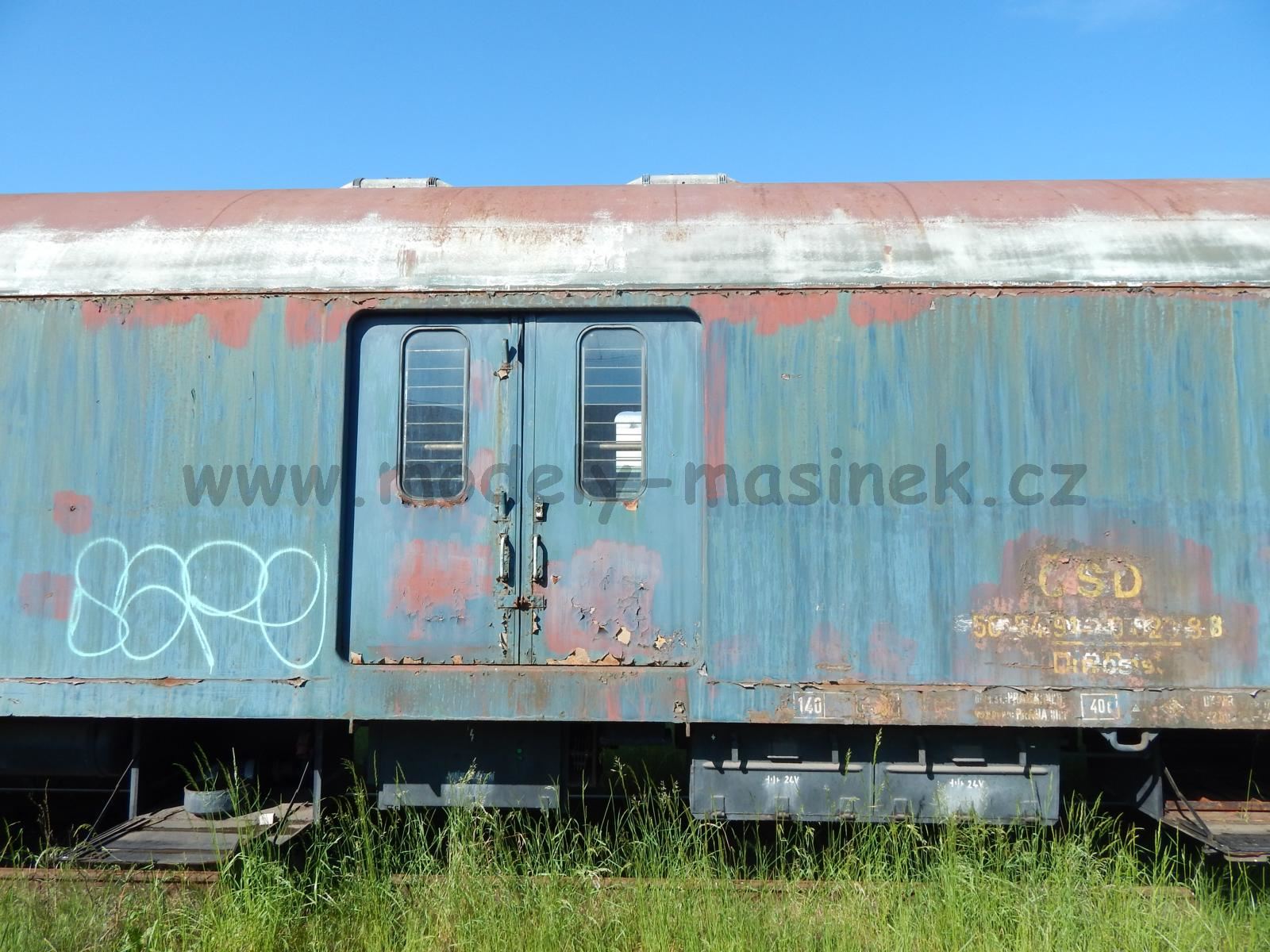

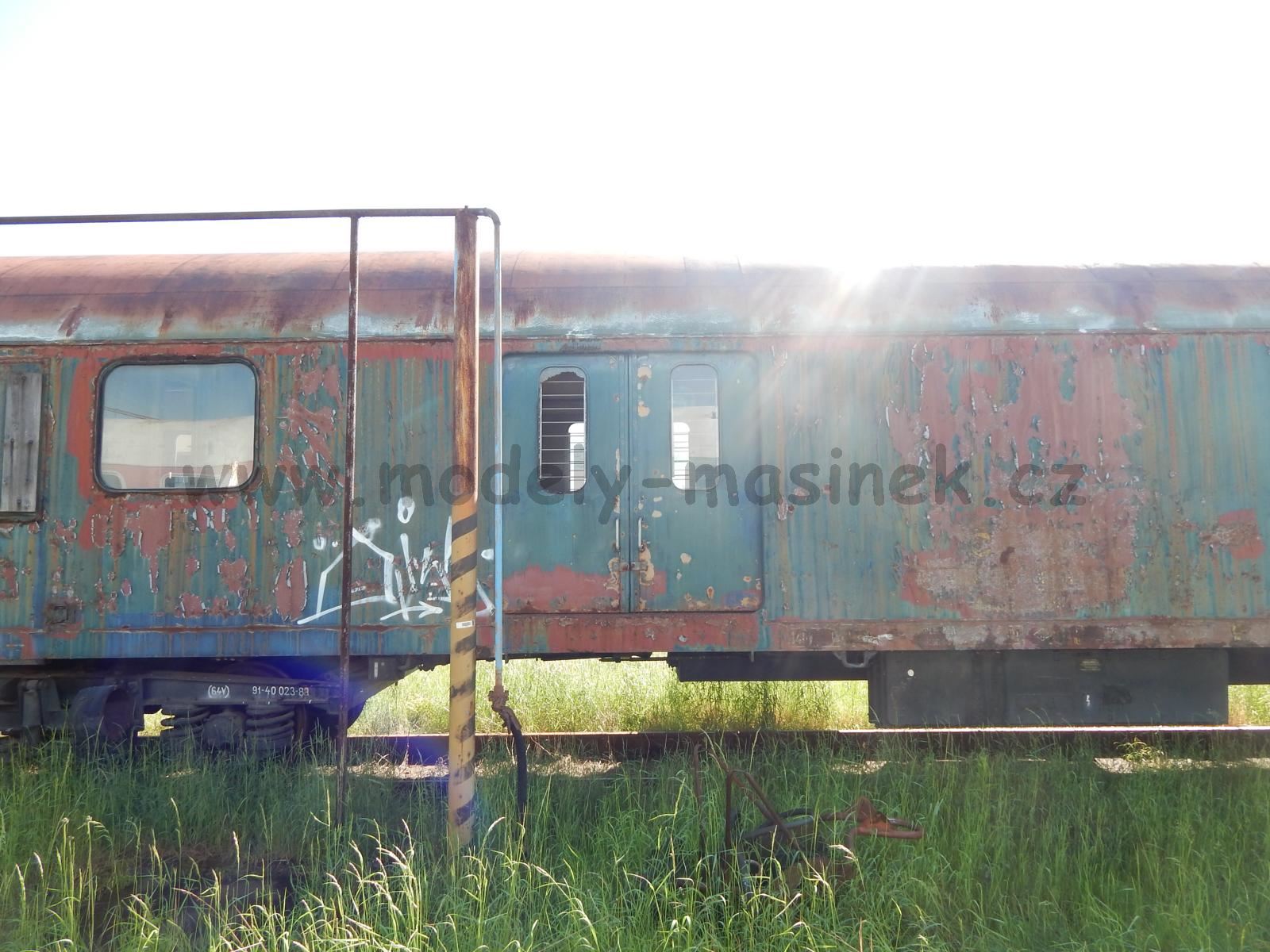

Rozložení spodní výbavy vozu - druhá strana

Dpost_33Dpost_32Dpost_30

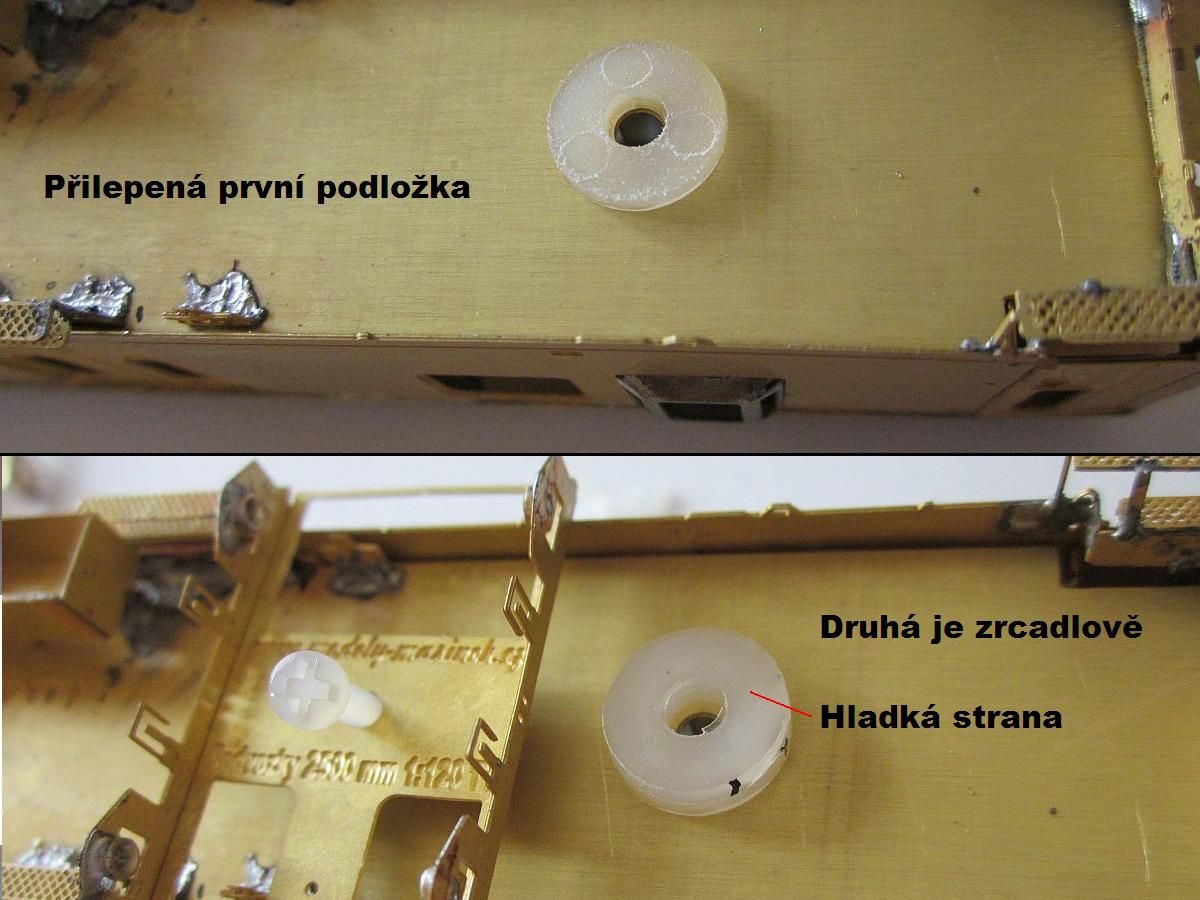

Dpost_stavba30Dpost092oDpost094


Sestavený model vozu téměř před lakem

Střecha je zatím zapůjčená z vozu Ds - nesedí rozložení větráků...

INFO : Vůz je podložen fotografií také s logem ČD a s nápisem ČESKÁ POŠTA, tedy jeho využití nemusí být nutně jen za dob ČSD...Tento typ vozu se může dále využít i pro stavbu NEHODOVÉHO POMOCNÉHO VLAKU DKV PRAHA VRŠOVICE, pokud přidáte trochu tmelu :) Další fotografie skutečných vozů najdete např. ZDE

Dpost_sestaveny_2Dpost_sestaveny1Dpost_sestaveny3

Dpost_sestaveny4Dpost_sestaveny9Dpost_sestaveny10

Dpost_sestaveny12Dpost_stavba_xDpost_stavba_x2


Lak / Patina

Vůz již má "svou" střechu

Dpost_stavba_x1Dpost_stavba_x3Dpost_stavba_x4

Dpost_stavba_x6Dpost_stavba_x7Dpost_stavba_x8_2

 Po více než 30 hodinách na základu přišla na řadu zelená barva. Maskovací páska je zde pouze z důvodu - zachování alespoň základní barvy v interiéru vozu.

Dpost_zelenyDpost_patina

Dpost_patina2Dpost_patina3_2Dpost_patina4

Obtisky / Lak / Patina / Lak

Dpost_obtiskyDpost_finDpost_fin1

Dpost_fin2Dpost_fin3Dpost_fin5

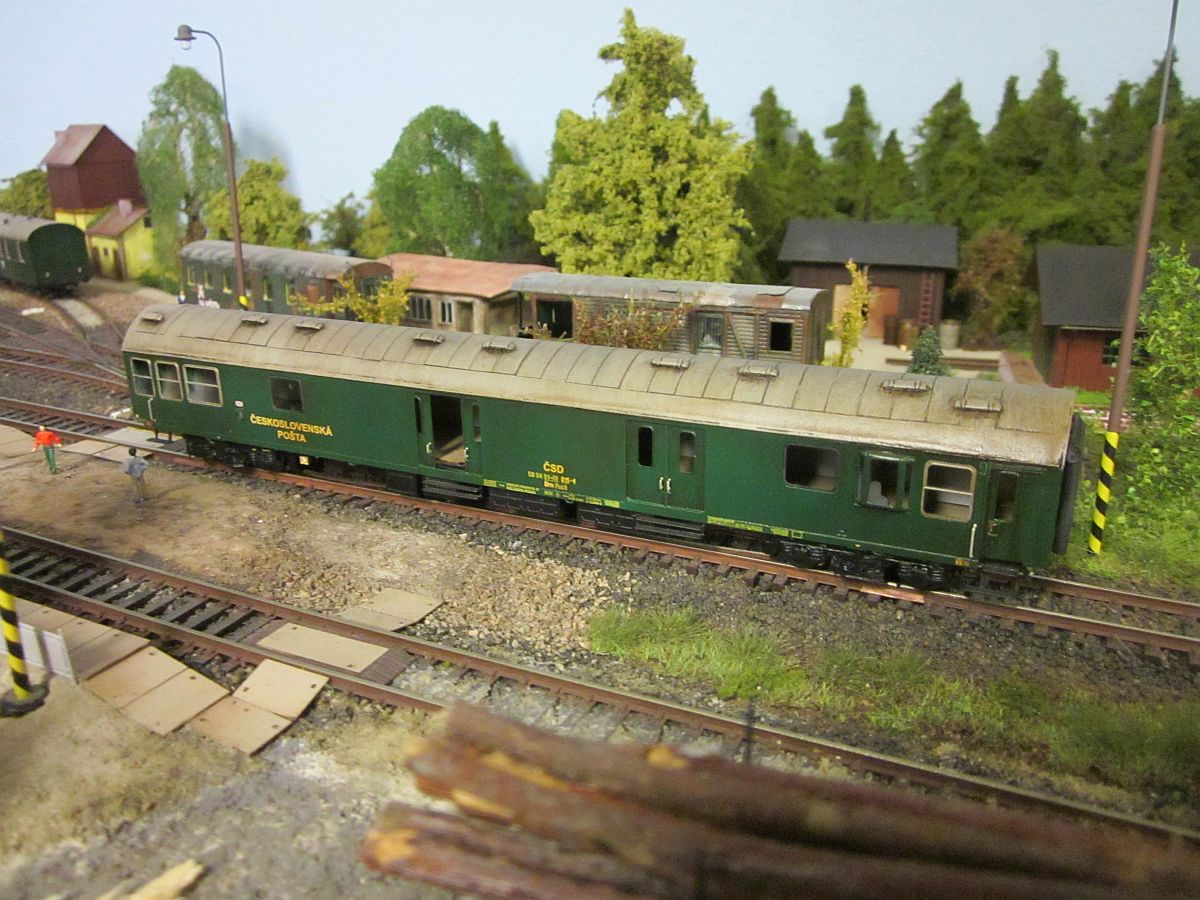

Pár pohledů z kolejiště :)

Dpost_fin6_2Dpost_fin8Dpost_fin9

Dpost_fin10Dpost_fin11Dpost_skla1

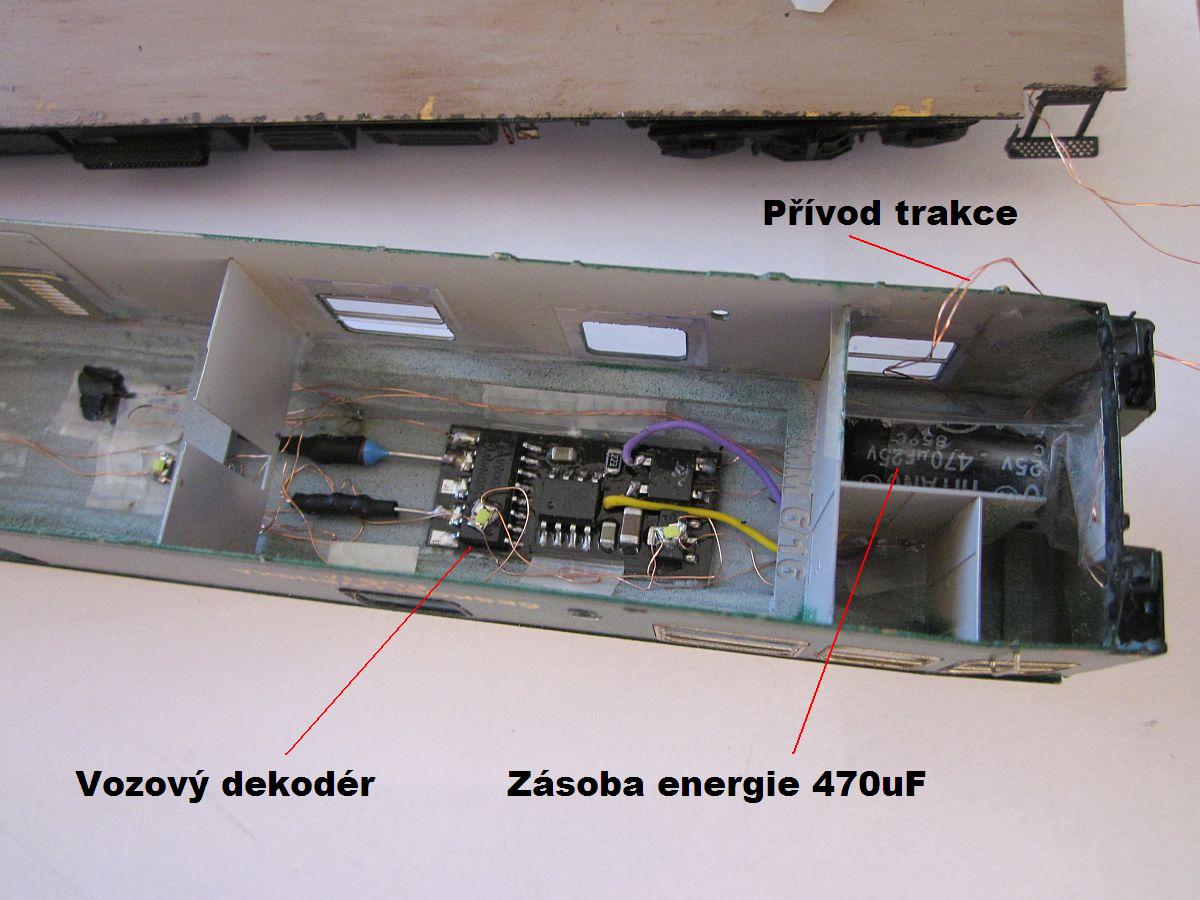

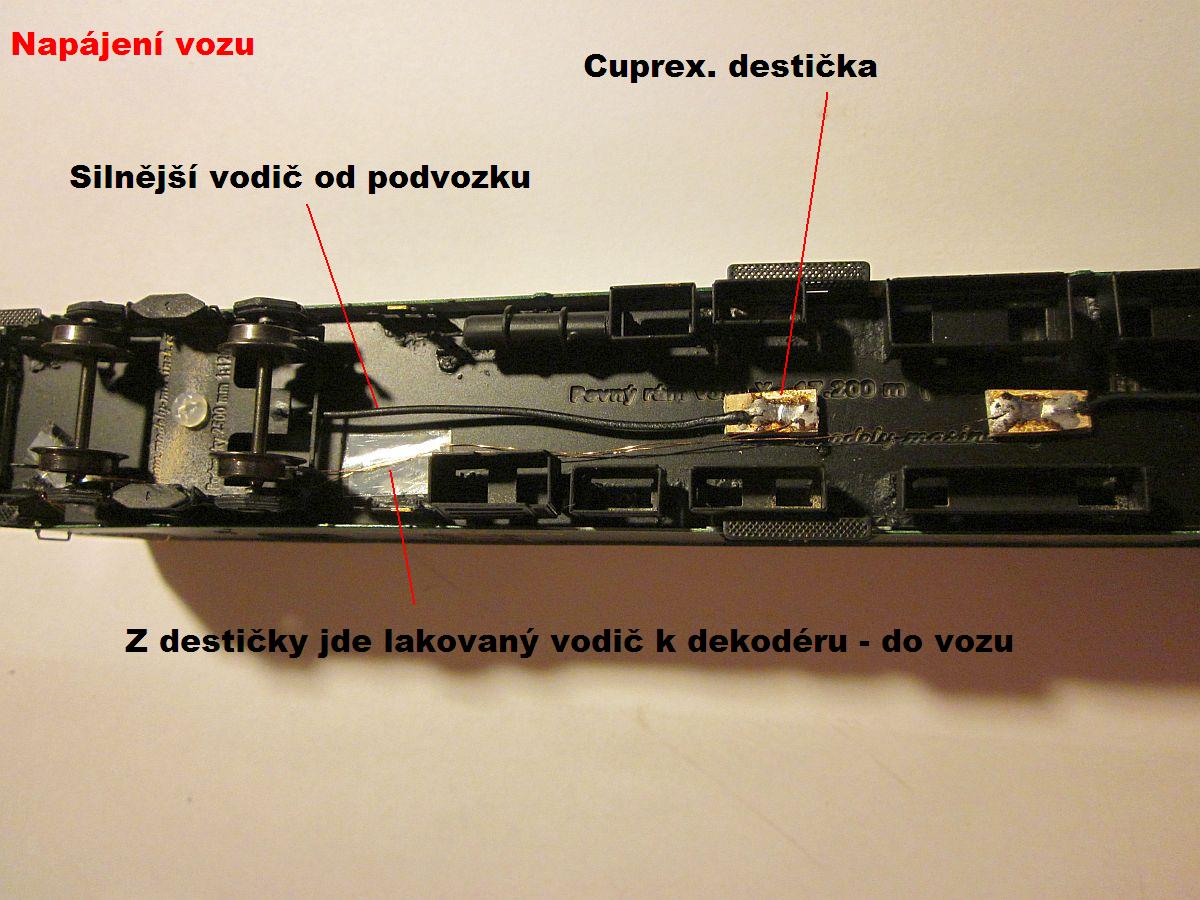

Osvětlení vozu / DCC

Dpost_dcc2Dpost_dcc3Dpost_dcc5

Dpost_dcc6Dpost_dcc7Dpost_dcc9

Finále

Dpost_sklaDpost_skla2Dpost_skla3

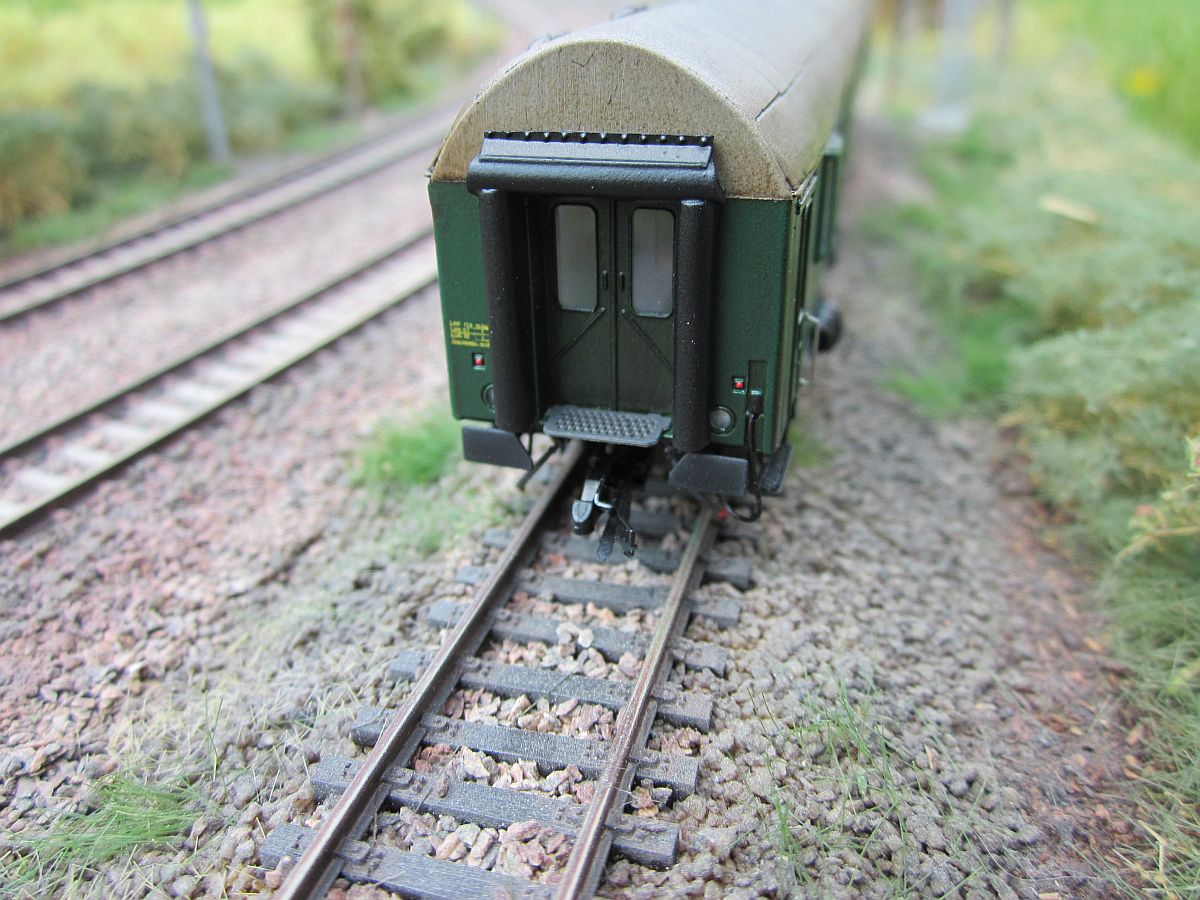

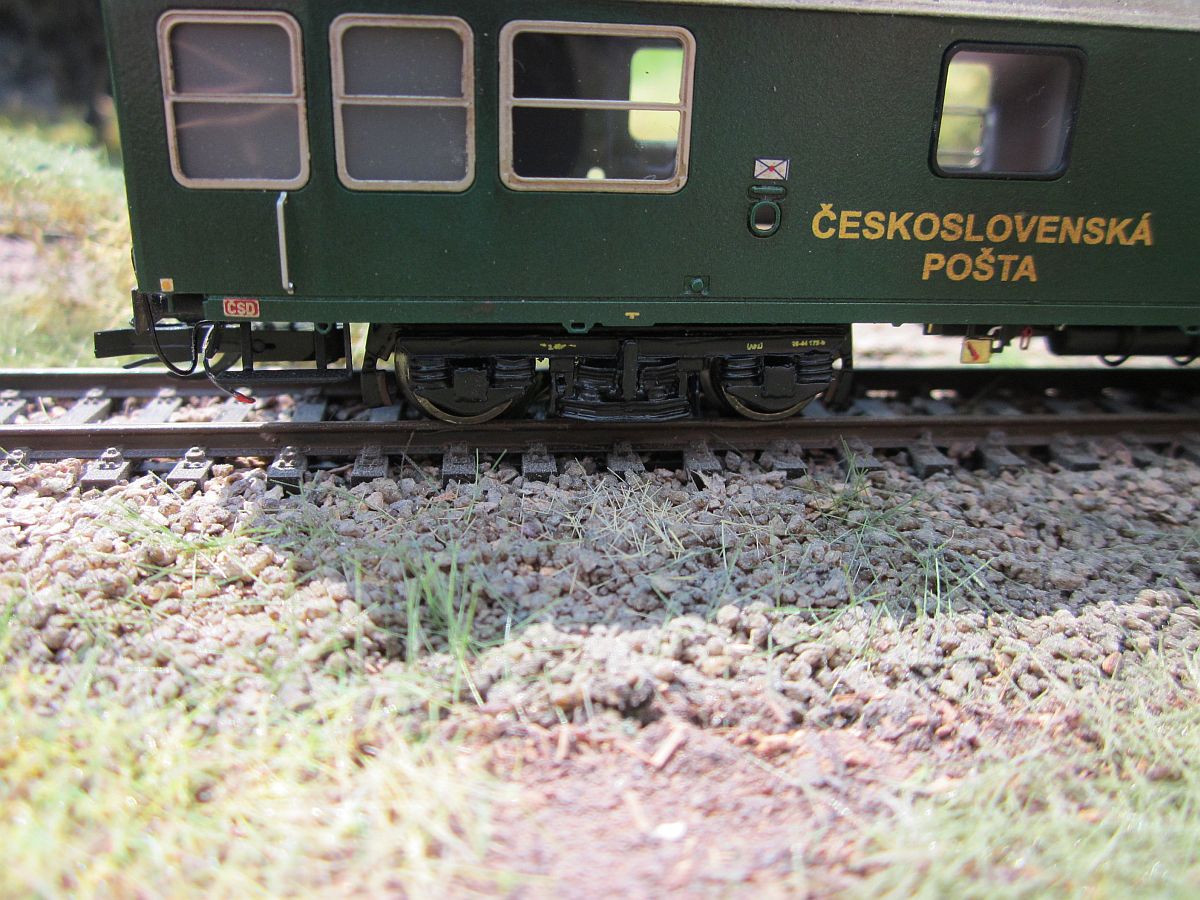

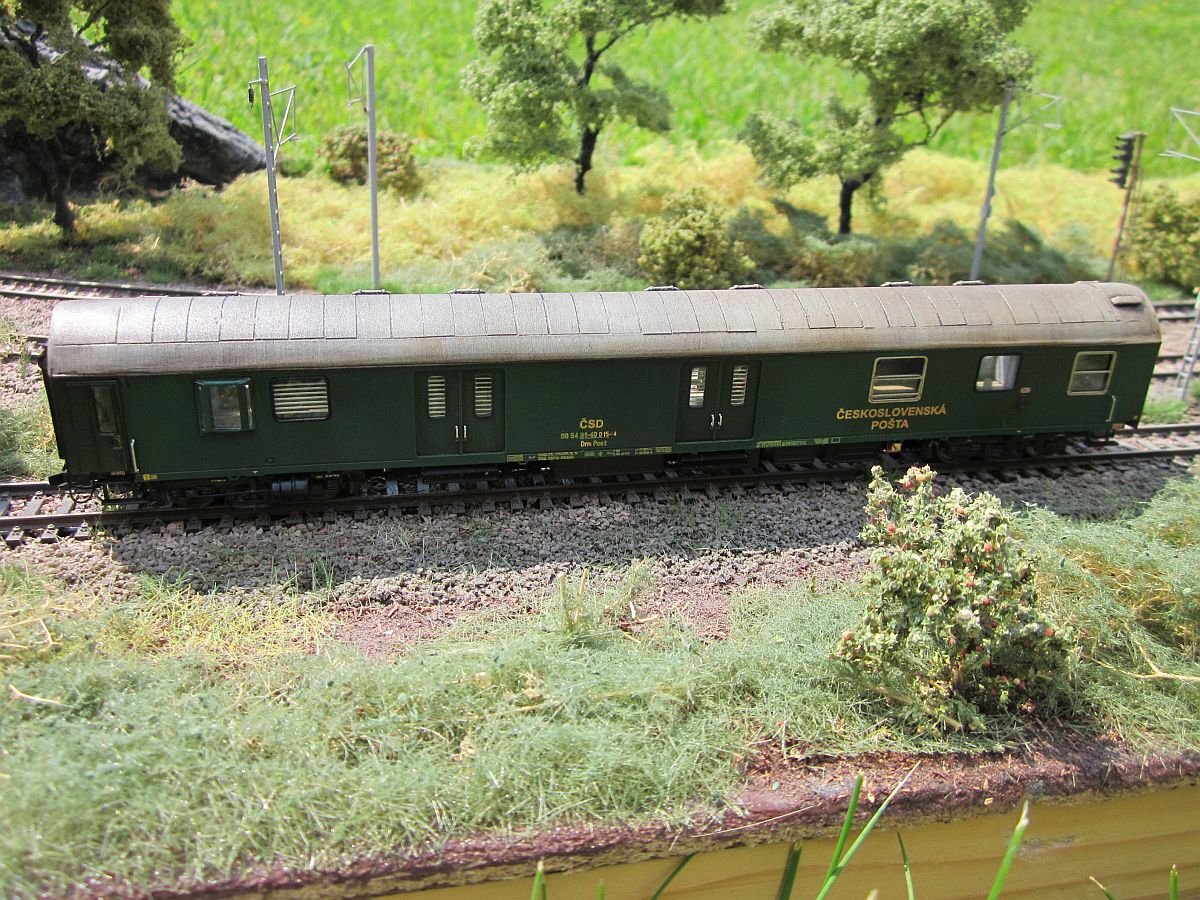

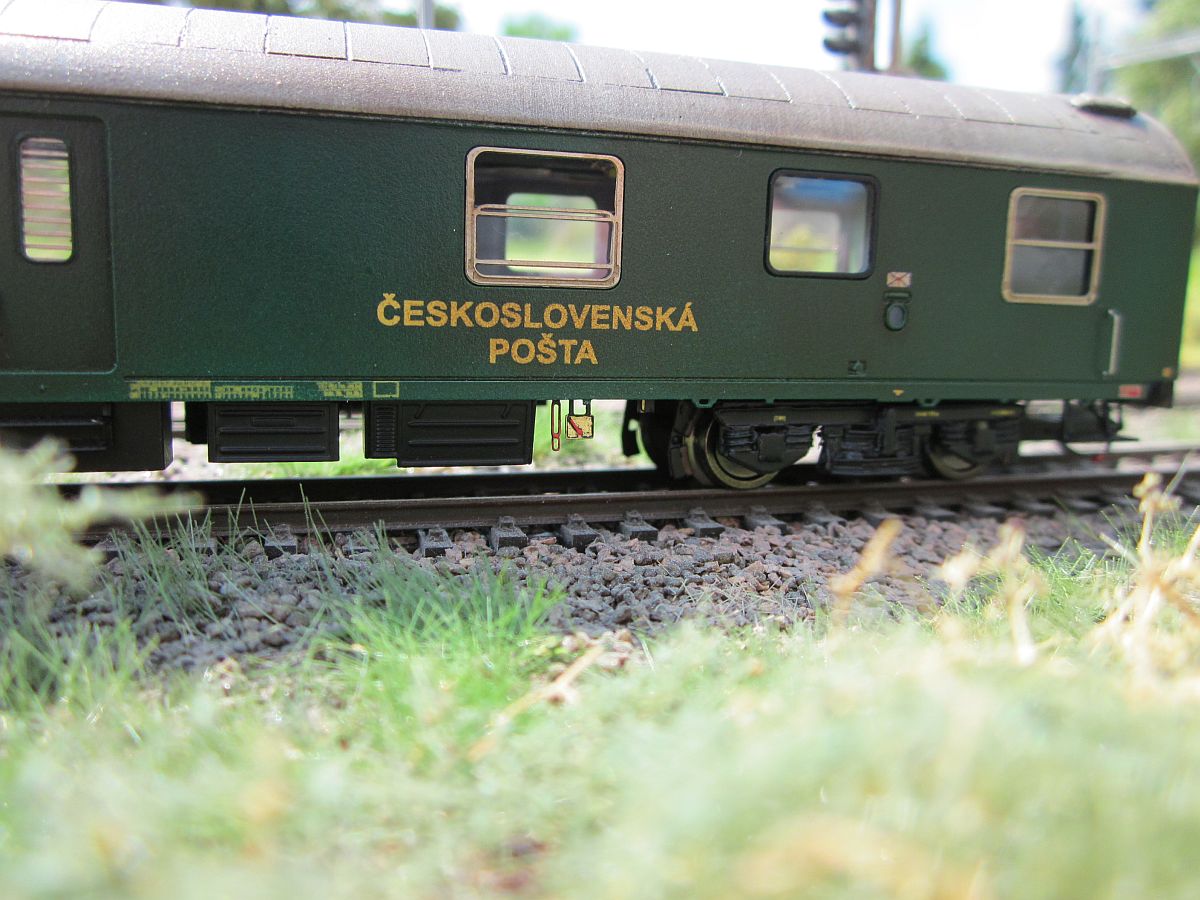

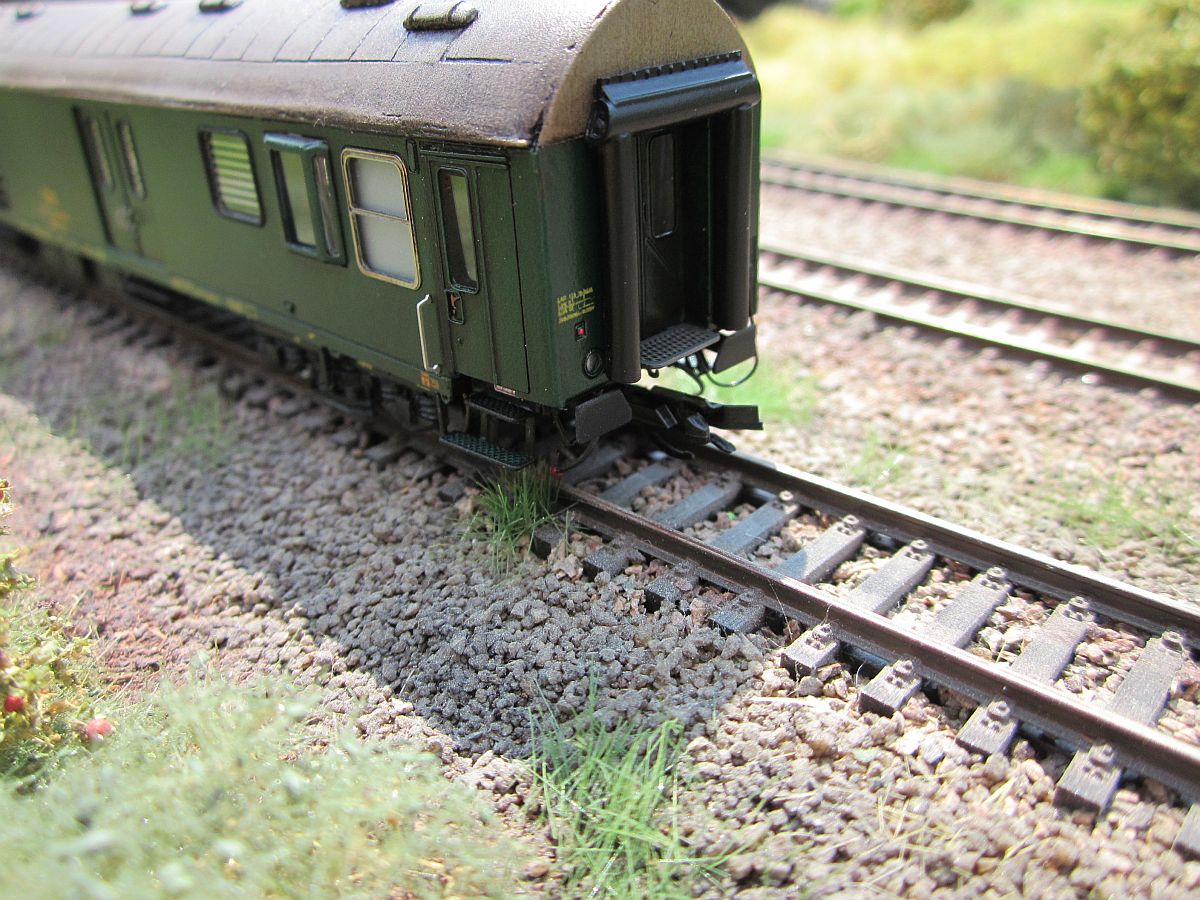

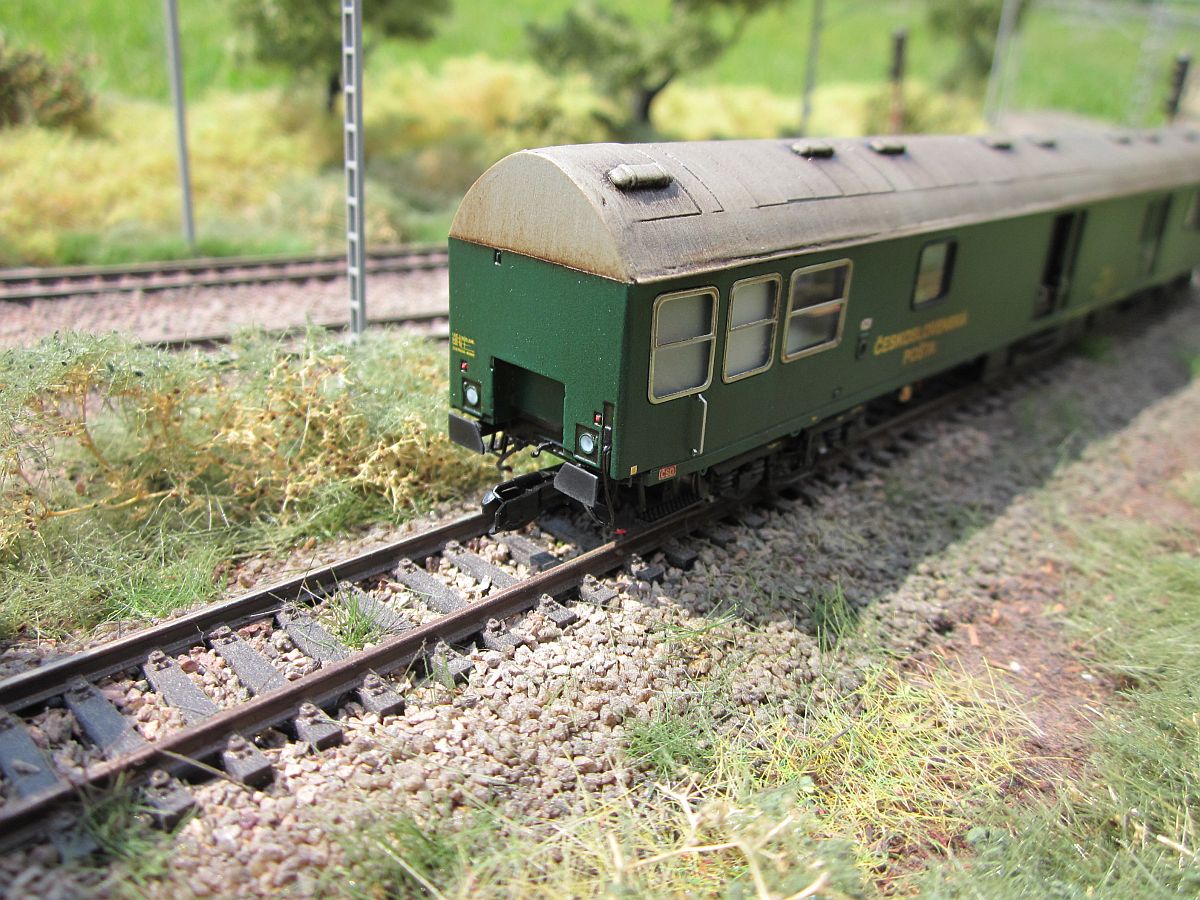

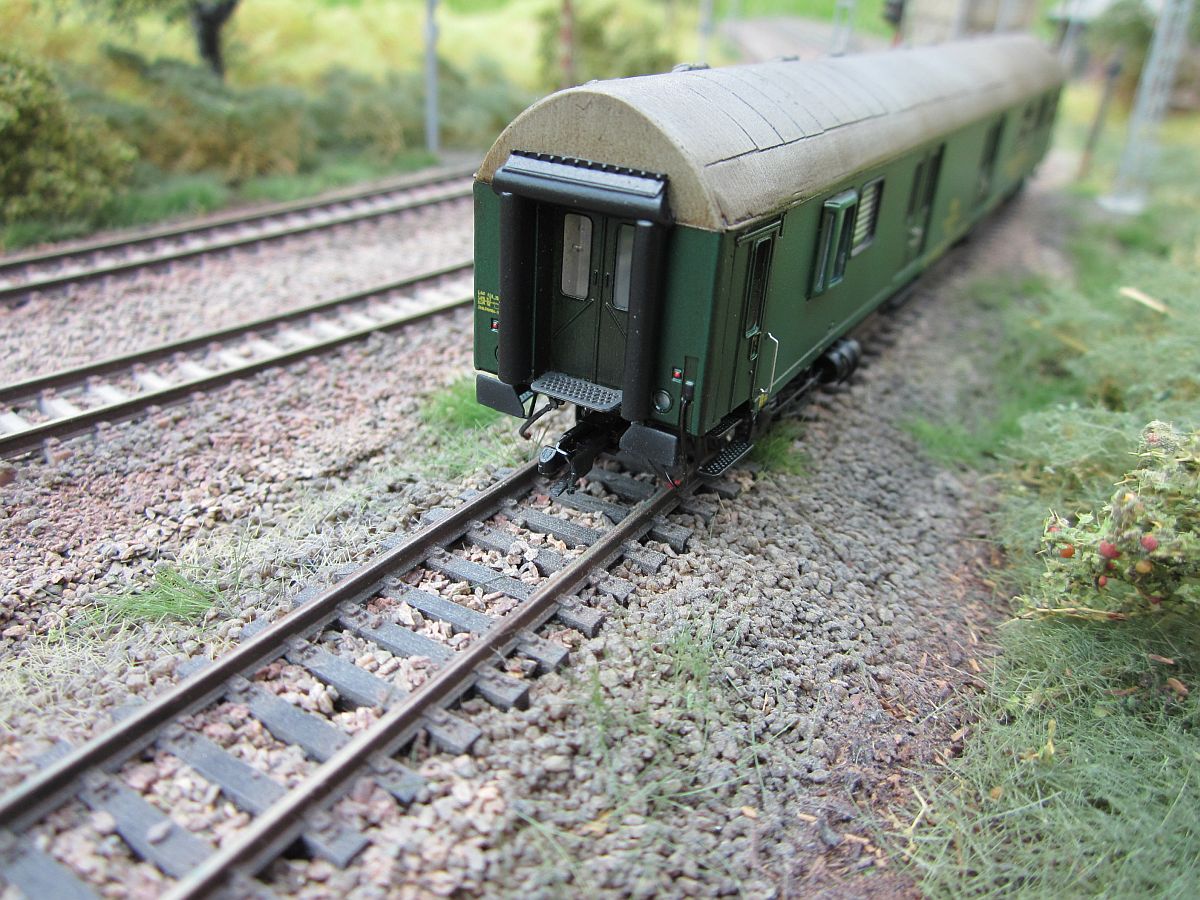

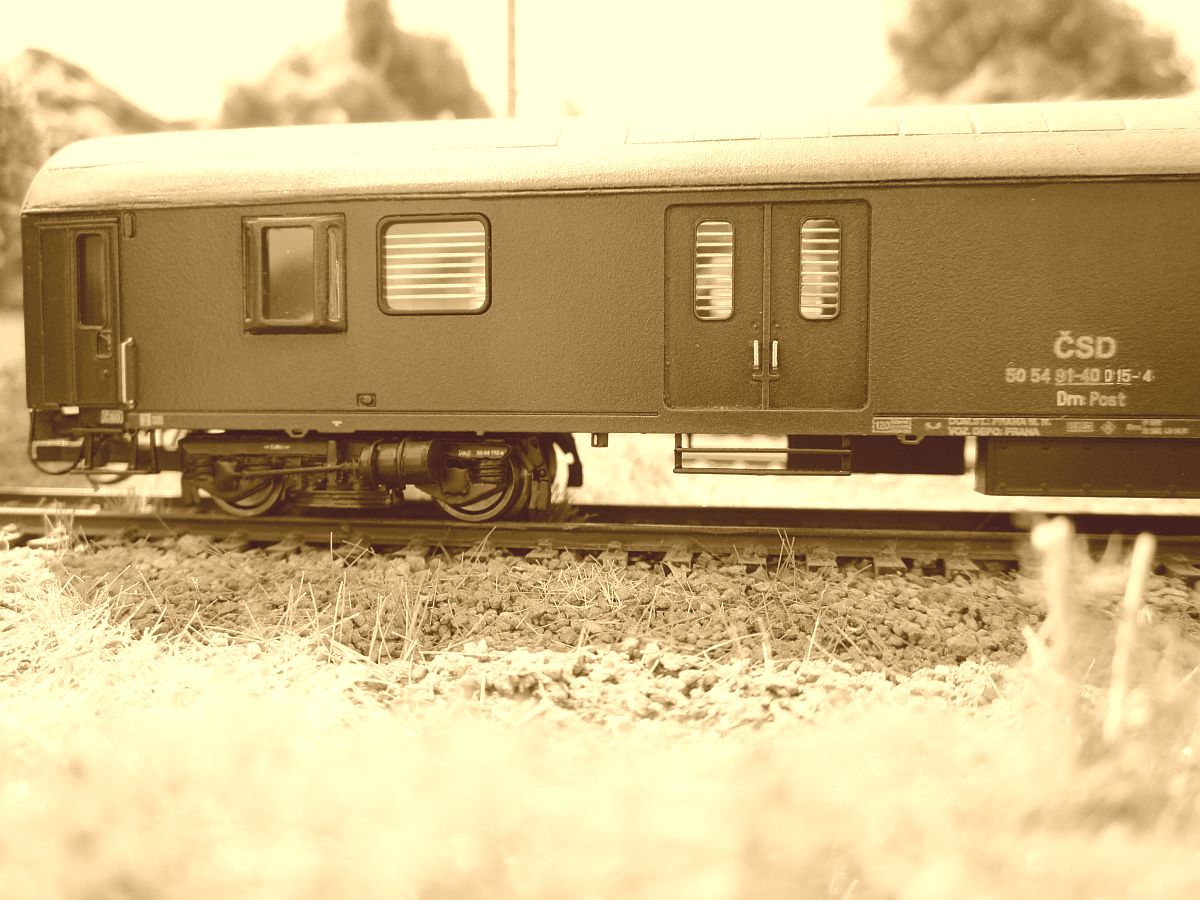

Hotový DCC model vozu DmPost 50 54 91-40 015-4

Dpost015_finaleDpost015_finale1Dpost015_finale6

Dpost015_finale2Dpost015_finale3Dpost015_finale5

Dpost015_finale11Dpost015_finale12Dpost015_finale14

Dpost015_finale15Dpost015_finale16Dpost015_finale17

Video


Modely vozů DKV ČESKÁ TŘEBOVÁ 092 a 094

Všechna čela jsou průchozí.

Dpost_ctrebovaDpost_ctrebova1Dpost_ctrebova2

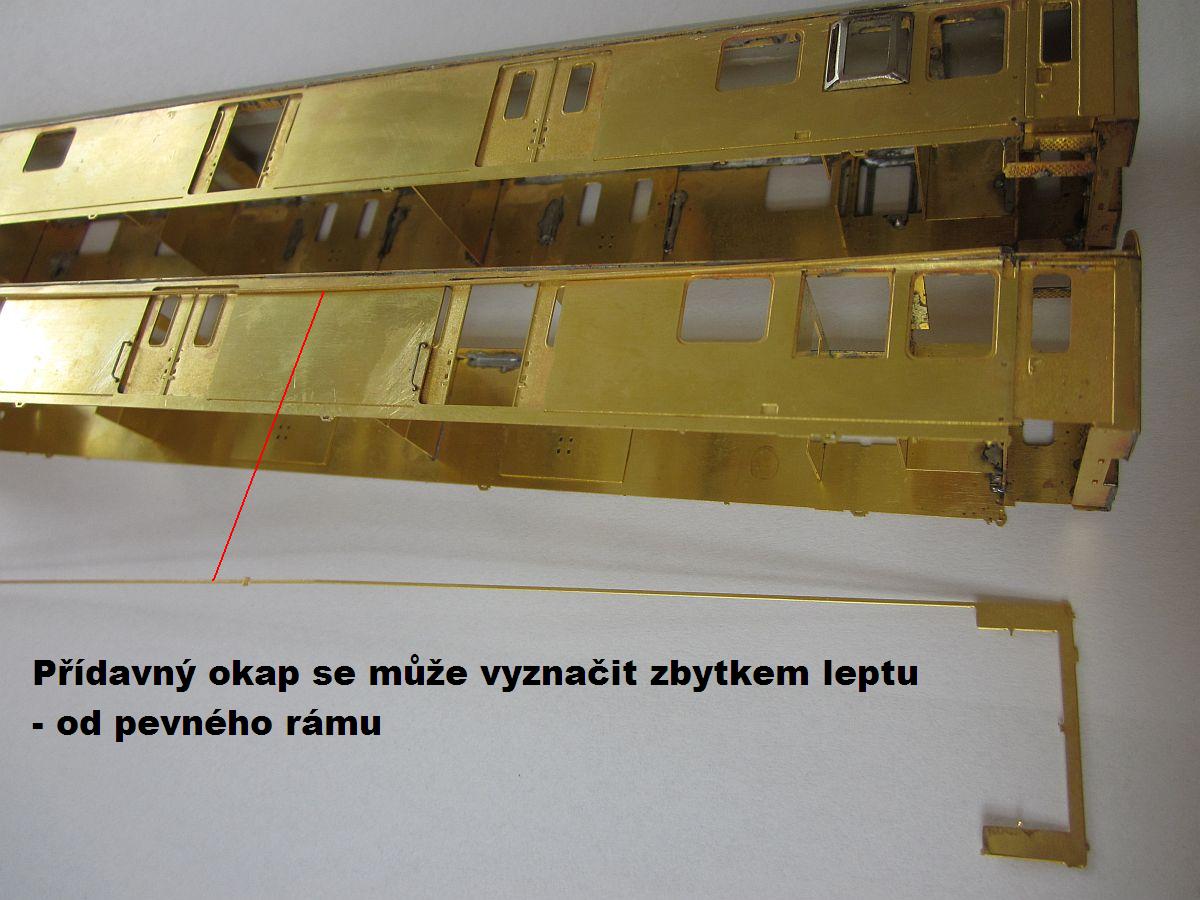

Na bočnici vozu č. 094 je mřížovaná schránka na přechodky, ta je také součástí leptu - jako ND.

Dpost_ctrebova3Dpost_ctrebova4Dpost_ctrebova_lak

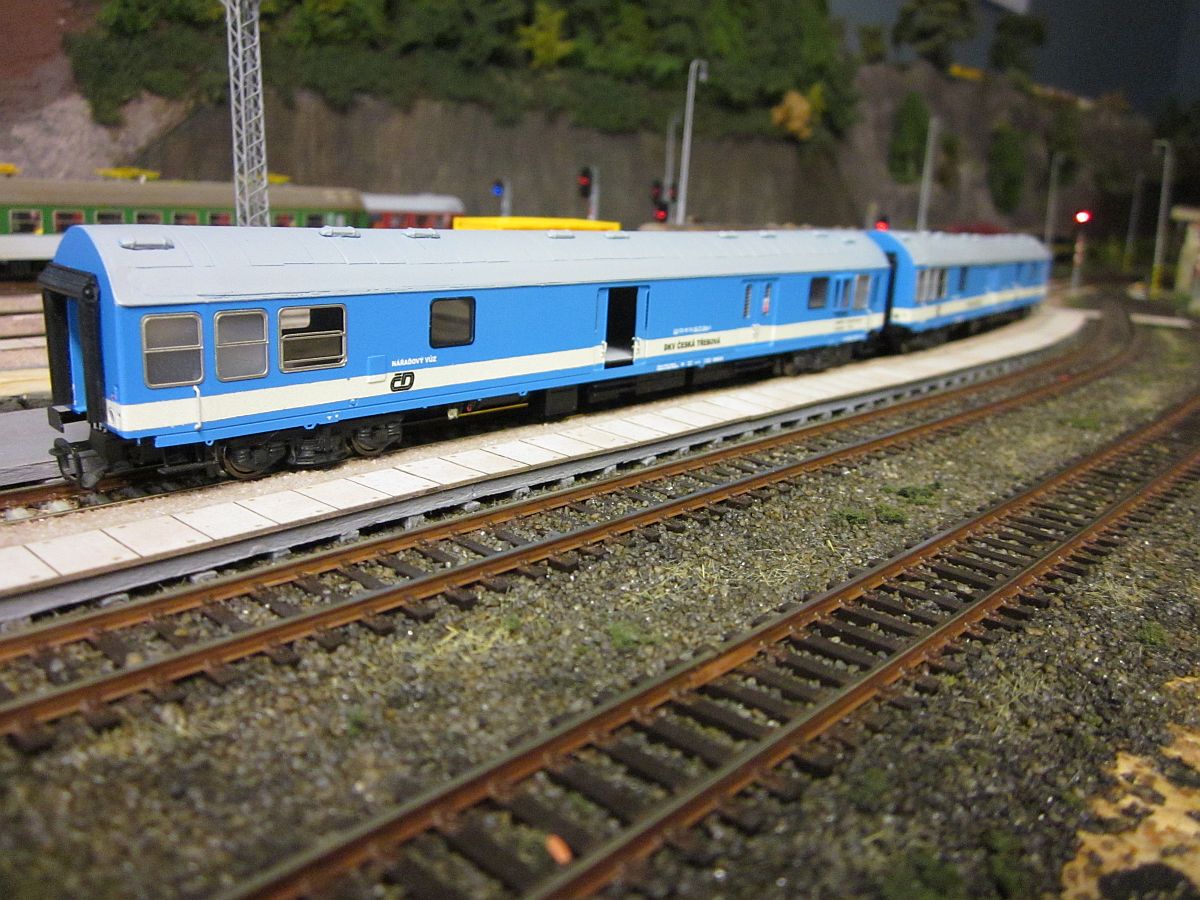

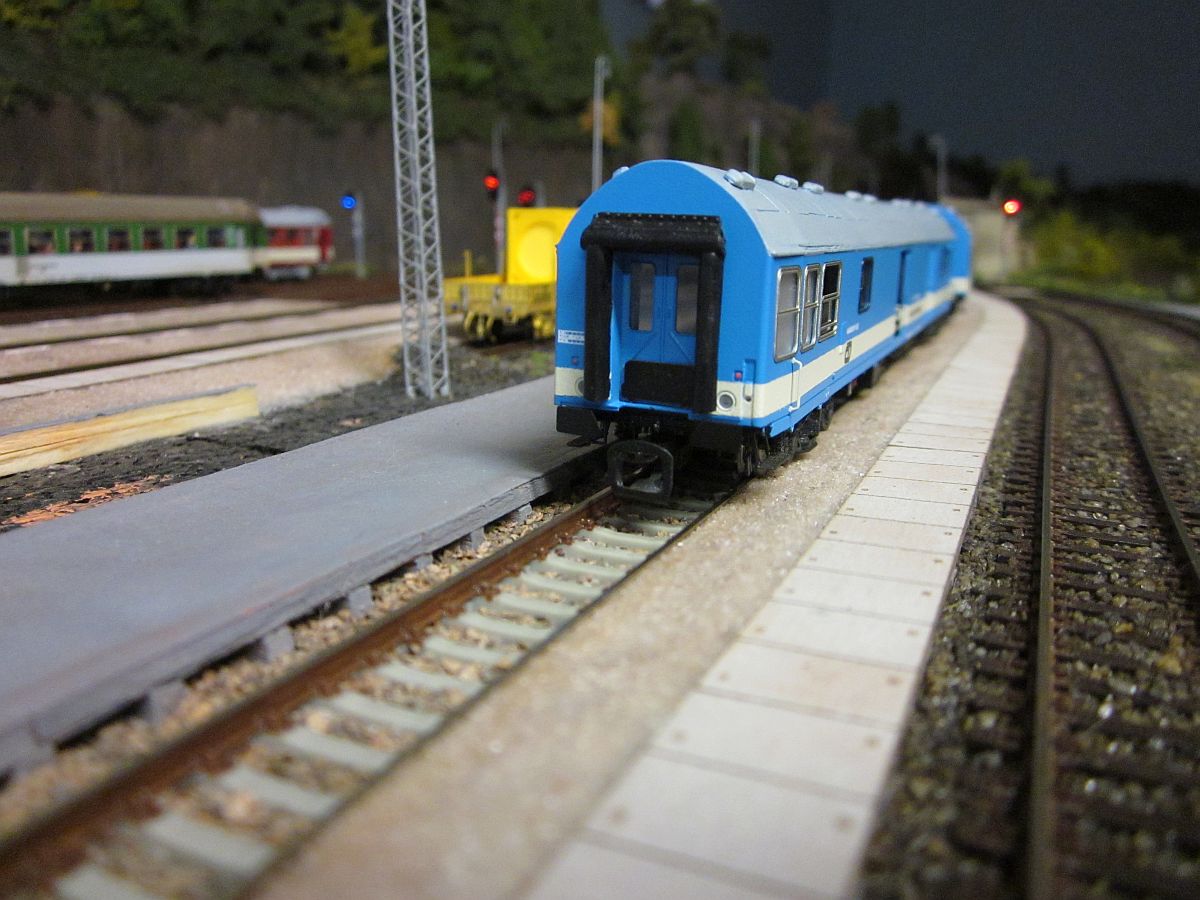

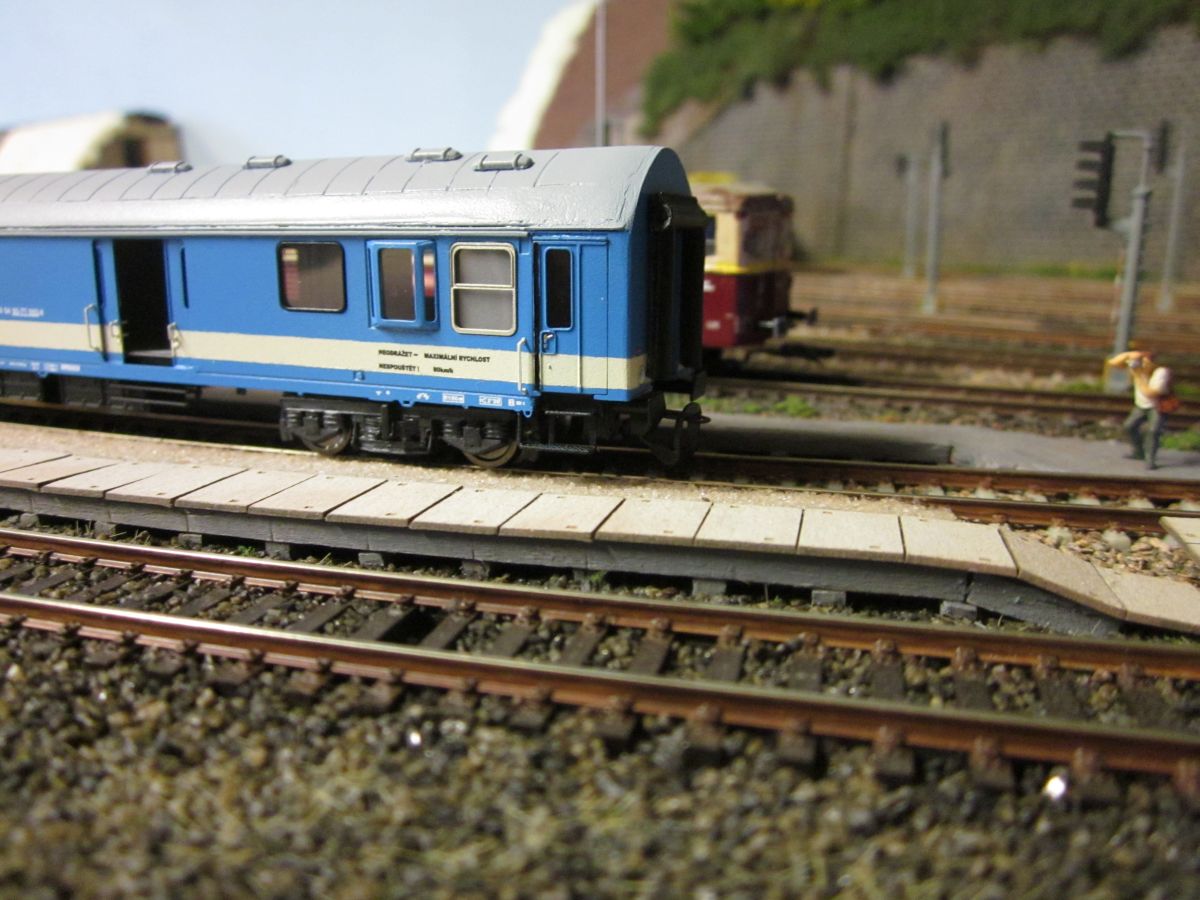

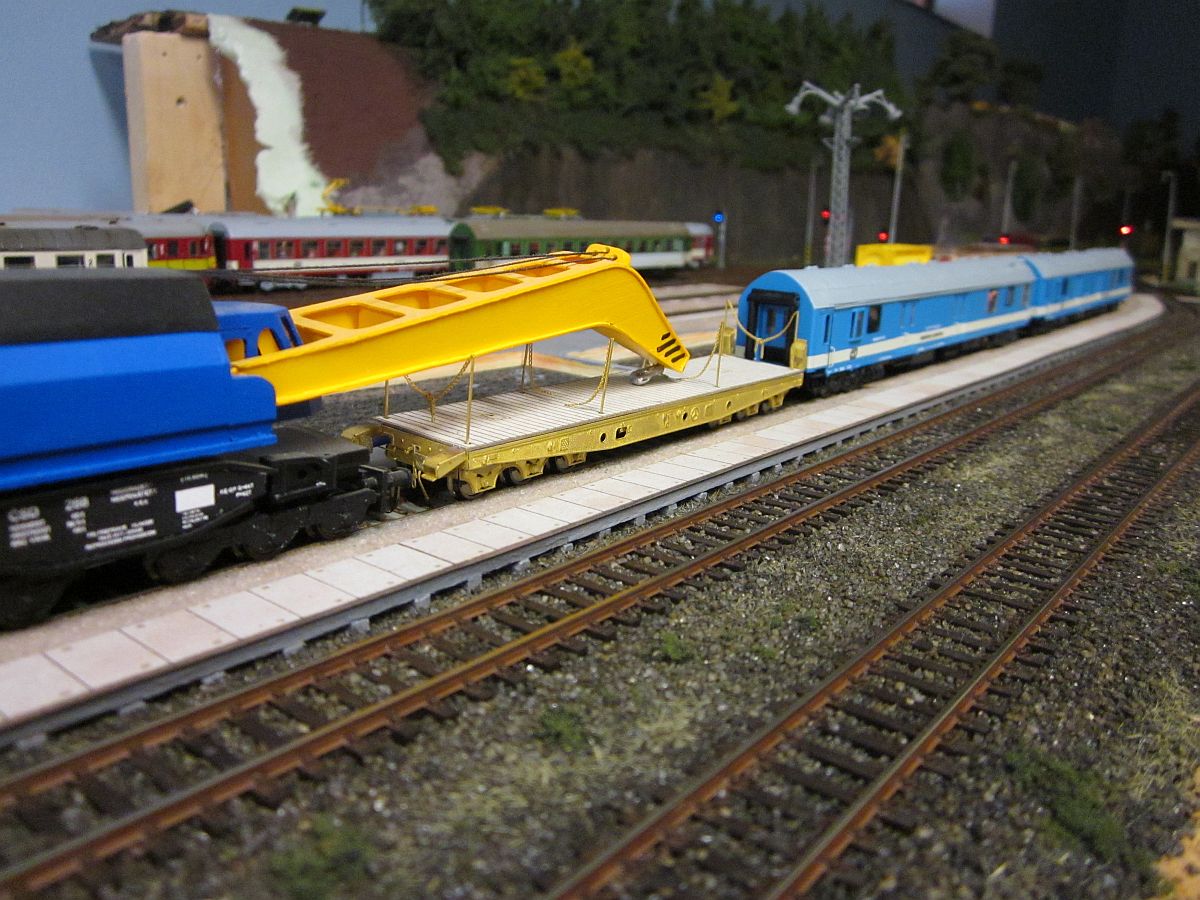

Dokončené modely DKV č. 092 a 094

Dpost_dkv11Dpost_dkv6Dpost_dkv7

Dpost_dkvDpost_dkv1Dpost_dkv2

Dpost_dkv3Dpost_dkv4Dpost_dkv5

Dpost_dkv8Dpost_dkv9Dpost_dkv10

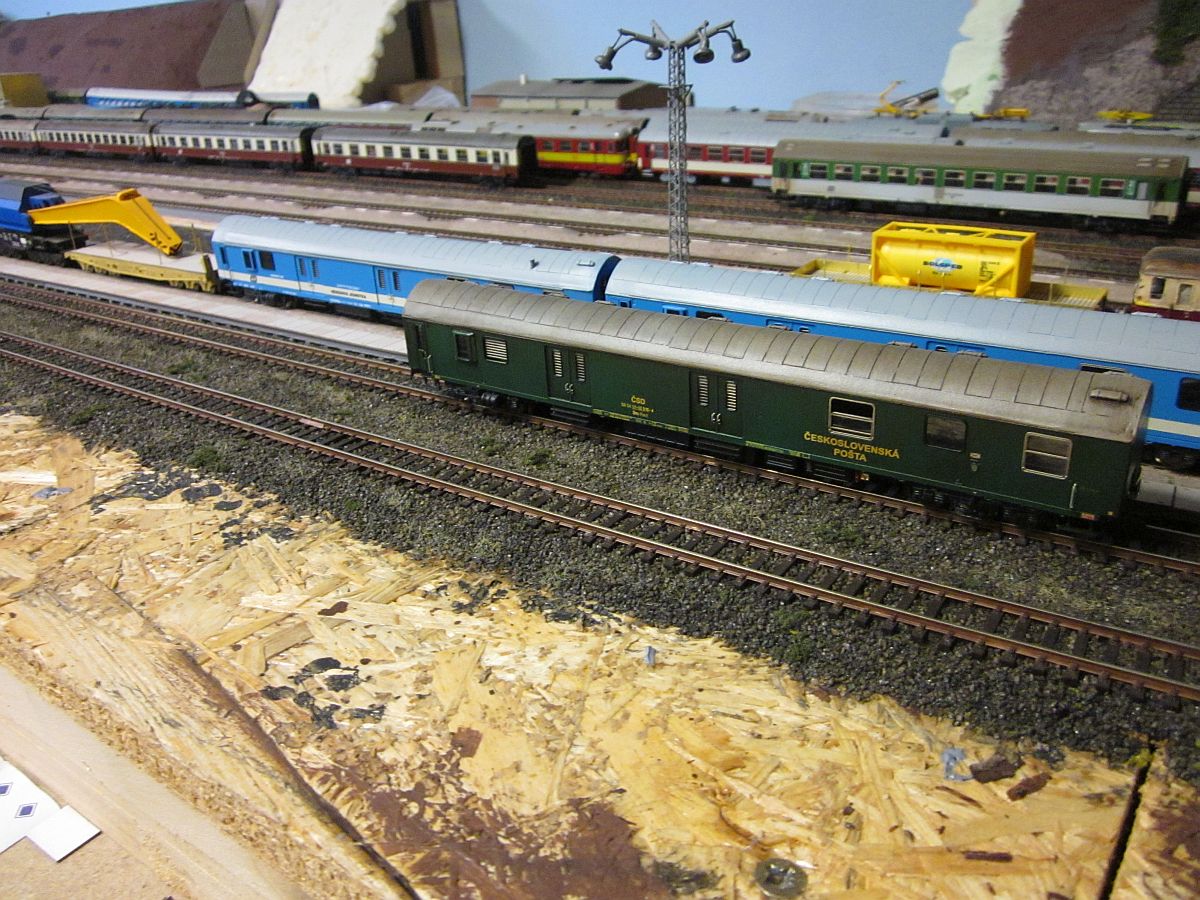

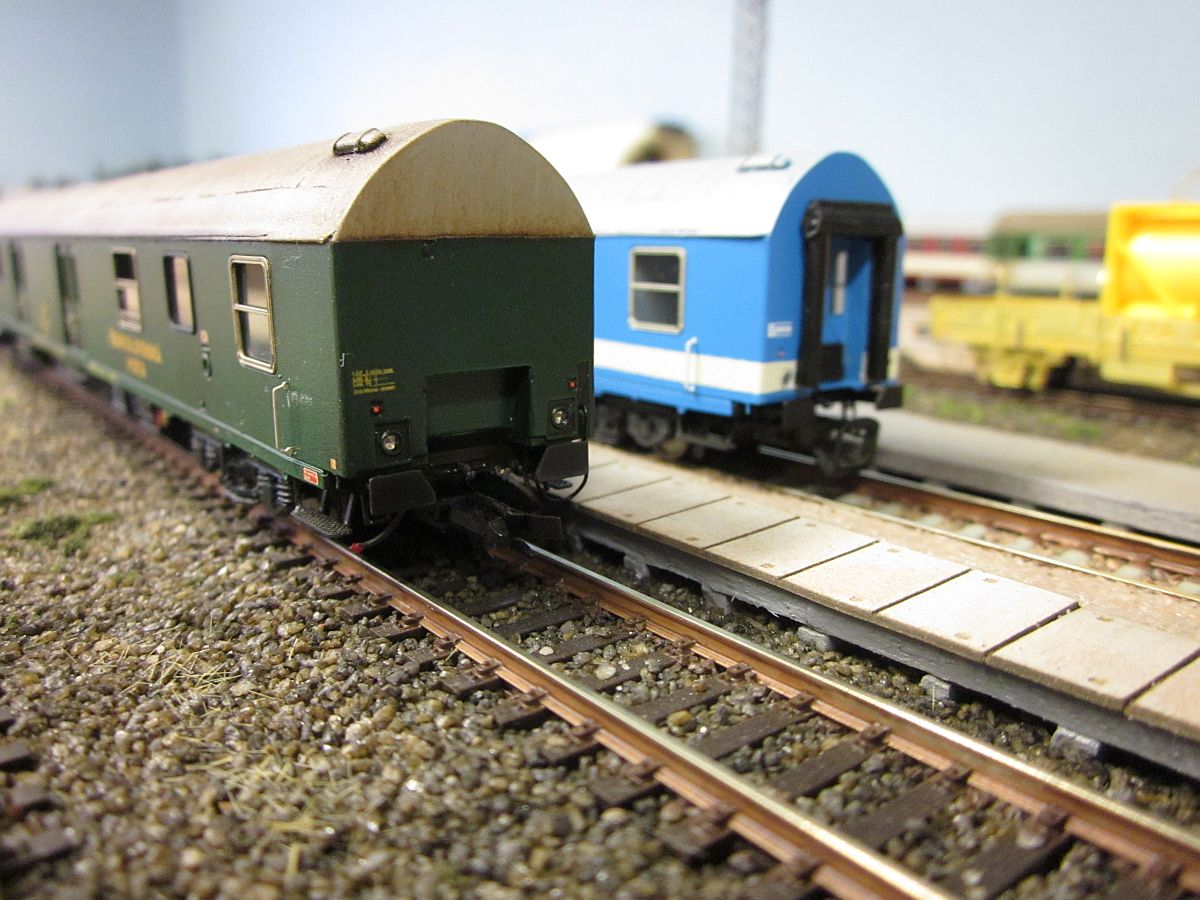

 Na závěr ještě pohled na všechny tři vozy D Post. Poslední fotografie poukazuje na rozdílnost čel - průchozí / neprůchozí, tak jak to leptaná stavebnice nabízela :)

Dpost_dkv12Dpost_dkv13Dpost_dkv14

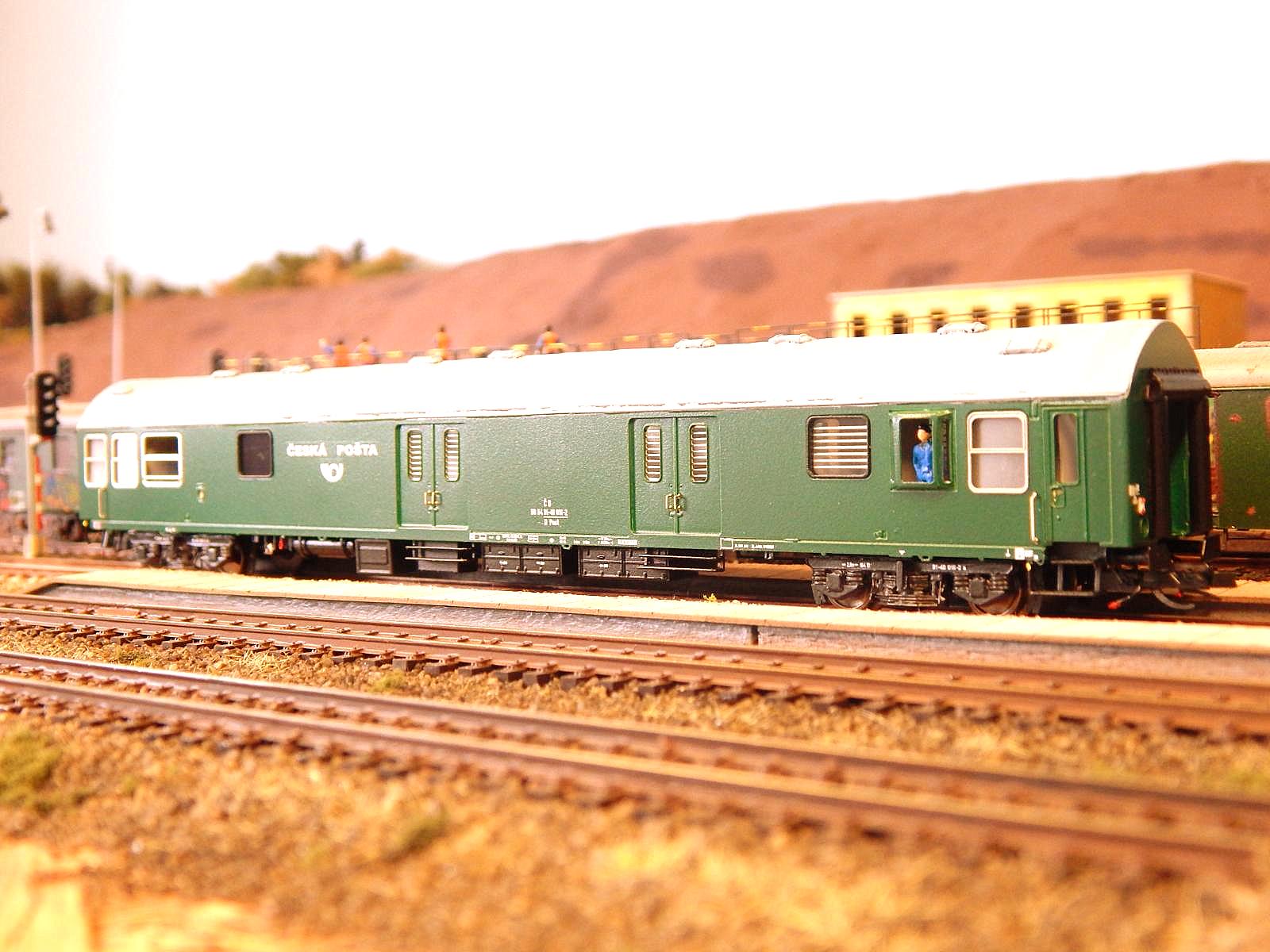

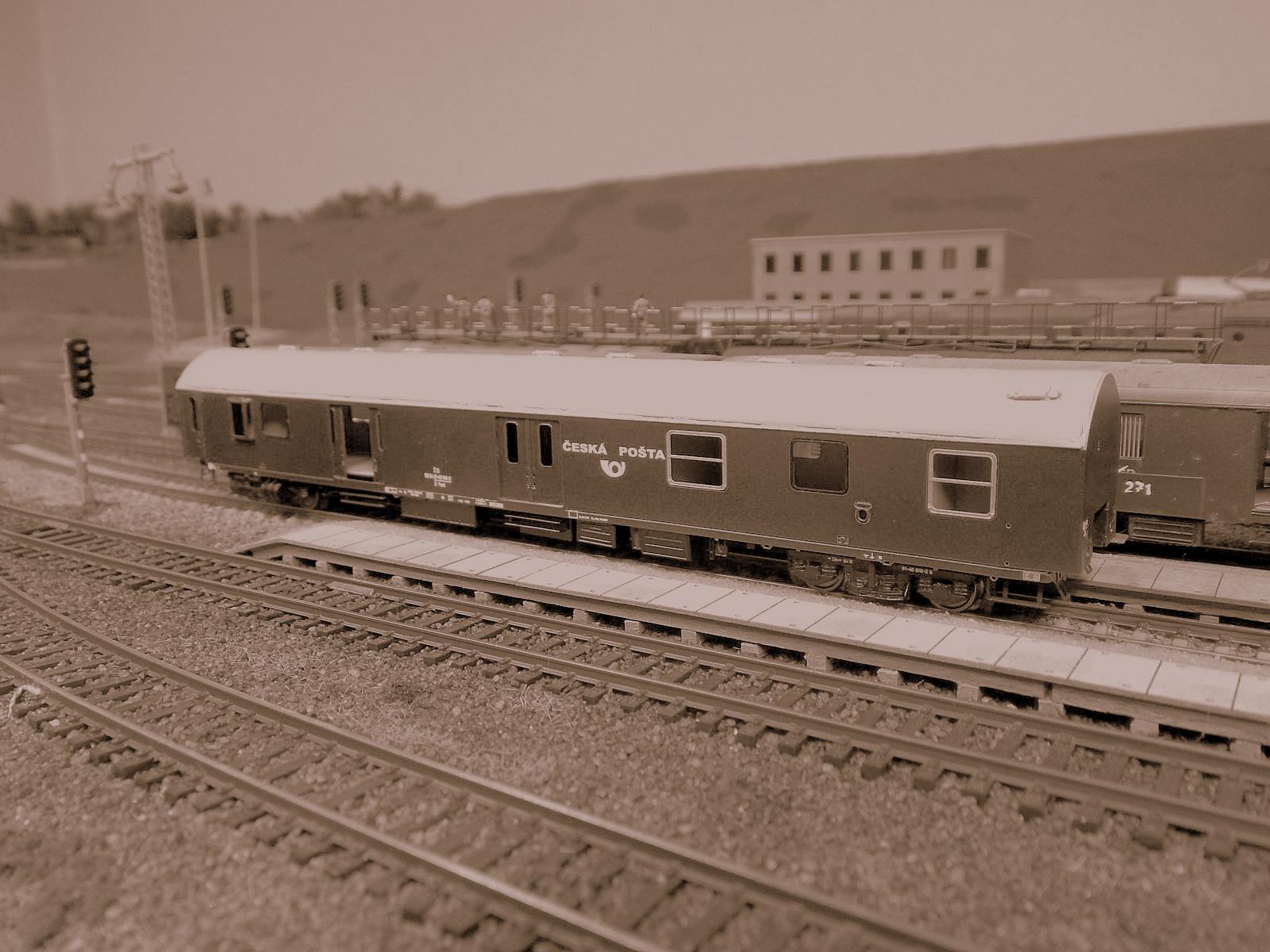

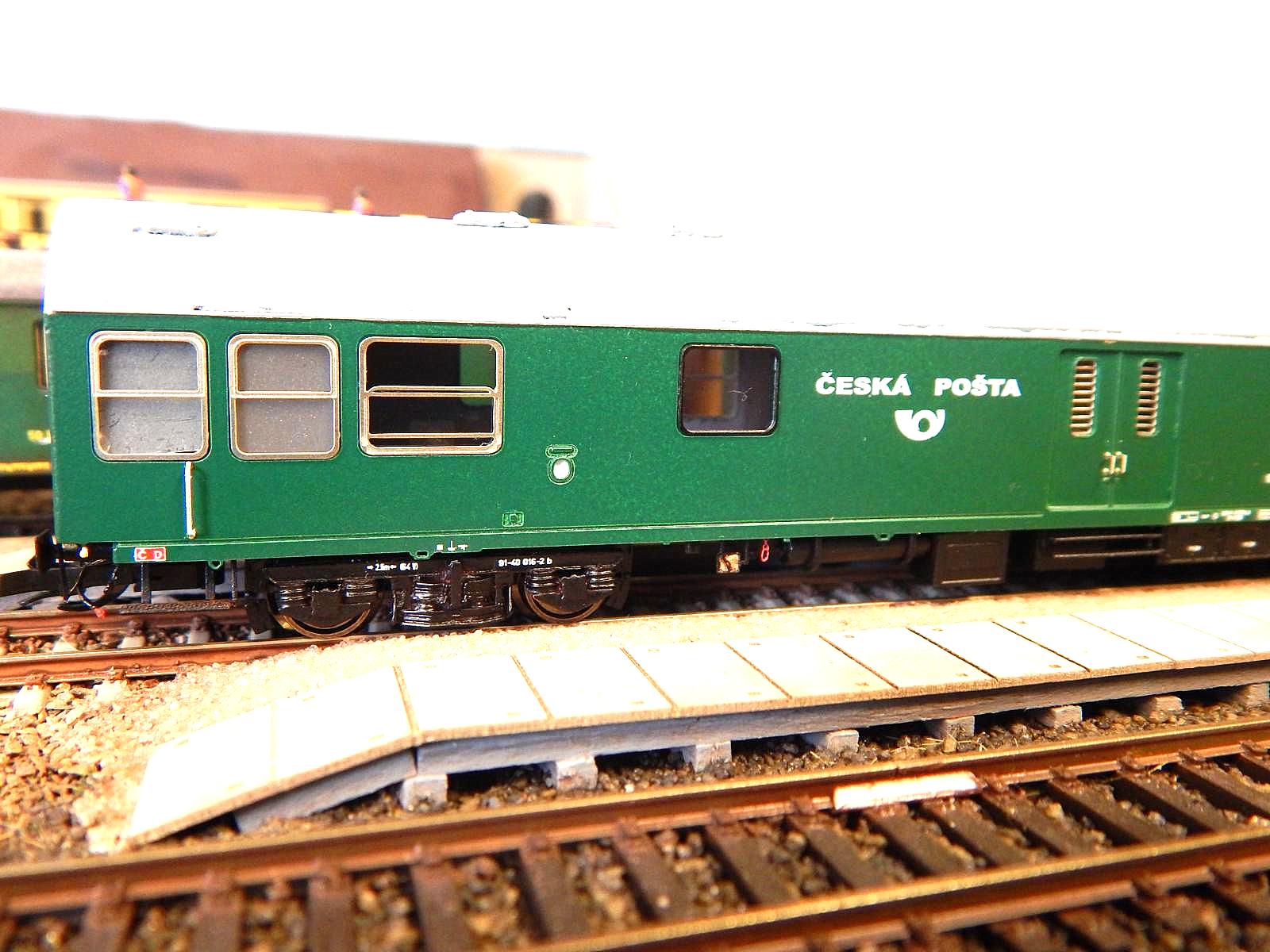

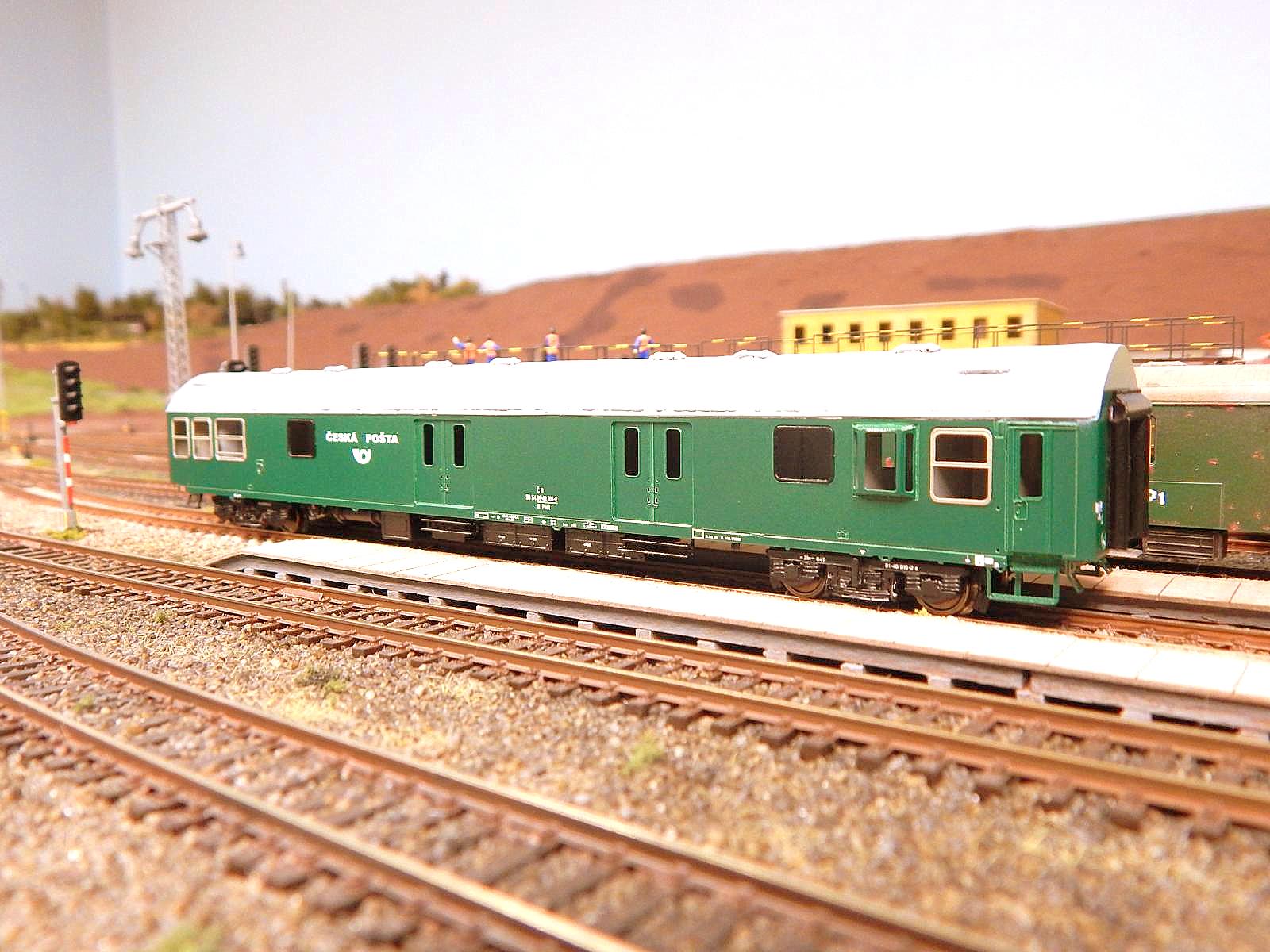

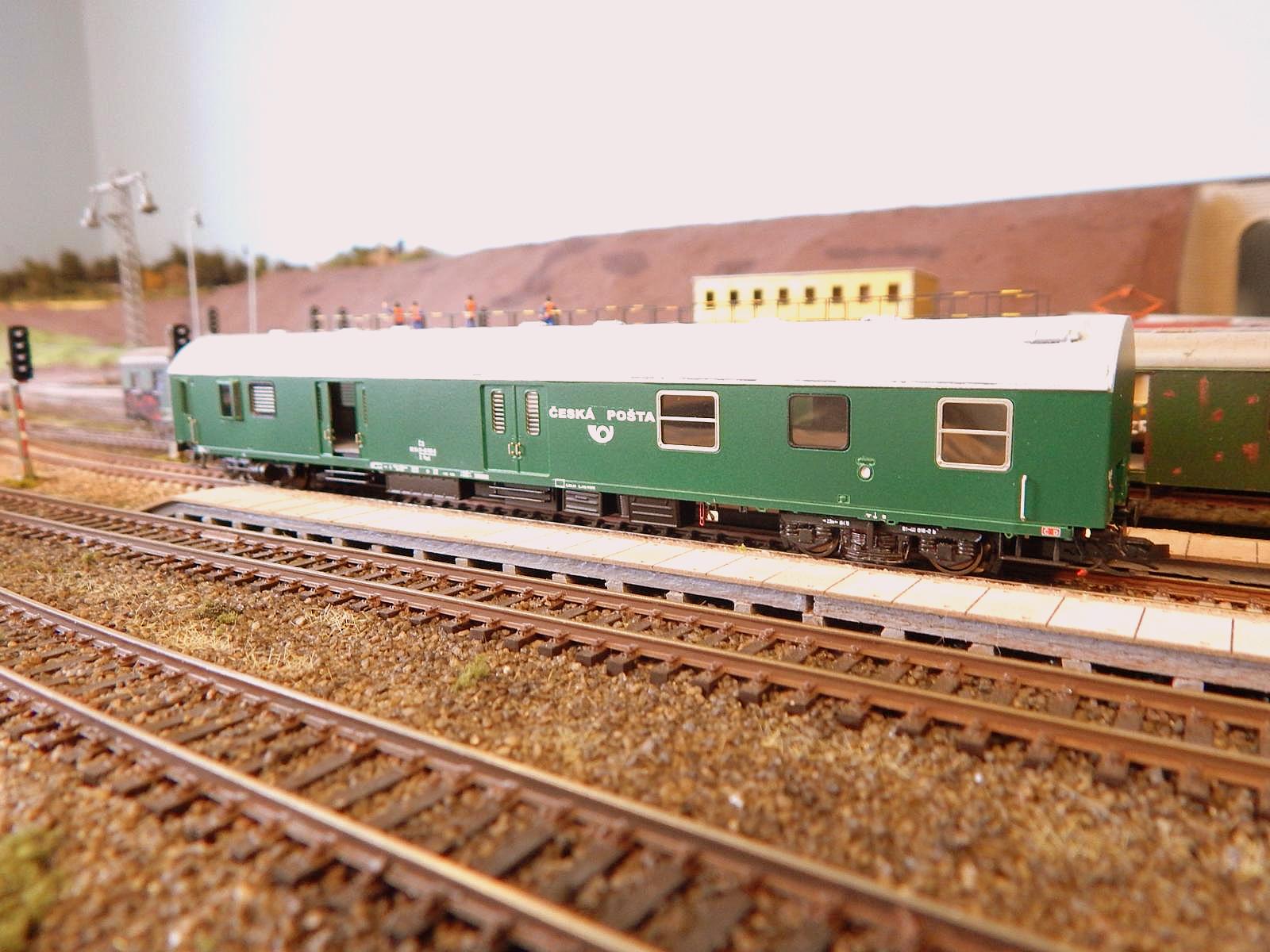

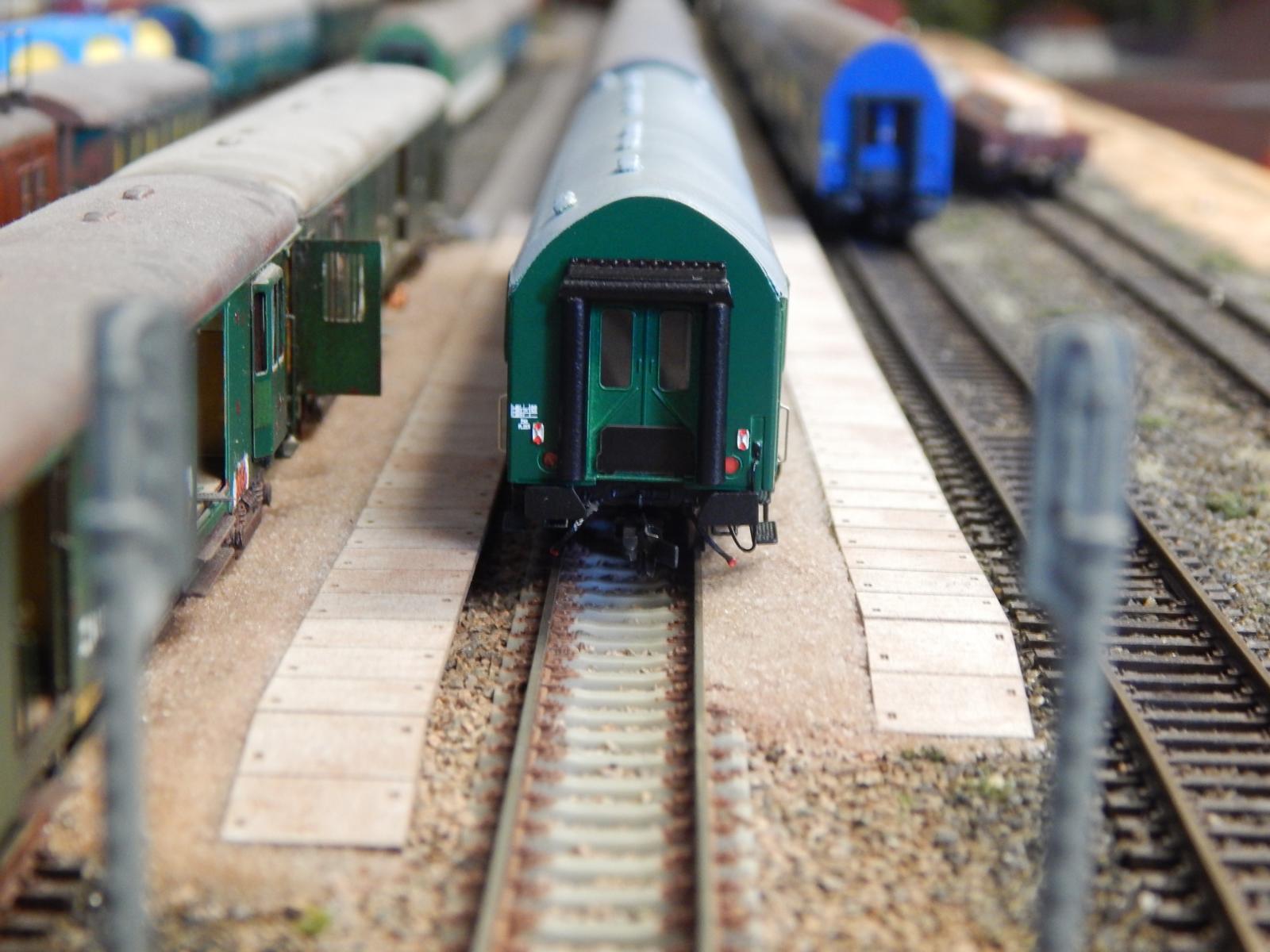

Hotový model ČD - D Post 50 54 91-40 016-2

Dpost-016cDpost-016d_2Dpost-016f_3

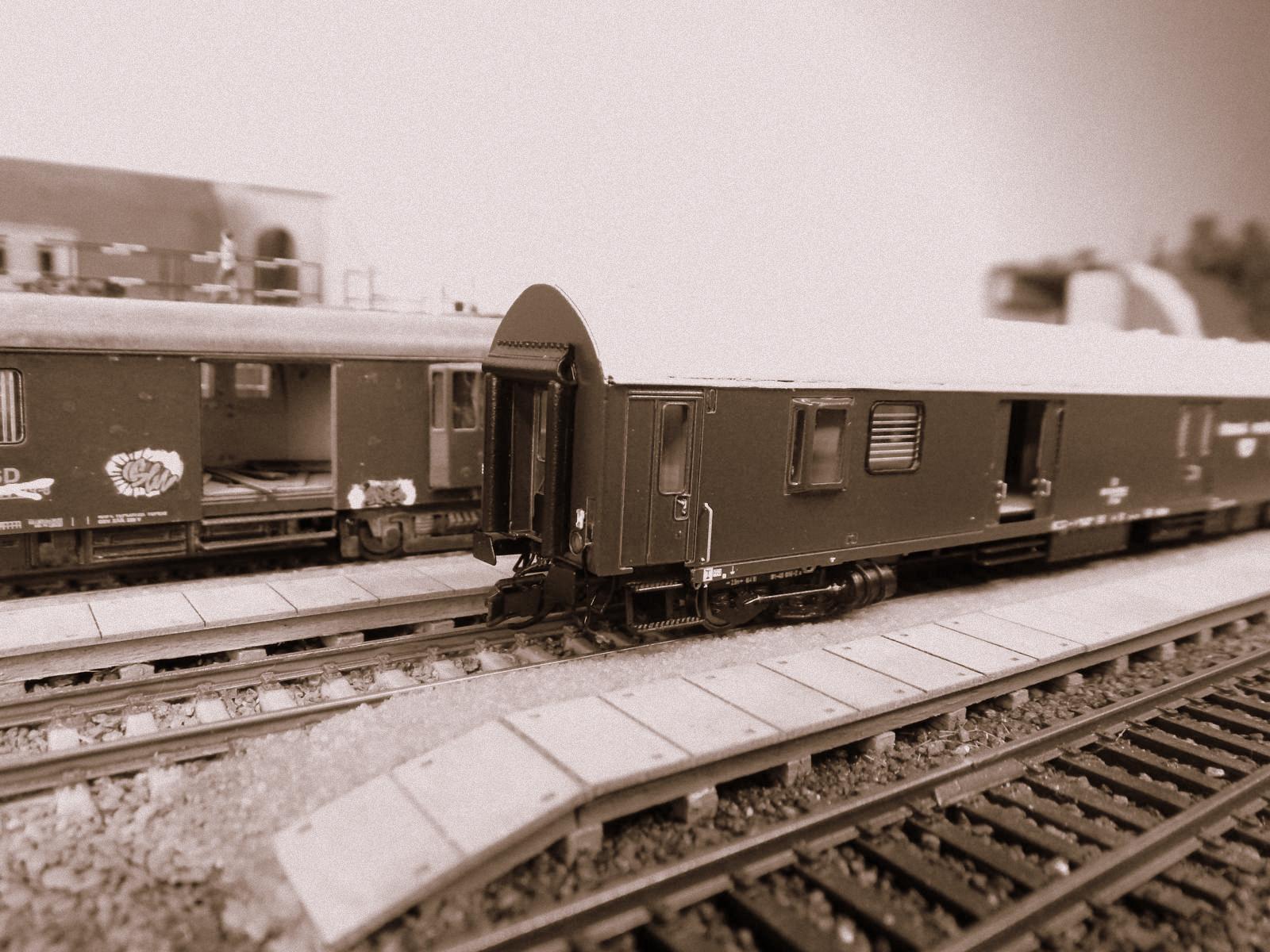

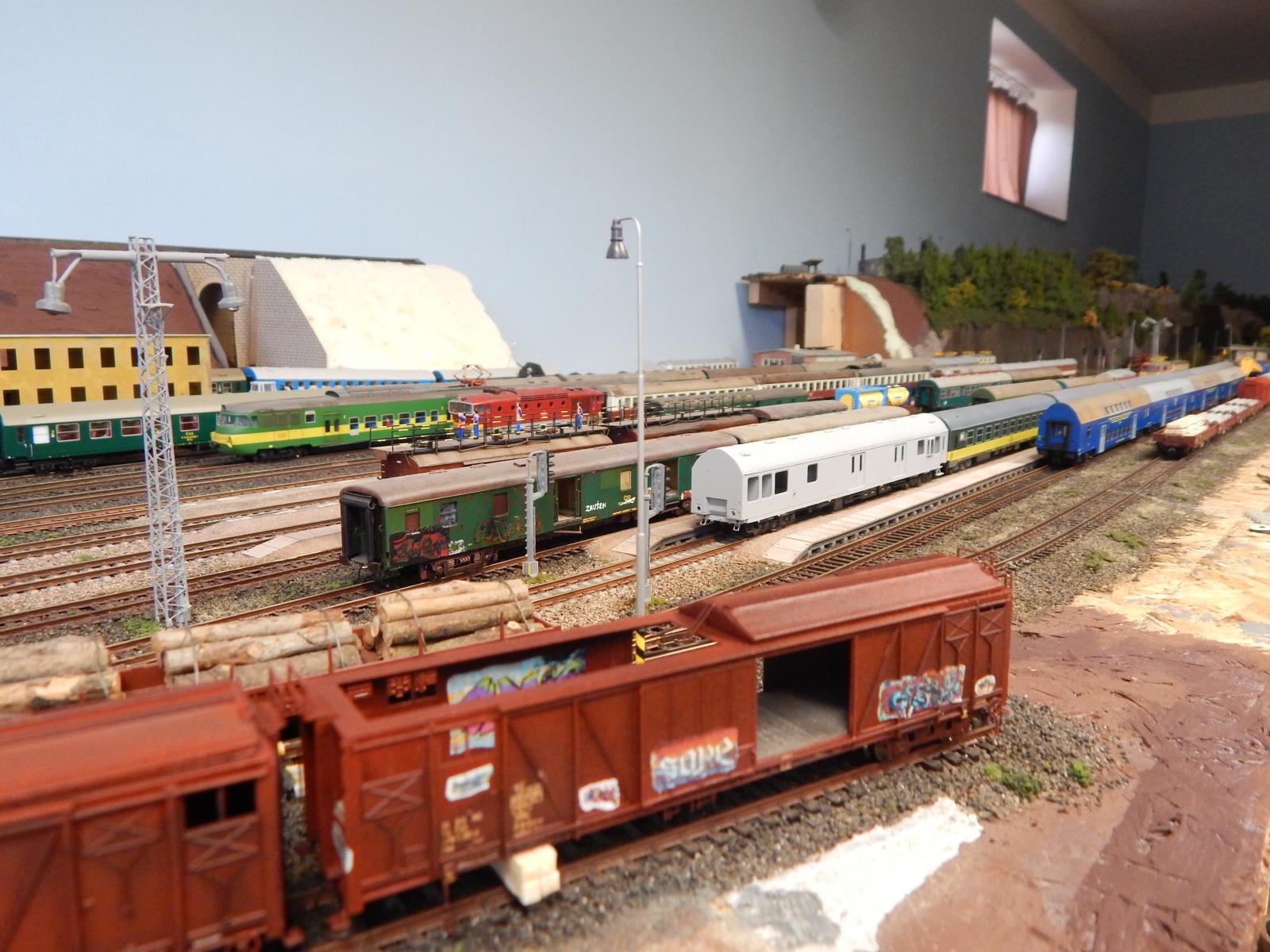

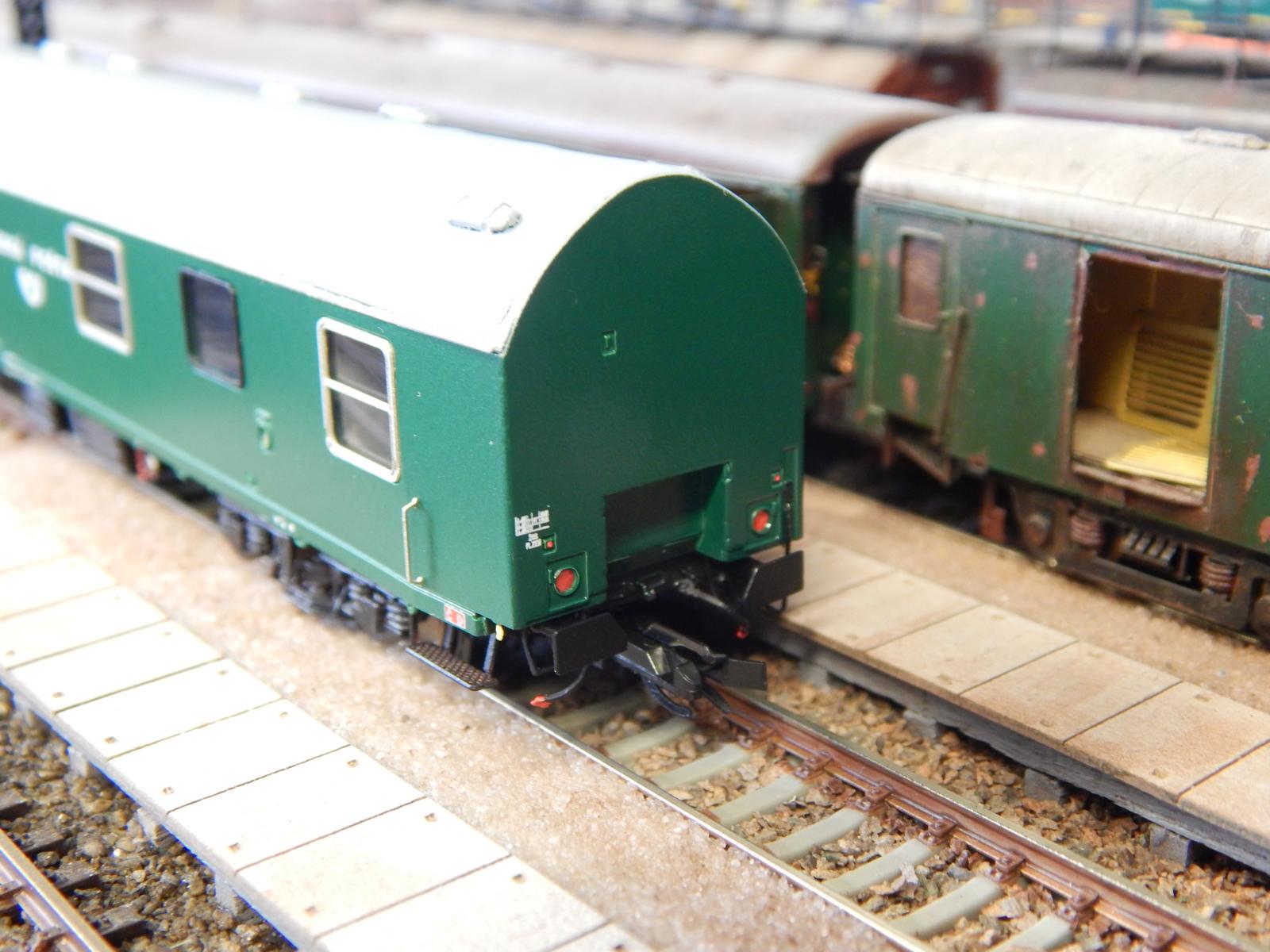

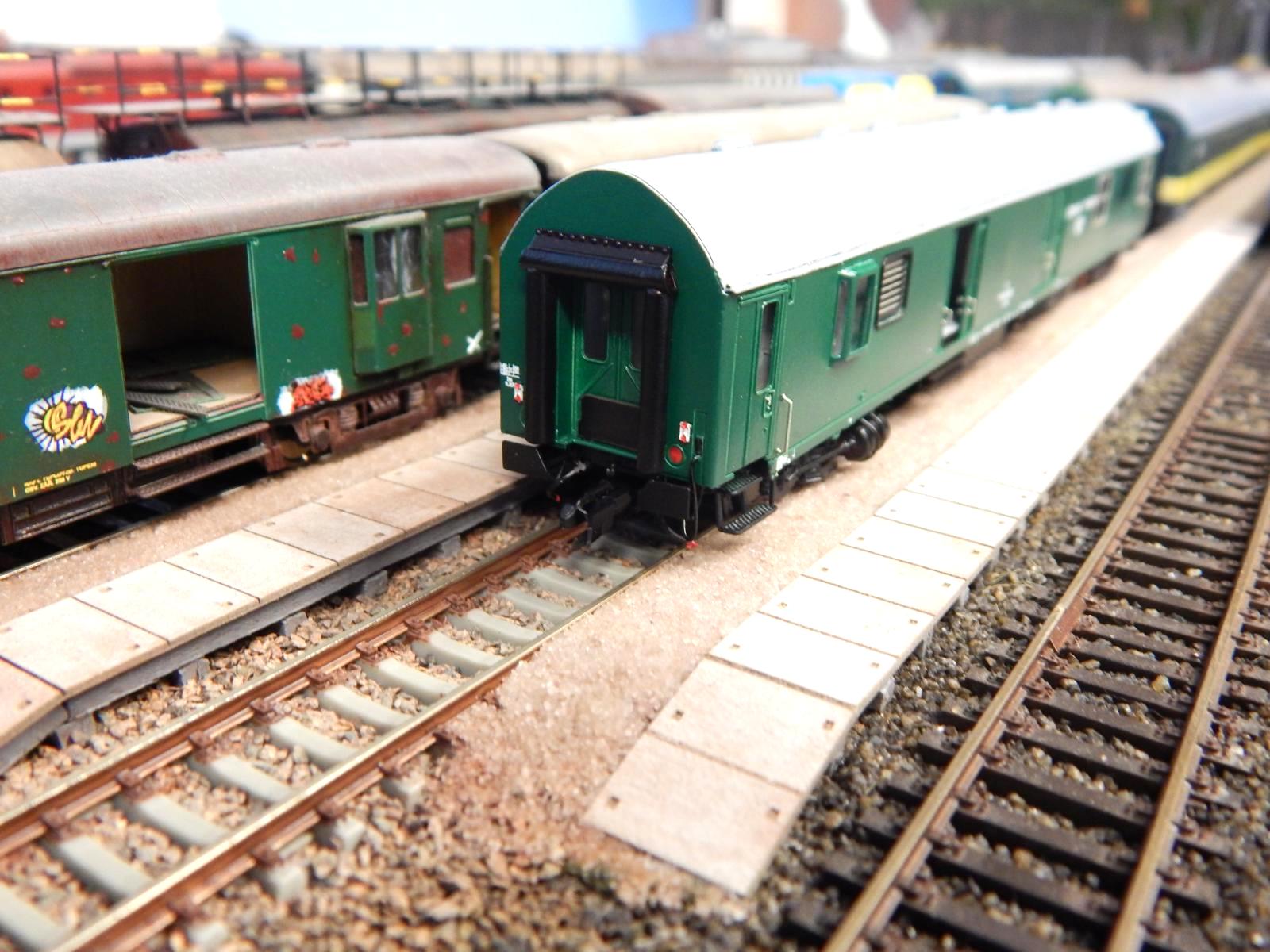

Hotový model

Dpost-016i_2Dpost-016gDpost-016h

Dpost-016jDpost-016kDpost-016m

Dpost-016nDpost-016o_2Dpost-016p

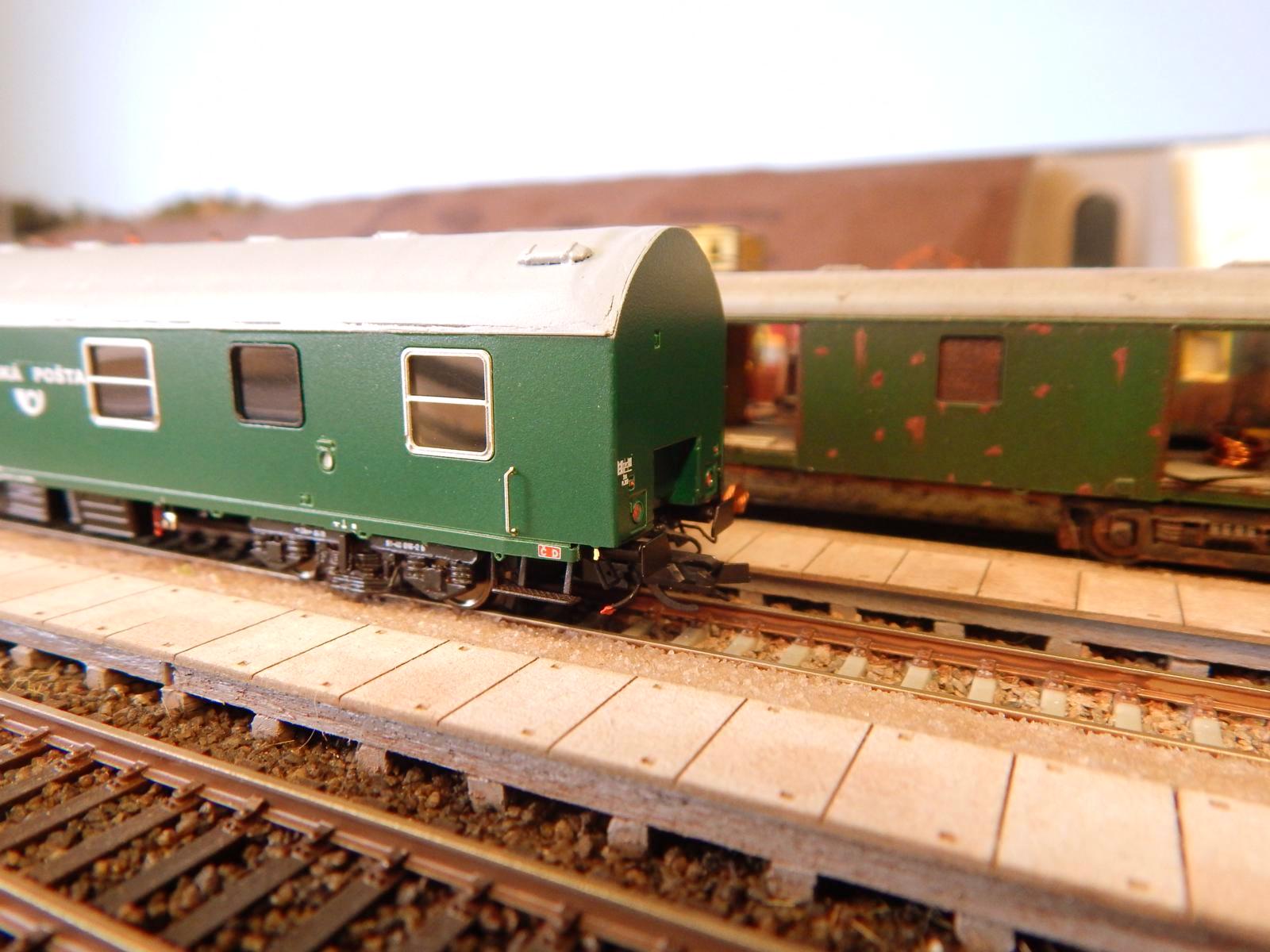

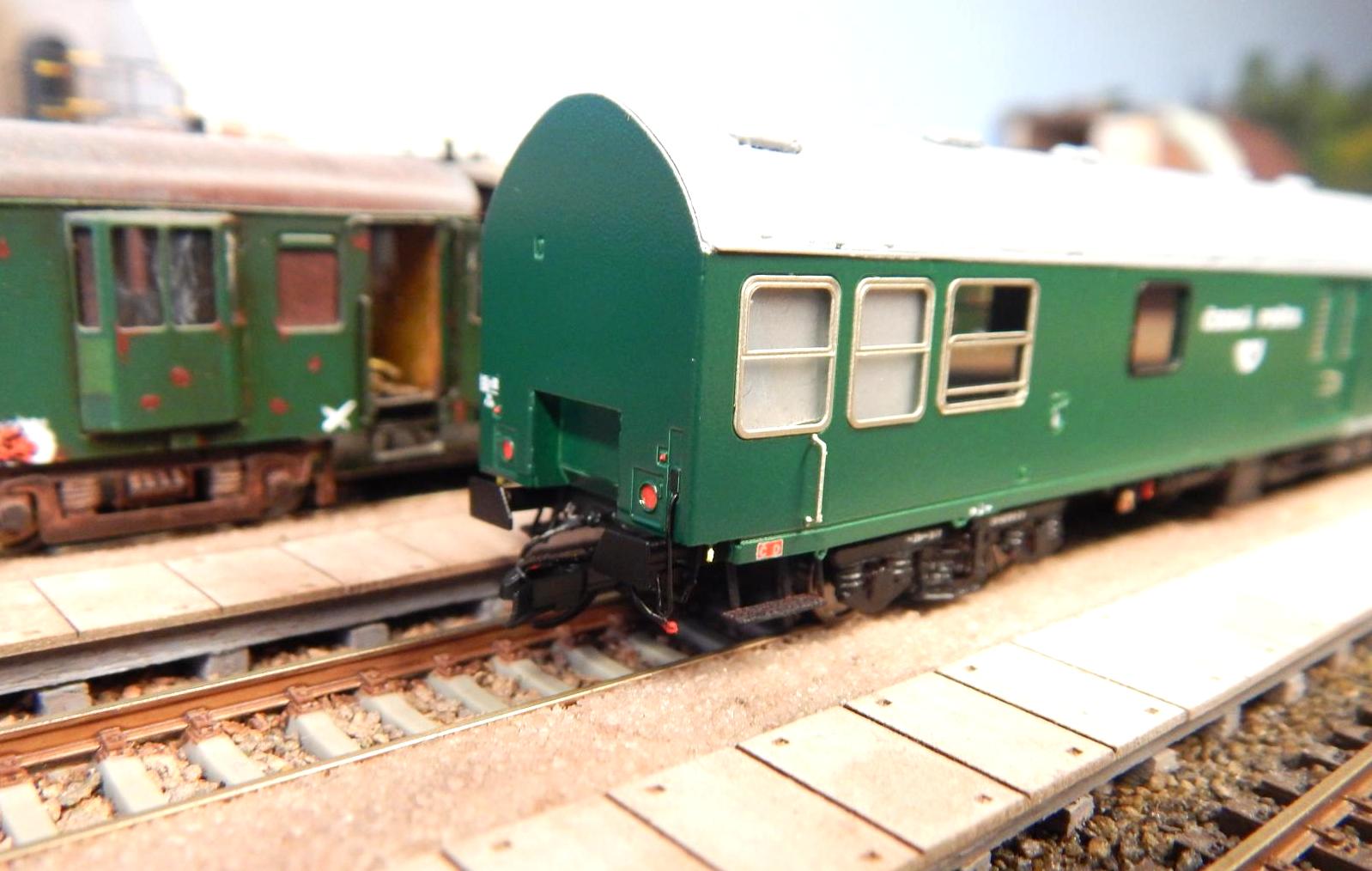

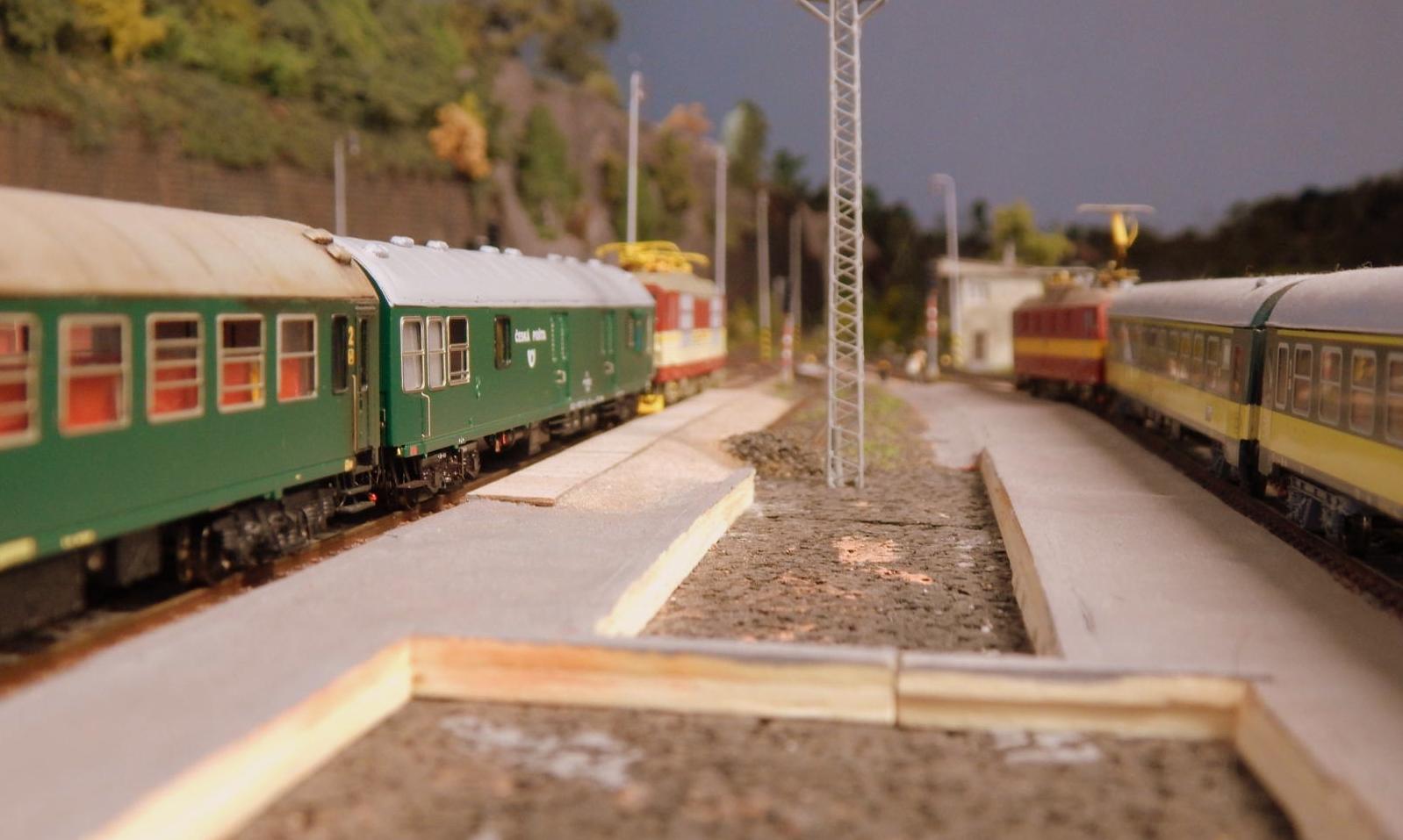

Takto by měl být ( byl ) vůz správně řazen - průchozím čelem k lokomotivě, neprůchozím k dalším vozům

Dpost-016qDpost-016rDpost-016t


Doplňující fotografie

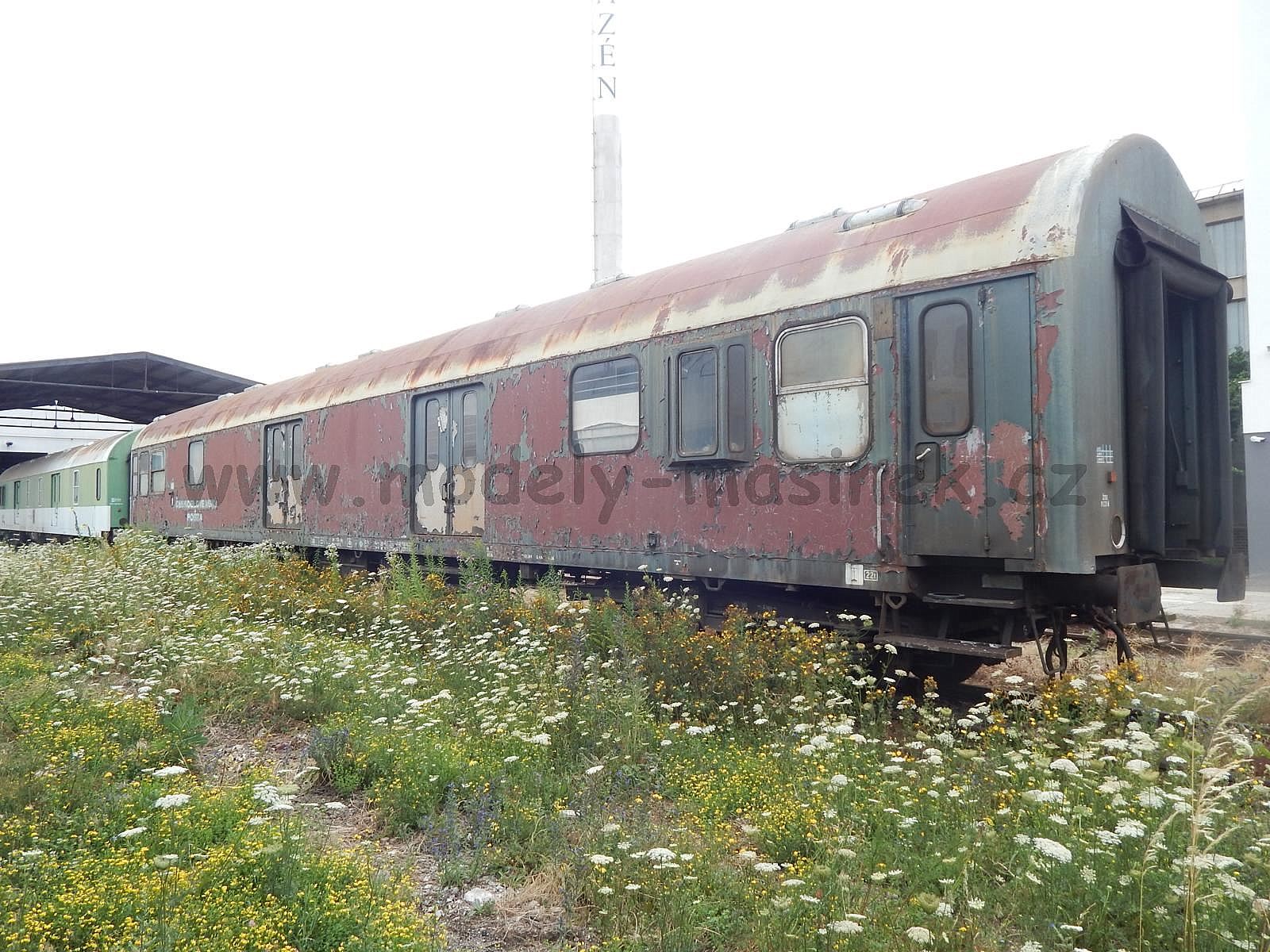

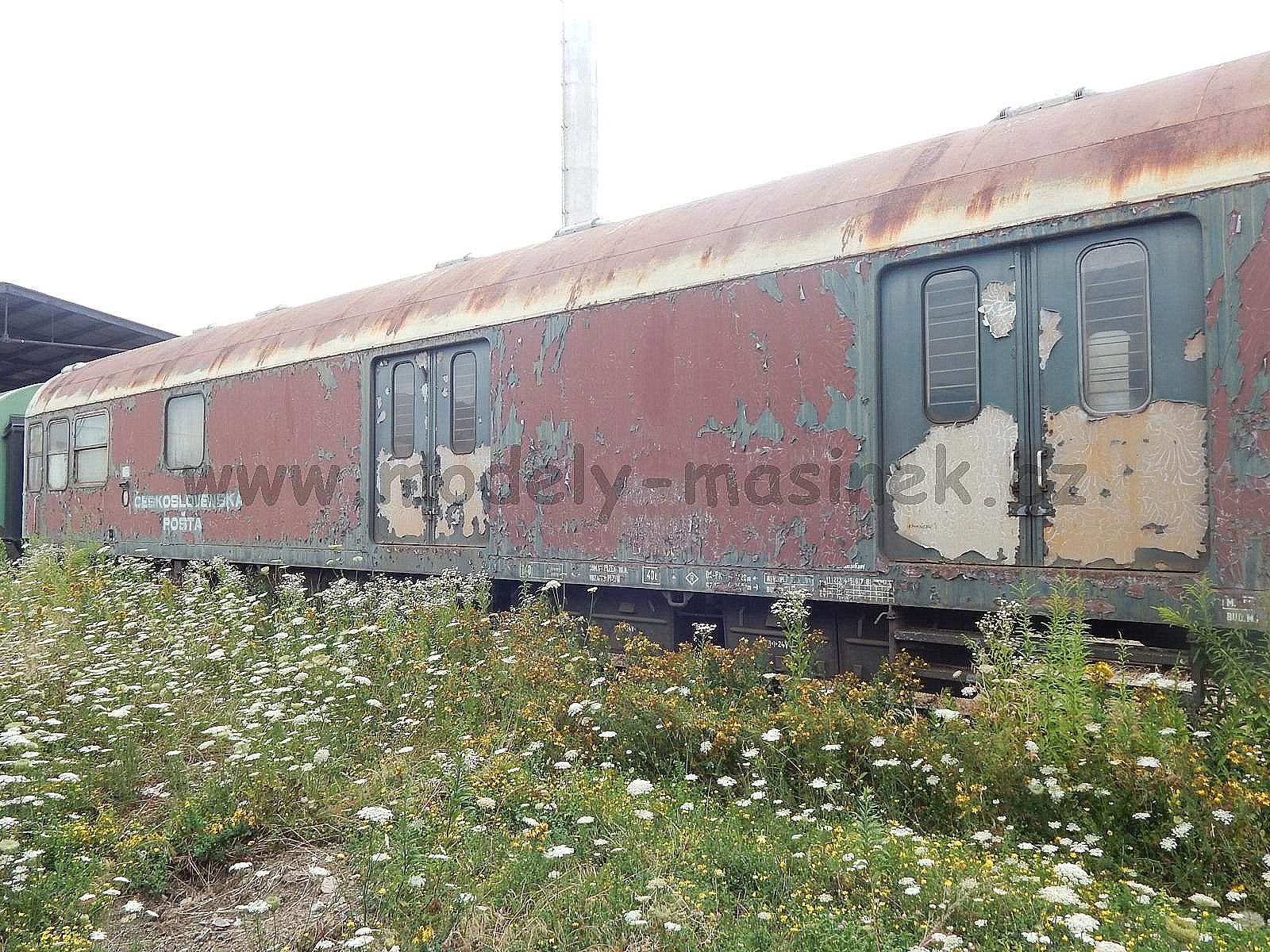

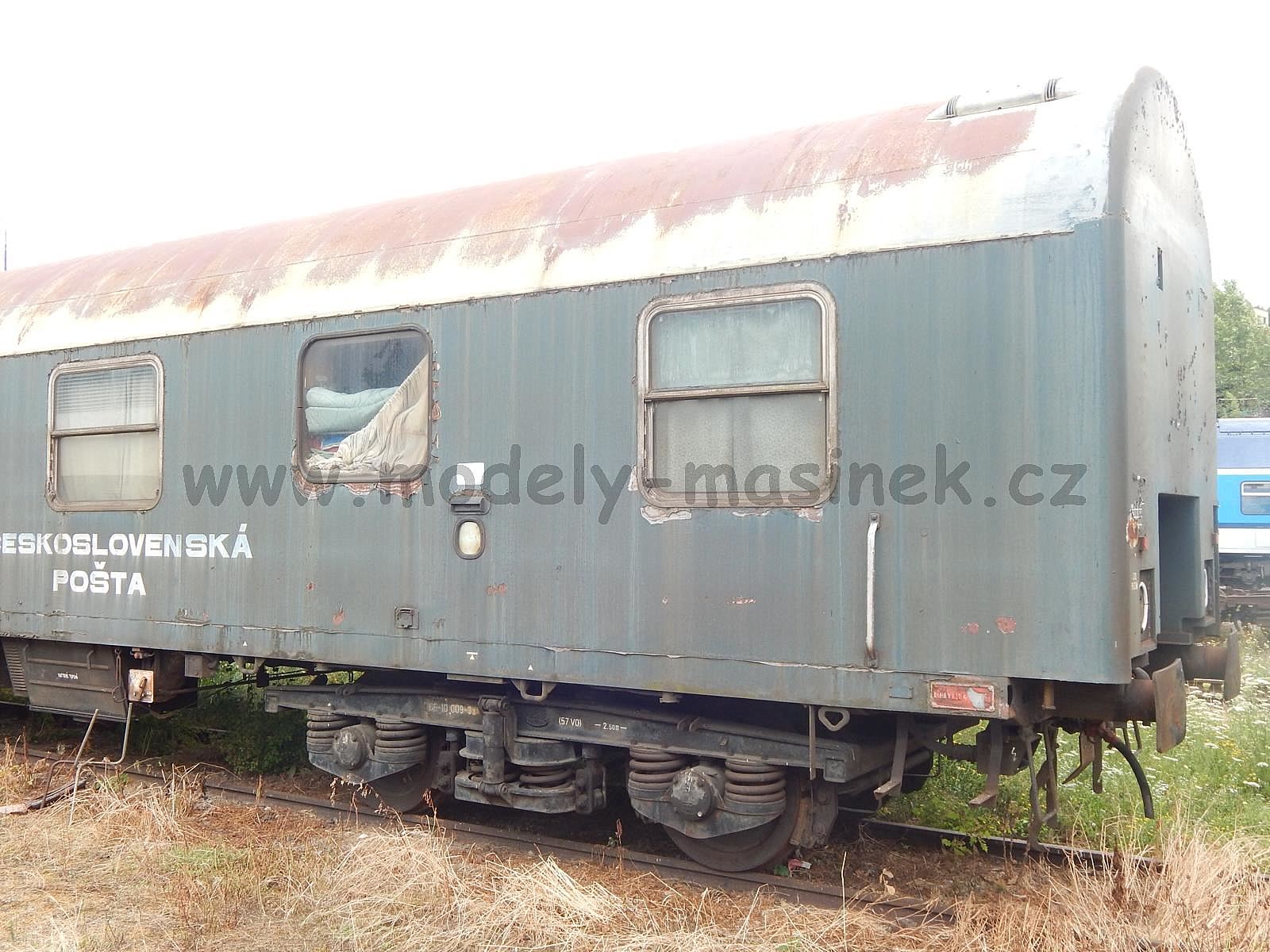

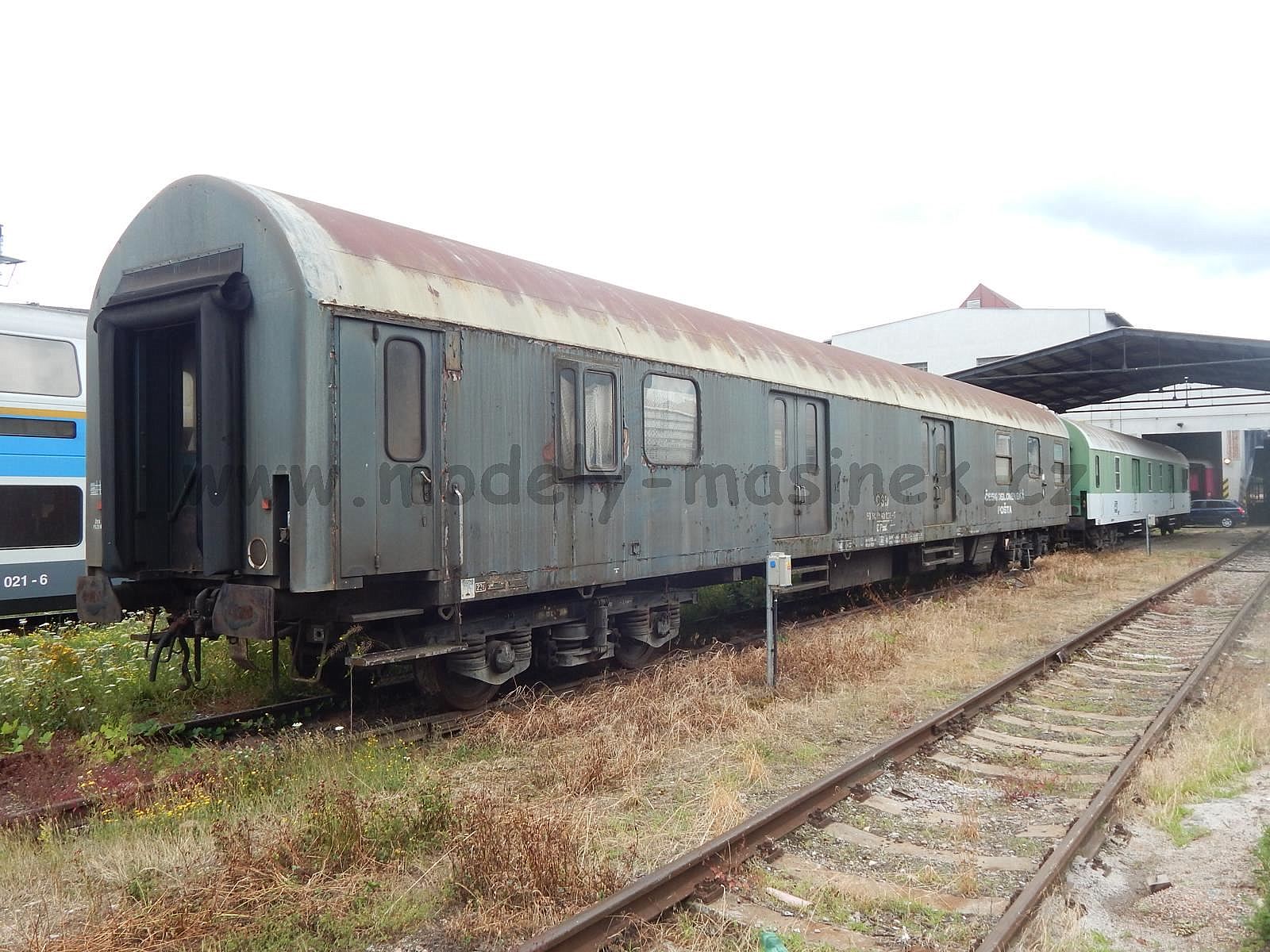

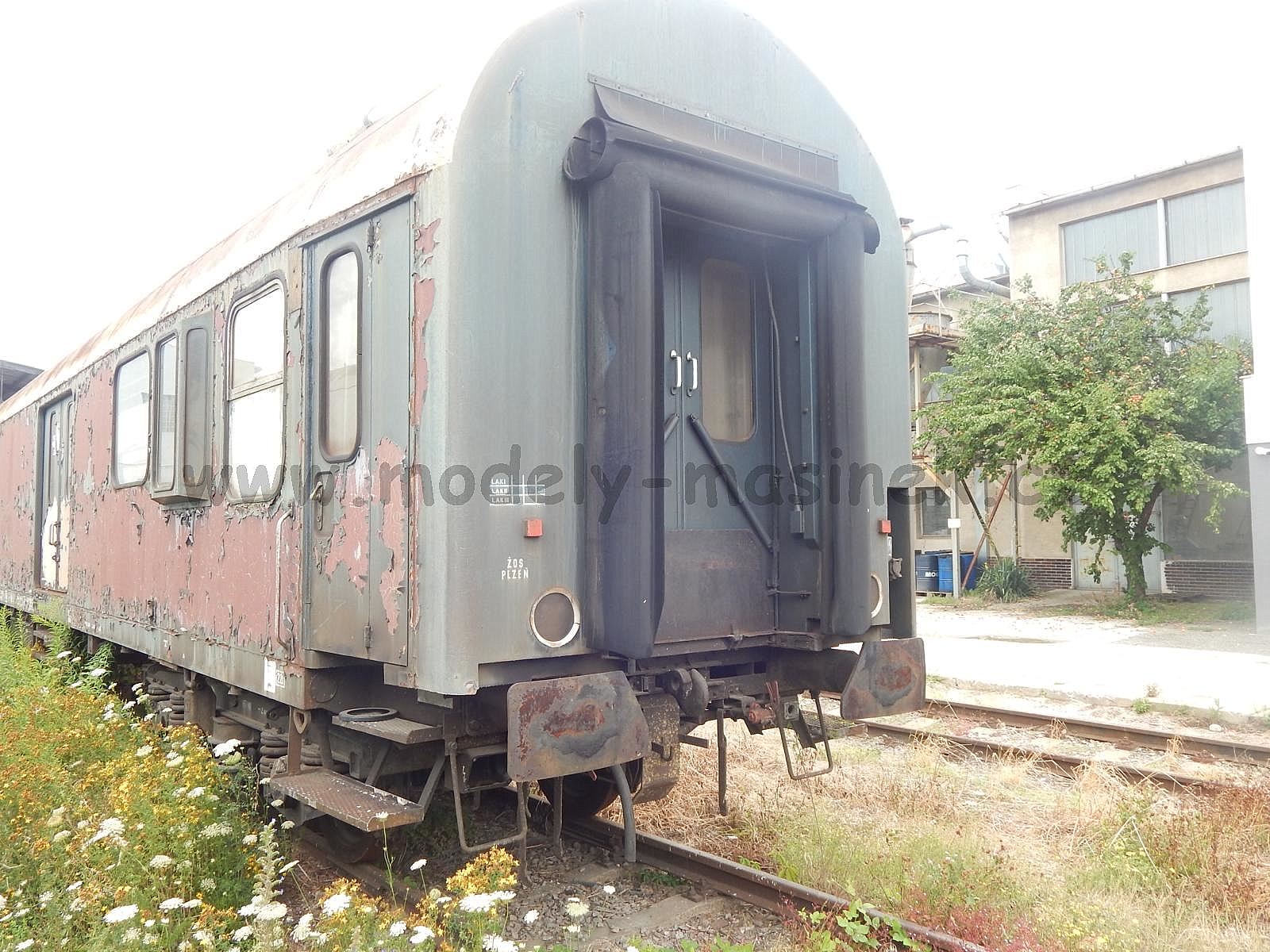

D Post 033 Praha 12.7.2017

D-post-033-praha-12-7-2017D-post-033-praha-12-7-2017aD-post-033-praha-12-7-2017b

D-post-033-praha-12-7-2017cD-post-033-praha-12-7-2017dD-post-033-praha-12-7-2017e

D-post-033-praha-12-7-2017fD-post-033-praha-12-7-2017g

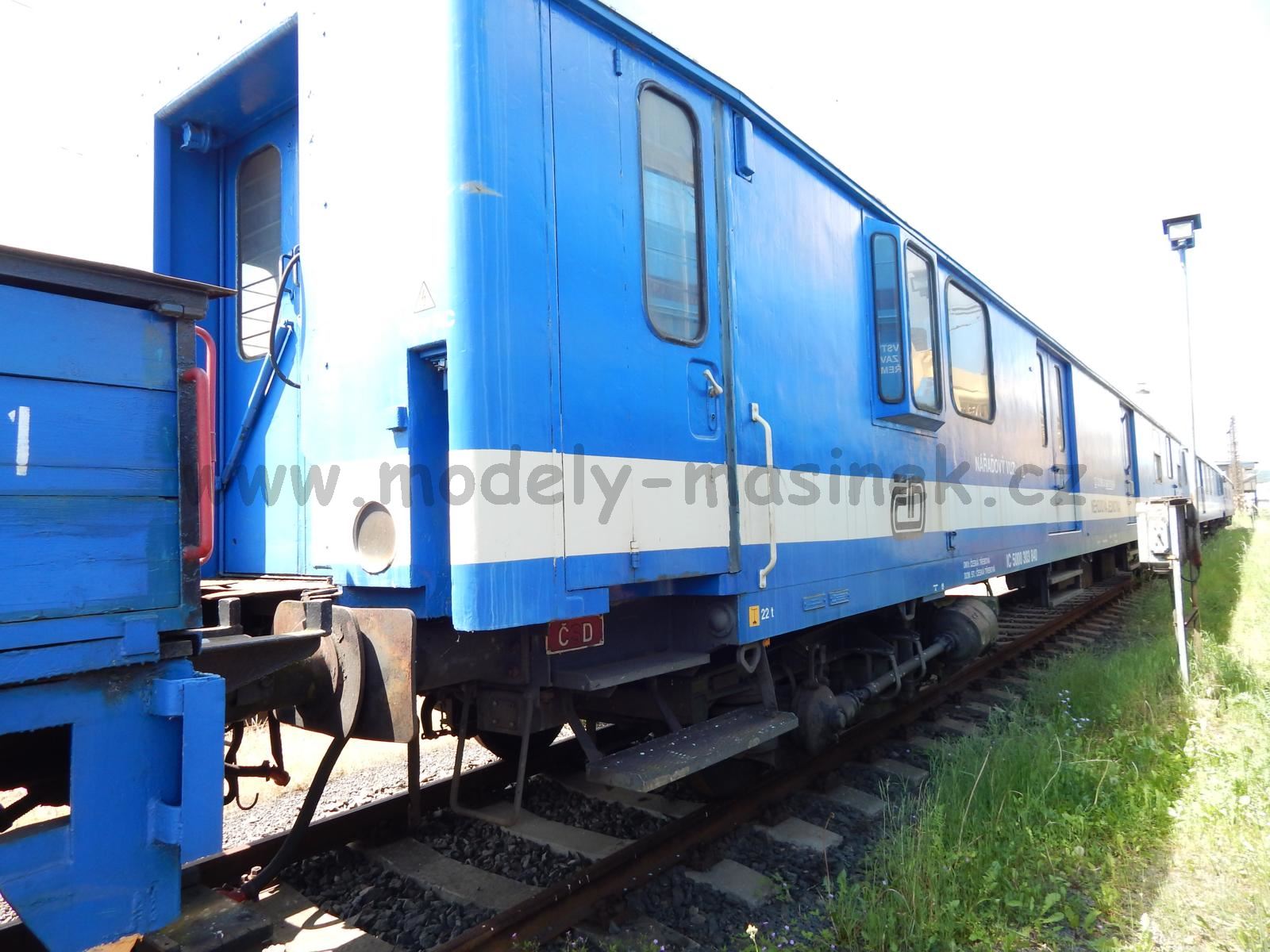

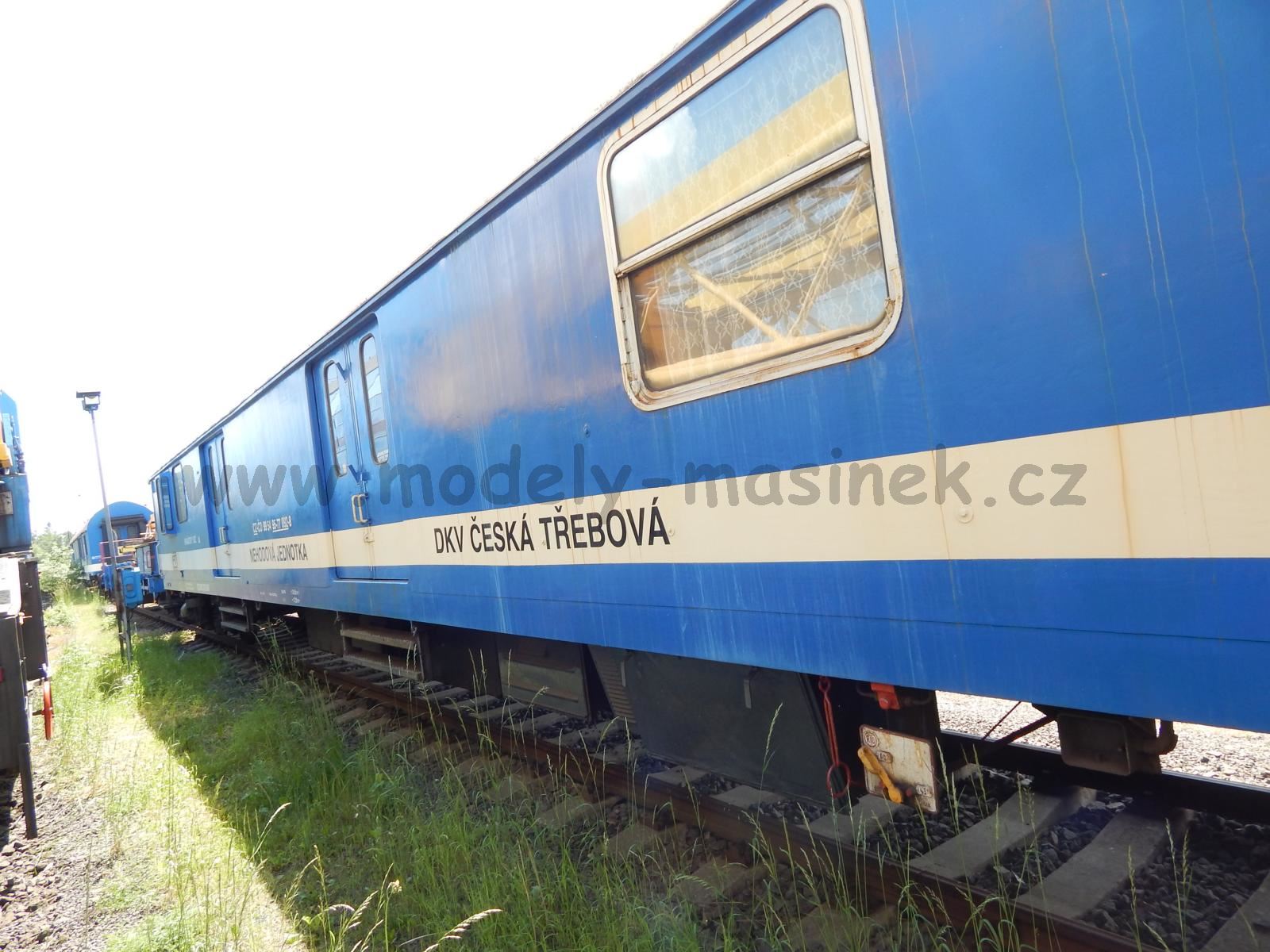

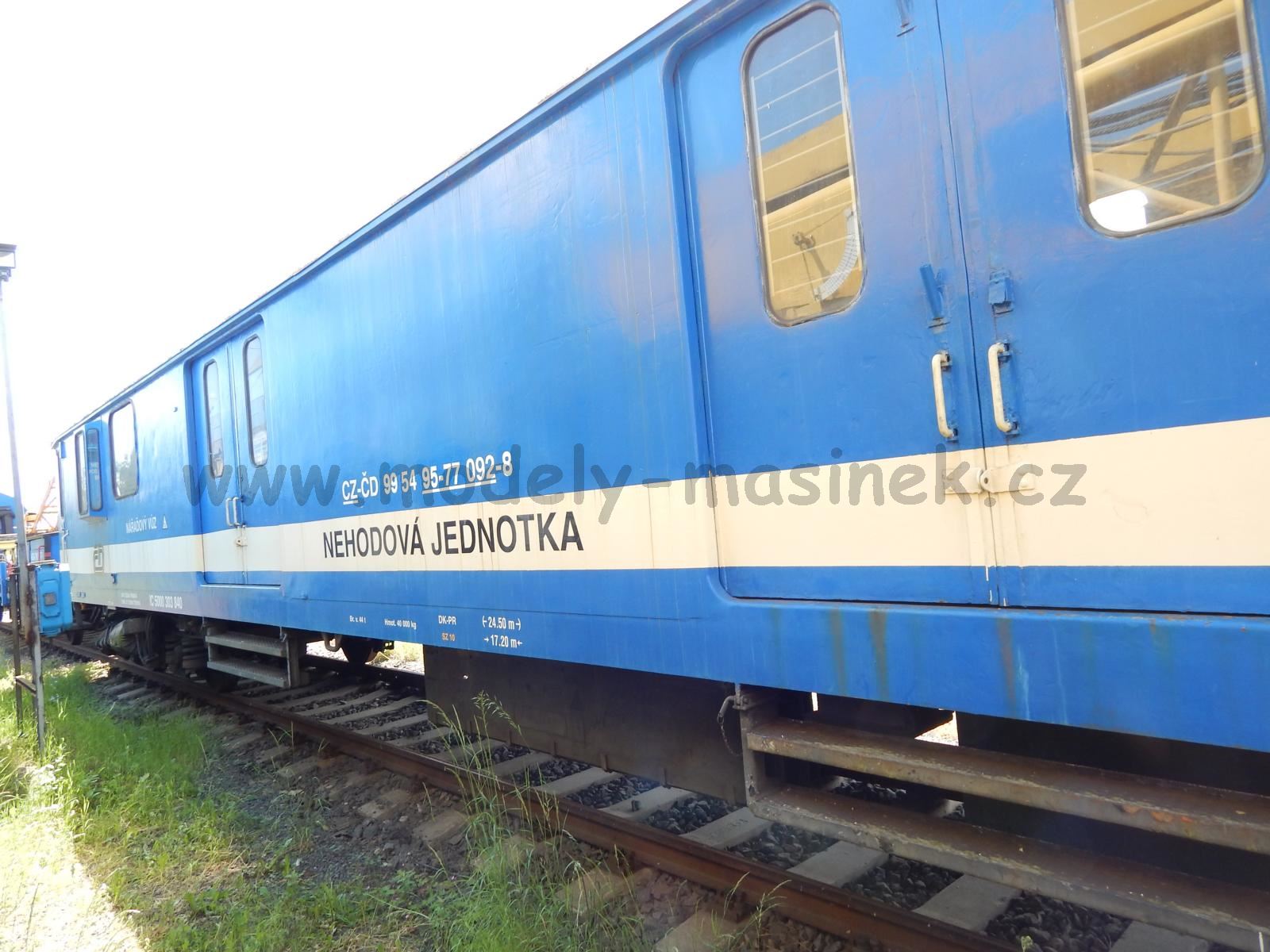

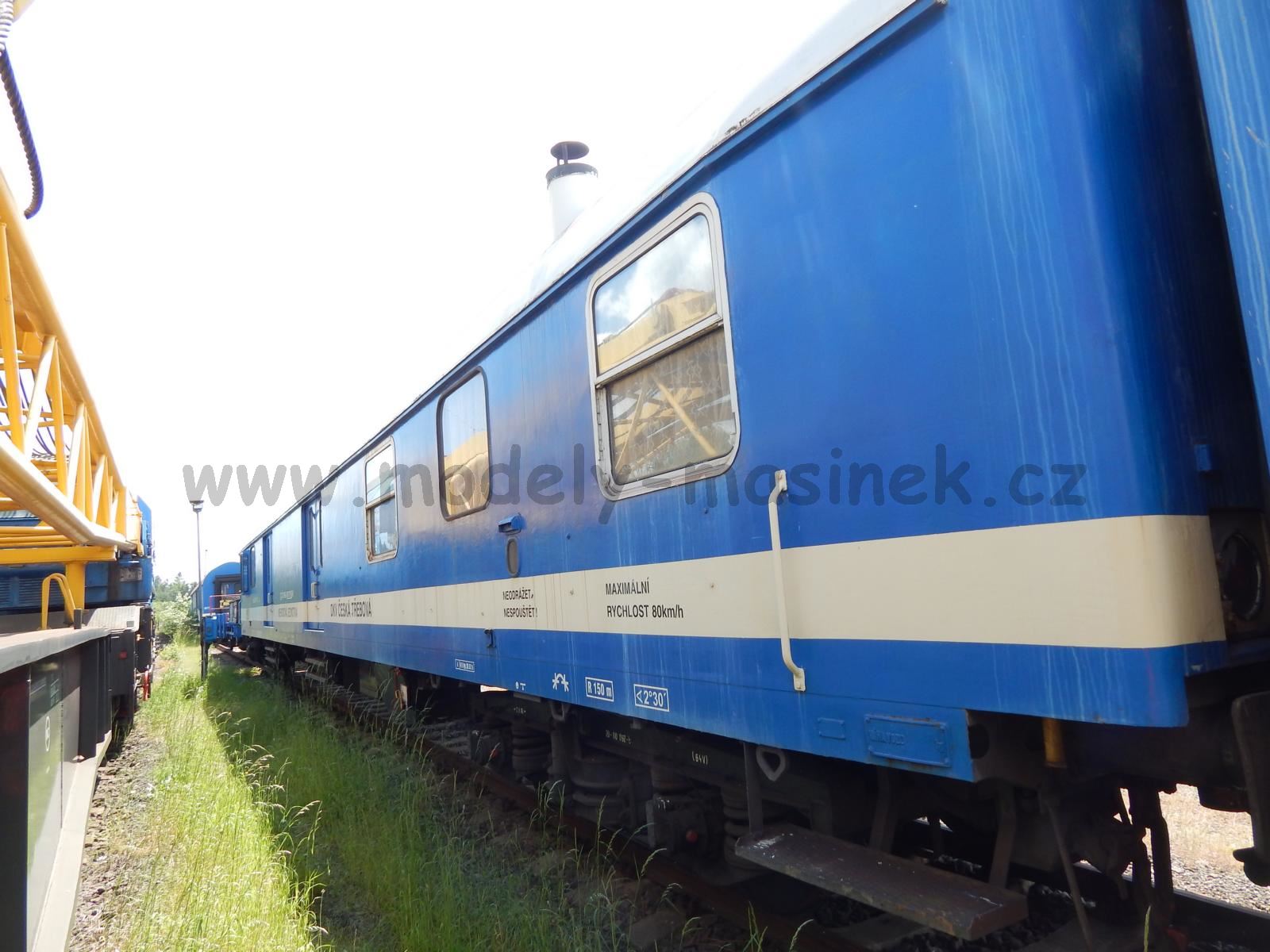

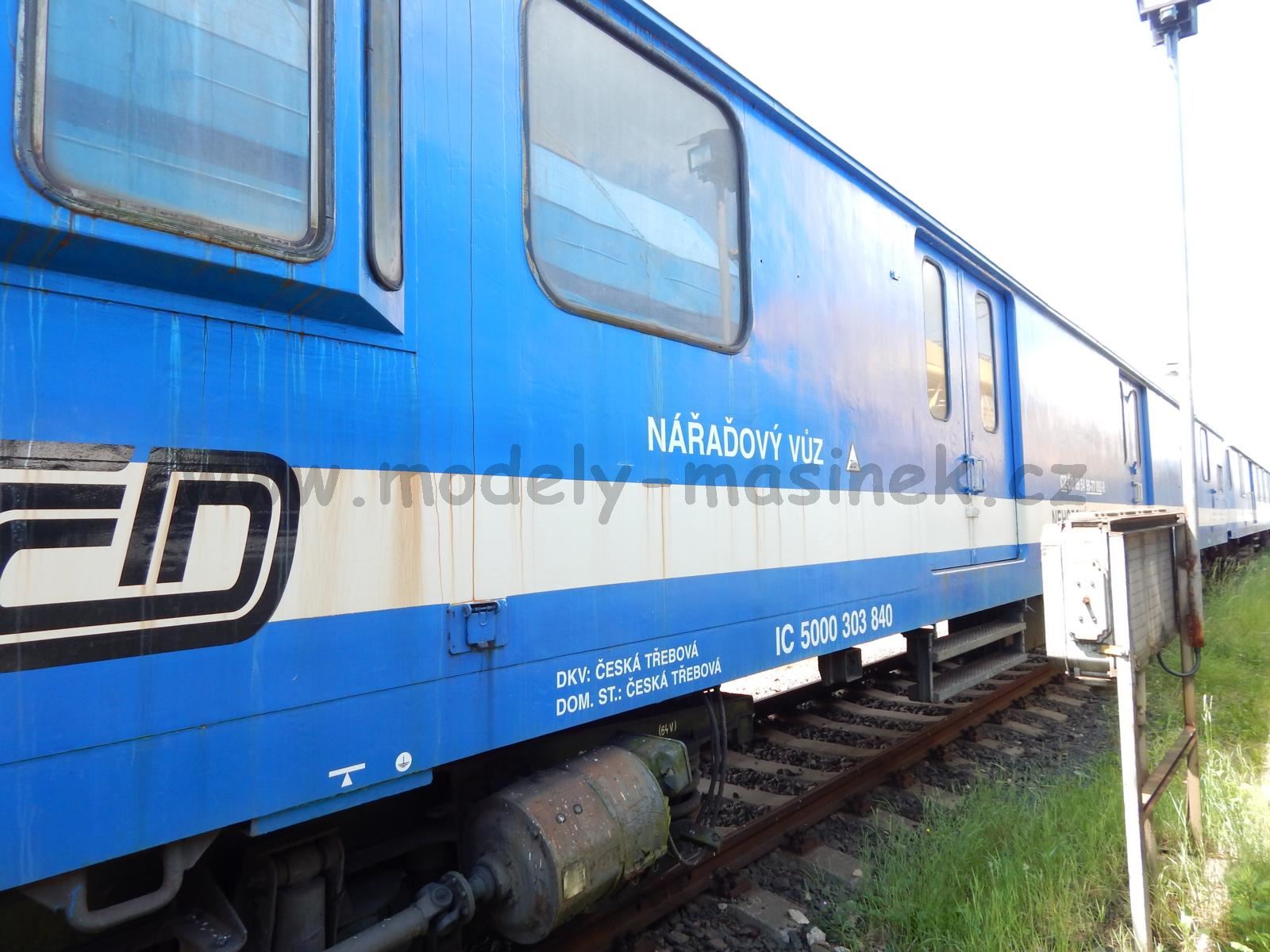

D Post jako NEHODOVÁ JEDNOTKA č.092

Dpost_nehodova-jednotka_2Dpost_nehodovka_2Dpost092a

Dpost092cDpost092iDpost092j

Dpost092kDpost092mDpost092o_2

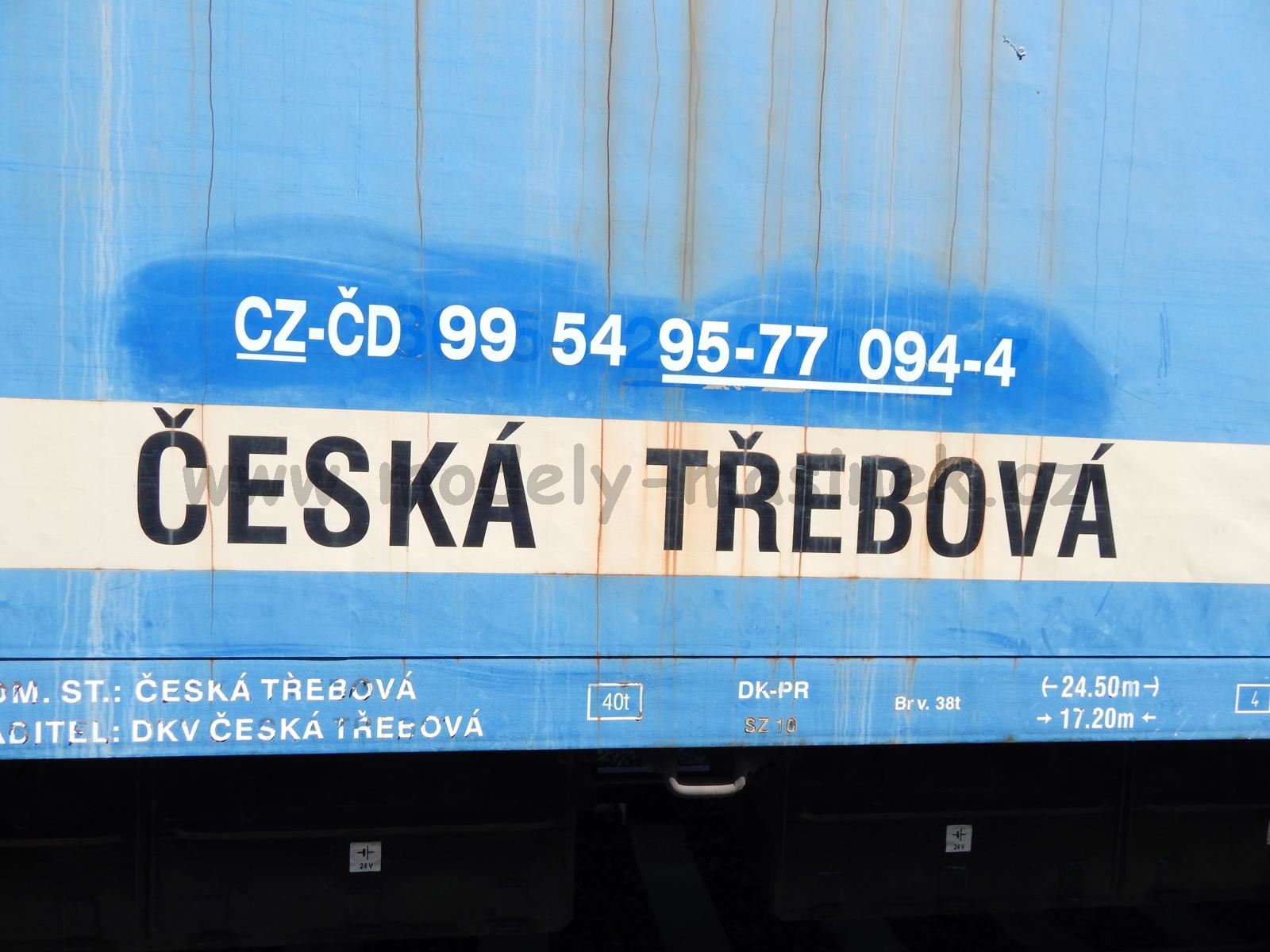

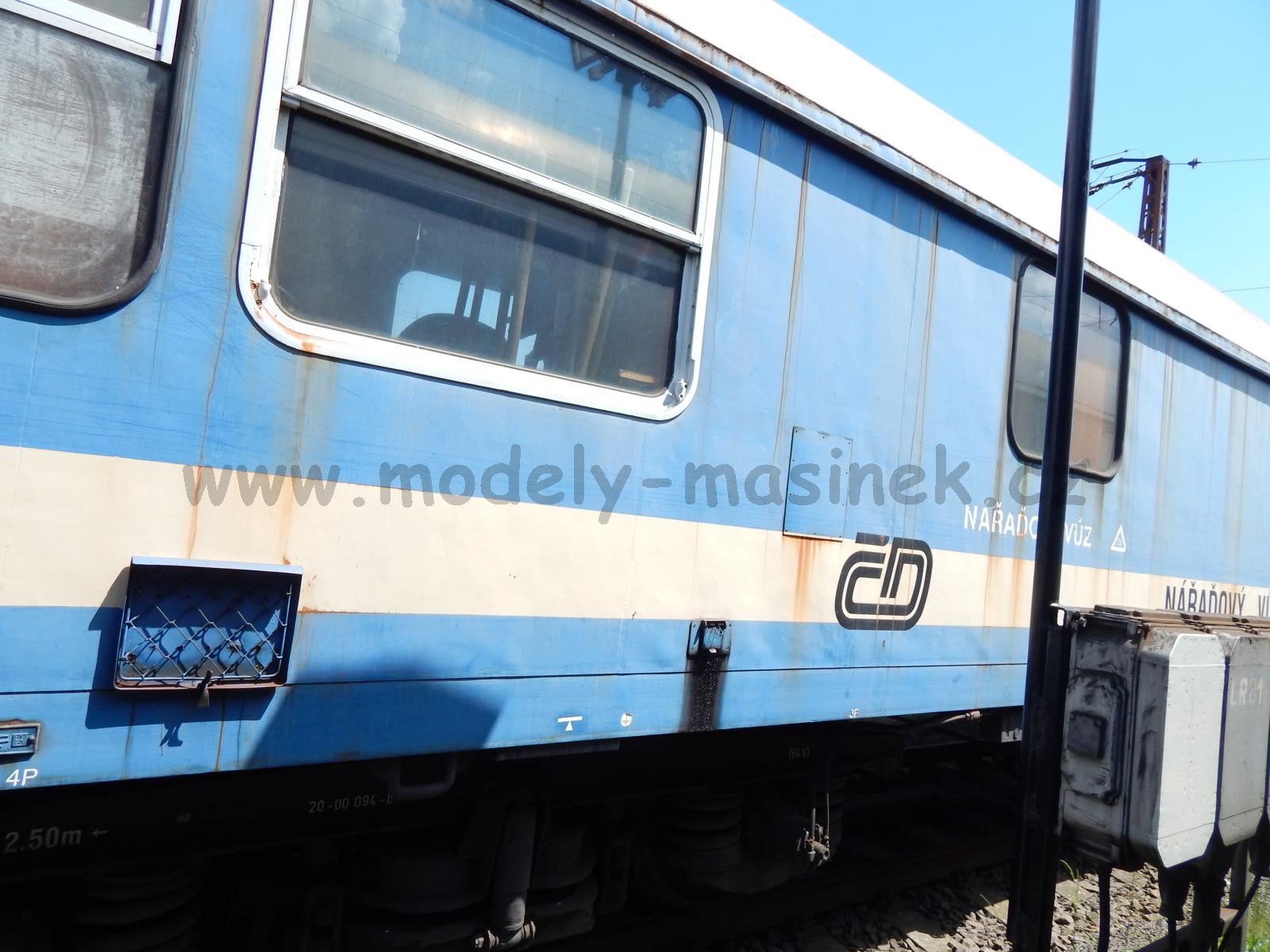

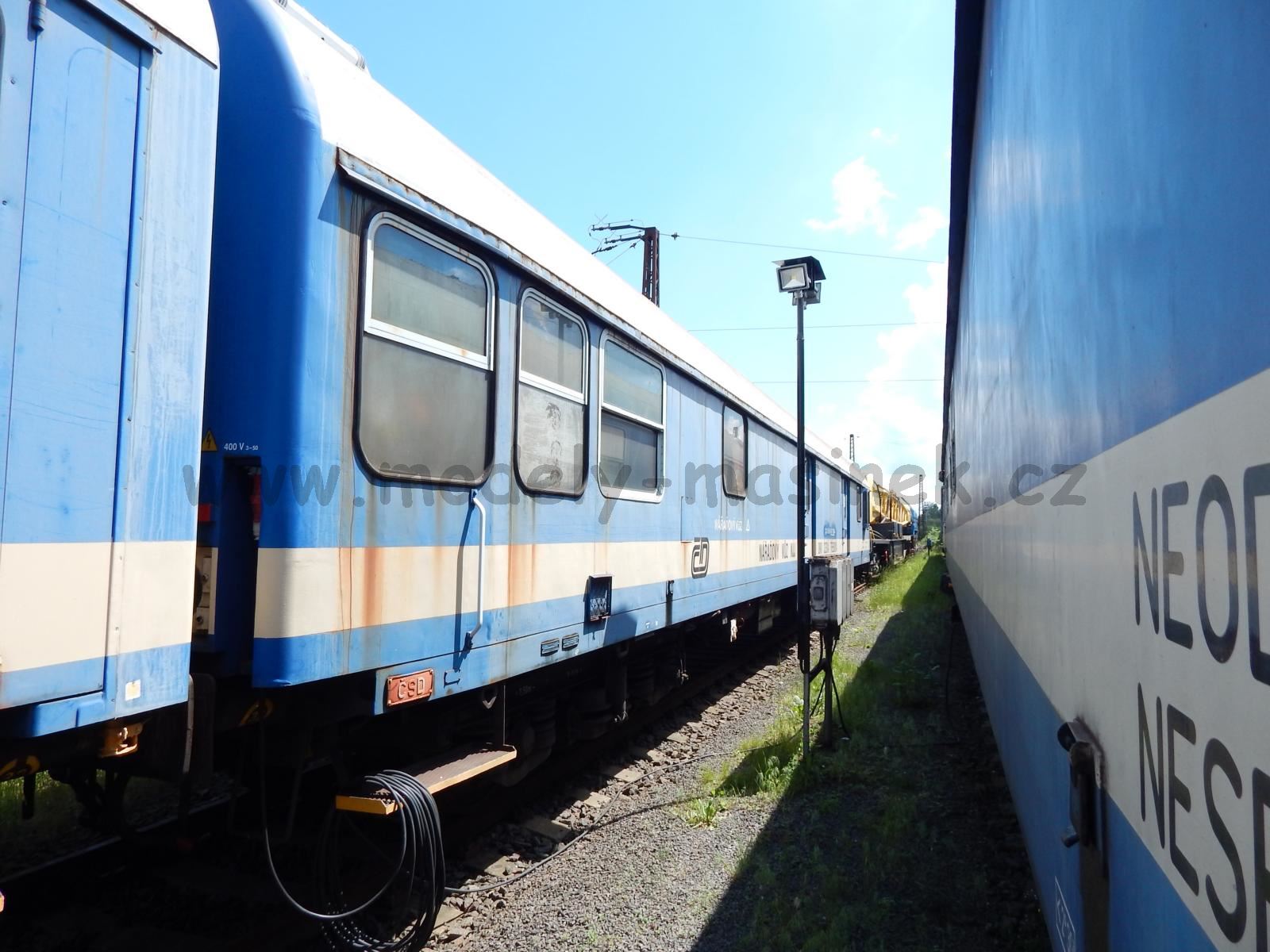

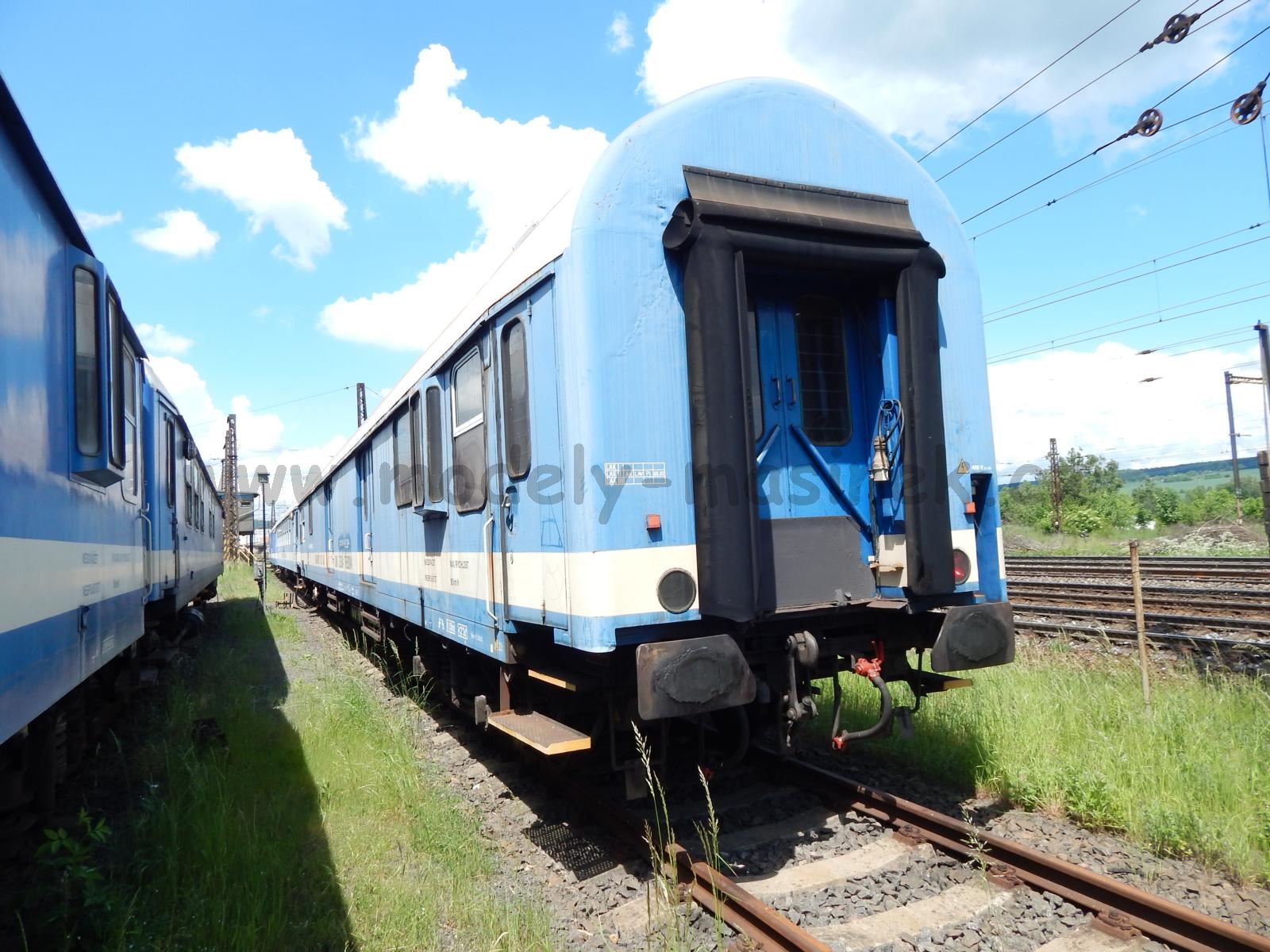

D Post jako NÁŘAĎOVÝ VŮZ č.094

Dpost094_2Dpost094aDpost094b

Dpost094cDpost094eDpost094f

Článek publikován 2.6.2016 / Poslední aktualizace 12.7.2017
