Historie stroje :

 V roce 1986 vyrobila MTH Praha prototyp tohoto pojízdného agregátu - PA. Do roku 1995 bylo vyrobeno celkem 11 strojů, které se staly univerzálními energetickými zdrojovými částmi nejen čističek SČ 600, ale následně i strojů pro zemní práce sanačního komplexu a odvozových souprav. Vozidlo zajišťuje tažnou sílu, dodávky elektrické energie a tlakový vzduch. Je ale využíváno i samostatně jako hnací vozidlo pracovního vlaku. PA600 byl určený k prototypu čističky SČ 600S, v současné době zajišťuje také sílu jako hnací vozidlo pracovního vlaku pod MDS Žilina ŽSR.


Videa - verze analog TT


Zboží vypsané jednotlivě pro měřítko H0 :

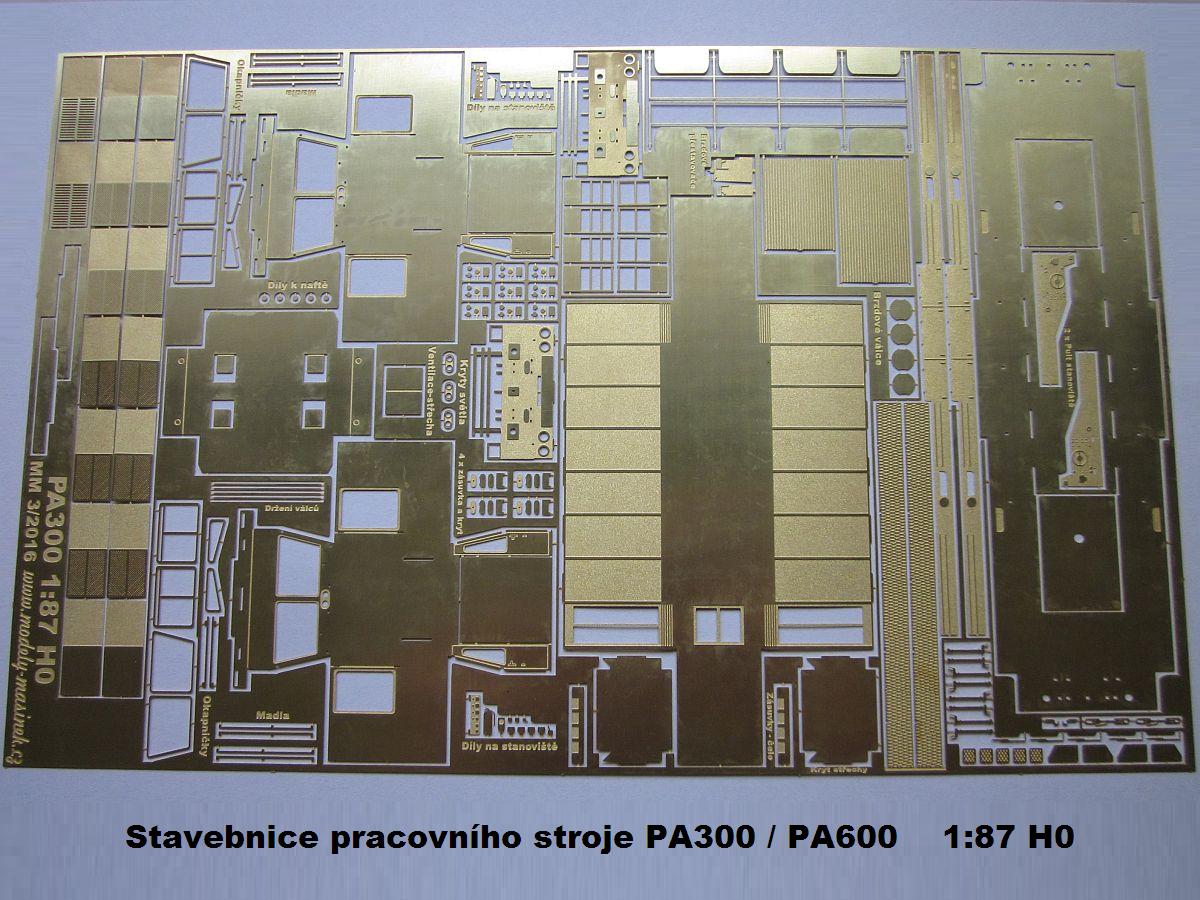

Kat.č. H0-PA 300

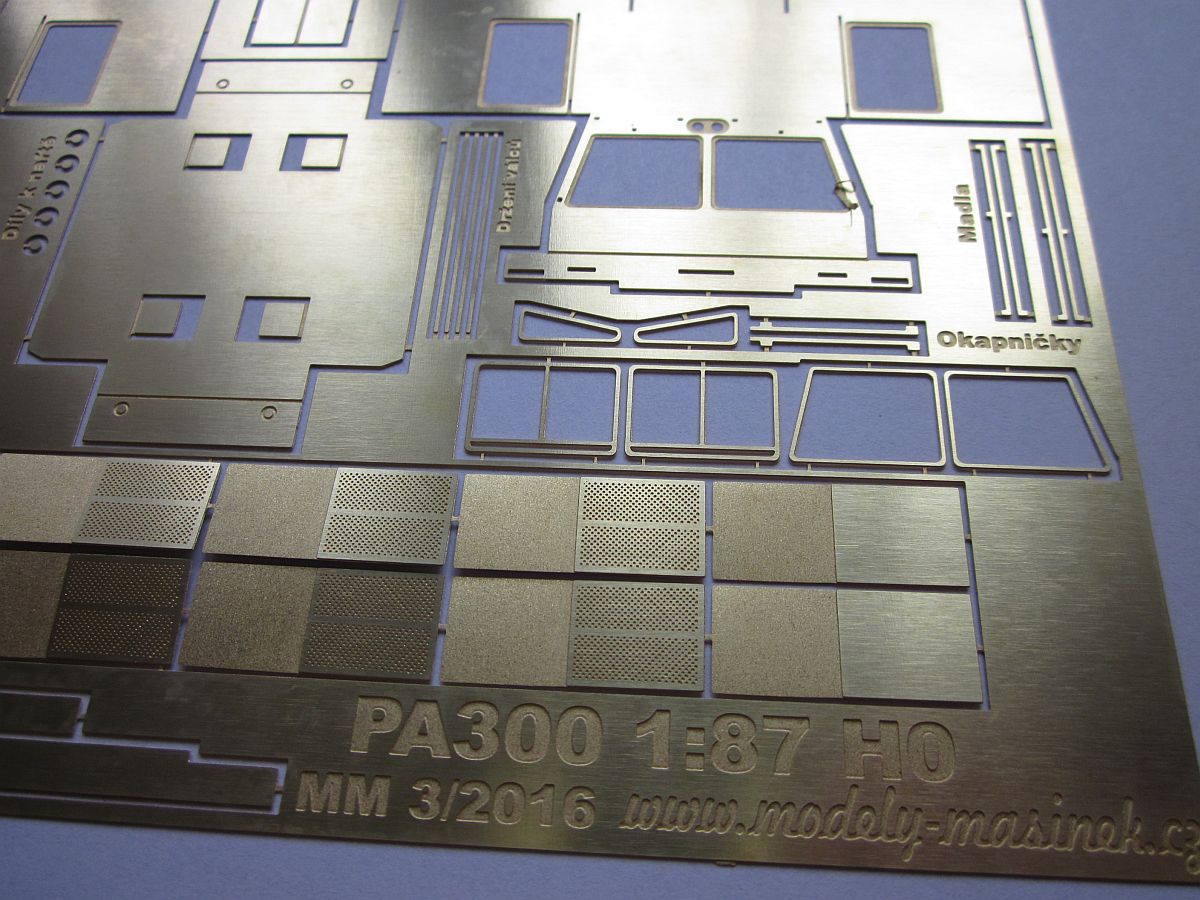

 Leptaná, detailně zpracovaná stavebnice pracovního stroje PA 300, připravená na základě měření skutečného stroje.

Stavebnice obsahuje : Skříň vozu, vnitřní přepážky včetně ovládacího pultu na stanovišti, plnou spodní výbavu vozu, rám, nádrž nafty, brzdové válce, schody, šroubovky, brzdové hadice, okna ( rámečky oken ), stěrače a madla. Rám je připraven pro osazení šroubků M2 - verze stojící / pojízdné makety. V tomto leptu dále najdete sadu bočních dveří s otvory dle vzoru PA300 08 - otvory jsou v horní části. Na obsah dílů totožné s TT. Velikost 1:87 H0. Cena 1000 Kč

* H0 JE POUZE NA OBJEDNÁVKU - MAILEM, NEBO PŘES NÁŠ E-Schop

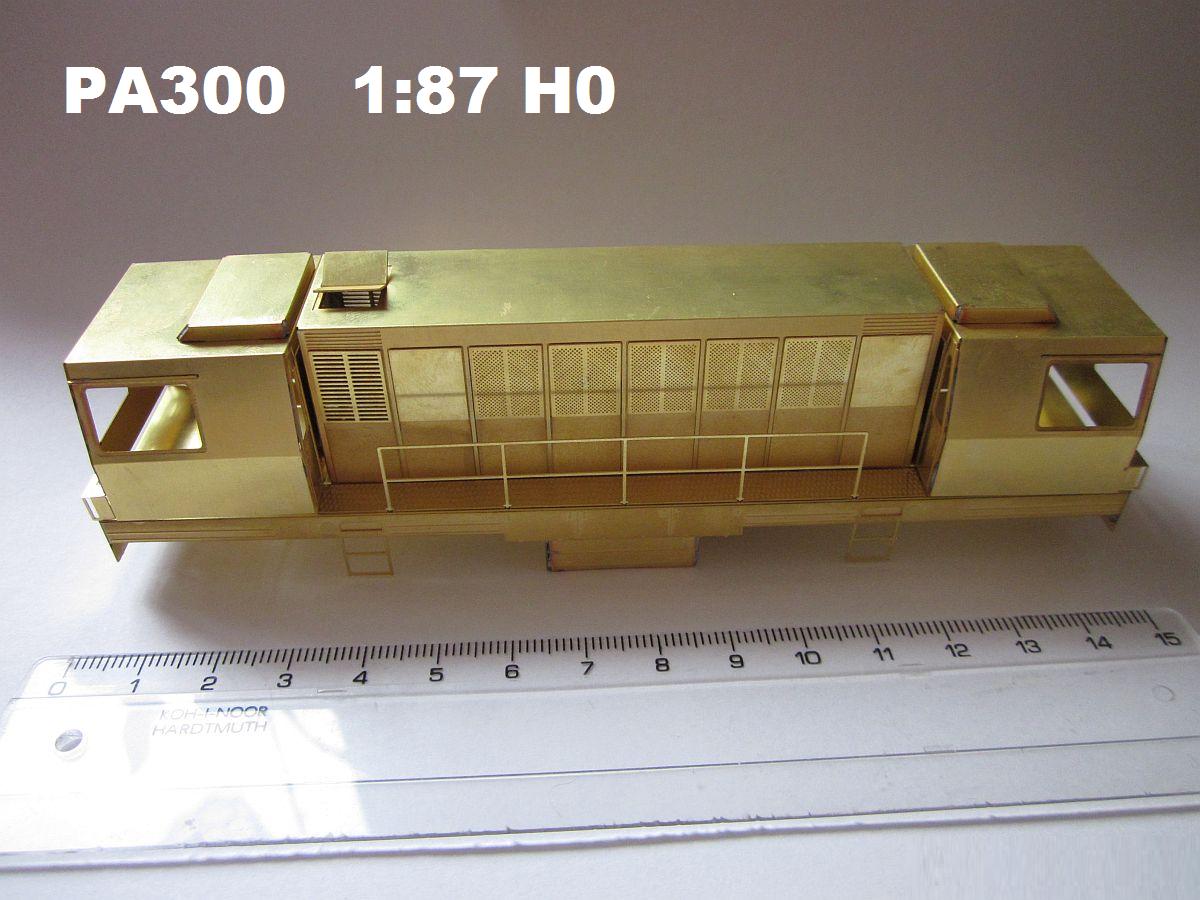

Pa300_h0_2Pa300_h01Pa_stavba24_2

Lepty k možnému dokoupení za 100 Kč je sada dveří dle vzoru :

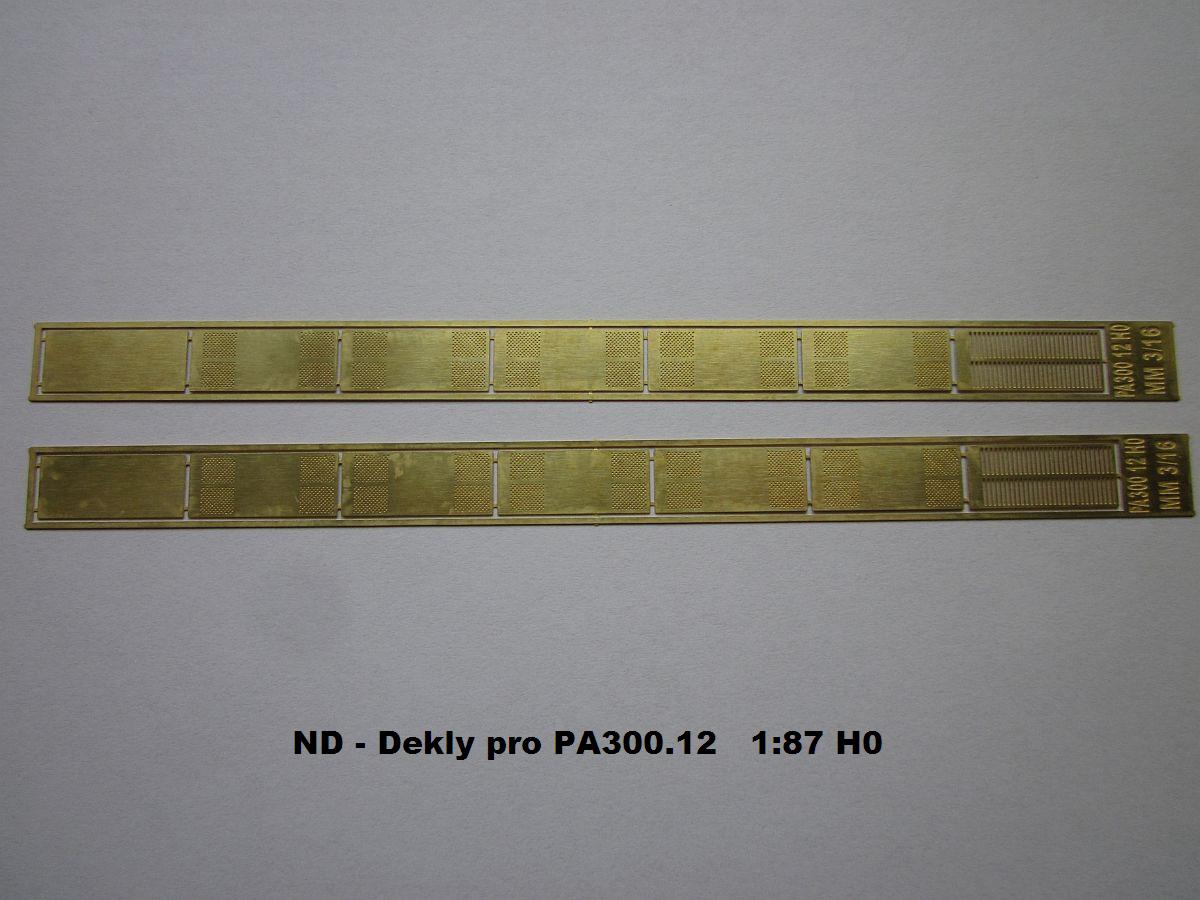

- PA 300 12 - Kat.č. H0-PA 300 dekly - otvory v obou částech, sada pro jedno PA300

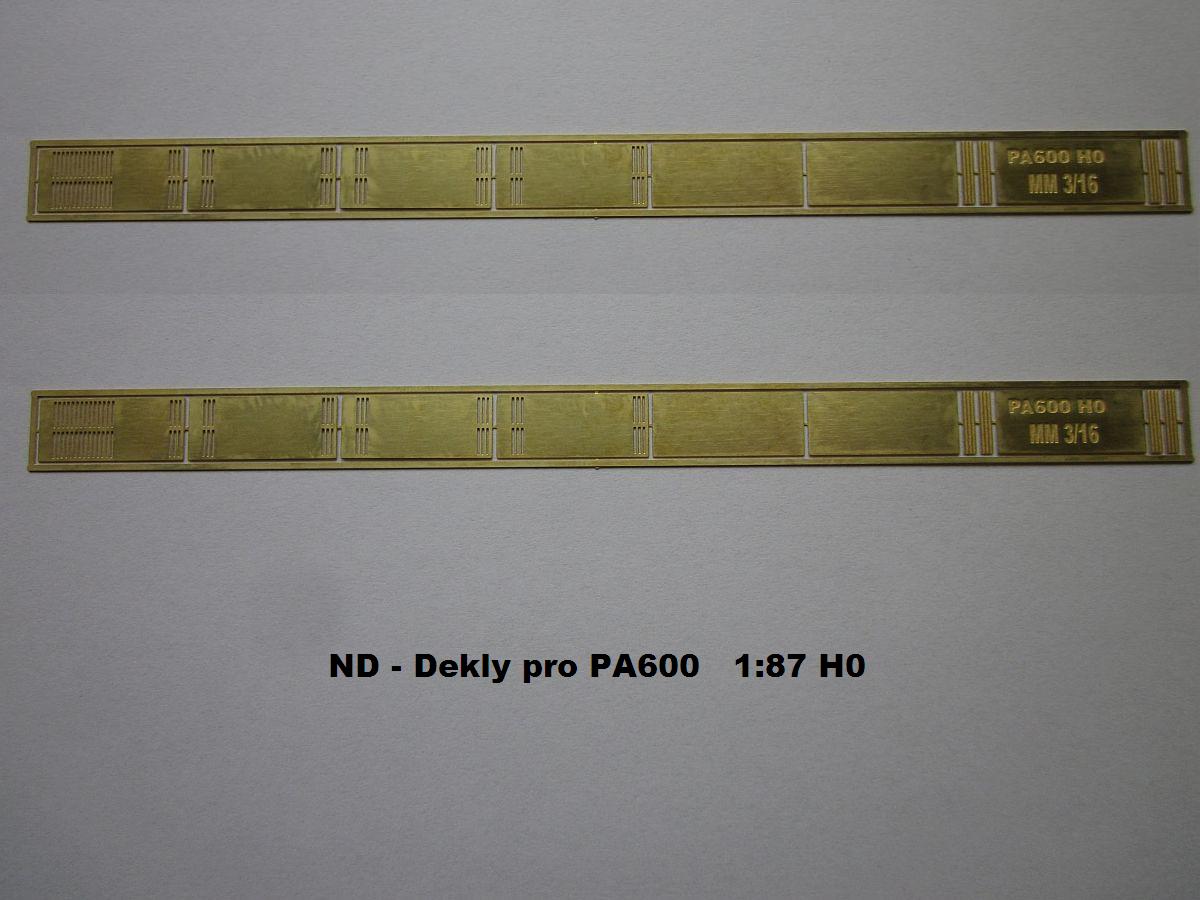

- PA 600 - ŽSR Kat.č. H0-PA 600 dekly - otvory dle stroje PA600 ŽSR, sada pro jedno PA600

Pa300_dekly12_h0Pa600_dekly_h0

Aby maketa mohla také jezdit, připravili jsme podvozky ČKD

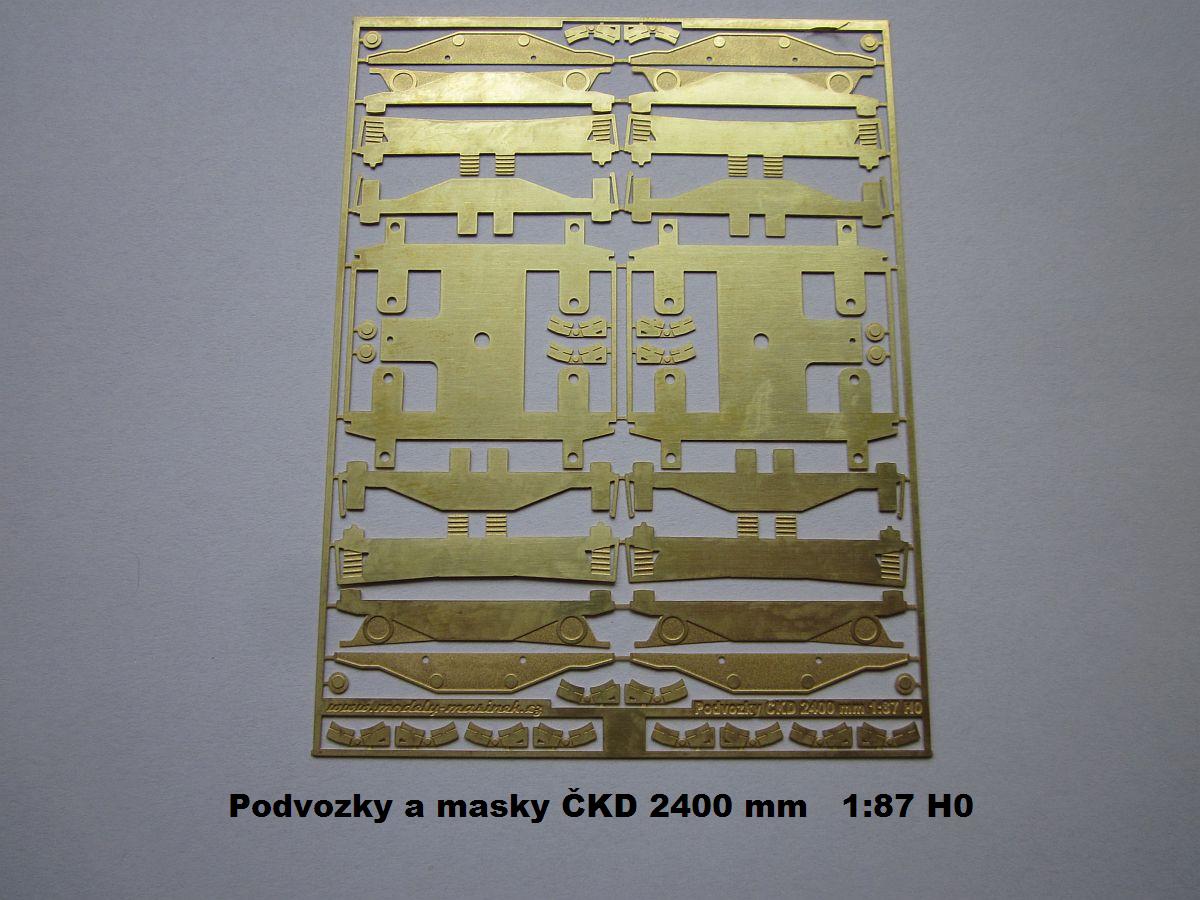

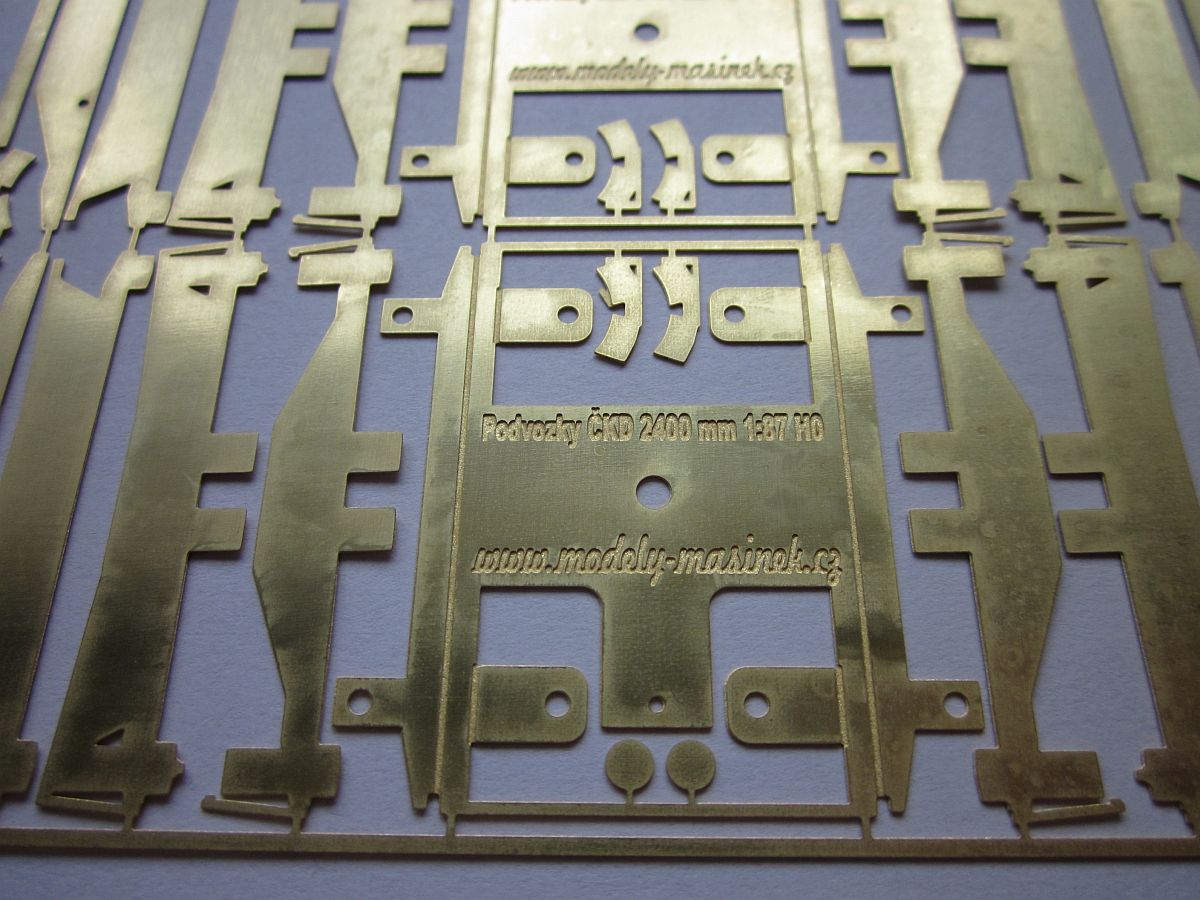

Kat.č. H0-CKD 2400

Dva podvozky ČKD, nebo lze využít jen jako masky. Rozvor 2400 mm. Velikost 1:87 H0. Cena 200 Kč

Detailně navržený podvozek ČKD s minimálním počtem jednotlivých leptaných dílů.

Ckd2400_h0_2Ckd2400_h02Pa_h0_fin

NÁVOD SESTAVENÍ PODVOZKŮ NAJDETE ZDE

Upevnění podvozků k rámu - verze makety

Kat.č. TT-M2 StartSet - Cena 40 Kč

 Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Dále je zajištěna přesná výška vozu nad temenem kolejnice. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře.


Zboží vypsané jednotlivě pro měřítko TT :

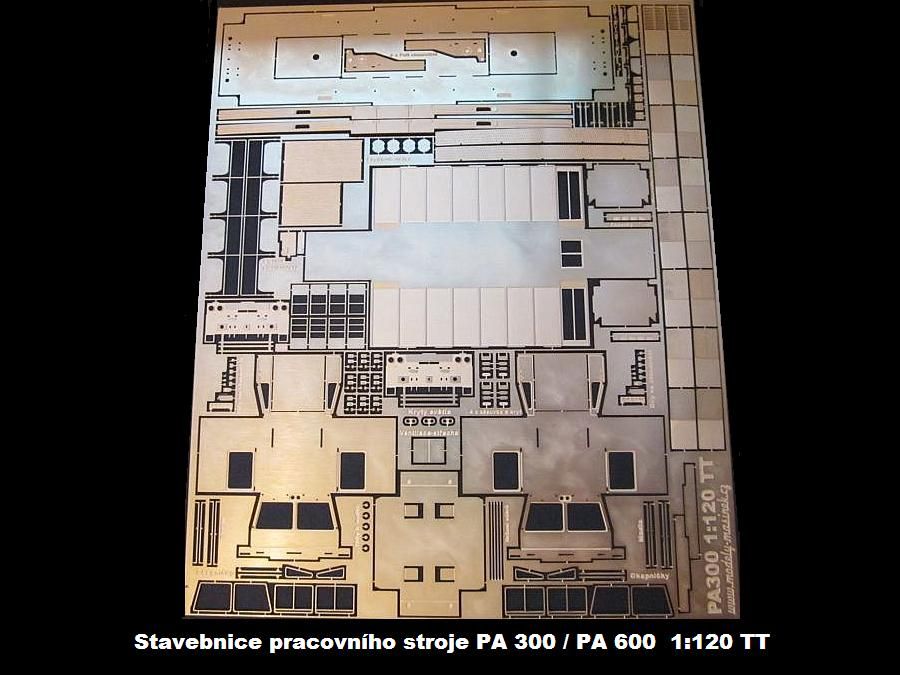

Kat.č. TT-PA 300

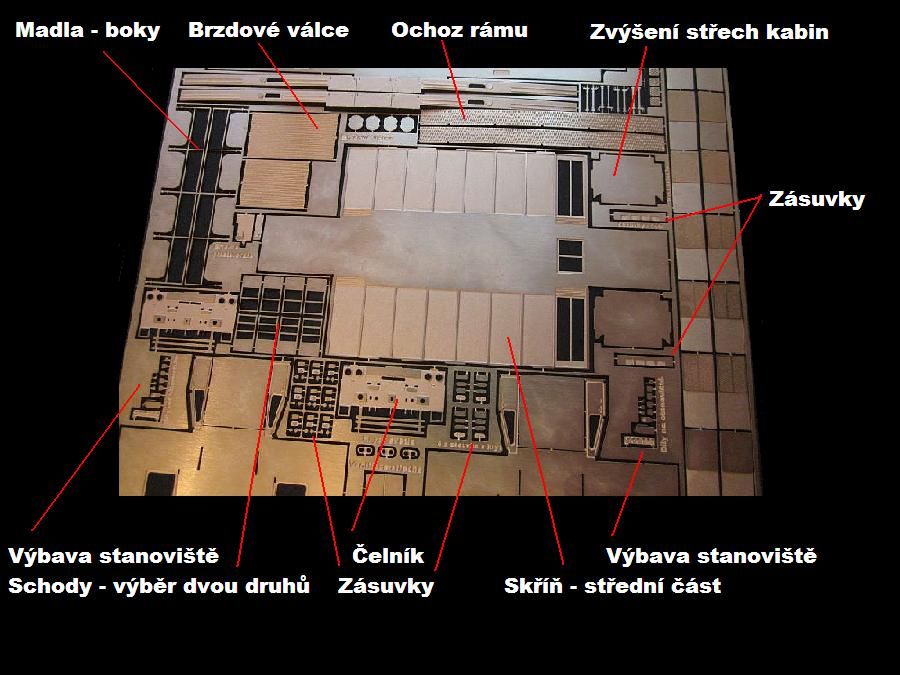

 Leptaná, detailně zpracovaná stavebnice pracovního stroje PA 300, připravená na základě měření skutečného stroje.

Stavebnice obsahuje : Skříň vozu, vnitřní přepážky včetně ovládacího pultu na stanovišti, plnou spodní výbavu vozu, rám, nádrž nafty, brzdové válce, schody, šroubovky, brzdové hadice, okna ( rámečky oken ), stěrače a madla. Rám je připraven pro osazení šroubků M2 - verze stojící / pojízdné makety. Nebo lze rám dle přípravy proříznout a dosadit díly z V100 Tillig - plně pojízdný stroj, verze jednoho, nebo dvou kardanů. V tomto leptu dále najdete sadu bočních dveří s otvory dle vzoru PA300 08 - otvory jsou v horní části. Velikost 1:120 TT. Cena 650 Kč

Pa300_stavebnice_3Pa300_sestavena

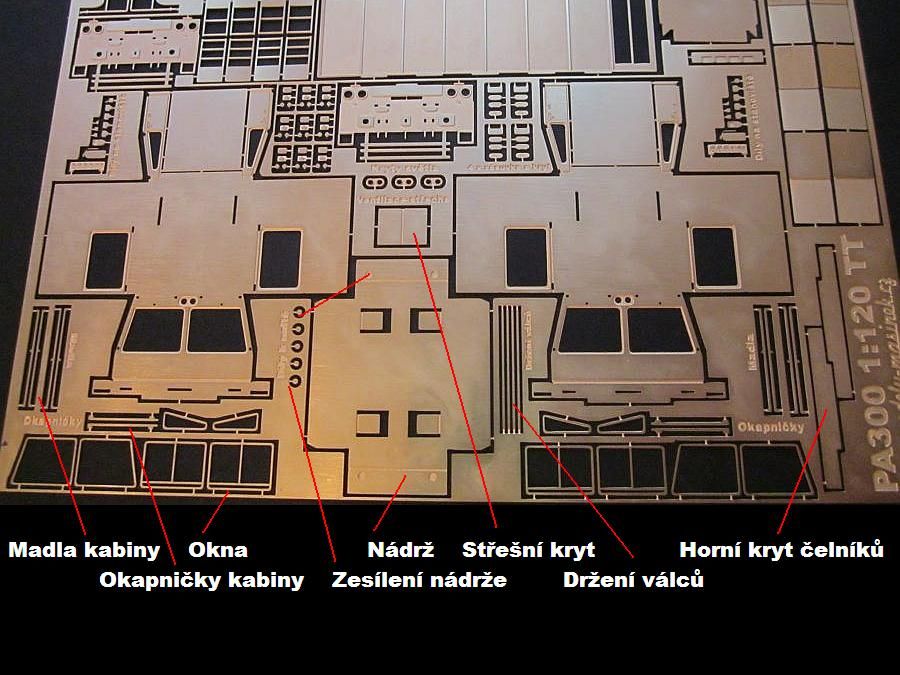

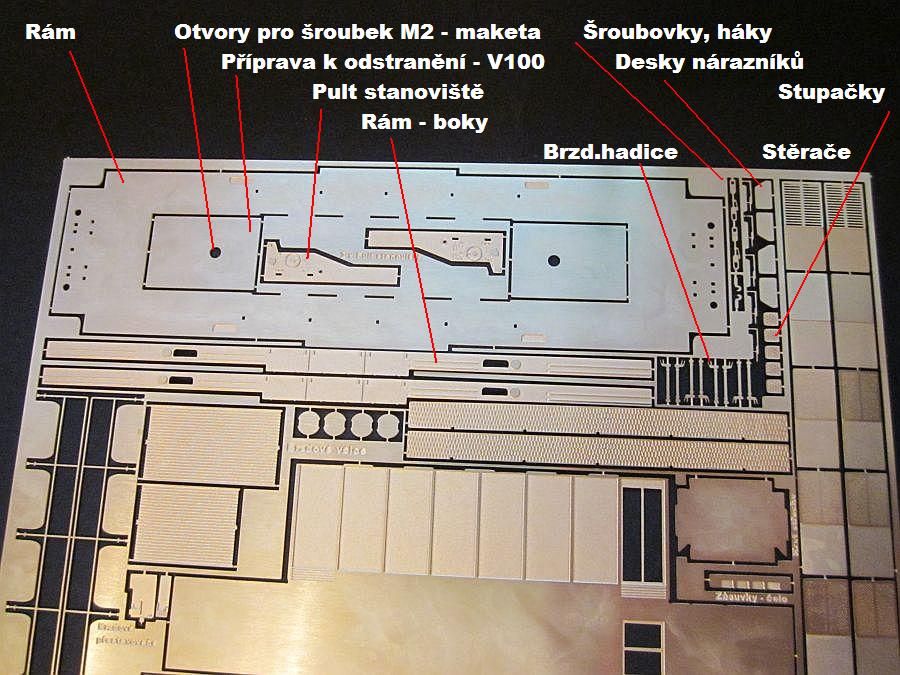

Pa300_popis1Pa300_popis2Pa300_popis3

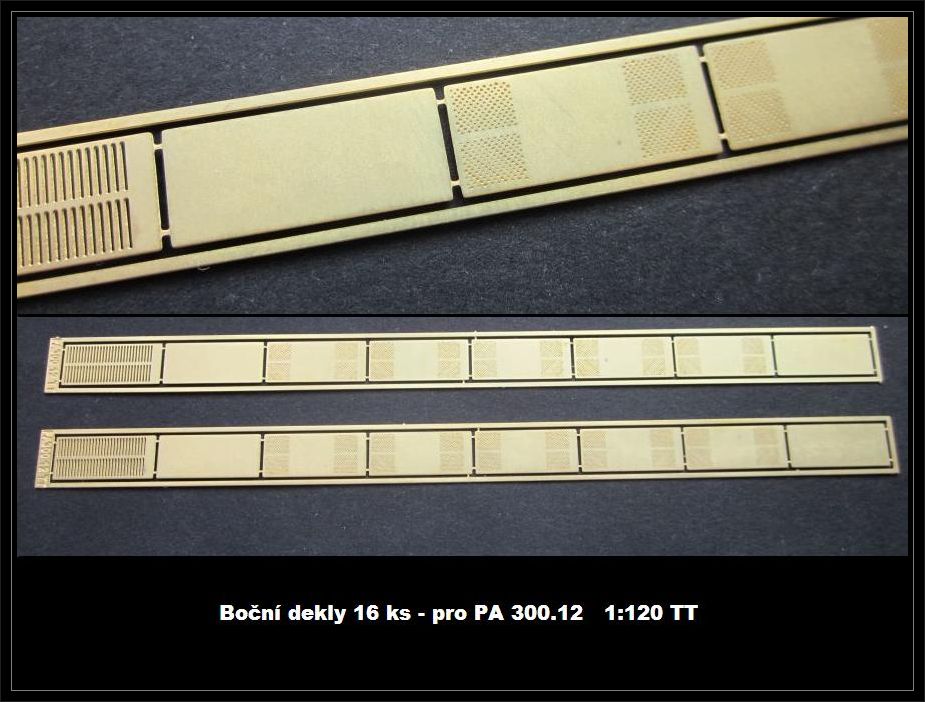

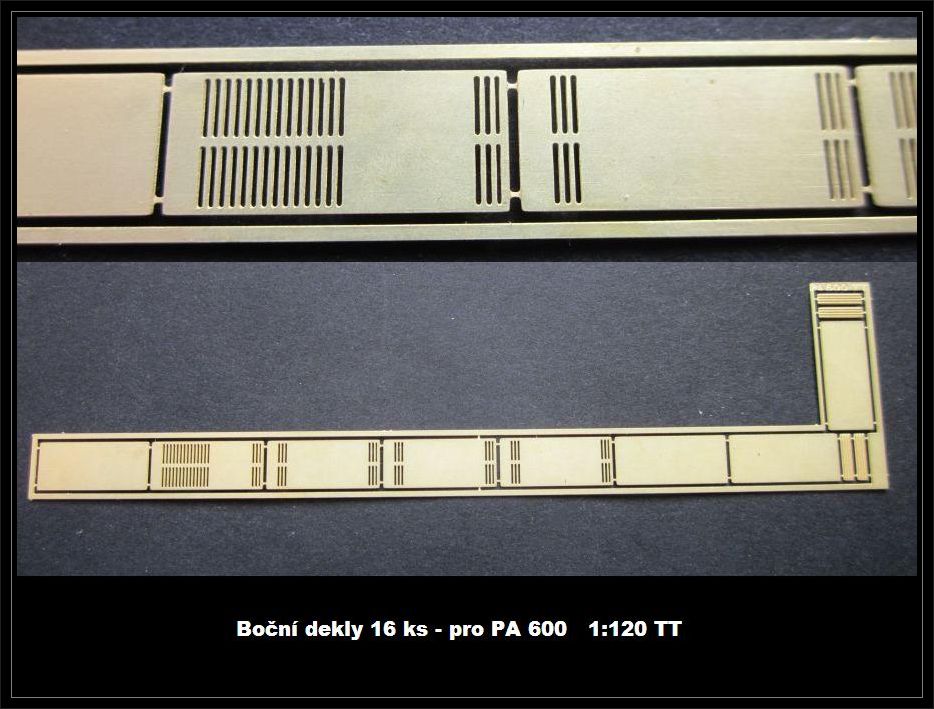

 Lept k možnému dokoupení za 100 Kč je sada dveří dle vzoru :

PA 300 12 - Kat.č. TT-PA 300 dekly - otvory v obou částech, nebo jinak navržené otvory také pro PA 600 - ŽSR Kat.č. TT-PA 600 dekly

Pa300_deklyPa600_dekly


Obtisky - značky. Cena 25 Kč

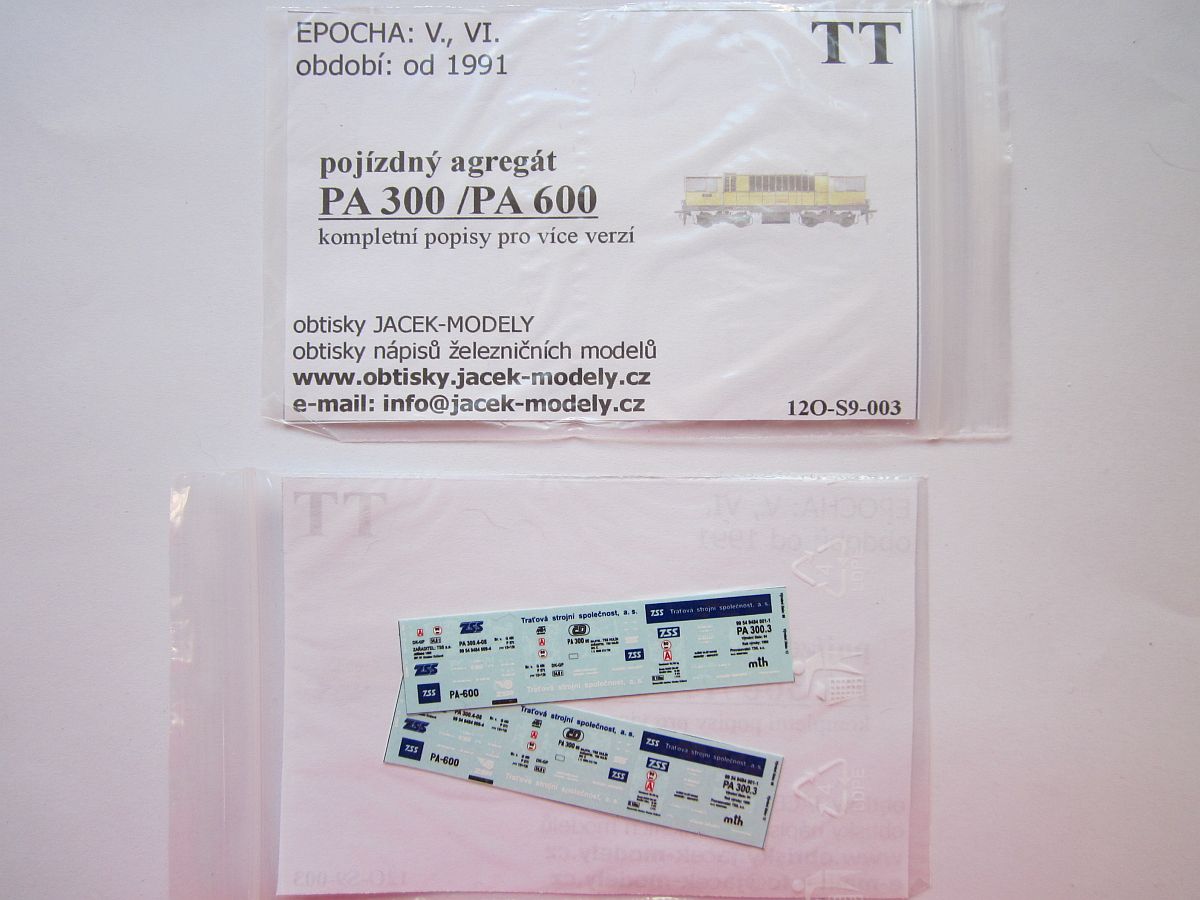

Obtisky TT s nápisy PA 300 / 600 od Jacek-Modely. Cena 100 Kč

Obtisk_pa300_2B-pa300

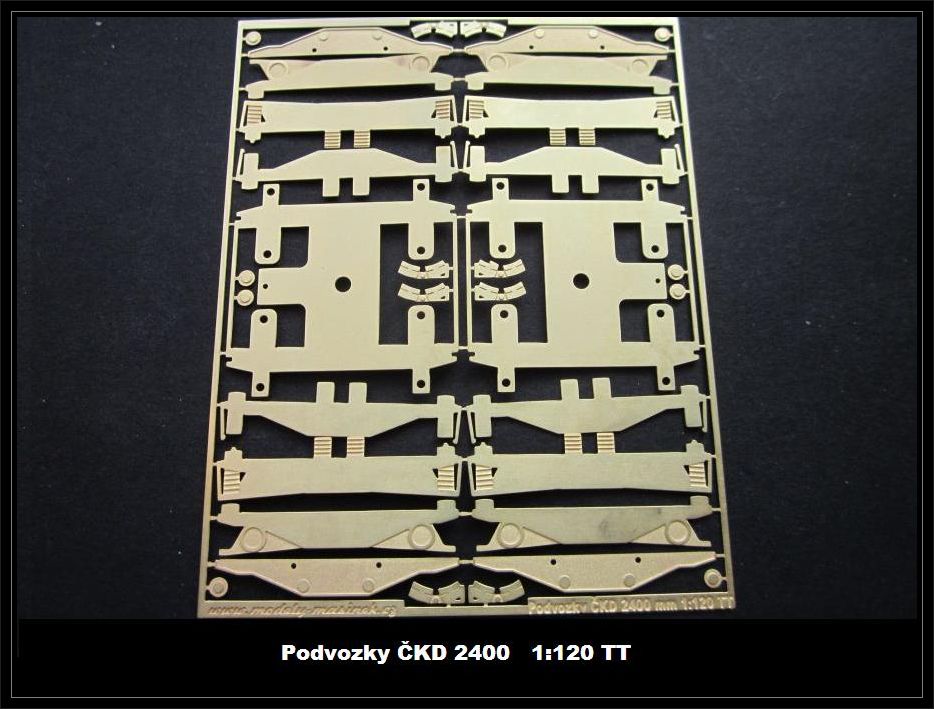

Kat.č. TT-CKD 2400

Dva podvozky ČKD, nebo lze využít jen jako masky. Rozvor 2400 mm. Velikost 1:120 TT. Cena 150 Kč

Detailně navržený podvozek ČKD s minimálním počtem jednotlivých leptaných dílů.

NÁVOD SESTAVENÍ PODVOZKŮ NAJDETE ZDE

Ckd2400_podvozky_2Pa300_finale K1024_pa300_12c

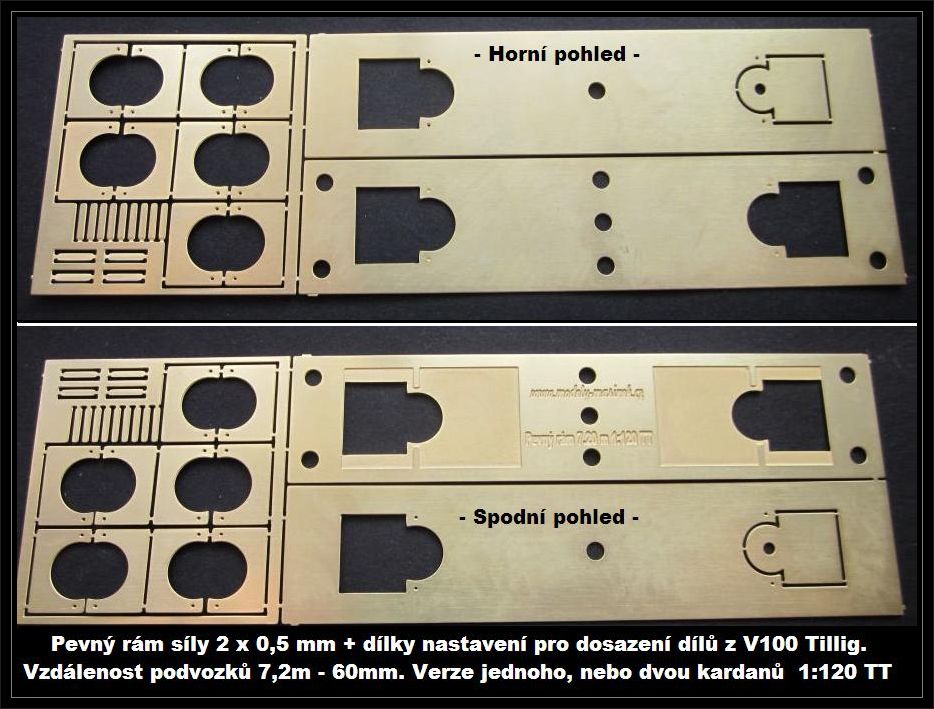

Kat.č. TT-Rám7200

 Pevný rám síly 2 x 0,5 mm + dílky. Vzdálenost podvozků 7,2 m - 60 mm 1:120 TT. Rám připraven pro osazení dílů z tovární lokomotivy V100 f. Tillig. Použít lze jeden, nebo dva kardany. Velikost 1:120 TT. Cena 250 Kč

Pevny_ram_7200_v100_2

Upevnění podvozků k rámu - verze makety

Kat.č. TT-M2 StartSet - Cena 40 Kč

 Set obsahuje : 2 x plastový šroubek M2, 4 x podložka určená pro tření, 2 x matice. Plastové šroubky najdou své využití při použití leptaných rámů vozů. Tím budou podvozky od sebe izolovány a případné napájení vnitřního osvětlení už je maličkostí. Vodič můžeme vést přímo z vodivého podvozku na daný osvětlovací segment. Dále je zajištěna přesná výška vozu nad temenem kolejnice. Podvozky jsou odzkoušeny, jejich natáčení jde velmi dobře.

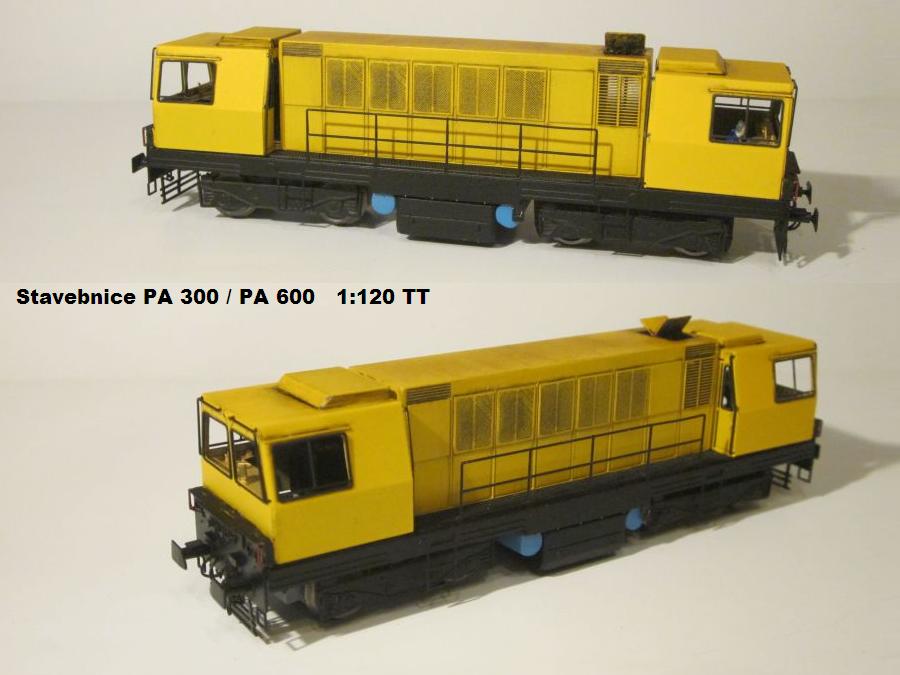

Do prodeje je uveden cenově výhodnější set Kat.č. TT-PA 300 Set

1 x Leptaná, detailně zpracovaná stavebnice pracovního stroje PA 300 - Kat.č. TT-PA 300

1 x Dva podvozky ČKD. Rozvor 2400 mm - Kat.č. TT-CKD 2400

1 x Pevný rám síly 2 x 0,5 mm + dílky. Vzdálenost podvozků 7,2 m - Kat.č. TT-Rám7200

Cena za set po slevě 950 Kč

Pa300_finale4Pa300_finale3_2

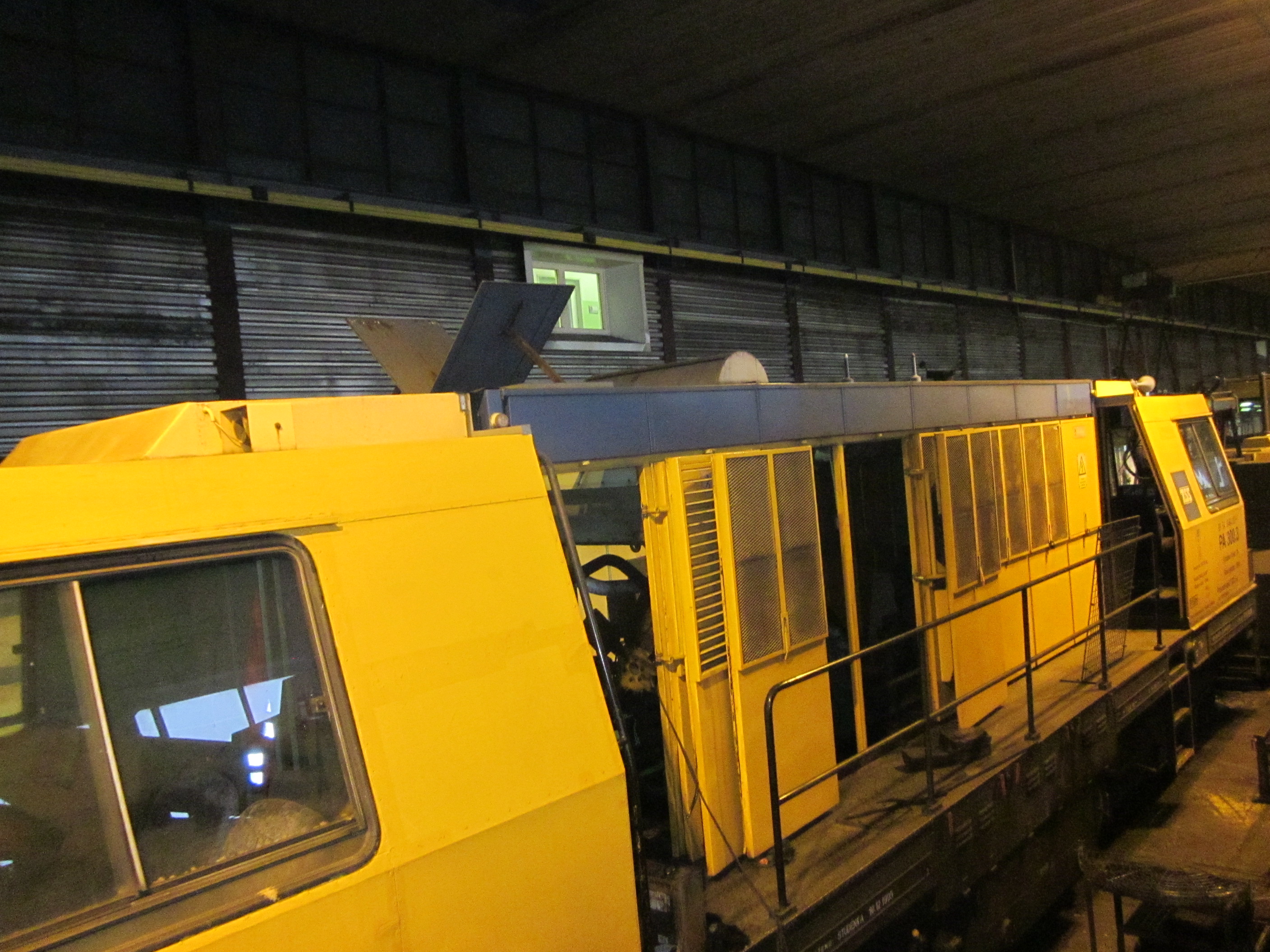

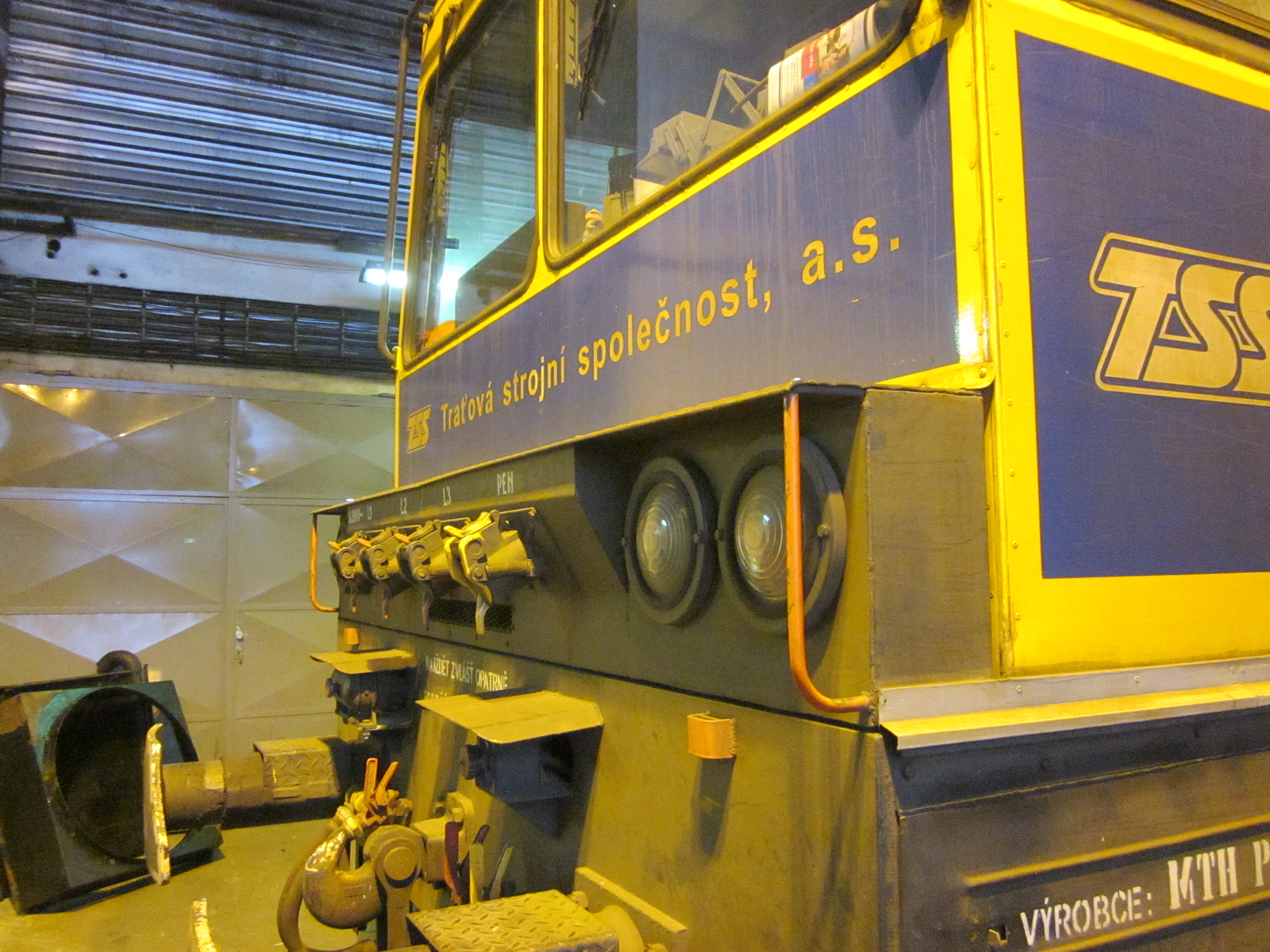

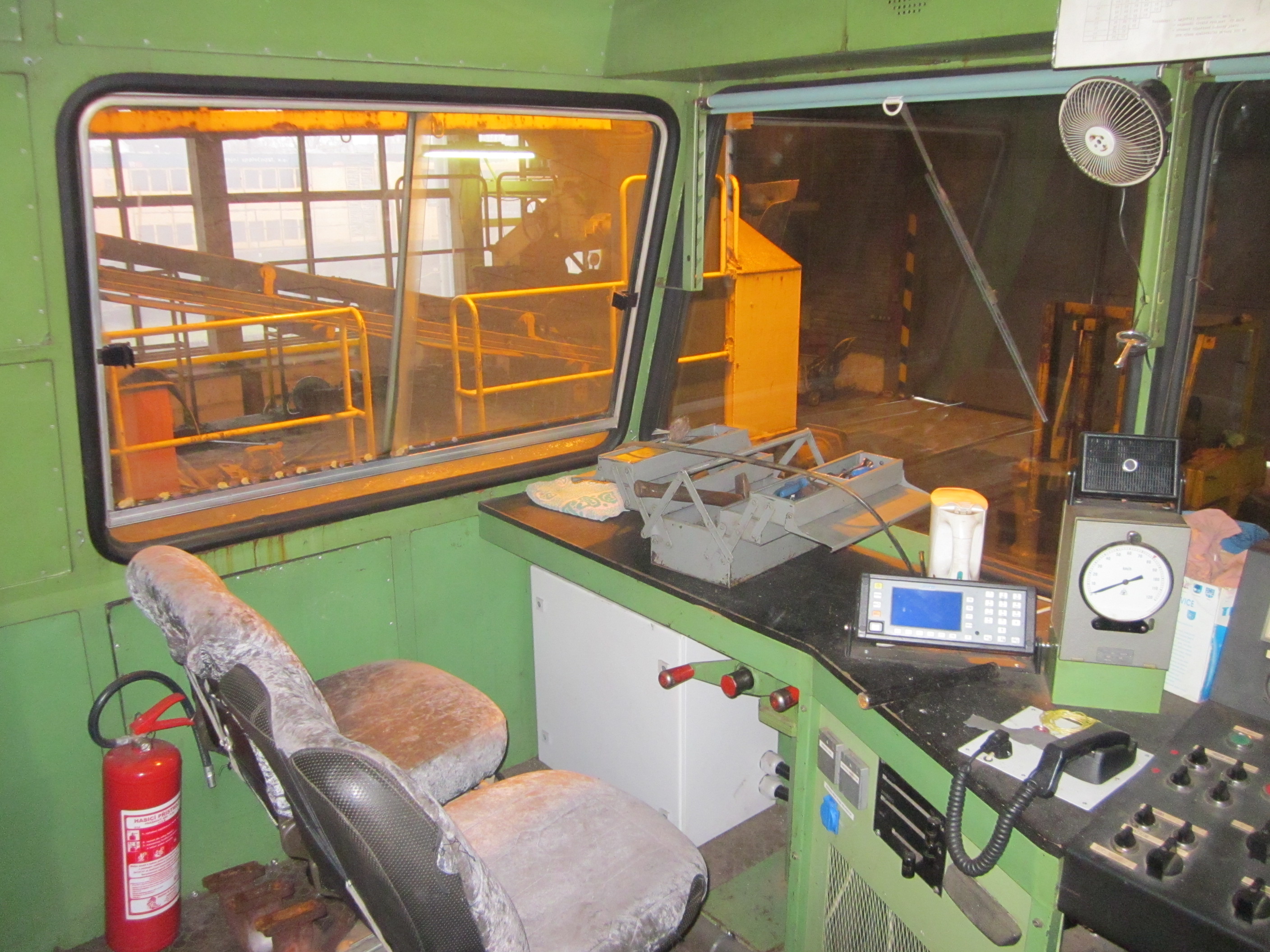

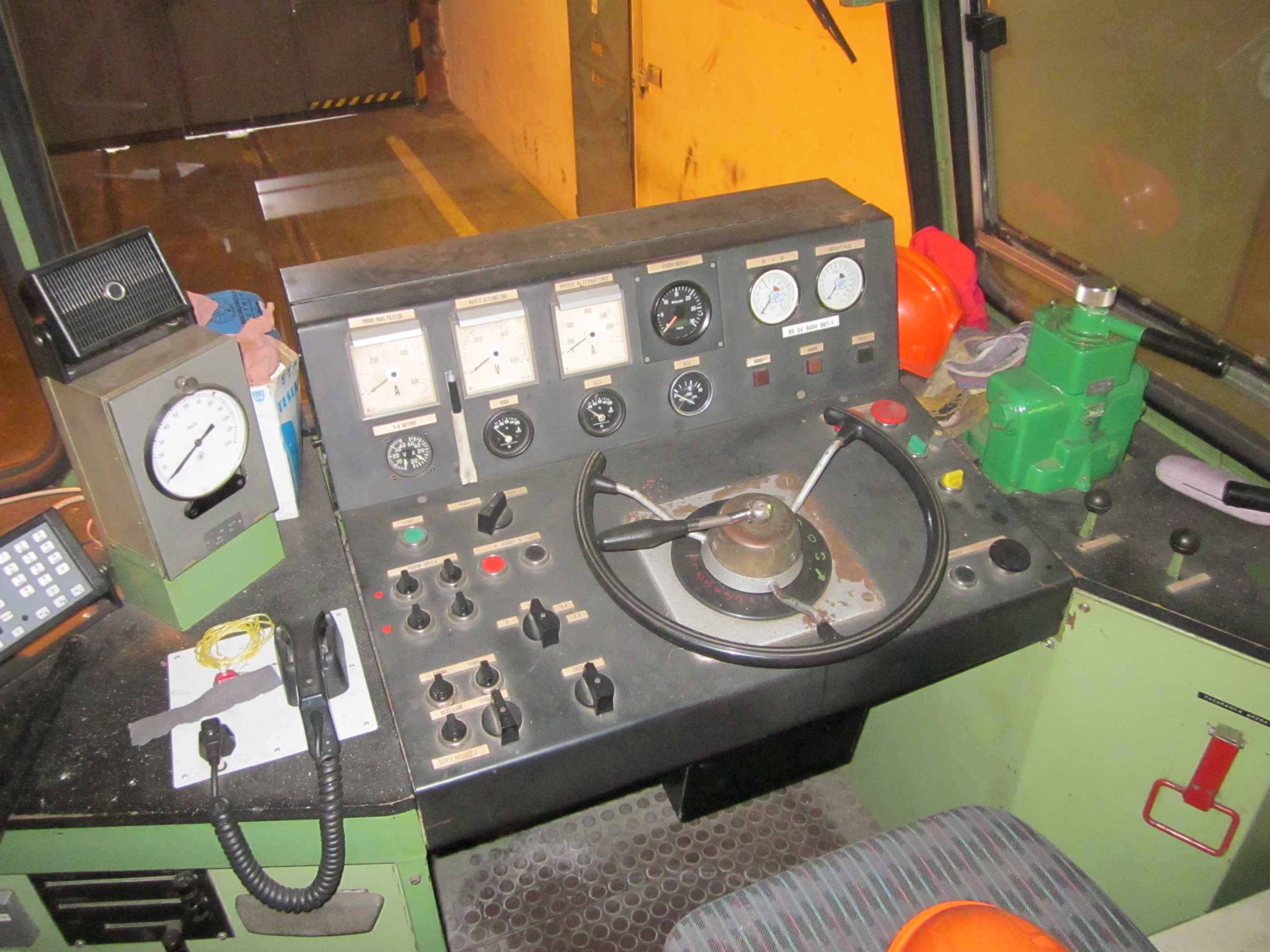

Předlohy

Pa300_4oPa300_4qPa300_4s

Pa300_4dPa300_4ePa300_4g

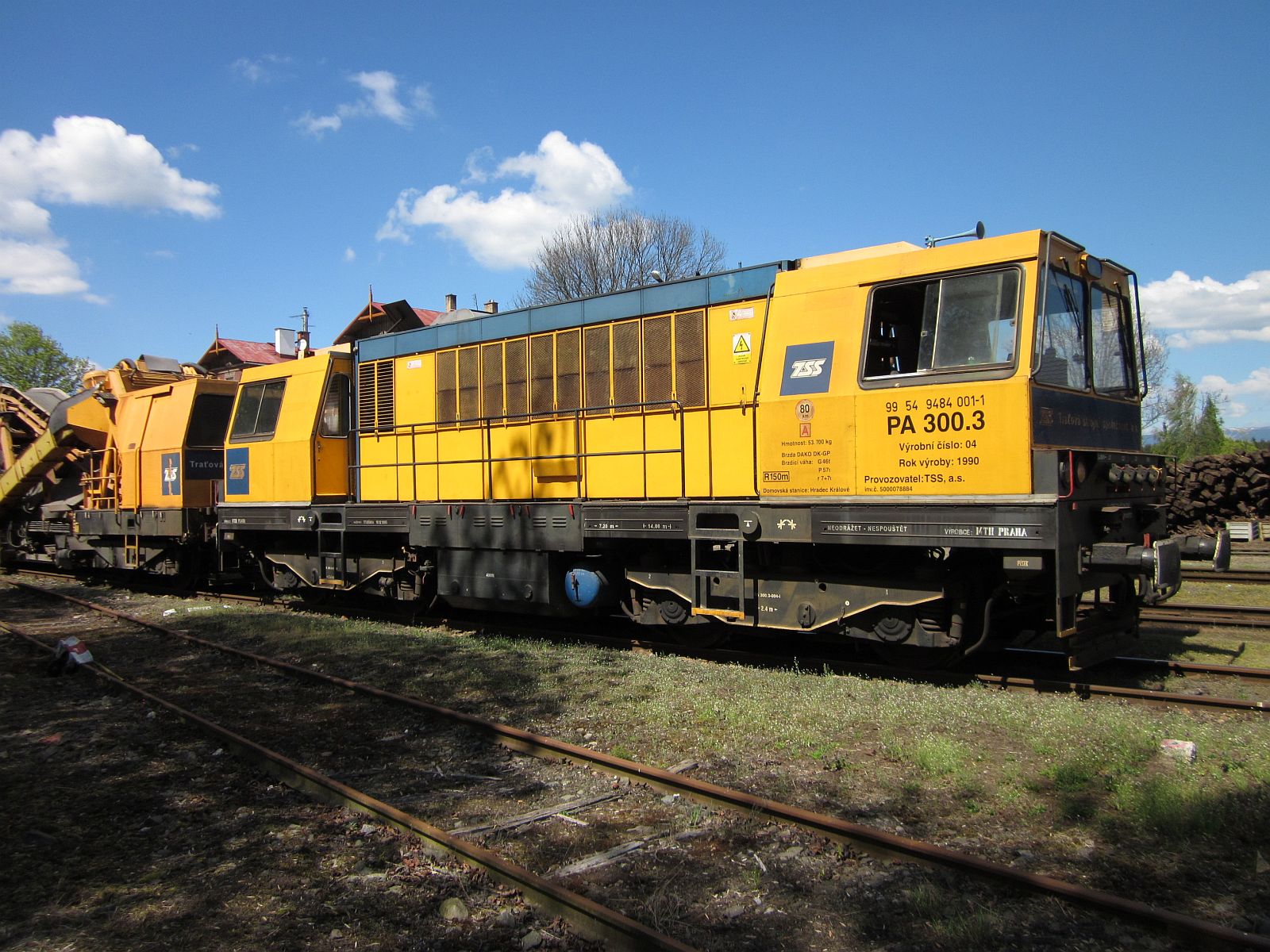

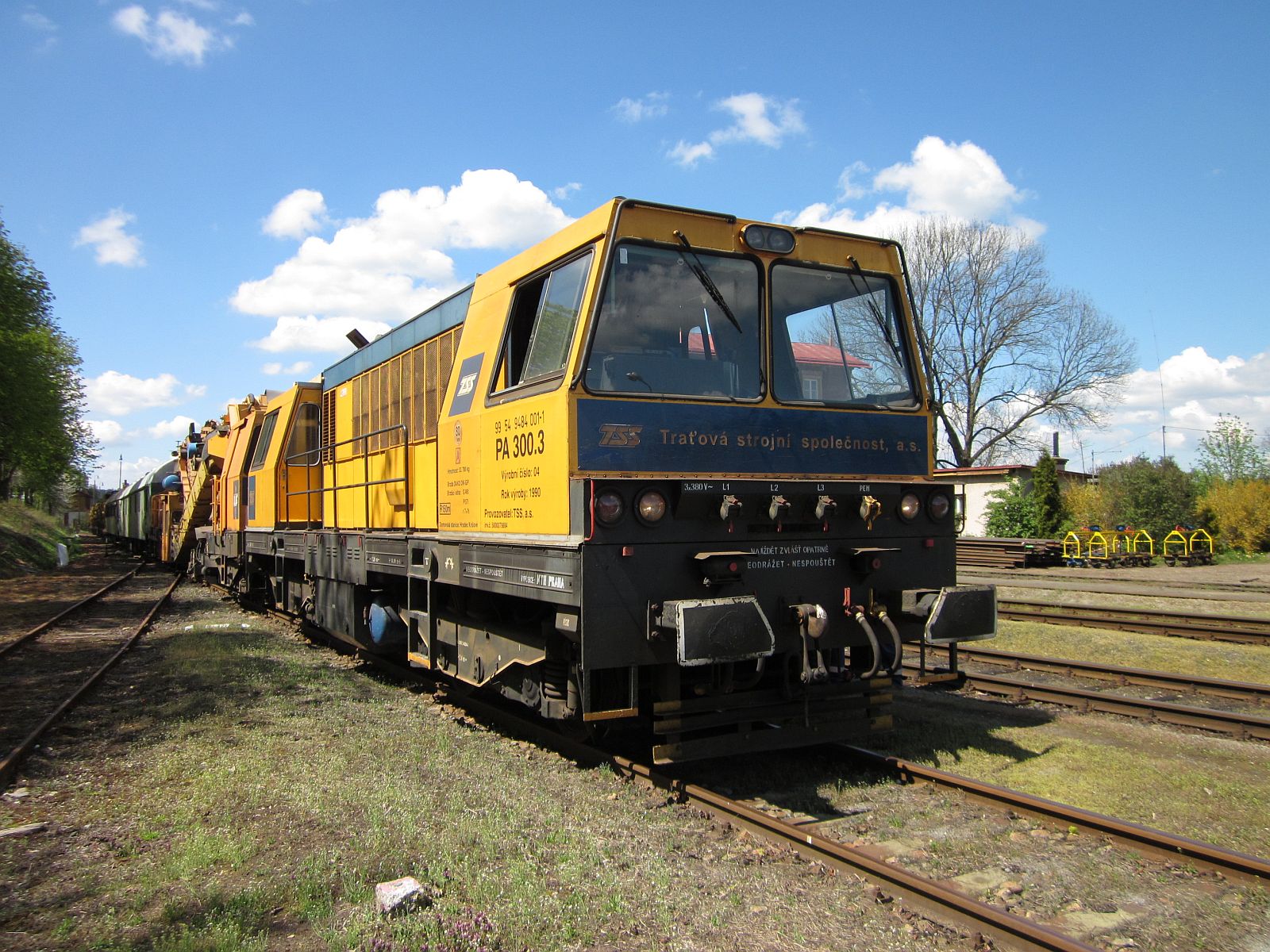

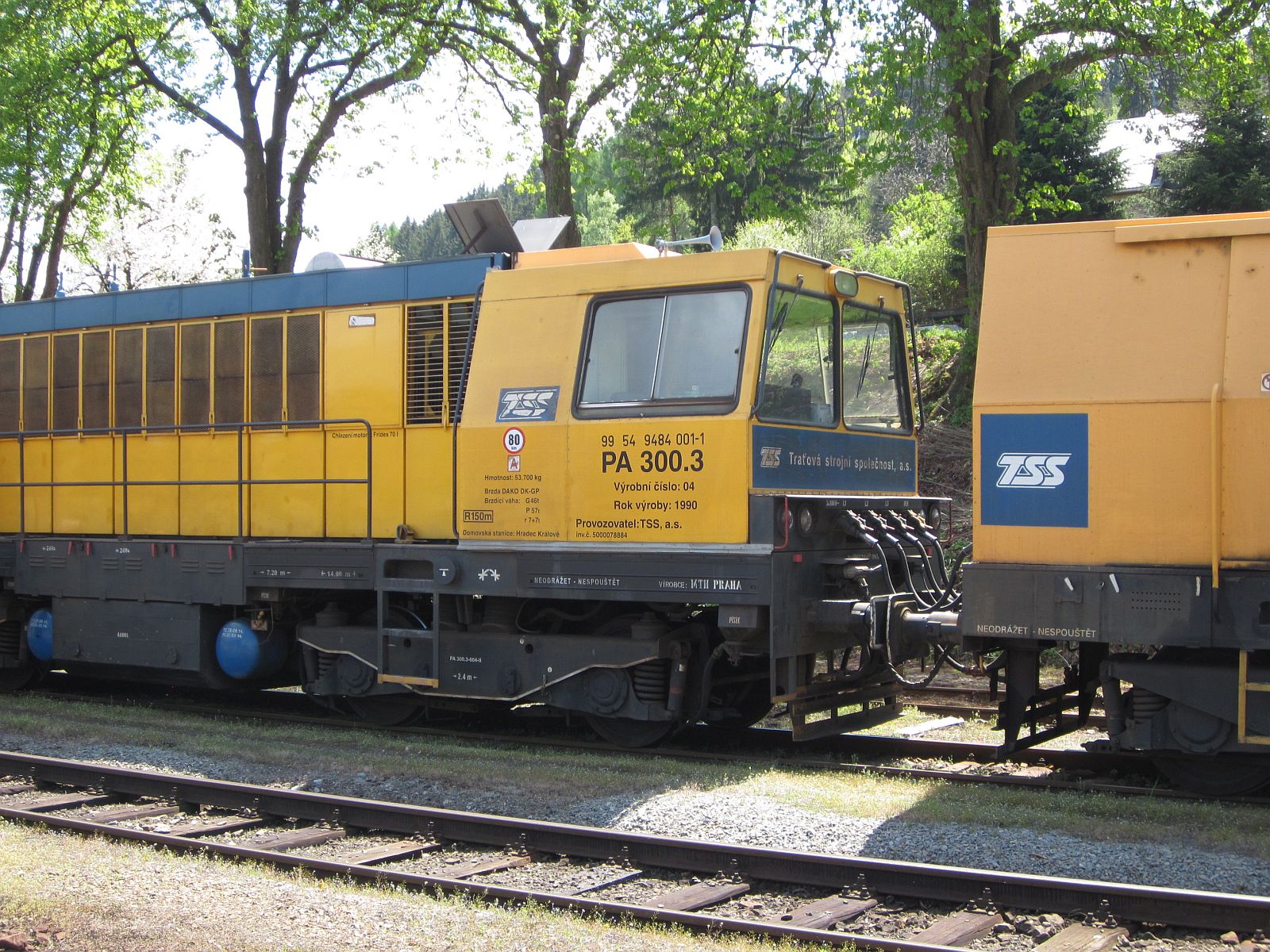

PA-300.3-04

Pa300_3_04_v-souprave1Pa300_3_04_v-souprave5Pa300_3_04_v-souprave6

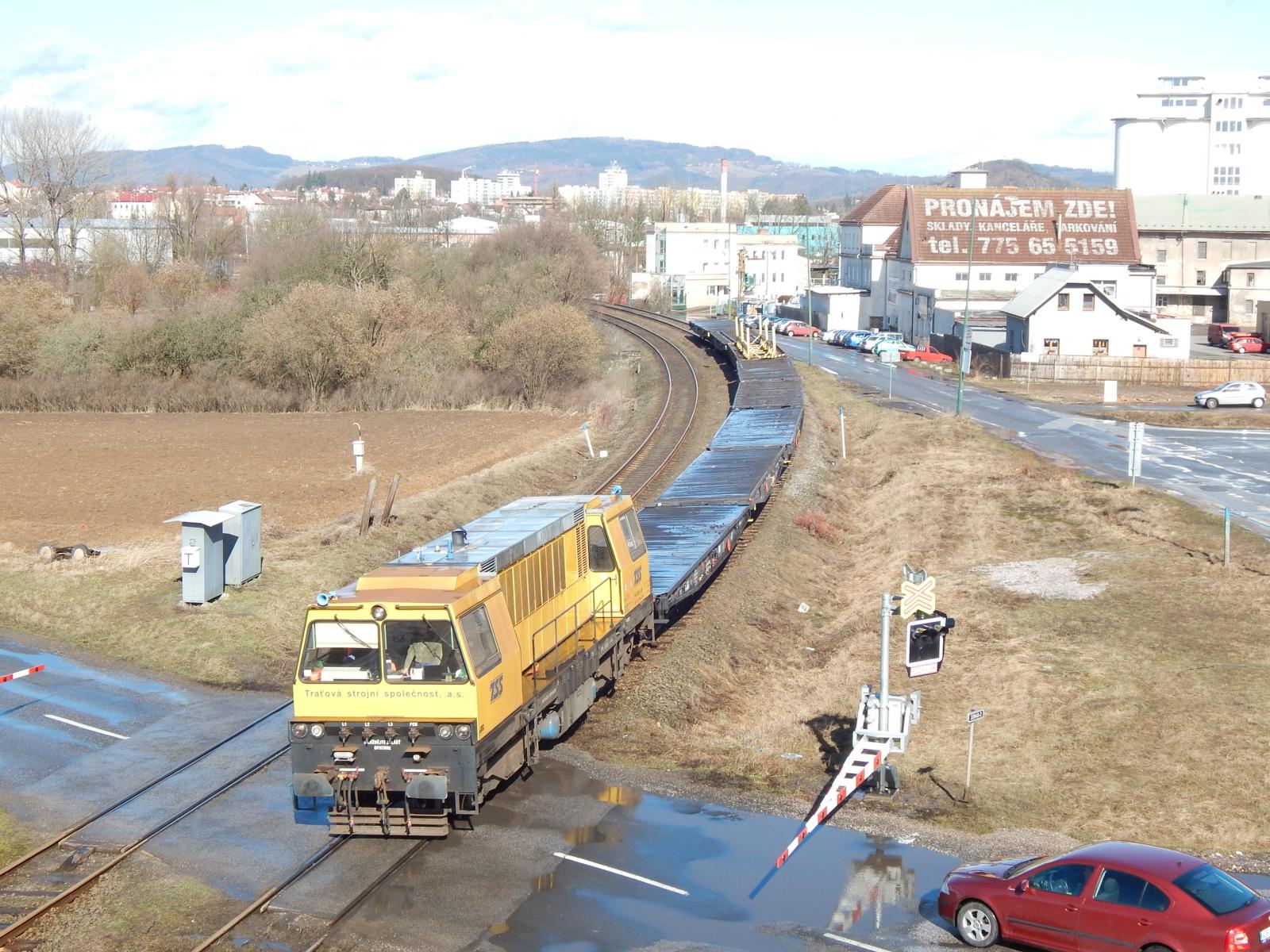

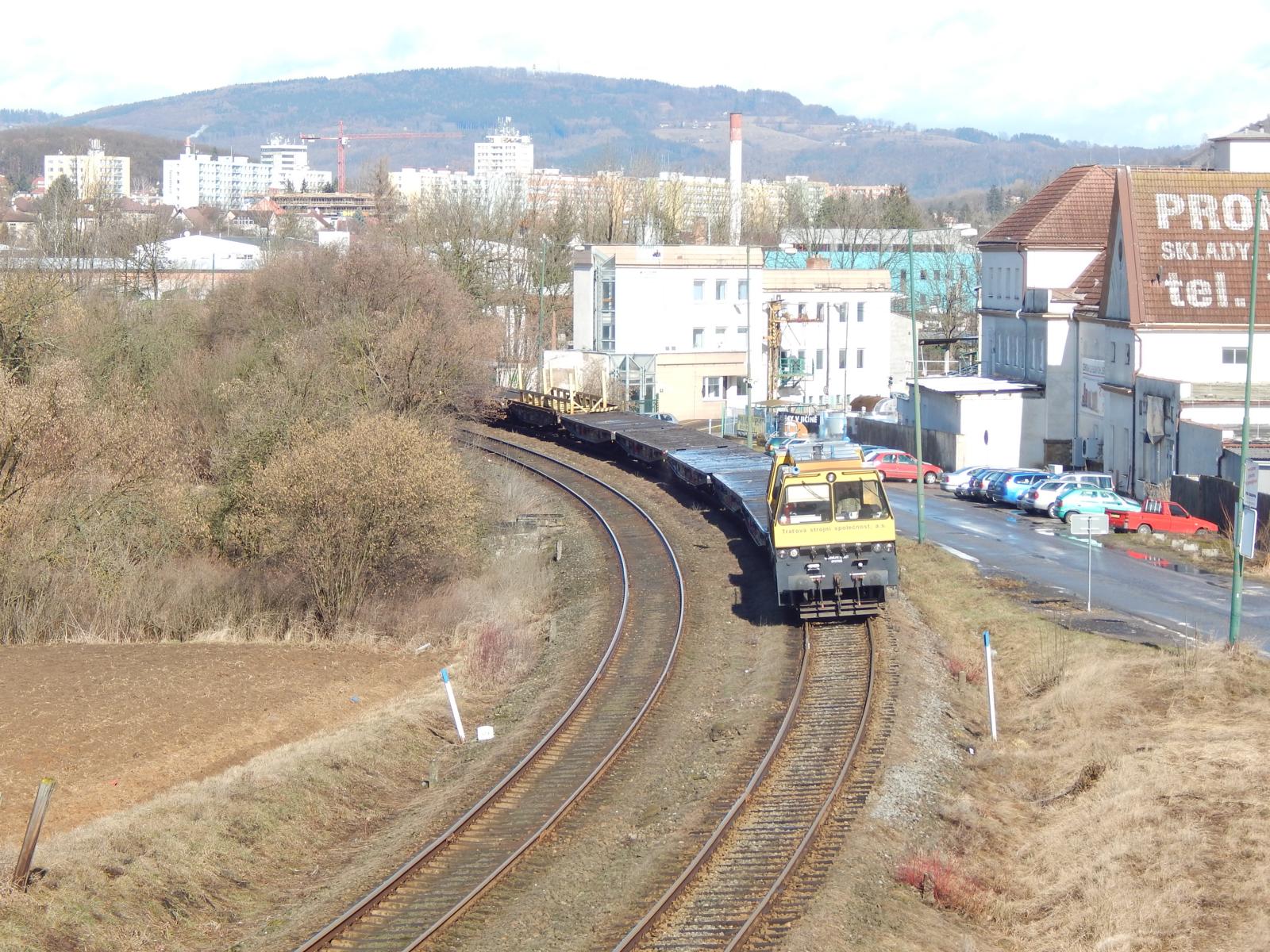

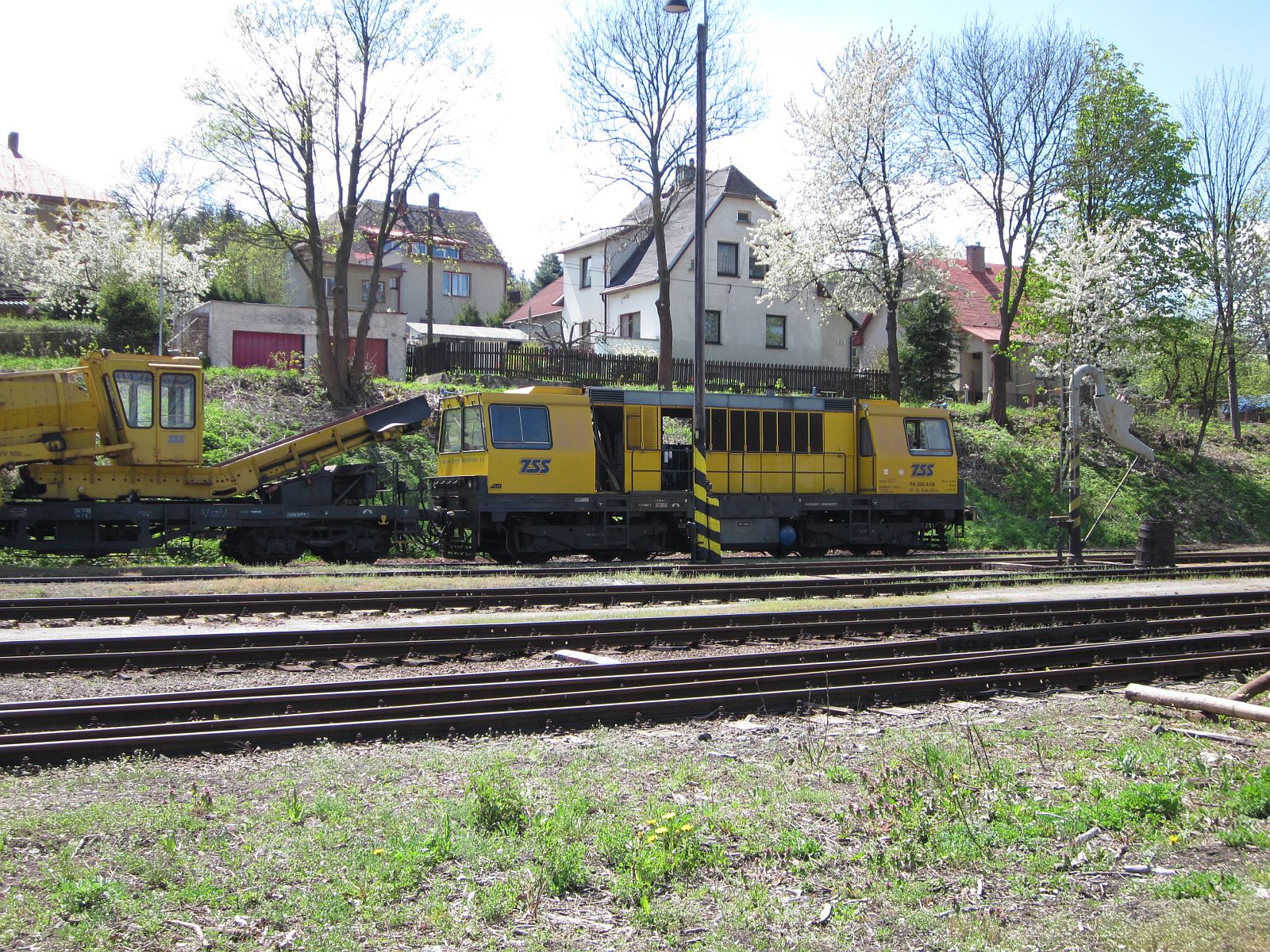

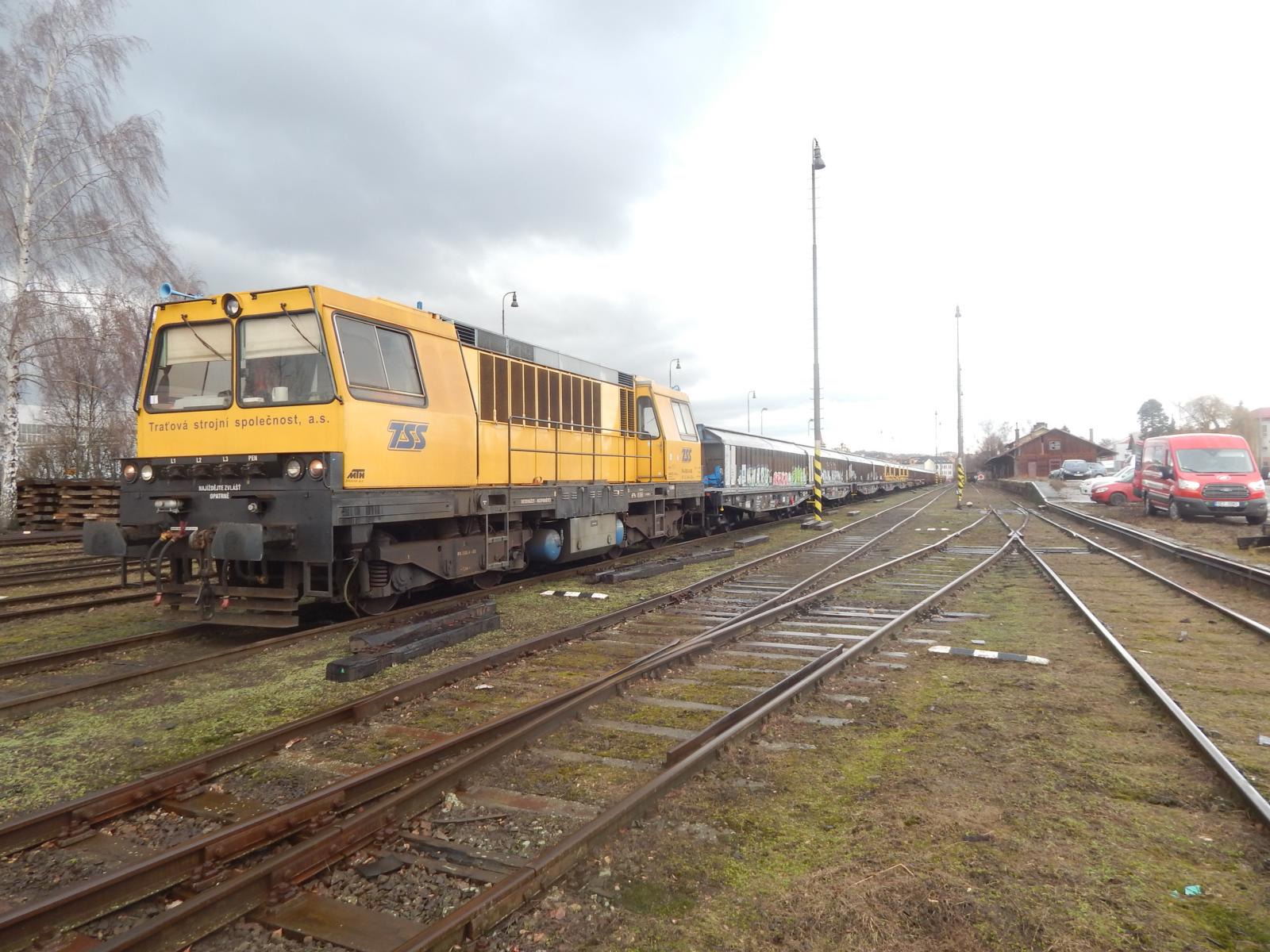

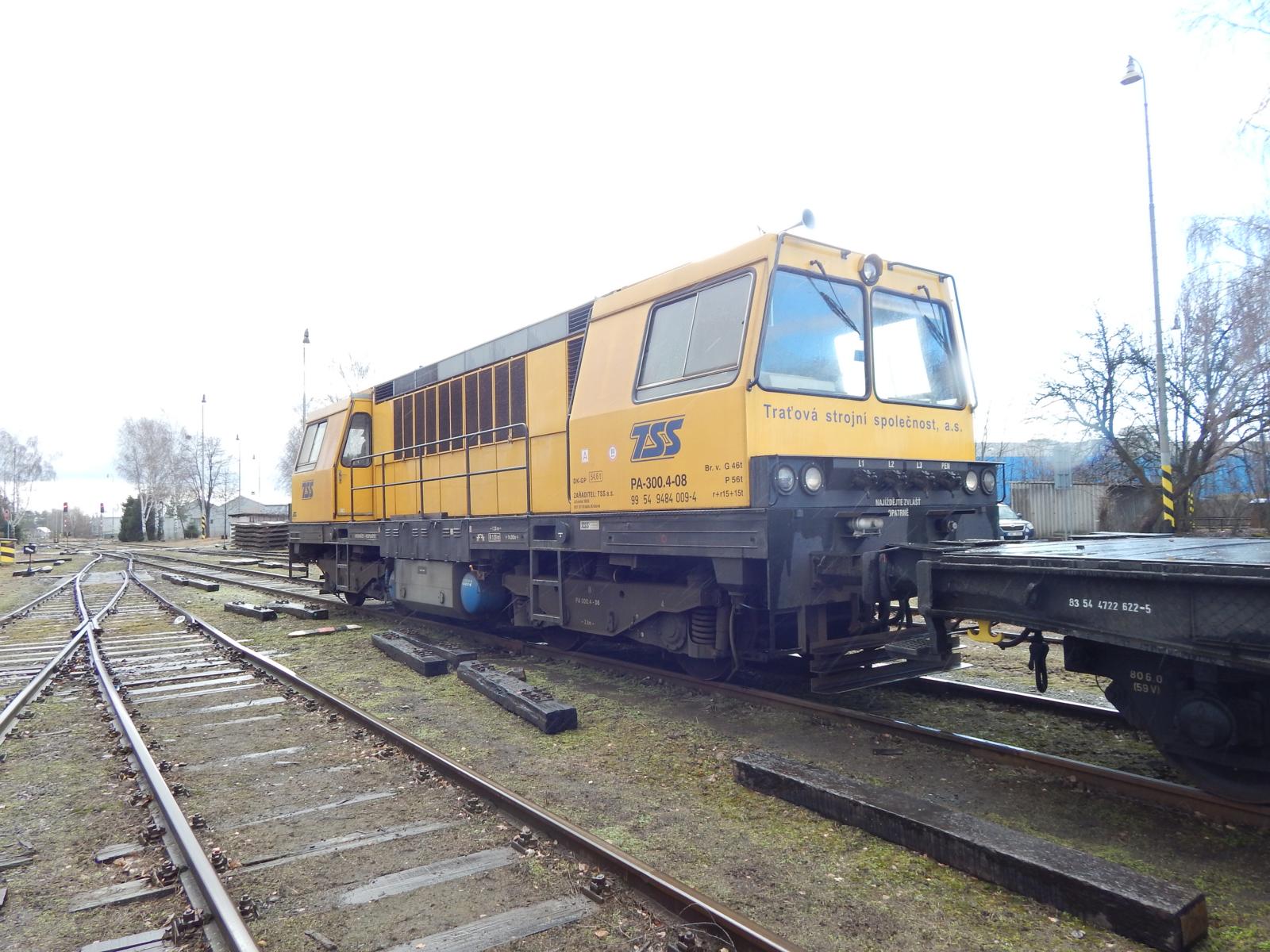

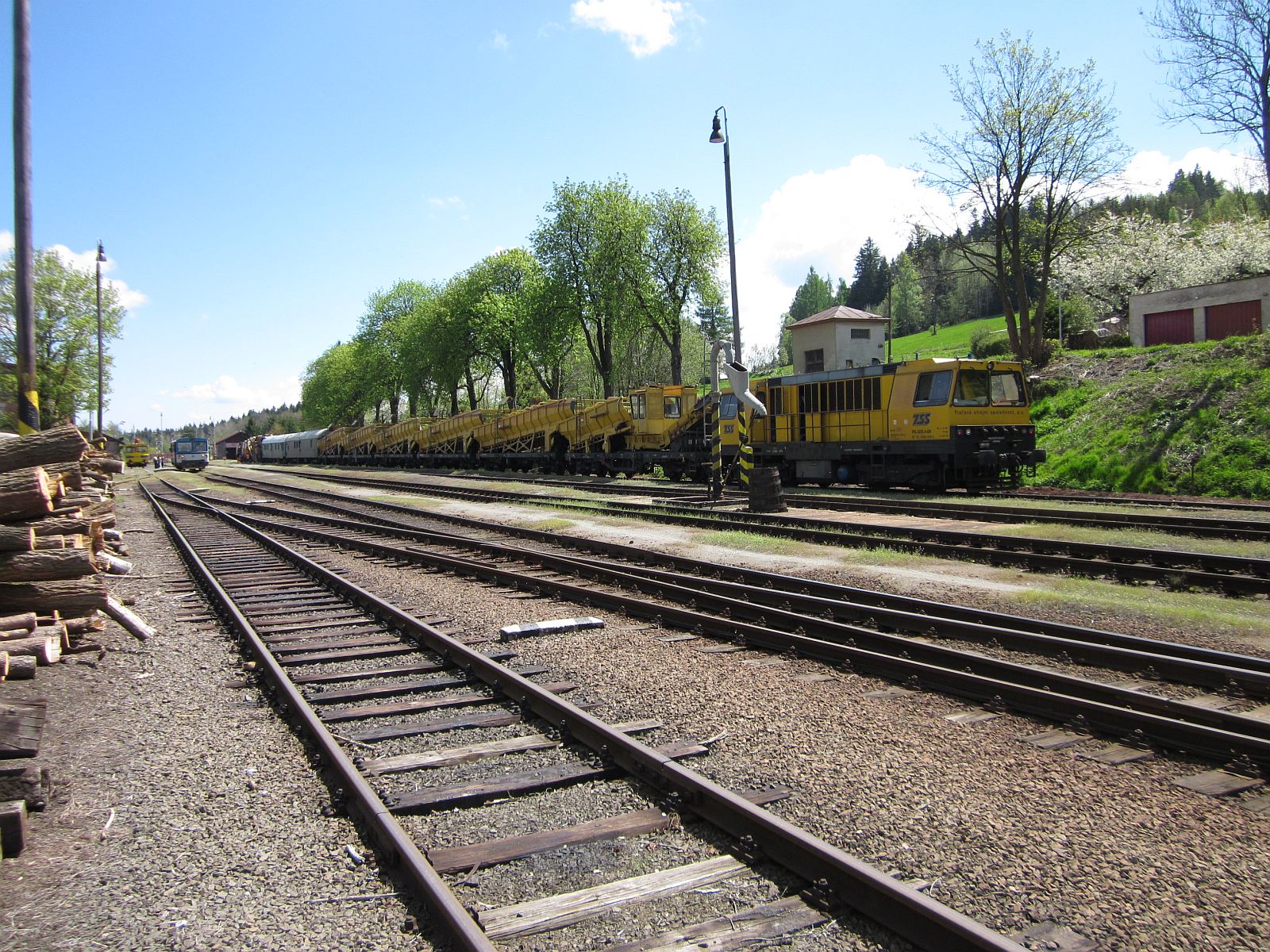

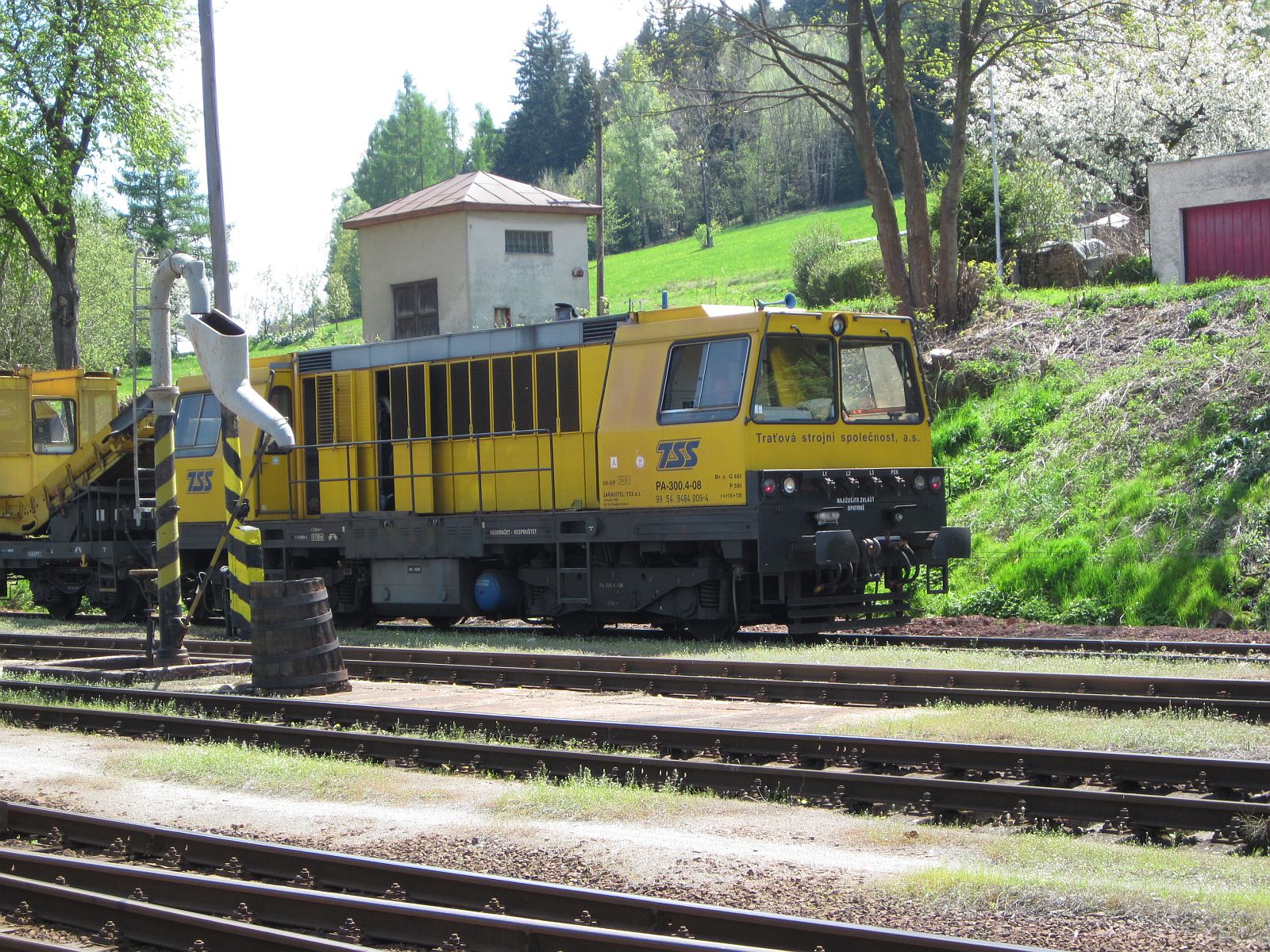

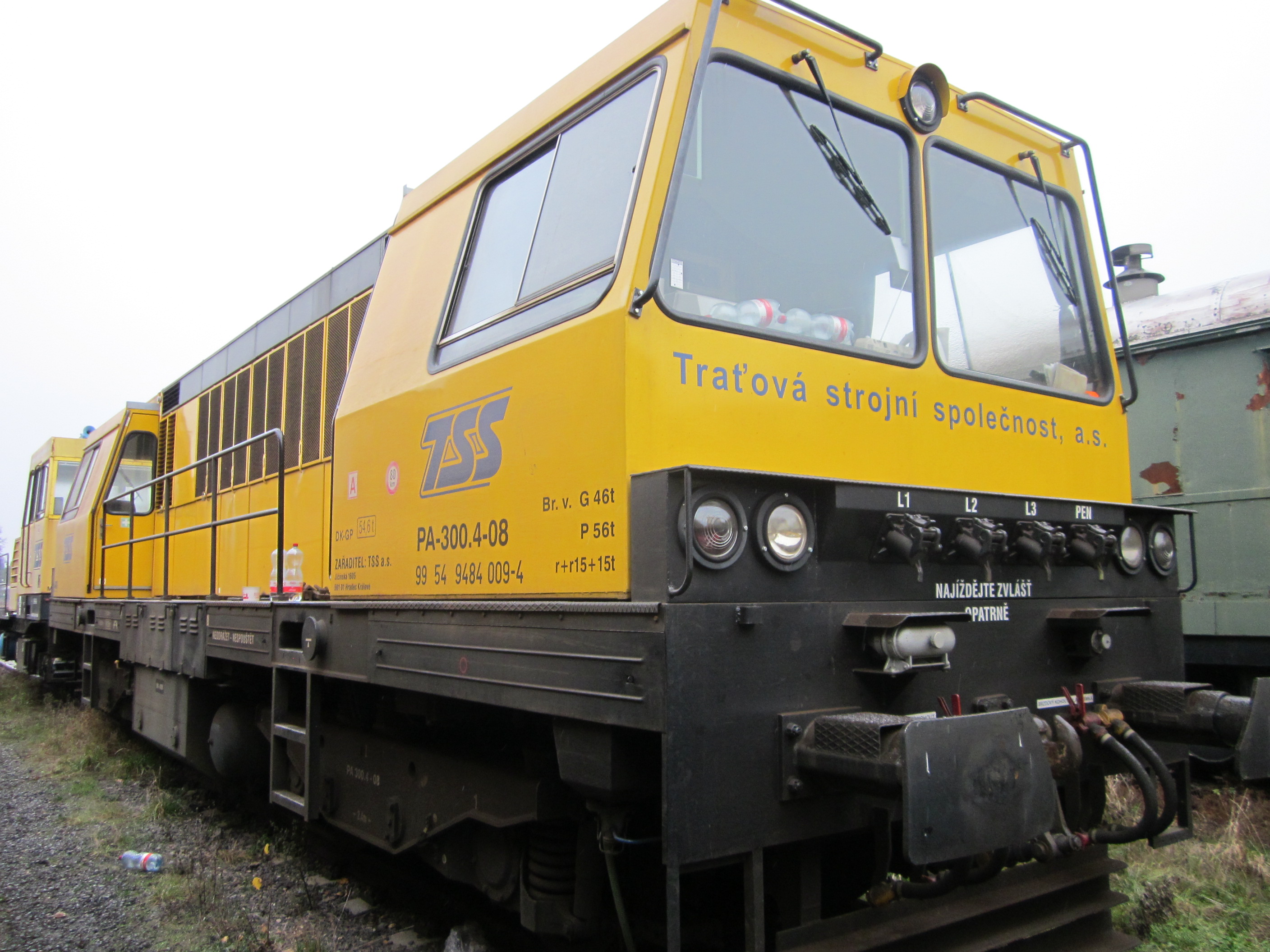

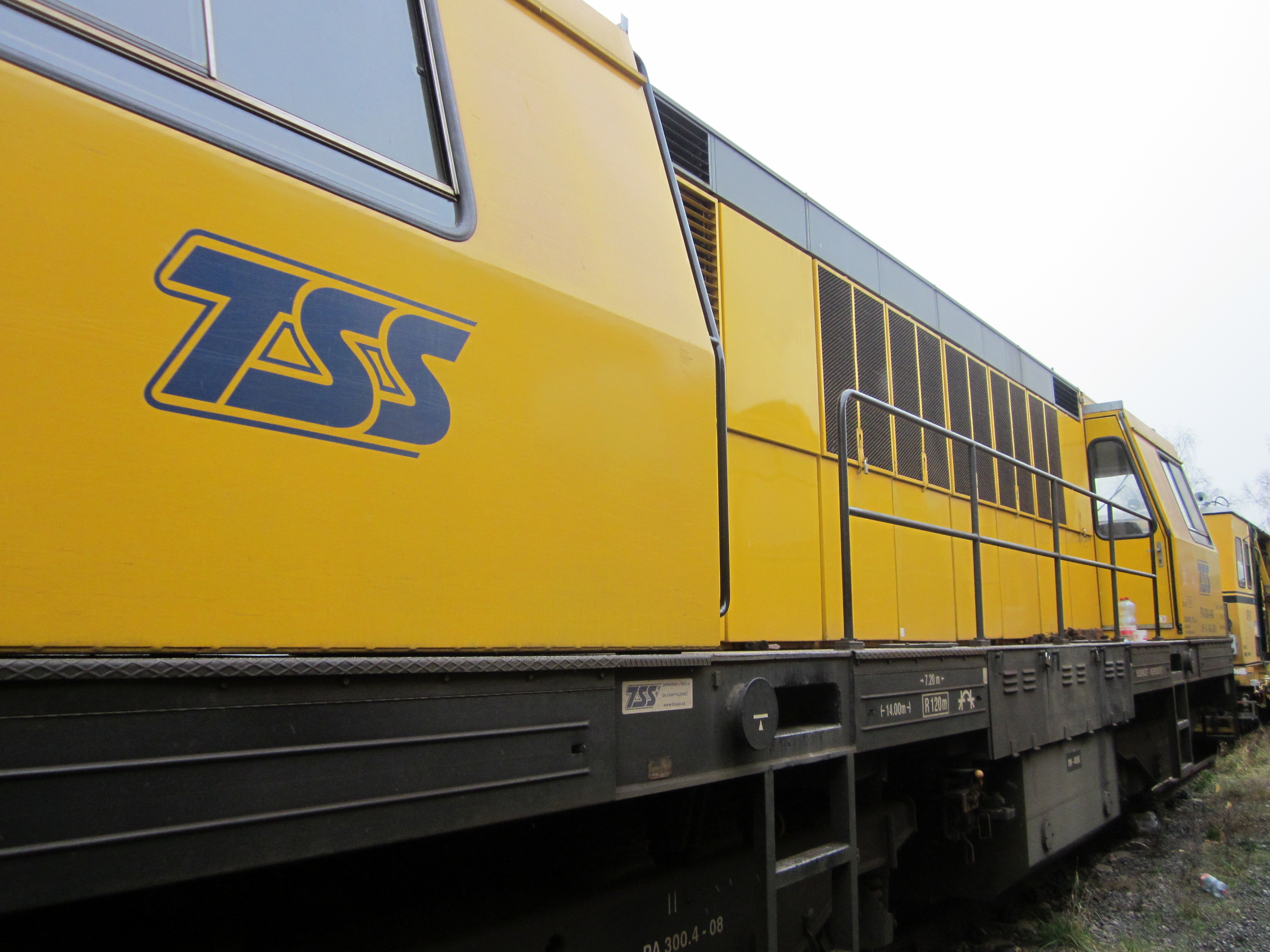

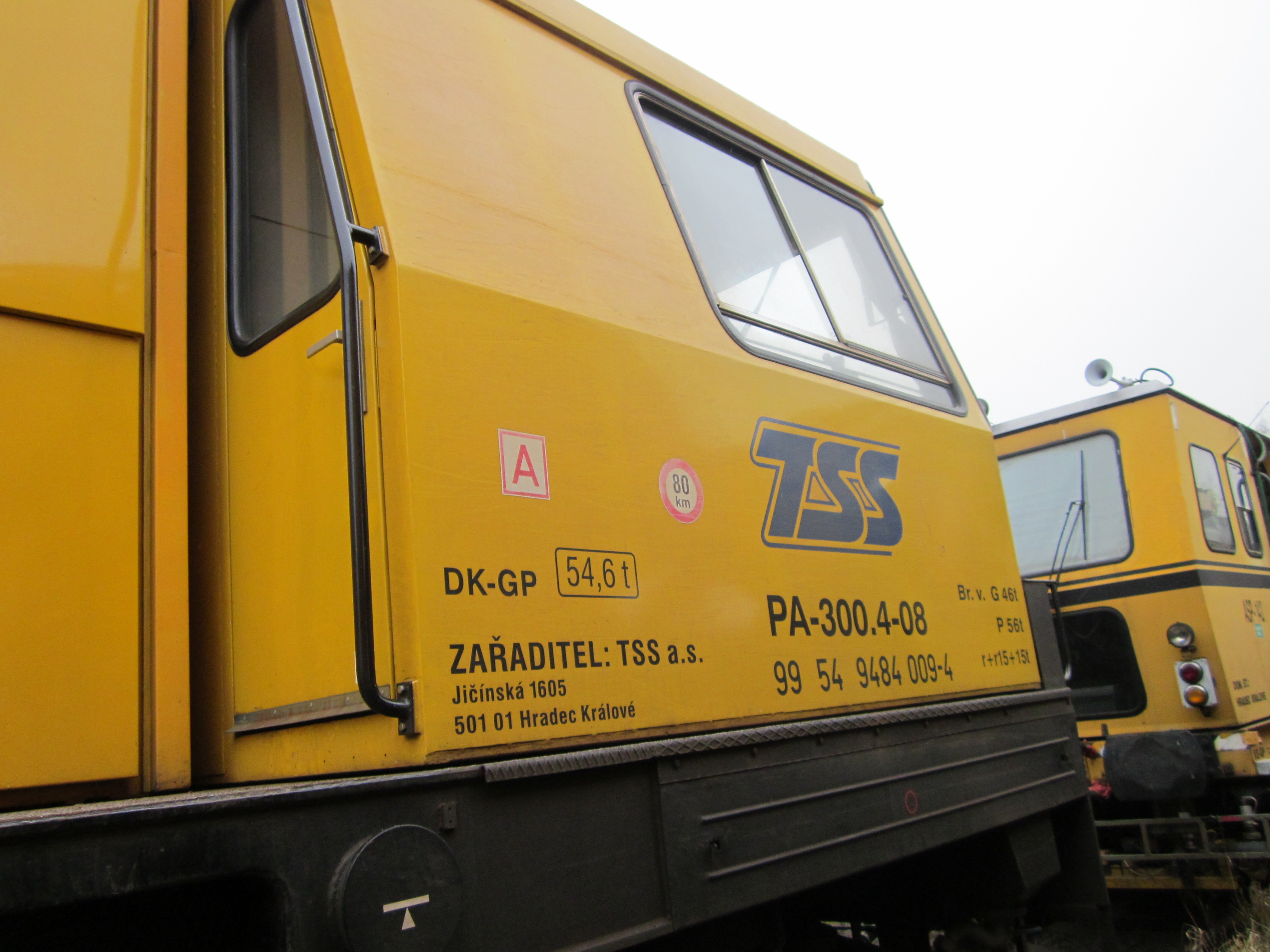

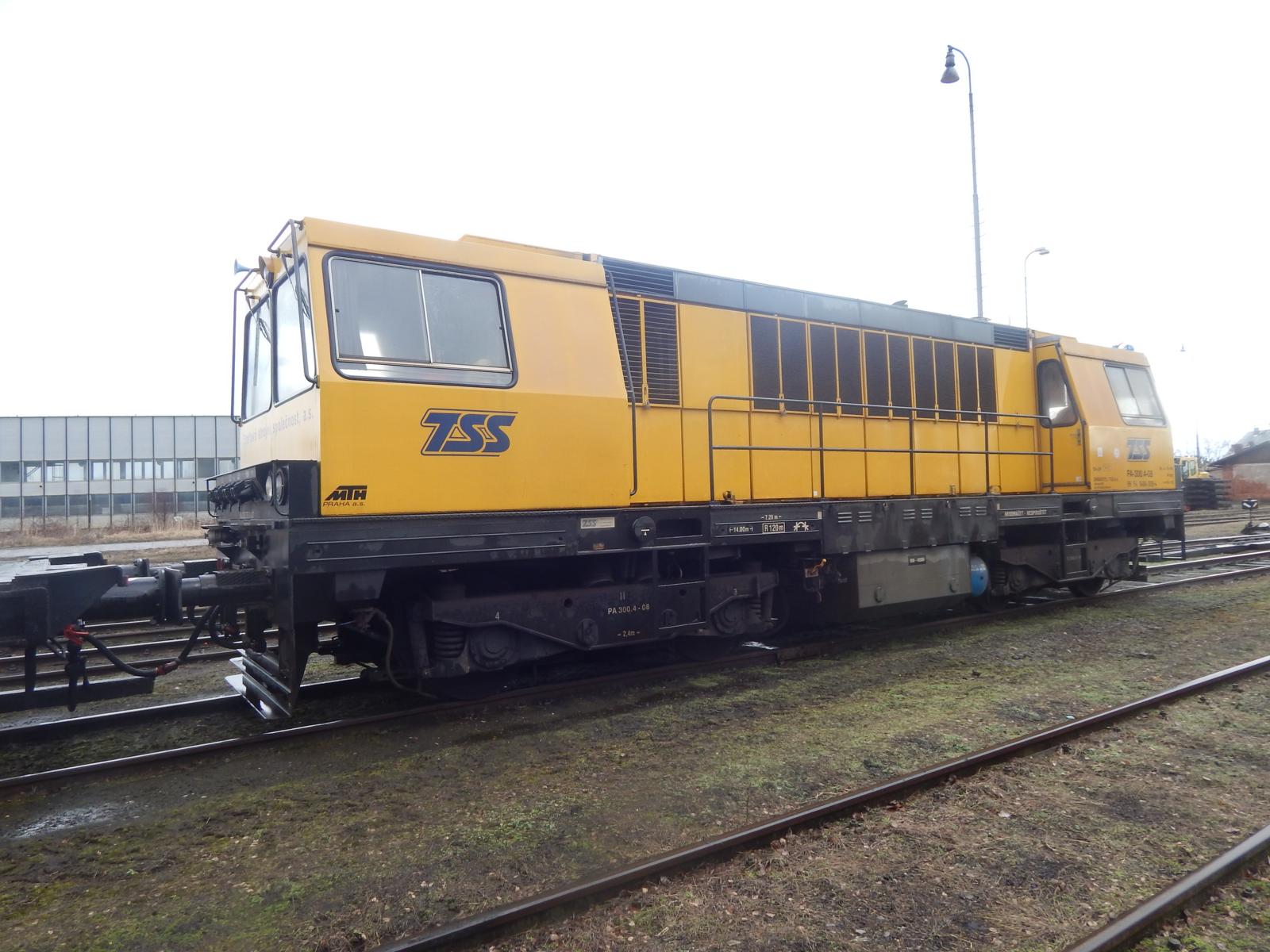

PA-300.4-08

Pa300_8b_2Pa300_8Pa300_8a

Pa300_08_v-souprave1Pa300_08_v-souprave3Pa300_08_v-souprave4

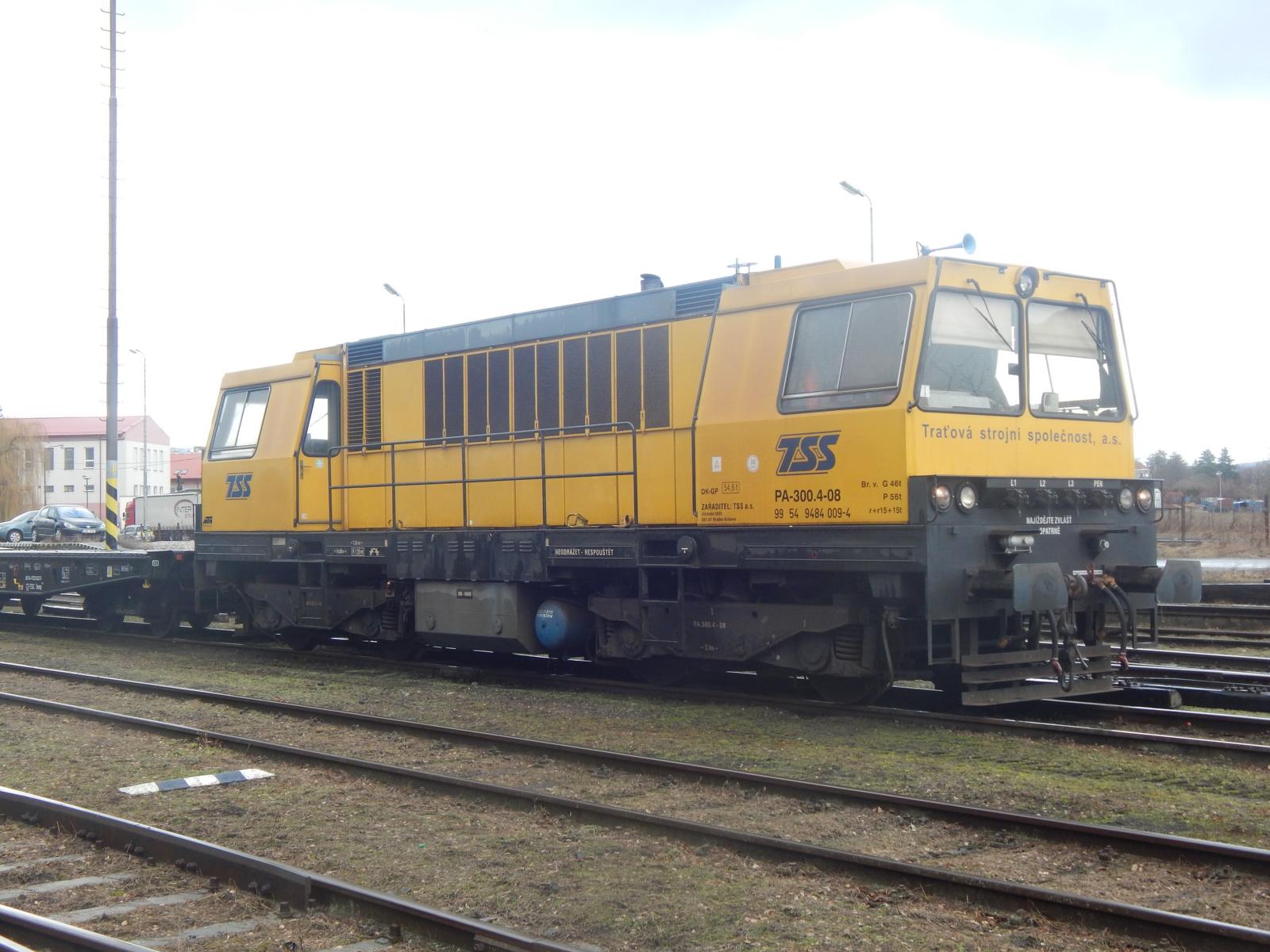

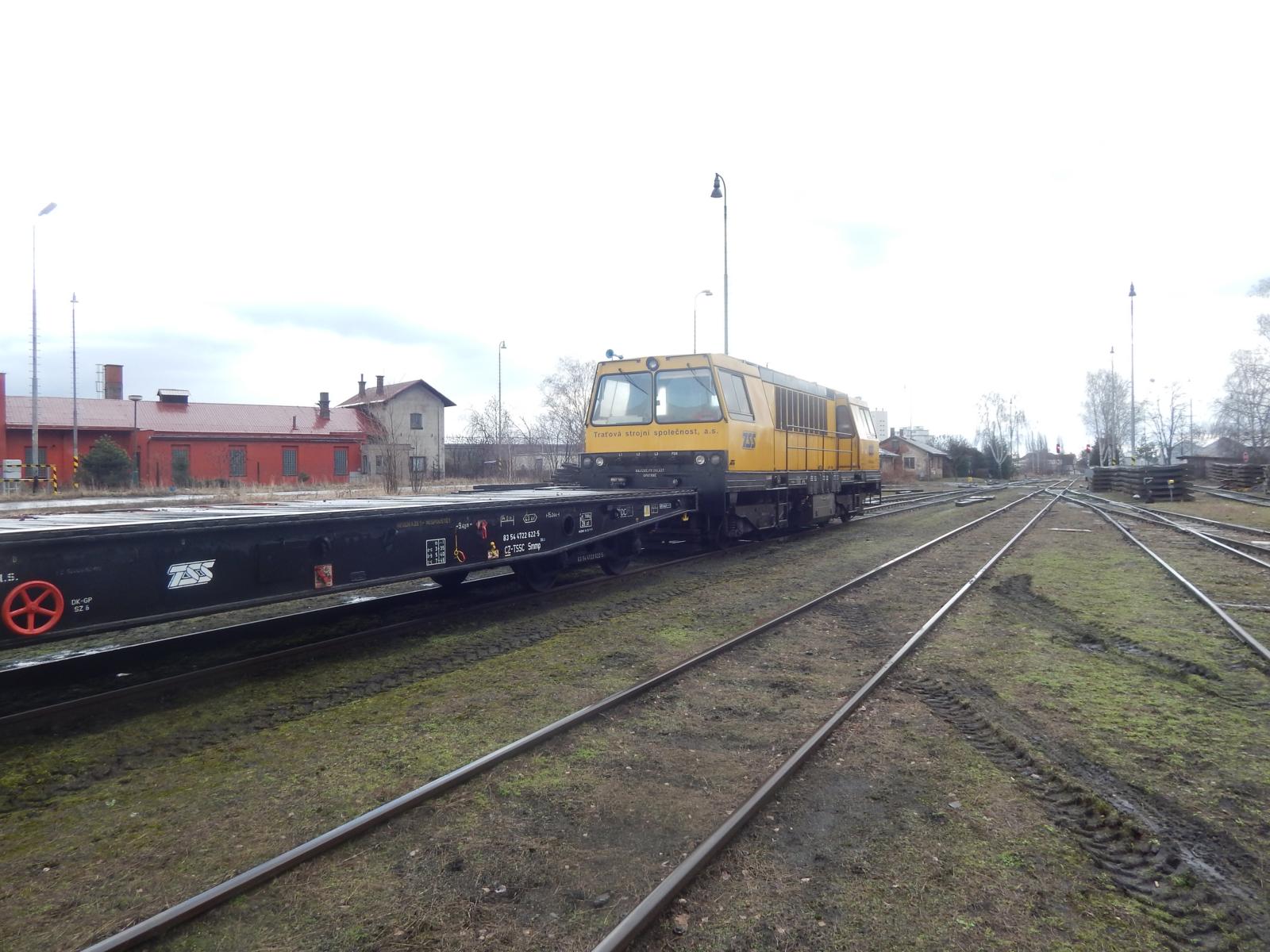

Pa300_4_08_jicin_2_brezna2017fPa300_4_08_jicin_2_brezna2017Pa300_4_08_jicin_2_brezna2017a

Pa300_4_08_jicin_2_brezna2017cPa300_4_08_jicin_2_brezna2017dPa300_4_08_jicin_2_brezna2017e

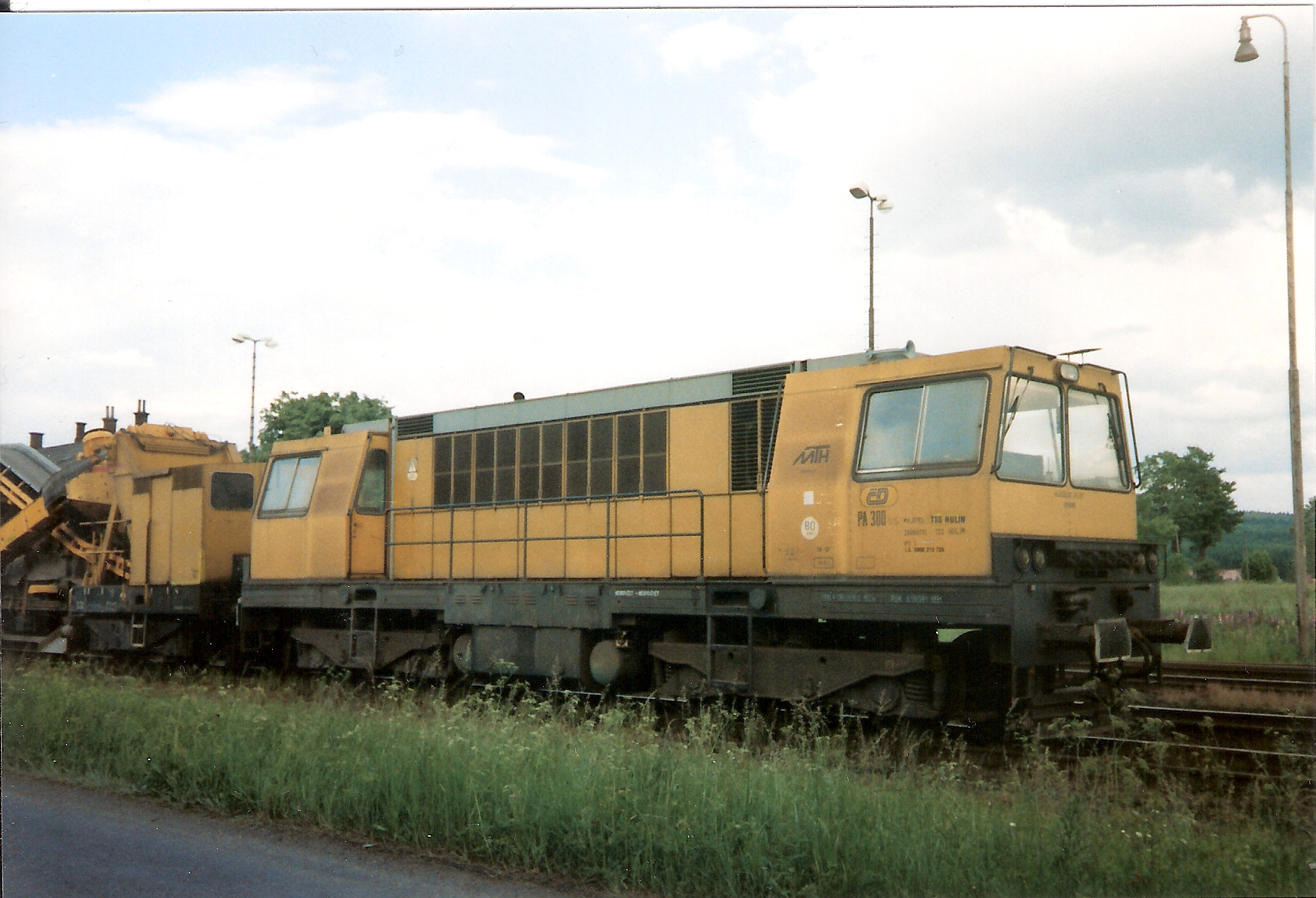

 PA 300.05

Pa300-05aPa300-05b...2 x scan foto ČD - Jacek

- Stroje výrobních čísel 07 a 09 byly vyvezeny do Ruska, číslo 10 je u ŽSR MDS Zvolen a stroj 11 je v Kanadě.

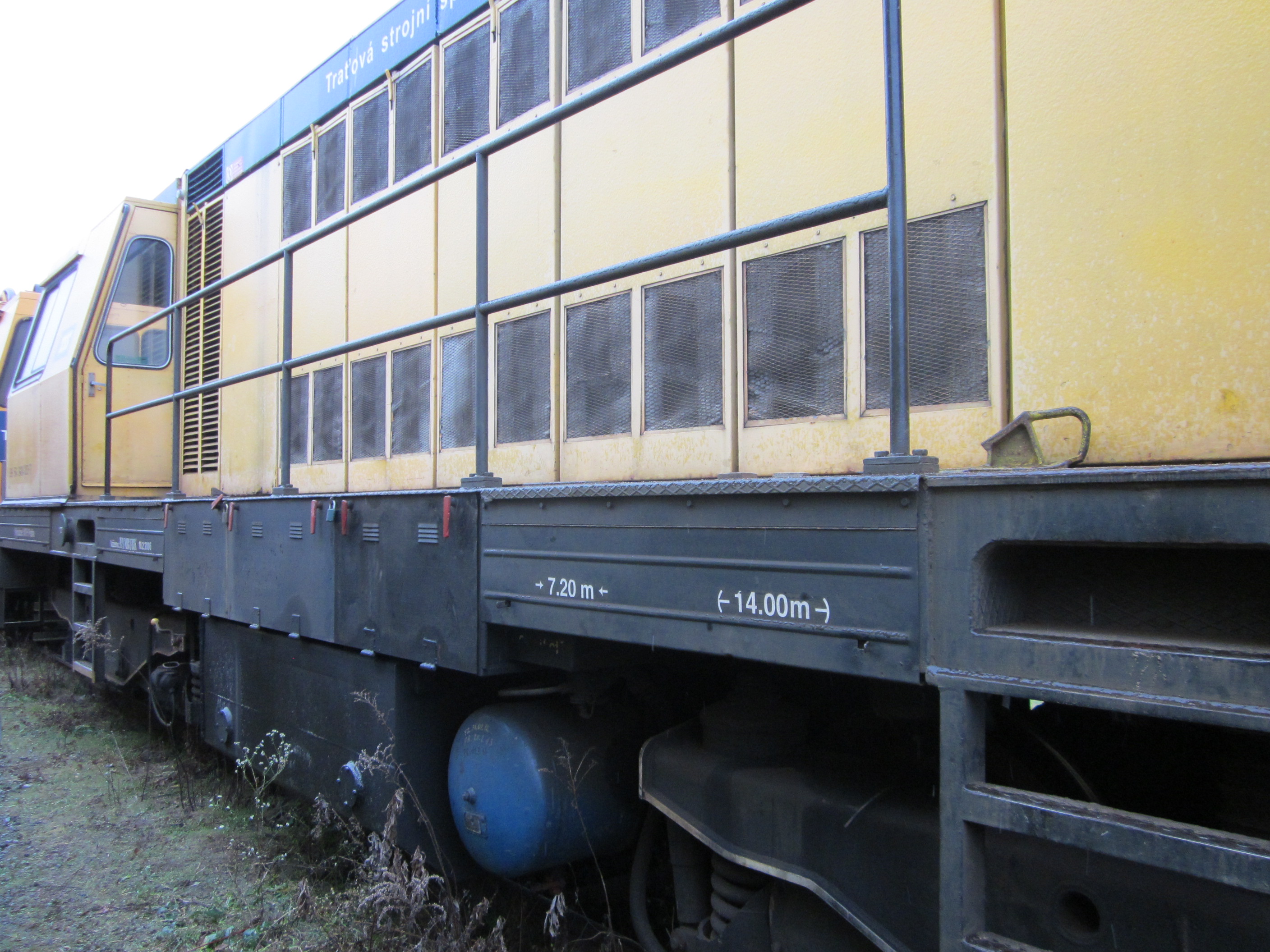

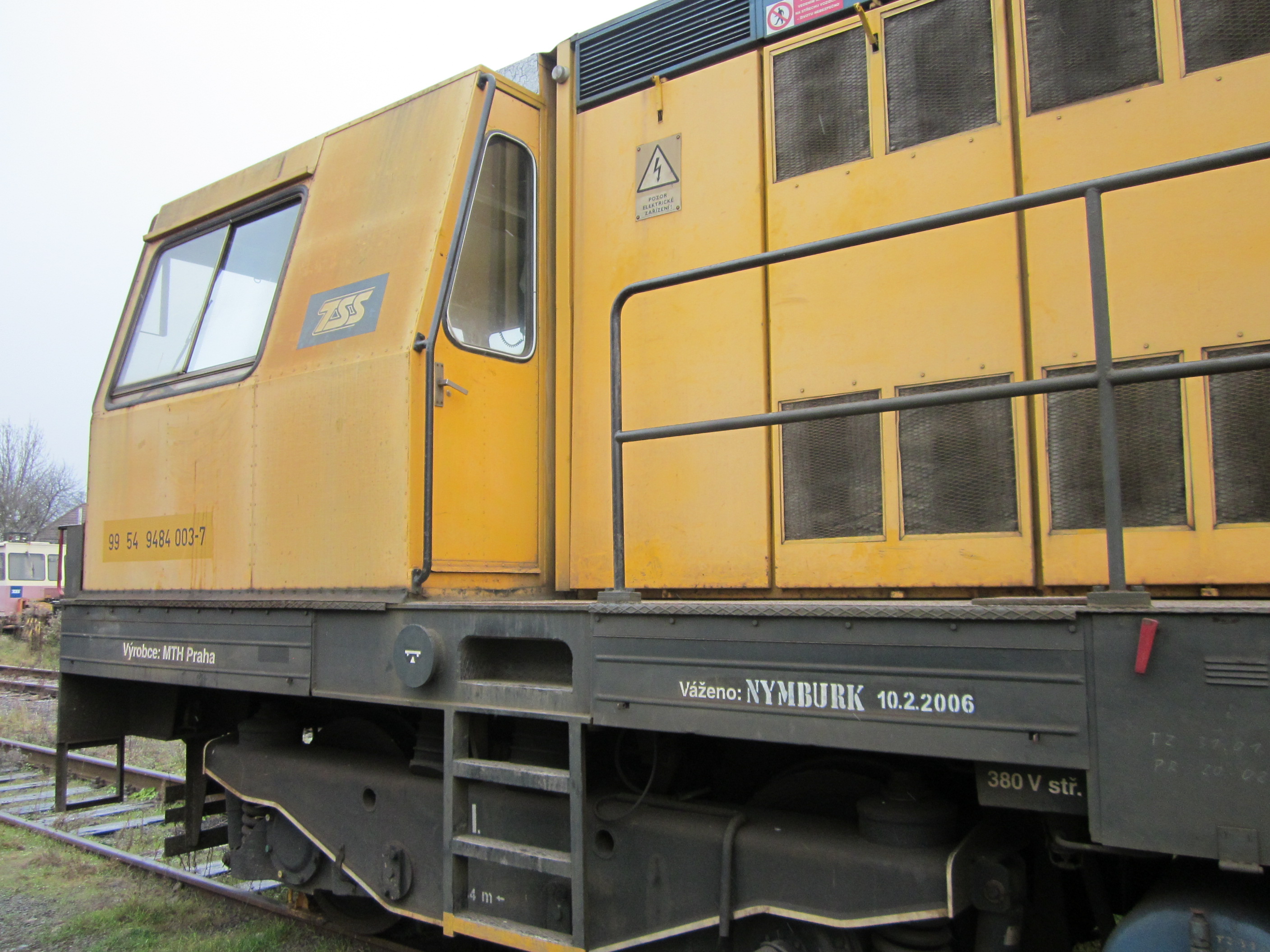

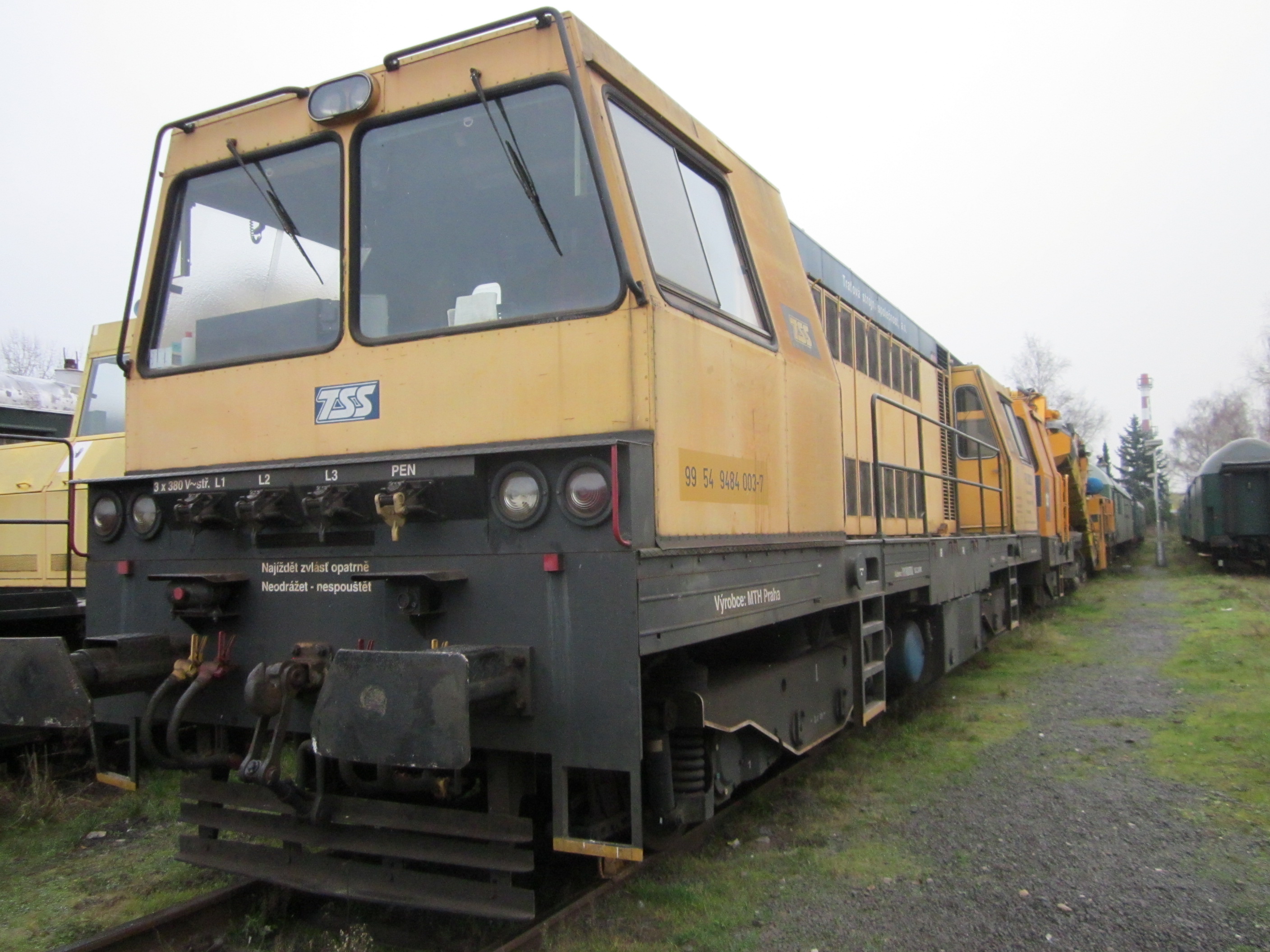

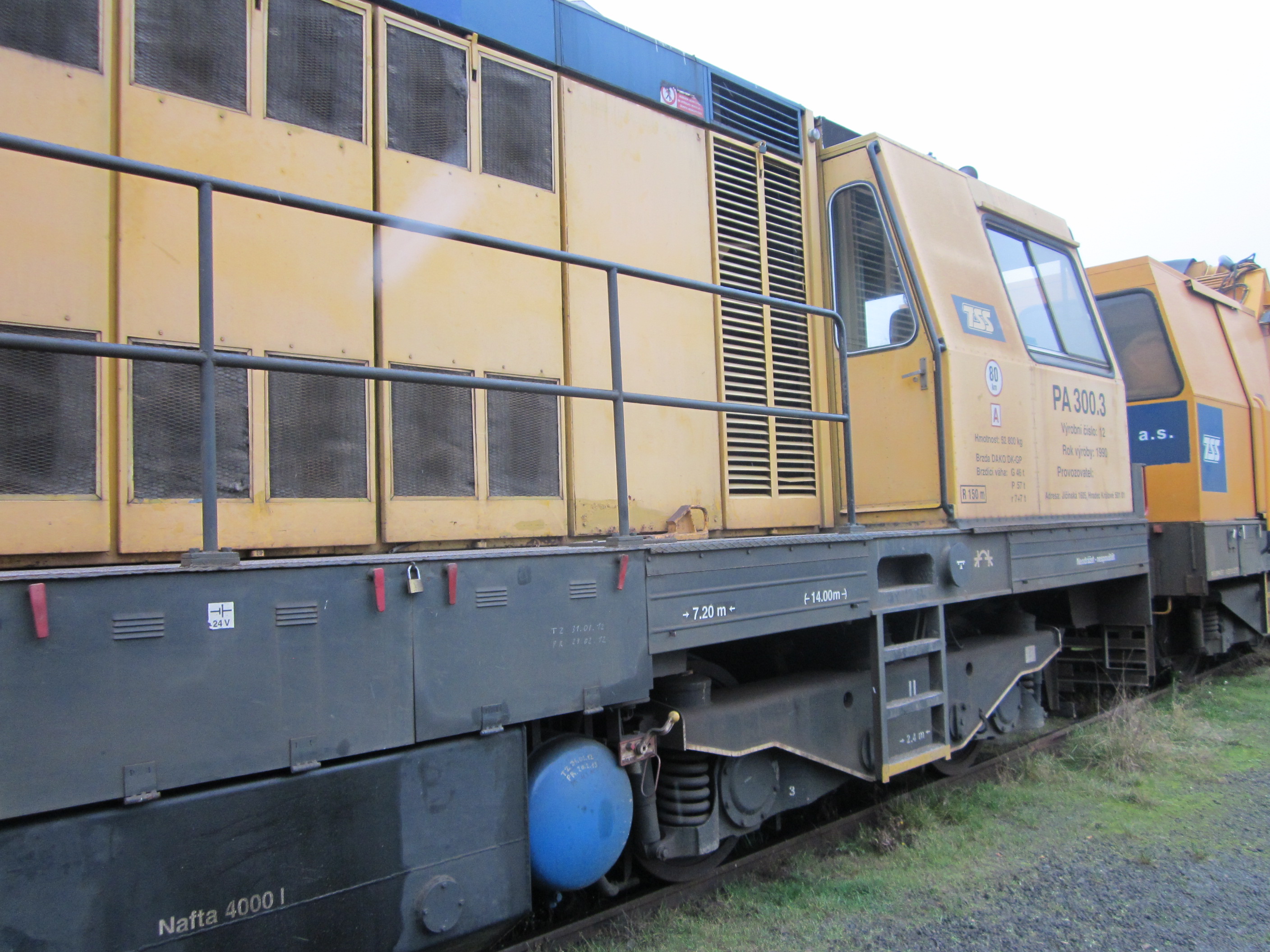

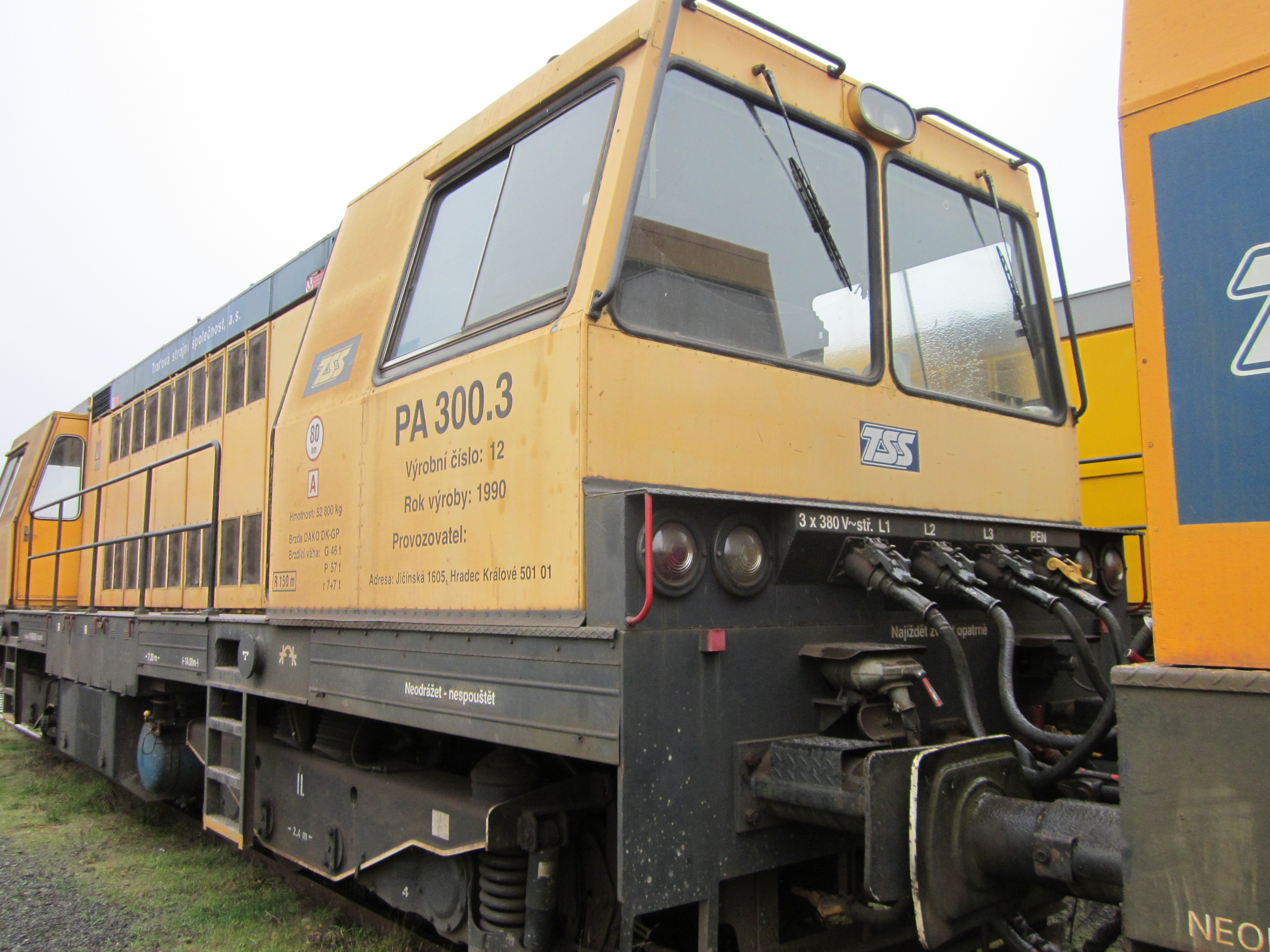

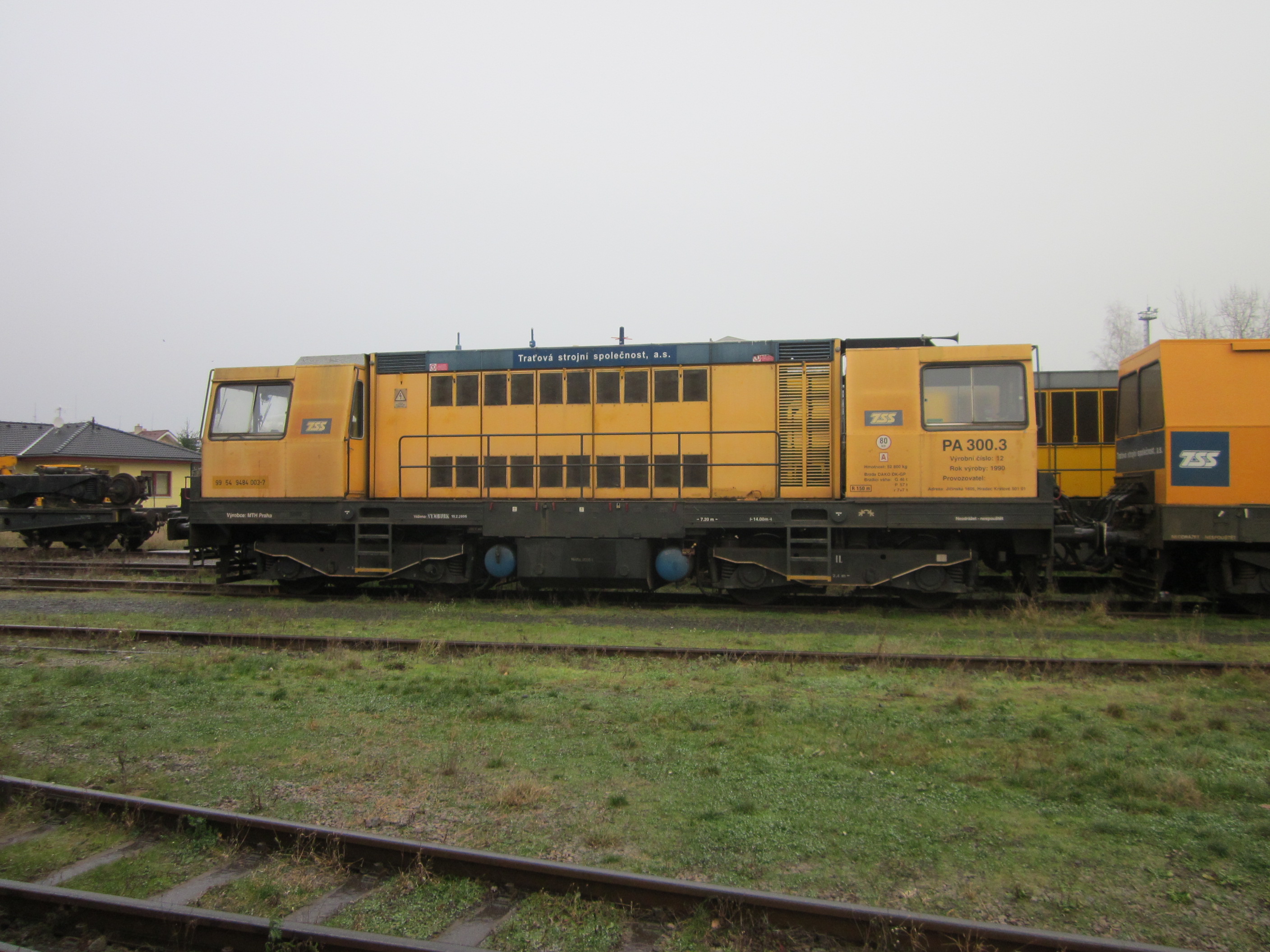

PA 300.3 výrobní číslo 12 - má jiný počet bočních sání ( lept dle předlohy je k dokoupení za 100 Kč ).

Pa300_12Pa300_12bPa300_12c

Pa300_12d_2Pa300_12ePa300_12f

- Stroj PA600 byl vyroben v MTH Praha v roce 1990 určený pro TSS HK, druhý PA600 vyrobyla MTH Vrútky v roce 1991.

- První stroj PA600 dostal v roce 1994 jiný motor a číslo bylo upraveno na PA300.3 výrobní číslo 12

- Další foto a info najdete ZDE

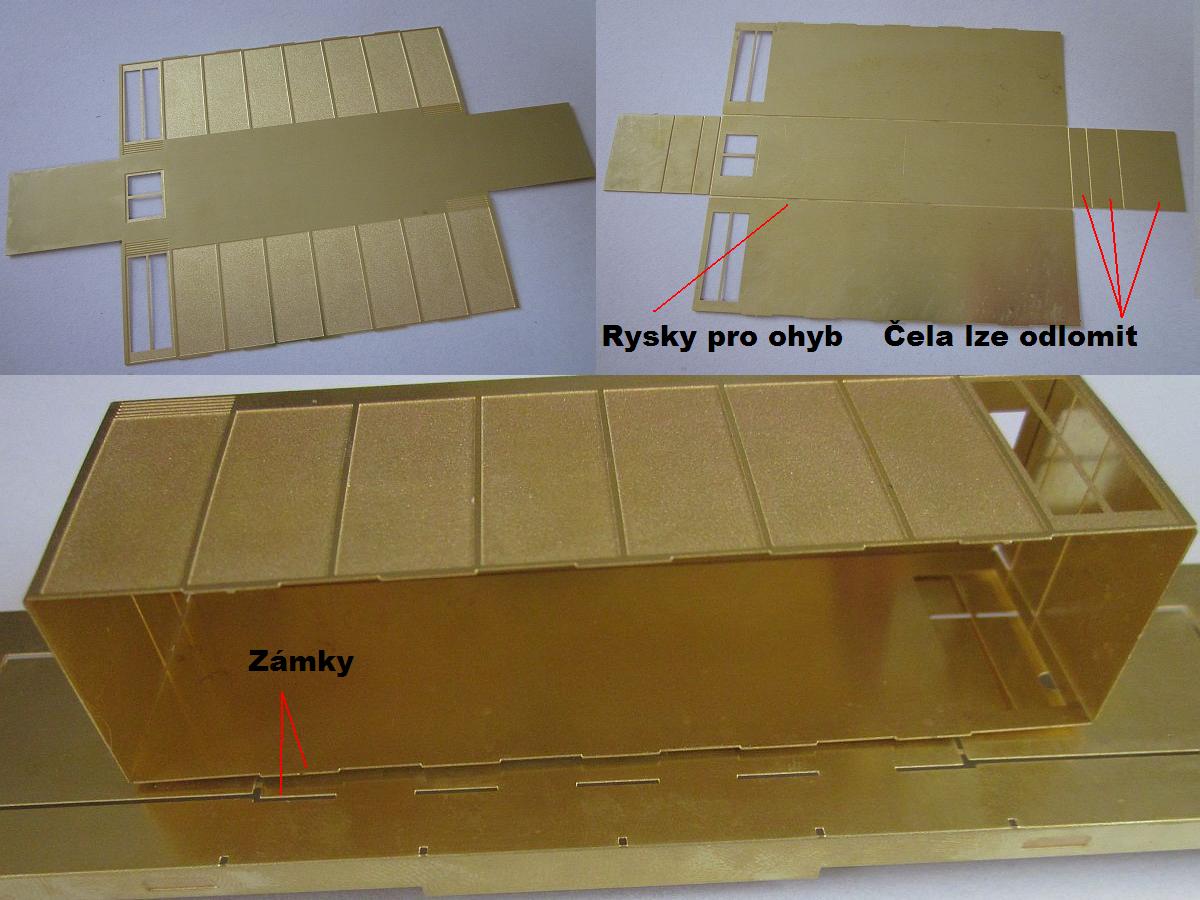

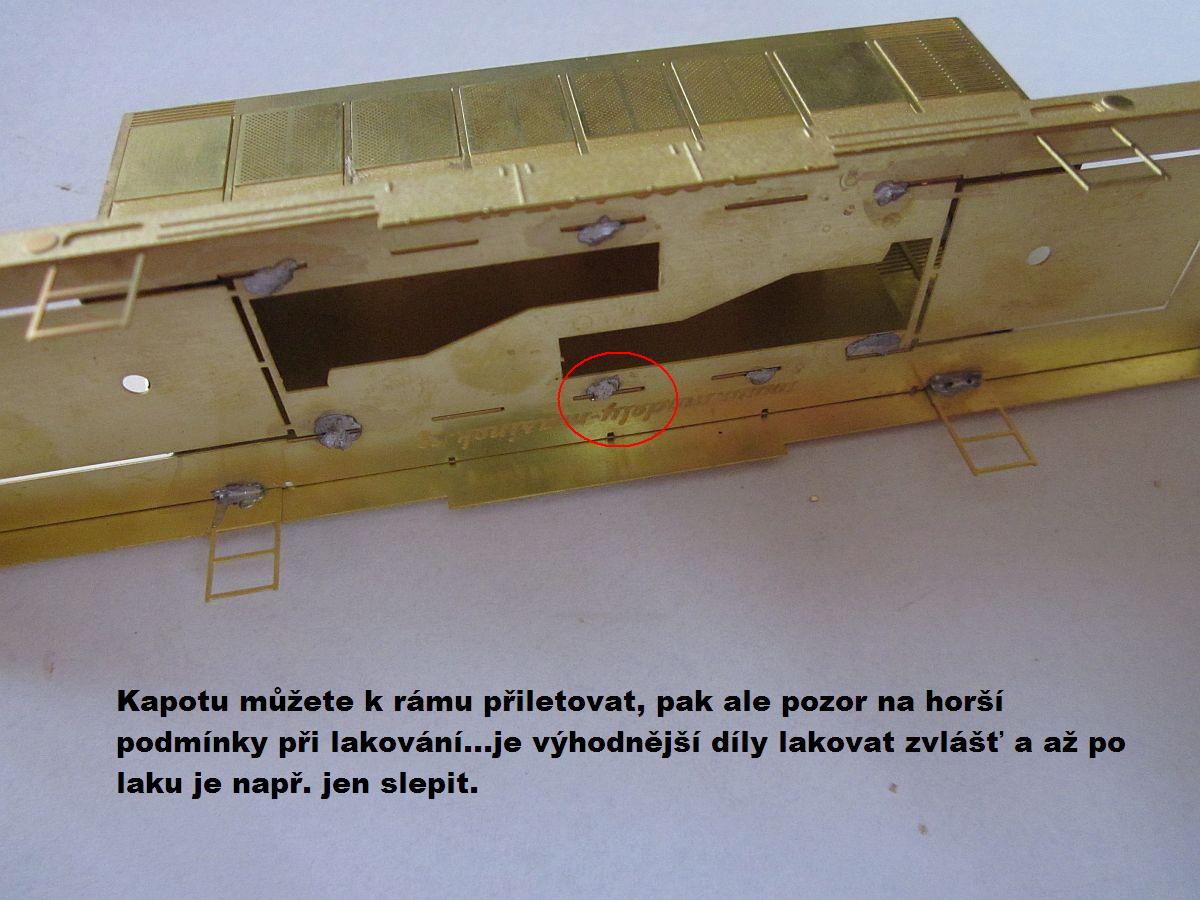

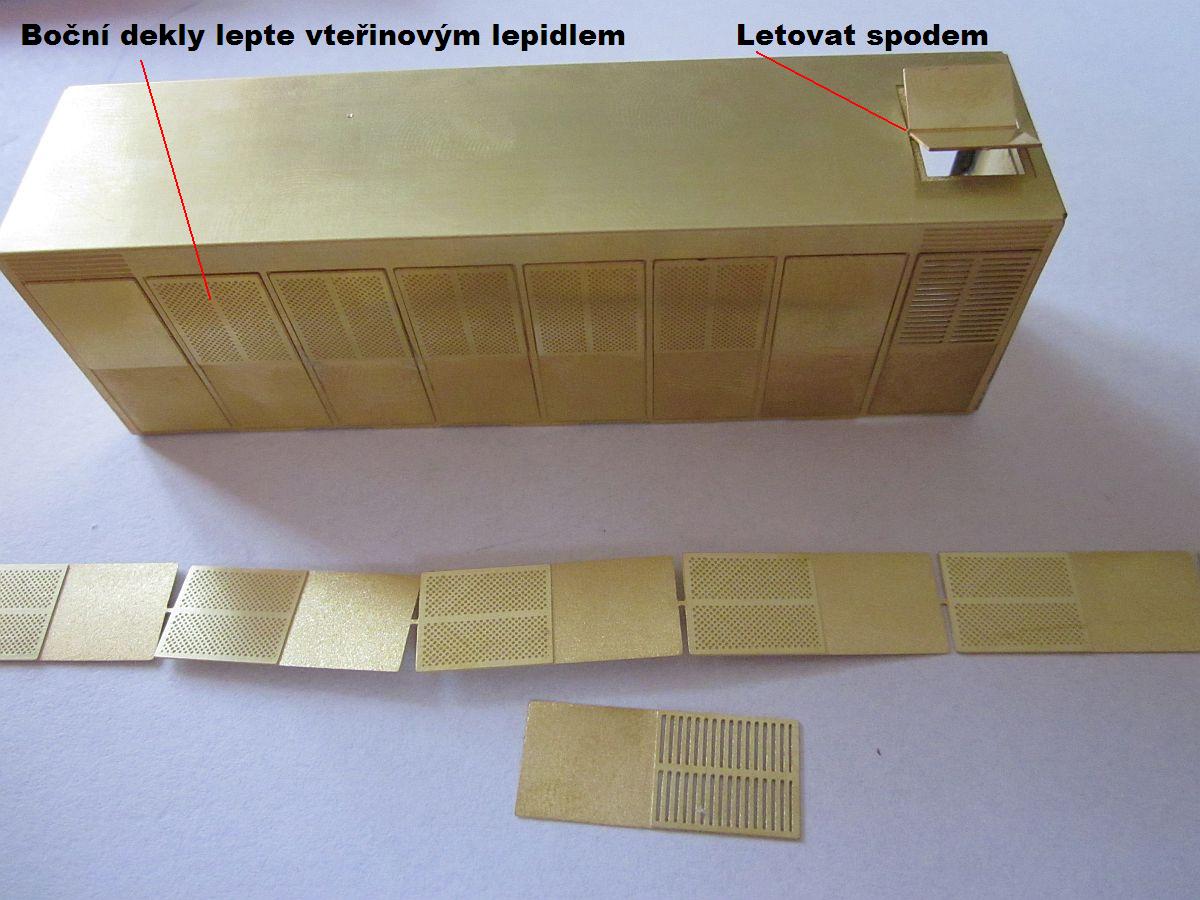

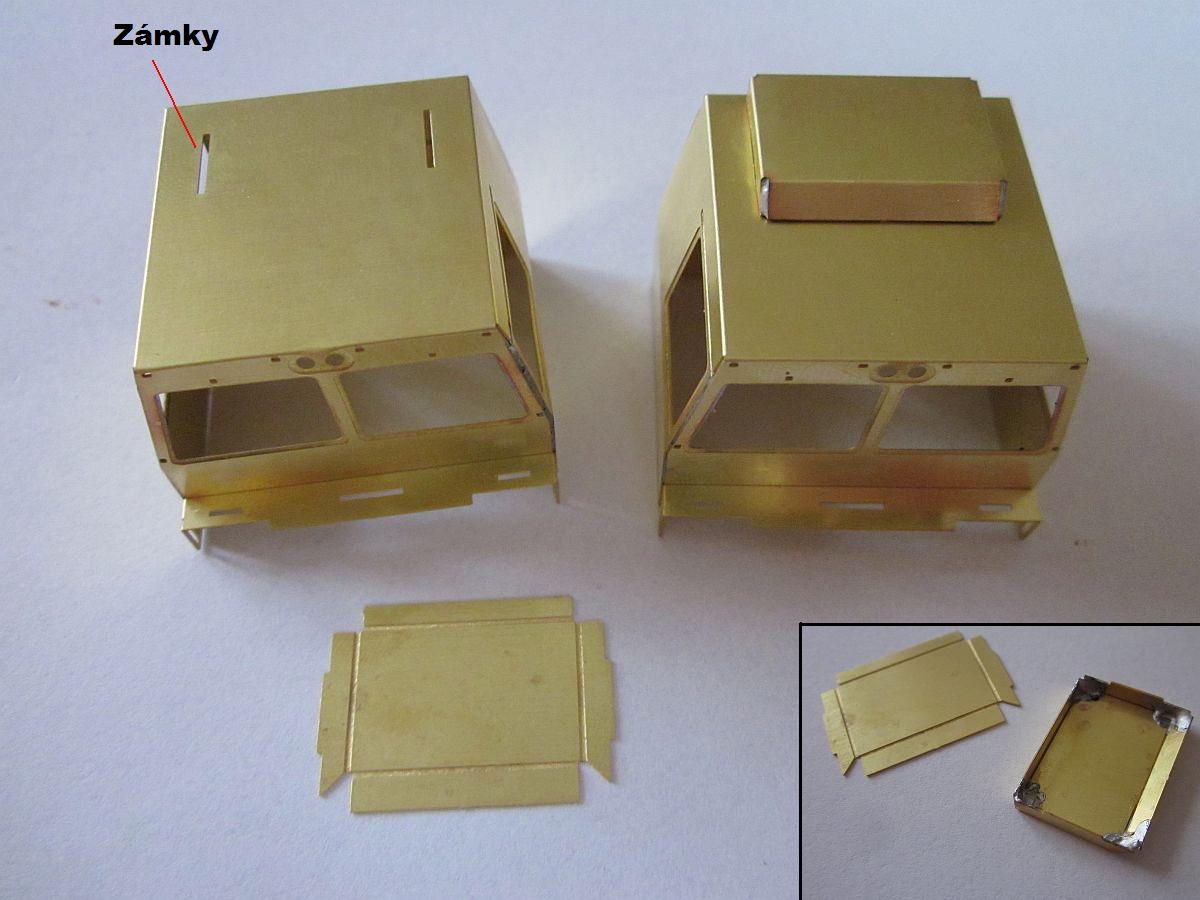

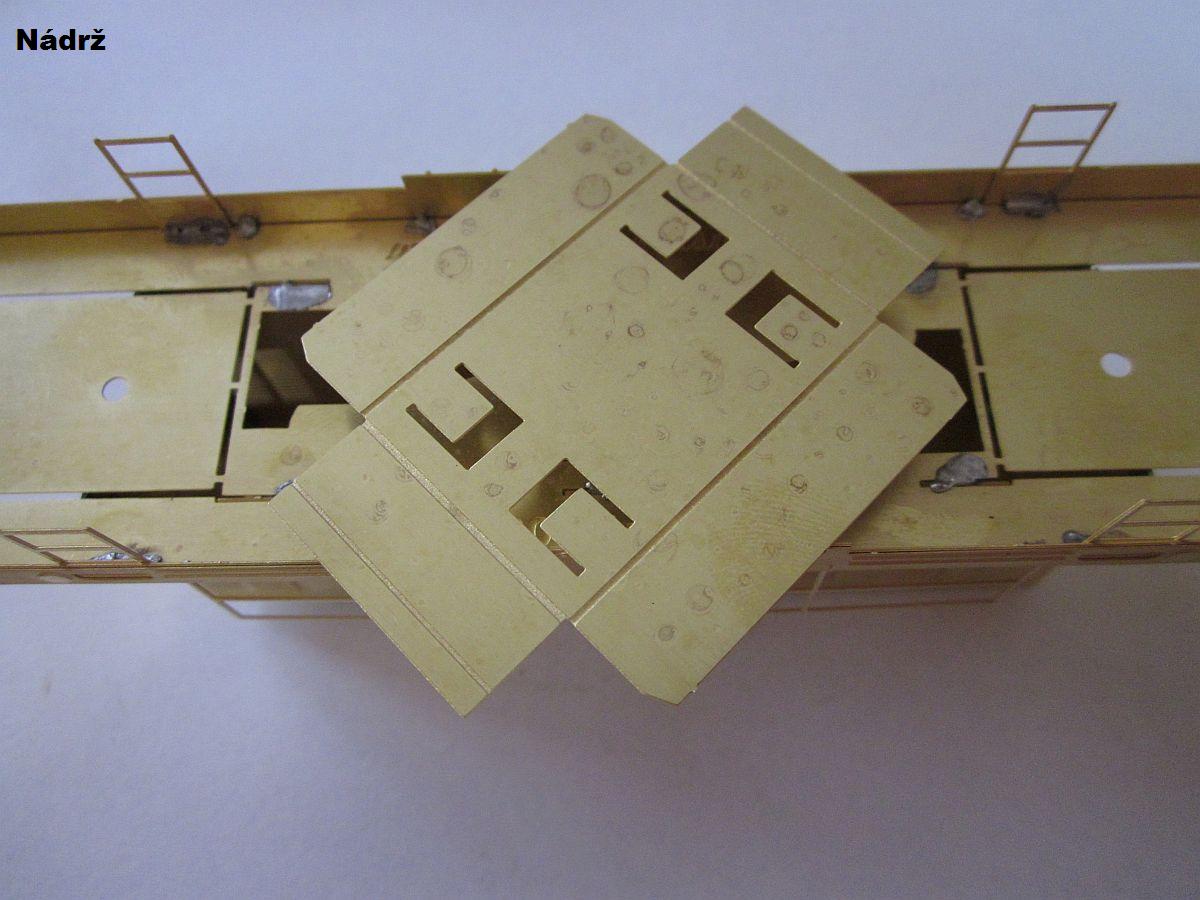

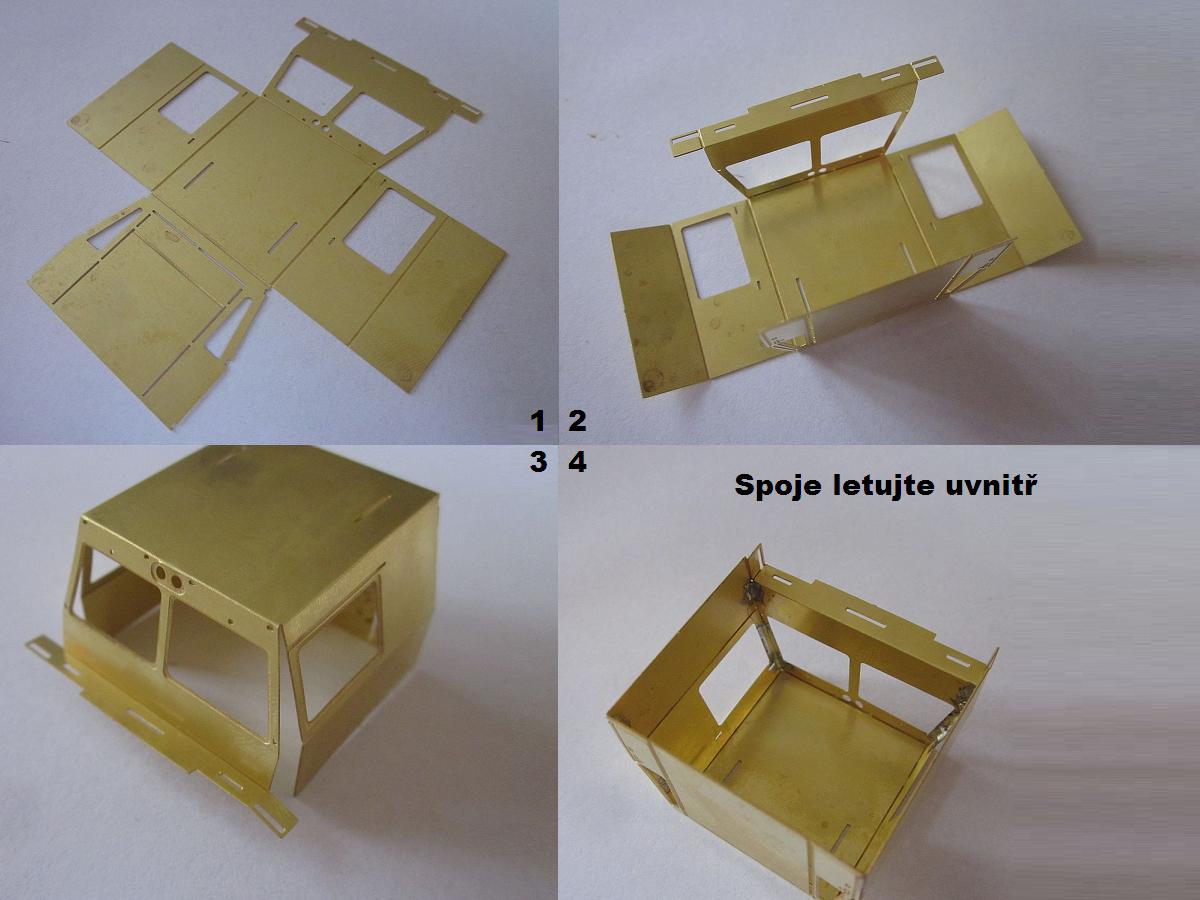

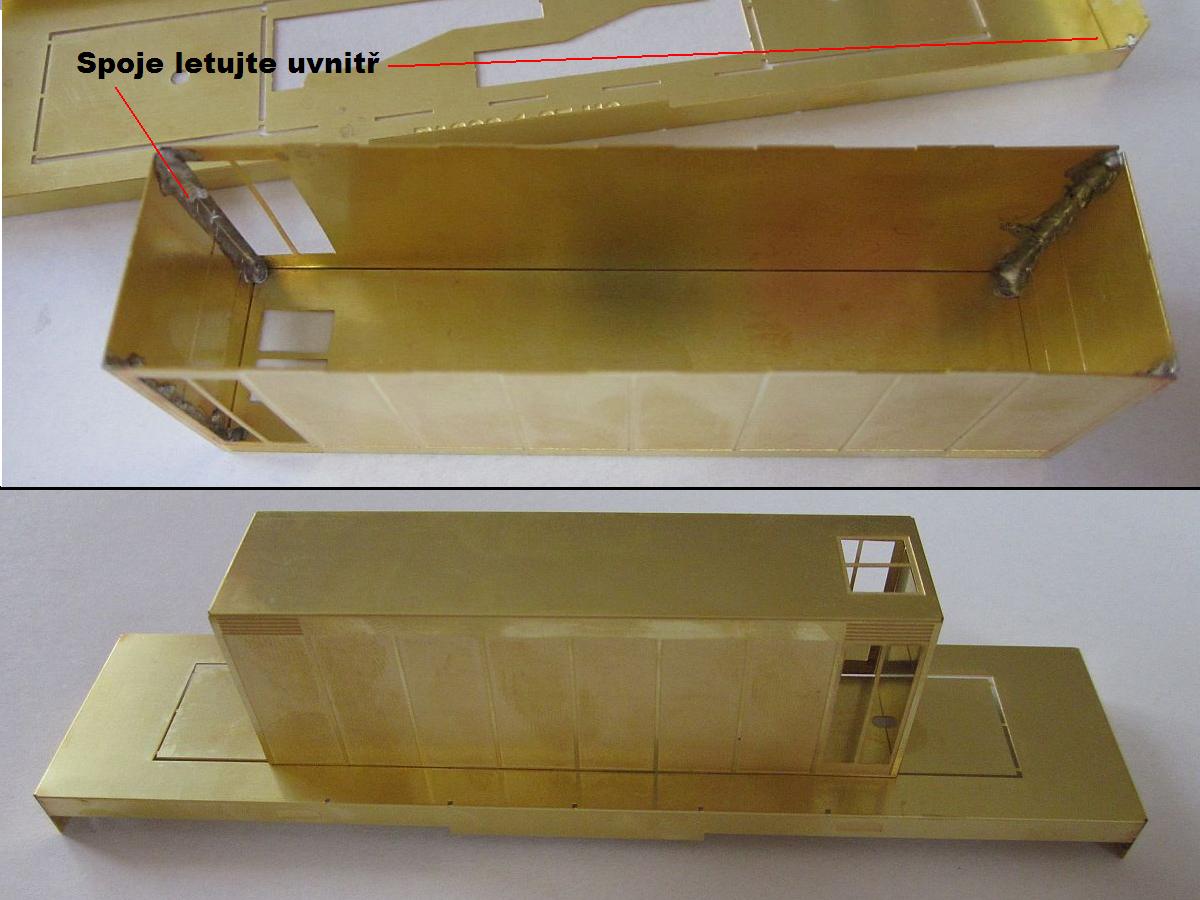

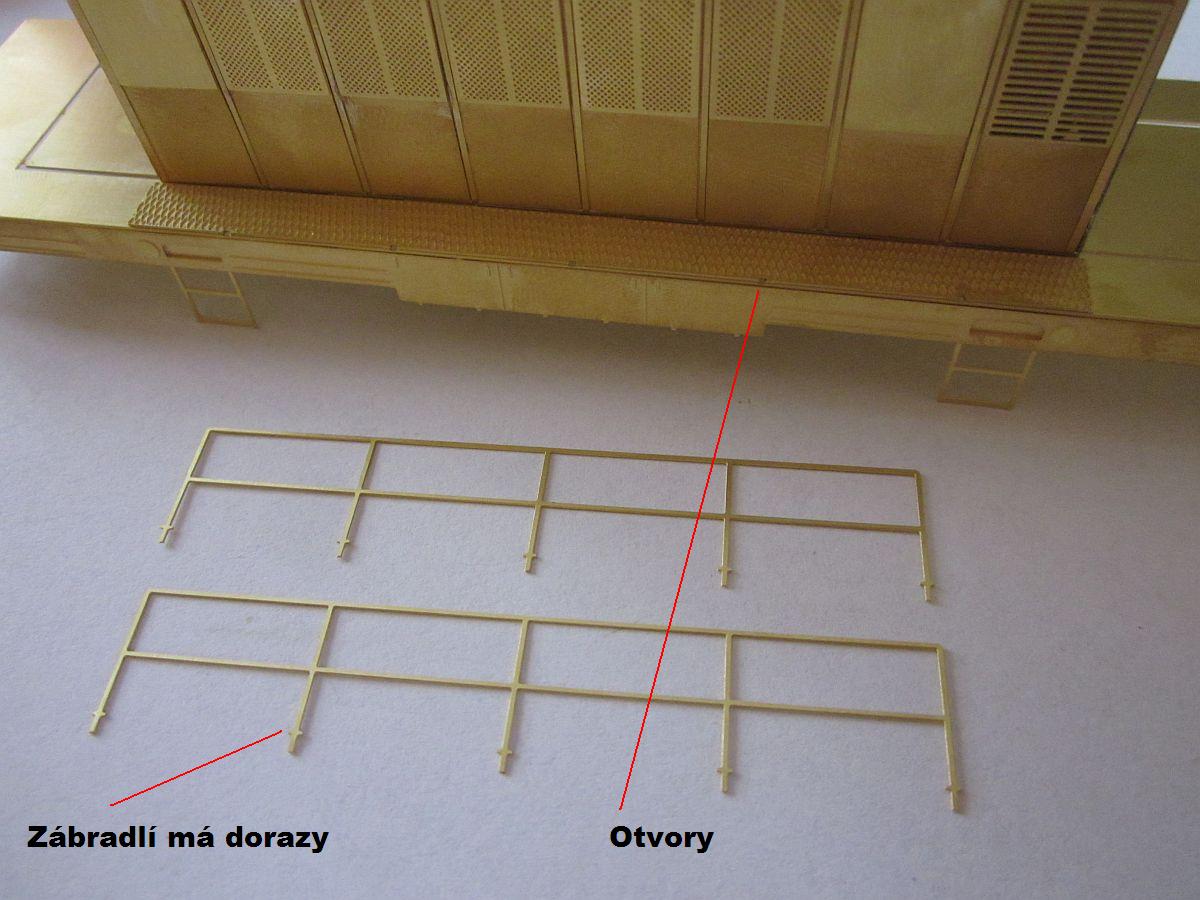

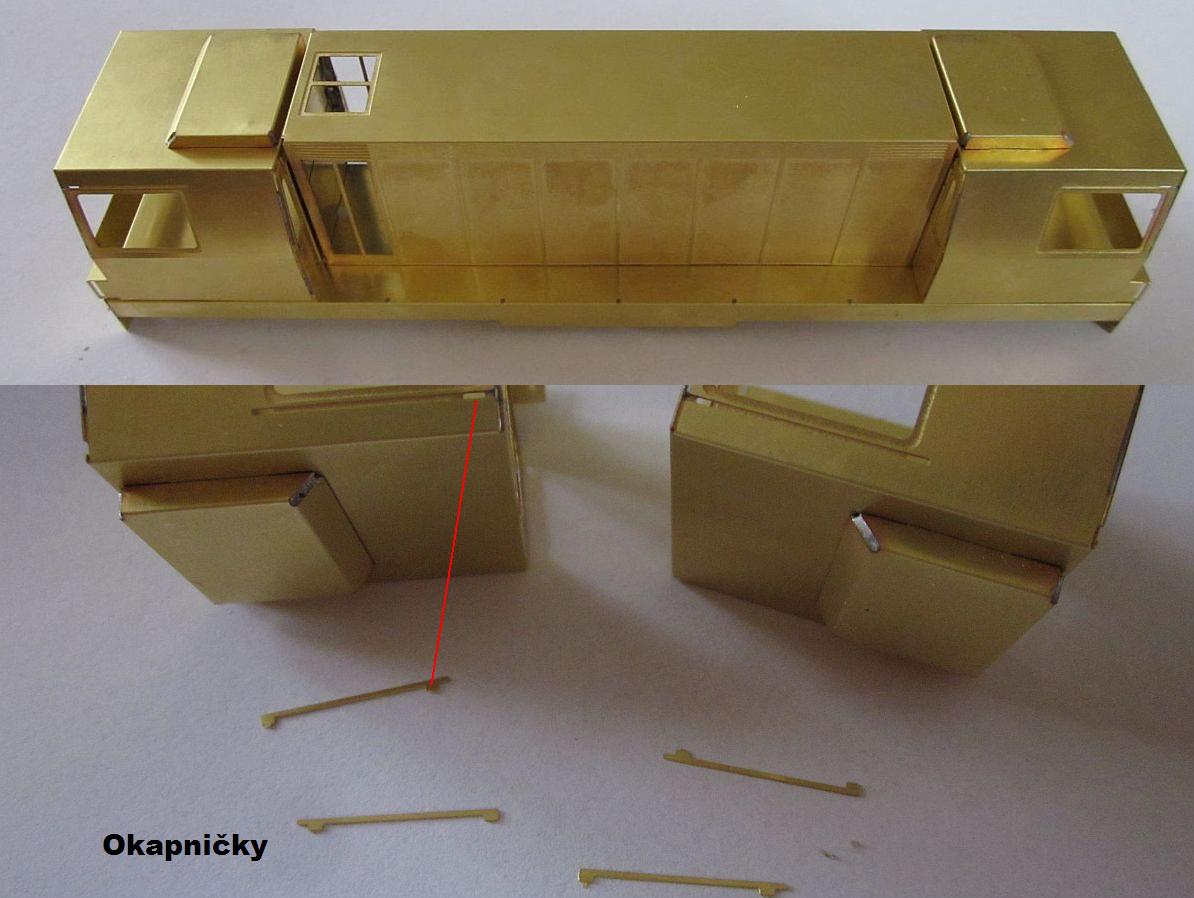

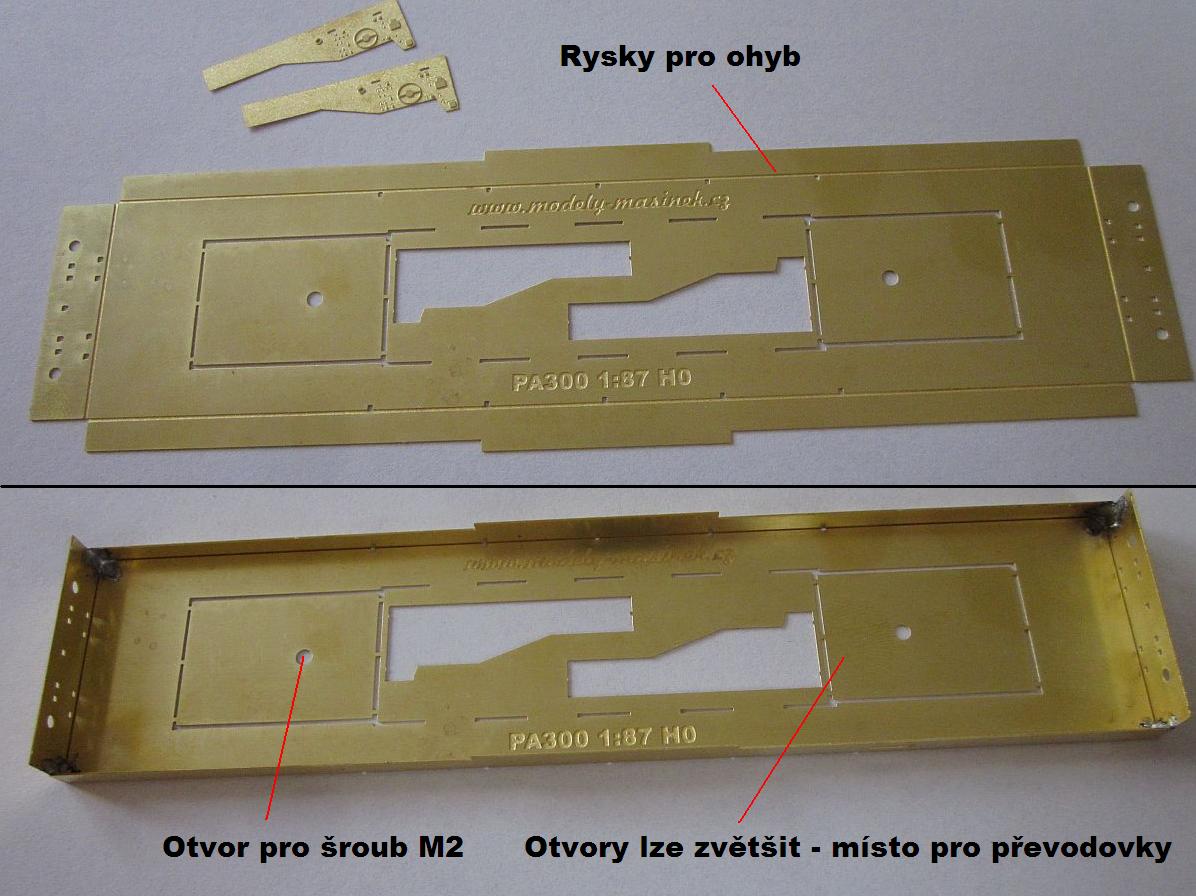

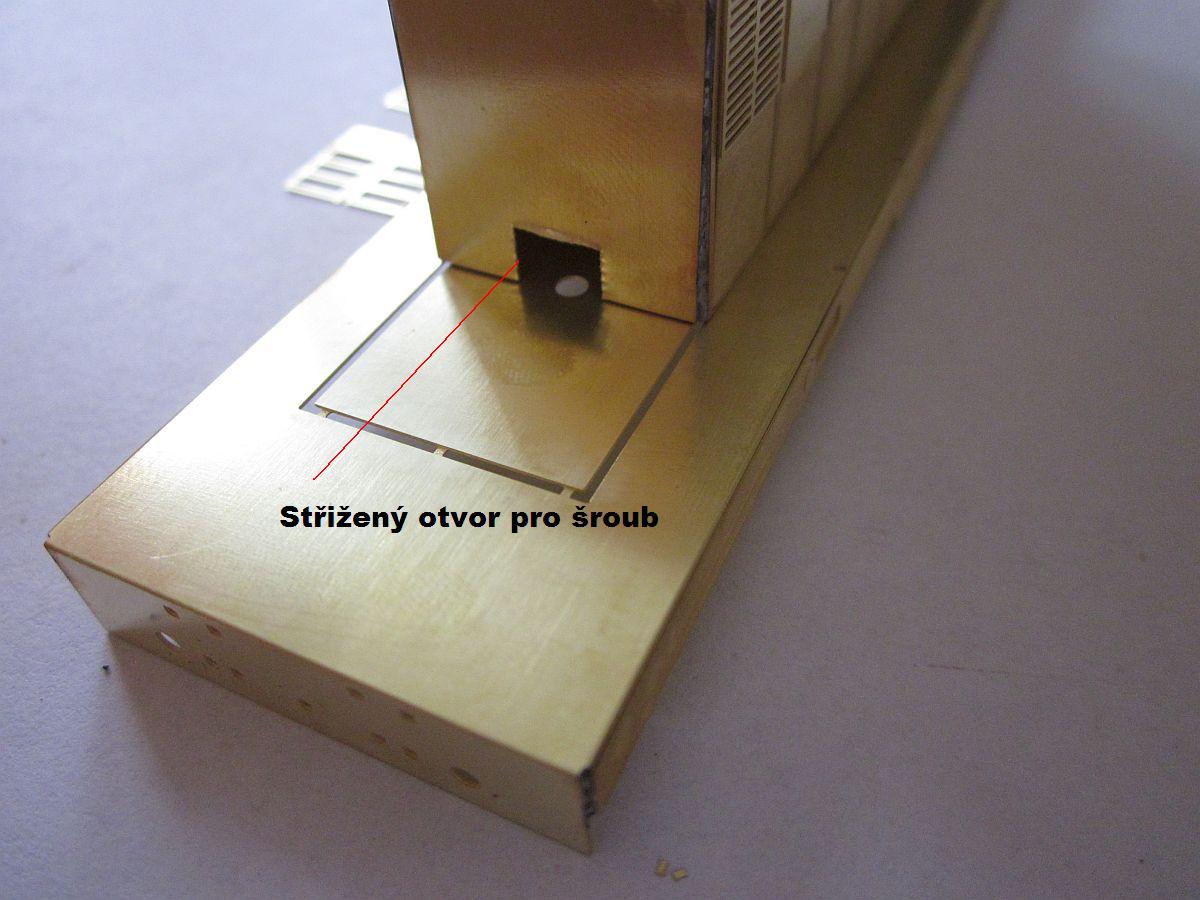

Návod - pojízdná maketa

Pa_stavbaPa_stavba2Pa_stavba6

Pa_stavba7Pa_stavba13Pa_stavba14

Pa_stavba17Pa_stavba18Pa_stavba19

Pa_stavba20Pa_stavba21Pa_stavba22

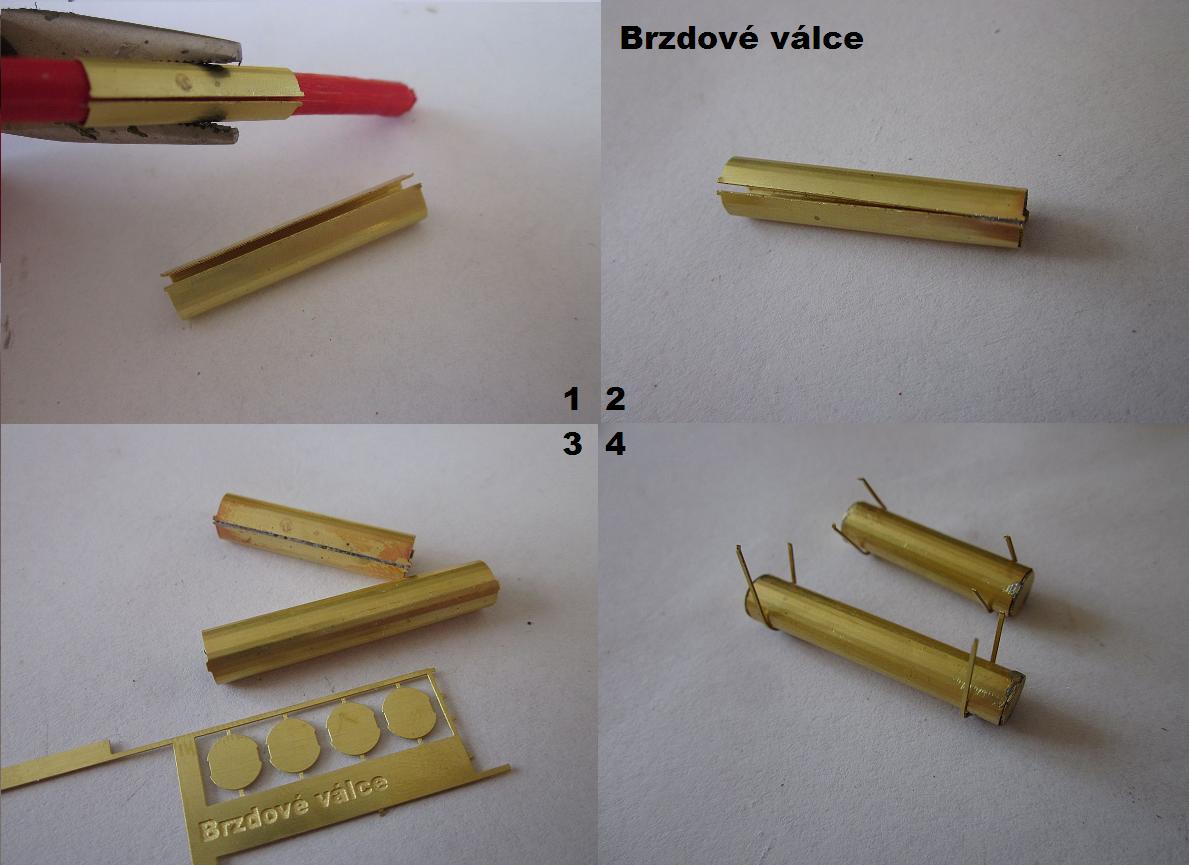

Pa_stavba23Pa_valce

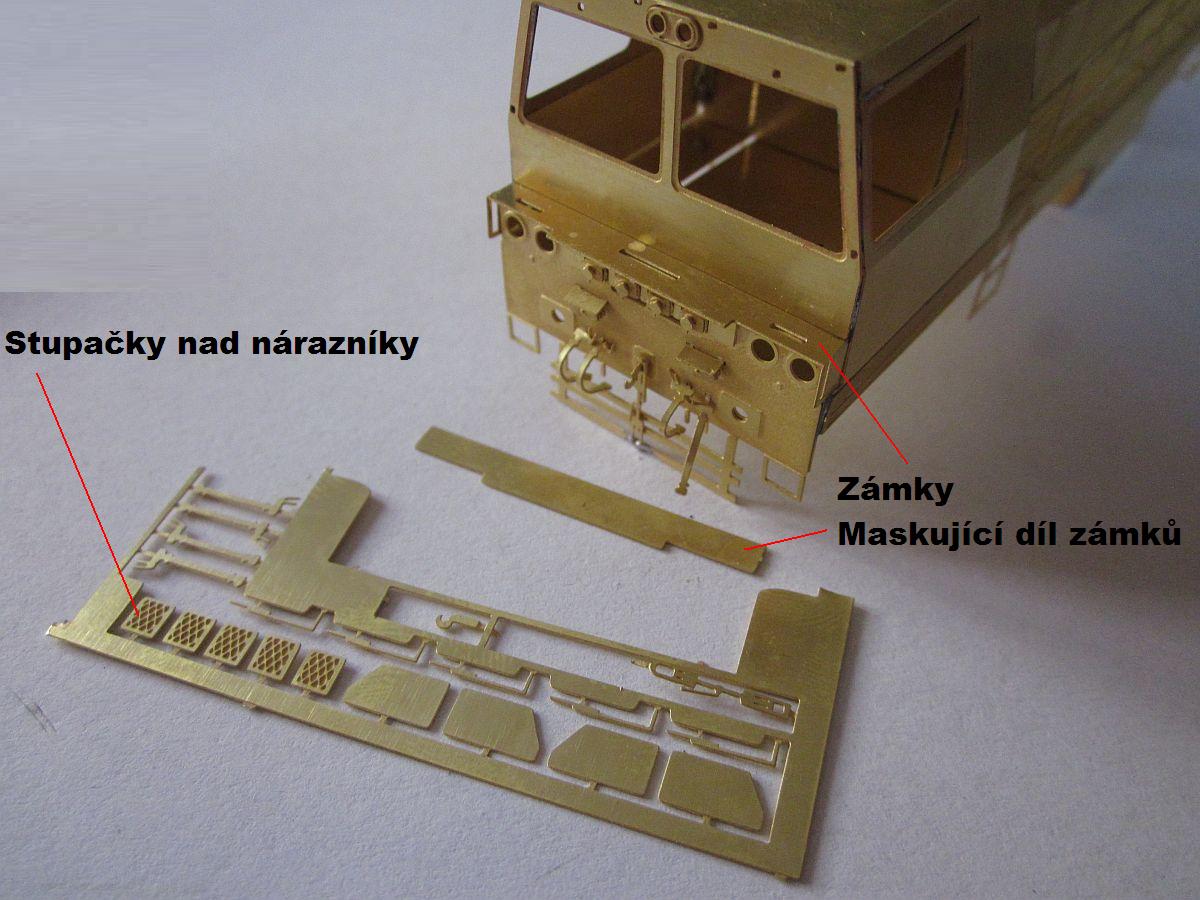

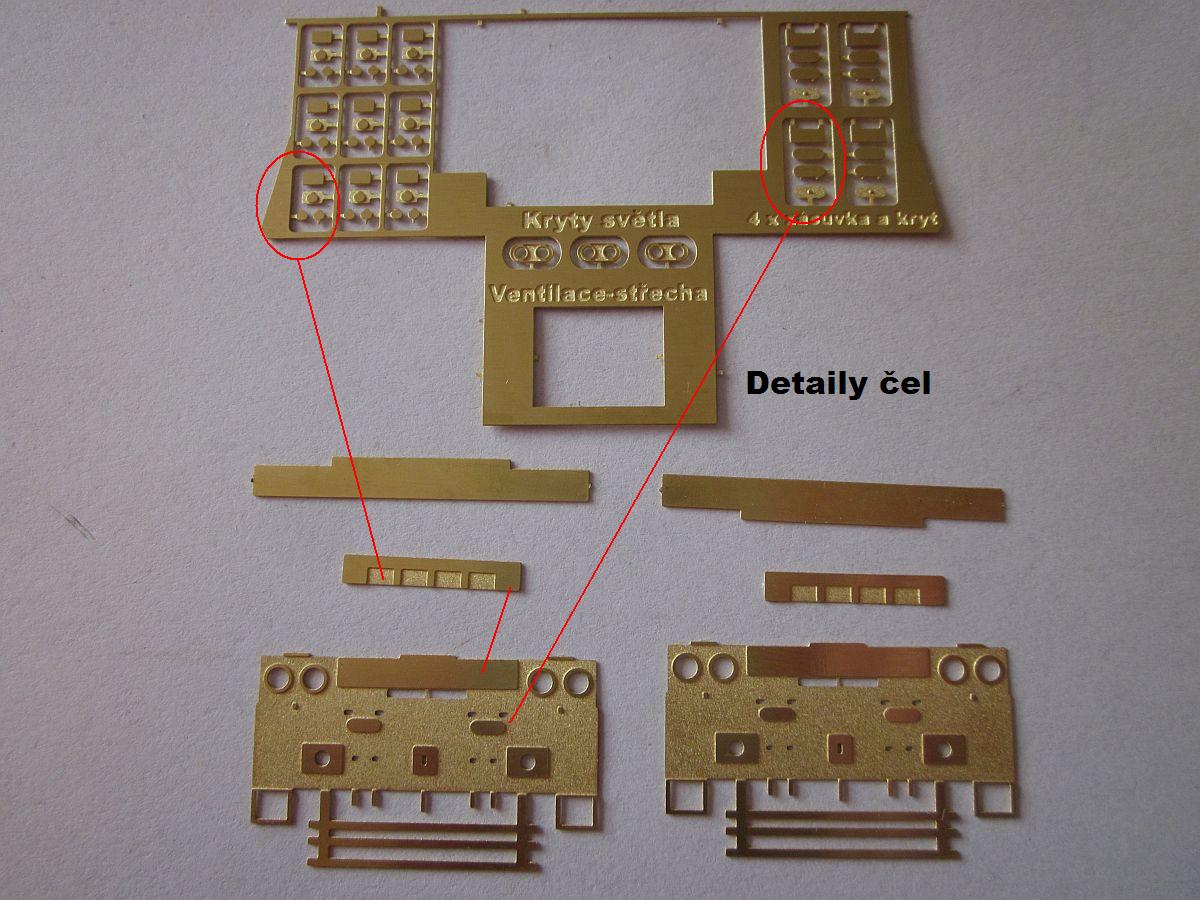

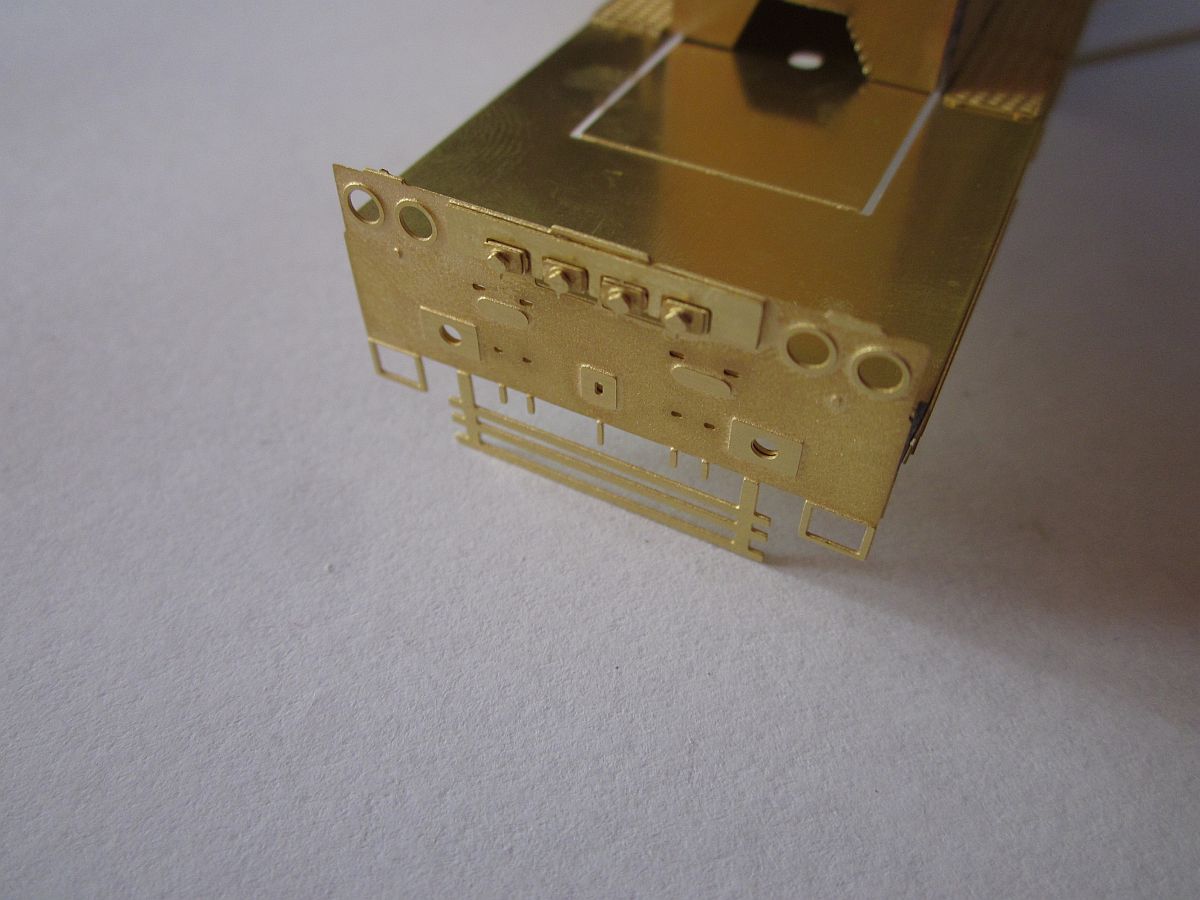

Detaily čel

Pa_stavba25Pa_stavba26Pa_stavba28

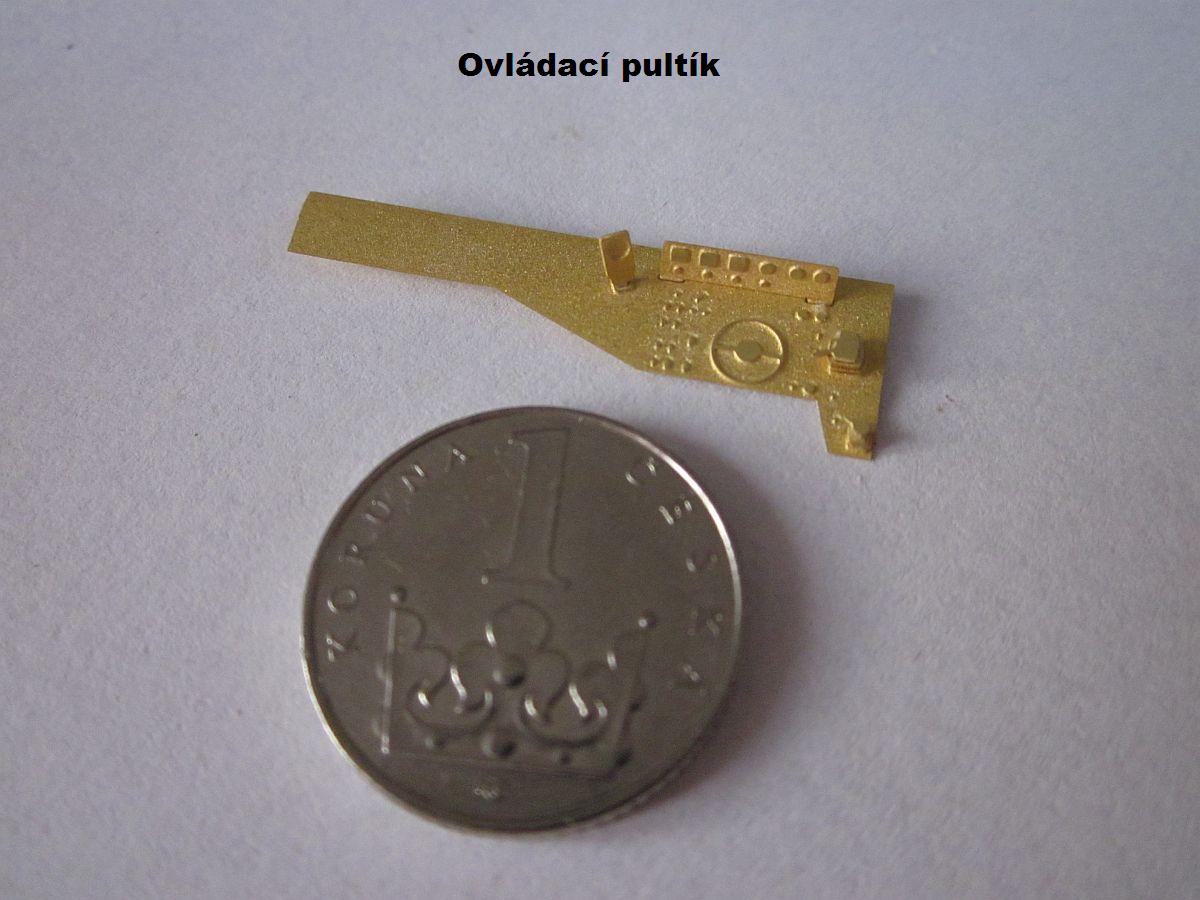

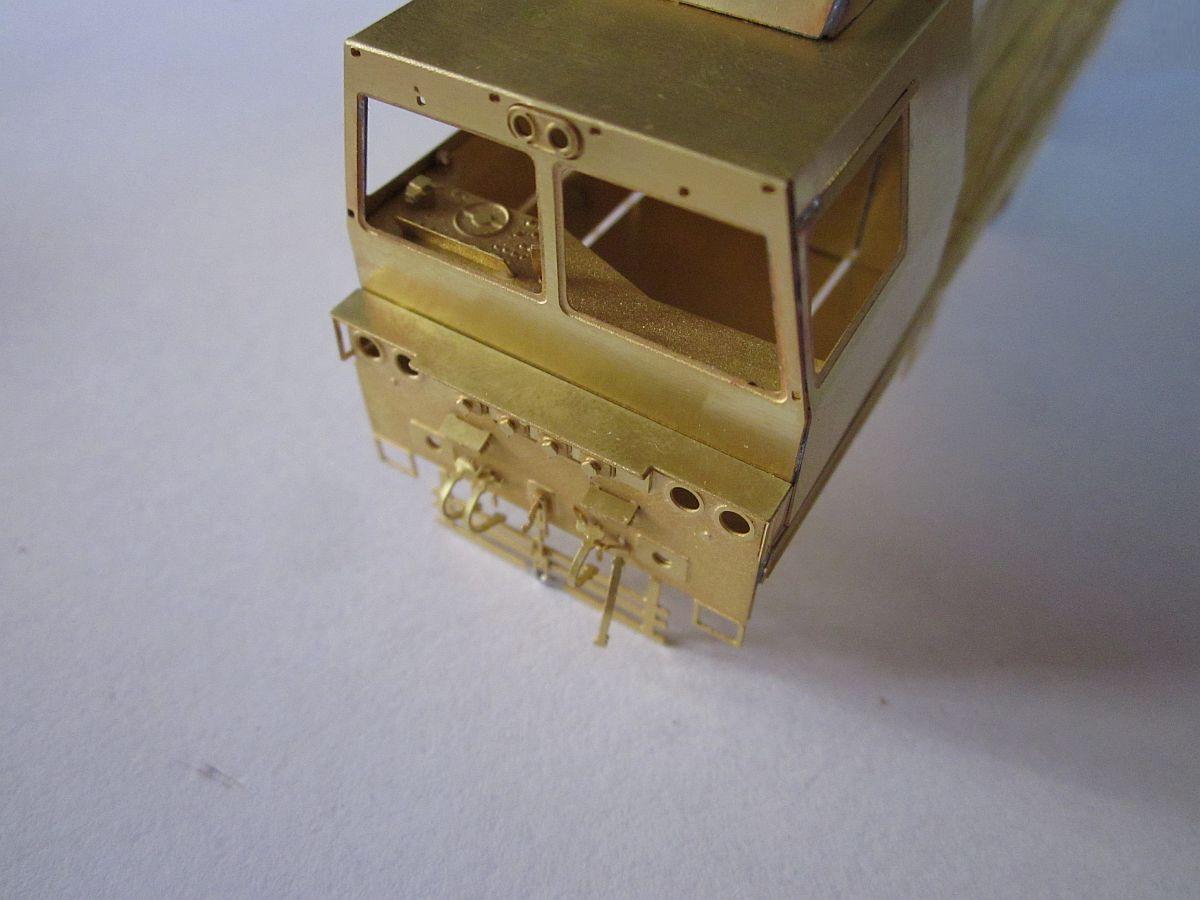

Ovládací pult

Pa_stavba31Pa_stavba34Pa_stavba33

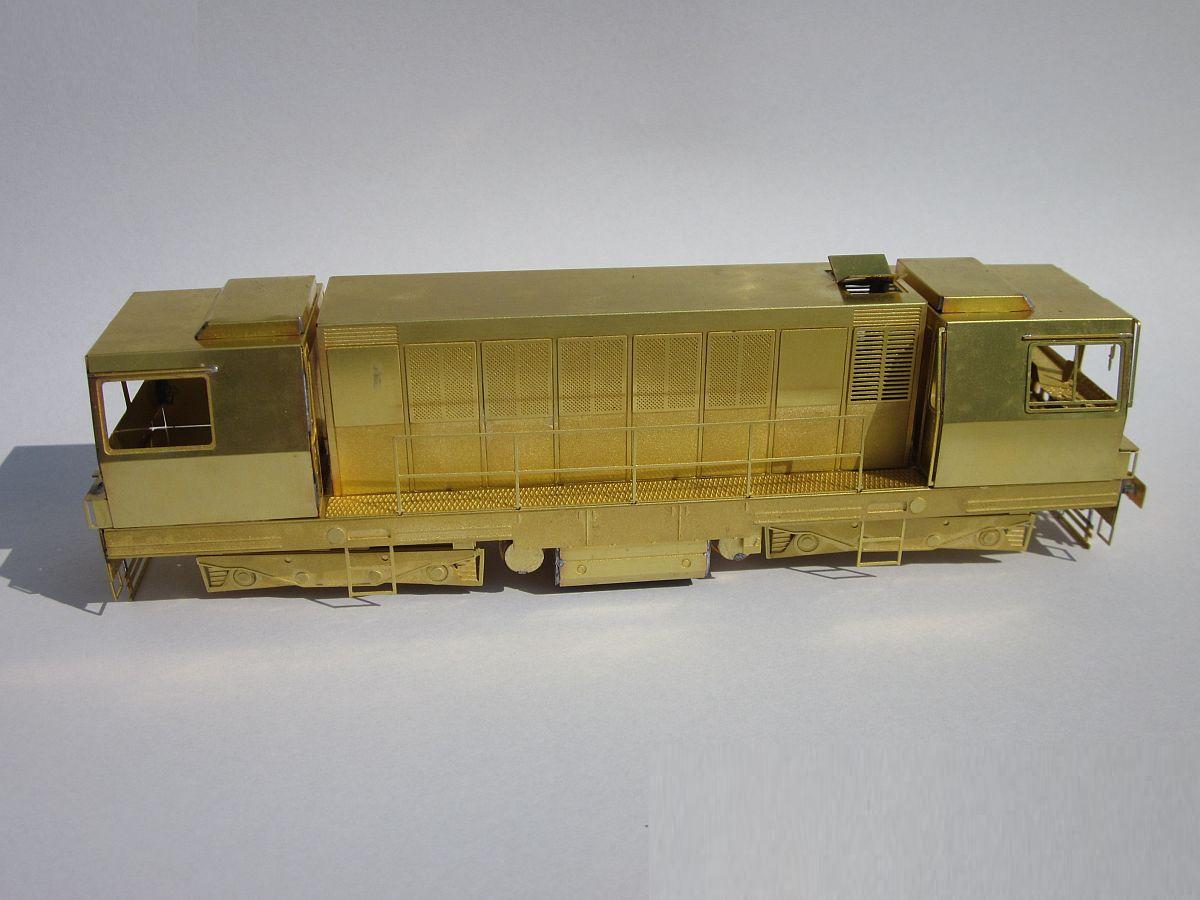

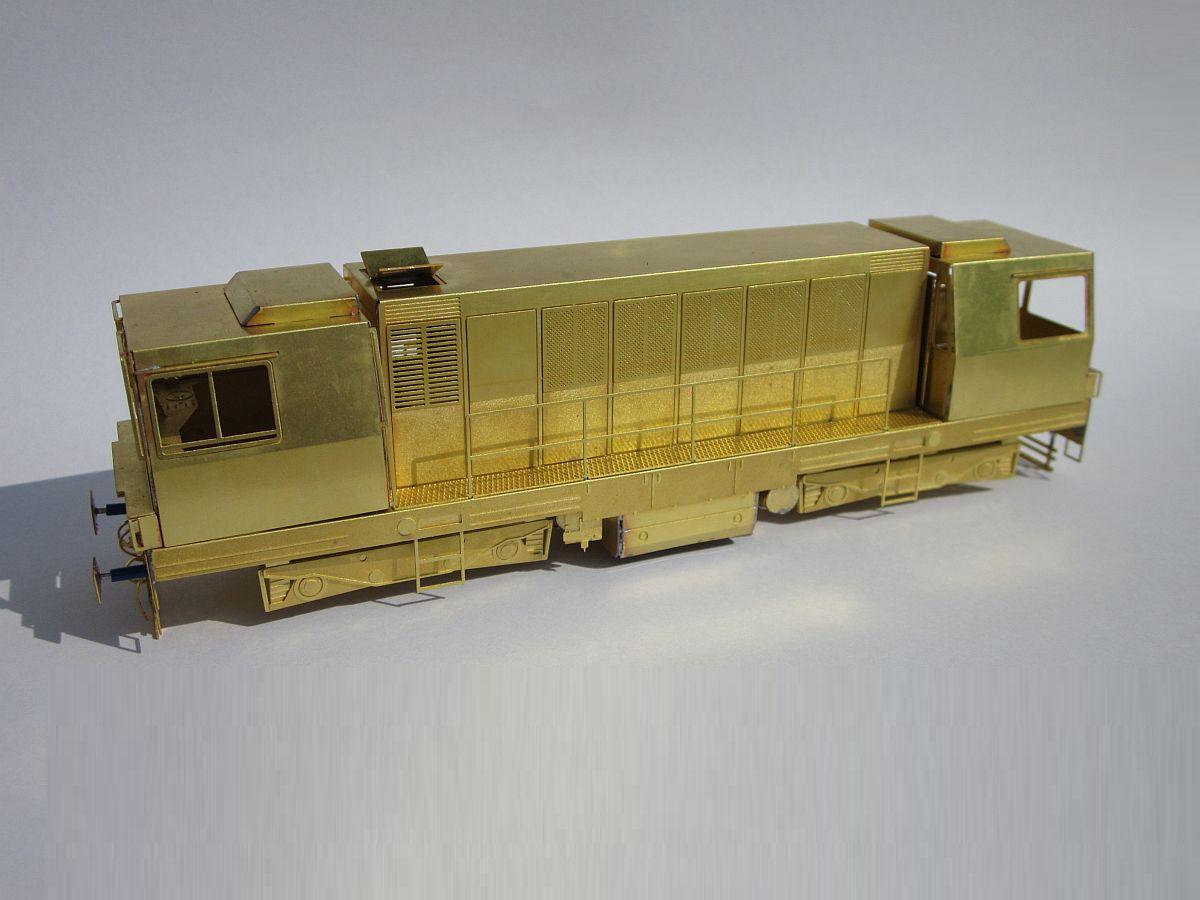

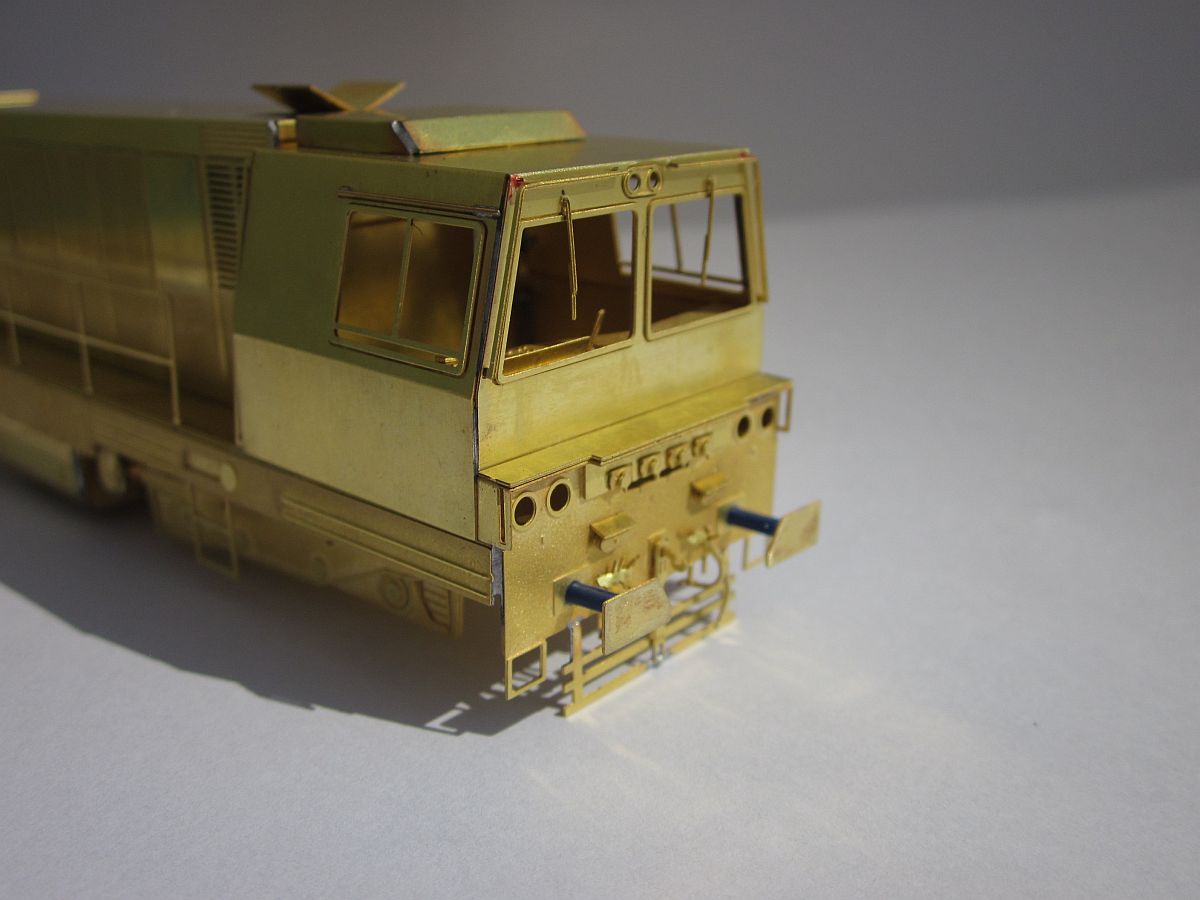

Maketa po osazení podvozků, však zatím ještě bez kol :)

Pa_h0_fin_2Pa_h0_fin1Pa_h0_fin3

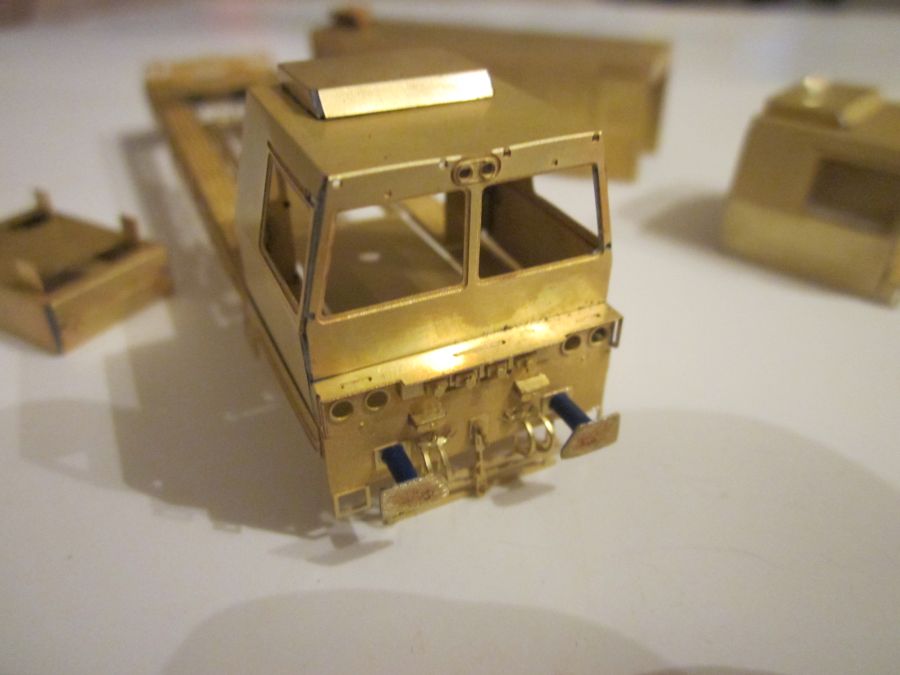

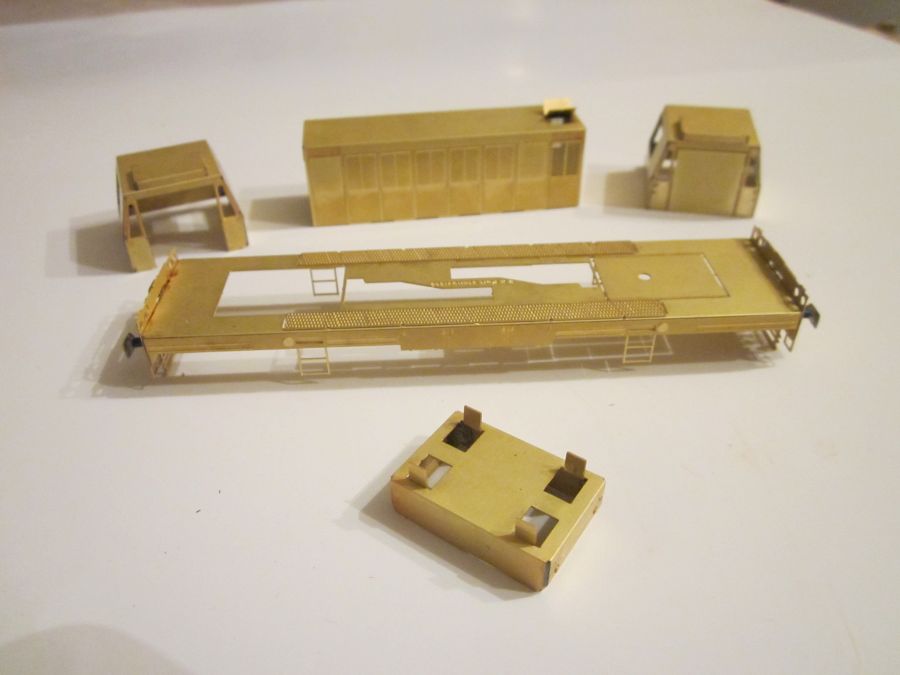

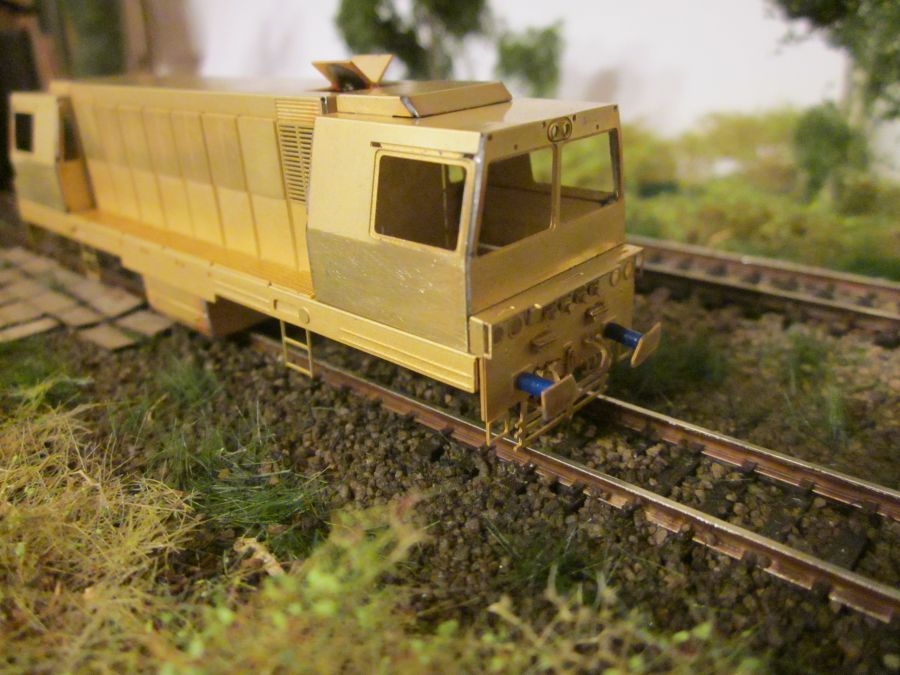

Návod - verze pohonu 1 x kardan z V100

Pa300_sestavena3Pa300_sestavena4Pa300_sestavena1

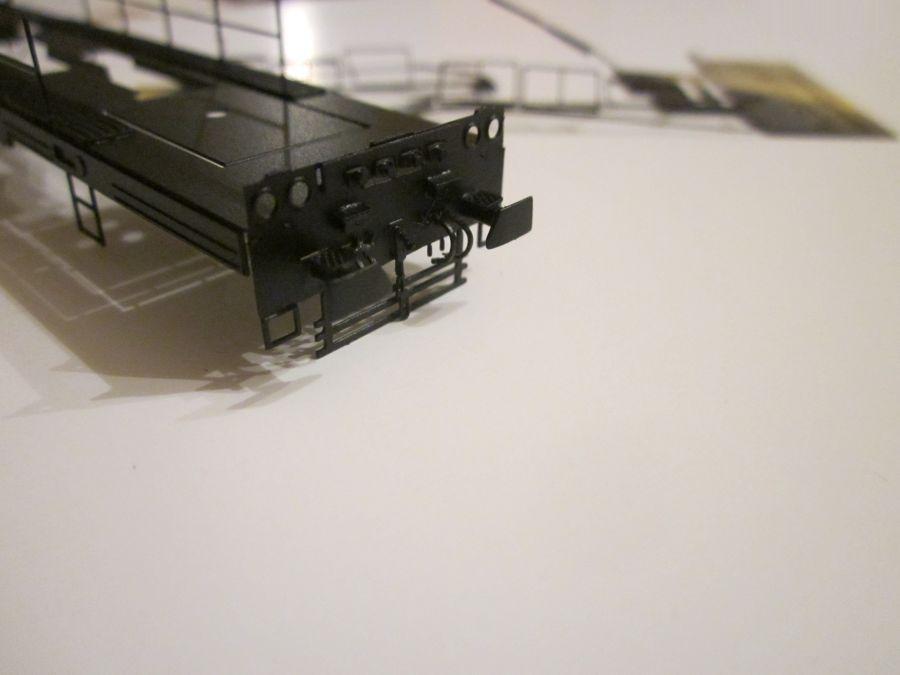

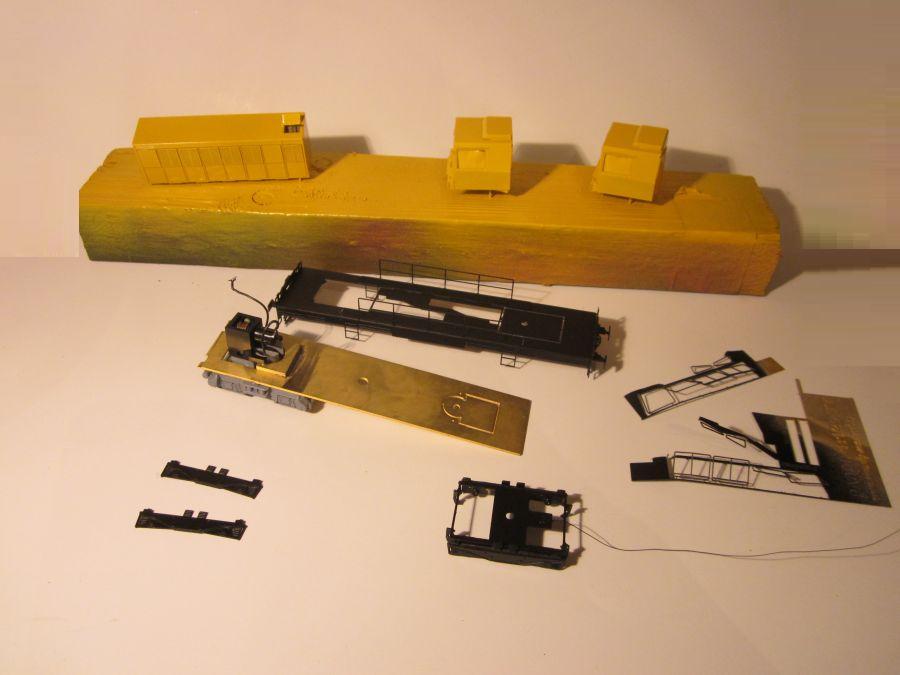

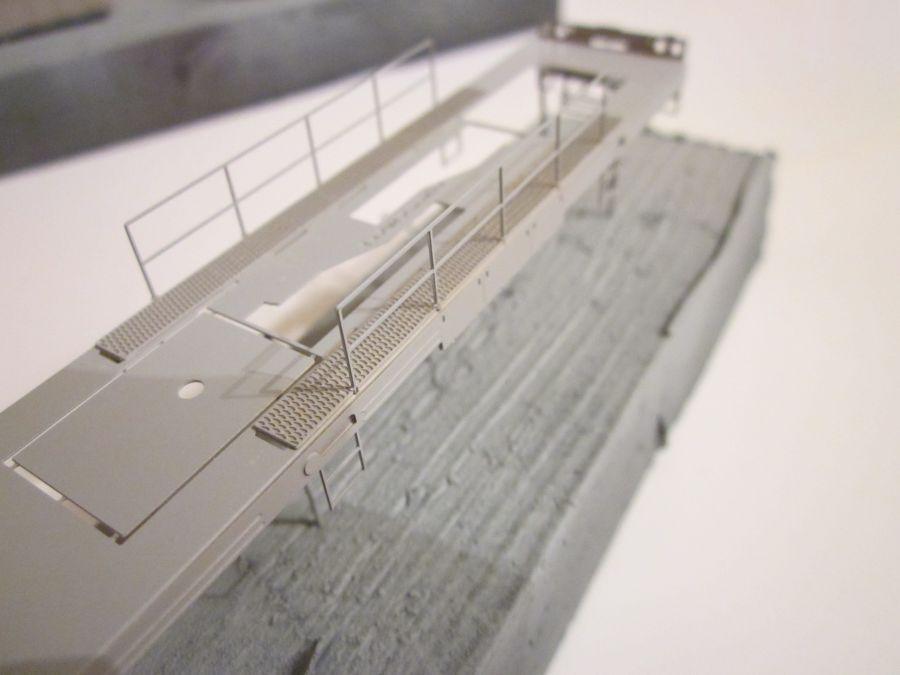

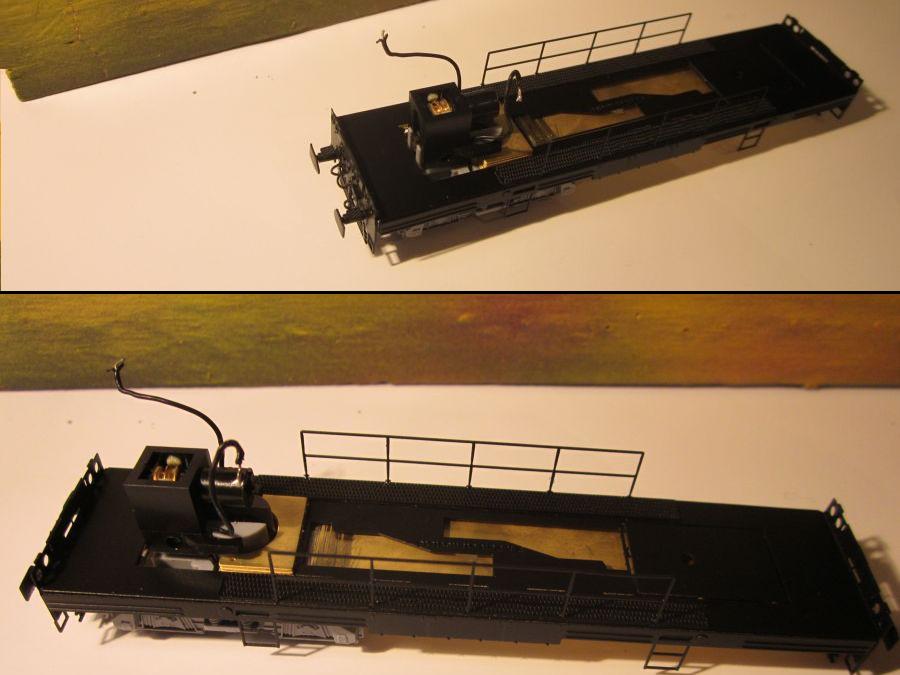

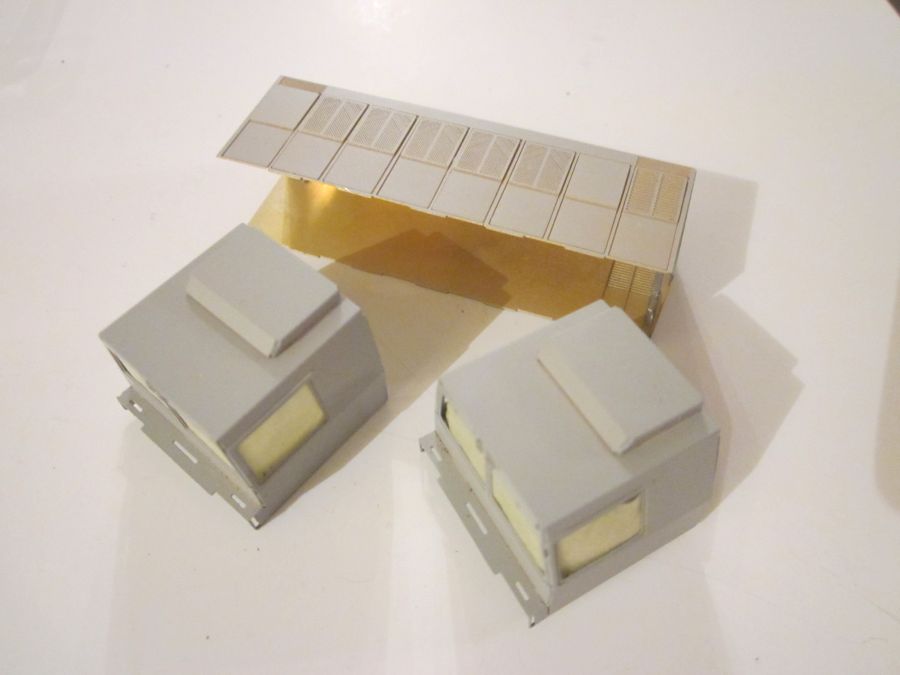

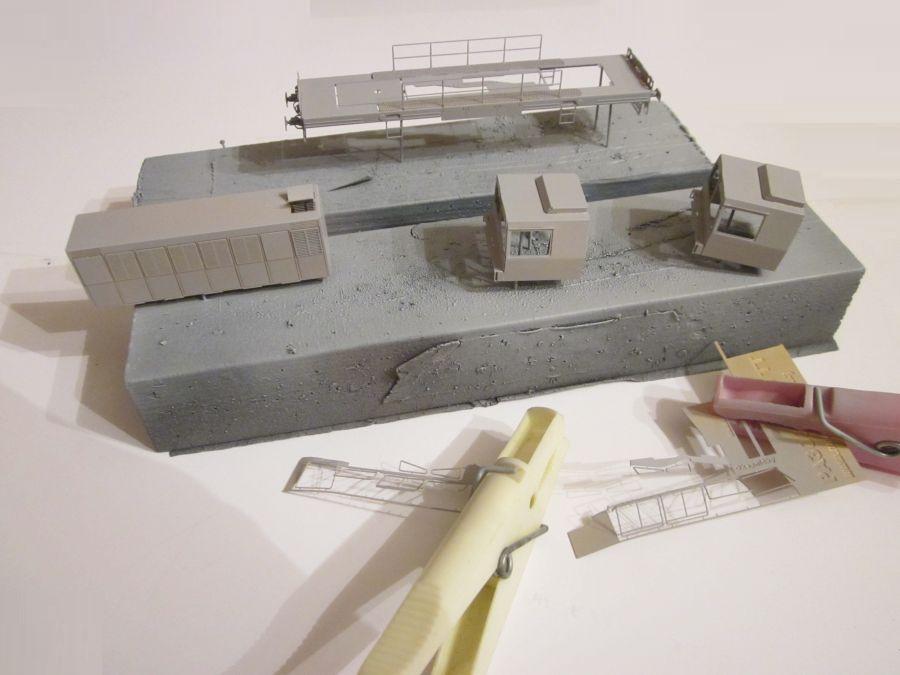

Laky - Stroj lze vylakovat bez použití maskovací pásky, nehrozí tedy nechtěné sloupnutí barvy.

Pa300_lakPa300_lak1Pa300_lak2

Pa300_lak5Pa300_lak3Pa300_lak6

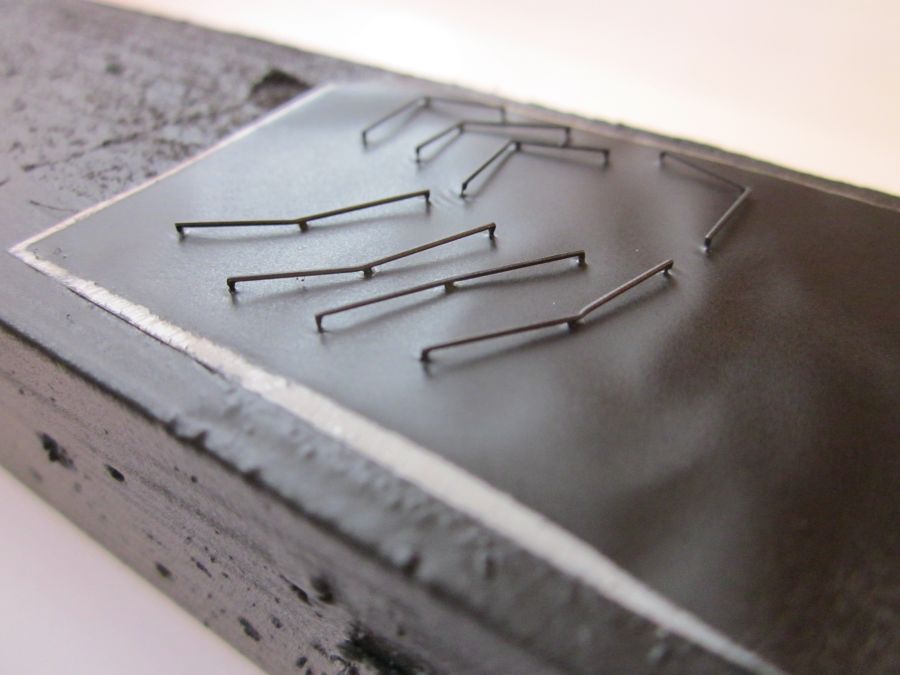

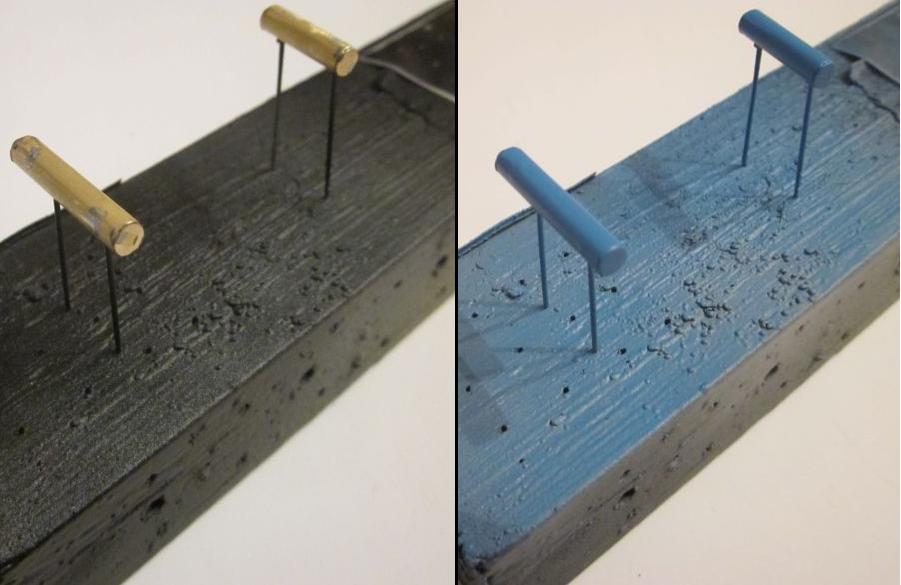

Madla, válce

Pa300_madlaPa300_lak_valce

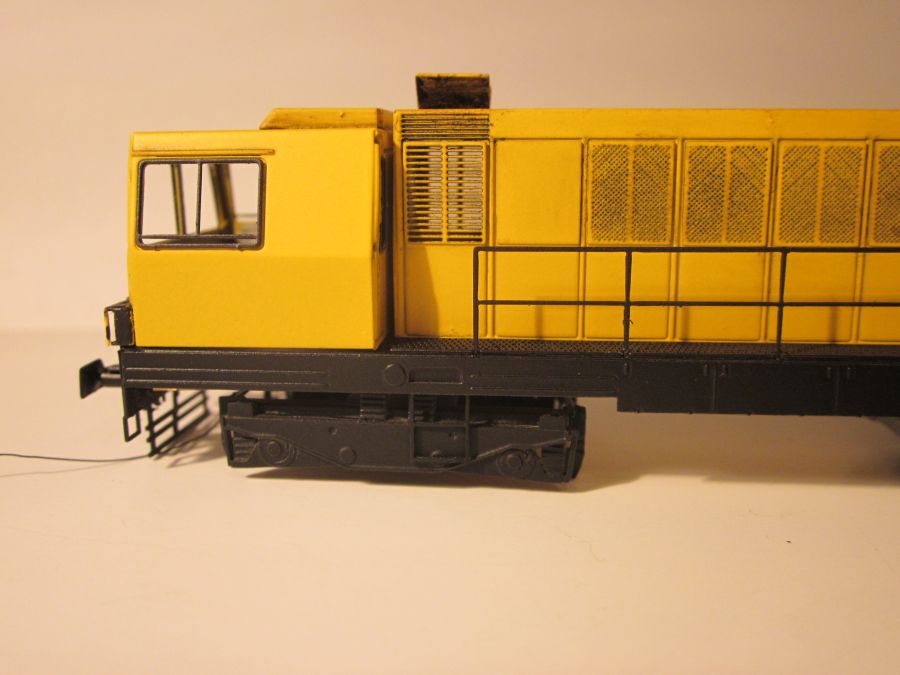

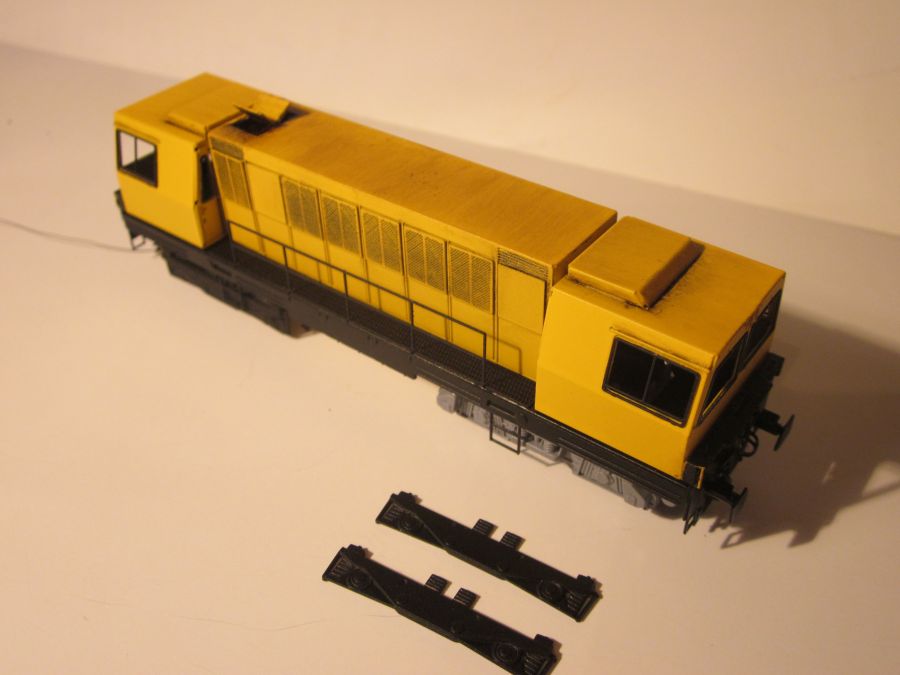

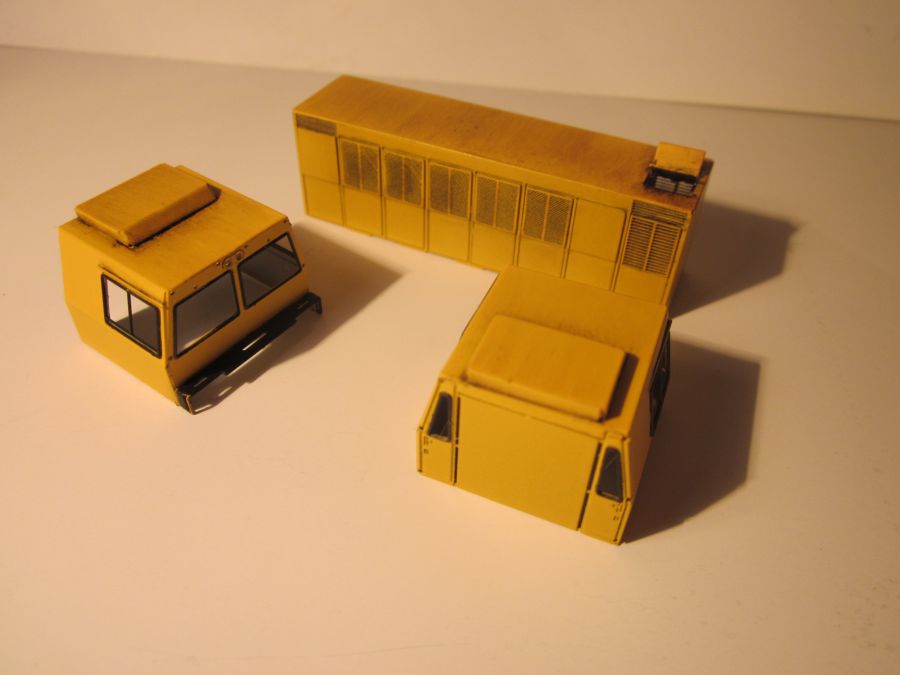

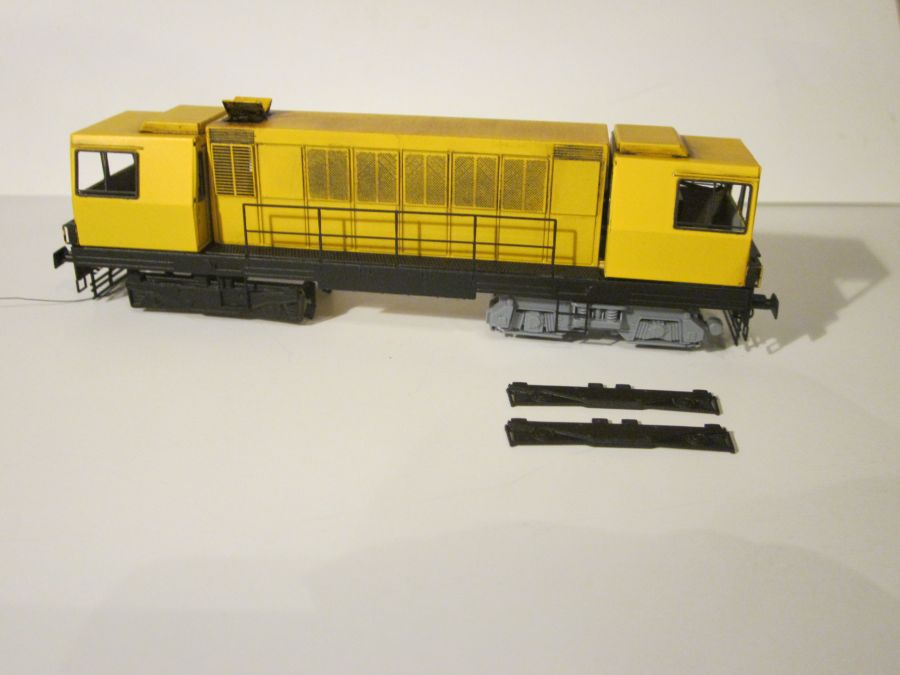

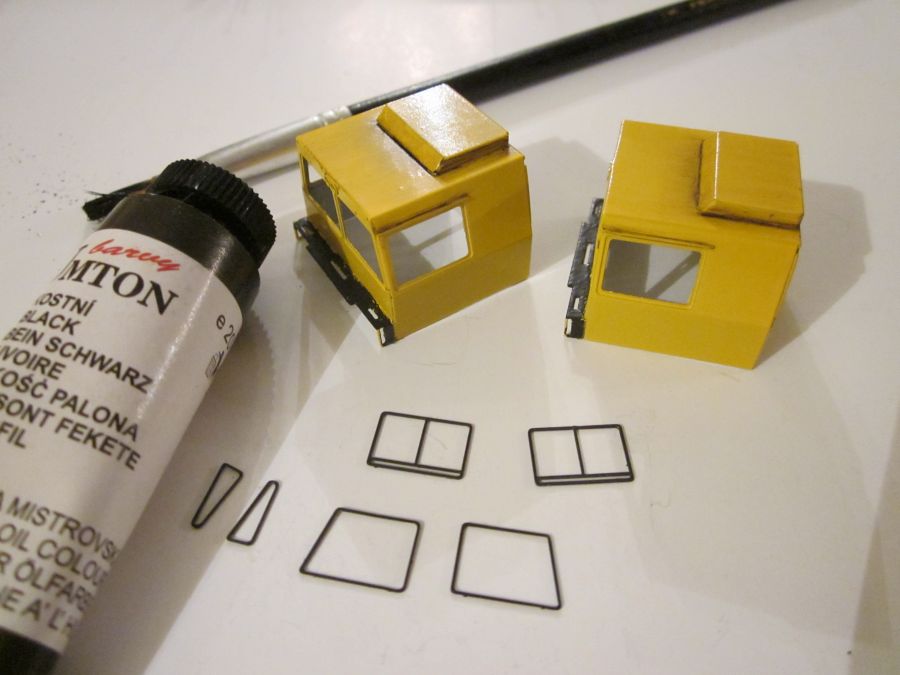

Patina

Pa300_patinaPa300_patina2Pa300_patina5

Pa300_patina3Pa300_patina7Pa300_patina8

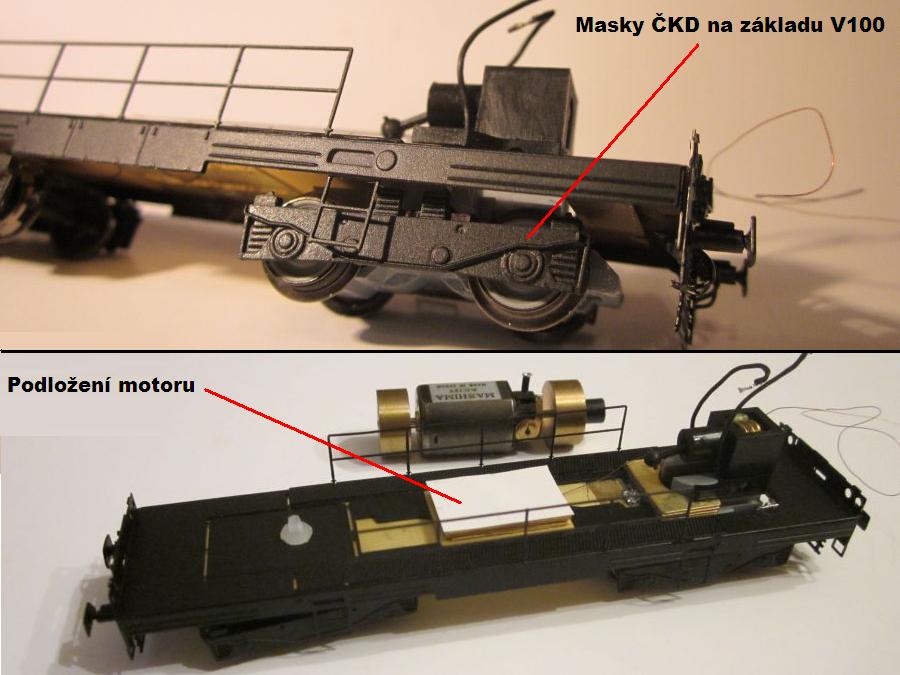

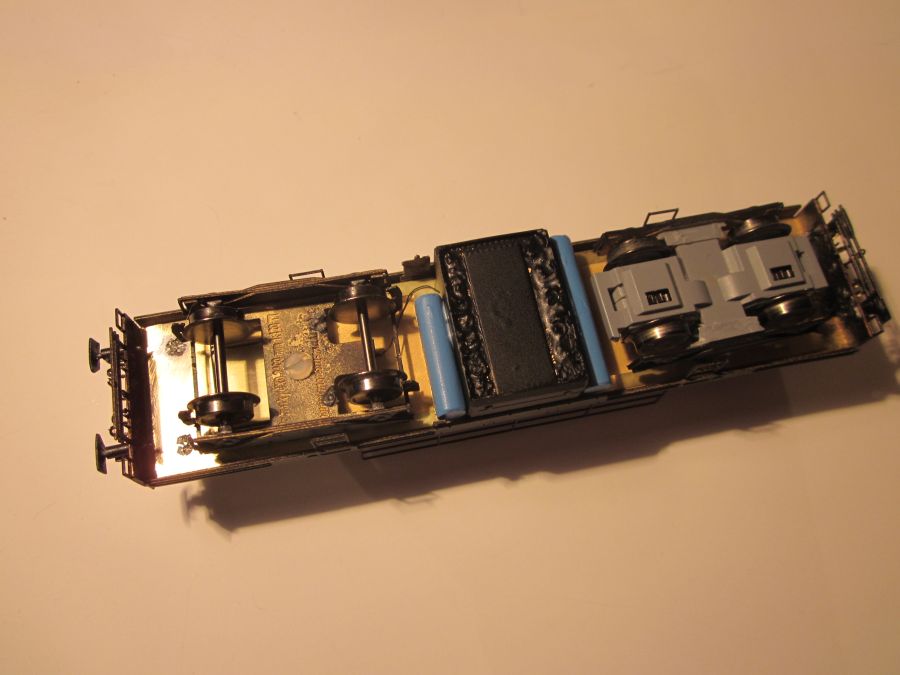

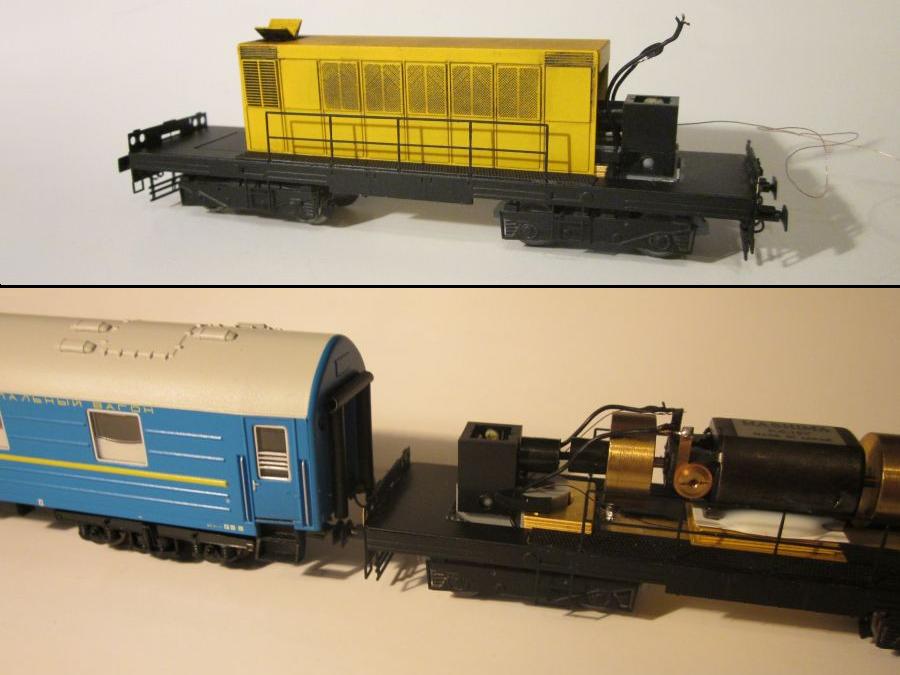

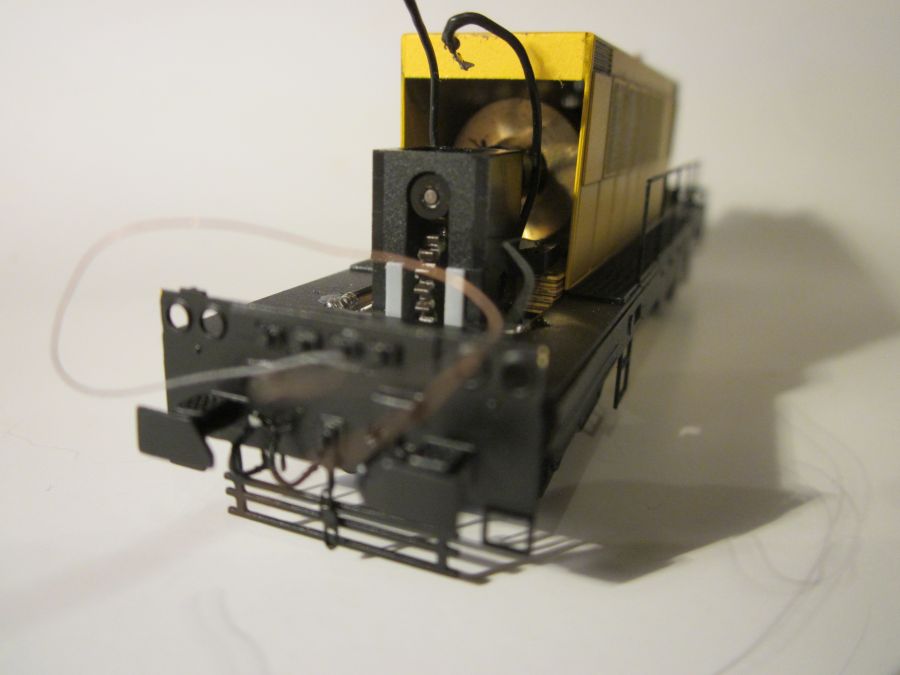

Sestavení rámu s díly z V100

Verze PA300 hnaná s jedním kardanem.

Pa300_ramv100Pa300_ramv100aPa300_ramv100b

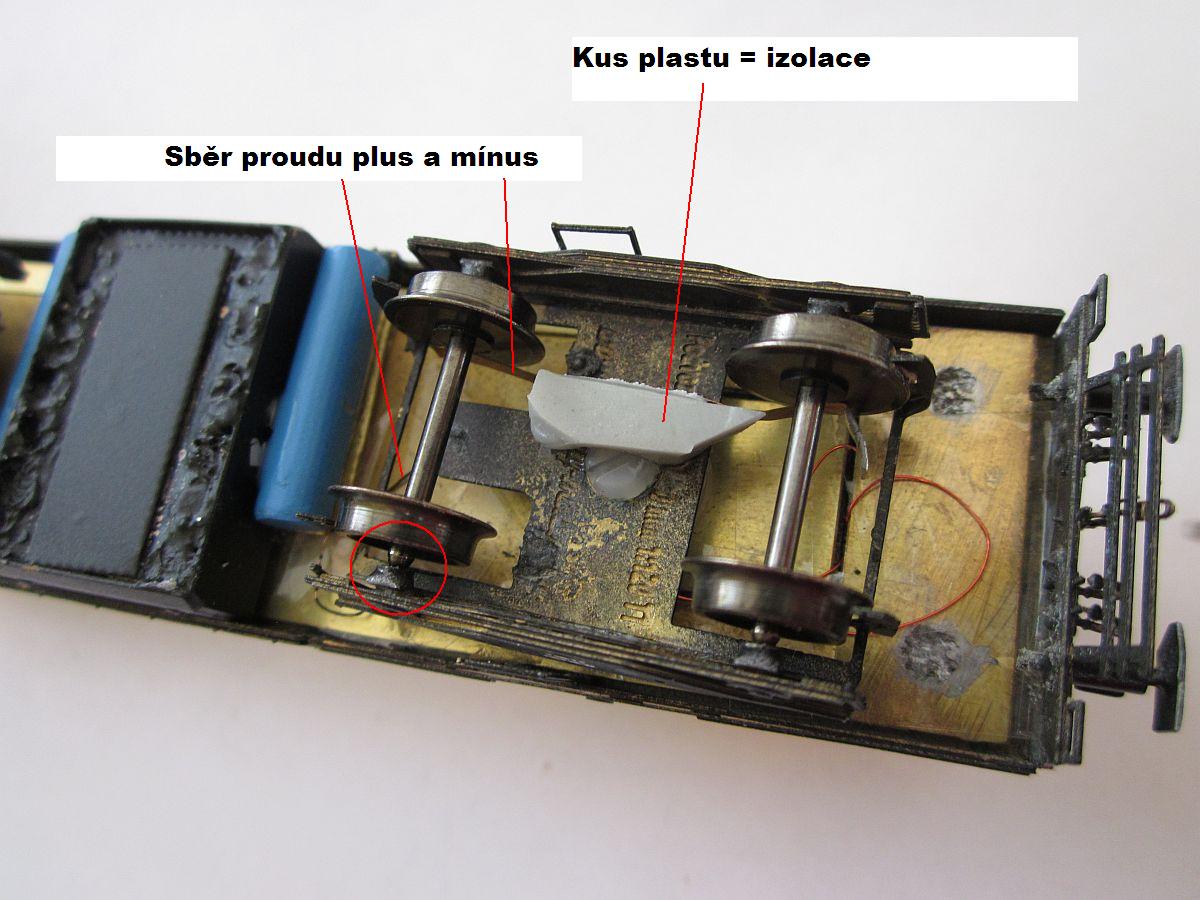

Sběr proudu z podvozku - obě polarity ( foto ilustrativní )

V100_sberV100_sber1Pa300_finale1_2

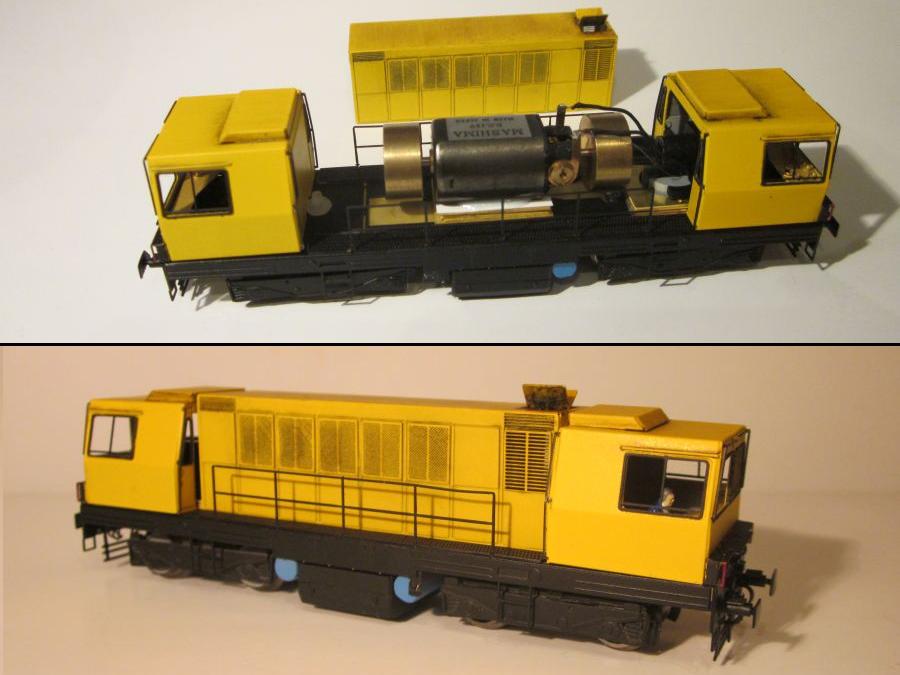

Téměř dokončený model PA 300 - před obtisky a zasklením.

Pa300_finale1Pa300_finale3_3Pa300_finale4_2

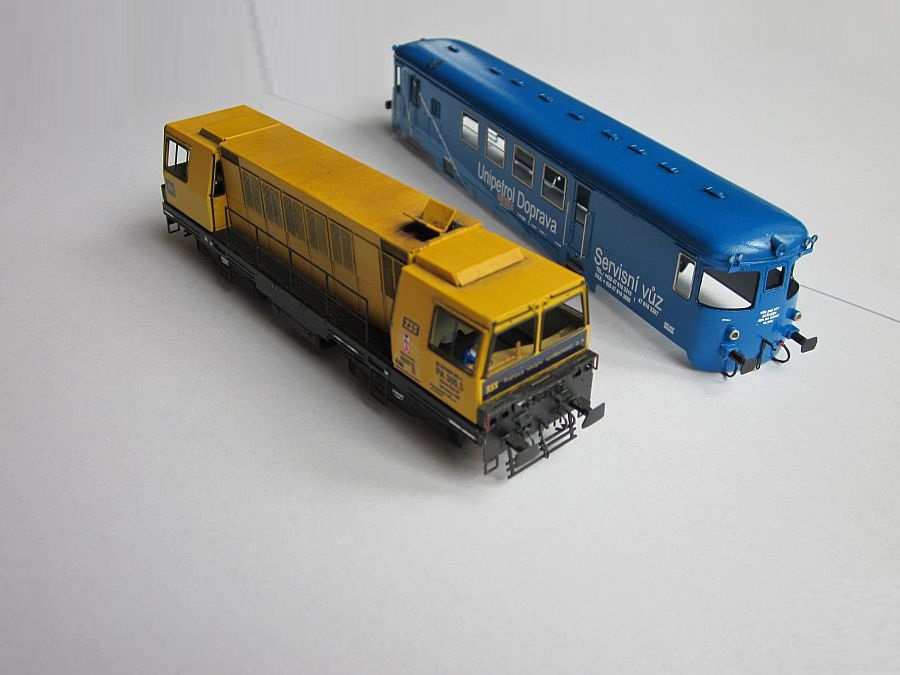

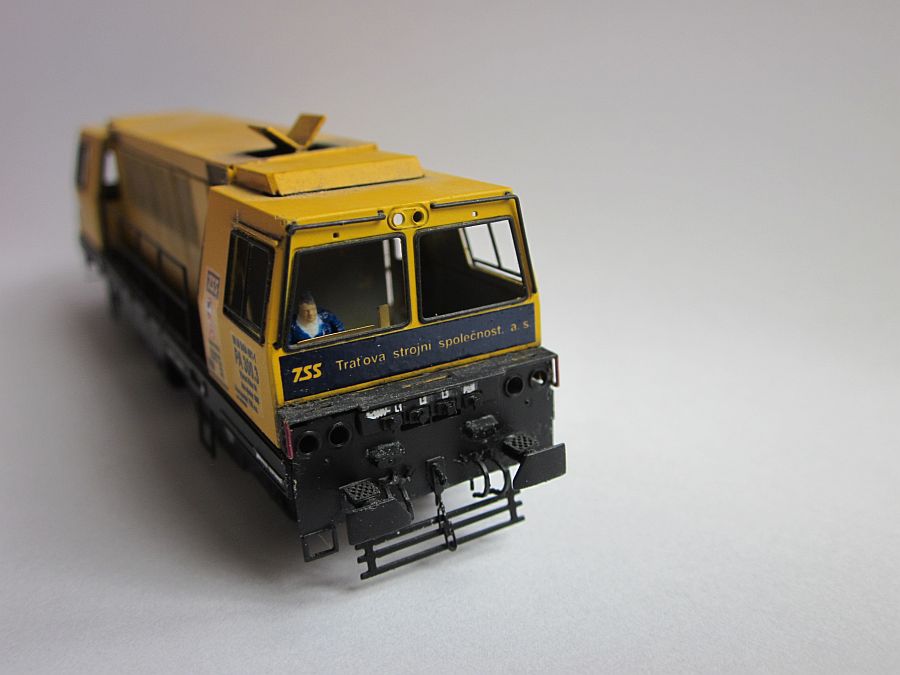

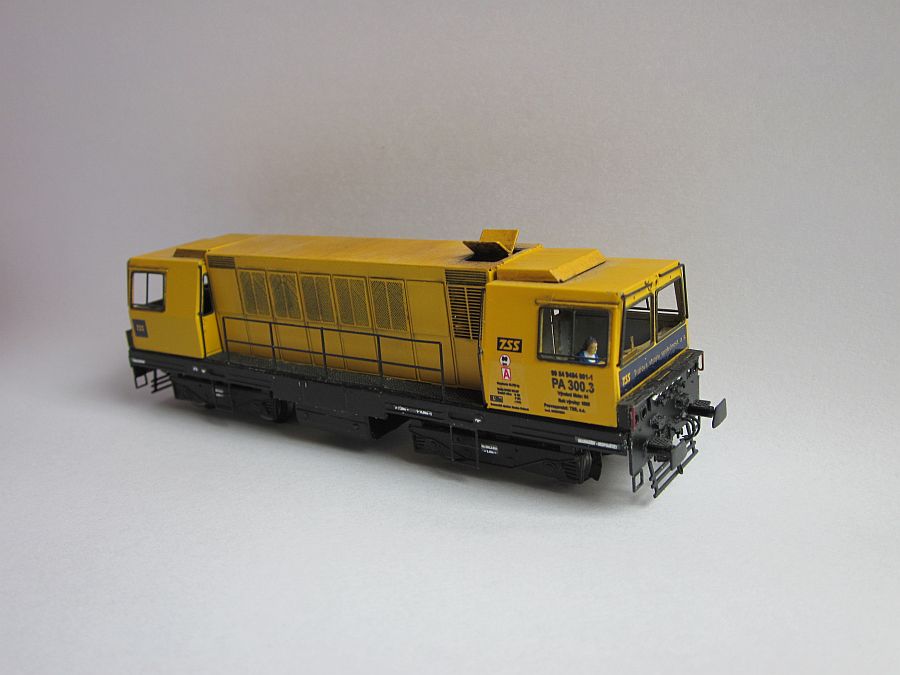

Obtisky na modelu

Obtisky_pa300aservis_2Obtisk_pa300_ttObtisk_pa300att

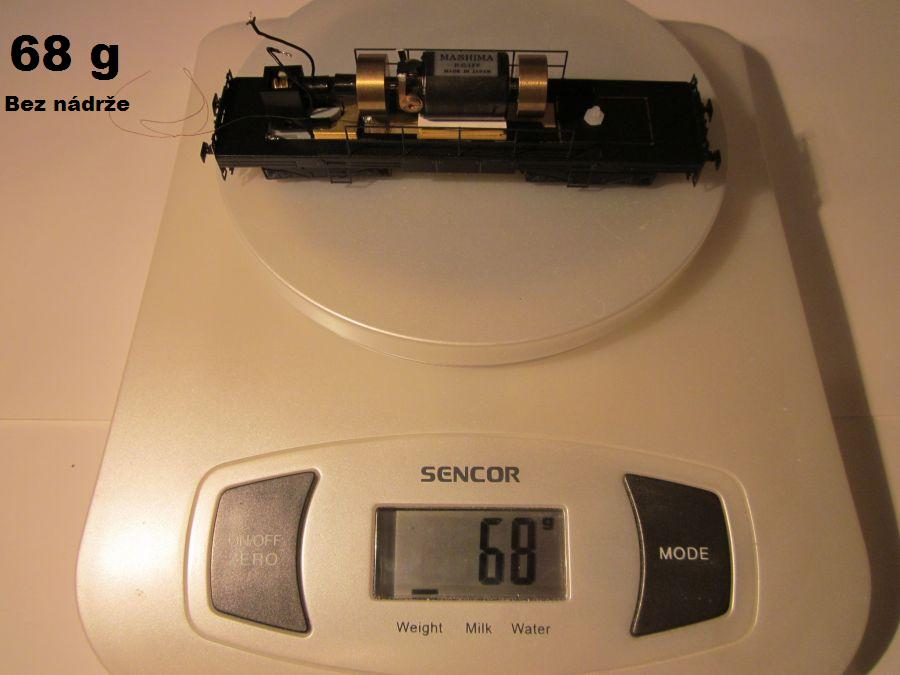

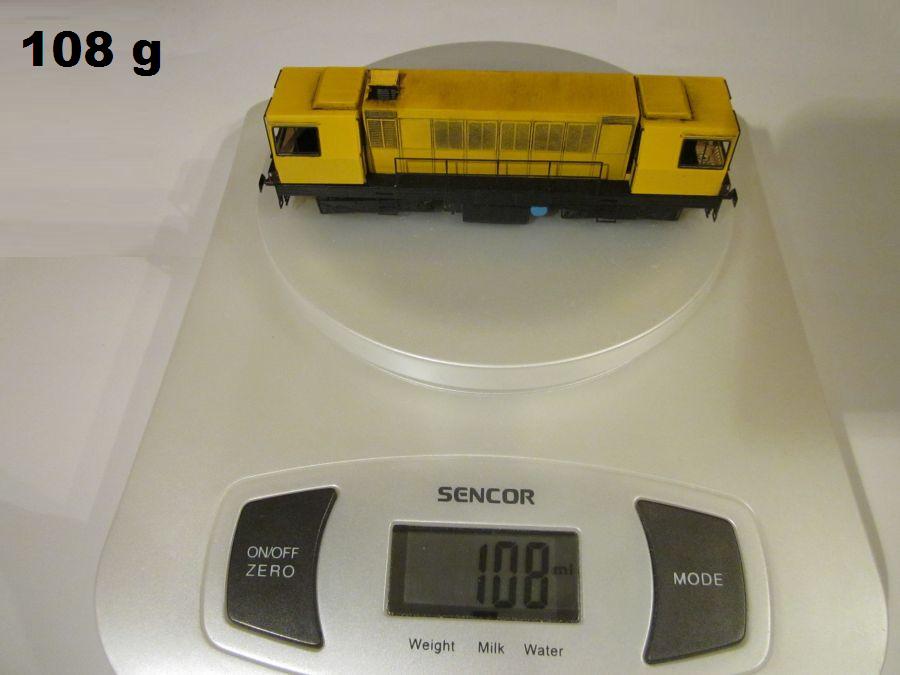

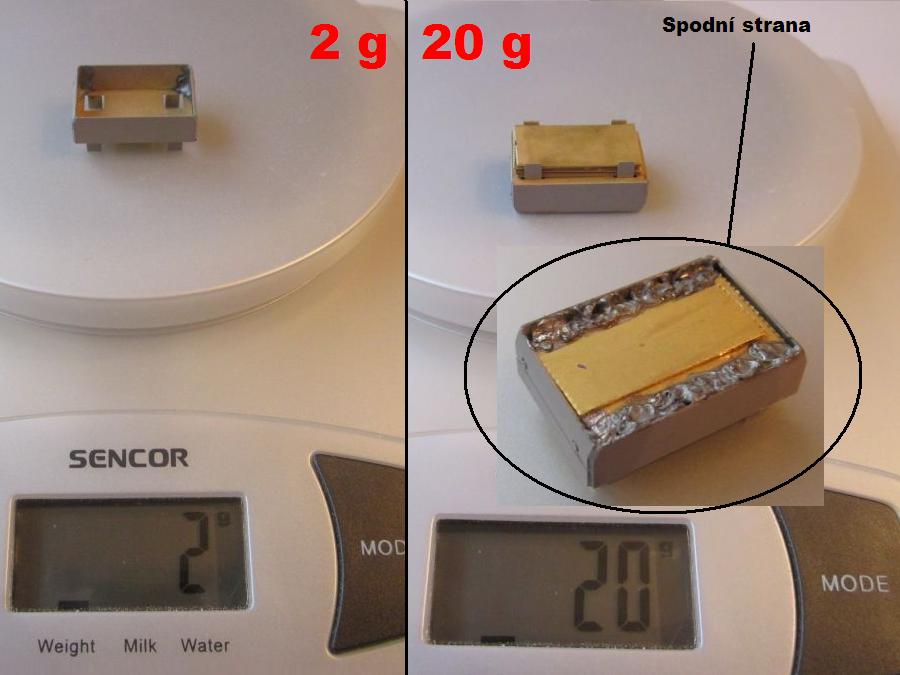

Váha v TT

Nádrž lze dotížit, např. zbylými lepty. Z pouhých dvou gramů se můžeme dostat až na 20 g.

Váha rámu PA300 je 68 g. Celková váha PA300 108 g.

Pa300_nadrzPa300_ramv100vahaPa300_finale_vaha

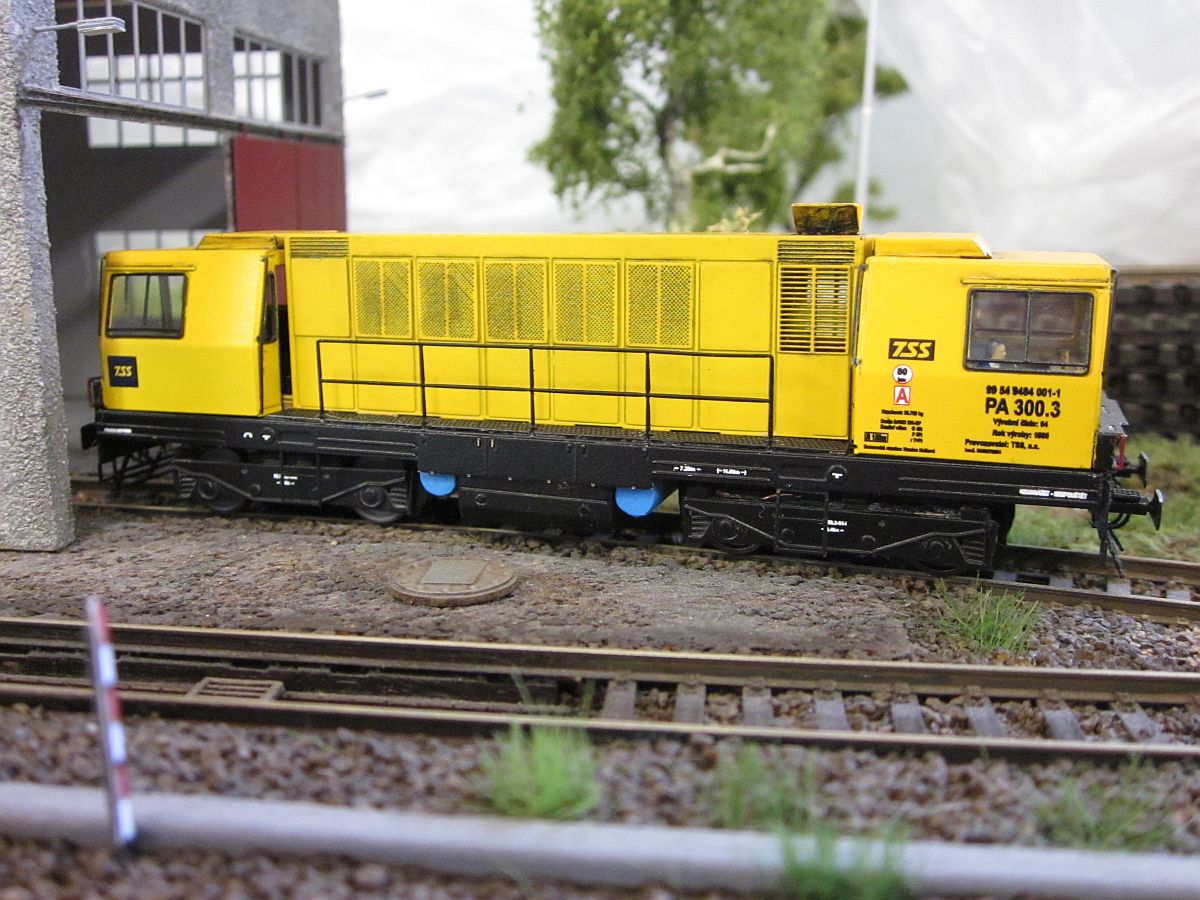

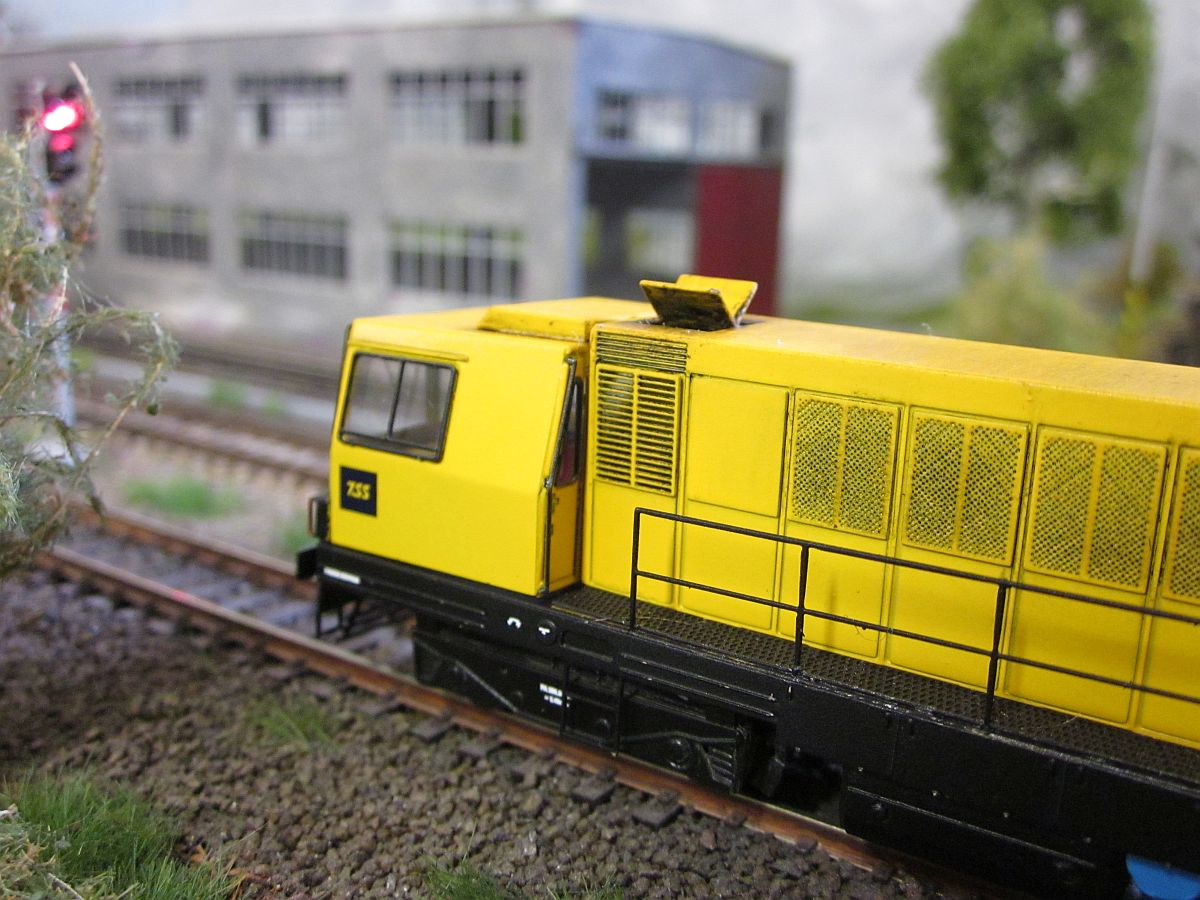

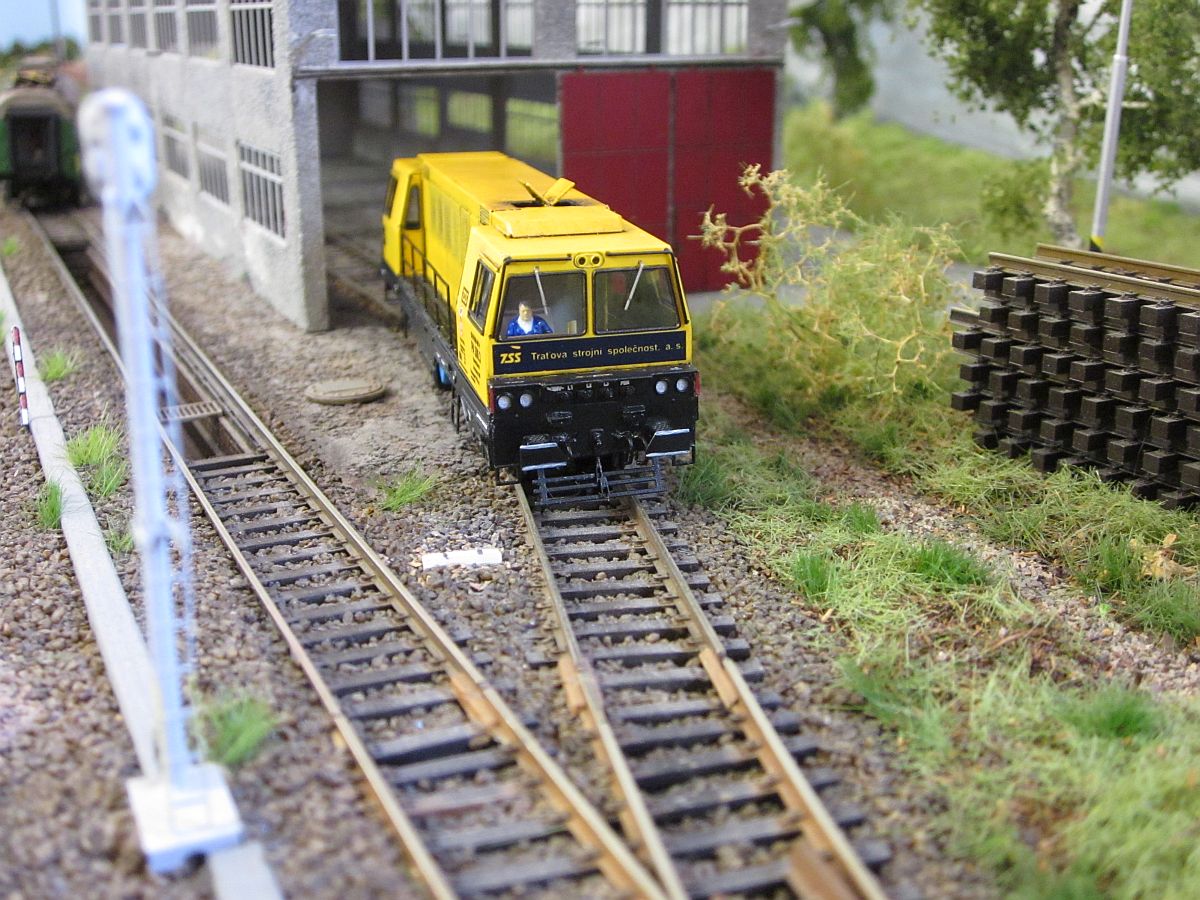

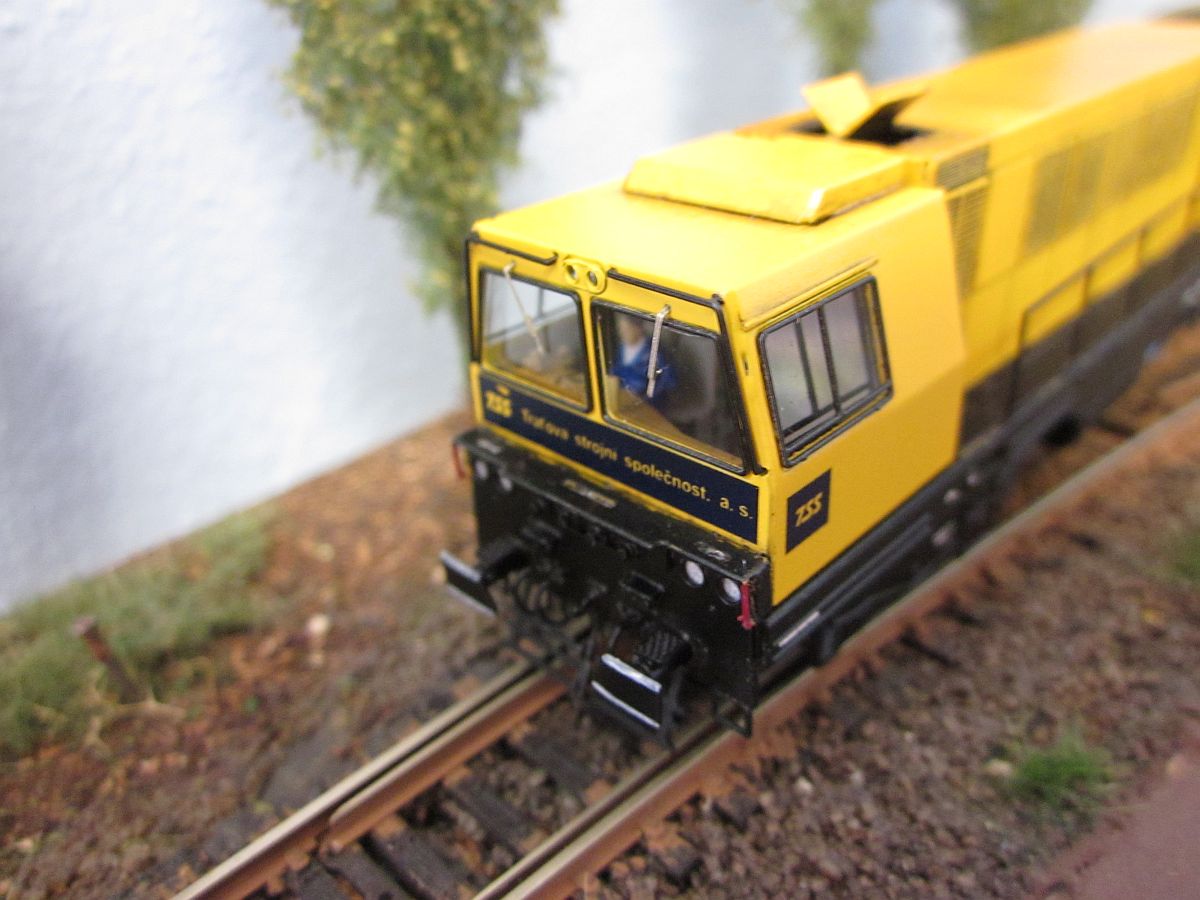

Hotový TT model PA300.3 s pohonem z V100

Pa300_finale10_2Pa300_finale11_2Pa300_finale12_2

Pa300_finale13_2Pa300_finale3_4Pa300_finale8

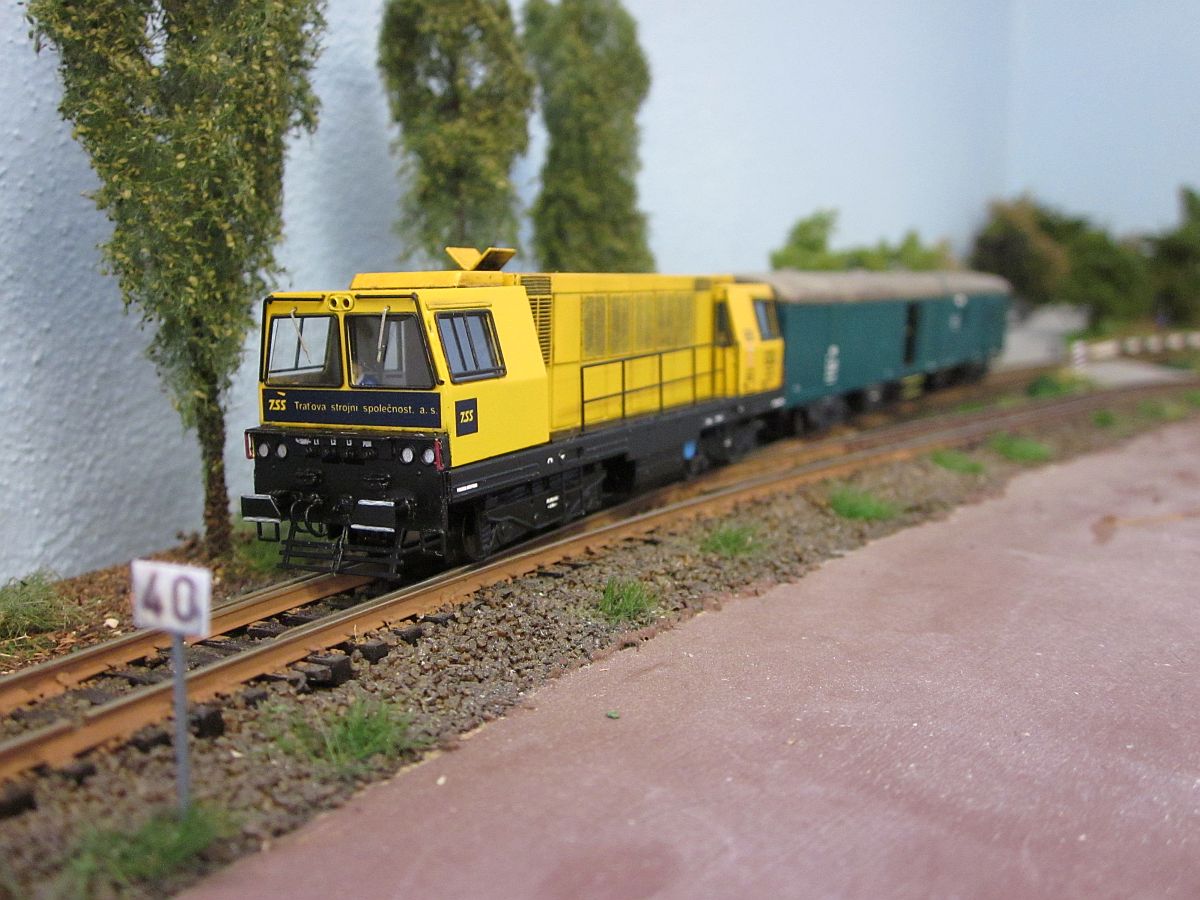

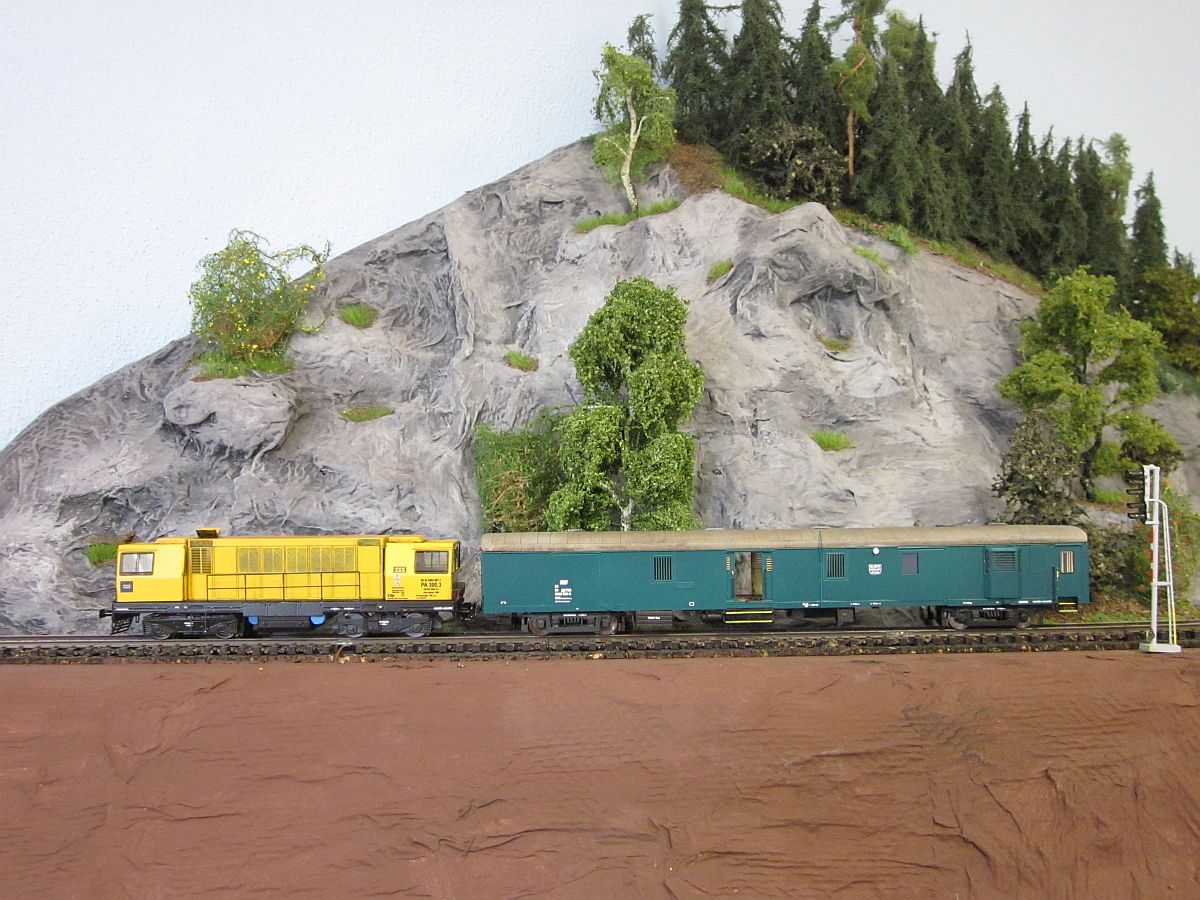

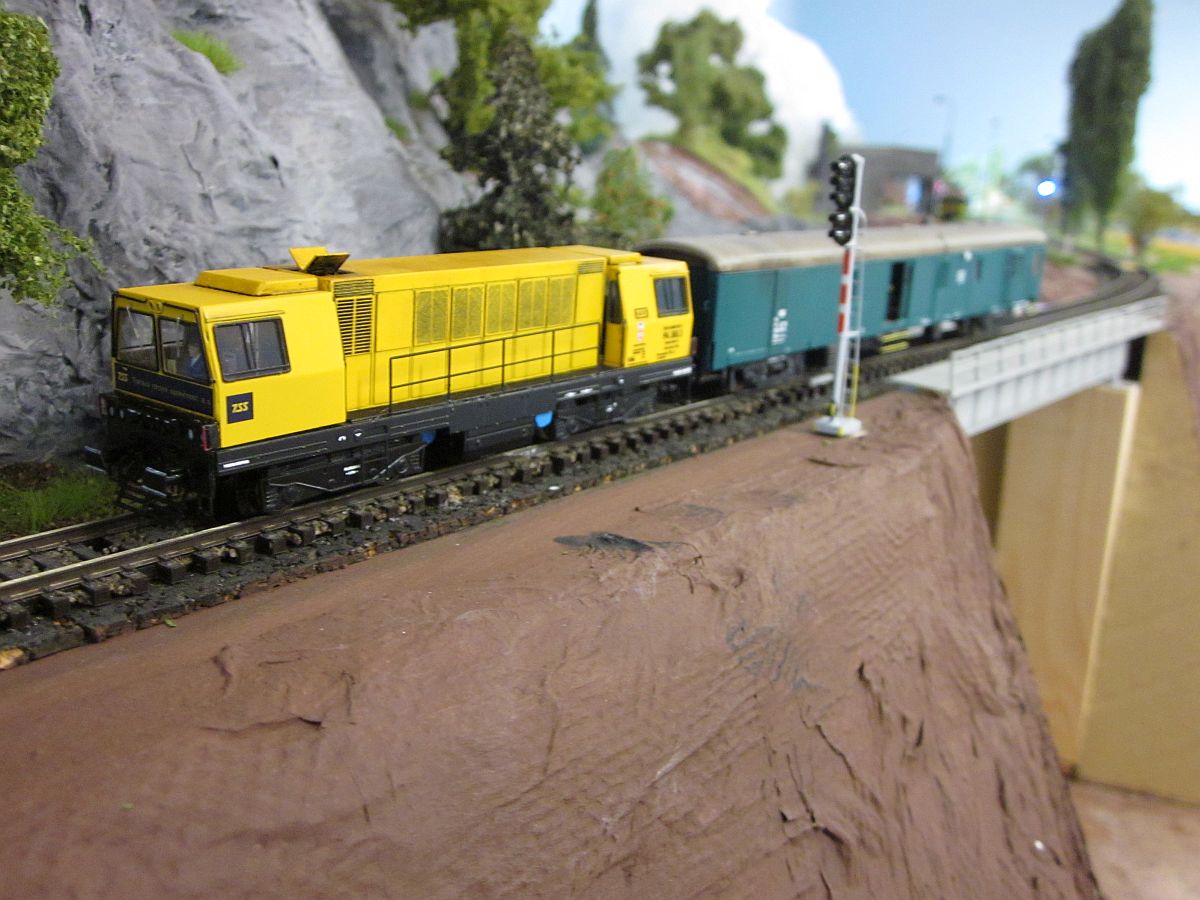

Pár momentů z prvního výkonu ve službě.....nasazen byl také pracovní leptaný vůz D 080 z naší produkce.

Pa300_finale7_2Pa300_finale5_2Pa300_finale2

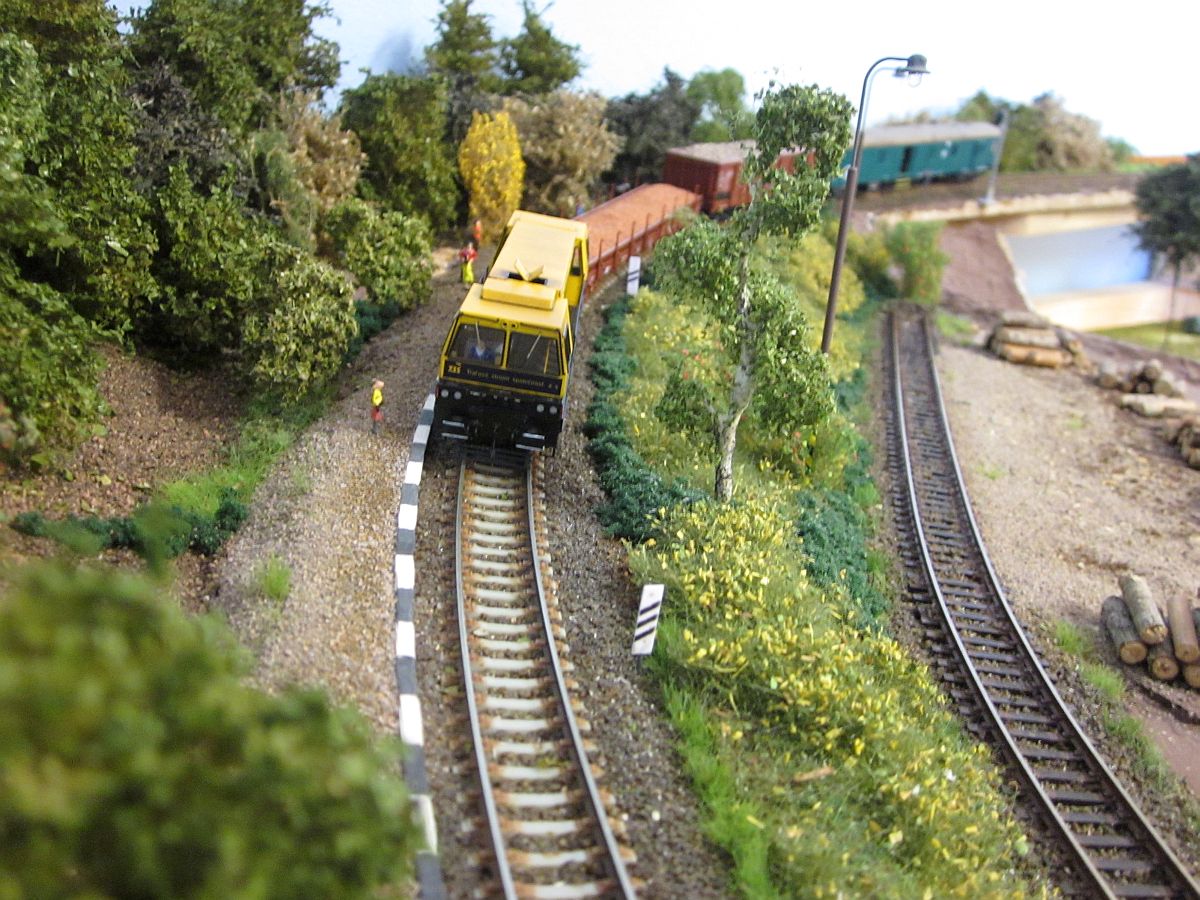

A tady je už PA300 v malém zátěžovém testu.

Pa300_finale16Pa300_finale17_2Pa300_finale18

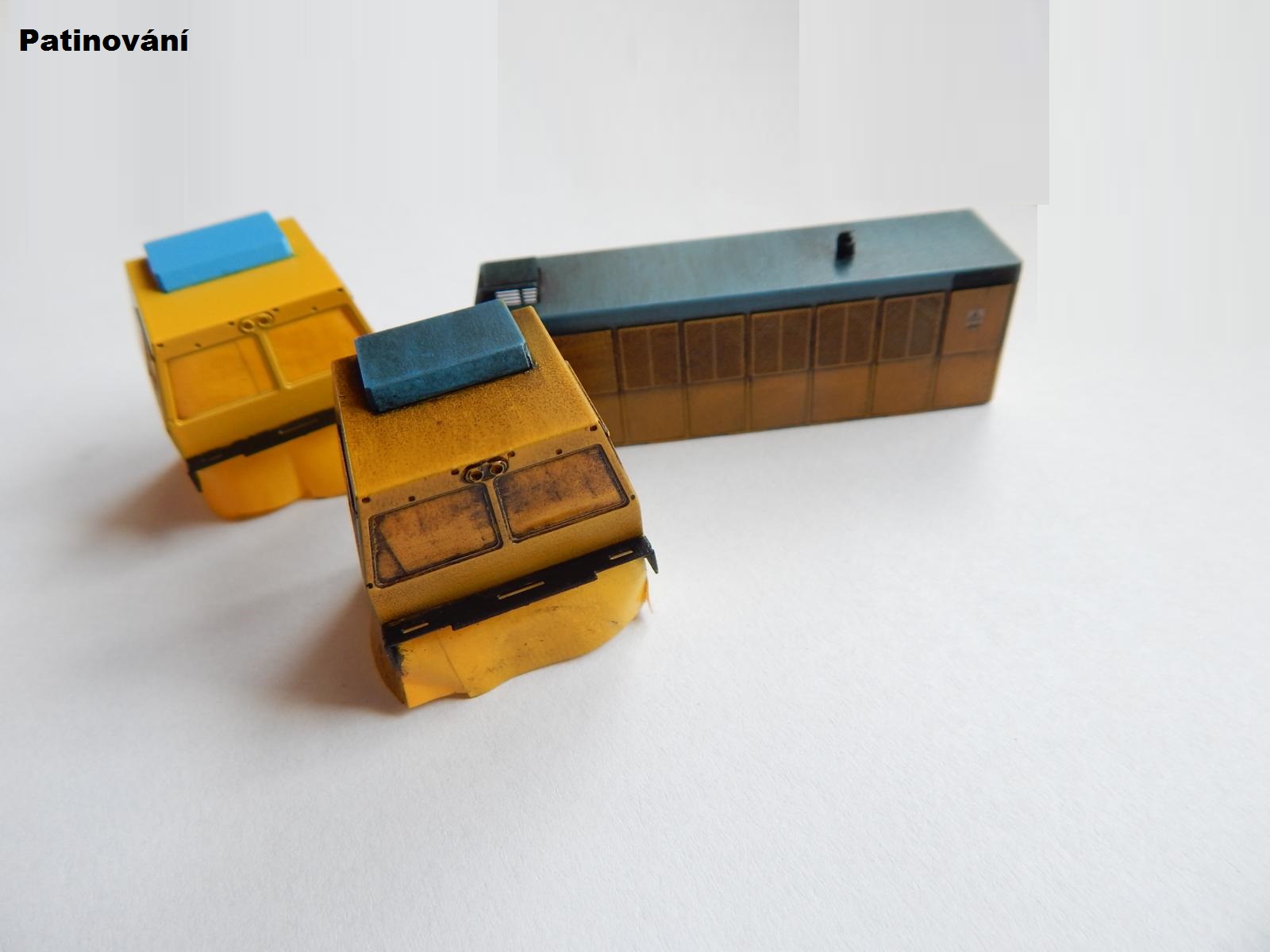

Hotový model makety - PA300.05

Pa300-05Pa300-05b_3Pa300-05-lak1

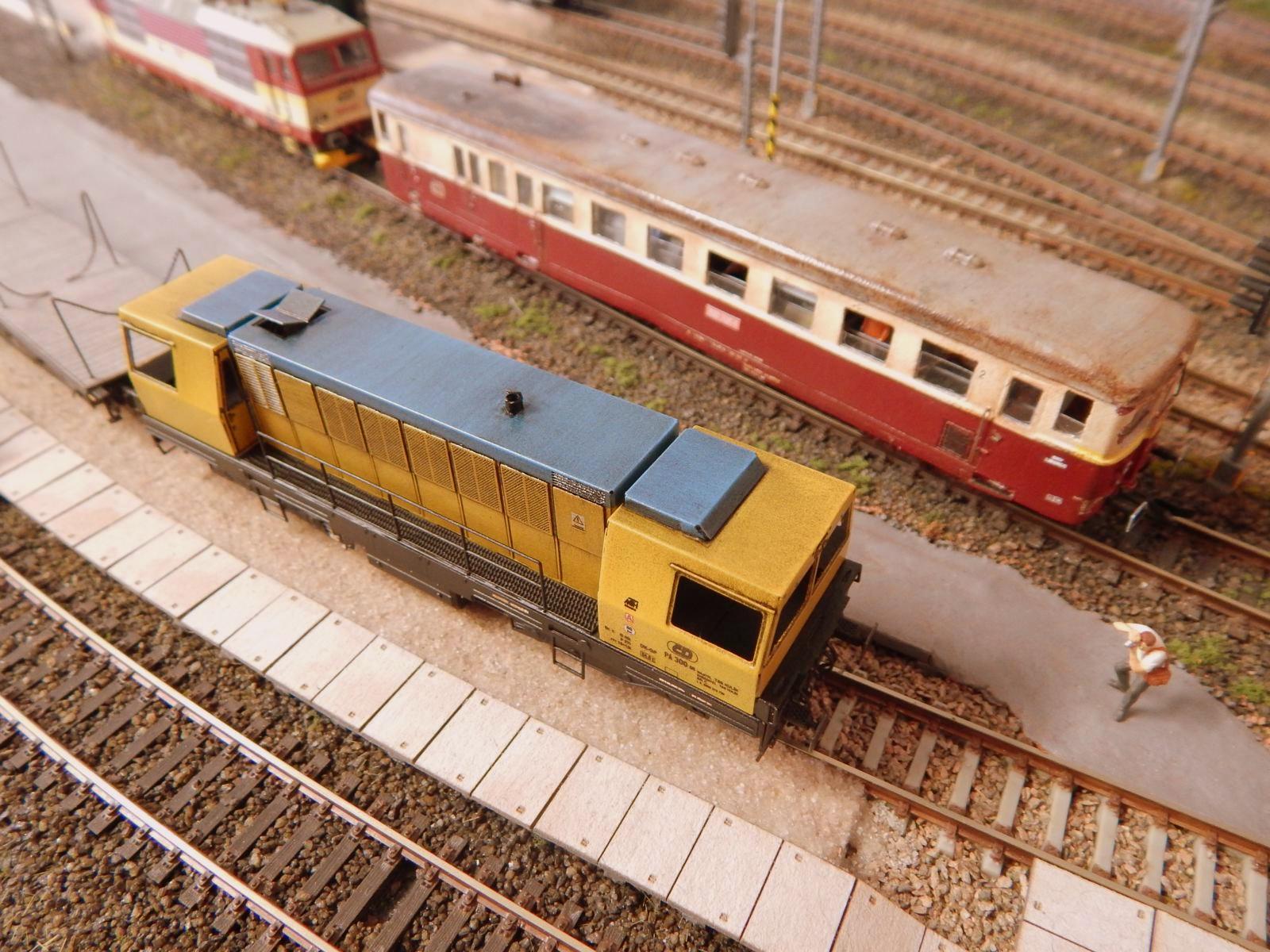

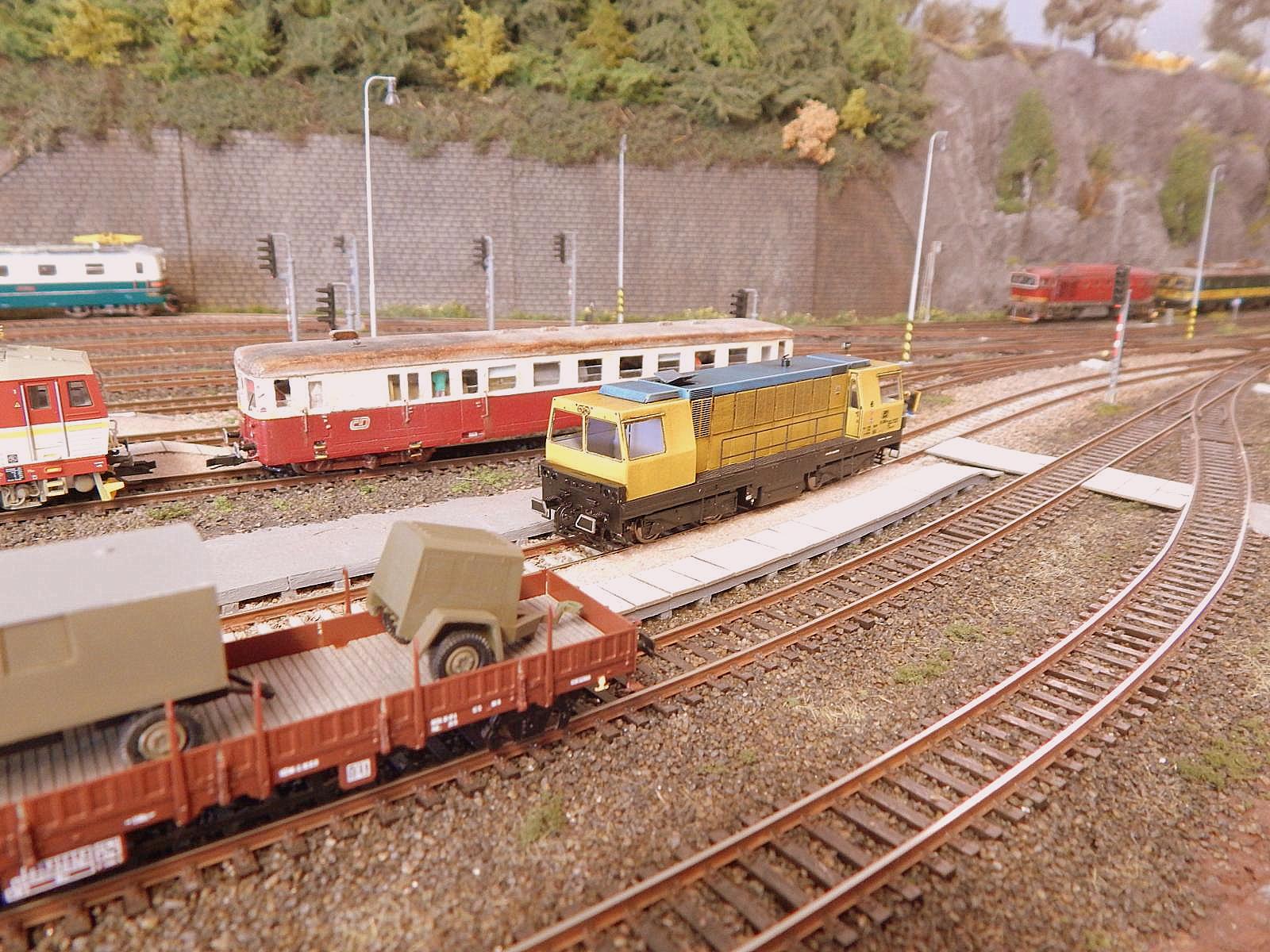

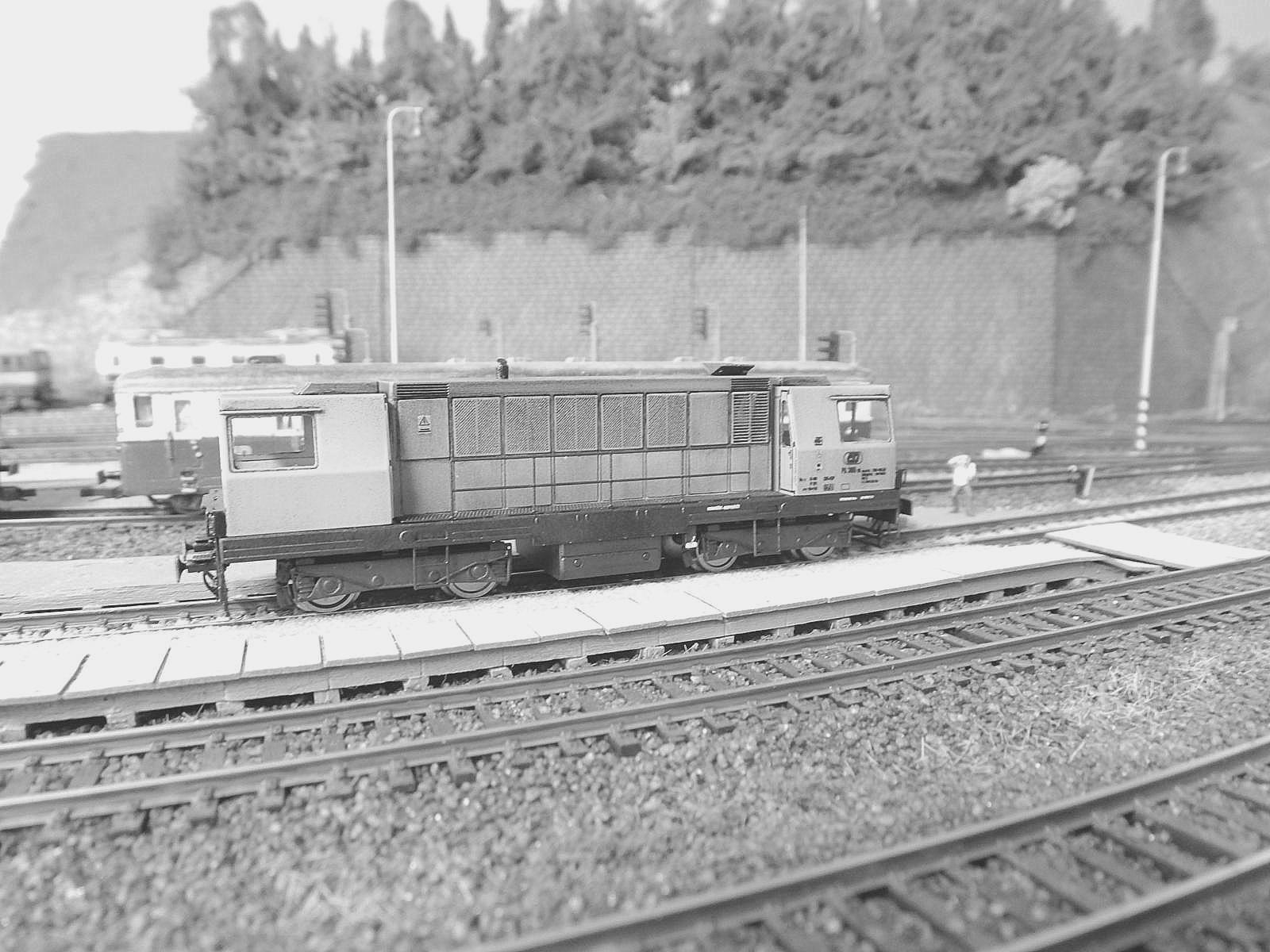

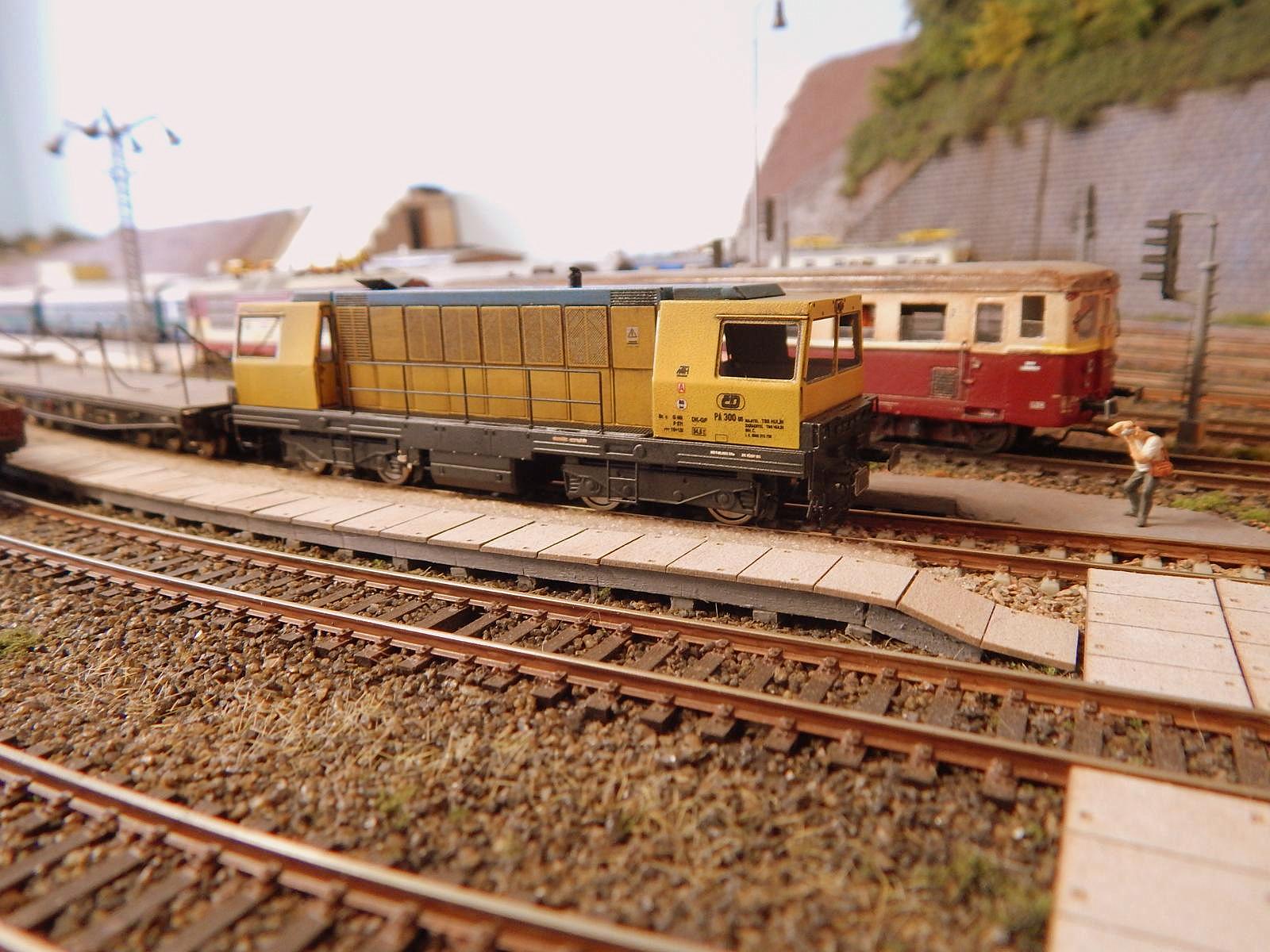

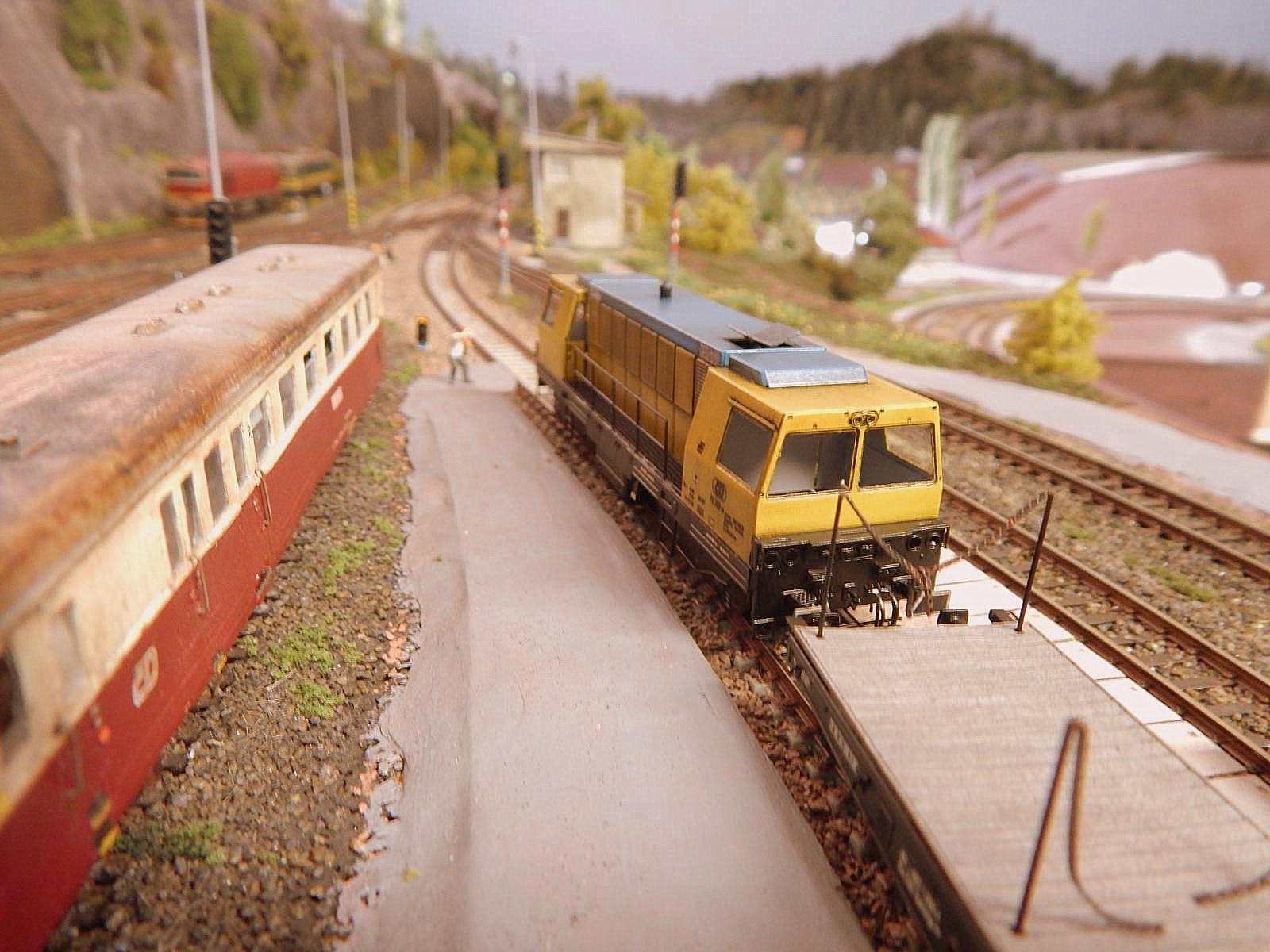

Model po laku a patině

Pa300-05-lak9Pa300-05-lak3Pa300-05-lak4

Pa300-05-lak5Pa300-05-lak6Pa300-05-lak7

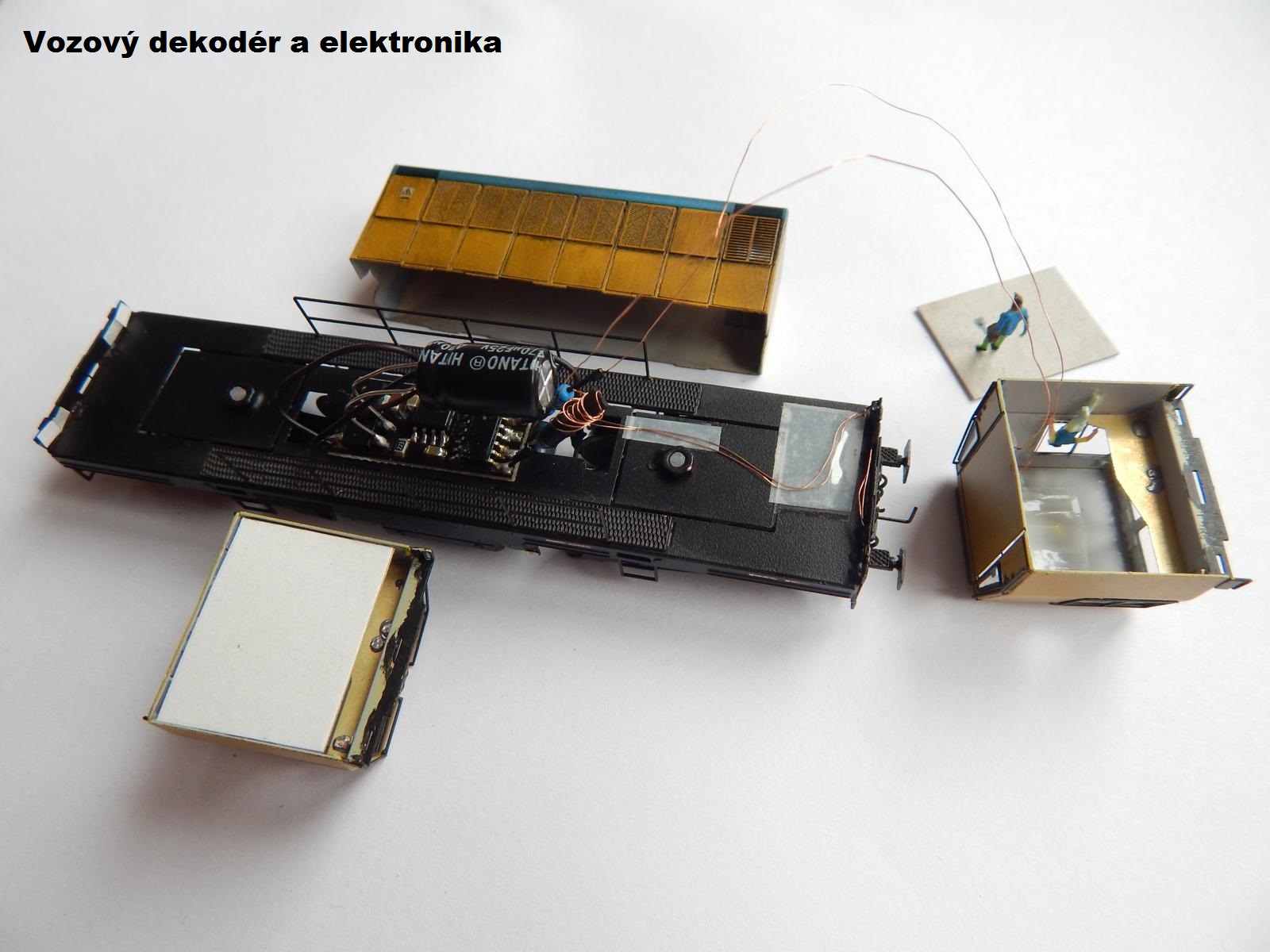

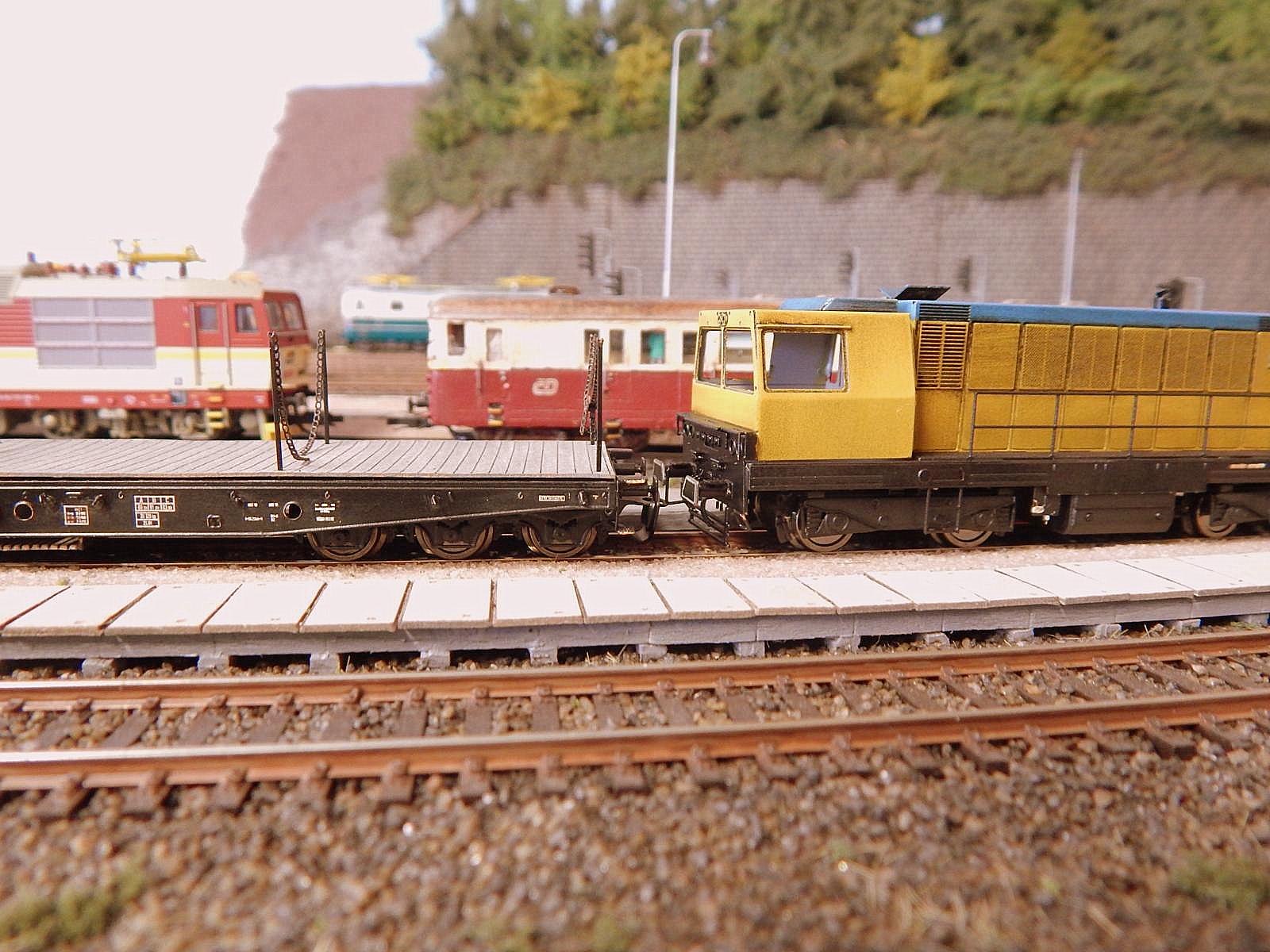

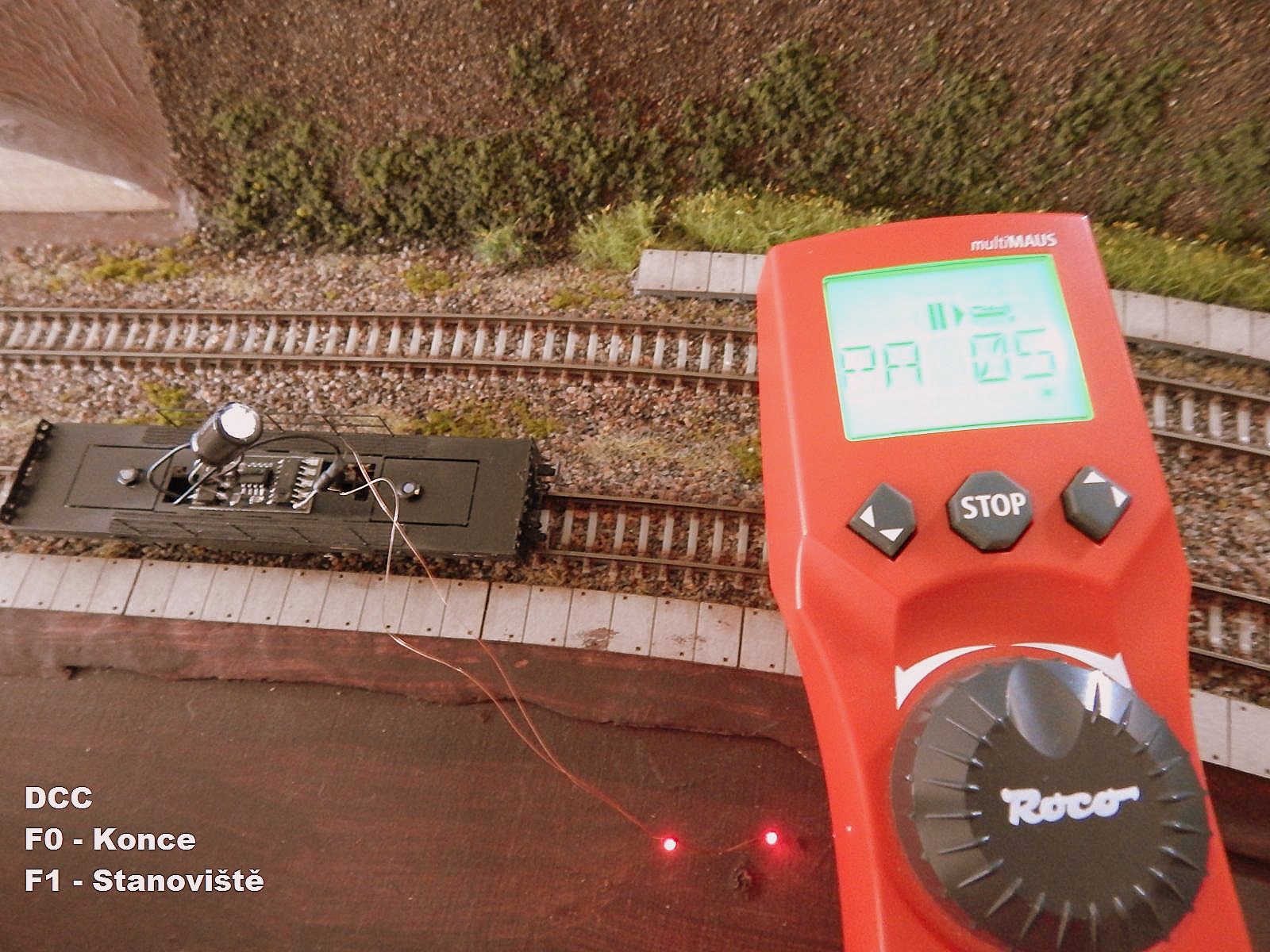

Připojování DCC

Vozový dekodér se pohodlně vejde i do úzké střední kastle

Pa300-05-lak8Pa300-05-dccPa300-05-dcc1

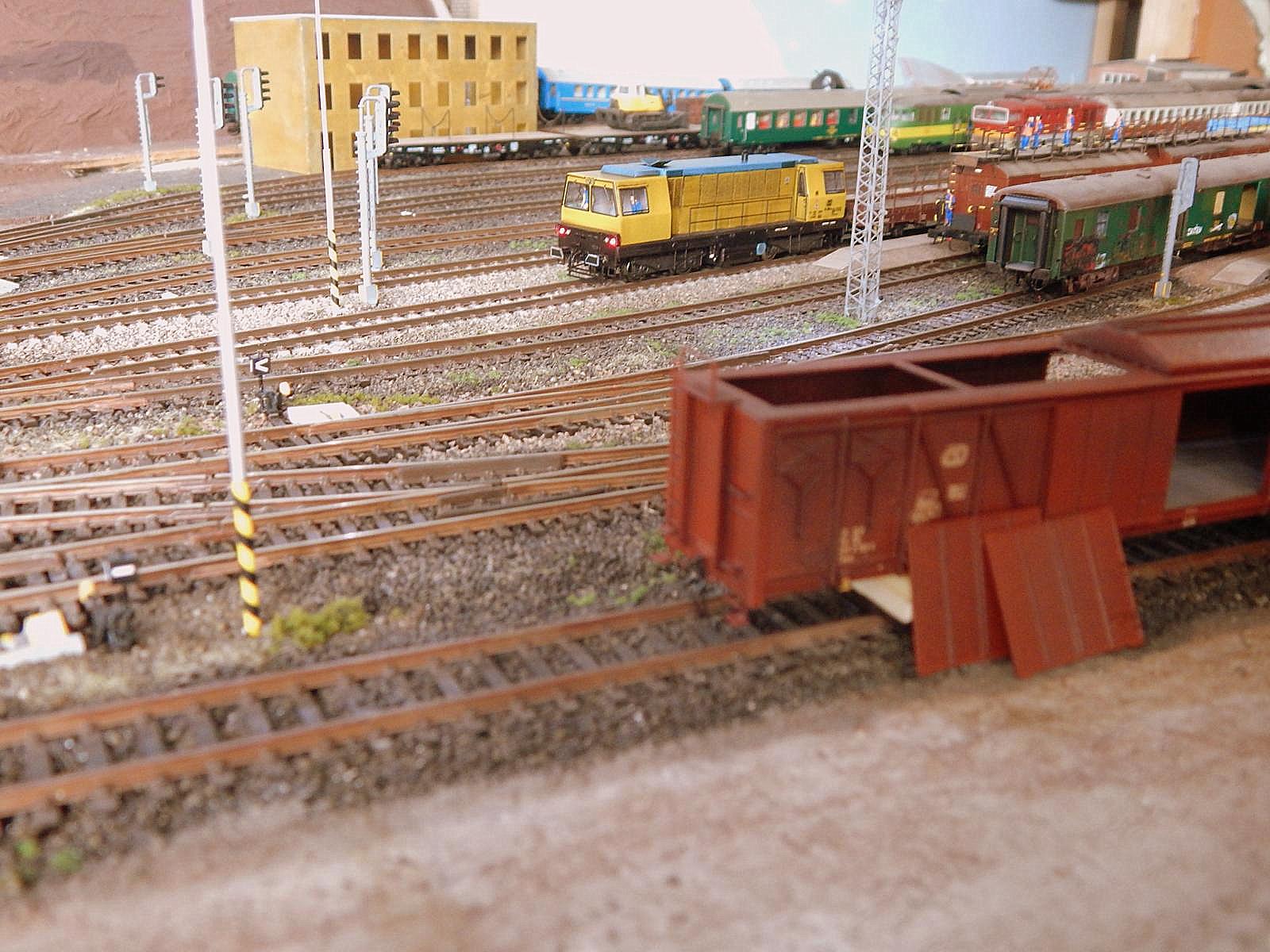

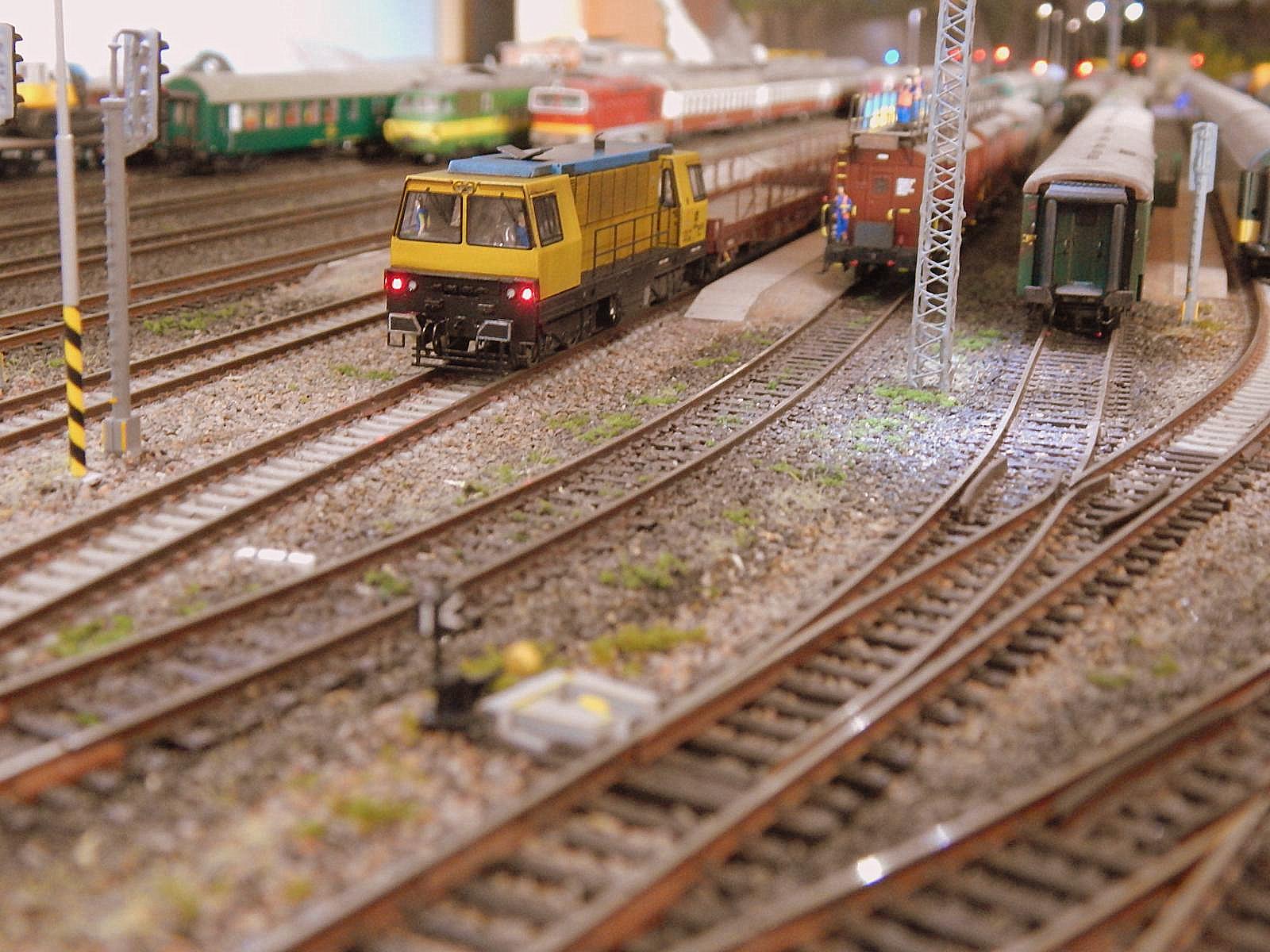

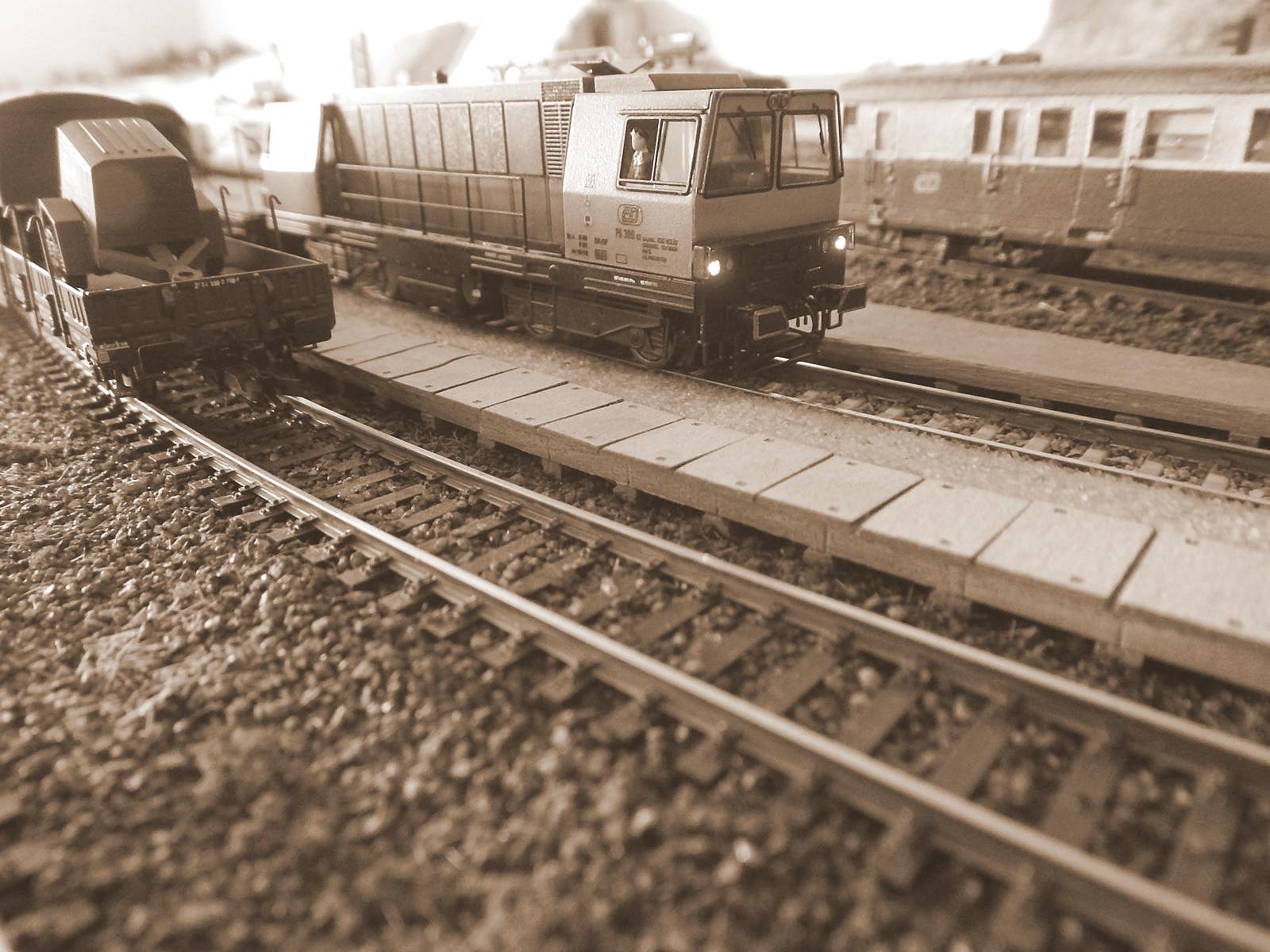

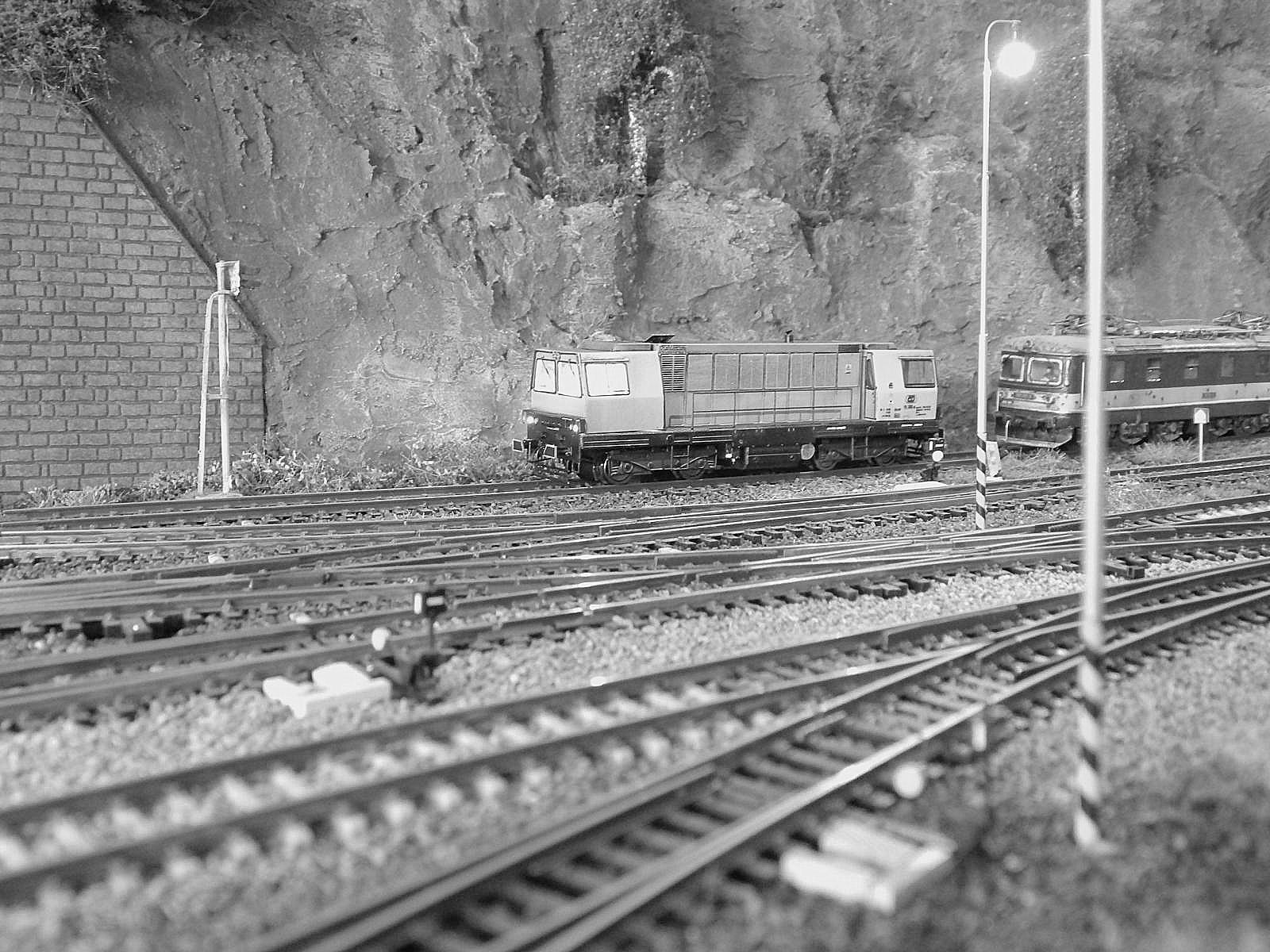

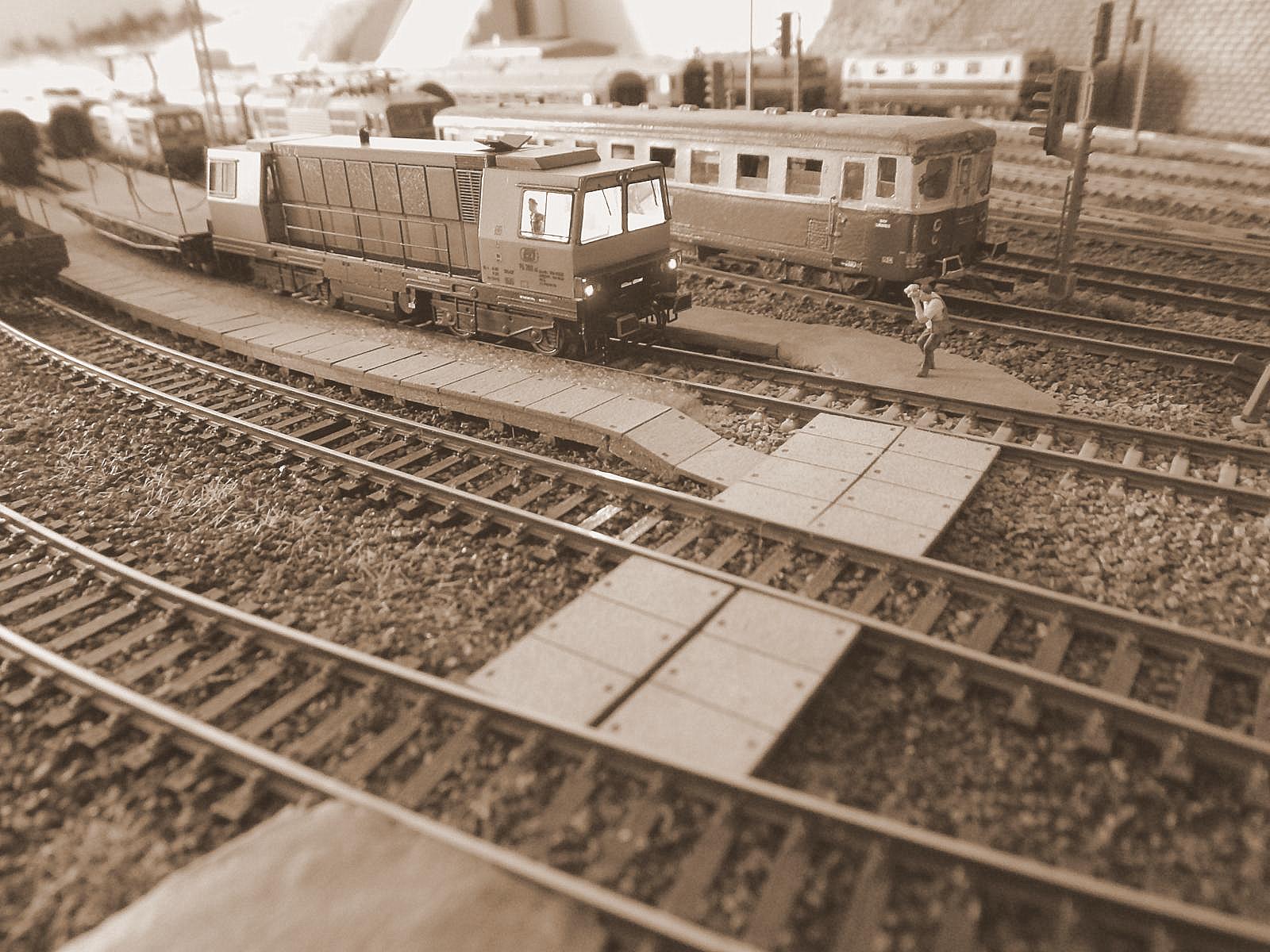

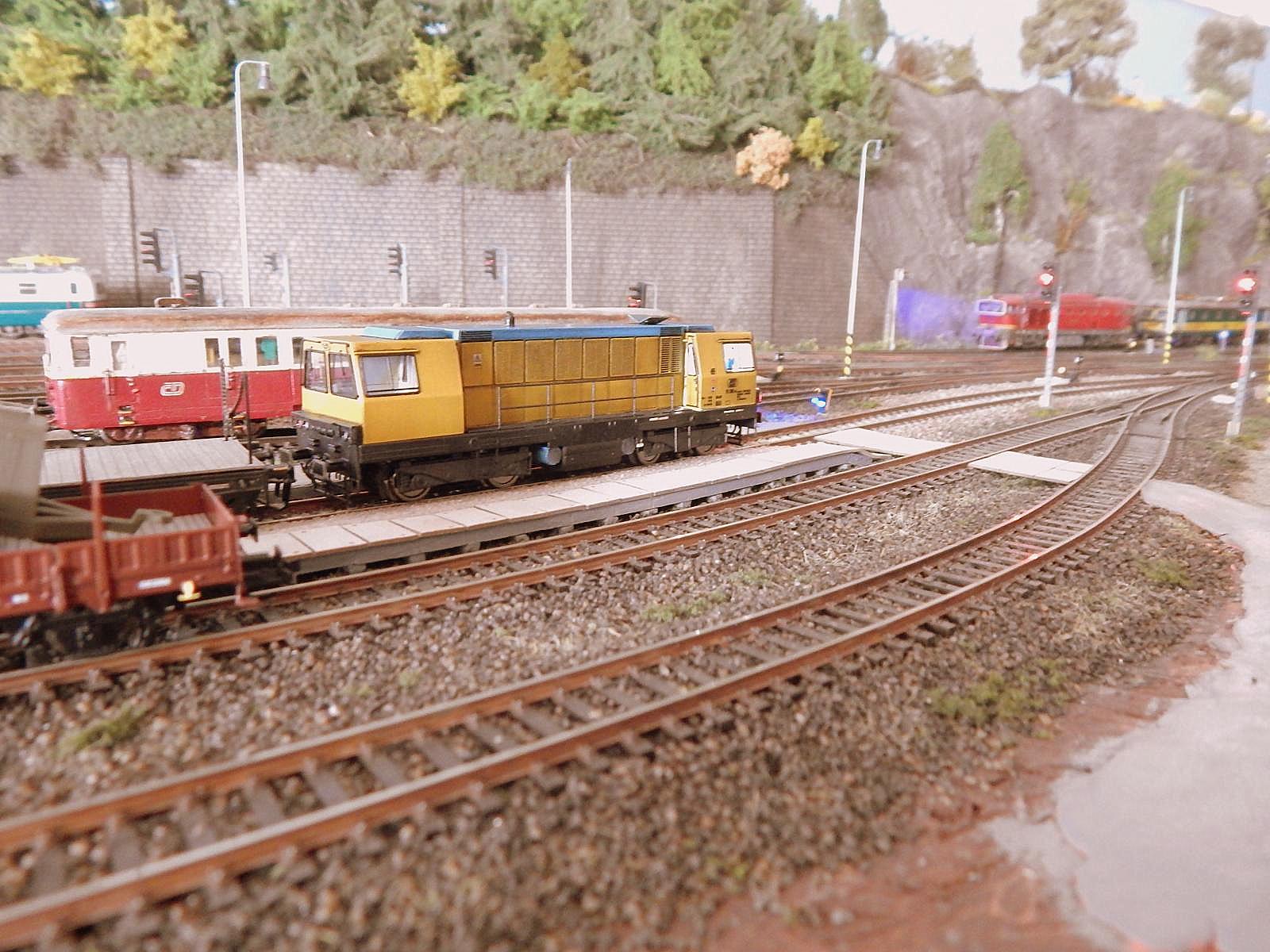

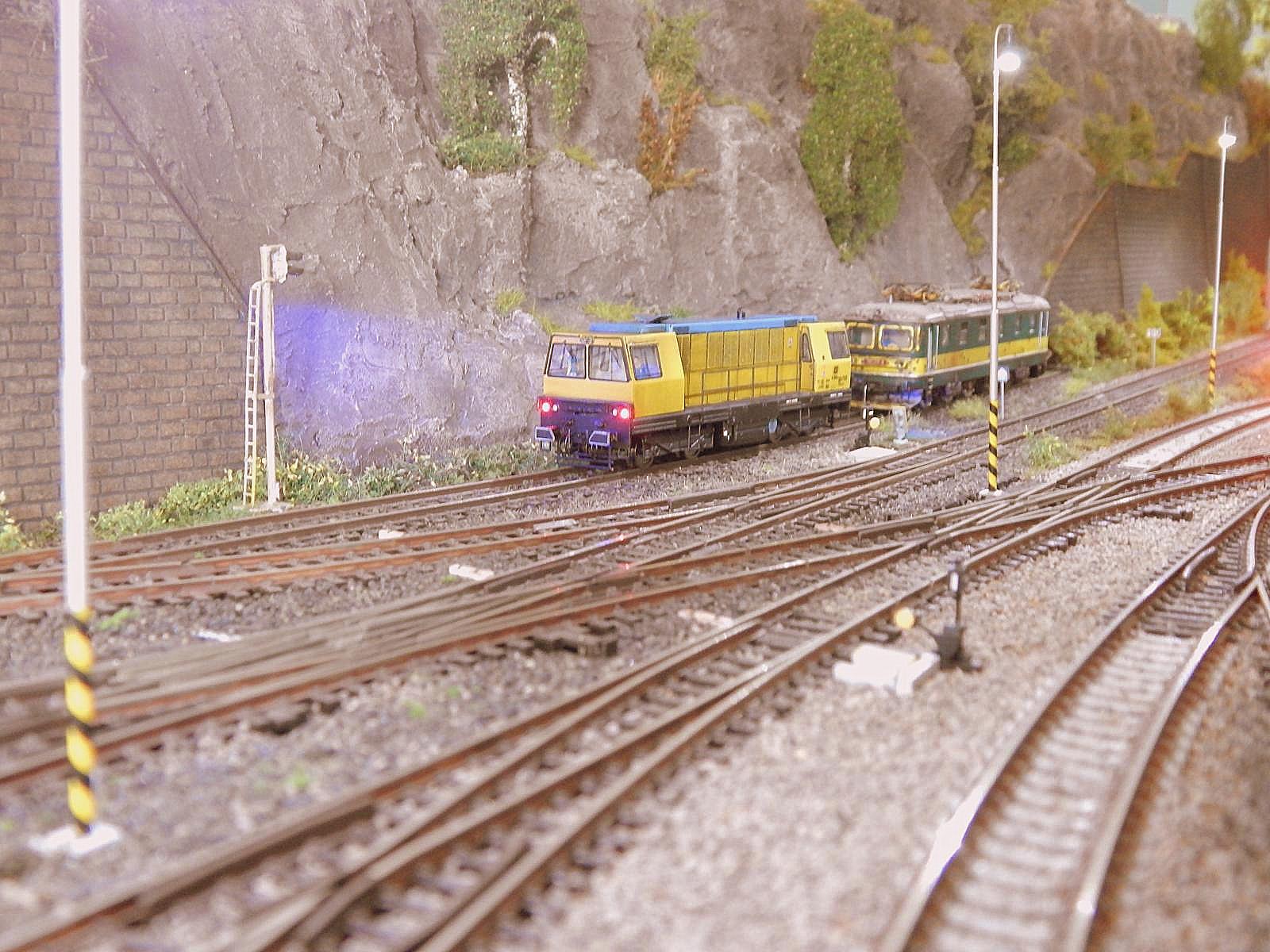

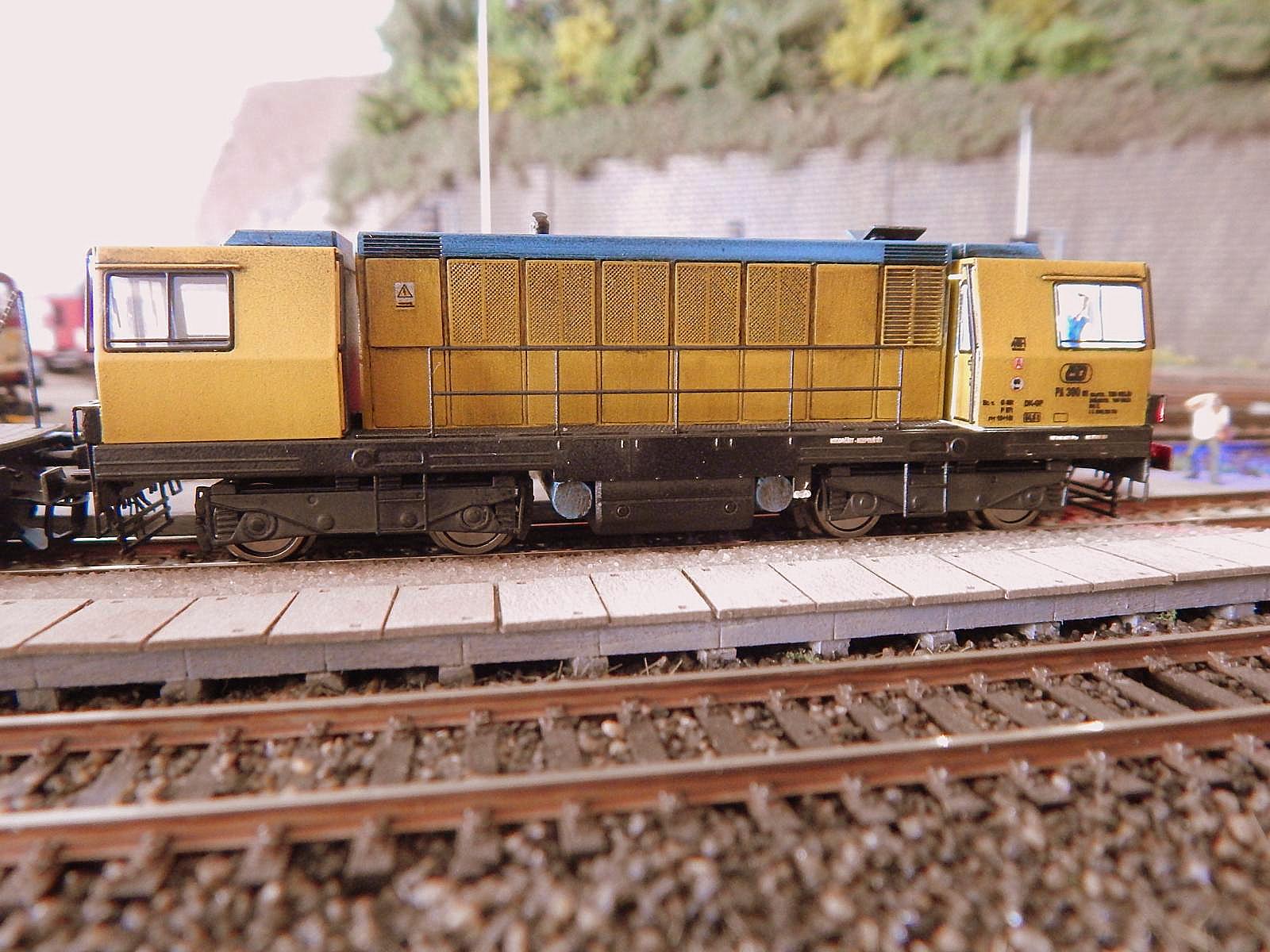

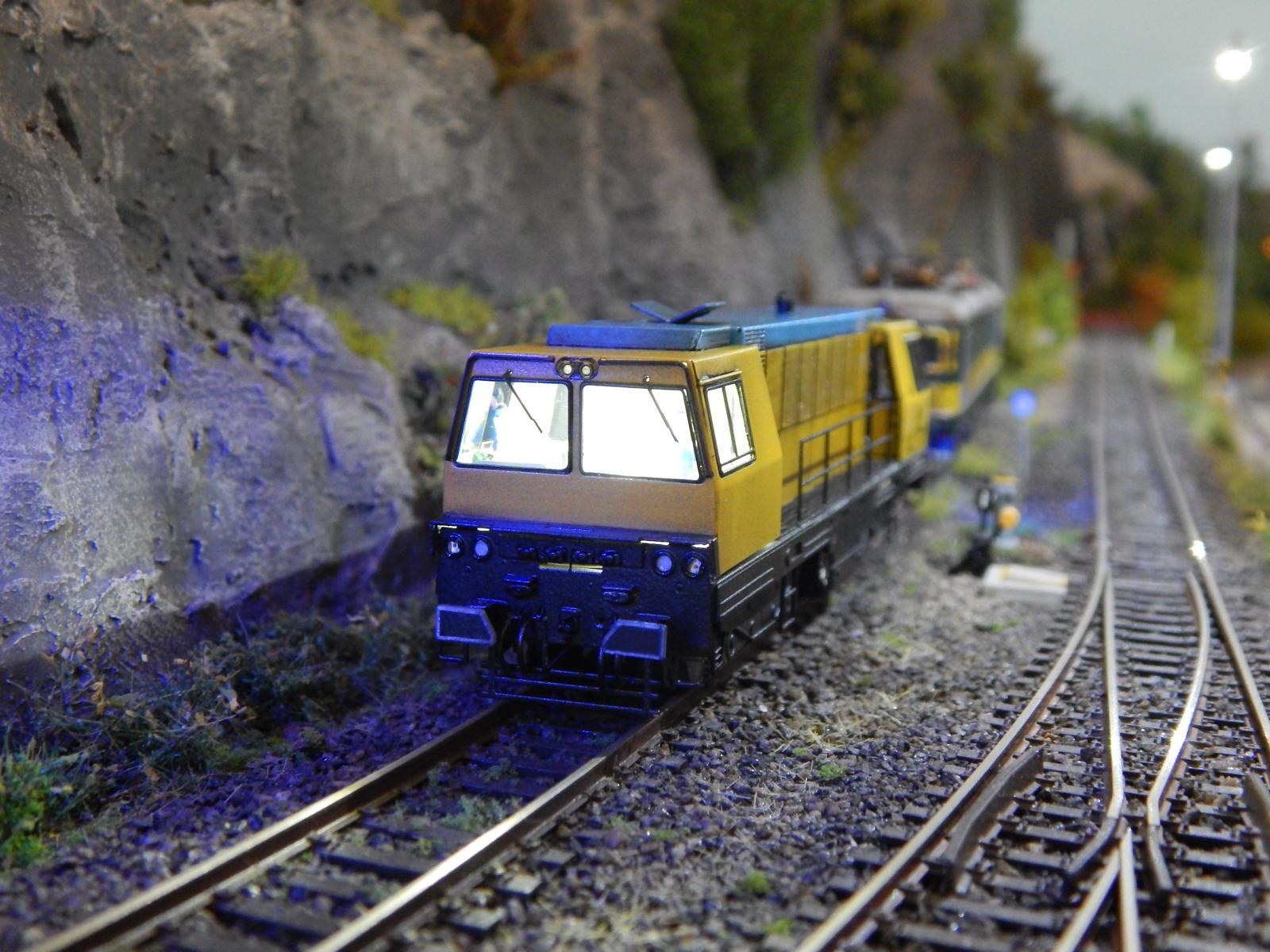

Hotový model

Pa300-05-dcc2_2Pa300-05-dcc3Pa300-05-dcc4

Pa300-05-dcc5Pa300-05-dcc6_2Pa300-05-dcc6

Pa300-05-dcc7Pa300-05-dcc8Pa300-05-dcc9

Pa300-05-dcc10Pa300-05-dcc11Pa300-05-dcc12

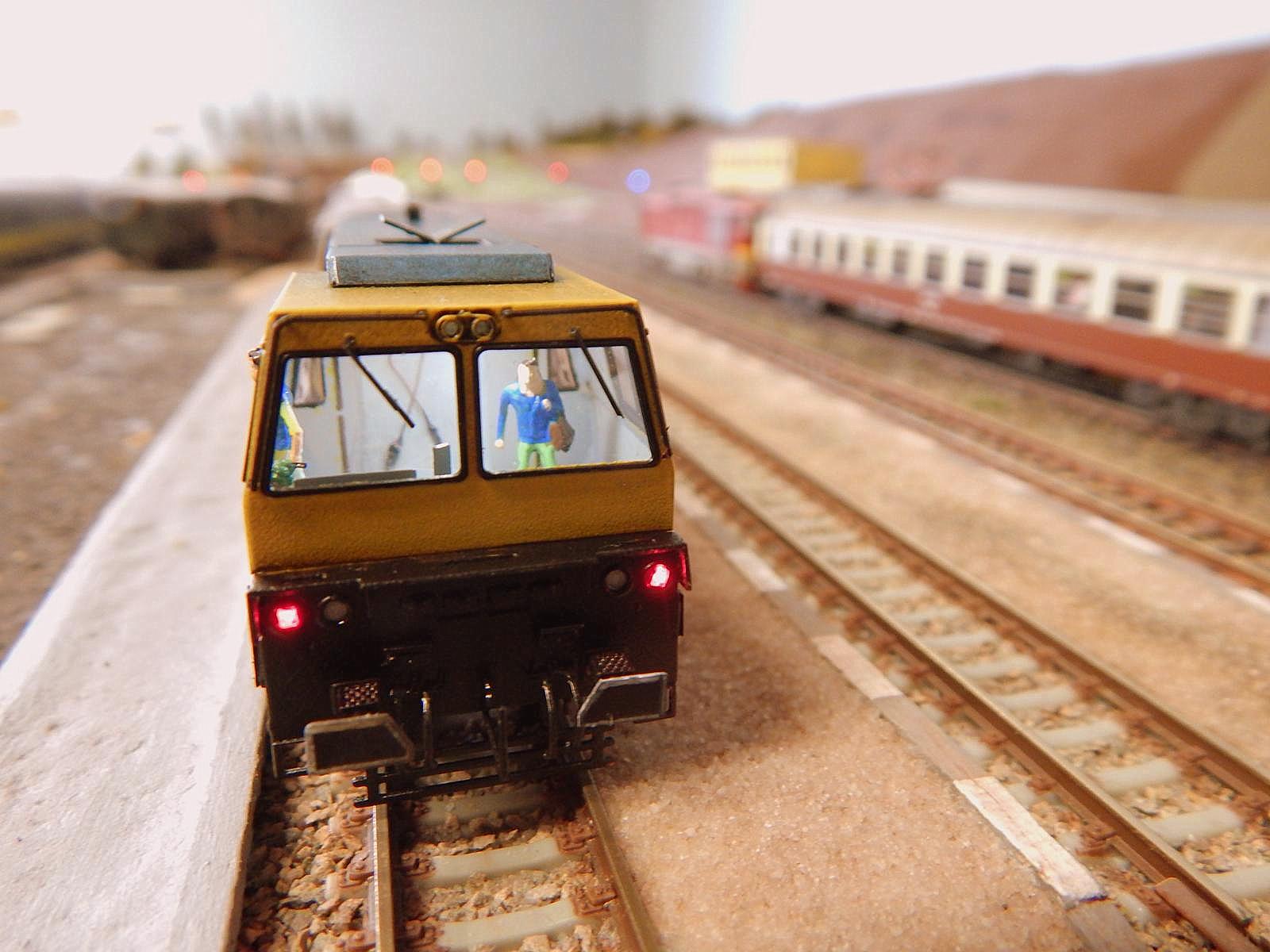

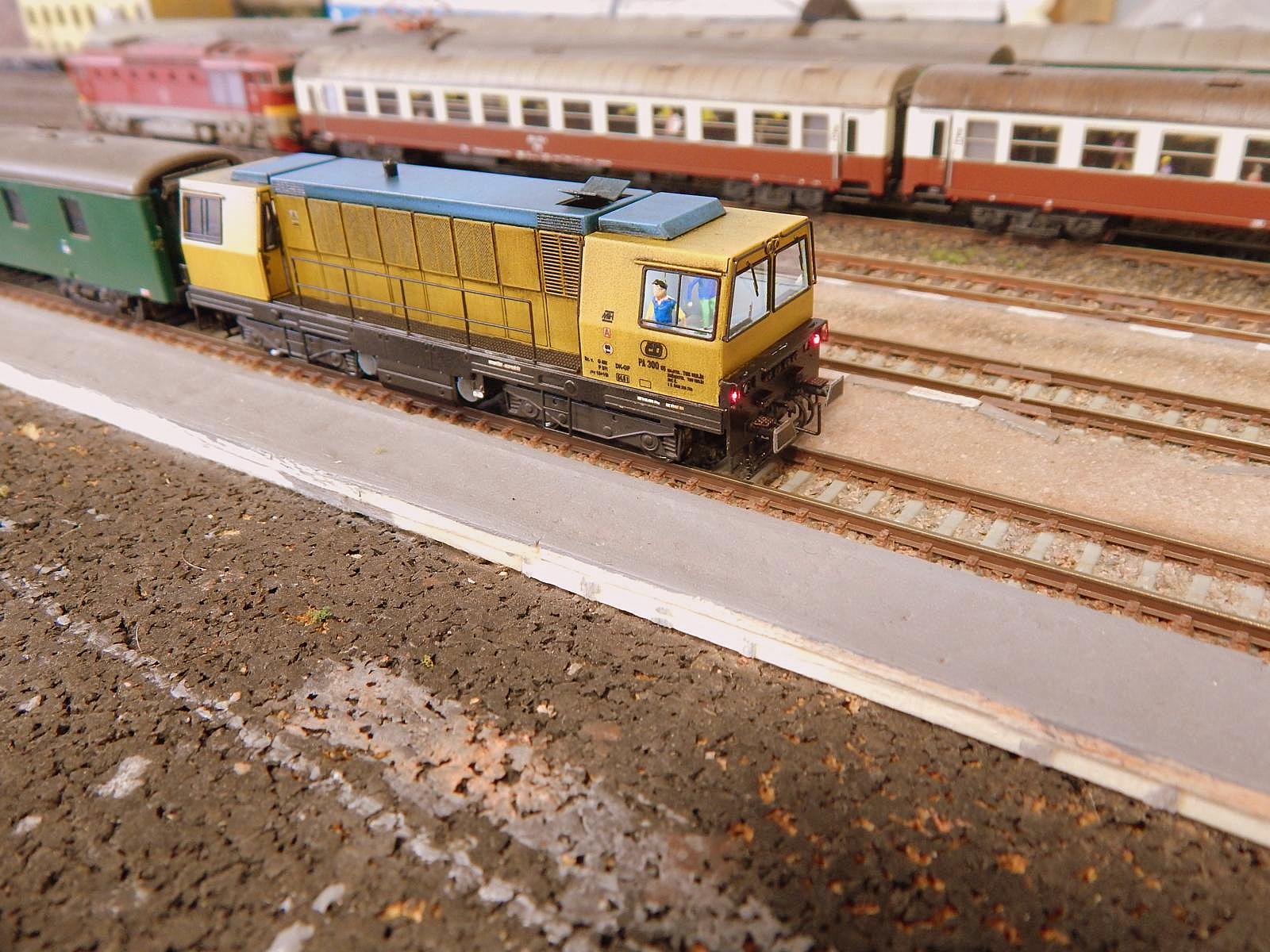

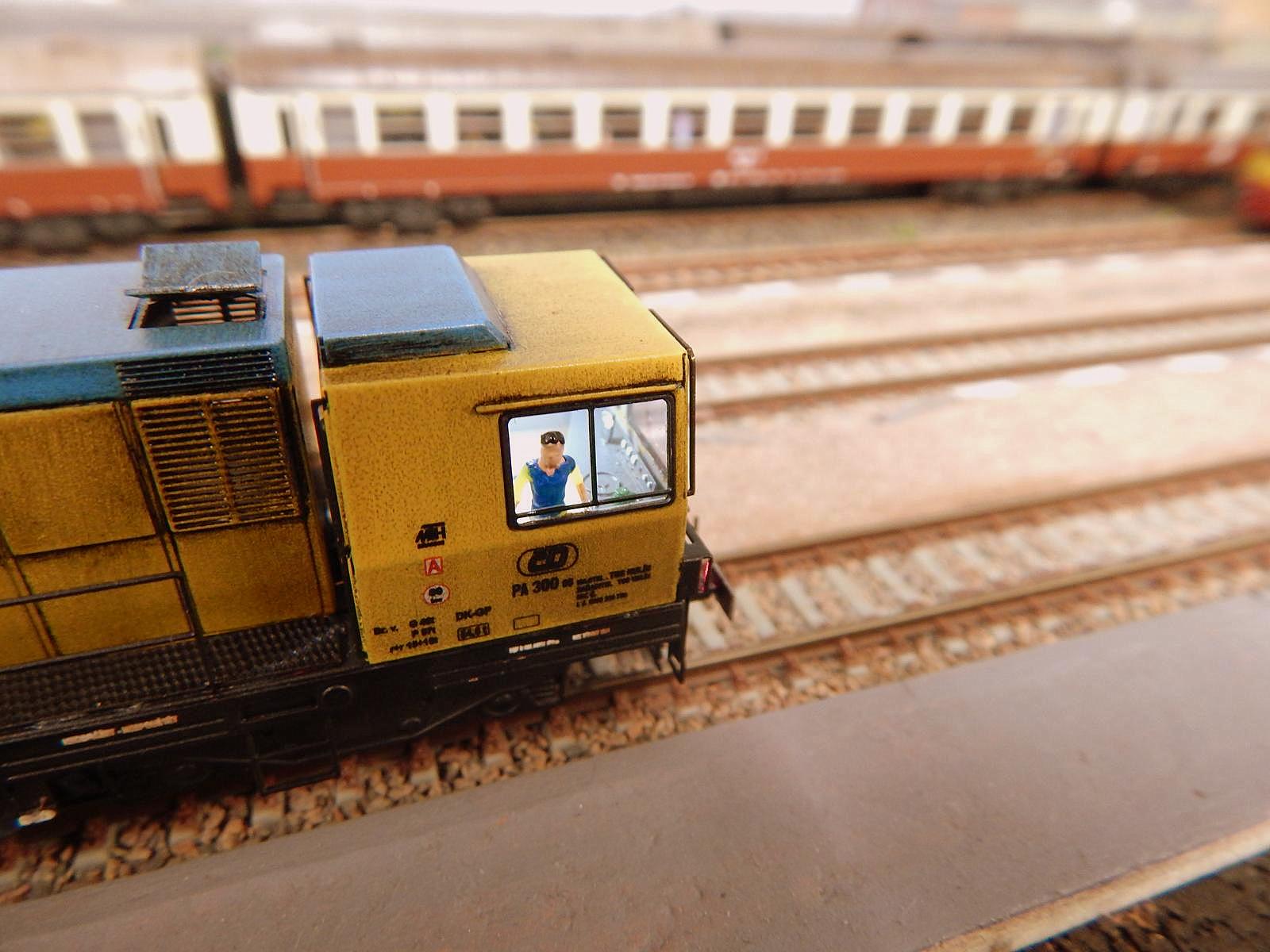

Snížený svit stanoviště přidáním dalšího odporu 3K9

Pa300-05-dccyPa300-05-dccyyPa300-05-dccz

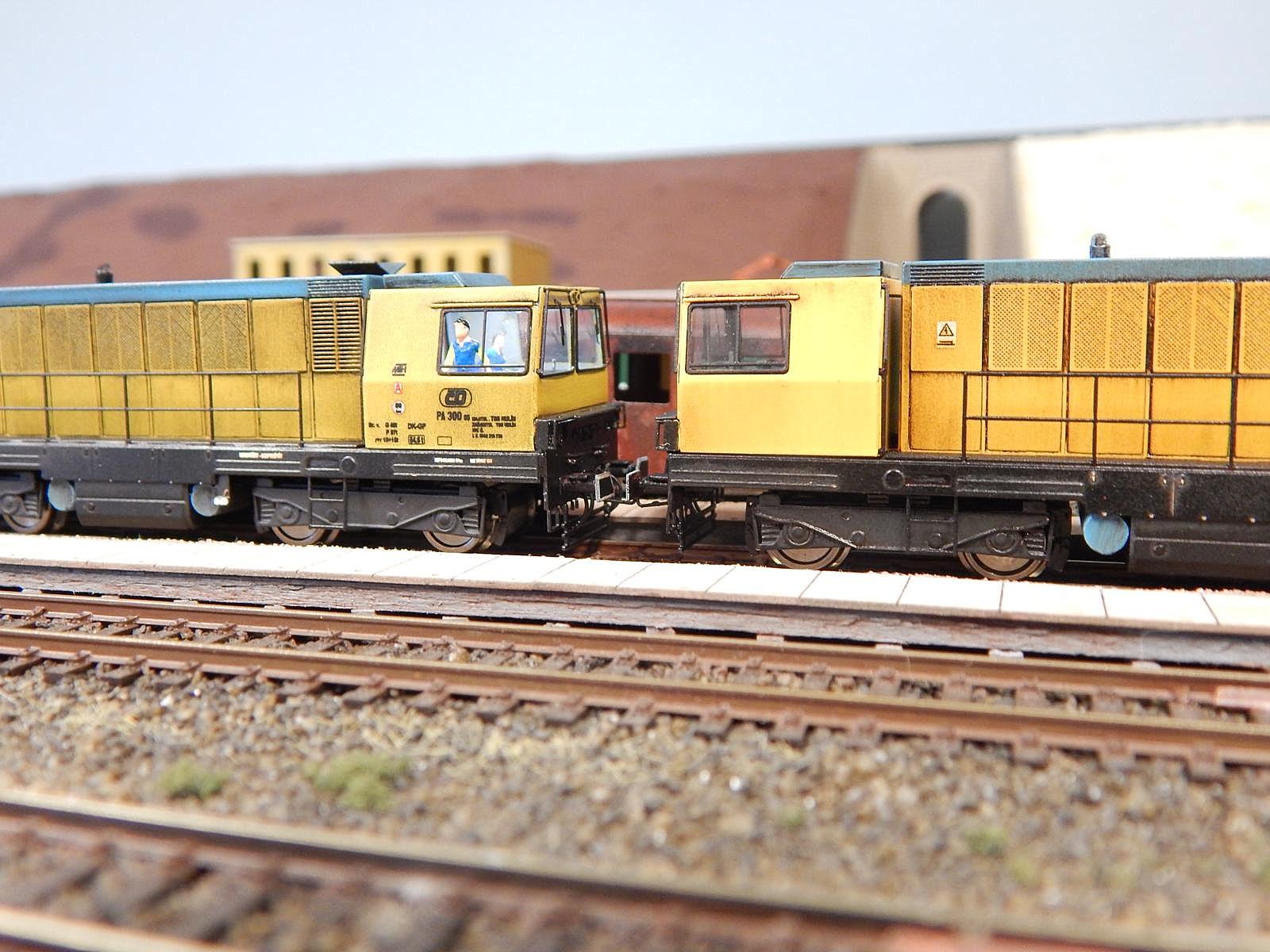

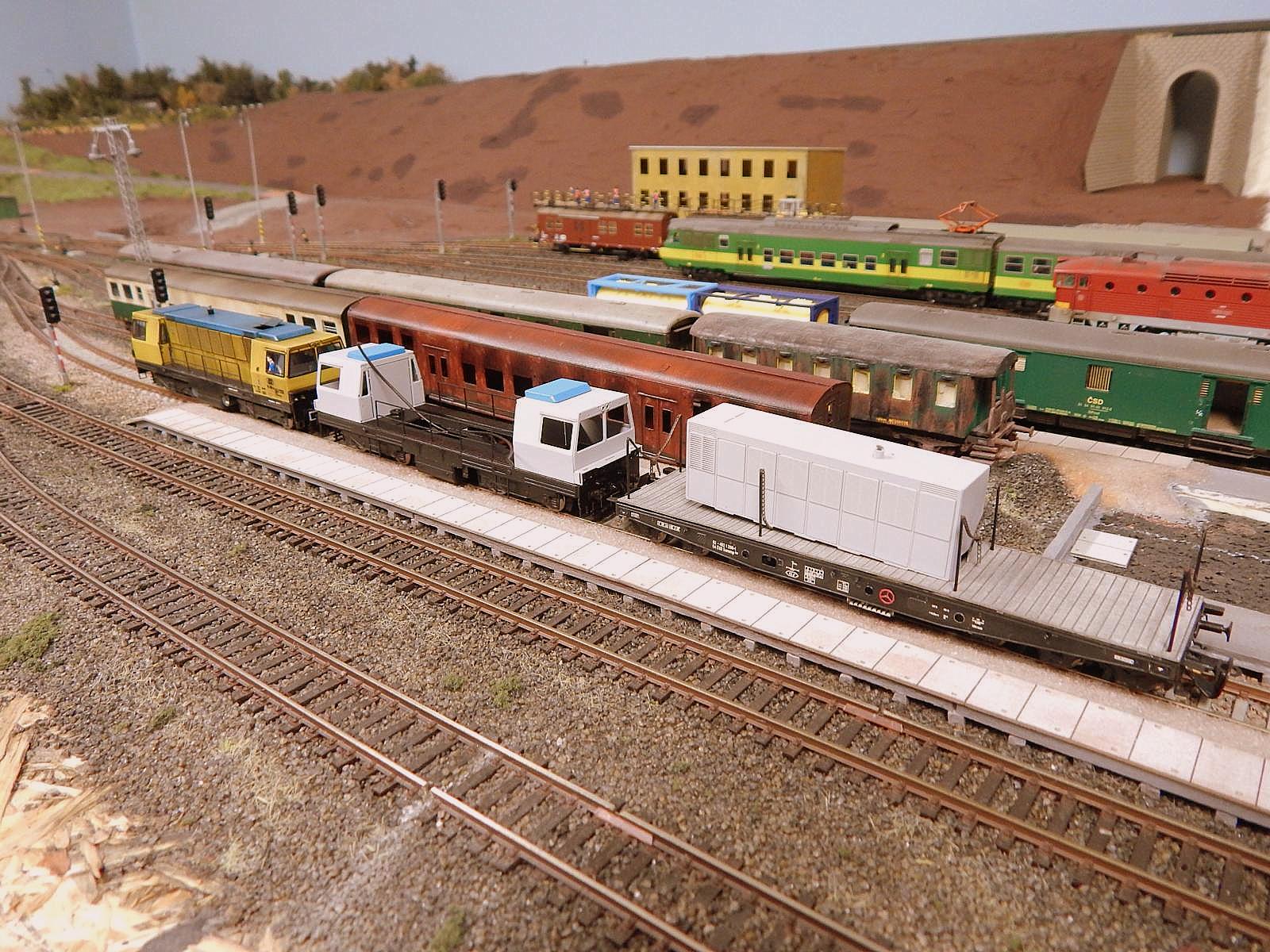

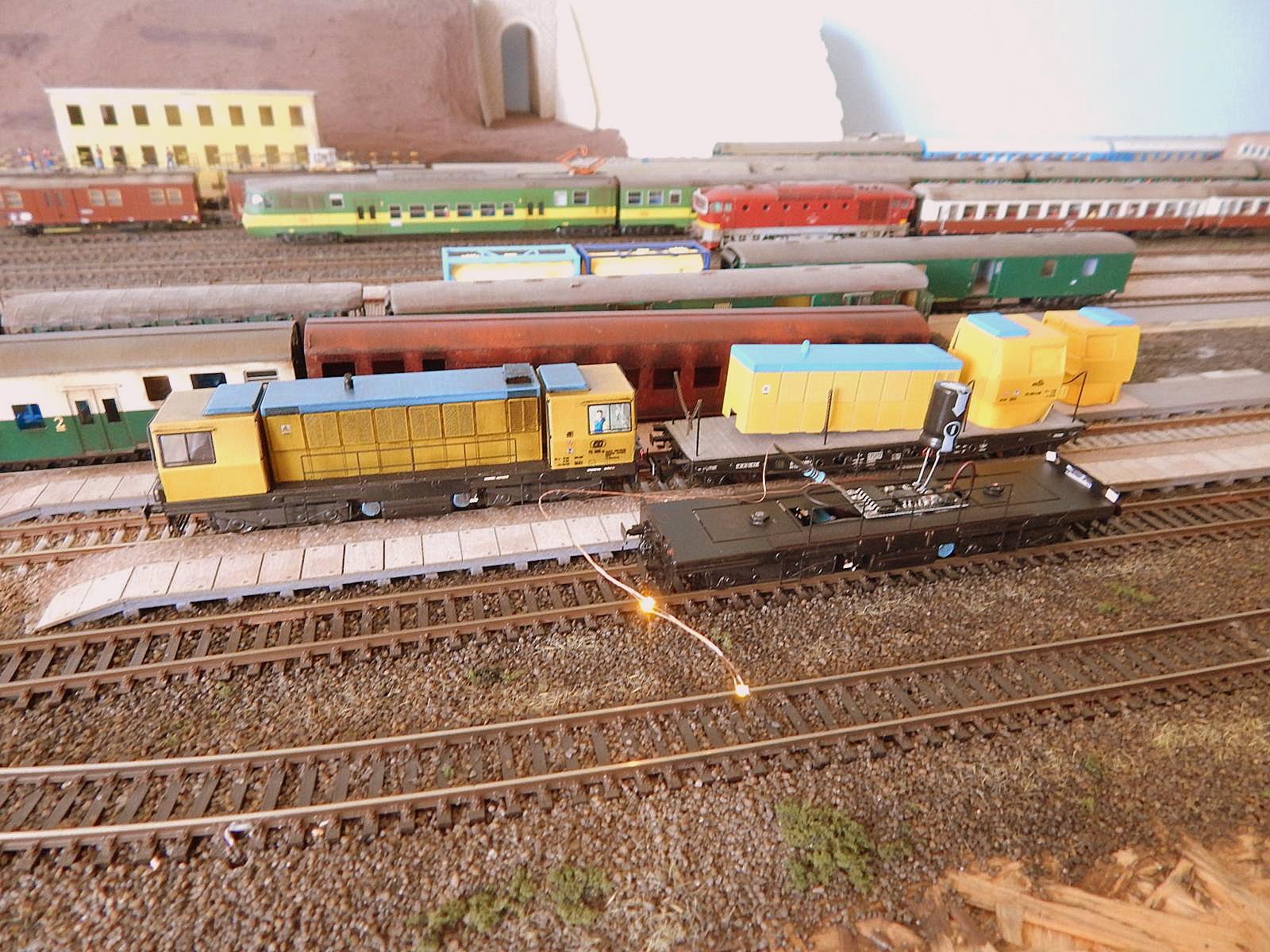

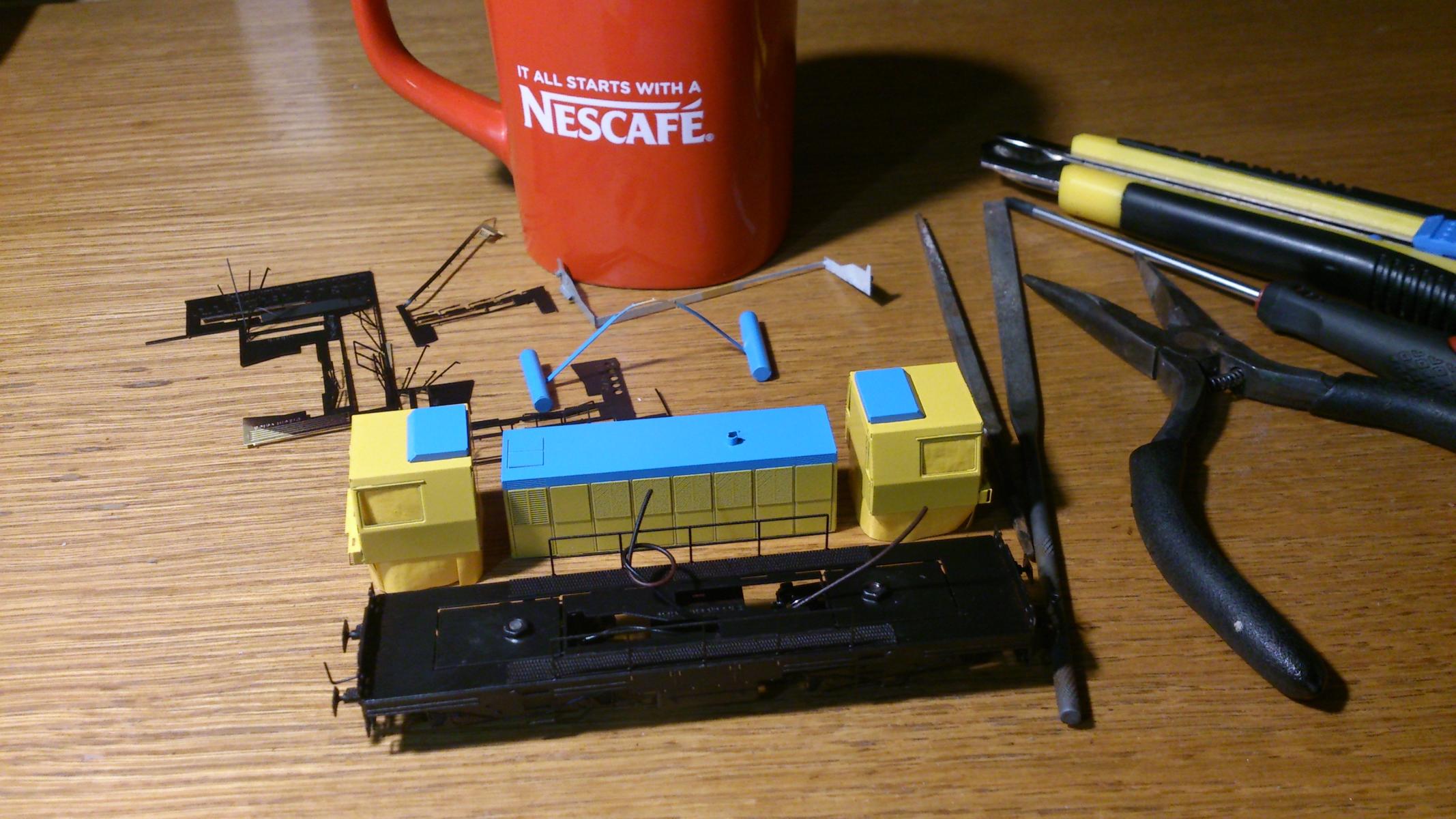

Hotový model DCC makety PA300.08

Pa300_duo_2Pa300_na-stolePa300-08-dcc3

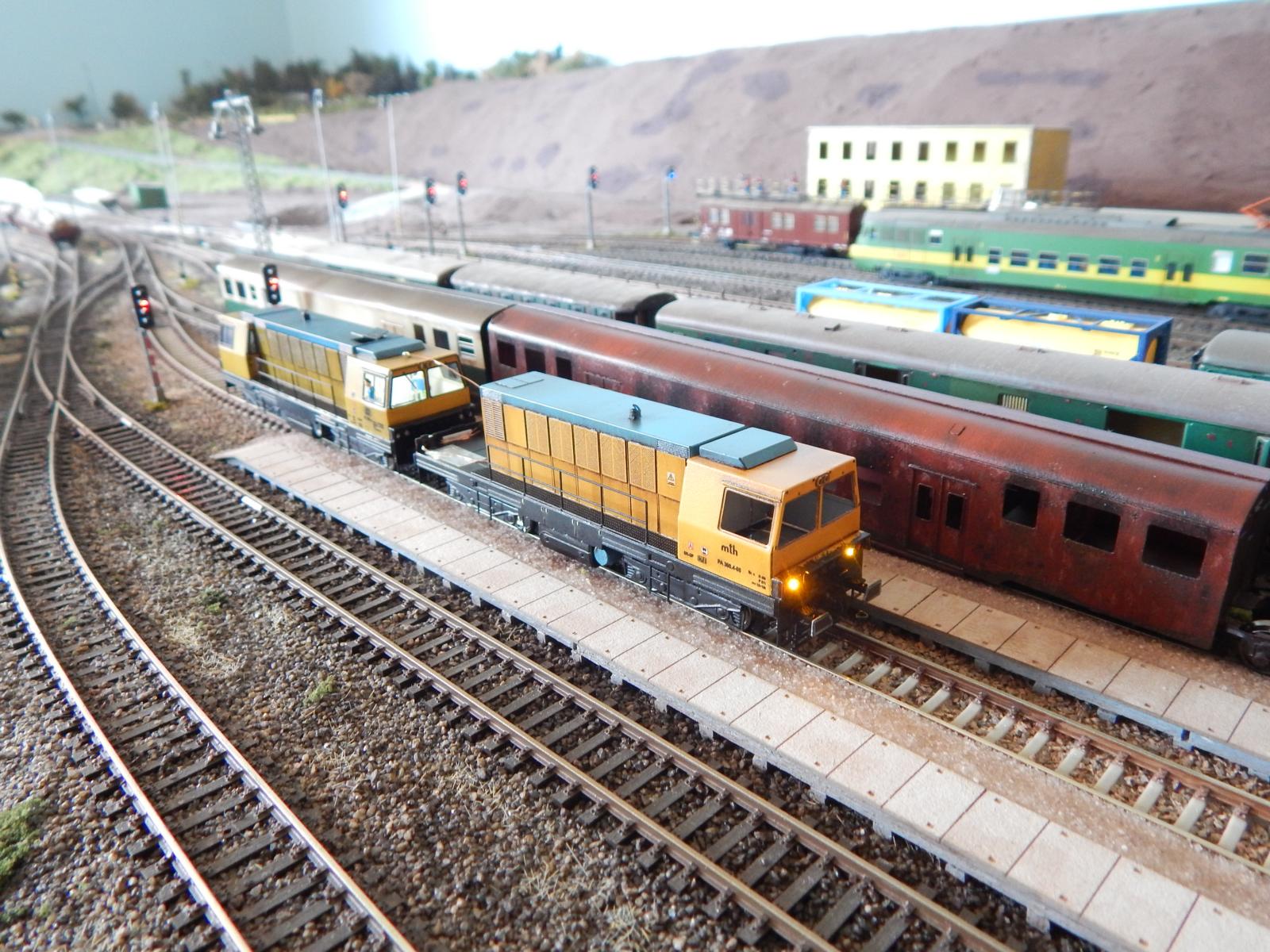

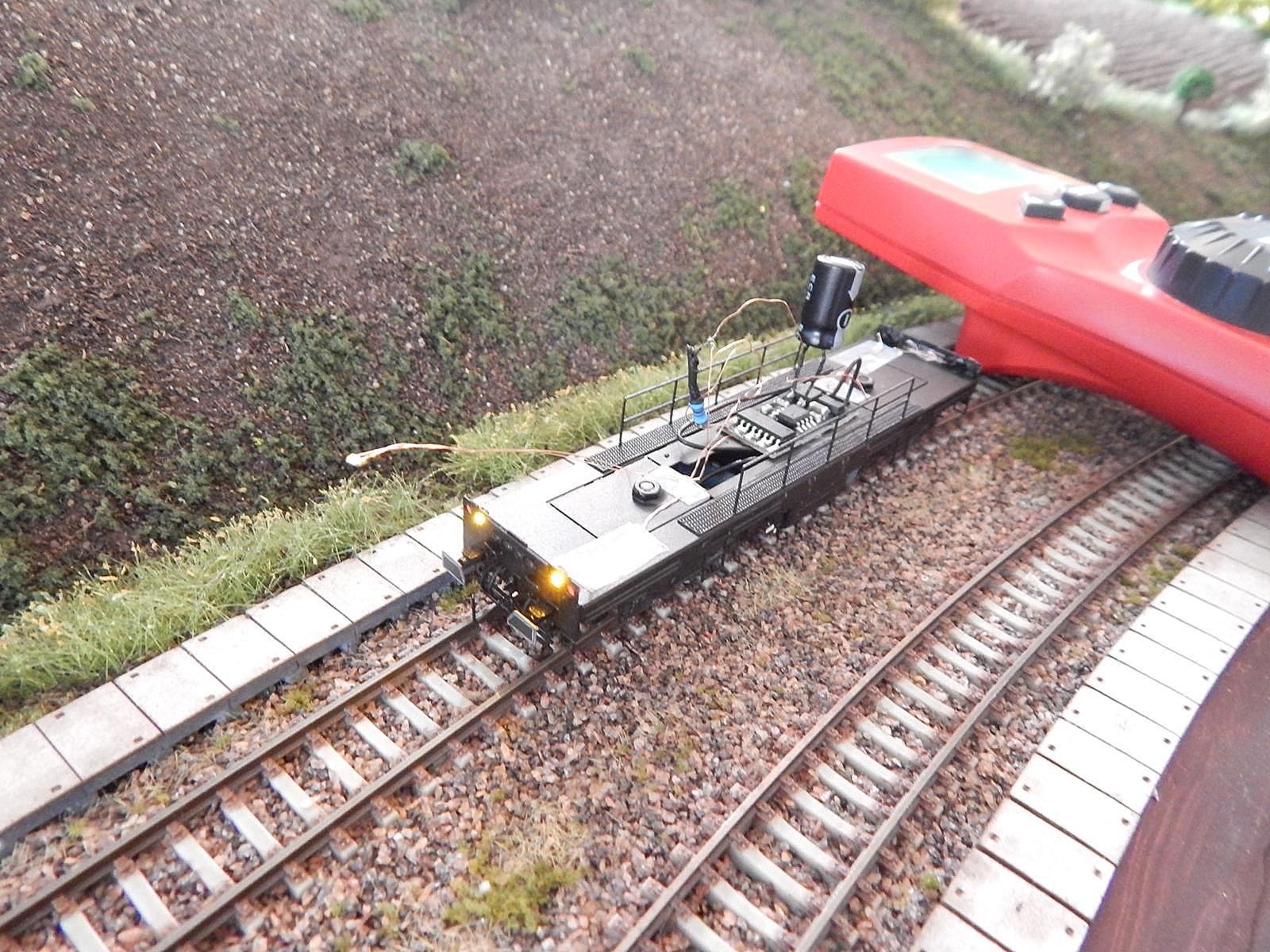

Připojování elektroniky k vozovému dekodéru. Osvětlení stanoviště se opět ještě stáhne odporem 3K9

Pa300-08_dcc4Pa300-08_dcc5Pa300-08_dcc6

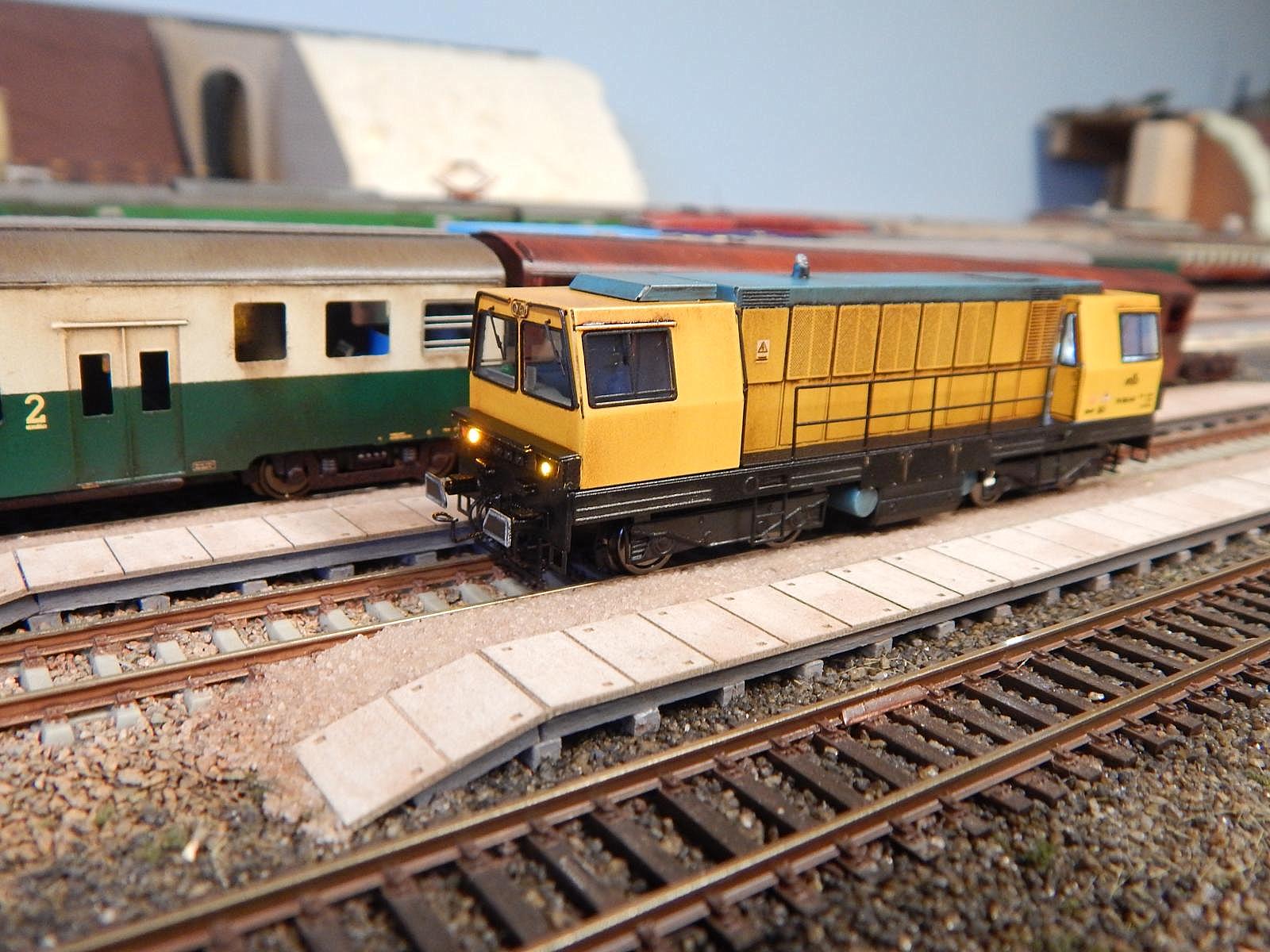

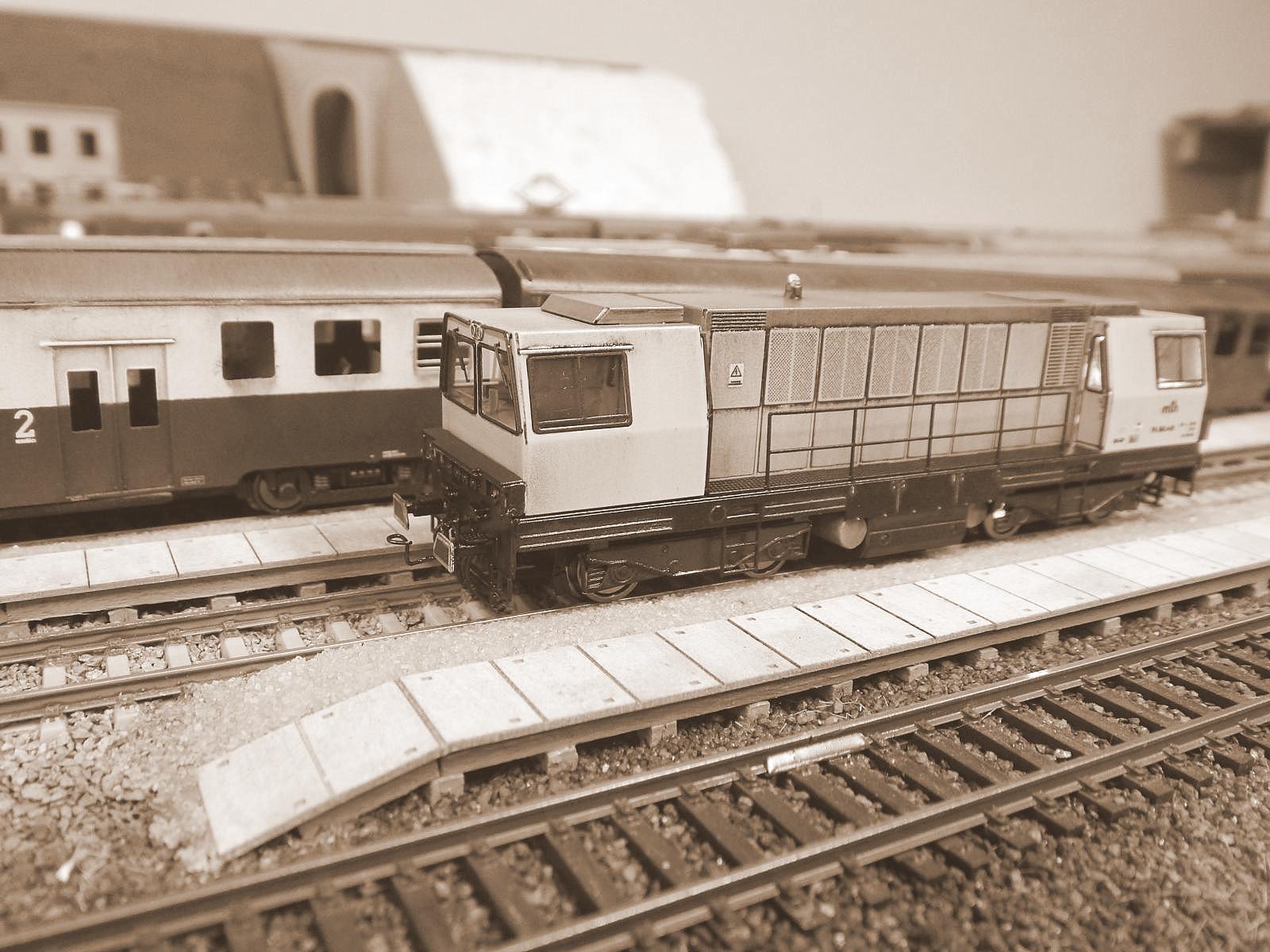

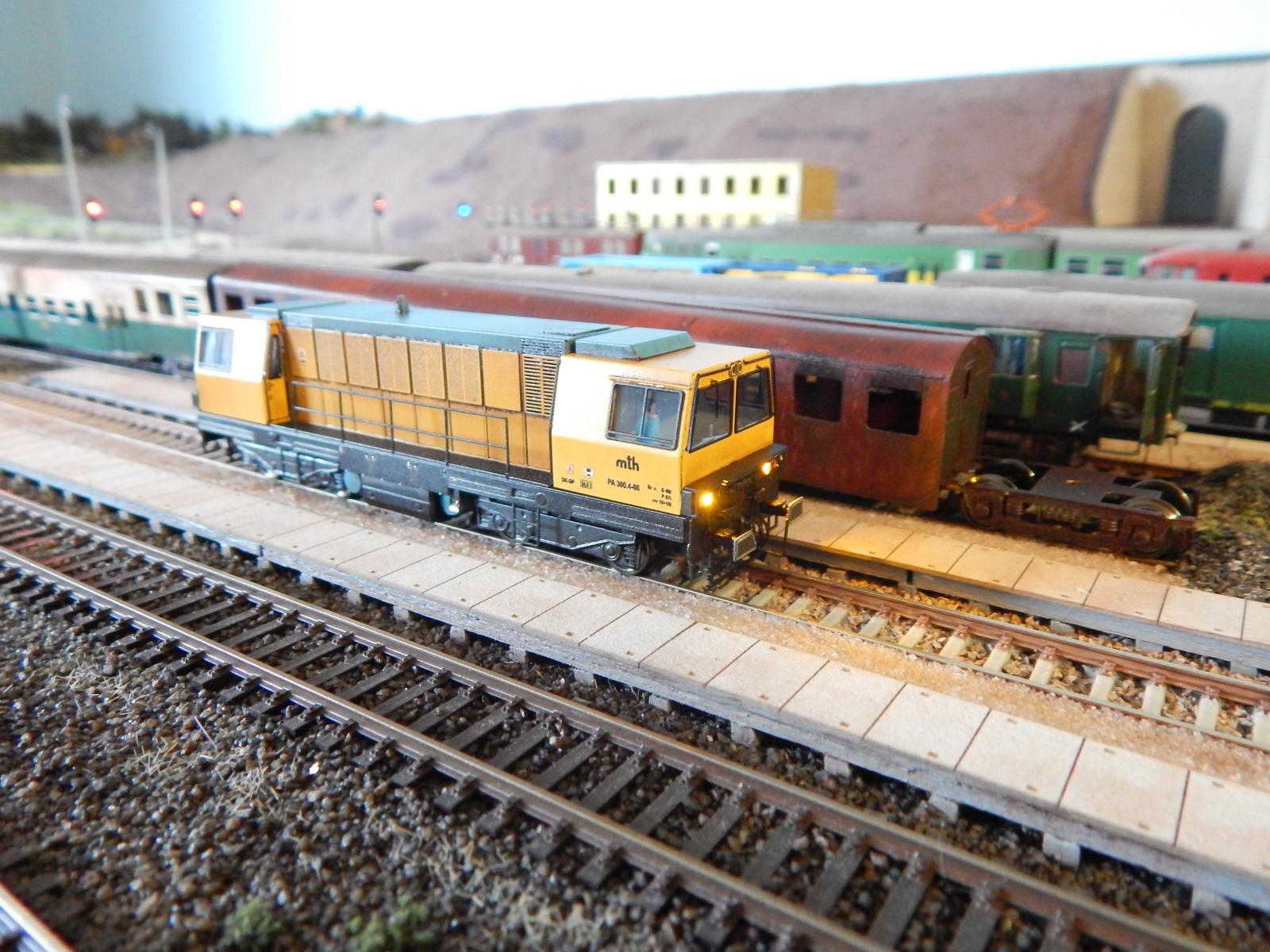

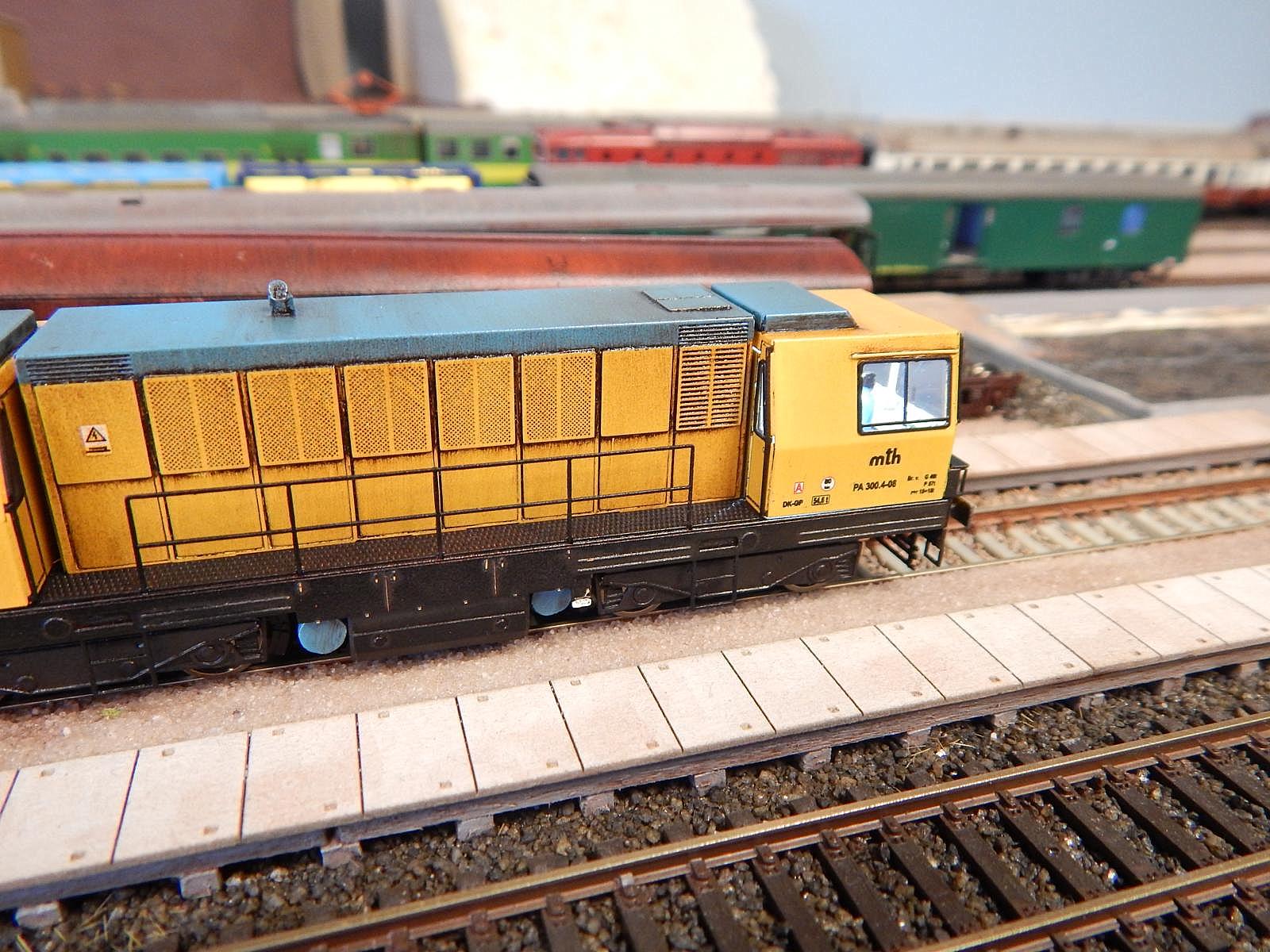

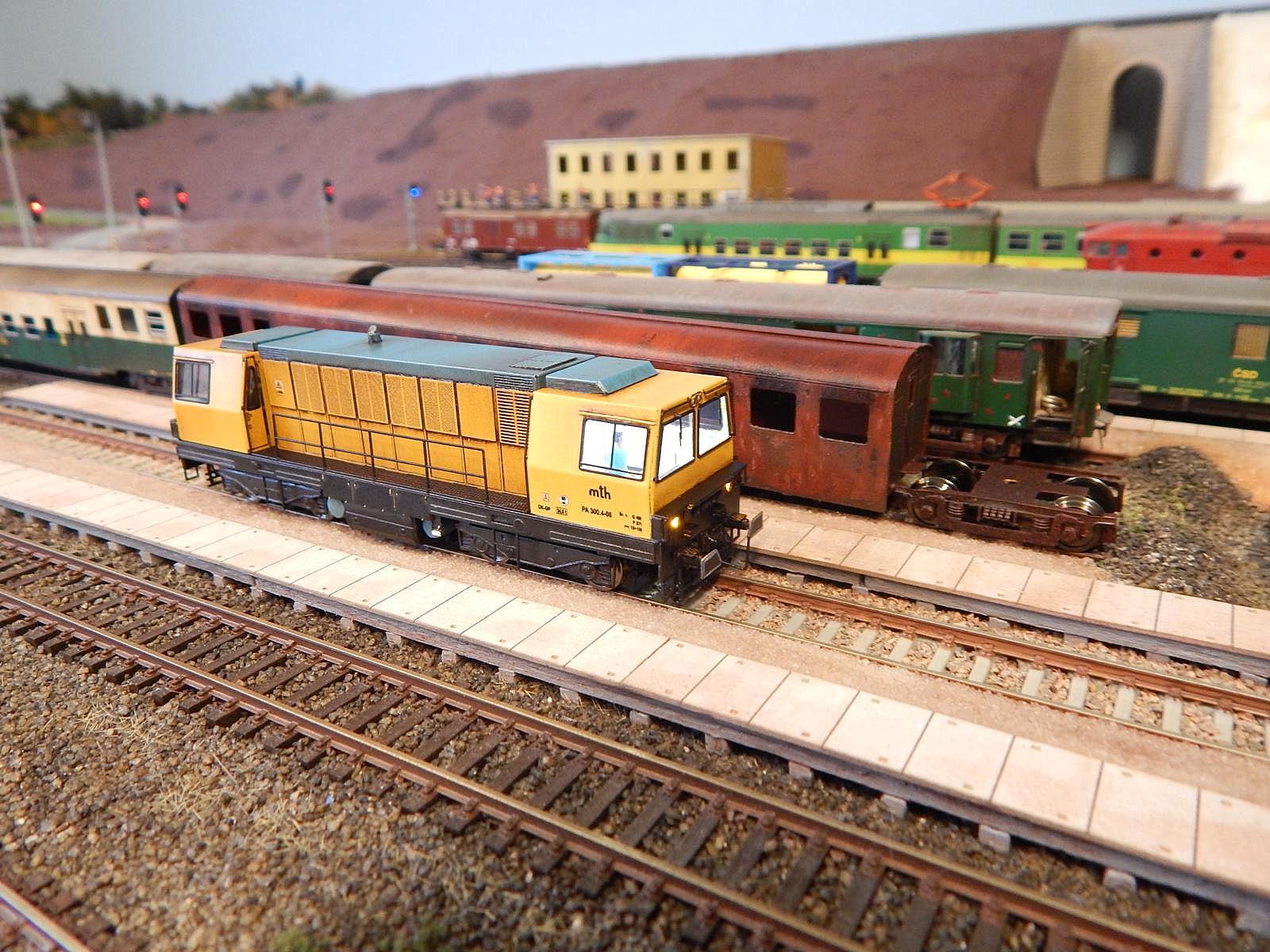

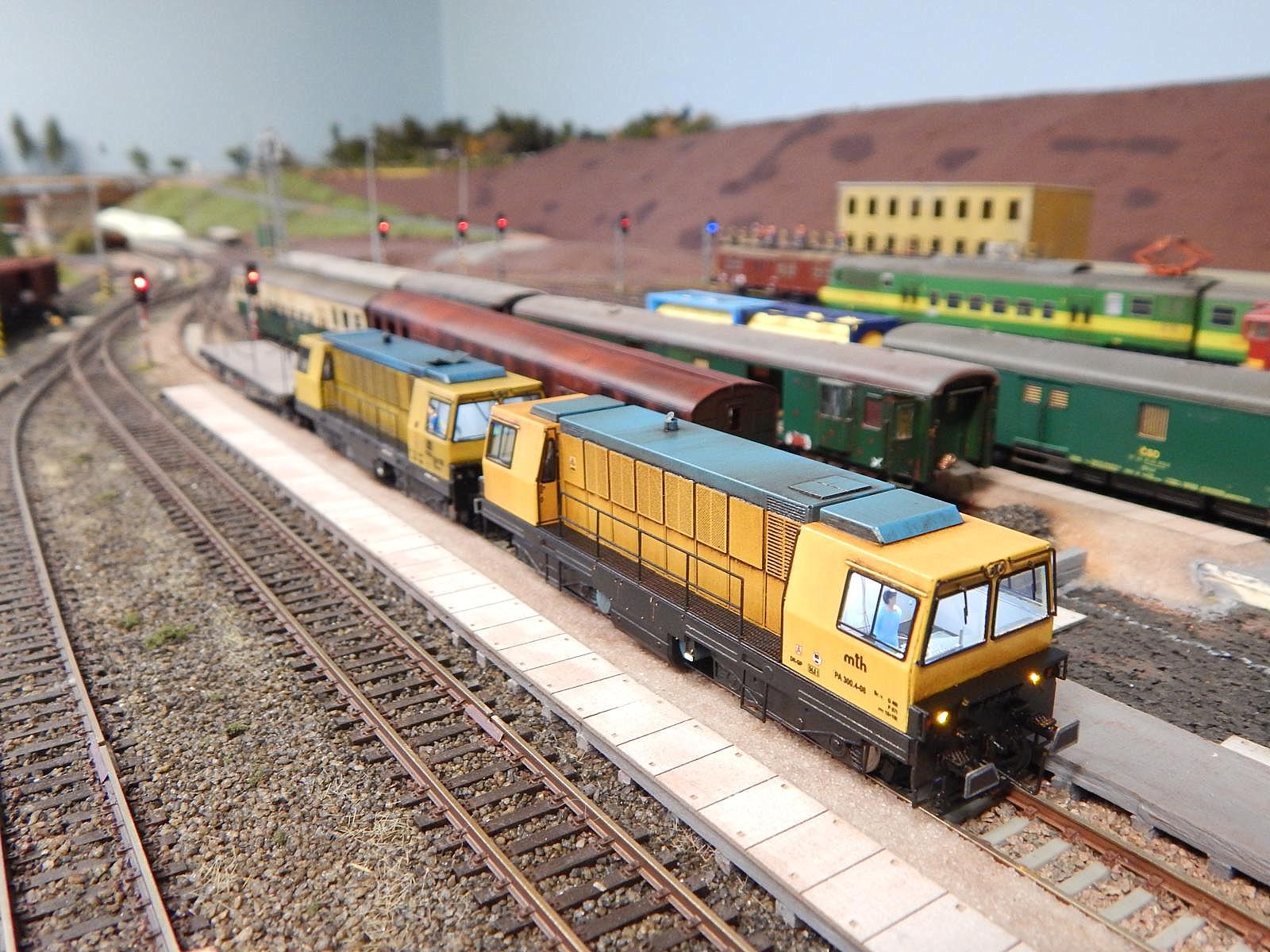

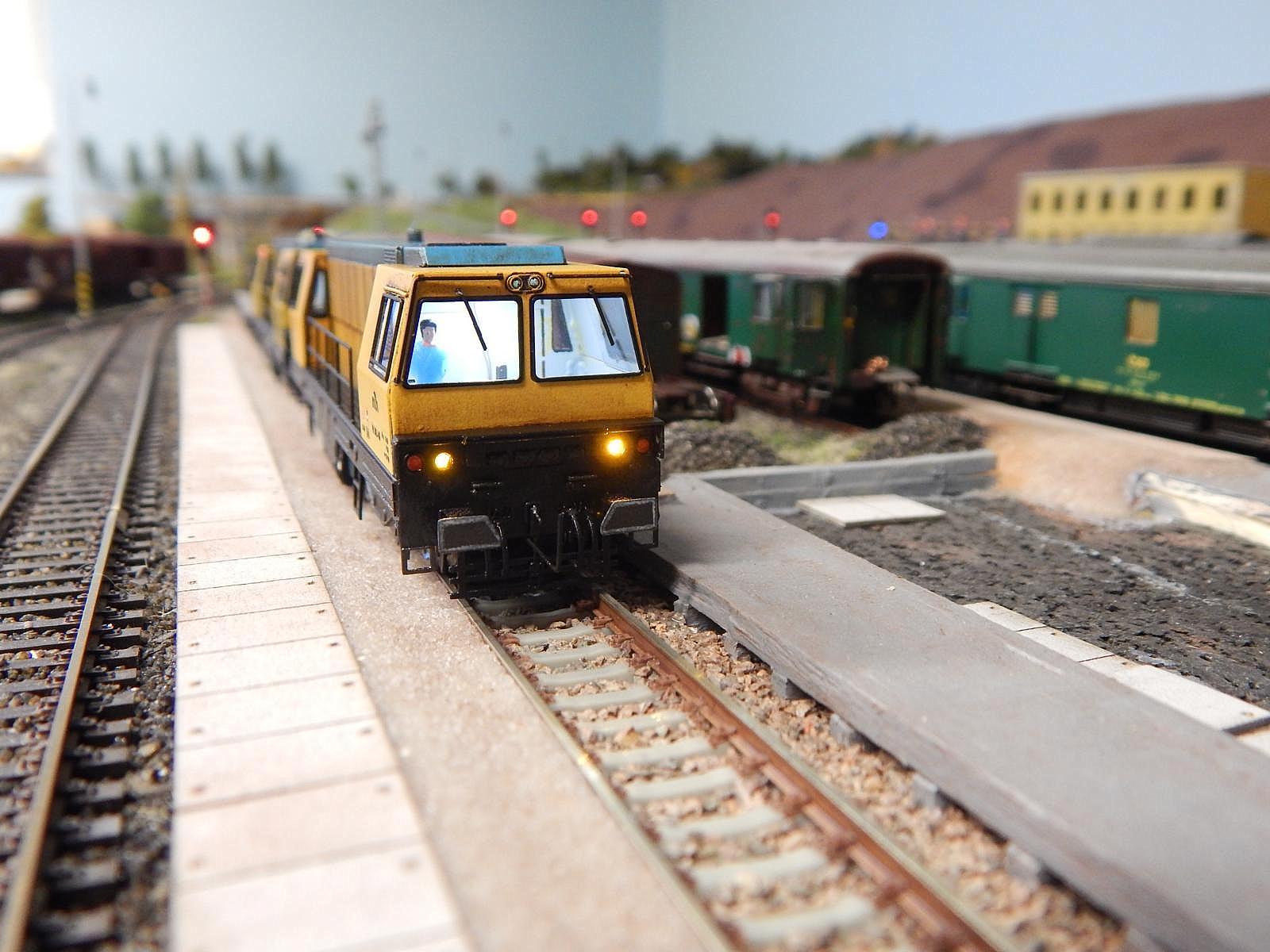

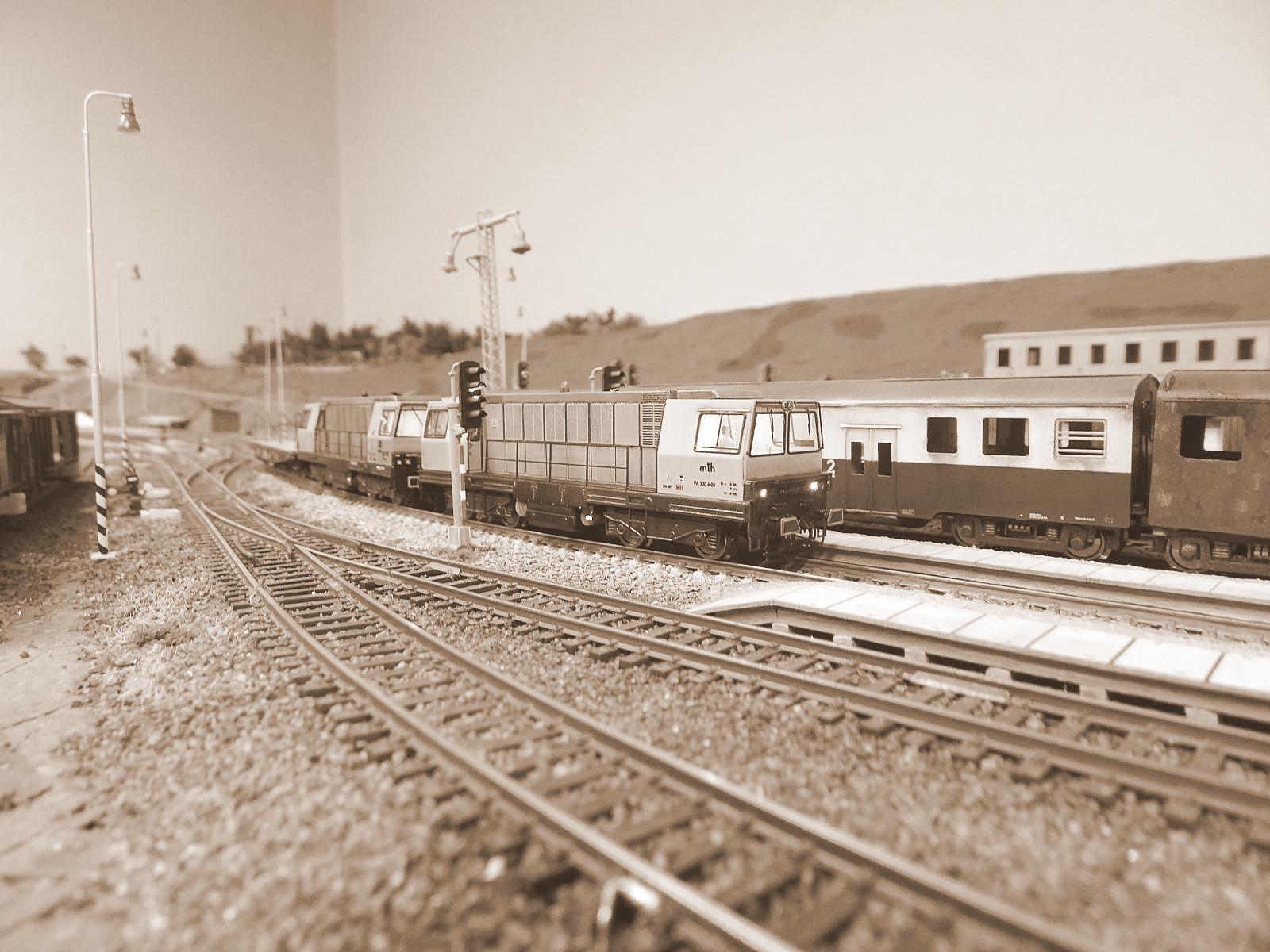

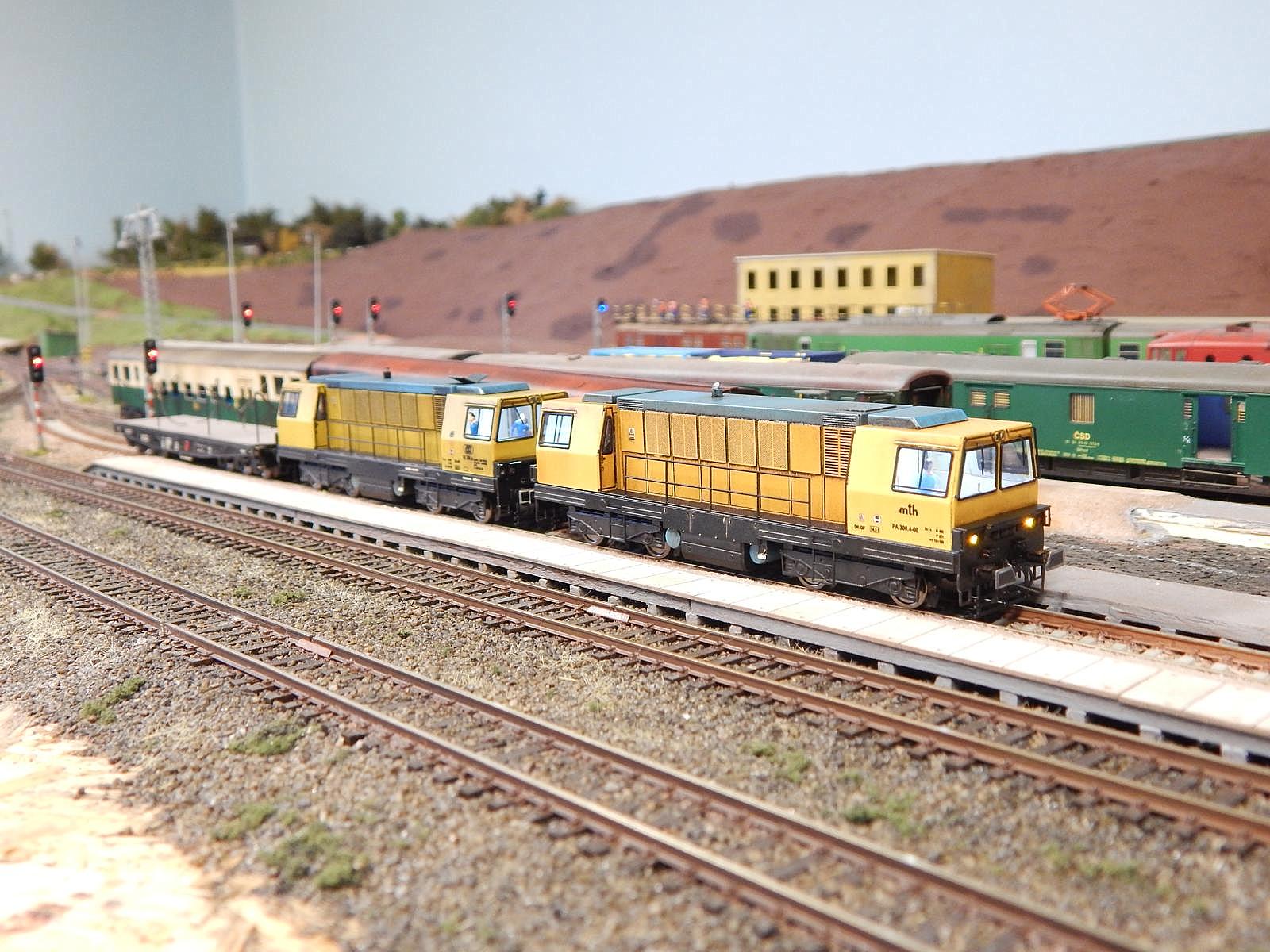

Hotový model

Pa300-08-finalePa300-08-finale1Pa300-08-finale2

Pa300-08-finale3Pa300-08-finale4Pa300-08-finale5

Pa300-08-finale6_3Pa300-08-finale7Pa300-08-finale8

Pa300-08-finale9Pa300-08-finale11Pa300-08-finale12

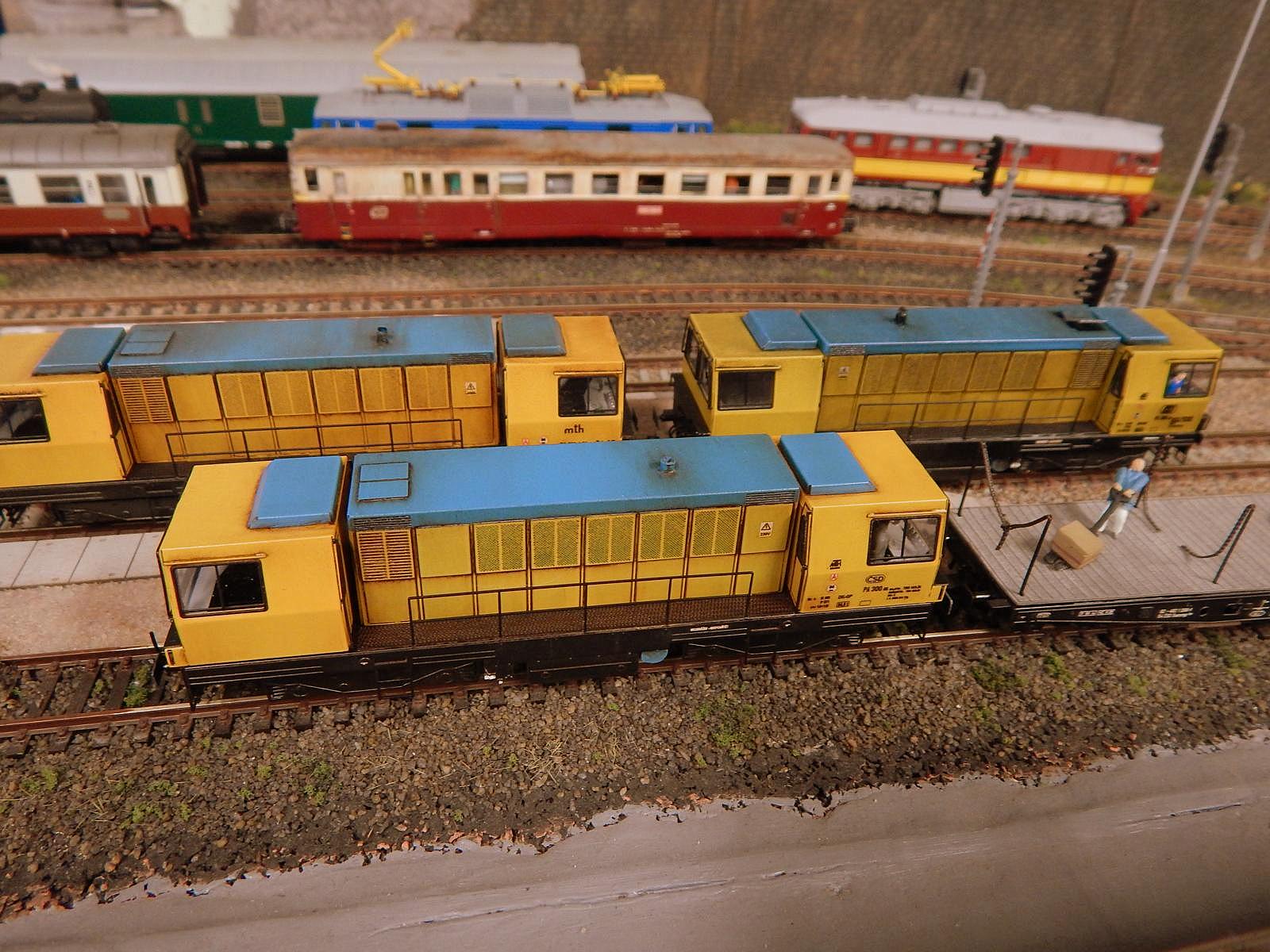

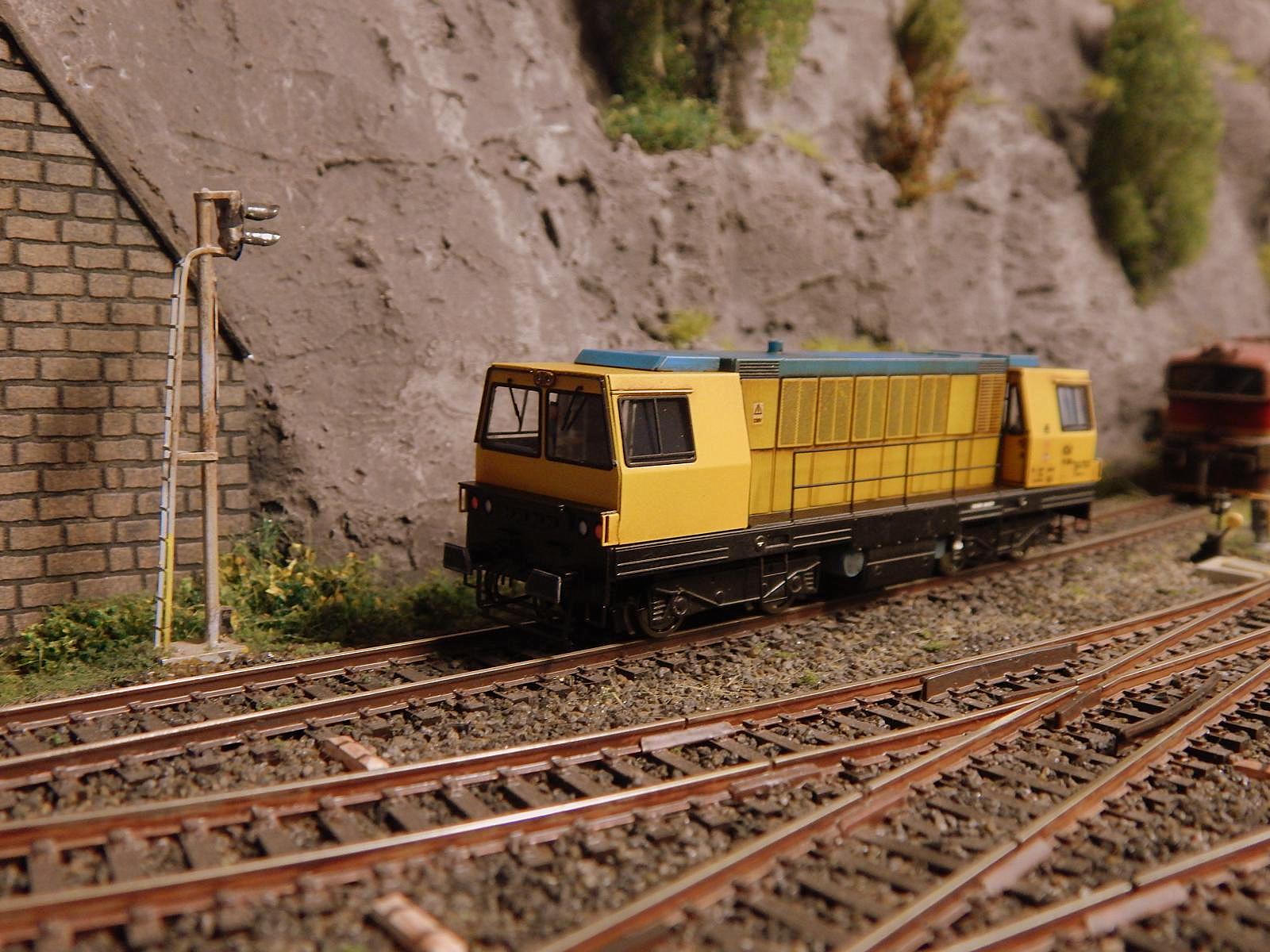

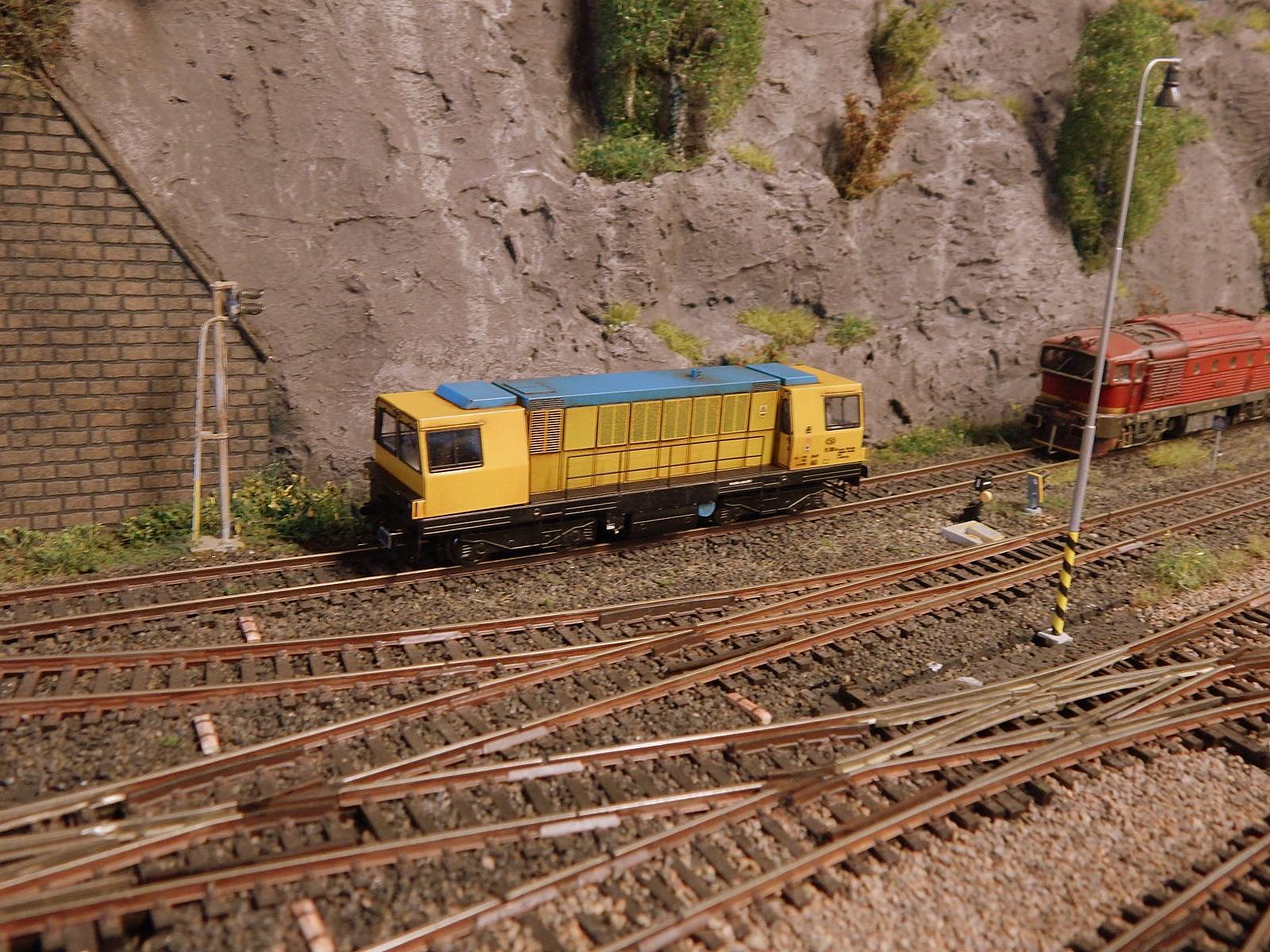

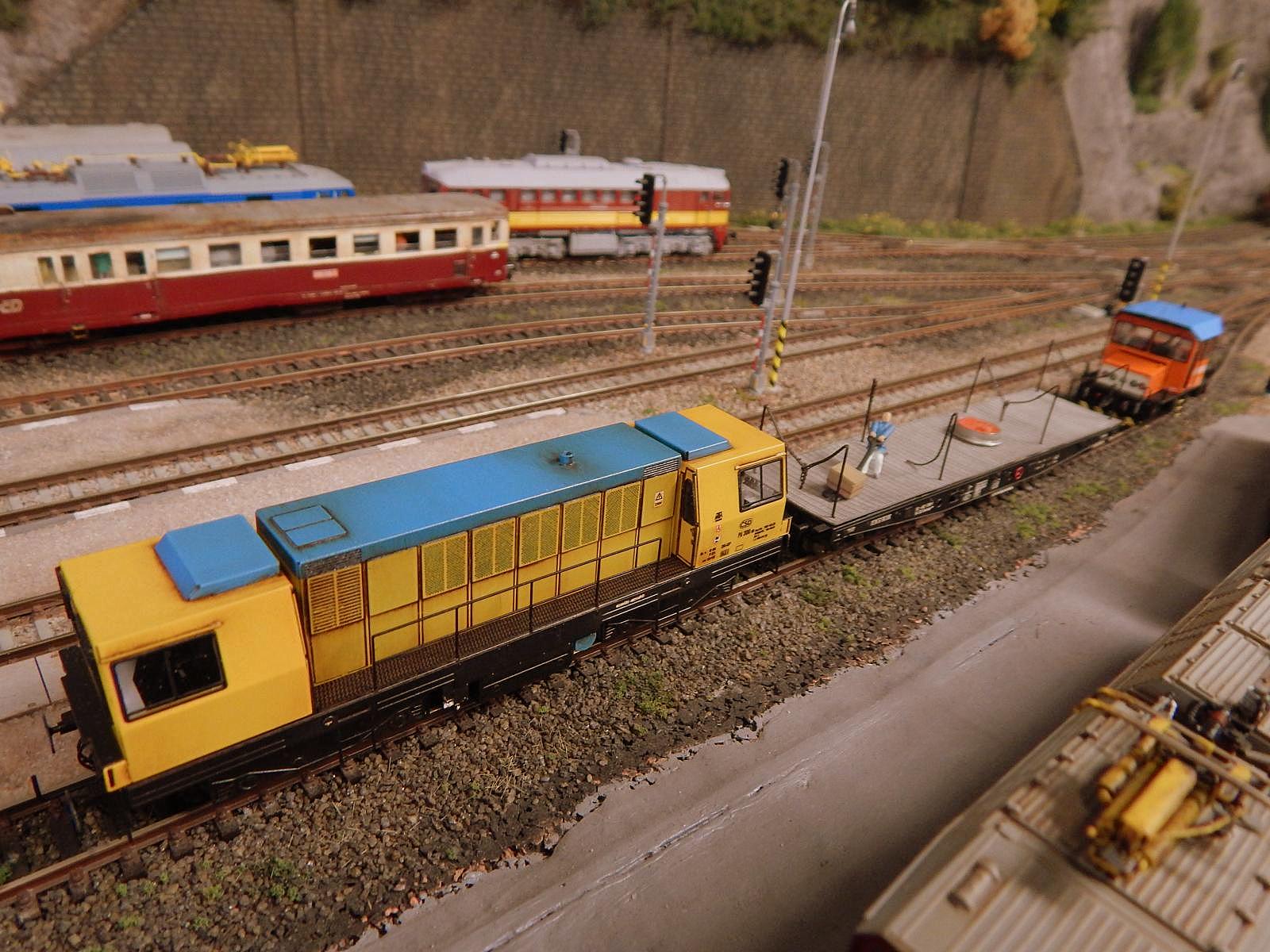

Hotový model makety PA300 ČSD

Pa300_csdPa300_csd2Pa300_csd3

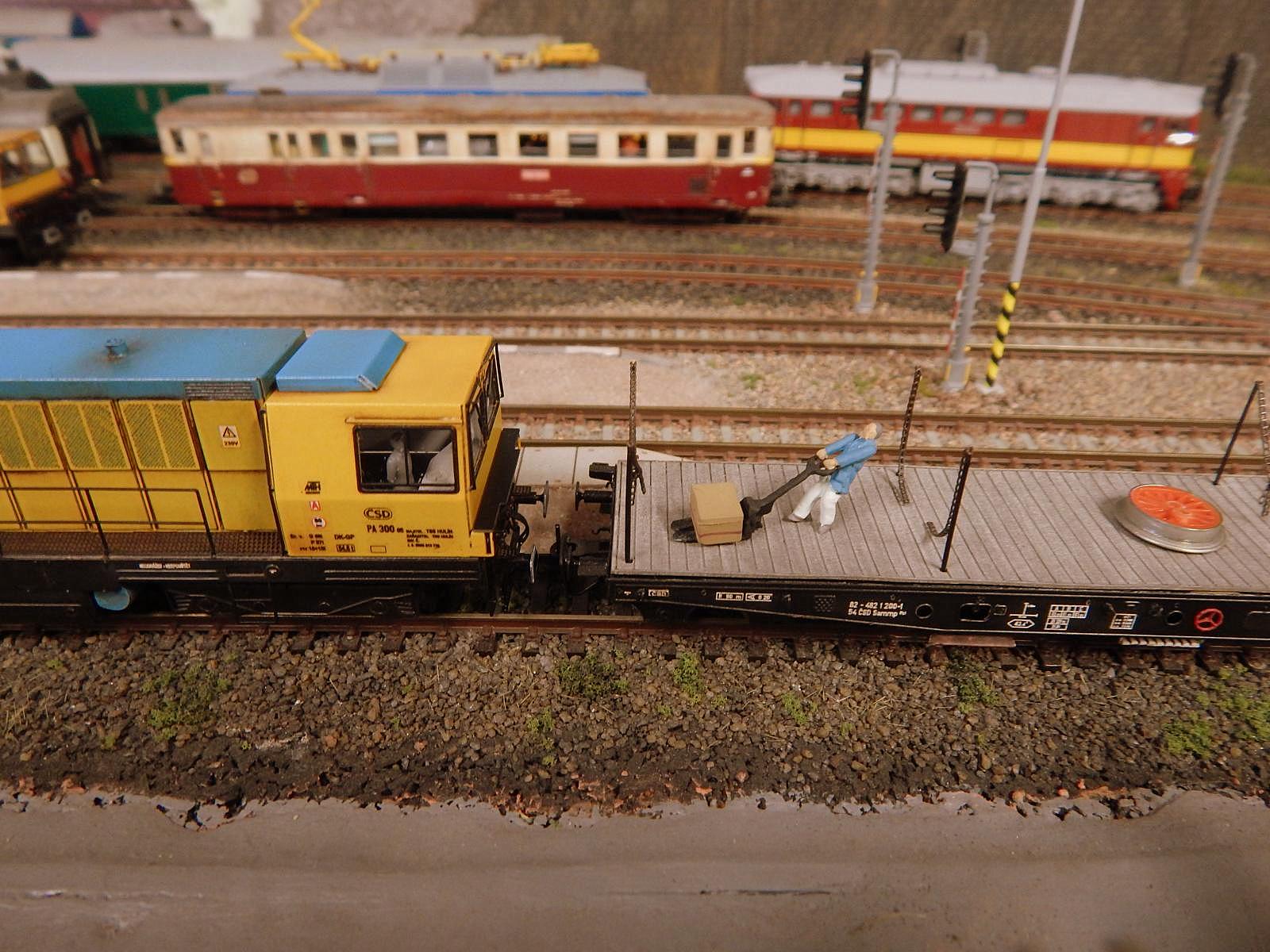

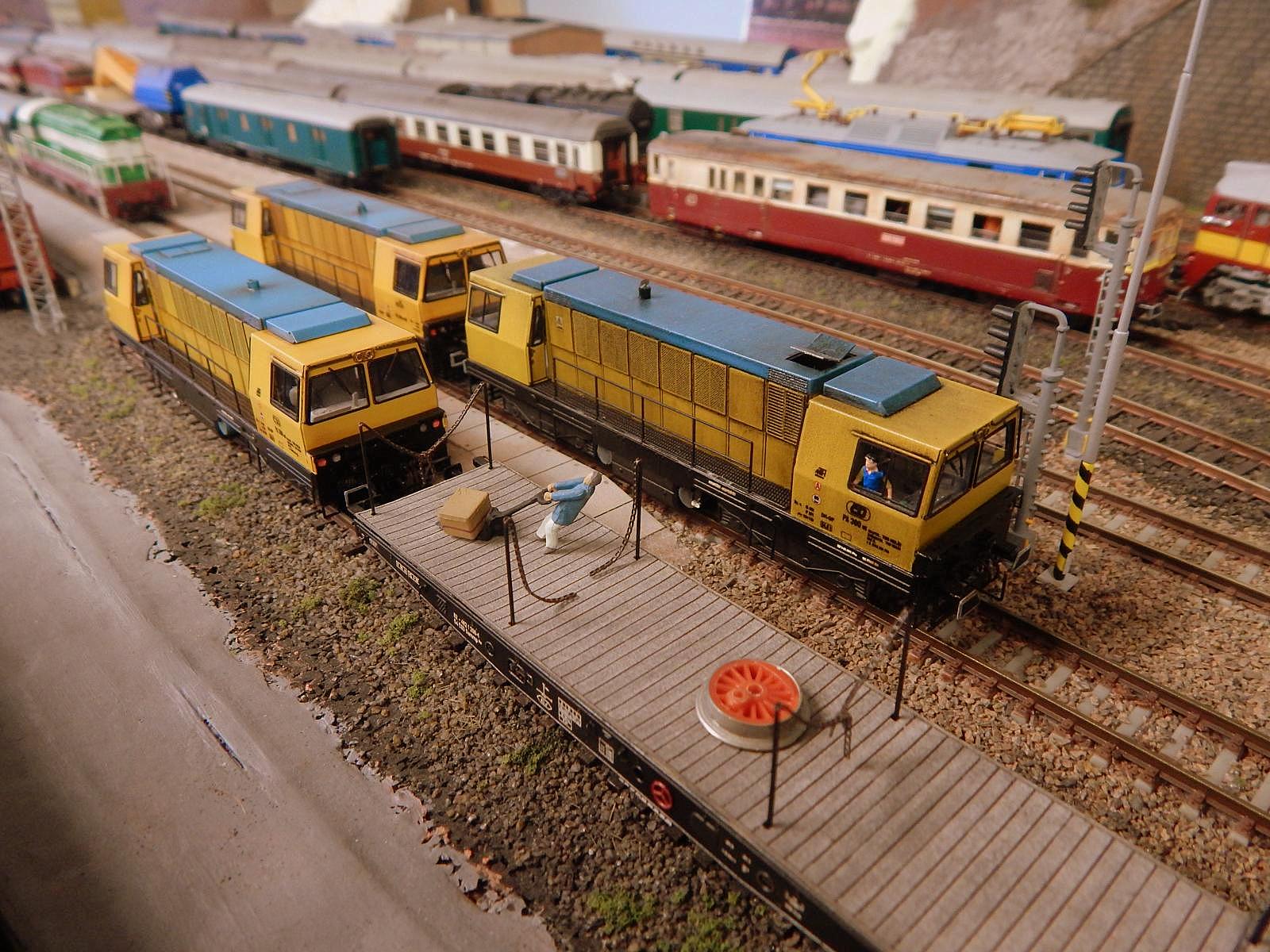

PA300 spolu s nákladním vozem Px, též z naší produkce :)

Pa300_csd4Pa300_csd5Pa300_csd6_2
