Návod sestavení podvozků GP200 rozvoru 2500 mm   1:120 TT

Bymee-aCd_bymee_2Bymee-zb-a

Novinka : Kat.č. TT-GP200 2500

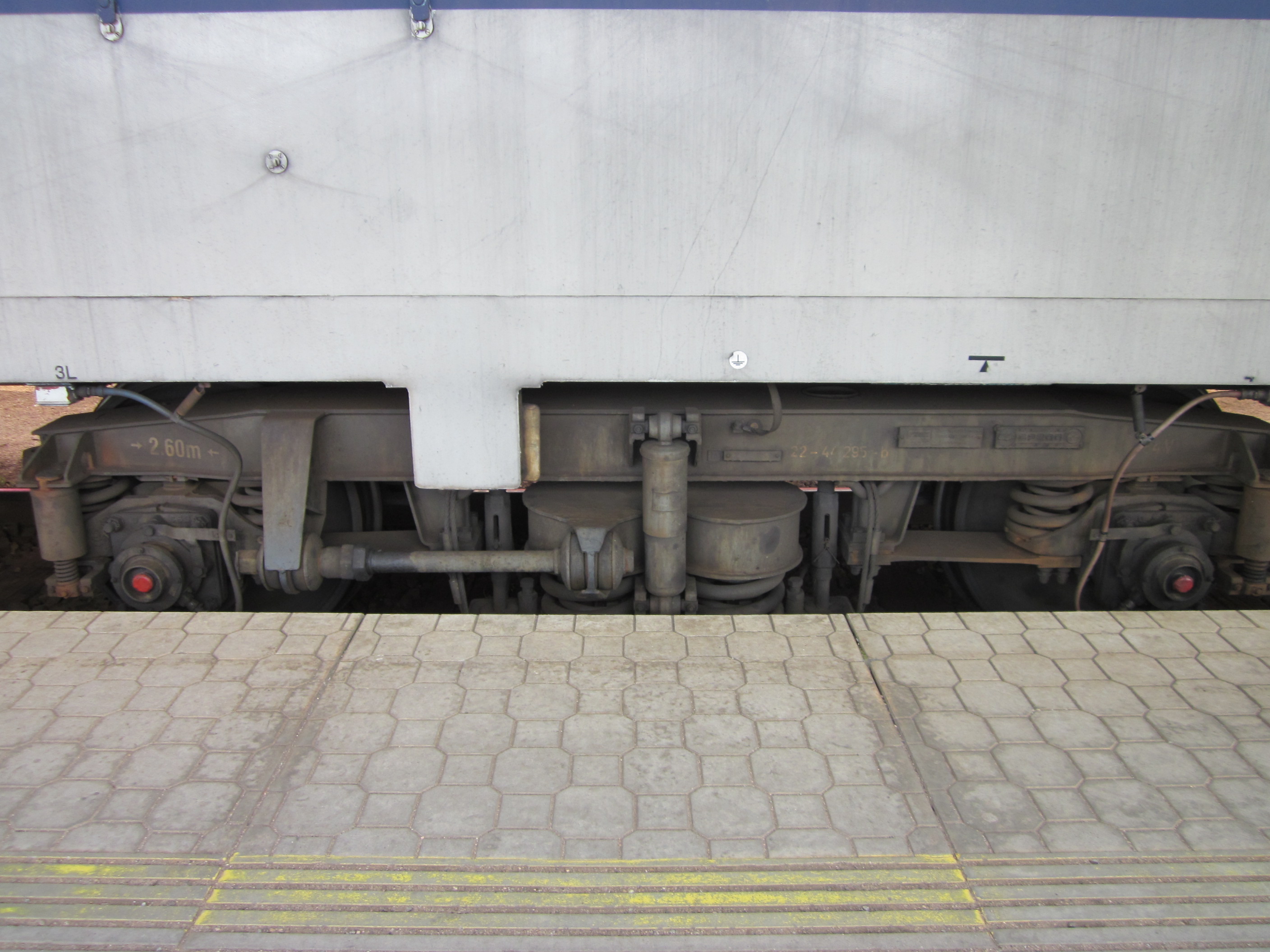

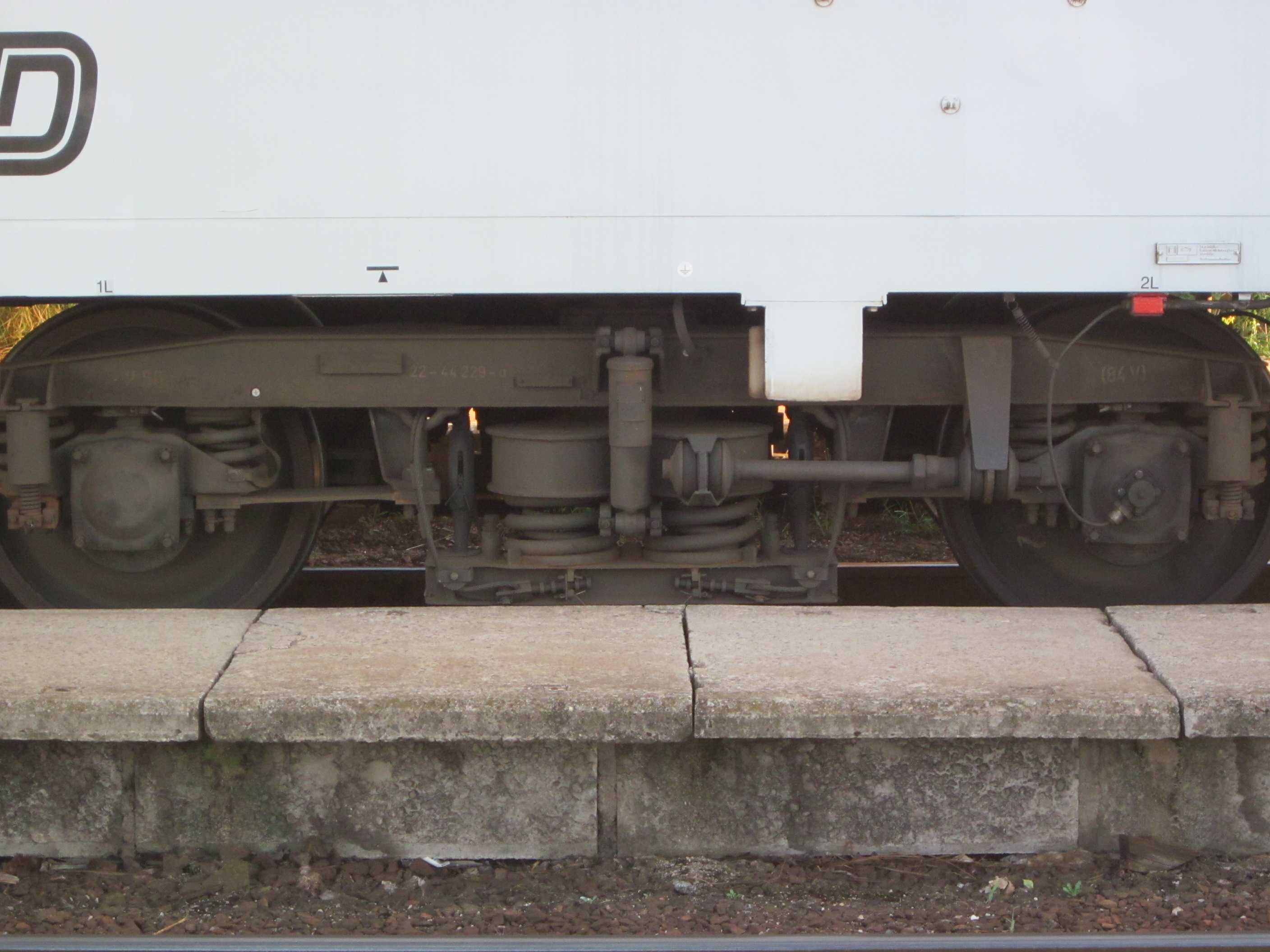

Podvozky GP200 pro vozy Bymee / Bdmtee o rozvoru 2500 mm. Velikost 1:120 TT

Cena 150 Kč

Návod ve formátu .docx si můžete stáhnout ZDE Navod_gp2500

Gp200_2500_finale


Návod

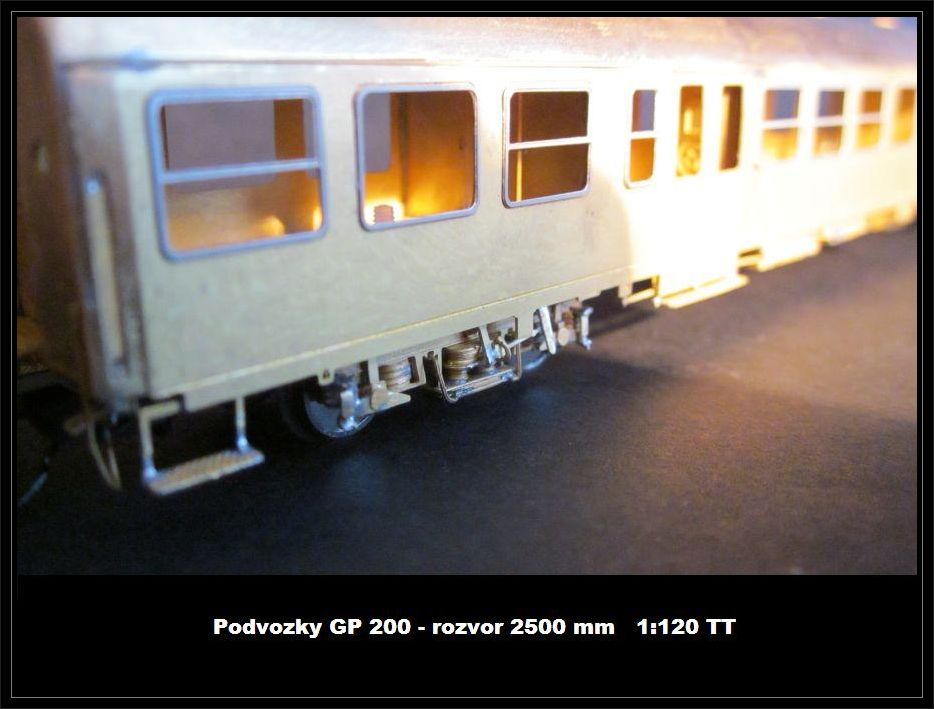

 Podvozky lze doplnit o mosazná pouzdra - dle první fotografie níže lze takto jednoduše upravit všechny typy námi nabízených podvozků. Drátek vedoucí od podvozku je přípravou pro napájení osvětlení vozu. Detail : popisy na podvozcích z aršíku od Jacek-modely.

Gp200_loziska Gp200_loziska4Gp200_loziska3

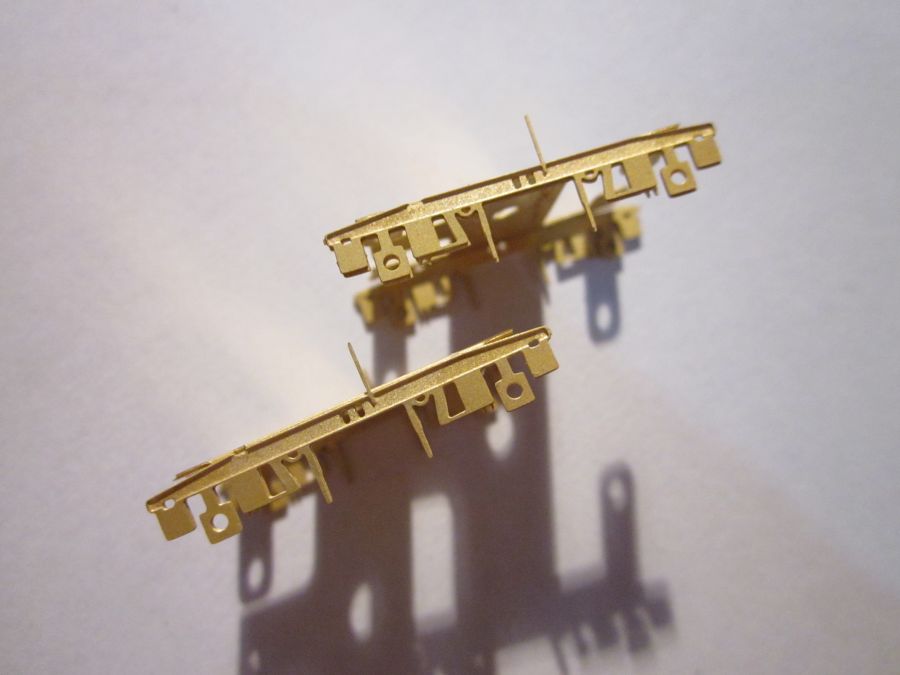

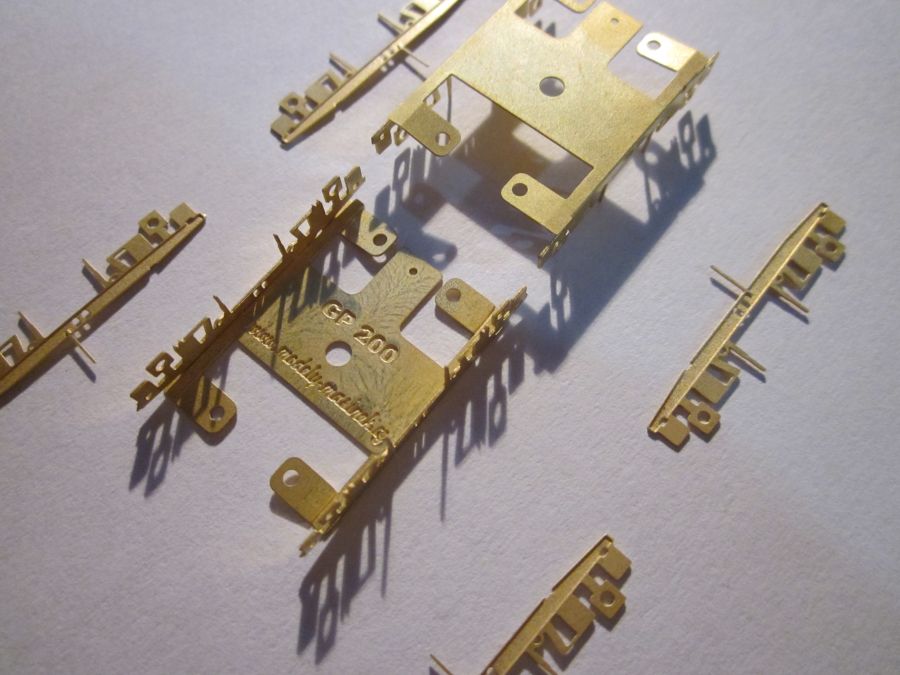

 Připravíme si hlavní dílky, kostru podvozku a masky - podélnice. Kostru ohneme dle připravených rysek a připevníme na ni masky.

Popis_gp200_2500Gp200_2500_stavba1Gp200_2500_stavba2

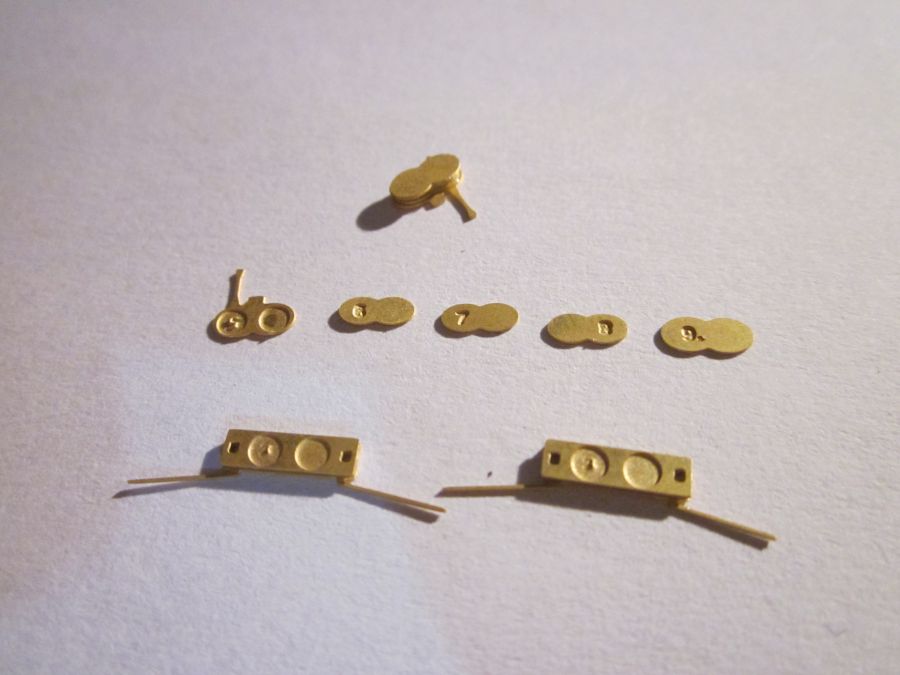

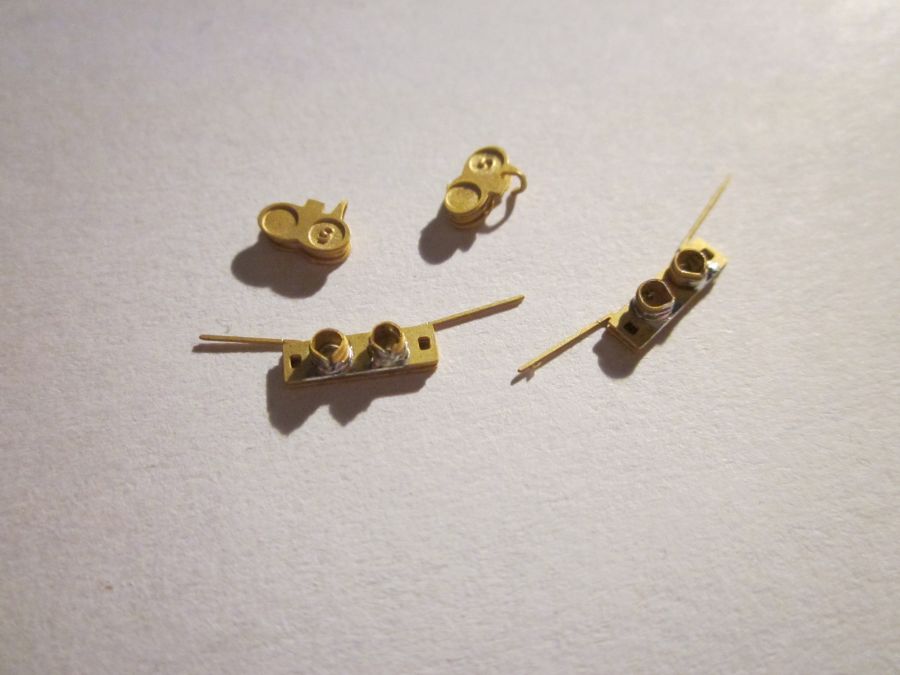

 Složíme dílky dle číselného označení na sebe v daném pořadí "1-2-3nosič pružin druhotného vypružení, kde dílek "1" je ten úplně spodní. Ohneme dvě pružiny druhotného vypružení- dílky "4" a připevníme je na dílek "3". Složíme dílky dle číselného označení na sebe v daném pořadí "5-6-7-8-9.kolébku. Kde dílek "5" bude ten spodní. U dílku "5" ohneme držáček podélného táhla.

Gp200_2500_stavba6Gp200_2500_stavba7Gp200_2500_stavba9

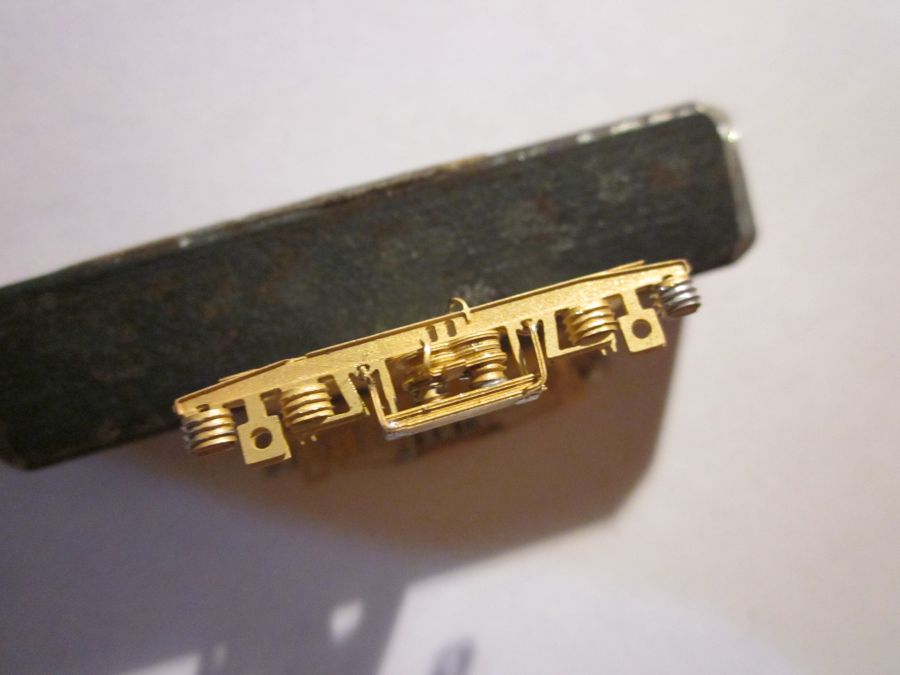

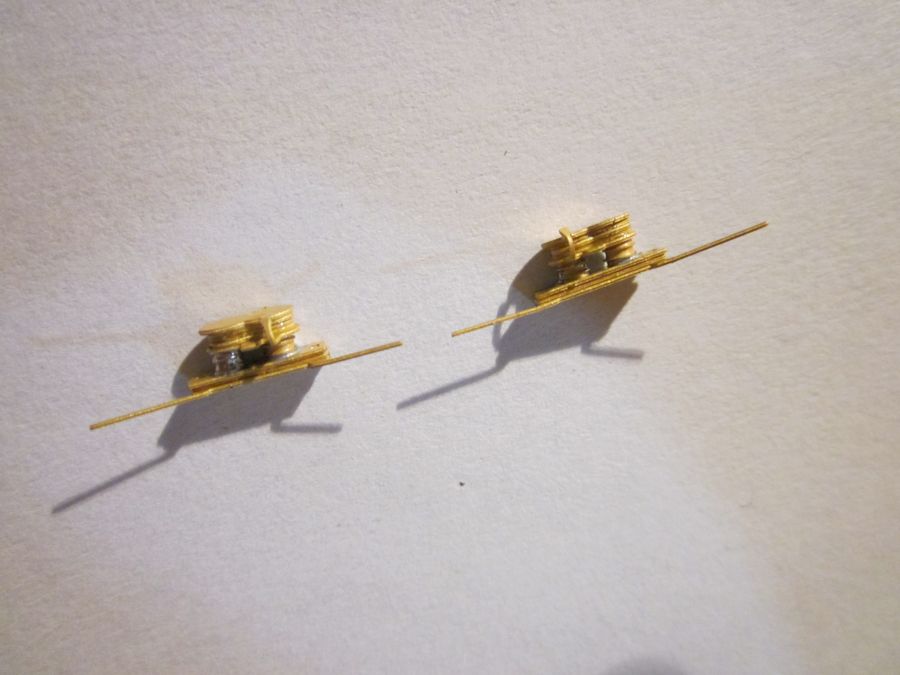

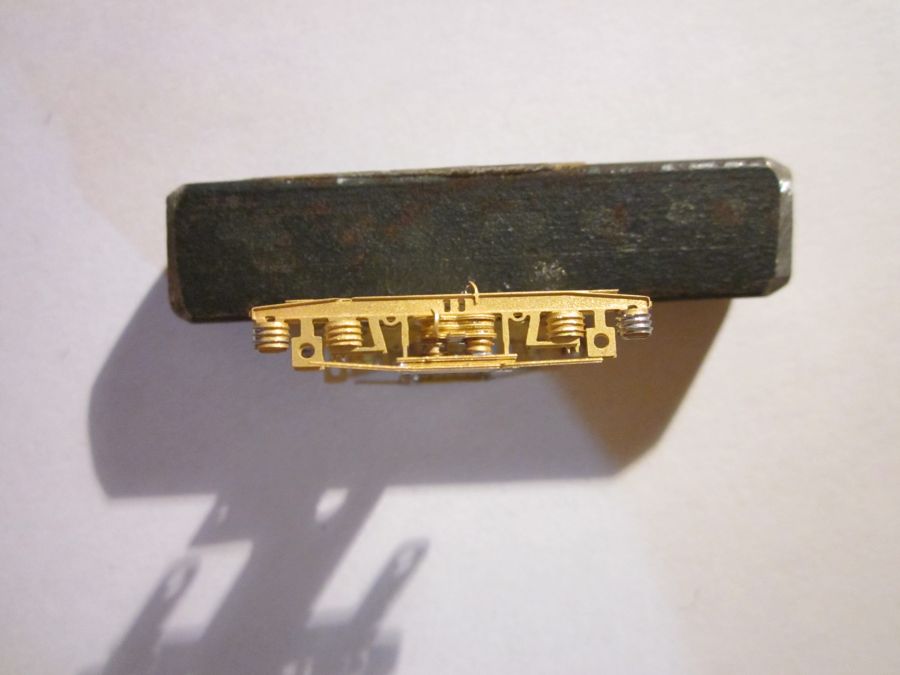

 Sestavený komplet dílků "1-9." vložíme pod podélník přes závěs nosiče pružin a ze spodní strany zaletujeme. Provlékneme do ok nouzové závěsy nosiče. ( Vedou z dílku "1" ). Ohneme např. přes jehlový pilník 4 pružiny prvotního vypružení na každou stranu podvozkustačí do tvaru "C" a připevníme je na daná místa.

Gp200_2500_stavba10Gp200_2500_stavba11Gp200_2500_stavba12

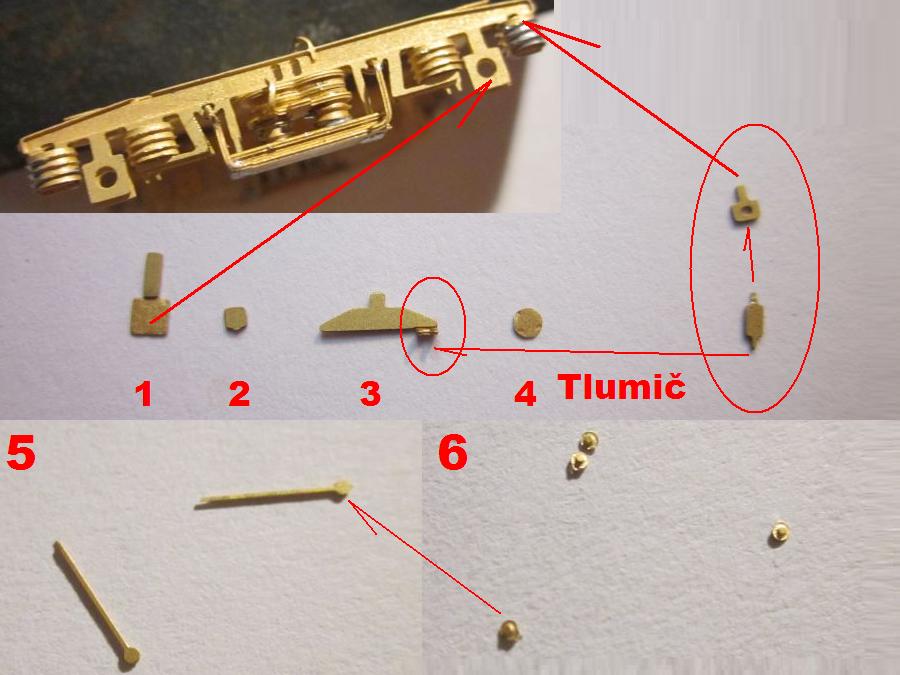

 Ohneme tlumič svislého vypružení a připevníme ho na střed podélnice. Tlumič je složen ze dvou dílků, ty vrstvíme na sebe. Podélné táhlo ( s pryžovým uložením ), připevníme do připraveného oka "na dílku 5" a na druhém konci na pružinu a pod kryt táhla - pro který je v podélníku připraven drobný otvor pro jeho uložení. Připravíme si dílky kryty ložisek a krajní tlumiče - viz druhá fotografie níže. A postupně je vrstvíme na sebe v daném číselném pořadí. Kryty ložisek ještě opatříme snímači skluzu a dozdobíme je krytem snímačů.

Gp200_2500_stavba18Gp200_2500_stavba35_2Gp200_2500_finale

 Stavba podvozků není nijak náročná. Jelikož je podvozek kovový, máme zároveň vyřešen i případný přívod proudu z kolejí do vozu. Každý podvozek bude sbírat jeden pól. Pro vodič je v podvozku v horní části připraven malý otvor. Výřez podvozku směřujeme směrem ke konci vozu. Tím vzniká velký prostor pro kinematiku krátkého spřáhla. Při použití plastového rámu můžeme podvozky uchytit libovolným šroubem M2. Při použití kovového podvozku a zároveň pokud má vůz sbírat proud je dobré použít plastové šrouby M2, ty máme v nabídce.
