Návod stavby vozů Px a Pxx / Sammp TT / H0

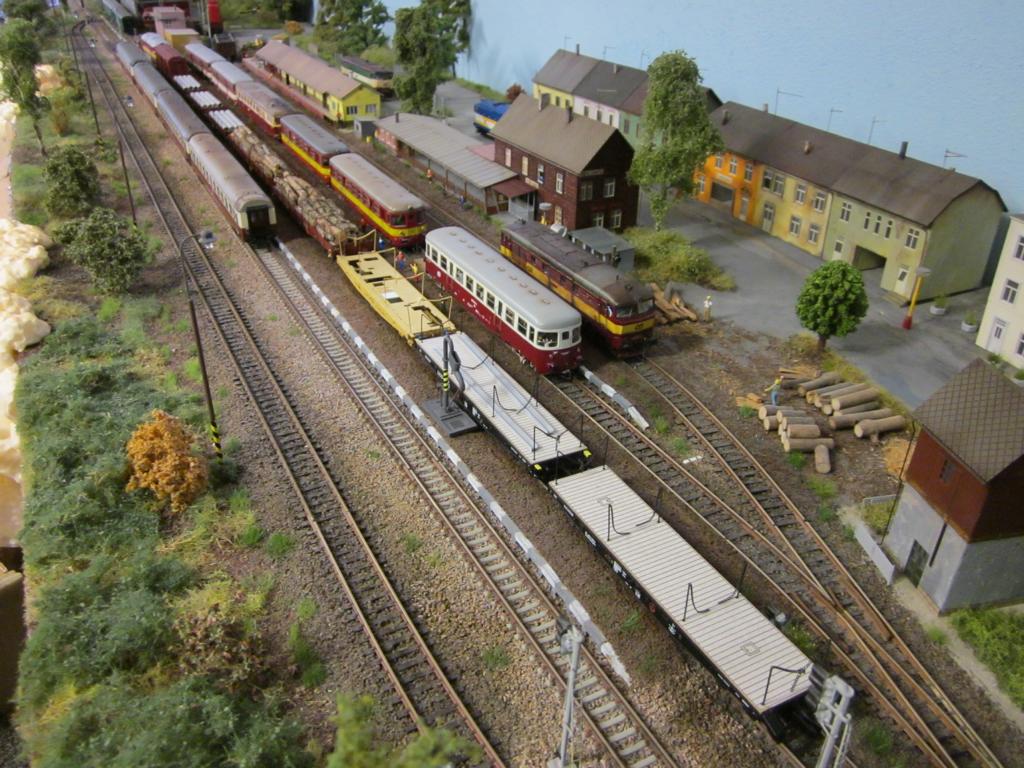

            Pxx_h0_letak_2   Px_navod_x3e

Připraveno dle vlastního oměření skutečného vozu !

Kat.č. TT-Pxx  Velikost 1:120 TT. Cena za vůz vč. spřáhel a podvozků 350 Kč

Kat.č. TT-Pxx-Set  Velikost 1:120 TT. Sada 6 ks vozů. Cena za vůz vč. spřáhel a podvozků 315 Kč

Kat.č. H0-Pxx  Velikost 1:87 H0. Cena za vůz vč. spřáhel a podvozků 495 Kč

Kat.č. H0-Pxx-Set  Velikost 1:87 H0. Sada 3 ks vozů. Cena za vůz vč. spřáhel a podvozků 460 Kč

Px-a-pxx-finale_3Px_pred-lakem7Px535l

 Každá stavebnice obsahuje díly, které jsou vypsané v letáku. Výběr ze 3 druhů podlah. Pro vůz Px s otvory pro klanice, pro vůz Pxx s otvory pro klanice a pro Pxx bez otvorů pro klanice. Dále je stavebnice vybavena 8 ks klanic s řetězy a celkem 4 ks čelníků - rozdíl mezi Px a Pxx. Podložky, šroubky a matky jsou již v ceně. Vůz TT projede R 310.

AKTUÁLNÍ STAV TT : V prodeji

AKTUÁLNÍ STAV H0 : V prodeji

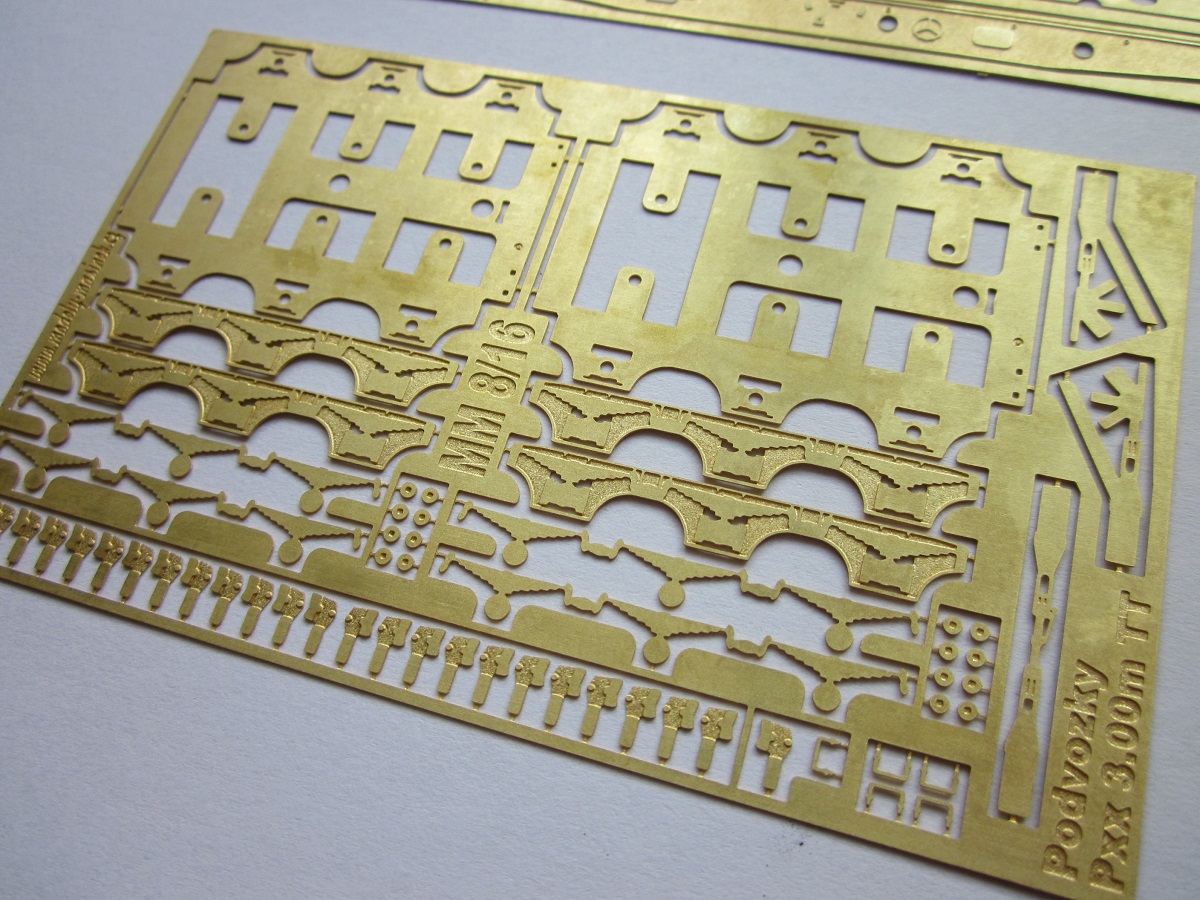

Px_stavebnicettPx-a-pxx_oprPxx_tt_lept1

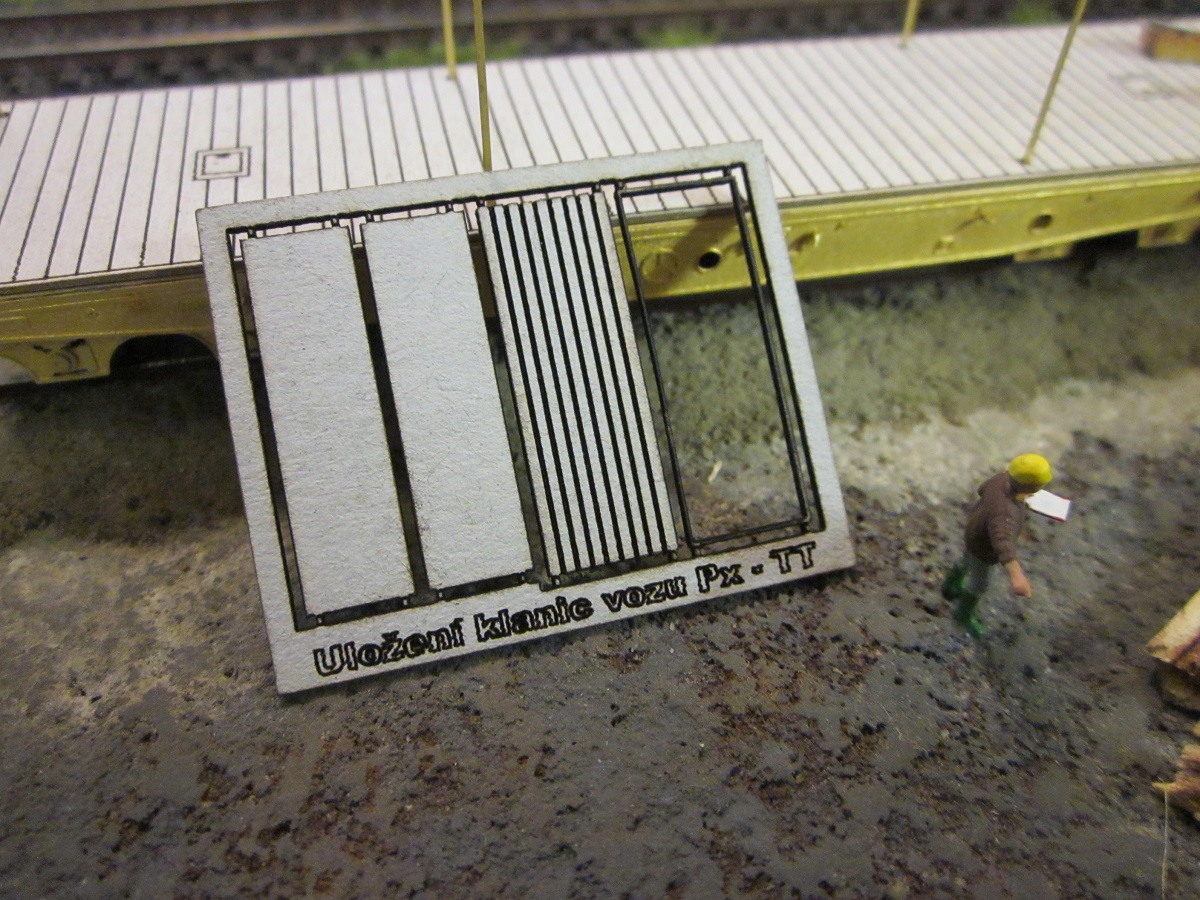

Px_pxx_podlahy3dPx_ulozeni-klanic

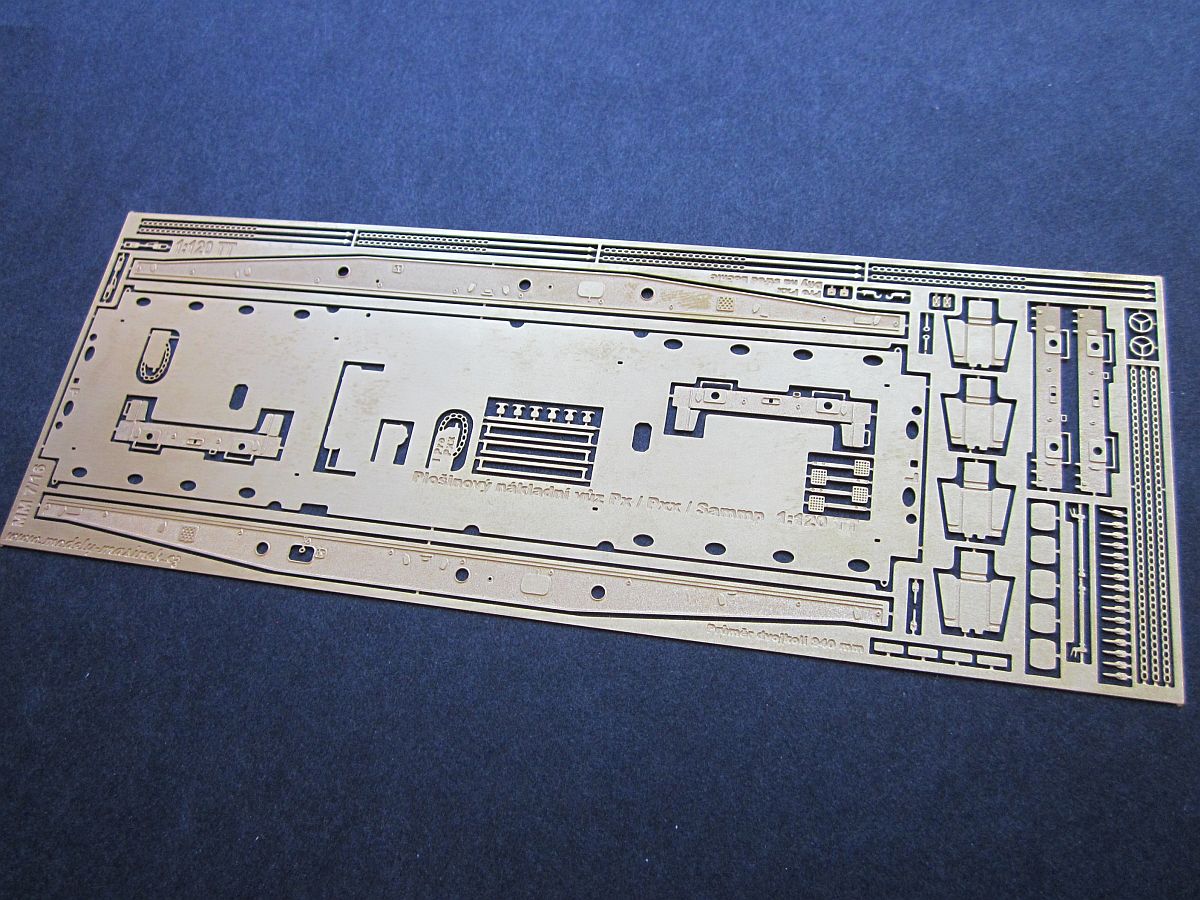

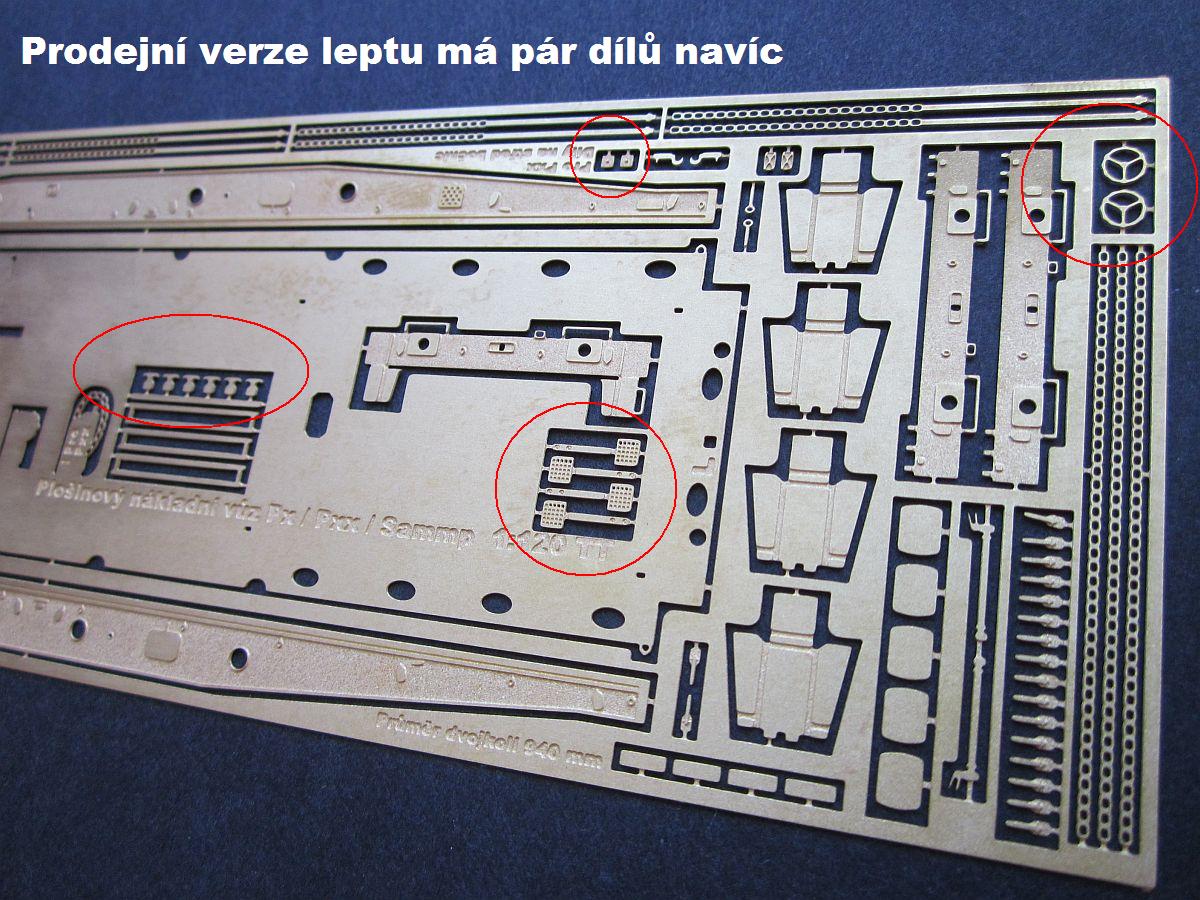

Prodejní verze leptu

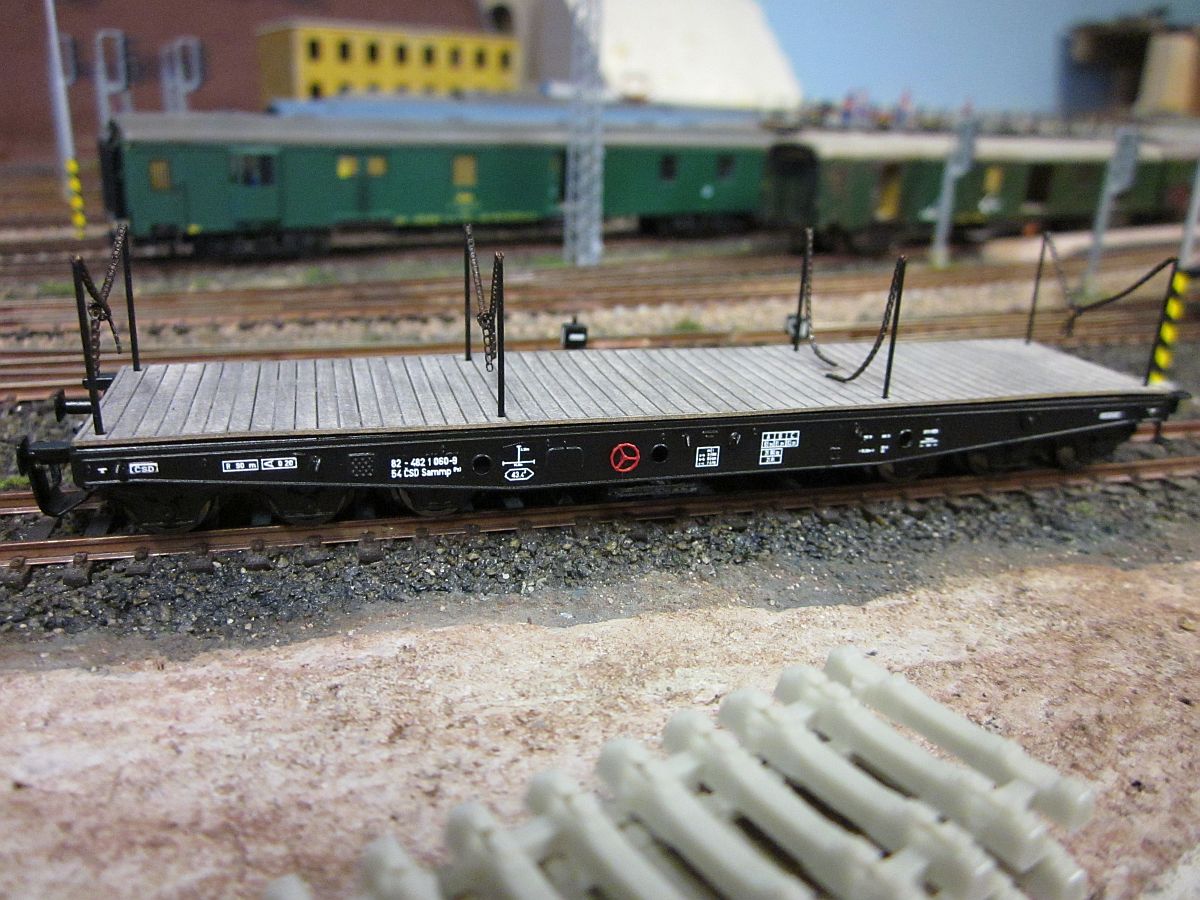

Px_opravaa_2Px-a-pxx_opr1Px_hotovy-vuz7


Z historie vozů :

Vuz_sammp10

Px - rok v. 1950. Vozy z výroby v intervalu 3-59xxx. Po r. 1968 - 12-místné číslo 482 5 až 482 7. V r. 1982 přeznačeny do intervalu 482 1 000 až 881. Vozy byly provozovány v režimu 31 - s valivými ložisky, později měněn na režim 82 a v režimu 37 - s kluznými ložisky. Více vozů bylo v režimu 37. Vozy v provozu s klanicemi, nebo i bez nich. První vozy byly vybaveny krátkými klanicemi, později byly z výroby dosazovány klanice délky 1800 mm v počtu 8 kusů se spojovacími řetězy.

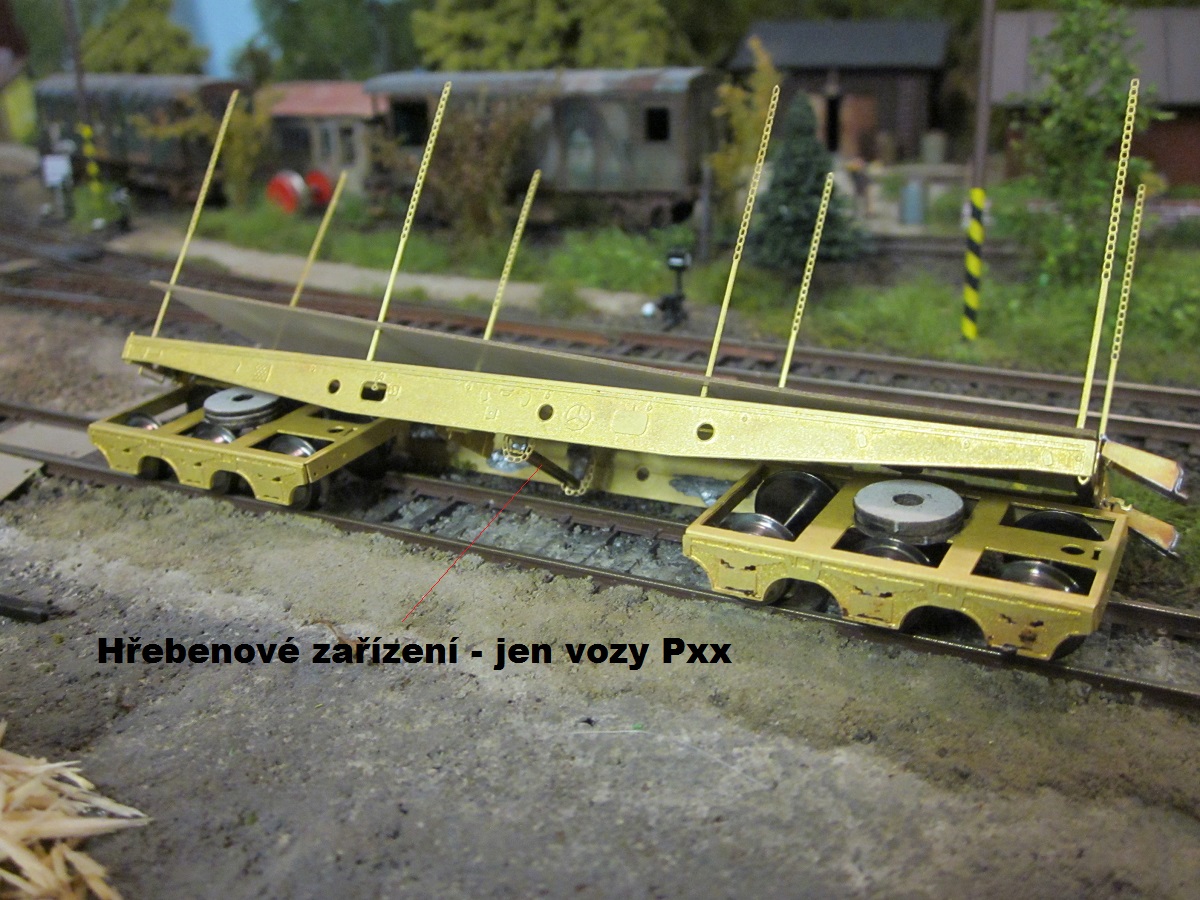

Pxx - rok v. 1957. Na rozdíl od vozů Px je uprostřed vozu zvedací zařízení s hřebenovými zvedáky, umožňující vyvázání jednoho podvozku a sklopení vozu na kolej tak, že vytvoří čelní nájezdovou rampu. Tato funkce vozu vytvořena pro potřebu nakládání a skládání vojenské techniky, zejména tanků, v polních podmínkách. V podlaze vozu jsou dva poklopy, pod kterými je páka k uvolnění podvozku. Na čelech vozu jsou v pantech sklopné nájezdy. Vozy dodávány s čísly v intervalu 3-61xxx. Po r. 1968 - 12-místné číslo z intervalu 482 4. V r. 1982 přeznačeny na Sammp 82 54 482 2 000 až 234. Vozy v provozu s klanicemi, nebo i bez nich.

 Vozy určeny pro přepravu těžkých strojních zařízení, ocelových polotovarů a vojenské pásové techniky - např. tanků. Vozy jsou provozovány také společností Cargo.

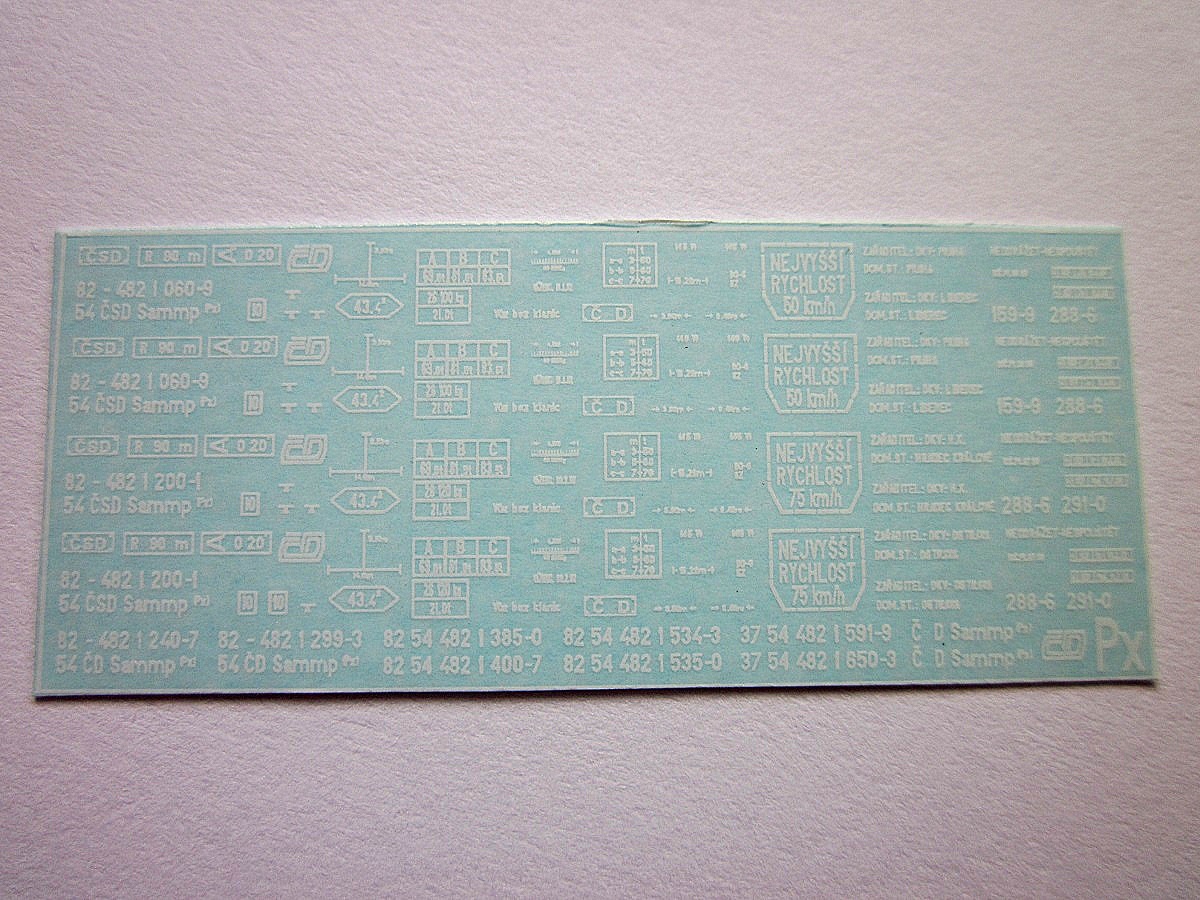

- Sady obtisků pro vozy Px a Pxx. ČSD / ČD / ŽSR / ZSSK

- Bílé písmo, sada aršíku je na dva vozy, výběr z více čísel.

- Cena 40 Kč za aršík TT. Cena 50 Kč za aršík H0.

Tt-o-px_nahled_2Mm_ob_px_cdPx - ČSD / ČD

Tt-o-px_zsr_nahledMm_ob_px_zsrPx - ŽSR

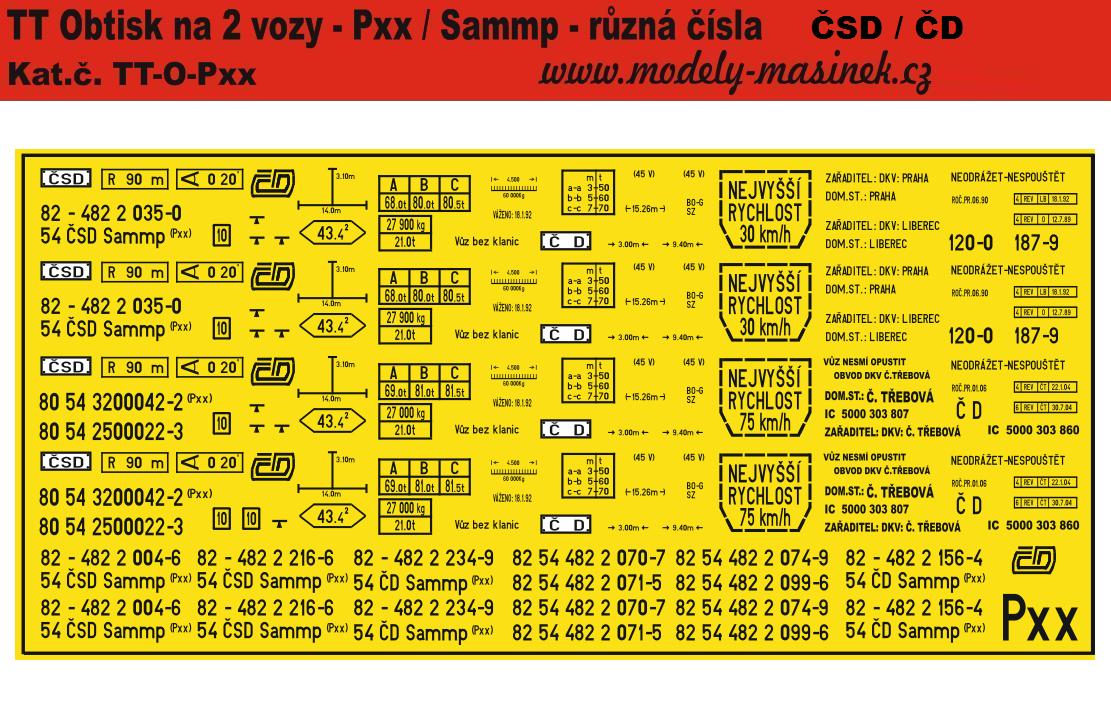

Tt-o-pxx_nahled_2Mm_ob_pxx_cdPxx - ČSD / ČD

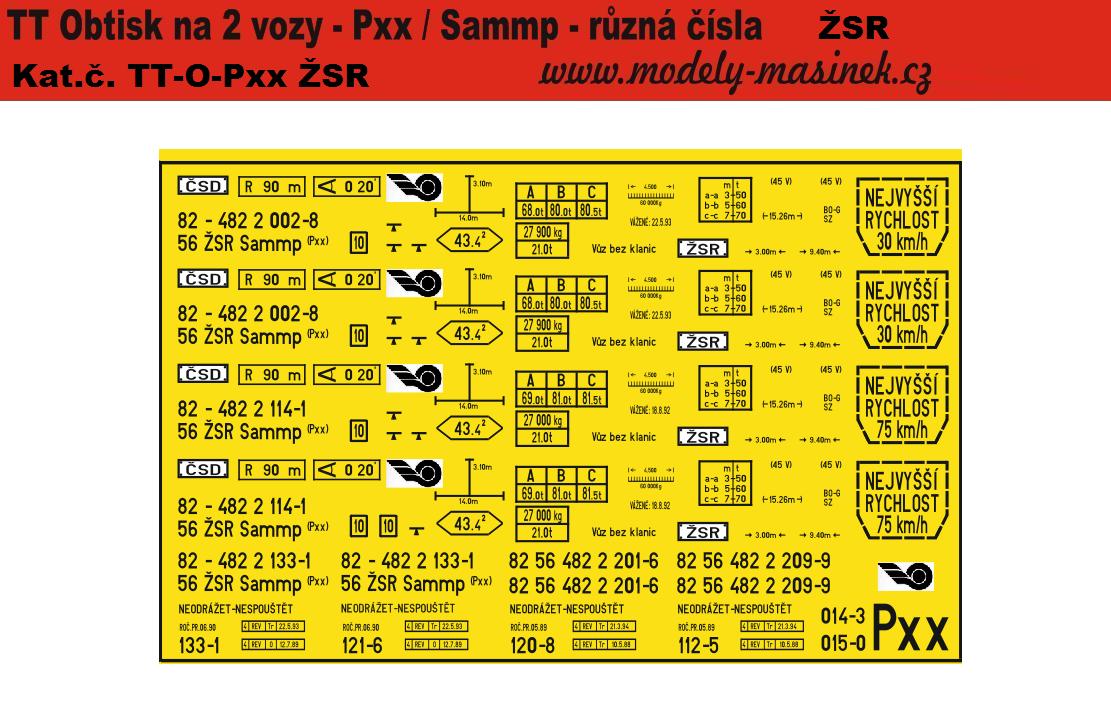

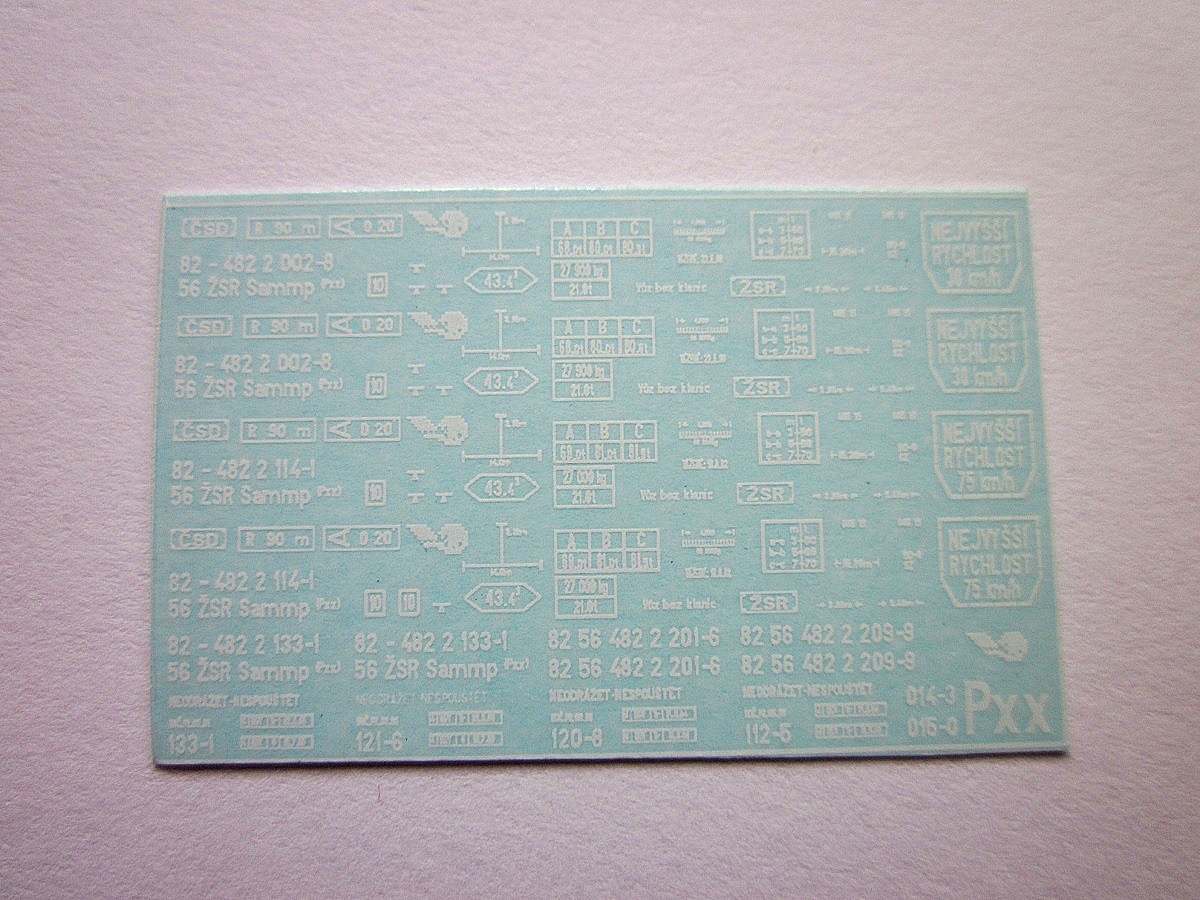

Tt-o-pxx_zsr_nahledMm_ob_pxx_zsrPxx - ŽSR


Návod pro vozy Px ( ověřovací stavba )

Celá stavba - sestavení leptů před lakováním, bez podvozků zabrala 90 minut, vč. focení.

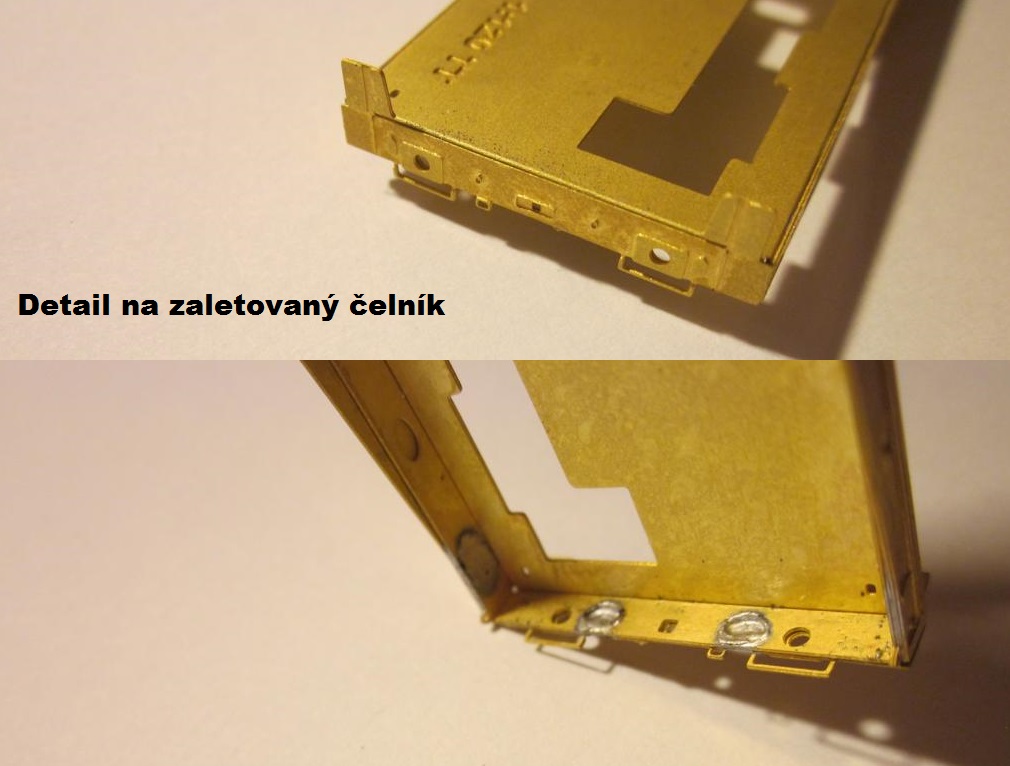

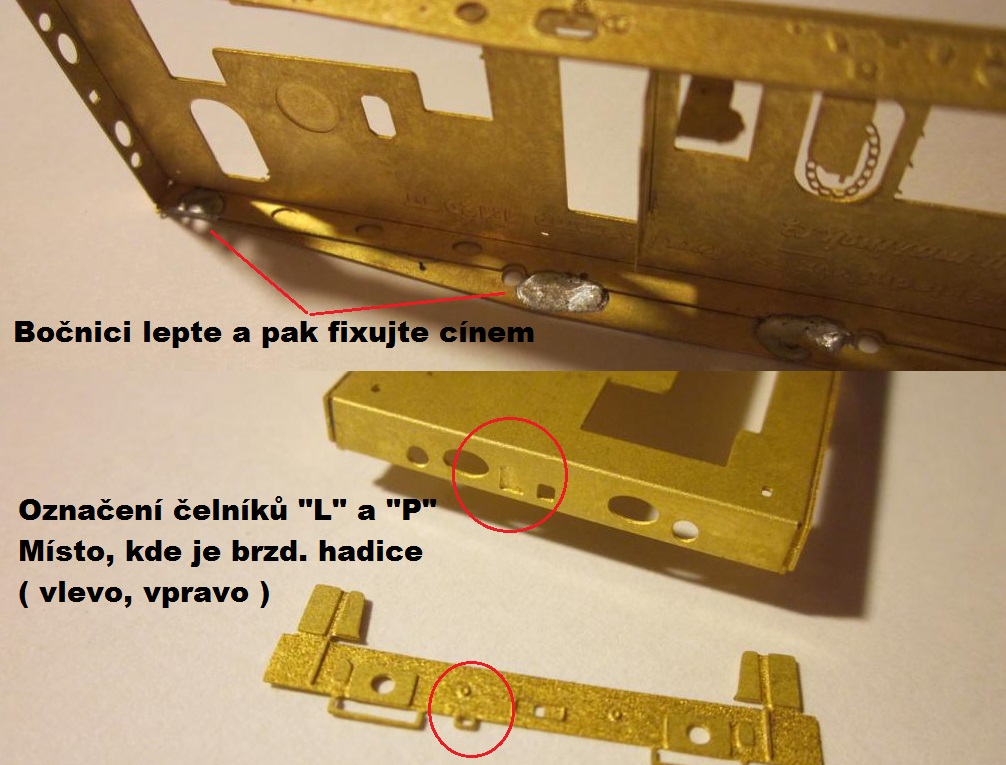

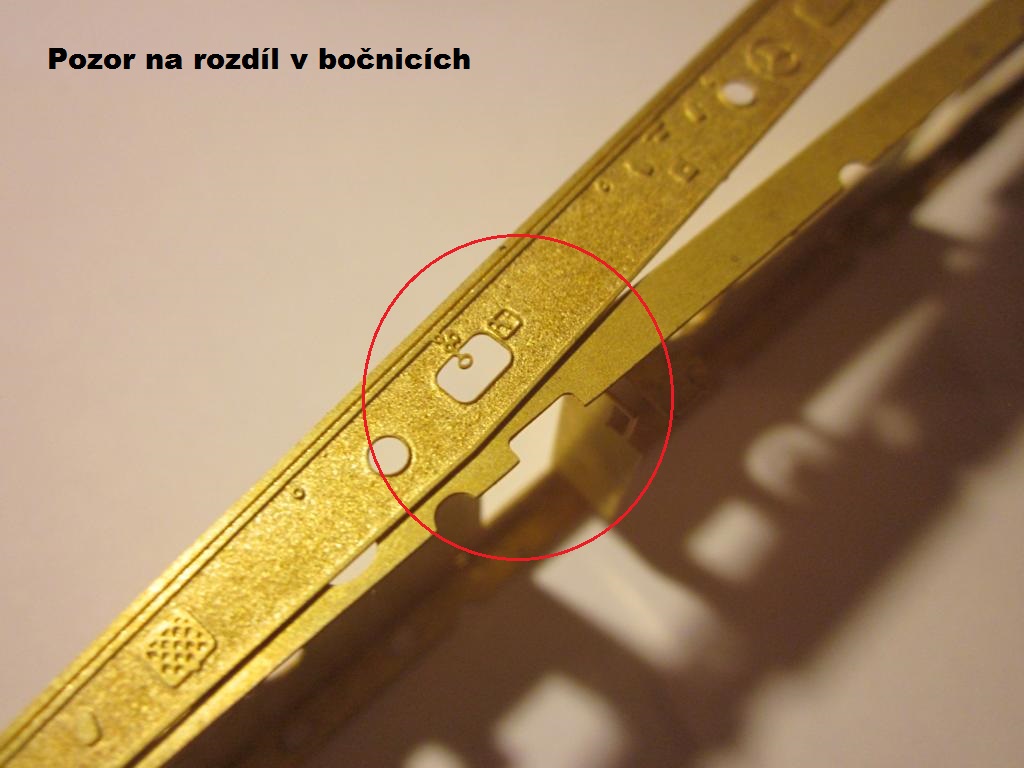

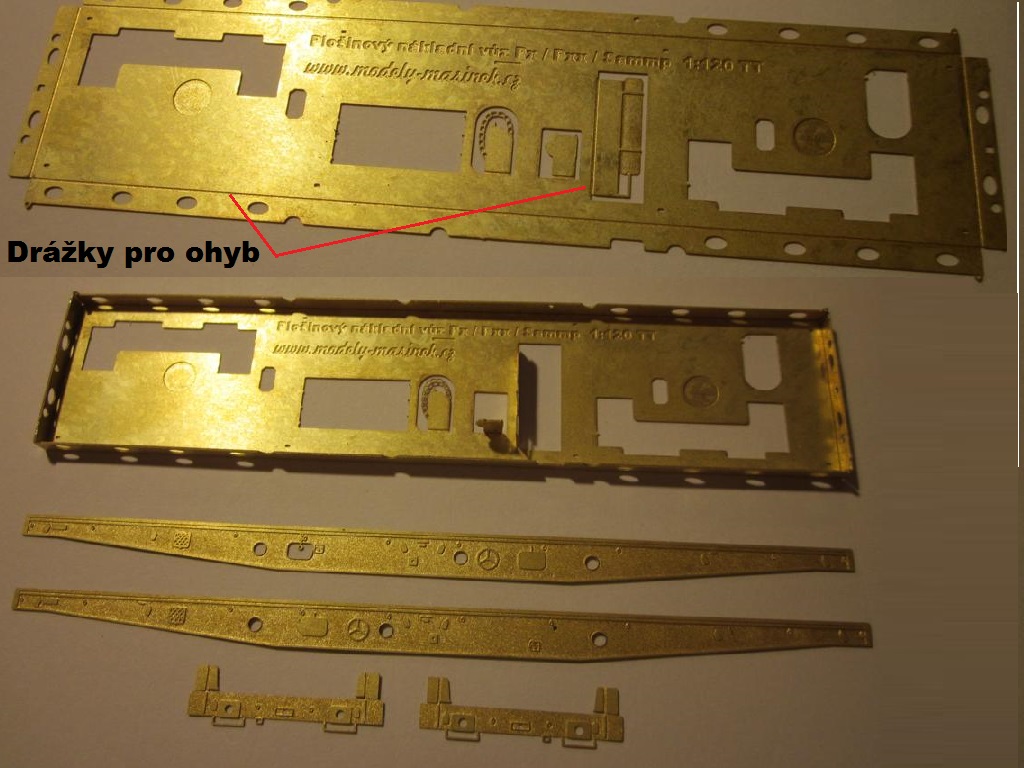

 Rám vozu ohněte dle drážky. Přilepte bočnici. Ze spodní strany ji fixujte na 2-3 místech cínem, přitom kontrolujte, zda se bočnice nikam nehla. Pak ji můžete proletovat ještě na dalších místech. Podobně připevněte čelníky. Každý čelník má své místo, poznáte dle nápisu na rámu "L" a "P" - to označuje polohu brzd. hadice, vlevo, nebo vpravo. Matičku k rámu lepte vteřinovým lepidlem a pak ji fixujte okolo ještě Herkulesem, nebo ji můžete i zapájet.

Px_stavba_navodPx_stavba_navod1Px_stavba_navod2

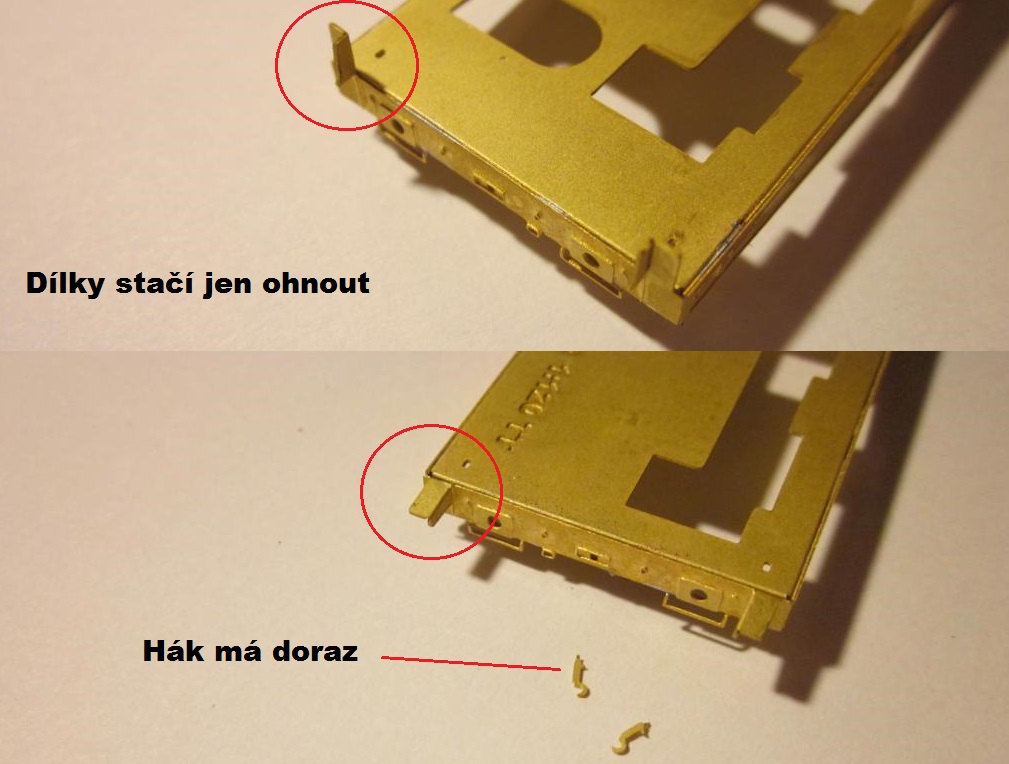

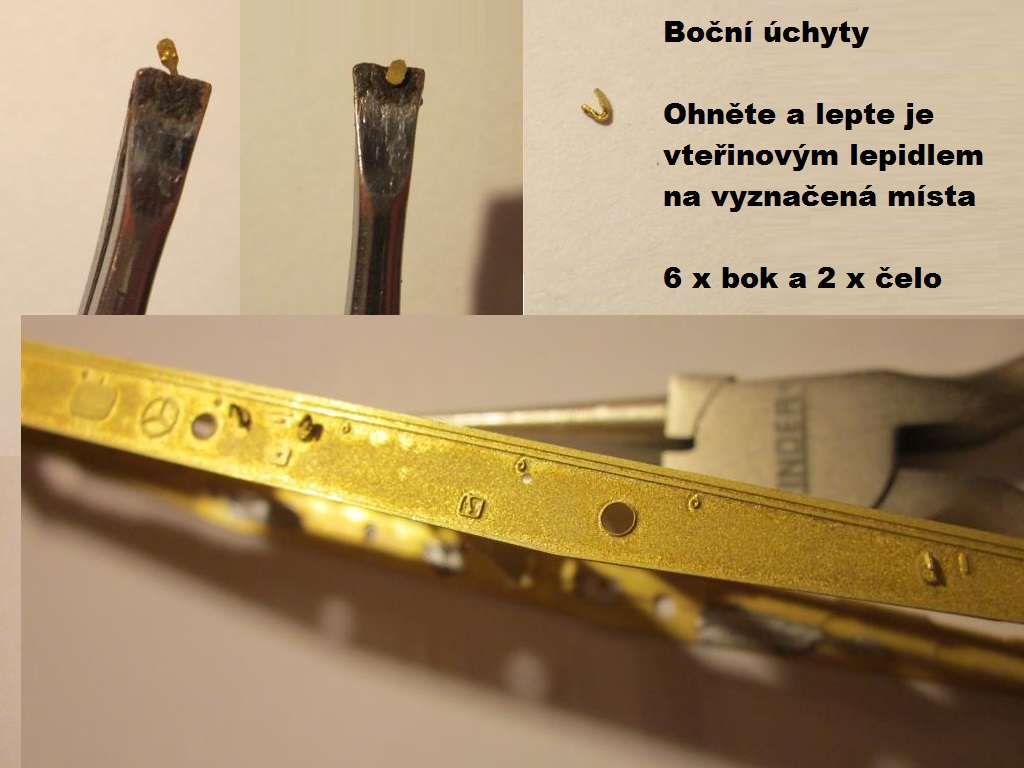

 Ohněte dle drážek výstupky nad nárazníky. Dosaďte hák, případně také se šroubovkou a brzd. hadicí - pokud bude vůz trvale jako poslední v soupravě. Dále ohněte drobné háčky pro bočnice a čelníky. Lepte je vteřinovým lepidlem na vyznačená místa.

Px_stavba_navod3Px_stavba_navod4Px_stavba_navod5

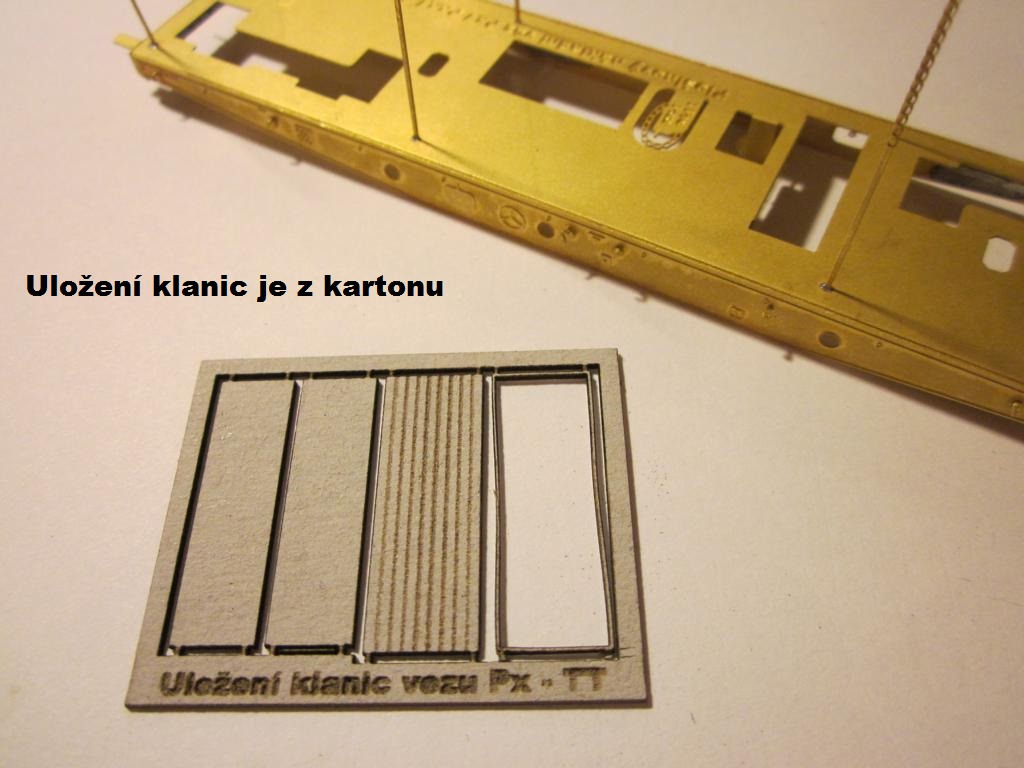

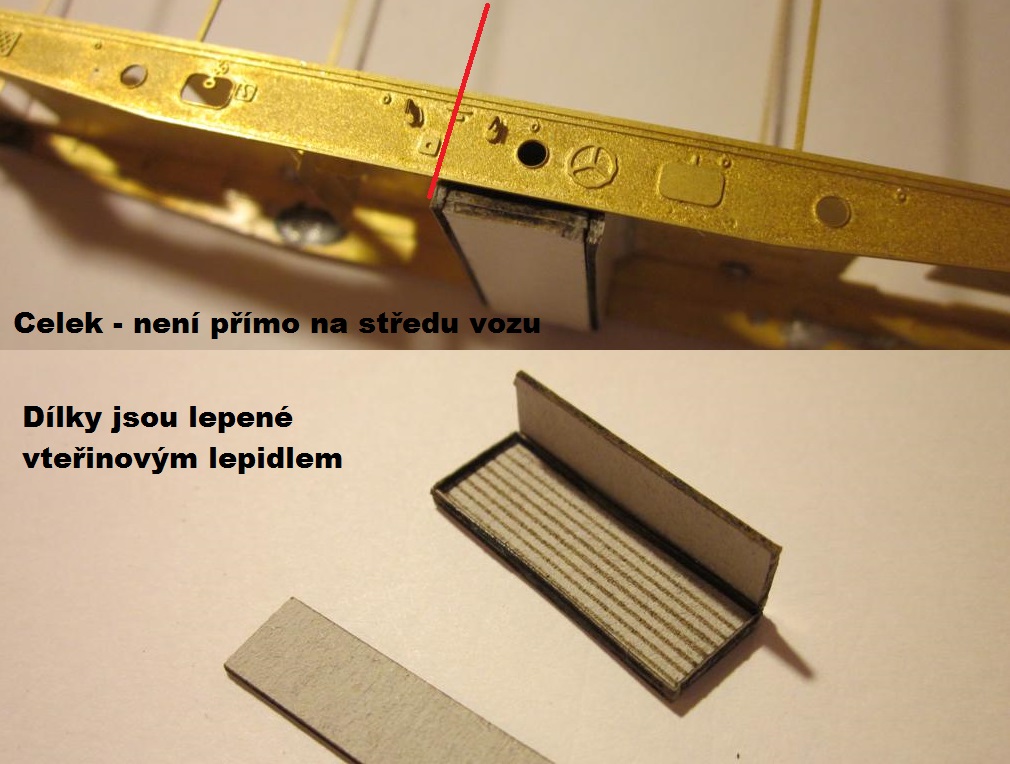

 Klanice přiletujte spodem k rámu. Na jednu stranu bočnice přiletujte spodem odvzdušňovací táhlo. Dále z kartonu sestavte díl pro uložení klanic a celek přilepte k rámu. Uložení klanic není na středu vozu, ale jde od středu směrem ke kolu ruč. brzdy. Popř. před lakem můžete ještě různě zamotat řetězy - záleží jen na budoucím nákladu vozu. Další možnost je nechat klanice "poházené" na plošině vozu.

Px_stavba_navod6Px_stavba_navod7Px_stavba_navod8

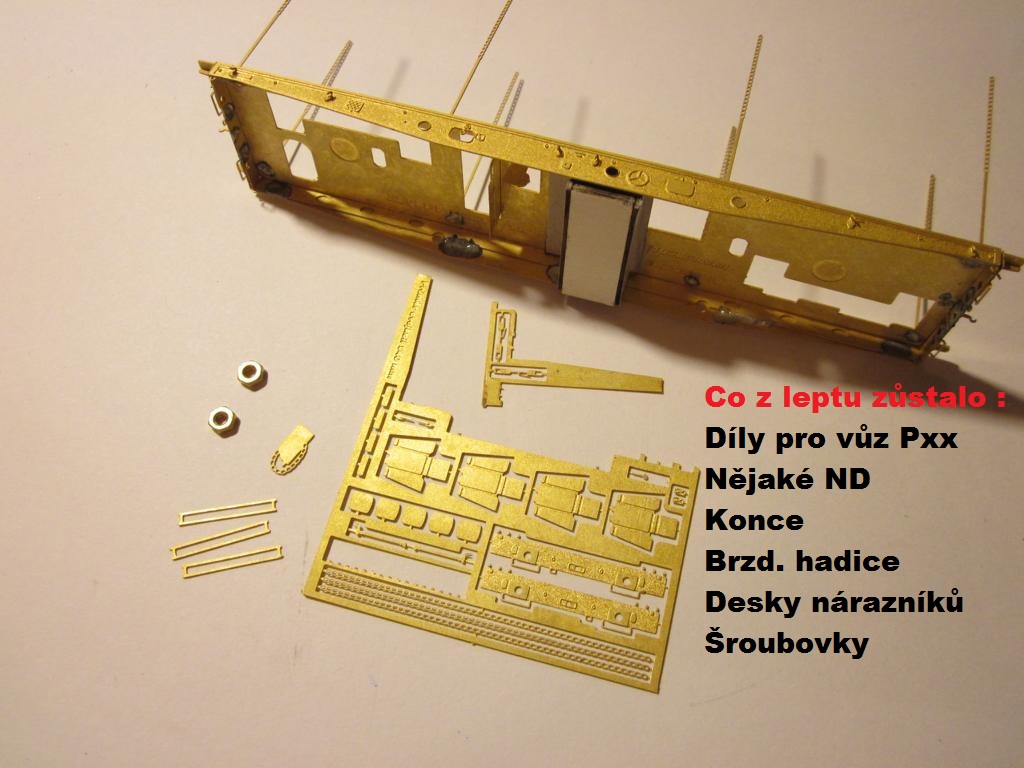

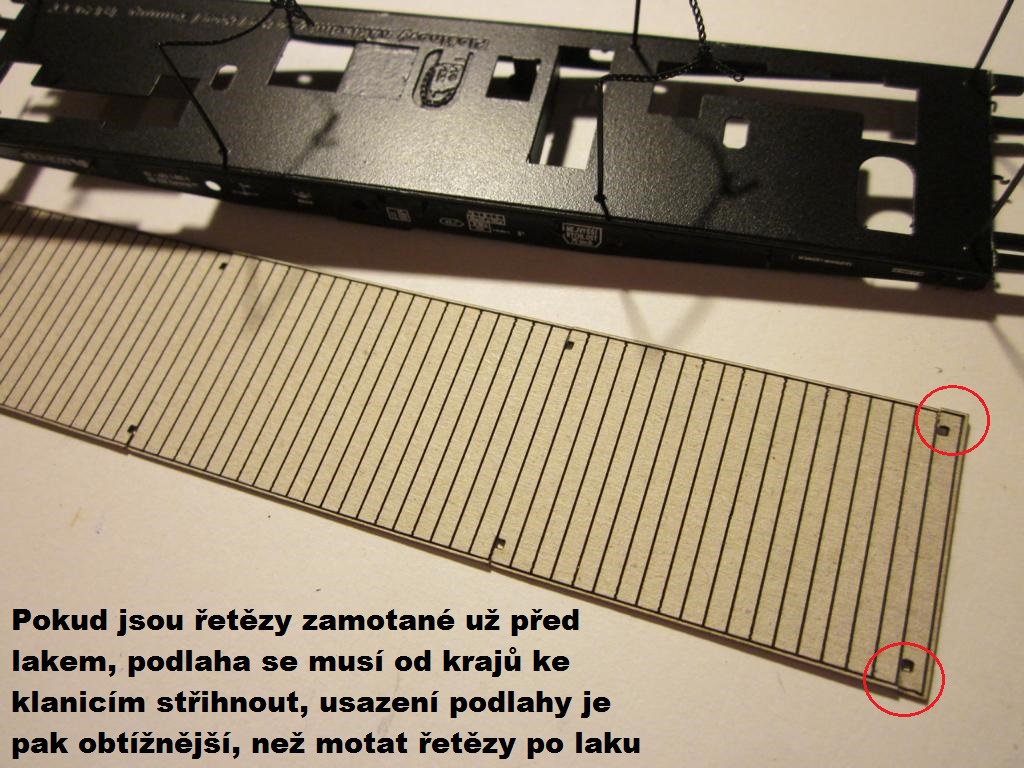

 Kartonovou podlahu lepte k rámu až po laku, můžete ji i patinovat....Sestavte nárazníky. Můžete je zhotovit z kousku drátu a nařezané bužírky. Drát letujte k desce nárazníku, navlékněte zpět bužírku. Celková délka nárazníku je 60 až 61 cm - v TT tedy 5 mm. Dále můžete dle budoucího nákladu připevnit také řetězy do ( bočních ) háků. Tyto 3 delší řetězy jsou v leptu jako ND. Pevnostně je lepší tuto sestavu opatrně letovat, protože samotný háček drží jen malé množství lepidla. Tím je vůz připraven k laku.

Px_stavba_navod9Px_stavba_navod10Px_narazniky

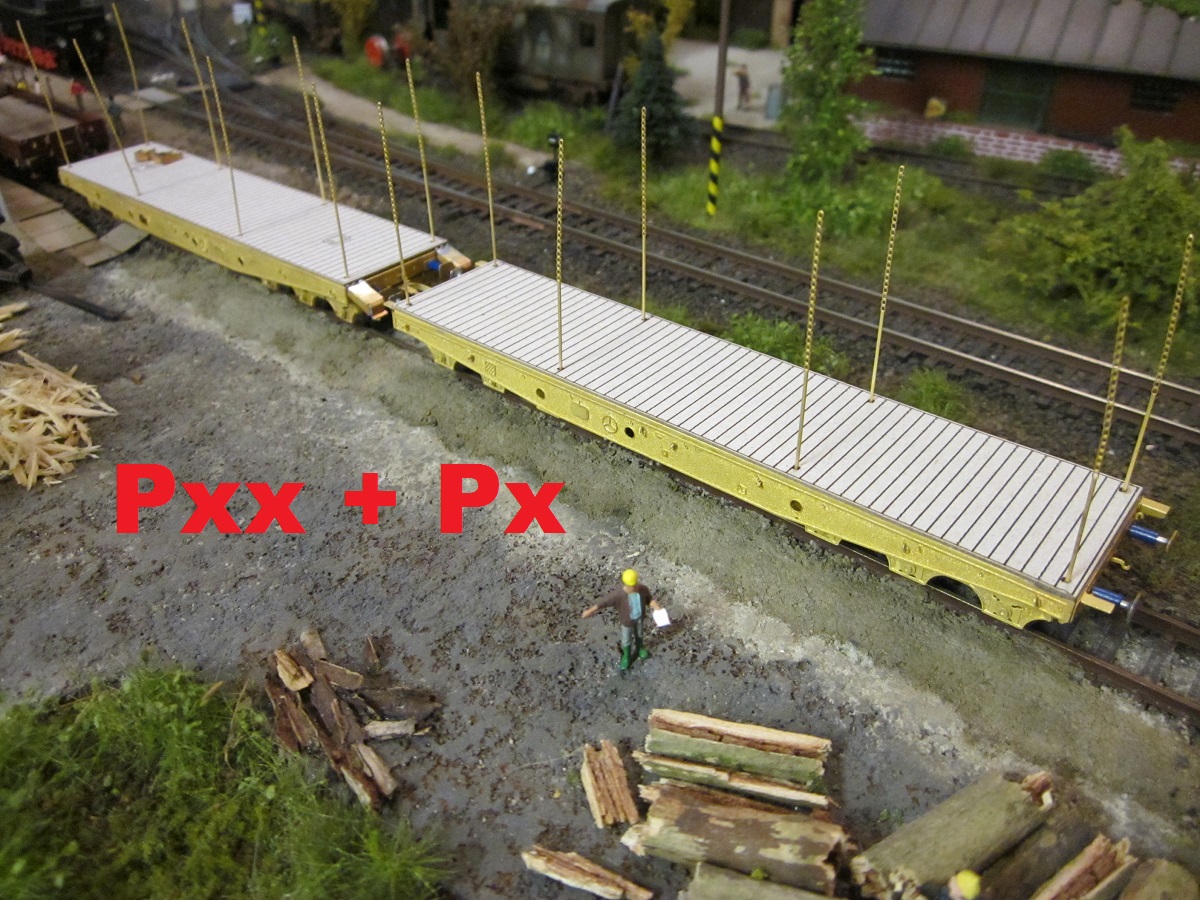

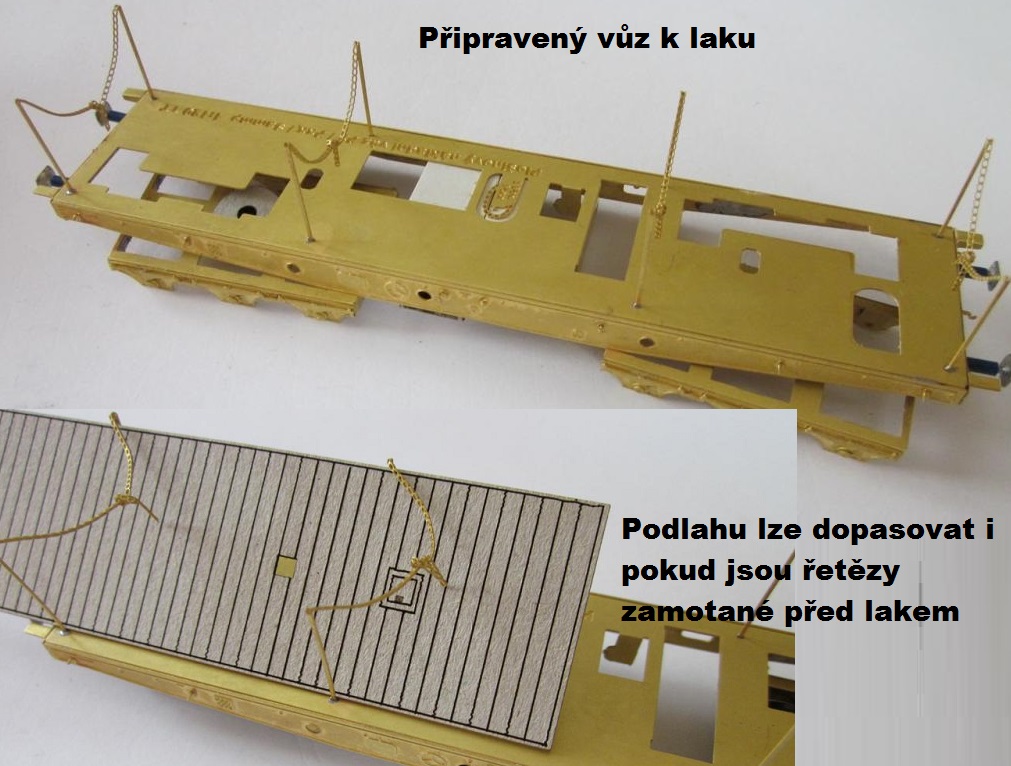

Připravené vozy Px k laku

Px_pred-lakem_stavbaPx_zsrPx_pred-lakem7_2


Návod pro vozy Pxx ( ověřovací stavba )

Celá stavba - sestavení leptů před lakováním, bez podvozků zabrala 90 minut, vč. focení.

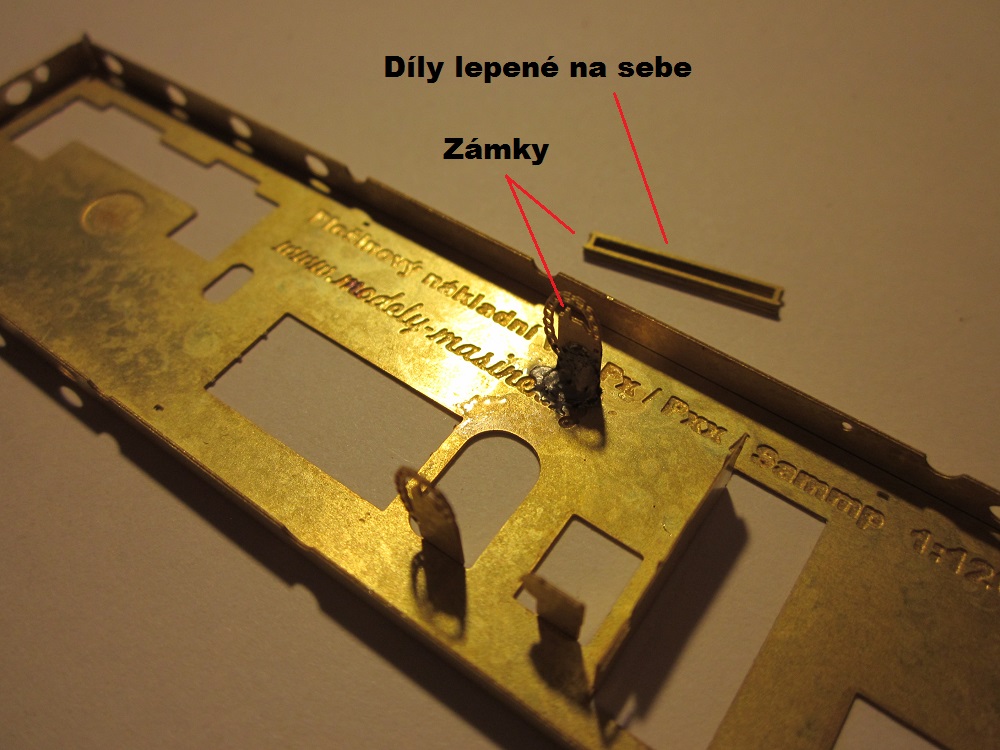

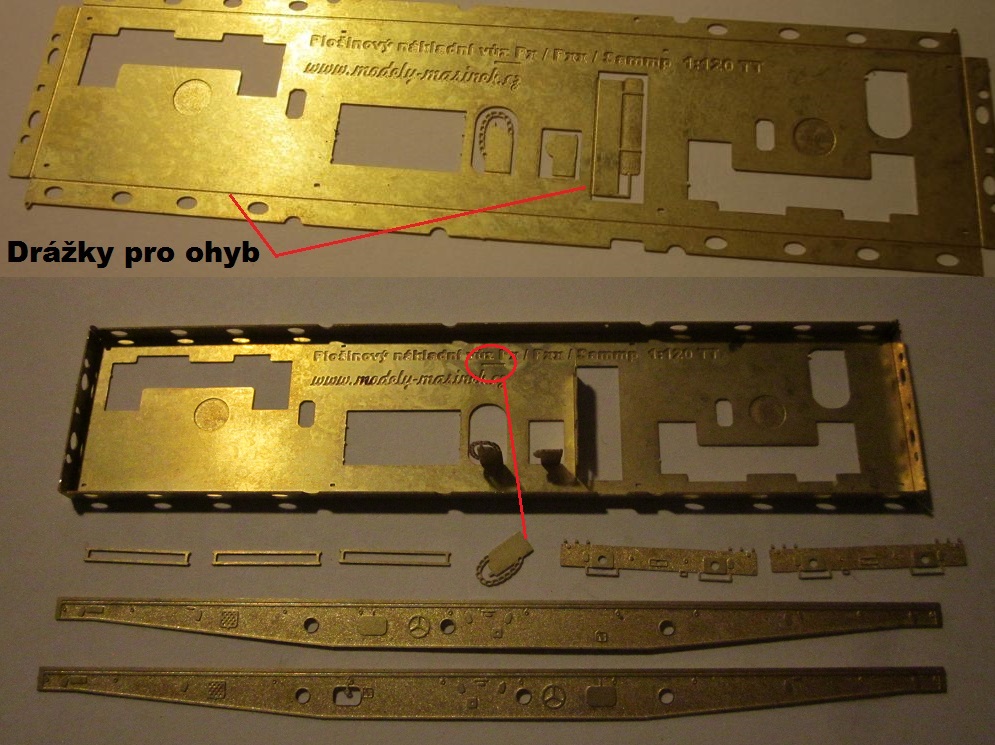

 Rám vozu ohněte dle drážky. Přiletujte zrcadlově druhou stranu pro zvedák, v rámu je přesné vyznačení. Slepte 3 díly na sebe a připevněte je na střed zvedáku.

Pxx_navod_stavbaPxx_navod_stavba1Pxx_navod_stavba2

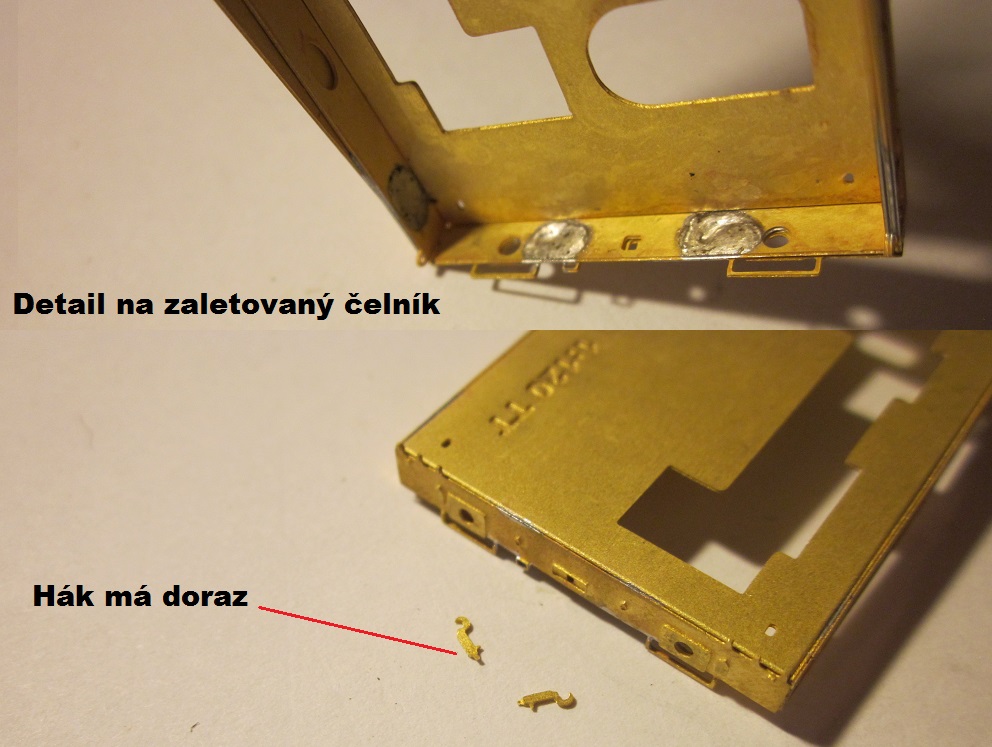

 Přilepte bočnici. Ze spodní strany ji fixujte na 2-3 místech cínem, přitom kontrolujte, zda se bočnice nikam nehla. Pak ji můžete proletovat ještě na dalších místech. Podobně připevněte čelníky. Každý čelník má své místo, poznáte dle nápisu na rámu "L" a "P" - to označuje polohu brzd. hadice, vlevo, nebo vpravo. Matičku k rámu lepte vteřinovým lepidlem a pak ji fixujte okolo ještě Herkulesem, nebo ji můžete i zapájet.

Px_stavba_navod1Pxx_navod_stavba3Pxx_navod_stavba4

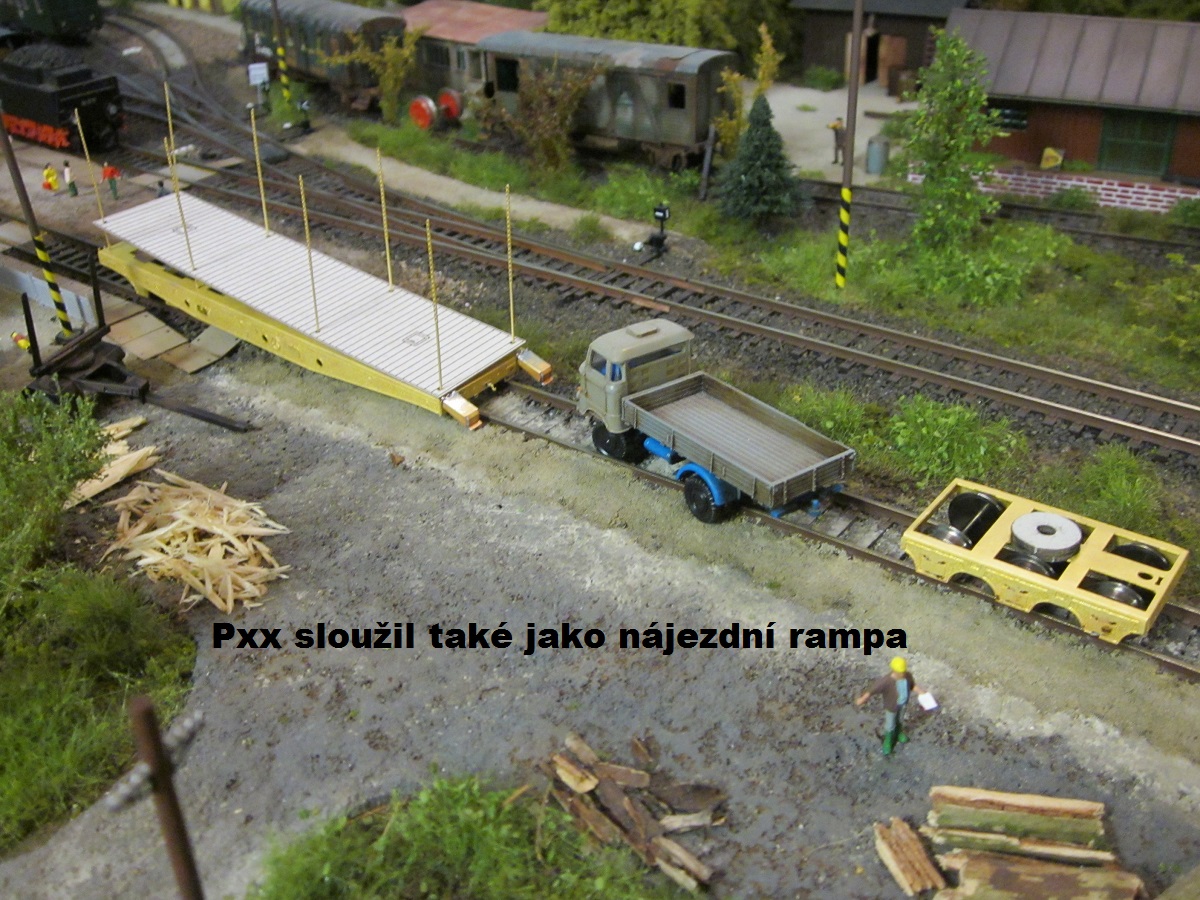

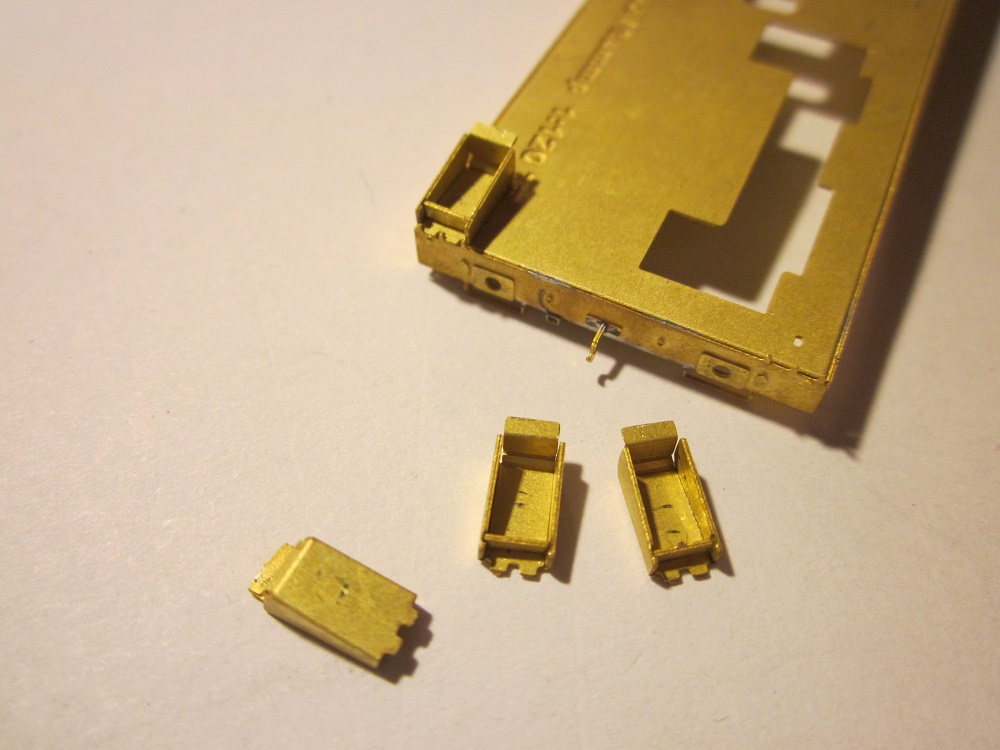

 Ohněte dle drážek nájezdy, pokud chcete, aby je vůz měl ve výbavě - ne všechny vozy Pxx je mají - postupně byly také odebírány. Nájezd má panty a čelník také, nájezd připevněte k čelníku s ohledem na sílu kartonové podlahy. Dosaďte hák, případně také se šroubovkou a brzd. hadicí - pokud bude vůz trvale jako poslední v soupravě. Dále ohněte drobné háčky pro bočnice a čelníky. Lepte je vteřinovým lepidlem na vyznačená místa.

Pxx_navod_stavba5Pxx_navod_stavba6Px_stavba_navod5

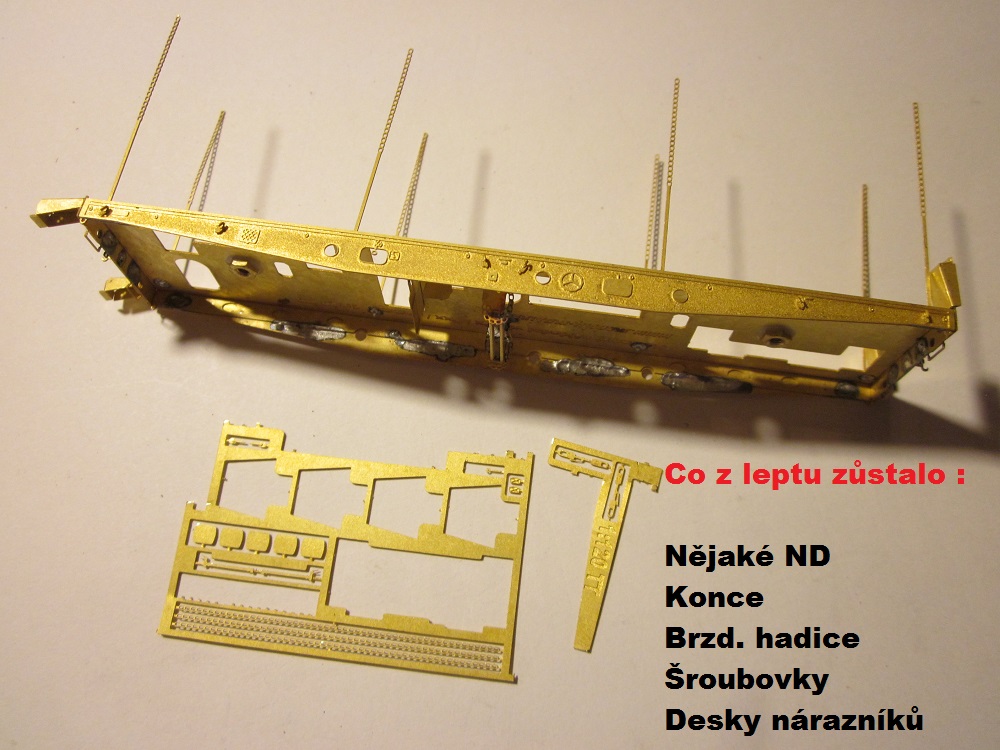

 Pokud má být na plošině např. tank, zvažte osazení klanic. Jinak klanice přiletujte spodem k rámu. Na jednu stranu bočnice přiletujte spodem odvzdušňovací táhlo. Popř. před lakem můžete ještě různě zamotat řetězy - záleží jen na budoucím nákladu vozu. Další možnost je nechat klanice "poházené" na plošině vozu.

Px_stavba_navod6Pxx_navod_stavba8Nakladni-vozy_lepty1

 Kartonovou podlahu lepte k rámu až po laku, můžete ji i patinovat....Sestavte nárazníky. Můžete je zhotovit z kousku drátu a nařezané bužírky. Drát letujte k desce nárazníku, navlékněte zpět bužírku. Celková délka nárazníku je 60 až 61 cm - v TT tedy 5 mm. Dále můžete dle budoucího nákladu připevnit také řetězy do ( bočních ) háků. Tyto 3 delší řetězy jsou v leptu jako ND. Pevnostně je lepší tuto sestavu opatrně letovat, protože samotný háček drží jen malé množství lepidla. Tím je vůz připraven k laku.

Pxx_stavba_rampa2_2Pxx_stavba_rampa3_2Pxx_stavba_rampa5

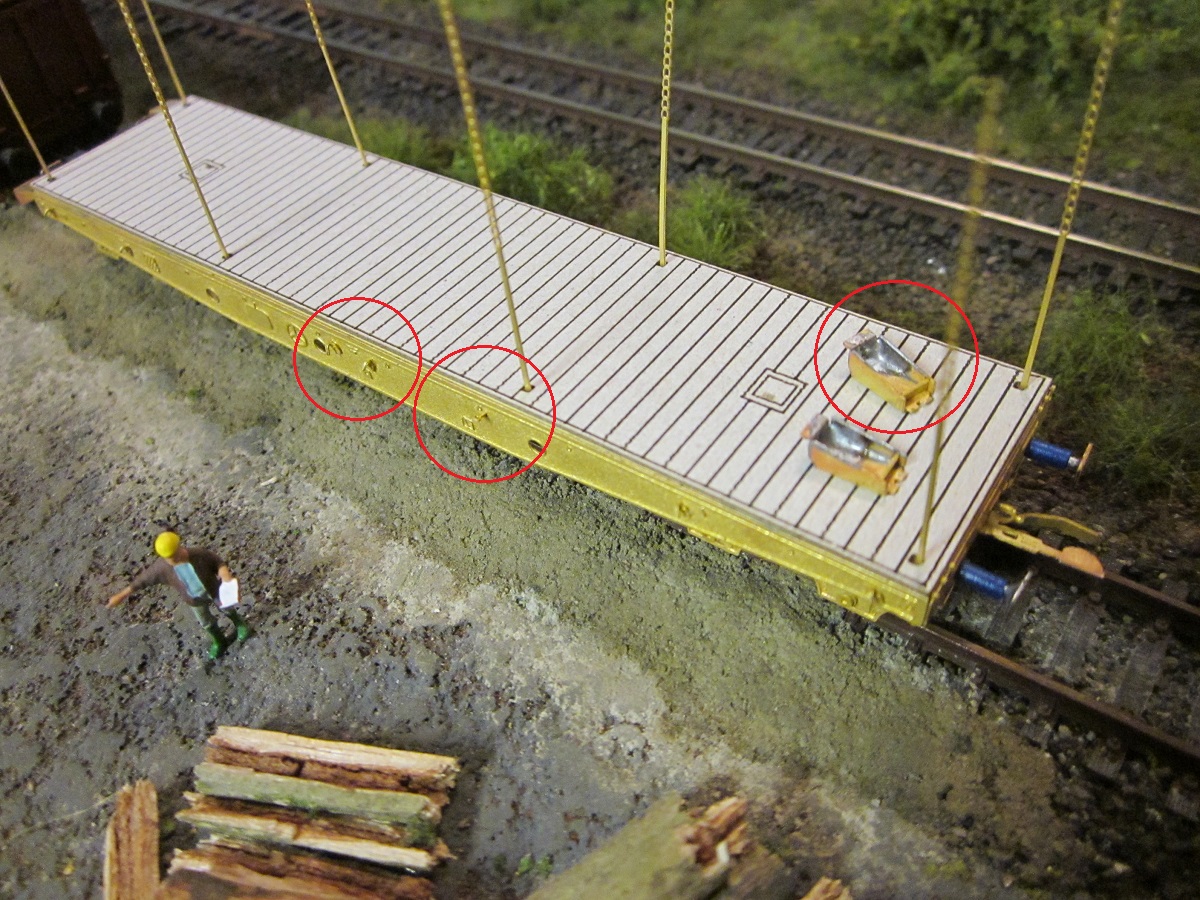

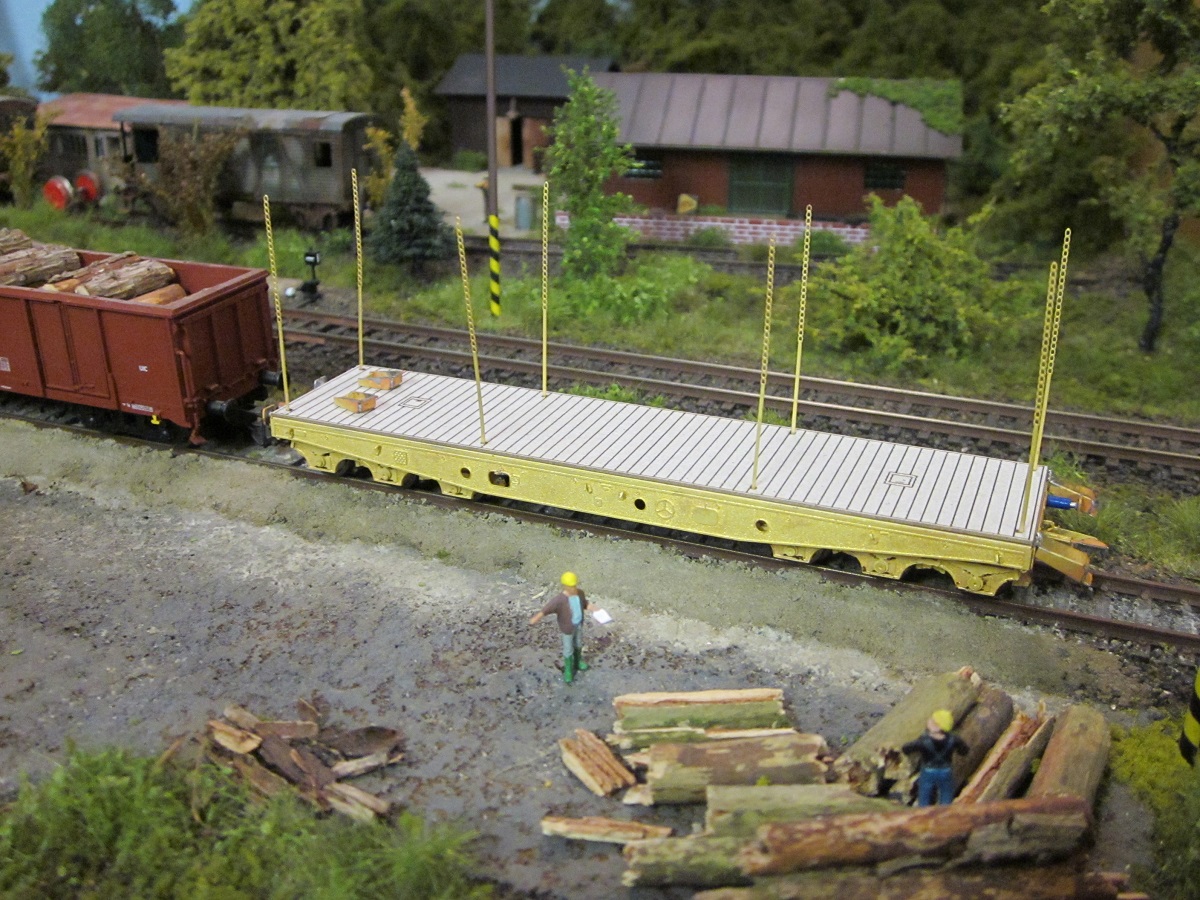

Připravený vůz Pxx k laku

Pxx_pred-lakem_2Pxx_pred-lakem1Pxx_pred-lakem7_2

Váha vozu bez nákladu je 30 g, což je provozně dostačující. ( Eas Tillig má 28 g ).


Sestavení podvozků 3.00 m a možnosti spřáhel

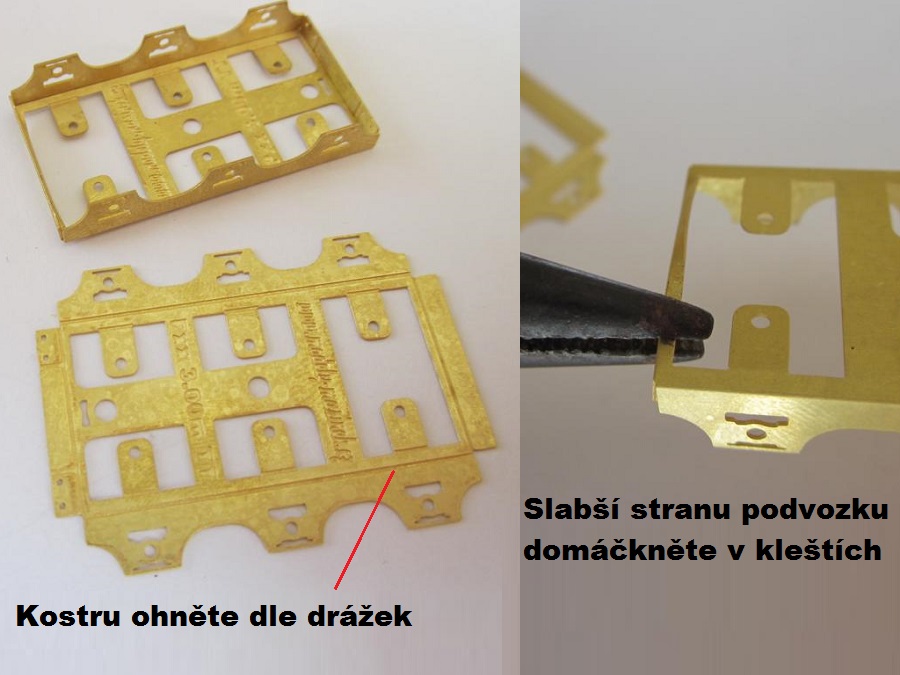

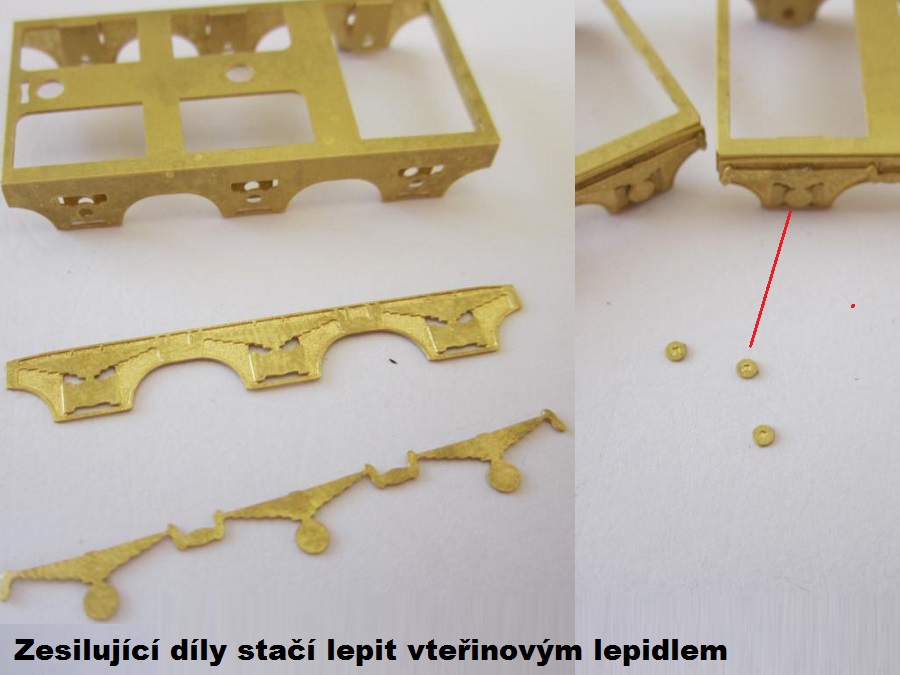

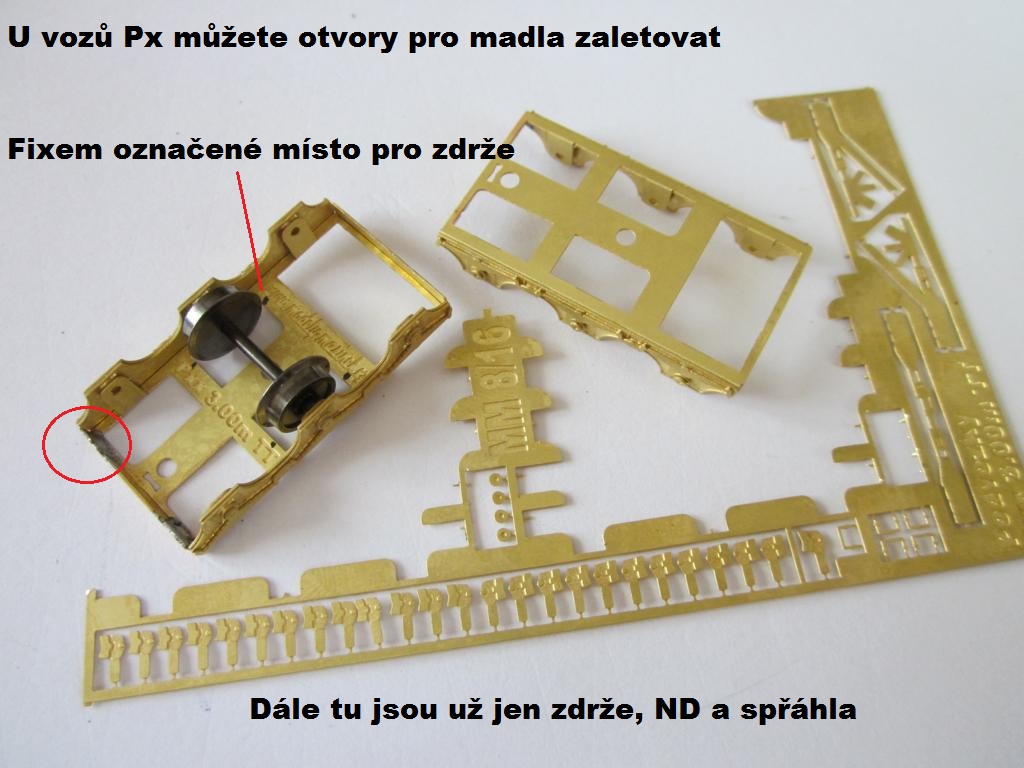

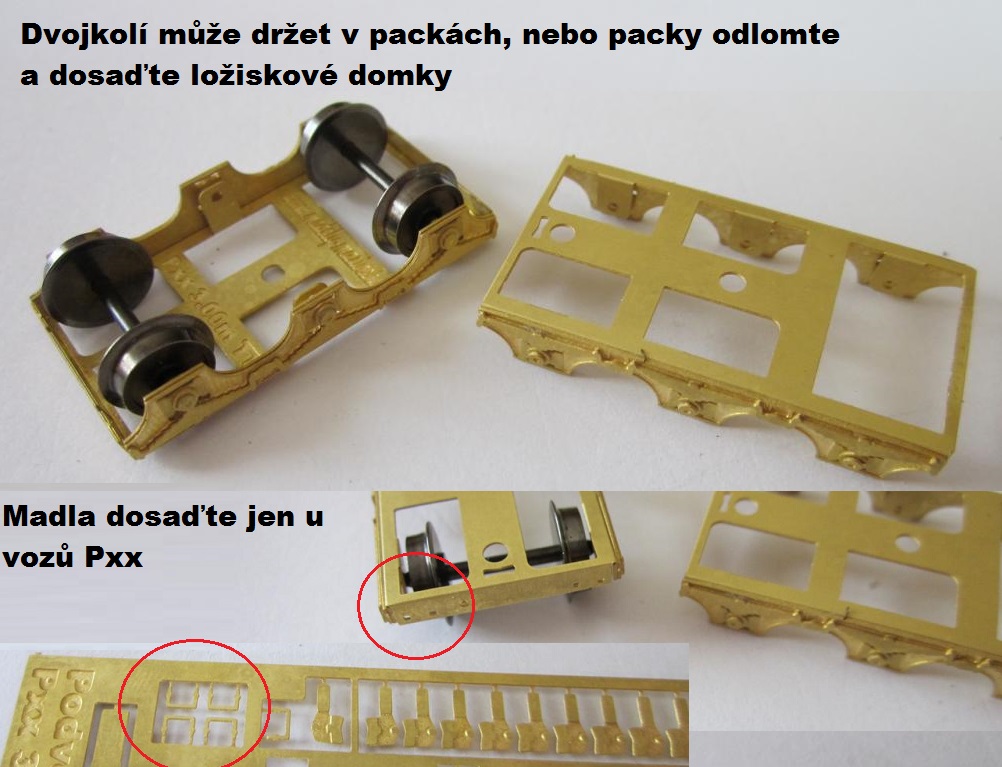

 Stačí ohnout kostru a případně dopájet ložiska. Pak přilepit zesilující dílky a případně přiletovat zdrže. Tím je podvozek připraven k laku. Kartonové podložky jsou součástí stavebnice vozu, ne samotných podvozků. Letování zdrží je u tohoto podvozku náročnější pro nedostatek místa mezi dvojkolím. Pokud použijete dvojkolí jednostranně izolovaná, osaďte všech 6 stejným směrem. To samé platí při spojení vozů leptaným spřáhlem, jinak dojde ke zkratu.

Na výběr máte hned z několika možností spřáhel, vyberte si co Vám nejvíce vyhovuje :)

Px_podvozky_navodPx_podvozky_navod1Px_podvozky_navod2

Px_podvozky_navod3Px_podvozky_navod4Pxx_finale6

Pxx_podvozkyPxx_podvozky2Px_navod_x3a

Spojení se spřáhlem Peho Art. 301 - to vyjde na cca 10 Kč. Spřáhlo se zapojuje pohybem nahoru, jinak funguje jako pevné - vhodné právě pro nákladní / ucelené soupravy :) V originálu má konec NEM do šachty. Viz foto spojení s vozem Res.

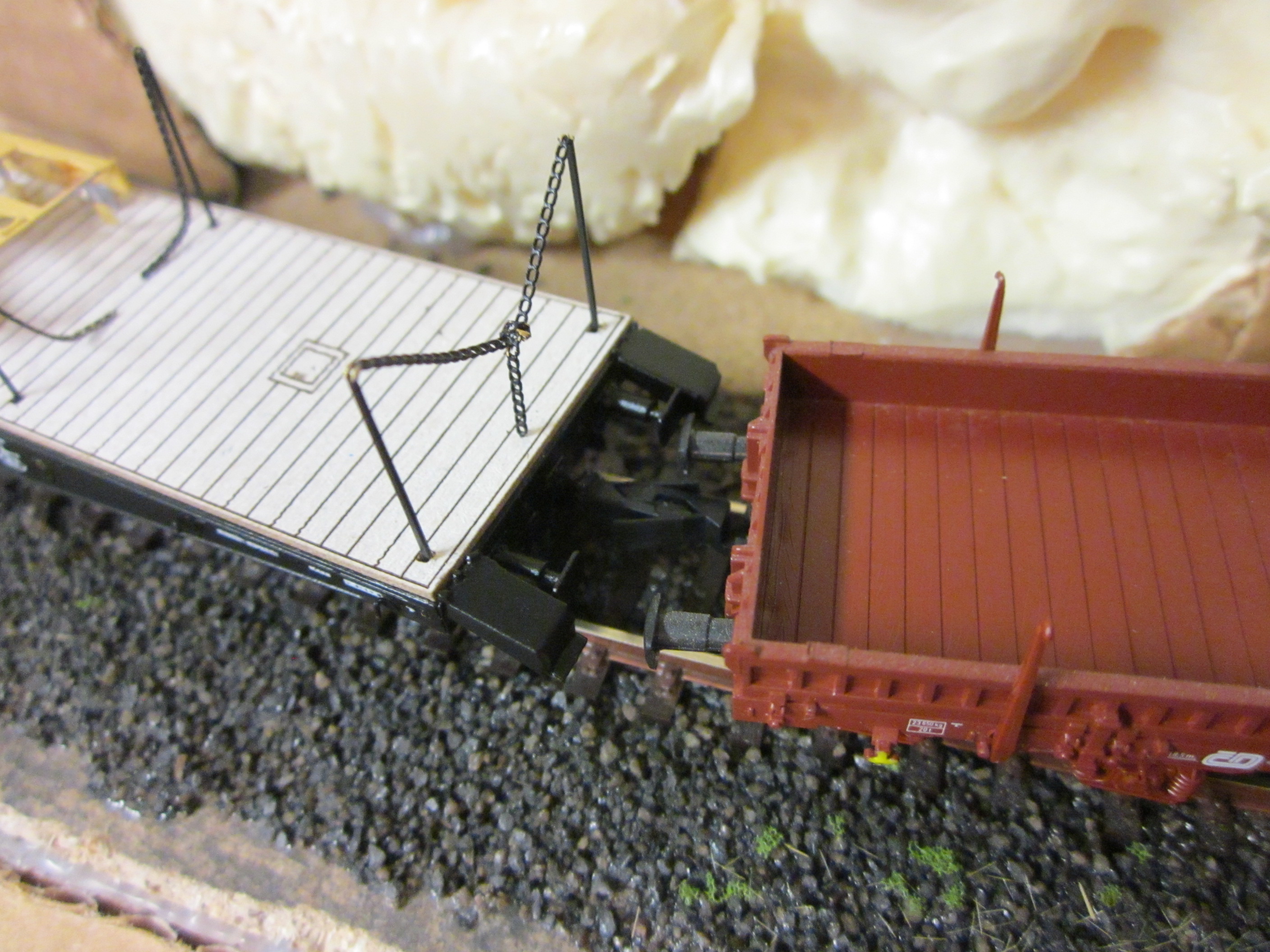

Pozor : Nezaručujeme funkčnost spřáhel, pokud jsou krajní nájezdy u vozů Pxx takto sklopené dolů ! V určitých momentech dochází k zaklesnutí nárazníků spojeného vozu !

Pxx_finale8Pxx_finale9Pxx_finale15

 Další možnost : podvozek se může při čelním pohledu "vybrat" pro uložení kinematiky, ta se vejde pod osu prvního dvojkolí. V leptu podvozků jsou připravené ze spodní strany drážky k proříznutí, právě pro tuto možnost.

Px_zsr3Px_zsr5Px_zsr7

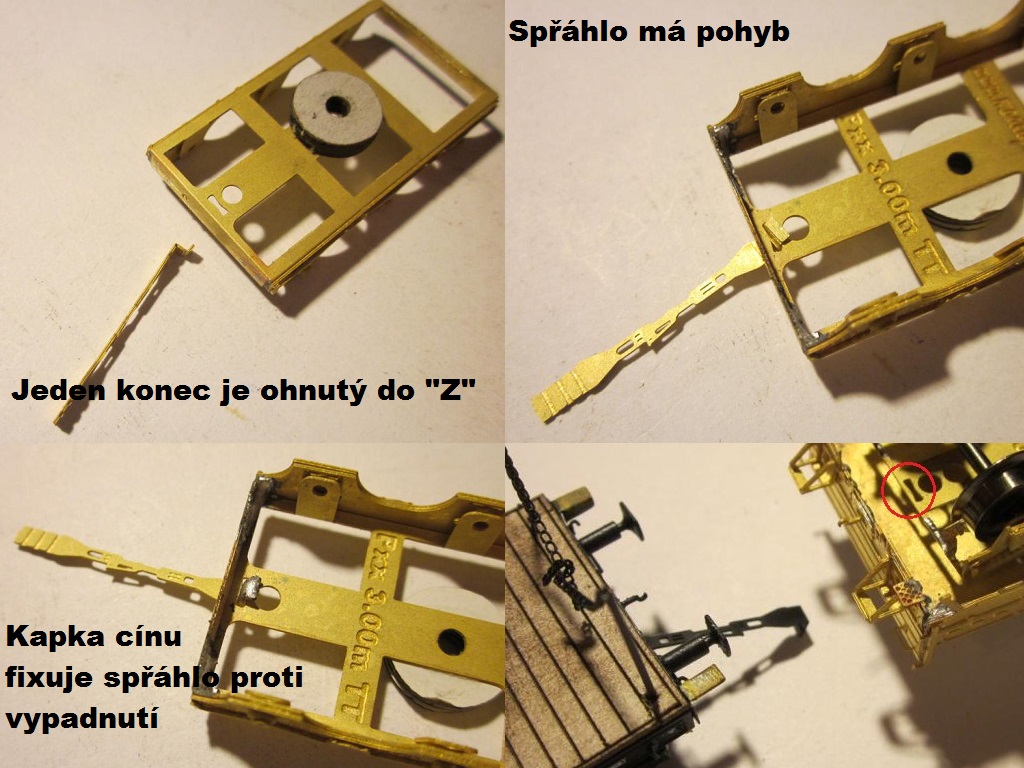

 Nejlevnějším řešením ( spřáhlo je v ceně ) je spojení vozů "pevným", ale otočným spřáhlem. Tedy pokud od nás máte více vozů než jeden, můžete je pospojit jako ucelenou soupravu a na koncové vozy si vyberete jiné řešení spřáhla...

Px_zsr6Px_zsr8Px_zsr9

Px-a-pxx-finale1Px-a-pxx-finale7Px-a-pxx-finale6

Info : Pokud se Vám ani jeden způsob zapojení vozů nelíbí, jsou tu další možnosti. Na podvozek se může např. připevnit spřáhlo očkové ( z leptu, nebo z plastu ).


Lak / Obtisky / Lak

Asi nejjednoduší vůz k lakování. Bez potřeby maskovací pásky, stačí jen základní barva a černá :)

Px_lak1Px_lak2

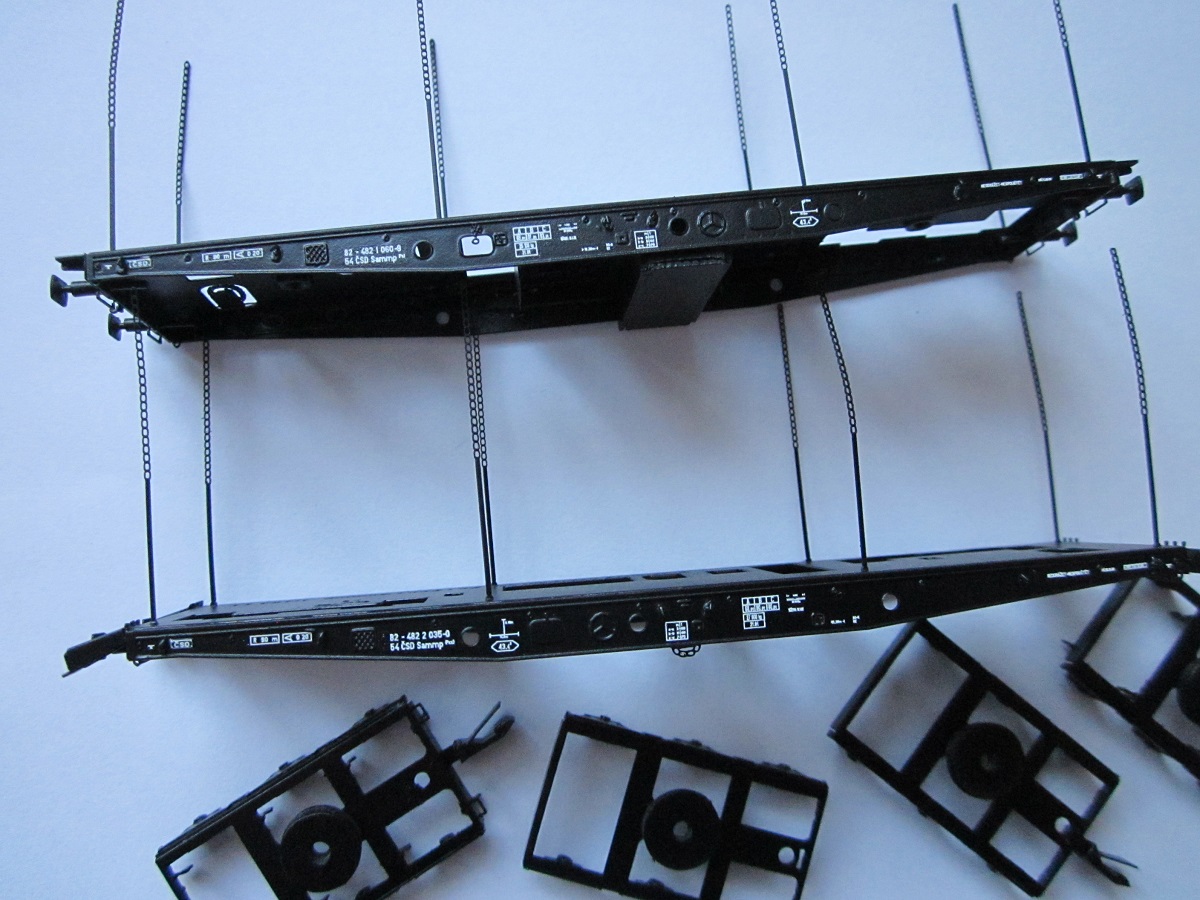

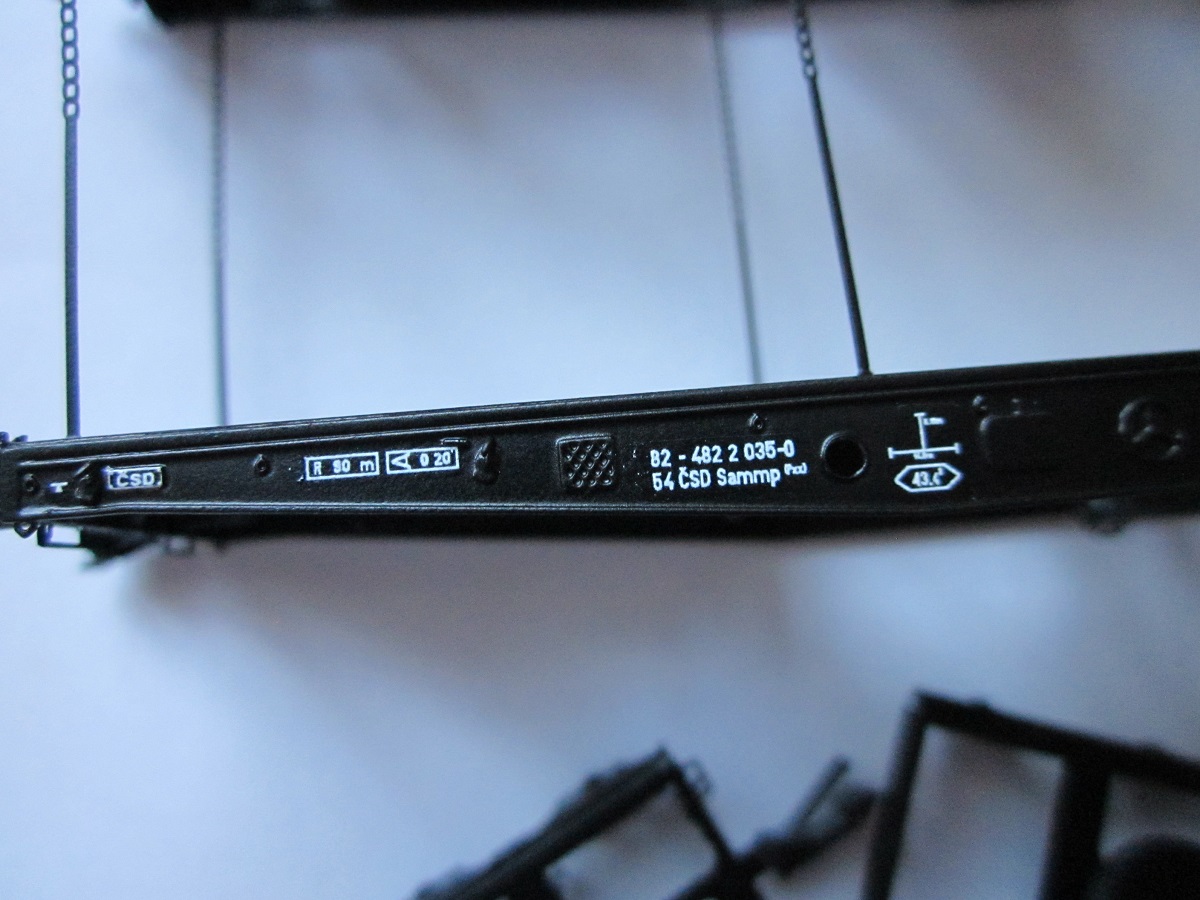

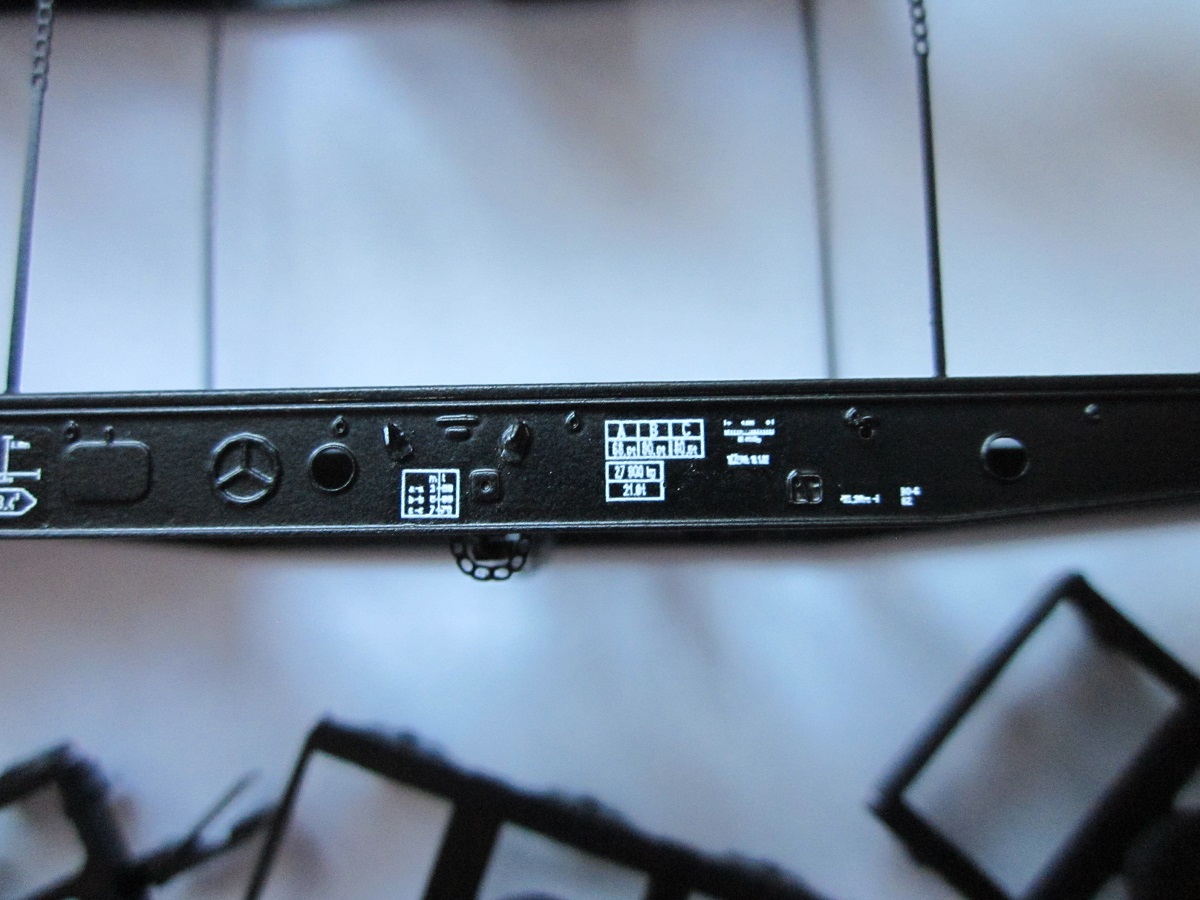

 Obtisky aplikujte přímo na barvu, nejsou potřeba žádné vodičky, či přípravky před nanesením, nebo k nanesení ! Obtisk se ve vodě velmi rychle oddělí od nosného papíru ( 5 vteřin ). Když je obtisk na modelu a samovolně proschne, zalakujte ho malou vrstvou matného laku.

Px-a-pxx-obtiskyPx-a-pxx-obtisky1Px-a-pxx-obtisky2


Dokončený ČD model Px 82 54 482 1 635-0

Verze vozu bez klanic ( klanice jsou u každé stavebnice, jen zde nebyly osazeny ).

Vůz určen pro trvalé spojení s jeřábem

Px535Px535aPx535b

Px535dPx535ePx535f

Px535gPx535iPx535m

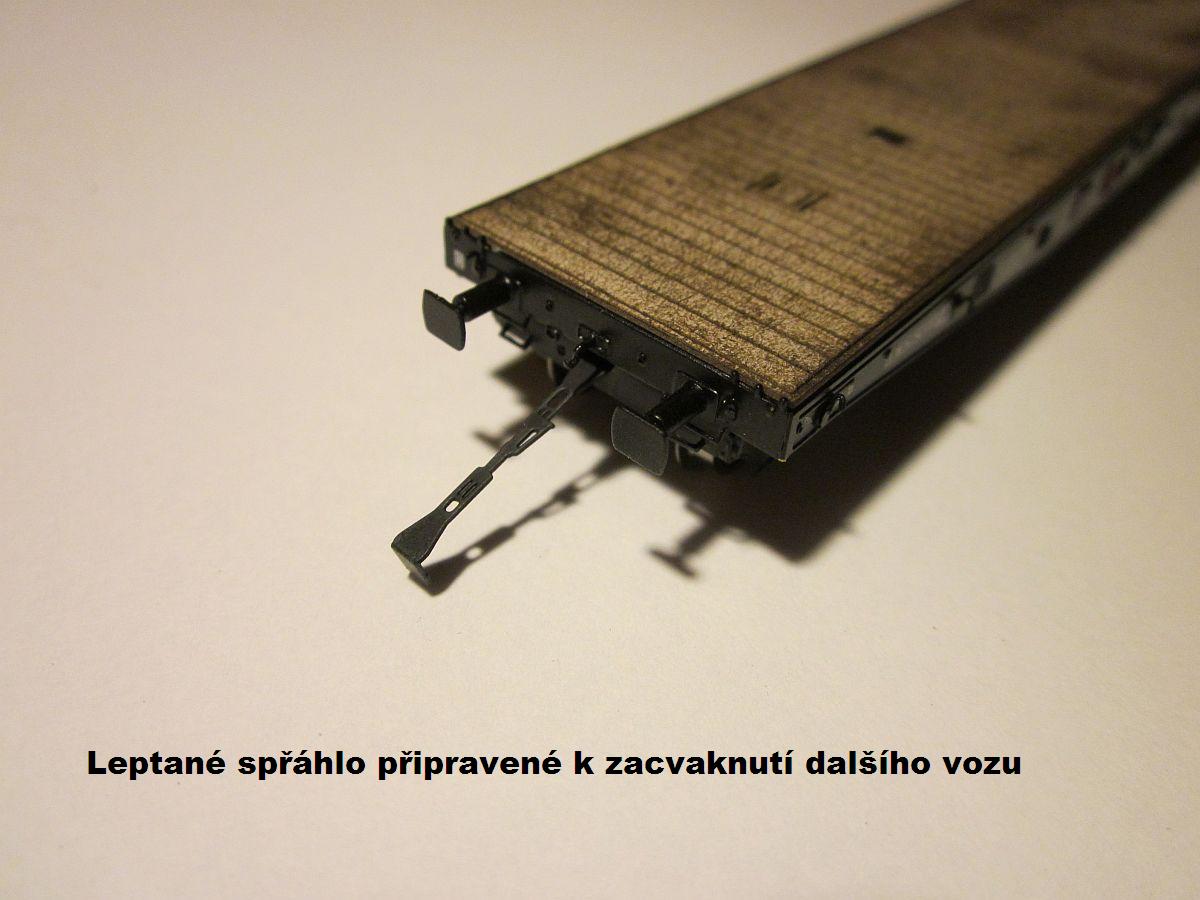

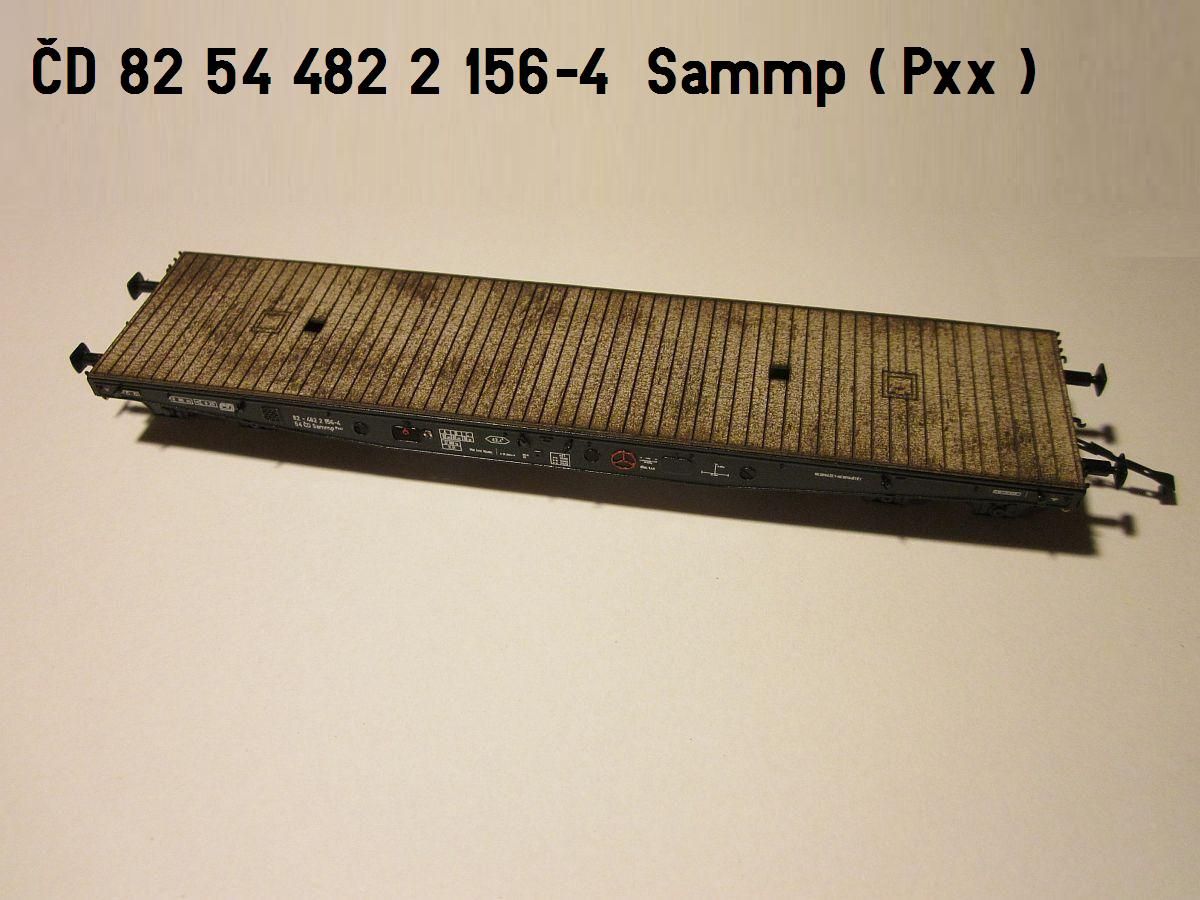

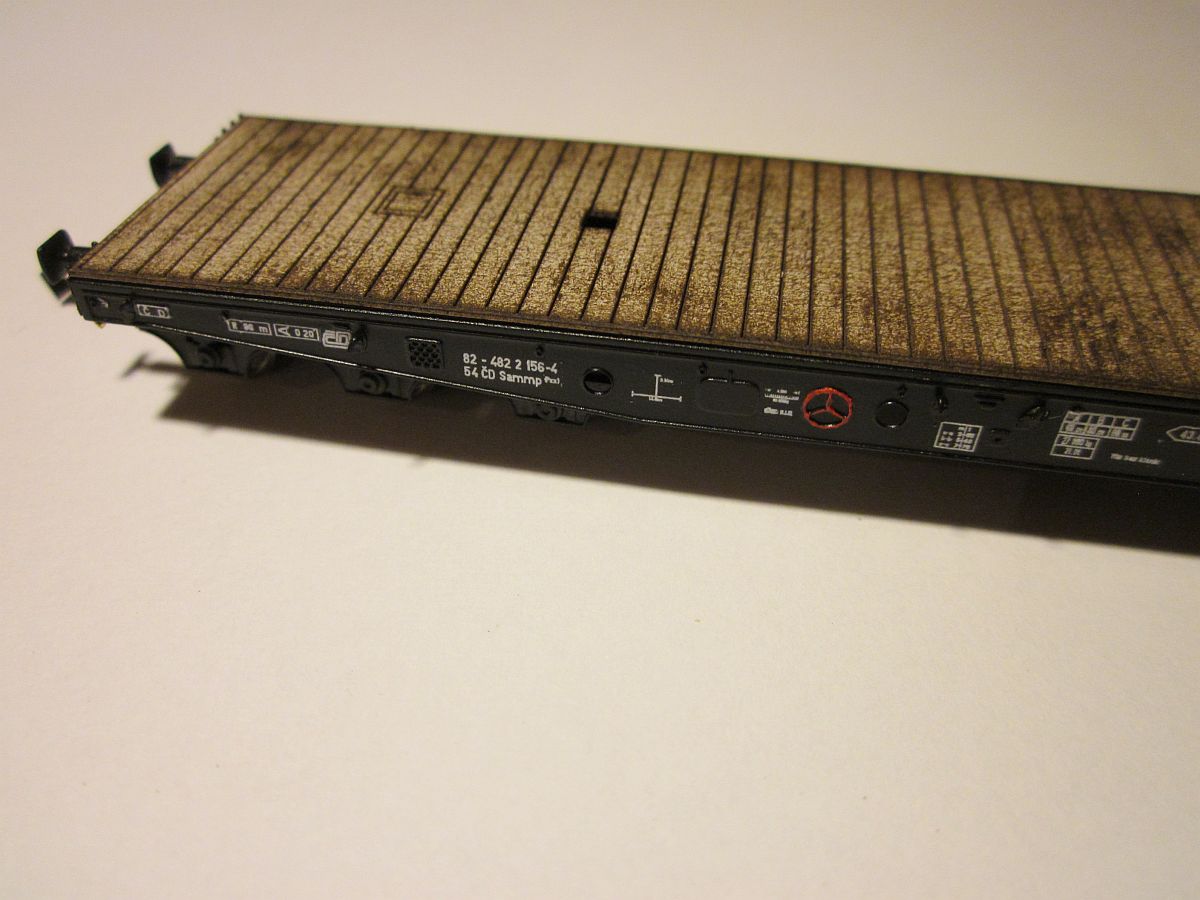

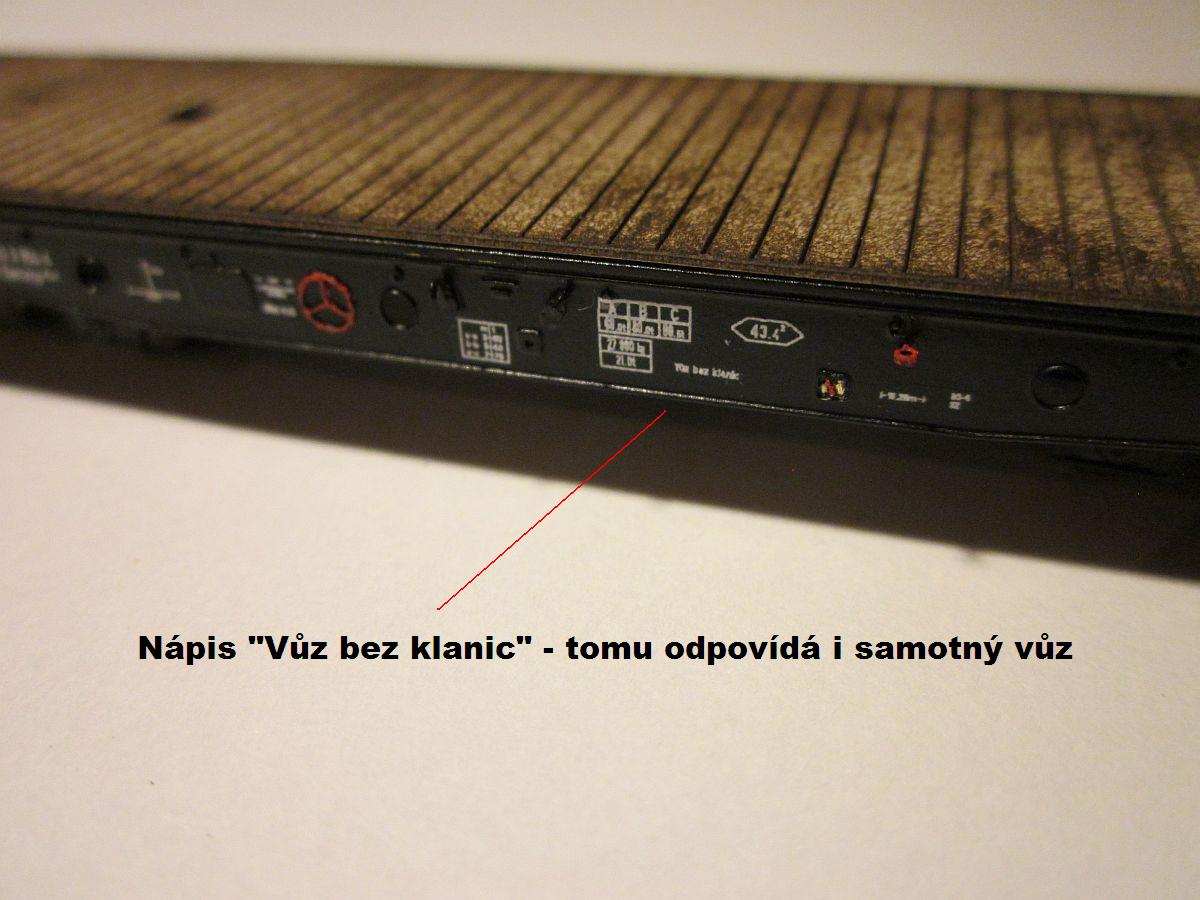

Dokončený ČD model Pxx 82 54 482 2 156-4

Verze vozu bez klanic ( klanice jsou u každé stavebnice, jen zde nebyly osazeny ).

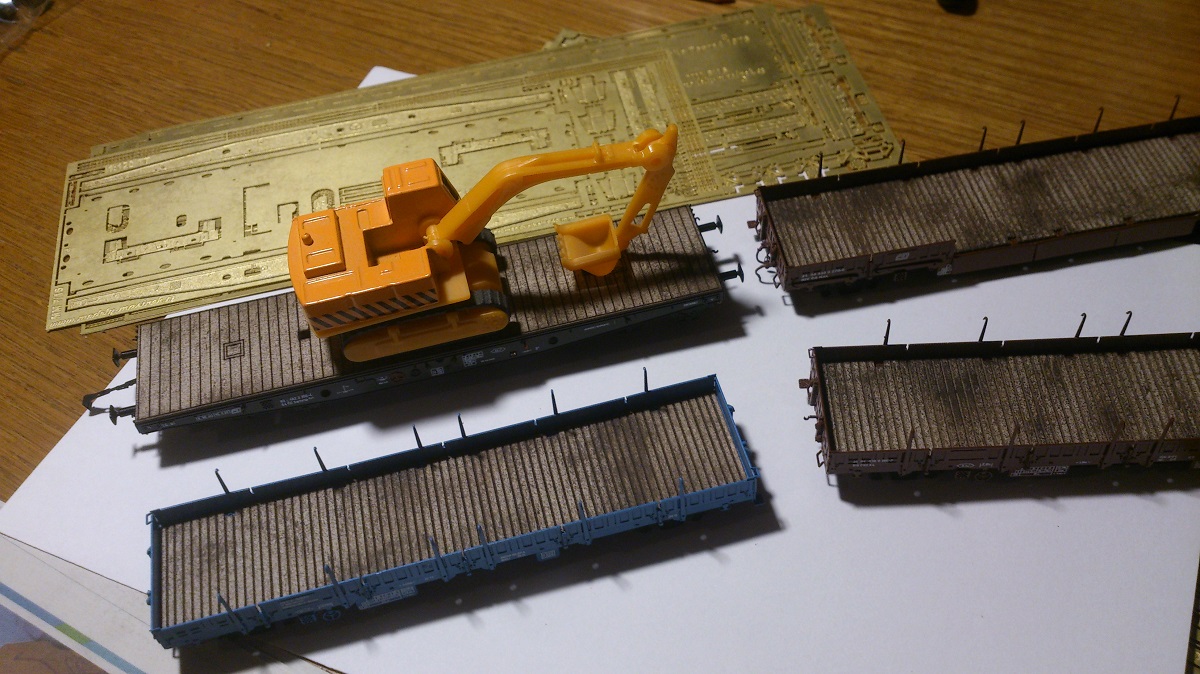

Pxx_156_cdPxx_156_cd1_2Pxx-a-bagr_2

Pxx_156_cd3Pxx_156_cd4Pxx_156_cd5


Dokončený ČD model Pxx 82 54 482 2 234-9

Verze vozu bez klanic ( klanice jsou u každé stavebnice, jen zde nebyly osazeny ).

Vůz je doplněn o náklad betonových překladů

Beton-preklad_pxx_2Beton-preklad_pxx5_2Beton-preklad_pxx6


Dokončený ŽSR model Px 82 56 482 1 001-1

Px_zsr10Px_zsr11Px_zsr12

Nakladni-vozy_lepty2Nakladni-vozy_lepty3Nakladni-vozy_lepty4

Nakladni-vozy_lepty7Nakladni-vozy_lepty8Nakladni-vozy_lepty9

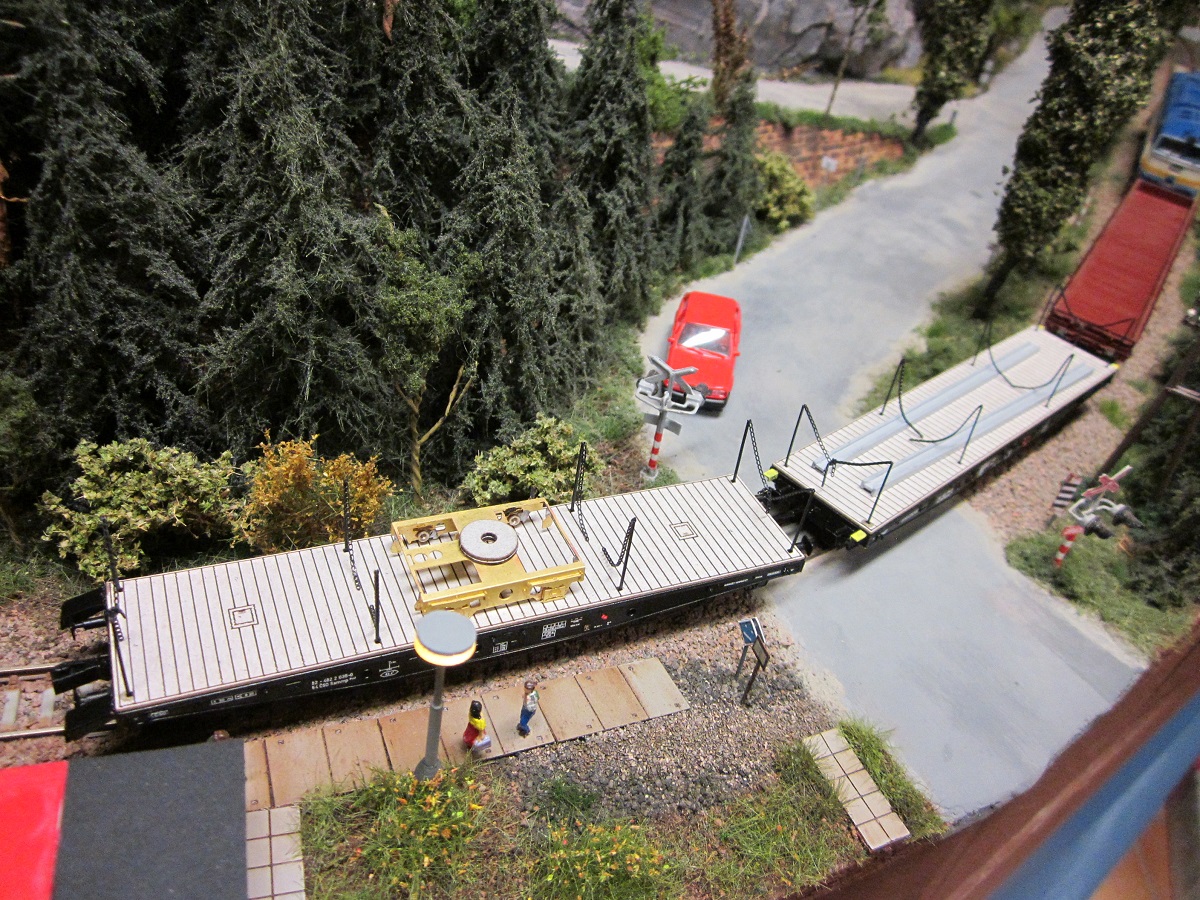

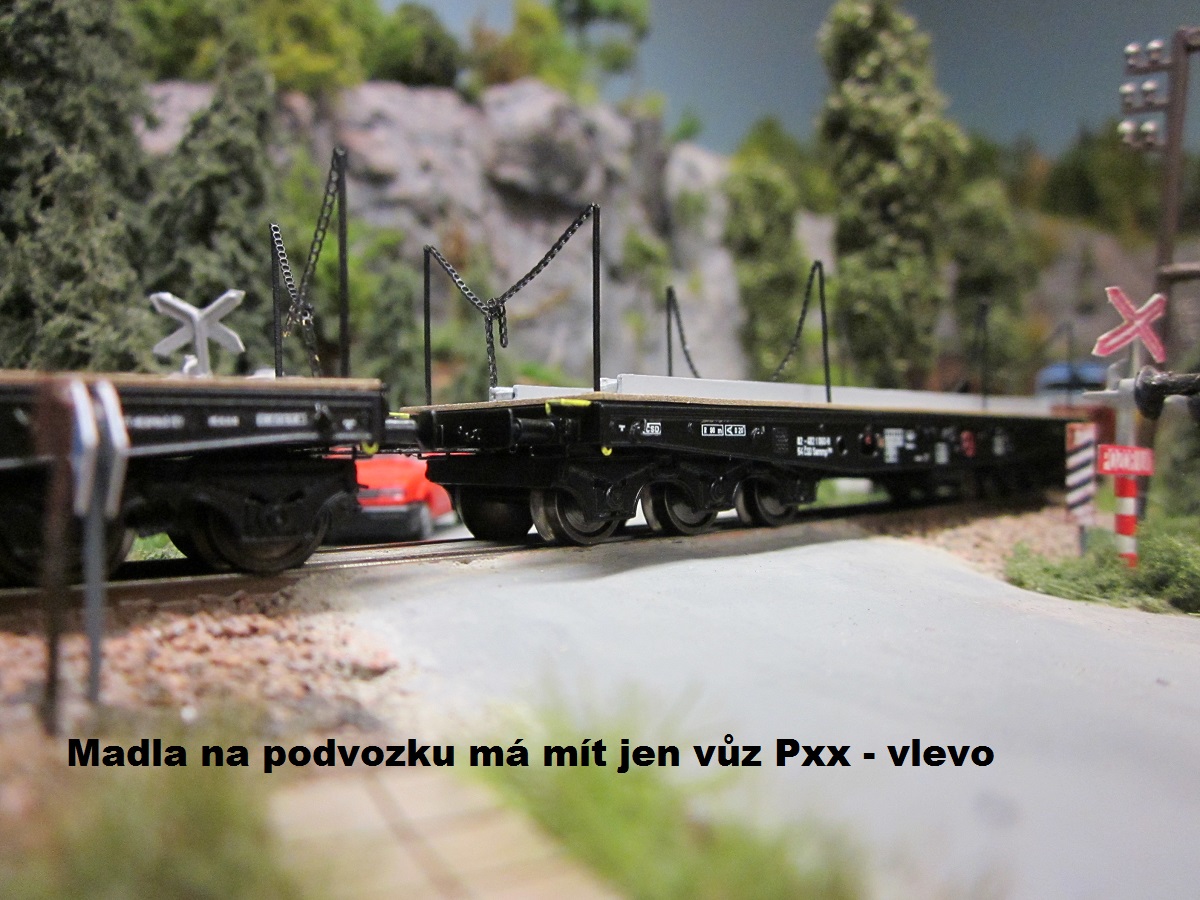

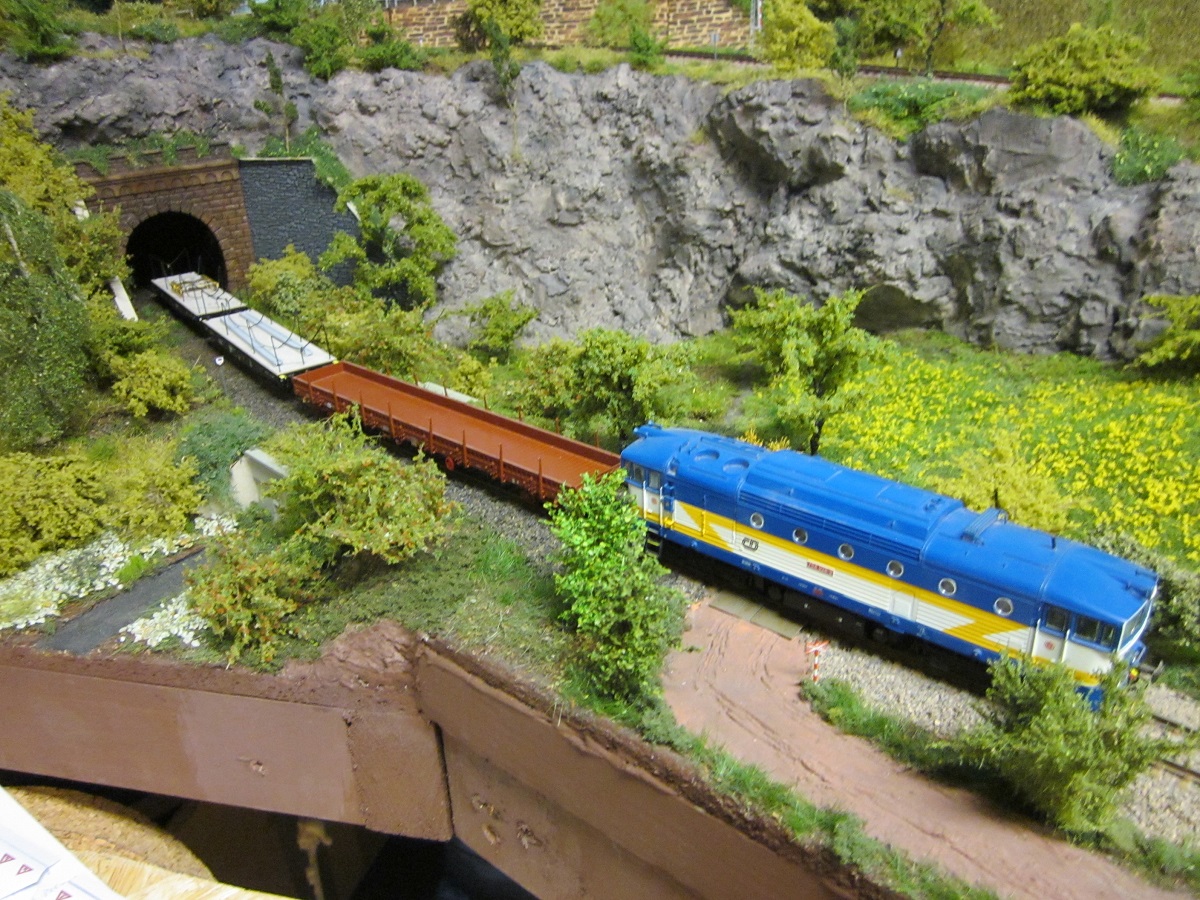

Dokončený ČSD model Px 82 54 482 1 060-9

Px-a-pxx-finalePx-a-pxx-finale8Px-a-pxx-finale9

Px-a-pxx-finale10Px-a-pxx-finale11Px-a-pxx-finale12

Px-a-pxx-finale13Px-a-pxx-finale14Px-a-pxx-finale15

Px-a-pxx-finale16Px-a-pxx-finale17Px-a-pxx-finale18

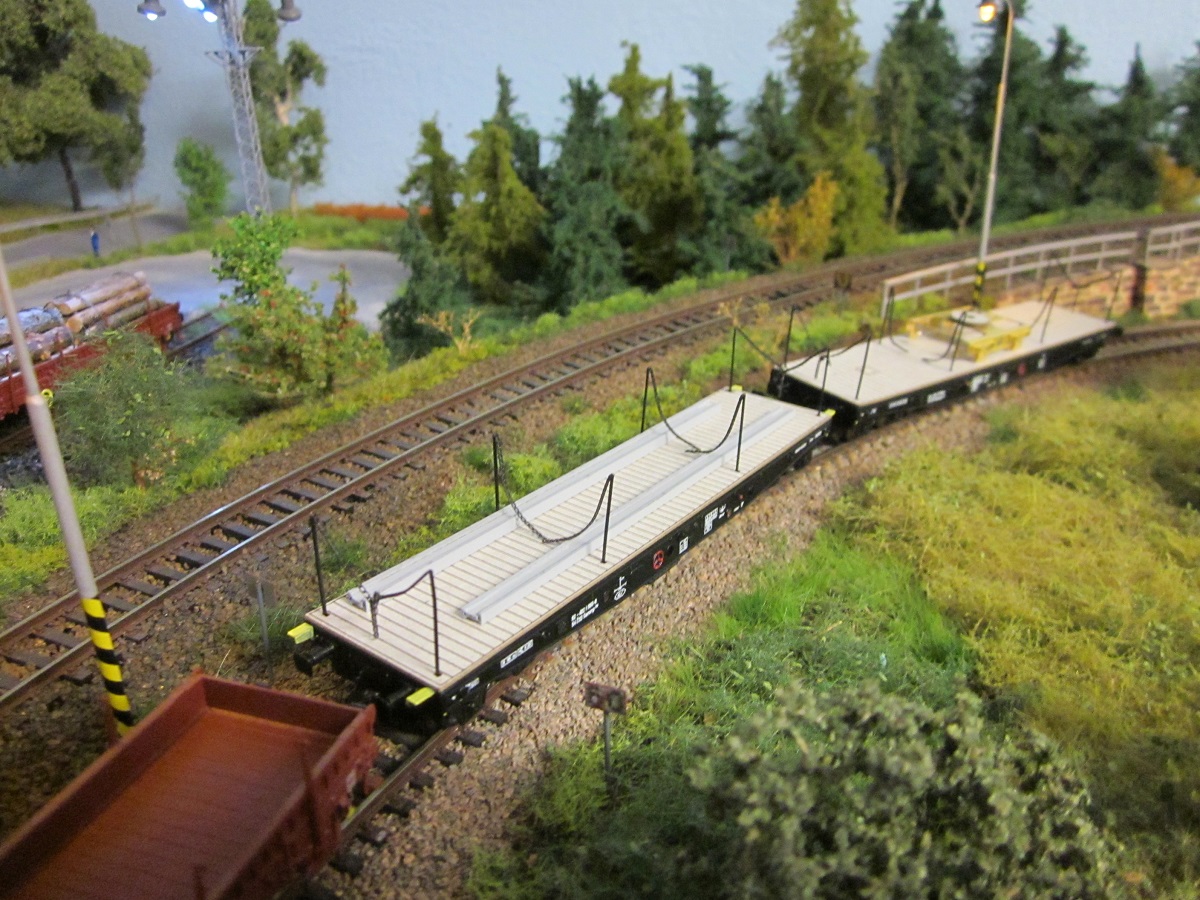

Px-a-pxx-finale19Px-a-pxx-finale20Px-a-pxx-finale21

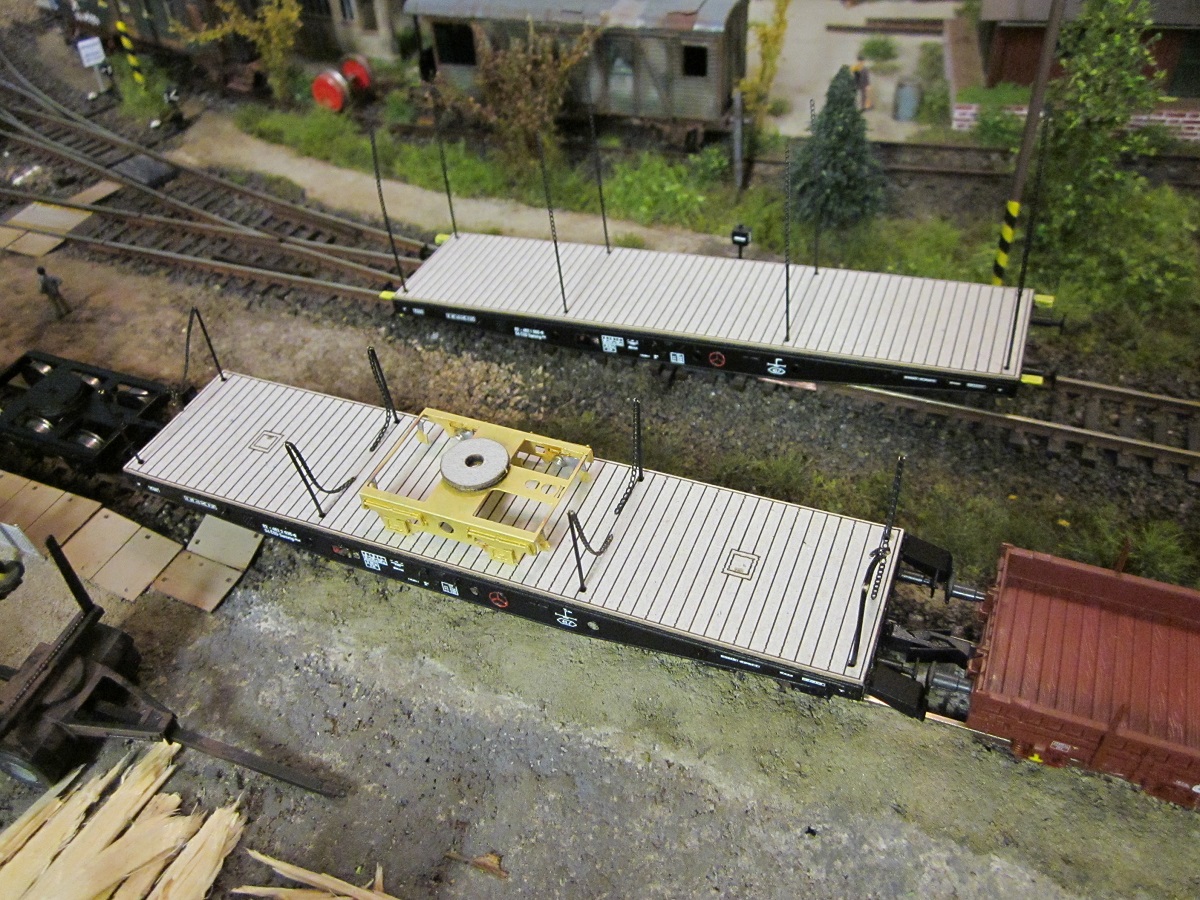

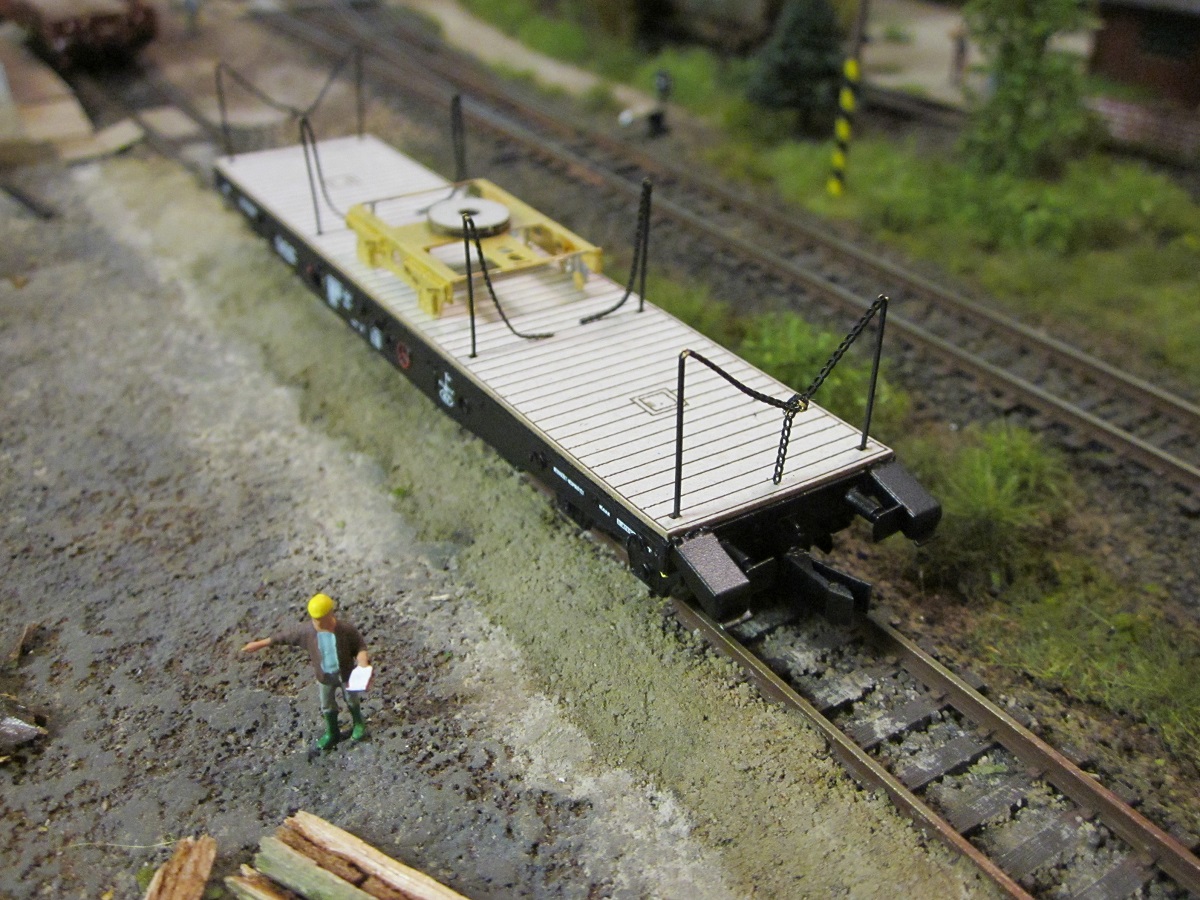

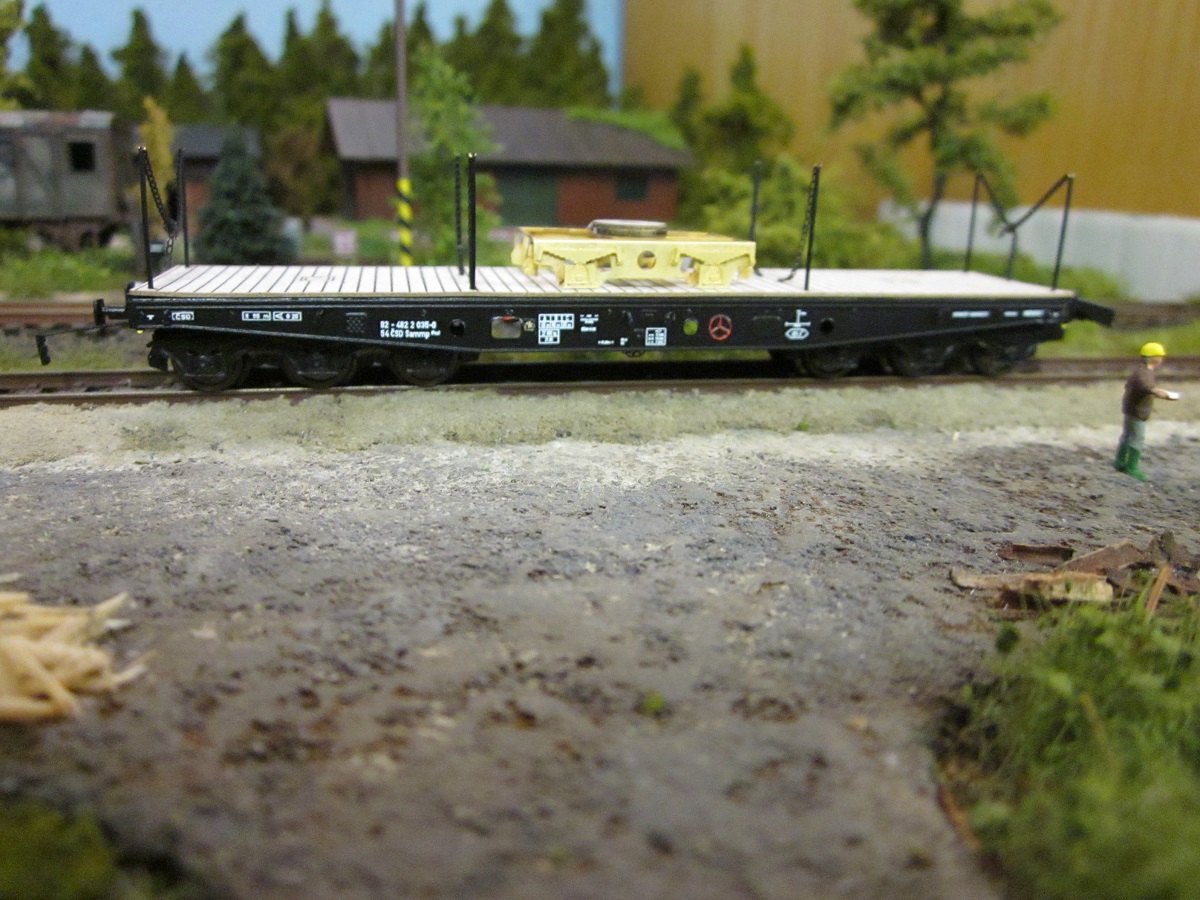

Dokončený ČSD model Pxx 82 54 482 2 035-0

Ještě před dotřením míst po ohybech řetězů.

Pxx_finalePxx_finale1Pxx_finale2

Pxx_finale3Pxx_finale4Pxx_finale5

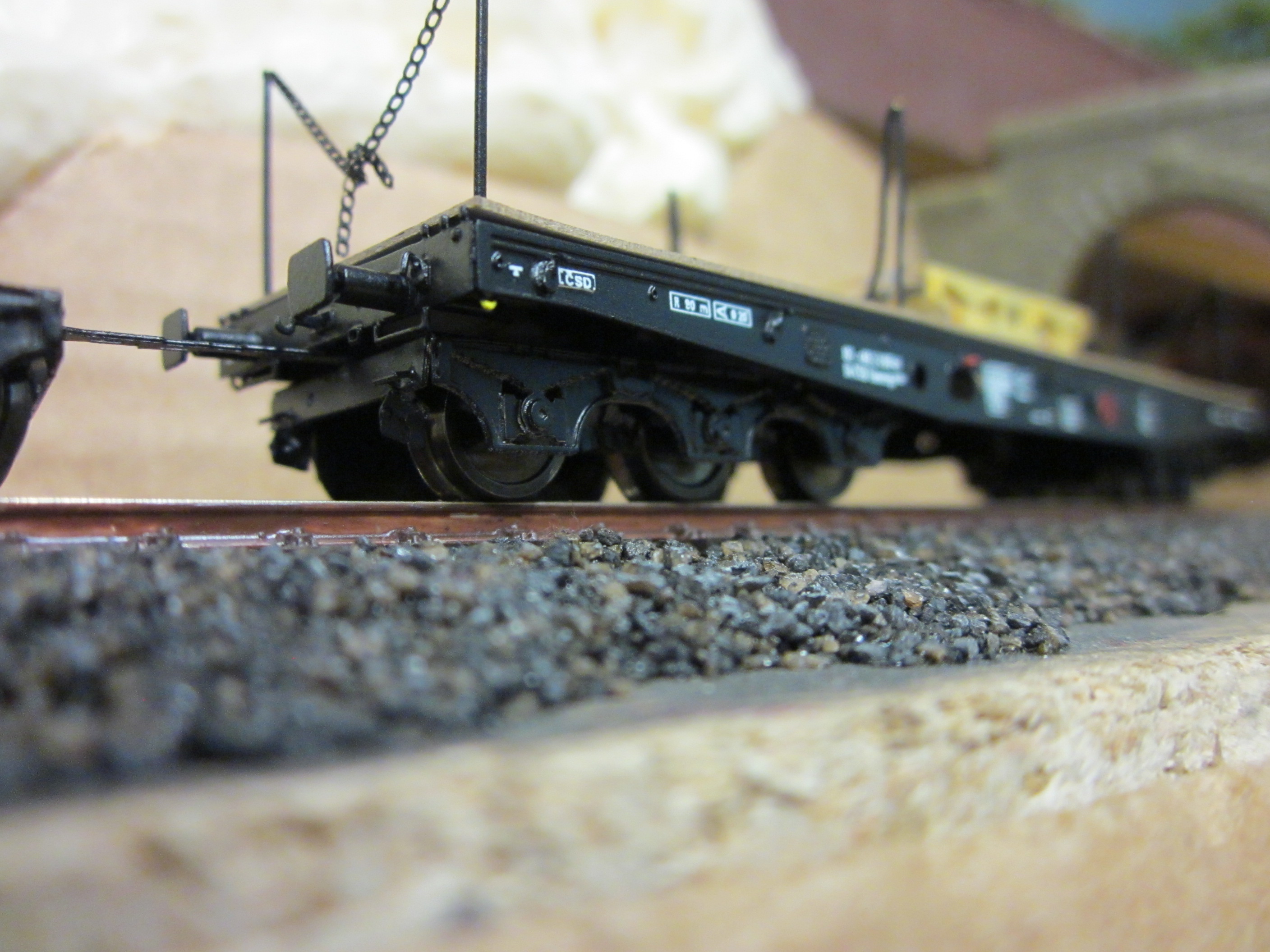

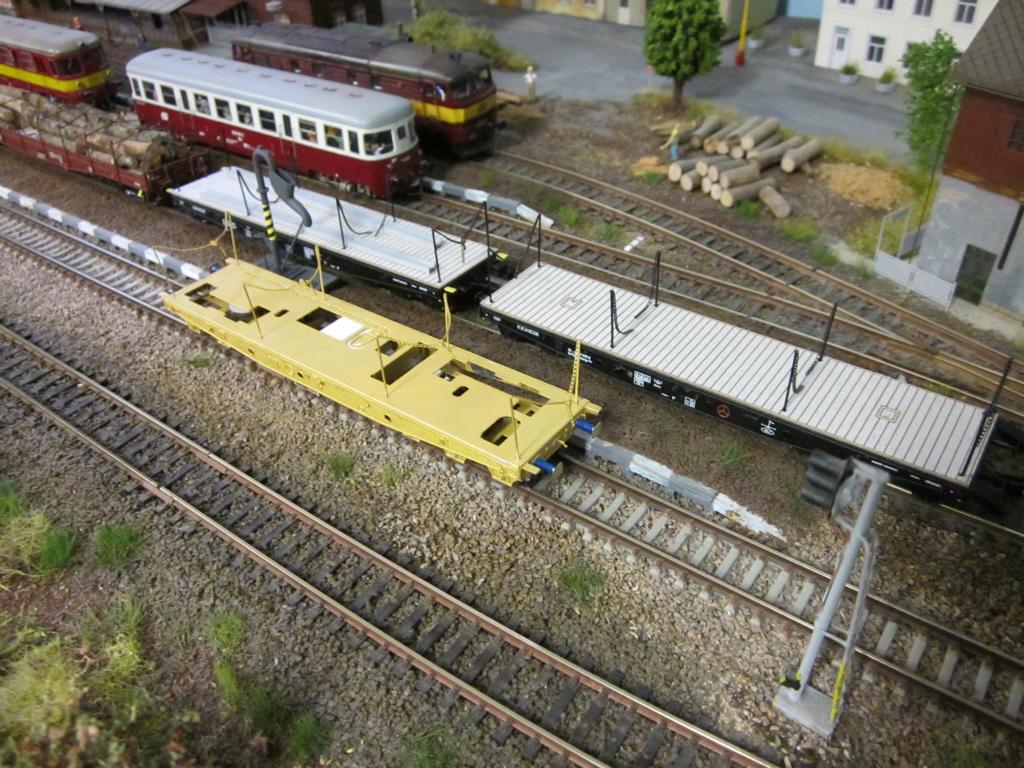

Pxx_finale12Pxx_finale13Px_navod_x3


Video s testovací jízdou


Doplňující informace - náklad

 Připravili jsme také první jednoduché náklady - 3 x traverza různých délek a betonové překlady...Kartonové dílky budou k možnému dokoupení.

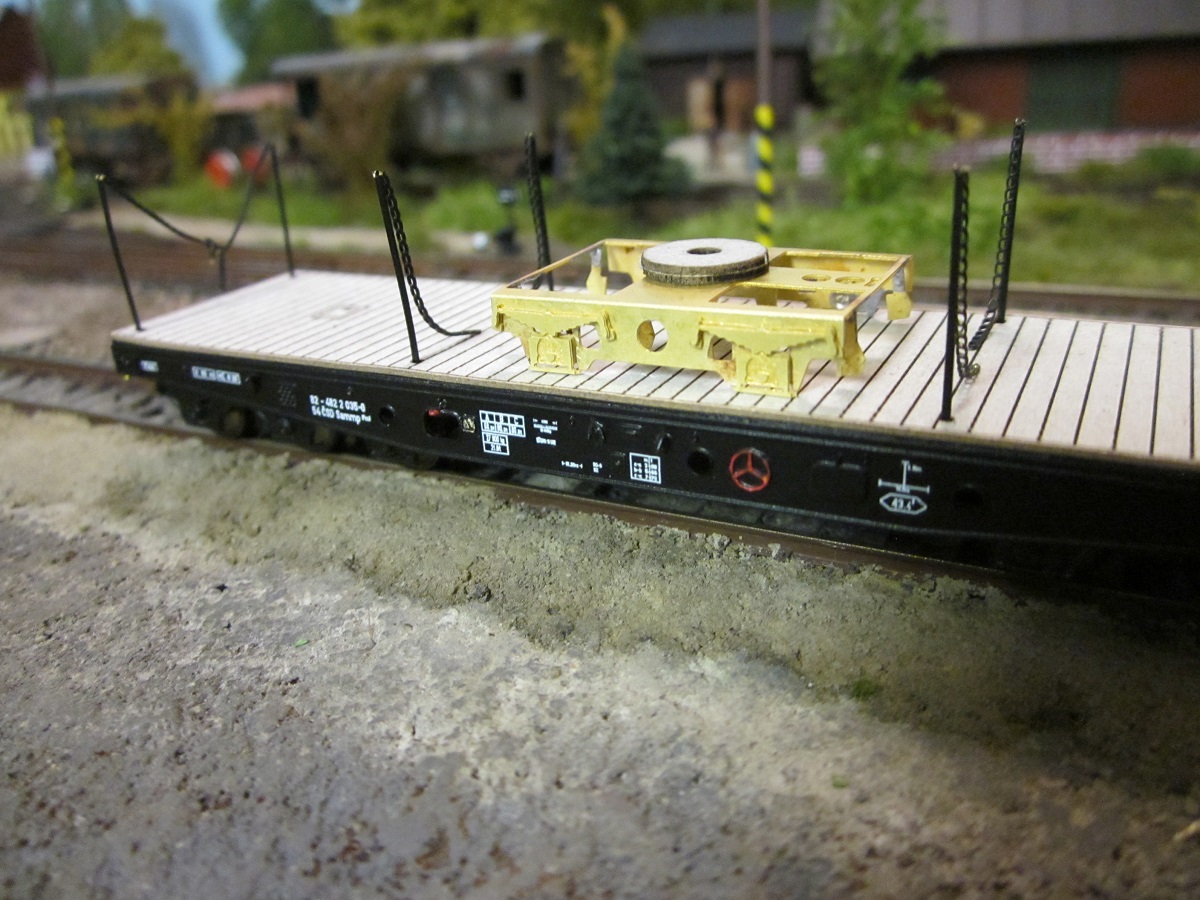

Samotným nákladem může být i např. právě tento 3-nápravový podvozek. Nebo např. převážená trakce - sloupy / stožáry, atd...TV je z naší nabídky. Více ZDE

Pxx_pred-lakem11_2Pxx_naklad

 Stavba traverzy je lehká. Stačí spojit Herkulesem vždy 3 díly k sobě, v koncích také vteřinovým lepidlem a případně trochu zabrousit místa od vylamovacího nože. Kartonový celek se pak ještě může nastříkat základní barvou...zde jsou zatím jen 2 traverzy ( jedno balení ), později jich na voze bude více.

Traverzy_stavbaTraverzy_stavba1Px-a-pxx-finale17_2


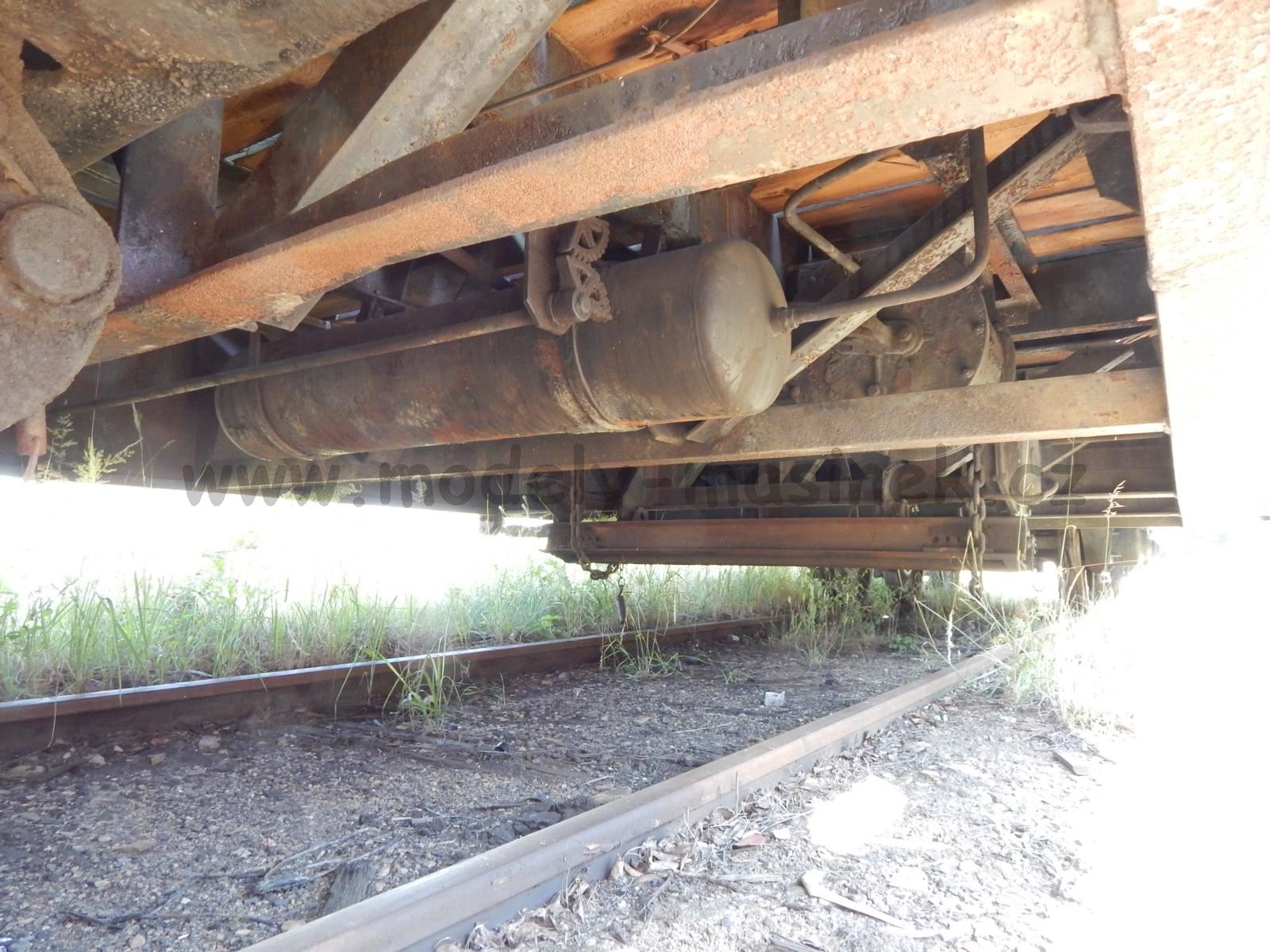

Fotografie předlohy

Pxx - bez otvorů pro klanice

Pxx022a042Pxx042a022Pxx042d

Pxx042fPxx042gPxx042h

Pxx042kPxx042kkPxx042l

Pxx042llPxx042mmPxx042n

Pxx042nnPxx042ooPxx042q

Pxx042podlaha1Pxx042podvozek3Pxx042podvozek5

Pxx042podvozek6Pxx042podvozek9Pxx042podvozek11

Pxx042ssPxx042uPxx042uu

Pxx042v-2Pxx042vvPxx042w

Pxx - s otvory pro klanice

Pxx022bPxx022iPxx022k

Článek publikován 24.7.2016 / Poslední aktualizace 23.12.2016
