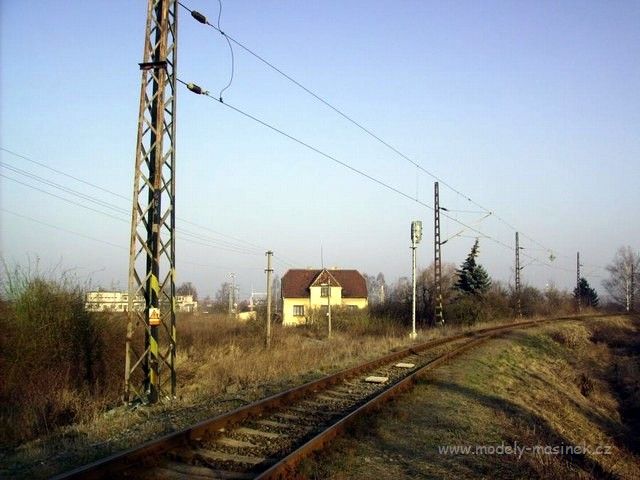

Veškeré produkty trakčního vedení jsou leptány na plech síly 0,3 mm. Slabší plech by nemusel mít dostatečnou pevnost, silnější pak nezaručí správné vyleptání drobných dílů.

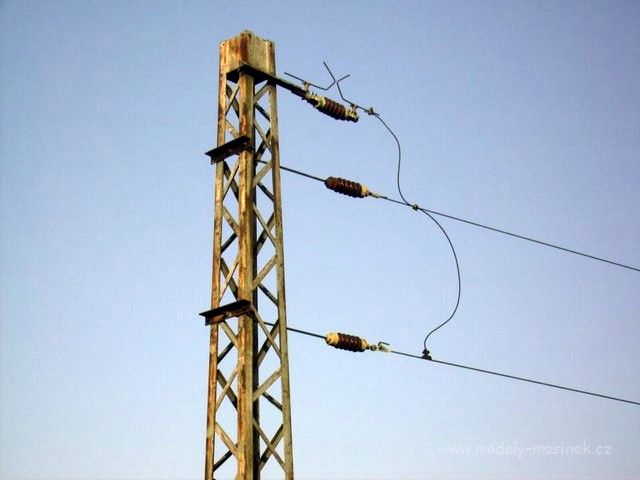

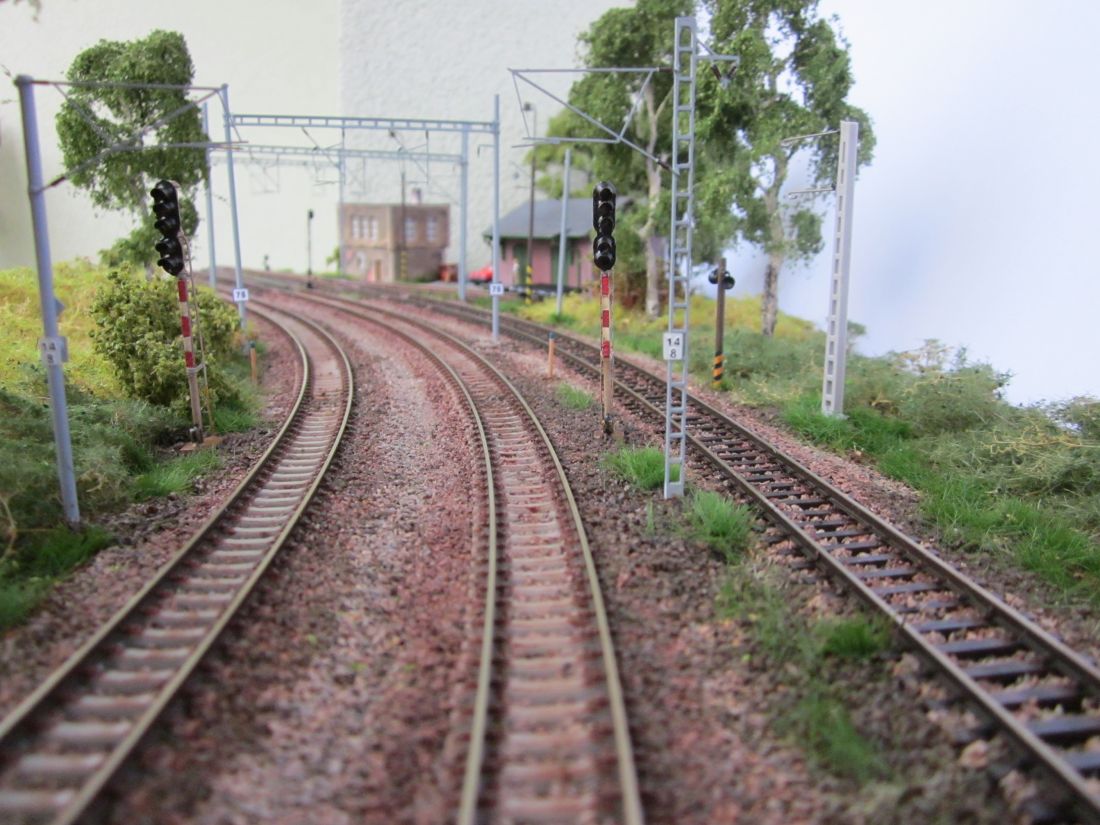

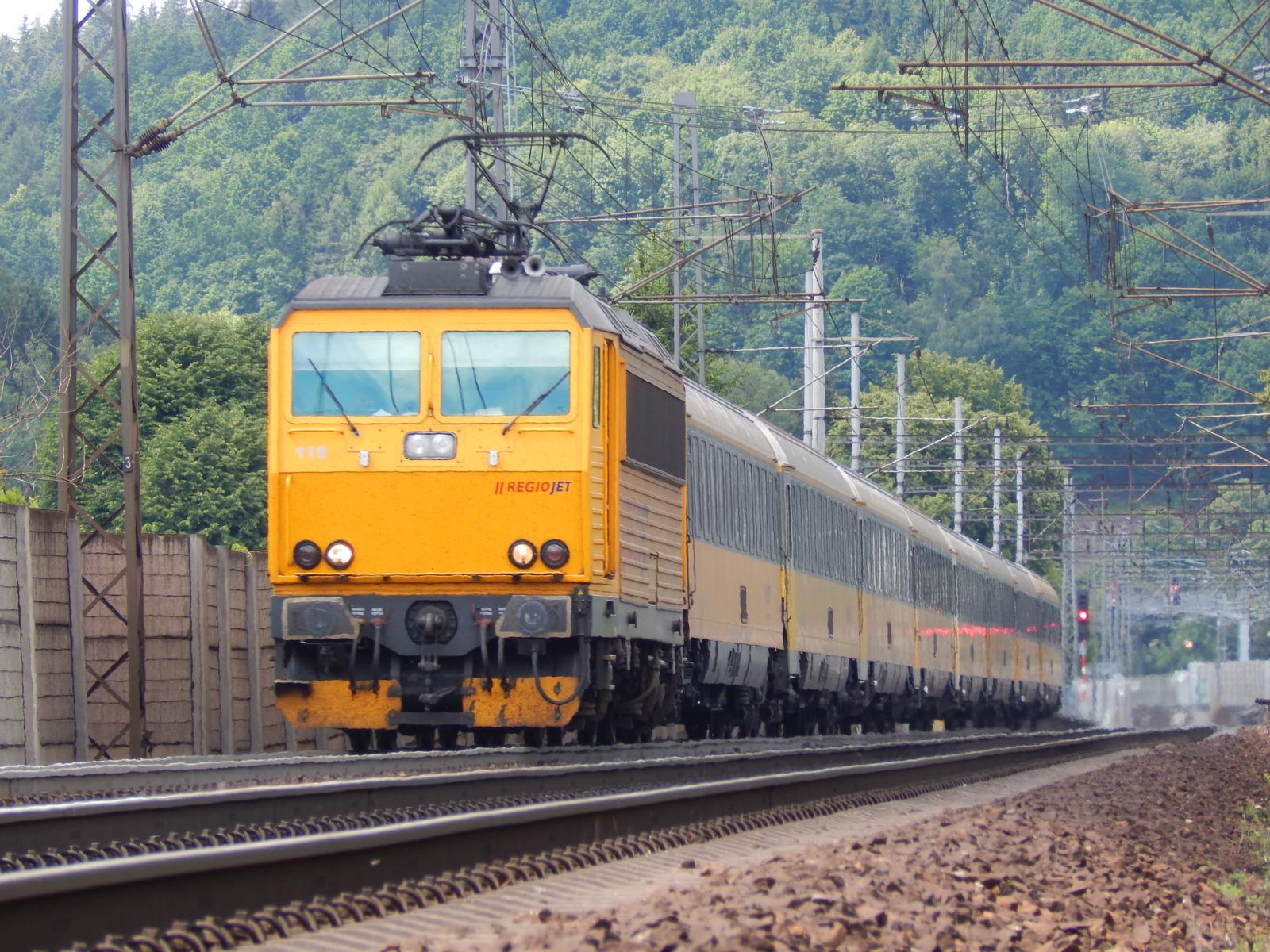

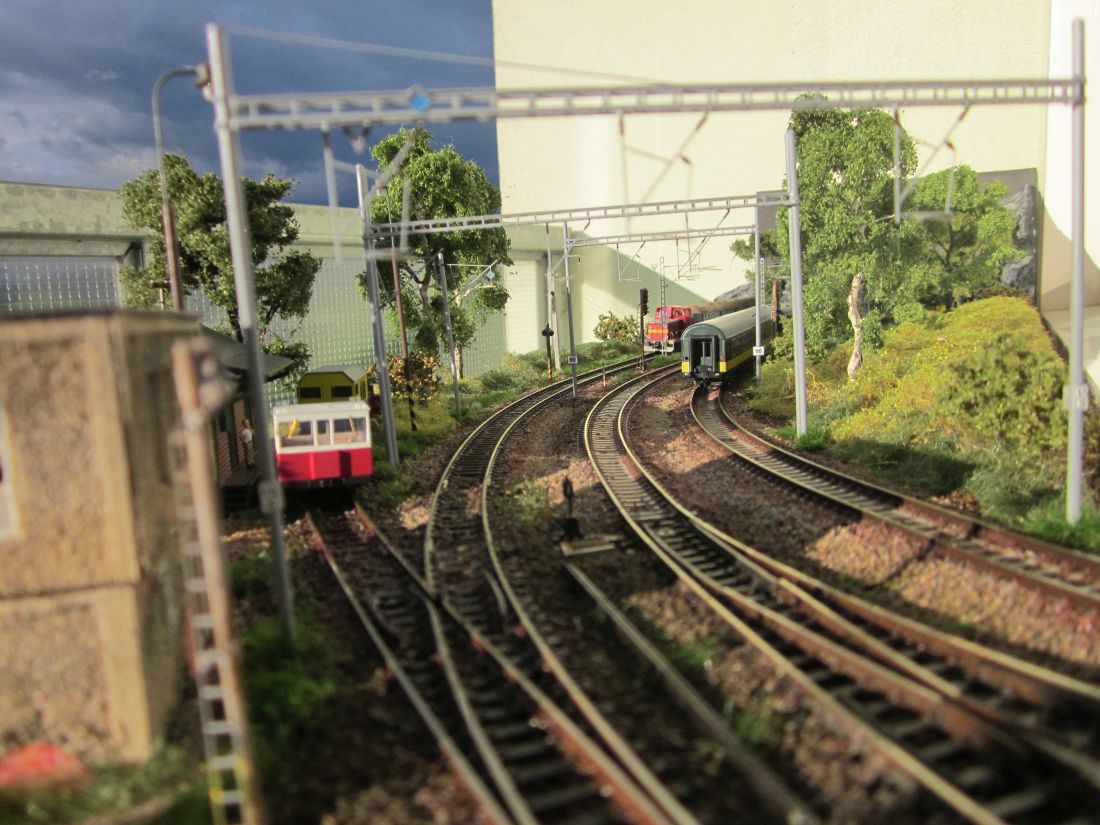

Modul_den4e_3Modul_den4yy_2Poricany_kveten2015-koridor

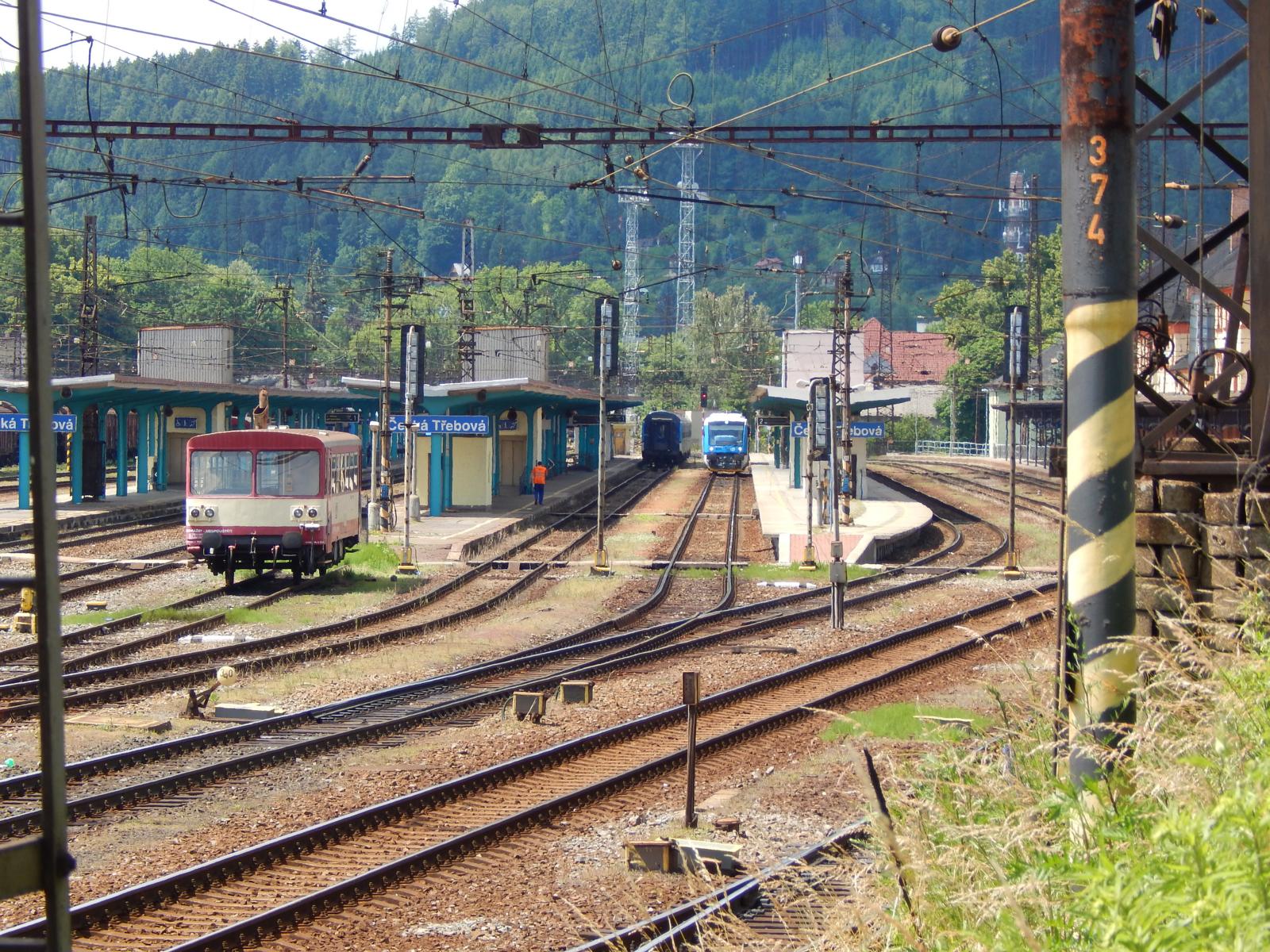

Usti-nad-orlici-25-6-2015lUsti-nad-orlici-25-6-2015rCeska-trebova-25-6-2015f

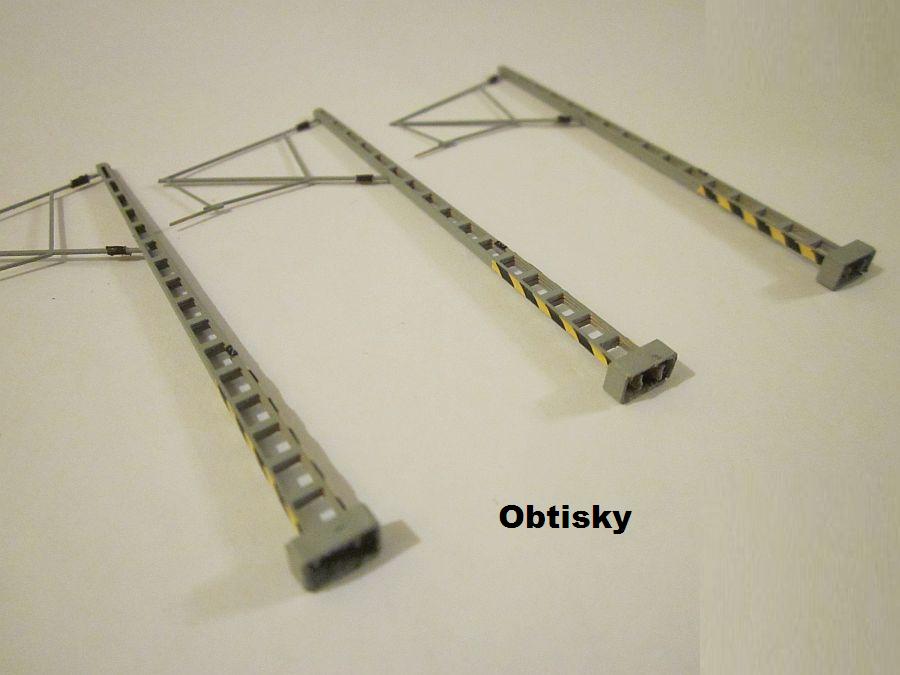

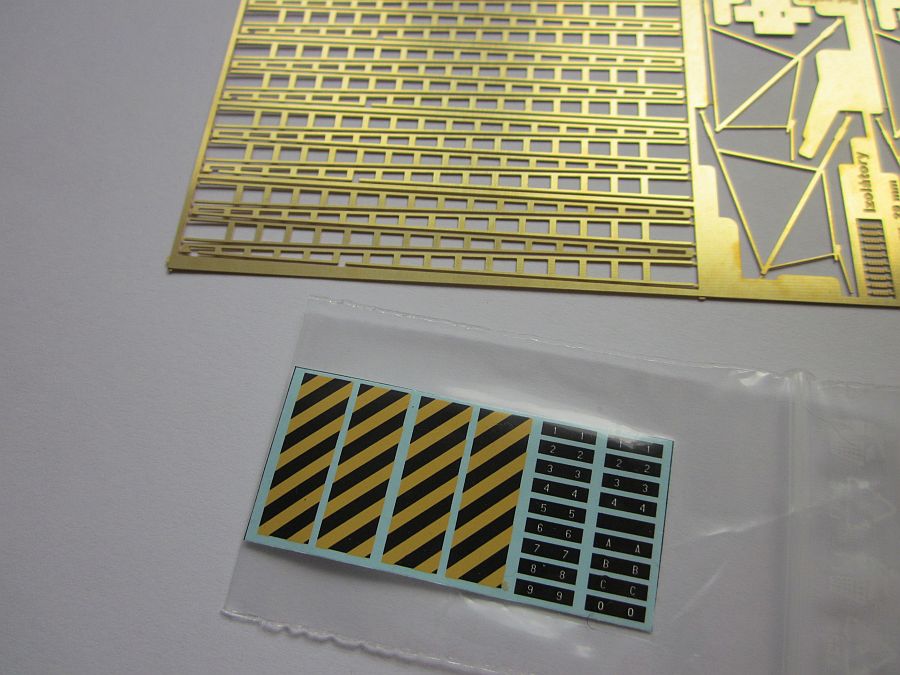

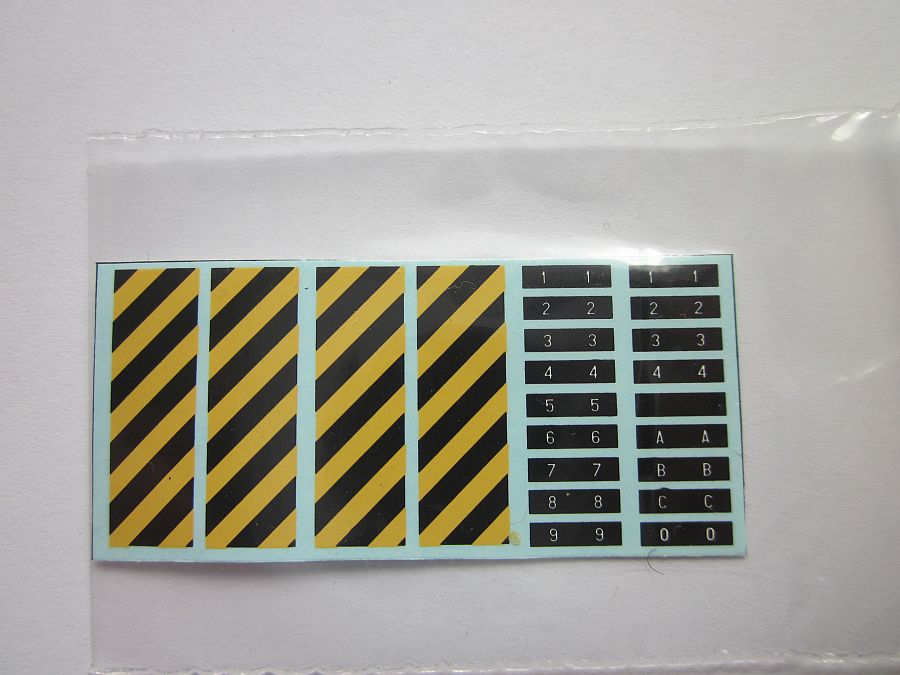

Obtisk TT - Sada na 4 sloupy - trubičky 2 mm, nebo až 8 sloupů - typ ČSD. Cena za sadu 40 Kč

Obtisk_trakce_ttObtisk_trakce1_ttStozar_csd_navod6


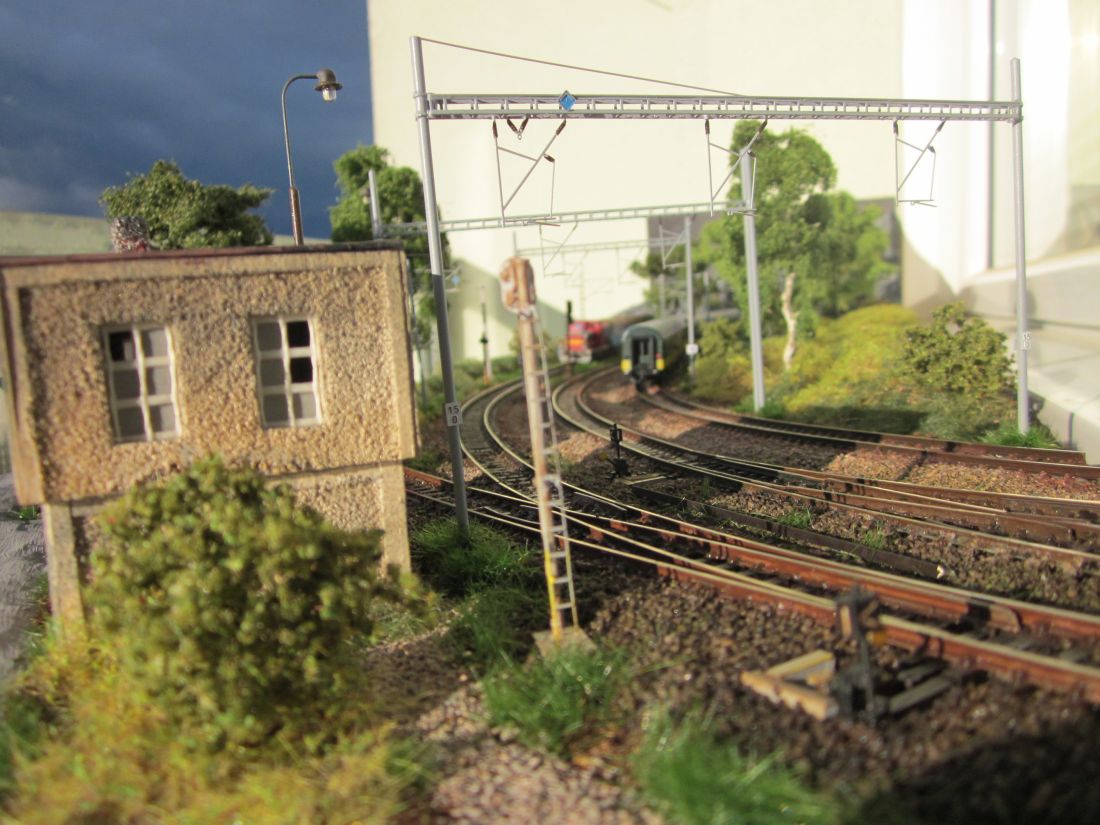

Kat.č. MTru2mm

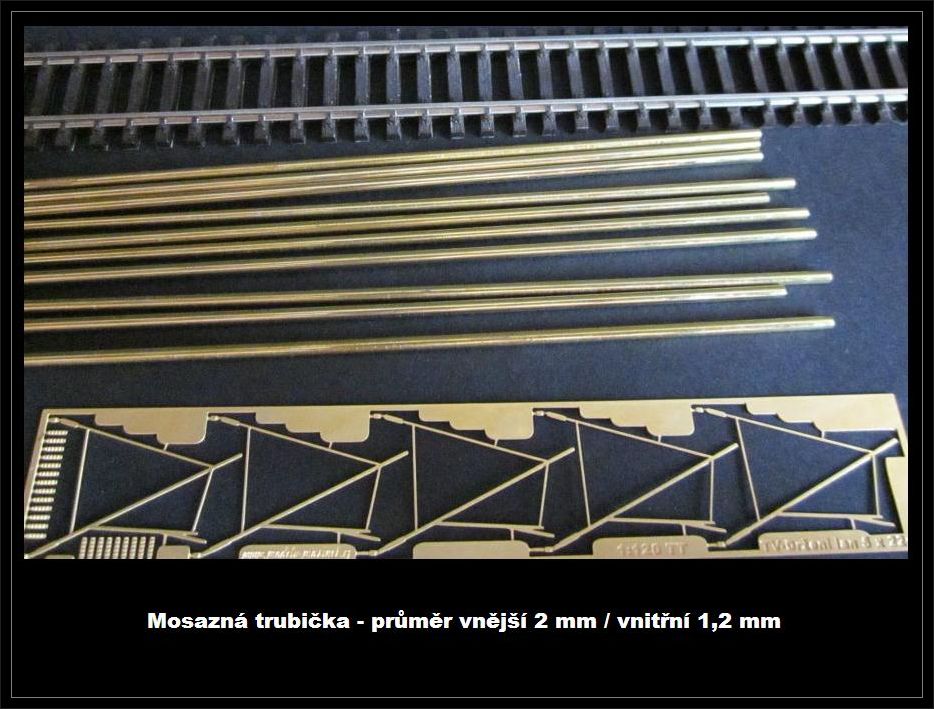

 Mosazná trubička vhodná např. k použití u trakčního vedení - sloupy, vnější průměr 2mm, vnitřní 1,2 mm. Délka 30 cm. Cena 35 Kč

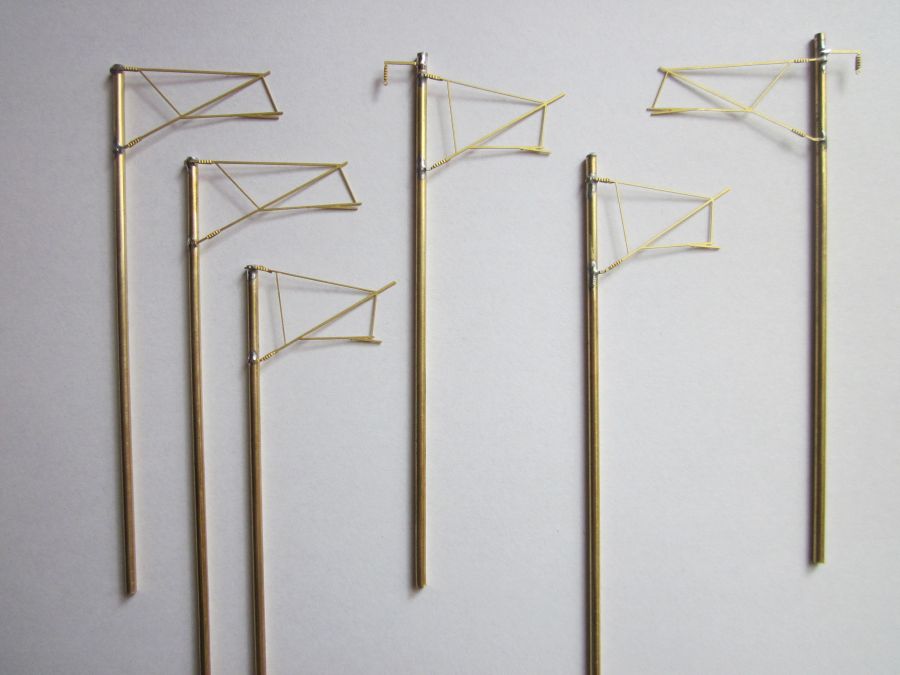

Trubicka2mmStozary_trubkoveModul_den4b_4


Kat.č. Lana ( N / TT / H0 )

Sada obsahuje : 4 x Trolejový drát délky 250mm ( celkem 1000mm), 4 x nosné lano délky 250mm ( celkem 1000mm ), různé délky věšáků. Trolejový drát i nosné lano má připravené otvory pro věšáky, otvory sjízdnosti pantografu nijak nevadí, jsou na vnitřních částech. Sadu lze využít i pro vedení trolejového drátu ( celkem 2000mm ), kde nosná lana nahradí jiný materiál. Tím, že jde o stavebnici, lze trolejový drát i nosná lana proplétat mezi sebou, tak jako ve skutečnosti. Teprve po jejich umístění a případném propletení v kolejišti se osadí věšáky. ( Věšák je spoj mezi horním a spodním lanem, tedy mezi trolejovým drátem a nosným lanem ). Cena za sadu 100 Kč. Velikost je univerzální - dle nejmenších možností vyleptání N/TT/H0.

LanoTv76Usti-nad-orlici-25-6-2015o

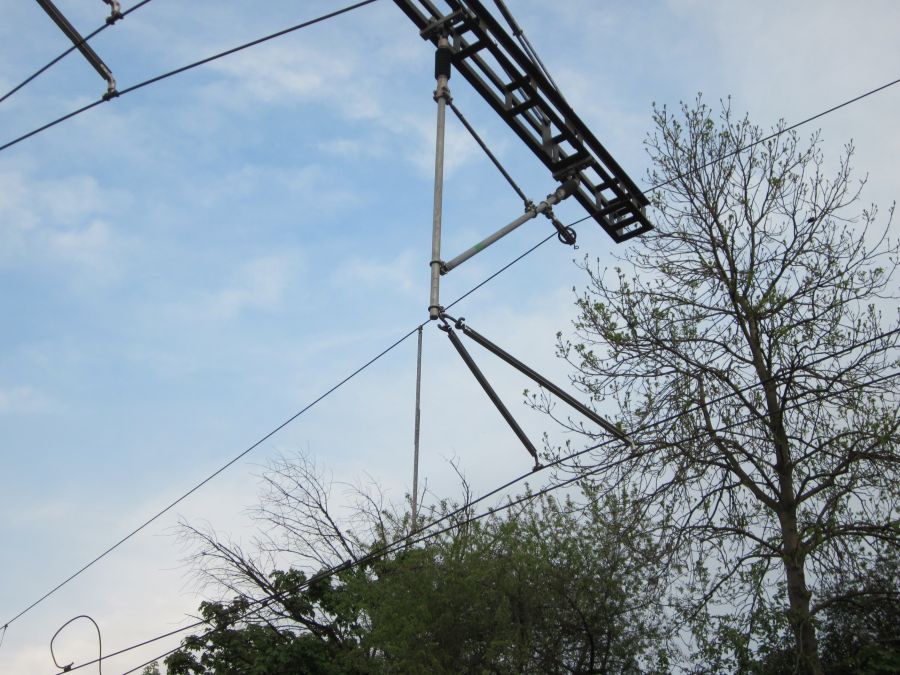

Kat.č. TT-TV SIK

 Sada obsahuje : 4 ks držení lan z břevna + izolátory. Cena 50 Kč. Velikost TT

Tv27Tv8

Poricany_kveten2015zPoricany_kveten2015uuPoricany_kveten2015l

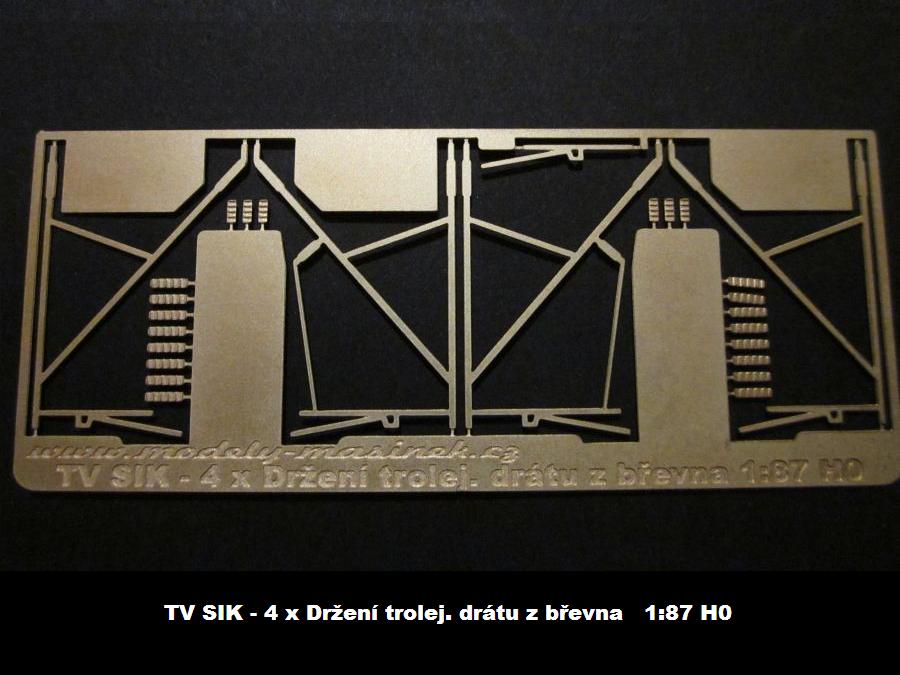

Kat.č. H0-TV SIK

 Sada obsahuje : 4 ks držení lan z břevna + izolátory. Cena 60 Kč. Velikost H0

Sik_h0Brevno2koleje_2

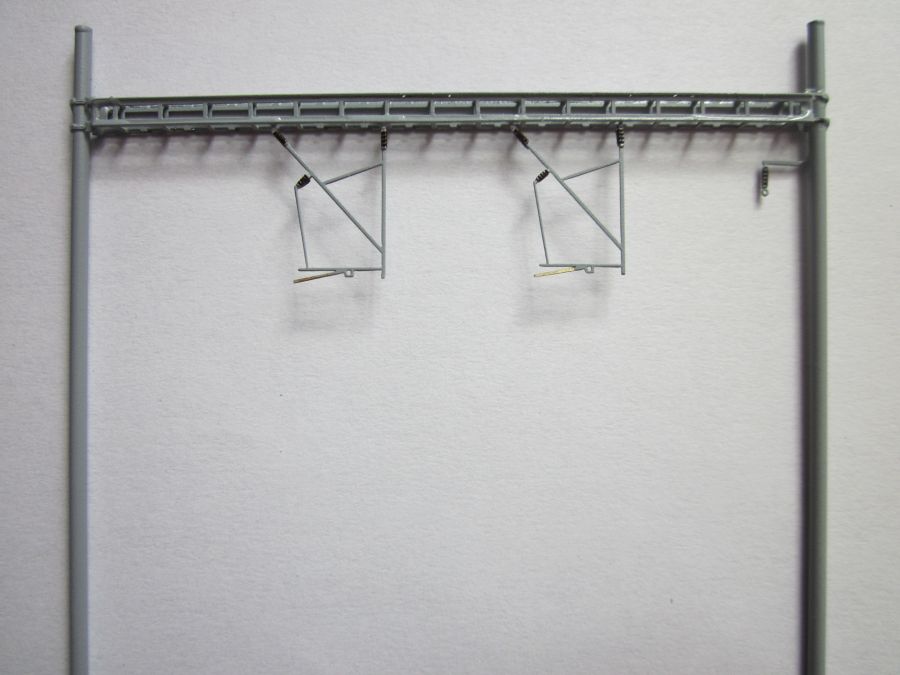

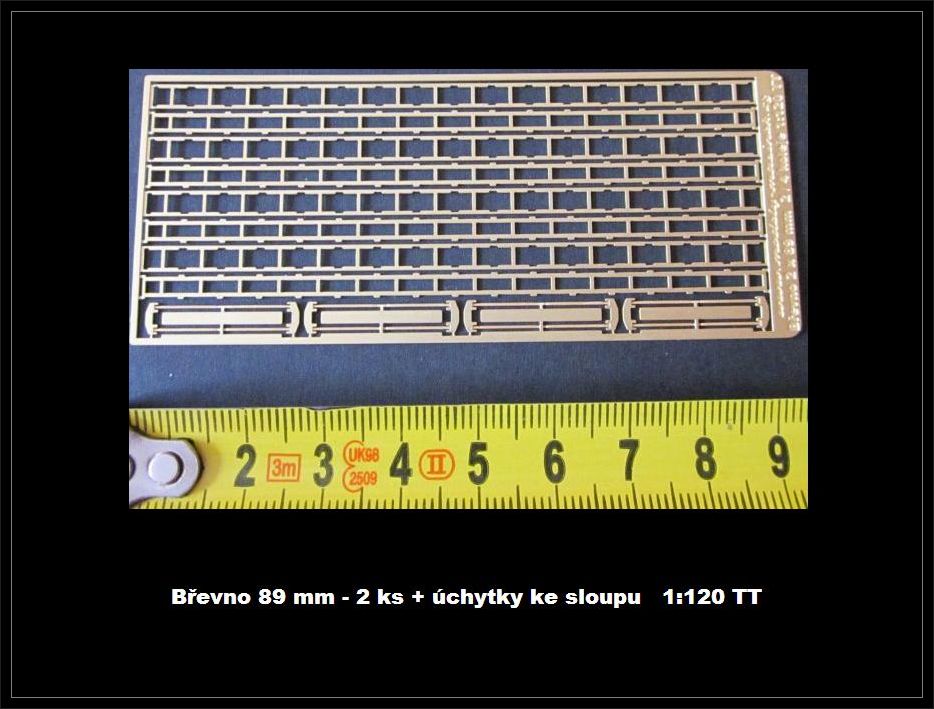

Kat.č. TT-TV Břevno89 - Stavebnice

 Sada obsahuje : 2 břevna délky 89 mm, vhodné pro 2 koleje, nebo lze ze dvou kusů sestavit jedno břevno pro 4 koleje. Cena 150 Kč. Velikost TT.

Návod ve formátu .docx si můžete stáhnout ZDE Navod_brevno

Tv7Tv5

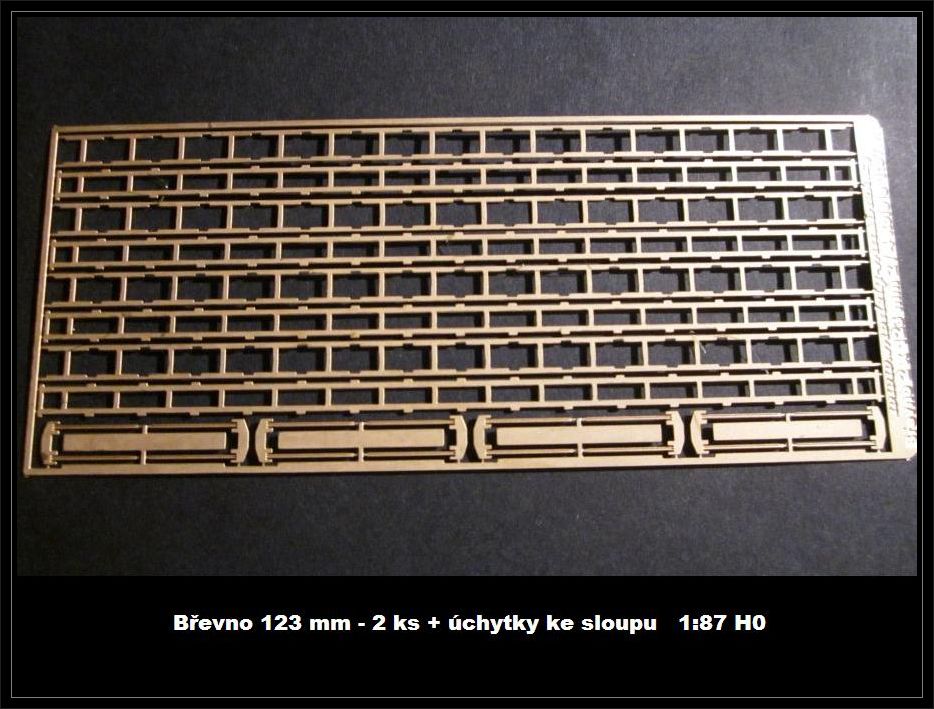

Kat.č. H0-TV Břevno123 - Stavebnice

 Sada obsahuje : 2 břevna délky 123 mm, vhodné pro 2 koleje, nebo lze ze dvou kusů sestavit jedno břevno pro 4 koleje. Cena 190 Kč. Velikost H0.

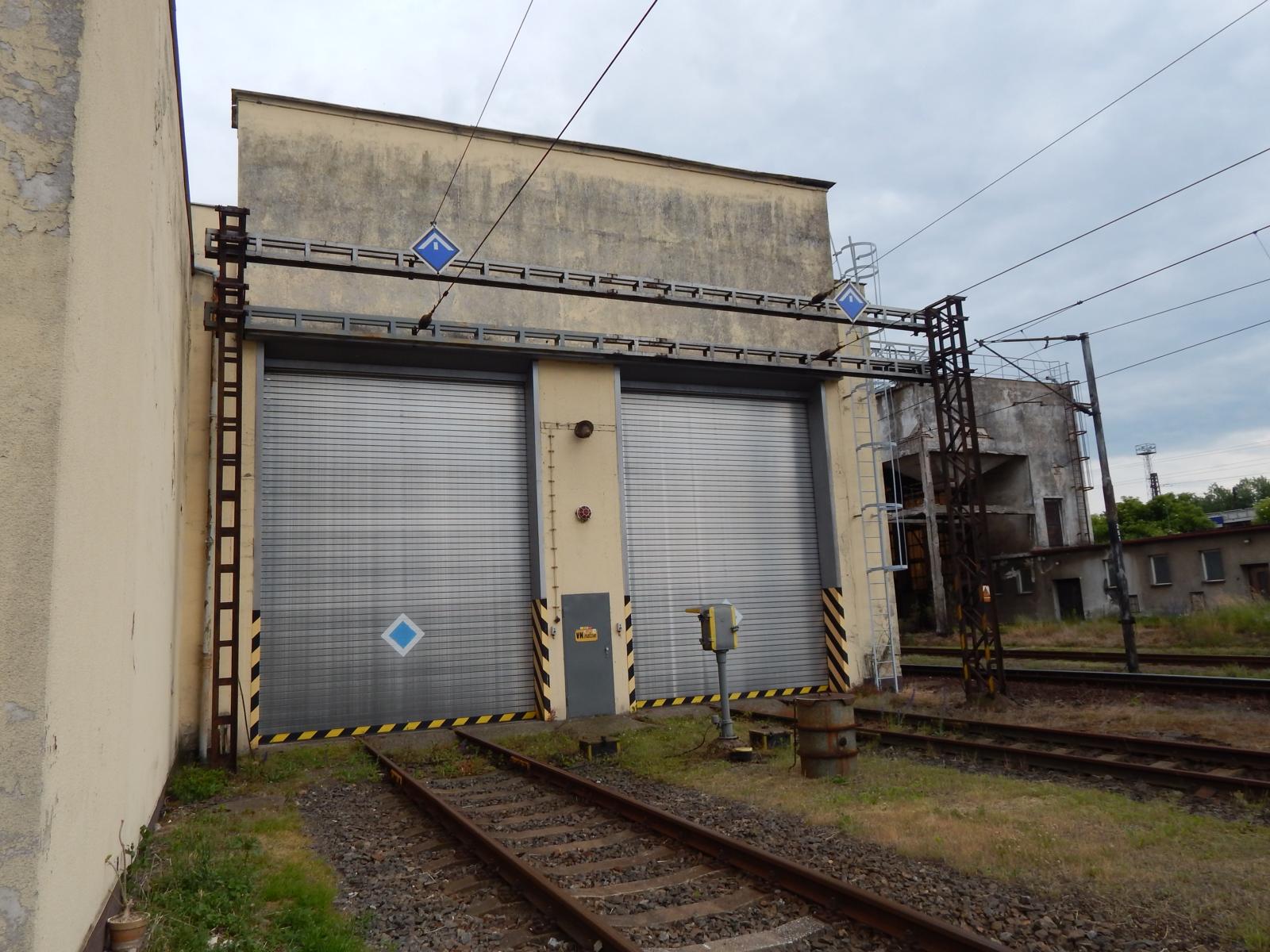

Brevno123_h0Modul_den4z_4Trakce_trebova5

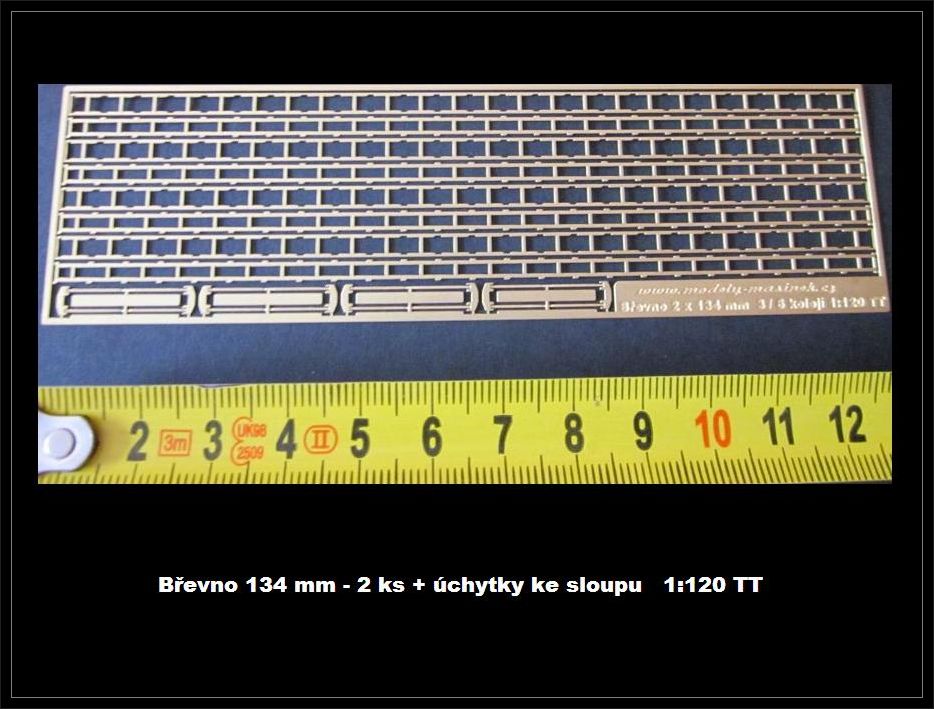

Kat.č. TT-TV Břevno134 - Stavebnice

 Sada obsahuje : 2 břevna délky 134 mm, vhodné pro 3 koleje, nebo lze ze dvou kusů sestavit jedno břevno pro 6 kolejí. Délka břevna se může případně i zkrátit. Cena 180 Kč. Velikost TT.

Návod ve formátu .docx si můžete stáhnout ZDE Navod_brevno

Tv11Tv21

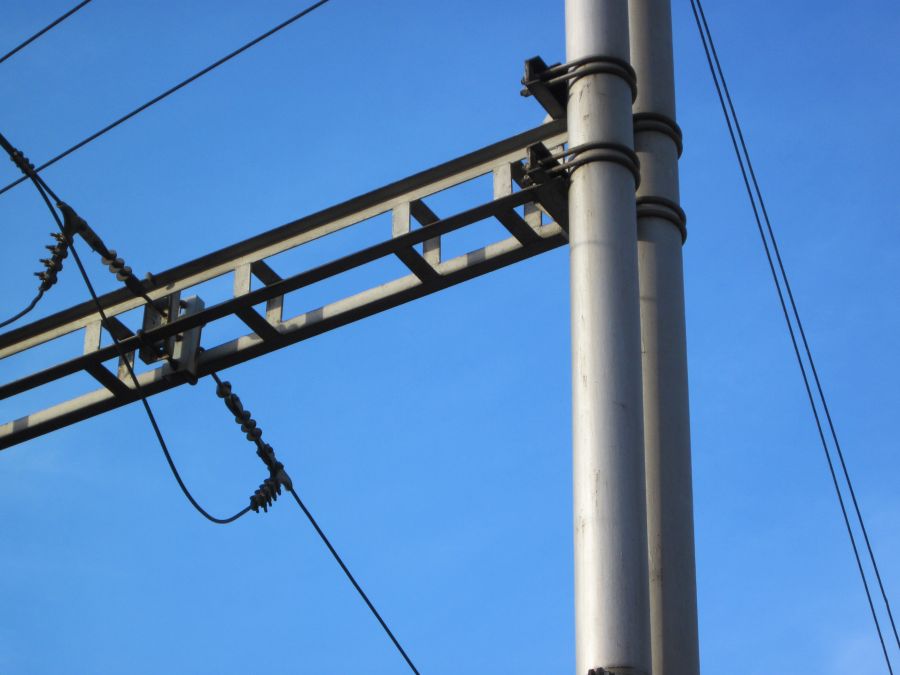

Tv74Tv79

163-234750_hk1_2Hk_leve-zhlavi2

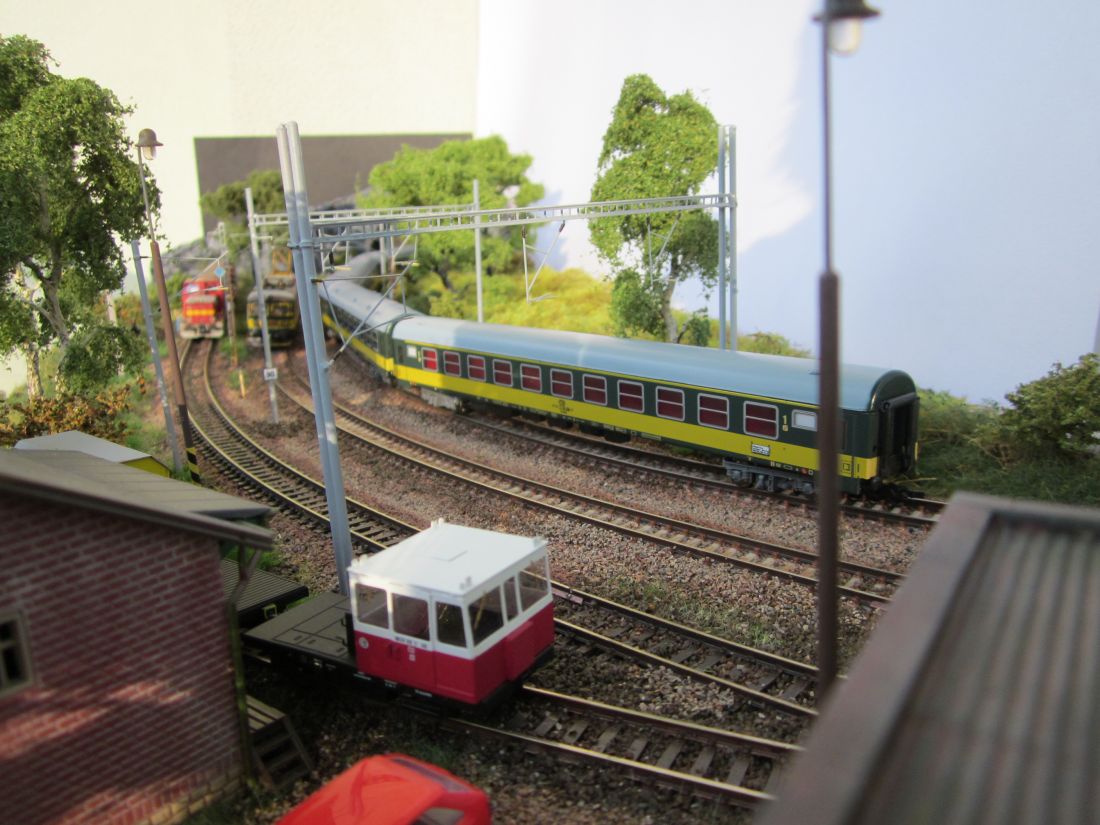

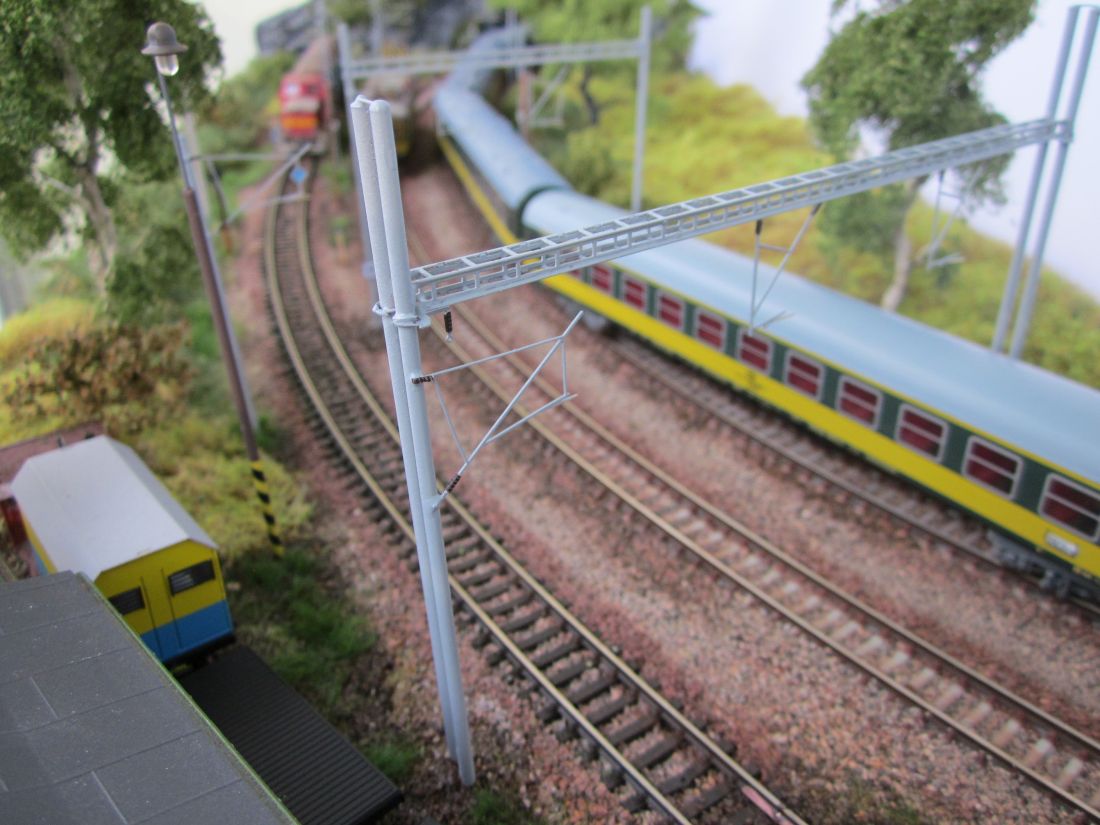

Modul_den4c_4Modul_den4e_3Modul_den4j_2

Kat.č. H0-TV Břevno185 - Stavebnice

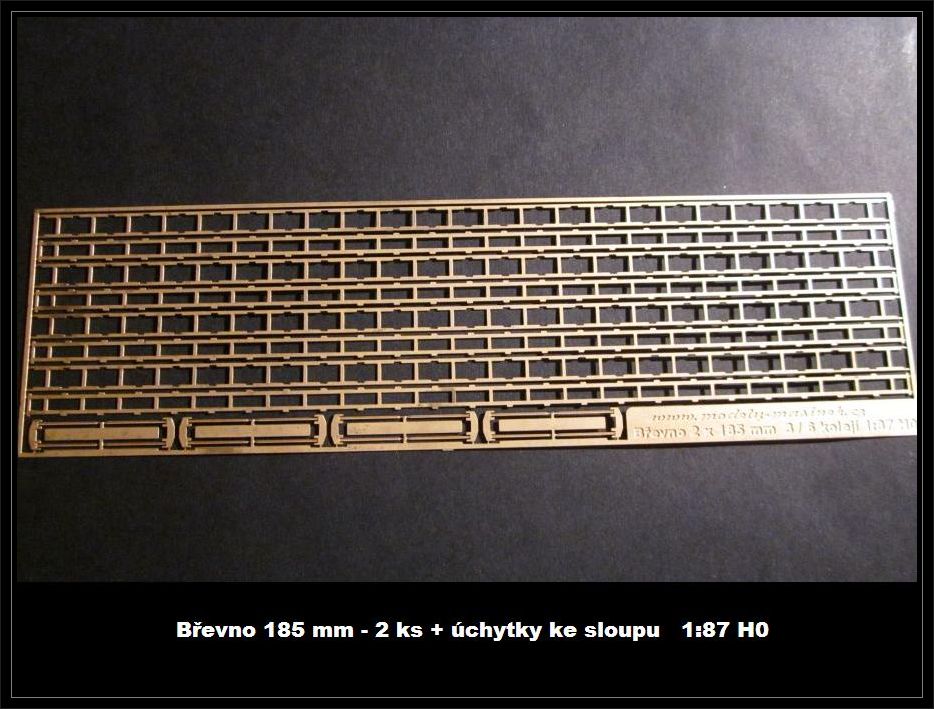

 Sada obsahuje : 2 břevna délky 185 mm, vhodné pro 3 koleje, nebo lze ze dvou kusů sestavit jedno břevno pro 6 kolejí. Délka břevna se může případně i zkrátit. Cena 240 Kč. Velikost H0.

Brevno185_h0Tv74Brevno_3nosne_2

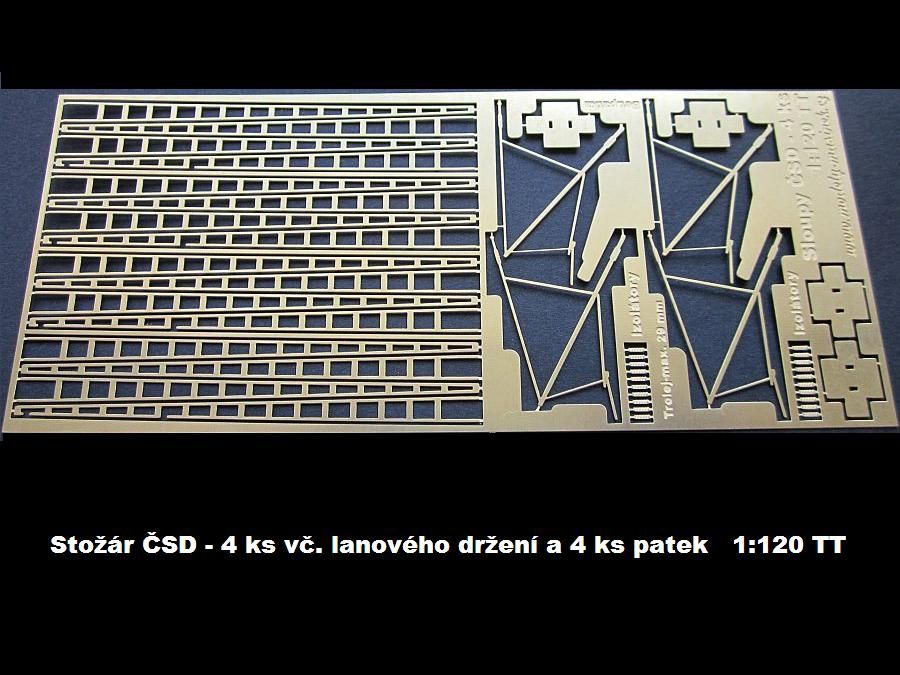

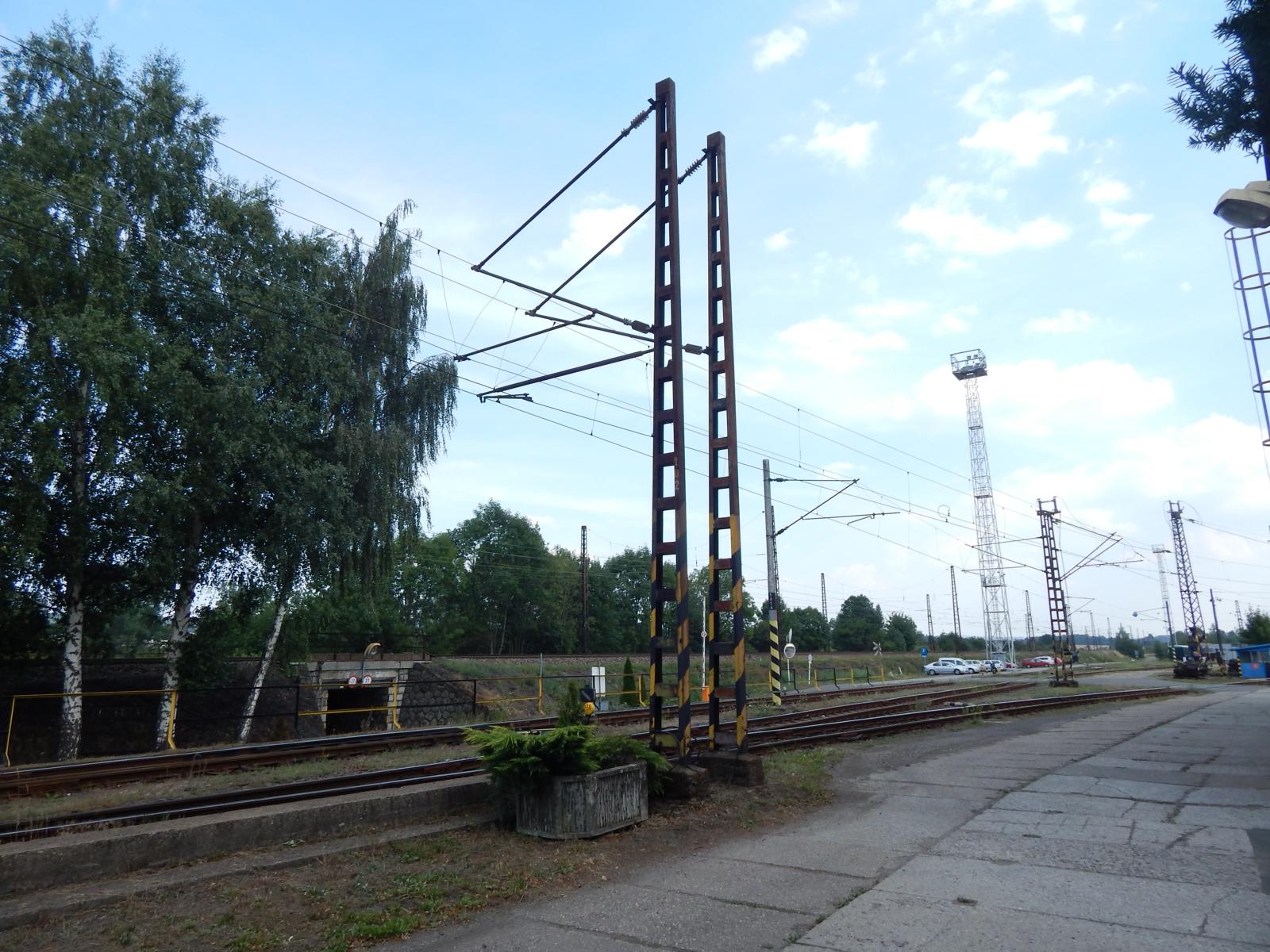

Kat.č. TT-Stožár ČSD

 Sada obsahuje : 4 ks stožárů "A" s patkou - typ ČSD, kde každý stožár je složen ze čtyř vrstev síly 0,3 mm. Sada dále obsahuje 4 ks držení trolejového vedení a potřebné izolátory. Cena za sadu 190 Kč. Velikost TT.

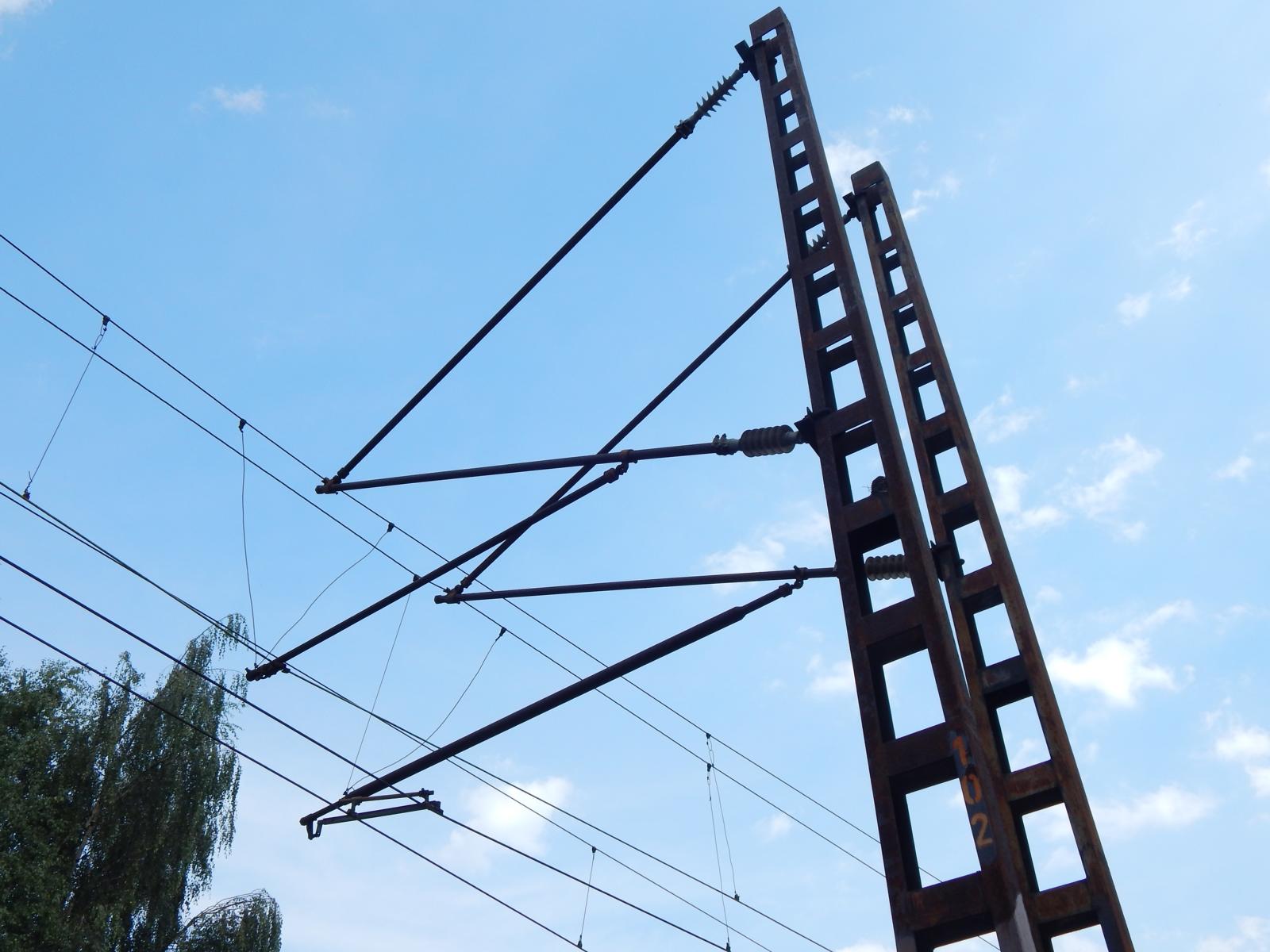

Připraveno díky vlastnímu oměření...

Návod složení najdete dole

Sloup_csd2

Stozar-csd1_ttStozar_csd_navod3Stozar_csd_navod5


Kat.č. TT-Stožár DS

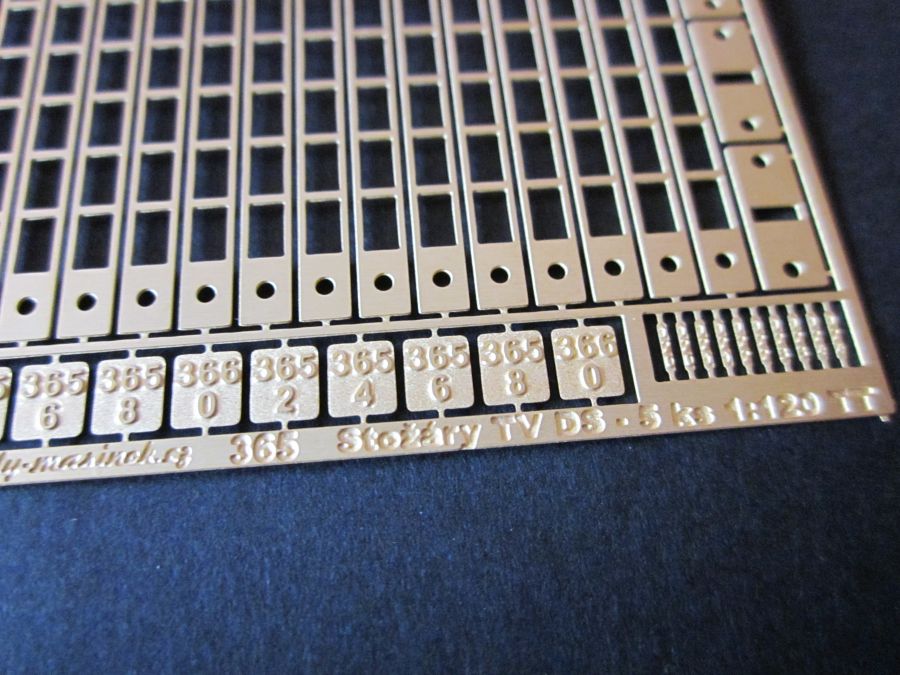

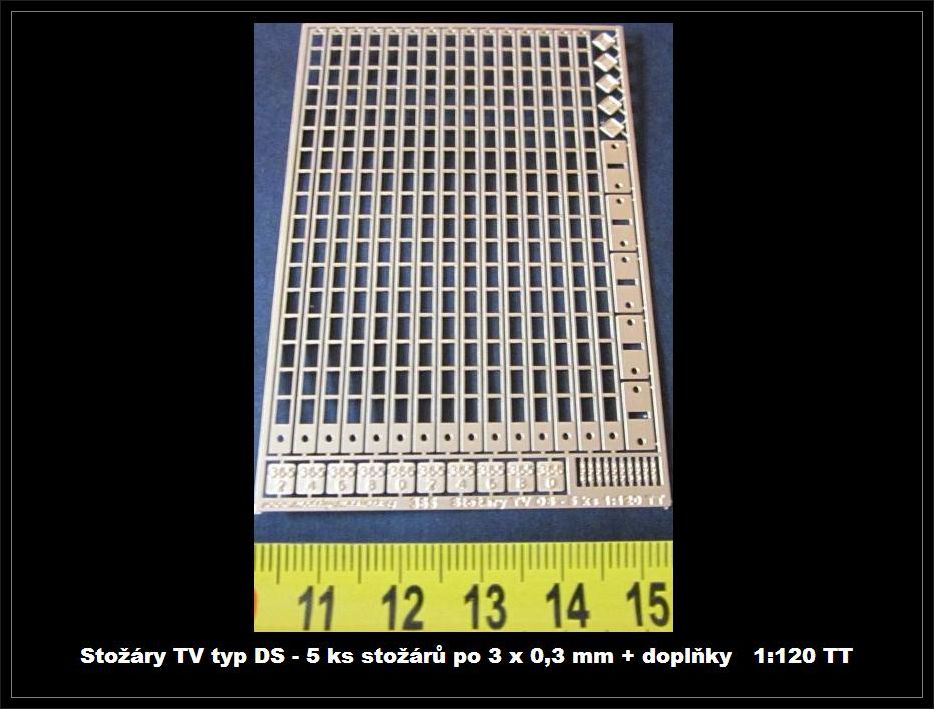

 Sada obsahuje : 5 ks stožárů s patkou - typ DS pro koridor, kde každý stožár je složen ze tří vrstev síly 0,3 mm. Sada dále obsahuje různé kilometrovníky, čísla stožárů a značky. Cena za sadu 125 Kč. Velikost TT.

Návod ve formátu .docx si můžete stáhnout ZDE Navod_ds-sloup

Typ 1 - km 14,2 - 15,2 / sloupy výběr z čísel 10 - 19

Typ 2 - km 15,4 - 16,4 / sloupy výběr z čísel 20 - 29

Typ 3 - km 16,6 - 17,6 / sloupy výběr z čísel 30 - 39

Typ 4 - km 17,8 - 18,8 / sloupy výběr z čísel 40 - 49

Typ 5 - km 19,0 - 20,0 / sloupy výběr z čísel 50 - 59

Typ 6 - km 20,2 - 21,2 / sloupy výběr z čísel 60 - 69

Typ 7 - km 365,2 - 366 / sloupy čísel 120 - 124

Typ 8 - km 366,2 - 367 / sloupy čísel 125 - 129

Typ 9 - km 367,2 - 368 / sloupy čísel 130 - 134

Typ 10 - km 368,2 - 369 / sloupy čísel 135 - 139

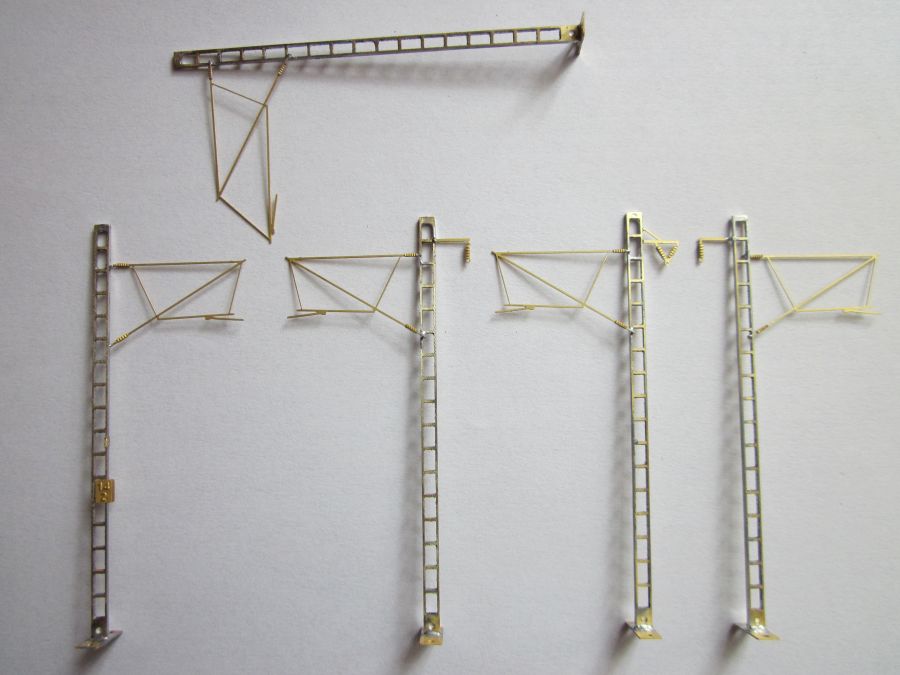

Stozar_dsStozar_ds1_3Sloupy_ds

Modul_den4ss_2Modul_den4xxx_2Modul_den4yy_3

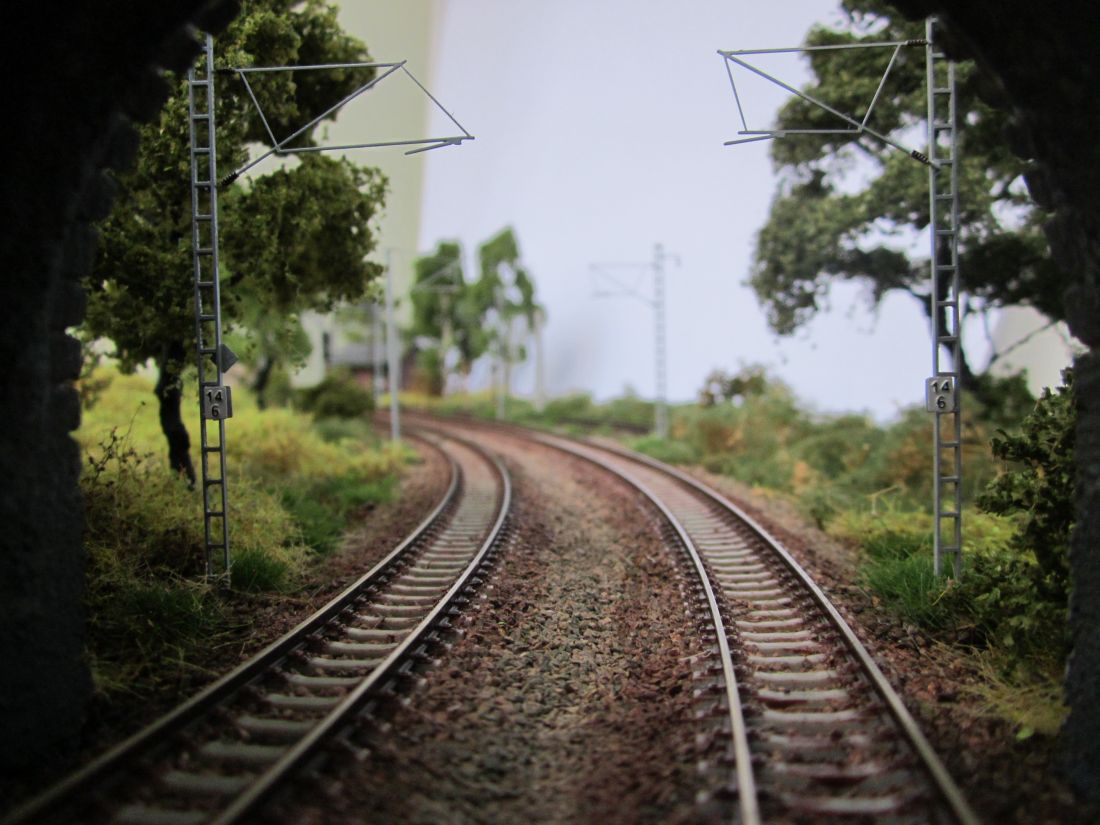

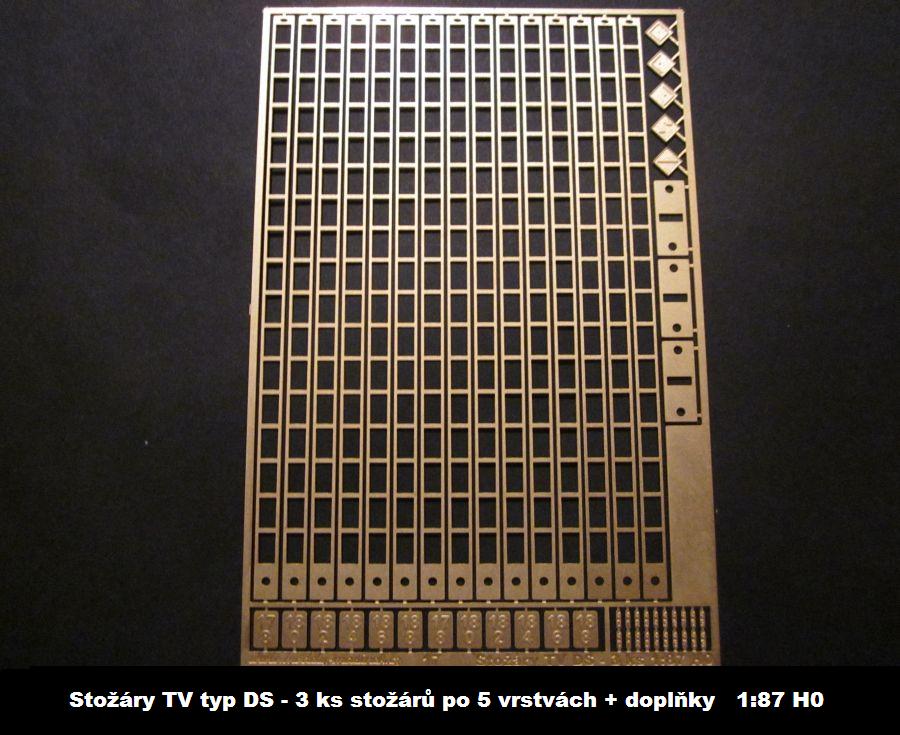

Kat.č. H0-Stožár DS

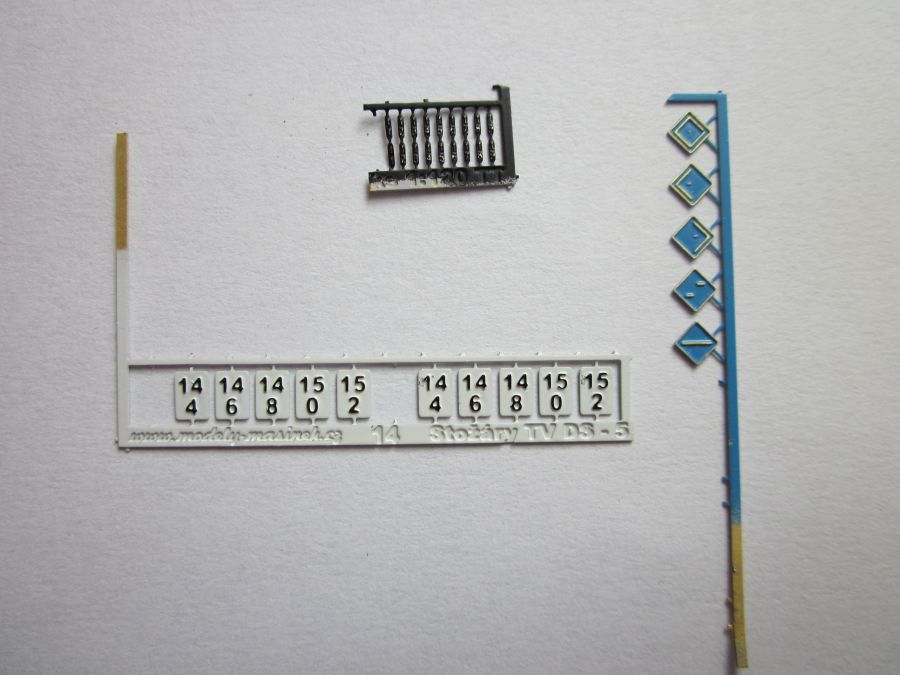

 Sada obsahuje : 3 ks stožárů s patkou - typ DS pro koridor, kde každý stožár je složen z pěti vrstev síly 4 x 0,3 mm a 1 x 0,15 mm. Sada dále obsahuje různé kilometrovníky, čísla stožárů a značky. Cena za sadu 150 Kč. Velikost H0. ( Km 14, 15, 16, 17, 18 ).

Ds_h0Sloupy_dsModul_den4_znacky

Tv_hk13Tv_hk2


Kat.č. TT-Stožár 9m

Návod složení najdete dole

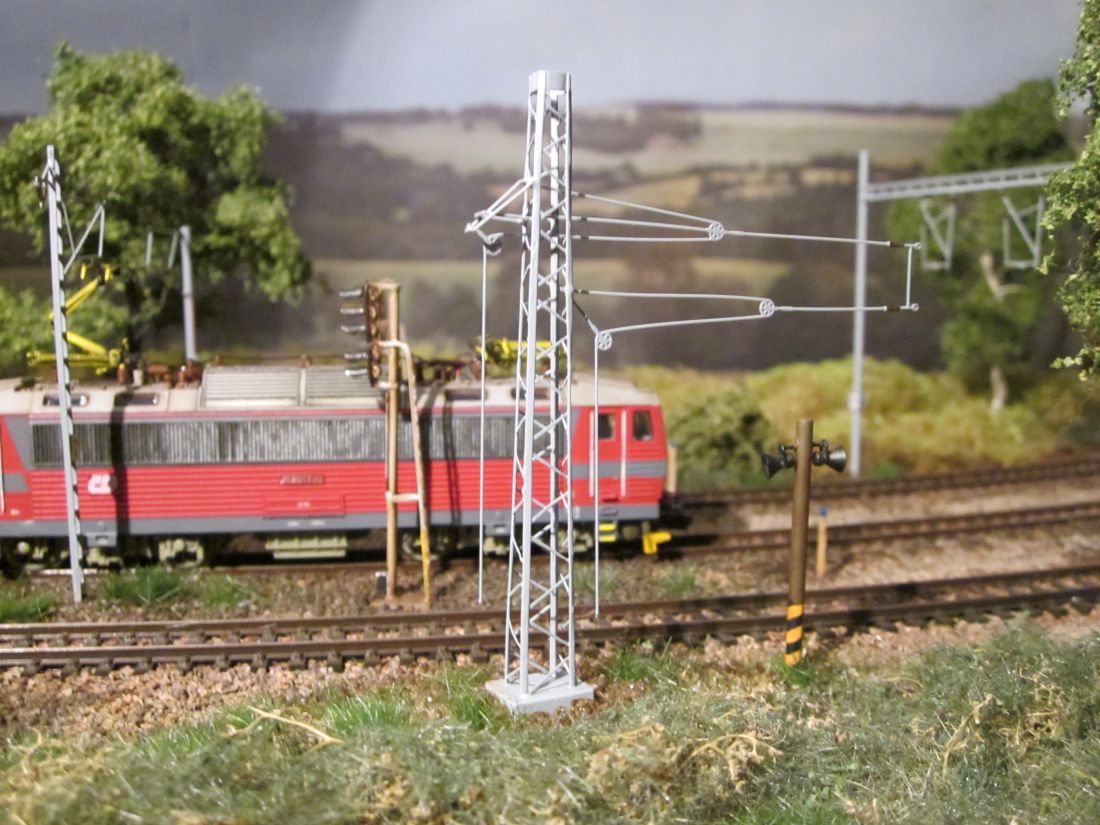

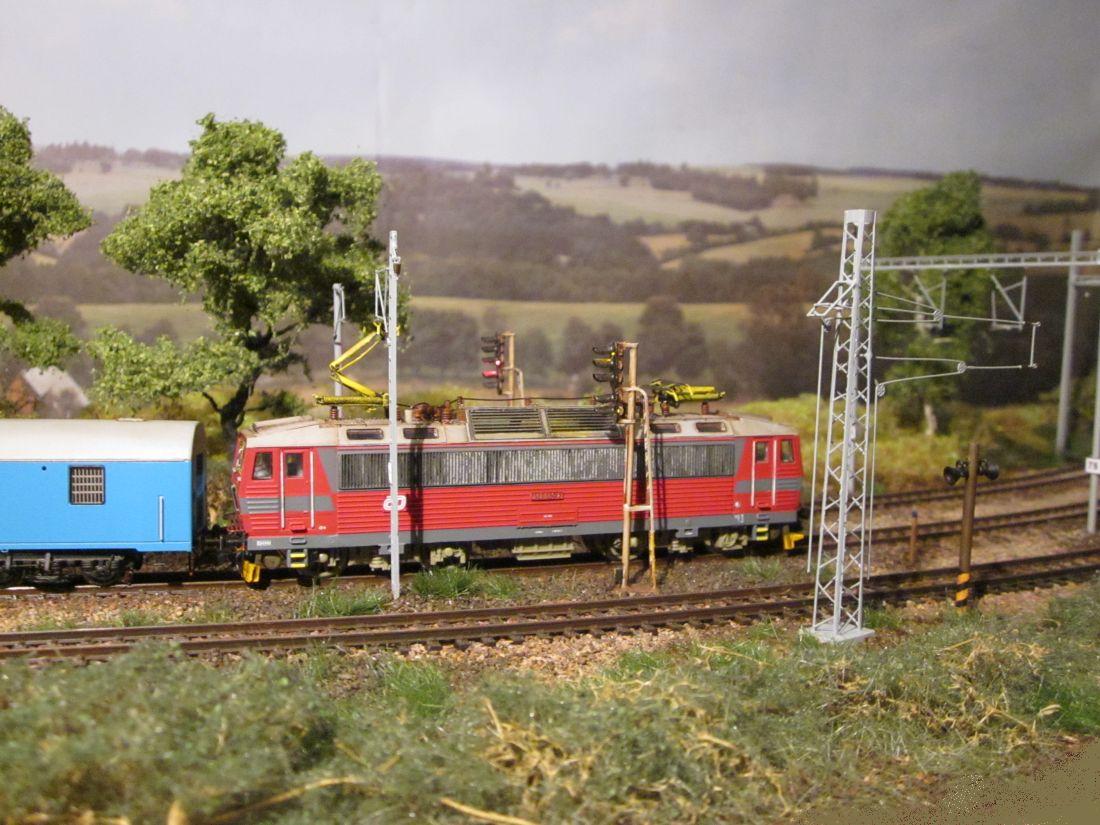

 Stožár 9 m. Vhodný pro ukončení trolejového drátu a nosného lana. Nebo ho lze spojit s břevnem na jedné, nebo na obou stranách. Sada obsahuje 2 ks stožárů + další díly. Cena za sadu 125 Kč. Velikost TT.

Stozar9m_ttTv_hk19Tv23

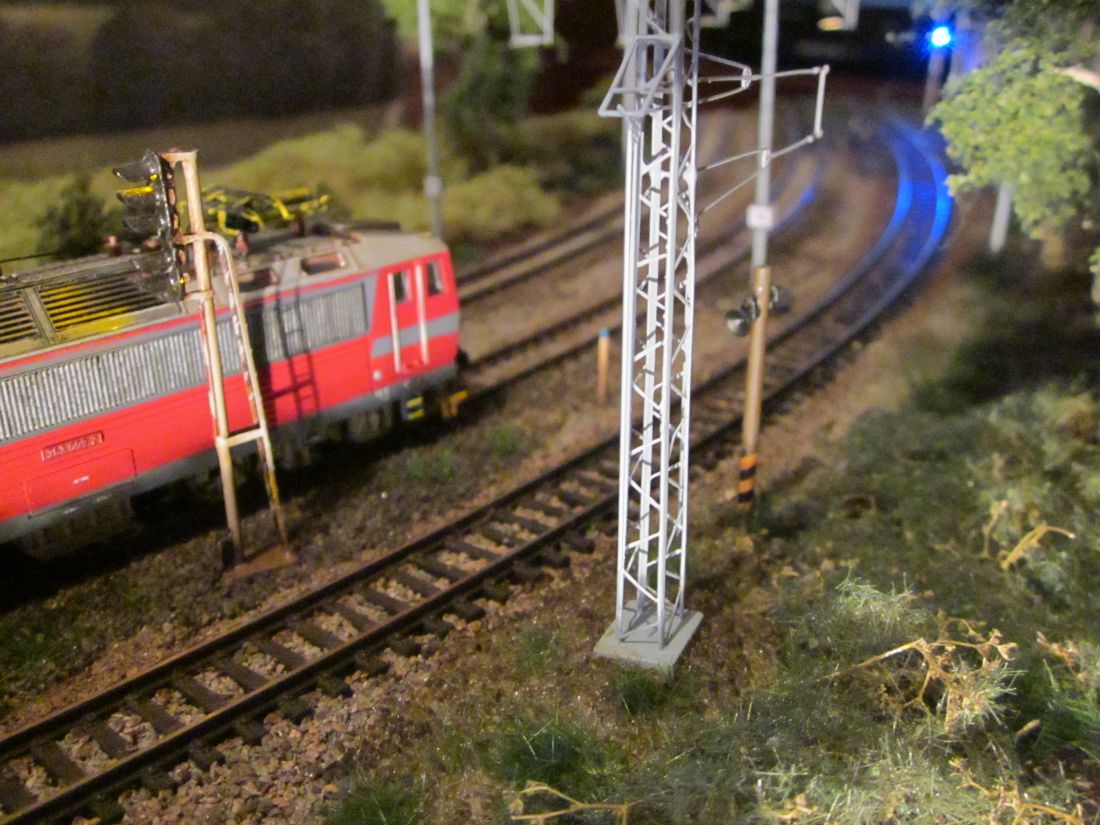

Stozar_9m_lakStozar_9m_lak4Stozar_9m_lak6

Tv2Tv32Tv34

Tv54Tv56


Kat.č. TT-SadaTV1

Návod složení najdete dole

 Sada obsahuje : Pohyblivé kotvení trolejového drátu a nosného lana na 2 ks stožárů + doplňky. Dále 2 ks děliče napětí s různým označením. 2 ks odpojovačů a náhradní izolátory. Cena za sadu 140 Kč. Velikost TT. ( Betonové závaží k dokoupení zvlášť se již připravuje formou odlitku ).

Stozar_9m_lak4Tv_hk9


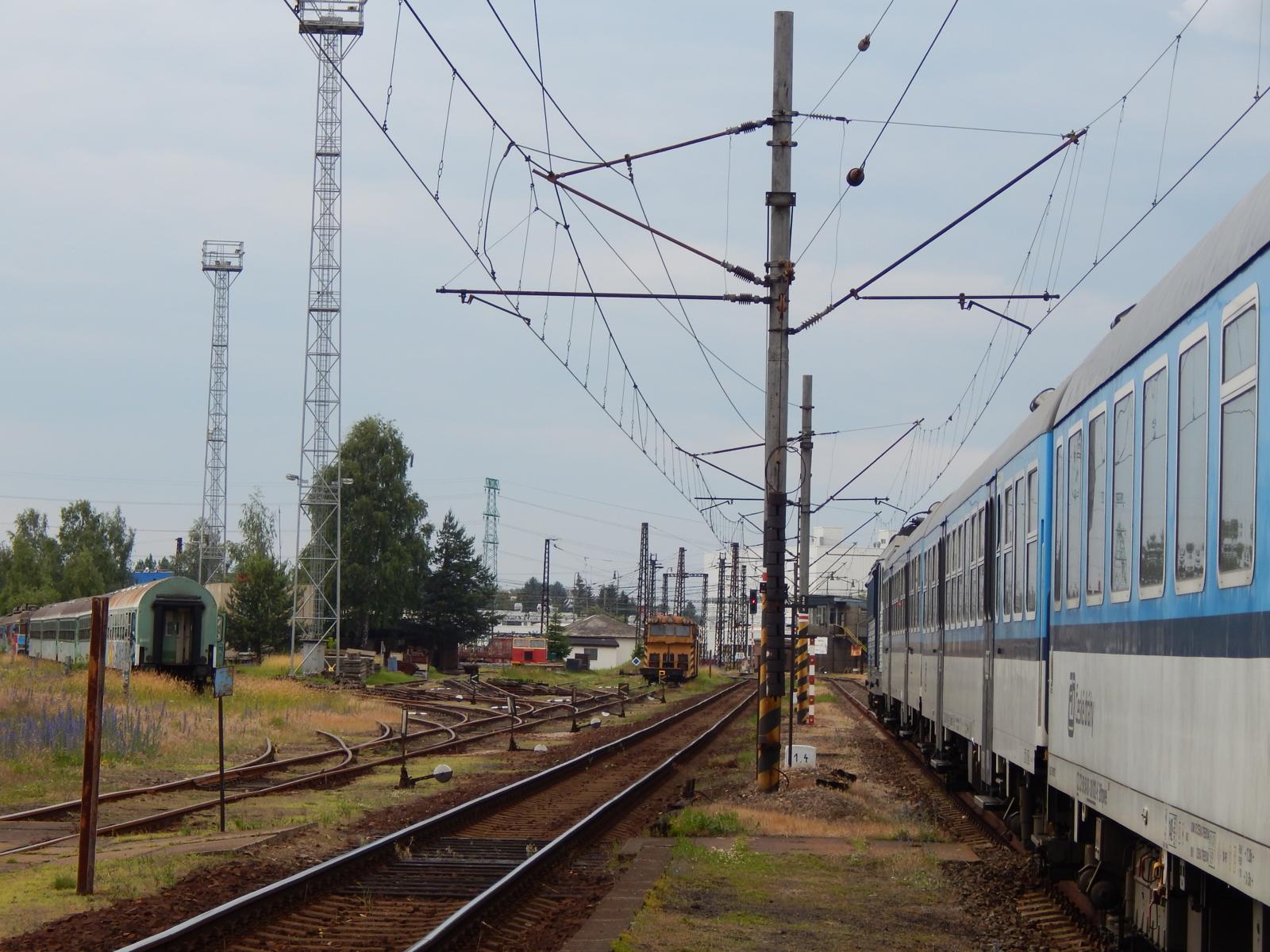

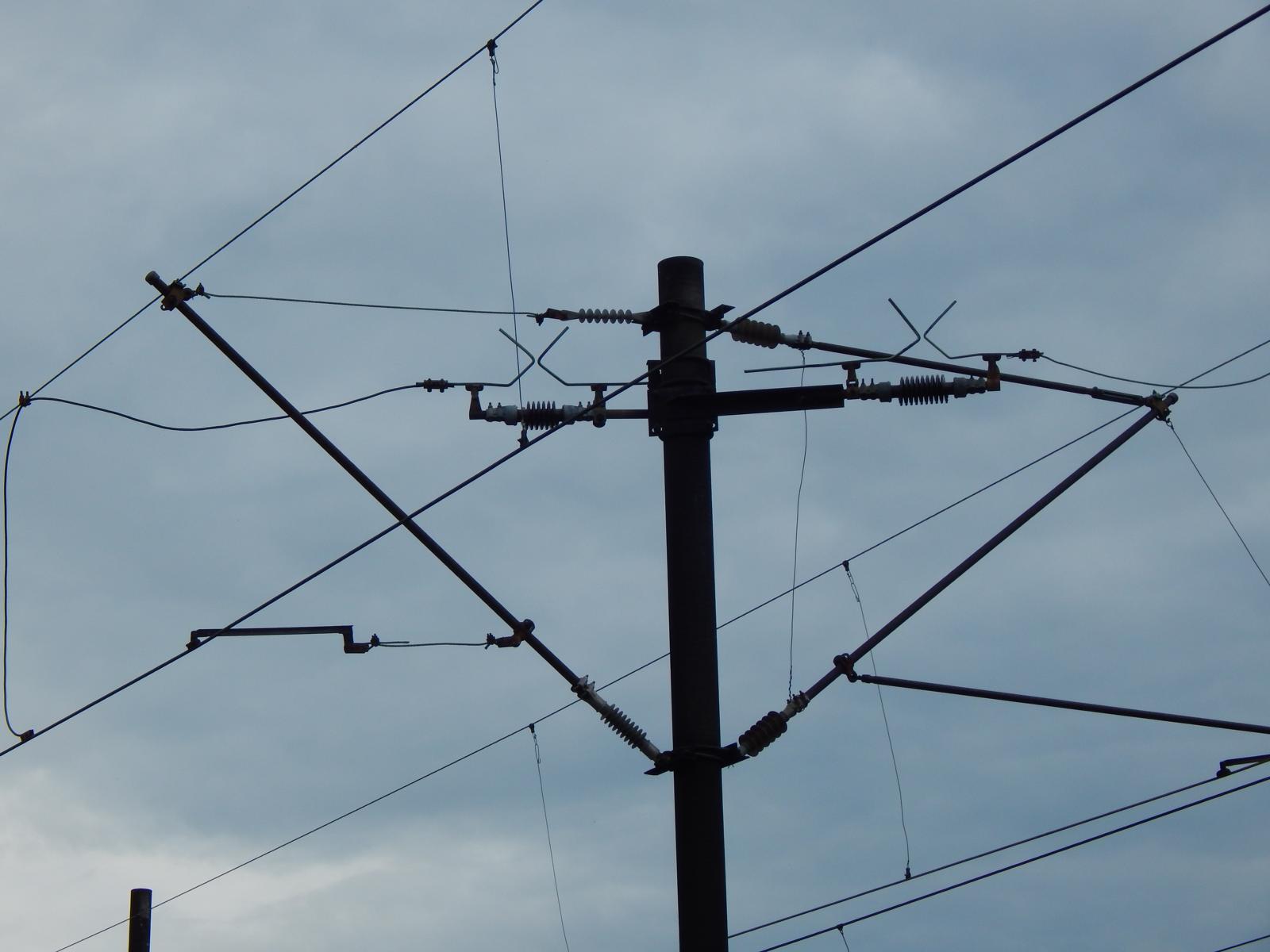

Kat.č. TT-TV22

Lanové držení trolejového vedení, délka 22 mm. Cena za sadu 5 ks 65 Kč. Velikost TT.

Tv_lanove22Tv_lanove-drzeni

Trakce_trebovaTrakce_trebova3Usti-nad-orlici-25-6-2015e


NOVINKA TT

Kat.č. TT-TV25-obrácené

Lanové držení trolejového vedení, délka 25 mm. Cena za sadu 4 ks 60 Kč. Velikost TT.

Tv_obracene25_tt_2Tv_obracene25_tt1


Kat.č. TT-TV25

Trubkové držení trolejového vedení, délka 25 mm. Cena za sadu (4+1) 5 ks 65 Kč. Velikost TT.

Tv_trubkove25Chlumec_hk3Tv8

Kat.č. H0-TV35

Trubkové držení trolejového vedení, délka 35 mm. Cena za sadu (4+1) 5 ks 90 Kč. Velikost H0.

Tv_drzeni35_h0Tv_hk22Tv_hk14

Tv43Tv44Tv55


Kat.č. TT-TV30

Lanové držení trolejového vedení, délka 30 mm. Cena za sadu 5 ks 65 Kč. Velikost TT.

Tv_lanove30Tv_lanove-drzeniTv_hk30


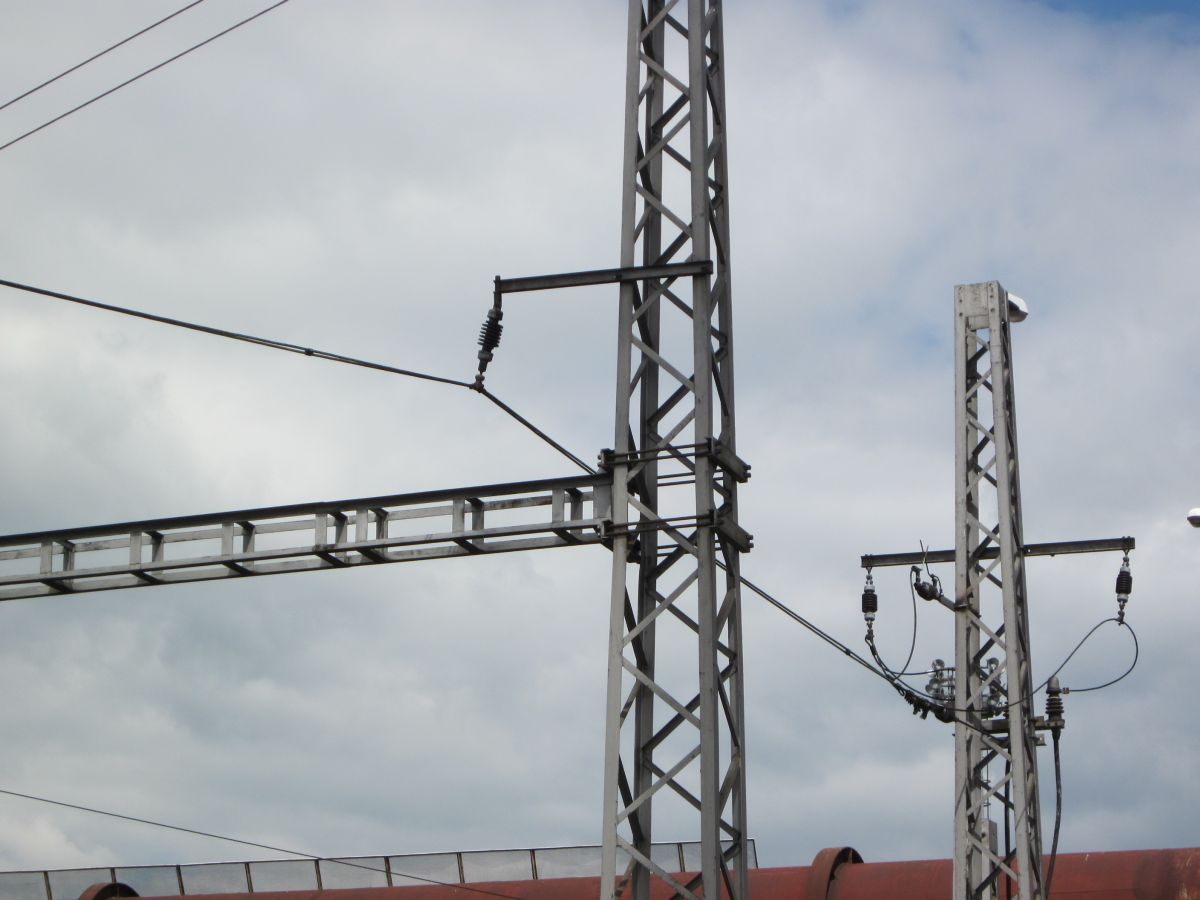

Kat.č. TT-TV Závěs

Cena za sadu 5 ks 20 Kč. Velikost TT.

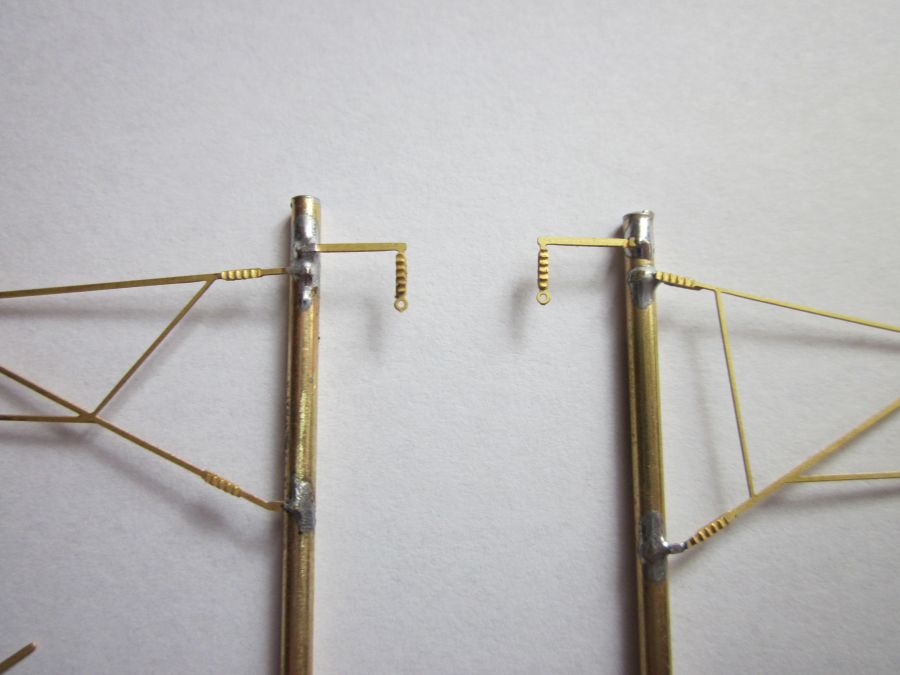

Tv_zaves_2Tv_hk5Stozary_trubkove2

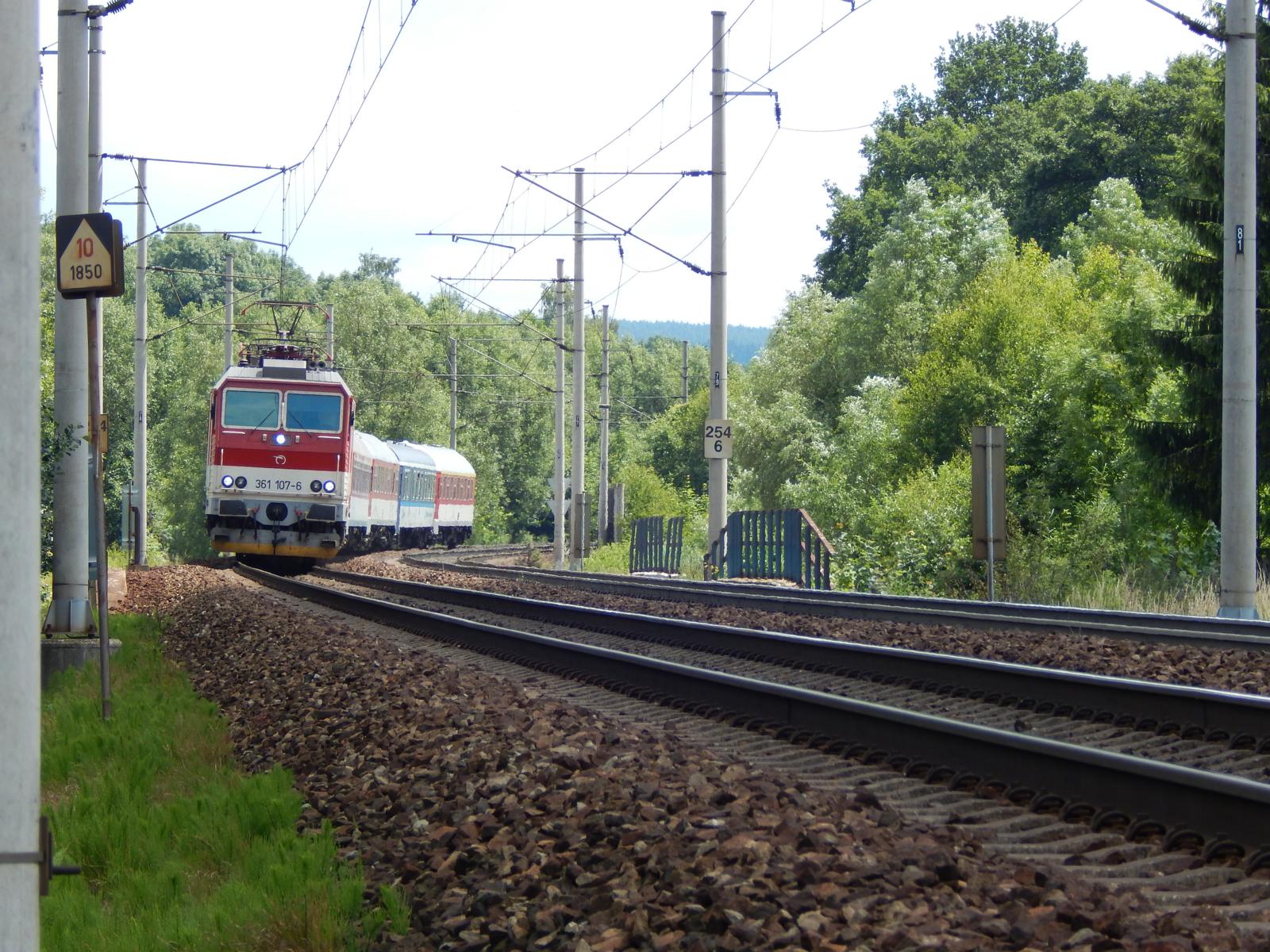

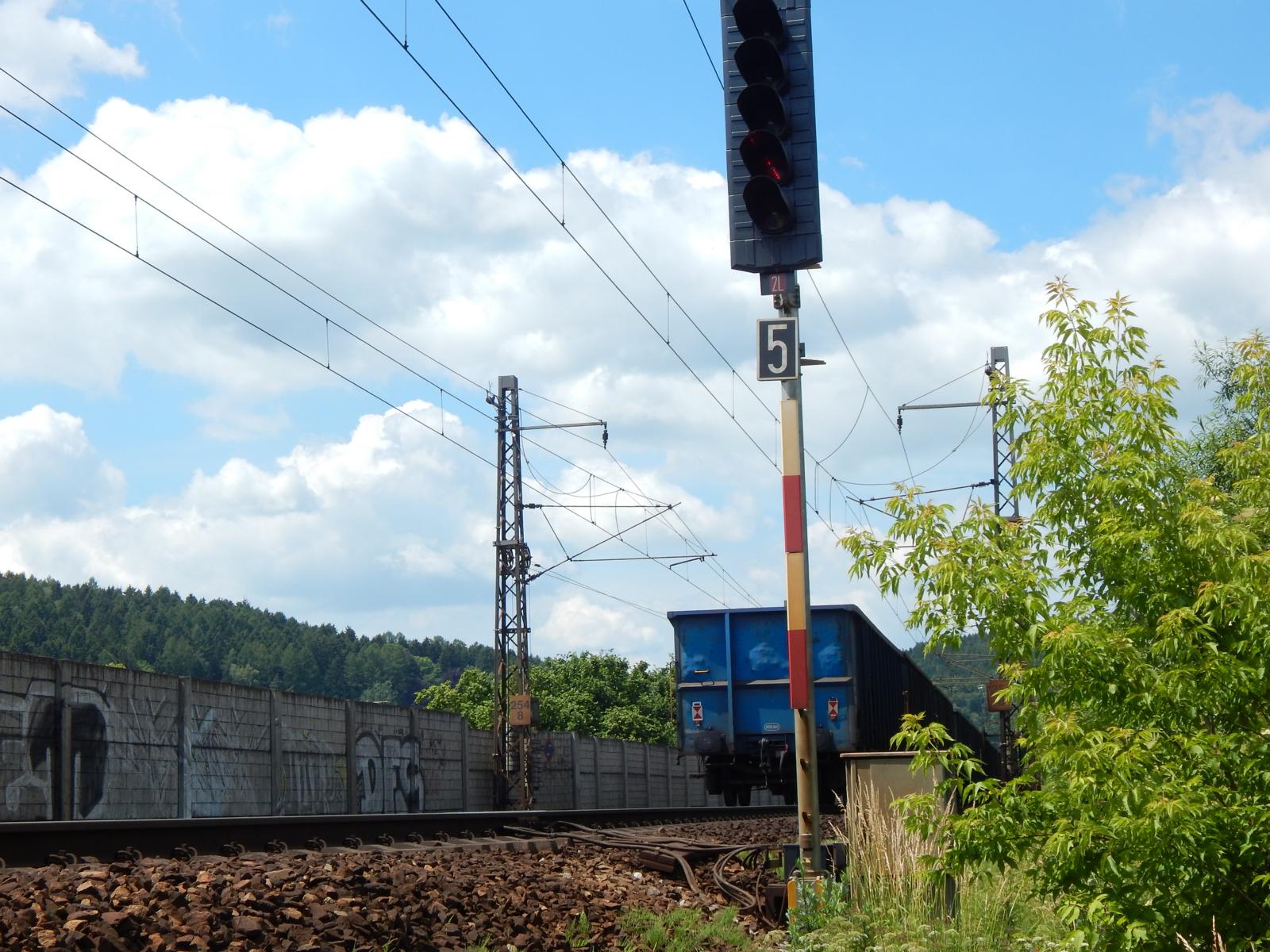

Kat.č. H0-TV Závěs

Cena za sadu 5 ks 25 Kč. Velikost H0.

Zaves_h0Usti-nad-orlici-25-6-2015dUsti-nad-orlici-25-6-2015h


Kat.č. TT-TV Blesk

Cena za sadu 3 ks 20 Kč. Velikost TT.

Tv_bleskojistka_2

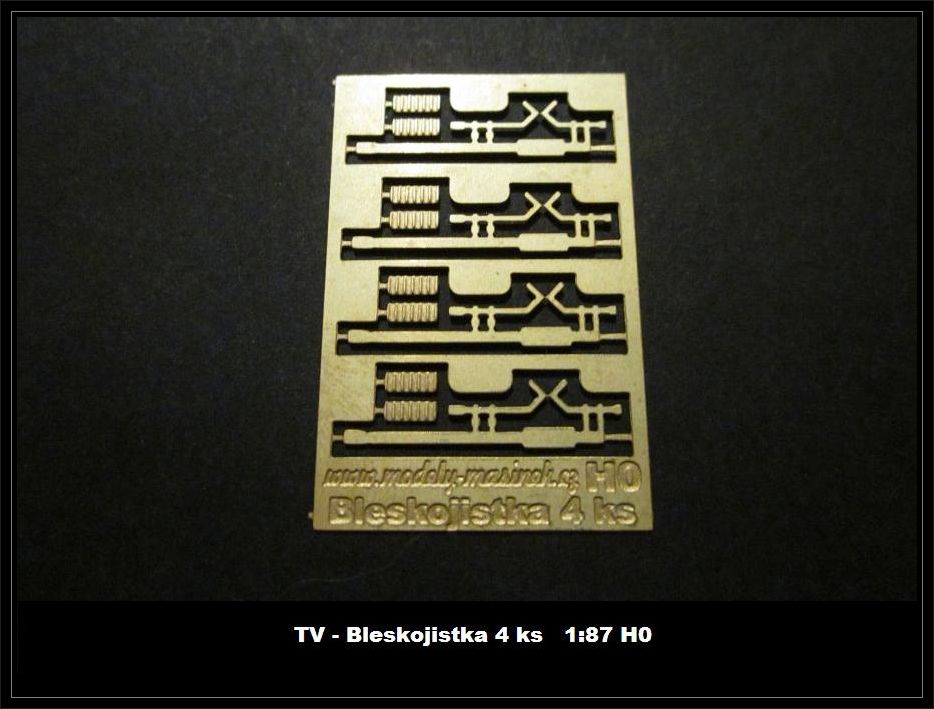

Kat.č. H0-TV Blesk

Cena za sadu 4 ks 30 Kč. Velikost H0.

Blesk_h0Trakce_trebova2


Návod sestavení břevna

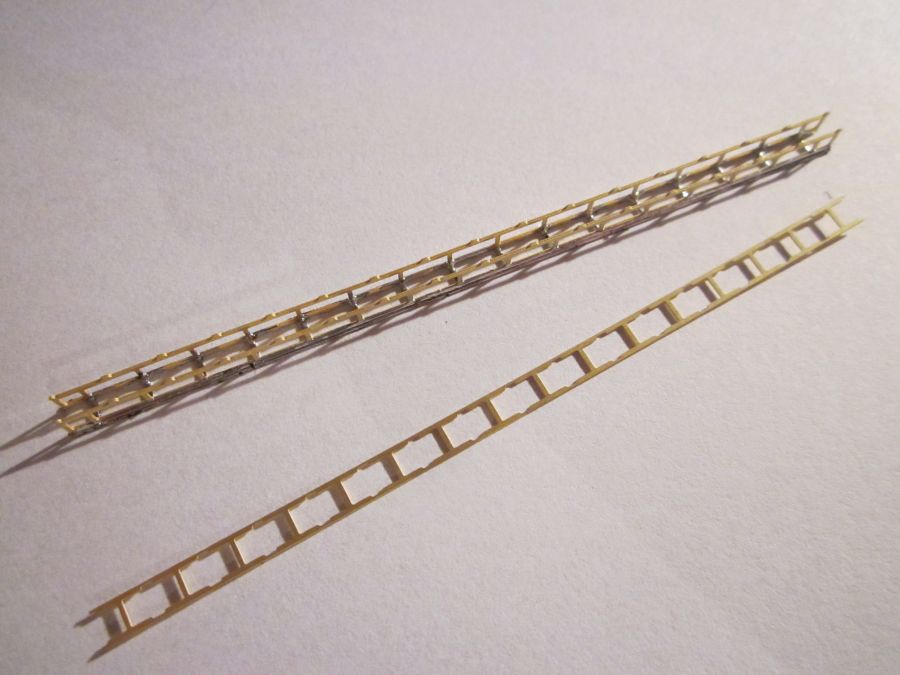

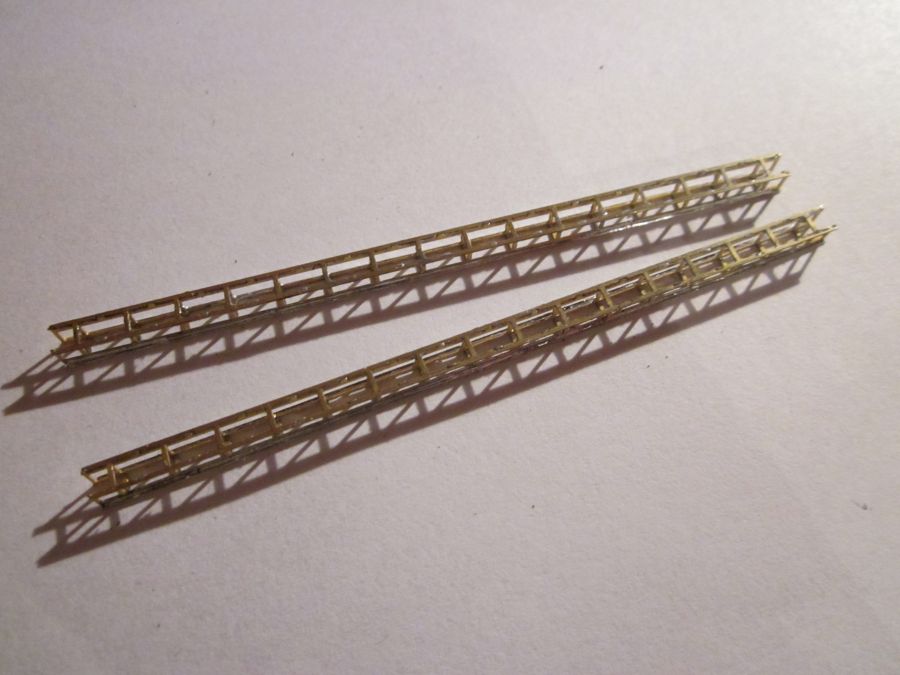

 Postup složení břevna je stejný pro obě délky - 89 mm / 134 mm. Díly složíme nejprve do tvaru "U", čtvrtým dílem konstrukci břevna dokončíme. Pevnost je výborná.

Brevno_stavbaBrevno_stavba1Brevno_stavba4

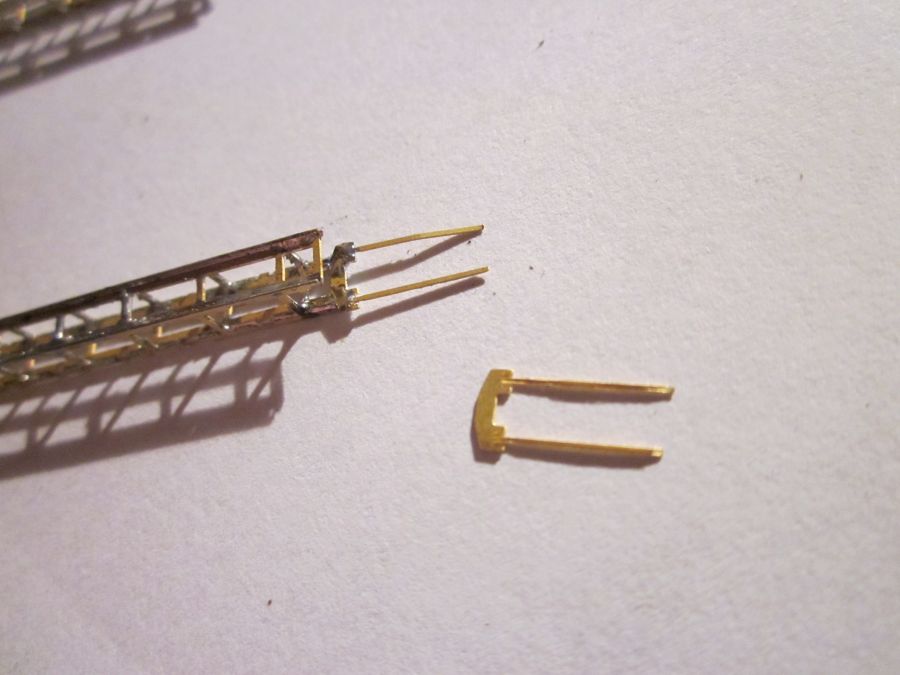

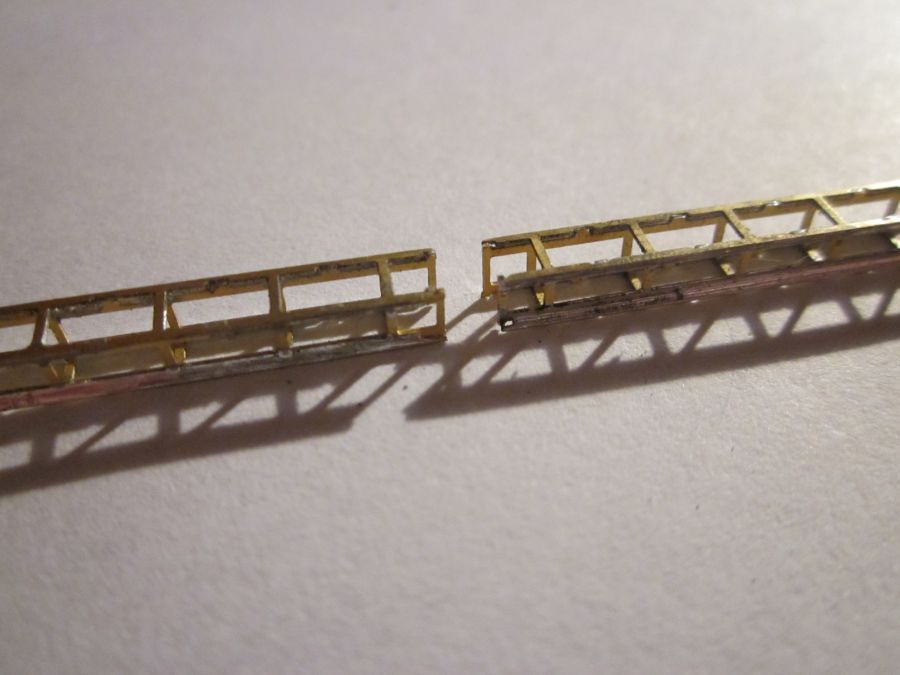

 Ze sady postavíme dvě břevna délek 89 mm ( nebo dvě břevna délek 134 mm ). Délku lze případně nastavit spojením dvou břeven v jedno. Variace leptu pro 2-6 kolejí. Na konec břevna připevníme úchytnou část.

Brevno_stavba5Brevno_stavba6Brevno_stavba8

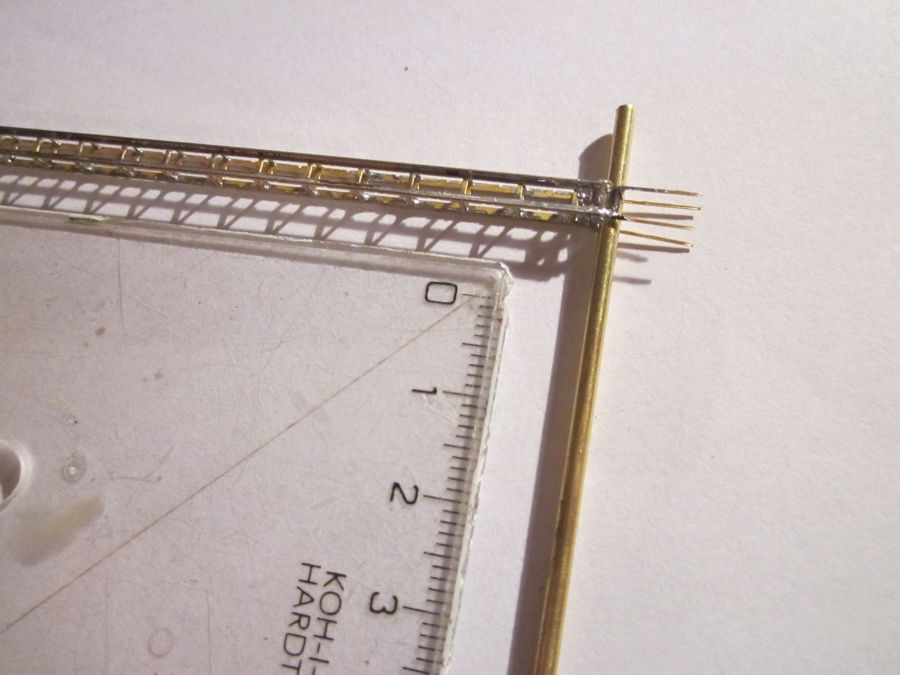

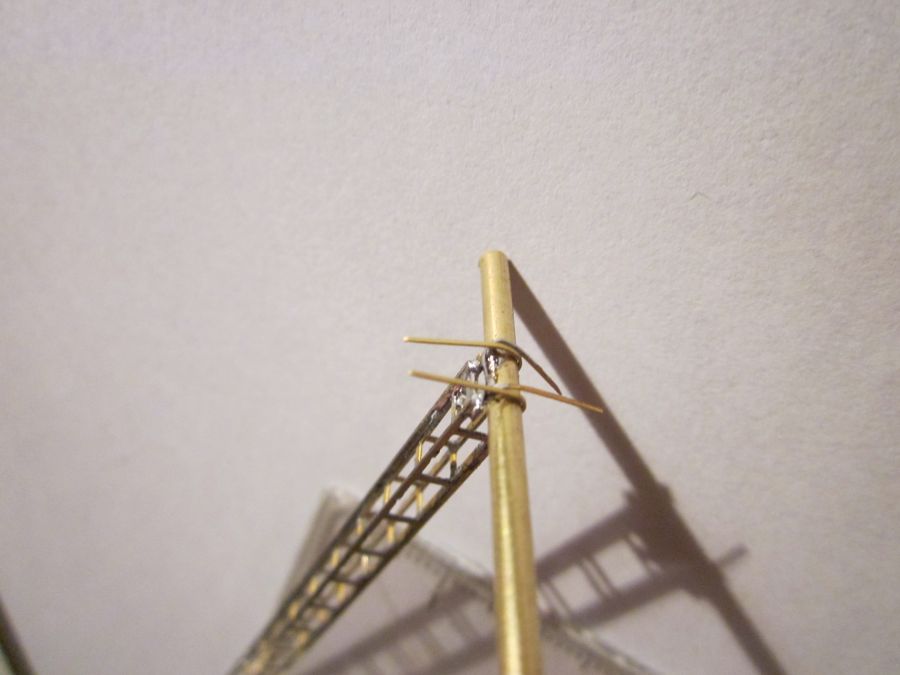

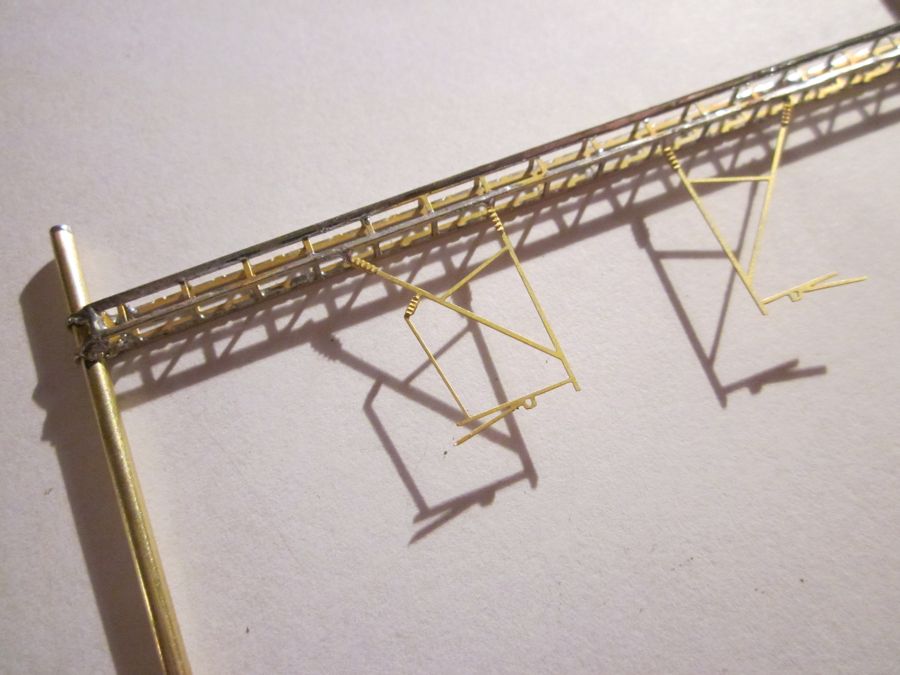

 Dle pravítka s úhlem 90° připevníme nosnou část. Zde je použita trubička o průměru 2 mm. Úchytné části obtočíme kolem trubičky, případně zkrátíme a přiletujeme. Délka trubičky je různá, dle normy. Určitě je dobré nechat trubičku delší na spodní straně, pro připevnění do desky kolejiště. Např. z trubičky dlouhé 30 cm můžeme připravit díly 3 x 10 cm. Břevno je na poslední fotografii doplněno ještě leptem Kat.č. TT-TV SIK

Brevno_stavba11Brevno_stavba12Brevno_sik1


Návod sestavení sloupů DS

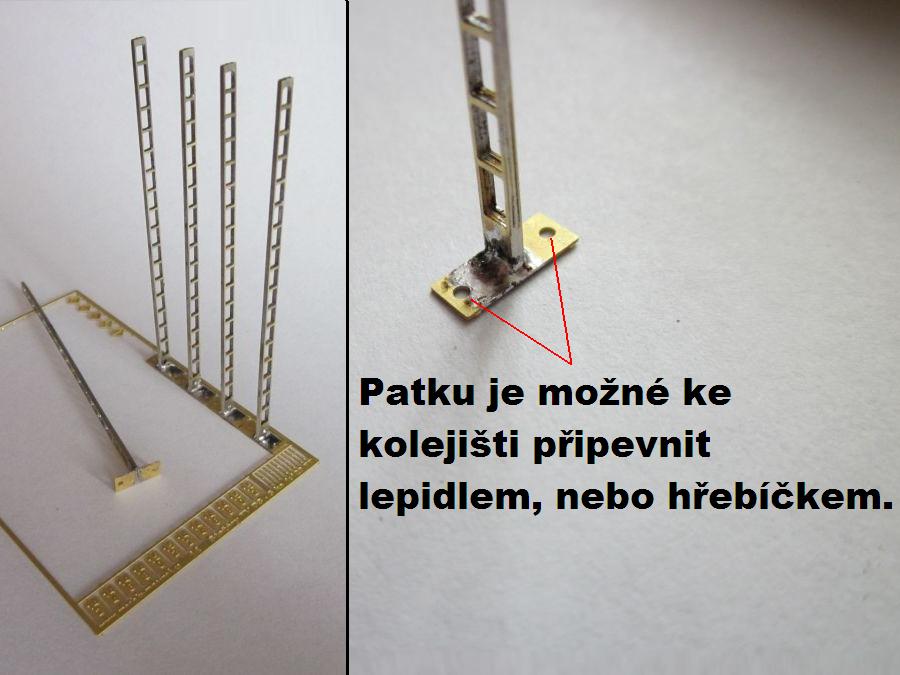

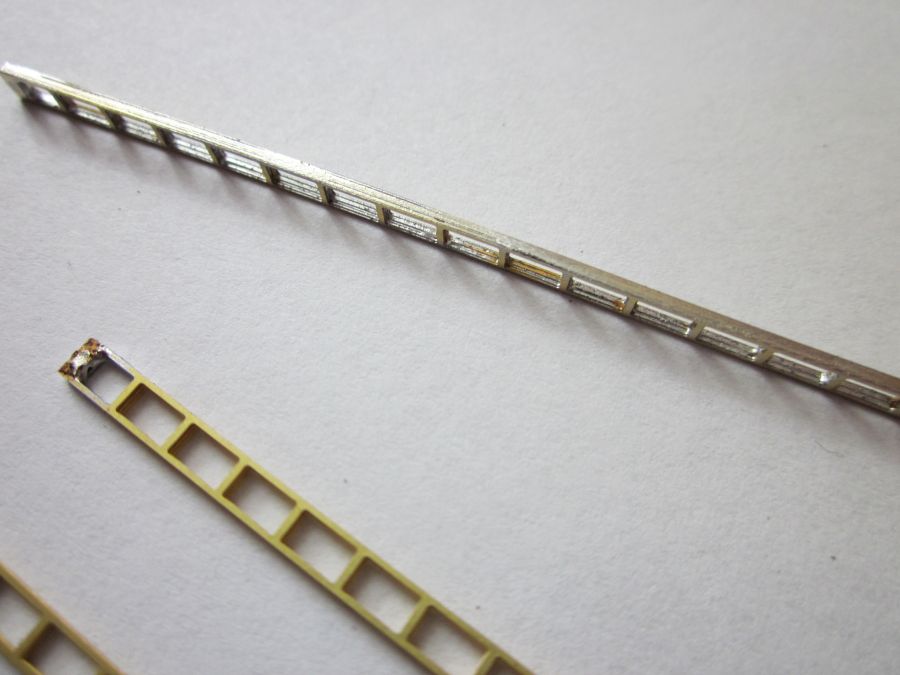

 Každý sloup je složen ze tří vrstev síly 0,3 mm. Ve spodní a horní části sloupu je připraven otvor. Po prvotním slepení tří kusů lepidlem tyto otvory proletujeme. Sloup můžeme proletovat i na bočních stěnách. Tím se zvýší pevnost. Po začištění připevníme sloup do patky.

Sloupy_ds_postupSloupy_ds_postup2Sloupy_ds_postup4

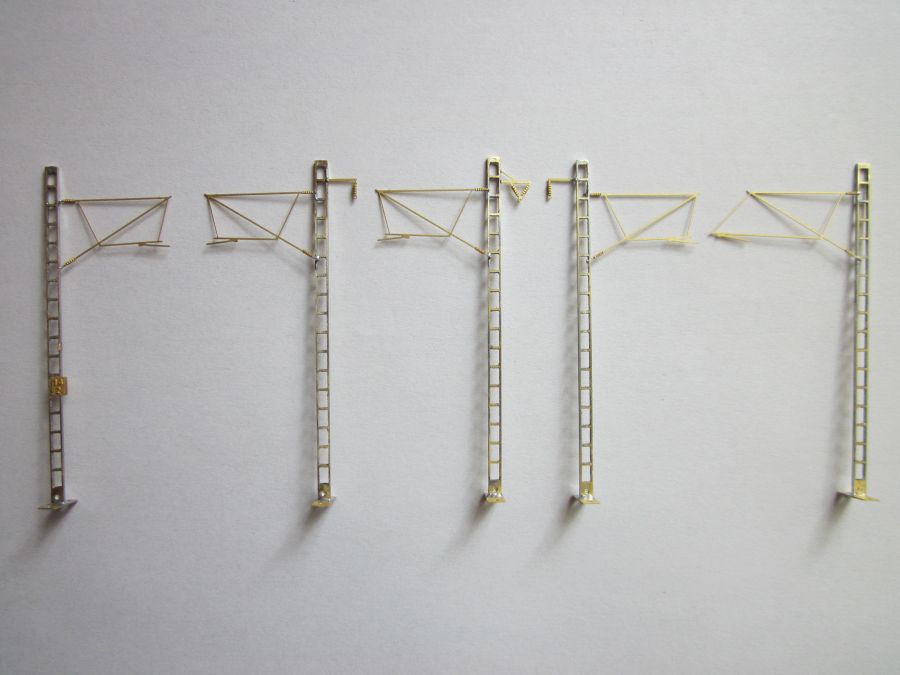

 Na fotografiích níže byly dále sloupy doplněny o trubkové držení lana Kat.č. TT-TV25 a závěsy Kat.č. TT-TV Závěs

Sloupy_ds_5Sloupy_ds2Sloupy_ds_2


Návod sestavení stožáru doplněného o pohyblivé kotvení

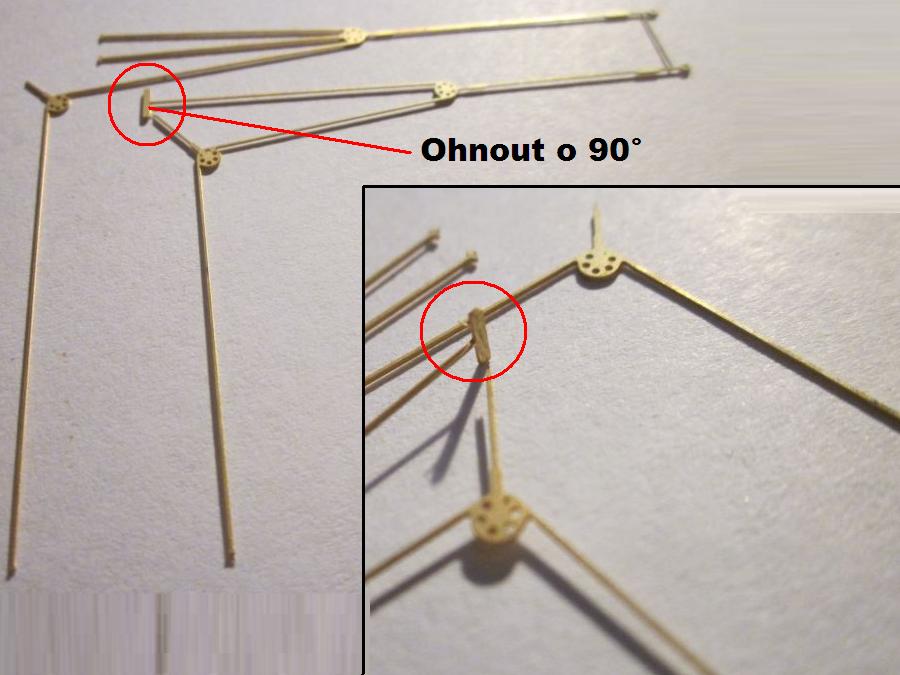

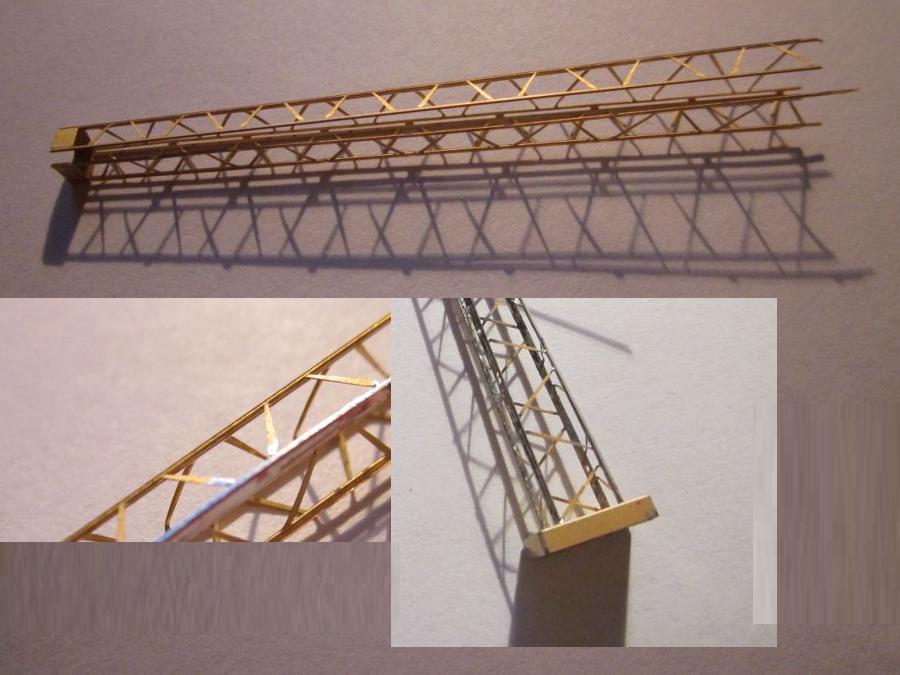

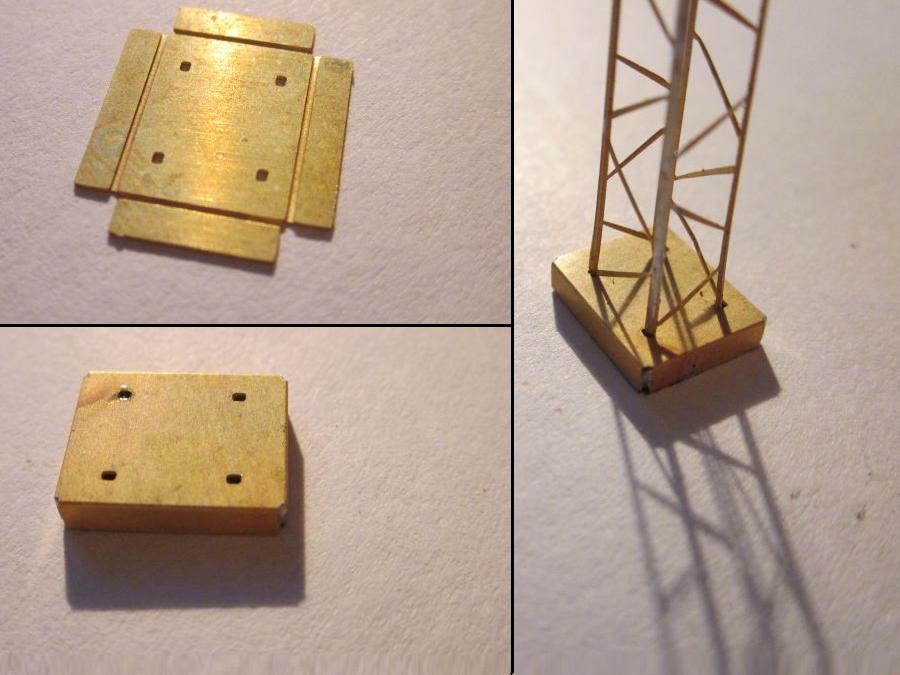

 Stožár ohneme nejlépe v ohýbačce, místa ohybu zaletujeme a cín případně zabrousíme. Nebo lze stěny jednotlivě rozdělit a následně je připevnit ( slepit, sletovat ), tím odpadne ohyb. Sestavíme patku a připevníme do ní za spodní strany sloup. Konec kotvení trolejového drátu ohneme o 90°, celé kotvení prostrčíme stožárem v daných místech, lze odpočítat podle fotografie skutečného sloupu, kudy co vede. Připevníme pootočený konec kotvení ( ten o 90° ), pod něj připevníme lano od spodní kladky.

Stozar_9m_stavbaStozar_9m_stavba2Stozar_9m_stavba5

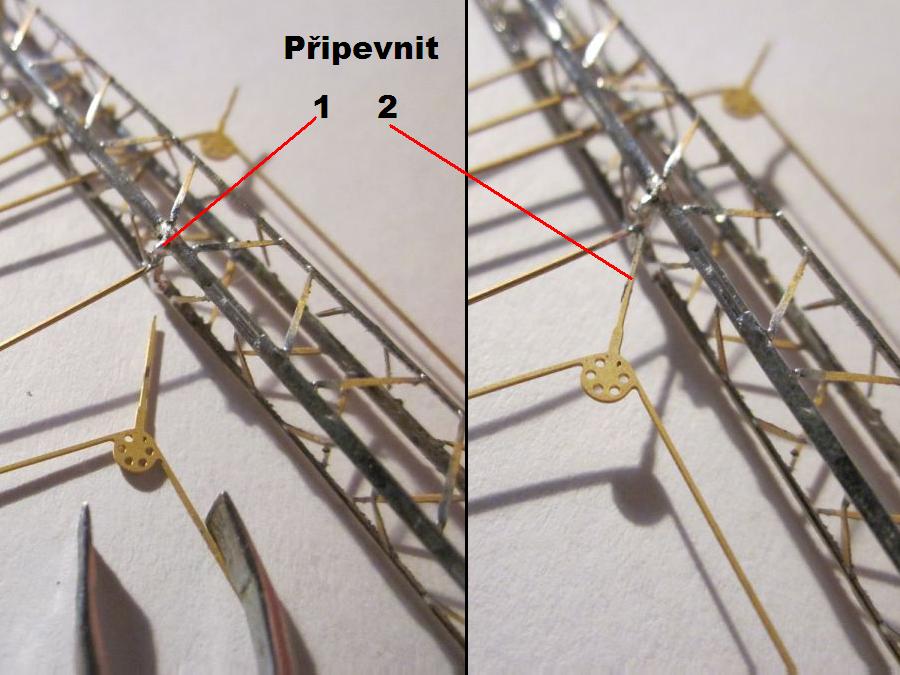

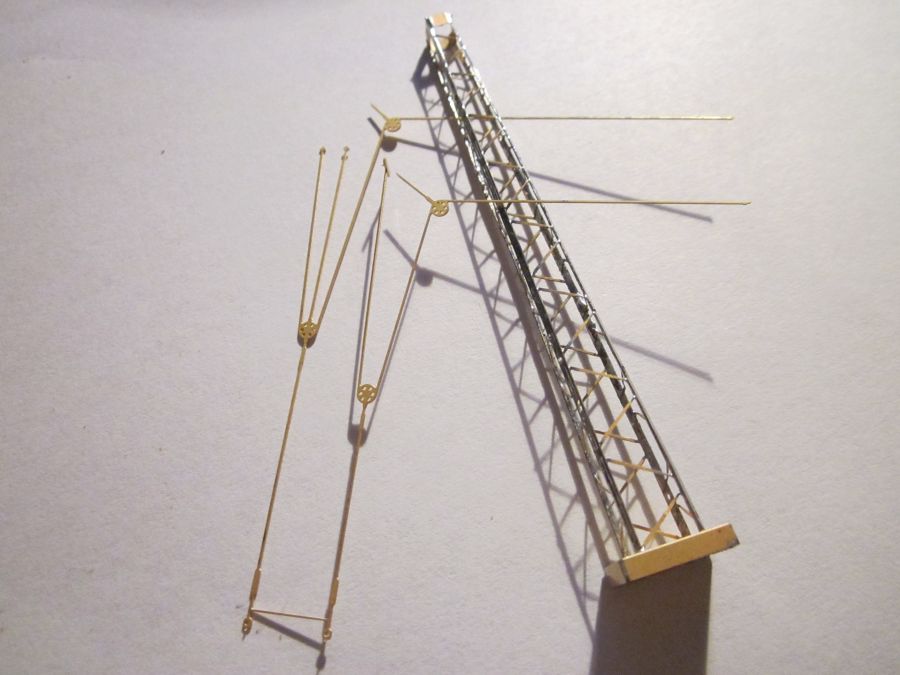

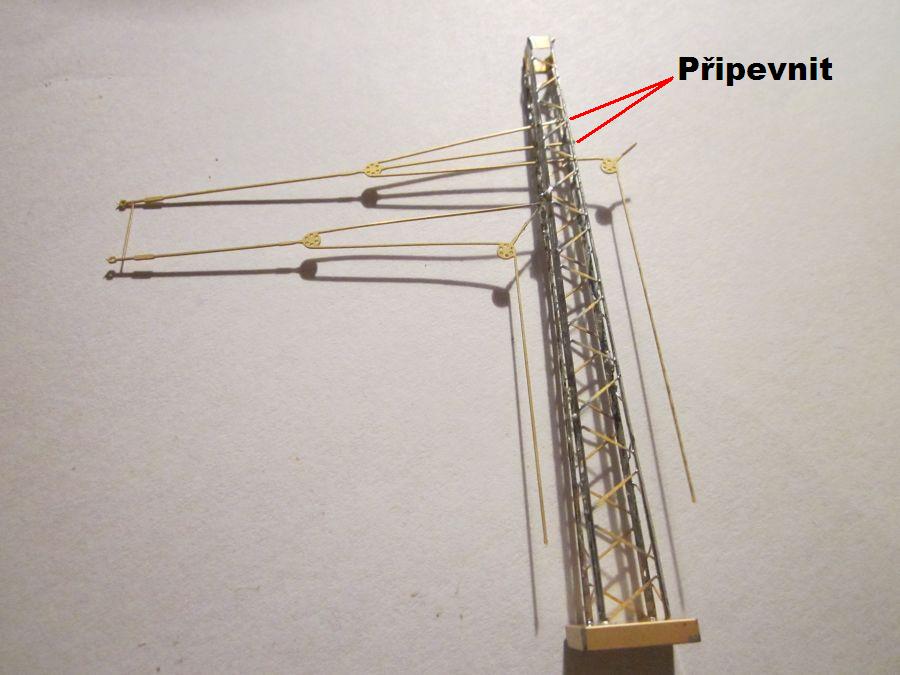

 Na ( zadní ) straně stožáru připevníme první a druhé nejvyšší lano - viz. třetí fotografie.

Stozar_9m_stavba7Stozar_9m_stavba8Stozar_9m_stavba11

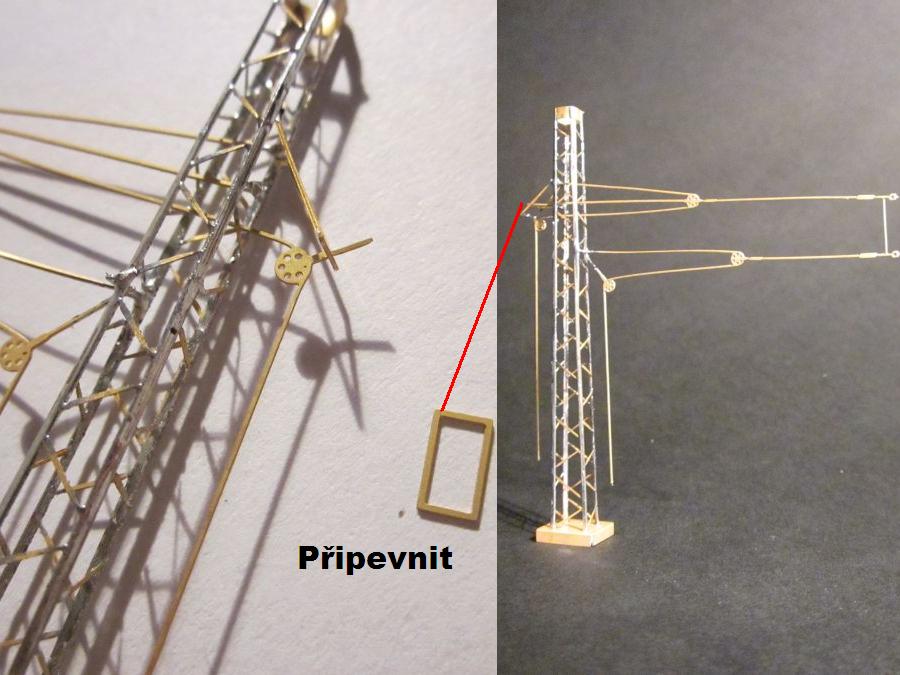

 Připevníme na ( zadní ) straně stožáru konstrukci pro držení horní kladky. Jsou to dva díly, které jsou vložené do sebe. Na trolejový drát a nosné lano ještě připevníme na zesílená místa izolátory. Tím je stožár připraven k laku.

Stozar_9m_stavba13Stozar_9m_stavba15Stozar_9m_lak4

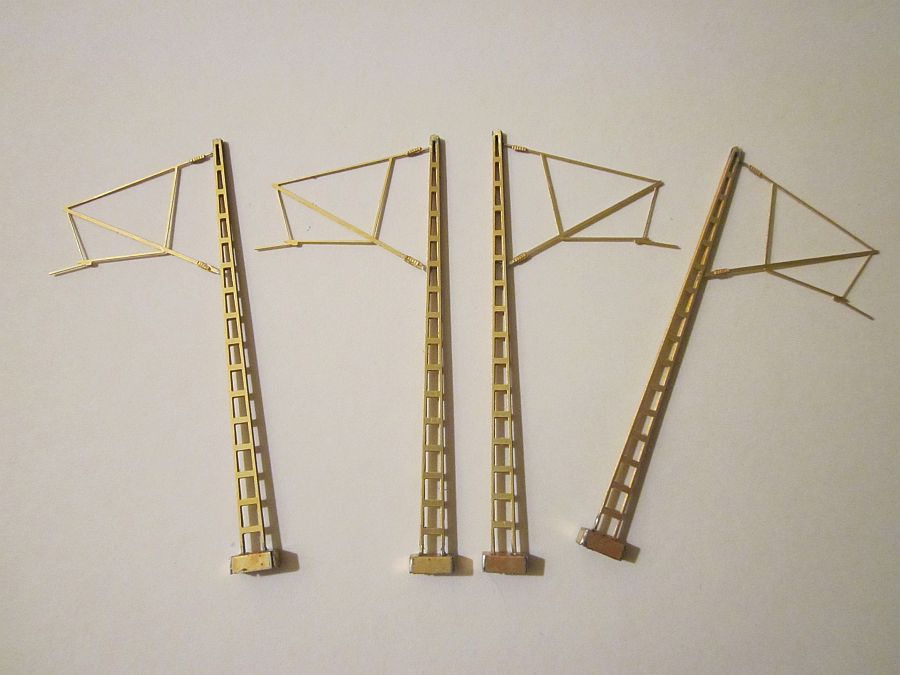

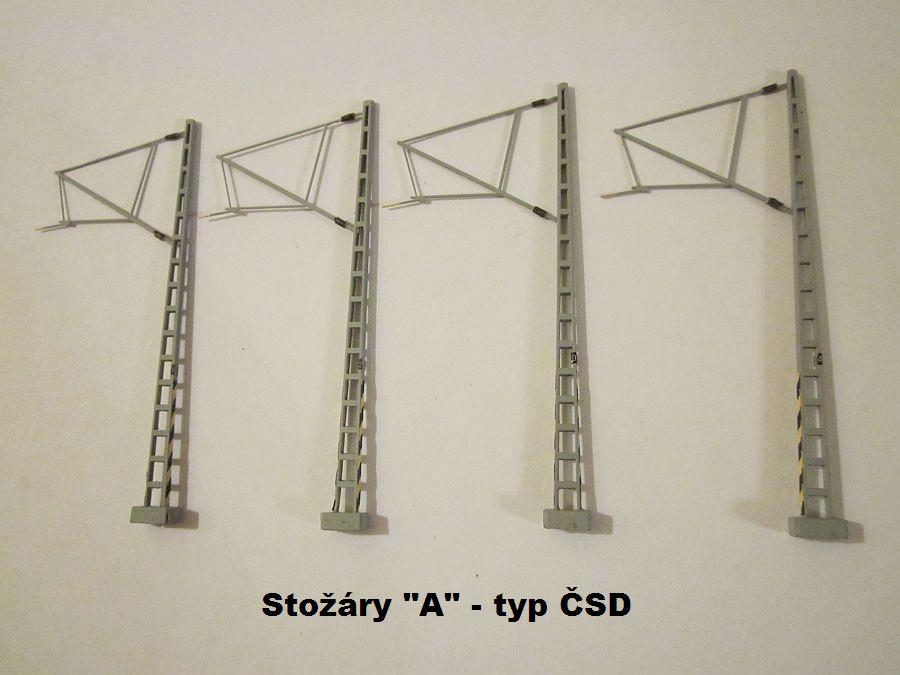

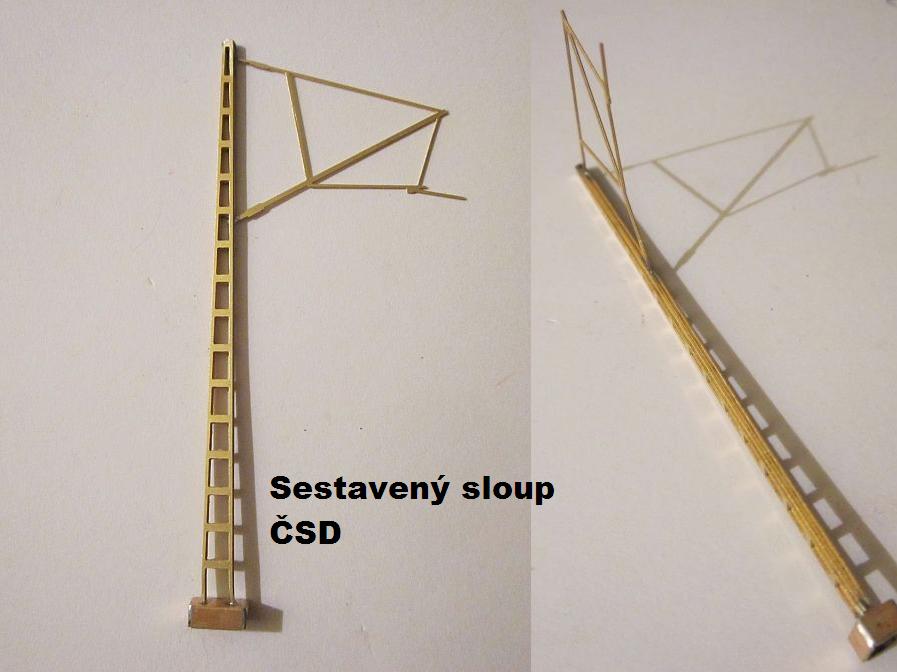

Návod složení stožárů ČSD - typ "A"

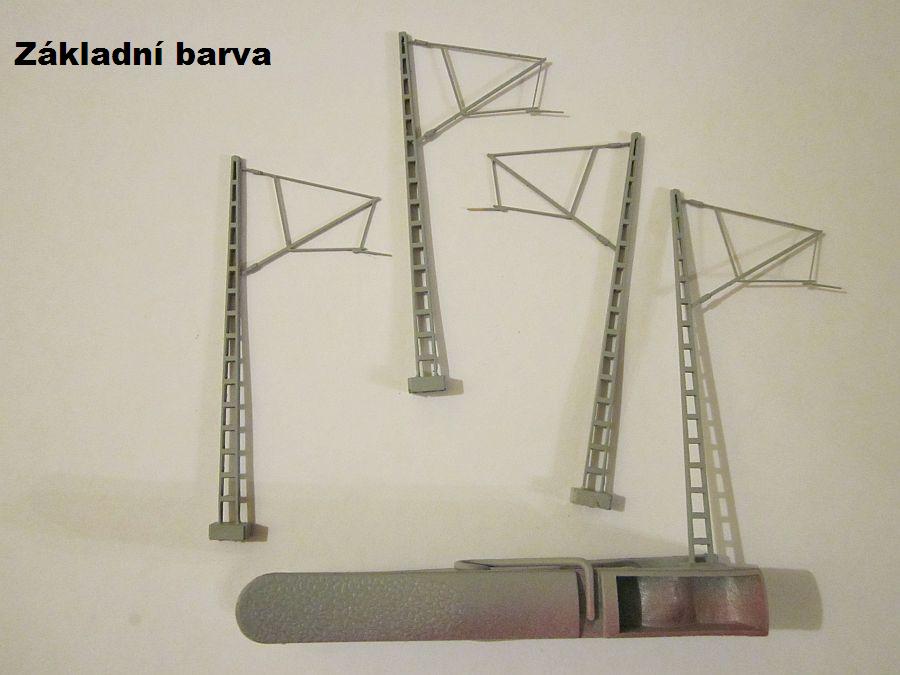

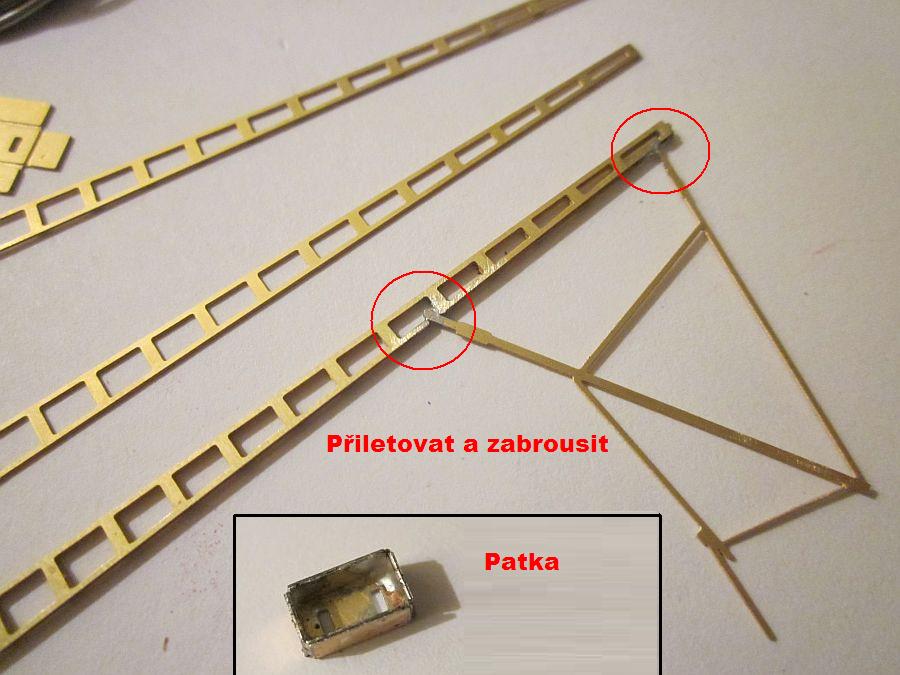

 Každý sloup je složen ze čtyř vrstev síly 0,3 mm. Kde jeden má připravené otvory pro uchycení držení trolejového vedení. Po prvotním slepení dvou kusů vteřinovým lepidlem, přiletujte trolejové držení, pak dolepte lepidlem třetí a čtvrtou vrstvu. Horní část se dá lehce proletovat. Případně můžete sloup proletovat i na bočních stěnách, tím se ještě zvýší pevnost - nutné to ale není. Sestavte patku a připevněte do ní sloup. Na závěr dozdobte trolejové držení o izolátory.

Stozar_csd_navodStozar_csd_navod1Stozar_csd_navod2

Stozar_csd_navod3_2Stozar_csd_navod4Stozar_csd_navod5_2

Článek publikován 1.5.2014 / Poslední aktualizace 12.4.2016
